63418B7

Large-Frame Winch

INSTA LLAT I ON A N D OP E RAT O R ’S G U IDE

GUID E D’I N S TAL L ATI O N ET O PERAT EUR

English...........................................................................1

Français.......................................................................12

Español........................................................................23

ORIGINAL INSTRUCTIONS

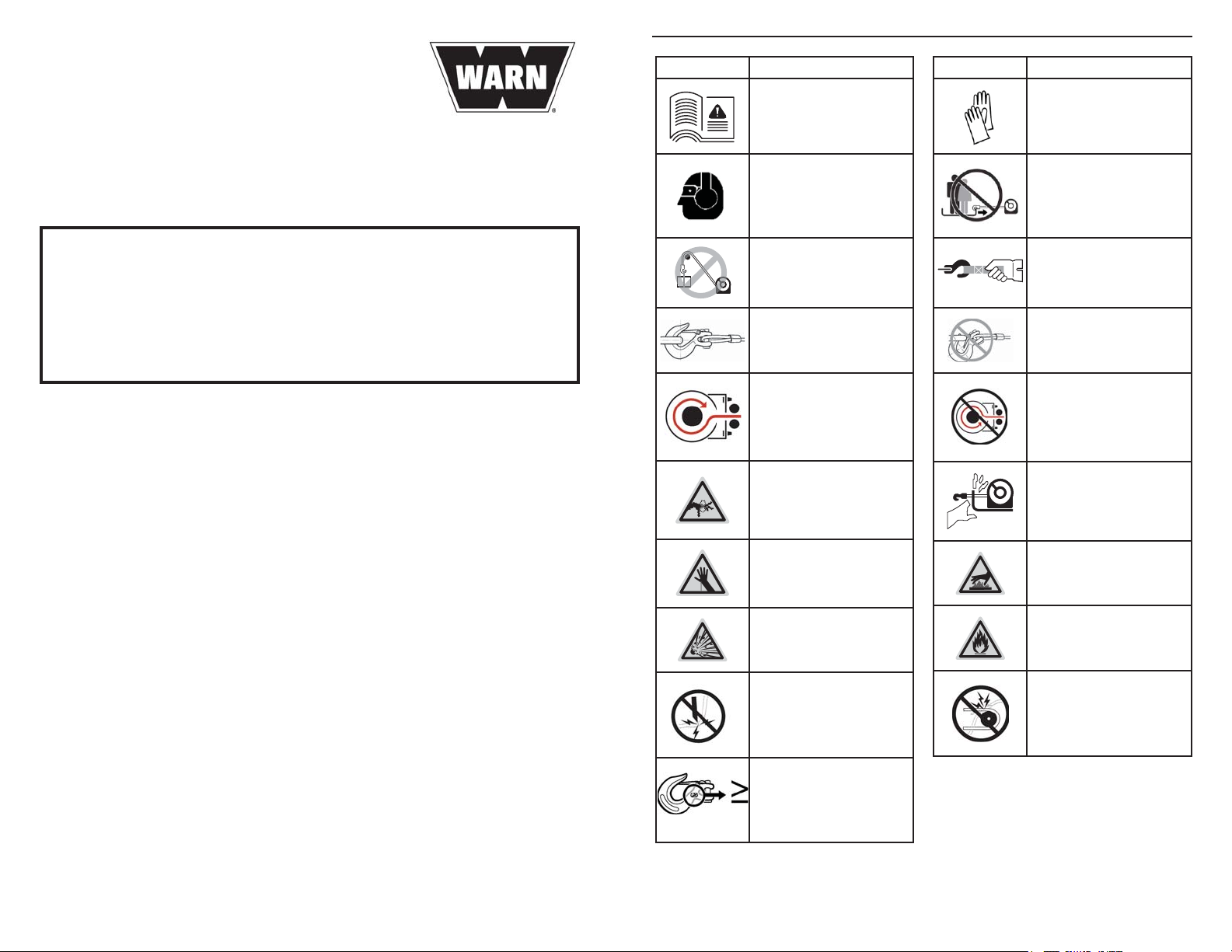

SYMBOL INDEX

Winch Installation and Operator’s Guide

Every winching situation has the potential for personal injury. In order to minimize that risk, it is important to read this guide and The Basic Guide to Winching Techniques carefully. Please familiarize yourself with the operation of your winch before using it, and be constantly safety oriented. In this guide, we will set forth many of the basic rules of safe winch operation. Please read The Basic Guide to Winching Techniques for more information on your winch and proper rigging techniques. Remember, because every winching situation is different, your constant good judgment and consistent focus on safety are of great importance.

TABLE OF CONTENTS:

SAFETY

Symbol Index ............................................................................................................... 2

General Safety Precautions .....................................................................................3-5

Safe Working Conditions .............................................................................................6

INSTRUCTIONS

Mounting Winch ........................................................................................................... 7

Electrical Connections ................................................................................................. 8

Operating Instructions ............................................................................................9-10

Stretching Wire Rope ..........................................................................................10-11

SYMBOL EXPLANATION

Read the Instruction Manual

Always Wear Hearing and Eye Protection

Never Use Winch as a Hoist

Properly Seat Load in Throat of Hook

Wind Rope on Bottom of Drum

Finger/Fairlead Crushing Hazard

Hand Piercing/Cutting Hazard

Explosion/Bursting Hazard

SYMBOL EXPLANATION

Always Wear Leather Gloves

Do Not Move People

Always Use Supplied Hook Strap

Never Apply Load to Hook Tip or Latch

Never Wind Rope Over Top of Drum

Fairlead Pinch Point

Hot Surface Hazard

Fire and Burn Hazard

WARN INDUSTRIES * WINCH

Warn Industries Inc.

12900 SE Capps Road

Clackamas, OR 97015

USA

Customer Service: (800) 543-WARN

(9276)

International: (503) 722-3008

Fax: (503) 722-3000

www.warn.com

Sharp Edge Hazard

Use a hook marked 1/2” (13mm) or larger.

WARN INDUSTRIES * WINCH

Moving Parts Hazard

GENERAL SAFETY PRECAUTIONS

Warnings and Cautions

As you read these instructions, you will see

WARNINGS, CAUTIONS, NOTICES and NOTES. Each message has a speciﬁ c purpose. WARNINGS are safety messages that indicate a potentially hazardous situation, which, if not avoided could result in serious injury or death. CAUTIONS are safety messages that indicate a potentially hazardous situation which, if not avoided, could result in minor or moderate injury. A CAUTION may also be used to alert against unsafe practice. CAUTIONS and WARNINGS identify the hazard, indicate how to avoid the hazard, and advise of the probable consequence of not avoiding the hazard. NOTICES are messages to avoid property damage. NOTES are additional information to help you complete a procedure.

PLEASE WORK SAFELY!

WARNING

MOVING PARTS ENTANGLEMENT HAZARD

Failure to observe these instructions could lead to serious injury or death.

• Always use a hook marked 1/2” (13 mm) or larger with the M15000 and 16.5ti fairlead.

• Always ensure hook latch is closed and not supporting load.

• Never apply load to hook tip or latch. Apply load only to the center of hook.

• Never use a hook whose throat opening has increased, or whose tip is bent or twisted.

• Always use a hook with a latch.

• Always keep wired remote control lead and power cord clear of the drum, rope, and rigging. Inspect for cracks, pinches, frayed wires or loose connections. Damaged components must be replaced before operation.

WARNING

MOVING PARTS ENTANGLEMENT HAZARD

Failure to observe these instructions could lead to serious injury or death.

General Safety:

• Always Know Your Winch. Take time to fully read the Instructions and/or Operations Guide, and/or Basic Guide to Winching Techniques, in order to understand your winch and its operations.

• Never exceed winch or winch rope rated capacity. Double line using a snatch block to reduce winch load.

• Always wear heavy leather gloves when handling winch rope.

• Never use winch or winch rope for towing. Shock loads can damage, overload and break rope.

• Never use a winch to secure a load.

• Never operate this winch when under the inﬂ uence of drugs, alcohol or medication.

• Never operate this winch if you are under 16 years of age.

• Always ensure the operator and bystandnders are aware of the stability of the vehicle and/or load.

• Always pass remote lead thru window when used in vehicle.

Installation Safety:

• Always choose a mounting location that is sufﬁ ciently strong to withstand the maximum pulling capacity of your winch.

• Always use grade 5 (grade 8.8 metric) or better hardware.

• Never weld mounting bolts.

• Always use factory approved mounting hardware, components, and accessories.

• Never use bolts that are too long.

• Always complete the winch installation and hook attachment before installing the wiring.

• Always keep hands clear of winch rope, hook loop, hook and fairlead opening during installation, operation, and when spooling in or out.

• Always position fairlead with warning readily visible on top.

• Always prestretch rope and respool under load before use. Tightly wound rope reduces chances of “binding”, which can damage the rope.

WARNING

MOVING PARTS ENTANGLEMENT HAZARD

Failure to observe these instructions could lead to serious injury or death.

Winching Safety:

• Always inspect winch rope, hook, and slings before operating winch. Frayed, kinked or damaged winch rope must be replaced immediately. Damaged components must be replaced before operation. Protect parts from damage.

• Always remove any element or obstacle that may interfere with safe operation of the winch.

• Always be certain the anchor you select will withstand the load and the strap or chain will not slip.

• Always use supplied hook strap whenever spooling winch rope in or out, during installation and during operation.

• Always require operators and bystanders to be aware of vehicle and or load.

• Always be aware of stability of vehicle and load during winching, keep others away. Alert all bystanders of an unstable condition.

• Always unspool as much wire rope as possible when rigging. Double line or pick distant anchor point.

• Always take time to use appropriate rigging techniques for a winch pull.

• Never touch winch rope or hook while someone else is at the control switch or during winching operation.

• Never engage or disengage clutch if winch is under load, winch rope is in tension or drum is moving.

• Never touch winch rope or hook while under tension or under load.

• Always stand clear of winch rope and load and keep others away while winching.

• Never use vehicle to pull load on winch rope. Combined load or shock load can damage, overload and break rope.

• Never wrap winch rope back onto itself. Use a choker chain or tree trunk protector on the anchor.

WARNING

FALLING OR CRUSHING HAZARD

Failure to observe these instructions could lead to serious injury or death.

• Always stand clear, keep hands clear, keep others away.

• Never operate winch with less than 5 wraps of rope around the drum. Rope could come loose from the drum, as the rope attachment to the drum is not designed to hold a load.

• Never use winch as a hoist or to suspend a load.

• Always be certain anchor will withstand load, use appropriate rigging and take time to rig correctly.

• Never use winch to lift or move persons.

• Never use excessive effort to freespool winch rope.

• Always use proper posture/lifting technique or get lifting assistance while handling and installing product.

• Always spool the rope onto the drum in the direction speciﬁ ed by the winch warning label on the winch and/or documentation. This is required for the automatic brake (if so equipped) to function properly.

• Always spool the winch rope onto the drum as indicated by the drum rotation label.

WARNING

CUT AND BURN HAZARD

Failure to observe these instructions could lead to serious injury or death.

To avoid injury to hands and ﬁ ngers:

• Always wear heavy leather gloves when handling winch rope.

• Always be aware of possible hot surfaces at winch motor, drum or rope during or after winch use.

WARN INDUSTRIES * WINCH

GENERAL SAFETY PRECAUTIONS

SAFE WORKING CONDITIONS

WARNING

CHEMICAL AND FIRE HAZARD

Failure to observe these instructions could lead to serious injury or death.

• Always remove jewelry and wear eye protection.

• Never route electrical cables across sharp edges.

• Never route electrical cables near parts that get hot.

• Never route electrical cables through or near moving parts.

• Always place the supplied terminal boots on wires and terminals as directed by the installation instructions.

• Never lean over battery while making connections.

• Never route electrical cables over battery terminals.

• Never short battery terminals with metal objects.

• Always verify area is clear of fuel lines, fuel tank, brake lines, electrical wires, etc., when drilling.

• Always consult operator’s manual for proper wiring details.

• Always insulate and protect all exposed wiring and electrical terminals.

CAUTION

CUT AND BURN HAZARD

Failure to observe these instructions could lead to minor or moderate injury.

• Never let winch rope slip through your hands.

CAUTION

MOVING PARTS ENTANGLEMENT HAZARD

Failure to observe these instructions could lead to minor or moderate injury.

To avoid injury to hands or ﬁ ngers:

• Never leave remote control where it can be activated during free spooling, rigging, or when the winch is not being used.

• Never leave the winch remote control plugged in when installing, freespooling, rigging, servicing or when the winch is not being used.

NOTICE

AVOID WINCH AND EQUIPMENT DAMAGE

• Always avoid side pulls which can pile up wire rope at one end of the drum. This can damage wire rope or winch.

• Always ensure the clutch is fully engaged or disengaged.

• Always use care to not damage the vehicle frame when anchoring to a vehicle during a winching operation.

• Never submerge winch in water.

• Always store the remote control in a protected, clean, dry area.

WARNING

Always stand

clear, keep hands clear, keep others away.

WARNING

Always require

operators and bystanders to be aware of vehicle and or load.

CAUTION

Never leave

remote control where it can be activated during free spooling, rigging, or when the winch is not being used.

NOTICE

Never submerge winch in water.

SAFE WORKING CONDITIONS

The operator should always operate the winch from a safe position when pulling a load. The safe areas are: (1) Perpendicular to the wire rope, (2) Inside the vehicle with the hood up (if winch is mounted on front of vehicle). These safe positions will help prevent the wire rope from striking the operator if the wire rope fails when under load.

Operate winch from the fully extended remote control cord length whenever possible. The operator must always be at least 8 ft. (2.44 m) from the winch while operating. This will prevent entanglement with the fairlead and keep the operator out of harms way during winch load pulling.

Never work around the wire rope while under load.

Sound Emissions

The winch is designed so that the sound emissions do not exceed 70 dBa from the operator’s station. The operator must be at least 8 ft. (2.44 m) from the winch while operating. If the winch is exceeding 70 dBa from the operator’s station, have the winch inspected at an authorized service center.

Cleaning

Do not direct high pressure water (pressure washers, car washes, etc.) between the drum support and drum ﬂ ange or clutch lever.

Use low pressure water and a soapy rag or sponge to clean the winch.

Avoid using chemicals that may damage the ﬁ nish.

Thoroughly clean salt residue from the winch as soon as possible to minimize corrosion.

Maintenance

No lubrication is required for the life of the winch unless the winch has been submerged in water. If this occurs, a qualiﬁ ed service center must complete service as soon as possible to prevent corrosion damage. If the control pack is submerged, it must be replaced when the winch is serviced.

Check battery cables and electrical connections at 90 day intervals to be certain they are clean and tight at all connection points.

Inspect the wire rope before and after each winching operation. When damaged, replace with the size speciﬁ ed in the Replacement Parts List, or go to the Warn website at www.warn.com.

The wire rope must always spool onto the drum as indicated by the drum rotation decal on the winch.

WARN INDUSTRIES * WINCH

MOUNTING WINCH

ELECTRICAL CONNECTIONS

MOUNTING WINCH

Choose a mounting location that is sufﬁ ciently strong enough to withstand the loads you intend to winch. Only the mounting orientations shown are possible for safe winching operation. All others are improper and inappropriate. The use of recommended bolt and lock washer combinations torqued to recommended levels will prevent vibration during operation. The mounting details indicate the proper torque levels.

Remember the winch rope must always spool onto the drum as indicated by the drum rotation decal.

Refer to the following diagrams for proper mounting orientation.

Mounting Bolt Pattern:

10” x 4.5”, 254 mm x 114.3 mm

Control Pack Installation

Mount the control pack according to the instructions included in the WARN mounting system kit. Use the bracket included in the kit.

The control pack mounting fasteners may also be moved to the unused holes in the control

WARNING

Always choose

a mounting location that is sufﬁ ciently strong to withstand the maximum pulling capacity of your winch.

pack base plate for additional mounting ﬂ exibility.

Plate Thickness Bolt Length

WARNING

Always complete

the winch installation and attach the hook before installing the wiring.

5/16” (8 mm) 1.5” (40 mm) 3/8” (10 mm) 1.5” (40 mm) 1/2” (13 mm) 1.75” (45 mm)

WARNING

Never use bolts

that are too long.

Mounting Details:

(1) Smooth and ﬂ at, thickness = 5/16” (8 mm) (2) 7/16” (11.1 mm) lockwasher X 4 (3) 7/16-14 X 1 1/2” long, grade 5 bolt X 4 Torque 50-55 ft. lbs. (68-75Nm) (4) 7/16” (11.1 mm) ﬂ atwasher X 6 (5) 7/16-14 X 1 3/4” long, grade 5 bolt X 2 Torque 50-55 ft. lbs. (68-75Nm)

WARNING

Never route

electrical cables across sharp edges.

WARNING

Never route

electrical cables near parts that get hot.

WARNING

Never route

electrical cables through or near moving parts.

WARNING

Always place

the supplied terminal boots on wires and terminals as directed by the installation instructions.

WARNING

Always insulate

and protect all exposed wiring and electrical terminals.

ELECTRICAL CONNECTIONS

Use the included insulating boots on exposed connections to prevent electrical shorting. Route battery connection cables in areas which will not cause them to chafe or cut through the insulation causing a potential short circuit.

Upon completion of installation, check winch for proper operation.

Electrical Diagrams:

Battery Recommendations

A fully charged battery and good connections are essential to the proper operation of your winch. The minimum requirement for a 12 volt DC battery is 650 Cold Cranking Amps.

Pin # Color

1 Brown 2 White 3 Black 4 Green 5 6 Red

2 3

6 5

WARN INDUSTRIES * WINCH

Black Red White Brown Green

OPERATING INSTRUCTIONS

OPERATING INSTRUCTIONS & STRETCHING WIRE ROPE

Remote Control Switch

Do not leave the remote plugged into the winch when not in use. Leaving the remote plugged in, may result in a dangerous condition and/or battery drain.

Vertical/Horizontal Remote:

Clutch Operation

When the clutch is engaged, the gear train is coupled to the wire rope drum and power can be transferred from the winch motor. When the clutch is disengaged it is in the freespool position and the gear train and wire rope drum are uncoupled allowing the drum to rotate freely.

The clutch lever, located on the winch housing opposite the motor, controls the clutch position. To prevent damage, always fully engage or fully disengage the clutch lever.

Disengaged:

Engaged:

Spooling Out

Freespooling is generally the quickest and easiest way to spool out wire rope. Before freespooling wire rope out from the winch, power out enough rope to remove any tension the wire rope might be under. Disengage the clutch. Then freespool by manually spooling out enough wire rope for the winching operation. See The Basic Guide to Winching Techniques for more information.

Always leave at least 5 wraps of rope on the drum.

Spooling In Under Load

Never exceed winch’s rated line pull.

Power-in the wire rope evenly and tightly on the drum. This prevents the outer wire wraps from sinking into the inner wraps, binding, and damaging the wire rope.

Avoid shock loads when spooling, by pulsing the control switch to take up wire rope slack. Shock loads can momentarily far exceed the winch and rope ratings.

Spooling In Under No Load

Spooling with an Assistant: Have the assistant hold the hook strap putting as much constant tension on the wire rope as possible. While keeping tension, the assistant should walk toward the winch while you operate the control switch spooling in the wire rope. Release the switch when the hook is a minimum of 6 ft. (2 m) from the fairlead opening.

Spool in the remainder for storage as directed below.

Spooling Alone: Arrange the wire rope to be spooled so it will not kink or tangle when spooled. Be sure any wire rope on the drum is tightly and evenly layered. Spool enough wire rope to complete the next full layer on the drum. Tighten and straighten the layer.

WARN INDUSTRIES * WINCH

WARNING

Always

take time to fully understand your winch and the winching operation by reviewing The Basic Guide to Winching Techniques included with your winch.

WARNING

Never engage or

disengage clutch if winch is under load, winch rope is in tension or drum is moving.

WARNING

Never operate

winch with less than 5 wraps of rope around the drum. Rope could come loose from the drum, as the rope attachment to the drum is not designed to hold a load.

NOTICE

Do Not powerout rope more than 30 ft. without allowing the winch to cool for 20 minutes before powering rope back in. Instead, place the clutch in freespool and pull the rope off by hand.

WARNING

Always keep

hands clear of winch rope, hook loop, hook and fairlead opening during installation, operation, and when spooling in or out.

WARNING

Never touch

winch rope or hook while someone else is at the control switch or during winching operation.

WARNING

Always wear

heavy leather gloves when handling winch rope.

WARNING

Always use

supplied hook strap whenever spooling winch rope in or out, during installation or operation to avoid injury to hands and ﬁ ngers.

OPERATING INSTRUCTIONS

Cont.

Repeat process until the hook is a minimum of 6 ft. (2 m) from the fairlead opening.

Spool in the remainder for

storage as directed below.

Spooling Remainder for Storage

When the hook is within 6 ft. (2 m) of the fairlead, disconnect the hook from the anchor or load. Hold onto the supplied hook strap and hold tension on the winch rope. Slowly power-in the winch by “pulsing” the power-in switch on the remote control until the hook is within 3 ft. (1 m) of the fairlead. Stop winching in and attach the hook to a suitable anchor point on the vehicle.

DO NOT POWER THE HOOK INTO THE FAIRLEAD. This could cause damage to the fairlead. Once the hook is suitably attached to the vehicle, power-in the remaining slack in the winch rope by “pulsing” the power-in switch on the remote control until there is minimal slack in the winch wire rope.

Overloading/Overheating

This winch is rated for intermittent duty. When the motor approaches stall speed, very rapid heat buildup occurs which may cause motor damage.

Double-line rigging (see

The Basic Guide to Winching Techniques) will reduce the

amperage draw, and reduce heat buildup in the motor. This allows longer continual use.

WARN INDUSTRIES * WINCH

STRETCHING WIRE ROPE

The life of a wire rope is directly related to the use and care it receives. During its ﬁ rst use, a new wire rope must be spooled onto its drum under a load of at least 1000 lbs. (454 kgs). Use the following instructions to properly stretch the wire rope onto the winch drum.

1) Choose a FLAT AND LEVEL location that is large enough to run out the entire length of wire rope.

2) Turn the clutch lever on the winch to the “Free Spool” position. Spool out the wire rope to the last 5 wraps on the drum. Once the wire rope is spooled out, turn the clutch lever on the winch to the “Engaged” position.

3) Attach the hook end of the rope to a suitable anchor point and back the vehicle away from the anchor point until there is very little slack in the wire rope. Before getting out of the vehicle, set the parking brake, place the vehicle in gear or park and turn the vehicle off.

4) Connect the remote control to the winch. Standing approximately 8 ft. (2.44 m) away from the winch, power-in the winch until all of the slack is wound onto the winch drum. Disconnect the remote control from the winch. Hold tension on the wire rope with one hand; carefully push the wire rope to the side of the drum the wire rope is attached to so there are no gaps between each coil on the drum. Be sure to check that the wire rope is winding off of the bottom of the drum, not the top, or the automatic load holding brake will not function properly. (If the wire rope is winding off the top you have powered the winch “out” instead of “in” on the remote control).

STRETCHING WIRE ROPE

TRADUCTION DE LA NOTICE ORIGINALE

STRETCHING WIRE ROPE Cont.

5) The following steps should be

done using two people for proper safety. If you attempt to tension your wire rope alone be sure to always engage the parking brake, place the transmission in gear and turn the vehicle off every time you exit the vehicle to inspect the winch wire rope. Never exit the vehicle with a load on the winch wire rope. Tensioning the wire rope is critical to ensure a long product life. Tensioning the wire rope will prevent outer layers of wire rope from pinching and deforming the inner layers.

6) Use care to evenly wrap each layer to prevent damage to the rope.

7) Pass the remote control through the driver’s window for the driver of the vehicle to operate. Instruct your assistant to stand to the side of the vehicle and away from the winch wire rope. Your assistant should signal you if the wire rope is winding correctly by watching it move across the fairlead as the wire rope is powered in. Start the vehicle and place the transmission in neutral. Release the parking brake while applying moderate brake pedal pressure. Press power-in on the remote control switch. After winching in for approximately 6 ft. (2 m), stop winching. Slowly let up off of the brake pedal and then apply the parking brake. This will ensure that there is no load on the winch rope. Then place the transmission in park or in gear and turn the vehicle off. Exit the vehicle and inspect the winch to make sure that the wire rope is being evenly wound onto the winch drum and not sinking into the lower layer. If the wire rope is sinking, power the wire rope out and repeat this step from the

beginning with more brake pedal pressure.

8) When you are convinced the wire rope is winding onto the winch drum properly, repeat step 6 until the vehicle is within 6 ft. (2 m) of the winch anchor. Once within 6 ft. (2 m), slowly let up off of the brake pedal and then apply the parking brake. This will ensure that there is no load on the winch wire rope. Then place the transmission in park or in gear and turn the vehicle off. Exit the vehicle. Disconnect the hook from the anchor. While holding onto the supplied hook strap, hold tension on the winch rope and slowly power-in the winch by “pulsing” the power-in switch on the remote control until the hook is within 3 ft. (1 m) of the fairlead. Stop winching in and attach the hook to a suitable anchor point on the vehicle.

WARNING

Always

prestretch rope and respool under load before use. Tightly wound rope reduces chances of “binding”, which can damage the rope.

WARNING

Never touch

rope or hook while someone else is at the control switch or during winching operation.

WARNING

Never operate

winch with less than 5 wraps of rope around the drum. Rope could come loose from the drum, as the rope attachment to the drum is not designed to hold a load.

Treuil Guide d'installation et manuel de l'utilisateur

Chaque situation de treuillage peut potentiellement occasionner des blessures. Aﬁ n de minimiser ce risque, il est important de lire attentivement le présent guide ainsi que le manuel de base des techniques de treuillage. Veillez à vous familiariser avec le maniement du treuil avant de l'utiliser et à vous préoccuper avant tout de la sécurité. Nous exposons dans ce guide de nombreuses règles de sécurité fondamentales pour le maniement du treuil. Veuillez lire le manuel de base des techniques de treuillage pour de plus amples informations concernant votre treuil et les techniques adéquates de câblage. Ne pas oublier, comme chaque situation de treuillage est différente, le bon sens et l'attachement constant aux principes de sécurité sont d'une importance primordiale.

TABLE DES MATIÈRES :

SÉCURITÉ

Index des symboles ................................................................................................... 13

Mesures générales de sécurité ............................................................................14-16

Conditions de travail sures ........................................................................................ 17

INSTRUCTIONS

Montage du treuil ....................................................................................................... 18

Raccordements électriques ....................................................................................... 19

Instructions d'utilisation ........................................................................................20-21

Étirement initial du câble .....................................................................................21-22

Warn Industries Inc.

12900 SE Capps Road

Service à la clientèle : (800) 543-WARN

Clackamas, OR 97015

International : (503) 722-3008

Télécopie : (503) 722-3000

États-Unis

(9276)

www.warn.com

WARN INDUSTRIES * WINCH

WARN INDUSTRIES * TREUIL

INDEX DES SYMBOLES

MESURES GÉNÉRALES DE SÉCURITÉ

SYMBOLE EXPLICATION

Lire le manuel d'utilisation

Toujours porter un dispositif de protection auditive et oculaire

Ne jamais utiliser le treuil comme palan.

Positionner correctement la charge dans la gorge du crochet

Enrouler le câble sur le dessous du tambour

Danger d'écrasement des doigts dans le guidecâble

Risque de percement/ coupure des mains

Risque d'explosion/ rupture

Danger en raison d'une arête tranchante

Utilisez un crochet portant la mention 1/2”, (13 mm) ou plus gros

SYMBOLE EXPLICATION

WARN INDUSTRIES * TREUIL

Toujours porter des gants de cuir

Ne pas déplacer des personnes

Toujours utiliser la sangle de crochet fournie

Ne jamais appliquer la charge sur l'extrémité ou le loquet du crochet

Ne jamais enrouler le câble sur le dessus du tambour

Point de pincement du guide-câble

Risque de surface chaude

Risque d'incendie et de brûlure

Danger lié à des pièces mobiles

Avertissements et mises en garde

Les directives suivantes comprennent des indications intitulées AVERTISSEMENT, A TTENTION,

AVIS et REMARQUE. Chacune a un objectif bien précis : AVERTISSEMENT présente des consignes de sécurité soulignant un danger potentiel qui, s’il n'est pas évité, peut entraîner des blessures graves ou la mort. ATTENTION comprend des consignes de sécurité signalant un danger potentiel qui, s'il n'est pas évité, peut entraîner des blessures légères ou modérées. ATTENTION sert aussi à signaler une utilisation dangereuse. ATTENTION et AVER TISSEMENT identiﬁ ent un danger, indiquent comment l'éviter et montrent ses conséquences possibles si on l'ignore. AVIS présente des consignes visant à éviter les dommages matériels. REMARQUE donne des renseignements additionnels qui aident à accomplir une procédure. TRAVAILLEZ PRUDEMMENT !

AVERTISSEMENT

DANGER DE HAPPEMENT PAR DES PIÈCES MOBILES

Le non-respect des consignes peut entraîner des blessures graves ou la mort.

• Utilisez toujours un crochet portant la mention 1/2” (13 mm) ou plus gros avec le guide-câble des modèles M15000 et 16.5ti.

• Toujours s'assurer que le loquet du crochet est fermé et qu'il ne soutient aucune charge.

• Ne jamais appliquer la charge sur l'extrémité ou le loquet du crochet. Appliquer la charge uniquement au centre du crochet.

• Ne jamais utiliser un crochet dont l'ouverture de la gorge a augmenté ou dont l'extrémité est courbée ou tordue.

• Toujours utiliser un crochet muni d'un loquet.

• Toujours garder le ﬁ l de la télécommande et le cordon d'alimentation à l'écart du tambour, du câble et du câblage. S'assurer qu’il n’y a pas de ﬁ ssures, de points de pincement, de ﬁ ls efﬁ lochés ou de connexions desserrées. Tous les composants endommagés doivent être remplacés avant d'utiliser le produit.

WARN INDUSTRIES * TREUIL

AVERTISSEMENT

DANGER DE HAPPEMENT PAR DES PIÈCES MOBILES

Le non-respect des consignes peut entraîner des blessures graves ou la mort.

Consignes de sécurité générales :

• Il faut toujours avoir une bonne connaissance du treuil. Prendre le temps de bien lire le manuel d’utilisation, et/ou le manuel de base des techniques de treuillage, aﬁ n de comprendre le treuil et son fonctionnement.

• Ne jamais excéder la capacité nominale du treuil ou du câble d'acier. Un câblage double avec poulie ouvrante permet de réduire la charge subie par le treuil.

• Toujours porter des gants de cuir épais durant la manipulation du câble du treuil.

• Ne jamais utiliser le treuil ou le câble du treuil pour faire du remorquage. Cela peut endommager, surcharger et casser le câble.

• Ne jamais se servir du treuil pour maintenir une charge.

• Ne jamais faire fonctionner l'appareil sous l'effet de drogues, de l'alcool ou de médicaments.

• Ne jamais laisser des personnes âgées de moins de 16 ans utiliser ce treuil.

• Toujours s’assurer que l’opérateur et les personnes présentes sont conscients de la stabilité du véhicule et/ou de la charge.

• Toujours faire passer la télécommande par la fenêtre, si on l’utilise de l’intérieur d’un véhicule.

Consignes de sécurité se rapportant à l’installation :

• Toujours choisir une surface de montage sufﬁ samment résistante pour supporter la capacité de traction maximale du treuil.

• Toujours utiliser un matériel de montage de catégorie 8,8 ou supérieure.

• Ne jamais souder les boulons de montage.

• Toujours utiliser un matériel de montage, des composants et des accessoires homologués par le fabricant.

• Ne jamais utiliser des boulons trop longs.

• Toujours achever le montage du treuil et la ﬁ xation du crochet avant d'effectuer le câblage.

• Toujours garder les mains éloignées du câble du treuil, de la boucle du crochet, du crochet et de l'ouverture du guide-câble durant l'installation et l’utilisation de l'appareil et l'enroulement ou le déroulement du câble.

• Toujours positionner le guide-câble avec l'avertissement visible sur le dessus.

• Toujours étirer au préalable le câble et l’enrouler sous charge avant de l’utiliser. Un câble enroulé de manière serrée réduit le risque qu'il coince et soit endommagé.

MESURES GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT

MESURES GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT

ATTENTION

DANGER DE HAPPEMENT PAR DES PIÈCES MOBILES

Le non-respect des consignes peut entraîner des blessures graves ou la mort.

Consignes de sécurité concernant le treuillage :

• Toujours inspecter le câble du treuil, le crochet et les élingues avant de faire fonctionner le treuil. Tout câble de treuil efﬁ loché, tordu ou endommagé doit être remplacé immédiatement. Tous les composants endommagés doivent être remplacés avant d'utiliser le produit. Protéger toutes les pièces contre le risque de dommages.

• Toujours s'assurer que tout objet ou obstacle pouvant gêner la bonne utilisation du treuil est écarté.

• Toujours s'assurer que le point d'ancrage choisi peut supporter la charge et que la sangle ou la chaîne ne glisse pas.

• Toujours utiliser la sangle de crochet fournie pour enrouler ou dérouler le câble du treuil, durant l'installation ou l'utilisation.

• Toujours exiger de l'opérateur et des personnes présentes d’être attentifs au véhicule et à la charge.

• Toujours être conscient de la stabilité du véhicule et de la charge durant le treuillage. Veiller à ce que personne ne s'approche. Alerter toutes les personnes alentour en cas d'instabilité.

• Toujours dérouler autant de câble que possible avant de procéder au câblage. Utiliser une ligne double ou choisir un point d’ancrage distant.

• Toujours prendre le temps d'utiliser des techniques de câblage adaptées avant d'utiliser le treuil pour tirer.

• Ne jamais toucher le câble du treuil ou le crochet lorsqu'une autre personne est à l'interrupteur de commande ou durant le fonctionnement du treuil.

• Ne jamais essayer d'embrayer ou de débrayer si le treuil est sous charge, si le câble du treuil est en tension ou si le tambour est en train de tourner.

• Ne jamais toucher le câble ou le crochet lorsque le câble est tendu ou sous charge.

• Toujours se tenir à l'écart du câble du treuil et de la charge durant l'utilisation et ne jamais laisser personne s'approcher.

• Ne jamais se servir d'un véhicule pour tirer une charge sur le câble du treuil. La charge combinée ou un choc peut endommager, surcharger et casser le câble.

• Ne jamais replier le câble du treuil sur lui-même. Utiliser toujours une chaîne ou une protection de tronc d'arbre sur le point d'ancrage.

WARN INDUSTRIES * TREUIL

DANGER DE CHUTE OU D'ÉCRASEMENT

Le non-respect des consignes peut entraîner des blessures graves ou la mort.

• Toujours rester à l'écart, en gardant les mains et les autres personnes à l'écart également.

• Ne jamais utiliser le treuil avec moins de 5 spires de câble enroulées autour du tambour. Le câble pourrait se dérouler du tambour, étant donné que l'ancrage du câble n'est pas conçu pour retenir une charge.

• Ne jamais utiliser le treuil comme palan ou pour suspendre une charge.

• Toujours s'assurer que le point d'ancrage peut supporter la charge, et prendre le temps d'employer des techniques de câblage appropriées.

• Ne jamais utiliser le treuil pour soulever ou transporter des personnes.

• Ne jamais forcer trop fort pour dérouler le câble du treuil.

• Toujours utiliser une posture/technique de levage adéquate ou demander de l'aide lors de la manipulation ou de l'installation du produit.

• Toujours enrouler le câble sur le tambour dans le sens spéciﬁ é par l’étiquette d'avertissement apposée sur le treuil ou la documentation du treuil. Cela est nécessaire pour que le frein automatique (le cas échéant) fonctionne correctement.

• Toujours enrouler le câble du treuil sur le tambour comme indiqué par l’autocollant de rotation du tambour.

AVERTISSEMENT

RISQUE DE COUPURE ET DE BRÛLURE

Le non-respect des consignes peut entraîner des blessures graves ou la mort.

Pour éviter de se blesser les mains et les doigts :

• Toujours porter des gants de cuir épais durant la manipulation du câble du treuil.

• Toujours penser aux surfaces chaudes au niveau du moteur du treuil, du tambour ou du câble durant ou après l'utilisation du treuil.

RISQUES ASSOCIÉS AUX PRODUITS CHIMIQUES ET RISQUE D'INCENDIE

Le non-respect des consignes peut entraîner des blessures graves ou la mort.

• Toujours retirer les bijoux et porter des lunettes de sécurité.

• Ne jamais faire passer les câbles électriques pardessus des bords tranchants.

• Ne jamais faire passer les câbles électriques à proximité de pièces qui s'échauffent.

• Ne jamais faire passer les câbles électriques à travers des pièces mobiles ou à proximité.

• Toujours placer les capuchons fournis sur les ﬁ ls et les bornes, conformément aux instructions d'installation.

• Ne jamais se pencher au-dessus de la batterie en procédant aux connexions.

• Ne jamais faire passer les câbles électriques pardessus les bornes de la batterie.

• Ne jamais court-circuiter les bornes de la batterie avec des objets métalliques.

• Toujours s'assurer que la zone ne contient pas de conduites de carburant, de réservoir de carburant, de conduites de frein, de câblage électrique, etc., avant tout perçage.

• Toujours consulter le manuel de l'utilisateur pour les informations correctes de câblage.

• Toujours isoler et protéger tous les ﬁ ls et bornes électriques exposés.

WARN INDUSTRIES * TREUIL

RISQUE DE COUPURE ET DE BRÛLURE

Le non-respect des instructions peut entraîner des blessures mineures ou modérées.

• Ne jamais laisser le câble du treuil glisser dans les mains.

ATTENTION

DANGER DE HAPPEMENT PAR DES PIÈCES MOBILES

Le non-respect des instructions peut entraîner des blessures mineures ou modérées.

Pour éviter de se blesser les mains ou les doigts :

• Ne jamais laisser la télécommande dans un emplacement où elle peut être activée durant la mise en roue libre, le câblage ou quand le treuil n'est pas utilisé.

• Ne jamais laisser la télécommande du treuil branchée durant l'installation, le déroulement en roue libre, le câblage, l'entretien ou quand le treuil n'est pas utilisé.

AVIS

Éviter d'endommager le TREUIL et l'équipement

• Toujours éviter de tirer sur le côté, ce qui a pour effet d'empiler le câble du treuil sur l'une des extrémités du tambour. Cela peut endommager le câble ou le treuil.

• Toujours s'assurer d'avoir complètement embrayé ou complètement débrayé.

• Toujours faire attention à ne pas endommager le cadre du véhicule si l'on décide de s'arrimer à un véhicule pour pouvoir travailler avec le treuil.

• Ne jamais submerger le treuil dans l'eau.

• Toujours ranger la télécommande dans un endroit sûr, propre et sec.

CONDITIONS DE TRAVAIL SURES

MONTAGE DU TREUIL

CONDITIONS DE TRAVAIL SURES

Pendant la traction d'une charge, l'opérateur doit toujours faire fonctionner le treuil en se tenant en position sûre. Les emplacements sûrs sont : (1) perpendiculaires au câble, (2) à l'intérieur du véhicule avec le capot relevé (si le treuil est monté à l'avant du véhicule). Ces endroits sûrs permettront d'empêcher que le câble ne frappe l'opérateur en cas de rupture sous charge.

Autant que possible, utiliser le treuil avec le câble de la télécommande complètement déployé. Celui-ci doit toujours demeurer à une distance minimale de 2,44 m du treuil pendant son fonctionnement. Cela évite d'être happé par le guide-câble et maintient l'opérateur dans une zone de sécurité durant la traction de la charge.

Ne jamais travailler à proximité d'un câble sous charge.

Niveau de bruit

Ce treuil est conçu de manière à ce que le niveau de bruit émis ne dépasse pas 70 dBa à l’endroit où se trouve le manipulateur. Celui-ci doit demeurer à une distance minimale de 2,44 m du treuil pendant son fonctionnement. Faire inspecter le treuil dans un centre de service agréé si le bruit dépasse 70 dBa au niveau de l’opérateur.

Nettoyage

Ne pas diriger un jet d’eau haute pression (laveuses haute pression, lave-auto, etc.) entre le support et le rebord du tambour ou le levier d’embrayage.

Nettoyer le treuil à l’aide d’eau sous faible pression et d’une éponge ou d’un chiffon savonneux.

Ne pas utiliser de produits chimiques qui pourraient endommager la ﬁ nition.

Nettoyer soigneusement les résidus de sel du treuil le plus vite possible aﬁ n de minimiser l'effet de corrosion.

Maintenance

Le treuil ne nécessite aucune lubriﬁ cation pendant sa durée de vie, sauf s’il a été immergé dans l’eau. Si cela se produit, faire réaliser une inspection complète par un centre de service dès que possible pour éviter tout dommage dû à la corrosion. Si le coffret de commande est immergé, il doit être remplacé au moment de l’intervention de service sur le treuil.

Vériﬁ er les câbles de batterie et les connexions électriques tous les 90 jours pour s’assurer qu’ils sont propres et correctement serrés à tous les points de connexion.

Inspecter le câble avant et après chaque utilisation du treuil. S’il est endommagé, le remplacer par un câble de calibre conforme à la liste des pièces de rechange, ou se rendre sur le site Internet Warn à l'adresse www.warn.com.

Le câble doit toujours s’enrouler sur le tambour dans le sens indiqué par l’étiquette de rotation du tambour apposée sur le treuil.

AVERTISSEMENT

Toujours rester

à l'écart, en gardant les mains et les autres personnes à l'écart également.

AVERTISSEMENT

Toujours exiger

de l'opérateur et des personnes présentes d’être attentifs au véhicule et à la charge.

ATTENTION

Ne jamais

laisser la télécommande dans un emplacement où elle peut être activée durant la mise en roue libre, le câblage ou quand le treuil n'est pas utilisé.

AVIS

Ne jamais submerger le treuil dans l'eau.

AVERTISSEMENT

Toujours choisir

une surface de montage sufﬁ samment résistante pour supporter la capacité de traction maximale du treuil.

AVERTISSEMENT

Toujours achever

le montage du treuil et ﬁ xer le crochet avant d'effectuer le câblage.

AVERTISSEMENT

Ne jamais utiliser

des boulons trop longs.

MONTAGE DU TREUIL

Choisir une surface de montage sufﬁ samment résistante pour supporter les charges qui seront halées. Seules les orientations de montage indiquées sont recommandées pour utiliser le treuil en toute sécurité. Toute autre orientation du treuil est inadaptée et ne doit pas être utilisée. Utiliser les boulons et les rondelles d’arrêt recommandés, ainsi que les couples de serrage recommandés pour éviter les vibrations du treuil pendant son fonctionnement. Les détails de montage indiquent les valeurs de couple adéquates.

N'oubliez pas que le câble du treuil doit toujours s’enrouler sur le tambour dans le sens indiqué par l’étiquette de rotation du tambour.

Entraxe de ﬁ xation :

254 mm x 114,3 mm

Se reporter aux schémas suivants pour l’orientation de montage correcte.

Installation du coffret de commande

Monter le coffret de commande suivant les instructions jointes au kit de système de montage Warn. Utiliser la console comprise dans le kit.

Pour plus de ﬂ exibilité dans le montage, on peut aussi déplacer les ﬁ xations de montage du coffret de commande aux trous inutilisés de la plaque de base du coffret.

Épaisseur de plaque

Longueur de boulon

5/16” (8 mm) 1,5” (40 mm) 3/8” (10 mm) 1,5” (40 mm) 1/2” (13 mm) 1,75” (45 mm)

Détails de montage : (1) Lisse et plat, épaisseur 8 mm (2) Rondelle d’arrêt 11,1 mm

(quantité = 4) (3) Boulon catégorie 5 de 7/16 14 x 1 1/2po de long (quantité = 4), Couple de serrage 68 à 75 Nm

(4) 6 rondelles plates 11,1 mm (5) Boulon catégorie 5 de 7/16 14 x

1 3/4po de long (quantité = 2), Couple de serrage 68 à 75 Nm

WARN INDUSTRIES * TREUIL

RACCORDEMENTS ÉLECTRIQUES

INSTRUCTIONS D’UTILISATION

RACCORDEMENTS ELECTRIQUES

Utiliser des capuchons d’isolation inclus sur les connexions exposées pour éviter les courts-circuits. Les ﬁ ls de batterie doivent passer par des endroits qui ne risquent pas d'endommager ou de percer l’isolation et de créer des risques de court-circuit.

Une fois l’installation terminée, vériﬁ er que le treuil fonctionne correctement.

Schémas électriques :

Recommandations concernant la batterie

La charge de la batterie et la qualité des connexions sont essentielles pour que le treuil fonctionne correctement. La capacité de démarrage à froid minimum requise pour une batterie de 12 V c.c. est de 650 A.

Broche n° Couleur

1 Marron 2 Blanc 3 Noir 4 Vert 5 6 Rouge

2 3

6 5

Noir

Black

Rouge

Red

Vert

White Brown

Marrion

Green

Blanc

WARN INDUSTRIES * TREUIL

AVERTISSEMENT

Ne jamais faire

passer les câbles électriques pardessus des bords tranchants.

AVERTISSEMENT

Ne jamais faire

passer les câbles électriques à proximité de pièces qui s'échauffent.

AVERTISSEMENT

Ne jamais faire

passer les câbles électriques à travers des pièces mobiles ou à proximité.

AVERTISSEMENT

Toujours placer

les capuchons fournis sur les ﬁ ls et les bornes, conformément aux instructions d'installation.

AVERTISSEMENT

Toujours isoler

et protéger tous les ﬁ ls et bornes électriques exposés.

AVERTISSEMENT

Toujours

prendre le temps de bien se familiariser avec le treuil et son fonctionnement en examinant le Manuel de base des techniques de treuillage inclus avec le treuil.

AVERTISSEMENT

Ne jamais

essayer d'embrayer ou de débrayer si le treuil est sous charge, si le câble du treuil est en tension ou si le tambour est en train de tourner.

AVERTISSEMENT

Ne jamais

utiliser le treuil avec moins de 5 spires de câble enroulées autour du tambour Le câble pourrait se dérouler du tambour, étant donné que l'ancrage du câble n'est pas conçu pour retenir une charge.

AVIS

Ne pas dérouler le câble de plus de 9 m sans laisser refroidir le treuil pendant 20 minutes avant de recommencer l'enroulement. Utiliser plutôt l'embrayage en déroulement libre en tirant le câble à la main.

Télécommande

Ne pas laisser la télécommande branchée dans le treuil lorsque celui-ci n’est pas en usage. Une télécommande qui reste branchée risque de créer des conditions dangereuses et de vider la batterie.

Télécommande verticale/ horizontale :

Fonctionnement de l'embrayage

Lorsque l’embrayage est en prise, le train d'engrenages est couplé au tambour du câble et l’entraînement peut alors être transféré du moteur du treuil. Lorsque l’embrayage est débrayé et en position de déroulement en roue libre, le train d’engrenages et le tambour se désaccouplent, ce qui permet au tambour de tourner librement.

Le levier d’embrayage, situé sur le carter du treuil en face du moteur, permet de commander la position de l’embrayage. Pour éviter tout dommage, tourner complètement le levier d'embrayage dans l'une ou l'autre position.

Libéré :

En prise :

Déroulement du câble

Le déroulement en roue libre constitue généralement la façon

WARN INDUSTRIES * TREUIL

la plus rapide et la plus facile de dérouler le câble. Avant de mettre le treuil en roue libre pour dérouler le câble, dérouler au moteur une quantité sufﬁ sante de câble pour soulager le câble de toute tension éventuelle. Débrayer. On peut maintenant dérouler manuellement une quantité sufﬁ sante de câble pour pouvoir travailler avec le treuil. Voir

le manuel de base des techniques de treuillage pour de plus amples

informations.

Toujours laisser au moins 5

spires de câble sur le tambour.

Enroulement sous charge

Ne jamais dépasser l’effort en

1ère couche du treuil.

Enrouler mécaniquement le câble sur le tambour de manière uniforme et serrée. Cela empêche les spires extérieures de s’enfoncer dans les spires intérieures, ce qui peut coincer et endommager le câble.

Pour éviter les charges de choc durant l’enroulement du câble, actionner l’interrupteur de commande de manière intermittente aﬁ n d'éliminer le mou du câble. Les charges de choc peuvent momentanément dépasser de loin la capacité du treuil et du câble du treuil.

Enroulement à vide

Déroulement avec un assistant :

Demander à un assistant de tenir la sangle de crochet en appliquant une tension aussi constante que possible sur le câble. Tout en maintenant la tension, il devra se déplacer en direction du treuil pendant l'actionnement de l'interrupteur de commande pour enrouler le câble. Relâcher l’interrupteur lorsque le crochet parvient à une distance minimum de 2 m de l’ouverture du guide-câble.

Enrouler le reste du câble pour le ranger, de la manière indiquée ci-dessous.

Déroulement tout seul : Arranger le câble à enrouler de manière à ce qu’il ne s’entortille ni ne s’emmêle pendant le rembobinage. S’assurer que le câble est enroulé sur le tambour de manière uniforme et serrée. Enrouler une quantité sufﬁ sante de câble pour compléter une couche entière sur le tambour. Serrer et étaler de manière égale la couche de câble.

INSTRUCTIONS D'UTILISATION ET ÉTIREMENT INITIAL DU CÂBLE

ÉTIREMENT INITIAL DU CÂBLE

INSTRUCTIONS D’UTILISATION

Suite

Refaire de même jusqu’à ce que le crochet soit à une distance minimum de 2 m de l’ouverture du guide-câble.

Enrouler le reste du câble pour le ranger, de la manière indiquée ci-dessous.

Enroulement du reste du câble pour le ranger

Lorsque le crochet se trouve à moins de 2 m du guide-câble, détacher le crochet du point d'ancrage ou de la charge. En tenant la sangle de crochet fournie, maintenir la tension sur câble du treuil. Enrouler lentement le treuil en appliquant de petites pressions sur la touche « Power in » (enrouler) de la télécommande jusqu'à ce que le crochet soit à moins de 1 m du guide-câble. Arrêter le treuillage et ﬁ xer le crochet sur un point d'ancrage approprié sur le véhicule.

NE PAS LAISSER PAS LE CROCHET ATTEINDRE LE GUIDE-CÂBLE. Cela pourrait endommager le guide-câble. Une fois le crochet ﬁ xé correctement au véhicule, enrouler le câble de façon à éliminer le mou restant en appliquant de petites pressions sur la touche « Power in » (enrouler) de la télécommande jusqu'à ce que le mou soit minime sur le câble du treuil.

Surcharge/surchauffe

Ce treuil est conçu pour un service intermittent. Lorsque le moteur est sur le point de caler, une accumulation rapide de chaleur se produit et peut endommager le moteur.

Le câblage double (voir le

manuel de base des techniques de treuillage) permet de réduire

le débit en ampères et de réduire ainsi l’accumulation de chaleur dans le moteur. Cela permet une utilisation continue prolongée.

ÉTIREMENT DU CÂBLE

La durée de vie d’un câble est liée directement à son entretien et à son utilisation. Lors de sa première utilisation, un câble neuf doit être enroulé sur son tambour sous une charge d’au moins 454 kg .

Suivre simplement les directives suivantes pour étirer correctement le câble sur le tambour.

1) Choisir un emplacement PLAT ET DE NIVEAU sufﬁ samment grand pour pouvoir dérouler le câble sur toute sa longueur.

2) Mettre le levier d'embrayage du treuil en position « Free Spool » (déroulement en roue libre). Dérouler le câble de façon à ne laisser que 5 spires sur le tambour. Une fois le câble déroulé, mettre le levier d'embrayage du treuil en position « Engaged » (en prise).

3) Fixer le crochet du câble à un point d'ancrage approprié et éloigner le véhicule du point d'ancrage jusqu'à ce qu’il n’y ait presque plus de mou dans le câble. Avant de descendre du véhicule, serrer le frein à main et mettre le véhicule en prise ou en position de stationnement, puis couper le moteur.

4) Brancher la télécommande au treuil. Se tenir à environ 2,44 m du treuil et enrouler le câble sur le tambour du treuil jusqu'à éliminer complètement le mou du câble. Déconnecter la télécommande du treuil. Maintenir le câble tendu d'une main ; pousser avec précaution le câble d'acier vers le côté du tambour auquel le câble est ﬁ xé de façon à ce qu'il n'y ait pas d'espace entre les spires sur le tambour. S'assurer que le câble d'acier s'enroule sur le bas du tambour et non sur le haut, sinon le frein de retenue automatique de la charge ne fonctionnera pas correctement. (Si le câble d'acier s'enroule sur le haut, cela signiﬁ e que l'on a actionné le treuil en mode de déroulement et non d'enroulement au moyen de la télécommande).

WARN INDUSTRIES * TREUIL

AVERTISSEMENT

Toujours garder

les mains éloignées du câble du treuil, de la boucle du crochet, du crochet et de l'ouverture du guidecâble durant l'installation et l’utilisation de l'appareil et l'enroulement ou le déroulement du câble.

AVERTISSEMENT

Ne jamais

toucher le câble du treuil ou le crochet lorsqu'une autre personne est à l'interrupteur de commande ou durant le fonctionnement du treuil.

AVERTISSEMENT

Toujours porter

des gants de cuir épais durant la manipulation du câble du treuil.

AVERTISSEMENT

Toujours utiliser

le cordon du crochet fourni pour enrouler ou dérouler le câble, durant l'installation ou l’utilisation pour éviter de se blesser les mains ou les doigts.

AVERTISSEMENT

Toujours étirer

au préalable le câble et l’enrouler sous charge avant de l’utiliser. Un câble enroulé de manière serrée réduit le risque qu'il coince et soit endommagé.

AVERTISSEMENT

Ne jamais

toucher le câble ou le crochet lorsqu'une autre personne manipule l'interrupteur de commande ou durant le fonctionnement du treuil.

AVERTISSEMENT

Ne jamais

ÉTIREMENT DU CÂBLE (suite)

5) Par mesure de sécurité, les

étapes suivantes devraient être effectuées par deux personnes. Si l'on tente de tendre le câble tout seul, s'assurer de toujours mettre le frein à main, la transmission en prise et d'éteindre le moteur du véhicule chaque fois que l'on descend du véhicule pour inspecter le câble du treuil. Ne jamais quitter le véhicule alors que le câble du treuil porte une charge. Le tensionnement du câble est essentiel pour assurer une longue durée de vie au produit. Le tensionnement du câble empêchera les couches extérieures du câble de pincer et déformer les couches intérieures.

6) Prendre soin d'enrouler chaque couche de manière uniforme aﬁ n d'éviter d'endommager le câble.

7) Faire passer la télécommande par la fenêtre du conducteur aﬁ n de l’utiliser. Demander à l’assistant de s'éloigner du véhicule et du câble. L’assistant doit indiquer si le câble s'enroule correctement à mesure qu'il déﬁ le sur le guide-câble et s'enroule. Démarrer le véhicule et mettre la transmission au point mort. Desserrer le frein à main tout en appuyant modérément sur la pédale de frein. Appuyer sur la touche « Power in » (enrouler) de la télécommande. Effectuer le treuillage sur environ 2 m, puis arrêter. Relâcher lentement la pédale de frein, puis serrer le frein à main. Cela permet d'assurer qu'il n'y a aucune charge sur le câble. Mettre le levier de vitesse en position de stationnement ou en prise, puis couper le moteur. Descendre du véhicule et inspecter le treuil pour s'assurer que le câble est enroulé uniformément sur le tambour du treuil et qu'il ne creuse pas la couche inférieure. Si c'est le cas, dérouler le câble et répéter

WARN INDUSTRIES * TREUIL

cette étape à partir du début en appliquant davantage de pression sur la pédale de frein.

8) Après s'être assuré que le câble s'enroule correctement sur le tambour, répéter l'étape six jusqu'à ce que le véhicule soit à moins de 2 m du point d'ancrage. Une fois la distance atteinte, relâcher lentement la pédale de frein puis serrer le frein à main. Cela permet d'assurer qu'il n'y a aucune charge sur le câble. Mettre le levier de vitesse en position de stationnement ou en prise, puis couper le moteur. Descendre du véhicule. Décrocher le crochet du point d'ancrage. Tout en retenant le cordon du crochet fourni, maintenir la tension sur câble et enrouler lentement le treuil par de petites pressions sur l'interrupteur de commande jusqu'à ce que le crochet soit à moins de 1 m du guide-câble. Arrêter le treuillage et ﬁ xer le crochet sur un point d'ancrage approprié sur le véhicule.

INSTRUCCIONES ORIGINALES

ÍNDICE DE SÍMBOLOS

Cabrestante Guía de instalación y del usuario

En cada situación donde se utiliza un cabrestante existe la posibilidad de ocasionar daños personales. Para reducir al mínimo ese riesgo, es importante que lea esta guía y la Guía básica de técnicas para el uso del cabrestante atentamente. Por favor, familiarícese con la operación del cabrestante antes de usarlo y tenga siempre presente la seguridad. En esta guía se establecen muchas de las reglas de seguridad para el uso del cabrestante. Lea la Guía básica de técnicas para el uso del cabrestante para obtener más información sobre su cabrestante y técnicas de maniobrado adecuadas. Recuerde que debido a que cada situación en la que se utiliza el cabrestante es diferente, es muy importante el buen juicio y un enfoque constante en la seguridad.

ÍNDICE:

SEGURIDAD

Índice de símbolos .................................................................................................... 24

Precauciones generales de seguridad .................................................................25-27

Condiciones de trabajo seguras ................................................................................ 28

INSTRUCCIONES

Montaje de cabrestante ............................................................................................. 29

Conexiones eléctricas ...............................................................................................30

Instrucciones de operación ..................................................................................31-32

Estiramiento del cable .........................................................................................32-33

SÍMBOLO EXPLICACIÓN

Lea el manual de instrucciones

Lleve puesta siempre protección ocular y auditiva

Nunca utilice el cabrestante como si fuese una grúa

Fije de forma apropiada la carga en la garganta del gancho

Enrolle el cable en la parte inferior del tambor

Peligro de aplastamiento de los dedos o la guía del cable

Peligro de perforación o corte en las manos

Peligro de explosión o rotura

SÍMBOLO EXPLICACIÓN

Lleve puestos siempre guantes de cuero

No lo use para desplazar personas

Use siempre la correa del gancho suministrada

No aplique nunca una carga a la punta del gancho o al seguro

Nunca enrolle el cable en la parte superior del tambor

Punto de pellizco de la guía del cable

Peligro de superﬁ cie caliente

Peligro de incendio y quemaduras

Servicio de atención al cliente: (800) 543-WARN

Desde fuera de EE.UU.: (503) 722-3008

WARN INDUSTRIES * CABRESTANTE

Warn Industries Inc.

12900 SE Capps Road

Clackamas, OR 97015

EE.UU.

(9276)

Fax: (503) 722-3000

www.warn.com

Peligro de borde aﬁ lado

Use un gancho marcado con 13mm (1/2 pulg) o mayor

WARN INDUSTRIES * CABRESTANTE

Peligros asociados con partes móviles

PRECAUCIONES GENERALES DE SEGURIDAD

Advertencias y precauciones

Al leer estas instrucciones, verá ADVERTENCIAS,

PRECAUCIONES, AVISOS y NOTAS. Cada mensaje tiene un propósito especíﬁ co. Las ADVERTENCIAS son mensajes de seguridad que indican que está ante una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones graves o la muerte. Las PRECAUCIONES son mensajes de seguridad que indican una situación de posible peligro que, si no se evita, puede resultar en lesiones menores o de poca gravedad. Las PRECAUCIONES pueden alertar también contra prácticas no seguras. Las PRECAUCIONES y ADVERTENCIAS identiﬁ can el peligro, indican cómo evitarlo y advierten de las posibles consecuencias si no se evita tal peligro. Los AVISOS son mensajes para evitar daños a la propiedad. Las NOTAS son información adicional que le ayudarán a llevar a cabo un procedimiento. ¡TRABAJE SIEMPRE DE FORMA

SEGURA!

ADVERTENCIA

PELIGRO DE ENREDO EN LAS PARTES MÓVILES

De no seguirse estas instrucciones, podrían producirse lesiones graves o incluso la muerte.

• Use siempre un gancho marcado con 13 mm (1/2 pulg) o mayor con la guía M15000 y la 16.5ti.

• Veriﬁ que siempre que el seguro del gancho está cerrado y que no soporta carga.

• No aplique nunca una carga a la punta del gancho o al seguro. Aplique la carga únicamente al centro del gancho.

• No use nunca un gancho cuya abertura haya aumentado o cuya punta esté doblada o retorcida..

• Utilice siempre un gancho con seguro.

• Mantenga siempre el cable del control remoto y el cable de alimentación alejados del tambor, el cable y el cordaje. Inspeccione la posible existencia de grietas, pellizcos, cables deshilachados o conexiones sueltas. Los componentes dañados deberán reemplazarse antes de la operación.

WARN INDUSTRIES * CABRESTANTE

ADVERTENCIA

PELIGRO DE ENREDO EN LAS PARTES MÓVILES

De no seguirse estas instrucciones, podrían producirse lesiones graves o incluso la muerte.

Seguridad general:

• Conozca siempre el funcionamiento del cabrestante. Lea detenidamente las Instrucciones, la Guía de operación y/o la Guía básica de técnicas del cabrestante para comprender el funcionamiento y la manipulación del cabrestante.

• No exceda nunca la capacidad nominal del cabrestante ni del cable del cabrestante. Emplee un cable doble con una polea para reducir la carga del cabrestante.

• Lleve puestos siempre guantes gruesos de cuero para manipular el cable del cabrestante.

• No use nunca el cabrestante o el cable del cabrestante para remolcar. Un golpe a las cargas puede dañar, sobrecargar o romper el cable.

• No utilice nunca el cabrestante para amarrar una carga.

• No ponga nunca en funcionamiento este cabrestante si se encuentra bajo los efectos de drogas, alcohol o medicamentos..

• Nunca opere este cabrestante si es menor de 16 años de edad.

• Asegúrese siempre de que el operador y otras personas sean conscientes de la estabilidad del vehículo y/o la carga.

• Pase siempre el control remoto a través de una ventana cuando lo utilice en un vehículo.

Seguridad en la instalación:

• Elija siempre una ubicación de montaje que sea lo suﬁ cientemente sólida para soportar la capacidad de carga máxima del cabrestante.

• Utilice siempre piezas de grado 5 (grado 8,8 milimétrico) o superior.

• No suelde nunca los pernos de montaje.

• Use siempre piezas de montaje, componentes y accesorios aprobados por el fabricante.

• No utilice nunca pernos que sean demasiado largos.

• Complete siempre la instalación del cabrestante y el acoplamiento del gancho antes de instalar el cableado.

• Mantenga siempre las manos alejadas del cable del cabrestante, del bucle del gancho, del gancho y de la abertura de la guía durante la instalación, la operación, y en el enrollado y desenrollado.

• Ponga siempre la guía del cable con la etiqueta de advertencia visible en la parte superior.

• Realice siempre un estiramiento previo del cable y vuelva a enrollarlo con carga antes de usarlo. Un cable bien enrollado reduce las posibilidades de tener “dobleces” que puedan dañar el cable.

ADVERTENCIA

PELIGRO DE ENREDO EN LAS PARTES MÓVILES

De no seguirse estas instrucciones, podrían producirse lesiones graves o incluso la muerte.

Seguridad durante la operación del cabrestante:

• Inspeccione siempre el cable del cabrestante, el gancho y las eslingas antes de poner el cabrestante en funcionamiento. Si el cable del cabrestante está deshilachado, retorcido o dañado, deberá reemplazarse de inmediato. Los componentes dañados deberán reemplazarse antes de la operación. Evite que las piezas resulten dañadas.

• Retire siempre cualquier elemento u obstáculo que pueda provocar inseguridad en la operación del cabrestante.

• Veriﬁ que siempre que el anclaje seleccionado soportará la carga y que la correa o la cadena no se deslizará.

• Use siempre la correa suministrada con el gancho cuando vaya a enrollar o desenrollar el cable del cabrestante, durante la instalación y durante la operación.

• Requiera siempre a los operadores y las personas presentes que estén atentos al vehículo y/o la carga.

• Tenga siempre presente la estabilidad del vehículo y de la carga durante el uso del cabrestante; haga que las personas presentes se mantengan alejadas. Alerte a todas las personas presentes de una posible inestabilidad.

• Siempre enrolle tanto cable como sea posible al prepararse para el maniobrado. Emplee un cable doble o elija un punto de anclaje distante.

• Tómese siempre su tiempo para asegurar la carga con técnicas apropiadas antes de arrastrarla con el cabrestante.

• No toque nunca el cable del cabrestante ni el gancho si hay alguien cerca del interruptor de control, o si el cabrestante está en funcionamiento.

• Nunca embrague ni desembrague si el cabrestante está soportando una carga, si el cable está en tensión o si el tambor está en movimiento.

• No toque nunca el cable del cabrestante ni el gancho mientras están tensos o con carga.

• Manténgase siempre alejado del cable del cabrestante y de la carga, y no deje que otros se acerquen cuando el cabrestante esté en funcionamiento.

• No use nunca un vehículo para tirar de la carga en el cable del cabrestante La carga combinada o un golpe en la carga puede dañar, sobrecargar o romper el cable.

• No enrolle nunca el cable del cabrestante sobre sí mismo. Utilice una cadena o un cable de estrangulación, o un protector de tronco de árbol en el anclaje.

WARN INDUSTRIES * CABRESTANTE

ADVERTENCIA

PELIGRO DE CAÍDA O APLASTAMIENTO

De no seguirse estas instrucciones, podrían producirse lesiones graves o incluso la muerte.

• Siempre manténgase usted, las manos y a otros

alejados.

• No accione nunca accione el cabrestante si no hay, al menos, 5 vueltas de cable alrededor del tambor. El cable podría soltarse del tambor, ya que el acoplamiento del cable al tambor no está construido para aguantar cargas.

• No use nunca el cabrestante como grúa o para suspender una carga.

• Compruebe siempre que el anclaje soportará la carga. Utilice técnicas de maniobrado adecuadas y tómese tiempo para operar de forma correcta.

• No utilice nunca el cabrestante para levantar o desplazar personas..

• Nunca realice esfuerzos excesivos para enrollar el cable del cabrestante.

• Utilice siempre posturas y técnicas de levantamiento adecuadas o solicite ayuda a la hora de manipular e instalar el producto.

• Enrolle y desenrolle el cable del tambor siempre en la dirección especiﬁ cada en la etiqueta de advertencia del cabrestante o en la documentación. Esto es necesario para el funcionamiento correcto del freno automático (si viene equipado con ello).

• Siempre enrolle el cable del cabrestante alrededor del tambor en el sentido indicado por la marca de rotación del cabrestante.

ADVERTENCIA

PELIGRO DE CORTES Y QUEMADURAS

De no seguirse estas instrucciones, podrían producirse lesiones graves o incluso la muerte.

Para evitar daños en las manos:

• Lleve puestos siempre guantes gruesos de cuero para manipular el cable del cabrestante.

• Tenga siempre en cuenta que las superﬁ cies del motor, del tambor o del cable del cabrestante pueden estar calientes durante o después del uso del mismo.

PRECAUCIONES GENERALES DE SEGURIDAD

CONDICIONES DE TRABAJO SEGURAS

ADVERTENCIA

PELIGRO DE INCENDIO O POR PRESENCIA DE PRODUCTOS QUÍMICOS

De no seguirse estas instrucciones, podrían producirse lesiones graves o incluso la muerte.

• No lleve nunca puestas joyas, y lleve siempre protección ocular.

• No pase nunca los cables eléctricos por bordes agudos.

• No pase nunca los cables eléctricos cerca de piezas que se calienten.

• No pase nunca los cables eléctricos por partes móviles o cerca de ellas.

• Coloque siempre las fundas de terminales suministradas en los cables y los terminales, tal como se indica en las instrucciones de instalación.

• No se apoye nunca en la batería si está haciendo conexiones.

• No pase nunca los cables eléctricos sobre los terminales de la batería.

• No acorte nunca los terminales de la batería con objetos metálicos.

• Si va a perforar, veriﬁ que siempre que en el área no haya tuberías o tanques de combustible, tuberías de sistema de frenado, cables eléctricos, etc.

• Consulte siempre el manual del usuario para obtener detalles de cableado adecuados.

• Aísle y proteja siempre los cables y los terminales eléctricos que queden expuestos.

WARN INDUSTRIES * CABRESTANTE

PRECAUCIÓN

PELIGRO DE CORTES Y QUEMADURAS

De no seguirse estas instrucciones, podrían producirse lesiones menores o moderadas.

• Nunca deje que el cable del cabrestante se deslice

por sus manos.

PRECAUCIÓN

PELIGRO DE ENREDO EN LAS PARTES MÓVILES

De no seguirse estas instrucciones, podrían producirse lesiones menores o moderadas.

Para evitar daños en las manos:

• No deje nunca el control remoto donde pueda activarse durante el enrollado libre, maniobrado o cuando el cabrestante no esté en uso.

• No deje nunca el control remoto del cabrestante conectado cuando se esté instalando o haciendo enrollado libre, maniobras o mantenimiento ni cuando no se esté utilizando el cabrestante.

AVISO

EVITE DAÑOSAL EQUIPO Y AL CABRESTANTE

• Evite siempre los tirones laterales, ya que pueden apilar el cable en un extremo del tambor. Esto puede dañar el cable del cabrestante o el cabrestante.

• Compruebe siempre que se ha embragado o desembragado completamente.

• Sea precavido siempre para no dañar la estructura cuando vaya a anclar su vehículo en una operación con el cabrestante.

• No sumerja nunca el cabrestante en agua.

• Guarde siempre el control remoto en un área protegida, limpia y seca.

ADVERTENCIA

Siempre

manténgase usted, las manos y a otros alejados.

ADVERTENCIA

Requiera

siempre a los operadores y las personas presentes que estén atentos al vehículo y/o la carga.

PRECAUCIÓN

No deje nunca el control remoto donde pueda activarse durante el enrollado libre, el maniobrado o cuando el cabrestante no esté en uso.

AVISO

No sumerja nunca el cabrestante en agua.

CONDICIONES DE TRABAJO SEGURAS

Cuando desplace una carga, el operador debe hacerlo siempre desde una posición segura. Las áreas seguras son: (1) perpendiculares al cable de tracción o (2) el interior del vehículo con la capota subida (si el cabrestante está montado delante del vehículo). Estas posiciones seguras ayudan a evitar que el cable alcance al operador si dicho cable no aguanta la carga y se rompe.

Siempre que sea posible, accione el cabrestante desde la longitud total del cable del control remoto. El usuario debe situarse siempre a 2,44 m (8 pies), por lo menos, del cabrestante. Esto evitará que se enganche con la guía y le situará fuera del alcance de cualquier latigazo del cable durante el desplazamiento de la carga.

No trabaje nunca cerca del cable de tracción cuando el cabrestante lleve carga.

Emisiones acústicas

El cabrestante está diseñado de tal forma que las emisiones acústicas audibles desde el emplazamiento del operador no superen los 70 dBa. El usuario debe situarse a 2,44 m (8 pies), por lo menos, del cabrestante. Si el cabrestante excede 70 dBa desde el lugar donde se encuentra el usuario, llévelo a un centro de servicio autorizado para ser inspeccionado.

WARN INDUSTRIES * CABRESTANTE

Limpieza

No aplicar directamente agua a presión (limpiadores a presión, lavadores de coches, etc.) entre el soporte y el reborde del tambor o la palanca del embrague.

Utilice agua a baja presión y una bayeta o esponja enjabonada para limpiar el cabrestante.

Evite utilizar productos químicos que puedan dañar el acabado.

Limpie totalmente los residuos de sal en el cabrestante, tan pronto como sea posible, para reducir al mínimo la posibilidad de corrosión.

Mantenimiento

Nunca será necesario la lubricación del cabrestante a no ser que éste se haya sumergido en agua. Si esto ocurre, se deberá llevar lo antes posible a un centro autorizado de servicio para evitar daños de corrosión. Si sumerge el sistema de control, éste debe ser reemplazado cuando se realice el servicio del cabrestante.

Revise los cables de la batería y las conexiones eléctricas cada 90 días a ﬁ n de asegurarse de que estén limpios y bien apretados.

Inspeccione el cable de tiro antes y después de cada operación efectuada con el cabrestante. Cuando se dañe, reemplácelo con el tamaño especiﬁ cado en la Lista de piezas de repuesto o visite el sitio Web de Warn en www.warn.com.

El cable debe enrollarse alrededor del tambor en el sentido que indica la marca de rotación que hay en el cabrestante.

MONTAJE DE CABRESTANTE

Elija un lugar de montaje que sea lo suﬁ cientemente resistente como para soportar las cargas que desee desplazar. Para garantizar un funcionamiento seguro del cabrestante, utilice sólo las orientaciones de montaje recomendadas. Cualquier otra orientación de montaje es incorrecta e inadecuada. El uso de las combinaciones recomendadas de arandelas de presión y pernos, aplicando los niveles de apriete recomendados, evita las vibraciones durante el accionamiento. Los detalles del montaje indican los niveles adecuados del par de torsión.

Recuerde que el cable del cabrestante debe enrollarse alrededor del tambor en el sentido indicado por la marca de rotación.

Patrón de los pernos de montaje:

10 X 4,5 pulgadas, 254 mm X 114,3 mm

Detalles de montaje: (1) Suave y llana, grosor = 5/16

de pulgada (8 mm) (2) 7/16 de pulgada (11,1 mm) arandela de bloqueo X 4 (3) 7/16-14 X 1 1/2 de pulgadas de largo, perno de calibre 5 X 4 par de torsión 50-55 pies libras (68-75 Nm). (4) 7/16 de pulgada (11,1 mm) arandela de plana x 6 (5) 7/16-14 X 1 3/4 de pulgadas de largo, perno de calibre 5 X 2 par de torsión 50-55 pies libras (68-75 Nm).

MONTAJE DE CABRESTANTE

Consulte los diagramas siguientes para obtener orientación adecuada sobre montaje.

Instalación del paquete de control

El montaje del paquete de control se debe realizar de acuerdo a las instrucciones incluidas en el conjunto del sistema de montaje de WARN. Utilice el soporte que se incluye en el paquete.

Para una mayor ﬂ exibilidad en el montaje, los aseguradores de montaje del paquete de control también pueden moverse hacia los agujeros no utilizados de la placa de la base del paquete de control.

Grosor de la placa

8 mm (5/16 pulg.)

10 mm (3/8 pulg.)

13 mm (1/2 pulg.)

Longitud del perno

40 mm (1,5 pulg.)

45 mm (1,75 pulg.)

ADVERTENCIA

Elija siempre una ubicación de montaje que sea lo suﬁ cientemente sólida para soportar la capacidad de carga máxima del cabrestante.

ADVERTENCIA

Complete siempre la instalación del cabrestante y el acoplamiento del gancho antes de instalar el cableado.

ADVERTENCIA

No utilice nunca pernos que sean demasiado largos.

CONEXIONES ELÉCTRICAS

ADVERTENCIA

No pase nunca los cables eléctricos por bordes aﬁ lados.

ADVERTENCIA

No pase nunca

los cables eléctricos cerca de piezas que se calienten.

ADVERTENCIA

No pase nunca

los cables eléctricos por partes móviles o cerca de ellas.

ADVERTENCIA

Coloque siempre las fundas de terminales suministradas en los cables y los terminales, tal como se indica en las instrucciones de instalación.

ADVERTENCIA

Aísle y proteja siempre los cables y los terminales eléctricos que queden expuestos.

CONEXIONES ELÉCTRICAS

Utilice los manguitos aislantes provistos en las conexiones expuestas a ﬁ n de evitar cortocircuitos. No instale los cables de la batería donde puedan desgastarse debido al roce o sufrir cortes en el material aislante produciéndose así un cortocircuito.

Cuando haya ﬁ nalizado la instalación, compruebe si el cabrestante funciona correctamente.

Diagramas eléctricos:

Recomendaciones para la batería

Una batería completamente cargada y unas conexiones correctas resultan esenciales para el buen funcionamiento del cabrestante. El requisito mínimo para una batería de 12 voltios de CC es de 650 amperios para el arranque en frío.

Pasador # Color

1 Marrón 2 Blanco 3 Negro 4 Verde 5 6 Rojo

2 3

6 5

Negro

Black

Rojo

Red

Verde

White

Marrón

Brown

Blanc

Green

WARN INDUSTRIES * CABRESTANTE

INSTRUCCIONES DE OPERACIÓN

INSTRUCCIONES DE OPERACIÓN Y ESTIRAMIENTO DEL CABLE

Interruptor del control remoto

No deje el control remoto conectado al cabrestante cuando no se esté utilizando. El dejar el control enchufado puede producir una situación peligrosa o desgastar la batería.

Control remoto vertical/ horizontal:

Accionamiento del embrague

Cuando el embrague está activado, el sistema de engranajes se acopla al tambor del cable y, en estas condiciones, puede transferirse movimiento desde el motor del cabrestante. Cuando el embrague está desembragado se encuentra en posición de enrollado libre y el sistema de engranajes y el tambor del cable están desengranados, lo que permite que el tambor gire libremente.

La palanca del embrague, ubicada en la cubierta del cabrestante, enfrente del motor, controla la posición del

embrague. Para evitar daños, engrane y desengrane siempre completamente la palanca del embrague.

Desembragado:

Embragado:

WARN INDUSTRIES * CABRESTANTE

Desenrollado

Generalmente, el desenrollado manual es la forma más rápida y sencilla de desenrollar el cable. Antes de proceder al desenrollado manual, saque suﬁ ciente cable a ﬁ n de eliminar cualquier tensión a la que pueda estar sometido el mismo. Quite el embrague. A continuación, proceda al desenrollado manual, sacando manualmente suﬁ ciente cable para la operación. Consulte la

Guía básica de técnicas para el uso del cabrestante para obtener más

información.

Deje siempre al menos 5 vueltas de cable alrededor del tambor.

Desenrollado bajo carga

No exceda nunca los límites de tracción del cable del cabrestante.

Enrolle el cable uniformemente y bien tensado alrededor del tambor. Esto evita que las vueltas más externas del cable se hundan en las vueltas internas; asimismo, evita atascamientos y daños al cable.

Evite las sacudidas de la carga cuando esté enrollando; para ello, pulse el interruptor de control a ﬁ n de tensar y hacer entrar las porciones del cable que puedan quedar ﬂ ojas. Las sacudidas de la carga pueden hacer sobrepasar momentáneamente la capacidad nominal del cabrestante y del cable.

Desenrollado sin carga

Enrollado o desenrollado con un ayudante: pida al ayudante que

sujete la correa del gancho tensando el cable de forma constante y tanto como sea posible. Manteniendo tenso el cable, el ayudante debe caminar hacia el cabrestante mientras usted acciona el interruptor de control para enrollar el cable. Suelte el interruptor cuando el gancho esté a una distancia mínima de 2 m (6 pies) de la abertura de la guía.

Luego, enrolle la parte ﬁ nal del cable para almacenarlo tal como se indica a continuación.

Enrollado o desenrollado solo:

disponga el cable de forma que no se doble ni se trabe al enrollarlo.

ADVERTENCIA

Siempre

tómese su tiempo para comprender completamente el cabrestante y su funcionamiento revisando la Guía básica de técnicas de uso del cabrestante que viene con el mismo.

ADVERTENCIA

Nunca embrague

ni desembrague si el cabrestante está soportando una carga, si el cable está en tensión o si el tambor está en movimiento.

ADVERTENCIA

Nunca accione

el cabrestante si no hay, al menos, 5 vueltas de cable alrededor del tambor. El cable podría soltarse del tambor, ya que el acoplamiento del cable al tambor no está construido para aguantar cargas.

AVISO

No desenrolle el cable más de 9 metros sin dejar que el cabrestante se enfríe durante 20 minutos antes de volver a enrollar el cable. En su lugar, coloque el embrague en posición de enrollado libre y tire del cable a mano.

ADVERTENCIA

Mantenga siempre las manos alejadas del cable del cabrestante, del bucle del gancho, del gancho y de la abertura de la guía durante la instalación, la operación, y en el enrollado y desenrollado.

ADVERTENCIA

No toque nunca el cable del cabrestante ni el gancho si hay alguien cerca del interruptor de control, o si el cabrestante está en funcionamiento.

ADVERTENCIA

Lleve puestos siempre guantes gruesos de cuero para manipular el cable del cabrestante.

ADVERTENCIA

Use siempre la correa del gancho suministrada cuando vaya a enrollar o desenrollar el cable del cabrestante o durante la instalación o la operación para evitar daños en las manos.

INSTRUCCIONES DE OPERACIÓN

Cont.

Asegúrese de que el cable ya enrollado alrededor del tambor esté bien tenso y dispuesto en capas uniformes. Enrolle suﬁ ciente cable como para formar la siguiente capa completa en el tambor. Tense y enderece la capa. Repita el proceso hasta que el gancho quede a una distancia mínima de 2 m (6 pies) de la abertura de la guía.

Luego, enrolle la parte ﬁ nal del cable para almacenarlo tal como se indica a continuación.

Enrollado del resto para el almacenamiento

Cuando el gancho se encuentre a 2 m (6 pies) de la guía, desconéctelo del punto de anclaje o carga. Sostenga la correa del gancho (incluida en el producto) y mantenga la tensión en el cable del cabrestante. Enrolle el cabrestante lentamente pulsando el botón de enrollado en el control remoto hasta que el gancho se encuentre a 1 metro (3 pies) de la guía. Pare de enrollarlo y enganche el gancho al punto de anclaje apropiado en el vehículo.

NO PERMITA QUE EL GANCHO TOQUE LA GUIA. Esto podría causar daños a la guía. Una vez que el gancho esté bien acoplado al vehículo, enrolle el resto del cable suelto pulsando el interruptor de enrollado en el control remoto hasta que haya una holgura mínima en el cable.

Sobrecarga/sobrecalentamiento

El cabrestante está indicado para un servicio intermitente. Cuando el motor se aproxima a la velocidad crítica, se genera calor muy rápidamente, lo que puede ocasionar daños al motor.

El maniobrado con línea de doble cable (véase la Guía

básica de técnicas para el uso del cabrestante) reduce el amperaje

de consumo y el recalentamiento

WARN INDUSTRIES * CABRESTANTE

del motor. Esto permite un uso continuo más prolongado.

TENSIÓN DEL CABLE

La vida útil del cable está directamente relacionada con la forma en que se utiliza y se cuida. Durante su primer uso, un cable nuevo debe enrollarse en el tambor bajo una carga de, por lo menos, 454 kg (1000 lbs). Siga las instrucciones siguientes para tensar el cable correctamente en el tambor del cabrestante.

1) Escoja una superﬁ cie PLANA Y PAREJA que sea lo suﬁ cientemente amplia como para poder extender todo el cable.

2) Gire la palanca del embrague del cabrestante hacia la posición “Free Spool” (enrollado libre). Desenrolle el cable del tambor hasta las últimas 5 vueltas. Una vez desenrollado el cable, ponga la palanca del embrague del cabrestante en la posición “Engaged” (embragado).

3) Acople el extremo del cable con gancho a un punto de anclaje apropiado y aleje el vehículo de tal punto hasta que quede muy poco cable suelto. Antes de salir del vehículo, ponga el freno de mano, deje una velocidad puesta o en aparcado (vehículos automáticos) y apague el vehículo.

4) Conecte el control remoto al cabrestante. Desde una distancia de aproximadamente 2,44 metros (8 pies) del cabrestante, enrolle el cable hasta que se halla enrollado todo el cable suelto en el tambor del cabrestante. Desconecte el control remoto del cabrestante. Mantenga la tensión en el cable con una mano; empuje cuidadosamente el cable hacia el lado del tambor al que esté enganchado, de forma que no haya espacios libres en el tambor entre cada vuelta.

ESTIRAMIENTO DEL CABLE

TENSIÓN DEL CABLE cont.

Veriﬁ que que el cable se enrolle en la parte inferior del tambor y no en la superior, ya que, en caso contrario, el freno de carga automático no funcionará correctamente (si el cable se enrolla en la parte superior, habrá desenrollado el cabrestante en lugar de enrollarlo con el control remoto).

5) Para una mayor seguridad, dos personas deberán realizar los pasos siguientes. Si trata de tensar el cable usted solo, veriﬁ que siempre que el freno de mano esté puesto, deje una marcha puesta y apague el vehículo cada vez que lo abandone para inspeccionar el cable del cabrestante. No salga nunca del vehículo con una carga aplicada al cable. Tensar el cable es fundamental para garantizar una larga vida útil del mismo. Al tensarse el cable, se evitará que sus capas exteriores pellizquen o deformen las capas interiores.

6) Procure enrollar cada vuelta de forma pareja para evitar daños al cable.

7) Pase el control remoto a través de la ventanilla del conductor para que pueda usarlo el conductor del vehículo. Pida a su ayudante que se ubique en la parte lateral del vehículo, alejado del cable del cabrestante. Él deberá indicarle si el cable se está enrollando correctamente al verlo pasar por la guía. Arranque el vehículo y ponga la transmisión en punto muerto. Suelte el freno de mano mientras presiona moderadamente el pedal del freno. Pulse el botón de enrollar en el control remoto. Después de enrollar aproximadamente 2 metros (6 pies) de cable, pare el enrollado. Lentamente deje de presionar el pedal del freno para aplicar el freno de mano. Esto asegurará que no haya carga en el cable del cabrestante. A continuación, ponga la transmisión en aparcado

WARN INDUSTRIES * CABRESTANTE

(vehículos automáticos) o ponga una velocidad con la palanca de cambios y apague el vehículo. Salga del vehículo y asegúrese de que el cable del cabrestante esté enrollándose de forma pareja en el tambor y no hundiéndose en la capa inferior. Si el cable se está hundiendo, desenróllelo y repita este paso desde el principio con más presión en el pedal del freno.

8) Cuando esté convencido de que el cable está enrollándose correctamente en el tambor, repita el paso 6 hasta que el vehículo se encuentre a 2 metros (6 pies) del anclaje del cabrestante. Una vez que esté a 2 metros (6 pies), deje de presionar el pedal del freno lentamente para utilizar el freno de mano. Esto asegurará que no haya carga en el cable del cabrestante. A continuación, ponga la transmisión en aparcado (vehículos automáticos) o ponga una velocidad con la palanca de cambios y apague el vehículo. Salga del vehículo. Desenganche el gancho del punto de anclaje. Mientras que sostiene la correa del gancho (incluida en el producto), mantenga la tensión en el cable del cabrestante y enróllelo lentamente pulsando el interruptor de enrollado en el control remoto hasta que el gancho se encuentre a 1 metro (3 pies) de la guía. Pare de enrollarlo y enganche el gancho al punto de anclaje apropiado en el vehículo.

ADVERTENCIA

Realice siempre un estiramiento previo del cable y vuelva a enrollarlo con carga antes de usarlo. Un cable bien enrollado reduce las posibilidades de tener “dobleces” que puedan dañar el cable.

ADVERTENCIA

No toque nunca el cable ni el gancho si hay alguien cerca del interruptor de control, o si el cabrestante está en funcionamiento.

ADVERTENCIA

Nunca accione

el cabrestante si no hay, al menos, 5 vueltas de cable alrededor del tambor. El cable podría soltarse del tambor, ya que el acoplamiento del cable al tambor no está construido para aguantar cargas.

WARN M15000 User Manual [en, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
