VOLVO XC70 MY10 User Manual [ru]

VOLVO V70 & XC70

Руководство По Эксплуатации

WEB EDITION

УВАЖАЕМЫЕ ВЛАДЕЛЬЦЫ АВТОМОБИЛЯ VOLVO!

СПАСИБО ЗА ВАШ ВЫБОР АВТОМОБИЛЯ VOLVO!

Мы надеемся, что Вы в течение многих лет получите наслаждение от управления Вашим автомобилем Volvo. Этот автомобиль создан для обеспечения комфорта и безопасности Вам и Вашим пассажирам. Volvo — это один из самых безопасных легковых автомобилей в мире. Ваш Volvo разработан с учетом всех действующих требований по безопасности и охране окружающей среды.

Для того чтобы этот автомобиль доставил Вам истинное удовольствие, мы рекомендуем ознакомиться с информацией об оборудовании, эксплуатации и техническом обслуживании, которая содержится в данном Руководстве по эксплуатации.

Содержание

00 Введение

Важная информация................................. 6

Volvo и окружающая среда...................... 9

01 Безопасность

Ремни безопасности .............................. 14

Система надувных подушек безопас-

ности (SRS - Airbag)................................ 17

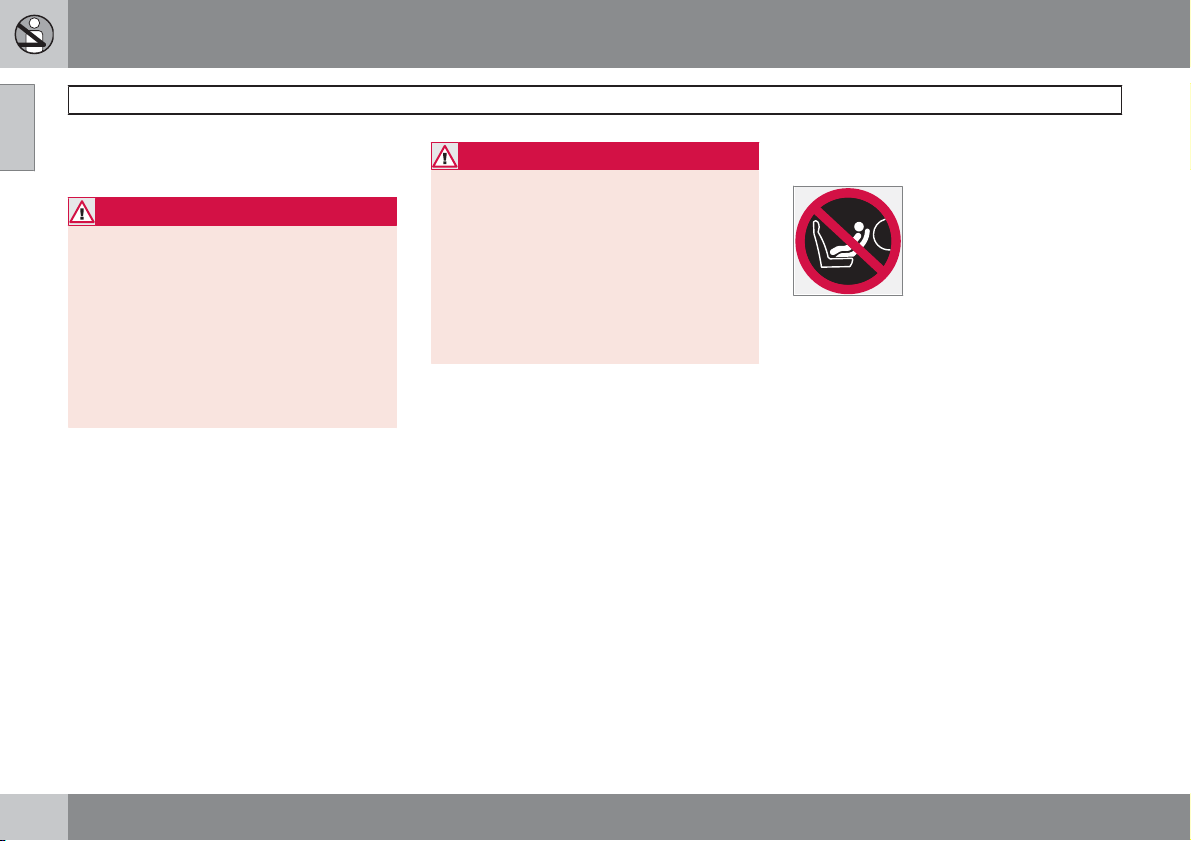

Активирование/отключение подушки

безопасности*......................................... 21

Боковая подушка безопасности (SIPS-

bag) .......................................................... 24

Надувной занавес (IC) ............................ 26

WHIPS ...................................................... 27

Когда срабатывают системы ................ 29

Аварийный режим................................... 30

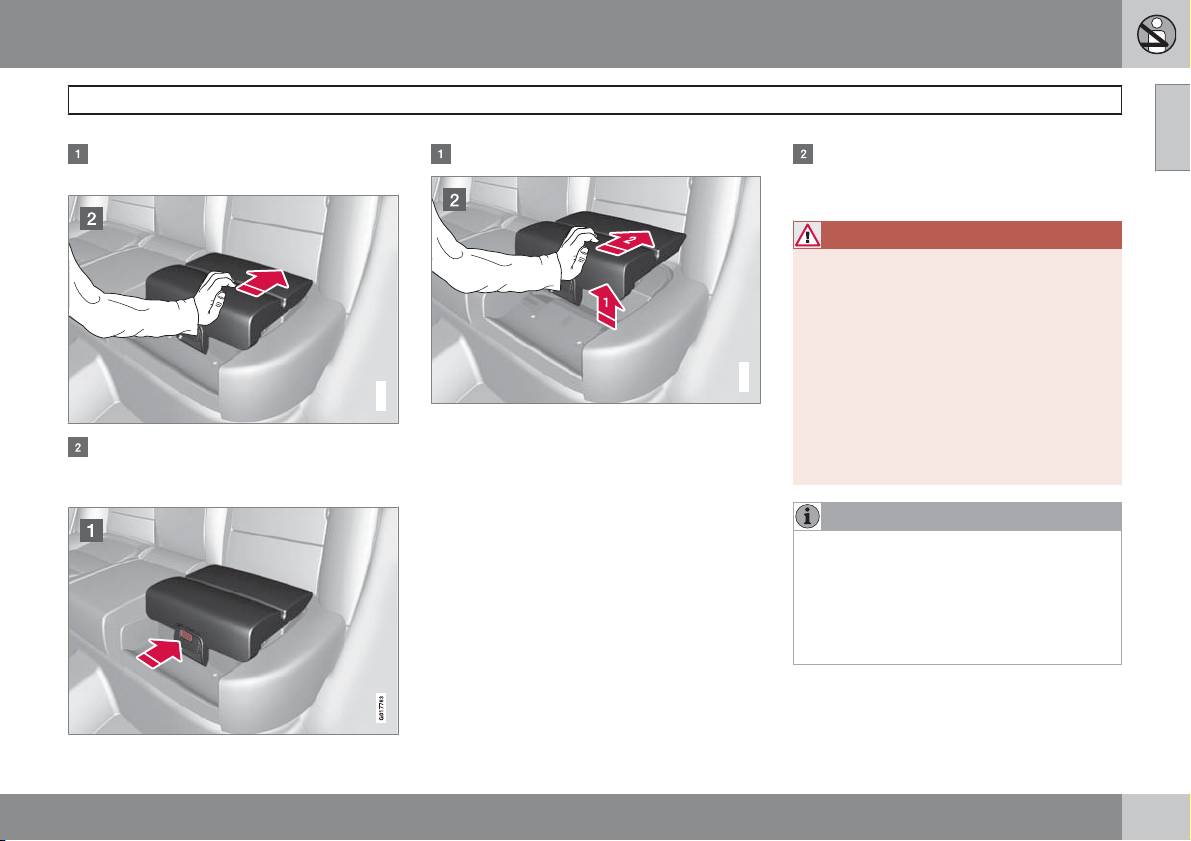

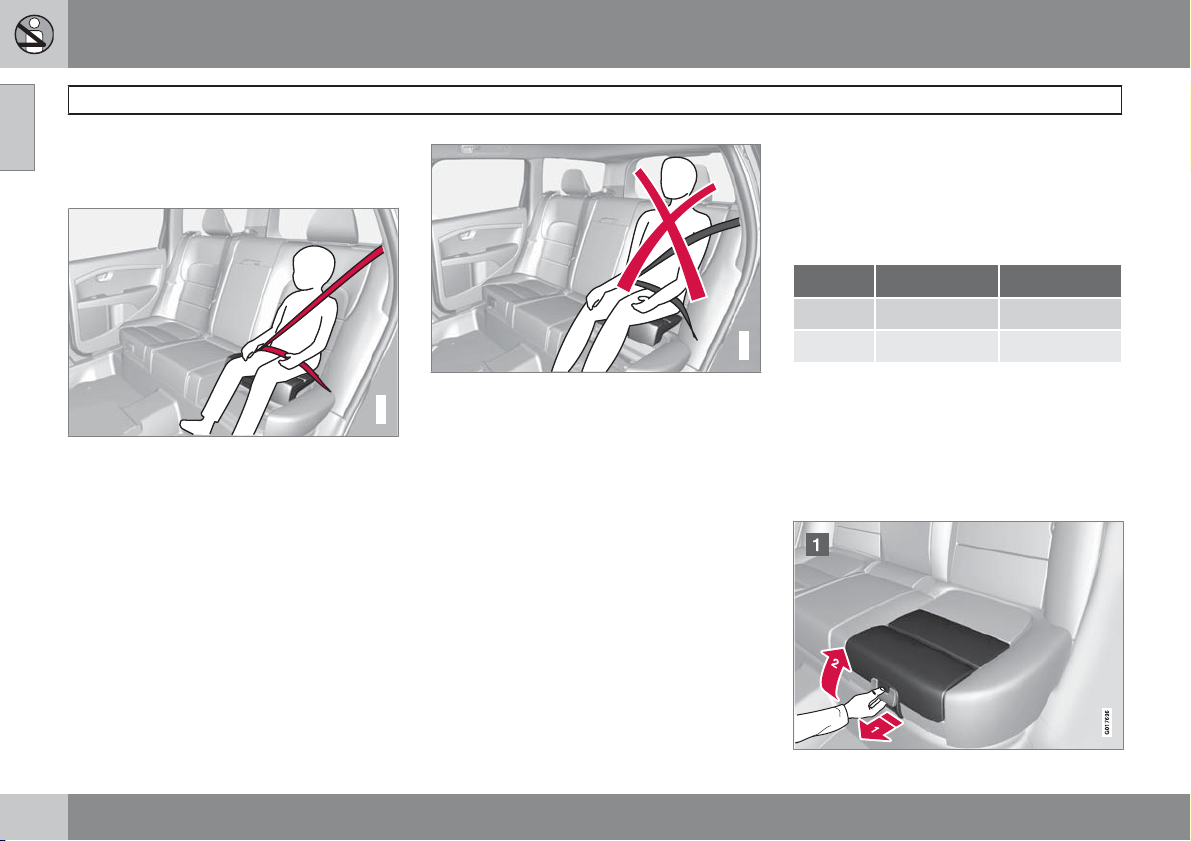

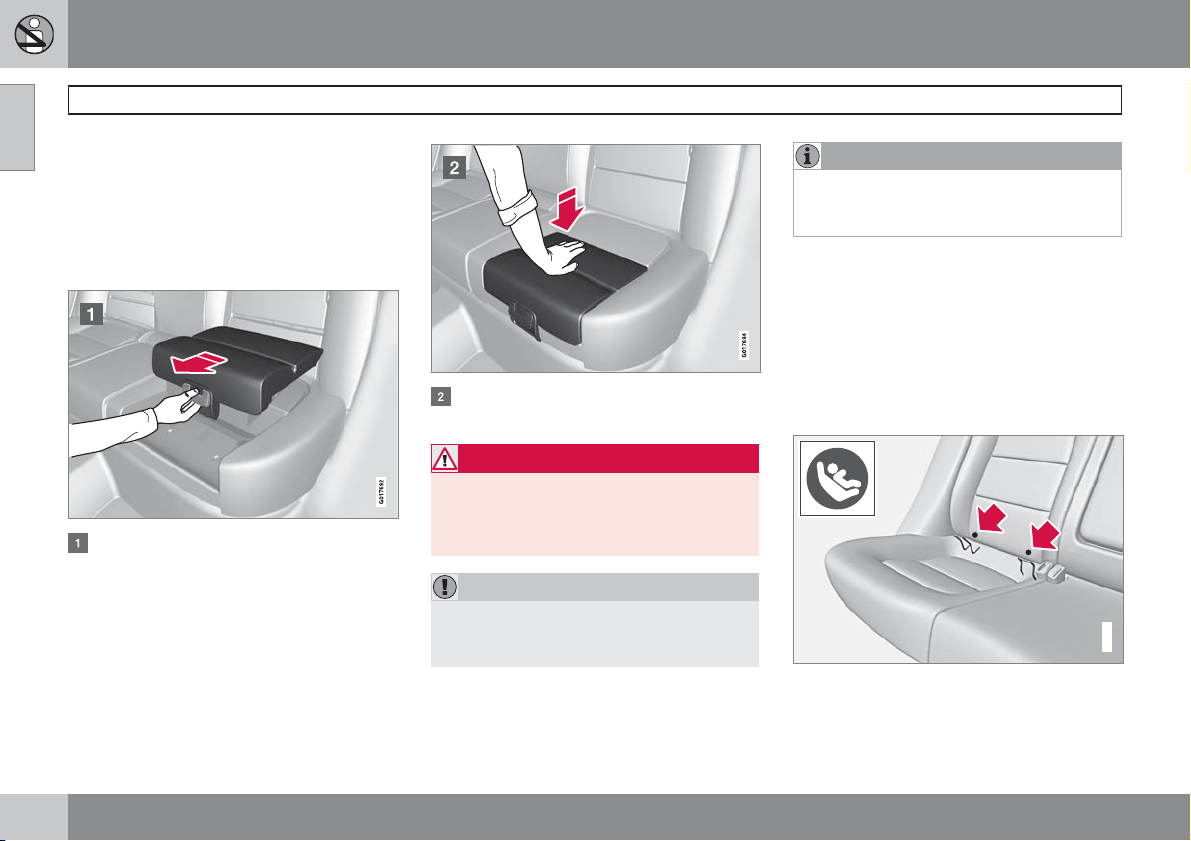

Безопасность детей................................ 31

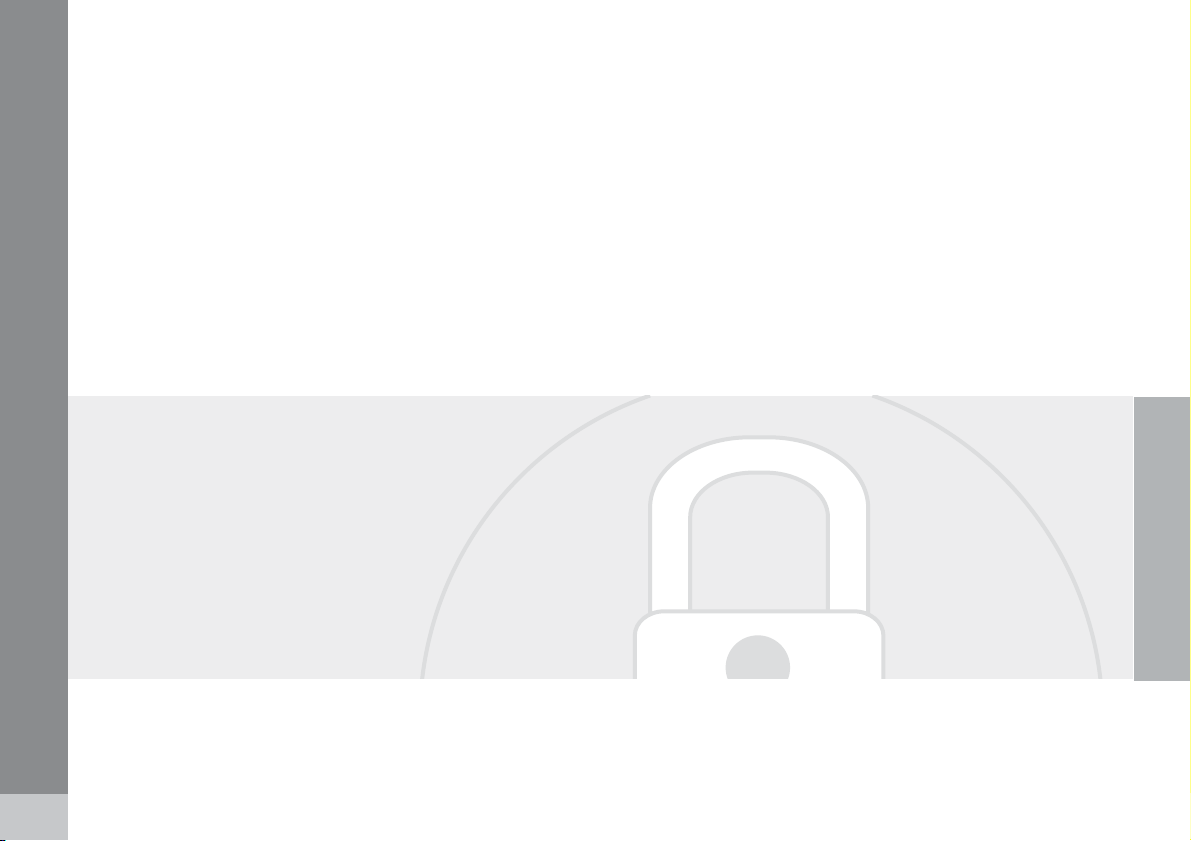

02 Замки и сигнализация

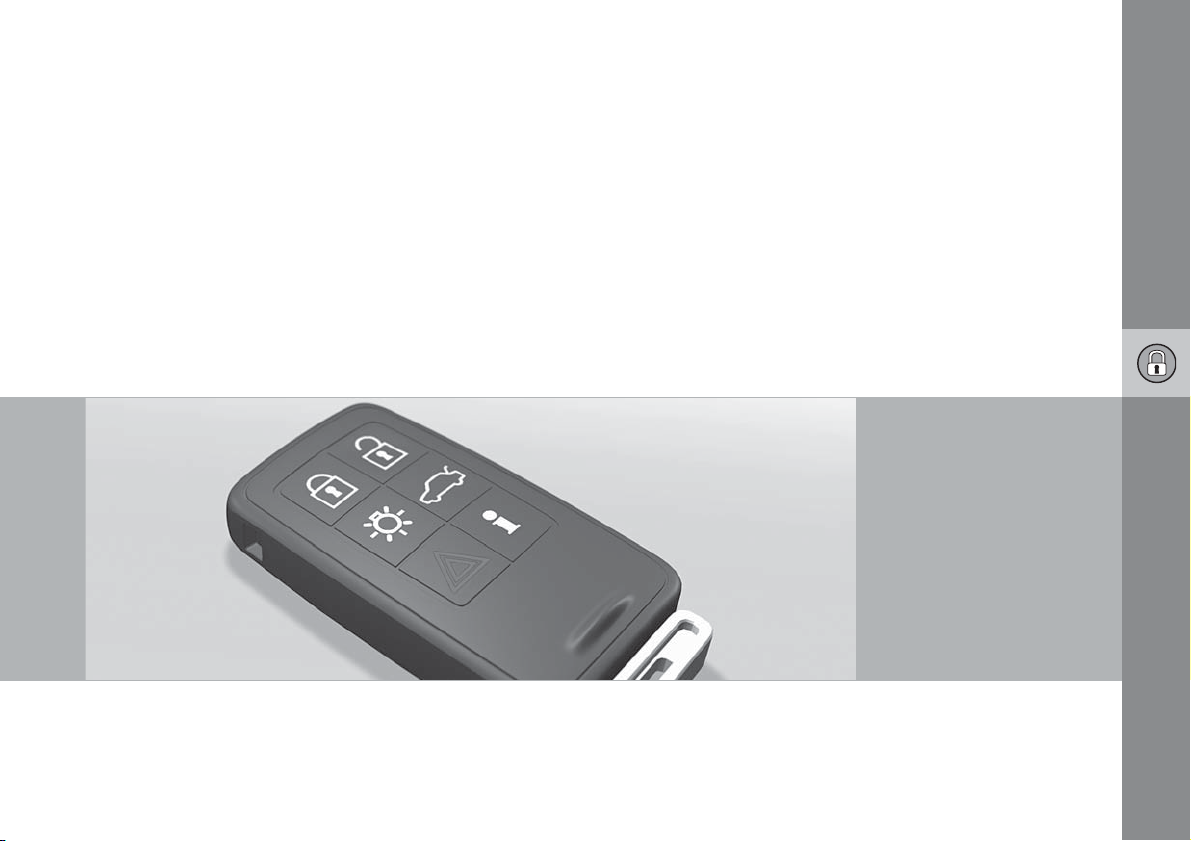

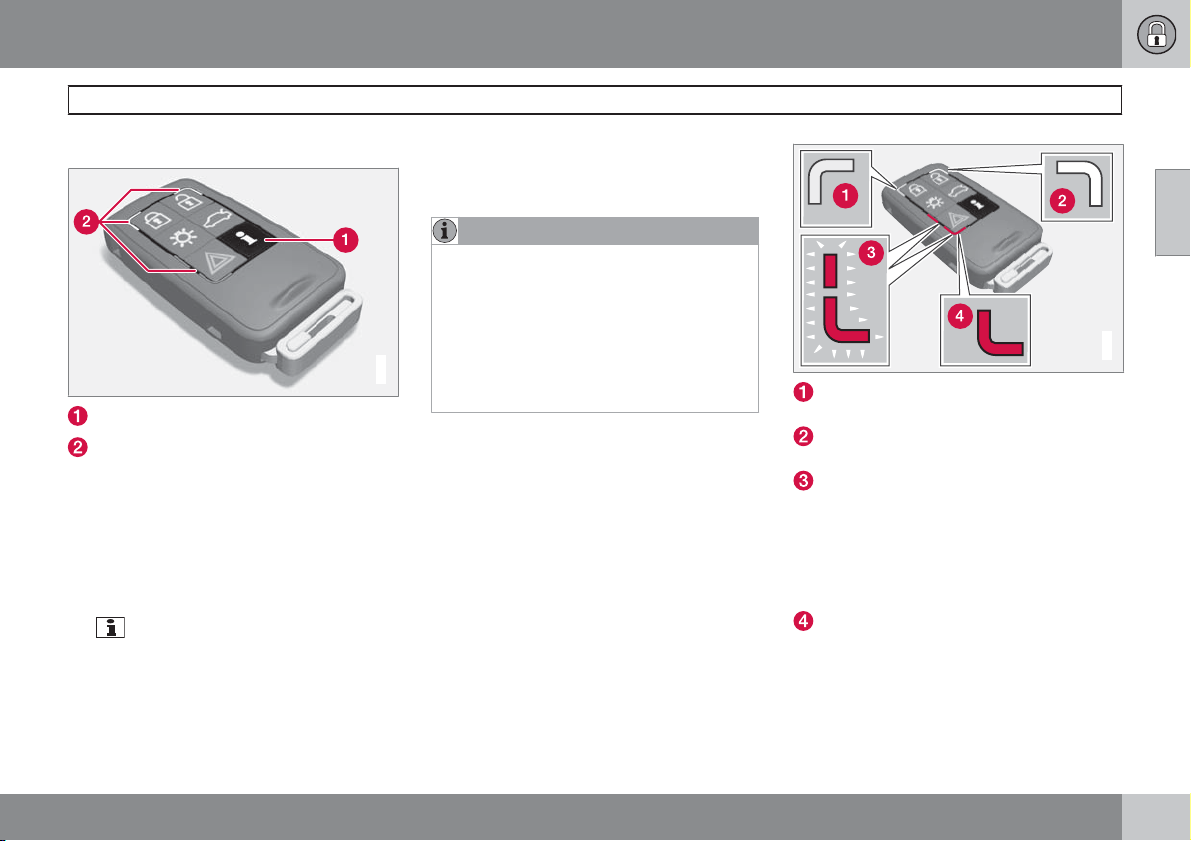

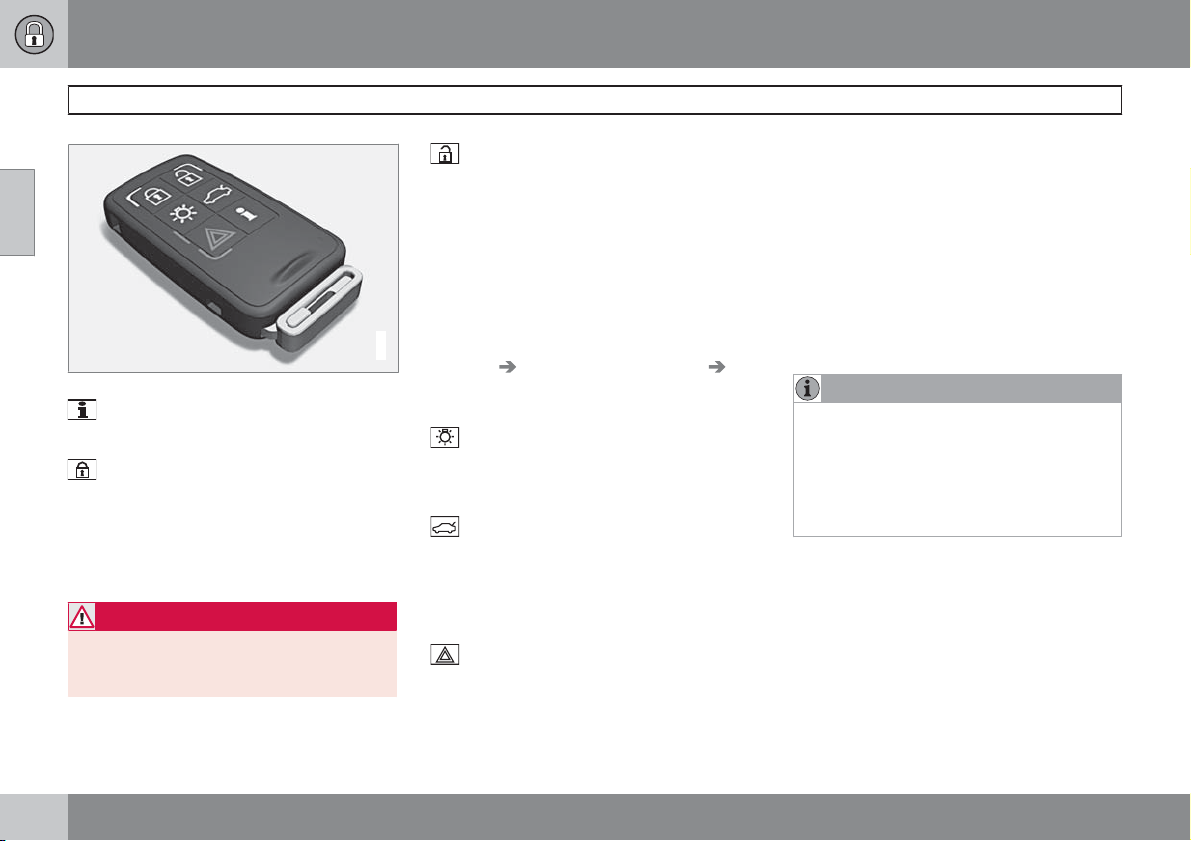

Дистанционный ключ/плоский ключ..... 44

Скрытое запирание*............................... 50

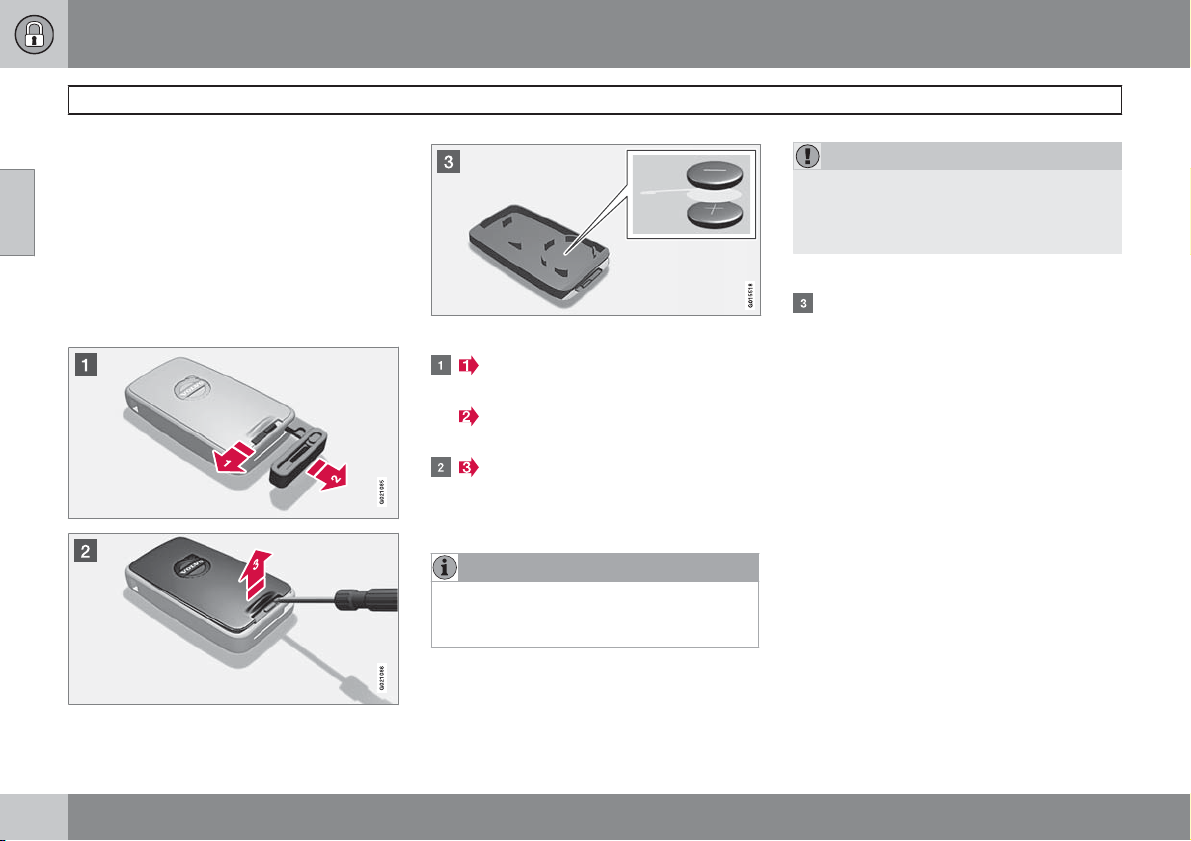

Замена батарейки в дистанционном

ключе/РСС*.............................................. 52

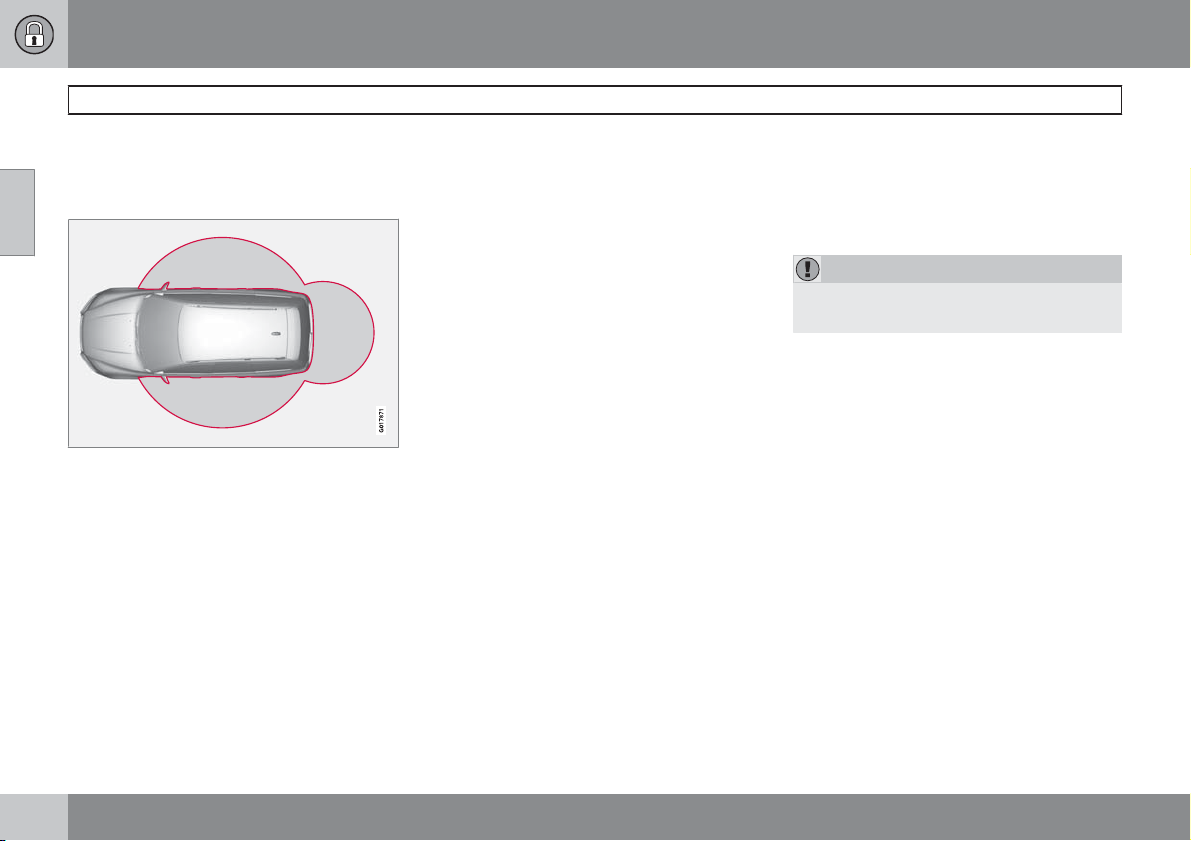

Keyless drive*............................................ 54

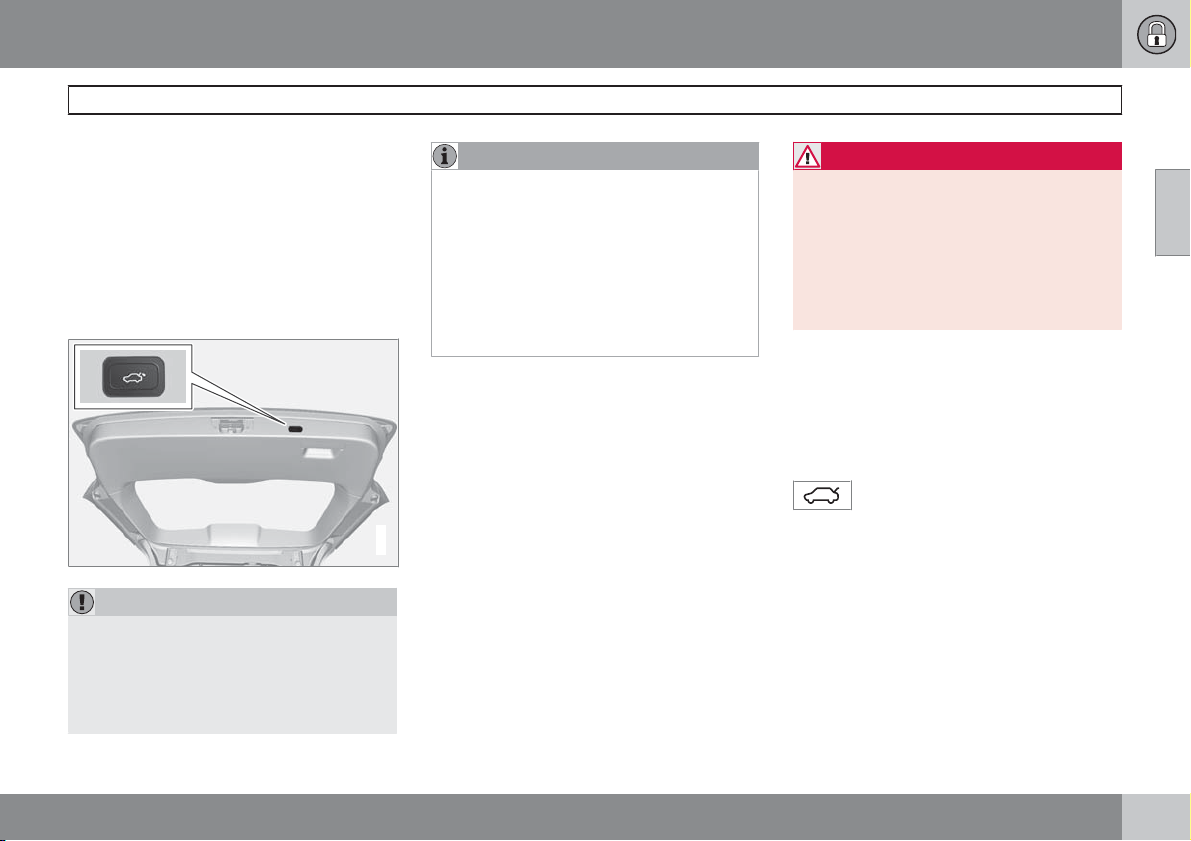

Запирание/отпирание............................. 57

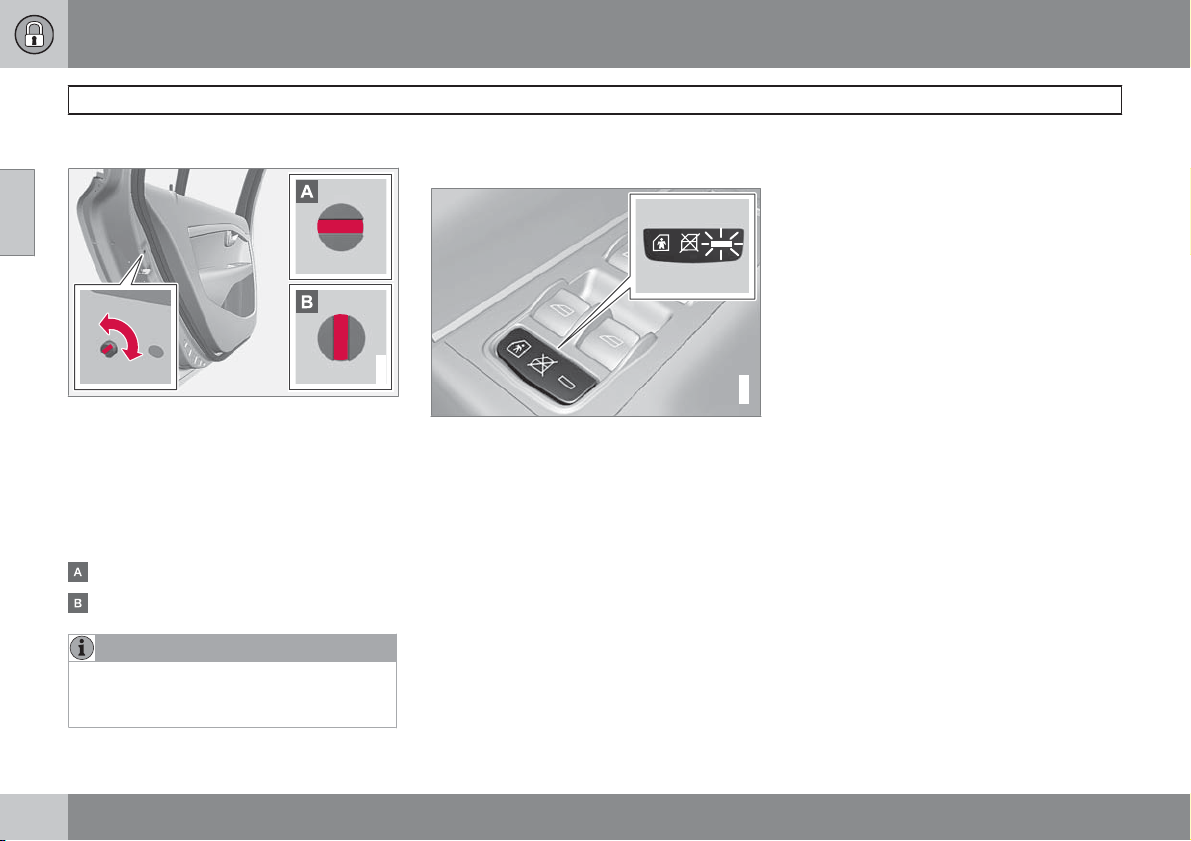

Замок для безопасности детей............. 62

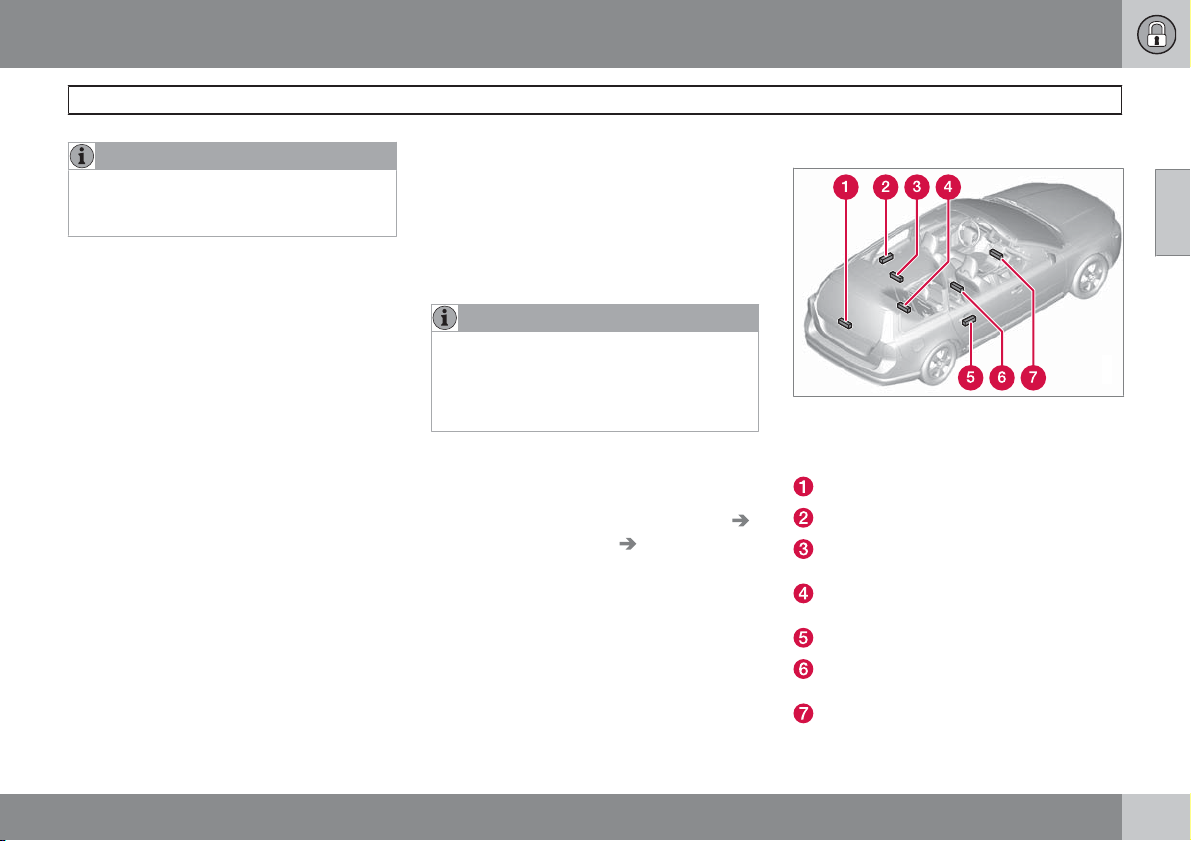

Сигнализация*......................................... 63

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Содержание

Встроенный телефон*.......................... 218

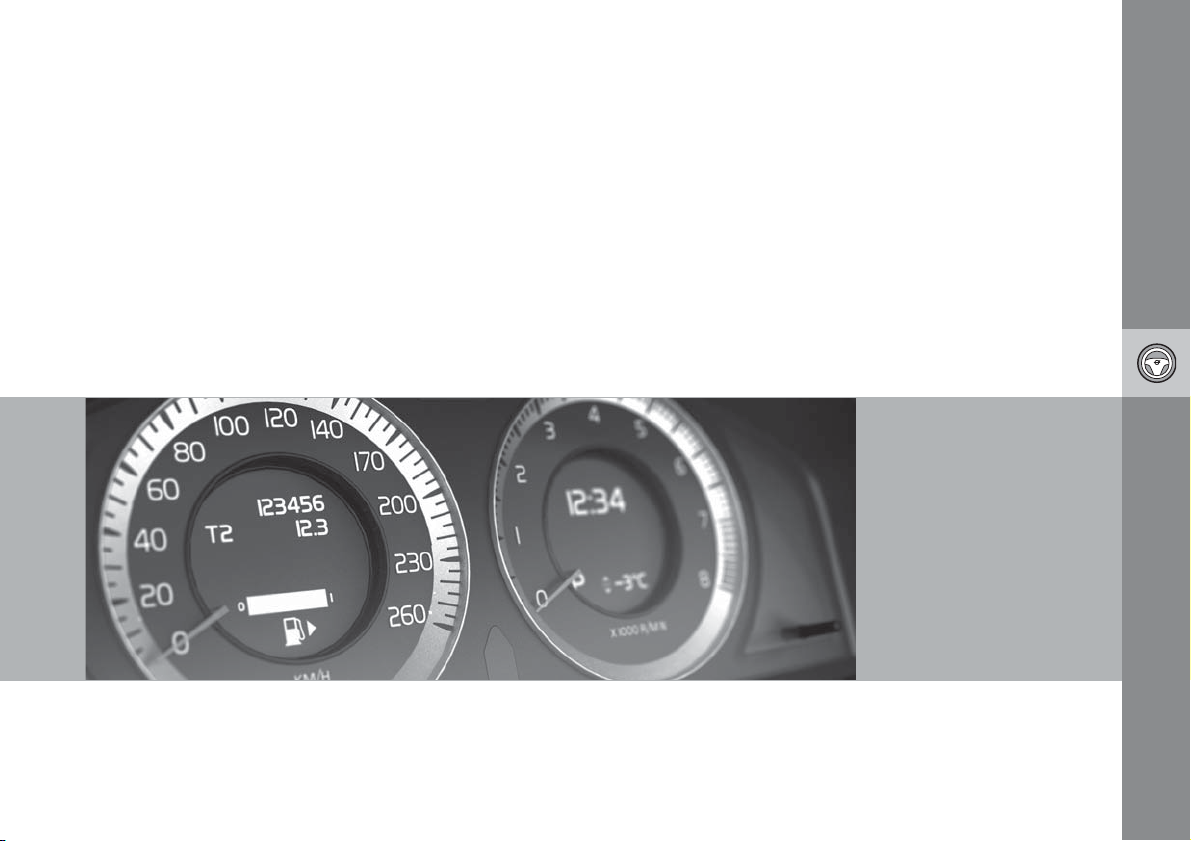

03 Среда обитания водителя

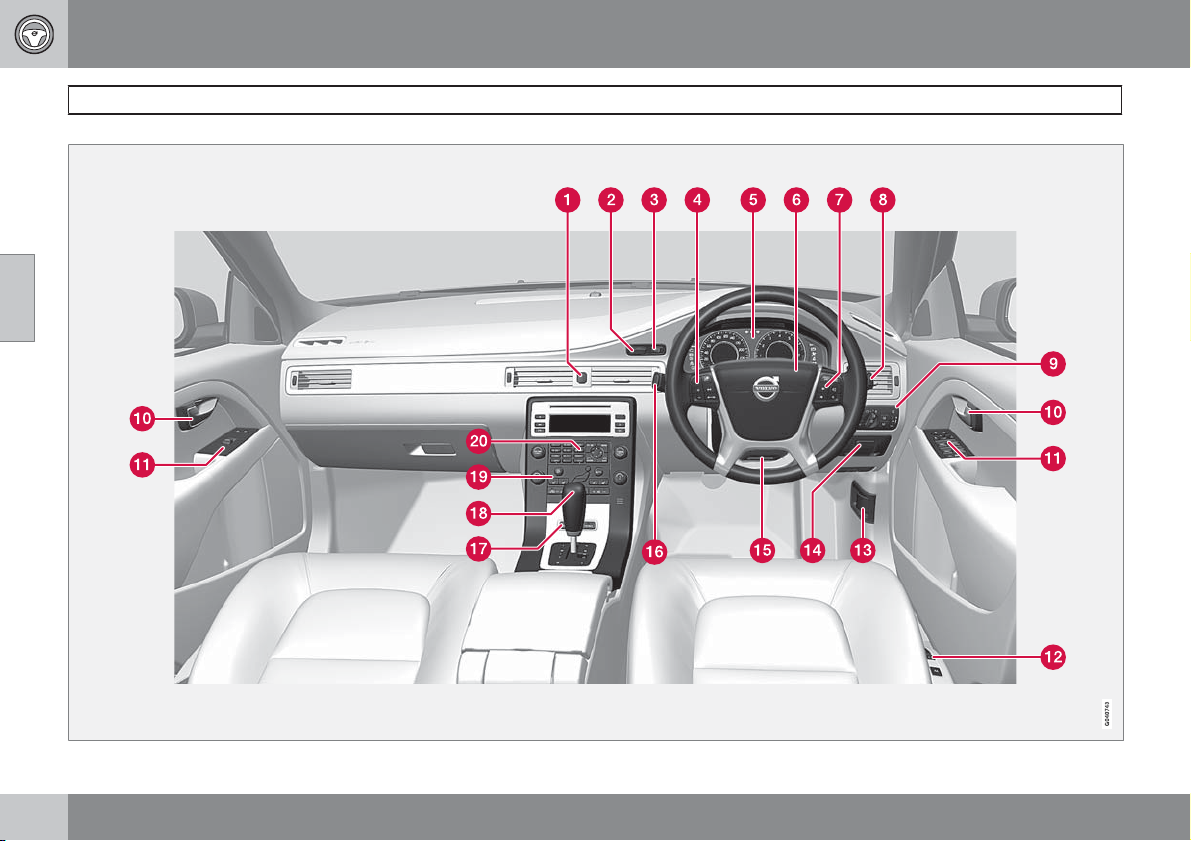

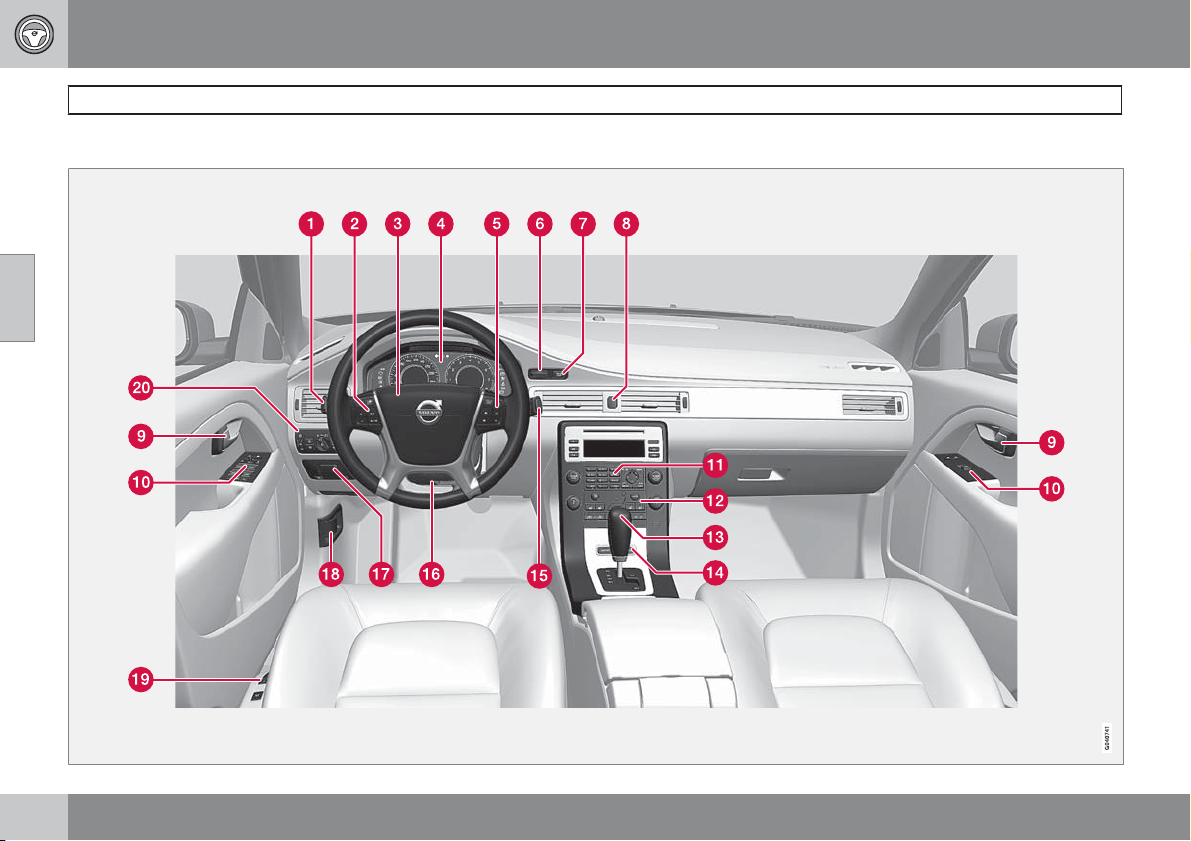

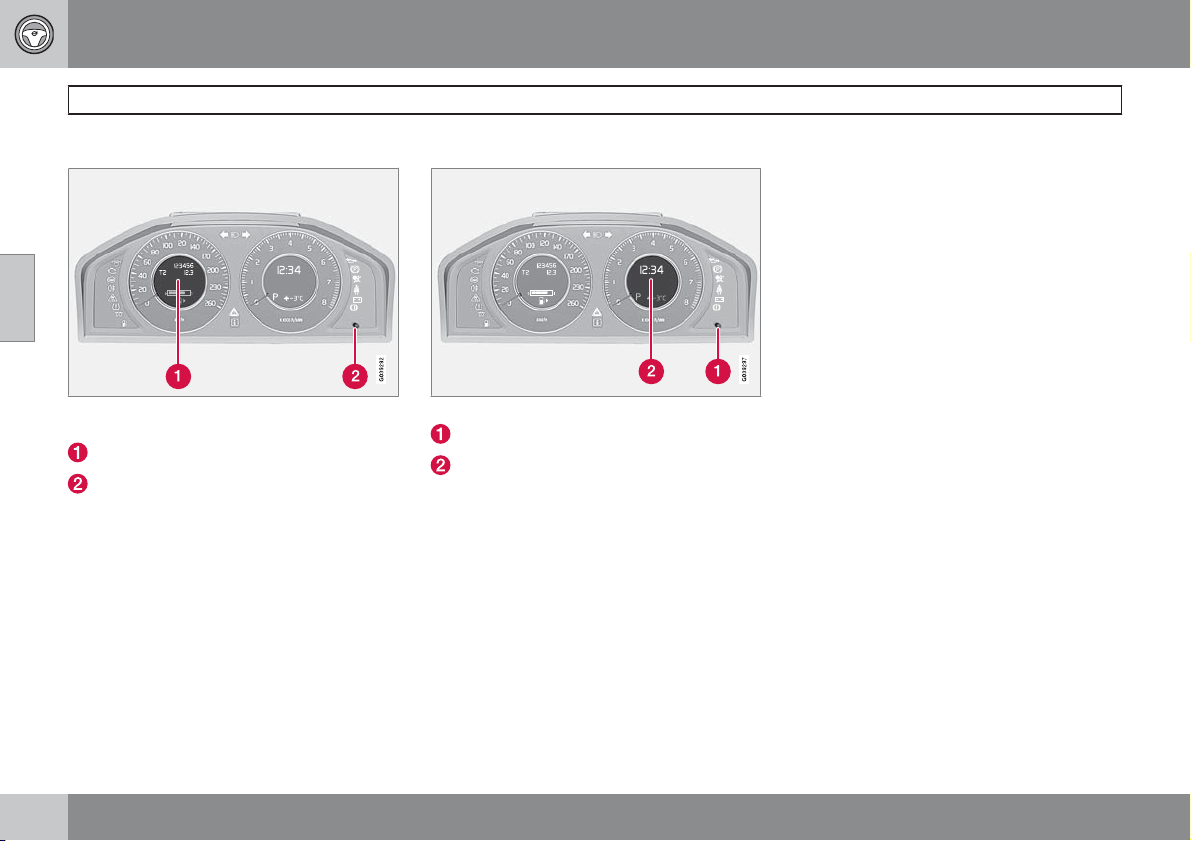

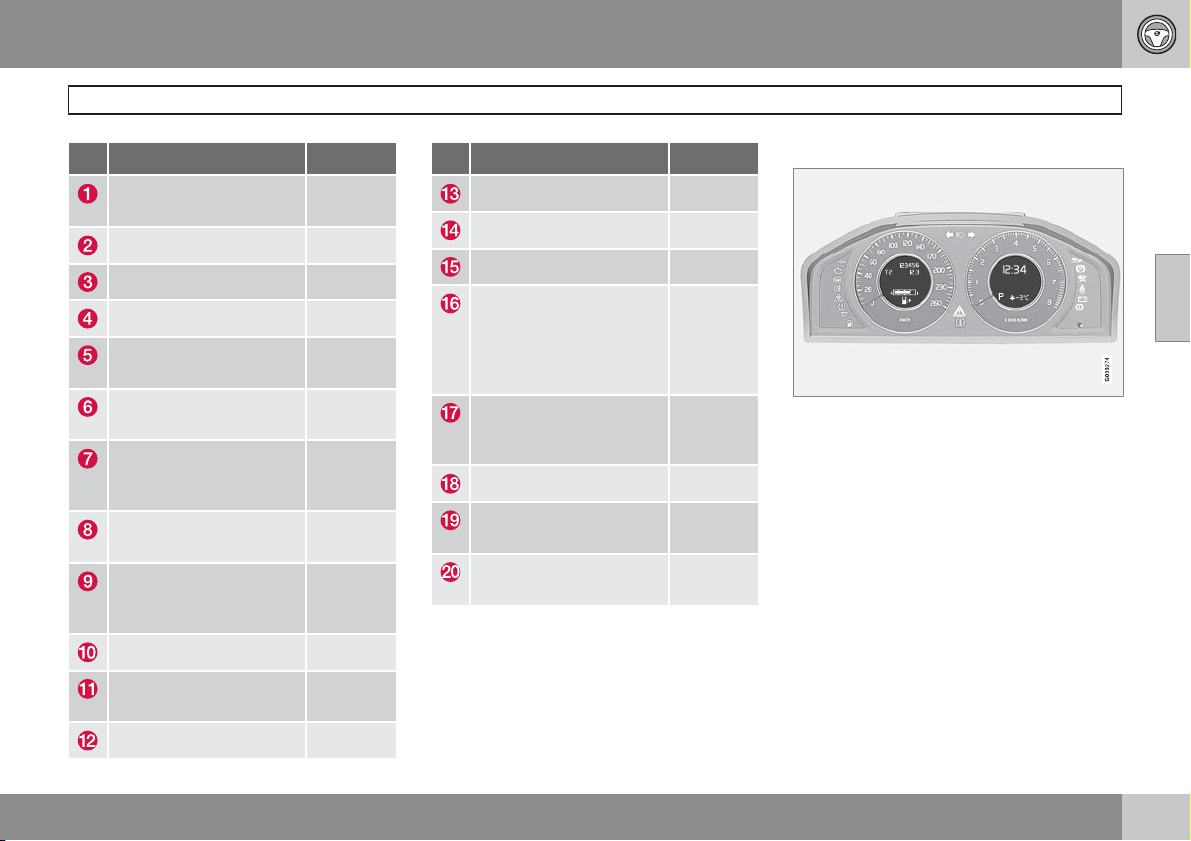

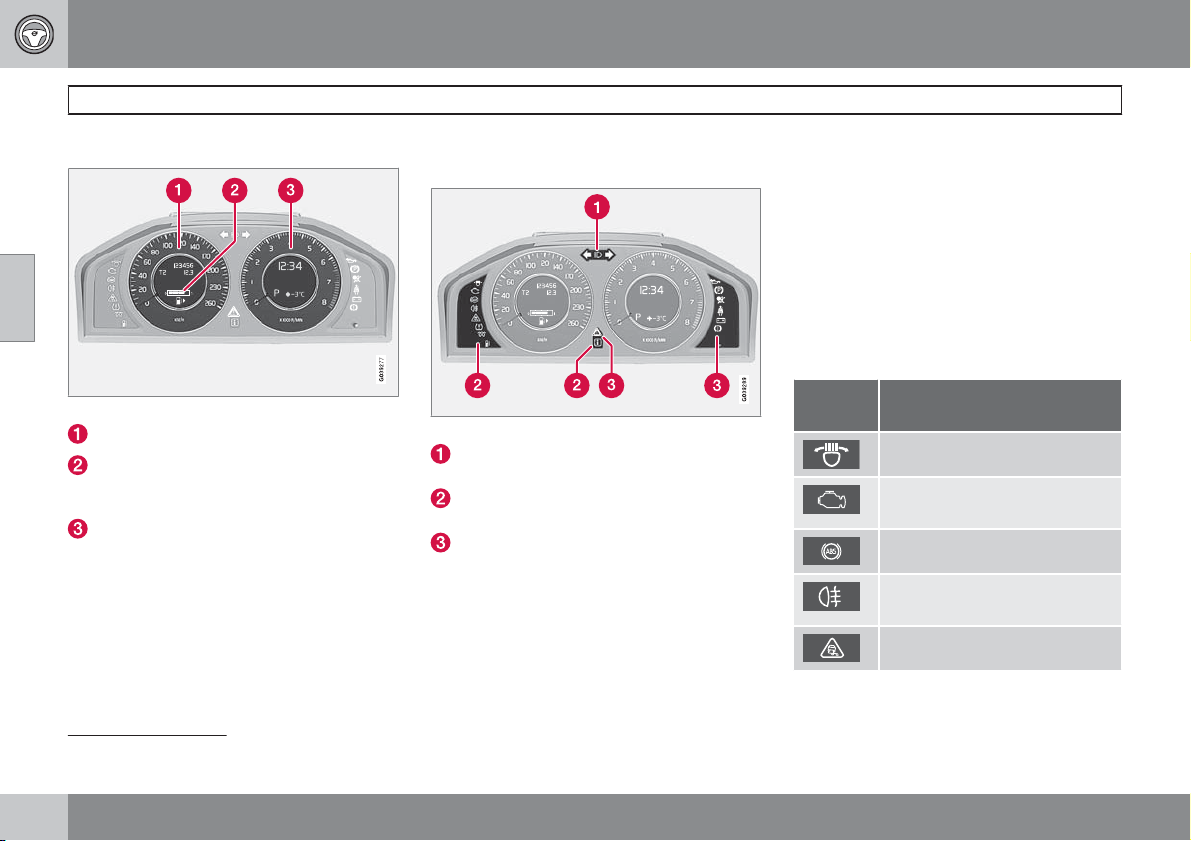

Приборы и органы управления.............. 68

Положения ключа................................... 77

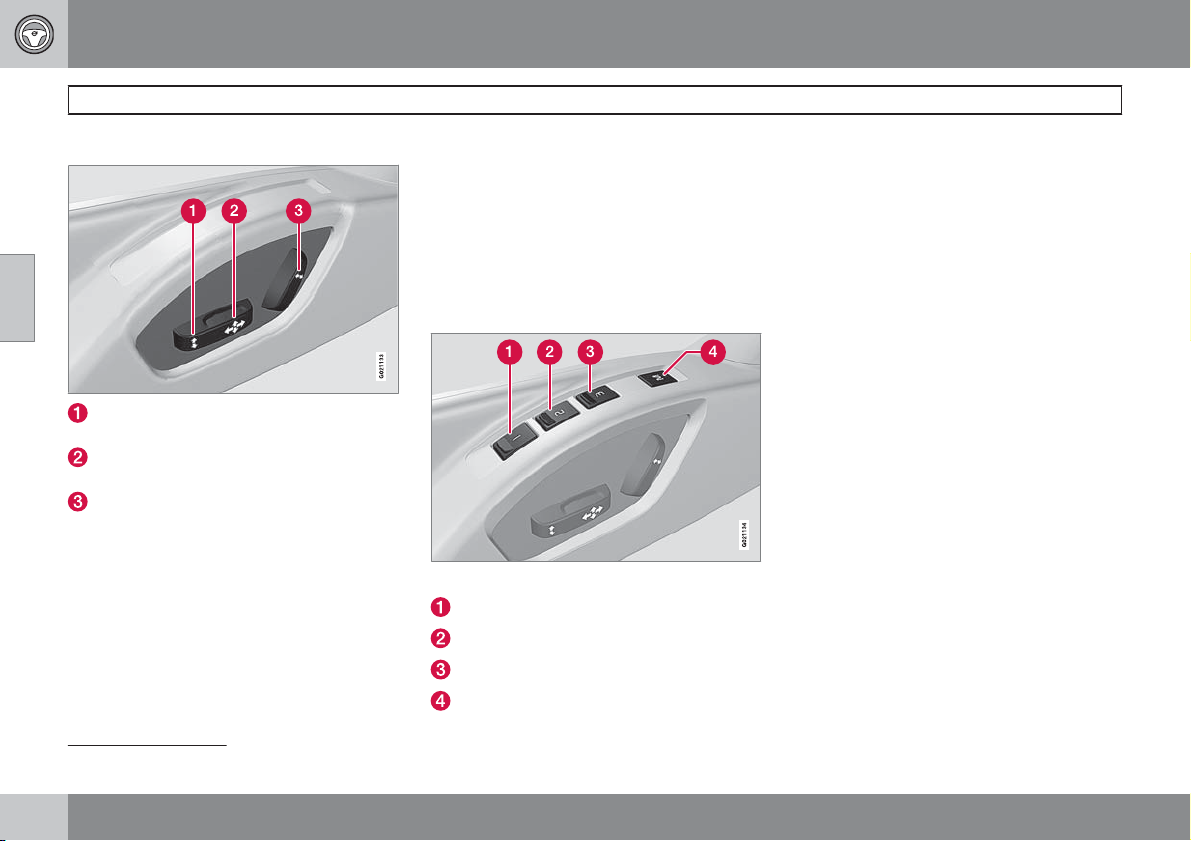

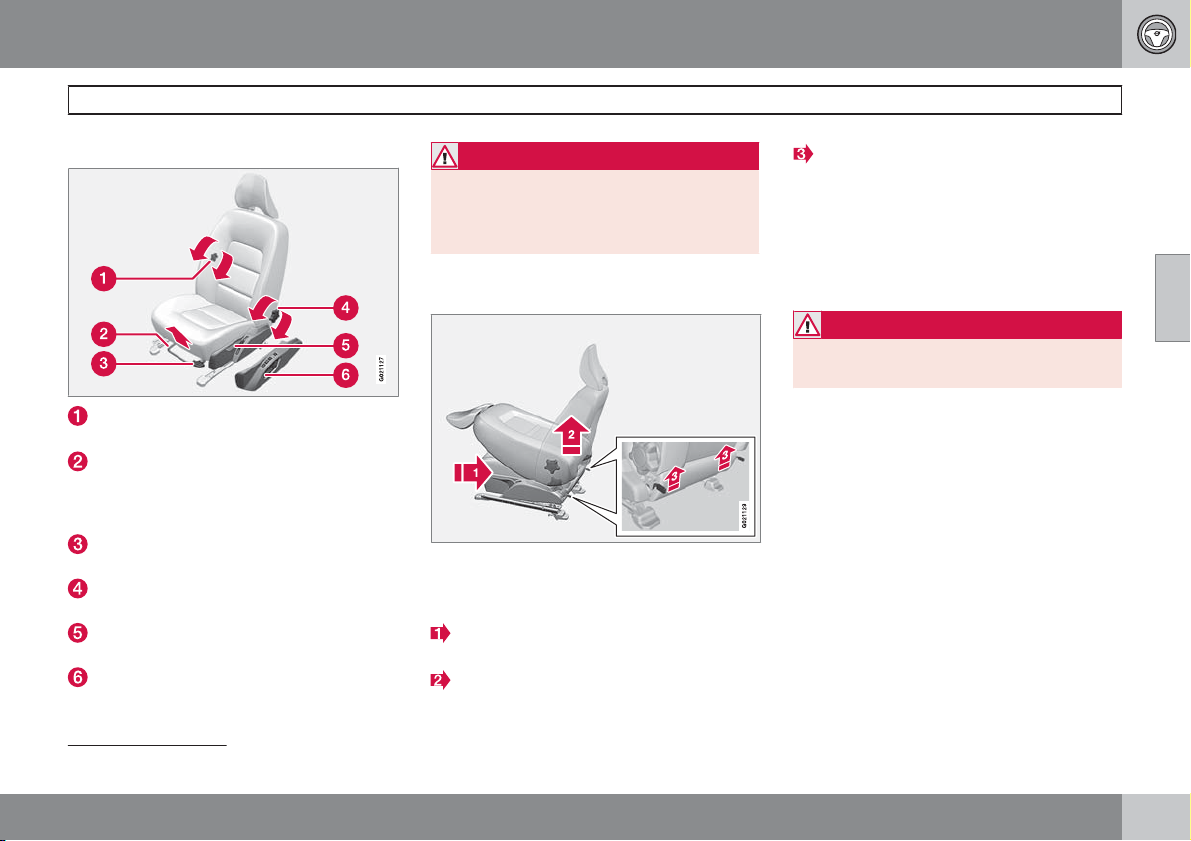

Сидения................................................... 79

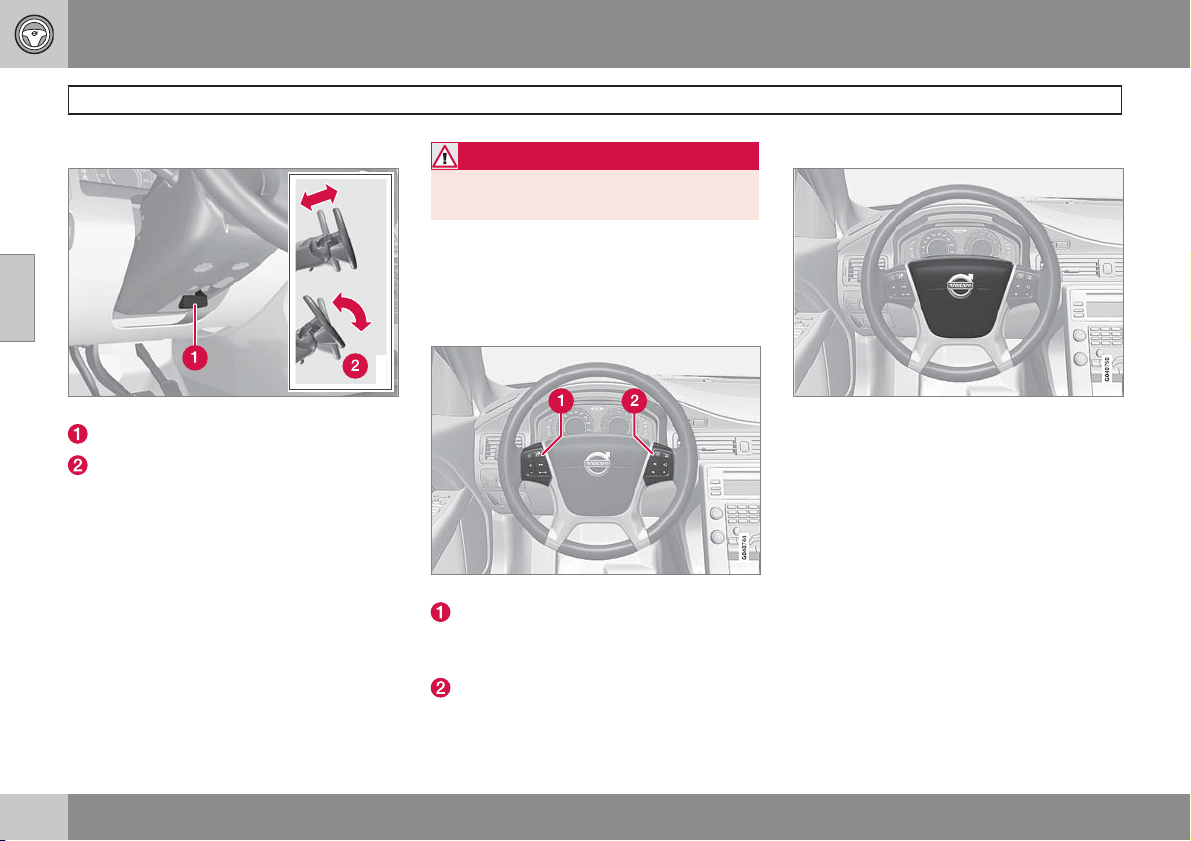

Рулевое колесо....................................... 84

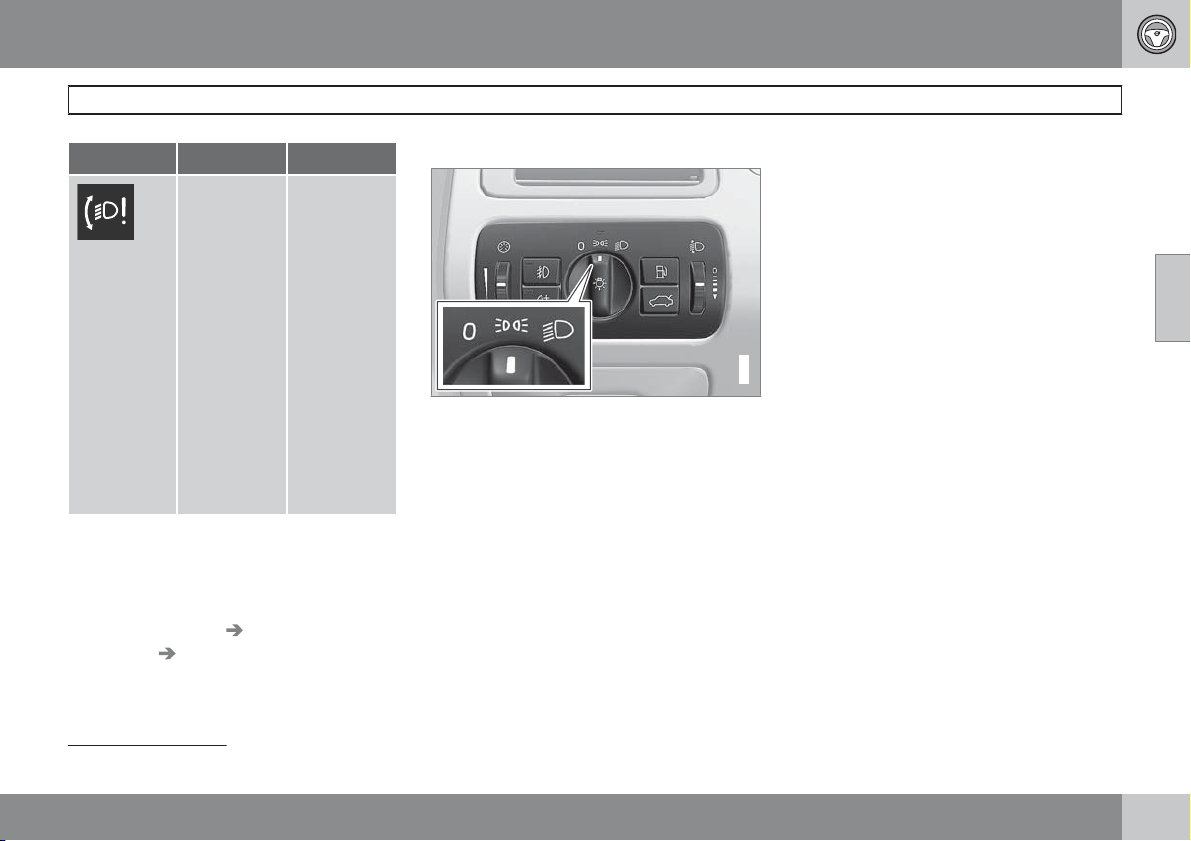

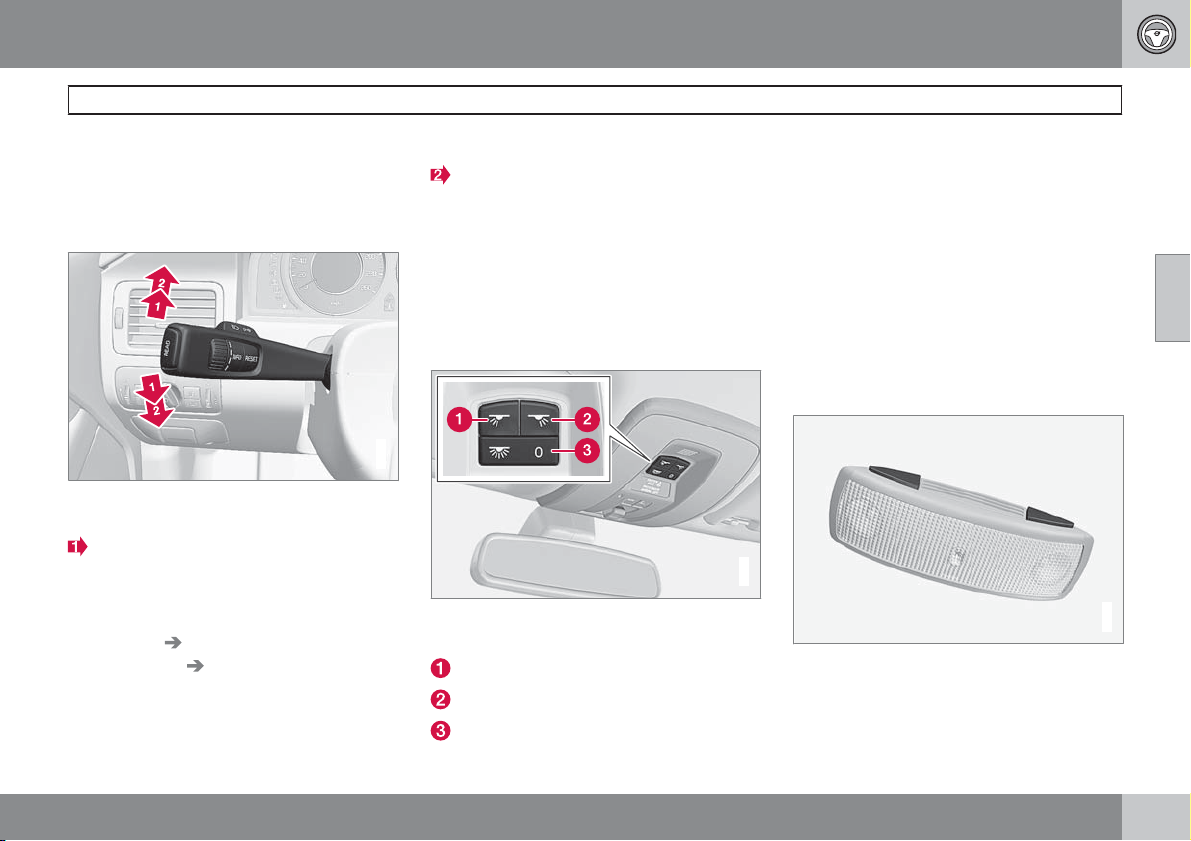

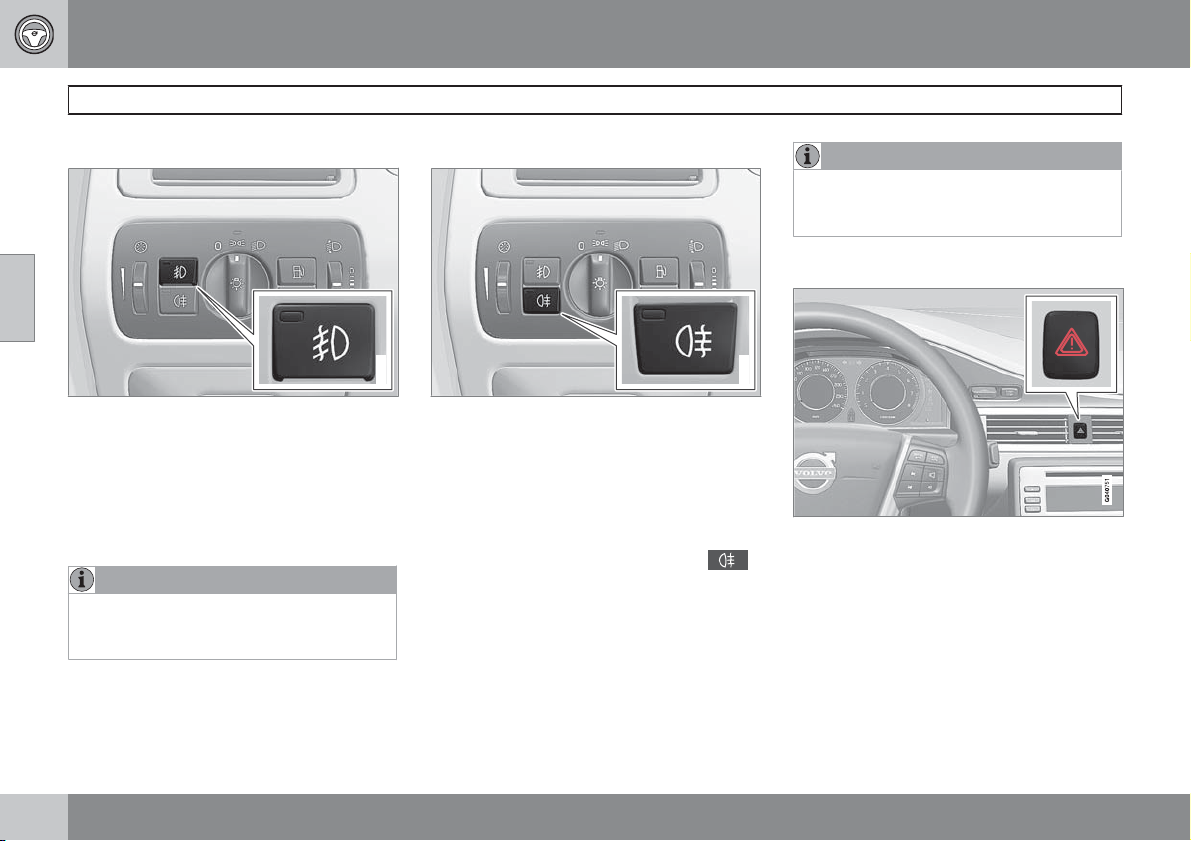

Освещение............................................... 85

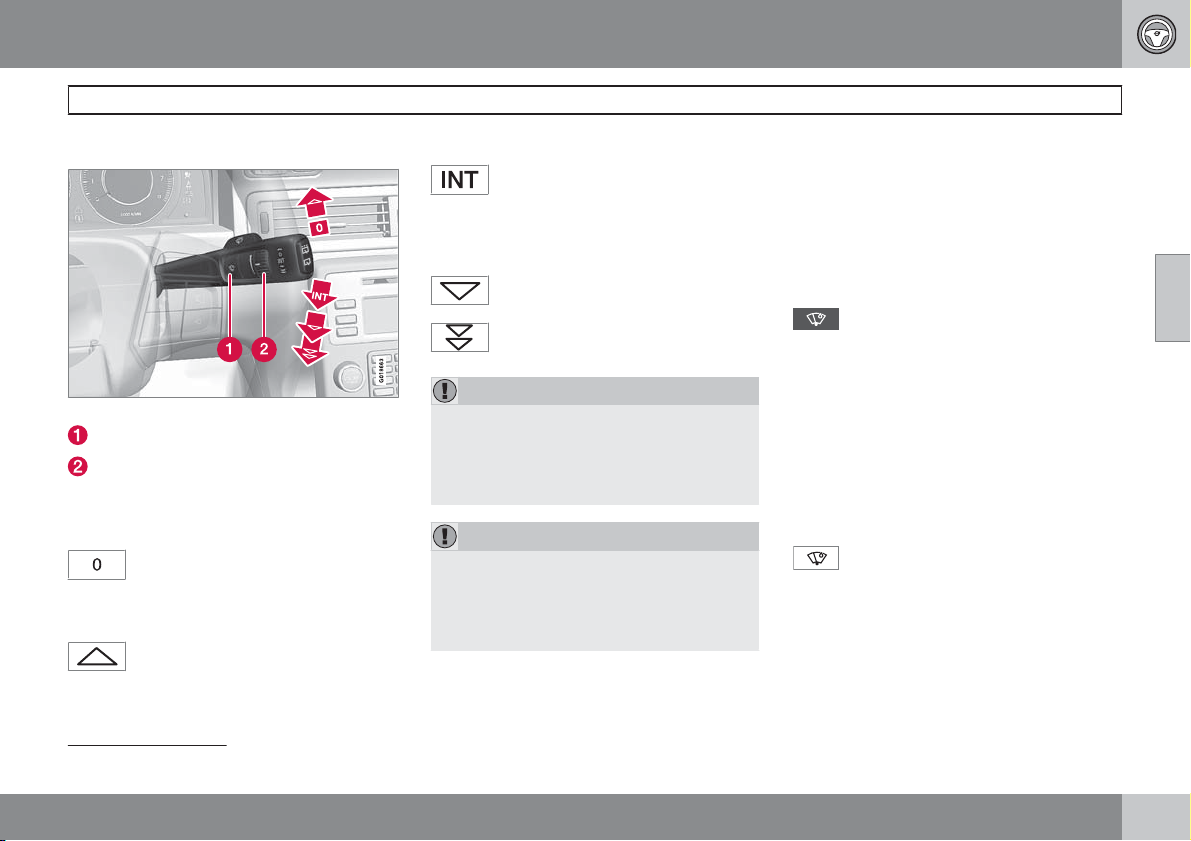

Очистители и омыватели....................... 95

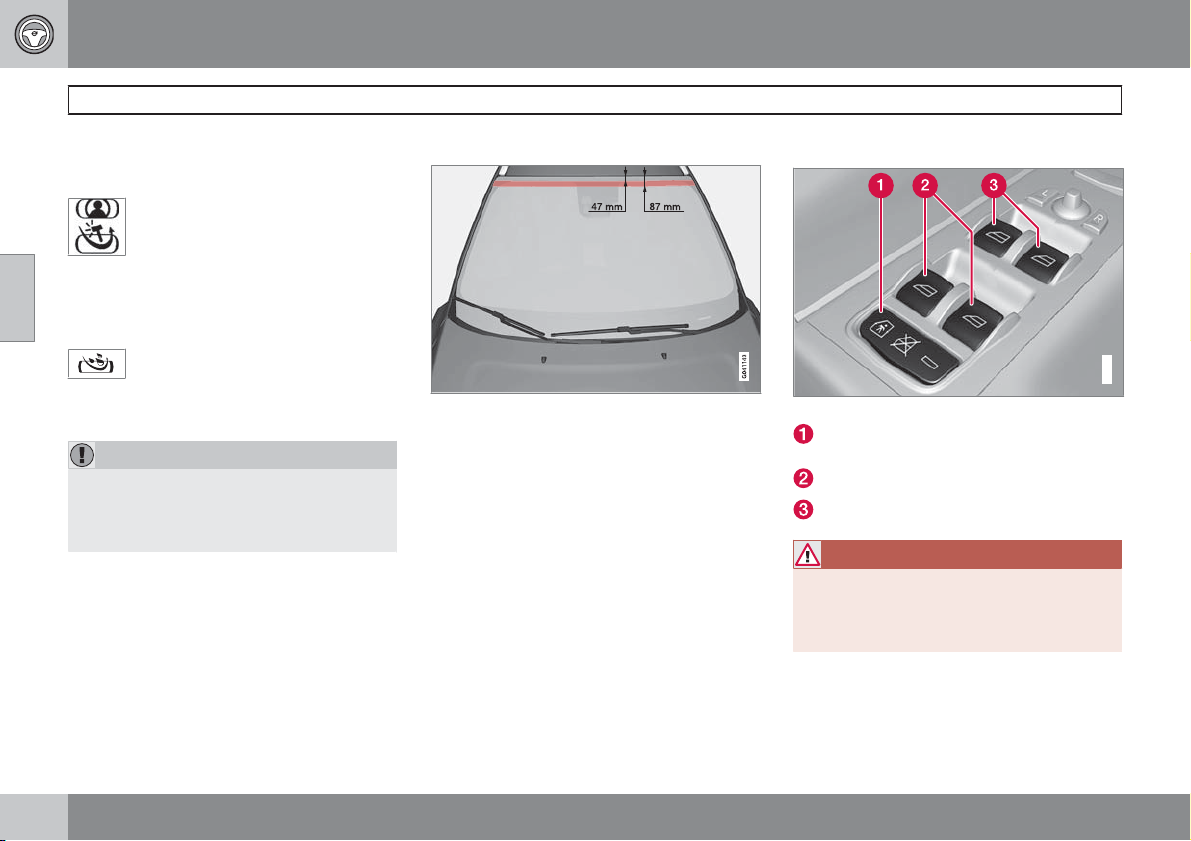

Стекла и зеркала заднего вида............. 98

Компас*.................................................. 103

Люк в крыше с электроприводом*...... 104

Пуск двигателя...................................... 106

Запуск двигателя – Гибкое топливо.... 108

Запуск двигателя – вспомогательный

аккумулятор.......................................... 110

Коробки передач................................... 112

Привод на четыре колеса – AWD (All

Wheel Drive)*........................................... 118

Рабочие тормоза................................... 119

Hill Descent Control (HDC) Система кон-

троля тяги на спуске............................ 121

Стояночный тормоз.............................. 123

HomeLink



*............................................ 126

04 Комфорт и удовольствие от

вождения

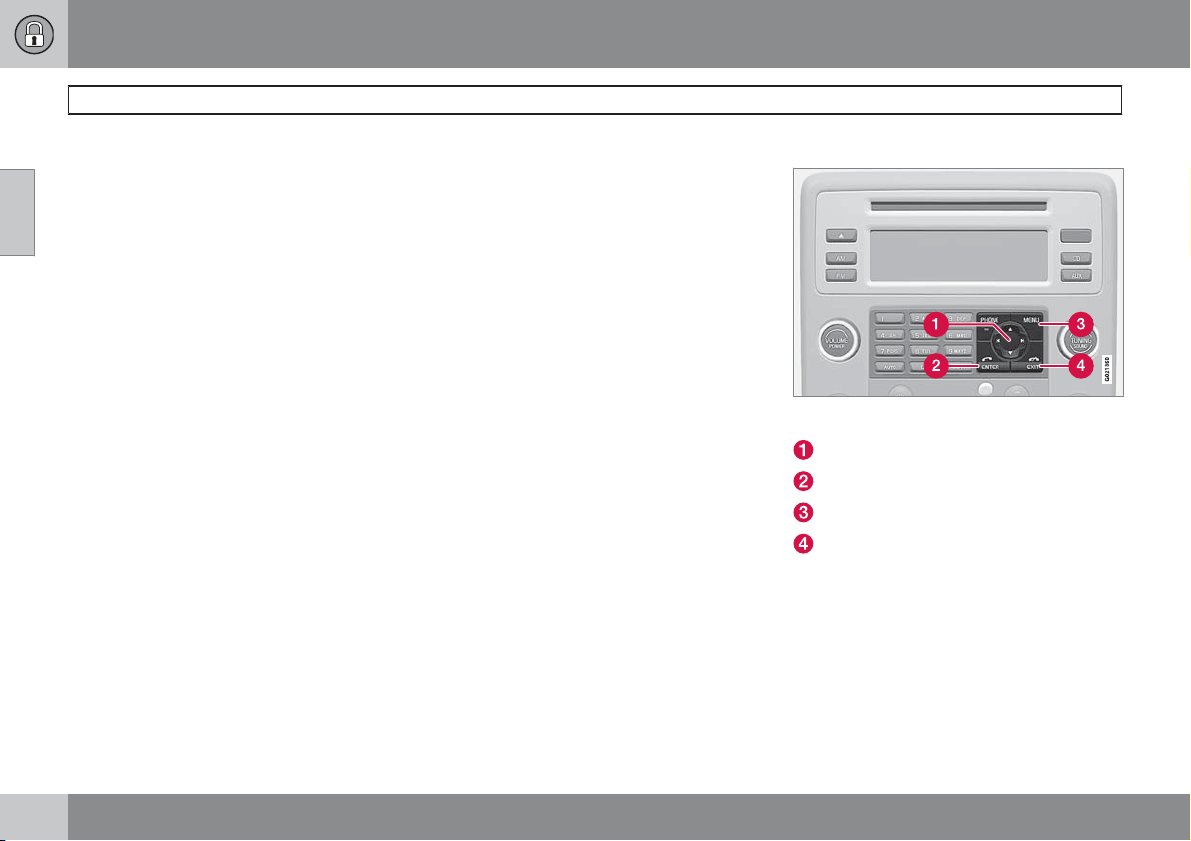

Использование меню и сообщений..... 132

Климат-контроль.................................. 138

Топливный обогреватель двигателя и

отопитель салона*................................ 147

Дополнительный топливный отопи-

тель*....................................................... 150

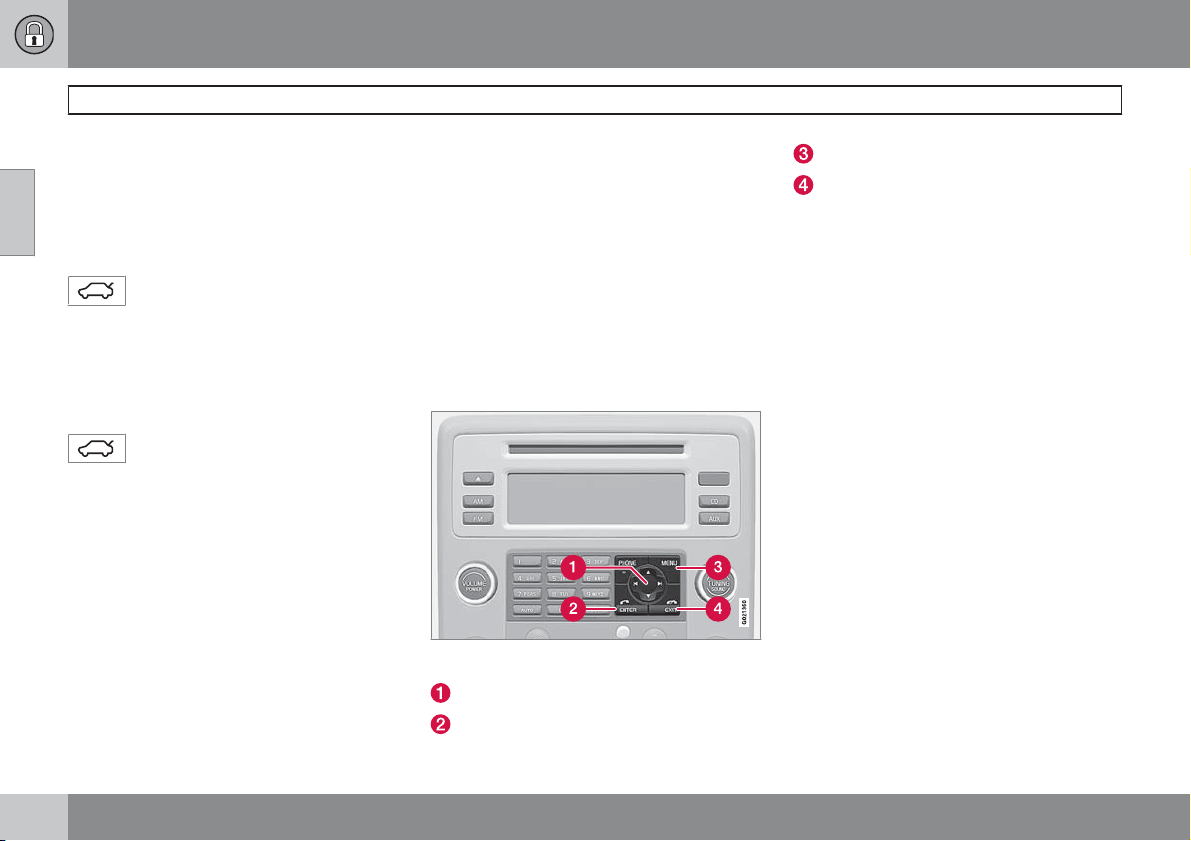

Аудиосистема........................................ 151

RSE – система Rear Seat Entertainment –

двойной экран* ..................................... 165

Бортовой компьютер............................ 170

DSTC – Система динамической устой-

чивости и тяги....................................... 172

Регулировка ходовых характеристик. 174

Круиз-контроль*................................... 175

Адаптивный круиз-контроль*.............. 177

Контроль сближения............................ 185

Предупреждение о столкновении с

автоторможением*................................ 188

Driver Alert System – DAC*..................... 194

Driver Alert System – LDW*.................... 197

Помощь парковки*................................ 200

BLIS* – Blind Spot Information System. . 203

Комфорт в салоне................................ 208

Bluetooth, "свободные руки"*............... 212

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Содержание

05 В поездке

Рекомендации во время езды.............. 226

Заправка топливом............................... 229

Топливо.................................................. 230

Погрузка................................................ 234

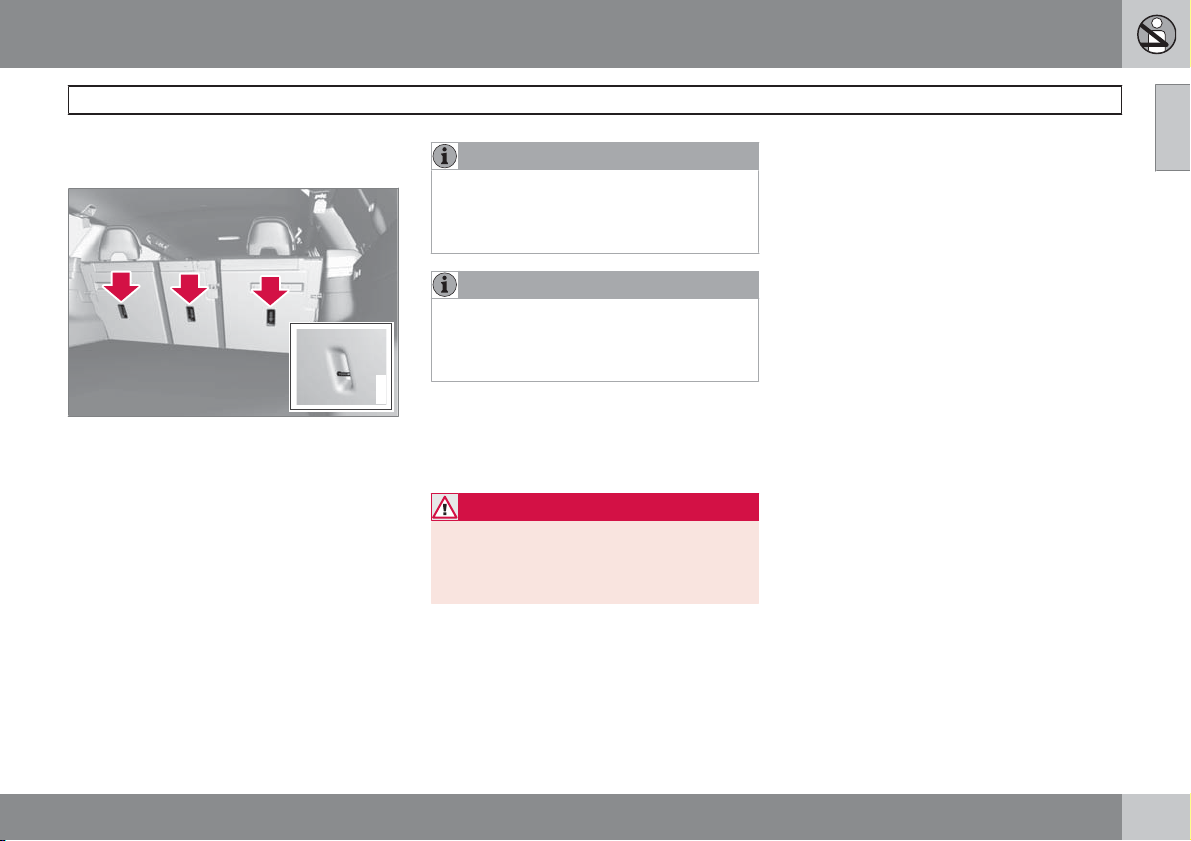

Багажное отделение............................. 238

Треугольный знак аварийной оста-

новки*..................................................... 242

Езда с прицепом.................................... 243

Буксировка и эвакуация....................... 249

06 Уход и обслуживание

Двигательный отсек.............................. 254

Лампы..................................................... 260

Щетки стеклоочистителей и омываю-

щая жидкость........................................ 267

Аккумулятор.......................................... 269

Предохранители.................................... 272

Колеса и шины...................................... 280

Уход за автомобилем............................ 294

07 Технические данные

Обозначения типа................................. 302

Размеры и массы.................................. 304

Технические данные двигателя........... 309

Масло для двигателя............................ 310

Жидкости и смазки............................... 313

Топливо.................................................. 316

Электросистема.................................... 318

Тип разрешения.................................... 319

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

08 Алфавитный указатель

Алфавитный указатель......................... 320

Содержание

Введение

Важная информация

Читайте Руководство по эксплуатации

Введение

Лучший способ познакомиться с Вашим новым автомобилем - это прочитать настоящее руководство, желательно до первой поездки. Из руководства Вы можете узнать о новых функциях, о том, как лучше управлять автомобилем в различных ситуациях и как наиболее эффективно использовать различные свойства и возможности автомобиля. Особое внимание уделяйте приведенным в руководстве инструкциям по безопасности.

Оборудование, описанное в настоящем руководстве по эксплуатации, установлено не на всех автомобилях. Помимо стандартного оборудования в настоящем руководстве по эксплуатации описаны также опции (оборудование, устанавливаемое на заводеизготовителе) и некоторые аксессуары (дополнительное оборудование, устанавливаемое позднее). Если вы не уверены в том, что входит в стандартный или опционный/ дополнительный комплект поставки, мы рекомендуем вам обратиться к дилеру Volvo.

Автомобили Volvo комплектуются в зависимости от требований различных рынков

сбыта и национальных или местных законов и правил.

Технические характеристики, особенности конструкции и иллюстрации в настоящем руководстве по эксплуатации не являются обязательными. Мы сохраняем за собой право вносить изменения без предварительного уведомления.

Опция

Все типы опций/дополнительного оборудования обозначены звездочкой

Выбор опционного/дополнительного оборудования для различных моделей зависит от рынка. Большинство опционного оборудования монтируется на заводе и не может устанавливаться после выпуска автомобиля. Дополнительное оборудование устанавливается после выпуска автомобиля с завода.

За дополнительной информацией мы рекомендуем вам обратиться к официальному дилеру Volvo.

Специальные рубрики

ПРЕДОСТЕРЕЖЕНИЕ

Тексты под рубрикой "Предостережение" указывают на опасность получения травм.

ВАЖНО

Тексты под рубрикой "Важно" свидетельствуют об опасности повреждения автомобиля.

ВНИМАНИЕ

В текстах под рубрикой "Внимание" содержатся советы или рекомендации, которые помогут Вам использовать различные свойства и функциональные возможности автомобиля.

Сноска

В Руководстве по эксплуатации приводится информация в виде сносок внизу страницы. Эта информация дополняет текст, в котором указывается номер сноски. Для обозначения сноски к тексту в таблице вместо цифр используются буквы.

Тексты сообщений

В автомобиле установлены дисплеи, на которых появляются текстовые сообщения.

Введение

Важная информация

Такие сообщения приведены в Руководстве по эксплуатации более крупным шрифтом серого цвета. Пример такого текста приводится в текстах меню и сообщений на информационном дисплее (например,

Настройки аудио).

Таблички

В автомобиле имеются различные таблички, в которых ясно и четко приводится важная информация. Эти таблички в автомобиле по нисходящей указывают степень важности предупреждения/информации.

Предупреждение о возможных травмах

Символы ISO черного цвета на желтом фоне предупреждения, текст/рисунок белого цвета на черном поле сообщения. Исполь-

зуются для указания об опасности, которая в случае, если предупреждение игнорируется, может приводить к опасным или смертельным травмам.

Повреждение имущества

Символы ISO белого цвета и текст/рисунок белого цвета на черном или синем фоне предупреждения и сообщения. Используются для указания об опасности, которая в случае если предупреждение игнорируется, может приводить к повреждению имущества.

Информация

Символы ISO белого цвета и текст/рисунок белого цвета на черном поле сообщения.

ВНИМАНИЕ

Приводимые в данном руководстве таблички могут отличаться от табличек, установленных в вашем автомобиле. На иллюстрациях приводится лишь примерное изображение табличек и указывается их ориентировочное местоположение в автомобиле. Конкретная информация по вашему автомобилю приводится в соответствующих табличках, установленных на вашем автомобиле.

Списки операций

В Руководстве по эксплуатации процедуры, которые необходимо выполнять в опреде-

Введение

Важная информация

ленной последовательности, пронумерованы.

Если поэтапная инструкция оснащена серией рисунков, то нумерация каждого момента аналогична соответствующему рисунку.

Серии рисунков сопровождаются пронумерованными списками с буквенными обозначениями, в которых взаимный порядок инструкций может отличаться.

Стрелки с цифрами и без цифр используются для наглядности перемещений.

Если к поэтапной инструкции отсутствует серия из рисунков, то различные этапы обозначаются обычными цифрами.

Списки позиций

Для обозначения различных участков на обзорных рисунках используются красные кружки с цифрой. Эта же цифра приводится в списке позиций с описанием объекта, соответствующего данному рисунку.

Маркированные списки

При перечислении в Руководстве по эксплуатации используется маркированный список.

Пример:

Охлаждающая жидкость

•

Масло для двигателя

•

Продолжение следует

`` Если раздел продолжается на следую-

щем развороте, данный символ расположен справа внизу.

Запись данных

Компьютеры контролируют и обмениваются информацией о работе автомобиля, используя данные систем управления и безопасности автомобиля. Один или несколько таких компьютеров могут хранить информацию о системах, которые они контролируют в стандартных условиях вождения, во время столкновения или при обмене информации. Хранимая в памяти информация может использоваться:

Volvo Car Corporation

•

Мастерскими по ремонту и обслужива-

•

нию автомобиля Милицией или другими органами власти

•

Другими лицами, имеющими право на

•

законных основаниях или с разрешения владельца автомобиля пользоваться данной информацией.

Аксессуары и дополнительная оснастка

Неправильное подсоединение или установка дополнительного оборудования могут отрицательно повлиять на электронную систему автомобиля. Некоторые аксессуары функционируют только при условии, что соответствующее программное обеспечение установлено в компьютерной системе Вашего автомобиля. Поэтому перед установкой дополнительных принадлежностей, подключаемых или влияющих на электрическую систему автомобиля, мы рекомендуем обязательно обратиться на официальную станцию техобслуживания Volvo.

Информация в сети Интернет

На сайте www.volvocars.com можно найти дополнительную информацию о вашем автомобиле.

Экологическая концепция Volvo Car Corporation

Введение

Volvo и окружающая среда

G000000

Забота об окружающей среде является одним из основополагающих принципов деятельности всех подразделений Volvo Car Corporation. Мы также верим, что наши клиенты разделяют нашу заботу об окружающей среде.

Ваш автомобиль Volvo отвечает жестким международным стандартам по охране окружающей среды и, кроме того, изготавливается на одном из самых экологически чистых и ресурсосберегающих заводов в мире. Volvo Car Corporation сертифицирован согласно глобальному сертификату ISO, включающему экологический стандарт ISO

14001, в соответствии с которым действуют все наши заводы и большинство других наших подразделений. Мы требуем также, чтобы и наши партнеры систематически занимались вопросами охраны окружающей среды.

Расход топлива

Все автомобили Volvo конкурентоспособны в отношении расхода топлива в соответствующих классах. Чем меньше расход топлива, тем ниже в общем случае уровень выбросов двуокиси углерода — газа, создающего парниковый эффект.

Расход топлива зависит от водителя. С дополнительной информацией можно ознакомиться в рубрике Охрана окружающей

среды, расположенной ниже.

Эффективная очистка отработавших газов

Ваш автомобиль Volvo изготовлен в соответствии с концепцией "Чистота внутри и снаружи" – концепция, которая предусматривает как чистую среду в салоне, так и высокую степень очистки отработанных газов. Во многих случаях уровень выбросов отработанных газов намного ниже действующих нормативов.

Введение

Volvo и окружающая среда

Чистый воздух в салоне

Фильтр в салоне препятствует проникновению в салон пыли и пыльцы через воздухозаборник.

Совершенная система контроля качества воздуха IAQS* (Interior Air Quality System), следит за тем, чтобы воздух, поступающий в салон, был чище, чем снаружи в транспортном потоке.

Система состоит из электронного датчика и угольного фильтра. Поступающий воздух постоянно контролируется, и воздухозаборник закрывается при повышенном содержании некоторых вредных для здоровья газов, например, оксида углерода. Подобная ситуация может встречаться, например, в плотном транспортном потоке, пробках или туннелях.

Угольный фильтр препятствует поступлению оксидов азота, приповерхностного озона и углеводородов.

Стандарт для текстильных покрытий

В салоне Volvo создается уютная и приятная атмосфера даже для страдающих контактной аллергией и астмой. Особое внимание уделено выбору экологически безопасных материалов, которые отвечают требованиям стандарта Oeko-Tex 100

– большой

успех в создании еще более здорового климата в салоне.

Сертификации согласно Оеko-Tex подлежат, например, ремни безопасности, коврики и текстиль. Дубильные вещества для кожаной обивки, отвечающие требованиям этого стандарта, не содержат хрома, а в них входят растительные вещества.

Станции техобслуживания Volvo и экология

Регулярное обслуживание создает условия для увеличения срока службы автомобиля с сохранением низкого расхода топлива. Это способствует сохранению более чистой окружающей среды. Ваш автомобиль становится частью нашей системы, если Вы доверяете мастерским Volvo проводить сервис и обслуживание автомобиля. Мы уделяем внимание организации помещений в наших мастерских с целью предотвращения проливов и выбросов в окружающую среду. Персонал наших станций техобслуживания обладает необходимыми знаниями и оборудованием, что гарантирует максимальную экологическую безопасность.

Охрана окружающей среды

Вы можете внести свой вклад в охрану окружающей среды, например, экономичным

вождением, а также выполняя рекомендации по уходу и техобслуживанию автомобиля, приведенные в Руководстве по эксплуатации.

Несколько советов по защите окружающей среды (дополнительные советы о том, как можно снизить воздействие на окружающую среду, и экономичном вождении стр. 293, 226):

Для низкого расхода топлива поддер-

•

живайте в шинах давление ECO, см. стр. 293.

Груз на крыше и лыжный кофр увеличи-

•

вают сопротивление воздуха, в связи с чем повышается расход топлива. Снимайте их сразу же после использования.

Не возите в автомобиле ненужные вещи.

•

Чем тяжелее груз, тем выше расход топлива.

Если в автомобиле установлен предпу-

•

сковой подогреватель, обязательно включайте его перед холодным пуском. Это позволяет уменьшить расход топлива и выбросы в атмосферу.

Ведите автомобиль плавно, избегая рез-

•

ких торможений.

Более подробно см. www.oekotex.com

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Используйте максимально высокую

•

передачу. На низких оборотах двигатель расходует меньше топлива.

Притормаживайте двигателем.

•

Не допускайте работу двигателя на

•

холостых оборотах. Выполняйте местные предписания. Выключайте двигатель при длительном ожидании.

Утилизируйте опасные для окружающей

•

среды отходы, например, батарейки и масло, экологически безопасным способом. Если вы не знаете точно, как поступить с этими отходами, мы рекомендуем обратиться за советом на официальную станцию техобслуживания Volvo.

Регулярно проводите техобслуживание

•

автомобиля. Расход топлива значительно возрас-

•

тает на высоких скоростях в связи с увеличением сопротивления воздуха. При увеличении скорости в два раза сопротивление воздуха возрастает в 4 раза.

Следуя этим советам, Вы добьетесь экономии топлива без каких-либо негативных последствий для продолжительности или комфортности поездки. Вы сбережете свой автомобиль, деньги и ресурсы планеты.

Введение

Volvo и окружающая среда

Руководство по эксплуатации и окружающая среда

Символ FSC указывает на то, что источником бумажной массы, использованной для публикации данного издания, послужили леса, сертифицированные FSC, или другие контролируемые источники.

Ремни безопасности ............................................................................ 14

Система надувных подушек безопасности (SRS - Airbag)................. 17

Активирование/отключение подушки безопасности*........................ 21

Боковая подушка безопасности (SIPS-bag) ....................................... 24

Надувной занавес (IC) .......................................................................... 26

WHIPS .................................................................................................... 27

Когда срабатывают системы .............................................................. 29

Аварийный режим................................................................................. 30

Безопасность детей.............................................................................. 31

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

G020871

БЕЗОПАСНОСТЬ

01 Безопасность

Ремни безопасности

Общая информация

Если не пристегнуть ремень безопасности, резкое торможение может иметь серьезные последствия. Поэтому проверьте, чтобы все пассажиры пристегнули ремни безопасности.

Для того чтобы ремень безопасности обеспечивал максимальную защиту, необходимо, чтобы он плотно прилегал к телу. Не отклоняйте спинку сидения слишком далеко назад. Ремень безопасности рассчитан так, чтобы обеспечивать защиту при нормальном положении спинки.

Пристегивание ремня безопасности

Медленно вытяните ремень безопасности и застегните его, вставив язычок в замок.

Громкий щелчок указывает на фиксацию ремня безопасности.

На заднем сидении определенный язычок подходит только к соответствующему замку*.

Отстегивание ремня безопасности

Нажмите на красную кнопку в замке и дайте катушке втянуть ремень безопасности. Если ремень безопасности не втянулся полностью, подайте его вручную, чтобы он не провисал.

Ремень безопасности блокируется и не вытягивается:

если вытягивать его резко

•

во время торможения и ускорения

•

если автомобиль сильно наклонен.

•

Всегда помните следующее:

нельзя использовать застежки и т.п.,

•

мешающие нормальному прилеганию ремня безопасности

необходимо следить, чтобы ремень

•

безопасности не был перекручен и не зацепился за что-либо

набедренная часть ремня должна рас-

•

полагаться низко (не на животе) необходимо натянуть набедренную

•

ленту по бедрам, протянув диагональ-

ную ленту ремня, как показано на предыдущем рисунке.

ПРЕДОСТЕРЕЖЕНИЕ

Ремень безопасности и подушка безопасности срабатывают согласованно. Если ремень безопасности не пристегнут или используется неправильно, это может снизить защитные свойства надувной подушки безопасности в случае столкновения.

ПРЕДОСТЕРЕЖЕНИЕ

Каждый ремень безопасности рассчитан только на одного человека.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

01 Безопасность

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается самостоятельно вносить изменения или проводить ремонт ремня безопасности. Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo.

Если ремень безопасности подвергался сильным перегрузкам, например, во время столкновения, замене подлежит весь ремень. Даже если ремень безопасности выглядит неповрежденным, его защитные свойства могут быть частично утрачены. Заменяйте также изношенный или поврежденный ремень безопасности. Новый ремень безопасности должен быть одобрен и предназначен для установки на то же место, что и заменяемый.

Ремни безопасности и беременность

Следует обязательно пользоваться ремнем безопасности во время беременности, при это очень важно использовать его правильно. Ремень безопасности должен плотно прилегать к плечу, а диагональная часть ремня должна располагаться посередине на груди и сбоку живота.

Набедренная часть ремня безопасности должна плоско лежать на бедрах как можно ниже под животом. Не допускайте, – чтобы она скользила вверх по животу. Необходимо, чтобы ремень безопасности плотно прилегал к телу, не провисая без необходимости. Следите также за тем, чтобы ремень безопасности не был перекручен.

Ремни безопасности

Вследствие того, что беременность изменяет фигуру спереди, беременным водителям следует регулировать кресло и рулевое колесо с тем, чтобы не терять возможность управлять автомобилем (это означает, что водитель должен легко доставать рулевое колесо и ножные педали). Следует устанавливать максимальное расстояние между животом и рулевым колесом.

Напоминание о ремне безопасности

G020998

Напоминание пассажирам, не пристегнутым ремнями безопасности, подается в виде звукового и светового сигнала. Звуковое напоминание зависит от скорости, а иногда подается по времени. Световое напоминание расположено в потолочной консоли и в комбинированном приборе.

G017726

01 Безопасность

Ремни безопасности

На детские кресла действие системы напоминания о ремне безопасности не распространяется.

Заднее сиденье

Напоминание о ремне безопасности на заднем сидении включает две составляющие функции:

Информирует о том, какие ремни безо-

•

пасности используются на заднем сидении. Сообщение показывается на информационном дисплее при использовании ремней безопасности или открытии задней двери. Сообщение удаляется автоматически прим. через 30 секунд, но может также подтверждаться нажатием кнопки READ на подрулевом рычаге мигающих сигналов.

Напоминает о том, что во время движе-

•

ния отстегнут один из ремней безопасности на заднем сидении. Напоминание поступает в виде сообщения на информационном дисплее в сочетании со звуковым и световым сигналом. Напоминание аннулируется, если ремень безопасности вновь пристегивается, но может также подтверждаться вручную нажатием кнопки READ.

К сообщению на информационном дисплее, показывающему, какие ремни безопасности используются, имеется постоянный доступ.

Чтобы просмотреть сохраненные сообщения, нажмите клавишу READ.

Некоторые рынки

Напоминание водителю и пассажиру на переднем сидении, не пристегнутому ремнем безопасности, подается в виде звукового и светового сигнала. На низкой скорости звуковое напоминание подается первые 6 секунд.

Натяжитель ремня безопасности

Все ремни безопасности оснащены преднатяжителем ремня. Механизм в преднатяжителе ремня натягивает ремень безопасности при достаточно сильном столкновении. При этом ремень безопасности более эффективно удерживает пассажира.

01 Безопасность

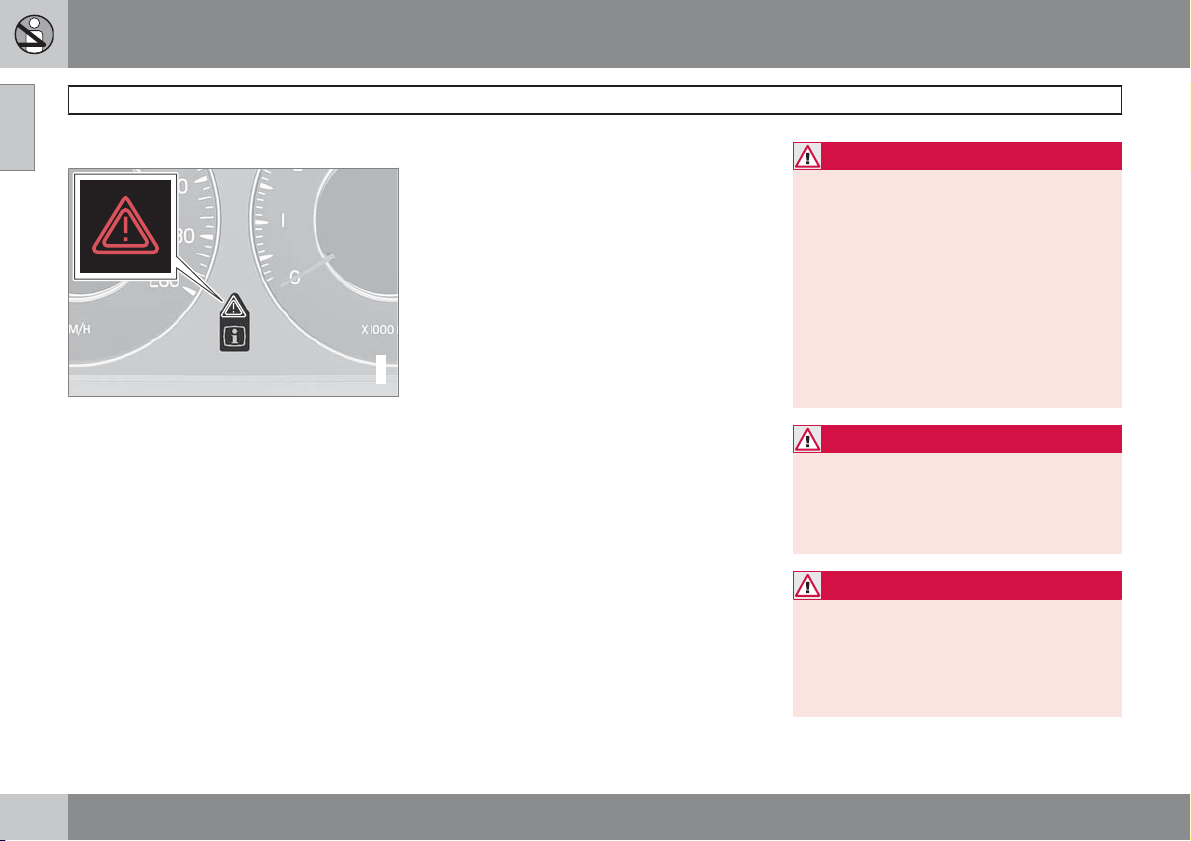

Предупреждающий символ в комбинированном приборе

Работа системы надувных подушек безопасности непрерывно контролируется модулем управления системы. Предупреждающий символ в комбинированном приборе включается в положении зажигания II или III. Этот символ гаснет прим. через 6 секунд, если система надувных подушек безопасности исправна.

Система надувных подушек безопасности (SRS - Airbag)

ПРЕДОСТЕРЕЖЕНИЕ

Если предупреждающий символ системы подушек безопасности продолжает гореть или включается во время движения, это указывает на нарушение в работе системы надувных подушек. Символ указывает на неисправность системы ремней безопасности, SIPS, системы IC или другую неисправность в системе SRS. Volvo рекомендует незамедлительно обратиться на официальную станцию техобслуживания Volvo.

G021010

Если это необходимо, то одновременно с предупреждающим символом на информационном дисплее появляется сообщение. Если предупреждающий символ неисправен, загорается предупреждающий треугольник, и на дисплее появляется

Возд.подуш. SRS Требует обслуж или Возд.подуш. SRS Треб.сроч.обслуж.

Volvo рекомендует незамедлительно обратиться на официальную станцию техобслуживания Volvo.

Обзор системы надувных подушек безопасности

G018665

Система SRS, автомобиль с левосторонним управлением.

G018666

Система SRS, автомобиль с правосторонним управлением.

01 Безопасность

Система надувных подушек безопасности (SRS - Airbag)

Система SRS состоит из надувных подушек безопасности и датчиков. Датчики реагируют на достаточно сильное столкновение, и подушка/подушки безопасностинадуваются, одновременно нагреваясь при этом. Для амортизации удара подушка безопасности выпускает воздух при сжатии. При этом в салоне появляется небольшое количество дыма, что абсолютно нормально. Весь процесс, включая надувание и сдувание подушки безопасности, происходит в десятые доли секунды.

ПРЕДОСТЕРЕЖЕНИЕ

Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo для проведения ремонта. Неправильное обращение с системой подушек безопасности может привести к неправильному функционированию и как следствие тяжелым травмам.

ВНИМАНИЕ

Датчики срабатывают по-разному в зависимости от силы столкновения и от того, пристегнут ли ремень безопасности водителя или пассажира на переднем сидении соответственно.

При столкновении возможны ситуации, когда срабатывает только одна подушка безопасности (или ни одной). Система подушек безопасности распознает силу, приложенную к автомобилю при столкновении, и реагирует на это срабатыванием одной или нескольких надувных подушек безопасности.

Мощность подушек безопасности также согласовывается с силой, приложенной к автомобилю при столкновении.

Расположение подушки безопасности на стороне пассажира в автомобиле с левосторонним управлением.

Расположение подушки безопасности на стороне пассажира в автомобиле с правосторонним управлением.

01 Безопасность

Подушка безопасности на стороне водителя

В качестве дополнения к ремню безопасности на стороне пассажира автомобиль оснащен подушкой безопасности SRS (Supplemental Restraint System). которая в сложенном виде смонтирована в центре рулевого колеса. Такое рулевое колесо имеет маркировку SRS AIRBAG.

Система надувных подушек безопасности (SRS - Airbag)

ПРЕДОСТЕРЕЖЕНИЕ

Подушка безопасности на стороне пассажира

G021011

В дополнение к ремню безопасности на стороне пассажира автомобиль оснащен надувной подушкой безопасности, которая в сложенном виде находится в отделении

над перчаточным ящиком. Такая панель имеет маркировку SRS AIRBAG.

ПРЕДОСТЕРЕЖЕНИЕ

Для максимальной травмобезопасности при срабатывании надувной подушки безопасности пассажир должен сидеть как можно прямее, его ноги должны стоять на полу, а спина опираться на спинку кресла. Ремень безопасности должен быть натянут и пристегнут.

ПРЕДОСТЕРЕЖЕНИЕ

Не кладите какие-либо предметы перед или на приборной панели там, где находится надувная подушка безопасности пассажира.

01 Безопасность

Система надувных подушек безопасности (SRS - Airbag)

ПРЕДОСТЕРЕЖЕНИЕ

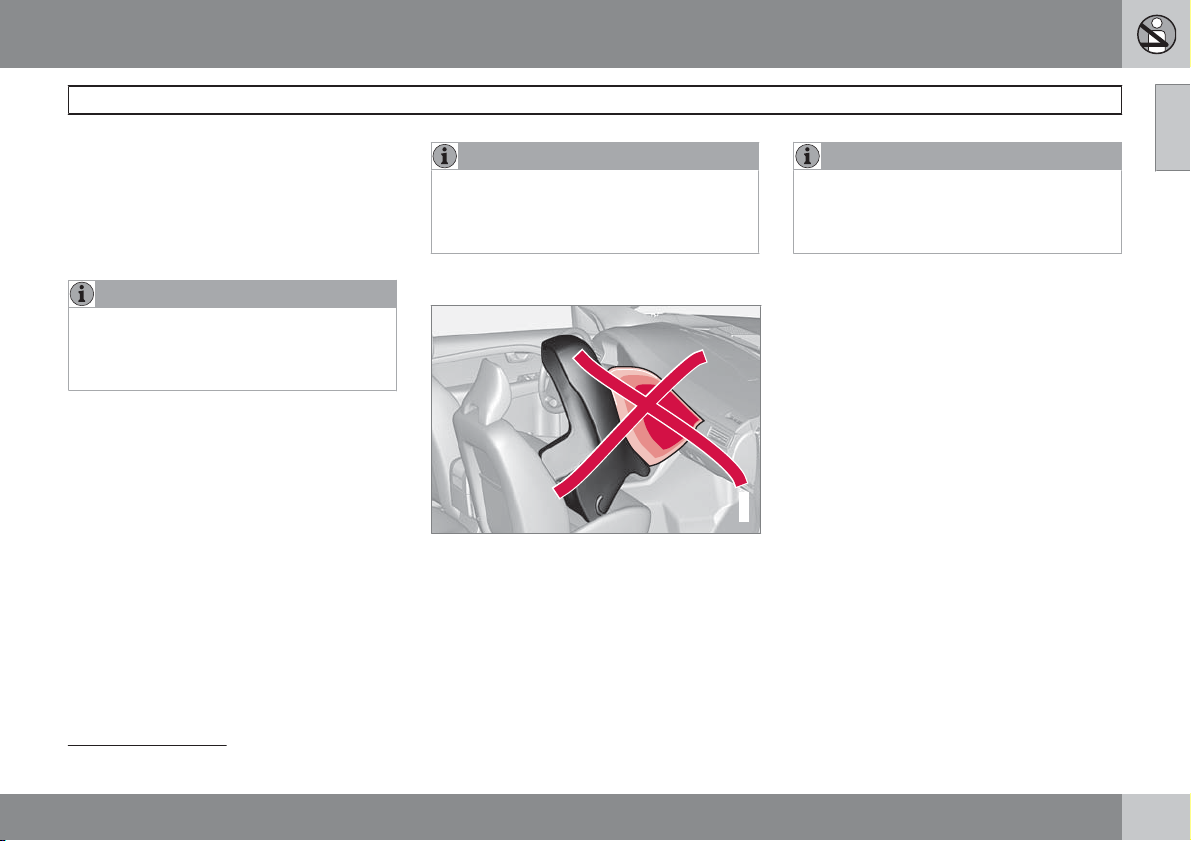

Запрещено сажать детей в детское кресло или детскую подушку на переднем сиденье, если надувная подушка безопасности активирована

Не разрешайте детям стоять или сидеть перед креслом пассажира. На переднем сиденье пассажира запрещено сидеть пассажирам ростом менее 140 см, если подушка безопасности активирована.

Нарушение вышеперечисленных правил может быть опасно для жизни ребенка.

Табличка подушки безопасности

Табличка подушки безопасности расположена на стойке двери.

G032244

Информацию об активировании/отключении подушки безопасности см. стр. 21.

01 Безопасность

Отключение с помощью автомобильного ключа – PACOS

Общая информация

Подушку безопасности пассажира на переднем сидении можно отключить, если автомобиль оснащен переключателем PACOS (Passenger Airbag Cut Off Switch). Информацию о включении/отключении подушки см. в разделе Активирование/ отключение.

Отключение с помощью автомобильного ключа/ переключатель

Переключатель подушки безопасности пассажира (PACOS) расположен в торце приборной панели на стороне пассажира и доступен, когда дверь открыта (см. в следующем разделе "Переключатель PACOS"). Контролируйте правильное положение переключателя. Для изменения положения переключателя Volvo рекомендует пользоваться вставным плоским ключом пульта дистанционного управления.

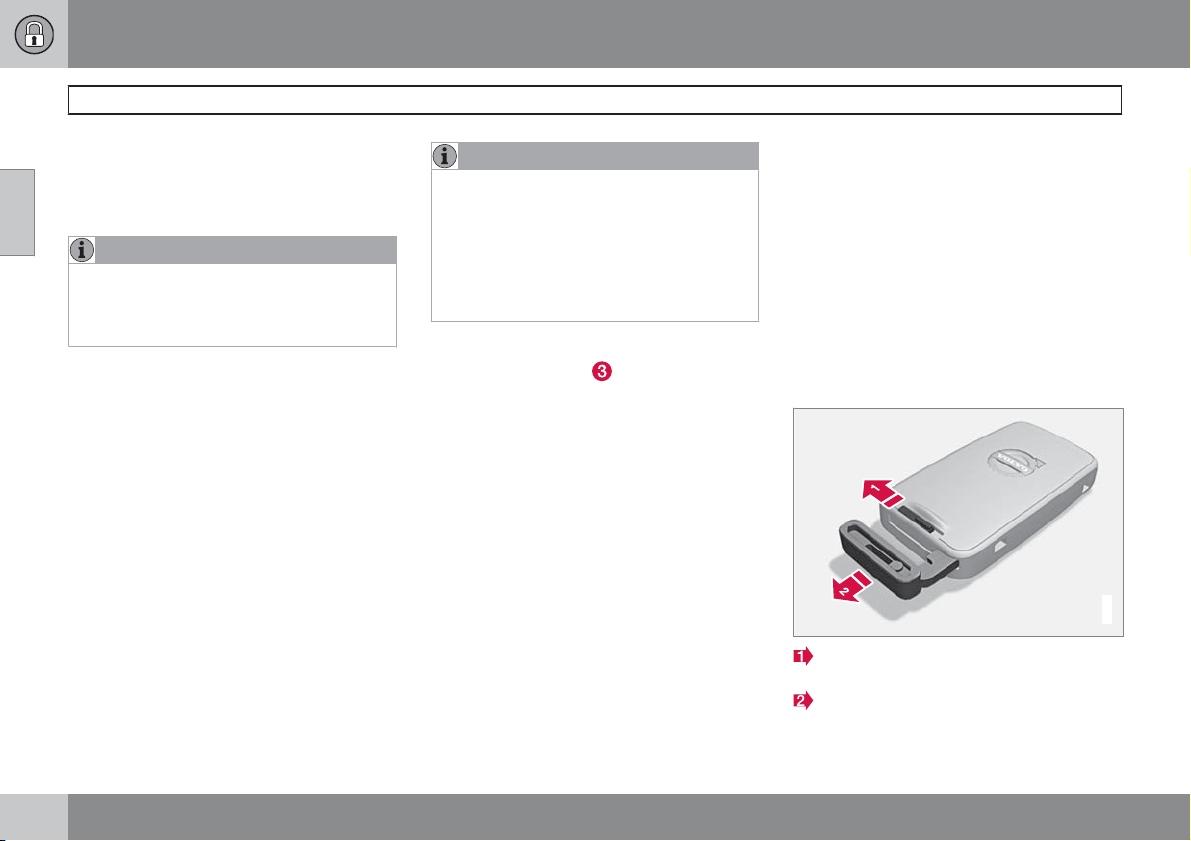

Информацию о плоском ключе, см. стр. 48.

Активирование/отключение подушки безопасности*

ПРЕДОСТЕРЕЖЕНИЕ

Нарушение вышеперечисленных правил может быть опасно для жизни пассажиров.

ПРЕДОСТЕРЕЖЕНИЕ

Если в автомобиле установлена подушка безопасности на стороне переднего пассажира, но переключатель (PACOS, Passenger Airbag Cut Off Switch) отсутствует, подушка безопасности всегда находится в активированном состоянии.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещено сажать детей в детское кресло или на опорную подушку на переднем сиденье, если надувная подушка безопасности активирована и

горит символ соли. Нарушение вышеуказанного правила может быть опасно для жизни ребенка.

в потолочной кон-

ПРЕДОСТЕРЕЖЕНИЕ

Не разрешайте садиться на место пассажира, если текстовое сообщение в потолочной панели (см. стр. 22) указывает, что подушка безопасности отключена, и одновременно в комбинированном приборе показывается предупреждающий символ системы Airbag. Это означает наличие серьезной неисправности. Незамедлительно обратитесь на станцию техобслуживания. Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo.

Активирование/отключение

G019030

Расположение переключателя.

Подушка безопасности активирована. Если переключатель находится в этом положении, пассажир ростом выше 140 см может сидеть на переднем

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

01 Безопасность

Активирование/отключение подушки безопасности*

кресле, а ребенок в детском кресле и на опорной подушке никогда не должен сидеть на этом месте.

Подушка безопасности отключена. Если переключатель находится в этом положении, ребенок в детском кресле или на опорной подушке может сидеть на месте пассажира на переднем сидении, а пассажирам ростом выше 140 см запрещается занимать это место.

ПРЕДОСТЕРЕЖЕНИЕ

Активированная подушка безопасности (место пассажира):

Запрещено сажать детей в детское кресло или детскую опорную подушку на переднем сиденье, если надувная подушка безопасности активирована. Это относится ко всем лицам ростом менее 140 см.

Отключенная подушка безопасности

(место пассажира): Пассажирам ростом выше 140 см запре-

щается занимать переднее сиденье при отключенной подушке безопасности.

Нарушение вышеперечисленных правил может быть опасно для жизни.

Сообщения

Индикация в потолочной консоли, которая указывает, что подушка безопасности на стороне пассажира отключена.

Текстовое сообщение и символ в потолочной панели указывают, что подушка безопасности пассажира на переднем сидении отключена (см. предыдущий рисунок).

G017800

G017724

Индикация в потолочной консоли, которая указывает, что подушка безопасности на стороне пассажира активирована.

Предупреждающий символ в потолочной панели указывает, что подушка безопасности переднего пассажира активирована (см. предыдущий рисунок).

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

01 Безопасность

ВНИМАНИЕ

Когда дистанционный ключ устанавливается в положение зажигания II или III, в комбинированном приборе в течение прим. 6 секунд показывается предупреждающий символ подушки безопасности (см. стр. 17).

После этого включается индикация в потолочной консоли, которая показывает действующий статус подушки безопасности пассажира. Дополнительную информацию о различных положениях зажигания для дистанционного ключа см. стр. 77.

Активирование/отключение подушки безопасности*

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

01 Безопасность

Боковая подушка безопасности (SIPS-bag)

Боковая подушка безопасности

При боковом столкновении SIPS (Side Impact Protection System) направляет большую часть силы удара на балки, стойки, пол, крышу и другие элементы кузова автомобиля. Боковые подушки безопасности на стороне водителя и пассажира защищают грудь и бедра и являются важным элементом системы SIPS.

Система SIPS-bag состоит из двух основных частей: боковой подушки безопасности и датчиков. Боковая подушка безопасности смонтирована на раме спинки переднего сидения.

ПРЕДОСТЕРЕЖЕНИЕ

Volvo рекомендует проводить

•

ремонт только на официальной станции техобслуживания Volvo. Неправильное обращение с системой боковых подушек SIPS может привести к неправильному функционированию и как следствие тяжелым травмам.

Между внешней боковой поверхно-

•

стью сиденья и панелью двери не должны находиться посторонние

G032949

предметы, так как эта зона находится в пределах досягаемости боковой подушки безопасности.

Volvo рекомендует использовать

•

только чехлы, одобренные для использования Volvo. Другие чехлы могут помешать функционированию боковых подушек безопасности.

Боковая подушка безопасности

•

является дополнением к ремню безопасности. Обязательно пристегивайтесь ремнем безопасности.

Детское кресло и боковая подушка безопасности

Боковая подушка безопасности не снижает защитные свойства автомобиля в отноше-

нии детского кресла или детской опорной подушки.

Детское кресло/опорная подушка может размещаться на переднем сиденье только, если автомобиль не оборудован активируе-

мой

подушкой безопасности на стороне

пассажира.

Расположение

Место водителя, автомобиль с левосторонним управлением.

G024377

Информацию об активировании/отключении подушки безопасности см. стр. 21.

01 Безопасность

Место пассажира, автомобиль с левосторонним управлением.

Система подушек SIPS состоит из боковых подушек безопасности и датчиков. При достаточно сильном столкновении датчики реагируют, и боковая подушка надувается. Боковая подушка безопасности надувается между пассажиром и дверной панелью и тем самым гасит силу удара, направленную на пассажира, в момент столкновения. Когда в момент удара подушка сдавливается, она сдувается. Обычно боковая подушка безопасности срабатывает только на стороне удара.

Табличка, боковая подушка безопасности

G024378

Табличка боковой подушки безопасности расположена на стойке двери.

Боковая подушка безопасности (SIPS-bag)

G032254

01 Безопасность

Надувной занавес (IC)

Назначение

Надувной занавес IC (Inflatable Curtain) является дополнением к подушкам SIPS и SRS. Он смонтирован в облицовке потолка вдоль боковин автомобиля и защищает пассажиров на внешних местах в автомобиле. При достаточно сильном столкновении датчики реагируют, и занавес надувается. Надувной занавес помогает во время столкновения защитить голову водителя и пассажиров от ударов о внутренние поверхности автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ

Нельзя подвешивать или крепить тяжелые предметы за ручки, расположенные в потолке. Крючок, установленный на ручке, предназначен для легкой одежды (а не для твердых предметов, таких, например, как зонты).

Не вкручивайте и не монтируйте чтолибо на внутренней облицовке потолка, стойках дверей или боковых панелях. Это может снизить защитные свойства автомобиля. Volvo рекомендует устанавливать в этих зонах только оригинальные детали, одобренные Volvo.

ПРЕДОСТЕРЕЖЕНИЕ

Груз в автомобиле должен располагаться на 50 мм ниже верхнего края стекол в дверях. В противном случае может пропасть защитный эффект надувного занавеса, спрятанного за обшивкой потолка автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ

Надувной занавес является дополнением к ремню безопасности.

Обязательно пристегивайтесь ремнем безопасности.

01 Безопасность

Защита от плетевых травм шеи – WHIPS

Система WHIPS (Whiplash Protection System) состоит из энергопоглощающей спинки и специально модернизированного для данной системы подголовника в передних сидениях. Система активируется в момент удара сзади, и ее срабатывание зависит от угла удара, скорости и вида транспортного средства, нанесшего удар.

ПРЕДОСТЕРЕЖЕНИЕ

Система WHIPS является дополнением к ремню безопасности. Обязательно пристегивайтесь ремнем безопасности.

Функции кресла

При активировании системы WHIPS спинки передних кресел откидываются назад, изменяя положение водителя и пассажира на переднем сиденье. Это снижает опасность повреждения шейных позвонков при резком ударе, т.н. плетевых травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается самостоятельно вносить изменения или проводить ремонт кресла или системы WHIPS. Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo.

WHIPS

Система WHIPS и детское кресло/ опорная подушка

Система WHIPS не снижает защитные свойства детского кресла или детской опорной подушки.

Правильная посадка

Максимальная защита водителя и пассажира на переднем сиденье обеспечивается, когда они сидят посередине своих сидений с минимальным расстоянием между головой и подголовником.

Не создавайте помех для функционирования системы WHIPS

Не кладите какие-либо предметы на пол за креслом водителя/пассажира.

01 Безопасность

WHIPS

ПРЕДОСТЕРЕЖЕНИЕ

Не кладите коробки и другой аналогичный багаж так, чтобы он оказался зажатым между подушкой заднего сидения и спинкой переднего сидения. Не создавайте помех функционированию системы WHIPS.

Не кладите посторонние предметы на заднее сидение.

ПРЕДОСТЕРЕЖЕНИЕ

Если спинка заднего сидения опущена вниз, следует переместить переднее кресло вперед так, чтобы оно не соприкасалось с опущенной спинкой.

ПРЕДОСТЕРЕЖЕНИЕ

Если кресло подвергалось сильным перегрузкам, например, при наезде сзади, необходимо проверить работу системы WHIPS. Volvo рекомендует провести проверку на официальной станции техобслуживания Volvo.

Даже если кресло не имеет видимых повреждений, защитные свойства системы WHIPS могут быть частично утрачены.

Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo для проверки системы даже при незначительных наездах сзади.

01 Безопасность

Когда срабатывают системы

Система Активирование

Преднатяжитель ремня безопасности, передние сидения

Преднатяжители ремней безопасности задних сидений

Надувные подушки безопасности SRS

Боковые подушки безопасности SIPS

Надувной занавесICПри боковом

Защита от травм шеи WHIPS

В результате столкновения автомобиль может быть сильно деформирован, но подушки безопасности при этом могут не срабатывать. На способ активирования различных систем безопасности автомобиля влияют ряд факторов, как, например, жесткость и вес объекта столкновения, скорость автомобиля, угол, под которым произошло столкновение и пр.

Если подушки безопасности сработали, рекомендуется следующее:

В случае фронтального и/или бокового столкновения и/или наезда сзади

При фронтальном столкновении

При боковом столкновении

столкновении

При наезде сзади

Доставка автомобиля. Volvo рекомен-

•

дует доставить автомобиль на официальную станцию техобслуживания Volvo. Запрещается управлять автомобилем со сработавшими подушками безопасности.

Volvo рекомендует доверить официаль-

•

ной станции техобслуживания Volvo замену компонентов в системах безопасности автомобиля.

Обязательно обратитесь к врачу.

•

ВНИМАНИЕ

Активирование системы SRS, SIPS, IC и ремней безопасности во время столкновения происходит только однократно.

ПРЕДОСТЕРЕЖЕНИЕ

Модуль управления системами подушек безопасности расположен в центральной консоли. Если центральная консоль окажется погруженной в воду или другую жидкость, отсоедините провода аккумуляторной батареи. Не запускайте двигатель, так как могут сработать подушки безопасности. Доставка автомобиля. Volvo рекомендует доставить автомобиль на официальную станцию техобслуживания Volvo.

Когда срабатывают системы

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается управлять автомобилем со сработавшими подушками безопасности. Это может затруднить управление автомобилем. Другие системы защиты также могут быть повреждены. Интенсивное задымление и запыление во время срабатывания подушек безопасности может вызвать раздражение/ травмы глаз и кожи. При раздражении промойте холодной водой. Быстрое срабатывание подушек безопасности в сочетании с материалом подушек может также вызвать ожоги кожи и раздражение вследствие трения.
