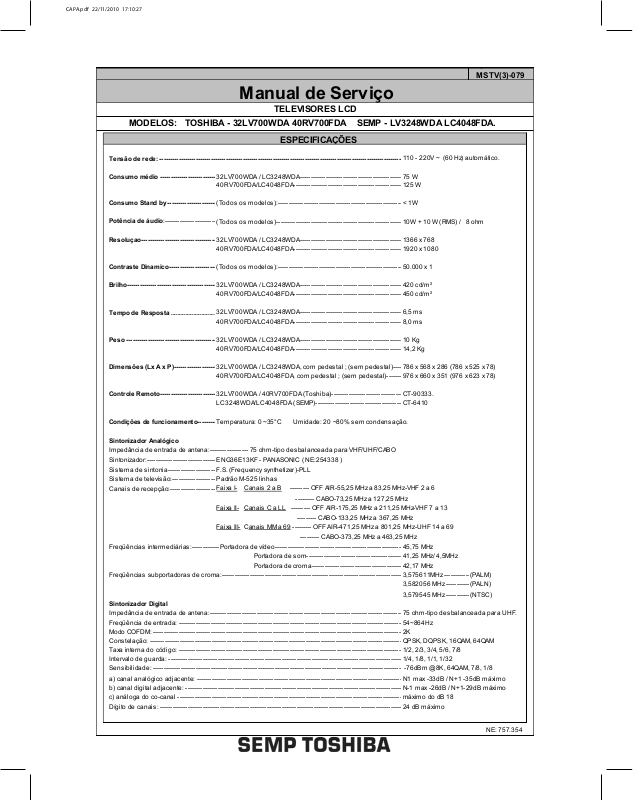

CAPA.pdf 22/11/2010 17:10:27
MSTV(3)-079
Manual de Serviço
TELEVISORES LCD
MODELOS: TOSHIBA - 32LV700WDA 40RV700FDA SEMP - LV3248WDA LC4048FDA.
ESPECIFICAÇÕES
Tensão de rede: ----------------------------------------------------------------------------------------------------------------- |
|
110 - 220V ~ (60 Hz) automático. |
Consumo médio -------------------------- |
32LV700WDA / LC3248WDA----------------------------------------------- |
75 W |
|
40RV700FDA/LC4048FDA-------------------------------------------------- |
125 W |
Consumo Stand by ---------------------- |
(Todos os modelos):---------------------------------------------------------- |
< 1W |
Potência de áudio:----------------------- |
(Todos os modelos)---------------------------------------------------------- |
10W + 10 W (RMS) / 8 ohm |
Resoluçao----------------------------------- |
32LV700WDA / LC3248WDA----------------------------------------------- |
1366 x 768 |
|
40RV700FDA/LC4048FDA-------------------------------------------------- |
1920 x 1080 |
Contraste Dinamico---------------------- |
(Todos os modelos):---------------------------------------------------------- |
50.000 x 1 |
Brilho----------------------------------------- |
32LV700WDA / LC3248WDA----------------------------------------------- |
420 cd/m² |
|
40RV700FDA/LC4048FDA-------------------------------------------------- |
450 cd/m² |
Tempo de Resposta ........................... |
32LV700WDA / LC3248WDA----------------------------------------------- 6,5 ms |
|
|
40RV700FDA/LC4048FDA-------------------------------------------------- |
8,0 ms |
Peso ------------------------------------------ |
32LV700WDA / LC3248WDA----------------------------------------------- |
10 Kg |
|
40RV700FDA/LC4048FDA-------------------------------------------------- |
14,2 Kg |
Dimensões (Lx A x P)------------------- |
32LV700WDA / LC3248WDA, com pedestal ; (sem pedestal)---- |
786 x 568 x 286 (786 x 525 x 78) |
|
40RV700FDA/LC4048FDA, com pedestal ; (sem pedestal)------- |
976 x 660 x 351 (976 x 623 x 78) |
Controle Remoto-------------------------- |
32LV700WDA / 40RV700FDA (Toshiba)--------------------------------- |
CT-90333. |
|
LC3248WDA/LC4048FDA (SEMP)---------------------------------------- |
CT-6410 |
Condições de funcionamento-------- |
Temperatura: 0 ~35°C Umidade: 20 ~80% sem condensação. |
Sintonizador Analógico |
|
|
|
|
|
Impedância de entrada de antena:------------------ |
|
75 ohm-tipo desbalanceada para VHF/UHF/CABO |
|
||
Sintonizador:-------------------------------- |
ENG36E13KF - PANASONIC ( NE:254338 ) |
|
|||
Sistema de sintonia---------------------- |
F.S. (Frequency synthetizer)-PLL |
|
|
|
|
Sistema de televisão:-------------------- |
Padrão M-525 linhas |
|
|
|
|
Canais de recepção:--------------------- |
Faixa I- |
Canais 2 a B --------- |
OFF AIR-55,25 MHz a 83,25 MHz-VHF 2 a 6 |
|
|
|
|
--------- |
|
CABO-73,25 MHz a 127,25 MHz |
|
|
Faixa II- |
Canais C a LL --------- |
|
OFF AIR-175,25 MHz a 211,25 MHz-VHF 7 a 13 |
|
|
|
--------- |
|
CABO-133,25 MHz a 367,25 MHz |
|
|
Faixa III- Canais MM a 69 --------- |
|
OFF AIR-471,25 MHz a 801,25 MHz-UHF 14 a 69 |
|
|
|
|
--------- |
|
CABO-373,25 MHz a 463,25 MHz |
|
Freqüências intermediárias:------------- |
Portadora de vídeo----------------------------------------------------------- |
|
45,75 MHz |
|
|
|
|
Portadora de som-------------------------------------------- |
|
41,25 MHz/ 4,5MHz |
|
|
|
Portadora de croma |
------------------------------------------ 42,17 MHz |
|
|
Freqüências subportadoras de croma:------------------------------------------------------------------------------------ |
|
|
3,575611MHz ----------- |
(PALM) |
|
|
|
|
|
3,582056 MHz ----------- |
(PALN) |
|
|
|
|
3,579545 MHz ----------- |
(NTSC) |
Sintonizador Digital |
|
|
|
|
|
Impedância de entrada de antena:------------------------------------------------------------------------------------------ |
|
|
|
75 ohm-tipo desbalanceada para UHF. |
|
Freqüência de entrada: -------------------------------------------------------------------------------------------------------- |
|
|
|
54~864Hz |
|
Modo COFDM: -------------------------------------------------------------------------------------------------------------------- |
|
|
|
2K |
|
Constelação: ---------------------------------------------------------------------------------------------------------------------- |
|
|
|
QPSK, DQPSK, 16QAM, 64QAM |
|
Taxa interna do código: -------------------------------------------------------------------------------------------------------- |
|
|
|
1/2, 2/3, 3/4, 5/6, 7/8 |
|
Intervalo de guarda: ------------------------------------------------------------------------------------------------------------- |
|
|
|
1/4, 1/8, 1/1, 1/32 |
|
Sensibilidade: -------------------------------------------------------------------------------------------------------------------- |
|
|
|
-76dBm @8K, 64QAM, 7/8, 1/8 |
|
a) canal analógico adjacente: ------------------------------------------------------------------------------------------------ |
|
|
|
N1 max -33dB / N+1 -35dB máximo |
|
b) canal digital adjacente: ----------------------------------------------------------------------------------------------------- |
|
|
|
N-1 max -26dB / N+1-29dB máximo |
|
c) análoga do co-canal --------------------------------------------------------------------------------------------------------- |
|
|
|
máximo do dB 18 |
|
Dígito de canais: ----------------------------------------------------------------------------------------------------------------- |
|
|
|
24 dB máximo |
|
NE: 757.354
INDICE.pdf 26/11/2010 12:18:22
ÍNDICE |
|
ESPECIFICAÇÕES TÉCNICAS ............................................................................................................................................ |
CAPA |
1 - ÍNDICE............................................................................................................................................................................. |
1 |
2 - INSTRUÇÕES DE AJUSTES / INFORMAÇÕES....................................................................................................................... |
2 |
3 - ESQUEMAS ELÉTRICOS DA PLACA PRINCIPAL............................................................................................................. |
3 - 73 |
4 - POSIÇÃO DOS COMPONENTES NA PCI PRINCIPAL TOP..................................................................................................... |
74 |
5 - POSIÇÃO DOS COMPONENTES NA PCI PRINCIPAL BACK............................................................................................... |
75 |
6 - ESQUEMA ELÉTRICO DAS TECLAS.................................................................................................................................... |
76 |
7 - ESQUEMA ELÉTRICO DA PLACA SENSOR/LED/LUZ AMBIENTE................................................................................ |
77 / 78 |
8 - ESQUEMAS ELÉTRICOS DA FONTE 32¨....................................................................................................................... |
79 / 80 |
9 - ESQUEMAS ELÉTRICOS DA FONTE 40¨......................................................................................................................... |
81 / 82 |
SEMP TOSHIBA
pag2.pdf 26/11/2010 12:10:20
INFORMAÇÕES / INSTRUÇOES DE AJUSTES
CHECAGEM
VERIFICAÇÃO DA VERSÃO DO SOFTWARE.
No Menu Configuração, selecionar "Informação do Sistema", para virar a página da informação, digite “3574”.
INFORMAÇÕES ÚTEIS
DESBLOQUEIO DO APARELHO.
Caso o cliente esquecer o código de bloqueio das entradas/classificação indicativa, entre com o código “1276” para desbloquear.
ATUALIZAÇÃO DE SOFTWARE
GRAVAÇÃO DE PROGRAMAS (SOFTWARE)
Programa STARTUP com GANG WRITER no IC115 (na produção). Programa TV-MICRO no IC500 com LAP TOP (Na produção)
APLICATION (SEINE) no IC117 com Pen drive pelo USB, dados do Global data (na produção e campo)
GRAVAÇÃO DO SOFTWARE MODELO POR MODELO.
Deverá ser gravado o software de cada modelo via entrada USB.
Os arquivos no pen drive deverá conter os software e programa de gravação. Inserir o Pen drive com o software do modelo em questão no slot apropriado.
Ao reconhecer o novo software, aparecerá a mensagem, selecione "SIM ou "NÃO"
GRAVAÇÃO DO SOFTWARE DE UM MODELO EM UMA PLACA DE OUTRO MODELO.
Com o aparelho desconectado da tomada, inserir o Pen drive com o software do modelo em questão no slot apropriado.
Pressione e segure a tecla “MENU” do aparelho e ligue o aparelho na tomada, se estiver em STDBY, ligue pela tecla “POWER”.
42XV650
Conteúdo no
Pen drive Detalhes do que devem ser gravado
Detalhes do programa de gravação "Flashing.lst".
Itens que serão gravados
que # nos itens que devem ser gravados.
*Gravação dos dados em progresso, LED DTV TIMER e POWER ficam acesos.
*Sucesso na gravação, só o LED POWER fica aceso.
*Erro na gravação, só o LED DTV TIMER fica aceso, tente novamente.
Após a gravação completar, desligue a TV.. o pen drive do aparelho.
Ligue a TV e verifique a versão do software.
AJUSTE DO GANHO DE VIDEO (após a troca do painél LCD ou memória)
AJUSTE DE GANHO ADC (OFFSET) DE VÍDEO COMPONENTE
No modo de serviço ( M = 40EE01) não conecte sinal na entrada de vídeo componente. Selecione a entrada de vídeo componente
Não aparece imagem na tela:
Pressione a tecla com código 40 EE B2 para iniciar o auto-ajuste. Durante o ajuste a indicação “A/D ADJUSTING” aparecerá na tela do OSD.
Ao final do ajuste.a indicação “A/D Adjustment OK” deverá surgir na tela. Caso occorrer alguma falha, aparecerá a mensagem “A/D Adjustment NG”, no caso de mostrar NG, tente novamente.
TABELA DE CÓDIGOS
DO CONTROLE REMOTO PROGRAMÁVEL (principais)
FUNÇÃO |
|
CÓDIGO |
FUNÇÃO |
|
CÓDIGO |
ALL CH (SKIP) |
40EE00 |
Volume Min |
|
40EEFA |
|
USA SUPER USER |
40BFFE |
Volume Max |
|
40EEFB |
|
MODO (M): |
|
40EE01 |
Volume 1/2 |
|
40EEFC |
INICIALIZAÇÃO |
40EE02 |
Padrão branco: |
40EA05 |
||
NORMAL |
|
40EE07 |
Padrão RED: |
40EA01 |
|
Ajuste UP : |
|
40EE1C |
Padrão GREEN: |
40EA02 |
|
Ajuste DOWN: |
40EE1D |
Padrão BLUE: |
40EA03 |
||
Ajuste UP(*4): |
40EE1E |
Padrão BLACK |
40EA04 |
||
Ajuste DOWN(*4): |
40EE1F |
Sem sinal: |
|
40EA00 |
|
Imagem preferencial |
40EE20 |
1:CAPTION |
40BFB4 |
||
CANAIS P/ 2 IMAGENS |
40EE21 |
TEXTO |
|
40BFB2 |
|
V-CHIP ON: |
|
40EE30 |
C/XAP OFF: |
40BFBE |
|
V-CHIP OFF: |
40EE31 |
DNR: |
|
40EE4B |
|
STABLE SOUND: |
40EE5D |
TV/CATV change: |
40BFB6 |
||
CHECK:Auto |
40EE6C |
PIC SIZE |
|
40BF54 |
|
Black stretch |
40EE7A |
CINEMA |
|
40BFF3 |
|
Temperatura de cor |
40EE86 |
NOMRL/CHEIA |
40BFC0 |
||
SRS 3D ON |
40EE91 |
SUPER LIVE1 |
40BFC1 |
||
SRS 3D OFF |
40EE92 |
CHEIA |
|
40BFC3 |
|
Luz de fundo |
40EE9D |
MTS |
|
40BF13 |
|
ADC Offset (XV650) |
40EEA3 |
MENU imagem |
40BF0E |
||
ADC Offset (RV650) |
40EEB2 |
MENU Audio |
40BF0D |
||
SAP |
|
40EEAD |
CHRTN |
|
40BF17 |
MONO |
|
40EEAE |
MENU Setup |
40BF5A |
|
STEREO |
|
40EEAF |
MENU option |
40BF5B |
|
PC/HDMI |
|
40EEBF |
PRESET |
|
40BF0C |
MPEG NR |
|
40EED2 |
Audio HDMI |
|
40EEB8 |
VERSION |
CHECK |
40EEE2 |
DTV SKIP |
|
40EEEB |
02
