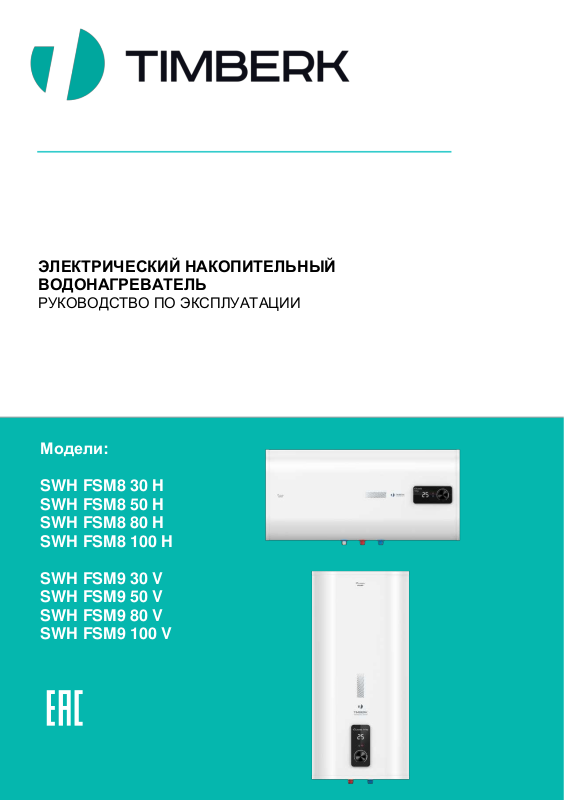

ЭЛЕКТРИЧЕСКИЙ НАКОПИТЕЛЬНЫЙ ВОДОНАГРЕВАТЕЛЬ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Модели:
SWH FSM8 30 H
SWH FSM8 50 H
SWH FSM8 80 H
SWH FSM8 100 H
SWH FSM9 30 V
SWH FSM9 50 V
SWH FSM9 80 V
SWH FSM9 100 V
IM2019
СОДЕРЖАНИЕ
1.ВАЖНАЯ ИНФОРМАЦИЯ
2.МЕРЫ ПРЕДОСТОРОЖНОСТИ
3.НАЗНАЧЕНИЕ ПРИБОРА
4.РАБОЧИЕ ХАРАКТЕРИСТИКИ
5.ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
6.КОМПЛЕКТ ПОСТАВКИ
7.УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
8.УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ
9.ОБСЛУЖИВАНИЕ
10.УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
11.ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА
12.УТИЛИЗАЦИЯ, СРОК СЛУЖБЫ, ГАРАНТИЙНЫЙ СРОК
13.ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
2
3
4
4
8
10
10
14
16
17
18
18
19
1.ВАЖНАЯ ИНФОРМАЦИЯ
Просим внимательно ознакомиться с руководством по эксплуатации перед использованием прибора. В данном руководстве по эксплуатации содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним. Сохраните руководство по эксплуатации вместе с гарантийным талоном, кассовым чеком, по возможности, картонной коробкой и упаковочным материалом. В данном руководстве по эксплуатации описываются разные виды данного типа устройства. Приобретенный Вами прибор может несколько отличаться от описанного в руководстве, что не влияет на способы использования и эксплуатации. Производитель оставляет за собой право без дополнительного уведомления вносить незначительные изменения в конструкцию изделия, кардинально не влияющие на его безопасность, работоспособность и функциональность. В тексте и цифровых обозначениях данной инструкции могут быть допущены опечатки.
ВНИМАНИЕ!
Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не включают всех возможных режимов и ситуаций, которые могут встречаться. Изготовитель не несет ответственности в случае повреждения прибора или его отдельных частей во время транспортировки, в результате неправильной установки, в результате колебаний напряжения, а также в случае, если какая-либо часть прибора была изменена или
модифицирована.
2
IM2019
ПРИМЕЧАНИЕ
На изделии присутствует этикетка, на которой указаны все необходимые технические данные и другая полезная информация о приборе. Используйте прибор только по назначению, указанному в данном руководстве.
2.МЕРЫ ПРЕДОСТОРОЖНОСТИ
При использовании водонагревателя, необходимо соблюдать ряд мер предосторожности. Неправильная эксплуатация в силу игнорирования мер предосторожности может привести к причинению вреда здоровью пользователя и других людей, а также нанесению ущерба их имуществу.
Внимательно прочитайте данную инструкцию перед эксплуатацией прибора во избежание поломок при использовании.
Перед первоначальным включением проверьте, соответствуют ли технические характеристики, указанные на изделии параметрам электросети.
Любой электроприбор должен находиться под наблюдением во время его эксплуатации, особенно, если неподалёку от него находятся дети. Внимательно следите за тем, чтобы дети не прикасались к прибору.
Перед установкой водонагревателя, не подключая его к электросети, проверьте и убедитесь, что сетевая розетка для водонагревателя имеет контакт заземления и правильно заземлена. При отсутствии заземляющего контура в вашей электросети эксплуатация водонагревателя опасна для жизни.
Во избежание перегрева и риска возникновения пожара, а также повреждения внутренней электрической сети, не изменяйте длину сетевого шнура и не подключайте водонагреватель через электрические удлинители.
Запрещается включать водонагреватель, если он не наполнен водой или, если обнаружена непроходимость воды через предохранительный клапан.
Никогда не используйте водонагреватель, если он неисправен.
Не снимайте крышки водонагревателя во время его работы.
Незамедлительно отключите водонагреватель от электрической сети, если от него идут странные звуки, запах или дым.
Всегда отключайте водонагреватель от электрической сети во время грозы.
Всегда отключайте устройство от электросети перед техническим обслуживанием, сборкой, разборкой и очисткой, или если Вы его не используете. Чистку и техническое обслуживание производите в соответствии с указаниями данного руководства по эксплуатации.
Не используйте опасные химические вещества для чистки водонагревателя и не допускайте их попадания на него.
Не использовать вне помещений или в условиях повышенной влажности.
При повреждении шнура питания его замену, во избежание опасности, должны производить изготовитель, сервисная служба или подобный квалифицированный персонал.
Во избежание опасности поражения электрическим током не размещайте сетевой шнур рядом с нагревательными приборами и легковоспламеняющимися или горючими веществами.
Поскольку температура воды в водонагревателе может достигать 75°С, при использовании водонагревателя не следует подставлять части тела под горячую воду при первом включении. Для предотвращения ожогов правильно отрегулируйте температуру вытекающей воды.
3
IM2019
Не используйте водонагреватель, в целях, не предусмотренных этим руководством по эксплуатации.
Не используйте водонагреватель во взрывоопасной или коррозионной среде. Не храните рядом с прибором бензин и другие летучие легковоспламеняющиеся жидкости -
это очень опасно!
Запрещено вносить изменения в конструкцию водонагревателя или модифицировать его.
Любые сервисные работы должны производиться специализированной организацией, квалифицированными специалистами. Неправильная установка может повлечь за собой отказ в гарантийном обслуживании.
После того, как вы выбрали правильное место установки водонагревателя, определите точки для отверстий под выбранный Вами крепёж (определяются в соответствии со спецификацией прибора, который вы выбрали). Просверлите в стене два отверстия соответствующей глубины с использованием сверла, подходящего по размеру под крепёж, установите крепёж в отверстия и затем повесьте на него электрический водонагреватель.
Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, сенсорными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под присмотром или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.
Использовать только в бытовых целях согласно данному Руководству по эксплуатации. Прибор не предназначен для промышленного применения.
Дети должны находиться под присмотром для недопущения игр с прибором.
Следите, чтобы шнур питания не касался острых кромок и горячих поверхностей.
Если изделие некоторое время находилось при температуре ниже 0°С, перед включением его следует выдержать в комнатных условиях не менее 2 часов.
Не пытайтесь самостоятельно ремонтировать прибор или заменять какие-либо детали.
При обнаружении неполадок обращайтесь в ближайший Сервисный центр.
Не используйте принадлежности, не входящие в комплект поставки.
При отключении прибора от электросети не тяните за шнур питания, беритесь за вилку. Не перекручивайте и ни на что не наматывайте его.
Запрещается разбрызгивать воду на нагреватель или поливать его.
Не включать, если существует вероятность замерзания воды в водонагревателе.
3.НАЗНАЧЕНИЕ ПРИБОРА
Электрический накопительный водонагреватель предназначен для нагрева водопроводной воды в бытовых условиях и способен подготовить большое количество горячей воды и поддерживать заданную температуру автоматически. Используется для обеспечения горячей водой загородных домов, коттеджей, бань и других бытовых помещений, в которых нет центрального горячего водоснабжения, а также в качестве резерва в городских квартирах на период отключения горячей воды на профилактику.
4.РАБОЧИЕ ХАРАКТЕРИСТИКИ
Технические характеристики
Технические характеристики водонагревателя приведены в таблицах 1,2.
4
IM2019
Таблица 1
Наименование |
Ед. изм. |
SWH FSM8 |
SWH FSM8 |
SWH FSM8 |
SWH FSM8 |
|
30 H |
50 H |
80 H |
100 H |
|||
|
|
|||||
|
|
|
|
|
|
|
Объём |
л |
30 |
50 |
80 |
100 |
|
|
|
|
|
|
|
|
Параметры |
В/Гц |
220~/50 |
220~/50 |
220~/50 |
220~/50 |
|
электропитания |
||||||
|
|
|
|
|
||
Номинальная сила |
А |
6,8 |
9,09 |
9,09 |
9,09 |
|
тока |
||||||
|
|
|
|
|
||
Номинальная |
|
|
|
|
|
|
потребляемая |
Вт |
1500 |
2000 |
2000 |
2000 |
|
мощность |
|
|
|
|
|
|
Номинальное |
МПа |
0,8 |
0,8 |
0,8 |
0,8 |
|
давление |
||||||
|
|
|
|
|
||
Фактическое годовое |
кВт*ч |
|
|
|
|
|
потребление |
405,1 |
512,6 |
588,3 |
670,5 |
||
электроэнергии |
|
|
|
|
|
|
Постоянные суточные |
кВт*ч/сут |
1,1 |
1,4 |
1,6 |
1,8 |
|
теплопотери |
||||||
|
|
|
|
|
||
Время нагрева (при |
мин |
42 |
70 |
112 |
140 |
|
Δt=30оС) |
||||||
Вес нетто |
кг |
10 |
13,8 |
19,5 |
23 |
|
|
|
|
|
|
|
|
Размеры прибора |
мм |
451*272*531 |
451*272*806 |
511*307*936 |
511*307*1136 |
|
|
|
|
|
|
|
|
Степень защиты |
- |
IPX4 |
IPX4 |
IPX4 |
IPX4 |
|
|
|
|
|
|
|
|
Класс электрозащиты |
- |
I |
I |
I |
I |
|
|
|
|
|
|
|
Таблица 2
Наименование |
Ед. изм. |
SWH FSM9 |
SWH FSM9 |
SWH FSM9 |
SWH FSM9 |
|
30 V |
50 V |
80 V |
100 V |
|||
|
|
|||||
|
|
|
|
|
|
|
Объём |
л |
30 |
50 |
80 |
100 |
|
|
|
|
|
|
|
|
Параметры |
В/Гц |
220~/50 |
220~/50 |
220~/50 |
220~/50 |
|
электропитания |
||||||
|
|
|
|
|
||
Номинальная сила |
А |
6,8 |
9,09 |
9,09 |
9,09 |
|
тока |
||||||
|
|
|
|
|
||
Номинальная |
|
|
|
|
|
|
потребляемая |
Вт |
1500 |
2000 |
2000 |
2000 |
|
мощность |
|
|
|
|
|
|
Номинальное |
МПа |
0,8 |
0,8 |
0,8 |
0,8 |
|
давление |
||||||
|
|
|
|
|
||
Фактическое годовое |
кВт*ч |
|
|
|
|
|
потребление |
405,1 |
512,6 |
588,3 |
670,5 |
||
электроэнергии |
|
|
|
|
|
|
|
|
5 |
|
|
|
IM2019
Постоянные суточные |
кВт*ч/сут |
1,1 |
1,4 |
1,6 |
1,8 |
|
теплопотери |
||||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Время нагрева (при |
мин |
42 |
70 |
112 |
140 |
|
Δt=30оС) |
||||||
Вес нетто |
кг |
10,00 |
13,80 |
19,50 |
23,00 |
|
|
|
|
|
|
|
|
Размеры прибора |
мм |
436*272*548 |
436*272*823 |
496*307*951 |
496*307*1151 |
|
|
|
|
|
|
|
|
Степень защиты |
- |
IPX4 |
IPX4 |
IPX4 |
IPX4 |
|
|
|
|
|
|
|
|
Класс электрозащиты |
- |
I |
I |
I |
I |
|
|
|
|
|
|
|
Размерные характеристики*
Рисунок 1
