For: PC – PlayStation®3 – PlayStation®4 – Xbox One

User Manual

2/17

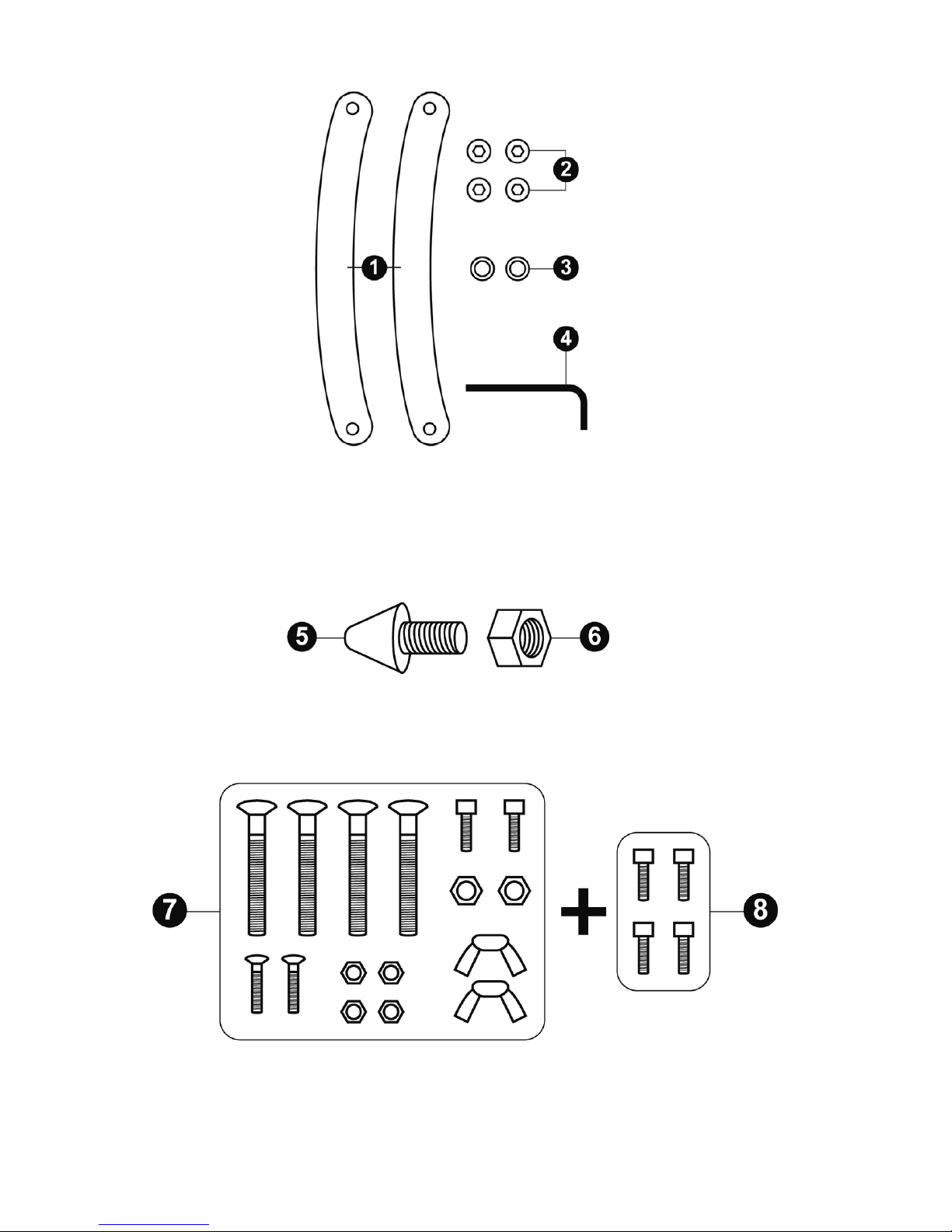

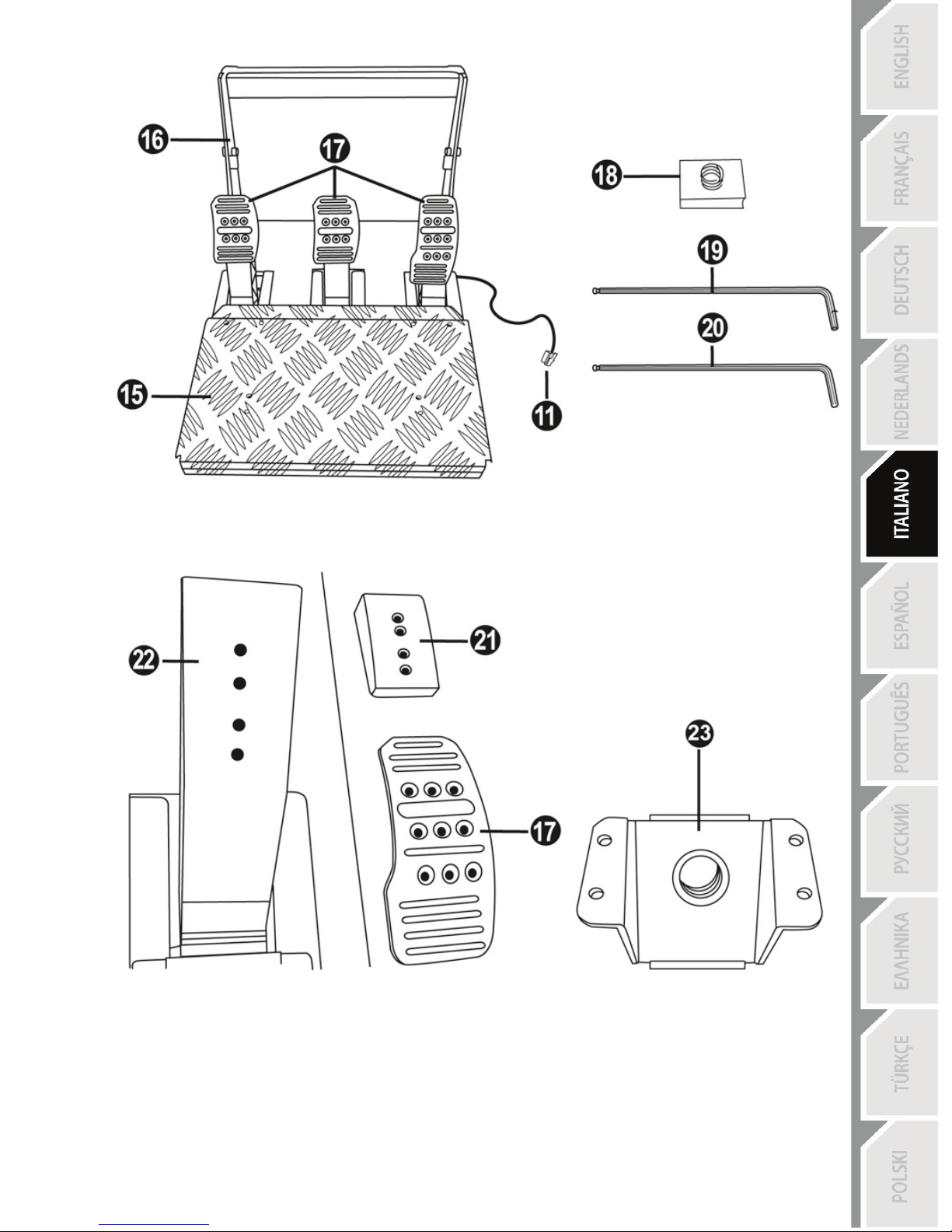

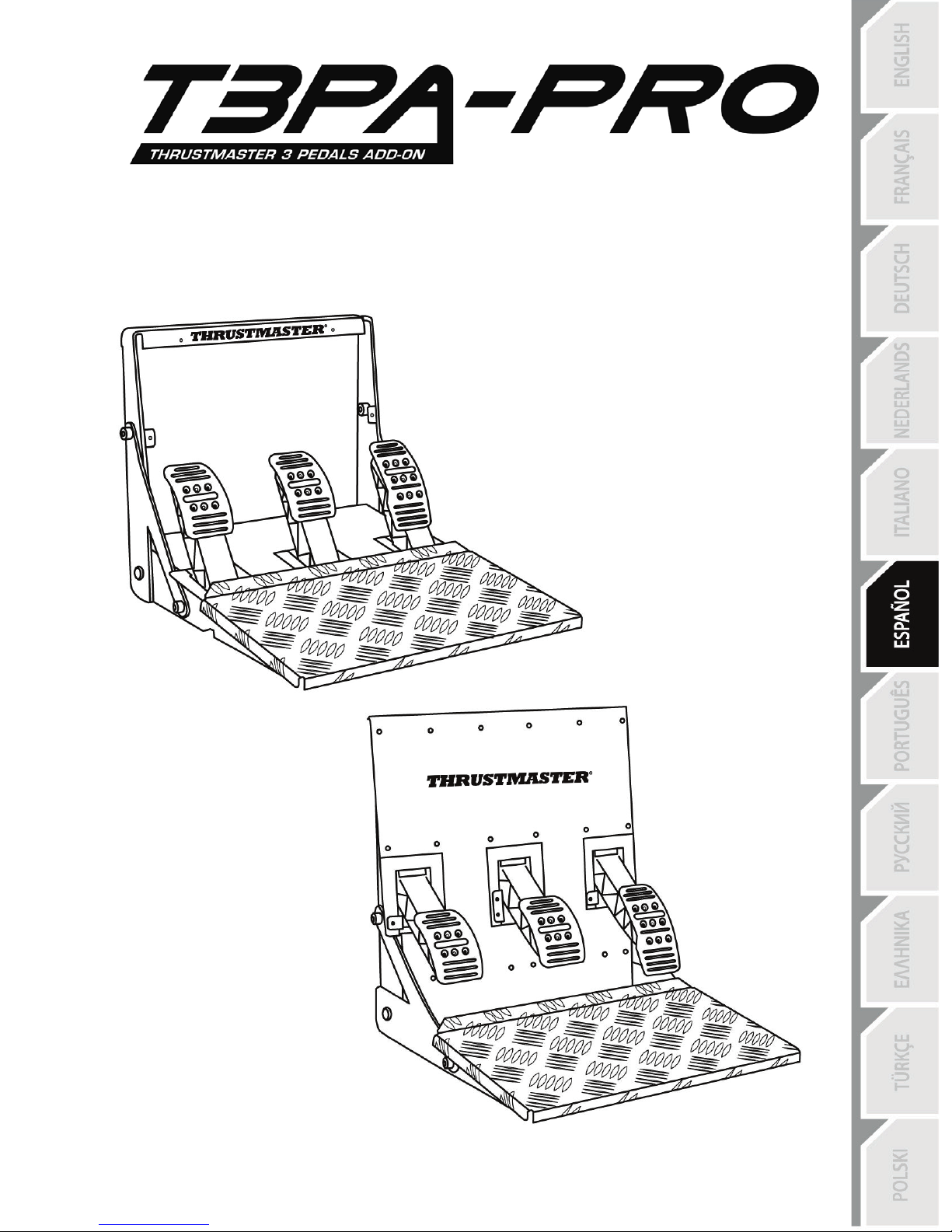

TECHNICAL FEATURES

1 2 lateral arches (left and right)

2 4 M8-type Allen screws
(to attach the lateral arches)

3 2 plastic washers

(to attach the lateral arches)

4 6 mm Allen key

(to attach the lateral arches)

5 Removable CONICAL RUBBER BRAKE MOD

6 Fastening and adjustment nut

(to attach the CONICAL RUBBER BRAKE

MOD)

7 Backup

(various extra screws and nuts)

8 4 M3-type Allen screws

(to attach the removable metal stop)

3/17

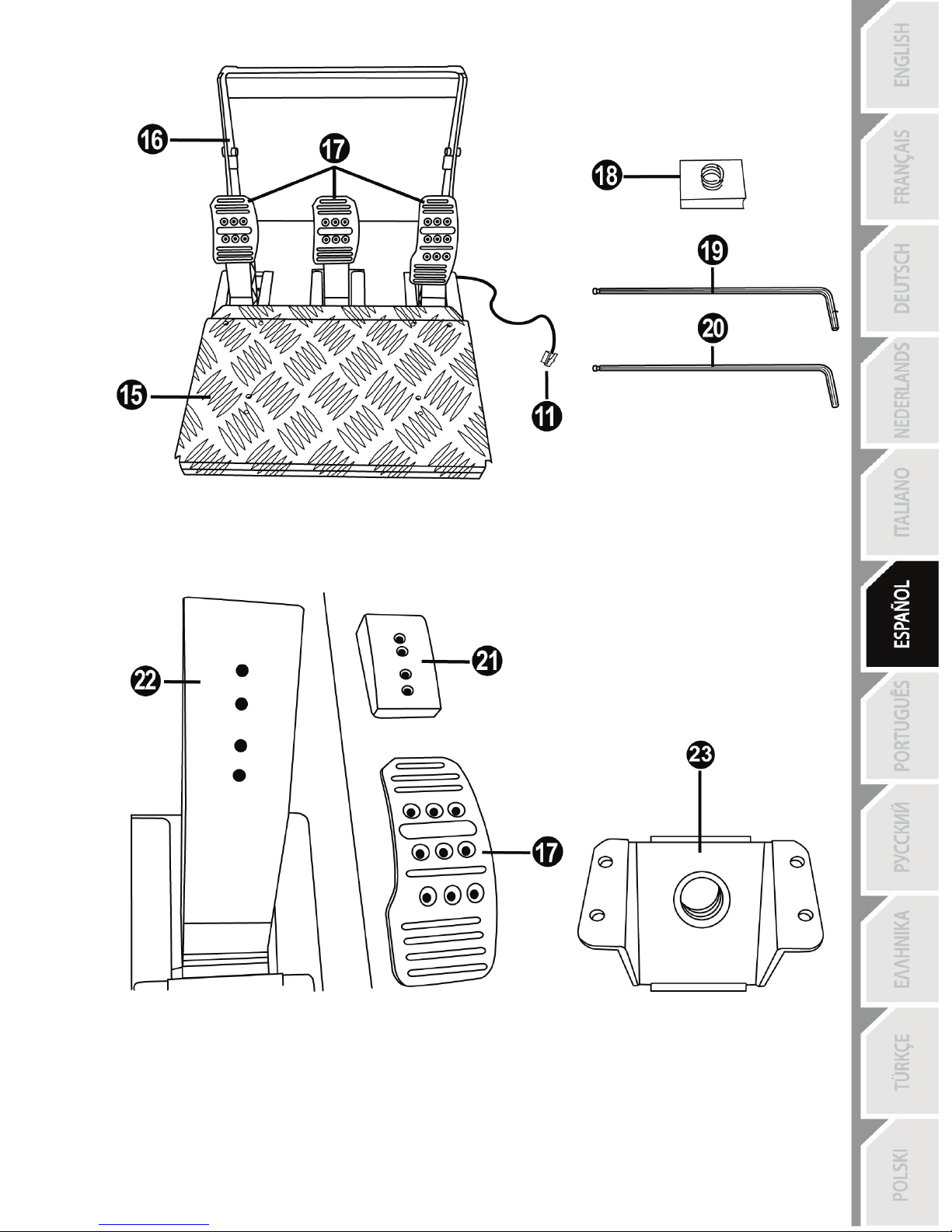

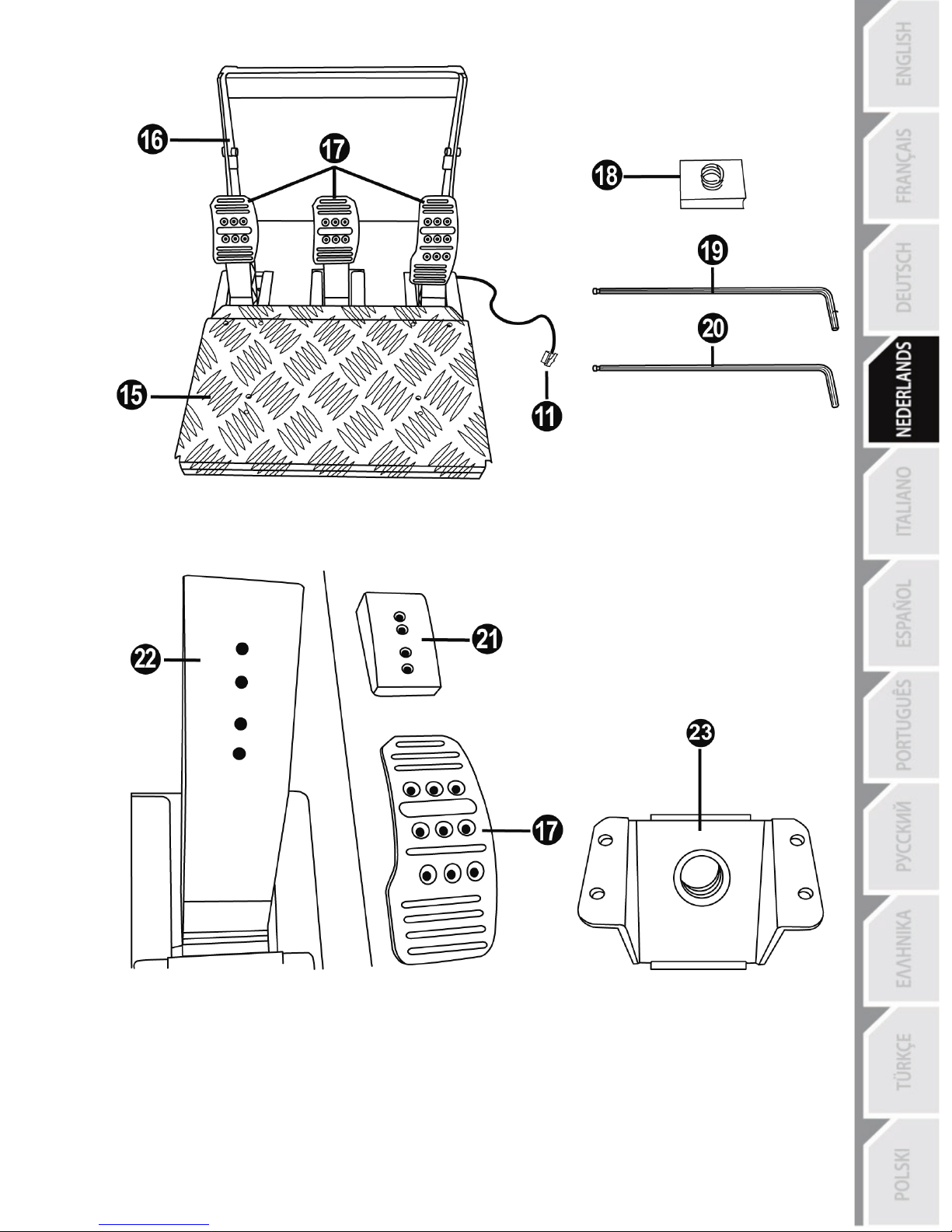

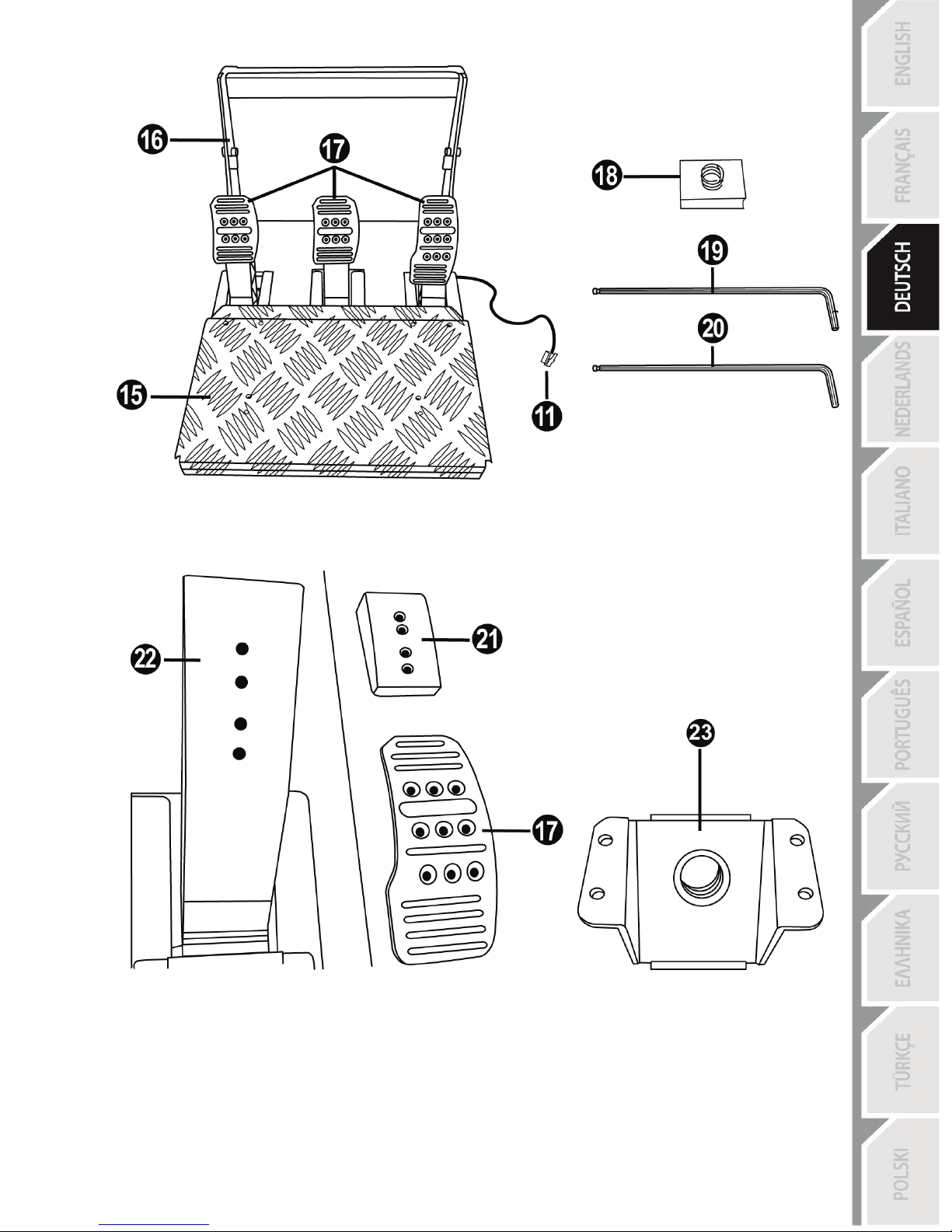

11 Pedal set cable and connector

15 Removable foot rest
16 Lateral arches when installed

17 Removable pedal heads

18 Removable SPRING BRAKE MOD

(not installed by default)

19 Included 2 mm Allen key

20 Included 2.5 mm Allen key

17 Metal head

21 Plastic head support

22 Metal pedal arm

23 Removable metal stop

(not installed by default)

4/17

WARNING

Before using this product, be sure to read these instructions carefully and save them for future reference.

For safety reasons, never use the pedal set with bare feet or while wearing

only socks on your feet.

THRUSTMASTER® DISCLAIMS ALL RESPONSIBILITY IN THE EVENT OF

INJURY RESULTING FROM USE OF THE PEDAL SET WITHOUT SHOES.

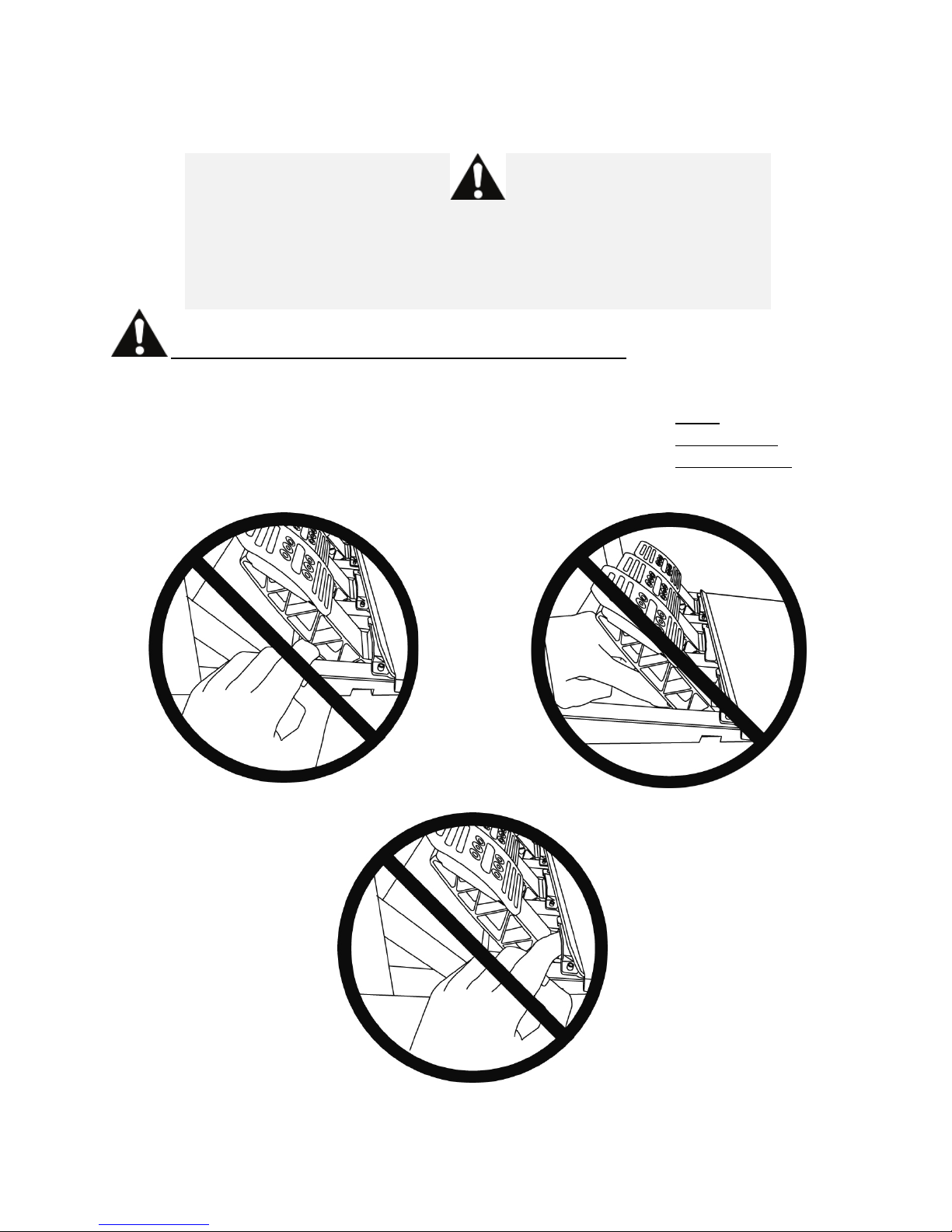

Warning – Pedal set pinching hazard during gaming sessions

* Keep the pedal set out of the reach of children.
* During gaming sessions, never place your fingers or thumbs on or near the sides of the pedals.
* During gaming sessions, never place your fingers or thumbs on or near the rear base of the pedals.
* During gaming sessions, never place your fingers or thumbs on or near the front base of the pedals.

NEVER

NEVER

NEVER

5/17

AUTOMATIC CALIBRATION OF PEDALS

IMPORTANT:

- Never connect or disconnect the pedal set from the base of the wheel when the wheel is
connected to the console or PC, or during gaming sessions, to avoid calibration problems.

= Always connect the pedal set to the wheel before connecting the wheel to the console or PC.

- Once the wheel has self-calibrated and the game has started, the pedals automatically calibrate
themselves after being pressed a few times.

- Never press on the pedals when the wheel is self-calibrating or when your game is starting up, to
avoid calibration problems.

- If the pedals are not functioning correctly or appear to be improperly calibrated, power off your
console, completely disconnect your wheel, then reconnect all of the cables (including the power
supply cable and the pedal set cable), power the console back on and restart your game.

ATTACHING THE PEDAL SET TO A COCKPIT

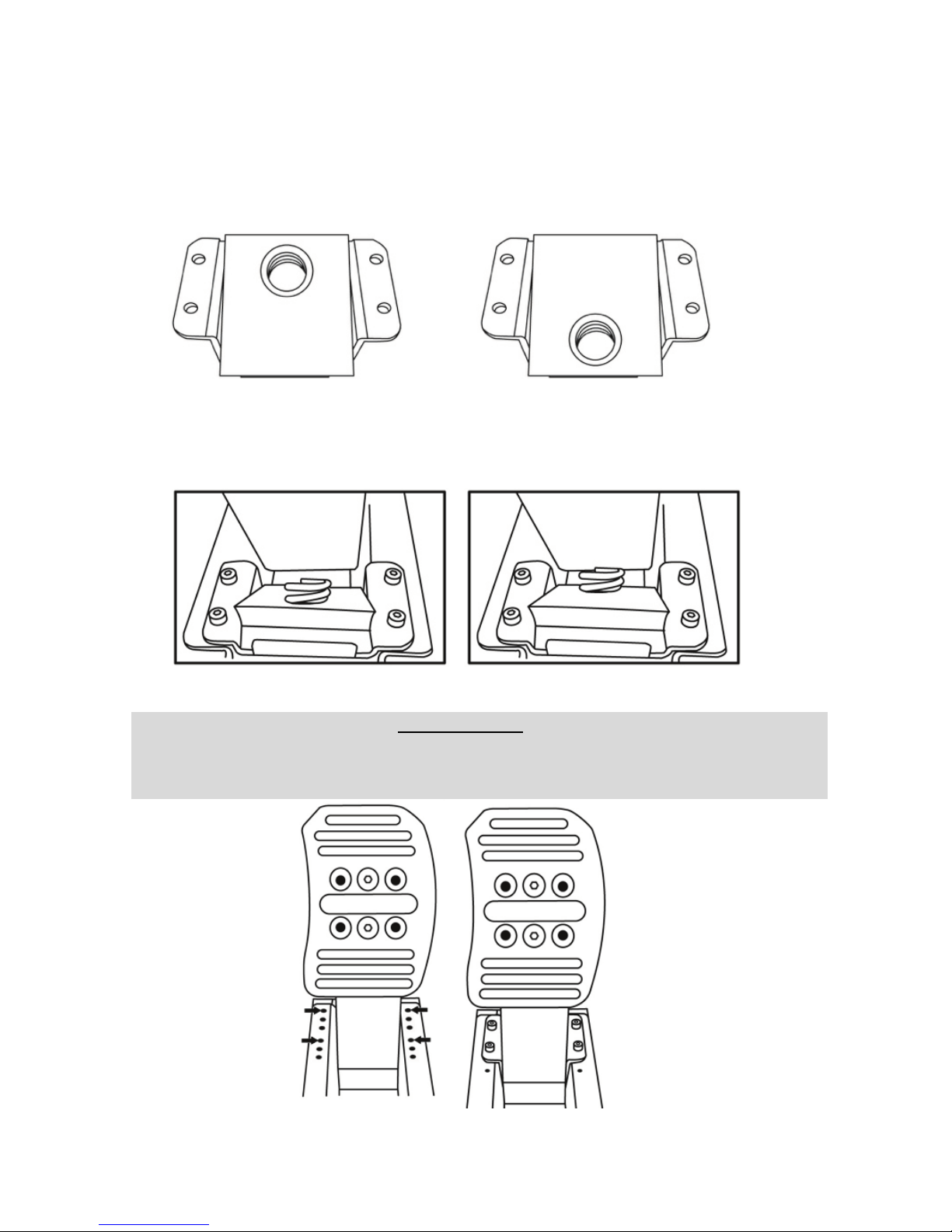

- Attach the pedal set using the small screw threads located on the underside of the pedal set.

- Screw M6 screws (not included) into the cockpit’s pedal support plate and into the small screw
threads located on the underside of the pedal set.

Important: The length of the M6 screws must not exceed the thickness of the cockpit’s pedal
support plate plus an additional 10 mm, to avoid damaging the pedal set’s internal components.

To be handled only by users

16 years of age or older

HEAVY PRODUCT

Be careful not to drop the product on

yourself or on anyone else!

6/17

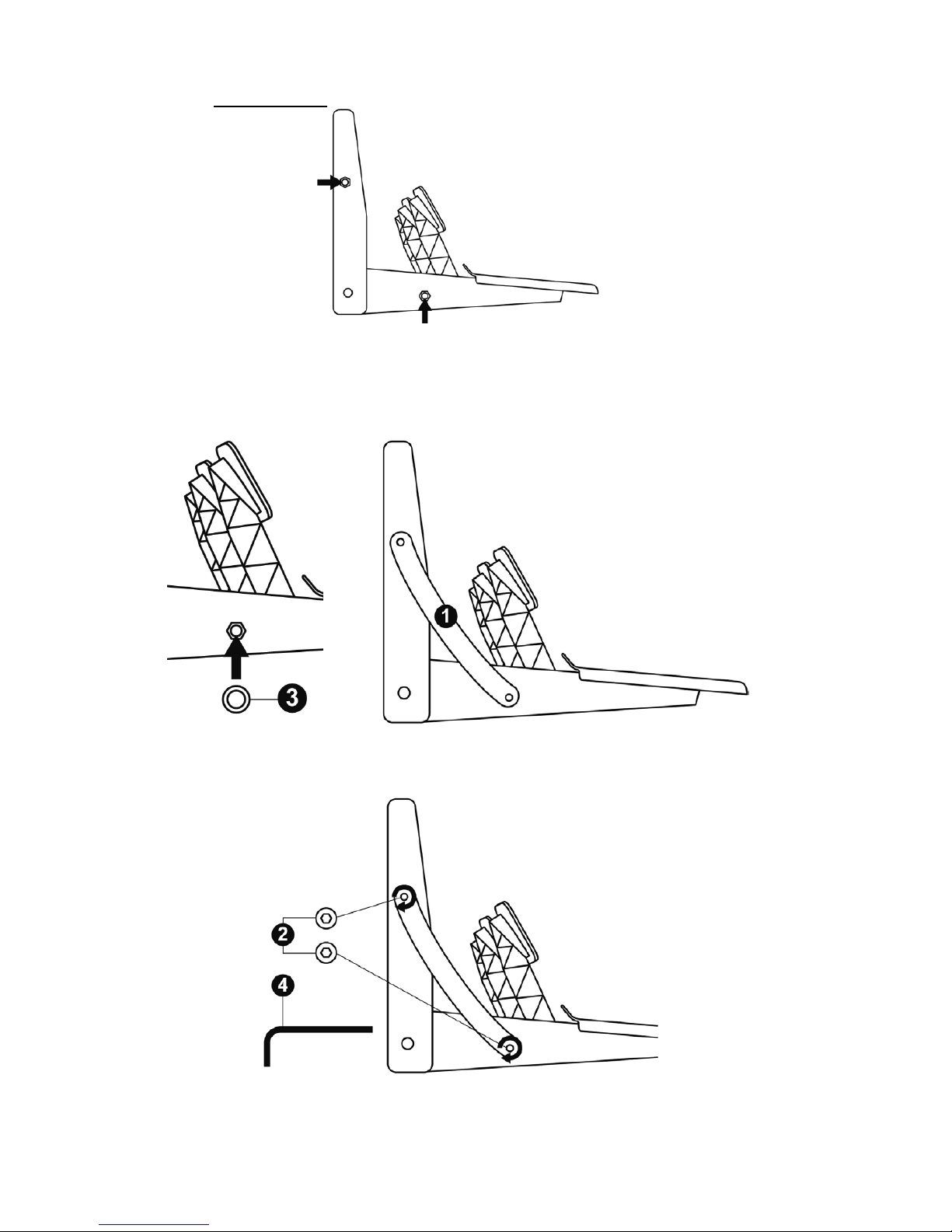

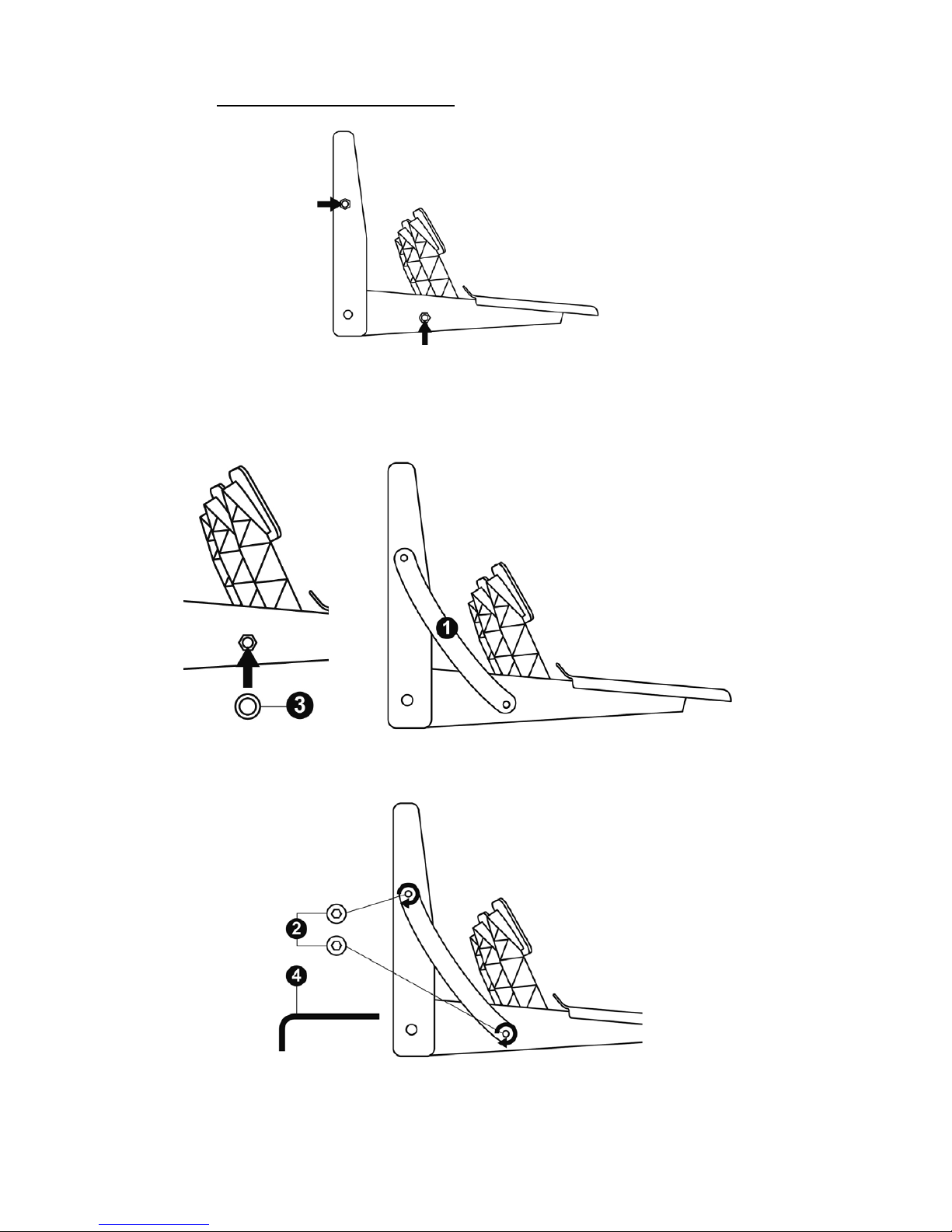

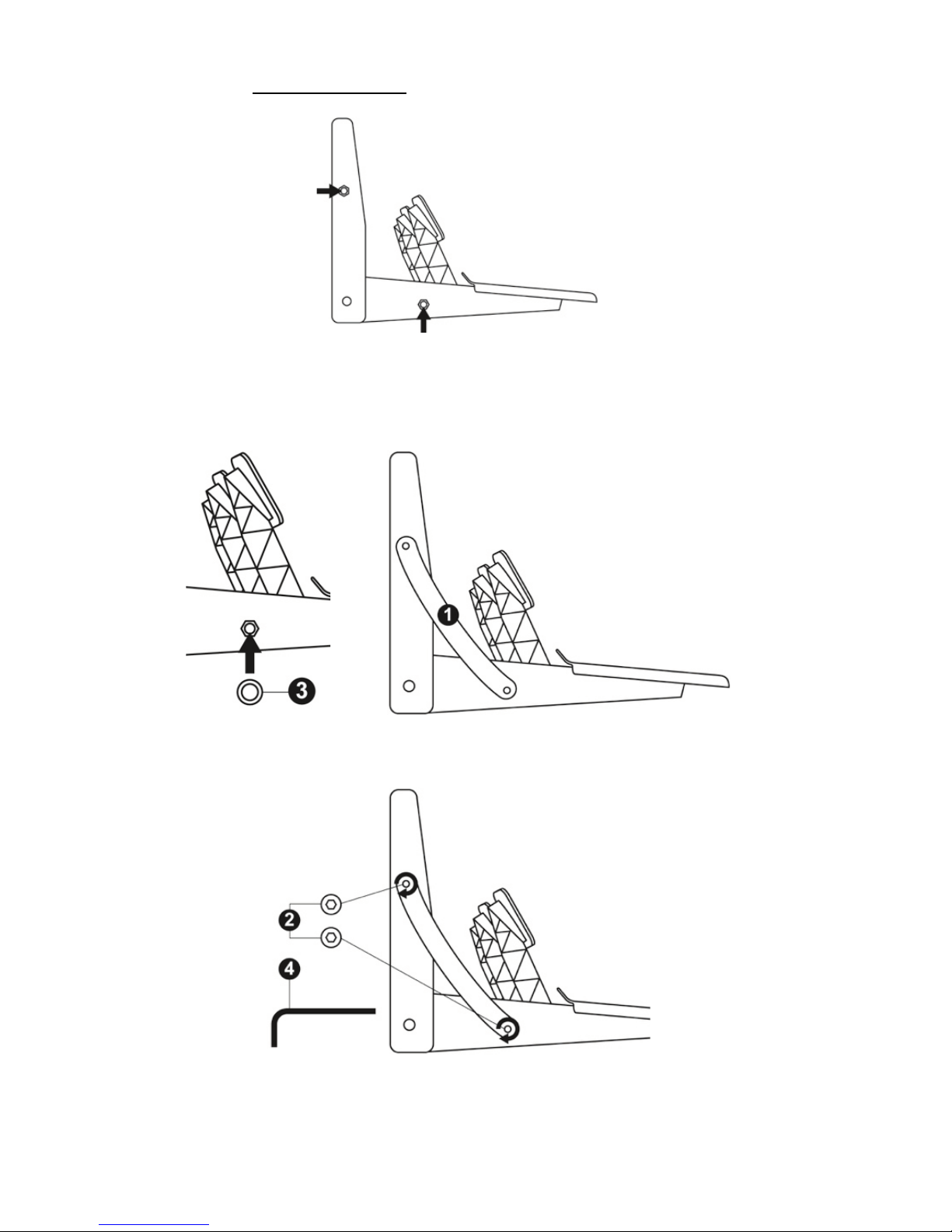

INSTALLING THE 2 LATERAL ARCHES (1)

Positions of the pedal set’s 2 lateral screw threads (1 upper + 1 lower) in order to attach the 2 lateral
arches (1):

- Place one of the plastic washers (3) on the screw thread located on the lower part of the pedal set.

- Next, place one of the arches (1) on the screw thread located on the upper part of the pedal set
and on the plastic washer (3).

- Attach the arch (1) using 2 of the M8-type Allen screws (2) and the 6 mm Allen key (4) by turning
the screws clockwise.

- Repeat this procedure on the other side of the pedal set to attach the second arch.

You are now ready to play!

7/17

CONFIGURING THE PEDALS

Each of the 3 pedals features:

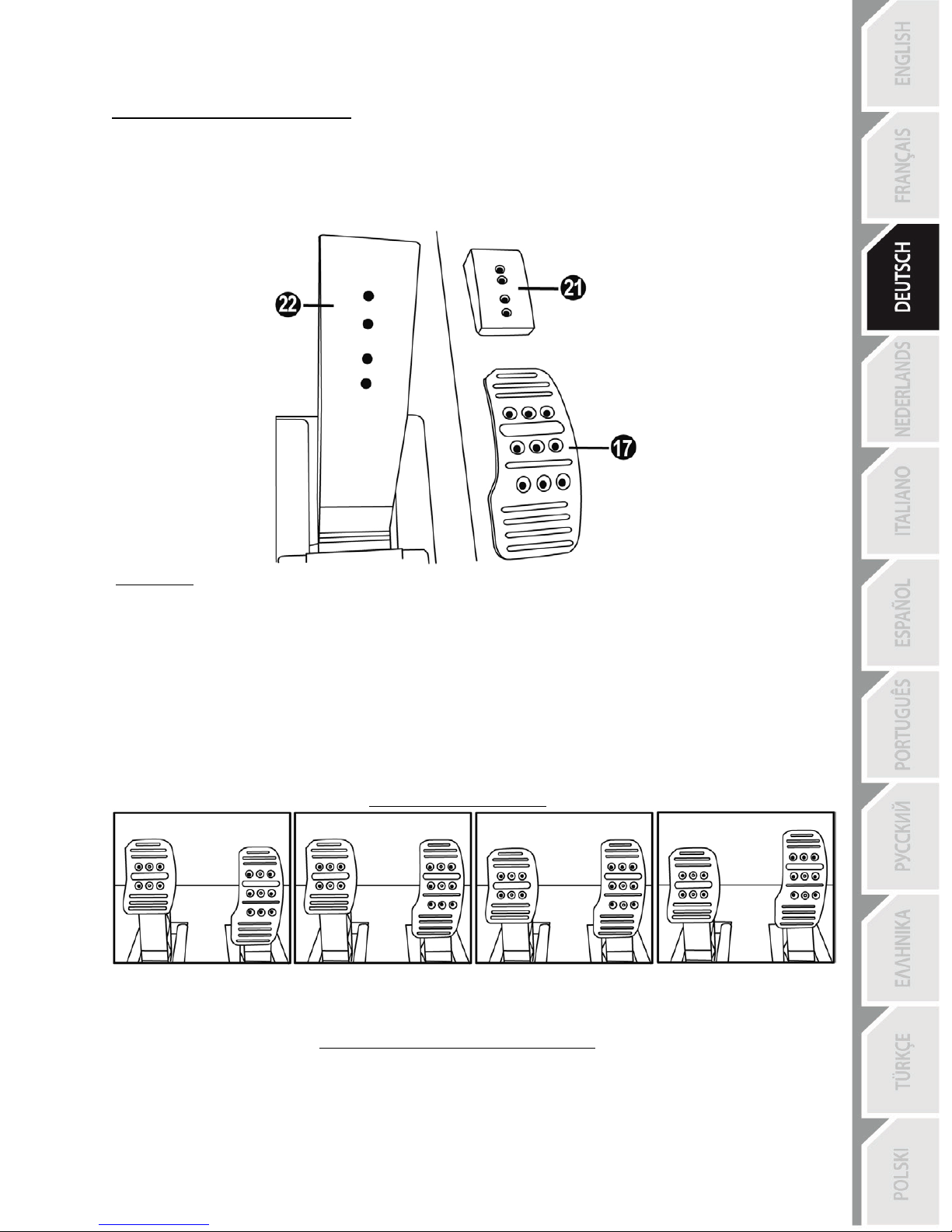

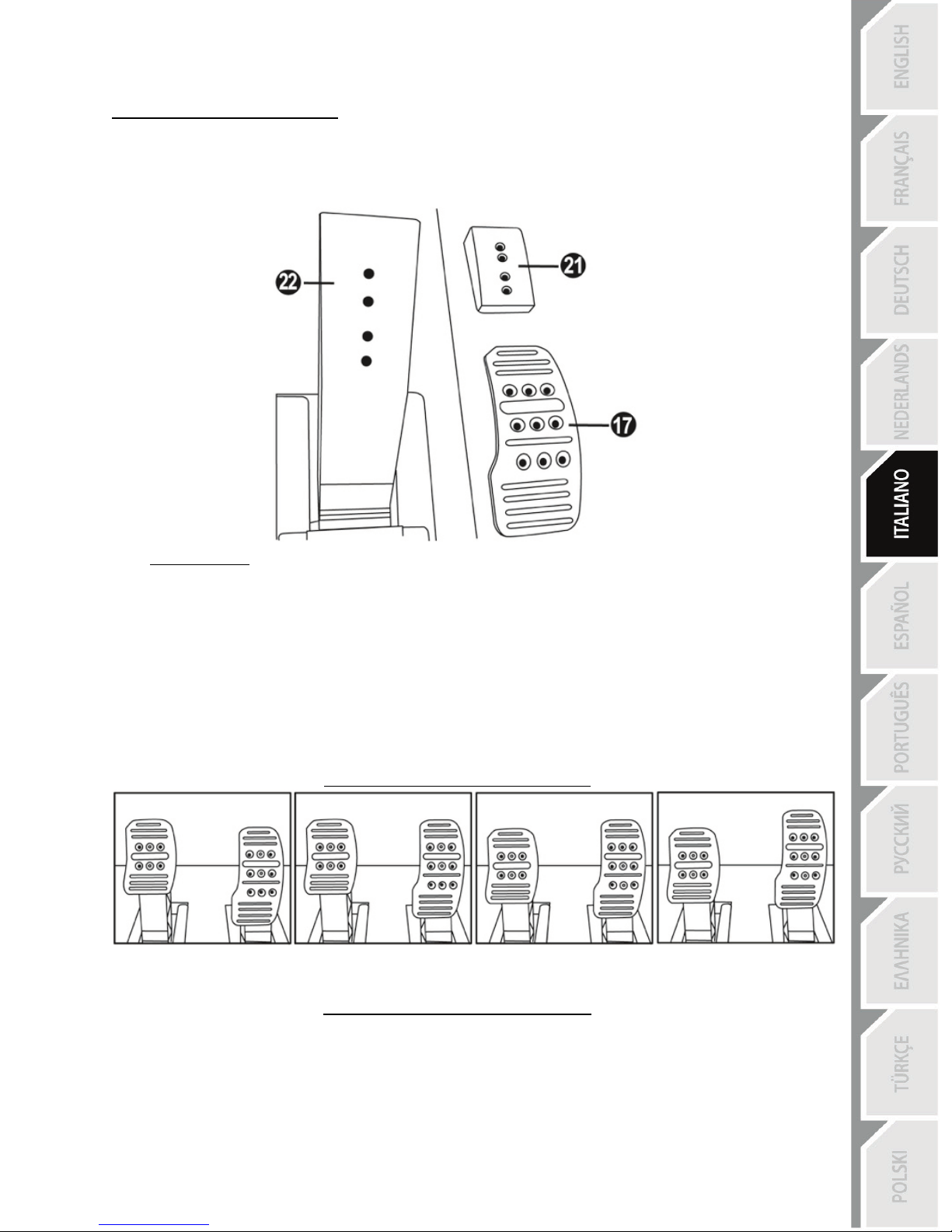

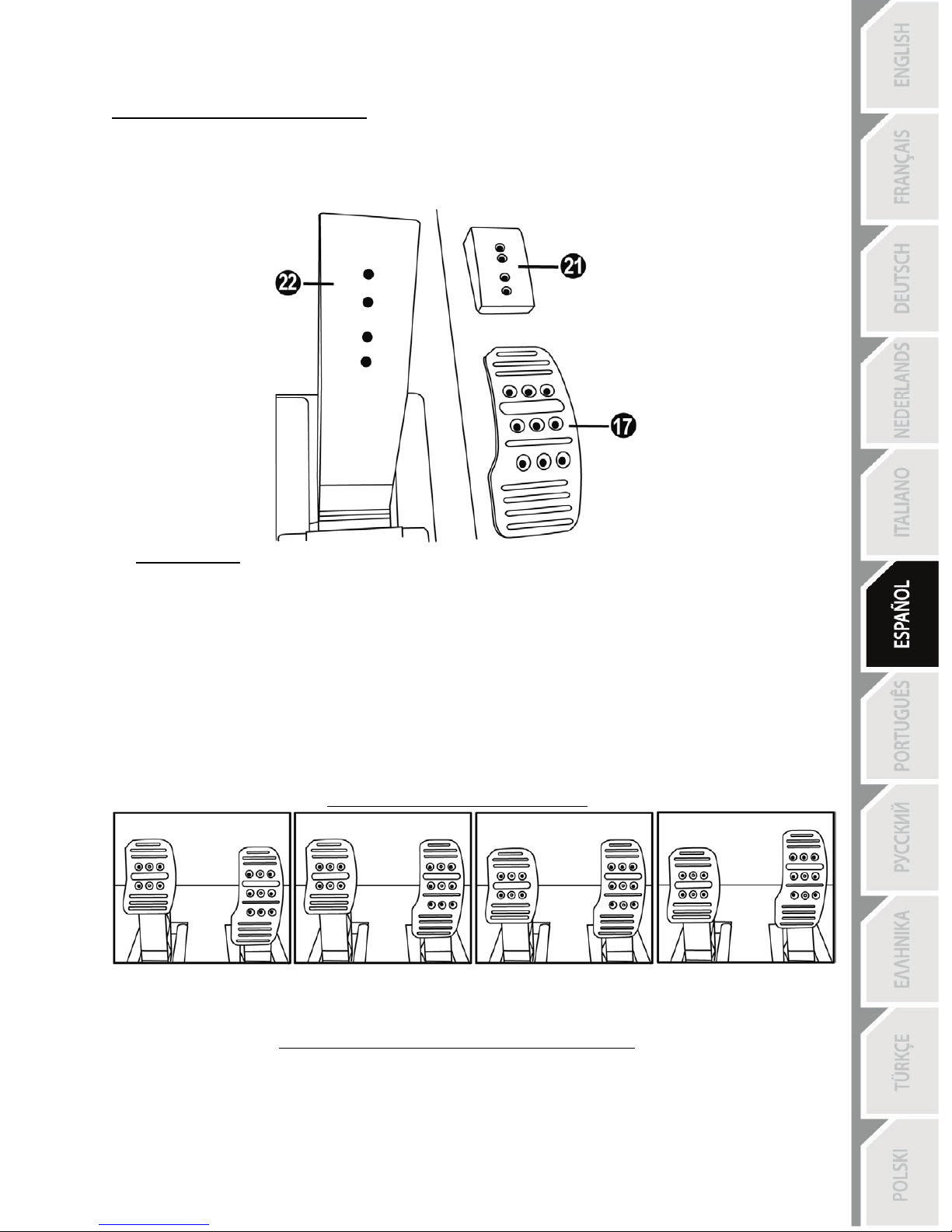

- A metal head (17) with several perforations

(9 for the accelerator – 6 for the brake – 6 for the clutch)

- A plastic head support (21) (between the head and the arm) with 4 perforations

- A metal pedal arm (22) with 4 perforations

CAUTION: To avoid any calibration problems, always disconnect the USB cable

from your steering wheel before adjusting the settings on your pedal set.

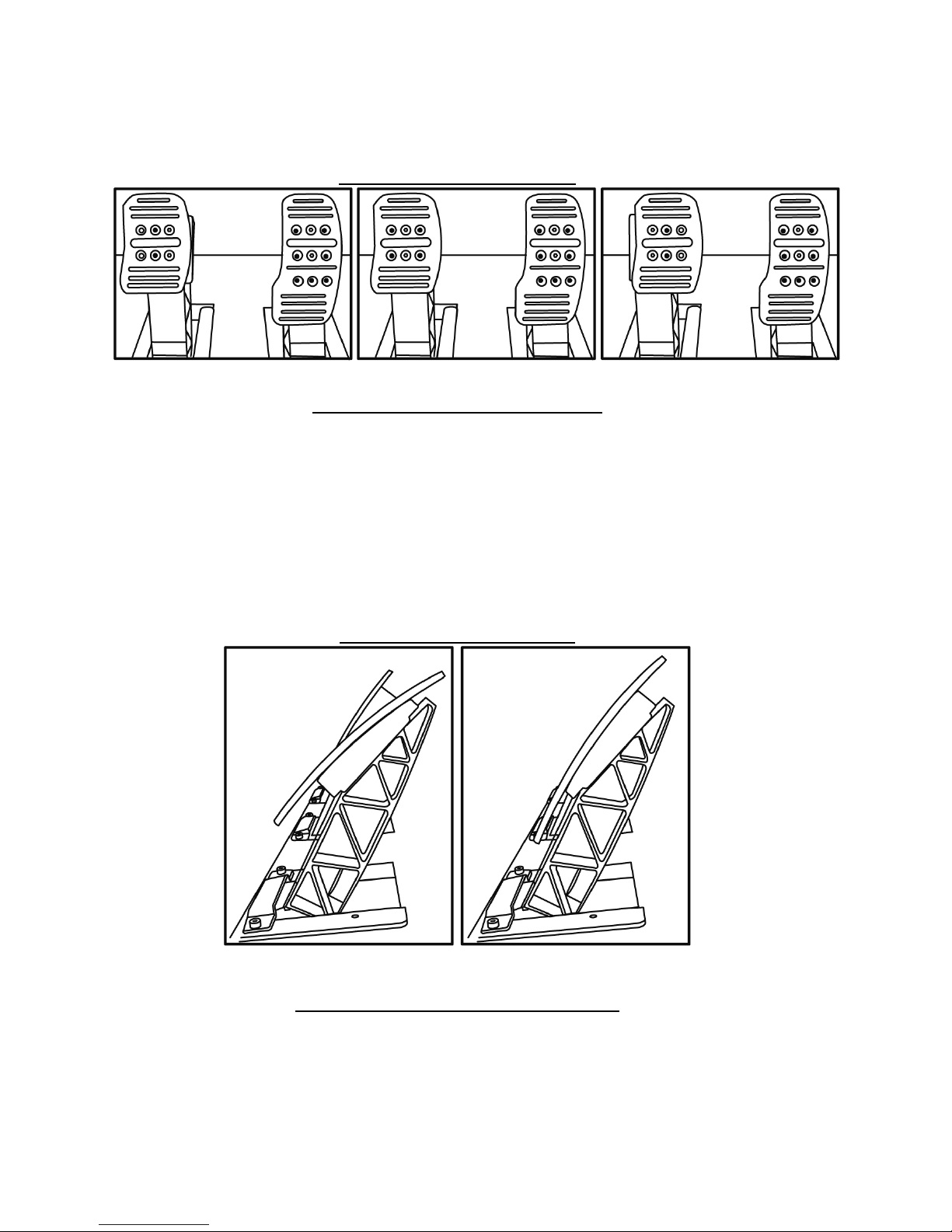

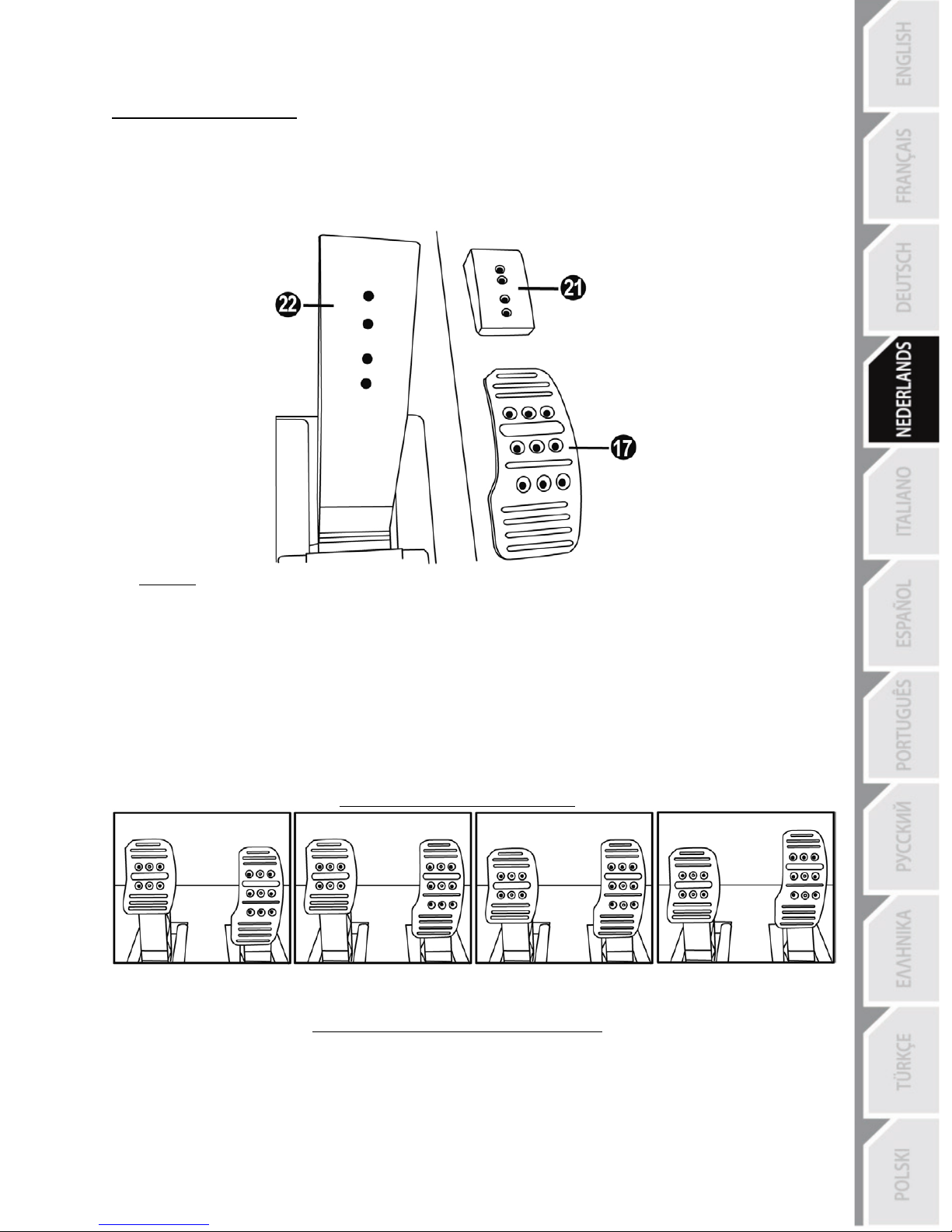

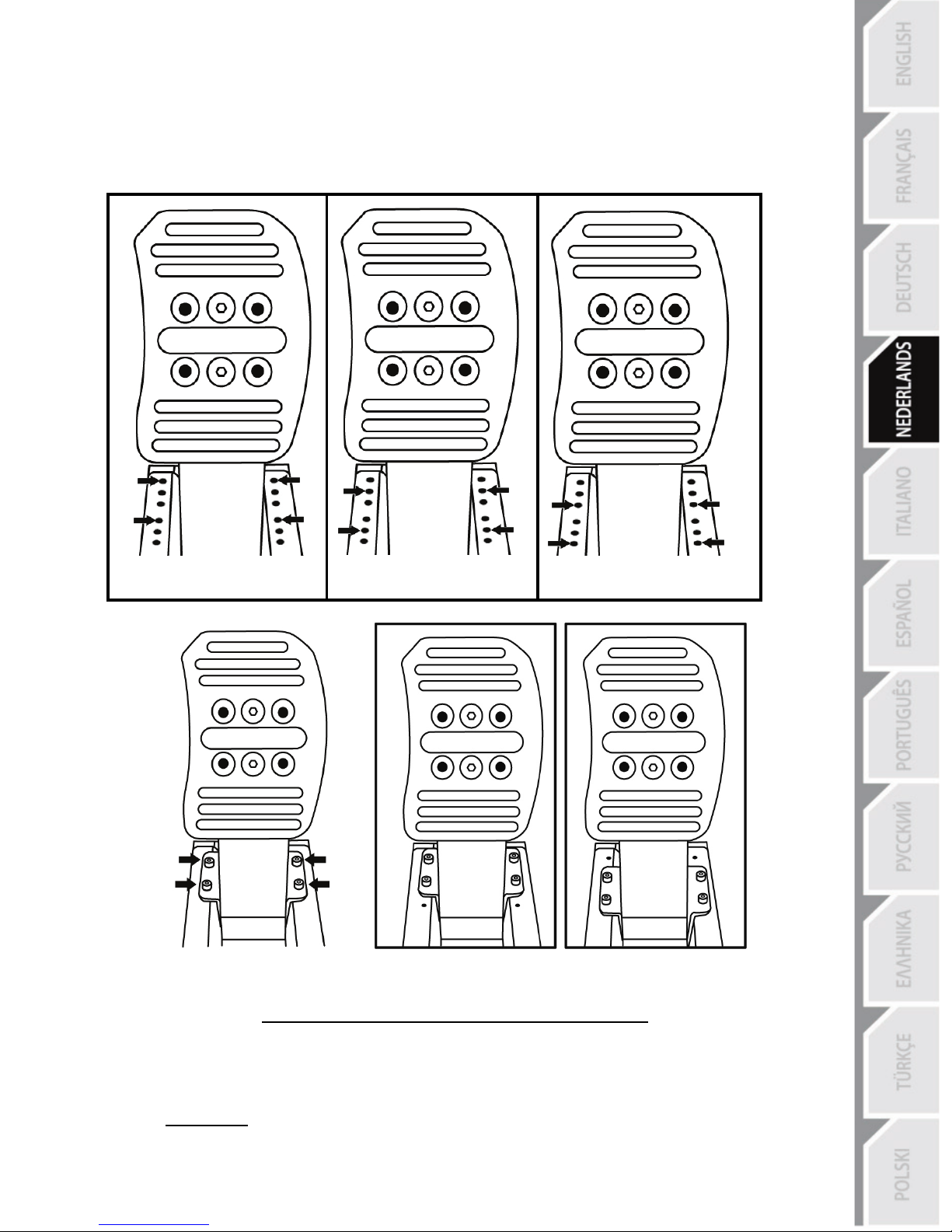

Adjusting the pedal HEIGHT

- Using the included 2.5 mm Allen key (20), loosen and remove the 2 screws holding the metal
head (17) and its support (21) in place.

- Once this is done, select the height of your choice and then replace and re-tighten the screws.

Examples with the accelerator pedal:

Low position

Medium position (default)

High position

Very high position

Number of possible height positions per pedal:

- 4 for the accelerator pedal

- 2 for the brake pedal

- 2 for the clutch pedal

8/17

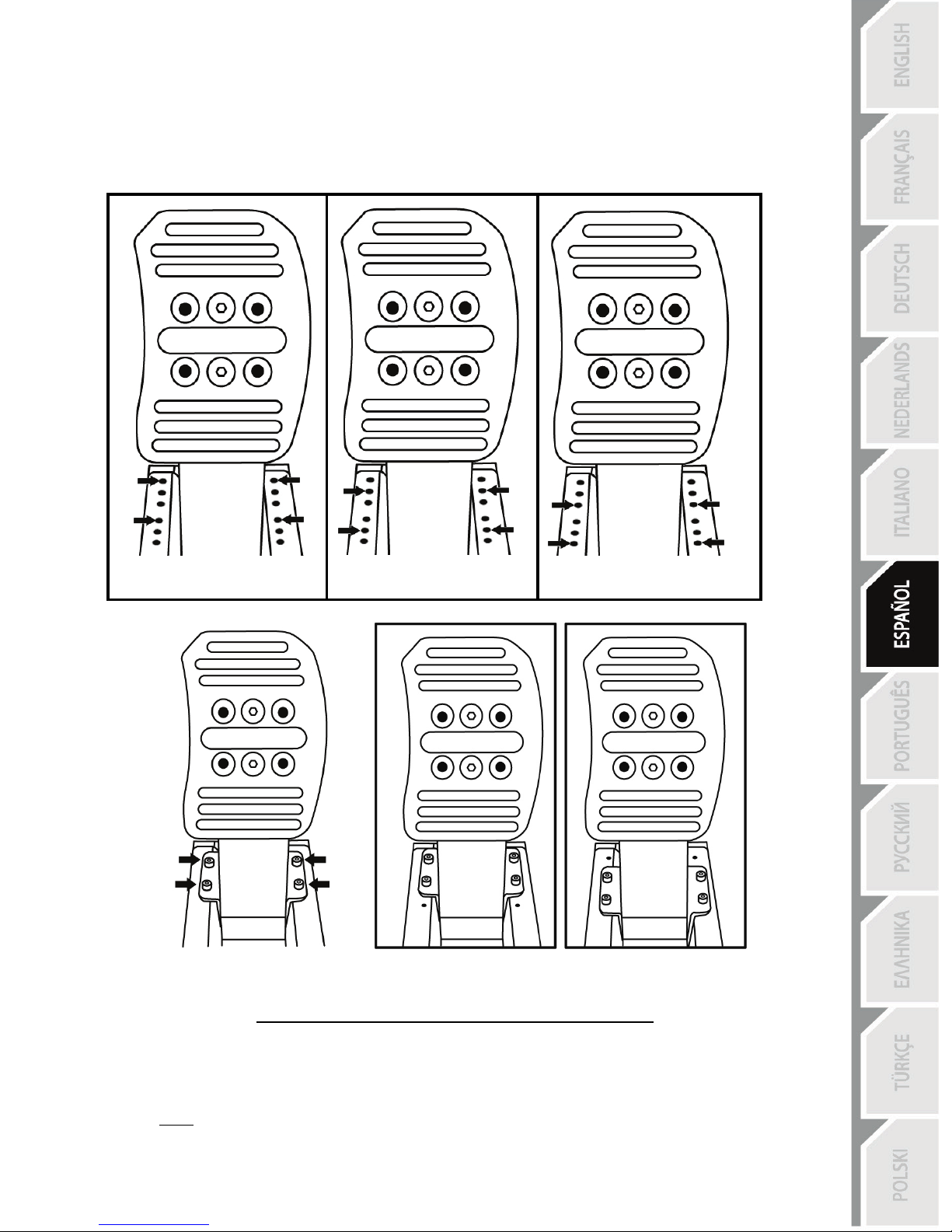

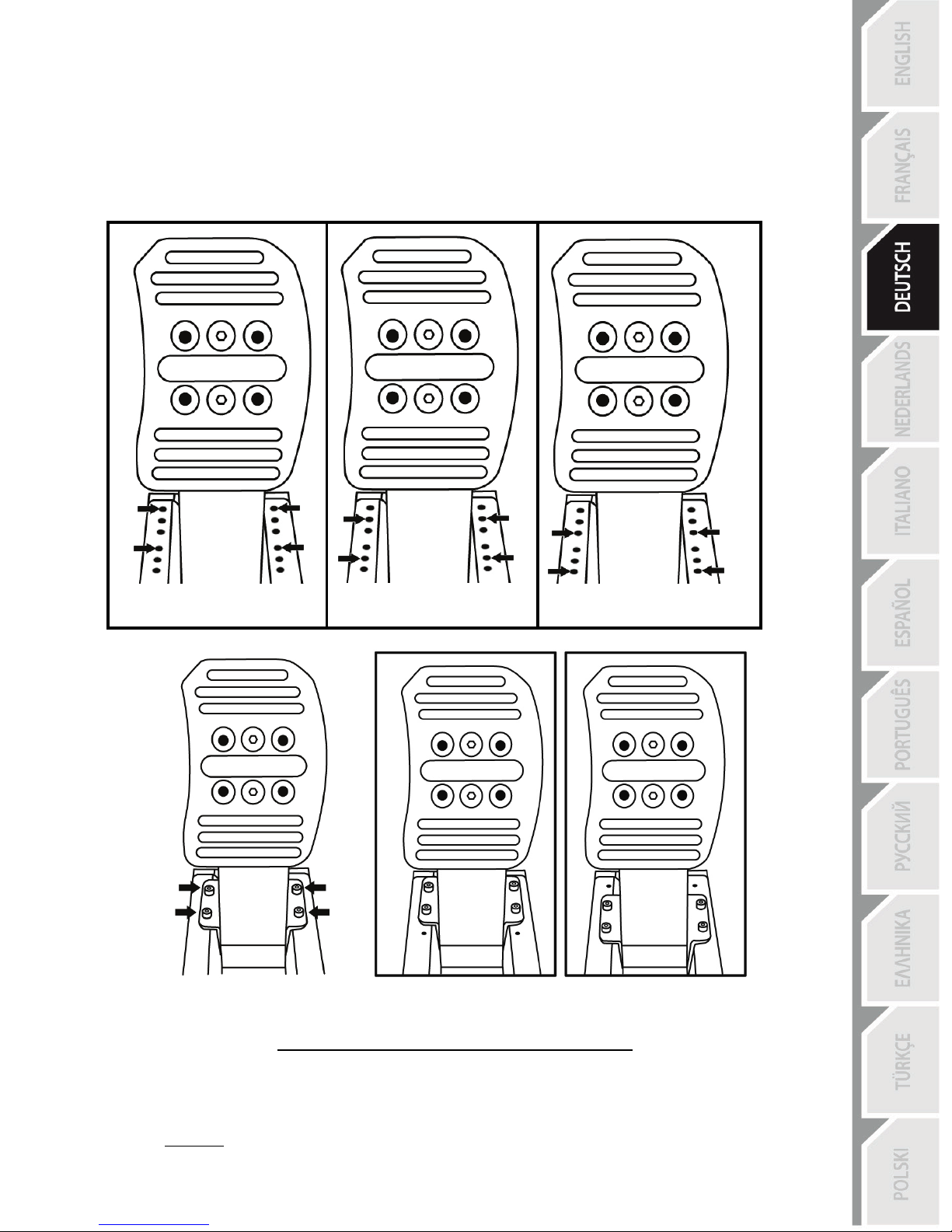

Adjusting the pedal SPACING

- Using the included 2.5 mm Allen key (20), loosen and remove the 2 screws holding the metal
head (17) and its support (21) in place.

- Once this is done, select the position of your choice (to the left, in the center or to the right) and
then replace and re-tighten the screws.

Examples with the brake pedal:

Left position Center position (default) Right position

Number of possible spacing positions per pedal:

- 3 for the accelerator pedal

- 3 for the brake pedal

- 3 for the clutch pedal

Adjusting the pedal TILT

- Using the included 2.5 mm Allen key (20), loosen and remove the 2 screws holding the metal
head (17) and its support (21) in place.

- Once this is done, turn the plastic head support (21) 180°, and then replace and re-tighten the
screws.

Examples with the accelerator pedal:

Less tilted position More tilted position (default)

Number of possible tilt positions per pedal:

- 2 for the accelerator pedal

- 2 for the brake pedal

- 2 for the clutch pedal

9/17

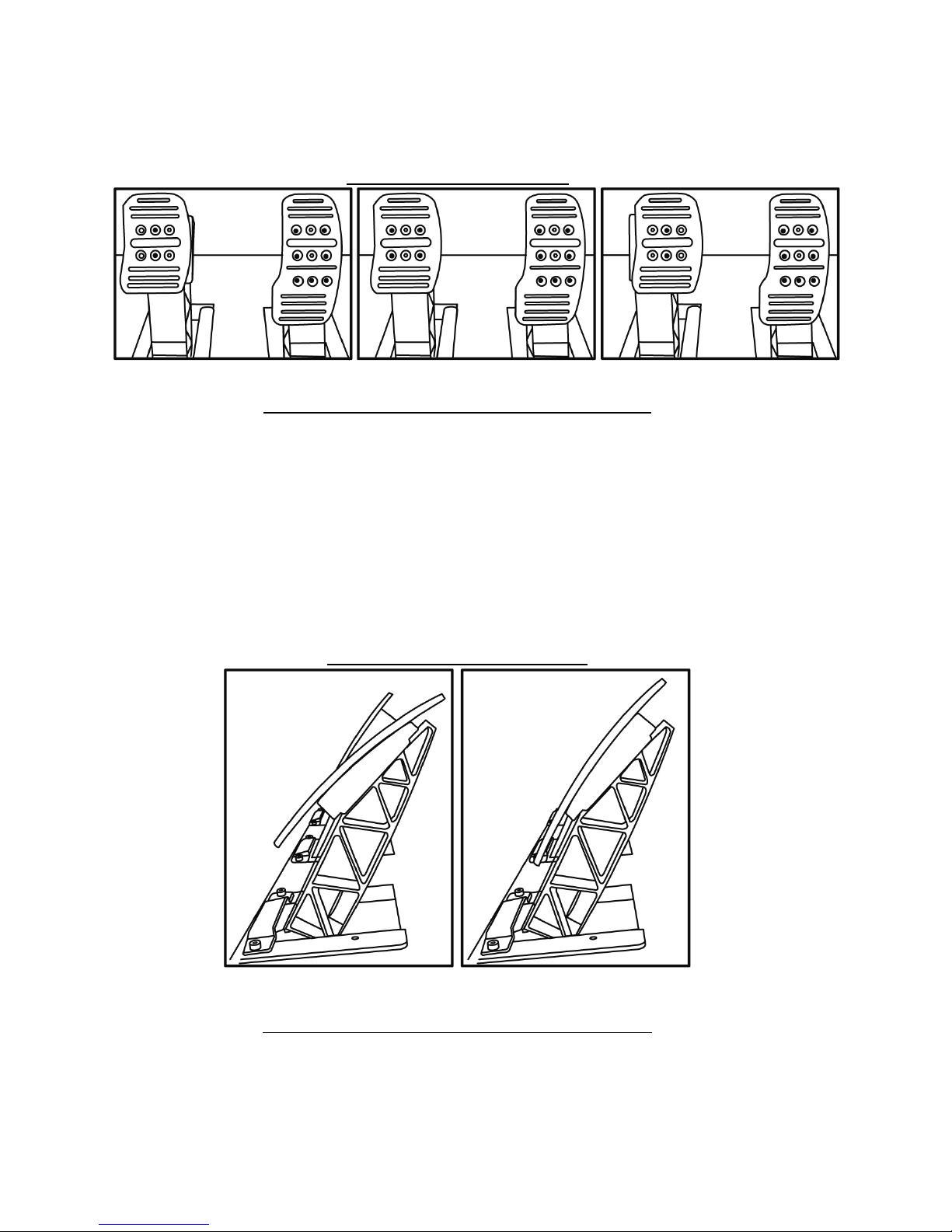

Adjusting the range of TRAVEL and resistance FORCE of the brake pedal (with
no BRAKE MOD installed)

- Install the metal stop (23) at the rear of the brake pedal arm.

- Select your choice of position (Long, Medium or Short range of travel), and then tighten the 4 M3­type Allen screws (8) using the included 2.5 mm Allen key (20).

Long travel and strong Medium travel and Short travel and
resistance (default) medium resistance weak resistance

Long travel and strong Short travel and
resistance (default) weak resistance

Number of possible travel or resistance positions:

- Long travel with resistance of approximately 22 lbs / 10 kg

- Medium travel with resistance of approximately 18.7 lbs / 8.5 kg

- Short travel with resistance of approximately 15.4 lbs / 7 kg

Note: the longer the travel, the stronger the pedal’s resistance (and vice versa).

10/17

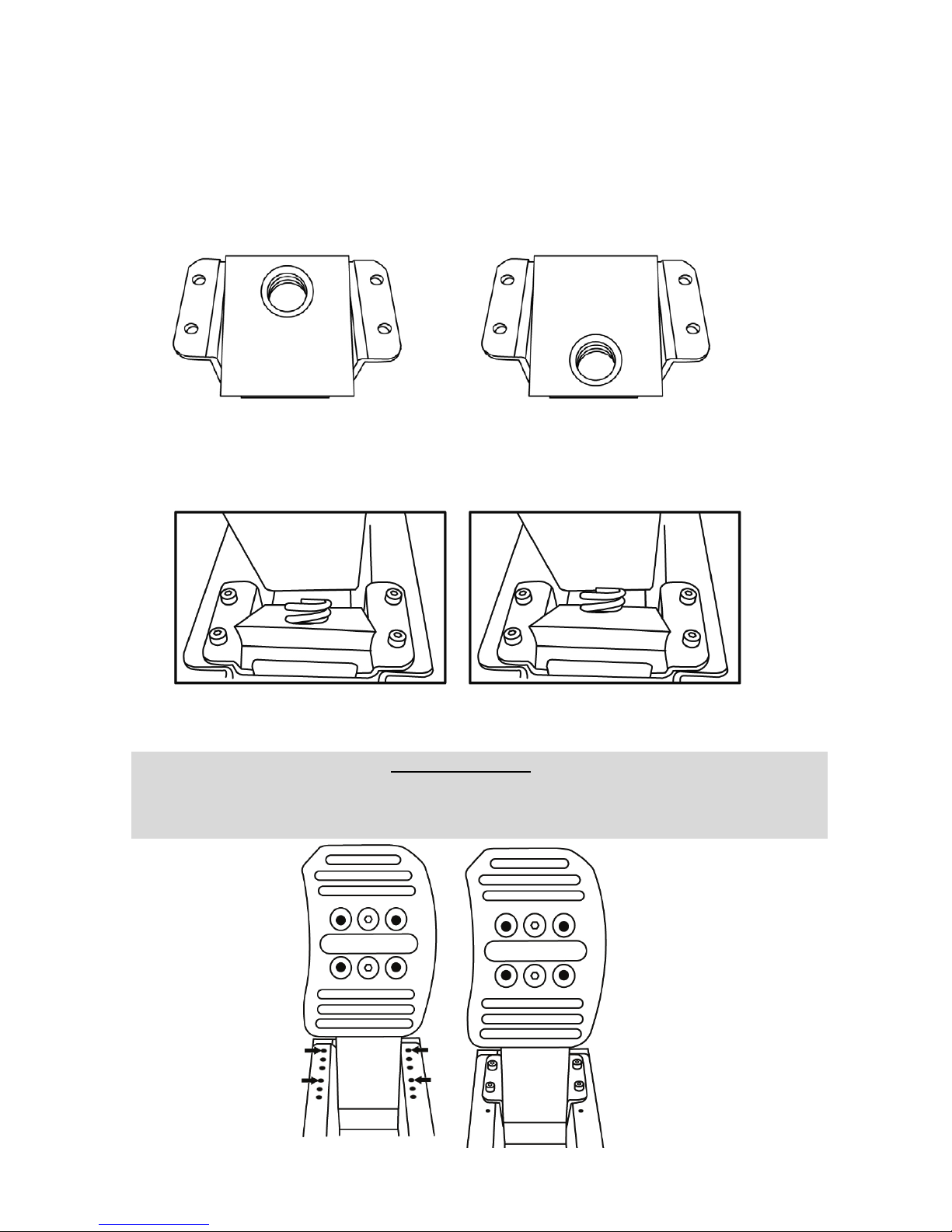

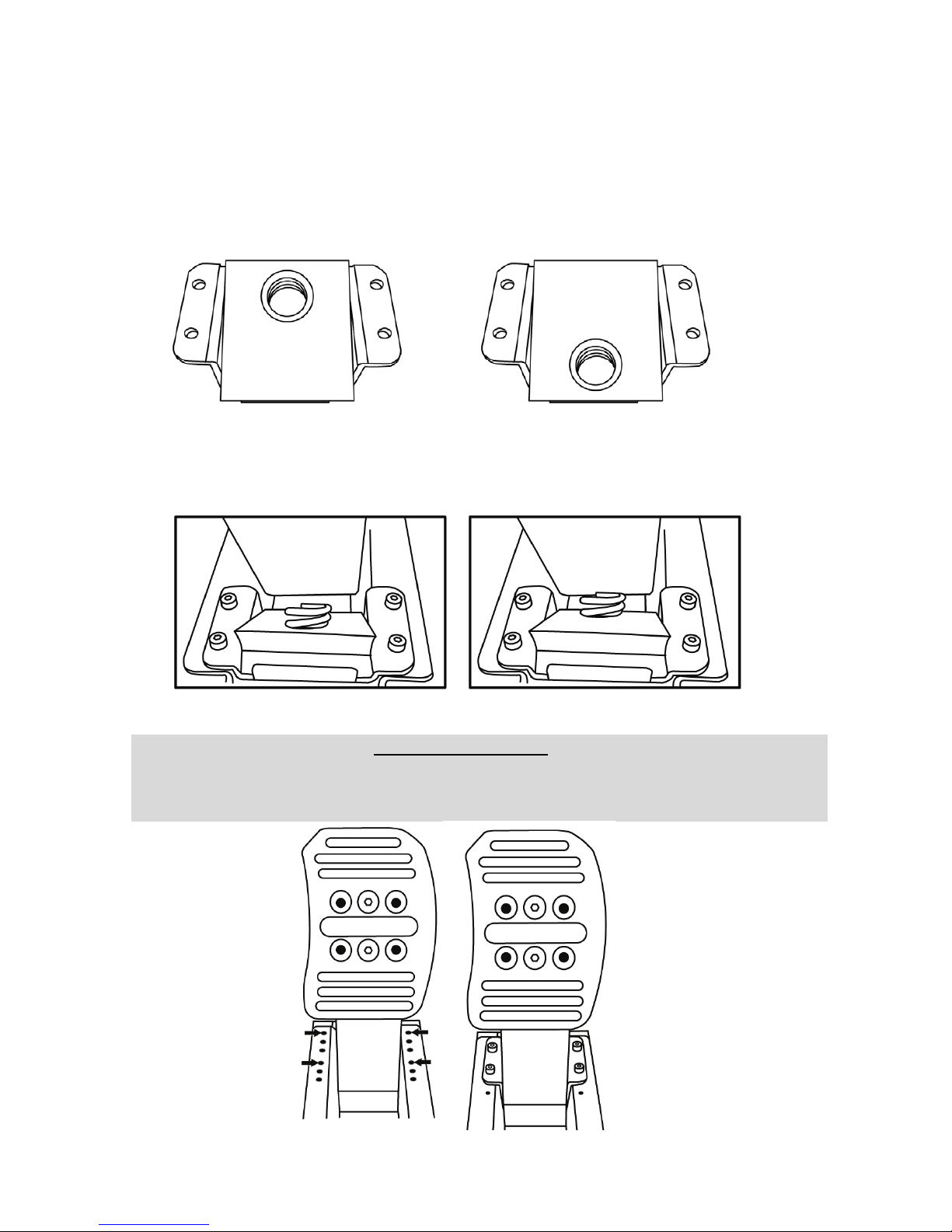

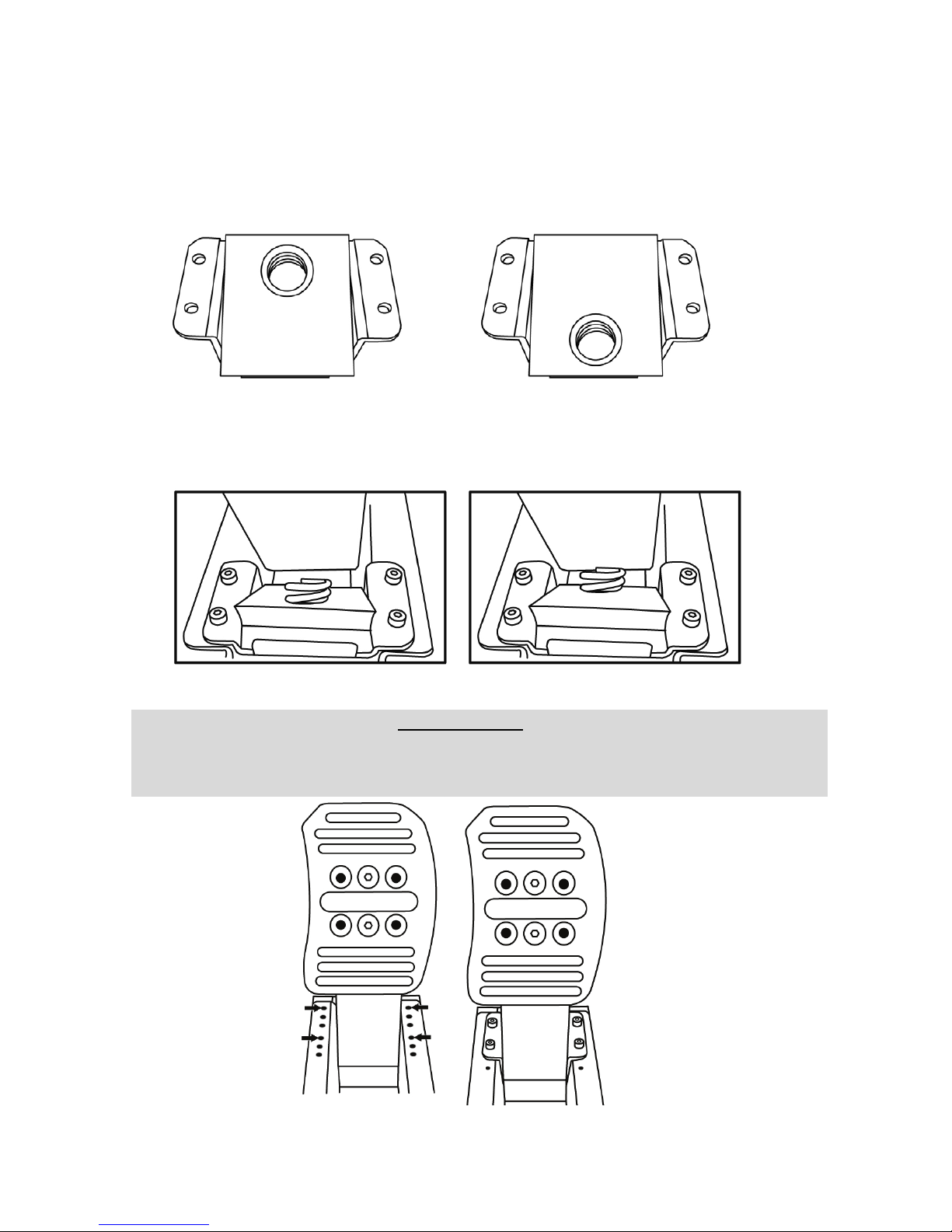

Installing the SPRING BRAKE MOD (18)

This mod allows for different sensations and resistance when braking.
Users must decide whether or not to install it according to their own preferences.

- Install the SPRING BRAKE MOD (18) fully and tightly into the bottom of the cavity in the metal
stop (23).

- For strong resistance: position the mod against the upper wall.

- For even stronger resistance: position the mod against the lower wall.

Position against the upper wall Position against the lower wall
(resistance of approx. 30.9 lbs / 14 kg) (resistance of approx. 35.2 lbs / 16 kg)

- Once this is done, attach the metal stop (23) behind the pedal’s arm with the 4 M3-type Allen
screws (8), using the included 2.5 mm Allen key (20).

Position against the upper wall Position against the lower wall
(resistance of approx. 30.9 lbs / 14 kg) (resistance of approx. 35.2 lbs / 16 kg)

Important note:

To avoid any calibration problems, the SPRING BRAKE MOD must only be installed

in the Long range of travel position

(i.e. do not install it in the Medium range or Short range of travel positions)

11/17

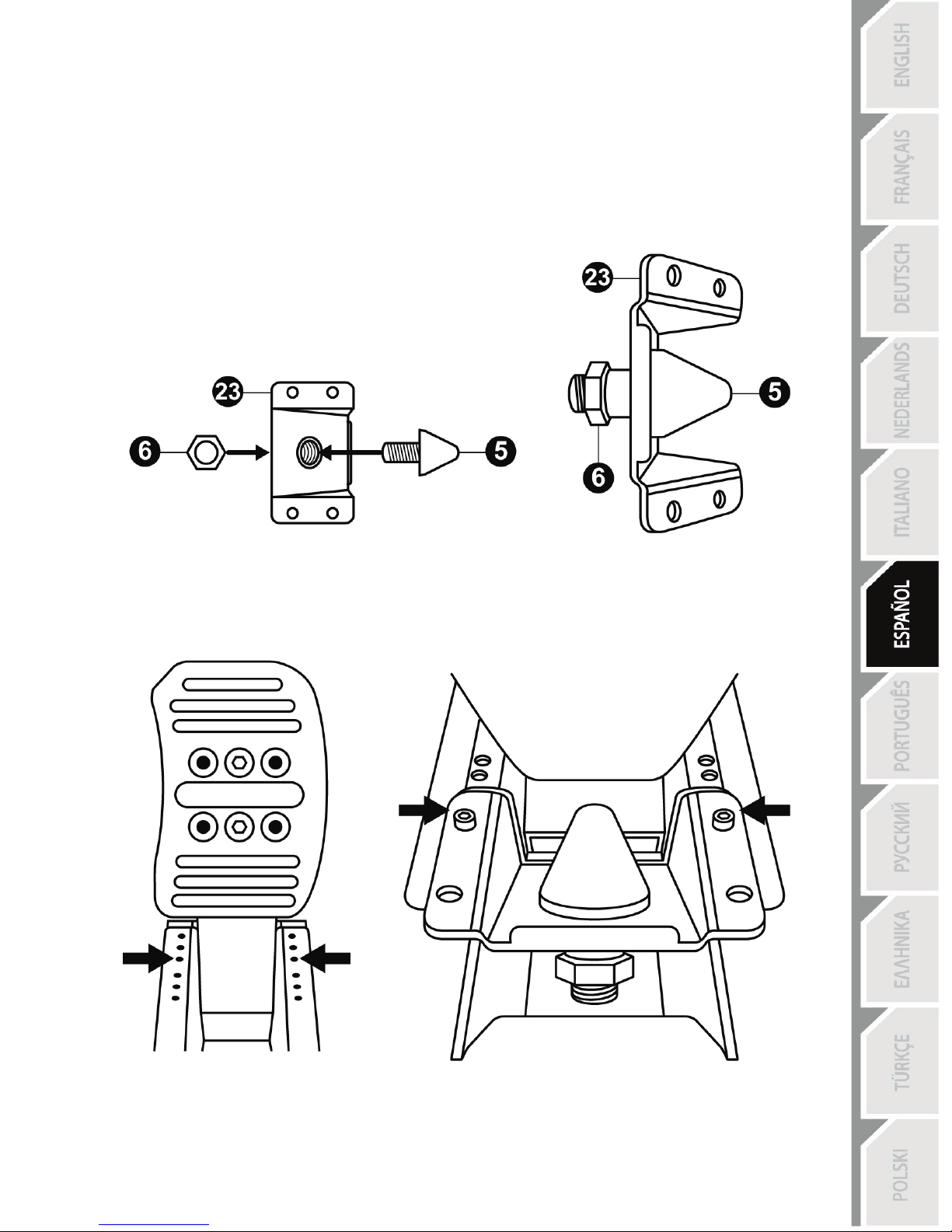

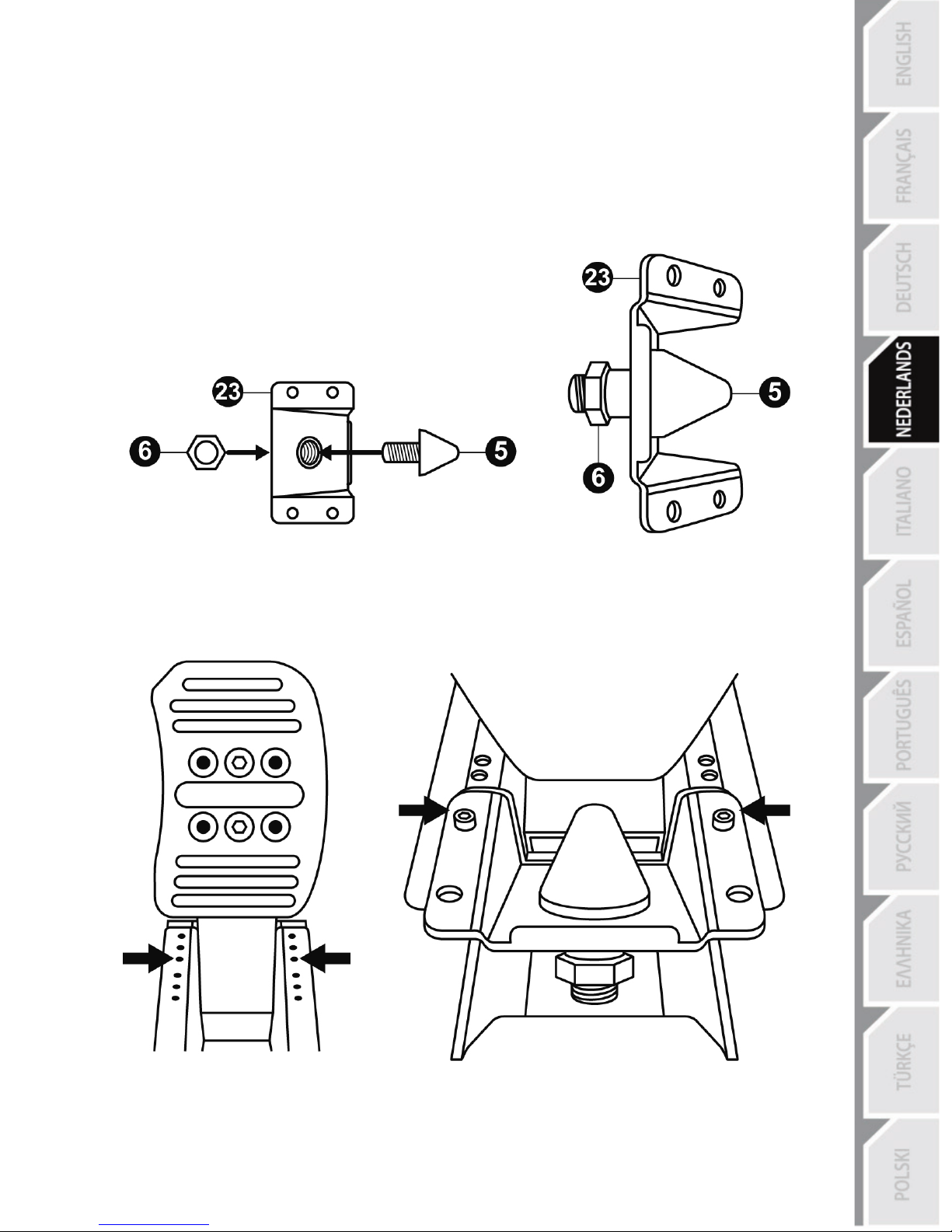

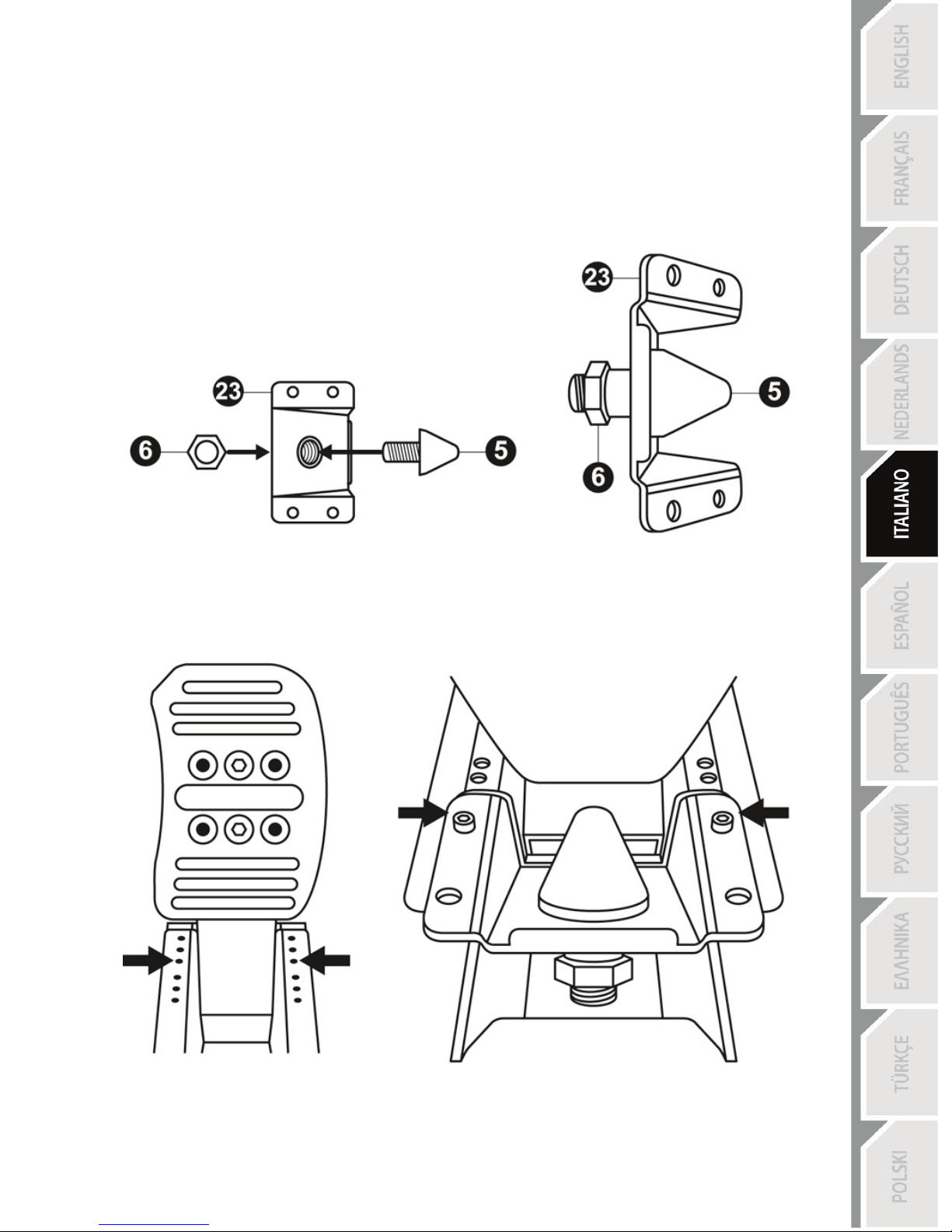

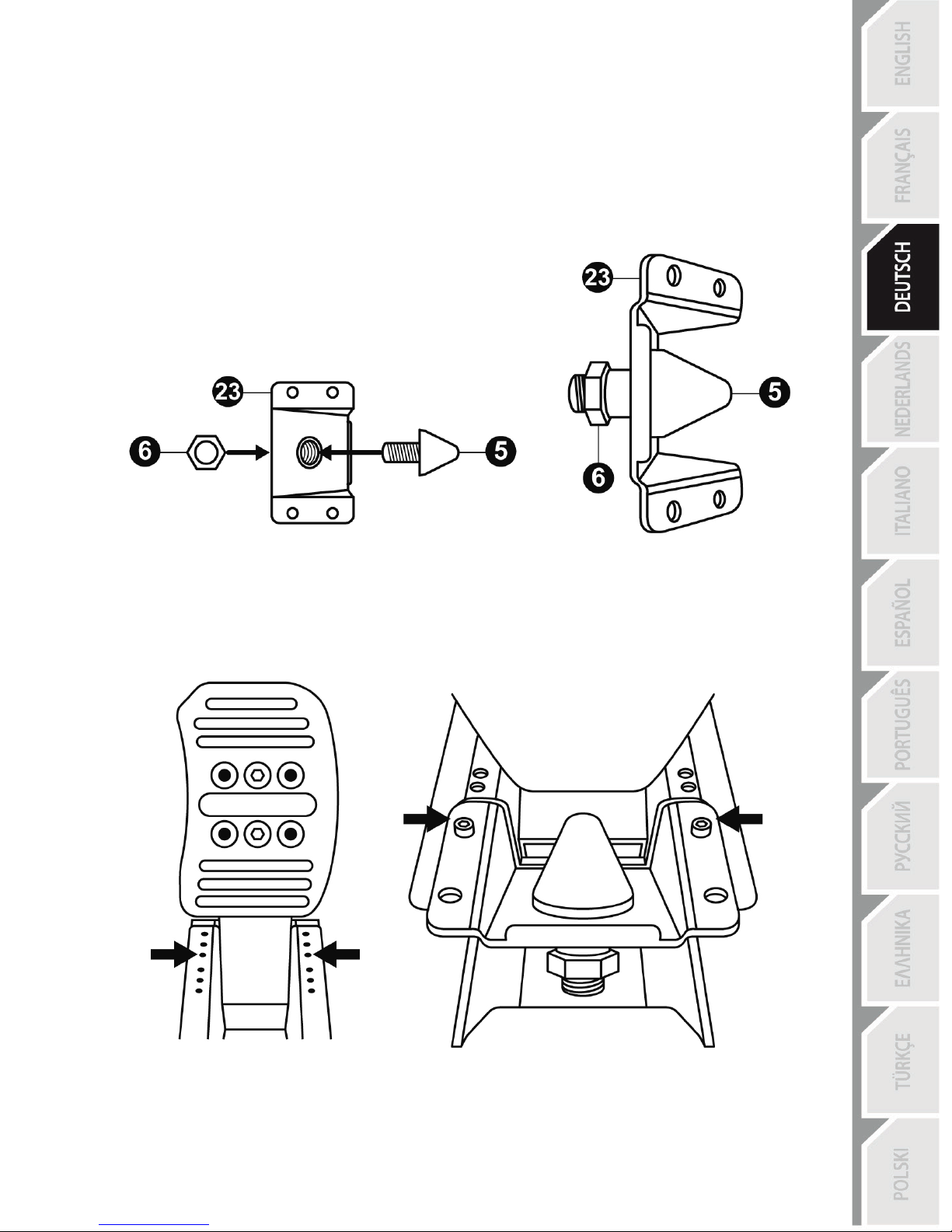

Installing the CONICAL RUBBER BRAKE MOD (5)

This mod provides you with an authentic feel when braking, and ultra-progressive resistance at the
end of the pedal’s range of travel.
Users must decide whether or not to install it according to their own preferences.

- Screw the CONICAL RUBBER BRAKE MOD (5) into the screw thread in the metal stop (23), then
tighten the fastening and adjustment nut (6) on the back, onto the protruding screw of the
CONICAL RUBBER BRAKE MOD.

- Next, attach the metal stop (23) behind the pedal’s arm using only 2 M3-type Allen screws (8)
(i.e. not using 4 screws), in the position shown in the diagrams below

= in the Very long range of travel position

(Be sure to follow this point exactly, to avoid any calibration problems!)

Once installed in this position (the Very long range of travel position), the metal stop slightly

overlaps the large black piece of metal sheet behind the pedals, and is attached with only 2

Allen screws: this is perfectly normal.

12/17

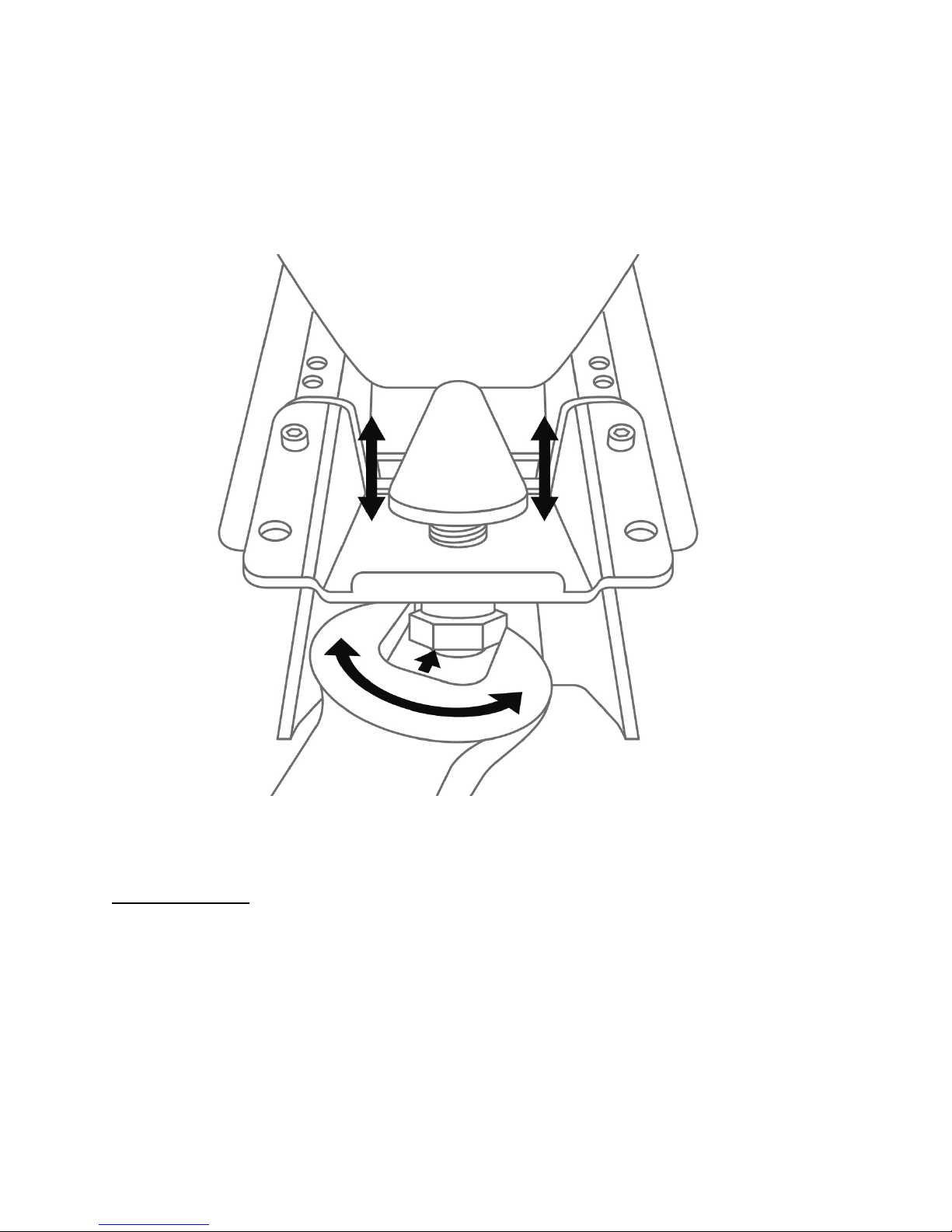

Adjusting the range of TRAVEL and resistance FORCE of the brake pedal with
the CONICAL RUBBER BRAKE MOD (5) installed

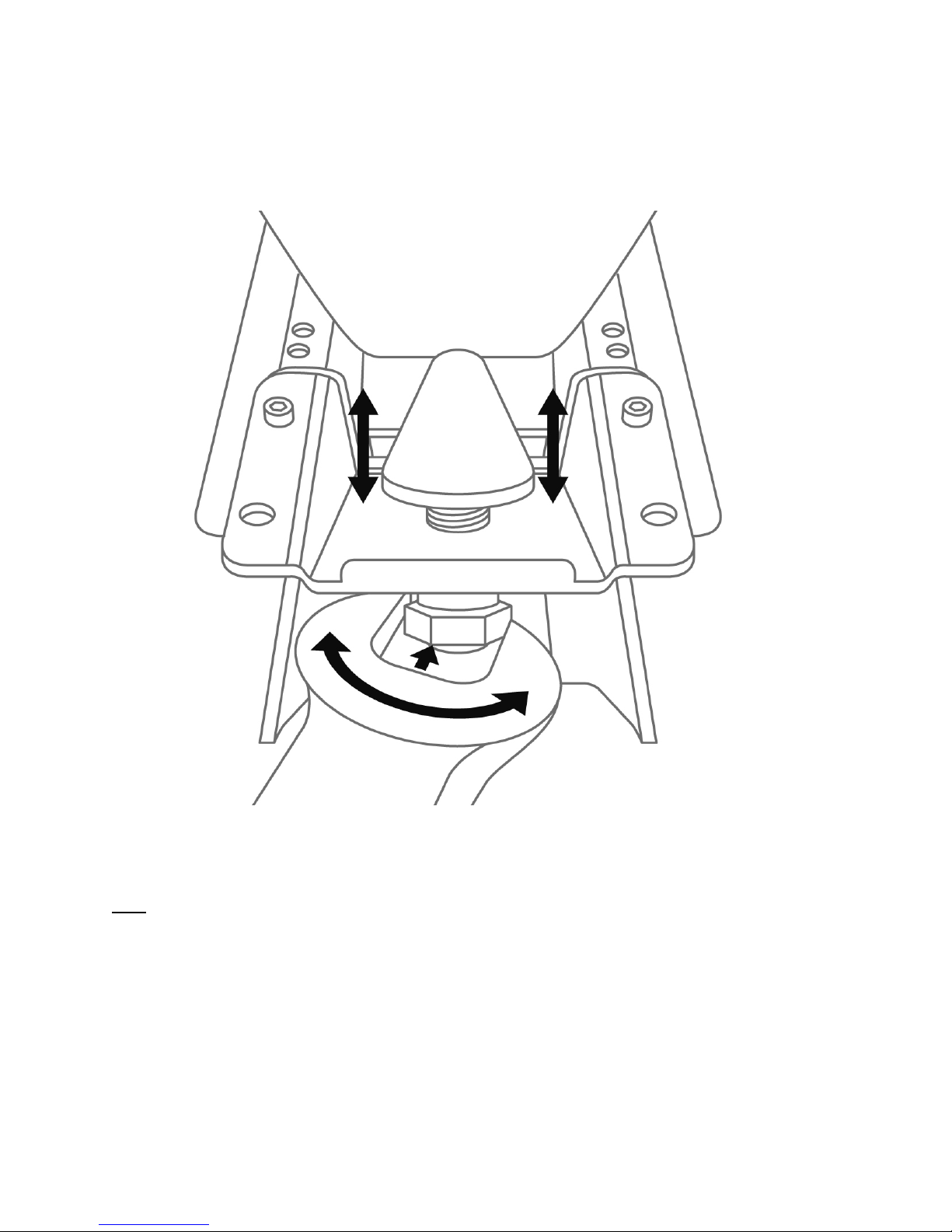

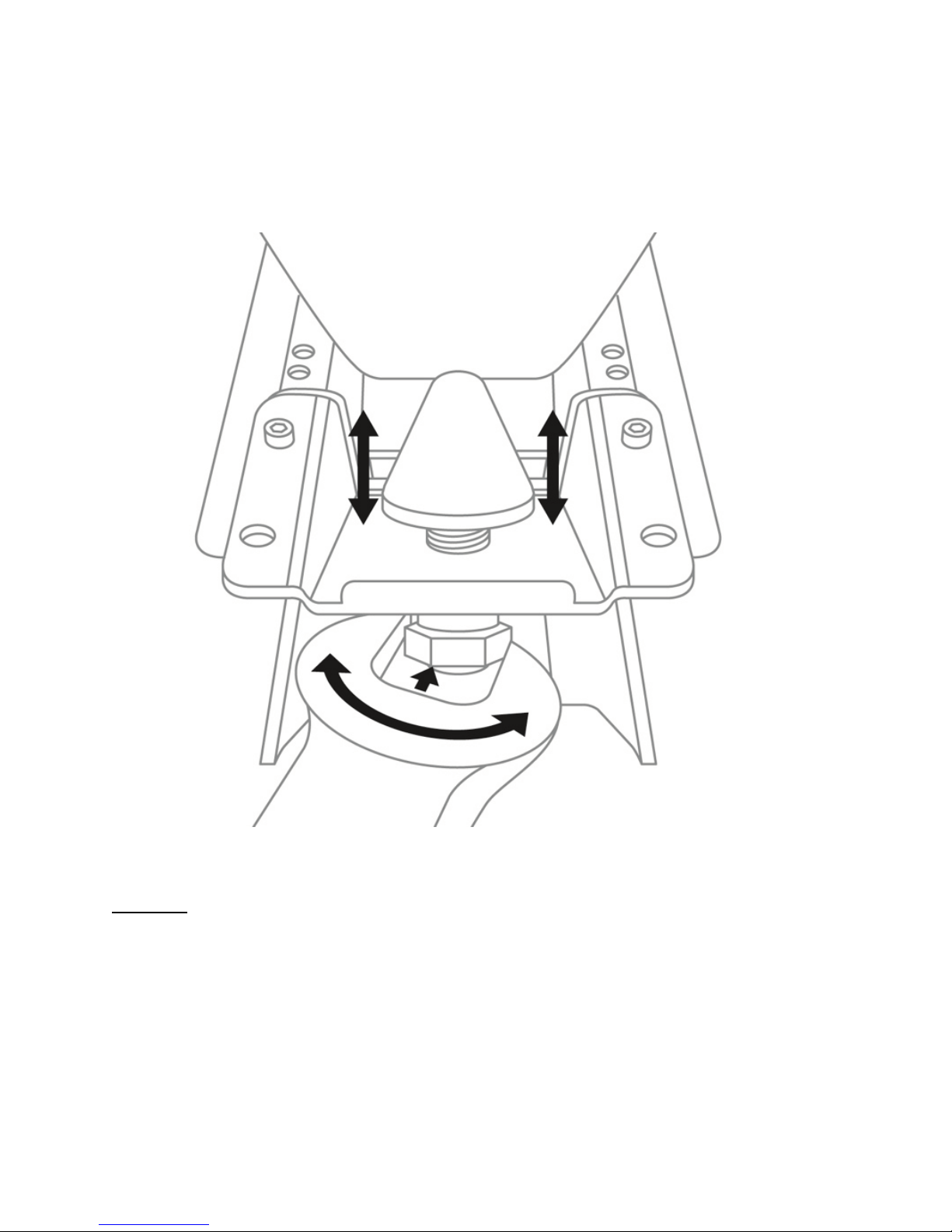

- Using a 14 mm open-end wrench (not included), slightly loosen the fastening and adjustment nut
(6).

- Depending on your preference, move the CONICAL RUBBER BRAKE MOD (5) a bit closer to or
farther away from the back of the brake pedal.

- Once you have selected the position, simply re-tighten the fastening and adjustment nut (6) using
the 14 mm open-end wrench.

Depending on the position you have selected, the resistance of the CONICAL RUBBER
BRAKE MOD will be between 44 lbs / 20 kg (when the mod is farther away from the pedal)
and 66 lbs / 30 kg (when the mod is closer to the pedal).

Please note: If the CONICAL RUBBER BRAKE MOD is too close to the back of the brake pedal’s

arm, it may happen that the pedal’s values do not completely return to zero when you release the
pedal very lightly.
If that is the case:
* In the options of the game you are playing, add a small dead zone at the start of the brake pedal’s

range of travel; or

* Move the CONICAL RUBBER BRAKE MOD a bit farther away from the back of the brake pedal’s

arm.

13/17

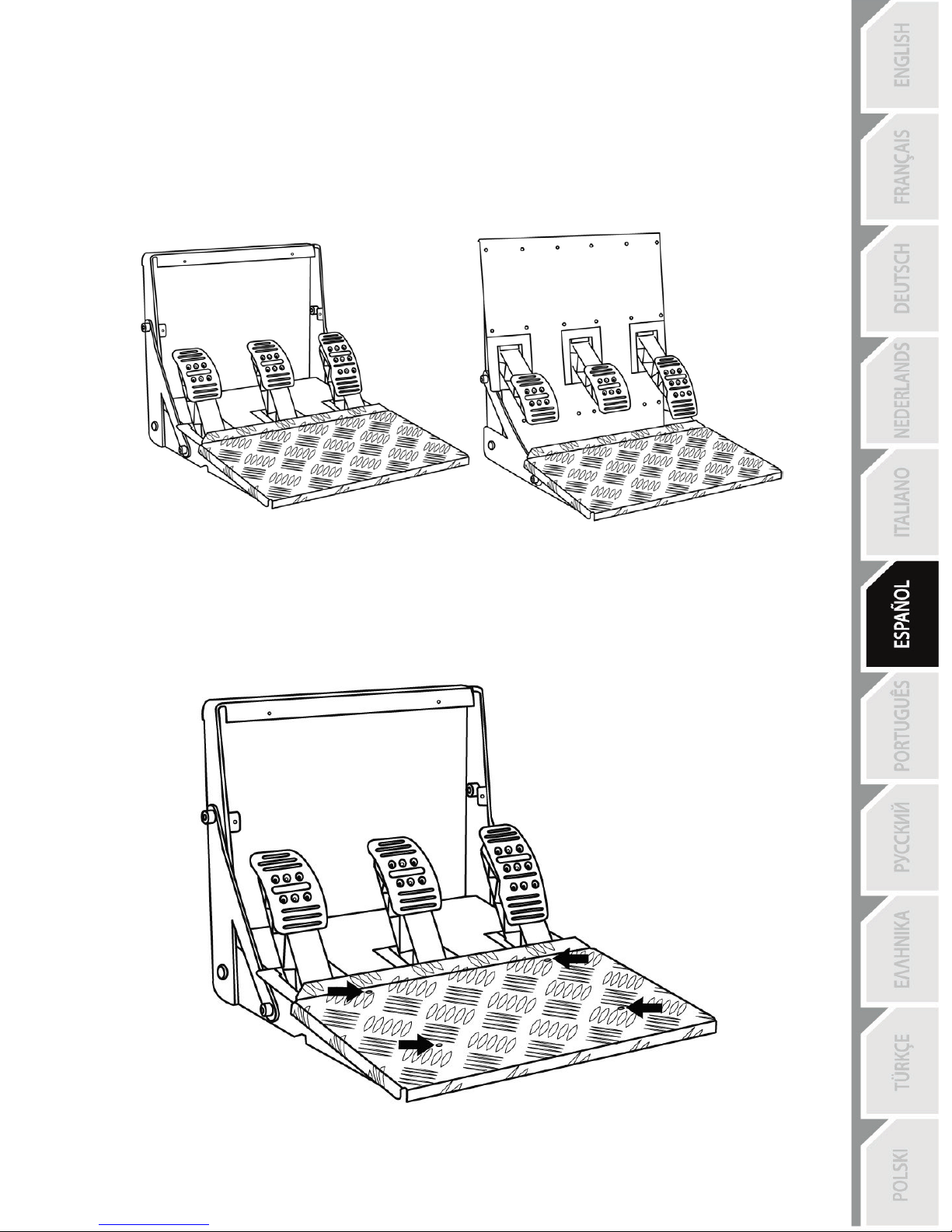

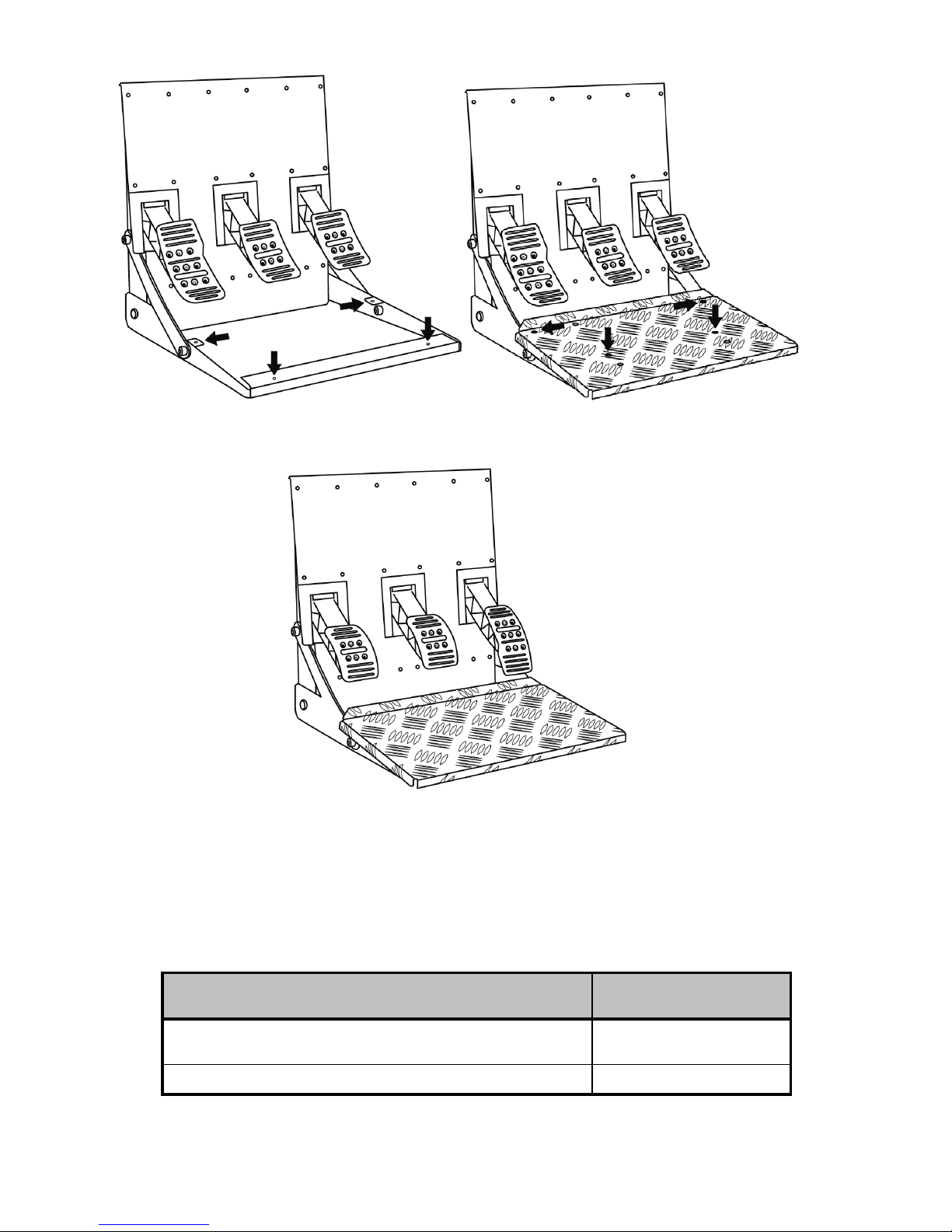

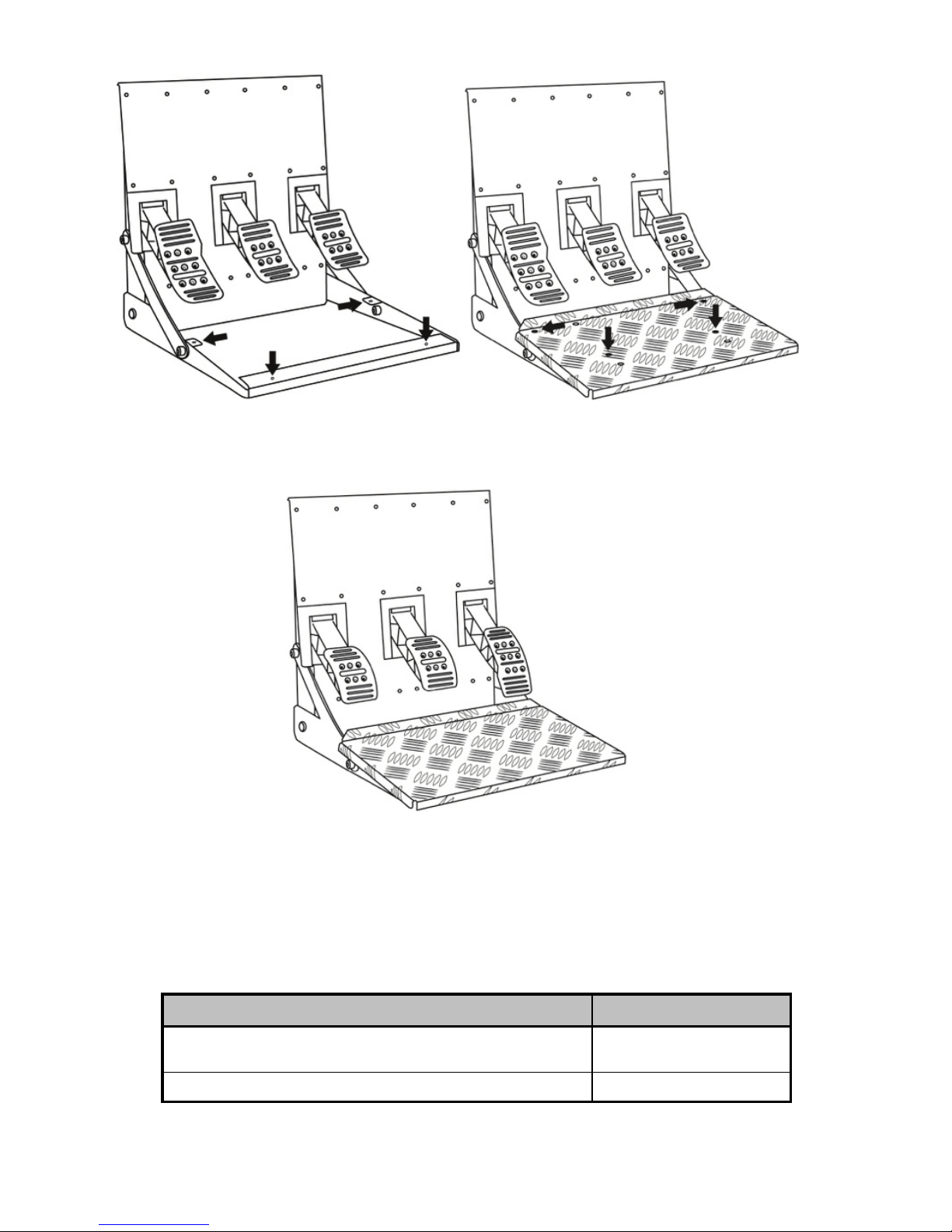

INVERTING THE PEDAL SET’S POSITION

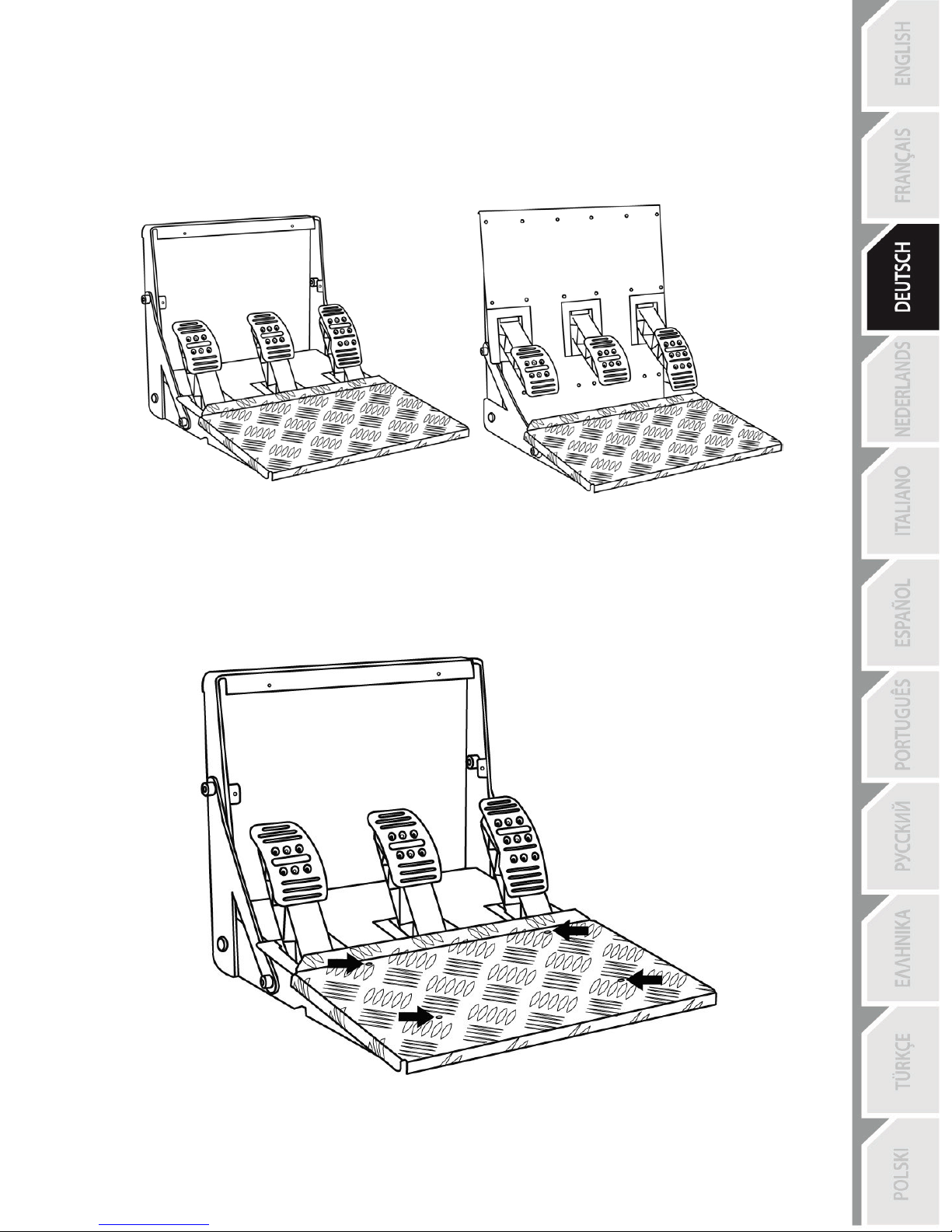

The T3PA-PRO pedal set has a unique design (patent pending) allowing for your choice of 2
different positions:

- Floor-mounted position (F1-style)

- Suspended position (GT/Rally-style)

By default, the pedal set comes in the floor-mounted position (F1-style).

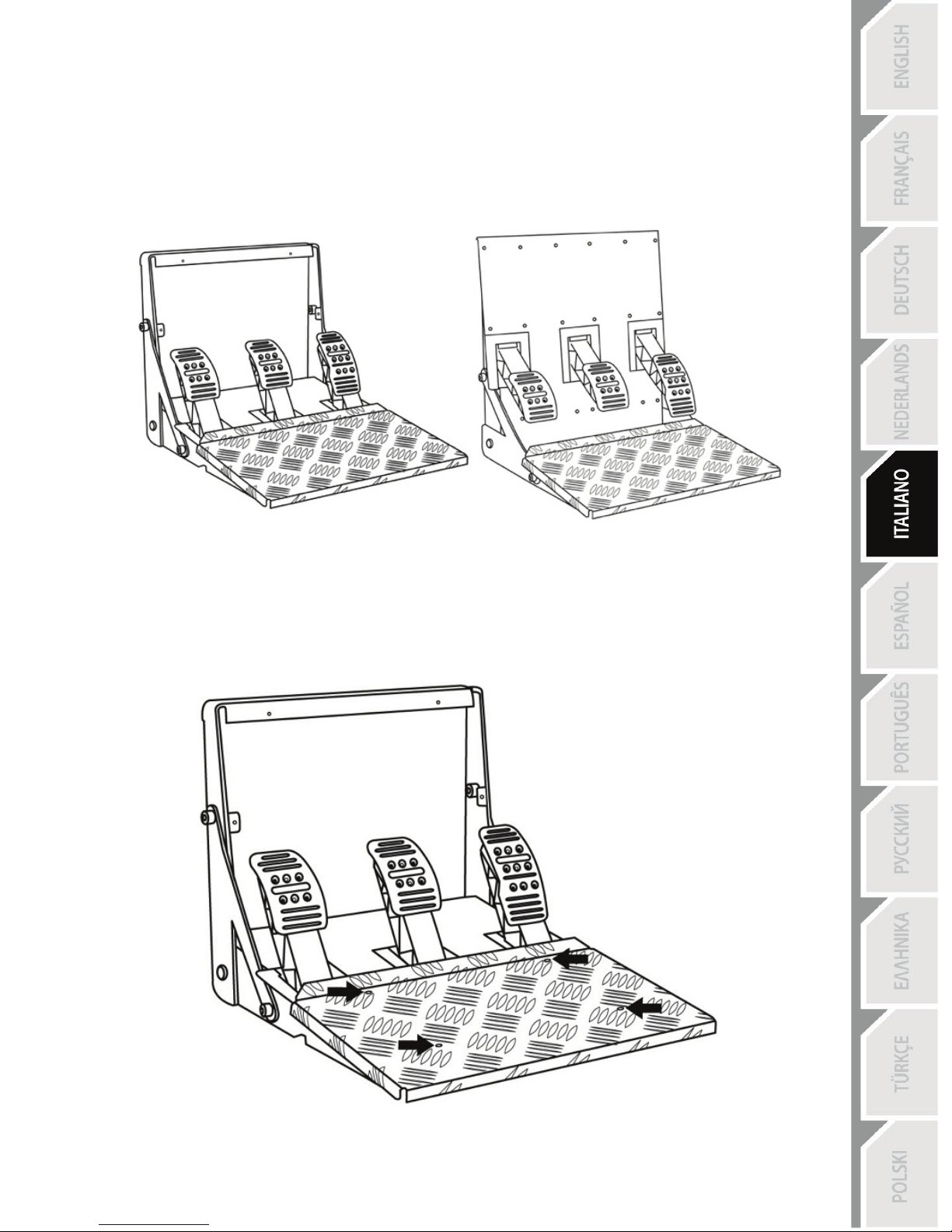

Floor-mounted position (F1-style) Suspended position (GT/Rally-style)

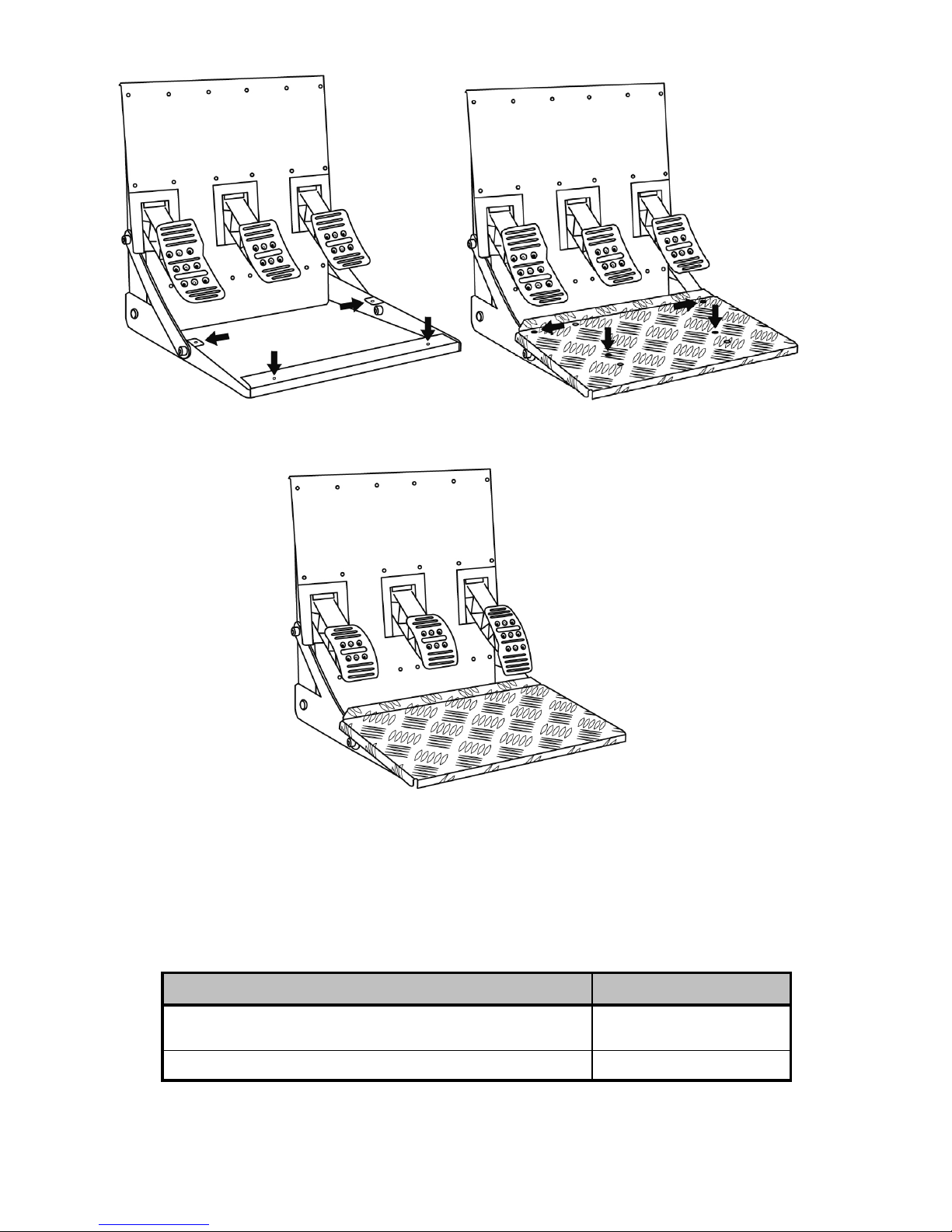

PHYSICALLY INVERTING the pedal set

- Using the included 2 mm Allen key (19), unscrew the 4 screws holding the removable foot rest
(15) in place.

14/17

- Turn the pedal set 180°, then replace and retighten the screws in the 4 screw threads located on
the arch (16).

- Using the included 2.5 mm Allen key (20), unscrew the 3 metal heads (17) to turn them over 180°,
and swap the positions of the accelerator head and the clutch head.

You are now ready to play!

ELECTRONICALLY SWAPPING the accelerator and clutch pedals

When you physically invert the pedal set’s position, simply press the MODE button (located on the
base of your wheel) to swap the accelerator and clutch pedals electronically (the LED color indicates
the position you have selected).

PEDAL SET POSITION

LED COLOR

FLOOR-MOUNTED (F1-style)

(by default)

RED

SUSPENDED (GT/Rally-style)

GREEN

The selected position is then immediately stored in the wheel’s internal memory.

15/17

CONSUMER WARRANTY INFORMATION

Worldwide, Guillemot Corporation S.A., whose registered office is located at Place du Granier, B.P.
97143, 35571 Chantepie, France (hereinafter “Guillemot”) warrants to the consumer that this
Thrustmaster product shall be free from defects in materials and workmanship, for a warranty period
which corresponds to the time limit to bring an action for conformity with respect to this product. In
the countries of the European Union, this corresponds to a period of two (2) years from delivery of
the Thrustmaster product. In other countries, the warranty period corresponds to the time limit to
bring an action for conformity with respect to the Thrustmaster product according to applicable laws
of the country in which the consumer was domiciled on the date of purchase of the Thrustmaster
product (if no such action exists in the corresponding country, then the warranty period shall be one
(1) year from the original date of purchase of the Thrustmaster product).
Notwithstanding the above, rechargeable batteries are covered by a warranty period of six (6)
months from the date of original purchase.
Should the product appear to be defective during the warranty period, immediately contact
Technical Support, who will indicate the procedure to follow. If the defect is confirmed, the product
must be returned to its place of purchase (or any other location indicated by Technical Support).
Within the context of this warranty, the consumer’s defective product shall, at Technical Support’s
option, be either replaced or returned to working order. If, during the warranty period, the
Thrustmaster product is subject to such reconditioning, any period of at least seven (7) days during
which the product is out of use shall be added to the remaining warranty period (this period runs
from the date of the consumer’s request for intervention or from the date on which the product in
question is made available for reconditioning, if the date on which the product is made available for
reconditioning is subsequent to the date of the request for intervention). If permitted under
applicable law, the full liability of Guillemot and its subsidiaries (including for consequential
damages) is limited to the return to working order or the replacement of the Thrustmaster product. If
permitted under applicable law, Guillemot disclaims all warranties of merchantability or fitness for a
particular purpose.
This warranty shall not apply: (1) if the product has been modified, opened, altered, or has suffered
damage as a result of inappropriate or abusive use, negligence, an accident, normal wear, or any
other cause unrelated to a material or manufacturing defect (including, but not limited to, combining
the Thrustmaster product with any unsuitable element, including in particular power supplies,
rechargeable batteries, chargers, or any other elements not supplied by Guillemot for this product);
(2) if the product has been used for any use other than home use, including for professional or
commercial purposes (game rooms, training, competitions, for example); (3) in the event of failure to
comply with the instructions provided by Technical Support; (4) to software, said software being
subject to a specific warranty; (5) to consumables (elements to be replaced over the product’s
lifespan: disposable batteries, audio headset or headphone ear pads, for example); (6) to
accessories (cables, cases, pouches, bags, wrist-straps, for example); (7) if the product was sold at
public auction.
This warranty is nontransferable.
The consumer’s legal rights with respect to laws applicable to the sale of consumer goods in his or
her country are not affected by this warranty.

16/17

Additional warranty provisions

During the warranty period, Guillemot shall not provide, in principle, any spare parts, as Technical
Support is the only party authorized to open and/or recondition any Thrustmaster product (with the
exception of any reconditioning procedures which Technical Support may request that the
consumer carry out, by way of written instructions – for example, due to the simplicity and the lack
of confidentiality of the reconditioning process – and by providing the consumer with the required
spare part(s), where applicable).
Given its innovation cycles and in order to protect its know-how and trade secrets, Guillemot shall
not provide, in principle, any reconditioning notification or spare parts for any Thrustmaster product
whose warranty period has expired.
In the United States of America and in Canada, this warranty is limited to the product’s internal
mechanism and external housing. In no event shall Guillemot or its affiliates be held liable to any
third party for any consequential or incidental damages resulting from the breach of any express or
implied warranties. Some States/Provinces do not allow limitation on how long an implied warranty
lasts or exclusion or limitation of liability for consequential or incidental damages, so the above
limitations or exclusions may not apply to you. This warranty gives you specific legal rights, and you
may also have other rights which vary from State to State or Province to Province.

Liability

If permitted under applicable law, Guillemot Corporation S.A. (hereinafter “Guillemot”) and its
subsidiaries disclaim all liability for any damages caused by one or more of the following: (1) the
product has been modified, opened or altered; (2) failure to comply with assembly instructions; (3)
inappropriate or abusive use, negligence, an accident (an impact, for example); (4) normal wear; (5)
the use of the product for any use other than home use, including for professional or commercial
purposes (game rooms, training, competitions, for example). If permitted under applicable law,
Guillemot and its subsidiaries disclaim all liability for any damages unrelated to a material or
manufacturing defect with respect to the product (including, but not limited to, any damages caused
directly or indirectly by any software, or by combining the Thrustmaster product with any unsuitable
element, including in particular power supplies, rechargeable batteries, chargers, or any other
elements not supplied by Guillemot for this product).

TECHNICAL SUPPORT

http://support.thrustmaster.com

17/17

COPYRIGHT

© 2017 Guillemot Corporation S.A. All rights reserved. Thrustmaster® is a registered trademark of
Guillemot Corporation S.A. All other trademarks are the property of their respective owners.
Illustrations not binding. Contents, designs and specifications are subject to change without notice and
may vary from one country to another. Made in China.

ENVIRONMENTAL PROTECTION RECOMMENDATION

In the European Union: At the end of its working life, this product should not be
disposed of with standard household waste, but rather dropped off at a collection
point for the disposal of Waste Electrical and Electronic Equipment (WEEE) for
recycling.
This is confirmed by the symbol found on the product, user manual or packaging.
Depending on their characteristics, the materials may be recycled. Through
recycling and other forms of processing Waste Electrical and Electronic

Equipment, you can make a significant contribution towards helping to protect the
environment.
Please contact your local authorities for information on the collection point nearest you.
For all other countries: Please adhere to local recycling laws for electrical and electronic equipment.

Retain this information. Colours and decorations may vary.
Plastic fasteners and adhesives should be removed from the product before it is used.

www.thrustmaster.com

*Applicable to EU and Turkey only

*

*

1/17

Pour : PC – PlayStation®3 – PlayStation®4 – Xbox One

Manuel de l’utilisateur

2/17

CARACTERISTIQUES TECHNIQUES

1 2 arceaux latéraux (gauche et droite)

2 4 vis Allen type M8

(pour fixer les arceaux latéraux)

3 2 rondelles en plastique

(pour fixer les arceaux latéraux)

4 Clé Allen 6 mm

(pour fixer les arceaux latéraux)

5 CONICAL RUBBER BRAKE MOD amovible

6 Écrou de fixation et de réglage

(pour fixer le CONICAL RUBBER BRAKE

MOD)

7 Backup

(divers vis et écrous fournis en supplément)

8 4 vis Allen type M3

(pour fixer la butée métallique amovible)

3/17

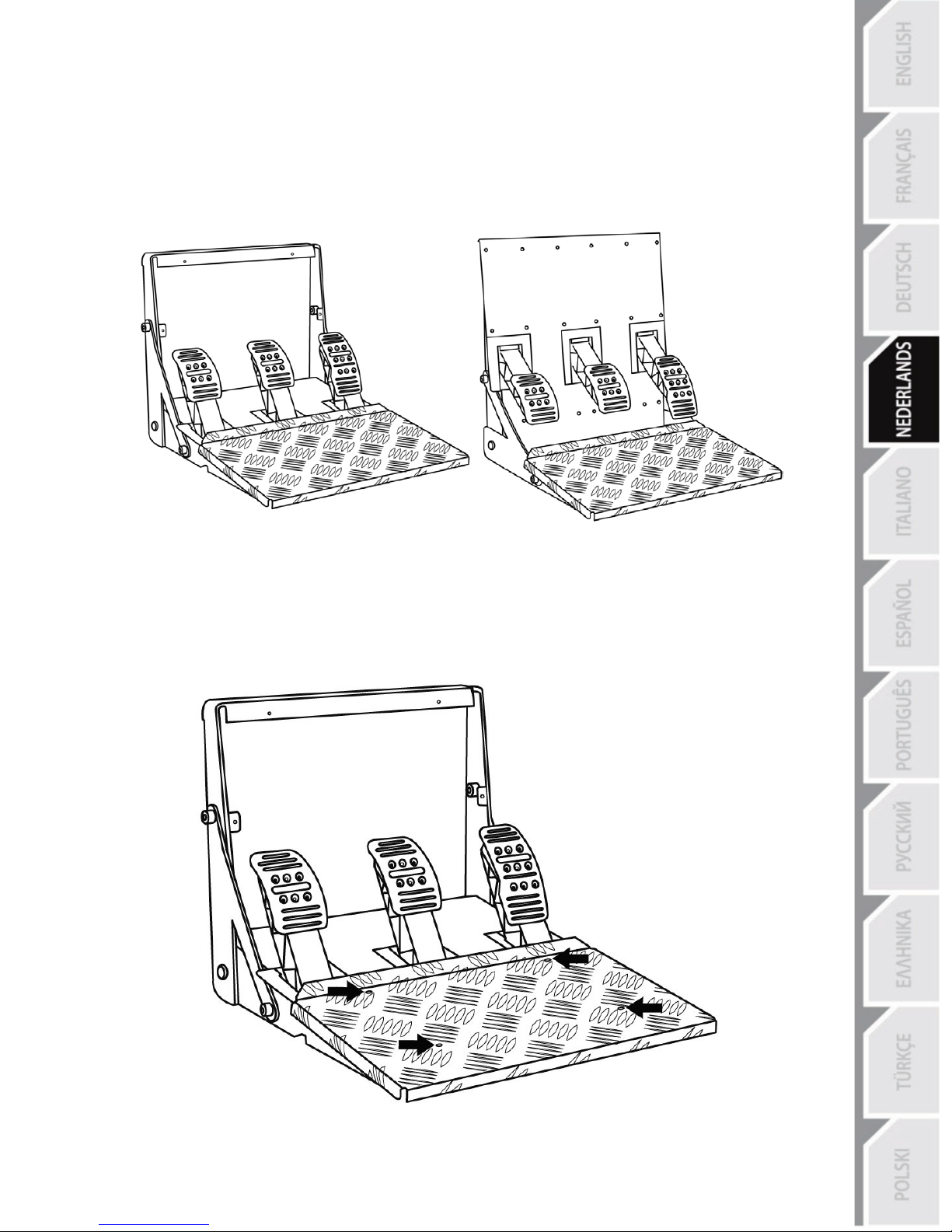

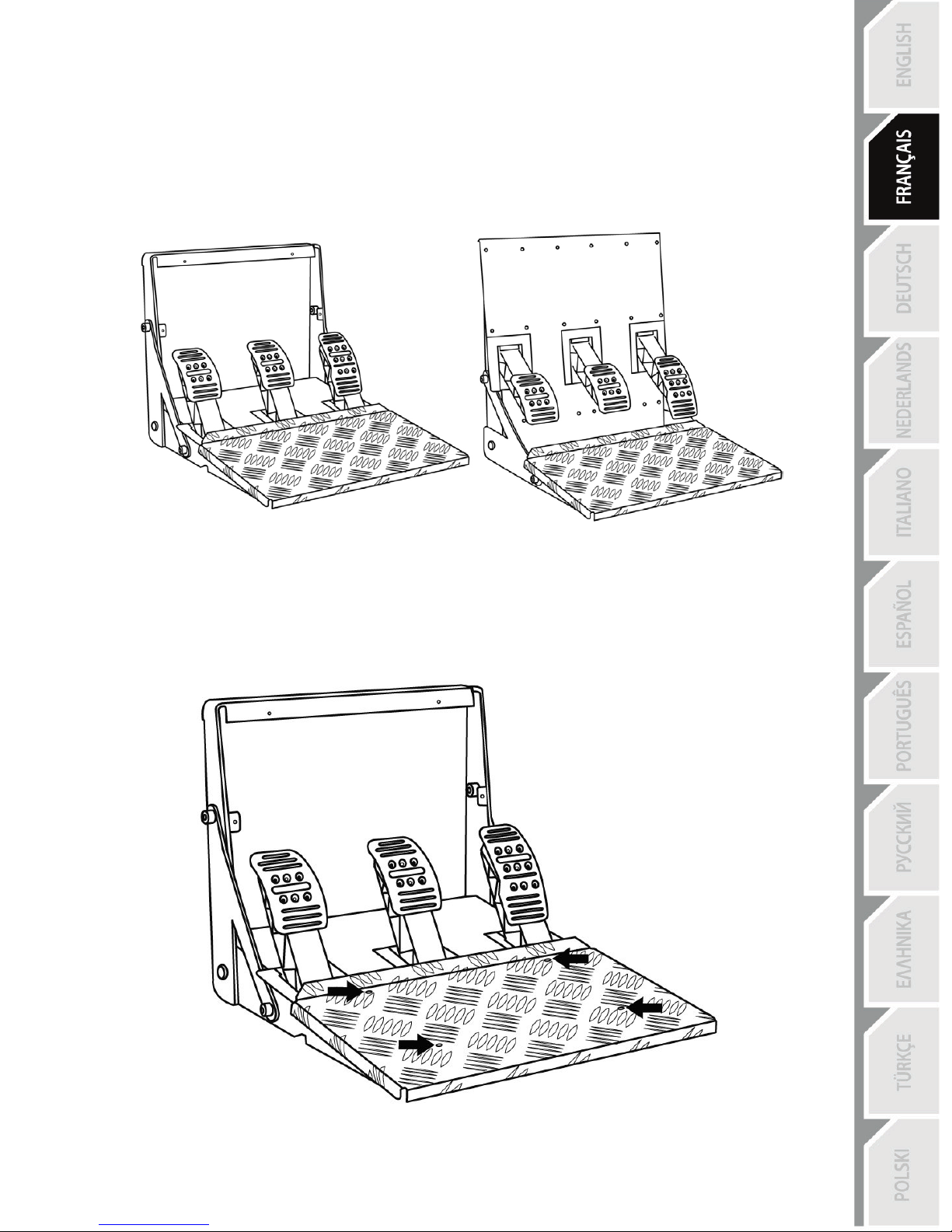

11 Câble et connecteur du pédalier

15 Repose-pieds amovible
16 Arceaux latéraux une fois installés

17 Tête des pédales amovible

18 SPRING BRAKE MOD amovible

(non installé par défaut)

19 Clé Allen 2 mm fournie

20 Clé Allen 2,5 mm fournie

17 Tête métallique

21 Support de tête plastique

22 Bras métallique

23 Butée métallique amovible

(non installée par défaut)

4/17

AVERTISSEMENT

Avant d’utiliser ce produit, lisez attentivement cette documentation et conservez-la pour pouvoir la
consulter ultérieurement.

Pour des raisons de sécurité, ne jouez pas pieds nus ou en chaussettes

lorsque vous utilisez le pédalier.

THRUSTMASTER® DECLINE TOUTE RESPONSABILITE EN CAS DE

BLESSURE SUITE A UNE UTILISATION DU PEDALIER SANS CHAUSSURES.

Avertissement – Risque de pincement au niveau du pédalier lors des phases de jeu

* Laissez le pédalier hors de portée des enfants.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité des côtés des pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base arrière des

pédales.

* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base avant des

pédales.

JAMAIS

JAMAIS

JAMAIS

5/17

CALIBRAGE AUTOMATIQUE DES PEDALES

IMPORTANT :

- Ne branchez ou débranchez jamais le pédalier de la base du volant lorsque celui-ci est connecté à

la console ou au PC, ou en cours de jeu, pour ne pas fausser la calibration.

= Branchez toujours le pédalier avant de relier le volant à la console ou au PC.

- Une fois le volant autocalibré et le jeu lancé, les pédales se calibrent automatiquement après

quelques pressions.

- Lors des phases d’autocalibration de la roue du volant et lorsque votre jeu se lance, n’appuyez

jamais sur les pédales, au risque de fausser la calibration.

- Si vos pédales ne fonctionnent pas correctement ou semblent mal calibrées, éteignez votre

console, déconnectez entièrement votre volant, reconnectez tous les câbles (y compris le câble
d’alimentation secteur et le câble du pédalier), redémarrez la console et relancez votre jeu.

FIXATION DU PEDALIER SUR UN COCKPIT

- Fixez le pédalier via les petits pas de vis situés sous ce dernier.

- Vissez des vis M6 (non fournies) dans la tablette du cockpit et dans les petits pas de vis situés

sous le pédalier.

Important : La longueur de ces vis M6 ne doit pas dépasser l’épaisseur de votre support +10 mm
pour ne pas endommager les composants internes du pédalier.

Produit à manipuler uniquement par des

personnes âgées de 16 ans ou plus.

PRODUIT LOURD

Ne pas laisser tomber le produit sur vous ou

une autre personne !

6/17

INSTALLATION DES 2 ARCEAUX LATERAUX (1)

Position des 2 pas de vis latéraux du pédalier (1 en haut + 1 en bas) pour venir fixer les
arceaux (1) :

- Positionnez l’une des rondelles en plastique (3) sur le pas de vis situé en bas du pédalier.

- Positionnez ensuite l’un des arceaux (1) sur le pas de vis situé en haut du pédalier et sur la

rondelle en plastique (3).

- Fixer l’arceau (1) à l’aide des 2 vis Allen type M8 (2) et de la clé Allen 6 mm (4) en tournant dans

le sens des aiguille d’une montre.

- Effectuez la même opération de l’autre côté du pédalier pour fixer le 2

ème

arceau.

Vous êtes maintenant prêt à jouer !

7/17

REGLAGES DU PEDALIER

Chacune des 3 pédales comprend :

- Une tête métallique (17) avec plusieurs perforations
(9 pour l’accélérateur – 6 pour le frein – 6 pour l’embrayage)

- Un support de tête plastique (21) (situé entre la tête et le bras) avec 4 perforations

- Un bras métallique (22) avec 4 perforations

ATTENTION : Pour éviter tout problème de calibration, débranchez toujours le câble USB de

votre volant avant d’ajuster votre pédalier.

Ajuster la HAUTEUR des pédales

- A l’aide de la clé Allen 2,5 mm fournie (20), dévissez les 2 vis maintenant la tête métallique (17) et

son support (21).

- Choisissez ensuite votre position en hauteur, puis revissez le tout.

Exemples ici avec la pédale d’accélérateur :

Position Basse

Position Moyenne

(par défaut)

Position Haute

Position Très Haute

Nombre de positions en hauteur possibles par pédale :

- 4 pour la pédale d’accélérateur

- 2 pour la pédale de frein

- 2 pour la pédale d’embrayage

8/17

Ajuster l’ÉCARTEMENT des pédales

- A l’aide de la clé Allen 2,5 mm fournie (20), dévissez les 2 vis maintenant la tête métallique (17) et

son support (21).

- Choisissez ensuite votre position (à gauche, au centre ou à droite), puis revissez le tout.

Exemples ici avec la pédale de frein :

Position à gauche Position au centre (par défaut) Position à droite

Nombre de positions en écartement possibles par pédale :

- 3 pour la pédale d’accélérateur

- 3 pour la pédale de frein

- 3 pour la pédale d’embrayage

Ajuster l’INCLINAISON des pédales

- A l’aide de la clé Allen 2,5 mm fournie (20), dévissez les 2 vis maintenant la tête métallique (17) et

son support (21).

- Retournez ensuite le support de tête plastique (21) de 180°, puis revissez le tout.

Exemples ici avec la pédale d’accélérateur:

Position moins inclinée Position plus inclinée (par défaut)

Nombre de positions d’inclinaison possibles par pédale :

- 2 pour la pédale d’accélérateur

- 2 pour la pédale de frein

- 2 pour la pédale d’embrayage

9/17

Ajuster la COURSE de débattement et la FORCE de résistance de la pédale de
frein (sans BRAKE MOD installé)

- Installez la butée métallique (23) derrière le bras de la pédale de frein.

- Sélectionnez votre position (course Longue, Moyenne ou Courte), puis serrez les 4 vis Allen type

M3 (8) à l’aide de la clé Allen 2,5 mm fournie (20).

Position course Longue Position course Moyenne Position course Courte
et forte résistance (par défaut) et moyenne résistance et faible résistance

Position course Longue Position course Courte
et forte résistance (par défaut) et faible résistance

Nombre de positions de course ou de résistance possibles :

- Course Longue avec résistance d’environ 10 kg

- Course Moyenne avec résistance d’environ 8,5 kg

- Course Courte avec résistance d’environ 7 kg

Remarque : Plus la course est longue, plus la résistance de la pédale est forte (et inversement).

10/17

Installer le SPRING BRAKE MOD (18)

Ce MOD permet d’apporter un feeling et une résistance différents lors des freinages.
Il appartiendra à chacun de l’installer ou non en fonction de ses préférences.

- Installez le SPRING BRAKE MOD (18) complètement et parfaitement au fond de la cavité de la

butée métallique (23).

- Pour une résistance forte : positionnez le MOD contre la paroi supérieure.

- Pour une résistance encore plus forte : positionnez le MOD contre la paroi inférieure.

Position contre la paroi supérieure Position contre la paroi inférieure
(résistance d’environ 14 kg) (résistance d’environ 16 kg)

- Vissez ensuite la Butée métallique (23) à l’arrière du bras de la pédale avec les 4 vis Allen type

M3 (8) à l’aide de la clé Allen 2,5 mm fournie (20).

Position contre la paroi supérieure Position contre la paroi inférieure
(résistance d’environ 14 kg) (résistance d’environ 16 kg)

Remarque importante :

Pour éviter tout problème de calibration, le SPRING BRAKE MOD ne doit être installé

qu’en position de débattement course Longue

(= ne pas installer en position course Moyenne ou course Courte )

11/17

Installer le CONICAL RUBBER BRAKE MOD (5)

Ce MOD permet d’apporter, lors des freinages, un feeling authentique et une résistance ultra
progressive en fin de course.
Il appartiendra à chacun de l’installer ou non en fonction de ses préférences.

- Vissez le CONICAL RUBBER BRAKE MOD (5) dans le pas de vis de la butée métallique (23),

puis vissez l’écrou de fixation et de réglage (6) à l’arrière sur la vis dépassant du CONICAL
RUBBER BRAKE MOD.

- Vissez ensuite la butée métallique (23) à l’arrière du bras de la pédale avec uniquement 2 vis

Allen (et non 4) type M3 (8) dans la position indiquée sur les schémas ci-dessous

= en Position Course Très Longue

(Point à respecter impérativement pour éviter tout problème de calibration !)

Une fois installée dans cette position (en Course Très Longue), la butée métallique

chevauche légèrement la grande plaque de taule métallique noire arrière du pédalier et n’est

fixée qu’avec 2 vis Allen = ceci est tout à fait normal.

12/17

Ajuster la COURSE de débattement et la FORCE de résistance de la pédale de
frein avec le CONICAL RUBBER BRAKE MOD (5) installé

- A l’aide d’une clé plate 14 mm (non fournie), dévissez légèrement l’écrou de fixation et de

réglage (6).

- Rapprochez ou éloignez (à votre convenance) le CONICAL RUBBER BRAKE MOD (5) de

l’arrière du bas de la pédale.

- Une fois la position choisie, resserrez simplement l’écrou de fixation et de réglage (6) à l’aide de

la clé plate 14 mm.

En fonction de la position choisie, la résistance avec le CONICAL RUBBER BRAKE MOD se
situe entre 20 kg (lorsque le MOD est éloigné de la pédale) et 30 kg (lorsque le MOD est

rapproché de la pédale).

Remarque : Si le CONICAL RUBBER BRAKE MOD est trop proche de l’arrière du bras de la
pédale de frein, il peut arriver que les valeurs de la pédale ne reviennent pas complètement à 0
lorsque vous relâchez très doucement la pédale.
Dans ce cas :
* Dans les Options du JEU utilisé, ajoutez une petite zone morte en début de course pour la pédale

de frein.

* Ou éloignez légèrement le CONICAL RUBBER BRAKE MOD de d’arrière du bras de la pédale.

13/17

RETOURNER LA POSITION DU PEDALIER

Le pédalier T3PA-PRO possède un design unique (brevet en instance) permettant 2 positions au
choix :

- Position au Plancher (type F1)

- Position Suspendue (type GT/Rallye)

Par défaut, le pédalier est livré en position au Plancher (Type F1).

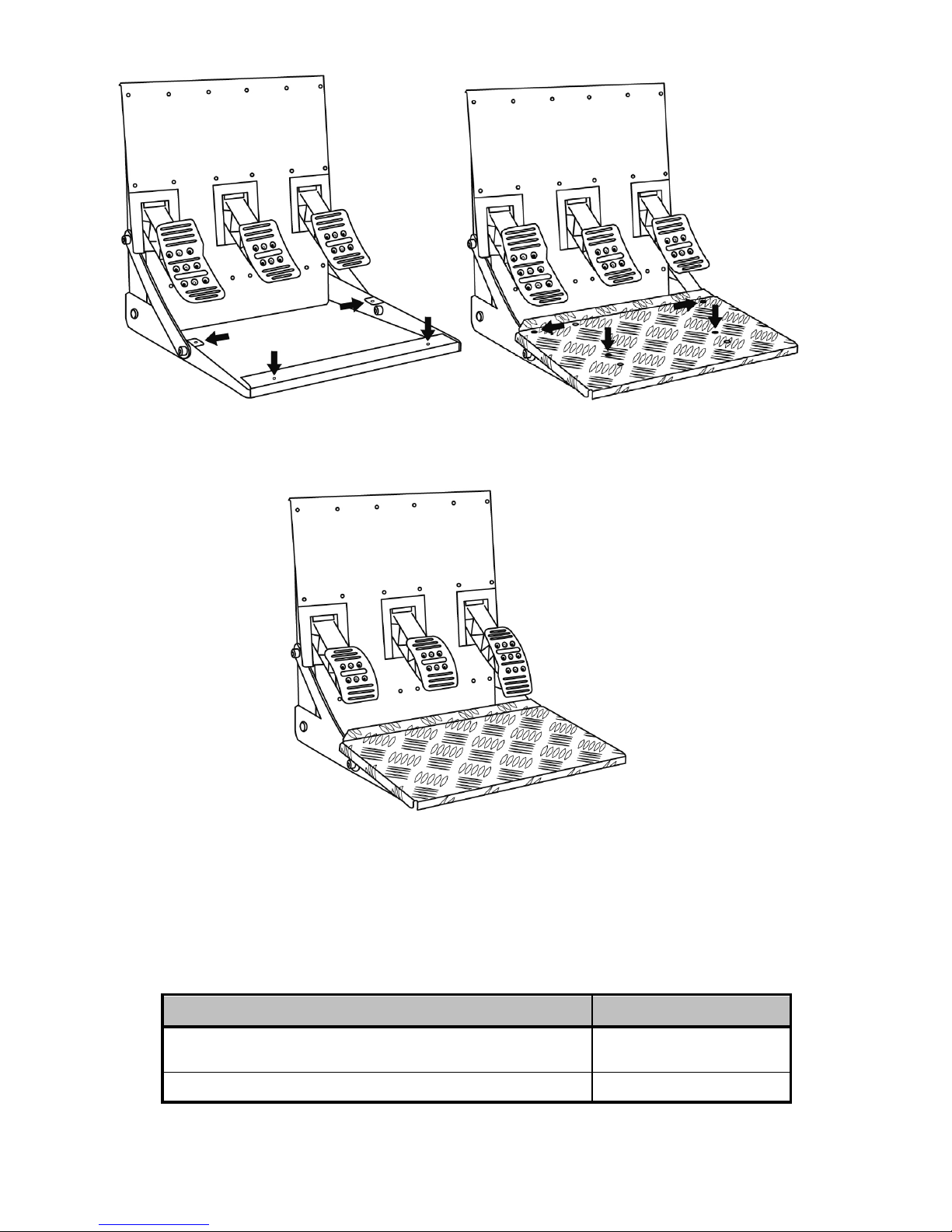

Position au Plancher (type F1) Position Suspendue (type GT/Rallye)

INVERSER PHYSIQUEMENT le pédalier

- A l’aide de la clé Allen 2 mm fournie (19), dévissez les 4 vis maintenant le repose-pieds

amovible (15).

14/17

- Retournez le pédalier de 180°, puis revissez le repose-pieds sur les 4 pas de vis situés sur

l’arceau (16).

- A l’aide de la clé Allen 2,5 mm fournie (20), dévissez les 3 têtes métalliques (17) pour les

retourner de 180° et pour inverser la tête de l’accélérateur et la tête de l’embrayage.

Vous êtes maintenant prêt à jouer !

INVERSER ELECTRONIQUEMENT la pédale d’accélérateur et d’embrayage

Lorsque vous retournez la position du pédalier, appuyez simplement sur le bouton MODE (situé sur
la base de votre volant) pour inverser électroniquement la pédale d’accélérateur et d’embrayage (la
couleur du voyant lumineux vous indique la position choisie).

POSITION DU PEDALIER

Couleur du

voyant lumineux

AU PLANCHER (Type F1)

(installée par défaut)

ROUGE

SUSPENDUE (Type GT/Rallye)

VERT

La position choisie est ensuite instantanément enregistrée

dans la mémoire interne du volant.

15/17

INFORMATIONS RELATIVES A LA GARANTIE AUX CONSOMMATEURS

Dans le monde entier, Guillemot Corporation S.A., ayant son siège social Place du Granier, B.P. 97143, 35571
Chantepie, France (ci-après « Guillemot ») garantit au consommateur que le présent produit Thrustmaster est exempt
de défaut matériel et de vice de fabrication, et ce, pour une période de garantie qui correspond au délai pour intenter
une action en conformité de ce produit. Dans les pays de l’Union Européenne, ce délai est de deux (2) ans à compter de
la délivrance du produit Thrustmaster. Dans les autres pays, la durée de la période de garantie correspond au délai pour
intenter une action en conformité du produit Thrustmaster selon la législation en vigueur dans le pays où le
consommateur avait son domicile lors de l’achat du produit Thrustmaster (si une telle action en conformité n’existe pas
dans ce pays alors la période de garantie est de un (1) an à compter de la date d’achat d’origine du produit
Thrustmaster).
Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique
qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d’achat (ou
tout autre lieu indiqué par le Support Technique).
Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, d'un remplacement ou
d'une remise en état de marche du produit défectueux. Si, pendant la période de garantie, le produit Thrustmaster fait
l'objet d'une telle remise en état, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la
garantie qui restait à courir (cette période court à compter de la demande d'intervention du consommateur ou de la mise
à disposition pour remise en état du produit en cause, si cette mise à disposition est postérieure à la demande
d'intervention). Lorsque la loi applicable l’autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les
dommages indirects) se limite à la remise en état de marche ou au remplacement du produit Thrustmaster. Lorsque la
loi applicable l’autorise, Guillemot exclut toutes garanties de qualité marchande ou d’adaptation à un usage particulier.
Cette garantie ne s’appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d’une
utilisation inappropriée ou abusive, d’une négligence, d’un accident, de l’usure normale, ou de toute autre cause non liée à un
défaut matériel ou à un vice de fabrication (y compris, mais non limitativement, une combinaison du produit Thrustmaster
avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis
par Guillemot pour ce produit) ; (2) si le produit a été utilisé en dehors du cadre privé, à des fins professionnelles ou
commerciales (salles de jeu, formations, compétitions, par exemple). (3) en cas de non respect des instructions du Support
Technique ; (4) aux logiciels, lesdits logiciels faisant l’objet d’une garantie spécifique ; (5) aux consommables (éléments à
remplacer pendant la durée de vie du produit : piles, coussinets de casque audio, par exemple) ; (6) aux accessoires (câbles,
étuis, housses, sacs, dragonnes, par exemple) ; (7) si le produit a été vendu aux enchères publiques.
Cette garantie n’est pas transférable.
Les droits légaux du consommateur au titre de la législation applicable dans son pays à la vente de biens de
consommation ne sont pas affectés par la présente garantie.
Par exemple, en France, indépendamment de la présente garantie, le vendeur reste tenu de la garantie légale de
conformité mentionnée aux articles L. 217-4 à L.217-12 du code de la consommation et de celle relative aux défauts
(vices cachés) de la chose vendue, dans les conditions prévues aux articles 1641 à 1648 et 2232 du code civil. La loi
applicable (c'est-à-dire la loi française) impose de reproduire les extraits de la loi française suivants:
Article L. 217-4 du code de la consommation:

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation
lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L. 217-5 du code de la consommation:

Le bien est conforme au contrat :
1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

- s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur
sous forme d'échantillon ou de modèle ;

- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le
vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou est propre à tout usage spécial
recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L. 217-12 du code de la consommation:

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article L. 217-16 du code de la consommation:

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de
l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période
d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir.
Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du
bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

16/17

Article L. 1641 du code civil:

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage
auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné
qu'un moindre prix, s'il les avait connus.

Article L. 1648 alinéa 1er du code civil:

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la
découverte du vice.

Stipulations additionnelles à la garantie

Pendant la période de garantie, Guillemot ne fournira, en principe, pas de pièce détachée car le Support Technique est
seul habilité tant à ouvrir qu'à remettre en état tout produit Thrustmaster (à l'exception des remises en état que le
Support Technique demanderait, par instructions écrites, au consommateur d'effectuer -par exemple en raison de la
simplicité et de l'absence de confidentialité du processus de remise en état-, en lui fournissant, le cas échéant, la ou les
pièces détachées nécessaires).
Compte tenu de ses cycles d'innovation et pour préserver ses savoir-faire et secrets, Guillemot ne fournira, en principe,
ni notice de remise en état, ni pièce détachée pour tout produit Thrustmaster dont la période de garantie est expirée.
Aux États-Unis d’Amérique et au Canada, la présente garantie est limitée au mécanisme interne et au boîtier externe du produit. En
aucun cas, Guillemot ou ses sociétés affiliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages
indirects ou dommages accessoires résultant du non respect des garanties expresses ou implicites. Certains États/Provinces
n’autorisent pas la limitation sur la durée d’une garantie implicite, ou l’exclusion ou la limitation de responsabilité pour les dommages
indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie
vous confère des droits spécifiques ; vous pouvez également bénéficier d’autres droits qui peuvent différer d’un État/Province à
l’autre.

Responsabilité

Lorsque la loi applicable l’autorise, Guillemot Corporation S.A. (ci-après « Guillemot ») et ses filiales excluent toute
responsabilité pour tous dommages causés par un ou plusieurs des faits suivants: (1) le produit a été modifié, ouvert, altéré,
(2) l’irrespect des instructions de montage, (3) l’utilisation inappropriée ou abusive, la négligence, l’accident (un choc, par
exemple), (4) l’usure normale du produit, (5) l’utilisation du produit en dehors du cadre privé, à des fins professionnelles ou
commerciales (salles de jeu, formations, compétitions, par exemple). Lorsque la loi applicable l’autorise, Guillemot et ses
filiales excluent toute responsabilité pour tout dommage dont la cause n’est pas liée à un défaut matériel ou à un vice de
fabrication du produit (y compris, mais non limitativement, tout dommage causé directement ou indirectement par tout logiciel,
ou par une combinaison du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries,
chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit).

SUPPORT TECHNIQUE

http://support.thrustmaster.com

17/17

COPYRIGHT

© 2017 Guillemot Corporation S.A. Tous droits réservés. Thrustmaster

®

est une marque déposée de
Guillemot Corporation S.A. Toutes les autres marques sont la propriété de leurs propriétaires
respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont
susceptibles de changer sans préavis et de varier selon les pays. Fabriqué en Chine.

RECOMMANDATION RELATIVE A LA PROTECTION DE L’ENVIRONNEMENT

Dans l’Union Européenne : En fin de vie, ce produit ne doit pas être éliminé avec
les déchets ménagers normaux mais déposé à un point de collecte des déchets
d'équipements électriques et électroniques en vue de son recyclage.
Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou
l’emballage.
En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le
recyclage et par les autres formes de valorisation des déchets d'équipements

électriques et électroniques, vous contribuez de manière significative à la
protection de l’environnement. Veuillez consulter les autorités locales qui vous indiqueront le point de
collecte concerné.
Dans les autres pays : Veuillez vous reporter aux législations locales relatives au recyclage des
équipements électriques et électroniques.

Informations à conserver. Les couleurs et décorations peuvent varier.
Il est recommandé de retirer les attaches en plastique et les adhésifs avant d’utiliser le produit.
www.thrustmaster.com

*Applicable à l’UE et la Turquie uniquement

*

*

1/17

Für: PC – PlayStation®3 – PlayStation®4 – Xbox One

Benutzerhandbuch

2/17

TECHNISCHE MERKMALE

1 2 Seitenbögen (links und rechts)

2 4 M8-Typ Innensechskantschrauben
(Zur Befestigung der Seitenbögen)

3 2 Kunststoffscheiben

(Zur Befestigung der Seitenbögen)

4 6 mm Inbusschlüssel

(Zur Befestigung der Seitenbögen)

5 Entfernbare CONICAL RUBBER BRAKE MOD

6 Befestigungs- und Stellmutter

(Zur Befestigung der CONICAL RUBBER

BRAKE MOD)

7 Reserve

(Verschiedene Extraschrauben und Muttern)

8 4 M3-Typ Innensechskantschrauben

(Zur Befestigung des entfernbaren

Metallstops)

3/17

11 Pedalset-Kabel und Stecker

15 Entfernbare Fußstütze

16 Seitenbögen, wenn montiert

17 Entfernbare Pedalköpfe

18 Entfernbare SPRING BRAKE MOD

(Nicht vormontiert)

19 Inkl. 2 mm Inbusschlüssel

20 Inkl. 2,5 mm Inbusschlüssel

17 Metallkopf

21 Plastik-Kopfhalterung

22 Pedalarm aus Metall

23 Entfernbarer Metallstop

(Nicht vormontiert)

4/17

WARNHINWEISE

Bevor Sie dieses Produkt benutzen, lesen Sie sich bitte diese Dokumentation sorgfältig durch und
bewahren Sie diese sicher auf, falls Sie später etwas nachlesen müssen.

Benutzen Sie aus Sicherheitsgründen das Pedalset niemals barfuß oder in

Socken.

THRUSTMASTER ® ÜBERNIMMT KEINERLEI HAFTUNG BEI VERLETZUNGEN

DURCH BENUTZUNG DES PEDALSETS OHNE SCHUHE.

Achtung – Quetschgefahr am Pedalset während des Spielens

* Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf.
* Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Seiten der Pedale.
* Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalrückseite.
* Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalvorderseite.

NIE

NIE

NIE

5/17

AUTOMATISCHE KALIBRIERUNG DER PEDALE

WICHTIG:

- Verbinden/Trennen Sie das Pedalset niemals mit/von der Rennlenkerbasis, wenn diese mit der

Konsole oder dem PC verbunden ist oder während eines Spiels. Sie verhindern dadurch
Kalibrierungsfehler.

= Schließen Sie das Pedalset ausschließlich nur an den Rennlenker an, bevor dieser an die Konsole

oder den PC angeschlossen wird.

- Nach der Selbstkalibrierung des Lenkers und nach dem Spielstart werden die Pedale nach

mehrmaligem Niederdrücken automatisch kalibriert.

- Betätigen Sie die Pedale niemals während der Selbstkalibrierung des Lenkers oder während ein

Spiel geladen wird. Sie verhindern dadurch Kalibrierungsfehler.

- Falls das Pedalset nicht ordnungsgemäß funktioniert oder die Kalibrierung nicht korrekt zu sein

scheint: Schalten Sie Ihre Konsole oder Ihren PC aus. Trennen Sie den Rennlenker komplett von
der Konsole oder Ihren PC. Schließen Sie die Kabel (auch Netz- und Pedalset-Kabel) erneut an.
Starten Sie dann Ihre Konsole oder Ihren PC und das Spiel neu.

MONTAGE DES PEDALSETS IN EIN COCKPIT

- Nutzen Sie zur Montage des Pedalsets die kleinen Schraubgewinde an der Unterseite desselben.

- Drehen Sie M6-Schrauben (nicht enthalten) in die Pedalträgerplatte des Cockpits und in die

kleinen Schraubengewinde an der Unterseite des Pedalsets.

Bitte beachten Sie: Die Länge der M6-Schrauben darf die Dicke der Pedalträgerplatte des
Cockpits sowie zusätzlich einer Länge von 10 mm nicht überschreiten, da diese sonst die internen
Komponenten des Pedalsets beschädigen.

Nur für Personen ab 16 Jahre oder älter

geeignet

Schweres Produkt

Vorsicht, dieses Produkt nicht auf Sie selbst

oder andere fallenlassen!

6/17

MONTAGE DER BEIDEN SEITENBÖGEN (1)

Positionen der beiden seitlichen Schraubgewinde (ein oberes und ein unteres) am Pedalset, um die
beiden Seitenbögen (1) zu montieren:

- Setzen Sie eine der Kunststoffscheiben (3) auf das Schraubengewinde am unteren Teil des

Pedalsets.

- Setzen Sie einen der Bögen (1) passgenau auf das Schraubengewinde im oberen Teil des

Pedalsets und das andere auf die Kunststoffscheibe (3) im unteren Teil.

- Befestigen Sie den Bogen (1) mittels zweier M8-Typ Innensechskantschrauben (2). Benutzen Sie

dazu den 6 mm Inbusschlüssel (4) und drehen die Schrauben im Uhrzeigersinn ein.

- Wiederholen Sie diesen Vorgang an der anderen Seite des Pedalsets, um auch den zweiten

Seitenbogen zu montieren.

Sie können nun mit dem Spielen loslegen!

7/17

KONFIGURIEREN DER PEDALE

Jedes der drei Pedale verfügt über:

- Einen Metallkopf (17) mit mehreren Lochungen
(9 für das Gas – 6 für die Bremse – 6 für die Kupplung).

- Eine Plastik-Kopfhalterung (21) (zur Montage zwischen Metallkopf und dem Pedalarm) mit 4

Lochungen.

- Einen Pedalarm aus Metall (22) mit 4 Lochungen.

ACHTUNG: Um Kalibrierungsprobleme zu vermeiden, trennen Sie immer das USB-Kabel des

Pedalsets vom Lenkrad ab, bevor Sie die Einstellungen Ihres Pedalsets vornehmen.

Einstellen der Pedal-HÖHE

- Mittels des beigelegten 2.5 mm Inbusschlüssels (20) lösen und entfernen Sie die beiden

Halteschrauben des Metallkopfes (17) und dessen Halterung (21).

- Danach wählen Sie Ihre passende Höhe aus und schrauben das Ganze wieder fest.

Beispiele beim Gaspedal:

Niedrige Position

Mittlere Position

(Standard)

Hohe Position

Sehr hohe Position

Anzahl der möglichen Höhen pro Pedal:

- 4 für das Gaspedal

- 2 für das Bremspedal

- 2 für das Kupplungspedal

8/17

Einstellen des Pedal-ABSTANDS

- Mittels des beigelegten 2.5 mm Inbusschlüssels (20) lösen und entfernen Sie die beiden

Halteschrauben des Metallkopfes (17) und dessen Halterung (21).

- Danach wählen Sie Ihren passenden Abstand (nach links, mittig, nach rechts) und schrauben das

Ganze wieder an.

Beispiele beim Bremspedal:

Linke Position Mittige Position (Standard) Rechte Position

Anzahl der möglichen Abstandspositionen pro Pedal:

- 3 für das Gaspedal

- 3 für das Bremspedal

- 3 für das Kupplungspedal

Einstellen des Pedal-NEIGUNGSWINKELS

- Mittels des beigelegten 2.5 mm Inbusschlüssels (20) lösen und entfernen Sie die beiden

Halteschrauben des Metallkopfes (17) und dessen Halterung (21).

- Danach drehen Sie die Plastik-Kopfhalterung (21) um 180° und schrauben das Ganze wieder an.

Beispeile beim Gaspedal:

Weniger geneigte Position Mehr geneigte Position
(Standard)

Anzahl der möglichen Neigungspositionen pro Pedal:

- 2 für das Gaspedal

- 2 für das Bremspedal

- 2 für das Kupplungspedal

9/17

Einstellen des HUBS und des WIDERSTANDS des Bremspedals (ohne montierter
BRAKE MOD)

- Montage des Metallstops (23) hinten am Bremspedal.

- Wählen Sie die Position nach Ihrem Gusto (langer, mittlerer oder kurzer Bewegungsbereich) und

schrauben die vier M3-Typ Innensechskantschrauben (8) mittels des beigelegten 2.5 mm
Inbusschlüssels (20) fest.

Langer Hub und starker Mittlerer Hub und Kurzer Hub und
Widerstand (Standard) mittlerer Widerstand geringer Widerstand

Langer Hub und starker Kurzer Hub und
Widerstand (Standard) geringer Widerstand

Anzahl möglicher Hub- oder Widerstandspositionen:

- Langer Hub mit etwa 10 kg Widerstand

- Mittlerer Hub mit etwa 8,5 kg Widerstand

- Kurzer Hub mit etwa 7 kg Widerstand

Hinweis: Je länger der Hubweg, desto größer der Widerstand (und umgekehrt)

.

10/17

Montage der SPRING BRAKE MOD (18)

Diese Mod ermöglicht unterschiedliche Empfindungen und Widerstände beim Bremsen.
Sie müssen je nach Ihren Präferenzen selbst entscheiden, ob Sie diese Mod montieren möchten.

- Montieren Sie die SPRING BRAKE MOD (18) vollständig und dicht am Boden der Vertiefung im

Metallstop (23).

- Für starken Widerstand: Positionieren Sie die Mod gegen die obere Wand.

- Für noch stärkeren Widerstand: Positionieren Sie die Mod gegen die untere Wand.

Position gegen die obere Wand Position gegen die untere Wand
(Widerstand etwa 14 kg) (Widerstand etwa 16 kg)

- Danach montieren Sie den Metallstop (23) hinter den Pedalarm mittels der vier M3-Typ

Innensechskantschrauben (8). Benutzen Sie dazu den beigelegten 2.5 mm Inbusschlüssel (20).

Position gegen die obere Wand Position gegen die untere Wand
(Widerstand etwa 14 kg) (Widerstand etwa 16 kg)

Wichtiger Hinweis:

Um Kalibrierungsprobleme zu vermeiden, darf die SPRING BRAKE MOD

ausschließlich nur in der Position „Langer Hub“ montiert werden.

(Auf keinen Fall in den Positionen „Mittlerer Hub“ oder „Kurzer Hub“)

11/17

Montage des CONICAL RUBBER BRAKE MOD (5)

Diese Mod vermittelt Ihnen ein sehr authentisches Bremsgefühl und einen hochprogressiven
Widerstand am Ende des Pedalhubs.
Sie müssen je nach Ihren Präferenzen selbst entscheiden, ob Sie diese Mod montieren möchten.

- Schrauben Sie die CONICAL RUBBER BRAKE MOD (5) in das Schraubgewinde des Metallstops

(23) und schrauben dann die Befestigungs- und Stellmutter (6) von hinten auf die hervorstehende

Schraube der CONICAL RUBBER BRAKE MOD auf.

- Befestigen Sie dann den Metallstop (23) hinter dem Pedalarm und nutzen dazu anstatt der vier

nur zwei M3-Typ Innensechskantschrauben (8), wie in der untenstehenden Zeichnung gezeigt
wird

= in der sehr langen Bewegungsposition.

(Bitte führen Sie diesen Punkt exakt aus, um jedwede Kalibrierungsprobleme zu vermeiden!)

Nach der Montage in dieser Position (in der sehr langen Bewegungsposition) überlappt der

Metallstop leicht das große schwarze Stück Blech hinter den Pedalen und ist nur mit zwei

Innensechskantschrauben befestigt: Das ist völlig normal.

12/17

Einstellen des HUBS und des WIDERSTANDS des Bremspedals mit montierter
CONICAL RUBBER BRAKE MOD (5)

- Mit einem 14 mm Maulschlüssel (nicht enthalten) leicht die Befestigungs- und Stellmutter (6)

lösen.

- Je nach Ihren Präferenzen können Sie die CONICAL RUBBER BRAKE MOD (5) ein wenig näher

an die Rückseite heranbewegen oder aber mit mehr Abstand von der Rückseite des Bremspedals
fortbewegen.

- Nachdem Sie sich für Ihre passende Position entschieden haben, schrauben Sie mittels des 14

mm Maulschlüssels die Befestigungs- und Stellmutter (6) wieder fest.

Je nach der von Ihnen gewählten Position liegt der Widerstand der CONICAL RUBBER
BRAKE MOD zwischen 20 kg (wenn die Mod weiter vom Pedal entfernt ist) und 30 kg (wenn

die Mod näher am Pedal ist).

Bitte beachten Sie: Falls die CONICAL RUBBER BRAKE MOD zu nah an der Pedalarmrückseite
sitzt, kann es vorkommen, dass die Werte des Pedals nicht vollständig auf Null zurückgehen, wenn
Sie das Pedal ganz leicht freigeben. Sollte dies der Fall sein:
* In den Optionen des Spiels, das Sie spielen, eine kleine tote Zone zu Beginn des Hubs des

Bremspedals hinzufügen.
Oder
* Die CONICAL RUBBER BRAKE MOD ein wenig von der Pedalarmrückseite entfernen.

13/17

UMKEHREN DER PEDALSET-POSITION

Das T3PA-PRO Pedalset verfügt über ein einzigartiges Design (zum Patent angemeldet), das Ihnen
die Wahl zweier verschiedener Positionen ermöglicht:

- Bodenmontierte Position (F1-Stil)

- Hängende Position (GT/Rallye-Stil)

Werksseitig wird das Pedalset mit der bodenmontierten Position (F1-Stil) ausgeliefert.

Bodenmontierte Position (F1-Stil) Hängende Position (GT/ Rallye -Stil)

PHYSIKALISCHE UMKEHRUNG des Pedalsets

- Lösen Sie die vier Halteschrauben der entfernbaren Fußstütze (15) mittels des beigelegten 2 mm

Inbusschlüssels.

14/17

- Drehen Sie das Pedalset um 180° und setzen dann die Schrauben in die vier Schraubgewinde

der Bögen (16) ein und ziehen diese wieder fest.

- Nutzen Sie zum Lösen der drei Metallköpfe (17) den beigelegten 2.5 mm Inbusschlüssel (20), um

die Metallköpfe um 180° zu drehen und tauschen die Positionen des Gaspedalkopfes und des

Kupplungspedalkopfes.

Sie können nun mit dem Spielen loslegen!

ELEKTRONISCHER TAUSCH des Gas- und Bremspedals

Wenn Sie die physikalische Position des Pedalsets umgedreht haben, drücken Sie einfach den
Button MODE (an der Lenkerbasis), um das Gas- und Kupplungspedal elektronisch zu vertauschen
(die jeweilige LED Farbe zeigt die von Ihnen gewählte Position an).

PEDALSET-POSITION

LED FARBE

BODENMONTIERT (F1-Stil)

(Standard)

ROT

HÄNGEND (GT/Rallye-Stil)

GRÜN

Die gewählte Position wird sofort im internen Speicher des Lenkers abgespeichert.

15/17

Kunden-Garantie-Information

Guillemot Corporation S.A. mit Hauptfirmensitz in Place du Granier, B.P. 97143, 35571 Chantepie,
France (fortfolgend “Guillemot”) garantiert Kunden weltweit, daß dieses Thrustmaster Produkt frei
von Mängeln in Material und Verarbeitung für eine Gewährleistungsfrist ist, die mit der Frist für eine
Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern der Europäischen Union
entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Thrustmaster Produktes. In
anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge
bezüglich des Thrustmaster Produktes in Übereinstimmung mit anwendbarem Recht des Landes, in
dem der Kunde zum Zeitpunkt des Erwerbs eines Thrustmaster Produktes wohnhaft ist. Sollte eine
entsprechende Regelung in dem entsprechenden Land nicht existieren, umfasst die
Gewährleistungspflicht einen Zeitraum von einem (1) Jahr ab dem originären Kaufdatum des
Thrustmaster Produktes.
Sollten bei dem Produkt innerhalb der Gewährleistungsfrist Defekte auftreten, kontaktieren Sie
unverzüglich den technischen Kundendienst, der die weitere Vorgehensweise anzeigt. Wurde der
Defekt bestätigt, muß das Produkt an die Verkaufsstelle (oder an eine andere Stelle, je nach
Maßgabe des technischen Kundendienstes) retourniert werden.
Im Rahmen dieser Garantie sollte das defekte Produkt des Kunden, je nach Entscheidung des
technischen Kundendienstes, entweder ausgetauscht oder repariert werden. Sollte während der
Garantiezeit das Thrustmaster Produkt einer derartigen Instandsetzung unterliegen und das
Produkt während eines Zeitraums von mindestens sieben (7) Tagen nicht benutzbar sein, wird
diese Zeit der restlichen Garantiezeit hinzugefügt. Diese Frist läuft ab dem Zeitpunkt, an dem der
Wunsch des Verbrauchers bezüglich einer Intervention vorliegt oder ab dem Tag, an dem das
fragliche Produkt zur Instandsetzung zur Verfügung steht, falls das Datum, an dem das Produkt zur
Instandsetzung zur Verfügung steht, dem Datum des Antrags auf Intervention nachfolgt. Wenn nach
geltendem Recht zulässig, beschränkt sich die volle Haftung von Guillemot und ihrer
Tochtergesellschaften auf die Reparatur oder den Austausch des Thrustmaster Produktes (inklusive
Folgeschäden). Wenn nach geltendem Recht zulässig, lehnt Guillemot alle Gewährleistungen der
Marktgängigkeit oder Eignung für einen bestimmten Zweck ab.
Der Gewährleistungsanspruch verfällt: (1) Falls das Produkt modifiziert, geöffnet, verändert oder ein
Schaden durch unsachgemäßen oder missbräuchlichen Gebrauch hervorgerufen wurde, sowie
durch Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinem anderen Grund – aber nicht durch
Material- oder Herstellungsfehler (einschließlich, aber nicht beschränkt auf, die Kombination der
Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte,
oder andere Elemente, die von Guillemot für dieses Produkt nicht mitgeliefert wurden); (2) Falls das
Produkt für eine andere Nutzung als zum privaten Hausgebrauch, einschließlich für professionelle
oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe) verwendet wird; (3) Im Falle
der Nichteinhaltung der durch den technischen Support erteilten Anweisungen; (4) Durch Software.
Die besagte Software ist Gegenstand einer speziellen Garantie; (5) Bei Verbrauchsmaterialien
(Elemente, die während der Produktlebensdauer ausgetauscht werden, wie z. B. Einwegbatterien,
Ohrpolster für ein Audioheadset oder für Kopfhörer); (6) Bei Accessoires (z. B. Kabel, Etuis,
Taschen, Beutel, Handgelenk-Riemen); (7) Falls das Produkt in einer öffentlichen Versteigerung
verkauft wurde.Diese Garantie ist nicht übertragbar.
Die Rechte des Kunden in Übereinstimmung mit anwendbarem Recht bezüglich des Verkaufs auf
Konsumgüter im Land der/der Kunden/Kundin wird durch diese Garantie nicht beeinträchtigt.

16/17

Zusätzliche Gewährleistungsbestimmungen

Während der Garantiezeit bietet Guillemot grundsätzlich keine Ersatzteile an, da der technische
Kundendienst der einzige autorisierte Partner zum Öffnen und/oder Instandsetzen jedweden
Thrustmaster-Produkts ist (mit Ausnahme von irgendwelchen Instandsetzungsprozeduren, die der
Kunde nach Maßgabe des technischen Kundendienstes und durch schriftliche Instruktionen sowie
der Zurverfügungstellung des/der eventuell erforderlichen Ersatzteil(s)(e) selbst in der Lage ist
durchzuführen – zum Beispiel aufgrund der Einfachheit und einer nicht erforderlichen
Geheimhaltung des Instandsetzungsverfahrens).
Aufgrund seiner Innovationszyklen und um sein Know-how und seine Geschäftsgeheimnisse zu
schützen, bietet Guillemot grundsätzlich keine Instandsetzungs-Benachrichtigung oder Ersatzteile
für alle Thrustmaster Produkte an, deren Garantiezeit abgelaufen ist.

Haftung

Wenn nach dem anwendbaren Recht zulässig, lehnen Guillemot Corporation S.A. (fortfolgend
"Guillemot") und ihre Tochtergesellschaften jegliche Haftung für Schäden, die auf eine oder mehrere
der folgenden Ursachen zurückzuführen sind, ab: (1) das Produkt wurde modifiziert, geöffnet oder
geändert; (2) Nichtbefolgung der Montageanleitung; (3) unangebrachte Nutzung, Fahrlässigkeit, Unfall
(z. B. ein Aufprall); (4) normalem Verschleiß; (5) Die Verwendung des Produkts für jedwede andere
Nutzung als zum privaten Hausgebrauch, einschließlich professionelle oder kommerzielle Zwecke (z. B.
Spielhallen, Training, Wettkämpfe). Wenn nach anwendbarem Recht zulässig, lehnen Guillemot und
seine Niederlassungen jegliche Haftung für Schäden, die nicht auf einen Material- oder
Herstellungsfehler in Bezug auf das Produkt beruhen (einschließlich, aber nicht beschränkt auf, etwaige
Schäden, die direkt oder indirekt durch Software oder durch die Kombination der Thrustmaster
Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere
Elemente, die von Guillemot für dieses Produkt nicht geliefert wurden), ab.

TECHNISCHER SUPPORT

http://support.thrustmaster.com

17/17

COPYRIGHT

© Guillemot Corporation S.A. 2017. Alle Rechte vorbehalten. Thrustmaster

®

ist ein eingetragenes
Warenzeichen der Guillemot Corporation S.A. Alle anderen Handelsmarken sind im Besitz Ihrer
jeweiligen Eigentümer. Illustrationen nicht verbindlich. Inhalte, Design und Spezifikationen können
ohne vorherige Ankündigung geändert werden und können von Land zu Land unterschiedlich sein.
Hergestellt in China.

Hinweise zum Umweltschutz

In der Europäischen Union: Dieses Produkt darf nach Ende seiner Lebensdauer
nicht über den Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für
das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist
darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwertung, der stofflichen Verwertung oder anderen Formen von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Bitte erfragen Sie
bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Für alle anderen Länder: Bitte beachten Sie die lokalen Entsorgungsrichtlinien/­Gesetze bezüglich elektrischen und elektronischen Equipments.

Wichtige Informationen. Die Farben und Verzierungen können abweichen.
Plastikhalterungen und Aufkleber bitte vor der Nutzung des Produktes entfernen.

www.thrustmaster.com

Nur in der EU und der Türkei anwendbar

*

*

1/17

Voor: PC – PlayStation®3 – PlayStation®4 – Xbox One

Handleiding

2/17

TECHNISCHE SPECIFICATIES

1 2x bochtstukken (links en rechts)

2 4x M8-inbusbouten
(voor bevestiging van bochtstukken)

3 2x kunststof ringen

(voor bevestiging van bochtstukken)

4 6 mm inbussleutel

(voor bevestiging van bochtstukken)

5 Verwijderbare CONICAL RUBBER BRAKE MOD

6 Bevestigings- en stelmoer

(voor bevestiging van CONICAL RUBBER

BRAKE MOD)

7 Reservemateriaal

(extra bouten en moeren)

8 4x M3-inbusbouten

(voor bevestiging van verwijderbare

metalen begrenzer)

3/17

11 Pedaalsetkabel met connector

15 Verwijderbare voetsteun

16 Bochtstukken na montage

17 Verwijderbare pedalen

18 Verwijderbare SPRING BRAKE MOD

(niet gemonteerd bij levering)

19 Meegeleverde 2 mm inbussleutel

20 Meegeleverde 2,5 mm inbussleutel

17 Metalen pedaal

21 Kunststof pedaalsteun

22 Metalen pedaalarm

23 Verwijderbare metalen begrenzer

(niet gemonteerd bij levering)

4/17

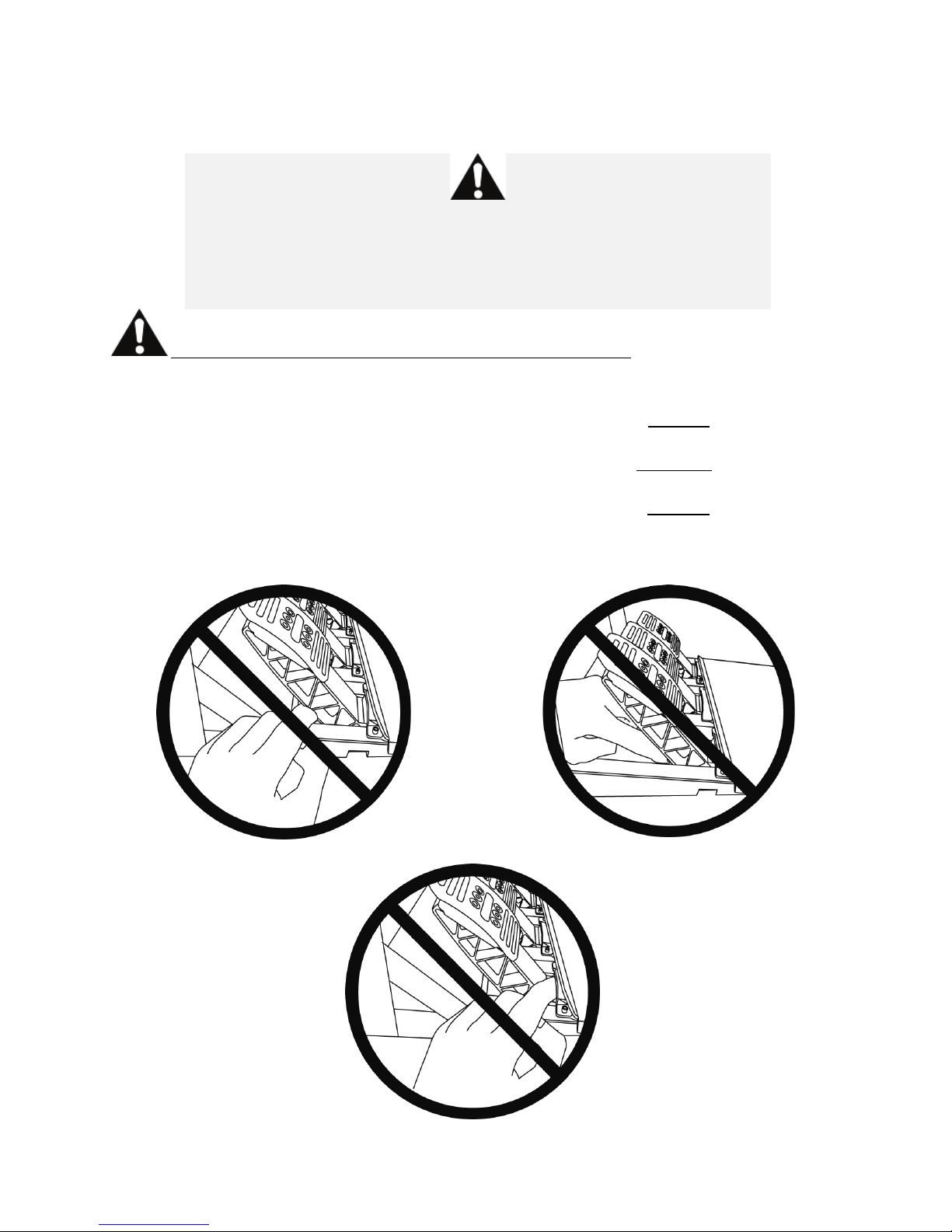

WAARSCHUWING

Lees, voordat u dit product gebruikt, dit document zorgvuldig door en bewaar het om eventueel op een
later tijdstip te kunnen raadplegen.

Voor uw en andermans veiligheid mag de pedaalset nooit worden gebruikt op

blote voeten of met alleen sokken aan.

THRUSTMASTER® WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL

VAN LETSEL ALS GEVOLG VAN HET ZONDER SCHOENEN GEBRUIKEN VAN

DE PEDAALSET.

Waarschuwing – Pedaalset beknellingsgevaar tijdens gamen

* Houd de pedaalset buiten het bereik van kinderen.
* Zorg tijdens gebruik dat vingers of duimen nooit in de buurt van of op de zijkanten van de pedalen

komen.

* Zorg tijdens gebruik dat vingers of duimen nooit in de buurt van of op de achterzijde van de pedalen

komen.

* Zorg tijdens gebruik dat vingers of duimen nooit in de buurt van of op de voorzijde van de pedalen

komen.

NOOIT

NOOIT

NOOIT

5/17

AUTOMATISCHE KALIBRATIE VAN PEDALEN

BELANGRIJK:

- Om kalibratieproblemen te vermijden, mag u de pedaalset nooit aansluiten op of loskoppelen van

de voet van het stuur wanneer het stuur is verbonden met de console of de pc, of tijdens het
gamen.

= Sluit de pedaalset altijd eerst aan op het stuur voordat u het stuur aansluit op de console of pc.

- Zodra het stuur zichzelf heeft gekalibreerd en de game is gestart, kalibreren de pedalen zichzelf

automatisch nadat ze enkele malen zijn ingetrapt.

- Om kalibratieproblemen te vermijden, mag u nooit op de pedalen trappen wanneer het stuur bezig

is met zelfkalibratie of wanneer de game aan het opstarten is,

- Als de pedalen niet correct werken of niet correct gekalibreerd lijken te zijn, schakel dan de

console of de PC uit, koppel het stuur volledig los, sluit alle kabels weer aan (inclusief de
voedingskabel en de pedaalsetkabel), start de console of de PC op en start de game opnieuw.

DE PEDAALSET AAN EEN COCKPIT BEVESTIGEN

- Bevestig de pedaalset met behulp van de kleine schroefdraden onderop de pedaalset.

- Schroef 2 M6-bouten (niet meegeleverd) in de pedaalsteunplaat van de cockpit en in de 2 kleine

schroefdraden onderop de pedaalset.

Belangrijk: Om beschadiging van de interne onderdelen van de pedaalset te voorkomen, mogen de
2 M6-bouten niet langer zijn dan de dikte van de pedaalsteunplaat van de cockpit plus een extra 10
mm.

Mag alleen verplaatst worden door gebruikers

van 16 jaar of ouder

ZWAAR PRODUCT

Wees voorzichtig en laat het product niet op

uzelf of iemand anders vallen!

6/17

INSTALLATIE VAN DE 2 BOCHTSTUKKEN (1)

Positie van de 2 schroefdraden (1 hoog + 1 laag) voor de bevestiging van de 2 boogstukken (1):

- Plaats een van de 2 kunststof ringen (3) op de schroefdraad op het onderste gedeelte van de

pedaalset.

- Plaats vervolgens een van de boogstukken (1) op de schroefdraad op het bovenste gedeelte van

de pedaalset en op de kunststof ring (3).

- Monteer het boogstuk (1) met behulp van 2 van de M8-inbusbouten (2) en de 6 mm inbussleutel

(4) door de bouten met de klok mee vast te draaien.

- Herhaal deze procedure met het tweede boogstuk aan de andere kant van de pedaalset.

Nu kan er gespeeld worden!

7/17

CONFIGUREREN VAN DE PEDALEN

Elk van de 3 pedalen heeft:

- Een metalen pedaal (17) met gaten
(9 voor het gaspedaal, 6 voor het rempedaal en 6 voor het koppelingpedaal)

- Een kunststof tussenstuk (21) (wordt geplaatst tussen het pedaal en de arm van het pedaal) met 4

gaten

- Een metalen pedaalarm (22) met 4 gaten.

LET OP: Koppel om problemen met de kalibratie te voorkomen de USB-kabel altijd los

van het stuur voordat de instellingen van de pedaalset worden gewijzigd

De HOOGTE van het pedaal aanpassen

- Draai met behulp van de meegeleverde 2,5 mm inbussleutel (20) de 2 bouten los waarmee het

pedaal (17) en de steun (21) vast zitten.

- Hierna kiest u de gewenste hoogte, monteert u de bouten en draait deze vast.

Voorbeelden afstelling gaspedaal:

Laag

Midden (standaard)

Hoog

Extra hoog

Aantal mogelijke standen van een pedaal:

- 4 voor het gaspedaal

- 2 voor het rempedaal

- 2 voor het koppelingspedaal

8/17

De RUIMTE tussen de pedalen aanpassen

- Draai met behulp van de meegeleverde 2,5 mm inbussleutel (20) de 2 bouten los waarmee het

pedaal (17) en de steun (21) vast zitten.

- Hierna kiest u de gewenste stand (naar links, in het midden of naar rechts), monteert u de bouten

en draait deze vast.

Voorbeelden afstelling rempedaal:

Links Midden (standaard) Rechts

Aantal mogelijke standen van een pedaal:

- 3 voor het gaspedaal

- 3 voor het rempedaal

- 3 voor het koppelingspedaal

De HOEK van het pedaal aanpassen

- Draai met behulp van de meegeleverde 2,5 mm inbussleutel (20) de 2 bouten los waarmee het

pedaal (17) en de steun (21) vast zitten.

- Hierna draait u de kunststof steun (21) 180°, monteert u de bouten en draait deze vast.

Voorbeelden afstelling gaspedaal:

Kleinere hoek Grotere hoek (standaard)

Aantal mogelijke hoekstanden van een pedaal:

- 2 voor het gaspedaal

- 2 voor het rempedaal

- 2 voor het koppelingspedaal

9/17

De SLAG en de WEERSTAND van het rempedaal aanpassen (zonder BRAKE MOD
gemonteerd)

- Monteer de metalen begrenzer (23) op het einde van de rempedaalarm.

- Kies de gewenste pedaalslag (lang, normaal of kort), draai de 4 M3-inbusbouten (8) vast met de

meegeleverde 2,5 mm inbussleutel (20).

Lange slag en veel Normale slag en Korte slag en
weerstand (standaard) normale weerstand weinig weerstand

Lange slag en veel Korte slag en
weerstand (standaard) weinig weerstand

Aantal mogelijke standen voor pedaalslag en weerstand:

- Lange slag met weerstand van ongeveer 10 kg

- Normale slag met weerstand van ongeveer 8,5 kg

- Korte slag met weerstand van ongeveer 7 kg

Opmerking: hoe langer de slag, hoe korter de pedaalweerstand (en andersom).

10/17

Montage van de SPRING BRAKE MOD (18)

Deze mod zorgt voor een heel verschillend gevoel in het rempedaal.
Het wel of niet monteren van deze mod is een kwestie van voorkeur.

- Monteer de SPRING BRAKE MOD (18) in zijn geheel en goed passend in de bodem van de holle

ruimte in de metalen begrenzer (23).

- Voor veel weerstand: plaats de mod tegen de bovenste wand.

- Voor nog meer weerstand: plaats de mod tegen de onderste wand.

Plaatsing tegen de bovenste wand Plaatsing tegen de onderste wand
(weerstand van ongeveer 14 kg) (weerstand van ongeveer 16 kg)

- Hierna monteert u de metalen begrenzer (23) achter de pedaalarm met de 4 M3-inbusbouten (8)

met behulp van de meegeleverde 2,5 mm inbussleutel (20).

Plaatsing tegen de bovenste wand Plaatsing tegen de onderste wand
(weerstand van ongeveer 14 kg) (weerstand van ongeveer 16 kg)

Belangrijke opmerking:

Om problemen te voorkomen met kalibratie mag de SPRING BRAKE MOD alleen

worden gemonteerd in de stand Lange pedaalslag

(m.a.w. niet monteren in de pedaalslagstanden Normaal of Kort)

11/17

Montage van de CONICAL RUBBER BRAKE MOD (5)

Deze mod zorgt voor een authentiek gevoel in het rempedaal dankzij de weerstand die snel oploopt
naarmate het pedaal wordt ingetrapt.
Het wel of niet monteren van deze mod is een kwestie van voorkeur.

- Schroef de CONICAL RUBBER BRAKE MOD (5) in de schroefdraad in de metalen begrenzer (23).

Draai de bevestigings- en stelmoer (6) aan de achterzijde op de uitstekende bout van de
CONICAL RUBBER BRAKE MOD.

- Bevestig vervolgens de metalen begrenzer (23) achter de pedaalarm met 2 van de 4 M3-

inbusbouten (8) in de hieronder afgebeelde stand:

= de stand Extra lange pedaalslag.

(voer deze instructies zeer zorgvuldig uit om problemen met kalibratie te voorkomen).

Als de metalen begrenzer is gemonteerd in deze stand (de Extra lange pedaalslag) dan

overlapt de begrenzer voor een klein gedeelte de grote zwarte metalen plaat achter de

pedalen en zit de begrenzer slechts met 2 inbusbouten vast. Dit is zoals bedoeld en geen

probleem.

12/17

Aanpassen van de SLAG en de WEERSTAND van het rempedaal met de
CONICAL RUBBER BRAKE MOD (5) gemonteerd

- Draai de bevestigings- en stelmoer (6) iets los met behulp van een 14 mm steeksleutel (niet

meegeleverd).

- Schuif afhankelijk van uw voorkeur de CONICAL RUBBER BRAKE MOD (5) een beetje dichter bij

of verder weg van de achterkant van het rempedaal.

- Draai nadat u de gewenste stand hebt gekozen de bevestigings- en stelmoer (6) weer vast met de

14 mm steeksleutel.

De weerstand die de CONICAL RUBBER BRAKE MOD aan het rempedaal geeft, is afhankelijk
van de plaatsing. De weerstand is tussen 20 kg (met de mod het verst verwijderd van het
pedaal) en 30 kg (met de mod het dichtst bij het pedaal).

Opmerking: Als de CONICAL RUBBER BRAKE MOD te dicht bij de achterkant van de arm van het

rempedaal is gemonteerd, dan kan het gebeuren dat de waarden van het pedaal niet helemaal
terug komen naar nul als u het pedaal iets omhoog laat komen.
Als dit het geval is:
* Ga naar de opties in de game die u speelt en voeg een korte dode zone in aan het begin van het

rempedaal, of

* Verplaats de CONICAL RUBBER BRAKE MOD een beetje verder weg van de achterkant van de

arm van het rempedaal.

13/17

OMDRAAIEN VAN DE STAND VAN DE PEDAALSET

De T3PA-PRO pedaalset heeft een uniek ontwerp (patent aangevraagd) waardoor u kunt kiezen uit
2 verschillende standen van de pedalen:

- Staand (F1-stijl)

- Hangend (GT/Rally-stijl)

De pedaalset wordt standaard geleverd met de pedalen in de staande stand (F1-stijl)

Staand (F1-stijl)Hangend (GT/Rally-stijl)

MECHANISCH omdraaien van pedaalset

- Draai met behulp van de meegeleverde 2 mm inbussleutel (19) de 4 bouten los waarmee de

verwijderbare voetsteun (15) vast zit.

14/17

- Draai de pedaalset 180°, plaats de 4 bouten in de schroefdraden op de boog (16) en draai ze

vast.

- Draai met behulp van de meegeleverde 2,5 mm inbussleutel (20) de 3 pedalen (17) los, draai ze

180° en verwissel het gaspedaal en het koppelingspedaal van plaats.

Nu kan er gespeeld worden!

ELEKTRONISCH VERWISSELEN van gaspedaal en koppelingspedaal

Wanneer u de pedaalset MECHANISCH hebt omgedraaid zoals hierboven beschreven, drukt u op
de MODE-knop (op de voet van het stuur) om het gaspedaal en het koppelingspedaal elektronisch
te verwisselen (de LED-kleur geeft de gekozen stand aan).

STAND VAN PEDAALSET

LED-KLEUR

STAAND (F1-stijl)

(standaard)

ROOD

HANGEND (GT/Rally-stijl)

GROEN

De gekozen stand wordt direct opgeslagen in het interne geheugen van het stuur.

15/17

Informatie met betrekking tot kopersgarantie

Wereldwijd garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du
Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen “Guillemot”) aan de de koper dat dit
Thrustmaster-product vrij zal zijn van materiaal- en fabricagefouten gedurende een garantieperiode
gelijk aan de tijd maximaal vereist om een restitutie/vervanging voor dit product te claimen. In landen
van de Europese Unie komt dit overeen met een periode van twee (2) jaar vanaf het moment van
levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met de tijd
maximaal vereist om een restitutie/vervanging voor dit Thrustmaster-product te claimen zoals wettelijk is
vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het
Thrustmaster-product. Indien een dergelijk claimrecht niet wettelijk is vastgelegd in het betreffende land,
geldt een garantieperiode van één (1) jaar vanaf datum aankoop van het Thrustmaster-product.
Indien u in de garantieperiode een defect meent te constateren aan dit product, neem dan onmiddellijk
contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect wordt
bevestigd, dient het product te worden geretourneerd naar de plaats van aankoop (of een andere locatie
die wordt opgegeven door Technical Support).
Binnen het gestelde van deze garantie wordt het defecte product van de koper gerepareerd of
vervangen, zulks ter beoordeling van Technical Support. Indien het Thrustmaster- product tijdens de
garantieperiode is onderworpen aan een dergelijk herstel, wordt elke periode van ten minste zeven (7)
dagen waarin het product niet in gebruik is, opgeteld bij de resterende garantieperiode (deze periode
loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het
product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking
wordt gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door
van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar
dochterondernemingen (inclusief de aansprakelijkheid voor vervolgschade) zich tot het repareren of
vervangen van het Thrustmaster-product. Indien toegestaan door van toepassing zijnde wetgeving, wijst
Guillemot elke garantie af met betrekking tot verhandelbaarheid of geschiktheid voor enig doel.
Deze garantie is niet van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of
beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk,
normale slijtage, of enige andere oorzaak die niet gerelateerd is aan een materiaal- of fabricagefout
(inclusief maar niet beperkt tot het combineren van het Thrustmaster-product met enig ongeschikt
element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander
element niet geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander
doel dan thuisgebruik, zoals maar niet exclusief een professioneel of commercieel doel (bijvoorbeeld
game rooms, training, wedstrijden); (3) indien u zich niet houdt aan de instructies zoals verstrekt door
Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen
(elementen die tijdens de levensduur van het product worden vervangen zoals bijvoorbeeld batterijen of
pads van een headset of koptelefoon); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen,
hoesjes, etui's, draagtassen of polsbandjes); (7) indien het product werd verkocht op een openbare
veiling.
Deze garantie is niet overdraagbaar.
De wettelijke rechten van de koper die in zijn/haar land van toepassing zijn op de verkoop van
consumentproducten worden op generlei wijze door deze garantie beperkt.

16/17

Aanvullende garantiebepalingen

Gedurende de garantieperiode zal Guillemot in principe nooit reserveonderdelen leveren omdat
Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te
herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gevraagd
wordt uit te voeren met behulp van schriftelijke instructies – omdat deze procedure bijvoorbeeld
eenvoudig is en het herstelproces niet vertrouwelijk is – en door het verstrekken aan de consument
van de benodigde onderdelen, indien van toepassing).
Gezien de innovatiecycli en om haar knowhow en handelsgeheimen te beschermen, zal Guillemot in
principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product
waarvan de garantieperiode is verstreken.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te
noemen “Guillemot”) en haar dochterondernemingen alle aansprakelijkheid af voor enige schade
veroorzaakt door één van de volgende oorzaken: (1) indien het product aangepast, geopend of
gewijzigd is; (2) de montage-instructies niet zijn opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik,
verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product
voor enig ander doel dan thuisgebruik, zoals maar niet exclusief een professioneel of commercieel doel
(bijvoorbeeld game rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde
wetgeving, wijzen Guillemot en haar dochterondernemingen alle aansprakelijkheid af voor enige
schade aan dit product niet gerelateerd aan een materiaal- of fabricagefout (inclusief maar niet beperkt
tot enige schade direct of indirect veroorzaakt door enige software, of door het combineren van het
Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters,
oplaadbare batterijen, opladers of enig ander element niet geleverd door Guillemot voor dit product).

TECHNISCHE ONDERSTEUNING

http://support.thrustmaster.com

17/17

COPYRIGHT

© 2017 Guillemot Corporation S.A. Alle rechten voorbehouden. Thrustmaster

®

is een geregistreerd
handelsmerk van Guillemot Corporation S.A. Alle andere handelsmerken zijn eigendom van de
respectieve eigenaren. Afbeeldingen zijn niet bindend. Inhoud, ontwerp en specificaties kunnen zonder
kennisgeving vooraf worden gewijzigd en kunnen per land verschillen. Geproduceerd in China.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie: Gooi dit product na het einde van de levensduur niet weg
met het normale afval, maar breng het naar het door uw gemeente aangewezen
inzamelpunt voor elektrische en/of computerapparatuur.
Ter herinnering is hiertoe op het product, de gebruikshandleiding of de
verpakking een symbool aangebracht.
De meeste materialen kunnen worden gerecycled. Door recycling en andere
methoden voor verantwoorde verwerking van afgedankte elektrische en
elektronische apparaten kunt u een belangrijke bijdrage leveren aan de

bescherming van het milieu.
Neem contact op met uw gemeente voor informatie over een inzamelpunt bij u in de buurt.
In alle andere landen: houd u aan de plaatselijk milieuwetgeving voor elektrische en elektronische
apparaten.

Bewaar deze informatie. De kleuren en decoraties kunnen variëren.
Plastic bevestigingen en hechtmaterialen moeten van het product worden verwijderd voordat het wordt
gebruikt.

www.thrustmaster.com

*Alleen van toepassing in de EU en Turkije

*

*

1/17

Per: PC – PlayStation®3 – PlayStation®4 – Xbox One

Manuale d’uso

2/17

CARATTERISTICHE TECNICHE

1 2 archi laterali (destro e sinistro)

2 4 Viti Allen tipo M8
(per fissare gli archi laterali)

3 2 rondelle in plastica

(per fissare gli archi laterali)

4 Chiave Allen da 6 mm

(per fissare gli archi laterali)

5 CONICAL RUBBER BRAKE MOD rimuovibile

6 Dado di fissaggio e regolazione

(per fissare il CONICAL RUBBER BRAKE

MOD)

7 Riserva

(varie viti e bulloni extra)

8 4 viti Allen tipo M3

(per fissare il blocco metallico

rimuovibile)

3/17

11 Cavo e connettore della pedaliera

15 Area rimuovibile per il riposo dei piedi

16 Archi laterali una volta installati

17 Teste dei pedali rimuovibili

18 SPRING BRAKE MOD rimuovibile

(non preinstallato)

19 Acclusa chiave Allen da 2mm

20 Acclusa chiave Allen da 2,5mm

17 Testa in metallo

21 Supporto della testa in plastica

22 Braccio metallico del pedale

23 Blocco in metallo rimuovibile

(non preinstallato)

4/17

ATTENZIONE

Prima di utilizzare questo prodotto, assicurati di leggere con attenzione le presenti istruzioni,
conservandole poi per future consultazioni.

Per motivi di sicurezza, non utilizzare mai la pedaliera a piedi nudi o

indossando solo dei calzini.

THRUSTMASTER® DECLINA OGNI RESPOSABILITÀ IN CASO DI INFORTUNI

CAUSATI DALL’USO DELLA PEDALIERA SENZA LE SCARPE.

Attenzione – Rischio di schiacciamento durante le sessioni di gioco con la pedaliera

* Mantieni la pedaliera fuori dalla portata dei bambini.
* Durante le sessioni di gioco, non appoggiare mai le dita vicino o accanto ai pedali.
* Durante le sessioni di gioco, non appoggiare mai le dita vicino o sopra la base posteriore dei pedali.
* Durante le sessioni di gioco, non appoggiare mai le dita vicino o sopra la base anteriore dei pedali.

MAI

MAI

MAI

5/17

CALIBRAZIONE AUTOMATICA DEI PEDALI

IMPORTANTE:

- Per evitare problemi di calibrazione, non collegare o scollegare mai la pedaliera dalla base del

volante quando questo è collegato alla console o al PC, oppure durante le sessioni di gioco.

= Prima di collegare il volante alla console o al PC, collega sempre la pedaliera al volante.

- Non appena il volante si auto-calibra e il gioco viene avviato, i pedali si calibrano da soli

automaticamente dopo averli premuti alcune volte.

- Per evitare problemi di calibrazione, non premere mai i pedali mentre il volante si sta auto-

calibrando o mentre il tuo gioco si sta avviando.

- Qualora i pedali non funzionassero correttamente o non sembrino ben calibrati, spegni la tua

console o il tuo PC, scollega completamente il tuo volante, quindi ricollega tutti i cavi (compresi il
cavo di alimentazione e il cavo della pedaliera), riaccendi la console o il PC e riavvia il tuo gioco.

ASSEMBLAGGIO DELLA PEDALIERA A UN ABITACOLO

- Fissa la pedaliera utilizzando i piccoli fori per le viti presenti nella parte inferiore della pedaliera.

- Avvita delle viti M6 (non incluse) alla placca di supporto per la pedaliera dell’abitacolo, facendole

passare dagli appositi piccoli fori presenti nella parte inferiore della pedaliera.

Importante: Per non danneggiare i componenti interni della pedaliera, la lunghezza delle viti M6
non deve eccedere lo spessore della placca di supporto per la pedaliera.

Maneggiabile soltanto da utenti

con 16 o più anni di età

PRODOTTO PESANTE

Fai attenzione a non lasciar cadere il

prodotto addosso a te o a qualcun altro.

6/17

INSTALLAZIONE DEI 2 ARCHI LATERALI (1)

Posizionamento dei 2 fori laterali per le viti (uno inferiore + uno superiore) per il fissaggio dei 2 archi
laterali (1) alla pedaliera:

- Posiziona una rondella di plastica (3) sul foro per la vite presente nella parte bassa della

pedaliera.

- Dopodiché, sistema uno degli archi (1) in corrispondenza del foro per la vite presente nella parte

alta della pedaliera e della rondella di plastica (3).

- Fissa l’arco (1) utilizzando 2 viti Allen tipo M8 (2) e la chiave Allen da 6mm (4), ruotando le viti in

senso orario.

- Fissa il secondo arco ripetendo questa stessa procedura sull’altro lato della pedaliera.

Ora puoi iniziare a giocare!

7/17

CONFIGURAZIONE DEI PEDALI

Ciascuno dei 3 pedali è dotato di:

- Testa metallica (17) con diversi fori
(9 per l’acceleratore – 6 per il freno – 6 per la frizione)

- Un supporto in plastica per la testa (21) (tra la testa e il braccio) con 4 fori

- Un braccio del pedale in metallo (22) con 4 fori

ATTENZIONE: per evitare qualsiasi problema di calibrazione, prima di modificare le

impostazioni della tua pedaliera, scollega il cavo USB dal tuo volante.

Regolazione dell’ALTEZZA della pedaliera

- Utilizzando l’acclusa chiave Allen da 2,5mm (20), allenta e rimuovi le 2 viti che tengono assieme

la testa metallica (17) e il relativo supporto (21).

- Fatto questo, scegli l’altezza che preferisci, quindi reinserisci le viti e stringile nuovamente.

Esempi con il pedale dell’acceleratore:

Posizione bassa

Posizione media (default)

Posizione alta

Posizione molto alta

Numero di possibili altezze per pedale:

- 4 per il pedale dell’acceleratore

- 2 per il pedale del freno

- 2 per il pedale della frizione

8/17

Regolazione della DISTANZA tra i pedali

- Utilizzando l’acclusa chiave Allen da 2,5mm (20), allenta e rimuovi le 2 viti che tengono assieme

la testa metallica (17) e il relativo supporto (21).

- Fatto questo, scegli la posizione che preferisci (a sinistra, al centro o a destra), quindi reinserisci

le viti e stringile nuovamente.

Esempi con il pedale del freno:

Posizione a sinistra Posizione centrale (default) Posizione a destra

Numero di possibili posizioni di spaziatura per pedale:

- 3 per il pedale dell’acceleratore

- 3 per il pedale del freno

- 3 per il pedale della frizione

Regolazione dell’INCLINAZIONE del pedale

- Utilizzando l’acclusa chiave Allen da 2,5mm (20), allenta e rimuovi le 2 viti che tengono assieme

la testa metallica (17) e il relativo supporto (21).

- Fatto questo, ruota di 180° il supporto in plastica della testa (21), quindi reinserisci le viti e

stringile nuovamente.

Esempi per il pedale dell’acceleratore:

Posizione meno inclinata Posizione più inclinata (default)

Numero di possibili inclinazioni per pedale:

- 2 per il pedale dell’acceleratore

- 2 per il pedale del freno

- 2 per il pedale della frizione

9/17

Regolazione della CORSA e delle FORZA di resistenza del pedale del freno
(senza BRAKE MOD installato)

- Installa il blocco metallico (23) dietro al braccio del pedale del freno.

- Scegli al posizione che preferisci (corsa Lunga, Media o Breve), quindi avvita le 4 viti Allen tipo

M3 (8) utilizzando l’acclusa chiave Allen da 2,5mm (20).

Corsa lunga e Corsa media e Corsa breve e
resistenza forte (default) resistenza media resistenza debole

Corsa lunga e resistenza Corsa breve e
forte (default) resistenza debole

Numero di posizioni possibili per corsa o resistenza:

- Corsa lunga con resistenza pari a circa 10 kg

- Corsa media con resistenza pari a circa 8,5 kg

- Corsa breve con resistenza pari a circa 7 kg

Nota: quanto più estesa è la corsa, tanto maggiore è la resistenza del pedale (e viceversa).

10/17

Installazione dello SPRING BRAKE MOD (18)

Questo blocco garantisce differenti sensazioni e resistenze nelle frenate.
Gli utenti devono decidere se installarlo o meno, in base alle proprie preferenze.

- Inserisci lo SPRING BRAKE MOD (18) a fondo e stabilmente nella parte terminale della cavità del

blocco in metallo (23).

- Per una forte resistenza: posiziona il mod contro la parete superiore.

- Per una resistenza ancora più forte: posiziona il mod contro la parete inferiore.

Posizione contro la parete superiore Posizione contro la parete inferiore
(resistenza pari a circa 14 kg) (resistenza pari a circa 16 kg)

- Una volta fatto questo, fissa il blocco metallico (23) dietro il braccio del pedale utilizzando le 4 viti

Allen tipo M3 (8), stringendole con l'acchiusa chiave Allen da 2,5 mm (20).

Posizione contro la parete superiore Posizione contro la parete inferiore
(resistenza pari a circa 14 kg) (resistenza pari a circa 16 kg)

Nota importante:

Per evitare problemi di calibrazione, lo SPRING BRAKE MOD dovrà essere installato

esclusivamente il posizione a Corsa lunga

(ovvero, non installarlo in posizione a Corsa media o breve)

11/17

Installazione del CONICAL RUBBER BRAKE MOD (5)

Questo mod ti garantisce sensazioni realistiche nelle frenate, e una resistenza ultra-progressiva a
fine corsa del pedale.
Gli utenti possono decidere se installarlo o meno, in base alle proprie preferenze.

- Avvita il CONICAL RUBBER BRAKE MOD (5) nell'apposito foro del blocco metallico (23),

dopodiché, sul retro, stringi il dado di fissaggio e regolazione (6) alla vite sporgente del CONICAL
RUBBER BRAKE MOD.

- Dopodiché, fissa il blocco metallico (23) dietro al braccio del pedale utilizzando soltanto 2 viti

Allen tipo M3 (8) (ovvero senza utilizzare 4 viti), nella posizione indicata nella figura seguente

= nella posizione a Corsa molto lunga

(Per evitare problemi di calibrazione, assicurati di eseguire esattamente questo passaggio!)

Una volta installato in questa posizione (posizione a Corsa molto lunga), il blocco metallico

si sovrappone leggermente al larga placca metallica nera presente dietro ai pedali e risulta

fissato solo con 2 viti Allen: tutto ciò è perfettamente normale.

12/17

Regolazione della CORSA e della FORZA di resistenza del pedale del freno
avendo installato il CONICAL RUBBER BRAKE MOD (5)

- Utilizzando una chiave inglese da 14mm (non inclusa), allenta leggermente il dado di fissaggio e

regolazione (6).

- In base alle tue preferenze, sposta il CONICAL RUBBER BRAKE MOD (5) un po' più vicino o più

lontano rispetto al retro del pedale del freno.

- Dopo aver scelto la posizione, non devi far altro che stringere nuovamente il dado di fissaggio e

regolazione (6) utilizzando la chiave inglese da 14 mm.

A seconda della posizione scelta, la resistenza del CONICAL RUBBER BRAKE MOD varierà
dai 20 (col il mod nel punto più lontano dal pedale) ai 30 kg (con il mod più vicino al pedale).

Nota bene: qualora il CONICAL RUBBER BRAKE MOD si trovasse troppo vicino al retro del pedale

del freno, potrebbe accadere che, rilasciando il pedale in maniera molto leggera, il valore dello
stesso non ritorni completamente a zero.
In questo caso:
* Nelle opzioni del gioco cui stai giocando, aggiungi una piccola zona morta all'inizio della corsa del

pedale del freno; oppure

* Sposta il CONICAL RUBBER BRAKE MOD un po' più lontano rispetto al braccio del pedale del

freno.

13/17

INVERSIONE DELLA POSIZIONE DELLA PEDALIERA

La pedaliera T3PA-PRO è caratterizzata da un design esclusivo (in attesa di brevetto) che ti
permette di decidere tra 2 diverse posizioni:

- Posizione fissata al pavimento (stile F1)

- Posizione sospesa (stile GT/Rally)

Per default, la pedaliera si presenta in posizione fissabile al pavimento (stile F1).

Posizione fissata al pavimento (stile F1) Posizione sospesa (stile GT/Rally)

RIBALTAMENTO FISICO della pedaliera

- Utilizzando l'acclusa chiave Allen da 2mm (19), svita le 4 viti che tengono ferma la zona di riposo

rimuovibile per i piedi (15).

14/17

- Ruota la pedaliera di 180°, quindi stringi nuovamente le 4 viti negli appositi fori presenti sugli

archi (16).

- Utilizzando l'acclusa chiave Allen da 2,5mm (20), svita le 3 teste in metallo (17) per poterle

ruotare di 180°, quindi scambia tra loro le posizioni della testa dell'acceleratore con quella della
frizione.

Ora puoi iniziare a giocare!

INVERSIONE ELETRTONICA dei pedali di acceleratore e frizione

Dopo aver fisicamente invertito la posizione della pedaliera, per scambiare tra loro elettronicamente
i pedali di acceleratore e freno, non dovrai far altro che premere il pulsante MODE (presente sulla
base del tuo volante): il colore del LED indica la posizione da te selezionata.

POSIZIONE DELLA PEDALIERA

COLORE DEL LED

FISSATA AL PAVIMENTO (stile F1)

(predefinita)

ROSSO

SOSPESA (stile GT/Rally)

VERDE

La posizione selezionata viene immediatamente salvata nella memoria interna del volante.

15/17

Informazioni sulla garanzia al consumatore

A livello mondiale, Guillemot Corporation S.A., avente sede legale in Place du Granier, B.P. 97143,
35571 Chantepie, Francia (d’ora in avanti “Guillemot”) garantisce al consumatore che il presente
prodotto Thrustmaster sarà privo di difetti relativi ai materiali e alla fabbricazione, per un periodo di
garanzia corrispondente al limite temporale stabilito per la presentazione di un reclamo riguardante
la conformità del prodotto in questione. Nei paesi della Comunità Europea, tale periodo equivale a
due (2) anni a partire dalla consegna del prodotto Thrustmaster. In altri paesi, la durata della
garanzia corrisponde al limite temporale stabilito per la presentazione di un reclamo riguardante la
conformità del prodotto Thrustmaster in base alle leggi applicabili nel paese in cui il consumatore
risiedeva alla data di acquisto del prodotto Thrustmaster (qualora nel paese in questione non
esistesse alcuna norma a riguardo, il periodo di garanzia corrisponderà a un (1) anno a partire dalla
data originale di acquisto del prodotto Thrustmaster).
Qualora, durante il periodo di garanzia, il prodotto dovesse apparire difettoso, contatti
immediatamente l’Assistenza Tecnica, che le indicherà la procedura da seguire. Qualora il difetto
dovesse essere confermato, il prodotto dovrà essere riportato al luogo di acquisto (o qualsiasi altro
luogo indicato dall’Assistenza Tecnica).
Nel contesto della presente garanzia, il prodotto difettoso di proprietà del consumatore potrà essere
sostituito o reso nuovamente funzionante, a discrezione dell’Assistenza Tecnica. Se, durante il
periodo coperto dalla garanzia, il prodotto Thrustmaster fosse oggetto di tale rimessa in operatività,
alla rimanente durata della garanzia dovrà essere aggiunto un periodo di almeno sette (7) giorni,
durante il quale il prodotto risulta non utilizzabile (tale periodo intercorre dalla data della richiesta di
intervento da parte del consumatore o dalla data in cui il prodotto in questione è reso disponibile per
la rimessa in operatività, questo nel caso in cui tale data sia successiva alla data di richiesta di
intervento). Qualora le leggi applicabili in materia lo consentano, la totale responsabilità di Guillemot
e delle sue controllate (compresi i danni conseguenti) si limita alla rimessa in operatività o alla
sostituzione del prodotto Thrustmaster. Qualora le leggi applicabili in materia lo consentano,
Guillemot declina ogni garanzia sulla commerciabilità o la conformità a finalità particolari.
La presente garanzia non potrà essere applicata: (1) se il prodotto è stato modificato, aperto,
alterato o ha subito danni derivanti da un uso inappropriato o non autorizzato, da negligenza, da un
incidente, dalla semplice usura, o da qualsiasi altra causa non riconducibile a difetti nei materiali o
nell'assemblaggio (compresi, ma non i soli, prodotti Thrustmaster combinati con elementi inadatti,
tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da
Guillemot per questo prodotto); (2) nel caso in cui il prodotto sia stato utilizzato per qualsiasi altro
scopo al di fuori dell’uso domestico, comprese finalità professionali o commerciali (esempio: sale
giochi, allenamenti, concorsi); (3) in caso di mancato rispetto delle istruzioni fornite dall'Assistenza
Tecnica; (4) in caso di software, ovvero software soggetto a una specifica garanzia; (5) ai materiali
di consumo (elementi che richiedono la loro sostituzione al termine della loro durata di esercizio
come, ad esempio, batterie di tipo convenzionale o cuscinetti protettivi per auricolari o cuffie); (6)
agli accessori (ad esempio, cavi, custodie, borsette, borse, cinturini); (7) se il prodotto è stato
venduto ad un'asta pubblica.
La presente garanzia non è trasferibile.
I diritti legali del consumatore, stabiliti dalle leggi vigenti in materia di vendita di beni di consumo nel
relativo paese, non vengono intaccati dalla presente garanzia.

16/17

Disposizioni addizionali sulla garanzia

Per tutta la durata della garanzia, in linea di principio, Guillemot non fornirà alcuna parte di ricambio,
in quanto la sola Assistenza Tecnica è la parte autorizzata ad aprire e/o rimettere in funzionamento
tutti i prodotti Thrustmaster (fatta eccezione per eventuali procedure di rimessa in operatività che
l’Assistenza Tecnica potrebbe richiedere al consumatore, attraverso istruzioni scritte – viste, ad
esempio, la semplicità e la mancanza di riservatezza della procedura di rimessa in operatività – e
fornendo al consumatore le necessarie parti di ricambio, se ve ne fosse l’esigenza).
Considerando i propri cicli di innovazione e per proteggere il proprio know-how e i propri segreti
commerciali, in linea di principio, Guillemot non fornirà alcuna notifica o parte di ricambio finalizzata
alla rimessa in attività di un qualunque prodotto Thrustmaster il cui periodo di garanzia risultasse
scaduto.

Responsabilità

Qualora le leggi applicabili in materia lo consentano, Guillemot Corporation S.A. (d'ora in avanti
“Guillemot”) e le sue controllate declinano ogni responsabilità per qualsiasi danno derivante da
almeno una delle seguenti condizioni: (1) il prodotto è stato modificato, aperto o alterato; (2)
mancato rispetto delle istruzioni di installazione; (3) uso inappropriato o non permesso, negligenza,
incidente (come, ad esempio, un impatto); (4) semplice usura; (5) utilizzo del prodotto per qualsiasi
altro scopo al di fuori dell’uso domestico, comprese finalità professionali o commerciali (esempio:
sale giochi, allenamenti, concorsi). Qualora le leggi applicabili in materia lo consentano, Guillemot e
le sue controllate declinano ogni responsabilità per qualsiasi danno non riconducibile a difetti nei
materiali o nella fabbricazione del prodotto (compresi, ma non i soli, potenziali danni causati
direttamente o indirettamente da un qualunque software, oppure dall’uso del prodotto Thrustmaster
in combinazione con elementi inadatti, tra cui, in particolare, batterie ricaricabili, caricatori o
qualsiasi altro elemento non fornito da Guillemot per questo prodotto).

ASSISTENZA TECNICA

http://support.thrustmaster.com

17/17

COPYRIGHT

© 2017 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster

®

è un marchio registrato di
proprietà di Guillemot Corporation S.A. Tutti gli altri marchi appartengono ai legittimi proprietari.
Illustrazioni escluse. I contenuti, i design e le caratteristiche possono essere oggetto di modifiche
senza preavviso e possono variare da un Paese all’altro. Fabbricato in Cina.

RACCOMANDAZIONI SULLA TUTELA DELL’AMBIENTE

Nell’Unione Europea: Al termine della sua vita operativa, questo prodotto non
dovrebbe essere gettato assieme ai comuni rifiuti, ma dovrebbe essere portato ad
un apposito punto di raccolta destinato al riciclaggio del Materiale Elettrico ed
Elettronico.
Ciò è confermato dal simbolo riportato sul prodotto, nel manuale d’uso o sulla
confezione.
A seconda delle proprie caratteristiche, i materiali potrebbero essere riciclati.

Tramite il riciclaggio ed altre forme di trattamento del Materiale Elettrico ed
Elettronico, è possibile fornire un importante contributo per la salvaguardia dell’ambiente.
Per conoscere i punti di raccolta più vicini a te, contatta le autorità locali competenti.
In tutti gli altri Paesi: per favore, rispetta le leggi locali sul riciclo dei materiali elettrici ed elettronici.

Informazioni da conservare. I colori e le decorazioni possono variare.
I ganci di plastica e gli adesivi dovrebbero essere rimossi dal prodotto prima che quest’ultimo venga
utilizzato.

www.thrustmaster.com

*Valido solo in UE e Turchia

*

*

1/17

Para: PC – PlayStation®3 – PlayStation®4 – Xbox One

Manual del usuario

2/17

CARACTERÍSTICAS TÉCNICAS

1 2 arcos laterales (izquierdo y derecho)

2 4 tornillos Allen tipo M8
(para sujetar los arcos laterales)

3 2 arandelas de plástico

(para sujetar los arcos laterales)

4 Llave Allen de 6 mm

(para sujetar los arcos laterales)

5 CONICAL RUBBER BRAKE MOD desmontable

6 Tuerca de fijación y ajuste

(para sujetar el CONICAL RUBBER BRAKE

MOD)

7 Reserva

(varios tornillos y tuercas adicionales)

8 4 tornillos Allen tipo M3

(para sujetar el tope metálico

desmontable)

3/17

11 Conector y cable de los pedales

15 Reposapiés desmontable
16 Arcos laterales ya instalados

17 Cabezas de los pedales desmontables

18 SPRING BRAKE MOD desmontable

(no está instalado de forma

predeterminada)

19 Llave Allen de 2 mm incluida

20 Llave Allen de 2,5 mm incluida

17 Cabeza de metal

21 Soporte de cabeza de plástico

22 Brazo del pedal de metal

23 Tope metálico desmontable

(no está instalado de forma predeterminada)

4/17

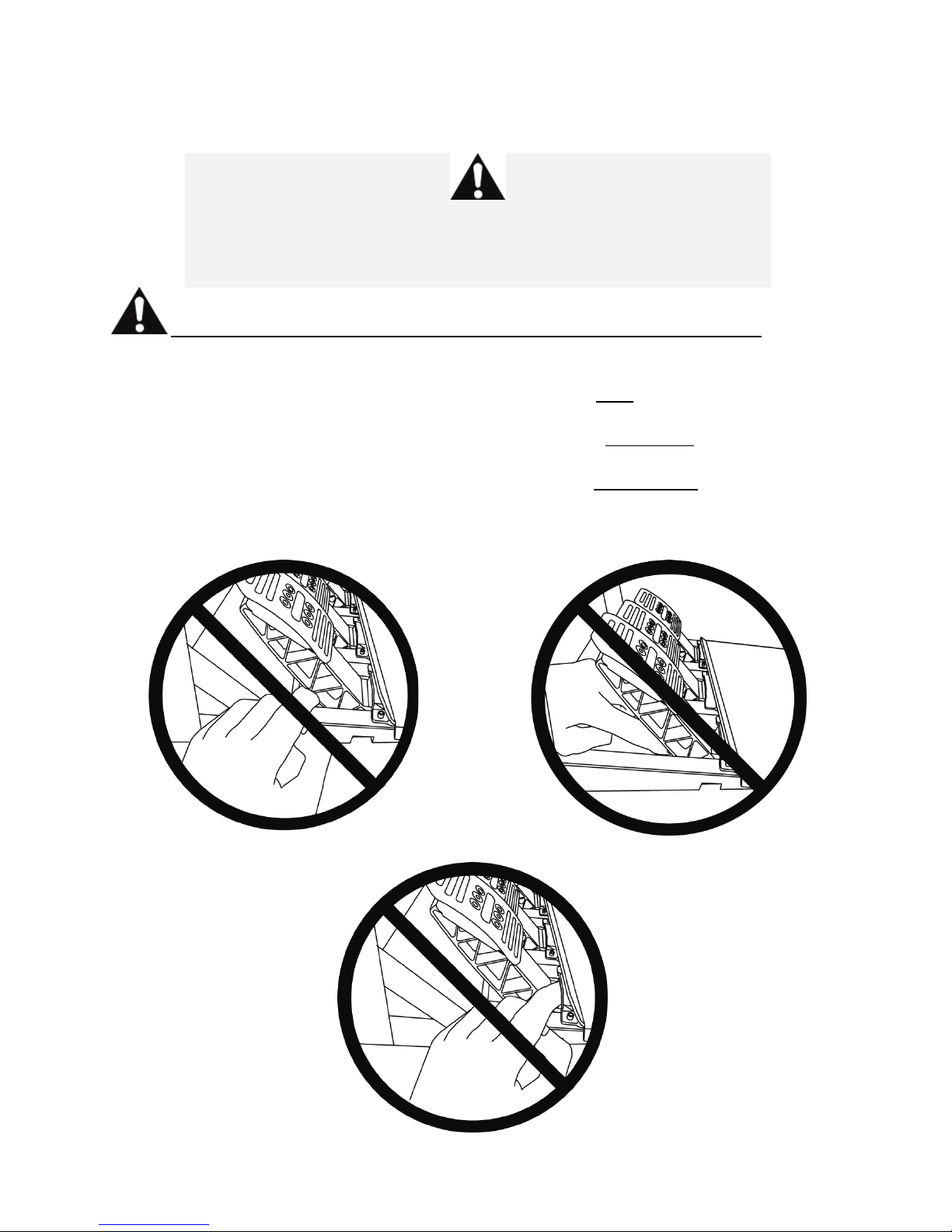

AVISO

Antes de utilizar este producto, asegúrate de leer detenidamente estas instrucciones y guárdalas para
poder consultarlas en el futuro.

Por motivos de seguridad, no utilizar nunca los pedales con los pies

desnudos o únicamente con calcetines en los pies.

THRUSTMASTER® DECLINA TODA RESPONSABILIDAD EN CASO DE

LESIONES PRODUCTO DEL USO DE LOS PEDALES SIN CALZADO.

Advertencia – Peligro de pillarse con los pedales durante las sesiones de juego

* Mantén los pedales fuera del alcance de los niños.
* Durante las sesiones de juego, no pongas nunca los dedos en los lados de los pedales ni cerca de

ellos.

* Durante las sesiones de juego, no pongas nunca los dedos en la base trasera de los pedales ni

cerca de ella.

* Durante las sesiones de juego, no pongas nunca los dedos en la base delantera de los pedales ni

cerca de ella.

NUNCA

NUNCA

NUNCA

5/17

CALIBRACIÓN AUTOMÁTICA DE LOS PEDALES

IMPORTANTE:

- No conectes ni desconectes nunca los pedales de la base del volante cuando el volante esté

conectado a la consola o al PC, ni durante las sesiones de juego, para evitar problemas de
calibración.

= Conecta siempre los pedales al volante antes de conectar el volante a la consola o al PC.

- Una vez que el volante se ha autocalibrado y el juego ha comenzado, los pedales se autocalibran

automáticamente tras presionarlos varias veces.

- No presiones nunca los pedales cuando el volante se está autocalibrando o cuando el juego está

arrancando, para evitar problemas de calibración.

- Si los pedales no están funcionando correctamente o parece que no están calibrados

adecuadamente, apaga la consola o el PC, desconecta por completo el volante y, a continuación,
vuelve a conectar todos los cables (incluyendo el cable de la fuente de alimentación y el de los
pedales), vuelve a encender la consola o el PC y reinicia el juego.

FIJACIÓN DE LOS PEDALES A UNA CABINA

- Fija los pedales con las roscas de tornillo pequeñas situadas en la cara inferior de los pedales.

- Atornilla dos tornillos M6 (no incluidos) en la placa de soporte de los pedales en la cabina y en las

dos roscas de tornillo pequeñas situadas en la cara inferior de los pedales.

Importante: La longitud de los tornillos M6 no debe superar el grosor de la placa de soporte de los
pedales en la cabina más 10 mm adicionales, para evitar dañar los componentes internos de los
pedales.

El volante sólo puede ser manejado por

usuarios de

16 años de edad como mínimo

PRODUCTO PESADO

¡Ten cuidado de no dejar caer el producto

encima de ti o de otra persona!

6/17

INSTALACIÓN DE LOS 2 ARCOS LATERALES (1)

Posiciones de las 2 roscas de tornillos laterales de los pedales (1 superior + 1 inferior) para sujetar
los 2 arcos laterales (1):

- Coloca una de las arandelas de plástico (3) en la rosca de tornillo situada en la parte inferior de

los pedales.

- A continuación, coloca uno de los arcos (1) en la rosca de tornillo situada en la parte superior de

los pedales y en la arandela de plástico (3).

- Sujeta el arco (1) usando 2 de los tornillos Allen tipo M8 (2) y la llave Allen de 6 mm (4) girando

los tornillos hacia la derecha.

- Repite este procedimiento en el otro lado de los pedales para sujetar el segundo arco.

¡Ya estás preparado para jugar!

7/17

CONFIGURACIÓN DE LOS PEDALES

Cada uno de los 3 pedales incorpora:

- Una cabeza metálica (17) con varias perforaciones
(9 en el acelerador – 6 en el freno – 6 en el embrague)

- Un soporte de cabeza de plástico (21) (entre la cabeza y el brazo) con 4 perforaciones

- Un brazo del pedal metálico (22) con 4 perforaciones

PRECAUCIÓN: Para evitar problemas de calibración, desconecta siempre el cable USB

del volante antes de ajustar la configuración de los pedales.

Ajuste de la ALTURA de los pedales

- Usando la llave Allen de 2,5 mm incluida (20), afloja y quita los 2 tornillos que sujetan la cabeza

metálica (17) y su soporte (21) en su sitio.

- Una vez hecho esto, selecciona la altura que quieras y luego vuelve a colocar y a apretar los

tornillos.

Ejemplos con el pedal del acelerador:

Posición baja

Posición media

(predeterminada)

Posición alta

Posición muy alta

Número de posiciones de altura posibles por pedal:

- 4 para el pedal del acelerador

- 2 para el pedal del freno

- 2 para el pedal del embrague

8/17

Ajuste del ESPACIADO de los pedales

- Usando la llave Allen de 2,5 mm incluida (20), afloja y quita los 2 tornillos que sujetan la cabeza

metálica (17) y su soporte (21) en su sitio.

- Una vez hecho esto, selecciona la posición que quieras (a la izquierda, en el centro o a la

derecha) y luego vuelve a colocar y a apretar los tornillos.

Ejemplos con el pedal del freno:

Posición izquierda Posición central (predeterminada) Posición derecha

Número de posiciones de espaciado posibles por pedal:

- 3 para el pedal del acelerador

- 3 para el pedal del freno

- 3 para el pedal del embrague

Ajuste de la INCLINACIÓN de los pedales

- Usando la llave Allen de 2,5 mm incluida (20), afloja y quita los 2 tornillos que sujetan la cabeza

metálica (17) y su soporte (21) en su sitio.

- Una vez hecho esto, gira el soporte de la cabeza de plástico (21) 180°, y luego vuelve a colocar y

a apretar los tornillos.

Ejemplos con el pedal del acelerador:

Posición menos inclinada Posición más inclinada (predeterminada)

Número de posiciones de inclinación posibles por pedal:

- 2 para el pedal del acelerador

- 2 para el pedal del freno

- 2 para el pedal del embrague

9/17

Ajuste del rango de RECORRIDO y la FUERZA de resistencia del pedal del freno
(sin BRAKE MOD instalado)

- Instala el tope metálico (23) en la parte trasera del brazo del pedal de freno.

- Selecciona la posición que quieras (rango de recorrido Largo, Medio o Corto), y luego vuelve a

apretar los 4 tornillos Allen de tipo M3 (8) usando la llave Allen de 2,5 mm incluida (20).

Recorrido largo y resistencia Recorrido medio y Recorrido corto y
fuerte (predeterminado) resistencia media resistencia débil

Recorrido largo y resistencia Recorrido corto y
fuerte (predeterminado) resistencia débil

Número de posiciones posibles de recorrido o resistencia:

- Recorrido largo con resistencia de aproximadamente 10 kg

- Recorrido medio con resistencia de aproximadamente 8,5 kg

- Recorrido corto con resistencia de aproximadamente 7 kg

Nota: Cuanto más largo sea el recorrido, más fuerte será la resistencia del pedal

(y viceversa).

10/17

Instalación del SPRING BRAKE MOD (18)

Este mod proporciona distintas sensaciones y resistencias al frenar.
Los usuarios deben decidir si quieren instalarlo o no según sus preferencias.

- Instala el SPRING BRAKE MOD (18) completamente y apretado en la parte inferior de la cavidad

del tope metálico (23).

- Para una resistencia más fuerte: coloca el mod contra la pared superior.

- Para una resistencia aún más fuerte: coloca el mod contra la pared inferior.

Posición contra la pared superior Posición contra la pared inferior
(resistencia de aprox. 14 kg) (resistencia de aprox. 16 kg)

- Una vez hecho esto, sujeta el tope metálico (23) detrás del brazo del pedal con los 4 tornillos

Allen de tipo M3 (8), usando la llave Allen de 2,5 mm incluida (20).

Posición contra la pared superior Posición contra la pared inferior
(resistencia de aprox. 14 kg) (resistencia de aprox. 16 kg)

Nota importante:

Para evitar problemas de calibración, el SPRING BRAKE MOD sólo se debe instalar

en la posición de rango de recorrido Largo

(es decir, no lo instales en las posiciones de rango de recorrido Medio ni Corto)

11/17

Instalación del CONICAL RUBBER BRAKE MOD (5)

Este mod te proporciona una sensación auténtica al frenar, y una resistencia ultraprogresiva al final
del rango de recorrido del pedal.
Los usuarios deben decidir si quieren instalarlo o no según sus preferencias.

- Atornilla el CONICAL RUBBER BRAKE MOD (5) en la rosca de tornillo en el tope metálico (23),

después aprieta la tuerca de fijación y ajuste (6) en la parte trasera, en el tornillo sobresaliente del
CONICAL RUBBER BRAKE MOD.

- A continuación, sujeta el tope metálico (23) detrás del brazo del pedal usando sólo 2 tornillos

Allen de tipo M3 (8) (es decir, sin 4 tornillos), en la posición mostrada en los diagramas de abajo

= en la posición de rango de recorrido Muy largo

(¡Asegúrate de seguir este punto con exactitud para evitar problemas de calibración!)

Una vez instalado en esta posición (la posición de rango de recorrido Muy largo), el tope

metálico se solapa ligeramente con la pieza negra grande de lámina metálica que hay detrás

de los pedales, y está sujeto sólo con 2 tornillos Allen: esto es totalmente normal.

12/17

Ajuste del rango de RECORRIDO y la FUERZA de resistencia del pedal del freno
con el CONICAL RUBBER BRAKE MOD (5) instalado

- Usando una llave fija de 14 mm (no incluida), afloja ligeramente la tuerca de fijación y ajuste (6).

- En función de tus preferencias, mueve el CONICAL RUBBER BRAKE MOD (5) un poco más

cerca o más lejos de la parte trasera del pedal del freno.

- Una vez que has seleccionado la posición, no tienes más que volver a apretar la tuerca de

fijación y ajuste (6) usando la llave fija de 14 mm.

En función de la posición que hayas seleccionado, la resistencia del CONICAL RUBBER
BRAKE MOD estará entre 20 kg (cuando el mod esté más alejado del pedal) y 30 kg (cuando

el mod esté más cerca del pedal).

Nota: Si el CONICAL RUBBER BRAKE MOD está demasiado cerca de la parte trasera del brazo
del pedal del freno, puede suceder que los valores del pedal no vuelvan completamente a cero
cuando sueltes el pedal muy ligeramente.
Si sucediese eso:
* En las opciones del juego que estés usando, añade una pequeña zona muerta el principio del

rango de recorrido del pedal del freno; o

* Mueve el CONICAL RUBBER BRAKE MOD un poco más alejado de la parte trasera del brazo del

pedal del freno.

13/17

INVERSIÓN DE LA POSICIÓN DE LOS PEDALES

Los pedales T3PA-PRO incorporan un diseño exclusivo (pendiente de patente) que te permite
elegir entre 2 posiciones diferentes:

- Posición montada sobre el suelo (estilo F1)

- Posición suspendida (estilo GT/Rally)

De forma predeterminada, los pedales vienen en la posición montada sobre el suelo (estilo F1).

Posición montada sobre el suelo (estilo F1) Posición suspendida (estilo GT/Rally)

INVERTIR FÍSICAMENTE los pedales

- Usando la llave Allen de 2 mm incluida (19), desatornilla los 4 tornillos que sujetan el reposapiés

desmontable (15) en su sitio.

14/17

- Gira los pedales 180° y, a continuación, vuelve a colocar y apretar los tornillos en las 4 roscas de

tornillo situadas en el arco (16).

- Usando la llave Allen de 2,5 mm incluida (20), desatornilla las 3 cabezas metálicas (17) para

girarlas 180°, e intercambia las posiciones de la cabeza del acelerador y la del embrague.

¡Ya estás preparado para jugar!

INTERCAMBIAR ELECTRÓNICAMENTE los pedales del acelerador y el embrague

Cuando inviertas físicamente la posición de los pedales, simplemente pulsa el botón MODE
(situado en la base del volante) para intercambiar electrónicamente los pedales del acelerador y el
embrague (el color del LED indica la posición que has seleccionado).

POSICIÓN DE LOS PEDALES

COLOR DEL LED

MONTADA SOBRE EL SUELO (estilo F1)

(de forma predeterminada)

ROJO

SUSPENDIDA (estilo GT/Rally)

VERDE

La posición seleccionada se almacena inmediatamente en la memoria interna del volante.
