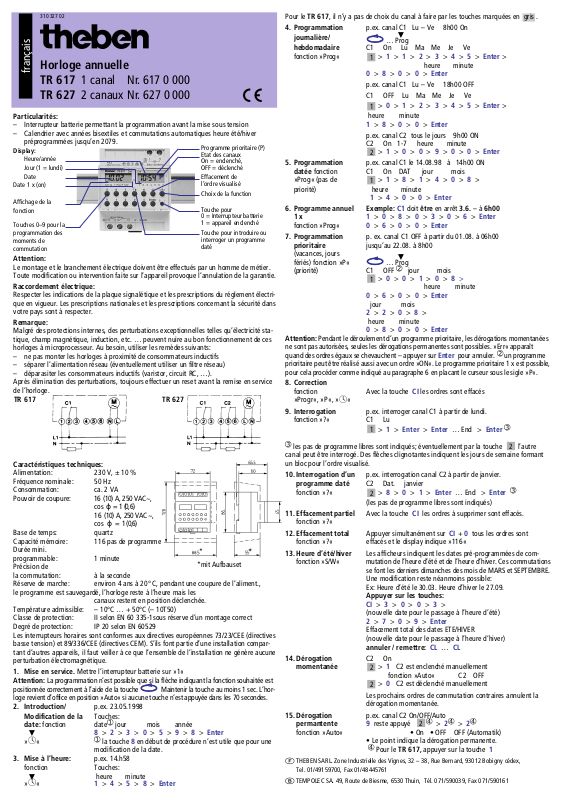

310 327 02
français |
t |
|
|
Horloge annuelle |
|
||
|
|
||
|
TR 617 |
1 canal Nr. 617 0 000 |
|
|
TR 627 |
2 canaux Nr. 627 0 000 |
C |
Particularités:
–Interrupteur batterie permettant la programmation avant la mise sous tension
–Calendrier avec années bisextiles et commutations automatiques heure été/hiver
préprogrammées jusqu’en 2079.
Display: |
Programme prioritaire (P) |
|
Etat des canaux |
||
Heure/année |
||
On = enclenché, |
||
Jour (1 = lundi) |
OFF = déclenché |
|
Date |
Effacement de |
|
Date 1 x (on) |
l’ordre visualisé |
|
|
Choix de la function |
|
Affichage de la |
Touche pour |
|
fonction |
||
|
0 = Interrupteur batterie |
|
Touches 0–9 pour la |
1 = appareil enclenché |
|
|
||
programmation des |
Touche pour introduire ou |
|
moments de |
interroger un programme |
|
commutation |
daté |
|
|
Attention:
Le montage et le branchement électrique doivent être effectués par un homme de métier. Toute modification ou intervention faite sur l’appareil provoque l’annulation de la garantie.
Raccordement électrique:
Respecter les indications de la plaque signalétique et les prescriptions du réglement électrique en vigueur. Les prescriptions nationales et les prescriptions concernant la sécurité dans votre pays sont à respecter.
Remarque:
Malgré des protections internes, des perturbations exceptionnelles telles qu’électricité statique, champ magnétique, induction, etc. … peuvent nuire au bon fonctionnement de ces horloges à microprocesseur. Au besoin, utiliser les remèdes suivants:
–ne pas monter les horloges à proximité de consommateurs inductifs
–séparer l’alimentation réseau (éventuellement utiliser un filtre réseau)
–déparasiter les consommateurs inductifs (varistor, circuit RC, …).
Après élimination des perturbations, toujours effectuer un reset avant la remise en service de l’horloge.
TR 617 |
TR 627 |
Caractéristiques techniques: |
|
|
Alimentation: |
230 V, ± 10 % |
|
Fréquence nominale: |
50 Hz |
|
Consommation: |
ca. 2 VA |
|
Pouvoir de coupure: |
16 (10) A, 250 VAC~, |
|
|
cos ϕ = 1(0,6) |
|
|
16 (10) A, 250 VAC~, |
|
|
cos ϕ = 1(0,6) |
|
Base de temps: |
quartz |
|
Capacité mémoire: |
116 pas de programme |
|
Durée mini. |
* |
* |
programmable: |
1 minute |
|
Précision de |
*mit Aufbauset |
|
la commutation: |
à la seconde |
|
Réserve de marche: |
environ 4 ans à 20° C, pendant une coupure de l’aliment., |
|
le programme est sauvegardé, l’horloge reste à l’heure mais les |
|
|
|
canaux restent en position déclenchée. |
|
Température admissible: |
– 10°C … + 50°C (– 10T50) |
|
Classe de protection: |
II selon EN 60 335-1sous réserve d’un montage correct |
|
Degré de protection: |
IP 20 selon EN 60529 |
|
Les interrupteurs horaires sont conformes aux directives européennes 73/23/CEE (directives basse tension) et 89/336/CEE (directives CEM). S’ils font partie d’une installation compartant d’autres appareils, il faut veiller à ce que l’ensemble de l’installation ne génère aucune perturbation électromagnétique.
1. Mise en service. Mettre l’interrupteur batterie sur »1«
Attention: La programmation n’est possible que si la flèche indiquant la fonction souhaitée est positionnée correctement à l’aide de la touche v Maintenir la touche au moins 1 sec. L’horloge revient d’office en position »Auto« si aucune touche n‘est appuyée dans les 70 secondes.
2. |
Introduction/ |
p.ex. 23.05.1998 |
|
|
|
|
Modification de la |
Touches: |
|
|
|
|
date: fonction |
date jour |
mois |
année |
|
|
|
8 > 2 > 3 > 0 > 5 > 9 > 8 > Enter |
|||
|
»E« |
la touche 8 en début de procédure n’est utile que pour une |
|||
|
|
modification de la date. |
|
||
3. |
Mise à l’heure: |
p.ex. 14.h58 |
|
|
|
|
fonction |
Touches: |
|
|
|
|
|
heure |
minute |
|
|
|
»E« |
1 > 4 > 5 > 8 > Enter |
Pour le TR 617, il n’y a pas de choix du canal à faire par les touches marquées en gris .
4. Programmation |
p.ex. canal C1 |
Lu – Ve |
8h00 On |
|||||
journalière/ |
|
|
|
|
|
|
|
|
v… Prog |
|
|
|
|
||||
hebdomadaire |
C1 |
On |
Lu |
Ma |
Me |
Je |
Ve |
|
fonction »Prog« |
|
> 1 > 1 > 2 > 3 > 4 > 5 > Enter > |
||||||
|
1 |
|||||||
|
|
|
|
|
heure |
minute |
||
|
0 > 8 > 0 > 0 > Enter |
|
||||||
|
p.ex. canal C1 |
Lu – Ve |
18h00 OFF |
|||||
|
C1 |
OFF |
Lu |
Ma |
Me |
Je |
Ve |
|
|
|
|
> 0 > 1 > 2 > 3 > 4 > 5 > Enter > |
|||||
|
|
1 |
||||||
|
|
heure |
minute |
|
|
|
||
|
1 > 8 > 0 > 0 > Enter |
|
||||||
|
p.ex. canal C2 |
tous le jours 9h00 ON |
||||||
|
C2 |
On |
1-7 |
heure |
minute |
|||
|
|
2 |
> 1 > 0 > 0 > 9 > 0 > 0 > Enter |
|||||
5. Programmation |
p.ex. canal C1 le 14.08.98 |
à |
14h00 ON |
|||||
datée fonction |
C1 |
On |
DAT |
jour |
mois |
|||
»Prog« (pas de |
|
1 |
> 1 > 8 > 1 > 4 > 0 > 8 > |
|||||
priorité) |
|
heure |
minute |
|
|
|
||
|
|
1 > 4 > 0 > 0 > Enter |
|
|||||
6. Programme annuel |
Exemple: C1 doit être en arrêt 3.6. – à 6h00 |
|||||||
1 x |
1 > 0 > 8 > 0 > 3 > 0 > 6 > Enter |
|||||||
fonction »Prog« |
0 > 6 > 0 > 0 > Enter |
|
||||||
7. Programmation |
p. ex. canal C1 OFF à partir du 01.08. à 06h00 |
|||||||
prioritaire |
jusqu’au 22.08. à 8h00 |
|
|
|||||
(vacances, jours |
|
|
|
|
|
|
|
|
fériés) fonction »P« |
v… Prog |
|
|
|
|
|||
(priorité) |
C1 |
OFF jour |
mois |
|
||||
|
|
1 |
> 0 > 0 > 1 > 0 > 8 > |
|||||
|
|
|
|
|
heure |
|
minute |
|
|
0 > 6 > 0 > 0 > Enter |
|
||||||
|
|
jour |
mois |
|
|
|
||
|
2 > 2 > 0 > 8 > |
|
|
|
||||
|
|
heure |
minute |
|
|
|
||
|
0 > 8 > 0 > 0 > Enter |
|
Attention: Pendant le déroulement d’un programme prioritaire, les dérogations momentanées ne sont pas autorisées, seules les dérogations permanentes sont possibles. »Err« apparaît quand des ordres égaux se chevauchent – appuyer sur Enter pour annuler. un programme prioritaire peut être réalisé aussi avec un ordre »ON«. Le programme prioritaire 1 x est possible, pour cela procéder comme indiqué au paragraphe 6 en placant le curseur sous le sigle »P«.
8. |
Correction |
Avec la touche CI les ordres sont effacés |
|
fonction |
|
|
»Progr«, »P«, »E« |
|
9. |
Interrogation |
p.ex. interroger canal C1 à partir de lundi. |
|
fonction »?« |
C1 Lu |
1 > 1 > Enter > Enter … End > Enter
les pas de programme libres sont indiqués; éventuellement par la touche 2 l’autre canal peut être interrogé. Des flèches clignotantes indiquent les jours de semaine formant un bloc pour l’ordre visualisé.
p.ex. interrogation canal C2 à partir de janvier. C2 Dat. janvier
2 > 8 > 0 > 1 > Enter … End > Enter
(les pas de programme libres sont indiqués)
11. Effacement partiel |
Avec la touche CI les ordres à supprimer sont effacés. |
|||||
fonction »?« |
|
|
|
|
|
|
12. Effacement total |
Appuyer simultanément sur |
CI + 0 |
tous les ordres sont |
|||
fonction »?« |
effacés et le display indique »116« |
|
||||
13. Heure d’été/hiver |
Les afficheurs indiquent les dates pré-programmées de com- |
|||||
fonction »S/W« |
mutation de l’heure d’été et de l’heure d’hiver. Ces commutations |
|||||
|
se font les derniers dimanches des mois de MARS et SEPTEMBRE. |
|||||
|
Une modification reste néanmoins possible: |
|||||
|
Ex: Heure d’été le 30.03. Heure d’hiver le 27.09. |
|||||
|
Appuyer sur les touches: |
|
|
|||
|
CI > 3 > 0 > 0 > 3 > |
|
|
|||
|
(nouvelle date pour le passage à l’heure d’été) |
|||||
|
2 > 7 > 0 > 9 > Enter |
|
|
|||
|
Effacement total des dates ETE/HIVER |
|||||
|
(nouvelle date pour le passage à l’heure d’hiver) |
|||||
|
annuler / remettre: CL … CL |
|
||||
14. Dérogation |
C2 |
On |
|
|
|
|
momentanée |
|
2 |
> 1 |
C2 est enclenché manuellement |
||
|
|
|
fonction »Auto« |
C2 |
OFF |
|
|
|
2 |
> 0 |
C2 est déclenché manuellement |
Les prochains ordres de commutation contraires annulent la dérogation momentanée.
p.ex. canal C2 On/OFF/Auto
9 reste appuyé 2 > 2 > 2
• On • OFF OFF (Automatik)
•Le point indique la dérogation permanente.
Pour le TR 617, appuyer sur la touche 1
FTHEBEN SARL. Zone Industrielle des Vignes, 32 – 38, Rue Bernard, 93012 Bobigny cédex, Tel. 01/49159700, Fax 01/48445761
BTEMPOLEC SA. 49, Route de Biesme, 6530 Thuin, Tél. 071/590039, Fax 071/590161
