TC Helicon VSM-200 XT User manual

VSM-200 XT

MANUALE D’USO

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 1

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 2

a

IMPORTANTI NORME DI SICUREZZA

Voltaggio Prese di corrente standard

110-125V UL817 e CSA C22.2 n° 42.

220-230V CEE 7 pag. VII, SR sezione 107-2-D1/IEC 83 pag. C4.

240V BS 1363 del 1984. Specifiche per spine 13A e prese di corrente.

Il simbolo del lampo con la punta a freccia, racchiuso in un
triangolo equilatero, avverte l'utente della presenza di un
voltaggio pericoloso non isolato all'interno del prodotto,
sufficientemente alto a causare il rischio di shock elettrico
alle persone.

Il punto esclamativo all'interno di un triangolo equilatero,
avverte l'utente della presenza di importanti istruzioni
operative e di mantenimento (assistenza tecnica) nella
documentazione che accompagna il prodotto.

1 Leggere queste istruzioni.
2 Conservare queste istruzioni.
3 Prestare attenzione ad ogni avvertenza.
4 Seguire tutte le istruzioni.
5 Non utilizzare l’unità nelle vicinanze di acqua.
6 Pulire unicamente con un panno asciutto.
7 Non ostruire nessuna apertura per la ventilazione. Effettuare l’installazione seguendo le istruzioni del costruttore.
8 L'unità deve essere posizionata in un luogo lontano da fonti di calore come caloriferi, stufe o altre apparecchiature che producono calore

(inclusi gli amplificatori).

9 Non annullare la sicurezza garantita dall'utilizzo di spine polarizzate o con messa a terra. Le spine polarizzate sono caratterizzate dalla

presenza di due lamine: una più grande dell'altra. Le spine con messa a terra sono caratterizzate dalla presenza di due lamine e di un terzo
polo per la messa a terra. La lamina maggiore e il terzo polo per la messa a terra sono contemplate per garantire la tua sicurezza. Nel caso in

cui la spina del cavo incluso non si inserisca perfettamente nella presa, si prega di contattare un elettricista per la sostituzione di quest'ultima.
10 Proteggere il cavo di corrente dall'essere calpestato o tirato, in particolare la presa e il punto in cui il cavo esce dall’unità.
11 Utilizzare unicamente estensioni/accessori specificati dal costruttore.
12

Utilizzare esclusivamente carrelli, supporti, treppiedi, staffe, o altro specificato dal costruttore o venduto insieme all’unità. Usando un
carrello, fare attenzione a non rovesciare l’unità.

13 Disconnettere l'unità dalla presa di corrente durante forti temporali o lunghi periodi di inutilizzo.
14 Ogni riparazione deve essere effettuata da personale qualificato. L’assistenza è richiesta quando l’unità risulta danneggiata in qualsiasi modo

(ad esempio: cavo di corrente o presa danneggiata, del liquido o degli oggetti sono caduti all’interno, l’unità è stata esposta all’umidità o alla

pioggia, l’unità non funziona correttamente oppure è caduta).

Attenzione!

• Per ridurre il rischio di fuoco o shock elettrico, non esporre questa unità a gocce o schizzi di alcun liquido e assicurarsi che nessun oggetto

contenente liquido, come bicchieri e vasi, siano posizionati sull'unità.

• Quest’unità dev’essere collagata a terra.

• Utilizzare un cavo elettrico a tre poli con messa a terra, come quello in dotazione.

• Occorre considerare che diversi tipi di voltaggio richiedono l'uso di differenti tipi di cavi e spine.

• Verificare quale voltaggio è in uso nell’area d'utilizzo e impiegare il tipo di cavo corretto. Controllare la seguente tabella:

• L’unità dev’essere installata vicino alla presa di corrente e la sua eventuale disconnessione dev’essere facilmente accessibile ed eseguibile.

• Per scollegare completamente l’alimentazione, disconnettere il cavo d’alimentazione dalla connessione CA.

• La connessione d’alimentazione dev’essere sempre facilmente accessibile.

• Non installare in uno spazio limitato.

• Non aprire l'unità - rischio di shock elettrico.

Cautela:

Qualsiasi cambiamento e modifica non espressamente approvata in questo manuale può annullare la vostra autorità di utilizzo di questa unità.

Assistenza

• L’unità non contiene al suo interno parti utilizzabili dall’utente.

• Ogni riparazione dev’essere effettuata solo da personale qualificato.

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page a

b

Certificato Di Conformità

TC Electronic A/S, Sindalsvej 34, 8240
Risskov, Danimarca, dichiara sotto la
propria responsabilità, che il seguente
prodotto:

VoiceSolo XT VSM Active Voice Monitor

- coperto dal presente certificato e
marchiato CE, è conforme ai seguenti
standards:

EN 60065 Prescrizioni di sicurezza
(IEC 60065) per apparecchi elettronici e

loro accessori collegati alla
rete per uso domestico e
analogo uso generale

EN 55103-1 Norme di famiglie di prodotto

per apparecchi audio, video,
audiovisivi e di comando di
luci da intrattenimento per
uso professionale
Parte 1: Emissione.

EN 55103-2 Norme di famiglie di prodotto

per apparecchi audio, video,
audiovisivi e di comando di
luci da intrattenimento per
uso professionale
Parte 2: Immunità.

Con riferimento alle regolamentazioni delle
seguenti direttive:
73/23/EEC, 89/336/EEC

Emesso a Risskov, 10 - 2007

Mads Peter Lübeck

Chief Executive Officer

EMC / EMI.

Questa unità è stata testata e trovata conforme ai limiti vigenti per
le apparecchiature di Classe B, in conformità alla parte 15 delle
norme FCC.

Questi limiti sono stati predisposti per garantire una protezione
contro le possibili interferenze nocive presenti in installazioni
all'interno di zone abitate. Essendo l'unità in grado di generare,
utilizzare e irradiare delle radio frequenze, se non installata
secondo le istruzioni può causare delle interferenze a sistemi di
radiocomunicazione. Tuttavia, non è comunque possibile garantire
al 100% che questo tipo di interferenze non avvengano,
soprattutto in base al tipo di installazione effettuata. Se l'unità
dovesse generare delle interferenze durante la trasmissione di
programmi radio o televisivi, occorre per prima cosa verificare che
sia proprio questa unità a causare l'interferenza (disattivando e
attivando nuovamente il sistema, premendo il tasto POWER).
In caso affermativo, occorre seguire i seguenti consigli:

• Riorientare o riposizionare l'antenna del sistema ricevente.

• Aumentare la distanza tra l’unità e l'apparato ricevente.

• Collegare l'unità in un circuito elettrico differente da quello
dell’apparato ricevente.

• Consultare il negoziante o un installatore radio/TV qualificato.

For the customers in Canada:

This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme
NMB-003 du Canada.

IMPORTANTI NORME DI SICUREZZA

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page b

3

ITALIANO

3

SOMMARIO

VoiceSolo VSM-200 XT Rev 1.01
Versione Italiana

Introduzione . . . . . . . . . . . . . . . . . . . . . . . . .5

Pannello frontale . . . . . . . . . . . . . . . . . . . . .6

Pannello posteriore . . . . . . . . . . . . . . . . . . .7

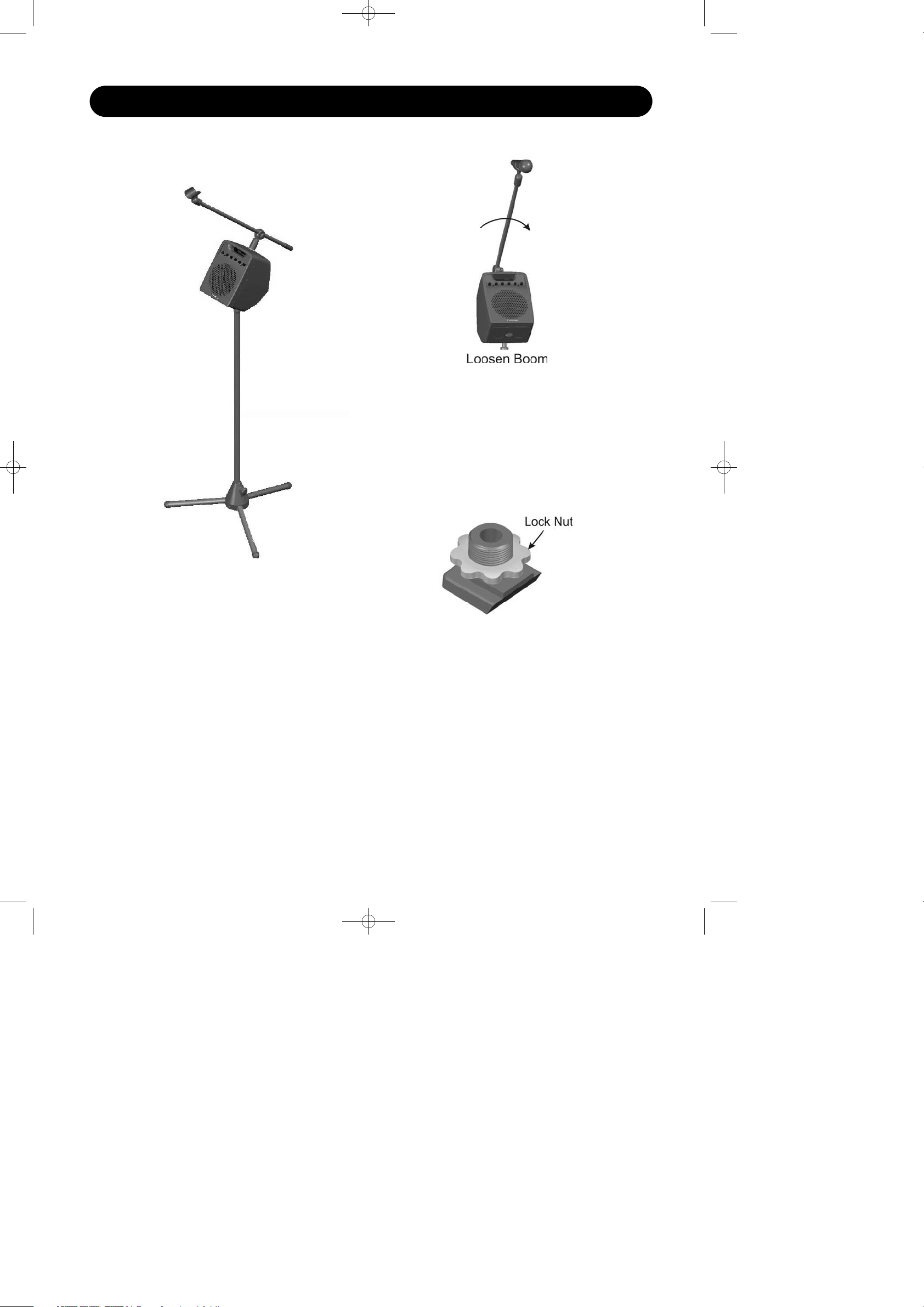

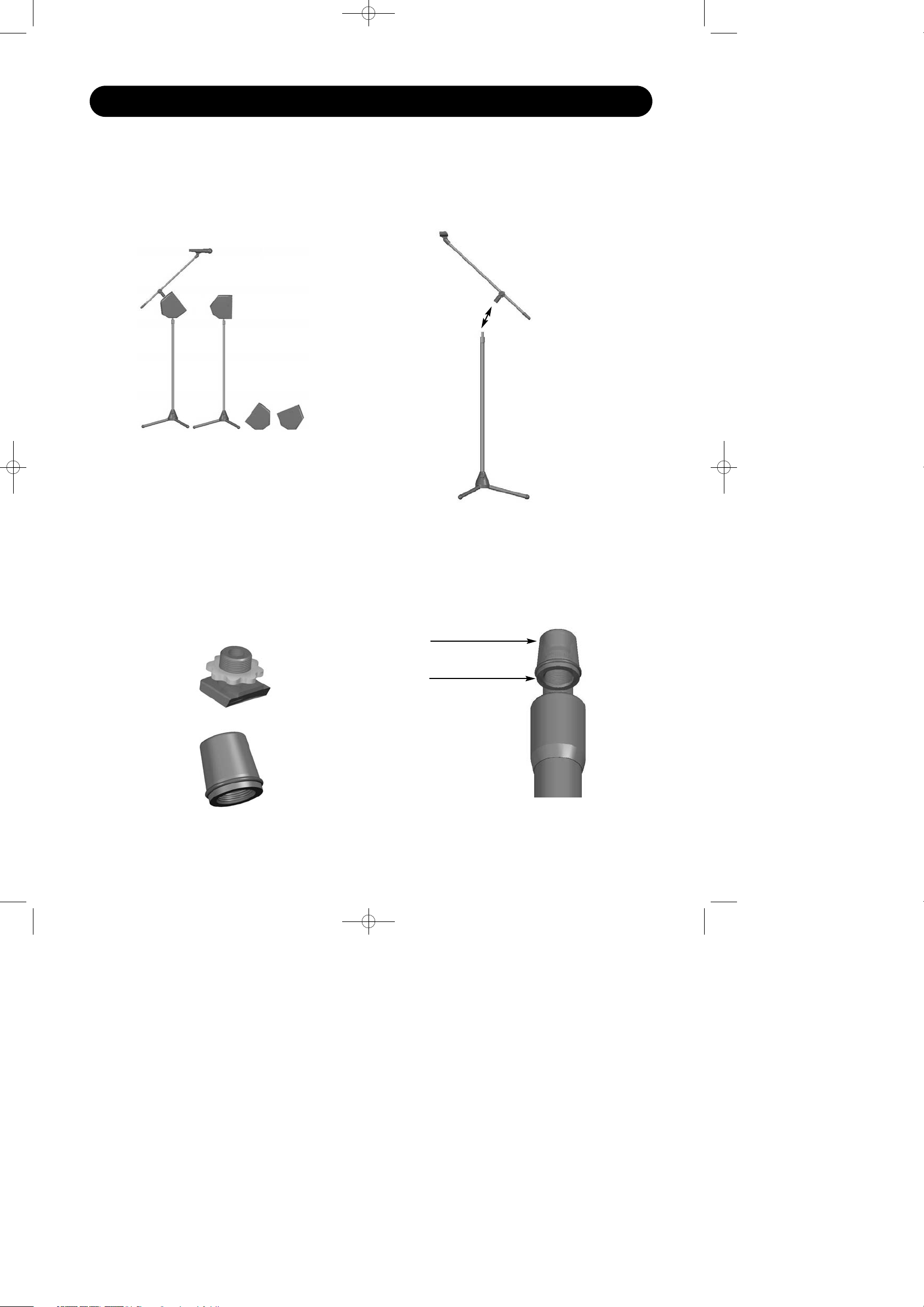

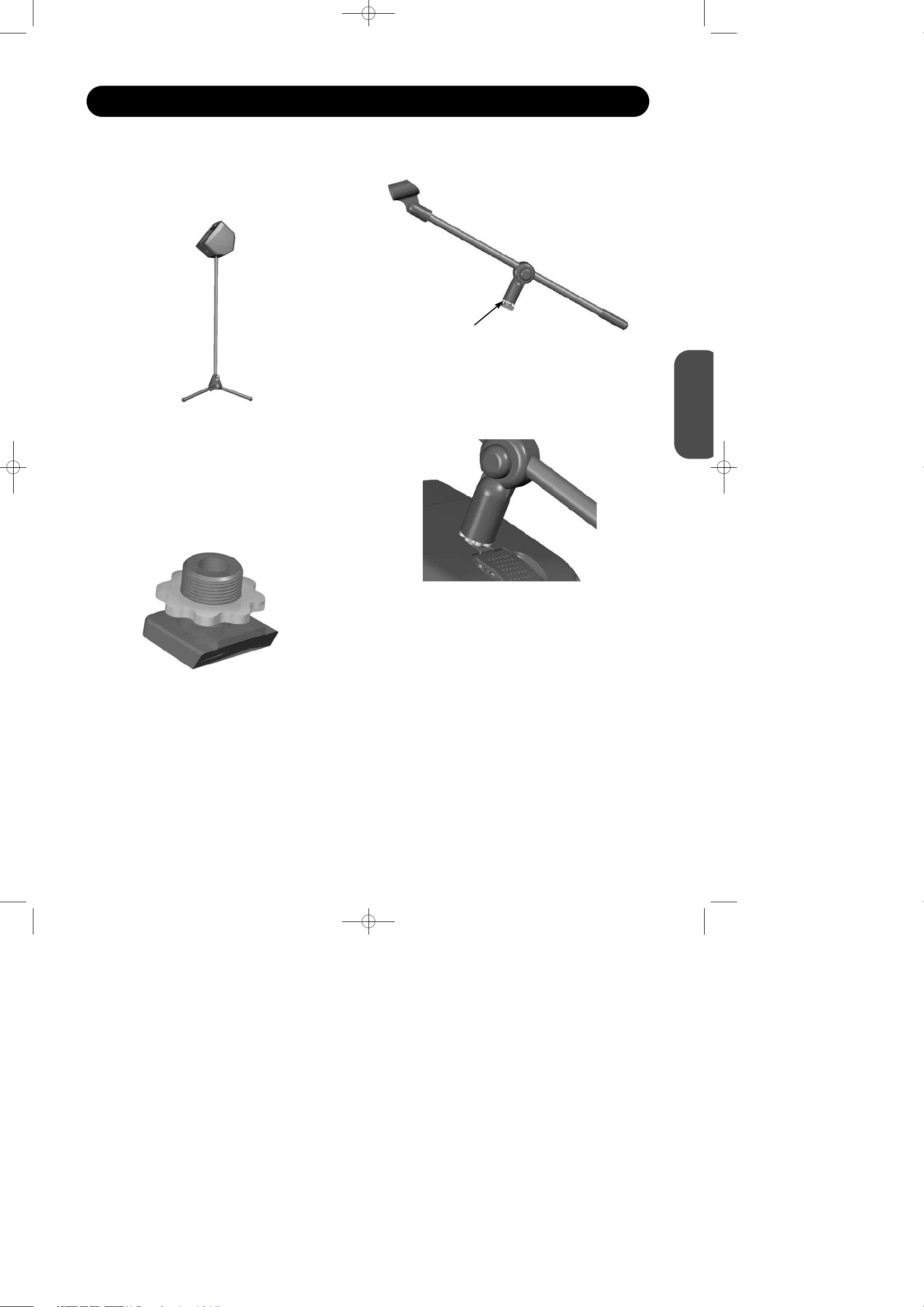

Montaggio su asta microfonica . . . . . . . . . .8

Usutilizzare VoiceSolo XT . . . . . . . . . . . . .11

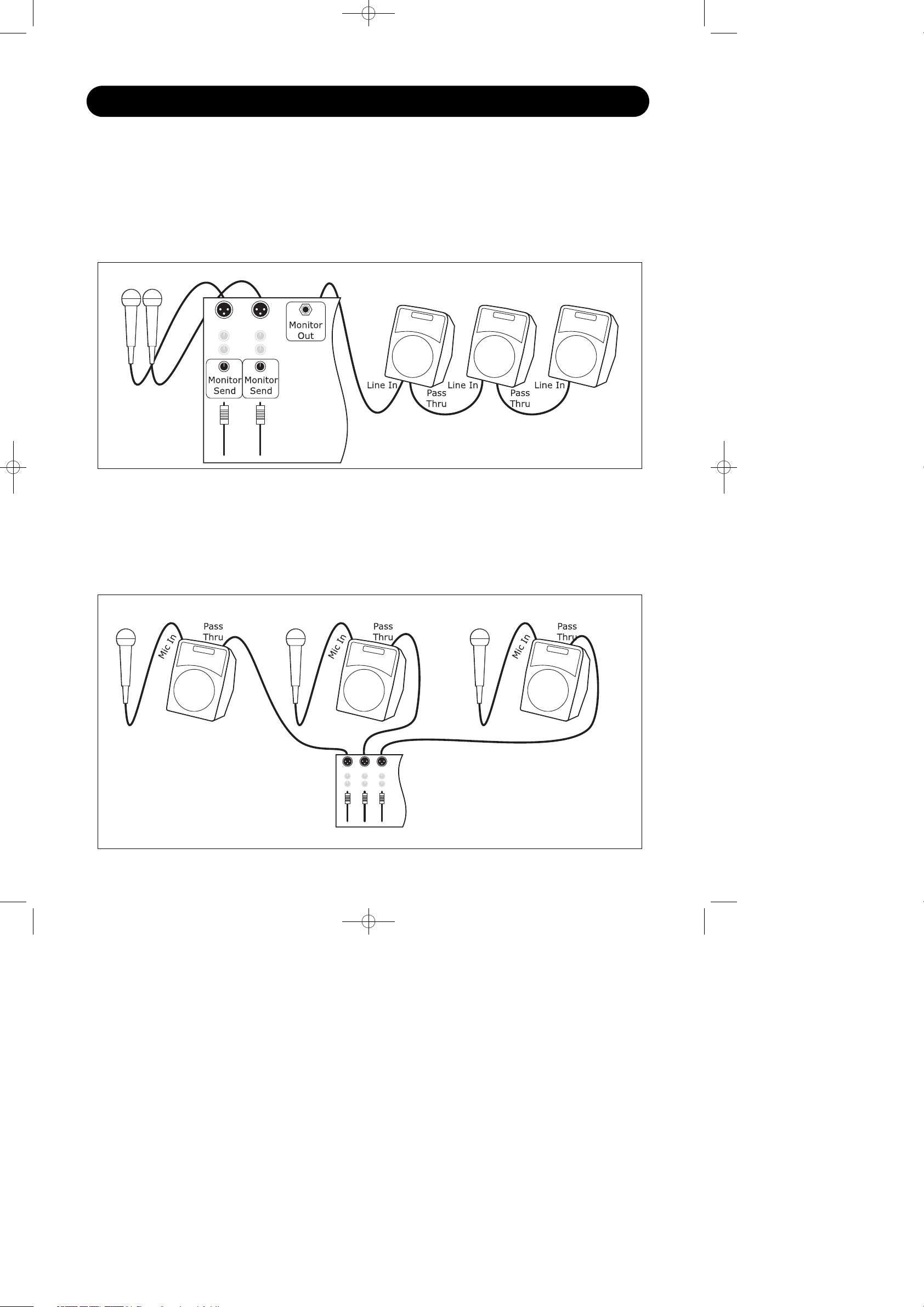

Esempi di configurazioni . . . . . . . . . . . . . .12

Specifiche . . . . . . . . . . . . . . . . . . . . . . . . .14

Dato il continuo miglioramento del prodotto, le specifiche tecniche, le interfacce e le caratteristiche possono essere soggette a variazioni senza alcun preavviso.

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 3

4

INTRODUZIONE

Benvenuto in VoiceSolo XT

VoiceSolo XT VSM è un’esclusiva gamma di monitor near
field realizzata da TC-Helicon e dedicata alle applicazioni
dal vivo, che rappresenta un concetto del tutto nuovo
nell’ambito del personal monitoring. TC-Helicon è sempre
stata alla ricerca dell’eccellenza per quel che riguarda ogni
aspetto relativo alla voce, per cui la linea di diffusori VSM
può usufruire del grande successo e della reputazione che
TC-Helicon ha saputo conquistarsi in tutto il mondo grazie
alla grande esperienza e conoscenza riguardanti la voce.

Durante un’esibizione dal vivo, se non si ha la possibilità di
potersi ascoltare in modo adeguato, è molto difficile
ottenere una buona performance. I monitor VSM sono stati
progettati per integrarsi alle aste microfoniche standard
dotate di braccio telescopico, consentendo di posizionare il
monitor in posizione molto ravvicinata rispetto al cantante.
Ciò consente un’ampia serie di benefici rispetto agli attuali
sistemi di monitoraggio Wedge o in-ear; ad esempio:

• Diminuire la gestione dei monitor nel sistema PA
principale

• Ottenere un livello di volume elevato prima di
raggiungere il feedback

• Una migliore interazione con il pubblico; guadagnare
maggiore spazio sul palco, altrimenti impiegato dai
monitor wedge o dall’utilizzo delle barriere ear plug,
necessarie nei sistemi in-ear monitor.

I monitor VoiceSolo XT VSM impiegano un esclusivo driver
“Point Source” ICT™ a 2-vie, in grado di eliminare i
problemi relativi all’ascolto separato delle frequenze alte e
basse, tipici dei sistemi di monitoraggio convenzionali. Ciò
si rivela estremamente importante quando il monitor è
integrato all’asta microfonica, in quanto il diffusore si trova
in una posizione molto ravvicinata al punto d’ascolto, per
cui la separazione delle frequenze risulta più evidente.

VSM-200 XT - Caratteristiche:

• Integrazione pratica e veloce del monitor all’asta
microfonica, la quale può essere utilizzata sia per
sorreggere il microfono, sia come supporto del diffusore.

• Opzioni di posizionamento versatili, grazie al doppio
inserto per il montaggio su asta e doppia angolazione
del cabinet per il posizionamento a terra.

• Driver “Point Source” ICT™ a 2-vie da 6.5", per un
perfetto monitoraggio near-field live.

• Capacità di volumi elevati: 116dB di picco SPL a .5m

• Amplificatore BASH da 150W.

• Cabinet in alluminio pressofuso per la massima stabilità
e la minima entità di risonanze.

• Controllo volume sul pannello frontale per una
regolazione semplice e diretta.

• Ingressi XLR e jack da 1/4”, rispettivamente con livello
microfonico e di linea.

• Connessione Pass Thru per il collegamento a sistemi PA.

Cenni riguardanti TC-Helicon

Per TC-Helicon, la voce umana rappresenta lo strumento
più bello al mondo; quindi, ogni tecnologia e prodotto
che ha sviluppato e realizzato è dedicato a questo
meraviglioso strumento. La visione di TC-Helicon è un
mondo in cui chi lavora sulla voce possa essere in grado
di ottenere sempre il meglio, esaltandone le
caratteristiche peculiari; un mondo in cui le possibilità di
elaborazione della voce sono infinite.

La missione di TC-Helicon è stata galvanizzata da una
semplice domanda: "Non è forse giunto il momento che
qualcuno produca strumenti e soluzioni appositamente
dedicate alla voce?"

TC-Helicon sta rivoluzionando il modo di concepire il
‘vocal channel’, fornendo strumenti e soluzioni a coloro
che operano e creano con la voce, nel cantato e nel
parlato. L’utenza TC-Helicon è molto esigente e include i
migliori professionisti: live performers, producers,
broadcasters e recording engineers.

Buon divertimento!

Il Team TC-Helicon

Una compagnia del Gruppo TC

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 4

5

ITALIANO

INTRODUZIONE

Raccomandazioni preliminari

La serie di monitor VoiceSolo XT VSM è in grado di
generare livelli di pressione sonora molto elevati (SPL),
soprattutto in posizione ravvicinata quando integrati all’asta
microfonica. Sono stati progettati in questo modo per
consentire un volume sufficientemente elevato da
competere col livello sonoro espresso, ad esempio, dai kit
di batteria acustica, nell’utilizzo dal vivo. Nelle situazioni in
cui è necessario fare uso di elevati livelli di monitoraggio, ti
suggeriamo di utilizzare una protezione per le orecchie.

In caso di esposizione continua, consigliamo di avvalersi
occasionalmente di un meter per il livello sonoro, in grado
di misurare il volume del suono entro un determinato
periodo di tempo di esposizione, in conformità con gli
standard relativi al controllo del rumore. Ciò dovrebbe
servire a controllare che il livello del rumore rimanga
sempre entro i limiti di sicurezza.

Togliere il monitor dall’imballo

Aprire l’imballo dall’alto e rimuovere la confezione dei cavi.
Togliere l’inserto di Styrofoam, quindi estrarre il diffusore
VoiceSolo XT usando entrambe le mani. Togliere il diffusore
VoiceSolo XT dalla custodia in plastica. Muovendo il
monitor, nulla al suo interno deve vibrare o produrre
rumore. Ispezionare ciascun altoparlante verificando
l’eventuale presenza di segni o danni dovuti al trasporto.
Nell’improbabile evenienza che vengano rilevati dei danni,
informa subito il trasportatore e il fornitore. Conserva tutto il
materiale dell’imballo in quanto, in caso di danni, questo
dovrebbe presentare l’evidenza di un urto o di una caduta.
È comunque consigliabile conservare sempre l’imballo
anche per utilizzi futuri.

Registrare VoiceSolo XT

Sono disponibili due metodi per effettuare la registrazione
del modello VoiceSolo XT:

• Online: visita il sito www.tc-helicon.com/VoiceSolo XT e
clicca su Product Registration nella colonna di sinistra.

• Posta: compila e invia la cartolina di registrazione inclusa
con il tuo modello VoiceSolo XT.

Supporto

In caso di problemi tecnici, TC-Helicon è lieta di supportarti in
ogni modo possibile. Esistono numerose fonti utili per ottenere
il supporto tecnico necessario. Di seguito, trovi un breve
elenco delle più importanti fonti d’informazioni, dando la priorità
alla modalità più veloce di accesso al supporto tecnico.

1. Manuale: il manuale d’uso di VoiceSolo VSM-200 XT
rappresenta un’ottima fonte di informazioni applicative e
di risposte approfondite riguardanti le problematiche più
comuni.

3.On-Line: visita il sito www.tcsupport.tc per ricercare o
richiedere informazioni all’interno del database in
continuo aggiornamento relativo ai modelli VoiceSolo XT.

4.Telefono:
Internazionale: [phone]
USA & Canada: 818 665 4900

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 5

6

PANNELLO FRONTALE

1. Indicatore CLIP LED

Questo indicatore LED si illumina quando l’amplificatore di
potenza viene sovraccaricato. Il lampeggiare occasionale e
di breve durata può essere considerato una condizione
accettabile; vice versa, se l’indicatore LED appare
costantemente illuminato, occorre diminuire il livello del
controllo Volume.

2. Porta dei bassi accordata

Questa porta permette la riproduzione della basse
frequenze; inoltre, si rivela utile come maniglia per il
trasporto del monitor.

3. Controllo di livello VOLUME

Questa manopola regola il livello dell’ingresso Mic o Line.

4. Indicatore POWER

Si illumina quando si attiva l’unità.

1

2

4

3

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 6

7

ITALIANO

PANNELLO POSTERIORE

1. Connessione MIC Pass Thru

Collegando un cavo con connettori XLR a questa uscita è
possibile condividere il segnale dell’ingresso Mic o Line
con un’altra apparecchiatura, solitamente un mixer esterno
oppure un’altra unità VoiceSolo XT.

2. Ingresso MIC IN

Collega il microfono all’ingresso MIC IN utilizzando un cavo
con connettori XLR. Se il microfono necessità di essere
alimentato con la Phantom, occorre collegare la
connessione MIC THRU di VoiceSolo XT ad un mixer
dotato di Phantom (o ad altra sorgente di tale
alimentazione). Attivare l’alimentazione Phantom sull’ap­parecchiatura dopo aver effettuato le connessioni.

3. Ingresso LINE IN

È possibile collegare a questo ingresso un segnale mono
con livello di linea, come una chitarra acustica, una tastiera
mono o una mandata aux di un mixer. Nota: questo
ingresso non è adatto all’amplificazione di sorgenti sonore
con un’impedenza elevata, come chitarre elettriche o pick­up acustici non preamplificati.

Gli ingressi di VoiceSolo VSM-200 XT
permettono di collegare un microfono ed
un’apparecchiatura con livello di linea, ma non
contemporaneamente. Gli ingressi Mic e Line sono cablati
tra loro e, se utilizzati simultaneamente, lo strumento
collegato all’ingresso Line potrebbe sollecitare il
diaframma del microfono, come se fosse un altoparlante,
causando potenziali danni al microfono.

4. Interruttore Power

Il carattere “|” indica l’attivazione dell’unità, il carattere “O”
indica che l’unità e disattivata.

5. Connettore del cavo d’alimentazione CA

Collega a questa connessione il cavo d’alimentazione
standard IEC, fornito in dotazione con VoiceSolo XT.

6. Porta-fusibile

L’amplificatore di potenza è protetto da questo fusibile.
Se l’interruttore Power è attivato e l’indicatore Power LED
risulta non illuminato, controlla lo stato del fusibile ed
effettua l’eventuale sostituzione, utilizzandone uno dello
stesso tipo e valore.

1 2

3

4

5

6

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 7

8

MONTAGGIO SU ASTA MICROFONICA

Opzioni di posizionamento

Il monitor VoiceSolo XT è posizionabile in 4 modi diversi.
Questa versatilità ti consentirà di utilizzarlo come monitor
integrato in un’asta microfonica, come diffusore di un sis­tema PA, oppure potrai usarlo a casa per esercitarti o sem­plicemente per divertirti cantando e suonando.

Montaggio su asta microfonica

Integrazione ad un’asta microfonica

Che cosa occorre:

• L’unità VoiceSolo XT

• Asta microfonica trepiede con braccio telescopico ­dev’essere del tipo in cui il braccio telescopico può
essere svitato dall’asta verticale.

• Gli adattatori hardware VoiceSolo XT, che includono:

Accessorio per Montaggio Braccio Telescopico

Inserto per Montaggio Asta Microfonica

1. Separare il braccio telescopico svitandolo dal
supporto filettato verticale dell’asta microfonica. Per fare
ciò, stringi il morsetto che serve ad alzare ed abbassare
verticalmente l’asta, in modo da facilitare lo svitamento
del braccio telescopico. Trattieni la base dell’asta con
una mano e ruota il braccio telescopico in senso anti­orario (guardando dall’alto al basso) con l’altra mano.

2. Avvita l’inserto per il Montaggio Asta Microfonica sul
supporto filettato verticale dell’asta; se la tua asta è di
tipo Europeo (con passo da 9 mm), occorre utilizzare un
adattatore da 16 mm a 9 mm, che normalmente viene
fornito con l’asta microfonica e con la pinze porta­microfono.

Inserto per il
montaggio

Supporto filettato
asta microfonica

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 8

9

ITALIANO

MONTAGGIO SU ASTA MICROFONICA

3. Posiziona il monitor VoiceSolo XT sull’asta,
inserendo l’accessorio avvitato sull’asta verticale nel foro
presente nel pannello inferiore di VoiceSolo XT. Se non
intendi applicare il braccio telescopico, il setup è
terminato; se desideri montare anche il braccio
telescopico, continua al punto successivo.

4. Montaggio del braccio telescopico

L’accessorio hardware di Montaggio braccio telescopico si
trova nella confezione delle componenti fornite in dotazione
con il monitor VoiceSolo XT. Sono disponibili due versioni:
una più sottile, per la versione Europea, ed uno più larga
per gli altri tipi. Questo adattatore collega il braccio
telescopico della tua asta microfonica al monitor VoiceSolo
XT; è stato creato per installarsi perfettamente nell’inserto
presente nel pannello superiore di VoiceSolo XT.

5. Avvita l’apposito accessorio di Montaggio al braccio
telescopico .

6. Solleva lo sportellino presente nel pannello superiore di
VoiceSolo XT e, tenendolo aperto, far scivolare al suo
interno il braccio telescopico inserendo l’accessorio di
Montaggio braccio telescopico nell’inserto; quindi,
richiudere lo sportellino.

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 9

10

MONTAGGIO SU ASTA MICROFONICA

7. Ora, la tua configurazione VoiceSolo XT dovrebbe
apparire come segue.

Regolare il braccio telescopico

Per migliorare la visione frontale ed ottimizzare l’ascolto,
normalmente è consigliabile posizionare il monitor (e quindi
l’asta) in una zona laterale al cantante. Per fare ciò è
necessario poter regolare la posizione del braccio
telescopico. I punti successivi descrivono come eseguire
questa operazione:

1.Con il monitor VoiceSolo XT integrato all’asta
microfonica, allenta il relativo braccio telescopico
ruotandolo a destra trattenendo il monitor VoiceSolo XT
da un angolo.

2.Tenendo sempre il braccio telescopico e facendo in
modo che non scivoli via, ruotare la ghiera di fissaggio
in senso anti-orario fino ad assicurarla contro lo snodo
del braccio telescopico. Occorre notare che non è
possibile stringere completamente la ghiera di fissaggio
con le dita: l’azione finale è eseguibile facendo
ondeggiare il braccio telescopico per avvicinarlo alla
ghiera di fissaggio.

3. Dopo aver stretto la ghiera di fissaggio con le dita,
ruotare a sinistra il braccio telescopico, assicurandolo
nella posizione desiderata. Potrebbe essere necessario
ripetere alcune volte la procedura dal punto 1 al punto 3,
in modo da fissare il braccio telescopico nella posizione
voluta. Il braccio telescopico dev’essere adeguatamente
fissato, altrimenti il peso del microfono potrebbe farlo
abbassare modificandone la posizione.

La sezione successiva descrive le procedure utili alla
connessione dei cavi e all’attivazione del monitor VoiceSolo
XT.

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 10

11

ITALIANO

Collega il microfono

Collega il microfono all’ingresso MIC IN utilizzando un cavo
appropriato. Se il microfono necessita di essere alimentato
con la Phantom, occorre collegare la connessione MIC
THRU di VoiceSolo XT ad un mixer dotato di Phantom (o
ad altra sorgente di alimentazione Phantom).
Attivare l’alimentazione Phantom sull’apparecchiatura dopo
aver effettuato le connessioni.

...oppure, collega uno strumento

Collega il tuo strumento all’ingresso LINE IN, utilizzando un
cavo per strumenti con connettori jack da 1/4”.

Regolare il volume

Ora regola lentamente il livello del controllo VOLUME,
cantando nel microfono o pronunciando la parola “check”
fino ad individuare un livello del volume adeguato.
Ora sei pronto per utilizzare il tuo monitor VoiceSolo XT!

Evitare il feedback

Nelle situazioni in cui si combinano microfoni e diffusori, il
rischio della generazione di feedback è sempre in agguato.
Per coloro che non hanno familiarità con questo termine, il
“feedback” descrive il fastidioso fischio, acuto e potente,
che si crea quando il microfono rileva il suono diffuso da un
altoparlante e lo amplifica. I seguenti suggerimenti possono
essere molto utili per minimizzare i rischi di feedback.

• Aumentare il volume sempre molto lentamente,
cantando qualche nota nel microfono. Ascoltando
attentamente è possibile avvertire quando il feedback sta
per innescarsi. Se avverti un principio di feedback
durante il check del microfono, diminuisci leggermente il
livello per individuare il volume di monitoraggio “sicuro”.

• Considera la tua posizione. Quando il monitor VoiceSolo
XT è collocato in una posizione leggermente laterale,
piuttosto che frontale, otterrai un ascolto migliore con la
possibilità di poter utilizzare un livello di volume inferiore.
Il posizionamento laterale è consigliabile anche quando
si desidera utilizzare un microfono con pattern di ripresa
iper-cardioide, caratterizzato da un certo livello di
sensibilità anche nella parte posteriore della capsula
microfonica.

• Utilizzando microfoni a mano nelle vicinanze del monitor
VoiceSolo XT, evitare di puntarlo in direzione
dell'altoparlante. Anche se può sembrare ovvio, è una
cosa che accade continuamente.

• Quando il microfono è collegato ad un mixer che invia a
VoiceSolo XT una mandata monitor, assicurati che la
mandata sia pre-EQ. In questo modo è possibile
equalizzare il segnale microfonico nel mix del sistema
PA, inviando allo stesso tempo un segnale flat (non
equalizzato) al monitor VoiceSolo XT.
Con un buon microfono ed un cantante dalla voce
potente, il livello di un monitor flat risulta più elevato
rispetto ad uno equalizzato.

UTILIZZARE VOICESOLO XT

Introduzione

I seguenti paragrafi dovrebbero essere letti almeno una
volta per apprendere come utilizzare il monitor VoiceSolo
XT correttamente e in totale sicurezza.

Collegare l’alimentazione CA

IMPORTANTE - Prima di collegare il cavo CA, assicurarsi
che le specifiche riportate sopra la connessione del cavo
d’alimentazione siano corrette per l’area di utilizzo.
I monitori attivi VSM non sono dotati di switching
automatico dell’alimentazione in quanto impiegano
amplificatori BASH dall’elevato rapporto potenza/
dimensioni.

Dopo aver accertato che le specifiche di alimentazione CA
sono corrette, impostare l’interruttore Power del monitor
VoiceSolo XT in posizione OFF e collegare il cavo CA
fornito in dotazione, dall’ingresso del monitor alla presa di
corrente.

Una regola ormai consolidata del ‘mondo audio’ insegna
che, prima di attivare l’unità posizionando l’interruttore Power
su On, è consigliabile abbassare completamente il controllo
del livello d’uscita Output, presente sul pannello frontale.

Quindi, attivare l’unità premendo l’interruttore Power (On).
L’indicatore POWER LED del pannello frontale si
illuminerà. Se ciò non avviene, controllare che la presa di
corrente sia corretta e che il cavo d’alimentazione sia ben
collegato a VoiceSolo XT.

Effettuare i collegamenti

Esistono due modi principali per collegare VoiceSolo XT:

1. Amplificare un singolo segnale vocale e, se occorre,
trasferirlo direttamente al mixer del sistema PA. Ciò permette
di controllare il livello del proprio monitor, trasferendo allo
stesso tempo il segnale diretto e non amplificato del
microfono al sistema PA principale, dove sarà possibile
applicare gli effetti, equalizzare e amplificare il segnale.

2. Amplificare una mandata monitor contenente diverse
sorgenti sonore mixate. Questa configurazione sottintende
che il microfono e altre sorgenti sonore, ad esempio
strumenti ed effetti, siano collegati ad un mixer esterno che
consente l’invio di una mandata monitor; questa mandata
dev’essere collegata all’ingresso LINE del monitor
VoiceSolo XT in modo da fornire il segnale di monitoraggio.

Potrai fare uso di entrambi gli ingressi MIC IN o LINE IN,
ma non contemporaneamente. Se desideri poter ascoltare
nel monitor il microfono e uno strumento, occorre collegare
entrambe le sorgenti sonore in un mixer esterno e quindi
inviare il segnale mixato al monitor VoiceSolo XT.

Prima di collegare i cavi aduio

Innanzi tutto, abbassa completamente il livello del controllo
VOLUME, in modo da disattivare completamente l’uscita
del segnale. In questo modo si protegge l’altoparlante da
eventuali picchi di volume causati dalla connessione ad
altre apparecchiature.

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 11

12

SETUP

Esempi di configurazioni

Le successive illustrazioni descrivono alcuni dei numerosi modi in cui è possibile impiegare il monitor VoiceSolo XT
nell’ambito di sistemi di monitoraggio o PA.

Fig. 1: Un comune monitor mix

In questa applicazione si fa uso di un singolo segnale monitor di un mixer, contenente diversi canali d’ingresso, collegato
all’ingresso di VSM-200 XT. Ciò permette agli utenti di potersi ascoltare tra loro e agevolare il missaggio del segnale
vocale. Con questo setup, non è possibile controllare i canali singoli, in quanto regolando il livello del monitor VSM-300 è
possibile aumentare o ridurre solo l’intera mandata.

Fig. 1

Fig. 2: Monitoraggio individuale inviato ad un sistema PA

In questa configurazione, ogni utente ascolta unicamente il proprio segnale; quindi, per potersi ascoltare a vicenda,
dovranno affidarsi al suono e alle riflessioni presenti sul palco generate dagli altri monitor. Questo setup si rivela utile
quando sono presenti molti strumenti e molti cantanti, i quali segnali competono tra loro. Il controllo di volume di ogni unità
VSM-200 XT controllerà esclusivamente il livello della sorgente sonora a essa collegata. La connessione Pass-Thru che
collega VSM-200 XT al mixer del sistema PA non sarà influenzato dal controllo di volume del monitor, per cui
modificandone il livello il pubblico non avvertirà alcuna variazione di livello.

Fig. 2

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 12

13

ITALIANO

SETUP

Fig. 3

Fig. 3: VSM-200 XT - Avvertenza!

Gli ingressi del monitor VSM-200 XT possono accettare segnali microfonici e di linea. NON COLLEGARE MAI
SIMULTANEAMENTE UN MICROFONO E UN SEGNALE CON LIVELLO DI LINEA. GLI INGRESSI MIC IN E LINE SONO
CABLATI TRA LORO, QUINDI IL SEGNALE DI LINEA POTREBBE SOLLECITARE IL DIAFRAMMA DEL MICROFONO,
COME SE FOSSE UN ALTOPARLANTE, CAUSANDO POTENZIALI DANNI ALLA CAPSULA MICROFONICA.

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 13

14

SPECIFICHE

Connessioni audio

Ingressi XLR e jack da 1/4” paralleli, con connessione XLR
Mic thru

Amplificatore di potenza

150 watts su 4 ohms (200 watts di picco) con tecnologia
BASH®
Distorsione: 0.5% @ 150W; 10% @ 200W
Risposta in frequenza: 75 Hz–20 kHz

Diffusore

Altoparlante: driver Custom-Designed “ICT Point Source”
da 6.5” (brevettato), con tweeter accoppiato per induzione
Impedenza nominale: 4 ohms
Potenza applicabile: 120 Watt (programma) / 240 Watt (picco)
Dispersione conica: 90 gradi
Risposta in frequenza: 120 Hz – 20 kHz
SPL (picco): 116 dB @ .5 metri

Cabinet

Costruzione: alluminio stampato con porta dei bassi integrata
Colore: Nero
Dimensioni: 23 cm x 18 cm x 25 cm
(A x L x P) (9” x 7” x 9.75”)
Peso con imballo: 5.5 kg (12 lbs.)
Peso netto: 4.9 kg (10.8 lbs.)

Alimentazione CA

Due unità non intercambiabili:
220-240 VAC ~60 Hz 1.2A Fusibile: T1.25AL 250V
120 VAC ~60 Hz 2A Fusibile: T2AL 250V

VSM-200_XT_ITA.qxp 28-09-2007 16:52 Page 14
