Supra SCD-303 User Manual [ru]
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Автомобильный CD/MP3 pесивер
SCD-303
• Съемная передняя панель
• Совместимость с форматами CD-DA/MP3
• Поддержка носителей CD/CD-R/CD-RW
• Электронный антишок повышенной эффектив-
ности
• Поиск MP3 треков по папкам и файлам, ото-
бражение ID-тэгов
• Повтор / Случайно / Сканирование
• AM / FM / УКВ радиоприемник с PLL- синтеза-
тором
• Запоминание 24 станций
• Радиоинформационная система (RDS)
• Автопоиск / Сканирование станций
• Цифровой аудио процессор
• Встроенный эквалайзер (Поп / Рок / Классика)
• Выходная мощность 4 х 50 Вт
• Цифровой энкодер для регулировки громкости
• Приглушение звука / Тонкомпенсация / Часы
• 4-канальный линейный выход (RCA)
• Аудио вход
• Пульт ДУ
• Разъем ISO-типа
-2-
руководство по эксплуатации
СОДЕРЖАНИЕ
Порядок установки и извлечения ресивера .................................................................................................................................... 3
Установка и снятие передней панели .................................................................................................................................................. 7
Подсоединения ..................................................................................................................................................................................................... 8

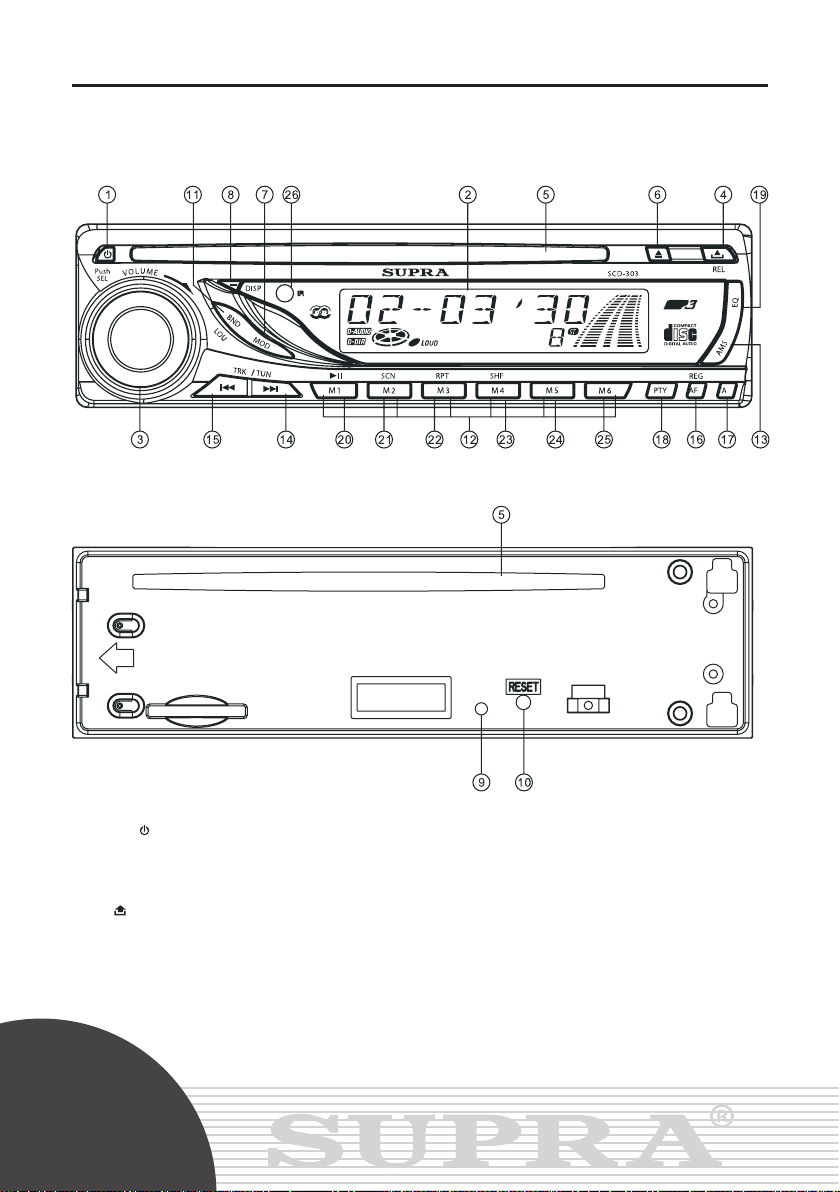

Кнопки управления ресивером ............................................................................................................................................................. 10

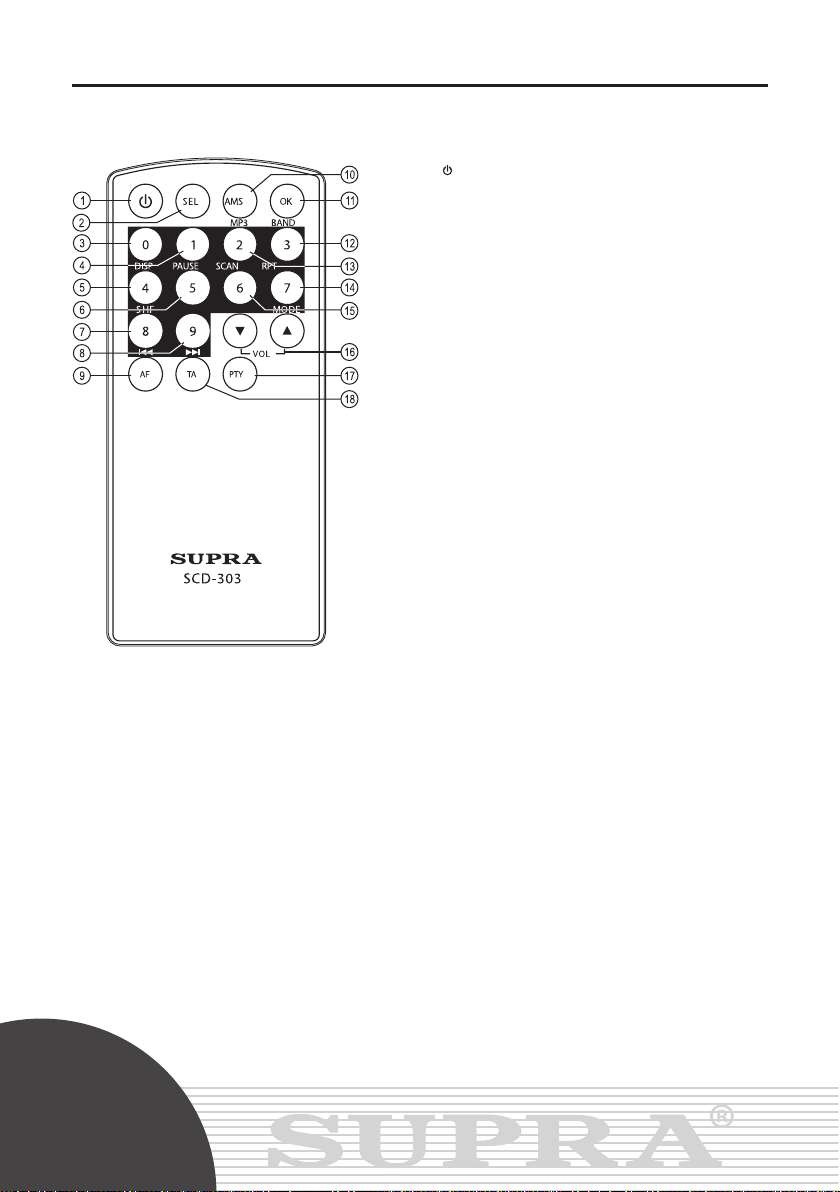

Пульт ДУ.................................................................................................................................................................................................................... 12
Основные операции ....................................................................................................................................................................................... 14
Управление радиоприемником ............................................................................................................................................................ 17
Функция RDS ......................................................................................................................................................................................................... 18
Управление CD/МР3 проигрывателем ............................................................................................................................................. 20
Управление воспроизведением дисков с записями смешанного типа .................................................................... 23
Дополнительные источники воспроизведения ......................................................................................................................... 23
Информация о дисках ................................................................................................................................................................................... 23
Возможные неполадки и способы их устранения .................................................................................................................... 26
Технические характеристики ................................................................................................................................................................... 27
-3-
руководство по эксплуатации
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ РЕСИВЕРА
Внимание:
- Устанавливайте ресивер таким образом, чтобы он не мешал управлению автомобилем.
- Перед тем, как окончательно установить ресивер, подключите электропроводку временно и убедитесь, что аппарат и вся аудио система работают должным образом.
- Для правильной установки используйте только комплектующие, поставляемые с аппаратом. Использование других комплектующих может повлечь за собой неисправность.
- Проконсультируйтесь с вашим дилером, если для установки необходимо просверлить отверстия
или произвести другие изменения в автомобиле.
- Установите ресивер, таким образом, чтобы он не мешал водителю и не повредил пассажира в
случае внезапной остановки.
- Угол наклона передней стороны ресивера не должен превышать 30º
- Не устанавливайте ресивер в местах попадания прямых солнечных лучей или горячего воздуха из
отопителя, а так же в запыленных и загрязненных местах и местах с сильной вибрацией.
Порядок установки аппарата
Существуют 2 метода установки:
стандартный монтаж на передней панели и установка с помощью кронштейнов.
ВАЖНО:
На верхней части устройства закреплены 2 болта для защиты CD механизма во время транспортировки. Перед установкой оборудования в автомобиль снимите эти болты.
Фронтальный монтаж (метод 1)
Для правильной установки устройства отсек приборной панели должен соответствовать следующим размерам:
руководство по эксплуатации
Перед началом установки устройства проверьте правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсоедините провод от «–» клеммы аккумулятора автомобиля.
2. Отсоедините провода и антенну (если она использовалась для пробного включения).
3. Нажмите кнопку на передней панели и извлеките съемную панель (см. раздел Установка и снятие передней панели).
4. Снимите обрамление.
5. Вставьте до упора ключи, входящие в комплект поставки ресивера, в пазы на боковых поверхностях передней панели. Извлеките ресивер из монтажной рамы.
1) Монтажная рама
2) Ключи
3) Обрамление
4) Передняя панель
6. Вставьте монтажную раму (без ресивера) в отсек приборной панели и отогните «язычки» при помощи отвертки. Не все «язычки» подходят под размер приборной панели автомобиля, выберите
наиболее подходящие.
1) Отвертка
2) Язычки
3) Монтажная рама
4) Приборная панель
7. Подсоедините к проигрывателю разъемы питания и динамиков, другие провода и кабели, разъем
антенны
8. Аккуратно вставьте проигрыватель в монтажную раму до щелчка фиксаторов, следя при этом за
-4-
руководство по эксплуатации
положением подключенных проводов, чтобы случайно не повредить их.
9. Закрепите тыловую часть ресивера при помощи металлической скобы, как показано на рисунке.
При необходимости изогните её.
1) Крепежный болт
2) Металлическая скоба
3) Пружинная шайба
4) Гайка
5) Шайба
6) Винт (5х25мм)
10. Подсоедините провод к «-» клемме автомобильного аккумулятора. Установите обрамление и
переднюю панель (см. раздел Установка и снятие передней панели).
Порядок извлечения аппарата
1. Убедитесь, что зажигание выключено. Отсоедините провод от «–» клеммы аккумулятора автомобиля.
2. Снимите металлическую скобу с задней стенки устройства (если ранее устанавливалась).
3. Нажмите кнопку снятия передней панели.
4. Снимите обрамление, потянув его на себя.
5. Вставьте до упора ключи, входящие в комплект поставки ресивера, в пазы на боковых поверхностях передней панели. Извлеките ресивер из рамки, потянув его на себя.
-5-
руководство по эксплуатации
Тыловой монтаж (метод 2)
Данный метод установки аппарата применим для автомобилей марки Nissan, Toyota. Используйте отверстия, отмеченные соответствующими буквами Т и N, чтобы прикрепить аппарат к кронштейнам.
1) Вид сбоку. Расположение отверстий.
2) Кронштейны
3) Винт
4) Приборная панель
Выберите позицию, при которой винтовые отверстия кронштейнов, закрепленных в автомобиле, и
винтовые отверстия приемника (отмеченные соответствующими буквами названия марки машины
«T» – Toyota или «N»– Nissan) совпадут, и закрепите проигрыватель при помощи 2-х винтов (5х5 мм)
с каждой стороны.
Примечание:
Обрамление, монтажная рама и металлическая скоба не используются при этом методе установки.
-6-
руководство по эксплуатации
УСТАНОВКА И СНЯТИЕ ПЕРЕДНЕЙ ПАНЕЛИ
Снятие передней панели
1. Для снятия передней панели нажмите кнопку .
2. Снимите переднюю панель, как показано на рис.
3. Храните переднюю панель в футляре.
Установка передней панели
1. Установите переднюю панель, как показано на рис.
2. Убедитесь, что панель установлена правильно. В противном случае некоторые кнопки не будут
работать и появятся сбои в работе дисплея.
-7-
ПОДСОЕДИНЕНИЯ
руководство по эксплуатации
1) Разъем для антенны
2) Передний левый RCA выход (Белый)
3) Тыловой левый RCA выход (Белый)
4) Вход для дополнительного источника воспроизведения (Черный)
5) Передний правый RCA выход (Красный)
6) Тыловой правый RCA выход (Красный)
7) Аккумулятор (+) (Желтый)
8) Масса (–) (Черный)
9) Зажигание (+) (Красный)
10) Левый фронтальный динамик (Белый, Белый/Черный)
11) Левый тыловой динамик (Зеленый, Зеленый/Черный)
12) Правый тыловой динамик (Фиолетовый, Фиолетовый/Черный)
13) Правый фронтальный динамик (Серый, Серый/Черный)
14) Питание антенны (Синий) (Изолировать, если не используется)
15) Выключение звука при разговоре по телефону (Оранжевый)
-8-
руководство по эксплуатации
ISO-разъем:
Разъем А:
А1: Нет соединения
А2: Нет соединения
А3: Нет соединения
А4: Аккумулятор (+) (Желтый)
А5: Антенна (Синий)
А6: Нет соединения
А7: Зажигание (Красный)
А8: Заземление (–) (Черный)
Разъем В:
В1: Тыловой правый динамик (+) (Фиолетовый)
В2: Тыловой правый динамик (–) (Фиолетовый/Черный)
В3: Фронтальный правый динамик (+) (Серый)
В4: Фронтальный правый динамик (–) (Серый/Черный)
В5: Фронтальный левый динамик (+) (Белый)
В6: Фронтальный левый динамик (–) (Белый/Черный)
В7: Тыловой левый динамик (+) (Зеленый)
В8: Тыловой левый динамик (–) (Зеленый/Черный)
-9-
