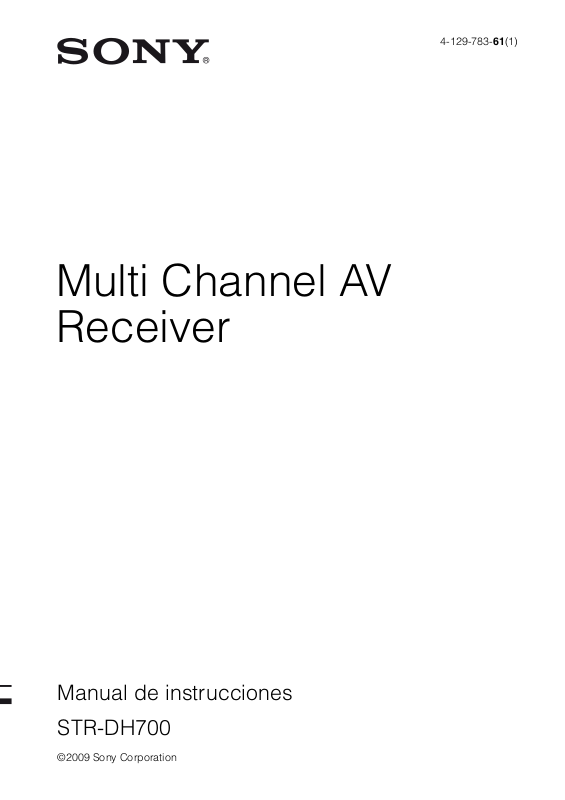

Sony STR-DH700 User Manual [es]

Multi Channel AV
Receiver

4-129-783-61(1)

Manual de instrucciones

STR-DH700

©2009 Sony Corporation

ADVERTENCIA

Nombre del producto:

Receptor de AV multicanal
Modelo: STR-DH700
POR FAVOR LEA DETALLADAMENTE ESTE
MANUAL DE INSTRUCCIONES ANTES DE
CONECTAR Y OPERAR ESTE EQUIPO.

RECUERDE QUE UN MAL USO DE SU APARATO
PODRÍA ANULAR LA GARANTÍA.

Para reducir el riesgo de incendios o
descargas eléctricas, no exponga la
unidad a la lluvia ni a la humedad.

Para reducir el riesgo de incendios, no cubra las
aberturas de ventilación del aparato con periódicos,
manteles, cortinas, etc. No coloque ninguna fuente
de llamas al descubierto, como velas encendidas,
sobre el aparato.

No instale el aparato en un espacio cerrado, como
una estantería para libros o un armario empotrado.

Para reducir el riesgo de incendios o descargas
eléctricas, no exponga el aparato a goteos o
salpicaduras, ni coloque recipientes con líquidos,
como jarrones, encima de éste.

Puesto que el enchufe principal se utiliza para
desconectar la unidad de la corriente, conecte la
unidad a una toma de corriente de ca de fácil acceso.
En caso observar un funcionamiento anómalo de la
unidad, desconecte inmediatamente el enchufe
principal de la toma de corriente de ca.

No exponga pilas o aparatos con pilas instaladas a
fuentes de calor excesivo, como la luz solar directa,
el fuego o similares.

Aunque haya apagado la unidad, esta continuará
recibiendo suministro eléctrico mientras esté
conectada a la toma de corriente de ca.

Una presión acústica excesiva de los auriculares
puede provocar pérdidas auditivas.

Para los clientes en Europa

Tratamiento de los equipos
eléctricos y electrónicos al
final de su vida útil (aplicable
en la Unión Europea y en
países europeos con
sistemas de recogida
selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que
el presente producto no puede ser tratado como
residuos domésticos normales, sino que debe
entregarse en el correspondiente punto de recogida
de equipos eléctricos y electrónicos. Al asegurarse
de que este producto se desecha correctamente, Ud.
ayuda a prevenir las consecuencias negativas para el
medio ambiente y la salud humana que podrían
derivarse de la incorrecta manipulación en el
momento de deshacerse de este producto. El
reciclaje de materiales ayuda a conservar los
recursos naturales. Para recibir información
detallada sobre el reciclaje de este producto,
póngase en contacto con el ayuntamiento, el punto
de recogida más cercano o el establecimiento donde
ha adquirido el producto.

ES

2

Tratamiento de las baterías
al final de su vida útil
(aplicable en la Unión
Europea y en países
europeos con sistemas de
recogida selectiva de
residuos)

Este símbolo en la batería o en el embalaje indica
que la batería proporcionada con este producto no
puede ser tratada como un residuo doméstico
normal.
En algunas baterías este símbolo puede utilizarse en
combinación con el símbolo químico. El símbolo
químico del mercurio (Hg) o del plomo (Pb) se
añadirá si la batería contiene más del 0,0005% de
mercurio o del 0,004% de plomo.
Al asegurarse de que estas baterías se desechan
correctamente, Ud. ayuda a prevenir las
conse cuencias negativa s para el me dio ambient e y la
salud humana que podrían derivarse de la incorrecta
manipulación en el momento de deshacerse de la
batería. El reciclaje de materiales ayuda a conservar
los recursos naturales.
En el caso de productos que por razones de
seguridad, rendimiento o mantenimiento de datos,
sea necesaria una conexión permanente con la
batería incorporada, esta batería solo deberá ser
reemplazada por personal técnico cualificado para
ello.
Para asegurarse de que la batería será tratada
correctamente, entregue el producto al final de su
vida útil en un punto de recogida para el reciclado de
aparatos eléctricos y electrónicos.
Para las demás baterías, vea la sección donde se
indica cómo quitar la batería del producto de forma
segura. Deposite la batería en el correspondiente
punto de recogida para el reciclado.
Para recibir información detallada sobre el reciclaje
de este producto o de la batería, póngase en contacto
con el ayuntamiento, el punto de recogida más
cercano o el establecimiento donde ha adquirido el
producto.

Aviso para los clientes: la siguiente
información solo se aplica al equipo
que se comercializa en países que
aplican las directivas de la UE.

El fabricante de este producto es Sony Corporation,
1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. El
representante autorizado para EMC y seguridad en
el producto es Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Alemania.
Para cualquier asunto relacionado con servicio o
garantía por favor diríjase a la dirección indicada en
los documentos de servicio o garantía adjuntados
con el producto.

ES

3

Acerca de este manual

K

• Las instrucciones en este manual son para el

modelo STR-DH700. Compruebe el número de

modelo mirando en la esquina derecha inferior del

panel frontal. En este manual, para las

ilustraciones se utiliza el modelo de código de área

U a menos que se indique lo contrario. Cualquier

diferencia en la operación está indicada

claramente en el texto, por ejemplo, “Modelos de

código de área CEK solamente”.

• Las instrucciones en este manual describen los

controles del mando a distancia suministrado.

También puede utilizar los controles del receptor si

tienen nombres iguales o similares que los del

mando a distancia.

Acerca de los códigos de área

El código de área del receptor que ha comprado
está mostrado en la porción inferior derecha del
panel posterior (vea la ilustración de abajo).

HDMI

BD IN OUT

Acerca de los derechos de autor

Este receptor incorpora Dolby* Digital y Pro Logic
Surround y el sistema envolvente digital DTS**.
* Fabricado bajo licencia de Dolby Laboratories.

Dolby, Pro Logic y el símbolo de la doble D son
marcas comerciales de Dolby Laboratories.

** Fabricado bajo licencia de las patentes de EE.

UU.: 5 451 942; 5 956 674; 5 974 380;
5 978 762; 6 226 616; 6 487 535; 7 003 467;
7 212 872 y otras patentes de EE. UU. e
internacionales emitidas y pendientes de
emisión. DTS, DTS Digital Surround, ES y
Neo:6 son marcas comerciales registradas y los
logotipos de DTS, los símbolos y DTS 96/24
relacionados son marcas comerciales de DTS,
Inc. © 1996-2008 DTS, Inc. Todos los derechos
reservados.

Este receptor incorpora la tecnología de Interfaz
multimedia de alta definición (HDMI
HDMI, el logotipo HDMI e Interfaz multimedia de
alta definición son marcas comerciales o marcas
comerciales registradas de HDMI Licensing LLC.

TM

).

FRONT A

SURROUND

L

LR

R

ERS

Código de área

Cualquier diferencia en la operación, de acuerdo
con el código de área, está claramente indicada en
el texto, por ejemplo, “Modelos de código de área
AA solamente”.

ES

4

El logotipo de “x.v.Color (x.v.Colour)” y “x.v.Color
(x.v.Colour)” son marcas comerciales de Sony
Corporation.

“BRAVIA” es una marca comercial de Sony
Corporation.

“S-AIR” y su logotipo son marcas comerciales de
Sony Corporation.

Índice

Descripción y localización de las piezas....... 7

Procedimientos iniciales

1: Instalación de los altavoces ..................... 17

2: Conexión de los altavoces ....................... 19

3: Conexión del televisor ............................ 21

4a: Conexión de componentes de audio...... 22

4b: Conexión de componentes de vídeo .....23

5: Conexión de las antenas .......................... 29

6: Preparación del receptor y el mando a

distancia ................................................. 30

7: Selección del sistema de altavoces.......... 31

8: Calibración de los ajustes adecuados

automáticamente

(AUTO CALIBRATION) ...................... 32

9: Ajuste de los niveles y el balance de los

altavoces (TEST TONE) ........................ 36

Reproducción

Selección de un componente....................... 38

Para escuchar y ver un componente............ 40

Operaciones del
amplificador

Navegación por los menús .......................... 42

Ajuste del nivel (menú LEVEL) ................. 47

Ajuste del ecualizador (menú EQ).............. 48

Ajustes para el sonido envolvente

(menú SUR) ........................................... 48

Ajustes del sintonizador (menú TUNER)... 51

Ajustes del audio (menú AUDIO)............... 51

Ajustes de HDMI (menú HDMI) ................ 52

Ajustes del sistema (menú SYSTEM) ........ 53

Calibración de los ajustes adecuados

automáticamente (menú A. CAL) .......... 58

Ajustes del producto S-AIR

(menú S. AIR) ........................................ 59

Para disfrutar de sonido
envolvente

Para disfrutar de sonido envolvente Dolby

Digital y DTS

(AUTO FORMAT DIRECT)..................59

Selección de un campo de sonido

preprogramado........................................61

Uso de los altavoces frontales solamente

(2CH STEREO)......................................63

Escuchar el sonido sin hacer ningún ajuste

(ANALOG DIRECT) .............................64

Reposición de los campos de sonido a sus

ajustes iniciales....................................... 64

Operaciones del
sintonizador

Para escuchar la radio FM/AM.................... 65

Presintonización de las emisoras de radio de

FM/AM...................................................67

Uso del sistema de datos por radio (RDS) ....69

(Modelos de código de área CEL,
CEK solamente)

Características de “BRAVIA”
Sync

¿Qué es “BRAVIA” Sync?.......................... 71

Preparación para la función “BRAVIA”

Sync ........................................................72

Ver un DVD (Reproducción inmediata) ......73

Disfrutar el sonido del televisor a través de

los altavoces conectados al receptor

(Control de audio del sistema)................74

Apagar el receptor con el televisor

(Apagado del sistema) ............................75

ES

5

Operaciones del producto
S-AIR

Acerca de los productos S-AIR ...................76

Configuración de un producto S-AIR..........77

Audición del sonido del sistema en otra

sala ..........................................................81

Cambio de canal para mejorar la transmisión

del sonido ...............................................82

Utilización del receptor S-AIR con la unidad

principal S-AIR en modo de espera........83

Otras operaciones

Cambio entre audio digital y analógico

(INPUT MODE).....................................84

Escuchar sonido digital desde otras entradas

(DIGITAL ASSIGN) ..............................85

Utilización de DIGITAL MEDIA PORT

(DMPORT) ............................................. 86

Cambio de información en la pantalla.........88

Uso del temporizador de desconexión.........89

Grabación con el receptor............................89

Utilización de una conexión de amplificador

dual .........................................................90

Uso del mando a distancia

Cambio de función en los botones...............92

Información adicional

Glosario .......................................................93

Precauciones ................................................95

Solución de problemas ................................97

Especificaciones ........................................103

Índice .............................................................105

ES

6

Descripción y localización de las piezas

Panel frontal

132456

?/1

TONE

SPEAKERS

PHONES

qh qg

Nombre Función

A ?/1

(encendido/
en espera)

B TONE +/– Permiten ajustar los graves

TONE MODE

C INPUT

SELECTOR

D Pantalla En la pantalla aparece el

E Sensor de

mando a

INPUT SELECTOR

MEMORY/

TONE MODE DISPLAY DIMMER MUTING

INPUT MODE TUNING MODE

qf

qd

ENTER

2CH/

A.DIRECT

A.F.D. MOVIE MUSICTUNING

qs

qa

Nombre Función

Púlselo para encender o
apagar el receptor (página
30, 40, 41, 64, 66).

y agudos de los canales
frontales. Pulse TONE
MODE varias veces para
seleccionar BASS o
TREBLE y, a continuación,
gire TONE +/– para ajustar
el nivel (página 43).

Gírelo para seleccionar la
fuente de entrada que desea
reproducir (página 38, 39,
40, 41, 64, 65, 68, 84, 88,
89, 90).

estado actual del dispositivo
seleccionado o de una lista
de elementos seleccionables
(página 9).

Recibe señales del mando a
distancia.

F DIMMER Púlselo varias veces para

ajustar el brillo de la
pantalla.

G MASTER

VOLUME

Gírelo para ajustar el nivel
de volumen de todos los
altavoces al mismo tiempo
(página 36, 38, 40, 41).

H MUTING Púlselo para desactivar

temporalmente el sonido.
Pulse MUTING de nuevo
para restaurar el sonido
(página 38).

I Tomas VIDEO 2 INPermite realizar la conexión

a un componente de audio/
vídeo portátil como una
videocámara o una
videojuegos (página 28, 38).

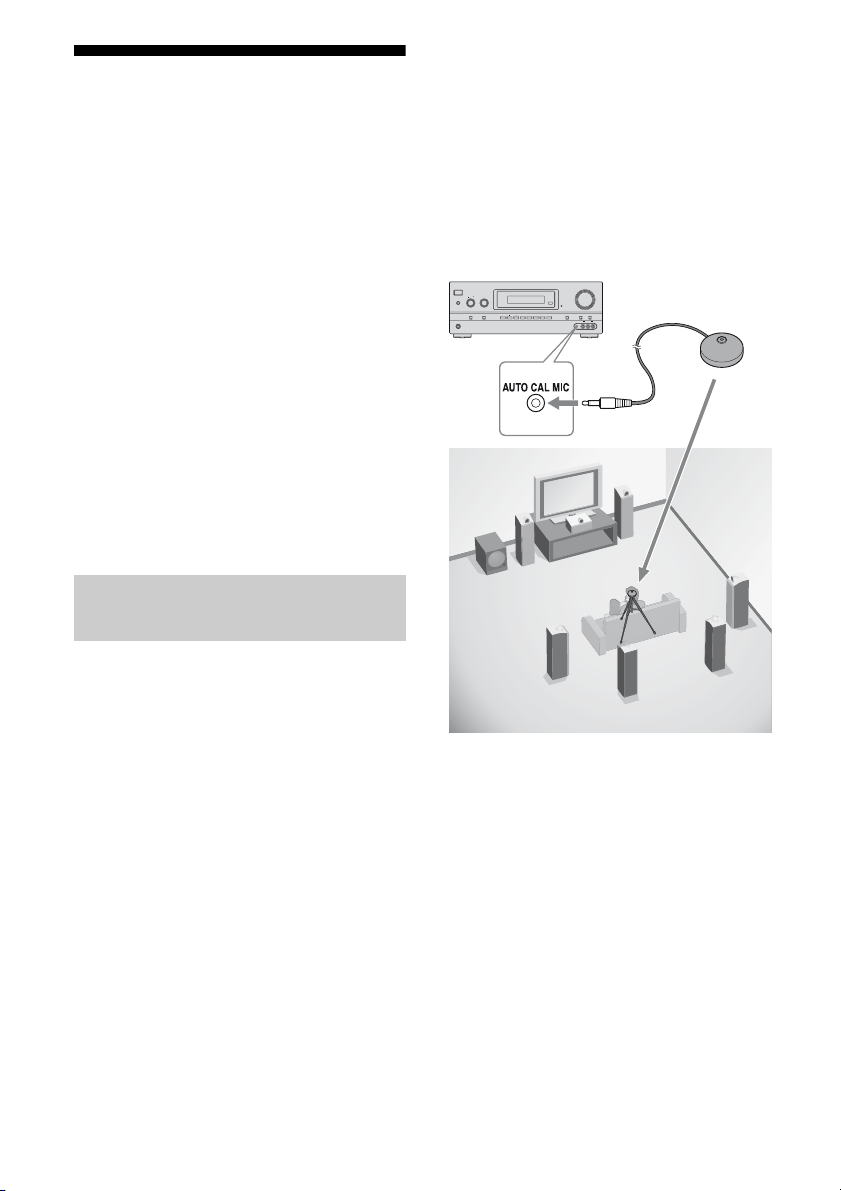

J Toma AUTO

CAL MIC

Permite realizar la conexión
con el micrófono
optimizador suministrado
para efectuar la función de
calibración automática
(página 32).

q;

AUTO CAL MIC

7

MASTER VOLUME

VIDEO L AUDIO R

8

VIDEO 2 IN

9

distancia

continúa

ES

7

Nombre Función

K DISPLAY Púlselo para seleccionar la

L 2CH/A.DIRECT Púlselo para seleccionar un

A.F.D.
MOVIE
MUSIC

M TUNING MODE Púlselo para utilizar un

TUNING +/–
MEMORY/

ENTER

N INPUT MODE Púlselo para seleccionar el

O Toma PHONES Permite conectar unos

P SPEAKERS Púlselo para seleccionar el

información que se muestra
en la pantalla (página 88).

campo de sonido (página 59,

61).

sintonizador (FM/AM)
(página 65).

modo de entrada cuando los
mismos componentes se
conectan a las tomas digital
y analógica (página 84).

auriculares (página 97).

sistema de altavoces frontal
(página 31).

ES

8

Acerca de los indicadores de la pantalla

8

1 2 3 4 5 7

SP A

LFE

SW

LC

SL S

SB

SBL

R
SR
SBR

SP B

6

MONO SLEEP STD.RANGES-AIRCOAX NEO:6

qd q;qaqs 9

Nombre Función

A SW Se ilumina cuando la selección

del altavoz potenciador de
graves está ajustada en “YES”
(página 53) y la señal de audio
se emite desde la toma
SUBWOOFER.

B LFE Se ilumina si el disco que se está

reproduciendo contiene un
canal LFE (efecto de baja
frecuencia) y se está
reproduciendo la señal de dicho
canal.

C SP A/SP B Se ilumina en función del

sistema de altavoces que se esté
utilizando. Sin embargo, esto
indicadores no se iluminan si la
salida del altavoz está
desactivada o si se conectan
unos auriculares.

Nombre Función

D Indicadores

de entrada

OPT

COAX

HDMI

Se encienden para indicar la
entrada actual.

Se ilumina cuando INPUT
MODE se ajusta en “AUTO” y
la señal de entrada es una señal
digital que se recibe a través de
la toma OPTICAL o cuando
INPUT MODE se ajusta en
“OPT”. No obstante, aparecerá
“NO INPUT” en la pantalla
cuando INPUT MODE esté
ajustado en “OPT” y no se
reciba ninguna señal digital a
través de la toma OPTICAL
(página 84).
Se ilumina cuando INPUT
MODE se ajusta en “AUTO” y
la señal de entrada es una señal
digital que se recibe a través de
la toma COAXIAL o cuando
INPUT MODE se ajusta en
“COAX”. No obstante,
aparecerá “NO INPUT” en la
pantalla cuando INPUT MODE
esté ajustado en “COAX” y no
se reciba ninguna señal digital a
través de la toma COAXIAL
(página 84).
Se ilumina cuando el receptor
reconoce un componente
conectado a través de una toma
HDMI IN (página 24).

PL IIxOPT HDMI DTS -ES RDS96/24 MEMORY

DEX

continúa

ES

9

Nombre Función

E Indicadores

DTS(-ES)

DTS

DTS-ES

DTS 96/24

F

Indicadores
de
sintonización

MEMORY

RDS

MONO
ST

Se iluminan cuando se reciben
señales DTS o DTS-ES.

Se ilumina cuando el receptor
está decodificando señales
DTS.
Se ilumina cuando el receptor
está decodificando señales
DTS-ES.
Se ilumina cuando el receptor
está decodificando señales DTS
96/24 (96 kHz/24 bits).

Nota

Si reproduce un disco en
formato DTS, asegúrese de
haber realizado conexiones
digitales y de que INPUT
MODE no esté ajustado en
“ANALOG” (página 84).

Se iluminan cuando el receptor
sintoniza emisoras de radio o
emisoras de radio vía satélite.

Se ilumina cuando se activa una
función de memoria, como la de
presintonía (página 68), etc.
Se ilumina cuando se sintoniza
una emisora que ofrece
servicios RDS.

Nota

“RDS” solamente aparece en
los modelos con el código de
área CEL, CEK.
Emisión monoaural
Emisión estéreo
Cuando se selecciona una
emisora de radio
presintonizada, aparece el
número de emisora
memorizada.

Nota

El número de emisora
memorizada cambia según la
emisora presintonizada que
seleccione. Para obtener más
información sobre la
memorización de emisoras de
radio, consulte la página 67.

Nombre Función

G Indicadores

Dolby Pro
Logic

PL
PLII
PLIIx

H Indicadores

Dolby
Digital
Surround

D
DEX

I SLEEP Se ilumina cuando se activa el

J D.RANGE Se ilumina al activar la

K NEO:6 Se ilumina cuando se activa el

L S-AIR Se ilumina cuando se conecta

Se ilumina uno de los
indicadores respectivos
cuando el receptor aplica el
procesamiento Dolby Pro
Logic a las señales de 2
canales para emitir las señales
de canal del altavoz central y
de los altavoces de sonido
envolvente.

Dolby Pro Logic
Dolby Pro Logic II
Dolby Pro Logic IIx

Notas

• Estos indicadores no se
iluminan si el altavoz central
y los altavoces de sonido
envolvente están ajustados
en “NO” (página 45), y
selecciona un campo de
sonido mediante el botón
A.F.D.

• La decodificación de Dolby
Pro Logic IIx no funciona en
las señales de formato DTS y
las señales con frecuencia de
muestreo de más de 48 kHz.

Uno de los indicadores
respectivos se ilumina cuando
el receptor decodifica las
señales del formato Dolby
Digital correspondiente.

Dolby Digital
Dolby Digital Surround EX

Nota

Si reproduce un disco en
formato Dolby Digital,
asegúrese de haber realizado
conexiones digitales y de que
INPUT MODE no esté
ajustado en “ANALOG”
(página 84).

temporizador de desconexión.

compresión de rango dinámico
(página 43).

decodificador DTS Neo:6
Cinema/Music (página 60).

el transmisor S-AIR (no
suministrado).

10

ES

Nombre Función

M Indicadores

del canal de
reproducción

L
R
C
SL

SR
S

SBL

SBR

SB

Las letras (L, C, R, etc.) indican
los canales que se están
reproduciendo. Las casillas
situadas alrededor de las letras
varían para mostrar el modo en
que el receptor mezcla
descendentemente el sonido de
la fuente (basado en los ajustes
del altavoz).

Frontal izquierdo
Frontal derecho
Central (monoaural)
De sonido envolvente
izquierdo
De sonido envolvente derecho
De sonido envolvente
(monoaural o componentes de
sonido envolvente obtenidos
mediante el procesamiento Pro
Logic)
Posterior de sonido envolvente
izquierdo
Posterior de sonido envolvente
derecho
Posterior de sonido envolvente
(componentes posteriores de
sonido envolvente obtenidos
mediante la decodificación de

6.1 canales)

Ejemplo:

Formato de grabación (Frontal/
Envolvente): 3/2.1
Canal de salida: Cuando los
altavo ces de sonido envolvente
están ajustados en “NO”
(página 45)
Campo de sonido: A.F.D.
AUTO

SW

LCR

SL SR

11

ES

Panel posterior

2 3 4

DMPORT

DC5V

0.7A MAX

VIDEO

VIDEO

VIDEO

IN

OUT

IN

AUDIO

AUDIO

AUDIO

IN

OUT

IN

SAT

BD

VIDEO 1

EZW-T100

SAT

IN

Y

B

/

P

C

B

P

R

/

C

R

COMPONENT VIDEO

L

R

SA-CD/CD/CD-R

1

DVDINVIDEO 1 INMONITOR

OUT

OUT

IN

TV

IN

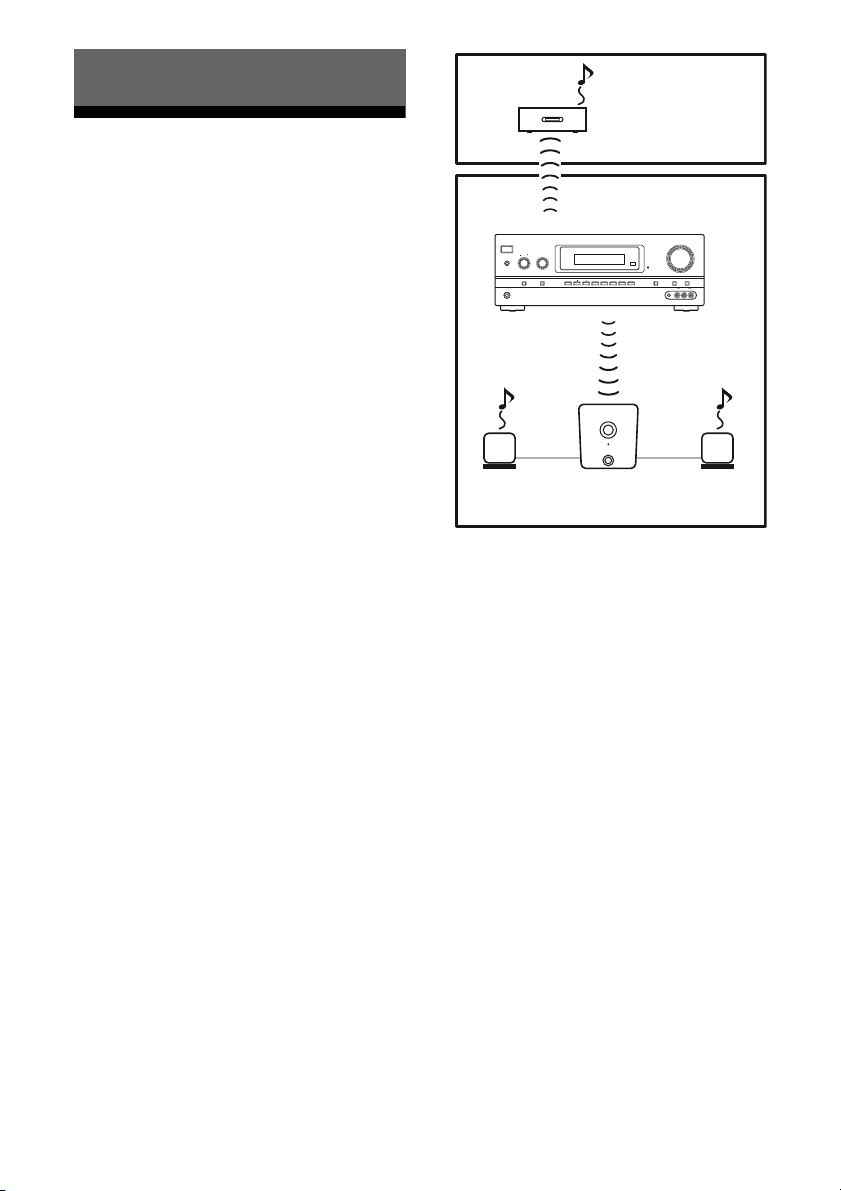

A S-AIR (EZW-T100)

Con cubierta
de la ranura

Ranura

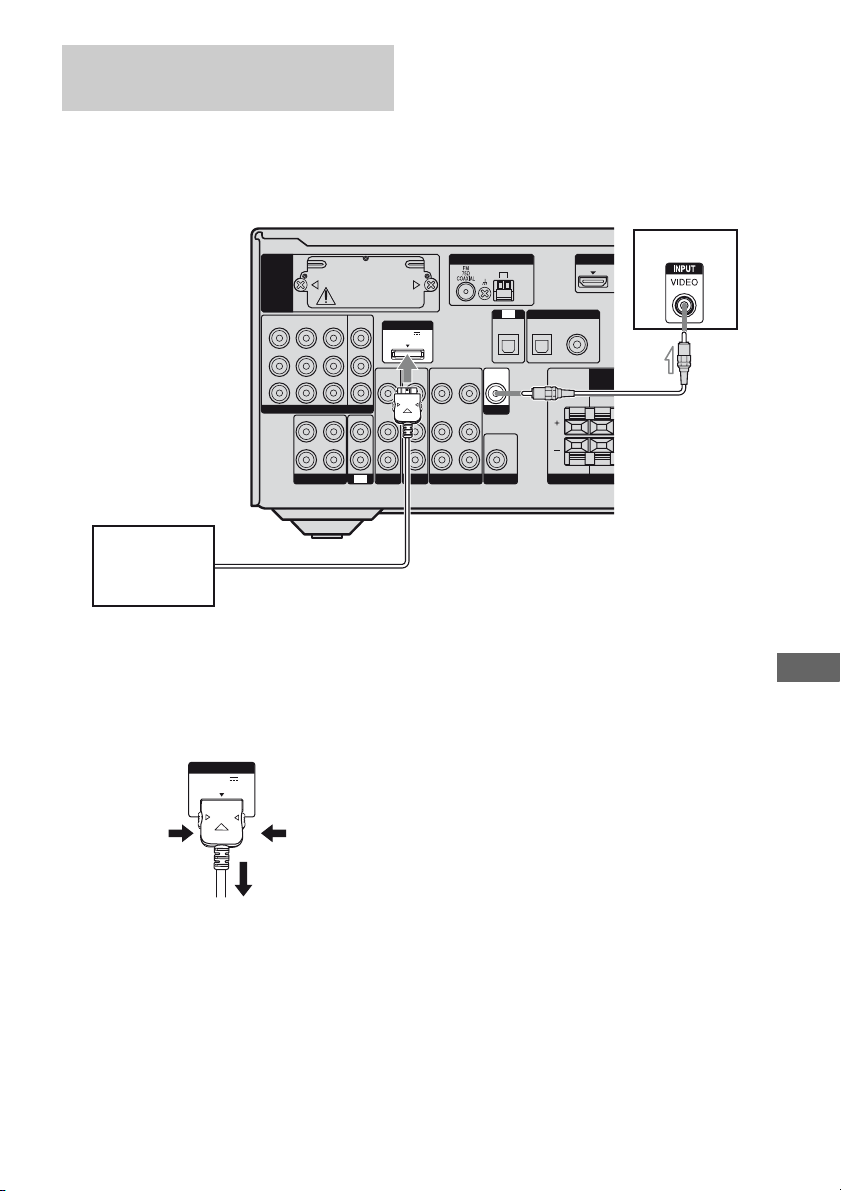

B DMPORT

Toma
DMPORT

C Sección ANTENNA

Toma FM
ANTENNA

Terminales
AM
ANTENNA

AM

TV

OPTICAL

VIDEO

VIDEO

OUT

IN

MONITOR

AUDIO

IN

AUDIO

OUT

SUBWOOFER

SAT IN

(ASSIGNABLE)

DIGITAL

SATINDVD

IN

IN

OPTICAL COAXIAL

SURROUND BACK

CENTER SURROUND

FRONT B

R LR

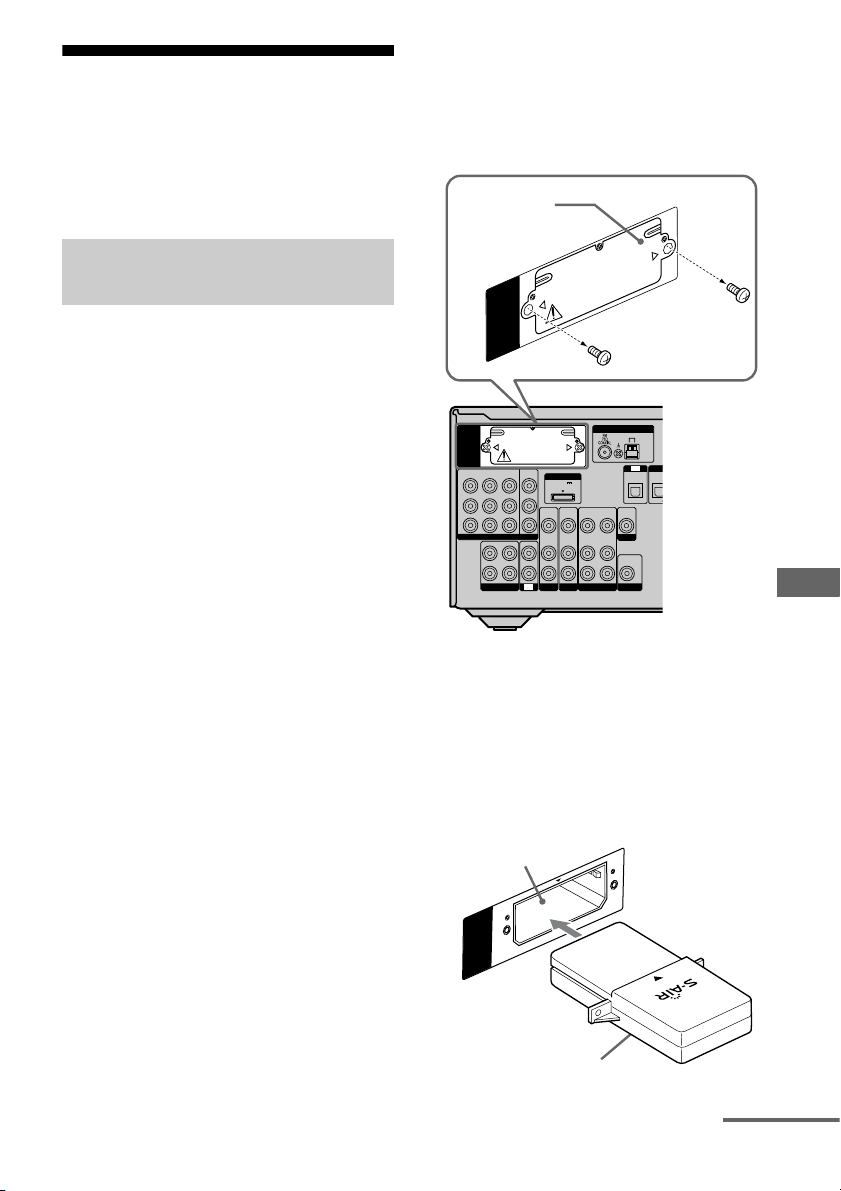

PRECAUCIÓN

No extraiga la cubierta
de la ranura hasta que
se disponga a instalar
el transmisor
inalámbrico.

Permite conectar un
transmisor
inalámbrico (no
suministrado) (página

77).

Permite conectar un
adaptador DIGITAL
MEDIA PORT
(página 87).

Permite realizar la
conexión con la
antena monofilar de
FM suministrada
(página 29).

Permite realizar la
conexión con la
antena cerrada de AM
suministrada (página

29).

HDMIANTENNA

DVD IN BD IN OUT

/

BI-AMP

/

L

SPEAKERS

5668 7

D Sección DIGITAL INPUT/OUTPUT

FRONT A

L

R

Tomas
OPTICAL
IN

Toma
COAXIAL
IN

Tomas HDMI
IN/OUT*

Permite conectar
un reproductor de
DVD, etc. La toma
COAXIAL ofrece
una mejor calidad
de sonidos altos
(página 24, 27).

Permite conectar
un reproductor de
DVD, un
sintonizador vía
satélite, o un
reproductor de
discos Blu-ray. La
imagen se emite a
través de un
televisor o
proyector mientras
que el sonido
puede emitirse
desde el televisor
y/o desde los
altavoces
conectados a este
receptor (página

24).

12

ES

E Sección SPEAKERS

Permite realizar la
conexión con los
altavoces
(página 19).

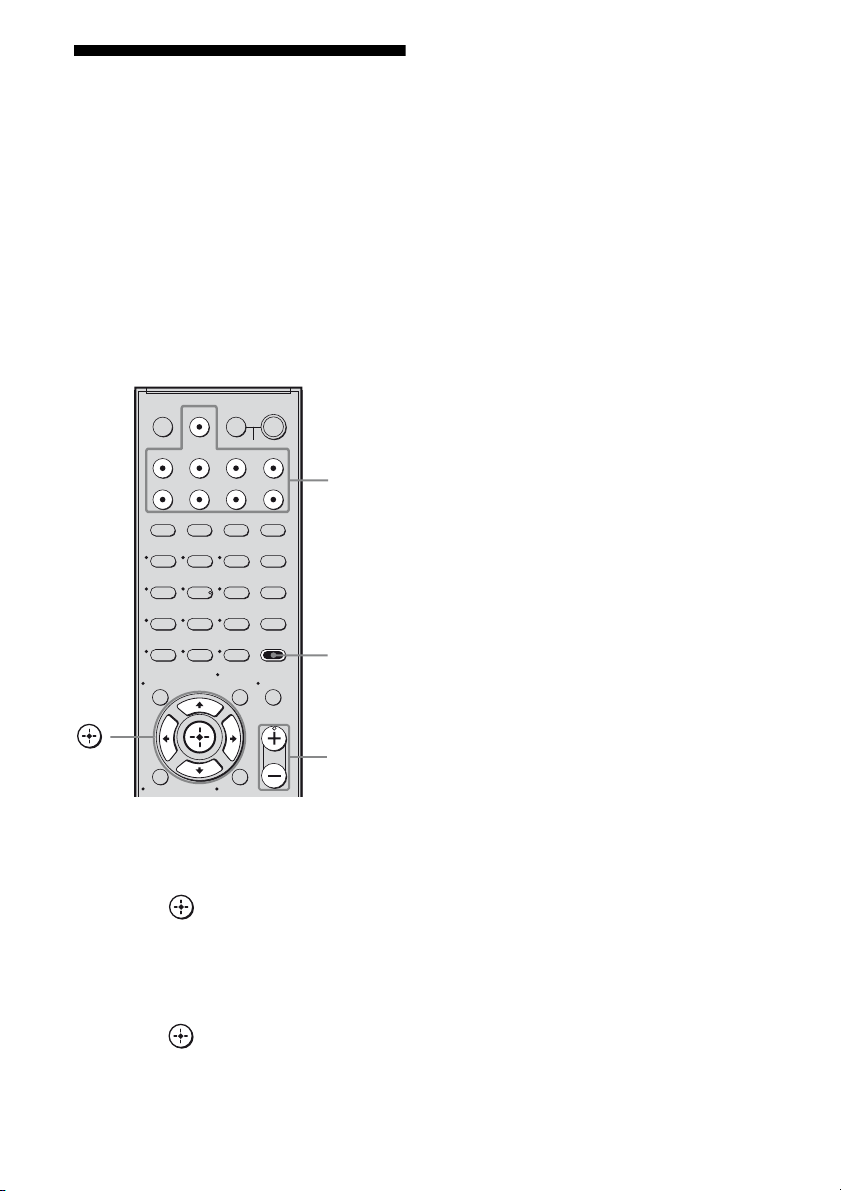

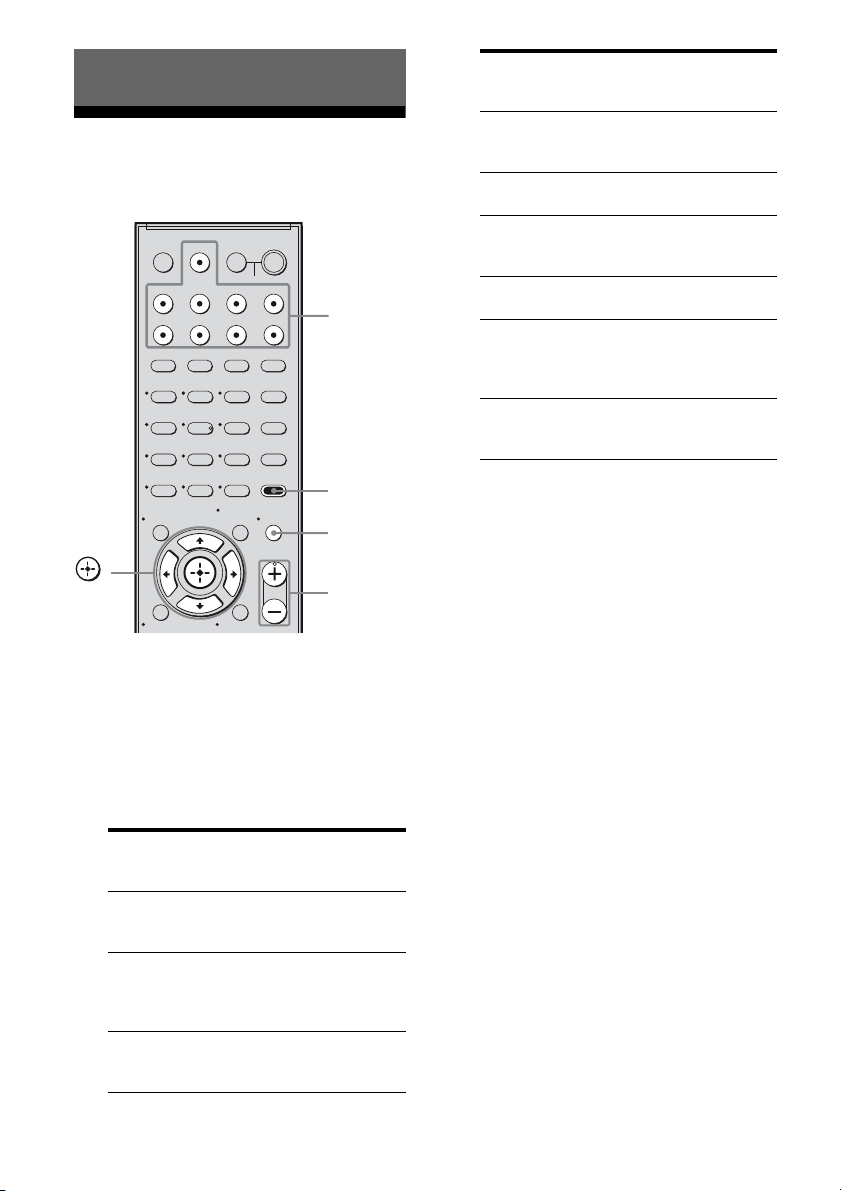

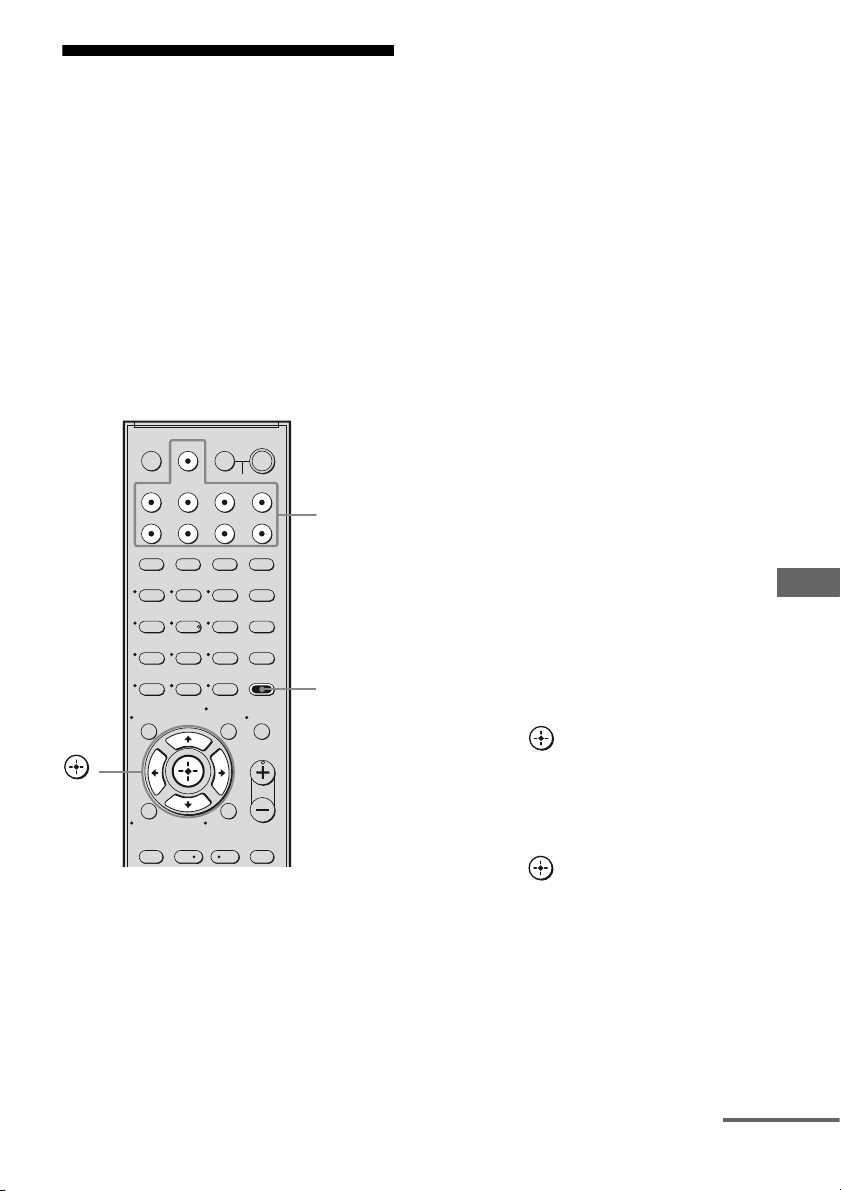

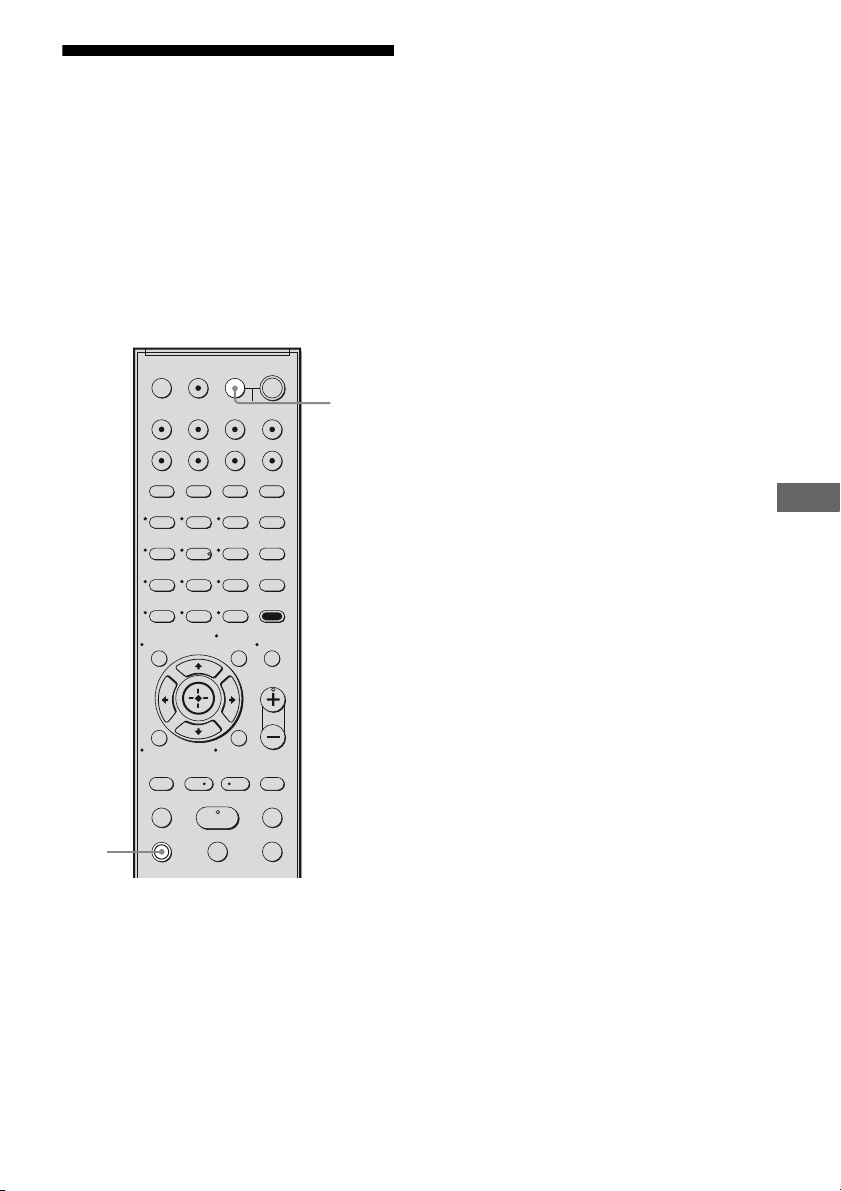

Mando a distancia

Es posible utilizar el mando a distancia
RM-AAU023 suministrado para utilizar el
receptor y controlar los componentes de audio/
vídeo Sony que el mando a distancia tiene
asignados para controlar (página 92).

F Sección AUDIO INPUT/OUTPUT

Blanco
(L-izquierdo)

Rojo
(R-derecho)

Negro

Tomas
AUDIO IN/
OUT

Toma
AUDIO OUT

Permite conectar
un reproductor de
Super Audio CD,
una grabadora de
CD, etc. (página

22).
Permite realizar la

conexión con el
altavoz
potenciador de
graves (página 19).

G Sección VIDEO/AUDIO INPUT/

OUTPUT

Blanco
(L-izquierdo)

Rojo
(R-derecho)

Amari llo

Tomas
AUDIO IN/
OUT

Tomas
VIDEO IN/
OUT*

Permite conectar
una
videograbadora,
un reproductor de
discos Blu-ray,
etc. (página 21–

28).

H Sección COMPONENT VIDEO

INPUT/OUTPUT

Ver de
(Y)

Azul
(P

B/CB)

Tomas Y,
P

B/CB, PR/CR

IN/OUT*

Rojo

R/CR)

(P

* Es posible ver la imagen de entrada seleccionada si

conecta la toma MONITOR OUT o HDMI OUT a
un televisor o un proyector (página 21).

Permite realizar la
conexión a un
reproductor de
DVD, un televisor,
un sintonizador vía
satélite, etc. Es
posible disfrutar
de imágenes de
alta calidad
(página 21–28).

wa

w;

ql

qk

qj

qh

qg

TV INPUT

SLEEP

VIDEO1 VIDEO2 BD DVD

SAT TV SA-CD/CD TUNER

2CH A.F.D.

123

46

78

>10

-

CLEAR

DISPLAY

O

RETURN/EXIT
TV CH –

PRESET –

.

TUNING –

TV

TV

?/1

DMPORT

0/10

REPLAY ADVANCE

<

AV

?/1

SYSTEM STANDBY

MOVIE MUSIC

THEATRE

DVD/BD

5

MENU

AUTO CAL
D.TUNING

9

D.SKIP

AMP MENU

MEMORY

ENTER

TOOLS/

MUTING

OPTIONS

TV VOL

MASTER VOL

MENU/HOME

TV CH +

PRESET +

<

TUNING +

HmM

FM MODE

Xx

?/1

>

1

2

3

4

5

6
7

8
9
q;
qa

qs

qd

qf

continúa

13

ES

Nombre Función

A TV ?/1

(encendido/
en espera)

AV ?/1
(encendido/
en espera)

B ?/1

(encendido/
en espera)

C Botones de

introducción

D 2CH Púlselo para seleccionar un

A.F.D.
MOVIE
MUSIC

Pulse TV ?/1 y TV (O) al
mismo tiempo para encender o
apagar el televisor.

Púlselo para encender o apagar
los componentes de audio/
vídeo Sony que el mando a
distancia tiene asignados para
controlar (página 92).
Si pulsa ?/1 (B) al mismo
tiempo, se apagará el receptor
y los otros componentes Sony
(SYSTEM STANDBY).

Nota

La función del interruptor AV
?/1 cambia automáticamente
cada vez que pulsa los botones
de introducción (C).

Púlselo para encender o apagar
el receptor.
Para apagar todos los
componentes Sony, pulse ?/1
y AV ?/1 (A) al mismo
tiempo (SYSTEM
STANDBY).

Pulse uno de los botones de
introducción para seleccionar
el componente que desee
utilizar. Cuando pulse
cualquiera de los botones de
introducción, se encenderá el
receptor. Los botones para
controlar los componentes de
Sony vienen asignados de
fábrica.
Puede cambiar las
asignaciones de botones
siguiendo los pasos de
“Cambio de función en los
botones” en la página 92.

campo de sonido.

Nombre Función

E THEATRE Púlselo para disfrutar de una

F DVD/BD

MENU

AUTO CAL Púlselo para activar la función

G D.TUNING Púlselo para entrar en el modo

D.SKIP Púlselo para omitir un disco

H ENTER Púlselo para introducir el

MEMORY Púlselo para almacenar una

I AMP MENU Púlselo para que se muestre el

J TOOLS/

OPTIONS

imagen óptima adecuada para
películas y para emitir el
sonido automáticamente
desde los altavoces
conectados a este receptor.

Nota

Este botón sólo funcionará si
su televisor es compatible con
el modo Theatre.
Consulte el manual de
instrucciones suministrado
con el televisor para obtener
más información.

Púlselo para visualizar el
menú del DVD o del disco
Blu-ray en la pantalla del
televisor. A continuación,
utilice V, v, B, b y (Q)
para llevar a cabo operaciones
de menú.

de calibración automática.

de sintonización directa.

cuando utilice un cargador
múltiple.

valor después de seleccionar
un canal, un disco o una pista
con los botones numéricos del
televisor, la videograbadora o
el sintonizador vía satélite.

emisora.

menú del receptor. A
continuación, utilice V, v, B,
b y (Q) para llevar a cabo
operaciones de menú.

Púlselo para visualizar y
seleccionar las opciones del
reproductor de DVD o del
reproductor de discos Blu-ray.
Pulse TOOLS/OPTIONS y
TV (O) a la vez para mostrar
las opciones aplicables al
televisor Sony.

14

ES

Nombre Función

K MUTING Púlselo para desactivar

L TV VOL

a)

+

/–

MASTER

a)

VOL +

M MENU/HOME Púlselo para que se muestren

N ./>

REPLAY /
ADVANCE

m/M

a)b)

H

temporalmente el sonido.
Pulse MUTING de nuevo
para restaurar el sonido.
Pulse MUTING y TV (O) a
la vez para activar la función
de silenciamiento del
televisor.

Pulse TV VOL +/– y TV (O)
a la vez para ajustar el nivel de
volumen del televisor.

Púlselo para ajustar el nivel de

/–

volumen de todos los
altavoces al mismo tiempo.

los menús de la
videograbadora, del
reproductor de DVD, del
sintonizador vía satélite o del
reproductor de discos Blu-ray
en la pantalla del televisor.
Pulse MENU/HOME y TV
(O) a la vez para visualizar el
menú del televisor.
A continuación, utilice V, v,
B, b y (Q) para llevar a
cabo operaciones de menú.

b)

Púlselo para omitir pistas del
reproductor de CD, de DVD o
de discos Blu-ray.

<

Pulse este botón para volver a

<

reproducir la escena anterior o
avanzar la escena actual de la
videograbadora, el
reproductor de DVD o el
reproductor de discos Blu-ray.

b)

Púlselo para
– buscar pistas hacia delante o

hacia atrás en el reproductor
de DVD.

– avanzar rápido o rebobinar

la videograbadora, el
reproductor de CD o el
reproductor de discos
Blu-ray.

Púlselo para iniciar la
reproducción en la
videograbadora, en el
reproductor de CD, de DVD o
de discos Blu-ray.

Nombre Función

b)

X

b)

x

TV CH +/– Pulse TV CH +/– y TV (M) al

PRESET +/– Púlselo para seleccionar

TUNING +/– Púlselo para buscar una

FM MODE Púlselo para seleccionar la

O TV Pulse TV y el botón de color

P RETURN/

EXIT O

Púlselo para introducir una
pausa en la reproducción o la
grabación de la
videograbadora, del
reproductor de CD, de DVD o
de discos Blu-ray. (Asimismo,
permite iniciar la grabación en
componentes que se
encuentran en modo de espera
de grabación.)

Púlselo para detener la
reproducción en la
videograbadora, en el
reproductor de CD, de DVD o
de discos Blu-ray.

mismo tiempo para
seleccionar canales de
televisión presintonizados.

– presintonizar emisoras.
– presintonizar canales en la

videograbadora o
sintonizador vía satélite.

emisora.

recepción FM monoaural o
estéreo.

naranja simultáneamente para
activar el control del
funcionamiento del televisor.

Púlselo para
– regresar al menú anterior.
– salir del menú mientras se

muestra en la pantalla del
televisor el menú o la guía
en pantalla de la
videograbadora, del
reproductor de DVD, del
sintonizador vía satélite o
del reproductor de discos
Blu-ray.

Pulse RETURN/EXIT O y
TV (O) simultáneamente
para volver al menú anterior o
para salir del menú del
televisor cuando aparece en la
pantalla del televisor el menú.

continúa

15

ES

Nombre Función

Q

,

V/v/B/b

R DISPLAY Púlselo para seleccionar la

S -/-- Púlselo para seleccionar el

>10 Púlselo para seleccionar los

CLEAR Púlselo para eliminar un error

Después de pulsar DVD/BD
MENU (F), AMP MENU
(I) o MENU/HOME (M),
pulse V, v, B o b para
seleccionar los ajustes. A
continuación, pulse para
introducir la selección si ha
pulsado previamente DVD/
BD MENU o MENU/HOME.
Pulse también para
introducir la selección del
receptor, la videograbadora, el
sintonizador vía satélite, el
reproductor de CD, el
reproductor de DVD o el
reproductor de discos Blu-ray.

información que se muestra
en la pantalla del televisor de
la videograbadora, del
sintonizador vía satélite, del
reproductor de CD, de DVD o
de discos Blu-ray.
Pulse DISPLAY y TV (O) a
la vez para visualizar la
informació n del televisor e n la
pantalla.

modo de entrada de los
canales, ya sea de uno o dos
dígitos de la videograbadora.
Pulse -/-- y TV (O) al mismo
tiempo para seleccionar el
modo de introducción de
canales de uno o dos dígitos
del televisor.

números de pista superiores a
10 en el reproductor de CD.

cuando pulse el botón
numérico incorrecto.

Nombre Función

T Botones

numéricos
(número 5

U TV INPUT Pulse TV INPUT y TV (O)

SLEEP Púlselo para activar la función

a)

Los botones correspondientes al número 5,
MASTER VOL +, TV VOL + y H tienen puntos
táctiles. Utilícelos como referencia cuando use el
receptor.

b)

Este botón también se enc uentra d isponible para el
funcionamiento con el adaptador DIGITAL
MEDIA PORT. Para obtener más información
sobre el funcionamiento del botón, consulte el
manual de instrucciones suministrado con el
adaptador DIGITAL MEDIA PORT.

Púlselos para
– memorizar o sintonizar

a)

)

emisoras presintonizadas.

– seleccionar números de

pista en el reproductor de
CD, el reproductor de DVD
o el reproductor de discos
Blu-ray. Pulse el botón 0/10
para seleccionar el número
de pista 10.

– seleccionar números de

canal en la videograbadora o
en el sintonizador vía
satélite.

Pulse los botones numéricos y
TV (O) al mismo tiempo
para seleccionar los canales
del televisor.

al mismo tiempo para
seleccionar la señal de entrada
(entrada de TV o de vídeo).

del temporizador de
desconexión y el tiempo para
que el receptor se apague
automáticamente.

Notas

• Es posible que, dependiendo del modelo, algunas
funciones explicadas en esta sección no funcionen.

• Las explicaciones anteriores se facilitan
únicamente a título de ejemplo. Por consiguiente,
en función del dispositivo, es posible que la
operación anterior no se pueda efectuar o se realice
de manera diferente.

16

ES

Procedimientos iniciales

1: Instalación de los altavoces

Procedimientos iniciales

Este receptor le permite utilizar un sistema de

7.1 canales (7 altavoces y un altavoz
potenciador de graves).

Para disfrutar de un sistema de

5.1/7.1 canales

Para disfrutar plenamente de sonido
envolvente multicanal similar al de las salas de
cine, se requieren cinco altavoces (dos
altavoces frontales, un altavoz central y dos
altavoces de sonido envolvente) y un altavoz
potenciador de graves (5.1 canales).

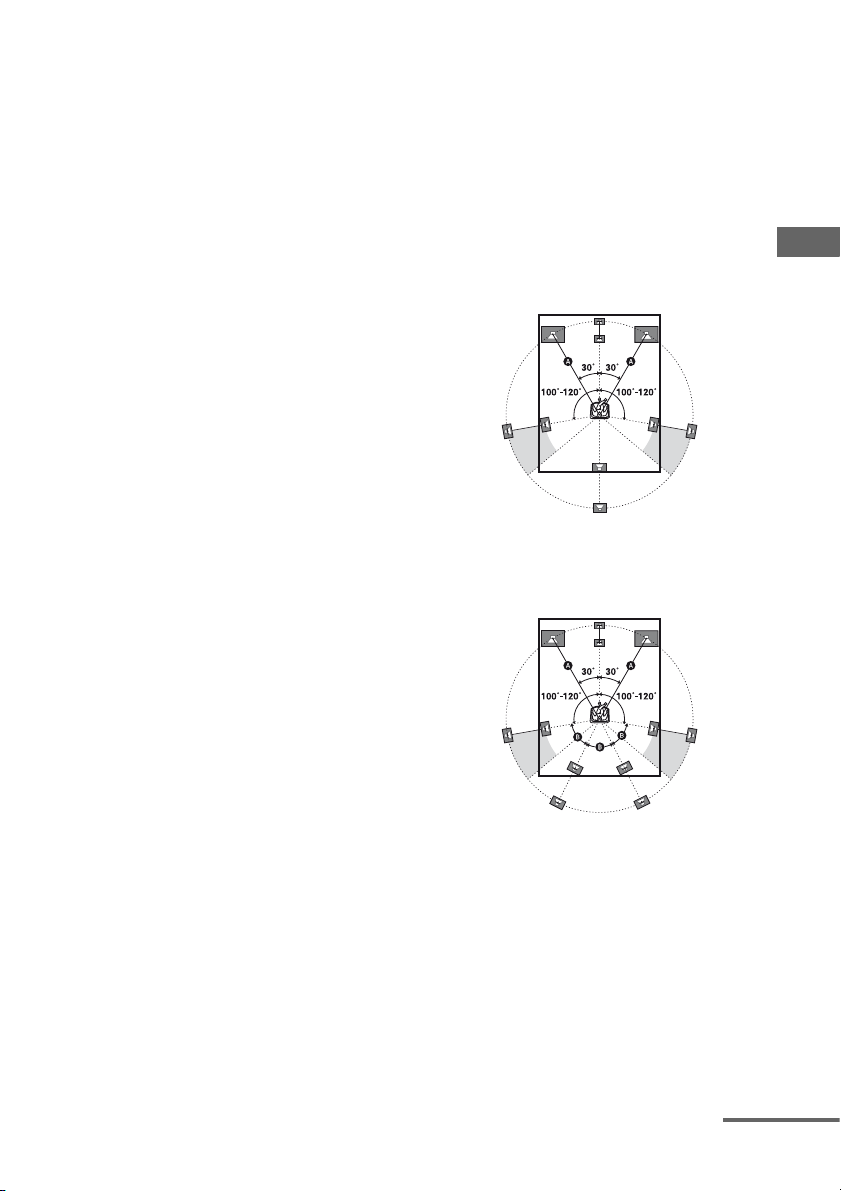

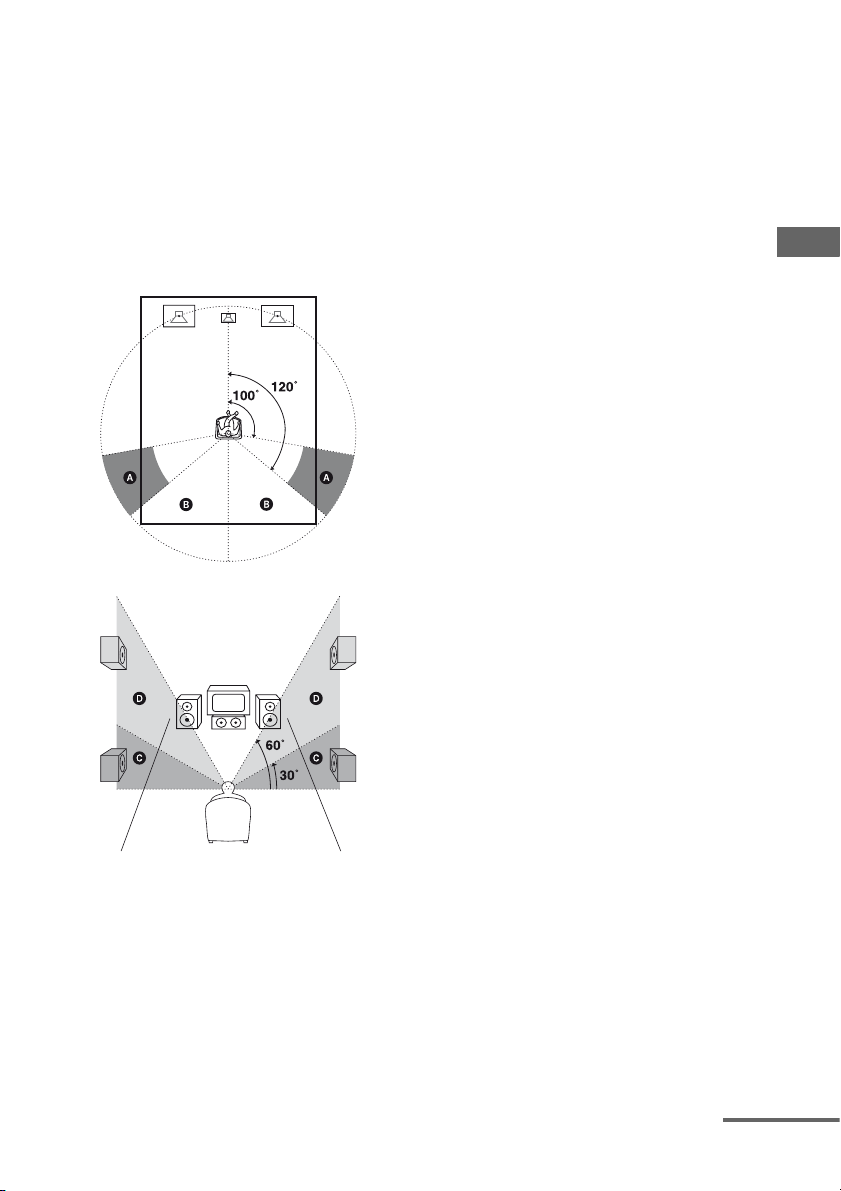

Ejemplo de configuración de un
sistema de altavoces de 5.1
canales

Puede disfrutar de la reproducción de alta
fidelidad del sonido grabado en software DVD
en formato Surround EX si conecta un altavoz
posterior de sonido envolvente adicional
(Sistema de 6.1 canales) o dos altavoces
envolventes posteriores (Sistema de 7.1
canales). Consulte “Uso del modo de
decodificación de señal posterior de sonido
envolvente (SB DEC)” (página 49).

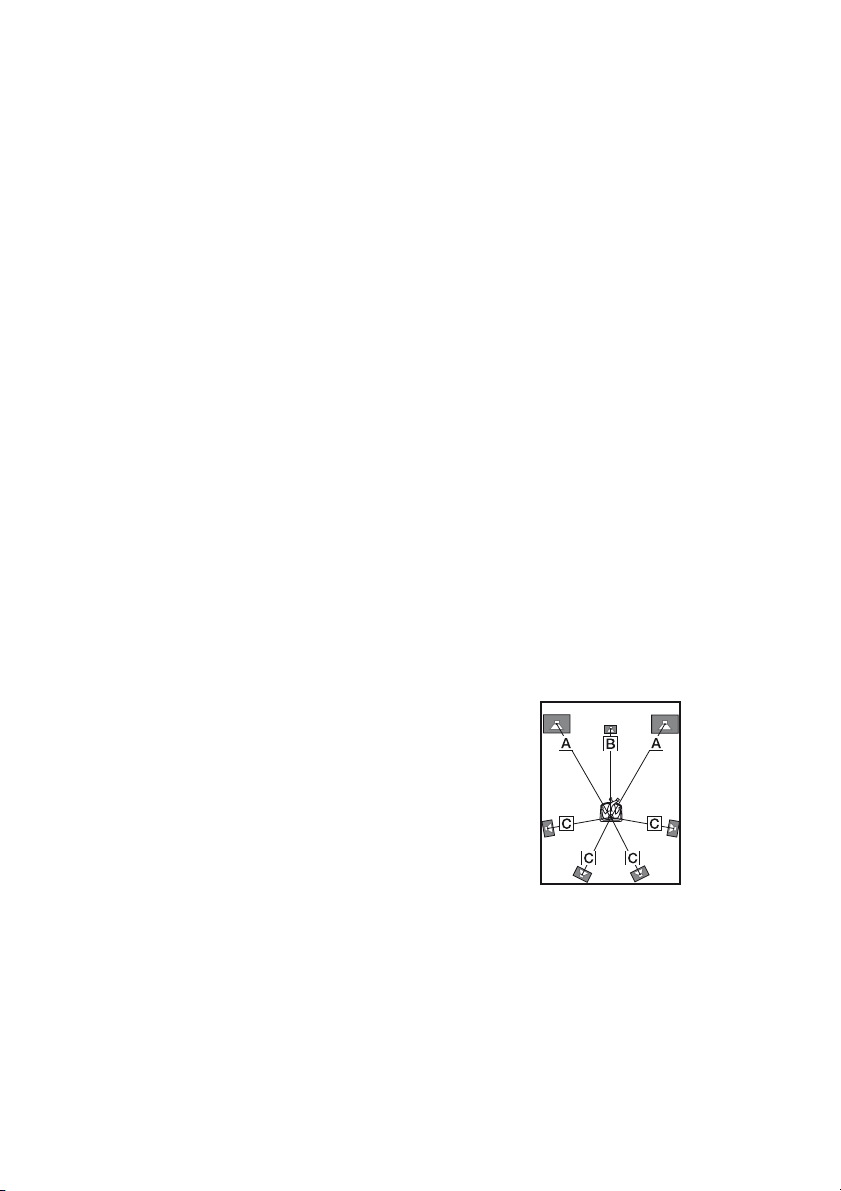

Ejemplo de configuración de un
sistema de altavoces de 7.1
canales

AAltavoz frontal (izquierdo)
BAltavoz frontal (derecho)
CAltavoz central
DAltavoz de sonido envolvente (izquierdo)
EAltavoz de sonido envolvente (derecho)
HAltavoz potenciador de graves

AAltavoz frontal (izquierdo)
BAltavoz frontal (derecho)
CAltavoz central

DAltavoz de sonido envolvente (izquierdo)
EAltavoz de sonido envolvente (derecho)
FAltavoz posterior de sonido envolvente

(izquierdo)

GAltavoz posterior de sonido envolvente

(derecho)

HAltavoz potenciador de graves

continúa

17

ES

Sugerencias

• Cuando conecta un sistema de altavoces de canales

6.1, coloque el altavoz posterior de sonido
envolvente detrás de la posición de escucha.

• Debido a que el altavoz potenciador de graves no
emite señales altamente direccionales, puede
ponerlo donde quiera.

18

ES

2: Conexión de los altavoces

Asegúrese de desconectar el cable de
alimentación de ca antes de realizar las
conexiones.

Procedimientos iniciales

PORT

C5V

.7A MAX

VIDEO

AUDIO

BD

H

A

AM

TV

IN

VIDEO 1

VIDEO

AUDIO

OPTICAL

VIDEO

OUT

IN

MONITOR

IN

AUDIO

OUT

SUBWOOFER

VIDEO

OUT

IN

AUDIO

OUT

IN

GA

E

B

BI-AMP

FRONT B

L

/

/

SPEAKERS

HDMIANTENNA

SURROUND

L

R

FRONT A

L

R

SAT IN DVD IN BD IN OUT

(ASSIGNABLE)

DIGITAL

SATINDVD

CENTER

IN

SURROUND BACK

R

OPTICAL COAXIAL

B

10 mm

FDC

A Cable de audio mono (no suministrado)
B Cables de los altavoces (no suministrado)

AAltavoz frontal A (izquierdo)
BAltavoz frontal A (derecho)
CAltavoz central
DAltavoz de sonido envolvente (izquierdo)
EAltavoz de sonido envolvente (derecho)

B

FAltavoz posterior de sonido envolvente

(izquierdo)

a)b)c)

GAltavoz posterior de sonido envolvente

(derecho)

HAltavoz potenciador de graves

a)b)c)

d)

continúa

19

ES

a)

Si sólo conecta un altavoz posterior de sonido
envolvente, conéctelo a los terminales
SPEAKERS SURROUND BACK/BI-AMP/
FRONT B L.

b)

Si no utiliza el altavoz posterior de sonido
envolvente, pero dispone de un sistema de
altavoces frontales adicional, conecte dicho
sistema a los terminales SPEAKERS
SURROUND BACK/BI-AMP/FRONT B. Ajuste
“SB ASGN” en “SPK B” en el menú de ajustes del
sistema (página 45).
Puede seleccionar el sistema de altavoces frontales
que desea utilizar mediante el botón SPEAKERS
del panel frontal (página 31).

c)

Si no utiliza los altavoces posteriores de sonido
envolvente, puede conectar los altavoces frontales
a los terminales SPEAKERS SURROUND
BACK/BI-AMP/FRONT B mediante una
conexión de amplificador dual (página 90).
Ajuste “SB ASGN” en “BI-AMP” en el menú de
ajustes del sistema (página 45).

d)

Cuando conecte un altavoz potenciador de graves
con función de puesta en espera automática,
desactive la función cuando vea películas. Si la
función de puesta en espera automática está
activada, se pondrá en el modo en espera
automáticamente de acuerdo con el nivel de la
señal de entrada a un altavoz potenciador de
graves y es posible que no haya sonido.

20

ES

3: Conexión del televisor

Podrá ver la imagen de entrada seleccionada si
conecta la toma HDMI OUT o MONITOR
OUT a un televisor.
No es necesario conectar todos los cables.
Conecte los cables de audio y de vídeo de
acuerdo con las tomas de los componentes.

Televiso r

Señales de vídeo

Señales de audio

Procedimientos iniciales

Asegúrese de desconectar el cable de
alimentación de ca antes de realizar las
conexiones.

Señales de
audio/vídeo

BCD

ANTENNA

AM

TV

OPTICAL

VIDEO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

DIGITAL

IN

OPTICAL COAXIAL

SATINDVD

DMPORT

VIDEO

IN

AUDIO

IN

SAT

DC5V

0.7A MAX

VIDEO

AUDIO

BD

VIDEO

VIDEO

OUT

IN

IN

AUDIO

AUDIO

OUT

IN

IN

VIDEO 1

SAT IN DVD IN BD IN

(ASSIGNABLE)

IN

SURROUND BACK

BI-AMP

FRONT B

R

/

L

SPEAKERS

CENTER SURROUND

EZW-T100

SATINDVDINVIDEO 1

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

OUT

L

R

SA-CD/CD/CD-R

A

MONITOR

OUT

IN

IN

IN

TV

A Cable de vídeo componente (no suministrado)
B Cable de vídeo (no suministrado)
C Cable digital óptico (no suministrado)
D Cable de audio (no suministrado)
E Cable HDMI (no suministrado)

Se recomienda el uso de cables HDMI de Sony.

E

HDMI

/

OUT

FRONT A

L

LR

R

continúa

21

ES

Notas

T

• Encienda el receptor cuando esté emitiendo las
señales de audio y vídeo de un dispositivo de
reproducción a un televisor a través de un receptor.
Si no está conectada la alimentación del receptor,
no se transmitirán señales vídeo ni audio.

• Si conecta cables digitales ópticos, inserte las
clavijas en línea recta hasta que encajen en su sitio.

• No doble ni ate los cables digitales ópticos.

Sugerencias

• Para emitir el sonido del televisor a través de los
altavoces conectados al receptor, asegúrese de:
– conectar las tomas de salida de audio del

televisor a las tomas TV IN del receptor.

– apagar el volumen del televisor o activar la

función de silenciamiento del televisor.

• Todas las tomas de audio digital son compatibles
con frecuencias de muestreo de 32 kHz, 44,1 kHz,
48 kHz y 96 kHz.

4a: Conexión de componentes de audio

Conexión de un reproductor de
Super Audio CD/CD o de una
grabadora de CD

La siguiente ilustración muestra cómo
conectar un reproductor de Super Audio CD,
un reproductor de CD o una grabadora de CD.
Asegúrese de desconectar el cable de
alimentación de ca antes de realizar las
conexiones.
Después de conectar el componente de audio,
continúe en el paso “4b: Conexión de
componentes de vídeo” (página 23).

Reproductor de
Super Aud io CD/
reproductor de
CD/grabadora
de CD

A

22

ANTENNA

VIDEO 1

VIDEO

AUDIO

AM

TV

DI

IN

OPTICAL

OP

VIDEO

OUT

IN

MONITOR

IN

AUDIO

OUT

SUBWOOFER

EZW-T100

SAT

DVDINVIDEO 1 INMONITOR

IN

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

L

R

SA-CD/CD/CD-R

OUT

DMPORT

DC5V

0.7A MAX

VIDEO

VIDEO

VIDEO

IN

OUT

IN

AUDIO

AUDIO

OUT

IN

AUDIO

IN

OUT

IN

IN

TV

SAT

BD

A Cable de audio (no suministrado)

ES

4b: Conexión de componentes de vídeo

Procedimientos iniciales

Cómo conectar los
componentes

Esta sección describe cómo conectar los
componentes de vídeo al receptor. Antes de
comenzar, consulte “Componente que va a
conectarse” abajo para ver las páginas que
describen cómo conectar cada componente.
Asegúrese de desconectar el cable de
alimentación de ca antes de realizar las
conexiones.
Después de conectar todos los componentes,
diríjase a “5: Conexión de las antenas” (página

29).

Componente que va a
conectarse

Componente Página

Televisor 21

Dispositivos con la toma HDMI 24
Reproductor de DVD/

reproductor de discos Blu-ray
Sintonizador vía satélite/

decodificador

Grabadora de DVD,
videograbadora

Videocámara, videojuegos, etc. 28

26

27

28

Tomas de entrada/salida de
vídeo que se va a conectar

La calidad de la imagen depende de la toma de
conexión. Consulte la siguiente ilustración.
Seleccione la conexión de acuerdo con las
tomas de los componentes.

HDMI

Digital Analógico

Imagen de alta calidad

Nota

Encienda el receptor cuando esté emitiendo las
señales de audio y vídeo de un dispositivo de
reproducción a un televisor a través de un receptor.
Si no está conectada la alimentación del receptor, no
se transmitirán señales vídeo ni audio.

Y

B

/

C

B

P

P

R

/

C

R

COMPONENT VIDEO

VIDEO

Si desea conectar varios
componentes digitales, pero no
encuentra tomas de entrada
libres

Consulte “Escuchar sonido digital desde otras
entradas (DIGITAL ASSIGN)” (página 85).

23

ES

Conexión de componentes con
tomas HDMI

HDMI es la abreviatura en inglés de Interfaz
multimedia de alta definición (High­Definition Multimedia Interface). Se trata de
una interfaz que transmite señales de audio y
vídeo en formato digital.

Notas

• Asegúrese de cambiar el ajuste de fábrica del botón
de la entrada DVD del mando a distancia para que
pueda utilizar el botón para controlar el
reproductor de DVD. Para más información,
consulte “Cambio de función en los botones”
(página 92).

• Es posible cambiar el nombre de la entrada DVD
de modo que se pueda mostrar en la pantalla del
receptor. Para más información, consulte
“Designación de entradas” (página 39).

Para disfrutar de la emisión de
sonido envolvente multicanal
del televisor

Es posible escuchar una emisión de sonido
envolvente multicanal del televisor a través de
los altavoces conectados al receptor.
Conecte la toma de salida OPTICAL del
televisor a la toma OPTICAL IN del receptor.

Sintonizador vía satélite/Decodificador

Señales de audio/vídeo

AA A

ANTENNA

EZW-T100

SAT

DVDINVIDEO 1 INMONITOR

IN

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

L

R

SA-CD/CD/CD-R

OUT

DMPORT

DC5V

0.7A MAX

VIDEO

VIDEO

VIDEO

VIDEO

IN

OUT

IN

IN

AUDIO

AUDIO

AUDIO

OUT

IN

AUDIO

IN

OUT

IN

IN

IN

SAT

BD

TV

VIDEO 1

Señales de audio

OPTICAL

VIDEO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

AM

TV

Señales de
audio/vídeo

DIGITAL

IN

OPTICAL COAXIAL

SATINDVD

Reproductor de DVD

BI-AMP

FRONT B

L

/

/

SPEAKERS

HDMI

BD IN

SAT IN DVD IN

(ASSIGNABLE)

IN

SURROUND BACK

CENTER SURROUND

R LR

Señales de
audio/vídeo

Reproductor de disco Blu-ray

Señales de
audio/vídeo

OUT

FRONT A

L

R

ABC

Televisor, etc.

A Cable HDMI (no suministrado)

Se recomienda el uso de cables HDMI de Sony.

B Cable digital óptico (no suministrado)*
C Cable de audio (no suministrado)*

* Debe conectar como mínimo uno de los cables de audio (B o C).

ES

24

Especificaciones HDMI

• Las señales de audio digital que se
transmiten a través de una conexión HDMI
pueden emitirse desde los altavoces
conectados a este receptor. Esta señal es
compatible con Dolby Digital, DTS y PCM
lineal.

• Este receptor es compatible con las
transmisiones xvYCC.

• Este receptor es compatible con la función
Control por HDMI. Si desea obtener más
información, consulte “Características de
“BRAVIA” Sync” (página 71).

Notas sobre las conexiones
HDMI

• Una entrada de señal de audio a través de la
toma HDMI IN se emite desde la toma de
salida del altavoz y desde la toma HDMI
OUT. No se emite desde ninguna otra toma
de audio.

• La entrada de señales de vídeo a través de la
toma HDMI IN sólo puede emitirse desde la
toma HDMI OUT. Las señales de entrada de
vídeo no pueden emitirse desde las tomas
VIDEO OUT o MONITOR OUT.

• Cuando desee escuchar el sonido desde el
altavoz del televisor, ajuste “AUDIO FOR
HDMI” en “TV+AMP” en el menú HDMI
(página 44). Si no puede reproducir software
multicanal, ponga el ajuste a “AMP”. Sin
embargo, el sonido no se emitirá a través del
altavoz del televisor.

• Las señales de audio del área estéreo/
múltiple de un Super Audio CD no son de
salida.

• Es posible que el componente conectado
elimine las señales de audio (frecuencia de
muestreo, longitud de bits, etc.) que se
transmiten desde una toma HDMI.
Compruebe la configuración del
componente conectado para ver si la imagen
no es buena o si algún componente
conectado a través del cable HDMI no emite
sonido.

• Es posible que el sonido se vea interrumpido
cuando se cambia la frecuencia de muestreo,
el número de canales o el formato de audio
de las señales de salida de audio del
componente de reproducción.

• Cuando el componente conectado no es
compatible con la tecnología de protección
de los derechos de autor (HDCP), es posible
que la imagen y/o el sonido de la toma
HDMI OUT aparezca distorsionado o no se
emita.
En este caso, compruebe la especificación
del componente conectado.

• Puede disfrutar de PCM lineal multicanal
únicamente con una conexión HDMI.

• Ajuste la resolución de la imagen del
componente de reproducción a 720p, 1080i
o 1080p cuando emita sonido multicanal de
96 kHz a través de una conexión HDMI.

• Es posible que deba realizar determinados
ajustes en la resolución de imagen del
reproductor antes de poder disfrutar de PCM
lineal multicanal. Consulte el manual de
instrucciones del reproductor.

• Para obtener más información, consulte el
manual de instrucciones de cada uno de los
componentes conectados.

• No es recomendable utilizar un cable de
conversión HDMI-DVI. Cuando conecte un
cable de conversión HDMI-DVI a un
componente DVI-D, es posible que no se
emita el sonido y/o la imagen.

Procedimientos iniciales

25

ES

Conexión de un reproductor de
DVD/discos Blu-ray

En la siguiente ilustración se muestra cómo
conectar un reproductor de DVD o un
reproductor de Blu-ray Disc.
No es necesario conectar todos los cables.
Conecte los cables de audio y vídeo de acuerdo
con las tomas de los componentes.

Notas

• Asegúrese de cambiar el ajuste de fábrica del botón
de la entrada DVD del mando a distancia para que
pueda utilizar el botón para controlar el
reproductor de DVD. Para más información,
consulte “Cambio de función en los botones”
(página 78).

• Para recibir audio digital multicanal a través del
reproductor de DVD, establezca el ajuste de salida
de audio digital en el reproductor de DVD.
Consulte el manual de instrucciones suministrado
con el reproductor de DVD.

Sugerencia

Todas las tomas de audio digital son compatibles
con frecuencias de muestreo de 32 kHz, 44,1 kHz,
48 kHz y 96 kHz.

Reproductor de DVD

Señales de vídeo Señales de

AB D

EZW-T100

SAT

DVDINVIDEO 1 INMONITOR

IN

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

L

R

OUT

IN

SA-CD/CD/CD-R

OUT

DMPORT

DC5V

0.7A MAX

VIDEO

VIDEO

IN

IN

AUDIO

AUDIO

IN

IN

IN

TV

SAT

BD

VIDEO

OUT

AUDIO

OUT

VIDEO 1

VIDEO

AUDIO

IN

IN

audio

VIDEO

MONITOR

AUDIO

SUBWOOFER

OPTICAL

OUT

OUT

AM

TV

Reproductor de discos Blu-ray

Señales de

SAT IN DVD IN BD IN OUT

(ASSIGNABLE)

DIGITAL

DVD

SAT

IN

OPTICAL COAXIAL

IN

IN

SURROUND BACK

BI-AMP

CENTER SURROUND

FRONT B

L

R

vídeo

/

SPEAKERS

Señales de audio

C

HDMIANTENNA

/

LR

FRONT A

L

R

A Cable de vídeo componente (no suministrado)
B Cable digital coaxial (no suministrado)
C Cable de vídeo (no suministrado)
D Cable de audio (no suministrado)

ES

26

Conexión de un sintonizador vía
satélite/decodificador

La ilustración siguiente muestra cómo
conectar un sintonizador vía satélite o un
decodificador.
No es necesario conectar todos los cables.
Conecte los cables de audio y vídeo de acuerdo
con las tomas de los componentes.

Sintonizador vía satélite/decodificador

Señales de vídeo Señales de audio

AB C D

Notas

• Si conecta cables digitales ópticos, inserte las
clavijas en línea recta hasta que encajen en su sitio.

• No doble ni ate los cables digitales ópticos.

Sugerencia

Todas las tomas de audio digital son compatibles
con frecuencias de muestreo de 32 kHz, 44,1 kHz,
48 kHz y 96 kHz.

Procedimientos iniciales

EZW-T100

SATINDVDINVIDEO 1

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

OUT

L

R

SA-CD/CD/CD-R

AM

VIDEO

AUDIO

TV

IN

OPTICAL

VIDEO

OUT

IN

MONITOR

IN

AUDIO

OUT

SUBWOOFER

MONITOR

OUT

IN

DMPORT

DC5V

0.7A MAX

VIDEO

VIDEO

VIDEO

IN

OUT

IN

AUDIO

AUDIO

AUDIO

OUT

IN

IN

IN

IN

TV

BD

SAT

VIDEO 1

SAT IN DVD IN BD IN OUT

(ASSIGNABLE)

DIGITAL

SATINDVD

IN

OPTICAL COAXIAL

SURROUND BACK

BI-AMP

FRONT B

R

/

L

CENTER SURROUND

A Cable de vídeo componente (no suministrado)
B Cable de vídeo (no suministrado)
C Cable digital óptico (no suministrado)
D Cable de audio (no suministrado)

HDMIANTENNA

/

SPEAKERS

FRONT A

L

LR

R

ES

27

Conexión de componentes con
toma de audio y vídeo
analógicos

Las siguientes ilustraciones muestran cómo
conectar un dispositivo con tomas analógicas,
como un grabadora de DVD, una
videograbadora, etc.

Grabadora de DVD, videograbadora

No es necesario conectar todos los cables.
Conecte los cables de audio y vídeo de acuerdo
con las tomas de los componentes.

Señales de audioSeñale s de víde o

EZW-T100

SATINDVDINVIDEO 1

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

OUT

L

R

SA-CD/CD/CD-R

A

MONITOR

OUT

IN

DMPORT

DC5V

0.7A MAX

VIDEO

VIDEO

VIDEO

IN

IN

OUT

AUDIO

AUDIO

AUDIO

IN

IN

SAT

OUT

BD

VIDEO 1

IN

IN

TV

AUDIO

VIDEO

B

AM

TV

IN

OPTICAL

VIDEO

OUT

IN

MONITOR

IN

AUDIO

OUT

SUBWOOFER

SAT IN DVD IN BD IN OUT

(ASSIGNABLE)

DIGITAL

SATINDVD

OPTICAL COAXIAL

IN

SURROUND BACK

CENTER SURROUND

R

BI-AMP

FRONT B

L

/

/

SPEAKERS

HDMIANTENNA

C

FRONT A

L

LR

R

(En el panel frontal)

VIDEO 2 IN

VIDEO L AUDIO RAUTO CAL MIC

D

Videocámara/

videojuegos

A Cable de vídeo componente (no suministrado)
B Cable de vídeo (no suministrado)
C Cable de audio (no suministrado)
D Cable de audio/vídeo (no suministrado)

ES

28

Notas

A

• Asegúrese de cambiar el ajuste de fábrica del botón
de la entrada VIDEO 1 del mando a distancia para
que pueda utilizar el botón para controlar la
grabadora de DVD. Para más información,
consulte “Cambio de función en los botones”
(página 92).

• Es posible cambiar el nombre de la entrada VIDEO
1 de modo que se pueda mostrar en la pantalla del
receptor. Para más información, consulte
“Designación de entradas” (página 39).

5: Conexión de las antenas

Conecte la antena cerrada de AM y la antena
monofilar de FM suministradas.
Asegúrese de desconectar el cable de
alimentación de ca antes de conectar las
antenas.

Antena monofilar de FM
(suministrada)

Antena cerrada de AM
(suministrada)

ANTENNA

VIDEO

AUDIO

AM

TV

DIGI

IN

OPTICAL

OPTIC

VIDEO

OUT

IN

MONITOR

IN

AUDIO

OUT

SUBWOOFER

EZW-T100

SAT

DVDINVIDEO 1 INMONITOR

IN

Y

P

B

/

C

B

P

R

/

C

R

COMPONENT VIDEO

OUT

L

R

SA-CD/CD/CD-R

OUT

DMPORT

DC5V

0.7A MAX

VIDEO

VIDEO

VIDEO

IN

OUT

IN

AUDIO

AUDIO

AUDIO

IN

OUT

IN

IN

IN

TV

SAT

BD

VIDEO 1

Procedimientos iniciales

* La forma del conector varía en función del código

de área del receptor.

Notas

• Para evitar que se produzcan ruidos, mantenga la
antena cerrada de AM lejos del receptor y de los
demás componentes.

• Extienda completamente la antena monofilar de
FM.

• Después de conectar la antena monofilar de FM,
manténgala lo más plana posible.

ES

29

6: Preparación del receptor y el mando a distancia

Conexión del cable de
alimentación de ca

Conecte el cable de alimentación de ca a la
toma de corriente de pared.

Cable de alimentación de ca

Realización de las operaciones
de la configuración inicial

Antes de utilizar el receptor por primera vez,
inicialícelo mediante el procedimiento
siguiente. Este procedimiento también puede
utilizarse para devolver los ajustes que usted
haya hecho a sus valores de fábrica.
Asegúrese de utilizar los botones del receptor
para realizar esta operación.

?/1

?/1

TONE

INPUT SELECTOR

SPEAKERS

MEMORY/

TONE MODE DISPLAY DIMMER MUTING

INPUT MODE TUNING MODE

PHONES

MEMORY/ENTER

2CH/

A.F.D. MOVIE MUSICTUNING

ENTER

A.DIRECT

MASTER VOLUME

VIDEO 2 IN

VIDEO L AUDIO R

AUTO CAL MIC

FRONT A

A la toma de pared

1 Pulse ?/1 para apagar el

receptor.

2 Mantenga pulsado ?/1 durante

5 segundos.

“PUSH” y “ENTER” aparecerán en la
pantalla alternativamente.

3 Pulse MEMORY/ENTER.

Después de que “CLEARING” se
muestre en la pantalla durante unos
instantes, aparecerá “CLEARED”.
Todos los ajustes modificados o ajustados
se restablecerán a los ajustes iniciales.

30

ES
