Sony STR-DH520 User Manual [bs]

Višekanalni AV prijemnik

4-263-361-11(1)

Uputstvo za upotrebu

STR-DH520

UPOZORENJE

Kako biste sprečili požar ili električni udar, ne izlažite uređaj kiši ili vlazi.

Kako biste sprečili požar, ne prekrivajte ventilacione otvore uređaja novinama, stolnjacima, zavesama, itd. Ne stavljajte izvore otvorenog plamena na uređaj, kao što su upaljene sveće.

Nemojte postavljati uređaj u skučen prostor, kao što je polica za knjige ili ormarić.

Kako biste smanjili opasnost od požara i električnog udara, nemojte izlagati uređaj kapljanju ili prskanju, nemojte stavljati na njega predmete napunjene tečnošću, kao što su vaze.

S obzirom da se mrežni utikač upotrebljava za odspajanje uređaja iz napajanja, spojite ga u lako dostupnu zidnu utičnicu. Ako se pojave nepravilnosti u radu uređaja, odmah ga odspojite iz zidne utičnice.

Baterije ili uređaji sa stavljenim baterijama ne smeju se izlagati visokim temperaturama, na primer sunče vom svetlu, vatri i sl.

Ovaj uređaj nije odspojen od napajanja sve dok je utikač spojen u utičnicu, čak i ako je uređaj isključen.

Zvuk prevelike glasnoće iz slušalica može uzrokovati gubitak sluha.

Ovaj simbol upozorava korisnika da na uređaju postoji vruća površina tokom normalnog rada.

Podaci za korisnika

Broj modela i serijski broj uređaja nalaze se na zadnjoj strani uređaja. Zapišite te brojeve na linije ispod. Navedite ove brojeve kad se obratite prodavcu Sony opreme u vezi ovog proizvoda. Broj modela ___________ Serijski broj _________

Ovaj simbol upozorava korisnika na prisutnost neizolovanog "opasnog napona" unutar kućišta proizvoda, koji može biti dovoljno snažan da predstavlja opasnosti od strujnog udara.

Ovaj simbol upozorava korisnika da pročita važna uputstva za upotrebu i održavanje (servisiranje) u doku mentaciji koja je isporučena uz uređaj.

Važna sigurnosna uputst a

Pročitajte ovo uputstvo.1) Sačuvajte ovo uputstvo.2)

Pridržavajte se svih upozorenja.3) Poštujte sva uputstva.4) Nemojte upotrebljavati uređaj u blizini vode.5) Čistite samo suvom krpom.6) Nemojte blokirati ventilacione otvore. Uređaj 7) postavite u skladu sa uputstvom proizvođača. Nemojte postavljati u blizini izvora toplote, 8) poput radijatora, grejalice, peći i sl., ili uz uređaje koji stvaraju toplotu (uključujući pojačala). Zaštitite mrežni kabl kako se po njemu ne bi 9) hodalo i kako se ne bi oštetio u blizini utikača, utičnice i na mestu gde izlazi iz uređaja. Upotrebljavajte samo dodatni pribor koji 10) preporučuje proizvođač. Upotrebljavajte samo kolica, stalak, tronožac, 11) nosač ili sto koji preporučuje proizvođač ili koji se prodaje uz uređaj. Ako se upotrebljavaju kolica, treba pripaziti kod premeštanja uređaja da ne dođe do povreda u slučaju prevrtanja.

Odspojite uređaj iz zidne utičnice tokom 12) grmljavine i nevremena ili ako ga nećete upotrebljavati duže vreme.

Servisiranje prepustite isključivo kvalikovanom 13) servisnom osoblju. Uređaj je potrebno servisirati ako je došlo do bilo kakvih oštećenja, na primer, mrežnog kabla ili utikača, od prosipanja tečnosti, upadanja predmeta u uređaj, izlaganja kiši ili vlazi, ako uređaj ne radi ispravno ili ako je pao.

OPREZ

Bilo koje promene ili prepravke koje nisu izrazito odobrene u ovom uputstvu mogu poništiti vaše pravo na upotrebu opreme.

Kako biste umanjili opasnost od strujnog udara, kablovi zvučnika treba da budu spojeni na uređaj i zvučnike prema sledećem uputstvu.

Odspojite mrežni kabl sa napajanja.1) Ogulite 10 do 15 mm izolacije žice na kablu 2) zvučnika. Pažljivo spojite kabl zvučnika na uređaj i 3) zvučnike tako da ne dirate sredinu kabla zvučnika rukom. Takođe odspojite mrežni kabl sa napajanja pre odspajanja kabla zvučnika sa uređaja i zvučnika.

Za korisnike u E ropi

Odlaganje stare električne i elektronske opreme (primenjivo u Evropskoj uniji i ostalim evropskim državama sa posebnim sistem ma za odlaganje)

Ova oznaka na proizvodu ili na ambalaži označava da se ovaj proizvod ne sme zbrinjavati kao kućni otpad. On treba da bude zbrinut na, za tu namenu na predviđenom mestu za reciklažu električne ili elektron ske opreme. Pravilnim zbrinjavanjem uređaja pomaže te u sprečavanju mogućih negativnih uticaja po okoli nu i ljudsko zdravlje do kojih može doći nepravilnim zbrinjavanjem ovog proizvoda. Reciklažom materijala pomažete u očuvanju prirodnih izvora. Za detaljne informacije o reciklaži ovog proizvoda, molimo kontaktirajte vašu lokalnu upravu, odlagalište otpada ili prodavnicu gde ste kupili proizvod.

Odlaganje istrošenih baterija (primenjivo u Evropskoj uniji i ostalim evropskim državama sa posebnim sistem ma za

odlaganje)

Ova oznaka na bateriji ili na ambalaži označava da se baterija priložena uz ovaj proizvod ne sme zbrinjavati kao kućni otpad. Na nekim baterijama ovaj simbol može biti u kombi naciji sa hemijskim simbolom. Hemijski simbol za živu (Hg) ili olovo (Pb) se dodaje na baterije koje sadrže više od 0,0005% žive ili 0,004% olova. Pravilnim zbrinjavanjem baterija pomažete u sprečavanju mogućih negativnih uticaja po okolinu i ljudsko zdravlje do kojih može doći nepravilnim zbrinjavanjem baterija. Reciklažom materijala pomažete u očuvanju prirodnih izvora. U slučaju da neki proizvod iz sigurnosnih razloga ili zbog performansi ili ispravnosti zahteva stalnu vezu sa ugrađenom baterijom, njenu zamenu treba poveriti isključivo ovlašćenom servisu. Kako bi se garantovalo pravilno rukovanje baterijom, na kraju njenog radnog veka je odnesite na odlagalište za recikliranje električne i elektronske opreme. Za sve ostale baterije molimo da pogledate poglavlje o tome kako sigurno izvaditi bateriju iz uređaja. Odnesite bateriju na odlagalište za recikliranje dotrajalih baterija. Za detaljne informacije o reciklaži ovog proizvoda ili baterije, molimo kontaktirajte vašu lokalnu upravu, odlagalište otpada ili prodavnicu gde ste kupili proizvod.

Napomena za korisnike: Sledeća informacija vredi samo za uređaje

koji se prodaju u državama u kojima

se primenjuju EU smernice

Proizvođač ovog uređaja je Sony Corporation 171 Konan Minatoku Tokyo, 1080075 Japan. Ovlašćeni predstavnik za EMC i sigurnost proizvoda je Sony Deutschland GmbH, Hedelnger Strasse 61, 70327 Stuttgart, Nemačka. Za pitanja servisa i garancije pogledajte adresu na garantnom listu.

nastavlja se

O ovom priručniku

Uputstvo u ovom priručniku se odnosi na model 5 STRDH520. Broj modela nalazi se u donjem desnom uglu na prednjoj strani prijemnika. Ilustra cije koje se koriste u ovom priručniku odnose se na evropski model i mogu se razlikovati od vašeg modela. Sve razlike u postupcima označene su u ovom priručniku sa "Samo za evropski model". Uputstvo u ovom priručniku opisuje kontrole na 5 isporučenom daljinskom upravljaču. Takođe mo žete koristiti kontrolne tipke na prijemniku ako su označene istim ili sličnim nazivom kao i one na daljinskom upravljaču.

O zaštiti autorskih prava

Ovaj prijemnik ima ugrađen Dolby* Digital i Pro Logic Surround sistem i DTS** Digital Surround sistem.

Proizvedeno pod licencom kompanije Dolby * Laboratories. Dolby, Pro Logic i dvostruko D su zaštićeni znakovi Dolby Laboratories. Proizvedeno po licenci pod brojevima SAD ** patenata: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 i ostalih patenata u SADu i svetu, izdatih ili u postupku. DTS naziv i simbol su registrovani zaštićeni znakovi, & DTSHD, DTSHD Master Audio i DTS logotipi su zaštićeni znakovi kompanije DTS, Inc. Proizvod sadrži softver. © DTS, Inc. Sva prava zadržana.



Ovaj prijemnik sadrži tehnologiju HighDenition Multimedia Interface (HDMI™). HDMI, logo HDMI i HighDenition Multimedia Interface su zaštitni znakovi ili zaštitni znakovi kompanije HDMI Licensing LLC registrovani u SADu i drugim državama.

"x.v.Color (x.v.Colour)" i logotip "x.v.Color (x.v.Colour)" su zaštitni znakovi kompanije Sony Corporation.

"BRAVIA" je zaštitni znak kompanije Sony Corporation.

"PlayStation" je registrovan zaštićeni znak kompanije Sony Computer Entertainment Inc.

Sadržaj

O ovom priručniku ........................................ 4

Isporučeni pribor ........................................... 6

Opis i položaj delova .................................. 7

Priprema ...................................................... 16

Spajanje

1: Instaliranje zvučnika ............................... 17

2: Spajanje zvučnika ................................... 19

3: Spajanje TV prijemnika .......................... 21

4a: Spajanje video komponenti ................ 22

4b: Spajanje audio komponenti ................ 28

5: Spajanje antena ....................................... 28

6: Spajanje mrežnog kabla ........................ 29

Priprema prijemnika

Inicijalizovanje prijemnika ......................... 29

Podešavanje zvučnika ................................. 30

Upotreba funkcije AUTO CALIBRATION... 31 Podešavanje glasnoće zvučnika

(TEST TONE) ........................................ 35

Osnovne operacije

Reprodukcija ............................................... 36

Pregled informacija na displeju...... ............. 37

Snimanje upotrebom prijemnika .................. 38

Funkc ja "BRAVIA" Sync

Šta je "BRAVIA" Sync? ............................. 47

Priprema za "BRAVIA" Sync .....................48

Reprodukcija sa komponente jednim

Uživanje u zvuku sa TVa putem zvučnika

Isključenje prijemnika zajedno sa TVom

Uživanje u lmovima sa optimalnim

Uživanje u optimalnom zvučnom ugođaju

pritiskom tipke (OneTouch Play) ......... 49

spojenih na prijemnik

(System Audio Control) ......................... 49

(System PowerOff) ............................... 50

zvučnim ugođajima

(Theater/Theatre Mode Sync) ................ 50

za odabranu scenu (Scene Select) .......... 50

Napredne operacije

Odabir između digitalnog i analognog

zvuka (INPUT MODE) ..........................51

Reprodukcija zvuka/slike iz drugih ulaza ... 51

Upotreba menija postavki ........................ 53

Upotreba daljinskog upravljača

Dodavanje funkcije tipkama za odabir

ulaza ....................................................... 61

Resetovanje tipki ulaza .............................. 62

Upotreba tjunera

Slušanje FM/AM radio stanica .................... 39

Memorisanje FM/AM radio stanica ........... 41

Prijem RDS programa ................................. 42

Uživanje u surround zvuku

Odabir zvučnog ugođaja ............................. 43

Resetovanje postavki zvučnih ugođaja ......... 47

Dodatne informacije

Mere opreza ............................................... 63

U slučaju problema ..................................... 64

Tehnički podaci ...........................................69

Isporučeni pribor

Uputstvo za upotrebu (ovaj priručnik) 5 Sažeto uputstvo "Quick Setup Guide" 5 FM žičana antena (1) 5

AM okvirna antena (1) 5

Daljinski upravljač (1) 5

RMAAU105 –

Baterije R6 (veličina AA) (2) 5

Mikrofon za optimizaciju (ECMAC2) (1) 5

Umetanje baterija u daljinski

upravljač

Umetnite dve isporučene R6 (veličina AA) baterije u skladu sa oznakama polariteta  i  na baterijama i unutar baterijskog sandučeta daljinskog upravljača.

Napomene

Nemojte ostavljati daljinski upravljač na vrlo 5 toplim ili vlažnim mestima. Nemojte zajedno upotrebljavati nove i stare 5 baterije. Nemojte istovremeno upotrebljavati alkalne bate- 5 rije sa nekim drugim baterijama. Nemojte izlagati senzor daljinskog upravljača na 5 prijemniku direktnom suncu ili rasvetnim uređajima. To bi moglo prouzrokovati smetnje u radu. Ako ne nameravate upotrebljavati daljinski 5 upravljač duže vreme, izvadite baterije kako biste sprečili njegovo oštećivanje zbog curenja elektrolita i korozije. Kad zamenite ili uklonite baterije, podešenja 5 tipki daljinskog upravljača mogu se vratiti na fabričke vrednosti. U tom slučaju ih podesite ponovo (str. 61). Kad se više ne može rukovati prijemnikom pomoću 5 daljinskog upravljača, zamenite obe baterije novim.

Opis i položaj delova

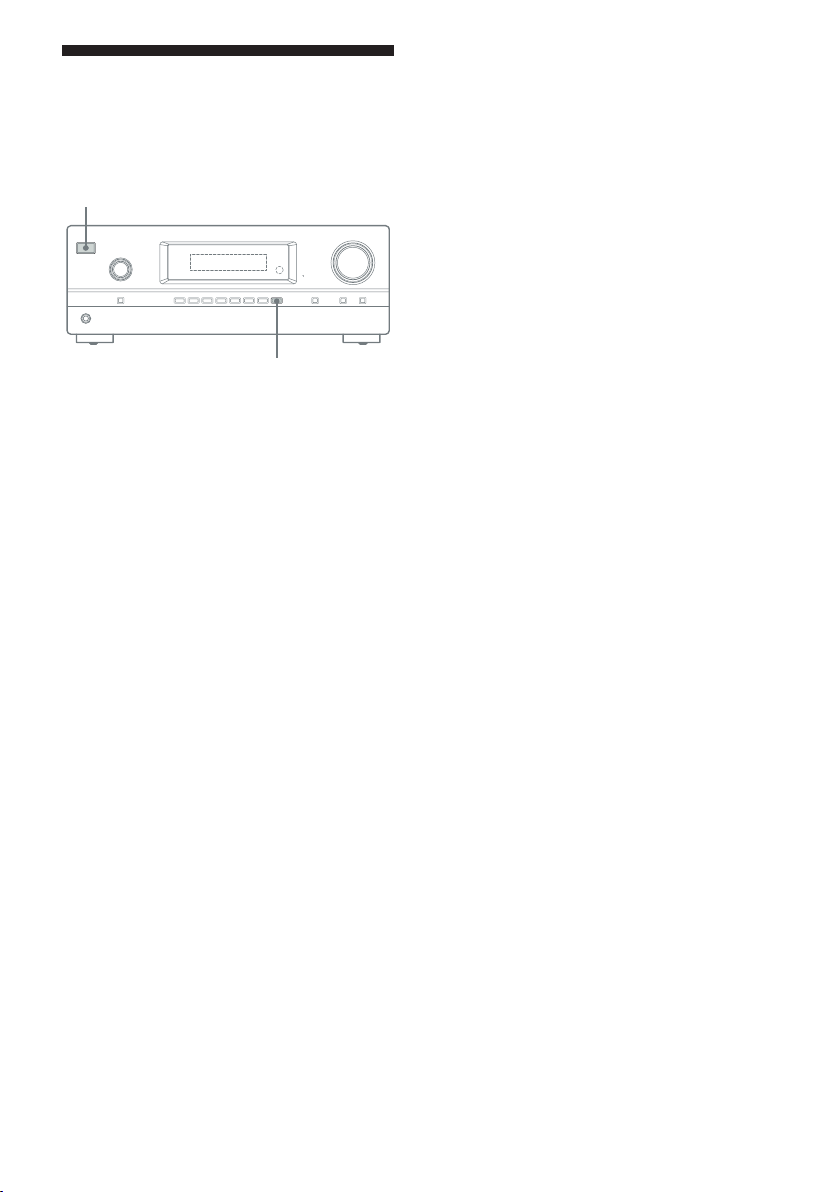

Prednja strana uređaja

12 34

A/ (uključeno/pripravno stanje) (str. 29,

40, 47) INPUT SELECTOR (str. 36 - 39, 41, 51)

B

C

Displej (str. 8) Senzor daljinskog upravljača

D

Prijem signala iz daljinskog upravljača.

E

MASTER VOLUME (str. 36, 37)

F

MUTING (str. 37)

G

DIMMER

Podešavanje svetline displeja u 3 nivoa.

DISPLAY (str. 38)

H

2CH/A.DIRECT, A.F.D., MOVIE/HD-D.C.S.,

I

MUSIC (str. 43)

J

TUNING MODE, TUNING +/–, MEMORY/ ENTER (str. 39)

INPUT MODE (str. 51)

K

L

Priključnica PHONES (str. 64)

987 6q;

Indikatori na displeju

1324 5 6897

LFE

RH SW

SL S

SBL

A

SBR

Indikatori kanala reprodukcije

HDMI

COAX OPT LPCM

Slova (L, C, R i sl.) označavaju kanale koji se reprodukuju. Zavisno od postavki zvučnika, okviri oko slova se menjaju kao oznaka načina na koji prijemnik obrađuje signal izvora.

LH Prednji levi gornji RH Prednji desni gornji L Prednji levi R Prednji desni C Srednji (mono) SL Surround levi SR Surround desni S Surround (mono ili surround

komponente dobijene Pro Logic postupkom)

SBL Zadnji levi surround SBR Zadnji desni surround SB Zadnji surround (zadnje

surround komponente dobijene 6,1 kanalnim dekodiranjem)

Primer:

Raspored zvučnika: 3/0.1 Format snimanja: 3/2.1 Zvučni ugođaj: A.F.D. AUTO

B

Svetli kad se audio signal prenosi putem priključnice SUBWOOFER.

C

LFE

Svetli ako reprodukovani disk sadrži LFE (Low Frequency Effect) kanal pa se trenutno reprodukuje signal tog LFE kanala.

ESDTS

96/24

DTS-HD MSTR HI RES LBR

D

NEO:6

Indikator ulaza

Svetli za označavanje tekućeg ulaza.

HDMI

INPUT MODE je podešen na "AUTO" i prije- – mnik prepoznaje komponentu spojenu putem HDMI IN priključnice (str. 51). TV ulaz prepozna signale kanala za povratak – zvuka (Audio Return Channel  ARC).

COAX

INPUT MODE je podešen na "AUTO" ili "COAX" i signal izvora je digitalan preko priključnice COAXIAL (str. 51).

OPT

INPUT MODE je podešen na "AUTO" ili "OPT" i signal izvora je digitalan preko priključnice OPTICAL (str. 51).

DTS(-ES) indikator

E

Svetli odgovarajući indikator kad prijemnik dekodira signale pripadajućeg DTS formata.

DTS DTS DTS-ES DTSES DTS 96/24 DTS 96 kHz/24 bit

Napomena

Pri reprodukciji diska u DTS formatu, obavezno

LFE

izvršite digitalno spajanje i proverite da INPUT MODE nije podešen na "ANALOG" (str. 51).

F

NEO:6

Svetli kad je aktiviran DTS Neo:6 Cinema/ Music dekoder (str. 44).

PL II xz

D +EX

RDS

qsqd qa

TrueHD

SLEEP

D.RANGEST

Dolby Pro Logic indikator

G

Uključuje odgovarajući indikator kada prijemnik provodi Dolby Pro Logic obradu. Ova matrična surround tehnologija može poboljšati ulazne signale.

 PL Dolby Pro Logic  PL II Dolby Pro Logic II  PL IIx Dolby Pro Logic IIx  PL IIz Dolby Pro Logic IIz

Napomena

Ovi se indikatori možda neće uključivati, zavisno od rasporeda zvučnika.

Dolby Digital Surround indikator

H

Svetli odgovarajući indikator kad prijemnik dekodira signale pripadajućeg Dolby Digital formata.

 D Dolby Digital  D EX Dolby Digital Surround EX  D+ Dolby Digital Plus  TrueHD Dolby TrueHD

Napomena

Pri reprodukciji diska u Dolby Digital formatu, obavezno izvršite digitalno spajanje i proverite da INPUT MODE nije podešen na "ANALOG" (str. 51).

I

SLEEP

Svetli kad je aktiviran Sleep Timer (str. 13).

D.RANGE

J

Svetli kad je aktivirana kompresija dinamičkog opsega (str. 57).

K

Indikatori tjunera

Svetli kad prijemnik memoriše radio stanicu.

DTS-HD indikator

M

Svetli odgovarajući indikator kad prijemnik

dekodira signale pripadajućeg DTSHD formata.

DTS-HD MSTR

DTSHD Master Audio

DTS-HD HI RES

DTSHD High Resolution Audio

DTS-HD LBR

DTSHD Low Bit Rate Audio

Stereo prijem

RDS (samo evropski model)

Memorisana je stanica sa RDS uslugom.

Broj memorisane stanice (menja se, zavisno od odabrane memorisane stanice).

LPCM

L

Svetli kad prijemnik dekodira Linear PCM signale.

Zadnja strana uređaja

45 1

1 1, 2 3

Odabir audio signala

A

Priključnice DIGITAL INPUT/OUTPUT (str. 21, 24, 26)

HDMI IN/OUT

OPTICAL IN

COAXIAL IN

Priključnice ANALOG INPUT/OUTPUT (str. 21, 26, 28)

Beli (L)

Crveni (R)

Crni

AUDIO IN/OUT

AUDIO OUT

PORTABLE IN

Odabir video signalaB*

Kvalitet slike zavisi od odabrane priključnice za spajanje.

Priključnice DIGITAL INPUT/ OUTPUT (str. 21, 24, 25, 26, 27)

HDMI IN/OUT

Priključnice COMPONENT VIDEO INPUT/OUTPUT (str. 21, 24, 26)

Zeleni (Y)

Plavi (Pb)

Crveni (P

Y, Pb, Pr IN/OUT

)

Priključnice COMPOSITE VIDEO INPUT/OUTPUT (str. 21, 26, 27)

Žuti

VIDEO IN/OUT

Možete gledati sliku iz odabranog izvora ako na *

priključnicu HDMI TV OUT ili MONITOR OUT

spojite TV prijemnik (str. 21).

Slika

visokog

kvaliteta

Deo ANTENNA (str. 28)

C

FM ANTENNA priključnica

FM ANTENNA priključnice

wh wg

1 2

Deo SPEAKERS (str. 19)

D

E

Deo AUTO CALIBRATION (str. 31)

AUTO CAL MIC priključnica

Daljinski upravljač

Upotrebite isporučeni daljinski upravljač za upravljanje ovim prijemnikom i drugom opre mom. Daljinski upravljač je fabrički programiran za rad sa Sony audio/video opremom. Tipku za odabir ulaza možete preprogramirati u skladu sa opremom spojenom na prijemnik (str. 61).

RM-AAU105 6

wf wd

ws wa

qk qj

4 5 6 7 8

nastavlja se

Upotreba tipk sa ružičastim

natpisima

Pritisnite i zadržite SHIFT (), a zatim pritisnite željenu tipku sa ružičastim natpisom. Primer: Pritisnite SHIFT ( ), zatim pritisnite ENT/MEM (C).

Pritisnite ENT/MEM

Držite tipku SHIFT

Upravljanje prijemnikom

B/* (uključeno/pripravno stanje) Uključivanje prijemnika ili njegovo podešavanje u pripravno stanje.

Smanjenje potrošnje u pripravnom stanju

Kada je "CTRL.HDMI" podešeno na "CTRL OFF" (str. 56).

Tipke ulaza

C

Odabir komponente koju želite koristiti. Kad pritisnete bilo koju od tipki izvora, prijemnik se uključuje. Tipke su fabrički podešene za upravljanje Sony komponentama.

Brojčane tipke** Zadržite pritisnutom tipku SHIFT (), zatim brojčanim tipkama memorišite stanice ili odaberite neku od već memorisanih.

ENT/MEM

Zadržite pritisnutom tipku SHIFT () i zatim pritisnite ENT/MEM za memorisanje stanice tokom prijema.

D

DIMMER

Podešavanje svetline displeja u 3 nivoa.

INPUT MODE

E

Odabir ulaznog signala kad je ista oprema spojena i na digitalne i na analogne priključnice.

F

DISPLAY

Pregled informacija na displeju.

AMP MENU

I

Prikaz menija za rukovanje prijemnikom.

J



, ///

Pritisnite /// za odabir postavki, a zatim pritisnite  za unos/potvrdu odabira.

M

TUNING +/–

Pretraživanje stanica.

PRESET +/–

Odabir memorisanih stanica.

D.TUNING

Aktiviranje moda ručnog podešavanja.

N

SOUND FIELD +

Odabir vrste zvučnog ugođaja

SHIFT



Promena funkcije daljinskog upravljača za aktiviranje tipki sa ružičastim natpisima (str. 12)

MASTER VOL +/– ili

Q

Podešavanje glasnoće svih zvučnika istovremeno.

R

MUTING ili

Privremeno isključuje zvuk. Ponovo pritisnite MUTING ili  za vraćanje zvuka.

RETURN/EXIT S 

Povratak na prethodni meni.

AUTO VOL

W

Automatsko podešavanje glasnoće zavisno od ulaznog signala ili sadržaja sa spojene opreme (funkcija ADVANCED AUTO VOLUME). Ova funkcija korisna je, na primer, kad je zvuk reklama glasniji od zvuka TV programa.

Napomene

Utišajte glasnoću pre isključenja ove funkcije. 5 Pošto je ova funkcija dostupna samo kad se 5 emituju Dolby Digital, DTS ili Linear PCM signali, glasnoća se može iznenadno pojačati kad odaberete neki drugi format. Ta funkcija ne radi u sledećim slučajevima. 5

Kod prijema Linear PCM signala sa frekve- – ncijom uzorkovanja većom od 48 kHz. Kod prijema Dolby Digital Plus, Dolby – TrueHD, DTS 96/24, DTSHD Master Audio ili DTSHD High Resolution Audio signala.

AUTO CAL

Zadržite pritisnutom tipku SHIFT () i zatim pritisnite AUTO CAL za pokretanje automatske kalibracije (str. 31).

**/–

 +/–



X

NIGHT MODE

Omogućuje uživanje u ugođaju bioskopskog zvuka pri niskim glasnoćama. Kad gledate film kasno noću, moći ćete jasno čuti dijaloge čak i pri niskim glasnoćama. Može se koristiti sa drugim zvučnim ugođajima. Ponovo pritisnite za isključenje ove funkcije.

Napomena

Ta funkcija neće raditi ako je odabrano "A. DIRECT".

Saveti

Možete takođe podesiti NIGHT MODE 5 pomoću "NIGHT M." u meniju AUDIO. Dok je NIGHT MODE uključen, podešenja 5 nivoa za Bass, Treble i Effect se pojačavaju i funkcija "D. RANGE" je automatski podešena na "COMP. MAX".

SLEEP

Y

Podešavanje prijemnika tako da se automatski isključi nakon određenog vremena. Svakim pritiskom na tipku, prikaz se menja na sledeći način:

0-30-00  1-00-00  1-30-00  2-00-00  OFF

Na displeju svetli indikator "SLEEP" dok je sleep timer aktivan.

Savet

Ako želite proveriti preostalo vreme pre isključivanja prijemnika, pritisnite SLEEP. Preostalo vreme prikazuje se na displeju. Ako pritisnete ponovo SLEEP, sleep timer će se isključiti.

Pritisnite istovremeno AV * / (A

prijemnik i spojene komponente će se isključiti (SYSTEM STANDBY). Funkcija preklopke AV / (A) automatski se menja svaki put kad pritisnete tipke ulaza (C). Tipke 5/TV, AUDIO/** ,  i TV CH +/ SOUND FIELD+/PROG+/ imaju ispupčenja. Ispupčenja upotrebite kao orijentaciju kod rukovanja prijemnikom.

) i

/ (B)

Upravljanje Sony TV-om

Pritisnite TV (), a zatim pritisnite tipku sa žutim natpisom za odabir željene funkcije. Primer: Zadržite pritisnutom tipku TV ( ), zatim pritisnite TV CH + ili PROG + (N).

Pritisnite TV CH +/

Držite tipku TV.

TV A/ (uključeno/pripravno stanje)

Uključuje ili isključuje TV.

Brojčane tipke

C

Odabir TV kanala.

ENT/MEM

Potvrda odabira.

 (Prethodni kanal)

Povratak na prethodno gledani kanal (gledan duže od pet sekundi).

CLEAR

Ovu tipku koristite sa brojčanim tipkama za odabir brojeva kanala na digitalnom kablovskom prijemniku. Na primer, za odabir 2.1, pritisnite 2, CLEAR i 1.

 (tekst)

Prikazuje teletekst.

F

DISPLAY

Prikaz informacija o trenutnom TV programu.

/ (prikaz informacija/teleteksta)

Prikaz informacija poput broja trenutnog kanala i formata ekrana. Prikazuje skrivene informacije (npr., odgovore na pitanja iz kviza) kad je prikazan teletekst.

Tipke u boji

H

Prikaz uputstva na TV ekranu ako su tipke u boji dostupne. Sledite uputstvo kako biste sproveli odabranu operaciju.

TOOLS/OPTIONS

K

Prikaz opcija TVa.

PROG +

nastavlja se

L

MENU/HOME

Prikaz menija TVa.

TV CH +

N

Odabir memorisanih TV kanala. **/

Odabir sledeće ili prethodne stranice teleteksta.

Q

TV VOL +/– ili

Podešavanje glasnoće TVa.

R

MUTING ili

Uključivanje funkcije TVa za prigušenje zvuka.

RETURN/EXIT

S

Povratak na prethodni TV meni.

GUIDE ili

T

Prikazuje programski vodič.

V

AUDIO

Promena moda dvostrukog zvuka.

Z

INPUT ili

Odabir ulaznog signala (TV ili video).

 (zadržavanje stranice teleteksta)

Zadržavanje trenutno prikazane stranice teleteksta.

Pritisnite istovremeno AV * / (A) i / (B) prijemnik i spojene komponente će se isključiti (SYSTEM STANDBY). Funkcija preklopke AV / (A) automatski se menja svaki put kad pritisnete tipke ulaza (C). Tipke 5/VIDEO 2, AUDIO/** ,  i TV CH +/ SOUND FIELD+/PROG+/ imaju ispupčenja. Ispupčenja upotrebite kao orijentaciju kod rukovanja prijemnikom.

**/– ili PROG +**/–

 +/–





** ili **

 (odabir ulaza)

Upravljanje ostalim Sony komponentama

Zadržite pritisnutom tipku SHIFT () za aktiviranje tipki sa ružičastim natpisima (str. 12)

Naziv Blu-ray Disc uređaj,

AV /*

Brojčane tipke** ENT/MEM CLEAR

DISPLAY

POP UP/MENU

Tipke u boji



///

TOOLS/OPTIONS

MENU/HOME

/

** /  

RETURN/EXIT 

GUIDE ili ü



TOP MENU

AUDIO** ili **

INPUT

DVD uređaj

Napajanje Napajanje Napajanje Napajanje Zapis Kanal Kanal Zapis Potvrda Potvrda Potvrda Potvrda Brisanje Brisanje – Zapis >10 Prikaz Prikaz Prikaz Prikaz Meni – – – Meni, uputstvo Meni, uputstvo – – Potvrda Potvrda Potvrda – Odabir Odabir Odabir – Meni sa opcijama Meni sa opcijama – – Meni Meni Meni – Pretraživanje

napred, nazad Reprodukcija – Reprodukcija Reprodukcija Preskakanje zapisa – Traženje indeksa Preskakanje zapisa Pauza – Pauza Pauza Zaustavljanje – Zaustavljanje Zaustavljanje Povratak Povratak, izlaz – – Pregled programa Vodič kroz meni – – Uputstvo na ekranu – – – Audio – – – Odabir ulaza – Odabir ulaza –

Satelitski prijemnik, kablovski TV prijemnik

– Brzo napred,

Video rekorder CD uređaj

nazad

Brzo napred, nazad

Napomene

Gore navedene informacije služe samo kao 5 primer. Zavisno od modela spojene opreme, neke funkcije 5 koje su navedene u ovom odeljku možda neće raditi uz isporučeni daljinski upravljač.

Priprema

Možete uživati u spojenoj audio/video opremi putem ovog prijemnika sledeći jednostavne korake opisane ispod.

Postavljanje i spajanje zvučnika (str. 17, 19)

Određivanje prikladnog načina spajanja vaše opreme

Spajanje TV-a i video opreme (str. 21, 22)

Kvalitet slike zavisi od odabrane priključnice za spaja nje. Pogledajte ilustraciju ispod. Odaberite način spajanja zavisno od raspoloživih priključnica na komponentama. Preporučujemo da svoje video komponente spojite HDMI vezom ukoliko imaju HDMI priključnice.

COMPONENT VIDEO

HDMI

Digitalno Analogno

B/CB

PR/C

Slika visokog kvaliteta

VIDEO

Spajanje audio opreme (str. 28)

Podešavanje audio izlaza na spojenim

komponentama

Za emitovanje višekanalnog digitalnog zvuka,

proverite postavku za digitalni audio izlaz na

spojenoj komponenti.

Za Bluray uređaj, proverite da li su postavke

"Audio (HDMI)", "Dolby Digital (Coaxial/

Optical)" i "DTS (Coaxial/Optical)" podešene

na "Auto", "Dolby Digital" i "DTS" (od septembra

2010.).

Za PlayStation 3, proverite da li je postavka "BD/

DVD Audio Output Format (HDMI)" podešena

je "Bitstream" (kod verzije 3.5 softvera sistema).

Za detalje pogledajte uputstvo za upotrebu isporu

čeno sa spojenom opremom.

Priprema prijemnika

Pogledajte "6: Spajanje mrežnog kabla" (str. 29)

i "Inicijalizacija prijemnika" (str. 29).

Podešavanje zvučnika

Odaberite raspored zvučnika (str. 30), zatim

pokrenite automatsku kalibraciju (str. 31).

Možete proveriti povezanost zvučnika pomoću

opcije "T. TONE" u meniju LEVEL (str. 35).

Ako se zvuk ne emituje ispravno, proverite

spajanje zvučnika i ponovo podesite gore

navedene postavke.

Spajanje

1: Instaliranje zvučnika

5.1-kanalni s stem zvučnika

Za potpuni doživljaj višekanalnog zvuka sličnog zvuku bioskopske dvorane, potrebno je pet zvučnika (dva prednja, srednji i dva surround zvučnika) i subwoofer.

Ovaj prijemnik omogućuje upotrebu 7,1kanal nog sistema (7 zvučnika i jedan subwoofer).

Primer konﬁguracije s stema

zvučnika

A

Prednji zvučnik (levi) Prednji zvučnik (desni)

B C

Srednji zvučnik

D

Surround zvučnik (levi) Surround zvučnik (desni)

E

Zadnji surround zvučnik (levi)*

F G

Zadnji surround zvučnik (desni)* Prednji gornji zvučnik (levi)*

H I

Prednji gornji zvučnik (desni)* Subwoofer

J

Zadnje surround zvučnike i prednje gornje * zvučnike ne možete koristiti istovremeno.

7.1-kanalni s stem zvučnika sa

zadnjim surround zvučnicima

Možete uživati u visokokvalitetnoj reprodukciji zvuka materijala sa DVDa ili Bluray diska snimljenog u 6.1kanalnom ili 7.1kanalnom formatu ako spojite jedan dodatni zadnji surround zvučnik (6.1kanalni sistem) ili dva zadnja surround zvučnika (7.1kanalni sistem).

7.1-kanalni s stem zvučnika sa

prednjim gornjim zvučnicima

Možete uživati u vertikalnim zvučnim efektima ako spojite dodatna dva prednja gornja zvučnika u modu Dolby Pro Logic IIz (str. 44).

nastavlja se

Saveti

Kad 7.1kanalni sistem zvučnika spojite na dva 5 zadnja surround zvučnika, svi uglovi  trebali bi da budu isti.

Kad 7.1kanalni sistem zvučnika spojite na dva 5 prednja gornja zvučnika, stavite prednje gornje zvučnike

pod uglom između 22° do 45°. – barem 1 metar direktno iznad prednjih zvučnika. –

Kad spojite 6.1kanalni zvučni sistem, stavite 5 zadnji surround zvučnik iza mesta slušanja.

S obzirom da subwoofer ne emituje visoko usme- 5 rene signale, možete ga postaviti gde god želite.

2: Spajanje zvučnika

Srednji zvučnik

Surround zvučnik

Desni Levi

Desni Levi Desni Levi

Subwoofer* Prednji zvučnik



Mono audio kabl (nije priložen)

B

Kablovi zvučnika (nisu priloženi)

Zadnji surround/Prednji

gornji zvučnik **

10 mm

nastavlja se

Ako priključite subwoofer sa funkcijom auto * standby, isključite tu funkciju kod gledanja lmova. Ako je funkcija auto standby podešena na ON, zvučnik se automatski isključuje zavisno od nivoa ulaznog signala subwoofera pa se možda neće čuti zvuk. Ako ćete spojiti samo jedan zadnji surround ** zvučnik, spojite ga na priključnice SPEAKERS SURROUND BACK/FRONT HIGH L.

Napomene

Odspojite mrežni kabl pre priključivanja ostalih 5 kablova. Pre spajanja mrežnog kabla, proverite da se 5 neizolovani delovi krajeva zvučnika kabla ne dodiruju između priključnica zvučnika SPEAKERS. Nakon postavljanja i spajanja zvučnika, obavezno 5 odaberite raspored zvučnika iz menija SPEAKER (str. 30).

3: Spajanje TV prijemnika

Audio signali Video signali Audio/video

signali

ili

AB* CDE***



Audio kabl (nije priložen)

B

Optički digitalni kabl (nije priložen)

C

Komponentni video kabl (nije

Preporučeno spajanje Alternativno spajanje

priložen)

D

Video kabl (nije priložen)

E

HDMI kabl (nije priložen)

Sony preporučuje da koristite HDMI-ovlaš eni kabl ili Sony HDMI kabl.

ARC

nastavlja se

Za uživanje u višekanalnom surround zvuku TVa * sa zvučnika spojenih na prijemnik možete primeniti jedno od sledećih povezivanja:

spojite – B spojite – C ako je vaš TV kompatibilan sa funk-

cijom Audio Return Channel (ARC). Smanjite glasnoću TVa ili isključite zvuk na TVu. Ako je prijemnik spojen na TV kompatibilan sa** funkcijom Audio Return Channel (ARC), zvuk TVa emitovaće se kroz zvučnike spojene na prijemnik putem HDMI TV OUT priključnice. Pripazite da je "CTRL.HDMI" u meniju HDMI podešeno na "CTRL ON" (str. 56). Ako želite da odaberete audio signal putem kabla koji nije HDMI (npr. putem optičkog digitalnog kabla ili audio kabla), promenite mod audio ulaza koristeći INPUT MODE (str. 51).

Napomene

Odspojite mrežni kabl pre priključivanja spojnih 5 kablova. Uključite prijemnik kad se video i audio signali 5 sa komponente za reprodukciju šalju u TV preko prijemnika. Ako prijemnik nije uključen, neće se prenositi ni video ni audio signali. Spojite TV monitor ili projektor na priključnicu 5 HDMI TV OUT ili MONITOR OUT na prijemniku. Možda nećete moći da snimate čak i ako spojite komponente za snimanje. Zavisno od statusa povezanosti između TVa i antene, 5 slika na TV ekranu može biti izobličena. U tom slučaju odmaknite antenu od prijemnika. Kod spajanja optičkih digitalnih kablova, spojite 5 priključke ravno do kraja tako da kliknu. Nemojte savijati ili vezivati optičke digitalne 5 kablove.

Saveti

Sve digitalne audio priključnice su kompatibilne sa 5 frekvencijama uzorkovanja 32 kHz, 44,1 kHz, 48 kHz i 96 kHz. Ako ste audio izlaz TV prijemnika povezali sa pri- 5 ključnicama TV IN na prijemniku za reprodukciju TVzvuka putem zvučnika spojenih na prijemnik, podesite priključnicu za izlaz zvuka na TVu na "Fixed" ako se može podešavati na "Fixed" ili "Variable".

4a: Spajanje video komponent

HDMI povezivanje

HighDenition Multimedia Interface (HDMI) je interfejs za prenos video i audio signala u digitalnom formatu. Ako HDMI kablovima spojite opremu kompa tibilnu sa funkcijom Sony "BRAVIA" Sync, rukovanje se može pojednostaviti. Za detalje pogledajte "Funkcija 'BRAVIA' Sync" (str. 47).

HDMI funkc je

Digitalni audio signal koji se prenosi putem 5 priključnica HDMI može se slušati iz zvučnika spojenih na ovaj prijemnik. Taj signal podržava Dolby Digital, DTS i Linear PCM. Za detalje pogledajte "Digitalni audio formati koje prijemnik podržava" (str. 46). Prijemnik može primati Multi Channel 5 Linear PCM (do 8 kanala) sa frekvencijom uzorkovanja od 192 kHz ili nižom sa HDMI povezivanjem. Ovaj prijemnik podržava High Bitrate Audio 5 (DTSHD Master Audio, Dolby TrueHD), Deep Color (Deep Colour), x.v.Color (x.v.Colour) i 3D prenos.

Napomene o HDMI spajanju

Audio signal primljen preko HDMI IN 5 priključnice se šalje kroz priključnice SPEAKERS, HDMI TV OUT i PHONES. Ne šalje se kroz druge audio priključnice. Video signali primljeni preko HDMI IN 5 priključnice mogu se emitovati samo preko HDMI TV OUT priključnice. Ulazni video signali ne mogu se emitovati preko VIDEO OUT priključnica ili MONITOR OUT priključnica. Kad želite da slušate zvuk iz zvučnika TVa, 5 podesite "AUDIO.OUT" na "TV+AMP" u meniju HDMI Settings (str. 60). Ako ne možete reprodukovati višekanalni audio izvor, podesite na "AMP". Međutim, zvuk se neće čuti iz zvučnika TVa.

+ 50 hidden pages
