Page 1

GB01COV_STR-DH500-CEL.book Page 1 Friday, April 17, 2009 3:39 PM

Vícekanálový AV receiver

4-129-450-41(1)

Návod k obsluze

STR-DH500

Page 2

GB01COV_STR-DH500-CEL.book Page 2 Friday, April 17, 2009 3:39 PM

STR-DH500

Page 3

GB01COV_STR-DH500-CEL.book Page 3 Friday, April 17, 2009 3:39 PM

STR-DH500

Průvodce rychlým nastavením

4-129-451-21(1)

(1)

STR-DH500

Page 4

GB01COV_STR-DH500-CEL.book Page 4 Friday, April 17, 2009 3:39 PM

Tento průvodce rychlým nastavením popisuje, jak připojit DVD přehrávač, Blu-ray přehrávač, satelitní přijímač nebo set-top box, televizor, reprosoustavy a subwoofer tak, abyste si mohli vychutnat vícekanálový prostorový zvuk. Podrobné informace - viz návod k obsluze dodaný s receiverem.

Na obrázcích v tomto průvodci jsou reprosoustavy označeny písmeny

Přední reprosoustava (levá)

Přední reprosoustava (pravá)

Středová reprosoustava

Prostorová reprosoustava (levá)

Prostorová reprosoustava pravá)

Subwoofer

až F.

1: Instalace reprosoustav

Níže uvedená vyobrazení znázorňují příklad konﬁ gurace 5.1kanálového systému reprosoustav (pět reprosoustav a jeden subwoofer). Viz návod k obsluze dodaný s receiverem.

STR-DH500

Page 5

GB01COV_STR-DH500-CEL.book Page 5 Friday, April 17, 2009 3:39 PM

2: Připojení reprosoustav

Připojení reprosoustav proveďte podle jejich počtu a druhu.

Poznámky k reproduktorovým kabelům

• Použijte reproduktorové kabely, které jsou vhodné pro danou šířku místnosti.

• Při připojování kabelu ke kladné (+) nebo záporné (–) svorce se orientujte podle barvy nebo označení reproduktorového kabelu. Tak si můžete být vždy jisti, že je kabel připojen správně, tedy bez záměny polarity.

Poznámky ke svorkám reprosoustav

• Svorku 3 připojte ke svorce

• Podrobné informace o připojení reproduktorových kabelů - viz vyobrazení níže.

ANTENNA

HDMI

SATIN DVDIN BDIN OUT

CONNECTTO DIGITALINPUT FOR AUDIO

BD IN

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7AMAX

DMPORT

VIDEO

OUT

SATIN

DVDIN MONITOR

OUT

COMPONENTVIDEO

DVD

AUDIO

OUT

SA-CD/CD

TVINSAT

VIDEO

AUTOCAL

MIC

FRONT

na receiveru a svorku # připojte ke svorce # na receiveru.

VIDEO

OUT

MONITOR

AUDIO OUT

SUBWOOFER

FRONT

SURROUNDCENTER

LLR

SPEAKERS

CONNECTTO DIGITALINPUT FOR AUDIO

BD IN

SAT IN

OPTICAL

DVD IN

COAXIAL

DIGITAL

DC5V 0.7AMAX

DMPORT

HDMI

SATIN DVDIN BDIN OUT

DVDIN MONITOR

SATIN

COMPONENTVIDEO

SA-CD/CD

AUTOCAL

MIC

VIDEO

OUT

AUDIO

TVINSAT

VIDEO

DVD

ANTENNA

VIDEO

OUT

MONITOR

AUDIO

OUT

VIDEO

SUBWOOFER

CENTER

FRONT

SURROUNDCENTER

LLR

SPEAKERS

STR-DH500

Page 6

GB01COV_STR-DH500-CEL.book Page 6 Friday, April 17, 2009 3:39 PM

ANTENNA

HDMI

SATIN DVDIN BDIN OUT

CONNECTTO

DIGITALINPUT FOR AUDIO

Y BD IN

VIDEO

SAT

OUT

OPTICAL

DVDIN MONITOR

SATIN

OUT DVD IN

COMPONENTVIDEO

DVD

COAXIAL

DC5V 0.7AMAX

MONITOR

AUDIO

OUT

DIGITAL

SA-CD/CD

TVINSAT

VIDEO

SUBWOOFER

AUTOCAL

DMPORT

MIC

SURROUND

FRONT

SURROUNDCENTER

LLR

SPEAKERS

ANTENNA

HDMI

SATIN DVDIN BDIN OUT

CONNECTTO DIGITALINPUT FOR AUDIO

BD IN

SAT IN

OPTICAL

DVD IN

COAXIAL

DIGITAL

DC5V 0.7AMAX

DMPORT

SUBWOOFER

Kabely použité pro připojení (nejsou součástí příslušenství)

Reproduktorový kabel

Monofonní audio kabel

SATIN

COMPONENTVIDEO

AUTOCAL

MIC

AUDIO

OUT

VIDEO

OUT

DVDIN MONITOR

OUT

DVD

MONITOR

AUDIO

OUT

SA-CD/CD

TVINSAT

VIDEO

SUBWOOFER

FRONT

SURROUNDCENTER

LLR

SPEAKERS

LINE

OUT

10 mm

STR-DH500

Page 7

GB01COV_STR-DH500-CEL.book Page 7 Friday, April 17, 2009 3:39 PM

3: Připojení ostatních zařízení

Tento příklad znázorňuje, jak připojit vaše zařízení k tomuto receiveru. Podrobné informace o jiných způsobech připojení a jiných zařízeních - viz krok 3 v části „Začínáme“ v návodu k obsluze dodaném s receiverem.

Poznámky

• Pro poslech vícekanálového prostorového zvuku z DVD přehrávače proveďte připojení pomocí

digitálního koaxiálního kabelu.

• Pro poslech vícekanálového prostorového zvuku při připojení přes rozhraní HDMI připojte

digitální audio konektor uvedeným způsobem a snižte hlasitost zvuku televizoru na minimum nebo aktivujte funkci vypnutí zvuku na televizoru.

Video zařízení

Satelitní přijímač nebo set-top box

DVD přehrávač

Blu-ray přehrávač

DECCDD

ANTENNA

HDMI

SATIN DVDIN BDIN OUT

CONNECTTO

DIGITALINPUT FOR AUDIO

Y BD IN

VIDEO

SAT

OUT

OPTICAL

DVDIN MONITOR

SATIN

OUT DVD IN

COMPONENTVIDEO

DVD

COAXIAL

AUDIO

DIGITAL

DC5V 0.7AMAX

SA-CD/CD

TVINSAT

AUTOCAL

DMPORT

MIC

FRONT

SURROUNDCENTER

MONITOR

LLR

AUDIO

OUT

VIDEO

SUBWOOFER

SPEAKERS

CONNECT TO DIGITALINPUT FOR AUDIO

BD IN

SAT IN

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7A MAX

DMPORT

HDMI

SATIN DVDIN BD IN

SATIN

DVDIN MONITOR

COMPONENT VIDEO

AUTOCAL

SA-CD/CD

MIC

OUT

VIDEO

OUT

AUDIO

SAT

ANTENNA

VIDEO

DVD

VIDEO

AUDIO

VIDEO

OUT

MONITOR

AUDIO

OUT

AUDIO

VIDEO

SUBWOOFER

Televizor

Kabely použité pro připojení (nejsou součástí příslušenství)

Digitální optický kabel

Kabel HDMI

Digitální koaxiální kabel

Audio kabel

STR-DH500

Page 8

GB01COV_STR-DH500-CEL.book Page 8 Friday, April 17, 2009 3:39 PM

4: Připojení síťových kabelů všech zařízení

Připojte síťové kabely do síťové zásuvky. Viz část „Připojení síťového kabelu“ v návodu k obsluze dodaném s receiverem.

5: Automatická kalibrace nastavení reprosoustav

ANTENNA

SATIN DVDIN BDIN OUT

CONNECTTO DIGITALINPUT FOR AUDIO

SAT IN

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7A MAX

DMPORT

HDMI

SATIN

COMPONENTVIDEO

AUTOCAL

MIC

VIDEO

DVDIN MONITOR

OUT

DVD

MONITOR

AUDIO

NTVIN

OUT

SA-CD/CD

SAT

VIDEO

SUBWOOFER

FRONT

SURROUNDCENTER

LLR

SPEAKERS

Kalibrační mikrofon

(součást příslušenství)

STR-DH500

Page 9

GB01COV_STR-DH500-CEL.book Page 9 Friday, April 17, 2009 3:39 PM

TV INPUT

SLEEP

VIDEO BD DVD SAT

2CH A.F.D.

DMPORT

?/1

SYSTEM STANDBY

SA-CD/CDTV TUNER

MOVIE MUSIC

DVD/BD

123

>10/

0/10

CLEAR

DISPLAY MUTING

RETURN/EXIT

TV CH –

REPLAY ADVANCE

PRESET –

D.SKIP

D.TUNING

MEMORY AMP MENU

ENTER

TOOLS/ OPTIONS

TV VOL

MASTER VOL

MENU/HOME

TV CH +

PRESET +

Tlačítka vstupů

AMP MENU

Pomocí funkce automatické kalibrace můžete nastavit reprosoustavy tak, abyste dosáhli požadovaného zvuku ze všech připojených soustav. Automatická kalibrace provede:

• Kontrolu připojení jednotlivých reprosoustav k receiveru.

• Nastavení úrovně reprosoustav.

• Změření vzdálenosti jednotlivých reprosoustav k vašemu poslechovému místu.

Připojte dodaný kalibrační mikrofon do konektoru AUTO CAL

MIC (Mikrofon pro automatickou kalibraci) na receiveru.

Umístěte kalibrační mikrofon.

Umístěte kalibrační mikrofon do vašeho poslechového místa. Můžete použít židli nebo stojan, aby byl kalibrační mikrofon ve výšce vašich uší.

Stiskněte tlačítko AMP MENU (Nabídka zesilovače).

Opakovaným stisknutím tlačítek V/v vyberte nabídku „8-A.

CAL“ (Automatická kalibrace).

STR-DH500

Page 10

GB01COV_STR-DH500-CEL.book Page 10 Friday, April 17, 2009 3:39 PM

Stisknutím tlačítka nebo b vstupte do nabídky.

Na displeji se zobrazí nápis „AUTO CAL“ (Automatická kalibrace).

Stisknutím tlačítka nebo b vstupte do položky.

Opakovaným stisknutím tlačítek V/v vyberte možnost „A.CAL

YES“ (Ano) a stiskněte tlačítko

Automatická kalibrace se spustí.

Podrobné informace o funkci automatické kalibrace - viz krok 7 v části „Začínáme“ v návodu k obsluze dodaném s receiverem.

Poznámky

• Pokud se mezi kalibračním mikrofonem a reprosoustavami nachází jakékoliv překážky, nelze kalibraci správně provést. Aby nedošlo při měření k chybě, odstraňte z oblasti měření všechny překážky.

•

Automatická kalibrace neumožňuje detekci subwooferu. Z tohoto důvodu zůstanou veškerá

nastavení subwooferu zachována.

•

Pokud je frekvence hlubokých tónů nižší, než jakou požadujete, použijte nabídku SYSTEM

(Systém) pro nastavení velikosti reprosoustav. Podrobné informace - viz návod k obsluze dodaný s receiverem.

6: Nastavení ostatních zařízení

Jednotlivá zařízení byste měli nastavit tak, aby po spuštění přehrávání na připojeném zařízení vycházel zvuk z reprosoustav správně. Viz návod k obsluze dodaný s příslušnými zařízeními.

Poznámka

Pokud není prostřednictvím konektoru COAXIAL (Koaxiální) nebo OPTICAL (Optický) na receiveru přiváděn žádný digitální signál, zobrazí se na displeji nápis „NO INPUT“ (Žádný vstupní signál). Nejedná se o poruchu.

Po provedení nastavení

Receiver je nyní připraven k použití. Stisknutím příslušného tlačítka vstupu na dálkovém ovladači vyberte požadované zařízení, které chcete použít pro přehrávání. Podrobné informace - viz návod k obsluze dodaný s receiverem.

STR-DH500

Page 11

GB01COV_STR-DH500-CEL.book Page 11 Friday, April 17, 2009 3:39 PM

tohoto výrobku. Recyklace materiálů přispívá

VAR OVÁNÍ

Abyste snížili nebezpečí vzniku požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti ani

k ochraně přírodních zdrojů. Se žádostí o podrobnější informace o recyklaci tohoto výrobku se prosím obracejte na místní úřady, místní služby pro sběr domovního odpadu nebo na obchod, kde jste výrobek zakoupili.

vlhkosti.

Abyste předešli nebezpečí vzniku požáru, nezakrývejte větrací otvory na přístroji papírovými novinami, ubrusy na stůl, závěsy, záclonami a podobně. Na přístroj nikdy nepokládejte zdroje otevřeného ohně, jako například zapálené svíčky.

Abyste předešli nebezpečí vzniku požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj kapající nebo stříkající vodě a nepokládejte na něj nádoby naplněné tekutinou, jako například vázy.

Neinstalujte tento přístroj do stísněného prostoru, jako například do knihovničky, vestavěné skříně a na podobná místa.

Jelikož zástrčka síťového kabelu slouží pro odpojení přístroje od síťového napájení, připojte přístroj do snadno přístupné síťové zásuvky. V případě zjištění jakéhokoliv neobvyklého provozního stavu přístroje ihned odpojte zástrčku síťového kabelu ze síťové zásuvky.

Baterie nebo přístroje s vloženými bateriemi nevystavujte nadměrnému teplu, jako například přímému slunečnímu světlu, ohni atd.

Přístroj není odpojen od síťového napájení, dokud je síťový kabel připojen do síťové zásuvky, a to ani ve chvílích, kdy je samotný přístroj vypnutý.

Nadměrný akustický tlak ze sluchátek může způsobit ztrátu sluchu.

Pro zákazníky v Evropě

Likvidace starých elektrických a elektronických zařízení (platí v zemích Evropské unie a dalších evropských zemích se systémem tříděného odpadu)

Tento symbol na výrobku nebo na jeho obalu znamená, že s tímto výrobkem nesmí být zacházeno jako s běžným domovním odpadem. Místo toho je třeba tento výrobek odnést na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. Zajištěním správné likvidace výrobku můžete předejít možným negativním následkům pro životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace při likvidaci

Tento symbol na baterii nebo na jejím obalu znamená, že s baterií dodávanou k tomuto výrobku nesmí být zacházeno jako s běžným domovním odpadem. U některých baterií může být tento symbol doplněn chemickými symboly. Chemické symboly pro rtuť (Hg) nebo olovo (Pb) jsou uvedeny v případě, že baterie obsahuje více než 0,0005 % rtuti nebo 0,004 % olova. Zajištěním správné likvidace baterií předejdete možným negativním vlivům na životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace při likvidaci baterie. Recyklace materiálů přispívá k ochraně přírodních zdrojů. U výrobků, které vyžadují z důvodu bezpečnosti, výkonu nebo zachování dat trvalé připojení k vestavěné baterii, by taková baterie měla být vyměňována pouze kvalifikovaným servisním technikem. Pro zajištění správné likvidace baterie odneste výrobek na konci jeho životnosti na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. U všech ostatních baterií si prosím přečtěte část popisující bezpečné vyjmutí baterie z výrobku. Odneste baterii na příslušné sbě se recyklací starých baterií. Se žádostí o podrobnější informace o recyklaci tohoto výrobku nebo baterie se prosím obracejte na místní úřady, místní služby pro sběr domovního odpadu nebo na obchod, kde jste výrobek zakoupili.

Poznámka pro zákazníky: Následující informace platí pouze pro zařízení prodávaná v zemích uplatňujících směrnice EU.

Výrobcem tohoto výrobku je společnost Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonsko. Autorizovaným zástupcem pro EMC a bezpečnost výrobku je společnost Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Německo. V případě jakýchkoliv záležitostí týkajících se opravy nebo záruky se prosím obraťte na kontaktní adresy uvedené ve zvlášť dodávané servisní nebo záruční dokumentaci.

Likvidace starých baterií (platí v zemích Evropské unie a dalších evropských zemích se systémem tříděného odpadu)

rné místo zabývající

STR-DH500

Page 12

GB01COV_STR-DH500-CEL.book Page 12 Friday, April 17, 2009 3:39 PM

Poznámky k tomuto návodu k obsluze

• Pokyny uváděné v tomto návodu k obsluze platí pro model STR-DH500. Ověřte si číslo vašeho modelu uvedené v pravém dolním rohu předního panelu. V tomto návodu k obsluze je pro účely vyobrazení použit model s kódem oblasti CEL, pokud není uvedeno jinak. Jakékoli odlišnosti v ovládání přístroje jsou v textu jasně vyznačeny například slovy „Pouze modely s kódem oblasti CEL“.

• Pokyny v tomto návodu k obsluze popisují ovládací prvky na dodaném dálkovém ovladači. Můžete rovněž používat ovládací prvky na receiveru, pokud mají shodné nebo podobné názvy jako ovládací prvky na dálkovém ovladači.

Kód oblasti

Kód oblasti receiveru, který jste si zakoupili, je uveden v pravé dolní části zadního panelu (viz níže uvedený obrázek).

FRONT

SURROUNDCENTER

LLR

SPEAKERS

Autorská práva

Tento receiver obsahuje technologie Dolby* Digital, Pro Logic Surround a DTS** Digital Surround System. * Vyrobeno v licenci společnosti Dolby

Laboratories. Dolby, Pro Logic a symbol dvojitého písmene D jsou obchodní značky společnosti Dolby Laboratories.

** Vyrobeno v licenci podle amerických patentů

U.S. Patent #: 5451942; 5956674; 5974380; 5978762; 6487535 a dalších amerických a celosvětově vydaných patentů a nahlášených patentových práv. DTS a DTS Digital Surround jsou registrované obchodní značky a loga DTS a Symbol jsou obchodní značky společnosti DTS, Inc. © 1996 - 2008 DTS, Inc. Všechna práva vyhrazena.

Tento receiver disponuje technologií HighDefinition Multimedia Interface (HDMI logo HDMI a High-Definition Multimedia Interface jsou obchodní značky nebo registrované obchodní značky společnosti HDMI Licensing LLC.

). HDMI,

Kód oblasti

Jakékoliv odlišnosti v ovládání (v závislosti na kódu oblasti) jsou v textu jasně vyznačeny například slovy „Pouze modely s kódem oblasti AA“.

STR-DH500

Page 13

GB01COV_STR-DH500-CEL.book Page 13 Friday, April 17, 2009 3:39 PM

Obsah

Popis a umístění jednotlivých částí............. 16

Poslech prostorového zvuku

Začínáme

1: Instalace reprosoustav............................. 25

2: Připojení reprosoustav ............................ 26

3: Připojení televizoru................................. 27

4a: Připojení audio zařízení......................... 28

4b: Připojení video zařízení ........................ 29

5: Připojení antén ........................................ 34

6: Příprava receiveru

a dálkového ovladače............................. 35

7: Automatická kalibrace vhodných

nastavení (AUTO CALIBRATION) ...... 36

8: Nastavení úrovní

a vyvážení reprosoustav

(TEST TONE)........................................ 41

Přehrávání

Výběr zařízení............................................. 43

Přehrávání ze zařízení ................................. 45

Ovládání zesilovače

Pohyb v nabídkách...................................... 47

Nastavení úrovně (nabídka LEVEL)........... 50

Nastavení tónových korekcí

(nabídka TONE)..................................... 51

Nastavení prostorového zvuku

(nabídka SUR) ....................................... 51

Nastavení rádia (nabídka TUNER) ............. 52

Nastavení zvuku (nabídka AUDIO)............ 52

Nastavení obrazu (nabídka VIDEO) ........... 53

Nastavení systému (nabídka SYSTEM) ..... 54

Automatická kalibrace vhodných nastavení

(nabídka A. CAL) .................................. 57

Poslech prostorového zvuku ve formátech

Dolby Digital a DTS Surround (AUTO

FORMAT DIRECT) ...............................58

Výběr předprogramovaného zvukového

pole .........................................................60

Použití pouze předních reprosoustav

(2CH STEREO)...................................... 62

Poslech zvuku bez jakéhokoli přizpůsobení

(ANALOG DIRECT).............................63

Obnovení výchozích nastavení zvukových

polí..........................................................64

Ovládání rádia

Poslech rozhlasového vysílání v pásmu

FM/AM...................................................66

(Pouze modely s kódem oblasti AU)......67

Ukládání rozhlasových stanic

na předvolby...........................................68

Použití systému RDS

(Radio Data System) ..............................70

(Pouze modely s kódem oblasti CEL,

CEK, RU) ...............................................70

Další možnosti ovládání

Přepínání mezi digitálním a analogovým

zvukem (INPUT MODE) .......................74

Použití adaptéru DIGITAL MEDIA PORT

(DMPORT).............................................74

Změna zobrazení na displeji........................ 77

Použití časovače vypnutí.............................77

Záznam prostřednictvím receiveru..............78

STR-DH500

Page 14

GB01COV_STR-DH500-CEL.book Page 14 Friday, April 17, 2009 3:39 PM

Používání dálkového ovladače

Změna přiřazení tlačítek ..............................78

Doplňující informace

Slovník.........................................................79

Bezpečnostní upozornění.............................81

Řešení problémů..........................................82

Technické údaje...........................................86

Rejstřík ........................................................88

STR-DH500

Page 15

GB01COV_STR-DH500-CEL.book Page 15 Friday, April 17, 2009 3:39 PM

STR-DH500

Page 16

GB01COV_STR-DH500-CEL.book Page 16 Friday, April 17, 2009 3:39 PM

Popis a umístění jednotlivých částí

Přední panel

1 3

?/1

PHONES

INPUT SELECTOR

INPUT MODE TUNING MODE

Název Funkce

A ?/1

(zapnutí/ pohotovost ní režim)

B INPUT

SELECTOR (Volič vstupů)

C Displej Zde se zobrazuje aktuální stav

D Senzor

dálkového ovládání

MASTER VOL UME (Celk. hlasitost)

F MUTING

(Vypnutí zvuku)

G DIMMER

(Jas displeje)

Stiskněte pro zapnutí nebo vypnutí receiveru (strana 35, 45, 46, 64).

Otáčením vyberte vstupní zdroj pro přehrávání (strana 43, 44, 45, 46, 63, 66, 69, 74, 78).

vybraného zařízení nebo seznam položek, které je možno zvolit (strana 18).

Pro příjem signálů z dálkového ovladače.

Otáčením nastavte úrovně hlasitosti všech reprosoustav současně (strana 41, 43, 45, 46).

Stiskněte pro dočasné vypnutí zvuku. Po dalším stisknutí tlačítka MUTING (Vypnutí zvuku) se zvuk obnoví (strana 43).

Opakovaně stiskněte pro nastavení jasu displeje.

MEMORY/

2CH/

A.DIRECT

A.F.D. MOVIE MUSICTUNING

ENTER

Název Funkce

H DISPLAY

(Zobrazení)

I 2CH/A.DIRECT

(Dvoukanálový zvuk/překlenutí korekcí)

A.F.D. (Automatický formát)

MOVIE (Film) MUSIC

(Hudba)

J TUNING

MODE (Režim ladění)

TUNING +/– (Ladění)

MEMORY/ ENTER (Paměť/ potvrzení)

MASTER VOLUME

DISPLAY DIMMER MUTING

8qaqs 9q;

Stiskněte pro výběr informací zobrazovaných na displeji (strana 71, 77).

Stiskněte pro výběr zvukového pole (strana 58).

Stiskněte pro ovládání rádia (FM/AM) (strana 66).

STR-DH500

Page 17

GB01COV_STR-DH500-CEL.book Page 17 Friday, April 17, 2009 3:39 PM

K INPUT MODE

(Vstupní režim)

L Konektor

PHONES (Sluchátka)

Stiskněte pro výběr vstupního režimu, pokud jsou stejná zařízení připojena k digitálním i analogovým konektorům (strana 74).

Pro připojení sluchátek (strana 82).

STR-DH500

Page 18

643 51 2

GB01COV_STR-DH500-CEL.book Page 18 Friday, April 17, 2009 3:39 PM

Význam indikátorů na displeji

OPT DTS

LFE

LCR

SL S SR

HDMI

Název Funkce

A SW Rozsvítí se, pokud je subwoofer

B LFE Rozsvítí se, pokud přehrávaný

C Indikátory

vstupu

OPT (Optický)

COAX (Koaxiální)

HDMI

nastaven na hodnotu „YES“ (Ano) (strana 54) a audio signál vystupuje z konektoru SUBWOOFER (Subwoofer).

disk obsahuje kanál LFE (Low Frequency Effect) (nízkofrekvenční efekt) a signál kanálu LFE je právě přehráván.

Rozsvítí se podle aktuálního vstupu.

Rozsvítí se, pokud je vybrán vstup BD. Pokud však vstupní digitální signál do konektoru OPTICAL (Optický) není k dispozici, zobrazí se nápis „NO INPUT“ (Žádný vstupní signál). Indikátor „OPT“ (Optický) se rovněž rozsvítí, pokud je vybrán vstup SAT, režim INPUT MODE (Vstupní režim) je nastaven na hodnotu „AUTO“ (Automaticky) a zdrojovým signálem je digitální signál vstupující prostřednictvím konektoru OPTICAL (Optický). Rozsvítí se, pokud je vybrán vstup DVD. Pokud však vstupní digitální signál do konektoru COAXIAL (Koaxiální) není k dispozici, zobrazí se nápis „NO INPUT“ (Žádný vstupní signál). Rozsvítí se, pokud receiver rozpozná zařízení připojené do konektoru HDMI IN (Vstup HDMI) (strana 30).

MEMORY

RDS

MONO

SLEEP

PLI I

STD.RANGECOAX

Název Funkce

D DTS Rozsvítí se, pokud receiver

E Indikátory

rádia

MEMORY (Paměť)

RDS

MONO ST

dekóduje signály DTS.

Poznámka

Při přehrávání disku ve formátu DTS zkontrolujte, zda jste provedli digitální připojení a zda je režim INPUT MODE (Vstupní režim) nastaven na hodnotu „AUTO“ (Automaticky) (strana 74).

Rozsvítí se při příjmu rozhlasových stanic (strana 66) atd.

Je aktivována funkce paměti, jako například paměť předvoleb (strana 68) atd. Je naladěna stanice poskytující služby systému RDS.

Poznámka

Indikátor „RDS“ se zobrazuje pouze u modelů s kódem oblasti CEL, CEK, RU. Monofonní vysílání Stereofonní vysílání Při výběru rozhlasové stanice na předvolbě se zobrazí číslo předvolby.

Poznámka

Číslo předvolby se bude měnit v závislosti na vybrané stanici na předvolbě. Podrobné informace o ukládání rozhlasových stanic na předvolby - viz strana 68.

789

STR-DH500

Page 19

GB01COV_STR-DH500-CEL.book Page 19 Friday, April 17, 2009 3:39 PM

Název Funkce

F Indikátory

Dolby Pro Logic

PL PLII

G D Rozsvítí se, pokud receiver

H SLEEP

(Časovač vypnutí)

I D.RANGE

(Dynamický rozsah)

Pokud receiver použije pro dvoukanálové signály zpracování Dolby Pro Logic tak, aby vystupovaly signály středového a prostorového kanálu, rozsvítí se příslušný indikátor.

Dolby Pro Logic Dolby Pro Logic II

Poznámka

Tyto indikátory se však nerozsvítí, pokud jsou středová i prostorové reprosoustavy nastaveny na hodnotu „NO“ (Ne) (strana 54) a vyberete zvukové pole pomocí tlačítka A.F.D. (Automatický formát).

dekóduje signály Dolby Digital.

Poznámka

Při přehrávání disku ve formátu Dolby Digital zkontrolujte, zda jste provedli digitální připojení a zda je režim INPUT MODE (Vstupní režim) nastaven na hodnotu „AUTO“ (Automaticky) (strana

74). Rozsvítí se, pokud je aktivován

časovač vypnutí (strana 77).

Rozsvítí se, pokud je aktivována komprese dynamického rozsahu (strana 48).

J Indikátory

přehrávaných kanálů

L R C

SL SR S

Písmena (L, C, R atd.) označují přehrávané kanály. Rámečky kolem písmen se mění podle toho, jak receiver slučuje zdrojový zvuk (na základě nastavení reprosoustav).

Levý přední kanál Pravý přední kanál Středový kanál (monofonní) Levý prostorový kanál Pravý prostorový kanál Prostorové kanály (monofonní nebo prostorové složky získané zpracováním ve formátu Pro Logic)

Příklad:

Formát záznamu (přední/ prostorové kanály): 3/2.1 Výstupní kanál: Pokud jsou prostorové reprosoustavy nastaveny na hodnotu „NO“ (Ne) (strana 49) Zvukové pole: A. F. D. AUTO (Automatický formát)

LCR

SL SR

STR-DH500

Page 20

GB01COV_STR-DH500-CEL.book Page 20 Friday, April 17, 2009 3:39 PM

Zadní panel

1 2

SAT IN DVD IN BD IN OUT

CONNECT TO

INPUT

DIGITAL FOR AUDIO

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7A MAX

AUTO CAL

DMPORT

MIC

HDMI

B/CB

PR/C

SAT IN

DVD IN MONITOR

COMPONENT VIDEO

SA-CD/CD

OUT

TVINSAT

ANTENNA

VIDEO

DVD

AUDIO

VIDEO

OUT

MONITOR

AUDIO

OUT

VIDEO

SUBWOOFER

8 76 5 34

A Část DIGITAL INPUT/OUTPUT

(Digitální vstupy/výstupy)

Konektory OPTICAL IN (Optický vstup)

Konektor COAXIAL IN (Koaxiální vstup)

Konektory HDMI IN/ OUT (Vstup/ výstup HDMI)*

Pro připojení DVD přehrávače atd. Konektor COAXIAL (Koaxiální) poskytuje lepší kvalitu zvuku (strana 30, 32, 33).

Pro připojení satelitního přijímače, DVD přehrávače nebo Blu-ray přehrávače. Obraz a zvuk je na výstupu do televizoru (strana

30).

B Část ANTENNA (Anténa)

Konektor FM ANTENNA (FM anténa)

Pro připojení dodané drátové antény pro pásmo FM (strana 34).

LLR

Svorky AM ANTENNA (AM anténa)

FRONT

Pro připojení dodané smyčkové antény pro pásmo

SURROUNDCENTER

SPEAKERS

AM (strana 34).

C Část SPEAKERS (Reprosoustavy)

Pro připojení reprosoustav (strana 26).

D Část VIDEO/AUDIO INPUT/OUTPUT

(Video/audio vstupy/výstupy)

Bílý (L)

Červený (R)

Žlutý

Konektory AUDIO IN/ OUT (Audio vstup/výstup)

Konektory VIDEO IN/ OUT (Video vstup/výstup)*

Pro připojení videorekordéru, DVD přehrávače atd. (strana 27 –

34).

STR-DH500

Page 21

GB01COV_STR-DH500-CEL.book Page 21 Friday, April 17, 2009 3:39 PM

E Část AUDIO INPUT/OUTPUT (Audio

vstup/výstup)

Bílý (L)

Červený (R)

Černý

Konektory AUDIO IN (Audio vstup)

Konektor AUDIO OUT (Audio výstup)

Pro připojení Super Audio CD přehrávače, CD přehrávače atd. (strana 28).

Pro připojení subwooferu (strana

26).

F Část COMPONENT VIDEO INPUT/

OUTPUT (Komponentní video vstup/výstup)

Zelený (Y)

Modrý

B/CB)

Červený

R/CR)

Konektory COMPONENT VIDEO IN/ OUT (Komponentní video vstup/ výstup)*

Pro připojení DVD přehrávače, televizoru nebo satelitního přijímače. Můžete sledovat obraz ve vysoké kvalitě (strana 27, 32, 33).

G AUTO CAL MIC

Konektor AUTO CAL MIC (Mikrofon pro automatickou kalibraci)

Pro připojení dodaného kalibračního mikrofonu pro provedení automatické kalibrace (strana

37).

H DMPORT

Konektor DMPORT

* Obraz z vybraného vstupu můžete sledovat po

připojení konektoru HDMI OUT (Výstup HDMI) nebo MONITOR OUT (Výstup pro zobrazovací zařízení) k televizoru nebo projektoru (strana 27,

30).

Pro připojení adaptéru DIGITAL MEDIA PORT (strana 75).

Dálkový ovladač

Dodaný dálkový ovladač můžete používat pro ovládání receiveru a audio/video zařízení Sony, k jejichž ovládání je dálkový ovladač nastaven (strana 78).

RM-AAU020

5 6 7

8 9 q;

ql qk

qg qf

TV INPUT

SLEEP DMPORT

VIDEO BD DVD SAT

2CH A.F.D.

123

>10/

CLEAR

DISPLAY MUTING

RETURN/EXIT

TV CH –

PRESET –

TUNING –

?/1 ?/1

SYSTEM STANDBY

SA-CD/CDTV TUNER

MOVIE MUSIC

MEMORY AMP MENU

0/10

ENTER

TOOLS/ OPTIONS

MENU/HOME

REPLAY ADVANCE

?/1

DVD/BD

D.SKIP

D.TUNING

TV VOL

MASTER VOL

TV CH +

PRESET +

TUNING +

FM MODE

STR-DH500

Page 22

GB01COV_STR-DH500-CEL.book Page 22 Friday, April 17, 2009 3:39 PM

Název Funkce

A TV ?/1

(zapnutí/ pohotovostní režim)

AV ?/1 (zapnutí/ pohotovostní režim)

B ?/1

(zapnutí/ pohotovostní režim)

C Tlačítka

vstupů

D 2CH

(Dvoukanálový zvuk)

A.F.D. (Autom. formát)

MOVIE (Film) MUSIC (Hudba)

E DVD/BD

MENU (Nabídka DVD/ BD)

Současným stisknutím tlačítek TV ?/1 a TV (M) můžete zapnout nebo vypnout televizor.

Stiskněte pro zapnutí nebo vypnutí audio/video zařízení Sony, k jejichž ovládání je dálkový ovladač nastaven (strana 78). Pokud současně stisknete tlačítko ?/1 (B), vypnete receiver i ostatní zařízení Sony (SYSTEM STANDBY).

Poznámka

Funkce tlačítka AV ?/1 se automaticky mění při každém stisknutí některého z tlačítek vstupů (C).

Stiskněte pro zapnutí nebo vypnutí receiveru. Pro vypnutí všech zařízení Sony současně stiskn tlačítka ?/1 a AV ?/1 (A) (SYSTEM STANDBY).

Stiskněte některé z těchto tlačítek pro výběr zařízení, které chcete používat. Po stisknutí kteréhokoliv tlačítka vstupu se receiver zapne. Jednotlivá tlačítka jsou z výroby nastavena na ovládání zařízení Sony. Přiřazení funkcí jednotlivých tlačítek je možno změnit podle postupu uvedeného v části „Změna přiřazení tlačítek“ na straně 78.

Stiskněte pro výběr zvukového pole.

Stiskněte pro zobrazení nabídky disku DVD nebo Blu-ray na obrazovce televizoru. Potom můžete pomocí tlačítek a (P) provádět v nabídce požadované operace.

ěte

V, v, B, b

Název Funkce

D.SKIP

(Přeskočení disku)

G D.TUNING

(Přímé ladění)

H AMP MENU

(Nabídka zesilovače)

Stiskněte pro přeskočení disku v případě, že používáte měnič disků.

Stiskněte pro přepnutí do režimu přímého ladění.

Stiskněte pro zobrazení nabídky receiveru. Potom můžete pomocí tlačítek

B, b a (P) provádět

v nabídce požadované operace.

I MEMORY

(Paměť) ENTER

(Potvrzení)

J MUTING

(Vypnutí zvuku)

K TV VOL

/– (Hlasitost televizoru)

MASTER

VOL + (Celková hlasitost)

L ./>

REPLAY (Zopakování scény)/ ADVANCE (Posun scény)

Stiskněte pro uložení stanice na předvolbu.

Stiskněte pro potvrzení hodnoty po výběru kanálu, disku nebo stopy pomocí numerických tlačítek.

Stiskněte pro dočasné vypnutí zvuku. Po dalším stisknutí tlačítka MUTING (Vypnutí zvuku) se zvuk obnoví. Současným stisknutím tlačítek MUTING (Vypnutí zvuku) a TV (M) aktivujete funkci vypnutí zvuku televizoru.

Současným stisknutím tlačítek TV VOL +/– (Hlasitost televizoru) a TV (M) nastavíte úroveň hlasitosti televizoru.

Stiskněte pro nastavení úrovně hlasitosti všech

/–

reprosoustav současně.

Stiskněte pro přeskočení stopy na disku při přehrávání z CD přehrávače, DVD přehrávače nebo Blu-ray přehrávače.

Stiskněte pro zopakování předchozí scény nebo rychlý posun v aktuální scéně

směrem vpřed při přehrávání z videorekordéru, DVD přehrávače nebo Blu-ray přehrávače.

V, v,

STR-DH500

Page 23

GB01COV_STR-DH500-CEL.book Page 23 Friday, April 17, 2009 3:39 PM

Název Funkce

m/M

a)b)

FM MODE (Režim FM)

TV CH +/– (TV kanál)

PRESET +/– (Předvolba)

TUNING +/– (Ladění)

M TV Současným stisknutím

Stiskněte pro: – prohledávání scén směrem

vpřed/vzad při přehrávání z DVD přehrávače,

– rychlý posun vpřed/vzad při

přehrávání z videorekordéru, CD přehrávače nebo Blu-ray přehrávače.

Stiskněte pro spuštění přehrávání z videorekordéru, CD přehrávače, DVD přehrávače nebo Blu-ray přehrávače.

Stiskněte pro pozastavení záznamu nebo přehrávání z videorekordéru, CD přehrávače, DVD přehrávače nebo Blu-ray přehrávače. (Rovněž slouží pro spuštění záznamu u zařízení, která jsou v pohotovostním režimu pro záznam.)

Stiskněte pro zastavení přehrávání z videorekordéru, CD přehrávače, DVD přehrávače nebo Blu-ray přehrávače.

Stiskněte pro výběr monofonního nebo stereofonního příjmu v pásmu FM.

Současným stisknutím tlačítek TV CH +/– (TV kanál) a TV (M) vyberete televizní kanály uložené na předvolbách.

Stiskněte pro: –výběr rozhlasových stanic

na předvolbách,

–výběr kanálů na

předvolbách videorekordéru nebo satelitního přijímače.

Stiskněte pro vyhledání stanice.

tlačítka TV a tlačítka s oranžovým potiskem aktivujete ovládání televizoru.

Název Funkce

N MENU/HOME

(Výchozí nabídka)

Stiskněte pro zobrazení nabídky videorekordéru, DVD přehrávače, satelitního přijímače nebo Blu-ray přehrávače na obrazovce televizoru. Současným stisknutím tlačítek MENU/HOME (Výchozí nabídka) a TV (M) zobrazíte nabídku televizoru. Potom můžete pomocí tlačítek

V, v, B, b a (P) provádět

v nabídce požadované operace.

O RETURN/

EXIT O (Zpět/ ukončení)

V/v/B/b

Stiskněte pro: – návrat do předchozí nabídky, – ukončení nabídky ve chvíli,

kdy je na obrazovce televizoru zobrazena nabídka nebo průvodce nastavením videorekordéru, DVD přehrávače, satelitního přijímače nebo Blu-ray přehrávače.

Současným stisknutím tlačítek RETURN/EXIT O (Zpět/ ukončení) a TV (M) se vrátíte do předchozí nabídky nebo ukončíte nabídku televizoru během doby, kdy je nabídka zobrazena na obrazovce televizoru.

Po stisknutí tlačítka DVD/BD MENU (Nabídka DVD/BD) (E), AMP MENU (Nabídka zesilovače) (H) nebo MENU/ HOME (Výchozí nabídka) (N) stiskněte tlačítko nebo

b pro výběr nastavení.

Pokud jste ve výše uvedeném kroku stisknuli tlačítko DVD/ BD MENU (Nabídka DVD/ BD) nebo MENU/HOME (Výchozí nabídka), potvrď te výběr stisknutím tlačítka . Tlačítko stiskněte rovněž pro potvrzení výběru při nastavování receiveru, videorekordéru, satelitního přijímače, CD přehrávače, DVD přehrávače nebo Blu-ray přehrávače.

V, v, B

STR-DH500

Page 24

GB01COV_STR-DH500-CEL.book Page 24 Friday, April 17, 2009 3:39 PM

Název Funkce

Q DISPLAY

(Zobrazení)

R TOOLS/

OPTIONS (Nástroje/ možnosti)

S -/-- Stiskněte pro výběr režimu

>10/

CLEAR (Vymazání)

Stiskněte pro výběr informací videorekordéru, satelitního přijímače, CD přehrávače, DVD přehrávače nebo Bluray přehrávače zobrazených na obrazovce televizoru. Současným stisknutím tlačítka DISPLAY (Zobrazení) a TV (M) zobrazíte informace televizoru na obrazovce televizoru.

Stiskněte pro zobrazení a výběr možností týkajících se DVD přehrávače nebo Bluray přehrávače. Současným stisknutím tlačítek TOOLS/OPTIONS (Nástroje/možnosti) a TV (M) zobrazíte možnosti pro nastavení televizoru Sony.

zadávání kanálů videorekordéru (jednociferné nebo dvouciferné číslo). Současným stisknutím tlačítek -/-- a TV (M) vyberete režim zadávání kanálů

televizoru

(jednociferné nebo dvouciferné číslo).

Stiskněte pro: – výběr čísla kanálu

videorekordéru nebo satelitního přijímače většího než 10 nebo čísla stopy většího než 10 při přehrávání z CD přehrávače,

– výběr čísla kanálu přijímače

digitální kabelové televize.

Stiskněte pro odstranění chyby, která vznikla stisknutím nesprávného numerického tlačítka.

Název Funkce

T Numerická

tlačítka (tlačítko 5

U TV INPUT (TV

vstup)

SLEEP (Časovač vypnutí)

Tlačítka 5, MASTER VOL + (Celková hlasitost), TV VOL + (Hlasitost televizoru) a H jsou opatřena výstupkem. Tyto výstupky použijte jako pomůcku při ovládání receiveru.

Toto tlačítko lze rovněž používat pro ovládání adaptéru DIGITAL MEDIA PORT. Podrobné informace o funkci tohoto tlačítka najdete v návodu k obsluze dodaném s adaptérem DIGITAL MEDIA PORT.

Stiskněte pro: – uložení stanic na předvolby/

)

výběr stanic na předvolbách,

–výběr čísel stop při

přehrávání z CD přehrávače, DVD přehrávače nebo Blu-ray přehrávače. Pro výběr čísla stopy 10 stiskněte tlačítko 0/10,

–výběr čísel kanálů

videorekordéru nebo

satelitního přijímače. Současným stisknutím numerických tlačítek a tlačítka TV (M) vyberete kanál televizoru.

Současným stisknutím tlačítek TV INPUT (TV vstup) a TV (M) vyberete vstupní signál (TV vstup nebo video vstup).

Stiskněte pro aktivaci časovače vypnutí a nastavení doby, po jejímž uplynutí se receiver automaticky vypne.

Poznámky

•Některé funkce popisované v této části nemusí v závislosti na modelu přístroje pracovat.

• Výše uvedená vysvětlení mají sloužit pouze jako příklad. Z tohoto důvodu (v závislosti na zařízení) nemusí být výše uvedená operace možná nebo může pracovat odlišně, než je popisováno.

STR-DH500

Page 25

GB01COV_STR-DH500-CEL.book Page 25 Friday, April 17, 2009 3:39 PM

Začínáme

1: Instalace reprosoustav

Tento receiver umožňuje použití

5.1kanálového systému (5 reprosoustav a jeden subwoofer). Abyste si mohli plně vychutnat vícekanálový prostorový zvuk jako v kině, je třeba připojit pět reprosoustav (dvě přední reprosoustavy, středovou reprosoustavu a dvě prostorové reprosoustavy) a subwoofer (5.1 kanálů).

Příklad uspořádání

5.1kanálového systému reprosoustav

Začínáme

A Přední reprosoustava (levá) B Přední reprosoustava (pravá) C Středová reprosoustava D Prostorová reprosoustava (levá) E Prostorová reprosoustava (pravá) F Subwoofer

Rada

Protože subwoofer nevyzařuje vysoce směrové signály, můžete jej umístit kdekoliv v místnosti.

STR-DH500

Page 26

GB01COV_STR-DH500-CEL.book Page 26 Friday, April 17, 2009 3:39 PM

2: Připojení reprosoustav

Před připojováním kabelů odpojte síťový kabel.

DMI ANTENNA

BD IN OUT

VIDEO

OUT

DVD IN MONITOR

OUT

ENT VIDEO

SA-CD/CDINTVINSAT

AUDIO

DVD

AUDIO

OUT

VIDEO

AUDIO

VIDEO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

CENTER

SURROUND

SPEAKERS

FRONT

10 mm

EBC

Monofonní audio kabel (není součástí příslušenství)

Reproduktorové kabely (nejsou součástí příslušenství)

A Přední reprosoustava (levá) B Přední reprosoustava (pravá) C Středová reprosoustava D Prostorová reprosoustava (levá) E Prostorová reprosoustava (pravá) F Subwoofer*

* Pokud připojíte subwoofer vybavený funkcí

automatického pohotovostního režimu, před sledováním filmů tuto funkci vypněte. Pokud je funkce automatického pohotovostního režimu zapnuta, bude se subwoofer v závislosti na úrovni signálu vstupujícího do subwooferu automaticky přepínat do pohotovostního režimu a mohlo by se stát, že se výstup zvuku přeruší.

STR-DH500

Page 27

GB01COV_STR-DH500-CEL.book Page 27 Friday, April 17, 2009 3:39 PM

3: Připojení televizoru

Obraz z vybraného vstupu můžete sledovat po připojení konektoru HDMI OUT (Výstup HDMI) nebo MONITOR OUT (Výstup pro zobrazovací zařízení) k televizoru nebo projektoru. Není třeba připojovat všechny kabely. Připojte audio a video kabely podle konektorů na vašich zařízeních. Před připojováním kabelů odpojte síťový kabel.

Te le v iz o r

Audio signály Video signályAudio/video

ACD

signály

Začínáme

Poznámka

Jestliže video a audio signály ze zařízení pro přehrávání vstupují do televizoru přes tento receiver, nezapomeňte receiver zapnout. Pokud není receiver zapnutý, nebudou video ani audio signály přenášeny.

Rada

Aby mohl TV zvuk vystupovat z reprosoustav připojených k receiveru, musíte: –připojit výstupní audio konektory televizoru ke

konektorům TV AUDIO IN (TV audio vstup) na receiveru,

– snížit hlasitost zvuku televizoru na minimum nebo

aktivovat funkci vypnutí zvuku na televizoru.

VIDEO

DVD

ANTENNA

VIDEO

OUT

AUDIO

OUT

VIDEO

AUDIO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

CONNECT TO

INPUT

DIGITAL FOR AUDIO

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7A MAX

DMPORT

HDMI

SAT IN DVD IN BD IN

SAT IN DVD IN MONITOR

COMPONENT VIDEO

SA-CD/CD

AUTO CAL

MIC

OUT

TVINSAT

VIDEO

AUDIO

OUT

A Audio kabel (není součástí příslušenství) B Kabel HDMI (není součástí příslušenství)

Doporučujeme použít kabel HDMI značky Sony.

C Komponentní video kabel (není součástí příslušenství) D Video kabel (není součástí příslušenství)

SURROUNDCENTER

SPEAKERS

FRONT

LLR

STR-DH500

Page 28

GB01COV_STR-DH500-CEL.book Page 28 Friday, April 17, 2009 3:39 PM

4a: Připojení audio zařízení

Připojení Super Audio CD/CD přehrávače

Na následujícím obrázku je uveden způsob připojení Super Audio CD/CD přehrávače. Před připojováním kabelů odpojte síťový kabel. Po připojení audio zařízení pokračujte částí „4b: Připojení video zařízení“ (strana 29) nebo „5: Připojení antén“ (strana 34).

Super Audio CD přehrávač/CD přehrávač

HDMI

SAT IN DVD IN BD IN OUT

CONNECT TO

INPUT

DIGITAL FOR AUDIO

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7A MAX

DMPORT

SAT IN

COMPONENT VIDEO

AUTO CAL

MIC

DVD IN MONITOR

SA-CD/CD

OUT

TVINSAT

VIDEO

AUDIO

VIDEO

DVD

A Audio kabel (není součástí

příslušenství)

VIDEO

OUT

AUDIO

OUT

VIDEO

ANTENNA

VIDEO

AUDIO

VIDEO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

STR-DH500

Page 29

GB01COV_STR-DH500-CEL.book Page 29 Friday, April 17, 2009 3:39 PM

4b: Připojení video zařízení

Jak připojit vaše zařízení

Tat o část popisuje, jak připojit vaše video zařízení k tomuto receiveru. Než začnete, podívejte se do tabulky „Připojovaná zařízení“ níže, kde jsou uvedeny strany popisující způsob připojení jednotlivých zařízení. Před připojováním kabelů odpojte síťový kabel. Po připojení všech vašich zařízení pokračujte částí „5: Připojení antén“ (strana 34).

Připojovaná zařízení

Zařízení Strana

Tel ev izo r 27 S konektorem HDMI 30 DVD přehrávač 32 Satelitní přijímač/set-top box 33 DVD rekordér/videorekordér 34

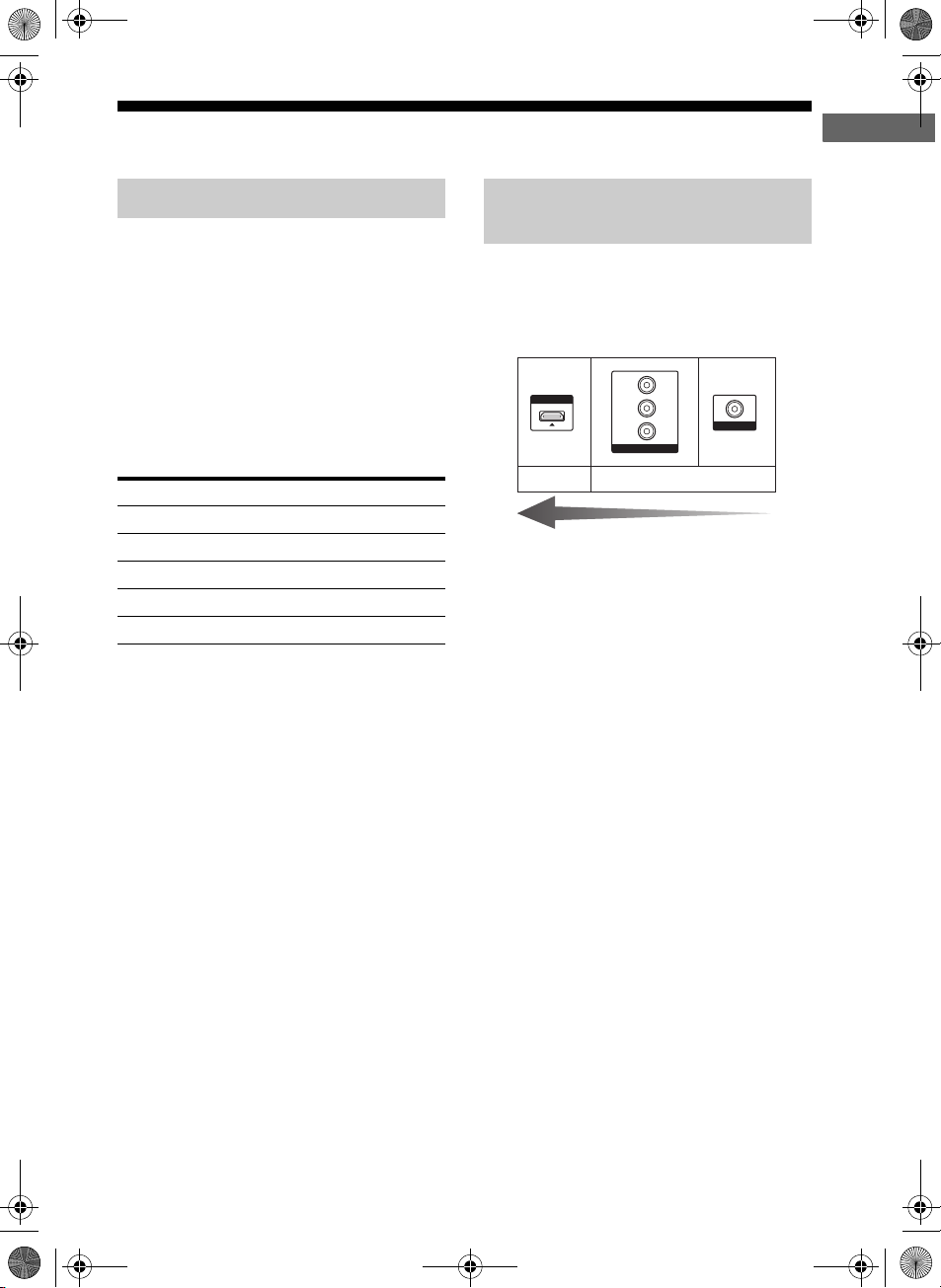

Připojované video vstupy/ výstupy

Kvalita obrazu závisí na konektoru použitém pro připojení. Viz níže uvedený obrázek. Vyberte způsob připojení podle konektorů, jimiž jsou vaše zařízení vybavena.

HDMI

Digitální Analogové

Vysoká kvalita obrazu

Poznámka

COMPONENT VIDEO

VIDEO

Začínáme

STR-DH500

Page 30

GB01COV_STR-DH500-CEL.book Page 30 Friday, April 17, 2009 3:39 PM

Připojení zařízení s konektory HDMI

HDMI je zkratka pro High-Definition Multimedia Interface (Multimediální rozhraní s vysokým rozlišením). Jedná se o rozhraní, které přenáší video a audio signály v digitálním formátu.

Satelitní přijímač/set-top box

Audio

signály

Audio/video

signály

HDMI

SAT IN DVD IN BD IN OUT

CONNECT TO

INPUT

DIGITAL FOR AUDIO

BD IN

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7A MAX

DMPORT

SAT IN

COMPONENT VIDEO

AUTO CAL

MIC

DVD IN MONITOR

SA-CD/CD

Audio/video

signály

VIDEO

OUT

AUDIO

TVINSAT

DVD přehrávač

ANTENNA

VIDEO

OUT

DVD

AUDIO

OUT

VIDEO

Audio

signály

VIDEO OUT

MONITOR

AUDIO OUT

SUBWOOFER

Blu-ray přehrávač

Audio/video

signály

Audio

signály

SURROUNDCENTER

SPEAKERS

LLR

Te le v iz o r,

projektor atd.

Audio/video

signály

FRONT

A Digitální optický kabel (není součástí příslušenství) B Kabel HDMI (není součástí příslušenství)

Doporučujeme použít kabel HDMI značky Sony.

C Digitální koaxiální kabel (není součástí příslušenství)

STR-DH500

Page 31

GB01COV_STR-DH500-CEL.book Page 31 Friday, April 17, 2009 3:39 PM

Poznámky k připojení prostřednictvím rozhraní HDMI

• Zvuk bude vycházet z reproduktorů televizoru, pouze pokud je zařízení pro přehrávání i televizor připojen k receiveru prostřednictvím konektoru HDMI. Pro výstup zvuku z připojených reprosoustav a poslech vícekanálového prostorového zvuku je třeba: –připojit digitální audio konektory na

zařízení pro přehrávání k receiveru,

– snížit hlasitost zvuku televizoru na

minimum nebo aktivovat funkci vypnutí zvuku na televizoru.

• Audio signály vícekanálové/stereo oblasti disku Super Audio CD nebudou na výstupu.

• Video signály vstupující do konektoru HDMI IN (Vstup HDMI) mohou být pouze na výstupu z konektoru HDMI OUT (Výstup HDMI). Tyto vstupní video signály nemohou vystupovat z konektorů VIDEO OUT (Video výstup) nebo MONITOR OUT (Výstup pro zobrazovací zařízení).

• Pokud je obraz nekvalitní nebo pokud není ze zařízení připojeného prostřednictvím kabelu HDMI reprodukován žádný zvuk, zkontrolujte nastavení připojeného zařízení.

• Tento receiver nemusí umožňovat přenos video nebo audio signálů s určitými typy zdrojových zařízení.

• Podrobné informace - viz návody k obsluze jednotlivých připojených zařízení.

Poznámky

•Při připojování digitálních optických kabelů

zasuňte zástrčky přímo do konektorů tak, aby zacvakly do správné polohy.

• Digitální optické kabely neohýbejte ani nesvazujte.

Rada

Všechny digitální audio konektory jsou kompatibilní se vzorkovacími frekvencemi 32 kHz, 44,1 kHz, 48 kHz a 96 kHz.

Začínáme

STR-DH500

Page 32

GB01COV_STR-DH500-CEL.book Page 32 Friday, April 17, 2009 3:39 PM

Připojení DVD přehrávače

Na následujícím obrázku je uveden způsob připojení DVD přehrávače. Není třeba připojovat všechny kabely. Připojte audio a video kabely podle konektorů na vašich zařízeních.

DVD přehr ávač

Audio signály Video signály

ABC

Poznámky

• Pro vstup vícekanálového digitálního audio

signálu z DVD přehrávače proveďte nastavení digitálního audio výstupu na DVD přehrávači. Přečtěte si návod k obsluze dodaný s DVD přehrávačem.

• Jelikož není tento receiver vybaven analogovými

audio vstupy pro DVD přehrávač, připojte DVD přehrávač ke konektoru DIGITAL COAXIAL DVD IN (Digitální koaxiální vstup pro DVD) na receiveru. Pro výstup zvuku pouze z levé/pravé přední reprosoustavy stiskněte tlačítko 2CH (Dvoukanálový zvuk).

Rada

Všechny digitální audio konektory jsou kompatibilní se vzorkovacími frekvencemi 32 kHz, 44,1 kHz, 48 kHz a 96 kHz.

DVD

VIDEO

ANTENNA

VIDEO

OUT

AUDIO

OUT

VIDEO

AUDIO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

SAT IN DVD IN BD IN OUT

CONNECT TO

INPUT

DIGITAL FOR AUDIO

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7A MAX

AUTO CAL

DMPORT

MIC

HDMI

SAT IN DVD IN MONITOR

COMPONENT VIDEO

INTVIN

SA-CD/CD

VIDEO

OUT

AUDIO

SAT

A Digitální koaxiální kabel (není součástí příslušenství) B Komponentní video kabel (není součástí příslušenství) C Video kabel (není součástí příslušenství)

SURROUNDCENTER

SPEAKERS

FRONT

LLR

STR-DH500

Page 33

GB01COV_STR-DH500-CEL.book Page 33 Friday, April 17, 2009 3:39 PM

Připojení satelitního přijímače/ set-top boxu

Na následujícím obrázku je uveden způsob připojení satelitního přijímače nebo set-top boxu. Není třeba připojovat všechny kabely. Připojte audio a video kabely podle konektorů na vašich zařízeních.

Satelitní přijímač/set-top box

Audio signály Video signály

AB C D

DVD

VIDEO

ANTENNA

VIDEO

OUT

AUDIO

OUT

VIDEO

AUDIO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

SAT IN DVD IN BD IN OUT

CONNECT TO

INPUT

DIGITAL FOR AUDIO

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7A MAX

AUTO CAL

DMPORT

MIC

HDMI

SAT IN DVD IN MONITOR

COMPONENT VIDEO

INTVIN

SA-CD/CD

VIDEO

OUT

AUDIO

SAT

Poznámky

•Při připojování digitálních optických kabelů zasuňte zástrčky přímo do konektorů tak, aby zacvakly do správné polohy.

• Digitální optické kabely neohýbejte ani nesvazujte.

Rada

Všechny digitální audio konektory jsou kompatibilní se vzorkovacími frekvencemi 32 kHz, 44,1 kHz, 48 kHz a 96 kHz.

FRONT

SURROUNDCENTER

LLR

SPEAKERS

Začínáme

A Audio kabel (není součástí příslušenství) B Digitální optický kabel (není součástí příslušenství) C Komponentní video kabel (není součástí příslušenství) D Video kabel (není součástí příslušenství)

STR-DH500

Page 34

) )

GB01COV_STR-DH500-CEL.book Page 34 Friday, April 17, 2009 3:39 PM

Připojení zařízení s analogovými video a audio konektory

Na následujícím obrázku je uveden způsob připojení zařízení, které je vybaveno analogovými konektory, jako je například DVD rekordér, videorekordér atd. Není třeba připojovat všechny kabely. Připojte audio a video kabely podle konektorů na vašich zařízeních.

Poznámky

• Proveďte změnu výchozího nastavení tlačítka vstupu VIDEO na dálkovém ovladači tak, abyste pomocí tohoto tlačítka mohli ovládat váš DVD rekordér. Podrobné informace - viz „Změna přiřazení tlačítek“ (strana 78).

• Vstup VIDEO můžete také přejmenovat a zobrazit jeho název na displeji receiveru. Podrobné informace - viz „Pojmenování vstupů“ (strana 44).

DVD rekordér, videorekordér

Audio signály Video signály

5: Připojení antén

Připojte dodanou smyčkovou anténu pro pásmo AM a drátovou anténu pro pásmo FM. Před připojováním antén odpojte síťový kabel.

Drátová anténa pro pásmo FM (součást příslušenství)

Smyčková anténa pro pásmo AM (součást příslušenství)

DVD

VIDEO

ANTENNA

VIDEO

OUT

AUDIO

OUT

VIDEO

AUDIO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

SAT IN DVD IN BD IN OUT

CONNECT TO

INPUT

DIGITAL FOR AUDIO

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7A MAX

DMPORT

AUTO CAL

MIC

HDMI

SAT IN

DVD IN MONITOR

COMPONENT VIDEO

SA-CD/CD

OUT

TVINSAT

VIDEO

AUDIO

DVD

VIDEO

ANTENNA

VIDEO

OUT

AUDIO

OUT

VIDEO

AUDIO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

SAT IN DVD IN BD IN OUT

CONNECT TO

INPUT

DIGITAL FOR AUDIO

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

DC5V 0.7A MAX

AUTO CAL

DMPORT

MIC

HDMI

SAT IN

DVD IN MONITOR

COMPONENT VIDEO

SA-CD/CD

OUT

TVINSAT

VIDEO

AUDIO

A Audio kabel (není součástí příslušenství B Video kabel (není součástí příslušenství

* Tvar zástrčky se liší v závislosti na kódu oblasti

tohoto receiveru.

Poznámky

•Abyste předešli vzniku šumu, umístěte smyčkovou anténu pro pásmo AM v dostatečné vzdálenosti od receiveru a ostatních zařízení.

• Nezapomeňte drátovou anténu pro pásmo FM úplně rozvinout.

•Po připojení drátové antény pro pásmo FM ji umístěte co nejvíce vodorovně.

STR-DH500

Page 35

GB01COV_STR-DH500-CEL.book Page 35 Friday, April 17, 2009 3:39 PM

6: Příprava receiveru a dálkového ovladače

Připojení síťového kabelu

Připojte síťový kabel do síťové zásuvky.

Poznámky

•Před připojením síťového kabelu se ujistěte, že se odizolované části reproduktorových kabelů u svorek reprosoustav vzájemně nedotýkají.

•Síťový kabel připojte pevně.

Síťový kabel

FRONT

OUND

KERS

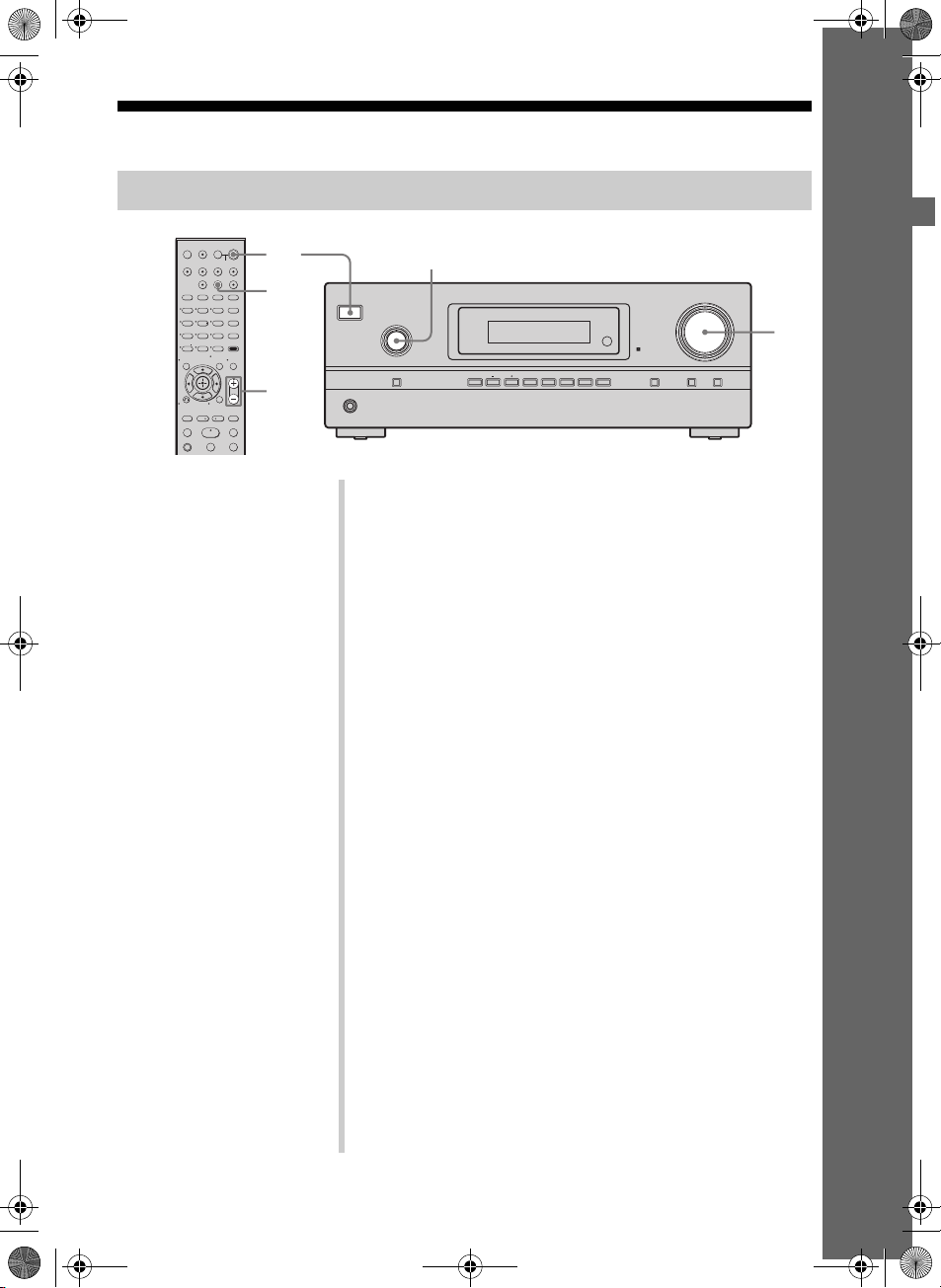

Provedení počátečního nastavení

Před prvním použitím receiveru proveďte níže uvedený postup pro inicializaci receiveru. Tento postup je rovněž možno použít pro obnovení nastavení, která jste změnili, na výchozí hodnoty. Pro tento postup je třeba použít tlačítka na receiveru.

?/1

INPUT SELECTOR

MEMORY/

2CH/

INPUT MODE TUNING MODE

PHONES

MEMORY/ENTER (Paměť/potvrzení)

A.F.D. MOVIE MUSICTUNING

ENTER

A.DIRECT

MASTER VOLUME

DISPLAY DIMMER MUTING

1 Stisknutím tlačítka ?/1 vypněte

receiver.

2 Podržte stisknuté tlačítko ?/1

asi 5 sekund.

Na displeji se budou střídavě zobrazovat nápisy „PUSH“ (Stisknout) a „ENTER“ (Potvrzení).

Začínáme

Do síťové zásuvky

3 Stiskněte tlačítko MEMORY/

ENTER (Paměť/potvrzení).

Na displeji se na okamžik zobrazí nápis „CLEARING“ (Mazání) a potom se zobrazí nápis „CLEARED“ (Vymazáno). Veškerá nastavení, která jste změnili, se obnoví na výchozí hodnoty.

STR-DH500

Page 36

GB01COV_STR-DH500-CEL.book Page 36 Friday, April 17, 2009 3:39 PM

Vložení baterií do dálkového ovladače

Do dálkového ovladače RM-AAU020 vložte dvě baterie R6 (velikosti AA). Při vkládání baterií dbejte na dodržení správné polarity.

Poznámky

• Dálkový ovladač nenechávejte na velmi teplých

nebo vlhkých místech.

• Nepoužívejte nové baterie společně se starými.

• Nepoužívejte současně alkalické baterie s jinými

druhy baterií.

• Nevystavujte senzor dálkového ovládání přímému slunečnímu světlu nebo světelným zdrojům. To by mohlo mít za následek nefunkčnost dálkového ovladače.

• Pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterie, abyste předešli možnému vytečení elektrolytu a případné korozi.

•Po výměně baterií se může nastavení tlačítek dálkového ovladače obnovit na výchozí hodnoty. Pokud k tomu dojde, znovu proveďte přiřazení těchto tlačítek (strana 78).

• Pokud není možno receiver dálkovým ovladačem dále ovládat, vyměňte obě baterie za nové.

7: Automatická kalibrace vhodných nastavení

(AUTO CALIBRATION)

Receiver je vybaven funkcí DCAC (Digital Cinema Auto Calibration) (Automatická kalibrace digitálního domácího kina), která umožňuje provést automatickou kalibraci pro:

• Kontrolu připojení jednotlivých reprosoustav k receiveru.

• Nastavení úrovně reprosoustav.

•Změření vzdálenosti jednotlivých reprosoustav k vašemu poslechovému místu.

Technologie DCAC je navržena tak, aby umožnila dosažení správného vyvážení zvuku ve vaší místnosti. Úroveň a vyvážení reprosoustav však můžete ručně upravovat podle vašich požadavků. Podrobné informace

- viz část „8: Nastavení úrovní a vyvážení

reprosoustav (TEST TONE)“ (strana 41).

Před provedením automatické kalibrace

Před provedením automatické kalibrace umístěte a připojte reprosoustavy (strana 25, 26).

• Konektor AUTO CAL MIC (Mikrofon pro automatickou kalibraci) se používá pouze pro připojení dodaného kalibračního mikrofonu. Do tohoto konektoru nepřipojujte žádné jiné mikrofony. Mohlo by dojít k poškození receiveru a mikrofonu.

•Během kalibrace je zvuk vycházející z reprosoustav velmi hlasitý. Hlasitost není možné nastavit. Dbejte na tuto skutečnost, zejména pokud se ve vaší blízkosti nachází děti nebo sousedé.

• Automatickou kalibraci provádějte v tichém prostředí, aby nedošlo ke zkreslení a aby byl výsledek měření přesnější.

• Pokud se mezi kalibračním mikrofonem a reprosoustavami nachází jakékoliv překážky, nelze kalibraci správně provést. Aby nedošlo při měření k chybě z oblasti měření všechny překážky.

, odstraňte

STR-DH500

Page 37

GB01COV_STR-DH500-CEL.book Page 37 Friday, April 17, 2009 3:39 PM

Poznámky

• Automatickou kalibraci nelze provést, pokud jsou

připojena sluchátka.

• Pokud byla před provedením automatické

kalibrace aktivována funkce vypnutí zvuku, tato funkce se automaticky zruší.

ANTENNA

HDMI

SAT IN DVD IN BD IN OUT

CONNECT TO

INPUT

DIGITAL FOR AUDIO

Y BD IN

SAT IN

OPTICAL

SAT IN

DVD IN MONITOR

DVD IN

COMPONENT VIDEO

COAXIAL

DIGITAL

DC5V 0.7A MAX

SA-CD/CD

AUTO CAL

DMPORT

MIC

AUTO CAL

VIDEO IN

OUT

AUDIO IN

TVINSAT

VIDEO

OUT

DVD

AUDIO OUT

VIDEO

MIC

VIDEO

OUT

FRONT

SURROUNDCENTER

MONITOR

LLR

AUDIO

OUT

SUBWOOFER

SPEAKERS

Kalibrační mikrofon

Provedení automatické kalibrace

V/v/B/ b,

TV INPUT

SLEEP DMPORT

VIDEO BD DVD SAT

2CH A.F.D.

123

>10/

CLEAR

DISPLAY MUTING

RETURN/EXIT

SYSTEM STANDBY

SA-CD/CDTV TUNER

MOVIE MUSIC

MEMORY AMP MENU

0/10

ENTER

TOOLS/ OPTIONS

MENU/HOME

?/1 ?/1

D.TUNING

MASTER VOL

?/1

DVD/BD

D.SKIP

TV VOL

Tlačítko ?/1

Tlačítka vstupů

AMP MENU

MUTING

MASTER VOL +/–

1 Stiskněte tlačítko AMP MENU

(Nabídka zesilovače).

Začínáme

1 Připojte dodaný kalibrační

mikrofon do konektoru AUTO CAL MIC (Mikrofon pro automatickou kalibraci) na zadním panelu.

2 Umístěte kalibrační mikrofon.

Umístěte kalibrační mikrofon do vašeho poslechového místa. Můžete použít židli nebo stojan, aby byl kalibrační mikrofon ve výšce vašich uší.

Rada

Pokud umístíte reprosoustavu tak, aby směřovala ke kalibračnímu mikrofonu, dosáhnete přesnějších výsledků měření.

2 Opakovaným stisknutím

tlačítek V/v vyberte nabídku „8-A. CAL“ (Automatická kalibrace).

3 Stisknutím tlačítka nebo b

vstupte do nabídky.

Na displeji se zobrazí nápis „AUTO CAL“ (Automatická kalibrace).

4 Stisknutím tlačítka nebo b

vstupte do položky.

5 Opakovaným stisknutím

tlačítek V/v vyberte možnost

STR-DH500

Page 38

GB01COV_STR-DH500-CEL.book Page 38 Friday, April 17, 2009 3:39 PM

„A.CAL YES“ (Ano) a stiskněte tlačítko .

Měření se spustí po uplynutí 5 sekund a zobrazení na displeji se bude měnit následovně: A.CAL [5]

t A.CAL [4] t A.CAL [3]

t A.CAL [2] t A.CAL [1]

Během odpočítávání si stoupněte mimo oblast měření, aby nedošlo při měření k chybě. Měření bude trvat několik minut. V následující tabulce jsou uvedeny údaje zobrazované na displeji po zahájení měření:

Měření Zobrazení na

Úrovně okolního hluku

Připojení reprosoustav

Úrovně reprosoustav Střídavě se zobrazují

Vzdálenosti reprosoustav

*V průběhu měření se na displeji rozsvítí

indikátor odpovídající reprosoustavy.

displeji

NOISE.CHK (Kontrola hluku)

Střídavě se zobrazují nápisy MEASURE (Měření) a SP DET. (Detekce reprosoustav)*

nápisy MEASURE (Měření) a GAIN (Zisk)*

Střídavě se zobrazují nápisy MEASURE (Měření) a DISTANCE (Vzdálenost)*

Rada

Funkce automatické kalibrace se zruší, jestliže během měření provedete některý z následujících úkonů: – stisknete tlačítko ?/1 nebo MUTING (Vypnutí

zvuku),

– stisknete některé z tlačítek vstupů nebo otočíte

ovladačem INPUT SELECTOR (Volič vstupů) na receiveru,

–změníte úroveň hlasitosti, –připojíte sluchátka.

Po dokončení měření se na displeji zobrazí nápis „COMPLETE“ (Dokončeno) a nastavení budou uložena.

Po dokončení měření

Odpojte kalibrační mikrofon z konektoru AUTO CAL MIC (Mikrofon pro automatickou kalibraci).

Poznámky

• Automatická kalibrace neumožňuje detekci subwooferu. Z tohoto důvodu zůstanou veškerá nastavení subwooferu zachována.

• Pokud změníte umístění reprosoustavy, doporučujeme provést automatickou kalibraci znovu, abyste si mohli vychutnat optimální prostorový zvuk.

STR-DH500

Page 39

GB01COV_STR-DH500-CEL.book Page 39 Friday, April 17, 2009 3:39 PM

Chybové a varovné kódy

Pokud se zobrazí chybové kódy

Pokud se v průběhu automatické kalibrace vyskytne chyba, bude se na displeji po každém měření opakovaně zobrazovat chybový kód následujícím způsobem: Chybový kód (chybový kód t žádné zobrazení)a) t PUSH (Stisknout) ENTER (Potvrzení)

Zobrazí se při výskytu několika chybových kódů.

Odstranění chyby

1 Poznamenejte si chybový kód. 2 Stiskněte tlačítko . 3 Stisknutím tlačítka ?/1 vypněte receiver. 4 Odstraňte příčinu chyby.

Podrobné informace - viz „Chybové kódy a nápravná opatření“ níže.

5 Zapněte receiver a znovu proveďte

automatickou kalibraci (strana 37).

Chybové kódy a nápravná opatření

Chybový kód

ERROR 10 Úroveň hluku je příliš velká. Zajistěte,

ERROR 11 Reprosoustavy jsou umístěny příliš

ERROR 12 Nebyla rozpoznána žádná

ERROR 20 Nebyly rozpoznány přední

ERROR 21 Byla rozpoznána pouze jedna prostorová

t žádné zobrazení t

Příčina a náprava

aby bylo prostředí během automatické kalibrace tiché.

blízko kalibračního mikrofonu. Umístěte reprosoustavy do větší vzdálenosti od kalibračního mikrofonu.

reprosoustava. Ujistěte se, že je kalibrační mikrofon správně připojen a proveďte automatickou kalibraci znovu.

reprosoustavy nebo byla rozpoznána pouze jedna přední reprosoustava. Zkontrolujte připojení předních reprosoustav.

reprosoustava. Zkontrolujte připojení prostorových reprosoustav.

Pokud se zobrazí varovné kódy

Během automatické kalibrace poskytují varovné kódy informace o výsledcích měření. Varovný kód se bude na displeji postupně zobrazovat následovně:

Varovný kód

t žádné zobrazení t

(varovný kód t žádné zobrazení)b) t PUSH (Stisknout)

t žádné zobrazení t

ENTER (Potvrzení)

Zobrazí se při výskytu několika varovných kódů.

Varovný kód můžete ignorovat, protože automatická kalibrace provede automatickou úpravu nastavení. Nastavení můžete rovněž změnit ručně.

Ruční změna nastavení

1 Poznamenejte si varovný kód. 2 Stiskněte tlačítko . 3 Stisknutím tlačítka ?/1 vypněte receiver. 4 Postupujte podle řešení uvedeného v části

„Varovné kódy a odstranění chyb“.

5 Zapněte receiver a znovu proveďte

automatickou kalibraci (strana 37).

Varovné kódy a odstranění chyb

Varovný kód

WARN . 4 0 Ú ro v eň hluku je příliš velká. Zajistěte,

WARN. 60 Vyvážení předních reprosoustav je

WARN . 6 2 Ú ro v eň středové reprosoustavy je

WARN . 6 3 Ú ro v eň levé prostorové reprosoustavy

WARN . 6 4 Ú ro v eň pravé prostorové

Význam a řešení

aby bylo prostředí během automatické kalibrace tiché.

mimo rozsah. Změňte umístění předních reprosoustav.

mimo rozsah. Změňte umístění středové reprosoustavy.

je mimo rozsah. Změňte umístění levé prostorové reprosoustavy.

reprosoustavy je mimo rozsah. Změňte umístění pravé prostorové reprosoustavy.

Začínáme

STR-DH500

Page 40

GB01COV_STR-DH500-CEL.book Page 40 Friday, April 17, 2009 3:39 PM

Varovný

Význam a řešení

kód

WARN. 70 Vzdálenost předních reprosoustav je

mimo rozsah. Změňte umístění předních reprosoustav.

WARN. 72 Vzdálenost středové reprosoustavy je

mimo rozsah. Změňte umístění středové reprosoustavy.

WARN. 73 Vzdálenost levé prostorové

reprosoustavy je mimo rozsah. Změňte umístění levé prostorové reprosoustavy.

WARN. 74 Vzdálenost pravé prostorové

reprosoustavy je mimo rozsah. Změňte umístění pravé prostorové reprosoustavy.

Podrobné informace - viz část „Vzdálenost předních reprosoustav“ (strana 55).

Podrobné informace - viz část „Rada“ na straně 56.

STR-DH500

Page 41

GB01COV_STR-DH500-CEL.book Page 41 Friday, April 17, 2009 3:39 PM

1 Stiskněte tlačítko AMP MENU

8: Nastavení úrovní a vyvážení reprosoustav

(TEST TONE)

Při poslechu testovacího signálu z vašeho poslechového místa můžete nastavit úrovně a vyvážení reprosoustav.

Rada

Receiver používá testovací signál o střední frekvenci 800 Hz.

V/v/B/ b,

TV INPUT

SLEEP DMPORT

VIDEO BD DVD SAT

2CH A.F.D.

123

>10/

CLEAR

DISPLAY MUTING

RETURN/EXIT

TV AV

SYSTEM STANDBY

SA-CD/CDTV TUNER

MOVIE MUSIC

MEMORY AMP MENU

0/10

ENTER

TOOLS/ OPTIONS

MENU/HOME

?/1 ?/1

D.TUNING

MASTER VOL

?/1

DVD/BD

D.SKIP

TV VOL

Tlačítka vstupů

AMP MENU

MASTER VOL +/–

(Nabídka zesilovače).

Na displeji se zobrazí nápis „1-LEVEL“ (Úroveň).

2 Stisknutím tlačítka nebo b

vstupte do nabídky.

3 Opakovaným stisknutím

tlačítek V/v vyberte položku „T. TONE“ (Testovací signál).

4 Stisknutím tlačítka nebo b

vstupte do položky.

5 Opakovaným stisknutím

tlačítek V/v vyberte možnost „T. TONE Y“ (Ano).

Z jednotlivých reprosoustav začne postupně vycházet testovací signál, a to v následujícím pořadí. Levá přední přední t Pravá prostorová t Levá prostorová

6 Pomocí nabídky LEVEL

(Úroveň) nastavte úrovně a vyvážení reprosoustav tak, aby byla úroveň testovacího

signálu u všech reprosoustav stejná.

Podrobné informace - viz „Nastavení úrovně (nabídka LEVEL)“ (strana 50).

Rady

• Pro nastavení úrovně všech reprosoustav současně stiskněte tlačítko MASTER VOL +/– (Celková hlasitost) nebo otáčejte ovladačem MASTER VOLUME (Celková hlasitost) na receiveru.

•V průběhu nastavování se na displeji zobrazuje nastavovaná hodnota.

Začínáme

t Středová t Pravá

t Subwoofer

STR-DH500

Page 42

GB01COV_STR-DH500-CEL.book Page 42 Friday, April 17, 2009 3:39 PM

7 Zopakujte kroky 1 až 5

a vyberte možnost „T. TONE N“ (Ne).

Můžete rovněž stisknout jakékoliv tlačítko vstupu. Testovací signál se vypne.

Pokud z reprosoustav nevychází testovací signál

• Reproduktorové kabely nejsou pevně připojeny.

• Reproduktorové kabely mohou být zkratované.

Poznámka

Testovací signál nevystupuje, pokud je aktivována funkce ANALOG DIRECT (Překlenutí korekcí).

STR-DH500

Page 43

GB01COV_STR-DH500-CEL.book Page 43 Friday, April 17, 2009 3:39 PM

Přehrávání

Výběr zařízení

TV INPUT

SLEEP DMPORT

VIDEO BD DVD SAT

2CH A.F.D.

123

>10/

CLEAR

DISPLAY MUTING

V/v/B/ b,

RETURN/EXIT

Stisknutím tlačítka vstupu

vyberte požadované zařízení.

Můžete rovněž použít ovladač INPUT SELECTOR (Volič vstupů) na receiveru. Vybraný vstup se zobrazí na displeji.

TV AV

SYSTEM STANDBY

SA-CD/CDTV TUNER

MOVIE MUSIC

MEMORY AMP MENU

0/10

ENTER

TOOLS/ OPTIONS

MENU/HOME

?/1 ?/1

D.TUNING

MASTER VOL

?/1

DVD/BD

D.SKIP

TV VOL

Tlačítka vstupů

AMP MENU

MUTING

MASTER VOL +/–

Vybraný vstup [zobrazení na

Zařízení, z nichž je možno přehrávat

displeji]

DMPORT [DMPORT]

Adaptér DIGITAL MEDIA PORT připojený do konektoru DMPORT

VIDEO [VIDEO]

Videorekordér atd. připojený do konektoru VIDEO

BD [BD]

Blu-ray přehrávač atd. připojený do konektoru BD

DVD [DVD]

DVD přehrávač atd. připojený do konektoru DVD

SAT [SAT]

Satelitní přijímač atd. připojený do konektoru SAT

TV [TV]

SA-CD/CD [SA-CD/CD]

Tel evizor atd. p řipojený do konektoru TV

Super Audio CD/CD přehrávač atd. připojený do konektoru SA-CD/CD

TUNER

Ve st a v ěný tuner

[pásmo FM nebo AM]

2 Zapněte zařízení a spusťte

přehrávání.

3 Stisknutím tlačítka MASTER

VOL +/– (Celková hlasitost) nastavte hlasitost.

Můžete rovněž použít ovladač MASTER VOLUME (Celková hlasitost) na receiveru.

Přehrávání

Aktivace funkce vypnutí zvuku

Stiskněte tlačítko MUTING (Vypnutí zvuku). Funkce vypnutí zvuku bude zrušena, pokud provedete některý z následujících úkonů:

• Znovu stisknete tlačítko MUTING (Vypnutí zvuku).

• Zvýšíte hlasitost.

• Vypnete receiver.

Zabránění poškození vašich reprosoustav

Před vypnutím receiveru nezapomeňte snížit úroveň hlasitosti.

STR-DH500

Page 44

GB01COV_STR-DH500-CEL.book Page 44 Friday, April 17, 2009 3:39 PM

Pojmenování vstupů

Vstupy je možno označit názvem v délce až 8 znaků a tento název zobrazit na displeji receiveru. Tento postup je vhodný pro označení konektorů názvy připojených zařízení.

1 Stisknutím tlačítka vstupu

vyberte vstup, pro který chcete vytvořit indexový název.

Můžete rovněž použít ovladač INPUT SELECTOR (Volič vstupů) na receiveru.

2 Stiskněte tlačítko AMP MENU

(Nabídka zesilovače).

Na displeji se zobrazí nápis „1-LEVEL“ (Úroveň).

3 Opakovaným stisknutím

tlačítek V/v vyberte nabídku „7-SYSTEM“ (Systém).

4 Stisknutím tlačítka nebo b

vstupte do nabídky.

Abecední znaky (velká písmena)

t Symboly

•Pro vložení mezery stiskněte tlačítko

byste vybrali jakýkoliv znak.

8 Stiskněte tlačítko .

•Zadaný název bude uložen.

t Číslice

b, aniž

5 Stisknutím tlačítek V/v vyberte

položku „NAME IN“ (Zadání názvu).

6 Stisknutím tlačítka nebo b

vstupte do položky.

Kurzor začne blikat a můžete vybrat znak.

7 Stisknutím tlačítek V/v vyberte

znak a potom stisknutím tlačítek B/b posuňte kurzor na následující pozici.

Pokud uděláte chybu

Opakovaně stiskněte některé z tlačítek

b, až začne blikat znak, který chcete

změnit a potom opakovaným stisknutím

V/v vyberte správný znak.

tlačítek

Rady

•Stisknutím tlačítek V/v můžete vybrat typ

znaků:

STR-DH500

Page 45

GB01COV_STR-DH500-CEL.book Page 45 Friday, April 17, 2009 3:39 PM

Přehrávání ze zařízení

Poslech disku Super Audio CD/CD

TV INPUT

?/1

SLEEP DMPORT

SYSTEM STANDBY

MOVIE MUSIC

DVD/BD

D.SKIP

D.TUNING

MEMORY AMP MENU ENTER

TV VOL

MASTER VOL

TV CH + PRESET +

FM MODE

2 3

VIDEO BD DVD SAT

SA-CD/CDTV TUNER

2CH A.F.D.

123

>10/

0/10

CLEAR

TOOLS/ OPTIONS

DISPLAY MUTING

RETURN/EXIT

MENU/HOME

TV CH –

REPLAY ADVANCE

PRESET –

TUNING –TVTUNING +

Poznámky

• Popis ovládání platí pro Super

Audio CD přehrávač Sony.

• Viz návod k obsluze Super

Audio CD přehrávače nebo CD přehrávače.

Rada

Můžete vybrat zvukové pole vhodné pro váš typ hudby. Podrobné informace - viz strana 58. Doporučená zvuková pole: Klasická hudba: HALL (Koncertní sál) Jazzová hudba: JAZZ (Jazz) Živý koncert: CONCERT (Koncert)

?/1

INPUT SELECTOR

PHONES

INPUT MODE TUNING MODE

MEMORY/

2CH/

A.F.D. MOVIE MUSICTUNING

ENTER

A.DIRECT

MASTER VOLUME

DISPLAY DIMMER MUTING

1 Zapněte Super Audio CD/CD přehrávač

a vložte disk do zásuvky pro disk.

2 Zapněte receiver. 3 Stiskněte tlačítko SA-CD/CD.

Pro výběr vstupu „SA-CD/CD“ je možno rovněž použít ovladač INPUT SELECTOR (Volič vstupů) na receiveru.

4 Spusťte přehrávání disku. 5 Nastavte vhodnou hlasitost. 6 Po dokončení poslechu disku Super Audio

CD/CD vyjměte disk a vypněte receiver i připojený Super Audio CD/CD přehrávač.

Přehrávání

STR-DH500

Page 46

GB01COV_STR-DH500-CEL.book Page 46 Friday, April 17, 2009 3:39 PM

Sledování disku DVD/Blu-ray

TV INPUT

?/1

SLEEP DMPORT

?/1

SYSTEM STANDBY

VIDEO BD DVD SAT

SA-CD/CDTV TUNER

MOVIE MUSIC

2CH A.F.D.

123

>10/

MEMORY AMP MENU

0/10

ENTER

CLEAR

TOOLS/ OPTIONS

DISPLAY MUTING

RETURN/EXIT

MENU/HOME

TV CH –

REPLAY ADVANCE

PRESET –

TUNING –TVTUNING +

D.TUNING

MASTER VOL

PRESET +

FM MODE

2 3

DVD/BD MENU

D.SKIP

TV VOL

TV CH +

?/1

PHONES

INPUT SELECTOR

INPUT MODE TUNING MODE

MEMORY/

ENTER

A.DIRECT

MASTER VOLUME

2CH/

A.F.D. MOVIE MUSICTUNING

DISPLAY DIMMER MUTING

Poznámky

• Viz návod k obsluze dodaný s televizorem a DVD přehrávačem nebo Blu-ray přehrávačem.

• Pokud není reprodukován vícekanálový zvuk, zkontrolujte následující: – ujistěte se, že je tento receiver

připojen k DVD přehrávači nebo Blu-ray přehrávači pomocí digitálního připojení,

– ujistěte se, že je správně

nastaven digitální audio výstup DVD přehrávače nebo Blu-ray přehrávače.

Rady

•V případě potřeby vyberte formát zvuku disku, který hodláte přehrávat.

•Můžete vybrat zvukové pole vhodné pro váš typ filmu/hudby. Podrobné informace - viz strana

58. Doporučená zvuková pole: Film: C.ST.EX Hudba: CONCERT (Koncert)

1 Zapněte televizor a DVD přehrávač nebo Blu-

ray přehrávač.

2 Zapněte receiver. 3 Stiskněte tlačítko DVD pro sledování disku

DVD nebo tlačítko BD pro sledování disku Blu-ray.

Pro výběr vstupu „DVD“ nebo „BD“ je možno rovněž použít ovladač INPUT SELECTOR (Volič vstupů) na receiveru.

4 Přepněte vstup na televizoru tak, aby se

zobrazil obraz disku DVD nebo Blu-ray.

5 Spusťte přehrávání disku. 6 Nastavte vhodnou hlasitost. 7 Po dokončení sledování disku DVD nebo

Blu-ray vyjměte disk a vypněte receiver, televizor a DVD přehrávač nebo Blu-ray přehrávač.

STR-DH500

Page 47

GB01COV_STR-DH500-CEL.book Page 47 Friday, April 17, 2009 3:39 PM

Návrat k předchozímu zobrazení

Ovládání zesilovače

Stiskněte tlačítko B.

Pohyb v nabídkách

Pomocí jednotlivých nabídek zesilovače můžete nastavit receiver podle vašich požadavků.

D.TUNING

MEMORY AMP MENU

ENTER

TOOLS/ OPTIONS

TV VOL

MASTER VOL

MENU/HOME

TV CH +

PRESET +

AMP MENU

V/v/B/ b,

>10/

0/10

CLEAR

DISPLAY MUTING

RETURN/EXIT

TV CH –

REPLAY ADVANCE

PRESET –

1 Stiskněte tlačítko AMP MENU

(Nabídka zesilovače).

Na displeji se zobrazí nápis „1-LEVEL“ (Úroveň).

2 Opakovaným stisknutím

tlačítek V/v vyberte požadovanou nabídku.

Ukončení nabídky

Stiskněte tlačítko AMP MENU (Nabídka zesilovače).

Poznámka

Některé položky a nastavení se mohou zobrazovat nevýrazně. To znamená, že tyto položky jsou buď nedostupné, nebo pevně nastavené a nelze je tedy změnit.

Ovládání zesilovače

3 Stisknutím tlačítka nebo b

vstupte do nabídky.

4 Opakovaným stisknutím

tlačítek V/v vyberte položku, kterou chcete nastavit.

5 Stisknutím tlačítka nebo b

vstupte do položky.

6 Opakovaným stisknutím

tlačítek V/v vyberte požadované nastavení.

Nastavení se automaticky uloží.

STR-DH500

Page 48

GB01COV_STR-DH500-CEL.book Page 48 Friday, April 17, 2009 3:39 PM

Přehled nabídek

V každé nabídce jsou k dispozici následující položky. Podrobné informace o pohybu v nabídkách - viz strana 47.

Nabídka [zobrazení na displeji]

ÚROVEŇ [1-LEVEL] (strana 50)

TÓNOVÉ KOREKCE [2-TONE] (strana 51)

PROSTOROVÝ ZVUK [3-SUR] (strana 51)

RÁDIO [4-TUNER] (strana 52)

ZVUK [5-AUDIO] (strana 52)

Položky [zobrazení na displeji]

Testovací signál Vyvážení předních

reprosoustav

[T. TONE] T. TONE N (Ne), T. TONE Y (Ano) T. TONE N (Ne)

[FRT BAL] Úroveň středové reprosoustavy

[CNT LVL] Úroveň levé prostorové

reprosoustavy [SL LVL]

Úroveň pravé prostorové reprosoustavy [SR LVL]

Úroveň subwooferu [SW LVL]

Komprese dynamického

rozsahu [D. RANGE]

Úroveň hloubek předních reprosoustav [BASS LVL]

Úroveň výšek předních reprosoustav [TRE LVL]

Výběr zvukového pole

[S.F. SELCT] Úroveň prostorového efektu

[EFFECT]

Režim příjmu stanic v pásmu

FM [FM MODE]

Pojmenování stanic na předvolbách

Výběr jazyka digitálního vysílání

Synchronizace audio a video výstupu

[NAME IN]

[DUAL]

[A.V. SYNC.]

Nastavení Výchozí

nastavení

BAL. L +1 až BAL. L +8, BALANCE (Rovnoměrné vyvážení), BAL. R +1 až BAL. R +8

CNT –10 dB až CNT +10 dB

BALANCE (Rovnoměrné vyvážení)

CNT 0 dB

(s krokem 1 dB) SUR L –10 dB až SUR L +10 dB

SUR L 0 dB

(s krokem 1 dB)

SUR R –10 dB až SUR R +10 dB

SUR R 0 dB

(s krokem 1 dB)

SW –10 dB až SW +10 dB

SW 0 dB

(s krokem 1 dB) COMP. OFF (Vypnuto), COMP. STD

(Standardní), COMP. MAX

COMP. OFF (Vypnuto)

(Maximální) BASS –6 dB až BASS +6 dB

BASS 0 dB

(s krokem 1 dB)

TRE –6 dB až TRE +6 dB

TRE 0 dB

(s krokem 1 dB)

Podrobné informace - viz „Poslech

A.F.D. AUTO

prostorového zvuku“ (strana 58). EFCT. MIN (Minimální), EFCT. STD

(Standardní), EFCT. MAX

EFCT. STD (Standardní)

(Maximální) FM AUTO, FM MONO FM AUTO

Podrobné informace - viz „Pojmenování stanic na předvolbách“ (strana 69).

DUAL M/S (Hlavní/vedlejší), DUAL M (Hlavní), DUAL S (Vedlejší),

DUAL M (Hlavní)

DUAL M+S (Hlavní a vedlejší) A.V.SYNC. N (Ne), A.V.SYNC. Y

(Ano)

A. V.SYNC. N (Ne)

STR-DH500

Page 49

GB01COV_STR-DH500-CEL.book Page 49 Friday, April 17, 2009 3:39 PM

Nabídka [zobrazení na

Položky [zobrazení na displeji]

displeji]

OBRAZ [6-VIDEO] (strana 53)

Přiřazení video vstupu pro adaptér DIGITAL MEDIA

PORT [DMPORT V.]

SYSTÉM [7-SYSTEM] (strana 54)

Subwoofer [SW SPK]

Přední reprosoustavy

[FRT SPK] Středová reprosoustava

[CNT SPK] Prostorové reprosoustavy

[SUR SPK] Vzdálenost předních

reprosoustav

[FRT DIST.] Vzdálenost středové

reprosoustavy

[CNT DIST.] Vzdálenost levé prostorové

reprosoustavy

[SL DIST.] Vzdálenost pravé prostorové

reprosoustavy

[SR DIST.] Poloha prostorových

reprosoustav

[SUR POS.] Dělicí frekvence reprosoustav

[CRS. FREQ] Jas displeje

[DIMMER]

Pojmenování vstupů

[NAME

IN]

AUTOMATICKÁ KALIBRACE

Automatická kalibrace

[AUTO CAL] [8-A. CAL] (strana 57)

Podrobné informace najdete na straně uvedené v závorkách.

Nastavení Výchozí

nastavení

–NONE (Žádný), –VIDEO, –DVD, – SAT

–NONE (Žádný)

NO (Ne), YES (Ano) YES (Ano)

SMALL (Malé), LARGE (Velké) LARGE

(Velké)

NO (Ne), SMALL (Malá), LARGE (Velká)

NO (Ne), SMALL (Malé), LARGE (Velké)

DIST. 1,0 m až DIST. 7,0 m

LARGE (Velká)

LARGE (Velké)

DIST. 3,0 m

Ovládání zesilovače

(s krokem 0,1 m)

DIST. 1,0 m až DIST. 7,0 m

DIST. 3,0 m

(s krokem 0,1 m)

DIST. 1,0 m až DIST. 7,0 m

DIST. 3,0 m

(s krokem 0,1 m)

DIST. 1,0 m až DIST. 7,0 m

DIST. 3,0 m

(s krokem 0,1 m)

BEHD/HI (Za/nahoře), BEHD/LO (Za/ dole), SIDE/HI (Po straně/nahoře),

SIDE/LO (Po straně/dole)

CRS > 40 Hz až CRS > 160 Hz CRS > 100 Hz

Ztlumení jasu 0 %, 40 %, 70 % Ztlumení jasu 0

Podrobné informace - viz „Pojmenování vstupů“ (strana 44).

A.CAL NO (Ne), A.CAL YES (Ano) A.CAL NO

(Ne)

STR-DH500

Page 50

GB01COV_STR-DH500-CEL.book Page 50 Friday, April 17, 2009 3:39 PM

x D. RANGE (Komprese

Nastavení úrovně

(nabídka LEVEL)

Nabídku LEVEL (Úroveň) můžete použít pro nastavení vyvážení a úrovní jednotlivých reprosoustav. Tato nastavení budou použita pro všechna zvuková pole. V nabídkách zesilovače vyberte nabídku „1-LEVEL“ (Úroveň). Podrobné informace o nastavování položek - viz „Pohyb v nabídkách“ (strana 47) a „Přehled nabídek“ (strana 48).

Položky nabídky LEVEL (Úroveň)

x T. TO NE (Testovací signál)

Při poslechu testovacího signálu z vašeho poslechového místa můžete nastavit úrovně a vyvážení reprosoustav. Podrobné informace

- viz část „8: Nastavení úrovní a vyvážení reprosoustav (TEST TONE)“ (strana 41).

x FRT BAL (Vyvážení předních

repros oustav)

Můžete provést nastavení vyvážení mezi levou a pravou přední reprosoustavou.

dynamického rozsahu)

Můžete provést kompresi dynamického rozsahu zvukového doprovodu. To je užitečné například tehdy, chcete-li sledovat filmy pozdě v noci při nízké hlasitosti. Komprese dynamického rozsahu je možná pouze u zdrojů Dolby Digital.

• COMP. OFF (Vypnuto) Dynamický rozsah není komprimován.

• COMP. STD (Standardní) Dynamický rozsah je komprimován tak, jak to zamýšlel zvukový inženýr.

• COMP. MAX (Maximální) Dynamický rozsah je výrazně komprimován.

Rada

Komprese dynamického rozsahu umožňuje komprimování dynamického rozsahu zvukového doprovodu, a to v závislosti na informaci o dynamickém rozsahu obsažené v signálu Dolby Digital. Možnost „COMP. STD“ (Standardní) představuje standardní nastavení, avšak jedná se pouze o malou kompresi. Proto doporučujeme používat možnost „COMP. MAX“ (Maximální). Tím se značně zkomprimuje dynamický rozsah, což umožní sledovat filmy i pozdě v noci při nízké hlasitosti. Na rozdíl od analogových omezovačů jsou úrovně předem dány, přičemž poskytují velmi přirozenou kompresi.

x CNT LVL (Úroveň středové

repros oustavy)

x SL LVL (Úroveň levé prostorové

repros oustavy)

x SR LVL (Úroveň pravé

prostorové reprosoustavy)

x SW LVL (Úroveň subwooferu)

STR-DH500

Page 51

GB01COV_STR-DH500-CEL.book Page 51 Friday, April 17, 2009 3:39 PM

Nastavení tónových korekcí

(nabídka TONE)

Nabídku TONE (Tónové korekce) můžete použít pro nastavení tonální kvality zvuku (úroveň hloubek/výšek) předních reprosoustav. Tato nastavení budou použita pro všechna zvuková pole. V nabídkách zesilovače vyberte nabídku „2-TONE“ (Tónové korekce). Podrobné informace o nastavování položek - viz „Pohyb v nabídkách“ (strana 47) a „Přehled nabídek“ (strana 48).

Položky nabídky TONE (Tónové korekce)

x BASS LVL (Úroveň hloubek

předních reprosoustav)

x TRE LVL (Úroveň výšek předních

reprosoustav)

Nastavení prostorového zvuku

(nabídka SUR)

Nabídku SUR (Prostorový zvuk) můžete použít pro výběr požadovaného zvukového pole. V nabídkách zesilovače vyberte nabídku „3-SUR“ (Prostorový zvuk). Podrobné informace o nastavování položek - viz „Pohyb v nabídkách“ (strana 47) a „Přehled nabídek“ (strana 48).

Položky nabídky SUR (Prostorový zvuk)

x S.F. SELCT (Výběr zvukového

pole)

Můžete vybrat požadované zvukové pole. Podrobné informace - viz „Poslech prostorového zvuku“ (strana 58).

Poznámka

Receiver umožňuje použít pro vstup naposledy zvolené zvukové pole, jakmile je tento vstup znovu vybrán (Sound Field Link). Pokud například vyberete zvukové pole „HALL“ (Koncertní sál) pro vstup SA-CD/CD, potom přepnete na jiný vstup a následně se vrátíte ke vstupu SA-CD/CD, znovu se automaticky použije zvukové pole „HALL“ (Koncertní sál).

Ovládání zesilovače

x EFFECT (Úroveň efektu)

Můžete nastavit prostorový efekt pro zvuková pole vybraná tlačítkem MOVIE (Film) nebo MUSIC (Hudba).

• EFCT. MIN (Minimální) Minimální prostorový efekt.

• EFCT. STD (Standardní) Standardní prostorový efekt.

• EFCT. MAX (Maximální) Maximální prostorový efekt.

STR-DH500

Page 52

GB01COV_STR-DH500-CEL.book Page 52 Friday, April 17, 2009 3:39 PM

Nastavení rádia

(nabídka TUNER)

Nabídku TUNER (Rádio) můžete použít pro nastavení režimu příjmu stanic v pásmu FM a pro pojmenování stanic na předvolbách. V nabídkách zesilovače vyberte nabídku „4-TUNER“ (Rádio). Podrobné informace o nastavování položek - viz „Pohyb v nabídkách“ (strana 47) a „Přehled nabídek“ (strana 48).

Položky nabídky TUNER (Rádio)

x FM MODE (Režim příjmu stanic

v pásmu FM)

• FM AUTO Pokud rozhlasová stanice vysílá v režimu stereo, bude receiver dekódovat signál jako stereofonní signál.

• FM MONO Receiver bude dekódovat signál jako monofonní signál bez ohledu na to, jaký signál je vysílán.

x NAME IN (Pojmenování stanic na

předvolbách)

Můžete zadat název pro stanice na předvolbách. Podrobné informace

- viz „Pojmenování stanic na předvolbách“

(strana 69).

Nastavení zvuku

(nabídka AUDIO)

Nabídku AUDIO (Zvuk) můžete použít pro nastavení zvuku podle vašich požadavků. V nabídkách zesilovače vyberte nabídku „5-AUDIO“ (Zvuk). Podrobné informace o nastavování položek - viz „Pohyb v nabídkách“ (strana 47) a „Přehled nabídek“ (strana 48).

Položky nabídky AUDIO (Zvuk)

x DUAL (Výběr jazyka digitálního

vysílání)

Můžete vybrat jazyk, který chcete poslouchat při digitálním vysílání. Tato funkce je k dispozici pouze pro zdroje ve formátu Dolby Digital.

• DUAL M/S (Hlavní/vedlejší) Zvuk hlavního jazyka bude reprodukován z levé přední reprosoustavy a z pravé přední reprosoustavy bude současně reprodukován zvuk vedlejšího jazyka.

• DUALM (Hlavní) Bude reprodukován zvuk hlavního jazyka.

• DUAL S (Vedlejší) Bude reprodukován zvuk vedlejšího jazyka.

• DUAL M+S (Hlavní a vedlejší) Bude reprodukován sloučený zvuk obsahující hlavní i vedlejší jazyk.

x A.V. SYNC. (Synchronizace audio

a video výstupu)

• A.V.SYNC. N (Ne) (doba zpoždění: 0 ms) Audio výstup není zpožděný.

• A.V.SYNC. Y (Ano) (doba zpoždění: 60 ms) Zpoždění audio výstupu tak, aby se minimalizovala časová mezera mezi výstupem zvuku a zobrazením obrazu.

STR-DH500

Page 53

GB01COV_STR-DH500-CEL.book Page 53 Friday, April 17, 2009 3:39 PM

Poznámky

• Tato položka je užitečná tehdy, pokud používáte velký LCD či plazmový televizor nebo projektor.

• Tato položka je platná pouze tehdy, pokud použijete zvukové pole vybrané pomocí tlačítek 2CH (Dvoukanálový zvuk) nebo A.F.D. (Automatický formát).

• Tato položka není platná, pokud: – jsou na vstupu signály se vzorkovací frekvencí

vyšší než 48 kHz,

– je vybrána funkce ANALOG DIRECT

(Překlenutí korekcí).

Nastavení obrazu

(nabídka VIDEO)

V nabídce VIDEO (Obraz) můžete kompozitní video vstup přiřadit vstupu DMPORT. V nabídkách zesilovače vyberte nabídku „6-VIDEO“ (Obraz). Podrobné informace o nastavování položek - viz „Pohyb v nabídkách“ (strana 47) a „Přehled nabídek“ (strana 48).

Položky nabídky VIDEO (Obraz)

x DMPORT V. (Přiřazení

digitálního vstupu pro adaptér DIGITAL MEDIA PORT)

Kompozitní video vstup můžete přiřadit vstupu DMPORT a zobrazit obraz prostřednictvím televizoru nebo projektoru. Podrobné informace - viz část „Přehrávání obrazu ze zařízení připojeného prostřednictvím konektoru DMPORT“ (strana

76).

Ovládání zesilovače

STR-DH500

Page 54

GB01COV_STR-DH500-CEL.book Page 54 Friday, April 17, 2009 3:39 PM

x FRT SPK (Přední reprosoustavy)

Nastavení systému

(nabídka SYSTEM)

Nabídku SYSTEM (Systém) můžete použít pro nastavení velikosti a vzdálenosti reprosoustav připojených k tomuto systému. V nabídkách zesilovače vyberte nabídku „7-SYSTEM“ (Systém). Podrobné informace o nastavování položek - viz „Pohyb v nabídkách“ (strana 47) a „Přehled nabídek“ (strana 48).

Položky nabídky SYSTEM (Systém)

x SW SPK (Subwoofer)

• NO (Ne) Pokud není připojen subwoofer, vyberte možnost „NO“ (Ne). Tím se aktivuje obvod pro přesměrování hlubokých tónů a signály LFE (nízkofrekvenční efekt) budou vystupovat z jiných reprosoustav.

•YES (Ano) Pokud jste připojili subwoofer, vyberte možnost „YES“ (Ano).

Rada

Abyste mohli plně využívat výhody obvodu Dolby Digital pro přesměrování hlubokých tónů, doporučujeme vám nastavit dělicí frekvenci subwooferu na co nejvyšší hodnotu.

• SMALL (Malé) Pokud je zvuk zkreslený nebo pokud při použití vícekanálového zvuku pociťujete nedostatek prostorového efektu, vyberte možnost „SMALL“ (Malé) pro aktivaci obvodu pro přesměrování hlubokých tónů a pro výstup hlubokých tónů předních kanálů ze subwooferu. Pokud jsou přední reprosoustavy nastaveny na hodnotu „SMALL“ (Malé), budou středová a prostorové reprosoustavy rovněž automaticky nastaveny na hodnotu „SMALL“ (Malé) (pokud nebyly již dříve nastaveny na hodnotu „NO“ (Ne)).

• LARGE (Velké) Pokud připojíte velké reprosoustavy, které budou účinně reprodukovat hluboké frekvence, vyberte možnost „LARGE“ (Velké). Za normálních okolností vyberte možnost „LARGE“ (Velké). Pokud je subwoofer nastaven na hodnotu „NO“ (Ne), jsou přední reprosoustavy automaticky nastaveny na hodnotu „LARGE“ (Velké).

x CNT SPK (Středová

repros oustava)

• NO (Ne) Pokud není připojena středová reprosoustava, vyberte možnost „NO“ (Ne). Zvuk středového kanálu bude vystupovat z předních reprosoustav.

• SMALL (Malá) Pokud je zvuk zkreslený nebo pokud při použití vícekanálového prostorového zvuku pociťujete nedostatek prostorových efektů, vyberte možnost „SMALL“ (Malá), aby se aktivoval obvod pro přesměrování hlubokých tónů a aby hluboké tóny středového kanálu vystupovaly z předních reprosoustav (pokud jsou nastaveny na hodnotu „LARGE“ (Velké)) nebo ze subwooferu.

• LARGE (Velká) Pokud připojíte velkou reprosoustavu, která bude účinně reprodukovat hluboké frekvence, vyberte možnost „LARGE“ (Velká). Za normálních okolností vyberte možnost „LARGE“ (Velká). Pokud jsou však přední reprosoustavy nastaveny na hodnotu „SMALL“ (Malé), nebude možno středovou reprosoustavu nastavit na hodnotu „LARGE“ (Velká).

STR-DH500

Page 55

GB01COV_STR-DH500-CEL.book Page 55 Friday, April 17, 2009 3:39 PM

x SUR SPK (Prostorové

reprosoustavy)

• NO (Ne) Pokud nejsou připojeny prostorové reprosoustavy, vyberte možnost „NO“ (Ne).

• SMALL (Malé) Pokud je zvuk zkreslený nebo pokud při použití vícekanálového zvuku pociťujete nedostatek prostorových efektů, vyberte možnost „SMALL“ (Malé), aby se aktivoval obvod pro přesměrování hlubokých tónů a aby hluboké tóny prostorových kanálů vystupovaly ze subwooferu nebo jiných velkých („LARGE“) reprosoustav.

• LARGE (Velké) Pokud připojíte velké reprosoustavy, které budou účinně reprodukovat hluboké frekvence, vyberte možnost „LARGE“ (Velké). Za normálních okolností vyberte možnost „LARGE“ (Velké). Pokud jsou však přední reprosoustavy nastaveny na hodnotu „SMALL“ (Malé), nebude možno prostorové reprosoustavy nastavit na hodnotu „LARGE“ (Velké).

Rada

Nastavení „LARGE“ (Velké) a „SMALL“ (Malé) pro jednotlivé reprosoustavy určuje, zda bude interní zvukový procesor ořezávat hlubokotónový signál z příslušného kanálu. Pokud jsou z kanálu ořezány hloubky, odešle obvod pro přesměrování hlubokých tónů odpovídající hluboké frekvence do subwooferu nebo do jiných reprosoustav nastavených na hodnotu „LARGE“ (Velké). Protože však hluboké tóny mají určitou směrovost, je nejlepší, nebudete-li je ořezávat (pokud je to možné). Z tohoto důvodu můžete i malé reprosoustavy nastavit na hodnotu „LARGE“ (Velké), pokud chcete, aby jimi byly reprodukovány hluboké tóny. Pokud naopak používáte velkou reprosoustavu, ale nepřejete si, aby z této reprosoustavy vystupovaly hluboké tóny, nastavte ji na hodnotu „SMALL“ (Malá). Pokud je celková výstupní úroveň zvuku nižší, než jakou požadujete, nastavte všechny reprosoustavy na hodnotu „LARGE“ (Velké). Pokud není reprodukován dostatek hlubokých frekvencí, můžete úroveň hlubokých frekvencí upravit pomocí tónových korekcí. Podrobné informace - viz strana

48.

x FRT DIST. (Vzdálenost předních

reprosoustav)

Můžete nastavit vzdálenost od vašeho poslechového místa k předním reprosoustavám (A). Nejsou-li obě přední reprosoustavy umístěny ve stejné vzdálenosti od vašeho poslechového místa, nastavte vzdálenost bližší reprosoustavy.

A A

30˚30˚

100˚-120˚100˚-120˚

x CNT DIST. (Vzdálenost středové

reprosoustavy)

Můžete nastavit vzdálenost od vašeho poslechového místa ke středové reprosoustavě.

x SL DIST. (Vzdálenost levé

prostorové reprosoustavy)

x SR DIST. (Vzdálenost pravé

prostorové reprosoustavy)

Můžete nastavit vzdálenost od vašeho poslechového místa k prostorovým reprosoustavám.

Ovládání zesilovače

STR-DH500

Page 56

GB01COV_STR-DH500-CEL.book Page 56 Friday, April 17, 2009 3:39 PM

Rada

Pro dosažení lepšího prostorového zvuku je třeba, aby byla vzdálenost mezi středovou reprosoustavou a poslechovým místem B nejvýše o 1,5 metru kratší než vzdálenost mezi poslechovým místem a přední reprosoustavou A. Umístěte reprosoustavy tak, aby vzdálenost B v následujícím schématu byla maximálně o 1,5 metru kratší než vzdálenost A. Příklad: Pokud je vzdálenost A 6 metrů, měla by být vzdálenost B 4,5 metru nebo více. Rovněž vzdálenost mezi prostorovými reprosoustavami a poslechovým místem C může být nejvýše o 4,5 metru kratší než vzdálenost mezi poslechovým místem a předními reprosoustavami A. Umístěte reprosoustavy tak, aby vzdálenost C v následujícím schématu byla maximálně o 4,5 metru kratší než vzdálenost A. Příklad: Pokud je vzdálenost A 6 metrů, měla by být vzdálenost C 1,5 metru nebo více. Je tomu tak proto, že nesprávné umístění reprosoustav nepřispívá k dobrému požitku z poslechu prostorového zvuku. Mějte prosím na paměti, že umístění reprosoustav v bližší vzdálenosti, než jaká je potřebná, způsobuje prodlevu ve výstupu zvuku z příslušné reprosoustavy. Jinými slovy, reprosoustava bude znít, jako by byla umístěna mnohem dál. Nastavením t často dosáhne mnohem lepšího prostorového zvuku. Vyzkoušejte to!

ěchto položek při poslechu zvuku se

x SUR POS.

(Poloha prostorových repros oustav)

Můžete určit umístění prostorových reprosoustav pro správnou realizaci prostorových efektů v režimech Cinema Studio EX (strana 61). Tato položka není dostupná, pokud jsou prostorové reprosoustavy nastaveny na hodnotu „NO“ (Ne) (strana 49).

• BEHD/HI (Za/nahoře) Tuto možnost vyberte, pokud umístění vašich prostorových reprosoustav odpovídá částem B a D.

• BEHD/LO (Za/dole) Tuto možnost vyberte, pokud umístění vašich prostorových reprosoustav odpovídá částem B a C.

• SIDE/HI (Po straně/nahoře) Tuto možnost vyberte, pokud umístění vašich prostorových reprosoustav odpovídá částem A a D.

• SIDE/LO (Po straně/dole) Tuto možnost vyberte, pokud umístění vašich prostorových reprosoustav odpovídá částem A a C.

STR-DH500

Page 57

GB01COV_STR-DH500-CEL.book Page 57 Friday, April 17, 2009 3:39 PM

Rada

Umístění prostorových reprosoustav je důležité zejména pro režimy Cinema Studio EX. Pro ostatní zvuková pole není poloha těchto reprosoustav tak důležitá. Tato zvuková pole byla navržena za předpokladu, že prostorové reprosoustavy budou umístěny za poslechovým místem, avšak podání zvuku zůstává téměř neměnné i tehdy, pokud jsou prostorové reprosoustavy umístěny v poněkud širším úhlu. Jestliže však reprosoustavy směřují k posluchači bezprostředně zleva a zprava od poslechového místa, budou prostorové efekty nejasné, pokud nebude vybrána možnost „SIDE/LO“ (Po straně/dole) nebo „SIDE/HI“ (Po straně/nahoře). Přesto platí, že každé poslechové prostředí je ovlivňováno řadou proměnných faktorů, jako je například odrazivost zdí, a lepších výsledků je možno dosáhnout použitím možnosti „BEHD/HI“ (Za/ nahoře), pokud jsou vaše reprosoustavy umístěny vysoko nad poslechovým místem, i když jsou bezprostředně vlevo a vpravo. Z tohoto důvodu, jakkoli se to může projevit jako rozpor mezi výše uvedeným vysvětlením, vám doporučujeme, abyste při přehrávání vícekanálového prostorového zvuku vybrali takové nastavení, které poskytuje dobrý prostorový dojem a nejlépe přispívá k vytvoření soudržného prostoru mezi prostorovým zvukem z prostorových reprosoustav a zvukem z předních reprosoustav. Pokud si nejste jisti, která varianta zní lépe, vyberte možnost „BEHD/LO“ (Za/ dole) nebo „BEHD/HI“ (Za/nahoře) a pak použijte položku pro nastavení vzdálenosti a úrovně reprosoustav, abyste dosáhli správného vyvážení.

Automatická kalibrace vhodných nastavení

(nabídka A. CAL)

Podrobné informace o automatické kalibraci viz část „7: Automatická kalibrace vhodných nastavení (AUTO CALIBRATION)“ (strana

36).

Ovládání zesilovače

x CRS. FREQ (Dělicí frekvence

reprosoustav)

Můžete nastavit dělicí frekvenci hloubek pro reprosoustavy, které byly v nabídce SYSTEM (Systém) nastaveny na hodnotu „SMALL“ (Malé). Tato položka je dostupná pouze tehdy, pokud je alespoň jedna reprosoustava nastavena na hodnotu „SMALL“ (Malá) a na displeji bliká indikátor odpovídající reprosoustavy.

x DIMMER (Jas displeje)

Můžete nastavit jas ve 3 krocích.

x NAME IN (Pojmenování vstupů)

Můžete zadat název pro vybrané vstupy. Podrobné informace - viz „Pojmenování vstupů“ (strana 44).

STR-DH500

Page 58

GB01COV_STR-DH500-CEL.book Page 58 Friday, April 17, 2009 3:39 PM

Poslech prostorového zvuku

Poslech prostorového zvuku ve formátech Dolby Digital a DTS Surround

(AUTO FORMAT DIRECT)

Režim Auto Format Direct (A.F.D.) (Automatický formát) umožňuje poslech zvuku s větší věrností a výběr režimu dekódování pro poslech dvoukanálového stereofonního zvuku v podobě vícekanálového zvuku.

VIDEO BD DVD SAT

SA-CD/CDTV TUNER

A.F.D.

(Automat.

formát)

2CH A.F.D. MOVIE MUSIC

DVD/BD

123

Opakovaným stisknutím tlačítka A.F.D. (Automatický formát) vyberte požadované zvukové pole.

Podrobné informace - viz „Typy režimů A.F.D. (Automatický formát)“ (strana 59).

STR-DH500

Page 59

GB01COV_STR-DH500-CEL.book Page 59 Friday, April 17, 2009 3:39 PM

Typy režimů A.F.D. (Automatický formát)

Režim A.F.D. (Automatický formát) [zobrazení na displeji]

AUTOMATICKÝ FORMÁT [A.F.D. AUTO]

PRO LOGIC [DOLBY PL]

PRO LOGIC II MOVIE (Film) [PLII MV]

PRO LOGIC II MUSIC (Hudba) [PLII MS]

VÍCEKANÁLOVÝ STEREO ZVUK [MULTI ST.]

Vícekanálový zvuk po dekódování

(Automatická detekce)

4 kanály Provádí se dekódování Dolby Pro Logic. Zdroj

5 kanálů Provádí se dekódování v režimu Dolby Pro Logic II Movie

5 kanálů Provádí se dekódování v režimu Dolby Pro Logic II Music

(Vícekanálový stereo zvuk)

Efekt

Tento režim reprodukuje zvuk v takové podobě, v jaké byl zaznamenán/zakódován, aniž by k němu byly přidány jakékoli prostorové efekty. Pokud však nebudou k dispozici signály LFE (nízkofrekvenční efekt), bude receiver generovat nízkofrekvenční signál pro výstup do subwooferu.

zaznamenaný ve dvoukanálovém formátu je dekódován do formátu 4.1 kanálů.

(Film). Toto nastavení je ideální pro filmy zakódované ve formátu Dolby Surround. Kromě toho je tento režim schopen reprodukovat zvuk ve formátu 5.1 kanálů (pro sledování dabovaného videa nebo starých filmů).

(Hudba). Toto nastavení je ideální pro běžné stereofonní zdroje, jako jsou například disky CD.

Ze všech reprosoustav vystupují dvoukanálové signály (levý/pravý kanál). V závislosti na nastavení reprosoustav však určité reprosoustavy nemusí zvuk reprodukovat.

Poslech prostorového zvuku

Pokud máte připojen subwoofer

Tento receiver bude generovat nízkofrekvenční signál pro výstup do subwooferu, pokud není k dispozici žádný LFE signál, což je výstup nízkofrekvenčních zvukových efektů ze subwooferu do dvoukanálového signálu.

Poznámka

Tato funkce nepracuje, pokud: – je vybrána funkce ANALOG DIRECT

(Překlenutí korekcí),

– jsou na vstupu signály se vzorkovací frekvencí

vyšší než 48 kHz,

STR-DH500

Page 60

GB01COV_STR-DH500-CEL.book Page 60 Friday, April 17, 2009 3:39 PM

Výběr předprogramovaného zvukového pole

Přednosti prostorového zvuku můžete využívat jednoduchým výběrem některého z předprogramovaných zvukových polí receiveru. Tato zvuková pole nabízejí vzrušující a mohutný zvuk kina nebo koncertního sálu a přinášejí jej až do vašeho domova.

SA-CD/CDTV TUNER

2CH

A.F.D.

2CH A.F.D. MOVIE MUSIC

DVD/BD

123

D.SKIP

Opakovaným stisknutím tlačítka MOVIE (Film) vyberte zvukové pole pro sledování filmů nebo opakovaným stisknutím tlačítka MUSIC (Hudba) vyberte zvukové pole pro poslech hudby.

Podrobné informace - viz „Typy dostupných zvukových polí“ (strana 61).

MUSIC

MOVIE

STR-DH500

Page 61

GB01COV_STR-DH500-CEL.book Page 61 Friday, April 17, 2009 3:39 PM

Typy dostupných zvukových polí

Zvukové pole pro

Film CINEMA STUDIO EX A

Hudbu PŘENOSNÉ AUDIO

Sluchátka* SLUCHÁTKA -

* Toto zvukové pole můžete vybrat pouze tehdy, pokud jsou k receiveru připojena sluchátka.

Zvukové pole [zobrazení na displeji]

DCS [C.ST.EX A]

CINEMA STUDIO EX B DCS [C.ST.EX B]

CINEMA STUDIO EX C DCS [C.ST.EX C]

ZAŘÍZENÍ [PORTABLE]

KONCERTNÍ SÁL [HALL]

JAZZOVÝ KLUB [JAZZ] Reprodukuje akustiku jazzového klubu. ŽIVÝ KONCERT

[CONCERT]

DVOUKANÁLOVÝ ZVUK [HP 2CH]

SLUCHÁTKA - PŘÍMÝ POSLECH [HP DIR]

Efekt

Reprodukují se zvukové charakteristiky filmového produkčního studia Sony Pictures Entertainment „Cary Grant Theater“. Toto je standardní režim, který je vhodný pro sledování většiny typů filmů.

Reprodukují se zvukové charakteristiky filmového produkčního studia Sony Pictures Entertainment „Kim Novak Theater“. Tento režim je ideální pro sledování vědeckofantastických filmů nebo akčních filmů se spoustou zvukových efektů.

Reprodukují se zvukové charakteristiky studia pro nahrávání filmové hudby Sony Pictures Entertainment. Tento režim je ideální pro sledování muzikálů nebo klasických filmů, kde je ve zvukovém doprovodu obsaženo hodně orchestrální hudby.

Reprodukuje čistý obohacený zvuk z přenosného audio zařízení. Tento režim je ideální pro formát MP3 a další formáty s komprimovanou hudbou.

Reprodukuje akustiku klasického koncertního sálu.

Reprodukuje akustiku živého koncertu s 300 místy.

Tento režim se nastaví automaticky, pokud použijete sluchátka v době, kdy je vybrán dvoukanálový režim (strana 62)/režim A.F.D. (Automatický formát) (strana 59). Standardní dvoukanálové stereofonní zdroje zcela obcházejí zpracování zvukového pole a vícekanálové prostorové formáty jsou sloučeny do dvou kanálů.

Na výstupu pro sluchátka jsou analogové signály, které nejsou zpracovány pomocí parametrů pro tónové korekce, zvukového pole atd.

Poslech prostorového zvuku

STR-DH500

Page 62

GB01COV_STR-DH500-CEL.book Page 62 Friday, April 17, 2009 3:39 PM

Poznámky

• Efekty vytvářené virtuálními reprosoustavami mohou způsobovat zvýšení šumu v přehrávaném signálu.

•Při poslechu pomocí zvukových polí, která využívají virtuální reprosoustavy, nebudete slyšet žádný zvuk vycházející přímo z prostorových reprosoustav.

• Tato funkce nepracuje, pokud: – je vybrána funkce ANALOG DIRECT

(Překlenutí korekcí),

– jsou na vstupu signály se vzorkovací frekvencí

vyšší než 48 kHz.

• Je-li zvoleno některé ze zvukových polí pro hudbu, nebude ze subwooferu vycházet žádný zvuk, pokud jsou všechny reprosoustavy nastaveny v nabídce SYSTEM (Systém) na hodnotu „LARGE“ (Velké). Zvuk však bude vycházet ze subwooferu, pokud: – digitální vstupní signál obsahuje signály LFE

(nízkofrekvenční efekt),

– jsou přední a prostorové reprosoustavy

nastaveny na hodnotu „SMALL“ (Malé),

– je vybráno zvukové pole pro filmy, – je vybrán režim pro přenosné audio zařízení.

Rady

• Formát kódování záznamu na disku DVD můžete zjistit podle loga na obalu disku.

• Zvuková pole označená symbolem DCS používají technologii DCS. Viz „Slovník“ (strana

79).

Vypnutí prostorového efektu

Použití pouze předních reprosoustav

(2CH STEREO)

V tomto režimu vystupuje zvuk pouze z levé/ pravé přední reprosoustavy. Ze subwooferu nevychází žádný zvuk. Standardní dvoukanálové stereofonní zdroje zcela obcházejí zpracování zvukového pole a vícekanálové prostorové formáty jsou slučovány do dvou kanálů.

Stiskněte tlačítko 2CH (Dvoukanálový zvuk).

Poznámka

V režimu 2CH STEREO (Dvoukanálové stereo) nebude ze subwooferu vycházet žádný zvuk. Chcete-li poslouchat zvuk z dvoukanálových stereofonních zdrojů prostřednictvím levé/pravé přední reprosoustavy i subwooferu, vyberte režim „A.F.D. AUTO“ (Automatický formát) (strana 59).

pro filmy/hudbu

Stisknutím tlačítka 2CH (Dvoukanálový zvuk) vyberte režim „2CH ST.“ (Dvoukanálové stereo) nebo opakovaným stisknutím tlačítka A.F.D. (Automatický formát) vyberte režim „A.F.D. AUTO“ (Automatický formát).

2CH

SA-CD/CDTV TUNER

2CH A.F.D. MOVIE MUSIC

DVD/BD

123

D.SKIP

STR-DH500

Page 63

GB01COV_STR-DH500-CEL.book Page 63 Friday, April 17, 2009 3:39 PM

Poznámky

Poslech zvuku bez jakéhokoli přizpůsobení

(ANALOG DIRECT)

• Jsou-li připojena sluchátka, zobrazí se na displeji nápis „HP DIR“ (Sluchátka - přímý poslech).

• Funkci ANALOG DIRECT (Překlenutí korekcí) nelze vybrat, pokud je vybrán vstup BD, DVD nebo DMPORT.

Zvuk z vybraného vstupu můžete přepnout do dvoukanálového analogového vstupu. Tato funkce vám umožňuje vychutnat si vysoce kvalitní zvuk z analogových zdrojů. Při použití této funkce je možno nastavovat pouze hlasitost a vyvážení předních reprosoustav.

?/1

INPUT SELECTOR

PHONES

INPUT MODE TUNING MODE

MEMORY/

2CH/

A.F.D. MOVIE MUSICTUNING

ENTER

A.DIRECT

MASTER VOLUME

DISPLAY DIMMER MUTING

Poslech prostorového zvuku

INPUT SELECTOR

2CH/ A.DIRECT

Tlačítka zvukového pole

1 Otáčením ovladače INPUT

SELECTOR (Volič vstupů) na receiveru vyberte vstup, který chcete poslouchat v analogovém režimu.

Můžete rovněž použít tlačítka vstupů na dálkovém ovladači.

2 Opakovaným stisknutím

tlačítka 2CH/A.DIRECT (Dvoukanálový zvuk/překlenutí korekcí) vyberte možnost „A. DIRECT“ (Překlenutí korekcí).

Na výstupu bude analogový zvuk.

Zrušení funkce ANALOG DIRECT (Překlenutí korekcí)

Znovu stiskněte tlačítko 2CH/A.DIRECT (Dvoukanálový zvuk/překlenutí korekcí) na receiveru. Můžete rovněž stisknout jakékoliv tlačítko zvukového pole.

STR-DH500

Page 64

GB01COV_STR-DH500-CEL.book Page 64 Friday, April 17, 2009 3:39 PM

Obnovení výchozích nastavení zvukových polí

Pro tento postup je třeba použít tlačítka na receiveru.

?/1

PHONES

INPUT SELECTOR

INPUT MODE TUNING MODE

MEMORY/

2CH/

A.F.D. MOVIE MUSICTUNING

ENTER

A.DIRECT

2CH/A.DIRECT

MASTER VOLUME

DISPLAY DIMMER MUTING

1 Stisknutím tlačítka ?/1 vypněte

receiver.

2 Podržte stisknuté tlačítko 2CH/

A.DIRECT (Dvoukanálový zvuk/ překlenutí korekcí) a současně stiskněte tlačítko ?/1.

Na displeji se zobrazí nápis „S.F. CLR.“ (Nastavení zvukových polí vymazáno) a všechna zvuková pole se vrátí ke svým výchozím hodnotám.

STR-DH500

Page 65

GB01COV_STR-DH500-CEL.book Page 65 Friday, April 17, 2009 3:39 PM

Poslech prostorového zvuku

STR-DH500

Page 66

GB01COV_STR-DH500-CEL.book Page 66 Friday, April 17, 2009 3:39 PM

Ovládání rádia

Poslech rozhlasového vysílání v pásmu FM/AM

Prostřednictvím vestavěného rádia můžete poslouchat rozhlasové vysílání v pásmech FM a AM. Před zapnutím rádia nezapomeňte k receiveru připojit antény pro pásma FM a AM (strana 34).

Rada

Krok ladění pro přímé ladění se liší v závislosti na kódu oblasti (viz následující tabulka). Podrobné informace o kódu oblasti - viz strana 12.

Kód oblasti FM AM

CEL, CEK, RU 50 kHz 9 kHz AU 50 kHz 9 kHz*

*Krok ladění v pásmu AM lze změnit (strana 67,

87).

Numerická tlačítka

TV INPUT

SLEEP DMPORT

VIDEO BD DVD SAT

2CH A.F.D.

>10/

CLEAR

DISPLAY MUTING

RETURN/EXIT

TV CH –

PRESET –

TUNING –

?/1

SYSTEM STANDBY

SA-CD/CDTV TUNER

MOVIE MUSIC

DVD/BD

123

0/10

REPLAY ADVANCE

D.SKIP

D.TUNING

MEMORY AMP MENU

ENTER

TOOLS/ OPTIONS

TV VOL

MASTER VOL

MENU/HOME

TV CH +

PRESET +

TUNING +

FM MODE

TUNER

D.TUNING

ENTER

TUNING +/–

FM MODE

Automatické ladění stanice (Automatic Tuning)

1 Opakovaným stisknutím

tlačítka TUNER (Rádio) vyberte pásmo FM nebo AM.

2 Stiskněte tlačítko TUNING +

nebo TUNING – (Ladění).

Stisknutím tlačítka TUNING + (Ladění) spustíte vyhledávání od nižších frekvencí směrem k vyšším frekvencím; stisknutím tlačítka TUNING – (Ladění) spustíte vyhledávání od vyšších frekvencí směrem k nižším frekvencím. Jakmile je nalezena stanice, zastaví receiver vyhledávání.

Použití ovládacích prvků na receiveru

1 Otáčením ovladače INPUT SELECTOR

(Volič vstupů) vyberte pásmo FM nebo AM.

2 Opakovaným stisknutím tlačítka TUNING

MODE (Režim ladění) vyberte možnost „AUTO T.“ (Automatické ladění).

3 Stiskněte tlačítko TUNING + nebo

TUNING – (Ladění).

Pokud je stereofonní příjem v pásmu FM špatný

Pokud je stereofonní příjem v pásmu FM špatný a na displeji bliká indikátor „ST“, nastavte monofonní příjem, aby byl zvuk méně zkreslený. Opakovaně stiskněte tlačítko FM MODE (Režim FM) tak, aby se na displeji rozsvítil indikátor „MONO“. Chcete-li se vrátit do stereofonního režimu, opakovaně stiskněte tlačítko FM MODE (Režim FM) tak, aby indikátor „MONO“ na displeji zhasnul.

STR-DH500

Page 67

GB01COV_STR-DH500-CEL.book Page 67 Friday, April 17, 2009 3:39 PM

Přímé ladění stanice (Direct Tuning)

Frekvenci stanice je možno zadat přímo pomocí numerických tlačítek.

1 Opakovaným stisknutím

tlačítka TUNER (Rádio) vyberte pásmo FM nebo AM.

Můžete rovněž použít ovladač INPUT SELECTOR (Volič vstupů) na receiveru.

2 Stiskněte tlačítko D.TUNING

(Přímé ladění).

3 Stisknutím numerických

tlačítek zadejte frekvenci.

Příklad 1: FM 102,50 MHz Stiskněte 1 Příklad 2: AM 1 350 kHz Stiskněte 1 b 3 b 5 b 0 Pokud je naladěna stanice v pásmu AM, nastavte směr smyčkové antény pro pásmo AM tak, abyste dosáhli optimálního příjmu.

b 0 b 2 b 5 b 0

4 Stiskněte tlačítko ENTER

(Potvrzení).

Můžete rovněž použít tlačítko MEMORY/ENTER (Paměť/potvrzení) na receiveru.

Pokud nelze stanici naladit

Zkontrolujte, zda jste zadali správnou frekvenci. Pokud ne, zopakujte kroky 2 až 4. Pokud nemůžete stanici stále naladit, daná frekvence se ve vaší oblasti nepoužívá.

Změna kroku ladění v pásmu AM

(Pouze modely s kódem oblasti AU)

Pomocí tlačítek na receiveru můžete krok ladění v pásmu AM nastavit buď na 9 kHz, nebo 10 kHz.

?/1

PHONES

INPUT SELECTOR

INPUT MODE TUNING MODE

TUNING MODE

MEMORY/

2CH/

A.F.D. MOVIE MUSICTUNING

ENTER

A.DIRECT

MASTER VOLUME

DISPLAY DIMMER MUTING

1 Stisknutím tlačítka ?/1 vypněte

receiver.

2 Podržte stisknuté tlačítko

TUNING MODE (Režim ladění) a současně stiskněte tlačítko ?/1.

3 Krok ladění v pásmu AM se

změní na 9 kHz (nebo 10 kHz).

Pro opětovné nastavení kroku ladění na 10 kHz (nebo 9 kHz) zopakujte výše uvedený postup.

Poznámka

Pokud změníte krok ladění, vymažou se všechny stanice uložené na předvolbách.

Ovládání rádia

STR-DH500

Page 68

GB01COV_STR-DH500-CEL.book Page 68 Friday, April 17, 2009 3:39 PM

3 Stiskněte tlačítko MEMORY

Ukládání rozhlasových stanic na předvolby

Na předvolby je možno uložit až 30 stanic v pásmu FM a 30 stanic v pásmu AM. Po uložení stanic na předvolby budete moci snadno vyvolat stanice, které často posloucháte.

4 Pomocí numerických tlačítek

5 Stiskněte tlačítko ENTER

Numerická tlačítka

V/v/B/b,

VIDEO BD DVD SAT

SA-CD/CDTV TUNER

2CH A.F.D.

123

>10/

CLEAR

DISPLAY MUTING

RETURN/EXIT

TV CH –

PRESET –

TUNING – TUNING +

MOVIE MUSIC

MEMORY AMP MENU

0/10

ENTER

TOOLS/ OPTIONS

MENU/HOME

REPLAY ADVANCE

DVD/BD

D.SKIP

D.TUNING

TV VOL

MASTER VOL

TV CH +

PRESET +

TUNER

AMP MENU

MEMORY, ENTER

PRESET +/–

(Paměť).

Můžete rovněž použít tlačítko MEMORY/ENTER (Paměť/potvrzení) na receiveru. Na displeji se na několik sekund zobrazí nápis „MEMORY“ (Paměť). Kroky 4 a 5 je třeba provést, dokud svítí nápis „MEMORY“ (Paměť).

vyberte číslo předvolby.

Číslo předvolby můžete vybrat také opakovaným stisknutím tlačítka PRESET + nebo PRESET – (Předvolba). Pokud nápis „MEMORY“ (Paměť) zmizí dříve, než vyberete číslo předvolby, začněte znovu od kroku 3.

(Potvrzení).

Můžete rovněž použít tlačítko MEMORY/ENTER (Paměť/potvrzení) na receiveru. Stanice je uložena na vybrané číslo předvolby. Pokud nápis „MEMORY“ (Paměť) zmizí dříve, než stisknete tlačítko ENTER (Potvrzení), začněte znovu od kroku 3.

1 Opakovaným stisknutím

tlačítka TUNER (Rádio) vyberte pásmo FM nebo AM.

Můžete rovněž použít ovladač INPUT SELECTOR (Volič vstupů) na receiveru.

2 Pomocí automatického ladění

(strana 66) nebo přímého ladění (strana 67) nalaďte stanici, kterou chcete uložit na předvolbu.

V případě potřeby změňte režim příjmu v pásmu FM (strana 66).

6 Zopakujte kroky 1 až 5 pro

uložení další stanice na předvolbu.

STR-DH500

Page 69

GB01COV_STR-DH500-CEL.book Page 69 Friday, April 17, 2009 3:39 PM

Vyvolání stanic uložených na předvolbách

1 Opakovaným stisknutím

tlačítka TUNER (Rádio) vyberte pásmo FM nebo AM.

2 Opakovaným stisknutím

tlačítka PRESET + nebo PRESET – (Předvolba) vyberte požadovanou stanici na předvolbě.

Po každém stisknutí tlačítka můžete vybrat číslo předvolby stanice následovně:

01 02 03 04 05 27...

30 29 28

Požadované číslo předvolby stanice můžete rovněž vybrat stisknutím numerických tlačítek. Poté potvrďte výběr stisknutím tlačítka ENTER (Potvrzení).

Použití ovládacích prvků na receiveru

1 Otáčením ovladače INPUT SELECTOR

(Volič vstupů) vyberte pásmo FM nebo AM.

2 Opakovaným stisknutím tlačítka TUNING

MODE (Režim ladění) vyberte možnost „PRESET T.“ (Výběr stanic na předvolbách).

3 Opakovaným stisknutím tlačítka TUNING

+ nebo TUNING – (Ladění) vyberte požadovanou stanici na předvolbě.

Pojmenování stanic na předvolbách

1 Opakovaným stisknutím

tlačítka TUNER (Rádio) vyberte pásmo FM nebo AM.

Můžete rovněž použít ovladač INPUT SELECTOR (Volič vstupů) na receiveru.

2 Vyvolejte stanici na předvolbě,

pro níž chcete vytvořit indexový název (strana 69).

3 Stiskněte tlačítko AMP MENU

(Nabídka zesilovače).

Na displeji se zobrazí nápis „1-LEVEL“ (Úroveň).

4 Opakovaným stisknutím

tlačítek V/v vyberte nabídku „4-TUNER“ (Rádio).

5 Stisknutím tlačítka

nebo b vstupte do nabídky.

6 Opakovaným stisknutím

tlačítek V/v vyberte položku „NAME IN“ (Zadání názvu).

7 Stisknutím tlačítka nebo b

vstupte do položky.

Kurzor začne blikat a můžete vybrat znak.

8 Stisknutím tlačítek V/v vyberte

znak a potom stisknutím tlačítek B/b posuňte kurzor na následující pozici.

Ovládání rádia

Pokud uděláte chybu

Opakovaně stiskněte některé z tlačítek

B/b, až začne blikat znak, který chcete

změnit a potom opakovaným stisknutím tlačítek V/v vyberte správný znak.

Rady

•Stisknutím tlačítek V/v můžete vybrat typ

znaků:

STR-DH500

Page 70

GB01COV_STR-DH500-CEL.book Page 70 Friday, April 17, 2009 3:39 PM

Abecední znaky (velká písmena) t Číslice

t Symboly

•Pro vložení mezery stiskněte tlačítko

byste vybrali jakýkoliv znak.

b, aniž

Použití systému RDS (Radio Data System)

9 Stiskněte tlačítko .

Zadaný název bude uložen.

Poznámka (pouze modely s kódem oblasti CEL, CEK, RU)

Pokud přiřadíte název RDS stanici a pak tuto stanici vyvoláte, zobrazí se místo vámi zadaného názvu stanice název určený programovou službou (služba PS). (Název stanice určený programovou službou není možno změnit. Vámi zadaný název bude přepsán názvem určeným programovou službou.)

(Pouze modely s kódem oblasti CEL, CEK, RU)

Tento receiver umožňuje používání systému RDS (Radio Data System), který poskytuje rozhlasovým stanicím možnost odesílat kromě běžného programového signálu také doplňující informace. Informace systému RDS je možno zobrazovat na displeji.

Poznámky

• Systém RDS je provozován pouze u stanic v pásmu FM.

•Některé stanice vysílající v pásmu FM nemusí poskytovat služby RDS nebo nemusí poskytovat stejné typy služeb. Pokud nejste obeznámeni se systémem RDS ve vaší oblasti, vyzkoušejte, které stanice jej poskytují.

Příjem vysílání v systému RDS

Pomocí přímého ladění (strana 67), automatického ladění (strana 66) nebo výběrem stanice na předvolbě (strana 69) nalaďte stanici v pásmu FM.

Jakmile naladíte stanici, která poskytuje služby RDS, rozsvítí se indikátor „RDS“ a na displeji se zobrazí název programové služby (stanice).

Poznámka

Systém RDS nemusí pracovat správně, pokud naladěná stanice nevysílá správně signál RDS nebo pokud je signál stanice slabý.

STR-DH500

Page 71

GB01COV_STR-DH500-CEL.book Page 71 Friday, April 17, 2009 3:39 PM

Zobrazení informací RDS

Při příjmu stanice RDS opakovaně stiskněte tlačítko DISPLAY

(Zobrazení) na receiveru.

Po každém stisknutí tlačítka se budou informace RDS na displeji postupně měnit následovně: Název programové služby (stanice) Frekvence t Indikace typu programua) t Indikace radiotextu

t Indikace aktuálního času (ve formátu 24 hodin) t Aktuální použité zvukové pole

Typ právě vysílaného programu.

Textové zprávy odesílané RDS stanicí.

Poznámky

•Během příjmu nouzového hlášení vydaného

vládními úřady bliká na displeji nápis „ALARM“ (Poplach).

• Pokud je zpráva delší než 9 znaků, bude se na

displeji posouvat.

• Pokud stanice určitou službu RDS neposkytuje,

zobrazí se na displeji nápis „NO XXXX“ (například „NO TEXT“ - bez textu).

Popis typů programů

Indikace typu programu

NEWS (Zprávy) Zpravodajské programy. AFFAIRS

(Události) INFO

(Informace)

SPORT (Sport) Sportovní programy. EDUCATE

(Vzdělávání)

DRAMA (Drama)

CULTURE (Kultura)

SCIENCE (Věda)

Popis

Tematické programy, které rozšiřují aktuální zprávy.

Programy nabízející informace o širokém spektru témat, včetně spotřebitelských záležitostí a lékařských rad.

Vzdělávací programy, jako jsou například programy typu „jak na to“ a různé rady.

Rozhlasové hry a seriály.

Programy o národní nebo regionální kultuře, jako například jazyková a společenská témata.

Pořady o přírodních vědách a technice.

Indikace typu programu

VA R I E D (Různé)

POP M (Pop) Programy s populární hudbou. ROCK M (Rock) Programy s rockovou hudbou. EASY M

(Nenáročná hudba)

LIGHT M (Orchestrální hudba)

CLASSICS (Klasická hudba)

OTHER M (Ostatní hudba)

WEATHER (Počasí)

FINANCE (Finance)

CHILDREN Programy pro děti. SOCIAL

(Společenská tematika)

RELIGION (Náboženství)

PHONE IN Programy, v nichž veřejnost

TRAVEL (Cestování)

LEISURE (Volný čas)

JAZZ (Jazz) Jazzové programy. COUNTRY

(Country hudba) NATION M

(Národní hudba)

Popis

Ostatní typy programů, jako jsou například rozhovory s celebritami, skupinové hry a komedie.

Nenáročný poslech.

Instrumentální, vokální a sborová hudba.

Koncerty velkých orchestrů, komorní hudba, opera atd.

Hudba, kterou není možno zařadit do žádné z výše uvedených kategorií, jako je například rhythm & blues a reggae.

Informace o počasí.

Burzovní a finanční zprávy atd.

Programy o lidech a věcech, které je ovlivňují.

Programy s náboženskou tematikou.

prezentuje své názory a pohledy prostřednictvím telefonu nebo veřejného diskusního fóra.

Programy o cestování. Nikoliv oznámení, která jsou součástí služby TP/TA (Dopravní program/dopravní zpravodajství).

Programy týkající se rekreačních aktivit, jako je například zahradničení, ryba a podobně.

Programy country hudby.

Programy prezentující populární hudbu země nebo regionu.

ření, vaření

Ovládání rádia

STR-DH500

Page 72

GB01COV_STR-DH500-CEL.book Page 72 Friday, April 17, 2009 3:39 PM

OLDIES (Hudba staršího data)

Programy zaměřené na hudbu ve stylu „oldies“.

FOLK M Programy folkové hudby. DOCUMENT Investigativní pořady. NONE Jakékoliv jiné než výše uvedené

programy.

STR-DH500

Page 73

GB01COV_STR-DH500-CEL.book Page 73 Friday, April 17, 2009 3:39 PM

Ovládání rádia

STR-DH500

Page 74

GB01COV_STR-DH500-CEL.book Page 74 Friday, April 17, 2009 3:39 PM

Další možnosti ovládání

Přepínání mezi digitálním a analogovým zvukem

Pokud připojujete zařízení k analogovým i digitálním audio vstupům na receiveru, můžete pevně nastavit vstupní režim audio signálu na některý z těchto vstupů nebo jej přepínat podle typu záznamu, který chcete sledovat.

(INPUT MODE)

1 Otáčením ovladače INPUT

SELECTOR (Volič vstupů) na receiveru vyberte požadovaný vstup.

Můžete rovněž použít tlačítka vstupů na dálkovém ovladači.

2 Opakovaným stisknutím

tlačítka INPUT MODE (Vstupní režim) na receiveru vyberte režim audio vstupu.

Vybraný režim audio vstupu se zobrazí na displeji.

•AUTO (Automaticky) Pokud je provedeno jak digitální, tak i analogové připojení, budou mít prioritu digitální signály. Pokud nejsou k dispozici žádné digitální audio signály, budou vybrány analogové audio signály.

•ANALOG (Analogový) Určuje vstup analogových audio signálů do konektorů AUDIO IN (L/R) (Audio vstup).

Použití adaptéru DIGITAL MEDIA PORT

Rozhraní DIGITAL MEDIA PORT (DMPORT) umožňuje přehrávat zvuk ze síťového systému, jako je například přenosný zdroj zvuku nebo počítač. Po připojení adaptéru DIGITAL MEDIA PORT (není součástí příslušenství) si můžete prostřednictvím receiveru vychutnávat zvuk z připojeného zařízení. Podrobné informace - viz návod k obsluze dodaný s adaptérem DIGITAL MEDIA PORT.

Poznámky

•Nepřipojujte jiný adaptér než DIGITAL MEDIA

PORT.

•Před připojováním kabelů odpojte síťový kabel.

•Nepřipojujte ani neodpojujte adaptér DIGITAL

MEDIA PORT, pokud je receiver zapnutý.

• V závislosti na adaptéru DIGITAL MEDIA PORT nemusí být výstup obrazu možný.

• Dostupné adaptéry DIGITAL MEDIA PORT se liší podle oblasti.

(DMPORT)

Poznámky

•Některé režimy audio vstupu nemusí být

v závislosti na vstupu nastaveny.

• Pokud používáte funkci ANALOG DIRECT

(Překlenutí korekcí), je režim audio vstupu automaticky nastaven na hodnotu „ANALOG“ (Analogový). Nelze vybrat jiné režimy.

STR-DH500

Page 75

GB01COV_STR-DH500-CEL.book Page 75 Friday, April 17, 2009 3:39 PM

Připojení adaptéru DIGITAL MEDIA PORT

Můžete přehrávat zvuk ze zařízení připojeného pomocí adaptéru DIGITAL MEDIA PORT do konektoru DMPORT na tomto receiveru.

CONNECT TO

INPUT

DIGITAL FOR AUDIO

BD IN

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

DIGITAL MEDIA

PORT adapter

DC5V 0.7A MAX

DMPORT

Při připojení video výstupu adaptéru DIGITAL MEDIA PORT k receiveru budete moci rovněž zobrazit obraz na televizoru. Zobrazení obrazu - viz část „Přehrávání obrazu ze zařízení připojeného prostřednictvím konektoru DMPORT“ na straně 76.

HDMI

SAT IN DVD IN BD IN OUT

SAT IN

DVD IN MONITOR

SA-CD/CD

OUT

COMPONENT VIDEO

AUTO CAL

MIC

VIDEO

AUDIO

SAT

Te le v iz o r

ANTENNA

VIDEO

DVD

OUT

AUDIO

OUT

VIDEO

AUDIO

OUT

MONITOR

AUDIO

OUT

SUBWOOFER

Další možnosti ovládání

Do některého z konektorů VIDEO IN (Video vstup)

*Typ zástrčky se liší v závislosti na adaptéru DIGITAL MEDIA PORT.

Podrobné informace - viz návod k obsluze dodaný s adaptérem DIGITAL MEDIA PORT.

A Video kabel (není součástí příslušenství)

Odpojení adaptéru DIGITAL MEDIA PORT z konektoru DMPORT

DC5V 0.7A MAX

DMPORT

Poznámky

•Při připojování adaptéru DIGITAL MEDIA PORT se ujistěte, že připojujete zástrčku tak, aby šipka na zástrčce směřovala proti šipce na konektoru DMPORT.

•Při připojování do konektoru DMPORT zasuňte zástrčku přímým směrem a ujistěte se, že je připojení pevné.

• Protože je zástrčka adaptéru DIGITAL MEDIA PORT křehká, postupujte při umísťování nebo přemísťování receiveru opatrně.

Stiskněte a podržte obě strany zástrčky a pak ji vytáhněte z konektoru.

STR-DH500

Page 76

GB01COV_STR-DH500-CEL.book Page 76 Friday, April 17, 2009 3:39 PM

Přehrávání zvuku ze zařízení připojeného prostřednictvím konektoru DMPORT

1 Stiskněte tlačítko DMPORT.

Pro výběr vstupu „DMPORT“ můžete rovněž použít ovladač INPUT SELECTOR (Volič vstupů) na receiveru.

2 Spusťte přehrávání na

připojeném zařízení.

Zvuk bude přehráván prostřednictvím receiveru. Podrobné informace - viz návod k obsluze dodaný s adaptérem DIGITAL MEDIA PORT.

Přehrávání obrazu ze zařízení připojeného prostřednictvím konektoru DMPORT

Pro zobrazení obrazu na televizoru je třeba kompozitní video vstup přiřadit vstupu DMPORT.

1 Stiskněte tlačítko AMP MENU

(Nabídka zesilovače).

Na displeji se zobrazí nápis „1-LEVEL“ (Úroveň).

2 Opakovaným stisknutím

tlačítek V/v vyberte nabídku „6-VIDEO“ (Obraz).

3 Stisknutím tlačítka nebo b

vstupte do nabídky.

6 Opakovaným stisknutím

tlačítek V/v vyberte kompozitní video vstup, který chcete přiřadit vstupu DMPORT.

Výchozí nastavení: –NONE (Žádný) Lze přiřadit kompozitní video vstupy VIDEO, DVD a SAT.

Vyberte například vstup „–SAT“. Po stisknutí tlačítka DMPORT se obraz ze zařízení připojeného do konektoru SAT VIDEO IN (Video vstup pro satelitní přijímač) prostřednictvím adaptéru DIGITAL MEDIA PORT zobrazí na televizoru.

Návrat k předchozímu zobrazení

Stiskněte tlačítko B.

Poznámky

• Podle typu adaptéru DIGITAL MEDIA PORT

můžete ovládat připojené zařízení dálkovým ovladačem. Podrobné informace o použití tlačítek dálkového ovladače - viz strana 21.

• Ujistěte se, že jste provedli video připojení

z adaptéru DIGITAL MEDIA PORT k receiveru (strana 75).

• Zajistěte, aby byl konektor MONITOR OUT (Výstup pro zobrazovací zařízení) receiveru připojen k televizoru (strana 75).

• V závislosti na adaptéru DIGITAL MEDIA PORT nemusí být výstup obrazu možný.

Rada

Při poslechu komprimované hudby ve formátu MP3 nebo jiných komprimovaných formátech prostřednictvím přenosného zdroje zvuku můžete zvuk vylepšit. Opakovaným stisknutím tlačítka MUSIC (Hudba) vyberte režim „PORTABLE“ (Přenosné audio zařízení) (strana 60).

4 Opakovaným stisknutím

tlačítek V/v vyberte položku „DMPORT V.“.

5 Stisknutím tlačítka nebo b

vstupte do položky.

STR-DH500

Page 77

GB01COV_STR-DH500-CEL.book Page 77 Friday, April 17, 2009 3:39 PM

Změna zobrazení na displeji

Změnou informací zobrazených na displeji můžete zkontrolovat například zvukové pole a podobně. Pro tento postup je nutné použít tlačítka na receiveru.

Opakovaně stiskněte tlačítko DISPLAY (Zobrazení).

Po každém stisknutí tlačítka DISPLAY (Zobrazení) se bude zobrazení na displeji postupně měnit následovně:

Všechny vstupy kromě pásma FM a AM

Indexový název vstupua) t Vybraný vstup

t Aktuálně použité zvukové pole

Pásmo FM a AM

Název programové služby (stanice)b) nebo název stanice na předvolběa) t Frekvence

t Indikace typu programu

radiotextub) t Indikace aktuálního času (ve formátu 24 hodin)b) t Aktuální použité zvukové pole

t Indikace

Použití časovače vypnutí

Receiver můžete nastavit tak, aby se v zadanou dobu automaticky vypnul.

Pokud je receiver zapnutý, opakovaně stiskněte tlačítko SLEEP (Časovač vypnutí).

Po každém stisknutí tlačítka SLEEP (Časovač vypnutí) se bude zobrazení na displeji postupně měnit následovně:

2-00-00 t 1-30-00 t 1-00-00 t 0-30-00

t OFF

Pokud je aktivován časovač vypnutí, rozsvítí se na displeji nápis „SLEEP“ (Časovač vypnutí).

Rada

Pro kontrolu zbývající doby do vypnutí receiveru stiskněte tlačítko SLEEP (Časovač vypnutí). Na displeji se zobrazí doba zbývající do vypnutí. Pokud znovu stisknete tlačítko SLEEP (Časovač vypnutí), nastavení časovače se zruší.

Další možnosti ovládání

Indexový název se zobrazuje pouze tehdy, pokud jste jej přiřadili některému vstupu nebo stanici na předvolbě (strana 44, 69). Indexový název se nezobrazuje, pokud byly zadány pouze mezery nebo pokud je shodný s názvem vstupu.

Pouze při příjmu vysílání RDS (pouze modely s kódem oblasti CEL, CEK, RU) (strana 70).

Poznámka

Znaky nebo symboly se nemusí u některých jazyků zobrazit.

STR-DH500

Page 78

GB01COV_STR-DH500-CEL.book Page 78 Friday, April 17, 2009 3:39 PM

Záznam prostřednictvím receiveru

Záznam na záznamová média

Prostřednictvím receiveru můžete pořizovat záznam z video zařízení. Viz návod k obsluze dodaný se zařízením pro záznam.

1 Stisknutím některého z tlačítek

vstupů vyberte zařízení pro přehrávání.

Můžete rovněž použít ovladač INPUT SELECTOR (Volič vstupů) na receiveru.

2 Připravte zařízení pro

přehrávání ke spuštění přehrávání.

Například vložte do videorekordéru videokazetu, ze které budete chtít pořídit kopii.

3 Připravte zařízení pro záznam.

Do zařízení pro záznam (VIDEO) vložte prázdnou videokazetu apod.

4 Spusťte záznam na zařízení pro

záznam a pak spusťte přehrávání na zařízení pro přehrávání.

Používání dálkového ovladače

Změna přiřazení tlačítek

Tato funkce umožňuje změnit výchozí tovární nastavení tlačítek vstupů tak, aby toto nastavení odpovídalo zařízením ve vašem systému. Jestliže například ke konektorům VIDEO na receiveru připojíte DVD rekordér, můžete nastavit tlačítko VIDEO na dálkovém ovladači tak, aby jím bylo možno ovládat tento DVD rekordér.

Poznámka

Nastavení tlačítek DMPORT a TUNER (Rádio) nelze změnit.

1 Podržte stisknuté tlačítko

vstupu, jehož přiřazení chcete změnit.

Příklad: Stiskněte a podržte tlačítko VIDEO.

2 Podle uvedené tabulky

stiskněte odpovídající tlačítko pro požadovanou kategorii.

Příklad: Stiskněte tlačítko 4. Nyní můžete tlačítko VIDEO používat k ovládání DVD rekordéru.

Poznámky

•Některé zdroje obsahují ochranu proti kopírování, která znemožňuje záznam. V takovém případě nebude možno ze zdrojového zařízení pořizovat záznam.

• Záznam ze vstupu DMPORT nebude možné provést, pokud je: – video konektor adaptéru DIGITAL MEDIA

PORT připojen ke konektoru VIDEO VIDEO IN (Video vstup) na receiveru (strana 75),

– položka „DMPORT V.“ přiřazena na „–VIDEO“

v nabídce VIDEO (Obraz) (strana 49).

STR-DH500

Page 79

GB01COV_STR-DH500-CEL.book Page 79 Friday, April 17, 2009 3:39 PM

Kategorie a odpovídající tlačítka

Kategorie Stiskněte

Videorekordér (příkazový režim

VTR 3) Videorekordér (příkazový režim

VTR 2) DVD přehrávač/DVD rekordér

(příkazový režim DVD1) DVD rekordér

(příkazový režim DVD3)

CD přehrávač 5 Digitální satelitní přijímač Euro 6 DVR (přijímač digitální kabelové

televize) DSS (digitální satelitní přijímač)8 Blu-ray přehrávač

(příkazový režim BD1) Blu-ray rekordér

(příkazový režim BD3)

0/10

Televizor -/--

Videorekordéry Sony lze ovládat pomocí režimu VTR 2 nebo VTR 3, který odpovídá formátu 8 mm, resp. VHS.

DVD rekordéry Sony lze ovládat pomocí režimu DVD1 nebo DVD3. Podrobné informace - viz návod k obsluze DVD rekordéru.

Podrobné informace o režimech BD1 nebo BD3 viz návod k obsluze Blu-ray přehrávače nebo Bluray rekordéru.

Vymazání všech přiřazených tlačítek dálkového ovladače

Podržte stisknuté tlačítko MASTER VOL – (Celková hlasitost) a současně stiskněte tlačítka ?/1 a DMPORT. Obnoví se výchozí tovární nastavení tlačítek dálkového ovladače.

Doplňující informace

Slovník

x Cinema Studio EX

Režim prostorového zvuku, který je možno považovat za určité sloučení technologie Digital Cinema Sound poskytující zvuk kina prostřednictvím trojice technologií: „Virtual Multi Dimensions“, „Screen Depth Matching“ a „Cinema Studio Reverberation“. „Virtual Multi Dimensions“ je technologie virtuálních reprosoustav, která vytváří až

7.1kanálový virtuální prostorový zvuk pomocí připojených reprosoustav a poskytuje pocit prostorového zvuku moderního kina ve vaší domácnosti. Díky vyzařování zvuku zpoza obrazovky reprodukuje technologie „Screen Depth Matching“ zesílené vysoké tóny a plnost a hloubku zvuku, která se obvykle vytváří v kině. Tento zvuk je poté přidáván do předních kanálů a do středového kanálu. Technologie „Cinema Studio Reverberation“ reprodukuje zvukové charakteristiky moderních dabovacích a záznamových studií, včetně dabovacích studií Sony Picture Entertainment. K dispozici jsou tři režimy (A/B/C), které jsou dostupné v závislosti na typu studia.

x Komponentní video

Formát pro přenos informací video signálu sestávající ze třech oddělených signálů (komponent): jasu Y, barevnosti Pb a barevnosti Pr. Velmi kvalitní obraz, jako je například obraz na disku DVD video nebo obraz ve formátu HDTV, je přenášen a reprodukován věrněji. Trojice konektorů je barevně odlišena (zelená, modrá a červená).

Doplňující informace

x Kompozitní video

Standardní formát pro přenos informací video signálu. Jasový signál Y a barvonosný signál C jsou sloučeny a přenášeny společně.

STR-DH500

Page 80

GB01COV_STR-DH500-CEL.book Page 80 Friday, April 17, 2009 3:39 PM

x Digital Cinema Sound (DCS)

Jedinečná technologie reprodukce zvuku pro domácí kino vyvinutá společností Sony ve spolupráci se Sony Pictures Entertainment, která vám umožní vychutnat si vzrušující a mohutný zvuk kina v domácím prostředí. Pomocí technologie „Digital Cinema Sound“, založené na integraci digitálního signálového procesoru (DSP) a naměřených dat, je možno v domácích podmínkách dosáhnout ideálního zvukového pole tak, jak jej zamýšleli filmoví tvůrci.

x Dolby Digital

Technologie pro kódování/dekódování digitálního zvuku vyvinutá společností Dolby Laboratories, Inc. Sestává z předních kanálů (levý/pravý), středového kanálu, prostorových kanálů (levý/pravý) a kanálu subwooferu. Představuje určenou zvukovou normu pro disky DVD video a je rovněž známá pod názvem 5.1kanálový prostorový zvuk. Protože jsou prostorové informace zaznamenány a reprodukovány stereofonně, je poskytován realističtější zvuk s plnějším podáním než u formátu Dolby Surround.

x Dolby Pro Logic II

Tato technologie konvertuje zaznamenaný dvoukanálový stereofonní zvuk do

5.1kanálového zvuku. K dispozici je režim

MOVIE (Film) pro filmy a režim MUSIC (Hudba) pro stereofonní zdroje, jako je například hudba. Staré filmy zakódované v tradičním stereo formátu lze rozšířit na

5.1kanálový prostorový zvuk.

x Dolby Surround (Dolby Pro

Logic)

Technologie zpracování zvuku vyvinutá společností Dolby Laboratories, Inc. Informace středového a monofonního kanálu se maticově zpracovává do dvou stereofonních kanálů. Při reprodukci je zvuk dekódován a vystupuje v podobě čtyřkanálového prostorového zvuku. Jedná se o nejběžnější metodu pro zpracování zvuku pro DVD video.

x DTS Digital Surround

Technologie pro digitální kódování/ dekódování zvuku pro kina vyvinutá společností DTS, Inc. Díky menší kompresi zvuku než u Dolby Digital poskytuje tato technologie reprodukci vysoce kvalitního zvuku.

x HDMI (High-Definition

Multimedia Interface) (Multimediální rozhraní s vysokým rozlišením)

HDMI (High-Definition Multimedia Interface) je rozhraní, které podporuje současný přenos video a audio signálu pomocí jednoho digitálního připojení a umožňuje přehrávání vysoce kvalitního digitálního obrazu a zvuku. Specifikace HDMI podporuje HDCP (High-bandwidth Digital Contents Protection), což je ochrana proti kopírování, která obsahuje technologii kódování pro digitální video signály.

x L.F.E. (Low Frequency Effects)

(Nízkofrekvenční efekt)

Zvukový efekt nízkých frekvencí, které vystupují ze subwooferu při přehrávání formátu Dolby Digital, DTS atd. Přidáním hlubokých basových tónů s frekvencí mezi 20 až 120 Hz dostane zvukový doprovod větší důraz a výkon.

x Vzorkovací frekvence

Pro konverzi analogového zvuku do digitální podoby je třeba analogová data nejprve kvantifikovat. Tento proces se nazývá vzorkování a počet měření (kvantifikace) analogových dat za sekundu se nazývá vzorkovací frekvence. Na standardním hudebním disku CD jsou uložena data vzorkovaná 44 100krát za sekundu, což se vyjadřuje jako vzorkovací frekvence 44,1 kHz. Obecně je možno říci, že čím vyšší je vzorkovací frekvence, tím je lepší kvalita zvuku.

STR-DH500

Page 81

GB01COV_STR-DH500-CEL.book Page 81 Friday, April 17, 2009 3:39 PM

Umístění

Bezpečnostní upozornění

Bezpečnost

Pokud se do skříňky receiveru dostane jakýkoliv pevný předmět nebo tekutina, odpojte receiver od síťové zásuvky a před jeho dalším použitím jej nechejte zkontrolovat kvalifikovaným servisním technikem.

Zdroje napájení

•Před zapnutím receiveru zkontrolujte, zda napájecí napětí odpovídá vašemu místnímu síťovému napětí. Napájecí napětí je uvedeno na výrobním štítku na zadní straně receiveru.

• Receiver není odpojen od síťového napájení, pokud je síťový kabel připojen do síťové zásuvky, a to ani ve chvílích, kdy je samotný receiver vypnutý.

• Pokud nebudete receiver delší dobu používat, nezapomeňte odpojit síťový kabel ze síťové zásuvky. Při odpojování síťového kabelu vždy uchopte zástrčku; nikdy netahejte za samotný kabel.

•Výměnu síťového kabelu je nutno provádět výhradně v kvalifikovaném servisním středisku.

• Umístěte receiver na místo, kde bude zajištěno dostatečné odvětrávání, aby se předešlo nárůstu teploty uvnitř receiveru a prodloužila se jeho provozní životnost.

•Neumísťujte receiver do blízkosti zdrojů tepla nebo na místa, kam dopadá přímé sluneční světlo nebo kde se vyskytuje nadměrná prašnost nebo mechanické otřesy.

• Nepokládejte na horní plochu receiveru žádné předměty, aby nedošlo k zablokování větracích otvorů a k poruchám funkce receiveru.

•Neumísťujte receiver do blízkosti zařízení, jako je například televizor, videorekordér nebo magnetofon. Pokud budete receiver používat v kombinaci s televizorem, videorekordérem nebo magnetofonem, který je umístěn příliš blízko receiveru, může dojít ke vzniku šumu a ke zhoršení kvality obrazu. To se může stát zejména tehdy, používáte-li pokojovou anténu. Z tohoto důvodu doporučujeme používat venkovní anténu.

• Pokud budete receiver umísťovat na speciálně upravené povrchy (vosk, olej, leštidlo a podobně), dbejte zvláštní opatrnosti, protože může dojít ke vzniku skvrn nebo k odbarvení povrchu receiveru.

Doplňující informace

Nárůst vnitřní teploty

To, že se receiver při provozu zahřívá, nepředstavuje žádnou poruchu. Pokud budete receiver používat delší dobu při vysoké hlasitosti, skříňka receiveru (horní a dolní plochy a boční strany) se značně zahřeje. Abyste se nepopálili, nedotýkejte se skříňky receiveru.

Provoz

Před připojováním dalších zařízení nezapomeňte receiver vypnout a odpojit ze síťové zásuvky.

Čištění

Povrch skříňky receiveru, panel a ovládací prvky čistěte jemným hadříkem navlhčeným ve slabém roztoku čisticího prostředku. Nepoužívejte žádné materiály s brusným účinkem, čisticí prášek nebo rozpouštědla, jako je například líh nebo benzín.

S případnými dotazy nebo problémy, které se týkají vašeho receiveru, se obracejte na nejbližšího prodejce Sony.

STR-DH500

Page 82

GB01COV_STR-DH500-CEL.book Page 82 Friday, April 17, 2009 3:39 PM

Z jedné z předních reprosoustav

Řešení problémů

Pokud při provozu receiveru narazíte na některý z následujících problémů, pokuste se jej s pomocí tohoto průvodce vyřešit. Pokud jakýkoli problém přetrvává, obraťte se na vašeho nejbližšího prodejce Sony.

Zvuk

Není slyšet žádný zvuk nebo pouze velmi slabý zvuk, a to bez ohledu na vybrané zařízení.

• Zkontrolujte, zda jsou správně a pevně připojeny reprosoustavy a zařízení.

• Zkontrolujte, zda jsou správně připojeny všechny reproduktorové kabely.

• Zkontrolujte, zda jsou receiver i všechna zařízení zapnuta.

• Zkontrolujte, zda není ovladač MASTER VOLUME (Celková hlasitost) nastaven do polohy „VOL MIN“ (Minimum).

• Zkontrolujte, zda nejsou připojena sluchátka.

• Stiskněte tlačítko MUTING (Vypnutí zvuku) pro zrušení funkce vypnutí zvuku.

• Zkontrolujte, zda jste pomocí tlačítek vstupů vybrali správné zařízení.

• Došlo k aktivaci ochranného obvodu receiveru. Vypněte receiver, odstraňte příčinu zkratu a opět jej zapněte.

Z příslušného zařízení není slyšet žádný zvuk.

• Zkontrolujte, zda je zařízení připojeno do správných vstupních audio konektorů.

• Zkontrolujte, zda jsou kabely použité pro připojení zcela zasunuty do konektorů jak na receiveru, tak i na zařízení.

nevychází žádný zvuk.

•Připojte sluchátka do konektoru PHONES (Sluchátka), abyste zkontrolovali, zda je v pořádku zvuk ze sluchátek. Pokud ve sluchátkách slyšíte pouze jeden kanál, může to znamenat, že zařízení není správně připojeno k receiveru. Zkontrolujte, zda jsou všechny kabely zcela zasunuty do konektorů jak na receiveru, tak i na zařízení. Pokud ve sluchátkách slyšíte oba kanály, může to znamenat, že přední reprosoustava není správně připojena k receiveru. Zkontrolujte připojení přední reprosoustavy, ze které nevychází zvuk.

•Ujistěte se, že jste připojili oba konektory (L a R) analogového zařízení a nikoliv pouze jeden z nich. Použijte audio kabel (není součástí příslušenství).

Při poslechu digitálních zdrojů a výběru vstupu SAT není slyšet žádný zvuk (ze vstupního konektoru OPTICAL (Optický)).

• Zkontrolujte, zda není tlačítkem INPUT MODE (Vstupní režim) nastaven režim „ANALOG“ (Analogový) (strana 74).

• Zkontrolujte, zda není zapnuta funkce ANALOG DIRECT (Překlenutí korekcí).

Zvuk levého a pravého kanálu je nevyvážený nebo stranově převrácený.

• Zkontrolujte, zda jsou správně a pevně připojeny reprosoustavy a zařízení.

• Pomocí nabídky LEVEL (Úroveň) nastavte vyvážení.

Na displeji je zobrazen nápis „NO INPUT“ (Žádný vstupní signál).

• Zkontrolujte, zda je zařízení připojeno do konektoru COAXIAL (Koaxiální) nebo OPTICAL (Optický). Pokud není prostřednictvím konektoru COAXIAL (Koaxiální) nebo OPTICAL (Optický) přiváděn žádný signál, zobrazí se na displeji nápis „NO INPUT“ (Žádný vstupní signál). Nejedná se o poruchu.

STR-DH500

Page 83

GB01COV_STR-DH500-CEL.book Page 83 Friday, April 17, 2009 3:39 PM

V reprodukci se vyskytuje brum nebo šum.

• Zkontrolujte, zda jsou pevně připojeny reprosoustavy a zařízení.

• Zkontrolujte, zda jsou propojovací kabely v dostatečné vzdálenosti od transformátoru nebo motoru a zda jsou vzdáleny alespoň 3 metry od televizoru nebo zářivkového osvětlení.

•Přemístěte audio zařízení do větší vzdálenosti od televizoru.

•Zástrčky a konektory jsou znečištěné. Otřete je hadříkem mírně navlhčeným v lihu.

Ze středové reprosoustavy/ prostorových reprosoustav nevychází žádný nebo jen velmi slabý zvuk.

• Vyberte režim CINEMA STUDIO EX (strana 61).

• Nastavte úroveň reprosoustav (strana 41).

• Zkontrolujte, zda jsou středová reprosoustava/prostorové reprosoustavy nastaveny buď na hodnotu „SMALL“ (Malé), nebo „LARGE“ (Velké) (strana

49).

Ze subwooferu nevychází žádný zvuk.

• Zkontrolujte, zda je subwoofer správně a pevně připojen.

• Zkontrolujte, zda je subwoofer zapnutý.

•Zajistěte, aby byl subwoofer nastaven na hodnotu „YES“ (Ano) (strana 49).

•Při použití některých zvukových polí nevychází ze subwooferu žádný zvuk.

Při propojení receiveru a zařízení pro přehrávání přes rozhraní HDMI není slyšet z reprosoustav připojených k receiveru žádný zvuk.

•Ujistěte se, že jste k receiveru připojili digitální audio konektory zařízení pro přehrávání. Potom snižte hlasitost zvuku televizoru na minimum nebo aktivujte funkci vypnutí zvuku na televizoru.

Nelze dosáhnout prostorového efektu.

• Zkontrolujte, zda je zapnuta funkce zvukového pole (stiskněte tlačítko MOVIE (Film) nebo MUSIC (Hudba)).

• Zvuková pole nepracují pro signály, které mají vyšší vzorkovací frekvenci než 48 kHz.

Není reprodukován vícekanálový zvuk Dolby Digital nebo DTS.

• Zkontrolujte, zda je přehrávaný disk DVD atd. zaznamenán ve formátu Dolby Digital nebo DTS.

• Pokud připojujete k digitálním vstupním konektorům tohoto receiveru DVD přehrávač atd., zkontrolujte nastavení zvuku (nastavení audio výstupu) připojeného zařízení.

Nelze provádět záznam.

• Zkontrolujte, zda jsou zařízení správně připojena (strana 29).

• Pomocí tlačítek vstupů vyberte zdrojové zařízení (strana 43).

Ze zařízení připojeného k adaptéru DIGITAL MEDIA PORT nevychází žádný zvuk.

• Nastavte hlasitost na tomto receiveru.

• Adaptér DIGITAL MEDIA PORT anebo zařízení není správně připojeno. Vypněte receiver a potom odpojte a znovu připojte adaptér DIGITAL MEDIA PORT anebo zařízení.

• Zkontrolujte adaptér DIGITAL MEDIA PORT anebo zařízení a ujistěte se, že podporují tento receiver.

Doplňující informace

STR-DH500

Page 84

GB01COV_STR-DH500-CEL.book Page 84 Friday, April 17, 2009 3:39 PM

Obraz Rádio

Na obrazovce televizoru se nezobrazuje žádný obraz nebo je obraz nejasný.

• Pomocí tlačítek vstupů vyberte příslušný vstup.

•Přepněte televizor do příslušného vstupního režimu.

•Přemístěte audio zařízení do větší vzdálenosti od televizoru.

• V závislosti na adaptéru DIGITAL MEDIA PORT nemusí být výstup obrazu možný.

Video signál vstupující ze zdroje prostřednictvím konektoru HDMI na receiveru není na výstupu do televizoru.

• Zkontrolujte připojení HDMI.

• V závislosti na zařízení pro přehrávání může být nutné provést nastavení zařízení. Postupujte podle návodů k obsluze dodaných s jednotlivými zařízeními.

Nelze provádět záznam.

• Zkontrolujte, zda jsou zařízení správně připojena (strana 29).

• Pomocí tlačítek vstupů vyberte zdrojové zařízení.

• Pokud chcete pořizovat záznam ze vstupu DMPORT, ujistěte se, že: – není video konektor adaptéru DIGITAL

MEDIA PORT připojen ke konektoru VIDEO VIDEO IN (Video vstup) na receiveru (strana 75),

– není položka „DMPORT V.“ přiřazena

na „–VIDEO“ v nabídce VIDEO (Obraz) (strana 49).

Příjem v pásmu FM je špatný.

• Pomocí koaxiálního kabelu s impedancí 75 ohmů (není součástí příslušenství) připojte k receiveru venkovní anténu pro pásmo FM (viz níže). Pokud budete k receiveru připojovat venkovní anténu, uzemněte ji, aby byla chráněna před účinky atmosférické elektřiny. Abyste předešli nebezpečí výbuchu plynu, nepřipojujte uzemňovací vodič k rozvodu plynu.

Venkovní anténa pro pásmo FM

Receiver

ANTENNA

Uzemňovací vodič (není součástí příslušenství)

K uzemnění

Není možno naladit žádné rozhlasové stanice.

• Zkontrolujte, zda jsou antény správně připojeny. Nasměrujte antény a pokud je to nutné, připojte externí anténu.

• Signál stanic je příliš slabý (při ladění prostřednictvím automatického ladění). Použijte přímé ladění.

•Ujistěte se, že je správně nastaven krok ladění (při ladění stanic v pásmu AM prostřednictvím přímého ladění).

•Na předvolbách nejsou uloženy žádné stanice nebo došlo k vymazání stanic z předvoleb (při výběru stanic na předvolbách). Uložte stanice na předvolby (strana 68).

• Opakovaně stiskněte tlačítko DISPLAY (Zobrazení) na receiveru tak, aby se na displeji zobrazila frekvence.

STR-DH500

Page 85

GB01COV_STR-DH500-CEL.book Page 85 Friday, April 17, 2009 3:39 PM

Systém RDS nepracuje.*

• Zkontrolujte, zda je naladěna RDS stanice v pásmu FM.

• Vyberte stanici v pásmu FM, která má silnější signál.

Nezobrazují se informace RDS, které požadujete.*

•Zjistěte si podrobnosti o dané rozhlasové stanici a ujistěte se, že skutečně vysílá vámi požadovanou službu. Pokud ano, může to znamenat, že je tato služba dočasně mimo provoz.

* Pouze modely s kódem oblasti CEL, CEK, RU.

Dálkový ovladač

Dálkový ovladač nepracuje.

•Nasměrujte dálkový ovladač na senzor dálkového ovládání na receiveru.

• Odstraňte případné překážky, které jsou mezi dálkovým ovladačem a receiverem.

• Pokud jsou baterie v dálkovém ovladači slabé, vyměňte obě baterie za nové.

•Ujistěte se, že jste na dálkovém ovladači vybrali správný vstup.

PROTECT (Ochrana)

Do reprosoustav je přiváděn nepravidelný proud nebo je horní panel receiveru zakrytý nějakým předmětem. Receiver se za několik sekund automaticky vypne. Zkontrolujte připojení reprosoustav a opět receiver zapněte.

Doplňující informace

Chybové zprávy

Dojde-li k poruše funkce, zobrazí se na displeji zpráva. Podle této zprávy můžete posoudit provozní stav receiveru. Viz následující informace, které uvádí možné řešení problému. Pokud jakýkoli problém přetrvává, obraťte se na vašeho nejbližšího prodejce Sony. Pokud se v průběhu automatické kalibrace zobrazí chybová zpráva - viz „Chybové a varovné kódy“ (strana 39) pro vyřešení problému.

STR-DH500

Page 86

GB01COV_STR-DH500-CEL.book Page 86 Friday, April 17, 2009 3:39 PM

Pokud nebudete schopni problém vyřešit prostřednictvím tohoto průvodce

Problém může být odstraněn vymazáním paměti receiveru (strana 35). Mějte však na paměti, že všechna nastavení uložená v paměti se vrátí na své výchozí hodnoty a že budete muset znovu provést veškerá nastavení receiveru.

Pokud problém přetrvává

Obraťte se na nejbližšího prodejce Sony. Mějte na paměti, že pokud servisní technik při opravě vymění některé součástky, může si tyto součástky ponechat.

Referenční části pro vymazání paměti receiveru

Pro vymazání Viz

Všech nastavení uložených v paměti

Uživatelsky nastavených zvukových polí

strana 35

strana 64

Technické údaje

Část zesilovače

Modely s kódem oblasti CEL, CEK, AU, RU Minimální efektivní výstupní výkon (RMS)

(8 ohmů, 20 Hz – 20 kHz, celkové harmonické zkreslení (THD) 0,09 %)

85 W + 85 W

Výstupní výkon v režimu stereo (8 ohmů, 1 kHz, celkové harmonické zkreslení (THD) 1 %)

100 W + 100 W

Výstupní výkon v prostorovém režimu

(8 ohmů, 1 kHz, celkové harmonické zkreslení (THD) 10 %)

130 W/kanál

Měřeno v následujících podmínkách:

Kód oblasti Požadavky na napájení

CEL, CEK, AU, RU 230 V střídavých, 50 Hz

Referenční výstupní výkon pro přední reprosoustavy, středovou reprosoustavu a prostorové reprosoustavy. V závislosti na nastavení zvukového pole a na zdroji nemusí být k dispozici žádný zvukový výstup.

Frekvenční rozsah

Analogový 10 Hz – 70 kHz

+0,5/–2 dB (bez zvukového pole a tónových korekcí)

Vstupy

Analogové Citlivost: 500 mV/

Digitální (koaxiální) Impedance: 75 ohmů

Digitální (optické) Odstup signál/šum (S/N):

50 kiloohmů Odstup signál/šum (S/N) 96 dB (A, 500 mV

Odstup signál/šum (S/N): 100 dB (A, 20 kHz LPF)

100 dB (A, 20 kHz LPF)

)

STR-DH500

Page 87

GB01COV_STR-DH500-CEL.book Page 87 Friday, April 17, 2009 3:39 PM

Výstupy (analogové)

AUDIO OUT (Audio výstup)

Napětí: 500 mV/10 kiloohmů

SUBWOOFER Napětí: 2 V/1 kiloohm

Tónové korekce

Úrovně zisku ±6 dB, krok 1 dB

ZKRATOVANÝ VSTUP (bez zvukového pole a tónových korekcí).

Zatížená síť, vstupní úroveň.

Část FM tuneru

Rozsah ladění 87,5 – 108,0 MHz Anténa Drátová anténa pro pásmo

FM Anténní konektor 75 ohmů (nesymetrických) Mezifrekvence 10,7 MHz

Část AM tuneru

Rozsah ladění

Kód oblasti Rozsah ladění

Krok 10 kHz

CEL, CEK, RU – 531 kHz –

AU 530 kHz –

1 710 kHz

Krok 9 kHz

1 602 kHz 531 kHz –

1 710 kHz

1 280 × 720p při 50 Hz 1 920 × 1 080i při 50 Hz 1 920 × 1 080p při 50 Hz 1 920 × 1 080p při 24 Hz

Výstupní rozlišení závisí na možnostech televizoru a zařízení.

Všeobecné údaje

Požadavky na napájení

Kód oblasti Požadavky na napájení

CEL, CEK, RU 230 V střídavých, 50/60 Hz AU 230 V střídavých, 50 Hz

Výstup napájení (DIGITAL MEDIA PORT)

DC OUT (Stejnosměrný výstup):

5 V, 0,7 A max.

Příkon

Kód oblasti Příkon

CEL, CEK, AU, RU 230 W

Rozměry (š/v/h) (přibližně)

430 × 157,5 × 322 mm včetně vyčnívajících částí a ovládacích prvků

Hmotnost (přibližně)7,4 kg

Anténa Smyčková anténa Mezifrekvence 450 kHz

Část zpracování video signálu

Vstupy/výstupy

Video: 1 Vš-š/75 ohmů COMPONENT VIDEO (Komponentní video):

Y: 1 Vš-š/75 ohmů

B/CB: 0,7 Vš-š/75 ohmů

R/CR: 0,7 Vš-š/75 ohmů

80 MHz HD propust

HDMI video

Vstup/výstup

640 × 480p při 60 Hz 720 × 480p při 59,94/60 Hz 1 280 × 720p při 59,94/60 Hz 1 920 × 1 080i při 59,94/60 Hz 1 920 × 1 080p při 59,94/60 Hz 720 × 576p při 50 Hz

Dodávané příslušenství

Návod k obsluze (tato příručka) Průvodce rychlým nastavením (1) Drátová anténa pro pásmo FM (1) Smyčková anténa pro pásmo AM (1) Dálkový ovladač (RM-AAU020) (1) Baterie typu R6 (velikosti AA) (2) Kalibrační mikrofon (ECM-AC2 nebo ECM-

AC2a) (1)

Podrobné informace o kódu oblasti používaného zařízení - viz strana 12.

Design a technické údaje podléhají změnám bez předchozího upozornění.

•Příkon v pohotovostním režimu: 0,3 W

•V některých deskách plošných spojů nejsou použity halogenové samozhášecí přísady.

STR-DH500

Doplňující informace

Page 88

GB01COV_STR-DH500-CEL.book Page 88 Friday, April 17, 2009 3:39 PM

Rejstřík

Číselné položky

2CH STEREO

(Dvoukanálové stereo) 62

5.1kanálový zvuk 25

AUTO CALIBRATION

(Automatická kalibrace) 36

AUTO FORMAT DIRECT

(A.F.D.) (Automatický formát) 58

Blu-ray přehrávač

přehrávání 46 připojení 30

CD přehrávač

přehrávání 45 připojení 28

Chybové zprávy 85

Časovač vypnutí 77

Dálkový ovladač 21 Digital Cinema Sound

(DCS) 61

DIGITAL MEDIA PORT

přiřazení video vstupu

76 připojení 75 vstup 43

Dolby Digital 80 DTS 80 DVD přehrávač

přehrávání 46 připojení 32

DVD rekordér

připojení 34

Dvoukanálový zvuk 62

HDMI

připojení 30

INPUT MODE (Vstupní

režim) 74

Ladění

automatické 66 přímé 67 stanice na předvolbách

Nabídka

A. CAL (Automatická

kalibrace) 57 AUDIO (Zvuk) 52 LEVEL (Úroveň) 50 SUR (Prostorový zvuk)

51 SYSTEM (Systém) 54 TONE (Tónové korekce)

51 TUNER (Rádio) 52 VIDEO (Obraz) 53

Počáteční nastavení 35 Pojmenování

stanic na předvolbách 69 Vstupy 44

PROTECT (Ochrana) 85

Rádio

připojení 34 RDS 70 Reprosoustavy

připojení 26

Satelitní přijímač

připojení 33 Set-top box

připojení 33 Super Audio CD přehrávač

přehrávání 45

připojení 28

Televizor

připojení 27 TEST TONE (Testovací

signál) 41

Výběr

zařízení 43

zvukové pole 60 Videorekordér

připojení 34 Vypnutí zvuku 43

Záznam na záznamová

média 78

Zvuková pole

obnovení výchozích

nastavení 64

výběr 60

STR-DH500

Page 89

GB01COV_STR-DH500-CEL.book Page 89 Friday, April 17, 2009 3:39 PM

STR-DH500

Page 90

GB01COV_STR-DH500-CEL.book Page 89 Friday, April 17, 2009 3:39 PM

STR-DH500

Page 91

GB01COV_STR-DH500-CEL.book Page 89 Friday, April 17, 2009 3:39 PM

STR-DH500

Page 92

GB01COV_STR-DH500-CEL.book Page 90 Friday, April 17, 2009 3:39 PM

Nakládání s nepotřebným elektrickým a elektronickým zařízením (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Místo

toho by měl být odložen do sběrného místa určeného k recyklaci elektronických výrobků a zařízení. Dodržením této instrukce zabráníte negativním dopadům na životní prostředí a zdraví lidí, které naopak může být ohroženo nesprávným nakládáním s výrobkem při jeho likvidaci. Recyklováním materiál zdroje. Pro získání dalších informací o recyklaci tohoto výrobku kontaktujte prosím místní orgány státní správy, místní ﬁrmu zabezpečující likvidaci a sběr odpadů nebo prodejnu, v níž jste výrobek zakoupili.

ů, z nichž je výrobek vyroben, pomůžete zachovat přírodní
