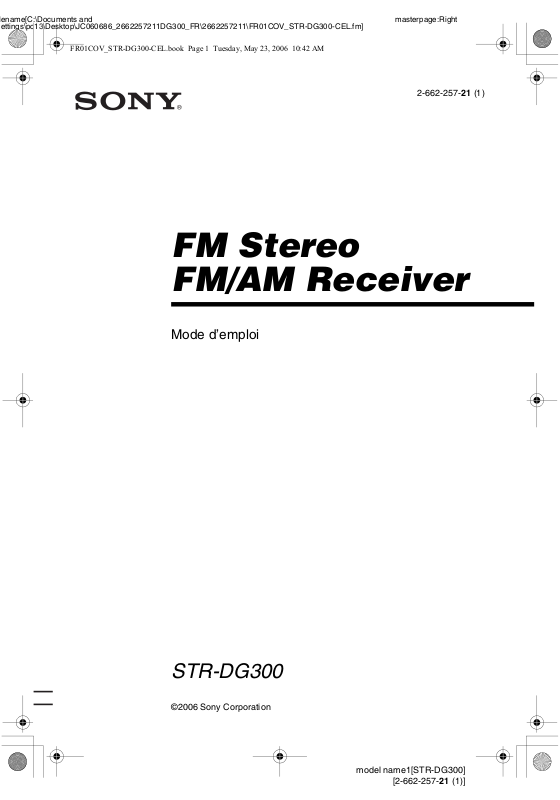

Page 1

2-662-257-21 (1)

FM Stereo FM/AM Receiver

Mode d’emploi

STR-DG300

Page 2

AVERTISSEMENT

Pour éviter tout risque d’incendie ou de choc électrique, n’exposez pas l’appareil à la pluie ou à l’humidité.

Afin d’éviter tout risque d’incendie, ne pas couvrir les ailettes de ventilation de cet appareil avec des papiers journaux, des nappes, des rideaux, etc. Ne pas poser de bougies allumées sur l’appareil. Afin d’éviter tout risque d’incendie ou d’électrocution, ne pas poser d’objets contenant du liquide, comme des vases, sur l’appareil.

N’installez pas l’appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Ne pas jeter les piles dans les ordures ménagères. Déposez-les correctement aux endroits préconisés.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

A propos de ce mode d’emploi

• Les instructions de ce manuel couvrent le modèle STR-DG300. Vérifiez le numéro de votre modèle en bas et à droite du panneau avant.

• Dans ce manuel, les opérations sont décrites en utilisant les commandes de la télécommande fournie. Vous pouvez également utiliser les commandes sur l’ampli-tuner si elles portent des noms identiques ou similaires.

Cet ampli-tuner est doté des systèmes Dolby* Digital et DTS**. * Fabriqué sous licence de Dolby Laboratories.

Le terme « Dolby » et le sigle double D sont des marques commerciales de Dolby Laboratories.

** « DTS » et « DTS 2.0 » sont des marques de

Digital Theater Systems, Inc.

Page 3

Table des matières

Préparatifs

Description et emplacement des pièces ........ 4

1 : Installation des enceintes ....................... 12

2 : Raccordement des enceintes .................. 13

3 : Raccordements des appareils

audio/vidéo............................................. 14

4 : Raccordements des antennes.................. 18

5 : Préparation de l’ampli-tuner et de la

télécommande ........................................ 19

6 : Sélection du système d’enceintes........... 20

7 : Réglage des niveaux et de l’équilibrage

des enceintes (TEST TONE).................. 21

Lecture

Sélection d’un appareil................................ 22

Ecoute/lecture d’un appareil .......................23

Utilisation de l’amplificateur

Navigation parmi les paramètres de

réglage.................................................... 25

Personnalisation des réglages de

l’ampli-tuner .......................................... 27

Sélection d’un champ sonore

Utilisation du son Dolby Digital et

DTS (AUTO FORMAT DIRECT) .........29

Sélection d’un champ sonore

pré-programmé.......................................29

Ecoute du son sans aucun réglage

(ANALOG DIRECT).............................31

Rétablissement des champs sonores aux

réglages initiaux .....................................32

Opérations du tuner

Ecoute d’une radio FM/AM ........................32

Mémorisation automatique des stations

FM (AUTOBETICAL)...........................34

Préréglage des stations de radio ..................35

Utilisation de la fonction RDS

(système de données radiodiffusées)......37

Autres opérations

Changement du mode d’entrée audio

(INPUT MODE).....................................38

Changement des informations sur

l’afficheur ...............................................39

Utilisation de la minuterie d’arrêt ...............39

Enregistrement audio avec l’ampli-tuner ....40

Utilisation de la télécommande

Modification de l’affectation des

touches....................................................40

Informations complémentaires

Glossaire......................................................41

Précautions ..................................................42

Dépannage...................................................43

Spécifications ..............................................46

Index............................................................47

Page 4

Préparatifs

3 75

12 4 6 8

Description et emplacement des pièces

Panneau avant

?/1

TUNING MODE

–+

SPEAKERS

(OFF/A/B/A+B)

VIDEO 3 IN/

PORTABLE AUDIO IN

PHONES

Désignation Fonction

A ?/1 Appuyez sur cette touche

TUNING

TREBLEBASS A.F.D.

qgqh

MOVIE

MUSIC DIRECT

Désignation Fonction

F DISPLAY Appuyez sur cette touche

pour allumer ou éteindre l’ampli-tuner (pages 19, 23, 24, 32, 34).

B SPEAKERS

(OFF/A/B/A+B)

Appuyez sur cette touche pour sélectionner le système d’enceintes (page

G INPUT MODE Appuyez sur cette touche

20).

C TUNING MODE Appuyez sur cette touche

pour sélectionner le mode de sélection des stations (pages 33, 36).

D Afficheur Affiche l’état actuel de

H MASTER

VOLUME

l’appareil sélectionné ou la liste des paramètres pouvant être sélectionnés

E Capteur de

télécommande

(page 6).

Capte les signaux de la télécommande.

I MUTING Appuyez sur cette touche

DISPLAY INPUT MODE

INPUT SELECTOR

pour sélectionner des informations sur l’afficheur (pages 37, 39).

pour sélectionner le mode d’entrée lorsque des appareils identiques sont raccordés à la fois à des prises numériques et analogiques (page 38).

Tournez pour régler simultanément le niveau de volume de toutes les enceintes (pages 21, 22, 23, 24).

pour couper le son (page

22).

WOOFER ON/OFF

MASTER VOLUME

MUTING

9q;ql qaqsqjqk qd

Page 5

Désignation Fonction

J WOOFER

ON/OFF

K INPUT

SELECTOR

L DIRECT Appuyez sur cette touche

M MOVIE,

MUSIC

N A.F.D. Appuyez sur cette touche

O TREBLE +/– Appuyez sur ces touches

P BASS +/– Appuyez sur ces touches

Q TUNING +/– Tournez ce bouton pour

R Prise VIDEO 3 IN/

PORTABLE AUDIO IN

S Prise PHONES Se raccorde à un casque

Appuyez sur cette touche pour mettre le caisson de graves sous ou hors tension.

Tournez ce bouton pour sélectionner la source d’entrée que vous désirez lire (pages 22, 23, 24, 31, 33, 36, 38, 40).

pour écouter un son analogique de haute qualité (page 31).

Appuyez sur cette touche pour sélectionner les champs sonores d’un film ou de la musique (page

29).

pour sélectionner le mode A.F.D. (page 29).

pour régler le niveau des aiguës des enceintes avant (page 28).

pour régler le niveau des graves des enceintes avant (page 28).

sélectionner une station par balayage (pages 33,

35).

Permet de raccorder un appareil audio portabl e, tel qu’un lecteur MP3, etc. (pages 15, 22).

(page 43).

Préparatifs

Page 6

Indicateurs sur l’afficheur

6743521

LFE

L CR

SL SR

SP A SP B

DIGITAL

;

SLEEP OPT COAX

qaqs

Désignation Fonction

A SW S’allume lorsque vous appuyez

B LFE S’allume lorsque le disque en

C SP A/SP B S’allume selon le système

D ;DIGITAL S’allume lors de la réception de

sur la touche WOOFER ON/ OFF de l’ampli-tuner pour mettre le caisson de graves sous tension et le signal audio est émis par la prise SUB WOOFER.

cours de lecture contient un canal LFE (Effet de basse fréquence) et que la restitution du son s’effectue via le canal LFE.

d’enceintes utilisé. Toutefois, ces indicateurs ne s’allument pas si la sortie enceinte est désactivée ou si un casque est raccordé.

signaux Dolby Digital.

Remarque

Lorsque vous lisez un disque au format Dolby Digital, vérifiez que vous avez bien effectué des raccordements numériques et que INPUT MODE n’est pas réglé sur « ANALOG » (page

38).

DTS

D.RANGE

STEREO MONO

RDS

MEMORY

A.DIRECT

q; 9

Désignation Fonction

E DTS S’allume lors de la réception de

F MEMORY S’allume lorsqu’une fonction

G A.DIRECT S’allume lorsque ANALOG

H Indicateurs

des stations préréglées

I Indicateurs

du tuner

J D.RANGE S’allume lorsque la

signaux DTS.

Remarque

Lorsque vous lisez un disque au format DTS, vérifiez que vous avez bien effectué des raccordements numériques et que INPUT MODE n’est pas réglé sur « ANALOG » (page

38).

de mémoire, telle que la mémoire préréglée (page 35), etc., est activée.

DIRECT est sélectionné (page

31).

S’allument lorsque vous utilise z l’ampli-tuner pour sélectionner les stations que vous avez préréglées. Pour plus de détails sur le préréglage des station de radio, reportez-vous à la page

35.

S’allument lorsque vous utilise z l’ampli-tuner pour sélectionner des stations de radio (page 32), etc.

compression de la gamme dynamique est activée (page

27).

Page 7

Désignation Fonction

K COAX S’allume lorsque INPUT

L OPT S’allume lorsque INPUT

M SLEEP S’allume lorsque la minuterie

N Indicateurs

des canaux de lecture

L R C SL SR

MODE est réglé sur « AUTO IN » et que le signal source est un signal numérique reçu via la prise COAXIAL ou lorsque INPUT MODE est réglé sur « COAX IN » (page 38).

MODE est réglé sur « AUTO IN » et que le signal source est un signal numérique reçu via la prise OPTICAL ou lorsque INPUT MODE est réglé sur « OPT IN » (page 38).

d’arrêt est activée (page 39).

Les lettres (L, C, R, etc.) indiquent les canaux en cours de lecture. Les cases qui entourent les lettres L et R indiquent que l’ampli-tuner réduit la source sonore à 2 canaux. Avant gauche Ava nt d r o ite Centrale (mono) Surround gauche Surround droite

Exemple :

Format d’enregistrement (Avant/Surround) : 3/2.1 Champ sonore : A.F.D. AUTO

Préparatifs

L CR

SL SR

Page 8

Panneau arrière

)

DIGITAL

OPTICAL

VIDEO 1

ANTENNA

VIDEO 2

DVD

COAXIAL

A Section DIGITAL INPUT

Prise OPTICAL IN

Prise COAXIAL IN

B Section ANTENNA

FM ANTENNA

AM ANTENNA

AC OUTLET

SWITCHED 100W/0.4A MAX

AUDIO ININ

OUT

MD/TAPE

DVD

SA-CD/CD

AUDIO IN

VIDEO 2

AUDIO OUT

VIDEO 1

AUDIO IN

AUDIO

OUT

SUB

WOOFER

FRONT A FRONT B

SPEAKERS

–

C Section SPEAKER

Permet de raccorder un lecteur DVD, etc. La prise COAXIAL offre une meilleure qualité du son avec un volume élevé (page 16).

Permet de raccorder les enceintes (page

13).

Permet de raccorder un caisson de graves (page 13).

D Section AUDIO INPUT/OUTPUT

Permet de raccorder l’an tenne fil FM fournie avec l’ampli-tuner (page 18).

Permet de raccorder l’an tenne cadre AM fournie avec l’ampli-tuner (page 18).

Blanc (L-gauche

Rouge (R-droit)

Prise AUDIO IN/OUT

Permet le raccordement à une platine MD ou à magnétoscope, etc. (pages 15, 16).

Page 9

Télécommande

Vous pouvez utiliser l’ampli-tuner avec la télécommande fournie. Vous pouvez également utiliser la télécommande afin de commander les appareils audio/vidéo Sony que la télécommande est programmée pour commander (page 40).

RM-AAU007

AV ?/1

TV/VIDEO

SLEEP

VIDEO 1 VIDEO 2

MD/TAPE

ql qk

SA-CD/CD

A.F.D. MOVIE

123

>10/

CLEAR

RETURN/EXIT

TV CH –

REPLAY ADVANCE

PRESET –

TUNING –

TEST

TONE

?/1

SYSTEM STANDBY

VIDEO 3 DVD

TUNER

MUSIC LEVEL

MEMORY DVD MENU

0/10

ENTER

TOOLSDISPLAY

HmM

?/1

AMP MENU

SUB WOOFER

FM MODE

D.TUNING

D.SKIP

MUTING

TV VOL

MASTER VOL

TV CH +

PRESET +

TUNING +

Commutateur (sous tension/veille)

TV ?/1, ?/1

Commutateur (sous tension/veille)

3 4

8 9

Désignation Fonction

A AV ?/1 Appuyez sur cette touche pour

B TV ?/1 Appuyez simultanément sur TV

?/1 Appuyez sur cette touche pour

C AMP MENU Appuyez sur cette touche pour

D MOVIE,

MUSIC

E SUB

WOOFER LEVEL +/–

F FM MODE Appuyez sur cette touche pour

G D.TUNING Appuyez sur cette touche pour

D.SKIP Appuyez sur cette touche pour

allumer ou éteindre les appareils audio/vidéo Sony que la télécommande est programmée pour commander (page 40). Si vous appuyez en même temps sur cette touche et sur la touche ?/1 (B), l’ampli-tuner et les autres appareils s’éteignent (SYSTEM STANDBY).

Remarque

La fonction du commutateur AV ?/1 change automatiquement chaque fois que vous appuyez sur les touches d’entrée (W).

?/1 et sur TV (M) pour allumer ou éteindre le téléviseur.

allumer ou éteindre l’amplituner. Pour éteindre tous les ap pareils, appuyez simultanément sur ?/1 et sur AV ?/1 (A) (SYSTEM STANDBY).

afficher le menu de l’amplituner. Utilisez ensuite les touches de commande pour exécuter les opérations des menus.

Appuyez sur cette touche pour sélectionner les champs sonores d’un film ou de la musique.

Appuyez sur ces touches pour régler le niveau du caisson de graves.

sélectionner la réception FM mono ou stéréo.

passer en mode de sélection directe des stations.

ignorer le disque du lecteur CD ou DVD (changeur multidisque uniquement).

Préparatifs

suite page suivante

Page 10

Désignation Fonction

H DVD MENU Appuyez sur cette touche pour

I ENTER Appuyez sur cette touche pour

MEMORY Appuye z sur cette touche pour

J MUTING Appuyez sur cette touche pour

K TV VOL

/–

MASTER

VOL +

L ./> Appuyez sur cette touche pour

REPLAY / ADVANCE

m/M Appuyez sur cette touche

afficher le menu du lecteur DVD sur l’écran du téléviseur. Utilisez ensuite les touches de commande pour exécuter les opérations des menus.

saisir une valeur après avoir sélectionné un canal, un disque ou une plage à l’aide des touches numériques.

mémoriser une station.

couper le son.

Appuyez simultanément sur TV VOL +/– et sur TV (M) pour ajuster le niveau de volume du téléviseur.

Appuyez sur ces touches pour

/–

régler le niveau de volume de toutes les enceintes simultanément.

ignorer des plages du lecteur CD, du lecteur DVD, de la platine MD ou de la platine cassette.

Appuyez sur ces touches pour

réécouter la scène précédente ou pour avancer rapidement dans la scène en cours du magnétoscope ou du lecteur DVD.

pour : – rechercher des plages vers

l’avant ou vers l’arrière sur le lecteur DVD.

– avancer rapidement/reculer

sur le magnétoscope, le lecteur CD, la platine MD ou la platine cassette.

Appuyez sur cette touche pour lancer la lecture sur le magnétoscope, le lecteur CD, le lecteur DVD, la platine MD ou la platine cassette.

Désignation Fonction

L X Appuyez sur cette touche pour

x Appuyez sur cette touche pour

TV CH +/– Appuyez simultanément sur

PRESET +/– Appuyez sur cette touche

TUNING +/– Appuyez sur cette touche pour

M TV Pour activer les touches dont

N MENU Appuyez sur cette touche pour

O RETURN/

EXIT O

interrompre la lecture ou l’enregistrement sur le magnétoscope, le lecteur CD, le lecteur DVD, la platine MD ou la platine cassette. (Active également l’enregistrement sur les appareils en pause d’enregistrement.)

arrêter la lecture sur le magnétoscope, le lecteur CD, le lecteur DVD, la platine MD ou la platine cassette.

TV CH +/– et sur TV (M) pour sélectionner les chaînes télévisées préréglées.

pour : – prérégler des stations. – prérégler des canaux du

magnétoscope ou du tuner satellite.

sélectionner une station.

le libellé est orange, appuyez simultanément sur TV et sur la touche souhaitée avec un libellé orange.

afficher les menus du magnétoscope, du lecteur DVD ou du tuner satellite sur l’écran du téléviseur. Utilisez ensuite les touches de commande pour exécuter les opérations des menus.

Appuyez sur cette touche pour : – revenir au menu précédent. – quitter le menu lorsque le

menu ou le guide à l’écran du lecteur DVD ou du tuner satellite s’affiche sur l’écran du téléviseur.

Page 11

Désignation Fonction

P Touches de

commande

Q DISPLAY Appuyez sur cette touche pour

R TOOLS Appuyez sur cette touche pour

S -/-- Appuyez simultanément sur

>10/

CLEAR Appuyez sur cette touche

Après avoir appuyé sur AMP MENU (C), DVD MENU (H) ou MENU (N), appuyez sur la touche de commande V, v, B ou b pour sélectionner les réglages. Lorsque vous appuyez sur DVD MENU ou MENU, appuyez sur la touche de commande pour valider la sélection.

sélectionner les informations affichées sur l’écran du téléviseur concernant le magnétoscope, le tuner satellite, le lecteur CD, le lecteur DVD ou la platine MD.

afficher les options applicables à la totalité du disque (notamment pour la protection du disque), à l’enregistreur (notamment pour les réglages audio pendant l’enregistrement) ou des rubriques multiples dans un menu de liste (notamment pour effacer des titres multiples).

-/-- et sur TV (M) pour sélectionner le mode d’entrée des canaux, à un ou deux chiffres, du téléviseur.

Appuyez pour sélectionner : – les numéros de plages

supérieurs à 10 du magnétoscope, du tuner satellite, du lecteur CD ou de la platine MD.

– les numéros de chaîne du

terminal CATV numérique.

pour : – effacer une erreur si vous

avez appuyé sur une touche numérique incorrecte.

– revenir en mode de lecture

continue, etc. du tuner satellite ou du lecteur DVD.

Désignation Fonction

T Touches

numériques (numéro 5

U A.F.D. Appuyez sur cette touche pour

V Touches

d’entrée

Appuyez sur cette touche pour :

)

– prérégler/syntoniser des

stations préréglées.

– sélectionner les numéros de

plages du lecteur CD, du lecteur DVD ou de la platine MD. Appuyez sur 0/10 pour sélectionner le numéro de plage 10.

– sélectionner des numéros de

canaux du magnétoscope ou

du tuner satellite. Appuyez simultanément sur les touches numériques et TV (M) pour sélectionner les chaînes de télévision.

sélectionner le mode A.F.D.

Appuyez sur l’une des touches pour sélectionner l’appareil que vous souhaitez utiliser. Lorsque vous appuyez sur l’une des touches d’entrée, l’ampli-tuner se met sous tension. Les touches ont été affectées en usine aux produits Sony, comme suit. Vous pouvez changer l’affectation des touches en suivant les étapes de la section « Modification de l’affectation des touches » à la page 40.

Touche Appareil Sony

VIDEO 1 Magnétoscope

VIDEO 2 Magnétoscope

VIDEO 3 Non affectée

DVD Lecteur DVD

MD/TAPE Platine MD

SA-CD/CD Lecteur Super Audio

TUNER Tuner intégré

commandé

(VTR mode 3)

(VTR mode 2)

CD/CD

Préparatifs

suite page suivante

Page 12

Désignation Fonction

W TV/VIDEO Appuyez simultanément sur

SLEEP Appuyez sur cette touche pour

X TEST TONE Appuyez sur cette touc he pour

Les touches 5, MASTER VOL +, TV VOL + et H comportent un point tactile. Utilisez ce point tactile comme repère lorsque vous utilisez l’amplituner.

TV/VIDEO et sur TV (M) pour sélectionner le signal d’entrée (entrée TV ou entrée vidéo).

activer la fonction de la minuterie d’arrêt et la durée après laquel le l’ampli-tuner se met automatiquement hors tension.

activer la tonalité d’essai

Remarques

• Certaines fonctions expliquées dans cette section peuvent ne pas fonctionner selon le modèle.

• L’explication ci-dessus est fournie à titre d’exemple uniquement. Par conséquent, selon l’appareil, l’opération ci-dessus peut être impossible ou fonctionner différemment.

1 : Installation des enceintes

Cet ampli-tuner vous permet d’utiliser un système 2.1 canaux (2 enceintes avant et un caisson de graves).

AEnceinte avant (Gauche) BEnceinte avant (Droite) CCaisson de graves

Conseil

Etant donné que le caisson de graves n’émet pas de signaux très directionnels, vous pouvez le placer où vous le souhaitez.

Page 13

2 : Raccordement des enceintes

SA-CD/CD

MD/TAPE

OUT

AUDIO IN

DVD

AUDIO ININ

VIDEO 2

AUDIO IN

VIDEO 1

AUDIO OUT

FRONT B

–

SUB

WOOFER

Préparatifs

A Cordon audio mono (non fourni) B Cordons d’enceintes (non fourni)

AEnceinte avant A (Gauche) BEnceinte avant A (Droite) CCaisson de graves

AUDIO

OUT

SPEAKERS FRONT B

FRONT A

SPEAKERS

AC OUTLET

SWITCHED 100W/0.4A MAX

Si vous disposez d’enceintes avant supplémentaires, raccordez-les à la borne

SPEAKERS FRONT B. Vous pouvez sélectionner les enceintes avant que vous souhaitez utiliser avec la touche SPEAKERS (OFF/A/B/A+B). Pour plus d’informations, reportez-vous à la section « 6 : Sélection du système d’enceintes » (page 20).

Si le caisson de graves raccordé comporte une fonction de mise en veille automatique, désactivez cette fonction pour regarder des films. Si la fonction de mise en veille automatique est réglée sur ON, le caisson de graves est automatiquement mis en veille selon le niveau d’entrée du caisson de graves, et le son risque d’être coupé.

Page 14

3 : Raccordements des appareils audio/vidéo

Comment raccorder vos appareils

Cette section décrit comment raccorder vos appareils à cet ampli-tuner. Avant de commencer, reportez-vous à la section « Appareil à raccorder » ci-dessous qui décrit comment raccorder les appareils audio/vidéo. Après avoir raccordé tous vos appareils, passez à « 4 : Raccordements des antennes » (page 18).

Appareil à raccorder

Pour raccorder des Voir

Appareils audio

• Lecteur Super Audio CD/CD

•Platine MD

• Platine cassette

• Appareil audio portable, tel

qu’un lecteur MP3, etc.

Appareils vidéo

•Lecteur DVD

• Enregistreur DVD

• Tuner satellite

• Magnétoscope

page 15

page 16

Page 15

Raccordement d’appareils audio

L’illustration suivante montre comment raccorder des appareils audio, tels qu’un lecteur Super Audio CD, une platine MD, etc.

Préparatifs

Lecteur Super Audio CD/CD

DIGITAL

OPTICAL

VIDEO 1

VIDEO 2

DVD

COAXIAL

Platine MD/ cassette

ANTENNA

SA-CD/CD

AUDIO IN

VIDEO 2

AUDIO OUT

VIDEO 1

AUDIO IN

OUT

MD/TAPE

AUDIO IN

DVD

Vers la prise VIDEO 3 IN/PORTABLE AUDIO IN

AUDIO

OUT

SUB

WOOFER

(panneau avant)

FRONT A

SPEAKERS

VIDEO 3 IN/

PORTABLE AUDIO IN

–

Appareil audio

portable

A Cordon audio (non fourni) B Câble RCA avec prise de casque stéréo (non fourni)

Remarques

• Des distorsions risquent de se produire lorsque vous écoutez un appareil raccordé à la prise VIDEO 3 IN/PORTABLE AUDIO IN située sur le panneau avant de cet ampli-tuner. Il ne s’agit pas d’un dysfonctionnement et cela dépend de l’appareil raccordé.

• Si le son provenant de l’appareil raccordé à la prise VIDEO 3 IN/PORTABLE AUDIO IN est très faible, vous pouvez monter le niveau du volume. Veillez toutefois à réduire le niveau de volume avant de sélectionner un autre appareil, pour éviter d’endommager les enceintes.

Page 16

Raccordement d’appareils vidéo

L’illustration suivante montre comment raccorder des appareils vidéo tels qu’un lecteur DVD, un enregistreur DVD, un tuner satellite ou un magnétoscope.

Tuner satellite

DIGITAL

OPTICAL

VIDEO 1

VIDEO 2

ANTENNA

Si vous raccordez un enregistreur DVD

Veillez à modifier le réglage d’usine de la touche d’entrée VIDEO 1 de la télécommande, afin de pouvoir utiliser cette touche pour commander votre enregistreur DVD. Pour plus d’informations, reportez-vous à la section « Modification de l’affectation des touches » (page 40).

DVD

COAXIAL

SA-CD/CD

OUT

MD/TAPE

AUDIO IN

DVD

VIDEO 2

AUDIO OUT

BBCA

Lecteur DVD Enregistreur DVD/

A Cordon numérique optique (non fourni) B Cordon audio (non fourni) C Cordon numérique coaxial (non fourni)

VIDEO 1

AUDIO IN

AUDIO

OUT

SUB

WOOFER

magnétoscop

FRONT A

SPEAKERS

–

Page 17

Remarques

• Vous pouvez uniquement enregistrer les signaux audio de l’appareil vidéo (tel qu’un enregistreur DVD, un magnétoscope, etc.) raccordé à cet amplituner. Pour plus d’informations, reportez-vous au mode d’emploi fourni avec l’appareil vidéo raccordé.

• Lorsque vous raccordez les cordons numériques optiques, insérez les fiches bien droit jusqu’au déclic de mise en place.

• Ne pliez pas les cordons numériques optiques ou ne faites pas de nœuds avec.

Conseil

Toutes les prises audio numériques sont compatibles avec les fréquences d’échantillonnage 32 kHz, 44,1 kHz, 48 kHz et 96 kHz.

Préparatifs

Page 18

4 : Raccordements des antennes

Raccordez l’antenne cadre AM et l’antenne fil FM fournies.

Antenne fil FM (fournie)

DIGITAL

OPTICAL

VIDEO 1

VIDEO 2

ANTENNA

Antenne cadre AM (fournie)

DVD

COAXIAL

SA-CD/CD

OUT

MD/TAPE

AUDIO ININ

AUDIO IN

DVD

VIDEO 2

Remarques

• Pour empêcher les parasites, placez l’antenne cadre AM à l’écart de l’ampli-tuner et des autres appareils.

• Déployez complètement l’antenne fil FM.

• Après avoir raccordé l’antenne fil FM, maintenezla aussi horizontale que possible.

AUDIO OUT

VIDEO 1

AUDIO IN

AUDIO

OUT

SUB

WOOFER

FRONT A

SPEAKERS

–

Page 19

5 : Préparation de l’ampli-tuner et de la télécommande

Raccordement du cordon d’alimentation secteur

Branchez le cordon d’alimentation sur une prise murale.

Cordon d’alimentation secteur

AC OUTLET

SWITCHED 100W/0.4A MAX

AC OUTLET

Exécution des opérations de configuration initiale

Avant d’utiliser l’ampli-tuner pour la première fois, initialisez-le en suivant la procédure cidessous. Vous pouvez également utiliser cette procédure pour réinitialiser les réglages aux réglages d’usine. Pour ce faire, veillez à utiliser les touches de l’ampli-tuner.

1,2

SPEAKERS

(OFF/A/B/A+B)

VIDEO 3 IN/

PORTABLE AUDIO IN

?/1

TUNING MODE

–+

TUNING

PHONES

TREBLEBASS A.F.D. MOVIE MUSIC DIRECT

DISPLAY INPUT MODE

INPUT SELECTOR

MASTER VOLUME

WOOFER

ON/OFF

MUTING

Préparatifs

–

FRONT A FRONT B

SPEAKERS

–

Vers la prise murale

Remarques

• Installez ce système de façon à pouvoir débrancher immédiatement le cordon d’alimentation de la prise murale en cas de problème.

• La prise AC OUTLET située à l’arrière de l’amplituner est une prise commutée alimentant les appareils raccordés uniquement lorsque l’amplituner est sous tension.

• Assurez-vous que la consommation électrique totale des appareils raccordés à la prise AC OUTLET de l’ampli-tuner ne dépasse pas la puissance indiquée sur le panneau arrière. Ne raccordez pas d’appareils électriques domestiques à forte consommation, tels qu’un fer à repasser, un ventilateur ou un téléviseur sur cette prise. Ceci risque d’entraîner un dysfonctionnement.

1 Appuyez sur ?/1 pour éteindre

l’ampli-tuner.

2 Maintenez la touche ?/1

enfoncée pendant 5 secondes.

L’indication « CLEARING » s’affiche pendant quelques instants, suivie de « CLEARED ». Les réglages suivants sont réinitialisés aux réglages d’usine :

• tous les réglages pour le système d’enceintes et le réglage du son ;

• le champ sonore mémorisé pour chaque entrée et chaque station préréglée ;

• tous les réglages des champs sonores ;

• toutes les stations préréglées ;

• MASTER VOLUME est réglé sur « VOL MIN » ;

• L’entrée est réglée sur « DVD ».

Page 20

Insertion des piles dans la télécommande

Insérez deux piles R6 (format AA) dans la télécommande RM-AAU007. Respectez les polarités lors de la mise en place des piles.

6 : Sélection du système d’enceintes

Vous pouvez sélectionner les enceintes avant que vous souhaitez piloter. Pour ce faire, veillez à utiliser les touches de l’ampli-tuner.

Remarques

• Ne laissez pas la télécommande dans un endroit très chaud ou très humide.

• N’utilisez pas une pile neuve avec des piles usagées.

• N’utilisez pas des piles alcalines avec des piles d’un autre type.

• N’exposez pas le capteur de télécommande aux rayons directs du soleil ou à des appareils d’éclairage. Ceci pourrait provoquer un dysfonctionnement.

• Si vous prévoyez de ne pas utiliser la télécommande pendant un certain temps, retirez les piles pour éviter qu’elles ne coulent et ne provoquent des dommages ou une corrosion.

Conseil

Dans des conditions normales d’utilisation, les piles durent environ 3 mois. Lorsque l’ampli-tuner ne répond plus à la télécommande, remp lacez toutes les piles par des neuves.

?/1

TUNING MODE

–+

SPEAKERS

(OFF/A/B/A+B)

VIDEO 3 IN/

PORTABLE AUDIO IN

SPEAKERS (OFF/A/B/A+B)

TUNING

PHONES

TREBLEBASS A.F.D. MOVIE MUSIC DIRECT

DISPLAY INPUT MODE

INPUT SELECTOR

MASTER VOLUME

WOOFER ON/OFF

MUTING

Appuyez plusieurs fois sur SPEAKERS (OFF/A/B/A+B) pour sélectionner les enceintes avant que vous souhaitez piloter.

Pour sélectionner Allumez

Les enceintes raccordées aux bornes SPEAKERS FRONT A

Les enceintes raccordées aux bornes SPEAKERS FRONT B

Les enceintes raccordées aux bornes SPEAKERS FRONT A et B (raccordement parallèle)

Pour couper la sortie des enceintes, appuyez plusieurs fois sur SPEAKERS (OFF/A/B/ A+B) jusqu’à ce que les indicateurs « SP A » et « SP B » disparaissent de l’afficheur.

SP A

SP B

SP A et SP B

Page 21

7 : Réglage des niveaux et de l’équilibrage des enceintes

(TEST TONE)

Vous pouvez régler les niveaux et l’équilibrage des enceintes en écoutant le signal de test à partir de votre position d’écoute.

Conseil

L’ampli-tuner utilise un signal de test ayant une fréquence centrée sur 800 Hz.

?/1

AMP MENU

SUB WOOFER

FM MODE

D.TUNING

MASTER VOL

?/1

D.SKIP

MUTING

TV VOL

MASTER VOL +/–

1,4

TV/VIDEO

TEST

SLEEP

TONE

?/1

SA-CD/CD

0/10

SYSTEM STANDBY

VIDEO 3 DVD

TUNER

MUSIC LEVEL

MEMORY DVD MENU

ENTER

TOOLSDISPLAY

VIDEO 1 VIDEO 2

MD/TAPE

A.F.D. MOVIE

123

>10/

CLEAR

RETURN/EXIT

3 Appuyez plusieurs fois sur SUB

WOOFER LEVEL +/– pour régler le niveau du caisson de graves.

Réglage initial: 0 dB Vous pouvez régler ce paramètre de –10 dB à +10 dB, par paliers de 1 dB.

Conseils

• Pour régler le niveau de toutes les enceintes simultanément, appuyez sur MASTER VOL +/–. Vous pouvez également utiliser MASTER VOLUME sur l’ampli-tuner.

• Les valeurs réglées s’affichent sur l’afficheur pendant le réglage.

4 Appuyez à nouveau sur TEST

TONE.

Le signal de test s’arrête.

Remarque

Le signal de test est inopérant lorsque ANALOG DIRECT est sélectionné.

Préparatifs

1 Appuyez sur TEST TONE.

« T. TONE » apparaît sur l’afficheur. Le signal de test est émis par chaque enceinte selon la séquence suivante : Gauche t Droite t Caisson de graves

2 Réglez l’équilibrage des

enceintes avant à l’aide du paramètre « FRT BAL » (page

26).

Page 22

Lecture

Sélection d’un appareil

VIDEO 1 VIDEO 2

MD/TAPE

A.F.D. MOVIE

123

>10/

CLEAR

RETURN/EXIT

TV CH –

PRESET –

Appuyez sur la touche d’entrée

pour sélectionner un appareil.

Vous pouvez également utiliser INPUT SELECTOR sur l’ampli-tuner. L’entrée sélectionnée s’affiche.

Entrée sélectionnée [Affichage]

VIDEO 1 ou VIDEO 2 [VIDEO 1 ou VIDEO 2 ]

VIDEO 3 [VIDEO 3]

DVD [DVD]

SYSTEM STANDBY

VIDEO 3 DVD

SA-CD/CD

TUNER

AMP MENU

SUB WOOFER

MUSIC LEVEL

0/10

REPLAY ADVANCE

FM MODE

D.TUNING

D.SKIP

MEMORY DVD MENU

ENTER

MUTING

TOOLSDISPLAY

TV VOL

MASTER VOL

TV CH +

PRESET +

Appareils utilisables pour la lecture

Magnétoscope, etc., raccordé à la prise VIDEO 1 ou VIDEO 2

Appareil audio portable, tel qu’un lecteur MP3, etc., raccordé à la prise VIDEO 3 IN/ PORTABLE AUDIO IN

Lecteur DVD, etc., raccordé à la prise DVD

MUTING

Entrée sélectionnée

Appareils utilisables pour la lecture

[Affichage]

MD/TAPE [MD/TAPE]

Platine MD, platine cassette, etc., raccordés à la prise MD/TAPE

SA-CD/CD [SA-CD/CD]

Lecteur Super Audio CD/lecteur CD, etc., raccordés à la prise SA-CD/CD

TUNER

Tuner radio intégré

[Bande FM ou AM]

2 Allumez l’appareil et lancez la

lecture.

3 Appuyez sur MASTER VOL +/–

pour régler le volume.

Vous po uvez également u tiliser MASTER VOLUME sur l’ampli-tuner.

Po ur couper le son

Appuyez sur MUTING. La fonction de coupure du son est désactivée lorsque vous effectuez les opérations suivantes.

• Vous appuyez de nouveau sur MUTING.

• Vous augmentez le volume.

• Vous éteignez l’ampli-tuner.

Pour éviter d’endommager vos enceintes

Avant d’éteindre l’ampli-tuner, veillez à baisser le niveau du volume.

Pour lire une source numérique multicanaux

Lorsque vous lisez une source numérique multicanaux, le son multicanaux est réduit à 2 canaux.

Page 23

Ecoute/lecture d’un appareil

Ecoute d’un CD/Super Audio CD

?/1

TEST

SLEEP

TONE

?/1

SYSTEM STANDBY

VIDEO 1 VIDEO 2

VIDEO 3 DVD

MD/TAPE

SA-CD/CD

TUNER

MUSIC LEVEL

A.F.D. MOVIE

123

MEMORY DVD MENU

>10/

0/10

ENTER

CLEAR

TOOLSDISPLAY

TV CH –

REPLAY ADVANCE

HmM

?/1

AMP MENU

SUB WOOFER

FM MODE

D.TUNING

D.SKIP

MUTING

TV VOL

MASTER VOL

TV CH +

PRESET +

2 3

TV/VIDEO

RETURN/EXIT

PRESET –

TUNING –TVTUNING +

Remarques

• Le fonctionnement est décrit pour un lecteur Super Audio CD de Sony.

• Reportez-vous au mode d’emploi fourni avec le lecteur Super Audio CD ou le lecteur CD.

Conseil

Vous pouvez sélectionner le champ sonore approprié au type de musique. Pour plus d’informations, voir page 29. Champs sonores recommandés : Musique classique : HALL Jazz : JAZZ Concert : CONCERT

?/1

SPEAKERS

(OFF/A/B/A+B)

VIDEO 3 IN/

PORTABLE AUDIO IN

PHONES

TUNING MODE

–+

TUNING

TREBLEBASS A .F.D.

DISPLAY INPUT MODE

MOVIE

MUSIC DIRECT

INPUT SELECTOR

WOOFER ON/OFF

MASTER VOLUME

1 Allumez le lecteur Super Audio CD/lecteur

CD, puis placez le disque sur le plateau.

2 Allumez l’ampli-tuner. 3 Appuyez sur SA-CD/CD.

Vous pouvez également utiliser INPUT SELECTOR sur l’ampli-tuner pour sélectionner « SA-CD/CD ».

4 Lancez la lecture du disque. 5 Réglez le volume à un niveau approprié. 6 Une fois la lecture du Super Audio CD/CD

terminée, éjectez le disque, puis éteignez l’ampli-tuner et le lecteur Super Audio CD/ CD.

Lecture

MUTING

Page 24

Lecture d’un DVD

?/1

TV/VIDEO

TEST

?/1

SLEEP

TONE

VIDEO 1 VIDEO 2

MD/TAPE

SA-CD/CD

A.F.D. MOVIE

123

>10/

0/10

CLEAR

RETURN/EXIT

TV CH –

REPLAY ADVANCE

PRESET –

TUNING –TVTUNING +

HmM

SYSTEM STANDBY

VIDEO 3 DVD

TUNER

AMP MENU

SUB WOOFER

MUSIC LEVEL

FM MODE

D.TUNING

MEMORY DVD MENU

ENTER

MUTING

TOOLSDISPLAY

MASTER VOL

PRESET +

2 3

D.SKIP

TV VOL

TV CH +

?/1

SPEAKERS

(OFF/A/B/A+B)

VIDEO 3 IN/

PORTABLE AUDIO IN

PHONES

TUNING MODE

–+

TUNING

TREBLEBASS A .F.D.

INPUT SELECTOR

WOOFER ON/OFF

MASTER VOLUME

MUTING

DISPLAY INPUT MODE

MOVIE

MUSIC DIRECT

Remarque

Reportez-vous au mode d’emploi fourni avec le téléviseur et le lecteur DVD.

Conseils

• Sélectionnez le format audio du disque à lire, si nécessaire.

• Vous pouvez sélectionner le champ sonore approprié au type de film/de musique. Pour plus d’informations, voir page 29. Champs sonores recommandés : Film : C.ST.EX Musique : CONCERT

1 Allumez le téléviseur et le lecteur DVD. 2 Allumez l’ampli-tuner. 3 Appuyez sur DVD.

Vous pouvez également utiliser INPUT SELECTOR sur l’ampli-tuner pour sélectionner « DVD ».

4 Sélectionnez l’entrée du téléviseur pour

pouvoir afficher l’image du DVD.

Si aucune image n’apparaît sur l’écran du téléviseur, vérifiez que la sortie vidéo du lecteur DVD est raccordée au téléviseur.

5 Configurez le lecteur DVD.

Reportez-vous au « Guide d’installation rapide » fourni avec l’ampli-tuner.

6 Lancez la lecture du disque. 7 Réglez le volume à un niveau approprié. 8 Une fois la lecture du DVD terminée, éjectez

le disque, puis éteignez l’ampli-tuner, le téléviseur et le lecteur DVD.

Page 25

Utilisation de l’amplificateur

Navigation parmi les paramètres de réglage

4 Appuyez plusieurs fois sur la

touche de commande V/v pour sélectionner le réglage de votre choix.

Le réglage est automatiquement validé.

Lors de l’utilisation des paramètres de réglage de l’amplificateur, vous pouvez effectuer divers réglages pour personnaliser l’amplituner.

2-4

VIDEO 1 VIDEO 2

MD/TAPE

A.F.D. MOVIE

123

>10/

CLEAR

RETURN/EXIT

TV CH –

PRESET –

VIDEO 3 DVD

SA-CD/CD

TUNER

MUSIC LEVEL

MEMORY DVD MENU

0/10

ENTER

TOOLSDISPLAY

REPLAY ADVANCE

AMP MENU

SUB WOOFER

FM MODE

D.TUNING

D.SKIP

MUTING

TV VOL

MASTER VOL

TV CH +

PRESET +

1 Appuyez sur AMP MENU.

« FRT BAL » apparaît sur l’afficheur.

Pour revenir à l’affichage précédent

Appuyez sur la touche de commande B.

Pour quitter le menu

Appuyez sur AMP MENU.

Remarque

Certains paramètres et réglages peuvent apparaître estompés sur l’affichage. Cela signifie qu’ils sont soit indisponibles ou fixes et non modifiables.

Utilisation de l’amplificateur

2 Appuyez plusieurs fois sur la

touche de commande V/v pour sélectionner le paramètre que vous souhaitez régler.

3 Appuyez sur la touche de

commande ou sur la touche de commande b pour accéder au paramètre.

Page 26

Présentation des paramètres de réglage

Pour plus d’informations sur la navigation parmi les paramètres de réglage, reportez-vous à la page 25.

Paramètres [Affichage]

Equilibrage des enceintes avant [FRT BAL] (page 27)

Compresseur de plage dynamique [D. RANGE] (page 27)

Priorité au décodage d’une entrée audio numérique [DEC. PRI.] (page 27)

Sélection de la langue d’une émission numérique [DUAL] (page 27)

Synchronisation du son et de l’image [A.V. SYNC.] (page 28)

Polarité des phases du caisson de graves [SW PHASE] (page 28)

Luminosité de l’affichage [DIMMER] (page 28)

Réglages Réglage

BAL. L +1 à BAL. L +8, BALANCE, BAL. R +1 à BAL . R +8

COMP. OFF, COMP. STD, COMP. MAX COMP. OFF

DEC. AUTO, DEC. PCM DEC. AUTO pour :

DUAL M/S, DUAL M, DUAL S, DUAL M+S DUAL M

A.V.SYNC. Y, A.V.SYNC. N A.V.SYNC. N

NORMAL, REVERSE NORMAL

0% dim, 40% dim, 70% dim 0% dim

initial

BALANCE

VIDEO 1, 2 ; DEC. PCM pour : DVD

Page 27

Personnalisation des réglages de l’ampli-tuner

Vous pouvez régler divers paramètres de l’ampli-tuner à votre convenance. Pour plus d’informations sur le réglage des paramètres, reportez-vous à la section « Navigation parmi les paramètres de réglage » (page 25) et « Présentation des paramètres de réglage » (page 26).

x FRT BAL (équilibrage des

enceintes avant)

Permet de régler l’équilibrage entre les enceintes gauche et droite.

x D. RANGE (compresseur de

plage dynamique)

Permet de compresser la plage dynamique de la piste son. Cette fonction est utile lorsque vous souhaitez regarder un film à faible volume tard la nuit. La compression de la plage dynamique est uniquement possible avec les sources Dolby Digital.

• COMP. OFF La plage dynamique n’est pas compressée.

•COMP. STD La plage dynamique est compressée de la manière voulue par l’ingénieur du son.

•COMP. MAX La plage dynamique est considérablement compressée.

Conseil

Le compresseur de plage dynamique vous permet de compresser la plage dynamique de la piste son en fonction des informations de plage dynamique contenues dans le signal Dolby Digital. Le réglage standard « COMP. STD » n’offre qu’une légère compression. No us vous recommandons donc d’utiliser le réglage « COMP. MAX ». La plage dynamique sera alors c onsidérablement compressée, ce qui vous permettra de regarder des films à faible volume tard la nuit. A la différence des limiteurs analogiques, les niveaux sont prédéterminés et procurent une compression très naturelle.

x DEC. PRI. (priorité au décodage

d’une entrée audio numérique)

Permet de spécifier le mode d’entrée pour l’entrée du signal numérique sur les prises DIGITAL IN.

•DEC. AUTO Bascule automatiquement le mode d’entrée entre DTS, Dolby Digital ou PCM.

•DEC. PCM Les signaux PCM sont prioritaires (afin d’éviter toute interruption lorsque la lecture démarre). Toutefois, lorsque d’autres signaux sont entrés, il est possible qu’aucun son ne soit émis selon le format. Dans ce cas, réglez « DEC. AUTO ».

Remarque

Si l’option « DEC. AUTO » est réglée et que le son provenant des prises audio numériques (pour le lecteur CD, etc.) est interrompu lorsque la lecture démarre, réglez « DEC. PCM ».

x DUAL (sélection de la langue

d’une émission numérique)

Permet de sélectionner la langue que vous souhaitez écouter lors d’une émission numérique. Cette fonction est uniquement opérante pour les sources Dolby Digital.

• DUAL M/S (principal/secondaire) Le son de la langue principale est émis par l’enceinte avant gauche et le son de la langue secondaire est émis par l’enceinte avant droite simultanément.

• DUAL M (principal) Le son de la langue principale est émis.

• DUAL S (secondaire) Le son de la langue secondaire est émis.

• DUAL M+S (principal + secondaire) Le son mélangé des deux langues (principales et secondaire) est émis.

Utilisation de l’amplificateur

suite page suivante

Page 28

x A.V. SYNC. (synchronisation du

son et de l’image)

• A.V.SYNC. Y (oui) (retard : 68 ms) La sortie du son est retardée pour corriger l’écart entre la sortie de l’image et celle du son.

• A.V.SYNC. N (non) (retard : 0 ms) La sortie du son n’est pas retardée.

Remarques

• Ce paramètre est utile lorsque vous utilisez un

écran LCD ou plasma de grande taille ou un projecteur.

• Ce paramètre est valable uniquement lorsque vous

utilisez un champ sonore sélectionné à l’aide de la touche A.F.D.

• Ce paramètre n’est pas valide lorsque

– des signaux PCM 96 kHz ou DTS 2048 sont

reçus ;

– la fonction ANALOG DIRECT est sélectionnée.

x SW PHASE (Polarité des phases

du caisson de graves)

Permet de définir la polarité des phases du caisson de graves.

• NORMAL En règle générale, sélectionnez « NORMAL ».

•REVERSE Selon le type des enceintes avant, la position du caisson de graves et la fréquence de coupure du caisson de graves, le réglage « REVERSE » de la polarité des phases peut générer des basses de meilleure qualité. Outre la reproduction des basses, ce réglage peut également avoir un impact sur la puissance et la précision de l’ensemble du son reproduit. En position d’écoute principale, sélectionnez le réglage qui convient le mieux à votre environnement.

Réglage de la tonalité

Vous pouvez régler la qualité de la tonalité des enceintes avant à l’aide des touches TREBLE +/– et BASS +/– de l’ampli-tuner.

Appuyez plusieurs fois sur TREBLE +/– pour régler le niveau des aiguës et plusieurs fois sur BASS +/– pour régler le niveau des graves.

Réglage initial: 0 dB Vous pouvez régler ce paramètre de –6 dB à +6 dB, par paliers de 1 dB.

x DIMMER (luminosité de

l’affichage)

Permet de régler la luminosité à 3 niveaux.

Page 29

Sélection d’un champ sonore

Utilisation du son Dolby Digital et DTS

(AUTO FORMAT DIRECT)

Le mode Auto Format Direct (A.F.D.) vous permet d’obtenir une restitution plus fidèle du son. Il présente le son comme s’il avait été enregistré ou encodé, sans ajouter d’effets surround. Toutefois cet ampli-tuner émet un signal basse fréquence vers le caisson de graves en l’absence de signaux LFE.

MD/TAPE

SA-CD/CD

TUNER

AMP MENU

A.F.D.

A.F.D. MOVIE MUSIC LEVEL

123

Appuyez sur A.F.D.

« A.F.D. AUTO » apparaît sur l’afficheur. L’ampli-tuner détecte automatiquement le type de signal audio reçu et effectue le décodage approprié si nécessaire.

SUB WOOFER

Sélection d’un champ sonore pré-programmé

Vous pouvez bénéficier du son surround en sélectionnant simplement l’un des champs sonores pré-programmés de l’ampli-tuner. Ils vous permettent de recréer le son saisissant et puissant d’une salle de cinéma ou de concert chez vous.

MD/TAPE

SA-CD/CD

TUNER

AMP MENU

A.F.D.

A.F.D. MOVIE MUSIC LEVEL

123

Appuyez plusieurs fois sur MOVIE pour sélectionner un champ sonore adapté aux films ou appuyez plusieurs fois sur MUSIC pour sélectionner un champ sonore adapté à la musique.

Pour plus d’informations, reportez-vous à la section « Types de champs sonores disponibles » (page 30).

SUB WOOFER

FM MODE

MUSICMOVIE

Sélection d’un champ sonore

Si vous raccordez un caisson de graves

Cet ampli-tuner émettra un signal basse fréquence vers le caisson de graves en l’absence de signaux LFE signal, qui est une sortie à effet sonore passe-bas d’un caisson de graves vers un signal 2 canaux.

Remarque

Cette fonction est inopérante lorsque ANALOG DIRECT est sélectionné.

suite page suivante

Page 30

Types de champs sonores disponibles

Champ sonore pour

Film CINEMA STUDIO EX A

Champ sonore [Affichage]

DCS [C.ST.EX A]

Effet

Restitue les caractéristiques sonores du studio de production cinématographique « Cary Grant Theater » de Sony Pictures Entertainment. Il s’agit d’un mode standard parfaitement adapté à presque tous les types de films.

CINEMA STUDIO EX B DCS [C.ST.EX B]

Restitue les caractéristiques sonores du studio de production cinématographique « Kim Novak Theater » de Sony Pictures Entertainment. Ce mode est idéal pour les films de sciencefiction ou d’action comportant de nombreux effets sonores.

CINEMA STUDIO EX C DCS [C.ST.EX C]

Restitue les caractéristiques sonores du plateau de sonorisation de Sony Pictures Entertainment. Ce mode convient idéalement aux comédies musicales ou films avec de la musique orchestrale sur la bande son.

Musique HALL [HALL] Restitue l’acoustique d’une salle de concert normale.

JAZZ CLUB [JAZZ] Restitue l’acoustique d’un club de jazz.

LIVE CONCERT

Restitue l’acoustique d’une salle de concert live de 300 sièges.

[CONCERT]

Casque HEADPHONE 2CH

[HP 2CH]

Ce mode est sélectionné automatiquement si vous utilisez le casque lorsque le mode A.F.D. (page 29) est sélectionné. Les sources stéréo 2 canaux standard ne sont soumises à aucun traitement du champ sonore et les formats surround multicanal sont réduits à 2 canaux.

HEADPHONE DIRECT [HP DIR]

HEADPHONE THEATER DCS [HP THEA]

Emet les signaux analogiques sans traitement au moyen de la tonalité, du champ sonore, etc.

Ce mode est sélectionné automatiquement si vous utilisez un casque lorsque le champ sonore pour un film/de la musique est sélectionné. Cela vous permet de bénéficier d’un environnement similaire à un cinéma tout en écoutant avec un casque.

Page 31

A propos du DCS (son cinéma numérique)

Les champs sonores avec le logo DCS utilisent la technologie DCS. DCS est une technologie de reproduction du son unique pour le Home Theater développé par Sony en coopération avec Sony Pictures Entertainment, vous permettant de recréer le son saisissant et puissant d’une salle de cinéma chez vous. Grâce à la technologie « Digital Cinema Sound » développée en intégrant un DSP (Digital signal processor) et des données mesurées, le champ sonore idéal voulu par les réalisateurs peut être reproduit chez vous.

Remarque

Cette fonction est inopérante dans les cas suivants : – ANALOG DIRECT est sélectionné ; – avec des signaux ayant une fréquence

d’échantillonnage supérieure à 48 kHz.

Conseil

Vous pouvez identifier le format d’encodage d’un logiciel DVD, etc. en regardant le logo imprimé sur l’emballage.

• : disques Dolby Digital

• : programmes encodés en Dolby Surround

• : programmes encodés en DTS Digital Surround

Pour désactiver l’effet surround pour un film/de la musique

Appuyez sur A.F.D.

Ecoute du son sans aucun réglage

(ANALOG DIRECT)

Vous pouvez commuter le son de l’entrée sélectionnée vers une entrée analogique deux canaux. Cette fonction vous permet de bénéficier de sources analogiques de haute qualité. Lorsque vous utilisez cette fonction, seuls le volume et l’équilibre de l’enceinte avant peuvent être réglés.

SPEAKERS

(OFF/A/B/A+B)

VIDEO 3 IN/

PORTABLE AUDIO IN

PHONES

?/1

TUNING MODE

–+

TUNING

TREBLEBASS A.F.D. MOVIE MUSIC DIRECT

DISPLAY INPUT MODE

INPUT SELECTOR

MASTER VOLUME

WOOFER ON/OFF

MUTING

1 Tournez INPUT SELECTOR de

l’ampli-tuner pour sélectionner l’entrée que vous souhaitez écouter en son analogique.

Vous pouvez également utiliser les touches d’entrée de la télécommande.

2 Appuyez sur DIRECT de

l’ampli-tuner.

Le son analogique est émis.

Remarque

Lorsque le casque est raccordé, l’indication « HP DIR » s’affiche.

Sélection d’un champ sonore

Page 32

Rétablissement des champs sonores aux réglages initiaux

Pour ce faire, veillez à utiliser les touches de l’ampli-tuner.

1,2

?/1

SPEAKERS

(OFF/A/B/A+B)

VIDEO 3 IN/

PORTABLE AUDIO IN

PHONES

TUNING MODE

–+

TUNING

TREBLEBASS A.F.D. MOVIE MUSIC DIRECT

DISPLAY INPUT MODE

INPUT SELECTOR

MASTER VOLUME

WOOFER

ON/OFF

MUTING

Opérations du tuner

Ecoute d’une radio FM/ AM

Vous pouvez écouter des émissions FM et AM par l’intermédiaire du tuner intégré. Avant l’utilisation, assurez-vous que les antennes FM et AM ont été raccordées à l’ampli-tuner (page

18).

Conseil

L’intervalle d’accord est : FM: 50 kHz AM: 9 kHz

1 Appuyez sur ?/1 pour couper

l’alimentation.

2 Tout en maintenant A.F.D.

enfoncé, appuyez sur ?/1.

« S.F. CLR. » apparaît dans l’afficheur et tous les champs sonores sont réinitialisés à leur réglage initial.

Sélection automatique

VIDEO 1 VIDEO 2

MD/TAPE

A.F.D. MOVIE

123

>10/

CLEAR

RETURN/EXIT

TV CH –

PRESET –

TUNING –

VIDEO 3 DVD

SA-CD/CD

TUNER

AMP MENU

SUB WOOFER

MUSIC LEVEL

0/10

REPLAY ADVANCE

FM MODE

D.TUNING

D.SKIP

MEMORY DVD MENU

ENTER

MUTING

TOOLSDISPLAY

TV VOL

MASTER VOL

TV CH +

PRESET +

TUNING +

HmM

FM MODE

1 Appuyez plusieurs fois sur

TUNER pour sélectionner la bande FM ou AM.

Page 33

2 Appuyez sur TUNING + ou

TUNING –.

Appuyez sur TUNING + pour effectuer un balayage vers les fréquences supérieures ; appuyez sur TUNING – pour effectuer un balayage vers les fréquences inférieures. L’ampli-tuner cesse le balayage dès qu’une station est reçue.

Utilisation des commandes sur l’ampli-tuner

1 Tournez INPUT SELECTOR pour

sélectionner la bande FM ou AM.

2 Appuyez plusieurs fois sur TUNING

MODE pour sélectionner « AUTO T. ».

3 Tournez TUNING +/–.

Si la réception FM stéréo est mauvaise

Si la réception stéréo FM est mauvaise et que « STEREO » clignote sur l’affichage, passez en mode mono pour réduire la distorsion du son. Appuyez plusieurs fois sur FM MODE jusqu’à ce que l’indicateur « MONO » s’allume sur l’afficheur. Pour revenir en mode stéréo, appuyez plusieurs fois sur FM MODE jusqu’à ce que l’indicateur « MONO » ne s’allume plus sur l’afficheur.

Sélection directe

Vous pouvez saisir la fréquence d’une station directement à l’aide des touches numériques.

VIDEO 1 VIDEO 2

MD/TAPE

A.F.D. MOVIE MUSIC LEVEL

123

>10/

CLEAR

SA-CD/CD

0/10

VIDEO 3 DVD

TUNER

AMP MENU

SUB WOOFER

FM MODE

D.TUNING

D.SKIP

MEMORY DVD MENU

ENTER

2 4

1 Appuyez plusieurs fois sur

TUNER pour sélectionner la bande FM ou AM.

Vous pouvez également utiliser INPUT SELECTOR sur l’ampli-tuner.

2 Appuyez sur D.TUNING. 3 Appuyez sur les touches

numériques pour saisir la fréquence.

Exemple 1 : FM 102,50 MHz Sélectionnez 1 b 0 b 2 b 5 b 0 Exemple 2 : AM 1 350 kHz Sélectionnez 1 b 3 b 5 b 0 Si vous sélectionné une station AM, ajustez la direction de l’antenne cadre AM pour une réception optimale.

Opérations du tuner

4 Appuyez sur ENTER.

Si vous ne parvenez pas à régler la station de votre choix

Vérifiez si vous avez bien saisi la fréquence correcte. Si la fréquence est incorrecte, répétez les étapes 2 à 4. Si vous ne parvenez toujours pas à régler une station, c’est que la fréquence n’est pas utilisée dans votre région.

Page 34

Mémorisation automatique des stations FM

(AUTOBETICAL)

Cette fonction vous permet de mémoriser jusqu’à 30 stations FM et FM RDS dans l’ordre alphabétique et sans redondance. Seules sont mémorisées les stations dont la réception est la plus claire. Pour mémoriser des stations FM ou AM individuellement, reportez-vous à la section « Préréglage des stations de radio » (page 35). Pour ce faire, veillez à utiliser les touches de l’ampli-tuner.

1,2 2

SPEAKERS

(OFF/A/B/A+B)

VIDEO 3 IN/

PORTABLE AUDIO IN

PHONES

?/1

TUNING MODE

–+

TUNING

TREBLEBASS A.F.D. MOVIE MUSIC DIRECT

DISPLAY INPUT MODE

INPUT SELECTOR

MASTER VOLUME

WOOFER ON/OFF

MUTING

1 Appuyez sur ?/1 pour éteindre

l’ampli-tuner.

2 Tout en maintenant la touche

INPUT MODE enfoncée, appuyez sur ?/1 pour allumer l’ampli-tuner.

« AUTO-BETICAL SELECT » s’affiche et l’ampli-tuner balaie les fréquences et mémorise toutes les stations FM et FM RDS de la zone de diffusion. Pour les stations RDS, le tuner vérifie d’abord si plusieurs stations ne diffusent pas le même programme et ne mémorise que celles dont la réception est la meilleure. Les stations RDS sélectionnées sont classées dans l’ordre alphabétique des noms de station du service (Program Service), puis un code de présélection de 2 caractères leur est attribué. Pour plus d’informations sur le système RDS, reportez-vous à la page 37. Les stations FM ordinaires se voient attribuer un code de présélection de 2 caractères et sont mémorisées après les stations RDS. Lorsque cette opération est terminée, « FINISH » s’affiche un instant, puis l’ampli-tuner revient en mode de fonctionnement normal.

Remarques

• Pendant l’opération autobetical, n’appuyez sur

aucune touche autre que ?/1 sur l’amp li-tuner ou la télécommande fournie.

• Si vous changez de région, recommencez cette procédure, afin de mémoriser les nouvelles stations locales.

• Pour plus d’informations sur la sélection des stations mémorisées, reportez-vous à la section « Sélection de stations préréglées » (page 36).

• Si vous déplacez l’antenne après avoir mémorisé des stations avec cette procédure, le réglage des stations mémorisées n’est plus valable. Dans ce cas, recommencez cette procédure pour mémoriser de nouveau les stations.

Page 35

Préréglage des stations de radio

Vous pouvez prérégler jusqu’à 30 stations FM et 30 stations AM. Vous pouvez ensuite facilement sélectionner les stations que vous écoutez souvent.

Préréglage des stations de radio

VIDEO 1 VIDEO 2

MD/TAPE

A.F.D. MOVIE

123

>10/

CLEAR

RETURN/EXIT

TV CH –

PRESET –

TUNING – TUNING +

VIDEO 3 DVD

SA-CD/CD

TUNER

AMP MENU

SUB WOOFER

MUSIC LEVEL

0/10

REPLAY ADVANCE

FM MODE

D.TUNING

D.SKIP

MEMORY DVD MENU

ENTER

MUTING

TOOLSDISPLAY

TV VOL

MASTER VOL

TV CH +

PRESET +

HmM

3,5

TUNING +/–

1 Appuyez plusieurs fois sur

TUNER pour sélectionner la bande FM ou AM.

Vous pouvez également utiliser INPUT SELECTOR sur l’ampli-tuner.

2 Sélectionnez la station que

vous souhaitez prérégler à l’aide de la sélection automatique (page 32) ou de la sélection directe (page 33).

Changez le mode de réception FM, si nécessaire (page 33).

3 Appuyez sur MEMORY.

« MEMORY » s’affiche pendant quelques secondes. Effectuez les étapes 4 et 5 avant que « MEMORY » disparaisse.

4 Appuyez sur les touches

numériques pour sélectionner un numéro de préréglage.

Vous pouvez également appuyer sur TUNING + ou TUNING – pour sélectionner un numéro préréglé. Si « MEMORY » s’éteint avant que vous n’ayez sélectionné le numéro de préréglage, recommencez à partir de l’étape 3.

5 Appuyez sur ENTER.

La station est mémorisée sur le numéro sélectionné. Si l’indication « MEMORY » s’éteint avant que vous n’ayez appuyé sur MEMORY, recommencez à partir de l’étape 3.

6 Répétez les étapes 1 à 5 pour

prérégler une autre station.

Opérations du tuner

Page 36

Sélection de stations préréglées

To u ch e s numériques

VIDEO 1 VIDEO 2

MD/TAPE

A.F.D. MOVIE

123

>10/

CLEAR

RETURN/EXIT

TV CH –

PRESET –

VIDEO 3 DVD

SA-CD/CD

TUNER

MUSIC LEVEL

MEMORY DVD MENU

0/10

ENTER

TOOLSDISPLAY

REPLAY ADVANCE

AMP MENU

SUB WOOFER

FM MODE

D.TUNING

D.SKIP

MUTING

TV VOL

MASTER VOL

TV CH +

PRESET +

ENTER

1 Appuyez plusieurs fois sur

TUNER pour sélectionner la bande FM ou AM.

Utilisation des commandes sur l’ampli-tuner

1 Tournez INPUT SELECTOR pour

sélectionner la bande FM ou AM.

2 Appuyez plusieurs fois sur TUNING

MODE pour sélectionner « PRESET T. ».

3 Tournez TUNING +/– pour sélectionner la

station préréglée de votre choix.

2 Appuyez plusieurs fois sur

PRESET + ou PRESET – pour sélectionner la station préréglée de votre choix.

Chaque fois que vous appuyez sur cette touche, les stations préréglées sont sélectionnées comme suit :

01 02 03 04 05 27...

30 29 28

Vous pouvez également appuyer sur les touches numériques pour sélectionner la station préréglée de votre choix. Appuyez ensuite sur ENTER pour valider la sélection.

Page 37

Utilisation de la fonction RDS (système de données radiodiffusées)

Cet ampli-tuner vous permet d’utiliser la fonction RDS (Radio Data System = Système de données radiodiffusées), permettant aux stations de radio d’envoyer un certain nombre d’informations codées avec le signal audible de l’émission. Vous pouvez afficher les informations RDS.

Remarques

• RDS fonctionne uniquement pour les stations FM.

• Toutes les stations FM ne proposent pas de service RDS et ne proposent pas non plus le même type de services. Si vous ne connaissez pas les services RDS disponibles dans votre région, consultez vos stations de radio locales pour obtenir des informations détaillées.

Réception d’émissions RDS

Affichage des informations RDS

En cours de réception d’une station RDS, appuyez plusieurs fois sur DISPLAY sur l’ampli-tuner.

Chaque fois que vous appuyez sur cette touche, les informations RDS changent comme suit sur l’afficheur : Nom du service t Fréquence t Indication du type de programme de la radio

t Indicateur de l’heure en cours

(en mode 24 heures) t Champ sonore actuellement appliqué

Type d’émission diffusé (page 37).

Messages texte envoyé par la station RDS.

Remarques

• En cas d’annonce urgente par les pouvoirs publics, « ALARM » clignote sur l’afficheur.

• Lorsque le message comporte 9 caractères ou plus, il se déroule dans l’afficheur.

• Si une station ne propose aucun service RDS, « NO XXXX » (comme « NO TEXT ») apparaît sur l’afficheur.

t Indication du texte

Opérations du tuner

Sélectionnez simplement une station FM en utilisant la procédure de sélection directe (page 33), de sélection automatique (page 32) ou de sélection de stations préréglées (page 36).

Lorsque vous sélectionnez une station offrant des services RDS, l’indication « RDS » s’affiche ainsi que le nom du service.

Remarque

Il se peut que la fonction RDS ne fonctionne pas normalement si la station que vous avez sélectionnée n’émet pas correctement le signal RDS ou si le signal est faible.

Description des types d’émission

NEWS Emissions d’actualités

AFFAIRS Emissions développant des sujets

INFO Emissions d’informations sur une

SPORT Emission sportives

EDUCATE Emissions éducatives et

DRAMA Pièces radiophoniques et

CULTURE Emissions culturelles nationales

Description

d’actualités

grande variété de sujets, y compris la consommation et des conseils médicaux

instructives, conseils pratiques

feuilletons

ou régionales portant, par exemple sur les langues et les problèmes de société

suite page suivante

Page 38

Description des types d’émission

SCIENCE

VA R I E D

POP M

ROCK M

EASY M

LIGHT M

CLASSICS

OTHER M

WEATHER

FINANCE

CHILDREN

SOCIAL

RELIGION

PHONE IN

TRAVEL

LEISURE

JAZZ

COUNTRY

NATION M

OLDIES

FOLK M

DOCUMENT

NONE Toute autre émission non définie

Description

Emissions sur les sciences naturelles et la technologie

Autres types d’émissions : interviews de personnalité, jeux et émissions d’humour

Musique pop et variétés

Musique rock

Musique de détente

Musique instrumentale, vocale et chœurs

Œuvres exécutées par les grands orchestres, musique de chambre, opéra, etc.

Musique n’entrant dans aucune des catégories précédentes, comme le Rhythm and Blues et le Reggae

Météo

Informations financières, boursières, etc.

Emissions pour enfants

Emission sur les questions de société

Emissions religieuses

Emission où les auditeurs expriment leur opinion par téléphone ou dans une tribune

Emissions sur les comprend pas les annonces recherchées par TP/TA.

Emissions sur d es activités de loisir, comme le jardinage, la pêche, la cuisine, etc.

Emission de musique de jazz

Emission de musique Country

Emission de musique traditionnelle nationale ou régionale

Emissions de vieux succès

Emission de musique folk

Enquêtes

ci-dessus

voyages. Ne

Autres opérations

Changement du mode d’entrée audio

(INPUT MODE)

Vous pouvez sélectionner le mode d’entrée audio en le réglant lorsque vous raccordez des appareils audio à la fois aux prises numériques et analogiques de l’ampli-tuner.

1 Tournez INPUT SELECTOR de

l’ampli-tuner pour sélectionner l’entrée.

Vous pouvez également utiliser les touches d’entrée de la télécommande.

2 Appuyez plusieurs fois sur

INPUT MODE de l’ampli-tuner pour sélectionner le mode d’entrée audio.

Le mode d’entrée audio sélectionné apparaît sur l’afficheur.

Modes d’entrée audio

• AUTO IN Donne la priorité aux signaux audio numériques en cas de raccordement à la fois numériques et analogiques. En l’absence de signaux audio numériques, les signaux audio analogiques sont sélectionnés.

• COAX IN Spécifie les signaux audio numériques émis vers la prise DIGITAL COAXIAL.

•OPT IN Spécifie les signaux audio numériques émis vers la prise DIGITAL OPTICAL.

•ANALOG Spécifie les signaux audio analogiques émis vers les prises AUDIO IN (L/R).

Remarque

Il est possible que certains modes d’entrée audio ne puissent pas être réglés selon l’entrée.

Page 39

Changement des

Utilisation de la informations sur l’afficheur

Vous pouvez vérifier le champ sonore, etc., en changeant les informations sur l’afficheur. Pour ce faire, veillez à utiliser les touches de l’ampli-tuner.

Appuyez plusieurs fois sur DISPLAY.

Chaque fois que vous appuyez sur cette touche, les informations changent comme suit :

Toutes les entrées sauf la bande FM et AM

Entrée sélectionnée t Champ sonore actuellement appliqué

Bande FM et AM

Nom du service* t Fréquence t Indication du type de programme* t Indication du texte de la radio* t Indication de l’heure (en mode 24 heures)* t Champ sonore actuellement appliqué

* En cours de réception RDS uniquement (page 37).

minuterie d’arrêt

Vous pouvez programmer l’ampli-tuner pour

qu’il s’éteigne automatiquement à l’heure

spécifiée.

Appuyez plusieurs fois sur SLEEP

lorsque l’appareil est sous tension.

Chaque fois que vous appuyez sur cette

touche, les informations changent comme suit

sur l’afficheur :

2-00-00 t 1-30-00 t 1-00-00 t 0-30-00

t OFF

Lorsque la minuterie d’arrêt est utilisée,

« SLEEP » s’affiche sur l’afficheur.

Conseil

Pour vérifier le temps restant avant que l’ampli-

tuner ne s’éteigne, appuyez sur SLEEP. Le temps

restant apparaît sur l’afficheur. Si vous appuyez de

nouveau sur SLEEP, la minuterie d’arrêt est

désactivée.

Autres opérations

Page 40

Enregistrement audio avec l’ampli-tuner

Vous pouvez enregistrer du son à partir d’un magnétoscope, du téléviseur, d’une platine cassette ou d’une platine MD avec l’amplituner. Pour plus d’informations, reportez-vous au mode d’emploi fourni avec votre appareil d’enregistrement.

1 Appuyez sur l’une des touches

d’entrée pour sélectionner l’appareil de lecture.

Vous pouvez également utiliser INPUT SELECTOR sur l’ampli-tuner.

2 Préparez l’appareil pour la

lecture.

Insérez, par exemple, un CD dans le lecteur CD.

3 Préparez l’appareil pour

l’enregistrement.

Par exemple, insérez un MD vierge, etc. dans la platine d’enregistrement et réglez le niveau d’enregistrement.

4 Commencez l’enregistrement

sur l’appareil enregistreur, puis lancez la lecture sur l’appareil de lecture.

Utilisation de la télécommande

Modification de l’affectation des touches

Vous pouvez changer les réglages d’usine des touches d’entrée pour les faire correspondre aux appareils de votre chaîne. Si, par exemple, vous raccordez un enregistreur DVD aux prises VIDEO 1 de l’ampli-tuner, vous pouvez programmer la touche VIDEO 1 de la télécommande pour qu’elle commande le enregistreur DVD.

1 Maintenez la touche d’entrée

pour laquelle vous souhaitez modifier l’affectation enfoncée.

Exemple : Maintenez la touche VIDEO 1 enfoncée.

2 En vous reportant au tableau ci-

dessous, appuyez sur la touche correspondant à la catégorie choisie.

Exemple : Appuyez sur 4. Vous pouvez désormais utiliser la touche VIDEO 1 pour commander le enregistreur DVD.

Remarques

• Les réglages du son n’affectent pas le signal émis par les prises MD/TAPE OUT.

• Certaines sources comportent des signaux de protection contre la copie qui empêchent l’enregistrement. Vous ne pouvez alors pas enregistrer depuis la source.

Page 41

Catégories et touches correspondantes

Catégories Appuyez

sur

Magnétoscope (mode de commande VTR 3)

Magnétoscope (mode de commande VTR 2)

Lecteur DVD/enregistreur DVD (mode de commande DVD1)

Enregistreur DVD (mode de commande DVD3)

Lecteur CD 5

Platine MD 6

Platine cassette B 7

Tuner (cet ampli-tuner) 8

DVR (terminal CATV numérique) 9

DSS (Récepteur satellite

0/10

numérique)

Les magnétoscopes Sony peuvent ê tre commandés avec un réglage VTR 2 ou VTR 3, correspondant respectivement aux formats 8 mm et VHS.

Les enregistreurs DVD Sony fonctionnent avec un réglage DVD1 ou DVD3. Pour de plus amples informations, reportez-vous au mode d’emploi fourni avec l’enregistreur DVD.

Pour annuler toutes les affectations des touches de la télécommande

Appuyez simultanément sur ?/1, TEST TONE et MASTER VOL –. La télécommande est réinitialisée aux réglages d’usine.

Informations complémentaires

Glossaire

x Dolby Digital

Technologie d’encodage/de décodage audio numérique mise au point par Dolby Laboratories, Inc. Cette technologie utilise des canaux avant (gauche/droite), central, surround (gauche/droite) et caisson de graves. Norme audio conçue pour les DVD vidéo, elle est également connue sous le nom de « surround 5.1 canaux ». Les informations surround étant enregistrées et reproduites en stéréo, le son est restitué avec un plus grand réalisme et une plus grande présence que le son Dolby surround.

x DTS Digital Surround

Technologie d’encodage/de décodage audio numérique pour les salles de cinéma mise au point par Digital Theater Systems, Inc. Compressant moins le son que Dolby Digital, cette technologie offre une restitution du son de meilleure qualité.

x Fréquence d’échantillonnage

Pour pouvoir être converties en numérique, les données analogiques doivent être quantifiées. Cette opération est appelée « échantillonnage », et le nombre de fois par seconde où les données analogiques sont quantifiées est appelé « fréquence d’échantillonnage ». Les CD audio ordinaires stockent les données quantifiées à une cadence de 44 100 fois par seconde, ce qui s’exprime par une fréquence d’échantillonnage de 44,1 kHz. En règle générale, plus la fréquence d’échantillonnage est élevée, meilleure est la qualité du son.

Utilisation de la télécommande/Informations complémentaires

Page 42

Précautions

Sécurité

Si un objet ou un liquide pénètre dans le boîtier de l’ampli-tuner, débranchez l’ampli-tuner et faites-le vérifier par un technicien qualifié avant de le réutiliser.

Sources d’alimentation

• Avant d’utiliser l’ampli-tuner, assurez-vous

que sa tension de fonctionnement correspond à celle du secteur. La tension de fonctionnement est indiquée sur la plage signalétique au dos de l’amplituner.

• L’appareil n’est pas isolé de l’alimentation

secteur tant qu’il reste branché à la prise murale, même s’il est éteint.

• Débranchez l’ampli-tuner de la prise murale

si vous ne comptez pas l’utiliser pendant longtemps. Pour débrancher le cordon d’alimentation secteur, tenez-le par la fiche ; ne tirez jamais directement sur le cordon luimême.

• Le cordon d’alimentation ne doit être

remplacé que dans un centre de service après-vente qualifié.

Lieu d’installation

• Placez l’ampli-tuner dans un endroit bien aéré pour éviter toute accumulation de chaleur et prolonger ainsi la durée de vie de l’appareil.

• Ne placez pas l’ampli-tuner près d’une source de chaleur ou dans un endroit exposé aux rayons du soleil, à une poussière excessive ou à des chocs mécaniques.

• Ne placez rien au-dessus du boîtier qui puisse obstruer les orifices d’aération et provoquer des anomalies.

• Ne placez pas l’ampli-tuner près d’appareils, tels qu’un téléviseur, un magnétoscope ou une platine cassette. (Lorsque vous utilisez l’ampli-tuner avec un téléviseur, un magnétoscope ou une platine cassette, si vous le placer trop près de ces appareils, il pourra en résulter des bruits parasites et la qualité de l’image pourra en souffrir. Ceci est particulièrement vrai si vous utilisez une antenne intérieure. Nous vous recommandons donc d’utiliser une antenne extérieure).

• Prenez garde lorsque vous placez l’amplituner sur des surfaces ayant subi un traitement spécial (cire, huile, polish), car sa surface risque de se tâcher ou de se décolorer.

Accumulation de chaleur

L’ampli-tuner chauffe pendant le fonctionnement, mais ceci n’est pas une anomalie. Si vous utilisez constamment l’ampli-tuner à un volume élevé, la température sur le sommet, les côtés et le fond du boîtier augmente considérablement. Pour ne pas risquer de vous brûler, ne touchez pas le boîtier.

Utilisation

Avant de raccorder d’autres appareils, éteignez et débranchez toujours l’ampli-tuner.

Nettoyage

Nettoyez le boîtier, le panneau et les commandes avec un chiffon doux légèrement imbibé d’une solution détergente douce. N’utilisez pas de tampons abrasifs, de poudres à récurer ou de solvants, tels que de l’alcool ou de l’essence.

Pour toute question ou tout problème concernant l’ampli-tuner, adressez-vous à votre revendeur Sony le plus proche.

Page 43

Dépannage

Si vous rencontrez l’un des problèmes suivants lors de l’utilisation de l’ampli-tuner, utilisez ce guide de dépannage pour essayer de le résoudre.

Aucun son n’est émis, quel que soit l’appareil sélectionné, ou le son émis est très peu audible.

• Assurez-vous que les enceintes et les appareils sont correctement raccordés.

• Assurez-vous que l’ampli-tuner et tous les appareils sont allumés.

• Assurez-vous que MASTER VOLUME n’est pas réglé sur « VOL MIN ».

• Assurez-vous que SPEAKERS (OFF/A/B/ A+B) n’est pas réglé sur OFF.

• Assurez-vous que le casque n’est pas raccordé.

• Appuyez sur MUTING pour annuler la fonction de coupure du son.

• Assurez-vous que vous avez sélectionné l’appareil adéquat avec les touches d’entrée.

• Le système de protection de l’ampli-tuner est activé. Eteignez l’ampli-tuner, résolvez le problème de court-circuit et rallumez l’appareil.

Aucun son n’est émis depuis un appareil particulier.

• Assurez-vous que l’appareil est correctement raccordé aux prises d’entrée audio correspondantes.

• Assurez-vous que le ou les cordons utilisés pour le raccordement sont insérés à fond dans les prises de l’ampli-tuner et de l’appareil.

• Assurez-vous que vous avez sélectionné l’appareil adéquat avec les touches d’entrée.

Aucun son n’est émis par l’une des enceintes avant.

• Raccordez un casque d’écoute à la prise PHONES pour vérifier que le son est émis à partir du casque. Si vous n’entendez le son que d’un seul canal par le casque, il se peut que l’appareil ne soit pas correctement raccordé à l’ampli-tuner. Assurez-vous que tous les cordons sont insérés à fond dans les prises de l’amplituner et de l’appareil. Si vous n’entendez que le son des deux canaux par le casque, il se peut que l’enceinte avant ne soit pas correctement raccordée à l’ampli-tuner. Vérifiez le raccordement de l’enceinte avant qui n’émet pas de son.

• Assurez-vous que vous avez raccordé les deux prises L et R d’un appareil analogique et pas uniquement l’une des deux prise L ou R. Utilisez un cordon audio (non fourni).

Aucun son n’est émis par les sources analogiques à 2 canaux.

• Assurez-vous que INPUT MODE n’est pas réglé sur « COAX IN » ou « OPT IN » pour l’entrée sélectionnée (page 38).

Aucun son n’est émis par les sources numériques (à partir de la prise d’entrée COAXIAL ou OPTICAL).

• Vérifiez que INPUT MODE n’est pas réglé sur « ANALOG » (page 38).

Les sons gauche et droit sont déséquilibrés ou inversés.

• Assurez-vous que les enceintes et les appareils sont correctement et solidement raccordés.

• Réglez les paramètres d’équilibrage à l’aide du paramètre d’équilibrage des enceintes avant (page 26).

Informations complémentaires

suite page suivante

Page 44

Ronflements ou parasites importants.

• Assurez-vous que les enceintes et les appareils sont correctement raccordés.

• Assurez-vous que les cordons de raccordement ne se trouvent pas près d’un transformateur ou d’un moteur électrique et qu’ils sont à 3 mètres au moins d’un téléviseur ou d’une lampe fluorescente.

• Eloignez vos appareils audio du téléviseur.

• Les fiches et prises sont sales. Essuyez-les avec un chiffon légèrement imbibé d’alcool.

Il n’y a pas de son en provenance du caisson de graves.

• Assurez-vous que le caisson de graves est correctement et solidement raccordé.

• Assurez-vous que vous avez allumé votre caisson de graves.

• Aucun son n’est émis par le caisson de graves selon le champ sonore.

• Réglez le niveau du caisson de graves (page 21).

L’effet surround ne peut pas être obtenu.

• Assurez-vous que la fonction de champ sonore est activée (appuyez sur MOVIE ou sur MUSIC).

• Les champs sonores sont inopérants pour des signaux avec une fréquence d’échantillonnage supérieure à 48 kHz.

Le son multicanal Dolby Digital ou DTS n’est pas restitué.

• Assurez-vous que le DVD, etc. en cours de lecture est enregistré au format Dolby Digital ou DTS.

• Lorsque vous raccordez un lecteur DVD, etc., aux prises d’entrée numériques de cet ampli-tuner, vérifiez le réglage audio (les réglages pour la sortie audio) de l’appareil raccordé.

L’enregistrement ne s’effectue pas.

• Assurez-vous que les appareils sont correctement raccordés.

• Sélectionnez l’appareil source à l’aide des touches d’entrée.

La réception FM est mauvaise.

• Utilisez un câble coaxial de 75 ohms (non fourni) pour raccorder l’ampli-tuner à une antenne FM extérieure comme sur la figure ci-dessous. Si vous raccordez l’ampli-tuner à une antenne extérieure, reliez-le à la terre pour le protéger contre la foudre. Pour éviter tout risque d’explosion, ne raccordez pas le fil à un tuyau de gaz.

Antenne FM extérieure

Ampli-tuner

ANTENNA

Fil de terre (non fourni)

Vers la terre

Impossible de sélectionner les stations de radio.

• Assurez-vous que les antennes sont correctement raccordées. Réglez les antennes et raccordez une antenne externe, si nécessaire.

• La puissance du signal des stations est trop faible (lorsqu’elles sont sélectionnées avec la fonction de sélection automatique). Sélectionnez directement les stations (page 33).

• Réglez correctement l’intervalle de sélection (lors d’une sélection des stations AM avec la fonction de sélection directe).

• Aucune station n’a été préréglée ou les stations préréglées ont été effacées (lors d’une sélection des stations avec la fonction de balayage des stations préréglées). Préréglez les stations (page

35).

• Appuyez plusieurs fois sur DISPLAY de l’ampli-tuner pour afficher la fréquence sur l’afficheur.

Page 45

La fonction RDS est inopérante.

• Assurez-vous que vous écoutez bien une station RDS FM.

• Sélectionnez une station FM plus puissante.

L’information RDS désirée n’apparaît pas.

• Contactez la station de radio pour vous assurer qu’elle offre bien le service en question. Si c’est le cas, le service est peutêtre temporairement en dérangement.

Aucune image n’apparaît ou l’image n’est pas nette sur l’écran du téléviseur ou du moniteur.

• Vérifiez que vous avez raccordé la sortie vidéo de votre appareil audio au téléviseur.

• Eloignez vos appareils audio du téléviseur.

Télécommande

Messages d’erreur

En cas d’anomalie, un message s’affiche. Les indications du message vous permettent de vérifier l’état de la chaîne. Pour résoudre le problème, consultez le tableau ci-dessous. Si le problème persiste, consultez votre revendeur Sony le plus proche.

DEC. EROR

Apparaît lorsqu’un signal que l’ampli-tuner ne peut pas décoder (ex. : DTS-CD) est transmis et que « DEC. PRI. » est réglé sur « DEC. PCM ». Réglez ce paramètre sur « DEC. AUTO » (page 26).

PROTECT

Un courant irrégulier est émis par l’amplituner. L’ampli-tuner s’éteindra automatiquement après quelques secondes. Vérifiez le raccordement des enceintes et rallumez l’ampli-tuner.

La télécommande ne fonctionne pas.

• Dirigez la télécommande vers le capteur de l’ampli-tuner.

• Retirez tout obstacle entre la télécommande et l’ampli-tuner.

• Remplacez toutes les piles de la télécommande par des neuves si elles sont faibles.

• Assurez-vous que vous avez sélectionné l’entrée correcte sur la télécommande.

Si vous ne parvenez pas à résoudre le problème à l’aide du guide de dépannage

Vous pouvez peut-être remédier au problème en effaçant la mémoire de l’ampli-tuner (page

19). Toutefois, tous les réglages mémorisés seront réinitialisés à leurs réglages d’usine et vous devrez recommencer tous les réglages de l’ampli-tuner.

Si le problème persiste

Consultez votre revendeur Sony le plus proche. Notez que si les techniciens changent certaines pièces lors de la réparation, celles-ci peuvent être conservées.

Sections à consulter pour l’effacement de la mémoire de l’ampli-tuner

Pour effacer Voir

Tous les réglages mémorisés page 19

Les champs sonores personnalisés page 32

Informations complémentaires

Page 46

Spécifications

Section amplificateur

Puissance de sortie stéréo1), Puissance de sortie de référence

8 ohms 20 Hz à 20 kHz, DHT 0,09%

8 ohms 1 kHz, DHT 0,7%

8 ohms 1 kHz, DHT 10%

Mesurée dans les conditions suivantes : 230 V CA, 50 Hz

Puissance de sortie de référence pour les enceintes avant. En fonction des réglages du champ sonore et de la source, il se peut qu’aucun son ne soit émis.

Réponse en fréquence

Analogiques 10 Hz à 70 kHz

Entrées

Analogiques Sensibilité : 500 mV/

Numériques (Coaxial)

Numériques (Optique)

Sorties (analogiques)

AUDIO OUT Tension : 500 mV/

SUB WOOFER Tension : 2 V/1 kohm

Tonalité

Niveaux de gain ± 6 dB, incréments de 1 dB

INPUT SHORT (avec dérivation du champ sonore et de la tonalité).

Réseau pondéré, niveau d’entrée.

1)2)

90 W + 90 W, 110 W/canal

105 W + 105 W, 120 W/canal

130 W + 130 W, 160 W/canal

+ 0,5/– 2 dB (avec dérivation du champ sonore et de la tonalité)

50 kohms

S/B

: 96 dB

(A, 500 mV

)

Impédance : 75 ohms S/B : 100 dB

(A, 20 kHz filtre passe-bas)

S/B : 100 dB (A, 20 kHz filtre passe-bas)

10 kohms

Section tuner FM

Plage de sélection 87,5 - 108,0 MHz Fréquence intermédiaire

10,7 MHz Sensibilité utile 11,2 dBf, 1 µV/75 ohms S/B

Mono/stéréo 76 dB/70 dB

Distorsion harmonique à 1 kHz

Mono/stéréo 0,3%/0,5% Séparation 45 dB à 1 kHz Réponse en fréquence

30 Hz – 15 kHz, + 0,5/– 2 dB

Section tuner AM

Plage de sélection

Avec un intervalle d’accord de 9 kHz :

531 – 1 602 kHz

Fréquence intermédiaire

450 kHz

Sensibilité utile 50 dB µ/m, (à 1 000 kHz ou

999 kHz)

Généralités

Alimentation électrique

230 V CA, 50/60 Hz

Consommation électrique

220 W

Consommation électrique (en mode de veille)

0,2 W

Prise secteur 1 commutée,

100 W/0,4 A MAX

Dimensions (l/h/p) (approx.)

430 × 157,5 × 316 mm parties saillantes et commandes comprises

Poids (approx.) 7,5 kg

Accessoires fournis

Antenne fil FM (1) Antenne cadre AM (1) Télécommande RM-AAU007 (1) Piles R6 (format AA) (2)

La conception et les spécifications sont sujettes à modifications sans préavis.

Page 47

Index

Valeurs numériques

2.1 canaux 12

Appareil audio portable

raccordement 15

AUTO FORMAT DIRECT

(A.F.D.) 29

AUTOBETICAL 34

Champs sonores

rétablissement 32

sélection 29 Configuration initiale 19 Coupure du son 22

Digital Cinema Sound

(DCS) 31 Dolby Digital 41 DTS 41

Enceintes

installation 12 raccordement 13

Enregistrement (audio) 40 Enregistreur DVD

raccordement 16

INPUT MODE 38

Lecteur CD

lecture 23 raccordement 15

Lecteur DVD

lecture 24 raccordement 16

Lecteur Super Audio CD

lecture 23 raccordement 15

Magnétoscope

raccordement 16 Messages d’erreur 45 Minuterie d’arrêt 39

Personnalisation de l’ampli-

tuner 27

Platine cassette

raccordement 15 Platine MD

raccordement 15

RDS 37

Sélection

appareil 22

automatique 32

champ sonore 29

directe 33

stations préréglées 36

système d’enceintes 20

TEST TONE 21 Tuner

raccordement 18

Tuner satellite

raccordement 16

Informations complémentaires

Page 48

Sony Corporation Printed in Malaysia

SONY STR-DG300 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Préparatifs

Description et emplacement des pièces

1 : Installation des enceintes

2 : Raccordement des enceintes

3 : Raccordements des appareils audio/vidéo

4 : Raccordements des antennes

5 : Préparation de l’ampli-tuner et de la télécommande

6 : Sélection du système d’enceintes

Lecture

Sélection d’un appareil

Ecoute/lecture d’un appareil

Utilisation de l’amplificateur

Navigation parmi les paramètres de réglage

Personnalisation des réglages de l’ampli-tuner

Sélection d’un champ sonore

Sélection d’un champ sonore pré-programmé

Rétablissement des champs sonores aux réglages initiaux

Opérations du tuner

Ecoute d’une radio FM/ AM

Préréglage des stations de radio

Utilisation de la fonction RDS (système de données radiodiffusées)

Autres opérations

Enregistrement audio avec l’ampli-tuner

Utilisation de la télécommande

Modification de l’affectation des touches

Informations complémentaires

Glossaire

Précautions

Dépannage

Spécifications

Index
