Speaker Installation Guide Guide d’installation des enceintes Guía de instalación de los altavoces Montageanleitung für Lautsprecher Installatiegids voor de luidspreker Guida all’installazione dei diffusori Podręcznik instalacji głośników

BDV-EF220

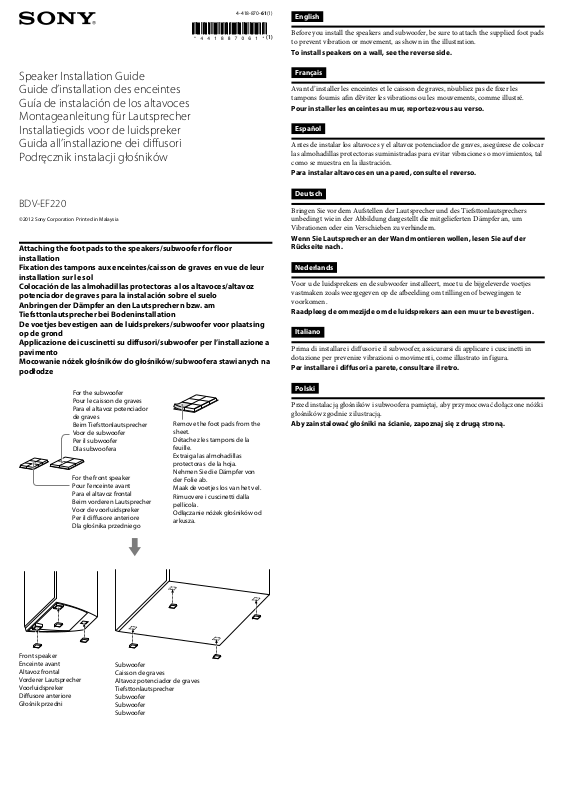

Attaching the foot pads to the speakers/subwoofer for floor installation Fixation des tampons aux enceintes/caisson de graves en vue de leur installation sur le sol Colocación de las almohadillas protectoras a los altavoces/altavoz potenciador de graves para la instalación sobre el suelo Anbringen der Dämpfer an den Lautsprechern bzw. am Tiefsttonlautsprecher bei Bodeninstallation De voetjes bevestigen aan de luidsprekers/subwoofer voor plaatsing op de grond Applicazione dei cuscinetti su diffusori/subwoofer per l’installazione a pavimento Mocowanie nóżek głośników do głośników/subwoofera stawianych na podłodze

Before you install the speakers and subwoofer, be sure to attach the supplied foot pads to prevent vibration or movement, as shown in the illustration.

To install speakers on a wall, see the reverse side.

Français

Avant d’installer les enceintes et le caisson de graves, n’oubliez pas de fixer les tampons fournis afin d’éviter les vibrations ou les mouvements, comme illustré.

Pour installer les enceintes au mur, reportez-vous au verso.

Español

Antes de instalar los altavoces y el altavoz potenciador de graves, asegúrese de colocar las almohadillas protectoras suministradas para evitar vibraciones o movimientos, tal como se muestra en la ilustración.

Para instalar altavoces en una pared, consulte el reverso.

Deutsch

Bringen Sie vor dem Aufstellen der Lautsprecher und des Tiefsttonlautsprechers unbedingt wie in der Abbildung dargestellt die mitgelieferten Dämpfer an, um Vibrationen oder ein Verschieben zu verhindern.

Wenn Sie Lautsprecher an der Wand montieren wollen, lesen Sie auf der Rückseite nach.

Nederlands

Voor u de luidsprekers en de subwoofer installeert, moet u de bijgeleverde voetjes vastmaken zoals weergegeven op de afbeelding om trillingen of bewegingen te voorkomen.

Raadpleeg de ommezijde om de luidsprekers aan een muur te bevestigen.

Italiano

Prima di installare i diffusori e il subwoofer, assicurarsi di applicare i cuscinetti in dotazione per prevenire vibrazioni o movimenti, come illustrato in figura.

Per installare i diffusori a parete, consultare il retro.

For the subwoofer Pour le caisson de graves Para el altavoz potenciador de graves Beim Tiefsttonlautsprecher Voor de subwoofer Per il subwoofer Dla subwoofera

For the front speaker Pour l’enceinte avant Para el altavoz frontal Beim vorderen Lautsprecher Voor de voorluidspreker Per il diffusore anteriore Dla głośnika przedniego

Remove the foot pads from the sheet. Détachez les tampons de la feuille. Extraiga las almohadillas protectoras de la hoja. Nehmen Sie die Dämpfer von der Folie ab. Maak de voetjes los van het vel. Rimuovere i cuscinetti dalla pellicola. Odłączanie nóżek głośników od arkusza.

Polski

Przed instalacją głośników i subwoofera pamiętaj, aby przymocować dołączone nóżki głośników zgodnie z ilustracją.

Aby zainstalować głośniki na ścianie, zapoznaj się z drugą stroną.

Front speaker Enceinte avant Altavoz frontal Vorderer Lautsprecher Voorluidspreker Diffusore anteriore Głośnik przedni

Subwoofer Caisson de graves Altavoz potenciador de graves Tiefsttonlautsprecher Subwoofer Subwoofer Subwoofer

Installing speakers on a wall Installation des enceintes au mur Instalación de los altavoces en una pared Montage der Lautsprecher an der Wand De luidsprekers aan een muur bevestigen Installazione dei diffusori a parete Instalowanie głośników na ścianie

4 mm

30 mm

5 mm

10 mm

Hole on the back of the speaker Orifice situé au dos de l’enceinte Orificio de la parte posterior del altavoz Bohrung an der Rückseite des Lautsprechers Opening aan de achterkant van de luidspreker Foro nella parte posteriore del diffusore Otwór w tylnej części głośnika

5 mm to 7 mm

5 mm à 7 mm

de 5 mm a 7 mm

5 mm bis 7 mm 5 mm tot 7 mm

da 5 mm a 7 mm

5 mm do 7 mm

Español

Precaución

Consulte con una tienda especializada en tornillos o con un instalador acerca del material de



pared o de los tornillos que se deben utilizar.

Utilice tornillos adecuados para el material y la resistencia de la pared. Dado que una pared



de yeso es especialmente frágil, acople los tornillos firmemente a una viga y fíjelos en la pared. Instale los altavoces en una pared vertical y lisa que esté reforzada.

Sony no se responsabiliza de ningún accidente o daño causado por una instalación



inadecuada, una pared de poca resistencia, una instalación incorrecta de los tornillos, una catástrofe natural, etc.

1 Prepare unos tornillos (no suministrados) que sean adecuados para el orificio

situado en la parte posterior de cada altavoz.

2 Fije los tornillos en la pared.

Deje un espacio de 5 mm a 7 mm aproximadamente entre la pared y la cabeza del tornillo.

3 Cuelgue el altavoz del tornillo.

Deutsch

Vorsicht

Wenden Sie sich bei Fragen bezüglich des Wandmaterials oder geeigneter Schrauben an



einen Fachmann.

Verwenden Sie Schrauben, die für das Material der Wand und die Wandstärke geeignet sind.



Wände aus Gipskarton sind nicht sehr stabil. Drehen Sie die Schrauben zur Befestigung in einen Holzträger. Montieren Sie die Lautsprecher an einer senkrechten und ebenen Wand, die ausreichend verstärkt ist.

Sony haftet nicht für Unfälle oder Schäden, die durch unsachgemäße Montage,



unzureichende Wandstärke, schlechte Schraubenverankerung, Naturkatastrophen usw. entstehen.

1 Beschaffen Sie Schrauben (nicht mitgeliefert), die sich für die Bohrung an der

Rückseite der einzelnen Lautsprecher eignen.

2 Drehen Sie die Schrauben in die Wand.

Lassen Sie zwischen der Wand und dem Schraubenkopf etwa 5 mm bis 7 mm Platz.

3 Hängen Sie den Lautsprecher an die Schraube.

Nederlands

Opgelet

Neem contact op met een ijzerhandel of installateur voor meer informatie omtrent het



muurmateriaal of de schroeven die u dient te gebruiken. Gebruik schroeven die geschikt zijn voor het materiaal en de stevigheid van de muur. Aangezien een



muur in gipsplaat erg zwak is, draait u de schroeven het best in een balk om de luidsprekers te bevestigen. Bevestig de luidsprekers op een verticale, vlakke en verstevigde muur.

Sony is niet aansprakelijk voor ongevallen noch schade ten gevolge van een ondeskundige



montage, een onvoldoende sterke muur, verkeerd aangebrachte schroeven, natuurrampen enz.

1 Neem schroeven (niet bijgeleverd) die geschikt zijn voor de opening aan de

achterkant van elke luidspreker.

2 Bevestig de schroeven in de muur.

Laat een ruimte over van ongeveer 5 mm tot 7 mm tussen de muur en de kop van de schroef.

3 Hang de luidspreker op aan de schroef.

English

Caution

Contact a screw shop or installer regarding the wall material or screws to be used.



Use screws that are suitable for the wall material and strength. As a plaster board wall is



especially fragile, attach the screws securely to a beam and fasten them to the wall. Install the speakers on a vertical and flat wall where reinforcement is applied.

Sony is not responsible for accidents or damage caused by improper installation, insufficient



wall strength or improper screw installation, natural calamity, etc.

1 Prepare screws (not supplied) that are suitable for the hole on the back of each

speaker.

2 Fasten the screws to the wall.

Leave a space of about 5 mm to 7 mm between the wall and the head of the screw.

3 Hang the speaker on the screw.

Français

Avertissement

Adressez-vous à un quincaillier ou à un installateur pour connaître le matériau du mur ou



les vis à utiliser.

Utilisez des vis adaptées au matériau et à la résistance du mur. Comme les plaques de plâtre



sont particulièrement fragiles, fixez fermement les vis à une poutre et fixez-les au mur. Installez les enceintes sur une paroi verticale et plane à un endroit où se trouve un renforcement.

Sony ne peut être tenu responsable de tout accident ou dégât entraîné par une installation



incorrecte, une résistance insuffisante du mur, une mauvaise fixation des vis, une catastrophe naturelle, etc.

1 Préparez des vis (non fournies) adaptées à l’orifice situé au dos de chaque

enceinte.

2 Fixez les vis au mur.

Laissez un espace de 5 mm à 7 mm environ entre le mur et la tête de la vis.

3 Accrochez l’enceinte à la vis.

Italiano

Attenzione

Rivolgersi a una ferramenta o un installatore per informazioni sul tipo di materiale della



parete e sul tipo di viti da utilizzare.

Usare viti adatte al tipo di materiale della parete e alla sua robustezza. Nel caso di una parete



di cartongesso, materiale particolarmente fragile, fissare saldamente le viti a una trave, quindi alla parete. Installare i diffusori su una parete verticale, piatta e rinforzata.

Sony declina qualsiasi responsabilità per eventuali incidenti o danneggiamenti causati da



installazioni non corrette, pareti non sufficientemente robuste o uso improprio delle viti, calamità naturali, ecc.

1 Preparare delle viti (non in dotazione) adatte ai fori che si trovano nella parte

posteriore di ciascun diffusore.

2 Fissare le viti alla parete.

Lasciare uno spazio di circa 5 mm - 7 mm tra la parete e la testa della vite.

3 Agganciare il diffusore alla vite.

Polski

Ostrzeżenie

Jeśli masz wątpliwości co do rodzaju wkrętów lub materiału, z którego wykonana jest ściana,



skontaktuj się ze sprzedawcą wkrętów lub instalatorem.

Używaj wkrętów odpowiednich do materiału i wytrzymałości ściany. Ponieważ ściana



gipsowa jest wyjątkowo delikatna, najpierw przytwierdź wkręty do deski, a następnie do ściany. Głośniki należy instalować na płaskich, pionowych i zbrojonych ścianach.

Firma Sony nie ponosi odpowiedzialności za wypadki lub uszkodzenia spowodowane



niewłaściwą instalacją, niewystarczającą wytrzymałością ścian lub nieprawidłowym wkręceniem wkrętów, klęskami żywiołowymi itd.

1 Przygotuj wkręty (nie wchodzą w skład zestawu) odpowiadające średnicą

otworom w tylnej części każdego z głośników.

2 Zamocuj wkręty w ścianie.

Pozostaw ok. 5 mm do 7 mm odstępu między ścianą i główką wkrętu.

3 Powieś głośnik na wkręcie.
