SILVERCREST SND 3600 D3 User manual [gb]

Download

SLIDE AND NEGATIVE SCANNER / DIA-UND-NEGATIVSCANNER / SCANNER POUR DIAPOSITIVES ET NÉGATIFS SND 3600 D3

SLIDE AND NEGATIVE SCANNER

Operating instructions

SCANNER POUR DIAPOSITIVES ET NÉGATIFS

Mode d’emploi

SKENER DIAPOZITIVŮ A NEGATIVŮ

Návod k obsluze

SKENER DIAPOZITÍVOV A NEGATÍVOV

Návod na obsluhu

DIAS- OG NEGATIVSCANNER

Betjeningsvejledning

IAN 375646_2104

DIA-UND-NEGATIV-SCANNER

Bedienungsanleitung

DIA-EN-NEGATIEF-SCANNER

Gebruiksaanwijzing

SKANER DO SLAJDÓW I NEGATYWÓW

Instrukcja obsług

ESCÁNER DE NEGATIVOS Y DIAPOSITIVAS

Instrucciones de uso

Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the device.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Avant de lire le mode d’emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l’appareil.

Vouw vóór het lezen de beide pagina‘s met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Antes de empezar a leer abra las dos páginas que contienen las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.

Før du læser, vend begge sidene med billeder frem og bliv bekendt med alle apparatets funktioner.

GB / IE Operating instructions Page 1 DE / AT / CH Bedienungsanleitung Seite 27 FR / BE Mode d’emploi Page 53 NL / BE Gebruiksaanwijzing Pagina 83 CZ Návod k obsluze Strana 109 PL Instrukcja obsługi Strona 133 SK Návod na obsluhu Strana 159 ES Instrucciones de uso Página 185 DK Betjeningsvejledning Side 211

2 x

375646__21210404 SND 3600 D3

Quick

Start

Guide

375646 SND 3600 D3

Contents

Introduction ...................................3

Information about these operating instructions .................3

Notes on trademarks ....................................3

Proper use ............................................3

Warnings and symbols used ..............................4

Safety information .............................5

Operating elements ............................6

Initial operation ................................7

Check package contents .................................7

Connecting to a computer ................................8

Installing the software ....................................8

Handling and use .............................10

Inserting negatives .....................................10

Inserting slides ........................................11

Digitizing negatives/slides ...............................12

After use .............................................17

Troubleshooting ..............................18

Cleaning .....................................19

Storage/disposal .............................20

Storage when not in use .................................20

Disposal of the device ..................................20

Disposal of the packaging ...............................21

SND 3600 D3

GB│IE

│

1 ■

Appendix ....................................21

Technical data ........................................21

Notes on the EU Declaration of Conformity ..................22

Kompernass Handels GmbH warranty .....................22

Service ..............................................25

Importer .............................................25

■ 2 │ GB

│

SND 3600 D3

Introduction

Information about these operating instructions

Congratulations on the purchase of your new device. You have selected a high-quality product. The operating instructions are part of this product. They contain important information about safety, use and disposal. Before using the product, please familiarise yourself with all operating and safety instructions. Use the product only as described and for the range of applications speciﬁed. Keep these operating instructions as a reference and store them near the product. Please pass on all documentation incl. these operating instructions to any future owner(s) if you sell this product or give it away.

Notes on trademarks

- USB® is a registered trademark of USB Implementers Forum, Inc.

- Microsoft Windows 8® and Windows 10® are registered trademarks of the Microsoft Corporation in the United States of America and/or other countries.

- Mac OS other countries.

- The SilverCrest trademark and the retail name are the property of their respective owner.

All other names and products may be trademarks or registered trademarks of their respective owner.

Proper use

This device is a consumer electronics device intended exclusively for the non-commercial scanning and digitizing of ﬁlm negatives and slides. The device is not intended for any other purpose, nor for use beyond the scope described. No claims of any kind will be accepted for damage arising as a result of incorrect use. The risk is borne solely by the user.

SND 3600 D3

, Windows®, Windows Vista®, Windows 7®,

is a registered trademark of Apple Inc. in the USA and

GB│IE

│

3 ■

Warnings and symbols used

The following warning notices are used in these operating instructions:

DANGER

A warning at this hazard level indicates a hazardous situation.

Failure to avoid this hazardous situation will result in serious injuries or death.

► Follow the instructions on this warning label to avoid the risk

of death or serious injuries.

WARNING

A warning at this hazard level indicates a potentially hazardous situation.

Failure to avoid this hazardous situation could result in serious injuries or death.

► Follow the instructions on this warning label to avoid the risk

of death or serious injuries.

CAUTION

A warning at this hazard level indicates a potentially hazardous situation.

Failure to avoid this hazardous situation could result in injuries.

► Follow the instructions on this warning label to prevent

injuries.

■ 4 │ GB

│

SND 3600 D3

ATTENTION

A warning at this hazard level indicates a risk of property damage.

Failure to avoid this situation could result in property damage.

► Follow the instructions in this warning notice to prevent property

damage.

NOTE

► A note provides additional information which will assist you

in using the device.

Safety information

■ Check the device for visible external damage before use. Do not

operate a device that has been damaged or dropped.

■ If the cables or connections are damaged, have them replaced

by authorised specialists or Customer Service.

■ This device may be used by children aged 8 years and above

and by persons with limited physical, sensory or mental capabilities, or lack of experience and knowledge, provided that they are under supervision or have been told how to use the device safely and are aware of the potential risks. Children must not play with the device. Cleaning and user maintenance tasks may not be carried out by children unless they are supervised.

■ All repairs must be carried out by authorised specialist companies

or by the Customer Service department. Improper repairs can pose signiﬁcant risks to the user. It will also invalidate any warranty claims.

■ Do not make any unauthorised modiﬁcations or alterations to the

device.

SND 3600 D3

GB│IE

│

5 ■

■ Protect the device from penetration by moisture and liquids.

Do not place any liquid-ﬁlled vessels (such as ﬂower vases) next to the device.

■ Keep the device away from naked ﬂames, and do not place

candles on or next to the device. This will help to prevent the spread of ﬁres.

■ If you move the device quickly from a warm to a cold room or

vice versa, allow the device 30minutes to acclimatise.

DANGER! Do not allow children to play with the packaging

■

material! Keep all packaging materials away from children.

There is a risk of suﬀocation!

Operating elements

(For illustrations see fold-out pages)

1 PWR LED 2 SCAN button 3 Micro-USB socket 4 Slot for the negative holder or slide magazine 5 Negative holder 6 Slide magazine 7 Cleaning brush 8 USB cable (USB to micro-USB)

■ 6 │ GB

│

SND 3600 D3

Initial operation

Check package contents

(For illustrations see fold-out pages)

The product includes the following components:

▯ Scanner ▯ 1 x slide magazine ▯ 2 x holders for negatives ▯ Program CD ▯ Cleaning brush ▯ USB cable ▯ Operating instructions ▯ Quick Start Guide

♦ Unpack all parts of the device from the packaging and remove

all packaging materials.

NOTE

► Check the package for completeness and signs of visible

damage.

► If the delivery is incomplete or damage has occurred as a

result of defective packaging or during transport, contact the service hotline (see section Service).

SND 3600 D3

GB│IE

│

7 ■

Connecting to a computer

NOTE

► Use only the original accessory parts recommended by the

manufacturer for this appliance.

System requirements

Operating system: Windows Vista/7/8/10, Mac 10.10‒11.2.3 Slot: USB connection (USB 2.0)

♦ Connect the micro-USB plug on the USB cable

USB port 3 on the scanner.

♦ Connect the USB plug on the USB cable

PC. The computer recognises the new hardware and starts installing the drivers automatically. This process can take a around a minute. The PWR LED 1 lights up as soon as the scanner is properly connected.

8 to the micro-

8 to a powered-on

Installing the software

ATTENTION

► Important ﬁles may be changed or overwritten during the

installation of the software! Before installing the installing the software, make a backup of your original ﬁles to ensure that you will be able to access them later if problems occur during installation.

Installation on Windows

NOTE

► If your computer does not have a CD drive, visit the following

website to download the software: www.kompernass.com/375646_2104

■ 8 │ GB

│

SND 3600 D3

NOTE

► If the autostart function is deactivated and the installation

does not start automatically, you can start the installation with a double-click on the "WinSetup.exe" ﬁle in the main directory of the CD.

♦ Insert the supplied program CD into your CD drive of your com-

puter. The installation menu starts automatically.

♦ Click on the “Installation” button to start the installation. ♦ Install the software as described in the on-screen instructions. ♦ After successful installation you can leave the menu by clicking

on the “Exit” button.

Installation on Mac OS

NOTE

► If your Mac computer does not have a CD drive, visit the

following website to download the software: www.kompernass.com/375646_2104

♦ Insert the supplied program CD into your CD drive of your Mac

computer.

♦ Open the main directory of the program CD. ♦ Switch to the “Mac” directory. ♦ Start the installation by double-clicking on the “ImageScan.dmg”

ﬁle.

♦ Install the software as described in the on-screen instructions.

SND 3600 D3

GB│IE

│

9 ■

Handling and use

Inserting negatives

♦ Unlock the catch on the front of the negative holder 5 and

open the holder.

♦ Lay the negative in the negative holder

Ensure that holes of the negative strip are placed on the corre-

sponding retaining tabs on the holder, so that the negative strip

can not move.

♦ Close the negative holder ♦ Now insert the negative holder

the front and visible into the slot 4 on the right (see ﬁgure 1).

♦ Push the negative holder

into the ﬁrst position. For additional negatives, push the negative

holder 5 further in until it audibly clicks into the next position.

Figure 1 Figure 2

5 so that the lid is ﬁrmly shut.

5 into the slot 4 until it audibly clicks

5 the right way up.

5 with the triangle marking at

■ 10 │ GB

│

SND 3600 D3

Inserting slides

♦ Insert slides the right way round into the shaft provided on the

slide magazine 6. Around 10–12 slides (depending on size)

can be added to the magazine.

♦ Push the slide magazine

viewing window at the front. Ensure that the triangle marking is

at the front and visible (see ﬁgure 2).

Use the pusher on the side of the slide magazine slides in the shaft individually into the scanner.

♦ To do this, ﬁrst slide the pusher away from the scanner as far

as the stop. Afterwards, move the pusher carefully towards the

scanner.

NOTE

► This pushes any slide that is in the scanner out of the device

and a new slide is pushed into the viewing range of the scanner.

► Make sure that you push the new slide into the scanner

slowly. If you push too quickly, the slide could slip past the viewing range of the scanner.

♦ When you have ﬁnished scanning slides, remove the slide maga-

zine

6 from the slot 4.

Remove the last slide from below from out of the slide magazine

viewing window 6.

6 into the slot 4 on the right with the

6 to push the

SND 3600 D3

GB│IE

│

11 ■

Digitizing negatives/slides

Windows software

♦ Start the “ImageScan” program by double-clicking on program

icon on the desktop or select the corresponding entry from the

start menu. The program opens directly in the main window.

A Select the type here (negative, slide or colour/black & white)

you want to use.

B Select here the format (JPG or TIFF) you want to use for

saving images.

C Select the resolution here: standard: 2592 x 1680 pixels;

interpolated: 5184 x 3360 pixels

Click on this button or press the SCAN button 2 directly to

scan an image. E Click this button to delete the currently selected image. F The currently selected image is shown here.

■ 12 │ GB

│

SND 3600 D3

G Click this button to ﬂip the currently selected image. H Click this button to rotate the currently selected image clockwise.

I Click this button to save the scanned images. If the path

entered is invalid, a warning will appear.

J Click this button to close the program.

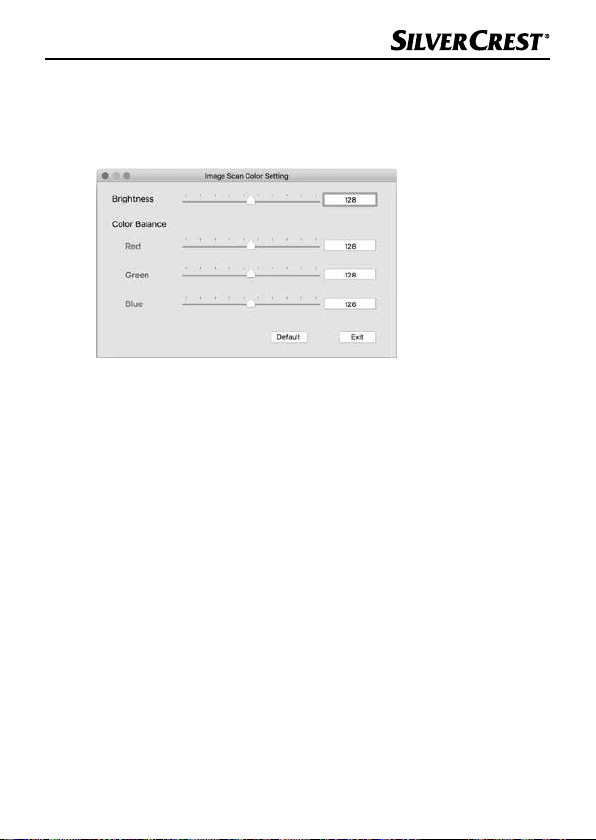

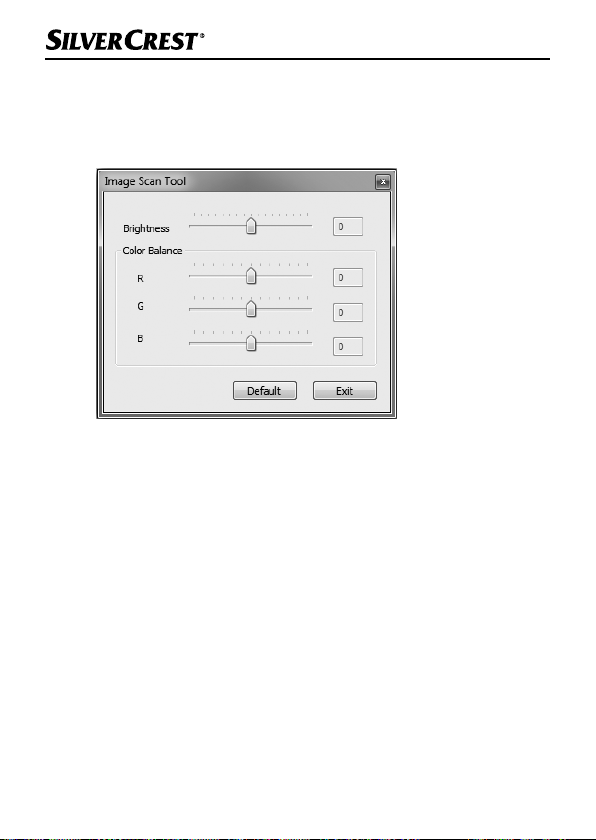

K Click this button to make colour or brightness settings before scan-

ning the image. The adjustments will be shown in the live view.

L Click this button to select a folder as a save location for the

scanned images.

M Here you will see the folder where the scanned images have

been saved.

N Here you can see scanned images which have not yet been

saved. The currently selected image is shown with a green

frame and displayed in the window (F).

O Here you will see a live view of the inserted negative/slide.

SND 3600 D3

GB│IE

│

13 ■

Colour and brightness settings

♦ Adjust the colours and brightness as required by clicking on the

“Color/Brightness adjustment” button (K). A settings window appears.

♦ Move the “Brightness” slider to set the brightness between

−64 and 64.

♦ Move the three “Color Balance” sliders to set the RGB values

between −6 and 6.

♦ To reset to the default values, click on the “Default” button. ♦ To accept the new values and close the settings window, click on

the “Exit” button.

■ 14 │ GB

│

SND 3600 D3

Mac software

♦ Start the program “ImageScan” by double-clicking the icon.

The program opens directly in the main window.

A Select the type here (negative, slide or colour/black & white)

you want to use.

B Select here the format (JPG or TIFF) you want to use for

saving images.

C Select the resolution here:

Standard: 2592 x 1680 pixels Interpolated: 5184 x 3360 pixels

Click on this button or press the SCAN button

scan an image. E Click this button to delete the currently selected image. F The currently selected image is shown here.

2 directly to

SND 3600 D3

GB│IE

│

15 ■

G Click this button to ﬂip the currently selected image. H Click this button to rotate the currently selected image clockwise.

I Click this button to save the scanned images. If the path

entered is invalid, a warning will appear.

J Click this button to close the program.

K Click this button to make colour or brightness settings before

scanning the image. The adjustments will be shown in the live view.

L Click this button to select a folder as a save location for the

scanned images.

M Here you will see the folder where the scanned images have

been saved.

N Here you can see scanned images which have not yet been

saved. The currently selected image is shown with a green

frame and displayed in the window (F).

O Here you will see a live view of the inserted negative/slide.

■ 16 │ GB

│

SND 3600 D3

Colour and brightness settings

♦ Adjust the colours and brightness as required by clicking on the

“Color/Brightness adjustment” button (K). A settings window appears.

♦ Move the “Brightness” slider to set the brightness between

0 and 255.

♦ Move the three “Color Balance” sliders to set the RGB values

between 0 and 255.

♦ To reset to the default values, click on the “Default” button. ♦ To accept the new values and close the settings window, click on

the “Exit” button.

After use

♦ Remove the negative holder 5 by pushing it all the way through

the device.

♦ Remove the slide magazine

slot 4 on the right.

♦ Remove the USB cable

and the scanner.

6 by pulling it back out of the

8 from the USB port on your computer

SND 3600 D3

GB│IE

│

17 ■

Troubleshooting

The following table will help you to identify and rectify minor malfunctions:

Fault Possible cause Remedy

PWR LED not light up.

Poor image quality.

The scanned images are blurred.

Scanner is not recognised by the computer after software installation.

The scanner cannot be operated via the software.

1 does

The device is not correctly connected.

Dust on the scanner's background lighting.

Dust on the ﬁlm/slide.

The lens of the scanner has fogged up due to temperature diﬀerences.

The scanner is not connected to the USB port on the computer.

The USB port on the computer is defective.

The computer needs to be rebooted.

An anti-virus program is blocking the functionality of the scanner or the software.

Connect the device.

Clean the background lighting (see section "Cleaning").

Clean the ﬁlm/ slide.

Wait until the device has acclimatised to room temperature.

Connect the device to a USB port on your computer.

Connect the device to a diﬀerent USB port on your computer.

Restart your computer.

Check the settings on your anti-virus program.

■ 18 │ GB

│

SND 3600 D3

NOTE

► If the above-mentioned solutions do not resolve the problem,

please contact Customer Service (see section Service).

Cleaning

ATTENTION

► To avoid irreparable damage to the device, ensure that no

moisture penetrates it during cleaning.

♦ Clean the housing only with a soft damp cloth and a mild

detergent.

♦ Clean the surfaces of the background lighting inside the device

with the cleaning brush

with the cleaning surface facing downwards into the slot 4 on

the right (see ﬁgure 3).

Figure 3

7. To do this, push the cleaning brush

SND 3600 D3

GB│IE

│

19 ■

Storage/disposal

Storage when not in use

♦ Store the device in a dry and dust-free environment away from

direct sunlight.

Disposal of the device

The symbol on the left showing a crossed-out dustbin

means that this device is subject to Directive 2012/19/EU. This directive states that this device may not be disposed of in normal household waste at the end of its useful life, but must be brought to a specially set-up collection point, recycling depot or disposal company.

This disposal is free of charge for the user. Protect the environment and dispose of this device properly.

Your local community or municipal authorities can provide information on how to dispose of the worn-out product.

The product is recyclable, subject to extended producer responsibility and is collected separately.

■ 20 │ GB

│

SND 3600 D3

Disposal of the packaging

The packaging materials have been selected for their environmental friendliness and ease of disposal and are therefore recyclable. Dispose of packaging materials that are no longer needed in accordance with applicable local regulations.

Dispose of the packaging in an environmentally friendly manner. Note the labelling on the packaging and separate the packaging material components for disposal if necessary. The packaging material is labelled with abbreviations (a) and numbers (b) with the following meanings: 1–7: Plastics,

20–22: Paper and cardboard, 80–98: Composites.

Appendix

Technical data

Operating voltage/current

Interface USB 2.0

Operating temperature +5 to +40°C

Humidity (no condensation) ≤ 75%

Dimensions (W x H x D) approx. 9.4 x 16.9 x 10.4 cm

Weight (without accessories) approx. 450g

Image sensor 5 megapixel CMOS sensor

Focus range Fixed focus

Brightness control Automatic

5 V (direct current)/

500 mA (via USB port)

SND 3600 D3

GB│IE

│

21 ■

Colour adjustment Automatic

Standard:

Resolution

Scanning method Single pass

Light source Backlight (3 white LEDs)

System requirements

NOTE

► The type plate is located on the underside of the device.

2592 x 1680 pixels

Interpolated:

5184 x 3360 pixels

Windows 10/8/7/Vista Mac OS 10.10‒11.2.3

Notes on the EU Declaration of Conformity

This device complies with the basic requirements and other relevant provisions of the Electromagnetic Compatibility Directive 2014/30/EU and the RoHS Directive 2011/65/EU.

The complete EU Declaration of Conformity is available from the importer.

Kompernass Handels GmbH warranty

Dear Customer, This appliance has a 3-year warranty valid from the date of purchase.

If this product has any faults, you, the buyer, have certain statutory rights. Your statutory rights are not restricted in any way by the warranty described below.

■ 22 │ GB

│

SND 3600 D3

Warranty conditions

The warranty period starts on the date of purchase. Please keep your receipt in a safe place. This will be required as proof of purchase.

If any material or manufacturing fault occurs within three years of the date of purchase of the product, we will either repair or replace the product for you or refund the purchase price (at our discretion). This warranty service requires that you present the defective appliance and the proof of purchase (receipt) within the three-year warranty period, along with a brief written description of the fault and of when it occurred.

If the defect is covered by the warranty, your product will either be repaired or replaced by us. The repair or replacement of a product does not signify the beginning of a new warranty period.

Warranty period and statutory claims for defects

The warranty period is not prolonged by repairs eﬀected under the warranty. This also applies to replaced and repaired components. Any damage and defects present at the time of purchase must be reported immediately after unpacking. Repairs carried out after expiry of the warranty period shall be subject to a fee.

Scope of the warranty

This appliance has been manufactured in accordance with strict quality guidelines and inspected meticulously prior to delivery.

The warranty covers material faults or production faults. The warranty does not extend to product parts subject to normal wear and tear or to fragile parts which could be considered as consumable parts such as switches, batteries or parts made of glass.

The warranty does not apply if the product has been damaged, improperly used or improperly maintained. The directions in the operating instructions for the product regarding proper use of the product are to be strictly followed. Uses and actions that are discouraged in the operating instructions or which are warned against must be avoided.

SND 3600 D3

GB│IE

│

23 ■

This product is intended solely for private use and not for commercial purposes. The warranty shall be deemed void in cases of misuse or improper handling, use of force and modiﬁcations / repairs which have not been carried out by one of our authorised Service centres.

Warranty claim procedure

To ensure quick processing of your case, please observe the following instructions:

■ Please have the till receipt and the item number

(IAN)375646_2104 available as proof of purchase.

■ You will ﬁnd the item number on the type plate on the product,

an engraving on the product, on the front page of the operating instructions (below left) or on the sticker on the rear or bottom of the product.

■ If functional or other defects occur, please contact the service

department listed either by telephone or by e-mail.

■ You can return a defective product to us free of charge to the ser-

vice address that will be provided to you. Ensure that you enclose the proof of purchase (till receipt) and information about what the defect is and when it occurred.

You can download these instructions along with many other manuals, product videos and installation software at www.lidl-service.com.

This QR code will take you directly to the Lidl service page (www.lidl-service.com) where you can open your operating instructions by entering the item number (IAN) 375646_2104.

■ 24 │ GB

│

SND 3600 D3

Service

Service Great Britain

Tel.: 0800 404 7657 E-Mail: kompernass@lidl.co.uk

Service Ireland

Tel.: 1890 930 034 (0,08EUR / Min.,(peak)) (0,06EUR / Min.,(oﬀ peak)) E-Mail: kompernass@lidl.ie

IAN 375646_2104

Importer

Please note that the following address is not the service address. Please use the service address provided in the operating instructions.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

SND 3600 D3

GB│IE

│

25 ■

■ 26 │ GB

│

SND 3600 D3

Inhaltsverzeichnis

Einführung ...................................29

Informationen zu dieser Bedienungsanleitung ................29

Hinweise zu Warenzeichen ..............................29

Bestimmungsgemäße Verwendung ........................29

Verwendete Warnhinweise und Symbole ....................30

Sicherheitshinweise ............................31

Bedienelemente ..............................32

Inbetriebnahme ...............................33

Lieferumfang prüfen ....................................33

Anschluss an einen Computer ............................34

Software installieren ....................................34

Bedienung und Betrieb .........................36

Negativstreifen einlegen .................................36

Dias einlegen .........................................37

Negative / Dias digitalisieren ............................38

Nach dem Gebrauch ...................................43

Fehlerbehebung ..............................44

Reinigung ....................................45

Lagerung/Entsorgung ..........................46

Lagerung bei Nichtbenutzung ............................46

Gerät entsorgen .......................................46

Verpackung entsorgen ..................................47

SND 3600 D3

DE│AT│CH

│

27 ■

Anhang ......................................47

Technische Daten ......................................47

Hinweise zur EU-Konformitätserklärung .....................48

Garantie der Kompernaß Handels GmbH ...................49

Service ..............................................52

Importeur ............................................52

■ 28 │ DE

│AT│

SND 3600 D3

Einführung

Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Bedienungsanleitung immer als Nachschlagewerk in der Nähe des Produkts auf. Händigen Sie bei Weitergabe oder Verkauf des Produktes an Dritte alle Unterlagen inkl. dieser Bedienungsanleitung mit aus.

Hinweise zu Warenzeichen

- USB® ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc..

- Microsoft und Windows 10 Corporation in den Vereinigten Staaten von Amerika und/oder anderen Ländern.

- Mac OS und anderen Ländern.

- Das SilverCrest Warenzeichen und der Handelsname sind Eigentum des jeweiligen Inhabers.

Alle weiteren Namen und Produkte können die Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ein Gerät der Informationstechnik und ist ausschließlich für den nicht gewerblichen Gebrauch zum Scannen und Digitalisieren von Filmnegativen und Dias bestimmt. ausgehende Benutzung gilt als nicht bestimmungsgemäß. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Benutzer.

SND 3600 D3

, Windows®, Windows Vista®, Windows 7 ®, Windows 8®

sind eingetragene Markenzeichen der Microsoft

ist eine eingetragene Marke von Apple Inc. in den USA

Eine andere oder darüber hin-

DE│AT│CH

│

29 ■

Verwendete Warnhinweise und Symbole

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, wird dies zu schweren Verletzungen oder zum Tode führen.

► Die Anweisungen in diesem Warnhinweis befolgen, um

die Gefahr von schweren Verletzungen oder des Todes zu vermeiden.

WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen oder zum Tode führen.

► Die Anweisungen in diesem Warnhinweis befolgen, um

die Gefahr von schweren Verletzungen oder des Todes zu vermeiden.

VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen.

► Die Anweisungen in diesem Warnhinweis befolgen, um Verlet-

zungen von Personen zu vermeiden.

■ 30 │ DE

│AT│

SND 3600 D3

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

► Die Anweisungen in diesem Warnhinweis befolgen, um

Sachschäden zu vermeiden.

HINWEIS

► Ein Hinweis kennzeichnet zusätzliche Informationen, die den

Umgang mit dem Gerät erleichtern.

Sicherheitshinweise

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere

sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.

■ Bei Beschädigung der Kabel oder Anschlüsse lassen Sie diese

von autorisiertem Fachpersonal oder dem Kundenservice austauschen.

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie

von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn Sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben

oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.

SND 3600 D3

DE│AT│CH

│

31 ■

■ Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen

an dem Gerät vor.

■ Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von

Flüssigkeiten. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) neben das Gerät.

■ Halten Sie das Gerät fern von oﬀenen Flammen und stellen Sie

keine Kerzen auf oder neben das Gerät. So vermeiden Sie die Ausbreitung von Bränden.

■ Wenn das Gerät schnell von einer warmen in eine kalte, oder von

einer kalten in eine warme Umgebung geführt wird, lassen Sie es sich 30 min. akklimatisieren.

GEFAHR! Verpackungsmaterialien sind kein Kinderspielzeug!

■

Halten Sie alle Verpackungsmaterialien von Kindern fern.

Es besteht Erstickungsgefahr!

Bedienelemente

(Abbildungen siehe Ausklappseiten)

1 LED PWR 2 Taste SCAN 3 Micro-USB-Buchse 4 Einschub für Negativhalterung bzw. Dia-Magazin 5 Negativhalterung 6 Dia-Magazin 7 Reinigungsbürste 8 USB-Kabel (USB auf Micro-USB)

■ 32 │ DE

│AT│

SND 3600 D3

Inbetriebnahme

Lieferumfang prüfen

(Abbildungen siehe Ausklappseiten)

Der Lieferumfang besteht aus folgenden Komponenten:

▯ Scanner ▯ 1 x Dia Magazin ▯ 2 x Halterung für Negative ▯ Programm-CD ▯ Reinigungsbürste ▯ USB-Kabel ▯ Bedienungsanleitung ▯ Quick Start Guide

♦ Entnehmen Sie alle Teile aus der Verpackung und entfernen Sie

sämtliches Verpackungsmaterial.

HINWEIS

► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare

Schäden.

► Bei einer unvollständigen Lieferung oder Schäden infolge

mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

SND 3600 D3

DE│AT│CH

│

33 ■

Anschluss an einen Computer

HINWEIS

► Verwenden Sie nur die vom Hersteller empfohlenen Original-

Zubehörteile für dieses Gerät.

Systemvoraussetzungen

Betriebssystem: Windows Vista/7/8/10, Mac OS 10.10‒11.2.3 Steckplatz: USB-Anschluss (USB 2.0)

♦ Verbinden Sie den Micro-USB-Stecker des USB-Kabels

der Micro-USB-Buchse

♦ Verbinden Sie den USB-Stecker des USB-Kabels

eingeschalteten Computer. Der Computer erkennt die neue Hardware und startet die automatische Treiberinstallation. Dieser Vorgang kann ca. eine Minute dauern. Die LED PWR 1 leuchtet, sobald der Scanner richtig verbunden wurde.

3 des Scanners.

8 mit

8 mit einem

Software installieren

ACHTUNG

► Bei der Installation der Software können wichtige Dateien

überschrieben oder verändert werden. Um bei eventuellen Problemen nach der Installation auf die Originaldateien zugreifen zu können, sollten Sie vor der Installation der Software eine Sicherung Ihres Festplatteninhaltes erstellen.

Installation unter Windows

HINWEIS

► Falls Ihr Computer über kein CD-Laufwerk verfügt, rufen Sie

folgende Website auf, um die Software herunterzuladen: www.kompernass.com/375646_2104

■ 34 │ DE

│AT│

SND 3600 D3

HINWEIS

► Wenn Sie die Autostartfunktion ausgeschaltet haben und der

Installationsvorgang nicht automatisch beginnt, starten Sie den Installationsvorgang durch einen Doppelklick auf die Datei „WinSetup.exe“ im Hauptverzeichnis der CD.

♦ Legen Sie die mitgelieferte Programm-CD in das CD-Laufwerk

Ihres Computers ein. Das Installationsmenü startet automatisch.

♦ Klicken Sie auf die Schaltﬂäche „Installation“, um die Installation

zu starten.

♦ Installieren Sie die Software gemäß den Anleitungen auf dem

Bildschirm.

♦ Nach erfolgreicher Installation können Sie das Menü durch

klicken auf die Schaltﬂäche „Exit“ verlassen.

Installation unter Mac OS

HINWEIS

► Falls Ihr Mac-Computer über kein CD-Laufwerk verfügt, rufen

Sie folgende Website auf, um die Software herunterzuladen: www.kompernass.com/375646_2104

♦ Legen Sie die mitgelieferte Programm-CD in das CD-Laufwerk

Ihres Mac-Computers ein.

♦ Öﬀnen Sie das Hauptverzeichnis der Programm-CD. ♦ Wechseln Sie in das Verzeichnis „Mac“. ♦ Starten Sie den Installationsvorgang durch einen Doppelklick auf

die Datei „ImageScan.dmg“.

♦ Installieren Sie die Software gemäß den Anleitungen auf dem

Bildschirm.

SND 3600 D3

DE│AT│CH

│

35 ■

Bedienung und Betrieb

Negativstreifen einlegen

♦ Entriegeln Sie den Verschluss an der Vorderseite der Negativ-

halterung

♦ Legen Sie den Negativstreifen seitenrichtig in die Negativhalte-

rung

streifen auf die entsprechenden Haltenasen der Halterung gelegt

werden, damit sich der Negativstreifen nicht verschieben kann.

♦ Schließen Sie die Negativhalterung

geschlossen ist.

♦ Führen Sie nun die Negativhalterung

rung voran und sichtbar in den rechten Einschub

Abbildung 1).

♦ Schieben Sie die Negativhalterung

Einschub 4, bis diese spürbar in der ersten Position einrastet.

Für weitere Negative schieben Sie die Negativhalterung 5

weiter ein, bis diese spürbar in der nächsten Position einrastet.

5 und öﬀnen Sie die Halterung.

5 ein. Achten Sie darauf, dass die Löcher der Negativ-

5, bis der Deckel fest

5 mit der Dreiecksmarkie-

4 ein (siehe

5 so weit in den rechten

Abbildung 1 Abbildung 2

■ 36 │ DE

│AT│

SND 3600 D3

Dias einlegen

♦ Legen Sie die Dias seitenrichtig in den dafür vorgesehenen

Schacht des Dia-Magazins 6. Es können ca. 10-12 Dias (je

nach Größe) in das Dia-Magazin eingelegt werden.

♦ Führen Sie das Dia-Magazin

den rechten Einschub 4 ein. Beachten Sie dabei, dass die Drei-

ecksmarkierung voran und sichtbar ist (siehe Abbildung 2).

Mit dem Schieber, der sich seitlich am Dia-Magazin werden die im Schacht beﬁndlichen Dias einzeln in den Scanner geschoben.

♦ Schieben Sie dazu den Schieber zunächst bis zum Anschlag

vom Scanner weg. Anschließend den Schieber wieder vorsichtig

in Richtung des Scanners bewegen.

HINWEIS

► Ein im Scanner beﬁndliches Dia wird dadurch aus dem

Gerät ausgeworfen und ein neues Dia in den Sichtbereich des Scanner geschoben.

► Achten Sie darauf, ein neues Dia langsam in den Scanner zu

schieben. Geschieht dies zu schnell, so kann das Dia über den Sichtbereich des Scanners hinaus gleiten.

♦ Sobald Sie keine weiteren Dias mehr scannen möchten,

entfernen Sie das Dia-Magazin

Entnehmen Sie das letzte Dia von unten aus dem Sichtfenster des

Dia-Magazins 6.

6 mit dem Sichtfenster zuerst in

6 beﬁndet,

6 aus dem Einschub 4.

SND 3600 D3

DE│AT│CH

│

37 ■

Negative / Dias digitalisieren

Windows Software

♦ Starten Sie das Programm „ImageScan“ durch einen Doppel-

klick auf das Programmsymbol auf den Desktop oder wählen Sie

den entsprechenden Eintrag im Startmenü aus. Das Programm

öﬀnet sich direkt im Hauptfenster.

A Wählen Sie hier den Typ (Negativ, Dia oder Schwarz/Weiß),

den Sie verwenden möchten.

B Wählen Sie hier das Dateiformat (JPG oder TIFF) in welchem

Sie die Bilder speichern wollen.

C Wählen Sie hier die Auﬂösung aus:

Standard: 2592 x 1680 Pixel; Interpoliert: 5184 x 3360 Pixel

D Klicken Sie auf diese Schaltﬂäche oder drücken Sie direkt auf

die Taste SCAN

2, um ein Bild zu scannen.

■ 38 │ DE

│AT│

SND 3600 D3

E Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild zu löschen.

F Hier wird Ihnen das aktuell markierte Bild angezeigt.

G Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild zu spiegeln.

H Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild im Uhrzeigersinn zu drehen.

I Klicken Sie auf diese Schaltﬂäche, um die aufgenommenen

Bilder zu speichern. Bei Eingabe eines ungültigen Speicherpfads erscheint eine Warnmeldung.

J Klicken Sie auf diese Schaltﬂäche, um das Programm zu

beenden.

K Klicken Sie auf diese Schaltﬂäche, um Farb- oder Helligkeits-

einstellungen vorzunehmen, bevor Sie das Bild scannen. Die Anpassungen werden Ihnen in der Live-Ansicht angezeigt.

L Klicken Sie auf diese Schaltﬂäche, um einen Ordner zum

Speichern der gescannten Bilder auszuwählen.

M Hier wird Ihnen der Ordner angezeigt, in welchen die ge-

scannten Bilder gespeichert werden.

N Hier werden die bereits gescannten Bilder angezeigt, welche

bisher noch nicht gespeichert wurden. Das aktuell markierte Bild wird mit einem grünen Rahmen dargestellt und im Fenster (F) angezeigt.

O Hier wird eine Live-Ansicht des eingelegten Negativs/Dias

angezeigt.

SND 3600 D3

DE│AT│CH

│

39 ■

Farb- und Helligkeitseinstellungen

♦ Stellen Sie bei Bedarf die Farben und die Helligkeit ein, indem

Sie auf die Schaltﬂäche „Farb/Helligkeitseinstellungen“ (K)

klicken. Ein Einstellungsfenster wird geöﬀnet.

♦ Bewegen Sie den Schieberegler „Helligkeit“, um die Helligkeit

zwischen -64 und 64 einzustellen.

♦ Bewegen Sie die drei Schieberegler „Farbbalance“, um die

RGB-Werte zwischen -6 und 6 einzustellen.

♦ Um die Standardwerte wieder herzustellen, klicken Sie auf die

Schaltﬂäche „Standard“.

♦ Um die eingestellten Werte zu übernehmen und das

Einstellungsfenster zu schließen, klicken Sie auf die Schaltﬂäche

„Verlassen“.

■ 40 │ DE

│AT│

SND 3600 D3

Mac Software

♦ Starten Sie das Programm „ImageScan“ durch einen Doppel-

klick auf das Programmsymbol. Das Programm öﬀnet sich direkt

im Hauptfenster.

A Wählen Sie hier den Typ (Negativ, Dia oder Schwarz/Weiß),

den Sie verwenden möchten.

B Wählen Sie hier das Dateiformat (JPG oder TIFF) in welchem

Sie die Bilder speichern wollen.

C Wählen Sie hier die Auﬂösung aus:

Standard: 2592 x 1680 Pixel Interpoliert: 5184 x 3360 Pixel

D Klicken Sie auf diese Schaltﬂäche oder drücken Sie direkt auf

die Taste SCAN

E Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild zu löschen.

2, um ein Bild zu scannen.

SND 3600 D3

DE│AT│CH

│

41 ■

F Hier wird Ihnen das aktuell markierte Bild angezeigt.

G Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild zu spiegeln.

H Klicken Sie auf diese Schaltﬂäche, um das aktuell markierte

Bild im Uhrzeigersinn zu drehen.

I Klicken Sie auf diese Schaltﬂäche, um die aufgenommenen

Bilder zu speichern. Bei Eingabe eines ungültigen Speicherpfads erscheint eine Warnmeldung.

J Klicken Sie auf diese Schaltﬂäche, um das Programm zu

beenden.

K Klicken Sie auf diese Schaltﬂäche, um Farb- oder Helligkeits-

einstellungen vorzunehmen, bevor Sie das Bild scannen. Die Anpassungen werden Ihnen in der Live-Ansicht angezeigt.

L Klicken Sie auf diese Schaltﬂäche, um einen Ordner zum

Speichern der gescannten Bilder auszuwählen.

M Hier wird Ihnen der Ordner angezeigt, in welchen die ge-

scannten Bilder gespeichert werden.

N Hier werden die bereits gescannten Bilder angezeigt, welche

bisher noch nicht gespeichert wurden. Das aktuell markierte Bild wird mit einem grünen Rahmen dargestellt und im Fenster (F) angezeigt.

O Hier wird eine Live-Ansicht des eingelegten Negativs/Dias

angezeigt.

■ 42 │ DE

│AT│

SND 3600 D3

Farb- und Helligkeitseinstellungen

♦ Stellen Sie bei Bedarf die Farben und die Helligkeit ein, indem

Sie auf die Schaltﬂäche „Farb/Helligkeitseinstellungen“ (K)

klicken. Ein Einstellungsfenster wird geöﬀnet.

♦ Bewegen Sie den Schieberegler „Helligkeit“, um die Helligkeit

zwischen 0 und 255 einzustellen.

♦ Bewegen Sie die drei Schieberegler „Farbbalance“, um die

RGB-Werte zwischen 0 und 255 einzustellen.

♦ Um die Standardwerte wieder herzustellen, klicken Sie auf die

Schaltﬂäche „Standard“.

♦ Um die eingestellten Werte zu übernehmen und das

Einstellungsfenster zu schließen, klicken Sie auf die Schaltﬂäche

„Verlassen“.

Nach dem Gebrauch

♦ Entnehmen Sie die Negativhalterung 5, indem Sie sie komplett

durch das Gerät hindurchschieben.

♦ Entnehmen Sie das Dia-Magazin

dem rechten Einschub 4 herausziehen.

♦ Entfernen Sie das USB-Kabel

puters und des Scanners.

6, indem Sie es wieder aus

8 vom USB-Anschluss Ihres Com-

SND 3600 D3

DE│AT│CH

│

43 ■

Fehlerbehebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:

Fehler Mögliche Ursache Behebung

LED PWR leuchtet nicht.

Schlechte Bildqualität.

Gescannte Bilder sind verschwommen.

Scanner wird nach der SoftwareInstallation nicht vom Computer erkannt.

Scanner lässt sich nicht über die Software bedienen.

Das Gerät ist nicht korrekt angeschlossen.

Staub auf der Hintergrundbeleuchtung des Scanners.

Staub auf dem Film bzw. dem Dia.

Die Linse des Scanners ist aufgrund von Temperaturunterschieden beschlagen.

Der Scanner ist nicht am USB-Anschluss des Computers angeschlossen.

USB-Anschluss des Computers ist defekt.

Ein Neustart des Computers ist erforderlich.

Ein Antiviren-Programm behindert die Funktionalität des Scanners bzw. der Software.

Schließen Sie das Gerät an.

Reinigen Sie die Hintergrundbeleuchtung (siehe Kapitel Reinigung).

Reinigen Sie den Film bzw. das Dia.

Warten Sie, bis sich das Gerät bei Zimmertemperatur akklimatisiert hat.

Schließen Sie das Gerät an einen USB-Anschluss Ihres Computers an.

Schließen Sie das Gerät an einen anderen USB-Anschluss Ihres Computers an.

Starten Sie Ihren Computer neu.

Überprüfen Sie die Einstellungen Ihres Antiviren-Programms.

■ 44 │ DE

│AT│

SND 3600 D3

HINWEIS

► Wenn Sie mit den vorstehend genannten Schritten das

Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst (siehe Kapitel Service).

Reinigung

ACHTUNG

► Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit

in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.

♦ Reinigen Sie das Gehäuse ausschließlich mit einem leicht

feuchten Tuch und einem milden Spülmittel.

♦ Reinigen Sie die Oberﬂäche der Hintergrundbeleuchtung im

Inneren des Gerätes mit der Reinigungsbürste 7. Schieben Sie

dazu die Reinigungsbürste mit der Reinigungsﬂäche nach unten

nur in den rechten Einschub

4 (siehe Abbildung 3)

Abbildung 3

SND 3600 D3

DE│AT│CH

│

45 ■

Lagerung/Entsorgung

Lagerung bei Nichtbenutzung

♦ Lagern Sie das Gerät in einer trockenen und staubfreien

Umgebung ohne direkte Sonneneinstrahlung.

Gerät entsorgen

Das nebenstehende Symbol einer durchgestrichenen

Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Hausmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoﬀhöfen oder Entsorgungsbetrieben abgeben müssen.

Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recycelbar, unterliegt einer erweiterten Hersteller verantwortung und wird getrennt gesammelt.

■ 46 │ DE

│AT│

SND 3600 D3

Verpackung entsorgen

Die Verpackungs materialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziﬀern (b) mit folgender Bedeutung: 1–7: Kunststoﬀe, 20–22: Papier und Pappe, 80–98: Verbundstoﬀe

Anhang

Technische Daten

Betriebsspannung/ Stromaufnahme

Schnittstelle USB 2.0

Betriebstemperatur +5 ‒ +40 °C

Feuchtigkeit (keine Kondensation) ≤ 75 %

Abmessungen (B x H x T) ca. 9,4 x 16,9 x 10,4 cm

Gewicht (ohne Zubehör) ca. 450 g

Bildsensor 5 Megapixel CMOS-Sensor

Fokussierungsbereich fester Fokus

SND 3600 D3

5 V (Gleichstrom)/ 500 mA

(über USB-Anschluss)

DE│AT│CH

│

47 ■

Helligkeitssteuerung Automatisch

Farbabgleich Automatisch

Auﬂösung

Scanmethode Single pass

Lichtquelle Gegenlicht (3 weiße LED)

Systemvoraussetzung

HINWEIS

► Das Typenschild beﬁndet sich an der Unterseite des Gerätes.

Standard: 2592 x 1680 Pixel

Interpoliert: 5184 x 3360 Pixel

Windows 10/8/7/Vista Mac OS 10.10‒11.2.3

Hinweise zur EU-Konformitätserklärung

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der europäischen Richtlinie für elektromagnetische Verträglichkeit 2014/30/EU und der RoHS Richtlinie 2011/65/EU.

Die vollständige EU-Konformitätserklärung ist beim Importeur erhältlich.

■ 48 │ DE

│AT│

SND 3600 D3

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im

Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt, oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂichtig.

SND 3600 D3

DE│AT│CH

│

49 ■

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

■ 50 │ DE

│AT│

SND 3600 D3

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikel-

nummer (IAN)375646_2104 als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Typenschild am

Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontak-

tieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung

des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die LidlService-Seite (www.lidl-service.com) und können durch die Eingabe der Artikelnummer (IAN) 375646_2104 Ihre Bedienungsanleitung öﬀnen.

SND 3600 D3

DE│AT│CH

│

51 ■

Service

Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 375646_2104

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM DEUTSCHLAND www.kompernass.com

■ 52 │ DE

│AT│

SND 3600 D3

Table des matières

Introduction ..................................55

Informations relatives à ce mode d'emploi ...................55

Remarques sur les marques commerciales ...................55

Utilisation conforme ....................................55

Avertissements et symboles utilisés .........................56

Consignes de sécurité ..........................57

Éléments de commande ........................58

Mise en service ...............................59

Vériﬁcation du matériel livré ..............................59

Raccordement à un ordinateur ............................60

Installation du logiciel ...................................60

Utilisation et fonctionnement ....................62

Mise en place des négatifs ..............................62

Mise en place des diapositives ...........................63

Numériser des négatifs/diapositives .......................64

Après chaque utilisation .................................69

Dépannage ..................................70

Nettoyage ...................................71

Entreposage/mise au rebut .....................72

Rangement en cas de non-utilisation .......................72

Mise au rebut de l'appareil ..............................72

Mise au rebut de l’emballage ............................73

SND 3600 D3

FR│BE │ 53 ■

Annexe ......................................73

Caractéristiques techniques ..............................73

Remarques concernant la déclaration de conformité EU ........74

Garantie pour Kompernass Handels GmbH pourla Belgique ...75

Garantie pour Kompernass Handels GmbH pourla France .....78

Service après-vente ....................................82

Importateur ...........................................82

■ 54 │ FR│BE

SND 3600 D3

Introduction

Informations relatives à ce mode d'emploi

Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie intégrante de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Conservez toujours le mode d'emploi comme ouvrage de référence à proximité du produit. Lors de la transmission ou de la vente du produit, remettez tous les documents y compris ce mode d'emploi.

Remarques sur les marques commerciales

- USB® est une marque déposée de USB Implementers Forum, Inc.

- Microsoft et Windows 10® sont des marques déposées de Microsoft Corporation aux États-Unis d'Amérique et/ou dans d'autres pays.

- Mac OS dans d'autres pays.

- Le nom de marque SilverCrest et le nom commercial sont la propriété du propriétaire respectif.

Tous les autres noms et produits peuvent être les marques ou les marques déposées de leurs propriétaires respectifs.

Utilisation conforme

Cet appareil est un appareil relevant des techniques d'information et est exclusivement prévu pour scanner et numériser des ﬁlms négatifs et des diapositives dans un cadre non commercial. Toute utilisation autre ou dépassant ce cadre est réputée non conforme. Toute réclamation visant des dommages issus d'une utilisation non conforme sera rejetée. L'utilisateur assume seul la responsabilité des risques encourus.

SND 3600 D3

, Windows®, Windows Vista®, Windows 7®, Windows 8®

est une marque de Apple Inc., enregistrée aux États-Unis et

FR│BE │ 55 ■

Avertissements et symboles utilisés

Les avertissements suivants sont utilisés dans le présent mode d'emploi:

DANGER

Un avertissement à ce niveau de danger signale une situation dangereuse.

Si la situation dangereuse n'est pas évitée, cela entraîne des blessures graves ou la mort.

► Les instructions stipulées dans cet avertissement doivent être

respectées pour éviter tout risque de blessures graves, voire de mort.

AVERTISSEMENT

Un avertissement à ce niveau de danger signale une situation potentiellement dangereuse.

Si la situation dangereuse n'est pas évitée, cela peut entraîner des blessures graves ou la mort.

► Les instructions stipulées dans cet avertissement doivent être

respectées pour éviter tout risque de blessures graves, voire de mort.

PRUDENCE

Un avertissement à ce niveau de danger signale une situation potentiellement dangereuse.

Si la situation dangereuse n'est pas évitée, elle peut entraîner des blessures.

► Les instructions stipulées dans cet avertissement doivent être

suivies pour éviter des blessures aux personnes.

ATTENTION

■ 56 │ FR│BE

SND 3600 D3

Un avertissement à ce niveau de danger signale un risque éventuel de dégâts matériels.

Si la situation n'est pas évitée, elle risque d'entraîner des dégâts matériels.

► Les instructions stipulées dans cet avertissement doivent être

suivies pour éviter des dégâts matériels.

REMARQUE

► Une remarque comporte des informations supplémentaires

facilitant la manipulation de l'appareil.

Consignes de sécurité

■ Avant d'utiliser l'appareil, vériﬁez que celui-ci ne présente aucun

dégât extérieur visible. Ne mettez pas en service un appareil endommagé ou qui a chuté.

■ Si les câbles ou les raccordements sont endommagés, faites-les rem-

placer par le personnel technique agréé ou le service après-vente.

■ Cet appareil peut être utilisé par des enfants à partir de 8 ans et

plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et d'avoir compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants s'ils ne sont pas surveillés.

■ Conﬁez les réparations de l'appareil exclusivement à des entre-

prises agréées ou au service après-vente. Toute réparation non conforme peut entraîner des risques importants pour l'utilisateur. À cela s'ajoute l'annulation de la garantie.

SND 3600 D3

FR│BE │ 57 ■

■ Ne procédez pas à des transformations ou des modiﬁcations sur

l'appareil de votre propre initiative.

■ Protégez l'appareil de l'humidité et de la pénétration de liquides.

Ne posez pas de récipients pleins de liquides à côté de l'appareil, comme des vases par exemple.

■ Tenez l'appareil loin de ﬂammes nues et ne placez pas de

bougies sur l'appareil ni à côté de celui-ci. Vous évitez ainsi la propagation d'incendies.

■ Si l'appareil est introduit rapidement d'un environnement chaud

dans un environnement froid, ou d'un environnement froid dans un environnement chaud, laissez-le s'acclimater 30min.

DANGER! Les matériaux d'emballage ne sont pas des jouets

■

pour les enfants! Tenez tous les matériaux d'emballage éloignés des enfants. Il y a risque d'étouﬀement!

Éléments de commande

(Figures: voir les volets dépliants)

1 LED PWR 2 Touche SCAN 3 Port micro-USB 4

Tiroir pour le support à négatifs ou le chargeur de diapositives

5 Support à négatifs 6 Chargeur de diapositives 7 Brosse de nettoyage 8 Câble USB (USB vers micro-USB)

■ 58 │ FR│BE

SND 3600 D3

Mise en service

Vériﬁcation du matériel livré

(Figures: voir les volets dépliants)

Le matériel livré comprend les éléments suivants:

▯ Scanner ▯ 1 x chargeur de diapositives ▯ 2 x supports à négatifs ▯ CD du programme ▯ Brosse de nettoyage ▯ Câble USB ▯ Mode d'emploi ▯ Quick Start Guide

♦ Enlevez toutes les pièces de l'emballage et retirez l'ensemble du

matériau d'emballage.

REMARQUE

► Vériﬁez si la livraison est au complet et ne présente aucun

dégât apparent.

► En cas de livraison incomplète ou de dommages résultant

d'un emballage défectueux ou du transport, veuillez vous adresser à la hotline du service après-vente (voir le chapitre Service après-vente).

SND 3600 D3

FR│BE │ 59 ■

Raccordement à un ordinateur

REMARQUE

► Utilisez uniquement les accessoires d’origine recommandés par

le fabricant pour cet appareil.

Exigences système

Système d’exploitation : Windows Vista/7/8/10,

Mac OS 10.10‒11.2.3

Emplacement : Port USB (USB 2.0)

♦ Reliez la ﬁche micro-USB du câble USB

3 du scanner.

USB

♦ Reliez la ﬁche USB du câble USB

reconnait le matériel et lance automatiquement l’installation du pilote. Cette opération peut durer env. une minute. La LED

1 s’allume dès que le scanner est correctement connecté.

PWR

8 avec le port micro-

8 à un PC allumé. L’ordinateur

Installation du logiciel

ATTENTION

► Lors de l'installation du logiciel, des ﬁchiers importants risquent

d'être écrasés ou modiﬁés. Aﬁn, en cas de problème, de pouvoir accéder aux ﬁchiers d'origine après l'installation, il est recommandé de faire une sauvegarde du contenu de votre disque dur avant d'installer le logiciel.

Installation sous Windows

REMARQUE

► Si votre ordinateur ne dispose pas de lecteur CD, ouvrez la

page web suivante pour en télécharger le logiciel : www.kompernass.com/375646_2104

■ 60 │ FR│BE

SND 3600 D3

REMARQUE

► Si vous avez désactivé la fonction de démarrage automatique

et que l'opération d'installation ne démarre pas automatiquement, démarrez l'opération d'installation d'un double clic sur le ﬁchier "WinSetup.exe" dans le répertoire principal du CD.

♦ Insérez le CD du programme fourni dans le lecteur CD de votre

ordinateur. Le menu d’installation s’ouvre automatiquement.

♦ Cliquez sur le bouton «Installation» pour démarrer l’installation. ♦ Installez le logiciel conformément aux instructions apparaissant

à l’écran.

♦ Une fois l’installation terminée, vous pouvez quitter le menu en

cliquant sur le bouton «Exit».

Installation sous Mac OS

REMARQUE

► Si votre ordinateur Mac ne dispose pas de lecteur CD, ouvrez

la page web suivante pour en télécharger le logiciel : www.kompernass.com/375646_2104

♦ Insérez le CD du programme fourni dans le lecteur CD de votre

ordinateur Mac.

♦ Ouvrez le répertoire principal du CD de programme. ♦ Passez au répertoire «Mac». ♦ Démarrez l’opération d’installation d’un double clic sur le ﬁchier

«ImageScan.dmg».

♦ Installez le logiciel conformément aux instructions apparaissant

à l’écran.

SND 3600 D3

FR│BE │ 61 ■

Utilisation et fonctionnement

Mise en place des négatifs

♦ Déverrouillez la fermeture sur l'avant du support à négatifs 5 et

ouvrez le support.

♦ Placez le négatif du bon côté dans le support à négatifs

Veillez à ce que les perforations des négatifs soient placées sur

les becs de retenue correspondants supports aﬁn que les néga-

tifs ne puissent pas se déplacer.

♦ Fermez le support à négatifs

s’enclenche fermement.

♦ Poussez maintenant le support à négatifs

repère en avant et bien visible dans le tiroir de droite 4

(voir ﬁgure 1).

♦ Poussez le support à négatifs

jusqu'à ce qu'il s'enclenche nettement en première position.

Pour les négatifs suivants, poussez un peu plus le support à

négatifs 5 jusqu'à ce qu'il s'enclenche nettement dans la posi-

tion suivante.

5, jusqu’à ce que le couvercle

5 avec le triangle

5 dans le tiroir de droite 4

Figure 1 Figure 2

■ 62 │ FR│BE

SND 3600 D3

Mise en place des diapositives

♦ Placez les diapositives du bon côté dans le logement à cet eﬀet

du chargeur de diapositives 6. Environ 10-12 diapositives

(en fonction de leur épaisseur) peuvent être placées dans le

chargeur de diapositives.

♦ Introduisez d'abord le chargeur de diapositives

fenêtre de visualisation dans le tiroir de droite

que le triangle repère soit à l'avant et bien visible (voir ﬁgure 2).

Avec le poussoir qui se trouve sur le côté du chargeur de diapositives

6, les diapositives du chargeur sont poussées une à une dans

le scanner.

♦ Poussez pour cela le poussoir jusqu'en butée en direction oppo-

sée de celle du scanner. Pousser ensuite le poussoir à nouveau

prudemment en direction du scanner.

REMARQUE

► Une diapositive qui se trouve dans le scanner est alors éjectée

de l'appareil et une nouvelle diapositive est glissée dans la fenêtre de visualisation du scanner.

► Veillez à pousser une nouvelle diapositive lentement dans le

scanner. Si cela se fait trop rapidement, la diapositive risque de glisser hors du champ de visualisation du scanner.

♦ Dès que vous ne souhaitez plus scanner d'autres diapositives,

retirez le chargeur de diapositives

Retirez la dernière diapositive, par le bas, de la fenêtre de visua-

lisation du chargeur de diapositives 6.

6 du tiroir 4.

6 avec la

4. Veillez à ce

SND 3600 D3

FR│BE │ 63 ■

Numériser des négatifs/diapositives

Logiciel Windows

♦ Lancez le programme "ImageScan" d'un double clic sur l'icône

programme sur le bureau ou sélectionnez l'entrée correspon-

dante dans le menu Démarrer. Le programme s'ouvre alors

directement dans la fenêtre principale.

A Choisissez ici le type (négatif, diapositive ou noir/blanc)

que vous souhaitez utiliser.

B Sélectionnez ici le format de ﬁchier (JPG ou TIFF) sous lequel

vous souhaitez enregistrer les images.

C Sélectionnez la résolution souhaitée : Standard :

2592 x 1680 pixels ; interpolée : 5184 x 3360 pixels

D Cliquez sur cette touche logicielle ou appuyez directement

sur la touche SCAN

2 pour scanner une image.

■ 64 │ FR│BE

SND 3600 D3

E Cliquez sur cette touche logicielle pour supprimer l'image

actuellement sélectionnée.

F Ici s'aﬃche l'image actuellement sélectionnée.

G Cliquez sur cette touche logicielle pour retourner l'image

actuellement sélectionnée.

H Cliquez sur cette touche logicielle pour tourner l'image actuelle-

ment sélectionnée dans le sens des aiguilles d'une montre.

I Cliquez sur cette touche logicielle pour enregistrer les images

prises. Un message d'avertissement s'aﬃche en cas de saisie d'un chemin de sauvegarde incorrect.

J Cliquez sur cette touche logicielle pour quitter le programme.

K Cliquez sur cette touche logicielle pour procéder à des

réglages de couleur ou de luminosité avant de scanner l'image. Les modiﬁcations s'aﬃchent dans la vue live.

L Cliquez sur cette touche logicielle pour sélectionner un dossier

où enregistrer les images scannées.

M Vous voyez ici le dossier dans lequel les images scannées

sont enregistrées.

N Vous voyez ici les images déjà scannées mais qui n'ont pas

encore été enregistrées. L'image actuellement sélectionnée est représentée dans un cadre vert et aﬃchée dans la fenêtre (F).

O Une vue live du négatif/ de la diapositive mise en place

s’aﬃche.

SND 3600 D3

FR│BE │ 65 ■

Réglages de couleur et de luminosité

♦ Si nécessaire, réglez les couleurs et la luminosité en cliquant sur

la touche logicielle "Color/Brightness Adjustment (K)".

Une fenêtre de réglage s'ouvre.

♦ Faites glisser le curseur "Brightness" pour régler la luminosité

entre -64 et 64.

♦ Faites glisser les trois curseurs "Color Balance" pour régler les

valeurs RGB entre -6 et 6.

♦ Pour restaurer les valeurs standards, cliquez sur le bouton

"Default".

♦ Pour enregistrer les valeurs réglées, cliquez sur la touche

logicielle "Exit".

■ 66 │ FR│BE

SND 3600 D3

Logiciel Mac

♦ Lancez le programme "ImageScan" d'un double clic sur l'icône

programme. Le programme s'ouvre alors directement dans la

fenêtre principale.

A Choisissez ici le type (négatif, diapositive ou noir/blanc) que

vous souhaitez utiliser.

B Sélectionnez ici le format de ﬁchier (JPG ou TIFF) sous lequel

vous souhaitez enregistrer les images.

C Sélectionnez la résolution souhaitée :

Standard : 2592 x 1680 pixels Interpolée : 5184 x 3360 pixels

D Cliquez sur cette touche logicielle ou appuyez directement

sur la touche SCAN

E Cliquez sur cette touche logicielle pour supprimer l'image

actuellement sélectionnée.

2 pour scanner une image.

SND 3600 D3

FR│BE │ 67 ■

F Ici s'aﬃche l'image actuellement sélectionnée.

G Cliquez sur cette touche logicielle pour retourner l'image

actuellement sélectionnée.

H Cliquez sur cette touche logicielle pour tourner l'image actuelle-

ment sélectionnée dans le sens des aiguilles d'une montre.

I Cliquez sur cette touche logicielle pour enregistrer les images

prises. Un message d'avertissement s'aﬃche en cas de saisie d'un chemin de sauvegarde incorrect.

J Cliquez sur cette touche logicielle pour quitter le programme.

K Cliquez sur cette touche logicielle pour procéder à des

réglages de couleur ou de luminosité avant de scanner l'image. Les modiﬁcations s'aﬃchent dans la vue live.

L Cliquez sur cette touche logicielle pour sélectionner un dossier

où enregistrer les images scannées.

M Vous voyez ici le dossier dans lequel les images scannées

sont enregistrées.

N Vous voyez ici les images déjà scannées mais qui n'ont pas

encore été enregistrées. L'image actuellement sélectionnée est représentée dans un cadre vert et aﬃchée dans la fenêtre (F).

O Une vue live du négatif/ de la diapositive mise en place

s’aﬃche.

■ 68 │ FR│BE

SND 3600 D3

Réglages de couleur et de luminosité

♦ Si nécessaire, réglez les couleurs et la luminosité en cliquant

sur la touche logicielle "Color/Brightness Adjustment" (K).

Une fenêtre de réglage s'ouvre.

♦ Faites glisser le curseur "Brightness" pour régler la luminosité

entre 0 et 255.

♦ Faites glisser les trois curseurs "Color Balance" pour régler les

valeurs RGB entre 0 et 255.

♦ Pour restaurer les valeurs standards, cliquez sur le bouton

"Default".

♦ Pour enregistrer les valeurs réglées, cliquez sur la touche

logicielle "Exit".

Après chaque utilisation

♦ Retirez le support à négatifs 5 en le poussant entièrement au

travers de l'appareil.

♦ Retirez le chargeur de diapositives

de droite 4.

♦ Retirez le câble USB

scanner.

8 du port USB de votre ordinateur et du

6 en le ressortant du tiroir

SND 3600 D3

FR│BE │ 69 ■

Dépannage

Le tableau ci-dessous vous aidera à localiser les petits dysfonctionnements et à y remédier:

Panne Cause possible Suppression

L'appareil n'est

La LED PWR ne s'allume pas.

Mauvaise qualité d'image.

Les images scannées sont ﬂoues.

Le scanner n'est pas détecté par l'ordinateur suite à l'installation du logiciel.

Le scanner ne peut pas être commandé via le logiciel.

pas correctement branché.

Poussière sur le rétroéclairage du scanner.

Poussière sur le ﬁlm ou la diapositive.

La lentille du scanner est embuée à cause de diﬀérences de température.

Le scanner n'est pas branché au port USB de l'ordinateur.

Le port USB de l'ordinateur est défectueux.

Un redémarrage de l'ordinateur est nécessaire.

Un programme antivirus bloque la fonctionnalité du scanner ou du logiciel.

Branchez l'appareil.

Nettoyez le rétroéclairage (voir le chapitre Nettoyage).

Nettoyez le ﬁlm ou la diapositive.

Attendez que l'appareil se soit acclimaté à la température ambiante.

Branchez l'appareil à un port USB de votre ordinateur.

Branchez l'appareil à un autre port USB de votre ordinateur.

Redémarrez votre ordinateur.

Vériﬁez les paramètres de votre programme antivirus.

■ 70 │ FR│BE

SND 3600 D3

REMARQUE

► Si vous ne pouvez pas résoudre le problème en prenant les

mesures susmentionnées, veuillez vous adresser au service après-vente (voir chapitre Service après-vente).

Nettoyage

ATTENTION

► Lors du nettoyage de l'appareil, veillez à ce qu'aucune

humidité ne pénètre dans ce dernier aﬁn d'éviter tous dégâts irréparables.

♦ Nettoyez le boîtier exclusivement à l'aide d'un chiﬀon humecté et

d'un liquide vaisselle doux.

♦ Nettoyez la surface du rétroéclairage à l'intérieur de l'appareil

avec la brosse de nettoyage

nettoyage avec la surface de nettoyage vers le bas dans le tiroir

de droite 4 (voir ﬁgure 3).

7. Glissez pour cela la brosse de

Figure 3

SND 3600 D3

FR│BE │ 71 ■

Entreposage/mise au rebut

Rangement en cas de non-utilisation

♦ Entreposez l'appareil dans un environnement sec et sans

poussières, sans rayonnement direct du soleil.

Mise au rebut de l'appareil

Le symbole ci-contre, d'une poubelle barrée sur roues,

indique que l'appareil est assujetti à la directive 2012/19/EU. Cette directive stipule que vous ne devez pas éliminer cet appareil en ﬁn de vie avec les ordures ménagères, mais le rapporter à des points de collecte désignés, des centres de recyclage ou des entreprises de gestion des déchets.

Cette mise au rebut est gratuite. Respectez l'environnement et mettez au rebut en bonne et due forme.

Renseignez-vous auprès de votre commune pour connaître les possibilités de mise au rebut de votre appareil usagé.

Le produit récyclable doit être trié ou rapporté dans un point de collecte pour être recycle.

■ 72 │ FR│BE

SND 3600 D3

Mise au rebut de l’emballage

Les matériaux d’emballage ont été sélectionnés selon des critères de respect de l’environnement, de technique d’élimination et sont de ce fait recyclables. Veuillez éliminer les matériaux d’emballage qui ne servent plus en respectant la réglementation locale.

Éliminez l’emballage d’une manière respectueuse de l’environnement. Observez le marquage sur les diﬀérents matériaux d’emballage et triez-les séparé ment si nécessaire. Les matériaux d’emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signiﬁcation suivante : 1–7: Plastiques, 20–22: Papier et carton, 80–98: Matériaux composites.

Annexe

Caractéristiques techniques

Tension de service/ courant absorbé

Interface USB 2.0

Température de fonctionnement +5 - +40 °C

Humidité (sans condensation) ≤ 75 %

Dimensions (l x h x p) env. 9,4 x 16,9 x 10,4 cm

Poids (sans accessoires) env. 450 g

Capteur d'images

Zone de focalisation focus ﬁxe

SND 3600 D3

5 V (courant continu)/

500 mA (via port USB)

Capteur CMOS de

5 mégapixels

FR│BE │ 73 ■

Commande de luminosité Automatique

Équilibrage des couleurs Automatique

Standard :

Résolution

Méthode de scan Single pass

Source de lumière

Exigence système

REMARQUE

► La plaque signalétique se trouve en dessous de l’appareil.

2592 x 1680 pixels

Interpolée :

5184 x 3360 pixels

Rétroéclairage

(3 LED blanches)

Windows 10/8/7/Vista Mac OS 10.10‒11.2.3

Remarques concernant la déclaration de conformité EU

Cet appareil est conforme aux exigences de base et aux autres prescriptions pertinentes de la directive européenne en matière de compatibilité électromagnétique 2014/30/EU ainsi que de la directive RoHS 2011/65/EU.

La déclaration de conformité EU complète est disponible auprès de l'importateur.

■ 74 │ FR│BE

SND 3600 D3

Garantie pour Kompernass Handels GmbH pourla Belgique

Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date d’achat. Si ce pro-

duit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date d’achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d’achat.

Si dans un délai de trois ans suivant la date d’achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d’achat remboursé, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l’appareil défectueux et du justiﬁcatif d’achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.

Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l’échange du produit.

Période de garantie et réclamation légale pour vices cachés

L’exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s’applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l’achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l’objet d’une facturation.

SND 3600 D3

FR│BE │ 75 ■

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.

La prestation de la garantie s’applique aux vices de matériel et de fabrication. Cette garantie ne s’étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d’usure, ni aux détériorations de pièces fragiles, par ex. interrupteurs, batteries ou pièces en verre.

Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d’utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d’utilisation et actions qui sont déconseillés dans le manuel d’utilisation, ou dont vous êtes avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d’entretien incorrect et inapproprié, d’usage de la force et en cas d’intervention non réalisée par notre centre de service après-vente agréé.

■ 76 │ FR│BE

SND 3600 D3

Procédure en cas de garantie

Aﬁn de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes questions le ticket de

caisse et la référence article (IAN)375646_2104 en tant que justiﬁcatif de votre achat.

■ Vous trouverez la référence sur la plaque signalétique sur le pro-

duit, une gravure sur le produit, sur la page de garde du mode d’emploi (en bas à gauche) ou sur l’autocollant au dos ou sur le dessous du produit.

■ Si des erreurs de fonctionnement ou d’autres vices venaient à

apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enregistré comme étant

défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l’aﬀranchir à l’adresse de service après-vente communiquée.

Sur www.lidl-service.com, vous pourrez télécharger ce mode d’emploi et de nombreux autres manuels, vidéos produit et logiciels d’installation.

Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service.com) et vous pourrez ouvrir votre mode d’emploi en saisissant votre référence (IAN) 375646_2104.

SND 3600 D3

FR│BE │ 77 ■

Garantie pour Kompernass Handels GmbH pourla France

Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date d’achat. Si ce pro-

duit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date d’achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d’achat.

Période de garantie et réclamation légale pour vices cachés

■ 78 │ FR│BE

SND 3600 D3

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.

Article L217-16 du Code de la consommation

Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobilisation d‘au moins sept jours vient s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d‘intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

SND 3600 D3

FR│BE │ 79 ■

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l‘emballage, des instructions de montage ou de l‘installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat : 1° S´il est propre à l‘usage habituellement attendu d‘un bien sem-

blable et, le cas échéant :

– s‘il correspond à la description donnée par le vendeur et pos-

séder les qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ;

– s‘il présente les qualités qu‘un acheteur peut légitimement

attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l‘étiquetage ;

2° Ou s‘il présente les caractéristiques déﬁnies d‘un commun accord par

les parties ou être propre à tout usage spécial recherché par l‘acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L217-12 du Code de la consommation

L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l‘usage auquel on la destine, ou qui diminuent tellement cet usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait connus.

■ 80 │ FR│BE

SND 3600 D3

Article 1648 1er alinéa du Code civil

L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à compter de la découverte du vice.

Les pièces détachées indispensables à l’utilisation du produit sont disponibles pendant la durée de la garantie du produit.
