SilverCrest PSFS 250 A1 User manual [pl]

COMBINATION CUTTER PSFS 250 A1

COMBINATION CUTTER

Operation and Safety Notes
Translation of original operation manual

KOMBINIRANI REZKALNIK

Navodila za upravljanje in varnostna opozorila
Prevod originalnega navodila za uporabo

KOMBINOV ANÁ FRÉZA

Pokyny pre obsluhu a bezpečnostné pokyny
Preklad originálneho návodu na obsluhu

IAN 79032

FREZARKA UNIWERSALNA

Wskazówki dotyczące obsługi i bezpieczeństwa

Tłumaczenie oryginalnej instrukcji obsługi

KOMBINOV ANÁ FRÉZA

Pokyny pro obsluhu a bezpečnostní pokyny
Překlad originálního provozního návodu

KOMBI-FRÄSER

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi
funkcjami urządzenia.

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

GB Operation and Safety Notes Page 5
PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 13
SI Navodila za upravljanje in varnostna opozorila Stran 23
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 33
SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 41
DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 49

13

12

11

10

9

1

4

5

6

2

3

7

8

A C

4

D

18

17

151419

16

B

E

2

F

5

G H

8 10

11

10

7

13

I

19

Table of contents

Introduction

Intended use ........................................................................................................................................Page 6

Features ...............................................................................................................................................Page 6

Scope of delivery ............................................................................................................................... Page 6

Technical Data ....................................................................................................................................Page 6

General safety advice for electrical power tools

1. Workplace safety ........................................................................................................................... Page 7

2. Electrical safety ..............................................................................................................................Page 7

3. Personal safety ...............................................................................................................................Page 7

4. Careful handling and use of electrical power tools ....................................................................Page 8

5. Service ............................................................................................................................................Page 8

Additional safety information for grinders and polishers .................. Page 9

Additional safety information for routers ......................................................... Page 9

Operation

Switching on / of f ................................................................................................................................Page 9

Setting the speed ................................................................................................................................ Page 9

Changing tools....................................................................................................................................Page 9

Installing sanding belts .......................................................................................................................Page 10

Setting the working depth ..................................................................................................................Page 10

Plunge cutting ......................................................................................................................................Page 10

Pivot handle .........................................................................................................................................Page 10

Using the rip fence ..............................................................................................................................Page 10

Cutting circles......................................................................................................................................Page 10

Dust extraction ....................................................................................................................................Pa ge 11

Continuous tool operation .................................................................................................................Pa g e 11

Maintenance and Cleaning .............................................................................................P ag e 11

Service ............................................................................................................................................... P a g e 11

Warranty ........................................................................................................................................Pa g e 11

Disposal ............................................................................................................................................ P a g e 11

Declaration of Conformity / Manufacturer........................................................Page 12

5 GB

Introduction

Combination Cutter PSFS 250 A1

Introduction

Congratulations on your new product. You have
selected a high quality product. The instructions for
use are a part of this product. They contain impor­tant information about safety, use and disposal. Be­fore using the product, please familiarise yourself
with all the operating and safety instructions. Only
use the product as described and for the indicated
purpose. When passing this product on to others
please be sure to also include all of its documentation.

Intended use

This device - used with the recommended tools and
accessories - is designed to work on materials such
as wood, plastic, light metal sheets, fibreboards and
wall tiles. It is also suitable for grinding using various
cylindrical grinders and for milling using milling bits
with a shank diameter of 4.8 mm. Any other use or
modifying the device is considered improper use and
involves considerable accident risks. The manufac­turer is not liable for damage caused by improper
use. Not intended for commercial use.

Features

1

Locking switch

2

Variable speed control

3

Mains lead

4

ON / OFF switch

5

Wing setscrew

6

Dust extraction nozzle

7

Base plate

8

Collet

9

Wing bolt (base plate)

10

Clamping nut

11

Spindle lock button

12

Louvres

13

Stop plate

14

Open-ended spanner

15

Circle / parallel cutting guide

16

Sanding belts

6 GB

17

Slot cutter (HSS)

18

Multi-purpose cutter (HSS)

19

Adapter (dust extraction nozzle)

Scope of delivery

1 Combination cutter PSFS 250 A1
1 Parallel fence with circle cutting function
1 Dust extraction adapter
1 Open-ended spanner
1 Multi-purpose cutter (HSS)
1 Slot cutter (HSS)
1 Sanding belt tensioning arbor
6 Sanding belts
1 Operating instructions

Technical Data

Rated power input: 250 W
Voltage: 230 V∼, 50 Hz
Idle speed (n
Collet capacity: 4.8 mm
Protection class: II /

Noise and vibration data:

Noise value determined according to EN 60745.
The A-rated noise level of the electric tool is typically:
Sound pressure level: 75 dB(A)
Sound power level: 86 dB(A)
Uncertainty K: 3 dB(A)

Wear hearing protection!

Evaluated acceleration, typically:

Hand- / arm vibration a
Uncertainty K = 1.5 m / s

these instructions was measured in accordance
with an EN 60745 standardised measurement pro­cess and can be used to compare equipment. The
vibration emission value specified can also serve as
a preliminary assessment of the exposure.
The vibration level will change according to the ap­plication of the electrical tool and in some cases,
may exceed the value specified in these instructions.

): 10.000–28.000 rpm

0

< 2.5 m / s

h

2

2

The vibration level specified in

Introduction / General safety advice for electrical power tools

Regularly using the electric tool in such a way may
make it easy to underestimate the vibration.

Note: If you wish to make an accurate assessment
of the vibration loads experienced during a particu­lar period of work, you should also take into account
the intervening periods of time when the device is
switched off or is running but is not actually in use.
This can result in a much lower vibration load over
the whole of the work period.

General safety advice for

electrical power tools

Please read all safety

information and instructions. Failure to

observe the safety information and instructions can
result in electric shock, fire and / or serious injury.

For future reference keep all the safety
advice and instructions in a safe place.

The term “electrical tool” used in the safety advice
refers to electrical tools powered by mains electric­ity (by means of a mains lead) and electrical tools
powered by rechargeable batteries (without a
mains lead).

1. Workplace safety

a) Keep your working area clean and

well lit. Untidy or poorly lit working areas

can lead to accidents.

b) Do not work with the device in poten-

tially explosive environments, which
contain inflammable liquids, gases or
dusts. Electrical power tools create sparks

which can ignite dusts or fumes.

c) Keep children and other people away

whilst operating the electrical tool.

Distractions can cause you to lose control of
the device.

2. Electrical safety

a) The mains plug on the device must

match the mains socket. The plug must
not be modified in any way. Do not
use an adapter plug with devices fitted
with a protective earth. Unmodified plugs

and matching sockets reduce the risk of elec­tric shock.

b) Avoid touching grounded surfaces

such as pipes, radiators, ovens, and
refrigerators. There is a higher risk of elec-

tric shock if your body is earthed.

c) Keep the device away from rain or

moisture. The penetration of water into the

electrical device increases the risk of an elec­tric shock.

d) Do not use the mains lead for any pur-

pose for which it was not intended, e.g.
to carry the device, to hang up the de­vice or to pull the mains plug out of the
mains socket. Keep the mains lead
away from heat, oil, sharp edges or
moving parts of the device. Damaged or

tangled cables increase the risk of an electric
shock.

e) When using electric power tools out-

doors always use extension cords
approved for outdoor use. The use of

an extension cable suitable for outdoor use
reduces the risk of electric shock.

f) Use a residual current device for pro-

tection if the operation of the electrical
power tool in a moist environment
cannot be avoided. The use of an residual

current operated device reduces the risk of
electric shock.

3. Personal safety

a) Remain alert at all times, watch what

you are doing and always proceed
with caution. Do not use the device if
you are tired or under the influence
of drugs, alcohol or medication. One

moment of carelessness when using the electric
tool can lead to serious injury.

7 GB

General safety advice for electrical power tools Additional safety … / Additional safety information for routers / Operation

b) Always wear protective equipment

and wear safety glasses. Depending on
the type of electrical tool and its application,
wearing personal protective equipment such
as ear protection, dust mask or work gloves
reduces the risk of injuries.

c) Avoid unintentional operation of the

device. Check that the electrical power
tool is switched off before you connect
it to the mains, pick it up or carry it.

Accidents can happen if you carry the device
with your finger on the ON / OFF switch or
with the device switched on.

d) Remove any setting tools or spanners

before you switch on the device. A tool

or spanner left attached to a rotating part of a
device can lead to injury.

e) Avoid placing your body in an unnat-

ural position. Keep proper footing
and balance at all times. By doing this,

you will be in a better position to control the
electrical power tool in unforeseen circumstanc

f) Wear suitable clothing. Do not wear

loose clothing or jewellery. Keep your
hair, clothing and gloves clear of mov­ing parts. Loose clothing, jewellery or long

hair can become trapped in moving parts.

g) If vacuum dust extraction and collec-

tion devices are fitted, do not forget
to check that they are properly con­nected and used correctly. The use of

these devices reduces the hazard presented
by dust.

es.

4. Careful handling and use of
electrical power tools

c) Pull the mains plug from the socket

before you make any adjustments to
the device, change accessories or when
the device is laid aside. This precaution is

intended to prevent you from unintentionally
starting the device.

d) Always ensure that electrical power

tools are kept out of reach of children
when not in use. Do not let anyone
use the device if he or she is not famil­iar with it or has not read the instruc­tions and advice. Electrical power tools

are dangerous when they are used by
inexperienced people.

e) Maintain the device carefully. Check

that moving parts are working prop­erly and move freely. Check for any
parts that are broken or damaged
enough to detrimentally affect the
functioning of the device. Have dam­aged parts repaired before you use
the device. Many accidents have their origins

in poorly maintained electrical power tools.

f) Keep cutting tools clean and sharp.

Carefully maintained cutting tools with sharp
cutting edges are less likely to jam and are
easier to control.

g) Use the electrical power tool, accesso-

ries, inserted tools etc. in accordance
with these instructions and advice,
and the stipulations for this particular
type of device. When doing this, take
the working conditions into consider­ation, as well as the task at hand. The

use of electrical power tools for purposes other
than those intended can lead to dangerous
situations.

a) Do not overload the device. Always

use an electrical power tool that is
intended for the task you are under­taking. By using the right electrical power

tool for the job, you will work more safely and
achieve a better result.

b) Do not use an electrical power tool if

its switch is defective. An electrical power

tool that can no longer be switched on and off
is dangerous and must be repaired.

8 GB

5. Service

a) Only have the equipment repaired by

qualified specialist personnel using
OEM spare parts. This ensures that the

safety of the device is maintained.

Additional safety … / Additional safety information for routers / Operation

Additional safety information

for grinders and polishers

POISONOUS DUSTS! The working of mate-

rials that can produce harmful / toxic dusts
presents a health risk for the operator and for
people located in the close vicinity.

Avoid sanding of paints containing lead or other

material detrimental to your health.

Do not work on materials containing asbestos.

Asbestos is considered carcinogenic.

Wear safety glasses and a dust protection mask!

Additional safety information

for routers

Hold the device by the insulated handle

surfaces as there is a danger of the
cutter striking the device’s mains
lead. Contact with a live wire could cause

metal parts of the device to become live and
lead to electric shock.

Only use cutting bits with the correct size shaft

diameter suitable for the speed of the electric tool.

Fix and secure the work piece to a

stable surface using clamps or other
means. If you only hold the work piece with

your hand or against your body, it will remain
unstable which could lead to a loss of control.

Operation

Never use the device for any purpose other than
the intended purpose and only use it with the origi­nal parts and accessories. The use of parts or ac­cessories other than those recommended in the
operating instructions could lead to you suffering
an injury. Use only an extension cable that has
been completely unrolled and is undamaged with
a capacity of at least 5 A.
WARNING: Do not use this tool for the creation
of notches in the vicinity of installations or openings
with live electric cables or in walls behind which
live electric cables could potentially be laid. The bit
could conduct electricity into the tool and this could
involve the risk of electric shock to the operator.

Trigger the circuit breaker or remove the fuse in

order to disconnect the relevant electric circuit.

Attention: Always hold the tool on the plastic
housing and always wear safety goggles when
working with the tool.

Switching ON / OFF (see Fig. A)

Switching on:

Press the ON / OFF switch 4.

Switching off:

Release the ON / OFF switch 4.

Setting the speed (see Fig. B)

Turn the speed controller 2 in a clockwise

direction to increase the speed.

Turn the speed controller 2 in an anticlockwise

direction to reduce the speed.

Changing tools (see Fig. C)

Note: Only use combination cutter accessory
parts with a shaft diameter of ø 4.8 mm.

Hold the spindle lock button 11 pressed down.
Loosen the clamping nut 10 with the wrench 14

by turning in an anticlockwise direction.

Change the tool.
Block the spindle lock, tighten the clamping

10

nut

using the open-ended spanner 14.

Bits:

The bits included are intended for the following
applications (see Fig. D).

Multi-purpose cutter (HSS)

Application: wood, particle board, plastic

Slot cutter (HSS)

Application: wood, particle board, plastic

Sanding belts

Application: sanding wood

17

:

16

:

18

:

9 GB

Operation Operation / Maintenance and Cleaning / Service / Warranty / Disposal

Note: Please use suitable accessories available
from your speciality retailer to cut wall tiles.

Installing sanding belts

Install the sanding belts 16 as shown in Figure C.

Setting the working depth

(see Fig. E)

Loosen the wing bolt 5.
Slide the base plate 7 to the desired working

depth (to cut through completely set approx.

3.2 mm deeper than the material thickness).
The recommended maximum cutting depth for
wood is 13 mm.

Retighten the wing bolt 5.

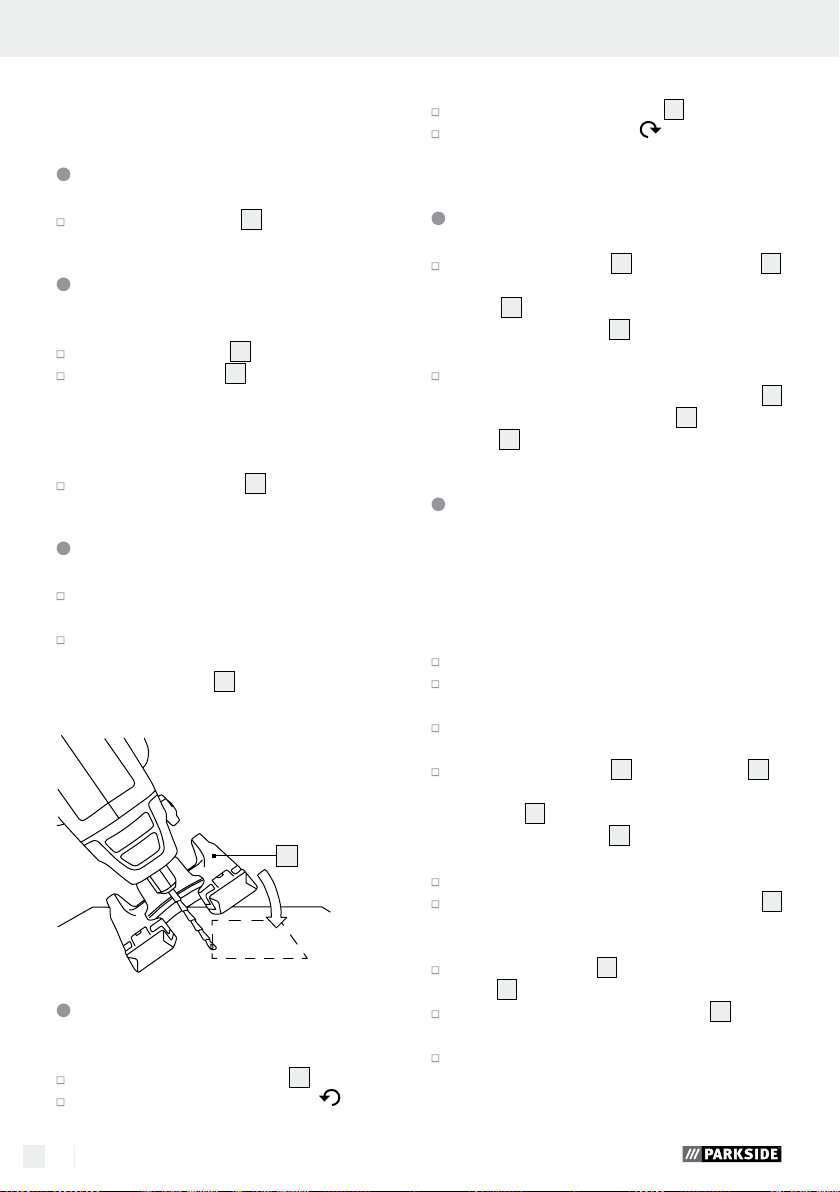

Plunge cutting

Insert the bit into the work piece at an angle

of 45°.

Slowly straighten the bit to an angle of 90° to

begin the cut.

Note: The base plate
material surface.

7

must be flush with the

7

Pivot handle (see Fig. F)

Pivot to horizontal

Press and hold the bevel stop 13.
Turn the handle counter-clockwise from ver-

tical to horizontal until the bevel stop locks in.

10 GB

Pivot to vertical

Press and hold the bevel stop 13.
Turn the handle clockwise from horizontal

to vertical until the bevel stop locks in.

Using the rip fence (see Fig. G)

Loosen the wing bolts 9 on the base plate 7

and slide the guide bar for the circle- / rip

15

fence

tom of the base plate

facing down.

Position the tool the desired distance from the

edge of the work piece. Tighten the wing bolts

to secure the circle- / ripe fence

plate

through the two openings in the bot-

7

, with the rip fence

15

to the foot

7

.

Cutting circles (see Fig. H)

Note: the position of the guide hole depends on
the desired result, either inside or outside of the
edge of the circle: inside for holes, outside for
discs. The radius can be set from ca. 5 to 16 cm.

Make a circle on the work piece.

Mark the centre and drill a hole into the hole

(plunge cut).

Drill a guide hole on the edge of the circle

(plunge cut) (guide hole diameter 3 mm).

Loosen the wing bolts 9 in the foot plate 7

and slide the guide rod for the circle- / rip

fence set

tom of the base plate

facing down.

Insert the centring tip in the middle of the circle.
Adjust the distance of the circle- / rip fence set 15

so as to plunge the bit into the guide hole at

the edge of the circle.

Lock the base plate 7 by tightening the wing

bolts

Press and hold the ON / OFF switch 4 to

power on the unit.

Slowly push the unit forward.

15

through the two holes in the bot-

7

, with the centring tip

9

.

9

Dust extraction (see Fig. I)

The tool features a dust extraction nozzle 6

to vacuum off dust.

Insert the adapter 19 in the extraction nozzle 6.
Connect a vacuum cleaner to the adapter 19.

Continuous tool operation

Locking the ON / OFF switch 4:

Activate the ON / OFF switch 4.
Press the locking switch 1 and release the

ON / OFF switch

4

.

pliance has been manufactured with care
and meticulously examined before deliv­ery. Please retain your receipt as proof
of purchase. In the event of a warranty
claim, please make contact by telephone
with our Service Department. Only in this
way can a post-free despatch for your
goods be assured.

The warranty covers only claims for material and
maufacturing defects, but not for transport damage,
for wearing parts or for damage to fragile compo­nents, e.g. buttons or batteries. This product is for pri­vate use only and is not intended for commercial use.

Unlocking the ON / OFF switch

4

:

Activate the ON / OFF switch 4 and release.

Maintenance and Cleaning

The device requires no maintenance.

Clean the unit promptly after use.
Clean the device with a dry cloth, never use

petrol, solvents or cleaning agents harmful to

plastic.

Always keep the vents clear.
Remove dust clinging to the sander with a brush.

Service

Always have your

device repaired by qualified specialist

personnel using only original manu-

facturer parts. This will maintain the safety

of the device.
If the plug or mains

lead needs to be replaced, always

the work performed by the manufac-

turer or its service centre. This will maintain

the safety of the device.

have

The warranty is void in the case of abusive and im­proper handling, use of force and internal tamper­ing not carried out by our authorized service branch.
Your statutory rights are not restricted in any way
by this warranty.

The warranty period will not be extended by repairs
made unter warranty. This applies also to replaced
and repaired parts. Any damage and defects extant
on purchase must be reported immediately after
unpacking the appliance, at the latest, two days after
the purchase date. Repairs made after the expiration
of the warranty period are subject to payment.

GB
Service Great Britain
Tel.: [phone]

(0,10 GBP / Min.)

e-mail: [e-mail]

IAN 79032

Disposal

The packaging is made of environmentally
friendly materials, which may be disposed
through your local recycling facilities.

Warranty

The warranty for this appliance is for 3
years from the date of purchase. The ap-

Do not dispose of electrical
power tools with household
rubbish!

11 GB

Disposal / Declaration of Conformity / Manufacturer Spis zawartości

In accordance with European Directive 2002 / 96 / EC
on waste electrical and electronic equipment and
its implementation into national legislation, worn
out electrical power tools must be collected sepa­rately and recycled in an environmentally friendly
fashion.

Contact your local refuse disposal authority for
more details on the disposal of worn out electrical
devices.

Declaration of Conformity /

Manufacturer

We, Kompernaß GmbH, the person responsible for
documents: Mr Semi Uguzlu, Burgstr. 21, D-44867
Bochum, Germany, hereby declare this product to
comply with the following standards, normative
documents and EC Directives:

Machinery Directive
(2006 / 42 / EC)

EC Low Voltage Directive
(2006 / 95 / EC)

Bochum, 30.11.2012

Semi Uguzlu

- Quality Manager -

We reserve the right to make technical modifications
in the interest of product advancement.

Electromagnetic Compatibility
(2004 / 108 / EC)

RoHS Directive
(2011 / 65 / EC)

harmonised standards applied:

EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 60745-2-17:2010, EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008

Type / Description of product:

Combination Cutter PSFS 250 A1

Date of manufacture: 11–2012
Serial number: IAN 79032

12 GB

Wstęp

Użycie zgodne z przeznaczeniem ................................................................................................Strona 14

Wyposażenie ...................................................................................................................................Strona 14

Zawartość ........................................................................................................................................ Strona 14

Dane techniczne .............................................................................................................................. Strona 14

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

1. Bezpieczeństwo miejsca pracy .................................................................................................. Strona 15

2. Bezpieczeństwo elektryczne .....................................................................................................Strona 15

3. Bezpieczeństwo osób .................................................................................................................Strona 16

4. Staranne obchodzenie się i użytkowanie narzędzi elektrycznych ........................................ Strona 16

5. Serwis ...........................................................................................................................................Strona 17

Uzupełnione wskazówki bezpieczeństwa dla szlifierek

i polerek ........................................................................................................................................ Strona 17

Uzupełnione wskazówki bezpieczeństwa dla frezarek

górnowrzecionowych ......................................................................................................Strona 17

Obsługa ........................................................................................................................................ Strona 17

Włącza nie / wyłąc zanie .................................................................................................................Strona 18

Ustawianie liczby obrotów ............................................................................................................. Strona 18

Wymiana narzędzi ......................................................................................................................... Strona 18

Montowanie taśm ściernych ........................................................................................................... Strona 18

Ustawianie głębokości pracy ......................................................................................................... Strona 18

Wykonywanie cięcia wgłębnego .................................................................................................. Strona 18

Obracanie uchwytem ..................................................................................................................... Strona 19

Stosowanie równoległego prowadzenia ...................................................................................... Strona 19

Wycinanie kół .................................................................................................................................. Strona 19

Odsysanie kurzu .............................................................................................................................. Strona 19

Stosowanie narzędzia w pracy ciągłej ......................................................................................... Strona 19

Konserwacja i czyszczenie ...........................................................................................Strona 20

Serwis ............................................................................................................................................. Strona 20

Gwarancja .................................................................................................................................. Strona 20

Utylizacja ..................................................................................................................................... Strona 20

Deklaracja zgodności / Producent .........................................................................Strona 21

13 PL

Frezarka uniwersalna PSFS 250 A1

Q

Wstęp

Gratulujemy zakupu nowego urządzenia. Tym sa­mym zdecydowali się Państwo na zakup produktu
wysokiej jakości. Instrukcja obsługi jest częścią
tego produktu. Zawiera ona ważne wskazówki
dotyczące bezpieczeństwa, użytkowania iutyli­zacji. Przed pierwszym użyciem produktu należy
zapoznać się ze wszystkimi wskazówkami
dotyczącymi obsługi ibezpieczeństwa. Używać
produktu wyłącznie zgodnie zjego poniżej opisa­nym przeznaczeniem. Wprzypadku przekazania
produktu innej osobie należy dołączyć do niego
całą jego dokumentację.

Użycie zgodne z

przeznaczeniem

Niniejsze urządzenie jest - z zalecanymi narzędziami
i akcesoriami - przeznaczone do obróbki materiałów
takich jak drewno, tworzywo sztuczne, lekkie blachy
metalowe, płyty pilśniowe i kafelki naścienne. Nadaje
się też do szlifowania różnymi okrągłymi szlifierkami
jak również do frezowania frezami o średnicy trzonka
4,8 mm. Każde inne zastosowanie urządzenia lub
wprowadzanie do niego zmian jest uznawane za
działanie niezgodne z przeznaczeniem i wiąże się
ze znacznym ryzykiem wypadku. Producent nie po­nosi odpowiedzialności za szkody powstałe wskutek
użycia produktu niezgodnie z jego przeznaczeniem.
Urządzenie nie jest przeznaczone do celów zarob­kowych.

Wyposażenie

1

przełącznik blokujący

2

płynny regulator prędkości obrotowej

3

przewód sieciowy

4

WŁĄCZNIK / WYŁĄCZNIK

5

śruba nastawcza skrzydełkowa

6

króciec odsysający

7

płyta ślizgowa

8

uchwyt mocujący

14 PL

9

śruba skrzydełkowa (płyta ślizgowa)

10

nakrętka napinająca

11

przycisk blokady wrzeciona

12

szczeliny wentylacyjne

13

blokada obrotu

14

klucz szczękowy

15

przystawka do cięcia po kole / linii

16

taśmy ścierne

17

frez wpustowy (HSS)

18

frezy uniwersalne (HSS)

19

adapter (króciec odsysający)

Zawartość

1 uniwersalna frezarka PSFS 250 A1
1 zderzak równoległy z funkcją cięcia po kole
1 adapter odkurzacza
1 klucz szczękowy
1 frezy uniwersalne (HSS)
1 frez wpustowy (HSS)
1 trzpień mocujący
6 taśm ściernych
1 instrukcja obsługi

Dane techniczne

Nominalne zużycie energii: 250 W
Napięcie: 230 V∼, 50 Hz
Liczba obrotów biegu
jałowego (n

Mocowanie narzędzi: 4,8 mm
Klasa ochrony: II /

Informacje dotyczące hałasu i wibracji:

Wartość pomiarowa hałasu wyznaczona zgodnie
z EN 60745. Poziom hałasu elektronarzędzia wg
oceny A wynosi typowo:
Poziom ciśnienia hałasu: 75 dB(A)
Pozom mocy hałasu: 86 dB(A)
Niepewność pomiaru K: 3 dB(A)

Zakładać ochronniki słuchu!

): 10.000–

0

28.000 / min

-1

Wstęp / Ogólne wskazówki bezpieczeństwa dla elektronarzędziWstęp

Określone przyśpieszenie, typowe:

Przenoszenie wibracji a
Niepewność K = 1,5 m / s

< 2,5 m / s

h

2

2

Podany w niniejszych in­strukcjach poziom drgań wyznaczony został za
pomocą metody pomiarowej określonej w normie
EN 60745 i może zostać użyty do porównania
urządzeń. Podany poziom emisji drgań może być
wykorzystywany również do wstępnego oszaco­wania przerw w działaniu.
Poziom drgań będzie się różnił w zależności od
zastosowania elektronarzędzia i w niektórych
przypadkach może przekroczyć wartość podaną
w niniejszej instrukcji. Obciążenie drganiami może
wydawać się mniejsze niż w rzeczywistości, jeśli
elektronarzędzie będzie regularnie używane ten
sposób.

Wskazówka: Celem dokładnego oszacowania
obciążenia wibracjami w okresie określonego okresu
czasu pracy należy uwzględnić również te okresy,
w których urządzenie jest wyłączone lub wpraw

dzie
jest włączone, ale w rzeczywistości nie pracuje.
Może to przyczynić się do znacznej redukcji ob­ciążenia wibracjami w całym okresie czasu pracy.

Ogólne wskazówki bezpie-

czeństwa dla elektronarzędzi

Przeczytaj wszystkie
wskazówki dotyczące bezpieczeństwa
oraz instrukcje! Zaniedbania w przestrzeganiu

wskazówek dotyczących bezpieczeństwa oraz w
przestrzeganiu instrukcji mogą spowodować pora­żenie prądem elektrycznym, pożar i / lub ciężkie
obrażenia ciała.

Przechowuj na przyszłość wszystkie
wskazówki dotyczące bezpieczeństwa
oraz instrukcje!

Używany we wskazówkach dotyczących bezpie­czeństwa termin „narzędzie elektryczne“ odnosi
się do narzędzi elektrycznych zasilanych z sieci
(z kablem sieciowym) oraz do narzędzi elektryczn
zasilanych

z akumulatorów (bez kabla sieciowego).

ych

1. Bezpieczeństwo miejsca pracy

a) Utrzymywać stanowisko pracy w czy-

stości i dobrze oświetlone. Nieporządek

i nieoświetlone obszary robocze mogą prowa­dzić do wypadków.

b) Nie pracuj przy użyciu urządzenia w

otoczeniu zagrożonym eksplozją, w
którym znajdują się palne ciecze, gazy
lub pyły. Urządzenia elektryczne wytwarzają

iskry, które mogą zapalić pył lub pary.

c) Podczas użytkowania urządzenia

elektrycznego trzymaj dzieci i inne
osoby z daleka od urządzenia. Przy

odchyleniu możesz stracić kontrolę nad urzą­dzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyk sieciowy urządzenia musi

pasować do wtykowego gniazdka
sieciowego. W żaden sposób nie wol­no zmieniać wtyku sieciowego urzą­dzenia. Nie używaj żadnych wtyków
adapterowych razem z urządzeniami
wyposażonymi w uziemienie ochron

Niezmienione wtyki sieciowe i pasujące wtykowe
gniazdka sieciowe zmniejszają ryzyko poraże­nia prądem elektrycznym.

b) Unikaj kontaktu fizycznego z powier-

zchniami uziemionymi takimi jak
powierzchnie rur, grzejników, kuchni
elektrycznych i lodówek. Istnieje podwyż-

szone niebezpieczeństwo porażenia prądem
elektrycznym, gdy twoje ciało jest uziemione.

c) Trzymaj urządzenie z daleka od desz-

czu i wilgoci. Wniknięcie wody do urządzenia

elektrycznego zwiększa ryzyko porażenia prą­dem elektrycznym.

d)

Nie używaj kabla sieciowego w
sprzeczny z jego przeznaczeniem, tj.
do noszenia urządzenia, zawieszania
urzą dzenie lub do wyciągania wtyku
sieciowego z wtykowego gniazdka
sieciowego. Trzymaj kabel z daleka
od gorąca, oleju, ostrych krawędzi
lub poruszających się części urządzeń.

ne.

sposób

15 PL

Uszkodzone lub poplątane kable zwiększają
ryzyko porażenia prądem elektrycznym.

e)

Gdy pracujesz z urządzeniem elektrycz­nym na dworze używaj wyłącznie
przedłużaczy, które są dopuszczone
również do pracy na dworze. Użycie

przedłużacza przystosowanego do stosowania
na dworze zmniejsza ryzyko porażenia prądem
elektrycznym.

f) Jeśli praca elektronarzędzia w otocze-

niu wilgotnym jest nie do uniknięcia,
należy zastosować wyłącznik prądu
uszkodzeniowego. Zastosowanie wyłącz-

nika prądu uszkodzeniowego zapobiega nie­bezpieczeństwu porażenia prądem elektrycz

nym.

3. Bezpieczeństwo osób

e) Unikaj nienormalnej postawy ciała.

Zadbaj o pewne stanowisko i w każdej
chwili utrzymuj równowagę. Dzięki temu

będziesz mógł lepiej kontrolować urządzenie,
zwłaszcza w nieoczekiwanych sytuacjach.

f) Noś odpowiednią odzież. Nie noś ob-

szernej odzieży ani biżuterii. Trzymaj
włosy, odzież i rękawice z daleka od
poruszających się części. Luźna odzież,

biżuteria lub długie włosy mogą zostać uchwy­cone przez poruszające się części.

g) Jeżeli zostaną zamontowane urzą-

dzenia do odsysania i wychwytywania
pyłu, to upewnij się, że są one podłą­czone i że będą prawidłowo używane.

Używanie tych urządzeń zmniejsza zagrożenie
wywoływane pyłem.

a) Bądź stale uważny, zwracaj uwagę

na to co robisz i postępuj rozsądnie w
trakcie pracy z narzędziem elektrycz­nym. Nie używaj narzędzia, gdy jesteś
zmęczony lub znajdujesz się pod
wpływem narkotyków, alkoholu lub
lekarstw. Chwila nieuwagi przy użytkowaniu

urządzenia może prowadzić do poważnych
obrażeń ciała.

b) Noś osobiste wyposażenie ochronne i

zawsze okulary ochronne. Zakładanie

środków ochrony indywidualnej jak ochraniacze
na uszy, maski przeciwpyłowe lub rękawice
robocze, zależnie od rodzaju i zastosowania
elektronar zędzia zmniejsza ryzyko urazów.

c) Unikaj niezamierzonego uruchomienia.

Upewnij się, że narzędzie elektryczne
jest wyłączone zanim podłączysz je
do zasilania prądowego, uchwycisz je
lub będziesz je przenosił. Jeżeli podczas

przenoszenia urządzenia będziesz trzymał
palec na przełączniku WŁĄCZ. / WYŁĄCZ.
lub jeżeli urządzenie jest włączone, to może
to prowadzić do nieszczęśliwych wypadków.

d) Usuń narzędzia do nastawiania urzą-

dzenia lub klucze płaskie zanim włą­czysz urządzenie. Narzędzie lub klucz,

który znajduje się w obracającej się części
urządzenia może prowadzić do obrażeń ciała.

16 PL

4.

Staranne obchodzenie
się i użytkowanie narzędzi
elektrycznych

a) Nie przeciążaj urządzenia. Używaj do

swojej pracy przeznaczonego do niej
narzędzia elektrycznego. Za pomocą od-

powiedniego narzędzia elektrycznego pracu
lepiej i bezpieczniej w danym zakresie robót.

b) Nie używaj żadnego narzędzia elek-

trycznego, którego przełącznik jest
uszkodzony. Narzędzie elektryczne, które

nie daje się już więcej włączyć lub wyłączyć,
jest niebezpieczne i musi zostać naprawione.

c) Zanim przeprowadzisz nastawy urzą-

dzenia, wymienisz części osprzętu lub
odłożysz urządzenie wyciągnij wtycz­kę sieciową z sieciowego gniazdka
wtykowego. Ten środek ostrożności zapo-

biega niezamierzonemu startowi urządzenia.

d) Przechowuj nieużywane narzędzia

elektryczne poza zasięgiem dzieci. Nie
pozwól na użytkowanie urządzenia
osobom, które nie są z nim obznajo­mione lub nie przeczytały niniejszych
instrukcji. Narzędzia elektryczne są niebez-

pieczne, gdy są używane przez osoby niedo­świadczone.

jesz

... / Uzupełnione wskazówki ... / Uzupełnione wskazówki ... / ObsługaOgólne wskazówki bezpieczeństwa dla elektronarzędzi

e) Pielęgnuj starannie urządzenie.

Sprawdź, czy ruchome części urzą­dzenia funkcjonują nienagannie i nie
zakleszczają się, czy części urządzenia
nie są złamane lub uszkodzone w ta­kim stopniu, że funkcjonowanie urzą­dzenia jest uszczuplone. Zleć naprawę
uszkodzonych części przed użyciem
urządzenia. Przyczyną wielu wypadków są

źle konserwowane narzędzia elektryczne.

f) Utrzymuj narzędzia tnące w stanie

ostrym i czystym. Starannie pielęgnowane

narzędzia tnące o ostrych krawędziach tnących
mniej zakleszczają się i dają się łatwiej prowadzić

g) Używaj narzędzia elektrycznego,

osprzętu, narzędzi wymiennych itp.
odpowiednio do niniejszych instrukcji
i w taki sposób, jaki jest zalecany dla
tego specjalnego typu urządzenia.
Uwzględniaj przy tym warunki robo­cze i wykonywane czynności. Użycie

narzędzi elektrycznych do innych zastosowań
niż to przewidziano może prowadzić do nie­bezpiecznych sytuacji.

5.

Serwis

Należy zakładać okulary ochronne oraz

odpowiednią maskę przeciwpyłową!

Uzupełnione wskazówki

bezpieczeństwa dla frezarek
górnowrzecionowych

Narzędzie trzymać za izolowane

powierzchnie uchwytu, ponieważ
frezarka może trafić własny przewód
sieciowy. Kontakt z przewodem sieciowym

będącym pod napięciem może wprawić meta­lowe części urządzenia pod napięcie i dopro-

.

wadzić do porażenia prądem elektrycznym.

Stosować wyłącznie frezy odpowiedniej śred-

nicy trzonka, które przeznaczone są do liczby
obrotów elektronarzędzia.

Obrabiany przedmiot przymocować

do stabilnego podłoża i zabezpieczyć
przy pomocy zacisków lub w inny
sposób.

jedynie dłonią lub naprzeciw ciała to nie jest on
stabilny, co może prowadzić do utraty kontroli.

Obsługa

Jeśli obrabiany przedmiot trzyma się

a) Urządzenie oddawać do naprawy tyl-

ko wykwalifikowanemu personelowi
fachowemu i tylko z użyciem oryginal­nych części zamiennych. To sposób na

zapewnienie bezpieczeństwa urządzenia.

U

zupełnione wskazówki bezpie-

czeństwa dla szlifierek i polerek

TRUJĄCY KURZ! Obróbka szkodliwego /

trującego kurzu przedstawia zagrożenie dla
zdrowia osoby obsługującej lub osób znajdu­jących się w pobliżu.

Unikać szlifowania powierzchni pokrytych farbą

zawierającą ołów lub innych materiałów szko­dliwych dla zdrowia.

Obróbka materiałów zawierających azbest jest

zabroniona. Azbest jest uważany za materiał
wywołujący raka.

Urządzenia nigdy nie wykorzystywać niezgodnie z
jego przeznaczeniem i stosować wyłącznie z orygi­nalnymi częściami / akcesoriami. Użycie innych niż
zalecanych w instrukcji obsługi części lub innych ak­cesoriów może oznaczać niebezpieczeństwo urazu.
Stosować wyłącznie całkowicie rozwinięte kable i
nieuszkodzone przedłużacze o pojemności co naj­mniej 5 A.
Ostrzeżenie: Narzędzia nie stosować do pro­dukcji wycinków w otoczeniu instalacji, lub otworów
z kablami elektrycznymi prowadzącymi prąd lub w
ścianach, za którymi prawdopodobnie położone
są kable elektryczne prowadzące prąd. Bit mógłby
poprowadzić prąd do urządzenia, co połączone
jest dla operatora z porażeniem prądem.

Należy zwolnić wyłącznik instalacyjny lub

wyjąć bezpiecznik, aby odłączyć obwód prądu
od napięcia.

17 PL

Uwaga: Narzędzie trzymać zawsze za obudo­wę z tworzywa sztucznego i przy pracy zakładać
zawsze okulary ochronne.

Włączanie / wyłączanie

(zobacz rys. A)

Włączanie:

Nacisnąć WŁĄCZNIK / WYŁĄCZNIK 4.

Wyłączanie:

Zwolnić WŁĄCZNIK / WYŁĄCZNIK 4.

Ustawianie liczby obrotów

(zobacz rys. B)

Przekręcić regulator prędkości obrotowej 2 w

prawo, aby podwyższyć liczbę obrotów.

Przekręcić regulator prędkości obrotowej 2 w

lewo, aby zmniejszyć liczbę obrotów.

Wymiana narzędzi

(zobacz rys. C)

Wskazówka: Stosować wyłącznie elementy

wyposażenia uniwersalnej frezarki o średnicy
trzpienia wynoszącej ø 4,8 mm.

Przytrzymać wciśnięty przycisk blokady wrze-

11

ciona

Poluzować nakrętkę napinającą 10 przy pomo-

cy klucza szczękowego
ją przekręcić w kierunku przeciwnym do ruchu

wskazówek zegara.
Wymienić narzędzie.
Zablokować blokadę wrzeciona, zakręcić na-

krętkę napinającą

szczękowego

.

14

, w tym celu należy

10

przy pomocy klucza

14

.

Frezy uniwersalne (HSS)

Przydatność: drewno, płyta wiórowa, tworzywo
sztuczne

Frez wpustowy (HSS)

Przydatność: drewno, płyta wiórowa, tworzywo
sztuczne

Taśmy ścierne

Przydatność: szlifowanie drewna

Wskazówka: Do przycinania kafelek ściennych
należy stosować odpowiednie akcesoria ze sklepu
branżowego.

16

:

18

:

17

:

Montowanie taśm ściernych

Taśmy ścierne 16 montować jak jest to

pokazane na ilustracji C.

Ustawianie głębokości pracy

(zobacz rys. E)

Odkręcić śrubę nastawczą skrzydełkową 5.
Płytę ślizgową 7 przesunąć na żądaną głę-

bokość roboczą (dla całkowitego przecięcia
około 3,2 mm ponad grubość materiału). Mak­symalnie zalecana głębokość cięcia dla drewna
wynosi 13 mm.

Dokręcić ponownie śrubę nastawczą skrzydeł-

5

kową

Wykonywanie cięcia wgłębneg

Bit wprowadzić pod kątem 45° w obrabiany

przedmiot.

Powoli wyprostowywać bit pod kątem 90°, aby

rozpocząć cięcie.

Wskazówka: Płyta ślizgowa
przylegać do powierzchni materiału.

.

7

musi zwięźle

o

Bity:

Dołączone bity pokrywają następujące obszary
zastosowania (zobacz rys. D).

18 PL

7

Obracanie uchwytem

(zobacz rys. F)

Obracanie w poziomie

Nacisnąć blokadę obrotu 13 i przytrzymać ją

wciśniętą.
Przekręcać uchwyt tak długo w kierunku prze-

ciwnym do ruchu wskazówek zegara

pozycji pionowej do poziomej, aż zaskoczy

blokada obrotu.

Obracanie w pionie

Nacisnąć blokadę obrotu 13 i przytrzymać ją

wciśniętą.
Przekręcać uchwyt tak długo w kierunku zgod-

nym z ruchem wskazówek zegara

poziomej do pionowej, aż zaskoczy blokada

obrotu.

z

z pozycji

ObsługaObsługa

Wycinanie kół (zobacz rys. H)

Wskazówka: Otwór prowadzący jest wyzna-

czany zależnie od wybranego wyniku wewnątrz
lub na zewnątrz na brzegu koła wewnątrz dla
otworu - na zewnątrz dla krążka. Promień można
zamocować od ok. 5 do 16 cm.

Narysować koło na obrabianym przedmiocie.
Zaznaczyć środek koła i wywiercić w nim otwór

(cięcie wgłębne).

Wywiercić otwór prowadzący na brzegu koła

(cięcie wgłębne) (średnica 3 mm).

Odkręcić śruby skrzydełkowe 9 płyty ślizgo-

7

wej

i wsunąć szynę prowadzącą przystawki
do cięcia po kole / linii
na spodzie płyty ślizgowej
centrujący wskazywał do dołu.

Wetknąć czubek centrujący w środek koła.
Odległość przystawki do cięcia po kole /linii 15

tak ustawić, aby bit zanurzył się w otworze
prowadzącym na brzegu koła.

Zablokować płytę ślizgową 7 przez dokręcenie

śrub skrzydełkowych

Włączyć narzędzie przez naciśnięcie i przy-

trzymanie WŁĄCZNIKA / WYŁĄCZNIKA

Narzędzie przesuwać powoli do przodu.

Odsysanie kurzu (zobacz rys. I)

15

przez dwie wnęki

7

, tak aby czubek

9

.

4

.

Stosowanie równoległego

prowadzenia (zobacz rys. G)

Odkręcić śruby skrzydełkowe 9 płyty ślizgowej

7

i wsunąć szynę prowadzącą przystawki do
cięcia po kole /linii
spodzie płyty ślizgowej
nie równoległe wskazywało do dołu.

Narzędzie ustawić w wybranej odległości do

krawędzi obrabianego przedmiotu. Dokręcić
śruby skrzydełkowe
przystawkę do cięcia po kole / linii
ślizgowej

7

15

przez dwie wnęki na

7

, tak aby prowadze-

9

, aby przymocować

15

do płyty

.

Narzędzie wyposażone jest w króciec odsysa-

6

jący

do odprowadzania kurzu.
Włożyć adapter 19 w króciec odsysający 6.
Podłączyć odkurzacz do adaptera 19.

Stosowanie narzędzia w

pracy ciągłej

Zablokować WŁĄCZNIK / W YŁĄCZNIK 4:

Nacisnąć WŁĄCZNIK / WYŁĄCZNIK 4.
Nacisnąć teraz przełącznik blokujący 1 i

zwolnić WŁĄCZNIK / WYŁĄCZNIK

4

.

19 PL

Obsługa / Konserwacja i czyszczenie / Serwis / Gwarancja / Utylizacja

Anulowanie blokady WŁĄCZNIKA /
WYŁĄCZNIKA

Nacisnąć WŁĄCZNIK / WYŁĄCZNIK 4 i

puścić go.

4

:

Konserwacja i czyszczenie

Urządzenie nie wymaga konserwacji.

Urządzenie czyść zaraz po zakończeniu pracy.
Do czyszczenia urządzenia należy używać su-

chej szmatki, a w żadnym przypadku benzyny,
rozpuszczalników lub środków czyszczących,
które uszkadzają tworzywa sztuczne.

Pamiętać, by otwory wentylacyjne były drożne

i niezasłonięte.

Przyklejony pył ze szlifowania usuwać za

pomocą pędzla.

Serwis

Naprawy powinny

być przeprowadzane wyłącznie przez
punkt serwisowy lub przez wykwali­fikowanego elektryka i wyłącznie z
wykorzystaniem oryginalnych części
zamiennych. Zapewnia to utrzymanie urzą-

dzenia w bezpiecznym stanie.

Wymianę wtyczki i

przewodu sieciowego należy zlecać
wyłącznie producentowi urządzenia
lub jego serwisowi. Zapewnia to utrzyma-

nie urządzenia w bezpiecznym stanie.

Gwarancja obejmuje wyłącznie wady materiałowe
i fabryczne, natomiast nie obejmuje szkód powsta­łych podczas transportu, części ulegających zużyciu
ani uszkodzeń części łatwo łamliwych / podatnych
na uszkodzenia mechaniczne, np. wyłączników,
akumulatorów. Produkt przeznaczony jest wyłącz­nie do użytku domowego, a nie do zastosowań
profesjonalnych.

Gwarancja traci ważność w przypadku niewłaściwe­go używania urządzenia, używania niezgodnego z
przeznaczeniem, użycia siły lub ingerencji w urzą­dzenie dokonywanej poza naszymi autoryzowany
punktami serwisowymi. Niniejsza gwarancja nie
ogranicza ustawowych praw nabywcy urządzenia.

Okres gwarancji nie ulega wydłużeniu o czas trwa­nia usługi gwarancyjnej. Dotyczy to również wy­mienionych i naprawionych części. Szkody i wady
zauważone już w chwili zakupu należy zgłosić od
razu po rozpakowaniu, nie później niż po upływie
dwóch dni od daty zakupu. Po upływie okresu
gwarancyjnego wszystkie naprawy będą wykony­wane płatnie.

PL
Serwis Polska
Tel.: [phone]
e-mail: [e-mail]

mi

IAN 79032

Q

Utylizacja

Q

Gwarancja

Urządzenie objęte jest 3-letnią gwarancją,
licząc od daty zakupu. Urządzenie zostało
starannie wyprodukowane i poddane
skrupulatnej kontroli przed wysyłką. Pa­ragon należy zachować jako dowód do­konania zakupu. W przypadku roszczeń
gwarancyjnych należy skontaktować się
telefonicznie z serwisem. Tylko w ten spo­sób można zagwarantować bezpłatną
wysyłkę zakupionego produktu.

20 PL

Opakowanie składa się z materiałów

nieszkodliwych dla środowiska, które
można usuwać w miejscowych firmach
recyklingowych.

Nie wyrzucać elektronarzędzi

do śmieci domowych!

Zgodnie z europejską dyrektywą 2002 / 96 / EC o
zużytych urządzeniach elektrycznych i elektronicz­nych oraz dostosowanego prawa krajowego zużyte
elektronarzędzia winny być zbierane osobno i
dostarczane do zgodnego z wymogami ochrony

Utylizacja / Deklaracja zgodności / Producent

środowiska przerobu z ponownym wykorzystaniem
materiałów.

O możliwościach utylizacji wysłużonego sprzętu
należy dowiadywać się we właściwych zarządach
gminnych i miejskich.

Q

Deklaracja zgodności /
Producent

My, Kompernaß GmbH, osoba odpowiedzialna
za dokumentację: pan Semi Uguzlu, Burgstr. 21,
D-44867 Bochum, Niemcy, niniejszym oświadczamy,
iż produkt ten spełnia wymagania następujących
norm, dokumentów normatywnych i dyrektyw WE:

Dyrektywa maszynowa
(2006 / 42 / EC)

Dyrektywa niskonapięciowa WE
(2006 / 95 / EC)

Kompatybilność elektromagnetyczna
(2004 / 108 / EC)

RoHS Dyrektywa
(2011 / 65 / EC)

Stosowane normy zharmonizowane

EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 60745-2-17:2010, EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008

Typ / Oznaczenie urządzenia:

Frezarka uniwersalna PSFS 250 A1

Date of manufacture (DOM): 11–2012
Numer seryjny: IAN 79032

Bochum, 30.11.2012

Semi Uguzlu

- Menadżer jakości -

Zmiany techniczne w związku z ulepszeniami
są zastrzeżone.

21 PL

22

Kazalo

Uvod

Uporaba v skladu z določili ............................................................................................................. Stran 24

Oprema .............................................................................................................................................. Stran 24

Obseg dobave .................................................................................................................................. Stran 24

Tehnični podatki .................................................................................................................................Stran 24

Splošna varnostna navodila za električno orodje

1. Varnost na delovnem mestu ......................................................................................................... Stran 25

2. Električna varnost .......................................................................................................................... Stran 25

3. Varnost oseb .................................................................................................................................. Stran 26

4. Skrbno ravnanje in uporaba električnega orodja ..................................................................... Stran 26

5. Servis .............................................................................................................................................. Stran 27

Dodatni varnostni napotki za brusilnik in polirni stroj ......................... Stran 27

Dodatni varnostni napotki za namizni rezkalnik ...................................... Stran 27

Uporaba

Vklop / Izklop ..................................................................................................................................... Stran 27

Nastavljanje števila vrtljajev ............................................................................................................. Stran 27

Menjava orodja ................................................................................................................................. Stran 27

Namestitev brusilnih trakov ............................................................................................................... Stran 28

Nastavitev delovne globine .............................................................................................................. Stran 28

Izvedba potopnega reza .................................................................................................................. Stran 28

Nagib ročaja ..................................................................................................................................... Stran 28

Uporaba vzporednega vodila ......................................................................................................... Stran 28

Žaganje krogov ................................................................................................................................. Stran 28

Odsesavanje prahu ........................................................................................................................... Stran 29

Orodje uporabljajte neprekinjeno ................................................................................................... Stran 29

Vzdrževanje in čiščenje ..................................................................................................... Stran 29

Servis ................................................................................................................................................. Stran 29

Garancija ....................................................................................................................................... Stran 29

Odstranjevanje ......................................................................................................................... Stran 30

Izjava o sklad nosti / Izdelovalec ............................................................................... Stran 30

Garancijski list ........................................................................................................................... Stra n 31

23 SI

Kombinirani rezkalnik PSFS 250 A1

Q

Uvod

Iskrene čestitke ob nakupu vaše nove naprave.
Odločili ste se za zelo kakovosten izdelek. To navo­dilo za uporabo je sestavni del tega izdelka. Vse­buje pomembna navodila za varnost, uporabo in
odstranitev. Preden začnete izdelek uporabljati, se
seznanite z vsemi navodili za uporabo in varnostni­mi napotki. Izdelek uporabljajte samo tako, kot je
opisano, in samo za navedena področja uporabe.
Če izdelek odstopite novemu lastniku, mu zraven
izročite tudi vse dokumente.

Uporaba v skladu z določili

Ta naprava je – s priporočenim orodjem in priborom –
predvidena za obdelavo materialov, kot so les,
umetna masa, pločevina iz lahkih kovin, vlaknenih
plošč in stenskih ploščic. Primerna je za brušenje z
različnimi cilindričnimi brusilniki, kot so rezkalniki z
nastavki premera 4,8 mm. Kakršna koli drugačna
uporaba ali sprememba naprave ni v skladu z njeno
predvideno uporabo in predstavlja znatno nevarnost
nesreč. Za poškodbe, nastale zaradi nepredvidene
uporabe, proizvajalec ne prevzema odgovornosti.
Ni primerna za poslovno uporabo.

Oprema

1

Zaporno stikalo

2

Brezstopenjski regulator števila vrtljajev

3

Omrežni kabel

4

Stikalo za vklop/izklop

5

Krilni nastavitveni vijak

6

Nastavek za odsesavanje

7

Podstavek

8

Vpenjalne klešče

9

Krilni vijak (podstavek)

10

Vpenjalna matica

11

Tipka za zaklep vretena

12

Prezračevalne reže

13

Blokada nagiba

14

Viličasti ključ

15

Nastavek za krožno / vzporedno rezanje

16

Brusilni trakovi

17

Rezkalnik za utore (HSS)

18

Večnamenski rezkalnik (HSS)

19

Adapter (nastavek za odsesavanje)

Obseg dobave

1 kombinirani rezkalnik PSFS 250 A1
1 vzporedno omejilo s funkcijo krožnega rezanja
1 adapter za sesalnik
1 viličasti ključ
1 večnamenski rezkalnik (HSS)
1 rezkalnik za utore (HSS)
1 konica za vpenjanje brusilnika
6 brusilnih trakov
1 navodila za uporabo

Tehnični podatki

Nazivna moč: 250 W
Napetost: 230 V∼, 50 Hz
Število vrtljajev v prostem
teku (n

): 10.000–28.000 / min

0

Poraba moči orodja za: 4,8 mm
Razred zaščite: II /

Podatki o hrupu in vibracijah:

Izmerjena vrednost za hrup določena v skladu z
EN 60745. Raven hrupa električnega orodja po
A-vrednotenju tipično znaša:
Nivo zvočnega tlaka: 75 dB(A)
Nivo hrupa: 86 dB(A)
Negotovost K: 3 dB(A)

Uporabljajte zaščitne glušnike!

Ocenjeni pospešek, tipično:

Vibracije na dlani in roki a
Negotovost K = 1,5 m / s

< 2,5 m / s

h

2

2

-1

24 SI

Uvod / Splošna varnostna navodila za električno orodjeUvod

Nivo nihanja, ki je naveden
v teh navodilih, je bil merjen skladno z merilnim
postopkom, normiranim po standardu EN 60745
in se ga lahko uporablja za primerjavo naprav.
Navedeno vrednost emisije nihanja lahko upora­bite tudi za uvodno ocene izpostavitve.
Nivo nihanja se bo spreminjal skladno z uporabo
električnega orodja in lahko v nekaterih primerih
leži nad vrednostjo, navedeno v teh navodilih. Ka­dar se električno orodje redno uporablja na tak
način, bi nihajno obremenitev lahko podcenili.

Opozorilo: Za natančno oceno nihajne obreme­nitve med določenim delovnim obdobjem je treba
upoštevati tudi čase, v katerih je naprava izklopljena
in sicer teče, vendar pa ni dejansko v uporabi. To
lahko nihajno obremenitev preko celotnega časov-

-nega obdobja občutno zmanjša.

Splošna varnostna navodila

za električno orodje

Preberite varnostna
opozorila in navodila! Neupoštevanje varno-

stnih opozoril in navodil lahko vodi do povzročitve
električnega udara, požara in / ali hudih poškodb.

Vsa varnostna opozorila in navodila shra­nite za uporabo v prihodnje!

V varnostnih navodilih uporabljeni pojem „električno
orodje“ se nanaša na električno orodje na omrežni
pogon (s kablom za priključitev na omrežje) in na
električno orodje na akumulatorski pogon (brez
kabla za priključitev na omrežje).

1. Varnost na delovnem mestu

a) Delovno območje naj bo vedno čisto

in dobro osvetljeno. Nered in neosvetljena

delovna področja so lahko vzrok za nezgode.

b) Z orodjem ne delajte v okolici, kjer

obstaja nevarnost eksplozije in v
kateri se nahajajo vnetljive tekočine,
plini ali prah. Električna orodja proizvajajo

iskrice, ki bi lahko povzročile vžig prahu ali
pare.

c) Poskrbite, da bodo otroci in druge

osebe med uporabo električnega
orodja dovolj oddaljene od mesta
uporabe. Če vaša pozornost ni v celoti

usmerjena na delo, lahko izgubite nadzor nad
orodjem.

2. Električna varnost

a)

Priključni vtič mora ustrezati električni

vtičnici. Vtiča v nobenem primeru ne
smete spreminjati. Skupaj z ozemljenimi
stroji ne uporabljajte dodatnih nastav­kov vtiča. Originalen nespremenjen vtič in

ustrezna vtičnica zmanjšata tveganje električ­nega udara.

b) Preprečite telesni stik z ozemljenimi

površinami, kot so cevi, grelci, štedil­niki in hladilniki. Obstaja povečano tveganje

električnega udara, če je vaše telo ozemljeno.

c) Preprečite stik orodja z vodo ali vlago.

Vdor vode v električno orodje poveča tveganje
električnega udara.

d) Kabla ne uporabljajte za nošenje

orodja, za obešanje orodja ali za vle­čenje vtiča iz vtičnice. Kabel zavarujte
pred vročino, olji, ostrimi robovi ali
gibljivim delom orodja. Poškodovani ali

zavozlani kabli povečajo tveganje električnega
udara.

e) Kadar z električnim orodjem delate na

prostem, uporabljajte samo električne
podaljške, ki so primerni in namenjeni
uporabi na prostem. Uporaba električnega

podaljška, ki je izdelan za uporabo na prostem,
zmanjša tveganje električnega udara.

f) Če se uporabi električnega orodja v

vlažnem okolju ne da izogniti, upora­bljajte zaščitno stikalo za okvarni tok.

Uporaba zaščitnega stikala za okvarni tok
zmanjša tveganje električnega udara.

25 SI

3. Varnost oseb

a) Ves čas bodite pozorni, pazite, kaj de-

late in pri delu z električnim orodjem
ravnajte razumno. Orodja ne upora­bljajte, če ste utrujeni ali če ste
vplivom droge, alkohola ali zdravil

Trenutek nepozornosti med uporabo orodja
lahko povzroči resne poškodbe.

b) Vedno uporabljajte osebno zaščitno

opremo in vedno zaščitna očala.

Nošenje osebne z
za sluh, protiprašna
odvisno od vrste in uporabe električnega orod­ja, zmanjša možnost poškodb.

c) Preprečite nenameren vklop naprave.

Prepričajte se, da je električno orodje
izklopljeno, preden ga priključite na
oskrbo s tokom, dvignete ali nosite.

Če imate pri nošenju naprave prst na stikalu
za VKLOP / IZKLOP ali je naprava vklopljena,
to lahko vodi do povzročitve nesreč.

d) Pred vklopom orodja odstranite vsa

orodja, ki jih potrebujete za nastavi­tve in vse vijačne ključe. Orodje ali ključ

v vrtečem se delu orodja bi lahko povzročil
poškodbe.

e) Izogibajte se abnormalni telesni drži.

Skrbite za varno stojišče in pazite na
ravnotežje. Na ta način lahko napravo, še

posebno v nepričakovanih situacijah, bolje
kontrolirate.

f) Oblečeni bodite v primerna oblačila.

Ne nosite širokih oblačil ali nakita.
Poskrbite, da v bližino vrtečih se de­lov stroja ne pridejo lasje, oblačila in
rokavice. Ohlapna oblačila, nakit ali dolgi

lasje bi se lahko ujeli v premikajoče se dele.

g) Kadar je vgrajena oprema za odsesa-

vanje ali prestrezanje prahu, se pre­pričajte, da je oprema priključena in
pravilno uporabljena. Uporaba opreme

zmanjša ogrožanje zaradi prahu.

26 SI

aščitne opreme, kot je zaščita

maska ali delovne rokavice,

pod

.

4.

Skrbno ravnanje in uporaba
električnega orodja

a) Naprave ne preobremenjujte. Za vaše

delo uporabljajte za to namenjeno
električno orodje. Z ustreznim električnim

orodjem boste v določenem območju zmoglji­vosti delali bolje in bolj varno.

b) Ne uporabljajte električnega orodja,

čigar stikalo je defektno. Električno orod
ki se ne da več vklopiti ali izklopiti, je nevarno
in ga je treba dati v popravilo.

c) Preden izvajate nastavitve na napravi,

zamenjujete dele opreme ali napravo
date iz rok, izvlecite električni vtič iz
vtičnice. Ti previdnosti ukrepi prepre­čujejo nenameren zagon električnega
orodja. Ti previdnosti ukrepi preprečujejo ne-

nameren zagon naprave.

d) Neuporabljano električno orodje hra-

nite zunaj dosega otrok. Osebam, ki z
napravo niso seznanjene ali niso pre­brale teh navodil, uporabe naprave
ne dovolite. Električno orodje je nevarno, če

ga uporabljajo neizkušene osebe.

e) Napravo skrbno negujte. Kontroliraj

če premikajoči se deli naprave brez­hibno delujejo in se ne zatikajo, če so
deli naprave odlomljeni ali poškodo­vani, ter da delovanje naprave ni ovi­rano. Poškodovane dele dajte pred
ponovno uporabo naprave v popravi

Vzrok za mnoge nesreče je slabo vzdrževano
električno orodje.

f) Poskrbite, da bodo rezalna orodja

vedno ostra in čista. Skrbno vzdrževana

rezalna orodja z ostrimi rezili se ne zatikajo in
so lažje vodljiva.

g) Električna orodja, dodatno opremo,

nastavke itd. uporabljajte v skladu z
navodili za uporabo in na način, ki je
predpisan posebej za ta specialni tip
stroja. Vedno upoštevajte delovne po­goje in vrsto dela, ki ga želite opraviti.

Uporaba električnih orodij v namene, ki se
razlikujejo od namenov, ki jih je predvidel
proizvajalec, lahko povzroči nastanek nevar­nih situacij.

je,

te,

lo.

... / Dodatni varnostni napotki za ... / Dodatni varnostni napotki ... / UporabaSplošna varnostna navodila za električno orodje

5. Servis

a) Vaše naprave dajte vpopravilo servi-

sni službi ali strokovnjaku za električ­ne naprave, popravilo pa naj poteka
samo z originalnimi nadomestnimi

Na ta način se zagotovi, da varnost naprave
ostane ohranjena.

Dodatni varnostni napotki za

deli.

brusilnik in polirni stroj

STRUPENI PRAH! Obdelava škodljivega /

strupenega prahu predstavlja nevarnost za
zdravje upravljavca ali oseb, ki se nahajajo v
bližini.

Izogibajte se brušenju barv z vsebnostjo svinca

ali drugih materialov, ki vsebujejo zdravju ško­dljive snovi.

Materiala, ki vsebuje azbest, ne smete obdelo-

vati. Azbest velja za kancerogeno snov.

Nosite zaščitna očala in zaščitno protiprašno

masko!

Dodatni varnostni napotki za

namizni rezkalnik

Orodje držite samo za izolirane ročaje,

saj lahko rezkalnik zadene ob lasten
kabel. Kontakt z vodnikom, ki je pod napeto-

stjo, lahko premosti napetost na kovinske dele
naprave in povzroči udar električnega toka.

Uporabljajte samo rezkalnike z ustreznim pre-

merom osi, ki so primerni za število vrtljajev
električnega orodja.

Obdelovanca pritrdite in zavarujte na

stabilno podlago s pomočjo primeža
ali na drugačen način

držite samo z roko ali ga naslonite ob telo
vedno nestabilen, kar lahko povzroči izgubo
nadzora.

. Če obdelovanca

, je še

Uporaba

Napravo uporabljajte samo v namene, za katere je
primerna, in samo z originalnimi deli / priborom.
Uporaba drugih delov, ki niso priporočeni v navodilu
za uporabo, ali drugega pribora lahko pomeni za
vas nevarnost poškodbe. Uporabljajte samo v celoti
odvite in nepoškodovane podaljške kabla z zmo­gljivostjo najmanj 5 A.
OPOZORILO: Tega orodja ne uporabljajte za iz­delavo izrezov v bližini inštalacij ali odprtin z živimi
električnimi kabli ali v stene, za katerimi so verjetno
položeni živi električni kabli. Nastavek bi lahko vo­dil tok v orodje, kar pomeni nevarnost električnega
udara za upravljavca.

Sprožite varovalo ali izvlecite varovalko, da

odklopite zadevni tokokrog od napajanja.

Pozor: Orodje držite vedno za ohišje iz umetne
mase in med delom z orodjem vedno nosite zaščitna
očala.

Vklop / Izklop (glejte sl. A)

Vklop:

Pritisnite stikalo za VKLOP / IZKLOP 4.

Izklop:

Izpustite stikalo za VKLOP / IZKLOP 4.

Nastavljanje števila vrtljajev

(glejte sl. B)

Obrnite regulator števila vrtljajev 2 v desno

za povečanje števila vrtljajev.

Obrnite regulator števila vrtljajev 2 v levo za

zmanjšanje števila vrtljajev.

Menjava orodja (glejte sl. C)

Napotek: Uporabljajte samo dele pribora za
kombinirani rezkalnik s premerom osi ø 4,8 mm.

Držite tipko za zaklep vretena 11 pritisnjeno.
Odvijte vpenjalno matico 10 z viličastim klju-

14

čem

v nasprotni smeri urinega kazalca.

27 SI

Zamenjajte orodje.
Blokirajte zaklep vretena, privijte vpenjalno

10

matico

Nastavki:

Priloženi nastavki pokrivajo naslednja področja
uporabe (glejte sl. D).

s pomočjo viličastega ključa 14.

7

Večnamenski rezkalnik (HSS)

primeren za: les, iverne plošče, umetno maso

Rezkalnik za utore (HSS)

primeren za: les, iverne plošče, umetno maso

Brusilni trakovi

primerni za: brušenje lesa

Napotek: Za rezanje stenskih ploščic uporabite
ustrezen pribor iz specializirane trgovine.

16

:

18

:

17

:

Namestitev brusilnih trakov

Namestite brusilne trakove 16, kot je

prikazano v sliki C.

Nastavitev delovne globine

(glejte sl. E)

Odvijte krilni nastavitveni vijak 5.
Potisnite podstavek 7 na želeno delovno globino

(za popoln prerez pribl. 3,2 mm več, kot je
debelina materiala). Največja priporočena
globina reza za les znaša 13 mm.

Znova zategnite krilni nastavitveni vijak 5.

Izvedba potopnega reza

Vstavite nastavek pod kotom 45° v obdelovanca.
Počasi naravnavajte nastavek v kot 90°, da

lahko začnete z rezom.

Napotek: Podstavek
na površino materiala.

7

se mora v celoti prilegati

Nagib ročaja (glejte sl. F)

Nagib v vodoravni položaj

Pritisnite blokado nagiba 13 in jo držite priti-

snjeno.

Ročaj vrtite tako dolgo v nasprotni smeri urinega

kazalca
da se blokada nagiba zaskoči.

Nagib v navpični položaj

Pritisnite blokado nagiba 13 in jo držite priti-

snjeno.

Ročaj vrtite tako dolgo v smeri urinega kazalca

blokada nagiba zaskoči.

Uporaba vzporednega vodila

iz navpičnega v vodoravni položaj,

iz vodoravnega v navpični položaj, da se

(glejte sl. G)

Odvijte krilne vijake 9 podstavka 7 in potisnite

vodilni drog nastavka za krožno / vzporedno

15

rezanje
podstavka
obrnjeno navzdol.

Namestite orodje na želeno razdaljo do roba

obdelovanca. Zategnite krilne vijake
pritrdite nastavek za krožno / vzporedno rezanje

15

skozi dve odprtini na spodnji strani

7

, tako da je vzporedno vodilo

na podstavek 7.

Žaganje krogov (glejte sl. H)

9

, da

28 SI

Napotek: Vodilna luknja se, odvisno od želenega
rezultata, nastavi navznoter ali navzven na rob kroga:

Uporaba / Vzdrževanje in čiščenje / Servis / Garancija Uporaba

znotraj za luknjo - zunaj za kolut. Polmer lahko na­stavite od pribl. 5 do 16 cm.

Na obdelovanca narišite krog.
Označite sredino kroga in izvrtajte luknjo (po-

topni rez).

Izvrtajte vodilno luknjo na robu kroga (potopni

rez) (premer vodilne luknje 3 mm).

Odvijte krilne vijake 9 podstavka 7 in potisnite

vodilni drog nastavka za krožno / vzporedno

15

rezanje
podstavka

skozi dve odprtini na spodnji strani

7

, tako da je centritna konica obr-

njena navzdol.

Vtaknite centrirno konico v sredino kroga.
Naravnajte razdaljo nastavka za krožno /

vzporedno rezanje

15

tako, da se nastavek na

robu kroga pogrezne v vodilno luknjo.

B

lokirajte podstavek 7, tako da zategnete kriln

9

vijake

.

Vključite orodje, tako da pritisnete in držite

stikalo za VKLOP / IZKLOP

4

.

Počasi potiskajte orodje naprej.

Odsesavanje prahu (glejte sl. I)

Orodje je opremljeno z nastavkom za odsesa-

6

vanje

za sesanje prahu.

Namestite adapter 19 v nastavek za odsesa-

6

vanje

.

Priključite sesalnik za prah na adapter 19.

Orodje uporabljajte

neprekinjeno

Blokirajte stikalo za VKLOP / IZKLOP 4:

Pritisnite stikalo za VKLOP / IZKLOP 4.
Zdaj pritisnite zaporno stikalo 1 in spustite

stikalo za VKLOP / IZKLOP

Dvignite zaporo stikalo za VKLOP /
IZKLOP

4

:

Pritisnite stikalo za VKLOP / IZKLOP 4 in ga

spustite.

4

.

Vzdrževanje in čiščenje

Naprava ne terja vzdrževanja.

Napravo redno čistite, takoj po zaključku del.
Za čiščenje naprave uporabljajte suho krpo in

nikakor ne bencina, topil ali čistil, ki poškodujejo
plastiko.

Skrbite za to, da so odprtine za zračenje vedno

proste.

Prah od brušenja odstranite s čopičem.

Servis

Vaše naprave dajte

v popravilo servisni službi ali strokov­njaku za električne naprave, popravi-

e

lo pa naj poteka samo z originalnimi
nadomestnimi deli. S tem se zagotovi, da

varnost naprave ostane ohranjena.

Zamenjavo vtiča ali

priključnega kabla naj vedno opravi
proizvajalec naprave ali njegova služ­ba za pomoč strankam. S tem se zagotovi,

da varnost naprave ostane ohranjena.

Q

Garancija

Ta naprava ima 3 leta garancije od datuma
nakupa. Naprava je bila skrbno izdelana
in pred dobavo natančno preverjena.
Prosimo, da blagajniški račun shranite kot
dokazilo o nakupu. V primeru uveljavljanja
garancije se po telefonu obrnite na svojo
servisno službo. Samo tako je zagotovlje­no brezplačno pošiljanje vašega izdelka.

Garancija velja le za napake pri materialu ali izde­lavi, ne pa tudi za poškodbe pri transportu, potrošne
dele ali za poškodbe lomljivih delov, npr. stikal ali
akumulatorjev. Izdelek je namenjen izključno za
zasebno in ne za poslovno uporabo.

V primeru zlorabe ali nepravilnega ravnanja, pri
uporabi sile ter pri posegih, ki jih ni izvedla naša
pooblaščena servisna poslovalnica, garancija pre-

29 SI

Garancija / Odstranjevanje / Izjava o skladnosti / Izdelovalec Garancijski list

neha veljati. Vaših zakonskih pravic ta garancija ne
omejuje.

Jamstvo ne podaljša garancijske dobe. To velja tudi
za zamenjane in popravljene dele. Morebitne po
be in pomanjkljivosti, ki obstajajo že pri nakupu, je
treba javiti takoj po razpakiranju, najpozneje pa
dva dni po datumu nakupa.Popravila po preteku
garancijske dobe je treba plačati.

SI
Servis Slovenija
Phone: [phone]
e-mail: [e-mail]

škod-

IAN 79032

Q

Odstranjevanje

Embalaža sestoji iz naravi prijaznih ma-

terialov, ki jih lahko odvržete v lokalne
zbiralnike za recikliranje odpadkov.

Električnega orodja ne

mečite med hišne odpadke!

V skladu z evropsko direktivo 2002 / 96 / EC o
starih električnih napravah in njenim izvajanjem v
narodnem pravu je treba električno orodje zbirati
ločeno in vrniti v naravi primerno ponovno predelavo.

Vse o možnostih za odstranjevanje odsluženih na­prav boste izvedeli pri vaši občinski ali mestni upravi.

Q

Izjava o skladnosti /

Izdelovalec

Mi, podjetje Kompernaß GmbH, za dokumente od­govorna oseba: gospod Semi Uguzlu, Burgstr. 21,
D-44867 Bochum, Nemčija, izjavljamo, da je ta iz­delek skladen z naslednjimi normativi, normativnimi
dokumenti in direktivami ES:

Direktiva o strojih
(2006 / 42 / EC)

Direktiva ES o nizkonapetostni električni
opremi (2006 / 95 / EC)

Elektromagnetna kompatibilnost
(2004 / 108 / EC)

RoHS Direktiva
(2011 / 65 / EC)

Uporabljeni harmonizirani standardi

EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 60745-2-17:2010, EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008

Oznaka tipa / Naprave:

Kombinirani rezkalnik PSFS 250 A1

Date of manufacture (DOM): 11–2012
Serijska številka: IAN 79032

30 SI

Bochum, 30.11.2012

Semi Uguzlu

- Vodja kakovosti -

Pridržujemo si pravico do tehničnih sprememb.

Kompernaß GmbH
Burgstraße 21
D-44867 Bochum

080080917

Sicherheit / Bedienung

Garancijski list

1. S tem garancijskim listom jamčimo Kompernaß
GmbH, da bo izdelek v garancijskem roku ob
normalni in pravilni uporabi brezhibno deloval
in se zavezujemo, da bomo ob izpolnjenih spo­daj navedenih pogojih odpravili morebitne po­manjkljivosti in okvare zaradi napak v materialu
ali izdelavi oz. po svoji presoji izdelek zamenjali
ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike
Slovenije.

3. Garancijski rok za proizvod je 3 leta od dneva
nabave.

4. Kupec je dolžan okvaro javiti pooblaščenemu
servisu oz. se informirati o nadaljnjih postopkih
na zgoraj navedeni telefonski številki. Svetujemo
vam, da pred tem natančno preberete navodila
o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu pre­dložiti garancijski list in račun, kot potrdilo in
dokazilo o nakupu.

6.

V primeru, da proizvod popravlja nepooblaščen
servis ali oseba, kupec ne more uveljavljati zah­tevkov iz te garancije.

7. Vzroki za okvaro oz. nedelovanje izdelka mo­rajo biti lastnosti stvari same, in ne vzroki, ki so
zunaj proizvajalčeve oz. prodajalčeve sfere.
Kupec ne more uveljavljati zahtevkov iz te garan­cije, če se ni držal priloženih navodil za sestavo
in uporabo izdelka ali, če je izdelek kakorkoli
spremenjen ali nepravilno vzdrževan.

8. Jamčimo servisiranje in rezervne dele za minimal­no dobo, ki je zahtevana s strani zakonodaje.

9. Obrabni deli oz. potrošni material so izvzeti iz
garancije.

10. Vsi potrebni podatki za uveljavljanje garancije
se nahajajo na dveh ločenih dokumentih (ga­rancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti proda­jalca za napake na blagu.

i

Prodajalec:

Lidl d.o.o.k.d., Pod lipami 1, SI-1218 Komenda

31 SI

32

Seznam obsahu

Úvod

Použití ke stanovenému účelu ......................................................................................................... Strana 34

Vybavení...........................................................................................................................................Strana 34

Obsah dodávky ...............................................................................................................................Strana 34

Technická data ................................................................................................................................. Strana 34

Všeobecné bezpečnostní pokyny pro elektrické nástroje

1. Bezpečnost na pracovišti ............................................................................................................ Strana 35

2. Elektrická bezpečnost ................................................................................................................. Strana 35

3. Bezpečnost osob ......................................................................................................................... Strana 35

4. Pečlivé zacházení selektrickými nástroji a jejich použití ........................................................ Strana 36

5. Servis ............................................................................................................................................Strana 36

Doplňující bezpečnostní pokyny pro brusku a leštičku ...................... Strana 37

Doplňující bezpečnostní pokyny pro horní frézování ..........................Strana 37

Obsluha

Zapínání / vypínání .......................................................................................................................... Strana 37

Nastavení otáček ............................................................................................................................ Strana 37

Výměna nástroje .............................................................................................................................. Strana 37

Montáž brusných pásů ...................................................................................................................Strana 38

Nastavení hloubky obrábění .......................................................................................................... Strana 38

Provedení zářezu ............................................................................................................................. Strana 38

Nastavení rukojeti ............................................................................................................................Strana 38

Použití paralelního vedení...............................................................................................................Strana 38

Řezání kruhů ..................................................................................................................................... Strana 38

Odsávání prachu .............................................................................................................................Strana 38

Použití přístroje v trvalém provozu ................................................................................................. Strana 39

Údržba a čištění .....................................................................................................................Strana 39

Servis ............................................................................................................................................... Strana 39

Záruka ............................................................................................................................................Strana 39

Zlikvidování ..............................................................................................................................Strana 39

Prohláše ní o shodnosti / vý robce ...........................................................................Strana 40

33 CZ

Úvod Úvod / Všeobecné bezpečnostní pokyny pro elektrické nástroje

Kombinovaná fréza PSFS 250 A1

Q

Úvod

Blahopřejeme vám ke koupi nového výrobku. Rozhod­li jste se pro kvalitní produkt. Návod kobsluze je
součástí tohoto výrobku. Obsahuje důležité pokyny
pro bezpečnost, použití a likvidaci. Před použitím
výrobku se seznamte se všemi pokyny k obsluze a
bezpečnostními pokyny. Používejte výrobek jen
popsaným způsobem a na uvedených místech. Při
předání výrobku třetí osobě předejte i všechny pod­klady.

Použití ke stanovenému účelu

Tento artikl je určený k opracovávání materiálů jako
jsou dřevo, umělé hmoty, lehké kovy, dřevotřískové
desky a dlaždičky za použití doporučených nástro­jů a příslušenství. Je vhodný i na broušení různými
kotoučovými bruskami stejně jako na frézování po­mocí bitů průměrem dříku 4,8 mm. Kterékoliv jiné
použití nebo změna na zařízení neplatí jako použití
ke stanovenému účelu a skrývá značná nebezpečí
úrazu. Za škody vzniklé při použití k jinému než ke
stanovenému účelu nepřevezme výrobce ručení.
Není určeno ke komerčnímu použití.

Vybavení

1

Aretovací tlačítko

2

regulátor pro plynulé nastavení otáček

3

Síťový kabel

4

Vypínač

5

Křídlový šroub

6

Odsávací hrdlo

7

Základová deska

8

Kleština

9

Křídlový šroub (základová deska)

10

Upínací matka

11

Aretovací tlačítko hřídele

12

Větrací otvory

13

Otočný uzávěr

14

Otevřený klíč

34 CZ

15

Předloha pro kruhové a paralelní řezání

16

Brusné pásy

17

Drážková fréza (HSS)

18

Víceúčelová fréza (HSS)

19

Adaptér (odsávání)

Obsah dodávky

1 Kombinovaná fréza PSFS 250 A1
1 Paralelní zarážka s funkcí kruhového řezání
1 Adaptér pro vysavač
1 Otevřený klíč
1 Víceúčelová fréza (HSS)
1 Drážková fréza (HSS)
1 Upínací dorn pro broušení
6 Brusné pásy
1 Návod kobsluze

Technická data

Jmenovitý příkon: 250 W
Napětí: 230 V∼, 50 Hz
Volnoběžné otáčky (n

): 10.000–28.000 / min

0

Upínání nástroje pro: 4,8 mm
Ochranná třída: II /

Informace o hluku a vibracích:

Naměřená hodnota pro hluk podle EN 60745.
Úroveň hluku elektrického nástroje ohodnocená A
činí podle typu:
Hladina akustického tlaku: 75 dB(A)
Hladina akustického výkonu: 86 dB(A)
Nejistota K: 3 dB(A)

Noste ochranu sluchu!

Hodnocené zrychlení, typické:

Vibrace přenášené do rukou a paží a
Nejistota K = 1,5 m / s

2

< 2,5 m / s

h

Hladina vibrací uvedená v tom-

to návodu k obsluze byla měřena postupem v sou­ladu se standardizovanou zkouškou popsanou v
normě EN 60745 a může se použít pro srovnávání
přístrojů. Hodnotu emise vibrací je možné použít k
počátečnímu posouzení jejich vyloučení.

-1

2

Úvod / Všeobecné bezpečnostní pokyny pro elektrické nástroje

Hladina vibrací se mění podle použití elektrického
nástroje a v některých případech může přesahovat
hodnotu udanou v těchto návodech. Zátěž vibracemi
by mohla být podceněna, používá-li se elektrický
nástroj pravidelně tímto způsobem.

Upozornění: Pro přesný odhad zatížení vibracemi
během určité pracovní časové oblasti by se měly
vzít na zřetel i doby, v nichž je zařízení vypnuto,
nebo je-li zařízení v chodu, avšak není skutečně
použito. Tím lze zatížení vibracemi přes celou pra­covní časovou oblast zřetelně zredukovat.

Všeobecné bezpečnostní pokyny

pro elektrické nástroje

Přečtěte si všechny bez-

pečnostní pokyny a návody! Zanedbání při

dodržování bezpečnostních pokynů a návodů mo­hou způsobit úraz elektrickým proudem, požár a /
nebo těžká poranění.

Uschovejte všechny bezpečnostní pokyny
a návody pro budoucnost!

Pojem „elek
pokynech se vztahuje na elektrické nástroje napájené
ze sítě (se sˇiťovým ka
napájené

trický nástroj“ uvedený v bezpečnost

belem) a na elektrické nástroje

akumulátorem (bez síťového kabelu).

ních

1. Bezpečnost na pracovišti

a) Svou pracovní oblast udržujte tak,

aby byla čistá a dobře osvětlená. Ne-

pořádek a neosvětlené pracovní oblasti mo­hou vést kúrazům.

b) Nepracujte se zařízením v

ženém výbuchem, v
kapaliny, plyny nebo prachy. Elektrické

nástroje vyrábějí jiskry, které mohou zapálit
prach nebo páry.

c) Elektrické nástroje během používání

chraňte před dětmi a jinými osobami.

Při rozptýlení byste mohli ztratit kontrolu nad
zařízením.

němž se nacházejí

okolí ohro-

2. Elektrická bezpečnost

a) Síťová zástrčka zařízení se musí hodit

do zásuvky. Zástrčka se nesmí žád­ným způsobem změnit. Nepoužívejte
zástrčky s adaptérem společně a se
zařízeními sochranným uzemněním.

Nezměněné zástrčky a lícující zásuvky snižují
riziko úrazu elektrickým proudem.

b) Vyhněte se tělesnému kontaktu s

uzemněnými povrchy, jako jsou potru­bí, topení, sporáky a chladničky. Existuje

zvýšené riziko úrazu elektrickým proudem, je-li
vaše tělo uzemněno.

c) Zařízení chraňte před deštěm nebo

vlhkem. Vniknutí vody do elektrického zaří-

zení zvyšuje riziko úrazu elektrickým proudem.

d) Kabel nepoužívejte knestano venému

účelu jako je nošení zařízení, pověše­ní nebo vytáhnutí zástrčky ze zásuvky.
Chraňte kabel před horkem, olejem,
ostrými hranami nebo se pohybujícími
díly zařízení. Poškozené nebo zapletené

kabely zvyšují riziko úrazu elektrickým proudem.

e) Při práci selektrickým nástrojem ven-

ku použijte jen prodlužovací kabely,
které jsou povoleny pro vnější oblast.

Použití prodlužovacího kabelu povoleného
pro vnější oblast snižuje riziko úrazu elektric­kým proudem.

f) Nelze-li se vyhnout provozu elektrické-

ho nástroje ve vlhkém okolí, použijte
ochranný spínač proti chybnému
proudu. Použití ochranného spínače proti

chybnému proudu snižujte riziko úrazu elektric­kým proudem.

3. Bezpečnost osob

a) Buďte neustále pozorní, dbejte na to,

co činíte a dejte se s rozumem do prá­ce s elektrickým nástrojem. Nikdy
nepoužívejte zařízení, jste-li unaveni
nebo pod vlivem drog, alkoholu a
léků. Už okamžik nepozornosti při použití

zařízení může vést kzávažným poraněním.

35 CZ

Všeobecné bezpečnostní pokyny pro elektrické nástroje Doplňující bezpečnostní pokyny ... / Doplňující bezpečnostní ... / Obsluha

b) Noste osobní ochranné vybavení a

vždy ochranné brýle. P
ochranných pomůc
protiprachové ma
ních rukavic, v závislosti na použití přístroje,
redukuje riziko zranění.

c) Zabraňte nechtěnému uvedení do

provozu. Před připojením k napájecí­mu napětí, před upnutím a nošením
elektrického nástroje se ujistěte, že je
vypnut. Máte-li při nošení zařízení prst na

spínači ZAP / VYP nebo je zařízení zapnuto,
může dojít k úrazům.

d) Před zapnutím zařízení odstraňte na-

stavovací nářadí nebo šroubováky.

Nástroj nebo šroubovák, který se nachází v
rotujícím dílu zařízení může způsobit poranění.

e)

Vyhněte se neobvyklému držení hlavy.
Pečujte vždy o bezpečnou stabilní po­lohu a udržujte neustále rovnováhu. Tím

můžete zařízení zejména vneočekávaných si­tuacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste volný

oděv nebo šperky. Chraňte vlasy,
oděv a rukavice před pohyblivými
díly. Volný oděv, šperk nebo vlasy mohou být

zachyceny samopohyblivými díly.

g) Jsou-li namontována zařízení k vysá-

vání a zachycování prachu, ujistěte
se, že jsou tato připojena a správně
použita. Správné použití těchto zařízení sni-

žuje ohrožení prachem.

4.

Pečlivé zacházení selektrickými

ek

sky nebo ochranných pracov-

oužití osobních

jako např. ochrany sluchu,

nástroji a jejich použití

b) Nepoužívejte elektrický nástroj,

jehož vypínač je defektní. Elektrický
nástroj, který nelze zapínat a vypínat, je
nebezpečný a musí se opravit.

c) Před nastavením zařízení, výměně

dílů příslušenství nebo odstavením
zařízení vytáhněte zástrčku ze zásuv­ky. Toto preventivní opatření brání nechtěné-

mu spuštění zařízení.

d) Nepoužité elektrické nástroje skladuj-

te tak, aby byly z dosahu dětí. Zaříze­ní nenechejte používat osobami, kte­ré s ním nejsou seznámeny nebo
které si nepřečetly tyto návody. Elek-

trické nástroje jsou nebezpečné, používají- li je
nezkušené osoby.

e) Ošetřujte zařízení s pečlivostí. Zkont-

rolujte, fungují-li pohyblivé díly zaří­zení a neuvázly-li, jsou-li díly zlomené
nebo poškozené, takže je funkce
zařízení ohrožena. Před použitím
zařízení nechejte poškozené díly
opravit. Příčina mnohých úrazů tkví ve špatně

udržovaných elektrických nástrojích.

f) Udržujte řezací nástroje ostré a čisté.

Pečlivě ošetřované řezací nástroje s ostrými
řeznými hranami neuvíznou tak často a lze je
snadněji vést.

g) Použijte elektrické nástroje, příslušen-

ství, náhradní nástroje atd. podle
těchto návodů a tak, jak je pro tento
speciální typ nástroje předepsáno.Při­tom přihlédněte k pracovním podmín­kám a prováděné činnosti. Použití elek-

trických nástrojů pro jiná než určená použití
může vést k nebezpečným situacím.

a) Zařízení nepřetěžujte. Pro práci pou-

žijte ktomu určených elektrických
nástrojů. S vhodným elektrickým nástrojem

pracujete lépe a bezpečněji v udaném výkon­nostním rozsahu.

36 CZ

5. Servis

a) Zařízení nechejte opravit jen místem

servisu nebo odbornou elektrickou
dílnou a jen s originálními náhradními
díly. Tím se zajistí, že bezpečnost zařízení zů-

stane zachována.

Doplňující bezpečnostní pokyny ... / Doplňující bezpečnostní ... / Obsluha

Doplňující bezpečnostní pokyny

pro brusku a leštičku

JEDOVATÉ PRACHY! Vznik škodlivých /

jedovatých prachů při opracovávání materiálů
způsobuje ohrožení zdraví pro obslužný perso­nál i pro osoby, které se zdržují v blízkosti prací.

Vyhýbejte se broušení barev s obsahem olova

nebo jiných zdraví škodících látek.

Materiál obsahující azbest se nesmí zpracová-

vat. Azbest způsobuje rakovinu.

Noste protiprachovou masku a ochranné brýle!

Doplňující bezpečnostní pokyny

pro horní frézování

Držte přístroj na izolovaných plochách

rukojeti, fréza může zasáhnout přívod­ní elektrický kabel. Kontakt s elektrickým

vedením může způsobit vedení elektrického
proudu i přes kovové díly přístroje a zapříčinit
zásah elektrickým proudem.

Používejte frézy jen se správným průměrem

dříku, které jsou vhodné pro tento přístroj.

Připevňujte obrobek pomocí svěrek

nebo podobným způsobem a jen na
stabilním podkladu.

v ruce nebo opřený o tělo je labilní, tato poloha
může vést ke ztrátě kontroly.

Obrobek držený jen

Obsluha

Nepoužívejte přístroj nikdy jiným způsobem a jen s
originálním příslušenstvím. Používání jiných, než v
návodu k obsluze doporučených dílů nebo jiného
příslušenství můževést k Vašemu zranění. Používejte
úplně rozvinuté a nepoškozené prodlužovací kabe­ly s kapacitou nejméně 5 A.
POZOR: Nepoužívejte tento přístroj na řezání na
stěnách nebo prostředí kde se nacházejí instalace
nebo kabely vedoucí elektrický proud. Bity mohou
vést elektrický proud a vystavit uživatele zásahu
elektrickým proudem.

Vypněte automatický jistič nebo odstraňte pojistky,

aby jste zajistili vypnutý obvod elektrikého proudu.

Pozor: Držte přístroj vždy jen za umělohmotné
těleso a noste při práci ochranné brýle.

Zapínání / vypínání (viz obr. A)

Zapnutí:

Stiskněte spínač ZAP / VYP 4.

Vypínání:

Uvolněte vypínač ZAP / VYP 4.

Nastavení otáček (viz obr. B)

Pro nastavení vyšších otáček pootáčejte regulá-

2

torem

Pro nastavení nižších otáček pootáčejte regulá-

torem

doprava.

2

doleva.

Výměna nástroje (viz obr. C)

Upozornění: Používejte pro kombi frézu je díly
příslušenství s průměrem dříku 4,8 mm.

Držte stisknuté aretovací tlačítko hřídele 11.
Povolte upínací matku 10 otevřeným klíčem 14,

otáčením proti směru chodu hodinových ručiček.

Vyměňt nástroj.
Zablokujte hřídel a utáhněte pevně upínací

10

matku

Bity:

Dodané bity jsou použitelné na obrábění následují­cích materiálů a dílů (viz obr. D).

Víceúčelová fréza (HSS)

Vhodná pro obrábění: dřeva, dřevotřískových desek,
umělých hmot

Drážková fréza (HSS)

Vhodná pro obrábění: dřeva, dřevotřískových desek,
umělých hmot

Brusné pásy

Vhodné na: broušení dřeva

Upozornění: Na broušení dlaždiček použijte od­povídající příslušenství z odboné prodejny.

klíčem 14.

16

:

18

:

17

:

37 CZ

Obsluha Obsluha / Údržba a čištění / Servis / Záruka / Zlikvidování

Montáž brusných pásů

Montujte pásy 16 podle obrázku C.

Nastavení hloubky obrábění

(viz obr. E)

Povolte křídlový šroub 5.

Nastavte základovou desku 7 na požadova­nou hloubku obrábění (pro úplné proříznutí při­bližně 3,2 mm více než je tloušťka materiálu).
Maximální hloubka pro dřevo je 13 mm.

Utáhněte zase pevně křídlový šroub 5.

Provedení zářezu

Nasaďte bit do nástroje v úhlu 45°.
Před začátkem řezu pomolu srovnejte bit do

úhlu 90°.

Upozornění: Základová deska
na plochu materiálu.

7

musí přiléhat

7

Nastavení rukojeti (viz obr. F)

Nastavení do vodorovné polohy

Stiskněte a držte blokování 13.
Otáčejte rukojeť tak dlouho proti směru chodu

hodinových ručiček
polohy až blokování zaskočí.

Nastavení do svislé polohy

Stiskněte a držte blokování 13.
Otáčejte rukojeť tak dlouho ve směru chodu

ze svislé do vodorovné

hodinových ručiček

polohy až blokování zaskočí.

z vodorovné do svislé

Použití paralelního vedení

(viz obr. G)

Povolte křídlový šroub 9 základové desky 7

a posuňte vodící lištu nástavce

spodní straně desky

paralelní vedení dolů.

Nastavte nástroj do požadovaného odstupu

od hrany obrobku. Utáhněte křídlový šroub

pro upevnění nástavce

7

15

výřezy na

tak, aby ukazovalo

15

na desce 7.

9

Řezání kruhů (viz obr. H)

Poznámka: Vodící otvor se určuje, v závislosti na
požadovaném výsledku vnitřní nebo vnější, na ob­rysu kruhu: uvnitř pro otvor - venku pro kotouč. Rádius
lze fixovat cca od 5 do 16 cm.

Vyznačte kruh na obrobku.
Označte střed a vyvrtejte ve středu otvor (průřez).
Vyvrtejte vodící otvor na okraji kruhu (průřez)

(průměr vodícího otvoru 3 mm).

Povolte křídlový šroub 9 základové desky 7

a posuňte vodící lištu nástavce

spodní straně desky

středící špička dolů.

Nastrčte středící špičku o otvoru ve středu kruhu.
Nastavte odstup nástavce 15 tak, aby zapadl

bit do vodícího otvoru na obrysu kruhu.

Zajistěte základovou desku 7 utažením křídlo-

vých šroubů

Stiskněte spínač ZAP / VYP 4 a držte ho stisk-

nutý.

Posunujte nástroj pomalu dopředu.

7

9

.

15

výřezy na

tak, aby ukazovala

Odsávání prachu (viz obr. I)

Nástroj je vybavený hrdlem 6 pro připojní na

vysavač.

Nasaďte adaptér 19 na hrdlo 6.
Připojte vysavač na adaptér 19.

38 CZ

Obsluha / Údržba a čištění / Servis / Záruka / Zlikvidování

Použití přístroje v

trvalém provozu

Blokování vypínače 4:

Stiskněte vypínač ZAP / VYP 4.
Stiskněte blokování 1 a uvolněte vypínač 4.

Zrušení blokování vypínače

Stiskněte vypínač ZAP / VYP 4 a pusťte ho.

4

:

Údržba a čištění

Přístroj nevyžaduje údržbu.

Zařízení čistěte pravidelně, bezprostředně po

ukončení práce.

K čištění zařízení používejte jen suchou tkaninu

a nikdy ne benzin, rozpouštědla nebo čističe,

které působí agresivně na umělou hmotu.
Větrací otvory udržujte neustále volné.

Prach po broušení odstraňujte štětcem.

Servis

Nechejte své přístroje

opravit servisním střediskem nebo

elektrotechnikem a jen spoužitím ori-

ginálnch náhradních dílů. Tím se zajistí, že

se zachová bezpečnost zařízení.

Výměnu zástrčky nebo

přívodního kabelu nechávejte prová-

dět u výrobce artiklu anebo u jeho

servisu. Tím zajistíte zachování bezpečnosti

artilu.

Záruka se vztahuje pouze na chyby materiálu nebo
výrobní závady, ale ne na škody,vzniklé při přepra­vě, ne na součásti, podléhající rychlému opotřebení
nebo na poškození křehkých dílů, jako jsou např.
spínače nebo akumulátory. Výrobek je určen pou­ze pro privátní použití, ne průmyslové.

Při nesprávném a neodborném využívání, při použití
násilí a při zásazích, které nebyly provedeny našimi
autorizovanými servisními provozovnami, záruční
nároky zanikají. Vaše práva vyplývající ze zákona
touto zárukou nejsou omezena.

Záruční doba se zárukou neprodlouží. Toto platí také
pro náhradní díly a opravené součásti. Případné
škody a vady, existující už při koupi, se musí hlásit
ihned po vybalení, nejpozději však do dvou dnů
od data nákupu. Po uplynutí záruční doby se pro­vedené opravy musí zaplatit.

CZ
Servis Česko
Hotline: [phone]
e-mail: [e-mail]

IAN 79032

Q

Zlikvidování

Obal se skládá z ekologicky vhodných

materiálů, které můžete zlikvidovat v
místních recyklačních střediscích.

Elektrické nástroje neodhazujte

do domácího smetí!

Q

Záruka

Na tento přístroj platí tříletá záruka od
data zakoupení. Přístroj byl vyroben s
nejvyšší pečlivostí a před odesláním pro­šel výstupní kontrolou. Uschovejte si,
prosím, pokladní lístek jako doklad o ná­kupu. V případě uplatňování záruky kon­taktujte telefonicky Vaší servisní službu.
Pouze tak může být zajištěno bezplatné
zaslání Vašeho zboží.

Podle Evropské směrnice 2002 / 96 / EC o elektric­kých a elektronických vysloužilých přístrojích a
realizace národního práva se musí opotřebované
elektrické přístroje odděleně sebrat a odevzdat k
ekologicky vhodnému opětnému zužitkování.

O možnostech ke zlikvidování vysloužilých přístrojů
se dozvíte ve správě Vaší obce či města.

39 CZ

Prohlášení o shodnosti / Výrobce

Q

Prohlášení o shodnosti /

Výrobce

My, Kompernaß GmbH, pracovník zodpovědný za
dokumentaci: pan Semi Uguzlu, Burgstr. 21,
Bochum, Německo, tímto prohlašujeme pro tento
výrobek shodu s následujícími normami, normativní­mi dokumenty a směrnicemi ES.

Směrnice o strojích
(2006 / 42 / EC)

Směrnice ES o bezpečnosti elektrického
zařízení nízkého napětí
(2006 / 95 / EC)

Elektromagnetická kompatibilita
(2004 / 108 / EC)

RoHS Směrnice
(2011 / 65 / EC)

Použité sladěné normy

EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 60745-2-17:2010, EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009, EN 61000-3-3:2008

D-44867

Typ / Označení přístroje:

Kombinovaná fréza PSFS 250 A1

Date of manufacture (DOM): 11–2012
Sériové číslo: IAN 79032

Bochum, 30.11.2012

Semi Uguzlu

- Manager jakosti -

Technické změny ve smyslu dalšího vývoje
jsou vyhrazeny.

40 CZ

Úvod

Používanie v súlade s určeným účelom..........................................................................................Strana 42

Vybavenie ........................................................................................................................................Strana 42

Obsah dodávky ...............................................................................................................................Strana 42

Technické údaje ............................................................................................................................... Strana 42

Všeobecné bezpečnostné pokyny pre elektrické nástroje

1. Bezpečnosť pracovného miesta .................................................................................................Strana 43

2. Elektrická bezpečnosť .................................................................................................................Strana 43

3. Bezpečnosť osôb ........................................................................................................................ Strana 44

4. Bezpečná manipulácia a používanie elektrických nástrojov .................................................. Strana 44

5. Servis ............................................................................................................................................Strana 45

Doplňujúce bezpečnostné pokyny pre brúsku a leštičku ................. Strana 45

Doplňujúce bezpečnostné pokyny pre vrchné frézky ......................... Strana 45

Obsluha

Zapnutie / Vypnutie .........................................................................................................................Strana 45

Nastavenie počtu otáčok................................................................................................................ Strana 45

Výmena náradia .............................................................................................................................. Strana 45

Montáž brúsnych pásov ................................................................................................................. Strana 46

Nastavenie pracovnej hĺbky ...........................................................................................................Strana 46

Vykonanie ponorného rezu ............................................................................................................Strana 46

Otáčanie rukoväte ........................................................................................................................... Strana 46

Používanie paralelného vedenia .................................................................................................... Strana 46

Pílenie kruhov ................................................................................................................................... Strana 47

Odsávanie prachu ...........................................................................................................................Strana 47

Používanie prístroja pri nepretržitej prevádzke ............................................................................ Strana 47

Údržba a čistenie .................................................................................................................. Strana 47

Servis ............................................................................................................................................... Strana 47

Záruśná lehota ........................................................................................................................Strana 47

Likvidácia .................................................................................................................................... Strana 48

Vyhlásenie o zhode / Vyhlásenie výrobcu ..................................................... Strana 48

41 SK

Úvod Úvod / Všeobecné bezpečnostné pokyny pre elektrické nástroje

Kombinovaná fréza PSFS 250 A1

Q

Úvod

Blahoželáme vám ku kúpe nového výrobku. Rozhodli
ste sa pre veľmi kvalitný výrobok. Návod na obslu­hu je súčasťou tohto výrobku. Obsahuje dôležité
upozornenia týkajúce sa bezpečnosti, používania
a likvidácie. Skôr ako začnete výrobok používať,
oboznámte sa so všetkými pokynmi k obsluhe a
bezpečnosti. Výrobok používajte iba v súlade s
popisom a v uvedených oblastiach používania. V
prípade postúpenia výrobku ďalším osobám odo­vzdajte aj všetky dokumenty patriace k výrobku.

Používanie v súlade

s určeným účelom

Tento prístroj je – s odporúčaným náradím a príslu­šenstvom – určený pre opracovávanie materiálov
ako drevo, plasty, plechy z ľahkých kovov, drevo­vláknité dosky a nástenné obkladačky. Je vhodný i
na brúsenie s rôznymi okrúhlymi brúskami, ako aj
na frézovanie s frézovými bitmi s priemerom násady
4,8 mm. Akékoľvek iné použitie alebo úprava stroja
nie je v súlade s určeným účelom a predstavuje
značné riziko úrazu. Výrobca nepreberá ručenie za
škody vzniknuté používaním, ktoré je v rozpore s
určeným účelom. Prístroj nie je určený pre priemy­selné používanie.

Vybavenie

1

Aretačný spínač

2

Plynulý regulátor počtu otáčok

3

Sieťový kábel

4

ZA - / VYPÍNAČ

5

Krídlová nastavovacia skrutka

6

Odsávacie hrdlo

7

Platňa so stojanom

8

Klieština

9

Krídlová nastavovacia skrutka (platňa so stojanom)

10

Upínacia matica

11

Aretačné tlačidlo hriadeľa

12

Vetracie otvory

13

Blokovanie otáčania

14

Otvorený kľúč

15

Kruhový / paralelný rezný nástavec

16

Brúsne pásy

17

Drážková frézka (HSS)

18

Viacúčelová frézka (HSS)

19

Adaptér (odsávacie hrdlo)

Obsah dodávky

1 kombinovaná frézka PSFS 250 A1
1 paralelná zarážka s funkciou kruhového rezania
1 adaptér pre odsávanie prachu
1 otvorený kľúč
1 viacúčelová frézka (HSS)
1 drážková frézka (HSS)
1 upínací tŕň
6 brúsnych pásov
1 návod na obsluhu

Technické údaje

Menovitý príkon: 250 W
Napätie: 230 V∼, 50 Hz
Voľnobežné otáčky (n

): 10.000–28.000 / min

0

Upnutie nástroja pre: 4,8 mm
Trieda ochrany: II /

Informácie o hluku avibráciách:

Nameraná hodnota pre hluk bola zistená podľa
EN 60745. Hladina hluku elektrického prístroja
ohodnotená ako A predstavuje štandardne:
Hladina akustického tlaku: 75 dB(A)
Hladina akustického výkonu: 86 dB(A)
Odchýlka K: 3 dB(A)

Nosiť ochranu sluchu!

Vážené zrýchlenie, typické:

Vibrácia ruky a ramena a
Odchýlka K = 1,5 m / s

< 2,5 m / s

h

2

2

-1

42 SK

Úvod / Všeobecné bezpečnostné pokyny pre elektrické nástroje

Hladina oscilácií uvedená v
tomto návode bola stanovená podľa normalizovanéh
postupu EN 60745 a môže sa použiť na porovnáva­nie prístrojov. Zadaná emisná hodnota oscilácií môže
byť použitá i pre úvodné vyhodnotenie prerušenia.
Hladina oscilácií sa mení závisle od použitého elek­trického prístroja a v niektorých prípadoch môže byť
vyššia ako hodnota stanovená v týchto pokynoch.
Môže dôjsť k podceneniu vibračnej záťaže, ak sa
elektrické náradie bežne používa týmto spôsobom.

Upozornenie: Pre presný odhad kmitavého
namáhania počas doby určitej pracovnej činnosti
by sa mali zohľadniť aj časy, keď je prístroj vypnutý
resp. je síce zapnutý, ale sa s ním v skutočnosti
nepracuje. Toto môže výrazne zredukovať kmitavé
namáhanie počas celej doby pracovnej činnosti.

Všeobecné bezpečnostné

pokyny pre elektrické nástroje

Prečítajte si všetky bez­pečnostné pokyny a predpisy! Nedbanlivosť

pri dodržiavaní bezpečnostných pokynov a pred­pisov môže zapríčiniť zásah elektrickým prúdom,
požiar a / alebo ťažké úrazy.

Uschovajte všetky bezpečnostné pokyny a
predpisy pre prípad použitia v budúcnosti!

Pojem „elektrické náradie“ používaný v bezpeč­nostných pokynoch Sa vzťahuje na elektrické nára­die napájané zo siete (so sieťovým káblom) a na
elektrické náradie napájané z akumulátorov (bez
sieťového kábla).

1. Bezpečnosť pracovného miesta

a) Svoje pracovné miesto udržiavajte

čisté a zabezpečte dobré osvetlenie.

Neporiadok aneosvetlené pracovné oblasti
môžu viesť k úrazom.

b) S prístrojom nepracujte vprostredí

ohrozenom výbuchom, vktorom sa
nachádzajú horľavé kvapaliny, plyny

alebo prach. Elektrické náradie vytvára is-

o

kry, ktoré môžu zapáliť prach alebo výpary.

c) Počas používania elektrického náradia

zamedzte prístup deťom ainým oso­bám. Odvrátenie pozornosti môže znamenať

stratu kontroly nad zariadením.

2. Elektrická bezpečnosť

a) Sieťová zástrčka prístroja musí byť

zladená so zásuvkou. Sieťová zástrčka
sa nesmie nijako upravovať. Nepouží­vajte adaptéry spolu sprístrojmi vy­bavenými ochranným uzemnením.

Neupravované sieťové zástrčky avhodné zá­suvky znižujú riziko zásahu elektrickým prúdom.

b) Zabráňte telesnému kontaktu suzem-

nenými povrchmi, napr. u rúr, vykuro­vacích zariadení, sporákov a chladni­čiek. Ak je vaše telo uzemnené, existuje

zvýšené riziko zásahu elektrickým prúdom.

c) Prístroj chráňte pred dažďom alebo

vlhkosťou. Vniknutie vody do elektrického

prístroja zvyšuje riziko zásahu elektrickým
prúdom.

d) Kábel nepoužívajte na nosenie ave-

šanie prístroja, alebo na vyťahovanie
sieťovej zástrčky zo zásuvky. Kábel
chráňte pred vysokými teplotami,
olejom, ostrými hranami alebo pohy­bujúcimi sa časťami prístroja. Poškodené

alebo zamotané káble zvyšujú riziko zásahu
elektrickým prúdom.

e) Ak pracujete s elektrickým náradím

vonku, používajte iba také predlžo­vacie káble, ktoré sú schválené aj pre
exteriéry. Používanie predlžovacieho kábla

vhodného pre exteriéry znižuje riziko zásahu
elektrickým prúdom.

f) Ak sa nedá zabrániť prevádzke

elektrického prístroja vo vlhkom
prostredí, použite ochranný vypínač
proti chybnému prúdu. Použitie tohto

vypínača znižuje riziko zásahu elektrickým
prúdom.

43 SK

Všeobecné bezpečnostné pokyny pre elektrické nástroje

3. Bezpečnosť osôb

a) Buďte vždy opatrní, dávajte pozor na

to, čo robíte akpráci selektrickým
n

áradím pristupujte s rozvahou. Prístr
nepoužívajte vtedy, ak ste unavení,
alebo ak ste pod vplyvom drog, alko­holu či medikamentov. Jediný moment ne-

pozornosti pri používaní prístroja môže viesť
kzávažným poraneniam.

b) Noste osobný ochranný výstroj avždy

používajte ochranné okuliare. Nosenie

osobného ochranného vybavenia ako je ochra
sluchu, protiprachová maska alebo pracovné
rukavice závisle od druhu a používania elek­trického náradia znižuje riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do

prevádzky. Uistite sa, že je elektrický
prístroj vypnutý, skôr ako ho budete
zapájať na zdroj prúdu, chytať alebo
prenášať. Ak máte pri prenose prístroja prst

na spínači ZAP / VYP alebo je prístroj zapnutý,
môže to viesť k nehodám.

d) Skôr než prístroj zapnete, odstráňte

nastavovacie náradie alebo skrutko­vý kľúč. Náradie alebo kľúč, ktorý sa na-

chádza votáčajúcej sa časti prístroja, môže
viesť k poraneniam.

e) Zabráňte neprirodzenému držaniu

tela. Zabezpečte si stabilný postoj a
vždy udržiavajte rovnováhu. Takto

môžete mať prístroj najmä v nečakaných situá­ciách lepšie pod kontrolou.

f) Noste vhodný odev. Nenoste široké

oblečenie alebo ozdoby. Vlasy, oble­čenie arukavice držte čím ďalej od
pohybujúcich sa častí. Voľné oblečenie,

ozdoby alebo dlhé vlasy sa môžu zachytiť do
pohybujúcich sa častí.

g) Keď montujete zariadenia na odsáva-

nie a zachytávanie prachu, uistite sa,
či sú napojené asprávne používané.

Použitie týchto zariadení znižuje ohrozenia
prachom.

oj

na

4.

Bezpečná manipulácia a použí­vanie elektrických nástrojov

a) Prístroj nepreťažujte. Pre svoju prácu

používajte len vhodné elektrické ná­stroje. Pomocou vhodného elektrického nástroj

pracujete lepšie a bezpečnejšie vuvedenej
pracovnej oblasti.

b) Nepoužívajte žiadny elektrický nástroj,

ktorého prepínač je poškodený. Elek-
trický nástroj, ktorý nie je možné zapnúť alebo
vypnúť, je nebezpečný a musí byť opravený.

c) Pred nastavovaním prístroja, výmenou

príslušenstva alebo odložením prístro­ja vytiahnite zástrčku zo zásuvky. Tieto

preventívne opatrenia zabránia neúmyselnému
štartu prístroja.

d) Nepoužívané elektrické nástroje

uschovajte mimo dosahu detí.
nesmú používať osoby,
nimi oboznámené alebo ktoré nečítali
tieto pokyny. Elektrické nástroje sú nebez-

pečné, ak ich používajú neskúsené osoby.

e) O prístroj sa dôkladne starajte. Kon-

trolujte, či bezchybne fungujú pohyb­livé časti prístroja a či nie sú zaseknuté,
či nie sú zlomené niektoré časti alebo
poškodené tak, že negatívne ovplyv­ňujú funkčnosť prístroja. Pred použí­vaním prístroja musia byť poškodené
časti opravené. Príčinou mnohých úrazov

je práve zlá údržba elektrických nástrojov.

f) Rezné nástroje udržiavajte ostré a

čisté. Starostlivo ošetrované rezné nástroje s

ostrými reznými hranami sa menej zasekávajú
a dajú sa ľahšie viesť.

g) Elektrické náradie, príslušenstvo,

vkladané nástroje, atď. používajte
v súlade s týmito pokynmi a tak, ako
je to predpísané pre tento špeciálny
typ prístroja. Pritom zohľadnite pra­covné podmienky a vykonávanú
činnosť. Používanie elektrického náradia na

iné než vyhradené účely môže viesť k nebez­pečným situáciám.

Prístroj

ktoré nie sú s

a

44 SK

... / Doplňujúce bezpečnostné pokyny ... / Doplňujúce bezpečnostné ... /Obsluha

5.

Servis

Obsluha

a) Prístroje nechajte opraviť vservisnom

stredisku alebo odborníkom zoblasti
elektrotechniky, ktorí používajú na
opravy len originálne náhradné diely.

Tým zabezpečíte, že zostane zachovaná bez­pečnosť prístroja.

Doplňujúce bezpečnostné

pokyny pre brúsku a leštičku

JEDOVATÉ PRACHY! Opracovávanie škodli-

vých / jedovatých prachov predstavuje ohrozenie
zdravia pre obsluhujúcu osobu alebo pre osoby
nachádzajúce sa v blízkosti.

Vyhnite sa brúseniu farieb obsahujúcich olovo

alebo iných zdraviu škodlivých materiálov.

Materiál obsahujúci azbest sa nesmie opraco-

vávať. Azbest sa považuje za rakovinotvorný.

Noste ochranné okuliare a protiprachovú masku!

Doplňujúce bezpečnostné

pokyny pre vrchné frézky

Držte náradie iba za izolované plochy

na rukoväti, pretože frézka by mohla
zasiahnuť vlastný sieťový kábel. Kontakt

s vedením, ktoré je pod napätím, môže uviesť
pod napätie aj kovové časti náradia a viesť k
zásahu elektrickým prúdom.

Používajte iba frézky so správnym priemerom

násady, ktoré sú vhodné pre otáčky elektroprí­stroja.

Obrábaný predmet upevnite a zaistite

pomocou zvierok alebo iným spôso­bom na stabilnom podklade.

náradie iba rukou alebo proti Vášmu telu, ostáva
labilné, čo môže viesť k strate kontroly.

Ak držíte

Prístroj používajte vždy iba na účely, ktoré sú v súlade
s určeným účelom a s originálnymi dielmi / príslu­šenstvom. Používanie iných dielov ako tých, ktoré sú
uvedené v návode na obsluhu, alebo iných častí
príslušenstva môže pre Vás predstavovať nebezpe­čenstvo poranenia. Používajte iba úplne odvinuté a
nepoškodené predlžovacie káble a kapacitou
minimálne 5 A.
VAROVANIE: Nepoužívajte tento prístroj na zho­tovovanie výrezov v okolí inštalácií alebo otvorov s
káblami vedúcimi elektrický prúd alebo v stenách,
za ktorými môžu viesť vodivé elektrokáble. Bit môže
do náradia viesť elektrický prúd, čo môže pre
obsluhujúcu osobu predstavovať nebezpečenstvo
zásahu prúdom.

Spustite automat na poistky alebo vyberte po-

istku, aby ste v dotyčnom elektrickom obvode
vypli elektrické napätie.

Pozor: Uchopte prístroj vždy za umelohmotnú
schránku a pri práci s prístrojom noste vždy ochranné
okuliare.

Zapnutie / Vypnutie

(pozri obr. A)

Zapnutie:

Stlačte ZA- / VYPÍNAČ 4.

Vypnutie:

Pustite ZA- / VYPÍNAČ 4.

Nastavenie počtu otáčok

(pozri obr. B)

Pre zvýšenie počtu otáčok otáčajte regulátor

počtu otáčok

Pre zníženie počtu otáčok otáčajte regulátor

počtu otáčok

2

doprava.

2

doľava.

Výmena náradia (pozri obr. C)

Poznámka: Používajte iba príslušenstvo kombi­novanej frézky s priemerom násady ø 4,8 mm.

45 SK

Obsluha

Držte aretačné tlačidlo hriadeľa 11 stlačené.
Uvoľnite upínaciu maticu 10 pomocou otvore-

ného kľúča

14

tak, že ho otáčate proti smeru

hodinových ručičiek.

Vymeňte náradie.
Zablokujte aretáciu hriadeľa, pevne zatiahnite

upínaciu maticu

14

kľúča

10

pomocou otvoreného

.

Bity:

Dodané bity pokrývajú nasledujúce oblasti použí­vania (pozri obr. D).

Viacúčelová frézka (HSS)

18

:

Vhodné: drevo, upínacie dosky, umelá hmota

Drážková frézka (HSS)

17

:

Vhodné: drevo, upínacie dosky, umelá hmota

Brúsne pásy

16

:

Vhodné: brúsenie dreva

Poznámka: Pre rezanie stenových obkladačiek
použite prosím vhodné príslušenstvo zo špecializo­vanej predajne.

Montáž brúsnych pásov

Pomaly narovnajte bit v uhle 90°, aby ste

mohli začať rez.

Poznámka: Platňa so stojanom

7

musí v jednej

rovine priliehať na povrch materiálu.

7

Otáčanie rukoväte

(pozri obr. F)

Otáčanie do horizontálnej polohy

Stlačte blokovanie otáčania 13 a držte ho

stlačené.

Otáčajte rukoväť tak dlho proti smeru hodino-

vých ručičiek
polohy, až kým blokovanie otáčania nezapadne.

z vertikálnej do horizontálnej

Namontujte brúsne pásy 16 ako je zobrazené

na obrázku C.

Nastavenie pracovnej hĺbky

(pozri obr. E)

Uvoľnite krídlovú nastavovaciu skrutku 5.
Posuňte platňu 7 na želanú pracovnú hĺbku

(pre
úplné prerezanie približne 3,2 mm nad hrúbkou
materiálu). Maximálna odporúčaná hĺbka rezu
pre drevo je 13 mm.

Opäť pevne zatiahnite krídlovú nastavovaciu

5

skrutku

.

Vykonanie ponorného rezu

Zaveďte bit v uhle 45° do opracovávaného

predmetu.

46 SK

Otáčanie do vertikálnej polohy

Stlačte blokovanie otáčania 13 a držte ho

stlačené.

Otáčajte rukoväť tak dlho v smere hodinových

ručičiek

z horizontálnej do vertikálnej polohy,

kým blokovanie otáčania nezapadne.

Používanie paralelného

vedenia (pozri obr. G)

Uvoľnite krídlové nastavovacie skrutky 9 platne

7

a zasuňte vodiacu tyč kruhového / paralel­ného rezného nástavca
spodnej strane platne
vedenie ukazovalo nadol.

Nasmerujte prístroj v želanom odstupe k hrane

obrábaného predmetu. Zatiahnite krídlové na­stavovacie skrutky
paralelný rezný nástavec

15

cez dva otvory na

7

tak, aby paralelné

9

, aby ste upevnili kruhový /

15

na platni 7.

Pílenie kruhov (pozri obr. H)

Údržba a čistenie

Poznámka: Vodiaci otvor je závisle od želaného

výsledku zasadený zvnútra alebo zvonka na okraji
kruhu: vnútri pre dieru - zvonku pre disk. Rádius je
možné upevniť od cca. 5 do 16 cm.

Veďte kruh na obrábanom predmete.
Označte stred kruhu a navŕtajte doň otvor

(ponorný rez).

Vyvŕtajte vodiaci otvor na okraji kruhu (ponorný

rez) (priemer vodiaceho otvoru 3 mm).

Uvoľnite krídlové nastavovacie skrutky 9 platne

7

a zasuňte vodiacu tyč kruhového / paralel­ného rezného nástavca
spodnej strane platne

15

cez dva otvory na

7

tak, aby centrovacia

špička ukazovala nadol.

Zasuňte centrovaciu špičku do stredu kruhu.
Nasmerujte odstup kruhového / paralelného

rezného nástavca

15

tak, aby sa bit ponáral

do vodiaceho otvoru na okraji kruhu.

Aretujte platňu 7 zatiahnutím krídlových skru-

9

tiek

.

Zapnite prístroj stlačením a podržaním ZA- /

VYPÍNAČA

4

.

Pomaly posúvajte prístroj dopredu.

Odsávanie prachu (pozri obr. I)

Prístroj obsahuje odsávacie hrdlo 6 pre odsá-

vanie prachu.

Nasaďte adaptér 19 do odsávacieho hrdla 6.
Zapojte vysávač na adaptér 19.

Používanie prístroja pri

nepretržitej prevádzke

Aretovanie ZA- / VYPÍNAČA 4:

Stlačte ZA- / VYPÍNAČ 4.
Teraz stlačte aretačný spínač 1 a uvoľnite

ZA- / VYPÍNAČ

4

.

Prístroj si nevyžaduje údržbu.

Čistite prístroj hneď po skončení práce.

Na čistenie prístroja používajte suchú handričku,

v žiadnom prípade nie benzín, rozpúšťadlo
alebo čistiaci prostriedok, ktorý napadá umelú

hmotu.
Vetracie otvory musia vždy zostať nezakryté.
Zachytený brúsny prach odstráňte štetcom.

Servis

t

e opraviť v servisnom pracovisku

Vaše prístroje nechaj-

alebo u kvalifikovaného elektroodbor-

níka a použite iba originálne náhrad-

né diely. Tým sa zabezpečí zachovanie bez-

pečnosti prístroja.

Výmenu zástrčky

alebo sieťového vedenia prenechajte

vždy výrobcovi alebo servisnému

pracovisku. Tým sa zabezpečí zachovanie

bezpečnosti prístroja.

Q

Záruśná lehota

Na tento prístroj máte trojročnú záruku od
dátumu nákupu. Prístroj bol starostlivo
vyrobený a pred expedíciou dôkladne
vyskúšaný. Uschovajte si, prosím, účtenku
ako dôkaz o nákupe. V prípade uplatňo­vania záruky sa spojte s opravovňou
telefonicky. Len tak sa dá zabezpečiť
bezplatné zaslanie tovaru.

Záruka platí len na chyby materiálu a výroby, nie
na poškodenia spôsobené prepravou, opotrebením
ani na poškodenia krehkých častí, ako sú spínače
alebo akumulátory. Výrobok je určený výlučne na
súkromné používanie a nie na komerčné účely.

Zrušenie aretovanie ZA- / VYPÍNAČA

Stlačte ZA- / VYPÍNAČ 4 a pustite ho.

4

Záruka prestáva platiť pri zaobchádzaní nezodpo-

:

vedajúcom účelu, pri neprimeranom zaobchádzaní,
pri používaní násilia a pri zásahoch, ktoré neurobil

47 SK

Záruśná lehota / Likvidácia / Vyhlásenie o zhode / Vyhlásenie výrobcu

nami autorizovaný servis. Práva vyplývajúce zo zá­kona nie sú touto zárukou obmedzené.

Záručná doba sa nepredlžuje o dobu trvania záruč­ných opráv. To platí aj na vymenené alebo opravené
diely. Prípadné poškodenia a nedostatky zistené už
pri nákupe musíte ohlásiť ihneď po vybalení, najne­skoršie však do dvoch dní od dátumu zakúpenia. V
prípade opráv spadajúcich do obdobia po uplynu­tí záručnej doby ste povinní uhradiť vzniknuté náklady.

SK
Servis Slovensko
Tel. [phone]
e-mail: [e-mail]

IAN 79032

Q

Likvidácia

Obal pozostáva z ekologických materi-

álov, ktoré sa môžu dať recyklovať ma
miestnych recyklačných staniciach.

Elektrické nástroje nevyhadzujte

do odpadu z domácností!

Podľa európskej smernice 2002 / 96 / EC o odpade
z elektrických a elektronických zariadení a aplikácii
tejto smernice v národnom práce sa musia použité
elektrické prístroje zbierať osobitne a musia sa odo­vzdať na ekologickú recykláciu.

Informácie o možnostiach likvidácie starých prístrojov
získate na vašom obecnom alebo mestskom úrade.

Q

Vyhlásenie o zhode /

Vyhlásenie výrobcu

My, Kompernaß GmbH, osoba zodpovedná za
dokumenty: pán Semi Uguzlu, Burgstr. 21, D-44867
Bochum, Nemecko, týmto vyhlasujeme, že tento
výrobok sa zhoduje s nasledujúcimi normami, nor­matívnymi dokumentmi a smernicami ES:

Smernica o strojoch
(2006 / 42 / EC)

Smernica ES onízkonapäťových strojoch
(2006 / 95 / EC)

Elektromagnetická znášanlivosť
(2004 / 108 / EC)

RoHS Smernica
(2011 / 65 / EC)

Aplikované harmonizované normy

EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 60745-2-17:2010, EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008

Typ / Názov prís troja:

Kombinovaná fréza PSFS 250 A1

Date of manufacture (DOM): 11–2012
Sériové číslo: IAN 79032

Bochum, 30.11.2012

48 SK

Semi Uguzlu

- manažér kvality -

Technické zmeny vzmysle ďalšieho vývoja
sú vyhradené.

Einleitung

Bestimmungsgemäßer Gebrauch ......................................................................................................Seite 50

Ausstattung .......................................................................................................................................... Seite 50

Lieferumfang .......................................................................................................................................Seite 50

Technische Daten ................................................................................................................................Seite 50

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit ...................................................................................................................S eite 51

2. Elektrische Sicherheit .....................................................................................................................Seite 51

3. Sicherheit von Personen .................................................................................................................Seite 52

4. Verwendung und Behandlung des Elektrowerkzeugs ................................................................ Seite 52

5. Service ............................................................................................................................................Seite 53

Ergänzende Sicherheitshinweise für Schleifer und Polierer ..............Seite 53

Ergänzende Sicherheitshinweise für Oberfräsen ....................................... Seite 53

Bedienung

Ein- / aussc halten ................................................................................................................................Seite 53

Drehzahl einstellen ............................................................................................................................. Seite 54

Werkzeug wechseln ...........................................................................................................................Seite 54

Schleifbänder montieren ....................................................................................................................Seite 54

Arbeitstiefe einstellen .........................................................................................................................Seite 54

Tauchschnitt ausführen .......................................................................................................................Seite 54

Handgriff schwenken .........................................................................................................................Seite 54

Parallelführung verwenden ................................................................................................................Seite 55

Kreise sägen........................................................................................................................................Seite 55

Staub absaugen .................................................................................................................................Seite 55

Werkzeug im Dauerbetrieb verwenden ...........................................................................................Seite 55

Wartung und Reinigung .....................................................................................................Seite 55

Service ............................................................................................................................................... Seite 55

Garantie ...........................................................................................................................................Seite 56

Entsorgung.....................................................................................................................................Seite 56

Konformitätserklärung / Hersteller ......................................................................... Seite 57

49 DE/AT/CH

Einleitung

Kombi-Fräser PSFS 250 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise
für Sicherheit, Gebrauch und Entsorgung. Machen
Sie sich vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut. Benutzen
Sie das Produkt nur wie beschrieben und für die
angegebenen Einsatzbereiche. Händigen Sie alle
Unterlagen bei Weitergabe des Produkts an Dritte
mit aus.

Bestimmungsgemäßer

Gebrauch

Dieses Gerät ist – mit dem empfohlenen Werkzeug
und Zubehör – zum Bearbeiten von Materialien
wie Holz, Kunststoff, Leichtmetallblechen, Faserplat­ten und Wandfliesen vorgesehen. Es eignet sich
auch zum Schleifen mit verschiedenen Rundschleifern
sowie zum Fräsen mit Fräs-Bits von 4,8 mm Schaft­durchmesser. Jede andere Verwendung oder Ver­änderung des Gerätes gilt als nicht bestimmungs­gemäß und birgt erhebliche Unfallgefahren. Für
aus bestimmungswidriger Verwendung entstandene
Schäden übernimmt der Hersteller keine Haftung.
Nicht für gewerblichen Einsatz bestimmt.

Ausstattung

1

Arretierschalter

2

stufenloser Drehzahlregler

3

Netzkabel

4

EIN- / AUS-Schalter

5

Flügelstellschraube

6

Absaugstutzen

7

Fußplatte

8

Spannzange

9

Flügelschraube (Fußplatte)

10

Spannmutter

11

Spindelarretierungstaste

12

Lüftungsschlitze

13

Schwenksperre

14

Maulschlüssel

15

Kreis- / Parallelschneidevorsatz

16

Schleifbänder

17

Nutfräser (HSS)

18

Mehrzweckfräser (HSS)

19

Adapter (Absaugstutzen)

Lieferumfang

1 Kombi-Fräser PSFS 250 A1
1 Parallelanschlag mit Kreisschneidefunktion
1 Staubabsaugadapter
1 Maulschlüssel
1 Mehrzweckfräser (HSS)
1 Nutfräser (HSS)
1 Aufspanndorn Schleifen
6 Schleifbänder
1 Bedienungsanleitung

Technische Daten

Nennaufnahme: 250 W
Spannung: 230 V∼, 50 Hz
Leerlaufdrehzahl (n

): 10.000–28.000 / min

0

Werkzeugaufnahme für: 4,8 mm
Schutzklasse: II /

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: 75 dB(A)
Schallleistungspegel: 86 dB(A)
Unsicherheit K: 3 dB(A)

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise:

Hand- / Armvibration ah < 2,5 m / s
Unsicherheit K = 1,5 m / s

2

2

-1

50 DE/AT/CH

Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend
einem in EN 60745 genormten Messverfahren ge­messen worden und kann für den Gerätevergleich
verwendet werden. Der angegebene Schwingungs­emissionswert kann auch zu einer einleitenden Ein­schätzung der Aussetzung verwendet werden.
Der Schwingungspegel wird sich entsprechend dem
Einsatz des Elektrowerkzeugs verändern und kann
in manchen Fällen über dem in diesen Anweisungen
angegebenen Wert liegen. Die Schwingungsbelastung
könnte unterschätzt werden, wenn das Elektrowerk­zeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der
Schwingungsbelastung während eines bestimmten
Arbeitszeitraumes sollten auch die Zeiten berück­sichtigt werden, in denen das Gerät abgeschaltet
ist oder zwar läuft, aber nicht tatsächlich im Einsatz
ist. Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise

für Elektrowerkzeuge

Lesen Sie alle Sicherheits-

hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand
und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkube­triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung und unbe-

leuchtete Arbeitsbereiche können zu Unfällen
führen.

b) Arbeiten Sie mit dem Elektrowerk-

zeug nicht in explosionsgefährdeter

Umgebung, in der sich brennbare

Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken,

die den Staub oder die Dämpfe entzünden

können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro-

werkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise ver-

ändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutz-

geerdeten Elektrowerkzeugen. Unver-

änderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberflächen, wie von Rohren,

Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen

Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Re-

gen oder Nässe fern. Das Eindringen von

Wasser in ein Elektrogerät erhöht das Risiko

eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen,

aufzuhängen oder um den Stecker

aus der Steckdose zu ziehen. Halten

Sie das Kabel fern von Hitze, Öl, schar-

fen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte

Kabel erhöhen das Risiko eines elektrischen

Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie

nur Verlängerungskabel, die auch für

den Außenbereich zugelassen sind.

Die Anwendung eines für den Außenbereich

geeigneten Verlängerungskabels verringert

das Risiko eines elektrischen Schlages.

51 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

f) Wenn der Betrieb des Elektrowerk-

zeuges in feuchter Umgebung nicht
vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz

eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten

Sie darauf, was Sie tun und gehen Sie
mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen,
Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.

b) Tragen Sie persönliche Schutzausrü-

stung und immer eine Schutzbrille. Das

Tragen persönlicher Schutzausrüstung wie
Gehörschutz, Staubmaske oder Arbeitshand­schuhe, je
zeugs, verrin

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschal­tet ist, bevor Sie es an die Stromver­sorgung anschließen, es aufnehmen
oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter haben
oder das Gerät bereits eingeschaltet an die
Stromversorgung anschließen, kann dies zu
Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werk-

zeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.

52 DE/AT/CH

nach Art und Einsatz des Elektrowerk-

gert das Risiko von Verletzungen.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden

Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen

erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden. Die Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung
des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln
oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeab­sichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von
Kindern auf. Lassen Sie Personen das
Gerät nicht benutzen, die mit diesem
nicht vertraut sind oder diese Anwei­sungen nicht gelesen haben. Elektrowerk-

zeuge sind gefährlich, wenn sie von unerfah­renen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit

Sorgfalt. Kontrollieren Sie, ob beweg­liche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen
oder so beschädigt sind, dass die Funk­tion des Elektrowerkzeuges beeinträch­tigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten verklem­men sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeits­bedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur

von qualifiziertem Fachpersonal und
nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit
des Elektrowerkzeugs erhalten bleibt.

Ergänzende Sicherheitshinwei-

se für Schleifer und Polierer

GIFTIGE STÄUBE! Das Bearbeiten von schäd-

lichen / giftigen Stäuben stellt eine Gesundheits­gefährdung für die Bedienperson oder in der
Nähe befindliche Personen dar.

Vermeiden Sie das Schleifen von bleihaltigen

Farben oder anderen gesundheitsschädlichen
Materialien.

Asbesthaltiges Material darf nicht bearbeitet

werden. Asbest gilt als krebserregend.

Tragen Sie Schutzbrille und eine geeignete

Staubschutzmaske!

Kontakt mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.

Verwenden Sie nur Fräser des richtigen Schaft-

durchmessers, die für die Drehzahl des Elektro­werkzeugs geeignet sind.

Befestigen und sichern Sie das Werk-

stück mittels Zwingen oder auf andere
Art und Weise an einer stabilen Unter­lage. Wenn Sie das Werkstück nur mit der

oder gegen Ihren Körper halten, bleibt es labil,
was zum Verlust der Kontrolle führen kann.

Bedienung

Verwenden Sie das Gerät niemals zweckentfremdet
und nur mit Originalteilen / -zubehör. Der Gebrauch
anderer als in der Bedienungsanleitung empfohlener
Teile oder anderen Zubehörs kann eine Verletzungs­gefahr für Sie bedeuten. Verwenden Sie nur voll­ständig abgewickelte und unbeschädigte Verlänge­rungskabel mit einer Kapazität von mindestens 5 A.
WARNUNG: Verwenden Sie dieses Werkzeug
nicht zum Herstellen von Ausschnitten in der Umge­bung von Installationen oder Öffnungen mit strom­führenden Elektrokabeln oder in Wänden, hinter
denen möglicherweise stromführende Elektrokabel
verlegt sind. Das Bit könnte Strom in das Werkzeug
leiten, was für den Bediener mit der Gefahr eines
elektrischen Schlags verbunden ist.

Lösen Sie den Sicherungsautomaten aus oder

nehmen Sie die Sicherung heraus, um den be­treffenden Stromkreis spannungsfrei zu schalten.

Achtung: Halten Sie das Werkzeug immer am
Kunststoffgehäuse und tragen Sie beim Arbeiten mit
dem Werkzeug immer eine Schutzbrille.

Hand

Ein- / ausschalten (siehe Abb. A)

Ergänzende Sicherheitshinwei-

se für Oberfräsen

Halten Sie das Werkzeug nur an iso-

lierten Griffflächen, da der Fräser das
eigene Netzkabel treffen kann. Der

Einschalten:

Drücken Sie den EIN- / AUS-Schalter 4.

Ausschalten:

Lassen Sie den EIN- / AUS-Schalter 4 los.

53 DE/AT/CH

Bedienung

Drehzahl einstellen

(siehe Abb. B)

Drehen Sie den Drehzahlregler 2 nach rechts,

um die Drehzahl zu erhöhen.

Drehen Sie den Drehzahlregler 2 nach links,

um die Drehzahl zu verringern.

Werkzeug wechseln

(siehe Abb. C)

Hinweis: Verwenden Sie nur Kombifräser-Zube-

hörteile mit einem Schaftdurchmesser von ø 4,8 mm.

Halten Sie die Spindelarretierungstaste 11 ge-

drückt.

Lösen Sie die Spannmutter 10 mit dem Maul-

schlüssel

gersinn drehen.

Wechseln Sie das Werkzeug.
Blockieren Sie die Spindelarretierung, ziehen

Sie die Spannmutter

schlüssels

Bits:

Die mitgelieferten Bits decken folgende Anwendungs­bereiche ab (siehe Abb. D).

14

, indem Sie diese gegen den Uhrzei-

10

mit Hilfe des Maul-

14

fest.

Arbeitstiefe einstellen

(siehe Abb. E)

Lösen Sie die Flügelstellschraube 5.

Schieben Sie die Fußplatte 7 auf die ge

Arbeitstiefe (für vollständiges Durchschneiden
etwa 3,2 mm über der Materialstärke). Die
maximal empfohlene Schnitttiefe für Holz
beträgt 13 mm.

Ziehen Sie die Flügelstellschraube 5 wieder fest.

wünschte

Tauchschnitt ausführen

Führen Sie das Bit im Winkel von 45° in das

Werkstück ein.

Richten Sie das Bit langsam im Winkel von 90°

auf, um den Schnitt zu beginnen.

Hinweis: Die Fußplatte
Materialoberfläche anliegen.

7

muss bündig auf der

7

Mehrzweckfräser (HSS)

Eignung: Holz, Spanplatten, Kunststoff

Nutfräser (HSS)

Eignung: Holz, Spanplatten, Kunststoff

Schleifbänder

Eignung: Schleifen von Holz

Hinweis: Zum Schneiden von Wandfliesen ver­wenden Sie bitte entsprechendes Zubehör aus dem
Fachhandel.

17

16

:

18

:

:

Schleifbänder montieren

Montieren Sie die Schleifbänder 16 wie in

Abbildung C dargestellt.

54 DE/AT/CH

Handgriff schwenken

(siehe Abb. F)

In horizontale Position schwenken

Drücken Sie die Schwenksperre 13 und halten

Sie diese gedrückt.

Drehen Sie den Handgriff so lange gegen den

Uhrzeigersinn
zontale Position, bis die Schwenksperre einrastet.

In vertikale Position schwenken

Drücken Sie die Schwenksperre 13 und halten

Sie diese gedrückt.

aus der vertikalen in die hori-

Drehen Sie den Handgriff so lange im Uhrzeiger-

sinn

aus der horizontalen in die vertikale

Position, bis die Schwenksperre einrastet.

Schalten Sie das Werkzeug ein, indem Sie den

EIN- / AUS-Schalter

4

drücken und halten.

Schieben Sie das Werkzeug langsam vorwärts.

Parallelführung verwenden

(siehe Abb. G)

Lösen Sie die Flügelschrauben 9 der Fußplatte

7

und schieben Sie die Führungsstange des

Kreis- / Parallelschneidevorsatzes

15

durch die

zwei Aussparungen an der Unterseite der Fuß-

7

platte

, so dass die Parallelführung nach

unten zeigt.

Richten Sie das Werkzeug im gewünschten Ab-

stand zur Werkstückkante aus. Ziehen Sie die

Flügelschrauben

schneidevorsatz

9

an, um den Kreis- / Parallel-

15

an der Fußplatte 7 zu

befestigen.

Kreise sägen (siehe Abb. H)

Hinweis: Das Führungsloch wird abhängig von
dem gewünschten Ergebnis innen oder außen
am Kreisrand gesetzt: Innen für ein Loch - außen
für eine Scheibe. Der Radius ist fixierbar von
ca. 5 bis 16 cm.

Ziehen Sie einen Kreis auf dem Werkstück.
Markieren Sie die Kreismitte und bohren Sie ein

Loch in diese (Tauchschnitt).

Bohren Sie ein Führungsloch am Kreisrand

(Tauchschnitt) (Durchmesser Führungsloch 3 mm).

Lösen Sie die Flügelschrauben 9 der Fußplatte

7

und schieben Sie die Führungsstange des
Kreis- / Parallelschneidevorsatzes
zwei Aussparungen an der Unterseite der Fuß-

7

platte

, so dass die Zentrierspitze nach

unten zeigt.

Stecken Sie die Zentrierspitze in die Kreismitte.
Richten Sie den Abstand des Kreis- / Parallel-

schneidevorsatz

15

so aus, dass das Bit in das

Führungsloch am Kreisrand eintaucht.

Arretieren Sie die Fußplatte 7 durch Festziehen

der Flügelschrauben

9

.

15

durch die

Staub absaugen

(siehe Abb. I)

Das Werkzeug ist mit einem Absaugstutzen 6

für die Staubabsaugung versehen.

Setzen Sie den Adapter 19 in den Absaug-

6

stutzen

.

Schließen Sie einen Staubsauger an den

Adapter

19

an.

Werkzeug im Dauerbetrieb

verwenden

EIN- / AUS-Schalter 4 arretieren:

Betätigen Sie den EIN- / AUS-Schalter 4.
Drücken Sie jetzt den Arretierschalter 1 und

geben Sie den EIN- / AUS-Schalter

Arretierung des EIN- / AUS-Schalters

4

frei.

4

aufheben:

Betätigen Sie den EIN- / AUS-Schalter 4 und

lassen Sie ihn los.

Wartung und Reinigung

Das Gerät ist wartungsfrei.

Reinigen Sie das Gerät direkt nach Abschluss

der Arbeit.

Verwenden Sie zur Reinigung des Gerätes ein

trockenes Tuch und keinesfalls Benzin, Lösungs-

mittel oder Reiniger, die Kunststoff angreifen.

Halten Sie Lüftungsöffnungen immer frei.
Entfernen Sie anhaftenden Schleifstaub mit

einem Pinsel.

Service

Lassen Sie Ihre Ge-

räte von der Servicestelle oder einer

Elektrofachkraft und nur mit Original-

55 DE/AT/CH

Service / Garantie / Entsorgung

Ersatzteilen reparieren. Damit wird si­chergestellt, dass die Sicherheit des Gerätes er­halten bleibt.

Lassen Sie den Aus-

tausch des Steckers oder der Netzlei­tung immer vom Hersteller des Gerätes
oder seinem Kundendienst ausführen.

Damit wird sichergestellt, dass die Sicherheit des
Gerätes erhalten bleibt.

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Ga­rantie ab Kaufdatum. Das Gerät wurde
sorgfältig produziert und vor Anlieferung
gewissenhaft geprüft. Bitte bewahren Sie
den Kassenbon als Nachweis für den Kauf
auf. Bitte setzen Sie sich im Garantiefall mit
Ihrer Servicestelle telefonisch in Verbin
Nur so kann eine kostenlose Einsendung
Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder
Fabrikationsfehler, nicht aber für Transportschäden,
Verschleißteile oder für Beschädigungen an zer­brechlichen Teilen, z. B. Schalter oder Akkus.
Das Produkt ist lediglich für den privaten und nicht
für den gewerblichen Gebrauch bestimmt.

dung.

DE
Service Deutschland
Tel.: [phone]

(0,14 EUR / Min. aus dem dt.
Festnetz, Mobilfunk max.
0,42 EUR / Min.)

E-Mail: [e-mail]

IAN 79032

AT
Service Österreich
Tel.: [phone]
(0,15 EUR / Min.)
E-Mail: [e-mail]

IAN 79032

CH
Service Schweiz
Tel.: [phone]

(0,08 CHF / Min., Mobilfunk
max. 0,40 CHF / Min.)

E-Mail: [e-mail]

IAN 79032

Entsorgung

Bei missbräuchlicher und unsachgemäßer Behand­lung, Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie. Ihre
gesetzlichen Rechte werden durch diese Garantie
nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte
Teile. Eventuell schon beim Kauf vorhandene Schäden
und Mängel müssen sofort nach dem Auspacken
gemeldet werden, spätestens aber zwei Tage nach
Kaufdatum. Nach Ablauf der Garantiezeit anfallende
Reparaturen sind kostenpflichtig.

56 DE/AT/CH

Die Verpackung besteht aus umweltfreund­lichen Materialien, die Sie über die ört­lichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EC über
Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerk­zeuge getrennt gesammelt und einer umweltge­rechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.

Konformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Dokumentenverantwortlicher:
Herr Semi Uguzlu, Burgstr. 21, D-44867 Bochum,
Deutschland, erklären hiermit, dass dieses Produkt
mit den folgenden Normen, normativen Dokumenten
und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie
(2006 / 42 / EC)

EG-Niederspannungsrichtlinie
(2006 / 95 / EC)

Elektromagnetische Verträglichkeit
(2004 / 108 / EC)

RoHS Richtlinie
(2011 / 65 / EC)

angewandte harmonisierte Normen:

EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 60745-2-17:2010, EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008

Typ / Gerätebezeichnung:

Kombi-Fräser PSFS 250 A1

Herstellungsjahr: 11–2012
Seriennummer: IAN 79032

Bochum, 30.11.2012

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterent­wicklung sind vorbehalten.

57 DE/AT/CH

KOMPERNASS GMBH

Burgstraße 21
D-44867 Bochum

© by ORFGEN Marketing

Last Information Update · Stan informacji
Stanje informacij · Stav informací · Stav
informácií · Stand der Informationen: 11 / 2012
Ident.-No.: PSFS250A1112012-PL / SI / CZ / SK

IAN 79032
