KOMBI-FRÄSER PSFS 250 A1
KOMBI-FRÄSER
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
COMBINATION CUTTER
Operation and Safety Notes
Translation of original operation manual
IAN 79032
COMBIFREESMACHINE
Bedienings- en veiligheidsinstructies
Vertaling van de originele gebruiksaanwijzing
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.
DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 5
NL Bedienings- en veiligheidsinstructies Pagina 15
GB Operation and Safety Notes Page 25
13
12
11
10
9
1
4
5
6
2
3
7
8
A C
4
D
18
17
151419
16
B
E
2
F
5
G H
8 10
11
10
7
13
I
19
Inhaltsverzeichnis
Einleitung
Bestimmungsgemäßer Gebrauch ......................................................................................................Seite 6
Ausstattung .......................................................................................................................................... Seite 6
Lieferumfang .......................................................................................................................................Seite 6
Technische Daten ................................................................................................................................Seite 6
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
1. Arbeitsplatz-Sicherheit ...................................................................................................................Seite 7
2. Elektrische Sicherheit .....................................................................................................................Seite 7
3. Sicherheit von Personen .................................................................................................................Seite 8
4. Verwendung und Behandlung des Elektrowerkzeugs ................................................................ Seite 8
5. Service ............................................................................................................................................Seite 9
Ergänzende Sicherheitshinweise für Schleifer und Polierer ..............Seite 9
Ergänzende Sicherheitshinweise für Oberfräsen ....................................... Seite 9
Bedienung
Ein- / aussc halten ................................................................................................................................Seite 9
Drehzahl einstellen ............................................................................................................................. Seite 10
Werkzeug wechseln ........................................................................................................................... Seite 10
Schleifbänder montieren ....................................................................................................................S eite 10
Arbeitstiefe einstellen .........................................................................................................................S eite 10
Tauchschnitt ausführen .......................................................................................................................Seite 10
Handgriff schwenken .........................................................................................................................Seite 10
Parallelführung verwenden ................................................................................................................S ei t e 11
Kreise sägen........................................................................................................................................S e it e 11
Staub absaugen .................................................................................................................................S e it e 11
Werkzeug im Dauerbetrieb verwenden ...........................................................................................S e i t e 11
Wartung und Reinigung .....................................................................................................S e it e 11
Service ............................................................................................................................................... S e i t e 11
Garantie ...........................................................................................................................................Seite 12
Entsorgung.....................................................................................................................................Seite 12
Konformitätserklärung / Hersteller ......................................................................... Se ite 13
5 DE/AT/CH
Einleitung
Kombi-Fräser PSFS 250 A1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise
für Sicherheit, Gebrauch und Entsorgung. Machen
Sie sich vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut. Benutzen
Sie das Produkt nur wie beschrieben und für die
angegebenen Einsatzbereiche. Händigen Sie alle
Unterlagen bei Weitergabe des Produkts an Dritte
mit aus.
Bestimmungsgemäßer
Gebrauch
Dieses Gerät ist – mit dem empfohlenen Werkzeug
und Zubehör – zum Bearbeiten von Materialien
wie Holz, Kunststoff, Leichtmetallblechen, Faserplatten und Wandfliesen vorgesehen. Es eignet sich
auch zum Schleifen mit verschiedenen Rundschleifern
sowie zum Fräsen mit Fräs-Bits von 4,8 mm Schaftdurchmesser. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für
aus bestimmungswidriger Verwendung entstandene
Schäden übernimmt der Hersteller keine Haftung.
Nicht für gewerblichen Einsatz bestimmt.
Ausstattung
1
Arretierschalter
2
stufenloser Drehzahlregler
3
Netzkabel
4
EIN- / AUS-Schalter
5
Flügelstellschraube
6
Absaugstutzen
7
Fußplatte
8
Spannzange
9
Flügelschraube (Fußplatte)
10
Spannmutter
11
Spindelarretierungstaste
12
Lüftungsschlitze
13
Schwenksperre
14
Maulschlüssel
15
Kreis- / Parallelschneidevorsatz
16
Schleifbänder
17
Nutfräser (HSS)
18
Mehrzweckfräser (HSS)
19
Adapter (Absaugstutzen)
Lieferumfang
1 Kombi-Fräser PSFS 250 A1
1 Parallelanschlag mit Kreisschneidefunktion
1 Staubabsaugadapter
1 Maulschlüssel
1 Mehrzweckfräser (HSS)
1 Nutfräser (HSS)
1 Aufspanndorn Schleifen
6 Schleifbänder
1 Bedienungsanleitung
Technische Daten
Nennaufnahme: 250 W
Spannung: 230 V∼, 50 Hz
Leerlaufdrehzahl (n
): 10.000–28.000 / min
0
Werkzeugaufnahme für: 4,8 mm
Schutzklasse: II /
Geräusch- und Vibrationsinformationen:
Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: 75 dB(A)
Schallleistungspegel: 86 dB(A)
Unsicherheit K: 3 dB(A)
Gehörschutz tragen!
Bewertete Beschleunigung, typischerweise:
Hand- / Armvibration ah < 2,5 m / s
Unsicherheit K = 1,5 m / s
2
2
-1
6 DE/AT/CH
Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Der in diesen Anweisungen
angegebene Schwingungspegel ist entsprechend
einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich
verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
Der Schwingungspegel wird sich entsprechend dem
Einsatz des Elektrowerkzeugs verändern und kann
in manchen Fällen über dem in diesen Anweisungen
angegebenen Wert liegen. Die Schwingungsbelastung
könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der
Schwingungsbelastung während eines bestimmten
Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet
ist oder zwar läuft, aber nicht tatsächlich im Einsatz
ist. Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren.
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge
Lesen Sie alle Sicherheits-
hinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand
und / oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber
und gut beleuchtet. Unordnung und unbe-
leuchtete Arbeitsbereiche können zu Unfällen
führen.
b) Arbeiten Sie mit dem Elektrowerk-
zeug nicht in explosionsgefährdeter
Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken,
die den Staub oder die Dämpfe entzünden
können.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können
Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-
zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unver-
änderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit ge-
erdeten Oberflächen, wie von Rohren,
Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Re-
gen oder Nässe fern. Das Eindringen von
Wasser in ein Elektrogerät erhöht das Risiko
eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht,
um das Elektrowerkzeug zu tragen,
aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte
Kabel erhöhen das Risiko eines elektrischen
Schlages.
e) Wenn Sie mit einem Elektrowerkzeug
im Freien arbeiten, verwenden Sie
nur Verlängerungskabel, die auch für
den Außenbereich zugelassen sind.
Die Anwendung eines für den Außenbereich
geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
7 DE/AT/CH
f) Wenn der Betrieb des Elektrowerk-
zeuges in feuchter Umgebung nicht
vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz
eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten
Sie darauf, was Sie tun und gehen Sie
mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen,
Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.
b) Tragen Sie persönliche Schutzausrü-
stung und immer eine Schutzbrille. Das
Tragen persönlicher Schutzausrüstung wie
Gehörschutz, Staubmaske oder Arbeitshandschuhe, je
zeugs, verrin
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen
oder tragen. Wenn Sie beim Tragen des
Elektrowerkzeuges den Finger am Schalter haben
oder das Gerät bereits eingeschaltet an die
Stromversorgung anschließen, kann dies zu
Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werk-
zeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körper-
haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
8 DE/AT/CH
nach Art und Einsatz des Elektrowerk-
gert das Risiko von Verletzungen.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden
Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen
erfasst werden.
g) Wenn Staubabsaug- und -auffangein-
richtungen montiert werden können,
vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet
werden. Die Verwendung einer Staubabsau-
gung kann Gefährdungen durch Staub verringern.
4. Verwendung und Behandlung
des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Ver-
wenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug,
dessen Schalter defekt ist. Ein Elektrowerk-
zeug, das sich nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steck-
dose, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln
oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerk-
zeuge außerhalb der Reichweite von
Kindern auf. Lassen Sie Personen das
Gerät nicht benutzen, die mit diesem
nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerk-
zeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit
Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen
oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
… / Ergänzende … / Ergänzende Sicherheitshinweise für Oberfräsen / BedienungAllgemeine Sicherheitshinweise für Elektrowerkzeuge
dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf
und sauber. Sorgfältig gepflegte Schneid-
werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug,
Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Elektrowerkzeug nur
von qualifiziertem Fachpersonal und
nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit
des Elektrowerkzeugs erhalten bleibt.
Ergänzende Sicherheitshinwei-
se für Schleifer und Polierer
GIFTIGE STÄUBE! Das Bearbeiten von schäd-
lichen / giftigen Stäuben stellt eine Gesundheitsgefährdung für die Bedienperson oder in der
Nähe befindliche Personen dar.
Vermeiden Sie das Schleifen von bleihaltigen
Farben oder anderen gesundheitsschädlichen
Materialien.
Asbesthaltiges Material darf nicht bearbeitet
werden. Asbest gilt als krebserregend.
Tragen Sie Schutzbrille und eine geeignete
Staubschutzmaske!
Kontakt mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.
Verwenden Sie nur Fräser des richtigen Schaft-
durchmessers, die für die Drehzahl des Elektrowerkzeugs geeignet sind.
Befestigen und sichern Sie das Werk-
stück mittels Zwingen oder auf andere
Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der
oder gegen Ihren Körper halten, bleibt es labil,
was zum Verlust der Kontrolle führen kann.
Bedienung
Verwenden Sie das Gerät niemals zweckentfremdet
und nur mit Originalteilen / -zubehör. Der Gebrauch
anderer als in der Bedienungsanleitung empfohlener
Teile oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Verwenden Sie nur vollständig abgewickelte und unbeschädigte Verlängerungskabel mit einer Kapazität von mindestens 5 A.
WARNUNG: Verwenden Sie dieses Werkzeug
nicht zum Herstellen von Ausschnitten in der Umgebung von Installationen oder Öffnungen mit stromführenden Elektrokabeln oder in Wänden, hinter
denen möglicherweise stromführende Elektrokabel
verlegt sind. Das Bit könnte Strom in das Werkzeug
leiten, was für den Bediener mit der Gefahr eines
elektrischen Schlags verbunden ist.
Lösen Sie den Sicherungsautomaten aus oder
nehmen Sie die Sicherung heraus, um den betreffenden Stromkreis spannungsfrei zu schalten.
Achtung: Halten Sie das Werkzeug immer am
Kunststoffgehäuse und tragen Sie beim Arbeiten mit
dem Werkzeug immer eine Schutzbrille.
Hand
Ein- / ausschalten (siehe Abb. A)
Ergänzende Sicherheitshinwei-
se für Oberfräsen
Halten Sie das Werkzeug nur an iso-
lierten Griffflächen, da der Fräser das
eigene Netzkabel treffen kann. Der
Einschalten:
Drücken Sie den EIN- / AUS-Schalter 4.
Ausschalten:
Lassen Sie den EIN- / AUS-Schalter 4 los.
9 DE/AT/CH
Drehzahl einstellen
(siehe Abb. B)
Arbeitstiefe einstellen
(siehe Abb. E)
Drehen Sie den Drehzahlregler 2 nach rechts,
um die Drehzahl zu erhöhen.
Drehen Sie den Drehzahlregler 2 nach links,
um die Drehzahl zu verringern.
Werkzeug wechseln
(siehe Abb. C)
Hinweis: Verwenden Sie nur Kombifräser-Zube-
hörteile mit einem Schaftdurchmesser von ø 4,8 mm.
Halten Sie die Spindelarretierungstaste 11 ge-
drückt.
Lösen Sie die Spannmutter 10 mit dem Maul-
schlüssel
gersinn drehen.
Wechseln Sie das Werkzeug.
Blockieren Sie die Spindelarretierung, ziehen
Sie die Spannmutter
schlüssels
Bits:
Die mitgelieferten Bits decken folgende Anwendungsbereiche ab (siehe Abb. D).
Mehrzweckfräser (HSS)
Eignung: Holz, Spanplatten, Kunststoff
Nutfräser (HSS)
Eignung: Holz, Spanplatten, Kunststoff
Schleifbänder
Eignung: Schleifen von Holz
14
, indem Sie diese gegen den Uhrzei-
10
mit Hilfe des Maul-
14
fest.
18
:
17
:
16
:
Lösen Sie die Flügelstellschraube 5.
Schieben Sie die Fußplatte 7 auf die ge
Arbeitstiefe (für vollständiges Durchschneiden
etwa 3,2 mm über der Materialstärke). Die
maximal empfohlene Schnitttiefe für Holz
beträgt 13 mm.
Ziehen Sie die Flügelstellschraube 5 wieder fest.
wünschte
Tauchschnitt ausführen
Führen Sie das Bit im Winkel von 45° in das
Werkstück ein.
Richten Sie das Bit langsam im Winkel von 90°
auf, um den Schnitt zu beginnen.
Hinweis: Die Fußplatte
Materialoberfläche anliegen.
7
muss bündig auf der
7

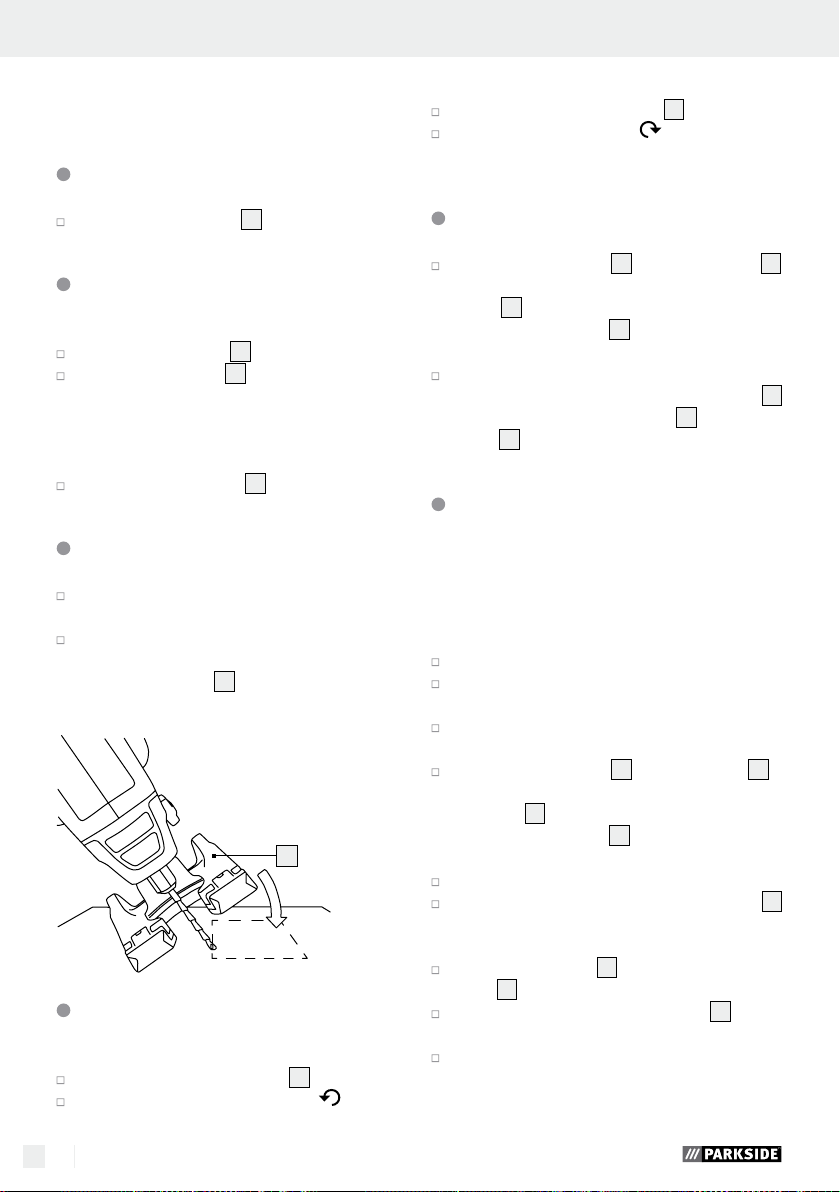

Handgriff schwenken
(siehe Abb. F)
Hinweis: Zum Schneiden von Wandfliesen ver-
wenden Sie bitte entsprechendes Zubehör aus dem
Fachhandel.
Schleifbänder montieren
Montieren Sie die Schleifbänder 16 wie in
Abbildung C dargestellt.
10 DE/AT/CH
In horizontale Position schwenken
Drücken Sie die Schwenksperre 13 und halten
Sie diese gedrückt.
Drehen Sie den Handgriff so lange gegen den
Uhrzeigersinn
zontale Position, bis die Schwenksperre einrastet.
In vertikale Position schwenken
Drücken Sie die Schwenksperre 13 und halten
Sie diese gedrückt.
aus der vertikalen in die hori-
Bedienung / Wartung und Reinigung / ServiceBedienung
Drehen Sie den Handgriff so lange im Uhrzeiger-
sinn
aus der horizontalen in die vertikale
Position, bis die Schwenksperre einrastet.
Parallelführung verwenden
(siehe Abb. G)
Lösen Sie die Flügelschrauben 9 der Fußplatte
7
und schieben Sie die Führungsstange des
Kreis- / Parallelschneidevorsatzes
zwei Aussparungen an der Unterseite der Fuß-
7
platte
unten zeigt.
Richten Sie das Werkzeug im gewünschten Ab-
stand zur Werkstückkante aus. Ziehen Sie die
Flügelschrauben
schneidevorsatz
befestigen.
, so dass die Parallelführung nach
9
an, um den Kreis- / Parallel-
15
an der Fußplatte 7 zu
15
durch die
Kreise sägen (siehe Abb. H)
Hinweis: Das Führungsloch wird abhängig von
dem gewünschten Ergebnis innen oder außen
am Kreisrand gesetzt: Innen für ein Loch - außen
für eine Scheibe. Der Radius ist fixierbar von
ca. 5 bis 16 cm.
Schalten Sie das Werkzeug ein, indem Sie den
EIN- / AUS-Schalter
Schieben Sie das Werkzeug langsam vorwärts.
4
drücken und halten.
Staub absaugen
(siehe Abb. I)
Das Werkzeug ist mit einem Absaugstutzen 6
für die Staubabsaugung versehen.
Setzen Sie den Adapter 19 in den Absaug-
6
stutzen
Schließen Sie einen Staubsauger an den
Adapter
.
19
an.
Werkzeug im Dauerbetrieb
verwenden
EIN- / AUS-Schalter 4 arretieren:
Betätigen Sie den EIN- / AUS-Schalter 4.
Drücken Sie jetzt den Arretierschalter 1 und
geben Sie den EIN- / AUS-Schalter
Arretierung des EIN- / AUS-Schalters
aufheben:
Betätigen Sie den EIN- / AUS-Schalter 4 und
lassen Sie ihn los.
4
frei.
4
Ziehen Sie einen Kreis auf dem Werkstück.
Markieren Sie die Kreismitte und bohren Sie ein
Loch in diese (Tauchschnitt).
Bohren Sie ein Führungsloch am Kreisrand
(Tauchschnitt) (Durchmesser Führungsloch 3 mm).
Lösen Sie die Flügelschrauben 9 der Fußplatte
7
und schieben Sie die Führungsstange des
Kreis- / Parallelschneidevorsatzes
zwei Aussparungen an der Unterseite der Fuß-
7
platte
unten zeigt.
Stecken Sie die Zentrierspitze in die Kreismitte.
Richten Sie den Abstand des Kreis- / Parallel-
schneidevorsatz
Führungsloch am Kreisrand eintaucht.
Arretieren Sie die Fußplatte 7 durch Festziehen
der Flügelschrauben
, so dass die Zentrierspitze nach
15
so aus, dass das Bit in das
9
.
15
durch die
Wartung und Reinigung
Das Gerät ist wartungsfrei.
Reinigen Sie das Gerät direkt nach Abschluss
der Arbeit.
Verwenden Sie zur Reinigung des Gerätes ein
trockenes Tuch und keinesfalls Benzin, Lösungs-
mittel oder Reiniger, die Kunststoff angreifen.
Halten Sie Lüftungsöffnungen immer frei.
Entfernen Sie anhaftenden Schleifstaub mit
einem Pinsel.
Service
Lassen Sie Ihre Ge-
räte von der Servicestelle oder einer
Elektrofachkraft und nur mit Original-
11 DE/AT/CH
Service / Garantie / Entsorgung Konformitätserklärung / Hersteller
Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Aus-
tausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes
oder seinem Kundendienst ausführen.
Damit wird sichergestellt, dass die Sicherheit des
Gerätes erhalten bleibt.
Garantie
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde
sorgfältig produziert und vor Anlieferung
gewissenhaft geprüft. Bitte bewahren Sie
den Kassenbon als Nachweis für den Kauf
auf. Bitte setzen Sie sich im Garantiefall mit
Ihrer Servicestelle telefonisch in Verbin
Nur so kann eine kostenlose Einsendung
Ihrer Ware gewährleistet werden.
Die Garantieleistung gilt nur für Material- oder
Fabrikationsfehler, nicht aber für Transportschäden,
Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.
Das Produkt ist lediglich für den privaten und nicht
für den gewerblichen Gebrauch bestimmt.
dung.
DE
Service Deutschland
Tel.: 01805772033
(0,14 EUR / Min. aus dem dt.
Festnetz, Mobilfunk max.
0,42 EUR / Min.)
E-Mail: kompernass@lidl.de
IAN 79032
AT
Service Österreich
Tel.: 0820 201 222
(0,15 EUR / Min.)
E-Mail: kompernass@lidl.at
IAN 79032
CH
Service Schweiz
Tel.: 0842 665566
(0,08 CHF / Min., Mobilfunk
max. 0,40 CHF / Min.)
E-Mail: kompernass@lidl.ch
IAN 79032
Entsorgung
Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie. Ihre
gesetzlichen Rechte werden durch diese Garantie
nicht eingeschränkt.
Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte
Teile. Eventuell schon beim Kauf vorhandene Schäden
und Mängel müssen sofort nach dem Auspacken
gemeldet werden, spätestens aber zwei Tage nach
Kaufdatum. Nach Ablauf der Garantiezeit anfallende
Reparaturen sind kostenpflichtig.
12 DE/AT/CH
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002 / 96 / EC über
Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
Konformitätserklärung /
Hersteller
Wir, Kompernaß GmbH, Dokumentenverantwortlicher:
Herr Semi Uguzlu, Burgstr. 21, D-44867 Bochum,
Deutschland, erklären hiermit, dass dieses Produkt
mit den folgenden Normen, normativen Dokumenten
und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006 / 42 / EC)
EG-Niederspannungsrichtlinie
(2006 / 95 / EC)
Elektromagnetische Verträglichkeit
(2004 / 108 / EC)
RoHS Richtlinie
(2011 / 65 / EC)
angewandte harmonisierte Normen:
EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 60745-2-17:2010, EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
Typ / Gerätebezeichnung:
Kombi-Fräser PSFS 250 A1
Herstellungsjahr: 11–2012
Seriennummer: IAN 79032
Bochum, 30.11.2012
Semi Uguzlu
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
13 DE/AT/CH
14
Inhoudsopgave
Inleiding
Correct gebruik ............................................................................................................................... Pa g ina 16
Onderdelen ..................................................................................................................................... Pa g ina 16
Omvang van de levering ............................................................................................................... Pagina 16
Technische gegevens ...................................................................................................................... Pagin a 16
Algemene veiligheidsinstructies voor
elektrische gereedschappen
1. Veiligheid op de werkplek ......................................................................................................... Pa g i n a 17
2. Elektrische veiligheid .................................................................................................................. P a g i n a 17
3. Veiligheid van personen ............................................................................................................ Pagi na 18
4. Zorgvuldige omgang met en gebruik van elektrische apparaten ......................................... Pa gina 18
5. Service ........................................................................................................................................ Pa gina 19
Aanvullende veiligheidsinstructies
voor schuur- en polijstmachine ................................................................................ Pagina 19
Aanvullende veiligheidsvoorschriften voor bovenfrezen ............... Pa g ina 19
Bediening
In- / uits chakelen ............................................................................................................................. Pagina 19
Toerental instellen ........................................................................................................................... Pa gina 19
Gereedschap vervangen ............................................................................................................... Pagina 20
Schuurpapier monteren .................................................................................................................. Pagina 20
Werkdiepte instellen ....................................................................................................................... Pagina 20
Duiksnede uitvoeren ....................................................................................................................... Pagina 20
Handgreep zwenken ..................................................................................................................... Pagina 20
Parallelle geleider gebruiken ......................................................................................................... Pagina 20
Cirkels zagen .................................................................................................................................. Pagina 21
Stof afzuigen ................................................................................................................................... Pagina 21
Gereedschap in continu gebruik gebruiken ................................................................................. Pa g i n a 21
Onderhoud en reiniging ................................................................................................ Pagina 21
Service ........................................................................................................................................... Pagina 21
Garantie ....................................................................................................................................... Pagina 21
Afvoer ............................................................................................................................................ Pagina 22
Conformiteitsverklaring / Producent .................................................................. Pagina 23
15 NL
Combifreesmachine PSFS 250 A1
Q
Inleiding
Gefeliciteerd met de koop van uw nieuwe
U heeft voor een hoogwaar
dig product gekozen.
apparaat.
De gebruiksaanwijzing is een deel van het product.
Deze bevat belangrijke aanwijzingen voor veiligheid,
gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedieningsen veiligheidsvoorschriften vertrouwd. Gebruik het
apparaat alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle
documenten bij doorgifte van het product aan derden.
Correct gebruik
Dit apparaat is - met het aanbevolen gereedschap
en accessoires - bestemt voor het bewerken van
materialen zoals hout, kunststof, lichte metaalplaten,
vezelplaten en tegels. Het is ook geschikt voor het
schuren met diverse ronde schuurmachines alsook
voor het frezen met frees-bits van 4,8 mm schachtdiameter. Iedere wijziging of ieder verderstrekkend
gebruik van het product is niet doelmatig en houdt
een aanzienlijk ongevallenrisico in. De fabrikant is
niet aansprakelijk voor uit niet doelmatig gebruik
voortvloeiende schade. Niet geschikt voor commercieel gebruik.
Onderdelen
1
Vergrendelschakelaar
2
Traploze toerentalregelaar
3
Stroomkabel
4
AAN- / UIT-Schakelaar
5
Vleugelschroef
6
Afzuigaansluiting
7
Voetplaat
8
Spantang
9
Vleugelschroef (voetplaat)
10
Spanmoer
11
Spilvergrendelingsknop
12
Ventilatieopeningen
13
Zwenkblokkering
16 NL
14
Beksleutel
15
Cirkel- / parallelsnijder-opzetstuk
16
Schuurpapier
17
Groeffrees (HSS)
18
Frees voor meerdere doeleinden (HSS)
19
Adapter (afzuigaansluiting)
Omvang van de levering
1 combifrees PSFS 250 A1
1 parallelle aanslag met cirkelsnijdfunctie
1 stofzuigadapter
1 beksleutel
1 frees voor meerdere doeleinden (HSS)
1 groeffrees (HSS)
1 doorn slijpen
6 schuurpapier
1 gebruiksaanwijzing
Technische gegevens
Nominaal opgenomen
vermogen: 250 W
Spanning: 230 V∼, 50 Hz
Nullasttoerental (n
): 10.000–28.000 / min
0
Gereedschapsbevestiging
voor: 4,8 mm
Beschermingsklasse: II /
Informatie over geluid en trillingen:
Meetwaarden voor geluid, bepaald volgens
EN 60745. Het A-geluidsniveau van het elektrische
gereedschap bedraagt karakteristiek:
Geluidsdrukniveau: 75 dB(A)
Geluidsvermogen: 86 dB(A)
Onzekerheid K: 3 dB(A)
Gehoorbescherming dragen!
Gemeten versnelling, karakteristiek:
Hand- / armvibratie a
< 2,5 m / s
h
Onzekerheid K = 1,5 m / s
2
2
Het in deze aanwijzingen vermelde trillingsniveau werd gemeten conform
een in EN 60745 genormeerde meetprocedure en
-1
Inleiding / Algemene veiligheidsinstructies voor elektrische gereedschappenInleiding
kan voor de vergelijking met andere apparaten
worden gebruikt. De aangegeven trillingsemissiewaarde kan ook worden gebruikt voor een inleidende inschatting van uitslag.
Het trillingsniveau zal overeenkomstig het gebruik
van het elektrische gereedschap veranderen en kan
in sommige gevallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting
zou kunnen worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke
wijze wordt gebruikt.
Opmerking: Voor een nauwkeurige inschatting van
de trillingsdruk tijdens een bepaalde werkperiode
moet ook rekening worden gehouden met de tijd
in het apparaat uitgeschakeld is of wel loopt, maar
niet werkelijk gebruikt wordt. Dit kan de trillingsdruk
over de hele werkperiode aanzienlijk verminderen.
Algemene veiligheidsinstructies
waar-
voor elektrische gereedschappen
Lees alle veilig-
heidsinstructies en aanwijzingen! Nalatig-
heden bij de naleving van de veiligheidsin
en aanwijzingen kunnen elektrische schokken,
en / of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel
later te kunnen raadplegen!
Het in de veiligheidsinstructies toegepaste begrip
“elektrische gereedschappen” heeft betrekking op
elektrische gereedschappen op netvoeding (met
netkabel) en op elektrische gereedschappen op
accuvoeding (zonder netkabel).
structies
brand
1. Veiligheid op de werkplek
a) Houd het werkbereik schoon en goed
verlicht. Door wanorde en onverlichte werk-
bereiken kunnen ongevallen ontstaan.
b) Werk met het apparaat niet in een
explosiegevaarlijke omgeving met
brandbare vloeistoffen, gassen of stof.
Elektrische gereedschappen veroorzaken vonken die stof of dampen zouden kunnen ontsteken.
c) Houd kinderen en andere personen
tijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding
zou u de controle over het apparaat kunnen
verliezen.
2. Elektrische veiligheid
a) De netsteker van het apparaat moet in
de contactdoos passen. De steker mag
op geen enkele wijze worden veranderd. Gebruik géén adaptersteker in
combinatie met geaarde apparaten.
Ongewijzigde stekers en passende contactdozen
verminderen het risico van elektrische schokken.
b) Vermijd lichaamscontact met geaarde
oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten.
Er bestaat een verhoogd risico voor elektrische
schokken wanneer uw lichaam geaard is.
c) Stel het apparaat niet bloot aan regen
en vocht. Het binnendringen van water in
een elektrisch apparaat verhoogt het risico
van elektrische schokken.
d) Gebruik de kabel nooit ondoelmatig,
bijv. om het apparaat te dragen, op
te hangen of om de steker uit de contactdoos te trekken. Houd de kabel
verwijderd van hitte, olie, scherpe
randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels
verhogen het risico van elektrische schokken.
e) Gebruik alléén verlengkabels die ook
voor het buitenbereik geschikt zijn
wanneer u met een elektrisch gereedschap in de openlucht werkt. Het gebruik
van een voor het buitenbereik geschikte kabel
vermindert het risico van elektrische schokken.
f) Wanneer u met een elektrisch gereed-
schap in een vochtige omgeving moet
werken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het gebrui
van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.
k
17 NL
3. Veiligheid van personen
a) Wees steeds opmerkzaam, let op wat
u doet en ga met overleg te werk met
een elektrisch gereedschap. Gebruik
het apparaat niet wanneer u moe bent
of onder de invloed van drugs, alcohol
of medicijnen staat. Een moment van onacht-
zaamheid tijdens het gebruik van het apparaat
kan tot ernstig letsel leiden.
b) Draag naast de persoonlijke veilig-
heidsuitrusting altijd een veiligheidsbril.
Het dragen van persoonlijke bescherming zoals
gehoorbescherming, stofmasker of werkhandschoenen, kunnen al naar gelang van het
soort werkzaamheden van het elektrisch
gereedschap, letselrisico verminderen.
c) Vermijd een ongewenste ingebruik-
name van het apparaat. Waarborg dat
het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of
draagt. Wanneer u tijdens het dragen van
het apparaat de vinger aan de AAN- / UITSchakelaar hebt of het apparaat ingeschakeld
is, kan dit tot ongevallen leiden.
d) Verwijder de instelgereedschappen
of schroefsleutel voordat u het apparaat inschakelt. Een gereedschap of sleutel
dat / die zich in een draaiend onderdeel van
het apparaat bevindt, kan letsel veroorzaken.
e) Vermijd een abnormale lichaamshou-
ding. Zorg altijd voor een veilige stand
en houd te allen tijde het evenwicht.
Op deze wijze kunt u het apparaat vooral in
onverwachte situaties beter controleren.
f) Draag geschikte werkkleding. Draag
géén wijde kleding of sieraden. Houd
haren, kleding en handschoenen van
bewegende onderdelen verwijderd.
Vlotte kleding, sieraden of haren kunnen door
bewegende onderdelen wordt ingetrokken.
g) Wanneer stofafzuigingsinrichtingen
en -opvanginrichtingen gemonteerd
worden, dient u te waarborgen dat
deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrich-
tingen vermindert het gevaar door stof.
18 NL
4. Zorgvuldige omgang met
en gebruik van elektrische
apparaten
a) Belast het apparaat nooit te zwaar.
Gebruik voor uw werkzaamheden
het daarvoor bestemde gereedschap.
Met het geschikte elektrische gereedschap
werkt u beter en veiliger in het voorgeschreven
vermogensbereik.
b) Gebruik géén elektrisch gereedschap
met een defecte schakelaar. Een elektrisch
gereedschap dat niet meer in- of uitgeschakeld
kan worden, is gevaarlijk en moet worden
gerepareerd.
c) Trek de steker uit de contactdoos voor-
dat u apparaatinstellingen uitvoert,
toebehoren vervangt of het apparaat
weglegt. Hierdoor voorkomt u dat het appa-
raat abusievelijk ingeschakeld wordt.
d) Bewaar niet-gebruikte elektrische
gereedschappen buiten het bereik van
kinderen. Laat géén personen met het
apparaat werken die niet vertrouwd
zijn met het apparaat of die deze aanwijzingen niet hebben gelezen. Elektri-
sche gereedschappen zijn gevaarlijk wanneer
ze door onervaren personen worden gebruikt.
e) Onderhoud het apparaat zorgvuldig.
Controleer of bewegende apparaatonderdelen optimaal functioneren en
niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de
functie van het apparaat belemmerd
wordt. Laat beschadigde onderdelen
vóór het gebruik van het apparaat
repareren. Veel ongelukken zijn terug te
voeren op slecht onderhouden elektrische
apparaten.
f) Houd snijgereedschappen scherp en
schoon. Zorgvuldig gereinigde snijgereed-
schappen met scherpe snijranden gaan minder
vaak klemmen en kunnen eenvoudiger worden
geleid.
g) Gebruik elektrisch gereedschap,
toebehoren, hulpgereedschap enz.
overeenkomstig deze aanwijzingen
en zoals het voor dit apparaattype
... / Aanvullende ... / Aanvullende veiligheidsvoorschriften ... / BedieningAlgemene veiligheidsinstructies voor elektrische gereedschappen
voorgeschreven is. Houd daarbij rekening met de werkomstandigheden
en de uit te voeren werkzaamheden.
Het gebruik van elektrische gereedschappen
voor andere dan de bestemde toepassingen
kan tot gevaarlijke situaties leiden.
5. Service
a)
Laat uw apparaten door het servicepunt
of een gekwalificeerd vakpersoneel
alléén met originele onderdelen repareren. Op deze wijze wordt gewaarborgd d
de veiligheid van het apparaat behouden blijft.
Aanvullende veiligheidsinstructies
en
voor schuur- en polijstmachine
GIFTIGE STOF! Het bewerken van schadelijke /
giftige stoffen vormt een gevaar voor de gezondheid van de bediener of zich in de buurt
bevindende personen.
Schuur geen loodhoudende verf of andere voor
de gezondheid schadelijke materialen.
Asbesthoudend materiaal mag niet worden
bewerkt. Asbest geldt als kankerverwekkend.
Draag een veiligheidsbril en een geschikt
stofmasker!
Als u het werkstuk alleen met de hand of tegen
uw lichaam houdt, blijft het labiel, wat tot het
verlies van de controle kan leiden.
Bediening
Gebruik het apparaat nooit voor andere als de
beoogde doeleinden en alleen met originele onderdelen / accessoires. Het gebruik van andere dan in
deze handleiding aanbevolen onderdelen of ander
toebehoren kan gevaar voor letsel vormen. Gebruik
alleen een volledig afgewikkeld en onbeschadigd
verlengkabel met een capaciteit van tenminste 5A.
at
WAARSCHUWING: Gebruik dit gereedschap
niet voor het produceren van inkepingen in de buur
van installaties of openingen met stroomgeleidende
elektrische kabels of in wanden, waar zich eventueel
stroomgeleidende kabels achter kunnen bevinden.
Het bit kan stroom in het gereedschap leiden, wat
voor de bediener een gevaar van elektrische schok
kan veroorzaken.
Activeer de veiligheidsautomaat of haal de
zekering eruit, om het betreffende circuit van
het stroomnet te halen.
Attentie: Houd het gereedschap altijd aan de
kunststof behuizing vast en draag tijdens werkzaamheden met het gereedschap altijd een veiligheidsbril.
In- / uitschakelen (zie afb. A)
Aanvullende veiligheidsvoor-
schriften voor bovenfrezen
Houd het gereedschap alleen aan de
geïsoleerde handgrepen vast, omdat
de frees het eigen stroomkabel kan
raken. Het contact met een spanningvoerende
leiding kan ook de metalen apparaatdelen
onder spanning zetten en zo tot een elektrische
schok leiden.
Gebruik alleen een frees met de juiste schacht-
diameter, die geschikt zijn voor het toerental
van het elektrisch gereedschap.
Bevestig en zeker het werkstuk met
behulp van klemmen of op een andere
manier aan een stabiele ondergrond
Inschakelen:
Druk op de AAN- / UIT-schakelaar 4.
Uitschakelen:
Laat de AAN- / UIT-schakelaar 4 los.
Toerental instellen (zie afb. B)
Draai de toerentalregelaar 2 naar rechts, om
het toerental te verhogen.
Draai de toerentalregelaar 2 naar links, om
het toerental te verlagen.
.
19 NL
Gereedschap vervangen
(zie afb. C)
Opmerking: Gebruik alleen combifrees-accessoires
met een schachtdiameter van ø 4,8 mm.
Houd de spilvergrendelingsknop 11 ingedrukt.
Maak de spanmoer 10 met behulp van de
beksleutel
draaien.
Vervang het gereedschap.
Blokkeer de spilvergrendeling, draai de span-
moer
14
los, door deze tegen de klok in te
10
met behulp van de beksleutel 14 vast.
Duiksnede uitvoeren
Breng het bit in een hoek van 45° in het
werkstuk.
Breng het bitje langzaam omhoog in een
positie van 90°, om met de snede te beginnen.
Opmerking: De voetplaat
oppervlak van het materiaal liggen.
7
moet vlak op het
Bits:
De meegeleverde bits zijn geschikt voor de volgende
toepassingen (zie afb. D).
Frees voor meerdere doeleinden (HSS)
Geschikt voor: hout, spaanplaat, kunststof
Groeffrees (HSS)
Geschikt voor: hout, spaanplaat, kunststof
Schuurpapier
Geschikt voor: het schuren van hout
Opmerking: Voor het snijden van tegels dient u
de desbetreffende accessoires uit een speciaalzaak
te gebruiken.
17
:
16
:
18
Schuurpapier monteren
Monteer het schuurpapier 16 zoals weergege-
ven op afbeelding C.
Werkdiepte instellen
(zie afb. E)
Maak de vleugelschroef 5 los.
Schuif de voetplaat 7 op de gewenste werkdiepte
(voor het volledig doorsnijden ongeveer 3,2 mm
meer dan de materiaaldikte). De maximaal aan-
bevolen snijdiepte voor hout bedraagt 13 mm.
Draai de vleugelschroef 5 weer vast.
7
:
Handgreep zwenken
(zie afb. F)
In horizontale positie zwenken
Druk op de zwenkvergrendeling 13 en houd
deze ingedrukt.
Draai de handgreep zo lang tegen de klok in
vanuit de verticale in de horizontale positie,
totdat de zwenkvergrendeling vastklikt.
In verticale positie zwenken
Druk op de zwenkvergrendeling 13 en houd
deze ingedrukt.
Draai de handgreep zo lang met de klok mee
uit de horizontale in de verticale positie, totdat
de zwenkvergrendeling vastklikt.
Parallelle geleider gebruiken
(zie afb. G)
Maak de vleugelschroeven 9 van de voetplaat
7
los en schuif de geleidingsstang van de cirkel-/parallelsnijder-opzetstuk
uitsparingen aan de onderkant van de voet-
15
door de twee
20 NL
Bediening / Onderhoud en reiniging / Service / GarantieBediening
plaat 7, zodat de parallelle geleiding naar
beneden wijst.
Stel het gereedschap in de gewenste afstand
tot de rand van het werkstuk in. Draai de vleugelschroeven
snijder-opzetstuk
9
vast, om de cirkel- / parallel-
15
aan de voetplaat 7 te
bevestigen.
Cirkels zagen (zie afb. H)
Opmerking: Het geleidingsgat wordt afhankelijk
van het gewenste resultaat binnen of buiten aan de
cirkelrand geplaatst: binnen voor een gat - buiten
voor een schijf. De radius is fixeerbaar van ca. 5 tot
16 cm.
Maak een cirkel op het werkstuk.
Markeer het midden van de cirkel en boor een
gat in hierin (duiksnede).
Boor een geleidingsgat aan de rand van de
cirkel (duiksnede) (diameter geleidingsgat 3 mm).
Maak de vleugelschroeven 9 van de voetplaat
7
los en schuif de geleidingsstang van de
cirkel- / parallelsnijder-opzetstuk
15
door de
twee uitsparingen aan de onderkant van de
voetplaat
7
, zodat de centreerpunt naar
beneden wijst.
Steek de centreerpunt in het midden van de
cirkel.
Richt de afstand van de cirkel- / parallelsnijder-
opzetstuk
15
zo in, dat het bitje in het geleidings-
gat aan de rand van de cirkel terecht komt.
Vergrendel de voetplaat 7 door de vleugel-
schroeven
9
vast te draaien.
Schakel het gereedschap in, door de AAN- /
UIT-schakelaar
4
in te drukken en ingedrukt
te houden.
Schuif het gereedschap langzaam naar voren.
Stof afzuigen (zie afb. I)
Gereedschap in continu
gebruik gebruiken
AAN- / UIT-Schakelaar 4 vergrendelen:
Bedien de AAN- / UIT-Schakelaar 4.
Druk nu op de vergrendelschakelaar 1 en
laat de AAN- / UIT-Schakelaar
4
los.
Vergrendeling van de AAN- / UIT-Schake-
4
laar
opheffen:
Druk op de AAN- / UIT-Schakelaar 4 en laat
hem weer los.
Onderhoud en reiniging
Het apparaat is onderhoudsvrij.
Reinig het apparaat direct na het afronden van
de werkzaamheden.
Gebruik voor de reiniging van het apparaat een
droge doek en in géén geval benzine, oplos- of
reinigingsmiddelen die het kunststof aantasten.
Houd de ventilatieopeningen altijd vrij.
Verwijder de vastzittende schuurstof met
behulp van een kwast.
Service
Laat uw
apparaten door het servicepunt of een
elektricien en alleen met originele re-
serve-onderdelen repareren. Op deze
wijze wordt gewaarborgd dat de veiligheid
van het apparaat behouden blijft.
Laat de stek-
ker of de stroomkabel altijd door de
fabrikant van het apparaat of door
zijn klantenservice vervangen. Op
deze wijze wordt gewaarborgd dat de veilig-
heid van het apparaat behouden blijft.
Het gereedschap is voorzien van een afzui-
gaansluiting
6
voor het afzuigen van de stof.
Plaats de adapter 19 in de afzuig aansluiting 6.
Sluit een stofzuiger aan de adapter 19 aan.
Q
Garantie
U heeft op dit apparaat 3 jaar garantie
vanaf de aankoopdatum. Het apparaat
is met de grootst mogelijke zorg vervaar-
21 NL
digd en voorafgaand aan de levering
nauwkeurig gecontroleerd. Bewaar a.u.b.
de kassabon als aankoopbewijs. Als u
aanspraak wilt maken op garantie, neem
dan a.u.b. telefonisch contact op met uw
servicefiliaal. Alleen op die manier is een
kostenloze verzending van uw product
gegarandeerd.
De garantie geldt alleen voor materiaal- of fabricagefouten, echter niet voor transportschade, of voor
onderdelen die aan slijtage onderhevig zijn, of voor
beschadigingen aan breekbare delen, bijv. schakelaars of accu’s. Het product is uitsluitend bestemd
voor privé-gebruik en niet voor bedrijfsmatige doeleinden.
Bij verkeerd gebruik en ondeskundige behandeling,
bij gebruik van geweld en bij reparaties die niet
door ons geautoriseerd servicefiliaal zijn uitgevoerd,
vervalt de garantie. Uw wettelijke rechten worden
door deze garantie niet beperkt.
De garantieperiode wordt niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor vervangen
en gerepareerde onderdelen. Schade en gebreken
die mogelijk reeds bij de aankoop aanwezig zijn,
moeten direct na het uitpakken worden gemeld, uiterlijk echter twee dagen na de dag van aankoop.
Na verstrijken van de garantieperiode moeten alle
voorkomende reparaties vergoed worden.
Voer elektronische gereedschap-
pen niet af via het huisafval!
Conform de Europese richtlijn 2002 / 96 / EC betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht
moeten oude elektrische gereedschappen separaat
worden ingezameld en op milieuvriendelijke wijze
worden gerecycled.
Uw gemeentelijke milieudienst kan u informatie geven
over de afvalverwijdering van uitgediende apparaten.
NL
Service Nederland
Tel.: 0900 0400223
(0,10 EUR/Min.)
e-mail: kompernass@lidl.nl
IAN 79032
Q
Afvoer
De verpakking bestaat uit milieuvriende-
lijke materialen die u via de plaatselijke
recyclingdiensten kunt afvoeren.
22 NL
Q
Conformiteitsverklaring /
Producent
Wij, Kompernaß GmbH, documentverantwoordelijke
persoon: de heer Semi Uguzlu, Burgstr. 21, D-44867
Bochum, Duitsland, verklaren hiermee dat dit product
voldoet aan de volgende normen, normatieve documenten en EG-richtlijnen:
Machinerichtlijn
(2006 / 42 / EC)
EG-laagspanningsrichtlijn
(2006 / 95 / EC)
Elektromagnetische verdraagzaamheid
(2004 / 108 / EC)
RoHS Richtlijn
(2011 / 65 / EC)
Toegepaste, geharmoniseerde normen
EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 60745-2-17:2010, EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
Conformiteitsverklaring / Producent
Type / Benaming:
Combifreesmachine PSFS 250 A1
Date of manufacture (DOM): 11–2012
Serienummer: IAN 79032
Bochum, 30.11.2012
Semi Uguzlu
- Kwaliteitsmanager -
Technische wijzigingen binnen het kader van de
verderontwikkeling zijn voorbehouden.
23 NL
24
Table of contents
Introduction
Intended use ........................................................................................................................................Page 26
Features ...............................................................................................................................................Page 26
Scope of delivery ............................................................................................................................... Page 26
Technical Data ....................................................................................................................................Page 26
General safety advice for electrical power tools
1. Workplace safety ........................................................................................................................... Page 27
2. Electrical safety ..............................................................................................................................Page 27
3. Personal safety ...............................................................................................................................Page 27
4. Careful handling and use of electrical power tools .................................................................... Page 28
5. Service ............................................................................................................................................Page 28
Additional safety information for grinders and polishers .................. Page 29
Additional safety information for routers ......................................................... Page 29
Operation
Switching ON / O FF ...........................................................................................................................Page 29
Setting the speed ................................................................................................................................ Page 29
Changing tools....................................................................................................................................Page 29
Installing sanding belts .......................................................................................................................Page 30
Setting the working depth ..................................................................................................................Page 30
Plunge cutting ......................................................................................................................................Page 30
Pivot handle .........................................................................................................................................Page 30
Using the rip fence ..............................................................................................................................Page 30
Cutting circles......................................................................................................................................Page 30
Dust extraction ....................................................................................................................................Pa ge 31
Continuous tool operation .................................................................................................................Page 31
Maintenance and Cleaning .............................................................................................Page 31
Service ............................................................................................................................................... Page 31
Warranty ........................................................................................................................................Page 31
Disposal ............................................................................................................................................ Page 31
Declaration of Conformity / Manufacturer........................................................Page 32
25 GB
Introduction
Combination Cutter PSFS 250 A1
Introduction
Congratulations on your new product. You have
selected a high quality product. The instructions for
use are a part of this product. They contain important information about safety, use and disposal. Before using the product, please familiarise yourself
with all the operating and safety instructions. Only
use the product as described and for the indicated
purpose. When passing this product on to others
please be sure to also include all of its documentation.
Intended use
This device - used with the recommended tools and
accessories - is designed to work on materials such
as wood, plastic, light metal sheets, fibreboards and
wall tiles. It is also suitable for grinding using various
cylindrical grinders and for milling using milling bits
with a shank diameter of 4.8 mm. Any other use or
modifying the device is considered improper use and
involves considerable accident risks. The manufacturer is not liable for damage caused by improper
use. Not intended for commercial use.
Features
1
Locking switch
2
Variable speed control
3
Mains lead
4
ON / OFF switch
5
Wing setscrew
6
Dust extraction nozzle
7
Base plate
8
Collet
9
Wing bolt (base plate)
10
Clamping nut
11
Spindle lock button
12
Louvres
13
Stop plate
14
Open-ended spanner
15
Circle / parallel cutting guide
16
Sanding belts
26 GB
17
Slot cutter (HSS)
18
Multi-purpose cutter (HSS)
19
Adapter (dust extraction nozzle)
Scope of delivery
1 Combination cutter PSFS 250 A1
1 Parallel fence with circle cutting function
1 Dust extraction adapter
1 Open-ended spanner
1 Multi-purpose cutter (HSS)
1 Slot cutter (HSS)
1 Sanding belt tensioning arbor
6 Sanding belts
1 Operating instructions
Technical Data
Rated power input: 250 W
Voltage: 230 V∼, 50 Hz
Idle speed (n
Collet capacity: 4.8 mm
Protection class: II /
Noise and vibration data:
Noise value determined according to EN 60745.
The A-rated noise level of the electric tool is typically:
Sound pressure level: 75 dB(A)
Sound power level: 86 dB(A)
Uncertainty K: 3 dB(A)
Wear hearing protection!
Evaluated acceleration, typically:
Hand- / arm vibration a
Uncertainty K = 1.5 m / s
these instructions was measured in accordance with
an EN 60745 standardised measurement process
and can be used to compare equipment. The vibration emission value specified can also serve as a
preliminary assessment of the exposure.
The vibration level will change according to the application of the electrical tool and in some cases,
may exceed the value specified in these instructions.
): 10.000–28.000 rpm
0
< 2.5 m / s
h
2
2
The vibration level specified in
Introduction / General safety advice for electrical power tools
Regularly using the electric tool in such a way may
make it easy to underestimate the vibration.
Note: If you wish to make an accurate assessment
of the vibration loads experienced during a particular period of work, you should also take into account
the intervening periods of time when the device is
switched off or is running but is not actually in use.
This can result in a much lower vibration load over
the whole of the work period.
General safety advice for
electrical power tools
Please read all safety
information and instructions. Failure to
observe the safety information and instructions can
result in electric shock, fire and / or serious injury.
For future reference keep all the safety
advice and instructions in a safe place.
The term “electrical tool” used in the safety advice
refers to electrical tools powered by mains electricity (by means of a mains lead) and electrical tools
powered by rechargeable batteries (without a
mains lead).
1. Workplace safety
a) Keep your working area clean and
well lit. Untidy or poorly lit working areas
can lead to accidents.
b) Do not work with the device in poten-
tially explosive environments, which
contain inflammable liquids, gases or
dusts. Electrical power tools create sparks
which can ignite dusts or fumes.
c) Keep children and other people away
whilst operating the electrical tool.
Distractions can cause you to lose control of
the device.
2. Electrical safety
a) The mains plug on the device must
match the mains socket. The plug must
not be modified in any way. Do not
use an adapter plug with devices fitted
with a protective earth. Unmodified plugs
and matching sockets reduce the risk of electric shock.
b) Avoid touching grounded surfaces
such as pipes, radiators, ovens, and
refrigerators. There is a higher risk of elec-
tric shock if your body is earthed.
c) Keep the device away from rain or
moisture. The penetration of water into the
electrical device increases the risk of an electric shock.
d) Do not use the mains lead for any pur-
pose for which it was not intended, e.g.
to carry the device, to hang up the device or to pull the mains plug out of the
mains socket. Keep the mains lead
away from heat, oil, sharp edges or
moving parts of the device. Damaged or
tangled cables increase the risk of an electric
shock.
e) When using electric power tools out-
doors always use extension cords
approved for outdoor use. The use of
an extension cable suitable for outdoor use
reduces the risk of electric shock.
f) Use a residual current device for pro-
tection if the operation of the electrical
power tool in a moist environment
cannot be avoided. The use of an residual
current operated device reduces the risk of
electric shock.
3. Personal safety
a) Remain alert at all times, watch what
you are doing and always proceed
with caution. Do not use the device if
you are tired or under the influence
of drugs, alcohol or medication. One
moment of carelessness when using the electric
tool can lead to serious injury.
27 GB
General safety advice for electrical power tools Additional safety … / Additional safety information for routers / Operation
b) Always wear protective equipment
and wear safety glasses. Depending on
the type of electrical tool and its application,
wearing personal protective equipment such
as ear protection, dust mask or work gloves
reduces the risk of injuries.
c) Avoid unintentional operation of the
device. Check that the electrical power
tool is switched off before you connect
it to the mains, pick it up or carry it.
Accidents can happen if you carry the device
with your finger on the ON / OFF switch or
with the device switched on.
d) Remove any setting tools or spanners
before you switch on the device. A tool
or spanner left attached to a rotating part of a
device can lead to injury.
e) Avoid placing your body in an unnat-
ural position. Keep proper footing
and balance at all times. By doing this,
you will be in a better position to control the
electrical power tool in unforeseen circumstanc
f) Wear suitable clothing. Do not wear
loose clothing or jewellery. Keep your
hair, clothing and gloves clear of moving parts. Loose clothing, jewellery or long
hair can become trapped in moving parts.
g) If vacuum dust extraction and collec-
tion devices are fitted, do not forget
to check that they are properly connected and used correctly. The use of
these devices reduces the hazard presented
by dust.
es.
4. Careful handling and use of
electrical power tools
c) Pull the mains plug from the socket
before you make any adjustments to
the device, change accessories or when
the device is laid aside. This precaution is
intended to prevent you from unintentionally
starting the device.
d) Always ensure that electrical power
tools are kept out of reach of children
when not in use. Do not let anyone
use the device if he or she is not familiar with it or has not read the instructions and advice. Electrical power tools
are dangerous when they are used by
inexperienced people.
e) Maintain the device carefully. Check
that moving parts are working properly and move freely. Check for any
parts that are broken or damaged
enough to detrimentally affect the
functioning of the device. Have damaged parts repaired before you use
the device. Many accidents have their origins
in poorly maintained electrical power tools.
f) Keep cutting tools clean and sharp.
Carefully maintained cutting tools with sharp
cutting edges are less likely to jam and are
easier to control.
g) Use the electrical power tool, accesso-
ries, inserted tools etc. in accordance
with these instructions and advice,
and the stipulations for this particular
type of device. When doing this, take
the working conditions into consideration, as well as the task at hand. The
use of electrical power tools for purposes other
than those intended can lead to dangerous
situations.
a) Do not overload the device. Always
use an electrical power tool that is
intended for the task you are undertaking. By using the right electrical power
tool for the job, you will work more safely and
achieve a better result.
b) Do not use an electrical power tool if
its switch is defective. An electrical power
tool that can no longer be switched on and off
is dangerous and must be repaired.
28 GB
5. Service
a) Only have the equipment repaired by
qualified specialist personnel using
OEM spare parts. This ensures that the
safety of the device is maintained.
Additional safety … / Additional safety information for routers / Operation
Additional safety information
for grinders and polishers
POISONOUS DUSTS! The working of mate-
rials that can produce harmful / toxic dusts
presents a health risk for the operator and for
people located in the close vicinity.
Avoid sanding of paints containing lead or other
material detrimental to your health.
Do not work on materials containing asbestos.
Asbestos is considered carcinogenic.
Wear safety glasses and a dust protection mask!
Additional safety information
for routers
Hold the device by the insulated handle
surfaces as there is a danger of the
cutter striking the device’s mains
lead. Contact with a live wire could cause
metal parts of the device to become live and
lead to electric shock.
Only use cutting bits with the correct size shaft
diameter suitable for the speed of the electric tool.
Fix and secure the work piece to a
stable surface using clamps or other
means. If you only hold the work piece with
your hand or against your body, it will remain
unstable which could lead to a loss of control.
Operation
Never use the device for any purpose other than
the intended purpose and only use it with the original parts and accessories. The use of parts or accessories other than those recommended in the
operating instructions could lead to you suffering
an injury. Use only an extension cable that has
been completely unrolled and is undamaged with
a capacity of at least 5 A.
WARNING: Do not use this tool for the creation
of notches in the vicinity of installations or openings
with live electric cables or in walls behind which
live electric cables could potentially be laid. The bit
could conduct electricity into the tool and this could
involve the risk of electric shock to the operator.
Trigger the circuit breaker or remove the fuse in
order to disconnect the relevant electric circuit.
Attention: Always hold the tool on the plastic
housing and always wear safety goggles when
working with the tool.
Switching ON / OFF (see Fig. A)
Switching on:
Press the ON / OFF switch 4.
Switching off:
Release the ON / OFF switch 4.
Setting the speed (see Fig. B)
Turn the speed controller 2 in a clockwise
direction to increase the speed.
Turn the speed controller 2 in an anticlockwise
direction to reduce the speed.
Changing tools (see Fig. C)
Note: Only use combination cutter accessory
parts with a shaft diameter of ø 4.8 mm.
Hold the spindle lock button 11 pressed down.
Loosen the clamping nut 10 with the wrench 14
by turning in an anticlockwise direction.
Change the tool.
Block the spindle lock, tighten the clamping
10
nut
using the open-ended spanner 14.
Bits:
The bits included are intended for the following
applications (see Fig. D).
Multi-purpose cutter (HSS)
Application: wood, particle board, plastic
Slot cutter (HSS)
Application: wood, particle board, plastic
Sanding belts
Application: sanding wood
17
:
16
:
18
:
29 GB
Operation Operation / Maintenance and Cleaning / Service / Warranty / Disposal
Note: Please use suitable accessories available
from your speciality retailer to cut wall tiles.
Installing sanding belts
Install the sanding belts 16 as shown in Figure C.
Setting the working depth
(see Fig. E)
Loosen the wing bolt 5.
Slide the base plate 7 to the desired working
depth (to cut through completely set approx.
3.2 mm deeper than the material thickness).
The recommended maximum cutting depth for
wood is 13 mm.
Retighten the wing bolt 5.
Plunge cutting
Insert the bit into the work piece at an angle
of 45°.
Slowly straighten the bit to an angle of 90° to
begin the cut.
Note: The base plate
material surface.
7
must be flush with the
7
Pivot handle (see Fig. F)
Pivot to horizontal
Press and hold the bevel stop 13.
Turn the handle counter-clockwise from ver-
tical to horizontal until the bevel stop locks in.
30 GB
Pivot to vertical
Press and hold the bevel stop 13.
Turn the handle clockwise from horizontal
to vertical until the bevel stop locks in.
Using the rip fence (see Fig. G)
Loosen the wing bolts 9 on the base plate 7
and slide the guide bar for the circle- / rip
15
fence
tom of the base plate
facing down.
Position the tool the desired distance from the
edge of the work piece. Tighten the wing bolts
to secure the circle- / ripe fence
plate
through the two openings in the bot-
7
, with the rip fence
15
to the foot
7
.
Cutting circles (see Fig. H)
Note: the position of the guide hole depends on
the desired result, either inside or outside of the
edge of the circle: inside for holes, outside for
discs. The radius can be set from ca. 5 to 16 cm.
Make a circle on the work piece.
Mark the centre and drill a hole into the hole
(plunge cut).
Drill a guide hole on the edge of the circle
(plunge cut) (guide hole diameter 3 mm).
Loosen the wing bolts 9 in the foot plate 7
and slide the guide rod for the circle- / rip
fence set
tom of the base plate
facing down.
Insert the centring tip in the middle of the circle.
Adjust the distance of the circle- / rip fence set 15
so as to plunge the bit into the guide hole at
the edge of the circle.
Lock the base plate 7 by tightening the wing
bolts
Press and hold the ON / OFF switch 4 to
power on the unit.
Slowly push the unit forward.
15
through the two holes in the bot-
7
, with the centring tip
9
.
9
Operation / Maintenance and Cleaning / Service / Warranty / Disposal
Dust extraction (see Fig. I)
The tool features a dust extraction nozzle 6
to vacuum off dust.
Insert the adapter 19 in the extraction nozzle 6.
Connect a vacuum cleaner to the adapter 19.
Continuous tool operation
Locking the ON / OFF switch 4:
Activate the ON / OFF switch 4.
Press the locking switch 1 and release the
ON / OFF switch
Unlocking the ON / OFF switch
Activate the ON / OFF switch 4 and release.
4
.
4
:
Maintenance and Cleaning
The device requires no maintenance.
Clean the unit promptly after use.
Clean the device with a dry cloth, never use
petrol, solvents or cleaning agents harmful to
plastic.
Always keep the vents clear.
Remove dust clinging to the sander with a brush.
pliance has been manufactured with care
and meticulously examined before delivery. Please retain your receipt as proof
of purchase. In the event of a warranty
claim, please make contact by telephone
with our Service Department. Only in this
way can a post-free despatch for your
goods be assured.
The warranty covers only claims for material and
maufacturing defects, but not for transport damage,
for wearing parts or for damage to fragile components, e.g. buttons or batteries. This product is for private use only and is not intended for commercial use.
The warranty is void in the case of abusive and improper handling, use of force and internal tampering not carried out by our authorized service branch.
Your statutory rights are not restricted in any way
by this warranty.
The warranty period will not be extended by repairs
made unter warranty. This applies also to replaced
and repaired parts. Any damage and defects extant
on purchase must be reported immediately after
unpacking the appliance, at the latest, two days after
the purchase date. Repairs made after the expiration
of the warranty period are subject to payment.
Service
Always have your
device repaired by qualified specialist
personnel using only original manu-
facturer parts. This will maintain the safety
of the device.
If the plug or mains
lead needs to be replaced, always
the work performed by the manufac-
turer or its service centre. This will maintain
the safety of the device.
Warranty
The warranty for this appliance is for 3
years from the date of purchase. The ap-
have
GB
Service Great Britain
Tel.: 0871 5000 720
(0,10 GBP / Min.)
e-mail: kompernass@lidl.co.uk
IAN 79032
Disposal
The packaging is made of environmentally
friendly materials, which may be disposed
through your local recycling facilities.
Do not dispose of electrical
power tools with household
rubbish!
31 GB
Disposal / Declaration of Conformity / Manufacturer
In accordance with European Directive 2002 / 96 / EC
on waste electrical and electronic equipment and
its implementation into national legislation, worn
out electrical power tools must be collected separately and recycled in an environmentally friendly
fashion.
Contact your local refuse disposal authority for
more details on the disposal of worn out electrical
devices.
Declaration of Conformity /
Manufacturer
We, Kompernaß GmbH, the person responsible for
documents: Mr Semi Uguzlu, Burgstr. 21, D-44867
Bochum, Germany, hereby declare this product to
comply with the following standards, normative
documents and EC Directives:
Machinery Directive
(2006 / 42 / EC)
EC Low Voltage Directive
(2006 / 95 / EC)
Bochum, 30.11.2012
Semi Uguzlu
- Quality Manager -
We reserve the right to make technical modifications
in the interest of product advancement.
Electromagnetic Compatibility
(2004 / 108 / EC)
RoHS Directive
(2011 / 65 / EC)
harmonised standards applied:
EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 60745-2-17:2010, EN 62233:2008
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
Type / Description of product:
Combination Cutter PSFS 250 A1
Date of manufacture: 11–2012
Serial number: IAN 79032
32 GB
KOMPERNASS GMBH
Burgstraße 21
D-44867 Bochum
© by ORFGEN Marketing
Stand der Informationen · Stand van de informatie
Last Information Update: 11 / 2012
Ident.-No.: PSFS250A1112012-DE / AT / NL
IAN 79032
Loading...
