KALKULATOR ELEKTRONICZNY
Z DRUKARKĄ
EL-1801C
INSTRUKCJA OBSŁUGI
Opisywane urządzenie jest zgodne z dyrektywą 89/336/EEC
z uwzględnieniem poprawki 93/68/EEC.
Dziękujemy za zakup elektronicznego kalkulatora EL-1801C firmy SHARP. Umożliwia on
efektywne wykonywanie wszelkich obliczeń związanych z prowadzeniem działalności
gospodarczej i podstawowych rachunków dokonywanych w księgowości. Uważne przeczytanie niniejszej instrukcji ułatwi wykorzystanie wszystkich możliwości opisywanego
kalkulatora.
• ELEMENTY STERUJĄCE.................................................................................................. 2
• WYMIANA ROLKI Z PAPIEREM........................................................................................ 4
• WYMIANA ROLKI DRUKUJĄCEJ...................................................................................... 4
• WYMIANA BATERII........................................................................................................... 5
• PODŁĄCZENIE OPCJONALNEGO ZASILACZA............................................................... 6
• BŁĘDY............................................................................................................................... 6
• DANE TECHNICZNE......................................................................................................... 7
• PRZYKŁADOWE OBLICZENIA ......................................................................................... 8
• OBLICZENIA PODATKOWE............................................................................................ 15
W celu zapewnienia bezawaryjnej pracy kalkulatora zalecamy przestrzeganie następujących
zasad:
1. Z kalkulatora można korzystać w miejscach o stabilnej temperaturze, umiarkowanej
wilgoci i zapyleniu.
2. Kalkulator należy czyścić miękką i suchą ściereczką. Nie wolno używać rozpuszczalników
lub mokrej ścierki.
3. Opisywane urządzenie nie jest wodoodporne i dlatego nie wolno go używać w miejscach,
w których narażone byłoby na działanie wody i innych cieczy. Krople deszczu, skroplona
para wodna, sok, kawa, itp. mogą również spowodować uszkodzenie urządzenia.
4. Ewentualne naprawy należy zlecać autoryzowanym serwisom firmy SHARP.
5. Po odłączeniu kalkulatora od sieci elektrycznej lub wyjęciu baterii zapisana w pamięci
stawka podatku zostanie skasowana.
WPROWADZENIE
SPIS TREŚCI
OSTRZEŻENIA
EL-1801C 1
ELEMENTY STERUJĄCE
Przełącznik POWER:
„OFF” – zasilanie wyłączone.
„•” – zasilanie włączone, drukarka wyłączona.
„P•IC” – zasilanie włączone, drukarka włączona, licznik artykułów włączony
(podczas dodawania i odejmowania każde naciśnięcie przycisku
lub
będzie powodowało zwiększenie lub zmniejszenie licznika artykułów o 1).
Stan licznika artykułów będzie drukowany po obliczeniu wyniku końcowego.
Naciśnięcie przycisków , ,
powoduje skasowanie licznika.
Uwaga: Pojemność licznika wynosi 3 cyfry (± 999). Jeśli liczba artykułów
przekroczy maksimum, licznik zostanie wyzerowany.
Przełącznik określający położenie kropki dziesiętnej:
„2, 0”:
na prawo od kropki dziesiętnej widoczne są trzy, dwie lub zero cyfr.
„F”:
ruchome położenie kropki dziesiętnej.
„A”:
aktywny jest tryb dodawania (z dwiema cyframi na prawo od kropki
dziesiętnej). W przypadku operacji dodawania lub odejmowania, kropka
dziesiętna będzie wstawiana na prawo od dwóch ostatnio wprowadzonych
cyfr. Naciśnięcie przycisku
innej niż dodawanie lub odejmowanie spowoduje wyłączenie tej funkcji.
, lub , albo przeprowadzenie operacji
Przełącznik trybu zaokrąglania:
Ustaw przełącznik określający położenie kropki dziesiętnej na „2”.
4 ÷ 9 = 0.444 ... , 5 ÷ 9 = 0.555 ...
Uwaga: Podczas kolejnych operacji mnożenia lub dzielenia położenie kropki
dziesiętnej cały czas się zmienia. Jeśli przełącznik określający położenie
kropki dziesiętnej jest ustawiony na „F”, wynik zawsze będzie zaokrąglany
).
w dół (
Przycisk sterujący napędem rolki:
Naciśnięcie powoduje rozwijanie papieru z rolki.
Przycisk drukowania etykiet i obliczania wyników pośrednich:
Etykiety – naciśnięcie tego przycisku bezpośrednio po wprowadzeniu liczby
przy włączonej drukarce spowoduje wydrukowanie tej liczby ze znakiem „#”
przy lewej krawędzi papieru. Umożliwia to drukowanie liczb niebędących
składnikami obliczeń – etykiet, kodów, dat, itp.
Suma pośrednia – umożliwia obliczanie pośrednich wyników dodawania lub
odejmowania. Użycie tego przycisku bezpośrednio po naciśnięciu
spowoduje wydrukowanie wyniku pośredniego oznaczonego symbolem „◊”,
2 EL-1801C
a obliczenia będą mogły być kontynuowane.
lub
Przycisk kasowania:
Kasowanie – zeruje zawartość pamięci oraz restartuje kalkulator w przypadku
zaistnienia błędu.
Kasowanie liczby – naciśnięty po wprowadzeniu liczby i przed
wprowadzeniem funkcji kasuje tę liczbę.
Przycisk sumowania:
Naciśnięty po
lub powoduje wydrukowanie całkowitego wyniku
dodawania lub odejmowania ze znakiem „*”.
Przycisk drukowania wyniku:
Podaje wynik mnożenia i dzielenia oraz umożliwia przeprowadzanie ciągłych
obliczeń ze stałą.
Mnożenie:
Kalkulator pamięta pierwszą wprowadzoną liczbę (tzw. mnożną) oraz operator
.
Dzielenie:
Kalkulator pamięta drugą wprowadzoną liczbę (tzw. dzielnik) oraz operator
Przycisk zmiany znaku:
Zmienia znak algebraiczny liczby (ujemny na dodatni i na odwrót).

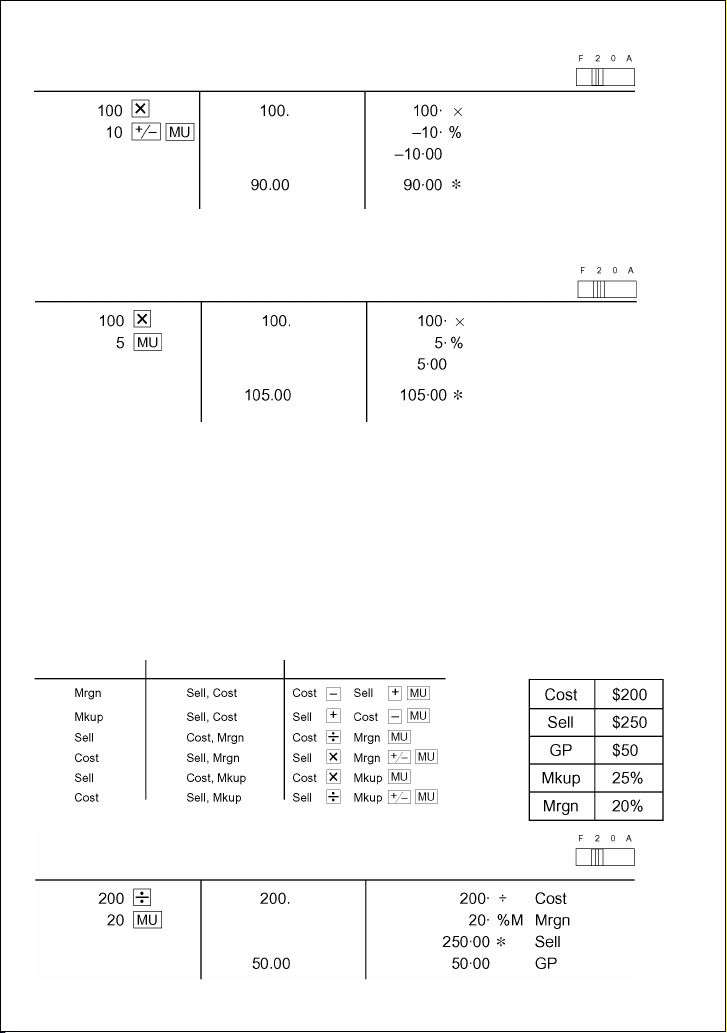

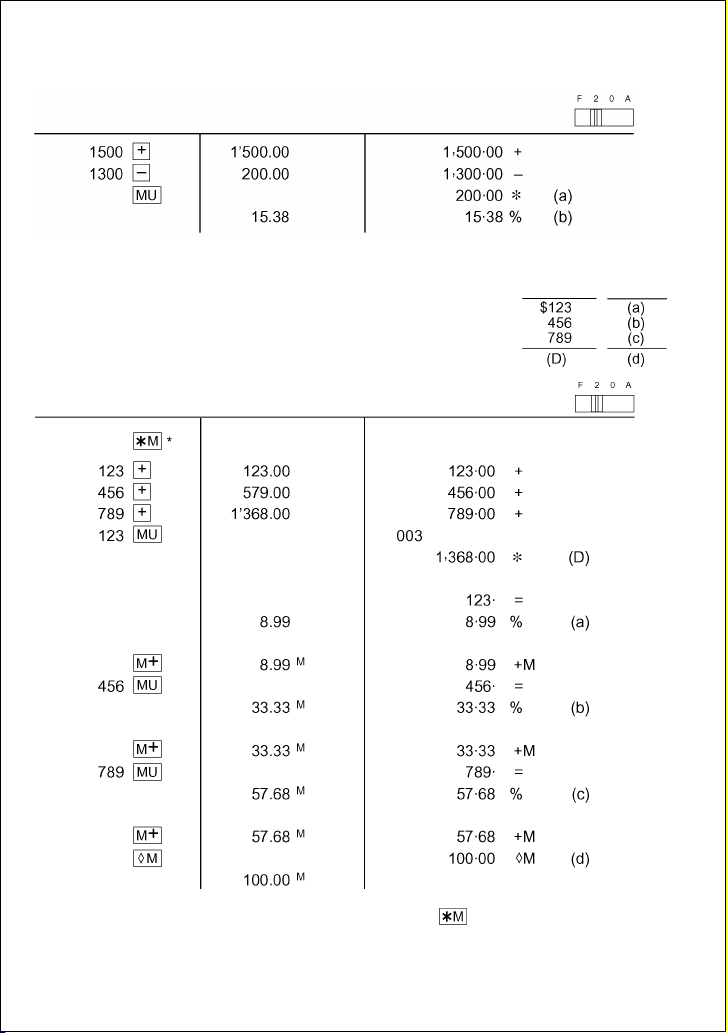

Przycisk obliczania marży:
Umożliwia obliczanie marży, narzutu, itp.
Przycisk przywoływania i kasowania zawartości pamięci
Przycisk przywoływania zawartości pamięci
Przycisk zapisywania stawki podatku:
Stawkę podatku można wprowadzić z dokładnością do 4 cyfr znaczących
(kropka dziesiętna nie jest wliczana).
Można zapamiętać tylko jedną stawkę podatku. Wprowadzenie kolejnej
stawki podatku spowoduje skasowanie poprzedniej.
Przycisk obliczania wartości brutto
Przycisk obliczania wartości netto
Wyświetlane symbole:
M : Symbol pamięci
Widoczny jest, gdy w pamięci znajduje się liczba.
– : Symbol minus
Widoczny jest, gdy wyświetlana liczba jest ujemna.
E : Symbol błędu
Widoczny jest, gdy wystąpił błąd przepełnienia lub inny.
TAX+ : Symbol wartości brutto
Widoczny jest, gdy wyświetlany wynik obciążony jest podatkiem.
TAX- : Symbol wartości netto
Widoczny jest, gdy wyświetlany jest wynik bez podatku.
TAX : Symbol wartości podatku
Widoczny jest, gdy ustawiona została stawka podatku.
EL-1801C 3
.
WYMIANA ROLKI Z PAPIEREM
Nie wolno instalować naddartego papieru, ponieważ mogłoby to spowodować zacięcie
drukarki. Uszkodzony koniec należy odciąć nożyczkami.
1. Wprowadź początek taśmy do szczeliny (rys. 1.).
2. Włącz zasilanie i pobierz papier naciskając
(rys. 2).
3. Unieś wspornik i załóż na niego rolkę z papierem (rys. 3).
NIE WOLNO CIĄGNĄĆ PAPIERU DO TYŁU, PONIEWAŻ MOGŁOBY TO
SPOWODOWAĆ USZKODZENIE MECHANIZMU DRUKUJĄCEGO.
Jeśli druk jest rozmazany, chociaż rolka drukująca znajduje się w prawidłowym położeniu,
WYMIANA ROLKI DRUKUJĄCEJ
należy wymienić rolkę.
Zalecane rolki drukujące: typ EA-781R-BK (czarna)
typ EA-781R-RD (czerwona)
NASĄCZANIE ZUŻYTEJ ROLKI TUSZEM LUB UŻYWANIE NIEORYGINALNYCH
ROLEK MOŻE SPOWODOWAĆ POWAŻNE USZKODZENIE DRUKARKI.
1. Wyłącz zasilanie.
2. Zdejmij pokrywę drukarki (rys. 1).
3. Zdemontuj rolkę drukującą obracając ją w kierunku przeciwnym do ruchu wskazówek
zegara i ciągnąc do góry (rys. 2).
4. Załóż i dociśnij nową rolkę drukującą w odpowiednim położeniu (rys. 3).
5. Załóż z powrotem pokrywę drukarki.
Czerwona Czarna
4 EL-1801C
Czyszczenie mechanizmu drukującego
Jeśli po pewnym czasie eksploatacji kalkulatora wydruki staną się niewyraźne, należy
wyczyścić mechanizm drukujący postępując według poniższego opisu:
1. Zdejmij osłonę drukarki i rolkę drukującą.
2. Załóż rolkę z papierem i rozwijaj go do momentu, w którym nie zostanie wysunięty od
przodu poprzez mechanizm drukujący.
3. Przyłóż szczoteczkę (np. do zębów) do kółka drukującego i wyczyść je naciskając przycisk
.
4. Załóż z powrotem rolkę drukującą i pokrywę drukarki.
Uwagi:
W żadnym wypadku nie wolno ręcznie obracać paska drukującego ani blokować go
podczas druku, ponieważ mogłoby to spowodować nieprawidłową pracę drukarki.
Nie wolno na siłę obracać mechanizmu drukującego, ponieważ mogłoby to spowodować
uszkodzenie drukarki.
WYMIANA BATERII
Baterie należy wymienić, gdy drukarka przestaje działać.
Poniżej opisana jest procedura wymiany baterii:
1. Wyłącz zasilanie.
2. Zdejmij osłonę baterii zsuwając ją w kierunku wskazywanym przez strzałkę.
3. Załóż baterie. Upewnij się, że oznaczenia „+” i „-” na bateriach odpowiadają oznaczeniom
„+” i „-” na obudowie kalkulatora. Należy wymieniać zawsze wszystkie 4 baterie.
4. Załóż osłonę baterii.
Zalecane baterie: cztery baterie manganowe o dużej wydajności (AA lub R6)
Uwaga:
Po wymianie baterii kalkulator może nie działać prawidłowo. W takim przypadku należy
wyjąć baterie, odczekać co najmniej dwie minuty, a następnie zainstalować je ponownie.
Również poddanie kalkulatora silnemu wstrząsowi mechanicznemu może spowodować
utratę danych lub nieprawidłowy wydruk. W takim przypadku należy ponownie
przeprowadzić obliczenia.
EL-1801C 5
PODŁĄCZENIE OPCJONALNEGO ZASILACZA
Opisywane urządzenie może być również zasilane z sieci elektrycznej przy pomocy
zasilacza sieciowego. Po podłączeniu zasilacza kalkulator automatycznie przełącza się na
zasilanie z sieci.
Zalecany zasilacz: model EA-28A (nie wolno podłączać żadnego innego zasilacza)
PODŁĄCZENIE ZASILACZA
Uwaga:
Przed podłączeniem lub odłączeniem zasilacza należy zawsze wyłączyć kalkulator.
Żeby podłączyć zasilacz, wykonaj czynności i .
Odłączając zasilacz należy postępować w odwrotnej kolejności.
OSTRZEŻENIE
Zasilacze innego typu mogą mieć inne parametry napięciowe, co może doprowadzić do
uszkodzenia kalkulatora.
BŁĘDY
W niektórych sytuacjach pamięć operacyjna może zostać przepełniona, albo może wystąpić
innego rodzaju błąd obliczeniowy. W takim przypadku na wyświetlaczu pojawia się symbol
„E” sygnalizujący błąd. Zawartość pamięci jest zachowywana.
Jeśli w momencie wystąpienia błędu na wyświetlaczu pojawia się symbol „0 • E”, a drukarka
drukuje na czerwono „- - - - - - -”, należy nacisnąć przycisk
, żeby skasować pamięć
i kontynuować pracę.
Przypadki, w których występuje błąd:
1. Jeśli część całkowita wyniku składa się z ponad 12.
2. Jeśli część całkowita liczby zapisanej w pamięci składa się z ponad 12 cyfr
(np.
3. Jeśli zostało wykonane dzielenie przez zero (np. 5
999999999999 1 ).
0 ).
6 EL-1801C
Pojemność
12 cyfr
DANE TECHNICZNE
wyświetlacza:
Zasilanie: 6V: cztery baterie manganowe o dużej wydajności (AA lub R6),
opcjonalny zasilacz sieciowy EA-28A
Automatyczne
wyłączanie:
Operacje
matematyczne:
W celu zmniejszenia zużycia baterii, kalkulator jest automatycznie
wyłączany po upływie 12 minut od przeprowadzenia ostatniej operacji.
Cztery działania arytmetyczne, mnożenie i dzielenie ze stałą, odwrotność liczby, potęgowanie, wielokrotne dodawanie i odejmowanie, licznik
artykułów, obliczenia procentowe, pamięć, obliczanie podatku, itp.
DRUKARKA
Typ: Drukarka mechaniczna
Szybkość
Ok. 2,1 linii na sekundę
drukowania:
Papier: Szerokość rolki: 57 mm – 58 mm
Maksymalna średnica rolki: 80 mm
Temperatura
0°C – 40 °C
podczas pracy:
Pobór mocy: Zasilanie bateryjne: 2,2 W
Czas działania: Ok. 5.000 godzin (przy wyłączonej drukarce, podczas wyświetlania
555’555 w temperaturze otoczenia 25°C). Czas działania zależy od typu
baterii i sposobu eksploatacji.
Wymiary:
170 mm × 231 mm × 57,5 mm (szer. × gł. × wys.)
Waga: Ok. 580 g (z bateriami)
Akcesoria: Dwie rolki drukujące (zainstalowane), rolka papieru, cztery baterie
i instrukcja obsługi
EL-1801C 7
PRZYKŁADOWE OBLICZENIA
1. Przełącznik określający położenie kropki dziesiętnej należy ustawić tak, jak jest to
wskazane w poszczególnych przykładach.
2. Przełącznik trybu zaokrąglania należy ustawić w położeniu „5/4”, o ile nie ma na ten temat
dodatkowej informacji.
3. Przed rozpoczęciem obliczeń należy nacisnąć kolejno przyciski
.
4. W przypadku popełnienia błędu podczas wprowadzania liczby należy nacisnąć przycisk
i wprowadzić prawidłową liczbę.
5.Przykładowe operacje są przedstawione w następujący sposób (o ile nie zostało to
powiedziane inaczej):
Działanie Wskazanie
Wydruk
wyświetlacza
WIELOKROTNE DODAWANIE I ODEJMOWANIE
DODAWANIE I ODEJMOWANIE W TRYBIE KASOWYM
*1 Proszę zwrócić uwagę, że podczas wprowadzania liczb nie był używany przycisk .
8 EL-1801C

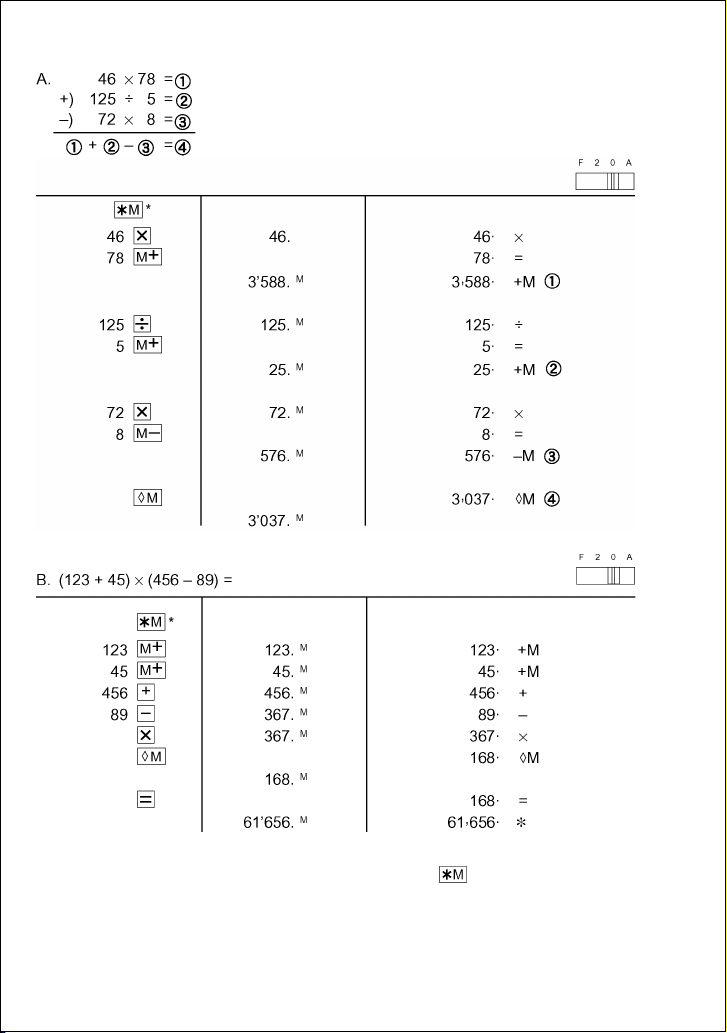

OBLICZENIA ZŁOŻONE
OPERACJE NA STAŁYCH
EL-1801C 9
POTĘGOWANIE
PROCENT
OBLICZANIE ODWROTNOŚCI LICZBY
OBLICZANIE PODWYŻEK I RABATÓW
A. 15% podwyżka wartości 100
Wielkość podwyżki
Wartość po podwyżce
10 EL-1801C
B. 10% rabat od wartości 100
Wielkość rabatu
Wartość z rabatem
OBLICZANIE PODWYŻEK I RABATÓW
A. 15% podwyżka wartości 100
Wielkość podwyżki
Wartość po podwyżce
OBLICZANIE NARZUTU I MARŻY
Na podstawie znajomości wielkości narzutu i marży można obliczyć zysk procentowy.
Marża określa, jaki procent przychodu stanowi cena sprzedaży.
Narzut określa, jaki procent przychodu stanowi cena zakupu.
Oznaczenia użyte w tabeli:
– „Cost” oznacza koszt.
– „Sell” oznacza cenę sprzedaży.
– „GP” oznacza dochód brutto.
– „Mkup” oznacza narzut.
– „Mrgn” oznacza marżę.
Szukane Dane Operacje
Przykład:
EL-1801C 11
OBLICZANIE ZMIANY PROCENTOWEJ
Obliczenie różnicy w dolarach (a), a następnie zmiany procentowej (b) pomiędzy dwoma
rocznymi wynikami sprzedaży: 1.500$ w jednym roku i 1.300$ w poprzednim.
ROZKŁAD PROCENTOWY
Obliczenie, jaki procent całości stanowi każdy ze składników
Wydatki: %
* Przed rozpoczęciem obliczeń należy nacisnąć przycisk
12 EL-1801C
, żeby skasować pamięć.
OBLICZENIA Z WŁĄCZONYM LICZNIKIEM ARTYKUŁÓW
Nr rachunku, artykułu, itp.
Razem:
Liczba rachunków,
artykułów, itp.
Kwota
EL-1801C 13
OBLICZENIA Z WYKORZYSTANIEM PAMIĘCI
* Przed rozpoczęciem obliczeń należy nacisnąć przycisk
14 EL-1801C
, żeby skasować pamięć.
OBLICZENIA PODATKOWE
Przykład 1
Ustawienie stawki podatku na 5%.
Przykład 2
Obliczenie wartości brutto od podstawy 800€ przy stawce podatku ustawionej na 5%.
Przykład 3
Obliczenie wartości netto od sumy dwóch wartości 840€ i 525€ obłożonych 5% podatkiem.
EL-1801C 15
NOTATKI
16 EL-1801C
SHARP ELECTRONICS
GESSELSCHAFT M.B.H. Sp. z o.o.
ODDZIAŁ W POLSCE
02-844 Warszawa, ul. Puławska 469
tel. +48 22 545 81 00
Loading...
