seca 701

D

Bedienungsanleitung und Garantieerklärung 3

GB

Instruction manual and guarantee 17

F

Mode d’emploi et garantie 31

I

Manuale di istruzioni e garanzia 45

E

Manual de instrucciones y garantia 59
Betjeningsvejledning og garantibevis 73

DK

S

Bruksanvisning och garanti 87
Bruksanvisning og garantierklæring 101

N

FIN

Käyttöohje ja takuu 115
Bedieningshandleiding en garantieverklaring 129

NL

P

Instruções de utilização e declaração de garantia 143

GR

Οδηγίες χειρισµού και εγγύηση

Druckerschnittstelle / printer interface 174/175

157

0108

05

ISO

9001

Deutsch

Mit Brief und Siegel

Mit seca Produkten kaufen Sie nicht nur über ein Jahrhundert ausgereifte Technik, son­dern auch eine behördlich und gesetzlich und durch Institute bestätigte Qualität.
seca-Produkte entsprechen schon heute den gesetzlichen Bestimmungen von morgen.
Mit seca kaufen Sie Zukunft.

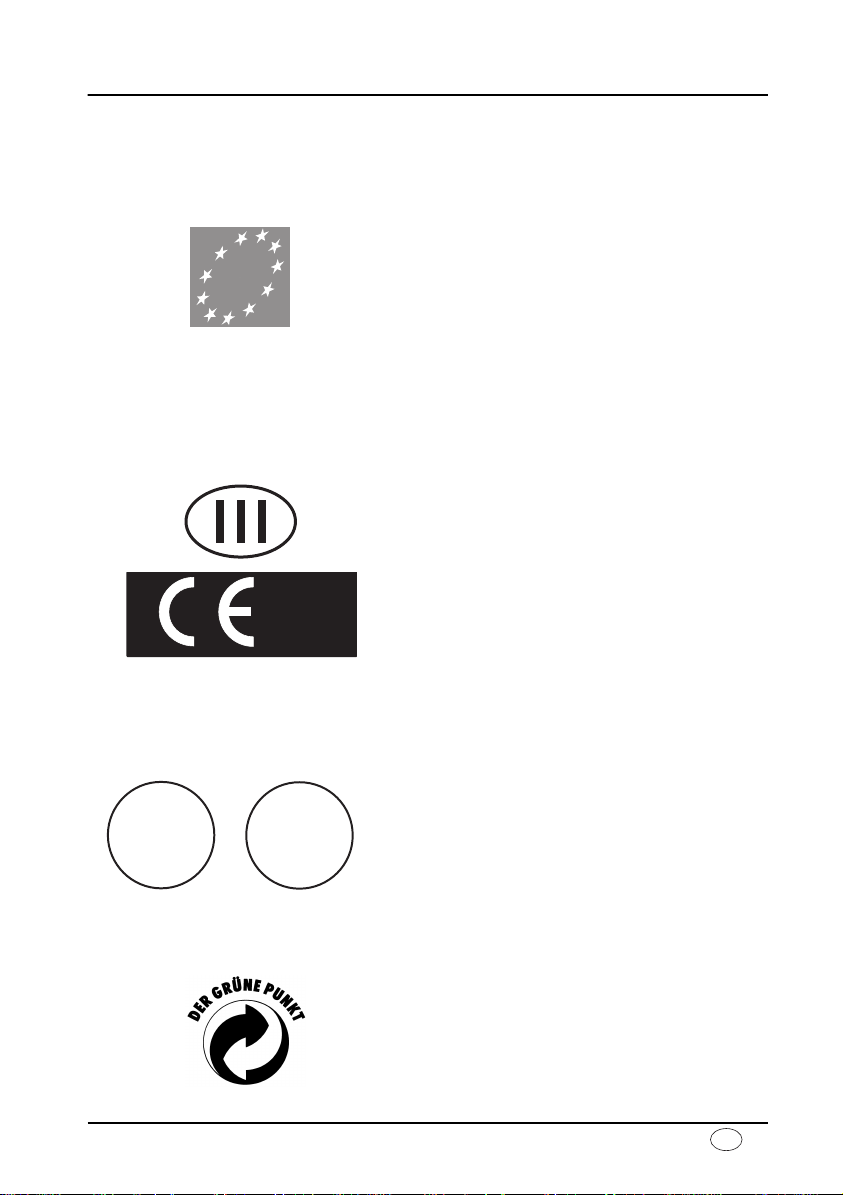

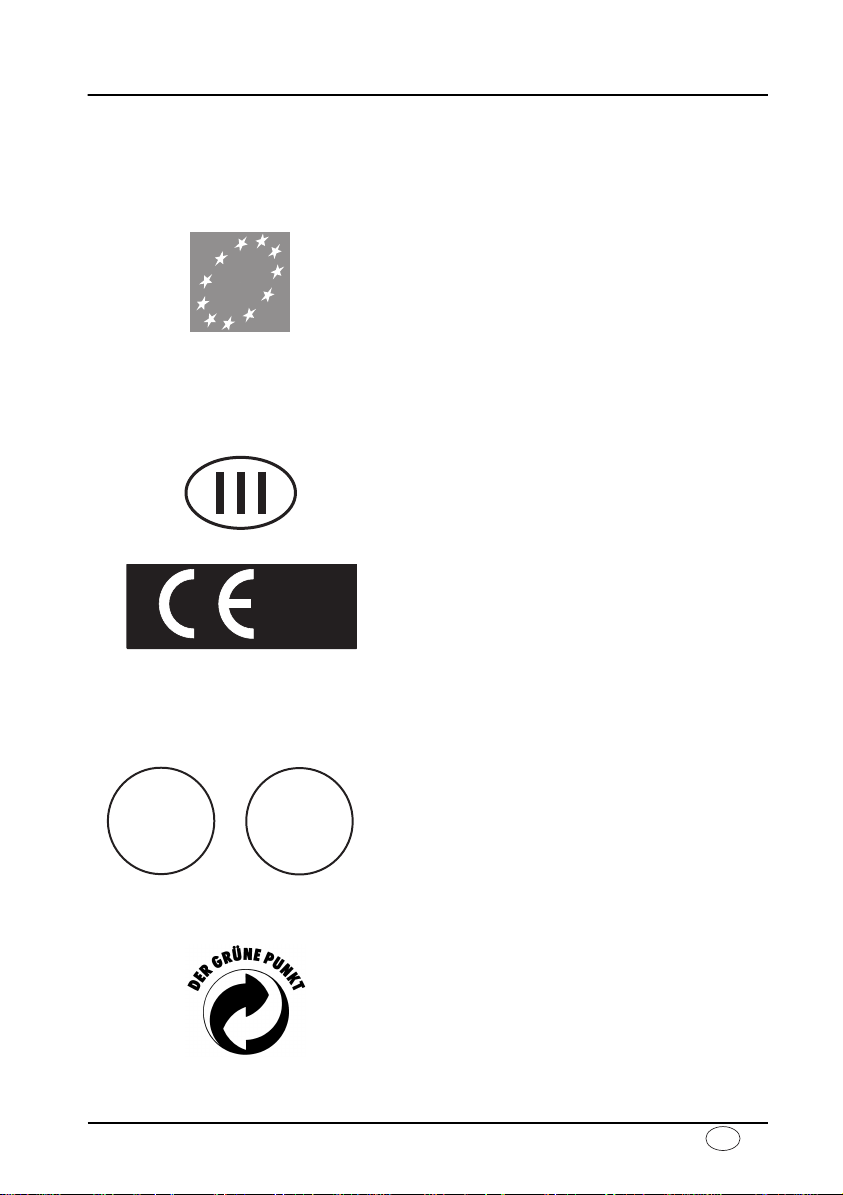

Die Produkte in dieser Bedienungsanleitung ent­sprechen dem Medizinproduktegesetz, d.h. der
Richtlinie 93/42/EWG des Rates der Europäi­schen Gemeinschaft, die in ganz Europa in natio­nale Gesetze verankert ist.

Waagen, die dieses Zeichen tragen, sind in der

M

Europäischen Gemeinschaft in der Heilkunde zu­gelassen. seca-Waagen mit diesem Zeichen erfül­len die hohen qualitativen und technischen
Anforderungen, die an eichfähige Waagen gestellt
werden.

Waagen, die dieses Zeichen tragen, sind nach der
Genauigkeitsklasse III der EG-Richtlinie 90/384
EWG geeicht.

Produkte, die dieses Zeichen tragen, erfüllen fol­gende Richtlinien und Normen

1. Richtlinie 90/384/EWG über nichtselbsttä­tige Waagen

2. Richtlinie 93/42/EWG über Medizinprodukte

3. DIN EN 45501 über Metrologische Aspekte
nichtselbsttätiger Waagen

Auch von offizieller Seite wird die Professionalität
von seca anerkannt. Der TÜV Product Service, die

ISO

13485

Modell 701 3

zuständige Stelle, für Medizinprodukte, bestätigt
mit dem Zertifikat, dass seca die strengen gesetz­lichen Anforderungen als Medizinproduktherstel­ler konsequent einhält. secas Qualitätssiche­rungssystem umfasst die Bereiche Entwicklung,
Produktion, Vertrieb und Service von medizini­schen Waagen und Messsystemen sowie die
Ergometrie.

seca hilft der Umwelt.
Die Einsparung natürlicher Ressourcen liegt uns
am Herzen. Deshalb bemühen wir uns, Verpak­kungsmaterial dort einzusparen, wo es sinnvoll ist.
Und das, was übrigbleibt, kann über das Duale
System bequem vor Ort entsorgt werden.

D

1. Herzlichen Glückwunsch!

Mit der elektronischen Personenwaage

seca 701

gleichzeitig robustes Gerät erworben.
Seit über 150 Jahren stellt seca seine Er-

fahrung in den Dienst der Gesundheit und
setzt als Marktführer in vielen Ländern der
Welt mit innovativen Entwicklungen für
das Wiegen und Messen immer neue
Maßstäbe.

Die elektronische Personenwaage

seca 701

tionalen Vorschriften hauptsächlich in
Krankenhäusern, Arztpraxen und statio­nären Pflegeeinrichtungen zum Einsatz.
Die Waage ist ein Medizinprodukt der
Klasse I und entsprechend der Genauig­keitsklasse III geeicht.

Neben der konventionellen Bestimmung
des Gewichtes bietet die

haben Sie ein hochpräzises und

kommt entsprechend den na-

seca 701

eine

Funktion zur Ermittlung des Body-Mass­Indexes. Hierzu wird mittels der Bedien­tastatur die Körpergröße eingegeben und
automatisch der zum Gewichtswert gehö­rende Body-Mass-Index errechnet.

Eine besondere Eigenschaft dieser Waage
ist die „Mutter-Kind-Funktion“. Somit kann
das Gewicht von Säuglingen und Kleinkin­dern ganz einfach ermittelt werden – und
zwar auf dem Arm der Mutter.

Durch die hohe Genauigkeit und die
Mutter-Kind-Funktion ist die
auch sehr gut für den Einsatz in der
Pädiatrie geeignet.

Die Waage ist sehr stabil gebaut und wird
Ihnen lange treue Dienste leisten. Sie ist
einfach zu bedienen und die große Anzei­ge ist leicht lesbar.

seca 701

2. Sicherheit

Bevor Sie die neue Waage benutzen, nehmen Sie sich bitte ein wenig Zeit, um die folgen­den Sicherheitshinweise zu lesen.

• Beachten Sie die Hinweise in der Be­dienungsanleitung.

• Bewahren Sie die Bedienungsanleitung
und die darin enthaltene Konformitäts­erklärung sorgfältig auf.

• Sie dürfen die Waage nicht fallen lassen
oder heftigen Stößen aussetzen.

• Lassen Sie Wartung und Nacheichun­gen regelmäßig durchführen (siehe
„Wartung“ auf Seite 13).

• Lassen Sie Reparaturen ausschließlich
von autorisierten Personen durchführen.

• Verwenden Sie ausschließlich den an­gegebenen Batterietyp (siehe „Batterie­wechsel“ auf Seite 13).

• Achten Sie bei der Verwendung der
Waage mit einem Netzteil darauf, dass
die Verlegung des Zuleitungskabels
eine Stolpergefahr oder ein Hinterha­ken ausschließt.

4

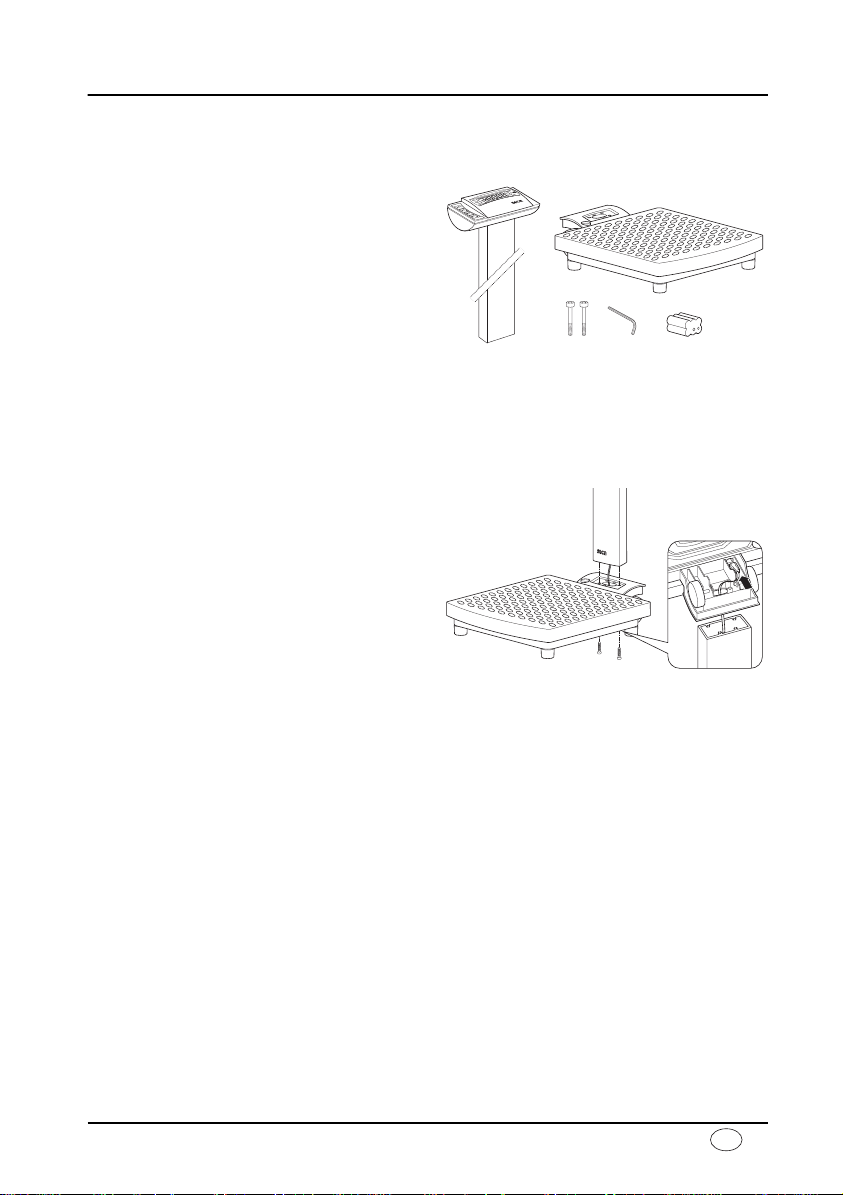

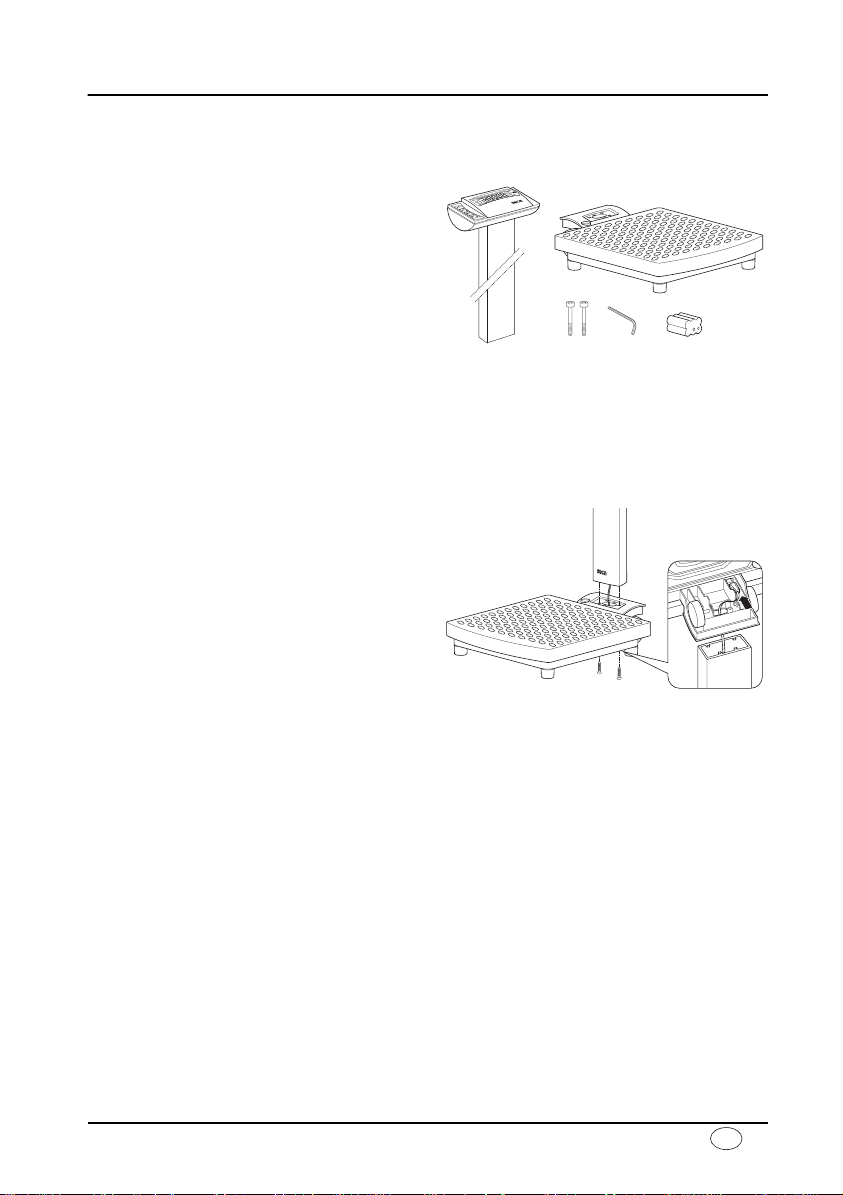

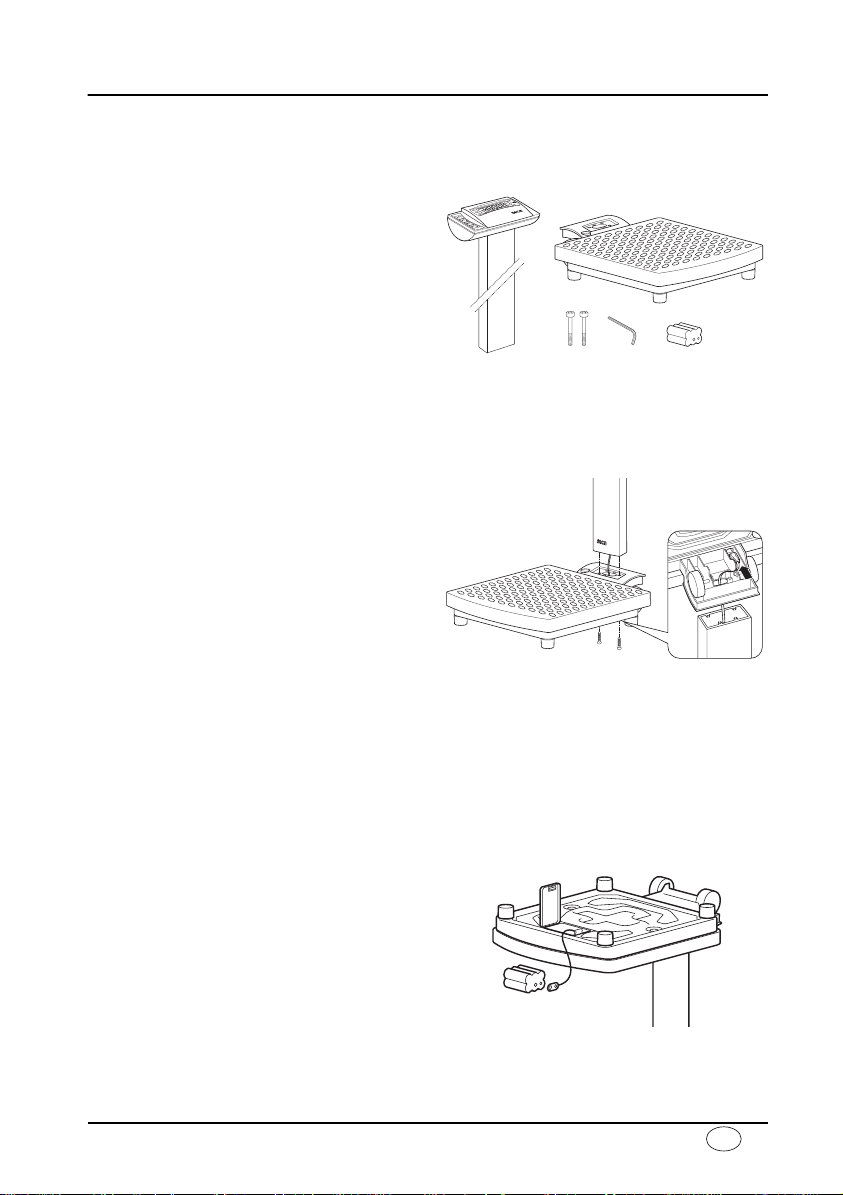

3. Bevor es richtig losgeht…

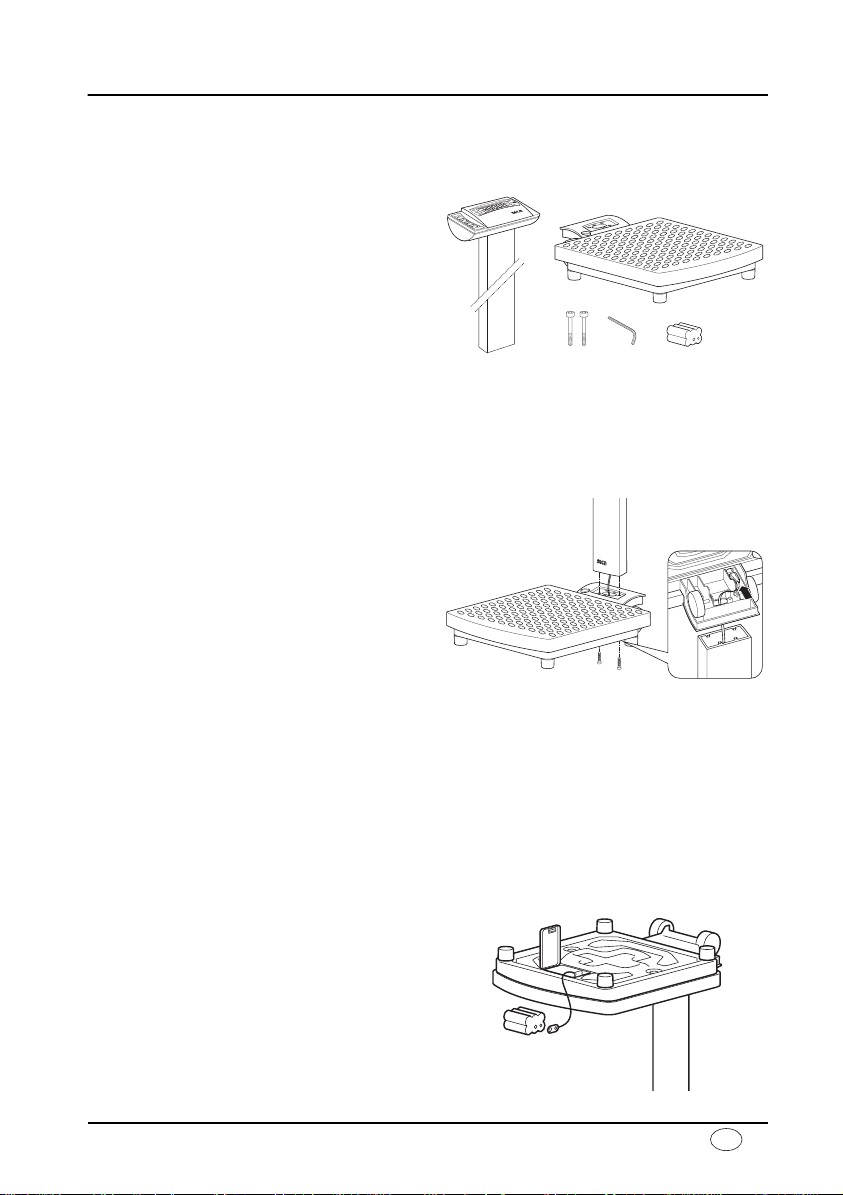

Auspacken

Im Lieferumfang sind enthalten:

• Wägeplattform

• Säule mit Anzeigekopf

•2 Schrauben M6 x 45

•1 Innensechskantschlüssel SW 5

•1 Bedienungsanleitung

seca 701

• Batteriehalter mit 6 Batterien Typ

seca 7017021904 / -994

•1 seca Netzgerät

Montage der Säule

Die Säule mit dem Anzeigekopf wird an der Wägeplattform montiert.
– Führen Sie das Anschlusskabel durch

– Setzen Sie die Säule in die Aussparung.

– Verschrauben Sie die Säule von unten

– Schließen Sie den Stecker des An-

– Stellen Sie anschließend die Waage

:

Mignon AA 1,5 V

:

die Öffnung.

Die Anzeige soll für Personen lesbar
sein, die auf der Waage stehen.

mit der Wägeplattform.
Legen Sie eventuell die Waage vorsich-

tig auf die Seite, um die Schrauben fest­zuziehen.

schlusskabels an der Rückseite der
Waage an.

wieder aufrecht hin.

Stromversorgung

seca 701
seca 7017021904 / -994

oder Batterien.
Die LC-Anzeige hat einen geringen Stromverbrauch – mit einem Satz Batterien sind

16.000 Wägungen möglich.

Modell 701 5

: Die Stromversorgung der Waage erfolgt ausschließlich über Batterien.

: Die Stromversorgung der Waage erfolgt über ein Netzgerät

D

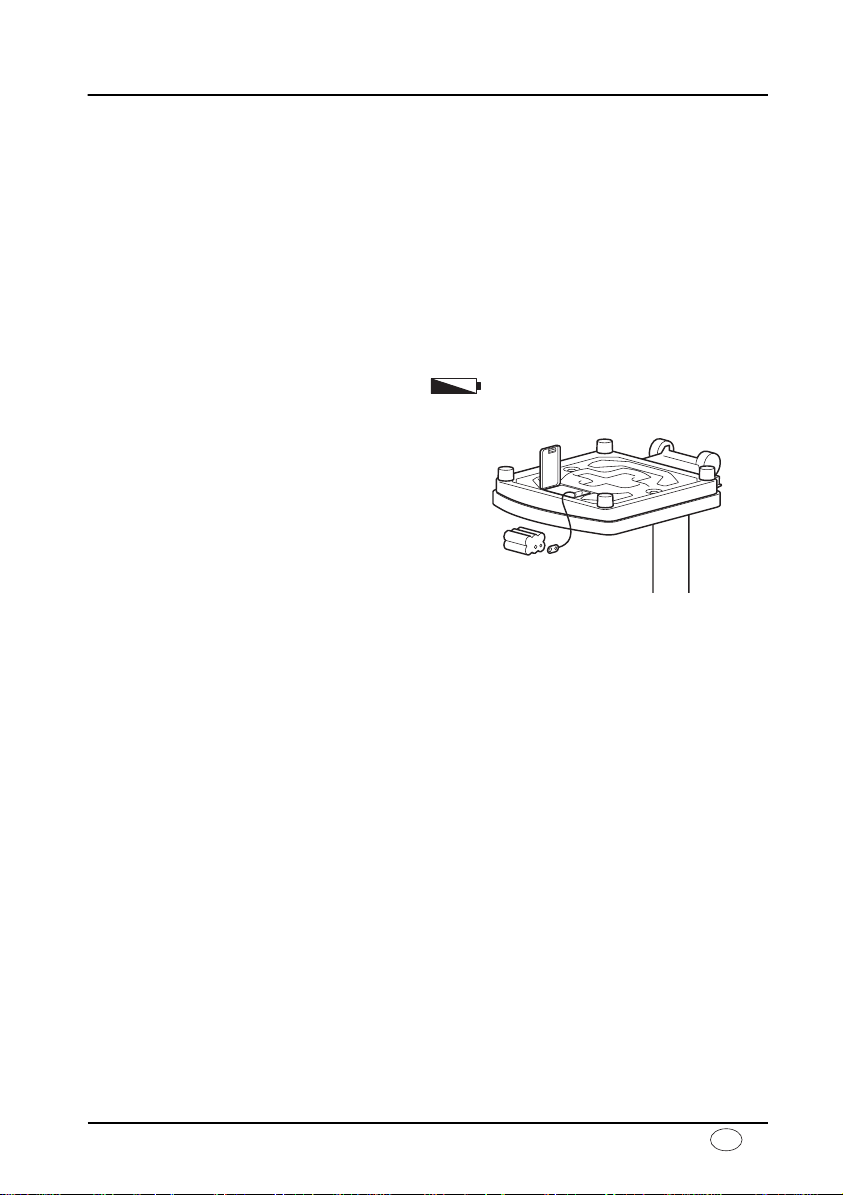

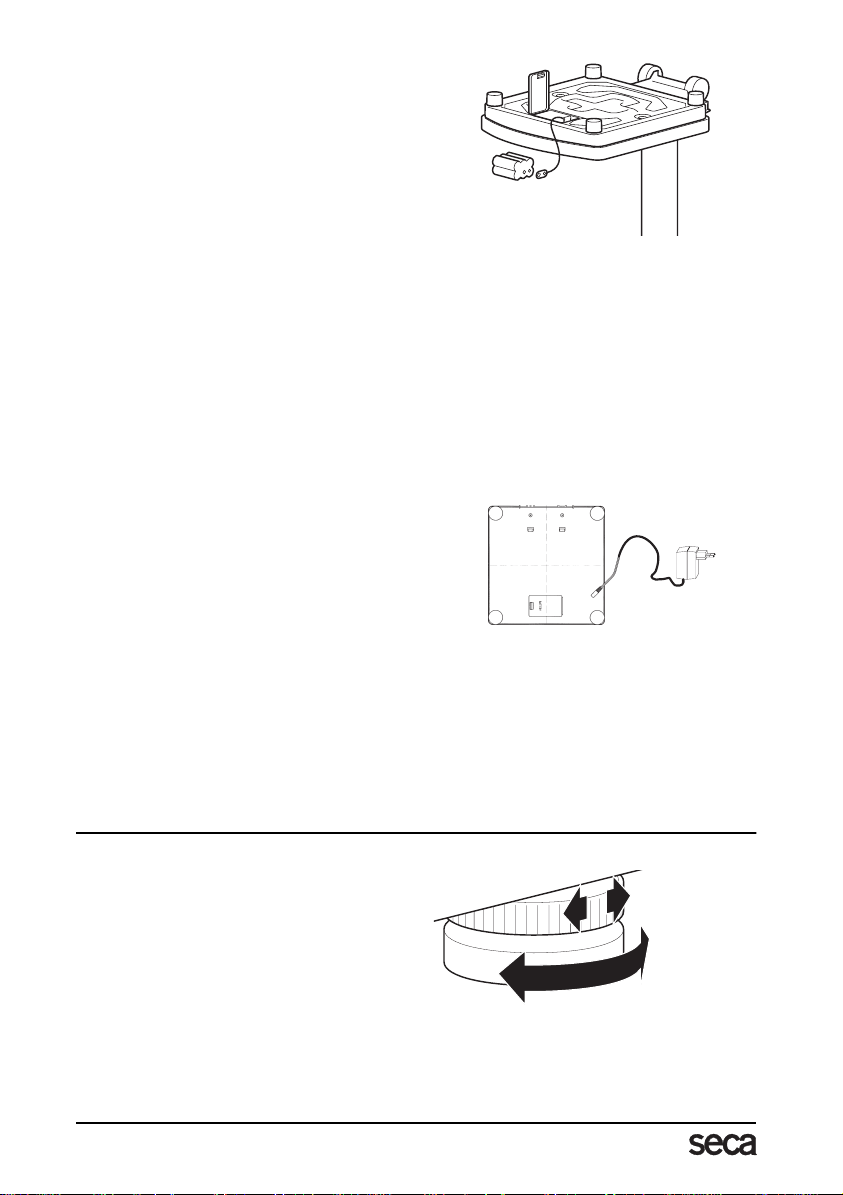

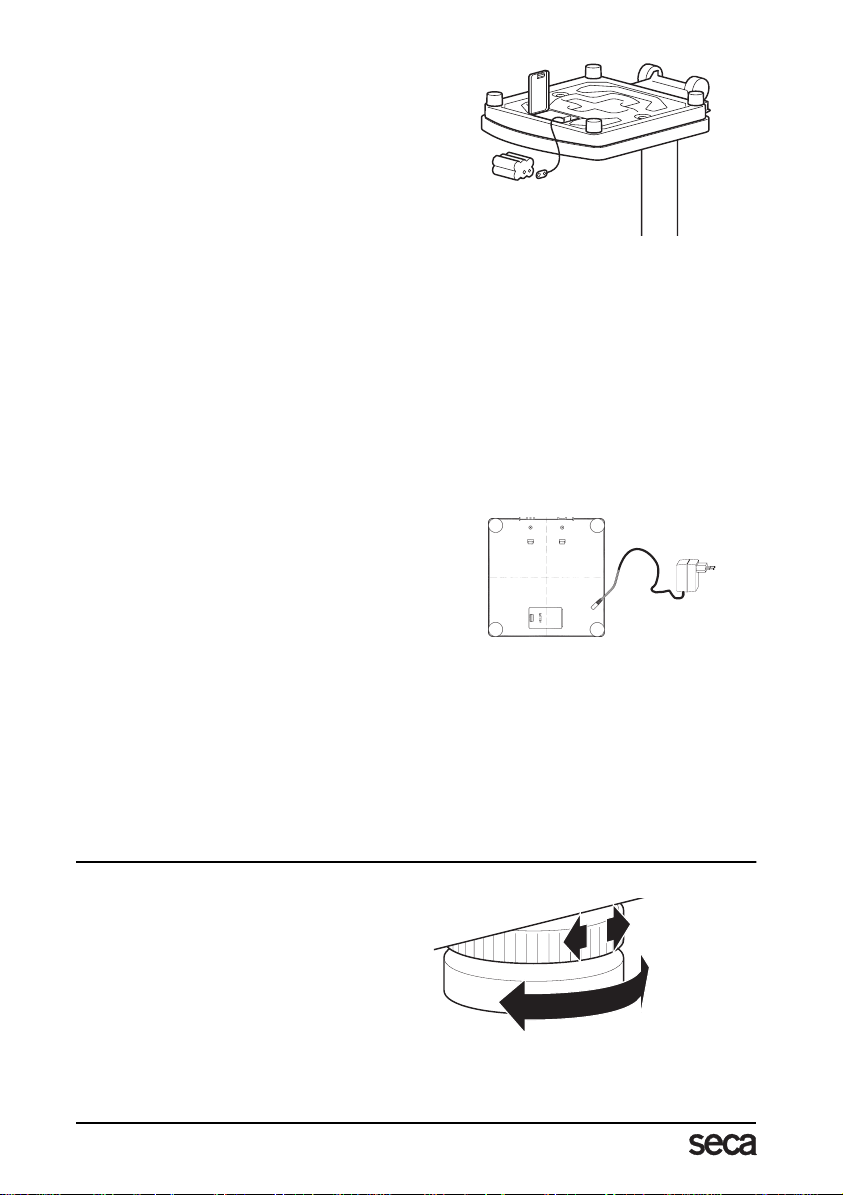

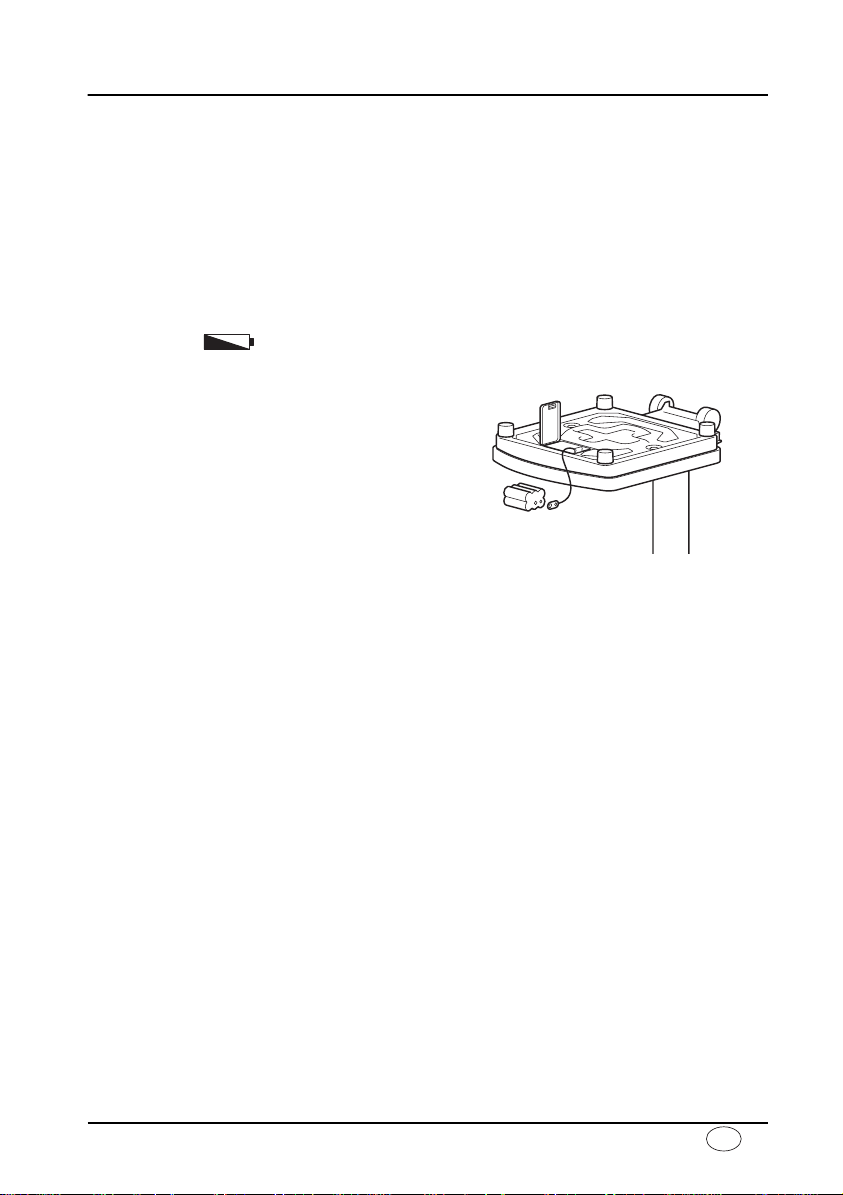

– Drehen Sie die Waage vorsichtig um, so

dass der Boden der Waage zugänglich
ist.

– Drücken Sie den Verschluss des Batte-

riefachs in Richtung des Aufdrucks
„Battery“ und klappen Sie den Deckel
auf.

– Schließen Sie das Kabel an die Halte-

rung mit Batterien an.

– Legen Sie die Halterung in das Batterie-

fach.

– Verschließen Sie den Deckel und dre-

hen Sie anschließend die Waage wieder
um.

Hinweis: Die Waage ist für den Einsatz mit einem seca Netzgerät vorbereitet, das
als Zubehör erhältlich ist.

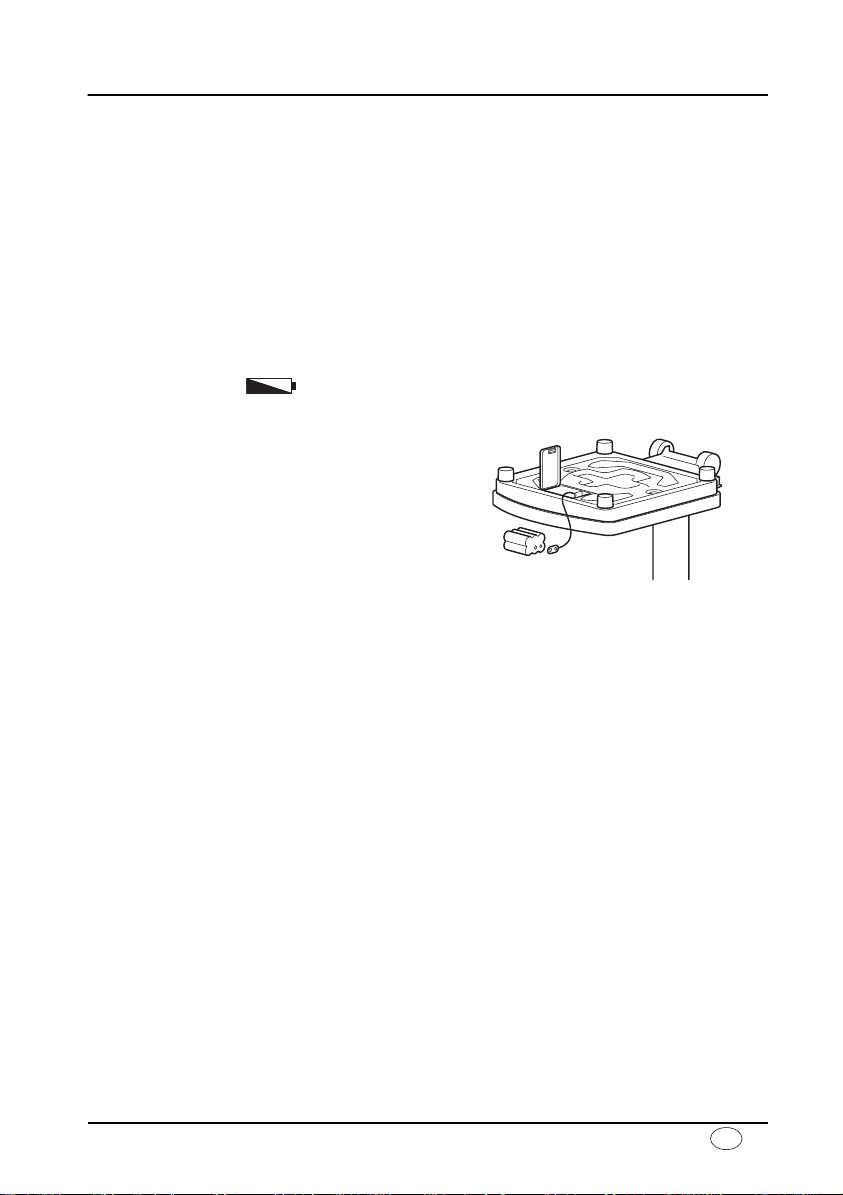

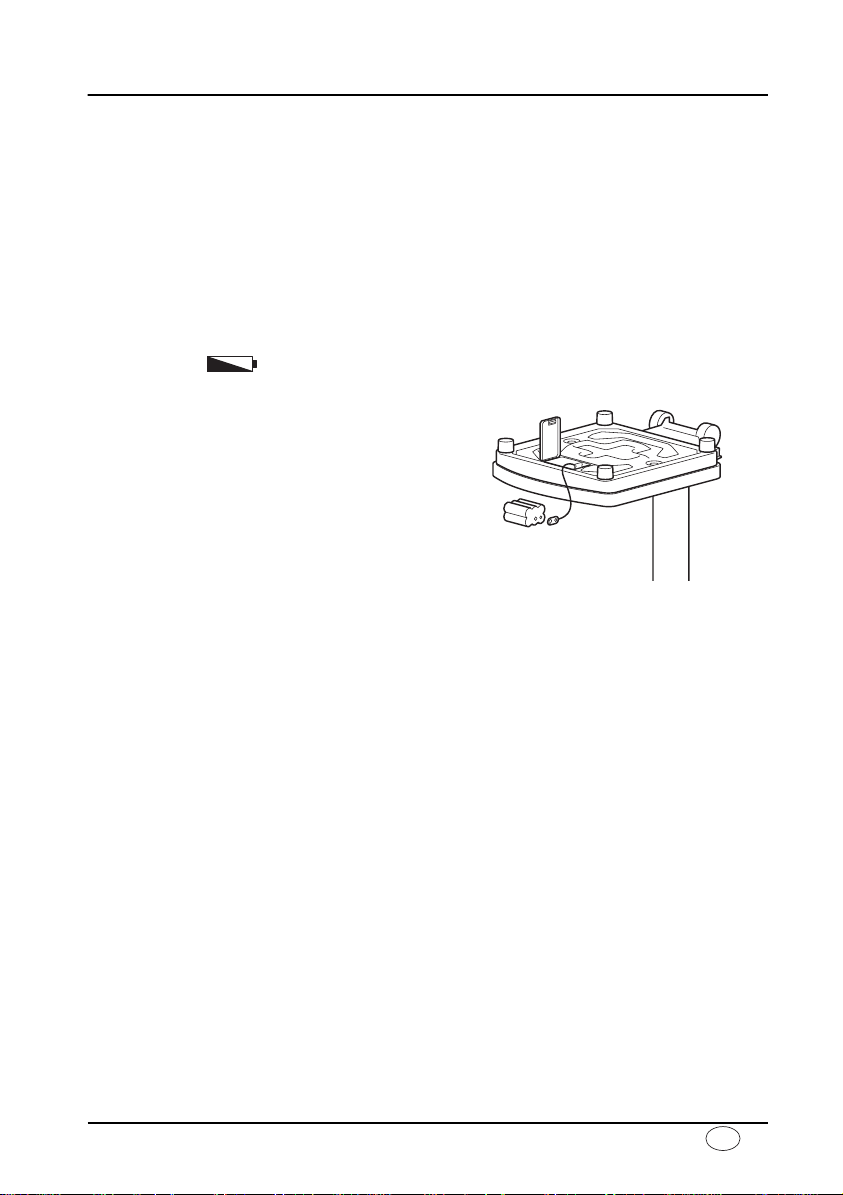

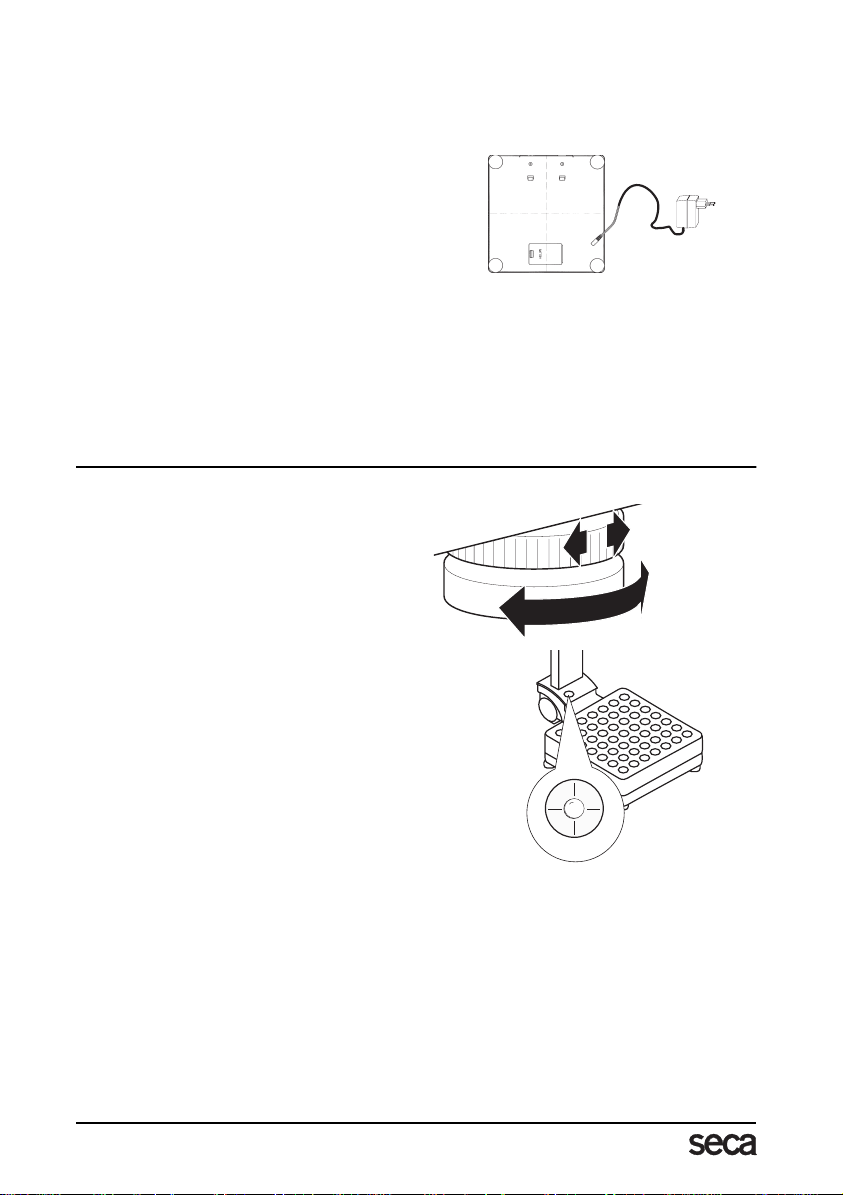

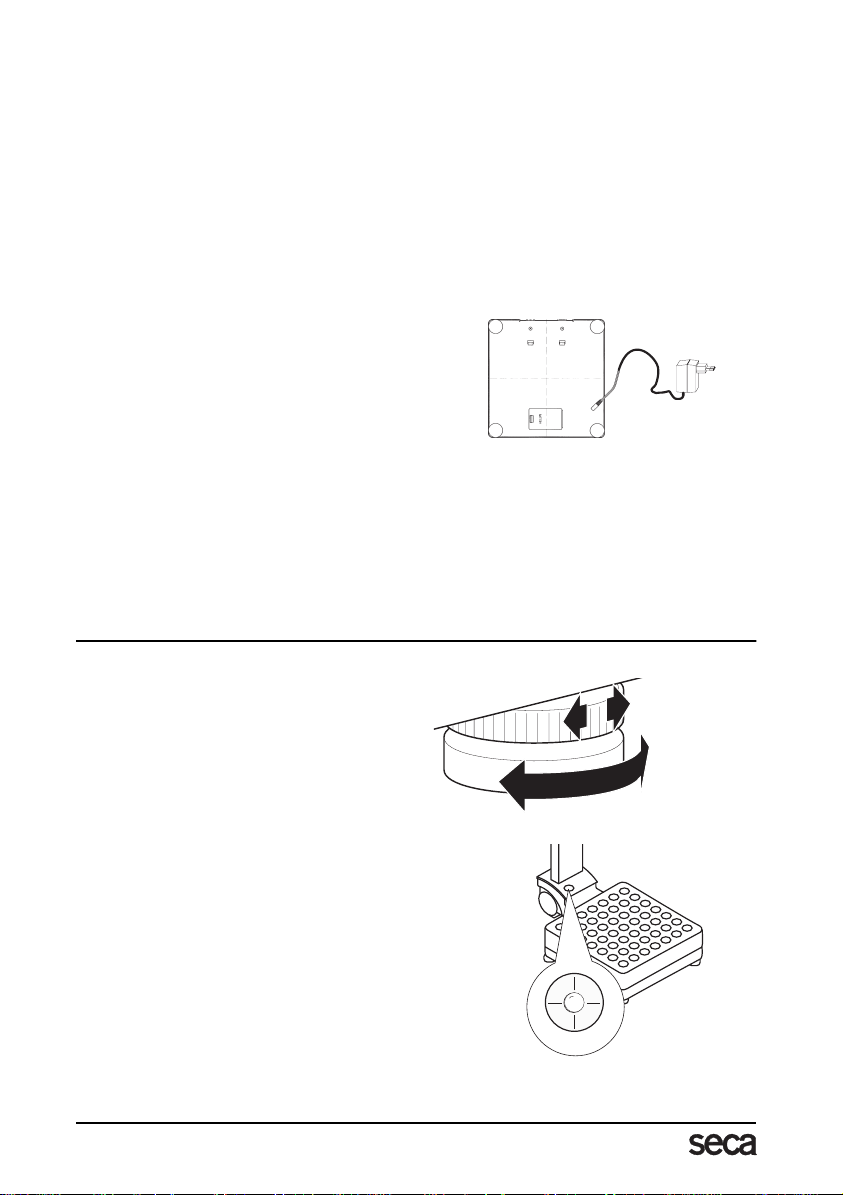

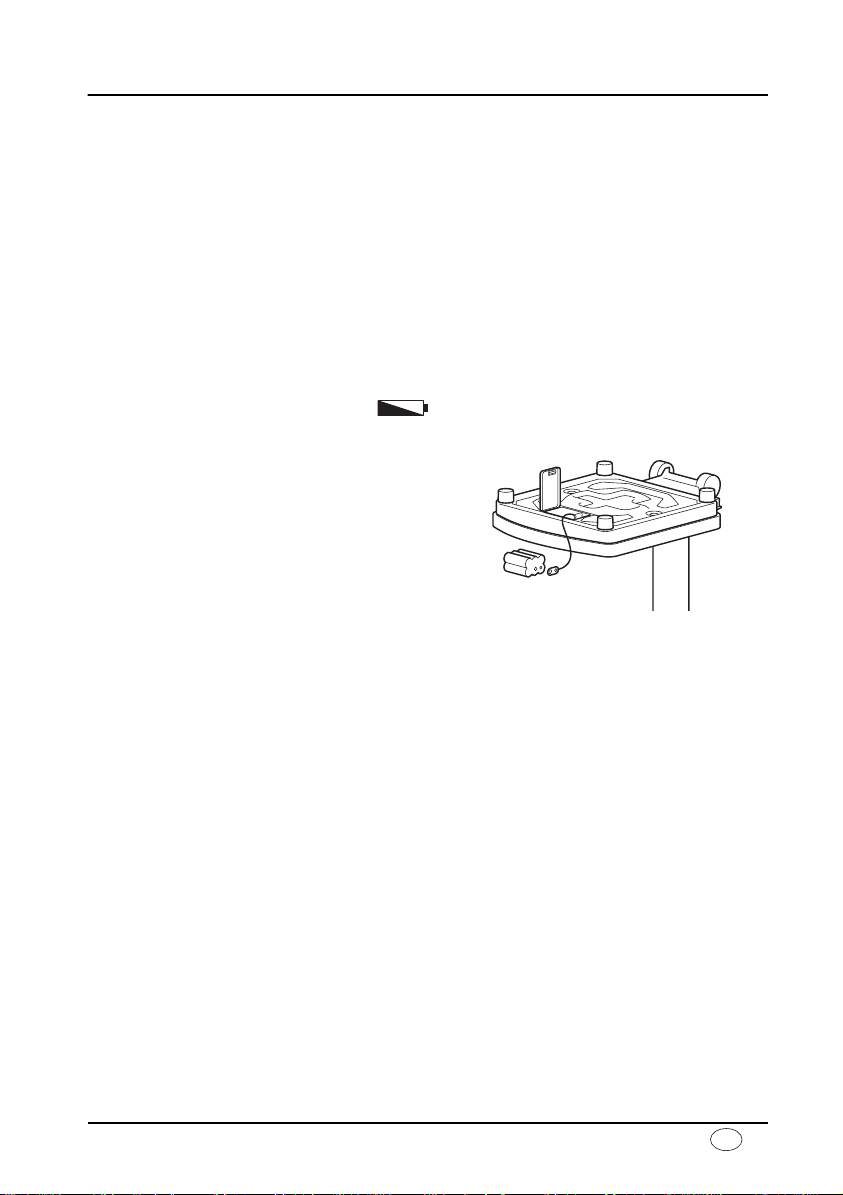

Anschluss des Netzgerätes

Die Anschlussbuchse für das Netzgerät befindet sich im Waagenboden.

Bitte prüfen Sie unbedingt vor dem Anschluss des Gerätes, ob die auf dem Netz­gerät angegebene Wechselspannung mit der auf dem Stromzähler angegebenen
Ortsnetzspannung übereinstimmt.

– Kippen Sie die Waage vorsichtig auf die

Seite, so dass der Boden der Waage
zugänglich ist.

– Stecken Sie den Klinkenstecker des

Netzteils in die Anschlussbuchse im
Waagenboden.

– Stellen Sie die Waage wieder aufrecht

hin.

– Schließen Sie das Netzgerät an eine

Steckdose an.

Stecker-NetzteilWaage von unten

Hinweis: Das Netzteil kann ohne Beschädigung der Waage oder Batterien auch
bei eingelegten Batterien verwendet werden.

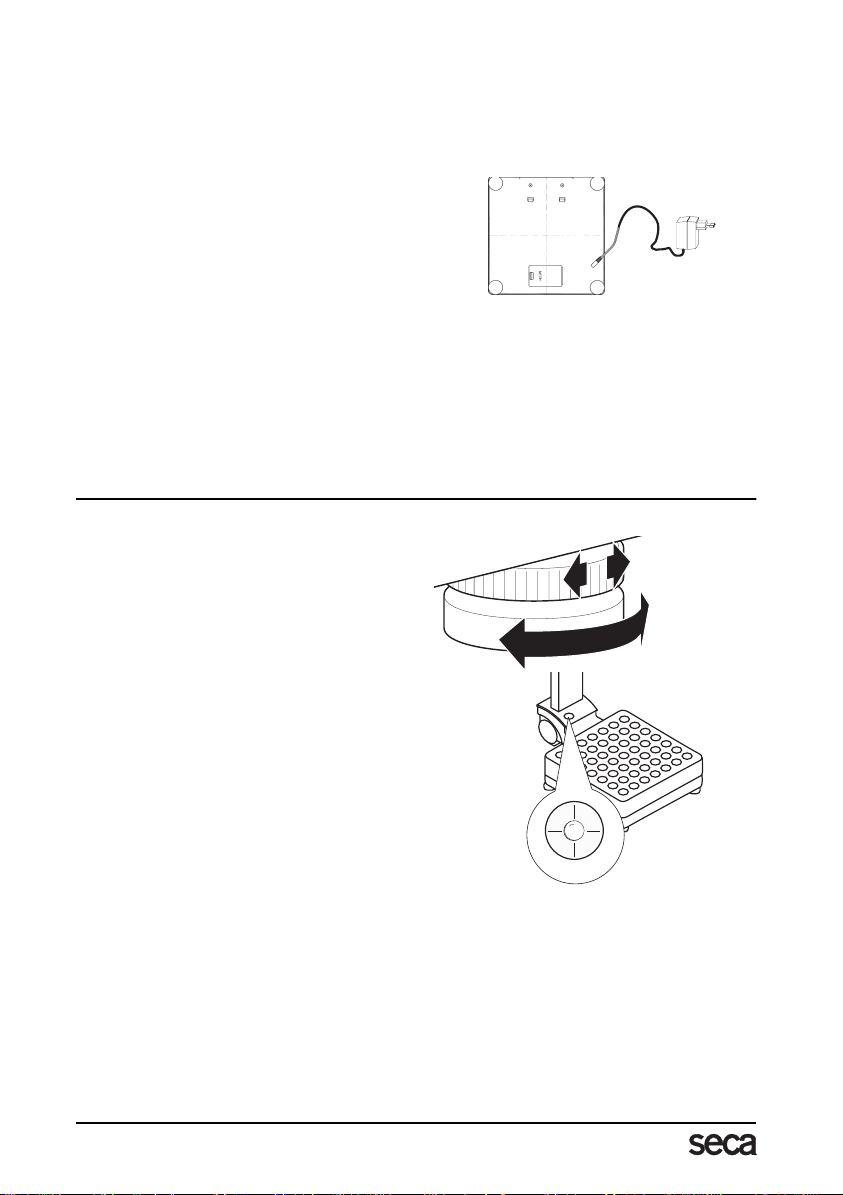

4. Waage aufstellen und ausrichten

– Stellen Sie die Waage auf einen festen

Untergrund.

– Lösen Sie die Kontermuttern über den

vier Fußschrauben (1)

– Richten Sie die Waage durch Drehen

der Fußschrauben aus. Die Luftblase
der Libelle muss sich genau in der Mitte
des Kreises befinden (2).

6

3.

1.

2.

– Schrauben Sie anschließend die Kon-

termuttern wieder fest (3).

– Achten Sie darauf, dass die Waage nur

mit den Füßen Bodenkontakt hat. Die
Waage darf nirgends aufliegen.

Wichtig!
Die Ausrichtung des Waagenbodens
muss bei jedem Standortwechsel
überprüft und eventuell korrigiert
werden.

Libelle

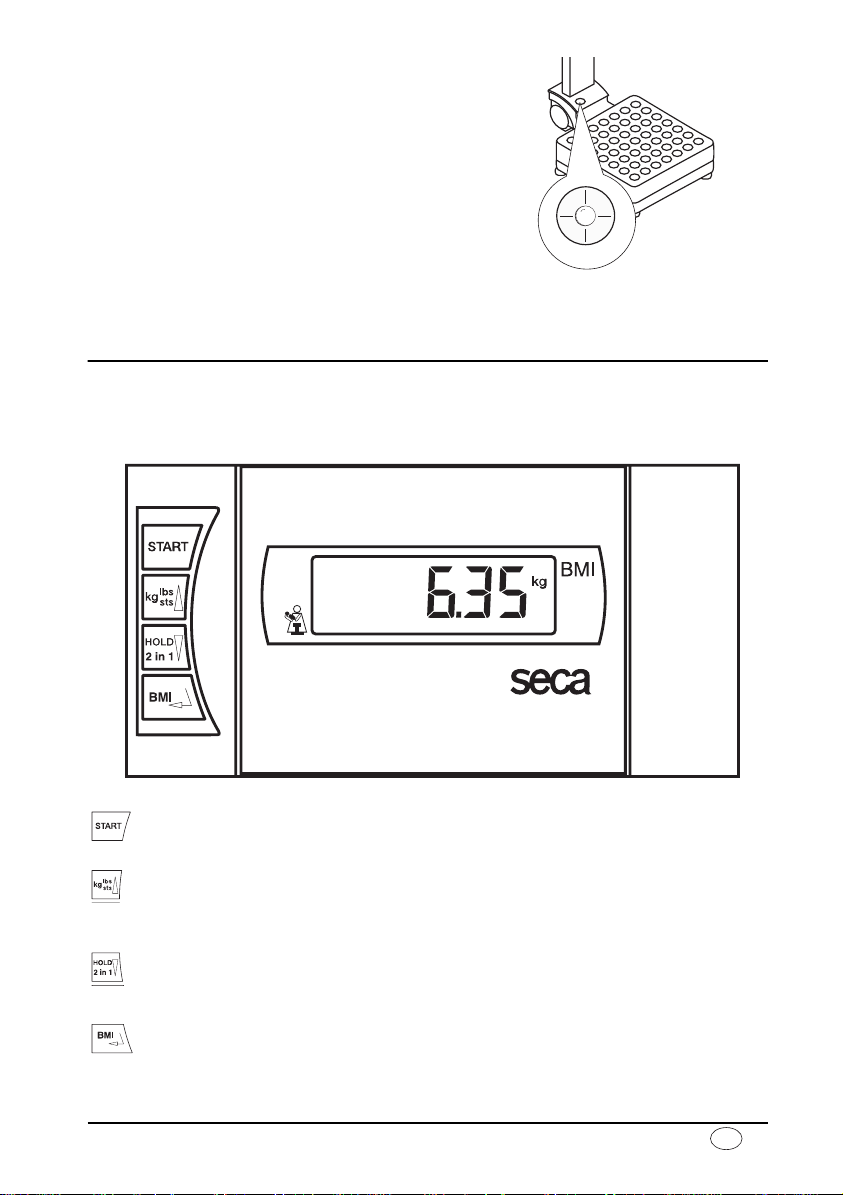

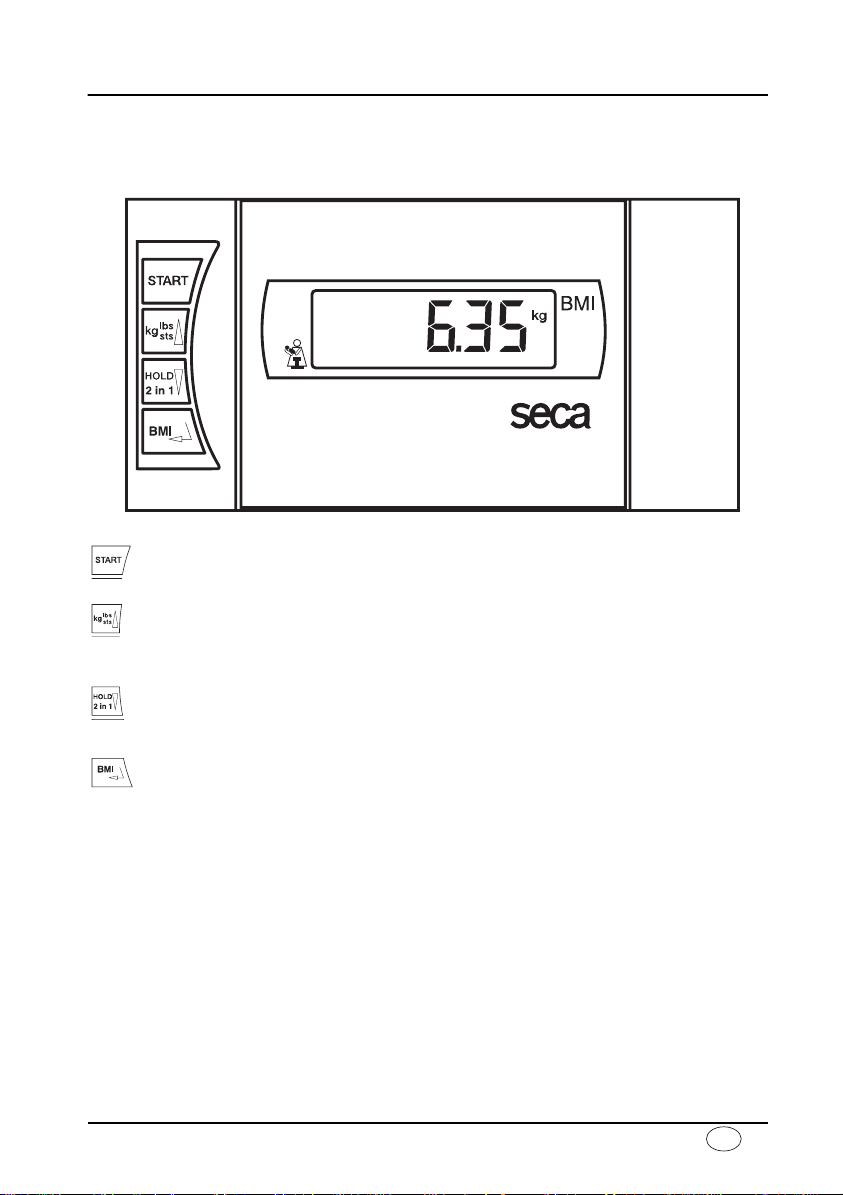

5. Bedienung

Bedienelemente und Anzeigen

Die Bedienelemente und das Display befinden sich in dem Anzeigenteil.

Ein- und Ausschalten der Waage

im Normalbetrieb
im Funktionsmenü

kurzer Tastendruck

langer Tastendruck

im Funktionsmenü

BMI-Funktion aktivieren, Bestätigung

Modell 701 7

s

keine Funktion

s

Wert erhöhen

s

Hold-Funktion aktivieren/deaktivieren

s

2 in 1-Funktion aktivieren/deaktivieren

s

Wert verringern

D

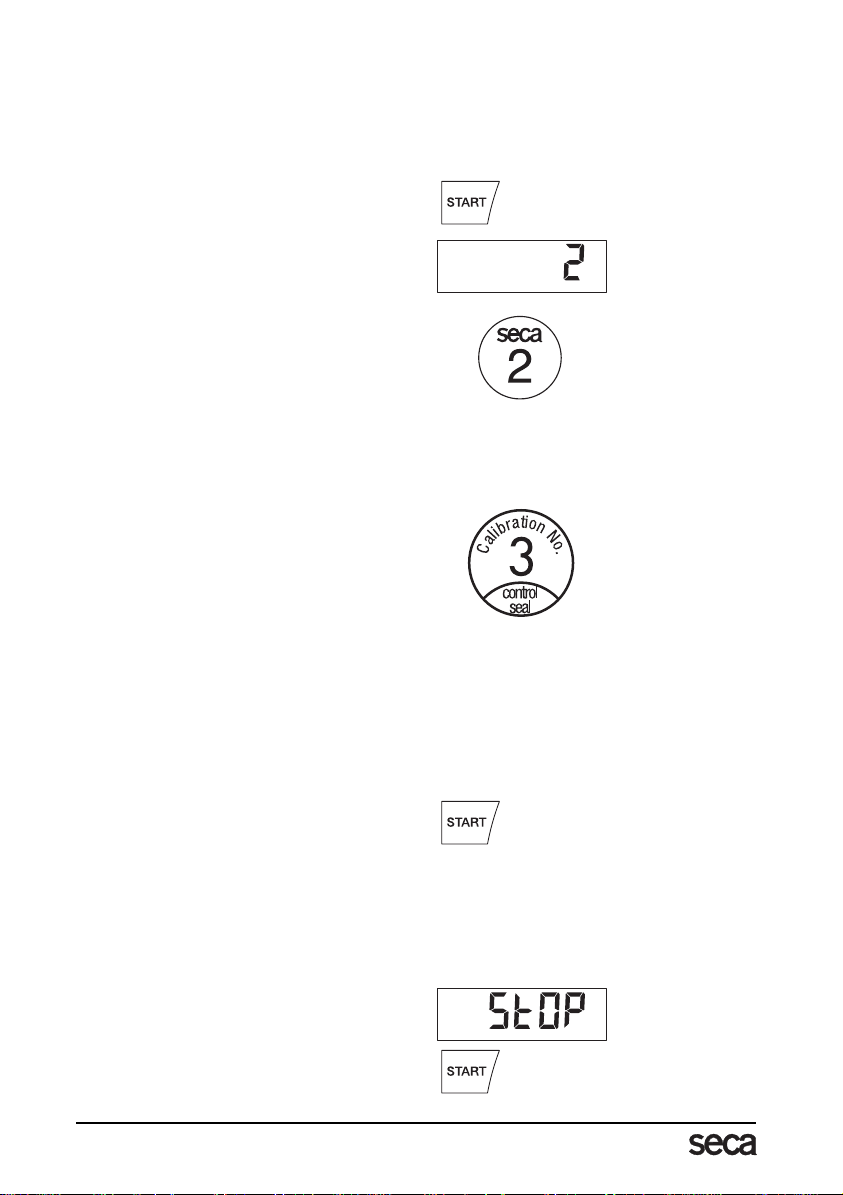

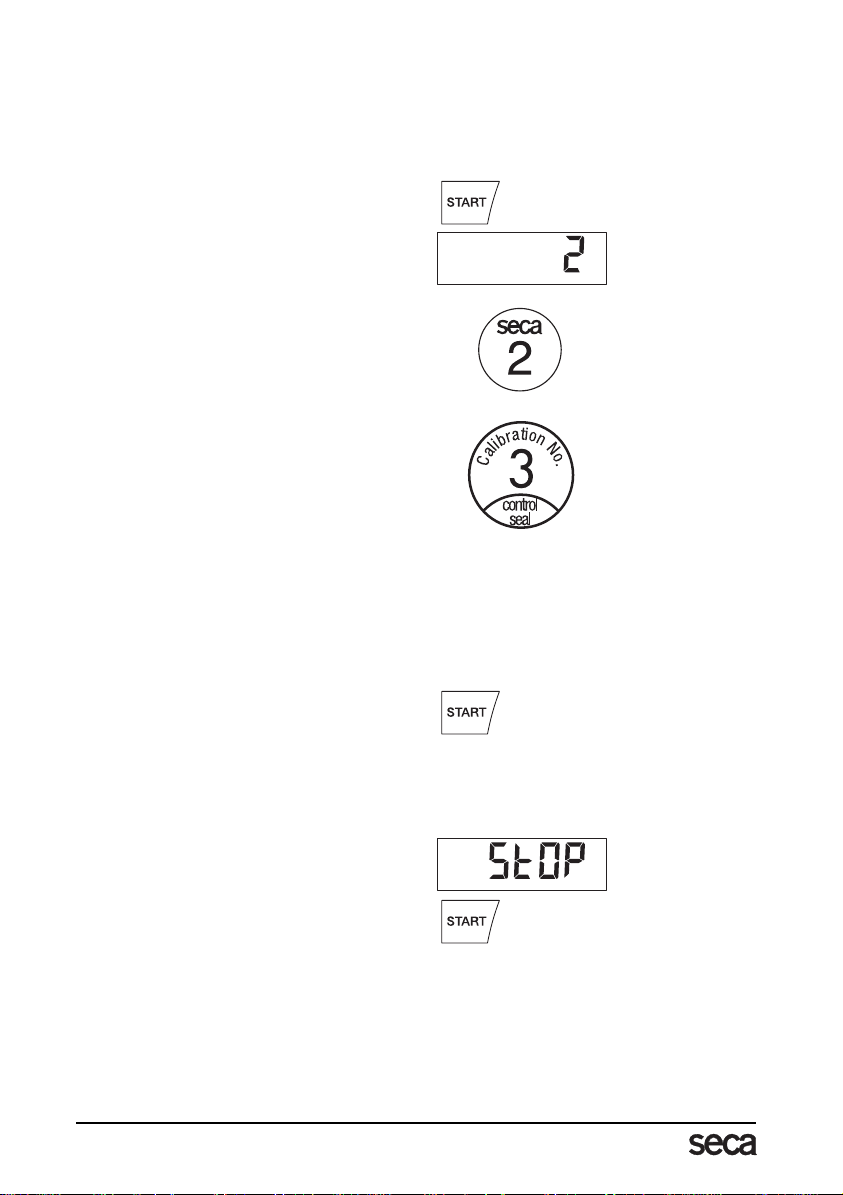

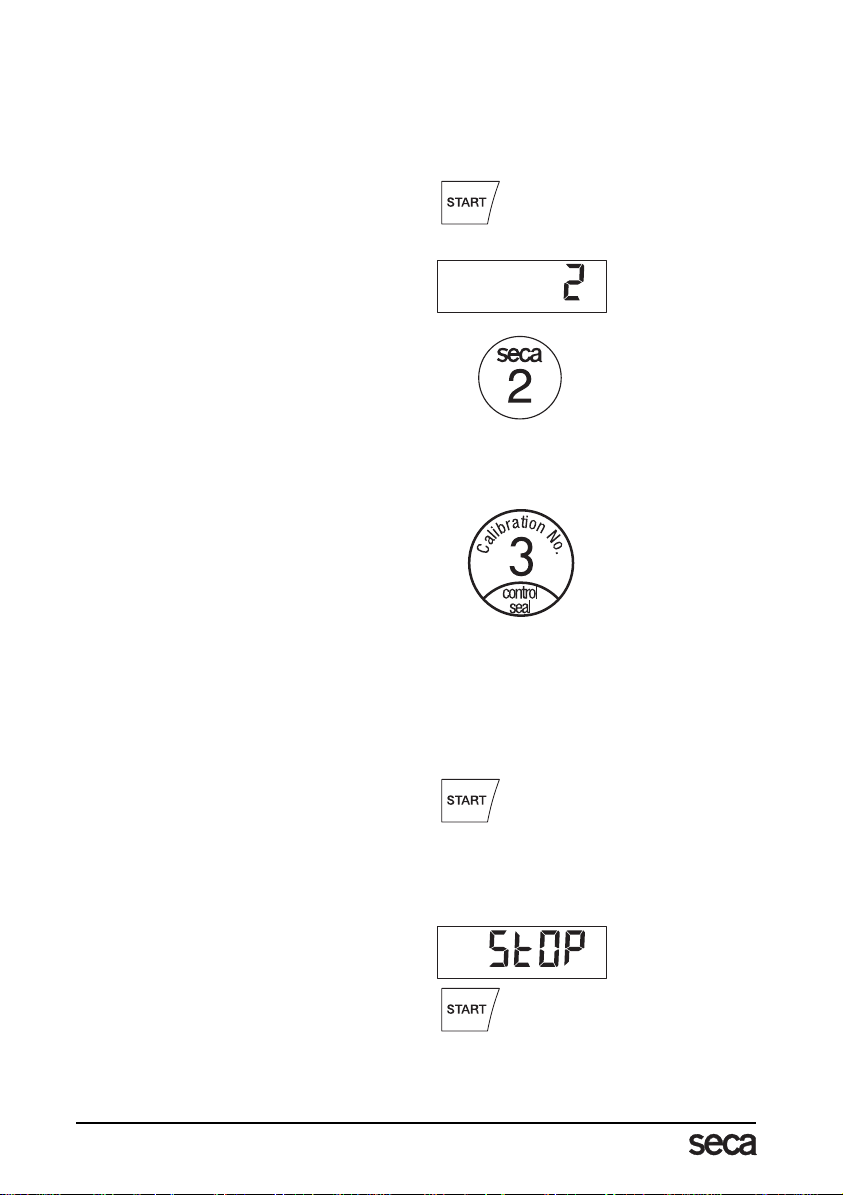

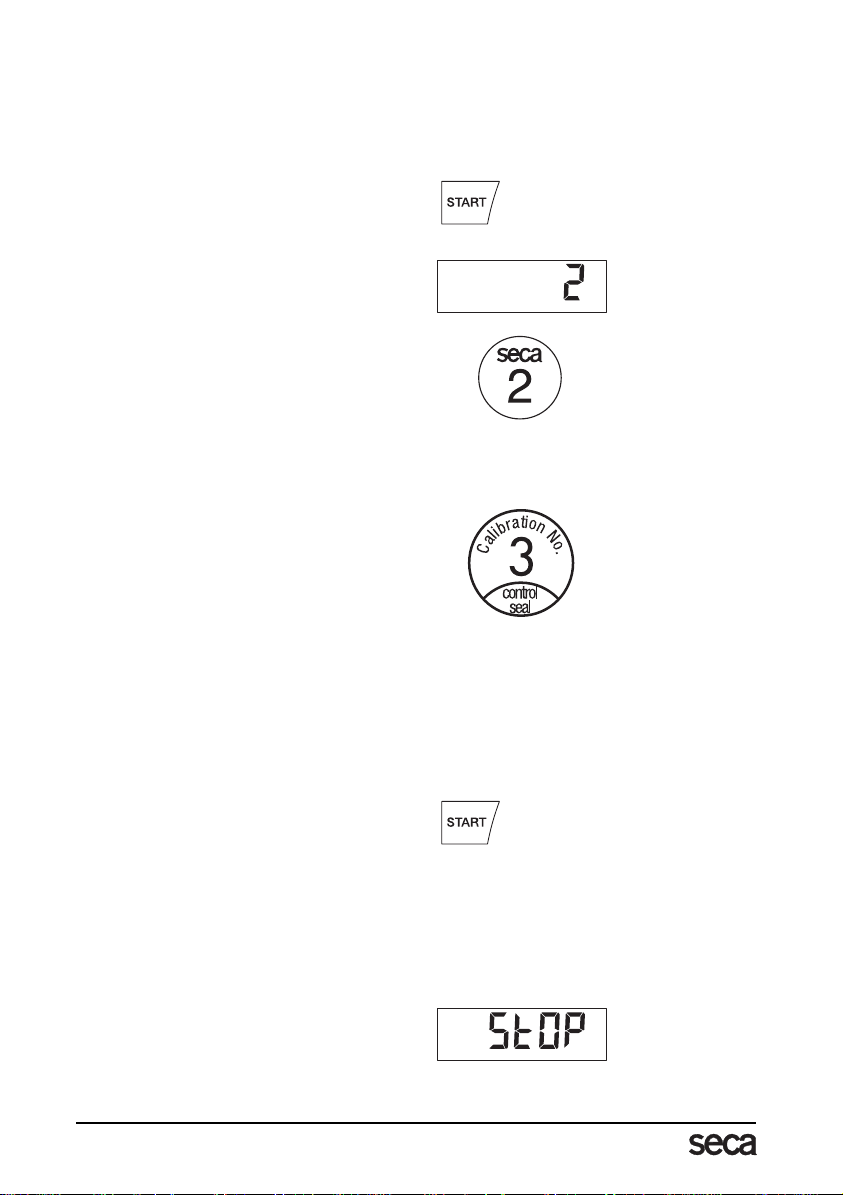

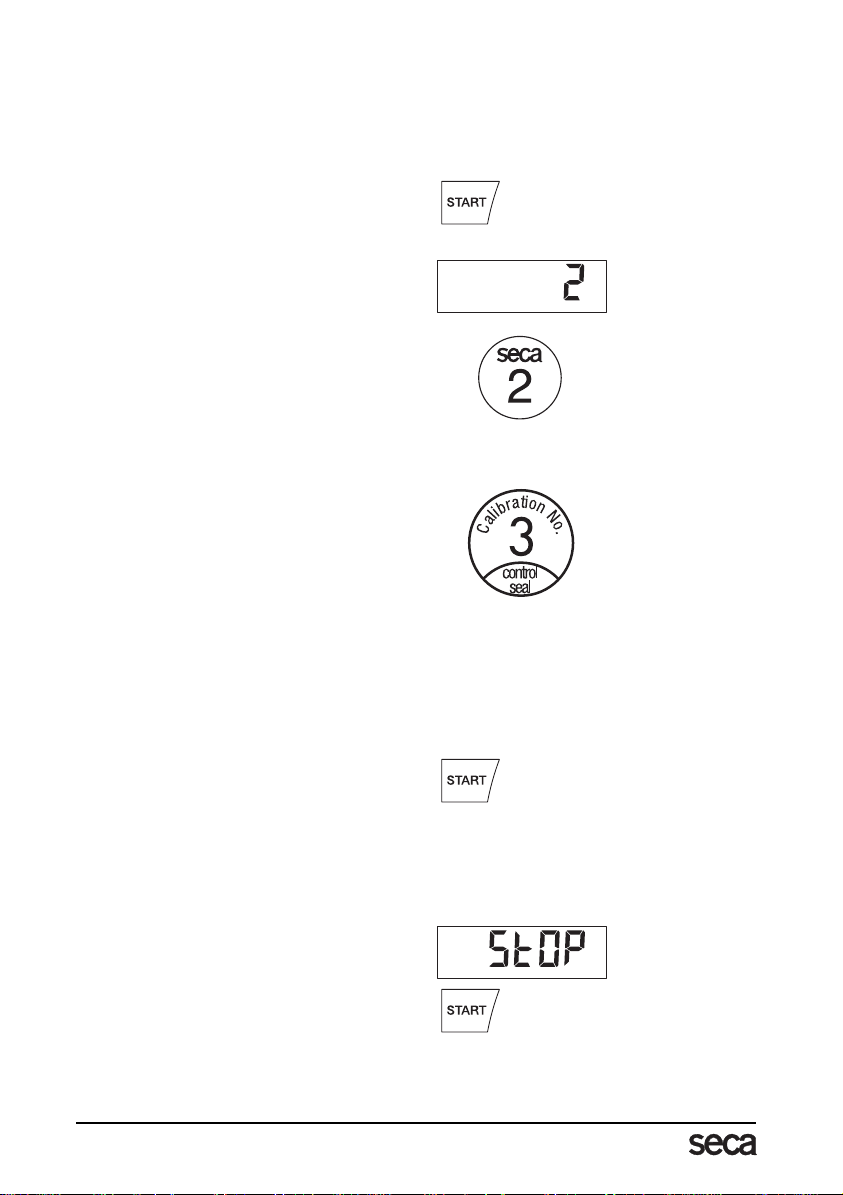

Prüfung auf korrekten Eichzählerinhalt

Diese seca-Waage ist geeicht. Eichungen dürfen nur durch autorisierte Stellen erfolgen.
Um dies sicherzustellen, ist die Waage mit einem Eichzähler ausgestattet, der jede Ver­änderung der eichtechnisch relevanten Daten festhält. Wenn Sie prüfen möchten, ob die
Waage ordnungsgemäß geeicht ist, gehen Sie folgendermaßen vor:

– Schalten Sie gegebenenfalls die Waage

aus.

– Halten Sie eine beliebige Taste ge-

drückt und starten Sie die Waage.
Auf dem Display blinkt für wenige Se-

kunden der aktuelle Eichzählerinhalt.

– Vergleichen Sie den ausgegebenen

Eichzählerinhalt mit der auf der Eich­zählermarke angegebenen Zahl.

Für eine gültige Eichung müssen beide
Zahlen übereinstimmen. Wenn Marke
und Eichzähler nicht übereinstimmen,
muss eine Nacheichung erfolgen. Wen­den Sie sich an Ihren Servicepartner

oder den seca-Kundendienst.
Sollte eine Nacheichung erforderlich wer­den, so wird statt der oben abgebildeten
seca Eichzählermarke die nebenstehende
Nacheichungsmarke zur Kennzeichnung
des Eichzählerstandes verwendet. Diese
Marke wird durch die zur Nacheichung au­torisierten Person mit einem Zusatzsiegel
gesichert. Die Nacheichungsmarke kann
unter der Nummer 14-05-01-886 vom
seca Kundendienst bezogen werden.

Beide Zahlen müssen übereinstimmen.

Richtiges Wiegen

– Drücken Sie die Starttaste.

In der Anzeige erscheinen nacheinan-

der

se(a, 8.8.8.8.8.

ist die Waage automatisch auf Null ge-

setzt und betriebsbereit.
– Betreten Sie die Waage und bleiben Sie

ruhig stehen.
– Lesen Sie das Wiegeergebnis an der di-

gitalen Anzeige ab.
– Bei Belastung der Waage über 200 kg

erscheint in der Anzeige

– Um die Waage auszuschalten, drücken

Sie erneut die Starttaste.

8

und

0.00

ST0P

. Danach

.

Automatische Abschaltung/Stromsparmodus

Die Waage erkennt automatisch, ob ein reiner Akku-/Batteriebetrieb vorliegt oder ob sie
ans Netz angeschlossen ist.

– Bei Akku-/Batteriebetrieb: automatische Abschaltung 30 Sekunden nach der letzten

Benutzung.

– Bei Netzbetrieb: Abschaltung nur über die Tastatur.

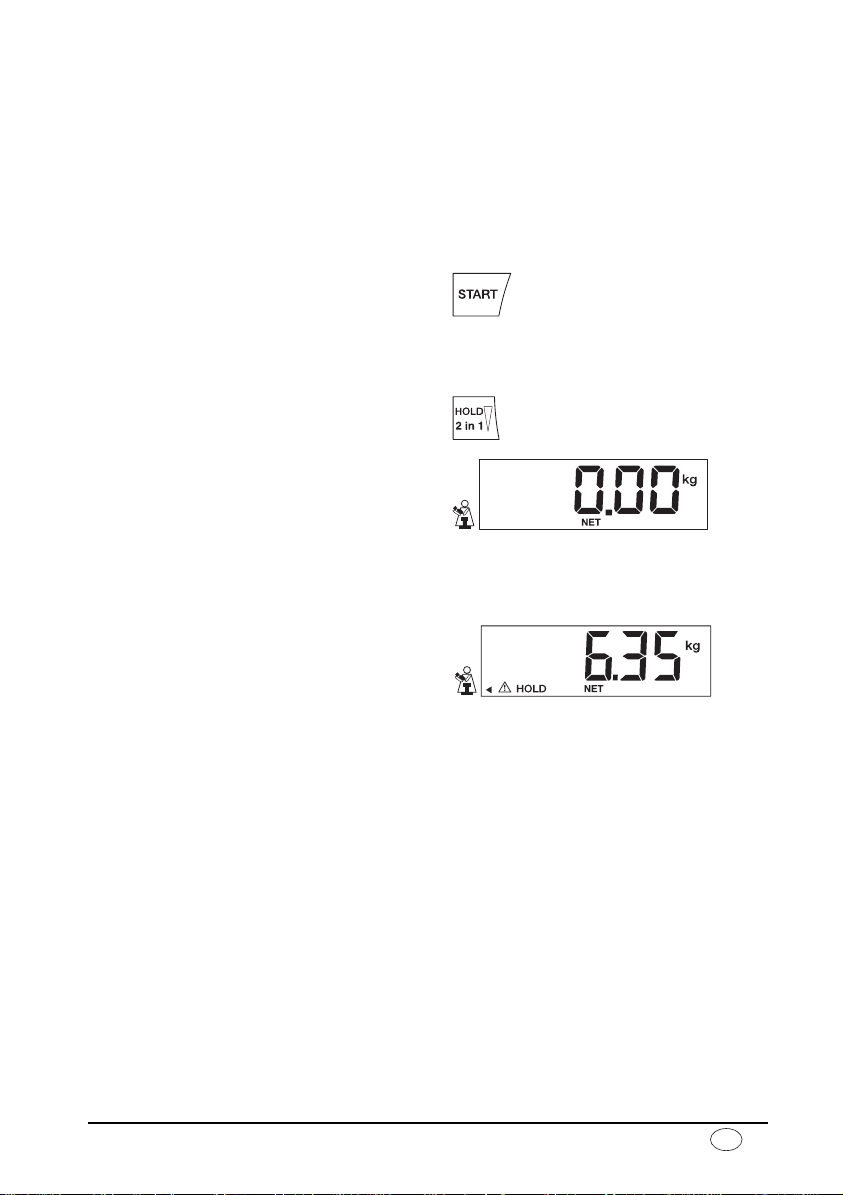

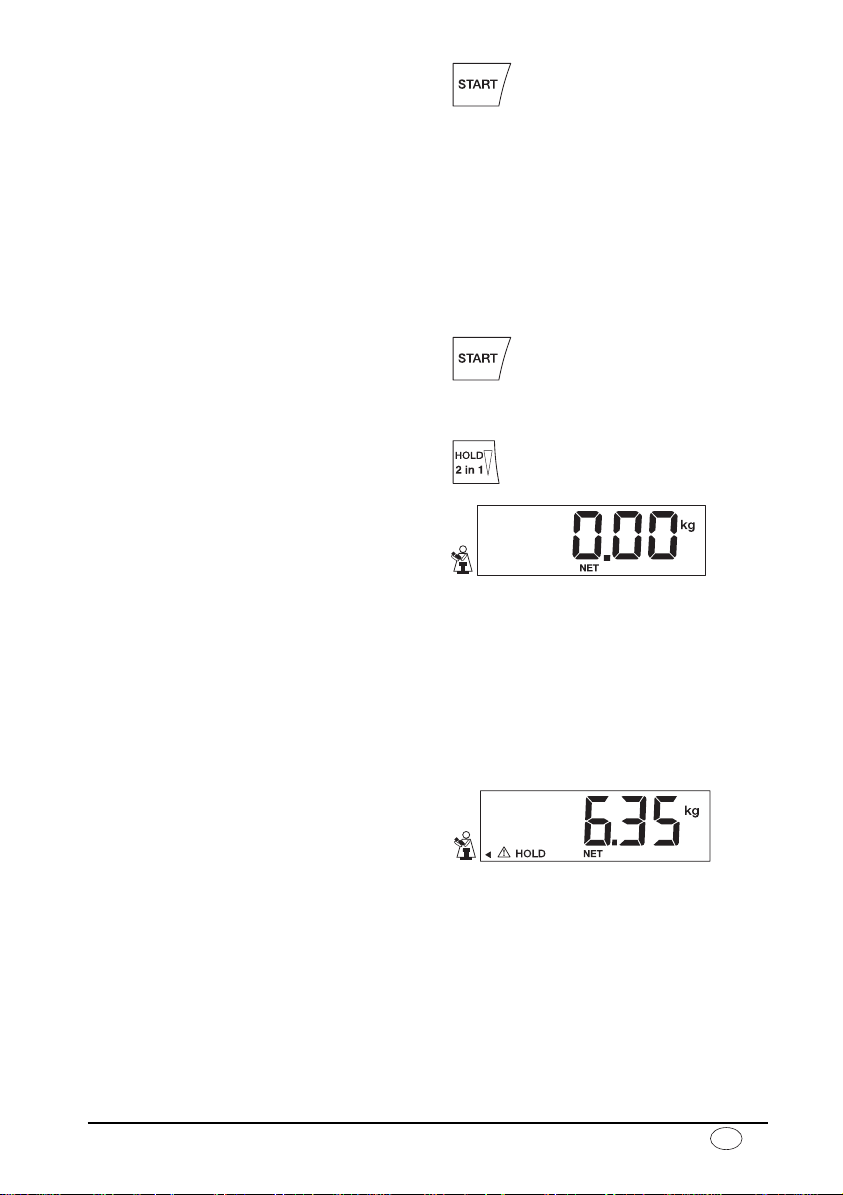

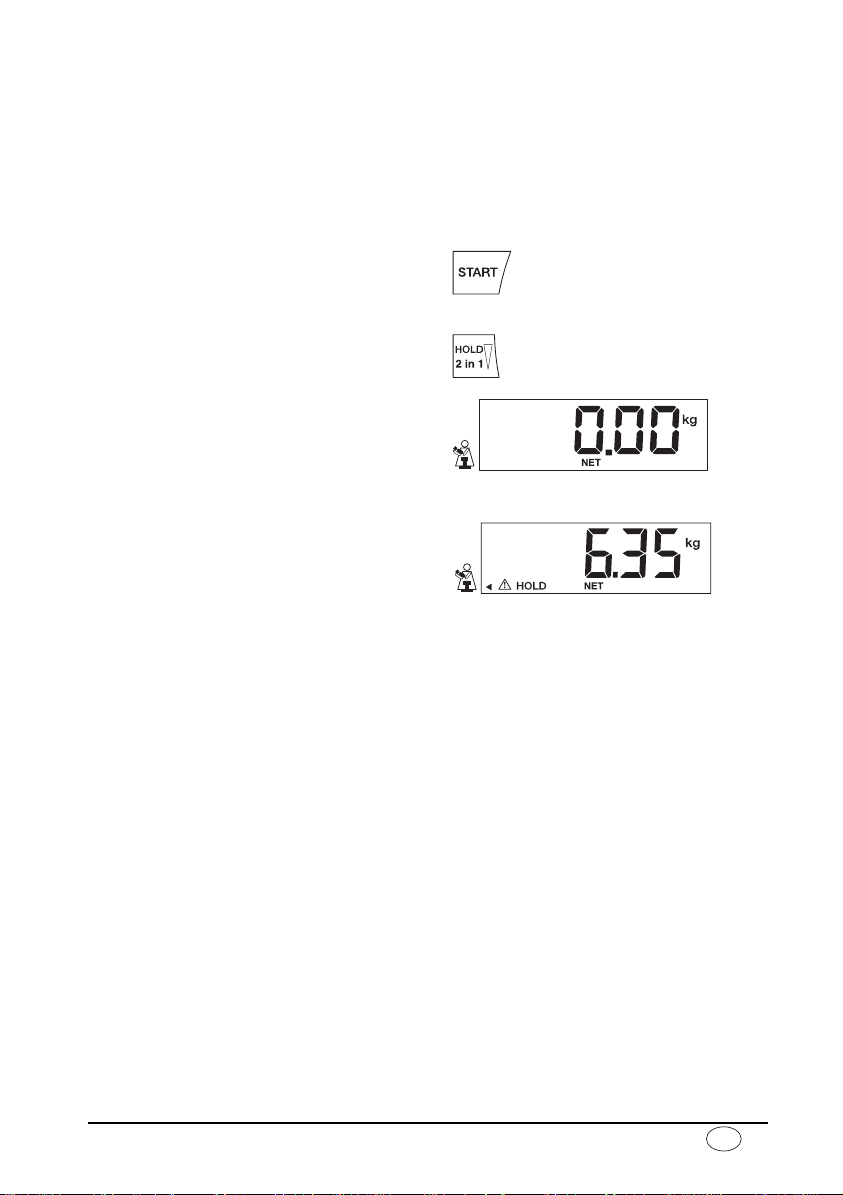

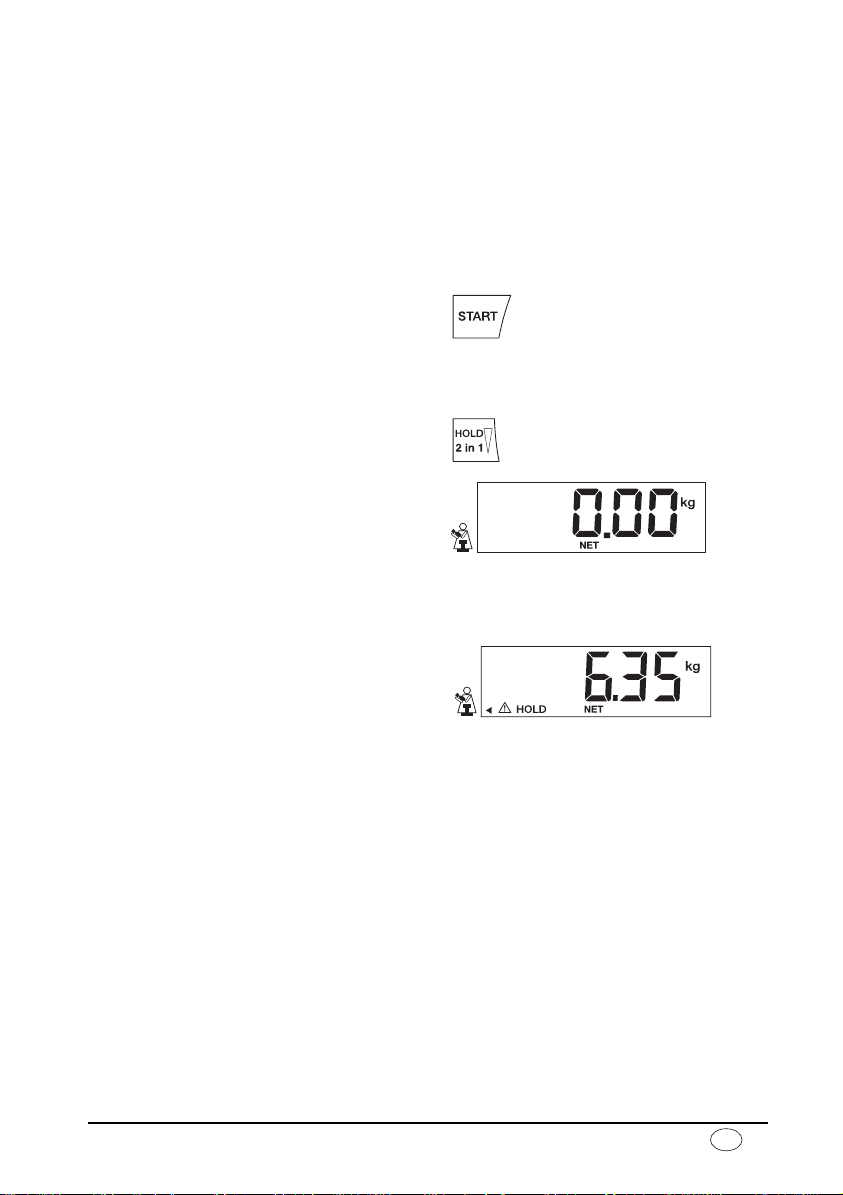

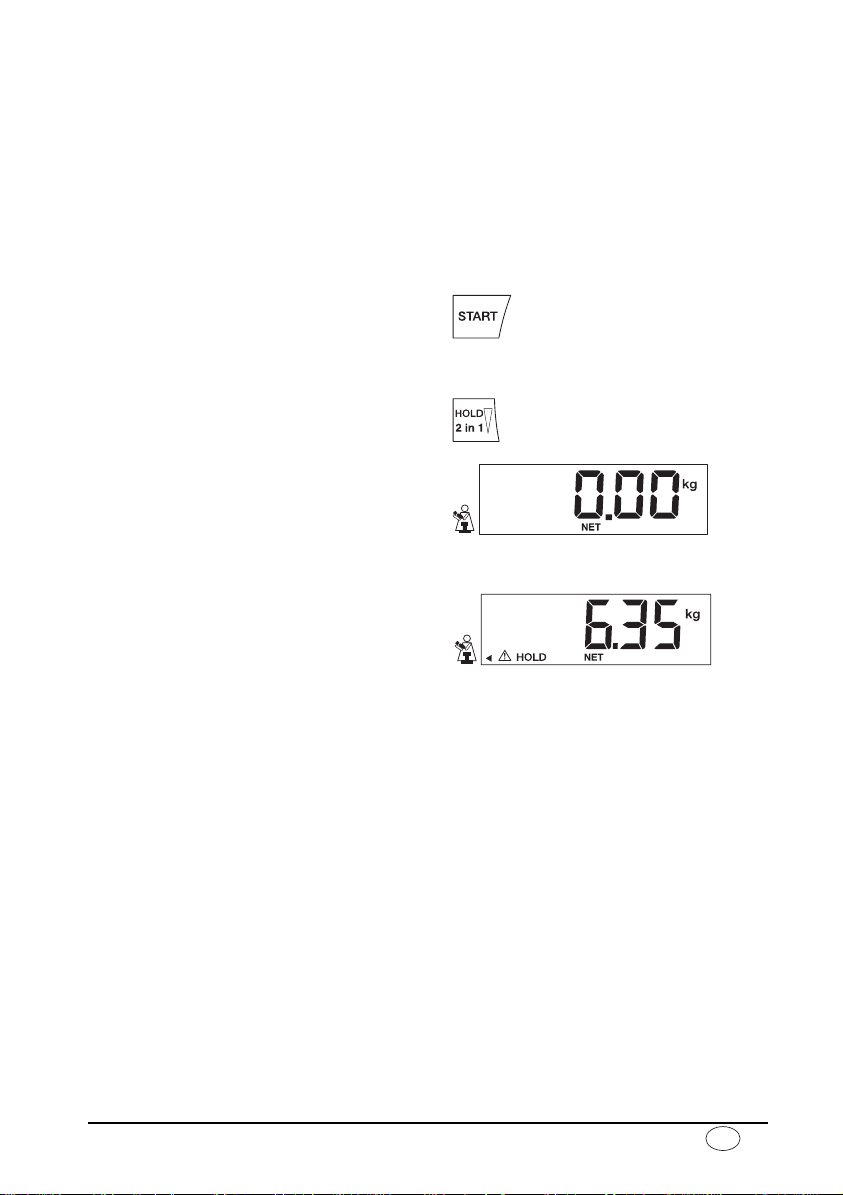

Mutter-Kind-Funktion

Mit Hilfe der Mutter-Kind-Funktion kann das Körpergewicht von Säuglingen und Kleinkin­dern ermittelt werden. Das Kind wird dabei von einer erwachsenen Person auf dem Arm
gehalten. Gehen Sie folgendermaßen vor:

– Drücken Sie die grüne Starttaste.
– Warten Sie, bis die Anzeige

scheint.

– Stellen Sie sich ohne Kind auf die Waa-

ge. Sie können das Wiegeergebnis an
der digitalen Anzeige ablesen.

– Aktivieren Sie durch einen langen Tas-

tendruck auf
Kind-Funktion.

Die Waage speichert das Gewicht der
erwachsenen Person und die Anzeige
wird wieder auf Null gesetzt. Im Display
erscheint

– Nehmen Sie nun das Kind mit auf die

Waage. Sie können dafür auch die
Waage verlassen, in diesem Fall er­scheint

Die Waage ermittelt das Gewicht des
Kindes. Wenn der Wert für etwa 3 Se­kunden stabil ist, wird die Anzeige fest­gehalten. Dadurch wird vermieden, dass
die Anzeige durch Bewegungen des Kin­des immer wieder umspringt.

In der Anzeige erscheint der Indikator,
der auf das Mutter-Kind-Symbol weist
und der Schriftzug „HOLD“. Das Dreieck
mit dem Ausrufezeichen weist darauf
hin, dass es sich bei dieser eingefrore­nen Anzeige um eine nicht eichpflichtige
Zusatzeinrichtung handelt.

Sie können nun beliebig viele Wiegungen
mit verschiedenen Kindern vornehmen.

Wichtig ist, dass immer derselbe Erwachsene die Messung durchführt und sich
dessen Gewicht nicht ändert (z.B. durch Ablegen eines Kleidungsstückes).

Die Mutter-Kind-Funktion bleibt so lange eingeschaltet, bis
– Sie die Taste

– Sie die Starttaste drücken oder
– sich die Waage automatisch abschaltet.

0.00

----

HOLD/2 in 1

, die Lampe

.

HOLD/2 in 1

0.00

er-

die Mutter-

NET

leuchtet.

drücken (es wird das Gesamtgewicht angezeigt),

Modell 701 9

D

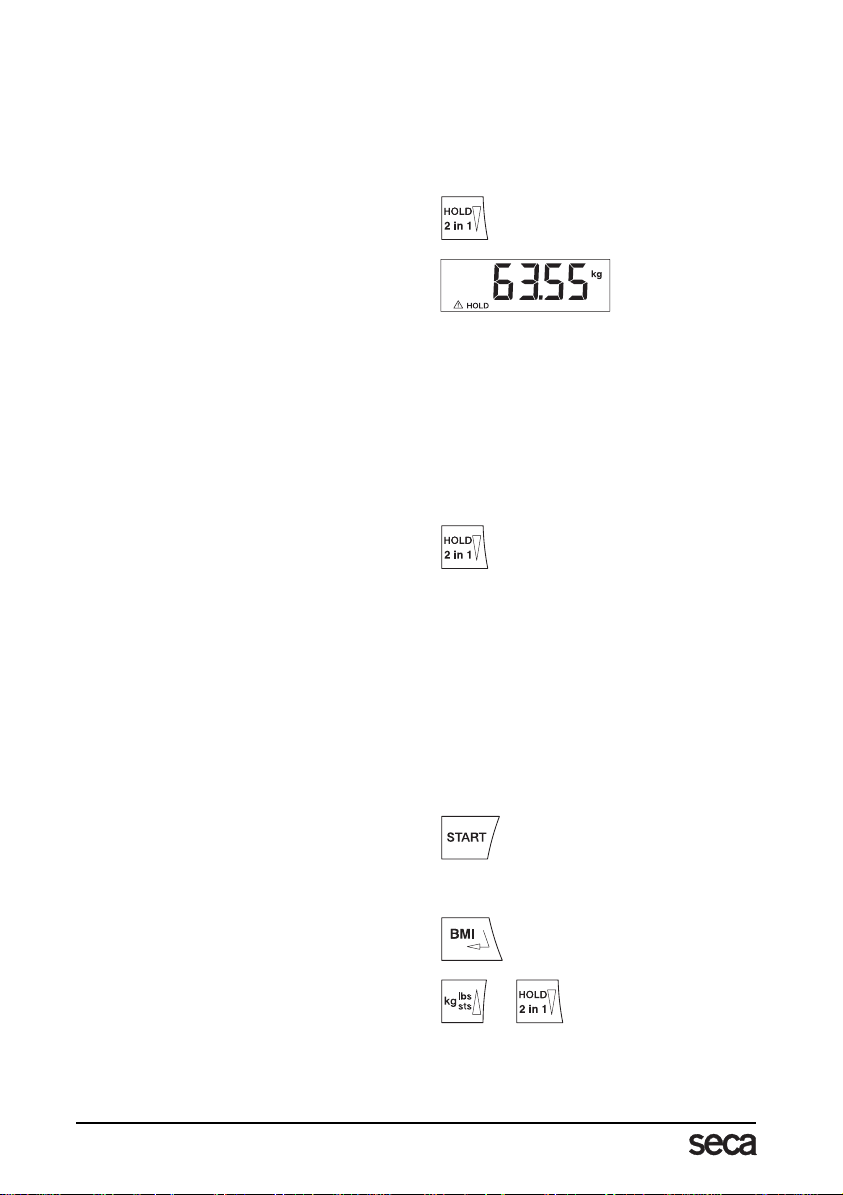

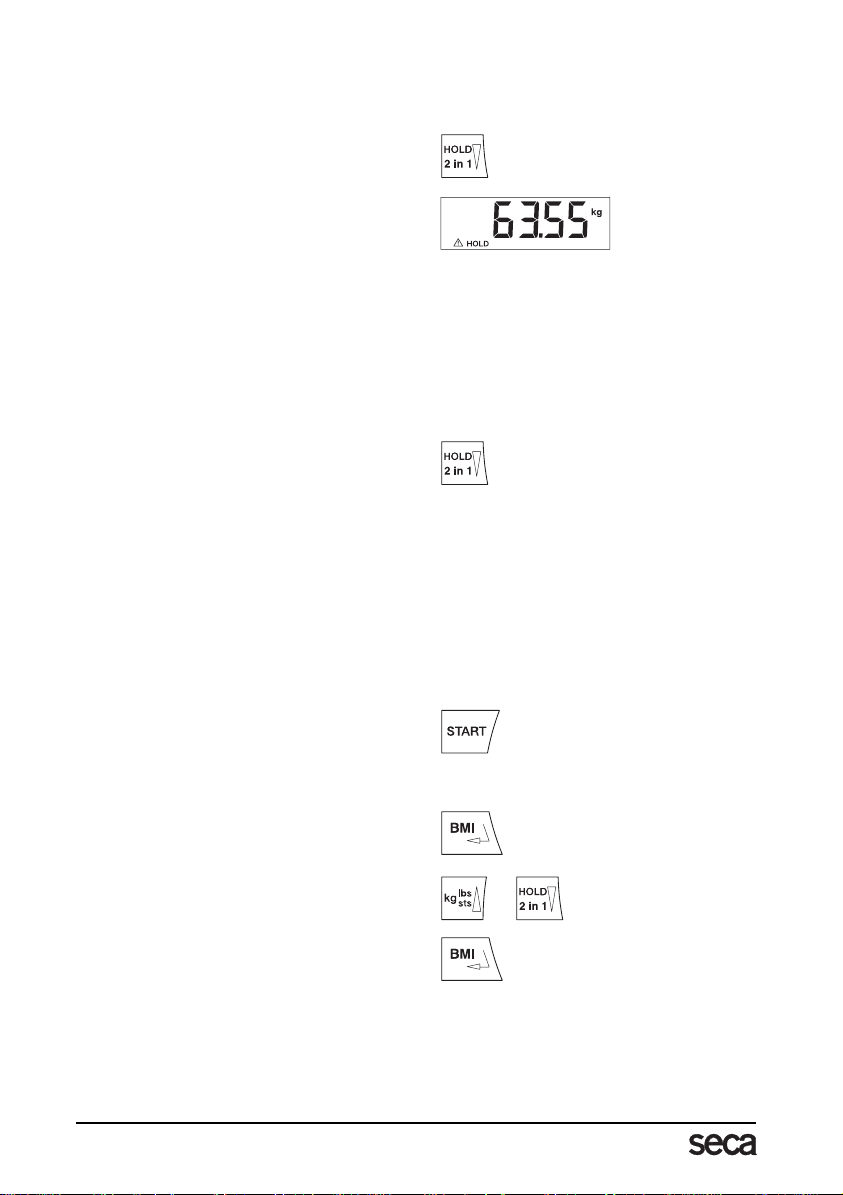

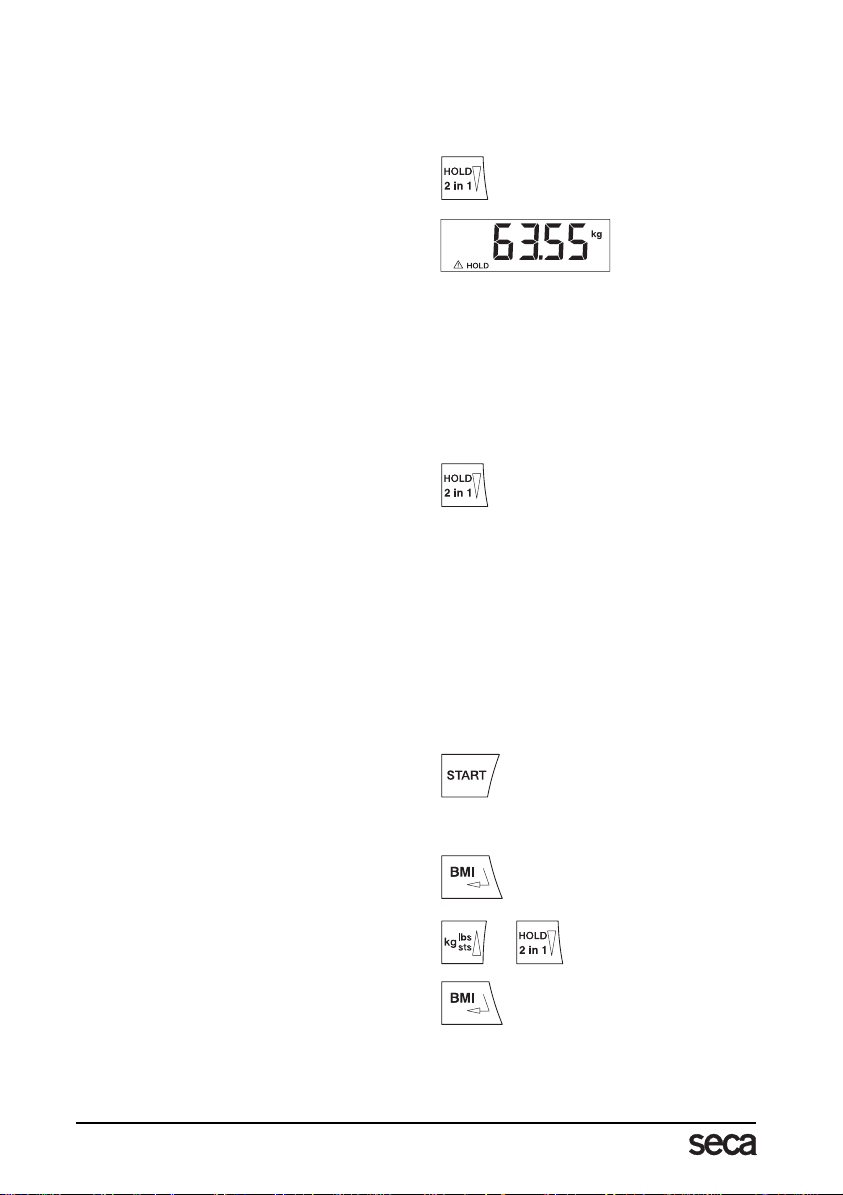

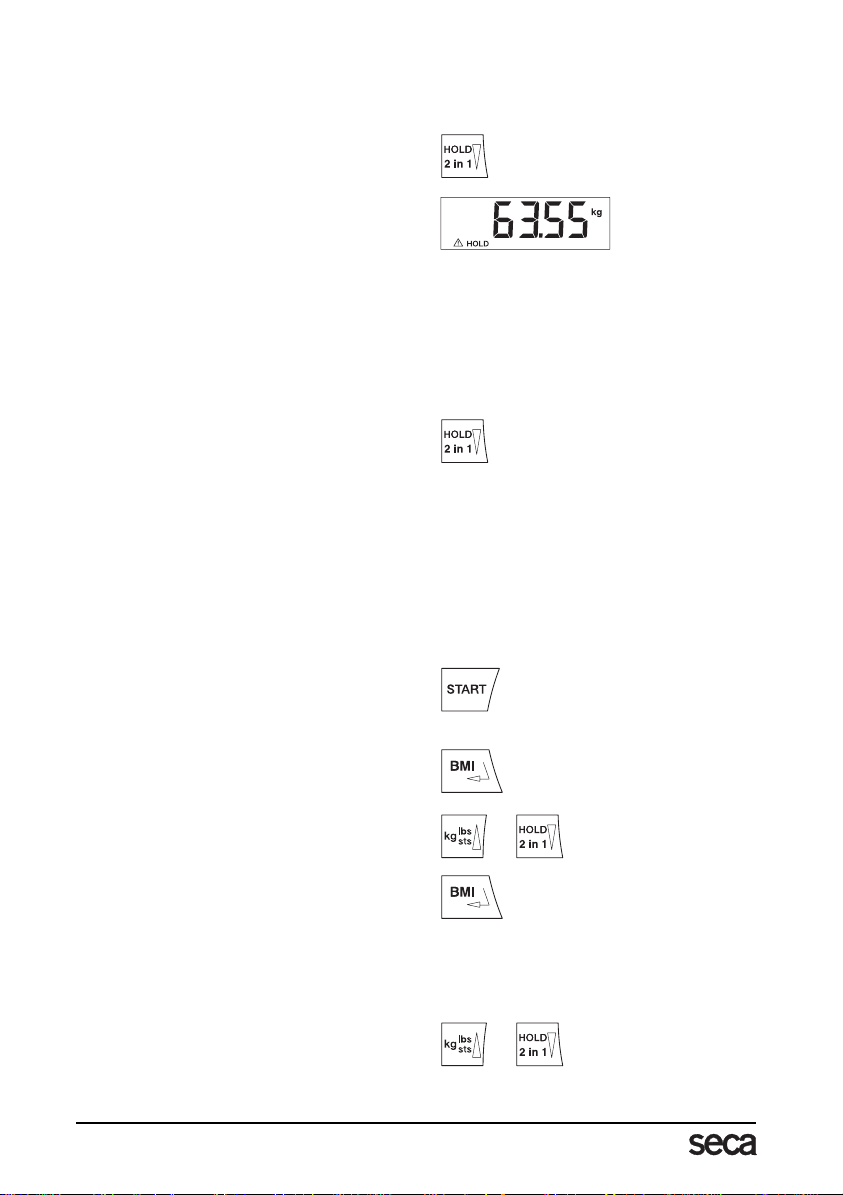

Speichern des Gewichtswertes (HOLD)

Der ermittelte Gewichtswert kann auch nach Entlastung weiterhin angezeigt werden. Da­mit ist es möglich, den Patienten zuerst wieder zu versorgen, bevor man den Gewichts­wert notiert:

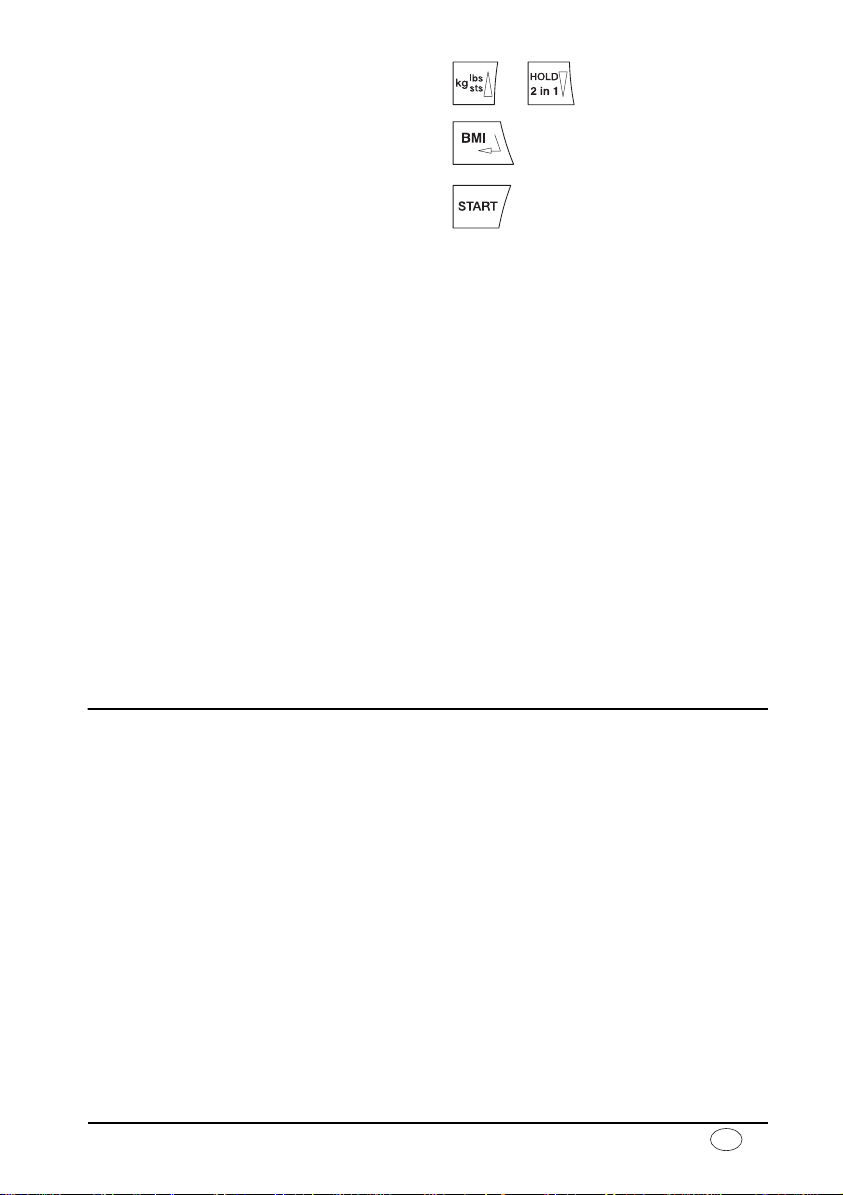

– Drücken Sie kurz die Taste

1,

während die Waage belastet ist.

In der digitalen Anzeige erscheint „HOLD“.
Die Anzeige beginnt zu blinken und zeigt
damit, dass die Waage auf Stabilität der
Gewichtswerte prüft. Erst wenn dieses
eingetreten ist, wird der Anzeigewert ge­speichert. Der Wert bleibt bis zur automa­tischen Abschaltung in der Anzeige
gespeichert.

Das Dreieck mit dem Ausrufezeichen weist
darauf hin, dass es sich bei dieser einge­frorenen Anzeige um eine nicht eichpflich­tige Zusatzeinrichtung handelt.

– Die HOLD-Funktion kann durch erneu-

tes Drücken der Taste

ausgeschaltet werden.
Im Display erscheint
Waage bzw. der aktuelle Gewichtswert.
Die Anzeige „HOLD“ verschwindet.

0.00

HOLD/2 in

HOLD/2 in 1

bei unbelasteter

Body-Mass-Index (BMI)

Der Body-Mass-Index setzt Körpergröße und Körpergewicht zueinander in Beziehung
und ermöglicht dadurch genauere Angaben als z.B. das Idealgewicht nach Broca. Es wird
ein Toleranzbereich angegeben, der als gesundheitlich optimal gilt. Der Body-Mass-Index
gilt nur für Erwachsene; für Kinder und Jugendliche sind diese Werte nicht maßgebend.

– Drücken Sie die Starttaste.

In der Anzeige erscheinen nacheinan-

der

se(a, 8.8.8.8.8.

ist die Waage automatisch auf Null ge-

setzt und betriebsbereit.

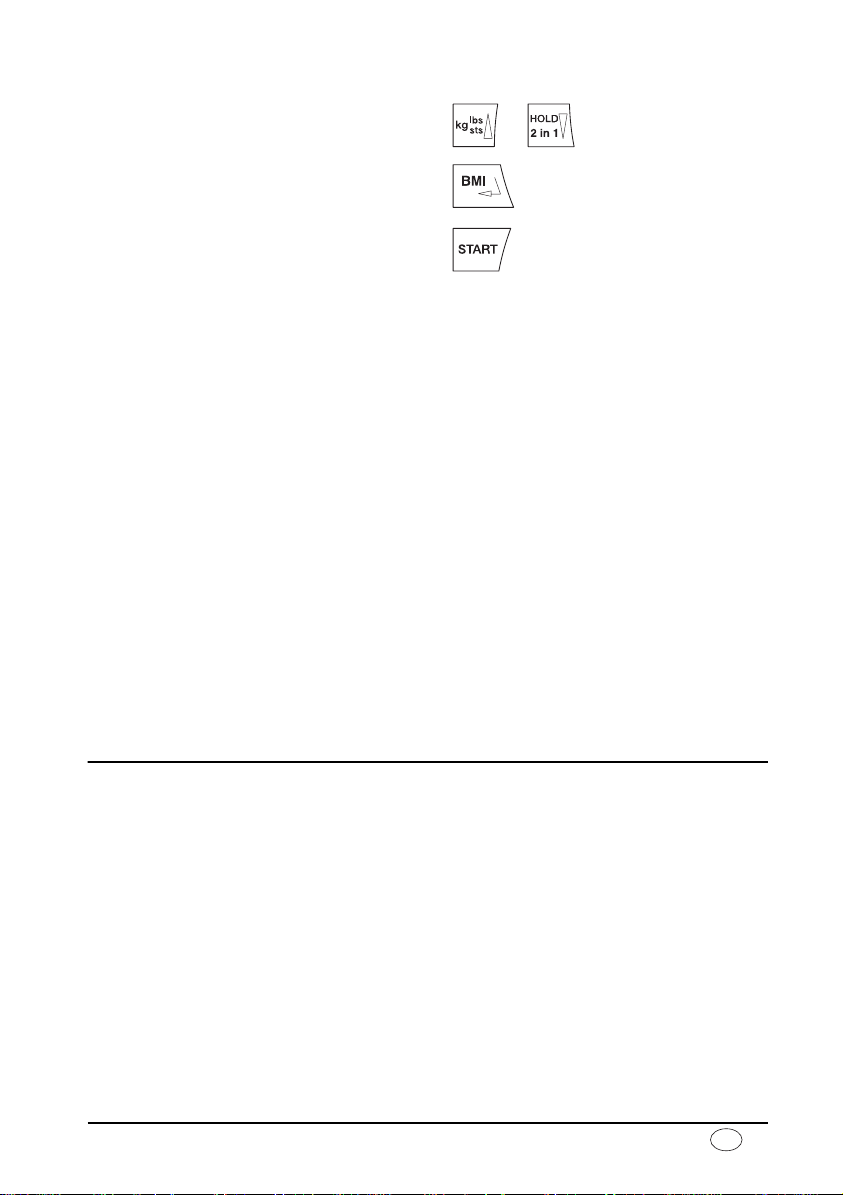

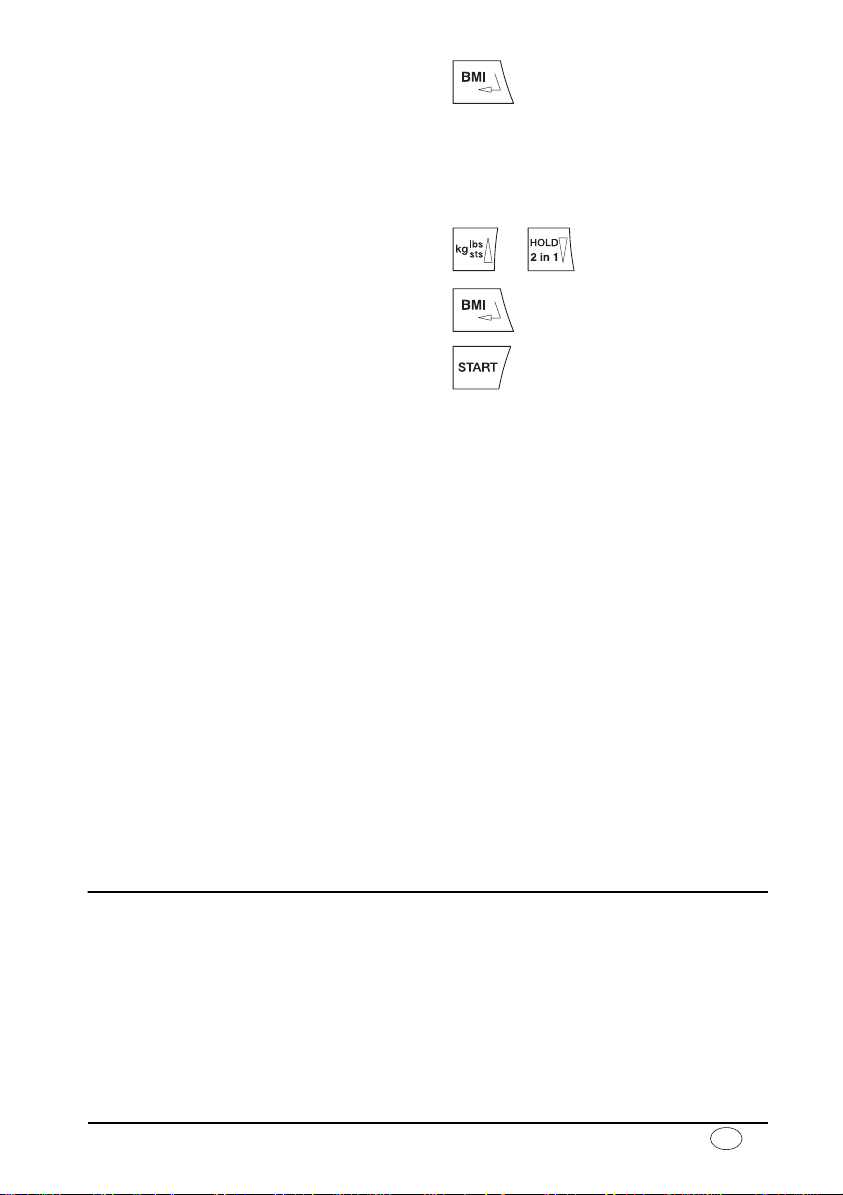

– Drücken Sie die Taste

Auf dem Display sehen Sie die zuletzt

eingegebene Körpergröße.
– Sie können den Wert mit den Pfeiltasten

in Schritten gemäß der Anzeigenteilung

verändern.

und

BMI.

0.00

. Danach

10

– Wenn der richtige Wert eingestellt ist,

drücken Sie noch einmal die Taste
Die BMI-Funktion ist nun aktiviert.

– Betreten Sie die Waage und bleiben Sie

ruhig stehen.

– Lesen Sie den BMI an der digitalen An-

zeige ab und vergleichen ihn mit den
Kategorien auf Seite 11.

– Drücken Sie eine Pfeiltaste, wenn Sie

kurzzeitig den Gewichtswert sehen
möchten.

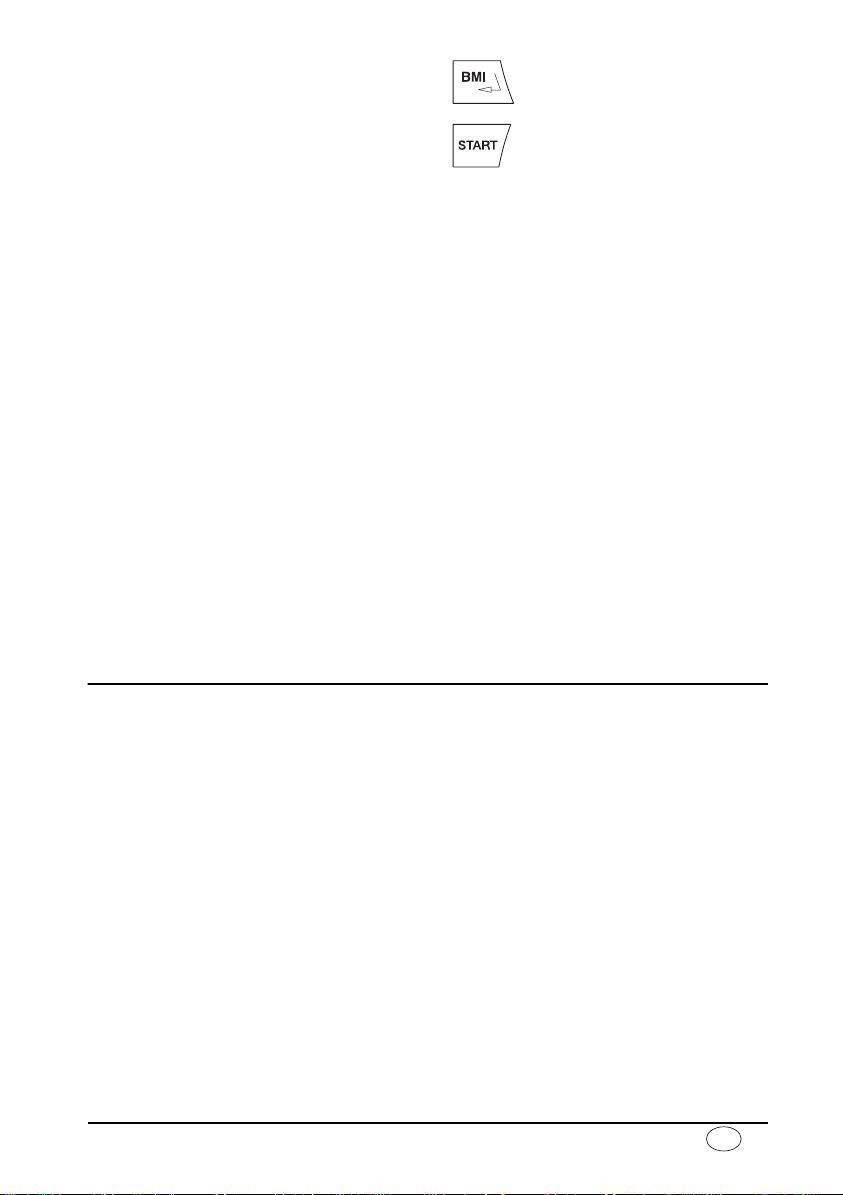

– Um wieder in den normalen Wäge-

betrieb zu gelangen, drücken Sie die
Taste

BMI.

– Um die Waage auszuschalten, drücken

Sie erneut die Starttaste.

BMI.

Auswertung des Body-Mass-Index:

Vergleichen Sie den ermittelten Wert mit den unten angegebenen Kategorien, die den von
der WHO, 2000 verwendeten entsprechen.

• BMI unter 18,5:

Achtung, der Patient wiegt zu wenig. Es könnte eine Tendenz zur Magersucht vorlie­gen. Eine Gewichtszunahme ist empfehlenswert, um Wohlbefinden und Leistungsfä­higkeit zu verbessern. Im Zweifelsfalle sollte ein Facharzt konsultiert werden.

• BMI zwischen 18,5 und 24,9:

Der Patient ist normalgewichtig. Er darf bleiben, wie er ist.

• BMI zwischen 25 und 30 (Präadipositas):

Der Patient hat leichtes bis mittleres Übergewicht. Er sollte sein Gewicht reduzieren,
wenn bereits eine Krankheit vorliegt (z.B. Diabetes, Bluthochdruck, Gicht, Fettstoff­wechselstörungen).

• BMI über 30:

Eine Gewichtsabnahme ist dringend erforderlich. Stoffwechsel, Kreislauf und Knochen
werden belastet. Empfohlen ist eine konsequente Diät, viel Bewegung und Verhaltens­training. Im Zweifelsfalle sollte ein Facharzt konsultiert werden.

6. Reinigung

Reinigen Sie den Belag und das Gehäuse nach Bedarf mit einem Haushaltsreiniger oder
einem handelsüblichen Desinfektionsmittel. Beachten Sie die Hinweise des Herstellers.

Verwenden Sie auf keinen Fall scheuernde oder scharfe Reiniger, Spiritus, Benzin oder Ähn­liches für die Reinigung. Solche Mittel können die hochwertigen Oberflächen beschädigen.

Modell 701 11

D

7. Was tun, wenn...

… keine Gewichtsanzeige erscheint?

– Ist die Waage eingeschaltet?
– Überprüfen Sie die Batterien.
– Ist der Steckkontakt zur Verbindung der Anzeige an der Waage richtig angeschlossen?

… vor dem Wiegen nicht

– Schalten Sie die Waage aus und wieder ein, dabei darf die Waage nicht belastet sein

und nur mit den Füßen den Boden berühren.

… ein Segment ständig oder gar nicht leuchtet?

– Die entsprechende Stelle weist einen Fehler auf. Benachrichtigen Sie den Wartungs-

dienst.

… die Anzeige erscheint?

– Die Batteriespannung lässt nach. Sie sollten die Batterien in den nächsten Tagen aus-

wechseln.

… die Anzeige

– Die Batterien sind leer. Legen Sie neue Batterien ein.

… die Anzeige St0p erscheint?

– Die Höchstlast wurde überschritten.

… die Anzeige blinkt?

– Haben Sie gerade die Hold- / oder Mutter-Kind-Funktion aktiviert, warten Sie bitte, bis

die Waage einen gleichbleibenden Gewichtswert erkannt hat. Die Anzeige hört dann

auf zu blinken.
– Ist keine Aktivierung einer Funktion vorangegangen, so entlasten Sie die Waage und

warten Sie, bis

… die Anzeige erscheint?

– Die Umgebungstemperatur der Waage ist zu hoch oder zu niedrig. Stellen Sie die

Waage in einer Umgebungstemperatur zwischen +10 °C und +40 °C auf. Warten Sie

etwa 15 Minuten, bis sich die Waage an die Umgebungstemperatur angepasst hat und

wiegen Sie dann erneut.

… die Anzeige E und eine Zahl erscheinen?

– Schalten Sie die Waage über die Starttaste ab und starten Sie erneut. Danach arbeitet

die Waage wieder normal.

Sollte das nicht der Fall sein, unterbrechen Sie die Spannungsversorgung, indem Sie

kurzzeitig die Batterien entfernen. Ist auch diese Maßnahme ohne Ergebnis, benach-

richtigen Sie den Wartungsdienst.

batt erscheint?

0.00 angezeigt wird und wiegen Sie dann nochmals.

0.00 erscheint?

12

8. Wartung

Lassen Sie den nationalen gesetzlichen Bestimmungen entsprechend eine Nacheichung
durch autorisierte Personen durchführen. Das Jahr der Ersteichung befindet sich hinter
dem CE-Zeichen auf dem Typenschild über der Nummer der benannten Stelle 0108
(Eichamt Hamburg). Eine Nacheichung ist in jedem Falle erforderlich, wenn eine oder
mehrere Sicherungsmarken verletzt sind oder der Eichzählerinhalt nicht mit der Zahl auf
der gültigen Eichzählermarke übereinstimmt (vergleiche Seite 8).

Wir empfehlen, vor der Nacheichung eine Wartung durch Ihren Servicepartner in Ihrer
Nähe durchführen zu lassen. Hierbei hilft Ihnen der seca Kundendienst gerne weiter.

Batteriewechsel

Wenn die Anzeige oder batt im Display erscheint, sollten Sie die Batterien wech­seln. Sie benötigen 6 Mignon-Batterien, Typ AA, 1,5 Volt.

– Drehen Sie die Waage vorsichtig um, so

dass der Boden der Waage zugänglich
ist.

– Drücken Sie den Verschluss des Batte-

riefachs in Richtung des Aufdrucks
„Battery“ und klappen Sie den Deckel
auf.

– Nehmen Sie die Halterung mit den Bat-

terien heraus.

– Entfernen Sie die verbrauchten Batteri-

en und legen Sie die neuen Batterien in
die Halterung.

Achten Sie auf die richtige Polung.

– Legen Sie die Halterung mit Batterien in

das Batteriefach.
– Verschließen Sie den Deckel.
– Drehen Sie anschließend die Waage

wieder um.

Modell 701 13

D

9. Technische Daten

Höchstlast 200 kg
Abmessungen Waage

Breite: 292 mm / 11.5 ins
Höhe: 848
Tiefe: 409 mm / 16.1 ins

Abmessungen Wiegeplattform

Breite: 292 mm / 11.5 ins
Höhe: 75
Tiefe: 300 mm / 11.8 ins

Zifferngröße 20 mm
Eigengewicht ca. 8,8 kg
Temperaturbereich +10 °C bis +40 °C
Batterien 6 Batterien Typ AA, 1,5 V
Eichung medizinisch geeicht, Klasse III
Medizinprodukt nach Richtlinie

93/42/EWG Klasse I
EN 60 601-1:

schutzisoliertes Gerät, Schutzklasse II:
elektromedizinisches Gerät, Typ B:

Funktionen Mutter-Kind-Funktion, Hold,

Feineinteilung

0 bis 150 kg: 0,05 kg
150 bis 200 kg: 0,1 kg

Genauigkeit bei Ersteichung

bis 25 kg: ± 25 g
25 kg bis 100 kg: ± 50 g

100 kg bis 150 kg: ± 75 g
150 kg bis 200 kg: ± 100 g

Mindestlast 1 kg

+10

mm / 33.4

+10

mm / 2.8

Body-Mass-Index

+0.4

+0.4

ins

ins

seca 701

Stromversorgung Batterie / Netzgerät (optional)

seca 7017021904 / -994

Stromversorgung Netzgerät / Batterie (optional)

14

10.Ersatzteile und Zubehör

Messstäbe

Material: Alu hart eloxiert, Schieber mit rastbarer Messzunge

Teleskop-Messstab seca 220

seca Modell 220-17-14-004:
Messbereich: 820 - 2000 mm,

Teilung: 1 mm

Stromversorgung

Modellabhängiges Netzteil

Steckernetzgerät, Euro: 230V~ / 50Hz / 12V= / 130mA
Best.Nr. 68-32-10-252

Tischnetzgerät, umschaltbar, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
Best.Nr. 68-32-10-243

Steckernetzgerät, USA: 120V~ / 60Hz / 12V= / 150mA
Best.Nr. 68-32-10-259

Steckernetzgerät

Verwenden Sie ausschließlich original seca Steckernetzgeräte mit 9V oder geregelter
12 Volt Ausgangsspannung. Handelsübliche Netzgeräte können eine höhere Spannung
liefern, als auf ihnen angegeben ist und dadurch zu einer Beschädigung der Waage führen.

Nacheichung

Nacheichungsmarke Best.Nr. 14-05-01-886

seca Modell 220-18-14-004
(Doppelteilung):

Messbereich: 820 - 2000 mm und
32 1/4 " - 78 3/4 ",
Teilung: 1 mm und 1/8 "

11.Entsorgung

Batterien

Werfen Sie verbrauchte Batterien nicht in
den Hausmüll. Entsorgen Sie die Batterien
über Sammelstellen in Ihrer Nähe. Wählen
Sie beim Neukauf schadstoffarme Batteri­en ohne Quecksilber (Hg), Cadmium (Cd)
und ohne Blei (Pb).

Modell 701 15

Entsorgung der Waage

Sollte die Waage nicht mehr benutzt wer­den können, gibt Ihnen der zuständige
Müllbeseitigungsverband gern Auskunft
über notwendige Maßnahmen zur fachge­rechten Entsorgung.

D

12.Gewährleistung

Für Mängel, die auf Material- oder Fabrika­tionsfehler zurückzuführen sind, gilt eine
zweijährige Gewährleistungsfrist ab Liefe­rung. Alle beweglichen Teile, wie z.B. Bat­terien, Kabel, Netzgeräte, Akkus etc., sind
hiervon ausgenommen. Mängel, die unter
die Gewährleistung fallen, werden für den
Kunden gegen Vorlage der Kaufquittung
kostenlos behoben. Weitere Ansprüche
können nicht berücksichtigt werden. Ko­sten für Hin- und Rücktransporte gehen zu
Lasten des Kunden, wenn sich das Gerät
an einem anderen Ort als dem Sitz des
Kunden befindet. Bei Transportschäden
können Gewährleistungsansprüche nur

geltend gemacht werden, wenn für Trans­porte die komplette Originalverpackung
verwendet und die Ware darin gemäß dem
originalverpackten Zustand gesichert und
befestigt wurde. Bewahren Sie daher alle
Verpackungsteile auf.

Es besteht keine Gewährleistung, wenn
das Gerät durch Personen geöffnet wird,
die hierzu nicht ausdrücklich von seca au­torisiert worden sind.

Kunden im Ausland bitten wir, sich im Ge­währleistungsfall direkt an den Verkäufer
des jeweiligen Landes zu wenden.

16

0108

05

ISO

9001

English

Full certification

In seca products you are purchasing not only technology matured over a century, but also
quality confirmed by authorities, the legal system and by institutes.
seca products already comply with future statutory provisions. With seca, you are buying
the future.

The products in these operating instructions com­ply with German legislation governing medical
products and therefore with Directive 93/42/EEC
of the Council of the European Community which
is embodied in national laws throughout Europe.

Scales carrying this symbol are approved for me-

M

ISO

13485

dical purposes in the European Community. seca
scales with this symbol meet the stringent quality
and technical requirements placed on scales
which can be calibrated.

Scales carrying this symbol are calibrated in ac­cordance with Precision Class III of EC Directive
90/384/EEC.

Products carrying this symbol comply with the fol­lowing directives and standards:

1. Directive 90/384/EEC governing non-auto­matic weighing instruments

2. Directive 93/42/EEC governing medical
devices

3. DIN EN 45501 governing metrological
aspects of non-automatic scales

seca’s professionalism has also been officially re­cognized. The certificate from TÜV Product Ser­vice, the body responsible for medical devices,
confirms that as a manufacturer of medical de­vices, seca rigorously complies with stringent le­gal requirements. seca’s quality assurance
system covers the development, production, sa­les and service of medical scales and measuring
systems and ergometry.

seca helps the environment.
We are concerned to save natural resources. We
therefore strive to save pakkaging material where
meaningful. What is left over can conveniently be
disposed of locally via the German Dual System
(recycling programme).

Model 701 17

GB

1. Congratulations!

By purchasing the seca 701 electronic
personal scale, you have acquired a high­ly-accurate and sturdy piece of equip­ment.

seca has been putting its experience at
the service of health for over 150 years
now, and as market leader in many coun­tries of the world, is always setting new
standards with its innovative develop­ments for weighing and measuring.

In accordance with national regulations, the
seca 701 electronic personal scale is used
primarily in hospitals, doctors’ surgeries
and in-patient nursing facilities. The scales
are a Class I medical product, and have
been calibrated in accordance with the
precision class III.

In addition to the conventional determina­tion of weight, the seca 701 also has a
function for determining body mass index.
For this purpose, height is entered on the
keypad and the body mass index associ­ated with the weight value is output.

A special property of this scale is the
“mother-and-baby“ function. This enables
the weight of a baby or small child to be
determined quite easily in its mother’s
arms.

Its high degree of accuracy and its moth­er-and-baby function make the seca 701
very good for use in paediatrics.

The scale is of a very sturdy construction
and will give you long and loyal service. It
is easy to operate and the large display is
easy to read.

2. Safety

Before using the new scale, please take a little time to read the following safety instruc­tions.

• Follow the safety instructions in the in­struction manual.

• Keep the operating manual and the
declaration of conformity contained
therein in a safe place.

• Do not drop the scale or subject it to vi­olent shocks.

• Have scale serviced and re-calibrated
on a regular basis (see “Servicing” on
page 27).

• Have repairs carried out exclusively by
authorised persons.

• Use only the type of battery stated (see
“Changing the batteries” on page 27).

• When using the scale with a mains unit,
ensure that the supply cable is routed in
such a way as to exclude any type of
tripping hazard.

18

3. Before you start…

Unpacking

The scope of supply includes:

• Weighing platform

• Column with display head

•2 M6 x 45 screws

•1 WAF 5 Allen key

•1 set of operating instructions
seca 701:

• Battery holder containing 6 mignon­type AA 1.5 V batteries

seca 7017021904 / -994:

•1 seca mains unit

Fitting the column

The column and display head are fitted to the weighing platform.
– Guide the connecting cable through the

opening.

– Place the column in the recess. The dis-

play should be legible for people stand­ing on the scale.

– Screw the column to the weighing plat-

form from underneath.
If necessary, lay the scale carefully on

its side to tighten up the screws.

– Connect the plug of the connecting

cable to the rear of the scale.

– Then place the scale upright again.

Power supply

seca 701: The scale is powered exclusively by batteries.
seca 7017021904 / -994: The scale is powered by a mains unit or by batteries.

The LC display has a low power consumption – 16.000 weighing operations can be per­formed with one set of batteries.

– Carefully turn over the scale so that the

base of the scale is accessible.

– Push the battery compartment closure

towards “Battery” and open the cover.

– Connect the cable to the holder and

batteries.

– Place the holder in the battery compart-

ment.

– Close the cover and then turn the scale

back up the right way.

Note: the scale is prepared for use with a seca mains unit which is available as
an accessory.

Model 701 19

GB

Connecting the mains unit

The connection socket for the mains unit is in the base of the scale.

You must check before connecting the equipment whether the AC voltage given
on the mains unit matches the local mains voltage given on your electricity me­ter.

– Carefully tilt the scale to one side so that

the base of the scale is accessible.

– Plug the latching plug of the mains unit

into the connection socket in the base

of the scale.
– Stand the scale back up again.
– Connect the mains unit to a power

socket.

Note: the mains unit can also be used with the batteries in place without the scale
or batteries being damaged.

scale from

underneath

plug-in

mains unit

4. Setting up and aligning the scale

– Place the scale on a level surface.
– Undo the locknuts using the four foot

screws (1).
– Align the scale by undoing the foot

screws. The air bubble in the spirit level

must be right in the centre of the

circle (2).
– Then re-tighten the locknuts (3).
– Ensure that only the feet of the scale are

in contact with the floor. The scale may

not be in contact at any other point.

3.

1.

2.

Important!
The alignment of the base of the scale
must be checked and corrected if nec­essary every time the location of the
scale is changed.

20

spirit level

5. Operation

Controls and displays

The controls and display are in the display part.

Switch scale on and off

in normal operation s no function
in function menu s increase value

press briefly s activate/deactivate hold function

hold down s activate/deactivate 2 in 1 function

in function menu s decrease value

Activating the BMI function, Confirmation

Model 701 21

GB

Checking that the contents of the calibration counter are correct

This seca scale is calibrated. Calibration may be performed only by authorised centres.
To ensure this, the scale is fitted with a calibration counter which records any change to
data relevant to calibration. If you want to check whether the scale is properly calibrated,
proceed as follows:

– If necessary, switch off the scale.
– Keep any key depressed and start the

scale.

The current contents of the calibration

counter are shown on the display for a

few seconds.
– Compare the output contents of the cal-

ibration counter with the number shown

on the calibration counter sticker.

For valid calibration, both numbers must

match. If sticker and calibration counter

do not match, then re-calibration is re-

quired. Contact your service agent or

seca Customer Service.
If a supplementary calibration is necessary,
then the supplementary calibration mark il­lustrated opposite is used to record the cal­ibration counter position instead of the seca
calibration mark shown above. This mark is
secured with an additional seal by the per­son authorised to perform the supplementa­ry calibration. The supplementary calibration
mark is available from seca Customer Serv­ice under the number 14-05-01-886.

Both numbers must match.

Correct weighing

– Press the Start key.

se(a, 8.8.8.8.8. and 0.00 appear con-

secutively in the display. The scale is

then automatically set to zero and ready

to use.
– Stand on the scale and keep still.
– Read the weighing result off the digital

display.
– If a load greater than 200 kg is placed

on the scale,

play.
– To switch off the scale, press the Start

key again.

22

St0P appears in the dis-

Automatic switch-off/economy mode

The scale automatically detects whether it is being operated on rechargeable batteries
alone or whether it is connected to the mains.

– With rechargeable battery operation: automatic shut-down after 30 seconds.
– With mains operation: shut-down only via keypad.

Mother-and-baby function

The body weight of babies and small children can be determined with the aid of the moth­er-and-baby function. The child is held in the arms of an adult to do so. Proceed as fol­lows:

– Press the green Start key.
– Wait until
– Stand on the scale without the child.

You can read the weight off the digital
display.

– Activate the mother-and-baby function

by depressing and holding the HOLD/
2 in 1 key.

The scale stores the weight of the adult
and the display returns to zero.
pears in the display and the NET light
comes on.

– Now take the child onto the scale. You

can get off the scale to do so, in which
case

The scale determines the weight of the
child. Once the value is stable for about
3 seconds, the display is held. This pre­vents the display from continually jump­ing about as the child moves. “HOLD”
and an arrow pointing to the mother­and-baby symbol also appear in the dis­play. The triangle with the exclamation
mark indicates that this frozen display is
an additional facility which is not subject
to calibration.

You can now perform as many weigh­ing operations with different children as
you want to.

It is important that it is always the same adult who carries out the measurement
and that this person’s weight does not alter (e.g. as a result of removing an item
of clothing).

The mother-and-baby function stays on until
– you press the HOLD/2 in 1 key (total weight is displayed),

– you press the Start key or
– the scale switches off automatically.

0.00 appears in the display.

0.00 ap-

---- appears.

Model 701 23

GB

Store weight value (HOLD)

You can also continue displaying the weight determined once the load has been removed.
This makes it possible to look after a patient first, before having to note the weight:

– Press the HOLD/2 in 1 key whilst the

load is on the scale.

“HOLD” appears in the digital display. The
display starts to flash, showing that the
scale is checking the stability of the weight
values. Only once stability prevails is the
displayed value stored. The value is stored
until the scale switches off automatically.

The triangle with the exclamation mark in­dicates that this frozen display is an addi­tional facility which is not subject to
calibration.

– The HOLD function can be switched off

by pressing the HOLD/2 in 1 key again.

0.00 appears in the display if the scale has

no load on it, otherwise the current weight.
The “HOLD” display vanishes.

Body Mass Index (BMI)

Body Mass Index puts height and weight in relationship to one another, providing more
accurate information than ideal Broca weight, for example. A tolerance range is given
which is considered ideal for health. The Body Mass Index applies only to adults: these
values are not relevant to children and young people.

– Press the Start key.

se(a, 8.8.8.8.8. and 0.00 appear con-

secutively in the display. The scale is

then automatically set to zero and ready

for operation.
– Press the BMI key.

On the display, you will see the last

height entered.
– You can use the arrow keys to adjust

the value in increments according to the

graduations displayed.
– Once the correct value is set, press the

BMI key again. The BMI function is now

activated.
– Step on the scale and keep still.
– Read off the BMI on the digital display

and compare it with the categories on

page 25.
– Press an arrow key if you would like to

see the weight briefly.

24

– To return to normal weighing mode,

press the BMI key.

– To switch off the scale, press the Start

key again.

Evaluating Body Mass Index:

Compare the value determined with the categories quoted below which correspond to
those used by WHO, 2000.

• BMI below 18.5:

Warning, this patient weighs too little. There could be a tendency to anorexia. An in­crease in weight is recommended to improve well-being and performance. If in doubt,
consult a specialist.

• BMI between 18.5 and 24.9:

The patient is of a normal weight. He can stay as he his.

• BMI between 25 and 30 (pre-obese):

The patient is slightly to moderately overweight. He should cut his weight if he is al­ready ill (e.g. diabetes, hypertension, gout, fat metabolism disorders).

• BMI over 30:

Weight reduction is essential. Metabolism, cardiovascular system and bones are all un­der strain. A consistent diet, plenty of movement and behavioural training are all rec­ommended. If in doubt, consult a specialist.

6. Cleaning

Clean the rubber surface and the housing as required using a domestic cleaning agent or
commercially-available disinfectant. Follow the manufacturer’s instructions.

Under no circumstances use abrasive or acid cleaners, white spirit, benzene or the like for
cleaning. Such substances can damage the high-quality surfaces.

Model 701 25

GB

7. What do I do if…

… no weight display comes on?

– Is the scale switched on?
– Check the batteries.
– Is the plug contact for connecting the display to the scale correctly connected?

… 0.00 does not appear before weighing?

– Press the Start key again – there must not be any load on the scale – and only its feet

should be in contact with the floor.

… one segment is illuminated constantly or not at all?

– The relevant segment has a fault. Inform Servicing.
… the display shows ?

– Battery voltage is running low. Change the batteries in the next few days.

…

batt appears in the display?

– Batteries are empty. Put in new batteries.

… St0p appears in the display?

– Maximum load has been exceeded.

… the display flashes?

– If you have just activated the Hold or mother-and-baby function, please wait until the

scale has detected a steady weight value. The display will then stop flashing.
– If there has been no activation of a function beforehand, remove the load from the scale

and wait until

… the display appears?

– The ambient temperature of the scale is too high or too low. Place the scale in an

ambient temperature between +10 °C and +40 °C. Wait about 15 minutes for the

scale to adapt to the ambient temperature and then weigh again.
… the display E and a number appear?

– Switch off the scale with the Start key and start the scale again. The scale will then

work normally again.

If this is not the case, disconnect the power supply by briefly removing the batteries. If

this measure is equally unsuccessful, inform the Service department.

0.00 is displayed, then weigh again.

26

8. Servicing

Have the scale recalibrated by authorised persons in accordance with national legal re­quirements. The year of initial calibration can be found behind the CE symbol on the rating
plate above the number of the appointed office, 0108 (Hamburg Calibration Office). Rec­alibration is essential if one or more security marks are damaged or the calibration counter
does not match the number on the applicable calibration counter mark (cf. page 22).

We recommend having your scale serviced by your local service agent before having it
recalibrated. seca Customer Service will be pleased to give you further assistance.

Changing the batteries

When or bAtt appear in the display, you should change the batteries. You need
6 type AA 1.5 V batteries.

– Carefully turn over the scale so that the

base of the scale is accessible.

– Push the battery compartment closure

towards “Battery” and open the cover.
– Take out the holder and batteries.
– Remove the used batteries and insert

new batteries in the holder.

Check that the polarity is correct.

– Place the holder and batteries in the

battery compartment.
– Close the cover.
– Then turn the scale back up the right

way.

Model 701 27

GB

9. Technical data

Maximum load 200 kg

Dimensions scale

width: 292 mm / 11.5 ins
height: 848
depth: 409 mm / 16.1 ins

Dimensions weighing platform

width: 292 mm / 11.5 ins
height: 75
depth: 300 mm / 11.8 ins

Height of figures 20 mm

Weight approx. 8,8 kg
Temperature range +10 °C to +40 °C

Batteries 6 type AA 1.5 V batteries

Calibration approved for medical use, Class III

Medical product as per Directive
93/42/EEC Class I

EN 60 601-1:

Insulated equipment, Protection Class II:
medical electrical equipment type B:

Functions mother-and-baby function, Hold,

Graduations

0 up to 150 kg: 0,05 kg
150 up to 200 kg: 0,1 kg

Accuracy at first calibration

to 25 kg: ± 25 g
25 kg to 100 kg: ± 50 g

100 kg to 150 kg: ± 75 g
150 kg to 200 kg: ± 100 g

Minimum load 1 kg

+10

mm / 33.4

+10

mm / 2.8

Body Mass Index

+0.4

+0.4

ins

ins

seca 701

Power supply battery / mains unit (option)

seca 7017021904 / -994

Power supply mains unit / battery (option)

28

10.Spare parts and accessories

Measuring rods

Material: hard-anodised aluminium, slide with lockable measuring tab

seca 220 telescopic measuring rod

seca model 220-17-14-004:
Measuring range: 820 - 2000 mm,

Graduations: 1 mm

Power supply

Model dependent mains unit

Plug-in mains unit, Euro: 230V~ / 50Hz / 12V= / 130mA
seca spare part no.: 68-32-10-252

Desk-top mains unit, switchable, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca spare part no.: 68-32-10-243

Plug-in mains unit, USA: 120V~ / 60Hz / 12V= / 150mA
seca spare part no.: 68-32-10-259

Plug-in mains unit

Use only seca original plug-in mains units with 9 V or controlled 12 V output voltage. Com­mercially-available mains units may supply a higher voltage than stated and thus lead to
damage to the scale.

Recalibration

Supplementary calibration mark seca spare part no.: 14-05-01-886

seca model 220-18-14-004
(double graduations):

Measuring range: 820 - 2000 mm and
32 1/4 " - 78 3/4 ",
Graduations: 1 mm and 1/8 "

11.Disposal

Batteries

Do not throw used batteries away in do­mestic waste. Dispose of batteries at col­lection points in the vicinity. When buying
new batteries, select those low in harmful
substances and containing no mercury
(Hg), cadmium (Cd) or lead (Pb).

Model 701 29

Disposing of the scale

If the scale can no longer be used, the re­sponsible waste disposal association will
be glad to advise you on the measures
necessary to dispose of it properly.

GB

12.Warranty

A two-year warranty from date of delivery
applies to defects attributable to poor ma­terials or workmanship. All moveable parts

- batteries, cables, mains units, recharge­able batteries etc. - are excluded. Defects
which come under warranty will be made
good for the customer at no charge on
production of the receipt. No further
claims can be entertained. The costs of
transport in both directions will be borne
by the customer should the equipment be
located anywhere other than the custom­er’s premises. In the event of transport
damage, claims under warranty can be

honoured only if the complete original
packaging was used for any transport and
the merchandise secured and attached in
that packaging just as it was when origi­nally packed. All the packaging should
therefore be retained.

A claim under warranty will not be hon­oured if the equipment is opened by per­sons not expressly authorised by seca to
do so.

We would ask our customers abroad to
contact their local sales agent in the event
of a warranty matter.

30

0108

05

ISO

9001

Français

Toutes les garanties de qualité

Les produits seca vous apportent non seulement les performances d’une technique mise
au point depuis plus d’un siècle, mais vous assurent également une qualité certifiée con­forme aux normes et aux lois, ainsi que par les instituts.
Les produits seca satisfont dès à présent aux dispositions légales de demain. En achetant
les produits seca, vous achetez des produits d’avenir.

Les produits repris dans le présent mode d’emploi
satisfont à la loi sur les dispositifs médicaux, c.-à-d.
à la directive 93/42/CEE du Conseil de la Commu­nauté européenne, qui est transposée dans la légis­lation nationale de tous les pays européens.

Les balances munies de ce symbole peuvent être
utilisées dans le domaine médical de la l’Union

M

ISO

13485

Modèle 701 31

européenne. Les balances et pèse-personnes
seca dotés de ce signe satisfont aux normes de
qualité et techniques les plus élevées imposées
aux appareils de pesage étalonnables.

Les balances munies de ce symbole sont étalon­nées selon la classe de précision III de la directive
90/384/CEE.

Les produits qui portent ce symbole satisfont aux
exigences des directives et normes suivantes

1. directive 90/384/CEE concernant les instru­ments de pesage à fonctionnement non
automatique

2. directive 93/42/CEEsur les dispositifs médi­caux

3. loi DIN EN 45501 portant sur les aspects
métrologiques des instruments de pesage à
fonctionnement non automatique

Le professionnalisme de seca a été reconnu offici­ellement. Le TÜV Product Service, l’autorité com­pétente en matière de dispositifs médicaux,
atteste au moyen du certificat que seca respecte
minutieusement les réglementations légales sé­vères en tant que fabricant de dispositifs médi­caux. Le système de garantie de la qualité de
seca inclue les secteurs de la recherche, de la
production, de la commercialisation et du service
après-vente des balances et systèmes de mesure
médicaux ainsi que le secteur de l’ergométrie.

seca aide l’environnement
La préservation de ressources naturelles nous tient
à cour. C’est pourquoi, nous nous efforçons d’éco­nomiser du matériel d’emballage là où c’est utile. Et
l’emballage qui reste peut être éliminé sur place et
de façon adéquate grâce au système Dual.

F

1. Félicitations !

En achetant le pèse-personne électronique
seca 701, vous êtes devenu le propriétaire
d’un appareil de haute précision, mais éga­lement robuste.

Depuis plus de 150 ans, seca met son expé­rience au service de la santé et, en tant que
leader du marché dans de nombreux pays
du monde, définit sans cesse de nouvelles
normes grâce à ses innovations dans les do­maines du pesage et de la mesure.

Le pèse-personne électronique seca 701
est conçue principalement pour une utilisa­tion dans les hôpitaux, les cabinets médi­caux et les centres de soins conformément
aux prescriptions nationales. Le pèse-bébé
est un dispositif médical de classe I et est
étalonné conformément à la classe de
précision III.

Outre la fonction de pesage convention­nelle, le seca 701 offre également une
fonction permettant de déterminer l’indice
de masse corporelle. Pour ce faire, il suffit
d’entrer la taille à l’aide du clavier de com­mande et l’indice de masse corporelle
correspondant au poids sera calculé.

Une caractéristique spéciale de ce pèse­personne est la "fonction mère-enfant".
Elle permet de déterminer très aisément le
poids de nourrissons et de petits enfants,
dans les bras de leur mère.

Grâce à sa précision élevée et à sa fonc­tion mère-enfant, la balance seca 701
convient idéalement en pédiatrie.

De conception très stable, le pèse-personne
sera votre fidèle partenaire pendant de lon­gues années. Il s’utilise aisément et son
grand affichage est très lisible.

2. Sécurité

Avant d'utiliser pour la première fois le nouveau pèse-personne, prendre le temps de lire
attentivement les conseils de sécurité ci-après.

• Suivre les prescriptions du mode d'em­ploi.

• Conservez soigneusement le présent
mode d’emploi, ainsi que la déclaration
de conformité jointe.

• Ne pas laisser tomber le pèse-person­ne, et ne pas le soumettre à des chocs
violents.

• Veillez à effectuer régulièrement l’entre­tien et les vérifications d’étalonnage
(voir “Entretien” à la page 41).

• Les réparations peuvent être effec­tuées exclusivement par des techni­ciens agréés.

• Utilisez uniquement le modèle de pile
indiqué (voir “Remplacement des piles”
à la page 41).

• Lors de l’utilisation du pèse-bébé avec
une alimentation électrique, prenez
garde à ce que l’installation du câble
exclue tout risque de chute ou d’accro­chage.

32

3. Avant d’utiliser le pèse-personne…

Déballage

Sont compris dans la fourniture :

• plate-forme de pesage

• colonne avec boîtier d’affichage

•2 vis M6 x 45

•1 clé pour vis à six pans creux
ouverture 5

•1 manuel d’utilisation

seca 701

•1 support de piles avec 6 piles type AA
1,5 V

seca 7017021904 / -994

•1 poste secteur seca

Montage de la colonne

La colonne avec le boîtier d’affichage est fixée à la plate-forme de pesage.
– Faites passer le câble de connexion à

travers l’orifice.

– Insérez la colonne dans l’évidement.

L’affichage doit être lisible pour la per­sonne se tenant sur le pèse-personne.

– Vissez la colonne par dessous avec la

plate-forme de pesage.
Incliner prudemment le pèse-personne

sur le côté, si nécessaire, afin de serrer
les vis à fond.

– Raccordez la fiche du câble de raccor-

dement au dos du pèse-personne.

– Redresser le pèse-personne.

Alimentation électrique

seca 701 : Le pèse-personne est uniquement alimenté par piles.
seca 7017021904 / -994 : L’alimentation en courant de la balance se fait par le biais

d’un poste secteur ou de piles.
L’affichage LC consomme peu d’électricité – un jeu de piles permet d’effectuer jusqu’à

16.000 pesages.

Modèle 701 33

F

– Inclinez prudemment le pèse-personne

sur le côté, de sorte que le dessous de
l’appareil soit accessible.

– Appuyez sur la fermeture du comparti-

ment de piles dans la direction de l'indi­cation «Battery» et relevez le couvercle.

– Connectez le câble à la fixation avec

piles.

– Placez le logement dans le comparti-

ment batteries.

– Verrouillez le couvercle et retournez le

pèse-personne.

Remarque : La balance est conçue pour être utilisée également avec un adapta­teur secteur, disponible comme accessoire.

Raccordement secteur

La douille de raccordement au secteur se trouve dans le socle.

Avant de brancher l'appareil, il faut impérativement vérifier si la tension alterna­tive figurant sur l'adaptateur secteur correspond bien à la tension indiquée sur
le compteur électrique.

– Incliner prudemment le pèse-personne

sur le côté, de sorte que le dessous de
l'appareil soit accessible.

– Enficher la fiche à jack de l'adaptateur

réseau dans la douille de connexion

dans le dessous de l'appareil.
– Redresser le pèse-personne.
– Raccorder l’appareil à la prise secteur.

Pèse-personne

vu de dessous

Adaptateur

réseau

Indication : Le bloc d’alimentation électrique peut également être utilisé lorsque
des batteries sont placées à l’intérieur de l’appareil sans risque d’endommager
la balance ou les batteries.

4. Installation et mise à niveau

– Poser le pèse-personne sur un sol

stable.
– Dévisser les quatre contre-écrous au-

dessus des quatre vis des pieds (1).
– Mettre le pèse-personne à niveau en

vissant les pieds. La bulle d'air du ni-

veau à bulle doit se trouver exactement

au centre de la croix (2).

34

3.

1.

2.

– Resserrer ensuite les contre-ecrous (3).
– Veillez à ce que la balance ne soit en

contact avec le sol que par l’intermé­diaire de ses pieds. La balance ne peut
reposer sur rien d’autre.

Remarque importante !
A chaque changement d'emplacement
du pèse-personne, il faut vérifier et si
nécessaire corriger sa mise à niveau

niveau à bulle

5. Utilisation

Eléments de commande et affichages

Les éléments de commande et le visuel se trouvent sur le boîtier d’affichage.

Marche/Arrêt du pèse-personne

Dans le mode normal s pas de fonction
dans le menu de fonctions s Augmentation de la valeur

brève pression de la touche s Activation / Deactivation de la fonction Hold

longue pression de la touche s Activation / Deactivation de la fonction 2 in 1

dans le menu de fonctions s Diminution de la valeur

Activer la fonction BMI, validation

Modèle 701 35

F

Contrôle du contenu du compteur d’étalonnage

Ce pèse-personne seca est étalonné. Les étalonnages ne peuvent être effectués que par des
organismes autorisés. Pour s’en assurer, le pèse-personne est équipé d’un compteur d’éta­lonnage qui constate toute modification des données relatives à l’étalonnage. Si vous désirez
vérifier si le pèse-personne a été étalonné correctement, effectuez les étapes suivantes :

– Déconnectez le cas échéant le pèse-

personne.
– Maintenez n’importe quelle touche en-

foncée et démarrez le pèse-personne.

Le contenu actuel du compteur d’éta-

lonnage clignote pendant quelques se-

condes sur le visuel.
– Comparez le contenu du compteur d’éta-

lonnage fourni avec le nombre noté sur le

cachet du compteur d’étalonnage.

Pour que l’étalonnage soit valable, les

deux nombres doivent correspondre. Si

ce n’est pas le cas, un réétalonnage doit

être effectué. Pour ce faire, adressez-

vous à votre partenaire S.A.V. ou au ser-

vice après-vente de seca.
Si un réétalonnage s’avère nécessaire, la
marque de réétalonnage ci-contre est utili­sée pour caractériser l’état du compteur
d’étalonnage au lieu de la marque du
compteur d’étalonnage de seca figurant
ci-dessus. Cette marque est garantie par
un sceau supplémentaire apposé par la
personne compétente pour le réétalonna­ge. La marque de réétalonnage peut être
obtenue au numéro 14-05-01-886 du ser­vice après-vente de seca.

Les deux nombres doivent correspondre.

Pesage correct

– Enfoncez la touche de démarrage

(START).

L'affichage indique successivement

Se(A, 8.8.8.8.8. et 0.00. Ensuite, le pèse-

personne est automatiquement remis à

zéro et est prêt à l'emploi.
– Montez sur le pèse-personne et restez

immobile.
– Vous pouvez à présent lire le poids ob-

tenu sur l’affichage numérique.
– Si la charge du pèse-personne est supé-

rieure à 200 kg, le message

raît dans l’affichage.

36

St0P appa-

– Pour déconnecter la balance, appuyez

à nouveau sur la touche de démarrage.

Déconnexion automatique/Mode économie d'énergie

La balance détecte automatiquement si elle fonctionne sur piles ou sur secteur.
– Fonctionnement sur piles: arrêt automatique après 30 secondes.

– Fonctionnement secteur: arrêt uniquement par l’intermédiaire du clavier.

Fonction mère-enfant

La fonction "mère-enfant" permet de peser des nourrissons et des petits enfants. L'enfant
est porté sur le bras par un adulte. Procéder comme suit :

– Appuyer sur la touche START verte.
– Attendre que
– Se placer sur le pèse-personne sans

enfant et ne pas bouger. Lire le résultat
du pesage sur l'affichage électronique.

– Activez la fonction «mère-enfant» en ap-

puyant longtemps sur la touche HOLD/
2 in 1.

Le pèse-personne mémorise le poids
de l'adulte et l'affichage est remis à zé­ro.

0.00 s'affiche, et le témoin lumineux

NET s'allume.

– Prendre l'enfant à peser sur le bras. On

peut descendre du pèse-personne
pour le prendre; l'affichage indique alors

----.

Le pèse-personne détermine le poids
de l'enfant. Lorsque la valeur est stable
pendant environ 3 secondes, le poids
est mémorisé. Cela évite que l'affichage
ne varie à chaque mouvement que fait
l'enfant.

L’affichage indique en outre la mention
«HOLD» ainsi qu’une flèche qui pointe
vers le symbole mère-enfant. Le triangle
avec le point d’exclamation indique que
dans le cas de cet affichage figé, il ne
s’agit pas d’un dispositif complémentai­re nécessitant un étalonnage.

On peut maintenant peser autant d'en­fants qu'on veut.

Il convient cependant de veiller à ce que ce soit toujours la même personne qui
porte les enfants, et que le poids de cette personne ne se modifie pendant la pro­cédure (p. ex. en enlevant un vêtement).

La fonction mère-enfant reste active jusqu'à ce que :
– on appuie à nouveau sur la touche HOLD/2 in 1 (le poids total est affiché) ;

– on appuie sur la touche START ;

0.00 s'affiche.

Modèle 701 37

F

– le pèse-personne s'éteint automatiquement.

Mise en mémoire du poids mesuré (HOLD)

Le poids mesuré peut rester affiché après le déchargement du pèse-personne. Il est ainsi
possible de d’abord faire asseoir ou de coucher le patient avant de noter le poids
mesuré :

– Appuyez sur la touche HOLD/2 in 1 tan-

dis que le pèse-personne est chargé.

L’affichage numérique indique «HOLD».
L’affichage commence à clignoter et indi­que ainsi que le pèse-personne contrôle la
stabilité des valeurs de pesage. Ce n’est
que lorsque cette stabilité est obtenue que
la valeur affichée est mémorisée. Elle reste
mémorisée dans l’affichage jusqu’à la dé­connexion automatique.

Le triangle avec le point d’exclamation indi­que que dans le cas de cet affichage figé, il
ne s’agit pas d’un dispositif complémentai­re nécessitant un étalonnage.

– La fonction HOLD peut être désactivée

en appuyant à nouveau sur la touche

HOLD/2 in 1.

L'écran affiche le message
personne est déchargé ou le poids mesuré à
ce moment. Le message «HOLD» disparaît.

0.00 si le pèse-

Indice de masse corporelle (Body-Mass-Index ; BMI)

L’indice de masse corporelle établit la relation entre la taille et le poids, mais peut toutefois
fournir des données plus précises telles que le poids idéal selon Broca. Le système fournit
une plage de tolérance, qui est considérée comme optimale du point de vue de la santé.
L’indice de masse corporelle s’applique uniquement aux adultes ; ces données ne sont
pas pertinentes pour les enfants et les adolescents.

– Appuyez sur la touche Start.

L’affichage indique successivement

se(a, 8.8.8.8.8. et 0.00. Le pèse-

personne revient ensuite automatique-

ment à zéro et est prêt à fonctionner.
– Appuyez sur la touche BMI.

Le visuel affiche la dernière taille entrée.

– Vous pouvez modifier la valeur par pa-

lier correspondant aux graduations de

l’affichage à l’aide des touches

fléchées.

38

– Lorsque la valeur correcte est réglée,

appuyez à nouveau sur la touche BMI.
La fonction BMI est à présent activée.

– Montez sur le pèse-personne et restez

immobile.

– Lisez le BMI sur l’affichage numérique

et comparez-le aux catégories indi­quées en page 39.

– Appuyez sur une touche fléchée, si

vous désirez voir brièvement votre
poids.

– Pour revenir à la fonction de pesage

normale, appuyez sur la touche BMI.

– Pour déconnecter le pèse-personne,

appuyez à nouveau sur la touche Start.

Interprétation de l’indice de masse corporelle:

Comparez la valeur indiquée avec les catégories mentionnées ci-dessous qui correspon­dent à celles utilisées par le WHO 2000.

• BMI inférieur à 18,5 :

Attention, le poids du patient est insuffisant. Il peut présenter une tendance à la mai­greur. Une prise de poids est conseillée pour améliorer son bien-être et ses performan­ces. En cas de doute, faites-lui consulter un spécialiste.

• BMI compris entre 18,5 et 24,9 :

Son poids est normal. Il peut rester tel qu’il est.

• BMI compris entre 25 et 30 (Prédisposition) :

Le patient présente un excès pondéral léger à moyen. Il devrait perdre du poids, s’il
souffre déjà d’une affection (par ex. diabète, hypertension, goutte, troubles du méta­bolisme).

• BMI supérieur à 30 :

Une perte de poids est urgente. Il surcharge son métabolisme, sa circulation sanguine
et ses articulations. Un régime adapté, beaucoup d’exercice et un changement de
mode de vie sont conseillés. En cas de doute, faites-lui consulter un spécialiste.

6. Nettoyage

Nettoyez le recouvrement en caoutchouc du pèse-personne et le boîtier si nécessaire à
l’aide d’un nettoyant ménager ou d’un désinfectant courant. Veuillez respecter les consi­gnes du fabricant.

N’utilisez en aucun cas un nettoyant abrasif ou mordant, de l’alcool, du benzène ou tout
autre produit similaire. De tels produits peuvent endommager les surfaces de haute qualité.

Modèle 701 39

F

7. Que faire si…

… aucun poids n’est affiché ?

– Le pèse-personne est-il sous tension ?
– Vérifiez l'état des piles.
– La fiche mâle de raccord du cadran à la balance est-elle correctement branchée ?

… 0.00 n’apparaît pas à l’affichage avant le pesage ?

– Appuyez à nouveau sur la touche START – la balance ne peut être chargée pendant

cette opération – et seuls ses pieds peuvent toucher le sol.

… un segment s'allume continuellement ou pas du tout ?

– L'emplacement correspondant indique une erreur. Consultez le service d'entretien.
… le symbole apparaît à l'affichage ?

– La tension des piles diminue. Vous devriez remplacer les piles dans les prochains jours.

… le message

– Les piles sont usées. Utilisez de nouvelles piles.

… le message St0P apparaît à l'affichage ?

– La charge maximale est dépassée.

… l’affichage clignote ?

– Si vous avez déjà activé la fonction Hold ou fonction «mère-enfant», attendez que le

pèse-personne ait pu reconnaître un poids constant. L’affichage arrête alors de cligno-

ter.
– Si aucune fonction n’a été activée, déchargez le pèse-personne, attendez que le visuel

affiche

… le message apparaît à l'affichage ?

– La température ambiante du pèse-personne est trop élevée ou trop basse. Placez le

pèse-personne dans une température ambiante comprise entre +10 et +40 °C. Atten-

dez environ 15 minutes, le temps que le pèse-personne s'adapte à la température

ambiante et recommencez le pesage.

… le message E suivi d'un chiffre apparaît à l'affichage ?

– Après que le pèse-personne se soit coupé automatiquement, allumez-le à nouveau.

Mettre le pese-personne hors tension, puis le remettre sous tension. Le pèse-person-

ne fonctionnera à nouveau normalement.

Si ce n’est pas le cas, interrompez l’alimentation électrique en enlevant brièvement les

piles. Si cette mesure ne présente aucun résultat, adressez-vous au service d’entretien.

bAtt apparaît à l'affichage ?

0.00 et recommencez l’opération de pesage.

40

8. Entretien

Faites effectuer par des personnes autorisées un réétalonnage conformément aux dispo­sitions légales nationales. L’année du premier étalonnage est indiquée derrière le sigle CE
sur la plaque du fabricant au-dessus du numéro de l'organisme désigné 0108 (Bureau de
vérification des poids et mesures Hambourg). Un réétalonnage est en tous les cas néces­saire lorsqu'une ou plusieurs marques de sécurité sont endommagées ou que le contenu
du compteur d’étalonnage ne correspond pas avec la marque de garantie valable (voir
page 36).

Nous vous recommandons de faire effectuer un entretien par votre partenaire du service après­vente avant le réétalonnage. Le service après-vente pourra vous aider dans ce domaine.

Remplacement des piles

Lorsque le symbole ou le message bAtt apparaît à l’affichage, il faut remplacer
les piles. Vous avez besoin de 6 piles, type AA, 1,5 Volt.

– Faites basculer doucement le pèse-

personne sur le côté de sorte que le
fond du pèse-personne soit accessible.

– Appuyez sur la fermeture du comparti-

ment de piles dans la direction de l'indi-

cation «Battery» et relevez le couvercle.
– Enlevez la fixation avec les piles.
– Enlevez les piles usagées et placez des

nouvelles piles dans la fixation.

Veillez à respecter les polarités.

– Replacez la fixation avec les piles dans

le compartiment des piles.
– Refermez le couvercle.
– Remettez ensuite le pèse-personne

dans la bonne position.

Modèle 701 41

F

9. Fiche technique

Charge maxi 200 kg

Dimensions pèse-personne

Largeur: 292 mm / 11.5 ins
Hauteur: 848
Profondeur: 409 mm / 16.1 ins

Dimensions plate-forme de pesage

Largeur: 292 mm / 11.5 ins
Hauteur: 75
Profondeur: 300 mm / 11.8 ins

Dimensions des chiffres 20 mm
Poids env. 8,8 kg
Plage de température +10 °C jusqu’à +40 °C
Piles 6 piles type AA, 1,5 V
Etalonnage étalonnage médical, classe III
Produit médical en vertu de la

directive 93/42/CEE classe I
EN 60 601-1:

Appareil isolé, classe de protection II:
appareil électronique à usage médical,

type B:

Fonctions fonction "mère-enfant", Hold,

Réglage fin

0 jusqu’à 150 kg: 0,05 kg
150 jusqu’à 200 kg: 0,1 kg

Echelle de précision

jusqu’à 25 kg: ± 25 g
25 kg jusqu’à 100 kg: ± 50 g

100 kg jusqu’à 150 kg: ± 75 g
150 kg jusqu’à 200 kg: ± 100 g

Charge mini 1 kg

+10

mm / 33.4

+10

mm / 2.8

Indice de masse corporelle

+0.4

+0.4

ins

ins

seca 701

Alimentation piles / poste secteur (option)

seca 7017021904 / -994

Alimentation poste secteur / piles (option)

42

10.Pièces de rechange et accessoires

Règles graduées

Matériau: aluminium éloxé dur, coulisse avec languette de mesure encliquetable

Règle graduée télescopique seca 220

Modèle seca 220-17-14-004:
Plage de mesure: 820 - 2000 mm,

Echelle: 1 mm

Alimentation électrique

Adaptateur réseau suivant le modèle

Adaptateur réseau à fiche, Euro : 230V~ / 50Hz / 12V= / 130mA
Pièce de rechange seca N° : 68-32-10-252

Unité d’alimentation de table commutable, Euro : 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
Pièce de rechange seca N° : 68-32-10-243

Adaptateur réseau à fiche, USA : 120V~ / 60Hz / 12V= / 150mA
Pièce de rechange seca N° : 68-32-10-259

Adaptateur secteur

Utilisez uniquement des adaptateurs secteur seca ayant une tension de sortie de 9 Volts
ou de 12 Volts réglée. Les adaptateurs secteur courants peuvent produire une tension
plus élevée que celle indiquée et pourraient ainsi endommager la balance.

Réétalonnage

Marque de réétalonnage Pièce de rechange seca N° : 14-05-01-886

Modèle seca 220-18-14-004
(échelle double):

Plage de mesure : 820 - 2000 mm et
32 1/4 " - 78 3/4 ",
Echelle: 1 mm et 1/8 "

11.Elimination

Piles

Ne jetez pas les piles usagées dans les dé­chets ménagers. Eliminez les piles dans un
centre de collecte de vos environs. A l'achat
de nouvelles piles, préférez des piles non
polluantes sans mercure (Hg), cadmium
(Cd) et sans plomb (Pb).

Modèle 701 43

Elimination du pèse-personne

Si le pèse-personne ne peut plus être utilisé,
l'organisme d'enlèvement des déchets
pourra vous renseigner sur les mesures né­cessaires à prendre pour une élimination
appropriée.

F

12.Garantie

Une garantie de deux ans à compter de la
date de livraison est accordée pour les dé­fauts de matière et de fabrication. Cette
garantie ne s’applique pas aux pièces
amovibles, telles que les batteries, les câ­bles, les adaptateurs secteur, les accumu­lateurs etc. Les défauts couverts par la
garantie sont réparés gratuitement sur
présentation de la quittance d’achat par le
client. Aucune autre demande de répara­tion ne peut être prise en compte. Les frais
de transport sont à la charge du client si
l’appareil n’est pas installé à la même
adresse que celle du client. En cas d'en­dommagements dus au transport, le cas
de garantie peut être invoqué uniquement

si l'emballage d'origine complet a été utili­sé pour les transports et si la marchandise
a été immobilisée et fixée conformément à
l'emballage initial. Tous les éléments de
l’emballage doivent par conséquent être
conservés.

Aucun cas de garantie ne peut être invo­qué si l’appareil est ouvert par des person­nes qui ne sont pas explicitement
autorisées par seca.

Nous prions nos clients à l’étranger de
bien vouloir contacter directement le re­vendeur de leur pays respectif pour les
cas de garantie.

44

0108

05

ISO

9001

Italiano

Con lettera e sigillo

Con i prodotti seca acquistate non solo una tecnica maturata in oltre un secolo, ma anche
una qualità confermata dalle autorità, dalla legge e da parte di istituti. I prodotti seca sono
già oggi conformi alle disposizioni di legge di domani. Con seca acquistate il futuro.

I prodotti descritti in questo manuale di istruzione
sono conformi alla legge sui prodotti medicali,
cioè alla direttiva 93/42/CEE del Consiglio della
Comunità Europea, che è stata accolta in tutta
Europa nella legislazione nazionale.

Bilance che portano questo contrassegno sono
omologate nella Comunità Europea nel settore

M

ISO

13485

sanitario. Le bilance seca recanti questo marchio
sono conformi agli elevati standard qualitativi e
tecnici che devono essere soddisfatti dalle bilance
non soggette all’obbligo della taratura.

Bilance che portano questo contrassegno sono
tarate in conformità alla classe di precisione III del­la direttiva 90/384 della CE.

Prodotti che portano questo contrassegno sod­disfano le esigenze poste dalle seguenti direttive e
norme

1. direttiva N. 90/384/CEE in materia di bilance
a funzionamento non automatico

2. direttiva N. 93/42/CEE in materia di prodotti
medicali

3. DIN EN 45501 sugli aspetti metrologici delle
bilance a funzionamento non automatico

La professionalità della seca è riconosciuta anche
a livello ufficiale. Il TÜV Product Service, l’istituto di
certificazione competente per i prodotti medicali,
ha certificato che la seca, in quanto produttore di
dispositivi medicali, soddisfa i più rigorosi requisiti
di legge in materia. Il sistema di assicurazione del­la qualità seca comprende i settori sviluppo, pro­duzione, vendita e servizio tecnico di bilance e
sistemi di misurazione per uso medico nonché il
settore dell’ergometria.

La seca aiuta l’ambiente
Il risparmio di risorse naturali ci sta a cuore. Per
questo ci sforziamo di risparmiare del materiale di
imballaggio, dove ciò risulta ragionevole. Ed è pos­sibile eseguire comodamente lo smaltimento di ciò
che rimane sul luogo, mediante il Sistema Duale.

Modello 701 45

I

1. Sentiti complimenti!

Scegliendo la bilancia elettronica
seca 701, avete acquistato un apparec­chio di alta precisione e contemporanea­mente robusto.

Da oltre 150 anni la seca stabilisce la sua
esperienza al servizio della salute e, nella
sua qualità di azienda leader sul mercato
in numerosi paesi del mondo, stabilisce
sempre dei nuovi standard con i suoi svi­luppi innovativi per la pesatura e la misura­zione.

La bilancia elettronica pesapersone
seca 701 si impiega in conformità alle nor­me nazionali soprattutto in ospedali, ambu­latori medici e istituzioni di cura con
ricovero.

La bilancia è un prodotto medicale della
classe I ed è stata tarata in conformità alla
classe di precisione III.

Oltre alla convenzionale determinazione
del peso, la seca 701 offre una funzione
per determinare il body mass index. A tale
scopo si immette l'altezza per mezzo della
tastiera di comando ed il body mass index
corrispondente al valore del peso viene
emesso.

Una proprietà particolare di questa bilan­cia è la funzione "Madre-Bambino". Con
questa si può determinare con estrema fa­cilità, cioè in braccio alla madre, il peso di
lattanti e bambini piccoli.

Grazie all'elevata precisione e della funzio­ne madre-bambino la seca 701 è anche
molto adatta all'impiego in pediatria.

La bilancia ha una struttura molto stabile e
vi servirà fedelmente per lungo tempo.
Essa è facile da usare ed il grande display
è facilmente leggibile.

2. Sicurezza

Prima di utilizzare la nuova bilancia, prendetevi per favore un po' di tempo per leggere le
seguenti avvertenze per la sicurezza.

• Osservate le avvertenze del manuale di
istruzione.

• Conservate con cura le istruzioni per
l'uso e la dichiarazione di conformità
che ne fa parte esse.

• Non dovete lasciare cadere la bilancia
né esporla ad urti violenti.

• Fate eseguire regolarmente la manu­tenzione e le verifiche metriche succes­sive (a tale proposito vedere il capitolo
vedere “Manutenzione” a pagina 55).

• Fate eseguire le riparazioni esclusiva­mente da persone autorizzate.

• Utilizzate esclusivamente l’alimentatore
fornito assieme alla bilancia (vedere
“Sostituzione della batteria” a
pagina 55).

• Quando usate la bilancia con un ali­mentatore, fate attenzione ad esclude­re che il modo in cui il cavo è posato
crei un pericolo di inciampare o di re­stare impigliati.

46

3. Prima di cominciare veramente…

Sistemazione della bilancia

Fanno parte della fornitura:

• Piattaforma di pesata

• Colonna con testa di visualizzazione

•2 viti M6 x 45

•1 chiave ad esagono incassato SW 5

•1 istruzioni per l'uso

seca 701

• Porta batterie con 6 batterie tipo
mignon AA 1,5 V

seca 7017021904 / -994

•1 alimentatore rete seca

Montaggio della colonna

La colonna con la testa di visualizzazione si monta sulla piattaforma di pesata.
– Fate passare il cavo di collegamento at-

traverso l'apertura.

– Inserite la colonna nella cavità. Il display

dovrebbe essere leggibile per persone
che stanno in piedi sulla bilancia.

– Avvitate dal basso la colonna alla piatta-

forma di pesata.
Appoggiate eventualmente la bilancia

su un lato, facendo attenzione, per ser­rare le viti.

– Collegate la spina del cavo di collega-

mento alla parte posteriore della bilancia.

– Rimettete quindi in posizione verticale.

Alimentazione elettrica

seca 701: L’alimentazione elettrica della bilancia ha luogo esclusivamente mediante
batteria.

seca 7017021904 / -994: L'alimentazione della bilancia si effettua con un alimentatore
rete oppure con delle batterie.

Il display a LCD ha un consumo di corrente molto ridotto: con un set di batterie sono pos­sibili 16.000 pesature.

Modello 701 47

I

– Rovesciate la bilancia, facendo atten-

zione, in modo da rendere accessibile il
fondo della bilancia.

– Premete la chiusura del vano batterie

nella direzione indicata dalla scritta in ri­lievo “Battery” ed aprite il coperchio ri­baltandolo.

– Collegate il cavo al portapile con bat-

terie.
– Inserite il portapile nel vano batterie.
– Chiudete il coperchio e quindi rovescia-

te di nuovo la bilancia.

Avvertenza: la bilancia è predisposta
all'uso con un alimentatore seca, che si può avere come accessorio.

Collegamento dell'alimentatore

La presa di collegamento per l’alimentatore si trova nel fondo della bilancia.

Per favore, prima di collegare l'apparecchio, è assolutamente necessario che
controlliate, se la tensione alternata indicata sull'alimentatore coincide con la
tensione rete locale indicata sul contatore elettrico.

– Ribaltate la bilancia su un lato, facendo

attenzione, in modo che il fondo della

bilancia sia accessibile.
– Collegate la spina jack dell'alimentatore

alla presa di collegamento nel fondo

della bilancia.
– Rimettete di nuovo la bilancia in posizio-

ne verticale.
– Collegate l’alimentatore ad una presa di

corrente.

Bilancia

parte inferiore

Alimentatore

a spina

Avvertenza: l'alimentatore rete si può utilizzare anche quando le batterie sono in­serite, senza che la bilancia o le batterie rimangano danneggiate.

4. Sistemazione ed allineamento della bilancia

– Collocate la bilancia su un fondo solido.
– Allentate i controdadi sulle quattro viti

dei piedi (1).
– Allineate la bilancia, girando le viti dei

piedi. La bolla d'aria della livella deve

trovarsi esattamente al centro del cer-

chio (2).

48

3.

1.

2.

– Riavvitate quindi saldamente i contro-

dadi (3).

– Fate attenzione che la bilancia abbia

contatto con il pavimento solo con i pie­di. La bilancia non deve essere appog­giata da nessuna parte.

Importante!
L'allineamento del fondo della bilancia
deve essere controllato ogni volta che
la si cambia di posto ed eventualmen­te corretto.

5. Uso

Comandi ed indicatori

I comandi ed il display si trovano nella sezione display.

Livella

Accendere e spegnere la bilancia

nel funzionamento normale s nessuna funzione
nel menu funzioni s incrementare il valore

breve pressione sul tasto s attivare/disattivare la funzione Hold

pressione prolungata sul tasto s attivare/disattivare la funzione 2 in 1

nel menu funzioni s ridurre il valore

Attivare la funzione BMI (Body Mass Index), conferma

Modello 701 49

I

Controllo della correttezza del contatore di taratura

Questa bilancia seca è tarata. Le operazioni di taratura possono essere eseguite solo da enti
autorizzati. Per garantirlo la bilancia è dotata di un contatore di taratura, che registra ogni va­riazione dei dati rilevanti dal punto di vista tecnico per la verifica metrologica. Quando volete
controllare, se la bilancia è tarata in modo conforme ai regolamenti, procedete come segue:

– Spegnete eventualmente la bilancia.
– Tenete premuto un tasto qualsiasi ed

avviate la bilancia.

Sul display lampeggerà per pochi secon-

di il contenuto del contatore di taratura.
– Confrontate il contenuto emesso dal

contatore di taratura con il numero spe-

cificato sul bollo metrico del contatore

di taratura.

Per una taratura valida è necessario che

i due numeri coincidano tra loro. Se il

bollo ed il contatore di taratura non coin-

cidono occorre eseguire una nuova tara-

tura. Rivolgetevi al vostro partner per il

servizio tecnico oppure al servizio tecni-

co assistenza clienti della seca.
Se dovesse essere necessaria una ritaratu­ra, invece del marchio del contatore di tara­tura illustrato sopra, per contrassegnare lo
stato del contatore di taratura, si utilizza il
marchio della ritaratura rappresentato a
fianco. Questo marchio viene protetto con
un sigillo supplementare dalla persona au­torizzata ad eseguire la ritaratura. Il marchio
della ritaratura si può ottenere dal servizio
tecnico assistenza clienti della seca con il
numero di codice 14-05-01-886.

Entrambi i numeri devono
coincidere fra loro

Pesare in modo corretto

– Premete il tasto Start.

Nel display appariranno nell’ordine,

l’uno dopo l’altro se(a, 8.8.8.8.8. e 0.00.

La bilancia è quindi azzerata automati-

camente e pronta al funzionamento.
– Salite sulla bilancia e rimanete in piedi

senza muovervi.
– Leggete il risultato della pesatura dal di-

splay digitale.
– Se il carico della bilancia è superiore a

200 kg nel display appare

– Per spegnere la bilancia, premete di

nuovo il tasto start.

50

ST0P.

Spegnimento automatico / modo risparmio corrente

La bilancia rileva automaticamente se il funzionamento è puramente ad accumulatore op­pure se è collegata alla rete.

– Nel funzionamento ad accumulatori: spegnimento automatico dopo 30 secondi.
– Nel funzionamento a rete: spegnimento solo da tastiera.

Funzione Madre-Bambino

Mediante la funzione madre-bambino si può determinare il peso corporeo di lattanti e
bambini piccoli. In questo caso il bambino viene tenuto in braccio da un adulto. Procedete
come segue:

– Premete il tasto verde di avvio.
– Attendete fino a quando appare l'indi-

cazione

– Mettetevi senza il bambino sulla bilan-

cia. Potete leggere il risultato della pe­satura sul display digitale.

– Premendo a lungo il tasto HOLD/2 in 1,

attivate la funzione madre-bambino.

La bilancia memorizza ora il peso della
persona adulta ed il display viene azze­rato di nuovo. Sul display appare
la luce NET si illumina.

– Prendete ora il bambino insieme a voi

sulla bilancia. Per farlo potete anche la­sciare la bilancia, in questo caso appare

----.

La bilancia determina il peso del bambi­no. Se il valore è stabile per circa 3 se­condi, la visualizzazione verrà mantenuta
fissa. Con ciò si evita, che la visualizzazio­ne presenti continuamente delle fluttua­zioni, per via dei movimenti del bambino.
Sul display appariranno inoltre la segna­lazione “HOLD” ed una freccia puntata
sul simbolo madre - bambino. Il triangolo
con il punto esclamativo segnala, che,
nel caso di quest’indicazione “congelata”
si tratta di una prestazione supplementa­re non soggetta all’obbligo della taratura.

A questo punto potete eseguire tante
pesature quante volete con diversi
bambini.

E' importante che sia sempre la stessa persona adulta ad eseguire la misurazio­ne e che il suo peso non vari (per esempio depositando un capo di vestiario).

La funzione madre-bambino rimane attivata fino a quando
– voi premete il tasto HOLD/2 in 1 (verrà visualizzato il peso complessivo),

– voi premete il tasto di avvio, oppure
– la bilancia si spegne automaticamente.

0.00.

0.00,

Modello 701 51

I

Memorizzazione del valore del peso (HOLD)

Il valore determinato per il peso si può anche continuare a visualizzare dopo che la bilancia
è stata scaricata. Con ciò risulta possibile prima di tutto accudire di nuovo il paziente, pri­ma di annotare il valore del peso.

– Premete il tasto HOLD/2 in 1 mentre la

bilancia è caricata.

Nel display digitale appare “HOLD”. Il di­splay comincia a lampeggiare e con ciò indi­ca che la bilancia sta controllando la stabilità
dei valori pesati. Solo dopo che questa è sta­ta raggiunta il valore visualizzato verrà me­morizzato. Esso rimane memorizzato nel
display fino allo spegnimento automatico.

Il triangolo con il punto esclamativo segnala,
che, nel caso di quest’indicazione “conge­lata” si tratta di una prestazione supplemen­tare non soggetta all’obbligo della taratura.

– La funzione HOLD si può disattivare,

premendo ancora una volta il tasto

HOLD/2 in 1.
Nel display apparirà 0.00, se la bilancia non
è caricata o, rispettivamente, il valore at­tuale del peso. La segnalazione “HOLD”
scompare.

Body-Mass-Index (BMI)

Il body mass index mette in relazione tra loro la statura ed il peso del corpo e rende quindi
possibili dati più precisi del peso ideale secondo Broca. Si specifica un campo di tolleran­za, che si considera come ottimale dal punto di vista della salute. Il Body Mass Index vale
solo per adulti; per bambini e giovani questi valori non sono determinanti.

– Premete il tasto start di avvio.

Nel display appariranno l’uno dopo l’al-

tro

se(a, 8.8.8.8.8. e 0.00. La bilancia è

quindi azzerata automaticamente e

pronta a funzionare.
– Premete il tasto BMI.

Sul display vedrete prima di tutto l’ulti-

ma statura immessa.
– Servendovi dei tasti freccia, potete va-

riare il valore a scatti corrispondenti alla

divisione del display.
– Quando il valore corretto è stato impo-

stato, premete ancora una volta il tasto

BMI. La funzione BMI è ora attivata.
– Salite ora sulla bilancia e rimanete fermi

in piedi.

52

– Leggete il BMI sul display digitale e con-

frontatelo con le categorie a pagina 53.

–Premete un tasto freccia, se volete

vedere per breve tempo il valore del
pes.

– Per ritornare al normale funzionamento

in pesatura, premete il tasto BMI.

– Per spegnere la bilancia, premete di

nuovo il tasto di avvio START.

Analisi del Body Mass Index:

Confrontate il valore determinato con le categorie specificate di seguito, le quali corri­spondono alle categorie utilizzate dall’OMS, 2000.

• BMI inferiore 18,5:

Attenzione, il paziente pesa troppo poco, potrebbe esservi una tendenza alla magrez­za patologica. Un aumento del peso risulta consigliabile, per migliorare il benessere e
l’efficienza. In caso di dubbi si dovrebbe consultare un medico specialista.

• BMI tra 18,5 e 24,9:

Il paziente ha un peso normale.

• BMI tra 25 e 30 (Sovrappeso):

Il paziente presenta un’eccedenza di peso da leggera a media. Egli dovrebbe ridurre il
proprio peso, se vi è già una malattia (per esempio diabete, ipertensione, gotta, disturbi
del metabolismo dei grassi).

• BMI superiore 30:

Una riduzione del peso è urgentemente necessaria. Il metabolismo, la circolazione e le
ossa vengono sollecitati. Si raccomanda una dieta coerente, molto modo e training del
comportamento. In caso di dubbi si dovrebbe consultare uno specialista.

6. Pulizia

Pulite il rivestimento in gomma e la carrozzeria, quando se ne presenta la necessità, con un
detersivo per usi domestici oppure con un disinfettante normalmente in commercio. Atte­netevi alle indicazioni del fabbricante.

Per la pulizia non usate in nessun caso detersivi abrasivi oppure forti, spirito, benzina o simili.
Tali mezzi potrebbero danneggiare le superfici pregiate.

Modello 701 53

I

7. Cosa fare se…

… non appare nessun’indicazione del peso?

– La bilancia è accesa?
– Controllate le batterie.
– Il contatto a spina per il collegamento del display alla bilancia è collegato correttamente?

… prima della pesatura non appare 0.00?

– Premete di nuovo il pulsante Start – quando lo fate, la bilancia deve essere non caricata –

e toccare il pavimento solo con i piedi.

… un segmento non sempre si illumina oppure non si illumina affatto?

– Il punto corrispondente presenta un errore. Mettetevi in contatto con il servizio manu-

tenzione.
… la segnalazione appare?

– La tensione della batteria comincia a calare. Dovreste sostituire le batterie nei prossimi giorni.
… la segnalazione

– Le batterie sono scariche. Inserite delle batterie nuove.

… la segnalazione St0P appare?

– Il carico massimo è stato superato.

… Il display lampeggia?

– Se avete appena attivato la funzione Hold oppure funzione madre-bambino, per favore

attendete fino a quando la bilancia ha rilevato un peso che rimane costante. Il display

cesserà quindi di lampeggiare.
– Se non ha avuto luogo in precedenza nessun’attivazione di una funzione, scaricate la

bilancia ed attendete fino a quando viene visualizzato

volta.

… appare la segnalazione ?

– La temperatura ambiente della bilancia è troppo alta oppure troppo bassa. Collocate

la bilancia in un ambiente a temperatura tra +10°C e +40°C. Attendete circa 15 minuti,

fino a quando la bilancia si è adattata alla temperatura ambiente e pesate di nuovo.

… appare la segnalazione E seguita da un numero?

– Premete il tasto Start. La bilancia funziona quindi normalmente. Se ciò non dovesse

accadere, mettetevi in contatto con il Servizio Manutenzione.

Se ciò non dovesse verificarsi, interrompete l’alimentazione elettrica, rimovendo per

breve tempo le batterie. Se anche questo provvedimento rimane senza risultato, met-

tetevi in contatto con il servizio manutenzione.

bAtt appare?

0.00 e pesate quindi ancora una

54

8. Manutenzione

Fate eseguire da personale autorizzato una verifica metrologica della taratura successiva
in conformità alle disposizioni di legge nazionali . L'anno della prima taratura si trova dietro
il marchio CE sulla targhetta del modello sopra il numero dell'ente indicato 0108 (Ufficio
verifiche metrologiche di Amburgo). Una taratura successiva è sempre necessaria, se uno
o più bolli di sicurezza sono danneggiati oppure il contenuto del contatore di taratura non
coincide con il numero sul bollo del contatore di taratura valido (cfr. pagina 50).

Raccomandiamo di far eseguire una manutenzione da parte del vostro partner per il ser­vizio assistenza tecnica prima di una taratura successiva. In questo caso il servizio tecnico
assistenza clienti della seca vi aiuterà volentieri.

Sostituzione della batteria

Quando nel display appare la segnalazione oppure batt, dovreste sostituire le
batterie. Vi occorrono 6 batterie mignon, tipo AA, 1,5 Volt.

– Rovesciate la bilancia, facendo atten-

zione, in modo da rendere accessibile il
fondo della bilancia.

– Premete la chiusura del vano batterie

nella direzione indicata dalla scritta in ri­lievo “Battery” ed aprite il coperchio ri-

baltandolo.
– Estraete il portapile con la batteria.
– Rimuovete le batterie usate e sistemate

le nuove batterie nel portapile.

Fate attenzione che la polarità sia
giusta.

– Mettete il portapile con le batterie nel

vano batterie
– Chiudete il coperchio
– Rovesciate quindi di nuovo la bilancia.

Modello 701 55

I

9. Specifiche tecniche

Portata massima 200 kg
Dimensioni bilancia

Altezza: 292 mm / 11.5 ins
Larghezza: 848
Profondità: 409 mm / 16.1 ins

Dimensioni piattaforma di pesata

Altezza: 292 mm / 11.5 ins
Larghezza: 75
Profondità: 300 mm / 11.8 ins

Dimensioni delle cifre 20 mm
Peso proprio ca. 8,8 kg
Campo di temperatura +10 °C fino a +40 °C
Batterie 6 batterie tipo AA, 1,5 V
Verifica metrologica Verifica metrologica medicale, classe III
Prodotto medicale in conformità

alla direttiva 93/42/CEE classe I
EN 60 601-1:

apparecchio con isolamento di
protezione, classe di protezione II:

apparecchio elettromedicale, tipo B:

Funzioni funzione madre-bambino, Hold,

Divisione fine

0 fino a 150 kg: 0,05 kg
150 fino a 200 kg: 0,1 kg

Precisione nella prima verifica metrologica

fino a 25 kg: ± 25 g
25 kg fino a 100 kg: ± 50 g

100 kg fino a 150 kg: ± 75 g
150 kg fino a 200 kg: ± 100 g

Carico minimo 1 kg

+10

mm / 33.4

+10

mm / 2.8

Body-Mass-Index

+0.4

+0.4

ins

ins

seca 701

Alimentazione batteria / alimentatore (opzione)

seca 7017021904 / -994

Alimentazione alimentatore / batteria (opzione)

56

10.Parti di ricambio ed accessori

Aste di misura

Materiale: alluminio duro anodizzato, scorrevole con squadretta di misura bloccabile

Asta di misurazione telescopica seca 220

Modello seca 220-17-14-004:
Campo di misura: 820 - 2000 mm,

divisione: 1 mm

Alimentazione elettrica

Alimentatore dipendente dal modello

Alimentatore a spina, Euro: 230V~ / 50Hz / 12V= / 130mA
Parte di ricambio seca, N° 68-32-10-252

Alimentatore da tavolo commutabile, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
Parte di ricambio seca, N° 68-32-10-243

Alimentatore a spina, USA: 120V~ / 60Hz / 12V= / 150mA
Parte di ricambio seca, N° 68-32-10-259

Alimentatore rete a spina

Utilizzate esclusivamente gli alimentatori rete a spina con tensione d'uscita da 9V oppure
a 12 Volt stabilizzati. Alimentatori rete normalmente in commercio possono fornire una
tensione più elevata di quando vi venga dichiarato e quindi possono dare luogo a danni
alla bilancia.

Modello seca220-18-14-004
(divisione doppia):

Campo di misura: 820 - 2000 mm e
32 1/4 " - 78 3/4 ",
divisione: 1 mm e 1/8 "

Ripetizione della verifica metrologica

Marchio della ritaratura Parte di ricambio seca, N° 14-05-01-886

11.Smaltimento

Batterie

Non gettate le batterie usate nei rifiuti do­mestici. Smaltitele tramite centri di raccol­ta nelle vostre vicinanze. Nell’acquisto
scegliete delle batterie poco inquinanti
senza mercurio (Hg), cadmio (Cd) e senza
piombo (Pb).

Modello 701 57

Smaltimento della bilancia

Se non si dovesse più utilizzare la bilancia,
l’ente competente per la rimozione dei ri­fiuti vi darà volentieri delle informazioni sui
provvedimenti necessari per lo smaltimen­to conforme alle regole della tecnica.

I

12.Garanzia

Per difetti che si possono ricondurre ad er­rori di materiale o di fabbricazione vale un
termine di garanzia di due anni a partire
dalla consegna. Tutte le parti mobili come,
ad esempio, batterie, cavi, alimentatori,
accumulatori, ecc, ne sono escluse. Difetti
che sono coperti dalla garanzia, verranno
eliminati gratuitamente per il cliente contro
presentazione della ricevuta d'acquisto.
Non è possibile prendere in considerazio­ne altre pretese. I costi del trasporto di an­data e di ritorno sono a carico del cliente,
se l'apparecchio si trova in un luogo diver­so dal domicilio del cliente. Nel caso di
danni dovuti al trasporto i diritti di garanzia

si possono far valere solo se per il traspor­to si è utilizzato l'imballaggio originale
completo e la merce vi è stata fissata in
modo conforme allo stato dell'imballaggio
originale. Conservate quindi le parti
dell'imballaggio.

Non vi è nessuna garanzia, se l'apparec­chio è stato aperto da persone, che non
sono state esplicitamente autorizzate a ciò
dalla seca.

Preghiamo i clienti all'estero di rivolgersi
nei casi previsti dalla garanzia direttamen­te al venditore del rispettivo Paese.

58

0108

05

ISO

9001

Español

Firmado y sellado

Con los productos seca no sólo adquiere una técnica experimentada durante siglos sino
también una calidad asegurada legalmente y por Institutos autorizados.
Los productos seca ya cumplen hoy día las normas legales del mañana. Con seca se
compra futuro.

Los productos incluidos en estas instrucciones de
manejo satisfacen los requisitos de la legislación
sobre productos para uso médico, es decir de la
directiva 93/42/CEE del Consejo de la Comuni­dad Europea, implantada en toda Europa en las
respectivas legislaciones nacionales.

La Comunidad Europea admite las básculas que

M

ISO

13485

llevan este símbolo para las actividades de la
Ciencia médica. Básculas seca, con este distin­tivo se cumplen los elevados requisitos técnicos y
de calidad, que se exigen a las básculas de cali­bración.

Las básculas que van dotadas con este símbolo
están calibradas según la clase de precisión III de
la directriz 90/384/CEE.

Los productos que llevan este símbolo cumplen
las siguientes directrivas y normas:

1. Directriva 90/384/CEE sobre básculas no
automáticas

2. Directriva 93/42/CEE sobre productos
médicos

3. DIN EN 45501 sobre aspectos metrológicos
de básculas no automáticas

La profesionalidad de seca también es reconoci­da oficialmente. TÜV Product Service, el centro
responsable para productos médicos, confirma
con el certificado, que seca, en su función de fa­bricante de productos médicos, cumple conse­cuentemente los estrictos requisitos legales. El
sistema de control de calidad incluye los sectores
de desarrollo, producción, ventas y el servicio téc­nico de básculas médicas y sistemas de medi­ción, así como la ergometría.

seca protege la naturaleza.
Es de gran preocupación para nosotros la econo­mía de los recursos naturales. Por ello, nos esfor­zamos en reducir embalajes allí donde es
necesario. Y lo que queda, puede eliminarse có­moda y directamente a través del Sistema Dual
Alemán.

Modelo 701 59

E

1. ¡Le felicitamos!

Con la compra de la báscula electrónica
paras personas seca 701 ha adquirido
Ud. un aparato robusto y de alta precisión.

Hace más de 150 años que la empresa
seca pone sus experiencias en favor de la
salud y, como líder en el mercado, fija
siempre nuevas pautas con desarrollos in­novadores para pesar y medir en muchos
países del mundo.

La báscula electrónica para personas
seca 701 está concebida, de acuerdo con
las normas nacionales, principalmente para
un uso en hospitales, consultorios médicos
e Instituciones de asistencia médica
estacionaria. La báscula es un producto
médico de la clase I y calibrado corres­pondientemente según la clase de preci­sión III.

Además de la determinación convencional
del peso, la báscula seca 701 ofrece una
función para calcular el índice de estatura.
Para ello, se teclea la altura con el teclado
de mando y se emite el índice de estatura
correspondiente al peso.

Una característica especial de esta báscu­la es la "función activa madre-bebé". Con
ella, es muy fácil saber el peso de bebés y
de niños pequeños en los brazos de la
madre.

Gracias a la gran precisión y a la función
activa madre-bebé, la báscula seca 701
es ideal para la Pediatría.

La báscula está construida de manera es­table y le prestará buenos servicios. Es fá­cil de manejar y la indicación es de fácil
lectura.

2. Seguridad

Antes de utilizar la nueva báscula, tómese algo de tiempo para leer los siguientes avisos
de seguridad.

• Seguir los avisos en el manual de ins­trucciones.

• Guardar bien el manual de instruccio­nes y la declaración de conformidad allí
incluida.

• No dejarse caer la báscula ni someterla
a fuertes golpes.

• Realice el mantenimiento y el calibrado
a intervalos regulares (véase “Manteni­miento” en la pagina 69).

• Mandar hacer las reparaciones sola­mente a personal autorizado.

• Usar únicamente el tipo indicado pilas
(véase “Cambio de pilas” en la
pagina 69).

• Si va a utilizar la báscula con un cable
de conexión, al tenderlo tenga cuidado
de que no exista peligro de topezar ni
de quedarse enganchado en él.

60

3. Preparativos…

Desempaquetar

El volumen de suministro contiene:

• Plataforma de pesada

• Columna con cabezal indicador

•2 tornillos M6 x 45

•1 llave de macho hexagonal, tamaño 5

•1 instrucciones de uso

seca 701

• compartimiento para pilas con 6 pilas
tipo Mignon, AA 1,5 V

seca 7017021904 / -994

•1 equipo de alimentación seca

Montaje de la columna

La columna con el cabezal indicador se monta en la plataforma de pesada.
– Pasar el cable por el agujero.

– Poner la columna en la entalladura. La

indicación debe ser legible para perso­nas que se encuentren sobre la báscula.

– Atornillar la columna por abajo con la

plataforma de pesada.
Inclinar con cuidado a un lado la báscu-

la para apretar los tornillos.

– Conectar el enchufe del cable de co-

nexión en la parte trasera de la báscula.

–A continuación, colocar la báscula de-

recha de nuevo.

Abastecimiento de corriente

seca 701: El abastecimiento de corriente de la báscula es exclusivamente por pilas.
seca 7017021904 / -994: La báscula se alimenta de corriente a través de un equipo de

alimentación para pilas.
El display LC consume muy poca energía – con un juego de pilas son posibles 16.000

pesadas.
– Ladear la báscula con cuidado a un

lado siendo accesible el fondo de la
báscula.

– Apretar el cierre del compartimento de

pilas en dirección de la impresión “Bat­tery” y levantar la tapa.

– Conectar el cable al soporte con las

pilas.

Modelo 701 61

E

– Poner el soporte en el compartimento

de pilas.

– Cerrar la tapa y girar de nuevo la báscula.

Nota: la balanza está preparada para utilizarla con un bloque de alimentación se­ca, que puede suministrarse como accesorio.

Conexión del aparato de alimentación

El conector para el equipo de alimentación se encuentra en la parte inferior de la báscula.

Antes de conectar el aparato, sírvanse comprobar, si la tensión alterna indicada
en el aparato de red coincide con la tensión de red local indicada en el contador
de la luz.

– Ladear con cuidado la báscula para po-

der acceder al fondo de ésta.

– Insertar el conector de trinquete del

aparato de conexión a la red en el

conector de la báscula.
– Poner la báscula recta de nuevo.
– Insertar el equipo de alimentación a una

caja de enchufe.

Advertencia: la pieza de alimentación puede ser empleada asimismo con las pi­las puestas sin dañar por ello ni la báscula ni las pilas

Fondo de

la báscula

Aparato de

conexión a la red

4. Colocación y nivelación de la báscula

– Colocar la báscula sobre una base

segura.
– Aflojar las contratuercas en los cuatro

tornillos-pata (1).
– Girando los tornillos-pata, nivelar la

báscula. La burbuja del nivel tiene que

encontrarse exactamente en el centro

del círculo (2).
–A continuación, apretar de nuevo las

contratuercas (3).
– Cuidar de que la báscula sólo tenga

contacto con el suelo con las patas. La

báscula no debe apoyarse en ningún

otro sitio.

¡Importante!
Con cada cambio de lugar, tiene que
nivelarse y corregirse eventualmente
el suelo de la báscula.

62

1.

burbuja

3.

2.

5. Manejo

Mandos e indicaciones

Los elementos de mando y el visualizador se encuentran en la pieza de visualización.

Conexión/desconexión de la báscula

en funcionamiento normal s ninguna función
en el menú de funciones s Aumentar el valor

Pulsación breve de tecla s Activar/desactivar la función HOLD

Pulsación larga de tecla s Activar/desactivar la función 2 in 1

en el menú de funciones s Reducir el valor

Activar la función BMI (índice de altura del cuerpo), confirmación

Modelo 701 63

E

Control del contador calibrador

Esta báscula seca está calibrada. Los trabajos de contraste sólo deben realizarlos perso­nas autorizadas. Para garantizarlo, la báscula va dotada de un contador calibrador, que
registra cada cambio de los datos técnicos relevantes de calibración. Si desea compro­bar si la báscula está correctamente calibrada, proceda de la manera siguiente:

– Desconectar la báscula, si fuera nece-

sario.
– Mantener pulsada una tecla cualquiera

y conectar la báscula.

En el visualizador, centellea durante

unos segundos la cifra del contador ca-

librador actual.
– Comparar el contenido del contador

calibrador con la cifra indicada en la

marca de contraste.

Ambos contadores tienen que coincidir

para indicar un contraste válido. Si no

coinciden, tiene que realizarse una cali-

bración. Diríjase a su distribuidor o ser-

vicio posventa seca.
Si fuera necesario realizar un recalibrado,
entonces se usa en lugar de la marca de
contraste seca arriba ilustrada la marca de
recalibrado al lado para caracterizar el es­tado de contraste. Esta marca será asegu­rada por la persona autorizada para el
recalibrado con un sello adicional. La mar­ca de recalibrado puede solicitarse al Ser­vicio técnico de seca especificando el
número de pedido 14-05-01-886.

Tienen que coincidir ambas cifras.

Para pesar correctamente

– Pulsar la tecla de arranque.

En el visualizador aparecen sucesiva-

mente SE(A, 8.8.8.8.8. y 0.00. Después

la báscula se repone automáticamente

a cero, quedando lista para el servicio.
– Cargar la báscula y permanecer tran-

quilo.
– Lea el peso en la indicación digital.
– Cuando se sobrecargue la báscula más

de 200 kg. en el visualizador aparece

St0P.

– Para desconectar la báscula, apretar de

nuevo la tela de arranque.

64

Desconexión automática /ahorro de energía

La báscula reconoce automáticamente si hay un servicio puro de pilas o si está conecta­da la red.

– En servicio de pilas: desconexión automática tras 30 segundos.
– En servicio de red: desconexión posible sólo con el teclado.

Función Madre-bebé

Con ayuda de la función Madre-bebé, se puede pesar a bebés y niños pequeños que se
encuentren en brazos de una persona mayor. Proceder de la manera siguiente:

– Apretar la tecla verde de arranque.
– Esperar a que aparezca

sualizador.

– Subir a la báscula sin bebé y quedarse

quieto. Puede leerse el resultado de la
pesada en el visualizador.

– Activarla la función madre-bebé para

pulsando largo la tecla HOLD/2 in 1.

La báscula memoriza el peso de la per­sona adulta y el indicador se repone a
cero. En el visualizador aparece
lámpara NET se enciende.

– Coger al bebé en brazos para pesar.

También puede bajarse de la báscula
para cogerlo; en ese caso aparece ----.

La báscula calcula el peso del niño. Si el
peso permanece estable durante unos
3 segundos, se registra la visualización.
Con ello se impide que salte constante­mente la indicación debido a movimien­tos del niño. En el visualizador aparecen
adicionalmente la indicación “HOLD” y
una flecha, que muestra hacia el símbolo
de madre-bebé.

El triángulo con la admiración indica
que esta indicación congelada se trata
de un dispositivo adicional no calibra­ble.

Este proceso puede repetirse con dife­rentes niños tantas veces como se quie­ra.

Importante: tener siempre en cuenta que sea el mismo adulto quien tenga el
bebé sobre la báscula y que su peso no cambie (p. ej. al quitarse una prenda).

La función madre-bebé permanece activada tanto tiempo hasta que
– se apriete de nuevo la tecla HOLD/2 in 1 (se muestra el peso total),

– se apriete la tecla de arranque o
– la báscula se desconecte automáticamente.

0.00 en el vi-

0.00, la

Modelo 701 65

E

Memorización del valor de peso (HOLD)

El valor de peso calculado puede seguir apareciendo también después de la descarga.
Con ello también es posible asistir primero al paciente antes de anotar su peso:

– Pulsar la tecla HOLD/2 in 1, mientras

está cargada la báscula.

En el visualizador digital aparece “HOLD”.
La indicación comienza a destellar, indi­cando así que la balanza examina la esta­bilidad de los valores de peso. Sólo
después de logrado el proceso se almace­nará el valor existente en la indicación. El
valor permanece memorizado en el visuali­zador hasta la desconexión automática.

El triángulo con la admiración indica que
esta indicación congelada se trata de un
dispositivo adicional no calibrable.

– La función HOLD puede desactivarse

pulsando de nuevo la tecla HOLD/2 in

1.

En el visualizador aparece
la descargada o el peso actual. La indica­ción “HOLD” desaparece.

0.00 con báscu-

Índice de altura de cuerpo (BMI)

El índice de estatura compara el peso del cuerpo y la estatura, permitiendo así dar datos
más exactos que p. Ej. el peso ideal según Broca. Se indica una gama de tolerancia, que
es considerada sanitariamente como óptima. El índice de la altura del cuerpo sólo vale
para adultos; para niños y jóvenes estos valores no tienen relevancia.

– Pulsar la tecla Start.

En la indicación aparecen consecutiva-

mente

se(a, 8.8.8.8.8. y 0.00. Después

la báscula se repone automáticamente

a cero y está lista para el servicio.
– Pulsar la tecla BMI.

En el visualizador se ve primero la esta-

tura indicada por última vez.
– Podrá modificar el valor con las teclas

de flecha en los pasos correspondien-

tes a la división del visualizador.
– Cuando esté ajustado el valor correcto,

apretar de nuevo la tecla BMI. La fun-

ción BMI está ahora activada.
– Subirse a la báscula y permanecer

quieto.
– Leer la altura en la indicación digital y

compararla con las categorías indica-

das en la pagina 67.

66

– Apretar una tecla de flecha, si desea ver

el peso un momento.

– Para volver de nuevo al servicio normal,

apretar la tecla BMI.

– Para desconectar la báscula, apretar de

nuevo la tecla Start.

Valoración del índice de altura del cuerpo:

Comprobar el valor calculado con las categorías indicadas a continuación, que corres­ponden a las utilizadas por la OMS 2000.

• BMI menos de 18,5:

Atención, el paciente pesa muy poco. Podría darse una tendencia a la desnutrición.
Se recomienda aumentar de peso para mejorar el estado de salud y el rendimiento.
En caso de duda consulte a un especialista.

• BMI entre 18,5 y 24,9:

El peso del paciente es normal. Puede seguir con este peso.

• BMI entre 25 y 30 (Preadipositas):

El paciente tiene un ligero a medio exceso de peso. Debería reducir el peso, si estu­viera enfermo (p. ej. diabetes, tensión alta, gota, hiperlipidemias).

• BMI mayor de 30:

Se recomienda urgentemente adelgazar. Se cargan el metabolismo, la circulación
sanguínea y los huesos. Se recomienda una dieta consecuente, mucho movimiento y
entrenamiento. En caso de duda consulte a un especialista.

6. Limpieza

Limpiar el recubrimiento de motas y la carcasa, según fuera preciso, con un detergente
doméstico corriente o con un desinfectante. Respetar las instrucciones del fabricante.

No usar en ningún caso detergentes agresivos, alcohol, bencina o similares para limpiar.
Tales agentes pueden deteriorar las superficies.

Modelo 701 67

E

7. ¿Qué hacer cuando…

… no aparece ninguna indicación de peso?

– ¿Está conectada la báscula?
– Controlar las pilas.
– ¿Está conectado correctamente el contacto enchufable para la unión de la indicación

a la báscula?

… antes de pesar no aparece 0.00?

– apretar de nuevo la tecla Start – la báscula no debe estar cargada – y ahora tocar el

suelo con los pies.

… un segmento luce permanentemente o está apagado?

– El punto correspondiente tiene un fallo. Llamar al servicio técnico.
… en el visualizador aparece ?

– Se acaba la tensión de pilas. Debe cambiarlas en los próximos días.

… el visualizador muestra bAtt?

– Las pilas están vacías. Colocar nuevas pilas.

… el visualizador muestra St0P?

– La báscula está sobrecargada.

… centellea la indicación?

– Acaba de activar la función Hold/Madre-bebé, espere a que la báscula reconozca un

peso uniforme. La indicación deja de centellear.
– Si no se ha activado antes ninguna función, descargar la báscula y esperar hasta que

aparezca

… aparece en el visualizador?

– La temperatura ambiente de la báscula es muy alta o muy baja. Colocar la báscula a

una temperatura ambiente entre +10°C y +40°C. Esperar unos 15 minutos hasta que

la báscula se haya adaptado a la temperatura ambiente y pesar de nuevo.

… aparecen E y una cifra en el visualizador?

– Desconectar la báscula con la tecla de arranque y encenderla de nuevo. Después la

báscula trabaja normal.

Si no fuera así, interrumpir el abastecimiento de corriente, sacando un momento las

pilas. Si esto tampoco ayuda, notificar al servicio de mantenimiento.

0.00 y realizar el peso nuevamente.

68

8. Mantenimiento

Conforme a las disposiciones legales nacionales, la recalibración debe ser efectuada por
personas autorizadas. El año en que se efectuó la primera calibración se encuentra detrás
del símbolo EC, en la placa de características, encima del número de la oficina 0108 de­signada (oficina de verificación de pesos y medidas de Hamburgo). En todo caso es ne­cesario efectuar una recalibración cuando se han dañado una o varias marcas de
seguridad o si el contenido del contador calibrador no coincide con la cifra de la marca
válida del contador calibrador (véase la pagina 64).

Antes de efectuar una recalibración, recomendamos encargar al distribuidor más cercano
a su domicilio que efectúe una recalibración. Diríjanse ustedes al servicio posventa seca,
que les atenderá gustosamente.

Cambio de pilas

Si aparece en el display la indicación o bAtt, deben cambiarse las pilas. Se ne­cesitan 6 pilas mignon tipo AA, 1,5V.

– Ladear la báscula con cuidado a un

lado siendo accesible el fondo de la
báscula.

– Apretar el cierre del compartimento de

pilas en dirección de la impresión

“Battery” y levantar la tapa.
– Sacar el soporte con las pilas.
– Quitar las pilas gastadas y poner otras

nuevas en el soporte.

Observar la polarización correcta.

– Colocar el soporte con las pilas en el

compartimento de pilas.
– Cerrar la tapa.
– Girar de nuevo la báscula.

Modelo 701 69

E

9. Datos técnicos

Carga máxima 200 kg
Medidas báscula:

Fondo: 292 mm / 11.5 ins
Anchura: 848
Altura: 409 mm / 16.1 ins

Medidas plataforma de pesada:
Fondo: 292 mm / 11.5 ins

Anchura: 75
Altura: 300 mm / 11.8 ins

Tamaño de cifras 20 mm
Tara aprox. 8,8 kg
Gama de temperatura +10 °C hasta +40 °C
Batteries 6 type AA 1.5 V batteries
Contraste contrastada médicamente, clase III
Producto médico según directriz

93/42/CEE Clase I
EN 60 601-1:

Aparato aislado, Clase de protección II:
aparato electrómédico, tipo B:

Funciones función Madre-bebé, Hold,

División de precisión

0 hasta 150 kg: 0,05 kg
150 hasta 200 kg: 0,1 kg

Precisión en el primer calibrado

hasta 25 kg: ± 25 g
25 kg hasta 100 kg: ± 50 g

100 kg hasta 150 kg: ± 75 g
150 kg hasta 200 kg: ± 100 g

Carga mínima 1 kg

+10

mm / 33.4

+10

mm / 2.8

Body-Mass-Index

+0.4

+0.4

ins

ins

seca 701

Abastecimiento de corriente pila / Equipo de alimentación (opcional)

seca 7017021904 / -994

Abastecimiento de corriente Equipo de alimentación / pila (opcional)

70

10. Piezas de repuesto y accesorios

Varillas de medición

Material: Aluminio duro anodizado, corredera con lengüeta de medición bloqueable

Varilla de medición telescópica seca 220

Modelo seca 220-17-14-004:
Gama de medición: 820 - 2000 mm,

División: 1 mm

Abastecimiento de corriente

Equipo de alimentación según modelo

Equipo de alimentación, Euro: 230V~ / 50Hz / 12V= / 130mA
seca pieza de repuesto n°: 68-32-10-252

Equipo de alimentación de mesa, conmutable, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca pieza de repuesto n°: 68-32-10-243

Equipo de alimentación, USA: 120V~ / 60Hz / 12V= / 150mA
seca pieza de repuesto n°: 68-32-10-259

Equipo de alimentación enchufable

Utilizar exclusivamente equipos de alimentación enchufables originales seca con 9V o
tensión de salida regulada de 12 V. Los equipos de alimentación usuales pueden sumi­nistrar una tensión más alta de la que está indicada en ellos y deteriorar así la báscula.

Calibración

Marca de recalibrado seca pieza de repuesto n°: 14-05-01-886

Modelo seca 220-18-14-004
(división doble):

Gama de medición: 820 - 2000 mm y
32 1/4 " - 78 3/4 ",
División: 1 mm y 1/8 "

11.Eliminación

Pilas

No tire las pilas al cubo de la basura. Elimi­ne las pilas en los puntos de recogida más
cerca de su casa. Compre pilas sin mer­curio (Hg), cadmio (Cd) y sin plomo (Pb).

Modelo 701 71

Eliminación de la báscula

Si no se pudiera utilizar más la báscula, la
Asociación gestora de residuos pertinente
le informará con gusto sobre las medidas
necesarias a llevar a cabo para una elimi­nación adecuada.

E

12.Garantía

Garantizamos 2 años de garantía a partir
de la fecha de entrega por los fallos debi­dos a fallos de material o de fabricación.
Se excluyen todas las piezas móviles
como p. ej. pilas, cables, equipos de ali­mentación, acumuladores, etc. Los fallos
que recaigan durante el periodo de garan­tía se subsanarán gratis presentando el re­cibo de compra. Otros derechos no
pueden tenerse en consideración. El
transporte de ida y vuelta corre a cargo del
cliente, si el aparato se encuentra en otro
lugar de la sede del cliente.

Sólo se concederán derechos de garantía
en casos de daños de transporte, si en el
transporte se usó el embalaje original y la
mercancía se aseguró y sujetó tal como
en su estado original.

La garantía caduca si el aparato es abierto
por personas que no han sido autorizadas
expresamente para ello por seca.

Rogamos a los clientes extranjeros que se
dirijan ante un caso de garantía al vende­dor del país respectivo.

72

0108

05

ISO

9001

Dansk

Med godkendelse

Med seca produkter køber De ikke kun en teknik, som er modnet over hundrede år, men
også en kvalitet, som er attesterer af myndigheder og love og af institutioner.
seca-produkter opfylder allerede i dag bestemmelserne fra loven af i morgen. Med seca kø­ber De fremtid.

Produkterne i denne betjeningsvejledning opfylder
loven om medicinprodukter, dvs. direktivet 93/42/
EØF fra det Europæiske Fællesskabs råd, som er
forankret i nationale love i hele Europa.

Vægte, som bærer dette tegn, er godkendt inden
for det Europæiske Fællesskab inden for lægevi-

M

denskaben. seca-vægte med dette tegn opfylder
de høje kvalitative og tekniske krav, som stilles til
justérbare vægte.

Vægte, som bærer dette tegn, er justerert efter
nøjagtighedsklasse III fra EF-direktivet 90/384/
EØF.

Produkter, som bærer dette tegn, opfylder følgen­de direktiver og standarder:

1. Direktiv 90/384/EØF om ikke-automatiske
vægte

2. Direktiv 93/42/EWG om medicinprodukter

3. DIN EN 45501 om metrologiske aspekter
ved ikke-automatiske vægte.

Også fra officiel side bliver secas professionalitet
anerkendt. TÜV Product Service, det ansvarlige
institut for medicinprodukter, bekræfter med cer-

ISO

13485

model 701 73

tifikatet, at seca som producent af medicinske
produkter konsekvent overholder de strenge lov­krav. secas kvalitetsmanagementsystem omfatter
områderne udvikling, produktion, salg og service
af medicinske vægte og målesystemer samt
ergometri.

seca hjælper miljøet.
Besparelsen af naturlige resourcer har stor betyd­ning for os. Derfor bestræber vi os på at spare
emballagemateriale, hvor det giver mening. Og
det, som bliver tilovers, kan let bortskaffes over
det duale system på stedet.

DK

1. Hjertelig tillykke!

Med den elektroniske personvægt
seca 701 har De købt et præcist og samti­dig holdbart apparat.

I mere end 150 år har seca brugt sin erfa­ring for at tjene sundheden og er som mar­kedsfører i mange af verdens lande igen
og igen foregangsmand med nye udviklin­ger til vejning og måling.

Den elektroniske personvægt seca 701
finder overvejende anvendelse på sygehu­se, i lægepraksisser og stationære plejein­stitutioner i overensstemmelse med de
nationale forskrifter. Vægten er et medicin­produkt af klasse I og justeret i overens­stemmelse med præcisionsklasse III.

Udover den almindelige fastslåelse af
vægten tilbyder seca 701 en funktion til

beregning af body-mass-indexet. Hertil
indlæses legemsstørrelsen ved hjælp af
betjeningstastaturet, hvorefter det body­mass-index, som svarer til vægtværdien,
automatisk udregnes.

En særlig egenskab for denne vægt er
„mor-barn-funktionen“. På den måde kan
man let finde frem til spædbørns og små­børns vægt - nemlig på moderens arm.

På grund af den høje nøjagtighed og mor­barn-funktionen er seca 701 også særde­les velegnet indenfor pædiatrien.

Vægten er bygget særdeles stabilt og vil
tjene Dem trofast i lang tid. Den er let at
betjene, og det store display er let læseligt.

2. Sikkerhed

Inden De tager den nye vægt i brug, bedes De bruge lidt tid på at læse de nedenstående
sikkerhedshenvisninger igennem.

• Overhold henvisningerne i brugsanvis­ningen.

• Opbevar betjeningsvejledningen og
den deri indeholdte overensstemmel­sesattest godt.

• De må ikke lade vægten falde, og den
må ikke udsættes for kraftige stød.

• Lad vedligeholdelse og justering gen­nemføre regelmæssigt (se „Vedligehol­delse“ på side 83).

• Lad altid kun reparationer udføre af
autoriserede personer.

• Benyt altid kun den angivne batteritype
(se „Udskiftning af batterierne“ på
side 83).

• Sørg ved brugen af vægten sammen
med en netdel for, at tilledningskablet
er lagt sådan, at faren for at snuble eller
at blive hængende er udelukket.

74

3. Inden De går i gang…

Udpakning

Leveringen omfatter:

• Vejeplatform

• Søjle med displayhoved

•2 skruer M6 x 45

•1 unbrakonøgle str. 5

•1 brugsanvisning

seca 701

• Batteriholder med 6 batterier af typen
mignon AA 1,5 V

seca 7017021904 / -994

•1 seca netenhed

Montering af søjlen

Søjlen med displayhovedet monteres på vægtens platform.
– Før tilslutningskablet ind gennem åbnin-

gen.

– Indsæt søjlen i udskæringen. Displayet

skal kunne læses af de personer, som
står på vægten.

– Skru søjlen nedefra fast på vejeplatf-

ormen.
Læg eventuelt forsigtigt vægten om på

siden for at stramme skruerne.

– Tilslut stikket fra tilslutningskablet på

bagsiden af vægten.

– Stil derefter vægten op igen.

Strømforsyning

seca 701: Vægtens strømforsyning foregår udelukkende over batterier.
seca 7017021904 / -994: Vægtens strømforsyning foregår over en netenhed eller batterier.

LC-displayet har et lavt strømforbrug – med et sæt batterier kan man foretage 16.000
vejninger.

– Drej forsigtigt vægten om, så vægtens

bund er tilgængelig.

– Tryk lukningen til batterirummet i retning

af markeringen „Battery“ og klap dæks­let op.

– Tilslut kablet til holderen med batterierne.
– Læg holderen ind i batterirummet.
– Luk dækslet og vend derefter vægten

om igen.

Henvisning: Vægten er forberedt til brugen med en seca-netenhed, der kan leve­res som tilbehør.

model 701 75

DK

Tilslutning af netenheden

Tilslutningsbøsningen til netenheden befinder sig i bunden af vægten.

Kontroller ubetinget, inden De tilslutter apparatet, om den vekselspænding, som
er angivet på netdelen, stemmer overens med den netspænding på stedet, som
er angivet på strømtælleren.

– Vip forsigtigt vægten om på siden, så

vægtens bund er tilgængelig.

– Tilslut jackstikket fra netdelen i tilslut-

ningsbøsningen i vægtens bund.
– Stil vægten op igen.
– Tilslut netenheden til en stikkontakt.

Stik-netdelVægten set nedefra

Henvisning: Netdelen kan også benyttes med indsatte batterier uden at beskadi­ge vægten eller batterierne.

4. Opstilling og tilretning af vægten

– Stil vægten på en solid undergrund.
– Kontramøtrikkerne over de fire fodskru-

er løsnes (1).
– Ret vægten til ved at dreje fodskruen

ud. Luftboblen i libellen skal stå præcis

i midten af cirklen (2).
– Skru derefter kontramøtrikkerne fast

igen (3).
– Sørg for, at vægten kun har gulvkontakt

med fødderne. Vægten må ikke ligge

mod nogen steder.

3.

1.

2.

Vigtigt!
Tilretningen af vægtens bund skal kon­trolleres og eventuelt korrigeres, hver
gang vægten er blevet flyttet.

76

Libellen

5. Betjening

Betjeningselementer og visninger

Betjeningselementerne og displayet befinder sig i displaydelen.

Vægten tændes og slukkes

i normaldrift s ingen funktion
I funktionsmenu s værdien forøges

Kort tryk på tasten s HOLD-funktionen aktiveres/deaktiveres

Langt tryk på tasten s 2 in 1-funktionen aktiveres/deaktiveres

I funktionsmenu s værdien reduceres

Aktivering af BMI-funktionen, bekræftelse

model 701 77

DK

Kontrol af det korrekte justeringstællerindhold

Denne seca-vægt er justeret. Justeringer må kun foretages af autoriserede steder. For at
sikre dette er vægten udstyret med en justeringstæller, som fastholder enhver ændring af
de justeringsteknisk relevante data. Hvis De ønsker at kontrollere, om vægten er justeret
korrekt, skal De gøre på følgende måde:

– Sluk i givet fald for vægten.
– Hold en vilkårlig tast trykket nede og

start vægten.

På displayet blinker i få sekunder det

aktuelle justeringstællerindhold.
– Sammenlign det udlæste justeringstæl-

lerindhold med det tal, som er angivet på

justeringstællermærket.

For at justeringen skal være gyldig, skal

de to tal stemme overens. Hvis mærket

og justeringstælleren ikke stemmer

overens, skal der foretages en efterju-

stering. Henvend Dem i så fald til Deres

servicepartner eller seca-kundeservi-

cen.
Hvis det skulle være nødvendigt med en
efterjustering, benyttes i stedet for det
ovenfor afbildede seca justeringstæller­mærke det efterjusteringsmærke, som vi­ses ved siden af, for at angive
justeringstællerstanden. Dette mærke sik­res med et ekstrasegl af den person, som
er autoriseret til efterjusteringen. Efterjuste­ringsmærket kan købes af seca kundetje­nesten under nummer 14-05-01-886.

De to tal skal stemme overens.

Rigtig vejning

– Tryk på starttasten.

På displayet vises efter hinanden se(a,

8.8.8.8.8. og 0.00. Derefter står vægten

automatisk på nul og er parat til brug.
– Gå op på vægten og bliv stående roligt.
– Aflæs vægtresultatet på det digitale dis-

play.
– Hvis vægten belastes med mere end

200 kg, viser displayet

– For at slukke for vægten skal De igen

trykke på starttasten.

78

ST0P.

Automatisk slukning/strømsparemodus

Vægten fastslår automatisk, om der vejes med ren batteridrift, eller om den er tilsluttet til
lysnettet.

– Ved batteridrift: automatisk frakobling efter 30 sekunder.
– Ved netdrift: frakobling kun over tastaturet.

Mor-barn-funktion

Ved hjælp af mor-barn-funktionen kan man finide frem til spædbørns og småbørns le­gemsvægt. Derved holdes barnet på armen af en voksen person. Gå frem på følgende
måde:

– Tryk på den grønne starttast.
– Vent, til visningen
– Stil Dem op på vægten uden barnet. De

kan aflæse vægtresultatet på det digita­le display.

– Aktiver mor-barn-funktionen ved at

trykke en gang længe på tasten HOLD/
2 in 1.

Vægten lagrer den voksne persons
vægt, og visningen stilles igen på nul. På
displayet står

– Tag nu barnet med op på vægten. De

kan dertil også forlade vægten, i så fald
vises ----.

Vægten fastslår barnets vægt. Når vær­dien er stabil i ca. 3 sekunder, fasthol­des visningen. Derved undgår De, at
visningen hele tiden ændrer sig, fordi
barnet bevæger sig. Trekanten med ud­råbstegnet viser, at det ved denne fast­holdte visning drejer sig om en ikke­justerpligtig ekstraanordning.

Nu kan De foretage vilkårligt mange vej­ninger med forskellige børn.

Men det er vigtigt, at det altid er den samme voksne person, som gennemfører
målingen, og at denne persons vægt ikke ændrer sig (f.eks. ved at tage et klæd­ningsstykke af).

Mor-barn-funktionen forbliver indkoblet, indtil
– De trykker på tasten HOLD/2 in 1 (så vises den samlede vægt),

– De trykker på starttasten, eller
– vægten slukker af sig selv.

0.00 vises.

0.00, lampen NET lyser.

model 701 79

DK

Lagring af vægtværdien (HOLD)

Den fastslåede vægt kan man også få vist efter aflastning af vægten. På den måde er det
muligt at forsørge patienten, inden man noterer vægtværdien:

– Tryk kort på tasten HOLD/2 in 1, mens

vægten er belastet.

På det digitale display vises „HOLD“. Dis­playet begynder at blinke og viser dermed,
at vægten kontrollerer vægtværdierne med
hensyn til, om de er stabile. Først når det er
tilfældet, gemmes den viste værdi i hu­kommelsen. Værdien forbliver lagret på
displayet indtil den automatiske frakobling.

Trekanten med udråbstegnet viser, at det
ved denne fastholdte visning drejer sig om
en ikke-justerpligtig ekstraanordning.

– HOLD-funktionen kan slås fra igen ved

at trykke på tasten HOLD/2 in 1.
På displayet vises 0.00, når vægten ikke
belastes, eller den aktuelle vægtværdi. Vis­ningen „HOLD“ forsvinder.

Body-Mass-Index (BMI)

Body-mass-index sætter legemsstørrelsen og legemsvægten i forhold til hinanden og gi­ver derved mulighed for nøjagtigere angivelser end f.eks. idealvægten iht. Broca. Der an­gives et toleranceområde, som sundhedsmæssigt set regnes for at være optimalt. Body­mass-index gælder kun for voksne; disse værdier gælder ikke for børn.

– Tryk på starttasten.

På displayet vises efter hinanden

8.8.8.8.8. og 0.00. Derefter står vægten

automatisk på nul og er parat til brug.
– Tryk på tasten BMI.

På displayet ser De den sidst indlæste

legemsstørrelse.
– De kan ændre værdien med piletaster-

ne i skridt, som svarer til visningens ind-

deling.
– Når den rigtige værdi er indstillet, tryk-

ker De igen på BMI. Nu er BMI-funktio-

nen aktiveret.
– Stå op på vægten og bliv stående roligt.
– Aflæs BMI på det digitale display og

sammenlign den med kategorierne på

side 81.
– Tryk på en piletast, hvis De kort vil se

vægtværdien.

se(a,

80

– For at komme tilbage til den normale ve-

jedrift skal De trykke på tasten BMI.

– For at slukke for vægten trykker De igen

på starttasten.

Udnyttelsen af body-mass-index:

Sammenlign den beregnede vægt med de kategorier, som er angivet nedenfor, som sva­rer til dem, der benyttes af WHO, 2000.

• BMI under 18,5:

Pas på, patienten vejer for lidt. Der kan foreligge en tendens til anoreksi. En vægtstig­ning kan anbefales for at forbedre patientens velbefindende og ydedygtighed. I tvivls­tilfælde bør man konsultere en speciallæge.

• BMI mellem 18,5 og 24,9:

Patienten har normal vægt. Han må blive, som han er.

• BMI mellem 25 og 30 (Præadipositas):

Patienten har let til middel overvægt. Han bør reducere sin vægt, hvis der allerede fore­ligger en sygdom (f.eks. diabetes, for højt blodtryk, gigt, fedtstofskiftesygdomme.

• BMI over 30:

En vægtreduktion er meget nødvendig. Stofskifte, kredsløb og knogler bliver belastet.
Der anbefales en konsekvent diæt, meget motion og adfærdstræning. I tvivlstilfælde
bør man konsultere en speciallæge.

6. Rengøring

Rens efter behov belægningen og huset med et husholdningsrengøringsmiddel eller et al­mindeligt desinfektionsmiddel. Overhold producentens henvisninger.

Undlad at benytte skurende eller stærke rensemidler, alkohol, benzin eller lignende til ren­gøringen. Sådanne midler kunne beskadige overfladerne.

model 701 81

DK

7. Hvad skal man gøre, hvis…

… der ikke vises nogen vægtværdi ved belastning?

– Er der tændt for vægten?
– Kontroller batterierne.
– Er stikkontakten til at forbinde displayet med vægten tilsluttet korrekt?

… der inden vejningen ikke vises

– Tryk på starttasten igen – og denmå kun berøre gulvet med fødderne.

… et segment hele tiden eller slet ikke lyser?

– Det pågældende sted markerer en fejl. Underret servicetjenesten.
… visningen vises?

– Batterispændingen er ved at være for lav. De bør udskifte batterierne i løbet af de næ-

ste dage.

… visningen

– Batterierne er brugt op. Indsæt nye batterier.
… visningen St0p vises?

– Den tilladte max. vægt er overskredet.

… visningen blinker?

– Har De netop aktiveret HOLD-/eller mor-barn-funktionen, så vent, til vægten har fast-

slået en vedvarende vægtværdi. Så holder visningen op med at blinke.
– Hvis der ikke er foretaget en aktivering af en funktion, skal De aflaste vægten og vente,

til der vises 0.00, og så veje igen.

… visningen vises?

– Vægtens omgivelsestemperatur er for høj eller for lav. Opstil vægten i en omgivelses-

temperatur mellem +10° C og +40° C. Vent ca. 15 minutter, til vægten har tilpasset sig

til omgivelsestemperaturen, og vej så igen.
… visningen

– Sluk for vægten med starttasten og tænd igen. Derefter arbejder vægten normalt igen.

Hvis det ikke er tilfældet, skal De afbryde spændingsforsyningen ved kort at fjerne bat-

terierne. Hvis det heller ikke hjælper, skal De underrette servicetjenesten.

batt vises?

E og et tal vises?

0.00?

82

8. Vedligeholdelse

Lad en efterjustering gennemføre af autoriserede personer i overensstemmelse med de
nationale lovbestemmelser. Året for den første justering befinder sig bagved CE-tegnet på
typeskiltet over nummeret på den angivne myndighed 0108 (justervæsnet i Hamborg). En
efterjustering er under alle omstændigheder nødvendig, hvis et eller flere sikringsmærker
er beskadiget, eller justeringstællerindholdet ikke stemmer overens med tallet på det gyl­dige justertællermærke (sml. side 78).

Vi anbefaler at lade et serviceeftersyn gennemføre af servicepartneren i Deres omegn in­den efterjusteringen. seca-kundetjenesten hjælper Dem gerne videre.

Udskiftning af batterierne

Hvis visningen eller batt vises på displayet, skal De udskifte batterierne. Dertil
skal De bruge 6 mignon-batterier, type AA, 1,5 volt.

– Drej forsigtigt vægten om, så vægtens

bund er tilgængelig.

– Tryk lukningen til batterirummet i retning

af markeringen „Battery“ og klap dæks-

let op.
– Tag holderen med batterierne ud.
– Fjern de brugte batterier og indsæt de

nye i holderen.

Sørg for den rigtige polaritet.

– Læg holderen ind i batterirummet.
– Luk dækslet.
– Vend derefter vægten om igen.

model 701 83

DK

9. Tekniske data

Max. last 200 kg
Mål vægten

Bredde: 292 mm / 11.5 ins
Højde: 848
Dybde: 409 mm / 16.1 ins

Mål vejeplatform

Bredde: 292 mm / 11.5 ins
Højde: 75
Dybde: 300 mm / 11.8 ins

Cifferstørrelse 20 mm
Egenvægt ca. 8,8 kg
Temperaturområde +10 °C til +40 °C
Batterier 6 Batterier, type AA, 1,5 V
Justering medicinsk justeret, klasse III
Medicinprodukt iht. direktiv

93/42/EØF Klasse I
EN 60 601-1:

beskyttelsesisoleret apparat,
beskyttelsesklasse II:

elektromedicinteknisk apparat, type B:

Funktionen mor-barn-funktionen, Hold,

Finindstilling

0 indtil 150 kg: 0,05 kg
150 indtil 200 kg: 0,1 kg

Nøjagtighed ved første justering

op til 25 kg: ± 25 g
25 kg op til 100 kg: ± 50 g

100 kg op til 150 kg: ± 75 g
150 kg op til 200 kg: ± 100 g

Min. last 1 kg

+10

mm / 33.4

+10

mm / 2.8

body-mass-indeks

+0.4

+0.4

ins

ins

seca 701

Strømforsyning batteri / netenhed (som option)

seca 7017021904 / -994

Strømforsyning netenhed / batteri (som option)

84

10. Reservedele og tilbehør

Målepinde

Materiale: aluminium, hårdt eloxeret, glider med måletunge med stop

Teleskop-målestok seca 220

seca-model 220-17-14-004:
Måleområde: 820-2000 mm,
inddeling: 1 mm

Strømforsyning

Modelafhængig netdel

Betegnelse: stiknetdel, Euro: 230V~ / 50Hz / 12V= / 130mA
seca-reservedels-nr.: 68-32-10-252

Betegnelse: bordnetenhed, omkoblelig, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca-reservedels-nr.: 68-32-10-243

Betegnelse: stiknetdel, USA: 120V~ / 60Hz / 12V= / 150mA
seca-reservedels-nr.: 68-32-10-259

Stiknetdel

Benyt altid kun originale seca stiknetenheder med 9 V eller styret 12 V udgangsspænding.
Almindelige netenheder kan levere en højere spænding, end der er angivet på dem, og
det kan føre til en beskadigelse af vægten.

Justering

Efterjusteringsmærket seca-reservedels-nr.: 14-05-01-886

seca-model 220-18-14-004
(dobbeltinddeling):
Måleområde: 820-2000 mm og
32 1/4“-78 3/4“
Inddeling: 1 mm og 1/8"

11. Bortskaffelse

Batterier

Kast ikke brugte batterier i husholdnings­affaldet. Bortskaf batterierne over indsam­lingsstederne i nærheden. Vælg ved købet
af nye batterier skadestoffrie batterier
uden kviksølv (Hg), cadmium (Cd) og uden
bly (Pb).

model 701 85

Bortskaffelse af vægten

Når De ikke længere kan bruge vægten, kan
De af det ansvarlige affaldsselskab få oplys­ning om de nødvendige forholdsregler.

DK

12.Garanti

For mangler, som skyldes materiale- eller
fabrikationsfejl, gælder en to års garan­tifrist fra dagen for leveringen. Alle bevæ­gelige dele, f.eks. batterier, kabler,
netenheder, akkuer osv., er udelukket her­fra. Mangler, som dækkes af garantien,
udbedres gratis for kunden mod fremlæg­gelse af salgskvitteringen. Der kan ikke ta­ges hensyn til andre krav. Udgifter for
transporten frem og tilbage debiteres kun­den, hvis apparatet befinder sig på et an­det sted end kundens adresse. Ved
transportskader kan garantikrav kun gøres

gældende, hvis hele den originale embal­lage er blevet benyttet til transporter, og
varen har været sikret og befæstet deri på
tilsvarende måde som den originale em­ballagetilstand. Opbevar derfor alle embal­lagedele.

Garantien bortfalder, hvis apparatet åbnes
af personer, som ikke udtrykkeligt er auto­riseret hertil af seca.

I garantitilfælde beder vi kunder i udlandet
om at henvende sig direkte til sælgeren i
det pågældende land.

86

0108

05

ISO

9001

Svenska

Vår garanti

Med en produkt från seca köper man inte bara en över mer än hundra år kontinuerlig vi­dareutveckling utan även en under årens lopp, av styrelser och institut, bekräftad kvalitet.
seca-produkter motsvarar redan idag morgondagens lagar och förordningar. Med seca
köper man en aning framtid.

Produkterna i denna bruksanvisning uppfyller me­dicinproduktlagen dvs. direktiv 93/42/EWG från
europeiska rådet vilken är förankrad i nationelle la­gar över hela Europa.

Vågar vilka bär detta tecken är tillåtna för hälso-

M

vård inom EG. seca-vågar med denna symbol
uppfyller de höga kvalitetsmässiga och tekniska
krav som gäller för justeringsbara vågar.

Vågar med denna märkning är kalibrerade med
klass III noggrannhet enligt EG-direktiv 90/384
EWG.

Produkter med denna märkning uppfyller följande
direktiv och normer:

1. Direktiv 90/384/EWG för icke automatiska
vågar

2. Direktiv 93/42/EWG för medicinska produkter

3. DIN EN 45501 för metrologiska aspekter på
icke automatiska vågar

secas professionalitet godkännes även från offisi­ell sida. TÜV Product Service, som är det ansvari­ga stället för medicinska produkter, intygar med

ISO

13485

modell 701 87

detta certifikat, att seca konsekvent uppfyller de
stränga, lagliga föreskrifterna som gäller för tillver­kare av medicinska produkter. secas kvalitetssä­kringssystem omfattar utveckling, produktion,
distribution och service av medicinska vågar och
mätsystem samt ergometri.

seca hjälper miljön.
Att spara på de naturliga resurserna är för oss
mycket viktigt. Av denna anledning anstränger vi
oss att spara på och att använda återanvändbara
material där dett är meningsfyllt.

S

1. Hjärtliga gratulationer!

Med den elektroniska personvågen
seca 701 har du fått ett exakt och robust
instrument.

Sedan över 150 år bidrar seca med sina
erfarenheter inom hälsovård och är i
många länder normgivande för innovativ
utveckling inom vägning och mätning.

Den elektroniska personvågen seca 701
används huvudsakligen på sjukhus, läkar­mottagningar och stationära vårdinstutitio­ner. Vågen är en medicinsk produkt klass I
och är kalibrerad för precisionsklass III.

Vid sidan av konventionell bestämning av
vikt kan seca 701 även bestämma Body-

Mass-Index. För detta matar man in
kroppsstorleken och den till vikten höran­de BMI visas.

En speciell egenskap hos denna våg är den
sk. “mammabarn“ funktionen. Med denna
våg kan spädbarnsvikten mätas mycket
enkelt medan modern håller barnet.

Genom den höga noggrannheten och
“mammabarn“ funktionen är seca 701
även väl användbar inom barnavård.

Vågen är mycket stabilt konstruerad och
kommer att bli en trogen tjänare under
många år. Den är enkel att använda och
den stora displayen är lätt att avläsa.

2. Säkerhet

Innan den nya vågen används skall man ta sig tid till att läsa igenom följande säkerhets­anvisningar.

• Beakta anvisningarna i bruksanvisning­en.

• Förvara denna bruksanvisning och
konformitetsdeklaration på säker plats.

• Vågen får inte utsättas för kraftiga stö­tar eller tappas.

• Service och kalibrering skall utföras re­gelbundet (se „Sophantering“ på
sidan 99).

• Reparation får endast utföras av aukto­riserad fackpersonal.

• Använd endast angiven batterityp (se
„Byte av batterier“ på sidan 97).

• Om du använder ett nätaggregat till vå­gen, se då noga till att nätsladden inte
läggs så att den medför snubblings­eller fasthakningsrisk.

88

3. Det första du gör…

Packa upp

I leveransen ingår:

• Plattform

• Pelare med display

•2 skruvar M6 x 45

•1 insexkantnyckel nyckelvidd 5

•1 bruksanvisning

seca 701

• Batterifack med 6 batterier typ Mignon

seca 7017021904 / -994

•1 seca nätdel

Montering av pelaren

Pelaren med display monteras på vågens plattform.
– För igenom anslutningskabeln genom

öppningen.

– Sätt in pelaren i uttaget.

Displayen skall vara tydligt läsbar för
personer som står på vågen.

– Skruva ihop pelaren underifrån med vå-

gens plattform.
Lägg eventuellt vågen försiktigt på si-

dan för att kunna dra åt skruvarna.

– Anslut anslutningskabelns kontakt på

vågens baksida.

– Ställ tillbaka vågen i upprätt läge.

Strömförsörjning

seca 701: Vågen drivs uteslutande med batteri.
seca 7017021904 / -994: Vågens strömförsörjning sker via nätdel eller batterier.

Displayens strömförbrukning är mycket låg. Med en batterisats kan man utföra 16.000
vägningar.

– Luta vågen försiktigt på sidan så att un-

dersidan blir tillgänglig.

– Tryck på batterifackets lock i riktning

mot texten „Battery“ och öppna locket.
– Anslut kabeln till batterihållaren.
– Lägg hållaren i batterifacket.
– Stäng locket och vänd åter tillbaka vå-

gen i rätt läge.

Anvisning: Vågen kan användas med ett seca nätaggregat vilket kan erhållas
som tilbehör.

modell 701 89

S

Anslutning av nätaggregatet

Anslutningen för detta aggregat befinner sig i vågens botten.

Kontrollera ovillkorligen före anslutningen av apparaten att spänningen som an­ges på typskylten stämmer överens med vägguttagets spänning.

– Luta vågen försiktigt på sidan så att un-

dersidan blir tillgänglig.

– Anslut transformatorn till anslutningsdo-

san på vågens undersida.
– Ställ åter vågen i upprätt läge.
– Anslut nätaggregatet till ett vägguttag.

Vågen underifrån

Observera: Nätdelen kan användas utan att skada vågen eller batterierna även
med ilagda batterier.

Kontakt-

transformator

4. Upp- och inställning av vågen

– Ställ vågen på ett fast underlag.
– Lossa låsmuttrarna över de fyra fotskru-

varna (1).
– Rikta upp vågen genom att vrida på fot-

skruvarna. Luftbubblan i vattenpassen

måste befinna sig exakt i cirkelns

mitt (2).
– Skruva fast låsmuttern igen (3).
– Kontrollera att vågens fötter endast har

golvkontakt. Vågen får inte ligga på nå-

got ställe.

3.

1.

2.

Viktigt!
Vågens nivellering måste kontrolleras
och eventuellt korrigeras efter varje
förflyttning.

90

Vattenpass

5. Användning

Knappar och indikeringar

Knappar och display befinner sig i displayhuset.

Till och frånkoppling av vågen

vid normal drift s ingen funktion
i funktionsmeny s öka värde

kort tryckning s aktivera/deaktivera hold

lång tryckning s aktivera/deaktivera 2 in 1

i funktionsmeny s minska värde

Aktivera BMI-funktionen, kvittering

modell 701 91

S

Kontroll av kalibreringsvärdet

Denna seca-våg är kalibrerad. Kalibreringen får endast utföras av auktoriserad instans.
För att säkerställa detta är vågen utrustad med ett kalibreringsminne vilket registrerar alla
kalibreringstekniska förändringar. När man vill kontrollera att vågen är korrekt kalibrerad
gör man på följande sätt:

– Koppla från vågen.
– Tryck på valfri knapp och starta vågen.

På displayen blinkar under några sek-

under den aktuella kalibreringen.
– Jämför det givna kalibreringsvärdet

med det som anges på kalibrerings-

märkningen.

För en giltig kalibrering måste båda ta-

len överensstämma. När detta inte är

fallet måste man utföra en efterkalibre-

ring. Vänd dig till seca kundtjänst.
Om en efterkalibrering skulle bli nödvän­dig, så används i stället för det ovan avbil­dade seca kalibreringsmärket det
vidstående efterkalibreringsmärket för
identifiering av vågens kalibreringstillstånd.
Detta märke säkras med en extra dekal ut­ställd av den för efterkalibringen auktorise­rade personen. Efterkalibreringsmärket
kan beställas från seca kundtjänst under
numret 14-05-01-886.

Båda talen måste överensstämma.

Riktig vägning

– Tryck på startknappen.

På displayen visas efter vartannat

SE(A, 8.8.8.8.8 och 0.00. Därefter är vå-

gen automatiskt nollställd och klar att

använda.
– Stig upp på vågen och stå stilla.
– Läs av vikten på digitala displayen.
– Vid belastning över 200 kg visas St0P

på displayen.

– För att stänga av vågen trycker man

ännu en gång på startknappen.

92

Automatisk avstängning/energisparläge

Vågen känner automatiskt av om den är ansluten till batteri eller till fasta nätet.
– Batteridrift: Avstängning automatiskt av efter 30 sekunder.

– Fasta nätet: Avstängning endast via manöverpanel.

Mammabarn funktionen

Med denna funktion kan man väga ett barn som hålls av sin mamma eller annan person.
Såhär gör man:

– Tryck på den gröna startknappen.
– Invänta
– Ställ Dig stilla på vågen utan barn. Vik-

ten kan avläsas.

– Aktivera mammabarn-funktionen ge-

nom att trycka länge på HOLD/2 in 1
knappen.

Vikten lagras samtidigt som vågen tare­ras. Indikatorn NET tänds och
på displayen.

– Man kan nu lämna vågen för hämta bar-

net, ---- visas på displayen, och/eller
lyfta upp barnet direkt.

Vågen bestämmer nu barnets vikt och
när värdet är stabilt ca 3 sekunder hålls
den kvar på displayen. På så sätt förhin­dras att vikten varierar när barnet är extra
livligt. Triangeln med utropstecken indi­kerar att det rör sig om en „HOLD” vikt­angivelse från en icke kalibrerad
extrafunktion.

Nu kan man väga ett barn efter det an­dra.

Det är naturligtvis viktigt att det samma person som håller barnen och att dennes
vikt förblir konstant (t.ex. får man inte lägga från sig kläder, nycklar eller liknande).

Mammabarn funktionen förblir så länge inkopplat tills
– man trycker på knappen HOLD/2 in 1 (totalvikten visas),

– man trycker på startknappen eller
– vågen stänger av sig själv.

0.00 indikeringen.

0.00 visas

modell 701 93

S

Lagring av viktangivelse (HOLD)

Invägda vikter kan lagras och visas på displayen även efter vägningen avslutats. Det är
alltså möjligt att först hjälpa en patient innan vikten noteras.

– Tryck kort på HOLD/2 in 1-knappen

medan vågen är belastad.

Den digitala displayen visar „HOLD“. Dis­playen börjar blinka och visar på så sätt att
vågen kontrollerar viktvärdenas stabilitet.
Först när denna har inträt sparas det visa­de värdet. Värdet sparas fram till nästa au­tomatiska avstängning.

Triangeln med utropstecken indikerar att
det rör sig om en „frusen“ viktangivelse från
en icke kalibrerad extrafunktion.

– Genom att trycka på HOLD/2 in 1-

knappen stängs HOLD-funktionen av

igen.
På displayen visas
resp. den aktuella vikten. HOLD-indikatorn
släcks.

0.00 vid obelastad våg

Body-Mass-Index (BMI)

Body-Mass-Index sätter kroppens vikt i relation till dess storlek och möjliggör ett mer ex­akt värde än t.ex. idealvikt enligt Broca. Här anges ett toleransområde vilket gäller som
optimalt för hälsasn. BMI gäller för vuxna; för barn och ungdomar är dessa värden inte
måttgivande.

– Tryck på startknappen.

På displayen visas efter vartannat

SE(A, 8.8.8.8.8 och 0.00. Därefter är vå-

gen automatiskt nollställd och klar att

använda.
– Tryck på knappen BMI.

På displayen visas senast inställda

kroppslängd.
– Värdet kan ändras stegvis med pilknap-

parna enligt displayindelningen.

– När det rätta värdet är inställt trycker

man ännu en gång på knappen BMI.

BMI funktionen är nu aktiverad.
– Stig upp på vågen och stå stilla.
– Avläs BMI på displayen och jämför med

kategorierna på sidan 95.
– Tryck på en av pilknapparna för kort be-

trakta vikten.

94

– För återvända till normal vägning skall

man trycka på knappen BMI.

– För att stänga av vågen trycker man på

startknappen igen.

Utvärdering av Body-Mass-Index:

Jämför det fastställda värdet med kategorierna som anges nedan. Dessa motsvarar ka­tegorierna som används av WHO, 2000.

• BMI under 18,5:

Varning, patienten väger för lite. En tendens till anorexi kan föreligga. Viktökning reko­menderas. I tveksamma fall bör man kontakta en läkare.

• BMI mellan 18,5 och 24,9:

Patienten har normal vikt.

• BMI mellan 25 och 30 (präadipositas):

Patienten är något överviktig. Vikten bör reduceras om sjukdom består (t.ex. diabetes,
högt blodtryck, gikt, ämnesomsättningsproblem).

• BMI över 30:

Viktminskning är tvingande nödvändig. Ämnesomsättning, blodomlopp och benstom­me belastas. En konsekvent diet rekommenderas tillsammans med rörelse-och bete­endeterapi.

6. Rengöring

Rengör vågen och kåpan efter behov med ett vanligt hushållsrengöringsmedel eller desin­fektionsmedel. Beakta tillverkarens anvisningar.

Använd under inga omständigheter skurpulver eller skarpa rengöringsmedel, sprit, bensin
och liknade. Dessa medel kan förstöra instrumentets högvärdiga ytor.

modell 701 95

S

7. Vad gör jag när…

… ingen vikt visas vid vägning?

– Kontrollera att vågen är påslagen.
– Kontrollera batterierna.
– Är kontakten till vågens display riktigt ansluten?

…

0.00 inte visas före vägningen?

– Tryck en gång till på startknappen – vågen får inte vara belastad – och bara röra golvet

med fötterna.

… ett segment ständigt eller inte alls lyser?

– Segmentet är skadat. Kontakta kundtjänst.
… indikeringen visas?

– Batterispänningen minskar. Byta batterier de kommande dagarna.

… indikeringen

– Batterierna är tomma. Byta batterier.
… indikeringen St0p visas?

– Maximal belastning har överskridits.

… displayen blinker?

– Om du aktiverat HOLD/mammabarn-funktionen skall du vänta tills vågen ställt in sig på

ett konstant värde. Displayen upphör då att blinka.
– Om ingen funktion aktiverats skall man avlasta vågen och vänta tills

först därefter upprepa vägningen.

… indikeringen visas?

– Omgivningstemperaturen är för hög eller för låg. Se till att temperaturen ligger mellan

+10° och 40°C. Vänta i 15 minuter tills vågen anpassat sig till omgivande temperatur.

…

E och ett tal visas på displayen?

– Stäng av vågen med startknappen och starta på nytt. Därefter fungerar vågen normalt.

Om detta inte är fallet skall strömförsörjningen avbrytas genom att batteriet tas bort

och åter sätts in. Om även denna åtgärd är utan resultat skall man kontakta seca kund-

tjänst.

batt visas?

0.00 indikeras och

96

8. Underhåll

Låt en auktoriserad person utföra en kalibrering enligt lagbestämmelsen. Året för första
kalibreringen befinner sig bakom CE-plaketten på typskylten över numret på nämnda in­stans 0108 (Eichamt Hamburg). En efterkalibrering är i vart fall nödvändig när en eller flera
kvalitetskriterier inte längre hålls eller kalibreringsräknarens innehåll inte längre överens­stämmer med med talet på det giltiga kalibreringsmärket (jämför sidan 92).

Vi rekommenderar att er servicepartner utför en service före efterkalibreringen. seca kund­tjänst hjälper dig gärna vidare.

Byte av batterier

När indikatorn eller batt bAtt visas på displayen skall batterierna bytas ut. Man
behöver 6 Mignon batterier, typ AA, 1,5 volt.

– Luta vågen försiktigt på sidan så att un-

dersidan blir tillgänglig.

– Tryck på batterifackets lock i riktning

mot texten „Battery“ och öppna locket.
– Tag ut hållaren med batterierna.
– Byta ut de förbrukade batterierna mot

de nya.

Ge akt på batteriernas poler.

– Lägg tillbaka hållaren med batterierna i

batterifacket.
– Stäng locket.
– Vänd åter tillbaka vågen i rätt läge.

modell 701 97

S

9. Tekniska data

Max. belastning 200 kg
Mått vågen

Bredd: 292 mm / 11.5 ins
Höjd: 848
Djup: 409 mm / 16.1 ins

Mått plattform

Bredd: 292 mm / 11.5 ins
Höjd: 75
Djup: 300 mm / 11.8 ins

Sifferstorlek 20 mm
Egenvikt ca. 8,8 kg
Temperaturområde +10°C till +40°C
Batterier 6 batterier typ AA, 1,5 V
Kalibrering medicinsk, klass III
Medicinsk produktenligt direktiv

93/42/EWG klass I
EN 60 601-1:

skyddsisolerat, skyddsklass II:
elektromedicinsk utrustning, typ B:

Funktionerna Mammabarn funktionen, Hold,

Indelning

0 till 150 kg: 0,05 kg
150 till 200 kg: 0,1 kg

Noggrannhet vid första kalibrering

till 25 kg: ± 25 g
25 kg till 100 kg: ± 50 g

100 kg till 150 kg: ± 75 g
150 kg till 200 kg: ± 100 g

Min. belastning 1 kg

+10

mm / 33.4

+10

mm / 2.8

Body-Mass-Index

+0.4

+0.4

ins

ins

seca 701

Strömförsörjning Batteri / nätaggregat (extra tillbehör)

seca 7017021904 / -994

Strömförsörjning nätaggregat / Batteri (extra tillbehör)

98

10.Reservdelar och tillbehör

Mätstavar

Material: hårdeloxerad aluminium, löpare med hakande mättunga

Teleskop-mätstav seca 220

seca modell 220-17-14-004:
Mätområde: 820-2000 mm
Indelning: 1 mm.

Strömförsörjning

Modellberœnde Strömförsörjningsenhet

Nätaggregat, Euro: 230V~ / 50Hz / 12V= / 130mA
seca tillbehör nr. 68-32-10-252

Bordsnätdel, omkopplingsbar, Euro: 115V~ / 230V~ / 50-60Hz / 9V= / 350mA
seca tillbehör nr. 68-32-10-243

Nätaggregat, USA: 120V~ / 60Hz / 12V= / 150mA
seca tillbehör nr. 68-32-10-259

Nätaggregat

Använd enbart original Seca-nätaggregat med 9 V eller reglerad 12 V utspänning. De nät­aggregat som finns i handeln ger ofta en högre spänning än den som de är märkta med,
vilket kan orsaka skador på vågen.

Efterkalibrering

Efterkalibreringsmärket seca tillbehör nr. 14-05-01-886

seca modell 220-18-14-004
(dubbelindelning):
Mätområde: 820-2000 mm och
32 1/4"-78 3/4"
Indelning: 1 mm och 1/8"

11.Sophantering

Batterierna

Förbrukade batterier måste lämnas till fö­reskriven sophantering. Vid köp av nya
batterier skall man välja miljövänliga batte­rier utan kvicksilver (Hg), kadmium (Cd)
och bly (Pb).

modell 701 99

Vågen

När vågen inte länge kan användas skall
den lämnas till föreskriven sophantering.

S

12.Garanti

För brister vilka kan hänföras till material­eller fabrikationsfel lämnas en garantifrist
på två år från leveransdatum. Undantagna
från detta är alla rörliga delar, som t.ex.
batterier, kablar, nätaggregat, laddnings­bara batterier osv.. Brister vilka faller under
garantin åtgärdas utan kostnad för kun­den mot förevisande av köpkvittot. Övriga
anspråk kan inte lämnas. Kunden står för
transportkostnaderna när apparaten be­finner sig på annan ort än kundens huvud­adress. Vid transportskador kan
garantianspråk endast göras gällande när

för transporten den kompletta originalför­packningen använts och varan säkrats
och fixerats i originalförpackat tillstånd. Ta
därför vara på alla förpackningsdelar.

Garantin upphör att gälla när apparaten
öppnats av person som inte uttryckligen
auktoriserats av seca.

Kunder i utlandet ber vi att i garantifall ta
kontakt med representanten i respektive
land.

100
