SCHER-KHAN UNIVERSE
1
ВВЕДЕНИЕ
Поздравляем Вас с приобретением телематической охранной системы Scher-Khan UNIVERSE 1.
Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.
Система Scher-Khan UNIVERSE 1 является сложным электронным оснащением автомобиля.
От его функционирования и правильной установки зависит безопасность Вашей жизни, здоровья и дорожной обстановки, качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи.
Доверяйте установку системы только специализированным сервисным
станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.
При покупке проверьте правильность заполнения гарантийного талона.
Фирма-производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке. Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в центр технической поддержки системы Scher-Khan UNIVERSE 1 по телефону горячей линии 8 (800) 555-3-911. Производитель оставляет за собой право вносить
изменения в конструкцию системы в целях улучшения потребительских свойств.
Назначение
Телематическая охранная система Scher-Khan UNIVERSE 1 обеспечивает управление и контроль следующими составляющими эксплуатации автомобиля:
•Охрана автомобиля
•Контроль перемещений автомобиля
•Контроль технического состояния автомобиля
•Контроль аварийных ситуаций
•Ведение статистики по интересующим пользователя параметрам
Охранные функции системы:
•Управление системой с помощью штатного брелока автомобиля
•Управление системой с телефонов владельцев
•Управление системой из личного кабинета на сервере www.mf-t.ru
•Управление системой с помощью мобильного приложения для iPhone, смартфонов под управлением ОС Android v 2.1 и старше
•Оповещение владельца телефонным звонком или SMS
UNIVERSE_manual_4.indd 1 |
|
|
30.04.2013 16:03:05 |
|
|
||
|
|
|
|
2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
при нарушении охранных зон
•Индикация состояния системы в личном кабинете и мобильном приложении
•Ведение во внутренней памяти системы и сохранение на сервере журнала тревог и событий с географической и временной привязкой
•Функция предупреждения об отсутствии GSM-связи (контроль канала)
•Прослушивание салона автомобиля
•Встроенное резервное питание
•Оповещение о неисправности аккумулятора автомобиля
•Управление системой с помощью модуля КОММАНДЕР
Телематические функции системы:
•Определение координат автомобиля при помощи спутников систем ГЛОНАСС (GPS) и сохранение маршрутов движения на сервере (www.mf-t.ru)
•Получение и сохранение на сервере диагностической информации о состоянии автомобиля в автоматическом режиме
•Флит-менеджмент, статистическая и онлайн обработка передвижений транспорта
Технические особенности системы Scher-Khan UNIVERSE 1:
•Возможность цифрового (к CAN-шине) и аналогового подключения системы к бортовой сети автомобиля
•Обновление версии ПО процессорного блока через Интернет
•Закрытый (защищенный) протокол передачи данных между сервером и устройством
•Низкое энергопотребление – до месяца работы в режиме охраны (мониторинга)
•Электронная защита выходов от перегрузки
Технические параметры
|
Параметры |
Пределы |
|
|||
|
Ток потребления в дежурном режиме (мА) |
< 27 |
|
|||
|
Напряжение питания основного блока (В) |
от 9 до 24 |
|
|||
|
Диапазон рабочих температур (°С) |
от -40 до +85 |
|
|||
|
Нагрузочная способность выходов (мА) |
до 250 |
|
|||
|
Выход на сирену (А) |
до 1,5 |
|
|||
|
Напряжение срабатывания отрицательных входов (В) |
менее 0,4 |
|
|||
|
Напряжение срабатывания положительных входов (В) |
более 9 |
|
|||
|
Время работы от встроенного аккумулятора (ч) |
не менее 6 |
|
|||
UNIVERSE_manual_4.indd 2 |
|
|
|
30.04.2013 16:03:06 |
||
|
|
|
||||
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SCHER-KHAN UNIVERSE |
|
3 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
Комплектация |
|
|
|
||||||||||||||||||||
|
1. |
Процессорный блок (исполнение корпуса IP-40) |
1 шт. |
|||||||||||||||||||||||
|
2. |
Громкоговоритель (с кабелем) |
1 шт. |
|||||||||||||||||||||||
|
3. |
Модуль КОММАНДЕР (с кабелем) |
1 шт. |
|||||||||||||||||||||||
|
4. |
Антенна ГЛОНАСС/GPS (с кабелем) |
1 шт. |
|||||||||||||||||||||||
|
5. |
Антенна GSM (с кабелем) |
1 шт. |
|||||||||||||||||||||||
|
6. |
SIM-карта* |
1 шт. |
|||||||||||||||||||||||
|
7. |
Жгут питания системы и подключения CAN-шины |
1 шт. |
|||||||||||||||||||||||
|
8. |
Жгут подключения аналоговых выходов |
1 шт. |
|||||||||||||||||||||||
|
9. |
Жгут подключения аналоговых входов |
1 шт. |
|||||||||||||||||||||||
|
10. |
Реле блокировки двигателя (с колодкой) |
1 шт. |
|||||||||||||||||||||||
|
11. |
Пластиковая карта с регистрационными данными |
1 шт. |
|||||||||||||||||||||||
|
12. |
Инструкция по установке |
1 шт. |
|||||||||||||||||||||||
|
13. |
Инструкция по эксплуатации |
1 шт. |
|||||||||||||||||||||||
|
14. |
Наклейка для модуля КОММАНДЕР |
1 шт. |
|||||||||||||||||||||||
* Система может содержать встроенную микросхему «sim-карты»
UNIVERSE_manual_4.indd 3 |
|
|
30.04.2013 16:03:06 |
|
|
||
|
|
|
|
4 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПОРЯДОК ДЕЙСТВИЙ ПРИ ПОЛУЧЕНИИ АВТОМОБИЛЯ
В системе Scher-Khan UNIVERSE 1 предусмотрен режим «Демонстрация возможностей», который позволяет осуществлять проверку работоспособности системы в максимально наглядной форме.
Вход в режим «Демонстрация возможностей» доступен до проведения процедуры регистрации пользователя с помощью модуля КОММАНДЕР.

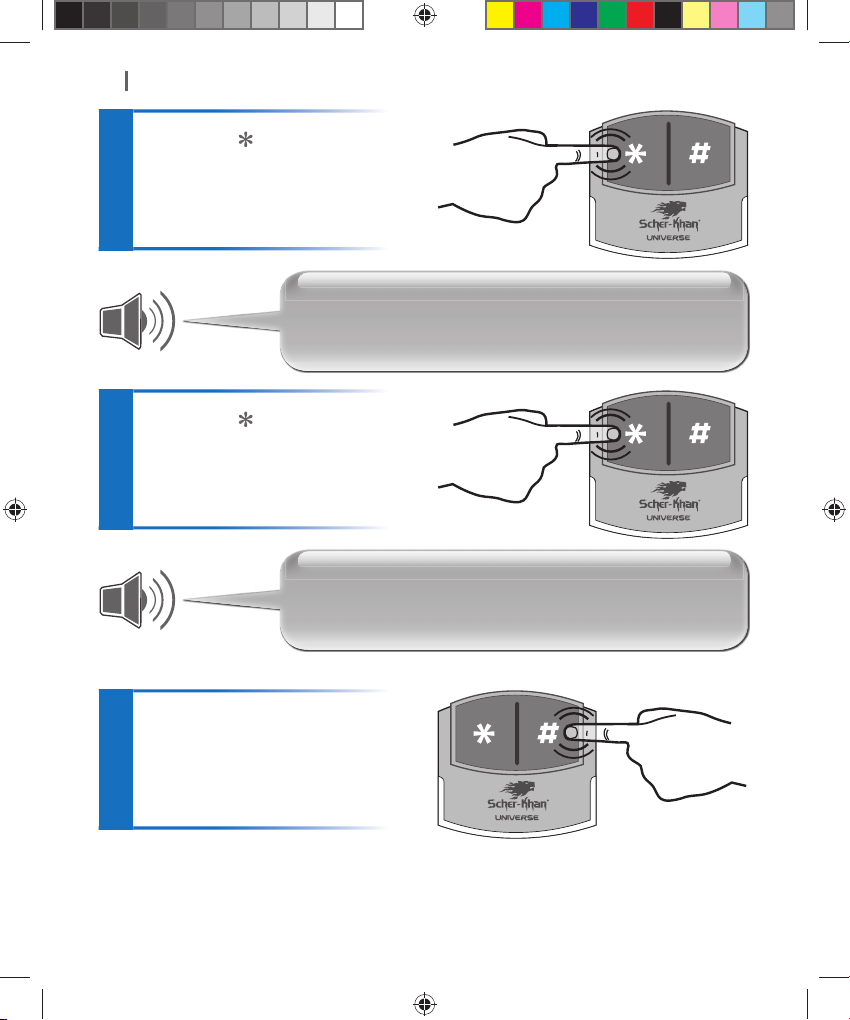

Вход в «Демонстрационный режим»
Вход в режим «Демонстрация возможностей» доступен из режима «Снято с охраны».
Нажмите и удерживайте клавишу (
) на модуле
1 КОММАНДЕР
ØÀÃ
3 СЕК.
Дождитесь приветствия системы:
Вас приветствует система UNIVERSE!
Система сообщает свое текущее состояние, например:
Режим охраны выключен. Соединение со спутниками установлено*
Затем следует напоминание:
Для выполнения команды нажмите (#).
Для перехода к следующей команде нажмите (
)
*Если автомобиль на открытом пространстве. Если автомобиль находится в помещении, система сообщит: «Навигационные спутники не обнаружены».
UNIVERSE_manual_4.indd 4 |
|
|
30.04.2013 16:03:06 |
|
|
||
|
|
|
|
SCHER-KHAN UNIVERSE
5
Короткими нажатиями (
) 2 выберите команду
«Перейти в демонстрационный
ØÀÃ
режим»
0,5 СЕК.
Выполните 3 команду, нажав (#)
ØÀÃ
0,5 СЕК.
Система сообщает о переходе в «Демонстрационный режим»:
Команда выполнена. Демонстрационный режим
Проверка работоспособности охранных зон системы
Для удобства восприятия не оказывайте воздействия на несколько охранных
зон одновременно. Давайте возможность системе проговаривать все сообщения целиком. Последовательность выполнения шагов проверки с 1 по 7 может быть
произвольной. Приводимый ниже порядок действий носит рекомендательный характер, гарантирующий проверку работоспособности системы в полном объеме.
1
ØÀÃ
Откройте водительскую дверь*
|
Двери открыты |
* Последов |
проверьте реакцию системы на открытие всех |
остальных дверей. Перед проверкой каждой следующей двери закрывайте предыдущую открытую дверь.
UNIVERSE_manual_4.indd 5 |
|
|
30.04.2013 16:03:07 |
|
|
||
|
|
|
|
6 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Откройте капот
Капот открыт
2
ØÀÃ
Откройте багажник (или пятую дверь*)
Багажник открыт
3
ØÀÃ
* Зависит от типа кузова автомобиля и подключения.
Включите зажигание**
Зажигание включено
4
ØÀÃ
**Не более чем на 15 сек.
Система распознает как появление воздействия на охраняемую зону, так и его
прекращение (с выдачей соответствующего голосового сообщения). Перед проверкой очередной охранной зоны прекращайте воздействие на предыдущую
охранную зону.
UNIVERSE_manual_4.indd 6 |
|
|
30.04.2013 16:03:08 |
|
|
||
|
|
|
|
SCHER-KHAN UNIVERSE
7
Проверка работоспособности датчика-акселерометра
Ударьте по автомобилю*
5 |
Удар |
по автомобилю |
|
|
|
ØÀÃ |
|
*Удар наносится по жесткой части автомобиля, способной выдержать удар средней силы без возникновения следов деформации.
Перекатите автомобиль**
|
Наклон |
|
6 |
или перемещение |
|
автомобиля |
||
|
||
ØÀÃ |
|
**Расстояние, при котором обнаруживается факт движения, зависит от интенсивности движения и от настройки чувствительности датчика перемещения. Будьте готовы остановить автомобиль в нужный момент, учитывая большую инерцию движения. При выключенном двигателе для торможения требуется значительное усилие на педаль тормоза.
Измените угол наклона |
мобиля*** |
|
|
Наклон |
|
7 |
или перемещение |
|
автомобиля |
||
|
||
ØÀÃ |
|
|
***Воспользуйтесь стояночным |
тормозом для обеспечения неподвижного состояния автомобиля, |
затем, с помощью домкрата, изменяйте угол наклона автомобиля до момента отрыва колеса от поверхности.
Настройка чувствительности датчика-акселерометра осуществляется только
при закрепленном состоянии процессорного блока в салоне автомобиля. Предварительная настройка осуществляется при монтаже системы. Пользователь имеет возможность скорректировать чувствительность из личного кабинета.
UNIVERSE_manual_4.indd 7 |
|
|
30.04.2013 16:03:09 |
|
|
||
|
|
|
|
8 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Система Scher-Khan UNIVERSE 1 может выполнять команды, полученные от различных источников управления (не считая основного способа управления штатным ключом автомобиля). Необходимо убедиться в том, что управление системой из личного кабинета и при помощи мобильного приложения будет доступно после регистрации пользователя на портале www.mf-t.ru и добавления системы в список автомобилей.
Проверка работоспособности выходов системы
Проверка выходов системы осуществляется в автоматическом режиме. Захлопните все двери и не покидайте салон автомобиля до окончания проверки. Шаг 8 запускает режим проверки выходов. В процессе проверки система будет воспроизводить голосовые сообщения, подсказывающие пользователю дальнейшие действия.
Запустите двигатель автомобиляя
Зажигание
включено
При наличии сигнала +12 В на входе зажигания более 15 секунд система переходит к проверке выхода блокировки двигателя, предварительно сделав голосовое предупреждение:
8 |
Внимание! Двигатель |
будет заблокирован |
|
через 5 сек. Движение |
|
ØÀÃ |
автомобиля во время |
|
работы световой и |
звуковой индикации запрещено!
Через 5 секунд система выдаст сообщение: |
Работа двигателя запрещена
При правильном подключении блокировки двигатель автомобиля будет остановлен.
UNIVERSE_manual_4.indd 8 |
|
|
30.04.2013 16:03:10 |
|
|
||
|
|
|
|
SCHER-KHAN UNIVERSE
9
После включения блокировки двигателя система будет подавать короткие звуковые сигналы сиреной и мигать световой индикацией (штатными фонарями автомобиля).
Затем следует подсказка системы:
Для продолжения выключите зажигание
9
ØÀÃ
Для продолжения тестирования выходов |
|
|
выключите зажигание*. Система |
Центральный замок будет |
|
перейдет к проверке выходов ЦЗ |
||
закрыт через 5 сек. |
||
|
||
|
Не выходите из автомобиля |
|
* Перед выключением зажигания проверьте, чтобы все двери |
|
Замки автомобиля закроются |
были полностью закрыты. Не покидайте салон автомобиля до |
|
завершения проверки работоспособности ЦЗ. |
||
|
Центральный замок будет открыт через 5 сек.
Не выходите из автомобиля
Замки автомобиля откроются
Голосовое сообщение:
Позвоните на номер телефона системы
информирует, что автоматический режим проверки выходов завершен и можно переходить к следующему этапу проверки.
UNIVERSE_manual_4.indd 9 |
|
|
30.04.2013 16:03:11 |
|
|
||
|
|
|
|
10 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Вы можете повторить проверку каждого выхода системы отдельно, выполнив соответствующую команду в голосовом меню модуля КОММАНДЕР.
Выход |
Команда |
|
Выход сирены |
Включить тревогу |
|
Выход световой индикации |
||
|
||
Выход запирания ЦЗ |
Закрыть ЦЗ |
|
Выход отпирания ЦЗ |
Открыть ЦЗ |
|
Выход отпирания багажника |
Отпереть багажник |
Проверка работоспособности GSM-модема и GPS / ГЛОНАСС-приемника
В «Демонстрационном режиме» система Scher-Khan UNIVERSE 1 принимает (отвечает) на звонки, поступившие с любого произвольного номера мобильного телефона.
Дозвонившийся по номеру системы абонент может прослушать сообщение:
Вас приветствует система UNIVERSE!
Система сообщает свое текущее состояние:
Демонстрационный режим. Соединение со спутниками установлено*
* Если автомобиль находится на открытом пространстве. Если автомобиль находится в помещении, то прозвучит фраза «Навигационные спутники не обнаружены».
Затем следует напоминание:
Для выполнения команды нажмите (#).
Для перехода к следующей команде нажмите (
)
В голосовом меню телефона доступна команда «Включить громкую связь», которая позволяет проверить работоспособность микрофона и громкоговорителя
UNIVERSE_manual_4.indd 10 |
|
|
30.04.2013 16:03:12 |
|
|
||
|
|
|
|
SCHER-KHAN UNIVERSE
11
в автомобиле. Для проверки необходимо два человека. Человек, осуществляющий звонок на номер системы Scher-Khan UNIVERSE 1, должен находиться на удалении от автомобиля, помощник должен сидеть на водительском месте. По окончании телефонного соединения с системой Scher-Khan UNIVERSE 1 на номер телефона, с которого поступил звонок, будет отправлено SMS.
Демонстрационный режим. Напряжение бортовой сети 11,5 В
Проверка работоспособности GSM-модема и GPS/ГЛОНАСС-приемника завершает проверку системы Scher-Khan UNIVERSE 1 в целом.
Основным назначением режима «Демонстрация возможностей» является
проверка правильности функционирования системы Scher-Khan UNIVERSE 1 доступным для пользователя способом. При наличии пунктов проверки, давших неудовлетворительный результат, пользователь должен обратиться к мастеру, осуществляющему сдачу автомобиля, за разъяснениями. Явные погрешности в настройках или логике работы системы Scher-Khan UNIVERSE 1 устраняются со-
трудниками сервисного центра на месте.
Выход из «Демонстрационного режима»
С помощью модуля КОММАНДЕР осуществите выход из «Демонстрационного режима».
Нажмите и удерживайте 1 клавишу (
) на модуле
КОММАНДЕР
ØÀÃ
3 СЕК.
Дождитесь приветствия системы:
Вас приветствует система UNIVERSE!
UNIVERSE_manual_4.indd 11 |
|
|
30.04.2013 16:03:13 |
|
|
||
|
|
|
|
12 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Система сообщает свое текущее состояние, например:
Демонстрационный режим. Соединение со спутниками установлено*
*Если автомобиль находится на открытом пространстве. Если связь со спутниками отсутствует, система сообщит: «Навигационные спутники не обнаружены».
Затем следует напоминание:
Для выполнения команды нажмите (#).
Для перехода к следующей команде нажмите ( ). Для выхода из голосового меню
включите зажигание
Короткими нажатиями (
) 2 выберите команду
«Выйти из демонстрационного
ØÀÃ
режима»
0,5 СЕК.
Выполните 3 команду, нажав (#)
ØÀÃ
0,5 СЕК.
Система сообщает о выходе из «Демонстрационного режима»:
Команда выполнена
UNIVERSE_manual_4.indd 12 |
|
|
30.04.2013 16:03:14 |
|
|
||
|
|
|
|
