Instruções de segurança

Notação

Nota

Para sua segurança e para prevenir danos materiais, siga estas instruções de segurança.

Leia as instruções atentamente e utilize o produto de forma correcta.

Aviso / Atenção

Caso contrário, poderá provocar ferimentos ou a morte.

Caso contrário, poderá provocar ferimentos ou danos materiais.

Convenções notacionais

Energia

Proibido

Não desmontar Desligar a ficha da tomada

Não tocar

Se não for utilizado durante muito tempo, programe o computador para
DPM.

Se utilizar uma protecção de ecrã, defina o modo de ecrã activo.

As imagens aqui apresentadas são apenas para referência e não se
aplicam em todos os casos (ou países).

Atalho para as Instruções Anti-Pós-imagem

Não utilize um cabo ou uma ficha de alimentação danificado(a)

ou uma tomada eléctrica danificada ou solta.

Importante ler e perceber
bem

Ligar à terra para evitar cho­ques eléctricos

• Caso contrário, poderá provocar um choque eléctrico ou um
incêndio.

Não toque na ficha de alimentação com as mãos molhadas ao

tirá-la ou colocá-la na tomada.

• Caso contrário, poderá ocorrer um choque eléctrico.

Ligue o cabo de alimentação a uma tomada eléctrica com liga-

ção à terra.

• Caso contrário, poderá provocar um choque eléctrico ou cau­sar ferimentos pessoais.

Instruções de segurança

Certifique-se de que a ficha de alimentação está ligada de for-

ma correcta e firme à tomada eléctrica.

• Caso contrário, poderá ocorrer um incêndio.

Não dobre nem puxe o cabo de alimentação e não coloque

materiais pesados sobre este.

• Caso contrário, poderá ocorrer um incêndio.

Não ligue vários aparelhos à mesma tomada.

• Caso contrário, poderá ocorrer um incêndio devido a sobrea­quecimento.

Não desligue o cabo de alimentação com o produto ligado.

• Caso contrário, pode provocar um choque eléctrico e danificar
o produto.

Puxe a ficha da tomada para desligar o aparelho da corrente,

de forma a deixar a ficha pronta a ser utilizada.

Instalação

• Esta situação pode provocar um choque eléctrico ou um in­cêndio.

Utilize apenas o cabo de alimentação fornecido pela nossa em-

presa. Não utilize o cabo de alimentação de outro produto.

• Caso contrário, poderá provocar um incêndio ou um choque
eléctrico.

Contacte um Centro de Assistência Técnica autorizado quando instalar
o monitor em locais sujeitos a poeiras excessivas, temperaturas altas ou
baixas, muita humidade ou expostos a substâncias químicas e em locais
onde o monitor esteja a funcionar 24 horas por dia, tais como aeroportos,
estações de comboio, etc.

Se não o fizer, poderá provocar sérios danos no monitor.

Ao transportar o monitor, não o deixe cair.

• Caso contrário, o produto pode ficar danificado ou ferir a pes­soa que o estiver a carregar.

Se instalar o produto num armário ou numa prateleira, não de-

ixe que a parte da frente da base fique saliente.

• Caso contrário, o produto pode cair ou provocar ferimentos.

• Utilize um armário ou uma prateleira de tamanho adequado ao
produto.

Instruções de segurança

NÃO COLOQUE VELAS, REPELENTE DE MOSQUITOS, CI­GARROS OU APARELHOS DE AQUECIMENTOS PERTO DO
PRODUTO.

• Caso contrário, poderá ocorrer um incêndio.

Mantenha os aparelhos de aquecimento longe do cabo de ali­mentação ou do produto, tanto quanto possível.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio.

Não instale o aparelho num local mal ventilado, tal como uma
estante ou um armário.

• Caso contrário, poderá ocorrer um incêndio devido ao aumen-

to da temperatura interna.

Pouse o monitor com cuidado.

• Se não o fizer, poderá danificá-lo.

Não coloque a parte frontal do produto no chão.

• Caso contrário, pode danificar o ecrã do monitor.

O suporte de parede deve ser instalado por uma empresa de
instalação autorizada.

• Caso contrário, o produto pode cair e provocar ferimentos.

•

Instale o suporte de parede especificado.

Instale o produto num local bem ventilado. Certifique-se de que
existe uma distância de mais de 10 cm da parede.

• Caso contrário, poderá ocorrer um incêndio devido ao aumen-

to da temperatura interna.

Não deixe o invólucro da embalagem ao alcance das crianças.

• Caso contrário, as crianças podem brincar com o plástico e

sofrer ferimentos graves (sufocamento).

Se a altura do monitor for ajustável, não coloque nenhum ob­jecto nem se apoie na base ao baixá-lo.

• Caso contrário, o produto pode ficar danificado ou ferir a pes-

soa que o estiver a carregar.

Limpeza

Ao limpar a caixa do monitor ou a superfície do ecrã TFT-LCD, utilize um
pano macio ligeiramente humedecido.

Instruções de segurança

Não aplique o produto de limpeza directamente na superfície
do produto.

• Caso contrário, poderá provocar a descoloração e distorção

da estrutura e danificar a superfície do ecrã.

Limpe o produto utilizando apenas um pano macio com um
produto de limpeza de monitores. Se utilizar um produto de lim­peza que não seja específico para monitores, dilua-o em água
numa proporção de 1:10.

Quando limpar a ficha de alimentação ou limpar o pó da tom­ada, utilize um pano seco.

• Caso contrário, poderá ocorrer um incêndio.

Quando limpar o produto, desligue o cabo de alimentação.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio.

Quando limpar o produto, desligue primeiro a ficha e limpe-o
com um pano seco e macio.

Outros

Não utilize produtos químicos como cera, benzina, álcool, di-

• (

luente, repelente de mosquitos, lubrificante ou produtos de
limpeza.) Estes podem alterar o aspecto da superfície do pro­duto e descolar as etiquetas informativas do mesmo.

Visto que o produto pode ser riscado com facilidade, utilize
apenas panos adequados.

• Utilize o pano adequado e adicione apenas um pouco de água.

Sacuda o pano antes de o utilizar para evitar que alguma sub­stância estranha risque o produto.

Não aplique água directamente no produto quando o limpar.

• Não molhe o produto nem deixe que a água entre para o seu

interior.

• Caso contrário, poderá provocar um choque eléctrico, um in-

cêndio ou uma avaria.

Este produto é um produto de alta tensão. Certifique-se de que
os utilizadores não desmontam, reparam ou modificam o produto.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio. Se o produto necessitar de reparação, contacte um
Centro de Assistência Técnica.

Se detectar um cheiro, som ou fumo estranho proveniente do
produto, desligue a ficha de alimentação imediatamente e entre
em contacto com um Centro de Assistência Técnica.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio.

Instruções de segurança

Não coloque este produto num local exposto a humidade, po­eiras, fumo, água, nem dentro de um automóvel.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio.

Se deixar cair o produto ou se o monitor se partir, desligue o
monitor e o cabo de alimentação. Contacte um Centro de Assis­tência Técnica.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio.

Não toque no cabo de alimentação ou da antena durante a
ocorrência de relâmpagos.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio.

Não tente deslocar o monitor puxando-o pelo cabo de alimen­tação ou pelo cabo de sinal.

• Caso contrário, o monitor poderá cair e provocar um choque

eléctrico, que danificará o produto, ou um incêndio devido à
danificação do cabo.

Não levante nem mova o produto para a frente e para trás ou
para os lados, se o estiver só a agarrar pelo cabo de alimentação
ou de sinal.

• Caso contrário, o monitor poderá cair e provocar um choque

eléctrico, que danificará o produto, ou um incêndio devido à
danificação do cabo.

Certifique-se de que a abertura de ventilação não está blo­queada por uma mesa ou cortina.

• Caso contrário, poderá ocorrer um incêndio devido ao aumen-

to da temperatura interna.

Não coloque em cima do produto quaisquer recipientes que
contenham água, jarras, vasos, medicamentos ou objectos de
metal.

• Se água ou qualquer substância estranha entrar no produto,

desligue o cabo de alimentação e contacte um Centro de As­sistência Técnica.

• Isto pode provocar uma avaria, um choque eléctrico ou um

incêndio.

Não utilize ou guarde spray combustível ou substâncias infla­máveis perto do produto.

• Caso contrário, poderá provocar uma explosão ou um incên-

dio.

Não introduza objectos de metal, como barras, moedas, gan­chos, lâminas, ou objectos inflamáveis, como fósforos ou papel,
dentro do produto (pelas aberturas de ventilação, terminais de
entrada e saída, etc.).

Instruções de segurança

• Se água ou qualquer substância estranha entrar no produto,

desligue o cabo de alimentação e contacte um Centro de As­sistência Técnica.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio.

Se tiver a mesma imagem no ecrã durante muito tempo, pode
aparecer uma pós-imagem ou uma mancha.

• Se não utilizar o produto durante um longo período de tempo,

coloque-o em modo de suspensão ou utilize uma protecção
de ecrã móvel.

Defina uma resolução e frequência adequadas ao produto.

• Caso contrário, a sua visão poderá ser afectada.

Não coloque o transformador em cima de outro transformador.

• Caso contrário, poderá ocorrer um incêndio.

Mantenha o transformador longe de qualquer fonte de calor.

• Caso contrário, poderá ocorrer um incêndio.

Remova a protecção de plástico do transformador antes de o
utilizar.

• Caso contrário, poderá ocorrer um incêndio.

Mantenha sempre o transformador num local bem ventilado.

Não deixe o transformador entrar em contacto com água nem
o molhe.

• Isto pode provocar uma avaria, um choque eléctrico ou um

incêndio. Não utilize o transformador perto da água ou no ex­terior, especialmente sob chuva ou neve. Não molhe o trans­formador quando lavar o chão com água.

Se tiver de se mover continuamente para mais perto do ecrã
do produto, a sua vista poderá estar afectada.

Para reduzir o cansaço visual, pare durante, pelo menos, cinco
minutos após cada hora de utilização do monitor.

Instruções de segurança

Não instale o produto num local instável, como uma prateleira
instável ou inclinada ou um local exposto a vibrações.

• Caso contrário, este poderá cair e causar ferimentos pessoais,

e/ou danificar o produto.

• Se utilizar o produto num local exposto a vibrações, pode dan-

ificar o produto e provocar um incêndio.

Quando mover o produto, desligue-o e retire o cabo da tomada,
o cabo da antena e quaisquer cabos ligados ao monitor.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio.

Certifique-se de que as crianças não se penduram no produto
nem sobem para cima dele.

• O produto pode cair e provocar um acidente pessoal ou a

morte.

Se não utilizar o produto durante um longo período de tempo,
desligue o cabo de alimentação da tomada eléctrica.

• Caso contrário, poderá ocorrer sobreaquecimento ou incêndio

devido a poeiras, ou provocar um incêndio devido a choque
eléctrico ou fuga.

Não coloque objectos pesados, brinquedos ou doces, como
bolachas, etc., que possam atrair a atenção de crianças para o
produto.

• As crianças podem pendurar-se no produto, causando a sua

queda, o que pode resultar em ferimentos ou morte.

Não vire o produto de cabeça para baixo, agarrando apenas a
base.

• Caso contrário, este poderá cair e causar ferimentos e/ou dan-

ificar o produto.

Não coloque o produto num local exposto a luz solar directa ou
perto de fontes de calor, como uma lareira ou um aquecedor.

• Isto pode reduzir a vida útil do produto e pode provocar um

incêndio.

Não deixe cair quaisquer objectos em cima do produto nem lhe
dê pancadas.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio.

Não utilize um humidificador ou uma mesa de cozinha perto do
produto.

• Caso contrário, poderá provocar um choque eléctrico ou um

incêndio.

Em caso de fuga de gás, não toque no produto nem na ficha e
ventile imediatamente o local.

• Se ocorrer uma faísca, poderá causar uma explosão ou um

incêndio.

Instruções de segurança

Se o produto estiver ligado durante um longo período de tempo,
o painel frontal fica quente. Não lhe toque.

• Mantenha os acessórios pequenos fora do alcance das crian-

ças.

Tenha cuidado quando ajustar o ângulo do monitor ou a altura
da base.

• Pode provocar ferimentos, pois a mão ou os dedos podem fi-

car entalados.

• Se inclinar demasiado o monitor, este poderá cair e causar

ferimentos.

Não instale o produto num local ao alcance de crianças.

• Caso contrário, o produto pode cair e provocar ferimentos.

• A parte frontal do produto é pesada, instale-o numa superfície

estável e nivelada.

Não coloque objectos pesados em cima do produto.

• Tal pode resultar em ferimentos pessoais e/ou danos no pro-

duto.

Posturas Correctas ao Utilizar o Monitor

Quando utilizar o produto, faça-o na posição cor-

recta.

• Mantenha as costas direitas enquanto olha para o
monitor.

• Os seus olhos devem estar a uma distância de 45
a 50 cm do ecrã. Olhe para o ecrã de uma altura
ligeiramente superior à altura do mesmo.

• Quando utilizar o produto, faça-o na posição cor­recta.

• Regule o ângulo do monitor de forma a que não
haja reflexão de luz no ecrã.

• Coloque os braços perpendiculares aos lados e
coloque os braços ao nível das costas da mão.

• Mantenha o cotovelo a 90 graus.

• Mantenha os joelhos a mais de 90 graus e os cal­canhares firmes no chão. Mantenha os braços
mais baixos do que o coração.

Introdução

Conteúdo da Embalagem

Nota

Verifique se os acessórios abaixo foram enviados com o monitor.

Se faltar algum acessório, contacte o seu revendedor.

Contacte um revendedor local

Desembalar

Manuais

Manual de Configuração

Rápida

para comprar acessórios opcionais.

Monitor

Cartão de garantia

(Não disponível em todos

os locais)

Manual do Utilizador

Cabos

Cabo 'DVI-A a D-Sub' Cabo de alimentação Transformador de CC

Outros

Pano de limpeza Suporte para monitor Base do suporte

Nota

O pano de limpeza só é fornecido para produtos com acabamento preto polido como uma
característica do produto.

Vendido em separado

Cabo DVI

Monitor
Definições Iniciais

Introdução

Seleccione o idioma utilizando a seta para cima e para baixo.

O conteúdo apresentado irá desaparecer após 40 segundos.

Desligue e volte a ligar. Será apresentado novamente.

Pode ser apresentado até três (3) vezes. Certifique-se de que ajusta a resolução do seu
computador antes que esta atinja a contagem máxima.

Nota

A resolução exibida no ecrã é a resolução optimizada deste produto.

Regule a resolução do PC para que seja a mesma resolução optimizada deste produto.

Parte frontal

Introdução

Botão MENU [MENU/ ]

Abre o menu no ecrã e sai do menu. Utilizar também para sair do menu
OSD ou voltar ao menu anterior.

Tecla Personaliz.[ ]

Pode utilizar a atribuição da tecla personalizada para um botão Persona­lizado, de acordo com as suas preferências.

Nota

Pode configurar a tecla personalizada para determinada função em Con­figurar > Tecla Personaliz..

Botão Brilho [ ]

Quando não aparecer OSD no ecrã, carregue no botão para regular o
brilho.

Botões Ajuste [ ]

Estes botões permitem regular opções no menu.

[ ]Botão / [ ] Botão Entra

Activa uma opção de menu realçada.

Carregue em ' / ' para seleccionar o sinal de vídeo enquanto o menu
OSD está desactivado. (Se carregar no botão
de entrada, aparece uma mensagem com o modo actual no canto superior
esquerdo do ecrã – sinal de entrada analógica ou digital.)

Nota

Se seleccionar o modo digital, tem que utilizar o cabo DVI para ligar o
monitor à porta DVI da placa gráfica.

/ para alterar o modo

Parte posterior

Nota

Introdução

Botão AUTO

Utilize este botão para auto ajuste.

Botão de alimentação [ ]

Utilize este botão para ligar e desligar o produto.

Indicador de corrente

Esta luz acende durante o funcionamento normal e pisca uma vez quando
os seus ajustes são guardados.

Nota

Consulte a secção PowerSaver do manual, para obter mais informações
relativas às funções de poupança de energia. Para poupar energia, DE­SLIGUE o monitor quando não for necessário ou quando não o utilizar
durante um longo período.

A configuração na parte de trás do monitor poderá variar consoante o produto.

DC 12V

Ligue o transformador de CC do monitor à
porta de alimentação na parte de trás do
monitor. Ligue o cabo de alimentação do
monitor à tomada mais próxima. .

Porta DVI IN

Dispositivo de bloqueio
Kensington

Introdução

Ligue o cabo 'DVI-A a D-Sub' à porta DVI-I
na parte de trás do monitor.

O dispositivo de bloqueio Kensington serve
para 'fixar' fisicamente o sistema quando o
utilizar num local público. O dispositivo de
bloqueio tem de ser adquirido separada­mente. A aparência e método de bloqueio
podem diferir da ilustração dependendo do
fabricante. Consulte o manual fornecido com
o dispositivo de bloqueio Kensington para
uma utilização correcta. O dispositivo de blo­queio tem de ser adquirido separadamente.

Nota

O local do dispositivo de bloqueio Kensing­ton pode ser diferente consoante o modelo.

Utilizar o Dispositivo de Bloqueio
Anti-roubo da Kensington

1. Introduza o dispositivo de bloqueio no
slot Kensington no monitor (
o na direcção de bloqueio ( ).

2. Ligue o cabo do dispositivo de bloqueio
Kensington.

3. Fixe o dispositivo de bloqueio Kensing­ton a uma secretária ou a um objecto
estacionário pesado.

Nota

Consulte Ligar cabos para obter mais informações sobre as ligações de cabos.

) e rode-

Ligações

Ligar cabos

Ligue o transformador de CC do monitor à porta de alimentação na parte de trás do

monitor.

Ligue o cabo de alimentação do monitor à tomada mais próxima.

Utilize uma ligação apropriada para o computador.

Utilizar o conector D-sub (analógico) na placa gráfica.

• Ligue o cabo 'DVI-A a D-Sub' à porta DVI-I na parte de trás do monitor.

Ligado a um Macintosh.

• Ligue o monitor ao computador Macintosh utilizando o cabo de ligação 'DVI-A a D-Sub'.

Nota

Se ligar correctamente o monitor utilizando o conector DVI-I mas aparecer um ecrã em bran­co, verifique se o estado do monitor está definido para analógico. Carregue no botão de
alimentação para que o monitor verifique a fonte do sinal de entrada.

Utilizar a base
Montagem do monitor

Monitor [DVI IN] PC [D-sub]

Dobrar a base

Nota

Pode inclinar o ecrã do monitor para a frente para obter um determinado ângulo.

Ligações

Monitor e parte de baixo

Utilizar o Software

Controlador do Monitor

Nota

Quando o sistema operativo solicitar o controlador do monitor, introduza o
CD-ROM incluído com o monitor. A instalação do controlador difere ligeira­mente em função do sistema operativo utilizado. Siga as indicações apro­priadas para o seu sistema operativo.

Prepare um disco virgem e transfira o ficheiro do programa do controlador a
partir do website da Internet aqui indicado.

Website da Internet:

http://www.samsung.com/ (Global)

Instalar o Controlador do Monitor (Automaticamente)

1. Introduza o CD na unidade de CD-ROM.

Clique em "Windows".

2.

3. Escolha o modelo do monitor na lista de modelos e; em seguida, clique no botão "OK".

4. Se conseguir ver a seguinte janela de mensagem, clique no botão "Continue Any­way" (Continuar). Em seguida, clique no botão "OK" (sistema operativo Microsoft
Windows® XP/2000).

®

Utilizar o Software

Nota

Este controlador de monitor está certificado de acordo com o logótipo MS e esta insta­lação não danifica o seu sistema.

O controlador certificado será publicado na homepage do monitor Samsung.

http://www.samsung.com/

Instalar o Controlador do Monitor (Manualmente)

Microsoft® Windows Vista™‚ Sistema Operativo

1. Introduza o CD do manual na unidade de CD-ROM.

2.
Clique em (Iniciar) e "Control Panel" (Painel de controlo). Em seguida, faça duplo

clique em "Appearance and Personalization" (Aspecto e personalização).

3. Clique em "Personalization" (Personalização) e depois em "Display Settings" (Defini­ções de visualização.

4. Clique em "Advanced Settings..." (Definições avançadas…).

Utilizar o Software

5. Clique em "Properties" (Propriedades) no separador "Monitor". Se o botão "Proper­ties" (Propriedades) estiver desactivado, a configuração para o seu monitor foi concluí­da. O monitor pode ser utilizado tal como está.

Se aparecer a mensagem "Windows needs..." (O Windows necessita...), como mostrado
na figura abaixo, clique em "Continue" (Continuar).

Nota

O controlador deste monitor está certificado de acordo com o logótipo MS e esta insta­lação não danifica o seu sistema.

O controlador certificado será publicado na homepage do monitor Samsung.

6. Clique em "Update Driver..." (Actualizar controlador...) no separador "Driver" (Controla­dor).

7. Seleccione a caixa de verificação "Browse my computer for driver software" (Procurar
software de controlador no meu computador) e clique em "Let me pick from a list of
device drivers on my computer" (Escolher a partir de uma lista de controladores de dis­positivo no meu computador).

Utilizar o Software

8. Clique em "Have Disk..." (Disco...), seleccione a pasta (por exemplo, D:\Drive) onde o
ficheiro de configuração do controlador se encontra e clique em "OK".

9. Seleccione o modelo que corresponde ao seu monitor a partir da lista de modelos de
monitor no ecrã e clique em "Next" (Seguinte).

10. Clique em "Close" (Fechar) → "Close" (Fechar) → "OK" → "OK" nos ecrãs seguintes,
mostrados em sequência.

Utilizar o Software

Sistema Operativo Microsoft® Windows® XP

1.

Introduza o CD na unidade de CD-ROM.

2. Clique em "Start" (Iniciar) →
no ícone "Appearance and Themes" (Aspecto e Temas).

3. Clique no ícone "Display" (Visualização) e escolha o separador "Settings" (Definições);
em seguida, clique em "Advanced..." (Avançadas...).

"Control Panel" (Painel de controlo) e, em seguida, clique

4. Clique no botão "Properties" (Propriedades) no separador "Monitor" e seleccione o sep­arador "Driver" (Controlador).

Utilizar o Software

5. Clique em "Update Driver..." (Actualizar controlador...) e seleccione "Install from a list
or..." (Instalar a partir de uma lista ou...); em seguida, clique no botão "Next" (Seguinte).

6. Seleccione "Don't search, I will..." (Não procurar. Eu escolherei...) e, em seguida, clique
em "Next" (Seguinte) e clique em "Have disk" (Disco...).

7. Clique no botão "Browse" (Procurar) e escolha A:(D:\Driver); seleccione o modelo do
seu monitor na lista de modelos e clique no botão "Next" (Seguinte).

8. Se conseguir ver a seguinte janela de mensagem, clique no botão "Continue Any­way" (Continuar). Em seguida, clique no botão "OK".

Utilizar o Software

Nota

Este controlador de monitor está certificado de acordo com o logótipo MS e esta insta­lação não danifica o seu sistema.

O controlador certificado será publicado na homepage do monitor Samsung.

http://www.samsung.com/

9. Clique no botão "Close" (Fechar) e clique continuamente no botão "OK".

10. A instalação do controlador do monitor está concluída.

Sistema Operativo Microsoft® Windows® 2000

Se a mensagem "Digital Signature Not Found" (Assinatura digital não encontrada) aparecer
no monitor, siga estes passos.

1. Clique no botão "OK" na janela "Insert disk" (Inserir Disco).

2. Clique no botão "Browse" (Procurar) na janela "File Needed" (Ficheiro necessário).

3. Escolha A:(D:\Driver) e clique no botão "Open" (Abrir); em seguida, clique no botão "OK".

Como instalar

1. Clique em "Start" (Iniciar), "Setting" (Definição), "Control Panel" (Painel de controlo).

2. Faça duplo clique no ícone "Display" (Visualização).

Utilizar o Software

3. Seleccione o separador "Settings" (Definições) e clique no botão "Advanced Proper­ties" (Propriedades avançadas).

4. Seleccione "Monitor".

Caso 1: Se o botão "Properties" (Propriedades) estiver inactivo, o seu monitor está de­vidamente configurado. Interrompa a instalação

Caso 2: Se o botão "Properties" (Propriedades) estiver activo, clique no botão "Proper­ties" (Propriedades) e siga continuamente os próximos passos.

5. Clique em "Driver" (Controlador) e em "Update Driver..." (Actualizar controlador...); em
seguida, clique no botão "Next" (Seguinte).

6. Escolha "Display a list of the known drivers for this device so that I can choose a specific
driver" (Mostrar uma lista de controladores conhecidos para este dispositivo, de modo
a que eu possa escolher um controlador específico) e clique em "Next" (Seguinte); em
seguida, clique em "Have disk" (Disco...).

7. Clique no botão "Browse" (Procurar) e escolha A:(D:\Driver).

8. Clique no botão "Open" (Abrir) e clique no botão "OK".

9. Escolha o modelo do seu monitor e clique no botão "Next" (Seguinte); em seguida, clique
no botão "Next" (Seguinte).

10. Clique no botão "Finish" (Concluir) e, em seguida, no botão "Close" (Fechar).

Se aparecer a janela "Digital Signature Not Found" (Assinatura digital não encontrada),
clique no botão "Yes" (Sim). E clique no botão "Finish" (Concluir) e, em seguida, no
botão "Close" (Fechar).

Sistema Operativo Microsoft® Windows® Millennium

1. Clique em "Start" (Iniciar), "Setting" (Definição), "Control Panel" (Painel de controlo).

2. Faça duplo clique no ícone "Display" (Visualização).

3. Seleccione o separador "Settings" (Definições) e clique no botão "Advanced Proper­ties" (Propriedades avançadas).

4. Seleccione o separador "Monitor".

5. Clique no botão "Change" (Alterar) na área "Monitor Type" (Tipo de monitor).

6. Seleccione "Specify the location of the driver" (Especificar a localização do controlador).

7. Seleccione "Display a list of all the driver in a specific location..." (Apresentar uma lista
de todos os controladores numa localização específica...) e clique no botão "Next" (Se­guinte).

8. Clique no botão "Have Disk" (Disco).

9. Especifique A:\(D:\driver) e clique no botão "OK".

10. Seleccione "Show all devices" (Mostrar todos os dispositivos), escolha o monitor que
corresponde ao que ligou ao seu computador e clique em "OK".

11. Continue a clicar no botão "Close" (Fechar) e no botão "OK" até fechar a caixa de diálogo
Display Properties (Propriedades de visualização).

Sistema Operativo Microsoft® Windows® NT

Utilizar o Software

1. Clique em "Start" (Iniciar), "Settings" (Definições), "Control Panel" (Painel de controlo)
e faça duplo clique no ícone "Display" (Visualização).

2. Na janela Display Registration Information (Mostrar informações do registo), clique no
separador Settings (Definições) e clique em "All Display Modes" (Todos os modos de
visualização).

3. Seleccione o modo que pretende utilizar (Resolução, Número de cores e Frequência
vertical) e clique em "OK".

4. Clique no botão "Apply" (Aplicar) se o ecrã funcionar normalmente após clicar em
"Test" (Testar). Se a imagem no ecrã não estiver normal, mude para um modo diferente
(modo de resolução mais baixa, cores ou frequência).

Nota

Se nenhum Modo estiver disponível em Todos os modos de visualização, seleccione o nível
de resolução frequência vertical consultando os Modos Temp. Predefinidos no manual do
utilizador.

Sistema Operativo Linux

Para executar o X-Window, terá de criar o ficheiro X86Config, um tipo de ficheiro de defini­ções do sistema.

1. Carregue em "Enter" no primeiro e segundo ecrãs após executar o ficheiro X86Config.

2.

O terceiro ecrã serve para configurar o rato.

3. Configure um rato para o computador.

4. O ecrã seguinte permite seleccionar um teclado.

5. Configure um teclado para o computador.

6. O ecrã seguinte serve para configurar o monitor.

7. Em primeiro lugar, defina uma frequência horizontal para o monitor. (Poderá introduzir
directamente a frequência.)

8. Defina uma frequência vertical para o monitor. (Poderá introduzir directamente a fre­quência.)

9. Introduza o nome do modelo do monitor. Estas informações não afectarão a execução
do X-Window.

10. Acabou de configurar o monitor. Execute o X-Window após configurar o resto do hard­ware necessário.

Utilizar o Software

Natural Color
Programa de software Natural Color

Um dos problemas recentes com a utilização de um computador é o facto de que as cores
das imagens impressas por uma impressora ou de outras imagens digitalizadas por um
scanner ou por uma câmara digital não são iguais às que aparecem no monitor. O software
Natural Color é a solução ideal para este problema. Trata-se de um sistema de gestão de
cores desenvolvido pela Samsung Electronics em associação com o ETRI (Korea Electronics
& Telecommunications Research Institute). Este sistema só está disponível para monitores
Samsung e faz com que as cores das imagens que aparecem no monitor sejam iguais às
das imagens impressas ou digitalizadas. Para obter mais informações, consulte a Ajuda (F1)
no programa de software.

Como instalar o software Natural Color

Introduza o CD que acompanha o monitor Samsung na unidade de CD-ROM. Em seguida,
o ecrã inicial do programa Natural Color é executado. Clique em Natural Color no ecrã inicial
para instalar o software Natural Color.

Para instalar o programa manualmente, introduza o CD que acompanha o monitor Samsung
na unidade de CD-ROM, clique no botão ["Start" (Iniciar)] do Windows e seleccione
["Run" (Executar...)]. Introduza D:\color\NCProSetup.exe e carregue na tecla [Enter]. (Se a
unidade em que o CD está introduzido não for D:\, introduza a unidade aplicável.)

Como remover o programa de software Natural Color

Seleccione "Setting/Control Panel" (Definição/Painel de controlo) no menu "Start" (Iniciar) e
faça duplo clique em "Add/Delete a program" (Adicionar/remover programas). Seleccione
Natural Color na lista e clique no botão "Add/Delete" (Adicionar/Eliminar).

MagicTune™

Instalação

1. Insira o CD de instalação na unidade de CD-ROM.

Utilizar o Software

Clique no ficheiro de instalação do MagicTune™.

2.

Nota

Se a janela popup de instalação do software não for exibida no ecrã, continue a insta­lação utilizando o ficheiro Magic Tune executável, no CD.

3.

Seleccione o idioma de instalação e clique em "Next" (Seguinte).

4. Quando aparecer a janela Installation Shield Wizard, clique em "Continue" (Continuar).

5. Seleccione "I agree to the terms of the license agreement" (Concordo com os termos do
contrato de licença)para aceitar os termos de utilização.

6.

Escolha uma pasta para instalar o programa MagicTune™.

7. Clique em "Install" (Instalar).

8. Será mostrada a janela "Installation Status" (Estado da instalação).

9. Clique em "Finish" (Concluir).

10. Concluída a instalação, o ícone executável do MagicTune™ aparecerá no ambiente de
trabalho. Faça duplo clique no ícone para iniciar o programa.

O ícone executável do MagicTune™ poderá não aparecer, dependendo da espe­cificação do sistema informático ou do monitor. Nesse caso, carregue na tecla F5.

Problemas com a instalação

A instalação do MagicTune™ poderá ser afectada por factores como a placa gráfica, placa
principal e ambiente de rede.

Requisitos do Sistema

OS

• Windows 2000

• Windows XP Home Edition

• Windows XP Professional

• Windows Vista™

Recomenda-se que utilize o MagicTune™ no Windows® 2000 ou posterior.

Hardware

• Pelo menos 32 MB de memória

•

Para mais informações, visite o web site do MagicTune™.

Desinstalar

O programa MagicTune™ só pode ser removido utilizando a opção "Add or Remove Pro­grams" (Adicionar ou remover programas) do Painel de controlo do Windows®.

Utilizar o Software

Pelo menos 60 MB de espaço em disco

Execute os seguintes passos para remover o MagicTune™.

1. Vá para ["Task Tray" (Tabuleiro de tarefas)] → ["Start" (Iniciar)] → ["Settings" (Defini­ções)] e seleccione ["Control Panel" (Painel de controlo)] no menu. Se o programa for
executado no Windows® XP, vá para ["Control Panel" (Painel de controlo)] no menu
["Start" (Iniciar)].

2. Clique no ícone "Add or Remove Programs" (Adicionar ou remover programas) do
"Control Panel" (Painel de controlo).

3. No ecrã "Add or Remove Programs" (Adicionar ou remover programas), desloque-se
para baixo até encontrar o "MagicTune™". Clique sobre o programa para o realçar.

4. Clique no botão "Change/Remove" (Alterar/remover) para remover o programa.

5.

Clique em "Yes" (Sim) para iniciar o processo de desinstalação.

6. Aguarde até aparecer a caixa de diálogo "Uninstall Complete" (Desinstalação concluí­da).

Nota

Visite o web site do MagicTune™ para obter suporte técnico, FAQs (perguntas e respostas)
e actualizações de software para o MagicTune™.

MultiScreen

Instalação

1. Insira o CD de instalação na unidade de CD-ROM.

2.

Utilizar o Software

Clique no ficheiro de instalação do MultiScreen.

Nota

Se a janela popup de instalação do software não for exibida no ecrã, continue a insta­lação utilizando o ficheiro MultiScreen executável, no CD.

3. Quando aparecer a janela Installation Shield Wizard, clique em "Continue" (Continuar).

4. Seleccione "I agree to the terms of the license agreement" (Concordo com os termos do
contrato de licença)para aceitar os termos de utilização.

5.

Escolha uma pasta para instalar o programa MultiScreen.

6.

Clique em "Install" (Instalar).

7. Será mostrada a janela "Installation Status" (Estado da instalação).

8. Clique em "Finish" (Concluir).

9. Concluída a instalação, o ícone executável do Multiscreen aparecerá no ambiente de
trabalho. Faça duplo clique no ícone para iniciar o programa.

O ícone executável do Multiscreen poderá não aparecer, dependendo da especi­ficação do sistema informático ou do monitor. Nesse caso, carregue na tecla F5.

Problemas com a instalação

A instalação do MultiScreen poderá ser afectada por factores como a placa gráfica, placa
principal e ambiente de rede.

Requisitos do Sistema

OS

Windows 2000

•

•

Windows XP Home Edition

• Windows XP Professional

• Windows Vista™

Recomenda-se que utilize o MultiScreen no Windows® 2000 ou posterior.

Hardware

• Pelo menos 32 MB de memória

•

Desinstalar

O programa Multiscreen só pode ser removido utilizando a opção "Add or Remove Pro­grams" (Adicionar ou remover programas) do Painel de controlo do Windows®.

Execute os seguintes passos para remover o Multiscreen.

Seleccione "Setting/Control Panel" (Definição/Painel de controlo) no menu "Start" (Iniciar) e
faça duplo clique em "Add/Delete a program" (Adicionar/remover programas).

Seleccione Multiscreen na lista e clique no botão "Add/Delete" (Adicionar/Eliminar).

Utilizar o Software

Pelo menos 60 MB de espaço em disco

Regular o monitor

Funções directas
AUTO

Se carregar no botão 'AUTO' aparecerá o ecrã auto ajuste, conforme mostrado no ecrã an­imado ao centro.

A função Auto Ajuste permite regular automaticamente o monitor consoante o sinal Analógico
recebido. Os valores de Ajuste fino, Grosseiro e Posição são ajustados automaticamente.

(Disponível apenas no modo Analógico)

Se a função auto ajuste não funcionar correctamente, carregue novamente no botão

'AUTO' para ajustar a imagem com maior precisão.

Se alterar a resolução no painel de controlo, a função auto será executada automatica-

mente.

OSD – ‘Bloquear’ e ‘Desbloquear’

Quando carregar no botão AUTO depois de bloquear o OSD

Quando carregar no botão MENU depois de bloquear o OSD

Esta é a função que bloqueia o OSD para manter o estado actual das definições ou impedir
que outros utilizadores alterem as definições actuais.

Bloquear: Carregue sem soltar no botão MENU durante mais de cinco (5) segundos para
activar a função de bloqueio da regulação do OSD.

Desbloquear: Carregue sem soltar no botão MENU durante mais de cinco (5) segundos para
desactivar a função de bloqueio da regulação do OSD.

Nota

Mesmo que a função de blo­queio da regulação do OSD
esteja activada, poderá utilizar
o botão Direct para regular o
brilho, o contraste e a Tecla

personaliz. ( ).

Tecla Personaliz.

Pode utilizar a atribuição da tecla personalizada para um botão Personalizado, de acordo
com as suas preferências.

Para ver o ecrã de funcionamento apresentado ao carregar no botão [ ] depois de con­figurar a tecla personalizada para uma função, clique no nome de cada função.

(MagicBright - MagicColor - Efeito Cor - Formato Imagem)

Brilho

Regular o monitor

Nota

Pode configurar a tecla per­sonalizada para determinada
função em Configurar > Tecla
Personaliz..

Quando não aparecer OSD no ecrã, carregue no botão Brilho ( ) para regular o brilho.

SOURCE

Selecciona o sinal de vídeo enquanto o menu OSD está desactivado.

Função OSD

Gros-

Tonali-

IMAGEM Brilho Contraste Nitidez Magic-

Bright

Ajuste fino Tempo de

seiro

COR Magic-

Color

dade

TAMAN­HO/POSI­ÇÃO

Posição-HPosição-V Formato

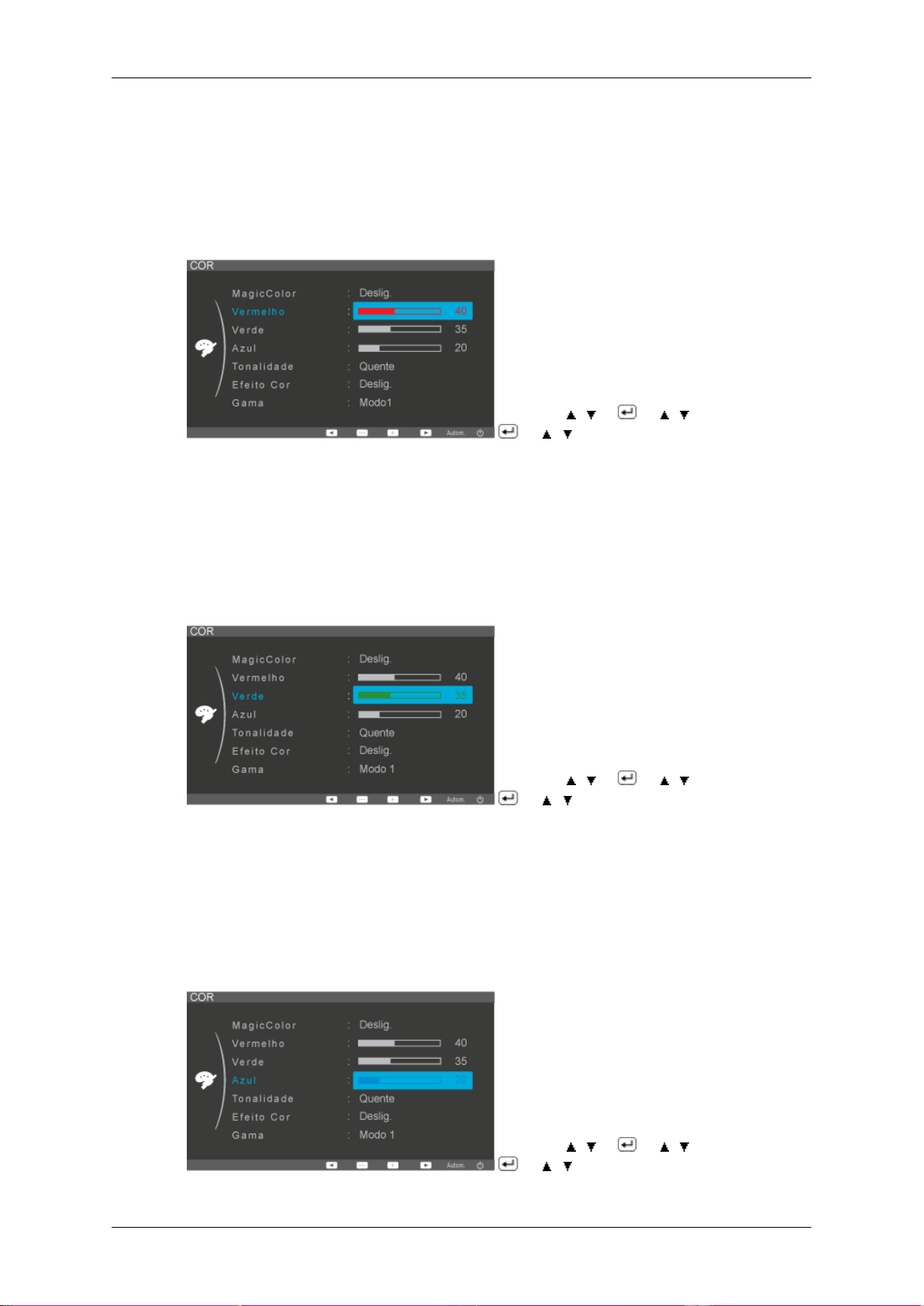

Vermelho Verde Azul

Efeito Cor Gama

Resposta

Imagem

Menu Pos.
Hor.

Regular o monitor

IMAGEM

Brilho

Menu

Pos. Vert.

CONFIG.
& REPOR

LED Bril-hoTempor. Lig./

Modo AV Tempo Menu Tecla Per-

INFOR­MAÇÃO

(Não disponível no modo MagicBright do Contraste dinâm..)

Pode utilizar os menus no ecrã para alterar o brilho, consoante as suas preferências.

Quanto maior o número, maior a brilho do ecrã. Quanto menor o número, maior a escuridão
do ecrã.

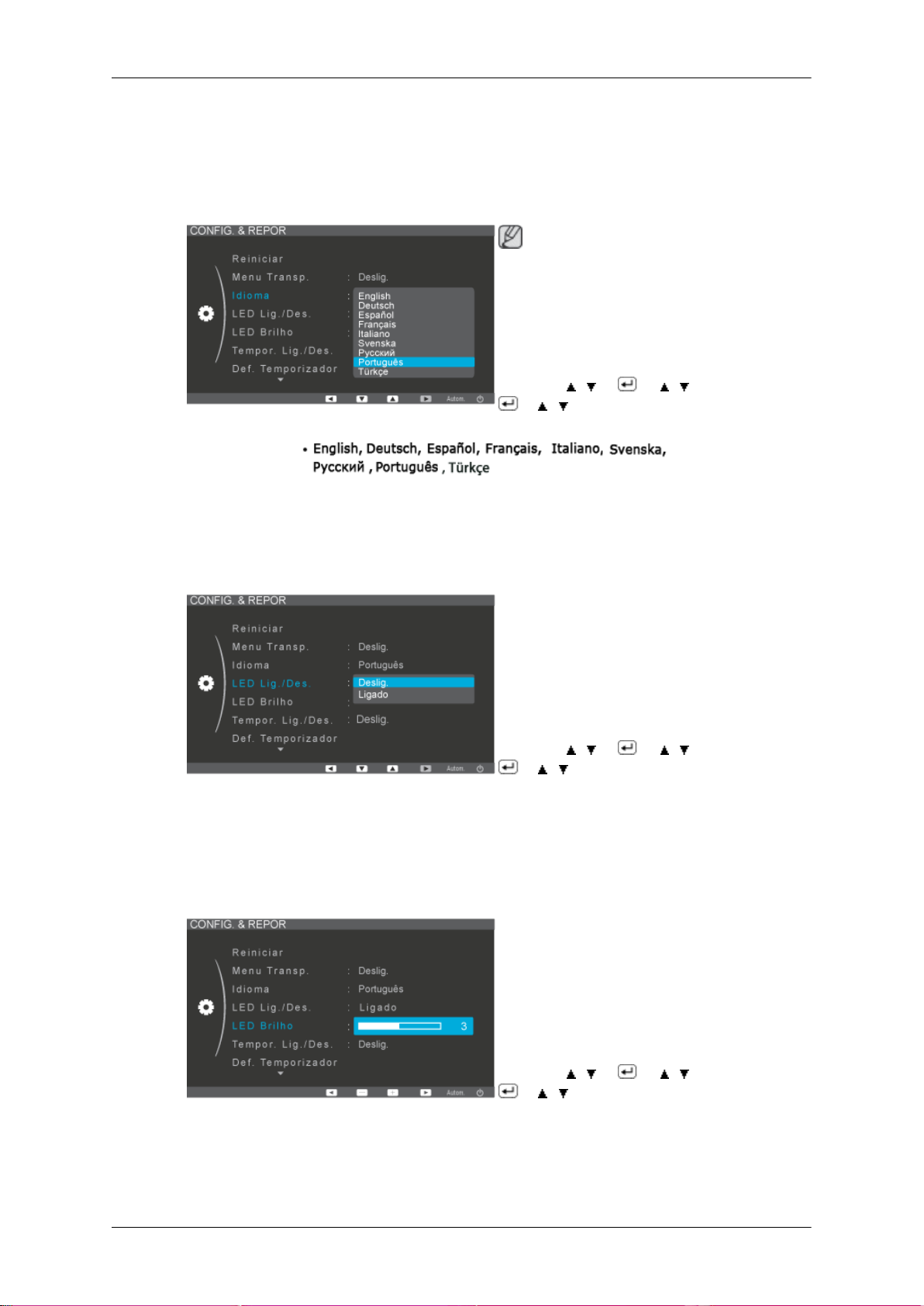

Reiniciar Menu Transp. Idioma LED Lig./

Des.

Def. Tem­porizador

sonaliz.

Des.
Sinal Au-

tom.

Contraste

(Não disponível no modo MagicBright do Contraste dinâm..)

Pode utilizar os menus no ecrã para alterar o contraste, consoante as suas preferências.

Quanto maior o número, maior a brilho do ecrã. Quanto menor o número, maior a escuridão
do ecrã.

( Não disponível no modo MagicColor de Total e Inteligente. )

MENU → → → , →
MENU

MENU → → , → →

, → MENU

Nitidez

Muda a claridade da imagem.

Quanto maior o número, maior a nitidez do ecrã. Quanto menor o número, menor a nitidez
do ecrã.

( Não disponível no modo MagicColor de Total e Inteligente. )

MagicBright

Regular o monitor

MENU → → , → →

, → MENU

Carregue no botão para percorrer os modos pré-configurados disponíveis.
MagicBright é uma nova função que fornece o ambiente de visualização ideal dependendo

do conteúdo da imagem que está a ver. Actualmente, encontram-se disponíveis sete modos
diferentes: Pessoal, Texto, Internet, Jogo, Esporte, Filme e Contraste dinâm.. Cada
modo tem o seu próprio valor de luminosidade pré-configurado. Pode seleccionar facilmente
uma das sete definições carregando no botão de controlo Tecla Personaliz..

MENU → → , → →

, → MENU

• Pessoal

Embora os valores sejam cuidadosamente escolhidos pelos nossos engenheiros, os val­ores pré-configurados poderão não ser confortáveis para os seus olhos, dependendo do
seu gosto.

Se for necessário, regule o brilho e o contraste através do menu OSD.

• Texto

Para documentos ou trabalhos que envolvam bastante texto.

• Internet

Para trabalhar com imagens com uma mistura de gráficos e texto.

• Jogo

• Esporte

• Filme

• Contraste dinâm.

Grosseiro

Remove o ruído, como, por exemplo, riscas verticais.

Quanto maior o número, mais o ecrã aumenta verticalmente. Quanto menor o número, mais
o ecrã diminui verticalmente.

Regular o monitor

Para ver imagens em movimento como, por exemplo, um jogo.

Para ver imagens em movimento como, por exemplo, desporto.

Para ver imagens em movimento como, por exemplo, um DVD ou um CD de vídeo.

A opção Contraste dinâm. detecta automaticamente e ajusta a distribuição do sinal vis­ual, de modo a criar um contraste ideal.

O ajuste Grosseiro poderá mover a área de imagem do ecrã. É possível voltar a deslocá-la
para o centro utilizando o menu de controlo horizontal.

(Disponível apenas no modo Analógico)

Ajuste fino

Remove o ruído, como, por exemplo, riscas horizontais.
Se as interferências persistirem mesmo depois do Ajuste fino, repita o procedimento depois

de ajustar a frequência (velocidade do relógio).
(Disponível apenas no modo Analógico)

MENU → → , → →

, → MENU

MENU → → , → →

, → MENU

Tempo de Resposta

Uma função que acelera a velocidade de resposta do painel, de forma a proporcionar uma
visualização mais nítida e natural do vídeo.

• Normal - Desactiva a função Tempo de Resposta para que o painel funcione com a

velocidade de resposta original.

• Modo Imagem Fixa - Este é o modo mais adequado para ecrãs fixos, como quando está

a utilizar o editor de texto ou a navegar pela Internet.

Regular o monitor

Nota

• Se não está a ver um filme,
recomendamos que mude
o modo para Modo Im-
agem Fixa ou Normal.

MENU → → , → →

, → MENU

• Modo de Filme - Este é o modo mais adequado para ver filmes.

COR

(Não disponível no modo MagicBright do Contraste dinâm..)

MagicColor

MagicColor é uma nova tecnologia que a Samsung desenvolveu em exclusivo para melhorar

as imagens digitais e para visualizar as cores naturais com maior clareza, sem perturbar a
qualidade da imagem.

MENU → , → → →

, → MENU

• Deslig. - Regressa ao modo original.

• Demo - À direita é mostrado o ecrã antes de aplicar o MagicColor, e à esquerda aparece
o ecrã após a aplicação do MagicColor.

• Total - Mostra não apenas cores naturais vívidas mas também cores de pele naturais e
mais realísticas com clareza.

• Inteligente - Mostra cores naturais vívidas com clareza.

Vermelho

Verde

Regular o monitor

Ajusta o equilíbrio individual da cor Vermelho.

Quanto maior o número, mais próximo está do vermelho.
( Não disponível no modo MagicColor de Total e Inteligente. )

MENU → , → → , →

→ , → MENU

Azul

Ajusta o equilíbrio individual da cor Verde.

Quanto maior o número, mais próximo está do verde.
( Não disponível no modo MagicColor de Total e Inteligente. )

MENU → , → → , →

→ , → MENU

Ajusta o equilíbrio individual da cor Azul.

Quanto maior o número, mais próximo está do azul.
( Não disponível no modo MagicColor de Total e Inteligente. )

MENU → , → → , →

→ , → MENU

Tonalidade

É possível alterar o tom da cor e seleccionar um de quatro modos.
( Não disponível no modo MagicColor de Total e Inteligente. )

• Frio - Os brancos ficam azulados

• Normal - Os brancos permanecem brancos.

Regular o monitor

MENU → , → → , →

→ , → MENU

• Quente - Os brancos ficam avermelhados.

• Pessoal - Seleccione este modo quando quiser ajustar a imagem de acordo com as suas

Efeito Cor

Pode alterar o ambiente geral, mudando as cores do ecrã.
( Não disponível no modo MagicColor de Total e Inteligente. )

• Deslig. - Aplica uma cor acromática ao ecrã para regular os efeitos do mesmo.

preferências.

MENU → , → → , →

→ , → MENU

Gama

• Escala Cinz. - As imagens são exibidas a preto e branco.

• Verde - Aplica um efeito de verde a um ecrã a preto e branco.

• Aqua - Aplica um efeito de água a um ecrã a preto e branco.

• Sépia - Aplica um efeito de sépia a um ecrã a preto e branco.

A correcção Gama muda a luminescência das cores com luminescência intermédia.

• Modo 1 : Configura o ecrã de acordo com o brilho predefinido.

• Modo 2 : Configura o ecrã para mais brilho.

• Modo 3 : Configura o ecrã para escuro.

TAMANHO/POSIÇÃO

Posição-H

Regular o monitor

MENU → , → → , →

→ , → MENU

Altera a posição horizontal de toda a área de visualização do monitor.

Pode mover a posição do ecrã para a esquerda ou para a direita carregando nos botões
e , respectivamente.

(Disponível apenas no modo Analógico)

Posição-V

Altera a posição vertical de toda a área de visualização do monitor.

Pode mover a posição do ecrã para baixo e para cima carregando nos botões e , re­spectivamente.

MENU → , → → →

, → MENU

(Disponível apenas no modo Analógico)

Formato Imagem

Pode alterar o tamanho do ecrã exibido no seu monitor.

Regular o monitor

MENU → , → → , →

→ , → MENU

Nota

• Não são suportados os si­nais que não se encontram
disponíveis na tabela de
modo standard.

• Autom. - O ecrã é exibido de acordo com o formato de ecrã dos sinais de entrada.

• Wide - É exibido um ecrã total independentemente do formato de ecrã dos sinais de

entrada.

Menu Pos. Hor.

Pode alterar a posição horizontal em que o menu OSD aparece no seu monitor.

Quanto maior o número, mais o menu OSD se move para a direita. Quanto menor o número,
mais este menu se move para a esquerda.

• Se o ecrã alargado, que é a
resolução optimizada para
o monitor, estiver definida
no PC, está função não é
executada.

MENU → , → → , →

→ , → MENU

MENU → , → → , →

→ , → MENU

Menu Pos. Vert.

Pode alterar a posição vertical em que o menu OSD aparece no seu monitor.

Quanto maior o número, mais o menu OSD se move para cima. Quanto menor o número,
mais este menu se move para baixo.

CONFIG. & REPOR

Regular o monitor

MENU → , → → , →

→ , → MENU

Reiniciar

Repõe as definições de fábrica do produto.

• Não • Sim

Menu Transp.

Altera a transparência do fundo do OSD.

MENU → , → → →

, → MENU

MENU → , → → , →

→ , → MENU

• Deslig.: Os menus são apresentados de forma normal (não transparentes).

• Ligado : Os menus são apresentados com transparência.

Idioma

Regular o monitor

Pode seleccionar o idioma utilizado para visualizar os menus.

Pode escolher um de nove idiomas.

Nota

O idioma escolhido só afecta
as mensagens OSD. Não afec­ta nenhum software em execu­ção no computador.

MENU → , → → , →

→ , → MENU

LED Lig./Des.

Pode definir as lâmpadas LED dos botões do menu para que estejam sempre ligadas.

• Deslig. • Ligado

LED Brilho

Ajusta a luminosidade do LED de alimentação.

MENU → , → → , →

→ , → MENU

Tempor. Lig./Des.

Pode activar ou desactivar a função Off Time (Temporizador Desligar).

MENU → , → → , →

→ , → MENU

• Deslig. • Ligado

Def. Temporizador

Os monitores desligar-se-ão automaticamente à hora especificada.

Regular o monitor

MENU → , → → , →

→ , →MENU

• Deslig. • Ligado

Sinal Autom.

Seleccione Sinal Autom. para que o monitor seleccione automaticamente a fonte do sinal.

MENU → , → → , →

→ , →MENU

MENU → , → → , →

→ , → MENU

• Autom. • Manual

Modo AV

Regular o monitor

MENU → , → → , →

→ , → MENU

• Deslig. • Ligado

Esta função permite que o ecrã seja apresentado à qualidade ideal, de acordo com o tam­anho do ecrã quando um sinal de vídeo de 480P, 576P, 720P, 1080i, ou 1080P é enviado
no modo DVI.

Defina para Off quando ligar ao PC, defina para On quando ligar a um dispositivo AV.

Se o ecrã não estiver definido para On, pode não ser apresentado de forma normal.

(Não disponível no modo Analógico)

Tempo Menu

O menu será automaticamente desligado se não forem efectuados ajustamentos durante
determinado período de tempo.

Pode definir qual o período de tempo que decorrerá antes de o menu ser desligado.

• 5 seg. • 10 seg. • 20 seg. • 200 seg.

MENU → , → → , →

→ , → MENU

Tecla Personaliz.

Pode especificar uma função que será activada quando carregar em Tecla personaliz.
( ).

INFORMAÇÃO

Mostra uma origem de vídeo, modo de visualização no ecrã OSD.

Regular o monitor

MENU → , → → , →

→ , →MENU

MENU → , →MENU

Resolução de problemas

Verificação da função Teste Automático-- P2070, P2070G --

Nota

O monitor inclui uma função de teste automático que lhe permite verificar se está a funcionar
correctamente.

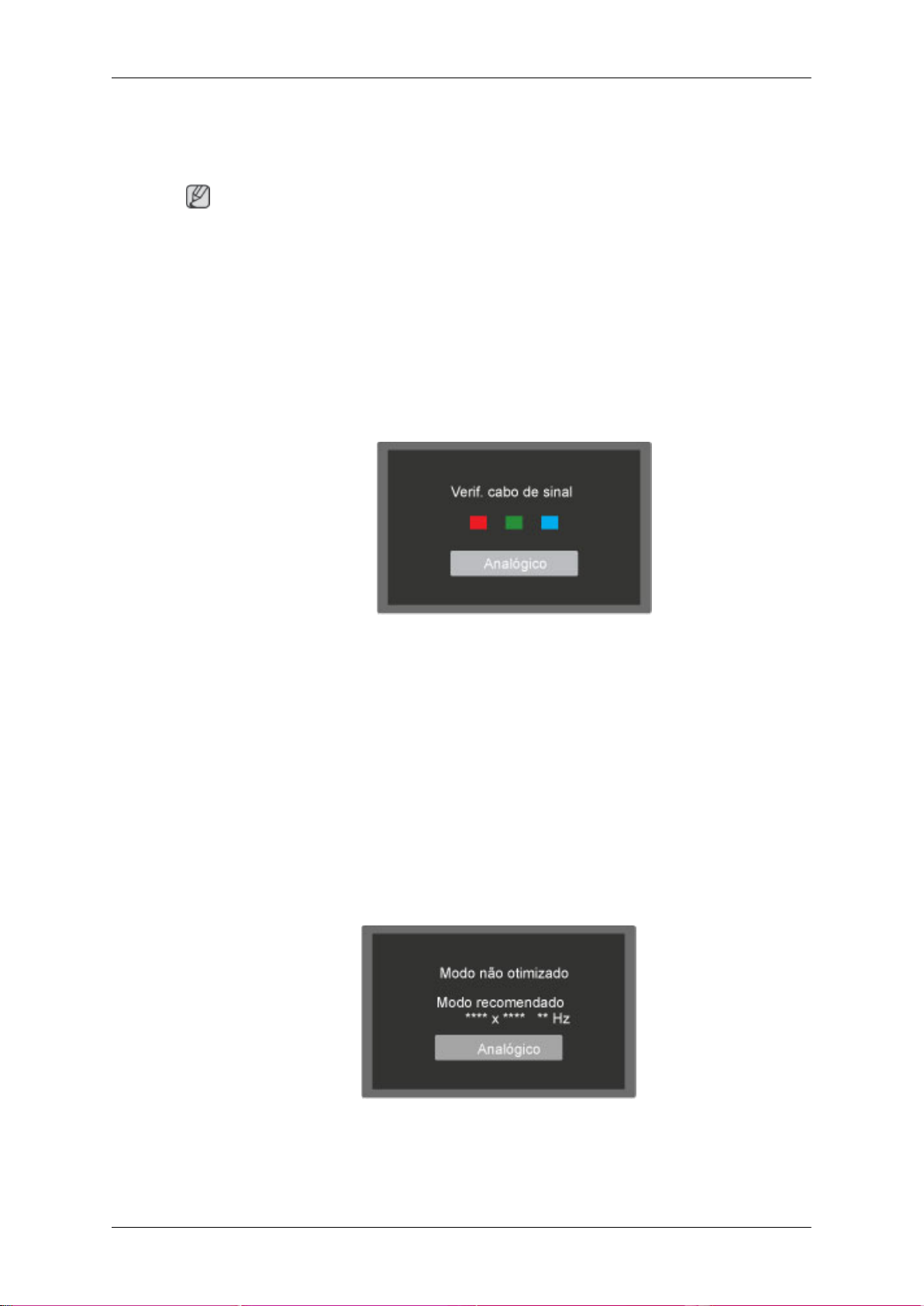

Verificação da função Teste Automático

1. Desligue o computador e o monitor.

2. Retire o cabo de vídeo da parte de trás do computador.

3. Ligue o monitor.

Se o monitor estiver a funcionar bem, aparece uma caixa na figura a seguir.

Esta caixa aparece durante o funcionamento normal, se o cabo de vídeo se desligar ou
for danificado.

4. Desligue o monitor e volte a ligar o cabo de vídeo; depois, ligue o computador e o mon­itor.

Se o ecrã do monitor continuar em branco depois de executar o procedimento anterior, ver­ifique o seu controlador de vídeo e o sistema informático; o monitor está a funcionar
correctamente.

Mensagens de aviso

Se houver algum problema com o sinal de entrada, aparecerá uma mensagem no ecrã ou
o ecrã ficará em branco, embora o LED indicador de corrente se mantenha aceso. A men­sagem poderá indicar que o monitor se encontra fora do intervalo de varrimento ou que
precisa de verificar o cabo de sinal.

Ambiente

A localização e posição do monitor poderão influenciar a qualidade e outras características
do mesmo.

Se houver altifalantes com subwoofer perto do monitor, desligue-os e mude-os para outra
sala.

Remova todos os dispositivos electrónicos, tais como rádios, ventoinhas, relógios e telefones
num raio de um metro do monitor.

Sugestões práticas

Um monitor recria os sinais visuais recebidos do computador. Assim, se houver algum prob­lema com o computador ou com a placa gráfica, a imagem pode desaparecer do monitor, as
cores podem perder nitidez, podem surgir interferências e o modo de vídeo pode não ser
suportado, etc. Neste caso, verifique primeiro a origem do problema e contacte em seguida
um Centro de Assistência ou o seu distribuidor.

Como verificar se o monitor está a funcionar em condições
Se não existir nenhuma imagem no ecrã ou aparecer a mensagem "Modo não optimiza-

do", "Modo recomendado 1600 x 900 60 Hz", desligue o cabo do computador mantendo o
monitor ligado.

Se surgir alguma mensagem no ecrã ou se o ecrã ficar branco, isto significa que o monitor
não está a funcionar devidamente.

Resolução de problemas

Neste caso, verifique se há alguma avaria no computador.

Lista de Verificação

Nota

Antes de pedir assistência técnica, consulte as informações desta secção para verificar se
pode resolver os problemas por si próprio. Se precisar realmente de assistência técnica, ligue
para o número de telefone na secção Informação ou contacte o seu revendedor.

Não aparece imagem no ecrã. Não consigo ligar o monitor.

Q:

O cabo de alimentação está correctamente ligado?

A: Verifique a ligação do cabo de alimentação.
Q: Consegue ver "Verif. cabo de sinal" no ecrã?

A: Verifique a ligação do cabo de sinal.

(Ligado utilizando o cabo DVI)

Carregue no botão ‘

Q: Se a alimentação estiver ligada, reinicie o computador para ver o ecrã inicial (o ecrã

de início de sessão), que pode ser visualizado.

’ para que o monitor verifique a fonte do sinal de entrada.

A: Se o ecrã inicial (o ecrã de início de sessão) aparecer, inicie o computador no modo

aplicável (modo de segurança para o Windows ME/XP/2000) e altere a frequência da
placa gráfica.

(Consulte os Modos temp. predefinidos

Se o ecrã inicial (o ecrã de início de sessão) não aparecer, contacte o
sistência técnica ou o seu revendedor

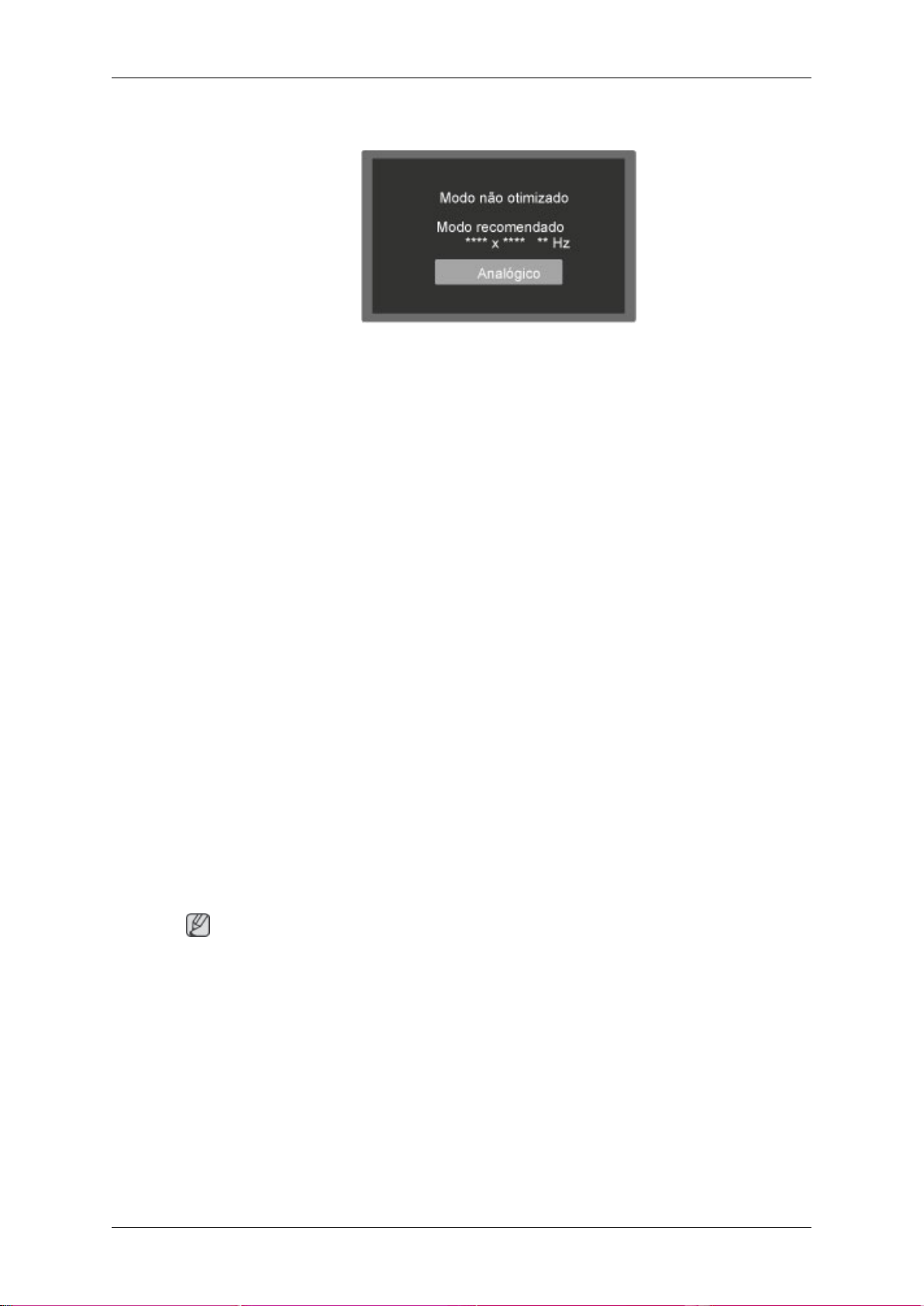

Q: Consegue ver "Modo não optimizado", "Modo recomendado 1600 x 900 60 Hz" no

ecrã?

)

Centro de as-

Resolução de problemas

A: Esta mensagem aparece quando o sinal da placa gráfica excede a frequência e reso-

lução máximas que o monitor suporta correctamente.

A: Regule a frequência e resolução máximas que o monitor suporta correctamente.
A: Se a visualização exceder SXGA ou 75 Hz, será mostrada a mensagem "Modo não

optimizado", "Modo recomendado 1600 x 900 60 Hz". Se a visualização exceder 85
Hz, o ecrã funcionará correctamente mas aparecerá a mensagem "Modo não optimi-
zado", "Modo recomendado 1600 x 900 60 Hz" durante um minuto, desaparecendo
em seguida.

Mude para o modo recomendado durante este período de um minuto.

(A mensagem reaparece se o sistema for reiniciado.)

Q: Não aparece qualquer imagem no ecrã. O indicador de corrente do monitor está a

piscar com intervalos de um segundo?

A: O monitor está no modo PowerSaver (Poupança de energia).

A: Carregue numa tecla para activar o monitor e para que a imagem reapareça no ecrã.

A:

Se continuar sem imagem, carregue no botão '
quer tecla do teclado para activar o monitor e para que a imagem reapareça no ecrã.

'. Depois, volte a carregar em qual-

Q: Está ligado utilizando o cabo DVI?

A: Pode surgir um ecrã em branco se iniciar o sistema antes de ligar o cabo DVI ou se

desligar e voltar a ligar o cabo DVI com o sistema a funcionar, porque certos tipos de
placas gráficas não enviam sinais de vídeo. Ligue o cabo DVI e depois volte a reiniciar
o sistema.

Não consigo ver o Menu digital.

Bloqueou o Menu digital (OSD) para impedir alterações?

Q:

A: Desbloqueie o OSD carregando no botão [MENU/

gundos.

] durante pelo menos cinco se-

O ecrã mostra cores estranhas ou apenas preto e branco.

Q: O ecrã mostra apenas uma cor, como se olhasse para ele através de papel celofane?

A: Verifique a ligação do cabo de sinal.

A: Certifique-se de que a placa gráfica se encontra completamente encaixada na respec-

tiva ranhura.

Q: As cores do ecrã ficaram estranhas depois de executar um programa ou devido a uma

falha entre aplicações?

A:

Reinicie o computador.

Q: A placa gráfica foi correctamente regulada?

A: Regule a placa gráfica consultando o manual da placa gráfica.

O ecrã tornou-se repentinamente instável.

Q: Mudou a placa gráfica ou o controlador da mesma?

Resolução de problemas

A: Regule o tamanho e a posição da imagem no ecrã utilizando o OSD.

Q: Regulou a resolução ou a frequência do monitor?

A: Regule a resolução e a frequência da placa gráfica.

(Consulte os Modos temp. predefinidos)

Q: O ecrã poderá tornar-se instável devido ao ciclo dos sinais da placa gráfica. Reajuste

a posição consultando os OSD.

O ecrã está desfocado ou não é possível regular o OSD.

Q: Regulou a resolução ou a frequência do monitor?

A: Regule a resolução e a frequência da placa gráfica.

(Consulte os Modos temp. predefinidos)

O LED está a piscar mas não aparecem imagens no ecrã.

Q: A frequência encontra-se devidamente regulada quando verifica o tempo no menu?

A: Regule devidamente a frequência consultando o manual da placa gráfica e os Modos

temp. predefinidos.

(A frequência máxima para cada resolução poderá diferir com o produto.)

O ecrã mostra apenas 16 cores. As cores do ecrã foram alteradas após mudar a placa gráfica.

Q: As cores do Windows foram devidamente configuradas?

A: Windows XP :

Defina a resolução no "Control Panel" (Painel de controlo) → "Appearance and
Themes" (Aspecto e Temas) → "Display" (Visualização) → "Settings" (Definições).

A: Windows ME/2000 :

Defina a resolução no "Control Panel" (Painel de controlo) → "Display" (Visualização)
→ "Settings" (Definições).

Q: A placa gráfica foi correctamente regulada?

A: Regule a placa gráfica consultando o manual da placa gráfica.

Aparece a mensagem "Monitor não reconhecido, monitor Plug & Play (VESA DDC) localizado".

Q: Instalou o controlador do monitor?

A: Instale o controlador do monitor de acordo com as Instruções de Instalação do Con-

trolador.

Q: Consulte o manual da placa gráfica para ver se o a função Plug & Play (VESA DDC) é

suportada.

A: Instale o controlador do monitor de acordo com as Instruções de Instalação do Con-

trolador.

Resolução de problemas

Verifique os seguintes itens se tiver problemas com o monitor.

Verifique se o cabo de alimentação e os cabos de vídeo se encontram devidamente ligados
ao computador.

Verifique se o computador apita mais do que três vezes ao iniciar.

(Se apitar, solicite assistência para a placa principal do computador.)

Se instalou uma nova placa gráfica ou se montou o PC, verifique se instalou o controlador
da placa (vídeo) e o controlador do monitor.

Verifique se a velocidade de varrimento do ecrã de vídeo se encontra definida entre 56 Hz
~ 75 Hz.

(Não exceda os 75 Hz ao utilizar a resolução máxima.)

Se tiver problemas ao instalar o controlador da placa (vídeo), inicie o computador no Modo
de segurança, remova a placa de vídeo no ""Control Panel" (Painel de controlo) → "Sys­tem" (Sistema) → "Device Administrator" (Gestor de dispositivos)" e reinicie o computador
para reinstalar o controlador da placa (vídeo).

Nota

P & R

Se os problemas persistirem, contacte um centro de assistência técnica autorizado

Q: Como posso alterar a frequência?

A: Pode alterar a frequência voltando a configurar a placa gráfica.

A: Tenha em atenção que o suporte da placa gráfica pode variar, dependendo da versão

do controlador utilizada. (Para obter mais informações, consulte o manual do compu­tador ou da placa gráfica.)

Q: Como posso ajustar a resolução?

A: Windows XP:

Defina a resolução no "Control Panel" (Painel de controlo) → "Appearance and
Themes" (Aspecto e Temas) → "Display" (Visualização) → "Settings" (Definições).

A: Windows ME/2000:

Defina a resolução no "Control Panel" (Painel de controlo) → "Display" (Visualização)
→ "Settings" (Definições).

* Para mais informações, contacte o fabricante da placa gráfica.

.

Q: Como posso definir a função de Poupança de Energia?

A: Windows XP:

Defina a resolução no "Control Panel" (Painel de controlo) → "Appearance and
Themes" (Aspecto e Temas) → "Display" (Visualização) → "Screen Saver" (Protecção
de ecrã).

Defina a função no BIOS-SETUP do computador. (Consulte o manual do Windows ou
o do computador).

A: Windows ME/2000:

Resolução de problemas

Defina a resolução no "Control Panel" (Painel de controlo) → "Display" (Visualização)
→ "Screen Saver" (Protecção de ecrã).

Defina a função no BIOS-SETUP do computador. (Consulte o manual do Windows ou
o do computador).

Q: Como posso limpar a caixa/painel LCD?

A: Desligue o cabo de alimentação e limpe o monitor com um pano macio, utilizando uma

solução de limpeza ou água.

Não risque a caixa nem deixe restos de detergente na mesma. Não deixe entrar água
no monitor.

Nota

Antes de pedir assistência técnica, consulte as informações desta secção para verificar se
pode resolver os problemas por si próprio. Se precisar realmente de assistência técnica, ligue
para o número de telefone na secção Informação ou contacte o seu revendedor.

Verificação da função Teste Automático-- P2270, P2370, P2270G, P2370G --

Nota

O monitor inclui uma função de teste automático que lhe permite verificar se está a funcionar
correctamente.

Verificação da função Teste Automático

1. Desligue o computador e o monitor.

2. Retire o cabo de vídeo da parte de trás do computador.

3. Ligue o monitor.

Se o monitor estiver a funcionar bem, aparece uma caixa na figura a seguir.

Esta caixa aparece durante o funcionamento normal, se o cabo de vídeo se desligar ou
for danificado.

4. Desligue o monitor e volte a ligar o cabo de vídeo; depois, ligue o computador e o mon­itor.

Se o ecrã do monitor continuar em branco depois de executar o procedimento anterior, ver­ifique o seu controlador de vídeo e o sistema informático; o monitor está a funcionar
correctamente.

Mensagens de aviso

Se houver algum problema com o sinal de entrada, aparecerá uma mensagem no ecrã ou
o ecrã ficará em branco, embora o LED indicador de corrente se mantenha aceso. A men-

Ambiente

Resolução de problemas

sagem poderá indicar que o monitor se encontra fora do intervalo de varrimento ou que
precisa de verificar o cabo de sinal.

A localização e posição do monitor poderão influenciar a qualidade e outras características
do mesmo.

Se houver altifalantes com subwoofer perto do monitor, desligue-os e mude-os para outra
sala.

Remova todos os dispositivos electrónicos, tais como rádios, ventoinhas, relógios e telefones
num raio de um metro do monitor.

Sugestões práticas

Um monitor recria os sinais visuais recebidos do computador. Assim, se houver algum prob­lema com o computador ou com a placa gráfica, a imagem pode desaparecer do monitor, as
cores podem perder nitidez, podem surgir interferências e o modo de vídeo pode não ser
suportado, etc. Neste caso, verifique primeiro a origem do problema e contacte em seguida
um Centro de Assistência ou o seu distribuidor.

Como verificar se o monitor está a funcionar em condições
Se não existir nenhuma imagem no ecrã ou aparecer a mensagem "Modo não optimiza-

do", "Modo recomendado 1920 x 1080 60 Hz", desligue o cabo do computador mantendo
o monitor ligado.

Se surgir alguma mensagem no ecrã ou se o ecrã ficar branco, isto significa que o monitor
não está a funcionar devidamente.

Neste caso, verifique se há alguma avaria no computador.

Lista de Verificação

Nota

Antes de pedir assistência técnica, consulte as informações desta secção para verificar se
pode resolver os problemas por si próprio. Se precisar realmente de assistência técnica, ligue
para o número de telefone na secção Informação ou contacte o seu revendedor

.

Não aparece imagem no ecrã. Não consigo ligar o monitor.

O cabo de alimentação está correctamente ligado?

Q:

A: Verifique a ligação do cabo de alimentação.
Q: Consegue ver "Verif. cabo de sinal" no ecrã?

A: Verifique a ligação do cabo de sinal.

Resolução de problemas

(Ligado utilizando o cabo DVI)

Carregue no botão ‘ ’ para que o monitor verifique a fonte do sinal de entrada.

Q: Se a alimentação estiver ligada, reinicie o computador para ver o ecrã inicial (o ecrã

de início de sessão), que pode ser visualizado.

A: Se o ecrã inicial (o ecrã de início de sessão) aparecer, inicie o computador no modo

aplicável (modo de segurança para o Windows ME/XP/2000) e altere a frequência da
placa gráfica.

(Consulte os Modos temp. predefinidos)

Se o ecrã inicial (o ecrã de início de sessão) não aparecer, contacte o
sistência técnica ou o seu revendedor

Q: Consegue ver "Modo não optimizado", "Modo recomendado 1920 x 1080 60 Hz" no

ecrã?

A: Esta mensagem aparece quando o sinal da placa gráfica excede a frequência e reso-

lução máximas que o monitor suporta correctamente.

A: Regule a frequência e resolução máximas que o monitor suporta correctamente.
A: Se a visualização exceder SXGA ou 75 Hz, será mostrada a mensagem "Modo não

optimizado", "Modo recomendado 1920 x 1080 60 Hz". Se a visualização exceder
85 Hz, o ecrã funcionará correctamente mas aparecerá a mensagem "Modo não op-
timizado", "Modo recomendado 1920 x 1080 60 Hz" durante um minuto, desapare­cendo em seguida.

Mude para o modo recomendado durante este período de um minuto.

(A mensagem reaparece se o sistema for reiniciado.)

Q: Não aparece qualquer imagem no ecrã. O indicador de corrente do monitor está a

piscar com intervalos de um segundo?

A: O monitor está no modo PowerSaver (Poupança de energia).

Centro de as-

A: Carregue numa tecla para activar o monitor e para que a imagem reapareça no ecrã.

A:

Se continuar sem imagem, carregue no botão '
quer tecla do teclado para activar o monitor e para que a imagem reapareça no ecrã.

Q: Está ligado utilizando o cabo DVI?

A: Pode surgir um ecrã em branco se iniciar o sistema antes de ligar o cabo DVI ou se

desligar e voltar a ligar o cabo DVI com o sistema a funcionar, porque certos tipos de
placas gráficas não enviam sinais de vídeo. Ligue o cabo DVI e depois volte a reiniciar
o sistema.

'. Depois, volte a carregar em qual-

Não consigo ver o Menu digital.

Bloqueou o Menu digital (OSD) para impedir alterações?

Q:

A: Desbloqueie o OSD carregando no botão [MENU/

gundos.

] durante pelo menos cinco se-

O ecrã mostra cores estranhas ou apenas preto e branco.

Q: O ecrã mostra apenas uma cor, como se olhasse para ele através de papel celofane?

Resolução de problemas

A: Verifique a ligação do cabo de sinal.

A: Certifique-se de que a placa gráfica se encontra completamente encaixada na respec-

tiva ranhura.

Q: As cores do ecrã ficaram estranhas depois de executar um programa ou devido a uma

falha entre aplicações?

A: Reinicie o computador.

Q: A placa gráfica foi correctamente regulada?

A: Regule a placa gráfica consultando o manual da placa gráfica.

O ecrã tornou-se repentinamente instável.

Q: Mudou a placa gráfica ou o controlador da mesma?

A: Regule o tamanho e a posição da imagem no ecrã utilizando o OSD.

Q: Regulou a resolução ou a frequência do monitor?

A: Regule a resolução e a frequência da placa gráfica.

(Consulte os Modos temp. predefinidos)

Q: O ecrã poderá tornar-se instável devido ao ciclo dos sinais da placa gráfica. Reajuste

a posição consultando os OSD.

O ecrã está desfocado ou não é possível regular o OSD.

Q: Regulou a resolução ou a frequência do monitor?

A: Regule a resolução e a frequência da placa gráfica.

(Consulte os Modos temp. predefinidos)

O LED está a piscar mas não aparecem imagens no ecrã.

Q: A frequência encontra-se devidamente regulada quando verifica o tempo no menu?

A: Regule devidamente a frequência consultando o manual da placa gráfica e os Modos

temp. predefinidos.

(A frequência máxima para cada resolução poderá diferir com o produto.)

O ecrã mostra apenas 16 cores. As cores do ecrã foram alteradas após mudar a placa gráfica.

Q: As cores do Windows foram devidamente configuradas?

A: Windows XP :

Defina a resolução no "Control Panel" (Painel de controlo) → "Appearance and
Themes" (Aspecto e Temas) → "Display" (Visualização) → "Settings" (Definições).

A: Windows ME/2000 :

Defina a resolução no "Control Panel" (Painel de controlo) → "Display" (Visualização)
→ "Settings" (Definições).

Resolução de problemas

Q: A placa gráfica foi correctamente regulada?

A: Regule a placa gráfica consultando o manual da placa gráfica.

Aparece a mensagem "Monitor não reconhecido, monitor Plug & Play (VESA DDC) localizado".

Q: Instalou o controlador do monitor?

A: Instale o controlador do monitor de acordo com as Instruções de Instalação do Con-

trolador.

Q: Consulte o manual da placa gráfica para ver se o a função Plug & Play (VESA DDC) é

suportada.

A: Instale o controlador do monitor de acordo com as Instruções de Instalação do Con-

trolador.

Verifique os seguintes itens se tiver problemas com o monitor.

Verifique se o cabo de alimentação e os cabos de vídeo se encontram devidamente ligados
ao computador.

P & R

Verifique se o computador apita mais do que três vezes ao iniciar.

(Se apitar, solicite assistência para a placa principal do computador.)

Se instalou uma nova placa gráfica ou se montou o PC, verifique se instalou o controlador
da placa (vídeo) e o controlador do monitor.

Verifique se a velocidade de varrimento do ecrã de vídeo se encontra definida entre 56 Hz
~ 75 Hz.

(Não exceda os 75 Hz ao utilizar a resolução máxima.)

Se tiver problemas ao instalar o controlador da placa (vídeo), inicie o computador no Modo
de segurança, remova a placa de vídeo no ""Control Panel" (Painel de controlo) → "Sys­tem" (Sistema) → "Device Administrator" (Gestor de dispositivos)" e reinicie o computador
para reinstalar o controlador da placa (vídeo).

Nota

Se os problemas persistirem, contacte um centro de assistência técnica autorizado

Q: Como posso alterar a frequência?

A: Pode alterar a frequência voltando a configurar a placa gráfica.

.

A: Tenha em atenção que o suporte da placa gráfica pode variar, dependendo da versão

do controlador utilizada. (Para obter mais informações, consulte o manual do compu­tador ou da placa gráfica.)

Q: Como posso ajustar a resolução?

A: Windows XP:

Defina a resolução no "Control Panel" (Painel de controlo) → "Appearance and
Themes" (Aspecto e Temas) → "Display" (Visualização) → "Settings" (Definições).

Resolução de problemas

A: Windows ME/2000:

Defina a resolução no "Control Panel" (Painel de controlo) → "Display" (Visualização)
→ "Settings" (Definições).

* Para mais informações, contacte o fabricante da placa gráfica.

Q: Como posso definir a função de Poupança de Energia?

A: Windows XP:

Defina a resolução no "Control Panel" (Painel de controlo) → "Appearance and
Themes" (Aspecto e Temas) → "Display" (Visualização) → "Screen Saver" (Protecção
de ecrã).

Defina a função no BIOS-SETUP do computador. (Consulte o manual do Windows ou
o do computador).

A: Windows ME/2000:

Defina a resolução no "Control Panel" (Painel de controlo) → "Display" (Visualização)
→ "Screen Saver" (Protecção de ecrã).

Defina a função no BIOS-SETUP do computador. (Consulte o manual do Windows ou
o do computador).

Q: Como posso limpar a caixa/painel LCD?

A: Desligue o cabo de alimentação e limpe o monitor com um pano macio, utilizando uma

solução de limpeza ou água.

Não risque a caixa nem deixe restos de detergente na mesma. Não deixe entrar água
no monitor.

Nota

Antes de pedir assistência técnica, consulte as informações desta secção para verificar se
pode resolver os problemas por si próprio. Se precisar realmente de assistência técnica, ligue
para o número de telefone na secção Informação ou contacte o seu revendedor.

Especificações

Gerais

Gerais

Nome do modelo SyncMaster P2070, P2070G

Painel LCD

Tamanho 20 polegadas (49 cm)
Área de visualização 422,8 mm (H) x 249,08 mm (V)
Densidade dos pixels 0,2768 mm (H) x 0,2768 mm (V)

Sincronização

Horizontal 30 ~ 81 kHz
Vertical 56 ~ 60 Hz

Cores do ecrã

16,7 M

Resolução

Resolução ideal
Resolução máxima 1600x900@60Hz

1600x900@60Hz

Sinal de entrada, com terminação

DVI(Digital Visual Interface)- I

0,7 Vp-p ±5 %

Sincronização H/V separada, Composto, SOG

Nível TTL (V alta ≥ 2,0 V, V baixa ≤ 0,8 V)

Relógio de pixel máximo

108MHz (Analógico,Digital)

Fonte de alimentação

CA 100 - 240 V~ (+/- 10 %), 50/60 Hz ± 3 Hz

Cabo de sinal

Cabo DVI-A a D-sub de 29 pinos, destacável

Cabo DVI-D a DVI-D, destacável (vendido separadamente)

Dimensões (L x A x P) / Peso (Base simples)

500 x 325 x 47 mm (sem base)

500 x 382 x 190 mm (com base) / 3,3 kg

Características ambientais

Funcionamento

Temperatura : 10˚C ~ 40˚C

Especificações

Características ambientais

Humidade: 10 % ~ 80 %, sem condensação

Armazenamento Temperatura : -20˚C ~ 45˚C

Humidade: 5% ~ 95%, sem condensação

Capacidades Plug and Play

Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play.
A interacção entre o monitor e os sistemas informáticos possibilita as melhores
condições de funcionamento e as definições de monitor mais adequadas. Na
maioria dos casos, a instalação do monitor processa-se automaticamente, a não
ser que o utilizador queira seleccionar definições alternativas.

Pontos Aceitáveis

Neste produto são utilizados painéis TFT-LCD fabricados utilizando tecnologia
avançada de semicondutores com uma precisão acima de 1 ppm (um milionési­mo). Mas os pixels de cor VERMELHA, VERDE, AZUL e BRANCA parecem, por
vezes, ser brilhantes, ou podem aparecer pixels pretos. Não se trata de uma que­bra de qualidade e pode utilizar o monitor sem problemas.

Por exemplo, o número de subpixels TFT-LCD contidos neste produto é de

4.320.000.

Design e características técnicas sujeitos a alterações sem aviso prévio.

doméstico)

Este produto está em conformidade com as Directivas de Compatibilidade Electromagnética
para uso doméstico e pode ser utilizado em todas as zonas, incluindo áreas residenciais
comuns. (O equipamento de classe B emite menos ondas electromagnéticas do que o equi­pamento de classe A.)

PowerSaver

Este monitor possui um sistema de gestão de energia incorporado chamado PowerSaver.
Este sistema poupa energia colocando o monitor no modo de poupança de energia quando
não é utilizado durante um determinado período de tempo. O monitor retoma automatica­mente o funcionamento normal quando carrega numa tecla. Para poupar energia, DESLI­GUE o monitor quando não for necessário ou quando não o utilizar durante um longo período.
O sistema PowerSaver funciona se tiver uma placa gráfica compatível com VESA DPM in­stalada no computador. Utilize o utilitário de software instalado no computador para config­urar esta função.

Nota

Equipamento de classe B (equipamento de comunicação de informação para uso

Estado

Indicador de cor-

rente

Consumo de En-

ergia

Funcionamento

normal

Ligado A piscar Desligado

26 W 1 W 0,5 W

Modo de pou-

pança de energia

Alimentação desligada
(Botão de alimentação)

EPA/ENERGY 2000

Este monitor é compatível com EPA ENERGY STAR® e
ENERGY 2000 quando utilizado com um computador
equipado com a função VESA DPM.

Como Parceira ENERGY STAR®, a SAMSUNG deter­minou que este produto cumpre as orientações ENER­GY STAR® relativas à eficiência energética.

Modos Temp. Predefinidos

Se o sinal transferido do computador for o mesmo que os Modos temp. predefinidos se­guintes, o ecrã será automaticamente regulado. Contudo, se o sinal divergir, o ecrã poderá
ficar em branco com o LED aceso. Consulte o manual da placa gráfica e regule o ecrã, como
se segue.

Especificações

Modo de visualização Frequência

horizontal

(kHz)

VESA, 640 X 480 31,469 59,940 25,175 -/­VESA, 800 X 600 35,156 56,250 36,000 +/+

VESA, 800 X 600 37,879 60,317 40,000 +/+
VESA, 1024 X 768 48,363 60,004 65,000 -/­VESA, 1280 X 800 49,702 59,810 83,500 -/+
VESA, 1440 X 900 55,935 59,887 106,500 -/+
VESA, 1600 X 900 60,000 60,000 108,000 +/+

Frequência horizontal
O tempo de varrimento de uma linha que ligue hori-

zontalmente a extremidade direita à extremidade
esquerda do ecrã é denominado Ciclo Horizontal; o
número inverso do Ciclo Horizontal é chamado Fre­quência Horizontal. Unidade: kHz

Frequência vertical
Como se fosse uma lâmpada fluorescente, o ecrã

tem de repetir a mesma imagem muitas vezes por
segundo para mostrar a imagem ao utilizador. A fre­quência desta repetição é chamada Frequência Ver­tical ou Taxa de Actualização. Unidade: Hz

Frequência

vertical (Hz)

Relógio de

pixel (MHz)

Polaridade

de sincroni-

zação (H/V)

Gerais

Gerais

Nome do modelo SyncMaster P2270, P2270G

Painel LCD

Tamanho 21,5 polegadas (54 cm)
Área de visualização 477,5 mm (H) x 268,6 mm (V)
Densidade dos pixels 0,248 mm (H) x 0,248 mm (V)

Sincronização

Horizontal 30 ~ 81 kHz

Especificações

Sincronização

Vertical 56 ~ 60 Hz

Cores do ecrã

16,7 M

Resolução

Resolução ideal 1920x1080@60Hz
Resolução máxima 1920x1080@60Hz

Sinal de entrada, com terminação

DVI(Digital Visual Interface)- I

0,7 Vp-p ±5 %

Sincronização H/V separada, Composto, SOG

Nível TTL (V alta ≥ 2,0 V, V baixa ≤ 0,8 V)

Relógio de pixel máximo

164MHz (Analógico,Digital)

Fonte de alimentação

CA 100 - 240 V~ (+/- 10 %), 50/60 Hz ± 3 Hz

Cabo de sinal

Cabo DVI-A a D-sub de 29 pinos, destacável

Cabo DVI-D a DVI-D, destacável (vendido separadamente)

Dimensões (L x A x P) / Peso (Base simples)

536,3 x 345,2 x 49,6 mm (sem base)

536,3 x 403 x 189,5 mm (com base) / 3,3 kg

Características ambientais

Funcionamento Temperatura : 10˚C ~ 40˚C

Humidade: 10 % ~ 80 %, sem condensação

Armazenamento Temperatura : -20˚C ~ 45˚C

Humidade: 5% ~ 95%, sem condensação

Capacidades Plug and Play

Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play.
A interacção entre o monitor e os sistemas informáticos possibilita as melhores
condições de funcionamento e as definições de monitor mais adequadas. Na
maioria dos casos, a instalação do monitor processa-se automaticamente, a não
ser que o utilizador queira seleccionar definições alternativas.

Especificações

Pontos Aceitáveis

Neste produto são utilizados painéis TFT-LCD fabricados utilizando tecnologia
avançada de semicondutores com uma precisão acima de 1 ppm (um milionési­mo). Mas os pixels de cor VERMELHA, VERDE, AZUL e BRANCA parecem, por
vezes, ser brilhantes, ou podem aparecer pixels pretos. Não se trata de uma que­bra de qualidade e pode utilizar o monitor sem problemas.

Por exemplo, o número de subpixels TFT-LCD contidos neste produto é de

6.220.800.

Nota

Design e características técnicas sujeitos a alterações sem aviso prévio.

Equipamento de classe B (equipamento de comunicação de informação para uso

doméstico)

Este produto está em conformidade com as Directivas de Compatibilidade Electromagnética
para uso doméstico e pode ser utilizado em todas as zonas, incluindo áreas residenciais
comuns. (O equipamento de classe B emite menos ondas electromagnéticas do que o equi­pamento de classe A.)

PowerSaver

Este monitor possui um sistema de gestão de energia incorporado chamado PowerSaver.
Este sistema poupa energia colocando o monitor no modo de poupança de energia quando
não é utilizado durante um determinado período de tempo. O monitor retoma automatica­mente o funcionamento normal quando carrega numa tecla. Para poupar energia, DESLI­GUE o monitor quando não for necessário ou quando não o utilizar durante um longo período.
O sistema PowerSaver funciona se tiver uma placa gráfica compatível com VESA DPM in­stalada no computador. Utilize o utilitário de software instalado no computador para config­urar esta função.

Indicador de cor-

Consumo de En-

Estado

rente

ergia

Funcionamento

normal

Ligado A piscar Desligado

28 W 1 W 0,5 W

Este monitor é compatível com EPA ENERGY STAR® e
ENERGY 2000 quando utilizado com um computador
equipado com a função VESA DPM.

Modo de pou-

pança de energia

Alimentação desligada
(Botão de alimentação)

EPA/ENERGY 2000

Como Parceira ENERGY STAR®, a SAMSUNG deter­minou que este produto cumpre as orientações ENER­GY STAR® relativas à eficiência energética.

Modos Temp. Predefinidos

Se o sinal transferido do computador for o mesmo que os Modos temp. predefinidos se­guintes, o ecrã será automaticamente regulado. Contudo, se o sinal divergir, o ecrã poderá
ficar em branco com o LED aceso. Consulte o manual da placa gráfica e regule o ecrã, como
se segue.

Especificações

Modo de visualização Frequência

horizontal

(kHz)

VESA, 640 X 480 31,469 59,940 25,175 -/-

VESA, 800 X 600 35,156 56,250 36,000 +/+

VESA, 800 X 600 37,879 60,317 40,000 +/+
VESA, 1024 X 768 48,363 60,004 65,000 -/­VESA, 1280 X 800 49,702 59,810 83,500 -/+
VESA, 1280 X 960 60,000 60,000 108,000 +/+

VESA, 1280 X 1024 63,981 60,020 108,000 +/+

VESA, 1440 X 900 55,935 59,887 106,500 -/+

VESA, 1600 X 1200 75,000 60,000 162,000 +/+
VESA, 1680 X 1050 65,290 59,954 146,250 -/+
VESA, 1920 X 1080 67,500 60,000 148,500 +/+

Frequência horizontal
O tempo de varrimento de uma linha que ligue hori-

zontalmente a extremidade direita à extremidade
esquerda do ecrã é denominado Ciclo Horizontal; o
número inverso do Ciclo Horizontal é chamado Fre­quência Horizontal. Unidade: kHz

Frequência vertical
Como se fosse uma lâmpada fluorescente, o ecrã

tem de repetir a mesma imagem muitas vezes por
segundo para mostrar a imagem ao utilizador. A fre­quência desta repetição é chamada Frequência Ver­tical ou Taxa de Actualização. Unidade: Hz

Frequência

vertical (Hz)

Relógio de

pixel (MHz)

Polaridade

de sincroni-

zação (H/V)

Gerais

Gerais

Nome do modelo

Painel LCD

Tamanho 23 polegadas (58 cm)
Área de visualização 509,76 mm (H) x 286,74 mm (V)
Densidade dos pixels 0,2655 mm (H) x 0,2655 mm (V)

Sincronização

Horizontal 30 ~ 81 kHz
Vertical 56 ~ 60 Hz

Cores do ecrã

16,7 M

Resolução

Resolução ideal 1920x1080@60Hz
Resolução máxima 1920x1080@60Hz

SyncMaster P2370, P2370G

Especificações

Sinal de entrada, com terminação

DVI(Digital Visual Interface)- I

0,7 Vp-p ±5 %

Sincronização H/V separada, Composto, SOG

Nível TTL (V alta ≥ 2,0 V, V baixa ≤ 0,8 V)

Relógio de pixel máximo

164MHz (Analógico,Digital)

Fonte de alimentação

CA 100 - 240 V~ (+/- 10 %), 50/60 Hz ± 3 Hz

Cabo de sinal

Cabo DVI-A a D-sub de 29 pinos, destacável

Cabo DVI-D a DVI-D, destacável (vendido separadamente)

Dimensões (L x A x P) / Peso (Base simples)

571 x 364,5 x 47 mm (sem base)

571 x 423 x 190 mm (com base) / 4,1 kg

Características ambientais

Funcionamento Temperatura : 10˚C ~ 40˚C

Humidade: 10 % ~ 80 %, sem condensação

Armazenamento Temperatura : -20˚C ~ 45˚C

Humidade: 5% ~ 95%, sem condensação

Capacidades Plug and Play

Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play.
A interacção entre o monitor e os sistemas informáticos possibilita as melhores
condições de funcionamento e as definições de monitor mais adequadas. Na
maioria dos casos, a instalação do monitor processa-se automaticamente, a não
ser que o utilizador queira seleccionar definições alternativas.

Pontos Aceitáveis

Neste produto são utilizados painéis TFT-LCD fabricados utilizando tecnologia
avançada de semicondutores com uma precisão acima de 1 ppm (um milionési­mo). Mas os pixels de cor VERMELHA, VERDE, AZUL e BRANCA parecem, por
vezes, ser brilhantes, ou podem aparecer pixels pretos. Não se trata de uma que­bra de qualidade e pode utilizar o monitor sem problemas.

Por exemplo, o número de subpixels TFT-LCD contidos neste produto é de

6.220.800.

Nota

Design e características técnicas sujeitos a alterações sem aviso prévio.

doméstico)

Este produto está em conformidade com as Directivas de Compatibilidade Electromagnética
para uso doméstico e pode ser utilizado em todas as zonas, incluindo áreas residenciais
comuns. (O equipamento de classe B emite menos ondas electromagnéticas do que o equi­pamento de classe A.)

PowerSaver

Este monitor possui um sistema de gestão de energia incorporado chamado PowerSaver.
Este sistema poupa energia colocando o monitor no modo de poupança de energia quando
não é utilizado durante um determinado período de tempo. O monitor retoma automatica­mente o funcionamento normal quando carrega numa tecla. Para poupar energia, DESLI­GUE o monitor quando não for necessário ou quando não o utilizar durante um longo período.
O sistema PowerSaver funciona se tiver uma placa gráfica compatível com VESA DPM in­stalada no computador. Utilize o utilitário de software instalado no computador para config­urar esta função.

Especificações

Equipamento de classe B (equipamento de comunicação de informação para uso

Estado

Indicador de cor-

rente

Consumo de En-

ergia

Funcionamento

Este monitor é compatível com EPA ENERGY STAR® e
ENERGY 2000 quando utilizado com um computador
equipado com a função VESA DPM.

Como Parceira ENERGY STAR®, a SAMSUNG deter­minou que este produto cumpre as orientações ENER­GY STAR® relativas à eficiência energética.

Modos Temp. Predefinidos

Se o sinal transferido do computador for o mesmo que os Modos temp. predefinidos se­guintes, o ecrã será automaticamente regulado. Contudo, se o sinal divergir, o ecrã poderá
ficar em branco com o LED aceso. Consulte o manual da placa gráfica e regule o ecrã, como
se segue.

Modo de pou-

normal

Ligado A piscar Desligado

30 W 1 W 0,5 W

pança de energia

Alimentação desligada
(Botão de alimentação)

EPA/ENERGY 2000

Modo de visualização

VESA, 640 X 480 31,469 59,940 25,175 -/-

VESA, 800 X 600 35,156 56,250 36,000 +/+

VESA, 800 X 600 37,879 60,317 40,000 +/+
VESA, 1024 X 768 48,363 60,004 65,000 -/­VESA, 1280 X 800 49,702 59,810 83,500 -/+
VESA, 1280 X 960 60,000 60,000 108,000 +/+

VESA, 1280 X 1024 63,981 60,020 108,000 +/+

VESA, 1440 X 900 55,935 59,887 106,500 -/+

Frequência

horizontal

(kHz)

Frequência

vertical (Hz)

Relógio de

pixel (MHz)

Polaridade

de sincroni-

zação (H/V)

Especificações

Modo de visualização Frequência

horizontal

(kHz)

VESA, 1600 X 1200 75,000 60,000 162,000 +/+
VESA, 1680 X 1050 65,290 59,954 146,250 -/+
VESA, 1920 X 1080 67,500 60,000 148,500 +/+

Frequência horizontal
O tempo de varrimento de uma linha que ligue hori-

zontalmente a extremidade direita à extremidade
esquerda do ecrã é denominado Ciclo Horizontal; o
número inverso do Ciclo Horizontal é chamado Fre­quência Horizontal. Unidade: kHz

Frequência vertical
Como se fosse uma lâmpada fluorescente, o ecrã

tem de repetir a mesma imagem muitas vezes por
segundo para mostrar a imagem ao utilizador. A fre­quência desta repetição é chamada Frequência Ver­tical ou Taxa de Actualização. Unidade: Hz

Frequência

vertical (Hz)

Relógio de

pixel (MHz)

Polaridade

de sincroni-

zação (H/V)

Informações

Para Uma Melhor Visualização-- P2070, P2070G --

Regule a resolução do computador e a taxa de injecção do ecrã (taxa de ac­tualização) no computador conforme descrito abaixo para desfrutar da melhor
qualidade de imagem. Poderá obter uma qualidade inconsistente no ecrã se o TFT­LCD não receber a melhor qualidade de imagem.

Resolução: 1600 x 900

•

•

Frequência vertical (taxa de actualização): 60 Hz

Neste produto são utilizados painéis TFT-LCD fabricados utilizando tecnologia
avançada de semicondutores com uma precisão de pelo menos 1 ppm (um milio­nésimo). Mas os pixels de cor VERMELHA, VERDE, AZUL e BRANCA parecem
por vezes ser brilhantes, ou podem aparecer pixels pretos. Não se trata de uma
quebra de qualidade e pode utilizar o monitor sem problemas.

• Por exemplo, o número de subpixels TFT-LCD contidos neste produto é de

4.320.000.

Ao limpar o monitor e o painel exterior, aplique, conforme recomendado, uma
pequena quantidade de produto de limpeza, polindo com um pano macio. Não
force a área do LCD; esfregue-a suavemente.

Se fizer muita força, poderá manchá-la.

Se não se encontrar satisfeito com a qualidade da imagem, poderá melhorar a
qualidade utilizando a "função Auto Ajuste" que aparece no ecrã quando carrega
no botão de encerramento de janela.

Se continuar a detectar ruído após o ajuste automático, utilize a função de ajuste
Ajuste fino/Grosseiro.

Se visualizar um ecrã estático durante muito tempo, poderá aparecer uma
imagem residual ou esbatida.

Quando precisar de se afastar do monitor durante muito tempo, mude para o modo
de poupança de energia ou escolha uma protecção de ecrã com uma imagem em
movimento.

INFORMAÇÕES SOBRE O PRODUTO (sem retenção da imagem)

Os monitores e televisores LCD poderão sofrer uma retenção de imagem ao mudar de uma
imagem para outra, especialmente após mostrarem uma imagem estacionária durante muito
tempo.

Este manual demonstra a utilização correcta dos produtos LCD por forma a protegê-los da
retenção de imagens.

Garantia

A garantia não cobre quaisquer danos causados por retenção da imagem.

A garantia não cobre o efeito de 'imagem queimada'.

O que é a retenção de imagem?

Informações

Durante o funcionamento normal de um painel LCD não ocorre a retenção de im­agem de pixels. Contudo, se a mesma imagem for mostrada durante muito tempo,
acumular-se-á uma pequena diferença de carga eléctrica entre os dois eléctrodos
que envolvem o cristal líquido. Isso pode provocar a acumulação de cristais líq­uidos em certas áreas do ecrã. Desse modo, a imagem anterior é retida ao passar
para uma nova imagem de vídeo. Todos os monitores, incluindo os monitores LCD,
estão sujeitos à retenção de imagens. Isso não é uma avaria do produto.

Utilize as seguintes sugestões para proteger o seu LCD contra a retenção de im­agens.

Desligar, Protecção de ecrã ou Modo de poupança de energia

Ex.:

• Desligue a alimentação ao utilizar um padrão estacionário.

• Depois de utilizar o equipamento durante um período de 20 horas, desligue­o 4 horas

• Depois de utilizar o equipamento durante um período de 12 horas, desligue­o 2 horas

•

Se possível, utilize uma protecção de ecrã

• Recomenda-se uma protecção de ecrã monocromática ou uma imagem em
movimento.

• Configure o Monitor para se desligar a partir do computador (Propriedades de
Visualização / Esquema de energia).

Sugestões para aplicações específicas

Ex.: Aeroportos, Terminais de transportes, Bolsas de valores, Bancos e Sistemas
de controlo É recomendado que efectue a configuração do seu programa de vis­ualização do sistema como se segue:

Apresentar informações em conjunto com o logótipo ou ciclo de imagem em

movimento.

Ex.: Ciclo: apresente as informações durante uma hora, seguidas pela apresen­tação do logótipo ou de uma imagem em movimento durante um minuto.

Alterar periodicamente as informações de cor (utilize duas cores diferentes).

Ex.: efectue a rotação das informações da cor com duas cores, a cada 30 minutos.

Evite utilizar uma combinação de caracteres e cores de fundo com luminescências
muito diferentes.

Evite utilizar cinzentos, porque podem facilmente provocar a retenção da imagem.

Informações

• Evite: cores com luminescências muito diferentes (preto e branco, cinzento)

Ex.:

• Definições recomendadas: utilize cores vivas com pouca diferença de lumi­nescência

• Mude a cor dos caracteres e a cor de fundo a cada 30 minutos

Ex.:

• mude os caracteres que se movimentam a cada 30 minutos.

Ex.:

A melhor forma de proteger o monitor da retenção de imagens é configurar o

PC ou o sistema para activarem uma protecção de ecrã quando não o estiver a
utilizar.

Poderá não ocorrer retenção da imagem se o painel LCD for utilizado em condi­ções normais.

As condições normais definem-se como padrões de vídeo que mudam constan­temente. Quando se utiliza o painel LCD com um padrão fixo durante muito tempo
(mais de 12 horas), pode haver uma ligeira diferença de tensão entre eléctrodos
que integram o cristal líquido (CL) num pixel. A diferença de tensão entre eléctro­dos aumenta com o tempo, forçando o cristal líquido a 'curvar-se'. Quando isso
ocorre, a imagem anterior poderá ser vista quando o padrão for alterado.

Para evitar que isto aconteça, é preciso que a diferença de tensão acumulada
diminua.

Informações

O nosso Monitor LCD satisfaz a norma ISO13406-2 de falha de pixels Classe

II

Para Uma Melhor Visualização-- P2270, P2370, P2270G, P2370G --

Regule a resolução do computador e a taxa de injecção do ecrã (taxa de ac-

tualização) no computador conforme descrito abaixo para desfrutar da melhor
qualidade de imagem. Poderá obter uma qualidade inconsistente no ecrã se o TFT­LCD não receber a melhor qualidade de imagem.

• Resolução: 1920 x 1080

•

Frequência vertical (taxa de actualização): 60 Hz

Neste produto são utilizados painéis TFT-LCD fabricados utilizando tecnologia

avançada de semicondutores com uma precisão de pelo menos 1 ppm (um milio­nésimo). Mas os pixels de cor VERMELHA, VERDE, AZUL e BRANCA parecem
por vezes ser brilhantes, ou podem aparecer pixels pretos. Não se trata de uma
quebra de qualidade e pode utilizar o monitor sem problemas.

• Por exemplo, o número de subpixels TFT-LCD contidos neste produto é de

6.220.800.

Informações

Ao limpar o monitor e o painel exterior, aplique, conforme recomendado, uma

pequena quantidade de produto de limpeza, polindo com um pano macio. Não
force a área do LCD; esfregue-a suavemente.

Se fizer muita força, poderá manchá-la.

Se não se encontrar satisfeito com a qualidade da imagem, poderá melhorar a

qualidade utilizando a "função Auto Ajuste" que aparece no ecrã quando carrega
no botão de encerramento de janela.

Se continuar a detectar ruído após o ajuste automático, utilize a função de ajuste
Ajuste fino/Grosseiro.

Se visualizar um ecrã estático durante muito tempo, poderá aparecer uma

imagem residual ou esbatida.

Quando precisar de se afastar do monitor durante muito tempo, mude para o modo
de poupança de energia ou escolha uma protecção de ecrã com uma imagem em
movimento.

INFORMAÇÕES SOBRE O PRODUTO (sem retenção da imagem)

Os monitores e televisores LCD poderão sofrer uma retenção de imagem ao mudar de uma
imagem para outra, especialmente após mostrarem uma imagem estacionária durante muito
tempo.

Este manual demonstra a utilização correcta dos produtos LCD por forma a protegê-los da
retenção de imagens.

Garantia

A garantia não cobre quaisquer danos causados por retenção da imagem.

A garantia não cobre o efeito de 'imagem queimada'.

O que é a retenção de imagem?

Durante o funcionamento normal de um painel LCD não ocorre a retenção de im­agem de pixels. Contudo, se a mesma imagem for mostrada durante muito tempo,
acumular-se-á uma pequena diferença de carga eléctrica entre os dois eléctrodos
que envolvem o cristal líquido. Isso pode provocar a acumulação de cristais líq­uidos em certas áreas do ecrã. Desse modo, a imagem anterior é retida ao passar
para uma nova imagem de vídeo. Todos os monitores, incluindo os monitores LCD,
estão sujeitos à retenção de imagens. Isso não é uma avaria do produto.

Utilize as seguintes sugestões para proteger o seu LCD contra a retenção de im­agens.

Desligar, Protecção de ecrã ou Modo de poupança de energia

Ex.:

• Desligue a alimentação ao utilizar um padrão estacionário.

• Depois de utilizar o equipamento durante um período de 20 horas, desligue-

o 4 horas

Informações

• Depois de utilizar o equipamento durante um período de 12 horas, desligue-

o 2 horas

• Se possível, utilize uma protecção de ecrã

• Recomenda-se uma protecção de ecrã monocromática ou uma imagem em

movimento.

• Configure o Monitor para se desligar a partir do computador (Propriedades de
Visualização / Esquema de energia).

Sugestões para aplicações específicas

Ex.: Aeroportos, Terminais de transportes, Bolsas de valores, Bancos e Sistemas
de controlo É recomendado que efectue a configuração do seu programa de vis­ualização do sistema como se segue:

Apresentar informações em conjunto com o logótipo ou ciclo de imagem em

movimento.

Ex.: Ciclo: apresente as informações durante uma hora, seguidas pela apresen­tação do logótipo ou de uma imagem em movimento durante um minuto.

Alterar periodicamente as informações de cor (utilize duas cores diferentes).

Ex.: efectue a rotação das informações da cor com duas cores, a cada 30 minutos.

Evite utilizar uma combinação de caracteres e cores de fundo com luminescências
muito diferentes.

Evite utilizar cinzentos, porque podem facilmente provocar a retenção da imagem.

• Evite: cores com luminescências muito diferentes (preto e branco, cinzento)

Ex.:

• Definições recomendadas: utilize cores vivas com pouca diferença de lumi­nescência

Mude a cor dos caracteres e a cor de fundo a cada 30 minutos

•

Ex.:

Informações

• mude os caracteres que se movimentam a cada 30 minutos.

Ex.:

A melhor forma de proteger o monitor da retenção de imagens é configurar o

PC ou o sistema para activarem uma protecção de ecrã quando não o estiver a
utilizar.

Poderá não ocorrer retenção da imagem se o painel LCD for utilizado em condi­ções normais.

As condições normais definem-se como padrões de vídeo que mudam constan­temente. Quando se utiliza o painel LCD com um padrão fixo durante muito tempo
(mais de 12 horas), pode haver uma ligeira diferença de tensão entre eléctrodos
que integram o cristal líquido (CL) num pixel. A diferença de tensão entre eléctro­dos aumenta com o tempo, forçando o cristal líquido a 'curvar-se'. Quando isso
ocorre, a imagem anterior poderá ser vista quando o padrão for alterado.

Para evitar que isto aconteça, é preciso que a diferença de tensão acumulada
diminua.

Informações

O nosso Monitor LCD satisfaz a norma ISO13406-2 de falha de pixels Classe

II

Anexo

Contacte SAMSUNG GLOBAL

Nota

Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a
nossa linha de apoio a clientes Samsung.

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us
CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca
MEXICO 01-800-SAMSUNG

(726-7864)

ARGENTINE 0800-333-3733 http://www.samsung.com/ar
BRAZIL 0800-124-421

4004-0000
CHILE 800-SAMSUNG(726-7864) http://www.samsung.com/cl
COLOMBIA 01-8000112112 http://www.samsung.com/co
COSTA RICA 0-800-507-7267 http://www.samsung.com/lat-

ECUADOR 1-800-10-7267 http://www.samsung.com/lat-

EL SALVADOR 800-6225 http://www.samsung.com/lat-

GUATEMALA 1-800-299-0013 http://www.samsung.com/lat-

HONDURAS 800-7919267 http://www.samsung.com/lat-

JAMAICA 1-800-234-7267 http://www.samsung.com/lat-

NICARAGUA 00-1800-5077267 http://www.samsung.com/lat-

PANAMA 800-7267 http://www.samsung.com/lat-

PUERTO RICO 1-800-682-3180 http://www.samsung.com/lat-

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/lat-

TRINIDAD & TO­BAGO

VENEZUELA 0-800-100-5303 http://www.samsung.com/lat-

1-800-SAMSUNG(726-7864) http://www.samsung.com/lat-

North America

http://www.samsung.com/mx

Latin America

http://www.samsung.com/br

in

in

in

in

in

in

in

in

in

in

in

in

Europe

AUSTRIA 0810 - SAMSUNG (7267864,

€ 0.07/min)

http://www.samsung.com/at

Anexo

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be

(Dutch)

http://www.samsung.com/
be_fr (French)

CZECH REPUBLIC 800 - SAMSUNG

(800-726786)

DENMARK 8 - SAMSUNG (7267864) http://www.samsung.com/dk
EIRE 0818 717 100 http://www.samsung.com/ie
FINLAND 30 - 6227 515 http://www.samsung.com/fi
FRANCE 3260 dites 'SAMSUNG' (€

0,15/Min)

0825 08 65 65 (€ 0.15/Min)
GERMANY 01805 - SAMSUNG

(7267864, € 0.14/Min)
HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com/hu
ITALIA 800-SAMSUNG (726-7864) http://www.samsung.com/it
LUXEMBURG 02 261 03 710 http://www.samsung.com/lu
NETHERLANDS 0900-SAMSUNG

(0900-7267864) (€ 0,10/Min)
NORWAY 3 - SAMSUNG (7267864) http://www.samsung.com/no
POLAND 0 801 1SAMSUNG (172678)

http://www.samsung.com/cz

http://www.samsung.com/fr

http://www.samsung.de

http://www.samsung.com/nl

http://www.samsung.com/pl

022 - 607 - 93 - 33
PORTUGAL 808 20 - SAMSUNG

(7267864)
SLOVAKIA 0800-SAMSUNG (726-7864) http://www.samsung.com/sk
SPAIN 902 - 1 - SAMSUNG(902 172

678)
SWEDEN 075 - SAMSUNG (726 78 64) http://www.samsung.com/se
SWITZERLAND 0848 - SAMSUNG (7267864,

CHF 0.08/min)

U.K 0845 SAMSUNG (7267864) http://www.samsung.com/uk

CIS

ESTONIA 800-7267 http://www.samsung.com/ee
LATVIA 8000-7267 http://www.samsung.com/lv
LITHUANIA 8-800-77777 http://www.samsung.com/lt
KAZAKHSTAN 8-10-800-500-55-500 http://www.samsung.com/

KYRGYZSTAN 00-800-500-55-500
RUSSIA 8-800-555-55-55 http://www.samsung.ru
TADJIKISTAN 8-10-800-500-55-500
UKRAINE 8-800-502-0000 http://www.samsung.ua

http://www.samsung.com/pt

http://www.samsung.com/es

http://www.samsung.com/ch

kz_ru

Anexo

CIS

UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com/

kz_ru

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au
CHINA 800-810-5858

400-810-5858

010-6475 1880
HONG KONG:3698 - 4698 http://www.samsung.com/hk

INDIA 3030 8282

1-800-3000-8282

1800 110011
INDONESIA 0800-112-8888 http://www.samsung.com/id
JAPAN 0120-327-527 http://www.samsung.com/jp
MALAYSIA 1800-88-9999 http://www.samsung.com/my
NEW ZEALAND 0800 SAMSUNG(0800 726

786)

PHILIPPINES 1-800-10-SAMSUNG

(726-7864)

http://www.samsung.com/cn

http://www.samsung.com/in

http://www.samsung.com/nz

http://www.samsung.com/ph

Termos

1-800-3-SAMSUNG

(726-7864)

02-5805777
SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com/sg
THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th
TAIWAN 0800-329-999 http://www.samsung.com/tw
VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com/za
TURKEY 444 77 11 http://www.samsung.com/tr
U.A.E 800-SAMSUNG(726-7864)

8000-4726

Densidade dos Pontos A imagem de um monitor é composta por pontos vermelhos,

verdes e azuis. Quanto mais próximos estiverem os pontos,
maior será a resolução. A distância entre dois pontos da
mesma cor é chamada 'Densidade dos Pontos'. Unidade:
mm

http://www.samsung.com/ae

Frequência Vertical O ecrã tem de ser redesenhado várias vezes por segundo

para poder criar e mostrar uma imagem ao utilizador. A fre­quência, por segundo, desta repetição é chamada Fre­quência Vertical ou Taxa de Actualização. Unidade: Hz

Anexo

Exemplo: Se a mesma luz for repetida 60 vezes por segun­do, considera-se como 60 Hz .

Frequência Horizontal O tempo de varrimento de uma linha que ligue horizontal-

mente a extremidade direita à extremidade esquerda do
ecrã é denominado Ciclo Horizontal. O número inverso do
Ciclo Horizontal é chamado Frequência Horizontal. Uni­dade: kHz

Métodos Entrelaçados e
Não-entrelaçados

Plug & Play É uma função que proporciona ao utilizador a melhor qual-

Resolução O número de pontos horizontais e verticais utilizados para

Mostrar as linhas horizontais do ecrã sequencialmente da
parte superior para a parte inferior é denominado Método
Não-entrelaçado; mostrar alternadamente as linhas ím­pares e as linhas pares é denominado método Entrelaçado.
O método Não-entrelaçado é utilizado na maioria dos mon­itores, para garantir uma imagem nítida. O método Entre­laçado é o mesmo que é utilizado nos televisores.

idade de ecrã, permitindo que o computador e o monitor
troquem informações automaticamente. Este monitor se­gue o padrão internacional VESA DDC da função Plug &
Play.

compor a imagem no ecrã chama-se 'resolução'. Este nú­mero mostra a exactidão da imagem. Uma resolução ele­vada é ideal para executar várias tarefas, porque podem
surgir mais informações sobre a imagem no ecrã.

Exemplo: Se a resolução for de 1920 x 1080 (1600 x 900),
isto significa que o ecrã é composto por 1920 (1600) pontos
horizontais (resolução horizontal) e 1080 (900) linhas verti­cais (resolução vertical).

Eliminação Correcta

Eliminação Correcta Deste Produto (Resíduo de Equipamentos Eléctricos
e Electrónicos) - Apenas na Europa

Esta marca, apresentada no produto ou na sua liter­atura indica que ele não deverá ser eliminado junta­mente com os resíduos domésticos indiferenciados
no final do seu período de vida útil. Para impedir da­nos ao ambiente e à saúde humana causados pela
eliminação incontrolada de resíduos deverá separar
este equipamento de outros tipos de resíduos e re­ciclá-lo de forma responsável, para promover uma
reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar ou o
estabelecimento onde adquiriram este produto ou as
entidades oficiais locais para obterem informações
sobre onde e de que forma podem levar este produto
para permitir efectuar uma reciclagem segura em
termos ambientais.

Os utilizadores profissionais deverão contactar o seu
fornecedor e consultar os termos e condições do
contrato de compra. Este produto não deverá ser

Eliminação Correcta Deste Produto (Resíduo de Equipamentos Eléctricos
e Electrónicos) - Apenas na Europa

Autoridade

As informações constantes deste documento estão sujeitas a alterações sem aviso prévio.
© 2009 Samsung Electronics Co., Ltd. Todos os direitos reservados.

É expressamente proibido qualquer tipo de reprodução sem a autorização por escrito da
Samsung Electronics Co., Ltd.

A Samsung Electronics Co., Ltd. não será responsável por erros contidos neste manual, nem
por danos acidentais ou consequenciais relativos ao fornecimento, desempenho ou utiliza­ção deste material.

Samsung é uma marca registada da Samsung Electronics Co., Ltd.; Microsoft, Windows e
Windows NT são marcas registadas da Microsoft Corporation; VESA, DPM e DDC são mar­cas registadas da Video Electronics Standard Association; o nome e o logótipo ENERGY
STAR® são marcas registadas da U.S. Environmental Protection Agency (EPA). Como Par­ceira ENERGY STAR®, a Samsung Electronics Co., Ltd. determinou que este produto
cumpre as orientações ENERGY STAR® relativas à eficiência energética. Todos os outros
nomes de produtos aqui mencionados podem ser marcas comerciais ou marcas registadas
dos respectivos proprietários.

Anexo

misturado com outros resíduos comerciais para elim­inação.
