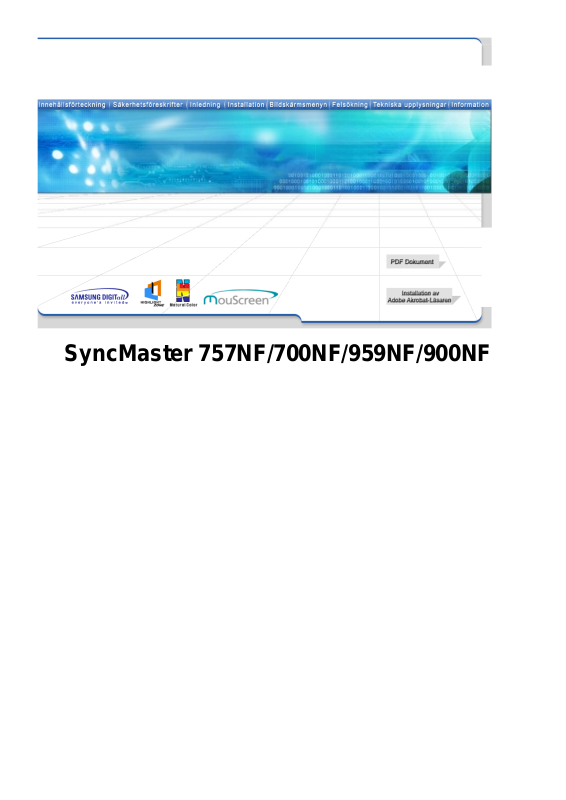

SyncMaster 757NF/700NF/959NF/900NF

Svenska > Huvudsidan > Innehållsförteckning

Huvudsidan Bildskärmsmenyn

Allmänt

Highlight Zone

MouScreen™

Säkerhetsföreskrifter Felsökning

Varningsmärken Kontrollista

Ström Frågor och svar

Installation Kontroll via det inbyggda testprogrammet

Rengöring

Övrigt

Inledning Tekniska upplysningar

Packa upp Allmänt

Framsidan Strömspararen

Baksidan Förinställningar på monitorn

Botten

Installation Information

Anslutning av monitorn Service

Installation av drivrutinen för monitorn Ordlista

Automatiskt Föreskrifter

Manuellt Natural Color

Installation av den vrid- och lutbara foten MouScreen™

Företagsuppgifter och copyright

Varningsmärken

Ström

Installation

Rengöring

Övrigt

Svenska > Huvudsidan > Säkerhetsföreskrifter > Varningsmärken

Låter man bli att följa anvisningar med den här symbolen, kan man göra sig illa eller råka ut för att apparaten blir skadad.

Förbjudet Det är viktigt att alltid läsa och förstå det här

Montera ej bort Dra ut kontakten ur väggen

Vidrör inte Jordad kontakt för att förhindra elektriska stötar

Varningsmärken

Ström

Installation

Rengöring

Övrigt

Svenska > Huvudsidan > Säkerhetsföreskrifter > Ström

Ställ in PC:n på DPMS, när den inte används under längre tidsperioder. Om Ni använder skärmsläckare, så ställ in den på aktiv skärm.

z

Om Er monitor är liten, eller om samma bild finns på skärmen långa stunder, kanske Ni ser kvardröjande skuggbilder p g a att den fluorescerande substansen inuti CRT:n har blivit skadad.

Använd inte en trasig eller lös kontakt.

z

Det kan orsaka elektriska stötar eller eldsvåda.

Håll inte i sladden när Ni drar ur kontakten, eller rör vid kontakten med våta händer.

z

Det kan orsaka elektriska stötar eller eldsvåda.

Använd bara en ordentligt jordad kontakt och uttag (honuttag) .

z

En otillräcklig jordkontakt kan orsaka elektriska stötar eller skada apparaten.

Böj inte för hårt på sladden eller kontakten eller lägg tunga föremål på dem, som skulle kunna göra skada.

z

Om man inte undviker detta, kan det orsaka elektriska stötar eller eldsvåda.

Dra ur stickkontakten vid oväder eller när det blixtrar, eller om monitorn inte ska användas under en längre tid.

z

Om man inte gör det, kan det orsaka elektriska stötar eller eldsvåda.

Koppla inte in för många förlängningssladdar till samma uttag.

z

Det kan förorsaka eldsvåda.

Varningsmärken

Ström

Installation

Rengöring

Övrigt

Svenska > Huvudsidan > Säkerhetsföreskrifter > Installation

Täck inte över ventilerna på monitorns hölje.

z

Dålig ventilation kan förorsaka att den går sönder eller börjar brinna.

Sätt monitorn någonstans med låg luftfuktighet och minsta möjliga damm.

z

Annars kan det uppstå en elektrisk stöt eller brand inne i monitorn.

Tappa inte monitorn när Ni flyttar den.

z

Det kan skada produkten eller Er själv.

Placera monitorn på en jämn och stadig yta.

z

Monitorn kan skada någonting om den faller ner.

Sätt ner monitorn försiktigt.

z

Den kan bli skadad eller gå sönder.

Lägg inte monitorn med skärmen nedåt.

z

CDT-ytan kan bli skadad.

Använd inte monitorn utan foten.

z

Den kan gå sönder eller börja brinna på grund av otillräcklig ventilation.

z

Om Ni är tvungen använda monitorn utan foten, så se till att det finns tillräcklig luftväxling.

Varningsmärken

Ström

Installation

Rengöring

Övrigt

Svenska > Huvudsidan > Säkerhetsföreskrifter > Rengöring

När Ni rengör monitorhöljet eller utsidan på CRT, så torka med en lätt fuktad, mjuk trasa.

Rengör inte den platta monitorskärmen med vatten. Använd ett milt rengöringsmedel som spätts ut med vatten.

(Vissa rengöringsmedel innehåller en hel del alkoholbaserade lösningsmedel som kan skada (ändra färgen på) eller göra sprickor i monitorhöljet.

Den antistatiska beläggningen på datorrutan som också skyddar mot bländverkan kan också skadas.

Spruta inte rengöringsmedel direkt på monitorn.

Använd rent vatten eller en utspädd lösning av rengöringsmedel tillsammans med en mjuk torkduk.

z

Ni kan förhindra att CRT och dess skyddshinna blir skadad eller att monitorhöljet löses upp, spricker eller missfärgas.

z

Ni kan köpa ett rekommenderat rengöringsmedel på något av Samsungs servicekontor.

Om ytan mellan stickkontakten och stiften är dammig eller smutsig, rengörs den noga med en torr duk.

z

Smutsiga kontakter kan orsaka elektriska stötar eller brand.

Ställ inte glas med vatten, kemikalier eller metallföremål på monitorn.

z

Det kan orsaka skada, elektriska stötar eller brand.

z

Om främmande föremål hamnar i monitorn, så dra ur kontakten och ring sedan upp ett servicekontor.

Varningsmärken

Ström

Installation

Rengöring

Övrigt

Svenska > Huvudsidan > Säkerhetsföreskrifter > Övrigt

Tag inte bort höljet (eller baksidan). Det finns inga delar inuti som användaren själv kan reparera.

z

Om Ni försöker göra det, kan Ni få en elektrisk stöt eller orsaka brand.

z

Låt kvalificerad servicepersonal sköta all service.

Om Er monitor inte fungerar normalt och speciellt om det kommer ovanliga ljud eller lukter från den ska Ni omedelbart dra ur kontakten och ringa upp auktoriserad försäljare eller service.

z

Gör man inte det, kan det orsaka elektriska stötar eller eldsvåda.

Sätt inte tunga föremål på monitorn.

z

Det kan orsaka elektriska stötar eller eldsvåda.

För varje timme som ni tittar på monitorn, bör ni låta ögonen vila i fem minuter.

z

Då blir ögonen mindre trötta.

Använd eller förvara inte lättantändliga ämnen nära monitorn.

z

Det kan orsaka explosion eller brand.

Försök inte flytta monitorn genom att dra i sladden eller signalkabeln.

z

Det kan orsaka systemkollaps, elektriska stötar eller brand därför att kabeln blivit skadad.

Vrid inte monitorn i sidled enbart genom att dra i sladden eller signalkabeln.

z

Detta kan orsaka kollaps, elektriska stötar eller brand därför att kabeln blivit skadad.

Stick aldrig in någonting av metall i monitorspringorna.

z

Det kan orsaka elektriska stötar, brand eller skada.

Håll monitorn borta från allt som är magnetiskt.

z

Gör man inte det, kan det bli fel färg eller form på bilden.

Svenska > Huvudsidan > Inledning > Packa upp

Packa upp

Framsidan

Baksidan

Botten

Monitorn och foten

Elkabel

Sockel

Dataport (Tillvalsmöjlighet)

(Vissa modeller har en fast fot)

Kontrollera noga att följande delar medföljer

monitorn. Om någonting saknas,

Guide för snabb installation

så kontakta inköpsstället.

Garantikort

(Finns ej på alla platser)

CD med handledning för användare

och Installation av driver

USB-kontakt

USB-hub (Tillvalsmöjlighet)

Packa upp

Framsidan

Baksidan

Botten

Svenska > Huvudsidan > Inledning > Framsidan

1. Highlight-knappen

Highlight-zonen ger tydliga bilder på tv, videokonferenssystem eller fotografier genom att framhäva ett visst område på bildskärmen.

2. Avsluta-knappen

Använd den här knappen för att avsluta den aktiva menyn eller OSD (On Screen display).

3.Justeringsknappar

4. Menyknapp

De här knapparna är till för att markera och justera saker på menyn.

Använd den här knappen för att öppna OSD och aktivera något som har markerats på menyn

5. Strömindikator

Den här lampan visar grönt ljus under normal funktion, och ändras till gult när man gör justeringar.

6. Strömbrytare

Använd den här knappen för att sätta på och stänga av monitorn.

Se Strömspararen som beskrivs i handboken, för ytterligare information om energisparande funktioner. För att spara ström stängs monitorn av när den inte används eller när man lämnar

Anm:

den under längre stunder.

Packa upp

Framsidan

Baksidan

Botten

Svenska > Huvudsidan > Inledning > Baksidan

(Mönstret på baksidan kan variera en del på olika monitorer.)

1. Elanslutning

2. Datakabel

Koppla in elsladden för monitorn till eluttaget på monitorns baksida.

Anslut den medföljande signalkabeln till 15-pins D-sub kontakten på bildskärmens baksida.

3. BNC-kontakter

Koppla datakabeln till BNC-dataporten på baksidan av monitorn.

(Tillvalsmöjlighet)

4. USB-kontakt

Koppla USB-kabeln till USB-porten på baksidan av monitorn.

Anm :

Se avsnittet Anslutning av monitorn för vidare upplysningar om kabelkopplingar.

Packa upp

Framsidan

Baksidan

Botten

Svenska > Huvudsidan > Inledning > Botten

1. Datakabel

2. Elanslutning

3. Vridbar fot

Koppla in datakabelns slutstycke i datorns videoport (videokort eller grafikkort).

Koppla in elsladden för monitorn till eluttaget på monitorns baksida.

Man kan skilja den vrid- och lutbara foten från monitorn.

Anslutning av monitorn

Installation av drivrutinen för monitorn Installation av den vrid- och lutbara foten

Svenska > Huvudsidan > Installation > Anslutning av monitorn

1. Koppla elsladden för monitorn till eluttaget på baksidan av datorn. Sätt i monitorsladden i en närbelägen väggkontakt.

2. Anslut den medföljande datakabeln till 15-stifts D-sub kontakten på bildskärmens baksida.

3. Om Ni använder en Macintosh, kopplar Ni kabeln till en Macintosh-Adapter, och ställer in pinnarna på adaptern (denna är ej inkluderad). En PC-kompatibel dator kräver ingen Adapter.

4. Koppla datakabeln till BNC-dataporten på baksidan av monitorn.

5. Koppla USB-kabeln till USB-porten på baksidan av monitorn.

6. Sätt på datorn och monitorn. Om monitorn visar en bild, är installationen klar.

Svenska > Huvudsidan > Installation > Installation av drivrutinen för monitorn

Anslutning av monitorn

Installation av drivrutinen för monitorn

Installation av den vrid- och lutbara foten

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat. Följ instruktionerna som hör till det operativsystem Ni har.

Gör iordning en tom CD och ladda ner drivrutinens programfil på följande Hemsidor på Internet:

z

Hemsidor på Internet : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor/ (endast i USA)

http://www.samsung.se/

Windows ME/98/95

1. Sätt in CD:n i CD-ROM stationen.

2. Klicka på "Windows ME/98/95 Driver".

3. Välj er bildskärmsmodell på listan och klicka sedan på "OK"-knappen.

4. Klicka på "Installera"-knappen i "Varning!"-fönstret.

5. Installationen av bildskärmsprogrammet är klar.

Windows XP/2000

1. Sätt in CD:n i CD-ROM stationen.

2. Klicka på "Windows XP/2000 Driver".

3. Välj er bildskärmsmodell på listan och klicka sedan på "OK"-knappen.

4. Klicka på "Installera"-knappen i "Varning!"-fönstret.

5. Om ni ser följande "Meddelande"-ruta, klicka på "Fortsätt ändå"-knappen. Klicka sedan

"OK".

Körprogrammet för bildskärmen finns under MS-loggan som certifierar det, och denna installation skadar inte ert system. *Det certifierade körprogrammet kommer att finnas på Samsungs hemsida för bildskärmar.

http://www.samsung-monitor.com/

6. Installationen av bildskärmsprogrammet är klar.

Svenska > Huvudsidan > Installation > Installation av drivrutinen för monitorn

Anslutning av monitorn

Installation av drivrutinen för monitorn

Installation av den vrid- och lutbara foten

Windows XP

Windows 2000

|

Windows Me

|

Windows 98

|

Windows 95

|

Windows NT

|

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat. Följ instruktionerna som hör till det operativsystem Ni har.

Gör iordning en tom CD och ladda ner drivrutinens programfil på följande Hemsidor på Internet:

z

Hemsidor på Internet : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor/ (endast i USA)

http://www.samsung.se/

Microsoft® Windows® XP OperativSystem

1. Sätt in CD:n i CD-ROM stationen.

2. Klicka på "Börja" - "Kontrollpanel" och clicka sedan på ikonen "Utseende och teman".

|

Linux

3. Klicka på "Visa"-ikonen och välj fliken "Inställningar"; klicka därefter på "Avancerade".

4. Klicka på knappen "Karaktäristika" på fliken "Bildskärm" och välj fliken "Körprogram".

5. Klicka på "Uppdatera körprogram" och välj "Installera från en lista eller…" och klicka sedan "Nästa"-knappen.

6. Välj "Sök inte, jag ska…", klicka på "Nästa" och sedan "Har diskett".

7. Klicka på "Bläddra"-knappen och välj sedan A:(D:\Driver) och välj er bildskärmsmodell på modellförteckningen och klicka på "Nästa"-knappen.

8. Om ni ser följande "Meddelande"-ruta, klicka på "Fortsätt ändå"-knappen. Klicka sedan "OK".

Körprogrammet för bildskärmen finns under MS-loggan som certifierar det, och denna installation skadar inte ert system. *Det certifierade körprogrammet kommer att finnas på Samsungs hemsida för bildskärmar

http://www.samsung-monitor.com/

9. Klicka på "Stäng"-knappen och klicka sedan på "OK".

10. Installationen av bildskärmens körprogram är klar.

Microsoft® Windows® 2000 OperativSystem När Ni kan se texten "Digital signature not found" (Digital signatur ej påträffad) på

monitorn, så följ anvisningarna nedan:

1. Välj "OK"-knappen på "Sätt i CD"-rutan.

2. Klicka på "Bläddra"-knappen på "Önskad fil"-rutan.

3. Välj A:(D:\Driver) och klicka sedan på "Öppna" -knappen och därefter "OK"-knappen.

Guide för manuell installation av monitorn

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".

2. Dubbelklicka på "Visa" -ikonen.

3. Välj fliken "Inställningar" och klicka sedan på "Avancerad"

4. Välj "Monitor".

Fall 1: Om knappen "Egenskaper" är inaktiv, innebär det att Er monitor är rätt konfigurerad.

Var god avsluta installationen.

Fall 2: Om knappen "Egenskaper" är aktiv, klickar Ni på denna.

5. Klicka på "Drivrutin" och sedan på "Uppdatera drivrutin" och därefter på "Nästa"-knappen.

6. Välj "Visa en lista på kända drivrutiner för denna apparat så att jag kan välja en särskild drivrutin" och klicka sedan på "Nästa" och därefter "Har diskett".

7. Klicka på "Bläddra"-knappen och välj därefter A:(D:\Driver).

8. Klicka på "Öppna"-knappen, och sedan på "OK".

9. Välj Er monitormodell och klicka på "Nästa"-knappen, och sedan på följande "Nästa" knapp.

10. Klicka på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Följ sedan nedanstående steg i tur och ordning.

Om Ni sedan ser rutan med texten "Digital signatur ej påträffad" så klicka på "Ja"knappen. Därefter klickar Ni på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Microsoft® Windows® Millennium OperativSystem

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".

2. Dubbelklicka på "Visa" -ikonen.

3. Välj fliken "Inställningar" och klicka på knappen "Avancerade egenskaper".

4. Välj fliken "Bildskärm".

5. Klicka på "Ändra" knappen under "Bildskärmstyp".

6. Välj "Ange var drivrutinen finns".

7. Välj "Visa en lista på alla drivrutinerna på en särskild plats…" och klicka sedan på "Nästa".

8. Klicka på "Har diskett".

9. Ange A:\(D:\driver) och klicka sedan på "OK".

10. Välj "Visa alla enheter" och välj den bildskärm som motsvarar den som ni anslutit till er

dator och klicka OK.

11. Fortsätt med att välja "Stäng" knappen och "OK" knappen tills ni stängt dialogrutan för "Bildskärmens egenskaper". (Ni får eventuellt någon annan skärmbild med varningsmeddelanden eller dylikt, och då klickar ni på det alternativ som stämmer med er bildskärm.)

Microsoft® Windows® 98 OperativSystem

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".

2. Dubbelklicka på "Visa" -ikonen.

3. Välj fliken "Inställningar" och klicka sedan på "Avancerad".

4. Välj "Monitor".

5. Klicka på "Ändra" knappen under "Bildskärmstyp" och klicka sedan på "Nästa".

6. Välj "Visa en lista på alla drivrutiner…" och klicka sedan på "Nästa".

7. Klicka på "Har diskett", och sedan på "Bläddra".

8. Ange A:\(D:\driver) och klicka sedan på "OK".

9. Dialogrutan "Välj enhet" visas. Välj "Visa alla enheter", välj sedan den bildskärm som motsvarar den ni kopplat till er dator och klicka "OK".

10.Fortsätt

med att v

älja "Stäng" k

"OK" k

till

"Bildskärmens egenskaper".

Microsoft® Windows® 95 OperativSystem

Avgör först vilken version av Windows 95 Ni har på Er dator genom att höger-klicka på ikonen "Min dator" på arbetsbordet och välj "Egenskaper".

Version 4.00.950A

1. Klicka på Starta, Inställningar, Kontrollpanelen och dubbelklicka sedan på Visa.

2. I rutan Visa egenskaper, klicka på fliken Inställningar och klicka sedan på Byt visningstyp.

3. I denna ruta klickar Ni på Byt och sedan på Disk finns.

4. Klicka på "bläddra…" knappen och ange A:\(D:\driver) och klicka "OK".

5. I rutan Välj apparat, klicka på den rätta monitormodellen och klicka därefter på OK.

6. Fortsätt med att välja "Stäng" knappen och "OK" knappen tills ni stängt dialogrutan för "Bildskärmens egenskaper".

Version 4.00.950B

1. Klicka på Starta, Inställningar, Kontrollpanelen och dubbelklicka sedan på Visa.

2. I rutan Visa egenskaper, klicka på fliken Inställningar och klicka sedan på Avancerade egenskaper.

3. I rutan Avancerade visningsegenskaper, klicka på Monitor-fliken och klicka sedan på Ändra.

4. I rutan Välj apparat, klicka på Disk finns.

5. Klicka på "bläddra…" knappen och ange A:\(D:\driver) och klicka "OK".

6. I rutan Välj apparat, klicka på den rätta monitormodellen och klicka därefter på OK.

7. Fortsätt med att välja "Stäng" knappen och "OK" knappen tills ni stängt dialogrutan för "Bildskärmens egenskaper".

nappen och

nappen

s ni stängt dialogrutan för

Microsoft® Windows® NT OperativSystem

1. Klicka på Starta, Inställningar, Kontrollpanelen och dubbelklicka sedan på Visa.

2. I rutan Visa registreringsinformation klicka på fliken Inställning och klicka sedan på Alla displaytyper.

3. Välj en typ som Ni vill använda (Upplösning, Antal färger och Vertikal frekvens) och klicka sedan på OK.

4. Klicka på Tillämpa om Ni ser att monitorrutan fungerar normalt efter att Ni klickat på Testa. Om rutan inte är normal, byter Ni till en annan displaytyp (lägre upplösning, färgantal eller frekvens).

Obs:Om det inte finns någon typ i rutan "Alla displaytyper", så välj nivå på upplösning och vertikal frekvens genom att slå upp avsnittet om "Förinställningar på monitorn" i denna guide.

Linux OperativSystem

För att verkställa X-Window (X-fönstret) måste Ni göra filen X86Config, som är en slags systeminställningsfil.

1. Tryck på Enter vid första och andra skärmen efter att Ni verkställt X86Config-filen.

2. Den tredje skärmen gäller inställningen av musen.

3. Gör inställningen för datormusen.

4. Nästa skärm är till för att välja tangentbord.

5. Gör tangentbordsinställningen för datorn.

6. Nästa skärm är till för att sätta in monitorn.

7. Ställ först av allt in den horisontella frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)

8. Ställ in den vertikala frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)

9. Skriv in Er monitors modellbeteckning. Denna information kommer inte att påverka verkställandet av X-Window.

10. Ni har nu avslutat installationen av monitorn. Verkställ X-Window efter inställning av annan hårdvara som begärs i filprogrammet.

Svenska > Huvudsidan > Installation > Installation av den vrid- och lutbara foten

Anslutning av monitorn Installation av drivrutinen för monitorn

Installation av den vrid- och lutbara foten

Vrid och lutbar fot

Montering och Avmontering av foten

|

foten har en inbyggd fot som gör det möjligt att luta och/eller svänga på monitorn för att uppnå en så bekväm arbetsvinkel för ögonen som möjligt.

foten är löstagbar.

Obs:

Montering av foten

1. Placera monitorn upp-och-ner på en jämn arbetsyta.

2. Matcha flikarna på foten med motsvarande springor på monitorns undersida.

3. Tryck fast foten på monitorn tills flikarna sitter ordentligt fast i springorna.

4. Dra foten framåt mot monitorns framkant tills spärren glider i låsläge med ett litet knäpp. * Böj inte på spärren.

Avmontering av foten

5. Med monitorn upp-och-ner, greppa och drag spärrhaken på foten uppåt.

6.Skjut fot

en mot monitorns bakre kant och lyft uppåt för att ta bort foten.

Obs:foten matchar monitorspringorna i bara ett enda läge.

Bildskärmsmenyn

SyncMaster 757NF/700NF

Highlight-knappen

1.

eller fotografier genom att framhäva ett visst område på bildskärmen.

2. Avsluta- knappen :

(On Screen display).

3. Justeringsknappar :

4. Meny- knappen :

markerats på menyn.for a ve

Highlight-zonen ger tydliga bilder på tv, videokonferenssystem

:

Använd den här knappen för att avsluta den aktiva menyn eller OSD

Med dessa knappar kan Ni markera och justera olika enheter i menyn. Använd den här knappen för att öppna OSD och aktivera något som har

Bildskärmsmenyn

Ljusstyrka/Kontrast

Stänga/ Öppna OSD

Meny

Justera ljusstyrkaellerkontrast.

1 Tryck på 2

Tryck på ljusstyrkan.

3

Tryck på

kontrasten.

Justering

◀ ▶(◑

▲

▶

)

knappen eller

knappen för att öka ljusstyrkaneller ▼knappen för att minska

knappen för att öka kontrasteneller◀ knappen för att minska

▲▼

(

) knappen.

1

Tryck inellerhåll kvar Meny ( ) knappen, i 10 sekunderellermer för att låsa

bildskärmsdisplayen.

(Även om Ni klickar på Menyknappen, kommer kontrollrutan inte att skrivas ut)

2

Tryck inellerhåll kvar Meny ( ) knappen, i 10 sekunderellermer för att låsa upp OSD´n.

Bildskärmsmenyn

Position

Storlek

Meny

Följ dessa anvisningar för att ändra läget på monitorrutans hela display.

1

Tryck på Meny ( ) knappen.

2

Tryck på Meny ( ) knappen till dess att Position/ Storlek syns på skärmen.

3 Använd

bildruta; Använd monitorns bildruta.

▲

och▼ knapparna för att ändra vertikalläget på monitorns

Justering

◀

och▶ knapparna för att ändra horisontalläget på

Följ dessa anvisningar för att ändra läget på monitorrutans hela display.

1 Tryck på Meny ( ) knappen. 2 Tryck på ◀knappen eller▶ knappen till dess att Position/ Storlek syns på

skärmen. Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Storlek.

4 Använd

bildruta; Använd påmonitorns bildruta.

▲

och ▼knapparna för att ändra vertikalläget på monitorns

▲

knappen eller ▼knappen för att välja Storlek.

◀

och ▶knapparna för att ändra horisontalläget

Bildskärmsmenyn

Zoom

Parallel/Rotation

Meny

Följ dessa anvsningar för att få en närbild eller se monitorns bildfält på längre avstånd.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen. Tryck på 3 Tryck på Meny( ) för att öppna rutan för hörnkorrigeringen med Zoom. 4 Använd

för att öka skärmens skärmens bildyta.

◀

knappen eller ▶knappen till dess att Position/ Storlek syns på

◀

knappen för att minska skärmens bildyta. Använd ▶knappen

Justering

▲

knappen eller▼ knappen för att välja Zoom.

Justera parallellograminställningen när displayens sidor buktar inåt eller utåt; justera rotationsinställningen när displayen lutar åt vänster eller höger.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen. 3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Parallell/ Rotation. 4 Använd

Använd

◀

knappen eller ▶ knappen till dess att Geometri syns på

◀

knappen eller▶ knapparna för att justera parallellinställningen;

▲

knappen eller▼ knapparna för att justera

rotationsinställningen.

Bildskärmsmenyn

Sidbuktning/Trapetsoid

Sidbalans

Meny

Justera nåldyneinställningen när displayens sidor buktar inåt eller utåt; justera trapetsinställningen när displayens över- eller underdel är för stor eller liten.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Sidbuktning/ Trapetsoid. 4 Använd

Använd

◀

▲

◀

knappen eller ▶ knapparna för att ändra nåldyneinställningen;

▲

knappen eller ▼ knapparna för att ändra

Justering

knappen eller ▶ knappen till dess att Geometri syns på

knappen eller

▼

knappen för att välja Sidbuktning/ Trapetsoid.

trapetsinställningen.

Justera nålbalansinställningen när displayens sidor böjer sig åt höger eller vänster.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Sidbalans. 4 Använd

nålbalansinställningen.

◀

knappen eller ▶ knappen till dess att Geometri syns på

▲

knappen eller

◀

knappen eller ▶ knapparna för att justera

▼

knappen för att välja Sidbalans.

Bildskärmsmenyn

Hörnjustering

Hörnbalans

Meny

Justera med sidonålens hörnkorrigering när displayens sidor buktar inåt eller utåt; likaså när displayens över- eller underkant är för stor eller liten.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Hörnjustering. 4 Använd

med sidonålen.

◀

▲

◀▶

Justering

knappen eller ▶ knappen till dess att Geometri syns på

knappen eller

knappen eller▲▼ knapparna för att justera hörnkorrigeringen

▼

knappen för att välja Hörnjustering.

Justera hörnbalansen när skärmbildens sidokanter buktar inåt eller utåt; justera sidbalansen när skärmbilden. är för stor eller liten, upptill eller nertill.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Hörnbalans. 4

Använd

◀

knappen eller ▶ knappen till dess att Geometri syns på

▲

knappen eller

◀▶

knappen eller

▼

knappen för att välja Hörnbalans.

▲▼

knapparna för att justera hörnbalansen.

Bildskärmsmenyn

Färg1

Färg2

Meny

Färgtemperaturen är ett mått på 'värmen' i bildfärgerna. Skalan sträcker sig mellan 5000 och 93K. Följ stegen nedan för att ändra färgtemperaturen och justera de enskilda färgerna R, G, och B.emperaturen och just

1 Tryck på Meny ( ) knappen. 2 Tryck på

Använd

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Färg1. 4 Justera färgtemperaturen så nära önskad värmegrad som möjligt med

enbart

ytterligare, används

◀

och▶ sedan och knapparna tills ni uppnår den

◀

▲

knappen eller

◀

och▶ knapparna. För att finstämma färgtonerna

Justering

knappen eller ▶ knappen till dess att Färg syns på skärmen.

▼

knappen för att välja Färg1.

▲

eller▼ knappen för att välja R( ött), G( rönt) eller B( lått),

färgnyans ni önskar.

Färgtemperaturen är ett mått på 'värmen' i bildfärgerna. Skalan sträcker sig mellan 5000 och 93K. Följ stegen nedan för att ändra färgtemperaturen och justera de enskilda färgerna R, G, och B.

1 Tryck på Meny ( ) knappen. 2 Tryck på

Använd

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Färg2. 4 Justera färgtemperaturen så nära önskad värmegrad som möjligt med

enbart

ytterligare, används

◀

och▶ sedan och knapparna tills ni uppnår den färgnyans ni önskar.

◀

knappen eller ▶ knappen till dess att Färg syns på skärmen.

▲

knappen eller

◀

och▶ knapparna. För att finstämma färgtonerna

▲

▼

knappen för att välja Färg2.

eller▼ knappen för att välja R( ött), G( rönt) eller B( lått),

Bildskärmsmenyn

Färg3

Avlägsna Moire

Meny

Färgtemperaturen är ett mått på 'värmen' i bildfärgerna. Skalan sträcker sig mellan 5000 och 93K. Följ stegen nedan för att ändra färgtemperaturen och justera de enskilda färgerna R, G, och B.

1 Tryck på Meny ( ) knappen. 2 Tryck på

Använd

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Färg3. 4 Justera färgtemperaturen så nära önskad värmegrad som möjligt med

enbart

ytterligare, används

◀

och▶ sedan och knapparna tills ni uppnår den färgnyans ni önskar.

◀

▲

◀

och▶ knapparna. För att finstämma färgtonerna

Justering

knappen eller ▶ knappen till dess att Färg syns på skärmen.

knappen eller

▲

▼

knappen för att välja Färg3.

eller▼ knappen för att välja R( ött), G( rönt) eller B( lått),

Ett moaré- liknande mönster kan synas på skärmen, i form av en serie koncentriska cirklar eller bågar. Använd tag bort moaré- funktionen för att avlägsna dessa.

1 Tryck på Meny ( ) knappen. 2 Tryck på

på skärmen.

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Avlägsna Moire. 4 Använd

Använd

◀

knappen eller ▶ knappen till dess att Bildinställningar syns

◀

knappen eller ▶ knappen för att rätta till vågrät moaré;

▲

knappen eller ▼ knappen för att rätta till lodrät moaré.

Bildskärmsmenyn

Linjäritet

Fokus

Meny

Justera linjäritetsinställningen när display- bilden är hoptryckt upptill, nertill.

1 Tryck på Meny ( ) knappen. 2 Tryck på

på

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Linjäritet. 4 Använd

◀

skärmen.

▲

◀

knappen eller ▶ knappen för att justera den vertikala

linjäriteten.

Justering

knappen eller ▶knappen till dess att Bildinställningar syns

knappen eller

▼

knappen för att välja Linjäritet.

Använd fokuskontrollen när bilden som visas på monitorrutan inte är skarp på alla ställen.

1 Tryck på Meny ( ) knappen. 2 Tryck på

på skärmen.

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Fokus. 4 Använd

och högra områdena på bildskärmen. Använd

◀

knappen eller ▶knappen till dess att Bildinställningar syns

▲

knappen eller

◀

knappen eller ▶ knappen för att justera fokus längs de vänstra

▲

knappen eller

▼

knappen för att välja Fokus.

▼

knappen för att justera bildskärmens mitt.

Bildskärmsmenyn

Konvergens

Avmagnetisering

Meny

Konvergensen påverkar klarheten i bilden. Justera den horisontella eller vertikala konvergensen för att räta upp de färgpunkter som tillsammans formar bilden.

1 Tryck på Meny ( ) knappen.

skärmen.

▲

◀

▲

◀

knappen eller

2 Tryck på

på

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Konvergens. 4 Använd

konvergensen. Använd

Justering

knappen eller ▶ knappen till dess att Bildinställningar syns

knappen eller

knappen eller ▶ knappen för att justera den horisontella

▼

knappen för att välja Konvergens.

▼

knappen för att justera den vertikala konvergensen.

Degauss tar bort smutspartier i färgen, vilka orsakats av magnetfält. Ni kan använda denna funktion till att slå på strömmen till monitorn eller ändra dess energisparande läge till normalläge. Använd inte degauss- funktionen oftare än en gång per halvtimme.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen. 3 Tryck på Meny ( ) knappen för att verkställa degauss- funktionen.

Denna ruta kommer att visa sig på bildskärmen.

◀

knappen eller ▶ knappen till dess att Avancerad syns på

Bildskärmsmenyn

Återställning

Videosignal Nivå

Meny

Använd återställningsfunktionen för att sätta tillbaka följande monitorinställningar i sina originallägen: H- och V- lägena, Storlek, Nåldyna, Trapetsen, Parallellogrammet, Nålbalansen, Rotationen, H- moarén och V- moarén.

Obs: Om Ni har valt Ja, kommer alla inställningarna ovan att återställas. Alla andra inställningar förblir oförändrade.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att välja den Återställning att visas. 4 Tryck på knappen för att välja Ja. Om Ni inte vill ställa om monitorn, så

använd knappen för att välja Nej.ndrade.

Justering

◀

knappen eller ▶ knappen till dess att Avancerad syns på

▲

knappen eller

▼

knappen för att välja Återställning.

Vissa videokort använder videosignaler som är högre än 1,0 V, något som gör att skärmen blir mycket ljusstark. För sådana videokort andvänds detta drag för att välja nivån 1,0 V.

1 Tryck på Meny( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny( ) för att välja den Videosignal Nivå att visas. 4 Använd

◀

knappen eller ▶ knappen till dess att Avancerad syns på

▲

knappen eller

◀

knappen eller ▶ knappen för att välja 0,7 V eller 1,0 V.

▼

knappen för att välja Videosignal Nivå.

Bildskärmsmenyn

Syncval (Tillvalsmojlighet)

D-SUB/BNC (Tillvalsmojlighet)

Meny

Använd denna meny för att ställa in monitorn till rätt slags synkronisering. Välj 'Separat' om datorn sänder en separat synkroniseringssignal. Välj ' Synk på Grön. ' om datorn väntar att monitorn ska synkronisera med den gröna signalen den sänder. Titta i användarmanualen för datorn eller videokortet för att avgöra vad som är rätt inställning.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att välja den Syncval att visas. 4 Använd

Grön.

◀

▲

knappen eller ▼knappen för att välja Separat eller Synk på

Justering

knappen eller ▶ knappen till dess att Avancerad syns på

knappen eller

▼

knappen för att välja Syncval.

Använd denna meny för att välja mellan signalkällan som är kopplad till BNCindatakontakten och signalkällan kopplad till D- SUBindatakontakten. Obs. att när ni är klar, väntar ni några sekunder och bildskärmen blir tom, men visar sedan bilden från den nya signalkällan (andra datorn). En datakabel måste vara kopplad till båda indatakontakterna för att man ska kunna använda denna funktion.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att välja den D- SUB/ BNC att visas. 4 Använd

◀

knappen eller ▶ knappen till dess att Avancerad syns på

▲

knappen eller

◀

knappen eller ▶ knappen för att välja D- SUB eller BNC.

▼

knappen för att välja D- SUB/ BNC.

Bildskärmsmenyn

Visningsfrekvens

MenyPosition

Meny

Upplysningarna på denna ruta visar tidsinställningar för displayen, för användaren och från fabriken. Obs: Ni kan se frekvenserna som använts (User Control Mode), polariteten hos pågående signaler, samt de normalinställningar som gjorts när Ni köpte monitorn, och upplösningsnivån.

1 Tryck på Meny ( ) knappen. 2 Tryck på 3 Tryck pa Meny ( ) for att oppna rutan for hornkorrigeringen med

Visningsfrekvens. 4 Använd

standardinställningen från fabriken.

◀

▼

Justering

knappen eller ▶ knappen till dess att Meny syns på skärmen.

knappen för att titta på användarens kontrollfunktion och

Det går att ändra läget där menyn för OSD´n visas på monitorn.

5 Tryck på Meny ( ) knappen. 6 Tryck på

Tryck på

7 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Menyposition.

8

Använd

◀

knappen eller ▶ knappen till dess att Meny syns på skärmen.

▲

knappen eller

▲▼

knappen eller◀▶ knapparna för att placera menyn i önskat läge.

▼

knappen för att välja Menyposition.

Bildskärmsmenyn

Menytid

Språk

Meny

Man måste välja bildskärmsdisplay- menyn (OSD) inom en viss tid, annars försvinner den automatiskt. Med denna funktion kan man ställa in tidpunkten när meny- skärmen automatiskt försvinner.

1 Tryck på Meny ( ) knappen. 2 Tryck på

Tryck på

3 Tryck på Meny ( ) för att välja den Menytid att visas. 4 Använd

◀

▲

◀

sekunder. Det förprogrammerade värdet är 10 sekunder.

Justering

knappen eller ▶knappen till dess att Meny syns på skärmen.

knappen eller

knappen eller ▶ knappen för att välja 3, 7, 10, 20 eller 50

▼

knappen för att välja Menytid.

Följ dessa steg för att ändra språket i Menyn. Ni kan välja ett av elva språk : engelska, tyska, franska, italienska, portugisiska, spanska, svenska, ryska, koreanska, polska eller ungerska. (En del OSD- språk förekommer eventuellt inte i vissa områden.) Det språk Ni väljer påverkar enbart språket på OSD- Menyn. Det har ingen effekt på någon programvara som körs på datorn.

1 Tryck på Meny ( ) knappen. 2 Tryck på

Tryck på

3 Tryck på Meny ( ) för att välja den Språk att visas. 4 Använd

◀

knappen eller ▶ knappen till dess att Meny syns på skärmen.

▲

knappen eller

▲

knappen eller ▼ knappen för att välja det språk Ni vill använda.

▼

knappen för att välja Språk.

Bildskärmsmenyn

SyncMaster 959NF/900NF

Highlight-knappen

1.

eller fotografier genom att framhäva ett visst område på bildskärmen.

2. Avsluta- knappen :

(On Screen display).

3. Justeringsknappar :

4. Meny- knappen :

markerats på menyn.for a ve

Highlight-zonen ger tydliga bilder på tv, videokonferenssystem

:

Använd den här knappen för att avsluta den aktiva menyn eller OSD

Med dessa knappar kan Ni markera och justera olika enheter i menyn. Använd den här knappen för att öppna OSD och aktivera något som har

Bildskärmsmenyn

Ljusstyrka/Kontrast

Stänga/ Öppna OSD

Meny

Justera ljusstyrkaellerkontrast.

1 Tryck på 2

Tryck på

ljusstyrkan.

3

Tryck på

kontrasten.

Justering

◀ ▶(◑

▲

▶

)

knappen eller

knappen för att öka ljusstyrkaneller ▼knappen för att minska

knappen för att öka kontrasteneller◀ knappen för att minska

▲▼

(

) knappen.

1

Tryck inellerhåll kvar Meny ( ) knappen, i 10 sekunderellermer för att låsa

bildskärmsdisplayen.

(Även om Ni klickar på Menyknappen, kommer kontrollrutan inte att skrivas ut)

2

Tryck inellerhåll kvar Meny ( ) knappen, i 10 sekunderellermer för att låsa

upp OSD´n.

Bildskärmsmenyn

Position

Storlek

Meny

Följ dessa anvisningar för att ändra läget på monitorrutans hela display.

1

Tryck på Meny ( ) knappen.

2

Tryck på Meny ( ) knappen till dess att Position/ Storlek syns på skärmen.

3 Använd

bildruta; Använd

monitorns bildruta.

▲

och▼ knapparna för att ändra vertikalläget på monitorns

Justering

◀

och▶ knapparna för att ändra horisontalläget på

Följ dessa anvisningar för att ändra läget på monitorrutans hela display.

1 Tryck på Meny ( ) knappen. 2 Tryck på ◀knappen eller▶ knappen till dess att Position/ Storlek syns på

skärmen. Tryck på 3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Storlek. 4 Använd

bildruta; Använd

påmonitorns bildruta.

▲

och ▼knapparna för att ändra vertikalläget på monitorns

▲

knappen eller ▼knappen för att välja Storlek.

◀

och ▶knapparna för att ändra horisontalläget

Bildskärmsmenyn

Zoom

Parallel/Rotation

Meny

Följ dessa anvsningar för att få en närbild eller se monitorns bildfält på längre avstånd.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen. Tryck på 3 Tryck på Meny( ) för att öppna rutan för hörnkorrigeringen med Zoom. 4 Använd

för att öka skärmens skärmens bildyta.

◀

knappen eller ▶knappen till dess att Position/ Storlek syns på

◀

knappen för att minska skärmens bildyta. Använd ▶knappen

Justering

▲

knappen eller▼ knappen för att välja Zoom.

Justera parallellograminställningen när displayens sidor buktar inåt eller utåt; justera rotationsinställningen när displayen lutar åt vänster eller höger.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen. 3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Parallell/ Rotation. 4 Använd

Använd

◀

knappen eller ▶ knappen till dess att Geometri syns på

◀

knappen eller▶ knapparna för att justera parallellinställningen;

▲

knappen eller▼ knapparna för att justera

rotationsinställningen.

Bildskärmsmenyn

Sidbuktning/Trapetsoid

Sidbalans

Meny

Justera nåldyneinställningen när displayens sidor buktar inåt eller utåt; justera trapetsinställningen när displayens över- eller underdel är för stor eller liten.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Sidbuktning/ Trapetsoid. 4 Använd

Använd

◀

▲

◀

knappen eller ▶ knapparna för att ändra nåldyneinställningen;

▲

knappen eller ▼ knapparna för att ändra

Justering

knappen eller ▶ knappen till dess att Geometri syns på

knappen eller

▼

knappen för att välja Sidbuktning/ Trapetsoid.

trapetsinställningen.

Justera nålbalansinställningen när displayens sidor böjer sig åt höger eller vänster.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Sidbalans. 4 Använd

nålbalansinställningen.

◀

knappen eller ▶ knappen till dess att Geometri syns på

▲

knappen eller

◀

knappen eller ▶ knapparna för att justera

▼

knappen för att välja Sidbalans.

Bildskärmsmenyn

Hörnjustering

Hörnbalans

Meny

Justera med sidonålens hörnkorrigering när displayens sidor buktar inåt eller utåt; likaså när displayens över- eller underkant är för stor eller liten.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Hörnjustering. 4 Använd

med sidonålen.

◀

▲

◀▶

Justering

knappen eller ▶ knappen till dess att Geometri syns på

knappen eller

knappen eller▲▼ knapparna för att justera hörnkorrigeringen

▼

knappen för att välja Hörnjustering.

Justera hörnbalansen när skärmbildens sidokanter buktar inåt eller utåt; justera sidbalansen när skärmbilden. är för stor eller liten, upptill eller nertill.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Hörnbalans. 4

Använd

◀

knappen eller ▶ knappen till dess att Geometri syns på

▲

knappen eller

◀▶

knappen eller

▼

knappen för att välja Hörnbalans.

▲▼

knapparna för att justera hörnbalansen.

Bildskärmsmenyn

Färg1

Färg2

Meny

Färgtemperaturen är ett mått på 'värmen' i bildfärgerna. Skalan sträcker sig mellan 5000 och 93K. Följ stegen nedan för att ändra färgtemperaturen och justera de enskilda färgerna R, G, och B.emperaturen och just

1 Tryck på Meny ( ) knappen. 2 Tryck på

Använd

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Färg1. 4 Justera färgtemperaturen så nära önskad värmegrad som möjligt med

enbart

ytterligare, används

◀

och▶ sedan och knapparna tills ni uppnår den

◀

▲

knappen eller

◀

och▶ knapparna. För att finstämma färgtonerna

Justering

knappen eller ▶ knappen till dess att Färg syns på skärmen.

▼

knappen för att välja Färg1.

▲

eller▼ knappen för att välja R( ött), G( rönt) eller B( lått),

färgnyans ni önskar.

Färgtemperaturen är ett mått på 'värmen' i bildfärgerna. Skalan sträcker sig mellan 5000 och 93K. Följ stegen nedan för att ändra färgtemperaturen och justera de enskilda färgerna R, G, och B.

1 Tryck på Meny ( ) knappen. 2 Tryck på

Använd

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Färg2. 4 Justera färgtemperaturen så nära önskad värmegrad som möjligt med

enbart

ytterligare, används

◀

och▶ sedan och knapparna tills ni uppnår den färgnyans ni önskar.

◀

knappen eller ▶ knappen till dess att Färg syns på skärmen.

▲

knappen eller

◀

och▶ knapparna. För att finstämma färgtonerna

▲

▼

knappen för att välja Färg2.

eller▼ knappen för att välja R( ött), G( rönt) eller B( lått),

Bildskärmsmenyn

Färg3

Renhet

Meny

Färgtemperaturen är ett mått på 'värmen' i bildfärgerna. Skalan sträcker sig mellan 5000 och 93K. Följ stegen nedan för att ändra färgtemperaturen och justera de enskilda färgerna R, G, och B.

1 Tryck på Meny ( ) knappen. 2 Tryck på

Använd

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Färg3. 4 Justera färgtemperaturen så nära önskad värmegrad som möjligt med

enbart

ytterligare, används

◀

och▶ sedan och knapparna tills ni uppnår den färgnyans ni önskar.

◀

▲

◀

och▶ knapparna. För att finstämma färgtonerna

Justering

knappen eller ▶ knappen till dess att Färg syns på skärmen.

knappen eller

▲

▼

knappen för att välja Färg3.

eller▼ knappen för att välja R( ött), G( rönt) eller B( lått),

Justerar färgernas renhet i hela bilden.

1 Tryck på Meny ( ) knappen.

Tryck på

2 pŒ skŠrmen.

Tryck på Meny

3 4 Använd Använd

◀

knappen eller ▶ knappen till dess att BildinstŠllningar syns

( ) så öppnas rutan för att justera färgrenheten.

◀

knappen eller ▶ för att välja området som ska justeras och

▲

knappen eller ▼ för att verkställa korrigeringen.

Bildskärmsmenyn

Avlägsna Moire

Linjäritet

Meny

Ett moaré- liknande mönster kan synas på skärmen, i form av en serie koncentriska cirklar eller bågar. Använd tag bort moaré- funktionen för att avlägsna dessa.

1 Tryck på Meny ( ) knappen. 2 Tryck på

på skärmen.

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Avlägsna Moire. 4 Använd

Använd

◀

◀ ▲

Justering

knappen eller ▶ knappen till dess att Bildinställningar syns

knappen eller ▶ knappen för att rätta till vågrät moaré; knappen eller ▼ knappen för att rätta till lodrät moaré.

Justera linjäritetsinställningen när display- bilden är hoptryckt upptill, nertill.

1 Tryck på Meny ( ) knappen. 2 Tryck på

på

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Linjäritet. 4 Använd

◀

skärmen.

▲

◀

knappen eller ▶knappen till dess att Bildinställningar syns

knappen eller

knappen eller ▶ knappen för att justera den vertikala

▼

knappen för att välja Linjäritet.

linjäriteten.

Bildskärmsmenyn

Fokus

Konvergens

Meny

Använd fokuskontrollen när bilden som visas på monitorrutan inte är skarp på alla ställen.

1 Tryck på Meny ( ) knappen. 2 Tryck på

på skärmen.

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Fokus. 4 Använd

och högra områdena på bildskärmen. Använd

◀

▲

◀

▲

knappen eller

Justering

knappen eller ▶knappen till dess att Bildinställningar syns

knappen eller

knappen eller ▶ knappen för att justera fokus längs de vänstra

▼

knappen för att välja Fokus.

▼

knappen för att justera bildskärmens mitt.

Konvergensen påverkar klarheten i bilden. Justera den horisontella eller vertikala konvergensen för att räta upp de färgpunkter som tillsammans formar bilden.

1 Tryck på Meny ( ) knappen. 2 Tryck på

på

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Konvergens. 4 Använd

konvergensen. Använd

skärmen.

▲

◀

▲

◀

knappen eller ▶ knappen till dess att Bildinställningar syns

knappen eller

knappen eller ▶ knappen för att justera den horisontella

knappen eller

▼

knappen för att välja Konvergens.

▼

knappen för att justera den vertikala konvergensen.

Bildskärmsmenyn

Avmagnetisering

Återställning

Meny

Degauss tar bort smutspartier i färgen, vilka orsakats av magnetfält. Ni kan använda denna funktion till att slå på strömmen till monitorn eller ändra dess energisparande läge till normalläge. Använd inte degauss- funktionen oftare än en gång per halvtimme.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen. 3 Tryck på Meny ( ) knappen för att verkställa degauss- funktionen.

Denna ruta kommer att visa sig på bildskärmen

◀

Justering

knappen eller ▶ knappen till dess att Avancerad syns på

.

Använd återställningsfunktionen för att sätta tillbaka följande monitorinställningar i sina originallägen: H- och V- lägena, Storlek, Nåldyna, Trapetsen, Parallellogrammet, Nålbalansen, Rotationen, H- moarén och V- moarén.

Obs: Om Ni har valt Ja, kommer alla inställningarna ovan att återställas. Alla andra inställningar förblir oförändrade.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att välja den Återställning att visas. 4 Tryck på knappen för att välja Ja. Om Ni inte vill ställa om monitorn, så

använd knappen för att välja Nej.ndrade.

◀

knappen eller ▶ knappen till dess att Avancerad syns på

▲

knappen eller

▼

knappen för att välja Återställning.

Bildskärmsmenyn

Videosignal Nivå

Syncval (Tillvalsmojlighet)

Meny

Vissa videokort använder videosignaler som är högre än 1,0 V, något som gör att skärmen blir mycket ljusstark. För sådana videokort andvänds detta drag för att välja nivån 1,0 V.

1 Tryck på Meny( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny( ) för att välja den Videosignal Nivå att visas. 4 Använd

Justering

◀

knappen eller ▶ knappen till dess att Avancerad syns på

▲

knappen eller

◀

knappen eller ▶ knappen för att välja 0,7 V eller 1,0 V.

▼

knappen för att välja Videosignal Nivå.

Använd denna meny för att ställa in monitorn till rätt slags synkronisering. Välj 'Separat' om datorn sänder en separat synkroniseringssignal. Välj ' Synk på Grön. ' om datorn väntar att monitorn ska synkronisera med den gröna signalen den sänder. Titta i användarmanualen för datorn eller videokortet för att avgöra vad som är rätt inställning.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att välja den Syncval att visas. 4 Använd

Grön.

◀

knappen eller ▶ knappen till dess att Avancerad syns på

▲

knappen eller

▲

knappen eller ▼knappen för att välja Separat eller Synk på

▼

knappen för att välja Syncval.

Bildskärmsmenyn

D-SUB/BNC (Tillvalsmojlighet)

Visningsfrekvens

Meny

Använd denna meny för att välja mellan signalkällan som är kopplad till BNCindatakontakten och signalkällan kopplad till D- SUBindatakontakten. Obs. att när ni är klar, väntar ni några sekunder och bildskärmen blir tom, men visar sedan bilden från den nya signalkällan (andra datorn). En datakabel måste vara kopplad till båda indatakontakterna för att man ska kunna använda denna funktion.

1 Tryck på Meny ( ) knappen. 2 Tryck på

skärmen.

Tryck på

3 Tryck på Meny ( ) för att välja den D- SUB/ BNC att visas. 4 Använd

◀

▲

◀

knappen eller ▶ knappen för att välja D- SUB eller BNC.

Justering

knappen eller ▶ knappen till dess att Avancerad syns på

knappen eller

▼

knappen för att välja D- SUB/ BNC.

Upplysningarna på denna ruta visar tidsinställningar för displayen, för användaren och från fabriken. Obs: Ni kan se frekvenserna som använts (User Control Mode), polariteten hos pågående signaler, samt de normalinställningar som gjorts när Ni köpte monitorn, och upplösningsnivån.

1 Tryck på Meny ( ) knappen. 2 Tryck på 3 Tryck pa Meny ( ) for att oppna rutan for hornkorrigeringen med

Visningsfrekvens. 4 Använd

standardinställningen från fabriken.

◀

knappen eller ▶ knappen till dess att Meny syns på skärmen.

▼

knappen för att titta på användarens kontrollfunktion och

Bildskärmsmenyn

MenyPosition

Menytid

Meny

Det går att ändra läget där menyn för OSD´n visas på monitorn.

1 Tryck på Meny ( ) knappen.

▲

▲▼

◀

2 Tryck på

Tryck på

3 Tryck på Meny ( ) för att öppna rutan för hörnkorrigeringen med

Menyposition.

4

Använd

Justering

knappen eller ▶ knappen till dess att Meny syns på skärmen.

knappen eller

knappen eller◀▶ knapparna för att placera menyn i önskat läge.

▼

knappen för att välja Menyposition.

Man måste välja bildskärmsdisplay- menyn (OSD) inom en viss tid, annars försvinner den automatiskt. Med denna funktion kan man ställa in tidpunkten när meny- skärmen automatiskt försvinner.

1 Tryck på Meny ( ) knappen. 2 Tryck på

Tryck på

3 Tryck på Meny ( ) för att välja den Menytid att visas. 4 Använd

◀

knappen eller ▶knappen till dess att Meny syns på skärmen.

▲

knappen eller

◀

knappen eller ▶ knappen för att välja 3, 7, 10, 20 eller 50

▼

knappen för att välja Menytid.

sekunder. Det förprogrammerade värdet är 10 sekunder.

Bildskärmsmenyn

Språk

Meny

Följ dessa steg för att ändra språket i Menyn. Ni kan välja ett av elva språk : engelska, tyska, franska, italienska, portugisiska, spanska, svenska, ryska, koreanska, polska eller ungerska. (En del OSD- språk förekommer eventuellt inte i vissa områden.) Det språk Ni väljer påverkar enbart språket på OSD- Menyn. Det har ingen effekt på någon programvara som körs på datorn.

1 Tryck på Meny ( ) knappen. 2 Tryck på

Tryck på

3 Tryck på Meny ( ) för att välja den Språk att visas. 4 Använd

◀

▲

Justering

knappen eller ▶ knappen till dess att Meny syns på skärmen.

knappen eller

knappen eller ▼ knappen för att välja det språk Ni vill använda.

▼

knappen för att välja Språk.

Bildskärmsmenyn

Highlight Zone

Position

Meny

Denna funktion exekverar eller avbryter highlight-zonen.

1 Tryck på Highlight () knappen. 2 Tryck på Meny ( ) knappen. 3 Tryck på

bilden.

Justering

◀

knappen eller ▶ knappen för att avbryta, låta köra eller förstora hela

Denna funktion flyttar highlight-zonen vågrätt eller lodrätt.

1 Tryck på Highlight () knappen. 2 Tryck på

sedan på menyknappen (). 3 Tryck på

horisontellt och använd

◀

knappen eller ▶knappen för att välja Justera bildrutans läge och tryck

◀

knappen eller ▶ knappen för att flytta highlight-zonens läge

▲

knappen eller ▼knappen för att flytta den vertikalt.

Bildskärmsmenyn

Storlek

Kontrast

Meny

Denna funktion är till för att justera highlight-zonens storlek.

1 Tryck på Highlight () knappen. 2 Tryck på

tryck sedan på menyknappen (). 3 Tryck på

vågrätt och använ

Justering

◀

knappen eller ▶knappen för att välja Justera bildskärmens storlek och

◀

knappen eller ▶knappen för att ändra storleken på highlight-zonen

d ▲

knappen eller ▼knappen för att ändra den lodrätt.

Denna funktion är till för att utnyttja kontrasten i highlight-zonen.

1 Tryck på Highlight () knappen.

◀

2 Tryck på

menyknappen (). 3 Tryck på

knappen för att välja Justera kontrasten och tryck sedan på

▲

knappen eller ▼ knappen för att justera kontrasten i highlight-zonen.

Bildskärmsmenyn

Färg

Zoom

Meny

Denna funktion finns till för att justera färgen i highlight-zonen.

1 Tryck på Highlight () knappen. 2 Tryck på

på menyknappen (). 3 Tryck på

Push the

färgen i highlight-zonen.

Justering

◀

knappen eller ▶knappen för att välja Justera färgen och tryck därefter

▲

knappen eller ▼ knappen för att välja en färg från R, G eller B.

◀

knappen eller ▶knappen för att justera den röda, gröna eller blå

Denna funktion finns för att förstora eller förminska highlight-zonen.

1 Tryck på Highlight () knappen.

◀

2 Tryck på

därefter på menyknappen (). 3 Tryck på

zonen.

knappen eller ▶knappen för att välja Förstora/Förminska och tryck

◀

knappen eller ▶knappen för att förstora eller förminska highlight-

Bildskärmsmenyn

Skärpa

Meny

Denna funktion är för att justera highlight-zonens layout.

1 Tryck på Highlight () knappen. 2 Tryck på

menyknappen (). 3 Tryck på

Justering

◀

knappen eller ▶knappen för att välja Skärpa och tryck därefter på

◀

knappen eller ▶knappen för att justera highlight-zonens layout.

Bildskärmsmenyn

Screen

1. Brightness

Med denna inställning ställer du in bildskärmens ljusstyrka för bättre visning, utifrån dina belysningsförhållanden osv.

2. Contrast

Med denna inställning ställer du in bildskärmens kontrast för bättre visning, beroende på skärmens bild och färger. När kontrastvärdet närmar sig 0, blir bilden så mörk att du inte kan se den klart. Därför bör detta värde ligga på minst 25.

3. Color Temperature

Med denna inställning justerar du färgtemperaturen (kallas även 'värme') i intervallet 9300K (blåaktig nyans) till 5000K (rödaktig nyans).

4. Color Control

Med denna inställning justerar du bildens färgton genom att reglera de enskilda RGB-nyanserna.

Bildskärmsmenyn

Geometry 1

Position

Med denna inställning justerar du bildpartiets vertikala eller horisontella läge på skärmen.

1. Markering och justering : Klicka med muspekaren på ikonen Position och dra den enligt önskemål.

Skärmens hela bildparti rör sig fritt åt alla håll, beroende på muspekarens rörelser.

2. finjustering : När muspekaren är rätt placerad över ikonen Position, ändras ikonfärgen. Sedan klickar du på vänster musknapp. Undermenyn för finjustering visas i skärmens nedre vänstra hörn. När muspekaren är rätt placerad över en av finjusteringspilarna, ändras pilens färg, på samma sätt som när du markerat en ikon. Sedan klickar du med vänster musknapp för att erhålla önskad finjustering av Position.

3. Om du håller musknappen nertryckt ändras värdet snabbt.

Bildskärmsmenyn

Geometry 1

Size

Med denna inställning justerar du bildpartiets höjd och bredd på skärmen.

1. Markering och justering : Klicka med muspekaren på ikonen Size (storlek) och dra den enligt önskemål.

Ikonen för justering av Horizontal Size (Width) (horisontell storlek - bredd) finns på vänster och höger sida av skärmen, och ikonen för justering av Vertical Size (Height) (vertikal storlek - höjd) finns upptill och nertill på skärmen. Du ökar bredden genom att dra rutnätet med ikonerna utåt. Du minskar bredden genom att dra rutnätet inåt. Du ökar höjden genom att dra rutnätet med ikonerna uppåt. Du minskar höjden genom att dra rutnätet neråt.

2. finjustering : När muspekaren är rätt placerad över ikonen Size (storlek), ändras ikonfärgen. Sedan klickar du på vänster musknapp. Undermenyn för finjustering visas i skärmens nedre vänstra hörn. När muspekaren är rätt placerad över en av finjusteringspilarna för Size (storlek), ändras pilens färg, på samma sätt som när du markerat en ikon. Sedan klickar du med vänster musknapp för att erhålla önskad finjustering av Size (storlek).

3. Om du håller musknappen nertryckt ändras värdet snabbt.

Bildskärmsmenyn

Geometry 1

Rotation

Med denna inställning korrigerar du det snedställda bildpartiet på skärmen.

1. Markering och justering : Klicka med muspekaren på ikonen Rotation och dra den enligt önskemål.

Ikonen Rotation finns i skärmens hörn. Dra musen längs pilens riktning för att ta bort bildpartiets snedställning.

2. finjustering : När muspekaren är rätt placerad över ikonen Rotation, ändras ikonfärgen. Sedan klickar du på vänster musknapp. Undermenyn för finjustering visas i skärmens nedre vänstra hörn. När muspekaren är rätt placerad över vänster eller höger pil, ändras pilens färg, på samma sätt som när du markerat en ikon. Sedan klickar du med vänster musknapp för att erhålla önskad finjustering av Rotation.

3. Om du håller musknappen nertryckt ändras värdet snabbt.

Bildskärmsmenyn

Geometry 2

Pincushion

Med denna inställning rätar du ut höger och vänster vertikala buktningar på skärmen.

1. Markering och justering : Klicka med muspekaren på ikonen Pincushion (timglas) och dra den enligt

önskemål. Ikonen Pincushion (timglas) finns mitt i skärmen. Om du drar muspekaren åt vänster, blir bildpartiet konvext. Om du drar muspekaren åt höger, blir bildpartiet konkavt.

2. finjustering : När muspekaren är rätt placerad över ikonen Pincushion (timglas), ändras ikonfärgen. Om du därefter klickar med vänster musknapp visas menyn för finjustering av Pincushion (timglas) i skärmens nedre vänstra hörn. När muspekaren är rätt placerad över en av finjusteringspilarna för Pincushion (timglas), ändras pilens färg, på samma sätt som när du markerat en ikon. Sedan klickar du med vänster musknapp för att erhålla önskad finjustering.

3. Om du håller musknappen nertryckt ändras värdet snabbt.

Bildskärmsmenyn

Geometry 2

Pinbalance

Med denna inställning korrigerar du buktningar på vänster och höger sida av skärmen.

1. Markering och justering : Klicka med muspekaren på ikonen Pin Balance (buktning) och dra den enligt

önskemål. Ikonen Pin Balance (buktning) finns i skärmens vänstra och högra hörn. Om du drar muspekaren åt vänster, lutar bildpartiet åt vänster. Om du drar muspekaren åt höger, lutar bildpartiet åt höger.

2. finjustering : När muspekaren är rätt placerad över ikonen Pin Balance (buktning), ändras ikonfärgen. Om du därefter klickar med vänster musknapp visas undermenyn för finjustering av buktning i skärmens nedre vänstra hörn. När muspekaren är rätt placerad över vänster eller höger pil, ändras pilens färg, på samma sätt som när du markerat en ikon. Sedan klickar du med vänster musknapp för att erhålla önskad finjustering av buktningar.

3. Om du håller musknappen nertryckt ändras värdet snabbt.

Bildskärmsmenyn

Geometry 2

Trapezoid

Med denna inställning justerar du bildpartiets horisontella bredd på skärmen.

1. Markering och justering : Klicka med muspekaren på ikonen Trapezoid (trapets) och dra den enligt

önskemål. Ikonen Trapezoid (trapets) finns på sidorna upptill och nertill. Om du drar muspekaren åt vänster, smalnar det övre bildpartiet samtidigt som det nedre bildpartiet breddas. Om du drar muspekaren åt höger, breddas det övre bildpartiet samtidigt som det nedre bildpartiet smalnar.

2. finjustering : När muspekaren är rätt placerad över ikonen Trapezoid (trapets), ändras ikonfärgen. Om du därefter klickar med vänster musknapp visas undermenyn för finjustering av Trapezoid (trapets) i skärmens nedre vänstra hörn. När muspekaren är rätt placerad över vänster eller höger pil, ändras pilens färg, på samma sätt som när du markerat en ikon. Sedan klickar du med vänster musknapp för att erhålla önskad finjustering av Trapezoid (trapets).

3. Om du håller musknappen nertryckt ändras värdet snabbt.

Bildskärmsmenyn

Geometry 2

Parallel

Med denna inställning justerar du parallellogramnivån på skärmen.

1. Markering och justering : Klicka med muspekaren på ikonen Parallelogram (parallellogram) och dra den

enligt önskemål. Ikonen Parallelogram (parallellogram) finns i skärmens hörn. Om du drar muspekaren åt vänster, lutar bildpartiet åt höger. Om du drar muspekaren åt höger, lutar bildpartiet åt vänster.

2. finjustering : När muspekaren är rätt placerad över ikonen Parallelogram (parallellogram), ändras ikonfärgen. Om du därefter klickar med vänster musknapp visas undermenyn för finjustering av Parallelogram (parallellogram) i skärmens nedre vänstra hörn. När muspekaren är rätt placerad över vänster eller höger pil, ändras pilens färg, på samma sätt som när du markerat en ikon. Sedan klickar du med vänster musknapp för att erhålla önskad finjustering av Parallelogram (parallellogram).

3. Om du håller musknappen nertryckt ändras värdet snabbt.

Bildskärmsmenyn

Highlight Zone

On/Off

Med denna inställning slår du på och av Hightlight zone (högdagerzon).

1. Du kan slå av och på Highlight Zone (högdagerzon) genom att markera kryssrutan Highlight On/Off (på/av)

i högdagerzonen. Du kan bara markera menyfunktioner i Highlight Zone (högdagerzon) när denna är på. Du kan inte markera menyfunktioner när inställningen är av.

2. Highlight Zone on (högdagerzon på) : Så snart du har markerat kryssrutan On (på), slås Highlight Zone (högdagerzon) på, och kryssrutan blir förkryssad/markerad.

3. Highlight Zone off (högdagerzon av) : Så snart du har markerat kryssrutan Off (av), blir kryssrutan omar kerad och Highlight Zone (högdagerzon) stängs av.

-

Bildskärmsmenyn

Highlight Zone

Full Screen

Med denna inställning förstorar du Highlight zone (högdagerzon) till helskärmsläge.

1. Markering och justering : Highlight Zone (högdagerzon) övergår till Full Screen (helskärm) när dess

kryssruta är markerad. Du kan markera ikoner och andra relaterade funktioner, oavsett om Highlight Zone (högdagerzon) är i läget On (på) eller Off (av). Med Highlight Zone (högdagerzon) i läget Full (helskärm), förstoras hela skärmpartiet och låses av ikonen Picture (bild) eftersom justeringen av Position/Size (position/ storlek) inte längre behövs.

2. Avaktivera Full Highlight Zone (högdagerzon i helskärmsläge) : Om du klickar i kryssrutan Full (helskärm) igen i helskärmsläget, återgår Highlight Zone (högdagerzon) till föregående meny. Om du vill slå ifrån den kan du nu markera On/Off (på/av).

Bildskärmsmenyn

Highlight Zone

Position/Size Tab(Highlight Zone)

Med denna inställning justerar du Highlight Zones (högdagerzon) vertikala eller horisontella placering, samt krymper eller förstorar dess storlek.

1. justering av position : Klicka med muspekaren på ikonen Position och dra den enligt önskemål. Highlight

Zone (högdagerzon) rör sig fritt åt alla håll, och följer efter musens rörelser.

2. justering av storlek : Klicka med muspekaren på ikonen Size (storlek) och dra den enligt önskemål. Ikonen för justering av Horizontal Size (Width) (horisontell storlek - bredd) finns på vänster och höger sida av skärmen, och ikonen för justering av Vertical Size (Height) (vertikal storlek - höjd) finns upptill och nertill på skärmen. Dra utåt, längs rutnätet med ikonerna, för att öka högdagerzonens bredd. Dra inåt för att minska bredden. Dra uppåt, längs rutnätet med ikonerna, för att öka högdagerzonens höjd. Dra neråt för att minska höjden.

3. justering av zoomning : Klicka med muspekaren på ikonen Zoom (zoomning) och dra den enligt önskemål. Justera genom att dra den mot pilikonen Zoom (zoomning). Dra utåt för att öka Highlight Zone (högdagerzon). Dra inåt för att minska den.

Bildskärmsmenyn

Highlight Zone

Picture Tab(Highlight Zone)

Med denna inställning kompletterar du kontrast, nyans och kontur för Highlight Zone (högdagerzon).

Klicka med muspekaren på ikonen Picture (bild) med Highlight Zone (högdagerzon) i läget On (på). Med fliken Picture (bild) justerar du högdagerzonens kontrast, färgton och kontur. Placera muspekaren på pilen för önskad meny och dra den enligt önskemål. När muspekaren är rätt placerad på pilen, förvandlas pekaren till ett finger. Sedan klickar du med vänster musknapp och drar ikonen enligt önskemål.

1. Contrast : Med denna inställning justerar du högdagerzonens kontrast från -100 till +100 för att erhålla önskad kontrast.

2. Color : Med denna inställning justerar du högdagerns färg genom att ändra rött, grönt eller blått separat. Detta säkerställer att animerad multimedia eller fotobilder visas med bästa möjliga färgtoner.

3. Sharpness : Med denna inställning kan du skärpa eller mjuka upp bildens kontur i högdagerzonen.

Bildskärmsmenyn

More

Moire

Med denna inställninf tar du bort vågiga koncentriska cirklar eller bågformade mönster.

1. Markering och justering : Klicka med muspekaren på ikonen Moire (moaré) och dra den enligt önskemål.

Ikonen finns i skärmens vänstra och högra hörn. Värdet minskar när pilen dras åt vänster, och det ökar när pilen dras år höger.

2. finjustering : När muspekaren är rätt placerad över ikonen Moire (moaré), ändras ikonfärgen. Om du därefter klickar med vänster musknapp visas undermenyn för finjustering i skärmens nedre vänstra hörn. När muspekaren är rätt placerad över vänster eller höger pil, ändras pilens färg, på samma sätt som när du markerat en ikon. Sedan klickar du med vänster musknapp för att erhålla önskad finjustering av Moire (moaré).

3. Om du håller musknappen nertryckt ändras värdet snabbt.

Bildskärmsmenyn

More

Sidepin Corner

Med denna inställning finjusterar du sidobuktningarna i skärmens hörn åt motsatta håll.

1. Markering och justering : Klicka med muspekaren på ikonen Corner Side Pin (sidobuktning i hörn) och

dra den enligt önskemål. Ikonerna är uppdelade i Top och Bottom Corner Side Pin (sidobuktning i övre och nedre hörn) och finns i skärmens övre respektive nedre partier. Den övre ikonen justerar sidobuktningen i hörn upptill, och den nedre ikonen justerar sidobuktningen i hörn nertill. Om du drar muspekaren åt vänster, krymper sidobuktningar i hörn inåt för båda ikonerna. Om du drar musen åt höger, expanderar de utåt.

2. finjustering : När muspekaren är rätt placerad över ikonen Corner Side Pin (sidobuktning i hörn), ändras ikonfärgen. Om du därefter klickar med vänster musknapp visas menyn för finjustering av Corner Side Pin (sidobuktning i hörn) i skärmens nedre vänstra hörn. När muspekaren är rätt placerad över vänster eller höger pil, ändras pilens färg, på samma sätt som när du markerat en ikon. Sedan klickar du med vänster musknapp för att erhålla önskad finjustering.

3. Om du håller musknappen nertryckt ändras värdet snabbt.

Bildskärmsmenyn

More

Pinbalance Corner

Med denna inställning finjusterar du sidobuktningar i skärmens hörn genom att rikta dem åt samma håll.

1. Markering och justering : Klicka med muspekaren på ikonen Corner Pin Balance (buktning i hörn) och

dra den enligt önskemål. Ikonen för justering av Top Corner Pin Balance (buktning i övre hörn) finns i skärmens övre vänstra och högra hörn. Ikonen för justering av Bottom Corner Pin Balance (buktning i nedre hörn) finns i skärmens övre vänstra och högra hörn. För båda ikoner, om du drar muspekaren åt vänster, kröker sig sidobuktningar i hörn åt vänster. Om du drar muspekaren åt höger, kröker de sig åt höger.

2. finjustering : När muspekaren är rätt placerad över ikonen Corner Pin Balance (buktning i hörn), ändras ikonfärgen. Om du därefter klickar med vänster musknapp visas undermenyn för finjustering i skärmens nedre vänstra hörn. När muspekaren är rätt placerad över vänster eller höger pil, ändras pilens färg, på samma sätt som när du markerat en ikon. Sedan klickar du med vänster musknapp för att erhålla önskad finjustering.

3. Om du håller musknappen nertryckt ändras värdet snabbt.

Bildskärmsmenyn

More

Degauss

Med denna inställning tar du bort suddiga partier på skärmen som orsakats av magnetfältsstörningar.

1. Markering och justering : Klicka med muspekaren på ikonen Degausss (avmagnetisering) i mitten av

skärmen. Bilden kan bli suddig i tre till fem sekunder, och bildskärmen tickar när ikonen markeras. Eventuella suddiga skärmpartier försvinner när magnetfältet som påverkar skärmen avmagnetiseras.

Bildskärmsmenyn

Others

1. Reset

Med denna inställning tar du bort ändringar du gjort på den aktuella fliken. Lägg märke till att flikarna för Highlight Zone (högdagerzon) saknar återställningsfunktion, eftersom det inte finns något behov av sådan.

2. Save

Med denna inställning sparar du alla justeringar du gjort under aktuell session sedan programmet startades.

3. OK

Med denna inställning stänger du bildskärmsinställningen, sparar aktuella justeringar och stänger programmet.

4. Cancel

Med denna inställning återgår bildskärmen till originalinställningar innan aktuella ändringar sparats samt stänger programmet.

Kontrollista

Frågor och svar Kontroll via det

inbyggda testprogrammet

Innan Ni ringer efter service, kontrollera informationen i denna del av handboken för att se om Ni kan lösa problemet själv. Om Ni fortfarande behöver hjälp så var vänlig ring telefonnumret på garantikortet, telefonnumret i informationsdelen, eller kontakta Er

återförsäljare.

Symtom Kontrollista Lösning

Det finns ingen bild på skärmen. Jag kan inte sätta på monitorn.

Svenska > Huvudsidan > Felsökning > Kontrollista

Sitter sladden i ordentligt? Kontrollera om sladden sitter i

kontakten och om det finns ström.

Kan Ni se "

Ingen kontakt.

Kontrollera signalkabeln

" på

Kontrollera att datakabeln sitter fast.

bildskärmen?

Jag kan inte se bildskärmsmenyn.

Om strömmen är på, starta om datorn för att titta på den första bildrutan (den för inloggning) Ni ser.

Kan ni se texten "

skalan

"

Synk. utanför

Det finns ingen bild på skärmen. Blinkar el-indikatorlampan på monitorn med en sekunds mellanrum?

Har Ni låst

(OSD)

bildskärmsmenyn

meny för att förhindra

ändringar i den?

Om den första bildrutan (för inloggning) visar sig, så starta upp datorn i rätt läge ("safe mode" för Windows 95/ 98/ME/XP/2000) och byt sedan videokortets frekvens. (Se förinställda monitor lägen).

Obs: Om startrutan (för inloggning) inte visar sig, ska Ni kontakta ett

servicekontor eller Er försäljare.

Detta meddelande visas när signalen från videokortet överstiger de högsta värdena för upplösning och frekvens som monitorn rätt kan hantera.

Justera siffrorna för upplösning och frekvens till de max tal som gäller för monitorn.

Monitorn står på PowerSave och sparar ström.

Tryck på någon tangent på tangentbordet eller flytta på musen för att aktivera monitorn och återställa bilden på skärmen.

Lås upp OSD´n genom att trycka in MENY knappen i minst 10 sekunder.

Bilden på skärmen skakar.

Bildskärmen visar

Kontrollera monitorkonfigureringen för att se om den står på Radsprång

Signalen från videokortet överskrider monitorns högsta upplösning och

frekvens. (interlace mode), d v s vertikalfrekvens 43 Hz, 87 Hz(i), etc.

Finns det några magnetiska produkter, t ex

Flytta bort monitorn från allt som kan

skapa starka magnetfält. högspänningskablar, i närheten?

Är spänningen jämn och stadig? Skärmbilden kan tyckas skaka eller

vibrera vid någon särskild tidpunkt

under dagen p g a låg spänning i

ledningarna.

Bilden på skärmen kan också synas skaka eller vibrera om det finns något problem med videokortet eller datorns moderkort.

Visar skärmen bara en färg, Kontrollera att datakabeln sitter fast.

k

onstiga färger eller

titt

bara svart och vitt.

som om man skulle skärmen genom ett ark cellofan?

a på

Se till att videokortet sitter i helt och

hållet i sin springa.

Skärmen har plötsligt råkat i obalans.

Skärmen är oskarp eller OSD´n kan inte justeras.

Skärmen är delvis förvrängd.

LED blinkar men det finns ingen bild på skärmen.

Blev färgerna på skärmen

Starta om datorn. konstiga efter körning av något program eller p g a att olika program kolliderat?

Har videokortet blivit ordentligt insatt?

Har Ni bytt ut videokortet eller körprogrammet?

Har ni justerat upplösningen eller frekvensen till monitorn?

Sätt i videokortet enligt anvisningarna

i handboken för detta kort.

Justera skärmbildens läge och

storlek med hjälp av OSD´n.

Rätta till upplösningen och

frekvensen på videokortet.

(Se förinställda monitor lägen).

Skärmen kan råka i obalans p g a videokortets signalcykel. Justera "Läge" medhjälp av OSD´n.

Har Ni justerat monitorns upplösning eller frekvens?

Rätta till upplösningen och

frekvensen på videokortet.

(Se förinställda monitor lägen).

Finns det några magnetiska produkter, t ex någon adapter,

Gå in i OSD-menyn och

Avmagnetisera. högtalare, eller högspänningsledning nära monitorn?

Håll monitorn borta från alla

magnetiska produkter.

Är frekvenstalet rätt inställt när Ni kontrollerar Display Timing på menyn?

Ställ in frekvensen på rätt sätt genom

att titta i handboken för videokortet

och "förinställda monitor lägen".

(Maximalfrekvensen per upplösning

kan vara olika från produkt till

produkt.)

Det är bara 16 färger som visas på bildskärmen.

Har Windows färger blivit rätt inställda?

För Windows 95/ 98/ME/XP/2000:

Ställ in färgerna rätt på

Kontroll-

panelen, Display, Inställningar

.

Färgerna på skärmen har förändrats efter att videokortet bytts ut.

Har videokortet blivit rätt inställt?

För Windows 3.1:

Justera färgerna på skärmen via

videokortets

VGA-rutin

.

Ställ in videokortet genom att

referera till handboken för video

kortet.

Det dyker upp ett meddelande som

Har Ni installerat körprogrammet för monitorn?

Installera monitorns körprogram

enligt instruktionerna för detta.

lyder: "Okänd monitor, Plug & Play (VESA DDC) monitor påträffad"

Titta i handboken för videokortet om detta stöder Plug & Play (VESA DDC)-funktionen.

Installera körprogrammet för

monitorn i enlighet med

instruktionerna för installation av

detta.

Kontrollera följande moment om det är bekymmer med monitorn

1. Kontrollera om elsladden och kabeln är ordentligt isatt i datorn.

2. Kontrollera om datorn ger ifrån sig mer än 3 pip när den laddar upp efter start. (Om den gör det, så beställ en service för moderkortet i datorn.)

3. Om Ni satt in ett nytt videokort eller om Ni satt ihop PC:n, kontrollera om körprogrammen för adaptern (videon) och för monitorn blivit installerade.

4. Kontrollera om videoskärmens scanner-kvot är intälld på 75 Hz eller 85 Hz. (Överstig inte 60 Hz när Ni använder den högsta upplösningen.)

5. Om Ni har problem med att installera adapter- (video-)körprogrammet, ladda datorn i Safe Mode, tag bort display-adaptern i "Kontrollpanel, System, Device Administrator" och ladda sedan om datorn för att installera körprogrammet för adaptern (videon) på nytt.

Att observera när ni använder Highlight-zonen

1. Highlight-zon-funktionen kommer automatiskt att försvinna 3 timmar efter att den ställts in. För att kunna använda funktionen också i fortsättningen, omstartar ni funktionen.

2. Ni kan inte flytta till någon annan menyrubrik när Highlight-zonen är avstängd.

3. Om ni initialiserar Highlight-zon-funktionen på en Windows-skärmbild, kommer ljushetsgraden att minska för att skydda Windows grundbild.

4. Highlight-zon-funktionen kan medföra färgmättnad beroende på videokortet (på grund av skillnader i indatasignalernas spänning). I så fall, sänker man kontrasten något i Highlightzonens bildskärmsdisplay och färgmättnaden kommer att reduceras.

Obs:

Om problem ständigt återkommer, så kontakta en auktoriserad service verkstad.

Svenska > Huvudsidan > Felsökning > Frågor och svar

Kontrollista

Frågor och svar

Kontroll via det inbyggda testprogrammet

Allmänt F & S

MouScreen F & S

|

1. Allmänt F & S

Fråga Svar

Hur kan jag ändra frekvensen? Frekvensen kan ändras genom att man konfigurerar om

Hur kan jag justera upplösningen? Windows 95/ 98/ME/XP/2000: Ställ in upplösningen i

Hur kan jag ställa in energisparfunktionen (Power Save)?

videokortet.

Observera att programstödet för videokortet kan variera beroende på vilken version av drivrutin som används.

(Slå upp dessa uppgifter i handboken för datorn eller videokortet.)

Kontrollpanelen, Display, Settings.

Windows 3.1: Ändra upplösningen och färgerna via videokortets VGA-rutin.

Kontakta tillverkaren av videokortet för upplysningar.

Windows 95/ 98/ME/XP/2000: Ställ in funktionen i

BIOS-SETUP på datorn eller skärmsläckaren. (Slå upp i Windows- eller datorhandboken.)

Windows 3.1: Ställ in funktionen med hjälp av videokortets VGA-rutin.

Hur kan jag rengöra ytterhöljet/bildskärmen?

Koppla ur sladden och gör sedan rent monitorn med en mjuk duk. Använd rent vatten eller en utspädd lösning av milt rengöringsmedel.

Lämna inte några rester av rengöringsmedlet eller repa höljet. Låt inte något vatten komma in i datorn.

2. MouScreen F & S

Fråga Svar

Det går inte att köra programmet. Kontrollera att bildskärmens USB-port är ansluten till en

rotport eller en hubb-USB-port i datorn. Vid felaktig anslutning körs inte programmet MouScreen och följande meddelande visas:

Om följande meddelande visas trots att bildskärmsporten är korrekt ansluten till datorn, innebär det att operativsystemet inte har hittat USB-bildskärmen. I sådant fall ska du koppla loss och därefter ansluta USBporten/kabeln igen, och köra programmet på nytt. Nu bör operativsystemet kunna hitta USB-bildskärmen.

Skärmens tillstånd har ändrats drastiskt vid justeringen.

Var noga med att stänga programmet MouScreen innan du ändrar vertikal frekvens eller upplösning. Kör inte programmet MouScreen tillsammans med OSD.

I annat fall kan programmet fungera bristfälligt eftersom data lagrade i bildskärmen kan skilja sig från data i programmet.

Om du stänger och sedan kör programmet på nytt, fungerar det som det ska eftersom det läser modifierade data medan det laddas om.

Highlight Zone (högdagerzon) visas inte trots att jag har aktiverat den.

Highlight Zones (högdagerzon) flikar för Size/Position (storlek/position) reagerar inte.

Kontrollera om Highlight Zones (högdagerzon) kontrastvärde är 0 eller om du har ändrat läget utan att först stänga programmet.

För att förlänga bildskärmens livstid avaktiveras Highlight Zone (högdagerzon) automatiskt efter tre timmars oavbruten användning, och visas då kanske inte i programmet. Kontrollera om det har gått tre timmar sedan du aktiverade funktionen. I så fall aktiverar du den enkelt igen genom att markera kryssrutan On (på).

Kontrollera om funktionen Highlight Zone Full Screen (högdagerzon i helskärmsläge) har använts och ännu inte avaktiverats. Om Full Screen (helskärm) är på fungerar inte dessa tre funktioner.

Obs : Om problemet kvarstår bör du ominstallera programmet. Om problemet kvarstår efter ominstallation, kontakta Servicecentrat.

Svenska > Huvudsidan > Felsökning > Kontroll via det inbyggda testprogrammet

Kontrollista

Frågor och svar

Kontroll via det inbyggda testprogrammet

Det inbyggda testprogrammet

Varningsmeddelande

|

Miljö

Monitorn har ett inbyggt testprogram som gör att Ni kan kontrollera att den fungerar ordentligt. Om monitorn och datorn är rätt ikopplade men monitorn fortfarande är mörk och strömindikatorn blinkar, kör man monitorns automatiska testprogram på följande sätt:

1. Stäng av både datorn och monitorn.

2. Dra ur videokabeln från baksidan på datorn.

3. Sätt på monitorn.

Om monitorn fungerar som den ska, kommer ni att se en ruta med blå kant och röd text inuti, som på följande bild. En röd, en grön och en blå fyrkant finns också innanför ramen.

Om någon av dessa fyrkanter inte visar sig, är det något problem med monitorn. Den här rutan blir också synlig under normalt arbete om videokabeln lossnar eller blir skadad.

Nyttiga tips

|

4. Stäng av monitorn och koppla in videokabeln och sätt sedan på både datorn och monitorn.

Om monitorskärmen fortfarande är tom efter föregående procedur, titta då på videons kontrollprogram och på datasystemet, monitorn fungerar normalt.

Om det är något fel på input-signalen, kommer ett meddelande på skärmen, eller skärmen blir tom trots att lysdiodsignalen för eltillförseln fortfarande lyser. Meddelandet kan visa att monitorn är för långt borta för avsökning, eller att Ni måste kontrollera signalkabeln.

Var och hur monitorn är placerad kan påverka dess kvalité och prestanda.

1. Om det finns några bashögtalare nära monitorn, koppla ur och flytta dessa till ett annat rum.

2. Tag bort alla elektroniska apparater som t ex radioapparater, fläktar, klockor och telefoner

som finns inom en meters avstånd från monitorn

.

3. Degaussa monitorn om några apparater togs bort från området i närheten.

z

En monitor återskapar bildsignaler från PC:n. Om det är problem med PC:n eller videokortet, kan detta därför göra att monitorn saknar bild, eller visar konstiga färger, dåligt ljud, "Synk. utanför omfånget", etc. I sådana fall, försök först att kontrollera upphovet till problemet och kontakta sedan en service verkstad eller Er försäljare.

z

När man vill bedöma hur monitorn fungerar

Om det inte finns någon bild på skärmen eller meddelandet "Synk. utanför omfånget" kommer fram, så koppla ur kabeln från datorn medan monitorn fortfarande är påkopplad.

{

Om ett meddelande kommer på bildskärmen eller om denna blir vit, betyder det att monitorn är i funktion.

{

I detta fall ska ni söka problemet i datorn.

Allmänt

Strömspararen Förinställningar på

monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Allmänt

Allmänt

Modellnamn SyncMaster 959NF

Bildrör

Typ 19 tum (48cm) Naturlig plan (45,8cm bildfält)

Sidsättningsvinkel 90 °

Punkthöjd (Dot pitch) 0,24mm (Uni-pitch Aperture Grille)

Skärmtyp Öppningsgaller

Flerlagrig, täckt med antistatmedel.

Maximal upplösning utan flimmer

1600 x 1200@87Hz flimmerfri bild

Aktiv display

Horisontellt 352 ± 3 mm

Vertikalt 264 ± 3 mm

Synk

Horisontell 30 ~ 110 kHz

Vertikal 50 ~ 160 Hz

In-signaldefinition

Videosignal RGB Analog 0,7 Vpp positiv vid 75 ohm

Synksignal Separat H/V synk, sammansatt, TTL jämn, positiv eller negativ

Synk på Grön (BNC alternativ)

Färg er på displayen

Obegränsade

Pixelklockans max tal

290 MHz

Nätanslutning

90 ~ 264VAC, 60/50 Hz ± 3Hz

Energiåtgång

120W (max), 110W (nom.)

Dimensioner (bredd x djup x höjd)

468 X 458 X 493 (med enkel fot)

Vikt

25,3kg

Miljöfaktorer

Temperatur Luftfuktighet

32°F ~ 104°F(0°C ~ 40°C) 10% ~ 80%%, fri från kondensering

-4°F ~113°F (-20°C ~ 45°C) 5% ~ 95%, fri från kondensering

Plug & Play kompatibiliteten

Monitorn kan installeras på alla Plug & Play-kompatibla system. Växelverkan mellan monitor-och datorsystemet erbjuder de bästa arbetsvillkoren och monitorinställningarna. I de flesta fall sker monitorinstallationen automatiskt, om inte användaren vill välja alternativa inställningar.

Obs: Design och tekniska detaljer kan komma att ändras utan förvarning.

Allmänt

Strömspararen

Förinställningar på monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Strömspararen

Denna monitor har ett inbyggt strömhanteringssystem som kallas PowerSaver. Detta system sparar energi genom att koppla över monitorn i ett lågenerrgi läge när den inte använts under en viss tidsperiod. Monitorn återvänder automatiskt till normalt arbete när man flyttar på datormusen eller trycker ner någon tangent på tangentbordet. För att spara energi, stäng av monitorn när den inte behövs, eller när ni går ifrån den längre stunder. Strömspararsystemet fungerar med ett VESA DPMS-kompatibelt videokort som installeras i Er dator. Använd en mjukvarurutin som finns i Er dator för att installera detta.

Tillstånd Normalt arbete

Strömsparartillstånd

EPA/ENERGY 2000

Strömindikatorn Grönt ljus Grönt blinkande ljus

Energikonsumtion

110W(nominellt)

120W(maximalt)

Mindre än 3 W

Denna monitor uppfyller kraven enligt EPA E

NERGY STAR

® samt ENERGY 2000, när den används tillsammans med en dator utrustad med VESA DPMS-funktion. Som partner i E

NERGY STAR

produkt motsvarar E

®-programmet har SAMSUNG fastställt att denna

NERGY STAR

®-programmets riktlinjer för energiutbyte.

Allmänt

Strömspararen

Förinställningar på monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Förinställningar på monitorn

Om signalen som överförs från datorn är densamma som följande förinställningar, kommer skärmen att anpassas automatiskt. Men om signalen är annorlunda, kan skärmen bli tom medan lysdioden som visar eltillförseln fortfarande lyser. Läs i handboken till videokortet och justera bildskärmen enligt följande:

Tabell 1. Förinställningar på monitorn

Display Mode

IBM, 640 x 480 31,469 59,940 25,175 -/-

Horisontalfrekvens

(kHz)

Vertikalfrekvens

(Hz)

PixelClock

(MHz)

polaritet

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 43,269 85,008 36,000 -/-

VESA, 800 x 600 53,674 85,061 56,250 +/+

VESA, 1024 x 768 68,677 84,997 94,500 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1280 x 1024 91,146 85,024 157,50 +/+

VESA, 1600 x 1200 106,250 85,000 229,50 +/+

Horisontalfrekvens

Den tid det tar att avläsa en linje som binder ihop högerkanten med vänsterkanten på bildskärmen vågrätt kallas horisontalcykel och horisontalcykelns omvända tal kallas horisontal frekvens. Måttenhet: kHz.

Vertikalfrekvens

I likhet med ett lysrör måste bildskärmen repetera samma bild många gånger i sekunden för att visa en bild för användaren. Frekvensen hos denna upprepning kallas vertikalfrekvens eller svepfrekvens (refresh rate). Måttenhet: Hz.

(H/V)

Allmänt

Strömspararen Förinställningar på

monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Allmänt

Allmänt

Modellnamn SyncMaster 900NF

Bildrör

Typ 19 tum (48cm) Naturlig plan (45,8cm bildfält)

Sidsättningsvinkel 90 °

Punkthöjd (Dot pitch) 0,24mm (Uni-pitch Aperture Grille)

Skärmtyp Öppningsgaller

Flerlagrig, täckt med antistatmedel.

Maximal upplösning utan flimmer

1600 x 1200@87Hz flimmerfri bild

Aktiv display

Horisontellt 352 ± 3 mm

Vertikalt 264 ± 3 mm

Synk

Horisontell 30 ~ 110 kHz

Vertikal 50 ~ 160 Hz

In-signaldefinition

Videosignal RGB Analog 0,7 Vpp positiv vid 75 ohm

Synksignal Separat H/V synk, sammansatt, TTL jämn, positiv eller negativ

Synk på Grön (BNC alternativ)

Färg er på displayen

Obegränsade

Pixelklockans max tal

290 MHz

Nätanslutning

90 ~ 264VAC, 60/50 Hz ± 3Hz

Energiåtgång

120W (max), 110W (nom.)

Dimensioner (bredd x djup x höjd)

468 X 458 X 493 (med enkel fot)

Vikt

25,3kg

Miljöfaktorer

Temperatur Luftfuktighet

32°F ~ 104°F(0°C ~ 40°C) 10% ~ 80%%, fri från kondensering

-4°F ~113°F (-20°C ~ 45°C) 5% ~ 95%, fri från kondensering

Plug & Play kompatibiliteten

Monitorn kan installeras på alla Plug & Play-kompatibla system. Växelverkan mellan monitor-och datorsystemet erbjuder de bästa arbetsvillkoren och monitorinställningarna. I de flesta fall sker monitorinstallationen automatiskt, om inte användaren vill välja alternativa inställningar.

Obs: Design och tekniska detaljer kan komma att ändras utan förvarning.

Allmänt

Strömspararen

Förinställningar på monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Strömspararen

Denna monitor har ett inbyggt strömhanteringssystem som kallas PowerSaver. Detta system sparar energi genom att koppla över monitorn i ett lågenerrgi läge när den inte använts under en viss tidsperiod. Monitorn återvänder automatiskt till normalt arbete när man flyttar på datormusen eller trycker ner någon tangent på tangentbordet. För att spara energi, stäng av monitorn när den inte behövs, eller när ni går ifrån den längre stunder. Strömspararsystemet fungerar med ett VESA DPMS-kompatibelt videokort som installeras i Er dator. Använd en mjukvarurutin som finns i Er dator för att installera detta.

Tillstånd Normalt arbete

Strömsparartillstånd

EPA/ENERGY 2000

Strömindikatorn Grönt ljus Grönt blinkande ljus

Energikonsumtion

110W(nominellt)

120W(maximalt)

Mindre än 3 W

Denna monitor uppfyller kraven enligt EPA E

NERGY STAR

® samt ENERGY 2000, när den används tillsammans med en dator utrustad med VESA DPMS-funktion. Som partner i E

NERGY STAR

produkt motsvarar E

®-programmet har SAMSUNG fastställt att denna

NERGY STAR

®-programmets riktlinjer för energiutbyte.

Allmänt

Strömspararen

Förinställningar på monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Förinställningar på monitorn

Om signalen som överförs från datorn är densamma som följande förinställningar, kommer skärmen att anpassas automatiskt. Men om signalen är annorlunda, kan skärmen bli tom medan lysdioden som visar eltillförseln fortfarande lyser. Läs i handboken till videokortet och justera bildskärmen enligt följande:

Tabell 1. Förinställningar på monitorn

Display Mode

IBM, 640 x 480 31,469 59,940 25,175 -/-

Horisontalfrekvens

(kHz)

Vertikalfrekvens

(Hz)

PixelClock

(MHz)

polaritet

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 43,269 85,008 36,000 -/-

VESA, 800 x 600 53,674 85,061 56,250 +/+

VESA, 1024 x 768 68,677 84,997 94,500 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1280 x 1024 91,146 85,024 157,50 +/+

VESA, 1600 x 1200 106,250 85,000 229,50 +/+

Horisontalfrekvens

Den tid det tar att avläsa en linje som binder ihop högerkanten med vänsterkanten på bildskärmen vågrätt kallas horisontalcykel och horisontalcykelns omvända tal kallas horisontal frekvens. Måttenhet: kHz.

Vertikalfrekvens

I likhet med ett lysrör måste bildskärmen repetera samma bild många gånger i sekunden för att visa en bild för användaren. Frekvensen hos denna upprepning kallas vertikalfrekvens eller svepfrekvens (refresh rate). Måttenhet: Hz.

(H/V)

Allmänt

Strömspararen Förinställningar på

monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Allmänt

Allmänt

Modellnamn SyncMaster 757NF

Bildrör

Typ 17 tum (43cm) Naturlig plan (40,6cm bildfält)

Sidsättningsvinkel 90 °

Punkthöjd (Dot pitch) 0,25mm (Öppningsgaller)

Skärmtyp Aluminiumbehandlad, fosforpunkttrio i tre färger med svart matris

Skuggmask av invar motverkar kupeffekt. Flerlagrig, täckt med antistatmedel.

Maximal upplösning utan flimmer

1600 punkter, 1200 rader @ 76 Hz flimmerfri bild

Aktiv display

Horisontellt 312 ± 4 mm

Vertikalt 234 ± 4 mm

Synk

Horisontell 30 ~ 96 kHz

Vertikal 50 ~ 160 Hz

In-signaldefinition

Videosignal RGB Analog 0,7 Vpp positiv vid 75 ohm

Synksignal Separat H/V synk, sammansatt, TTL jämn, positiv eller negativ

Synk på Grön (BNC alternativ)

Färg er på displayen

Obegränsade

Pixelklockans max tal

250 MHz

Nätanslutning

90 ~ 264VAC rms, 60/50 Hz ± 3Hz

Energiåtgång

100W (max), 90W (nom.)

Dimensioner (bredd x djup x höjd)

415 X 438 X 448 (med enkel fot)

Vikt

19,7 kg

Miljöfaktorer

Temperatur Luftfuktighet

32°F ~ 104°F(0°C ~ 40°C) 10% ~ 80%%, fri från kondensering

-4°F ~113°F (-20°C ~ 45°C) 5% ~ 95%, fri från kondensering

Plug & Play kompatibiliteten

Monitorn kan installeras på alla Plug & Play-kompatibla system. Växelverkan mellan monitor-och datorsystemet erbjuder de bästa arbetsvillkoren och monitorinställningarna. I de flesta fall sker monitorinstallationen automatiskt, om inte användaren vill välja alternativa inställningar.

Obs: Design och tekniska detaljer kan komma att ändras utan förvarning.

Allmänt

Strömspararen

Förinställningar på monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Strömspararen

Denna monitor har ett inbyggt strömhanteringssystem som kallas PowerSaver. Detta system sparar energi genom att koppla över monitorn i ett lågenerrgi läge när den inte använts under en viss tidsperiod. Monitorn återvänder automatiskt till normalt arbete när man flyttar på datormusen eller trycker ner någon tangent på tangentbordet. För att spara energi, stäng av monitorn när den inte behövs, eller när ni går ifrån den längre stunder. Strömspararsystemet fungerar med ett VESA DPMS-kompatibelt videokort som installeras i Er dator. Använd en mjukvarurutin som finns i Er dator för att installera detta.

Tillstånd Normalt arbete

Strömsparartillstånd

EPA/ENERGY 2000

Strömindikatorn Grönt ljus Grönt blinkande ljus

Energikonsumtion

90W(nominellt)

100W(maximalt)

Mindre än 3 W

Denna monitor uppfyller kraven enligt EPA E

NERGY STAR

® samt ENERGY 2000, när den används tillsammans med en dator utrustad med VESA DPMS-funktion. Som partner i E

NERGY STAR

produkt motsvarar E

®-programmet har SAMSUNG fastställt att denna

NERGY STAR

®-programmets riktlinjer för energiutbyte.

Allmänt

Strömspararen

Förinställningar på monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Förinställningar på monitorn

Om signalen som överförs från datorn är densamma som följande förinställningar, kommer skärmen att anpassas automatiskt. Men om signalen är annorlunda, kan skärmen bli tom medan lysdioden som visar eltillförseln fortfarande lyser. Läs i handboken till videokortet och justera bildskärmen enligt följande:

Tabell 1. Förinställningar på monitorn

Display Mode

IBM, 640 x 480 31,469 59,940 25,175 -/-

Horisontalfrekvens

(kHz)

Vertikalfrekvens

(Hz)

PixelClock

(MHz)

polaritet

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 43,269 85,008 36,000 -/-

VESA, 800 x 600 53,674 85,061 56,250 +/+

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1024 x 768 68,677 84,997 94,500 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1280 x 1024 91,146 85,024 157,50 +/+

Horisontalfrekvens

Den tid det tar att avläsa en linje som binder ihop högerkanten med vänsterkanten på bildskärmen vågrätt kallas horisontalcykel och horisontalcykelns omvända tal kallas horisontal frekvens. Måttenhet: kHz.

Vertikalfrekvens

I likhet med ett lysrör måste bildskärmen repetera samma bild många gånger i sekunden för att visa en bild för användaren. Frekvensen hos denna upprepning kallas vertikalfrekvens eller svepfrekvens (refresh rate). Måttenhet: Hz.

(H/V)

Allmänt

Strömspararen Förinställningar på

monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Allmänt

Allmänt

Modellnamn SyncMaster 700NF

Bildrör

Typ 17 tum (43cm) Naturlig plan (40.6cm bildfält)

Sidsättningsvinkel 90 °

Punkthöjd (Dot pitch) 0,25mm (Öppningsgaller)

Skärmtyp Aluminiumbehandlad, fosforpunkttrio i tre färger med svart matris

Skuggmask av invar motverkar kupeffekt. Flerlagrig, täckt med antistatmedel.

Maximal upplösning utan flimmer

1600 punkter, 1200 rader @ 76 Hz flimmerfri bild

Aktiv display

Horisontellt 312 ± 4 mm

Vertikalt 234 ± 4 mm

Synk

Horisontell 30 ~ 96 kHz

Vertikal 50 ~ 160 Hz

In-signaldefinition

Videosignal RGB Analog 0,7 Vpp positiv vid 75 ohm

Synksignal Separat H/V synk, sammansatt, TTL jämn, positiv eller negativ

Synk på Grön (BNC alternativ)

Färg er på displayen

Obegränsade

Pixelklockans max tal

250 MHz

Nätanslutning

90 ~ 264VAC rms, 60/50 Hz ± 3Hz

Energiåtgång

100W (max), 90W (nom.)

Dimensioner (bredd x djup x höjd)

415 X 438 X 448 (med enkel fot)

Vikt

19,7 kg

Miljöfaktorer

Temperatur Luftfuktighet

32°F ~ 104°F(0°C ~ 40°C) 10% ~ 80%%, fri från kondensering

-4°F ~113°F (-20°C ~ 45°C) 5% ~ 95%, fri från kondensering

Plug & Play kompatibiliteten

Monitorn kan installeras på alla Plug & Play-kompatibla system. Växelverkan mellan monitor-och datorsystemet erbjuder de bästa arbetsvillkoren och monitorinställningarna. I de flesta fall sker monitorinstallationen automatiskt, om inte användaren vill välja alternativa inställningar.

Obs: Design och tekniska detaljer kan komma att ändras utan förvarning.

Allmänt

Strömspararen

Förinställningar på monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Strömspararen

Denna monitor har ett inbyggt strömhanteringssystem som kallas PowerSaver. Detta system sparar energi genom att koppla över monitorn i ett lågenerrgi läge när den inte använts under en viss tidsperiod. Monitorn återvänder automatiskt till normalt arbete när man flyttar på datormusen eller trycker ner någon tangent på tangentbordet. För att spara energi, stäng av monitorn när den inte behövs, eller när ni går ifrån den längre stunder. Strömspararsystemet fungerar med ett VESA DPMS-kompatibelt videokort som installeras i Er dator. Använd en mjukvarurutin som finns i Er dator för att installera detta.

Tillstånd Normalt arbete

Strömsparartillstånd

EPA/ENERGY 2000

Strömindikatorn Grönt ljus Grönt blinkande ljus

Energikonsumtion

90W (nominellt)

100W(maximalt)

Mindre än 3 W

Denna monitor uppfyller kraven enligt EPA E

NERGY STAR

® samt ENERGY 2000, när den används tillsammans med en dator utrustad med VESA DPMS-funktion. Som partner i E

NERGY STAR

produkt motsvarar E

®-programmet har SAMSUNG fastställt att denna

NERGY STAR

®-programmets riktlinjer för energiutbyte.

Allmänt

Strömspararen

Förinställningar på monitorn

Svenska > Huvudsidan > Tekniska upplysningar > Förinställningar på monitorn

Om signalen som överförs från datorn är densamma som följande förinställningar, kommer skärmen att anpassas automatiskt. Men om signalen är annorlunda, kan skärmen bli tom medan lysdioden som visar eltillförseln fortfarande lyser. Läs i handboken till videokortet och justera bildskärmen enligt följande:

Tabell 1. Förinställningar på monitorn

Display Mode

IBM, 640 x 480 31,469 59,940 25,175 -/-

Horisontalfrekvens

(kHz)

Vertikalfrekvens

(Hz)

PixelClock

(MHz)

polaritet

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 43,269 85,008 36,000 -/-

VESA, 800 x 600 53,674 85,061 56,250 +/+

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1024 x 768 68,677 84,997 94,500 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1280 x 1024 91,146 85,024 157,50 +/+

Horisontalfrekvens

Den tid det tar att avläsa en linje som binder ihop högerkanten med vänsterkanten på bildskärmen vågrätt kallas horisontalcykel och horisontalcykelns omvända tal kallas horisontal frekvens. Måttenhet: kHz.

Vertikalfrekvens

I likhet med ett lysrör måste bildskärmen repetera samma bild många gånger i sekunden för att visa en bild för användaren. Frekvensen hos denna upprepning kallas vertikalfrekvens eller svepfrekvens (refresh rate). Måttenhet: Hz.

(H/V)

Service

p

Ordlista

Föreskrifter

Natual Color

MouScreen™ Företagsuppgifter och copyright

Svenska > Huvudsidan > Information > Service

U.S.A. :

Samsung Computer Products Customer Service 400 Valley Road, Suite 201, Mt. Arlington, NJ 07856 Tel. : (973)601-6000, 1-800-SAMSUNG (1-800-726-7864) Fax. : (973)601-6001

http://www.samsungusa.com/monitor/

BRAZIL :

Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc. 7037 Financial Drive Mississauga, Ontario L5N 6R3 Tel. : 1-800-SAMSUNG (1-800-726-7864) Fax. : (905) 542-1199

http://www.samsung.ca/

COLOMBIA :

Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : soporte@samsung-latin.com

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

http://www.samsung-latin.com/

PERU

Servicio Integral Samsung Av.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

GERMANY :

TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732 * DM 0,24/MIN.

http://www.samsung.de/

AUSTRALIA :

Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603

http://www.samsung.com.au/

ITALY :

Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50

htt

://samsung.es/

pg

United Kingdom :

Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

THAILAND :

HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

HUNGARY :

Samsung Electronics Magyar Rt. 1039, Budapest, Lehel u. 15-17. Tel: 36 1 453 1100 Fax: 36 1 453 1101

http://www.samsung.hu/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38

http://www.samsungservices.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A. Rua Mário Dioniso, N

o

2 - 1° Drt. 2795-140 LINDA-A-VELHA Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120

http://www.samsung.pt/

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/ Netherlands : 0800-2295214, http://www.samsung.nl/

CHILE :

SONDA S.A.

Teatinos 550, Santiago Centro, Santiago, Chile

Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211

http://www.sonda.com/ http://www.samsung.cl/

MEXICO :

Samsung Electronics Mexico S.A. de C.V. Saturno 44 Col. Nueva Industrial Vallejo Del. Gustavo A. Madero C.P. 07700 Mexico D.F. Tel. 01 57 47 51 00 Fax. 01 57 47 52 02 RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO DEL. GUSTAVO A. MADERO C.P. 07700 MEXICO D.F. TEL. 5747-5100 RFC: SEM950215S98

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG. 7 SOON-WHA-DONG CHUNG-KU, C.P.O BOX 2775, 1144 SEOUL, KOREA

Service

Ordlista

Föreskrifter

Natural Color

MouScreen™ Företagsuppgifter och copyright

Svenska > Huvudsidan > Information > Ordlista

Dot Pitch

Bilden på en monitor är sammansatt av röda, gröna och blå punkter (dots). Ju tätare dessa är, desto högre är upplösningen. Avståndet mellan två punkter av samma färg kallas 'dot pitch' och mäts i mm.

Vertikalfrekvens

Skärmen måste ritas om flera gånger i sekunden för att skapa och visa en bild för användaren. Frekvensen per sekund av denna repetition kallas vertikalfrekvens eller 'refresh rate'. Måttenhet: Hz

Exempel: Om samma ljus upprepas 60 gånger i sekunden, anses detta som 60 Hz. I detta fall

kan man se att skärmen flimrar. För att undvika detta problem, har apparaten en flimmerfri arbetsfunktion genom att använda en vertikalfrekvens över 70 Hz.

Horisontalfrekvens

Den tid det tar att avläsa en rad som binder ihop bildskärmens höger- och vänsterkant vågrätt kallas horisontalcykel. Dess omvända tal kallas horisontalfrekvens. Måttenhet: kHz.

Interlace (radsprång) och non-interlace (radavläsning)

Att visa de vågräta linjerna på skärmen uppifrån och ned i tur och ordning kallas radavläsning (eng. non-interlace), medan metoden att visa först udda och sedan jämna linjer i tur och ordning kallas radsprång (eng. interlace). Non-interlacemetoden används i de flesta monitorer för att säkerställa en klar och tydlig bild. Interlace är samma metod som används i TV-apparater.

Plug & Play

Detta är en funktion som ger den högsta kvalitén på bildrutan för användaren, genom att den tillåter datorn och monitorn att utbyta information automatiskt. Denna monitor följer den internationella standarden VESA DDC för Plug & Play-funktionen.

Upplösning

Antalet vågräta och lodräta punkter som används för att sätta samman bilden på skärmen kallas "upplösning". Detta antal visar hur exakt bilden återges. En hög upplösning är bra för att utföra många uppgifter på samma gång, eftersom mera bildinformation kan visas på skärmen.

Exempel: Om upplösningen är 1024 x 768, betyder det att skärmen består av 1024 vågräta

punkter (horisontell upplösning) och 768 lodräta linjer (vertikal upplösning).

Highlight Zone

Highlight-zonen ger tydliga bilder på tv, videokonferenssystem eller fotografier genom att framhäva ett visst område på bildskärmen.

MouScreen™ S/W

MouScreen är ett mjukvaruprogram som styr monitorns tillstånd via USB-kommunikation. Man använder mus för att styra alla funktioner. Ni kan välja enstaka poster eller delfunktioner genom att klicka på den vänstra musknappen.

USB(Universal Serial Bus)

USB (Universal Serial Bus) är en kontakt för koppling av kringutrustning till datorer och utformad för Microsoft Plug and Play.

Svenska > Huvudsidan > Information > Föreskrifter

Service

Ordlista

Föreskrifter

Natural Color

MouScreen™ Företagsuppgifter och copyright

FCC Information European Notice (Europe only)

TCO'95-Ecological requirements for personal computers (TCO applied model only) TCO'99-Ecological requirements for personal computers (TCO applied model only)

IC Compliance Notice

|

PCT Notice

|

MPR II Compliance

|

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following warning:

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television receptions, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

z

Reorient or relocate the receiving antenna.

z

Increase the separation between the equipment and receiver.

z

Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

z

Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. If necessary, consult your dealer or an experienced radio/television technician for additional suggestions. You may find the booklet called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared by the Federal Communications Commission. It is available from the U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Declaration of conformity for products Marked with FCC Logo

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 85 West Tasman Drive San Jose, CA 95134 USA Tel) 408-544-5124 Fax) 408-544-5191 Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be suitable for connection to any UL Listed personal computer with similar configuration. Before making the connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor and that the ampere rating of the computer convenience outlet is equal to or exceeds the monitor voltage rating. For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 515P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont ICES-003 sur les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice (Europe only)

Products with the CE Marking comply with both the EMC Directive (89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Norms:

z

EN55022:1998 - Radio Frequency Interference

z

EN55024:1998 - Electromagnetic Immunity

z

EN61000-3-2:1995+A1+A2 - Power Line Harmonics

z

EN61000-3-3:1995 - Voltage Fluctuations

z

EN60950 - Product Safety.

PCT Notice

TCO'95-Ecological requirements for personal computers (TCO applied model only)

AB general requirements AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and to the further development of environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment.The main problem as far as monitors and other electronic equipment are concerned is that environmentally harmful substances are used both in the products and during their manufacture. Since it has not been possible so far for the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from both the working and natural environment viewpoints. Since all types of conventional electricity generation have a negative effect on the environment (acidic and climateinfluencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since it is often routinely left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental labelling of monitors. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must be adhered to in each country where the company conducts its operations policy. The energy requirements include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the reduction of electric and magnetic fields, along with physical and visual ergonomics and good usability.

TCO Development Unit 1996-11-29 On the page this folder you will find a brief summary of the environmental requirements met by this product. The complere environmental criteria document may be ordered from: TCO Development Unit S-11494 Stockholm Sweden Fax: +46 8 782 92 07 E-mail (Internet):

development@tco.se

Current information regarding TCO'95-approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. These are related to another group of environmental toxins, PCBs, which are suspected to give rise to similar harm, including reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

z

TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning.

z

TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses.

z

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

of cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous system and is toxic in high doses.

z

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million) of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

z

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international environmental and quality labelling labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet):

development@tco.se

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

Environmental requirements Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit. There is however one exception. Mercury is, for the

i

me being, permitted in the back light system of flat panel monitors as today there is no

t commercially available alternative. TCO aims on removing this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Service

Ordlista

Föreskrifter

Natural Color

MouScreen™ Företagsuppgifter och copyright

Svenska > Huvudsidan > Information > Natural Color

Mjukvara för naturlig färg "Natural Color" Software

Ett av de nyaste problemen med att använda en dator är att färgen på bilderna som trycks ut på en skrivare, eller andra bilder som avlästs på en scanner eller via digitalkamera inte är samma som de som visas på monitorn. "Natural Color" är precis rätt lösning på detta problem. Det är ett färghanteringssystem som utvecklats av Samsung Electronics i samarbete med Korea Electronics & Telecommunications Institute (ETRI). Detta system finns enbart till Samsungs monitorer och gör att färgerna på monitorn är desamma som på den tryckta eller avlästa bilden. För ytterligare information, titta på Hjälp (F1) i dataprogrammet.

Installation av "Natural Color"-programmet

Vill Ni installera programmet för hand, så sätt i CD:n som levereras tillsammans med Samsungmonitorn i diskettstationen för CD-ROM, klicka på [Start]-knappen i Windows och välj sedan [Kör]. Skriv D:\color\eng\setup.exe och tryck sedan på <retur>-tangenten. (Om den diskettstation där CD:n sitter inte betecknas som D:\, så skriv in den bokstavsbeteckning som gäller.)

Hur man raderar dataprogrammet "Natural Color"

Välj [Inställning]/[Kontrollpanel] på [Start]-menyn och dubbelklicka sedan på [Lägg till/Radera program]. Välj "Natural Color" från listan och klicka sedan på [Lägg till/Radera]-knappen.

Samsung SYNCMASTER 900NF, SYNCMASTER 959NF User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
