Page 1

SyncMaster 763MB/765MB

Page 2

French > Page Principale > Index

Page Principale Affichage Sur Ecran

Consignes de sécurité Dépannage

Notational List à Vérifier Alimentation Question & Réponse Installation Contrôle du Dispositif d'Autotest Nettoyage Autres

Introduction Spécifications

Déballage Général Façade Modes Pré-établis d'Affichage Arrière PowerSaver Dessous

Installation Information

Connection de Votre Ordinateur Service Installation des Pilotes Vidéo Terme

Automatique Regulatory Manual Natural Color

Installation de la Base Autorité

Page 3

Notational

Alimentation Installation Nettoyage Autres

French > Page Principale > Consignes de sécurité > Notational

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme cons équence des blessures corporelles ou des dommages sur le matériel.

Intérdit

Important a lire et a comprendre dans toutes circonstances.

Ne pas démonter Déconnecter la prise de la sortie du courant.

Ne pas toucher.

Mettez dans un endroit stable pour emp êcher une décharge électrique.

Page 4

Notational

Alimentation

Installation Nettoyage Autres

French > Page Principale > Consignes de sécurité > Alimentation

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez -le pour activer le mode d' écran.

? Si la taille de votre moniteur est petite, ou si la même image est affichée

pendant longtemps, vous pouvez voir des dommages dûs à des substances fluorescentes a l'int érieur du CDT.

Ne pas utiliser une prise endommag ée ou desserrée.

? Ceci peut causer une décharge électrique ou un incendie.

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.

? Ceci peut causer une décharge électrique ou un incendie.

Utilisez seulement une prise ou un adaptateur ad équat.

? Un sol inadapt é peut causer un choc électrique ou un incendie.

Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.

? Oublier de respecter ces consignes peut causer une décharge

électrique ou un incendie.

Déconnecter la prise lors de temp ête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.

? Oublier de respecter ces consignes peut causer une décharge

électrique ou un incendie.

Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

? Ceci peut causer un incendie.

Page 5

Notational Alimentation

Installation

Nettoyage Autres

French > Page Principale > Consignes de sécurité > Installation

Ne pas couvrir les orifices du moniteur.

? Une mauvaise ventilation peut causer une panne ou un incendie.

Mettez votre moniteur dans un endroit peu humide et non poussièreux.

? Un choc électrique ou un incendie peuvent être provoqués à

l'interieur du moniteur.

Ne pas tomber le moniteur en le déplaçant.

? Ceci peut endommager le moniteur ou blesser les utilisateurs.

Placez le moniteur sur une surface plate et stable.

? Le moniteur peut causer des dommages en tombant.

Posez le moniteur avec précaution.

? Il peut être ainsi abîmé ou cassé.

Ne pas placez l' ecran du moniteur face au sol.

? La surface de CDT peut ainsi être abîmée.

Ne pas utiliser le moniteur sans le socle du moniteur.

? Il peut provoquer une panne ou un incendie causé par une

mauvaise ventilation.

? Si le moniteur doit être utilisé sans son support, veuillez -vous

assurer qu`une bonne ventilation sera mise en place.

Page 6

Notational

lectrique ou un incendie.

Alimentation Installation

Nettoyage

Autres

French > Page Principale > Consignes de sécurité > Nettoyage

Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (CRT), essuyez avec un tissu doux légèrement humide.

Ne pas nettoyer l'écran plat avec de l'eau. Utilisez un leger détergent dillué avec de l'eau.

Quelques détergents contiennent une quantit é importante d'alcool qui peuvent abîmer (changer la couleur) ou fendre le boîtier du moniteur. L' ecran CDT est revet û d un antireflet/ antistatique qui peut aussi être abîmé. (changement de couleur).

Diluer le détérgent (proportion de 1:10) avec de l'eau avant utilisation.

Ne pas pulveriser le détergent directement sur le moniteur.

Utiliser le détergent recommandé avec un tissu lisse.

? Vous pouvez ainsi emp écher la couche de CRT d'être abîmée ou

le boitier du moniteur d' être dissous, fendu ou décoloré.

? Vous pouvez acheter le détergent recommandé dans n'importe

quel centre de Service.

Si le connecteur entre la prise et la broche est poussi èreux ou sale, nettoyez le correctement avec un tissu sec.

? Un connecteur sale peut causer une décharge électrique ou un

incendie.

Ne pas poser de verre d'eau, de produits chimiques ou autres petits objets métalliques sur le moniteur.

? Ceci peut causer des dommages, choc é ? Si une substance etrangère s'introduit dans le moniteur,

déconnectez la prise et contactez un centre de service.

Page 7

French > Page Principale > Consignes de sécurité > Autres

vos yeux se reposer pendant 5 minutes.

Ne pas déplacer le couvercle (ou l' arri ère). Les utilisateurs ne sont pas qualifiés pour ce genre d 'opération.

Notational Alimentation Installation Nettoyage

Autres

? Ceci peut causer un choc électrique ou un incendie. ? Demander cette opération à un personnel de service qualifié.

Si votre moniteur ne fonctionne pas normalement,- en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-cidéconnectez-le puis contactez un vendeur ou le service agréé.

? Ceci peut causer une décharge électrique ou un incendie.

Ne placez aucun objet lourd sur le moniteur.

? Ceci peut causer un choc électrique ou un incendie.

Pour chaque heure passer devant le moniteur, vous devriez laisser

? Ceci réduira la fatigue de vos yeux.

Ne pas utiliser ou stocker des substances inflammables près du moniteur.

? Ceci peut causer une explosion ou un incendie.

Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.

? Ceci peut causer une panne, un choc électrique ou un incendie à

cause du câble endommagé.

Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.

? Ceci peut causer une panne, un choc électrique ou un incendie à

cause du câble endommagé.

Page 8

Ne jamais insérer d` objet métallique par l'ouverture du moniteur.

? Ceci peut causer un choc électrique, un incendie ou des

bléssures.

Éloigner le moniteur des substances magnétiques.

? Ceci peut causer une décoloration du moniteur.

Page 9

French > Page Principale > Introduction > Déballage

Unparking

Arrière Façade Dessous

Moniteur et Socle

(Quelques modèles incluent un support joint.)

Vérifiez que les éléments suivants sont inclus

dans le moniteur. S'ils manquent quelques

choses, contactez votre vendeur.

Fil électrique

Socle

Guide d'installation rapide

Carte de Garantie (N'est pas disponible dans toutes les agences)

Guide de l'utilisateur

et CD d'Installation

Page 10

Déballage

SyncMaster 763MB

Façade

Arrière Dessous

French > Page Principale > Introduction > Façade

1. Bouton MagicBright Utilisez ce bouton pour contrôler la luminosit é de l'écran au moyen de la nouvelle fonction MagicBright ou pour afficher le contenu en surbrillance.

2. Bouton de Sortie Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD

3. Boutons d'Ajustement Ces boutons vous permettent de sélectionner et d'ajuster les

éléments du menu.

4. Bouton Menu Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu séléctionné.

5. Indicateur d'Alimentation Indique que le Mode d' économie est en position normale ou Puissance.

6. Bouton d'Alimentation Utiliser ce bouton pour allumer et éteindre le moniteur.

Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions

de l' économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

Page 11

Déballage

SyncMaster 765MB

Façade

Arrière Dessous

French > Page Principale > Introduction > Façade

1. Bouton de Highlight

2. Bouton de Sortie/

MagicBright

3. Boutons d'Ajustement

4. Bouton Menu

5. Indicateur d'Alimentation

6. Bouton d'Alimentation

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de

Note:

l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

La zone Highlight assure des images nettes sur la TV, les systèmes de vidéo conference ou photos en soulignant une certaine zone de l'écran

Utilisez cette fonction pour quitter ou pour activer le menu MagicBright.

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu séléctionné.

Indique que le Mode d'économie est en position normale ou Puissance.

Utiliser ce bouton pour allumer et éteindre le moniteur.

Page 12

Déballage Façade

Arrière

Dessous

French > Page Principale > Introduction > Arrière

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation Brancher le cordon électrique à la prise d 'alimentation au dos de

votre moniteur.

2. Câble vidéo Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (carte vidéo ou carte graphique)

Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du

câble.

Page 13

Unparking Façade Arrière

Dessous

French > Page Principale > Introduction > Dessous

1. Câble vidéo Connectez l'extrémité du câble vidéo au port vidéo de votre

ordinateur.(carte vidéo ou carte graphique)

2. Port d'alimentation Connectez le câble électrique au port qui se situe au dos de

votre moniteur.

3. La base Inclinable/Pivotante Vous pouvez séparer la base de votre ordinateur.

Page 14

Connection de

SyncMaster 763MB

Votre Ordinateur

Installation des Pilotes Vidéo Installation de la Base

French > Page Principale > Installation > Connection de Votre Ordinateur

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.

2. Reliez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (Carte vidéo ou carte graphique)

3. Si vous utilisez un ordinateur Macintosh, connectez le câble à l'adaptateur du Macintosh, et connectez les broches sur l'adaptateur (adaptateur non inclu). Un PC (ordinateur personnel compatible) n'a pas besoin d'adaptateur.

4. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

Page 15

Connection de

SyncMaster 765MB

Votre Ordinateur

Installation des Pilotes Vidéo Installation de la Base

French > Page Principale > Installation > Connection de Votre Ordinateur

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.

2. Pour connecter les câbles signal.

1) Pour connecter à l'ordinateur. (Connectez le câble de signal au port video de votre ordinateur, au tableau video, à la carte video ou carte graphique. )

2) Connectez le câble de USB Connectez le câble de USB au port de USB en arrière de votre moniteur/ordinateur.

4. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

Page 16

French > Page Principale > Installation > Installation des Pilotes Vidéo

Connection de Votre Ordinateur

Installation des Pilotes Vidéo

Installation de la Base

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CDROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropri ées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cidessous.

? Site internet : http://www.samsung-monitor.com/ (Europe, Asia, South America)

http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China)

Windows ME/98/95

1. Insérez CD dans le pilote CO -ROM.

2. Cliquez "Windows ME/98/95 Driver".

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton "OK".

4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

5. L'installation du Pilote Moniteur est terminée.

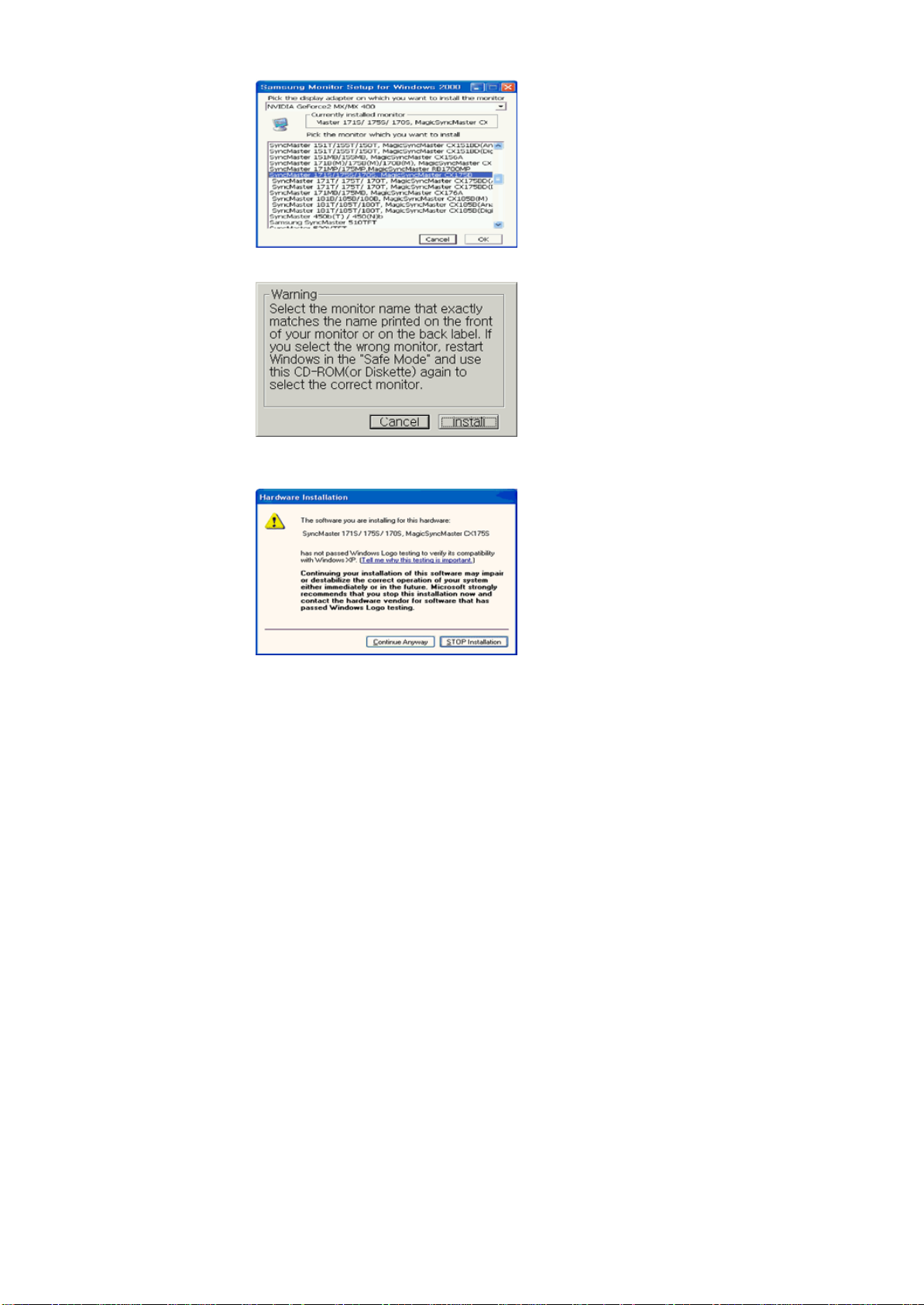

Windows XP/2000

1. Insérez CD dans le pilote CO -ROM.

2. Cliquez "Windows XP/2000 Driver".

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

Page 17

"OK".

4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

5. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute façon". Ensuite cliquez le bouton de "OK".

Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à Samsung Monitor Homepage.

http://www.samsung-monitor.com/

6. L'installation du Pilote Moniteur est terminée.

Page 18

French > Page Principale > Installation > Installation des Pilotes Vidéo

Connection de Votre Ordinateur

Installation des Pilotes Vidéo

Installation de la Base

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CDROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les consignes qui sont appropri ées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cidessous.

? Site internet : http://www.samsung-monitor.com/ (Europe, Asia, South America)

http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China)

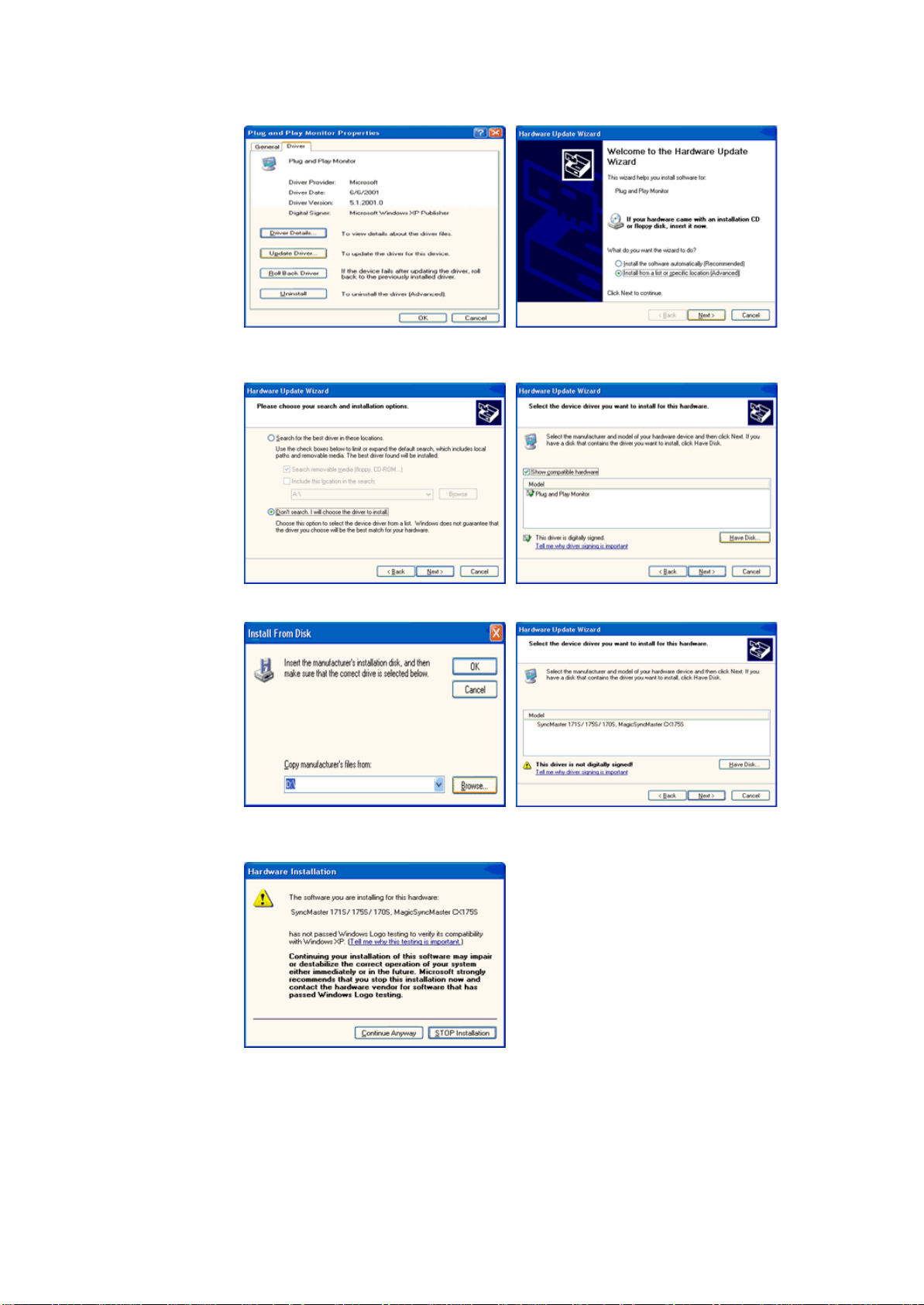

Système d'Opération de Microsoft® Windows® XP

1. Insérez CD dans le pilote CO -ROM.

2. Cliquez "Commencer" - "Panneau de contrôle" et puis cliquez l'icône "Apparence et Thème".

3. Cliquez l'icône "Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé".

4. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote".

Page 19

5. Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant".

6. Choisissez "Ne pas chercher, Je vais…" et cliquez "Suivant". Ensuite, cliquez "Avoir disques".

7. Cliquez le bouton "Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre moniteur dans la liste du model et cliquez le le bouton "Suivant".

8. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute façon". Ensuite cliquez le bouton de "Finir".

Page 20

Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas

votre

system. *Le pilote certifié va être affiché à Samsung Monitor Homepage.

http://www.samsung-monitor.com/

9. Cliquez le bouton "Fin" et puis cliquez le bouton "OK" continuellement.

10. I'installation de moniteur driver est achev ée.

Système d'Opération de Microsoft® Windows® 2000 Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez

ces étapes.

1. Choisissez le bouton "OK" dans la fenêtre d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenêtre de "Fichier Necéssaire".

3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur". Cas1: Si le bouton "Propriété" est inativ é, cela signifie que votre moniteur est

correctement paramétré. Veuillez arrêter l'installation.

Cas2: Si le bouton "Propriété" est inactiv é, cliquez sur le bouton "Propriétés".

Veuillez continuer les étapes suivantes.

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je

puisse choisir un pilote sp écifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

9. Choisissez votre modèle de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le

même bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer" Si vous pouvez observer "Signature Numérique Non Trouv é" cliquez le bouton "Oui". Et

cliquez "Finir et "Fermer".

Page 21

Système d'Opération de Microsoft® Windows® Millennium

crans les messages d'avertissement ou autres choses, et

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle".

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation sp écifique.."et puis cliquez le bouton "Suivant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond à ce que vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la boîte de dialogue "Proprietés d'affichage". (Vous pouvez voir sur autres é puis cliquez l'option appropriée pour votre monituer.)

Système d'Opération de Microsoft® Windows® 98

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle".

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée".

4. Choisissez "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine "Type de Moniteur" et puis cliquez le bouton "Suivant".

6. Choisissez "Afficher la liste de tout les polites.." et puis cliquez le bouton "Suivant".

7. Cliquez le bouton "Avoir Disques" et puis cliquez le bouton "navigateur..".

8. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

9. La boîte de dialogue "Choisir le dispositif" va apparaître. Choisissez "Montrer touts les dispositifs" et puis choisissez le moniteur qui correspond à ce que vous avez branché sur votre ordinateur et cliquez "OK".

10. Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la boîte de dialogue "Proprietés d'affichage".

Système d'Opération de Microsoft® Windows® 95

Déterminez tout d'abord la version de Windows 95 installée sur votre ordinateur en cliquant avec le bouton droit de la souris sur l'icône "Poste de Travail" dans le bureau et en sélectionnant "Propriétés". Le numéro de version est affiché dans l`onglet "Système". Puis, suivez les étapes selon votre version de Windows 95.

Version 4.00.950A

1. Cliquez "Démarrer", "Installation", "Panneau de Contrôle" puis cliquez deux fois sur "Affichage".

2. Dans la fenêtre de "Propriétés d'Affichage", cliquez sur l`onglet "Installation" , puis cliquez sur "Modifier le type d'affichage".

3. Dans la fenêtre "Modifier le Type d'Affichage", cliquez sur "Modifier" puis cliquez sur "Disquette Fournie."

4. Cliquez le bouton "navigateur.." et puis sp écifiez A:\(D:\driver) et cliquez "OK".

5. Dans la fenêtre de "Sélectionner le Pilote", cliquez sur le modèle du moniteur correspondant, puis cliquez sur "OK".

6. Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la

Page 22

boîte de dialogue "

Propriet

s d'affichage

Version 4.00.950B

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois "Affichage".

2. Dans la fenêtre "Propriétés d'Affichage", cliquez sur l`onglet "Installation" puis cliquez sur "Propriétés avancés".

3. Dans la fenêtre "Propriétés d'Affichage", cliquez sur l`onglet "Moniteur" et cliquez "Modifier".

4. Dans la fenêtre "Sélectionner le Pilote", cliquez sur "Disquette Fournie".

5. Cliquez le bouton "navigateur.." et puis sp écifiez A:\(D:\driver) et cliquez "OK".

6. Dans la fenêtre "Sélectionner le pilote", cliquez sur le modèle du moniteur correspondant, puis cliquez sur "OK".

7. Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la boîte de dialogue "Proprietés d'affichage".

Système d'Opération de Microsoft® Windows® NT

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur "Affichage".

2. Dans la fenêtre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis cliquez sur "Tous les modes d'Affichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs", et "Fréquence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remarquez que l' écran fonctionne normalement après avoir cliqué sur "Test". Si l' écran ne fonctionne pas normalement, changez pour un mode différent (baisser la résolution, le nombre de couleur).

Note: S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établis que vous trouverez dans ce guide

Système d'Opération de Linux

Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du systeme.

1. Appuyez sur "Entrer" au premier et au deuxième écran après avoir ex écuté le fichier de "X86Config".

2. Le troisi ème écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez entrer la valeur de la fréquence directement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur de la fréquence directement)

9. Entrez "le nom du modèle de votre moniteur". Cette information ne va pas affécter l'éxecution de X-Window.

10. Vous avez "fini" de paramétré votre ordinateur. "Exécuter" X-Window après avoir installé les autres périphériques.

Page 23

Connection de Votre Ordinateur Installation des Pilotes Vidéo

Installation de la Base

French > Page Principale > Installation > Installation de la Base

Base inclinable-pivotante | Fixer et Enlever la Base

Avec le support int égré, vous pouvez incliner et/ou fare pivoter le moniteur pour trouver l`angle de vue le plus confortable.

Note: La base est détachable.

Page 24

Fixer la Base

1. Placez le moniteur à l'envers sur une surface de travail plate.

2. Alignez les crochets sur la base avec les fentes au bas du moniteur.

3. Pressez la base jusqu' à ce que les crochets soient entièrement engagés dans les fentes.

4. Poussez la base vers l'avant du moniteur jusqu' aux déclics de verrou pour obtenir la position verrouillée. * Ne pas déplier la rupture.

Enlever la Base

5. Glissez puis soulevez pour liberer la base.

6. Poussez la base vers le dos du moniteur et soulevez le pour déplacer la base.

Note: La base ne peut étre alignée avec les fentes du moniteur que sur une seule position.

Page 25

French > Page Principale > Dépannage > List à Vérifier

Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problèmes peuvent être résolus par vous-même. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

List à Vérifier

Question & Réponse Contrôle du Dispositif d'Autotest

Symptôme Liste à Vérifier Solutions

Pas d'image sur l'écran Je ne peux pas allumer le moniteur.

Est-ce que le câble électrique est connecté correctement?

Pouvez - vous observer "

Pas

de Connexion, Vérif. Câble

" sur l'écran?

Vidéo

Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait.

Pouvez-vous voir "

Fréquence video trop

" sur l'écran?

élevée

Vérifiez la Connexion du cable électrique et la prise de courant.

Vérifiez la Connexion du câble vidéo.

Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window95/98/ME/XP/2000) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir

l'Affichage)

Note: Si l'écran de démarrage n'apparait pas, contactez un centre

de service ou votre vendeur.

Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence.

Ajustez la résolution maximale et la fréquence applicable au moniteur.

Je ne peux pas voir l'OSD

L' image de l'écran tremble.

Il n'y a pas d'image à l' écran. Est - ce que l'indicateur d'Alimentation clignote à l'intervalle de 1 seconde?

Avez-vous vérrouillé le menu OSD pour empêcher des changements?

Verifiez la configuration du moniteur pour voir s'il est en Mode Entrecroisé.( Mode Entrecroisé: Fréquence verticale 43Hz, 87Hz(i), etc)

Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de hautetension à l'approximité?

Est-ce que la tension est stable?

Le moniteur est en mode de PowerSaver.

Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image.

Dévérrouillez l`OSD en appuyant sur le bouton Menu pendant plus de 5 secondes.

Le signal de la carte vidéo dépasse la résolution maximale et la fréquence du moniteur.

Éloignez le moniteur des objets créeant d`important champs magnétiques.

L'image de l'écran peut trembler ou vibrer à cause d`une insuffisance de tension à un moment donné de la journée.

L'image de l'écran peut aussi tremblée ou vibrée s'il y a un problème avec la carte vidéo ou avec la carte mère de

l`ordinateur.

Page 26

Symptôme Liste à Vérifier Solutions

L'écran montre des couleurs étranges ou affiche seulement en noir et blanc.

Subitement, l'écran semble déséquilibré.

Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane?

Les couleurs d'écran sont-elles devenues étranges après avoir exécuté un programme ou à cause d`une panne totale entre les applications?

Est- ce que la carte video est placée correctement?

Avez-vous changé la carte vidéo ou le pilote?

Avez - vous ajusté la résolution ou la fréquence pour le moniteur?

L'écran peut être non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant à l'OSD.

Vérifiez la Connexion du câble vidéo.

Assurez-vous que la carte vidéo est entièrement insérée dans la fente.

Redémarrer l'ordinateur.

Installez la carte vidéo en suivant le guide pour la carte vidéo.

Ajustez la Position et la Taille en se référent a l`OSD.

Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir

l'Affichage)

L'écran est hors de focalisation ou l`OSD ne peut pas être ajusté.

LED clignote mais il n'y a pas d'images sur l'écran.

Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en changeant la carte vidéo.

Avez - vous ajusté la résolution ou la fréquence du moniteur?

Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu?

Est-ce que les couleurs de Windows sont installées correctement?

Est-ce que la carte vidéo a été placée correctement?

Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir

l'Affichage)

Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir

l'Affichage.

(La fréquence maximale par résolution peut être differente d'un produit à l'autre.)

Pour Windows 95/98/ME/XP/2000: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l' l'

Installation

Pour Windows 3.1: Ajustez les couleurs de l'écran en utilisant l`utilitaire VGA fourni avec la carte vidéo.

Installez la carte vidéo en se référant au guide d`installation de la carte vidéo.

Affichage

, à

Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé".

Avez-vous installé le pilote du moniteur?

Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut

être supportée.

Installez le pilote du moniteur

selon les Instructions pour l'Installation du Pilote.

Installez le pilote du moniteur

selon les Instructions pour l'Installation du Pilote.

Page 27

érifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre. (Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), v érifiez si l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l' écran est placé à 75Hz ou à 85Hz (Ne pas dépasser 60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis enlever le Pilote d' Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Periphériques", et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video).

Note: Si les problèmes se produisent répétitivement, contactez un centre de service agréé.

Page 28

French > Page Principale > Dépannage > Question & Réponse

Question Réponse

List à Vérifier

Question & Réponse

Contrôle du Dispositif d'Autotest

Comment puis-je changer la fréquence?

La fréquence peut être modifiée par reconfiguration de la carte vidéo.

Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de

Comment puis-je ajuster la résolution?

la carte vidéo pour les details)

Windows 95/98/ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.

Windows 3.1: Changez la résolution et les couleurs en utilisant l`utilitaire VGA fourni avec la carte vidéo.

* Contactez le fabricant de la carte vidéo pour plus de détails.

Comment puis-je installer la fonction Power Saving?

Windows 95/98/ME/XP/2000: Installez la fonction dans le BIOS-SETUP de l'ordinateur ou dans l'économiseur d' écran.(Se référer à Windows/ Guide de l'Ordinateur)

Le moniteur produit certains sons lorsqu'il est mis sous tension.

Comment puis-je nettoyer le boîtier extérieur/ le Tube Cathodique?

Windows 3.1: Installez la fonction en utilisant utilitaire VGA fourni par la carte vidéo.

Ceci est normal puisque le boîtier métallique et les éléctro-aimants sont installés pour bloquer toutes les ondes éléctomagnétiques qui pourraient interagir.

Déconnectez le fil électrique ensuite nettoyez le moniteur avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire.

Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

Page 29

French > Page Principale > Dépannage > Contrôle du Dispositif d'Autotest

Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

List à Vérifier Question &

Réponse

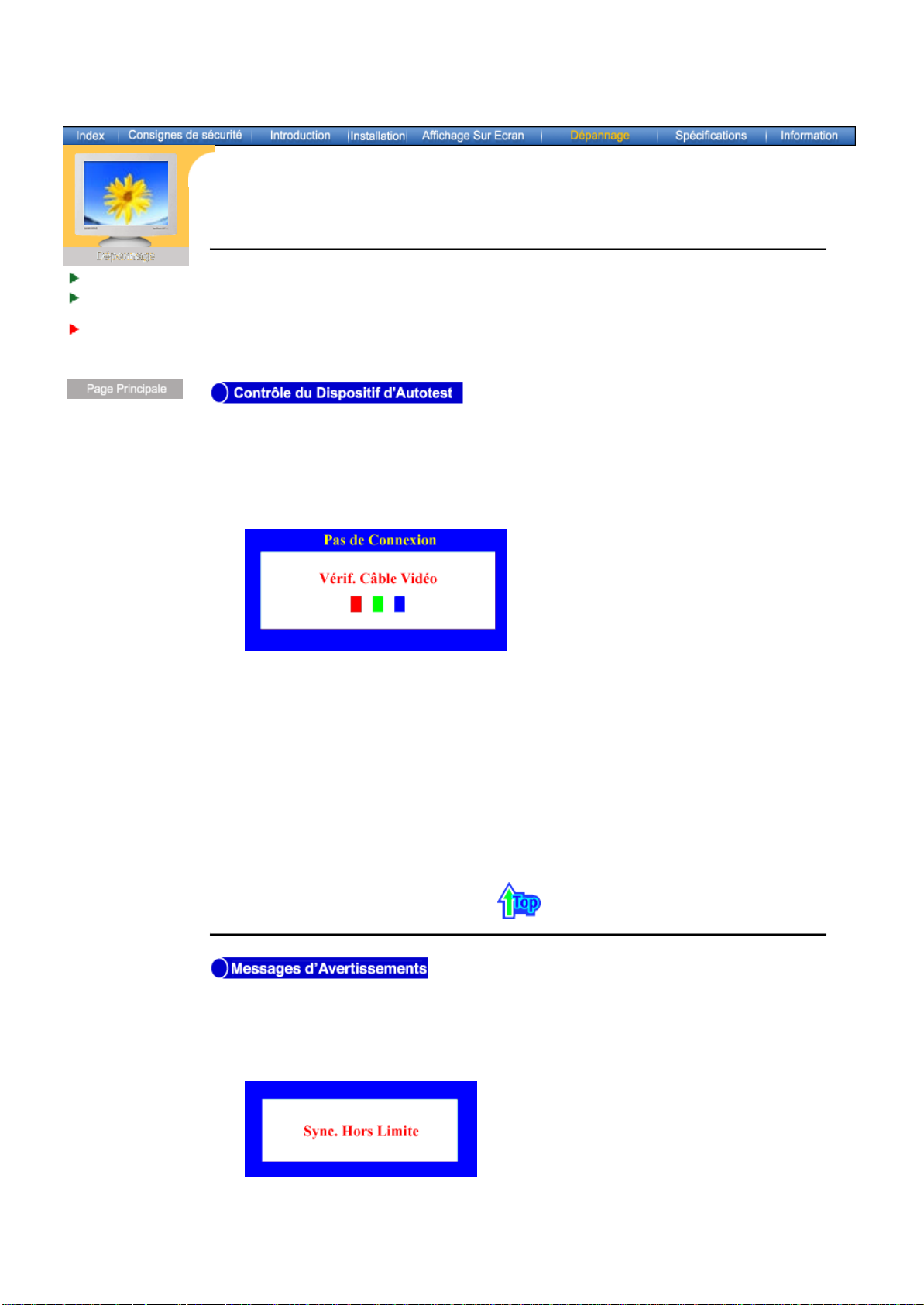

Contrôle du Dispositif d'Autotest

Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, l' écran suivant apparaît.

L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.

Si votre l' écran de moniteur reste vide malgré l'application des procédures précédentes, v érifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

S'il y a des anomalies avec le signal d'entrée,un message apparait sur l' écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

Page 30

La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualit é et sur les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

3. Démagnétiser le moniteur si aucun élément n`a été déplacé de la zone.

? Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il

y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Sync.hors limites, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

? Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l' écran ou le message "Sync, Hors Limite" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

? S'il y a un message sur l' écran ou si l'écran devient blanc, cela signifie que le

moniteur est en état de marche.

? Dans ce cas, contrôlez les problèmes de l'ordinateur.

Page 31

Général

Nom du Modèle SyncMaster 763MB

French > Page Principale > Spécifications > Général

Général

PowerSaver Modes Pré-établis

d'Affichage

Tube Cathodique

Type 17"(43cm) DynaFlat X (40,6cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,20mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire.

Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique.

Résolution Maximale

1280 points, 1024 lignes

Dimension maximale d'affichage

Horizontale 312 ± 4 mm Verticale 234 ± 4 mm

Synchronisation

Horizontale 30 kHz à 70 kHz Verticale 50 Hz à 160 Hz

Définition de signal d'entrée

Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

110 MHz

Alimentation

90 ~ 264VAC rms, 60/50 Hz ± 3Hz

Consommation d'Électricité

72W (Nominal)

Dimensions (LxPxH)

398 x 412 x 400 mm (Avec le supprot)

Poids

16,0 kg

Considérations Environnementales

Température de fonctionnement 32°F~104°F(0°C~ 40°C) Humidité 10%~80% , sans condensation Température de stockage -4°F~113°F(-20°C~45°C) Humidité 5% ~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhai te choi sir une con f igu ratio n différente.

Page 32

REMARQUE

: Le design et les spécifications peuvent changer sans préavis.

Page 33

Général

SyncMaster 763MB

PowerSaver

Modes Pré-établis d'Affichage

French > Page Principale > Spécifications > PowerSaver

Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base con sommation électrique votre moniteur s'il n'a p as été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Indicateur d'alimentation Vert Vert , clignotant

Consommation d'électricité 72W(Nominal) Moins de 2W

Mode Fonctionnement normal

Mode Arrêt EPA/ENERGY

2000

Ce moniteur est conforme aux normes EPA E lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS.

Étant en partenariat avec E répond aux directives de E

NERGY STAR

, SAMSUNG affirme que ce produit

concernant l'économie de l'énergie.

et ENERGY2000

Page 34

Général

SyncMaster 763MB

PowerSaver

Modes Préétablis d'Affichage

French > Page Principale > Spécifications > Modes Pré-établis d'Affichage

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d’affichage

IBM, 640 x 480 31,469 59,940 25,175 -/IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 43,269 85,008 36,000 -/VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 53,674 85,061 56,250 +/+ VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1024 x 768 68,677 84,997 94,500 +/+

Fréquence

Horizontale

(kHz)

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence

Verticale

(Hz)

Fréquence

(MHz)

Polarité de

Synchronisation

(H/V)

Fréquence Verticale

Comme une l ampe fluorescente, l' écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unit é: Hz

Page 35

Général

Nom du Modèle SyncMaster 765MB

French > Page Principale > Spécifications > Général

Général

PowerSaver Modes Pré-établis

d'Affichage

Tube Cathodique

Type 17"(43cm) MagicBright™ (40,6cm affi cha ble) Angle de déflexion 90 ° Distance entre deux points 0,20mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire.

Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique.

Résolution Maximale

1600 points, 1200 lignes

Dimension maximale d'affichage

Horizontale 312 ± 4 mm Verticale 234 ± 4 mm

Synchronisation

Horizontale 30 kHz à 85 kHz Verticale 50 Hz à 160 Hz

Définition de signal d'entrée

Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

185 MHz

Alimentation

90 ~ 264VAC rms, 60/50 Hz ± 3Hz

Consommation d'Électricité

76W (Nominal)

Dimensions (LxPxH)

398 x 412 x 400mm (Avec le supprot)

Poids

16,0 kg

Considérations Environnementales

Fonctionnement Température: 32°F ~ 104°F(0°C ~ 40°C)

Humidité 10%~80% , sans condens ati on

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Humidité 5% ~ 95%, sans condensation

Capacité Plug and Play

Page 36

Général

SyncMaster 765MB

PowerSaver

Modes Pré-établis d'Affichage

French > Page Principale > Spécifications > PowerSaver

Indicateur d'alimentation Vert Vert , clignotant

Consommation d'électricité 76W(Nominal) Moins de 2W

Mode Fonctionnement normal

Mode Arrêt EPA/ENERGY

2000

Ce moniteur est conforme aux normes EPA E lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS.

Étant en partenariat avec E répond aux directives de E

NERGY STAR

, SAMSUNG affirme que ce produit

concernant l'économie de l'énergie.

et ENERGY2000

Page 37

Général

SyncMaster 765MB

PowerSaver

Modes Préétablis d'Affichage

French > Page Principale > Spécifications > Modes Pré-établis d'Affichage

Table 1. Modes Pré-établis d'Affichage

Mode d’affichage

IBM, 640 x 480 31.469 59.940 25.175 -/IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA, 640 x 480 43.269 85.008 36.000 -/VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 800 x 600 53.674 85.061 56.250 +/+ VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1024 x 768 68.677 84.997 94.500 +/+ VESA, 1280 x 1024 79.976 75.025 135.00 +/+

Fréquence

Horizontale

(kHz)

Fréquence Horizontale

Fréquence

Verticale

(Hz)

Fréquence

(MHz)

Polarité de

Synchronisation

(H/V)

Fréquence Verticale

Page 38

Service

Terme Regulatory Natural Color Autorité

French > Page Principale > Information > Service

U.S.A. :

Samsung Computer Products Customer Service 400 Valley Road, Suite 201, Mt. Arlington, NJ 07856 Tel. : (973)601-6000, 1-800-SAMSUNG (1-800-726-7864) Fax. : (973)601-6001

http://www.samsungusa.com/monitor/

BRAZIL :

Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc. 7037 Financial Drive Mississauga, Ontario L5N 6R3 Tel. : 1-800-SAMSUNG (1-800-726-7864) Fax. : (905) 542-1199

http://www.samsung.ca/

COLOMBIA :

Samsung Electronics Colombia Cra 9 No 99A -02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [email protected]

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

http://www.samsung-latin.com/

PERU

Servicio Integral Samsung Av.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

GERMANY :

TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732 * DM 0,24/MIN.

http://www.samsung.de/

AUSTRALIA :

Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603

Page 39

http://www.samsung.com.au/

ITALY :

1039, Budapest, Lehel u. 15

17.

Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

ESPA ÑA :

Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50

http://samsung.es/

United Kingdom :

Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

THAILAND :

HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st -2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB Box 713 S-194 27 UPPLANDS V ÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

HUNGARY :

Samsung Electronics Magyar Rt.

Page 40

1039, Budapest, Lehel u. 15

17.

Tel: 36 1 453 1100 Fax: 36 1 453 1101

http://www.samsung.hu/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38

http://www.samsungservices.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A. Rua M ário Dioniso, No2 - 1° Drt. 2795-140 LINDA -A-VELHA

Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120

http://www.samsung.pt/

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/ Netherlands : 0800-2295214, http://www.samsung.nl/

CHILE :

SONDA S.A. Teatinos 550, Santiago Centro, Santiago, Chile Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211

http://www.sonda.com/ http://www.samsung.cl/

MEXICO :

Samsung Electronics Mexico S.A. de C.V. Saturno 44 Col. Nueva Industrial Vallejo Del. Gustavo A. Madero C.P. 07700 Mexico D.F. Tel. 01 57 47 51 00 Fax. 01 57 47 52 02 RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO DEL. GUSTAVO A. MADERO C.P. 07700 MEXICO D.F. TEL. 5747-5100 RFC: SEM950215S98

EXPORTADO POR:SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG. 7 SOON-WHA-DONG CHUNG -KU, C.P.O BOX 2775, 1144 SEOUL, KOREA

Page 41

Service

Terme

Regulatory Natural Color Autorité

French > Page Principale > Information > Terme

Distance entre deux points

L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre les Deux Points'. Unité: mm

Fréquence Verticale

L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de RafraÎchissement. Unité: Hz

Example: Si le même point lumineux s affiche 60 fois par seconde, il est considéré comme

étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour éviter ce problème, vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure à 70Hz.

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz

Entrecroiser et methode de Non-Entrecroiser

La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision.

Plug & Play

Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play.

Résolution

Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d `images peuvent être affichées sur l'écran.

Example: Si la résolution est de 1024x768, cela signifie que l'écran est constitué de 1024

points horizontaux (resolution horizontale) et de 768 lignes verticales(résolution verticale).

MagicBright™

MagicBright est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matière de luminosité et de clarté deux fois supérieure à celle d'autres moniteurs existants. Cette fonction fournit une luminosité et une résolution d'affichage plus adaptées à la visualisation de texte, d'Internet ou d'animations multimédia pour satisfaire les divers besoins de l'utilisateur. L'utilisateur peut facilement sélectionner l'une des trois options de luminosité et de résolution pré-configurées en appuyant simplement sur l'un des boutons de contrôle de MagicBright qui sont situés à l'avant du moniteur.

Page 42

Service

the equipment off and on, the user is encouraged to try to correct the interference by one or more

prepared by the Federal Communications Commission. It is available from the U.S. Government

Terme

Regulatory

Natural Color Autorité

French > Page Principale > Information > Regulatory

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following warning:

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television receptions, which can be determined by turning

of the following measures:

? Reorient or relocate the receiving antenna. ? Increase the separation between the equipment and receiver. ? Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

? Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. If necessary, consult your dealer or an experienced radio/television technician for additional suggestions. You may find the booklet called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was

Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Declaration of conformity for products Marked with FCC Logo

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 85 West Tasman Drive San Jose, CA 95134 USA Tel) 408-544-5124 Fax) 408-544-5191 Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be suitable for connection to any UL Listed personal computer with similar configuration. Before making the connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor and that the ampere rating of the computer convenience outlet is equal to or exceeds the monitor voltage rating. For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 515P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

Page 43

IC Compliance Notice

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont ICES-003 sur les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice (Europe only)

Products with the CE Marking comply with both the EMC Directive (89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Norms:

EN55022:1998+A1:2000 - Radio Frequency Interference

EN55024:1998 - Electromagnetic Immunity

z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics z EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements AB2 Written Eco-document acompanying the products

Page 44

has provided you with a product developed for professional use. Your purchase has also

used both in the products and during their manufacture. Since it has not been possible so far for

the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially

contributed to reducing the burden on the environment and to the further development of environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment.The main problem as far as monitors and other electronic equipment are concerned is that environmentally harmful substances are

damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from both the working and natural environment viewpoints. Since all types of conventional electricity generation have a negative effect on the environment (acidic and climateinfluencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since it is often routinely left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental labelling of monitors. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must be adhered to in each country where the company conducts its operations policy. The energy requirements include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the reduction of electric and magnetic fields, along with physical and visual ergonomics and good usability.

TCO Development Unit 1996-11-29 On the page this folder you will find a brief summary of the environmental requirements met by this product. The complere environmental criteria document may be ordered from: TCO Development Unit S-11494 Stockholm Sweden Fax: +46 8 782 92 07 E-mail (Internet):

[email protected]

Current information regarding TCO'95-approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. These are related to another group of environmental toxins, PCBs, which are suspected to give rise to similar harm, including reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

? TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Page 45

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you

nervous system and in higher doses, causes lead poisoning.

? TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses.

? TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous system and is toxic in high doses.

? TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

? The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international environmental and quality labelling labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are

Page 46

important from the viewpoints of both the work (internal) and natural (external) environments.

Since all methods of electricity generation have a negative effect on the environment (e.g. acidic

stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of

and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): [email protected]

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

Environmental requirements Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the

skin cancer (malignant melanoma) as a consequence.

Page 47

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the

nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Page 48

Congratulations!

The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO’03 Display requirements:

Ergonomics

• Good visual ergonomics and image quality in order to improve the working environment

for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability.

Energy

• Energy-saving mode after a certain time – beneficial both for the user and the

environment

• Electrical safety

Emissions

• Electromagnetic fields

• Noise emissions

Ecology

• The product must be prepared for recycling and the manufacturer must have a certified

environmental management system such as EMAS or ISO 14 000

• Restrictions on

o chlorinated and brominated flame retardants and polymers o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in cooperation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

Page 49

Service Terme Regulatory

Natural Color

Autorité

French > Page Principale > Information > Natural Color

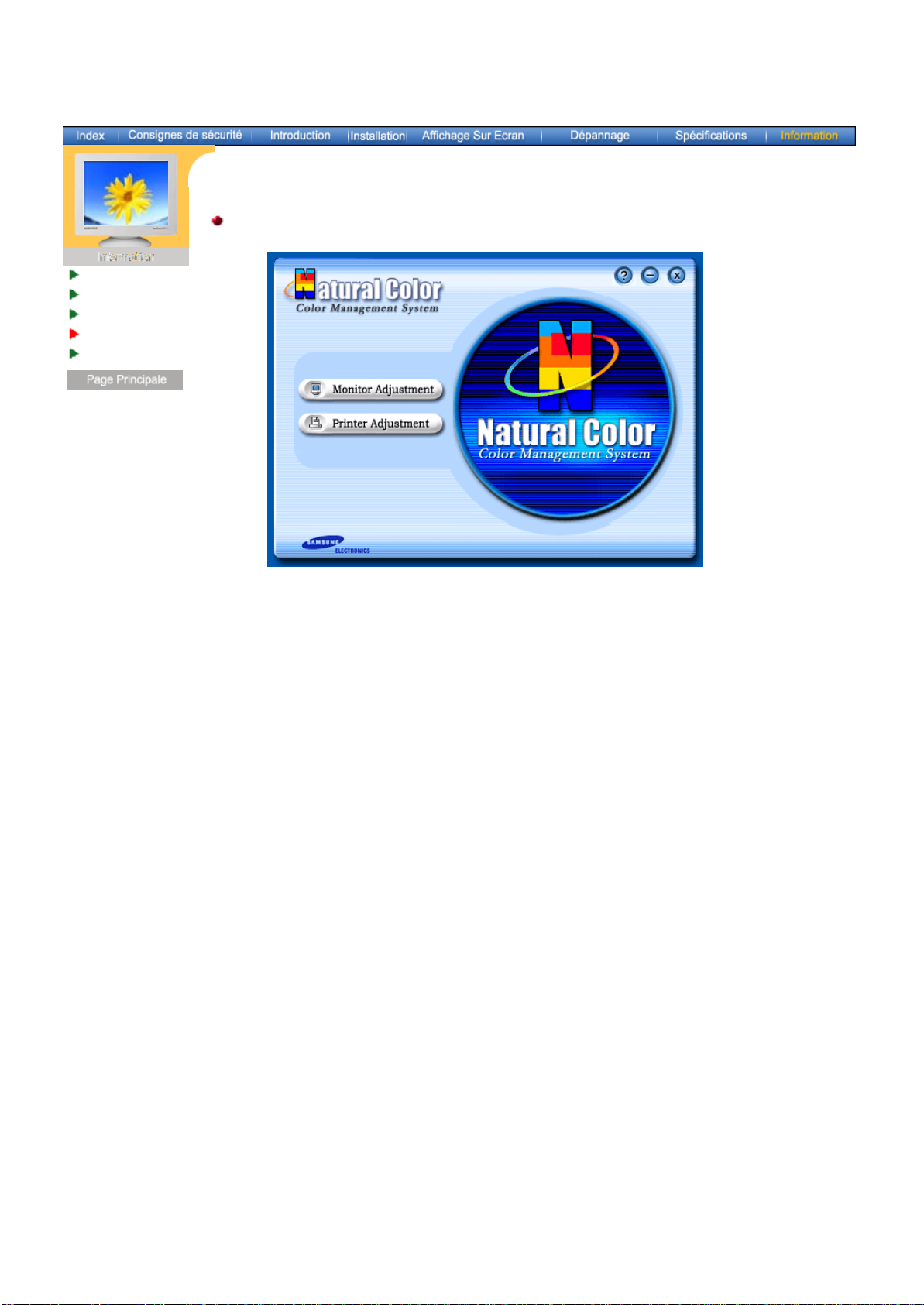

Programme du Logiciel "Couleur naturelle"

L'un des problèmes récents lors de l'utilisation d'un ordinateur est la couleur des images imprim ées par une imprimante ou d'autres images scannées par un scanner ou un appareilphoto digital ne sont pas identiques à celles visibles sur le moniteur. La Couleur Naturelle S/W est la solution ideale pour ce problème. C'est un syst ème de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce syst ème est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les mêmes couleurs que les images du moniteur.

Comment installer le logiciel Couleur Naturelle

Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l' écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CDRom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Ex écuter]. Entrer D : \color\eng\setup.exe et puis appuyer (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable.)

Comment supprimer le programme logiciel de la Couleur Naturelle

Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur[Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]

Page 50

French > Page Principale > Information > Autorit é

Service Terme Regulatory Natural Color

Autorité

Reproduction in any manner whatsoever without the written permission of Samsung Electronics Co., Ltd. is strictly forbidden.

Samsung Electronics Co., Ltd. shall not be liable for errors contained herein or for incidental or consequential damages in connection with the furnishing, performance, or use of this material.

Samsung is the registered trademark of Samsung Electronics Co., Ltd.; Microsoft, Windows and Windows NT are registered trademarks of Microsoft Corporation; VESA, DPMS and DDC are

registered trademarks of Video Electronics Standard Association; the ENERGY STAR name and logo are registered trademarks of the U.S. Environmental Protection Agency (EPA). As an ENERGY STAR Partner, Samsung Electronics Co., Ltd. has determined that this product meets the ENERGY STAR guidelines for energy efficiency. All other product names mentioned herein may be the trademarks or registered trademarks of their respective owners.
