Page 1

SAMTRON 78E/78DF/78BDF/98PDF

Page 2

Hlavní strana Menu OSD (On-Screen Display)

Bezpečnostní pokyny Odstraňování potíží

Použité symboly Kontrolní seznam

Napájení Časté dotazy

Instalace Automatický test (self-test)

Čistění

Další pokyny

Úvod Technické údaje

Obsah balení Všeobecné údaje

Pohled zepředu Předvolené režimy

Pohled zezadu PowerSaver (spořič energie)

Pohled zespodu

Nastavení Informace

Připojení monitoru Servis

Instalace ovladače monitoru Slovníček

Automatická Standardy a nařízení

Manuální Systém Natural Color

Instalace podstavce Autorská práva

Page 3

Použité symboly

Napájení

Instalace Čistění

Další pokyny

Nedodržování pravidel označených tímto symbolem může mít za následek úraz nebo poškození zařízení.

Zákaz

Tento symbol označuje informace, které je třeba v každém případě přečíst a porozumět jim.

Nerozebírat! Odpojte napájecí kabel ze zásuvky.

Nedotýkat se!

Nutnost uzemnění jako prevence zásahu elektrickým proudem

Page 4

Použité symboly

Napájení

Instalace Čistění

Další pokyny

Nepoužíváte-li monitor delší dobu, přepněte počítač do úsporného (spícího) režimu (DPMS). Používáte-li spořič obrazovky, aktivujte jej.

! Máte-li malý monitor nebo je-li zobrazen velmi dlouhou dobu stále stejný

obraz, může dojít k trvalému „vypálení“ obrazu do poškozené vnitřní vrstvy obrazovky.

Nepoužívejte poškozenou nebo uvolněnou zásuvku.

! Hrozí riziko zásahu elektrickým proudem nebo požáru.

Nevytahujte zástrčku uchopením za kabel, ani se nedotýkejte zástrčky vlhkýma rukama.

! Hrozí riziko zásahu elektrickým proudem nebo požáru.

Používejte pouze řádně uzemněnou zásuvku a zástrčku.

! Nesprávné uzemnění může způsobit zásah elektrickým proudem

nebo poškození zařízení.

Kabely příliš neohýbejte, ani na ně nestavte těžké předměty, které by mohly způsobit poškození kabelů.

V opačném případě hrozí riziko zásahu elektrickým proudem nebo

požár.

Odpojte monitor ze zásuvky, pokud jej nebudete dlouhou dobu používat nebo je-li venku bouřka a blýská se.

! V opačném případě hrozí riziko zásahu elektrickým proudem nebo

požár.

Nepřipojujte do jedné zásuvky příliš mnoho produžovacích kabelů.

! Může to způsobit požár.

Page 5

Použité symboly

Napájení

Instalace

Čistění

Další pokyny

Nezakrývejte větrací otvory skříně monitoru.

! Nedostatečné větrání může způsobit poruchu monitoru nebo

požár.

Monitor umístěte v prostředí s nízkou vlhkostí a minimem prachu.

V opačném případě by uvnitř monitoru mohlo dojít ke zkratu nebo

požáru.

Při přemisťování monitoru dejte pozor, ať jej neupustíte.

! Můžete tím způsobit jeho poškození nebo se zranit.

Umístěte monitor na rovnou a stabilní plochu.

! Při svém pádu může monitor někomu způsobit zranění.

Pokládejte monitor opatrně.

! Při neopatrném zacházení jej můžete poškodit nebo zničit.

Nepokládejte monitor na obrazovku.

! Můžete poškodit povrch obrazovky.

Nepoužívejte monitor bez podstavce.

! Mohl by se poškodit nebo způsobit požár v důsledku

nedostatečného větrání. Pokud je nutné monitor používat bez podstavce, proveďte taková

opatření, abyste zajistili jeho dostatečné větrání.

Page 6

Použité symboly

Napájení Instalace

Čistění

Další pokyny

Čistíte-li skříň monitoru nebo obrazovku, používejte mírně navlhčený měkký hadřík.

Nečistěte plochý monitor vodou. Používejte vodou zředěné šetrné čisticí prostředky (saponáty).

(Některé čisticí prostředky obsahují nezanedbatelné množství rozpouštědel na bázi alkoholu a mohou způsobit poškození (změnu barvy) až prasknutí skříně monitoru.Mohou též mít vliv na antireflexní a antistatickou vrstvu obrazovky.)

Před použitím saponátu jej zře

te v poměru 1:10.

Nerozprašujte čisticí prostředek přímo na monitor.

Používejte doporučený čisticí prostředek a měkký hadřík.

! Předejdete tak poškození vrstvou potažené obrazovky nebo skříně

monitoru naleptáním, prasknutím nebo změnou barvy.

! Doporučený čisticí prostředek lze zakoupit ve kterémkoli servisním

středisku Samsung.

Zaprášené a špinavé konektory monitoru vyčistěte suchým hadříkem.

! Špinavý konektor může způsobit zásah elektrickým proudem nebo

požár.

Neodkládejte na monitor nádoby s vodou či chemikáliemi ani drobné kovové předměty.

! Mohou způsobit poškození, zásah elektrickým proudem nebo

požár.

! Pokud se do monitoru dostane nějaká látka, která do něj nepatří,

odpojte monitor ze zásuvky a zavolejte servis.

Page 7

Použité symboly

na 5 minut nechat

Napájení

Instalace Čistění

Další pokyny

Nesnímejte z monitoru jeho skříň ani zadní kryt. Uvnitř nejsou žádné součásti určené pro opravu uživatelem.

Hrozí riziko zásahu elektrickým proudem nebo požáru.

Svěřte opravu kvalifikovaným odborníkům.

Pokud monitor nepracuje normálně, zejména pokud se z jeho nitra ozývaj neobvyklé zvuky nebo je cítit zápach, okamžitě jej odpojte ze zásuvky a

zavolejte autorizovaného prodejce nebo servis.

Hrozí riziko zásahu elektrickým proudem nebo požáru.

Nepokládejte na monitor žádné těžké předměty.

Hrozí riziko zásahu elektrickým proudem nebo požáru.

Po každé hodině práce s monitorem byste měli alespoň své oči odpočinout.

Vyhnete se tím jejich únavě.

Neumísťujte do blízkosti monitoru žádné hořlavé předměty.

Může to způsobit výbuch nebo požár.

Nikdy nezkoušejte posunovat monitor táhnutím za napájecí kabel nebo video kabel.

Může to způsobit přetržení kabelu, zásah elektrickým proudem nebo požár v důsledku poškození kabelu.

Neotáčejte monitorem doprava nebo doleva táhnutím za napájecí kabel nebo video kabel.

Může to způsobit přetržení kabelu, zásah elektrickým proudem nebo požár v důsledku poškození kabelu.

Nikdy nevkládejte do otvorů monitoru žádné kovové předměty.

Může to způsobit zásah elektrickým proudem, požár nebo úraz.

Udržujte monitor mimo dosah jakýchkoli zdrojů magnetického pole.

V opačném případě může dojít k barevným a tvarovým deformacím obrazu.

Page 8

Obsah balení

Pohled zepředu

Pohled zezadu Pohled zespodu

Monitor s podstavcem

Napájecí kabel

Podstavec

Průvodce rychlým nastavením

(Některé modely mají podstavec přimontován. )

Přesvědčte se, zda jsou k monitoru přiloženy níže

uvedené součásti. Pokud nějaká součást chybí,

kontaktujte svého prodejce

Pro multimediální model (volitelné)

Multimediální stojan reproduktoru

Záruční list (karta)

(Není k dispozici ve všech zemích.)

Příručka uživatele a

instalační disk CD-ROM s ovladači

Zvukový kabel

DC Power Cord (volitelné)

Průvodce rychlým nastavením

Page 9

Obsah balení

Pohled zepředu

Pohled zezadu Pohled zespodu

1. Tlačítko Menu

2. Tlačítka pro nastavení

3. Tlačítko Enter

4. Vypínač napájení

5. Kontrolka napájení

Poznámka:

V části

PowerSaver této příručky naleznete další informace o funkcích pro úsporu energie.

Nepoužíváte-li monitor nebo necháváte-li jej po delší dobu bez dozoru, vypněte jej.

Používá se pro vstup do obrazovky menu (MENU) nebo ukončení práce v menu. Tato tlačítka slouží k výběru a nastavení položek menu. Používá se pro výběr menu OSD. Tento vypínač se používá pro zapnutí a vypnutí monitoru. Tato kontrolka během normálního provozu zeleně svítí a jednou zeleně zabliká,

když monitor ukládá nastavení do paměti.

Page 10

Obsah balení

Pohled zepředu

Pohled zezadu

Pohled zespodu

1. Zásuvka pro napájení

2. Propojovací video kabel

(Zadní strana různých výrobků se může lišit.)

Připojte napájecí kabel monitoru do napájecí zásuvky na zadní straně monitoru. Připojte propojovací kabel k video portu počítače (k video kartě, video adaptéru

nebo grafické kartě).

Page 11

Obsah balení

Pohled zepředu

Pohled zezadu

Pohled zespodu

1. Propojovací video kabel

2. Zásuvka pro napájení

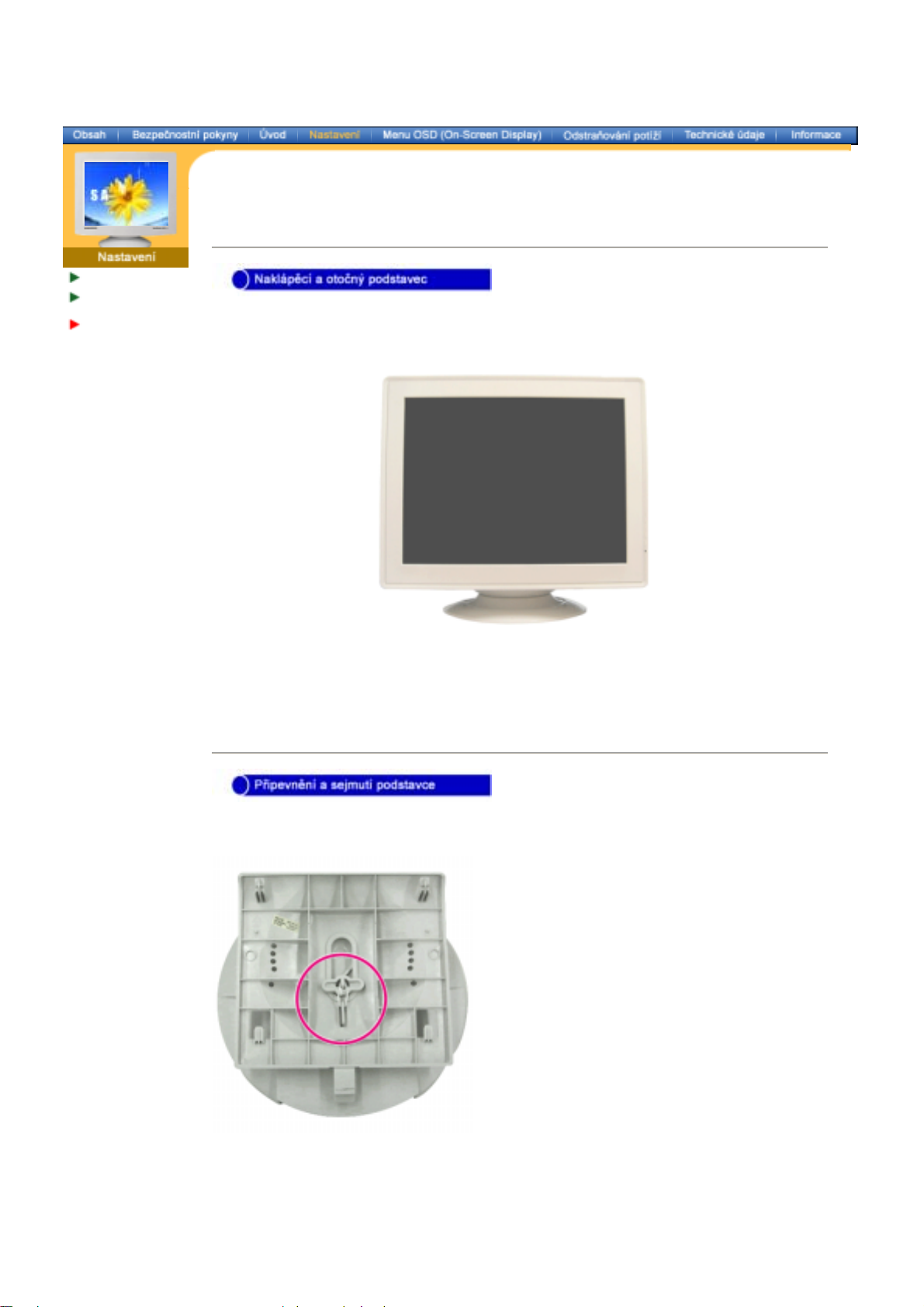

3. Otočný a naklápěcí podstavec

Připojte propojovací kabel k video portu počítače (k video kartě, video adaptéru nebo grafické kartě).

Připojte napájecí kabel monitoru do napájecí zásuvky na zadní straně monitoru.

Odstavec lze od monitoru odejmout.

Page 12

Připojení monitoru

Instalace ovladače monitoru

Instalace podstavce

1. Připojte napájecí kabel monitoru do napájecí zásuvky na zadní straně monitoru. Druhý konec napájecího kabelu zasuňte do nejbližší elektrické zásuvky.

2. Připojte propojovací kabel k video portu počítače (k video kartě, video adaptéru nebo grafické kartě).

3. Používáte-li počítač typu Macintosh, připojte propojovací video kabel k adaptéru Macintosh a nastavte jeho piny (adaptér není součástí dodávky). Pro počítač typu IBM PC žádný adaptér není třeba.

4. Zapněte počítač a monitor. Objeví-li se na obrazovce monitoru obraz, instalace je hotova.

Page 13

Připojení monitoru

Instalace ovladače monitoru

Instalace podstavce

Jste-li vyzvání operačním systémem k instalaci ovladače monitoru, vložte do jednotky CD-ROM disk CD, který je součástí dodávky monitoru. Proces instalace ovladače se pro různé operační systémy liší. Postupujte tedy podle pokynů pro operační systém, který používáte.

Připravte si volnou disketu nebo určitou část místa na disku a stáhněte soubor ovladače z jedné z níže uvedených webových stránek.

Webové stránky: http://www.samtron.com/

Windows ME

1. Vložte disk CD do jednotky CD-ROM.

2. Klepněte na

"Ovladač systému Windows ME (Windows ME Driver)"

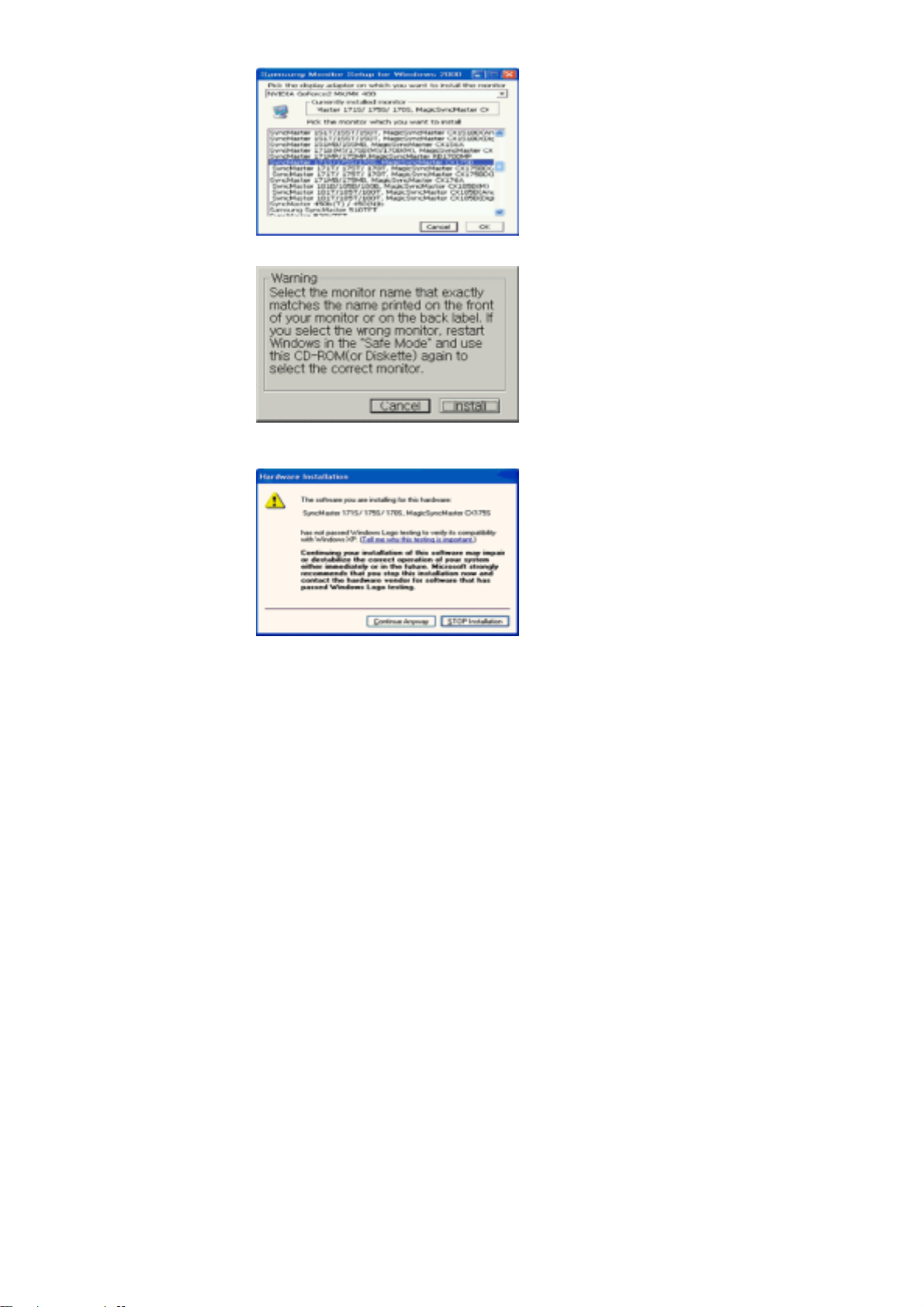

3. Ze seznamu vyberte model monitoru a potom klepněte na tlačítko

"OK"

4. V okně "

Upozornění (Warning)

" klepněte na tlačítko "

Nainstalovat (Install)

5. Instalace ovladače monitoru je hotova.

Windows XP/2000

1. Vložte disk CD do jednotky CD-ROM.

2. Klepněte na

"Ovladač systému Windows XP/2000 (Windows XP/2000 Driver)"

3. Ze seznamu vyberte model monitoru a potom klepněte na tlačítko

"OK"

Page 14

4. V okně "

Upozornění (Warning)

" klepněte na tlačítko "

Nainstalovat (Install)

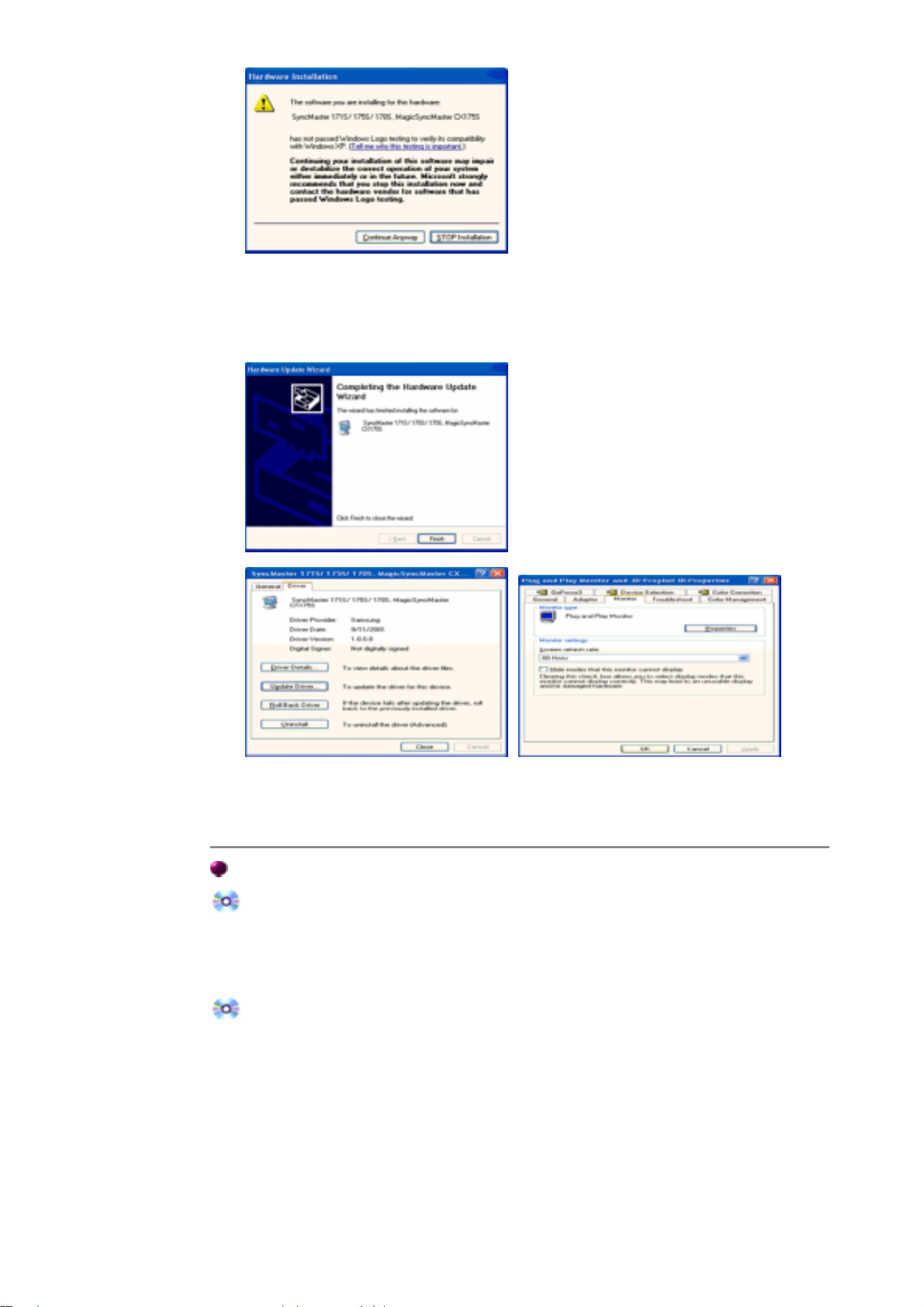

5. Pokud je zobrazeno následující okno

klepněte na tlačítko

Tento ovladač monitoru je certifikován, proto je označen logem MS a proto nemůže poškodit operační systém. Certifikovaný ovladač bude k dispozici na domovské stránce Samsung Monitor Homepage

http://www.samsung-monitor.com/.

6. Instalace ovladače monitoru je hotova.

"OK"

"Zpráva"

, klepněte na tlačítko

"Pokračovat"

. Potom

Page 15

Připojení monitoru

Instalace ovladače monitoru

Instalace podstavce

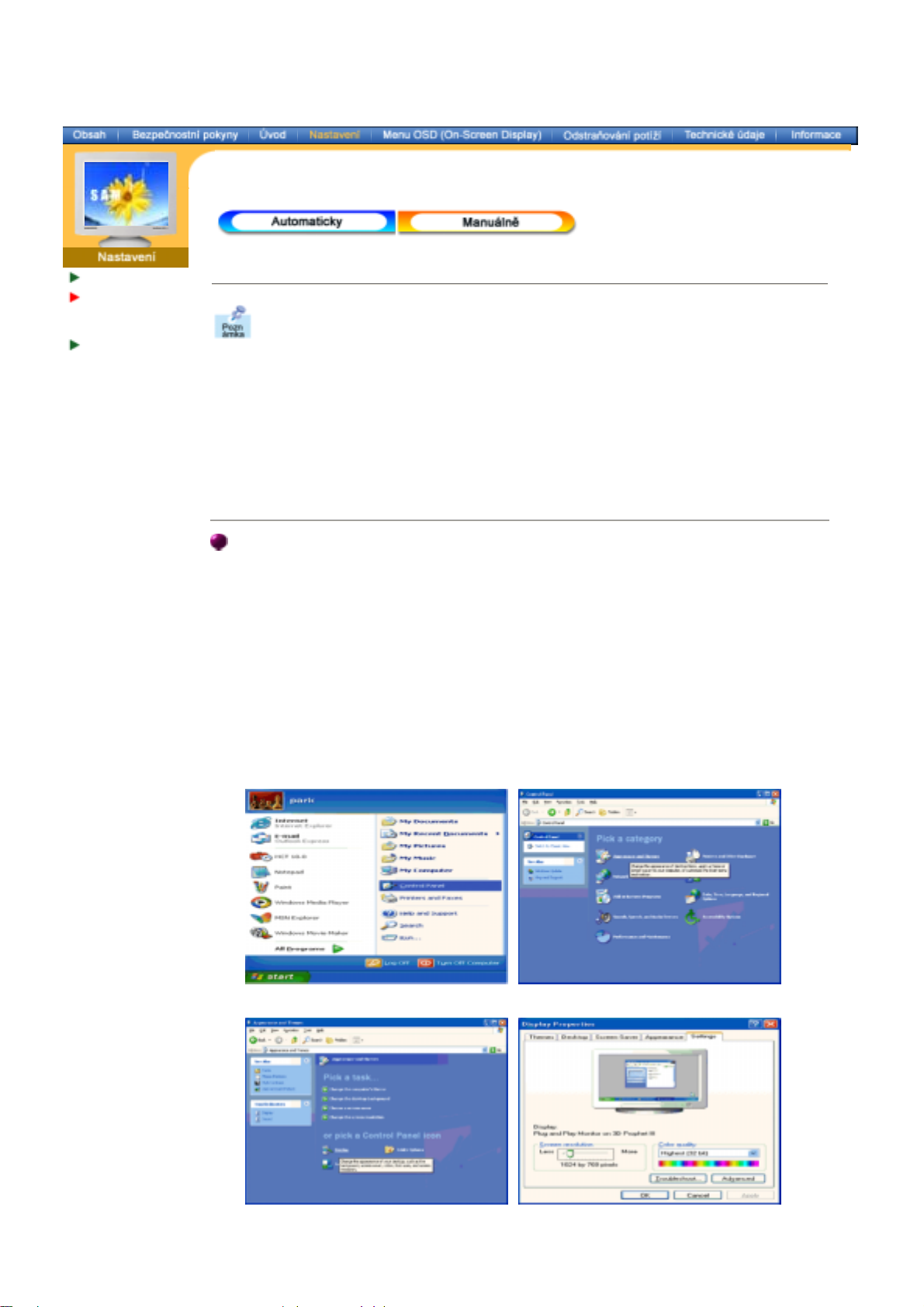

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

Připravte si volnou disketu nebo určitou část místa na disku a stáhněte soubor ovladače z jedné z níže uvedených webových stránek.

Webové stránky: http://www.samtron.com/

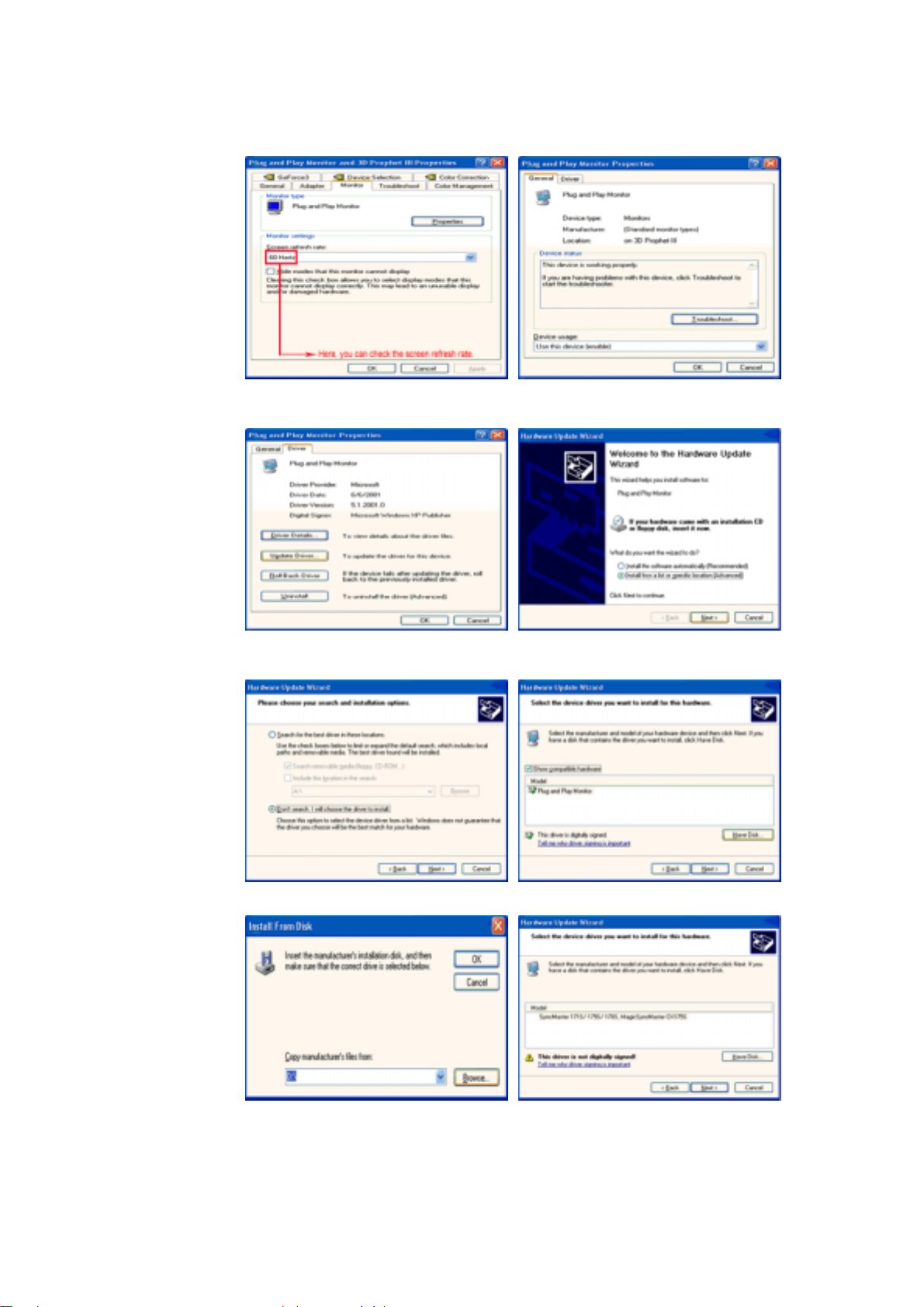

Operační systém Microsoft® Windows® XP

1. Vložte disk CD do jednotky CD-ROM.

2. Klepněte na tlačítko "

témata

" —>, dále na položku "

Start

3. Klepněte na ikonu "

Obrazovka

" a na kartě "

4. Klepněte na tlačítko "

Vlastnosti

" na kartě "

Ovládací panely

" a na ikonu "

Vzhled a

Nastavení

" klepněte na tlačítko "

Upřesnit...

Monitor

" a vyberte kartu "

Ovladač

Page 16

5. Klepněte na tlačítko "

seznamu nebo...

6. Vyberte položku "

dalším okně klepněte na tlačítko "

Aktualizovat ovladač..

" a potom klepněte na tlačítko "

Nevyhledávat, vyberu jej ze seznamu

Z diskety

", potom vyberte položku "

Další

", klepněte na tlačítko "

Nainstalovat ze

Další

" a v

7. Klepněte na tlačítko " seznamu vyberte model monitoru. Potom klepněte na tlačítko "

8. Zobrazí-li se níže uvedené okno " klepněte na tlačítko "OK".

Vyhledat

", zadejte do textového pole řetězce A:(D:\ovladač) a ze

", klepněte na tlačítko "

Zpráva

Další

Pokračovat

" button. Potom

Page 17

http://www.samsung-monitor.com/.

9. Klepněte na tlačítko "

" a potom na tlačítko "OK".

Zavřít

10. Instalace ovladače monitoru je hotova.

Operační systém Microsoft® Windows® 2000

Pokud se na obrazovce zobrazí zpráva "Digitální podpis nebyl nalezen (Digital Signature Not Found)" postupujte podle následujících pokynů.

1. V okně "

2. V okně "

3. Do textového pole zadejte A:(D:\Ovladač), klepněte na tlačítko "Otevřít" a potom na tlačítko "OK".

Vložit disketu (Insert disk) Hledá se soubor (File needed)

" klepněte na tlačítko "OK".

" klepněte na tlačítko "

Vyhledat

Postup instalace

1. V menu "

2. Poklepejte na ikonu "

3. Vyberte kartu "

4. Vyberte kartu "

Případ 1:Není-li tlačítko "Vlastnosti" aktivní, znamená to, že monitor je správně

Případ 2:Pokud je tlačítko "Nastavení" aktivní, klepněte na ně a pokračujte v instalaci.

5. Na kartě "

6. Vyberte položku " potom klepněte na tlačítko "

7. Klepněte na tlačítko "

8. Klepněte na tlačítko "

" klepněte na položky "

Start

Obrazovka Nastavení Monitor

nakonfigurován. Ukončete instalaci.

Ovladač

Zobrazit seznam známých ovladačů pro toto zařízení a vybrat ovladač

" a potom klepněte na tlačítko "

" klepněte na tlačítko "

Další

Vyhledat

" a potom na tlačítko "OK".

Otevřít

Nastavení

" a na tlačítko "

" a do pole zadejte text A:(D:\Ovladač).

" a "

Ovládací panely

Upřesnit..

Aktualizovat ovladač..

Z diskety

" a potom na tlačítko "Další".

Page 18

9. Vyberte model monitoru a klepněte na tlačítko "

10. Klepněte na tlačítko "

Dokončit

" a potom na tlačítko "

" a znovu na tlačítko "

Další

Zavřít

Další

Zobrazí-li se okno " klepněte na tlačítko "

Operační systém Microsoft® Windows® Millennium

1. V menu "

2. Poklepejte na ikonu "

3. Vyberte kartu "

4. Vyberte kartu "

5. Klepněte na tlačítko "

6. Vyberte položku "

7. Vyberte položku "

ovladač

8. Klepněte na tlačítko "

9. Zadejte do pole A:\(D:\ovladač) a klepněte na tlačítko "OK".

10. Vyberte položku "

připojen k počítači a klepněte na tlačítko "OK".

11. Pokračujte klepnutím na tlačítka "

Vlastnosti obrazovky. (Během instalace může dojít k zobrazení jiných dialogových oken s upozorněními nebo jinými zprávami. V takovém případě vyberte možnost odpovídající vašemu monitoru.)

Start

" a klepněte na tlačítko "

Nebyl nalezen digitální podpis (Digital Signature Not Found)

". Klepněte na tlačítko "

Ano

" klepněte na položky "

Obrazovka Nastavení Monitor

Zadat umístění ovladače Zobrazit seznam všech ovladačů v daném umístění a vybrat

Zobrazit všechna zařízení

" a klepněte na tlačítko "

" v okně "

Změnit

Z diskety

Další

Zavřít

Nastavení

Typ monitoru

Dokončit

" a "

", ze seznamu vyberte monitor, který je

" a "OK", dokud se nezavře dialogové okno

" a potom na tlačítko "

Ovládací panely

Upřesnit

Zavřít

Operační systém Microsoft® Windows® NT

1. V menu ikonu

2. V okně Informace o registraci obrazovky (Display Registration Information) klepněte na

3. Vyberte režim, který chcete používat (rozlišení, počet barev a obnovovací frekvenci) a

4. Pokud funkce obrazovky vypadají po klepnutí na tlačítko Test normálně, klepněte na

Poznámka

režim, vyberte rozlišení a frekvenci podle části Předvolené režimy v této uživatelské příručce.

Operační systém Linux

Abyste mohli spouštět systém X-Window, je třeba vytvořit konfigurační soubor X86Config obsahující systémová nastavení.

1. V první a druhé obrazovce po spuštění souboru X86Config stiskněte klávesu Enter.

2. Třetí obrazovka obsahuje

3. Nastavte parametry myši.

4. Další obrazovka slouží pro

5. Nastavte parametry klávesnice.

6. Další obrazovka slouží pro

7. Nejprve nastavte

8. Nastavte

9. Zadejte

10. Nastavení monitoru je

Obrazovka

kartu Nastavení (Settings) a potom na tlačítko

Modes)

potom klepněte na tlačítko OK.

tlačítko rozlišení, počet barev a frekvenci).

hodnotu.)

Po nastavení dalšího požadovaného hardwaru

klepněte na položky

Start

Použít (Apply)

: Není-li v seznamu

vertikální frekvenci

název modelu monitoru

icon.

. Pokud funkce obrazovky nejsou normální, vyberte jiný režim (nižší

Všechny režimy obrazovky (All Display Modes)

nastavení myši (setting your mouse)

výběr klávesnice

nastavení monitoru

horizontální frekvenci

monitoru. (Můžete zadat přímo příslušnou hodnotu.)

hotovo

Nastavení

. Tato informace nemá vliv na funkci systému X-Window.

Ovládací panely

Všechny režimy obrazovky (All Display

monitoru. (Můžete zadat přímo příslušnou

Spusťte

systém X-Window.

a potom poklepejte na

žádný

Page 19

Připojení monitoru Instalace ovladače

monitoru

Instalace podstavce

Pomocí přiloženého podstavce je možné monitor natáčet a sklápět do úhlů, které umožňují pohodlnou práci.

Poznámka:

Podstavec lze sejmout.

Pokud vám byl monitor dodán s odděleným podstavcem, připevněte jej pomocí následujících pokynů.

Před připevněním podstavce k monitoru nejprvě odstraňte poutko.

Page 20

Připevnění podstavce

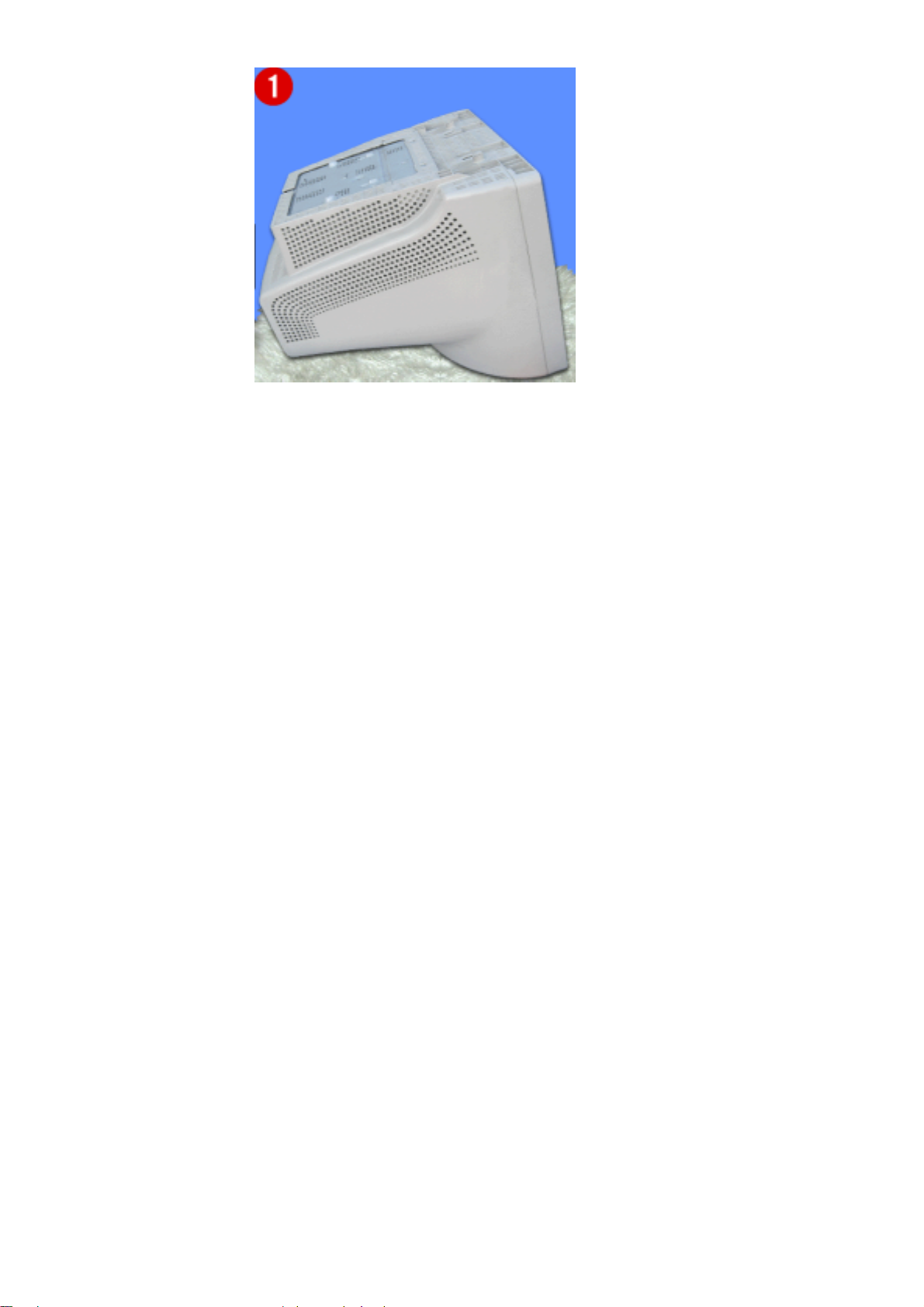

1. Položte monitor vzhůru nohama na rovnou plochu.

2. Přiložte podstavec k monitoru tak, aby výstupky podstavce směřovaly proti štěrbinám na spodní straně monitoru.

3. Zatlačte na podstavec, dokud výstupky plně nezapadnou do štěrbin.

4. Zatlačte podstavec směrem k přední straně monitoru, až západka zaklapne do své zamčené polohy. * Neohýbejte západku.

Sejmutí podstavce

5. Stiskněte a držte západku podstavce.

6. Zatlačte podstavec směrem k zadní straně monitoru a zvednutím jej odejměte.

Poznámka:

Podstavec správně přiléhá ke štěrbinám monitoru pouze v jediné poloze.

Page 21

Všeobecné údaje

PowerSaver (spořič energie)

Předvolené režimy

Všeobecné údaje

Název modelu SAMTRON 78E

Obrazovka

Typ 17" (43 cm) Full square type (40,6 cm zobrazovaná)

Vychylovací úhel 90 stupňů

Rozteč bodů 0,23 mm (vodorovná)

Typ stínítka Hliníkový tříbarevný fosforový bod "trio",

maska invar s technologií anti-doming, několikanásobná antistatická a antireflexní vrstva.

Maximální rozlišení

1280 x 1024 (NI)

Aktivní zobrazovaná plocha

Vodorovně 312 ± 4 mm

Svisle 234 ± 4 mm

Synchronizace

Vodorovně 30 - 70 kHz

Svisle 50 - 160 Hz

Vstupní signál

Video signál RGB, Analog +0,7 Vpp 75 Ohmů

Synchronizační signál Samostatně H a V, úroveň TTL, + nebo -

Zobrazované barvy

Bez omezení

Maximální frekvence pixelu (Maximum Pixel Clock)

110 MHz

Napájení

90 ~ 264 V stř., 60/50 Hz ± 3 Hz

Spotřeba energie

Méně než 90 W

Rozměry (š x h x v)

401 x 410 x 378mm (s podstavcem)

Hmotnost

14,3 kg

Provozní podmínky

Provozní teplota 0° C ~ 40° C Vlhkost 10% ~ 80%, nekondenzující Skladovací teplota -20° C ~ 45° C Vlhkost 5% ~ 95%, nekondenzující

Plug and Play

Monitor lze používat s jakýmkoli systémem typu Plug & Play. S využitím této spolupráce systémů monitoru a počítače lze dosáhnout nejlepších pracovních podmínek a nastavení monitoru. Pokud uživatel nevyžaduje jiné nastavení, instalace monitoru probíhá většinou automaticky.

Poznámka: Konstrukce a technické údaje mohou projít dodatečnými úpravami, a to bez předchozího upozornění.

Page 22

Všeobecné údaje

PowerSaver (spořič energie)

Předvolené režimy

Všeobecné údaje

Název modelu SAMTRON 78DF

Obrazovka

Typ 17" (43 cm) DynaFlat (40,6 cm zobrazovaná)

Vychylovací úhel 90 stupňů

Rozteč bodů 0,20 mm (vodorovná)

Typ stínítka Hliníkový tříbarevný fosforový bod "trio",

maska invar s technologií anti-doming, několikanásobná antistatická a antireflexní vrstva.

Maximální rozlišení

1280 x 1024 (NI)

Aktivní zobrazovaná plocha

Vodorovně 312 ± 4 mm

Svisle 234 ± 4 mm

Synchronizace

Vodorovně 30 - 70 kHz

Svisle 50 - 160 Hz

Vstupní signál

Video signál RGB, Analog +0,7 Vpp 75 Ohmů

Synchronizační signál Samostatně H a V, úroveň TTL, + nebo -

Zobrazované barvy

Bez omezení

Maximální frekvence pixelu (Maximum Pixel Clock)

110 MHz

Napájení

90 ~ 264 V stř., 60/50 Hz ± 3 Hz

Spotřeba energie

Méně než 90W

Rozměry (š x h x v)

401 x 410 x 378 mm (s podstavcem)

Hmotnost

14,3 kg

Provozní podmínky

Provozní teplota 0° C ~ 40° C Vlhkost 10% ~ 80%, nekondenzující Skladovací teplota -20° C ~ 45° C Vlhkost 5% ~ 95%, nekondenzující

Plug and Play

Poznámka: Konstrukce a technické údaje mohou projít dodatečnými úpravami, a to bez předchozího upozornění.

Page 23

Všeobecné údaje

PowerSaver (spořič energie)

Předvolené režimy

Všeobecné údaje

Název modelu SAMTRON 78BDF

Obrazovka

Typ 17" (43 cm) DynaFlat (40,6 cm zobrazovaná)

Vychylovací úhel 90 stupňů

Rozteč bodů 0,20 mm (vodorovná)

Typ stínítka Hliníkový tříbarevný fosforový bod "trio",

maska invar s technologií anti-doming, několikanásobná antistatická a antireflexní vrstva.

Maximální rozlišení

1600 x 1200 (NI)

Aktivní zobrazovaná plocha

Vodorovně 312 ± 4 mm

Svisle 234 ± 4 mm

Synchronizace

Vodorovně 30 - 85 kHz

Svisle 50 - 160 Hz

Vstupní signál

Video signál RGB, Analog +0,7 Vpp 75 Ohmů

Synchronizační signál Samostatně H a V, úroveň TTL, + nebo -

Zobrazované barvy

Bez omezení

Maximální frekvence pixelu (Maximum Pixel Clock)

185 MHz

Napájení

90 ~ 264 V stř., 60/50 Hz ± 3 Hz

Spotřeba energie

Méně než 90W

Rozměry (š x h x v)

401 x 410 x 378 mm (s podstavcem)

Hmotnost

14,3 kg

Provozní podmínky

Provozní teplota 0° C ~ 40° C Vlhkost 10% ~ 80%, nekondenzující Skladovací teplota -20° C ~ 45° C Vlhkost 5% ~ 95%, nekondenzující

Plug and Play

Poznámka: Konstrukce a technické údaje mohou projít dodatečnými úpravami, a to bez předchozího upozornění.

Page 24

Všeobecné údaje

PowerSaver (spořič energie)

Předvolené režimy

Všeobecné údaje

Název modelu SAMTRON 98PDF

Obrazovka

Typ 19" (48 cm) DynaFlat (45,8 cm zobrazovaná)

Vychylovací úhel 90 stupňů

Rozteč bodů 0,20mm (vodorovná)

Typ stínítka Hliníkový tříbarevný fosforový bod "trio",

maska invar s technologií anti-doming, několikanásobná antistatická a antireflexní vrstva.

Maximální rozlišení

1600 X 1200@76Hz

Aktivní zobrazovaná plocha

Vodorovně 352 ± 3 mm

Svisle 264 ± 3 mm

Synchronizace

Vodorovně 30 - 96 kHz

Svisle 50 - 160 Hz

Vstupní signál

Video signál RGB, Analog +0,7 Vpp 75 Ohmů

Synchronizační signál Samostatně H a V, úroveň TTL, + nebo -

Zobrazované barvy

Bez omezení

Maximální frekvence pixelu (Maximum Pixel Clock)

250 MHz

Napájení

90 ~ 264 V stř., 60/50 Hz ± 3 Hz

Spotřeba energie

Méně než 110 W

Rozměry (š x h x v)

445 x 457.5 x 416 mm (s podstavcem)

Hmotnost

18,2 kg

Provozní podmínky

Provozní teplota 0° C ~ 40° C Vlhkost 10% ~ 80%, nekondenzující Skladovací teplota -20° C ~ 45° C Vlhkost 5% ~ 95%, nekondenzující

Plug and Play

Poznámka: Konstrukce a technické údaje mohou projít dodatečnými úpravami, a to bez předchozího upozornění.

Page 25

SAMTRON 78E/78DF/78BDF

Tento monitor má vestavěný systém řízení spotřeby energie zvaný PowerSaver. Systém šetří spotřebovanou energii tím, že přepne monitor do režimu s nízkou spotřebou, pokud není monitor po určitou dobu používán. Monitor se přepíná zpět do normálního režimu automaticky, pohybem myši nebo stisknutím klávesy na klávesnici. Nepoužíváte-li monitor nebo necháváte-li jej po delší dobu bez dozoru, vypněte jej. Systém

Všeobecné

PowerSaver (spořič energie)

Předvolené režimy

PowerSaver využívá funkce grafického adaptéru podle specifikace VESA DPMS, který je nainstalován ve vašem počítači. Tuto funkci nastavíte pomocí softwaru nainstalovaném ve vašem počítači.

Stav Normální provoz

Kontrolka napájení Zelená Zelená, bliká

Spotřeba energie Méně než 90 W Méně než 2 W

Úsporný provoz EPA/ENERGY

2000

Tento monitor vyhovuje standardu EPA E

NERGY STAR

počítačem podporujícím funkce standardu VESA DPMS.

Jako partner E

NERGY STAR

požadavkům standardu E

, společnost stanovila, že tento výrobek vyhovuje

NERGY STAR

pro efektivní spotřebu energie.

a ENERGY2000, je-li používán s

Page 26

SAMTRON 98PDF

Všeobecné

PowerSaver (spořič energie)

Předvolené režimy

Stav Normální provoz

Úsporný provoz EPA/ENERGY

2000

Kontrolka napájení Zelená Zelená, bliká

Spotřeba energie Méně než 110W Méně než 2 W

Tento monitor vyhovuje standardu EPA E

NERGY STAR

počítačem podporujícím funkce standardu VESA DPMS.

Jako partner E

NERGY STAR

požadavkům standardu E

, společnost stanovila, že tento výrobek vyhovuje

NERGY STAR

pro efektivní spotřebu energie.

a ENERGY2000, je-li používán s

Page 27

SAMTRON 78E/78DF

Pokud je signál z počítače stejný jako jeden z níže uvedených předvolených režimů, nastavení monitoru proběhne automaticky. Pokud se však signál liší, obrazovka může zůstat prázdná, zatímco kontrolka napájení svítí. Nahlédněte do příručky ke grafickém adaptéru počítače a nastavte monitor podle níže uvedených pokynů.

Všeobecné PowerSaver (spořič

energie)

Předvolené režimy

Tabulka 1 Předvolené režimy

Režim

VESA, 640 x 480 37.500 75.000 31.500 -/-

VESA, 800 x 600 53.674 85.061 56.250 +/+

VESA, 1024 x 768 68.677 84.997 94.500 +/+

Horizontální

frekvence

(kHz)

Horizontální frekvence

Čas, který jeden řádek obrazu potřebuje k přeběhnutí mezi levým a pravým okrajem obrazovky, se nazývá horizontální cyklus a jeho převrácená hodnota je horizontální frekvence. Jednotka: kHz

Vertikální frekvence

Jako fluorescenční lampa, obrazovka potřebuje k dosažení stabilního obrazu překreslit obraz několikrát za sekundu. Frekvence tohoto opakování se nazývá vertikální, nebo také obnovovací frekvence. Jednotka: Hz

Vertikální frekvence

(Hz)

Frekvence bodu

(MHz)

Polarita

synchronizace

(H/V)

Page 28

SAMTRON 78BDF

Všeobecné PowerSaver (spořič

energie)

Předvolené režimy

Tabulka 1 Předvolené režimy

VESA, 640 x 480 37.500 75.000 31.500 -/-

VESA, 1024 x 768 68.677 84.997 94.500 +/+

VESA, 1280 x 1024 79.976 75.025 135.00 +/+

Režim

Horizontální

frekvence

(kHz)

Horizontální frekvence

Vertikální frekvence

(Hz)

Frekvence bodu

(MHz)

Polarita

synchronizace

(H/V)

Page 29

SAMTRON 98PDF

Všeobecné PowerSaver (spořič

energie)

Předvolené režimy

Tabulka 1 Předvolené režimy

VESA, 640 x 480 37.500 75.000 31.500 -/-

VESA, 1024 x 768 68.677 84.997 94.500 +/+

VESA, 1280 x 1024 91.146 85.024 157.50 +/+

Režim

Horizontální

frekvence

(kHz)

Horizontální frekvence

Vertikální frekvence

(Hz)

Frekvence bodu

(MHz)

Polarita

synchronizace

(H/V)

Page 30

Kontrolní

seznam

Časté dotazy

utomatický test

(self-test)

Než zavoláte servis, pokuste se pomocí informací v této části zjistit, zda nejste schopni vyřešit potíže sami. Potřebujete-li odbornou pomoc, zavolejte na telefonní číslo uvedené na záručním listu nebo v části Informace, nebo kontaktujte svého prodejce.

Potíže Kontrolní seznam Možné řešení

Na obrazovce monitoru není žádný obraz. Monitor nelze zapnout.

Je správně připojen napájecí kabel?

Je na obrazovce monitoru zobrazen nápis "

Connection, Check Signal

Cable

Přesvědčte se, že je správně připojen napájecí kabel a že je v zásuvce napětí.

Zkontrolujte připojení propojovacího kabelu.

Je-li v síti napětí a počítač je zapnut, restartujte jej. Na obrazovce monitoru by se měla objevit úvodní stránka (přihlášení k počítači).

Je na obrazovce monitoru zobrazen nápis "

Range

Sync. Out of

Na obrazovce monitoru není žádný obraz. Bliká kontrolka monitoru v jednosekundových intervalech?

Pokud se úvodní stránka (příhlášení) zobrazí, nastartujte počítač ve vhodném režimu (nouzový režim v systémech Windows ME/XP/2000) a změňte frekvenci grafického adaptéru počítače. (Další informace naleznete v části

Předvolené režimy)

Poznámka: Pokud se úvodní stránka (přihlášení) nezobrazí, kontaktujte

odborný servis nebo svého prodejce.

Tato zpráva se objeví, překračuje-li signál z grafického adaptéru počítače maximální rozlišení a frekvenci, které je schopen monitor správně zobrazovat.

Nastavte maximální rozlišení a frekvenci na hodnoty odpovídající parametrům monitoru.

Monitor je v úsporném režimu PowerSaver.

Stiskem klávesy na počítači nebo pohybem myši aktivujte monitor i jeho obraz.

Nelze zobrazit menu OSD (On Screen Display).

Nezamkli jste

Screen Display)

menu OSD (On

, abyste

předešli nechtěné změně

Odemkněte funkce menu OSD stisknutím tlačítka MENU na dobu alespoň 10 sekund.

nastavení?

Obraz monitoru se chvěje.

Zkontrolujte konfiguraci monitoru, zda není v prokládaném režimu (interlace

Signál z grafického adaptéru počítače překračuje maximální

rozlišení a frekvenci monitoru. mode). (Prokládaný režim (interlace mode): Vertikální frekvence 43Hz, 87Hz(i), atd.)

Jsou v blízkosti monitoru umístěna zařízení vyzařující magnetické pole (napájecí

Odstraňte monitor z dosahu

jakéhokoli zdroje silného

magnetického pole. adaptéry, reproduktory nebo vysokonapěťové vedení)?

Page 31

Je napětí v síti stabilní? Obraz se může chvět nebo kmitat

vlivem poklesu napětí, ke kterému

může docházet v určitých částech

dne.

Ke chvění nebo kmitání obrazu může docházet také v případě problému s grafickým adaptérem nebo základní deskou počítače.

Obraz má zvláštní barvy nebo je pouze černobílý.

Obraz se náhle změnil a je nesouměrný.

Obraz je zkreslený nebo nelze provést nastavení pomocí menu OSD.

Zobrazuje monitor pouze jednu barvu, jako byste se dívali na obrazovku přes barevný celofán?

Změnily se podivně barvy po spuštění nějakého programu nebo vlivem chyby nějaké aplikace?

Je správně nastaven grafický adaptér počítače?

Změnili jste grafický adaptér nebo ovladač?

Upravili jste nastavení rozlišení a frekvence monitoru?

Obraz může být nesouměrný z důvodu cyklu signálů grafického adaptéru. Nastavte znovu pozici obrazu pomocí funkcí menu OSD.

Upravili jste nastavení rozlišení a frekvence monitoru?

Zkontrolujte připojení propojovacího

kabelu.

Přesvědčte se, zda je grafický

adaptér počítače řádně zasunut do

svého slotu.

Restartujte počítač.

Nastavte grafický adaptér podle

příslušné dokumentace.

Nastavte pozici a velikost obrazu

pomocí funkcí menu OSD.

Nastavte rozlišení a frekvenci

grafického adaptéru počítače.

(Další informace naleznete v části

Předvolené režimy).

Nastavte rozlišení a frekvenci

grafického adaptéru počítače.

(Další informace naleznete v části

Předvolené režimy).

Obraz je částečně deformován.

Kontrolka LED bliká, ale chybí obraz.

Obraz monitoru má pouze 16 barev. Barvy se změnily po výměně grafického adaptéru.

Na obrazovce monitoru je zpráva "Unrecognized monitor, Plug & Play (VESA DDC) monitor found".

Jsou v blízkosti monitoru umístěna zařízení vyzařující magnetické pole (napájecí adaptéry, reproduktory nebo vysokonapěťové vedení)?

Byla během kontroly předvolených režimů správně nastavena frekvence?

Jsou správně nastaveny barvy systému Windows?

Je správně nastaven grafický adaptér počítače?

Nainstalovali jste ovladač monitoru?

Nahlédněte do příručky ke grafickému adaptéru a zjistěte, zda je podporována funkce Plug & Play (VESA DDC).

Otevřete menu OSD a proveďte

funkci "Degauss".

Udržujte monitor z dosahu jakýchkoli

zdrojů magnetického pole.

Nastavte správně frekvenci podle

příručky ke grafickému adaptéru a

podle části Předvolené režimy.

(Maximální frekvence pro rozlišení se

může pro různé výrobky lišit.)

Pro systémy Windows ME/XP/2000:

Nastavte správně barvy v

dialogových oknech

panely, Obrazovka

Nastavte grafický adaptér podle

příslušné dokumentace.

Nainstalujte ovladač monitoru podle

pokynů v části Instalace ovladače

monitoru.

Nainstalujte ovladač monitoru podle

pokynů v části Instalace ovladače

monitoru.

Ovládací

Nastavení

Page 32

Nastanou-li potíže s monitorem, zkontrolujte následující skutečnosti:

1. Přesvědčte se, zda jsou napájecí kabel a propojovací video kabel správně připojeny k počítači.

2. Zjistěte, zda počítač během restartování několikrát (více než třikrát) zapípá. (Pokud ano, požádejte o servis základní desky počítače.)

3. Pokud jste nainstalovali nový grafický adaptér nebo pokud jste počítač sestavovali z dílů, zkontrolujte, zda jste také nainstalovali ovladač grafického adaptéru a monitoru.

4. Zkontrolujte, zda je frekvence monitoru nastavena na hodnotu 75Hz nebo 85Hz. (Při použití maximálního rozlišení by neměla překročit 60Hz.)

5. Máte-li potíže s instalací ovladače grafického adaptéru, restartujte počítač a spusťte jej v nouzovém režimu, odeberte grafický adaptér v dialogovém okně "

Správce zařízení

adaptéru.

" a potom opět restartujte počítač a nainstalujte znovu ovladač grafického

Ovládací panely, Systém

Poznámka:

Pokud k potížím dochází opakovaně, kontaktujte autorizovaný servis.

Page 33

Kontrolní seznam

Časté dotazy

utomatický test

(self-test)

Dotaz Odpověď

Jak mohu změnit frekvenci? Frekvenci lze změnit změnou konfigurace grafického

adaptéru.

Pamatujte, že podpora grafických adaptérů se může různit podle použité verze ovladače. (Podrobnější informace vyhledejte v dokumentaci k

Jak mohu nastavit rozlišení? Systémy Windows ME/XP/2000: Nastavte rozlišení

počítači nebo grafickému adaptéru.)

pomocí oken

Ovládací panely, Obrazovka, Nastavení

* Podrobnosti si vyžádejte u výrobce grafického adaptéru.

Jak mohu nastavit funkci systému pro úsporu energie (Power Saver)?

Systémy Windows ME/XP/2000: Tuto funkci nastavte pomocí parametrů subsystému BIOS počítače nebo pomocí spořiče obrazovky. (Podrobnější informace vyhledejte v dokumentaci k systému Windows či k počítači).

Monitor vydává při zapnutí zvuk. Tento jev je při zapnutí monitoru normální. Zvuk je

způsoben interakci kovové skříně a elektromagnetu, které jsou v monitoru, aby blokovaly jakékoli elektromagnetické vlnění.

Jak mám čistit skříň monitoru a obrazovku?

Odpojte monitor ze zásuvky a potom jej čistěte měkkým hadříkem s přídavkem čisticího prostředku nebo obyčejné vody.

Dbejte na to, aby na povrchu skříně nezůstaly žádné zbytky čisticího prostředku a abyste skříň nepoškrábali. Dbejte rovněž na to, aby se do monitoru nedostala žádná voda.

Page 34

Servis

Slovníček Standardy a

nařízení

utorská práva

SAMTRON SEOUL

15TH FL, JOONGANG DAILY NEWS BLDG. 7, SOONHWA-DONG,CHUNG-KU, SEOUL, KOREA, 100-759 TEL : (82-2) 727-3114

SAMTRON U.S.A.

SAMTRON COMPUTER PRODUCTS CUSTOMER SERVICE 400 Valley Road Suite 201, Mt. Arlington, NJ 07856 TEL : 973-601-6200, FAX : 973-601-6001 1-800-SAMTRON (1-800-726-8766)

SAMTRON CANADA

SAMSUNG ELECTRONICS CANADA INC. 7037 FINANCIAL DRIVE MISSISSAUGA, ONTARIO L5N 6R3 TEL : 1-800-726-7864 FAX : 905-542-1199

SAMTRON EUROPE

SAMSUNG ELECTRONICS GMBH SAMSUNG-HAUS, AM KRONBERGER HANG 6 65824 SCHWALBACH/TS., GERMANY TEL: 49 (0180) 5121213* FAX: 49 (0180) 5121214* * EURO 0,12/MIN.

SAMTRON TOKYO

17TH, HAMACHO CENTER BLDG. 2-31-1, NIHONBASHI-HAMACHO, CHOU-KU, TOKYO 103, JAPAN TEL : (81-3) 5641-9860 FAX : (81-3) 5641-9861

SAMTRON SWEDEN

SAMSUNG ELECTRONICS SYENSKA, AB BOX 713, S- 194 27 UPPLANDS VÄSBY TEL : 468- 590- 966- 00 FAX : 468- 590- 966- 50

SAMTRON MEXICO

SAMSUNG ELECTRONICS MEXICO, S.A. DE C. V. Mina No. 200, ESQ. GAVILANCOL. GUADALUPE DEL MORAL IZTAPALAPA, MEXICO, D.F. C.P. 09300 TEL. : (525) 686-0800 FAX : (525) 686-5094

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

Saturno NO.44, Col. Nueva Industrial Vallej Gustavo A.Madero C.P.07700, Mexico D.F. Mexico TEL. 52-55-5747-5100 RFC: SEM950215S98

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG. 7 SOON-WHA-DONG CHUNG-KU, C.P.O BOX 2775, 1144 SEOUL, KOREA

Page 35

Servis

Slovníček

Standardy a nařízení

utorská práva

Obrazový bod, rozteč bodů

Obrázek na obrazovce monitoru je složen z červených, zelených a modrých bodů. Čím jsou body blíže u sebe, tím vyšší je rozlišení monitoru. Vzdálenost mezi mezi dvěma body stejné barvy je označována termínem rozteč bodů (dot pitch). Jednotka: mm

Vertikální frekvence

Aby uživatel monitoru viděl stabilní obraz, obrazovka jej musí několikrát za sekundu vytvořit a překreslit. Frekvence tohoto zobrazování se nazývá vertikální nebo obnovovací frekvence. Jednotka: Hz

Příklad: Pokud se jeden paprsek obrazovky opakuje 60x za sekundu, jedná se o frekvenci 60

Hz. Při této frekbenci může docházet k blikání. Režim, při kterém je vyloučeno blikání, obnovuje obrazovku s frekvencí více než 70 Hz.

Horizontální frekvence

Čas potřebný k přeběhnutí paprsku od jednoho okraje obrazovky k druhému se nazývá horizontální cyklus. Obrácenou hodnotou horizontálního cyklu je horizontální frekvence. Jednotka: kHz

Prokládaný a neprokládaný režim

Zobrazování vodorovných řádků obrazovky popořádku odshora dolů se nazývá neprokládaný režim. Zobrazování nejprve lichých řádků a potom sudých řádků je prokládaný režim. Většina monitorů používá k dosažení čistého obrazu neprokládaný režim. Prokládaný režim je režim používaný v televizorech.

Plug & Play

Funkce, která zajišťuje dosažení nejlepší možné kvality obrazu tím, že umožňuje automatickou výměnu informací o nastavení mezi monitorem a počítačem. Tento monitor využívá pro funkci Plug & Play mezinárodního standardu VESA DDC.

Rozlišení

Počet vodorovně a svisle rozmístěných bodů obrazovky, ze kterých se skládá výsledný obraz, se nazývá rozlišení (resolution). Tento počet zároveň vyjadřuje přesnost zobrazení. Vysoké rozlišení je vhodné zejména pro provádění více úloh (multitasking) na počítači, protože umožňuje zobrazit na obrazovce více informací.

Příklad: Je-li rozlišení 1024 x 768, znamená to, že je obraz složen z 1024 bodů ve vodorovném

směru (horizontální rozlišení) a 768 bodů ve svislém směru (vertikální rozlišení).

Page 36

Servis

Slovníček

Standardy a nařízení

utorská práva

FCC Information European Notice (Europe only) | PCT Notice | VCCI |

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only) TCO'99-Ecological requirements for personal computers (TCO'99 applied model only) TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

IC Compliance Notice

MPR II Compliance

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following warning:

This equipment has been tested and found to comply with the limits for a Class B digital

Note:

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television receptions, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

! Reorient or relocate the receiving antenna. ! Increase the separation between the equipment and receiver. ! Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

! Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. If necessary, consult your dealer or an experienced radio/television technician for additional suggestions. You may find the booklet called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared by the Federal Communications Commission. It is available from the U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 3351 Michelson Drive, Suite #290, Irvine, CA92612 USA Tel) 949-975-7310 Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be suitable for connection to any UL Listed personal computer with similar configuration. Before making the connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor and that the ampere rating of the computer convenience outlet is equal to or exceeds the monitor voltage rating. For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 515P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003.

Page 37

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice (Europe only)

Products with the CE Marking comply with both the EMC Directive (89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Norms:

! EN55022:1998+A1:2000 - Radio Frequency Interference ! EN55024:1998 - Electromagnetic Immunity ! EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics ! EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic environment, it may cause radio interference. Install and use the equipment according to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and to the further development of environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment.The main problem as far as monitors and

Page 38

other electronic equipment are concerned is that environmentally harmful substances are used both in the products and during their manufacture. Since it has not been possible so far for the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from both the working and natural environment viewpoints. Since all types of conventional electricity generation have a negative effect on the environment (acidic and climateinfluencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since it is often routinely left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental labelling of monitors. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must be adhered to in each country where the company conducts its operations policy. The energy requirements include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the reduction of electric and magnetic fields, along with physical and visual ergonomics and good usability.

TCO Development Unit 1996-11-29 On the page this folder you will find a brief summary of the environmental requirements met by this product. The complere environmental criteria document may be ordered from: TCO Development Unit S-11494 Stockholm Sweden Fax: +46 8 782 92 07 E-mail (Internet): [email protected] Current information regarding TCO'95-approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. These are related to another group of environmental toxins, PCBs, which are suspected to give rise to similar harm, including reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

! TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning.

TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses.

! TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

of cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous

Page 39

system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

! The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international environmental and quality labelling labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07

Page 40

Email (Internet): [email protected]

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

Environmental requirements Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Page 41

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability.

Energy

! Energy-saving mode after a certain time-beneficial both for the user and the environment

Emissions

! Electromagnetic fields ! Noise emissions

Ecology

! The product must be prepared for recycling and the manufacturer must have a certified

Electrical safety

environmental management system such as EMAS or ISO 14 000

! Restrictions on

o chlorinated and brominated flame retardants and polymers o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in cooperation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more userfriendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

Page 42

Servis

Slovníček Standardy a nařízení

utorská práva

Jakákoli reprodukce tohoto materiálu je bez písemného povolení společnosti Samsung Electronics Co., Ltd. přísně zakázána.

Společnost Samsung Electronics Co., Ltd. není zodpovědná za chyby v tomto materiálu ani za žádné vedlejší či následné škody plynoucí z pořízení, obsahu či použití tohoto materiálu.

Samsung je registrovaná ochranná známka společnosti Samsung Electronics Co., Ltd.; Microsoft, Windows a Windows NT jsou registrované ochranné známky společnosti Microsoft

Corporation; VESA, DPMS a DDC jsou registrované ochranné známky asociace Video Electronics Standard Association; název a logo E známky agentury U.S. Environmental Protection Agency (EPA). Jako E

NERGY STAR

jsou registrované ochranné

NERGY STAR Partner,

společnost Samsung Electronics Co., Ltd. rozhodla, že tento výrobek vyhovuje požadavkům standardu E

NERGY STAR pro efektivní využívání energie. Všechny ostatní zde zmíněné názvy

produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.
