Samsung SYNCMASTER 753MS, SYNCMASTER 753V User Manual [es]

SyncMaster 753s/753v/750s/753Ms

Español > Principal > Indice

Página Principal Visualización en Pantalla

Instrucciones de seguridad Investigación de fallas

Nomenclatura Lista de chequeo

Fuente de alimentación Q & A

Instalación Investigación del dispositivo de

Autoprueba

Limpieza

Otros

Introducción Especificaciones

Desempaque Generales

Parte Delantera Mode de Pantalla Prefijado

Parte Posterior Administrador de Energía

Fondo

Instalación Información

Conexión del Monitor Servicio

Instalación del Controlador de Video Términos

Automático Regulatory

Manual Natural Color

Instalación de la Base Autoridad

Nomenclatura

Fuente de alimentación

Instalación

Limpieza

Otros

Español > Principal > Instrucciones de seguridad > Nomenclatura

Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar daños físicos o perjuicios al equipo.

Prohibido. Es importante leer y entender en todo momento.

No desensamblar. Desconectar el enchufe del tomacorriente.

No tocar.

Conectar a tierra para prevenir una descarga eléctrica.

Nomenclatura

Fuente de alimentación

Instalación

Limpieza

Otros

Español > Principal > Instrucciones de seguridad > Fuente de alimentación

Cuando no use el computador durante largos periodos de tiempo, ajústelo a DPMS. Si usa un protector de pantalla, póngalo al modo de pantalla activa.

Si el tamaño de su monitor es pequeño, o si la imagen está presente por

periodos largos de tiempo, es probable que vea imágenes secundarias debido al daño de la sustancia fluorescente de la parte interior del CRT.

No use un enchufe estropeado o flojo.

Esto podría originar una descarga eléctrica o fuego.

No jale el enchufe del cordón ni toque el enchufe con las manos mojadas.

Esto podría ocasionar una descarga eléctrica o fuego.

Use sólamente conectores y receptáculos apropiados para hacer la conexión a tierra.

Una conexión a tierra inapropiada podría causar una descarga

eléctrica o una avería en el equipo.

No doble excesivamente el enchufe ni el cordón, tampoco coloque objetos pesados sobre él, esto podría ocasionar daños.

El incumplimiento de esta recomendación podría causar una

descarga eléctrica o fuego.

Desconecte el enchufe del tomacorriente durante tormentas o relámpagos o si no es usado por un periodo largo de tiempo.

El incumplimiento de esta recomendación podría causar una

descarga eléctrica o fuego.

No conecte muchas extensiones o enchufes a un tomacorriente.

Esto podría ocasionar fuego.

Nomenclatura Fuente de

alimentación

Instalación

Limpieza

Otros

Español > Principal > Instrucciones de seguridad > Instalación

No cubrir las rejillas de ventilación del cabinete del monitor.

Una mala ventilación podría causar averías o fuego.

Ponga el monitor en un lugar con poca humedad y un mínimo de polvo.

Podría producirse un corto circuito o fuego en el interior del

monitor.

No deje caer el monitor cuando lo mueva.

Esto podría causar daño al producto o al cuerpo humano.

Ponga el monitor en una superficie plana y estable.

El monitor puede causar lesiones al caerse.

Coloque el monitor cuidadosamente.

Podría dañarse o romperse.

No asiente el monitor sobre la pantalla.

Se podría dañar la superficie CRT.

No use el monitor sin su soporte.

Podría estropearse u originarse fuego debido a una mala

ventilación. Si usa el monitor sin el soporte suministrado, tome precauciones

para asegurar una ventilación apropiada.

Nomenclatura Fuente de

alimentación

Instalación

Limpieza

Otros

Español > Principal > Instrucciones de seguridad > Limpieza

Cuando limpie la caja del monitor o la superficie del CRT, limpie con una tela suave, ligeramente mojada.

No limpie el monitor Plano con agua. Use un detergente suave diluido en agua.

(Algunos detergentes contienen cantidades significativas de solventes fabricados a base de alcohol, los cuales pueden dañar (cambio de color) o agrietar la caja del monitor. La cubierta antibrillo/antiestática del CRT podría ser afectada.)

Antes de usar el detergente, dilúyalo con agua (proporción 1:10).

No rocíe detergente directamente sobre el monitor.

Use el detergente recomendado con una tela suave.

Usted puede evitar dañar la cubierta del CRT, o desteñir, agrietar

o disolver el cabinete del monitor. Puede comprar un detergente recomendado en cualquier Centro

de Servicios Samsung.

Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo apropiadamente con una tela seca.

Un conector sucio puede causar una descarga eléctrica o fuego.

No ponga recipientes con agua, productos químicos o cualquier objeto metálico pequeño sobre el monitor.

Esto podría causar daño, una descarga eléctrica o fuego.

Si una sustancia extraña entra en el monitor, desconecte el

enchufe y luego contáctese con el centro de servicios.

Nomenclatura Fuente de

alimentación

Instalación

Limpieza

Otros

Español > Principal > Instrucciones de seguridad > Otros

IMPORTANTE: PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS REFERENCIAS, GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR EL APARATO Y GUÁRDELO PARA REFERENCIAS FUTURAS.

No saque la cubierta (o la parte posterior). El usuario no debe hacer reparaciones por sí mismo.

Esto podría causar una descarga eléctrica o fuego.

Solicite la revisión al personal calificado de reparaciones y

mantenimiento.

Si su monitor no funciona normalmente- en particular, si hay algunos sonidos inusuales o sale algún olor del interiordesconéctelo inmediatamente y contáctese con un centro de venta

autorizado o un centro de servicios.

Esto podría causar una descarga eléctrica o fuego.

No asiente objetos pesados sobre la pantalla.

Esto podría causar una descarga eléctrica o fuego.

Por cada hora de trabajo que pase mirando la pantalla, debería descansar unos 5 minutos.

Eso disminuirá la fatiga de sus ojos.

No use o no almacene sustancias inflamables cerca del monitor.

Esto podría causar una explosión o fuego.

No trate de mover el monitor jalándolo del cordón o del cable de señal.

Esto podría causar averías, descarga eléctrica o fuego debido al

daño del cable.

No mueva el monitor a la izquierda o a la derecha jalando sólamente el cordón o el cable de señal.

Esto podría causar una avería, descarga eléctrica o fuego debido

al daño del cable.

Nunca meta algo metálico en las aberturas del monitor.

Esto podría causar una descarga eléctrica, fuego o lesiones.

Mantenga el monitor lejos de sustancias magnéticas.

Esto podría causar una descoloración del monitor.

Desempaque

Parte Delantera Parte Posterior Fondo

Monitor y Soporte

Cordón eléctrico

Soporte

Guía de Instalación Rápida

(Algunos modelos llevan incorporados un

soporte.)

Verifique que los siguientes productos estén

incluidos con el monitor. Si faltara alguno,

contáctese con su distribuidor.

Documento de garantía (no está disponible en todas las localidades)

Manual del Usuario y

CD de Instalación de la Unidad de Disco (Controlador)

USB Hub (Opción)

(Op

)

SyncMaster 753Ms

Desempaque

Parte Delantera Parte Posterior Fondo

Español > Principal > Introducción > Desempaque

(Algunos modelos llevan incorporados un

Verifique que los siguientes productos estén

incluidos con el monitor. Si faltara alguno,

contáctese con su distribuidor.

Monitor y Soporte

soporte.)

Cordón eléctrico

Soporte

Guía de Instalación Rápida

Documento de garantía

(no está disponible en todas las

localidades)

Para modelo multimedia

Soporte por el Multimedia altavoz

Manual del Usuario y

CD de Instalación de la Unid a d de

Disco

(Controlador)

USB Hub (Opci ó n)

Cable de sonido (2 cada uno)

Cable de DC potencia input

ción

Manual del Usuario

Desempaque

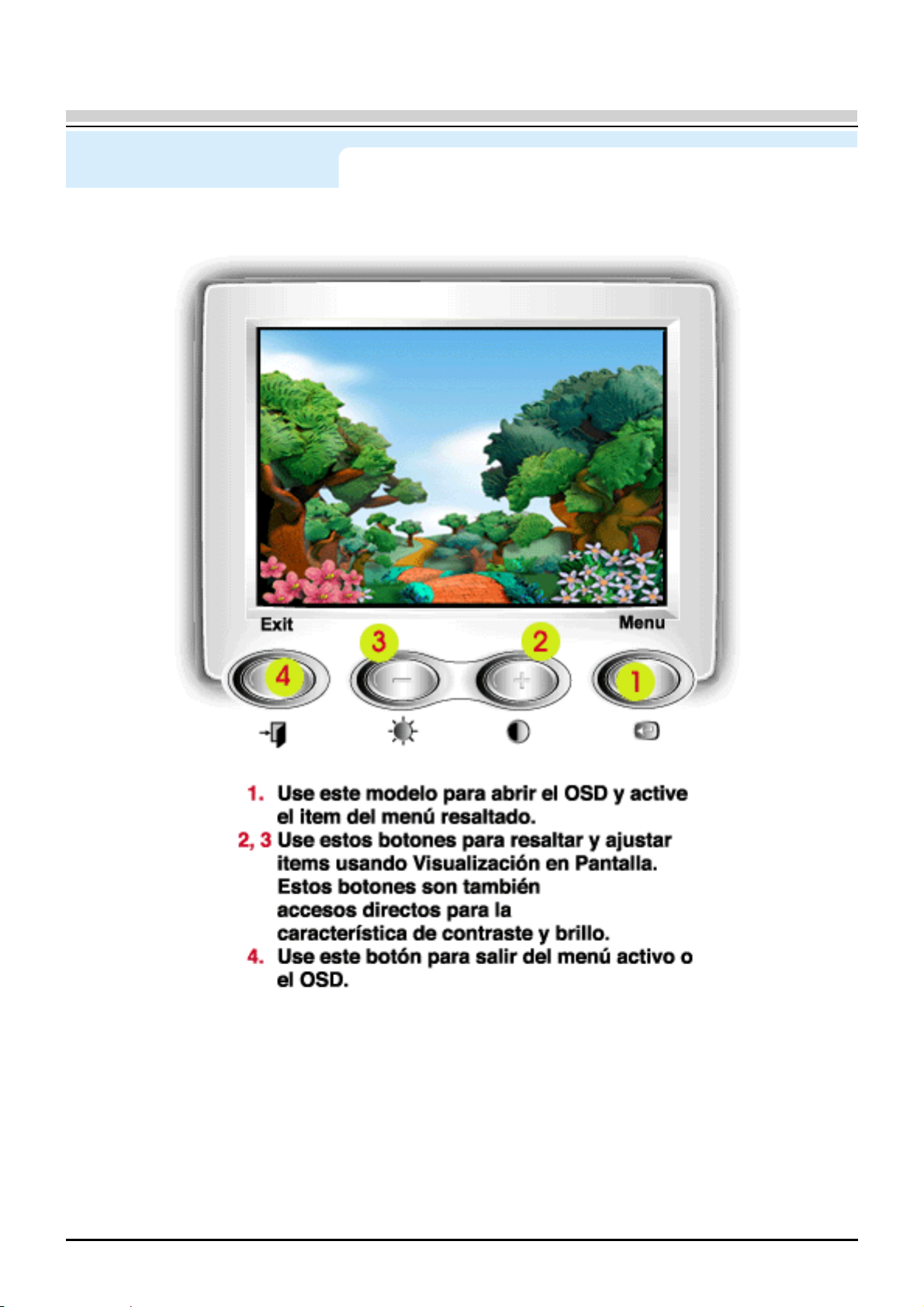

Parte Delantera

Parte Posterior Fondo

1. Botón Salir

Use este botón para salir del menú activo o del OSD (Visualización en Pantalla)

2,3. Botones Reguladores

4. Botón Menú

Estos botones le permiten destacar y regular items en el menú. Use este botón para abrir el OSD y activar el item que está

destacado en el menú.

5. Indicador de suministro

Indica modo normal o Modo de Ahorro Energético.

de energía

6. Botón de suministro

Use este botón para prender y apagar el monitor.

de energía

Vea Ahorrador de Energía, descrito en el manual, para mayor información en lo referente a las

Nota:

funciones de ahorro de energía. Para ahorrar energía, apague el monitor cuando no lo necesite o cuando no lo use por periodos largos de tiempo.

Desempaque Parte Delantera

Parte Posterior

Fondo

(La disposición en la parte posterior del monitor podría variar de producto a producto)

1. Toma de corriente

Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor.

2. Cable de señal

Conecte el extremo del cable de señal a la toma de video del computador (tablero de video, tarjeta de video o tarjeta gráfica)

Vea Conexión del Monitor para mayor información en lo referente a las conexiones de

Nota:

cable.

Desempaque Parte Delantera Parte Posterior

Fondo

1. Cable de señal

2. Toma de corriente

3. Base Inclinable y Giratoria

Conecte el extremo del cable de señal a la toma de video del computador (tablero de video, tarjeta de video o tarjeta gráfica)

Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor.

Puede separar la base del monitor.

Conexión del Monitor

Instalación del Controlador de Video Instalación de la Base

1. Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor. Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.

2. Conecte el extremo del cable de señal a la toma de video del computador (tablero de video, tarjeta de video o tarjeta gráfica)

3. Si está usando un computador Macintosh, conecte el cable a un adaptador de Macintosh y fije los pines en el adaptador (el Adaptador no está incluido). Un computador PC- compatible no necesita adaptador.

4. Prenda el computador y el monitor. Si el monitor presenta una imagen, la instalación está incompleta.

SyncMaster 753Ms

Conexión del Monito

Instalación del Controlador de Video Instalación de la Base

Español > Principal > Instalación > Conexión del Monitor

1. Instalación-Generales | 2. Instalación-Multimedia | 3. Soporte por el Multimedia altavoz

1. Instalación-Generales

1. Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor. Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.

2. Conecte el extremo del cable de señal a la toma de video del computador (tablero de video, tarjeta de video o tarjeta g

4. Prenda el computador y el monitor. Si el monitor presenta una imagen, la instalación está incompleta.

áfica)

2. Instalación-Multimedia

1. Apague su ordenador y desenchufe el cable de corrient.

2. Conecte el extremo del cable de señal a la toma de video del computador (tablero de video, tarjeta de video o tarjeta g

3. Conecte un extremo de su cable de sonido a la toma del estéreo de su ficha de sonido o computadora. Conecte el otro extremo del cable a la toma del estéreo en la parte posterior del soporte del monitor Conecte un extremos del otro cable de sonido a la Linea toma en su ficha de sonido o computadora. Conecte el otro extremo del cable a la toma Mic By-pass en la parte posterior del monitor.

4. Conecte el cordón de energ

5. Conecte el cable de corriente de su monitor al puerto de corriente de la parte posterior del monitor.

6. Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor. Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.

7. Encienda el ordenador y el monitor.

8. Mueva el control de ENCENDIDO-APAGADO situado en el soporte del monitor hasta que se escuche clic.

9. Ejecute un programa de sonido, música o efectos de sonido en su computador y luego regule el volumen subiéndolo y bajándolo hasta que el volumen sea el apropiado.

10. Regule el nivel del agudo y bajo

áfica)

a CD (corriente Directa) del soporte a un tomacorriente cercano.

NOTAS:

Puede haber una deformación del sonido cuando el monitor está situado sobre un contenedor mayormente vacío como su computadora. Si esto ocurrieta, ponga un cojinete o revista debajo del soporte del monitor. El volumen muy alto también puede provocar deformación del sonido; baje el volumen.

3. Soporte por el Multimedia altavoz

Toma de by-pass Mic

Para transmitir su voz, conecte el cable del sonido de la toma Mic by-pass a la oma Mic in, en la ranura de la ficha de sonido de su computer.

Toma de estéreo input

Conecte el cordón del estéreo de la fuente input. (ficha de sonido, computer, CD-ROM drive).

Cable de DC potencia input

Conecte a la toma DC 12V del monitor.

Indicator de potencia

Se ilumina de verde cuando el altavoz está encendido.

Volumen On/Off

Gira On/Off y ajuste e l vo lu me n .

Control treble

Use el control de altas frecuencias.

Control del bass

Use el control de las bajas frecuencias.

Toma Mic input

Para transmitir su voz, conecte un micrófono a esta toma.

Toma auriculares

Para escuchar en privado, conecte aquí los auriculares.

10.

Topa del soporte desmontable

Conexión del Monitor

Instalación del Controlador de Video

Instalación de la Base

Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador), inserte el CD-ROM incluido con este monitor. La instalación de la unidad de disco es ligeramente diferente de un sistema operativo a otro. Siga las indicaciones apropiadas para el sistema operativo que usted tiene.

Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se menciona a continuación.

Sitio web de Internet : http://www.samsung-monitor.com/ (Mundial)

http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en "Windows ME Driver".

3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón “OK”.

4. Pulse el botón “Instalar” de la ventana “Advertencia”.

5. La instalación del Driver del Monitor está terminada.

Windows XP/2000

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en "Windows XP/2000 Driver".

3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón “OK”.

4. Pulse el botón “Instalar” de la ventana “Advertencia”.

5. Si ve la ventana “Mensaje”, haga clic en el botón “Continúe”. Luego haga clic en el botón “OK”. Este driver del monitor está bajo el logotipo certificado MS, y esta instalación no dañará su sistema.

*El driver certificado será colocado en la Página Web del Monitor Samsung.

http://www.samsung-monitor.com/

6. La instalación del Driver del Monitor está terminada.

Conexión del Monitor

Instalación del Controlador de Video

Instalación de la Base

Windows XP

Windows 2000

Windows Me

Windows NT

Linux

Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se menciona a continuación.

Sitio web de Internet : http://www.samsung-monitor.com/ (Mundial)

http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China)

Sistema Operativo Microsoft® Windows® XP

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en “Inicio” - “Panel de Control” luego pulse el icono “Appearence”.

3. Haga clic en el icono “Visualización” y escoja la ficha “Configuración” luego haga clic en “Avanzado”.

4. Pulse el botón “Propiedades” en la ficha “Monitor” y seleccione la ficha “Driver”.

5. Pulse “Actualizar Driver” y seleccione “Instalar de una lista o …” luego haga clic en el botón “Siguiente”.

6. Seleccione “No busque, yo voy a …..” luego haga clic en “Siguiente” y luego pulse “Retire el disco”.

7. Pulse el botón “Examinar” luego escoja el A:\(D:\driver) y seleccione el modelo de su monitor de la lista de modelos y haga clic en el botón “Siguiente”.

8. Si ve la ventana “Mensaje”, haga clic en el botón “Continúe”. Luego haga click en el botón “terminar”.

Este driver del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema. *El driver certificado será puesto en la Página Web del Monitor Samsung.

http://www.samsung-monitor.com/

9. Pulse el botón “Cerrar” luego haga clic continuamente en el botón “OK”.

+ 48 hidden pages
