Samsung SYNCMASTER 700DX-3 User Manual
SyncMaster 700DX-3
Affichage LCD
Manuel de l'utilisateur
La couleur et l'aspect du produit peuvent varier en
fonction du modèle, et ses spécifications peuvent
être modifiées sans préavis pour des raisons
d'amélioration des performances.
Consignes de sécurité
Signalement
Remarque
Respectez ces instructions de sécurité afin de garantir votre sécurité et d’éviter tout dommage
matériel.
Veillez à lire attentivement les instructions et à utiliser le produit correctement.
Avertissement / Mise en garde
Le non-respect des instructions signalées par ce symbole peut provoquer des dommages corporels ou matériels.
Remarque
Interdit
Ne pas démonter
Ne pas toucher
Des frais d'administration peuvent vous être facturés si :
• (a) un technicien intervient à votre demande et que le produit ne comporte
aucun défaut.
(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).
• (b) vous amenez le produit dans un centre de réparation alors qu'il ne
comporte aucun défaut.
(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).
Le montant de ces frais d'administration vous sera signifié avant la réalisation
de toute prestation ou visite à domicile.
Important : lire et comprendre
Déconnecter la prise de la fiche
Relier à la terre afin d'éviter
un choc électrique
Nettoyage du moniteur
Nettoyage
L'écran et l'extérieur du moniteur haute technologie se rayent facilement, prenez en soin.
Pour nettoyer le moniteur, suivez la procédure ci-dessous .
• Eteignez le moniteur et le PC.
• Débranchez le câble d'alimentation du moniteur.
Consignes de sécurité
Remarque
Pour éviter tout choc électrique, débranchez le câble en le tenant
par la prise et ne le touchez pas avec des mains mouillées.
• Essuyez le moniteur à l'aide d'un chiffon doux légérement humide ayant été essoré.
N'utilisez pas d'agent nettoyant contenant de l'al-
cool ou des solvants, ou actif sur les surfaces.
L'extérieur du moniteur risquerait de se décolorer
ou craqueler et le revêtement du panneau de se
décoller.
Veillez à ne pas pulvériser d'eau ou de produit de
nettoyage directement sur le moniteur.
Le liquide risquerait, en effet, de pénétrer dans le
moniteur et de provoquer un choc électrique, un
incendie ou une panne.
• Nettoyez l'extérieur du moniteur à l'aide d'un chiffon doux et
légèrement humidifié.
Alimentation
• Rebranchez le câble sur le moniteur après le nettoyage.
• Allumez le moniteur et le PC.
Lorsque l'appareil n'est pas utilisé pendant un certain temps, réglez l'ordinateur sur DPM.
Si vous utilisez un économiseur d'écran, réglez-le sur le mode d'écran
actif.
Les images n'ont qu'une valeur de référence et ne sont pas applicables
à tous les cas (ni à tous les pays).
Raccourci vers les instructions anti-rémanence
N’utilisez pas de prise ni de cordon d’alimentation endommagé,
ni de prise électrique descellée ou endommagée.
• Cela pourrait provoquer un choc électrique ou un incendie.
Ne branchez et ne débranchez pas la prise d’alimentation avec
les mains mouillées.
• Vous risquez un choc électrique.
Consignes de sécurité
Veillez à brancher le cordon d'alimentation sur une prise secteur
mise à la terre.
• Cela pourrait provoquer un choc électrique ou entraîner des
blessures.
Assurez-vous que la prise d’alimentation est correctement bran-
chée.
• Sinon, vous risquez un incendie.
Ne pliez pas la prise d’alimentation, ne tirez pas dessus et ne
placez pas d’objet lourd dessus.
• Sinon, vous risquez un incendie.
Ne connectez pas plusieurs appareils sur la même prise élec-
trique.
• Cela pourrait provoquer un incendie dû à une surchauffe.
Ne débranchez pas le cordon d'alimentation lorsque le produit
est sous tension.
Installation
• Vous risqueriez de provoquer un choc électrique et d'endommager le produit.
Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la
prise du secteur doit être en état de marche.
• Sinon, cela pourrait provoquer un choc électrique ou un incen-
die.
Utilisez uniquement le cordon d'alimentation fourni par notre
société. Et n'utilisez pas le cordon d'alimentation fourni pour un
autre produit.
• Cela pourrait provoquer un choc électrique ou un incendie.
Branchez le cordon d'alimentation à une prise murale aisément
accessible.
• Si un problème survient sur l'appareil, vous devez débrancher
le le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton de mise hors tension de l'appareil
ne permet pas de couper totalement l'alimentation électrique.
Contactez un Centre de services agréé si le moniteur est destiné à une
installation dans des endroits exposés à la poussière, à des températures
faibles ou élevées, à une forte humidité, à des substances chimiques et
s'il a été prévu pour fonctionner 24/24 heures, comme dans des aéroports, des gares ferroviaires, etc.
Si vous ne le faites pas, vous risquez d’endommager gravement votre
écran.
Consignes de sécurité
Assurez-vous que deux personnes au moins soulèvent et déplacent le produit.
• Sinon, il risque de tomber et d’entraîner des blessures ou des
dommages matériels.
Lorsque vous installez le produit dans une armoire ou un rack,
veillez à ce que l'extrémité inférieure avant du produit ne dépasse
pas du support.
• Il risquerait de tomber et d'occasionner des blessures.
• Utilisez une armoire ou un rack dont la taille est adaptée au
produit.
NE PLACEZ PAS DE BOUGIE, DE PRODUIT ANTI-MOUSTIQUE, DE CIGARETTE OU D'APPAREIL DE CHAUFFAGE À
PROXIMITÉ DU PRODUIT.
• Sinon, vous risquez un incendie.
Tenez le cordon d'alimentation et le produit aussi loin que possible de tout appareil de chauffage.
• Cela pourrait provoquer un choc électrique ou un incendie.
Ne l’installez pas dans un emplacement peu ventilé tel qu’une
armoire.
• Cela pourrait provoquer un incendie dû à une surchauffe des
éléments internes.
Posez le produit délicatement.
• Vous risqueriez d'endommager l'écran.
Ne placez pas la face avant du produit sur le sol.
• Vous risqueriez d'endommager l'écran.
Assurez-vous que le montage de la fixation murale est effectué
par une société d'installation agréée.
• Il risquerait de tomber et d'occasionner des blessures.
• Veillez à installer la fixation murale spécifiée.
Installez le produit dans une zone correctement ventilée. Veillez
à laisser un espace de plus de 10 cm (4 pouces) entre le produit
et le mur.
• Cela pourrait provoquer un incendie dû à une surchauffe des
éléments internes.
Veillez à garder l'emballage en plastique hors de portée des
enfants.
• L'emballage n'est pas un jeu et il présente un risque d'étouffe-
ment pour les enfants.
Si la taille du moniteur est réglable, ne placez aucun objet, ni
une partie de votre corps sur le support lorsque vous l'abaissez.
• Cela pourrait endommager le produit ou blesser quelqu'un.
Autres
Consignes de sécurité
Les huiles comestibles, telles que l'huile de soja, peuvent
endommager ou déformer le produit. N'installez pas le produit
dans une cuisine ou à proximité d'un comptoir de cuisine.
Le produit est un produit à haute tension. Ne tentez jamais de
démonter, de réparer ou de modifier l'appareil par vous-même.
• Cela pourrait provoquer un choc électrique ou un incendie.
Pour toute réparation, contactez un Centre de services
Si des odeurs ou des bruits inhabituels émanent de votre appareil, débranchez-le immédiatement et contactez un
services.
•
Cela pourrait provoquer un choc électrique ou un incendie.
Ne placez pas ce produit dans un emplacement exposé à l’humidité, la poussière, la fumée ou l'eau, ni dans une voiture.
.
Centre de
Cela pourrait provoquer un choc électrique ou un incendie.
•
Si le produit tombe ou que son boîtier se casse, éteignez l'appareil et débranchez le cordon d'alimentation. Contactez un Centre de services.
• Cela pourrait provoquer un choc électrique ou un incendie.
En cas d'orage, ne touchez ni le cordon d'alimentation, ni le
câble d'antenne.
• Cela pourrait provoquer un choc électrique ou un incendie.
N'essayez pas de déplacer le moniteur en tirant uniquement sur
le cordon ou le câble de signal.
• Le produit risquerait de tomber, d'être endommagé et, si le câ-
ble est endommagé, de provoquer un choc électrique ou un
incendie.
Ne soulevez pas et ne déplacez pas le produit d'avant en arrière
ou de gauche à droite en vous servant uniquement du cordon
d'alimentation ou des câbles de signal.
• Le produit risquerait de tomber, d'être endommagé et, si le câ-
ble est endommagé, de provoquer un choc électrique ou un
incendie.
Assurez-vous que les ouvertures de ventilation ne sont pas obstruées par une table ou un rideau.
• Cela pourrait provoquer un incendie dû à une surchauffe des
éléments internes.
Ne placez pas de récipients contenant de l'eau, des vases, des
médicaments ou des objets métalliques sur le produit.
• Si de l'eau ou un corps étranger pénètre dans le produit, dé-
branchez le cordon d'alimentation et contactez un Centre de
services.
Consignes de sécurité
• Cela pourrait provoquer un choc électrique, un incendie ou un
dysfonctionnement.
N'utilisez pas et ne rangez pas de vaporisateur combustible ou
de matériau inflammable à proximité du produit.
• Cela pourrait provoquer une explosion ou un incendie.
N'insérez aucun objet métallique, tel que des baguettes, des
pièces de monnaie ou des épingles, et aucun objet inflammable,
tel que des allumettes ou du papier dans le produit (à travers les
ouvertures de ventilation, les bornes d'entrée et de sortie, etc.).
• Si de l'eau ou un matériau étranger pénètre dans le produit,
débranchez le cordon d'alimentation et contactez un Centre de
services.
• Cela pourrait provoquer un choc électrique ou un incendie.
Si le moniteur affiche une image fixe pendant une longue période, une image rémanente ou une tache peut apparaître.
• Si vous n'utilisez pas le produit pendant une longue période,
placez-le en mode veille ou utilisez un économiseur d'écran.
Définissez une résolution et une fréquence appropriées au produit.
• Autrement, vous risqueriez de vous endommager la vue.
Lorsque vous utilisez un casque ou des écouteurs, ne réglez
pas le volume sur un niveau trop élevé.
• Vous risqueriez de souffrir de troubles de l'audition.
Pour éviter la fatigue oculaire, ne vous asseyez pas trop près
de l'appareil.
Après avoir utilisé le moniteur pendant une (1) heure, faites une
pause de cinq (5) minutes.
Ceci permet de réduire la fatigue oculaire.
N'installez pas le produit sur une surface instable telle qu'un
rack chancelant, sur une surface irrégulière ou dans un endroit
soumis à des vibrations.
• Autrement, il risque de tomber et d’entraîner des blessures ou
des dommages matériels.
• Si vous utilisez le produit dans un endroit soumis à des vibra-
tions, il risque d'être endommagé et de provoquer un incendie.
Lorsque vous déplacez le produit, mettez-le hors tension et débranchez le cordon d'alimentation, le câble de l'antenne, ainsi que
tous les câbles connectés au produit.
• Cela pourrait provoquer un choc électrique ou un incendie.
Consignes de sécurité
Empêchez les enfants de tirer ou de monter sur le produit.
• Le produit risquerait en effet de tomber et de provoquer des
blessures graves, voire la mort.
Si vous n'utilisez pas le produit pendant une longue période,
débranchez le cordon d'alimentation de la prise électrique.
• Cela pourrait provoquer une surchauffe ou un incendie à cause
de la poussière ou à la suite d'un choc électrique ou d'une fuite.
Ne placez, sur le produit, aucun objet lourd, jouet ou confiserie
(des biscuits, par exemple) qui risquerait d'attirer l'attention des
enfants.
• Vos enfants pourraient s'accrocher à l'objet et le faire tomber,
ce qui présente un risque de blessures graves, voire mortelles.
Veillez à ce que les enfants ne mettent pas la pile dans leur
bouche lorsque celle-ci est retirée de la télécommande. Placez la
pile hors de portée des bébés et des enfants.
• Si un enfant met une pile dans sa bouche, consultez immédi-
atement un médecin.
Lorsque vous remplacez la pile, veillez à respecter les polarités
(+, -).
• Sinon, vous risquez d'endommager les piles ou de provoquer
une surchauffe ou des blessures ou, encore d'endommager la
télécommande en raison d'une fuite du liquide interne.
Utilisez uniquement les piles standard spécifiées et ne mélangez pas les piles usagées et neuves.
• Sinon, vous risquez d'endommager les piles ou de provoquer
une surchauffe ou des blessures, ou encore d'endommager la
télécommande en raison d'une fuite du liquide interne.
Les piles (et piles rechargeables) ne sont pas des déchets ordinaires et doivent être renvoyées pour recyclage. Il appartient au
client de renvoyer les piles usagées ou rechargeables à des fins
de recyclage.
• Le client peut déposer les piles usagées ou rechargeables
dans une déchetterie ou dans un magasin proposant le même
type de piles ou de piles rechargeables.
Ne placez pas le produit dans un endroit où il est directement
exposé aux rayons du soleil ou à proximité d'une source de chaleur telle qu'un feu ou un radiateur.
• Cela risquerait de réduire la durée de vie du produit et de pro-
voquer un incendie.
Ne donnez aucun coup et ne laissez tomber aucun objet sur le
produit.
• Cela pourrait provoquer un choc électrique ou un incendie.
Consignes de sécurité
N'utilisez pas un humidificateur à proximité de l'appareil.
• Cela pourrait provoquer un choc électrique ou un incendie.
En cas de fuite de gaz, ne touchez ni le produit ni sa prise d'alimentation et procédez immédiatement à une ventilation du local.
• Si une étincelle se produit, cela peut provoquer une explosion
ou un incendie.
Si le produit reste allumé pendant un certain temps, le panneau
d'affichage devient chaud. Ne le touchez pas.
Gardez les petits accessoires hors de portée des enfants.
Soyez prudent lorsque vous réglez l'angle du moniteur ou la
hauteur du support.
• Vous risqueriez de vous blesser en coinçant votre main ou vos
doigts.
• Veillez également à ne pas trop incliner le produit, car il pourrait
tomber et occasionner des blessures.
N'installez pas le produit dans un endroit accessible aux enfants.
• Il risquerait de tomber et d'occasionner des blessures.
• Sa partie avant étant lourde, installez l'appareil sur une surface
plate et stable.
Ne placez aucun objet lourd sur le produit.
• Cela pourrait entraîner des blessures ou des dommages ma-
tériels.
Introduction
Contenu de l'emballage
Vérification du contenu de l'emballage
Enlevez le verrou de la boîte d'emballage, comme illustré dans la figure ci-dessus.
• Après avoir tout déballé, veillez à vérifier le contenu de l'emballage.
• Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieure-
• Si un élément est manquant, contactez votre revendeur.
• Contactez un revendeur local pour acheter des éléments en option.
Déballage
Soulevez la boîte d'emballage en tenant les rainures
de part et d'autre de celle-
ci.
Remarque
ment.
Vérification du contenu de
l'emballage.
Retirez le polystyrène et
l'emballage en plastique.
Affichage LCD
Manuels
Introduction
Guide d'installation rapide Carte de garantie
(Non disponible partout)
Câbles
Cordon d'alimentation Câble D-Sub
Autres
Télécommande
Piles (AAA X 2)
Manuel de l'utilisateur
(BP59-00138B)
Vendu séparément
Kit de fixation au mur Boîtier tuner TV Câble stéréo RCA
Câble HDMI-DVI Câble RGB vers Compo-
Câble HDMI Câble stéréo Câble AV
(Non disponible partout)
Câble DP
nent
Vendu séparément
Câble DVI Câble RCA Boîtier réseau
Remarque
Les accessoires pouvant être achetés avec le produit varient selon le pays.
Votre écran LCD
Avant
Introduction
MENU bouton [MENU]
Ouvre le menu à l'écran et quitte le menu. Egalement utilisé pour quitter le
menu OSD ou revenir au menu précédent.
Boutons de navigation (haut-bas)
Se déplace verticalement d'une option de menu à une autre ou règle les
valeurs de menu sélectionnées.
Bouton Gauche-Droite / Bouton Volume
Se déplace horizontalement d'une option de menu à une autre ou règle les
valeurs de menu sélectionnées. Si l'OSD ne s'affiche pas à l'écran, appuyez sur le bouton pour régler le volume.
ENTER bouton [ENTER]
Permet d'activer un élément de menu mis en surbrillance.
SOURCE bouton [SOURCE]
Bascule entre le mode PC et le mode Vidéo. Permet de sélectionner la
source d'entrée à laquelle un périphérique externe est connecté.
Introduction
[PC] → [DVI] → [AV] → [Composant] → [HDMI1] → [HDMI2] → [Display
Port]

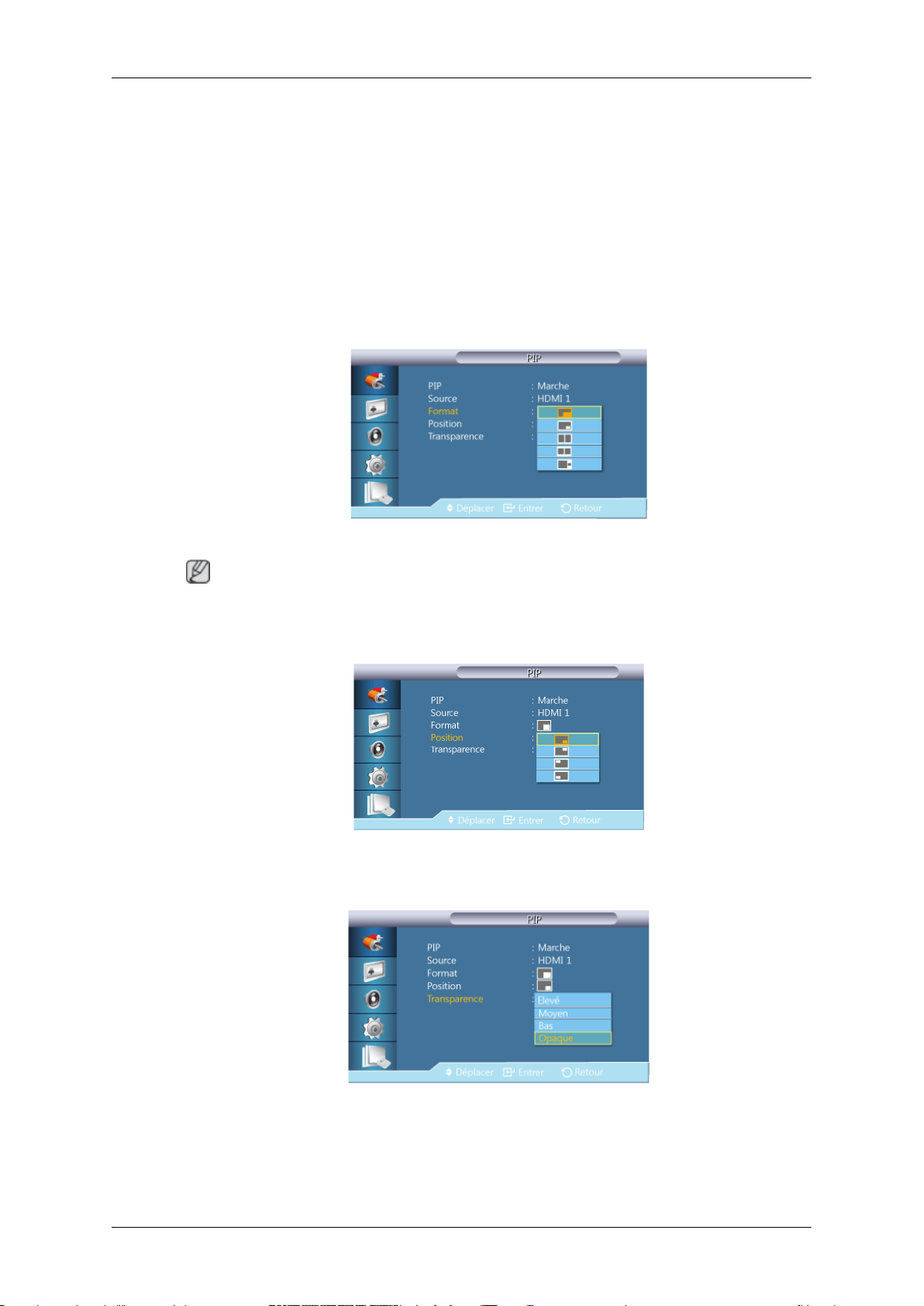

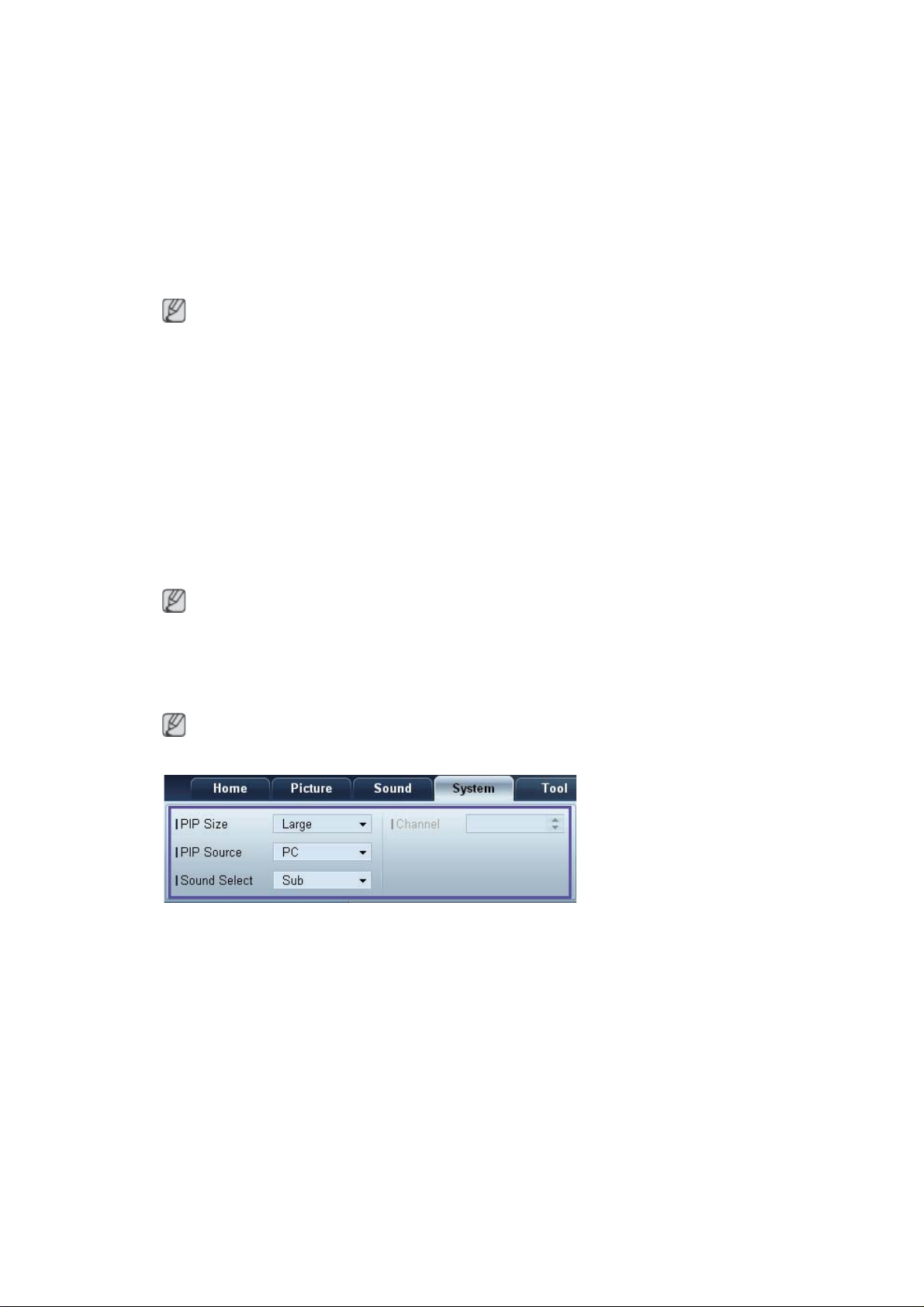

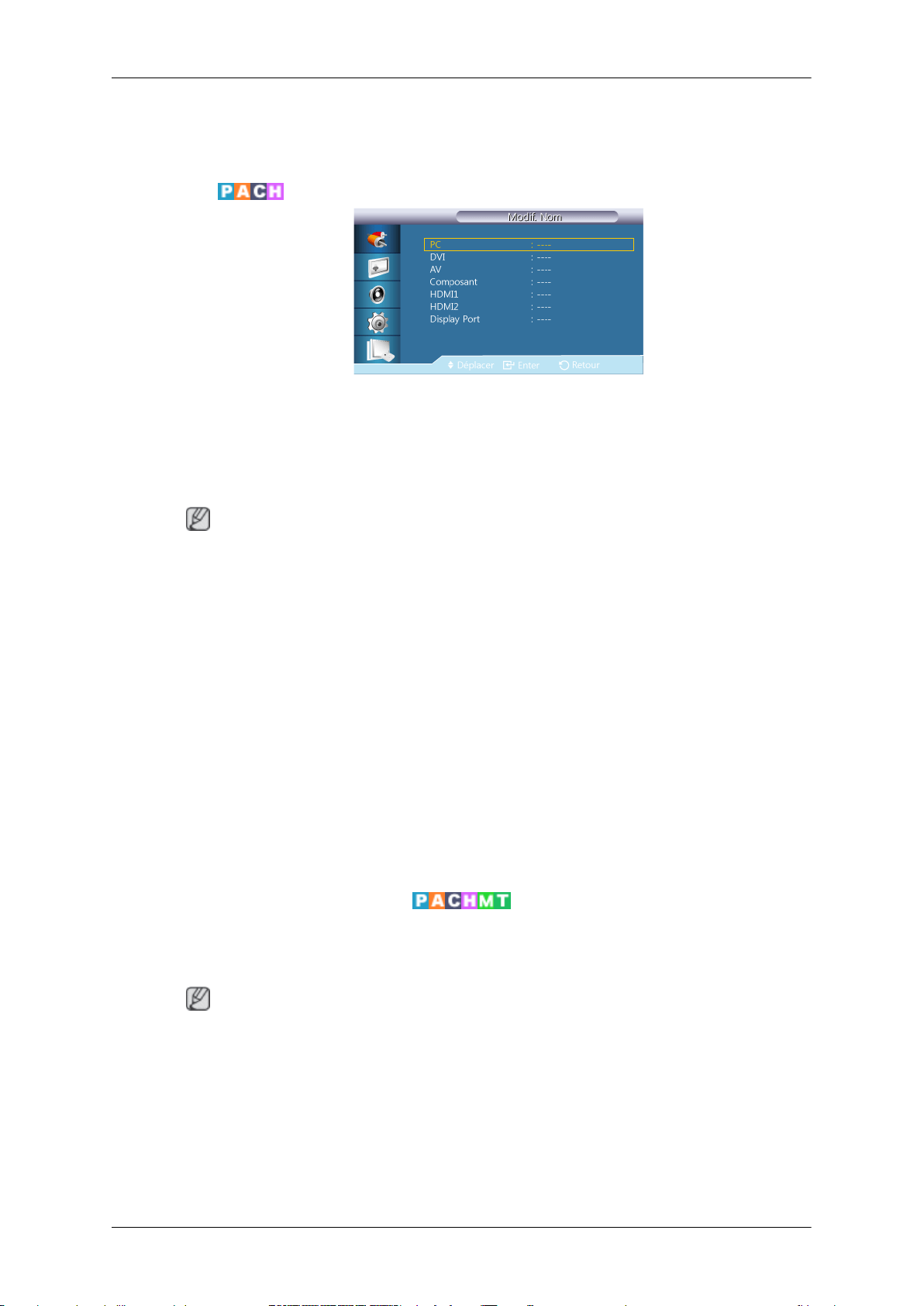

Bouton PIP
Appuyez sur le bouton PIP pour activer/désactiver PIP.
• PC : DVI / AV / HDMI / Display Port
• DVI / AV : PC
• Composant : PC
• HDMI : PC
Bouton de mise sous tension [ ]
Appuyez sur ce bouton pour allumer et éteindre l'écran.
Capteur de luminosité (en option)
Détecte automatiquement la luminosité ambiante et ajuste la luminosité de
l'écran en conséquence.
Remarque
Arrière
Cette fonction est activée uniquement sur les modèles équipés d'un capteur de luminosité automatique.
Voyant d'alimentation
Indique que le Mode d'économie est en position normale ou Puissance.
Remarque
Reportez-vous à Mode Economie d'énergie
plus d'informations sur la fonction d'économie d'énergie. Pour économiser
de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant
de longues périodes.
Capteur de la télécommande
Orientez la télécommande en direction de ce point sur le Moniteur.
Remarque
Voir la section "Connexions" pour de plus amples détails sur les connexions câblées. La
configuration de l'arrière de l'écran LCD peut varier légèrement en fonction du modèle.
décrit dans le manuel pour
Introduction

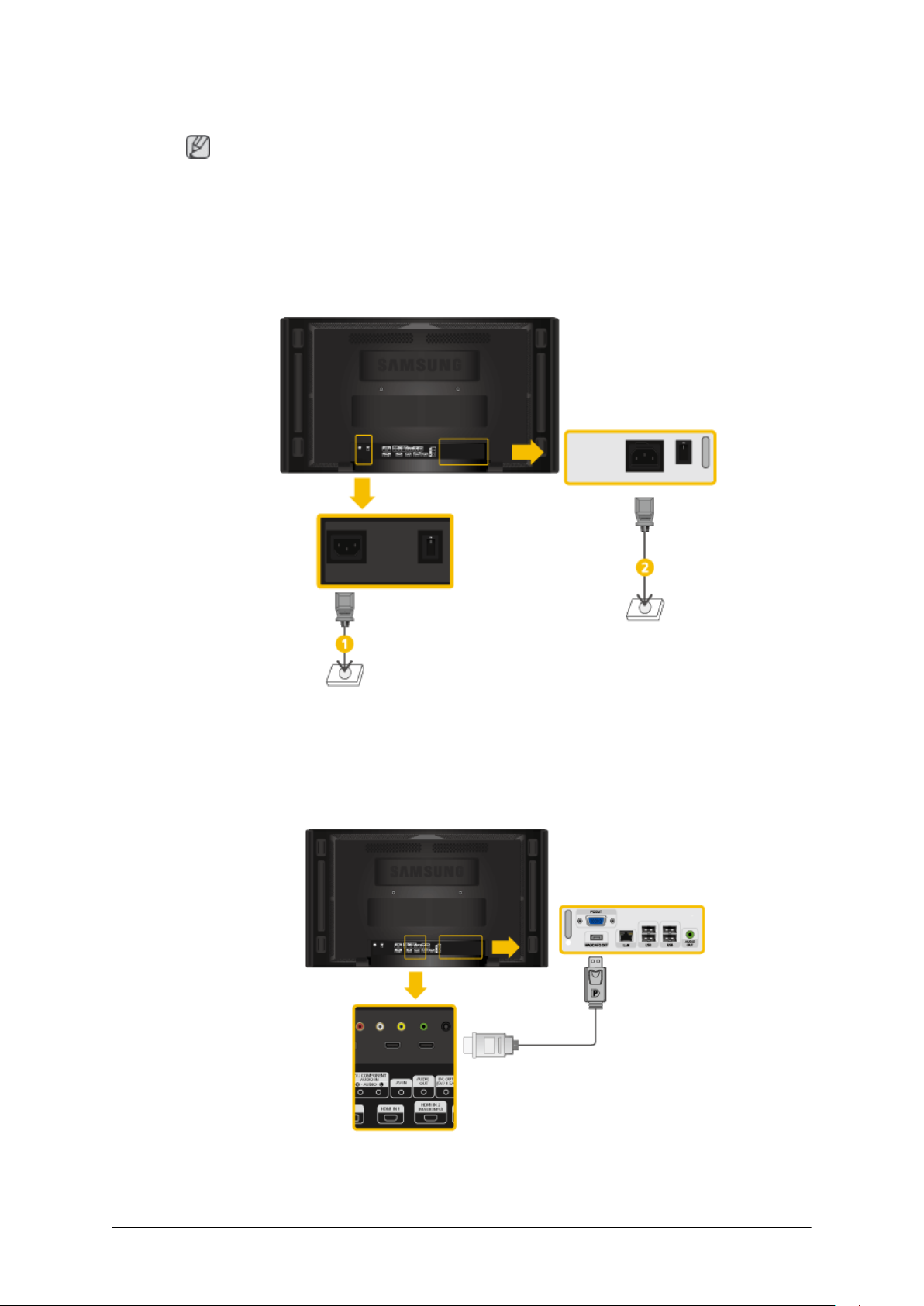

POWER IN
Le cordon d'alimentation se branche sur
l'écran LCD et sur la prise murale.
POWER S/W ON [ I ] / OFF
Allume et éteint le moniteur.

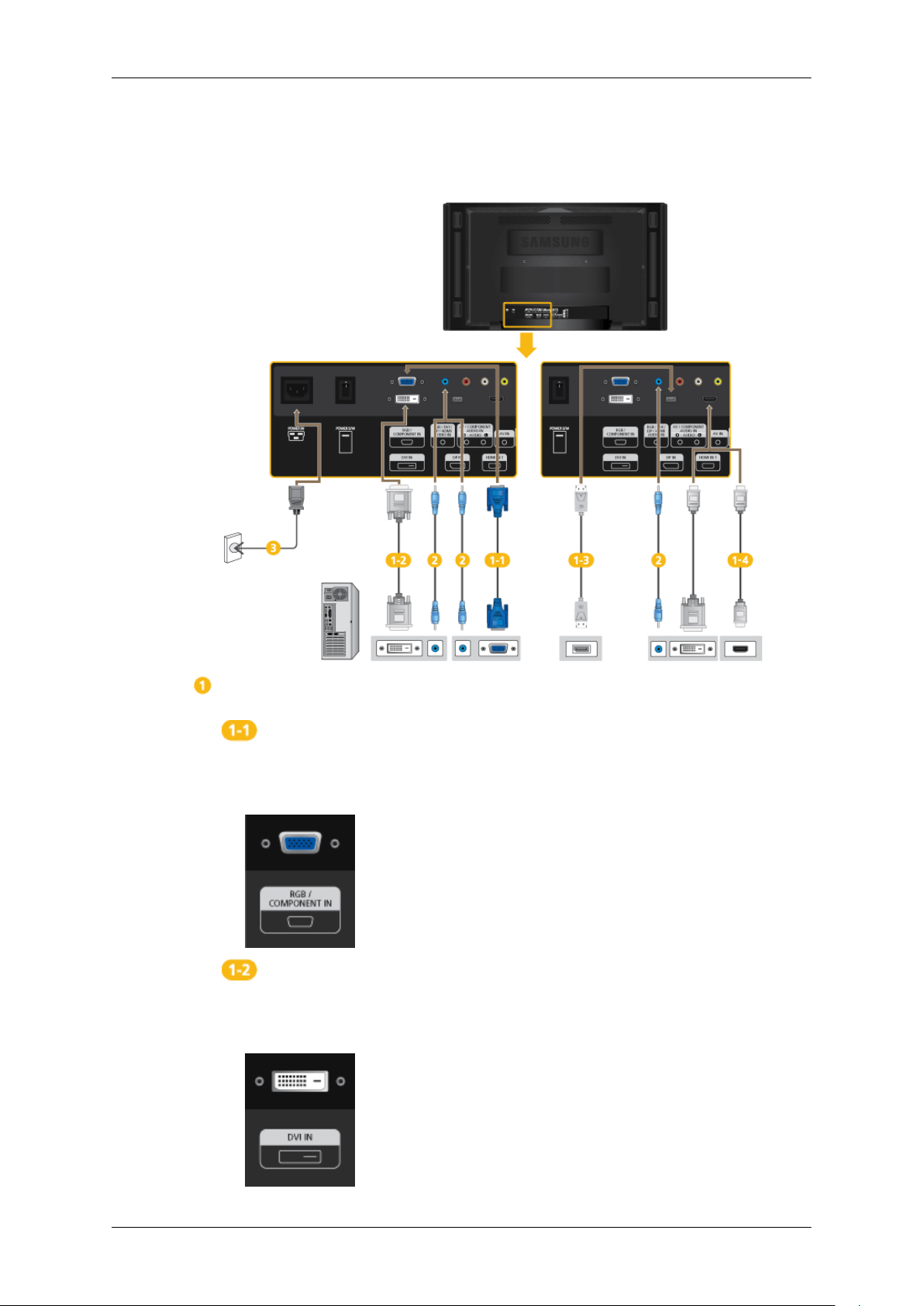

RGB/COMPONENT IN (Connecteur PC/
composant (Entrée))
• Connectez le port [RGB/COMPONENT
IN] du moniteur au port RGB de l'ordina-
teur à l'aide du câble D-SUB.
• Connectez le port [RGB/COMPONENT
IN] du moniteur au port Composant sur le
périphérique externe à l'aide du câble
RGB vers Composant.
• Connectez le port [RGB/COMPONENT
IN] du moniteur au port BNC de l'ordinateur à l'aide du câble RGB vers BNC.
DVI IN (Connecteur vidéo PC)
Raccordez le port [DVI IN] du moniteur au
port DVI du PC à l'aide du câble DVI.
RGB/DVI/DP/HDMI AUDIO IN (borne de
connexion audio PC/DVI/DP/HDMI (entrée))
Reliez la borne [RGB/DVI/DP/HDMI AUDIO
IN] du moniteur à la borne de sortie de haut-
parleur de la carte son de votre ordinateur à
l'aide d'un câble stéréo (vendu séparément).
DP IN
Reçoit un signal du port d'affichage.
Connectez un câble DP à [DP IN] sur le dis-
positif et DP IN à un autre affichage.
Introduction
AV/COMPONENT AUDIO IN [R-AUDIO-
L]
Connectez le port [AV/COMPONENT AU-
DIO IN [R-AUDIO-L]] du moniteur au port de
sortie audio du PC ou du périphérique externe à l'aide d'un câble audio.

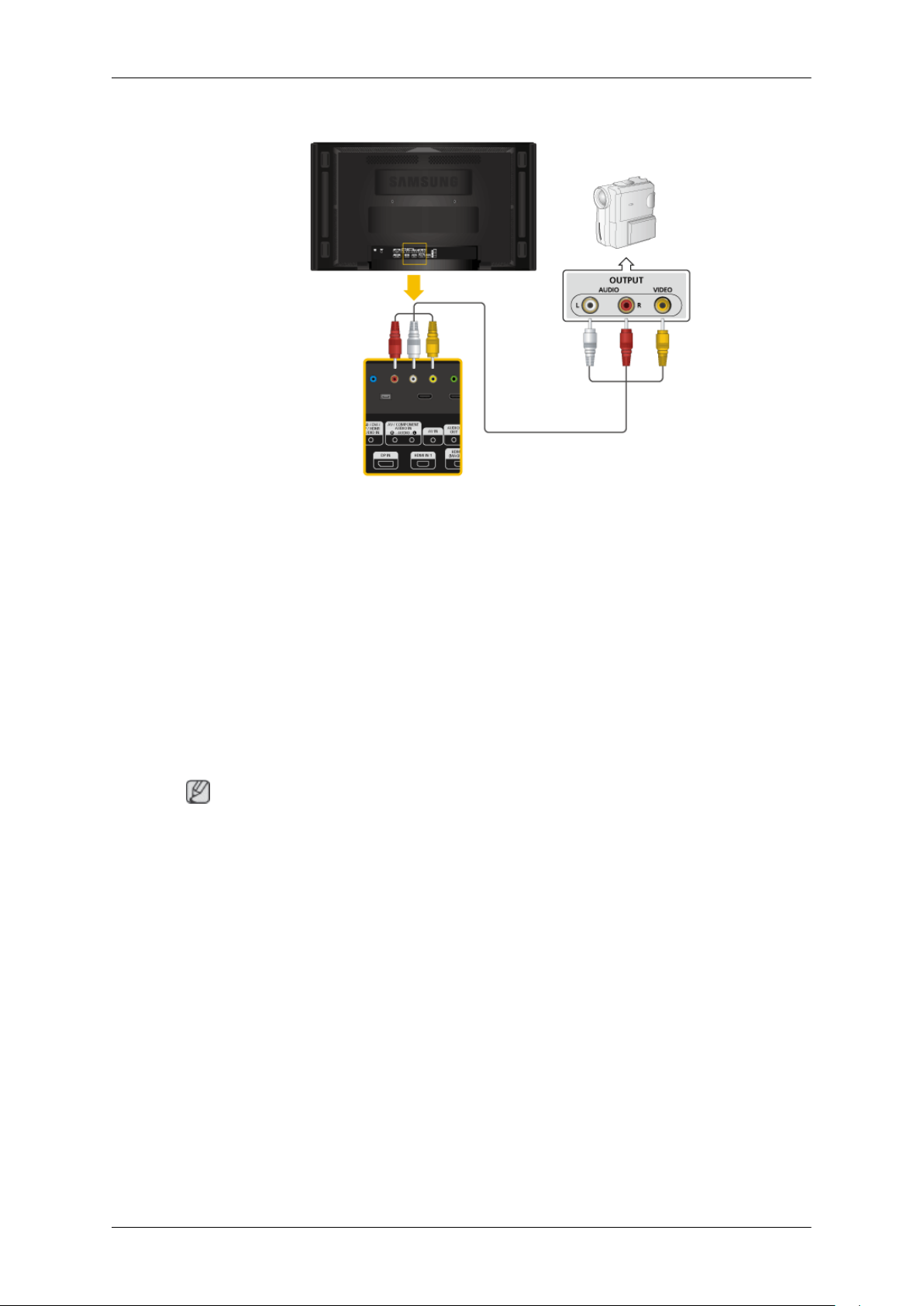

AV IN
Branchez le connecteur [AV IN] du moniteur
à la sortie vidéo du périphérique externe à
l'aide d'un câble VIDEO.
AUDIO OUT
Connectez un casque ou une enceinte ex-
terne.
DC OUT (5V / 1,5A)
Veillez à utiliser la borne de connexion [DC
OUT (5V / 1,5A)] au boîtier tuner TV agréé
[SBB_DTC/ZA].
A défaut, vous risqueriez d'endomm-
ager le produit.
HDMI IN 1
• Reliez la borne [HDMI IN 1] située à l'ar-
rière de votre affichage LCD à la borne
HDMI de votre périphérique de sortie numérique à l'aide d'un câble HDMI.
• HDMI est pris en charge jusqu'à 1,3.
Remarque
• Un périphérique normal (lecteur de DVD,
caméscope, etc.) ou un syntoniseur TV
peut être connecté à la borne [HDMI IN
1].
• Pour utiliser un syntoniseur TV (Etats-
Unis uniquement), veillez à le brancher
sur la borne [HDMI IN 1].
HDMI IN 2 (MAGICINFO)
• Reliez la borne [HDMI IN 2 (MAGICIN-
FO)] située à l'arrière de votre affichage
LCD à la borne HDMI de votre périphérique de sortie numérique à l'aide d'un câble HDMI.
Introduction
• HDMI est pris en charge jusqu'à 1,3.
Remarque
Pour utiliser MagicInfo, il est nécessaire
d'installer le boîtier réseau spécifié séparément par Samsung à l'intérieur du produit et
de brancher la sortie MagicInfo du boîtier
réseau sur la borne [HDMI IN 2 (MAGICIN-
FO)].
Pour plus d'informations sur l'achat et l'installation d'un boîtier réseau, contactez
Samsung Electronics.

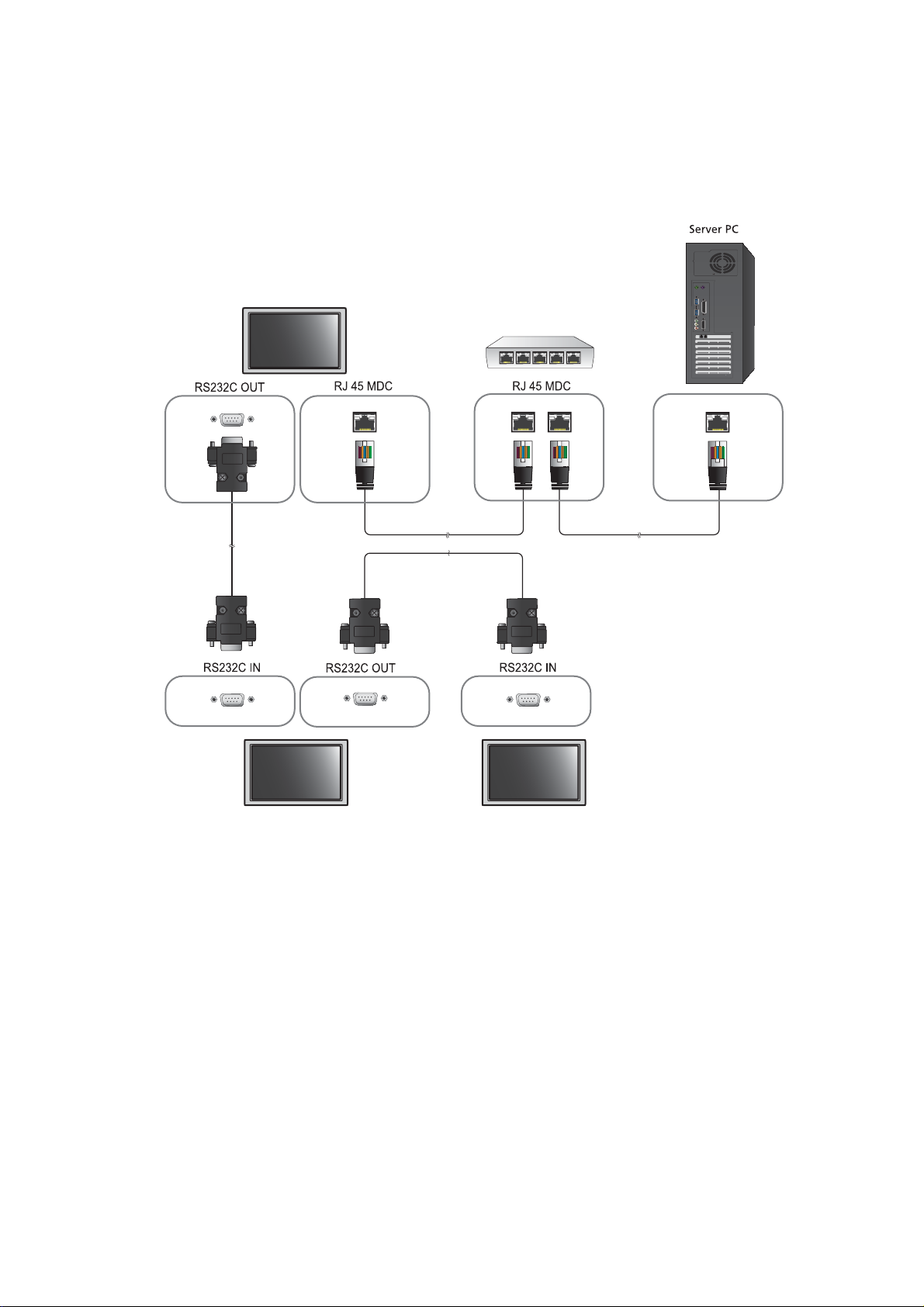

RJ45 MDC (PORT MDC)
programme port MDC (Multi Device Control)
Connectez le câble LAN à [RJ45 MDC] sur
le dispositif et le LAN au PC. Pour utiliser un
MDC, le programme MDC doit être installé
sur le PC.
Remarque
Allez sur Multi contrôle et sélectionnez
RJ45 MDC comme Connexion MDC.

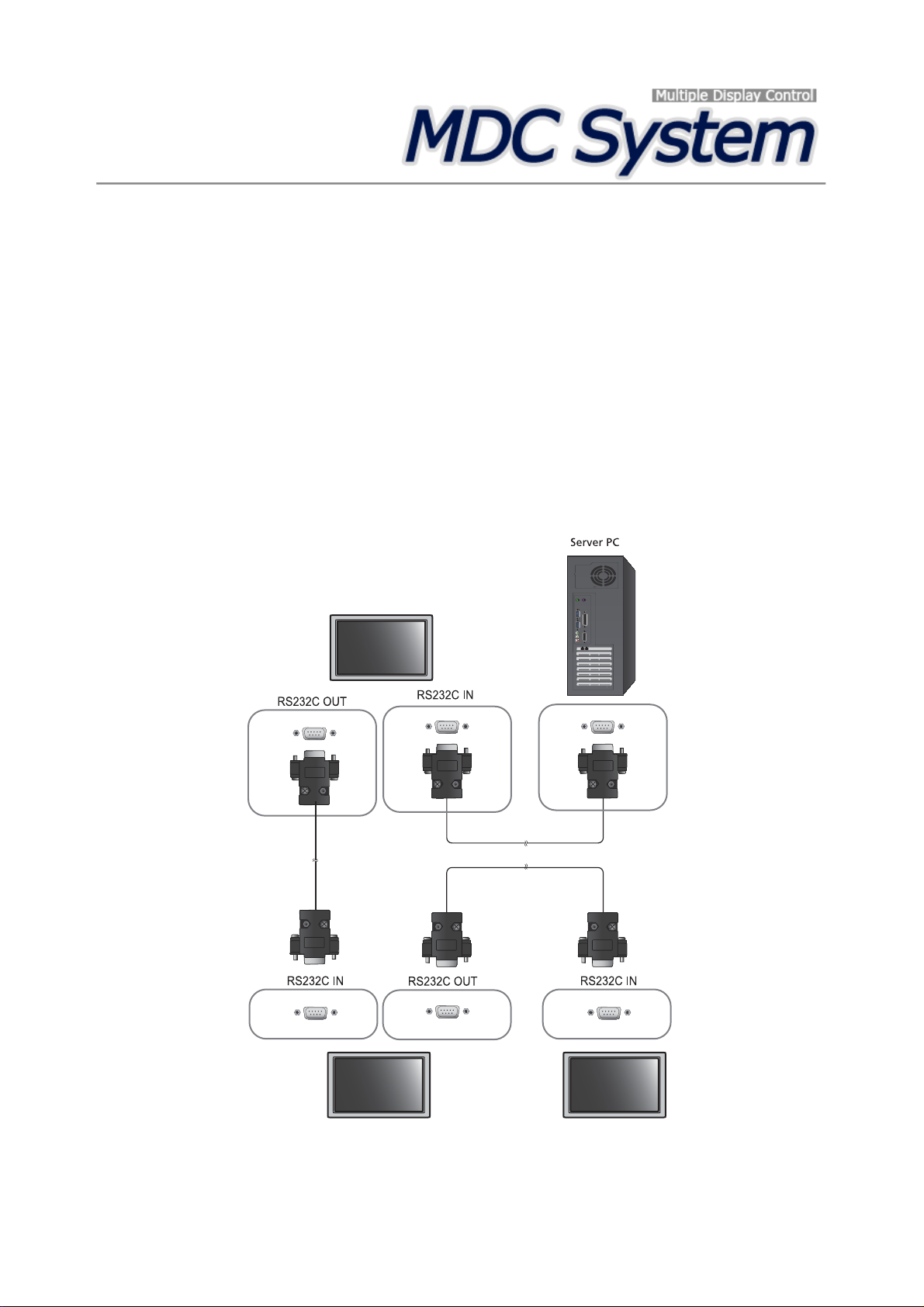

RS232C OUT/IN (port série RS232C)
programme port MDC (Multi Device Control)
Connectez un câble de série (de type croisé)
à [RS232C] sur le dispositif et RS232C sur le
PC. Pour utiliser un MDC, le programme
MDC doit être installé sur le PC.
Remarque
Allez dans Multi contrôle et sélectionnez
RS232C MDC comme Connexion MDC.
Introduction
Emplacement du verrou Kensington
Un verrouillage Kensington est un dispositif
antivol qui permet de verrouiller l'appareil, de
manière à pouvoir l'utiliser en toute sécurité
dans un lieu public. La forme et l'utilisation
du dispositif de verrouillage pouvant varier
selon le modèle et le fabricant, consultez le
manuel de l'utilisateur du dispositif pour plus
d'informations.
Pour verrouiller le moniteur, procédez
comme suit :
1. Enroulez le câble de verrouillage Ken-
sington autour d'un objet massif fixe
comme un bureau ou une chaise.
2. Glissez l'extrémité du câble avec le ver-
rou attaché au travers de l'extrémité en
boucle du câble de verrouillage Kensington.
Remarque
3. Insérez le verrou Kensington dans la
fente de sécurité ( ) à l'arrière de l'affichage.
4.
Fermez le verrou ( ).
Remarque
• Vous devez acheter le verrou Kensington
séparément.
• Ces instructions ne sont que générales.
Pour des instructions exactes, consultez
le manuel de l'utilisateur fourni avec le
dispositif de verrouillage.
• Vous pouvez acquérir le dispositif de ver-
rouillage dans un magasin d'électronique, une boutique en ligne ou notre
centre de service.
Voir la section "Connexions" pour de plus amples détails sur les connexions câblées.
Télécommande
Remarque
Le bon fonctionnement de la télécommande peut être affecté par un téléviseur ou un autre
périphérique électronique fonctionnant à proximité de l'écran à plasma, en raison d'interférences avec la fréquence.
Introduction
POWER
OFF
Pavé numérique
Bouton DEL / GUIDE
+ VOL -
SOURCE
D.MENU
TOOLS
Haut - Bas et Gauche-Droite
INFO
Touche de couleur et bouton de sélection
PC/DVI/HDMI/DP
TTX/MIX
MTS/DUAL
POWER
OFF
Pavé numérique
Bouton DEL /
GUIDE
ENTER/PRE-CH
MUTE
CH/P
TV
MENU
RETURN
EXIT
MagicInfo
Allume le moniteur.
Eteint le moniteur.
Permet de changer de chaîne.
Le bouton « - » permet de sélectionner les chaînes numériques.
+ VOL -
SOURCE
D.MENU
Affichage EPG (Guide électronique des programmes).
- Cette fonction est activée lorsqu'un boîtier tuner TV est
installé.
Règle le volume audio.
Sélectionne une source d'entrée externe connectée ou le
mode MagicInfo.
Écran de menu DTV
Introduction
- Cette fonction est activée lorsqu'un boîtier tuner TV est
installé.
TOOLS
Haut - Bas et Gauche-
Droite
INFO
Touche de couleur et
bouton de sélection PC/DVI/
HDMI/DP
TTX/MIX
Permet de sélectionner rapidement les fonctions les plus
courantes.
- Cette fonction est activée lorsqu'un boîtier tuner TV est
installé.
Se déplace horizontalement ou verticalement d'une option
de menu à une autre, ou règle les valeurs de menu sélectionnées.
Les informations sur l'image en cours sont affichées dans
le coin supérieur gauche de l'écran.
En mode TV, ces boutons peuvent servir à régler la fonction
d'annonce d'émission d'un canal numérique.
- Cette fonction est activée lorsqu'un boîtier tuner TV est
installé.
Vous pouvez sélectionner l'entrée externe PC, DVI, HDMI
ou DP(Display Port) directement dans un autre mode que
le mode TV.
Les chaînes de télévision fournissent des services d'informations écrites via le Télétexte.
MTS/DUAL
- Boutons de télétexte
- Cette fonction est activée lorsqu'un boîtier tuner TV est
installé.
MTS-
Vous pouvez sélectionner le mode MTS (Multichannel Television Stereo).
Type audio Mode_MTS/S Par défaut
FM Stéréo Mono Mono Modification
Stéréo Mono ↔ Stéréo
SAP Mono ↔ SAP Mono
DUAL-
Utilice el botón DUAL en el mando a distancia para seleccionar Estéreo o Mono cuando el monitor está en el modo
TV o Radio FM.
- Cette fonction est activée lorsqu'un boîtier tuner TV est
installé.
manuelle
ENTER/PRE-CH
Ce bouton permet de revenir à la chaîne précédente.
- Cette fonction est activée lorsqu'un boîtier tuner TV est
installé.
Introduction
MUTE
CH/P
TV
MENU
RETURN
EXIT
MagicInfo
Il suspend (mode muet) la sortie audio temporairement.
S'affiche dans le coin inférieur gauche de l'écran Le son est
à nouveau actif si vous appuyez sur le bouton MUTE ou VOL + en mode Silence (Mute).
En mode TV, sélectionnez TV channels (Chaînes de télévision).
- Cette fonction est activée lorsqu'un boîtier tuner TV est
installé.
Sélectionne directement le mode TV.
- Cette fonction est activée lorsqu'un boîtier tuner TV est
installé.
Ouvre le menu à l'écran et quitte le menu ou ferme le menu
de réglage.
Revient au menu précédent.
Ferme l'écran de menu.
Bouton de lancement rapide MagicInfo
Remarque
Ce bouton est désactivé pour les produits qui ne prennent
pas en charge MagicInfo.
Dimensions
Dimensions
Introduction
Introduction
Installation d'une fixation murale
Préparation préalable à l'installation du support mural
Pour installer un support mural d'un autre fabricant, utilisez l'anneau de maintien.
Installation du kit de montage mural
Le kit de montage mural (vendu séparément) vous permet de fixer le produit sur une paroi.
Pour plus d'informations sur l'installation du support mural, consultez les instructions qui l'ac-
compagnent. Nous vous conseillons de contacter un technicien pour vous aider à installer la
fixation du support mural. Samsung Electronics n'est pas responsable des dommages causés au produit ou des blessures causées à vous-même ou à autrui si vous choisissez
d'installer le support mural sans aide.
Spécifications du kit de montage mural (VESA)
Remarque
Installez votre support mural sur une paroi solide perpendiculaire au sol. Avant de fixer le
support mural sur des surfaces telles qu'une plaque de plâtre, contactez votre revendeur le
plus proche pour obtenir plus d'informations. Si vous installez le produit au plafond ou sur
une paroi inclinée, il peut chuter et provoquer des blessures corporelles graves.
Remarque
• Les dimensions standard des kits de montage
mural sont présentées dans le tableau ci-dessous.
• Les kits de montage mural Samsung comprennent un manuel d'installation détaillé et toutes les
pièces nécessaires à l'assemblage.
• N'utilisez pas de vis non conformes aux spécifications de vis standard VESA.
• N'utilisez pas de vis plus longues que les vis
standard ou non conformes aux spécifications de
vis standard VESA. Des vis plus longues pourraient endommager l'intérieur du produit.
• Pour les supports muraux non conformes aux
spécifications de vis standard VESA, la longueur
des vis peut varier en fonction des spécifications
de ces supports muraux.
• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou entraîner sa
chute, ce qui pourrait provoquer des blessures
Introduction
corporelles. Samsung n'est pas responsable de
ce type d'accidents.
• Samsung n'est pas responsable des dommages
causés au produit ou des blessures corporelles
dans le cas de l'utilisation d'un support mural non
VESA ou non spécifié, ou en cas de non-respect
des instructions d'installation du produit par le
consommateur.
• Ne fixez pas le produit à une inclinaison supérieure à 15 degrés.
• Il est impératif que deux personnes fixent le produit sur la paroi.
Taille du produit en
pouces
700DX-3 800,0 mm × 400,0 mm M8 4
Avertissement / Mise en garde
N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.
Spécifications des trous de
vis VESA (A * B) en milli-
Commande à distance (RS232C)
Connexions câblées
interface RS232C (9 broches)
broche TxD (N˚2) RxD (N˚3) GND (N˚5)
Débit binaire 9 600 bit/s
Bits de données 8 bit
Parité Aucun
Bits d'arrêt 1 bit
Contrôle de flux Aucun
Longueur maximale 15 m (type protégé uniquement)
Vis standard Quantité
mètres
• Attributions des broches
Broche Signal
1 Détecteur de porteur de données
Introduction
2 Données reçues
3 Données transmises
4 Terminal de données prêt
5 Retour commun du signal
6 Poste de données prêt
7 Requête à envoyer
8 Prêt à envoyer
9 Indicateur d'appel
• Câble RS232C
Connecteur : secondaire D à 9 broches
Câble : Câble croisé (inversé)
-P1- -P1- -P2- -P2-
FEMELLE Rx
Tx
Gnd
• Mode de connexion
2
3
5
-------->
<--------
---------
3
2
5
Rx
Tx
Gnd
FEMELLE
Codes de contrôle
• Get contrôle
En-tête commande
ID
Longueur DA-
TA
CheckSum
Introduction
0xAA type de com-
mande
• Commande de l'appareil
En-tête commande
ID
0xAA type de com-
mande
• messages de commande
N˚ type de commande commande Plage de va-
1 Réglage de l’alimentation 0x11 0~1
2 Réglage du volume 0x12 0~100
3 Réglage de la source d’entrée 0x14 4 Contrôle du mode écran 0x18 5 Contrôle de la taille de l'écran 0x19 0~255
6 Contrôle PIP oui/non 0x3C 0~1
7 Contrôle de la configuration au-
tomatique
8 Contrôle du mode Mur d'images 0x5C 0~1
9 Verrouillage de sécurité 0x5D 0~1
Longueur
DATA
1 Valeur
0x3D 0
0
DATA
CheckSum
leurs
- ID devrait indiquer valeur hexadécimale de l'ID attribué, mais ID 0 devrait être 0xFF.
- Chaque transmission se fera en valeurs hexadécimales et la somme de contrôle est la
somme de toutes les valeurs restantes. S'il y a plus de deux chiffres, par exemple 11+FF
+01+01=112, éliminez le numéro dans le premier chiffre comme ci-dessous.
exemple)PowerOn&ID=0
En-tête
0xAA 0x11 1 Alimentation
En-tête commande
0xAA 0x11 1 1
Si vous voulez commander chaque mécanisme connecté par câble série quel que soit
son ID, réglez la partie ID sur "0xFE" et envoyez les instructions. A ce moment-là, chaque
APPAREIL suivra les instructions, mais ne répondra pas par ACK.
• Réglage de l'alimentation
•
Fonction
commande
ID
ID
Longueur
DATA
Longueur
DATA
DATA 1
CheckSum
DATA 1
12
L'ordinateur personnel met le téléviseur ou le moniteur SOUS/HORS tension.
•
Obtenir état SOUS/HORS tension
Introduction
En-tête commande
ID
0xAA 0x11 0
• Mettre SOUS/HORS TENSION
En-tête commande
ID
0xAA 0x11 1 Alimentation
Alimentation : Code alimentation à régler sur le téléviseur ou le moniteur
1 : Mise sous tension
0 : Mise hors tension
• Ack
En-tête
0xAA 0xFF 3 "A" 0x11
com-
mande
ID
Lon-
gueur
DATA
Longueur
Ack/Nak r-CMD Val1
Longueur DA-
TA
DATA
DATA
Alimen-
tation
CheckSum
CheckSum
Somme
de con-
trôle
Alimentation : Identique à ce qui précède
• Nak
En-tête
0xAA 0xFF 3 "N" 0x11 ERR
ERR : Code d'erreur indiquant quelle erreur est survenue
• Réglage du volume
• Fonction
L'ordinateur personnel change le volume du téléviseur ou du moniteur.
• Obtenir état volume
En-tête commande
0xAA 0x12 0
com-
mande
ID
Longueur
DATA
Ack/Nak r-CMD Val1
Longueur DA-
ID
TA
Somme
de con-
trôle
CheckSum
• Régler volume
En-tête commande
ID
Longueur
DATA
DATA
CheckSum
Introduction
0xAA 0x12 1 Volume
Volume : Code valeur de volume à régler sur le téléviseur ou le moniteur (0 ~ 100)
• Ack
En-tête
0xAA 0xFF 3 "A" 0x12 Volume
Volume : Identique à ce qui précède
• Nak
En-tête
0xAA 0xFF 3 "N" 0x12 ERR
ERR : Code d'erreur indiquant quelle erreur est survenue
• Réglage de la source d’entrée
• Fonction
L'ordinateur personnel change la source d'entrée du téléviseur ou du moniteur.
com-
mande
com-
mande
ID
ID
Longueur
DATA
Longueur
DATA
Ack/Nak r-CMD Val1
Ack/Nak r-CMD Val1
Somme
de con-
trôle
Somme
de con-
trôle
• Obtenir état de source d'entrée
En-tête
0xAA 0x14 0
• Régler source d'entrée
En-tête commande
0xAA 0x14 1 Source d'en-
Source d'entrée : Code de source d'entrée à régler sur le téléviseur ou le moniteur
0x14 PC
0x1E BNC
0x18 DVI
0x0C AV
0x04 S-Vidéo
0x08 Composant
commande
ID
ID
Longueur
Longueur DA-
DATA
TA
CheckSum
DATA
CheckSum
trée
Introduction
0x20 MagicInfo
0x1F DVI_VIDEO
0x30 RF(TV)
0x40 DTV
0x21 HDMI1
0x22 HDMI1_PC
0x23 HDMI2
0x24 HDMI2_PC
0x25 DisplayPort
Attention
DVI_VIDEO, HDMI1_PC, HDMI2_PC → Obtenir uniquement
Dans le cas de MagicInfo, disponible uniquement avec modèles incluant MagicInfo
Dans le cas de TV, disponible uniquement avec modèles incluant TV.
• Ack
En-tête
0xAA 0xFF 3 "A" 0x14
Source d'entrée : Identique à ce qui précède
• Nak
En-tête
0xAA 0xFF 3 "N" 0x14 ERR
ERR : Code d'erreur indiquant quelle erreur est survenue
• Contrôle du mode écran
com-
mande
com-
mande
ID
ID
Longueur
DATA
Longueur
DATA
Ack/Nak r-CMD Val1
Source
d'entrée
Ack/Nak r-CMD Val1
Somme
de con-
trôle
Somme
de con-
trôle
• Fonction
Le PC change le mode écran du téléviseur/moniteur.
Ne peut pas être commandé lorsque la fonction Video Wall est activée.
Attention
Disponible uniquement avec modèles incluant TV.
• Obtenir état mode écran
Introduction
En-tête commande
ID
0xAA 0x18 0
• Régler taille de l’image
En-tête
0xAA 0x18 1 Mode écran
Mode écran : Code Mode écran à régler sur le téléviseur ou le moniteur
0x01 16 : 9
0x04 Zoom
0x31 Zoom large
0x0B 4 : 3
• Ack
En-tête
0xAA 0xFF 3 "A" 0x18
commande
com-
mande
ID
ID
Longueur
DATA
Longueur
Ack/Nak r-CMD Val1
Longueur DA-
TA
DATA
DATA
CheckSum
Mode
écran
CheckSum
Somme
de con-
trôle
Mode écran : Identique à ce qui précède
Nak
•
En-tête
0xAA 0xFF 3 "N" 0x18 ERR
ERR : Code d'erreur indiquant quelle erreur est survenue
• Contrôle de la taille de l'écran
• Fonction
L'ordinateur personnel reconnaît la taille de l'écran du téléviseur ou du moniteur.
• Obtenir état taille écran
En-tête
0xAA 0x19 0
com-
mande
ID
commande
Longueur
DATA
Ack/Nak r-CMD Val1
Longueur DA-
ID
TA
Somme
de con-
trôle
CheckSum
• Ack
Introduction
En-tête
0xAA 0xFF 3 "A" 0x19
Taille de l'écran : Taille de l'écran du téléviseur ou du moniteur (Plage : 0 ~ 255, Unité :
pouces)
• Nak
En-tête
0xAA 0xFF 3 "N" 0x19 ERR
ERR : Code d'erreur indiquant quelle erreur est survenue
• Contrôle PIP oui/non
•
Fonction
com-
mande
com-
mande
ID
ID
Longueur
DATA
Longueur
DATA
Ack/Nak r-CMD Val1
Taille de
l'écran
Ack/Nak r-CMD Val1
Somme
de con-
trôle
Somme
de con-
trôle
L'ordinateur allume/éteint la fonction PIP d'un téléviseur ou d'un moniteur.
Cette fonction n'est pas disponible en mode MagicInfo.
• Obtenir état PIP oui/non
En-tête
0xAA 0x3C 0
• Régler la fonction PIP oui/non
En-tête commande
0xAA 0x3C 1 PIP
PIP : Le code PIP oui/non à régler pour le téléviseur ou le moniteur
1 : PIP oui
0 : PIP non
commande
ID
Longueur
ID
Longueur DA-
TA
DATA
DATA
CheckSum
CheckSum
• Ack
En-tête
0xAA 0xFF 3 "A" 0x3C PIP
PIP : Identique à ce qui précède
com-
mande
ID
Longueur
DATA
Ack/Nak r-CMD Val1
Somme
de con-
trôle
