Samsung SYNCMASTER 52V, SYNCMASTER 72V User Manual [fi]

SAMTRON 52V/72V

Merkkikieli

Virta

Asennus

Puhdistus

Muuta

Tämän symbolin ohjeiden noudattamatta jättäminen saattaa tuottaa fyysistä vahinkoa tai vaurioita välineistölle.

Kielletty	Tärkeää aina lukea ja ymmärtää.
Ei saa purkaa	Irrota johto virtalähteestä
Ä lä koske	Maadoitettu sähköiskun estämiseksi

Merkkikieli

Virta

Asennus

Puhdistus

Muuta

Jos laitetta ei käytetä pitkään aikaan, säädä PC DPMS-asetukselle. Jos näytönsäästäjä on käytössä, säädä se aktiivinä yttömoodille.

Älä käytä vahingoittunutta tai löyhää pistoketta.

z Se saattaa aiheuttaa sähköiskun tai tulipalon.

Älä vedä pistoketta ulos johdosta äläkä koske pistokkeeseen märin käsin.

z Se saattaa aiheuttaa sähköiskun tai tulipalon.

Käytä vain kunnolla maadoitettua pistoketta ja pistorasiaa.

z Huono maadoitus saattaa aiheuttaa sähköiskun tai laitevaurioita.

Älä taivuta pistoketta ja johtoa liikaa äläkä laita painavia esineitä niiden päälle, sillä se voi aiheuttaa vaurioita.

z Tämä saattaa aiheuttaa sähköiskun tai tulipalon.

Irrota johto virtalähteestä myrskyn tai salamoinnin aikana tai jos sitä ei käytetä pitkään aikaan.

zTämän tekemä ttä jättäminen saattaa aiheuttaa sähköiskun tai tulipalon.

Älä liitä liian montaa jatkojohtoa tai pistoketta yhteen pistorasiaan.

z Se saattaa aiheuttaa tulipalon.

Merkkikieli

Virta

Asennus

Puhdistus

Muuta

Älä peitä monitorin ilmanvaihtoaukkoja.

zRiittämätön ilmanvaihto saattaa aiheuttaa kä yttöhäiriön tai tulipalon.

Monitori tulee sijoittaa paikkaan, jossa on alhainen kosteus ja mahdollisimman vähän pö lyä.

zMuuten seurauksena saattaa olla sähköisku tai monitorin sisäinen tulipalo.

Älä pudota monitoria liikuttaessasi sitä.

z Se saattaa vahingoittaa sekä laitetta että ihmistä.

Aseta monitori tasaiselle ja lujalle alustalle.

z Monitori saattaa aiheuttaa vahinkoa pudotessaan.

Laita monitori varovasti alas.

z Se saattaa vaurioitua tai mennä rikki.

Älä laita monitoria kää nnettynä kuvaruutu pinta alaspä in.

z TFT-LCD-pinta saattaa vahingoittua.

Merkkikieli

Virta

Asennus

Puhdistus

Muuta

Puhdistaaksesi monitorin kuoren tai CDT :n pinnan, pyyhi hieman kostetulla, pehmeällä kangasliinalla.

Älä ruiskuta puhdistusainetta suoraan monitoriin.

Käytä suositeltua puhdistusainetta ja pehmeää kangasliinaa

Jos liitos pistokkeen ja nastan välillä on pölyinen tai likainen, puhdista se kunnolla kuivalla kangasliinalla.

z Likainen liitos saattaa aiheuttaa sähköiskun tai tulipalon.

Älä laita vesilasia, kemikaaleja tai mitää n pieniä metalliesineitä monitorin pää lle.

zSe saattaa aiheuttaa vaurioita, sähköiskun tai tulipalon.

zJos monitoriin pää see vierasta ainetta, irrota pistoke ja ota yhteys huolto pisteeseen.

Merkkikieli

Virta

Asennus

Puhdistus

Muuta

Älä irrota päällystä (tai taustaa). Sisällä ei ole mitään käyttäjän huollettavissa olevia osia.

zTämä saattaa aiheuttaa sähköiskun tai tulipalon.

zJätä huolto pätevälle huolto henkilöstölle.

Jos monitorisi ei toimi kunnolla - varsinkin, jos siitä lä htee

epä tavallisia ää niä tai hajuja, irrota pistoke vä littömä sti ja ota yhteys valtuutettuun jä lleenmyyjää n tai huolto on.

z Se saattaa aiheuttaa sähköiskun tai tulipalon.

Älä laita mitää n painavia esineitä monitorin pää lle.

z Se saattaa aiheuttaa sähköiskun tai tulipalon.

Jokaista monitorin katsomiseen kä ytettyä tuntia kohti, sinun tulisi antaa silmiesi levätä 5 minuuttia.

z Tämä vähentää silmien rasitusta.

Älä kä ytä tai sä ilytä leimahtavia aineita monitorin lä hellä.

z Se saattaa aiheuttaa sähköiskun tai tulipalon.

Älä yritä liikuttaa monitoria vetämä llä johdosta tai signaalikaapelista.

zSe saattaa aiheuttaa särkymisen, sähköiskun tai tulipalon johtuen kaapelin vaurioitumisesta.

Älä siirrä monitoria oikealle tai vasemmalle vetämä llä vain johdosta tai signaalikaapelista.

zSe saattaa aiheuttaa särkymisen, sähköiskun tai tulipalon johtuen kaapelin vaurioitumisesta.

Älä koskaan laita mitää n metallista monitorin aukkoihin.

z Tämä saattaa aiheuttaa sähköiskun, tulipalon tai vamman.

	Ole hyvä ja varmista, että seuraavat tavarat ovat pakattu monitorisi kanssa. Jos pakkauksen sisällössä on
	puutteita, ota yhteys jälleenmyyjääsi.
Purkaminen	Monitori ja jalusta
pakkauksesta	Virtajohto

Etuosa

Takaosa

Signaalikaapeli

Pika-asennusopas

Takuukortti

(Ei saatavana kaikilla alueilla)

Käyttäjän opas ja

Ajurinasennus-CD

Purkaminen pakkauksesta

Etuosa

Takaosa

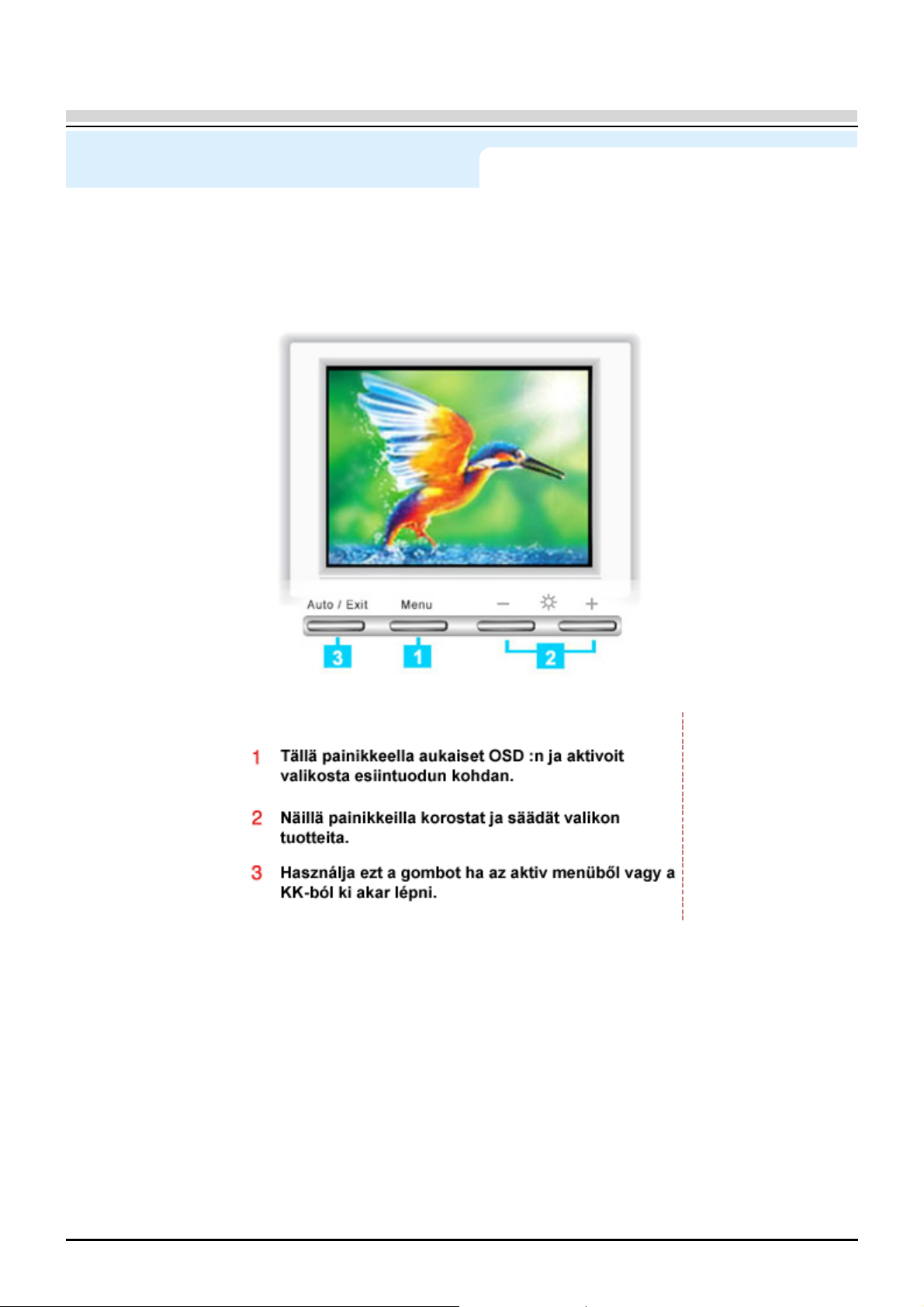

1.	Automaattipainike /	Käytä tätä painiketta säätääksesi suorapääsyn. /
	Exit-painike	Käytä tätä painiketta päästäksesi ulos aktiivivalikosta tai OSD :sta.
2.	Valikko-painike	Tällä painikkeella aukaiset OSD :n ja aktivoit valikosta esiintuodun
		kohdan.
3.	Säätöpainikkeet	Tämä valo hehkuu vihreänä normaalikäytön aikana ja vilkkuu kerran
		vihreänä kun monitori säästää säätösi.
4.	Virtakytkin	Näillä painikkeilla korostat ja säädät valikon tuotteita.
5. Virtakytkin		Tällä painikkeella kytket monitorin virran päälle ja pois päältä.

Huom: Katso ohjekirjassa selostettu PowerSaver (Virransäästäjä), saadaksesi lisäinformaatiota sähköä säästävistä toiminnoista . Energian kulutusta säästääksesi käännä monitori POIS PÄÄLTÄ, kun sitä ei tarvita, tai kun jätät sen yksin pitemmäksi aikaa.

Purkaminen pakkauksesta

Etuosa

Takaosa

(Monitorin takaosan konfiguraatiot saattavat vaihdella eri tuotteiden välillä)

1.	Virtaportti	Liitä monitorisi sähköjohto monitorin takana olevaan aukkoon.
2.	Signaalikaapeli	Liitä signaalikaapeli tietokoneesi, videokorttisi, nä yttökorttisi tai
		grafiikkakorttisi videoporttiin.

Huom: Katso Monitorin liitännät saadaksesi lisäinformaatiota kaapelien liitännästä.

Monitorin liitäntä

Monitorin ajurin asennus VESA-standardin mukaisen alustan asennus

1.Liitä monitorisi sähköjohto monitorin takana olevaan aukkoon. Laita monitorin virtajohdon pistoke läheiseen pistorasiaan.

2.Signaalikaapeli Liitä signaalikaapeli tietokoneesi, video-, näyttötai grafiikkakorttisi näyttöporttiin.

3.Yhdistä näyttö Macintosh-tietokoneeseen käyttämällä D-SUB-liitoskaapelia.

4.Jos käytät vanhempaa Macintosh-mallia, yhdistä näyttö siihen käyttämällä erityistä Macsovitinta.

5.Käännä tietokoneesi ja monitorisi päälle. Jos monitorissasi näkyy kuva, asennus on valmis.

Monitorin liitäntä

Monitorin ajurin asennus

VESA-standardin mukaisen alustan asennus

Kun monitorin ajurin käyttöjärjestelmä kehottaa, laita sisään monitorin mukana tuleva CD-ROM. Ajuri asennetaan hieman erilailla käyttöjärjestelmästä riippuen. Seuraa omaan käyttöjärjestelmääsi soveltuvia ohjeita.

Valmista tyhjä disketti ja lataa ajurin ohjelmatiedosto tältä Internet verkkosivulta. z Internet verkkosivu : http://www.samtron.com/ (Worldwide)

Windows ME

1.Laita CD CD-ROM-asemaan.

2.Näpäytä "Windows ME Driver".

3.Valitse listasta monitorimallisi ja näpäytä sitten “OK”-painiketta.

4. Näpäytä “Varoitus”-ikkunassa olevaa “Asenna”-painiketta.

5. Monitorin ajurin asennus on tehty.

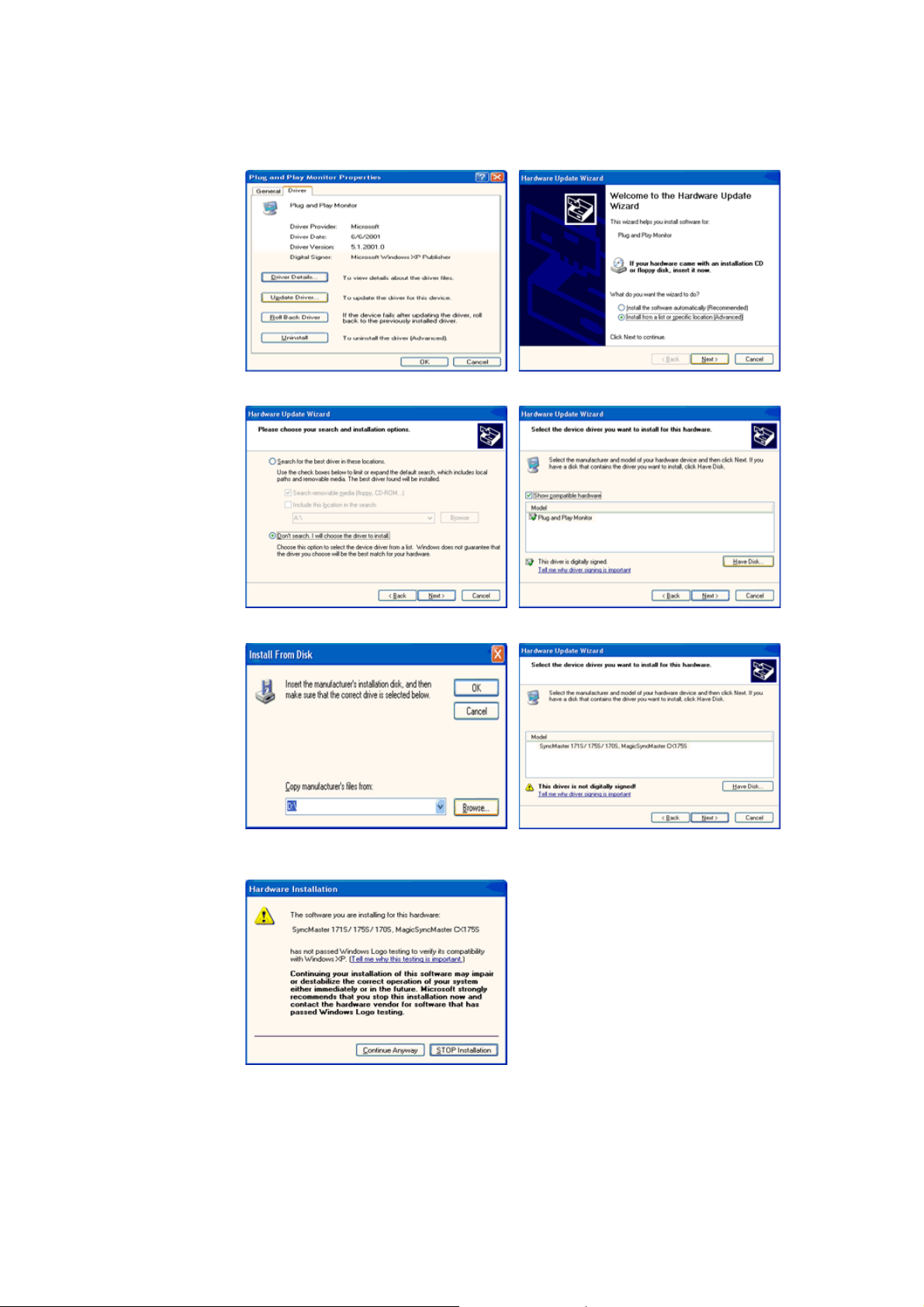

Windows XP/2000

1.Laita CD CD-ROM-asemaan.

2.Näpäytä "Windows XP/2000 Driver"

3.Valitse listasta monitorimallisi ja näpäytä sitten “OK”-painiketta.

4. Näpäytä “Varoitus”-ikkunassa olevaa “Asenna”-painiketta.

5.Mikäli näet seuraavan “Viesti”-ikkunan, näpäytä “Jatka jokatapauksessa”-painiketta. Näpäytä sitten “OK”-painiketta.

Tämä monitorin ajuri on sertifioidun MS-logon alainen, ja tämä asennus ei vahingoita järjestelmääsi.

*Sertifioitu ajuri löytyy SAMTRON monitorin kotisivulta. http://www.samtron.com/

6. Monitorin ajurin asennus on tehty.
