Samsung RF56J9041SR-EO User Manual

Lodówka

instrukcja obsługi

wyobraź sobie nieograniczone możliwości

Dziękujemy za zakup urządzenia firmy Samsung.

Urządzenie wolnostojące

DA68-03194G.indb 1

2019. 7. 18. 5:23

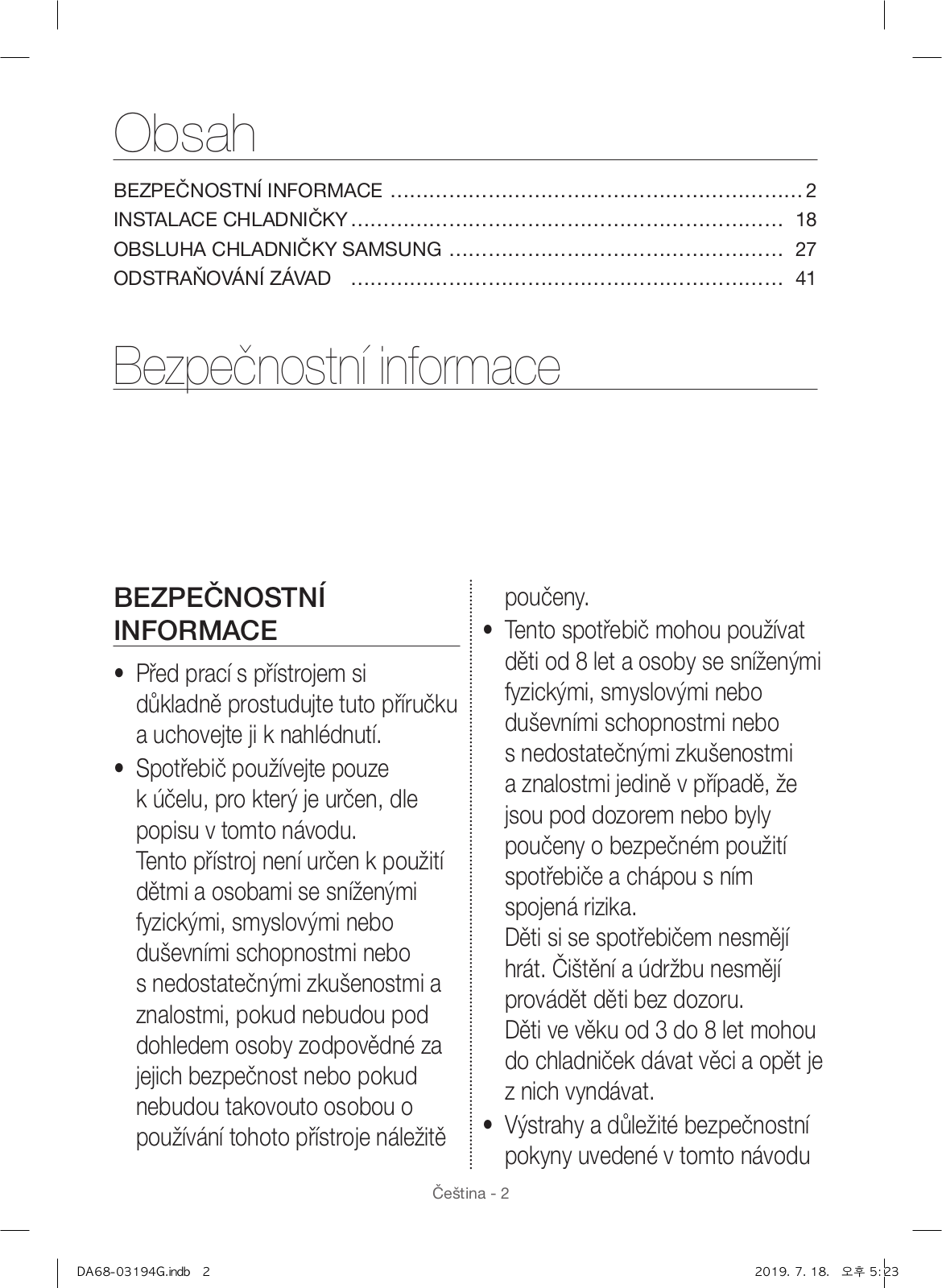

Spis treści

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA…………………………………… 2 INSTALACJA LODÓWKI……………………………………………………………… 18 OBSŁUGA LODÓWKI FIRMY SAMSUNG… ……………………………………… 27 ROZWIĄZYWANIE PROBLEMÓW… ……………………………………………… 41

Informacje dotyczące bezpieczeństwa

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

•Przed rozpoczęciem korzystania z urządzenia należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zachować ją do wglądu.

•Urządzenie może być używane wyłącznie w sposób zgodny

z niniejszą instrukcją obsługi. Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o niepełnej sprawności fizycznej, zmysłowej lub umysłowej lub z brakami w doświadczeniu

i wiedzy, o ile nie są one nadzorowane lub instruowane w zakresie obsługi urządzenia przez osobę, która odpowiada za ich bezpieczeństwo.

•Niniejsze urządzenie może być używane przez dzieci od 8 roku życia i osoby o obniżonej sprawności fizycznej, zmysłowej lub umysłowej lub z brakami

w doświadczeniu i wiedzy pod nadzorem osoby odpowiedzialnej lub po wcześniejszym przekazaniu przez nią odpowiednich instrukcji w zakresie bezpiecznej obsługi urządzenia oraz ewentualnych zagrożeń związanych z obsługą urządzenia.

Urządzenie nie jest przeznaczone dla dzieci do zabawy. Czyszczenie i konserwacja nie powinny być przeprowadzane przez dzieci bez odpowiedniego nadzoru.

Dzieci w wieku od 3 do 8 lat mogą umieszczać produkty w urządzeniu chłodniczym i wyjmować je z niego.

•Ostrzeżenia i ważne informacje o bezpieczeństwie zawarte w niniejszej instrukcji nie obejmują wszystkich możliwych warunków ani sytuacji, które mogą mieć miejsce.

Odpowiedzialność za ostrożne

Polski - 2

DA68-03194G.indb 2

2019. 7. 18. 5:23

i rozważne postępowanie z urządzeniem podczas instalacji, konserwacji i obsługi urządzenia spoczywa na użytkowniku.

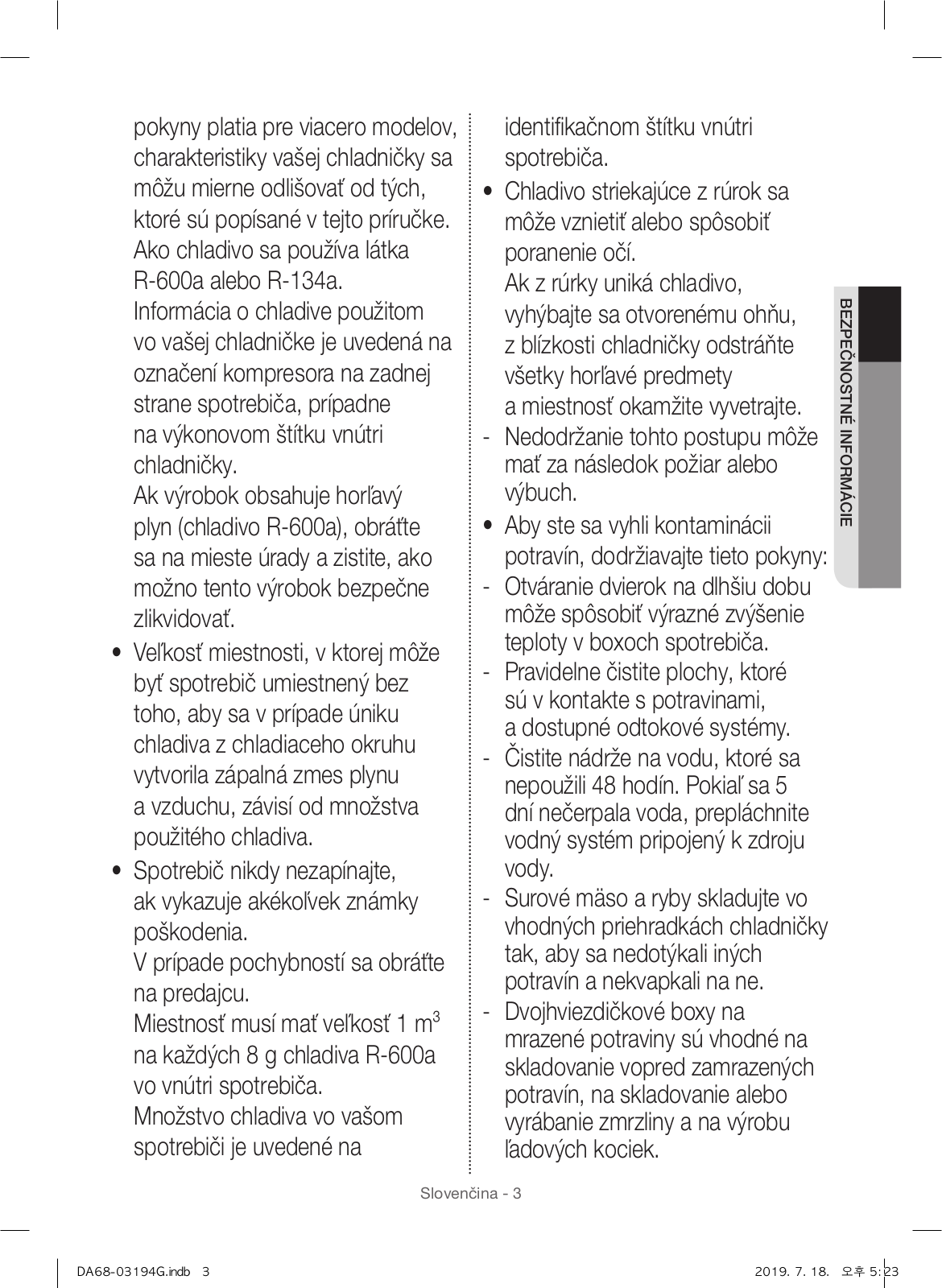

•Ponieważ niniejsza instrukcja obsługi jest przeznaczona dla różnych modeli lodówki,

specyfikacja posiadanego modelu może się nieznacznie różnić od przedstawionej w tej instrukcji. Czynnikiem chłodniczym jest R-600a lub R-134a. Należy sprawdzić na tabliczce sprężarki z tyłu urządzenia lub na tabliczce znamionowej umieszczonej wewnątrz lodówki, jaki czynnik chłodniczy został użyty.

Jeśli produkt zawiera łatwopalny gaz (czynnik chłodniczy R-600a), należy skontaktować się z lokalnymi władzami w sprawie jego bezpiecznej utylizacji.

•Aby zapobiec powstaniu łatwopalnej mieszaniny gazu z powietrzem w razie wystąpienia nieszczelności w

obiegu chłodniczym, wielkość pomieszczenia, w którym może znajdować się urządzenie, zależy od ilości stosowanego czynnika chłodniczego.

•Nie wolno włączać urządzenia noszącego oznaki uszkodzenia. W razie wątpliwości należy skontaktować się ze sprzedawcą. Wymagana wielkość pomieszczenia to 1 m³ na każde 8

g czynnika chłodniczego R-600a wewnątrz urządzenia. Ilość czynnika chłodniczego wewnątrz danego urządzenia podano

na tabliczce identyfikacyjnej umieszczonej w jego wnętrzu.

•Czynnik chłodniczy wyciekający z przewodów może się zapalić lub spowodować uszkodzenie wzroku.

W przypadku wycieku czynnika chłodniczego z przewodów należy unikać otwartego ognia w pobliżu urządzenia.

Wszystkie przedmioty palne należy odsunąć od lodówki i natychmiast przewietrzyć pomieszczenie.

-- W przeciwnym wypadku może dojść do pożaru lub wybuchu.

•Aby uniknąć zanieczyszczenia żywności, należy przestrzegać poniższych wskazówek:

-- Otwarcie drzwi na dłuższy czas może spowodować znaczny wzrost temperatury w komorach urządzenia.

-- Należy regularnie czyścić powierzchnie, które mogą mieć kontakt z żywnością, oraz

dostępne systemy odprowadzania skroplin.

-- Należy czyścić zbiorniki na wodę, jeśli nie były używane przez 48 godzin; instalację wodną podłączoną do sieci wodociągowej należy przepłukać, jeśli woda nie była pobierana

Polski - 3

BEZPIECZEŃSTWA DOTYCZĄCE INFORMACJE

DA68-03194G.indb 3

2019. 7. 18. 5:23

przez 5 dni.

-- Surowe mięso i ryby należy przechowywać w odpowiednich pojemnikach w lodówce, tak aby nie wchodziły w kontakt z

innymi produktami, a woda po ich rozmrożeniu nie kapała na nie.

-- Komory na żywność mrożoną oznaczone dwoma gwiazdkami nadają się do przechowywania żywności wstępnie mrożonej, przechowywania lub wytwarzania lodów i kostek lodu.

-- Komory oznaczone jedną, dwoma i trzema gwiazdkami nie nadają się do zamrażania świeżej żywności.

-- Jeśli urządzenie chłodnicze ma być przez dłuższy czas

nieużywane, należy je wyłączyć, rozmrozić, wyczyścić, osuszyć i pozostawić otwarte drzwi, aby zapobiec rozwojowi pleśni wewnątrz urządzenia.

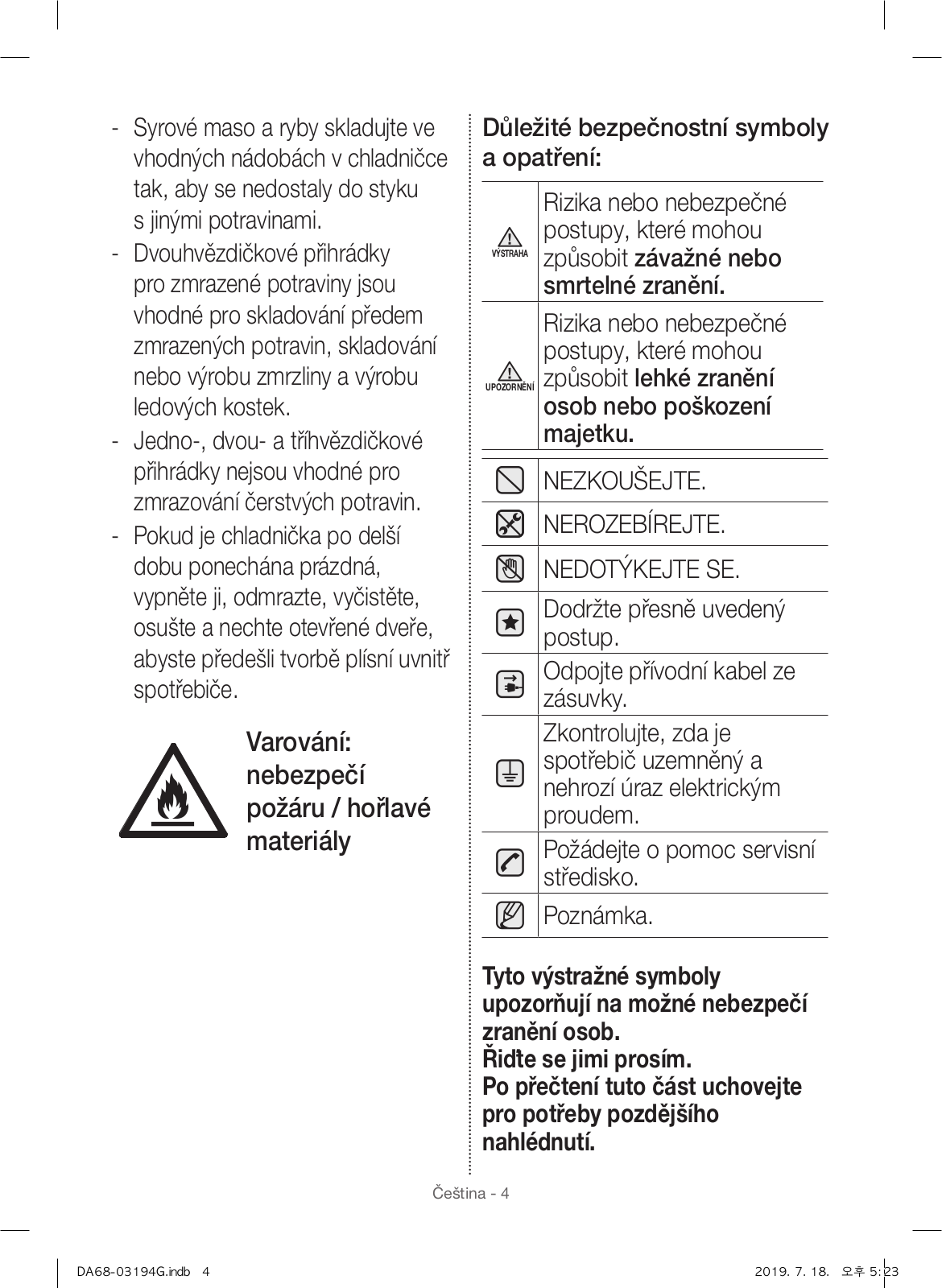

Ostrzeżenie: Ryzyko pożaru / materiały palne

Ważne symbole i środki ostrożności:

Niebezpieczeństwo lub niebezpieczne postępowanie, które

OSTRZEŻENIE może skutkować poważnymi obrażeniami ciała lub śmiercią.

Niebezpieczeństwo lub niebezpieczne

postępowanie, które może

PRZESTROGA skutkować drobnymi

obrażeniami ciała lub szkodami materialnymi.

NIE wykonuj danej czynności.

NIE wykonuj demontażu.

NIE dotykaj.

Dokładnie przestrzegaj wskazówek.

Odłącz wtyczkę zasilającą od gniazda ściennego.

Sprawdź, czy urządzenie jest uziemione, aby uniknąć porażenia prądem.

Skontaktuj się z centrum obsługi klienta w celu uzyskania pomocy.

Uwaga.

Polski - 4

DA68-03194G.indb 4

2019. 7. 18. 5:23

Przedstawione symbole ostrzegawcze mają zapobiec obrażeniom użytkownika i innych osób.

Należy bezwzględnie stosować się do nich.

Po zapoznaniu się z tą częścią należy ją zachować na przyszłość.

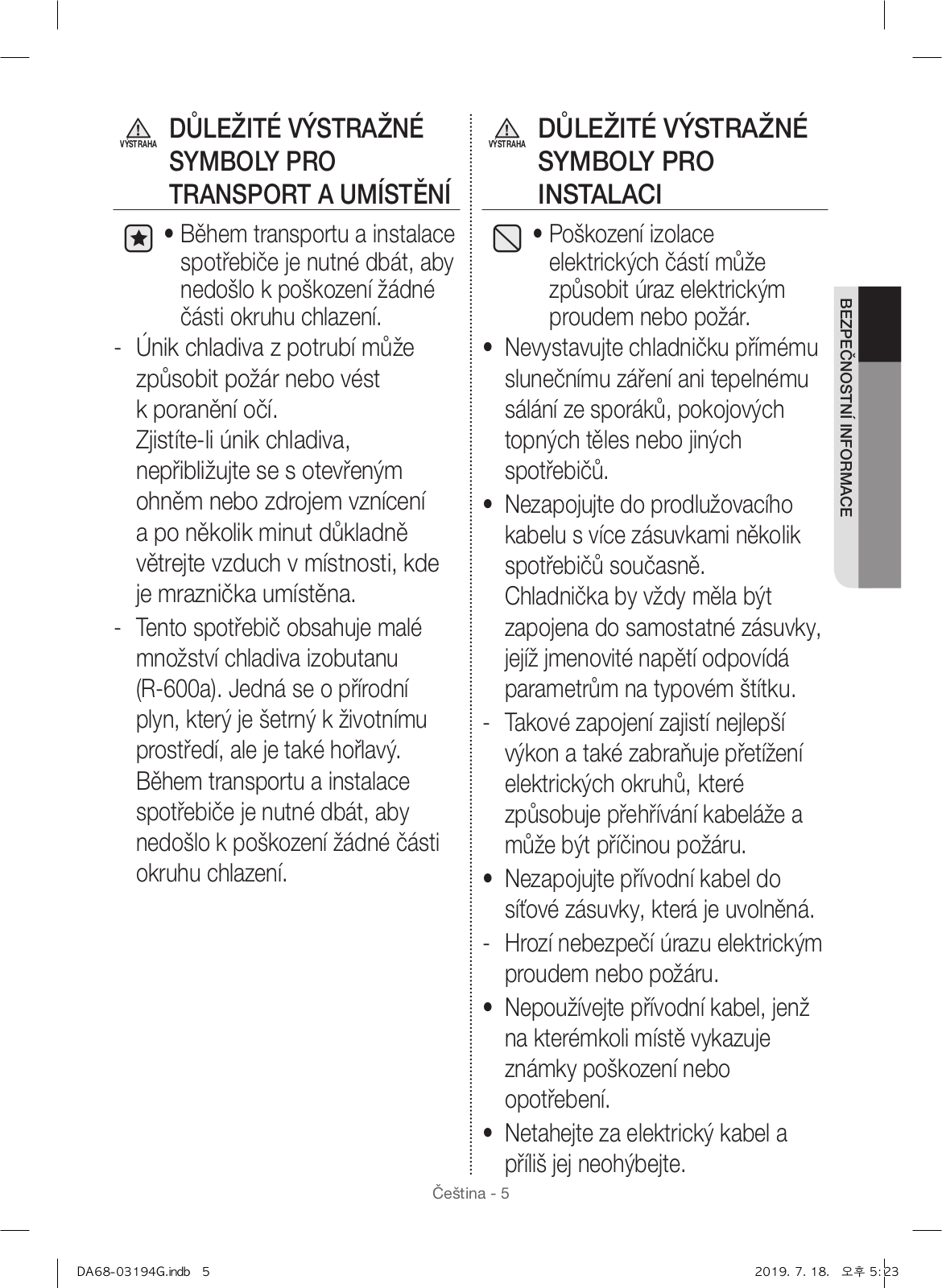

ISTOTNE OSTRZEŻENIA

OSTRZEŻENIE DOTYCZĄCE

TRANSPORTU I MIEJSCA INSTALACJI URZĄDZENIA

•Podczas transportu i instalacji urządzenia należy uważać, aby nie uszkodzić żadnych elementów obiegu chłodniczego.

-- Czynnik chłodniczy wyciekający z przewodów może ulec zapłonowi lub spowodować uszkodzenie wzroku.

W razie stwierdzenia nieszczelności należy unikać otwartego ognia lub potencjalnych źródeł zapłonu i przez kilka minut wietrzyć pomieszczenie, w którym znajduje się urządzenie.

-- W tym urządzeniu znajduje się niewielka ilość czynnika

chłodniczego, izobutanu (R-600a), który jest naturalnym gazem przyjaznym środowisku, choć łatwopalnym.

Przy przewożeniu i instalowaniu urządzenia należy uważać, aby nie uszkodzić żadnych elementów obiegu chłodniczego.

ISTOTNE OSTRZEŻENIA OSTRZEŻENIE DOTYCZĄCE INSTALACJI

•Uszkodzona izolacja elementów elektrycznych może spowodować porażenie prądem lub pożar.

•Nie należy ustawiać lodówki w miejscu nasłonecznionym ani w pobliżu kuchenek, grzejników czy innych urządzeń.

•Nie należy podłączać kilku urządzeń do tej samej listwy zasilającej. Lodówka zawsze powinna być podłączona do dedykowanego jej gniazda elektrycznego o napięciu znamionowym zgodnym z danymi na tabliczce znamionowej.

-- Pozwala to uzyskać najwyższą wydajność urządzenia i zapobiega przegrzaniu przewodów stwarzającemu ryzyko pożaru.

•Jeśli gniazdo ścienne jest obluzowane, nie należy podłączać do niego wtyczki zasilającej.

-- Istnieje ryzyko porażenia prądem lub pożaru.

•Nie należy używać przewodu noszącego oznaki pęknięcia lub przetarcia wzdłuż jego długości bądź na końcach.

Polski - 5

BEZPIECZEŃSTWA DOTYCZĄCE INFORMACJE

DA68-03194G.indb 5

2019. 7. 18. 5:23

•Nie wolno ciągnąć ani nadmiernie zginać przewodu zasilającego.

•Nie należy skręcać ani zawiązywać przewodu zasilającego.

•Nie wolno przewieszać przewodu zasilającego ponad przedmiotem metalowym, umieszczać ciężkiego przedmiotu na przewodzie, wsuwać przewodu pomiędzy przedmioty ani wpychać go w przestrzeń za urządzeniem.

-- Przy przesuwaniu lodówki należy uważać, aby nie przycisnąć i nie uszkodzić przewodu zasilającego.

-- Może to spowodować porażenie prądem lub pożar.

•W pobliżu lodówki nie należy rozpylać aerozoli.

-- Aerozole używane w pobliżu lodówki stwarzają ryzyko wybuchu lub pożaru.

-- Nie należy nadmiernie zginać przewodu zasilającego ani stawiać na nim ciężkich przedmiotów.

• Z lodówki można korzystać tylko wówczas, gdy jest prawidłowo zainstalowana i ustawiona zgodnie z instrukcją.

•Nie należy instalować lodówki w wilgotnym miejscu ani tam, gdzie urządzenie może mieć kontakt z wodą.

-- Uszkodzona izolacja elementów elektrycznych może spowodować porażenie prądem lub pożar.

•Wtyczkę zasilającą należy podłączyć we właściwej pozycji. Przewód powinien swobodnie zwisać.

-- Podłączenie wtyczki w pozycji odwrotnej może spowodować przecięcie przewodu, a w konsekwencji — pożar lub porażenie prądem.

•Należy zwracać uwagę, aby wtyczka zasilająca nie została przygnieciona lub uszkodzona przez tylną część lodówki.

•Przy przesuwaniu lodówki należy uważać, aby nie przycisnąć i nie uszkodzić przewodu zasilającego.

-- Stwarza to ryzyko pożaru.

•Materiały pakunkowe należy przechowywać poza zasięgiem dzieci.

-- Nałożenie ich przez dziecko na głowę stwarza ryzyko śmierci w wyniku uduszenia.

•Urządzenie należy ustawić w takim miejscu, aby zachować dostęp do wtyczki przewodu zasilającego.

-- W przeciwnym razie może dojść do pożaru lub porażenia prądem ze względu na upływ prądu.

•Urządzenia nie należy instalować obok grzejnika i materiałów palnych.

•Nie należy instalować urządzenia w miejscu wilgotnym, zakurzonym lub zanieczyszczonym tłustymi substancjami ani w miejscu

Polski - 6

DA68-03194G.indb 6

2019. 7. 18. 5:23

narażonym na bezpośrednie działanie promieni słonecznych i wody (deszcz).

•Nie należy instalować urządzenia w miejscu, w którym może dochodzić do wycieku gazu.

-- Może to spowodować porażenie prądem lub pożar.

•W razie dostania się kurzu, pyłu lub wody do lodówki należy wyjąć wtyczkę zasilającą z gniazda i skontaktować się z punktem serwisowym firmy Samsung Electronics.

-- Istnieje ryzyko pożaru.

•Nie należy stawać na urządzeniu ani umieszczać na nim

żadnych przedmiotów (np. prania, zapalonych świec lub papierosów, naczyń, chemikaliów, przedmiotów metalowych itp.).

-- Może to spowodować porażenie prądem, pożar, awarię urządzenia lub obrażenia ciała.

• Niniejsze urządzenie wymaga prawidłowego uziemienia.

•Nie należy uziemiać urządzenia za pomocą rury należącej do instalacji gazowej, plastikowej instalacji wodno-kanalizacyjnej ani linii telefonicznej.

-- Lodówkę należy uziemić, aby zapobiec utracie energii lub porażeniu prądem w wyniku działania prądu upływu.

-- W przeciwnym razie może dojść

do porażenia prądem, pożaru, wybuchu lub problemów z urządzeniem.

-- Nigdy nie należy podłączać przewodu zasilającego do gniazda, które nie jest prawidłowo uziemione.

Należy sprawdzić, czy gniazdo elektryczne jest zgodne z przepisami miejscowymi oraz krajowymi.

•Uszkodzony przewód zasilający musi być natychmiast wymieniony przez producenta lub przedstawiciela jego serwisu.

•Bezpiecznik lodówki może wymieniać tylko wykwalifikowany technik lub serwisant.

-- W przeciwnym razie może dojść do porażenia prądem lub obrażeń ciała.

•Podczas instalacji urządzenia należy uważać, aby nie doszło do uwięzienia lub uszkodzenia przewodu zasilającego.

•Przedłużaczy z wieloma gniazdami ani przenośnych zasilaczy nie należy umieszczać z tyłu urządzenia.

PRZESTROGI

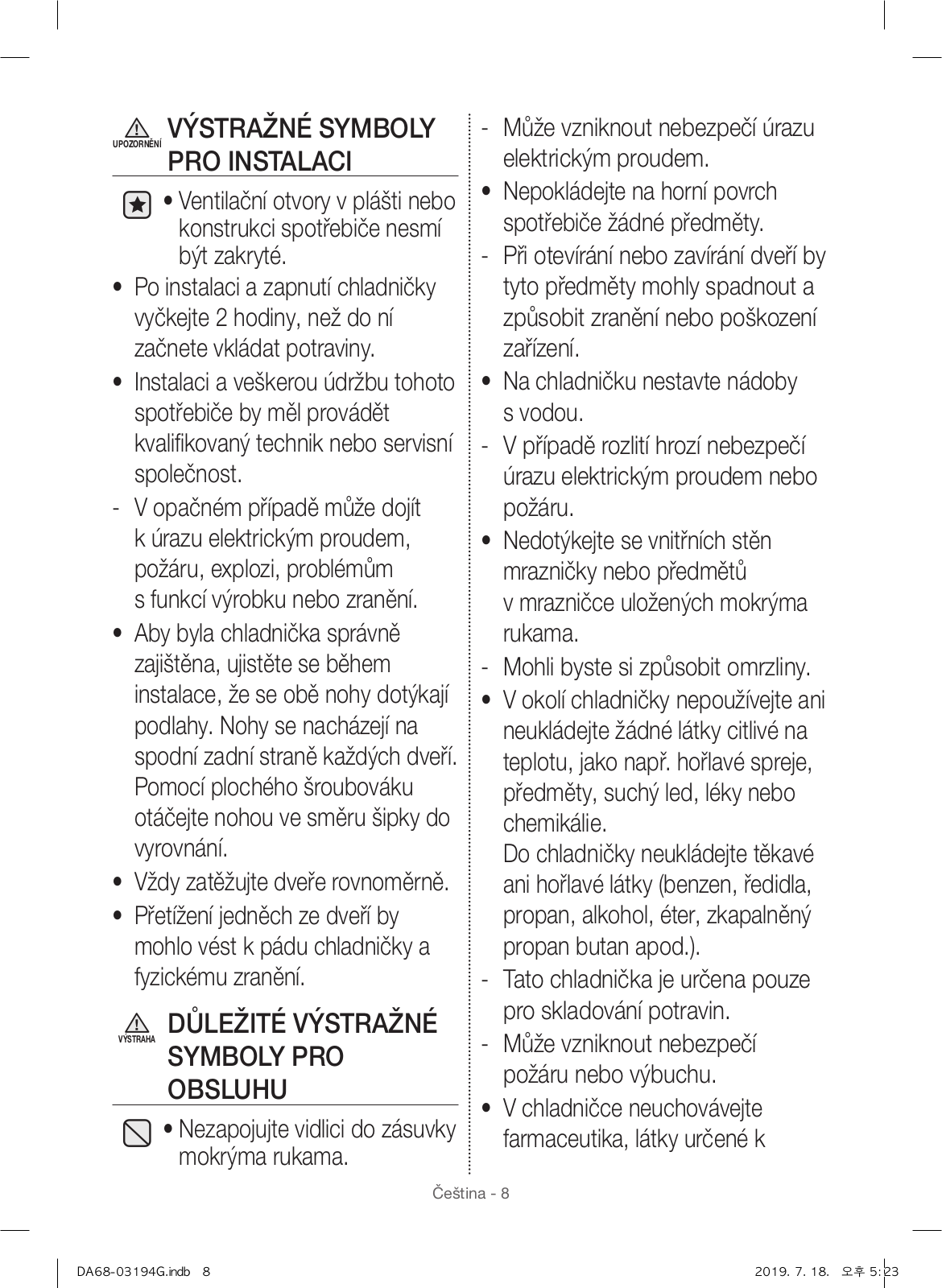

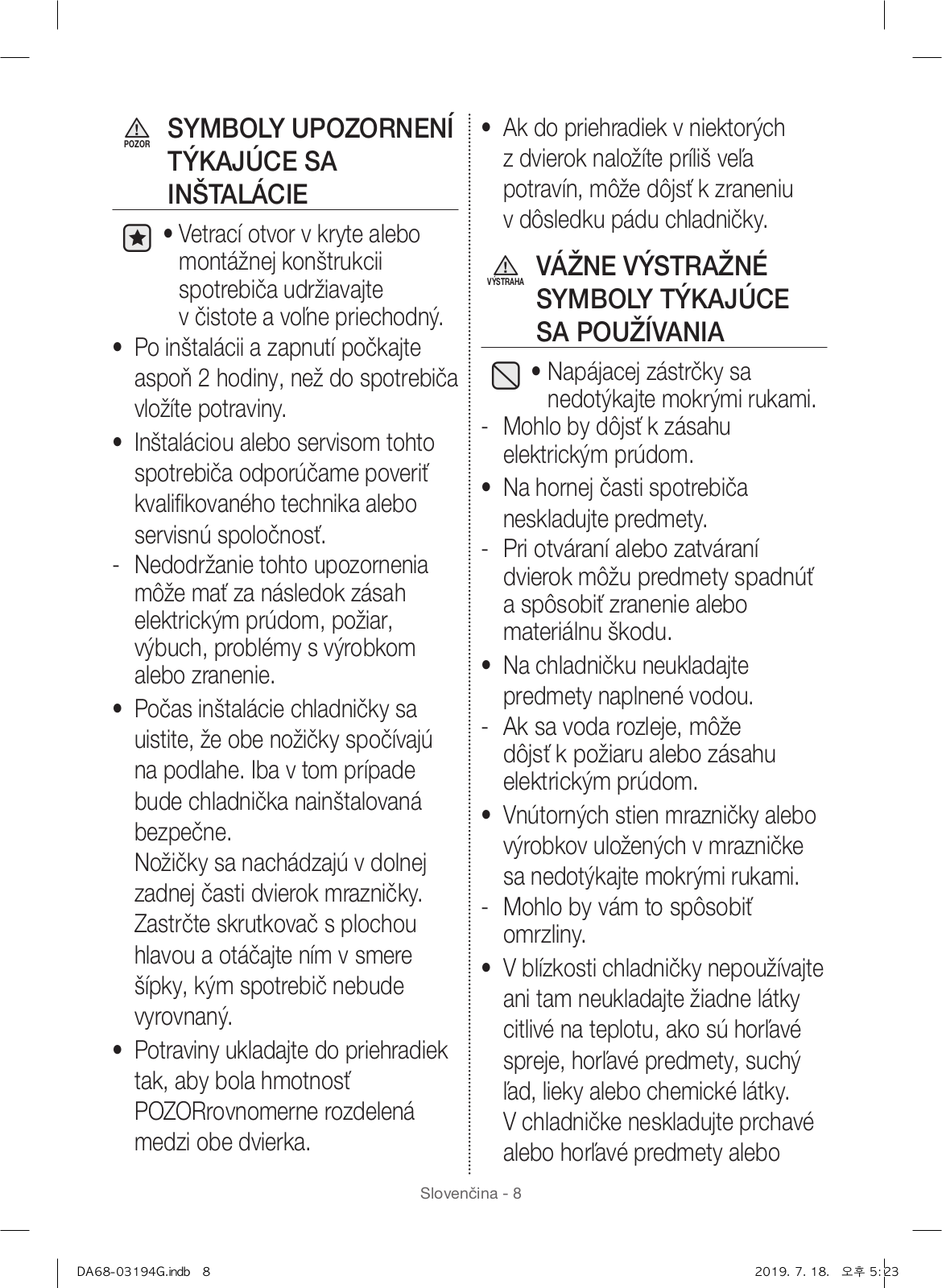

PRZESTROGA DOTYCZĄCE INSTALACJI

•Otwór wentylacyjny w obudowie urządzenia lub

Polski - 7

BEZPIECZEŃSTWA DOTYCZĄCE INFORMACJE

DA68-03194G.indb 7

2019. 7. 18. 5:23

konstrukcji montażowej nie może być zasłonięty.

•Po zainstalowaniu urządzenie powinno stać bezczynnie przez 2 godziny, zanim zostanie włączone i umieszczona zostanie w nim żywność.

•Zaleca się, aby czynności instalacyjne lub serwisowe dotyczące urządzenia przeprowadzał wykwalifikowany technik lub serwisant.

-- W przeciwnym razie może dojść do porażenia prądem, pożaru, wybuchu, problemów z urządzeniem lub obrażeń ciała.

•Podczas instalacji lodówki należy upewnić się, że obie nóżki dotykają podłogi, co zapewnia bezpieczną instalację. Nóżki znajdują się na dole z tyłu drzwi zamrażarki.

Za pomocą wkrętaka z płaską końcówką obróć je w kierunku pokazywanym przez strzałkę, aż do uzyskania wypoziomowania.

•Produkty żywnościowe zawsze należy układać na półkach drzwi tak, aby zrównoważyć obciążenie.

•Przeciążenie jednych drzwi może spowodować przewrócenie się lodówki i obrażenia ciała.

ISTOTNE OSTRZEŻENIA OSTRZEŻENIE DOTYCZĄCE INSTALACJI

• Nie należy podłączać wtyczki

zasilającej mokrymi rękami. -- Może to spowodować porażenie

prądem.

•Nie należy przechowywać na urządzeniu żadnych przedmiotów.

-- Przy otwieraniu lub zamykaniu drzwi przedmioty takie mogą spaść, powodując obrażenia ciała i/lub szkody materialne.

•Nie należy stawiać na lodówce pojemnika z wodą.

-- Rozlanie wody stwarza ryzyko pożaru lub porażenia prądem.

•Nie należy dotykać wewnętrznych ścian zamrażarki ani przechowywanych w niej produktów mokrymi rękami.

-- Może to doprowadzić do odmrożeń.

•W pobliżu lodówki nie należy stosować ani umieszczać substancji wrażliwych na temperaturę, takich jak łatwopalne aerozole i przedmioty, suchy lód, leki lub chemikalia. W lodówce nie należy przechowywać przedmiotów ani substancji łatwopalnych bądź lotnych (benzen, rozcieńczalnik, propan, alkohol, eter, gaz płynny i inne podobne produkty itd.).

-- Ta lodówka przeznaczona jest wyłącznie do przechowywania żywności.

-- Nieprzestrzeganie zaleceń może spowodować pożar lub porażenie prądem.

Polski - 8

DA68-03194G.indb 8

2019. 7. 18. 5:23

•Nie należy przechować w lodówce wyrobów farmaceutycznych, materiałów do badań naukowych ani produktów wrażliwych na temperaturę.

-- W lodówce nie wolno przechowywać produktów wymagających ścisłej kontroli temperatury.

•W lodówce/zamrażarce nie należy umieszczać ani używać urządzeń elektrycznych innych niż zalecane przez producenta.

•W razie wyczucia zapachu substancji farmaceutycznej lub dymu należy natychmiast wyjąć wtyczkę zasilającą i skontaktować się z punktem serwisowym firmy Samsung Electronics.

•W razie dostania się kurzu, pyłu lub wody do lodówki należy wyjąć wtyczkę zasilającą z gniazda i skontaktować się z punktem serwisowym firmy Samsung Electronics.

-- Istnieje ryzyko pożaru.

•W razie wycieku gazu należy unikać otwartego ognia lub potencjalnych źródeł zapłonu i przez kilka minut wietrzyć

pomieszczenie, w którym znajduje się urządzenie.

•Nie należy stosować urządzeń mechanicznych ani innych sposobów przyspieszenia procesu rozmrażania z wyjątkiem

zalecanych przez producenta.

•Należy uważać, aby nie uszkodzić obiegu czynnika chłodniczego.

•Na powierzchni urządzenia nie należy rozpylać materiałów lotnych, takich jak insektycydy.

-- Środki te mogą być szkodliwe dla ludzi, a ponadto mogą stwarzać ryzyko porażenia prądem, pożaru lub problemów z urządzeniem.

•Nie wolno stosować suszarki do włosów do osuszania wnętrza lodówki. W lodówce nie należy umieszczać zapalonych świec w celu usunięcia nieprzyjemnych zapachów.

-- Może to spowodować porażenie prądem lub pożar.

•Zbiornik wody i tackę do kostek lodu należy napełniać tylko wodą pitną.

-- Nie należy wlewać do zbiornika herbaty ani napojów

izotonicznych, ponieważ może to uszkodzić lodówkę.

•Nie należy pozwalać dzieciom uwieszać się na drzwiach. Grozi to poważnymi obrażeniami.

-- Istnieje ryzyko zamknięcia dziecka w lodówce.

Nie należy pozwalać dzieciom na wchodzenie do wnętrza lodówki.

•Nie należy pozostawiać otwartych drzwi lodówki bez dozoru ani pozwalać dzieciom wchodzić do wnętrza urządzenia.

BEZPIECZEŃSTWA DOTYCZĄCE INFORMACJE

Polski - 9

DA68-03194G.indb 9

2019. 7. 18. 5:23

•Nie należy pozwalać niemowlętom ani starszym dzieciom wchodzić do szuflady.

-- Może to spowodować uraz ciała lub śmierć przez uduszenie wskutek znalezienia się w pułapce.

•Nie wolno siadać na drzwiach zamrażarki.

-- Może dojść do uszkodzenia drzwi oraz obrażeń ciała.

•Aby zapobiec zamknięciu dziecka w komorze lodówki, po jej czyszczeniu lub innych czynnościach związanych z wyjęciem separatora z szuflady należy ponownie zainstalować separator.

•Nie należy stosować urządzeń mechanicznych ani innych sposobów przyspieszenia procesu rozmrażania z wyjątkiem zalecanych przez producenta.

•Należy uważać, aby nie uszkodzić obiegu czynnika chłodniczego.

• W wypadku wycieku gazu (np. propanu, gazu płynnego itd.) należy natychmiast przystąpić do wietrzenia pomieszczenia bez dotykania wtyczki zasilającej. Nie wolno dotykać urządzenia ani przewodu zasilającego.

-- Nie należy używać wentylatora.

-- Iskra może spowodować wybuch lub pożar.

•Należy używać wyłącznie lampek LED dostarczonych przez producenta lub przedstawiciela serwisu.

•Należy dopilnować, aby dzieci nie bawiły się urządzeniem.

•Podczas otwierania i zamykania drzwiczek należy uważać, aby nie przyciąć palców.

Przestrzeń pomiędzy drzwiczkami a obudową jest niewielka.

•Nie należy pozwalać dzieciom uwieszać się na drzwiach. Grozi to poważnymi obrażeniami.

•Istnieje ryzyko uwięzienia dzieci wewnątrz urządzenia.

Nie należy pozwalać dzieciom na wchodzenie do wnętrza lodówki.

•Butelki należy przechowywać blisko siebie, aby nie upadły.

•Urządzenie jest przeznaczone wyłącznie do przechowywania żywności w warunkach domowych.

•Nigdy nie należy wkładać palców ani innych przedmiotów do otworu dozownika, korytka na lód ani pojemnika kostkarki.

-- Może to doprowadzić do obrażeń ciała lub szkód materialnych.

•Nie należy wkładać dłoni, stóp ani metalowych przedmiotów (takich jak metalowe pałeczki itp.) pod spodem lub z tyłu lodówki.

-- Może to spowodować porażenie prądem lub uraz.

Polski - 10

DA68-03194G.indb 10

2019. 7. 18. 5:23

-- Wszelkie ostre krawędzie mogą spowodować obrażenia ciała.

• Nie należy samodzielnie podejmować prób naprawy, demontażu lub modyfikacji urządzenia.

-- Nie wolno używać żadnego innego bezpiecznika (np. z drutu miedzianego, stalowego itd.) poza bezpiecznikiem standardowym.

-- Jeżeli konieczna jest naprawa lub ponowna instalacja urządzenia, należy skontaktować się z najbliższym punktem serwisowym.

-- W przeciwnym razie może dojść do porażenia prądem, pożaru, problemów z urządzeniem lub obrażeń ciała.

•Jeżeli z urządzenia wydobywa się nietypowy dźwięk lub zapach spalenizny bądź dym, należy natychmiast odłączyć wtyczkę

zasilającą i skontaktować się z najbliższym punktem serwisowym.

-- W przeciwnym razie może dojść do pożaru lub porażenia prądem.

•Przed wymianą lampek oświetlających wnętrze lodówki należy wyjąć wtyczkę zasilającą z gniazda.

-- W przeciwnym razie może dojść do porażenia prądem.

• W razie trudności z wymianą

lampki należy skontaktować się z przedstawicielem serwisu.

•Jeżeli urządzenie jest wyposażone w lampkę LED, nie należy zdejmować samodzielnie pokrywy i demontować oświetlenia.

-- Należy skontaktować się z przedstawicielem serwisu.

•Wtyczkę zasilającą należy mocno wsunąć do gniazda ściennego. Nie należy używać uszkodzonej wtyczki ani kabla bądź nieprawidłowo zamocowanego gniazda.

-- Może to spowodować porażenie prądem lub pożar.

•Nie należy stawiać na urządzeniu pojemnika z wodą.

-- Rozlanie wody stwarza ryzyko pożaru lub porażenia prądem.

•Nigdy nie należy spoglądać bezpośrednio na lampę LED UV przez dłuższy czas.

-- Może to spowodować problemy ze wzrokiem wynikające z działania promieni ultrafioletowych.

PRZESTROGI DOTYCZĄCE PRZESTROGA EKSPLOATACJI

•Aby uzyskać najwyższą wydajność produktu:

-- Nie należy umieszczać produktów żywnościowych zbyt blisko otworów wentylacyjnych znajdujących się w tylnej

części urządzenia, gdyż może

BEZPIECZEŃSTWA DOTYCZĄCE INFORMACJE

Polski - 11

DA68-03194G.indb 11

2019. 7. 18. 5:23

to zakłócać swobodny obieg powietrza w komorze lodówki.

-- Przed włożeniem produktów żywnościowych do lodówki należy je dokładnie zawijać lub umieszczać w szczelnych pojemnikach.

-- Nie należy kłaść nowych produktów żywnościowych w pobliżu już zamrożonych.

•Nie wkładać do zamrażarki pojemników ze szkła, w tym butelek, ani napojów gazowanych.

-- Pojemniki mogą zamarznąć i pęknąć, co może grozić skaleczeniem.

•Należy przestrzegać maksymalnych czasów przechowywania i terminów ważności mrożonek.

•Nie należy przechować w lodówce wrażliwych na niską temperaturę wyrobów farmaceutycznych, materiałów do badań naukowych ani innych produktów wrażliwych na niską temperaturę.

-- W lodówce nie wolno przechowywać produktów wymagających ścisłej kontroli temperatury.

•Nie ma potrzeby odłączania zasilania lodówki w przypadku nieobecności krótszej niż

trzy tygodnie. W przypadku nieobecności wynoszącej trzy tygodnie lub więcej należy jednak wyjąć z lodówki wszystkie

produkty żywnościowe. Lodówkę należy odłączyć, oczyścić, wymyć

i wysuszyć.

•W komorze zamrażarki nie należy przechowywać napojów gazowanych.

W zamrażarce nie należy przechowywać butelek ani pojemników szklanych.

-- Po zamarznięciu ich zawartości szkło może pęknąć i spowodować obrażenia ciała oraz szkody materialne.

•Nie należy modyfikować lodówki. Nieautoryzowane modyfikacje mogą prowadzić do problemów z bezpieczeństwem.

Za cofnięcie nieautoryzowanych zmian firma pobiera pełną opłatę pokrywającą koszt części i robocizny.

•Nie należy zmieniać ani modyfikować funkcji lodówki.

-- Zmiany lub modyfikacje mogą powodować obrażenia ciała i/lub szkody materialne. Wszelkie zmiany i modyfikacje wykonywane przez stronę trzecią w obrębie niniejszego

kompletnego urządzenia nie są objęte gwarancją serwisową firmy Samsung. Firma Samsung nie odpowiada też za bezpieczeństwo oraz szkody mogące wyniknąć z wprowadzenia modyfikacji przez stronę trzecią.

-- Nie wolno blokować otworów

Polski - 12

DA68-03194G.indb 12

2019. 7. 18. 5:23

wentylacyjnych. Jeżeli otwory wentylacyjne zostaną zatkane, zwłaszcza torebką foliową, może dojść do nadmiernego schłodzenia lodówki. Jeżeli stan taki trwa zbyt długo, filtr wody może ulec uszkodzeniu i spowodować wyciek wody.

•Należy używać wyłącznie kostkarki do lodu dostarczonej wraz z lodówką.

•System doprowadzania wody do lodówki wymaga instalacji/ podłączenia przez odpowiednio wykwalifikowaną osobę. System ten musi być podłączony jedynie do źródła wody pitnej.

•Jeżeli użytkownik ma w planach dłuższe wakacje lub podróż służbową i przez dłuższy czas nie będzie korzystać z dozowników wody i lodu, powinien zamknąć zawór wody.

-- W przeciwnym razie woda może wyciekać.

•Należy wytrzeć nadmiar wilgoci z wnętrza i pozostawić drzwi otwarte.

-- W przeciwnym razie w lodówce może pojawić się pleśń i nieprzyjemny zapach.

•W razie zamoknięcia lodówki należy wyjąć wtyczkę zasilającą i skontaktować się z punktem serwisowym firmy Samsung Electronics.

•Nie należy uderzać w szklane powierzchnie ani wywierać na nie nadmiernej siły.

-- Pęknięte lub stłuczone szkło może powodować obrażenia ciała i/lub szkody materialne.

•Nie wolno siadać ani uwieszać się na drzwiach bądź domowym barku.

-- Może to spowodować przewrócenie się lodówki, oderwanie drzwi lub uwięźnięcie ręki w pęknięciu drzwi, a ponadto doprowadzić do uszkodzenia mienia lub obrażeń ciała.

•Jeśli dojdzie do uszkodzenia przewodu zasilającego, jego wymiana musi zostać przeprowadzona przez producenta, przedstawiciela

serwisu lub osoby o podobnych kwalifikacjach.

Pozwoli to uniknąć zagrożeń.

•Oleju roślinnego nie należy przechowywać na półkach mocowanych na drzwiach.

Olej może ulec zestaleniu, co powoduje utratę jego walorów smakowych i trudność w stosowaniu.

Ponadto otwarty pojemnik może być nieszczelny, a wyciekający olej może spowodować uszkodzenie półki.

Po otwarciu pojemnik z olejem należy przechowywać w chłodnym i ciemnym miejscu, np. w szafce

Polski - 13

BEZPIECZEŃSTWA DOTYCZĄCE INFORMACJE

DA68-03194G.indb 13

2019. 7. 18. 5:23

lub spiżarni.

-- Przykładowe oleje roślinne: oliwa, olej kukurydziany, olej z pestek winogron itp.

PRZESTROGI DOTYCZĄCE PRZESTROGA CZYSZCZENIA I

KONSERWACJI

•Nie należy bezpośrednio spryskiwać wyświetlacza środkami czyszczącymi.

-- Litery nadrukowane na wyświetlaczu mogą zostać zmyte.

•W razie dostania się do wnętrza urządzenia substancji obcej, takiej jak woda, należy odłączyć wtyczkę zasilającą i skontaktować się z najbliższym punktem serwisowym.

-- W przeciwnym razie może dojść do pożaru lub porażenia prądem.

•Z końcówek wtyczki oraz styków należy regularnie, za pomocą suchej szmatki, usuwać wodę i kurz oraz inne osady.

-- Wtyczkę należy odłączyć i wytrzeć ją suchą szmatką.

-- W przeciwnym razie może dojść do pożaru lub porażenia prądem.

•Nie należy czyścić urządzenia, rozpylając na nie bezpośrednio wodę.

•Do czyszczenia nie wolno używać benzenu, rozpuszczalnika, odplamiacza, wybielacza

(np. Clorox) ani substancji

zawierających chlor.

-- Czyszczenie urządzenia wymienionymi substancjami lub preparatami może uszkodzić powierzchnię urządzenia i spowodować pożar.

• Przed czyszczeniem lub wykonaniem czynności konserwacyjnych należy odłączyć urządzenie od gniazda ściennego.

-- W przeciwnym razie może dojść do pożaru lub porażenia prądem.

•Do mycia lodówki używaj czystej gąbki lub miękkiej ściereczki

i łagodnego detergentu rozpuszczonego w ciepłej wodzie.

•Do czyszczenia powierzchni zewnętrznych (drzwi i zabudowy), części plastikowych, drzwi i wewnętrznych wykończeń oraz uszczelek nie używaj środków czyszczących o właściwościach ściernych ani silnie działających, np. płynów do mycia szyb, proszków do szorowania, palnych płynów, preparatów z zawartością kwasu solnego, wosków do czyszczenia, koncentratów detergentów, wybielaczy ani środków zawierających pochodne nafty.

-- Mogą one spowodować zarysowanie lub uszkodzenie materiałów.

•Szklanych półek i pokryw nie myj ciepłą wodą, gdy nadal są zimne.

Polski - 14

DA68-03194G.indb 14

2019. 7. 18. 5:23

Szklane półki i pokrywy mogą pęknąć pod wpływem zmian temperatury lub po uderzeniu lub upuszczeniu.

ISTOTNE OSTRZEŻENIA

PRZESTROGA DOTYCZĄCE

UTYLIZACJI

•Półki należy pozostawić na miejscu, aby dzieci nie mogły łatwo wejść do środka.

•Przed utylizacją należy sprawdzić, czy żaden z przewodów z tyłu urządzenia nie jest uszkodzony.

•Czynnikiem chłodniczym jest R-600a lub R-134a. Należy sprawdzić na tabliczce sprężarki z tyłu urządzenia lub na tabliczce znamionowej umieszczonej wewnątrz lodówki, jaki czynnik chłodniczy został użyty.

Jeśli produkt zawiera łatwopalny gaz (czynnik chłodniczy R-600a), należy skontaktować się z lokalnymi władzami w sprawie jego bezpiecznej utylizacji. Jako gaz porotwórczy do izolacji stosowany jest cyklopentan. Gazy zawarte w materiale izolacyjnym wymagają specjalnej procedury utylizacji. Informacji na temat bezpiecznej dla środowiska utylizacji tego produktu udzielają miejscowe władze.

Przed utylizacją należy sprawdzić, czy żaden z przewodów z tyłu urządzenia nie jest uszkodzony.

Przewody należy przecinać w otwartej przestrzeni.

•Serwisowanie urządzenia jest niebezpieczne dla osób innych niż autoryzowany pracownik punktu serwisowego.

W Queensland autoryzowany pracownik punktu serwisowego wykonujący czynności serwisowe lub naprawy, które obejmują zdjęcie pokryw, MUSI mieć zezwolenie na prace przy instalacjach gazowych lub licencję na naprawę urządzeń zawierających węglowodory jako czynnik chłodniczy. (dot. tylko Australii)

•W przypadku utylizacji dowolnej lodówki/zamrażarki należy zdjąć drzwi i ich uszczelki oraz zatrzaski, aby dzieci lub zwierzęta nie zostały uwięzione wewnątrz. Należy dopilnować, aby dzieci nie bawiły się urządzeniem i nie wchodziły do jego wnętrza.

-- Jeżeli do tego dojdzie, dziecko może się skaleczyć lub udusić.

•Materiał pakunkowy produktu należy utylizować w sposób bezpieczny dla środowiska.

•Wszystkie materiały pakunkowe należy trzymać poza zasięgiem dzieci, ponieważ elementy opakowania mogą być dla nich niebezpieczne.

-- Jeżeli dziecko nałoży sobie na

Polski - 15

BEZPIECZEŃSTWA DOTYCZĄCE INFORMACJE

DA68-03194G.indb 15

2019. 7. 18. 5:23

głowę worek, może dojść do uduszenia.

DODATKOWE

WSKAZÓWKI EKSPLOATACYJNE

•W razie awarii zasilania należy uzyskać w zakładzie energetycznym informacje o czasie trwania przerwy w zasilaniu.

-- W większości przypadków brak zasilania przez godzinę lub dwie nie wpływa na temperaturę wewnątrz lodówki. Jednak przy wyłączonym zasilaniu należy ograniczyć do minimum otwieranie drzwi.

-- Jeśli jednak brak zasilania będzie trwał dłużej niż 24 godziny, należy wyjąć wszystkie zamrożone produkty żywnościowe.

•Jeżeli lodówka jest zamykana na klucz, należy go przechowywać z dala od urządzenia, poza zasięgiem dzieci.

•Urządzenie może nie działać prawidłowo (możliwość rozmrożenia zawartości lub nadmiernego wzrostu temperatury w komorze przeznaczonej na zamrożoną żywność), jeśli przez dłuższy czas będzie pracować poniżej dolnej granicy zakresu temperatur roboczych, do obsługi którego zostało zaprojektowane.

•W przypadku pewnych produktów przechowywanie ich w warunkach chłodniczych może wpłynąć na nie niekorzystnie ze względu na ich właściwości.

•Urządzenie nie wymaga ręcznego odszraniania, gdyż odbywa się ono automatycznie.

•Wzrost temperatury podczas odszraniania jest zgodny z wymogiem ISO.

Aby jednak zapobiec nadmiernemu wzrostowi temperatury zamrożonej żywności podczas odszraniania urządzenia, należy ją zawinąć w kilka warstw gazety.

•Każdy wzrost temperatury zamrożonej żywności podczas odszraniania może skracać czas jej przechowywania.

•Nie należy powtórnie zamrażać produktów, które zostały całkowicie rozmrożone.

Porady dotyczące oszczędzania energii

-- Urządzenie należy instalować w chłodnym, suchym pomieszczeniu o odpowiedniej wentylacji. Urządzenie nie może być wystawione na bezpośrednie działanie promieni słonecznych ani znajdować się w pobliżu źródeł ciepła (np. grzejników).

-- Nie wolno zasłaniać otworów ani

Polski - 16

DA68-03194G.indb 16

2019. 7. 18. 5:23

kratek wentylacyjnych urządzenia ze względu na oszczędność energii.

-- Przed włożeniem do urządzenia ciepłe posiłki powinny ostygnąć.

-- Zamrożoną żywność należy rozmrażać w lodówce. Niska temperatura mrożonek dodatkowo chłodzi produkty znajdujące się w lodówce.

-- Podczas wkładania lub wyjmowania produktów z zamrażarki nie należy zbyt długo pozostawiać jej otwartej.

Im krótszy czas otwarcia drzwi, tym mniej lodu utworzy się w zamrażarce.

-- Należy upewnić się, że podczas montażu dostępna jest odpowiednia ilość miejsca od góry, z tyłu oraz z prawej i lewej strony urządzenia.

Pomoże to zredukować zużycie energii i obniży rachunki za prąd.

-- Aby zużycie energii było jak najefektywniejsze, wszystkie elementy wyposażenia wnętrza urządzenia, takie jak kosze, szuflady i półki,

należy zamontować zgodnie z zaleceniami producenta.

To urządzenie jest przeznaczone do użytku w domach i podobnych miejscach, takich jak:

-- kuchnie dla pracowników w sklepach, biurach i innych miejscach pracy;

-- domy wiejskie, pokoje hotelowe, motele i inne obiekty mieszkalne;

-- miejsca zakwaterowania;

-- firmy cateringowe i podobne miejsca żywienia zbiorowego.

BEZPIECZEŃSTWA DOTYCZĄCE INFORMACJE

Polski - 17

DA68-03194G.indb 17

2019. 7. 18. 5:23

Instalacja lodówki

PRZYGOTOWANIE DO

INSTALACJI LODÓWKI

Gratulujemy zakupu lodówki firmy Samsung. Mamy nadzieję, że nowoczesne funkcje i parametry urządzenia przypadną Państwu do gustu.

B

A

CD

Wybór najlepszego miejsca ustawienia lodówki

Należy wybrać:

•miejsce z łatwym dostępem do instalacji wodnej;

•miejsce nienarażone na bezpośrednie działanie promieni słonecznych;

•miejsce, w którym podłoga jest płaska i równa;

•miejsce zapewniające przestrzeń wystarczającą do swobodnego otwarcia drzwi lodówki;

•miejsce zapewniające wystarczającą przestrzeń od góry, z tyłu, z prawej i lewej strony lodówki i umożliwiające swobodny obieg powietrza; Brak wystarczającej ilości miejsca może pogarszać wydajność lodówki i zwiększać zużycie energii.

•miejsce, które umożliwia swobodne przemieszczenie lodówki w razie konieczności wykonania czynności konserwacyjnych lub naprawczych.

•Nie należy instalować lodówki w miejscu o temperaturze wyższej niż 43 C (110 °F) lub niższej niż 5 C (41 F).

Głębokość „A”	733 mm
Szerokość „B”	908 mm
Wysokość „C”	1797 mm
Wysokość całkowita „D”	1825 mm

	50 mm
	300 mm	300 mm
	125°	125°
		305,5 mm
		1519 mm
		908 mm
	mm	72,3 mm
		43 mm
	610
		mm
		1075

•Każdy pomiar jest oparty na wymiarach projektowych i z tego powodu może być różny w zależności od metody pomiaru.

Polski - 18

DA68-03194G.indb 18

2019. 7. 18. 5:23

Przemieszczanie lodówki

Aby zapobiec uszkodzeniu podłogi, sprawdź, czy przednie nóżki poziomujące znajdują się w położeniu górnym (nad podłogą).

Patrz część „POZIOMOWANIE LODÓWKI” w instrukcji na stronie 23.

Podłoga

W celu prawidłowej instalacji urządzenia ustaw je na równej, twardej powierzchni o tej samej wysokości, co reszta podłogi.

Powierzchnia ta powinna być wystarczająco wytrzymała, aby stanowić podparcie dla całkowicie wypełnionej lodówki.

Aby zabezpieczyć wykończenie podłogi, przytnij duży fragment kartonu i podłóż go pod lodówkę. W trakcie przesuwania lodówki ciągnij ją i popychaj do przodu lub tyłu.

Nie przechylaj urządzenia z boku na bok.

ZDEJMOWANIE DRZWI LODÓWKI

Jeżeli lodówka jest zbyt duża, aby łatwo było ją przesunąć przez drzwi, można zdemontować drzwi urządzenia.

Potrzebne narzędzia (brak w zestawie)

	Wkrętak	Wkrętak płaski (-)	Klucz nasadowy
	krzyżakowy (+)		(10 mm)
	Szczypce	Klucz imbusowy	Klucz imbusowy
		(4 mm)	(5 mm)

•Przed demontażem drzwi lub wyjęciem PRZESTROGA szuflad odłącz lodówkę od zasilania.

•Uważaj, aby nie upuścić, uszkodzić lub zarysować drzwi/szuflad podczas ich wyjmowania.

•Podczas demontażu drzwi/szuflad postępuj ostrożnie. Drzwi są ciężkie i można doznać urazu.

•Drzwi/szuflady montuj w sposób prawidłowy, aby uniknąć:

-wilgoci biorącej się z przedostającego się powietrza,

-niedopasowania drzwi,

-marnowania energii ze względu na niewłaściwe uszczelnienie drzwi.

Polski - 19

NSTALACJAI

DA68-03194G.indb 19

2019. 7. 18. 5:23

DEMONTAŻ DRZWI LODÓWKI

1.Przy zamkniętych drzwiach odkręć 3 wkręty przytrzymujące pokrywę górną (A) za pomocą wkrętaka krzyżakowego (+), a następnie zdejmij pokrywę górną wraz z przewodami.

A

2.Oddziel dwa złącza na lewych drzwiach i jedno na prawych. (B)

Naciśnij biały kołnierz (C) na zacisku na przewodzie i odłącz przewód doprowadzający wodę (D).

B

B

4. Wyjmij zawias (F).

F

5.Unieś drzwi lodówki i zdejmij je.

•Podczas zdejmowania i ponownego PRZESTROGA zakładania drzwi upewnij się, że nie

doszło do zerwania izolacji z przewodów elektrycznych.

• Uważaj, aby drzwi nie spadły.

DEMONTAŻ DRZWI ZAMRAŻARKI

• Pamiętaj, aby najpierw zdjąć drzwi PRZESTROGA lodówki, a dopiero potem drzwi

zamrażarki.

•Podczas demontażu drzwi uważaj na przewody przymocowane do dolnej części drzwi zamrażarki.

D C

3.Przesuń w górę dźwignię elementu ustalającego (E), a następnie pociągnij do przodu.

1.Przy otwartych drzwiach odkręć wkręt przytrzymujący osłonę (A) regulowanej nóżki na dole drzwi za pomocą wkrętaka krzyżakowego (+), a następnie zdemontuj złącze (B).

A

B

E	E

2.Podnieś i zdejmij osłonę środkowego zawiasu

(C) na zawiasie drzwi nad drzwiami zamrażarki.

C

Polski - 20

DA68-03194G.indb 20

2019. 7. 18. 5:23

3.Pchając drzwi w kierunku wskazanym przez strzałkę, unieś sworzeń środkowego zawiasu

(D).

D

4.Uważaj, aby drzwi nie dotknęły środkowego zawiasu (E), i pochyl nieco drzwi do przodu, po czym unieś je i zdejmij.

1

E	2

•	Uważaj, aby nie uszkodzić przewodów w
PRZESTROGA	dolnej części drzwi.
	Unikaj deptania ich itp.
2. Wstaw sworzeń zawiasu (C) do otworu
środkowego zawiasu (D) i załóż osłonę zawiasu
(E).
•	Zakładając sworzeń i osłonę, pamiętaj o	NSTALACJAI
	właściwym kierunku ich montowania.
C	E
	D

3.Przy otwartych drzwiach połącz złącza w dolnej części drzwi.

PONOWNY MONTAŻ DRZWI LODÓWKI

• Pamiętaj, aby najpierw założyć drzwi PRZESTROGA zamrażarki, a dopiero potem drzwi

lodówki.

•Przed ponownym montażem drzwi sprawdź, czy wszystkie złącza przewodów u dołu drzwi zamrażarki są podłączone.

Ponowny montaż drzwi zamrażarki

1.Wstaw drzwi do dolnego zawiasu (A) w kierunku (1), a następnie popchnij je w kierunku (2). Uważaj, aby nie zarysować drzwi środkowym zawiasem (B).

B

2

A1

-Uważaj, aby nie nadepnąć ani nie uszkodzić złączy.

4.Przymocuj osłonę nóżki regulowanej za pomocą wkrętaka krzyżakowego (+).

Polski - 21

DA68-03194G.indb 21

2019. 7. 18. 5:23

Montaż drzwi lodówki

1.Zamontuj zdjęte drzwi lodówki na środkowym zawiasie.

5.Podłącz przewód doprowadzający wodę (C). Połącz dwa złącza na lewych drzwiach i jedno

(E) na prawych.

E E

C

2.Wsuń zawias lodówki (A) do szczeliny mocującej, a następnie wepchnij aż do wyrównania z otworem w drzwiach.

6.Zamocuj przód osłony górnej i dociśnij ją z tyłu, aż będzie leżała płasko.

Zamocuj wkręty.

A

3.Wsuń dźwignię elementu ustalającego (B) w kierunku strzałki, a potem przełóż w dół w celu zamontowania.

• Montaż drzwi lodówki i zamrażarki PRZESTROGA przebiega w odwrotnej kolejności.

•Jeżeli złącza przewodów są zamocowane krzyżowo, wyświetlacz nie będzie działać poprawnie.

B

4. Zamontuj złącze przewodów.

E	Środek linii wskaźnika
B

Polski - 22

DA68-03194G.indb 22

2019. 7. 18. 5:23

POZIOMOWANIE LODÓWKI ORAZ REGULACJA WYSOKOŚCI I SZCZELINY DRZWI

Poziomowanie lodówki

Aby uniknąć niestabilnego ustawienia lodówki, ustaw ją na poziomej powierzchni i

wypoziomuj w sposób opisany w instrukcji instalacji.

W przeciwnym razie lodówka może się przewrócić i doprowadzić do obrażeń ciała użytkownika.

Jeśli przód urządzenia znajduje się nieco wyżej niż tył, otwieranie i zamykanie drzwi jest łatwiejsze.

Montaż lodówki na nierównej powierzchni spowoduje, że lodówka będzie stała nierówno.

-Podczas instalacji urządzenia jego nóżki powinny solidnie opierać się na podłodze. Nóżki powinny znajdować się z tyłu pod każdym ze skrzydeł drzwi.

Posługując się wkrętakiem z płaską końcówką, wsuń je i zamocuj w kierunku

pokazywanym przez strzałkę.

Jeżeli lodówka stoi na nierównej podłodze, może dojść do powstania różnicy w wysokości zamontowanych skrzydeł drzwi.

	• Włóż wkrętak z płaską końcówką (-) do
	szczeliny w dźwigni regulującej nóżki i dostosuj
	poziom, obracając dźwignię w prawo lub w
	lewo.
	Obracając dźwignię w prawo, podnosisz	NSTALACJAI
	lodówkę.
	Obroty dźwigni w lewo powodują obniżanie
	lodówki.

Wkrętak płaski (-)			Dźwignia regulująca

•Jeżeli tył i przód lodówki nie są wypoziomowane, w miejscu, gdzie mają spoczywać nóżki, ułóż solidną podkładkę (np. płaski kawałek tworzywa sztucznego, linijkę itp.) i przymocuj ją taśmą klejącą.

Ustawiając lodówkę, upewnij się, że tylne nóżki spoczywają na podkładce.

•Jeżeli podłoga jest drewniana lub z innego miękkiego materiału, uważaj, aby jej nie uszkodzić, przesuwając lodówkę.

Polski - 23

DA68-03194G.indb 23

2019. 7. 18. 5:23

REGULACJA WYSOKOŚCI DRZWI

Jeżeli jedno skrzydło drzwi znajduje się niżej niż drugie:

• Sprawdź przed regulacją drzwi, czy lodówka jest wypoziomowana.

•Wyreguluj różnicę wysokości, wsuwając pierścień sprężynujący (1) pomiędzy drzwi i zawias.

Pierścienie możesz założyć na prawe drzwi komory na świeże produkty oraz po obu stronach komory zamrażarki.

(1)

•Po sprawdzeniu różnicy wysokości wybierz pierścień sprężynujący o odpowiedniej grubości. Wsuń tylko jeden pierścień. Założenie kilku może powodować ich wypadanie lub generowanie dźwięku pocierania.

•Unieś dolne drzwi i wsuń pierścień do szczeliny między drzwiami a zawiasem.

•Aby uniknąć urazu, postępuj ostrożnie PRZESTROGA podczas zakładania pierścieni

sprężynujących.

•Pierścienie sprężynujące przechowuj poza zasięgiem dzieci i upewnij się, że dzieci nie bawią się nimi ani nie wkładają ich do ust.

•Pierścienie sprężynujące o grubości 1 mm, 1,5 mm, 2 mm i 2,5 mm dostarczane są wraz z lodówką.

•Jeżeli lodówka zostanie wypoziomowana przed umieszczeniem w niej produktów, może stracić wypoziomowanie z uwagi na ciężar produktów. W takim przypadku należy ponownie wypoziomować urządzenie, postępując w taki sam sposób jak poprzednio.

•Jeżeli zbyt mocno uniesiesz drzwi, mogą ocierać się o pokrywę górną.

Pierścienie sprężynujące dołączone do lodówki:

1 mm	1,5 mm	2 mm	2,5 mm

REGULACJA SZCZELINY DRZWI

Jeżeli szczelina pomiędzy lewymi a prawymi drzwiami komory lodówki jest nierówna, można ją regulować.

• Istnieje możliwość regulacji szczeliny poprzez obrót śruby z prawej strony u góry drzwi komory chłodzenia.

•Nie przekręcaj śruby zbyt mocno.

Grozi to jej pęknięciem.

1.Przy zamkniętych drzwiach odkręć za pomocą wkrętaka krzyżakowego 3 wkręty przytrzymujące pokrywę górną. Następnie zdejmij ją razem z przewodami.

2.Obróć śrubę za pomocą klucza sześciokątnego 4 mm, aby wyregulować

szczelinę.

3.Obróć śrubę w prawo ( ), aby poszerzyć szczelinę. Obróć śrubę w lewo ( ), aby zmniejszyć szczelinę.

Polski - 24

DA68-03194G.indb 24

2019. 7. 18. 5:23

INSTALACJA PRZEWODU DOZOWNIKA WODY

Dozownik wody z filtrem jest jedną z przydatnych funkcji nowo zakupionej lodówki.

Filtr wody eliminuje z cieczy niepożądane cząstki z korzyścią dla zdrowia domowników.

Jednak nie zapewnia on sterylizacji ani nie zabija drobnoustrojów.

W tym celu należy kupić system oczyszczania wody.

Przewód doprowadzający wodę podłączany jest także do kostkarki do lodu.

Aby kostkarka do lodu działała prawidłowo, należy zapewnić ciśnienie wody o wartości 138–862 kPa. Jeżeli lodówka jest zainstalowana w miejscu,

w którym występuje niskie ciśnienie wody (poniżej 20 psi), można zainstalować pompę wspomagającą w celu zwiększenia ciśnienia. Po podłączeniu przewodu doprowadzającego wodę sprawdź, czy zbiornik na wodę wewnątrz lodówki jest prawidłowo napełniony.

W tym celu naciśnij dźwignię dozownika wody, aby woda wypłynęła z wylotu.

•Zestawy do instalacji przewodu doprowadzającego wodę dostępne są u sprzedawcy za dodatkową opłatą. Zaleca się używanie zestawów do instalacji zawierających rurkę miedzianą i nakrętkę kompresyjną 6 mm (¼").

•Należy użyć nowych zestawów rur dostarczonych z urządzeniem. Nie należy używać starych zestawów rur.

Podłączanie do przewodu doprowadzającego wodę

1. Najpierw zamknij dopływ wody.

2.Odszukaj najbliższą rurę doprowadzającą zimną wodę pitną i zainstaluj na niej zacisk i zawór odcinający.

Przewód doprowadzający

zimną wodę Zacisk rury

Zawór odcinający

3.Podłącz zestaw instalacji przewodu doprowadzającego wodę do zaworu odcinającego.

Przewód	Zestaw instalacji
	przewodu
doprowadzający	doprowadzającego
zimną wodę	wodę
Zacisk rury
Zawór
odcinający

Podłączanie przewodu doprowadzającego wodę do lodówki

Aby wykonać to połączenie, należy dokupić kilka elementów.

Są one sprzedawane w zestawach w sklepach z wyposażeniem AGD.

Użycie rurek miedzianych		Użycie rurek plastikowych
•	Rurka miedziana ¼"	•	Rurka plastikowa ¼"
•	Nakrętka kompresyjna		→ Odlewana końcówka
	¼" (1 szt.)		(bańka)
•	Tulejka (2 szt.)	•	Nakrętka kompresyjna
			¼" (1 szt.)

Polski - 25

NSTALACJAI

DA68-03194G.indb 25

2019. 7. 18. 5:23

	Lodówka
	Nakrętka	Rurka plastikowa
		(zamontowana)
	kompresyjna	Mocowanie
	(1/4")
		kompresyjne
	(zamontowana)
		(założone)
		Odlewana
	Tulejka	końcówka
	(niedołączona	(bańka)
	do zestawu)	Nakrętka
		kompresyjna (B) (1/4")
		(niedołączona do
		zestawu)
	Rurka miedziana	lub Rurka plastikowa (A)
	(niedołączona do zestawu)	(niedołączona do zestawu)

Rura doprowadzająca wodę do celów gospodarczo-bytowych

1.Podłącz rurę doprowadzającą wodę do celów gospodarczo-bytowych do złożonego

mocowania kompresyjnego.

-Jeżeli używasz rurki miedzianej, nasuń nakrętkę kompresyjną (B) (niedołączona do zestawu) i tulejkę (niedołączona do zestawu) na miedzianą rurkę (niedołączona do zestawu), jak pokazano na ilustracji.

-Jeżeli używasz rurki plastikowej (A), wprowadź odlewaną końcówkę (bańkę) rurki (A) do mocowania kompresyjnego.

•Nie używaj bez odlewanej końcówki PRZESTROGA (bańki) plastikowej rurki (A).

2.Dokręć nakrętkę kompresyjną (B) do mocowania kompresyjnego.

Nie dokręcaj nakrętki kompresyjnej zbyt mocno

(B).

3.Odkręć wodę i sprawdź, czy nie dochodzi do wycieku.

Jeżeli w miejscu połączenia pojawią się krople wody lub wyciek, wyłącz dopływ wody. Sprawdź połączenia i w razie potrzeby uszczelnij je.

4.Przed napiciem się lub użyciem wody z lodówki przelej 3,8 l wody przez filtr. (Przepłukiwanie powinno trwać ok. 6 minut).

W tym celu dociśnij dużą szklankę lub kubek do dźwigni dozownika wody.

Napełnij naczynie, a następnie wylej zawartość do zlewu i powtórz czynność.

5.Po włączeniu lodówki odczekaj 1–2 dni, aż kostkarka do lodu wyprodukuje lód.

Po tym czasie wyrzuć pierwsze kubełki lodu (jeden lub dwa) wytworzone przez zamrażarkę, aby upewnić się, że usunięte

zostały wszelkie zanieczyszczenia z przewodu doprowadzającego wodę.

•Przewód doprowadzający wodę podłączaj wyłącznie do źródła wody

pitnej.

•Jeżeli zachodzi konieczność naprawy lub demontażu przewodu doprowadzającego wodę, odetnij 6,35 mm plastikowej rurki, aby zapewnić szczelne, gładkie połączenie.

•Istnieje możliwość szybkiego przetestowania przewodu doprowadzającego wodę za pomocą papierowego kubka.

W normalnych warunkach dozownik wody może napełnić kubek o pojemności 170 ml w czasie ok. 10 sekund.

FUNKCJE PRODUKTU

•TRIPLE COOLING (POTRÓJNE CHŁODZENIE)

- Zamrażarka/komora do przechowywania świeżych produktów/komora zamienna mogą utrzymywać optymalną temperaturę/wilgotność dzięki osobnym kondensatorom. Ponadto w ten sposób nie mieszają się zapachy różnych produktów.

•FLEX ZONE (STREFA FLEX)

-W strefie można przechowywać produkty w różny sposób, używając opcji zamrażania, chłodzenia, cienkiego lodu.

• CHILL (OZIĘBIANIE)

-Technologia utrzymywania stałej temperatury pozwala zachować świeżość przechowywanej żywności.

Polski - 26

DA68-03194G.indb 26

2019. 7. 18. 5:23

Obsługa lodówki firmy Samsung

KORZYSTANIE Z PANELU STEROWANIA

(1)							(4)
(2)							(5)
(3)							(7)
(6)				(8)

OBSUGAł

		Freezer (Zamrażarka)			Door Alarm (Ostrzeżenie o otwartych
	( 1 )	(Przytrzymaj przez 3 s w celu	( 2 )		drzwiach) (Przytrzymaj przez 3 s w
		włączenia opcji Power Freeze			celu zmiany jednostek temperatury
		(Intensywne zamrażanie))			°C↔°F)
		Dotknij tego przycisku, aby ustawić żądaną			Ten przycisk służy dwóm celom:
		temperaturę zamrażarki.
		Możesz wybrać temperaturę z zakresu od			1. Włącz i wyłącz alarm otwartych drzwi.
		-23 C do -15 C.			Jeżeli ustawieniem alarmu powiadamiającego
		Dotknij i przytrzymaj ten przycisk przez			o otwartych drzwiach jest On (Wł.),
		3 sekundy, aby skrócić czas potrzebny na			urządzenie generuje dźwięk alarmu w
		zamrożenie produktów w zamrażarce.			sytuacji, gdy dowolne z drzwi lodówki są
		Funkcja ta może okazać się przydatna, gdy			otwarte przez dłużej niż dwie minuty.
					Alarm zostanie wyłączony, gdy drzwi zostaną
		zachodzi potrzeba szybkiego zamrożenia
					zamknięte. Fabrycznym ustawieniem funkcji
		łatwo psujących się produktów lub jeżeli
					alarmu otwartych drzwi jest On (Wł.).
		temperatura w zamrażarce gwałtownie
					Alarm można wyłączyć poprzez dotknięcie i
		wzrosła
					zwolnienie tego przycisku.
		(np. z powodu pozostawienia otwartych
					W ten sam sposób można ponownie włączyć
		drzwi).
					funkcję alarmu.
					Włączonej funkcji towarzyszy świecąca się
					ikona.
					Jeżeli funkcja Door Alarm (Alarm
					otwartych drzwi) jest włączona i następuje
					wygenerowanie dźwięku alarmu, ikona
					funkcji Door Alarm (Alarm otwartych drzwi) w
					tym czasie miga.
					2. Dotknij i przytrzymaj ten przycisk przez
					3 sekundy, aby zmienić jednostki
					temperatury z °C na °F i odwrotnie.
		Polski - 27

DA68-03194G.indb 27

2019. 7. 18. 5:23

Energy Saver (Oszczędzanie energii)

( 3 ) (Przytrzymaj przez 3 s, aby włączyć funkcję Control Lock (Blokada)

Dotknięcie tego przycisku powoduje włączenie lub wyłączenie trybu Energy Saver (Oszczędzanie energii). Po włączeniu trybu Energy Saver (Oszczędzanie energii) świeci ikona Energy Saver (Oszczędzanie energii).

Wyłączenie trybu Energy Saver (Oszczędzanie energii) powoduje zgaśnięcie ikony.

Fabrycznym ustawieniem funkcji Energy Saver (Oszczędzanie energii) jest On (Wł.).

Jeżeli na drzwiach można zaobserwować kondensację lub krople wody, wyłącz tryb Energy Saver (Oszczędzanie energii).

Ponadto dotknięcie i przytrzymanie tego przycisku przez 3 sekundy powoduje włączenie funkcji Control Lock (Blokada). Blokuje to panel wyświetlacza i przyciski dozownika, które stają się nieaktywne.

Aby wyłączyć blokadę, dotknij i przytrzymaj przycisk przez 3 sekundy.

Fridge (Lodówka)

( 4 ) (Przytrzymaj przez 3 s w celu włączenia funkcji Power Cool (Intensywne chłodzenie))

Dotknij tego przycisku, aby ustawić żądaną temperaturę lodówki.

Możesz wybrać temperaturę z zakresu od 1 C do 7 C.

Dotknij i przytrzymaj ten przycisk przez 3 sekundy, aby skrócić czas potrzebny na schłodzenie produktów w lodówce.

Funkcja ta może okazać się przydatna, gdy zachodzi potrzeba szybkiego schłodzenia łatwo psujących się produktów lub jeżeli temperatura w lodówce gwałtownie wzrosła

(np. z powodu pozostawienia otwartych drzwi).

( 5 ) Cool Select+ (Komora Cool Select)

Przycisk CoolSelect+ umożliwia wybranie dla komory Cool Select, znajdującej się na dole po prawej stronie lodówki, jednego z czterech ustawień: Freezer (Zamrażarka), Soft Freezing (Lekkie mrożenie), Chill

(Oziębianie) lub Cool (Chłodzenie).

Naciśnij przycisk CoolSelect+ na trzy sekundy, aby włączyć funkcję komory Cool Select, a następnie wybrać jedno z czterech ustawień.

Freezer (Zamrażarka)

Wybierz tryb Freezer (Zamrażarka), aby ustawić tę samą temperaturę, która panuje w zamrażarce.

•To ustawienie służy do przechowywania zamrożonych produktów.

Soft Freezing (Lekkie mrożenie)

Wybierz tryb Soft Freezing (Lekkie mrożenie), aby ustawić temperaturę -5 C.

• Użyj tego ustawienia, aby przechowywać mięso i ryby dłużej niż w zwykłej komorze lodówki.

Chill (Oziębianie)

Wybierz tryb Chill (Oziębianie), aby ustawić temperaturę -1 C.

• Ustawienie to jest odpowiednie w przypadku produktów takich jak steki, ryby, bekon czy ser.

Cool (Chłodzenie)

Wybierz tryb Cool (Chłodzenie), aby ustawić temperaturę 2 C.

• To ustawienie nadaje się do przechowywania napojów (soki i inne napoje bezalkoholowe oraz piwo), owoców, warzyw itd.

Polski - 28

DA68-03194G.indb 28

2019. 7. 18. 5:23

( 6 ) Ice Type (Typ lodu)

		Dotknij przycisku Ice Type (Typ lodu), aby
		zmienić rodzaj wytwarzanego lodu.
		Po każdym dotknięciu przycisku Ice Type
		(Typ lodu) następuje zmiana trybu z lodu w
		kostkach na lód pokruszony i odwrotnie.
		Świeci się ikona lodu w kostkach lub lodu
		pokruszonego, informując o wybranym
		trybie.
		Jeżeli nie potrzebujesz lodu, wyłącz tę
		funkcję, aby oszczędzić wodę i energię.
		(Patrz poniżej część Ice Maker Off
		(Kostkarka wył.)).
		Lighting (Oświetlenie)
		Dotknięcie przycisku Cubed Ice (Lód
		w kostkach) na trzy sekundy powoduje
		wybór ustawienia lampki LED dozownika
		(pod wyświetlaczem) na tryb ciągły, dzięki
		czemu będzie ona stale włączona.
		Jeżeli lampka dozownika ma włączać
		się tylko w sytuacji, gdy ktoś korzysta
		z dozownika, ponownie dotknij tego
		przycisku na 3 sekundy, aby wyłączyć tryb
		ciągłego świecenia.
	( 7 )	Ice Maker Off ((Kostkarka wył.)
		(Przytrzymaj przez 3 s))
		Naciśnij przycisk Ice Maker Off (Kostkarka
		wył.) i przytrzymaj go przez 3 sekundy,
		aż zaświeci się kontrolka Ice Maker Off
		(Kostkarka wył.) (	).

	( 8 ) Filter (Filtr)
	Użycie wody filtrowanej
	Ta ikona świeci, gdy trzeba wymienić filtr.
	Po zużyciu ok. 1140 l wody włącza się
	kontrolka filtra (po ok. 6 miesiącach)
	Otwarcie lub zamknięcie drzwi sygnalizuje
	kilkusekundowe miganie ikony na	OBSUGAł
	czerwono.
	Po zainstalowaniu nowego filtra wody
	dotknij i przytrzymaj przycisk Crushed
	Ice (Lód pokruszony) przez 3 s, aby
	zresetować filtr.

-Jeżeli woda nie jest dozowana lub jej dozowanie odbywa się powoli, jest to oznaka zatkania filtra, co wskazuje na konieczność jego wymiany.

-Na niektórych terenach w wodzie znajduje się dużo kamienia, co powoduje szybsze zatykanie filtra wody.

Anulowanie trybu Exhibition (Wystawa)

• W przypadku trybu Exhibition (Wystawa) PRZESTROGA wydaje się, że lodówka pracuje, ale nie

chłodzi powietrza.

Aby anulować ten tryb, naciśnij w tym samym czasie przyciski Freezer (Zamrażarka), Fridge (Lodówka) i Door

Alarm (Ostrzeżenie o otwartych drzwiach) i przytrzymaj przez 5 sekund, aż rozlegnie się charakterystyczny sygnał dźwiękowy. Tryb wystawy można też anulować, wyłączając zasilanie.

Polski - 29

DA68-03194G.indb 29

2019. 7. 18. 5:23

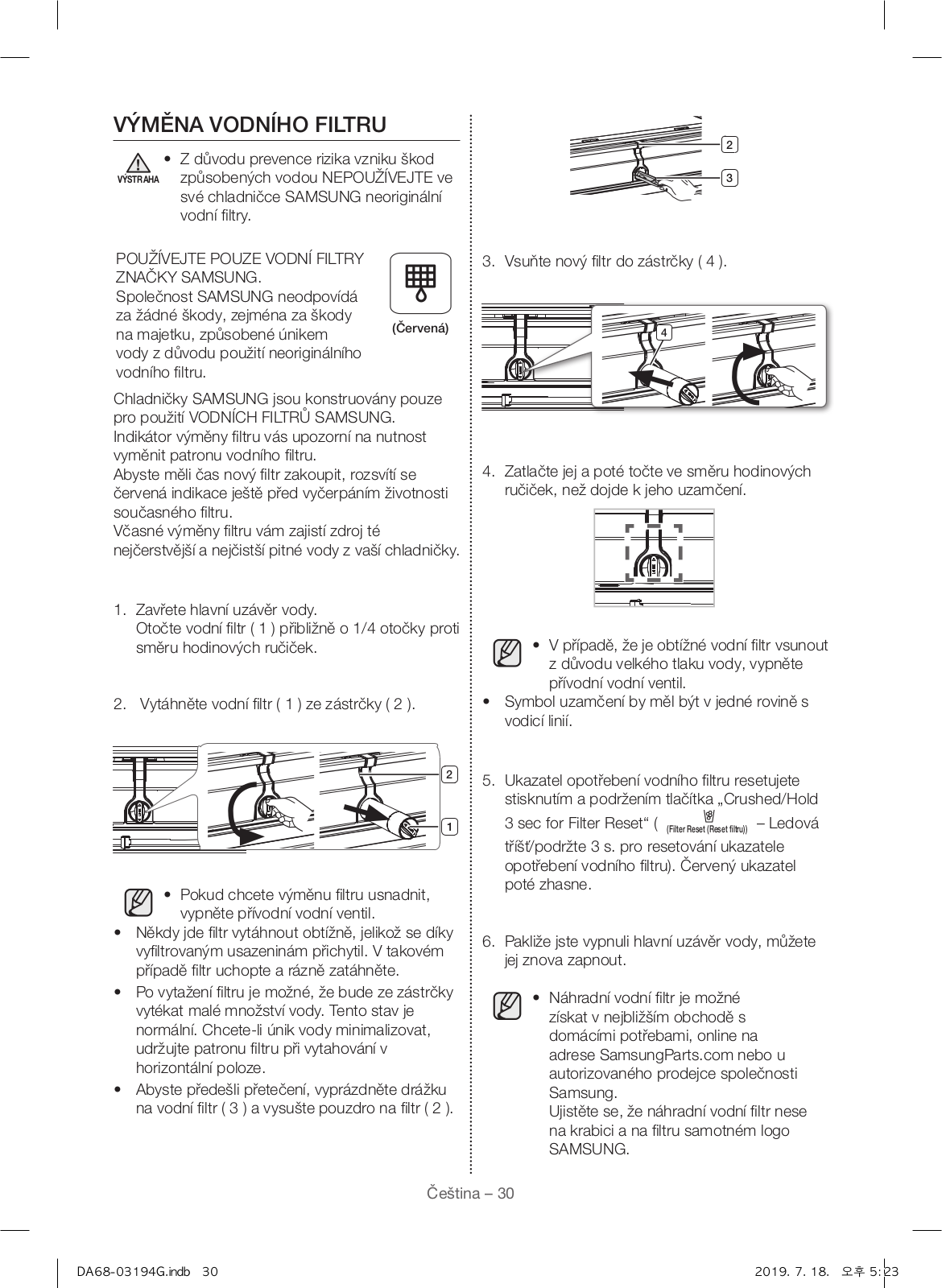

WYMIANA FILTRA WODY

• Aby ograniczyć ryzyko zalania wodą, NIE OSTRZEŻENIE używaj filtrów wody innych producentów

w lodówce firmy SAMSUNG.

UŻYWAJ WYŁĄCZNIE FILTRÓW

WODY FIRMY SAMSUNG.

Firma SAMSUNG nie odpowiada za

uszkodzenia, w tym między innymi

uszkodzenia mienia, spowodowane (czerwona) przez wyciek wody wynikający

z używania filtra wody innego producenta.

Lodówki firmy SAMSUNG przeznaczone są do współpracy WYŁĄCZNIE z filtrami wody produkowanymi przez firmę SAMSUNG.

Kontrolka Filter (Filtr) zmieni kolor na czerwony, aby powiadomić o konieczności wymiany kasety filtra wody.

Aby użytkownik miał czas uzyskać nowy filtr, czerwona kontrolka zaczyna świecić tuż przez wyczerpaniem pojemności aktualnie zainstalowanego filtra.

Wymiana filtra w odpowiednim czasie zapewnia możliwość uzyskania najświeższej, najczystszej wody z lodówki.

•Aby zapobiec nadmiernemu wyciekowi, opróżnij tackę filtra wody ( 3 ) i osusz miejsce wokół obudowy filtra ( 2 ).

2

3

3. Włóż nowy filtr do obudowy filtra ( 4 ).

4

4.Wepchnij filtr i obróć go w prawo, aż wskoczy na swoje miejsce.

1.Zamknij dopływ wody.

Następnie obróć w lewo filtr wody ( 1 ) o ok. 1/4 obrotu.

2.Wyciągnij filtr wody ( 1 ) z obudowy filtra ( 2 ).

2

1

•W razie problemów z włożeniem filtra wody spowodowanych wysokim ciśnieniem wody zamknij zawór doprowadzający wodę.

•Symbol zamknięcia powinien znaleźć się na wysokości linii wskaźnika.

5.Dotknij przycisku Crushed/Hold 3 sec for Filter Reset (Pokruszony lód/przytrzymaj 3 s w celu

zresetowania filtra) ( (Filter Reset) (Reset filtra) ) przez ok. 3 sekundy, aby zresetować filtr wody. Czerwony wskaźnik wyłączy się.

•Aby wymiana filtra wody była łatwiejsza, zamknij zawór doprowadzający wodę.

•Niekiedy demontaż filtra wody bywa trudny ze względu na zanieczyszczenia wody, które powodują jego utknięcie. W razie problemów z wymianą filtra wody chwyć go mocno i silnie pociągnij.

•Podczas wyciągania filtra wody istnieje możliwość wypłynięcia niewielkiej ilości wody z otworu. Jest to normalne. Aby ograniczyć wycieki, podczas wyciągania filtra trzymaj jego kasetę poziomo.

6.Jeżeli uprzednio dopływ wody został zamknięty, otwórz go.

•W celu wymiany filtra wody odwiedź lokalny sklep z artykułami AGD lub skorzystaj ze strony internetowej Samsung Parts.com. Możesz też skontaktować się z autoryzowanym sprzedawcą produktów firmy Samsung. Upewnij się, czy opakowanie zamiennego filtra wody oraz sam filtr opatrzone są logo firmy SAMSUNG.

Polski - 30

DA68-03194G.indb 30

2019. 7. 18. 5:23
