Page 1
MODE D'EMPLOI
MODELE
RL33SB*
RL33EB*
RL33EA*
FRENCH
DA68-01339E
Veuillez lire attentivement ce manuel avant de mettre l'appareil sous tension.
Conservez ce manuel pour consultation ult rieure.
Page 2
SPECIFICATIONS TECHNIQUES
TABLE DES MATIERES
CARACTERISTIQUE
Réfrigération
Isolation électrique
Volume net
(L)
Tension et fréquences nominales
Puissance totale(W)
Puissance dedégivrage(W)
Puissance d'éclairage(W)
Consommation électrique (kWh/24h à 25°C)
Capacité de congélation (kg/24h)
Réfrigérant et quantité (g)
Poids (kg)
Dimensions (LxPxH) (mm)
MODELE
Tota l
Réfrigérateur
Congélateur
RL33SBSW RL33SBMS
RL33EBSW RL33EBMS
RL33EASW RL33EAMS
ST
I
290
200
90
220V-240V~/50Hz
100
300
20
0.87
12
R-600a,60g
76
595 646 1774
SCHEMA DE CABLAGE DES CIRCUITS
Description de l'appareil--------------------------2
Consignes de sécurité-----------------------------3
Etapes préalables à l'installation ---------------4
Consignes d'installation--------------------------5
Panneau de commande----------------------------6
Conservation des aliments----------------------11
Entretien et nettoyage----------------------------12
Démontage des accessoires--------------------13
è
Probl mes et solutions---------------------------14
Spécifications techniques et schéma de câblage
des circuits ----------------------------------------------16
Nous vous remercions d'avoir choisi un réfrigérateur Samsung !
Le pr sent manuel, essentiellement bas sur le
éé
mod le RL33EB*, est galement valable pour les
èé
mod les similaires des s ries RL33SB et RL33EA*.
èé
En raison de l’ volution permanente de ses produits, la soci t Samsung se r serve le droit
de modifier tout moment les caract ristiques et sp cifications de ses r frig rateurs.
Les caract ristiques techniques pr sent es dans ce manuel peuvent donc tre sujettes
modification sans pr avis.
éééé
àéééé
ééé à
é
16
Veuillez lire ce manuel et suivre les instructions indiquées.
Les avertissements et les remarques contiennent des informations
relatives à la sécurité. Lisez-les attentivement.
AVERTISSEMENT
Indique un risque de dommages ou de blessures graves en
cas de non-respect des consignes de sécurité.
REMARQUE
Fournit des explications concernant le fonctionnement de
l'appareil.
1
Page 3
DESCRIPTION DE L'APPAREIL
Caractéristiques
Froid ventil , et sans givre : ce r frig rateur b n ficie de la technologie froid ventil assurant
une r partition homog ne du froid pour une conservation optimale des aliments.
Affichage et contrôle de la température distincts pour le réfrigérateur et le congélateur :
le réfrigérateur et le congélateur disposent de leur propre système d'affichage et de contrôle de
la température.
Fabrique de glace : cette fabrique permet de produire et de conserver des glaçons.
Identification des composants
Panneau de commande
Cache de l'ampoule
Capot du système
de ventilation
Couvercle du bac à
légumes
Séparateur du bac à
légumes
Bac à légumes
Fabrique deglace
Réserve de glace
Tiroir supérieur
Tiroir inférieur
é éé éé é
éè
C C
Clayette
Casier à oeufs
Compartiment cr merie
Capteur de température
Range-boissons
Bordure métallique
Séparation du porte-
bouteilles
Porte-bouteilles
Tiroir
PROBLEMES ET SOLUTIONS
Le réfrigérateur ne fonctionne plus
- L'appareil n'est pas correctement raccordé au secteur.
Le compresseur fonctionne continuellement
- L'air ambiant est chaud.
- La porte est ouverte et fermée fréquemment.
- La température réglée est trop basse.
- L'aération de l'appareil est insuffisante.
Les aliments rangés dans le réfrigérateur
sont congelés
- La température réglée est trop basse.
- Les aliments sont rangés à proximité du
système de réfrigération.
Le réfrigérateur émet des bruits
- Les accessoires ne sont pas correctement installés.
- Le réfrigérateur n'est pas installé sur une surface plane.
- Le réfrigérateur est installé trop près d'un mur.
- Les tuyaux externes du réfrigérateur s'entrechoquent ou
sont en contact avec la paroi de l'appareil.
- Des objets sont coincés derrière ou sous le réfrigérateur.
- Le fonctionnement du compresseur est bruyant.
Description
2
Clayette
Couvercle du bac à légumes
Armoire
Bac à légumes
Fabrique de glace
Réserve de glace
Tiroir
Tiroir supérieur
Tiroir inférieur
Balconnet à produits laitiers
Range-boissons
Porte
Porte-bouteilles
Casier à oeufs
Séparation du porte-bouteilles
Bordure métallique
Documents
Mode d'emploi
Modèle
RL33SB*
3
1
1
0
0
0
2
1
1
2
1
1
1
1
1
RL33EB*
3
1
1
1
1
1
1
1
1
2
1
1
1
1
1
RL33EA*
3
1
1
1
1
1
1
1
1
2
1
1
1
1
1
Les aliments ne sont pas correctement
congelés
- La porte n'est pas fermée correctement.
- La température réglée est trop élevée.
- Le joint de la porte est endommagé ou déformé.
- Le réfrigérateur est installé à proximité d'une source
de chaleur ou est exposé à la lumière du soleil.
- Le réfrigérateur est trop rempli.
L'intérieur du réfrigérateur présente des
traces d'eau dues à la décongélation.
- L'orifice d'évacuation d'eau est bouché.
Si le problème persiste, contactez un réparateur agréé en prenant
soin de vous munir de votre garantie ou appelez votre service de
réparation SAMSUNG.
15
Page 4
PROBLEMES ET SOLUTIONS
Les parois frontales et latérales sont des.tiè
- Afin d'éviter la formation de condensation sur l'appareil,
celui-ci est équipé d'un conduit calorifugé. Ceci est donc
normal.
- Des condenseurs destinés à évacuer la chaleur sont installés
de part et d'autre du réfrigérateur.
Le réfrigérateur émet des craquements
- Des craquements dus à l'expansion ou à la rétraction
des mécanismes internes sous l'effet de changements
de températures peuvent se produire. Ceci est normal.
Le réfrigérateur émet un bruit d'écoulement
- Ce bruit est dû à la circulation du gaz réfrigérant.
- Ceci est normal.
De la condensation se forme à l'intérieur et
à l'extérieur du réfrigérateur
- L'air ambiant est trop humide.
- Essuyez la condensation à l'aide d'un chiffon.

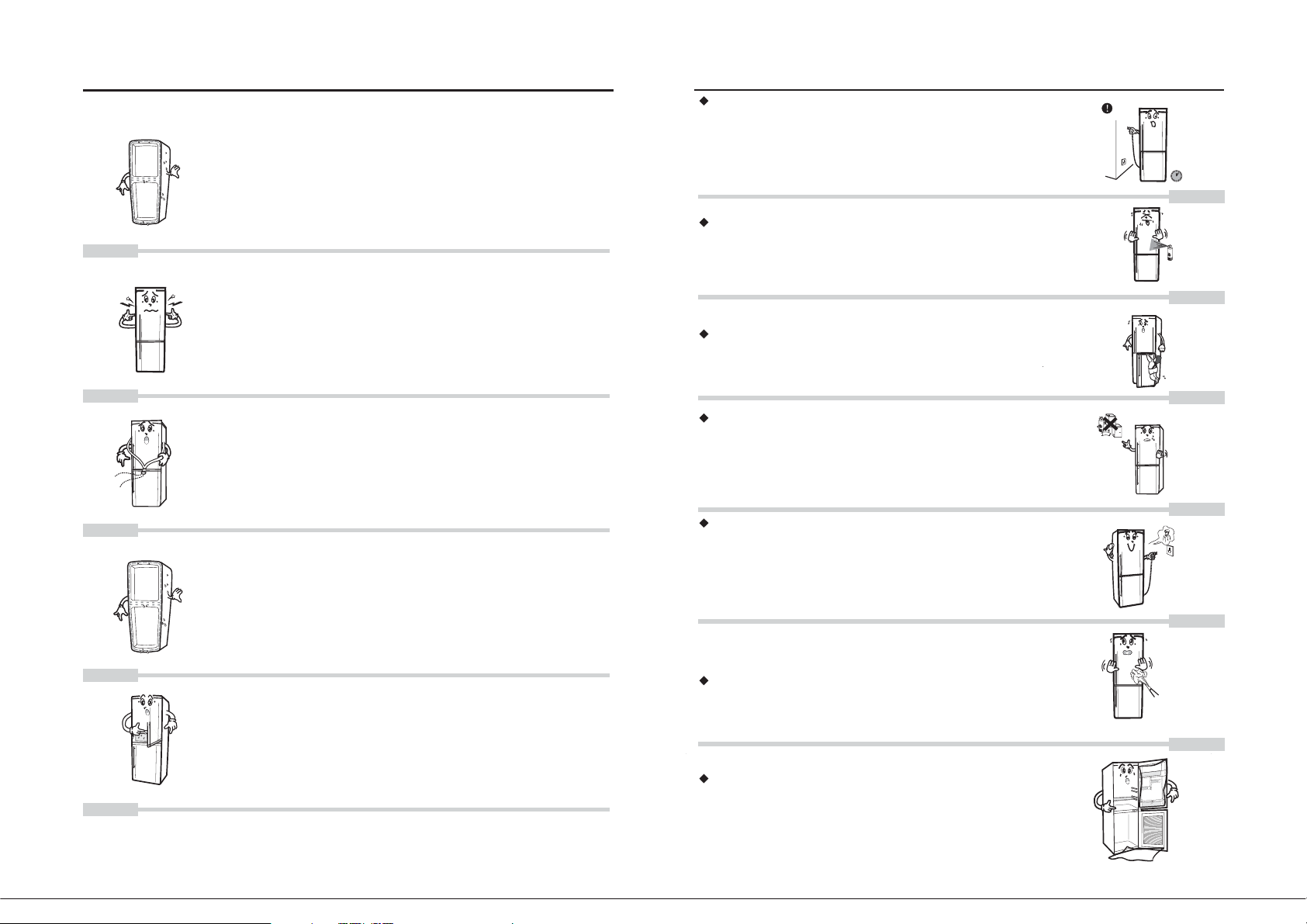

CONSIGNES DE SECURITE
Avertissement : si le cordon d'alimentation est endommagé,
Lorsque vous d branchez l'appareil, ou apr s une coupure
d'alimentation, il est nécessaire d'attendre 5 minutes avant
de le rebrancher sur le secteur afin de ne pas endommager
le compresseur.
N'utilisez pas d'aérosols contenant des produits
inflammables (laque ou peinture, par exemple) à
proximité du réfrigérateur. Vous risqueriez de
provoquer une explosion.
Pour éviter des blessures graves et tout dommage
sur l'appareil, ne laissez pas les enfants manipuler
le réfrigérateur ou se suspendre à ses portes.
Ne rangez pas de produits inflammables, explosifs ou
corrosifs (butane, éther, benzène, acide sulfurique,
essence ou alcool, par exemple) dans le congélateur.
N'y rangez pas de bouteilles contenant des liquides.
Celles-ci risqueraient d'exploser.
En cas de dysfonctionnement ou de dommage sur le
réfrigérateur, celui doit être immédiatement mis hors
service. Débranchez le cordon d'alimentation et
contactez le service de réparation le plus proche.
Si le cordon d'alimentation est endommagé, faites-le
remplacer par votre revendeur, le service après-vente
ou un professionnel.
faites-le remplacer par votre revendeur, le
service après-vente ou un professionnel,
afin d'éviter tout risque de choc électrique.
èé
14
De la condensation se forme dans le bac à légumes
- La porte est restée ouverte trop longtemps.
- Des récipients contenant des liquides ne sont pas
hermétiquement fermés.
Evitez toute projection d'eau sur l'arrière du réfrigérateur.
Vous risqueriez d'endommager le système d'isolation.
Si vous souhaitez mettre votre réfrigérateur au rebut,
n'oubliez pas de retirer le joint de la porte.
3
Page 5
CONSIGNES DE SECURITE

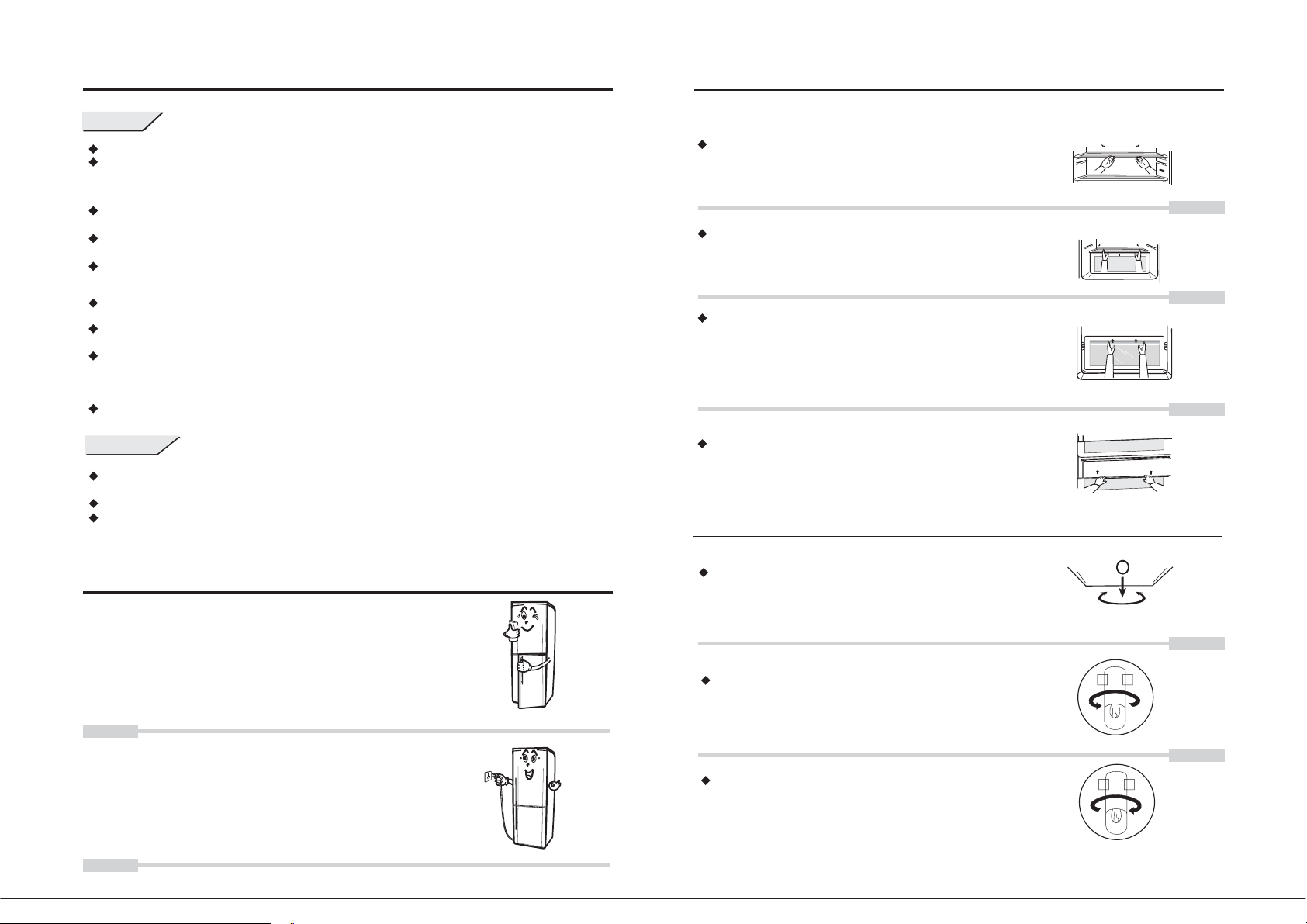

DEMONTAGE DES ACCESSOIRES
REMARQUES
Vérifiez le modèle et le numéro de série de votre réfrigérateur.
Avant de brancher l'appareil sur le secteur, assurez-vousque les tensions requises et fournies
sont identiques. L'appareil accepte des tensions comprises entre 220V et 240 V. Si l'alimentation
secteur n'est pas conforme, utilisez un transformateur électrique d'une puissance de sortie de
500 W minimum.
En cas de coupure d'alimentation, attendez au moins 5 minutes avant de remettre l'appareil sous
tension afin de ne pas endommager le compresseur.
Ne rangez pas d'aliments à proximité du capteur de température. La température affichée
risquerait d'être faussée.
Lorsqu'il fait chaud, évitez de laisser la porte ouverte trop longtemps ou de l'ouvrir et de la fermer
trop fréquemment. Vous risqueriez de réduire les performances de l'appareil et d'augmenter sa
consommation électrique.
Installez le réfrigérateur dans le bon sens et ne le posez pas à l'horizontale. Si le réfrigérateur doit
être incliné, l'angle entre l'appareil et le sol doit être inférieur à 45 degrés.
Ne déplacez pas le réfrigérateur en tirant sur la poignée de la porte. Manipulez la poignée
avec précaution.
Si vous rangez une grande quantité d'aliments chauds dans le réfrigérateur, si vous laissez
celui-ci ouvert trop longtemps ou si vous l'ouvrez trop fréquemment, sa température interne
risque d'augmenter. Dans ce cas, les voyants d'affichage de la température clignotent.
Le réfrigérateur retrouve en principe son état de fonctionnement normal au bout de 24 heures.
Installez le réfrigérateur de façon à pouvoir facilement accéder à la fiche d'alimentation secteur.
AVERTISSEMENT
Veillez à ce que les bouches d'aération à l'intérieur ou à l'extérieur de l'appareil ne soient pas
obstruées.
N'endommagez pas le circuit de réfrigération.
N'utilisez aucun appareil électrique à l'intérieur du réfrigérateur, àl'exception de ceux préconisés
par le fabricant.
Méthode
Clayettes
Soulevez puis retirez la clayette.
Couvercle du bac à légumes
Soulevez puis retirez le couvercle.
Tiroirs du congélateur
Tirez le tiroir jusqu'à la butée, soulevez-le puis
retirez-le.
Si le tiroir est plein, soulevez-le légèrement et
tirez-le vers vous.
Casier à œufs et porte-bouteilles
Soulevez-les puis retirez-les.
Remplacement de l'ampoule
ETAPES PREALABLES A L'INSTALLATION
Retirez l'emballage et les protections.
1.
Nettoyez l'intérieur et l'extérieur du réfrigérateur à l'aide
2.
d'un chiffon doux et propre légèrement humide (vous pouvez
utiliser un détergent doux dilué dans de l'eau).
Patientez 1 heure avant de brancher l'appareil sur le secteur.
3.
Reportez-vous aux consignes mentionnées plus haut.
4
Débranchez l'appareil du secteur
D vissez le cache de l'ampoule et d clipsez-le
éé
l'aide d'un tournevis plat.
à
Dévissez l'ampoule en la faisant pivoter dans
le sens inverse des aiguilles d'une montre.
Remettez la nouvelle en place en la faisant pivoter dans
le sens des aiguilles d'une montre.
Remettez le cache de l'ampoule en place et revissez-le.
Spécifications de l'ampoule : 220/240 V, ２０W,E14
13
Page 6

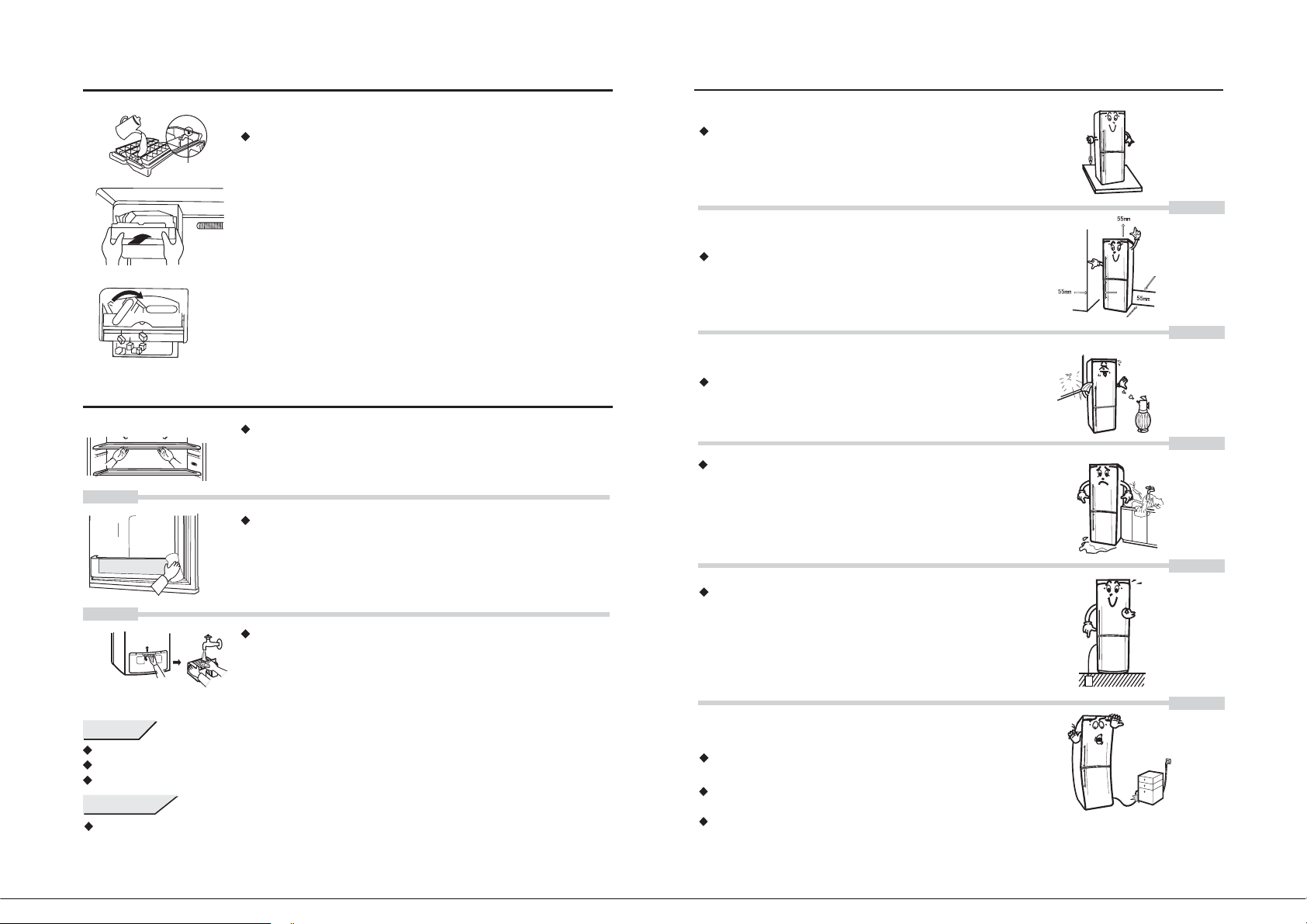

UTILISATION DE LA FABRIQUE DE GLACE
CONSIGNES D'INSTALLATION
Fabrique de glace
Waterline
Remplissez le bac à glaçons d'eau jusqu'à la limite indiquée
puis placez-le délicatement dans son logement.
Pour retirer des glaçons, faites pivoter le bac dans le sens des
aiguilles d'une montre et relâchez-le. Les glaçons tombent
dans la réserve de glace.
ENTRETIEN ET NETTOYAGE
Accessoires
Retirez les clayettes, les barres, les bacs, les couvercles
et les tiroirs, puis nettoyez-les à l'aide d'un chiffon imbibé
d'eau chaude.
Joint de porte
Retirez et nettoyez le joint. Utilisez un coton-tige pour nettoyer
la rainure du joint. Si vous utilisez de l'eau, séchez le joint.
Installez le réfrigérateur sur un sol dur et plat.
Pour compenser une irrégularité éventuelle du sol,
réglez la hauteur des pieds en les tournant dans le
sens des aiguilles d'une montre ou inversement
selon les cas.
Prévoyez un espace d'au moins 55 mm autour du
réfrigérateur.
Evitez d'installer le réfrigérateur à proximité de la
lumière du soleil ou d'une source de chaleur.
N'installez pas le réfrigérateur dans une pièce humide.
L'humidité risquerait de corroder les parties métalliques
et de détériorer l'isolation de l'appareil.
En cas d'inondation, le réfrigérateur ne devra pas être
remis en service tant qu'il n'aura pas été désigné comme
opérationnel par le centre technique SAMSUNG agréé.
Bac d'écoulement d'eau
Dévissez le capot du compartiment du compresseur,
puis soulevez légèrement le bac d'écoulement d'eau
et retirez-le. Nettoyez-le puis remettez-le en place.
REMARQUE
Débranchez l'appareil du secteur avant de le nettoyer.
Assurez-vous que le cache de l'ampoule ne présente aucune trace d'humidité après le nettoyage.
Utilisez un détergent neutre pour nettoyer le réfrigérateur.
AVERTISSEMENT
Les clayettes en verre amovibles sont très lourdes. Ne laissez pas les enfants les manipuler.
Ils risqueraient de se blesser.
12
Pour votre sécurité, reliez le réfrigérateur
correctement à la terre. Ne reliez pas le fil de terre à
une ligne téléphonique ou une conduite de gaz.
Ne placez pas le cordon d'alimentation sous un
objet lourd.
Si le réfrigérateur n'est pas installé sur un sol stable,
il risque de produire des bruits anormaux.
À la mise sous tension initiale, un délai d'environ 3 heures
est nécessaire pour que le réfrigérateur atteigne le niveau
de température réglé. Une fois la température atteinte, le
réfrigérateur passe en mode de fonctionnement normal.
5
Page 7

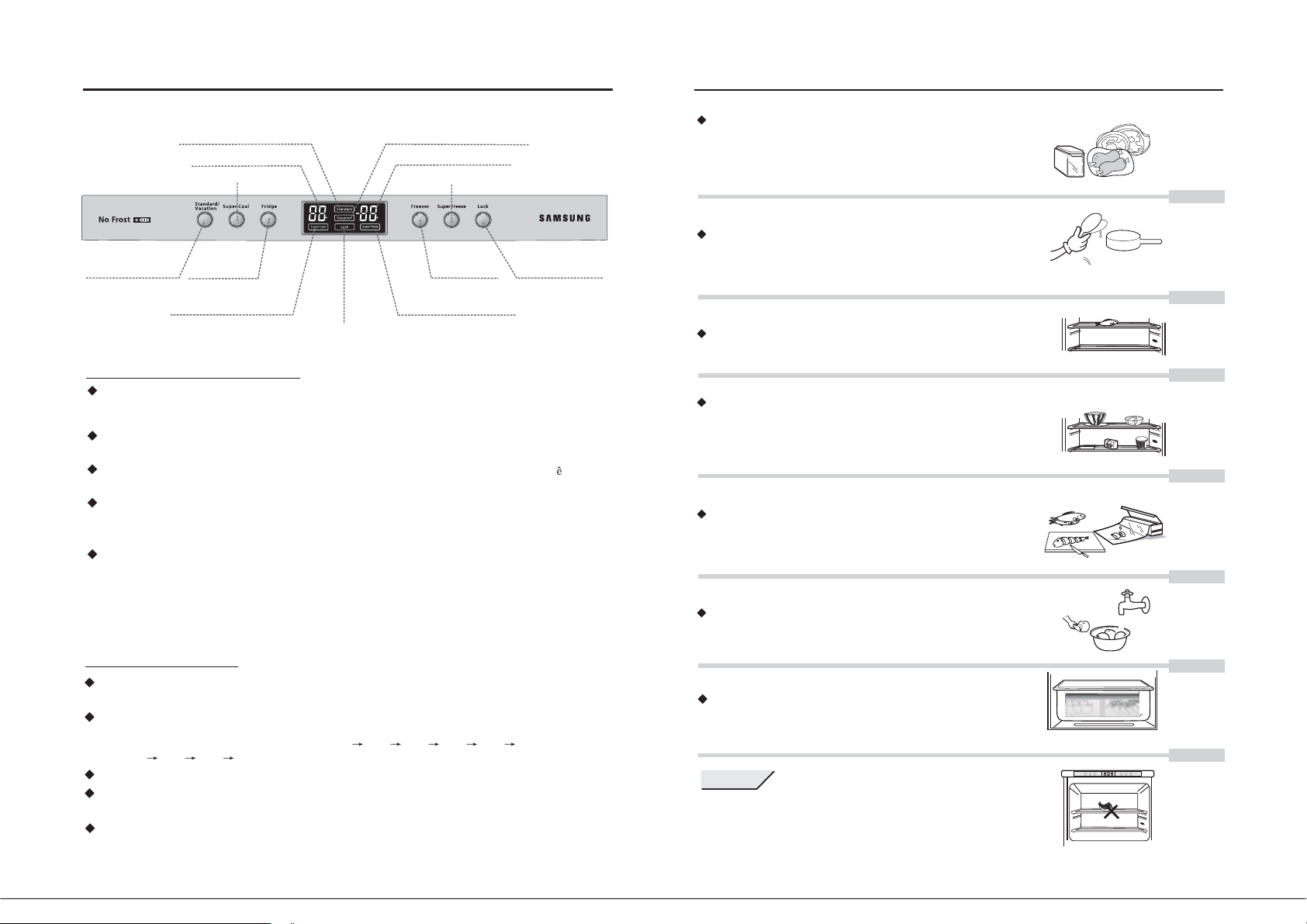

PANNEAU DE COMMANDE
(RL33EA*,RL33EB*)
CONSERVATION DES ALIMENTS
A- Mod le affichage digitalèà
Voyant du mode Vacation (vacances)
Températuredu congélateur
Touchede congélation rapide
Touche de réglage
de la température
du congélateur
Voyant de congélation rapide
Touchede verrouillage
Touchede sélection du
mode defonctionnement
Voyant du mode Standard (normal)
Températuredu réfrigérateur
Touchede réfrigération rapide
Touche de réglage
de la température
du réfrigérateur
Voyant de réfrigération rapide
C C
Voyant de verrouillage
du panneaude commande
1. Touche Standard/Vacation
1-1. Afin de réduire la consommation d'énergie, ce réfrigérateur dispose de trois
modes de fonctionnement : Standard (normal) , Vacation (vacances) et
User Setting (personnalisé).
1-2. Mode Standard : les températures du réfrigérateur et du congélateur sont
1-3. Mode Vacation: le fonctionnement du compartiment r frig rateur est arr t .
1-4. Mode User Setting: ce mode vous permet de modifier à votre convenance les
1-5. Lors de la mise sous tension initiale, le mode Standard est automatiquement
sélectionné. Vous pouvez sélectionner un autre mode de fonctionnement en
appuyant sur la touche Standard/Vacation.
Si vous n'avez pas défini de réglages personnalisés, seuls les modes Standard
et Vacation sont disponibles.
respectivement réglées sur 5°C et -18°C.
éé é
Le congélateur fonctionne normalement.
températures proposées par le mode Standard. Ce mode
ne dispose pas de son propre voyant.
Emballez les aliments dans des sacs de conservation
ou rangez-les dans des récipients hermétiquement
fermés pour viter tout dess chement, tout d gagement
ééè
d'odeurs, et vous assurer que les aliments ne se
contaminent pas mutuellement.
Laissez les aliments chauds refroidir à la température
ambiante avant de les ranger dans le réfrigérateur.
Rangez les aliments crus et les aliments cuisinés
séparément.
Ne placez pas les aliments à proximité du capteur
de température. La température affichée sur le
panneau de commande risquerait d'être faussée.
Rangez les aliments en petites quantités.
Retirez les emballages du commerce avant
d'entreposer les aliments.
Lavez puis séchez les fruits et les légumes avant
de les ranger dans le réfrigérateur.
2. Touche Fridge
2-1. Appuyez sur la touche Fridge pour régler la température du réfrigérateur.
Une sonnerie retentit et la température réglée pour le réfrigérateur s'affiche.
2-2. Appuyez une nouvelle fois sur la touche Fridge pour modifier le réglage.
Chaque pression sur la touche permet de faire défiler les niveaux de
température dans l'ordre suivant : 5°C 4°C 3°C 2°C 1°C 9°C
8°C 7°C 6°C 5°C.
2-3. Une sonnerie retentit chaque fois que vous appuyez sur la touche Fridge.
2-4. Une fois le niveau de température souhaité sélectionné, relâchez la touche
pendant 5 secondes pour confirmer le réglage. La température choisie s'affiche.
2-5. En mode Vacation, il n'est pas possible de régler la température du réfrigérateur.
De même, aucune sonnerie ne retentit lorsque vous appuyez sur la touche Fridge.
6
Rangez les fruits et les légumes dans le bac prévu
à cet effet.Ainsi, ils ne dessècheront pas et
garderont toute leur fraîcheur.
REMARQUE
Les fruits exotiques, tels que les bananes ou les ananas ne
doivent pas être conservés au réfrigérateur.
Ce réfrigérateur n'est pas conçu pour stocker du matériel médical.
C C
11
Page 8

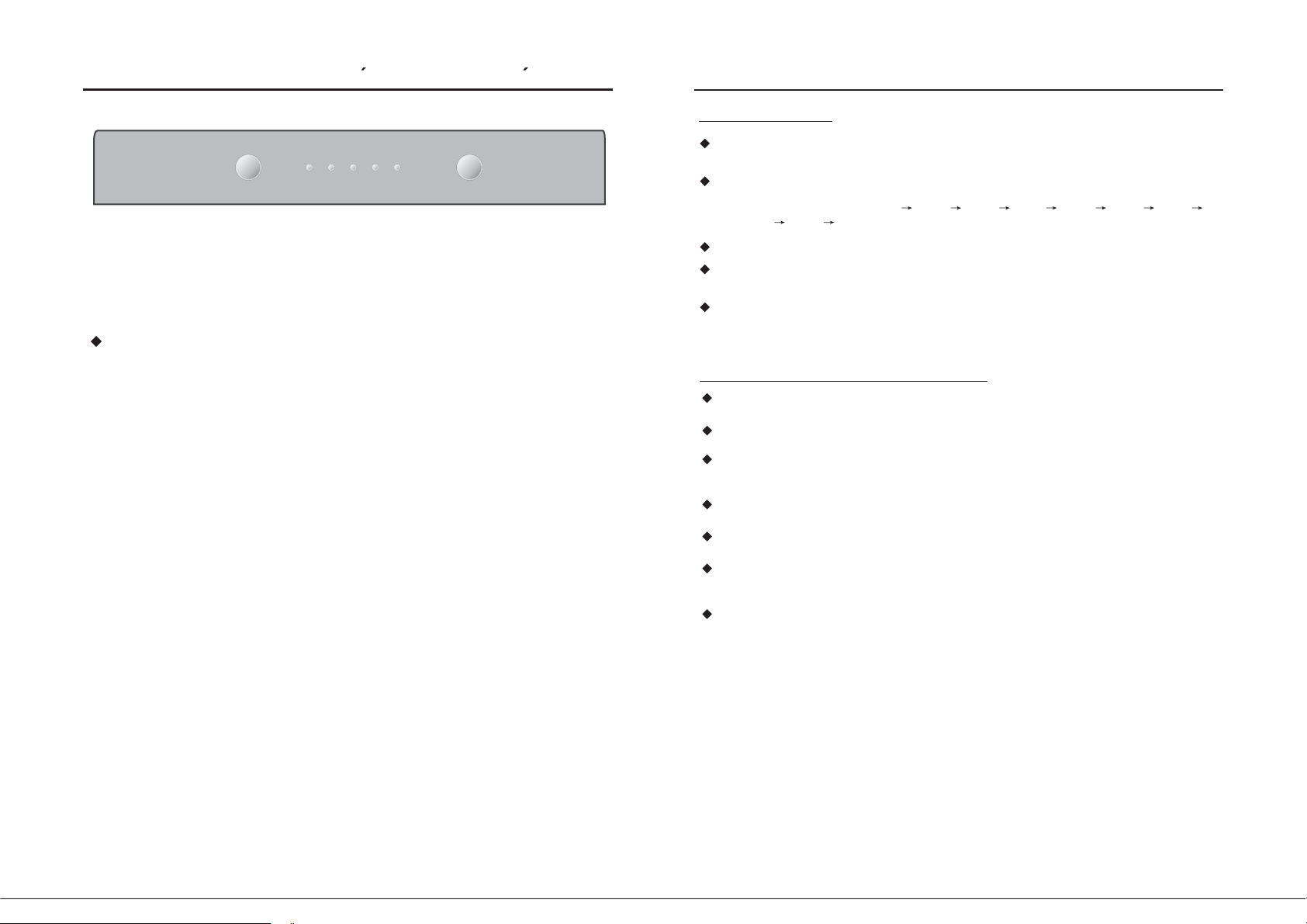

MISE SOUS TENSION INITIALE ET GLAGE DE LA TEMP RATURERE E
PANNEAU DE COMMANDE
3. Touche Freezer
(RL33EA*,RL33EB*)
POWER
1
23
4
5
TEMP.
A la mise sous tension, tous les voyants s'allument pendant 2 secondes.
Le mode de réglage de la température est automatiquement activé
(3 voyants sont allumés). Par défaut, les températures du réfrigérateur
et du congélateur sont respectivement réglées sur 5°C et -18°C.
Le mode de fonctionnement par d faut convient la plupart des utilisations.
Vous pouvez n anmoins modifier les r glages des temp ratures par d faut
(3 voyants allum s) en
éééé
é fonction de vos besoins.
é
à
3-1. Appuyez sur la touche Freezer pour régler la température du congélateur.
Une sonnerie retentit et la température s l ctionn e pour le congélateur s'affiche.éé é
3-2. Appuyez une nouvelle fois sur la touche Freezer pour modifier le réglage.
Chaque pression sur la touche permet de faire défiler les niveaux de température
dans l'ordre suivant : -18°C -19°C -20°C -21°C -22°C -23°C -15°C
-16°C -17°C -18°C.
3-3. Une sonnerie retentit chaque fois que vous appuyez sur la touche Freezer.
3-4. Une fois le niveau de température souhaité sélectionné, relâchez la touche
pendant 5 secondes pour confirmer le réglage. La température choisie s'affiche.
3-5. La température du congélateur peut être réglée dans tous les modes de
fonctionnement.
4. Touches Super Cool et Super Freeze
4-1. La fonction de réfrigération rapide permet, entre autres, de refroidir de grandes
quantités d'aliments dans un délai très court.
4-2. Appuyez sur la touche Super Cool pour activer la fonction de réfrigération rapide.
Le voyant Super Cool s'allume.
4-3. Appuyez une nouvelle fois sur la touche Super Cool pour désactiver
manuellement la fonction de réfrigération rapide. Si vous n'intervenez pas,
cette fonction s'interrompt automatiquement au bout d'une heure et demie.
4-4. La fonction de congélation rapide permet, entre autres, de congeler de grandes
quantités d'aliments et de produire des glaçons dans un délai très court.
4-5. Appuyez sur la touche Super Freeze pour activer la fonction de réfrigération
rapide. Le voyant Super Freeze s'allume.
4-6. Appuyez une nouvelle fois sur la touche Super Freeze pour désactiver
manuellement la fonction de congélation rapide. Si vous n'intervenez pas,
cette fonction s'interrompt automatiquement au bout de deux heures.
4-7. Il n'est pas possible de procéder à une congélation et une réfrigération rapides
simultanées. Si vous activez l'une de ces fonctions alors que l'autre est lancée,
la dernière fonction sélectionnée s'enclenchera lorsque la première aura pris fin.
10
7
Page 9

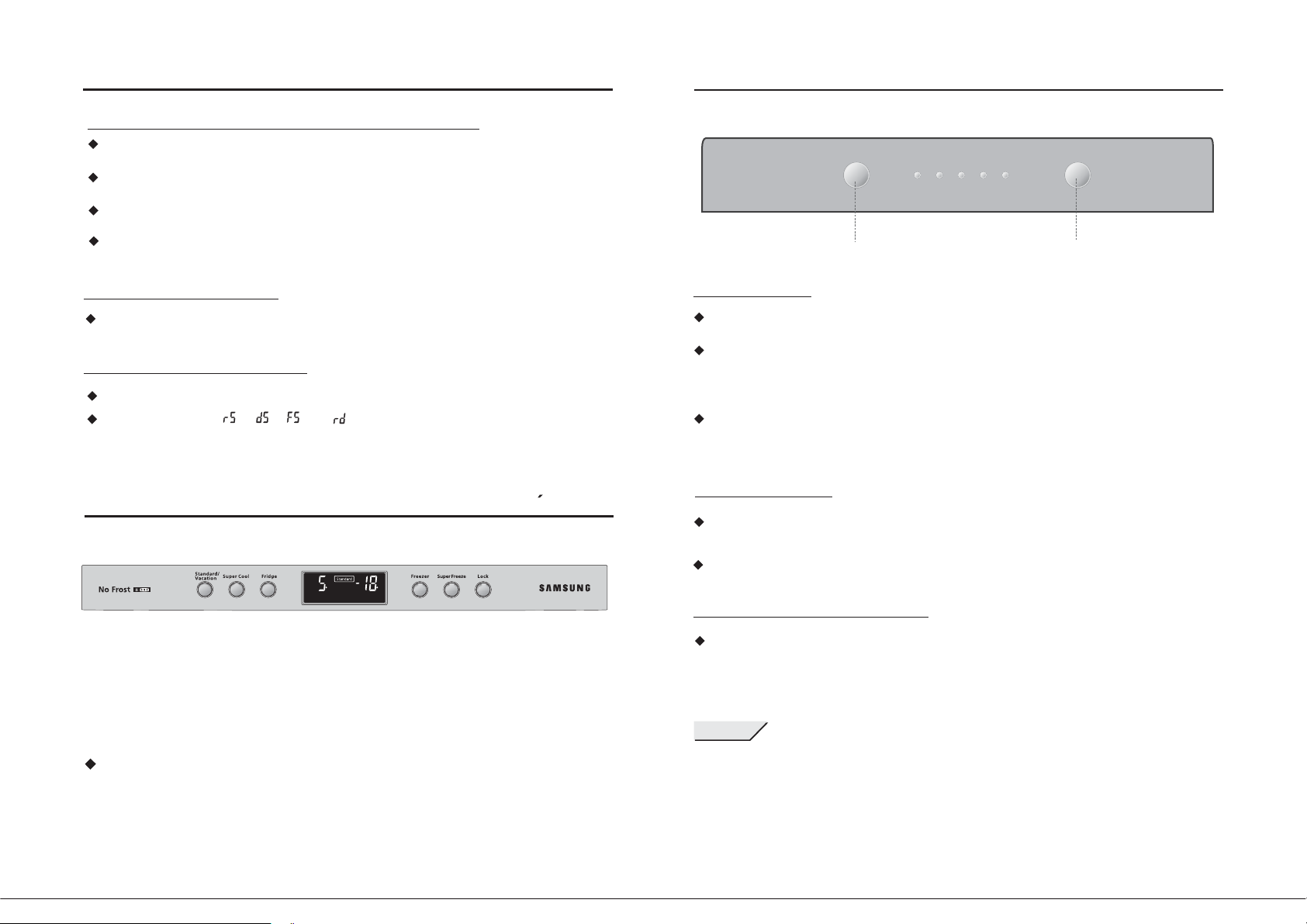

PANNEAU DE COMMANDE
(RL33EA*,RL33EB*) (RL33SB*)
PANNEAU DE COMMANDE
5. Fonction de verrouillage du panneau de commande
5-1. La fonction de verrouillage du panneau de commande s'active automatiquement
passé un délai de 2 minutes après la dernière pression sur une touche.
5-2. Lorsque la fonction de verrouillage est activée (voyant Lock allumé), les touches
restent inopérantes et aucun signal ne retentit lorsque vous appuyez dessus.
5-3. Lorsque la fonction de verrouillage est activée, appuyez sur la touche Lock pour
la désactiver.
5-4. Lorsque la fonction de verrouillage est désactivée, appuyez sur la touche Lock
pour l'activer.
6. Alarme de porte ouverte
6-1. Si l'une des portes du réfrigérateur reste ouverte trop longtemps, un signal
sonore vous invite à la refermer.
B- Mod le semi- lectroniqueèé
1. Touche TEMP
1-1. Appuyez sur la touche TEMP. pour régler la température du réfrigérateur. Le voyant
1-2. Lorsque vous appuyez sur la touche TEMP. le réglage de la température actuel
7. Alarme de dysfonctionnement
7-1. En cas de dysfonctionnement de l'appareil, contactez un professionnel.
7-2. Les messages " ", " " " " ou " indiquent un dysfonctionnement
de l'appareil. Ces messages restent affichés tant que le réfrigérateur
n'est pas réparé.
"
1-3. Pour confirmer le réglage, relâchez la touche TEMP. Le niveau de température
2. Touche POWER
MISE SOUS TENSION INITIALE ET R GLAGE DE LA TEMP RATUREEE
2-1. Lorsque le réfrigérateur est en marche, maintenez la touche POWER enfoncée
2-2. Lorsque le réfrigérateur est hors service, maintenez la touche POWER
C C
3. Alarme de dysfonctionnement
POWER
Touchemarche/arrêt Touchede réglagede la température
du niveau de température actuel clignote.
s'affiche. Appuyez de façon répétée sur la touche TEMP. pour modifier le réglage.
Cinq niveaux de température sont disponibles. Le niveau 5 correspond au niveau
de température le plus bas.
sélectionné s'affiche au bout de 5 secondes environ.
pendant 3 secondes. Tous les voyants s'éteignent et le réfrigérateur est mis
hors service.
enfoncée pendant 3 secondes pour le mettre en marche.
1
23
4
5
TEMP.
A la mise sous tension initiale, tous les voyants s'allument pendant 2 secondes.
Passé ce délai, le voyant Standard s'allume pour indiquer que le mode de
fonctionnement Standard est sélectionné.
Les températures du réfrigérateur et du congélateur sont respectivement réglées
sur 5°C et -18°C. Les températures actuelles de chaque compartiment s'affichent
et un signal sonore retentit pour indiquer que le réfrigérateur fonctionne.
Le mode de fonctionnement Standard convient à la plupart des utilisations.
Vous pouvez néanmoins régler la température du réfrigérateur et du
congélateur en fonction de vos besoins.
8
3-1. Lorsque le r frig rateur pr sente un dysfonctionnement, les voyants du panneau
d'affichage clignotent ; contactez alors un r parateur agr .
REMARQUE
éé é
ééé
Avant toute intervention sur le réfrigérateur, débranchez-le de la prise secteur.
9
Loading...
