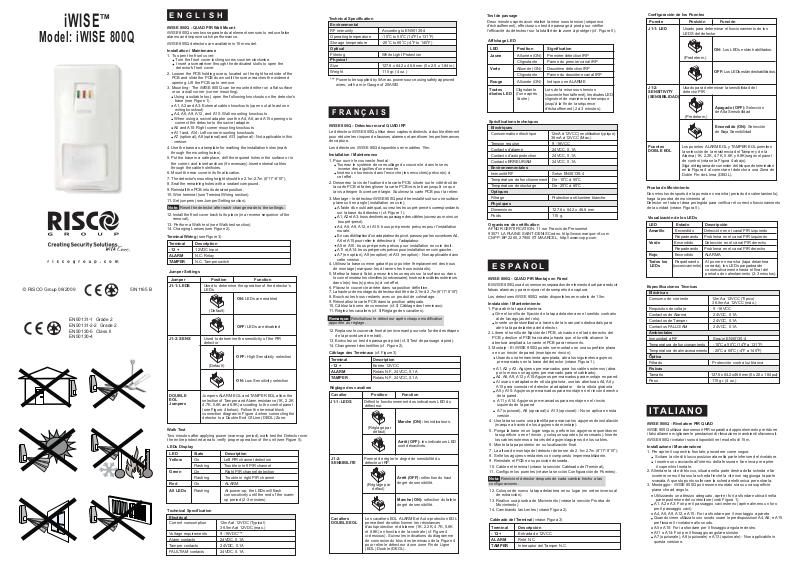

RISCO Group iWISE Quad Grade 2 Detector User Manual [fr, es, en, it]

iWISE

Model: iWISE 800Q

RISCO Group 08/2009 5IN1165 B

EN50131-1 Grade 2
EN50131-2-2 Grade 2
EN50130-5 Class II
EN50130-4

iWISE 800Q - QUAD PIR Wall Mount

iWISE 800Q uses two separate dual element sensors to reduce false
alarms and improve catch performance.

iWISE 800Q detectors are available in 15m model.

Installation / Maintenance

1. To open the front cover:

Turn the front cover locking screw counter-clockwise.
Insert a screwdriver through the dedicated slot/s to open the

detector's front cover.

2. Loosen the PCB holding screw, located on the right hand side of the
PCB and slide the PCB down until the screw reaches the widened
opening. Lift the PCB up to remove.

3. Mounting - The iWISE 800Q can be mounted either on a flat surface
or on a wall corner (corner mounting).

base (see Figure 1).

4. Use the base as a template for marking the installation holes (mark
through the mounting holes).

5. Put the base in a safe place, drill the required holes in the surface or in
the corner, and insert anchors (if necessary).Insert external cables

through the cable hole/holes.

6. Mount the rear cover in its final location.

7. The detector's mounting height should be 2.1m-2.7m (6'11"-810").

8. Seal the remaining holes with a sealant compound.

9. Reinstall the PCB into its desired position.

10. Wire terminal (see Terminal Wiring section).

11. Set jumpers (see Jumper Setting section).

12.Install the front cover back to its place (in a reverse sequence of the
removal).

13. Perform a Walk test (see Walk test section).

14. Changing Lenses (see Figure 2).

Terminal Wiring (see Figure 3)

Walk Test

Two minutes after applying power (warm-up period), walk test the Detector over

the entire protected area to verify proper operation of the unit (see Figure 5).

LEDs Display

Technical Specification

TM

ENGLISH

Using a suitable tool, open the following knockouts on the detectors

A1, A2 and A3: External cables knockouts (open out at least one

wiring knockout)

A4, A6, A9, A12, and A15: Wall mounting knockouts
When using a swivel adapter use the A4, A6, and A15 openings to

connect the detector to the swivel adapter.

A5 and A10: Right corner mounting knockouts
A11 and, A14: Left corner mounting knockouts
A7 (optional), A8 (optional) and A13 (optional) - Not applicable in this

version.

Note: Reset the detector after each change made to the settings.

Terminal Description

- 12 + 12VDC Input
ALARM N.C. Relay
TAMPER N.C. Tamper switch

Jumper Settings

Jumper Position Function

J1-1: LEDS Used to determine the operation of the detectors

LEDs

ON: LEDs are enabled

(Default)

OFF: LEDs are disabled

J1-2: SENS Used to determine the sensitivity of the PIR

detector

OFF: High Sensitivity selection

(Default)

ON: Low Sensitivity selection

DOUBLE
EOL
Jumpers

LED State Description
Yellow On Left PIR channel detection

Green On Right PIR channel detection

Red On ALARM
All LEDs Flashing At power-up, the LEDs will flash

consecutively until the end of the warm­ up period (2-3 minutes).

Electrical

Current consumption 12mA at 12VDC (Typical)

36.5mA at 12VDC (max.)
Voltage requirements 9 -16VDC***
Alarm contacts 24VDC, 0.1A
Tamper contacts
FAULT/AM contacts 24VDC, 0.1A

Jumpers ALARM EOL and TAMPER EOL allow the
selection of Tamper and Alarm resistance (1K, 2.2K

4.7K, 5.6K and 6.8K) according to the control panel
(see Figure 4 below). Follow the terminal block
connection diagram in Figure 4 when connecting the
detector to a Double End Of Line (DEOL) Zone.

Flashing Trouble in left PIR channel

Flashing Trouble in right PIR channel

24VDC, 0.1A

Technical Specification

Environmental

RF immunity According to EN50130-4
Operating temperature -10
Storage temperature -20

Optical

Filtering White Light Protection

Physical

Size 127.6 x 64.2 x 46.6 mm (5 x 2.5 x 1.84 in.)
Weight 115 gr. (4 oz.)

*** Power to be supplied by 5A max. power source using safety approved
wires, with a min Gauge of 20AWG

0

C to 550C (140F to 1310F)

0

C to 600C (-40F to 1400F)

FRANÇAIS

iWISE 800Q - Détecteur mural QUAD IRP

Le détecteur iWISE 800Q utilise deux capteurs distincts à double élément
pour réduire les risques de fausses alarmes et améliorer les performances
de capture.

Les détecteurs iWISE 80Q disponibles en modèles 15m.

Installation / Maintenence

1.

Pour ouvrir le couvercle frontal :

Tournez le système de verrouillage du couvercle dans le sens

inverse des aiguilles d'une montre.

Insérez un tournevis dans l'encoche (les encoches) prévue(s) à

cet effet.

2. Desserrez la vis de fixation de la carte PCB, située sur le côté droit de
la carte PCB et faites glisser la carte PCB vers le bas jusqu'à ce que
la vis atteigne l'ouverture élargie. Soulevez la carte PCB pour la retirer.

3. Montage  le détecteur iWISE 800Q peut être installé soit sur une surface

plane soit en angle (installation en coin).

A l'aide d'un outil adéquat, ouvrez les trous pré-percés correspondants

sur la base du détecteur (cf. Figure 1).

A1, A2 et A3: trous destinés au passage des câbles (ouvrez au moins un

trou pré-percé).

A4, A6, A9, A12, et A15: trous pré-percés prévues pour l'installation

murale.

En cas d'utilisation d'un adaptateur de pivot, passez par les ouvertures A4,

A6 et A15 pour relier le détecteur à l'adaptateur.

A5 et A10: trous pré-percés prévus pour installation en coin droit.
A11 et, A14: trous pré-percés prévus pour installation en coin gauche.
A7 (en option), A8 (en option) et A13 (en option) - Non applicable dans

cette version.

4. Utilisez la base comme gabarit pour pointer l'emplacement des trous

de montage (marquez-les à travers les trous existants).

5. Mettez la base à l'abri, percez les trous requis sur la surface ou dans

le coin et insérez les chevilles (si nécessaire). Insérez les câbles extérieurs
dans le(s) trou(s) prévu(s) à cet effet.

6. Placez le couvercle arrière dans sa position définitive.

7. La hauteur de montage du détecteur doit être de 2,1m à 2,7m (6'11"-810").

8. Bouchez les trous restants avec un produit de colmatage.

9. Réinstallez la carte PCB dans la position adéquate.

10. Câblez la borne de connexion (cf. $ Câblage des terminaux).

11. Réglez les cavaliers (cf. $ Réglage des cavaliers).

Remarque: Réinitialisez le détecteur après chaque modification

apportée au réglage.

12. Replacez le couvercle frontal (en inversant pour cela l'ordre des étapes

de la procédure de retrait).

13. Exécutez un test de passage à pied (cf. $ Test de passage à pied).

14. Changement des lentilles (cf. Figure 2).

Câblage des Terminaux (cf. Figure 3)

Terminal Description

- 12 + Entrée 12VCC
ALARM Relais N.F., 24VCC, 0,1A
TAMPER Relais N.F., 24VCC, 0,1A

Réglage des cavaliers

Cavalier Position Fonction

J1-1: LEDS Définit le fonctionnement des indicateurs LED du

détecteur.

(Réglage par

J1-2: Permet de régler le degré de sensibilité du
SENSIBILITE

Cavaliers
DOUBLE EOL

détecteur IRP.

(Réglage par

Les cavaliers EOL ALARME et Auto-protection EOL
permettent de sélectionner les résistances
d'autoprotection et d'alarme (1K, 2.2K, 4.7K, 5.6K
et 6.8K) en fonction de la centrale (cf. Figure 4
ci-dessous). Suivez les indications du diagramme
de connexion du bloc des terminaux de la Figure 4
pour relier le détecteur à une zone Fin de Ligne
(EOL) Double (DEOL).

Marche (ON): les indicateurs.

défaut)

Arrêt (OFF): les indicateurs LED
sont désactivés.

Arrêt (OFF): sélection du haut
degré de sensibilité.

défaut)

Marche (ON): sélection du faible
degré de sensibilité.

Test de passage

Deux minutes après avoir réalisé la mise sous tension (séquence
d'échauffement), effectuez un test de passage à pied pour vérifier
l'efficacité du détecteur sur la totalité de la zone à protéger (cf. Figure 5).

Affichage LED

LED Position Signification
Jaune Allumée (ON) Premi

Clignotante Panne du premier canal IRP
Verte Allumée (ON) Deuxiéme détection IRP

Clignotante Panne du deuxi

Rouge Allumée (ON) Indique une ALARME

Toutes Clignotante

(l'une après

diodes LED

l'autre)

Spécifications techniques

Electriques

Consommation électrique 12mA à 12VCC
36mA à 12VCC (Max.)

Tension requise 9 -16VCC
Contacts d'alarme 24VCC, 0,1A
Contacts d'autoprotection 24VCC, 0,1A
Contacts ERREUR/AM 24VCC, 0,1A

Environnementales

Immunité RF
Température de fonctionnement De -100C à 550C
Température de stockage De -20

Optiques

Filtrage Protection anti-lumière blanche

Physiques

Dimensions 127.6 x 64.2 x 46.6 mm
Poids 1

Organisme de certification

AFNOR CERTIFICATION: 11 rue Francis de Pressensé
93571 LA PLAINE SAINT-DENIS Cedex, http://www.marque-nf.com
CNPP: BP 2265, 27950 ST MAARCEL, http://www.cnpp.com

ère détection IRP

ème canal IRP

Lors de la mise sous tension
(couvercle frontal fermé), les diodes LED
clignotent de manière ininterrompue
jusqu'à la fin de la séquence
d'échauffement (2 à 3 minutes).

(en utilisation typique)

Selon EN50130-4

0

C à 600C

15 g.

E S P A Ñ O L

iWISE 800Q - QUAD PIR Montaje en Pared

El iWISE 800Q usa dos sensores separados de elemento dual para reducir
falsas alarmas y para mejorar el desempeño de captura.

Los detectores iWISE 800Q están disponibles en modelo de 15m.

Instalación / Mantenimiento

1. Para abrir la tapa delantera:

Gire el tornillo de fijación de la tapa delantera en el sentido contrario

al de las agujas del reloj.

Inserte un destornillador a través de la/s ranura/s dedicada/s para

abrir la tapa delantera del detector.

2. Libere el tornillo de fijación del PCB, ubicado en el lado derecho del
PCB y deslice el PCB hacia abajo hasta que el tornillo alcance la
abertura ampliada. Levante el PCB para removerlo.

3. Montaje - El iWISE 800Q puede ser montado en una superficie plana
o en un rincón de pared (montaje en rincón).

Usando una herramienta apropiada, abra los siguientes agujeros

pre-marcados en la base del detector (véase Figura 1).

A1, A2 y A3: Agujeros pre-marcados para los cables externos (abra

por lo menos un agujero pre-marcado para el cableado).

A4, A6, A9, A12 y A15:Agujeros pre-marcados para montaje en pared.
Al usar un adaptador de rótula giratoria, use las aberturas A4, A6 y

A15 para conectar el detector al adaptador de la rótula giratoria

A5 y A10: Agujeros pre-marcados para montaje en el rincón derecho

de la pared.

A11 y A14: Agujeros pre-marcados para montaje en el rincón

izquierdo de la pared

A7 (opcional), A8 (opcional) ú A13 (opcional) - No se aplica en esta

ón.

versi

4. Use la base como una plantilla para marcar los agujeros de instalación
(marque a través de los agujeros de montaje).

5. Ponga la base en un lugar seguro, perfore los agujeros requeridos en
la superficie o en el rincón, y coloque soportes (si necesario). Inserte
los cables externos a través del agujero/agujeros de los cables.

6. Monte la tapa posterior en su localización final.

7. La altura de montaje del detector debe ser de 2.1m-2.7m (6'11"-810").

8. Selle los agujeros restantes con compuesto impermeabilizante.

9. Reinstale el PCB en su posición deseada.

10. Cablee el terminal (véase la sección Cableado del Terminal).

11. Configure los puentes (véase la sección Configuración de Puentes).

Reinicie el detector después de cada cambio hecho a las

Nota:

configuraciones.

12. Coloque de nuevo la tapa delantera en su lugar (en orden inverso al
de extracción).

13. Realice una prueba de Movimiento (véase la sección Prueba de
Movimiento).

14. Cambiando las Lentes (v

Cableado del Terminal

Terminal Descripción

- 12 + Entrada de 12VCC
ALARM Relé N.C.
TAMPER

éase Figura 2).

(véase Figura 3)

Interruptor del Tamper N.C.

Configuración de los Puentes

Puente Posición Función

J1-1: LED Usado para determinar el funcionamiento de los

LEDS del detector

(Predeterm.)

J1-2: Usado para determinar la sensibilidad del

detector PIR

SENSITIVITY
(SENSIBILIDAD)

(Predeterm.)

Puentes
DOBLE EOL

Prueba de Movimiento

Dos minutos después de la puesta en marcha (periodo de calentamiento),
haga la prueba de movimiento al
Detector en toda el área protegida para verificar el correcto funcionamiento
de la unidad (v

Visualización de los LEDs

LED Estado Descripción
Amarillo Encendido Detección en el canal PIR izquierdo

Parpadeando Problema en el canal PIR izquierdo
Verde Encendido Detección en el canal PIR derecho
Parpadeando Problema en el canal PIR derecho

Rojo Encendido ALARMA

Todos los
LEDs

Especificaciones Técnicas

Eléctricas

Consumo de corriente 12mA a 12VCC (Típico)

36.5mA a 12VCC (máx.)
Requisitos de voltaje 9 -16VCC
Contactos de Alarma 24VCC, 0.1A
Contactos de Tamper 24VCC, 0.1A
Contactos FALLO/AM 24VCC, 0.1A

Ambientales

Inmunidad a RF Seg
Temperatura de
Temperatura de almacenamiento -20

Optica

Filtrado Protección contra luz blanca

Físicas

Tamaño 127.6 x 64.2 x 46.6 mm (5 x 2.5 x 1.84 pul)
Peso 115 gr. (4 oz.)

Los puentes
la selección de la resistencia del Tamper y de la
Alarma (1K, 2.2K, 4.7K, 5.6K y 6.8K)según el panel
de control (véase la Figura 4 abajo).
Siga el diagrama de conexión del bloque de terminales
en la Figura 4 al conectar el detector a una Zona de
Doble Fin-de-Línea (DEOL).

éase Figura 5).

Parpadeando
(sucesivamente)

funcionamiento -100C a 550C (140F a 1310F)

ON: Los LEDs están habilitados.

OFF: Los LEDs están deshabilitados.

Apagado (OFF): Selección

de Alta Sensibilidad

Encendido (ON): Selección
de Baja Sensibilidad

ALARM EOL y TAMPER EOL permiten

Al poner en marcha (tapa delantera
cerrada), los LEDs parpadearán
consecutivamente hasta el final del
periodo de calentamiento (2-3 minutos).

n EN50130-4

0

C a 600C (-40F a 1400F)

ITALIANO

iWISE 800Q - Rivelatore PIR QUAD

iWISE 800Q utilizza due sensori PIR separati a doppio elemento per ridurre
i falsi allarmi e migliorare le prestazioni di rilevazione in ambienti sfavorevoli.

iWISE 800Q rivelatori sono disponibili nel modello di 15m.

Installazione / Manutenzione

1. Per aprire il coperchio frontale, procedere come segue:

Svitare la vite di blocco posizionata nella parte inferiore del rivelatore.
Inserire un cacciavite allinterno della fessura e fare leva per aprire

il coperchio frontale.

2. Allentare la vite di blocco, situata nella parte destra della scheda e far

scorrere verso il basso la scheda finché la vite non raggiunga la parte
svasata. A questo punto sollevare la scheda elettronica per estrarla.

3. Montaggio - iWISE 800Q può essere montato sia su una superficie

piana che ad angolo.

Utilizzando un attrezzo adeguato, aprire i fori a sfondare ubicati nella
parte posteriore del contenitore (vedi Figura 1).

A1, A2 e A3: Fori per il passaggio cavi esterno (aprire almeno un foro

per il passaggio cavi).

A4, A6, A9, A12, e A15: Fori a sfondare per il montaggio a parete.
Quando viene utilizzato uno snodo usare le predisposizioni A4, A6, e A15

per fissare il rivelatore allo snodo.

A5 e A10: Fori a sfondare per il fissaggio angolare destro.

A11 e A14: Fori per il fissaggio angolare sinistro

A7 (opzionale), A8 (opzionale) e A13 (opzionale) - Non applicabile in

questa versione.

4. Utilizzare la base del rivelatore come dima per segnare i punti di
fissaggio (segnare attraverso i fori di montaggio).

5. Riporre la base in punto sicuro, effettuare i fori nei punti
precedentemente segnati (ad angolo o a parete) ed inserire i tasselli.

6. Infilare il cavo(i) esterno tramite gli appositi passaggi cavo.

7. Montare la base del rivelatore nella posizione desiderata.

8. Laltezza di installazione del rivelatore deve essere da 2.1m a 2.7m.

9. Sigillare i fori non utilizzati tramite apposito sigillante.

10. Rimontare la scheda elettronica nella posizione desiderata.

11. Cablare la morsettiera (consultare sezione Cablaggio Morsettiera).

12. Predisporre i ponticelli (consultare sezione Predisposizione Ponticelli).

Nota: Ad ogni modifica delle impostazioni effettuare un reset

dellalimentazione del rivelatore.

13. Montare il coperchio frontale nella sua posizione (nella sequenza

inversa utilizzata per la rimozione del coperchio).

14. Effettuare una prova di copertura (consultare la sezione Prova di

Movimento).

15. Sostituzione delle lenti (vedi Fig. 2).

Cablaggio Morsettiera (vedi Fig. 3)

Morsetto Descrizione

- 12 + Ingresso alimentazione 12V­ALARM Contatti relè di allarme normalmente chiusi
TAMPER Contatti relè di manomissione normalmente chiusi

Predisposizione Ponticelli

Ponticello Posizione Funzione
J1-1: LEDS Utilizzato per abilitare o disabilitare il funzionamento

dei LED del rivelatore

INSERITO: I LED sono abilitatiõ

(Default)

ESTRATTO: I LED sono
disabilitati.

J1-2: Utilizzato per determinare la sensibilità dellinfrarosso
SENSITIVITY del rivelatore

ESTRATTO (OFF): Stabilisce

alta sensibilità

(Default)

INSERITO (ON): Stabilisce
bassa sensibilità

Ponticelli per
Resistenze EOL

Prova di Movimento (Walk Test)

Dopo aver atteso un periodo di riscaldamento di 2 minuti dallalimentazione,
effettuare la prova di copertura del rivelatore allinterno dellarea da proteggere
e verificare che lunità si attivi correttamente (vedi Fig. 5).

Indicatori LED

LED Stato Descrizione
GIALLO Acceso Indica attivazione sul 1

(a sinistra)

Lampeggiante Indica anomalia sul 1

Indicatori LED

LED Stato Descrizione
VERDE Acceso Indica attivazione sul 2

(a destra)
Lampeggiante Indica anomalia sul 2

(a destra)

ROSSO Acceso Indica ALLARME

TUTTI I LED Lampeggianti

Specifiche Tecniche

Elettriche

Assorbimento di corrente 12mA a 12V

36.5mA a 12V
Requisiti di alimentazione Da
Contatti di allarme 24V-, 0.1A
Contatti di tamper 24V-, 0.1A
Contatti FAULT/AM 24V-, 0.1A

Ambientali

Immunità
Temp. di funzionamento Da -100C a 550C
Temp. di funzionamento Da 50C a 400C

certificate
Temp. di stoccaggio

I ponticelli

ALARM EOL e TAMPER EOL permettono

di scegliere la resistenza EOL da (1K, 2.2K, 4.7K,

5.6K o 6.8K) da assegnare ai circuiti di Allarme e di
Tamper a seconda della centrale utilizzata (vedi
Figura 4 Schema di collegamento delle resistenze
EOL). Seguire lo schema di collegamento della
morsettiera illustrato in Figura 4 quando viene
collegato il rivelatore ad una zona a doppio (DEOL)
bilanciamento resistivo.

(a sinistra)

(uno dopo laltro)

RF Secondo EN50130-4

Alimentando lunità (con il coperchio
frontale chiuso), gli indicatori a LED
lampeggeranno in sequenza fino alla fine
del periodo di riscaldamento (2-3 minuti).

- (nominali)

- (max. con tutti i LED accesi)

9V- a 16V-

0

Da -20

C a 600C

0

canale PIR

0

canale PIR

0

canale PIR

0

canale PIR

Specifiche Tecniche

Ottiche

Protezione contro luci bianche

Filtro

Fisiche

127.6 x 64.2 x 46.6 mm

Dimensioni
Peso 115 gr.

PORTUGU S

iWISE 800Q - QUAD PIR Montagem em Parede

O iWISE 800Q usa dois sensores separados de elemento dual para
reduzir falsos alarmes e para melhorar o desempenho de captura.

Os detectores iWISE 800Q estão disponíveis em modelo de 15m.

Instalação / Manutenção

1. Para abrir a tampa dianteira:
Gire o parafuso de segurança da tampa dianteira no sentido

contrário aos ponteiros do relógio.

Introduza uma chave de fenda através da(s) ranhura(s) dedicada(s)

para abrir a tampa dianteira do detector.

2. Solte o parafuso de segurança do PCB, que está situado do lado

direito do PCB e deslize o PCB para baixo até que o parafuso
entre na abertura ampliada. Levante o PCB para removê-lo.

3. Montagem  O iWISE 800Q pode ser montado numa superfície

plana ou num canto da parede (montagem de canto).

Usando uma ferramenta apropriada, abra os seguintes furos pré-

marcados na base do detector (ver Figura 1).

A1, A2 e A3: Furos pré-marcados para os fios externos (abra pelo

menos um furo pré-marcado fiado).

A4, A6, A9, A12 e A15: Furos pré-marcados para montagem em

parede.

Ao usar um adaptador de suporte giratório, use as aberturas A4, A6

e A15 para conectar o detector ao adaptador do suporte giratório.

A5 e A10: Furos pré-marcados para montagem no canto direito da

parede.

A11 e A14: Furos pré-marcados para montagem no canto esquerdo

da parede.

A7 (opcional), A8 (opcional) e A13 (opcional) - Não aplicável nesta

versão.

4. Use a base como molde para marcar os furos de instalação (marque

através dos furos de montagem).

5. Coloque a base num lugar seguro, faça os furos necessários na

superfície ou no canto e coloque escoras (se necessário)/ Introduza
os cabos externos através do furo / furos dos cabos.

6. Monte a tampa traseira em seu local final.

7. A altura de montagem do detector deve ser de 2.1m-2.7m (6'11"-

810").

8. Sele os furos restantes com material impermeabilizante.

9. Reinstale o PCB na posição desejada.

10. Faça a fiação do terminal (ver a seção Fiação do Terminal).

11. Configure os jumpers ( ver a seção Configuração de Jumpers).

Nota: Reajuste o detector depois de cada modificação feita nas

configurações.

12. Recoloque a tampa dianteira em seu lugar (na seqüência contrária

à da remoção)

13. Realize uma prova de Movimento (ver a seção Prova de Movimento).

14. Trosa de Lentes (ver Figura 2).

Terminais de Fiação (ver Figura 3)

Terminal Descrição

- 12 + 12VDC Input
ALARME N.C.
TAMPER N.C. Chave de Tamper

Configuração dos Jumpers

Jumper Posição Função
J1-1: LEDS Usado para determinar a operação dos LEDS do

detector

J1-2: Usado para determinar a sensibilidade do
SENSIBILIDADE detector PIR

Jumpers
DUPLA EOL

relé

(Predeterm.)

(Predeterm.)

Os jumpers ALARME EOL e TAMPER EOL
permitem a seleção da resistência do Tamper e do
Alarme (1K, 2.2K, 4.7K, 5.6K e 6.8K) de acordo
com o painel de controle (ver Figura 4 abaixo).
Siga o diagrama de conexão do bloco de terminais
na Figura 4, ao conectar o detector a uma Zona de
Duplo Fim-de-Linha (DEOL).

ON: Os LEDs estão habilitados.

OFF: Os LEDs estão desativados

Desligado (OFF): Seleção de

Alta Sensibilidade

Ligado (ON): Seleção de
Baixa Sensibilidade

Prova de Movimento

Dois minutos depois ativar (período de aquecimento), caminhe para
testar o Detector através de toda a área protegida para verificar a
correta operação da unidade (ver Figura 5).

Visualização dos LEDs

LED Estado Descrição
Amarelo Aceso Detecção no canal PIR esquerdo

Piscando Problema no canal PIR esquerdo
Verde Aceso Detecção no canal PIR direito
Piscando Problema no canal PIR direito

Vermelho Aceso ALARME
Todos os

Piscando

LEDs

(sucessivamente)

Especificações Técnicas

Elétricas

Consumo de corrente

Requisitos de voltagem 9 -16VDC
Contatos de alarme 24VDC, 0.1A
Contatos de Tamper 24VDC, 0.1A
Contatos de FALHA/AM 24VDC, 0.1A

Ambientais

Imunidade a RF
Temperatura de operação -10oC a 55oC (14oF a 131oF)
Temperatura de armazenamento -20oC to 60oC (-4oF to 140oF)

Otica

Filtração Proteção contra luz branca

Físicas

Tamanho
Peso 115 gr. (4 oz.)

Ao conectar (tampa dianteira fechada), os
LEDs piscarão consecutivamente até o
final do período de aquecimento (2-3
minutos).

12mA a 12VDC (Típico) 36.5mA @

áx.)

12VDC (m

De acordo com EN50130-4

127.6 x 64.2 x 46.6 mm (5 x 2.5 x 1.84 pol.)

RISCO Group Limited Warranty

RISCO Group and its subsidiaries and affiliates ("Seller") warrants its products
to be free from defects in materials and workmanship under normal use for 24
months from the date of production. Because Seller does not install or connect
the product and because the product may be used in conjunction with products
not manufactured by the Seller, Seller cannot guarantee the performance of
the security system which uses this product. Seller's obligation and liability
under this warranty is expressly limited to repairing and replacing, at Seller's
option, within a reasonable time after the date of delivery, any product not
meeting the specifications. Seller makes no other warranty, expressed or
implied, and makes no warranty of merchantability or of fitness for any particular
purpose.
In no case shall seller be liable for any consequential or incidental damages
for breach of this or any other warranty, expressed or implied, or upon any
other basis of liability whatsoever.
Seller's obligation under this warranty shall not include any transportation
charges or costs of installation or any liability for direct, indirect, or consequential
damages or delay.
Seller does not represent that its product may not be compromised or
circumvented; that the product will prevent any personal injury or property loss
by burglary, robbery, fire or otherwise; or that the product will in all cases provide
adequate warning or protection. Buyer understands that a properly installed
and maintained alarm may only reduce the risk of burglary, robbery or fire
without warning, but is not insurance or a guaranty that such event will not
occur or that there will be no personal injury or property loss as a result thereof.
Consequently seller shall have no liability for any personal injury, property
damage or loss based on a claim that the product fails to give warning. However,
if seller is held liable, whether directly or indirectly, for any loss or damage
arising under this limited warranty or otherwise, regardless of cause or origin,
seller's maximum liability shall not exceed the purchase price of the product,
which shall be complete and exclusive remedy against seller.
No employee or representative of Seller is authorized to change this warranty
in any way or grant any other warranty.

WARNING: This product should be tested at least once a week.

RISCO Group Contacting Info

UK

Tel: [phone]
[e-mail]

Italy

Tel: [phone]
[e-mail]

Spain

Tel: [phone]
[e-mail]

France

Tel: [phone]
[e-mail]

Belgium

Tel: [phone]
[e-mail]

Poland

Tel: [phone]
[e-mail]

USA

Tel: [phone]
[e-mail]

Brasil

Tel: [phone]
[e-mail]

China

Tel: [phone]
[e-mail]

Israel

Tel: [phone]
[e-mail]

Figure 1.
Back cover - Knockouts

Back tamper
Breakable plate

Figure 2. Lens Replacement

Sleeve

Cut
Corners

Figure 5. IWISE 800Q

TOP VIEW SIDE VIEW

Note: Detection range15 1m

A15

A14

A13 (optional)

A12

A11

A7, A8 and A13 knockouts -

Short Pin
(Facing upwards)

Lens

A2A1

A3

not applicable in this version.

Figure 4.
Schematic of EOL Resistors

PANEL DEOL

ALARM TAMPER

+12-

ALARM

A4

A5

A6

Fixing
bolt

A7 (optional)

A8 (optional)

A9

A10

Figure 3. Terminal Wiring

12VDC

+ 12 - ALARM TAMPER

TAMPER

ALARM EOL JUMPERS

No

1K 2.2K 4.7K 5.6K 6.8K

Resistor
(Factory Settings)

TAMPER EOL JUMPERS

No

1K 2.2K 4.7K 5.6K 6.8K

Resistor
(Factory Settings)
