М Е Д В Е Д Ь
Руководство по монтажу и эксплуатации котла
20, 30, 40, 50 KLZ
Напольный чугунный котел
Мощностной ряд 17 – 44,5 кВт
Плавная модуляция мощности
Встроенный бойлер ГВС объемом 90 л
RU
В Е Р С И Я
0020129218_00
Медведь 20 (30, 40, 50) KLZ
Заводской номер, обозначение типа, технические данные котла обозначены на шильдике под панелью управления. Чтобы прочитать информацию на шильдике, необходимо откинуть переднюю панель облицовки котла.
В разделе „Руководство по эксплуатации“ содержится описание основных функций котла и рекомендации по его безопасному применению. Раздел „Руководство по монтажу“ предназначен только для специалистов сервисных и монтажных организаций.
Содержание
Введение ..................................................... |
2 |
|
|
РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ |
|
РУКОВОДСТВО ПО МОНТАЖУ |
|
Управление и сигнализация ...................... |
4 |
Введение ..................................................... |
17 |
Выбор режима считывания ....................... |
5 |
Комплектность поставки котла................ |
20 |
Выбор режима настройки.......................... |
5 |
Подготовка к установке котла ................. |
21 |
Схема управления котлом ......................... |
7 |
Установка котла ........................................ |
23 |
Сообщения об ошибках.............................. |
8 |
Обслуживание котла................................. |
25 |
Пуск и остановка котла ............................. |
9 |
Сервисные режимы................................... |
27 |
Регулирование работы котла .................... |
9 |
Электрическое подключение котла ........ |
28 |
Защитные функции котла .......................... |
10 |
Переналадка на другой вид топлива ...... |
29 |
Сервис и обслуживание............................. |
11 |
Электрическая схема котла ..................... |
31 |
Гарантийные условия.................................. |
12 |
|
|
Технические параметры............................. |
13 |
|
|
Присоединительные размеры котла......... |
15 |
|
|
Рабочая схема котла .................................. |
16 |
|
|
0020129218_00
1
Введение
Газовые котлы PROTHERM 50(40,30,20) KLZ используются в качестве теплогенераторов в автономных системах водяного отопления. Они могут применяться для эксплуатации в новых системах и для модернизации существующих систем отопления в одно- и многоквартирных жилых домах, а также на торгово-промышленных предприятиях.
1.Котел вместе с сопутствующим оборудованием должен быть установлен и использован в соответствии с проектной документацией, соответствующими действующими законами и техническими нормами, а также инструкциями изготовителя.
2.Котел должен быть установлен только в специально предназначенных для этого помещениях.
3.Ввод котла в эксплуатацию после его установки может проводить только аттестованный фирмой Protherm специалист специализированной организации.
4.Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации, что подтверждается Сертификатом Соответствия, выданным уполномоченным органом, Разрешением на применение от Федеральной службы по экологическому, технологическому и атомному надзору.
5.В случае возникновения каких-либо неисправностей обращайтесь только в специализированную сервисную организацию – непрофессиональное вмешательство может повлиять на гарантию оборудования.
6.Сотрудник сервисной организации, вводящий котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и управлением работой котла; операциями, которые пользователь имеет право производить самостоятельно
и операциями, проводить которые имеет право только квалифицированный специалист сервисной организации.
Если указанная сервисная организация
является одновременно и поставщиком котла, она обязана обеспечить сохранность оригинальной упаковки котла на случай его возможной транспортировки.
7.Проверьте целостность и комплектность поставки.
8.Убедитесь, что поставленный вам тип котла по своим входным параметрам (указаны на заводском шильдике), подходит для работы в данном регионе. Под входными параметрами понимают: давление газа, напряжение электрической сети и т.д.
9.При управлении работой котла и его обслуживании руководствуйтесь соответствующими разделами из данной инструкции.
10.Не устраняйте и не повреждайте надписи на котле.
11.Запрещается вмешательство во внутреннее устройство котла и внесение в его конструкцию каких-либо изменений.
12.В случае длительной остановки котла рекомендуется опорожнить его, закрыть подачу газа и отключить от электрической сети.
Данная рекомендация дается с учетом общих условий, приведенных в настоящем руководстве.
13.Утилизация котла или отдельных его частей по истечении срока годности должна производиться в соответствии с требованиями экологических служб.
14.Производитель не несет ответственности и не предоставляет гарантию на
неисправности, возникшие вледствие невыполнения:
•требований, перечисленных в настоящем руководстве
•норм и правил, требований стандартов, соответствующих законам РФ
•условий, перечисленных в паспорте
изделия.
15.В случае, если котел был куплен и установлен одной и той же компанией, то данная компания обязана передать пользователю всю сопроводительную документацию по котлу (руководство по обслуживанию, паспорт изделия и
2
разрешительные документы). На случай возможной транспортировки котла, его оригинальную упаковку необходимо сохранять до тех пор, пока котел не будет введен в эксплуатацию!
Указания по технике безопасности/ предписания
• При проектировании, монтаже и эксплуатации необходимо руководствоваться следующими документами,имеющимизаконодательную силу на территории РФ:
-СНиПы по отоплению, вентиляции и кондиционированию;
-Нормы по газоснабжению;
-Нормативные требования по пожарной безопасности;
-ПУЭ/ПТЭ электроустановок потребителей;
-в области отвода продуктов сгорания и подвода воздуха следует руководствоваться фирменным материалом – «Каталог коаксиальных и раздельных дымоходов», (при
использовании надставки „Protherm PT 20, 30, 40, 50 “).
•Кроме соблюдения требований, содержащихся в вышеуказанных документах, при эксплуатации котла необходимо соблюдать требования настоящего руководства и сопроводительной документации к котлу, предоставляемой изготовителем. Необходимо исключить возможное вмешательство в работу котла детей, лиц, находящихся под воздействием наркотических или алкогольных средств, недееспособных лиц и т.д.
•На практике могут возникнуть ситуации, когда необходимо:
отключить котел от электрической сети и принять меры для исключения возможности несанкционированной подачи напряжения на котел при выполнении следующих операций:
-при ремонте и техническом обслуживании котла;
-при обслуживании дымохода и воздуховода;
-при проведении газоопасных работ;
-при ремонте и обслуживании системы отопления и ГВС;
•При появлении запаха газа в помещении, где установлен котел, необходимо соблюдать следующие меры безопасности:
-не включать и не выключать электрические приборы и освещение помещения;
-не курить и не пользоваться открытом огнем в помещении;
-не пользоваться телефоном в помещении;
-закрыть запорный кран на подводящем газопроводе;
-проветрить помещение;
-оповестить о запахе аварийную газовую службу и Вашу сервисную организацию;
•в помещении, в котором установлен котел, запрещается хранить и использовавать взрывоопасные или легковоспламеняющиеся материалы (например, бензин, бумагу, краски и т. п.);
•При сливе теплоносителя из котла убедитесь,чтотемпературатеплоносителя низкая, иначе существует вероятность получить ожог;
•регулярно проверяйте давление в системе отопления. Запрещается эксплуатировать котел, если система отопления разморожена или обнаружены утечки теплоносителя из системы отопления;
•при прекращении подачи газа необходимо выключить котел, закрыть подачу газа и обратиться в газовую службу или сервисную организацию.
*например. TPG 800 01
3
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ |
||||||||||||
Управление и сигнализация |
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
1 |
|
|
|
|
2 |
4 |
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 1 |
|
Главный выключатель |
|
|
|
|
Описание элементов управления (рис. 1): |
|||||||
Главный |
выключатель |
(рис.1, |
поз.7) |
1. |
Таймер – настройка комфортного или |
|||||||
предназначен для включения и выключения |
|
экономичного режима работы котла по |
||||||||||
котла. |
Он располагается в правой части |
2. |
суточному графику (по отоплению и ГВС); |
|||||||||
панели управления. |
|
|
|
|
|
Кнопка MODE – переход в режим |
||||||
Предупреждение: |
Ввод |
котла |
в |
|
настройки; |
|
||||||
3. |
Дисплей; |
|
||||||||||
эксплуатацию и его первый запуск должен |
|
|||||||||||
4. |
Кнопка |
- изменение значения |
||||||||||
быть осуществлен только аттестованным |
||||||||||||
|
выбранного параметра; |
|||||||||||
фирмой |
|
Protherm |
|
|
специалистом |
|
||||||
|
|
|
5. |
Манометр – отображение давления |
||||||||
специализированной организации. |
|
|
||||||||||
|
|
|
теплоносителя в котле; |
|||||||||
|
|
|
|
|
|
|
|
|
|
|||
Панель управления |
|
|
|
|
|
6. |
Кнопка RESET – кнопка снятия сбоя |
|||||
|
|
|
|
|
|
котла; |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
||
На панели управления можно наблюдать |
7. |
Главный выключатель – включение и |
||||||||||
за |
текущими |
значениями |
температуры |
|
выключение котла. |
|||||||
и давления теплоносителя, а также |
|
|
|
|||||||||
производить |
настройки |
|
различных |
|
|
|
||||||
параметров и режимов работы. |
|
|
|
|
|
|||||||
4
Выбор режима считывания
Индикация температуры отопления
После включения котла главным выключателем на дисплее отобразится текущее значение температуры теплоносителя.
Изображение температуры воды в бойлере
|
|
После нажатия кнопки |
на |
дисплее |
|||||||
|
|
|
|
|
|
|
|
|
отобразится |
текущее |
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
значение температуры |
||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
воды в |
бойлере. |
|
|
|
|
|
|
|
|
|
|
Одновременновлевом |
||
|
|
|
|
|
|
|
|
|
верхнем углу дисплея |
||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
зажжется |
светодиод, |
|
|
|
|
|
|
|
|
|
|
указывающий |
на то, |
|
что в данный момент происходит настройка температуры воды в бойлере. Параметр „--“ означает, что режим нагрева воды в бойлере выключен и возможен режим только отопления.
Примечание: Отображение текущих значений температур отопления и воды в бойлере переключается с помощью кнопки
.
Остальные изображения на дисплее
В правом нижнем углу дисплея расположен диод, посредством которого сигнализируются следующие состояния:
•диод не светится – котел выключен из режимов нагрева отопления и ГВС. Котел находится в режиме ожидания;
•диод мигает – котел работает в режиме нагрева ГВС в бойлере;
•диод светится – котел работает в режиме отопления по сигналу от комнатного регулятора.
Индикация давления в системе отопления
Давление в системе отопления постоянно отображается на манометре котла (рис.1, поз.5).
Выбор режима настройки
Установка температуры воды в бойлере
Для установки температуры воды в бойлере нажмите 1 раз кнопку MODE. В этом
режиме диод,
расположенный в левом верхнем углу начнет мигать, а диод в правом нижнем углу
загорится. Пользуясь кнопкой
,выберите требуемое значение температуры воды в бойлере. Последовательность установки значений температуры воды в бойлере следующая: --, 40, 44, 48, 52, 56, 60, 64, 68, 70°C. При выборе параметра „--”, котел будет работать только в режиме отопления. С помощью нажатия кнопки MODE выбранное значение температуры будет сохранено в памяти котла, а на дисплее отобразится режим настройки температуры теплоносителя.
Установка температуры отопления
|
|
|
|
|
Для |
установки |
|
|
|
|
|
||
|
|
|
|
|
температуры |
|
|
|
|||||
|
|
|
|
|
отопления |
нажмите |
|
|
|
|
|
2 раза кнопку MODE. |
|
|
|
|
|
|||
|
|
|
|
|||
|
|
|
|
|
В режиме |
установки |
|
|
|
|
|
температуры |
|
|
|
|
|
|||
|
|
|
|
|
отопления |
диод, |
расположенный в левом верхнем углу дисплея, мигает, а диод, расположенный в правом нижнем углу дисплея, не горит.
Пользуясь кнопкой |
, установите требуемое |
||
значение |
температуры |
отопления. |
|
Последовательность |
установки |
значений |
|
температуры отопления следующая: --, 45, 50, 55, 60, 65, 70, 75, 80, 85 °C. При выборе параметра “--” котел переходит в «летний режим» - работает только в режиме нагрева воды в бойлере. Для подтверждения выбранного значения температуры отопления нажмите кнопку MODE.
5

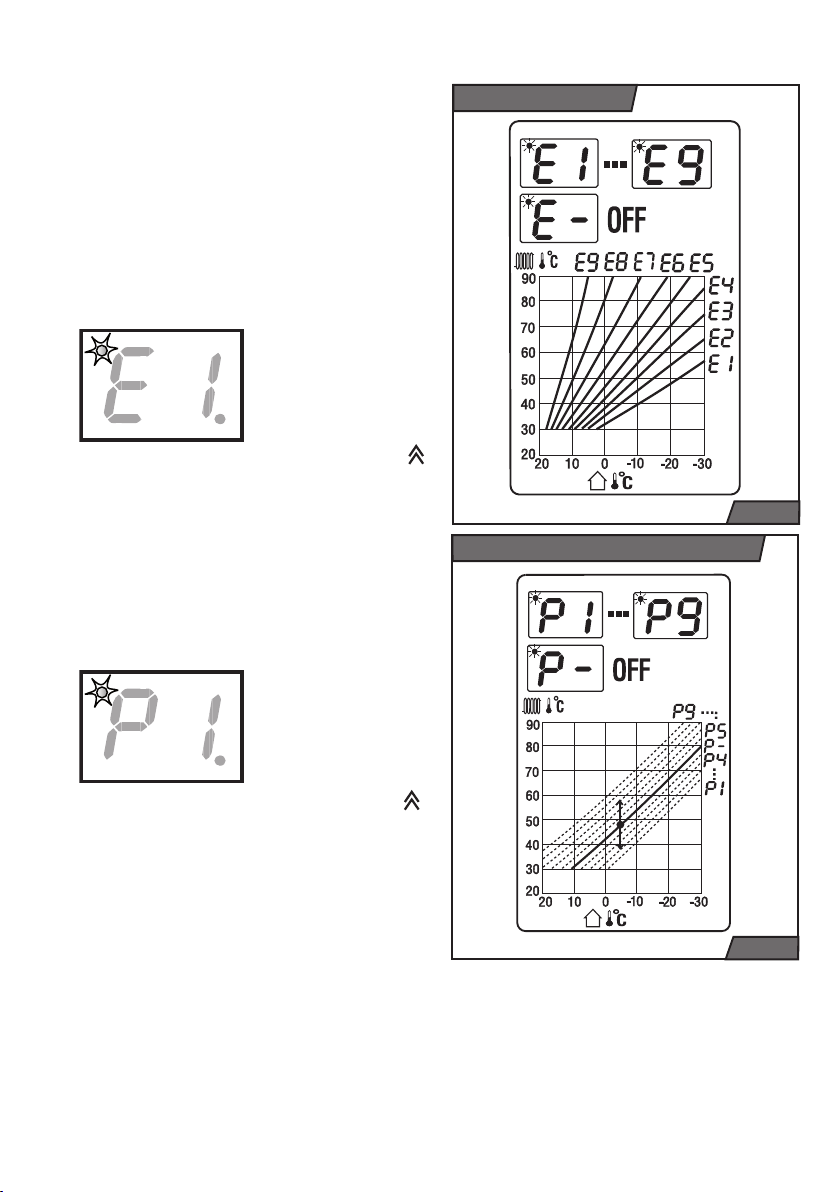

Эквитермический режим
Настройка эквитермического режима, т.е. выбор угла наклона эквитермической кривой „E“ и ее параллельного смещения „P“ возможен только в случае подключения к котлу наружного датчика температуры.
Примечание: Если наружный датчик температуры отсутствует, то котел не позволит пользователю перейти в режим настройки параметров E и P.
Установка крутизны кривой
|
|
|
|
Нажимайте |
|
кнопку |
||
|
|
|
|
MODE |
до |
тех пор, |
||
|
|
|
|
|||||
|
|
|
|
пока |
на |
дисплее не |
||
|
|
|
|
появится изображение |
||||
|
|
|
|
|||||
|
|
|
|
параметра |
|
«E». |
||
|
|
|
|
Одновременно |
в |
|||
|
|
|
|
|||||
|
|
|
|
|||||
|
|
|
|
левом |
|
|
верхнем |
|
|
|
|
|
|
|
|||
углу мигает диод. С помощью кнопки |
||||||||
установите |
желаемый наклон |
кривой |
||||||
от E1 до E9 и подтвердите свой выбор |
||||||||
нажатием |
кнопки MODE. |
|
Требуемая |
|||||
температура |
теплоносителя |
на |
выходе |
|||||
из котла регулируется в зависимости от внешней температуры и соответствующей настройки кривой (рис. 2). В случае выбора параметра „Е-” эквитермический режим будет выключен.
Параллельное смещение кривой
|
|
|
Нажимайте |
кнопку |
|||
|
|
|
|||||
|
|
|
MODE |
до |
тех |
пор, |
|
|
|
|
|||||
|
|
|
|||||
|
|
|
пока |
на |
дисплее не |
||
|
|
|
появится изображение |
||||
|
|
|
|||||
|
|
|
|||||
|
|
|
параметра |
„P”. |
При |
||
|
|
|
этом |
диод |
в левом |
||
|
|
|
верхнем углу дисплея |
||||
|
|
|
|||||
начнет мигать. Пользуясь |
кнопкой |
, |
|||||
установите смещение кривой со значением от P1 до P9 и подтвердите выбранное значение нажатием кнопки MODE. Величина параллельного смещения характеристик:
P1 – смещение на -15 °C
P2 – смещение на -9 °C
P3 – смещение на -6 °C
P4 – смещение на -3 °C
P5 – смещение на +3 °C
P6 – смещение на +6 °C
P7 – смещение на +9 °C
P8 – смещение на +15 °C
P9 – смещение на +21 °C P– - без смещения
Крутизна кривой |
Рис. 2 |
Параллельное смещение кривой |
Рис. 3
Tемпература теплоносителя согласно предварительно выбранной характеристике повысится (P5 - P9) или понизится (P1 - P4) на заданное смещение или останется без изменения (P- ).
6
Схема управления котлом |
наличии при только Действительно температуры наружной датчика |
Рис. 4 |
7 |
Таймер
Таймер предназначен для установки интервалов времени нагрева воды в бойлере, т.е. либо в установленном интервале котел нагревает воду в бойлере, либо не нагревает. Временной интервал отключения нагрева бойлера устанавливается с помощью нажатия рисок, расположенных по периметру часового ротора. Длительность интервала нагрева бойлера определяется количеством вжатых по направлению к центру рисок – см. рис. В течение одного дня может быть задано несколько таких интервалов. Каждая риска означает временной интервал равный 15 минутам.
Сообщения об ошибках
Код |
Значение |
Причина |
|
|
|
F1 |
Потеря пламени |
Данная ошибка означает необратимое блокирование |
|
|
автоматики розжига и прекращение подачи газа через |
|
|
газовый клапан, т.е. ПОТЕРЮ ПЛАМЕНИ. Подобная |
|
|
блокировка может возникать в тех случаях, когда, |
|
|
находясь в режиме открытого газового клапана, |
|
|
автоматика зажигания не получает обратный сигнал |
|
|
о наличии пламени от ионизационного электрода. |
|
|
Котел отключится, и на дисплее высветится ошибка |
|
|
F1. Данная неисправность может быть вызвана также |
|
|
срабатыванием элементов безопасности – аварийного |
|
|
термостата или термостата продуктов сгорания. Низкое |
|
|
давление газа на входе, неправильное электрическое |
|
|
подключение (перепутаны местами фаза и ноль) также |
|
|
могут быть причиной потери пламени. Для снятия сбоя |
|
|
нажмите кнопку RESET (рис.1, поз.6). Если сбой не |
|
|
удается устранить c помощью кнопки RESET, обратитесь |
|
|
в сервисную организацию. |
|
|
|
F2 |
Неисправность |
Сигнализирует неисправность котлового датчика |
|
котлового датчика |
температуры или снижение температуры теплоносителя |
|
температуры |
ниже 3 °C. Котел заблокируется, так как включение |
|
|
при температуре ниже 3 °C не допустимо по причине |
|
|
вероятного образования льда. Обратитесь в сервисную |
|
|
организацию. |
|
|
|
F3 |
Перегрев котла |
Сигнализирует, что температура теплоносителя выше |
|
|
95 °C. Котел выключится из работы. После падения |
|
|
температуры теплоносителя ниже 95 °C котел |
|
|
автоматически возобновит работу. |
|
|
|
F4 |
Неисправность |
Котел прекратит работать на нагрев бойлера. На режим |
|
датчика бойлера |
отопления данная неисправность не влияет. |
|
|
|
8
Код |
Значение |
Причина |
|
|
|
F5 |
Неисправность на- |
Котел работает без ограничений, но температура |
|
ружного датчика |
теплоносителя регулируется по котловому датчику (см. |
|
температуры |
„Установка температуры отопления“, стр. 5). |
|
|
Если котел не работает в эквитермическом режиме, то |
|
|
подобное сообщение не может появиться. |
|
|
|
Пуск и отключение котла
Пуск котла
Предупреждение: Ввод котла в эксплуатацию и его первый пуск должен быть произведен только аттестованным фирмой Protherm специалистом специализированной организации!
Выполняя первый запуск котла, убедитесь
втом, что:
1.котел подключен к электрической сети и при этом не перепутаны фаза и ноль.
2.открыт газовый запорный кран;
3.сервисные краны на отопление и ГВС открыты;
4.давление в системе отопления находится в допустимых пределах 1 – 2 бара. Установите главный выключатель (рис. 1, поз. 7) в положение ВКЛЮЧЕНО (I). Котел включится и начнет работать в режиме нагрева воды в бойлере (если бойлер подключен к котлу). После нагрева воды в бойлере котел переключится на режим отопления (при условии, что режим отопления активен). В случае защитного
Регулировка котла
отключения котла на дисплее панели управления появится сообщение о неисправности (см. „Сообщения об ошибках“, стр.8). С помощью кнопки RESET (рис. 1, поз. 6) разблокируйте котел. Если, после включения, защитное отключение повторится, или невозможно будет произвести разблокировку котла, обратитесь в сервисную организацию.
Отключение котла
При кратковременном отключении котла установите главный выключатель (рис. 1, поз. 7) в положение ВЫКЛЮЧЕНО (О). При выключении котла на длительный период необходимо отключить его от электрической сети и перекрыть подачу газа в котел. Если в зимний период котел не используется, то систему отопления необходимо опорожнить. Однако необходимо избегать частых сливов и подпиток системы отопления во избежание образования накипи и отложений внутри котла.
Эксплуатация котла без комнатного |
Эксплуатация котла с комнатным |
регулятора |
терморегулятором |
В данном режиме котел поддерживает |
В данном режиме котел поддерживает |
заданную температуру в системе отопления |
заданную температуру в системе отопления |
по показаниям котлового датчика. В |
по комнатному регулятору. Перемычка, |
клеммнике XT5 на зажимах 5 и 6 стоит |
установленная в клеммнике XT5 на зажимах |
перемычка (заводская установка). Порядок |
5 и 6, снимается. На ее место подключается |
настройки: |
комнатный регулятор. Если в помещении |
• включите котел главным выключателем; |
с комнатным регулятором на радиаторах |
• установите требуемую температуру |
установлены термостатические клапана, |
подающей линии на панели управления. |
необходимо перевести их в полностью |
|
открытое положение. |
|
Предупреждение: На панели управления |
9
Loading...
