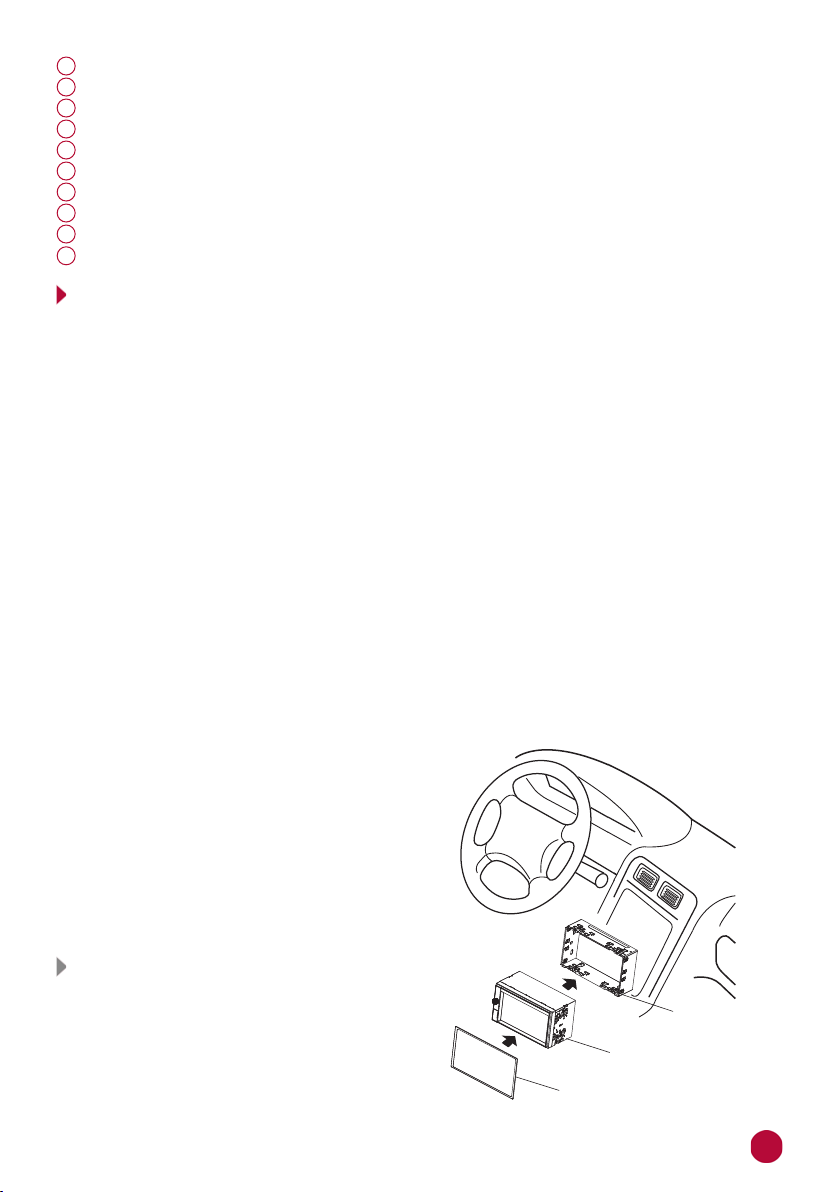

Установка устройства
Технические характеристики

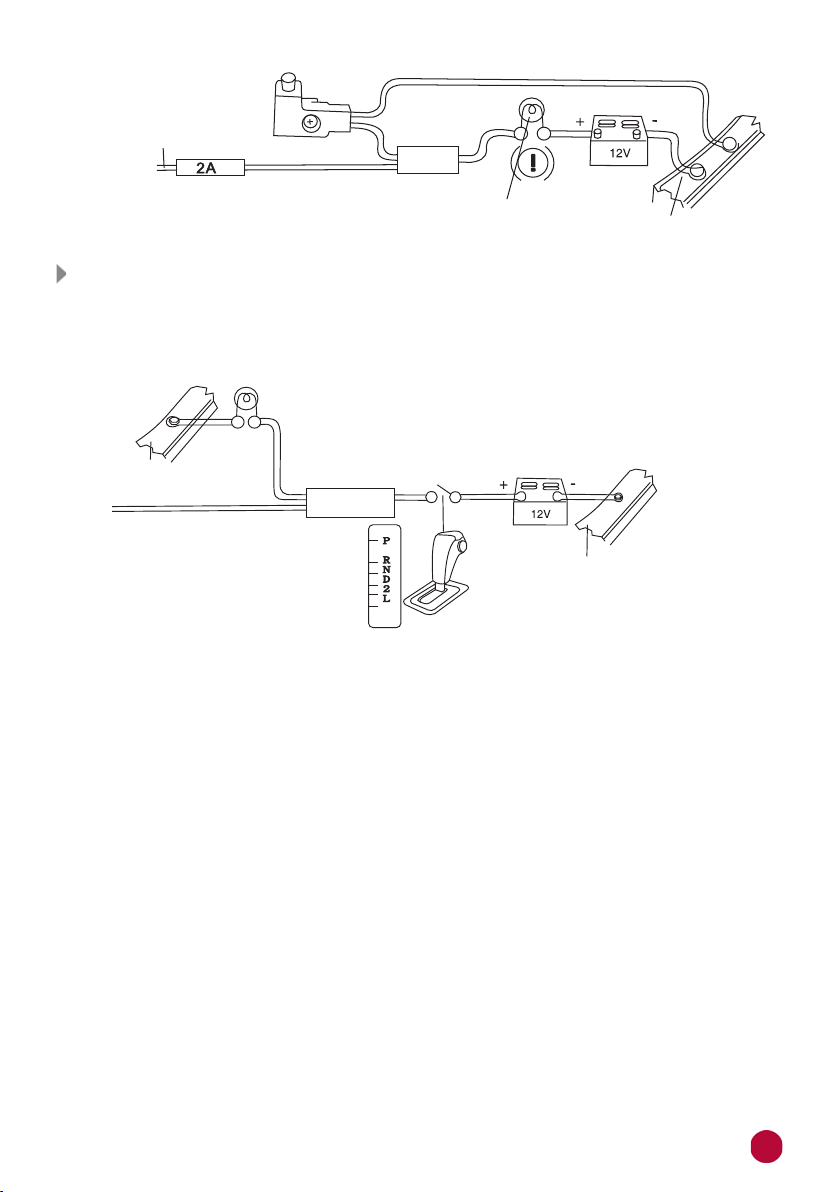

Схема подключения

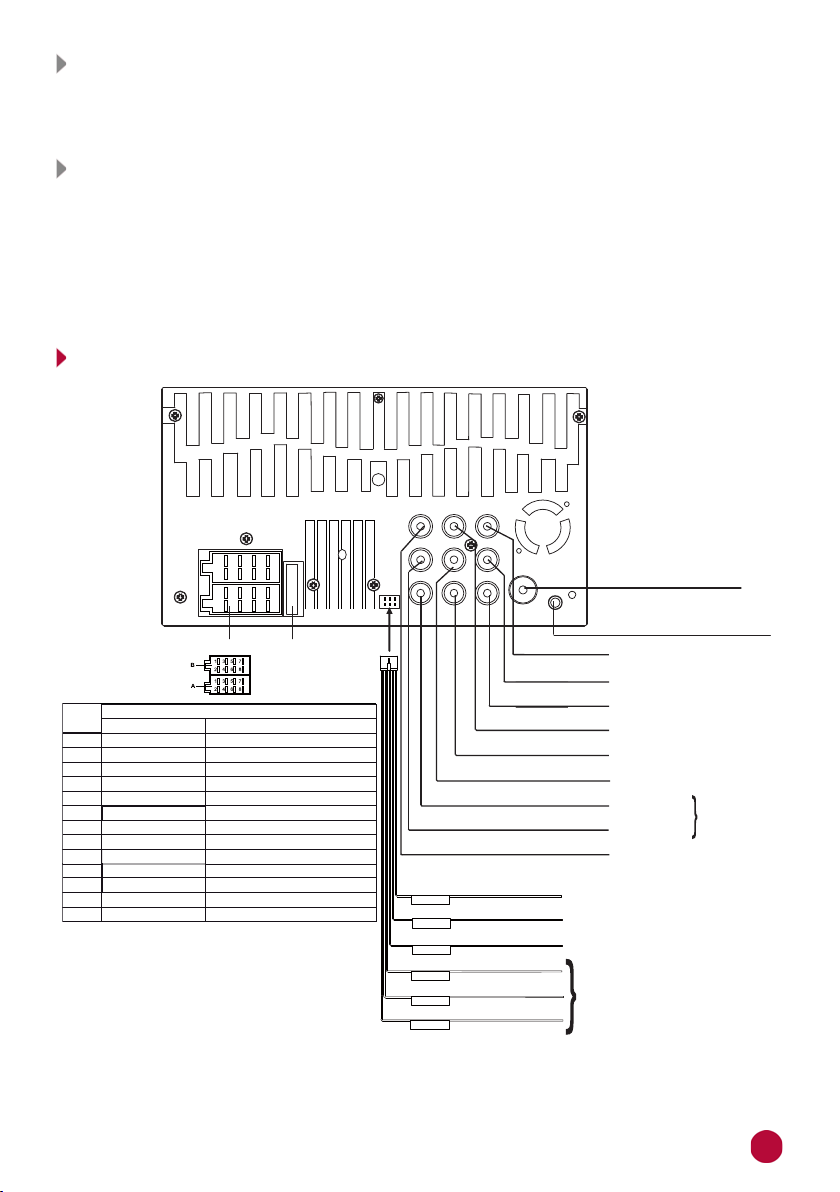

Назначение отдельных проводов и разъемов на задней панели устройства
Технические допуски на возможные незначительные дефекты изображения
Эксплуатация устройства, неисправности и их устранение
Хранение, транспортирование, ресурс, утилизация
Расшифровка даты выпуска устройства, указанной в серийном номере
Руководство пользователя определяет порядок установки и эксплуатации
автомобильного мультимедийного центра в автомобиле с напряжением бортовой сети 12 В.
В связи с постоянной работой по совершенствованию устройства, повышающей его надёжность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены изменения, не отражённые
в настоящем Руководстве.
Прежде
Руководством пользователя.
Автомобильный мультимедийный центр PROLOGY MPV-110 (далее - «устройство») монтажного размера 2DIN обеспечивает прием радиостанций в диапазоне FM, воспроизведение медиафайлов, записанных на карты памяти
USB/microSD, передачу звука с внешних источников, а также управление
мобильным телефоном через интерфейс Bluetooth.
КОМПЛЕКТ ПОСТАВКИ
— Устройство PROLOGY MPV-110— Декоративная рамка— Соединительные кабели— Краткое руководство пользователя
МЕРЫПРЕДОСТОРОЖНОСТИ
Подключайте устройство к источнику питания только
с напряжением +12 В.
Не допускайте попадание жидкостей.
Не закрывайте вентиляционные отверстия на корпусе.
>70°C <-20°C
Избегайте сильного нагревания и охлаждения устройства.
Избегайте ударов по устройству.
Не пытайтесь открывать корпус устройства и ремонтировать его
самостоятельно.
3
ВНЕШНИЙ ВИД УСТРОЙСТВА И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
2019-07-02
Вторник
20
09:21
Радио
Аудио
Видео
MirrorLink
AUX
Bluetooth
Проводник
Фото
Меню
0 9 2
1
20
09:21
Настройки
Дата/время
Меню
Кнопкапереходаврежим Bluetooth
1
Встроенныймикрофон
2
3 Кнопка переключения
источниковсигнала
4 Регулятор громкости / кнопка
SOURCE
включения питания и
отключения звука
5 Кнопка перехода в главное
меню
6 Сенсорный экран
7 Кнопка перезагрузки
устройства
8 Линейный аудиовход 3,5 мм
mini-jack
9 Слот для карты памяти microSD
10 Разъем для подключения карты памяти USB
ИСПОЛЬЗОВАНИЕСЕНСОРНОГОЭКРАНА
RESET
AUX
BT
1
2
3
4
5
6
7
8
9
10
Данное устройство оборудовано сенсорным интерактивным дисплеем. Перед первым использованием необходимо снять защитную пластиковую
пленку. Иначе сенсорный экран может работать
ненадлежащим образом.
Управление параметрами осуществляется нажатиями
и движениями пальцев по экрану.
ВНИМАНИЕ!
— Не используйте металлические или острозаточенные предметы для управле-
ния сенсорным интерактивным дисплеем. Также не прилагайте чрезмерных
усилий при касаниях экрана.
ГЛАВНОЕ МЕНЮ
Для входа в главное меню коснитесь иконки
ного экрана либо нажмите кнопку
5 (см. выше) на передней панели. Для
в правом верхнем углу сенсор-
выбора необходимого режима коснитесь соответствующей иконки на экране.
Иконкапереходаврежим Bluetooth (приусловии, чтоустройство
8
подключено к смартфону)
Иконка перехода в главное меню
9
10
Иконкапереходаврежимвоспроизведениявидеофайлов
11 Иконка перехода в режим воспроизведения файлов изображений
12 Иконка перехода к списку каталогов и медиафайлов, находящихся на картах
памяти
13 Иконка перехода в режим Bluetooth
14 Иконка перехода в режим аудиовхода AUX IN (разъем AUX - mini-jack на
переднейпанелиустройства)
15 Не используется
16 Иконка перехода к настройкам даты и времени
17 Иконка перехода в меню настроек устройства
ОБЩИЕ ОПЕРАЦИИ
Включение и выключение устройства
Для включения устройства нажмите кнопку регулятора 4 (стр. 4) на передней панели.
Для выключения устройства нажмите и удерживайте кнопку регулятора на
передней панели.
Регулировкагромкости
Для увеличения/уменьшения громкости вращайте регулятор 4 (стр. 4)
на передней панели по часовой стрелке / против часовой стрелки, касайтесь
иконки
1 (стр.4) в главном меню.
Отключениезвука
Для отключения звука устройства нажмите кнопку 4 (стр. 4). Для включения звука нажмите ту же кнопку еще раз. Также любые операции по изменению
уровня громкости автоматически отменяют режим отключения звука.
Выбор режима (источника сигнала)
Нажимайте кнопку SOURCE3 (стр. 4) на передней панели для поочередного
выбора одного из источников сигнала. Либо коснитесь одной из иконок в главном
меню.
Переходвглавноеменю
Нажмите кнопку 5 (стр. 4) на передней панели для перехода в главное
меню. Нажмите эту же кнопку еще раз для возврата в предыдущее меню.
5
Управление режимом подсветки экрана
87.50
DX
20
09:21
Стерео
Поп
Тонкомп. вкл.
105.70
Радио
Диапазон
Автоскан
AMS
106.20
106.60
105.30
105.00
89.10
108.00
89.10
FM1
MHz
Тонк ом п.
Стерео
Сохран.
LOC
EQ
Нажимайте иконку / 7 (стр. 4) в главном меню для изменения режима
яркости подсветки экрана. Всего доступно 3 режима: дневной, ночной и
выключенный. Для обратного включения экрана необходимо коснуться его
в любом месте.
Кнопкасброса
Кнопка сброса RESET 7 (стр. 4) находится на передней панели и для ее
нажатия следует воспользоваться шариковой ручкой или другим подобным заостренным предметом. Кнопка находится в отверстии на корпусе
устройства, что позволяет избежать ее случайного нажатия. После нажатия и удерживания данной кнопки в течение 5 секунд устройство выключится. Из памяти устройства будут
стерты все сохраненные радиостанции
и настройки времени, а также все настройки устройства вернутся в первоначальное значение. Данная кнопка должна быть нажата при появлении
на экране ошибочной индикации или при неверном функционировании
устройства.
Примечание.
— Если после нажатия кнопки RESET устройство продолжает работать
неправильно, полностью отключите питание устройства (отсоединив желтый и красный провода), затем восстановите питание и проверьте работоспособность устройства. Если устройство по-прежнему не работает,
обратитесь в сертифицированный сервисный центр.
РЕЖИМ РАДИОПРИЕМНИКА
При необходимости переключения устройства в режим работы радиоприемника выберите в главном меню иконку
18 Иконка автоматического сканирования сохраненных радиостанций
19 Иконка включения/отключения стереофонического режима приема
20 Иконка ручного поиска радиостанций в обратном направлении
21 Иконка ручного поиска радиостанций в прямом направлении
22 Иконки сохраненных радиостанций текущего диапазона
23 Иконка включения/выключения режима тонкомпенсации
24 Иконка перехода в предыдущее меню
25 Область индикации текущих режимов
Нажмите сенсорную иконку 12 в экранном меню (стр. 6) для настройки
на радиостанцию в направлении увеличения частоты настройки.
Нажмите сенсорную иконку
2 в экранном меню (стр. 6) для настройки
на радиостанцию в направлении уменьшения частоты настройки.
Ручная настройка на радиостанцию
Существуют два варианта для ручной настройки на радиостанцию:
Вариант 1. Для пошаговой настройки на радиостанцию в направлении
увеличения частоты нажимайте иконку
настройки на радиостанцию в направлении уменьшения частоты нажмите
иконку
изменяться на шаг
20 вэкранномменю(стр. 6). Частота с каждым нажатием будет
0,05 МГцвтуилиинуюсторону.
21 вэкранномменю(стр. 6). Для
Вариант 2. Касайтесь сенсорнойшкалытекущегодиапазона7 в экранном
(стр. 6) длявыборанеобходимойчастоты. Курсор1 (стр. 6) будет
меню
передвигаться по шкале в соответствии с вашими касаниями.
7
Автоматическое сохранение радиостанций в памяти устройства
Нажмите иконку AMS13 в экранном меню (стр.6). Восемнадцать первых найденных станций на всех трех FM-диапазонах (FM1, FM2, FM3) будут автоматически занесены в память устройства, заменив ранее сохраненные радиостанции.
Для остановки автоматической настройки нажмите иконку
AMS.
Ручное сохранение прослушиваемой радиостанции в памяти
Во время приёма радиостанции удерживайте нажатой одну из сенсорных
иконок
коснитесь иконки
(подсвечена желтым цветом).
Радиостанции записываются вместо ранее сохранённых, стирая частоту
настройки предыдущей радиостанции из памяти.
2 2 (стр. 6), в ячейку которой хотите сохранить радиостанцию. Или
Сохран., чтобы сохранить на место текущей радиостанции
Вызов сохраненных радиостанций
Коснитесь одной из сенсорных иконок 22 в экранном меню (стр.6).
Сканирование сохраненных радиостанций
Нажмите сенсорную иконку Автоскан18 в экранном меню (стр. 6). Во
время сканирования радиоприемник будет последовательно каждые 5
секунд настраиваться на сохраненные радиостанции во всех диапазонах.
Выбор местного или дальнего режимов приема
В режиме местного приема чувствительность автопоиска немного снижена
для наиболее точной настройки на радиостанции, уровень приема которых
чрезмерно высок.
Для переключения местного (LOC) и дальнего (DX) приема нажимайте сенсорную иконку
режима отображается на экране
LOC 16 вэкранномменюрадио (стр. 6). Индикация текущего
25 (стр.6).
Режимы стерео/моно
Если включен стереофонический режим приема (на экране горит индикатор
Стерео 25 (стр. 6)), то радиоприемник автоматически обнаруживает сте-
реорежим радиостанции FM, если ее сигнал достаточно силен. Отключение
стереофонического режима приема (режим моно) может понадобиться, если
выбранная радиостанция принимается с сильным шумом или с помехами.
Для этого нажмите сенсорную иконку
Режим тонкомпенсации
При прослушивании с низким уровнем громкости включите функцию тонкомпенсации для усиления низких частот. Для этого коснитесь иконки
23 в экранном меню (стр.6).
комп.
Режимы эквалайзера
Косайтесь иконки EQ14 в экранном меню радио (стр. 6) для переключения 4-х предустановленных режимов эквалайзера:
Стандартный.
8
Стерео 19 в экранном меню (стр.6).
Тон-
Классика, Рок, Поп,
ИСПОЛЬЗОВАНИЕКАРТПАМЯТИ MICROSD/USB
Подключение карт памяти USB
Подключите к разъему USB на передней панели 10 (стр. 4) соответствующую карту памяти. Воспроизведение файлов начнется автоматически.
Для извлечения карты необходимо выйти из режима воспроизведения
медиафайлов с накопителя. После этого аккуратно, не прилагая излишних
усилий, извлечь карту.
Подключение карт памяти microSD
Вставьте в слот на передней панели устройства 9 (стр. 4) контактами
вперед карту памяти microSD. Cрез карты памяти должен находиться снизу.
Воспроизведение файлов на карте памяти начнется автоматически.
Для извлечения карты необходимо выйти из режима воспроизведения
медиафайлов с карты. После этого нажать на карту (карта будет вытолкнута)
и аккуратно извлечь ее из слота.
3.11 - с битрейтом видео до 2 Мбит/с, DivX 4 - с битрейтом видео до 5 Мбит/с,
DivX 5 - с битрейтом видео до 5 Мбит/с, XviD - с битрейтомвидеодо 5 Мбит/с,
AVC - с битрейтомвидеодо 5 Мбит/с).
— Поддерживаются карты объёмом до 256 ГБ (объем поддерживаемой
картызависитотфирмы-изготовителя).
— Файловая система exFAT/FAT32/NTFS.— Информация ID3 TAG (версия 2.0): песня/исполнитель/альбом; русский
языкподдерживаетсяневовсехслучаях.
— Поддерживается интерфейс USB 2.0.— Не все виды карт памяти совместимы с данным устройством!
Примечание.
— Некоторые файлы могут не воспроизводиться в зависимости от формата,
кодировки и состояния записи. Также
диться файлы, которые редактировались на ПК или ноутбуке.
ВОСПРОИЗВЕДЕНИЕ МЕДИАФАЙЛОВ С КАРТ ПАМЯТИ
на устройстве могут не воспроизво-
MICROSD/USB

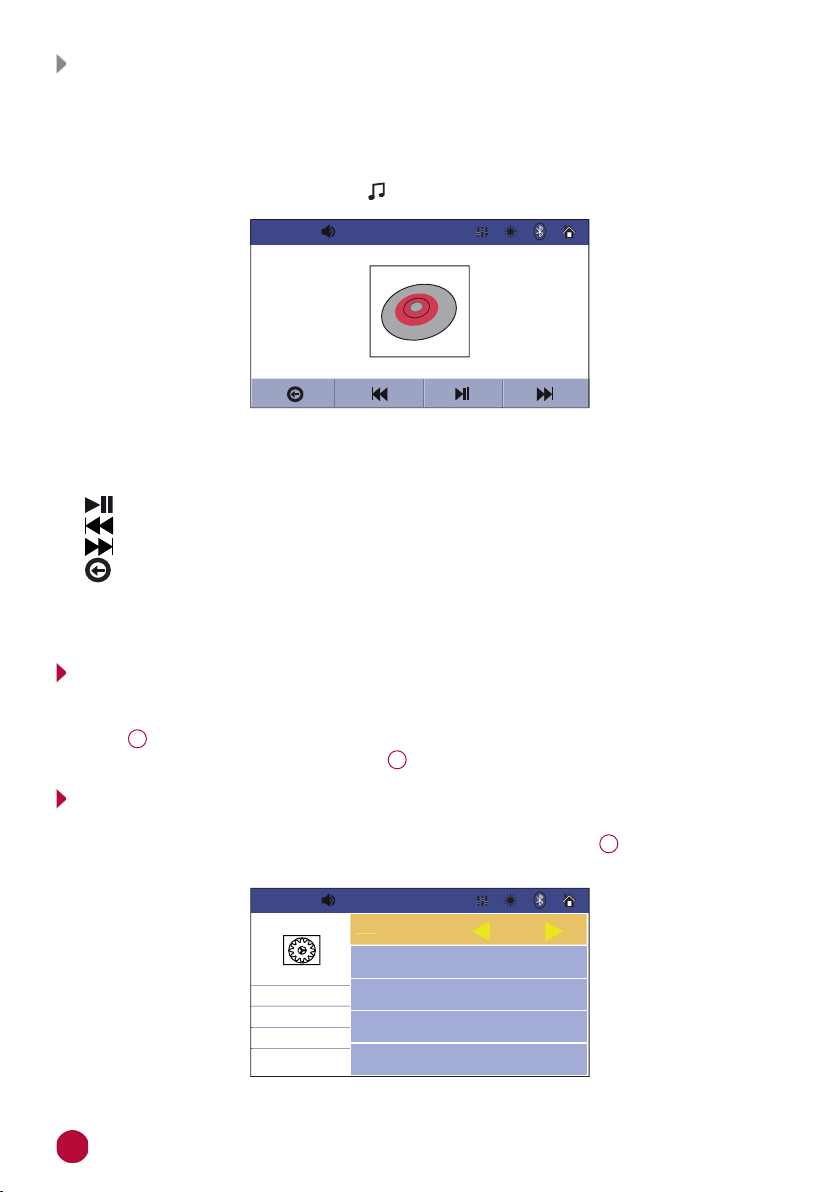

Меню управления воспроизведением аудиофайлов
После загрузки карты памяти USB/microSD вход в режим воспроизведения
аудиофайлов
находиться хотя бы один аудиофайл.
При необходимости переключения устройства в данный режим коснитесь
в главном меню иконки
Меню управления воспроизведением аудиофайлов имеет следующий вид:
происходит автоматически.Для этого на карте памяти должен
– переход к следующему файлу; перемотка в прямом направлении
—
(нажатиесудерживанием).
– включение/отключение воспроизведения в произвольном порядке
—
всехфайловнакартепамяти USB/microSD.
– управлениережимомповторноговоспроизведения.
—
123 – выбортрекапономеру.
— P
– переход к списку воспроизведения медиафайлов, находящихся на
—
картах памяти.
Повторное воспроизведение
Во время воспроизведения файла
нажимайте сенсорную иконку в экранном
меню для выбора режима повторного воспроизведения: повтор одного файла
или всех файлов.
Воспроизведение в произвольном порядке
Во время воспроизведения файла
нажимайте сенсорную иконку в экранном
меню для включения или отключения режима воспроизведения в произвольном
порядке.
Воспроизведение файла по порядковому номеру
Коснитесь иконки
P123, затем с помощью цифровых иконок введите номер
необходимого трека.
Меню управления воспроизведением видеофайлов
При необходимости переключения устройства в данный режим коснитесь
в главном меню иконки
Видео 10 (стр. 4). Устройство перейдет в режим
проводника (стр. 12). Выберите сначала тип носителя (USB или SD), затем
выберите из списка необходимый видеофайл для воспроизведения.
Для отображения меню управления воспроизведением коснитесь нижней
части экрана.
10
P
20
09:21
Видео
1
4:37
2
2:29
Размер:707.97 M
Битрейт:4299kbps
Роковые ошибки Тодда Маргарета.AVI
123
— – переход к предыдущему файлу; ускоренное воспроизведение в обрат-
ном направлении (нажатие с удерживанием).
– пауза/возобновлениевоспроизведения.
—
– переход к следующему файлу; ускоренное воспроизведение в прямом
—
направлении (нажатиесудерживанием).
– управлениережимомповторноговоспроизведения.
—
123 – выборфайлапономеру.
— P
– выборрежимасоотношениясторонэкрана.
—
– переключение изображения на внешний монитор (монитор устрой-
—
ства при этом отключится), подключенный к видеовыходу; чтобы переключить изображение обратно, коснитесь экрана устройства.
– переход к списку воспроизведения медиафайлов, находящихся на
—
картах памяти.
Кроме того, при касании верхней части экрана, отобразится упрощенное
меню управления с информацией о текущем видеофайле:
Видео
4:37
20
Роковые ошибки Тодда Маргарета.AVI
09:21
Размер:707.97 M
Битрейт:4299kbps
2:29
Меню управления автоматически перестает отображаться, если в течение 10
секунд не производить никаких действий.
Меню управления просмотром файлов изображений
При необходимости переключения устройства в данный режим коснитесь
в главном меню иконки
Фото 14 (стр. 4). Устройство перейдет в режим
проводника (стр. 12). Выберите сначала тип носителя (USB или SD), затем
выберите из списка необходимый файл изображения.
начнется воспроизведение в режиме слайд-шоу всех файлов изображений,
находящихся на карте памяти. Для остановки слайд-шоу коснитесь иконки
предварительно вызвав меню управления с помощью касания экрана.
Далееавтоматически
,
11
20
09:21
Фото
Фото
20
09:21
Проводник
Видео
Фото
– переход к списку воспроизведения медиафайлов, находящихся на
– установкатекущегоизображенияв качестве основного фона системы.
—
Меню управления автоматически перестает отображаться, если в течение 5
секунд не производить никаких действий.
Проводник
Для входа в данное меню коснитесь иконки на панелях управления воспроизведением файлов в режимах
Аудио, Видео или Фото (см. выше).
Проводник
Аудио
Видео
Фото
20
09:21
USB
Нажмите на иконку Аудио, Видео или Фото, чтобы отобразить на экране
файлы соответствующего типа (аудиофайлы, видеофайлы или файлы изображений). Коснитесь иконки
USB или SD (в зависимости от типа носителя) для
выбора необходимого файла. Листайте список файлов вверх или вниз. Для
воспроизведения файла нажмите на иконку его названия.
Также в данное меню можно войти, коснувшись иконки
Проводник 10
(стр. 4). В этом случае будет отображаться полное дерево каталогов, находящихся на картах памяти USB/microSD.
12
РЕЖИМ BLUETOOTH
20
09:21
Bluetooth
При необходимости переключения устройства в режим работы Bluetooth
нажмите в главном меню иконку
Bluetooth 13 (стр.4).
Bluetooth
20
1
6
09:21
2
3
8
7
5
4
9
*/+
0
#
Сопряжение мобильного телефона с устройством
Включите режим Bluetooth на Вашем мобильном телефоне.
Включите поиск устройств Bluetooth на Вашем телефоне. На экране телефона
устройство по умолчанию определится как «
сопряжения с устройством.
При успешном соединении на экране устройства
PROLOGY».Коснитесьназваниядля
под верхней строкой состояния появится название Вашего смартфона, а
иконка Bluetooth
Примечания.
8 (стр.4) подсветитсясинимцветом.
— В некоторых моделях мобильных телефонов требуется подтверждение
соединениясустройством.
— Если мобильный телефон не смог определить модуль Bluetooth устрой-
ства за несколько попыток, возможно модуль Bluetooth Вашего телефона
работает неправильно. Перезагрузите телефон и попробуйте снова.
— Одновременно к устройству может быть подключен только один мобильный
телефон.
— Телефон должен находиться в
зоне, обеспечивающейнадежную
Bluetooth-связь (неболее 5 метров).
Соединение с телефоном
Если соединение выполнено, Вы можете управлять функциями мобильного
телефона, такими как «хэндс-фри», загрузка списков вызовов и телефонной
книги.
Существует несколько режимов соединения. Подробнее описано ниже.
Соединение после включения питания
Модуль Bluetooth устройства автоматически соединится с последним подключенным телефоном через несколько секунд после включения питания.
Автоматическое соединение
Если соединение было разорвано по причине удаления телефона из зоны
видимости устройства, то при появлении телефона в зоне видимости устройства, соединение автоматически восстанавливается.
13
Ручноесоединение
20
09:21
Bluetooth
Redmi
MMS
+74957881700
Восстановить соединение можно также вручную, послав запрос с телефона
или устройства.
на дисплее устройства
для отмены вызова.
Для перевода звонка с устройства на мобильный телефон во время разговора, нажмите сенсорную иконку
. Для перевода звонка обратно на
модуль Bluetooth устройства, нажмите данную иконку повторно.
Примечание.
— Некоторые модели мобильных телефонов автоматически переводят звонок
на себя.
Входящий вызов
Во время входящего вызова устройство автоматически переключается в
режим Bluetooth.
14
20
09:21
Bluetooth
Bluetooth
Redmi
MMS
+74957881700
20
09:21
Bluetooth
Володя
Коля
Татьяна Эдуардовна
ММС
Тема
Загрузить
Список
Удаление
Исходящие
+79770000001
Входящие
Пропущенные
+74950000001
+79150000001
+79030000001
+74957881700
20
09:21
Redmi
MMS
+74957881700

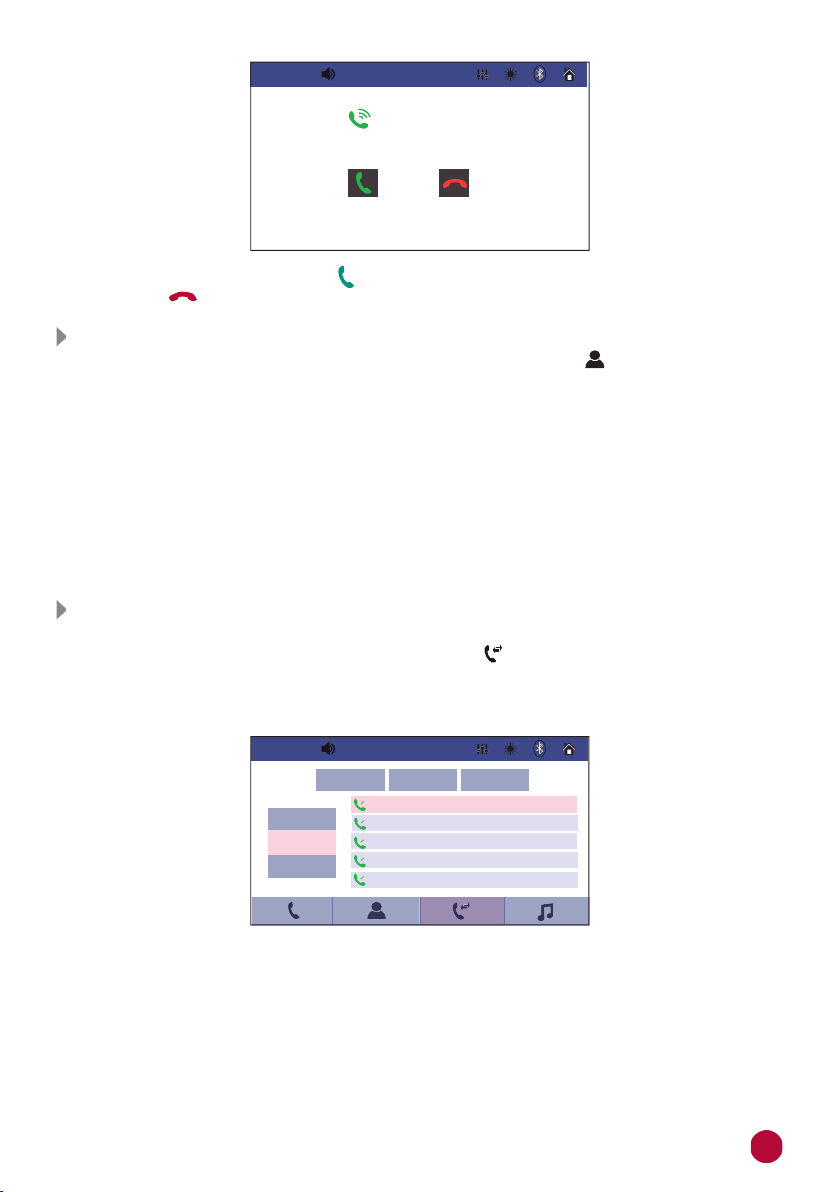

Нажмите сенсорную иконку на экране устройства для принятия вызова
или
иконку
для отмены вызова.
Телефонная книга
Для перехода к телефонной книге нажмите иконку
экранного меню.
Коснитесь иконки Загрузить для копирования телефонной книги в память
устройства.
После того, как модуль Bluetooth устройства получит информацию об абонентах, коснитесь иконки
Список, а затем необходимого номера для выполнения
вызова.
Телефонную книгу также можно удалить из памяти устройства, коснувшись
иконки
Удаление.
Примечание.
— Не все телефоны поддерживают загрузку телефонной книги.
История вызовов
История вызовов состоит из 3 групп: входящих, исходящих и пропущенных
звонков. Для их просмотра нажмите
иконку . Коснитесь иконки Загрузить
для копирования истории вызовов в память устройства. После того, как модуль
Bluetooth устройства получит информацию о списке вызовов, выберите в левой
части экрана одну из иконок для просмотра необходимой группы звонков:
Bluetooth
Исходящие
Входящие
Пропущенные
20
Загрузить
09:21
Список
Володя
Тема
Коля
Татьяна Эдуардовна
ММС
Удаление
+79770000001
+74950000001
+79150000001
+79030000001
+74957881700
Выберите необходимый номер из списка и коснитесь его для вызова.
Примечание.
— Не все телефоны поддерживают загрузку истории вызовов.
15
Воспроизведение аудиофайлов
20
09:21
Bluetooth
Redmi
20
09:21
Настройки
Фон
Регион радио
ТВ-система
Подсветка кнопок
Стиль 1
Европа
Общие настройки
NTSC
Авто
Язык
Вы можете прослушивать аудиофайлы, хранящиеся в телефоне, и управлять
их воспроизведением с помощью устройства. Звук будет воспроизведен
через акустические системы, подключенные к устройству. Для этого телефон должен поддерживать профили A2DP/AVRCP.
После соединения с устройством включите воспроизведение аудиофайла
в телефоне и коснитесь иконки
в экранном меню Bluetooth (см. выше).
Bluetooth
20
09:21
Redmi
Управлять воспроизведением аудиофайлов, хранящихся в мобильном телефоне, можно с помощью данного меню. Для этого нажимайте следующие
сенсорные иконки:
— воспроизведение/пауза.
—
— предыдущийтрек.
—— — следующий трек.
— возвраткосновномуэкранурежима Bluetooth.
—
Примечание.
— Не все мобильные телефоны поддерживают данные профили.
Для выбора необходимой настройки нажимайте соответствующие иконки на
сенсорном экране. Для изменения значений выбранной настройки касайтесь иконок
У некоторых настроек присутствует только одна иконка
желтогоцвета.
желтогоцвета. При
ее касании появляется дополнительное окно с изменяемыми параметрами.
Язык
Выбор языка интерфейса устройства.
Фон
С помощью данной опции Вы можете выбрать один из предложенных
варантов фона для главного экрана.
Регион радио
При помощи данной функции можно выбрать частотные диапазоны и шаг
настройки радиоприемника в соответствии со стандартами вещания в данном
регионе.
После смены региона при помощи данной настройки все сохраненные радиостанции удаляются из памяти устройства.
ТВ-система
Выберите ТВ-систему, которая соответствует системе вашего дополнительного телевизора/монитора: NTSC или PAL.
Подсветка кнопок
Выбор одного из предустановленных вариантов подсветки кнопок. При
выборе опции
режиме (
оранжевый
Авто цвет подсветки плавно меняется в автоматическом
провод ILL (стр. 23) должен быть подключен к лампе
габаритных огней (+12 В)).
Подсветка экрана
Включение ночного режима подсветки экрана (оранжевый провод ILL
(стр.23) долженбыть
подключенклампегабаритныхогней (+12 В)).
Выключение экрана
Выберите временной промежуток, по истечении которого экран устройства
автоматически отключится, если не будут выполняться никакие операции
по управлению устройством. Для включения экрана необходимо просто коснуться его в любом месте. При выборе значения
Выкл. экран будет работать
постоянно.
Режим парковки
Если данная опция включена, то Вы можете просматривать видеофайлы и
файлы изображений на экране устройства только после окончания движения и включения стояночного тормоза. Для реализации этой функции коричневый провод
BRAKE (стр. 23) на задней панели устройства должен быть
подключен в соответствии со схемой на стр.24.
Обновление ПО
Опция предназначена для обновления программного обеспечения.
17
Настройка аудио
Переход к настройкам эквалайзера (подробнее см. на стр.20).
Настройка яркости
Данная опция позволяет регулировать такие параметры изображения, как
яркость, контрастность, насыщенность и оттенок.
Логотип
С помощью данной функции можно изменить изображение заставки при
загрузки системы. Для этого на цифровой клавиатуре необходимо ввести код
«1234» и коснуться иконки «ENT». Далее выберите изображение и коснитесь
иконки «ENT» внизу экрана.
Кнопки руля
Программирование штатных кнопок управления воспроизведением, находящихся на рулевом колесе автомобиля (подробнее см. на стр.18).
Информация
Просмотр версии о текущей версии ПО.
Заводские настройки
Нажмите данную иконку для сброса всех настроек в состояние, которое было
установлено при изготовлении устройства. Все сохраненные радиостанции
также будут удалены из памяти устройства.
Калибровка
Данную операцию необходимо выполнить, если произошёл сбой в управлении сенсорным экраном, то есть изображение сенсорной иконки на экране
не соответствует её действительному расположению. Рекомендуется использовать стилус (в комплект поставки не входит) или аналогичный предмет.
Нажмите на указатель в центре экрана, указатель переместится. Повторяйте
данную процедуру каждый раз по мере
пока процесс калибровки не завершится.
перемещения указателя по экрану,
ПРОГРАММИРОВАНИЕ ШТАТНЫХ КНОПОК УПРАВЛЕНИЯ
ВОСПРОИЗВЕДЕНИЕМ, НАХОДЯЩИХСЯ НА РУЛЕ АВТОМОБИЛЯ
Данный режим предназначен для работы со штатным резистивным пультом
управления, расположенным на рулевом колесе автомобиля и предназначен
для установки соответствия штатных кнопок управления воспроизведением,
расположенных на рулевом колесе автомобиля, определенным функциям
устройства.
Примечание.
— Данная функция может быть реализована только в автомобилях, имею-
щих резистивные кнопки управления, общий провод кнопок соединен
с «массой» автомобиля.
18
ВНИМАНИЕ!
— Передподключениемкштатнымкнопкам, расположенным на руле, пожалуй-
ста, полностью прочитайте данный раздел инструкции. Реализация данной
функции требует подключения к штатным системам автомобиля. Многие
новые автомобили имеют низковольтные или мультиплексные системы,
которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников
(которые
штатных цепей автомобиля перед подключением устанавливаемой системы
используйте только высококачественный цифровой мультиметр.
Рекомендуется не отсоединять аккумуляторную батарею, если автомобиль
оборудован пневматической подушкой безопасности. Многие системы обеспечения безопасности, использующие пневматические подушки, после
отключения питания будут показывать определенный код диагностики с
помощью предупреждающих индикаторных лампочек, что может потребовать обращения в автосервис.
Для корректной работы данного режима необходимо подключить устройство к штатной электропроводке
рулевом колесе автомобиля с использованием проводов
SWC GND, находящихся на задней панели устройства.
Провод «масса» (WHEEL GND) штатного пульта управления должен быть подключен к проводу
KEY A и WHEEL KEY В необходимо подключить к проводам
цвета) и
Перед окончательным подключением выполните настройку устройства
согласно пунктам
рует корректно, после чего завершите работы по подключению.
используются для тестирования компьютеров). Для проверки всех
пультауправлениявоспроизведениемна
SWC 1, SWC 2 и
SWC GND (черного цвета), а сигнальные провода WHEEL
SWC 2 (зеленого
SWC 1 (серогоцвета).
1-4 (см. ниже) и убедитесь, что штатный пульт функциони-
Примечание.
— Рабочийдиапазоннапряженийприподключенныхкнопкахпульта — от 0,3
до 3,3 В. Минимальная разница рабочих напряжений, которые устанавливаются на выходе пульта после нажатия кнопок, должна составлять не менее
0,3 В (иначе, в некоторых случаях, кнопки могут восприниматься как одна).
ВНИМАНИЕ!
— Изготовитель не гарантирует корректную работу устройства со всеми
типами и моделями автомобилей. Изготовитель не несет ответственность
за возможные проблемы с автомобилем или устройством, возникшие в случае неправильного подключения данного устройства к штатной проводке
автомобиля. Для правильного подключения штатного резистивного пульта
ДУ проконсультируйтесь с официальным дилером Вашего автомобиля или
обратитесь
Для перехода в режим программирования кнопок руля неоходимо зайти в
настройки, нажав на иконку
выбрать пункт
в сертифицированный установочный центр.
Настройки 17 в главном меню (стр. 4). Затем
Кнопки руля (стр.18). Далее выполните следующие шаги:
1. Левой рукой нажмите и удерживайте кнопку, расположенную на руле,
дляназначениянанеефункции.
19
2. Удерживая кнопку, правой рукой выберите одну из сенсорных иконок,
3. Повторите данные операции (1-2) столько количество раз, скольким
кнопкамнарулевомколесенеобходимоназначитьфункции.
4. Коснитесь иконики ОК для сохранения данных и вернитесь в главное
меню.
Если необходимо перепрограммировать или сбросить соответствие кнопок
функциям управления воспроизведением, нажмите сенсорную иконку
Сброс.
Ниже приводится список функций, которым можно назначить соответствие
кнопок управления на рулевом колесе:
- пошаговый поиск радиостанций в сторону уменьшения частоты
—
настройки / при длительном нажатии — автоматический поиск радиостанций в сторону уменьшения частоты настройки / переход к предыдущему файлу, при длительном нажатии — перемотка в обратном
направлении.
— MUTE - отключение/включениезвука.— - пошаговый поиск радиостанций в сторону увеличения частоты
настройки, при длительном нажатии — автоматический поиск радиостанций в сторону увеличения частоты настройки / переход к предыдущему
файлу, при длительном нажатии — перемотка в прямом направлении.
С помощью данных аудионастроек Вы можете настроить звучание, наиболее
приятное для Вашего слуха.
Для входа в режим настройки звука откройте опцию
настроек (стр. 18) либо сенсорную иконку
Настройка аудио в меню
6 (стр. 4), которая обража-
ется в верхней части экрана во многих меню.
Регулировка параметров звучания осуществляется непосредственно на сенсорном экране. Для этого коснитесь нужного параметра, регулятора или области.
4
НЧ
00
ВЧ
00
Свой
Тон . вык л.
Тонкомп.
8
9
10
1
Радио
Сброс
L00
EQ
2
20
Сохран.
LOC
6
5
3
09:21
F00
R00
R00
Стерео
7
20
Иконка сброса текущих настроек звука
1
Иконкасмещениябалансавперед
2
Иконкасмещениябалансавправо
3
Иконкарегулировкинижнихчастот
4
Иконкасмещениебалансавлево
5
Иконкасмещениябалансаназад
6
Иконкапереключениярежимовподсветкиэкрана
7
Иконка выбора одной из предустановленных настроек эквалайзера
8
Иконкарегулировкиверхнихчастот
9
10
Иконкавключенияивыключенияфункциитонкомпенсации
УСТАНОВКА УСТРОЙСТВА
— Для установки устройства выберите такое место, где оно не будет мешать
водителю нормально управлять автомобилем.
— Перед окончательной установкой устройства временно подключите к нему
все провода и убедитесь, что все соединения сделаны правильно и система
работает нормально.
— Используйте только прилагающиеся к устройству крепежные изделия.
Только в этом случае установка
будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.
— Если установка устройства требует сверления отверстий или любого дру-
гого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера Вашего автомобиля.
— Устанавливайте устройство таким образом, чтобы оно
не могло стать причиной ранения водителя или пассажиров во время внезапной остановки
или резкого торможения.
— При установке отклонение устройства от горизонтальной плоскости не
должно превышать 30°. В противном случае технические характеристики
устройства могут отличаться от оптимальных.
— Никогда не устанавливайте устройство там, где оно будет сильно нагре-
ваться, например, от
воздействия прямых солнечных лучей или горячего воздуха, поступающего от
отопителя. Также избегайте мест, в
которых устройство будет подвергаться воздействию сильной вибрации
или на него будет попадать пыль или
грязь.
— Сначала подсоединяйте положи-
тельную клемму аккумулятора, затем
отрицательную.
Процедура установки
Первыйвариант
1. Демонтируйте предыдущее устрой-
ствоизприборнойпанели.
2. Установите монтажный кожух в при-
борнуюпанельавтомобиля.
Монтажный
кожух
Устройство
Декоративная рамка
21
3. Выполните все необходимые подключения согласно схеме подключения
4. Установите устройство в монтажный кожух, закрепленный в нишеголов-
ногоштатногоустройства, и зафиксируйтееговинтами.
5. Закрепите декоративную рамку на передней панели устройства.
6. При возникновении трудностей с установкой устройства обратитесь за
помощью в ближайший сервисный центр.
Второй вариант (монтажный кожух не используется)
1. При наличии крепежных резьбовых отверстий в лицевой части ниши
выберите положение устройства, при котором отверстия крепежных
кронштейнов, входящих в комплект поставки, совпадут с отверстиями
в нише. Используйте входящие в комплект винты для закрепления
устройства не менее чем в двух местах с каждой стороны.
2. Совместите резьбовые отверстия на кронштейнах с отверстиями на кор-
пусе устройства так, чтобы положение кронштейнов соответствовало глубине ниши, и зафиксируйте устройство винтами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные
Напряжение питания ............................................. 12 В постоянного тока
Предельные значения напряжения питания
Номинал встроенного предохранителя
Полярность источника питания
Максимальная выходная мощность
Потребляемая мощность
Рекомендуемое сопротивление динамиков
Установочные размеры устройства (ШxВxГ)
Диапазон рабочих температур
Температура хранения
Допустимая влажность при работе
Допустимая влажность при хранении
— В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 В или друг с другом.
— Красный провод устройства должен быть
избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.
— Желтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после
блока предохранителя.
— Черный провод устройства
лической части автомобиля. Если Вы не смогли найти подходящий болт или
винт, обратитесь за помощью к ближайшему дилеру Вашего автомобиля.
Для обеспечения хорошего заземления удалите краску и грязь с тех областей поверхности, с которыми соприкасается провод.

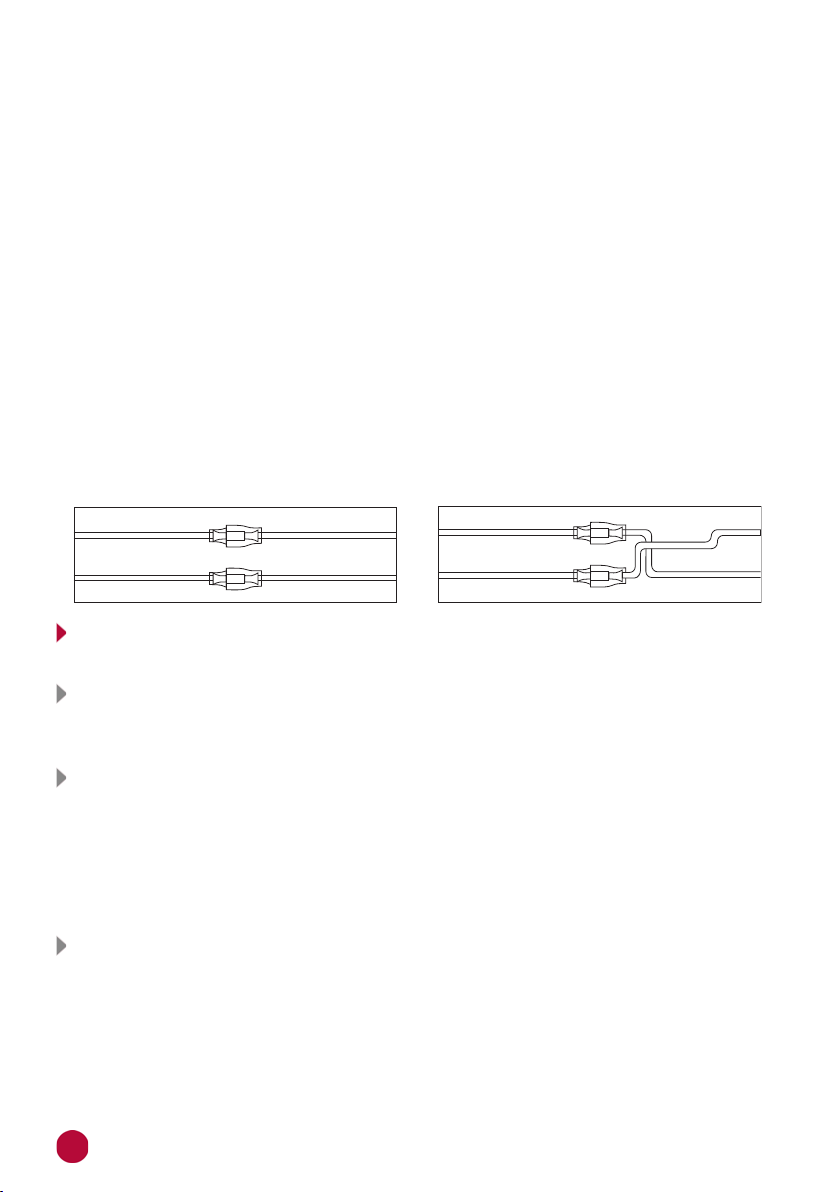

В случае сброса настроек устройства после выключения зажигания поменяйте
местами подключение желтого и красного провода, как показано на рисунке:
Желтый
должен быть подсоединен к заземленной метал-
Желтый
подключенкцепизажиганияво
Желтый
Желтый
Красный
НАЗНАЧЕНИЕ ОТДЕЛЬНЫХ ПРОВОДОВ И РАЗЪЕМОВ
Красный
Красный
Красный
НА ЗАДНЕЙ ПАНЕЛИ
Синий ANT (А5, разъем ISO)
Данный провод предназначен для управления выдвижным механизмом
автомобильной радиоантенны или питанием активной антенны.
Оранжевый ILL (A6, разъем ISO)
Подключите данный провод к лампе габаритных огней (+12 В). При включении габаритных огней в тёмное время суток яркость подсветки экрана будет
снижена, чтобы снизить нагрузку на зрение (в дневное время яркость экрана
и дисплея повышена для более чёткой видимости изображения). Яркость
для темного и светлого времени суток можно отрегулировать в настройках
устройства по своему вкусу.
Коричневый BRAKE
Подключите данный провод к проводу концевого выключателя стояночного
тормоза. Чтобы предотвратить просмотр видео и изображений во время движения, на экран будет выводиться предупреждающее сообщение до тех пор,
пока не будет включен стояночный тормоз. Пассажиры на заднем сидении
могут просматривать изображение на дополнительном мониторе (в комплект
не входит).
24
Провод концевого
выключателя
стояночного тормоза
Аккумулятор
Розовый BACK
Контрольная лампа
Корпус автомобиля
Если к разъему BACK подключена камера заднего обзора, то при включении
передачи заднего хода автомобиля режим воспроизведения автоматически
переключится на обзор с камеры. После выключения передачи заднего хода
устройство автоматически вернется к предыдущему режиму.
Лампа сигнала заднего хода
Корпус автомобиля
Розовый провод Back
Аккумулятор
Корпус автомобиля
Коробка переключения передач
ВНИМАНИЕ!
— Если данный провод не подключен в соответствии со схемой, то при
Жидкокристаллическая панель состоит из множества точек, называемых пикселями. Пиксель состоит из трех субпикселей основных цветов – красного,
зеленого и синего, расположенных по горизонтали. Появление на ЖК-панели
небольшого количества дефектных пикселей (постоянно светящихся одним
цветом) объясняется огромным общим количеством пикселей и сложностью
технологического процесса. Минимизация подобных дефектов достигается
тщательным контролем качества
водства ЖК-панелей, регламентированного
требованиями стандарта ISO 13406-2.
ЖК-панель устройства условно разделяется на 2 зоны, «А» и «Б», как показано на
рисунке, и подлежит бесплатной замене в
течение гарантийного срока, если число
пикселей, постоянно светящихся одним
цветом, превышает любое число пикселей,
указанное в таблице.
Цвет пикселяЗона «А»Зона «Б»
Белый00
Черный36
Цвет субпикселя
Синий36
Красный36
Зеленый36
Всего36
произ-
ЭКСПЛУАТАЦИЯУСТРОЙСТВА, НЕИСПРАВНОСТИИИХ
УСТРАНЕНИЕ
Устройство предназначено для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее
повреждения корпуса или соединительных проводов и кабелей.
Ошибки, допущенные при установке и эксплуатации устройства, могут быть
иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые методы проверки, способные помочь Вам
большую часть проблем, возникающих при использовании устройства.
Примечание.
— Если возникшую проблему невозможно устранить, руководствуясь при-
веденными ниже рекомендациями, обратитесь в сертифицированный
сервисный центр.
26
устранить
Неисправность ПричинаУстранение
Нет питания
Нет изображения
Нет звука
Настройки
устройства
и сохраненные
радиостанции
сбрасываются
после выключения двигателя
Радиоприемник
не работает
Не работает
функция
автонастройки
на радиостанции
При нажатии
кнопки или
иконки функция
не работает
Перегорел
предохранитель
устройства
Неправильное
подключение
Экран устройства
отключен или
полностью убрана
яркость изображения
Полностью убрана
громкость
звука
Неправильно настроен
баланс звука
Неправильное подключение
Провода динамиков
контактируют
с металлической
деталью автомобиля
Поменяйте перегоревший
предохранитель на предохранитель нужного номинала. Если
предохранитель перегорит снова,
обратитесь в сервисный центр
Проверьте подключение питания
Коснитесь экрана устройства /
отрегулируйте яркость изображения на внешнем мониторе,
который подключен к устройству
Установите нужный уровень
громкости устройства
Установите баланс каналов по
центру
Проверьте правильность подключения проводов
Изолируйте все провода
Поменяйте подключение красного
и желтого проводов
согласно схеме на
Надежно подключите кабель антенны к соответствующему разъему на задней панели устройства
Настраивайтесь на станции вручную
Операция не может быть
на по отношению к воспроизводимому файлу или операция не может
быть произведена в данный момент
Нажмите кнопку сброса
в левом нижнем углу передней
панели (стр.4)
питания
стр.24
выполне-
RESET
7
27
Неисправность ПричинаУстранение
Нет субтитровВ каталоге с воспро-
Субтитры не убираются с экрана
На экране появляется надпись
«Просмотр во
время вождения запрещен.
Поставьте автомобиль на стояночный тормоз»
Устройство не
воспроизводит
аудиофайлы
с мобильного
телефона
Не программируются кнопки рулевого управления
Две или более
кнопки выполняют одинаковые
функции
Программируется
только одна
кнопка пульта
управления,
расположенного
на рулевом колесе
При заведенном
двигателе ранее
запрограммированные кнопки
перестают
работать
изводимым видеофайлом нет файлов
с субтитрами
В каталоге с воспроизводимым видеофайлом
присутствует файл с субтитрами в формате SRT
Просмотр видеофайлов, изображений, во
время движения автомобиля
Коричневый провод
Brake не подключен
согласно схеме на
стр.24
Данный мобильный
телефон не поддерживается устройством
или не поддерживает
профили A2DP/AVRCP
Пульт рулевого управления Вашего автомо-
не резистивного
биля
типа
Минимальная разница
рабочих напряжений
при нажатии на эти
кнопки мене
Неверно подключены
провода
SWC GND
Неподключенпровод
SWCGND
е 0,3 В
SWC 1, SWC 2,
Найдите файл с субтитрами в
формате SRT с тем же названием
и поместите его в каталог с видеофайлом
Удалите файл с
мате SRT из каталога
Поставьте автомобиль на стояночный тормоз
Подключите провод согласно схеме
Используйте другой телефон, обязательно с поддержкой профилей
A2DP/AVRCP
Данный тип рулевого управления
не поддерживается. Проконсультируйтесь с официальным дилером
Вашего автомобиля
Проконсультируйтесь с официальным дилером Вашего автомобиля
или обратитесь в сертифицированный установочный центр
Проверьте правильность подключения проводов
Проверьте правильность подключения провода
субтитрами в фор-
GND
28
ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ
Устройство рекомендуется хранить в складских или домашних условиях и
при необходимости транспортировать в крытых транспортных средствах
любого вида в упакованном виде при температуре от -25 °С до +70 °С. Место
хранения (транспортировки) должно быть недоступным для попадания влаги,
прямого солнечного света и должно исключать возможность механических
повреждений.
Срок службы устройства — 2 года. Устройство не
алов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
РАСШИФРОВКА ДАТЫ ВЫПУСКА УСТРОЙСТВА, УКАЗАННОЙ
содержитвредныхматери-
В СЕРИЙНОМ НОМЕРЕ
12-значный серийный номер устройства указывается под штрих-кодом на упаковке, а также на стикере, который клеится на корпус изделия.
Для того, чтобы узнать информацию о дате выпуска устройства, достаточно
расшифровать 5-й и 6-й знак из 12-значного серийного номера. Пример расшифровки приведён ниже.
1AAA9A000001
А – месяц выпуска (A – январь, B – февраль, C – март,
D – апрель, E – май, F – июнь, G – июль, H – август,
I – сентябрь, J – октябрь, K – ноябрь, L – декабрь)
