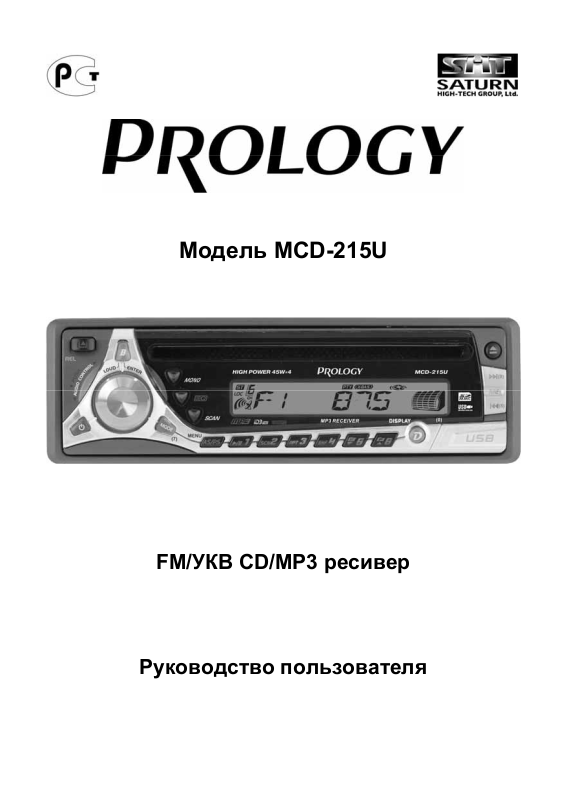

Prology MCD-215U User Manual

Модель MCD-215U

FM/УКВ CD/MP3 ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВприемника и проигрывателя MP3 и компакт-дисков (далее CD-ресивера) в автомобиле с напряжением бортовой сети 12 В. Установку CD-ресивера рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие CD-ресивера или съемной панели, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям ресивера или подключенных к ней динамиков.

В связи с постоянной работой по совершенствованию CD-ресивера, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

CD-ресивер Prology MCD-215U предназначен для прослушивания радиостанций в диапазонах FM и УКВ, для воспроизведения стереофонических звукозаписей на аудио компакт-дисках, а также звуковых файлов в формате MP3 на записываемых компакт-дисках CD-R / CD-RW, картах памяти Secure Digital / Multi Media Card или на картах памяти с интерфейсом USB, через внешние динамики.

Функции CD-ресивера

Полностью съемная передняя панель с футляром

Высокая выходная мощность 4x45 Вт

Слот для карт памяти SD/MMC

Поддержка карт памяти с интерфейсом USB

Память на 18 станций

Индикация информации MP3 ID3 TAG

Электронная регулировка параметров

Линейный выход RCA

Стандартный монтажный размер DIN

Комплект поставки

CD-ресивер Prology MCD-215U

1

шт.

Панель передняя съемная

1

шт.

Футляр панели передней съемной

1

шт.

Крепежные принадлежности

1

комплект

Ключ-съемник

2

шт.

Кожух

1

шт.

Соединительные кабели

1

комплект

Настоящее Руководство пользователя

1

шт.

Гарантийный талон

1

шт.

Индивидуальная потребительская тара

1

комплект

Prology MCD-215U

1

© Saturn Marketing, Ltd.

Основные технические характеристики

Радиоприемник



Диапазон частот УКВ, МГц

65 - 74

Диапазон частот FM, МГц

87,5 - 108

Промежуточная частота, МГц

10,7

Полезная чувствительность (при отношении С/Ш 30 дБ), дБ

15

Отношение сигнал/шум, дБ

60

Глубина разделения стереоканалов (1 кГц), дБ

30

Проигрыватель CD



Размер дисков, дюймы

5

Каналы

2 канала, стерео

Частота дискретизации, кГц

44,1

Цифро-аналоговый преобразователь

Сдвоенный 1-битный

Диапазон воспроизводимых частот, Гц

5 – 20000

Полный коэффициент гармоник (1 кГц), %

0,1

Отношение сигнал шум, дБ

70

Низкочастотные и высокочастотные детонационные искажения

Ниже предела измерения

Декодер MP3



Максимальная длина названия трека, символов

28

Максимальная длина названия альбома, символов

16

Максимальное число треков на диске

254

Максимальное число альбомов на диске

128

Максимальная глубина вложенности папок

8

Поддерживаемая частота дискретизации, кГц

32, 44, 48

Поддерживаемая скорость потока данных, кбит/с

64 - 320, включая переменную

Общие



Напряжение питания, предельные значения

11 – 14 В постоянного тока

Полярность источника питания

Только системы с заземлением отри-



цательного полюса батареи

Максимальная выходная мощность, Вт

4 х 45

Размеры установочные (Ш х В х Г), мм

182 х 52 х 167

Prology MCD-215U

2

© Saturn Marketing, Ltd.

Установка CD-ресивера

Для установки CD-ресивера выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.

Перед началом установки удалите транспортировочные винты, расположенные на крышке CDресивера.

Перед окончательной установкой CD-ресивера временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.

Используйте только прилагающиеся к CD-ресиверу крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект CD-ресивера, может привести к нарушению его нормальной работы.

Если установка CD-ресивера требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

Устанавливайте CD-ресивер таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.

При установке отклонение CD-ресивера от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики CD-ресивера могут быть далеки от оптимальных.

Никогда не устанавливайте CD-ресивер там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых CD-ресивер будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки CD-ресивера. При использовании первого варианта CD-ресивер устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта CDресивер устанавливается сзади передней панели (CD-ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях CDресивера). Более подробно оба варианта установки CD-ресивера описываются в данном руководстве ниже.

Первый вариант установки CD-ресивера

1.Приборная панель автомобиля.

2.Кожух.

После установки кожуха CD-ресивера в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.

3.Винт.

1.Приборная панель автомобиля.

2.Гайка (5 мм).

3.Пружинная шайба.

4.Винт (5 х 25 мм).

5.Винт.

6.Металлическая планка.

Для закрепления задней части CD-ресивера обязательно используйте металлическую планку. Металлическая планка может быть согнута руками под желаемым углом.

7.Плоская шайба.

Prology MCD-215U

3

© Saturn Marketing, Ltd.

Удаление CD-ресивера

1

1.Декоративная рамка.

2.Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя. (При установке декоративной рамки на место направьте сторону с выемками вниз и установите рамку).

3.Съемник.

Вставьте съемники, входящие в комплект CDресивера, в пазы на обеих сторонах устройства,

3 как показано на рисунке, чтобы они зафиксировались со щелчком. Для того, чтобы вынуть CDресивер из приборной панели автомобиля, потяните за съемники на себя.

Второй вариант установки CD-ресивера

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях CD-ресивера.

Закрепите CD-ресивер на крепежных кронштейнах штатного радиоприемника.

1.Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе CD-ресивера. Закрепите кронштейны с обеих сторон CDресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 8 мм), либо винты с потайной головкой (4 х 8 мм), в зависимости от типа резьбовых отверстий на кронштейне.

2.Винт.

3.Крепежные кронштейны штатного радиоприемника.

4.Приборная панель или консоль автомобиля.

5.Скоба (необходимо удалить).

Примечание:

При установке CD-ресивера по второму методу кожух, декоративная внешняя рамка и металлическая планка не используются.

Prology MCD-215U

4

© Saturn Marketing, Ltd.
