Модели:

MCD-200

FM/УКВ CD/MP3 ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ­приемника и проигрывателя MP3 и компакт-дисков (далее CD-ресивера) в автомобиле с напряжением
бортовой сети 12 В. Установку CD-ресивера рекомендуется производить с привлечением специалиста по
электрооборудованию автомобилей.

Самостоятельное вскрытие CD-ресивера или съемной панели, механические повреждения и нарушение
порядка эксплуатации могут привести к неисправностям ресивера

или подключенных к ней динамиков.

В связи с постоянной работой по совершенствованию CD-ресивера, повышающей его надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные из­менения, не отраженные в настоящем Руководстве.

Назначение

CD-ресивер Prology MCD-200 предназначен для прослушивания радиостанций в диапазонах FM и УКВ,
для воспроизведения стереофонических звукозаписей на аудио компакт-дисках, а также звуковых фай­лов в формате MP3 на записываемых компакт-дисках CD-R или CD-RW, через внешние динамики.

Функции CD-ресивера

♦ Полностью съемная передняя панель с футляром

♦ Выходная мощность 4x45 Вт

♦ Высокоскоростной цифровой PLL тюнер

♦ Память на 18 станций

♦ Совместимость с форматом MP3

♦ Индикация информации MP3 ID3 TAG

♦ Графический индикатор уровня выходного сигнала

♦ Электронная регулировка параметров при помощи вращающегося переключателя

♦ 4 предустановленные характеристики эквалайзера

♦ Режим приглушения звука

♦ 1 пара

линейных выходов RCA

♦ Тонкомпенсация

♦ Цифровые кварцевые часы

♦ Стандартный монтажный размер DIN

Prology MCD-200 © Saturn Marketing, Ltd.

2

Основные технические характеристики

Радиоприемник

Диапазон частот УКВ, МГц 65 - 74
Диапазон частот FM, МГц 87,5 - 108
Промежуточная частота, МГц 10,7
Полезная чувствительность (при отношении С/Ш 30 дБ), дБ 15
Отношение сигнал/шум, дБ 60
Глубина разделения стереоканалов (1 кГц), дБ 30

Проигрыватель CD

Размер дисков, дюймы 5
Каналы 2 канала, стерео
Частота дискретизации, кГц 44,1
Цифро-аналоговый преобразователь Сдвоенный 1-битный
Диапазон воспроизводимых частот, Гц 5 – 20000
Полный коэффициент гармоник (1 кГц
Отношение сигнал шум, дБ 70
Низкочастотные и высокочастотные детонационные искажения Ниже предела измерения

Декодер MP3

Максимальная длина названия трека, символов 28
Максимальная длина названия альбома, символов 16
Максимальное число треков на диске 254
Максимальное число альбомов на диске 128
Максимальная глубина вложенности папок 8
Поддерживаемая частота дискретизации, кГц 32, 44, 48
Поддерживаемая скорость потока данных, кбит/с 64 - 320, включая переменную

), % 0,1

Общие

Напряжение питания, предельные значения 11 – 14 В постоянного тока
Полярность источника питания Только системы с заземлением отри-

цательного полюса батареи
Максимальная выходная мощность, Вт 4 х 45
Размеры установочные (Ш х В х Г), мм 182 х 52 х 167

Комплект поставки

CD-ресивер Prology MCD-200 1 шт.
Панель передняя съемная 1 шт.
Футляр панели передней съемной 1 шт.
Крепежные принадлежности 1 комплект
Ключ-съемник 2 шт.
Кожух 1 шт.
Соединительные кабели 1 комплект
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект

Prology MCD-200 © Saturn Marketing, Ltd.

3

Установка CD-ресивера

• Для установки CD-ресивера выберите такое место, где он не будет мешать водителю нормально

управлять автомобилем.

• Перед началом установки удалите транспортировочные винты, расположенные на крышке CD-

ресивера.

• Перед окончательной установкой CD-ресивера временно подключите к нему все провода и убеди-

тесь, что все соединения сделаны правильно и система работает нормально.

Используйте только прилагающиеся к CD-ресиверу крепежные изделия. Только в этом случае уста-

•

новка будет надежной и безопасной. Использование деталей, не входящих в комплект CD-ресивера,
может привести к нарушению его нормальной работы.

• Если установка CD-ресивера требует сверления отверстий или любого другого изменения штатных

деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

• Устанавливайте CD-ресивер таким образом, чтобы он не мог стать причиной ранения водителя или

пассажиров во время внезапной остановки или резкого торможения.

• При установке отклонение CD-ресивера от горизонтальной плоскости не должно превышать 30°. В

противном случае технические характеристики CD-ресивера могут быть далеки от оптимальных.

• Никогда не устанавливайте CD-ресивер там, где он будет сильно нагреваться, например, от воздей-

ствия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте
мест, в которых CD-ресивер будет подвергаться воздействию сильной вибрации или на него будет
попадать пыль или грязь.

Процедура установки

Существует два варианта установки CD-ресивера. При использовании первого варианта CD-ресивер ус­танавливается в приборную панель автомобиля спереди, а при использовании второго варианта CD­ресивер устанавливается сзади передней панели (CD-ресивер устанавливается вместо штатного радио­приемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях CD­ресивера). Более подробно оба варианта установки CD-ресивера описываются в
ниже.

данном руководстве

Первый вариант установки CD-ресивера

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха CD-ресивера в приборную
панель автомобиля, выберите на кожухе те металли­ческие язычки, которые соответствуют толщине при­борной панели, и отогните их, чтобы зафиксировать
кожух на месте.

3. Винт.

1. Приборная панель автомобиля.

2. Гайка (5 мм).

3. Пружинная шайба.

4. Винт (5 х 25 мм

5. Винт.

6. Металлическая планка.
Для закрепления задней части CD-ресивера обя-

зательно используйте металлическую планку. Ме­таллическая планка может быть согнута руками
под желаемым углом.

7. Плоская шайба.

).

Prology MCD-200 © Saturn Marketing, Ltd.

4

Удаление CD-ресивера

1

3

1. Декоративная рамка.

2. Вставьте пальцы в выемки на передней стороне

рамки и вытяните рамку на себя. (При установке
декоративной рамки на место направьте сторону с
выемками вниз и установите рамку).

3. Съемник.
Вставьте съемники, входящие в комплект CD­ресивера, в пазы на обеих сторонах устройства,
как показано на рисунке, чтобы
лись со щелчком. Для того, чтобы вынуть CD­ресивер из приборной панели автомобиля, потя­ните за съемники на себя.

они зафиксирова-

Второй вариант установки

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на
боковых панелях CD-ресивера.

Закрепите CD-ресивер на крепежных кронштейнах штатного радиоприемника.

CD-ресивера

1. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштей­нах и резьбовые соединения на корпусе CD-ресивера. Закрепите кронштейны с обеих сторон CD­ресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 8 мм), либо
винты с потайной головкой (4 х 8 мм), в зависимости от типа

2. Винт.

3. Крепежные кронштейны штатного радиоприемника.

4. Приборная панель или консоль автомобиля.

5. Скоба (необходимо удалить).

Примечание:

При установке CD-ресивера по второму методу кожух, декоративная внешняя рамка и металлическая
планка не используются.

Prology MCD-200 © Saturn Marketing, Ltd.

5

резьбовых отверстий на кронштейне.

Съемная передняя панель CD-ресивера

Отсоединение передней панели

Нажмите на кнопку освобождения передней панели:

Отсоедините переднюю панель от CD-ресивера:

Храните переднюю панель в прилагающемся к проигрывателю футляре.

Установка передней панели на место

Для установки передней панели CD-ресивера на место вставьте ее в корпус, как показано на рисунке ни­же, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки будут функ­ционировать неправильно, а на дисплее будет появляться

ошибочная индикация.

Осторожно:

1. Никогда не роняйте переднюю панель CD-ресивера.

2. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.

3. Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и CD-ресивере. Это может

привести к загрязнению разъемов и плохому электрическому контакту.

4. В случае загрязнения контактов, их можно очищать

сухой и чистой тканью.

5. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.

6. Следите за тем, чтобы на переднюю панель CD-ресивера не попали бензин, растворители или другие

летучие жидкости.

7. Никогда даже не пытайтесь разобрать переднюю панель CD-ресивера.

Prology MCD-200 © Saturn Marketing, Ltd.

6

Схема подключения проводов CD-ресивера

Внимание! Неверное подключение CD-ресивера может привести к его поломке и лишению права на га-

рантийное обслуживание.

Внимание! В данном CD-ресивере используются усилители мощности, подключенные по мостовой схе-

ме. При подключении динамиков не допускается замыкание проводов на массу автомобиля
или друг с другом.

Внимание! Красный провод CD-ресивера должен быть подключен

к цепи зажигания во избежание разря-

да аккумуляторной батареи автомобиля при продолжительной стоянке.

Prology MCD-200 © Saturn Marketing, Ltd.

7

Элементы управления и их функции

1 Кнопка включения и выключения питания

2 Кнопка выбора режима работы MODE.

.

3 Кнопка отключения звука

4 Вращающийся регулятор параметров звучания.

5 Кнопка переключения монофонического и стереофонического режима приема MONO.

6 Кнопка выбора предустановленной характеристики звучания iEQ.

7 Кнопка выбора режима работы дисплея и индикации информации ID3 DISPLAY / ID3.

8 Кнопка выбора диапазона радиоприемника и управления режимом тонкомпенсации BAND / LOUD.

9 Кнопка выбора параметра звучания, "Ввод" MP3.

10 Кнопки настройки радиоприемника и управления воспроизведением

11 Кнопка сканирования радиостанций SCAN.

12 Кнопки предварительной настройки на радиостанции и управления режимами воспроизведения.

13 Кнопка автоматического занесения в память, сканирования записанных радиостанций и вызова ме-

ню MP3 AMS/MENU.

14 Кнопка снятия передней панели
15 Кнопка извлечения диска Y

16 Жидкокристаллический дисплей CD-ресивера.

.

/.

.

Prology MCD-200 © Saturn Marketing, Ltd.

8

Общие операции

Отсоединение и установка передней панели

Для снятия передней панели нажимайте кнопку

Включение и выключение CD-ресивера

Для включения и выключения CD-ресивера нажимайте кнопку

Выбор режима работы

Для выбора необходимого режима работы нажимайте кнопку MODE (2). В случае, если в CD-ресивер за­гружен компакт-диск, при каждом нажатии на кнопку MODE происходит переключение режимов в сле­дующем порядке:

Радиоприемник

Настройка звучания

Для выбора желаемого режима настройки звучания кратковременно нажимайте на вращающийся регуля­тор параметров (9). Режимы выбираются в следующем порядке:

VOL (громкость) Æ BAL (баланс левого – правого каналов) Æ BAS (низкие частоты) Æ TRE
(высокие частоты) Æ FAD (баланс переднего – заднего каналов) Æ VOL Æ ...

ÅÆ

(14). См. также пояснения на стр. 6.

(1).

Проигрыватель компакт-дисков

Для повышения
или против часовой стрелки соответственно.

Тонкомпенсация

При прослушивании с низким уровнем громкости нажимайте и удерживайте нажатой не менее чем на 1 с
кнопку BAND/LOUD (8) для увеличения уровня низких частот. Для отключения режима тонкомпенсации
нажмите кнопку BAND/LOUD не менее чем на 1 с еще

Выбор характеристики звучания

При помощи кнопки iEQ (6) можно выбрать наиболее приятную для вашего слуха настройку звучания.
Каждое нажатие кнопки PEQ изменяет настройку звучания следующим образом:

… Æ FLAT Æ CLASSICS Æ POP M Æ ROCK M Æ DSP OFF Æ …
(ровная) (классическая (поп-музыка) (рок-музыка) (коррекция

музыка) отключена)

Внимание! При изменении ручной настройки высоких или низких
ленная характеристика отключается и переходит в состояние "DSP OFF".

Отключение звука

Для отключения звука CD-ресивера нажимайте кнопку
еще раз.

Управление режимом отображения дисплея

Нажимайте кнопку DISPLAY (7) для вывода на дисплей CD-ресивера текущего времени. Через 2 с дис­плей вернется к прежнему режиму индикации.

Установка текущего времени

Для входа в режим установки текущего времени, когда на дисплее отображается текущее время, нажми­те и удерживайте в нажатом положении кнопку DISPLAY
нет мигать.
Установка значения часа: нажмите кнопку
данной кнопки в нажатом положении значение часа на дисплее CD-ресивера будет изменяться быстро.
Установка значения минут: нажмите кнопку
нии данной кнопки в нажатом положении значение минут на дисплее CD-ресивера будет изменяться бы­стро.
Выход из режима установки текущего времени происходит автоматически, если не предпринимать ника­ких действий в течение нескольких секунд.

Кнопка RESET

Кнопка RESET находится на корпусе CD-ресивера и для
следует воспользоваться шариковой ручкой или другим подобным
металлическим инструментом. Кнопка утоплена внутрь корпуса CD­ресивера, что позволяет избежать ее случайного нажатия. После
нажатия и удержания данной кнопки в течение 2 секунд из памяти
CD-ресивера будут стерты все запрограммированные радио­станции. Данная кнопка должна быть нажата при появлении на
дисплее ошибочной
нии.

или понижения значения выбранного параметра вращайте регулятор по часовой стрелке

раз.

частот любая выбранная предустанов-

(3). Для включения звука нажмите кнопку

в течение не менее 2 с. Значение времени нач-

 для увеличения значения часа на единицу. При удержании

 для увеличения значения минут на единицу. При удержа-

ее нажатия

индикации или при неверном функционирова-

Prology MCD-200 © Saturn Marketing, Ltd.

9

Управление радиоприемником

При необходимости переключения CD-ресивера в режим работы радиоприемника нажимайте кнопку MODE
(2). На дисплее появится обозначение диапазона и текущая частота настройки радиоприемника.

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажимайте кнопку BAND (8). Диапазоны будут переклю­чаться циклически в следующем порядке: Æ FM1 Æ FM2 Æ FM3

Автоматическая настройка на радиостанцию

Нажимайте кратковременно кнопку
чения частоты настройки.
Нажимайте кратковременно кнопку
шения частоты настройки.

Ручная настройка на радиостанцию

Для переключения в режим ручной настройки нажмите и удерживайте в течение 2 с кнопку
Для увеличения частоты настройки на один шаг кратковременно нажимайте кнопку

частоты настройки на один шаг кратковременно нажимайте кнопку
Для быстрой смены частоты настройки удерживайте нажатой кнопку

Выключение функции ручной настройки и переход к режиму автоматического поиска произойдет автома­тически, если не производить никаких действий по ручной настройке в течение нескольких секунд.

Ручное сохранение настройки на радиостанцию в памяти CD-ресивера

Нажмите кнопку желаемой ячейки памяти предварительной настройки и удержите ее в нажатом положе­нии не менее чем
торую настроен радиоприемник.

Прослушивание радиостанции, настройка на которую сохранена в памяти CD-ресивера

Нажмите на кнопку предварительной настройки (1 – 6), в памяти которой хранится настройка на желае­мую радиостанцию. Номер нажатой кнопки появится на дисплее CD-ресивера.

Автоматическая настройка на радиостанции с сохранением

Нажатие кнопки AMS (13) более чем на 2 секунды приведет к включению функции автоматической на­стройки на радиостанции в выбранном диапазоне и сохранению в памяти CD-ресивера шести радио­станций с наиболее сильным сигналом. После этого включится режим сканирования предварительно на­строенных радиостанций.

Сканирование предварительно настроенных радиостанций

Для сканирования предварительно
2 секунды. Во время сканирования радиоприемник будет последовательно на пять секунд настраиваться

на каждую радиостанцию, хранящуюся в памяти CD-ресивера. Порядковый номер каждой радиостанции
в памяти CD-ресивера будет мигать на дисплее. Для остановки сканирования нажмите еще раз кнопку
AMS или нажмите любую из

Сканирование радиостанций в выбранном диапазоне

Для сканирования радиостанций в выбранном диапазоне нажимайте кнопку SCAN (11). Во время скани­рования радиоприемник будет последовательно автоматически искать и на пять секунд настраиваться на
каждую радиостанцию в выбранном диапазоне. Частота каждой найденной радиостанции будет мигать
на дисплее. Для остановки сканирования нажмите еще раз

1 - 6.

Стереоприем

Радиоприемник автоматически обнаруживает стереорежим радиостанции FM, если ее сигнал достаточно
силен. На дисплее в этом случае загорается индикатор "ST". Отключение стереофонического режима
приема может понадобиться, если выбранная радиостанция принимается с сильным шумом или с поме­хами. Для этого нажимайте кнопку MONO (5). При этом
"MONO", а индикатор "ST" исчезнет. Нажимайте кнопку MONO повторно для возврата к режиму стерео­приема.

на 2 секунды. В память данной кнопки будет запрограммирована радиостанция, на ко-

цифровых кнопок 1 - 6.

для автоматического поиска радиостанции в направлении увели-



для автоматического поиска радиостанции в направлении умень-



или .



. Для уменьшения

.



или .



в памяти CD-ресивера

настроенных радиостанций нажмите кнопку AMS (13) не более чем на

кнопку SCAN или нажмите любую из кнопок

на некоторое время на дисплее появится надпись



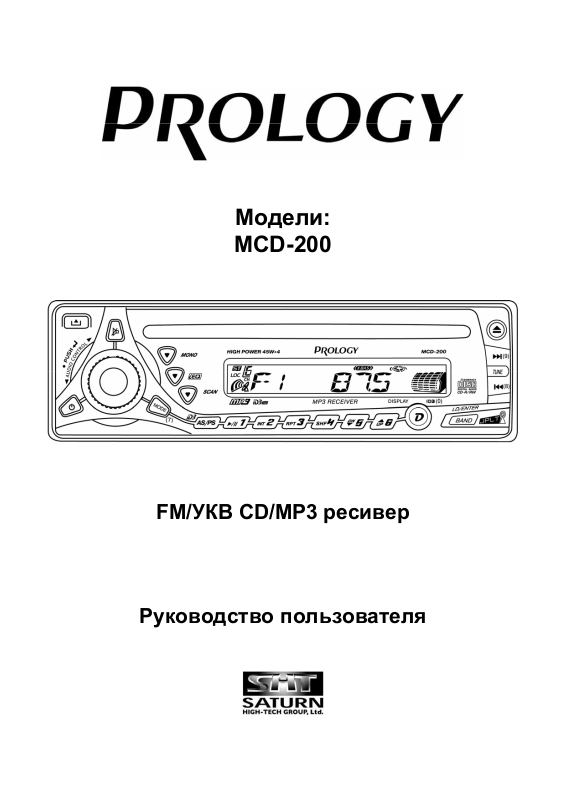

Prology MCD-200 © Saturn Marketing, Ltd.

10

Управление проигрывателем компакт-дисков

Загрузка компакт-дисков

Вставьте компакт-диск в слот рабочей стороной вниз. Через непродолжительное время после загрузки
компакт-диска автоматически начнется его воспроизведение.

Извлечение компакт-дисков

Для извлечения компакт-диска нажимайте кнопку
даже при выключенном зажигании. Если компакт-диск не будет удален из слота в течение 10 с после на­жатия на кнопку

Выбор дорожек компакт-диска

Нажимайте кнопку
началу текущей дорожки записи компакт-диска. Для перехода к началу предыдущей дорожки записи ком­пакт-диска нажмите кнопку

Ускоренное воспроизведение

Нажмите кнопку
ного воспроизведения (со звуком) в прямом или обратном направлении; для восстановления нормальной
скорости воспроизведения отпустите соответствующую кнопку.

Остановка воспроизведения

Для временной остановки воспроизведения компакт-диска (паузы воспроизведения) нажимайте кнопку

1/

; для возобновления воспроизведения компакт-диска нажмите данную кнопку еще раз.

Сканирующее воспроизведение

Для последовательного воспроизведения первых 10 секунд каждой песни, записанной на диске, нажи­майте кнопку 2/INT. Нажмите данную кнопку еще раз для остановки сканирования и начала воспроизве­дения с текущей выбранной песни.

Повторное воспроизведение

Для повторного воспроизведения текущей дорожки диска
режима нажмите кнопку еще раз или удалите компакт-диск из устройства.

Воспроизведение компакт-диска в случайном порядке

Для воспроизведения дорожек компакт-диска в случайном порядке нажимайте кнопку 4/SHF. Для выбора
другой дорожки компакт-диска в случайном порядке нажимайте кнопку

режима нажмите кнопку еще раз или удалите компакт-диск из устройства.

, то он автоматически будет загружен обратно в CD-ресивер.

или  для перехода, соответственно, к началу следующей дорожки записи или



два раза.



или  и удержите ее в нажатом положении не менее чем на 2 секунды для ускорен-



. Компакт-диск может быть извлечен из CD-ресивера

нажимайте кнопку 3/RPT. Для отмены данного

или . Для отмены данного



Prology MCD-200 © Saturn Marketing, Ltd.

11

Воспроизведение дисков в формате MP3

Примечания:

Далее по тексту под термином "альбом" понимается каталог диска, а под термином "трек" - MP3-файл.
Чтение дисков, записанных при помощи пакетной записи (UDF), CD-ресивером не поддерживается.

Загрузка диска

Загрузите диск в CD-ресивер, как обычный аудио-CD. CD-ресивер автоматически распознает MP3-диск,
на дисплей будет выведено сообщение "MP3 T01", затем надпись "READING". После того, как закончится
сканирование диска

Выбор дорожек компакт-диска

В режиме воспроизведения MP3 нажимайте кнопку
следующего трека или началу текущего трека компакт-диска. Для перехода к началу предыдущего трека

компакт-диска нажмите кнопку

В режиме воспроизведения MP3 нажимайте кнопку 5/
дыдущему или к следующему альбому на компакт-диске.

Остановка воспроизведения

Для временной остановки воспроизведения компакт-диска (паузы воспроизведения) нажимайте кнопку

1/

; для возобновления воспроизведения компакт-диска нажмите данную кнопку еще раз.

Сканирующее воспроизведение компакт-диска или альбома

Для последовательного воспроизведения первых 10 секунд каждой песни, записанной на диске, нажи­майте кнопку 2/INT. Нажмите данную кнопку еще раз для остановки сканирования и начала воспроизве­дения с текущей выбранной песни.

Для последовательного воспроизведения первых 10
удерживайте нажатой не менее 3 с кнопку 2/INT.

Нажмите и удерживайте нажатой не менее 3 с данную кнопку еще раз для остановки сканирования и на­чала воспроизведения с текущей выбранной песни.

Повторное воспроизведение трека или альбома

Для повторного воспроизведения текущей дорожки диска нажимайте кнопку 3/RPT. Для
режима нажмите кнопку еще раз.

Для повторного воспроизведения текущего альбома нажимайте и удерживайте нажатой не менее 3 с
кнопку 3/RPT.

Для отмены данного режима нажмите и удерживайте нажатой не менее 3 с кнопку 3/RPT еще раз.

Воспроизведение компакт-диска или альбома в случайном порядке

Для воспроизведения дорожек компакт-диска в
другой дорожки компакт-диска в случайном порядке нажимайте кнопку

режима нажмите кнопку еще раз.
Для воспроизведения дорожек текущего альбома в случайном порядке нажимайте и удерживайте нажа-

той не менее 3 с кнопку 4/RDM. Для выбора другой дорожки компакт-диска в случайном порядке нажи­майте кнопку
Для отмены данного режима нажмите и удерживайте нажатой не менее 3 с кнопку 4/RDM еще раз.

Отображение информации ID3 TAG

Для отображения информации ID3 TAG на дисплее CD-ресивера во время воспроизведения MP3 после­довательно нажимайте кнопку DISPLAY (7). Если информация ID3 TAG записана на диске, то на дисплей
будет выводиться текст в следующем порядке:

НАЗВАНИЕ КОМПОЗИЦИИ Æ ИСПОЛНИТЕЛЬ Æ

Если какая-то информация отсутствует, то вместо нее будет подставлен следующий текст:

UNKNOWN SONGNAME (неизвестное название песни) Æ UNKNOWN ARTIST (неизвестный исполнитель)
Æ NO ALBUM TITLE (отсутствует название альбома) Æ UNKNOWN YEAR (отсутствует информация о го-

де) Æ NO COMMENTS (отсутствуют комментарии) Æ ...

Если на диске вообще нет информации ID3 TAG, то при
"NO ID3 TAG". Во время воспроизведения MP3 на дисплей автоматически циклически будет выводиться
название файла и номер трека на диске.

, начнется его воспроизведение с первого трека из первого альбома.

или  для перехода, соответственно, к началу



два раза.



или 6/ для перехода, соответственно, к пре-

секунд каждой песни текущего альбома нажимайте и

случайном порядке нажимайте кнопку 4/RDM. Для выбора



или .



АЛЬБОМ Æ ГОД Æ КОММЕНТАРИИ Æ ...

нажатии на кнопку DISPLAY появится надпись

отмены данного

или . Для отмены данного

Prology MCD-200 © Saturn Marketing, Ltd.

12

Режимы поиска при воспроизведении дисков в формате MP3

В CD-ресивере предусмотрено три способа поиска необходимого трека или альбома.

Поиск по порядковому номеру трека

1. В режиме воспроизведения MP3 нажмите один раз кнопку MENU/AMS (13), на дисплее появится инди-

кация "MP3 T*".

2. Введите выбранный номер трека, затем нажмите кнопку ENTER (8).

Для ввода цифр используйте следующие кнопки:

Цифра 1 2 3 4 5 6 7 8 9 0
Кнопка 1 2 3 4 5 6 MODE

Поз. на рис. 12 12 12 12 12 12 2 10 10 7

Для ввода номера трека также может использоваться вращающийся регулятор параметров (4).

Поиск по имени альбома или трека

1. В режиме воспроизведения MP3 нажмите два раза подряд кнопку MENU/AMS (13), на дисплее появит-

ся символ "*".

2. Введите фрагмент названия альбома или трека и нажмите кнопку ENTER (8). CD-ресивер найдет все

треки и альбомы, в названии которых встречается
Для ввода букв используйте следующие кнопки:

Буква A,B,C D,E,F G,H,I J,K,L M,N,O P,Q,R S,T,U V,W,X Y,Z,пробел _,-,+ курсор
Кнопка 1 2 3 4 5 6 MODE

Поз. на рис. 12 12 12 12 12 12 2 41 10 7 9

Для ввода буквы также может использоваться вращающийся регулятор параметров (4).
Для подтверждения выбора буквы и переходу к вводу следующей буквы нажмите на вращающийся регу-

лятор параметров (9).

3. Для передвижения по сформированному списку используйте кнопки

вращающийся регулятор параметров (сначала против часовой стрелки).

4. Нажимайте кнопку ENTER для выбора необходимого трека или альбома.

Если выбран трек, то включится режим воспроизведения выбранного трека.
Если выбран альбом, то появится индикация "\\".

5. Для перемещения по трекам альбома используйте кнопки

щийся регулятор параметров (сначала против часовой стрелки).

6. Для выбора трека нажимайте кнопку ENTER. Включится режим воспроизведения выбранного трека.

Навигация по альбомам, начиная с корневого каталога диска

1. В режиме воспроизведения MP3 нажмите три раза подряд кнопку MENU/AMS (13), на дисплее появит-

ся имя первого альбома на диске.

2. Для перемещения по

щийся регулятор параметров (сначала против часовой стрелки).

3. Для выбора альбома нажимайте кнопку ENTER. После выбора альбома появится индикация "\\".

4. Для перемещения по трекам выбранного альбома используйте кнопки  и  (сначала кнопку

вращающийся регулятор параметров (сначала против часовой стрелки).

5. Для выбора трека нажимайте кнопку ENTER. Включится режим воспроизведения выбранного трека.

6. Для возврата в список альбомов нажимайте кнопку ENTER, когда на дисплее имеется индикация "\\".

списку альбомов используйте кнопки  и  (сначала кнопку

искомая последовательность символов.

 

и  (сначала кнопку



и  (сначала кнопку



 

DISP SEL

)

)

DISP

или

)

или вращаю-

или вращаю-

или

)

Prology MCD-200 © Saturn Marketing, Ltd.

13

Обслуживание

Осторожно

1. Для подачи питания на данный CD-ресивер может использоваться только источник питания напряже-

нием 12 В постоянного тока (при условии заземления отрицательного полюса аккумуляторной бата­реи). Ни в коем случае не устанавливайте данный CD-ресивер на автомобили, у которых заземлен
положительный полюс аккумуляторной батареи.

2. Данный CD-ресивер имеет специальный фильтр, позволяющий практически исключить

танию. Однако на некоторых автомобилях (в частности, на старых моделях) могут быть слышны
щелчки или другие нежелательные помехи.

3. При замене предохранителей убедитесь, что новый предохранитель такого же типа и номинала. Ис-

пользование других предохранителей может вызвать выход из строя ресивера. В данной модели ис­пользуется предохранитель на
ключения электрической проводки.

Обслуживание CD-ресивера

Ниже приводятся рекомендации, которые позволят Вам успешно использовать данный CD-ресивер мно­гие годы.

1. Защищайте CD-ресивер от попадания влаги. В случае попадания влаги на CD-ресивер немедленно

вытрите его досуха. Жидкости, содержащие минеральные вещества, могут привести к коррозии
тронных схем.

2. Защищайте CD-ресивер от попадания на него пыли и грязи, которые могут привести к преждевремен-

ному износу деталей.

3. При переноске CD-ресивера будьте предельно внимательны и аккуратны. Падение ресивера может

привести к повреждению печатных плат и корпуса, что, в свою очередь, может привести к тому, что

CD-ресивер будет

4. Время от времени протирайте CD-ресивер влажной тряпкой, что позволит ему всегда выглядеть как

новому. Для очистки CD-ресивера никогда не используйте едкие химические вещества, чистящие жид­кости или сильнодействующие моющие средства.

5. Используйте и храните CD-ресивер только при нормальной температуре. Высокая температура спо-

собствует
пластиковых деталей.

Обращение с компакт-дисками

Грязь, пыль и царапины на поверхности компакт-диска, а также его деформация, могут привести к "пере­скакиванию" звука во время воспроизведения и к ухудшению качества звучания.

1. Кроме компакт-дисков, которые имеют указанную здесь маркировку, CD-

проигрыватель может воспроизводить записываемые компакт-диски типа CD-R или
CD-RW, однако некоторые из них могут читаться с ошибками из-за особенностей
записывающего оборудования и настроек программного обеспечения.

2. Если на рабочей поверхности компакт-диска (стороне, на которой нанесена запись)

имеются следы от пальцев или пыль, аккуратно протрите диск мягкой тряпкой. В
отличие от
скапливаться пыль, поэтому удалить всю пыль с поверхности компакт-диска можно,
просто аккуратно проводя по его поверхности мягкой тряпкой. Протирайте компакт­диск прямыми движениями от центра к краям. Мелкие пылинки и небольшие пятна
не оказывают никакого влияния на качество воспроизведения.

3. Никогда не используйте для очистки компакт-дисков химические вещества, такие

как аэрозоли для очистки грампластинок, антистатические аэрозоли или жидко­сти, бензин или растворители. Данные химические вещества могут сильно повредить поверхность
компакт-дисков.

4. После прослушивания следует убирать компакт-диски в предназначенные для этого коробки. Это по-

зволит избежать появления на поверхности
рескакивание" звука.

5. Не подвергайте компакт-диски воздействию сильных солнечных лучей, высокой влажности или высо-

кой температуры в течение длительного времени. Длительное воздействие высокой температуры мо­жет привести к короблению компакт-диска.

6. Никогда не приклеивайте бумагу и не пишите на поверхности компакт-диска

сокращению срока службы электронных устройств, а также деформации и повреждению

обычных пластинок компакт-диски не имеют дорожек, в которых может

работать неправильно или не будет работать совсем.

15 А, расположенный в корпусе CD-ресивера под разъемом для под-

компакт-диска больших царапин, способных вызвать "пе-

шариковой ручкой.

помехи по пи-

элек-

Prology MCD-200 © Saturn Marketing, Ltd.

14

Эксплуатационные ограничения и текущий ремонт

CD-ресивер предназначен для эксплуатации в салоне автомобилей с напряжением бортовой сети 12 В.
Не следует эксплуатировать CD-ресивер, имеющий повреждения корпуса, съемной передней панели,
соединительных кабелей и динамиков.

Ниже приводится таблица, в которой сведены простые проверки, способные помочь вам устранить
большую часть проблем, возникающих при использовании CD-ресивера.

При отсутствии видимых причин неисправности CD­проводки и антенны, и обратиться в сервисный центр или к ближайшему дилеру.

Осторожно: Металлические детали CD-ресивера (особенно его задняя панель) во время работы сильно
нагреваются, поэтому не дотрагивайтесь до этих поверхностей руками сразу же после того, как вынете
CD-ресивер.

Перед тем, как перейти к проверкам,

описанным в данной таблице, тщательно проверьте правильность

подключения CD-ресивера.

Симптом Вероятная причина Устранение

Нет питания

Ключ не повернут в замке за­жигания автомобиля в поло­жение ON (зажигание)

Перегорел предохранитель Замените предохранитель питания

Нет звука

CD-ресивер неправильно под­ключен к источнику питания

Соединительные кабели под­ключены неправильно

Компакт-диск не за­гружается в CD-реси­вер или не удаляется
из CD-ресивера

В CD-ресивере уже есть ком­пакт-диск

Внутри автомобиля слишком
высокая температура

Конденсация влаги

Плохое качество зву­чания

Дефектный или сильно за­грязненный компакт-диск

Неверный угол установки CD­ресивера

Радиоприемник не
работает

Не работает функция
автоматической на-

К CD-ресиверу не подключен
кабель антенны

Радиостанции имеют слишком

слабый сигнал
стройки на радио­станции

Индикация "ERROR 1" Ошибка CD-транспорта

Индикация "ERROR 2"

Ошибка системы фокусиров-

ки/трекинга

ресивер следует демонтировать, отсоединить кабели

Если в качестве источника питания выбрана
дополнительная цепь питания, но двига­тель не работает, поверните ключ в замке
зажигания в положение "ACC" (дополни­тельное)

Перепроверьте правильность подключения
CD-ресивера к источнику питания

Проверьте правильность подключения ди­намиков и других соединительных проводов

Выньте компакт-диск из CD-ресивера, затем
загрузите в него новый компакт-диск

Подождите, пока температура внутри авто­мобиля понизится, затем повторите попытку

В течение часа не пользуйтесь CD­ресивером, затем повторите попытку

Попробуйте почистить компакт-диск

Попробуйте воспроизводить другой ком­пакт-диск

Убедитесь, что наклон CD-ресивера не пре­вышает 30°

Надежно подключите кабель антенны к CD­ресиверу

Настраивайтесь на станции вручную

Нажмите кнопку сброса "Reset", которая
расположена на корпусе под передней па­нелью. Если сообщение об ошибке повто­ряется, обратитесь в сервисный центр или к
ближайшему дилеру.

Индикация "No file"

Диск не содержит файлов, с

которыми совместим CD-

Попробуйте воспроизводить другой ком­пакт-диск

ресивер

Индикация "Disc error"

Дефектный или сильно за-

грязненный компакт-диск

Prology MCD-200 © Saturn Marketing, Ltd.

15

Попробуйте воспроизводить другой ком­пакт-диск

Хранение, транспортирование, ресурс, утилизация

CD-ресивер рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при
необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной
потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения
(транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно
исключать возможность

Срок службы CD-ресивера 2 года. CD-ресивер не содержит вредных материалов и безопасен при экс­плуатации и утилизации (кроме сжигания в неприспособленных условиях).

механических повреждений.

Гарантии поставщика

CD-ресивер Prology MCD-200 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие CD-ресивера требованиям ГОСТ 22505-97 и ГОСТ 28279-89 в

части 2.2.
CD-ресивер имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу, экс-

плуатации – 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении пра­вил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого

гарантийного талона.

© Saturn Marketing, Ltd.
