Prology MCA-1060U User Manual

Наименование: Пролоджи МЦА-1060У

Страна-производитель: Китай

Основное предназначение товара:

СД/МП3 ресивер

Срок службы: 2 ãîäà Изготовитель: СХТ Гроуп АГ

Юридический адрес изготовителя:

ЕБС Бизнесс Форум, Баарерштрассе 135, СХ-6301 Зуг, Швейцария

MCA-1060U

FM/УКВ CD/MP3 SD/USB Ресивер

Руководство пользователя

www.prology.ru

Содержание

Назначение устройства

2

Функции устройства

3

Комплект поставки

3

Для безопасного и эффективного использования устройства

4

Элементы управления на передней панели

6

Общие операции

7

Режим радиоприемника

8

Использование дисков

9

Воспроизводимые диски и форматы

9

Использование карт памяти USB/SD

10

Меню управления воспроизведением аудиофайлов

11

Режим AUX

12

Основные операции по изменению настроек устройства

12

Основные технические характеристики

13

Установка устройства

14

Процедура установки

14

Съемная передняя панель устройства

16

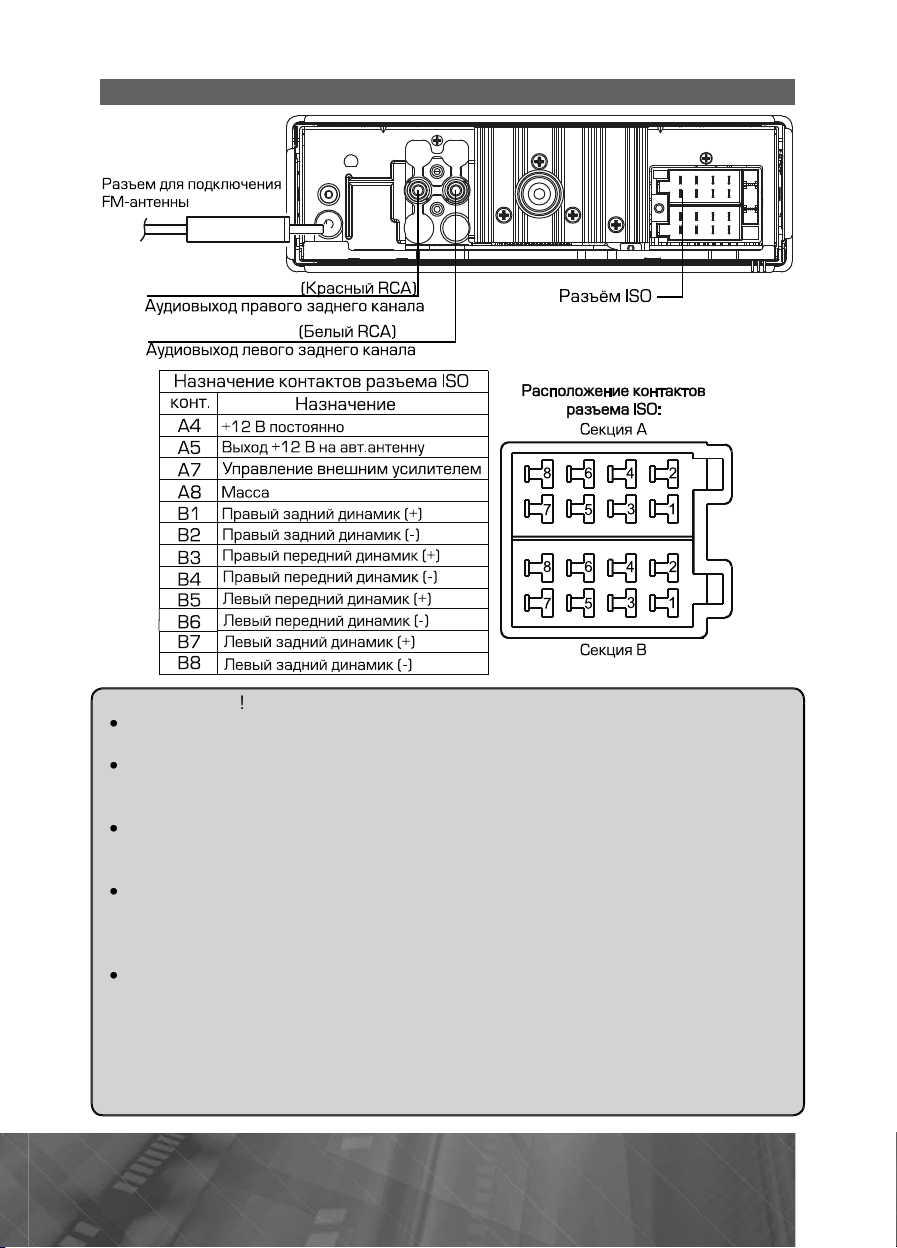

Схема подключения проводов устройства

17

Эксплуатационные ограничения и текущий ремонт

18

Для безопасного управления автомобилем

20

Меры предосторожности при обращении с дисками

20

Хранение, транспортирование, ресурс, утилизация

21

Гарантии поставщика

21

Расшифровка даты выпуска устройства, указанной в серийном номере

21

Для заметок

22

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ-приемника, проигрывателя CD/MP3-дисков и карт памяти SD/USB (далее «устройства») в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение правил эксплуатации могут привести к его неисправностям и лишению права на гарантийное обслуживание.

При покупке устройства требуйте проверки его работоспособности. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчи- вая подпись и дата продажи.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию и сервисные меню могут быть внесены изменения, не отраженные в настоящем Руководстве.

Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством пользователя.

Назначение устройства

Устройство Prology MCA-1060U предназначено для прослушивания радиостанций в диапазоне FM, воспроизведения звукозаписей с компакт-дисков, а также аудиофайлов с компакт-дисков и карт памяти SD/USB.

Устройство обеспечивает:

совместимость с форматами CD/MP3;

воспроизведение аудиофайлов с карт памяти SD/USB;

прием радиостанций в диапазоне FM;

воспроизведение звука через внешние громкоговорители или через линейные выходы RCA.

2

PROLOGY MCA-1060U

Функции устройства

Полностью съемная передняя панель с футляром

Высокая выходная мощность (4 х 55 Вт)

Высокоскоростной цифровой PLL тюнер

Память на 24 радиостанции (18FM/6УКВ)

Слот для карт памяти SD

Поддержка карт памяти с интерфейсом USB

Индикация информации ID3 TAG

Электронная регулировка параметров

Линейный стереовход Mini-Jack на передней панели

Стереовыход RCA

Стандартный монтажный размер 1 DIN

Стандартный разъем ISO

Комплект поставки

Устройство Prology MCA-1060U

1 øò.

Передняя панель съемная

1 øò.

Футляр передней панели

1 øò.

Декоративная рамка передней панели

1 øò.

Настоящее руководство пользователя

1 øò.

Гарантийный талон

1 øò.

Индивидуальная потребительская тара

1 øò.

3

Для безопасного и эффективного использования устройства

Данное устройство является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг Устройство относится к группировке 3230115 «Устройства радиоприемные комбинированные прочие» (часть IV ОКДП).

Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка устройства изложены в настоящем Руководстве и могут быть произведены потребителем в полном объ¸ме самостоятельно. Однако заводизготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) — установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее — сертифицированный сервисный центр). Адрес и телефоны авторизованного сервисного центра в Вашем городе Вы можете узнать на официальном сайте Prology: http://prology.ru/support

Завод-изготовитель не несет ответственность за проблемы, возникшие вследствие самостоятельной установки устройства!

Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с «массой».

Перед установкой устройства, пожалуйста, полностью прочитайте данное Руководство. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логиче- ских пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при пода- че моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

После использования автомобиля на открытом воздухе в летний период необходимо пылесосить салон в целях сбора возможных насекомых и непопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

4

PROLOGY MCA-1060U

Не допускайте попадания каких-либо предметов внутрь слота компактдисков или слотов SD/USB устройства, кроме самого диска/карты памяти. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами Когда устройство не используется, вынимайте из него диск и карты памяти.

Не оставляйте удаленный диск/карту памяти в отверстии слота. Храните диски подальше от прямых солнечных лучей

Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа). «Перескакивание» воспроизведения. Когда автомобиль движется по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио/видео файлов могут появляться пропуски зву- чания и/или воспроизводимого изображения. Рекомендуется снизить скоость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.

Очистка. Не пытайтесь очищать устройство с помощью каких-либо химиче- ских веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую ткань.

5

Элементы управления на передней панели

1. Кнопки настройки радиоприемника и управления воспроизведением /

2.Кнопка выбора источника сигнала и включения/выключения питания устройства SRC/

3.Кнопка выбора диапазона радиоприемника BAND

4.Кнопка навигации по папкам MP3-диска или карты памяти SCH

5.Вращающийся регулятор громкости звука; вращающийся регулятор выбора параметра; кнопка активации выбранного параметра

6.Кнопка автоматического сохранения настройки на радиостанции в памяти проигрывателя, сканирования предварительно настроенных радиостанций; автоматического сохранения настройки на радиостанции в памяти устройства (долгое нажатие) PS/AS

7.Кнопка отображения текущего времени; вход в режим настроек DISP

8.Кнопка отключения звука

9.Кнопка входа в меню параметров звучания

10.Цифровые кнопки предварительной настройки на радиостанции и управления режимами воспроизведения:

1.Кнопка включения режима сканирования треков на диске 1/SCN

2.Кнопка управления режимом повторного воспроизведения 2/RPT

3.Кнопка включения режима воспроизведения в произвольном порядке 3/RDM

4.Кнопка включения паузы/возобновления воспроизведения; воспроизведе-

ния первого трека из первого каталога (нажатие с удерживанием) 4/TOP/

5.Кнопка перехода к предыдущей папке диска; кнопка перехода на 10 треков назад (долгое нажатие) 5/

6.Кнопка перехода к следующей папке диска кнопка перехода на 10 треков вперед (долгое нажатие) 6/

11.Дисплей

12.Линейный аудиовход mini-jack 3,5 ìì AUX IN

13.Кнопка снятия передней панели

14.Крышка слота USB

6

PROLOGY MCA-1060U

Общие операции

Включение и выключение устройства

Для включения устройства нажмите кнопку на кнопку SRC/ (2) (стр. 6) на передней панели.

Для выключения устройства нажмите и удерживайте не менее 2 секунд кнопку SRC/ .

Выбор источника звучания

Последовательно нажимайте кнопку SRC/ (2) (стр. 6) для выбора одного из

источников в следующем порядке:







TUNER (радиоприемник)

CD/MP3* (проигрыватель дисков)

USB** (карта памяти USB)

SD**(карта памяти SD)

AUX IN (линейный аудиовход)

Примечание.

*при условии, что в слот дискового проигрывателя вставлен диск.

**при условии, что в USB-слот, SD-разъ¸м устройства вставлена соответствующая карта памяти.

Регулировка громкости

Для повышения или понижения уровня громкости вращайте регулятор

(5) (стр. 6) по часовой стрелке или против часовой стрелки соответственно.

Отключение звука

Для отключения звука устройства нажмите кнопку (8) (стр. 6) на передней панели. На дисплее устройства появится мигающая надпись «MUTE». Для включе- ния звука повторите операцию еще раз. Любые операции по изменению воспроизведения уровня громкости автоматически отменяют режим отключения звука.

Настройка звучания

Для входа в режим настроек звучания нажмите кнопку (9) (стр. 6) на передней панели. Нажимайте кнопки / для выбора параметра:

EQ (Эквалайзер)

BALANCE (Баланс левых и правых каналов)

FADER (Баланс передних и задних каналов)

LOUD (Тонкомпенсация)

Вращайте регулятор громкости для изменения параметров.

Эквалайзер:

Вращайте регулятор громкости для выбора одной из настроек эквалайзера:

OFF (эквалайзер отключен)

POP (поп-музыка)

CLASSIC (классическая музыка)

ROCK (рок-музыка) JAZZ (äæàç)

CUSTOM (пользовательские настройки)

Нажмите регулятор громкости для подтверждения выбора.

Для настройки пользовательских настроек выберите CUSTOM, нажмите на регулятор громкости, затем нажимайте кнопки / для выбора параметра TRE-G (высокие частоты) / BAS-G (низкие частоты) и вращайте регулятор громкости для изменения параметра в диапазоне от -7 до +7.

Выход из режима специальных настроек происходит автоматически, если в течение 5 секунд не выполняются никакие действия по изменению настроек.

7
