Prology DVS-1155 User Manual [ru]

0 (0)

DVS-1155

Автомобильный мультимедийный центр

возьмиêèíî

в дорогу

Руководство пользователя

www.prology.ru

Содержание

Назначение устройства

2

Функции устройства

3

Комплект поставки

3

Для безопасного и эффективного использования устройства

4

Элементы управления на передней панели

6

Пульт дистанционного управления

7

Использование пульта дистанционного управления

8

Общие операции

9

Управление радиоприемником

10

Использование системы RDS (Radio Data System)

13

Операции управления воспроизведением дисков

13

Использование карт памяти USB/SD

17

Меню настроек

18

Настройки звучания

19

Настройки радиприемника

19

Системные настройки

20

Настройки эквалайзера

20

Линейный аудиовход mini-jack на передней панели

21

Основные технические характеристики

22

Общие советы по установке устройства

23

Установка устройства

23

Схема подключения проводов устройства

26

Воспроизводимые диски и форматы

28

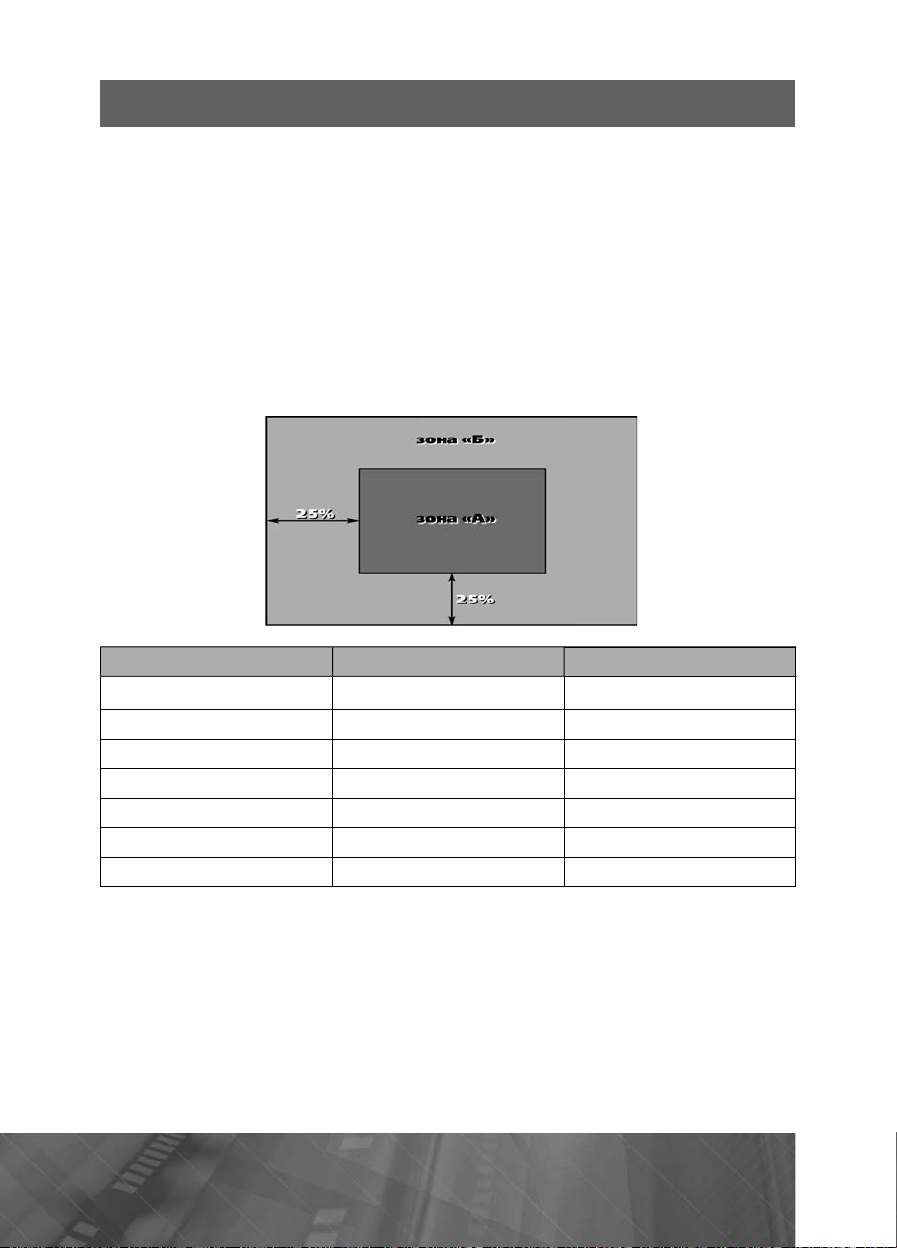

Технические допуски на возможные незначительные дефекты



изображения

29

Эксплуатационные ограничения и текущий ремонт

30

Для безопасного управления автомобилем

31

Меры предосторожности при обращении с дисками

32

Хранение, транспортирование, ресурс, утилизация

32

Гарантии поставщика

33

Расшифровка даты выпуска устройства, указанной в серийном номере

33

Для заметок

34

Руководство пользователя определяет порядок установки и эксплуатации автомобильного мультимедийного центра (далее «устройства») в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

При покупке устройства требуйте проверки его работоспособности. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчи- вая подпись и дата продажи.

В связи с постоянной работой по совершенствованию устройства, повышающей его над¸жность и улучшающей эксплуатационные характеристики, в конструкцию и сервисные меню управления могут быть внесены изменения, не отраж¸нные в настоящем Руководстве.

Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством пользователя.

Назначение устройства

Устройство Prology DVS-1155 предназначено для воспроизведения следующих форматов и типов файлов и дисков: DVD, MP3, MPEG1, MPEG2 или MPEG4, JPG, а также карт памяти SD и USB.

Устройство обеспечивает:

воспроизведение цветного изображения в системах цветности PAL/ SECAM/NTSC;

прием радиостанций в диапазонах FM и УКВ;

воспроизведение звука через внешние громкоговорители или через линейные выходы.

2

PROLOGY DVS-1155

Функции устройства

Встроенный широкоформатный ЖК-монитор с диагональю 76 мм (3")

Полностью съемная откидывающаяся передняя панель с футляром

Системы цветности PAL/SECAM/NTSC

Максимальная выходная мощность 4 х 55 Вт

Совместимость с форматами DVD, CD, MP3, MPEG4, JPEG

Поддержка файловой системы Giga MP3

Высокоскоростной цифровой PLL-тюнер

Память на 18 радиостанций

Система RDS-EON

Встроенный слот для карт памяти SD

Поддержка карт памяти с интерфейсом USB

Дистанционное управление

Линейный аудиовход mini-jack на передней панели

Видеовход RCA для камеры заднего обзора

4.1-канальный аудиовыход RCA

Стандартный разъем ISO

Стандартный монтажный размер 1 DIN

Комплект поставки



Устройство Prology DVS-1155

1 øò.

Панель передняя съ¸мная

1 øò.

Футляр панели передней съ¸мной

1 øò.

Пульт дистанционного управления

1 øò.

Комплект проводки

1 øò.

Декоративная рамка

1 øò.

Монтажный комплект

1 комплект

Настоящее Руководство пользователя

1 øò.

Гарантийный талон

1 øò.

Индивидуальная потребительская тара

1 комплект

3

Для безопасного и эффективного использования устройства

Данное устройство является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг Устройство относится к группировке 3230115 «Устройства радиоприемные комбинированные прочие» (часть IV ОКДП).

Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка устройства изложены в настоящем Руководстве и могут быть произведены потребителем в полном объ¸ме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) — установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее — сертифицированный сервисный центр).

Завод-изготовитель не несет ответственность за проблемы, возникшие вследствие самостоятельной установки устройства!

Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с «массой».

Перед установкой устройства, пожалуйста, полностью прочитайте данное Руководство. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логи- ческих пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при пода- че моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

После использования автомобиля на открытом воздухе в летний период необходимо пылесосить салон в целях сбора возможных насекомых и непопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

4

PROLOGY DVS-1155

Не допускайте попадания каких-либо предметов внутрь отсека диска, в cлот для карт памяти SD и в разъем для карт памяти USB, кроме самого диска и соответствующих карт памяти. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

Когда устройство не используется, вынимайте из него диск. Не оставляйте удал¸нный диск в отверстии дискового отсека. Храните диски подальше от прямых солнечных лучей Температура. Устройство может работать неправильно при экстремально

высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определ¸нной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включ¸н обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа). «Перескакивание» воспроизведения. Когда автомобиль движется по неровной дороге, по дороге с поврежд¸нным покрытием или по бездорожью, при воспроизведении аудио/видео файлов могут появляться пропуски зву- чания и/или воспроизводимого изображения. Рекомендуется снизить скоость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с повреж- д¸нным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.

Очистка. Не пытайтесь очищать устройство с помощью каких-либо химиче- ских веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую ткань.

Для того чтобы избежать повреждения жидкокристаллического монитора следите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки (жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно скорее обратитесь в сервисный центр.

Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные отверстия не попадали металлические или легковоспламеняю щиеся предметы

5

Prology DVS-1155 User Manual

Элементы управления на передней панели

S R C

B AN D /

S U B -W

E Q

L I S T

C UN F S BX

E S C D I M

I N F O

ME N U

1.Кнопка откидывания передней панели

2.Кнопки настройки радиоприемника; перехода к предыдущей/следующей ча-

сти (треку); ускоренной перемотки в обратном/прямом направлении /

3.Кнопка отображения текущего времени CLOCK

4.Вращающийся регулятор уровня громкости и параметров настроек

5.Кнопка BAND/ /SUB-W:

Выбор диапазона радиопри¸мника (в режиме радиоприемника); Пауза/воспроизведение (в режиме воспроизведения аудио/видеофай-

лов); Включение/выключение функции сабвуфера (при нажатии и удержива-

нии кнопки)

6.Кнопка вызова функционального меню; включение/выключение функции

усиления низких частот (при нажатии и удерживании кнопки) FUNC/XBS 7. Кнопка включения/выключения звука и питания MUTE/ , кнопка ОК

8.Разъ¸м для подключения карт памяти USB

9.Кнопка выбора источника сигнала SRC

6

PROLOGY DVS-1155

10. Кнопка возврата в предыдущее меню или режим работы и изменения яркости подсветки дисплея ESC/DIM

11. Кнопка EQ/LIST

Вызов списка сохраненных в память устройства радиостанций; Вызов списка воспроизведения файлов;

Вызов меню Названий DVD или списка файлов в режиме воспроизведения DVD/MPEG4;

Выбор предустановок эквалайзера 12. Кнопка вызова меню системных настроек устройства и отображения инфор-

мации о воспроизведении DVD-диска MENU/INFO 13. Линейный аудиовход Mini-Jack AUX-IN

14. Слот для компакт-дисков 15. Слот для карт памяти SD

16.Кнопка сброса настроек устройства RESET

17.Кнопка извлечения диска

Пульт дистанционного управления

OK

VOLUME F

17

D

F

DVD DISP

FUNCTION



ESC

ZOOM

ANGLE

F

DVD MENU

L

C



P



B

LIST



SOURCE

BAND

MENU

DISC

AUDIO

SUB TITLE

E Q

XBASS

TITLE

1.Кнопка включения/выключения питания

2.Кнопка включения/выключения звука

3.Кнопка входа в меню настроек MENU

4.Кнопка выбора источника сигнала S/SOURCE

5.Кнопка увеличения громкости VOLUME+

6.Кнопка уменьшения громкости VOLUME-

7

7.Кнопка выбора предустановок эквалайзера EQ

8. Кнопка включения ускоренной перемотки в прямом направлении и ручная настройка радиостанций в направлении увеличения частоты

9. Кнопка включения ускоренной перемотки в обратном направлении и ручная настройка радиостанций в направлении уменьшения частоты

10. Кнопки перемещения курсора 11. Кнопка перехода к предыдущей части (треку) или автоматического поиска

адиостанции в направлении уменьшения частоты 12. Кнопка перехода к следующей части (треку) или автоматического поиска ра-

диостанции в направлении увеличения частоты 13. Кнопка подтверждения выбора OK

14. Кнопка остановки/возобновления воспроизведения

15.Кнопка выбора диапазона радиопри¸мника и выхода из текущего меню

BAND

16. Кнопки цифрового ввода 0..+10

17. Кнопка отображения информации о воспроизведении DVD-дисков и видео-

файлов D/DVD DISP

18. Кнопка вызова меню настроек текущего источника сигнала F/FUNCTION 19. Кнопка L/LIST

Вызов списка сохраненных в память устройства радиостанций; Вызов списка воспроизведения файлов;

Вызов меню Названий DVD-диска или списка файлов в режиме воспроизведения DVD/MPEG4

20. Кнопка выхода из текущего меню ESC

21. Кнопка включения режима увеличения изображения ZOOM 22. Кнопка выбора камеры съемки ANGLE

23. Кнопка включения/выключения функции усиления низких частот XBASS 24. Кнопка выбора языка звукового сопровождения DISC AUDIO

25. Кнопка выбора языка субтитров SUBTITLE 26. Кнопка вызова меню Названий TITLE

Использование пульта дистанционного управления

При использовании пульта дистанционного управления направляйте его на встроенный ИК-приемник сигналов ДУ.

Дальность действия пульта дистанционного управления составляет 4-5 метров.

Отклонение по горизонтали от прямого направления на ИК-приемник не должно превышать 30 градусов.

Установка батареек в пульт дистанционного управления

1.Извлеките батарейный модуль, расположенный в нижнем торце пульта дистанционного управления, нажав на выступ и потянув, как показано на рисунке.

2.Установите новую батарейку, правильно расположив контакты «+» и «–». Затем вставьте батарейный модуль в пульт до щелчка. Подходящий тип литиевых батареек - CR2025.

8

PROLOGY DVS-1155

Осторожно!

Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.

Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их нагреванию с большим выделением тепла.

Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местными законами.

Общие операции

Включение устройства

Для включения устройства нажмите кнопку (поз. 1, стр. 7) на пульте ДУ или кнопку MUTE/ (поз. 7, стр. 6) на передней панели.

Выключение устройства

Для выключения устройства нажмите кнопку (поз. 1, стр. 7) на пульте ДУ

или нажмите и удерживайте кнопку MUTE/





(поз. 7, стр. 6) на передней панели.





Выбор режима работы









Нажмите кнопку SRC (ïîç. 9, ñòð. 6)

на передней панели или кнопку S/

SOURCE (поз. 4, стр. 7) на пульте ДУ для выбора одного из режимов: РАДИО

(радиоприемника), ДИСКА (проигрывателя дисков), USB (карты памяти USB),

SD КАРТЫ (карты памяти SD), AV-1 IN (аудиовхода на передней панели).

С помощью регулятора параметров (поз. 4, стр. 6) или кнопок

на пульте ДУ

выберите необходимый Вам режим. Для подтверждения выбора режима нажмите кнопку MUTE/ (поз. 7, стр. 6) или кнопку OK (поз. 13, стр. 7) на пульте ДУ.

Примечание. Режимы воспроизведения дисков и карт памяти SD/USB доступны только при условии, что в устройство вставлен соответствующий носитель информации (диск, карта памяти).

Регулировка громкости

Для увеличения громкости вращайте регулятор громкости (поз. 4, стр. 6) по часовой стрелке либо нажимайте кнопку VOLUME+ (поз. 5, стр. 7) на пульте ДУ. Для уменьшения громкости вращайте регулятор против часовой стрелки либо нажимайте кнопку VOLUME- (поз. 6, стр. 7) на пульте ДУ.

Отключение звука

Для отключения звука устройства нажмите кнопку(поз. 2, стр. 7) на пульте ДУ или кнопку MUTE/(поз. 7, стр. 6) на передней панели. На дисплее устройства появится надпись «ÎÒÊË. ÇÂÓÊ ». Для включения звука нажмите кнопку на пульте ДУ или кнопку MUTE/на передней панели еще раз, либо поверни-

те регулятор громкости (поз. 4, стр. 6).

Просмотр текущего времени

Нажмите кнопку CLOCK (поз. 3, стр. 6). На дисплее устройства отобразится текущее время. Для возврата в предыдущий режим работы нажмите кнопку еще

ðàç.

9

Увеличение уровня низких частот

Нажмите кнопку XBASS (поз. 23, стр. 7) на пульте ДУ или нажмите и удерживайте в течение 2-х секунд кнопку FUNC/XBS (поз. 6, стр. 6) на передней панели для увеличения уровня низких частот. Для отключения этого режима нажмите кнопку XBASS на пульте ДУ или нажмите и удерживайте нажатой кнопку FUNC/ XBS åùå ðàç.

Кнопка RESET

КнопкасбросанастроекRESET(поз.16,стр.6)находитсянавнутреннейпанели вуглублениивкорпусеустройства,чтопозволяетизбежатьееслучайногонажатия. Нажмите кнопку (поз. 1, стр. 6) чтобы откинуть переднеюю панель, затем снимите ее. Для нажатия кнопки RESET следует воспользоваться шариковой ручкой или другим подобным заостренным предметом. После нажатия данной кнопки из памяти устройства будут стерты все запрограммированные радиостанции и настройки звука. Данная кнопка должна быть нажата при появлении на дисплее ошибочной индикации или при неверном функционировании устройства.

Примечание. Если после нажатия кнопки RESET устройство продолжает работать неправильно, полностью отключите питание устройства (отсоединив желтый и красный провода), затем восстановите питание и проверьте работоспособность.

Управление радиоприемником

При необходимости переключения устройства в режим работы радиоприемника нажмите кнопку SRC (поз. 9, стр. 6) на передней панели устройства или кнопку S/SOURCE (поз. 4, стр. 7) на пульте ДУ, затем c помощью регулятора па-

раметров (поз. 4, стр. 6) или с помощью кнопок

на пульте ДУ выберите режим

«РАДИО». Для подтверждения выбора нажмите кнопку MUTE/



(ïîç. 7, ñòð. 6)





или кнопку OK (поз. 13, стр. 7) на пульте ДУ.











Автоматическая настройка на радиостанцию











Нажмите кнопку

для автоматического поиска радиостанции в направле-

нии увеличения частоты настройки.











Нажмите кнопку

для автоматического поиска радиостанции в направле-

нии уменьшения частоты настройки.











Ручная настройка на радиостанцию











Для активации режима ручной настройки нажмите кнопку

èëè

íà

пульте ДУ, либо нажмите и удерживайте кнопку

èëè

на передней панели.

Устройство перейдет в режим ручной настройки. Далее нажимайте кнопки

/

на пульте ДУ или

/

на передней панели для настройки на нужную

радиостанцию.















Список предварительно настроенных радиостанций

Нажмите кнопку EQ/LIST (поз. 11, стр. 6) на передней панели устройства или кнопку L/LIST на пульте ДУ для входа в меню предварительно настроенных радиостанций.

10

PROLOGY DVS-1155

С помощью регулятора параметров (поз. 4, стр. 6) на передней панели устройства или кнопок на пульте ДУ выберите нужную радиостанцию и нажмите кнопку MUTE/(поз. 7, стр. 6) или кнопку OK (поз. 13, стр. 7) на пульте ДУ.

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажимайте кнопку BAND/ /SUB-W (поз. 5, стр. 6) на передней панели либо кнопку BAND (ïîç.15, ñòð. 7) ëè (поз. 14, стр. 7) на пульте ДУ. Диапазоны будут переключаться циклически в следующем порядке:

FM1 FM2 FM3 FM1 .. Примечание. Диапазон FM3 соответствует диапазону УКВ.

Стереофонический и монофонический режимы работы радиоприемника

Радиоприемник автоматически обнаруживает стереорежим радиостанции, если е¸ сигнал достаточно силен. На дисплее в этом случае появляется индикация стереоприема ST. Если принимаемый сигнал слаб, приемник автоматически переходит в монофонический режим, индикация стереоприема исчезает.

Меню настроек радиоприемника

Для выбора желаемой настройки устройства в режиме радиоприемника нажмите кнопку FUNC/XBS (поз. 6, стр. 6) на передней панели или кнопку F/ FUNCTION (поз. 18, стр. 7) на пульте ДУ. На дисплее устройства появится список функций. С помощью регулятора параметров (поз. 4, стр. 6) или с помощью кнопокна пульте ДУ выберите необходимую Вам функцию.

Для выбора функции нажмите кнопку ОК (поз. 7, стр. 6) или кнопку OK (поз. 13, стр. 7) на пульте ДУ.

РУЧНОЕ СОХР. Переход в режим ручного сохранения прослушиваемой радиостанции в памяти устройства

ÀÂÒÎ ÑÎÕÐ. Переход в режим автоматической настройки на радиостанции в выбранном диапазоне и сохранение в памяти устройства шести радиостанций с наиболее мощным сигналом. После окончания настройки включится режим сканирования сохран¸нных радиостанций

ПОИСК МЕСТН. В режиме местного приема («ПОИСК МЕСТН. ВКЛ.») чувствительность при автоматическом поиске немного снижена для наиболее точ- ной настройки на радиостанции, уровень при¸ма которых чрезмерно высок

AF (RDS). Когда данный режим включен («AF ВКЛ.») и сигнал принимаемой радиостанции слаб, радиоприемник будет автоматически переключаться на альтернативные частоты, пока не обнаружит мощную станцию с тем же кодом PI.

11
