Модель:

DVS-1130

Автомобильный

мультимедийный центр

Руководство пользователя

Содержание

Назначение устройства.......................................................................................................... 2

Функции проигрывателя ......................................................................................................... 2

Комплект поставки.................................................................................................................. 2

Основные технические характеристики ................................................................................. 3

Установка проигрывателя ...................................................................................................... 8

Съемная передняя панель проигрывателя............................................................................ 10

Схема подключения проводов проигрывателя ...................................................................... 11

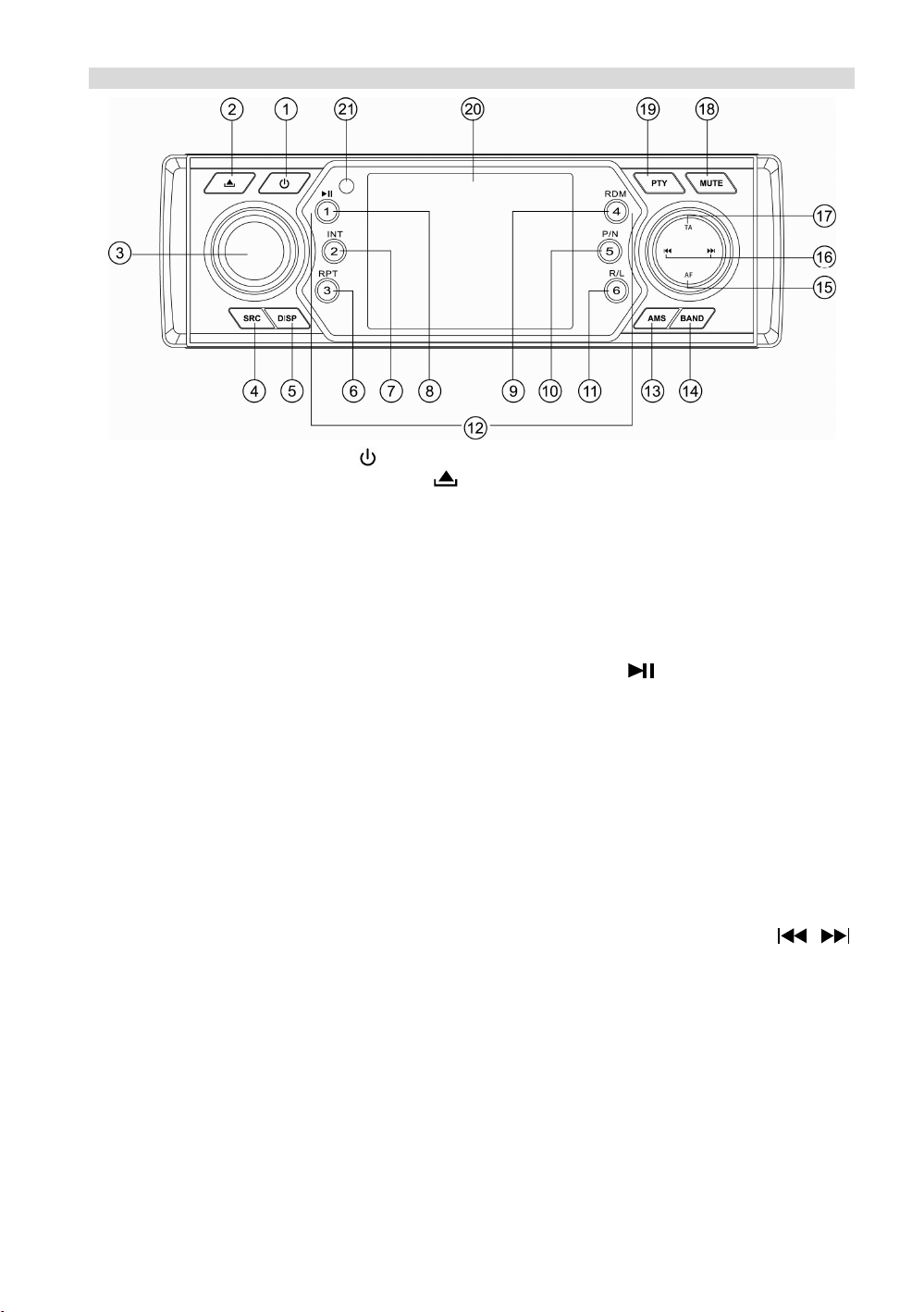

Элементы управления и их функции...................................................................................... 12

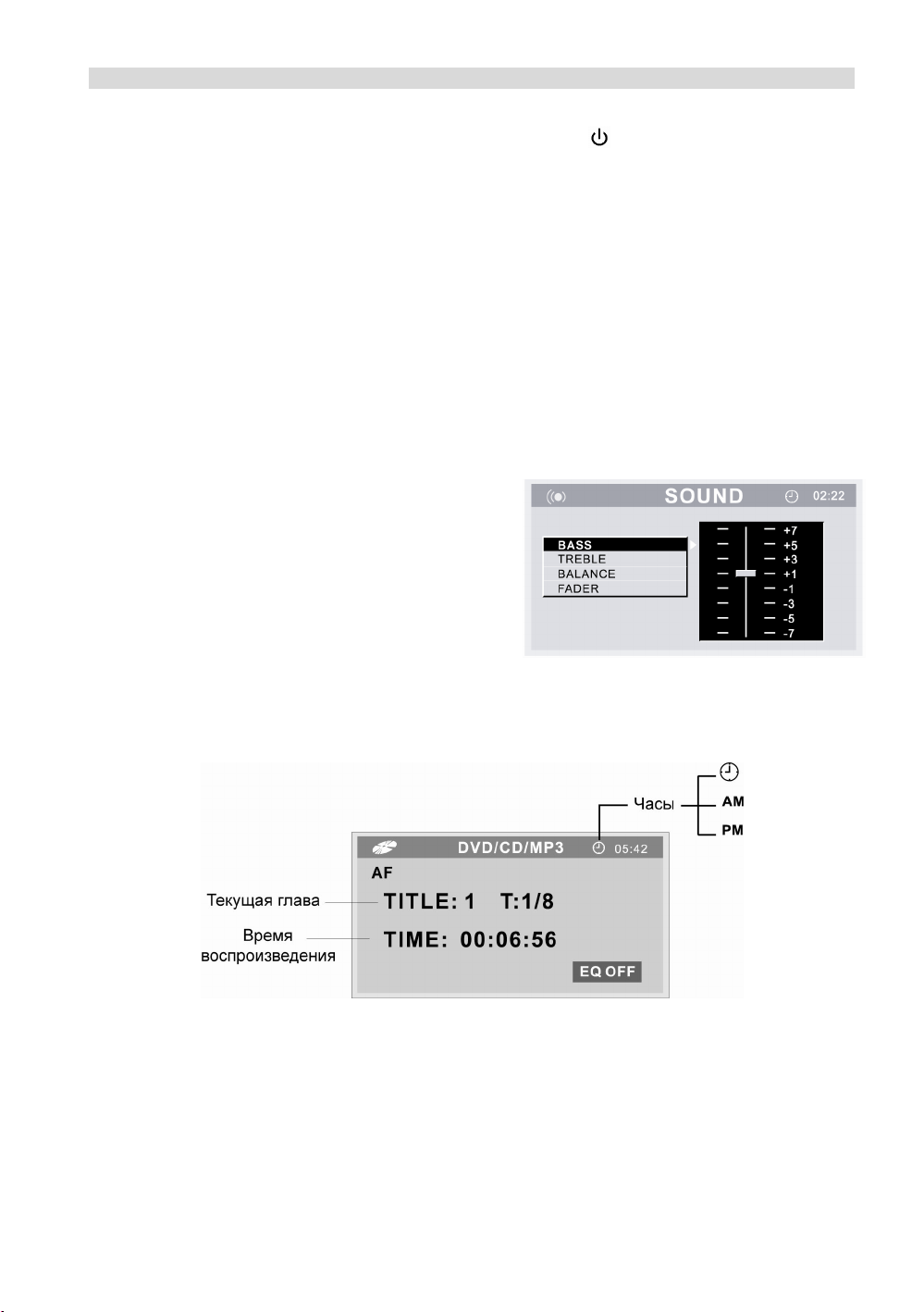

Общие операции .................................................................................................................... 15

Управление радиоприемником............................................................................................... 16

Использование системы RDS................................................................................................. 17

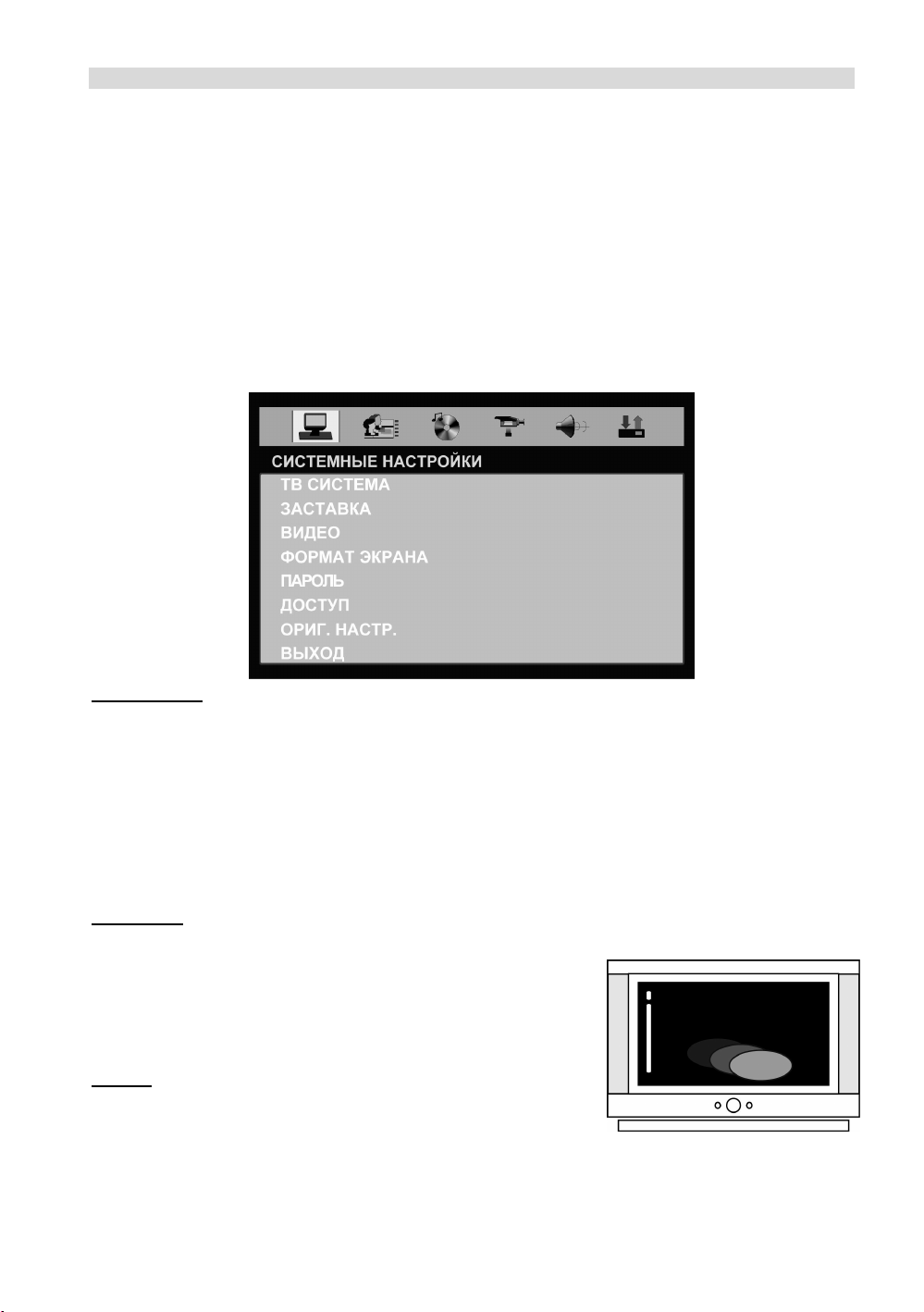

Режим специальных настроек проигрывателя....................................................................... 19

Операции управления воспроизведением треков.................................................................. 21

Использование карт памяти USB/SD/MMS............................................................................. 25

Основные операции по изменению настроек проигрывателя................................................ 26

Хранение, транспортирование, ресурс, утилизация .............................................................. 30

Гарантии поставщика............................................................................................................. 30

Эксплуатационные ограничения и текущий ремонт............................................................... 31

Prology DVS-1130 © Saturn Marketing, Ltd.

Руководство пользователя определяет порядок установки и эксплуатации FM/УКВ-приемника и проигрывателя DVD/VCD/WMA/MPEG4/CD/MP3-дисков (далее "проигрывателя") в автомобиле с напряжением бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей. Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание. В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Проигрыватель Prology DVS-1130 предназначен для воспроизведения дисков форматов DVD, Video CD, Audio CD, MP3, WMA, MPEG1, MPEG2 или MPEG4. Проигрыватель обеспечивает:

- воспроизведение цветного изображения через композитный видеовыход в системах цветности NTSC/PAL/SECAM;

- прием радиостанций в диапазонах FM и УКВ;

- воспроизведение звука через внешние громкоговорители или через линейный выход.

Функции проигрывателя

· ЖК-монитор размером 3" (76 мм)

· Полностью съемная откидывающаяся передняя панель с футляром

· Системы цветности NTSC/PAL/SECAM

· Высокая выходная мощность (4x55 Вт)

· Совместимость с форматами DVD, MPEG4, VCD, CD, MP3, WMA, JPEG

· Слот для карт памяти SD/MMC

· Поддержка карт памяти с интерфейсом USB

· Система RDS-EON

· Память на 24 радиостанции (18 FM, 6 УКВ)

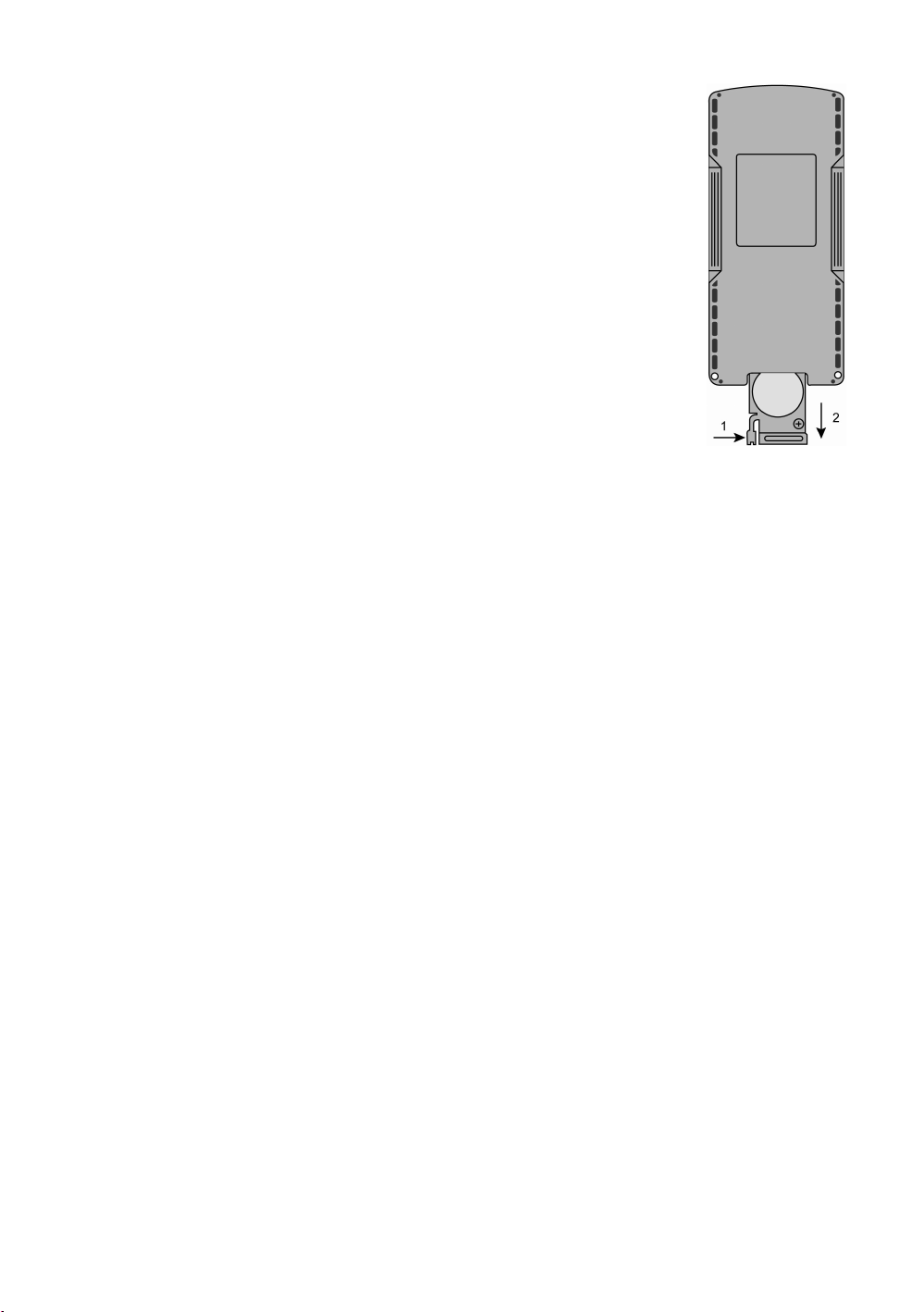

· Дистанционное управление

· Русскоязычное экранное меню

· Линейный стереовход RCA

· Видеовход RCA

· Видеовход для камеры заднего обзора

· 2 Видеовыхода RCA

· 4-канальный аудиовыход RCA

· RCA выход на сабвуфер

· Стандартный монтажный размер 1 DIN

· Стандартный разъем ISO

Комплект поставки

DVD-ресивер Prology DVS-1130 1 шт. Пульт дистанционного управления 1 шт. Монтажный винт 1 шт. Резиновая демпфирующая прокладка 1 шт. Соединительные кабели 1 комплект Крепёжные принадлежности 1 комплект Ключ-съемник 2 шт. Настоящее Руководство пользователя 1 шт. Гарантийный талон 1 шт. Индивидуальная потребительская тара 1 комплект

Prology DVS-1130 © Saturn Marketing, Ltd.

Основные технические характеристики

Общие

Напряжение питания, предельные значения 11 – 16 В постоянного тока Полярность источника питания Только системы с заземлени-

ем отрицательного полюса

батареи Максимальная выходная мощность 4 x 55 Вт Подходящее сопротивление динамиков 4-8 Ом Номинал встроенного предохранителя 15 А Уровень входного аудиосигнала ≥ 300 мВ Линейный выход сабвуфера 4 В Антишоковая память 12 с (CD), >100 с (MP3)/

45 c (CD), >100 c (MP3)

Размеры установочные (Ш х В х Г) 178 х 50 х 166 мм Вес 2,2кг

Радиоприёмник

Диапазон частот FM 87,5 - 108 МГц Диапазон частот УКВ 65 - 74 МГц Полезная чувствительность 8 дБ (мкВ) Глубина разделения стереоканалов (1 кГц) 30 дБ Диапазон воспроизводимых частот 30 - 15 000 Гц Отношение сигнал-шум > 55 дБ

Проигрыватель DVD/MP3/CD

Размер дисков 12 см (5") Частотная характеристика 20 Гц - 20 кГц Отношение сигнал-шум > 80 дБ Глубина разделения стереоканалов > 60 дБ Коэффициент нелинейных искажений < 0,2% (1кГц) Система телевизионного сигнала PAL/NTSC/AUTO Видеовыход 1 ± 0.2 В Разрешение по горизонтали ≥ 500 линий

Монитор

Тип дисплея жидкокристаллический Способ управления активная матрица TFT Диагональ экрана 3" (76 мм.) Размер экрана (ШхВ) 60 х 45 мм Размер экранного элемента 0,0625 x 0,1875 мм Разрешение дисплея 480 × 272 точек Яркость 350 кд/м Контрастность 300

Prology DVS-1130 © Saturn Marketing, Ltd.

Воспроизводимые диски

Тип диска и логотип Размер диска Максимальное время воспроизведения

DVD Video

или

Video CD

или

Audio CD 5 дюймов (12

5 дюймов (12 см)

5 дюймов (12

см)

Приблизительно 133 минуты (SS/SL) Приблизительно 242 минуты (SS/DL) Приблизительно 266 минут (DS/SL) Приблизительно 484 минуты (DS/DL)

SS = односторонний, DS = двухсторонний, SL = однослойный, DL = двухслойный

Приблизительно 74 минуты.

Также воспроизводятся следующие типы файлов:

Аудиофайлы: MP3 (*.mp3), WMA (*.wma) Видеофайлы: MPEG 2 (*.vob), MPEG 1 (*. dat), MP4 (*.avi, DivX3.11/4.0/5.0/6.0/7.0) Файлы с изображениями: JPEG (*.jpg)

Ограничения для файлов MP3:

· ISO 9660 или ISO 9660+Joliet,

максимальное допустимое количество символов в имени файла -30.

· Максимальная глубина вложенности папок: 8

· Максимальное число папок на диске: 99

· Максимальная продолжительность одного трека: 99 минут 59 секунд

· Скорость передачи данных: 32- 320 Кбит/c (предпочтительно 128 Кбит/c)

· Частота дискретизации: 8-48 КГц (предпочтительно 44.1 КГц)

Не поддерживаются форматы:

*.ACC, *.DLF, *.PLS, MP3 PRO, файлы с DRM, а также диски с открытой сессией.

Номер региона (номер регионального ограничения) DVD

Номер региона данного проигрывателя "5".

Prology DVS-1130 © Saturn Marketing, Ltd.

Для безопасного и эффективного использования устройства

· Данное изделие является технически сложным товаром и относится к бытовой радио-

электронной аппаратуре. По Общероссийскому классификатору продукции и услуг Устрой-

ство относится к группировке 3230115 “Устройства радиоприемные комбинированные прочие” (часть IV ОКДП).

· Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с на-

стоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН

017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее – сертифицированный сервисный центр).

· Для подачи питания на данное устройство может использоваться только источник питания с

напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

· Перед установкой устройства, пожалуйста, полностью прочитайте данную Инструкцию. Ус-

тановка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

· Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его само-

стоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

· При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может

привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

· После использования автомобиля на открытом воздухе необходимо пылесосить салон в

целях сбора возможных трупов насекомых и непопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

· Никогда не засовывайте какие-либо предметы внутрь отсека диска устройства, кроме само-

го диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

· Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск

в отверстии отсека проигрывателя. Храните диски подальше от прямых солнечных лучей.

· Температура. Устройство может работать неправильно при экстремально высоких или экс-

тремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.

· Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное

время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

Prology DVS-1130 © Saturn Marketing, Ltd.

· "Перескакивание" воспроизведения. Когда автомобиль двигается по неровной дороге, по

дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио/видео файлов могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.

· Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так

как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.

· Для того чтобы избежать повреждения жидкокристаллического монитора следите за тем, что-

бы внутрь монитора не попала вода или какие-либо напитки (жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно скорее обратитесь с устройством в сервисный центр.

· Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные от-

верстия не попадали металлические или легко воспламеняющиеся предметы.

Для безопасного управления автомобилем:

· Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять

требование Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.

· Эти правила, в первую очередь, определяются риском наступления вреда для жизни или

здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.

· Если водитель автомобиля хочет просматривать видеоматериалы на экране устройстве,

необходимо перед просмотром припарковать автомобиль в безопасном месте.

· Обязательно устанавливайте рычаг управления автоматической трансмиссии в положение

«PARK», а рычаг переключения ручной коробки передач – в нейтральное положение.

· Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном

состоянии и исключать возможность движения автомобиля.

· Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.

· Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь

возможность слышать все, что происходит вокруг автомобиля.

· Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие опера-

ции управления устройством, которые могут отвлечь Вас от управления автомобилем.

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

· Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой

нет надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.

· Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для

грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.

· После использования обязательно помещайте диски в их коробки. Это позволит избежать

появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.

· Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных

лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

· Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники

ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.

· Никогда не используйте диски с необычным очертанием, например, имеющим форму сер-

дечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.

· Хотя в магазинах в качестве принадлежности диска продается специальная защитная плен-

ка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

Установка проигрывателя

Примечания:

· Для установки проигрывателя выберите такое место, где он не будет мешать водителю

нормально управлять автомобилем.

· Перед окончательной установкой проигрывателя временно подключите к нему все провода

и убедитесь, что все соединения сделаны правильно и система работает нормально.

· Используйте только прилагающиеся к проигрывателю крепежные изделия. Только в этом

случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект проигрывателя, может привести к нарушению его нормальной работы.

· Если установка проигрывателя требует сверления отверстий или любого другого изменения

штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

· Устанавливайте проигрыватель таким образом, чтобы он не мог стать причиной ранения во-

дителя или пассажиров во время внезапной остановки или резкого торможения.

· При установке отклонение проигрывателя от горизонтальной плоскости не должно превы-

шать 30°. В противном случае технические характеристики проигрывателя могут быть далеки от оптимальных.

· Никогда не устанавливайте проигрыватель там, где он будет сильно нагреваться, например,

от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых проигрыватель будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки DVD-ресивера. При использовании первого варианта DVD ресивер устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта DVD -ресивер устанавливается сзади передней панели (DVD -ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях DVD -ресивера). Более подробно оба варианта установки DVD -ресивера описываются в данном руководстве ниже.

Первый вариант установки DVD -ресивера

Внимание! Перед установкой DVD-ресивера удалите 2 транспортировочных винта, которые

находятся на верхней крышке проигрывателя. В противном случае DVD/MP3-проигрыватель не будет работать.

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха DVD-ресивера в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.

3. При наличии соответствующего отверстия в задней стенке ниши установите на DVD-

ресивер монтажный болт с резиновой демпфирующей накладкой. С помощью болта с накладкой закрепите заднюю часть DVD-ресивера на кузове автомобиля.

Удаление DVD-ресивера

1. Удалите декоративную рамку: Вставьте

пальцы в выемки на передней стороне рамки и вытяните рамку на себя.

2. Вставьте съемники, входящие в комплект

DVD-ресивера, в пазы на обеих сторонах

устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Для того, чтобы вынуть DVD-ресивер из приборной панели автомобиля, потяните за съемники на себя.

Второй вариант установки DVD-ресивера

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях DVD-ресивера. Закрепите DVD-ресивер на крепежных кронштейнах штатного радиоприемника.

1. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на

кронштейнах и резьбовые соединения на корпусе DVD-ресивера. Закрепите кронштейны с обеих сторон DVD-ресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 6 мм), либо винты с потайной головкой (4 х 6 мм), в зависимости от типа резьбовых отверстий на кронштейне.

2. Винт.

3. Крепежные кронштейны штатного радиоприемника.

4. Приборная панель или консоль автомобиля.

5. Скоба (необходимо удалить).

Примечание:

При установке DVD-ресивера по второму методу кожух и декоративная внешняя рамка не используются.
