CMU-301
FM/УКВ SD/USB-ресивер
Руководство пользователя
www.prology.ru
Содержание
Назначение .................................................................................................................... 2
Функции устройства ...................................................................................................... 2
Комплект поставки......................................................................................................... 2
Для безопасного и эффективного использования устройства .................................. 3
Элементы управления и их функции ........................................................................... 5
Общие операции ........................................................................................................... 6
Управление радиоприемником ..................................................................................... 7
Управление воспроизведением MP3-файлов ............................................................. 9
Ограничения для файлов MP3 ................................................................................... 10
Режим специальных настроек устройства ................................................................ 10

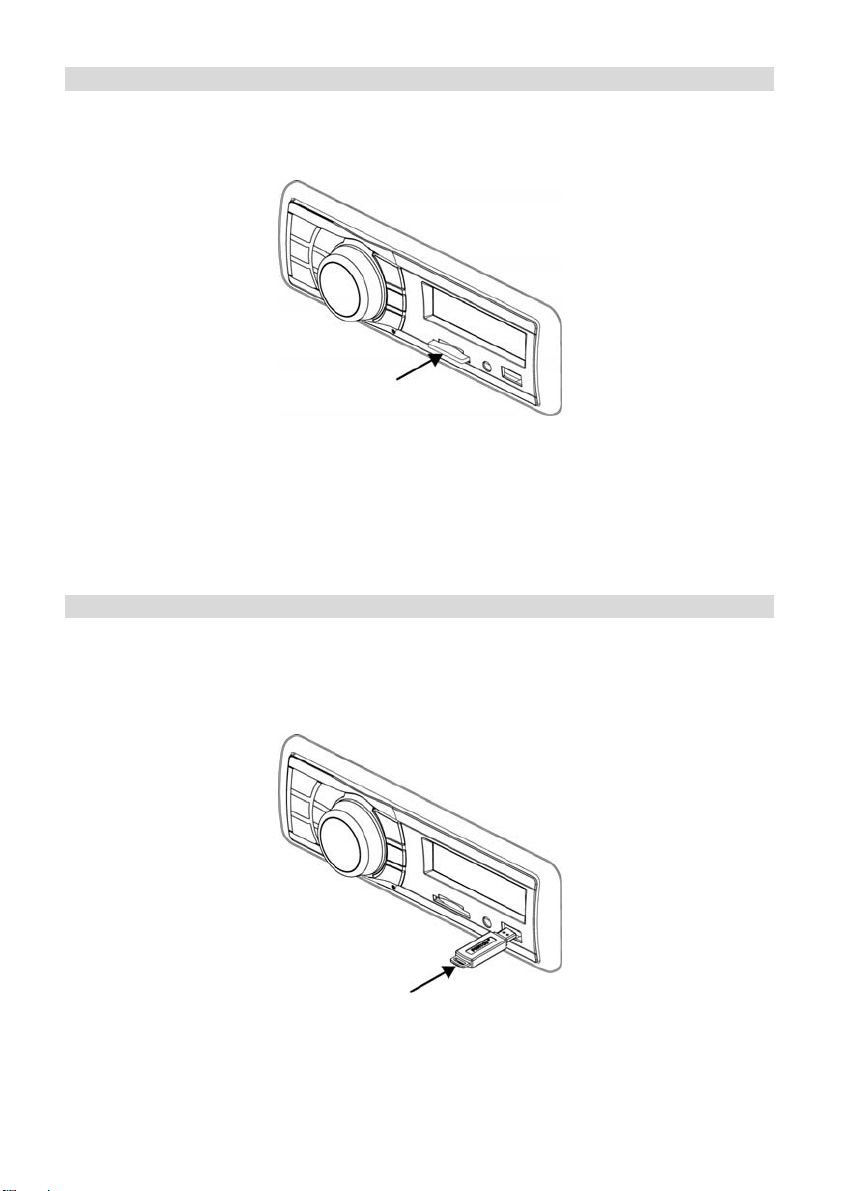

Использование карт памяти SD ................................................................................. 12
Использование карт памяти USB ............................................................................... 12
Основные технические характеристики ..................................................................... 14
Установка устройства ................................................................................................. 14
Процедура установки .................................................................................................. 15
Удаление устройства .................................................................................................. 15

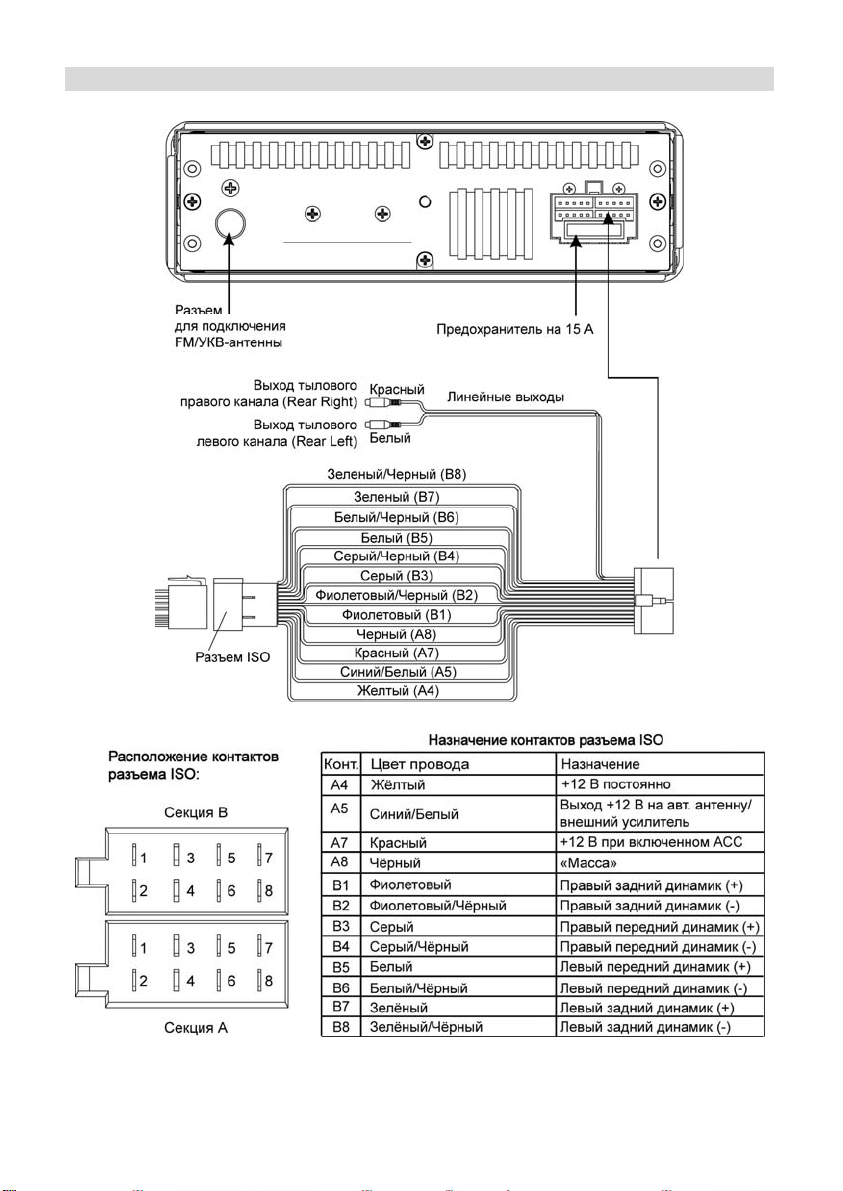

Схема подключения проводов устройства ................................................................ 17
Эксплуатационные ограничения и текущий ремонт ................................................. 18
Для безопасного управления автомобилем .............................................................. 19
Хранение, транспортирование, ресурс, утилизация ................................................. 20
Гарантии поставщика .................................................................................................. 20
Расшифровка даты выпуска устройства, указанной в серийном номере ............... 20
Руководство пользователя определяет порядок установки и эксплуатации
SD/USB/MP3-ресивера (далее устройства) в автомобиле с напряжением бортовой
сети 12 В. Установку устройства рекомендуется производить с привлечением
специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие устройства или съемной панели, механические
повреждения и нарушение правил эксплуатации могут привести к неисправностям
устройства или подключенных к нему динамиков.
В связи с постоянной работой по совершенствованию устройства, повышающей
его надежность и улучшающей эксплуатационные характеристики, в конструкцию
и сервисные меню могут быть внесены изменения, не отраженные в настоящем
Руководстве.
Назначение
Устройство Prology CMU-301 предназначено для прослушивания радиостанций в
диапазонах FM и УКВ, для воспроизведения звуковых файлов в форматах MP3 и
WMA на картах памяти SD или на картах памяти с интерфейсом USB через
внешние динамики или через стереовыход RCA.
Функции устройства
Съемная передняя панель
Максимальная выходная мощность 4 х 55 Вт
Слот для карт памяти SD
Поддержка карт памяти с интерфейсом USB
Высокоскоростной цифровой PLL-тюнер
Память на 24 радиостанции
Электронная регулировка параметров
Линейный стереовход Mini-Jack на передней панели
Стереовыход RCA
Стандартный монтажный размер 1 DIN
Стандартный разъем ISO
Комплект поставки
Устройство Prology CMU-301 1 шт.
Декоративная внешняя рамка 1 шт.
Монтажный комплект 1 шт.
Комплект проводов 1 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
2 Prology CMU-301
Для безопасного и эффективного использования устройства
Данное изделие является технически сложным товаром и относится к
бытовой радиоэлектронной аппаратуре. По Общероссийскому
классификатору продукции и услуг устройство относится к группировке
3230115 «Устройства радиоприемные комбинированные прочие» (часть IV
ОКДП).
Монтаж и эксплуатация данного сложного электронного устройства должны
осуществляться в соответствии с настоящим Руководством. Монтаж
устройства осуществляется в штатное место в панели приборов автомобиля,
подключение и настройка изделия популярно изложены в данном Руководстве
и могут быть произведены потребителем в полном объёме самостоятельно.
Однако завод-изготовитель настоятельно рекомендует Вам поручить
проведение указанного комплекса работ сервисному центру,
сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) – установка на
легковой автомобиль дополнительного электрооборудования, сигнализаций и
др. (далее – сертифицированный сервисный центр).
Завод-изготовитель не несет ответственность за проблемы, возникшие
вследствие
Для подачи питания на данное устройство может использоваться только
источник питания с напряжением +12 В постоянного тока; отрицательная
клемма аккумуляторной батареи должна быть соединена с «массой».
Перед установкой устройства, пожалуйста, полностью прочитайте данное
Руководство. Установка устройства требует подключения ко многим штатным
системам автомобиля. Автомобили имеют низковольтные
системы, которые могут быть повреждены при использовании низкоомных
проверочных приборов, например, проверочных ламп или логических
пробников (которые используются для тестирования компьютеров). Для
проверки всех штатных цепей автомобиля перед подключением
устанавливаемого устройства используйте только высококачественный
цифровой мультиметр.
Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать
его самостоятельно. Если устройство не работает правильно, обратитесь к
соответствующему разделу данного Руководства. Ошибки, допущенные при
установке и эксплуатации устройства, могут быть иногда приняты за его
неисправность. Если неисправность не устранена, обратитесь в сервисный
центр.
При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так
как это может привести к его повреждению. Недопустимо попадание жидкостей
в устройство при мойке панели приборов, внутренней части ветрового стекла
и/или при случайном пролитии жидкости на приборную панель, а также через
неплотности моторного щита при мойке моторного отсека, при подаче моющей
смеси под давлением, т.к. это может привести к выходу из строя устройства.
После эксплуатации автомобиля в летний период на открытом воздухе
необходимо пылесосить салон в целях сбора возможных трупов насекомых и
предотвращения попадания их внутрь устройства и его составных частей.
Попадание внутрь устройства и его составных частей насекомых недопустимо.
самостоятельной установки устройства!
или мультиплексные
Prology CMU-301 3
Температура. Устройство может работать неправильно при экстремально
высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет нормальной.
Устройство оборудовано встроенной схемой защиты.
Конденсат. В дождливую погоду или в условиях повышенной влажности, а
также в холодное время года сразу же после того, как включен обогреватель
(отопитель) салона автомобиля, внутри устройства может сконденсироваться
влага. В случае возникновения конденсата устройство будет работать
неправильно или возможен его выход из строя. Для исключения этого
подождите, пока сконденсировавшаяся влага не испарится (около часа).
Очистка. Не пытайтесь очищать устройство с помощью каких-либо
веществ, так как это может привести к ухудшению его внешнего вида. Для
очистки корпуса устройства используйте только чистую и сухую ткань.
химических
4 Prology CMU-301
Элементы управления и их функции
(1) Кнопка выключения/выключения питания и отключения звука /MUTE.
(2) Кнопка выбора диапазона радиоприемника и воспроизведения записи
BAND/PLAY.
(3) Регулятор уровня громкости и параметров настроек; кнопка выбора
параметра звучания и входа в меню настроек.
(4) Кнопка предварительной настройки радиоприемника и управления режимом
повторного воспроизведения PUP/RPT. Длительное нажатие этой кнопки
позволяет выбрать предыдущую папку в корневом каталоге карты памяти.
(5) Кнопки настройки
радиоприемника и перехода к предыдущему треку/ к
следующему треку / .
(6) Кнопка автоматического сохранения настройки на радиостанции в памяти
устройства и сканирования предварительно настроенных радиостанций,
поиск MP3 треков/файлов/символов AMS/INT.
(7) Кнопка отсоединения съемной передней панели устройства.
(8) Кнопка выбора режима работы SRC.
(9) Кнопка выбора режима индикации DISP.
(10) Кнопка предварительной настройки радиоприемника и управления режимом
воспроизведения в случайном порядке PDN/RDM.
Длительное нажатие этой
кнопки позволяет выбрать следующую папку в корневом каталоге карты
памяти.
(11) Слот для карт памяти SD.
(12) Разъем AUX IN, линейный стереовход Mini-Jack.
(13) Разъем для подключения карт памяти USB.
(14) Экран устройства.
Prology CMU-301 5
Общие операции
Отсоединение и установка передней панели
Для снятия передней панели нажмите кнопку
смотрите пояснения на стр. 16.
Включение и выключение устройства
Для включения устройства нажмите на кнопку
при включенном зажигании. Для выключения устройства нажмите и удерживайте
указанную кнопку в течение 2 секунд.
Выбор режима работы
Для выбора необходимого режима работы нажимайте кнопку SRC (8) на передней
панели устройства. В случае, если к устройству подключены карты памяти SD и
USB, то при каждом нажатии на кнопку SRC происходит переключение режимов в
следующем порядке:
TUNER (радиоприемник) USB (карта памяти USB)
CARD (карта памяти SD) AUX (линейный аудиовход)
Примечание. Запрещается извлечение карт памяти (USB, SD) из устройства во
время воспроизведения файлов, которые находятся на данных картах памяти.
Настройка звучания
Для выбора желаемого режима настройки звучания кратковременно нажимайте на
регулятор (3). Режимы выбираются в следующем порядке:
VOL (громкость) BAS (низкие частоты) TRE (высокие
частоты) BAL (баланс левого – правого каналов
(баланс переднего – заднего каналов) ...
Настройка желаемого звучания осуществляется вращением регулятора.
Управление режимом отображения дисплея
Для вывода текущего времени на дисплей нажимайте кнопку DISP (9) на передней
панели.
Для входа в режим настройки часов в режиме, когда на дисплей выводится
текущее время, нажмите и удерживайте данную кнопку в
значение времени не начнет мигать на дисплее. Вращайте регулятор параметров
(3) по часовой стрелке для изменения значения часов и против часовой стрелки –
для изменения значения минут. Выход из режима настройки текущего времени
происходит автоматически через 5 секунд.
Отключение звука
Для отключения звука устройства нажмите кнопку
устройства будет выведена надпись “MUTE”. Для включения звука нажмите кнопку
/MUTE (1) еще раз.
Кнопка RESET
Снимите переднюю панель (стр. 16).
Кнопка RESET находится на корпусе устройства и для ее нажатия следует
воспользоваться шариковой ручкой или другим подобным предметом.
на передней панели. Также
/MUTE (1) на передней панели
…
) FAD
течение 2 секунд, пока
/MUTE (1). На дисплее
6 Prology CMU-301
Кнопка находится в отверстии корпуса устройства, что позволяет избежать ее
случайного нажатия. После нажатия данной кнопки из памяти устройства будут
стерты все запрограммированные радиостанции и настройки устройства. Данная
кнопка должна быть нажата при появлении на дисплее ошибочной индикации или
при неверном функционировании устройства.
Установите переднюю панель обратно (стр. 16).
Примечание. Если
неправильно, полностью отключите питание устройства (отсоединив желтый и
красные провода), протрите смоченным в спирте ватным тампоном разъём,
находящийся позади панели управления. Подключите питание и проверьте
работоспособность устройства.
после нажатия кнопки RESET устройство продолжает работать
Управление радиоприемником
При необходимости переключения устройства в режим работы радиоприемника
нажимайте кнопку SRC (8). На дисплее появится обозначение диапазона и
текущая частота настройки радиоприемника.
Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажимайте кнопку BAND (2) на
передней панели. Диапазоны будут переключаться циклически:
FM1 -> FM2 -> FM3 -> FM (УКВ)
Автоматическая настройка на радиостанцию
Нажмите и удержите кнопку (5) для автоматического поиска радиостанции в
направлении увеличения частоты настройки.
Нажмите и удержите кнопку (5) для автоматического поиска радиостанции в
направлении уменьшения частоты настройки.
Ручная настройка на радиостанцию
Для увеличения частоты настройки на один шаг кратковременно нажимайте
кнопку
нажимайте кнопку
Ручное сохранение настройки на радиостанцию в памяти устройства
При воспроизведении необходимой радиостанции нажмите и удерживайте кнопку
BAND (2), после нажмите кнопку PUP/RPT (4) или кнопку PDN/RDM (10) для
выбора ячейки памяти. Для подтверждения выбора нажмите на регулятор (3). Для
сохранения необходимых радиостанций выделено по 6 ячеек памяти для каждого
диапазона частот.
(5). Для уменьшения частоты настройки на один шаг кратковременно
(5).
Prology CMU-301 7
Loading...
