StudioLive™ 16.0.2USB Quick Start Guide

Introduction • Introducción • Einleitung • Introduction

Congratulations on choosing a state-of-the-art PreSonus® StudioLive® digital mixer,

which features our renowned XMAX Class A microphone preamplifiers, modern and
vintage effects, and Studio One® Artist music creation and production software.

Felicitaciones por haber elegido una mezcladora digital con tecnología
de punta StudioLive® de PreSonus®, la cual incluye nuestros reconocidos
preamplificadores para micrófono XMAX Clase A, efectos modernos y clásicos
y el software de creación y producción musicales Studio One® Artist.

Herzlichen Glückwunsch, dass Sie sich für einen modernen PreSonus®
StudioLive® Digitalmischer mit unseren bekannten XMAX Class A
Mikrofonvorverstärkern, aktuellen und klassischen Effekten sowie der
Musikproduktionssoftware Studio One® Artist entschieden haben.

Félicitations pour votre choix d’un StudioLive® PreSonus®, mélangeur
numérique de pointe comprenant nos célèbres préamplificateurs de
microphone de classe A XMAX, des effets modernes et vintage, ainsi que
le logiciel de création et de production musicale Studio One® Artist.

Getting Started • Para empezar • Erste Schritte • Pour commencer

Package Contents• Contenido del paquete • Lieferumfang • Contenu de l’emballage

Downloads

Once you have registered your StudioLive 16.0.2USB at my.presonus.com, the
following will be available for download from your My PreSonus user account:

• Universal Control™ with UC Surface

• Studio One® Artist DAW software

• Studio One Artist Content

• Capture™ live-recording software for Windows and macOS

• StudioLive 16.0.2USB User Manual

Other Downloads:

• UC Surface for iPad® and Android™

• QMix™-UC for iPhone®, iPod® touch, and Android™

2

Downloads

Otras descargas:

Downloads

StudioLive™ 16.0.2USB Quick Start Guide

Una vez que hayas registrado tu StudioLive 16.0.2USB en my.presonus.

com, podrás descargar lo siguiente desde tu cuenta My PreSonus:

• Universal Control™ con UC Surface

• Software DAW Studio One® Artist

• Contenidos de Studio One Artist

• Software para grabación en vivo Capture™ para Windows y macOS

• Manual del usuario StudioLive 16.0.2USB

• UC Surface para iPad® y Android™

• QMix™-UC para iPhone®, iPod® touch y Android™

Nach der Registrierung Ihres StudioLive 16.0.2USB auf my.presonus.

com steht die folgende Software in Ihrem My.PreSonus-

Benutzerkonto zum Download zur Verfügung:

• Universal Control™ mit UC Surface

• Studio One® Artist DAW-Software

• Studio One Artist Zusatzinhalte

• Capture™ für Live-Aufnahmen unter Windows und macOS

• StudioLive 16.0.2USB Bedienungsanleitung

Weitere Downloads:

Téléchargements

Autres téléchargements :

• UC Surface für iPad® und Android™

• QMix™ für iPhone®, iPod® touch und Android™

Après avoir enregistré votre StudioLive 16.0.2USB sur my.presonus.com, vous pourrez
télécharger depuis votre compte utilisateur My PreSonus les éléments suivants :

• Universal Control™ avec UC Surface

• Station de travail audio numérique (STAN) Studio One® Artist

• Contenu pour Studio One Artist

• Logiciel d’enregistrement live Capture™ pour Windows et macOS

• Mode d’emploi du StudioLive 16.0.2

• UC Surface pour iPad® et Android™

• QMix®-UC pour iPhone®, iPod® touch et Android™

3

StudioLive™ 16.0.2USB Quick Start Guide

1 2 3 4

5 6 7 8 109

Rear Panel Overview

1. Talkback Mic Input and Trim. For use with either a dynamic or
condenser microphones. Use the Level control to adjust the trim.

2. Stereo Inputs. Channels 9-16 are equipped with balanced 1/4-inch
TRS inputs. Channels 13-16 also include unbalanced RCA inputs.

3. Line-level Inputs. Channels 1-8 are equipped with balanced 1/4-inch TRS inputs.

4. Microphone Inputs. Each channel features an XMAX microphone
preamplifier for use with all types of microphones

5. USB 2.0. Connect to a computer for recording and remote mix control.

6. MIDI I/O. Connect a MIDI footpedal to control key functions.

7. Aux Outputs. Balance 1/4-inch TRS outputs for each of the four Aux buses.

8. Mono Outputs. Mono summed main bus output with output trim control.

9. Monitor Outputs. Balanced ¼-inch TRS outputs for the Control Room.

10. Main Outputs. Balanced stereo XLR and 1/4-inch TRS
main bus outputs with output trim control.

Visión general del panel trasero

1. Entrada para micro de talkback y ajuste. Puede usarse tanto con micros
dinámicos como de condensador. Usa el control Level para ajustar su ganancia.

2. Entradas estéreo. Los canales 9 a 16 están equipados con entradas balanceadas
TRS de 1/4. Los canales 13 a 16 también incluyen entradas RCA no balanceadas.

3. Entradas a nivel de línea. Los canales 1 a 8 están equipados con entradas TRS
balanceadas de 1/4.

4. Entradas de micrófono. Cada canal ofrece un preamplificador XMAX para
usarse con cualquier tipo de micrófono.

5. USB 2.0. Conexión a la computadora para grabación y control remoto de la
mezcla.

6. MIDI I/O. Conexión a una pedalera MIDI para controlar funciones clave.

4

7. Salidas auxiliares. Salidas balanceadas TRS de 1/4 para cada uno de los buses
auxiliares.

8. Salidas mono. Bus principal mono sumado con control de ajuste.

9. Salidas de monitor. Salidas balanceadas de 1/4 para la cabina de control.

10. Salidas principales. Salidas estéreo balanceadas XLR y TRS de 1/4 para el bus
principal con control de ajuste.

Anschlüsse auf der Rückseite

1. Talkback-Mic-Eingang und -Regler. Schließen Sie hier ein dynamisches oder
Kondensatormikrofon an und steuern Sie den Pegel mit dem Trimmregler.

2. Stereo-Eingangskanäle. Die Kanäle 9–16 sind als symmetrische
6,35 mm TRS-Klinkenbuchsen ausgeführt. Die Kanäle 13–16
verfügen zusätzlich über unsymmetrische Cinch-Anschlüsse.

3. Line-Eingänge. Die Kanäle 1-8 sind als symmetrische
6,35 mm TRS-Klinkenbuchsen ausgeführt.

4. Mikrofoneingänge. Alle Kanäle sind mit XMAX-Mikrofonvorverstärkern
für jeden beliebigen Mikrofontypus ausgestattet.

StudioLive™ 16.0.2USB Quick Start Guide

5. USB 2.0. Übe diesen Port können Sie den Mixer für die Aufnahme und
Fernsteuerung der Mischung an einen Computer anschließen.

6. MIDI-Buchsen. Steuern Sie Mixer-Funktionen über
ein angeschlossenes MIDI-Fußpedal.

7. Aux-Ausgänge. Vier Aux-Busse mit symmetrischen
6,35 mm TRS-Klinkenbuchsen

8. Mono-Ausgang. Mono-Ausgang mit Ausgangspegelregler
für das Mastersummensignal

9. Monitor-Ausgänge. Symmetrische 6,35 mm TRS­Klinkenbuchsen zum Anschluss von Studiomonitoren

10. Main-Ausgänge. Symmetrische Stereo-XLR- und 6,35 mm
Klinkenbuchsen mit Ausgangspegelregler für die Mastersumme.

Présentation de la face arrière

1. Entrée et niveau de micro de réseau d’ordres (Talkback). Pour l’emploi d’un
microphone dynamique ou électrostatique. Utilisez la commande Level pour
régler le niveau.

2. Entrées stéréo. Les canaux 9-16 sont équipés d’entrées symétriques sur jack
6,35 mm 3 points (TRS). Les canaux 13-16 possèdent également des entrées
asymétriques sur RCA.

3. Entrées de niveau ligne. Les canaux 1-8 sont équipés d’entrées symétriques sur
jack 6,35 mm 3 points (TRS).

4. Entrées microphone. Chaque canal possède un préamplificateur de
microphone XMAX pour l’emploi avec tous les types de microphones

5. USB 2.0. Branchez ici un ordinateur pour enregistrer et télécommander le
mixage.

6. Entrée/sortie MIDI. Branchez ici un pédalier MIDI pour contrôler les fonctions
essentielles.

5

StudioLive™ 16.0.2USB Quick Start Guide

Rhythm Guitar and Amp

Guitarra rítmica

RhythmusgitarreundAmp

Guitare rythmique et ampli

Bass
Bajo

Guitare basse

Drum Set

Batería

Schlagzeug

Batterie

Lead Vocal Mic

Voz líder

Gesangsmikrofon

Micro de chant principal

Keyboard

Teclado

Clavier

Front-of-House Speakers

Altavoces de sala
PA-Lautsprecher

Enceintes de façade

Monitors

Monitores

Monitore

Moniteurs

Laptop

Ordinateur portable

MIDI Pedal
Pedalera MIDI
Pédalier MIDI

7. Sorties Aux. Sorties symétriques sur jack 6,35 mm 3 points (TRS) pour chacun
des quatre bus Aux.

8. Sortie mono. Sortie en sommation mono du bus principal avec commande de
niveau de sortie.

9. Sorties moniteurs. Sorties symétriques sur jack 6,35 mm 3 points (TRS) pour la
régie.

10. Sorties principales. Sorties symétriques stéréo du bus principal sur XLR et jack
6,35 mm 3 points (TRS) avec commande de niveau de sortie.

Basic Hookup Diagram • Diagrama de conexiones básicas
Grundlegende Verkabelung • Schéma de connexion de base

6

StudioLive™ 16.0.2USB Quick Start Guide

Level Setting
Ajuste de nivel
Anpassen des

Eingangspegels
Réglages de niveau

1

2

345

678

9

Freq

(Hz)

1k

1.3k

750
560
420
320
240
180
130
100

75
55

40

30

24

Freq

(Hz)

1k

1.3k

750
560
420
320
240
180
130
100

75
55

40

30

24

10

11

12

7

StudioLive™ 16.0.2USB Quick Start Guide

Adding Fat Channel
Processing

Añadiendo procesamiento
Fat Channel

Hinzufügen von
Fat-Channel-Bearbeitung

Ajout d'un traitement
Fat Channel

1

2

345

Creating Aux Mixes
Creando mezclas auxiliares
Anlage von

Aux-Mischungen
Création de mixages Aux

1

2

345

6

7

8

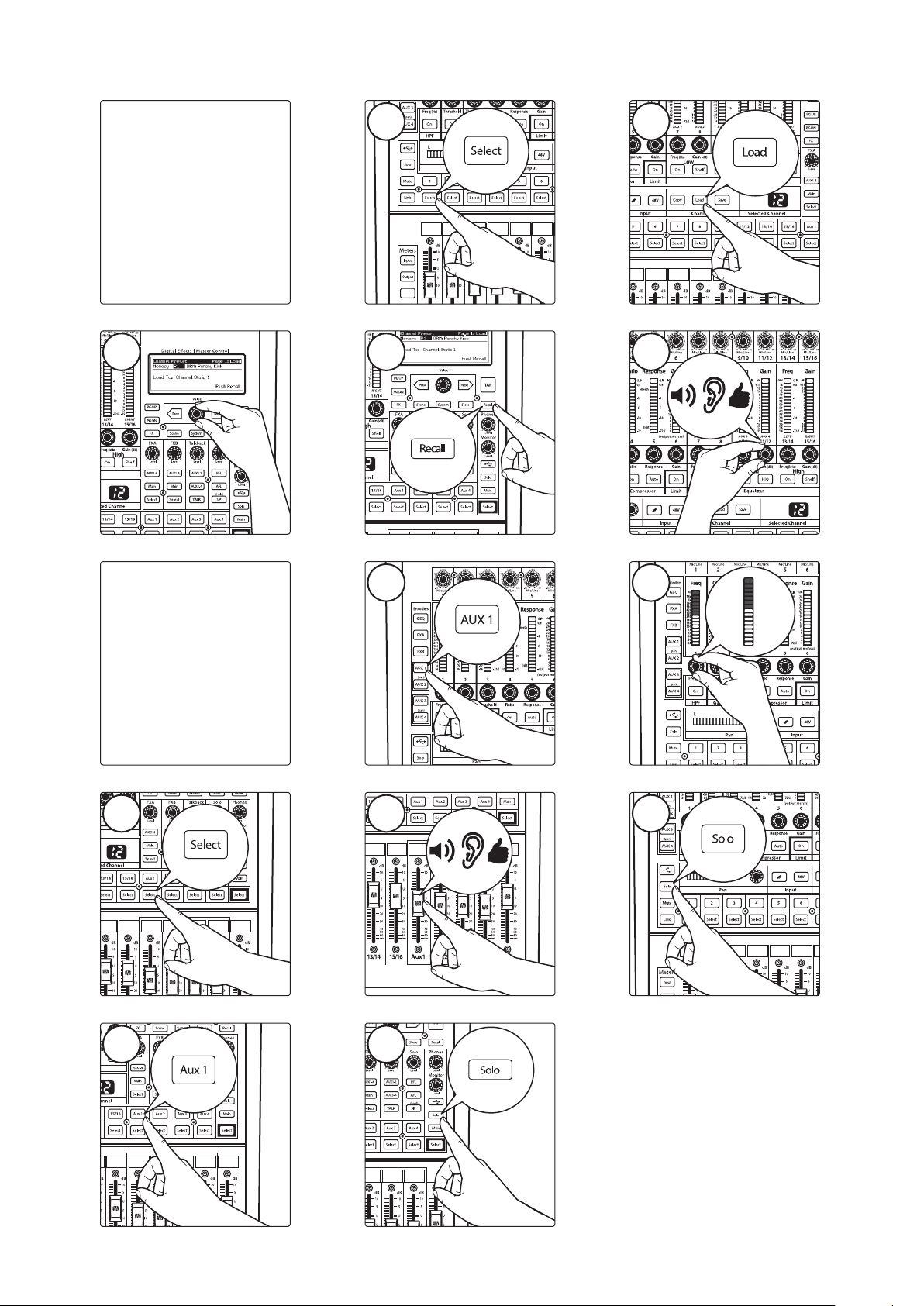

StudioLive™ 16.0.2USB Quick Start Guide

Creating Internal FX Mixes
Creando mezclas con

efectos internos
Erstellen von Effekt-Mixes
Création de mixages

d'effets internes

1

2

345

Saving Your Mix
Guardando tu mezcla
Speichern der Mischung
Sauvegarde de votre

mixage

1

2

345

9

Dinner is Served

Added bonus: PreSonus’ previously Top Secret recipe for…

Jambalaya

Ingredients:

• 5 lbs link andouille sausage

• 3 lbs boneless chicken

• 2 lbs ground beef

• 3 lbs onions (yellow or purple)

• 2 stalks of celery

• 1 lb bell peppers (green or red)

• 1 batch green onions

• 3 lbs rice

• Tony Chachere’s Cajun Seasoning

• 1 bottle chicken stock concentrate (or 3 cubes chicken bullion)

• 1 can Rotel tomatoes with chilies, diced (regular hot)

• Tabasco sauce

Cooking Instructions:

1. In a 16 qt. pot or larger, slice link sausage and pan-fry until brown.

2. Add ground beef and brown.

3. Do not remove from pot Add diced onions, celery, and bell peppers,
1 can Rotel Original diced tomatoes with chilies, 3 oz concentrate chicken stock,
½ teaspoon of Cajun seasoning, 1 teaspoon of Tabasco hot sauce
(or more…maybe lots more).

4. Cook until onions are translucent.

5. Add chicken and cook until it turns white.

6. Add diced green onions, 1 tsp. salt, ½ gallon water and bring to a boil.

7. Add rice and bring to a boil. Cook on high for 8 minutes, covered, stirring every 2 minutes

8. Cook covered on low for 10 minutes, stirring only once.

9. Turn off and let sit for 30 minutes.

10. Serve and enjoy!

Serves 20
