Pioneer XV-BD515FSW Operating Instruction

BCS-SB616

SVENSKA DANSK NORSK SUOMI

Hemmabiosystem med Blu-ray Disc-spelare
Blu-ray Disc-surroundsystem
Blu-ray Disc surroundsystem
Blu-ray Disc -surroundjärjestelmä

XV-BD515FSW

S-BD616SB

S-BD707SW

BCS-FS515

XV-BD515FSW

S-BD515FS

Registrera din produkt på http://www.pioneer.se (eller på http://www.pioneer.eu).
Upptäck fördelarna med att göra det on-line nu.

Registrer dit produkt på http://www.pioneer.dk (eller http://www.pioneer.eu).
Oplev fordelene ved at gå online nu.

Registrer produktet ditt på http://www.pioneer.no (http://www.pioneer.eu).
Oppdag fordelene med dette på nettet i dag.

Rekisteröi tuote sivustossa http://www.pioneer.fi (http://www.pioneer.eu).
Tutustu nyt online-rekisteröitymisen etuihin.

Blu-ray Disc-receiver | Blu-ray Disc-receiver
Blu-ray Disc receiver | Blu-ray Disc -vastaanotin

Högtalarsystem | Højtalersystem
Høyttalersystem | Kaiutinjärjestelmä

Högtalarsystem | Højtalersystem
Høyttalersystem | Kaiutinjärjestelmä

Hemmabiosystem med Blu-ray Disc-spelare
Blu-ray Disc-surroundsystem
Blu-ray Disc surroundsystem
Blu-ray Disc -surroundjärjestelmä

Blu-ray Disc-receiver | Blu-ray Disc-receiver
Blu-ray Disc receiver | Blu-ray Disc -vastaanotin

Högtalarsystem | Højtalersystem
Høyttalersystem | Kaiutinjärjestelmä

Bruksanvisning | Brugsanvisning | Bruksanvisning | Käyttöohjeet

Komma igång

Säkerhetsinformation

1

Komma igång

VARNING: FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA

STÖTAR FÅR HÖLJET (ELLER BAKSTYCKET) INTE TAS
BORT. INNANFÖR HÖLJET FINNS INGA DELAR SOM

ANVÄNDAREN SJÄLV KAN REPARERA. ÖVERLÅT

SERVICE TILL KVALIFICERAD SERVICEPERSONAL.

är tillräckligt stark för att kunna ge elektriska stötar
som är farliga för människan.

dokument som medföljer produkten.
VARNING: FÖR ATT MINSKA RISKEN FÖR BRAND

ELLER ELEKTRISKA STÖTAR FÅR DENNA PRODUKT
INTE UTSÄTTAS FÖR REGN ELLER FUKT.

VIKTIGT OM VENTILATION: Se till att det  nns gott
om ventilationsutrymme runt apparaten när denna
installerats för att förbättra värmeavledningen
(minst 10 cm på ovansidan, 10 cm på baksidan och
10 cm på varje sida).

VARNING: Höljet är försett med ventilationshål och
öppningar för att garantera pålitlig drift och skydda
produkten mot överhettning. För att minska risk för
brand får öppningarna aldrig blockeras eller täckas
över (exempelvis med tidningar, dukar, gardiner),
och apparaten bör aldrig användas ovanpå en tjock
matta eller en säng.

Användarmiljö: Temperatur och fuktighet i
användarmiljön: +5 °C till +35 °C; mindre än 85 %
luftfuktighet (kylventilationen får inte vara
blockerad).
Installera inte apparaten i ett dåligt ventilerat
utrymme, eller på platser som utsätts för hög
fuktighet eller direkt solljus (eller starkt arti ciellt
ljus).

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Denna blixtsymbol med pilspets
i en liksidig triangel står som en
varning till användaren om att det
 nns oisolerad spänning innanför
produktens hölje. Denna spänning

Varningstriangeln med ett
utropstecken är avsedd att
göra användaren uppmärksam
på viktiga användar- och
underhållsanvisningar i de

VARNING: Detta är en laserprodukt av klass
1 enligt säkerhetsstandard IEC60825-1:2007
för laserprodukter. För att vara säker på att du
använder denna produkt på rätt sätt ska du läsa
denna bruksanvisning noga och spara den för
framtida behov. Om produkten behöver service
eller reparation ska du kontakta ett auktoriserat
servicecenter.
Användning av kontroller, justering eller annan
hantering än vad som anges i denna skrift kan leda
till att man utsätter sig själv eller andra för farlig
strålning.
För att förhindra direkt exponering för laserstrålen
får du inte försöka öppna höljet. När produkten
öppnas syns laserstrålen. TITTA INTE IN I STRÅLEN.

VARNING beträ ande nätkabeln

De  esta produkter bör anslutas till en enskild krets.
Detta innebär en krets med ett enskilt uttag som

bara matar ström till denna produkt och inte har
några andra uttag eller förgreningar. Kontrollera
speci kationerna i denna bruksanvisning för att vara
säker. Överbelasta inte vägguttagen. Överbelastade
vägguttag, lösa eller skadade vägguttag,
förlängningssladdar, slitna elkablar eller skadad eller
sprucken isolering innebär fara. Alla ovan nämnda
brister kan leda till elektriska stötar eller brand.
Kontrollera kablarna med jämna mellanrum och
om de uppvisar tecken på skada eller slitage ska
de dras ur och produkten får inte användas förrän
kabeln har bytts ut mot en exakt likadan av ett
auktoriserat servicecenter. Skydda nätkabeln mot
fysisk eller mekanisk skada genom att kontrollera
att den inte har snott sig eller fått knutar, ligger i
kläm vid en dörr eller så att folk trampar på den.
Stickkontakter, vägguttag och det ställe där kabeln
är fästad i produkten ska kontrolleras extra noga.
För att stänga av strömmen helt måste nätkabeln
dras ur. Se till att stickkontakten är lätt åtkomlig när
du installerar produkten.

SV

2

Komma igång

Denna produkt är utrustad med urtagbart batteri

umulat

eller ack

or.

Följ dessa anvisningar för att ta ur batteri
eller batteripack på ett säkert sätt: Ta ur det

gamla batteriet eller batteripacket genom att följa
anvisningarna för isättning i omvänd ordning. För
att förhindra miljöförstöring och eventuell fara
för människors och djurs hälsa ska det uttjänta
batteriet eller batteripacket läggas på särskild plats
på sopstation eller uppsamlingsställe. Kasta inte
batterier eller batteripack tillsammans med annat
avfall. Vi rekommenderar att du använder batterier
och ackumulatorer som kan lämnas till lokal
återvinning utan kostnad. Batteriet får inte utsättas
för stark värme som t.ex. solsken och eld.

VARNING:

Använd eller förvara inte batterier i direkt solljus

eller på andra mycket varma ställen, till exempel i
en bil i starkt solsken eller nära ett värmeelement.
Då kan batterierna börja läcka, bli överhettade,
explodera eller fatta eld. Batteriernas livslängd
eller prestanda kan också försämras.

När förbrukade batterier kasseras ska nationella

och lokala förordningar och miljöföreskrifter
följas.

VARNING: Produkten måste skyddas från vatten
(droppar eller stänk) och inga föremål fyllda med
vätska, till exempel vaser, får placeras ovanpå
utrustningen.

Information till användare om insamling och
hantering av uttjänt utrustning och förbrukade
batterier

1

Komma igång

Pb

Symbol batterier

När dessa symboler  nns på produkter,
förpackningar och/eller medföljande dokument
innebär det att förbrukad elektrisk och elektronisk
utrustning och batterier inte får blandas med
vanligt hushållsavfall.

För korrekt behandling, återvinning och
återanvändning av uttjänta produkter och
förbrukade batterier ska dessa lämnas på särskilda
insamlingsställen enligt landets lagar och
förordningar.

Genom att behandla dessa produkter och batterier
korrekt bidrar du till att skydda värdefulla resurser
och förhindra framtida negativa e ekter på miljön
och människors hälsa, vilka i annat fall kan komma
att öka till följd av felaktig avfallshantering.

För mer information om insamling och återvinning
av uttjänta produkter och batterier, kontakta ditt
kommunkontor, lokal återvinningscentral eller den
butik där du köpte produkterna.

Dessa symboler är endast giltiga inom
Europeiska Unionen.

För länder utanför EU:

Om du vill kasta dessa produkter ska du kontakta
de lokala myndigheterna eller återförsäljaren och ta
reda på vad du ska göra med dem.

SV

3

Komma igång

För trådlös produkt EU meddelande

PIONEER inty
denna/dessa produkt(er)

1

följer andra relevanta bestämmelser i direktiv

Komma igång

1999/5/EG, 2004/108/EG, 2006/95/EG och
2009/125/EG.

Endast för Inomhusbruk

RF strålnings exponering rapport

Denna utrustning ska installeras och användas med
minsta avstånd 20 cm mellan spelaren och din
kropp.

VARNING: För att minska risken för eldsvåda bör
ingen öppen låga (exempelvis ett tänt stearinljus)
placeras ovanpå apparaten.

VARNING: Läs följande avsnitt noga innan du sätter i
stickkontakten första gången.

Spänningen varierar beroende på land eller
region. Försäkra dig om att spänningen i det
område där apparaten kommer att användas
motsvarar den spänning (t. ex. 230 V eller 120 V)
som anges på bakpanelen.

VARNING: Strömbrytaren 1 STANDBY/ON stänger

inte av strömmen från eluttaget helt. Eftersom
nätkabeln fungerar som huvudströmbrytare för
apparaten måste du dra ur den ur eluttaget för
att stänga av all ström. Försäkra dig därför om att
enheten har installerats så att nätkabeln lätt kan
dras ut ur eluttaget om en olycka skulle inträ a. För
att undvika risk för brand bör nätkabeln också dras
ur när apparaten inte ska användas under en längre
tid (till exempel under semestern).

VARNING: Denna produkt är avsedd för privat
bruk i hemmet. För eventuell reparation av fel som
beror på användning för annat än hemmabruk
(till exempel långvarig användning inom
näringsverksamhet i en restaurang eller i en bil eller
på ett fartyg) kommer betalning att utkrävas även
under garantiperioden.

uppfyller viktiga krav och

gar härmed att

Information om upphovsrätt

AACS (Advanced Access Content System) är

godkänt som kopieringsskydd för Blu-ray Disc­formatet, på samma sätt som CSS (Content
Scramble System) för DVD-formatet, vilket
innebär vissa restriktioner i samband med
uppspelning och utmatning av analoga signaler,
etc. för AACS-skyddat material. Användning av
och restriktioner för denna produkt kan variera
beroende på inköpsdatum, eftersom dessa
restriktioner kan ha trätt i kraft och/eller ändrats
av AACS efter det att produkten tillverkades.

Dessutom används även BD-ROM Mark och BD+

som kopieringsskydd för Blu-ray Disc-formatet,
vilket medför vissa restriktioner, bland annat i
samband med uppspelning av material som
skyddats genom BD-ROM Mark och/eller BD+.
För ytterligare information om AACS, BD-ROM
Mark, BD+ eller denna produkt, kontakta ett
auktoriserat servicecenter eller kundtjänst.

Många BD-ROM-/DVD-skivor är försedda

med kopieringsskydd. Därför ska du alltid
ansluta spelaren direkt till TV:n, inte till en
videobandspelare. Om du ansluter den
till en videobandspelare kan bilden från
kopieringsskyddade skivor bli förvrängd.

Denna produkt innehåller teknik för

kopieringsskydd som skyddas genom ett
antal USA-patent och andra immateriella
rättigheter som tillhör Rovi Corporation.
Baklängeskonstruktion och isärtagning är
förbjuden.

Enligt upphovsrättslagar i USA och andra länder

kan otillåten inspelning, användning, visning,
spridning eller redigering av TV-program,
videoband, BD-ROM-skivor, DVD-skivor, CD-skivor
och annat material leda till såväl civilrättsligt
ansvar som åtal för brott enligt brottsbalken.

SV

4

Viktig information om färgsystemet
på TV-apparater

Den här spelaren ändrar färgsystem efter den skiva
som för tillfället spelas.

Om spelaren till exempel spelar en skiva inspelad
med färgsystemet NTSC matas bilden ut i NTSC­format.

Endast färg-TV-apparater konstruerade för  era
system kan ta emot alla signalformat från spelaren.

Om din TV stöder PAL-färgsystemet blir bilden

förvrängd när du visar skivor eller videomaterial
inspelade i NTSC-format.

En TV som klarar  era färgsystem byter

automatiskt färgsystem efter respektive insignal.
Om färgsystemet inte ändras automatiskt ska du
stänga av TV:n och sedan sätta på den igen för
att se normal bild på skärmen.

Även om en skiva med NTSC-färgsystemet visas

korrekt på din TV är det inte säkert att de spelas
in på rätt sätt på din inspelare.

Komma igång

1

Komma igång

SV

5

Innehållsförteckning

Innehållsförteckning

1 Komma igång

2 Säkerhetsinformation
8 Inledning
8 - Spelbara skivor och symboler som

används i den här bruksanvisningen

9 - Om symbolen ”7”
10 - Tillbehör som medföljer
10 - Tillbehör i högtalarlådan (S-BD616SB)
10 - Tillbehör i högtalarlådan (S-BD707SW)
10 - Tillbehör i högtalarlådan (S-BD515FS)
11 - Spelbara fi ler
12 - AVCHD (Advanced Video Codec High

Defi nition/Avancerad videokodek med

hög upplösning)
12 - Om DLNA
13 - Särskilda systemkrav
13 - Regionkod
13 - Om kompatibla skivor
14 Fjärrkontrollen
15 Frontpanelen
15 Bakpanelen

2 Anslutning

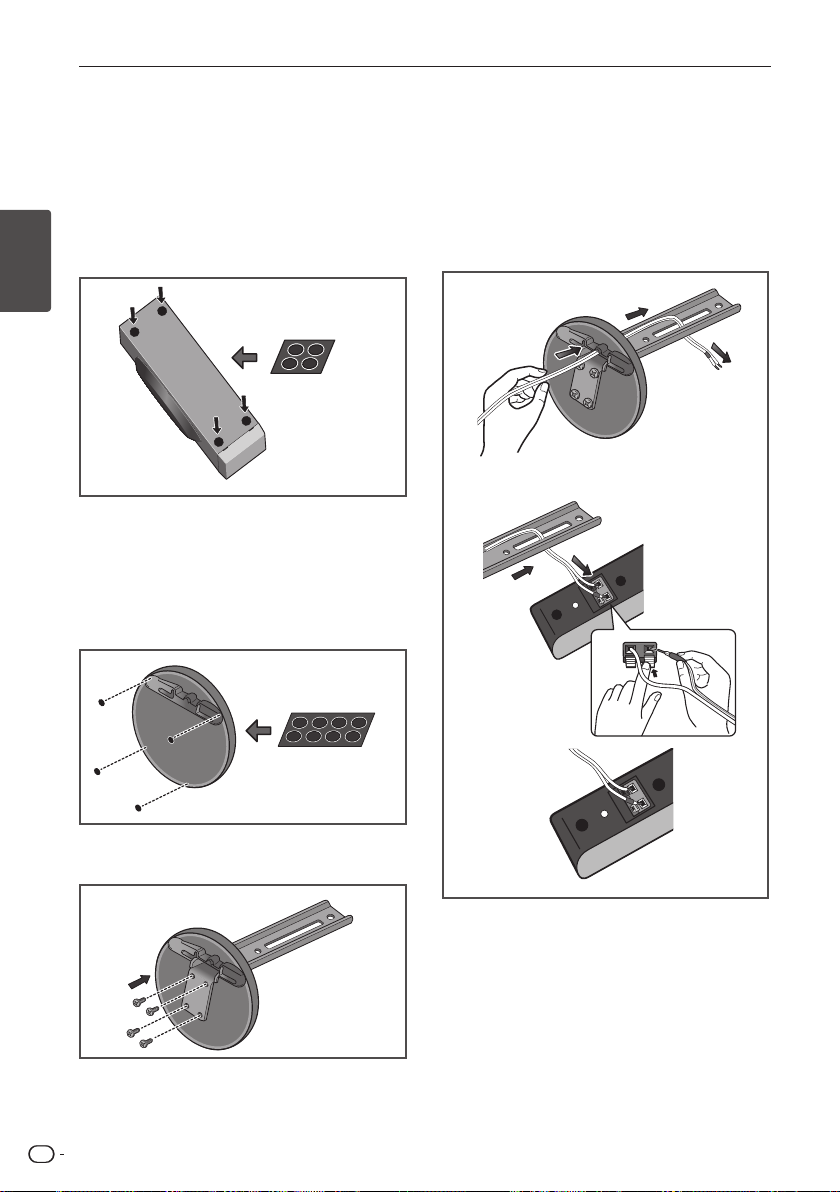

16 Montera högtalarna
16 - Högtalare för BCS-SB616

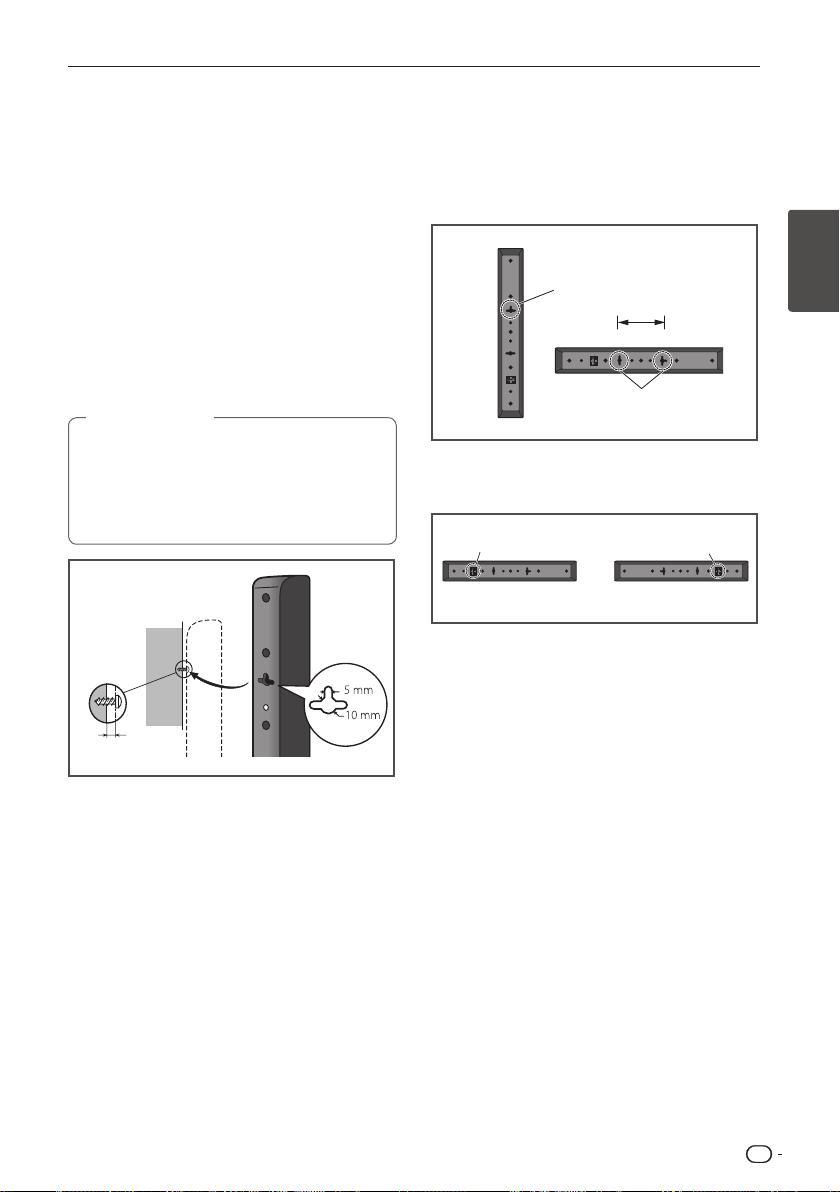

18 - Väggmontering av högtalaren för BCS-

SB616
19 - Viktiga anmärkningar om placering av

högtalaren för BCS-SB616

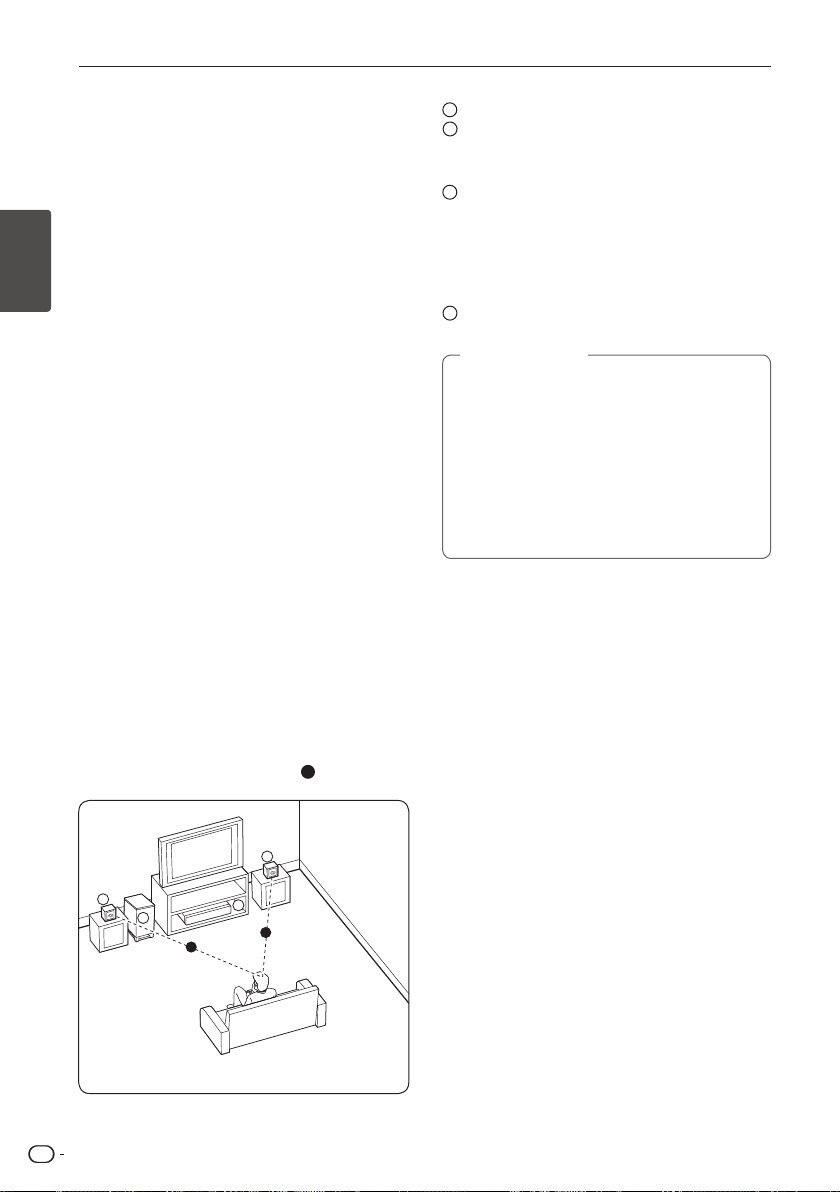

19 - Placering av BCS-SB616-systemet
20 - Högtalare för BCS-FS515
23 - Väggmontering av högtalarna för BCS-

FS515
24 - Viktiga anmärkningar om placering av

högtalaren för BCS-SB515
24 - Placering av BCS-SB515-systemet
25 Ansluta till TV:n

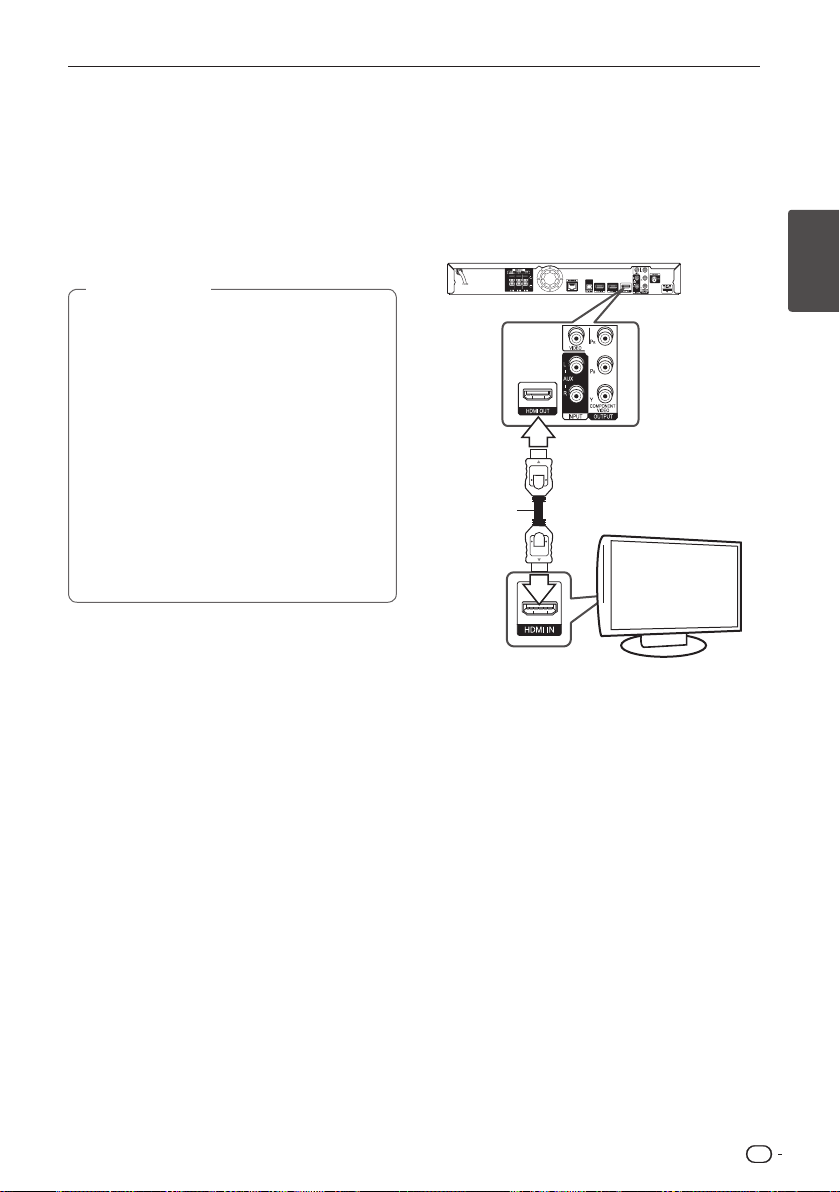

25 - HDMI-anslutning
26 - ARC-funktionen (Audio Return

Channel)
27 - Komponentvideoanslutning

6

SV

27 - Videoanslutning
28 - Byta upplösning
28 Antennanslutning
29 Ansluta andra apparater
29 - AUX-uttaget
29 - Ansluta till ingången PORTABLE IN
30 - Ansluta till OPTISK ingång
30 - Ansluta till HDMI-ingång 1 och 2
31 Ansluta till hemnätverk

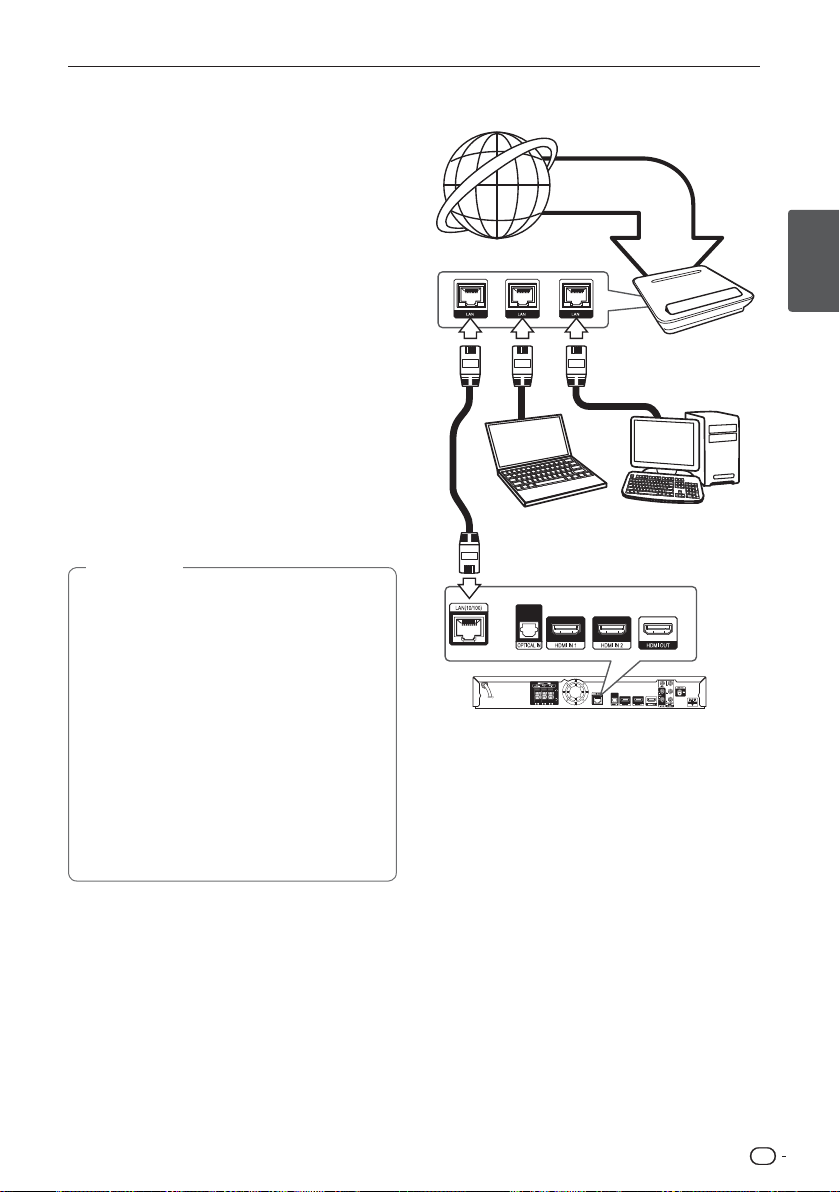

31 - Nätverksanslutning med kabel
32 - Inställning av kabelanslutet nätverk
33 - Trådlös kommunikation
33 - Inställning av trådlöst nätverk
36 Ansluta en USB-enhet
36 - Spela upp material från en USB-enhet

3 Systeminställning

37 Inställningar
37 - Ändra grundinställningarna
37 - Bildskärmsmenyn [DISPLAY]
39 - Språkmenyn [LANGUAGE]
39 - Ljudmenyn [AUDIO]
40 - Låsmenyn [LOCK]
41 - Nätverksmenyn [NETWORK]
42 - Menyn för övriga inställningar

[OTHERS]

43 Ljudeffekter

4 Att använda systemet

44 Vanlig uppspelning
44 - Använda hemmenyn [HOME]
44 - Spela en skiva
44 - Spela en fi l på en skiva/USB-enhet
45 - Spela Blu-ray 3D-skivor
45 - Använda BD-Live™
46 - Spela en fi l lagrad på en

nätverksserver

47 - Grundfunktioner för uppspelning av

ljud och videomaterial

47 - Grundfunktioner för att visa foton/

bilder
47 - Använda skivmenyn
48 - Återuppta uppspelning
49 Avancerad uppspelning
49 - Repetera

Innehållsförteckning

49 - Repetera ett visst avsnitt
49 - Förstora bilden
50 - Sökning med bokmärken
50 - Använda sökmenyn
51 - Välja en textningsfi l
51 - Minne för sista scen
52 - Funktioner när du tittar på foton
52 - Lyssna på musik under ett bildspel
53 Skärmmenyer (On-Screen Display)
53 - Visa information på skärmen
54 - Starta uppspelningen från en viss

tidpunkt i materialet
54 - Byta ljudfunktion
54 - Välja ett textspråk
54 - Titta från en annan vinkel
55 - Byta bildskärmsformat
55 - Byta kodsida för textningen
55 - Byta bildfunktion
56 Spela in ljud-CD-skivor
57 Spela material från en iPod
57 - Visa iPod-material på en bildskärm
58 - Använda funktionen iPod IN
59 Använda radion
59 - Förinställa radiostationer
59 - Radera en förinställd station
59 - Radera alla lagrade stationer
59 - Förbättra dålig FM-mottagning
59 - Visa information om en radiostation
60 Använda internet

67 Varumärken och licenser
69 Bildupplösning
70 Underhåll
70 - Rätt hantering av produkten
70 - Viktig skivinformation
71 Viktig information om nätverkstjänster
71 Information om programvarulicenser

1

2

3

4

5

6

5 Felsökning

61 Felsökning
61 - Allmänt
62 - Nätverk
63 - Bild
63 - Ljud
63 - Uppdateringar

6 Appendix

64 Styra en TV med den medföljande

fjärrkontrollen
64 - Ställa in fjärrkontrollen för att styra

TV:n
65 Områdeskoder
66 Språkkoder

SV

7

Komma igång

Inledning

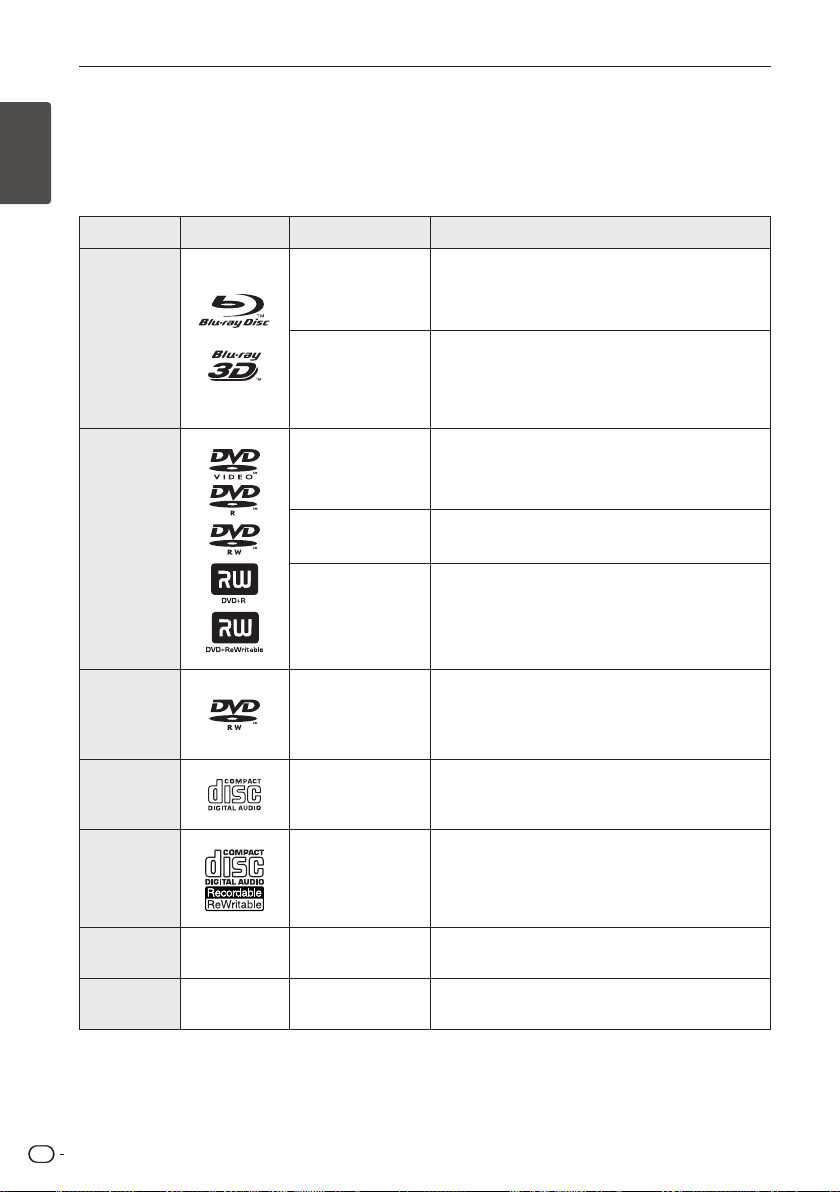

Spelbara skivor och symboler som används i den här

1

Komma igång

bruksanvisningen

Skivor/

varningsord

Blu-ray

DVD-ROM

DVD-R

DVD-RW

DVD+R

DVD+RW

(8 cm /
12 cm)

DVD-RW

(VR)

(8 cm /

12 cm)

Ljud-CD

(8 cm /

12 cm)

CD-R/RW

(8 cm /

12 cm)

Logotyp Symbol Förklaring

Köp- eller hyrskivor med exempelvis  lmer.

e

y
u

Blu-ray 3D-skivor
BD-R/RE-skivor inspelade i BDAV-format.

BD-R/RE-skivor med  lm-, musik- eller foto ler.
ISO 9660+JOLIET, UDF och UDF Bridge.

i

Köp- eller hyrskivor med exempelvis  lmer.

r

o

y
u

Endast stängda skivor inspelade i videoläge.
Stöder även skivor med två lager.

Stängda skivor i AVCHD-format

DVD±R/RW-skivor med  lm-, musik- eller

foto ler.

ISO 9660+JOLIET, UDF och UDF Bridge.

i

Endast stängda skivor inspelade i VR-läge.

r

Ljud-CD

t

y
u

CD-R/RW-skivor med  lm-, musik- eller foto ler.
ISO 9660+JOLIET, UDF och UDF Bridge.

i

SV

OBS –

Varning –

8

,

>

Här anges särskilda anmärkningar och funktioner.

Här står råd för att förhindra skador till följd av
felaktig användning.

OBS

,

Vissa CD-R/RW- eller DVD±R/RW-

skivor kan inte spelas på denna spelare
och detta brukar bero på den aktuella
inspelningsutrustningen eller själva skivan.

Vissa inspelningsbara skivor (CD-R/RW,

DVD±R/RW, BD-R/RE) kan ibland inte spelas
på grund av den programvara som använts
vid inspelning och stängning.

BD-R/RE-, DVD±R/RW- och CD-R/RW-skivor

inspelade på persondator eller DVD- eller
CD-brännare kan eventuellt inte spelas om
skivan är skadad eller smutsig, eller om det
 nns smuts eller kondens på spelarens lins.

Om du spelar in en skiva på en persondator,

även om den spelas in i ett kompatibelt
format, kan den bli ospelbar på grund
av inställningarna för den mjukvara som
använts för att skapa skivan. (Kontakta
mjukvaruleverantören för ytterligare
information.)

På denna spelare måste skivorna och

inspelningarna följa vissa tekniska
standarder för att uppspelningskvaliteten
ska bli bästa möjliga.

Förinspelade DVD-skivor följer automatiskt

dessa standarder. Det  nns många olika
sorters format för inspelningsbara skivor (bl.
a. CD-R-skivor med MP3- eller WMA- ler)
och för dessa krävs vissa speciella villkor för
att de ska kunna spelas.

Observera att det krävs tillstånd för att

ladda ned MP3-/WMA- ler och musik från
internet. Vårt företag har inte rätt att ge
sådant tillstånd. Tillstånd ska alltid sökas från
upphovsrättsinnehavaren.

När du formaterar återinspelningsbara skivor

måste du ställa in skivformatet på [Mastered]
för att skivorna ska bli kompatibla med
spelaren. Om du ställer in på Live File
System kan skivan inte spelas på den
här spelaren. (Mastered/Live File System:
skivformatsystem för Windows Vista® och
Windows® 7)

BDXL stöds ej.

Komma igång

Om symbolen ”7”

”7” kan visas på TV-skärmen när spelaren används,
vilket innebär att önskad funktion inte  nns på
respektive medium.

1

Komma igång

SV

9

Komma igång

Tillbehör som medföljer

1

Komma igång

Videokabel (1) Fjärrkontroll (1)

Batteri (1) FM-antenn (1)

iPod-docka (1)

Tillbehör i högtalarlådan
(S-BD616SB)

Tillbehör i högtalarlådan
(S-BD707SW)

Högtalarkabel (1) Stora glidskydd (1)

Tillbehör i högtalarlådan
(S-BD515FS)

Färgkodade
högtalarkablar (3)

Stora glidskydd (1)

Små glidskydd (1)

Små skruvar (8)

Färgkodade
högtalarkablar (1)

Stativ för högtalarna (2) Små glidskydd (1)

10

SV

Skruvar (2)

Stora skruvar (4) Fotplattor för

högtalarstativen (2)

Stora stativ (2) Små stativ (2)

Spelbara fi ler

Filmfi ler

Lagringsenhet

Skiva,

USB

Filnamnstillägg

”.avi”, ”.divx”,
”.mpg”,
”.mpeg”, ”.mkv”,
”.mp4”, ”.asf”,
”.wmv”, ”.m4v”
(ej DRM­skyddade)

Kodekformat Ljudformat Textning

DIVX3.xx, DIVX4.xx,
DIVX5.xx, DIVX6.xx
(endast
standarduppspelning),
XVID, MPEG1 SS,
H.264/MPEG-4 AVC,
MPEG2 PS, MPEG2 TS,
VC-1 SM (WMV3)

Dolby Digital,
DTS, MP3,
WMA, AAC,
AC3

SubRip (.srt / .txt), SAMI (.smi),
SubStation Alpha (.ssa/.txt),
MicroDVD (.sub/.txt), VobSub
(.sub), SubViewer 1.0 (.sub),
SubViewer 2.0 (.sub/.txt), TMPlayer
(.txt), DVD Subtitle System (.txt)

Komma igång

1

Komma igång

DLNA, PC

Musikfi ler

Lagringsenhet

Skiva,

USB,

DLNA, PC

Fotofi ler

Lagringsenhet

Skiva,

USB,

DLNA, PC

”.avi”, ”.divx”,
”.mpg”, ”.mpeg”,
”.mkv”, ”.mp4”,
”.asf”, ”.wmv”
(ej DRM­skyddade)

Filnamnstillägg

”.mp3”, ”.wma”,
”.wav”, ”.m4a”
(ej DRM­skyddade)

Filnamnstillägg

”.jpg”, ”.jpeg”,
”.png”

DIVX3.xx, DIVX4.xx,
DIVX5.xx, DIVX6.xx,
XVID, MPEG1 SS,
H.264/MPEG-4 AVC,
MPEG2 PS, MPEG2 TS,
VC-1 SM (WMV3)

Samplingsfrekvens Bit öde OBS

från 32 till 48 kHz (WMA),
från 16 till 48 kHz (MP3)

Rekommenderad storlek OBS

Mindre än 4000 x 3000 x 24 bitar/
pixlar
Mindre än 3000 x 3000 x 32 bitar/
pixlar

Dolby Digital,
DTS, MP3,
WMA, AAC,
AC3

från 20 kbps till
320 kbps (WMA),
från 32 kbps till
320 kbps (MP3)

SubRip (.srt / .txt), SAMI (.smi),
SubStation Alpha (.ssa/.txt),
MicroDVD (.sub/.txt), SubViewer

1.0 (.sub), SubViewer 2.0
(.sub/.txt), TMPlayer (.txt), DVD
Subtitle System (.txt)

Progressiv och förlustfri (lossless)
komprimering av foto ler stöds
ej.

Vissa wav- ler kan
inte spelas på denna
spelare.

SV

11

Komma igång

1

Komma igång

OBS

,

Filnamnet kan vara högst 180 tecken långt.
Högsta antalet  ler per mapp: högst 2000

(antalet  ler och mappar sammanlagt).

Det kan ta  era minuter att läsa innehållet

på en enhet om  lerna är stora och många.

Vilken server som används kan ha betydelse

för om  len kan spelas eller ej.

De format som anges på sidan 11 är

inte alltid kompatibla. Det kan  nnas
vissa begränsningar på grund av  lens
egenskaper och mediaserverns kapacitet.

Textnings ler för  lmer kan inte spelas på

denna spelare.

Filerna på löstagbara medier som till

exempel USB-enheter och DVD-enheter
anslutna till din mediaserver kan inte alltid
delas.

Denna spelare stöder inte ID3-taggar i MP3-

 ler.

Den totala uppspelningstiden för VBR- ler

visas inte alltid korrekt på skärmen.

Film ler i HD-upplösning på CD-skiva eller

USB-enhet 1.0/1.1 kan eventuellt inte spelas
korrekt. Blu-ray Disc-/DVD-skivor eller USB

2.0 rekommenderas för uppspelning av
 lm ler med HD-upplösning.

Denna spelare stöder standarden H.264/

MPEG-4 AVC Main pro le, High vid nivå

4.1. För en  l med högre nivå visas ett
varningsmeddelande på skärmen.

Denna spelare stöder inte  ler som är

inspelade med GMC
*1 GMC – Global Motion Compensation
*2 Qpel – Kvartspixel

1

eller Qpel

*

2

.

*

AVCHD (Advanced Video
Codec High Defi nition/
Avancerad videokodek med
hög upplösning)

Denna spelare kan spela skivor i AVCHD-format.

Dessa skivor spelas vanligtvis in på och används i
videokameror.

AVCHD-formatet är ett högupplöst digitalt

format för videokameror.

MPEG-4 AVC/H.264-formatet kan komprimera

bilder på ett e ektivare sätt än tidigare
bildkomprimeringsformat.

Denna spelare kan spela AVCHD-skivor med

”x.v.Colour”-format.

Skivor med AVCHD-format kan ibland inte spelas

vilket brukar bero på hur inspelningen har gjorts.
Skivor med AVCHD-format måste vara stängda.
”x.v.Colour” erbjuder ett bredare färgspektrum än

vanliga DVD-skivor för videokameror.

Om DLNA

Denna spelare är en DLNA-certi erad digital
mediaspelare som kan visa och spela  lmer,
foton och musik på en DLNA-kompatibel digital
mediaserver (PC och hemelektronik).

Digital Living Network Alliance (DLNA) är en
tvärindustriell organisation för företag inom
hemelektronik, dataindustri och mobilteknik.
Digital Living förser konsumenter med lättåtkomlig
delning av digitalt material i hemnätverk.

Logotypen för DLNA-certi ering gör det lätt
att hitta produkter som följer riktlinjerna DLNA
Interoperability Guidelines. Denna apparat följer
DLNA Interoperability Guidelines v1.5.

När en dator med DLNA-servermjukvara eller
annan DLNA-kompatibel apparat är ansluten
till denna spelare kan det ibland krävas andra
mjukvaruinställningar eller andra apparater. Läs
mer i bruksanvisningen till respektive mjukvara eller
apparat.

SV

12

Komma igång

Särskilda systemkrav

För videouppspelning med hög upplösning:

HD-skärm med komponent- eller HDMI-

ingångar.
BD-ROM-skivor med högupplöst material.
Din bildskärm måste ha HDMI- eller HDCP-

kompatibel DVI-ingång för vissa typer av material

(anges av den som skapat skivan).

För att kunna spela  ler lagrade i en delad mapp på
en dator via ditt hemnätverk måste datorn uppfylla
följande systemkrav:

Windows® XP (Service Pack 2 eller högre),

Windows Vista® (Service Pack behövs ej)

Windows® 7 (Service Pack behövs ej)
Processorer: 1,2 GHz Intel® Pentium® III eller AMD

Sempron™ 2200+
Nätverksmiljö: 100 Mb Ethernet, WLAN (IEEE

802.11a/b/g/n)

Mer än 1 mapp på din dator måste vara delad.

Gå till supportlänken för ditt operativsystem

för ytterligare information om inställningar för

 ldelning.

Regionkod

Denna spelare har en regionkod tryckt på baksidan.
Spelaren kan bara spela BD-ROM- eller DVD-skivor
som är märkta med samma kod eller ”ALL” (alla).

Om kompatibla skivor

Eftersom BD-ROM är ett nytt format kan

vissa skivor, digitala anslutningar med mera
vara inkompatibla. Om du får problem med
kompatibiliteten ska du kontakta en auktoriserad
kundtjänst.

Med denna produkt kan du använda funktioner

som bild-i-bild, sekundärvideo och virtuella
paket, etc. på BD-ROM-skivor som stöder
BONUSVIEW (BD-ROM version 2 Pro le 1 version

1.1/Final Standard Pro le). Sekundärbild och

-ljud kan spelas på en skiva kompatibel med
funktionen bild-i-bild. Läs anvisningarna för
skivan för att se hur uppspelning sker.

För att kunna titta på material med hög

upplösning och konvertera upp DVD-material i
standardformat måste din bildskärm eventuellt
ha en HDMI-kompatibel ingång eller HDCP­kompatibel DVI-ingång.

På vissa BD-ROM- och DVD-skivor går det inte att

använda alla kommandon och funktioner.

Dolby TrueHD, Dolby Digital Plus och DTS-HD

stöds med högst 5.1 kanaler om du använder
HDMI-anslutning för att mata ut ljudet.

Du kan använda en USB-enhet för att lagra viss

skivinformation, bland annat material nedladdat
från internet. Den skiva du använder styr hur
länge denna information sparas.

1

Komma igång

SV

13

Komma igång

1

2

3

Fjärrkontrollen

1

Komma igång

Sätta i batteriet

Ta bort batterilocket på
 ärrkontrollens baksida och sätt i
ett R03-batteri (AAA) med 4 och

vända åt det håll som anges i

5

facket.

• • • • • • • • • • • • • •a • • • • • • • • • • •

INPUT/TUNER: Byter

P

ingång/funktion.

(STANDBY/ON): Används

1

för att sätta på och stänga av
spelaren.

OPEN/CLOSE: Används för

B

att öppna och stänga skivfacket.
HDMI IN: Byter till HDMI IN-

ingången direkt.
OPTICAL: Byter till den optiska

ingången direkt.

DISPLAY: Visar eller tar bort

m

visning av kommandon på
skärmen (OSD).

HOME MENU: Öppnar eller

n

stänger hemmenyn [Home
Menu].

MENU: Öppnar menyer på en
skiva.

Pilknappar: Används för att
markera menyalternativ.

ENTER: Bekräftar menyval.

b

TUNE (+/–): Ställer in önskad
radiostation.

PRESET (

välja förinställda radiostationer.

• • • • • • • • • • • • • •b • • • • • • • • • • •

RETURN: Stänger menyn

x

eller återupptar uppspelning.
Återupptagningsfunktionen
fungerar inte på alla BD-ROM­skivor.

POPUP/TOP MENU: Öppnar
titelmenyn på DVD-skivor eller
popup-menyn på BD-ROM-skivor
om sådana  nns.

STOP: Stoppar uppspelning.

Z

PLAY: Startar uppspelning.

z

PAUSE/STEP: Gör paus i

M

uppspelning.

C/V

hoppa till föregående respektive
nästa kapitel/spår/ l.

): Används för att

W/S

SKIP: Används för att

c/v

respektive framåt.
SPK LEVEL: Ställer in ljudnivån

på önskad högtalare.

X

spela in en ljud-CD-skiva.

MUTE: Stänger av ljudet.
SOUND: Används för att välja en

ljudfunktion.
VOL +/– : Justerar volymen på

högtalarna.

• • • • • • • • • • • • • •c • • • • • • • • • • •

Si erknapparna 0-9: Väljer
numrerade alternativ på en
meny eller matar in bokstäver i
ett textfält.

MARKER: Lägger in ett
bokmärke under uppspelning.

SEARCH: Öppnar eller stänger
sökmenyn.

h

avsnitt eller sekvens.
DIMMER: Dämpar belysningen

på spelarens frontpanel.

ZOOM: Öppnar zoom-menyn.
CLEAR: Raderar ett bokmärke på

sökmenyn eller en si ra när du
ställer in lösenordet.

Färgade knappar (A, B, C, D):
Används för att hantera menyer.

- A-knappen (RDS): Radio Data

System.

- B-knappen (PTY): Visar

programtypen för RDS-stationer.

- C-knappen (PTY SEARCH):

Söker på programtyp.

- D-knapp: Väljer MONO eller

STEREO för FM-radio.

Kontrollknappar för en TV (TV
CONTROL): Se sidan 64.

SLEEP: Ställer in hur länge

spelaren ska stå på innan den
stängs av.

SCAN: Söker bakåt

USB REC: Används för att

REPEAT: Upprepar önskat

SV

14

Frontpanelen

a

Komma igång

STANDBY/ON OPEN/CLOSE FUNCTION

TUNE

PORTABLE IN

5 V 500 mA

b

VOLUME

dcefg

Skivfack

a

Kontrollknappar

b

(STANDBY/ON) strömbrytare

1

Används för att sätta på och stänga av spelaren.

(OPEN/CLOSE)

B

FUNCTION

Display

c

Fjärrstyrningssensor

d

PORTABLE IN

e

USB-uttag

f

Volymkontroll

g

Byter ingång eller funktion.

(PLAY / PAUSE)

d/M

(STOP)

Z
C/V

(SKIP)

– TUNE + (Radioinställning)

Bakpanelen

abcdefghijk

1

Komma igång

Strömkabel för växelström

a

Högtalaruttag

b

Kyl äkt

c

LAN-uttag

d

OPTICAL IN (Optiska ingångar)

e

HDMI IN 1/2

f

HDMI OUT (HDMI-utgång)

g

l

VIDEO OUT

h

COMPONENT VIDEO (Y P

i

B PR)

OUTPUT (PROGRESSIVE SCAN)
(komponentvideoutgång, progressiv
bilduppdatering)

Antenningång

j

iPod (24 stift)

k

Anslut den medföljande iPod-dockan här.

AUX (L/R) INPUT

l

SV

15

Anslutning

Montera högtalarna

Högtalare för BCS-SB616

Förbereda högtalarna

För subwoofern:

Fäst de fyra stora glidskydden under subwoofern.

2

Anslutning

Stora glidskydd

För främre högtalare:

Montera högtalarstativen på den främre högtalaren
på följande sätt.

1. Fäst tre av de små medföljande glidskydden
under varje högtalarstativ.

Om du väljer att inte använda högtalarstativ ska du
fästa fyra små glidskydd under högtalaren istället.

Små glidskydd

2. Fäst högtalarstativen i högtalaren.
Skruva fast både höger och vänster

högtalarstativ i högtalarens baksida. Högtalaren
kan fästas i två olika höjder. Välj den höjd som
passar dig bäst och skruva fast fästet på den
höjden.

SV

16

Små glidskydd

Varning

>

Var försiktig så att du inte drar åt skruvarna

för hårt.

Om skruvarna dras åt för hårt kan gängorna

skadas. Använd en manuell skruvmejsel av
medelstorlek när du skruvar.

Använd inte motordrivna eller stora

skruvmejslar för de kan ge för stor kraft för
medföljande skruvar.

Kontrollera att inga främmande föremål

sitter fast på stativet eller högtalaren under
monteringen.

Om det sitter något främmande föremål

mellan stativet och högtalaren när de
skruvas ihop kan högtalaren lossna eller bli
instabil och välta.

Anslutning

3. Anslut samtliga högtalare.
Anslut ledningar

På baksidan av högtalaren sitter färgkodade
uttag för de olika kanalerna (höger/vänster).

-Främre vänster: Vit

-Främre höger: Röd

-Subwoofer: Lila

Passa ihop färgen på ledningen med
färgmärkningen på högtalaren och stick sedan
in den färgkodade ledningen i den röda (+)
kontakten och den andra ledningen i den svarta
(–) kontakten.

Svart (–)

Anslut den vita ledningen med grå streck
till plussidan (+) och den andra ledningen
till minussidan (–). För att ansluta sladden till
spelaren trycker du på låsmekanismen av plast
för att öppna uttaget. Sätt i ledningen och släpp
låset.

na till högtalar

Röd (+)

na.

Färgkodad sladd

Varning

>

Endast de medföljande högtalarna får

anslutas till denna anläggning.

Anslut inte de medföljande högtalarna

till någon annan förstärkare än den som
medföljer detta system. Om anläggningen
ansluts till någon annan förstärkare kan
funktionsfel eller eldsvåda uppstå.

Anslut subwooferns högtalarkabel (lila) till

orange uttag på spelaren.

Dessa högtalarkontakter är strömförande

och innehåller FARLIG SPÄNNING. För
att minska risken för elektrisk stöt när du
ansluter eller drar ur högtalarkablarna ska
nätkabeln dras ur innan någon oisolerad del
vidrörs.

2

Anslutning

Orange (+)

Röd (+)

Svart (–)

Vit (+)

SV

17

Anslutning

Väggmontering av högtalaren
för BCS-SB616

Högtalaren har monteringshål som kan användas
vid väggmontering.

Före monteringen

Kom ihåg att högtalarna är tunga och att

tyngden kan få skruvarna att lossna eller

2

Anslutning

väggmaterialet att brista så att högtalaren trillar
ned. Kontrollera att den vägg som du tänker
montera högtalaren på är tillräckligt stark för
att bära den. Sätt inte fast dem i plywood eller
väggar med mjukt ytskikt.

Monteringsskruvar medföljer ej. Använd skruvar

som passar för det aktuella väggmaterialet och är
tillräckligt starka för högtalarens vikt.

Varning

>

Om du är osäker på väggens kvalitet och

hållbarhet ska du rådfråga en fackman.

Pioneer ansvarar inte för olyckor eller

skador som uppstår på grund av bristfällig
montering.

Vid väggmontering ska högtalaren

installeras parallellt med golvet.

När högtalaren monteras på en vägg ska

högtalarstativen inte monteras.

Monteringsskruv

(medföljer ej)

4 mm till 5 mm

SV

18

Anslutning

A

B

C

D

A

B

C

D

Viktiga anmärkningar om
placering av högtalaren för
BCS-SB616

Installera högtalaren centrerat under TV:n.

Försiktighetsåtgärder:

Låt inte högtalaren vila mot själva TV:n.
Se till att hela den oisolerade högtalarledningen

är hoptvinnad och helt instucken i
högtalarkontakten. Om en frilagd del av en
kabeltråd nuddar bakpanelen kan detta medföra
att strömmen som en säkerhetsåtgärd slås av.

Den främre högtalaren och subwoofern

är inte magnetiskt skärmade och bör inte
placeras nära en TV eller bildskärm. Magnetiska
lagringsmedier (till exempel disketter och band
eller videokassetter) bör inte heller förvaras nära
den främre högtalaren eller subwoofern.

Fäst inte subwoofern i väggen eller taket. De kan

trilla ned och orsaka skada.

Placering av BCS-SB616­systemet

Främre högtalare

Subwoofer:

Subwooferns placering är inte lika viktig, eftersom
riktningen från låga basljud inte kan urskiljas lika
tydligt. Men det bästa är att placera subwoofern
nära den främre högtalaren. Vrid den en aning mot
mitten av rummet för att minska eko från väggarna.

Huvudenhet
Lyssnarens plats

Varning

>

Se noga till att barn inte stoppar in händerna

eller några föremål i *subwooferporten.
*Subwooferporten: ett hål för fylligt basljud
på en subwooferlåda (höljet).

Högtalarna innehåller magnetiska delar så

färgen kan bli konstig på TV-skärmen eller
datorskärmen. Placera därför högtalarna en
bit bort från TV-skärmen eller datorskärmen.

2

Anslutning

19

SV

Anslutning

Högtalare för BCS-FS515

Förbereda högtalarna

För subwoofern:

Fäst de fyra stora glidskydden under subwoofern.

Stora glidskydd

2

Anslutning

För främre högtalarna:

Sätt ihop högtalarstativen och montera de främre
högtalarna.

För vertikal installation:

1. Fäst fyra av de små medföljande glidskydden
under bottenplattan.

3. För in högtalarsladden genom bottenplattan
och genom stativet och anslut den till
högtalaruttaget. När du har anslutit den
placerar du högtalarsladden i sladdutrymmet
på högtalarens baksida.

Passa ihop färgen på ledningen med
färgmärkningen på högtalaren och stick sedan
in den färgkodade ledningen på den röda sidan
(+) och den andra ledningen på den svarta
sidan (–).

Små glidskydd

2. Sätt i det stora stativet genom hålet i
bottenplattan och fäst med de fyra skruvarna.

20

SV

Anslutning

4. Sätt fast högtalaren i stativet med två skruvar.
Se till att högtalarsladden int
mellan högtalaren och stativet.

För horisontell installation:

1. Fäst fyra av de små medföljande glidskydden
under bottenplattan.

2. Sätt i det lilla stativet genom hålet i
bottenplattan och skruva fast det med de fyra
skruvarna.

e k

ommer i kläm

Små glidskydd

2

Anslutning

4. Sätt fast högtalaren i stativet med två skruvar.
Se till att högtalarsladden inte kommer i kläm
mellan högtalaren och stativet. Högtalaren kan
fästas i två olika höjder. Välj den höjd som passar
dig bäst och skruva fast fästet på den höjden.

3. För in högtalarsladden genom bottenplattan
och genom stativet och anslut den till
högtalaruttaget. När du har anslutit den
placerar du högtalarsladden i sladdutrymmet
på högtalarens baksida.

Passa ihop färgen på ledningen med
färgmärkningen på högtalaren och stick sedan in
den färgkodade ledningen på den röda sidan (+)
och den andra ledningen på den svarta sidan (–).

5. När högtalaren är ansluten placerar du
högtalarsladden i springan på bottenplattans
baksida.

SV

21

Anslutning

6. Anslut sladdarna till spelaren.
Anslut den vita ledningen med grå str

till plussidan (+) och den andra ledningen
till minussidan (–). För att ansluta sladden till
spelaren trycker du på låsmekanismen av plast
för att öppna uttaget. Sätt i ledningen och släpp
låset.

Röd (+)

2

Anslutning

Orange (+)

Svart (–)

För installation utan stativ

Fäst fyra av de medföljande glidskydden under de
främre högtalarna.

Små glidskydd

eck

Vit (+)

Varning

>

Endast de medföljande högtalarna får

anslutas till denna anläggning.

Anslut inte de medföljande högtalarna

till någon annan förstärkare än den som
medföljer detta system. Om anläggningen
ansluts till någon annan förstärkare kan
funktionsfel eller eldsvåda uppstå.

Anslut subwooferns högtalarkabel (lila) till

orange uttag på spelaren.

Dessa högtalarkontakter är strömförande

och innehåller FARLIG SPÄNNING. För
att minska risken för elektrisk stöt när du
ansluter eller drar ur högtalarkablarna ska
nätkabeln dras ur innan någon oisolerad del
vidrörs.

SV

22

Anslutning

Väggmontering av högtalarna
för BCS-FS515

Före monteringen

Kom ihåg att högtalarna är tunga och att

tyngden kan få skruvarna att lossna eller
väggmaterialet att brista så att högtalaren trillar
ned. Kontrollera att den vägg som du tänker
montera högtalarna på är tillräckligt stark för
att bära dem. Sätt inte fast dem i plywood eller
väggar med mjukt ytskikt.

Monteringsskruvar medföljer ej. Använd skruvar

som passar för det aktuella väggmaterialet och är
tillräckligt starka för högtalarens vikt.

Varning

>

Om du är osäker på väggens kvalitet och

hållbarhet ska du rådfråga en fackman.

Pioneer ansvarar inte för olyckor eller

skador som uppstår på grund av bristfällig
montering.

Monteringsskruv
(medföljer ej)

Sätta fast högtalarna

De främre högtalarna kan hängas, antingen vertikalt
eller horisontellt, på väggen. Använd ett hål för att
hänga högtalaren vertikalt och två hål för att hänga
den horisontellt. Bilden nedan visar den främre
högra högtalaren.

Vertikal upphängning

Hål

110

Horisontell upphängning

Hål

När du hänger högtalarna horisontellt ska de
placeras så att kontaktuttagen på högtalarnas
baksida sitter i den ände som är riktad bort från den
andra högtalaren.

Högtalarkontakt Högtalarkontakt

Främre höger Främre vänster

2

Anslutning

5 mm till 7 mm

SV

23

Anslutning

A

A

A

D

B

C

A

A

B

C

D

Viktiga anmärkningar om
placering av högtalaren för
BCS-SB515

Installera vänster och höger främre högtalare på
lika långt avstånd från TV:n.

Försiktighetsåtgärder:

Se till att hela den oisolerade högtalarledningen

2

Anslutning

är hoptvinnad och helt instucken i
högtalarkontakten. Om en frilagd del av en
kabeltråd nuddar bakpanelen kan detta medföra
att strömmen som en säkerhetsåtgärd slås av.

De främre högtalarna och subwoofern är inte

magnetiskt skärmade och bör inte placeras
nära en TV eller bildskärm. Magnetiska
lagringsmedier (till exempel disketter och band
eller videokassetter) bör inte heller förvaras nära
de främre högtalarna eller subwoofern.

Fäst inte subwoofern i väggen eller taket. De kan

trilla ned och orsaka skada.

Placering av BCS-SB515­systemet

Nedanstående illustration visar ett exempel på hur
systemet kan placeras. Observera att enheterna på
dessa bilder skiljer sig från det verkliga utförandet.
Bilderna är bara avsedda som illustrerande exempel.
För bästa möjliga surroundljud ska alla högtalarna
utom subwoofern placeras på samma avstånd från
lyssnarplatsen (

).

Vänster främre högtalare (L)/
Höger främre högtalare (R):

Placera de främre högtalarna bredvid TV:n eller
bildskärmen och i så rät linje med bildskärmens yta
som möjligt.

Subwoofer:

Subwooferns placering är inte lika viktig, eftersom
riktningen från låga basljud inte kan urskiljas lika
tydligt. Men det bästa är att placera subwoofern
nära de främre högtalarna. Vrid den en aning mot
mitten av rummet för att minska eko från väggarna.

Huvudenhet

Varning

>

Se noga till att barn inte stoppar in händerna

eller några föremål i *subwooferporten.
*Subwooferporten: ett hål för fylligt basljud
på en subwooferlåda (höljet).

Högtalarna innehåller magnetiska delar som

gör att det kan uppstå färgstörningar på TV­skärmen eller datorskärmen. Placera därför
högtalarna en bit bort från TV-skärmen eller
datorskärmen.

24

SV

Anslutning

Ansluta till TV:n

Anslut på ett av följande sätt beroende på vad
utrustningen klarar av.

HDMI-anslutning (sidan 25)
Komponentvideoanslutning (sidan 27)
Kompositvideoanslutning (sidan 27)

OBS

,

Beroende på vilken TV och annan utrustning

du vill ansluta till spelaren kan man göra på
olika sätt. Anslut bara på ett av de sätt som
förklaras i denna bruksanvisning.

Läs om så behövs i bruksanvisningarna

till din TV, stereoanläggning eller andra
produkter för att ansluta på bästa möjliga
sätt.

Se till att spelaren är ansluten direkt till TV:n.

Ställ in TV:n på rätt videoingång.

Anslut inte spelaren via en

videobandspelare. Bilden kan bli förvrängd
på grund av kopieringsskyddet.

HDMI-anslutning

Om du har en TV eller bildskärm med HDMI­ingång kan du ansluta den till denna spelare med
en HDMI-kabel (typ A, High Speed HDMI®-kabel
med Ethernet). Anslut HDMI-uttaget på spelaren
till HDMI-uttaget på en HDMI-kompatibel TV eller
bildskärm.

Spelarens baksida

HDMI-

kabel

Ställ in TV:n på HDMI (se bruksanvisningen till TV:n).

TV

2

Anslutning

Ytterligare information om HDMI

När du ansluter en HDMI- eller DVI-kompatibel

produkt ska du göra följande:

-Stäng av HDMI-/DVI-apparaten och denna
spelare. Sätt sedan på HDMI-/DVI-apparaten
och låt den stå på i ungefär 30 sekunder och
sätt sedan på spelaren.

-Kontrollera att den anslutna apparatens
bildingång är korrekt inställd för denna
apparat.

-Kontrollera att den anslutna apparaten
är kompatibel med följande insignaler:
720x576p, 1280x720p, 1920x1080i eller
1920x1080p.

Vissa HDCP-kompatibla HDMI- eller DVI-

apparater fungerar inte tillsammans med denna
spelare.

-Bilden visas inte korrekt på produkter som
inte är kompatibla med HDCP.

SV

25

Anslutning

2

Anslutning

OBS

,

Om en ansluten HDMI-apparat int

det ljud som spelaren matar ut kan ljudet
från HDMI-produkten bli förvrängt eller inte
höras alls.

När du använder HDMI-anslutning kan du

byta upplösning på HDMI-signalen. (Se
”Byta upplösning” på sidan 28.)

Välj önskad bildsignal via utgången HDMI

OUT genom att välja alternativ under [HDMI
Color Setting] på inställningsmenyn [Setup]
(se sidan 38).

Att byta upplösning medan anslutningen

används kan leda till funktionsfel. Om detta
problem uppstår löser du det genom att
stänga av spelaren och sedan sätta på den
igen.

Om HDMI-anslutningen inte är kompatibel

med HDCP blir TV-skärmen svart. Då ska du
kontrollera HDMI-anslutningen eller dra ur
HDMI-kabeln.

Om det förekommer bildstörningar eller

streck på skärmen ska du kontrollera HDMI­kabeln och dess längd (längden är vanligtvis
begränsad till 4,5 m).

e klarar

ARC-funktionen (Audio Return
Channel)

Tack vare ARC-funktionen kan en HDMI-kompatibel
TV skicka ljudströmmar till spelarens HDMI-utgång
(HDMI OUT).

För att kunna använda denna funktion:

-Din TV måste stödja ARC-funktionen och
ARC måste ställas in på On på spelaren
(grundinställningen är ”O ” (Av)).

-Hur ARC ställs in kan variera från TV till TV. Läs
mer om ARC-funktionen i bruksanvisningen till
din TV.

-Du måste använda en HDMI-kabel (typ A, High
Speed HDMI®-kabel med Ethernet).

-Du måste ansluta spelarens HDMI-utgång (HDMI
OUT) till en HDMI-ingång på en TV som stöder
ARC-funktionen.

-Du kan inte ansluta mer än ett hemmabiosystem
till en ARC-kompatibel TV.

-Det är inte säkert att ARC-funktionen alltid
fungerar även om ovanstående villkor är
uppfyllda.

-När du använder ARC-funktionen kan CEC
(Consumer Electronics Control) aktiveras.
Om du inte vill använda CEC kan du stänga
av funktionen genom att välja ”ARC O ” på
hemmenyn. Då måste du ansluta TV:n och
spelaren med en optisk kabel för att skicka
ljudströmmar till spelaren.

SV

26

Anslutning

Komponentvideoanslutning

Anslut utgångarna COMPONENT VIDEO OUTPUT på
spelaren till motsvarande ingångar på TV:n med en
komponentvideokabel. Du kan höra ljudet genom
anläggningens högtalare.

Spelarens baksida

Komponent-

videokabel

Videoanslutning

Anslut utgången märkt VIDEO OUT på spelaren till
bildingången på TV:n med en videokabel. Du kan
då höra ljudet genom anläggningens högtalare.

Spelarens
baksida

2

Anslutning

Videokabel

TV

TV

OBS

,

När du ansluter via COMPONENT VIDEO
OUTPUT kan du byta upplösning. (Se ”Byta
upplösning” på sidan 28.)

SV

27

Anslutning

Byta upplösning

På denna spelare går det att ställa in  era olika
upplösningar för utgångarna HDMI OUT och
COMPONENT VIDEO OUTPUT. Du kan byta
upplösning via inställningsmenyn [Setup].

1. Tryck på HOME MENU (n).

2. Välj [Setup] med
Inställningsmenyn [Setup] visas.

3. Välj [DISPLAY] med

2

Anslutning

för att gå till nästa nivå.

D

4. Välj [Resolution] (upplösning) med
tryck sedan på ENTER (b) för att gå till tredje
nivån.

5. Använd
och tryck sedan på ENTER (b) för att bekräfta
ditt val.

OBS

,

Om din TV inte klarar den upplösning du

har ställt in på spelaren kan du ställa in
upplösningen på 576p på följande sätt:

1. Tryck på B-knappen för att öppna
skivfacket.

2 Tryck på Z (STOP) i drygt 5 sekunder.

Det är många faktorer som påverkar

bildupplösningen och mer information
 nns under ”Bildupplösning” på sidan 69.

A/D

W/S

för att välja önskad upplösning

W/S

och tryck på ENTER (b).

och tryck sedan på

och

W/S

Antennanslutning

Anslut den medföljande antennen för att kunna
lyssna på radio.

Spelarens baksida

OBS

,

När du har anslutit FM-antennen ska den
placeras så horisontellt som möjligt. Var noga
med att sträcka ut FM-antennen helt.

SV

28

Anslutning

Ansluta andra apparater

AUX-uttaget

Du kan lyssna på ljud från en annan apparat genom
högtalarna i systemet.

Anslut de analoga ljudutgångarna på produkten
till AUX L/R (INPUT) på spelaren. Välj sedan [AUX]
genom att trycka på INPUT/TUNER och ENTER (b).

Du kan också använda FUNCTION-knappen på
frontpanelen för att välja ingång/apparat.

Spelarens baksida

Vit
Röd

Ansluta till ingången
PORTABLE IN

Du kan lyssna på ljud från en bärbar ljudspelare via
systemets högtalare.

Anslut hörlursuttaget (eller linjeutgången) på den
bärbara ljudspelaren till ingången PORTABLE IN på
spelaren. Välj sedan [PORTABLE] genom att trycka
på INPUT/TUNER och ENTER (b).

Du kan också använda FUNCTION-knappen på
frontpanelen för att välja ingång/apparat.

VOLUME

PORTABLE IN

5 V 500 mA

2

Anslutning

Till ljudutgångarna på den

anslutna produkten (TV,

videobandspelare, etc.).

MP3-spelare m.m.

SV

29

Anslutning

Ansluta till OPTISK ingång

Du kan lyssna på ljud från en annan produkt med
digitalt optiskt uttag via systemets högtalare.

Anslut den optiska utgången på den andra
apparaten till OPTICAL IN på spelaren. Välj sedan
[OPTICAL] genom att trycka på INPUT/TUNER och
ENTER (b). Du kan också trycka på OPTICAL för att
välja ingången direkt.

Du kan också använda FUNCTION-knappen på

2

frontpanelen för att välja ingång/apparat.

Anslutning

Spelarens baksida

Till den optiska
digitala utgången
på ansluten apparat

Ansluta till HDMI-ingång 1 och 2

Du kan ansluta både bild och ljud från en apparat
via denna anslutning.

Anslut HDMI-utgången på den andra apparaten till
HDMI IN 1 eller 2 på spelaren. Välj sedan [HDMI IN
1/2] genom att trycka på INPUT/TUNER och ENTER
(b).

Du kan också använda FUNCTION-knappen på
frontpanelen för att välja ingång/apparat.

Spelarens baksida

Till HDMI-utgång
på annan produkt
(digitalbox, digital
satellitmottagare,
videospelskonsol,
etc.)

OBS

,

Du kan inte byta bildupplösning på spelaren

när HDMI IN 1/2 används. Byt upplösning på
den anslutna produkten.

Om videosignalen visas felaktigt när en

dator är ansluten till ingångarna HDMI IN
1/2 ska du byta upplösning på din dator till
576p, 720p, 1080i eller 1080p.

Videosignalen från HDMI-ingången

kan inte matas ut via komponent- eller
kompositvideoutgångarna.

Spelaren skickar ljud från HDMI-ingångarna

till både HDMI-utgången och högtalarna i
anläggningen.

SV

30
