PEUGEOT NAVTEQ RT3 User Manual

PRESENTATION - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 3 à 27

QU’EST CE QUE LA TELEMATIQUE - - - - - - - - - - - - - - - - - - - - Page 4 SYNOPTIQUE DE FONCTIONNEMENT - - - - - - - - - - - - - - - - - - Page 5 PRESTATIONS PRINCIPALES - - - - - - - - - - - - - - - - - - - - - - - - - Pages 6 à 9 PRESTATIONS COMPLEMENTAIRES - - - - - - - - - - - - - - - - - - - Pages 10 à 11 LES DECLINAISONS DU RT3 - - - - - - - - - - - - - - - - - - - - - - - - - Pages 12 à 13 LES COMPOSANTS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 14 à 25

LE RT3 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 14 à 18 LE REFROIDISSEMENT - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 19 LA COMMANDE DEPORTEE - - - - - - - - - - - - - - - - - - - - - - - - - Page 20 LE COM 2000 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 21 L’ECRAN CT ET DT - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 22 LA FIBRE OPTIQUE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 23 L’ANTENNE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 24 LE MICROPHONE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 25 L’ENTREE VIDEO - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 25

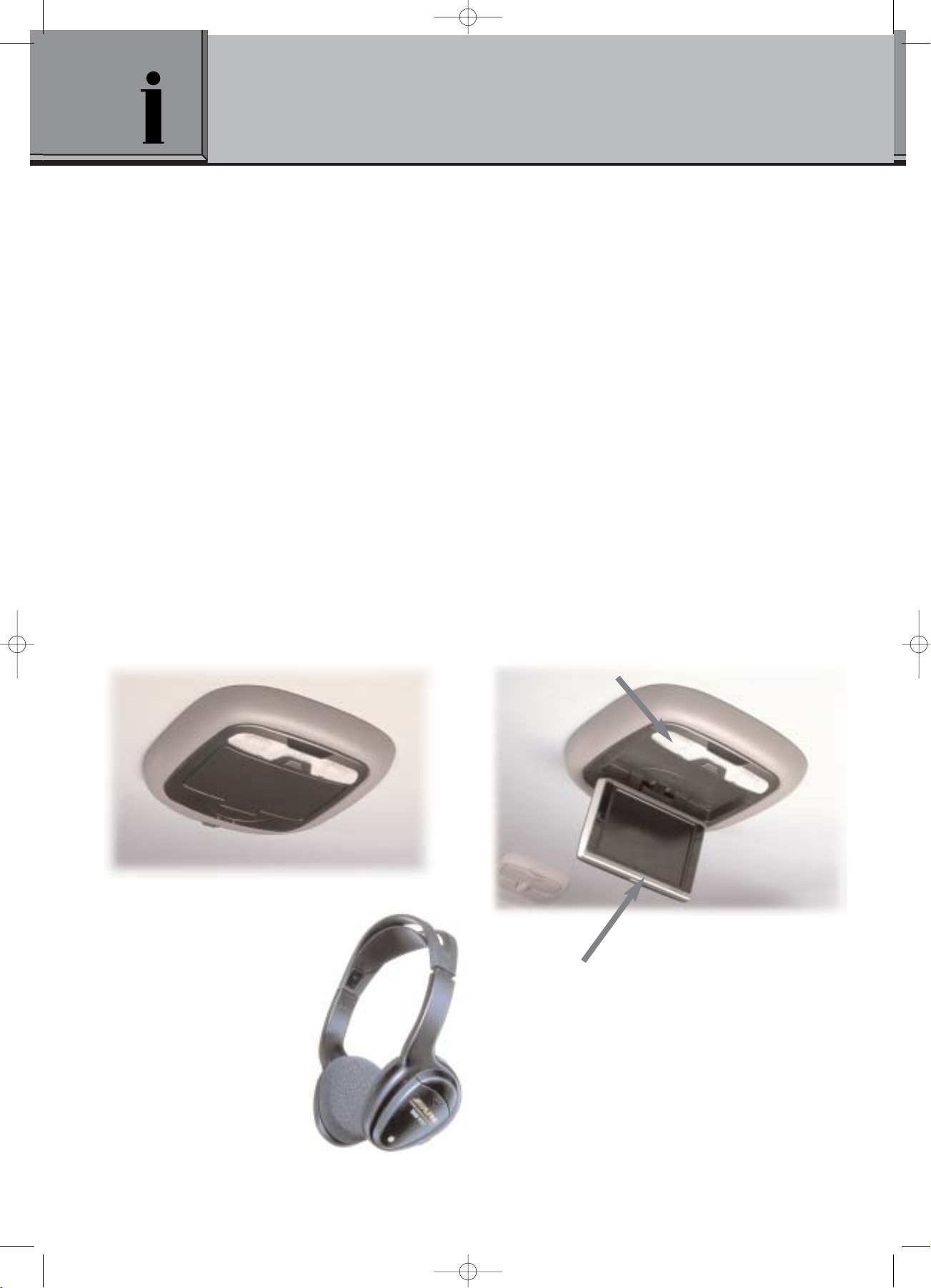

LES ACCESSOIRES - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 26 à 27

LA MAINTENANCE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 29 à 38

LA PREPARATION DES VEHICULES NEUFS - - - - - - - - - - - - - - Pages 30 à 33 CD NAVTECH - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 34 L'OUTIL DIAG2000 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 35 à 38

TELECODAGE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 36 à 37 PILE DE SECOURS / CHANGEMENT DE PILE - - - - - - - - - - - - - - Page 36 ECHANGE DE PIECES - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 38

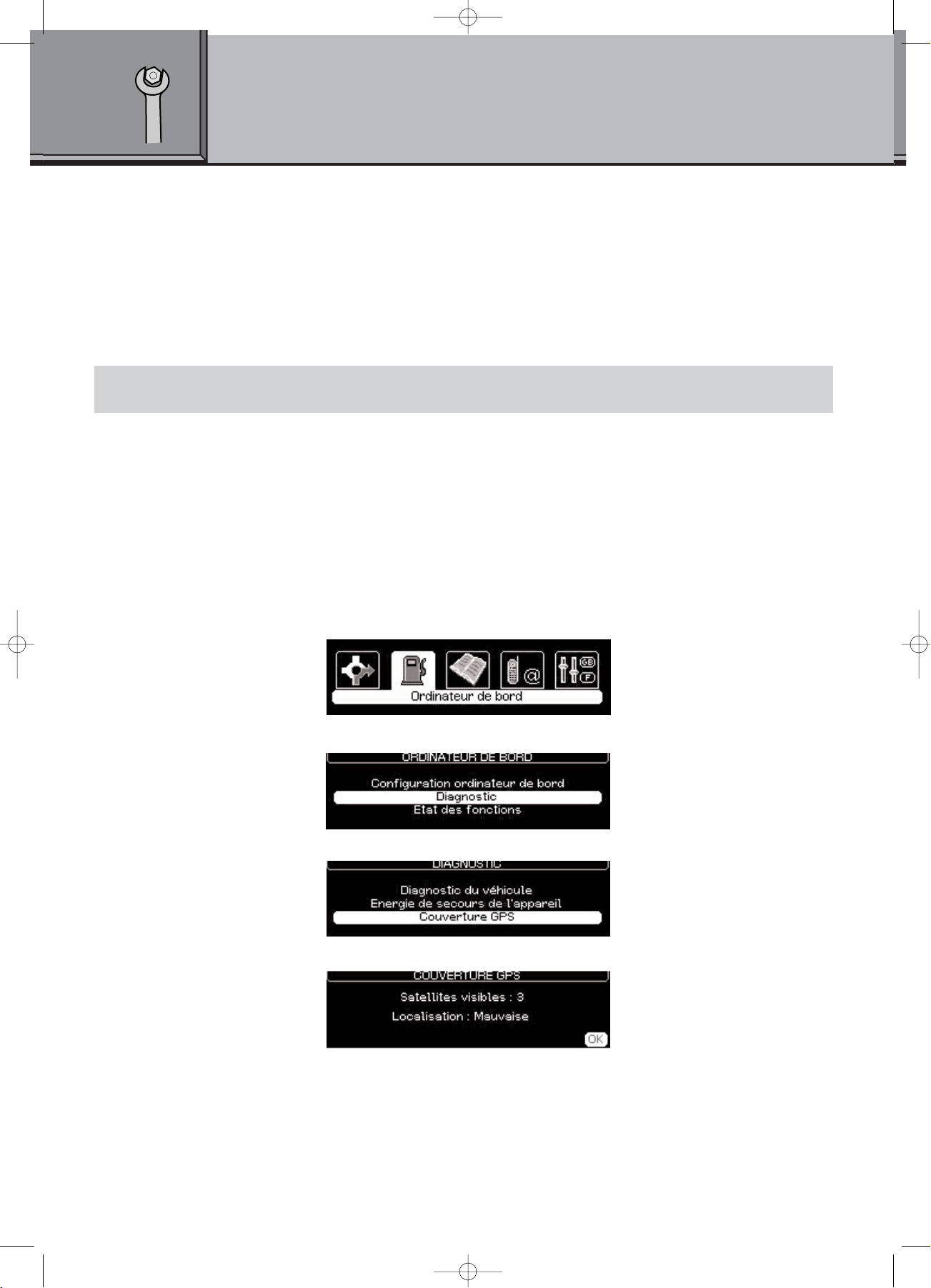

LE DIAGNOSTIC - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 39 à 63

L’OUTIL DIAG 2000 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 40 à 43 FONCTIONNEMENT - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 44 à 56

LE REFROIDISSEMENT - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 44 à 49 LA COMMANDE DEPORTEE - - - - - - - - - - - - - - - - - - - - - - - - Page 50 L’ECRAN CT ET DT - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 51 à 52 LA FIBRE OPTIQUE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 53 LE MICROPHONE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 54 LA NAVIGATION - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 55 à 56

MODES DEGRADES - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 57 à 60

LA CONNECTIQUE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 61

VEILLE REVEIL - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 62 à 63

GLOSSAIRE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 64

- 1 -

TELEMATIQUE

CPTELE FRANCAIS 4/03/03 16:58 Page 1

- 2 -

TELEMATIQUE

CPTELE FRANCAIS 4/03/03 16:58 Page 2

- 3 -

PRESENTATION - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 3 à 27

LES ACCESSOIRES - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 26 à 27

TELEMATIQUE

PRESENTATION

CPTELE FRANCAIS 4/03/03 16:58 Page 3

QU’EST CE QUE LA TELEMATIQUE ?

C’est l’ensemble des techniques et des services qui associent l’informatique et les télécommunications. Une gamme de " services " liée à la connaissance de la localisation du véhicule et liée à son aptitude à communiquer avec le monde extérieur.

Dans le cas de l’automobile, ces techniques seront le téléphone mobile, la navigation et les services qui s’y rattachent. L’explosion de l’électronique et les techniques de miniaturisation ont permis de mettre au point un calculateur capable de combiner en un seul boîtier : la radio, le système de navigation et le téléphone embarqué. Grâce aux prouesses de ces nouvelles technologies, l’Internet mobile arrive dans nos véhicules. De ce fait, une démocratisation de l’Internet est en train de nous ouvrir de nouveaux horizons pour les prochaines années.

- 4 -

TELEMATIQUE

INTRODUCTION

AVANT PROPOS

Attention :

- T outes les déclinaisons, valeurs et fonctionnalités précisées dans ce document au moment de son édition, sont données pour information, mais susceptibles d'évoluer . Elles ne seront pas remises à jour,

- Pour connaître les valeurs correspondantes au système, se reporter impérativement à la documentation " méthodes et réparations ".

CPTELE FRANCAIS 4/03/03 16:58 Page 4

- 5 -

TELEMATIQUE

SYNOPTIQUE DE FONCTIONNEMENT

VAN CONF

Suivant équipement

CAN

VAN CAR 1

CPTELE FRANCAIS 4/03/03 16:58 Page 5

MODE ESC

def

mno

jkl

abc

456

ghi

SOURCE

DARKMENU

wxyz

tuv

789

pqrs

AST

BAND

PTY

RDS TA

AUDIO

Le RT3 offre 4 fonctionnalités :

- La radio,

- La navigation,

- Le téléphone,

- Les commandes et synthèse vocales.

La radio

La fonction Radio est identique aux autres autoradios. Elle dispose de fonctions réglages audio, réception FM, AM, RDS, Info Trafic vocal, etc.…

Des nouveautés ont été ajoutées :

- Le radio Text,

- La saisie manuelle des fréquences.

Pour avoir ces 2 fonctions, il suffit d’être sur le menu radio. En validant sur la molette droite du RT3, un menu apparaît avec comme choix " Radio Text " et " Saisie manuelle des fréquences "

Le radio text

Cette nouveauté permet d’avoir des renseignements sur la chanson en cours (nom de l’interprète, titre de la chanson, le programme à venir etc.…) . C’est l’équivalent du télé text pour la radio.

La saisie manuelle des fréquences.

La saisie de la fréquence permet d’atteindre directement une station radio. Par exemple nous passons devant une publicité vantant la nouvelle radio Z fréquence 100.6 Mhz. Il suffit de rentrer la fréquence à l’aide du clavier du RT3.

- 6 -

TELEMATIQUE

PRESTATIONS PRINCIPALES

CPTELE FRANCAIS 4/03/03 16:58 Page 6

La navigation

Elle reprend les fonctions d'un système de guidage classique. Tous ses composants sont intégrés dans le RT3 (calculateur de navigation, lecteur de CD cartographique et audio, connecteurs GPS et GSM).

Le téléphone

La fonction téléphone rassemble toutes les fonctionnalités d’un mobile GSM, main libre. Un microphone intégré dans le plafonnier central avant permet au conducteur de parler à son

interlocuteur. La voix de ce dernier est diffusée par les hauts parleurs.

- 7 -

TELEMATIQUE

PRESTATIONS PRINCIPALES

Exemple d'écran DT pour la navigation.

Exemple d'écran CT pour la navigation.

CPTELE FRANCAIS 4/03/03 16:58 Page 7

Les commandes et la synthèse vocales.

Les commandes vocales.

Les commandes vocales sont disponibles pour les fonctions : radio, téléphone, lecteur de CDROM et changeur de CD. Il existe une trentaine de mots CLES enregistrés dans le RT3. ils seront utilisés par le conducteur pour les fonctions :

Radio : rechercher la station radio suivante ou précédente. appeler les stations mémorisées, etc.…

Téléphone : appeler une personne dans le répertoire téléphonique. envoyer des SMS, etc.…

Lecteur ou changeur de CD : aller au prochain morceau de musique. lire aléatoirement les plages, etc.…

La commande vocale est activée par appui court sur le push en bout du commodo d’éclairage. Un bip, nous signale que le RT3 attend l’énoncé de la commande vocale.

- 8 -

TELEMATIQUE

PRESTATIONS PRINCIPALES

Exemple d'écran pour les commandes vocales sur version DT.

Exemple d'écran pour les commandes vocales sur version CT.

CPTELE FRANCAIS 4/03/03 16:58 Page 8

- 9 -

TELEMATIQUE

PRESTATIONS PRINCIPALES

La synthèse vocale.

Avec ces nouvelles fonctionnalités, il sera possible de faire lire les messages S.M.S. par le RT3 ou de connaître la rue indiquée dans la future manœuvre.

Exemple de synthèse vocale pour les messages SMS :

" N'oublies pas le rendez-vous de 15 H 00 à Nanterre.

Exemple de synthèse vocale pour la navigation :

" Tournez à droite dans la "rue des Chauffours".

Exemple d'écran pour la synthèse vocale sur DT

Exemple d'écran pour la synthèse vocale sur CT

CPTELE FRANCAIS 4/03/03 16:58 Page 9

- 10 -

TELEMATIQUE

PRESTATIONS COMPLEMENTAIRES

Les services.

Lors de la vente du véhicule par la concession, les renseignements du client et du véhicule sont enregistrés dans la base de données SAGAI. Celle ci est envoyée à I.MA. (Inter Mutuelle Assistance) pour l'archivage des données clients détenteurs d'un véhicule avec la télématique et ses services.

Les services disponibles avec le RT3 font l’objet d’une souscription auprès du service commercial :

- l'appel d'urgence,

- l'appel de service et de dépannage.

L'appel d'urgence.

L'appel d'urgence peut être lancé de 2 manières différentes. Il peut être manuel ou automatique. Dans les 2 cas, la procédure de mise en relation avec le centre d'appel restera la même. Cette mise en relation au centre I.M.A. s'effectue par une communication vocale avec une opératrice et l'envoi d'un SMS crypté pour identifier le propriétaire et localiser le véhicule. Le numéro d'appel est enregistré dans le RT3 par le fournisseur (Magneti Mareli). Tous les numéros de tous les centres d'appels européens sont stockés dans le RT3. Le déclenchement manuel s'effectue en maintenant le bouton d'appel d'urgence au moins 3 secondes. Le déclenchement automatique s'effectue par le biais du module AIR BAG. Suite à un choc, le RT3 reçoit du BSI une information "CRASH" (information récupérée dans le calculateur AIR BAG) . Le RT3 déclenche alors l'appel d'urgence automatique vers I.M.A.

En cas de non souscription aux services, le bouton d'appel d'urgence sera relié au centre d'appel d'urgence par défaut du pays (112 pour la France).

Communication vocale

Centre

d'appel

Localisation véhicule

identification Client

Backoffice

décryptage SMS

Envoi données

Déclenchement manuel ou automatique

REMARQUES ou POINTS PARTICULIERS

CPTELE FRANCAIS 4/03/03 16:58 Page 10

def

SOURCE

AUDIO

RDS TA

BAND

PTY

AST

abc

456

mno

jkl

ghi

789

pqrs

tuv

wxyz

MODE ESC

DARKMENU

- 11 -

TELEMATIQUE

PRESTATIONS COMPLEMENTAIRES

L'appel de services et de dépannage.

Inclus dans l'offre de services, les services et dépannages seront accessibles en appuyant sur le bouton avec l'icône du "lion".

Suite à cette action un menu s'affiche à l'écran.

Il suffit alors de choisir si l'on veut se connecter à Peugeot services ou Peugeot assistance. La procédure de mise en relation sera la même que pour l'appel d'urgence.

Communication vocale

Centre

d'appel

Localisation véhicule

identification Client

Backoffice

décryptage SMS

Envoi données

Appel de services et dépannage

CPTELE FRANCAIS 4/03/03 16:58 Page 11

def

SOURCE

AUDIO

RDS TA

BAND

PTY

AST

abc

456

mno

jkl

ghi

789

pqrs

tuv

wxyz

MODE ESC

DARKMENU

Le RT3 se décline en 2 versions : Niveau 1+ : Radio RT3 avec écran monochrome CT.

Niveau 3 : Radio RT3 avec écran couleur DT.

Le niveau 1+

- 12 -

TELEMATIQUE

LES DECLINAISONS DU RT3

- Ecran LCD rétro éclairé par LED

- 4 niveaux de gris

- Surface d’affichage = 120mm X 32mm

- 240 X 64 pixels, pitch = 0,50 mm

Radio Mono tuner. Lecteur de CDROM. Téléphone GSM main libre Bi bande. GPS. Appel d’urgence et de services. Reconnaissance et synthèse vocale. Services localisés. Navigation à pictogrammes et zoom de carrefour.

CPTELE FRANCAIS 4/03/03 16:58 Page 12

SOURCE

AUDIO

RDS TA

BAND

AST

PTY

456

ghi

789

pqrs

def

abc

mno

jkl

tuv

wxyz

MODE ESC

DARKMENU

- 13 -

TELEMATIQUE

LES DECLINAISONS DU RT3

Le niveau 3

- Ecran TFT couleur 7" 16/9ème, éclairage à tube

- Surface d’affichage = 155mm X 87,2mm.

- 65536 couleurs,

- 480 X 234 pixels.

Idem niveau 1+ avec en plus : Bi tuner.

Ecran couleur. Navigation cartographique.

CPTELE FRANCAIS 4/03/03 16:58 Page 13

AUDIO

RDS TA

SOURCE

BAND

AST

PTY

456

ghi

789

pqrs

def

abc

mno

jkl

tuv

wxyz

MODE ESC

DARKMENU

- 14 -

TELEMATIQUE

LES COMPOSANTS / LE RT3

Le Boîtier télématique RT3 est un autoradio multimédia de nouvelle génération. Il intègre les fonctions téléphone et navigation. De part sa conception, il allie compacité et performance. Il s’intègre dans un emplacement du type ISO (format standard européen pour autoradio).

LE RT3

Description fonctionnelle

2345 67891011

13141516181920212223

CPTELE FRANCAIS 4/03/03 16:58 Page 14

abc

jkl

tuv

def

mno

wxyz

MODE ESC

DARKMENU

SOURCE

AUDIO

RDS TA

BAND

AST

PTY

456

ghi

789

pqrs

- 15 -

TELEMATIQUE

LES COMPOSANTS / LE RT3

1 Voyant d’état du RT3 2 Touche de sélection de la source

Pression de plus de 2 secondes : mute / neutralisation de la fonction mute

3 Touche marche / arrêt de l’autoradio (appui)

Touche de réglage du volume +/- (rotation)

4 Accès au menu des services " Peugeot "

Pression de plus de 2 secondes : appel direct " Peugeot "

5 Touche de décrochage du téléphone

Touche d’affichage du menu contextuel (téléphone)

Pression de plus de 2 secondes : coupure / activation du micro (mode secret)

6 Touche de changement de l’affichage courant

Pression de plus de 2 secondes : affichage du menu principal

7 Pression : affichage du menu contextuel de l’affichage courant

Validation saisie ou réglage- annulation

Rotation : déplacement dans un menu - Sélection fonction / paramètre - réglage.

8 Touche de réglage des fréquences supérieures,

pas-à-pas ou continu (appui maintenu).

Touche de sélection du CD suivant (Changeur de CD)

9 Touche d’annulation de l’opération en cours

Pression de plus de 2 secondes :

annulation de l’opération et retour à l’affichage courant

10 Fenêtre infrarouge (IrDA) 11 Bouton d’éjection de la carte SIM 12 Logement de la carte SIM 13 Touche de recherche automatique des fréquences supérieures

Touche de sélection du morceau suivant CD

Pression de plus de 2 secondes : avance rapide sur la plage lue du CD

14 Touche de coupure de luminosité (écran noir) 15 Touche de réglage des fréquences inférieures,

pas-à-pas ou continu (appui maintenu)

Touche de sélection du CD précédent (Changeur CD)

16 Touche d’affichage du menu général

Pression de plus de 2 secondes : affichage d’un menu d’aide

17 Touche de recherche automatique des fréquences inférieures

Touche de sélection du morceau précédent CD

Pression de plus de 2 secondes : retour rapide sur la plage lue du CD

18 Touche du clavier téléphonique

Touche de sélection des CD du changeur CD (de 1 à 6)

19 Touche de raccrochage du téléphone

Pression de plus de 2 secondes : interdiction / autorisation des appels entrant

20 Touche de sélection des gammes d’ondes FM1, FM2, FMast, AM

Pression de plus de 2 secondes :

mémorisation automatique de stations (auto store).

21 Touche marche / arrêt de la priorité aux informations routières

Pression de plus de 2 secondes : marche / arrêt de la fonction PTY

22 Touche d’activation du suivi des stations (RDS)

Pression de plus de 2 secondes : mode de suivi régional.

23 Touche d’appel des fonctions de réglage audio 24 Touche d’appel d’urgence (pression comprise entre 2 et 8 secondes) 25 Touche éjection CD

CPTELE FRANCAIS 4/03/03 16:58 Page 15

- 16 -

TELEMATIQUE

LES COMPOSANTS / LE RT3

Caractéristiques techniques du RT3.

Le RT3 est constitué de 8 modules :

- Le boîtier externe (1),

- La carte mère (2),

- La carte radio fréquence GPS (3) et GSM (4),

- La carte radio AM / FM (5),

- Le 2eme tuner (6),

- L’amplificateur 4X35W (7),

- Le lecteur CD (8),

- La façade (9),

Il intègre le connecteur AMP (10) et la batterie de secours (11)

Partie matérielle du RT3

Le boîtier télématique.

CPTELE FRANCAIS 4/03/03 16:58 Page 16

ghi

pqrs

ESC

MODE

def

abc

mno

jkl

wxyz

8 tuv

DARKMENU

PTY

SOURCE

BAND

AST

PTY

AUDIO

RDS

- 17 -

TELEMATIQUE

LES COMPOSANTS / LE RT3

Le boîtier externe (1)

Le boîtier externe est au format ISO. Il s'intègre donc dans tous les encadrements prévus à cet effet.

La carte mère (2)

Elle gère le fonctionnement du RT3.

La carte radio fréquence (3 et 4)

Elle regroupe le module GSM (3) et le module GPS (4). Module GSM WISMO2 bibande 2W/1W main libre, compatible GPRS

La carte radio FM et le 2ème tuner (5 et 6)

Suivant les versions niveaux 1+ ou 3, le RT3 est doté d’un ou de 2 tuners. La carte radio est de marque CLARION .

L’amplificateur audio (7)

Il a une puissance de sortie de 4X35 W.MAX. Ce qui correspond à une puissance efficace de 4X18W. Sur 807 et 307, la puissance des haut parleurs, sans amplificateur JBL, est de 4X2W à 4X4W efficaces.

Le lecteur CD ROM (8)

Lecteur de marque philips. Il est capable de lire les CD audio et les CD de cartographies de navigation.

La façade (9)

Elle intègre toutes les commandes fonctionnelles du RT3.

Connecteur (10)

Le connecteur du type AMP 40 voies noires.

Batterie de secours (11)

Une batterie de secours permet les appels d’urgence quand l’alimentation principale est coupée. En cas de perte du + permanent, la batterie de secours alimente le Module GSM quand un appel d’urgence est émis automatiquement ou manuellement. Elle se situe dans le RT3. Elle est peut être échangée en après vente.

Sa durée de vie est estimée à 7 ans. Elle n’est pas rechargeable.

Important : Une procédure spécifique doit être utilisée lors de l’échange de la batterie de secours. Un menu concernant la batterie dans le DIAG 2000 permet d’initialiser la batterie neuve.

REMARQUES ou POINTS PARTICULIERS

CPTELE FRANCAIS 4/03/03 16:58 Page 17

- 18 -

TELEMATIQUE

LES COMPOSANTS / LE RT3

Connectique

Le connecteur du RT3 est modulaire. Il est constitué de 6 connecteurs :

A : 2 connecteurs MQS 24 voies noirs. B : 2 connecteurs MQP 16 voies noirs. C : 2 connecteurs POF 2 voies.

Pour déconnecter le RT3, il faut veiller à bien déverrouiller le connecteur AMP.

Verrou du

connecteur AMP

CPTELE FRANCAIS 4/03/03 16:58 Page 18

- 19 -

TELEMATIQUE

LES COMPOSANTS / LE REFROIDISSEMENT

PRESTATION

Le rôle du dispositif est de maintenir une température constante dans le RT3. Le refroidissement est assuré par des ventilateurs. Les plages de tolérances sont comprises entre 30 et 60°C.

IMPLANTATION

Les implantations sont différentes suivant le véhicule :

Ventilateur monté sur 807

Ventilateur monté sur 307

CPTELE FRANCAIS 4/03/03 16:58 Page 19

AUDIO

RDS TA

SOURCE

BAND

PTY

def

abc

456

jkl

AST

ghi

789

pqrs

tuv

mno

wxyz

MODE ESC

DARKMENU

AUDIO

RDS TA

SOURCE

BAND

PTY

def

abc

456

jkl

AST

ghi

789

pqrs

tuv

mno

wxyz

MODE ESC

DARKMENU

- 20 -

TELEMATIQUE

LES COMPOSANTS / LA COMMANDE DEPORTEE

PRESTATION

La commande déportée est spécifique à 807. Elle est utilisée pour éviter au conducteur de quitter la route des yeux.Par son ergonomie, elle facilite la navigation dans les menus et permet au conducteur d’accéder aux fonctionnalités du RT3 même si le volet de l’autoradio est fermé.

IMPLANTATION

La commande déportée est située sur la console centrale, au dessous de la commande de climatisation.

FONCTIONNEMENT

Touche de changement de l’affichage courant

Pression de plus de 2 secondes : affichage du menu principal

Touche d’appel des fonctions de réglage audio

Touche d’affichage du menu général

Pression de plus de 2 secondes : affichage d’un menu d’aide

Molette de validation (appui)

Molette de sélection (rotation)

Touche d’affichage d’un afficheur récapitulatif avec des informations principales : source

sélectionnée (station radio, disque / plage CD), température extérieure, date et heure, etc.

Touche d’accès direct à la fonction navigation Touche d’accès direct à la fonction téléphone

Touche d’annulation de l’opération en cours

Pression de plus de 2 secondes : annulation de l’opération et retour à l’affichage courant

CPTELE FRANCAIS 4/03/03 16:58 Page 20

- 21 -

TELEMATIQUE

LES COMPOSANTS / LE COM 2000 (CV00)

PRESTATION

Il réunit toutes les principales fonctions du RT3 au même titre que la commande déportée et la façade.

FONCTIONNEMENT

C1 +C 2 – Appuis simultanés : coupure du son (mute) ; restauration du son par appui sur une touche quelconque.

Appui : Recherche automatique fréquence supérieure (radio)

Sélection morceau suivant (CD)

Pression continue jusqu'au relâchement : lecture rapide avant (CD).

Appui: Recherche automatique fréquence inférieure (radio)

Sélection morceau précédent (CD)

Pression continue jusqu'au relâchement : lecture rapide arrière (CD).

Appui : Augmentation du volume sonore.

Appui : Diminution du volume sonore.

Appui sur extrémité : Changement de mode radio (radio/CD/changeur CD) – Validation élément sélec-

tionné (dans un menu, un écran) - Décrocher / Raccrocher (Tél./Appel entrant) Raccrocher (Tél./En com.) Passage d'un interlocuteur à l'autre (Tél./En double appel)

Pression de plus de 2 secondes : affichage du menu contextuel (Tél./Hors com.) / refus 2ème appel

ou raccrocher appel courant en double appel (Tél./En Com.).

Rotation (sens horaire) : Sélection station mémorisée supérieure ou mémorisation en position 1 si

station hors mémoire (radio) Sélection CD suivant Sélection élément suivant d'un menu, dans un écran.

Rotation (sens anti-horaire) : Sélection station mémorisée inférieure ou mémorisation en position 6 si

station hors mémoire (radio) Sélection CD précédent Sélection élément précédent d'un menu, dans un écran

Appui court : activation de la reconnaissance vocale Appui long : dernier message TTS (synthèse vocale).

REMARQUES ou POINTS PARTICULIERS

CPTELE FRANCAIS 4/03/03 16:58 Page 21

- 22 -

TELEMATIQUE

LES COMPOSANTS / LES ECRANS CT ET DT

PRESTATION

Les écrans CT (monochrome) et DT (couleur) ont pour rôle d’informer les utilisateurs sur l’état des fonctions suivantes : radio, lecteur CD, navigation, services, OdB, alertes véhicules, configuration… Ils gèrent leurs propres niveaux de luminosité grâce à un capteur interne.

FONCTIONNEMENT

A : Elle est dédiée aux applications actives :

Application AUDIO ou DATE Application NAVIGATION Application Ordinateur De Bord Application TELEPHONE

B : Elle est composée de la boussole ou d’une montre lorsque le guidage n’est pas actif et lorsque le guidage est actif de la consigne de guidage.

C : Heure, Température extérieure, Etat du téléphone, Station radio. Il existe également 3 autres cadres qui viennent se superposer sur l’écran. Ils permettent les

menus déroulants et les évènements.

CPTELE FRANCAIS 4/03/03 16:59 Page 22

- 23 -

TELEMATIQUE

LES COMPOSANTS / LA FIBRE OPTIQUE

PRESTATION

La fibre optique est associée à l’écran DT couleur. Elle permet de transmettre des informations avec un débit important.

IMPLANTATION

Elle se situe sous le vide poche supérieur juste sous l’écran DT.

Fibre optique

CPTELE FRANCAIS 4/03/03 16:59 Page 23

- 24 -

TELEMATIQUE

LES COMPOSANTS / L'ANTENNE

PRESTATION

Deux montages d'antenne sont possibles :

Antenne bi fonction.

Sur 807, la réception FM est assurée par une antenne située sur la vitre de custode arrière gauche et un amplificateur situé dans la garniture de pavillon. Elle est associée à l'antenne bi fonction montée à l'arrière du pavillon qui intègre GPS et GSM.

Antenne tri fonction.

Elle est montée sur 307 à l'arrière du pavillon, elle intègre l’antenne GSM, GPS, AM/FM et l’amplificateur.

CPTELE FRANCAIS 4/03/03 16:59 Page 24

- 25 -

TELEMATIQUE

LES COMPOSANTS / LE MICROPHONE / L'ENTREE VIDEO

PRESTATION

Le micro est utilisé pour le téléphone et les commandes vocales.

IMPLANTATION

Il se situe dans le plafonnier avant, derrière la grille (A).

PRESTATION

L'entrée vidéo peut être utilisée pour projeter un film sur l'écran DT couleur ou sur l'écran loisir (suivant équipement). C'est une entrée vidéo composite. Elle permet de transmettre le son et l’image. Elle peut être utilisée pour tout type de source : Magnétoscope, Console de jeux, DVD, etc...

L’entrée est alimentée en +CC.

IMPLANTATION

L'entrée vidéo se situe dans la boîte à gants.

Dans le cas d'une utilisation avec un écran loisir, il faut rajouter un faisceau interface en T(inclus dans le kit écran loisir) (voir paragraphe accessoires).

REMARQUES ou POINTS PARTICULIERS

CPTELE FRANCAIS 4/03/03 16:59 Page 25

- 26 -

TELEMATIQUE

LES ACCESSOIRES

PRESTATION

Il existe pour 807 et 307 en accessoire, des écrans dit "loisir".

Ecran loisir sur 807.

Pour 807, l'écran se fixe sur la garniture de pavillon. La notice de montage est incluse dans le KIT. Elle ne comporte aucun texte, uniquement des images . Ce qui facilite les traductions. Le kit se compose :

- d'un écran (télécommande, faisceau vidéo, gabarit, etc.),

- de 2 casques à liaison infra rouge,

L'écran est un accessoire donc il est indépendant du reste du véhicule. Le son peut être diffusé uniquement par les casques Infra Rouge. Il existe 2 sorties pour pouvoir brancher des casques filaires ou des enceintes amplifiées. La carte graphique est intégrée dans l'écran.

L'écran se pose à la place du plafonnier en rang 2. Le plafonnier est remplacé par celui intégré de l'écran. Un lecteur DVD peut ètre est fixé dans la boite à gant avec des bandes de velcro.

L’installation d’un écran loisir est incompatible avec l’option toits ouvrants.

Plafonnier intégré

Ecran loisir

CPTELE FRANCAIS 4/03/03 17:00 Page 26

- 27 -

TELEMATIQUE

LES ACCESSOIRES

Ecran loisir sur 307.

Pour 307, l'écran se fixe sur la console centrale au niveau du cendrier arrière. La notice de montage est incluse dans le KIT. Elle ne comporte aucun texte, uniquement des images. Ce qui facilite les traductions.

Le kit se compose :

- d'un écran,

- d'un pied central de maintien,

- d'un boîtier électronique pour la gestion des graphismes,

- de 2 casques hautes fréquences.

L'écran ne dispose pas de télécommande. Mais une deuxième entrée vidéo est présente sur le pied de l'écran.

Le boîtier de la carte graphique et le lecteur DVD sont fixés dans la boite à gants. Le pied et l'écran sont démontables indépendamment, ils sont livrés avec un sac de rangement.

CPTELE FRANCAIS 4/03/03 17:00 Page 27

- 28 -

TELEMATIQUE

CPTELE FRANCAIS 4/03/03 17:00 Page 28

LA MAINTENANCE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 29 à 38

- 29 -

TELEMATIQUE

MAINTENANCE

CPTELE FRANCAIS 4/03/03 17:00 Page 29

- 30 -

TELEMATIQUE

LA PREPARATION DES VEHICULES NEUFS

Avec la complexité du système télématique, une préparation Véhicule Neuf spécifique au RT3 est mise en place pour le réseau. La principale opération est le contrôle de l'appel d'urgence en après vente lors de la préparation Véhicule Neuf. Pour cela nous devons tester tous les organes concernés.

Conditions initiales

A la mise du +CC (moteur tournant ou arrêté), le RT3 s’allume (écran et façade fonctionnels). Nota : Si un des organes électriques nécessaires à l’appel d’urgence est défaillant ou mal

monté, une alerte sera remontée à l’écran et la diode clignotera en orange.

Initialisation de l’airbag

Vérifier au combiné que le voyant orange relatif à l’airbag s’éteint correctement. Vérifier que la diode d'état du RT3 s'éteigne bien au bout de quinze secondes.

Vérification de l’audio

La radio est ON par défaut. Vérifier le bon fonctionnement du volume (rotation de la molette de gauche) ainsi que le fonctionnement des quatre haut-parleurs.

Vérification du module GPS

Appui long sur ESC pour fermer tous les panneaux ouverts.

puis " Diagnostic ",

Appui sur Menu, sélectionner " Ordinateur de bord ",

puis " Couverture GPS ".

La condition de test satisfaisante est un nombre de

satellites visibles supérieur à 3.

CPTELE FRANCAIS 4/03/03 17:00 Page 30

Vérification du niveau de l’énergie de secours

Appui sur Menu, sélectionner " Ordinateur de bord ", puis " Diagnostic ", puis " Niveau énergie de secours ".

La condition de test satisfaisante est un niveau d’énergie de 100% pour un véhicule neuf (en tout état de cause supérieur à 0% sur le bargraph sinon une alerte est émise). Appui long sur ESC pour fermer tous les panneaux ouverts.

Vérification de l’activation du push SOS

Effectuer un appui long sur le push SOS : l’appui doit être effectué jusqu’à apparition du panneau " Appel non pris en compte " (apparition au préalable du panneau de confirmation avec décompte des secondes, clignotement de la diode en vert et synthèse vocale disant de relâcher).

Apparition de

Puis de

Environ 30 secondes après, la communication vocale s’établit avec une bande audio pendant une dizaine de secondes. La diode s’éclaire en vert continu. Pendant la communication, vérifier l’action sur la molette de volume. Au raccroché téléphonique, disparition du panneau, retour de la source audio précédant l’appel. La diode s’éteint. Pendant 60 secondes, le clavier est inhibé (sauf touches services, molette volume et pavé alphanumérique).

Attention : ne pas relâcher le bouton jusqu’à apparition du panneau de non prise en compte.

- 31 -

TELEMATIQUE

LA PREPARATION DES VEHICULES NEUFS

CPTELE FRANCAIS 4/03/03 17:00 Page 31

- 32 -

TELEMATIQUE

LA PREPARATION DES VEHICULES NEUFS

Recommandations pour éviter les risques de pannes.

Pour les paragraphes suivants, il est important de respecter les conditions suivantes :

- La clé de contact doit être dans une position différente de Arrêt.

- Ne pas effectuer de démarrage moteur pendant la mise à jour.

- Ne pas débrancher la batterie pendant la mise à jour.

- Ne pas faire de mise à jour si la batterie est faible.

Mise à jour des numéros de services télématiques.

Pour la mise à jour voir chapitre " MAINTENANCE / OUTIL DIAG 2000 ". Nota : La mise à jour des numéros de services n’est nécessaire que lorsque le client a souscrit un abonnement télématique.

Changement de langue

Nota : Toutes les instructions apparaissent sur l'écran Multifonctions . Il faut insérer le CD de

configuration dans le lecteur du RT3

- Dans le menu Configuration :

- Choisir Paramètres Internationaux sur l'écran.

- Sélectionner Choisir une Langue.

- Choisir une langue.

Changement de voix

Nota : toutes les instructions apparaissent sur l'écran Multifonctions . Il faut insérer le CD de

configuration dans le lecteur du RT3

- Dans le menu Configuration, choisir Son.

- Choisir Réglage de la Synthèse Vocale.

- Sélectionner Choisir une Voix féminine/masculine.

Activation des boutons d'appel d'urgence et de dépannage

Pour l'activation des boutons voir chapitre " MAINTENANCE / OUTIL DIAG 2000 ".

Lancement de l'appel d'urgence de test

Pour le lancement du test d'appel d'urgence voir chapitre " MAINTENANCE / OUTIL DIAG 2000 ".

Attention : Cet appel de test ne doit être effectué que lorsque les services télématiques seront

opérationnels.

CPTELE FRANCAIS 4/03/03 17:00 Page 32

- 33 -

TELEMATIQUE

LA PREPARATION DES VEHICULES NEUFS

Vérification des versions des logiciels de l'appareil

- Afficher le panneau d'Aide par appui long sur la touche Menu .

- Choisir Description de l'Appareil .

Affichage de :

- référence boîtier,

- référence écran,

- version logiciel boîtier,

- version logiciel écran,

Appuyer sur la molette droite pour afficher successivement en face de Version Logiciel Boîtier :

- date de la Version Logiciel Boîtier,

- version Logiciel Clavier,

- version Logiciel GSM,

- version Logiciel Radio,

- version du CD de Mise à Jour.

CPTELE FRANCAIS 4/03/03 17:00 Page 33

- 34 -

TELEMATIQUE

CD NAVTEC

PRESTATION

Le pack télématique comporte deux boîtes de CD :

Boîte CD de navigation

- 2 CD pour la France, l'Allemagne et le centre de l'Europe :

- Un CD cartographique détaillé du pays,

- Un CD carthographique pour les principales routes européennes.

- 1 CD pour le Benelux, l'Espagne, l'Italie, la Grande Bretagne et la Scandinavie. Il intègre la carthographie et les principales routes d'Europe.

Boîte CD de configuration

1 CD est utilisé pour changer la langue du logiciel et la voix de la synthèse vocale (masculin ou féminin).

Ce CD est unique pour les deux versions de RT3 (N1+ et N3). Le boîtier télématique reconnaît

automatiquement la version qu'il doit utiliser.

CPTELE FRANCAIS 4/03/03 17:01 Page 34

- 35 -

TELEMATIQUE

L’OUTIL DIAG 2000

PRESTATION

Les menus du boîtier télématique accessibles depuis la version CD 02 A, permettent toutes les configurations et télécodages.

BOITIER TELEMATIQUE

Lecture défauts* Effacement défauts Mesures paramètres Test actionneurs Test de la synthèse vocale Test des ventilateurs de refroidissement du boîtier télématique Effacement de données personnelles* Déclenchement d’un appel d’urgence automatique Déclenchement d’un appel d’urgence manuel Déclenchement d’un appel de dépannage Télécodage* Pile de secours / changement de pile*

* Ces menus seront développés dans le chapitre " MAINTENANCE ", les autres dans le chapitre " DIAGNOSTIC ".

Le télécodage de la présence du RT3 sur réseau VAN se fait dans le menu " configuration " du calculateur BSI, dans l’item " habitacle ". Le choix de télécodage est : RT3 (présent/absent). Lors du télécodage du VIN le RT3 auto configure les réglages : largeur de voie et développée de pneu, micro, loi d’asservissement du volume, tables de luminosité, de rétro éclairage, paramètre d’égalisation audio par défaut suivant le véhicule.

Le télécodage du boîtier télématique s’effectue en 2 phases. Suivre les instructions affichées sur l’écran de l’outil de diagnostic.

REMARQUES ou POINTS PARTICULIERS

CPTELE FRANCAIS 4/03/03 17:01 Page 35

- 36 -

TELEMATIQUE

L’OUTIL DIAG 2000

Lecture défauts

La lecture des défauts permet de connaître les défauts du RT3, module et antenne GPS, module et antenne GSM, clavier, lecteur CD, changeur CD, bouton du COM 2000 et de la commande déportée, de l’écran CT et DT.

Effacement des données personnelles

Ce menu permet, en cas de revente du véhicule, d’effacer en partie ou totalement les données du répertoire téléphonique et les dernières destinations de guidage.

Pile de secours / changement de pile

Ce menu contient 2 items :

- Pile de secours : permet de contrôler le niveau de charge de la batterie de secours.

L’échange de la batterie doit s’effectuer à partir d’un niveau de charge inférieur à 15 %.

- Changement de pile : permet d’initialiser la pile de secours lors de son échange.

Télécodage

Le télécodage tient maintenant une part importante dans le fonctionnement des calculateurs. Il permet de configurer un véhicule suivant les équipements qui le constitue. Un télécodage effectué correctement éviterait des désagréments de fonctionnement plus ou moins importants. Le télécodage du RT3 est réparti comme suit :

Télécodage de l’écran

Paramètres

télécodables

Configuration

client et modes

d’affichage

Choix des différentes fonctions

disponibles

Commentaires

Affichage température extérieure

Non / Oui

(pour les véhicules sans capteur de température)

Entrée vidéo n°1

Non exploitable / exploitable (à partir de la

version soft RT3 5.3) spécifique écran couleur.

Entrée vidéo n°2

Non exploitable / exploitable (à partir de la

version soft RT3 5.3) spécifique écran couleur.

Commutation automatique de l’entrée

vidéo n°1

si la marche arrière est présente

Désactivée / Activée. (La fonction n’est pas disponible puisqu’il n’y aura pas de caméra de recul) spécifique écran couleur.

Commutation automatique de l’entrée

vidéo n°2

si la marche arrière est présente

Désactivée / Activée.

(La fonction n’est pas disponible puisqu’il n’y aura pas de caméra de recul) spécifique écran couleur.

Unité de volume et de distance

litres et kilomètres / gallons et Miles

Unité de température °Celsius / °Farenheit

CPTELE FRANCAIS 4/03/03 17:01 Page 36

- 37 -

TELEMATIQUE

L’OUTIL DIAG 2000

Paramètres

télécodables

Choix des différentes fonctions disponibles Commentaires

Code VIN

Neutralise l’antivol et permet de retrouver les réglages par défaut mémorisés en usine : largeur de

voie, développée de pneu, micro, loi d’asservissement du volume, tables de luminosité, de

rétro éclairage, paramètre d’égalisation audio.

Configuration

des options

Changeur CD

Absent / Présent (Présence du changeur de CD)

Clavier de commande déportée sur le réseau VAN

Absent / Présent (Présence de la Commande Déportée)

Configuration des sorties audio

Sortie Haut Parleur / Sortie Amplificateur (Présence de l’ampli ou non)

Bouton d’appel de dépannage

Active / Désactivé (Activation du service ou non)

Bouton d’appel d’urgence

Active / Désactivé (Activation du service ou non)

Service télédiagnostic

Active / Désactivé (Activation du service ou non)

Service d’appel d’information par envoi de SMS

Activé / Désactivé (Activation du service ou non)

Alerte survitesse

Activé / Désactivé (pour Arabie Saoudite)

Type de service

Activé (Services Targa) / Désactivé (Si désactivé on a par défaut les services PEUGEOT).

Etat de la fonction Navigation

Non Disponible / Disponible Avec CDRom / Disponible Sans CDRom

Configuration

Autoradio et

Téléphone

(module GSM)

Bande AM

Loi de correction du niveau de volume

Asservissement du niveau sonore

en fonction de la vitesse véhicule

Activée / Non Activée (si véhicule électrique)

Non Activé / Activé (Activation ou non de l’asservissement)

Pas De Loi/Loi N°1/Loi N°2/Loi N°3/Loi N°4/Loi N°5/Loi N°6/Loi N°7 ( à partir soft RT3 6.3)

Numéros et

adresses des

services(*)

Télécodage des numéros des services en automatique

Télécodage automatique des numéros de services (d’urgence et de dépannage, d'infor-

mation, de diagnostic, de tracking, ...) suivant le pays.

Télécodage des numéros des services en manuel

Possibilité de rentrer un numéro n’existant pas dans les numéros enregistrés dans le RT3

ou qui ont changés. Télécodage de secours

Verrouillage

des

fonctionnalités

avec la

vitesse

véhicule

Vitesse de seuil pour le verrouillage des panneaux

de configuration l’ordinateur de bord

Possibilité de verrouiller les fonctions " panneaux de configuration " et " de l’ordinateur de bord " à

partir d’une vitesse comprise entre 01 et 255 KM/H. Si la valeur 0 est mise, il n’y a pas de

verrouillage des fonctions avec la vitesse.

Télécodage du boîtier Télématique.

CPTELE FRANCAIS 4/03/03 17:01 Page 37

- 38 -

TELEMATIQUE

L’OUTIL DIAG 2000

Elément

Dépose

Repose

Remplacement

par un

calculateur neuf

Ajout

suppression

Réutilisation

Boîtier

télématique

RT3

Réglage des

stations

Contrôle des

paramètres

télécodés

(code VIN,

changeur CD)

Télécodage du

VIN de boîtier

télématique

RT3

Changeur CD

Rien à faire

Télécodage du

boîtier

télématique

et du boîtier

de servitude

intelligent

d'installation du

changeur de disc

compact

Afficheur

monochrome

Date / heure

Rien à faire

Afficheur

couleur

Date / heure

Date / heure Rien à faire

Action

ECHANGES DE PIECES

Les opérations à réaliser à l'aide de l'outil de diagnostic sont les suivantes :

CPTELE FRANCAIS 4/03/03 17:01 Page 38

- 39 -

LE DIAGNOSTIC - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 39 à 63

L’OUTIL DIAG 2000 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 40 à 43 FONCTIONNEMENT - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 44 à 56

MODES DEGRADES - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 57 à 60

LA CONNECTIQUE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 61

VEILLE REVEIL - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Pages 62 à 63

GLOSSAIRE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Page 64

TELEMATIQUE

DIAGNOSTIC

CPTELE FRANCAIS 4/03/03 17:01 Page 39

- 40 -

TELEMATIQUE

L’OUTIL DIAG 2000

PRESTATION

L’outil DIAG2000 permet d’assurer le diagnostic du système télématique à l’aide des menus : Mesures paramètres, Test actionneurs, Test synthèse vocale, ventilateurs et fibre optique, déclenchement d’appel d’urgence et de dépannage.

BOITIER TELEMATIQUE

Lecture défaut Effacement défauts

Mesures paramètres* :

Etats des options* Configuration autoradio et téléphone (module GSM)* Configuration module GSM /réception GPS* Etats des boutons commandes sous volant / rappel dernier message / ordinateur de bord* Etats des boutons de la commande déportée* Version CD ROM* Numéros et adresse des services* Identification véhicule – code VIN* Verrouillage des fonctionnalités avec la vitesse véhicule* localisation véhicule*

Test actionneurs* :

Eclairage de la façade boîtier télématique* Allumage du voyant boîtier télématique*

Test de la synthèse vocale * Test des ventilateurs de refroidissement du boîtier télématique*

Effacement de données personnelles

Déclenchement d’un appel d’urgence automatique* Déclenchement d’un appel d’urgence manuel* Déclenchement d’un appel de dépannage*

Télécodage Pile de secours / changement de pile

* Ces menus et sous menus seront développés dans le chapitre " DIAGNOSTIC ", les autres dans le chapitre " MAINTENANCE ".

CPTELE FRANCAIS 4/03/03 17:01 Page 40

- 41 -

TELEMATIQUE

L’OUTIL DIAG 2000

Libellé

Choix configuré Commentaire

Affichage température extérieure

Oui/non Présence de capteur de température

Entrée vidéo n°1 et n°2

Exploitables ou non Uniquement avec écran DT (couleur)

Commutation automatique de l’entrée vidéo

n°1 et 2 si la marche arrière est présente

Activée / Désactivée

Toujours désactivée (pas de caméra de recul)

Type d’afficheur implanté

CT vert CITROEN, CT rouge

PEUGEOT, DT 7, DT 5.8

Contrôler le modèle de l’écran

Types d’affichages

Affichage positif /

Affichage Négatif

Choix dans la palette couleur

Paramètres repris de la configuration effectuée par le client via les

menu du RT3 (appui sur le menu « menu », sélection

« paramètres internationaux », sélectionner « palette de couleur ».

Unité de volume et de distance

Litres-Kilomètres /

Gallons-miles

Unités à configurer suivants les unités en cours dans le pays.

Unité de température

Degrés Celsius /

Degrés Farenheit

Unités à configurer suivants les unités en cours dans le pays.

Luminosité ambiante

XXX %

Luminosité (en pourcentage) mesurée par le capteur

de l’écran télématique.

Luminosité rétro-éclairage de l’afficheur

XXX %

Luminosité (en pourcentage) appliquée à l’écran

par rapport aux 1paramètres précédents.

Mesures paramètres

Les mesures paramètres sont disponibles pour l’écran télématique et le boîtier télématique.

Ecran télématique

CPTELE FRANCAIS 4/03/03 17:01 Page 41

- 42 -

TELEMATIQUE

L’OUTIL DIAG 2000

Libellé

Choix configuré

Commentaire

Etats des options

Changeur CD absent / présent Présence du chargeur sur le réseau VAN ou non

Clavier de commande déportée sur le réseau absent / présent Uniquement sur 807

Connexion d’un système hi fi oui / non Présence de l’amplificateur ou présence de haut parleurs JBL

Bouton d’appel de dépannage, bouton d’urgence,

service télédiagnostic, service appel d’information

par SMS

activé / désactivé Activation ou non de ces différentes fonctions et boutons

Alerte survitesse activé / désactivé Activation ou non de la survitesse.

Type de service activé / désactivé Activation des services TARGA FIAT uniquement

Etat de la fonction navigation

activé / désactivé

Navigation disponible ou non, fonctionnant avec ou non le CDROM

cartographique dans le lecteur.

Configuration Autoradio et Téléphone (module GSM)

Bande AM

Asservissement du niveau sonore en fonction de

la vitesse véhicule

Loi de correction du niveau de volume

Paramètre affiché suivant la configuration faite dans le menu

« télécodage / Configuration autoradio et téléphone »

Etats des boutons et commandes du boîtier télématique

Tous les paramètres de ce menu nous donne l’état de tous les

boutons et molettes du RT3.

activé /

non activé

Etats de la commande sous volant autoradio / bouton rappel dernier message de navigation / bouton ordinateur de bord

Etats de la commande déportée uniquement sur le véhicule 807

activé /

non activé

Tous les paramètres de ce menu nous donne l’état de tous les

boutons et molettes du CV00.

activé /

non activé

Tous les paramètres de ce menu nous donnent l’état de tous les

boutons et molettes de la commande déportée

Base géographique principale contenue dans le

CDROM

activé /

non activé

Paramètres donnant la référence, la version du CDROM de navigation.

Version CDROM

Boîtier télématique

CPTELE FRANCAIS 4/03/03 17:01 Page 42

- 43 -

TELEMATIQUE

L’OUTIL DIAG 2000

Libellé

Choix configuré

Commentaire

Identification véhicule - Code VIN

Numéro de série du véhicule -Code VIN

Paramètre affiché suivant la configuration faite dans le menu

télécodage " boîtier télématique / Code VIN "

Verrouillage des fonctionnalités avec la vitesse véhicule

Vitesse de seuil pour le verrouillage des

panneaux de configuration de l’ordinateur de bord

activé / désactivé

Paramètre affiché suivant la configuration faite dans le menu

télécodage " boîtier télématique / Verrouillage des fonctionnalités avec

la vitesse véhicule "

Localisation du véhicule

Tous les paramètres de ce menu nous donnent la position du véhicule

pour la latitude, la longitude et le cap du véhicule.

Libellé

Permet de contrôler le bon fonctionnement

Eclairage de la façade boîtier télématique

de l'éclairage de la façade du RT3.

Allumage du voyant boîtier télématique

du voyant d’état du boîtier télématique.

Test de la synthèse vocale

de la configuration de la voix (masculin/féminin).

Test des ventilateurs de refroidissement

du (des) ventilateur(s).

Déclenchement appel d’urgence et dépannage

de l'appels urgence et de dépannage.

Test actionneurs

Les fonctions de test synthèse vocale, ventilateurs, de déclenchements d’appels ont été séparés des test actionneurs car les tests

ne sont pas pilotés par des sorties BSI mais des programmes internes au RT3.

CPTELE FRANCAIS 4/03/03 17:01 Page 43

- 44 -

TELEMATIQUE

FONCTIONNEMENT / LE REFROIDISSEMENT

FONCTIONNEMENT

La température du RT3 est connue par 3 capteurs situés : Sur la carte mère, sur la carte Radio Fréquence et sur le lecteur CD. La température de l’écran est gérée par un capteur intégré dans l’écran (CT et DT).

Les ventilateurs sont alimentés par le RT3 en rapport cyclique d’ouverture (RCO), en anglais Pulse Wave Modulation (PWM).

Le RT3 contrôle le débit d’air extrait ou injecté par le ventilateur dans le boîtier en fonction de la température interne.

Le ventilateur est de type électrique à commutation électronique sans balai. En fonction de l’environnement, les dimensions et le débit d’air nécessaire au refroidissement sont différents.

Tableau des valeurs par véhicules :

A la mise du +CC, le RT3 alimente le ventilateur en RCO à 100% pendant une seconde, si la température est supérieure à 0°. Ensuite il maintient l'alimentation à 40% pendant 5 secondes et le RT3 arrête le pilotage du (des) ventilateurs(s).

Suivant la température du RT3 et le véhicule, la gestion du refroidissement du boîtier télématique suivra une courbe de fonctionnement.

Véhicule

Min %

Max %

807

40%

307

50%

80%

CPTELE FRANCAIS 4/03/03 17:01 Page 44

Courbe typique de la tension aux bornes du ventilateur en fonction de la température.

- 45 -

RCO de la tension d’entrée :

- Si Moteur à l’arrêt 12,4 < U < 12,6 Volts.

- Si Moteur Tournant U = 13 Volts.

Alerte et test de

fonctionnement

interne

Surchauffe

et au-delà

destruction

de certaines

fonctions

1 seconde

5 secondes

Température

TELEMATIQUE

FONCTIONNEMENT / LE REFROIDISSEMENT

CPTELE FRANCAIS 4/03/03 17:01 Page 45

RCO

100%

Max%

Min%

0°

30°

35° 50° 55°

65°

80°

- 46 -

TELEMATIQUE

FONCTIONNEMENT / LE REFROIDISSEMENT

Fonctionnement du RT3 par rapport à la température.

Zone 1 : mode nominal

Dans cette zone, le boîtier télématique fonctionne normalement. Toutes les applications du système fonctionnent.

Zone 2 : mode dégradé

Dans cette zone, le boîtier télématique fonctionne en mode dégradé. Dans ce mode, le niveau sonore de chaque source sonore est limité. Le niveau sonore est limité à une valeur de 8.

Zone 3 : mode alerte et stop

Dans cette zone, le RT3 (boîtier et afficheur) est arrêté après qu’un message sur l’afficheur ait prévenu le conducteur de la rentrée dans ce mode. Le RT3 s’éteint à la disparition de cette zone.

Si l’utilisateur démarre le système dans cette zone de fonctionnement, le boîtier et l’afficheur s’allument le temps de mettre le message d’alerte puis s’éteignent lors de la disparition de ce message.Dans ce mode l’appel d’urgence est tout de même utilisable sans tenir compte de l'alerte température.

Zone 4 : mode stop

Dans cette zone, le RT3 (boîtier et afficheur) est arrêté, aucun message n’est affiché pour prévenir l’utilisateur de cet arrêt.

Si l’utilisateur démarre le système dans cette zone, le boîtier et l’afficheur ne s’allument pas. L’utilisateur est prévenu de l’entrée dans ce mode par l’éclairage rouge de la LED en façade (clignotement pendant 3 minutes à 1 Hertz rapport cyclique 50%). Dans ce mode l’appel d’urgence est tout de même utilisable sans tenir compte de l'alerte température.

Température boîtier C°

Temps

Augmentation de la température

Diminution de la température

CPTELE FRANCAIS 4/03/03 17:01 Page 46

+85 +80

+75 +70

+60 +55

-30

- 47 -

TELEMATIQUE

FONCTIONNEMENT / LE REFROIDISSEMENT

Fonctionnement de la carte fréquence par rapport à la température.

Zone 1 : Mode nominal Dans cette zone, la carte GSM fonctionne normalement. Toutes les applications du GSM fonctionnent.

Zone 2 : GSM partie radio arrêtée

Dans cette zone la partie radio du GSM est arrêtée. Dans ce mode, aucun appel sortant ou entrant n’est possible, la communication entre la carte mère et la carte RF continue. L’utilisateur est prévenu de l’entrée dans ce mode par l’éclairage rouge de la LED en façade (clignotement pendant 3 minutes à 1 Hertz rapport cyclique 50%). Dans ce mode l’e-call est tout de même utilisable sans tenir compte de l'alerte température.

Zone 3 : GSM arrêté

Dans cette zone le GSM est arrêté (plus de communication interne, ni d’appel entrant et sortant). L’utilisateur est prévenu de l’entrée dans ce mode par l’éclairage rouge de la LED en façade (clignotement pendant 3 minutes à 1 Hertz rapport cyclique 50%). Dans ce mode l’e-call est tout de même utilisable sans tenir compte de l'alerte température.

Augmentation de la température

Diminution de la température

Température GSM C°

Temps

CPTELE FRANCAIS 4/03/03 17:01 Page 47

+85 +80

+75

+70 +65

-30

- 48 -

TELEMATIQUE

FONCTIONNEMENT / LE REFROIDISSEMENT

Fonctionnement de l’écran CT par rapport à la température.

Fonctionnement de l’écran DT par rapport à la température.

Température afficheur C°

Temps

Température afficheur DT C°

Temps

Augmentation de la température

Diminution de la température

Augmentation de la température

Diminution de la température

CPTELE FRANCAIS 4/03/03 17:01 Page 48

+100

+97,5

+90

-30

+85 +80

+75

+70 +65

-30

- 49 -

TELEMATIQUE

FONCTIONNEMENT / LE REFROIDISSEMENT

Zone 1 : mode nominal

Dans cette zone, les afficheurs fonctionnent normalement. Toutes les fonctionnalités des afficheurs sont disponibles.

Zone 2 : mode dégradé

Dans cette zone, les afficheurs fonctionnent en mode dégradé. Dans ce mode, la luminosité de l’afficheur CT est limitée à 10% de sa valeur (à définir pour le DT). Un message d’information est affiché à l’utilisateur lors de l’entrée dans ce mode.

Zone 3 : mode nominal

Dans cette zone, l’afficheur est arrêté, aucun message n’est affiché à l’utilisateur pour le prévenir de l’arrêt. L’utilisateur est prévenu de l’entrée dans ce mode par l’éclairage rouge de la LED en façade (clignotement pendant 3 minutes à 1 Hertz rapport cyclique 50%).

CARACTERISTIQUES TECHNIQUES

Moteur à courant continu (807)

2 moteurs à courant continu montés en parallèle Alimenté en 12 V par le RT3. Courant maximum : 0. 2 A (807) ; 0. 1 A (307)

Ventilateur

RT3

AMP B

Ventilateur monté sur 307

Ventilateur monté sur 807

Non connecté

+ 12 V

Masse

CPTELE FRANCAIS 4/03/03 17:01 Page 49

- 50 -

TELEMATIQUE

FONCTIONNEMENT / LA COMMANDE DEPORTEE

CARACTERISTIQUES TECHNIQUES

La commande déportée est du type logique. La sélection des boutons se fait par changement de bits à 1 ou 0. Les défauts ne sont ni détectés, ni mémorisés par la commande déportée mais ils le sont par le module télématique.

Commande

déportée

RT3

Masse

5 7

+VAN

Data

DataB

Réseau VAN Confort

Connecteur : Type : MQS 6 voies mâle Bleu. Consommation en fonctionnement : 300 mA.

REMARQUES ou POINTS PARTICULIERS

CPTELE FRANCAIS 4/03/03 17:01 Page 50

- 51 -

TELEMATIQUE

FONCTIONNEMENT / LES ECRANS TELEMATIQUES CT ET DT

ARCHITECTURE SPECIFIQUE

Les écrans télématiques CT et DT ne sont pas sur le réseau VAN Confort. Il n’ont pas de rôle de maître. Il sont esclaves du RT3 qui diffuse la trame " DATE et HEURE ".

Deux liaisons sont disponibles entre l’écran et le RT3 :

- Un réseau CAN pour l’écran CT

- Un réseau par fibre optique pour l’écran DT

Ils ne sont en relation avec aucun autre élément du véhicule. Les liaisons sont dites propriétaire, c’est à dire que le développement appartient à Magneti Marelli.

Le protocole utilisé par la fibre optique est le M.O.S.T. (Media Optical System Transport c-à-d Système de transport optique pour les médias). Ce mode de communication permet d'avoir un échange de données avec un débit important. Une fibre est utilisée pour la transmission et l'autre pour la réception.

L’utilisation de la fibre optique impose un cheminement et un rayon de courbure rigoureux de la liaison afin de ne pas perturber la diffusion du signal optique.

Changeur

8480

8503

Audio

BSI1

8475

CAN Magneti Marelli

VAN CONF

MOST Liaison optique

Suivant équipement

REMARQUES ou POINTS PARTICULIERS

CPTELE FRANCAIS 4/03/03 17:01 Page 51



SOURCE

AUDIO

RDS TA

BAND

AST

PTY

def

abc

456

mno

jkl

ghi

789

pqrs

tuv

wxyz

MODE ESC

DARKMENU

- 52 -

TELEMATIQUE

FONCTIONNEMENT / LES ECRANS TELEMATIQUES CT ET DT

Fonctionnement du capteur de luminosité.

Les écrans CT et DT sont équipés d’un capteur de luminosité lui permettant de s'adapter en permanence. Il définit la valeur à appliquer grâce à une table de 16 valeurs téléchargeables en fonction du code VIN afin de répondre aux exigences de chaque véhicule.

Ecran

RT3

Masse

Connecteur 40 voies noir

AMP + 4 voies optiques

AMP B

+ Permanent écran

Réveil écran

CAN HIGH

CAN LOW

AMP A

6 2

Connecteur 6 voies

marron CINCH

Non connecté

5 6

Ecran

RT3

Masse

Connecteur 40 voies noir

AMP + 4 voies optiques

AMP B

+ Permanent écran

Réveil écran

Entrée Vidéo 1

Entrée Vidéo 2

AMP A

Connecteur 12 voies noir

MQS + 2 voies optique

Masse Vidéo 1

POF

7 2

3 9 4

POF

Masse Vidéo 2 Entrée Vidéo 3 Masse Vidéo 3

Liaison optique

12V

CARACTERISTIQUES TECHNIQUES DE L’ECRAN CT ET DT.

Alimenté en 12 V. Courant maximum : 0.5 A, 0.75 A à la mise sous tension.

Alimenté en 12 V. Courant maximum : 4 A.

CPTELE FRANCAIS 4/03/03 17:01 Page 52

- 53 -

TELEMATIQUE

FONCTIONNEMENT / LA FIBRE OPTIQUE

FONCTIONNEMENT

Le RT3 associé à l’écran DT utilise le protocole MOST (Media Optical System Transport) Deux fibres sont utilisées pour que le RT3 dialogue avec l’écran DT. Un canal pour l’émission et l’autre pour la réception. L’utilisation de la fibre optique est du au fait que le rafraîchissement et le débit des données transitant, entre le RT3 et le DT, doivent être important.

CARACTERISTIQUES TECHNIQUES

Rx : Réception Tx : Transmission

ATTENTION : La manipulation d’une fibre optique nécessite quelques règles élémentaires.

Un cheminement rigoureux est à respecter pour éviter toute perte de signal optique. Il ne faut pas la plier. Il ne faut pas tirer dessus. Un rayon de courbure minimum est à respecter. (Environ 35 mm)

Pour la dépose de l’autoradio RT3 niveau 3, il est indispensable de déconnecter en premier lieu la fibre optique. Pour ce faire il faut déposer :

- Le vide poche supérieur sur la planche de bord.

- L’aérateur central.

- La buse de l'aérateur central.

- Le connecteur AMP 40 V NR.

La fibre optique est solidaire du connecteur AMP; d’où la nécessité de déconnecter la radio pour séparer la fibre optique du RT3.

RT3

POF

Ecran DT

REMARQUES ou POINTS PARTICULIERS

CPTELE FRANCAIS 4/03/03 17:01 Page 53

- 54 -

TELEMATIQUE

FONCTIONNEMENT / LE MICRO

FONCTIONNEMENT

Le micro est de type électret avec préamplificateur intégré pour correspondre aux caractéristiques d’entrée du RT3.

CARACTERISTIQUES TECHNIQUES

Alimentation : 5V Résistance de charge : 422 Ohms Courant maximum : 10 mA Impédance de sortie : 100 Ohms Niveau sonore d’entrée maximum : 110 dB

RT3

AMP B

Microphone

CPTELE FRANCAIS 4/03/03 17:01 Page 54

- 55 -

TELEMATIQUE

FONCTIONNEMENT / LA NAVIGATION

SYNOPTIQUE

Au lancement commercial de la télématique, lors de l’utilisation de la navigation, il sera obligatoire d’avoir le CD ROM de navigation dans le lecteur de CD ROM. On ne pourra utiliser le lecteur pour la musique que si l’option changeur de CD est présente.

Dans une évolution future, on pourra utiliser la navigation sans le CD ROM de navigation en permanence dans le lecteur.

Une fois l’itinéraire calculé, le RT3 prend en compte une distance maximale de 150 Kms avec une marge de manœuvre de 1,5 Km de chaque coté de la route définie par le RT3 Ainsi si le conducteur change de route tout en restant dans la zone, le RT3 sera capable de recalculer l’itinéraire sans demander le CD ROM de navigation.

Zone prise en compte par le RT3 pour le recalcul d’itinéraire.

Les informations : vitesse véhicule, distance parcourue et changement de direction sont récupérées par le biais des capteurs de roues arrière. Elles seront envoyées sur le réseau CAN par l’ABS. BSI les renvoie sur le réseau VAN.

Seules les informations marche arrières, GPS, cartographiques restent inchangées. C’est pourquoi le RT3 interprétera les informations provenant des capteurs de roues arrière pour

en déduire un angle de changement de cap. Lors de la rentrée du VIN, une table donnera, suivant les caractéristiques du véhicule, les bonnes configurations correspondantes aux valeurs de développées de pneumatiques et de largeur de voies arrière.

Itinéaire calculé par le RT3

150 Km

1,5 Km

8480

CAN

BSI1

7215

VAN CONF

MOST

Informations

capteurs de roues

VERSION RT3

CPTELE FRANCAIS 4/03/03 17:01 Page 55

GPS GSM

- 56 -

TELEMATIQUE

FONCTIONNEMENT / LA NAVIGATION

Fonctionnement de la navigation sans gyroscope

Quand le véhicule prend un virage à gauche, la roue arrière gauche parcoure moins de distance que la roue arrière droite. La différence de distance parcourue est calculée à partir des tops des capteurs ABS/ESP de roues arrière.

De cette différence de distance parcourue par les roues, le RT3 va en déduire un angle. Cet angle renseigne le RT3 que le véhicule tourne à gauche.

Nous connaissons la Largeur de voie du véhicule et le développé de pneu.

CPTELE FRANCAIS 4/03/03 17:01 Page 56

- 57 -

TELEMATIQUE

MODES DEGRADES

Organe

Fonction

Boîtier RT3

Défaut permanent RT3

Un des composants du RT3

est défaillant (Tel, GPS,

Radio, CD, Clavier, carte-

mère (mémoire Flash))

Pour les défauts Tel, GPS, Radio,

CD, Clavier voir les organes

correspondants.

Pour les défauts Tel, GPS,

Radio, CD, Clavier voir les

organes correspondants.

Un des composant interne du RT3

est défectueux.

Clignotant

rouge

3 mn

Module GSM

Défaut du GSM

(inclut la carte SIM

mais pas l'antenne)

Le module GSM ne répond

pas ou son fonctionnement

est incorrect.

Icône GSM barré. En cas d’appel

urgence ou de dépannage, le

RT3 essaiera de lancer la

procédure malgré le défaut.

Communication

téléphonique impossible

Module GSM défectueux

Clignotant

rouge

3 mn

Module GPS

Défaut du GPS

(inclut la carte SIM

mais pas l'antenne)

Le module GPS ne répond

pas ou son fonctionnement

est incorrect.

La localisation du véhicule

utilisée par la navigation est

imprécise.

La localisation envoyée dans le

cas d’un appel d’urgence ou de

dépannage est imprécise.

Les informations GPS

sont indisponibles.

Module GPS défectueux

Clignotant

rouge

3 mn

Deuxième

tuner

Défaut permanent du

deuxième tuner radio

Deuxième tuner défectueux

Aucun message TMC n’est reçu.

Fonction TMC

indisponible

Défaut électrique interne.

Néant

Lecteur CD

interne.

Défaut du lecteur

CD / CD ROM

La communication avec le

lecteur CD interne ne peut

pas être établie ou une

erreur a été détectée par le

lecteur CD (problème

mécanique ou électrique).

-Pas de source CD

-Pas de fonction CD

-impossibilité de mise à jour

-impossibilité de configurer la

synthèse vocale et la langue.

Lecteur CD indisponible.

Lecteur CD interne défectueux.

Néant

Module radio

Défaut permanent de

l'autoradio hors

antenne (inclut le tuner

TMC)

Le module radio ne répond

pas ou son fonctionnement

est incorrect.

La source sonore " tuner " ne

peut plus être activée ou aucun

signal audio ne peut être émis.

Les fonctions audio ou

tuner ne sont plus

disponibles.

Module radio défectueux

Néant

Libellé remonté par le

DIAG 2000

Description du défaut

Résultats

Mode dégradé Commentaires

Voyant

d’état RT3

MODES DEGRADES

tableau récapitulatif non exhaustif des défauts et modes dégradés associés

CPTELE FRANCAIS 4/03/03 17:01 Page 57

- 58 -

TELEMATIQUE

MODES DEGRADES

Organe

Fonction

Libellé remonté par le

DIAG 2000

Description du défaut

Résultats

Mode dégradé Commentaires

Voyant

d’état RT3

Façade

Défaut du clavier du

RT3 (push appel

d'urgence inclus)

Touche du clavier coincée

en position appuyée. Les

molettes ne sont pas

diagnostiquées.

L’appui sur la touche bloquée ne

provoque aucune réaction quel

que soit le contexte d’utilisation.

La touche bloquée n’est

plus prise en compte.

Clavier interne au RT3 défectueux.

Détection du défaut, 45 s après démarrage

Néant

Changeur

de CD

Défaut du changeur de

CD ou changeur CD

absent du réseau

Le module CDC

ne répond pas.

Le lecteur CDC sera ignoré en

cas de demande de changement

de source sonore.

Fonction CDC

indisponible.

Module CDC défectueux ou problème de

connexion.

Néant

Trame ABS

Absence permanente

de la trame d'ABS

Trame ABS non reçue.

La localisation utilisée par la

navigation sera imprécise.

La localisation par "estime"

renvoyée dans le cas d’un appel

d’urgence ou de dépannage sera

basée uniquement sur le GPS.

La localisation est basée

uniquement sur le signal

GPS.

ABS / ESP défectueux ou réseau CAN

défectueux.

Néant

Trame

information

choc

Absence permanente

de la trame

information choc

Trame information choc

non reçue.

Absence de déclenchement

automatique d’appel d’urgence.

Seul l’appel de dépanna-

ge est possible.

Composants du véhicule intervenant dans la

gestion de cette trame défectueux.

Clignotant

rouge

3 mn

Push gauche

bout

commodo

Défaut du push gauche

en bout de commodo

Push gauche en bout de

commodo coincé.

L’appui sur le push gauche ne

provoque aucune réaction quel

que soit le contexte d’utilisation.

L’appui sur le push

gauche est ignoré.

-Temps de détection du défaut 45s.

-Vérifier le commodo.

Néant

Push droit

bout

commodo

Défaut du push droit

en bout de commodo

Push droit en bout de

commodo coincé.

L’appui sur le push droit ne pro-

voque aucune réaction quel que

soit le contexte d’utilisation.

L’appui sur le push

droit est ignoré.

Néant

-Temps de détection du défaut 45s.

-Vérifier le commodo.

MODES DEGRADES

tableau récapitulatif non exhaustif des défauts et modes dégradés associés

CPTELE FRANCAIS 4/03/03 17:01 Page 58

- 59 -

TELEMATIQUE

MODES DEGRADES

Organe

Fonction

Libellé remonté par le

DIAG 2000

Description du défaut

Résultats

Mode dégradé Commentaires

Voyant

d’état RT3

COM 2000

Défaut permanent

d'une des commandes

sous volant

autoradio / téléphone

Un des boutons du

COM2000 est coincé.

L’appui sur la touche bloquée ne

provoque aucune réaction quel

que soit le contexte d’utilisation.

L’appui sur la touche

bloquée est ignoré.

-Temps de détection du défaut 45s.

-Un des boutons du COM2000 est coincé.

-La molette n’est pas diagnostiquée.

-Vérifier le COM 2000

Néant

Commande

déportée

Défaut de la

commande déportée

Un des boutons de la

commande déportée est

coincé.

L’appui sur la touche bloquée pro-

voque aucune réaction quel que

soit le contexte d’utilisation.

L’appui sur la touche

bloquée est ignoré.

-Temps de détection du défaut 45s.

-Un des boutons de la commande déportée

est coincé.

-La molette n’est pas diagnostiquée.

Néant

Température

extérieure

Valeur de température

extérieure transmise

par le VAN invalide

Valeur de la température

extérieure invalide

Affichage de tiret à la place

de la température

Température

extérieure invalide

-Sonde défectueuse

-module de porte passager défectueux

-fils coupés

Néant

Ecran CT/DT

Défaut de

communication de

l'EMF

La communication avec le

RT3 ne peut pas être

établie.

L’afficheur est redémarré

automatiquement à plusieurs

reprises.

Rien n’est affiché ou

image fixe.

-Sur CAN pour CT et MOST pour DT

-Connexion entre l’afficheur et le RT3 défec-

tueuse

-Afficheur défectueux

-Module de communication du RT3 défectueux

-Vérifier la connexion entre le RT3 et l’afficheur

-Eteindre puis rallumer le RT3 et vérifier le

fonctionnement.

Si le défaut est toujours présent, remplacer

l’afficheur.

-Eteindre puis rallumer le RT3 et vérifier le fonc-

tionnement.

Si le défaut est toujours présent, remplacer le

RT3.

Clignotant

rouge

3 mn

MODES DEGRADES

tableau récapitulatif non exhaustif des défauts et modes dégradés associés

CPTELE FRANCAIS 4/03/03 17:01 Page 59

- 60 -

TELEMATIQUE

MODES DEGRADES

Organe

Fonction

Libellé remonté par le

DIAG 2000

Description du défaut

Résultats

Mode dégradé Commentaires

Voyant

d’état RT3

Bouton

urgence

Défaut permanent du

push d'appel d'urgence

Touche d’appel d’urgence

coincée en position

appuyée.

L’appui sur la touche bloquée

provoque aucune réaction quel

que soit le contexte d’utilisation.

La touche d’appel

d’urgence n’est plus prise

en compte.

Désactiver la touche d’appel d’urgence

Essayer d’appuyer sur la touche en question.

Renouveler plusieurs fois la séquence suivan-

te : éteindre puis rallumer le RT3, vérifier la

présence du défaut

Si le défaut persiste, remplacer le boîtier RT3.

Sinon réactiver la touche d’appel d’urgence

Clignotant

rouge

3 mn

Antenne

GPS

-Court-circuit sur l'an-

tenne GPS

(au + ou à la masse)

-Circuit ouvert sur

l'antenne GPS

Court circuit de l’antenne

GPS.

Idem module GPS

-Connexion ou antenne GPS défectueuses

-Vérifier l’antenne GPS et la connexion au RT3.

Clignotant

rouge

3 mn

Ventilateurs

-(Défaut de fonctionne-

ment du / des ventila-

teur(s) (court circuit)

-Défaut de fonctionne-

ment du/des ventila-

teur(s) (circuit ouvert)

Court-circuit détecté sur la

sortie du ventilateur

La température des composants

du RT3 risque de monter. Les

risques de basculer en mode

dégradé liés à une température

excessive sont plus importants.

Le ventilateur n’est plus

commandé

Court-circuit sur la connexion au ventilateur ou

sur le ventilateur.

Vérifier le ventilateur et sa connexion au RT3.

Pour les court circuit et circuit ouvert le RT3

contrôle le courant consommé au niveau de la

sortie correspondante.

Néant

Sortie

haut parleur

Court-circuit sur un des

haut parleur

(surcharge de

l'ampli de sortie)

Court-circuit détecté sur la

sortie haut parleur

Pas de sortie sonore.

Amplification audio

coupée

Connexion aux haut parleur ou un des

haut parleur défectueux.

Clignotant

rouge

3 mn

Information

vitesse

véhicule

Absence de signal

vitesse depuis l'ABS ou

valeur transmise par le

VAN invalide

Données de la trame

ABS invalide.

La localisation par "estime"

renvoyée dans le cas d’un appel

d’urgence ou de dépannage sera

basée uniquement sur le GPS.

La localisation est basée

uniquement sur le signal

GPS.

ABS / ESP défectueux ou réseau CAN

défectueux.

Néant

MODES DEGRADES

tableau récapitulatif non exhaustif des défauts et modes dégradés associés

CPTELE FRANCAIS 4/03/03 17:02 Page 60

- 61 -

TELEMATIQUE

LA CONNECTIQUE

FONCTIONNEMENT

Le connecteur du RT3 est un connecteur modulaire. Il est constitué de 6 modules du type MQS et MQP à double verrouillage et d'un châssis à verrouillage à étrier.

La partie C peut, s'il s'agit de la 307 sans changeur de CD, ne pas avoir de connecteur. Quand le poste est séparé du véhicule le seul moyen de reconnaître la version du RT3 (CT ou

DT), est de regarder l'arrière du poste. Seul le DT est doté de sortie optique sur le connecteur AMP 40 voies noires. Sur la version CT, un trou est à la place de la sortie optique.

Le connecteur est du type AMP :

Connecteur 40 voies + 4 voies optiques.

Partie A :

- Alimentation RT3

- Réseau VAN RT3

- Alimentation écrans CT ou DT

Partie B :

- Alimentation micro, ventilateur

- Réseau CAN pour CT Partie C :

- Alimentation Changeur CD

- Réseau VAN CDC Commande déportée

- Sortie audio CDC

Partie optique :

- Entrée et sortie optique

CPTELE FRANCAIS 4/03/03 17:02 Page 61

15 913

81216

712

- 62 -

TELEMATIQUE

VEILLE - REVEIL

FONCTIONNEMENT

Le fonctionnement et l’alimentation des réseaux VAN ne dépendent pas uniquement de la position de la clé. En fonction de certains évènement, les réseaux VAN fonctionnent pendant une durée limitée, fonction gérée par le BSI (pour limiter la consommation d’énergie, moteur à l’arrêt).

SYNOPTIQUE

8480

CAN

BSI1

7215

VAN CONF

MOST

Informations

capteurs de roues

VERSION RT3

8503

Suivant équipement

CPTELE FRANCAIS 4/03/03 17:02 Page 62

GPS GSM

- 63 -

TELEMATIQUE

VEILLE - REVEIL

FONCTIONNEMENT

Mode réveil :

Dans ce mode, le RT3 fonctionne normalement pendant :

-65 s, si +AA et +CC absents (7s en mode économie)

-30 min, si +AA et +CC présents ( 1 min si en mode économie)

Les réseaux VAN confort et VAN carrosserie sont réveillés simultanément.

Mode veille :

Si aucune condition de réveil ou de maintien n’est demandée, le RT3 passe en veille 65 s après la disparition de la dernière condition (7s en mode économie).

Mode économie :

Le RT3 peut fonctionner 30 min moteur à l’arrêt. A l’issue de ces 30 min, il fonctionne en mode économie :

-durée du réveil et du maintien plus courte,

-seuls les appels d’urgence et de services sont opérationnels

Le mode économie est désactivé dès que l’information moteur tournant est présente.

Mode sauvegarde mémoire :

Le RT3 est fonctionnellement inactif, Si la navigation était active, les dernières informations liées au guidage sont sauvegardées.

Mode dégradé :

En cas de perte ou absence de communication VAN Confort ; seules les fonctions appel d’urgence et de services sont disponibles. La protection antivol du RT3 s’active.

Mode alimentation de secours :

En cas de perte du +PERM ; seules les fonctions d’appel d’urgence et d’appel de services sont disponibles. Dans ce mode l’écran n’est pas alimenté.

Remarques :

Le réveil de l’écran CT ou DT s’effectue par le biais d’une information filaire qui correspond au ON écran. En cas de perte de cette information l’ écran ne sera plus fonctionnel. Le RT3 ne

recevera pas l'identifant de l'écran, il empêchera toute ouverture de session DIAG2000.

Quel que soit le mode de fonctionnement du RT3, les fonctions sécuritaires appel d’urgence et appel de dépannage seront toujours disponibles, si besoin en utilisant la batterie de secours interne. Remarque : en cas d'absence de +PERM, le RT3 fonctionnera en utilisant la batterie de secours.

Le réveil du réseau sera possible en appuyant sur le bouton " TEL " de la commande déportée. Il se fera par la réalimentation du +VAN par le BSI et ne sera possible que si la fonction téléphone est activée.

CPTELE FRANCAIS 4/03/03 17:02 Page 63

- 64 -

DCS : Digital Cellular System (standard GSM à 1800 Mhz) GPRS : General Packet Radio Service GSM : Global System for Mobile communication GPS : Global Positioning System MP3 : Mpeg audio layer 3 RDS : Radio Data System SIM : Subscriber Identification Module SMS : Short Message Service TTS : Text To Speech TMC : Traffic Message Channel WAP : Wireless Application Protocol Télématique : une gamme de "services" liée à la connaissance de la localisation du véhicule et

liée à son aptitude à communiquer avec le monde extérieur.

MOST : Media Optical System Transport

TELEMATIQUE

GLOSSAIRE

CPTELE FRANCAIS 4/03/03 17:02 Page 64

PEUGEOT NAVTEQ RT3 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
