Page 5
Новый текстовый документ (2)
блок трансформации кузова
(BTC1)
предохранители
A электрическое питание назначение
F1
15A + аккумулятор не используется
F2
15A контактное реле - операционный генератор
F3
15A питание от
12 вольт оборудования прицепа
F4
15A питание трансформаторов постоянным током
F5
40A аварийная сигнализация
Страница 1
Page 6
Стр. 1
19.01.2012 9:34:29file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 7
Стр. 1
18.01.2012 14:26:05file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 8
Стр. 1
19.01.2012 9:50:10file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 9
Стр. 1
19.01.2012 9:30:50file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 10
Стр. 1
19.01.2012 9:21:35file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 11
Стр. 1
19.01.2012 9:36:07file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 12
Стр. 1
18.01.2012 14:26:49file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 13
Стр. 1
19.01.2012 9:29:35file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 14
Стр. 1
19.01.2012 9:39:07file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 15
Стр. 1
19.01.2012 9:22:33file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 16
Стр. 1
19.01.2012 9:44:50file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 17
Стр. 1
19.01.2012 9:45:31file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 18
Стр. 1
19.01.2012 9:47:40file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 19
Стр. 1
19.01.2012 9:49:00file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 20
Стр. 1
19.01.2012 9:39:33file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 21
Стр. 1
19.01.2012 9:48:13file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 22
Стр. 1
19.01.2012 9:34:59file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 23
Стр. 1
18.01.2012 16:46:25file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 24
Стр. 1
19.01.2012 10:20:43file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 25
Стр. 1
19.01.2012 10:21:02file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 26
Стр. 1
19.01.2012 9:38:04file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 27
Стр. 1
19.01.2012 10:14:58file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 28
Новый текстовый документ (2)
назначение предохранителей
BCP3
модуль блокировки защиты 3 реле
предохранители
A назначение
F1
40A сопротивление системы подачи воздуха дополнительной системы
кондиционирования
F2
40A сопротивление системы подачи воздуха дополнительной системы
кондиционирования
F3
40A сопротивление системы подачи воздуха дополнительной системы
кондиционирования
Страница 1

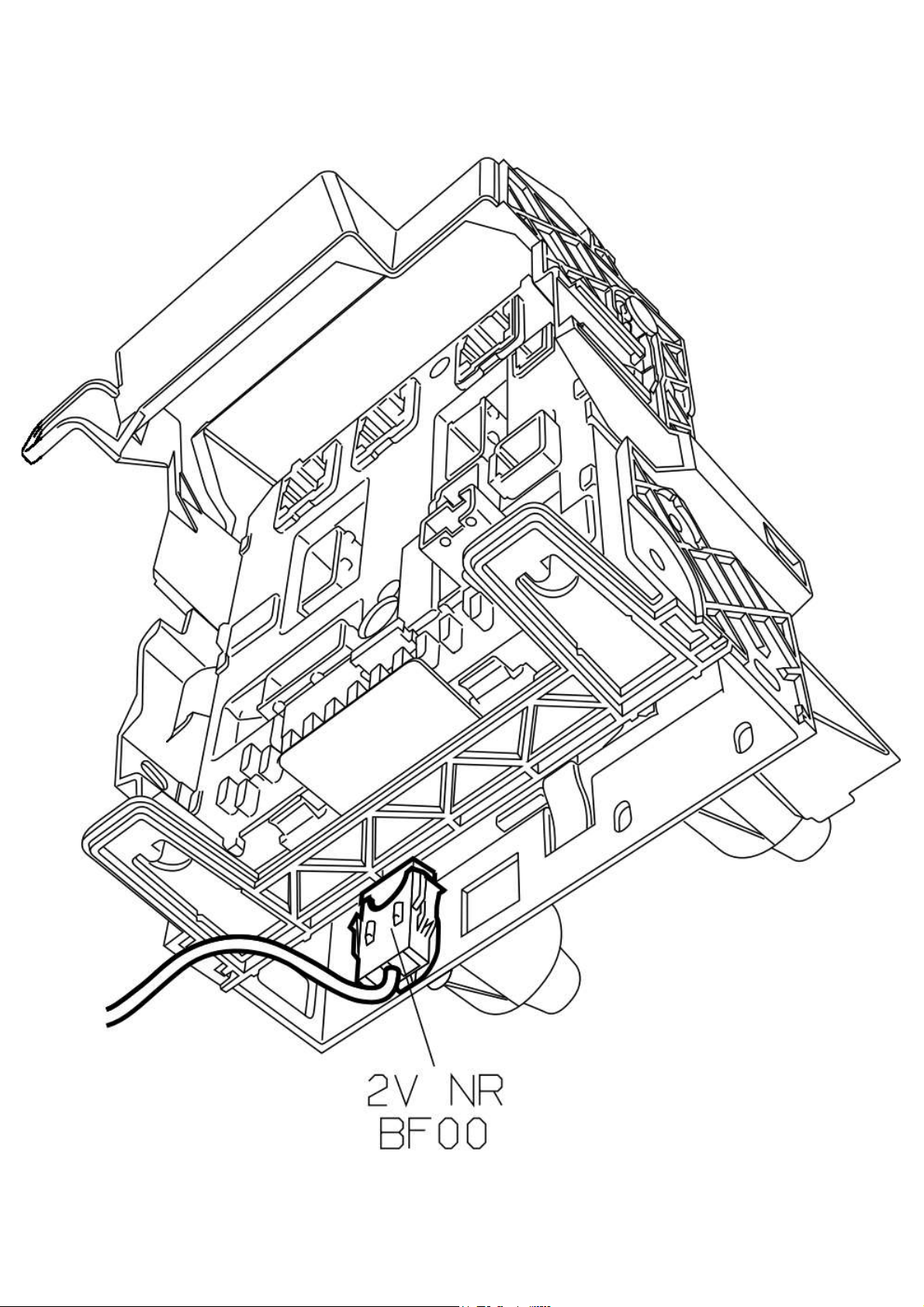

Page 29
Стр. 1
19.01.2012 10:13:54file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 30
Новый текстовый документ (2)
назначение предохранителей
BF00
блок предохранителей в салоне
(BFH1)
предохранители
A назначение
F1
7,5A/10A Зеркала заднего вида с подогревом
Страница 1

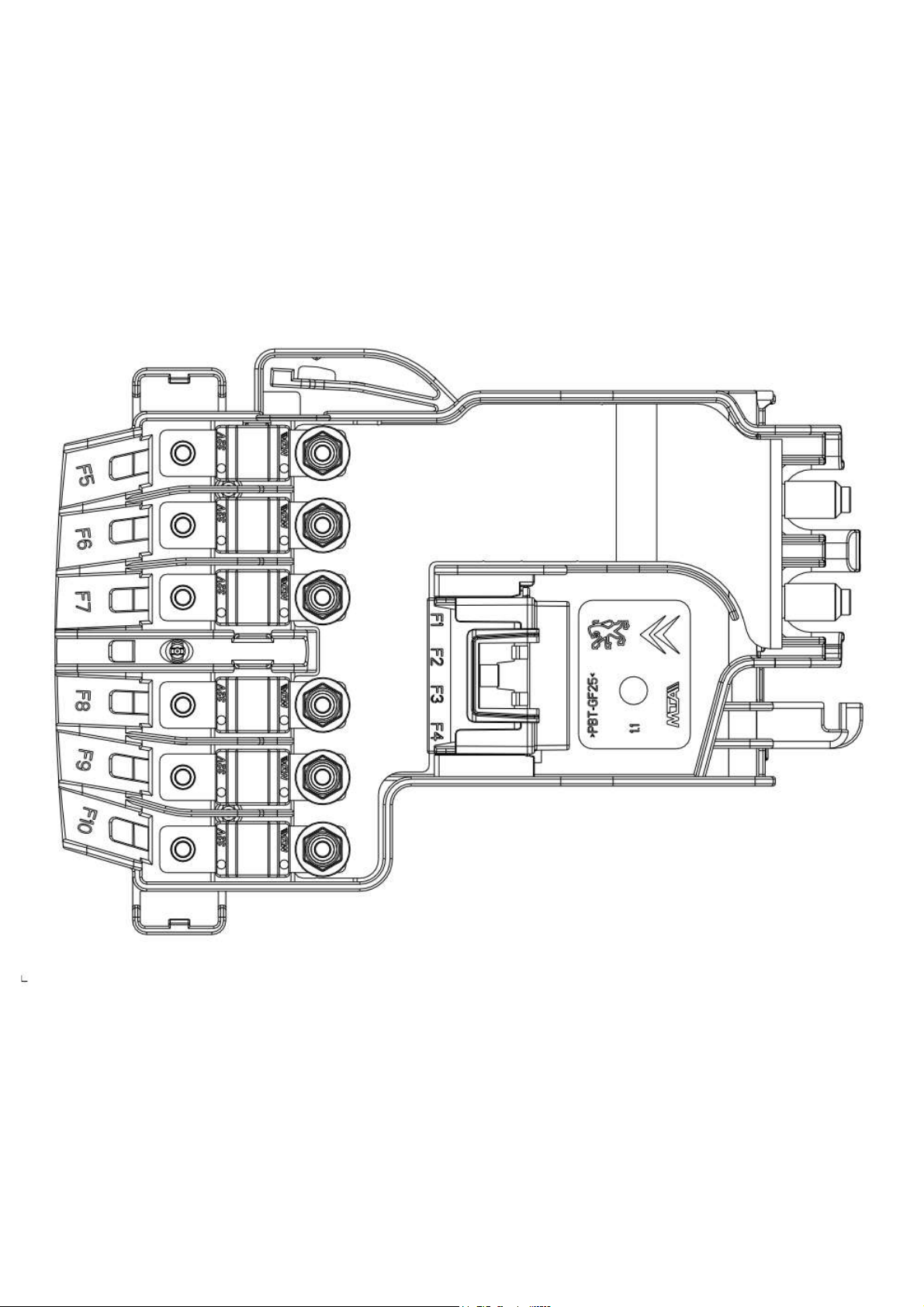

Page 31
Стр. 1
19.01.2012 10:04:07file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 32
Новый текстовый документ (2)
назначение предохранителей
BFDB
Рис.
d3ap080d
блок питания
(BFDB)
предохранители
A назначение
F1
5A Модуль состояния зарядки аккумулятора
F2
15A диагностический разъем
F3
15A сопротивление Выключатель педали тормоза
F4
-
-
F5
80A питание группы электронасоса усилителя рулевого управления
F6
70A Модуль управления предварительным пост-обогревом
F7
100A модуль блокировки защиты
3 реле
F8
-
-
F9
-
-
F10
30A простое реле контроля двигателя
Страница 1
Page 33
Стр. 1
19.01.2012 10:08:11file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 34

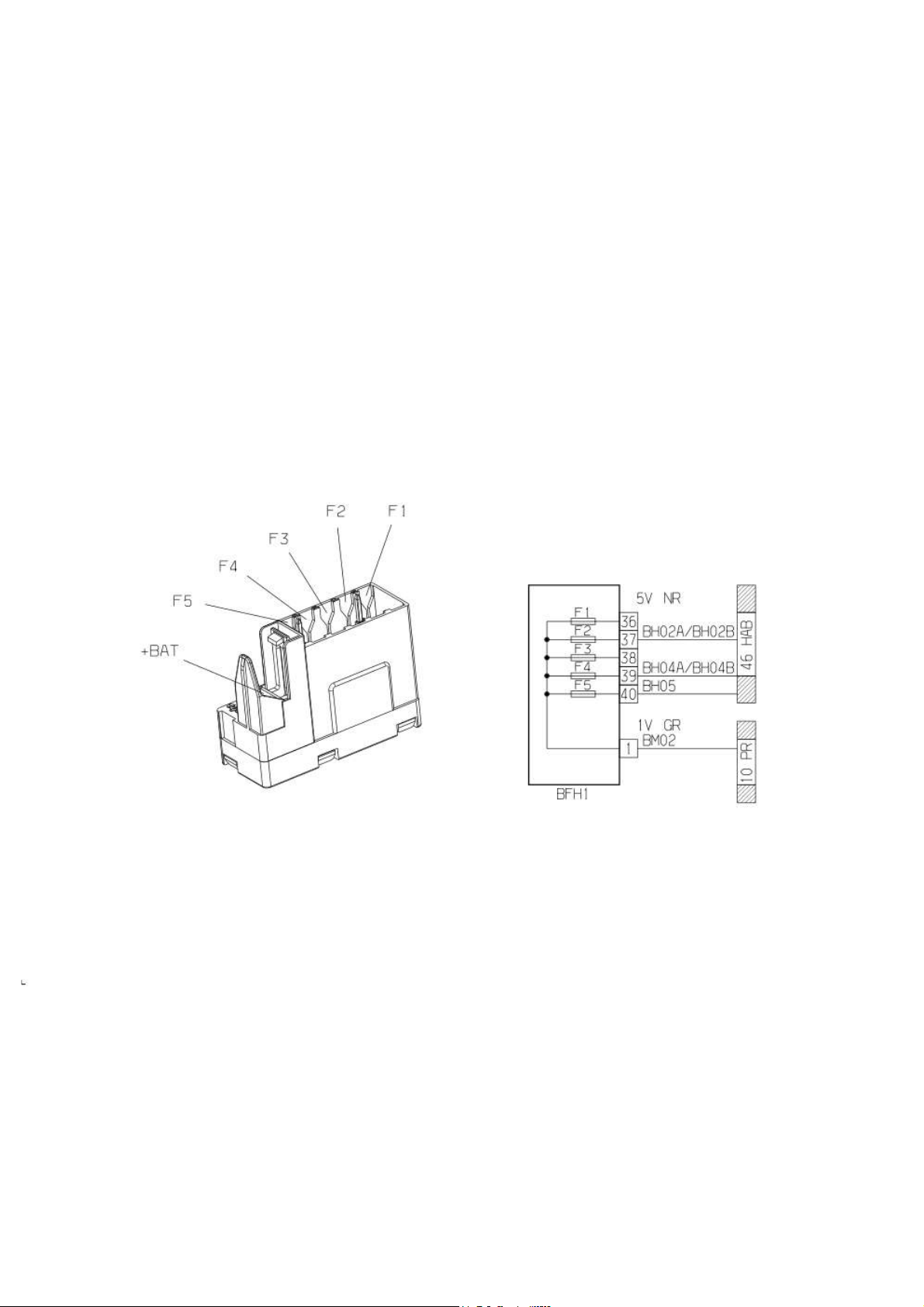

Новый текстовый документ (2)
назначение предохранителей
BFH1
блок предохранителей в салоне
(BFH1)
предохранители
A назначение
F1
-
-
F2
20A Сидения с подо
adевом
F3
-
-
F4
10A реле складывающихся наружных зеркал заднего вида
F5
15A реле подключения холодильника
Страница 1

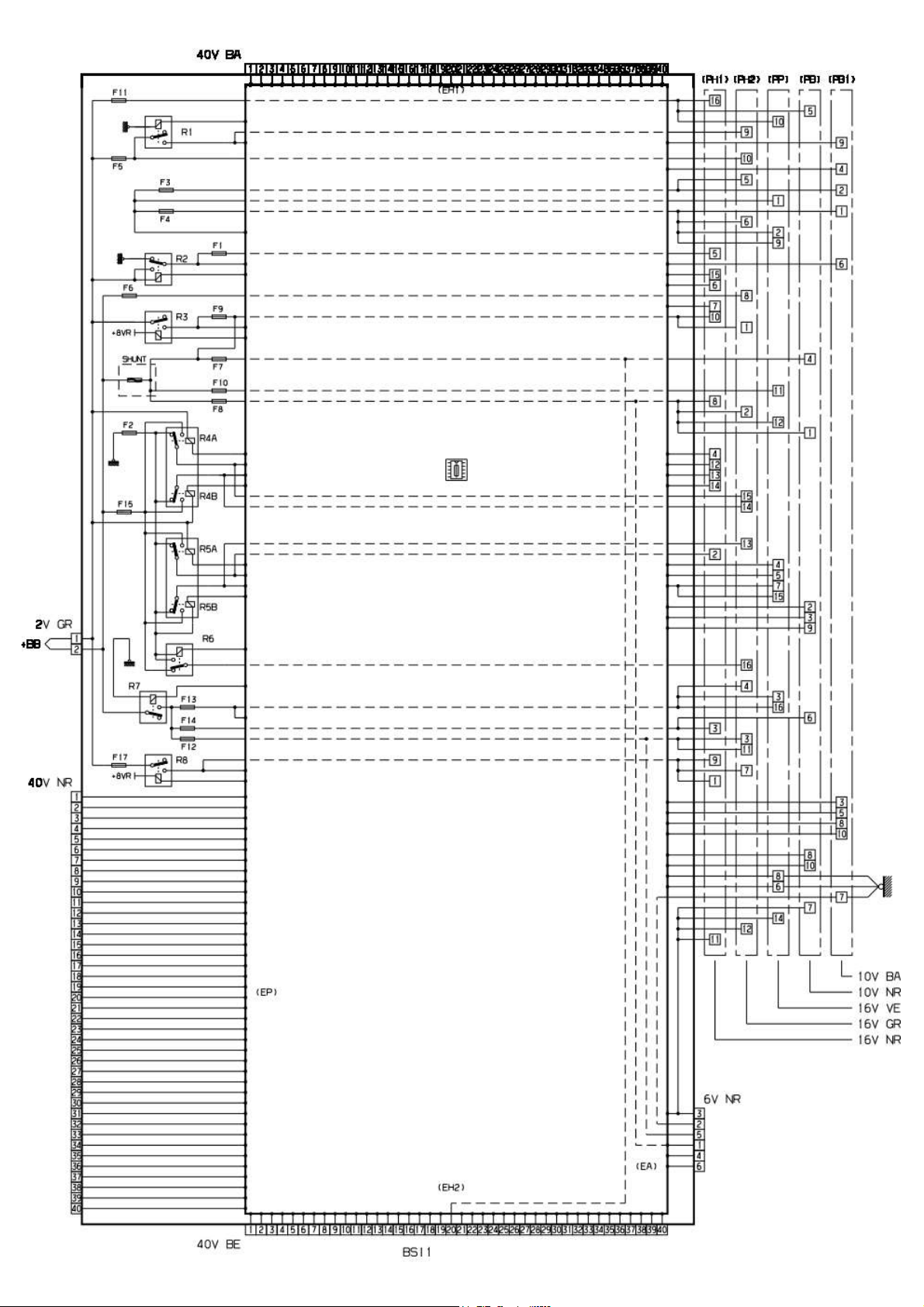

Page 35
Стр. 1
19.01.2012 10:09:46file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 36

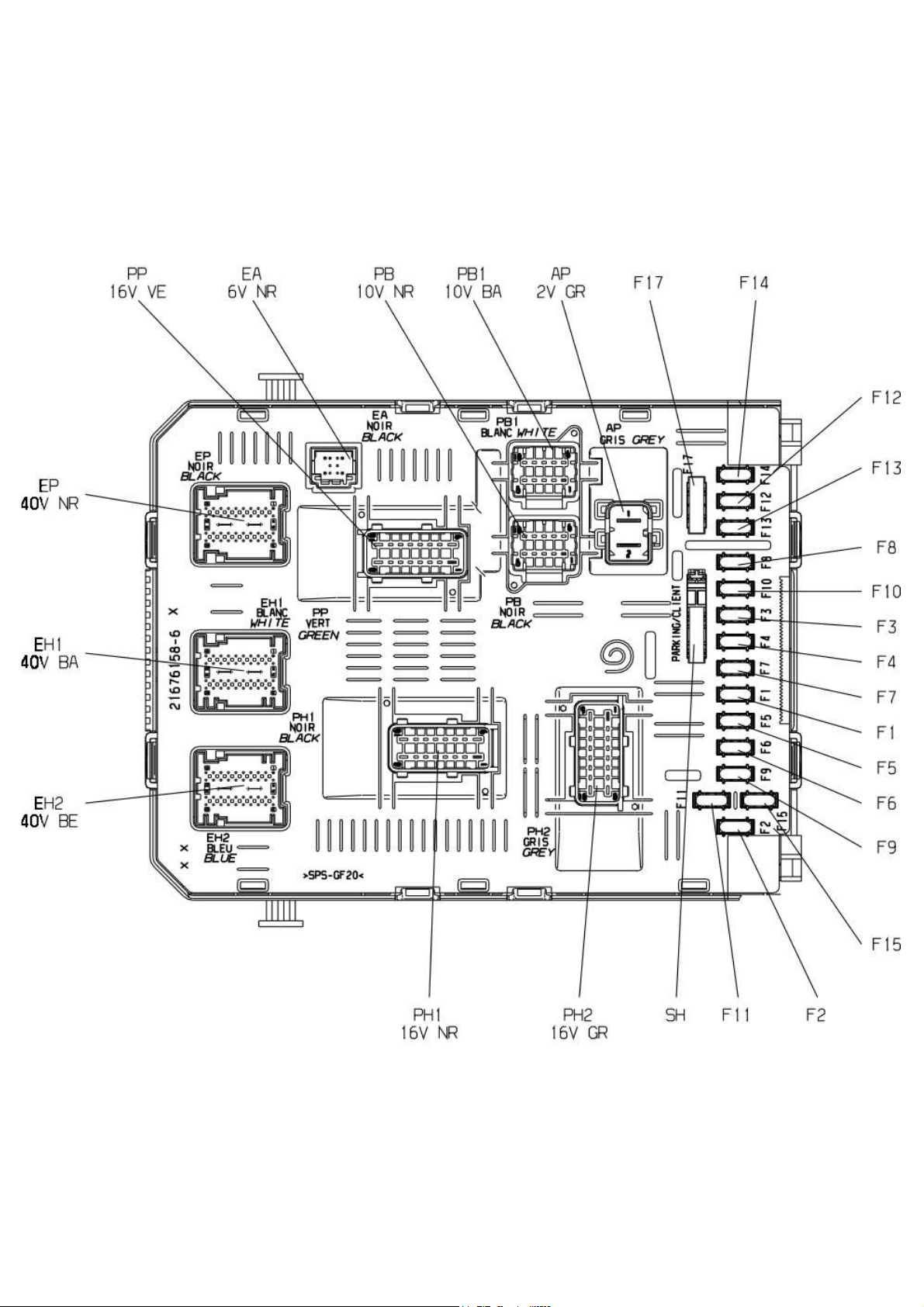

Стр. 1
19.01.2012 10:10:17file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 37
Новый текстовый документ (2)
назначение предохранителей
BSI1
интеллектуальный сервисный модуль
предохранители
A электрическое питание назначение
F1
15A + аккумулятор задний стеклоочиститель
F2
30A "Масса" блокировка/ разблокирование и суперблокировка
передних/задних дверей
F3
5A + после контакта Питание компьютера подушек безопасности
F4
10A диагностический разъем - переключатель корректора луча фар переключатель зеркал заднего вида - Насос системы присадок
FAP - панель
управления
CH/RF - включение противобуксовочной системы +
F5
30A + аккумулятор питание переднего импульсного стеклоподъемника
F6
30A реле открывания багажного отделения
F7
5A + аксессуары передний/задний центральные плафоны освещения фонарь для чтения карт
F8
20A + аккумулятор радиоприемник
RD4/RNEG - дисплеи
A+/C- приборная панель - контроль пониженного давления - волюметрический модуль сирена противоугонной сигнализации - Сервисный модуль прицепа - блок
трансформации кузова
F9
30A + аксессуары передний прикуриватель - розетка на
12 вольт в
багажнике - передний/задний центральные плафоны освещения - фонарь для чтения
карт
F10
15A + аккумулятор верхняя часть рулевой колонки
F11
15A + аккумулятор слаботочный замок зажигания
F12
15A датчик осадков / уровня освещенности - калькулятор подушки
безопасности - Сервисный модуль прицепа - блок трансформации кузова
F13
5A питание коммутационной панели - блока предохранителей
PSF1 приборная панель
F14
15A система помощи при парковке - Комплект, освобождающий руки -
панель управления
RFTA
F15
30A питание системы блокировки - суперблокировка
шунт шунт в
F16 = положение "клиент" - отсутствие шунта в
F16 =
положение "завод"
F17
40A заднее стекло с обогревом - нагревательный элемент обогрева
зеркала заднего вида
модуль реле
(BSI1)
предохранители электрическое питание назначение
R1 + аккумулятор
(F5) реле переднего импульсного стеклоподъемника
R2 + аккумулятор реле очистителя заднего стекла
R3 реле аксессуаров
+ACC
R4A + аккумулятор
(F15) - "Масса"
(F2) реле отпирания дверей
R4B реле блокировки передних/задних распашных дверей
(VU)
R5A реле суперблокировки задних дверей
R5B реле блокировки передних/задних дверей
(VP) - реле блокировки задних
сдвижных дверей
(VU)
R6 реле суперблокировки передних дверей
R7 + аккумулятор реле пробуждения компьютера
R8 + аккумулятор
(F17) реле заднего стекла с обогревом -
нагревательный элемент обогрева зеркала заднего вида
Страница 1
Page 38

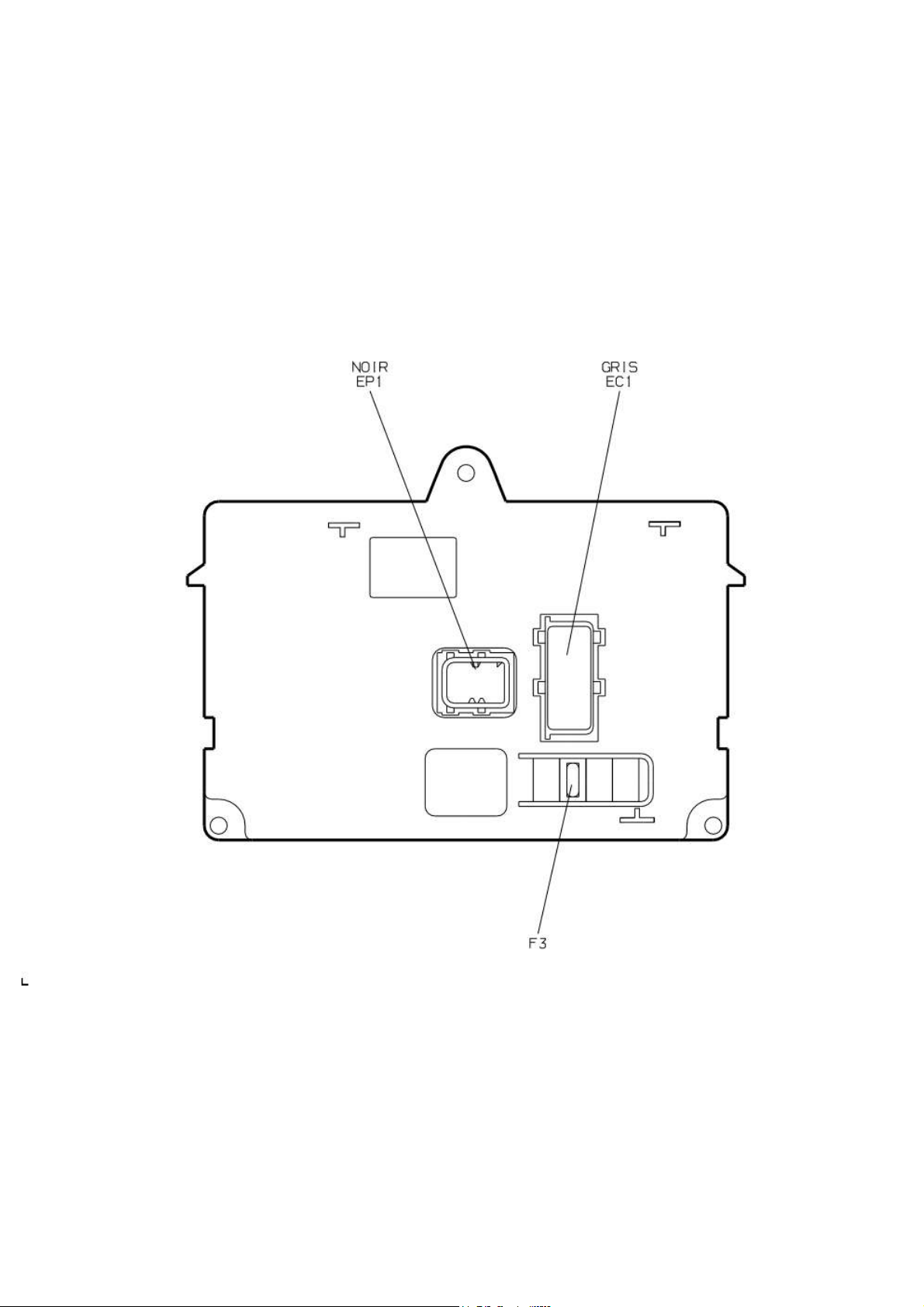

Стр. 1
19.01.2012 10:16:02file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 39
Новый текстовый документ (2)
назначение предохранителей
BSR1
Сервисный модуль прицепа
(BSR1)
предохранители
A электрическое питание назначение
F3
15A + аккумулятор питание от
12 вольт оборудования прицепа
Страница 1
Page 40

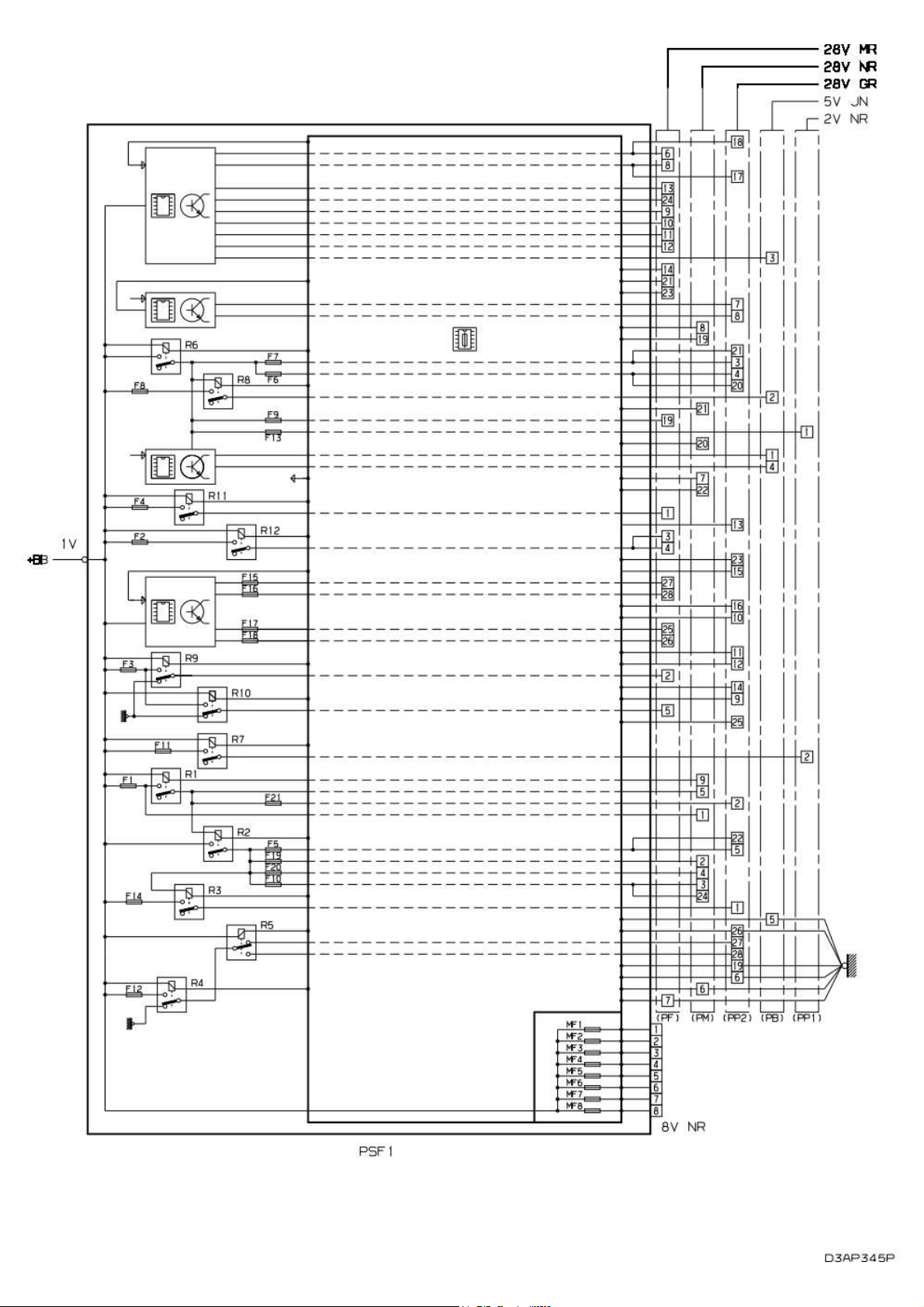

Стр. 1
19.01.2012 10:11:58file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...

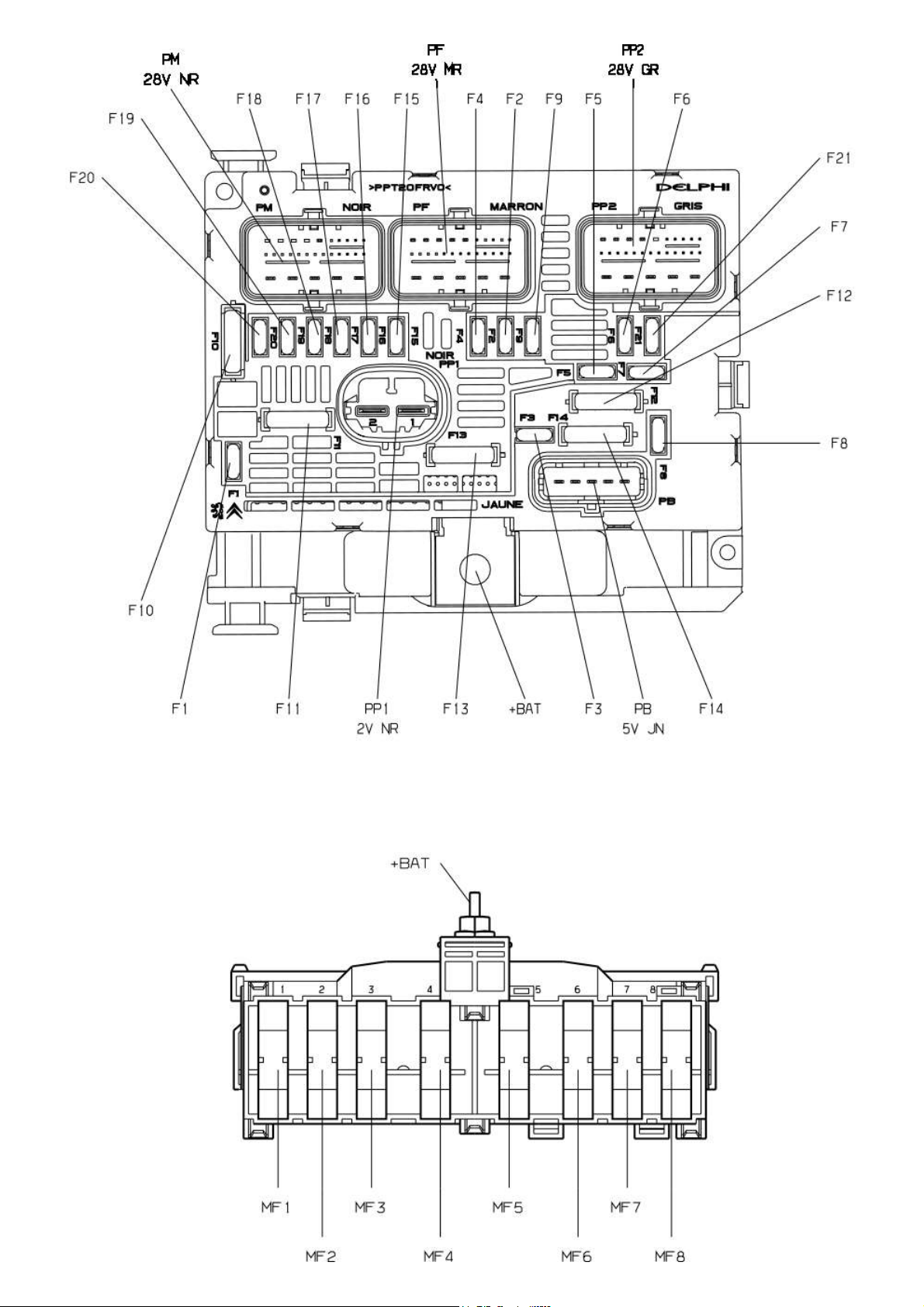

Page 41
Стр. 1
19.01.2012 10:12:27file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 42
Новый текстовый документ (2)
назначение предохранителей
PSF1
сервисная панель - модуль предохранителей в моторном отсеке
(PSF1)
предохранители
A электрическое питание назначение
F1
20A + аккумулятор Компьютер управления двигателем - питание
электрического блока управления двухскоростной группой электровентилятора
F2
15A звуковая сигнализация
F3
10A передний и задний стеклоомыватели
F4
20A Омыватели фар
F5
15A + аккумулятор Система подогрева топлива
DV6 - топливный насос
TU5JP4
F6
10A + после контакта компьютер и сдвоенное реле систем
ABS/ESP - датчик угла поворота рулевого колеса - гирометр измеритель ускорения
системы контроля стабильности - механизм электронасоса усилителя рулевого колеса
F7
10A контактный датчик торможения - концевой выключатель педали
сцепления
F8
25A + аккумулятор обмотка стартера
F9
10A + после контакта модуль блокировки защиты
3 реле электродвигатель корректора направления фар
F10
30A + аккумулятор управление катушкой зажигания
TU5JP4 -
управление инжектором
TU5JP4 - питание электромагнитного клапана насоса системы
впрыска
DV6
F11
40A + аккумулятор включение реле нагнетательного вентилятора
F12
30A управление малой и большой скоростью переднего стеклоочистителя
F13
40A + после контакта питание СМ (интеллектуальный сервисный
модуль)
F14
30A + аккумулятор управление насосом рекуперации температуры
отработавших газов
F15
10A + аккумулятор правая фара дальнего света
F16
10A + аккумулятор левая фара дальнего света
F17
15A + аккумулятор левая фара ближнего света
F18
15A + аккумулятор правая фара ближнего света
F19
15A + аккумулятор Электроклапан очистки резервуара
TU5JP4 -
кислородные датчики на входе и выходе
TU5JP4 - электроклапан системы обогрева
воздуха турбонаддува 1-2
DV6
F20
10A + аккумулятор датчик наличия жидкости в топливе
DV6 -
электроклапан регулировки давления в турбокомпрессоре
DV6 - электромагнитный
клапан регулирования температуры на выпуске
F21
5A + аккумулятор воздушный расходомер
DV6 - питание
электрического блока управления двухскоростной группой электровентилятора
модуль макси предохранителей
(PSF1)
предохранители
A электрическое питание назначение
MF1
40A + аккумулятор питание реле нагнетательного вентилятора
MF2
40A/50A + аккумулятор питание коммутационного блока прицепа питание блока трансформации кузова
MF3
50A + аккумулятор питание группы вентилятора
MF4
80A + аккумулятор питание СМ (интеллектуальный сервисный модуль)
MF5
80A + аккумулятор питание СМ (интеллектуальный сервисный модуль)
MF6
50A + аккумулятор питание реле электродвигателя систем
ABS/ESP
MF7
40A + аккумулятор питание модуля
BFH1 предохоранителей в салоне
MF8
30A + аккумулятор питание реле электродвигателя систем
ABS/ESP
модуль реле
(PSF1)
предохранители электрическое питание назначение
R1 + аккумулятор
(F1) главное реле компьютера управления двигателем
R2 + аккумулятор
(R1) реле силовой цепи компьютера управления
двигателем
R3 + аккумулятор
(F14) реле системы подачи воздуха
R4 + аккумулятор
(F12) реле очистителя ветрового стекла
R5 + аккумулятор
(R4) реле малой скорости переднего стеклоочистителя
- реле большой скорости переднего стеклоочистителя
R6 + аккумулятор реле распределителя + после контакта
R7 + аккумулятор
(F11) реле вентилятора системы кондиционирования
R8 + аккумулятор
(F8) реле стартера
R9 + аккумулятор
(F3) реле переднего стеклоомывателя
R10 + аккумулятор
(F3) реле заднего стеклоомывателя
R11 + аккумулятор
(F4) реле омывателя фар
R12 + аккумулятор

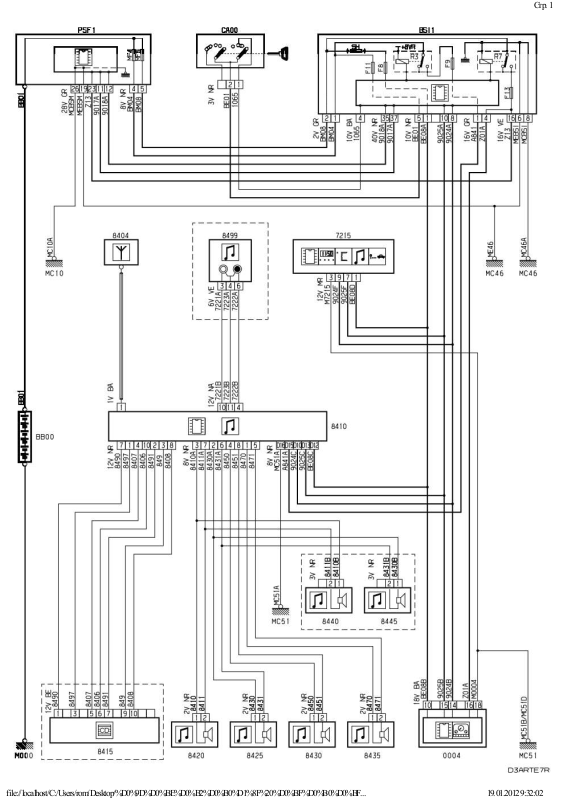

(F2) реле звукового сигнала
Страница 1

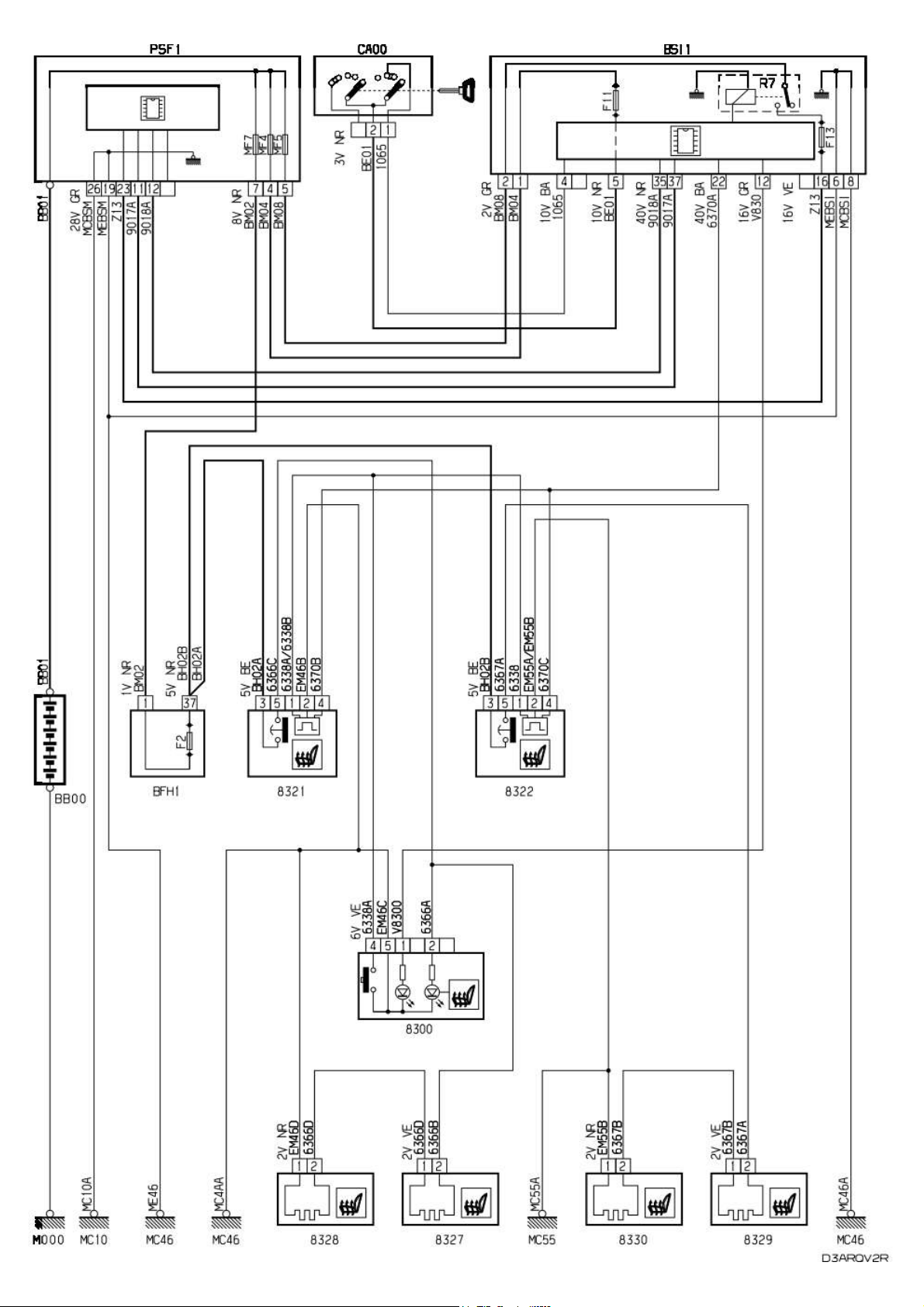

Page 43
Стр. 1
19.01.2012 9:32:37file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...

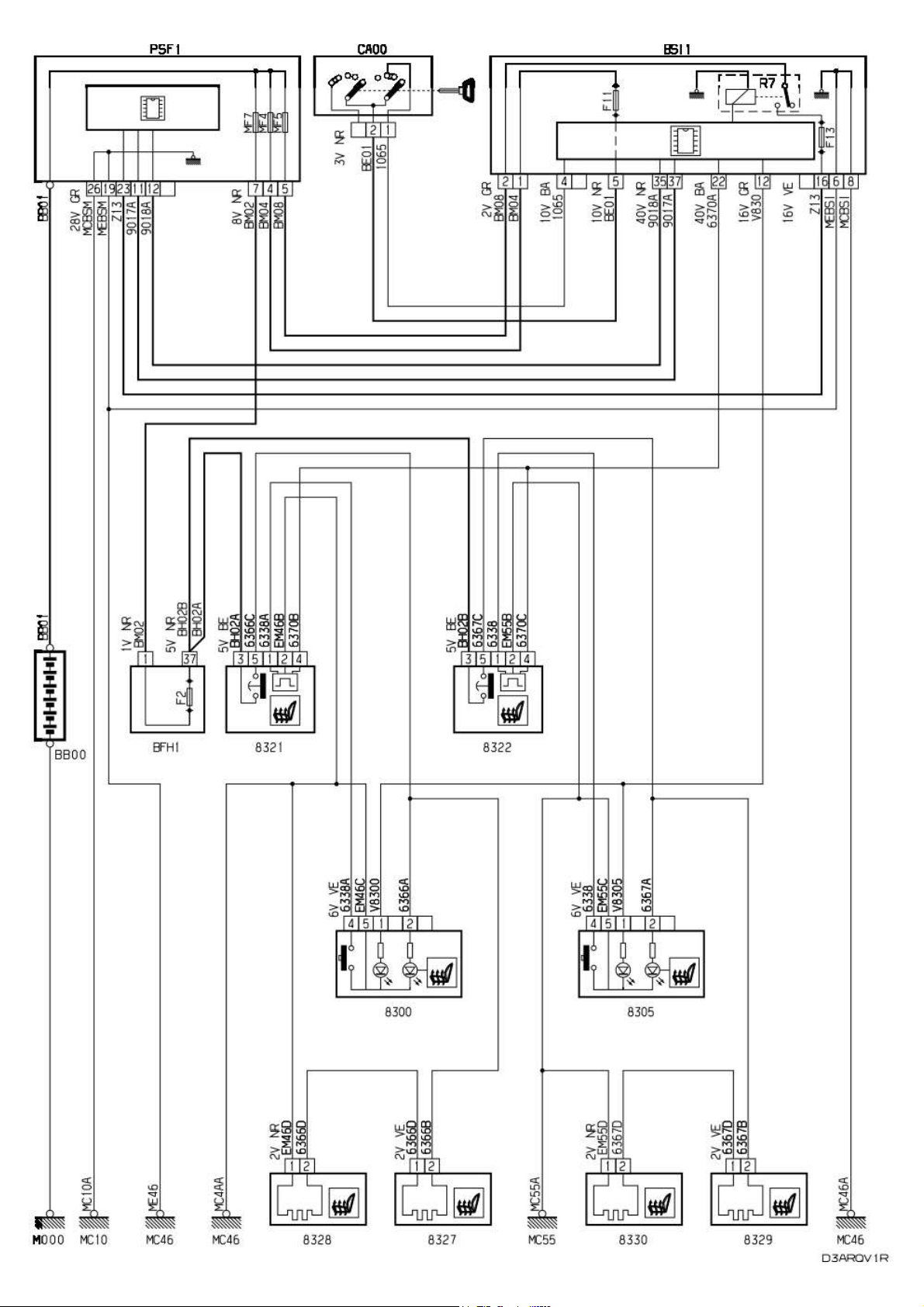

Page 44
Стр. 1
19.01.2012 9:32:59file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...

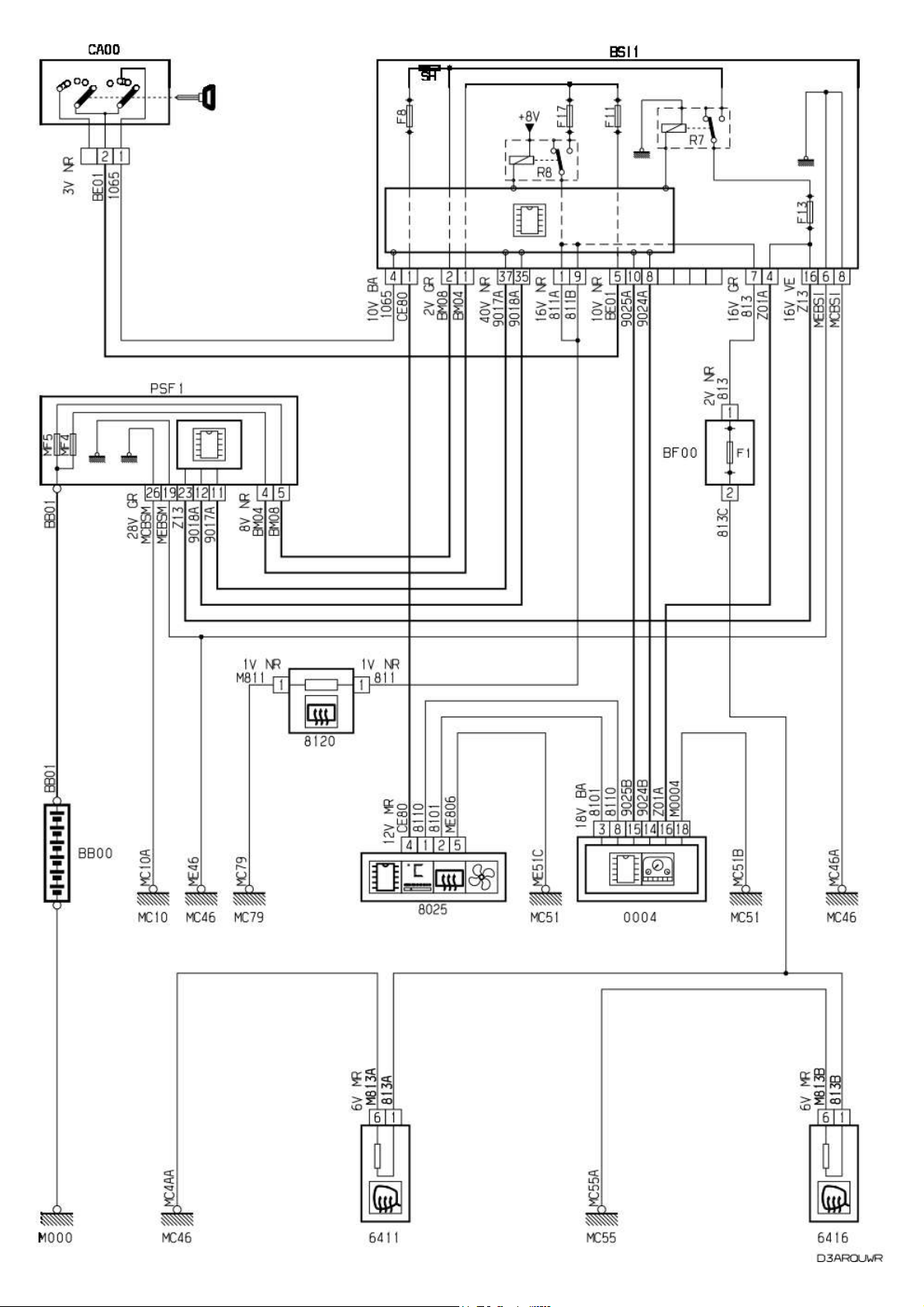

Page 45
Стр. 1
19.01.2012 9:34:04file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 46
Стр. 1информация на разъемах
18.01.2012 14:16:47http://127.0.0.1:6092/Sdr/legende.do
Ваш Выбор
Расположение OPR Шасси
Ввод Номера VIN
Обозначения
Озаглавьте (введите )
Коды
Информация На Разъемах

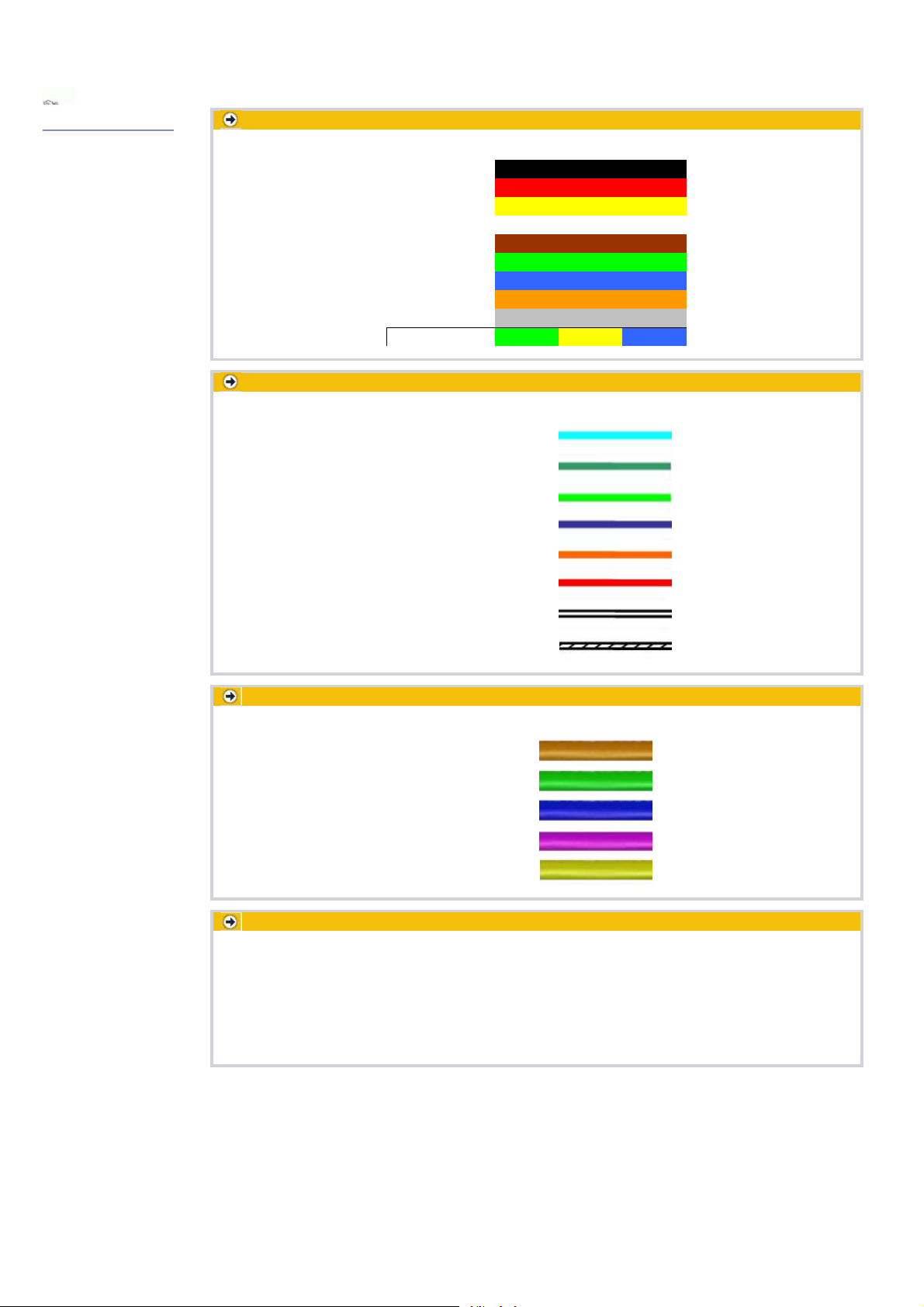

Имя Код
Черный NR
Красный RG
Желтый JN
Белый BA
Коричневый MR
Зеленый VE
Голубой BE
Оранжевый OR
Серый GR
Многоцветный MC
Информация О Мультиплексных Сетях
Код Расход , Кбит /с
CAN CAR 125
CAN CONF 125
CAN IS 250 -500 -1000
VAN CAR 1 62.5
VAN CAR 2 62.5
VAN CONF 125
OPTICAL
LIN

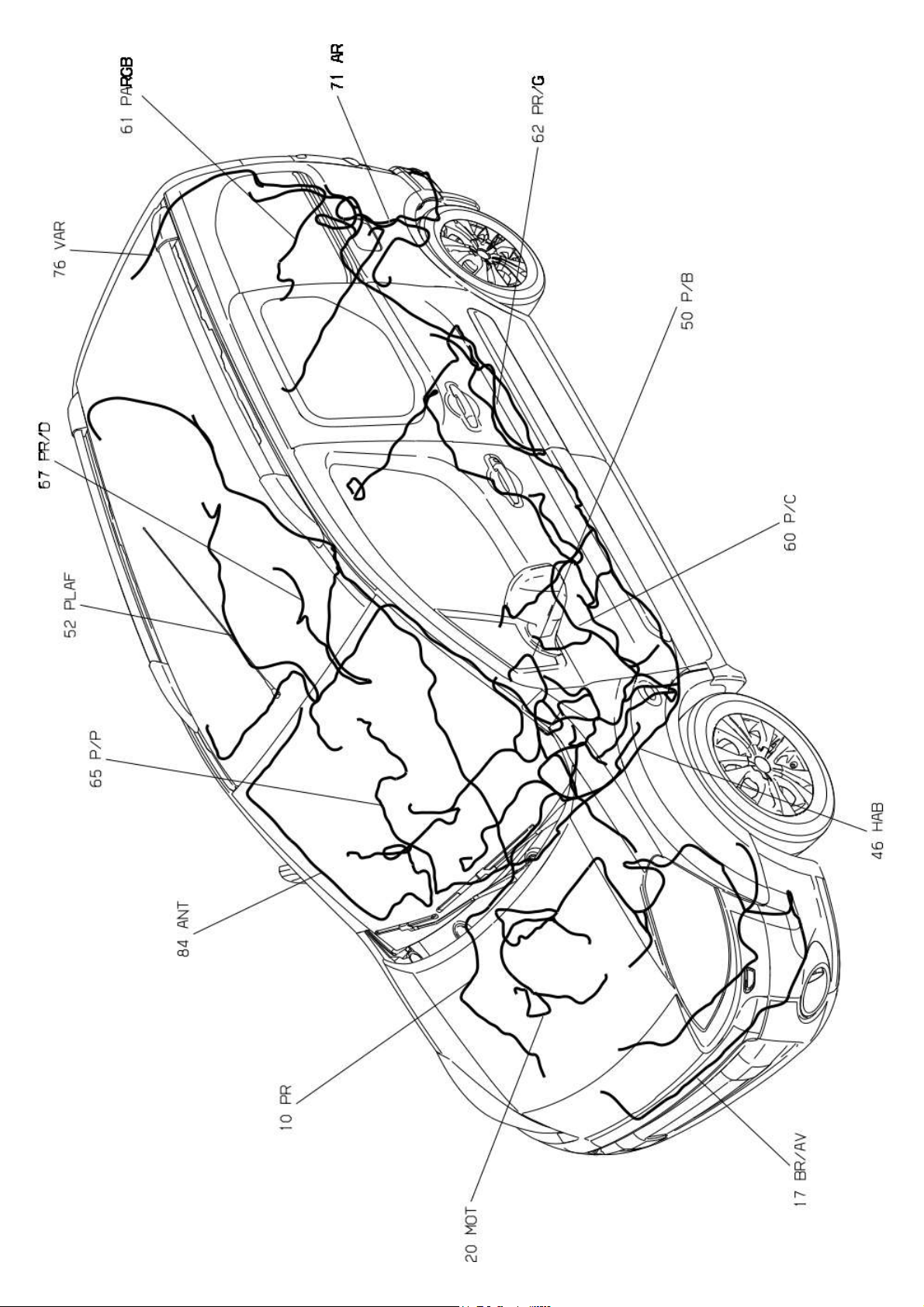

Информация О Жгутах Проводов
Жгут Проводов Null Код
10 PR
20 MOT
46 HAB
50 PB
Прочее
Определение Проводов
два первых знака кодов проводов имеют следующее значение
первый знак
B : + аккумуляторная батарея (BM01A)
M : масса (MC25F)
C : + APC (CM04E)
второй знак
M : масса (MM01)
E : электрический (связанный с компьютером ) (ME04)
C : кузов , кабина (MC50N)
Peugeot Service Box
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ДЛЯ ДИАГНОСТИКИ И РЕМОНТА (SEDRE ) 4.1.0
Закрыть

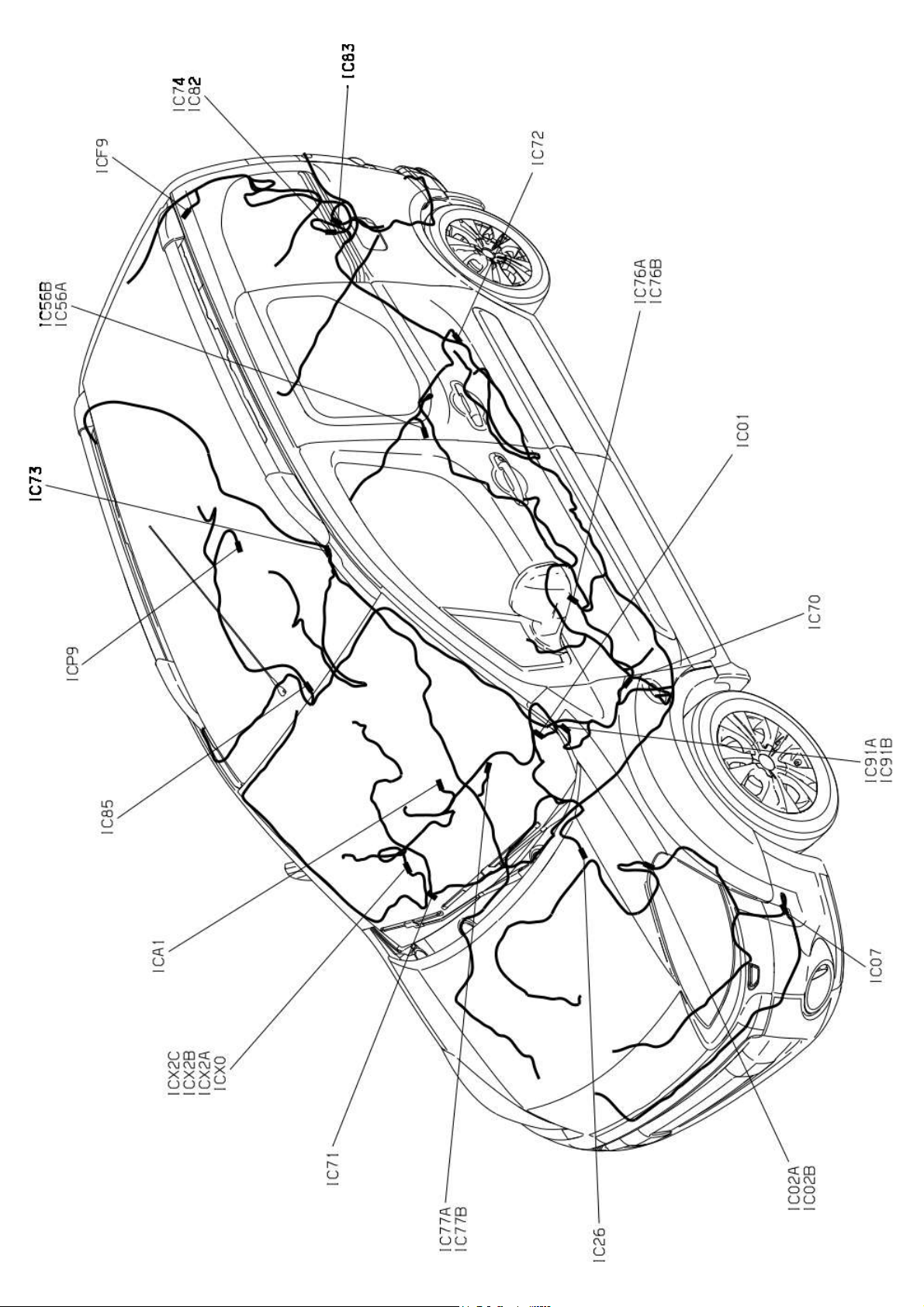

Page 47
Стр. 1
19.01.2012 10:18:28file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...

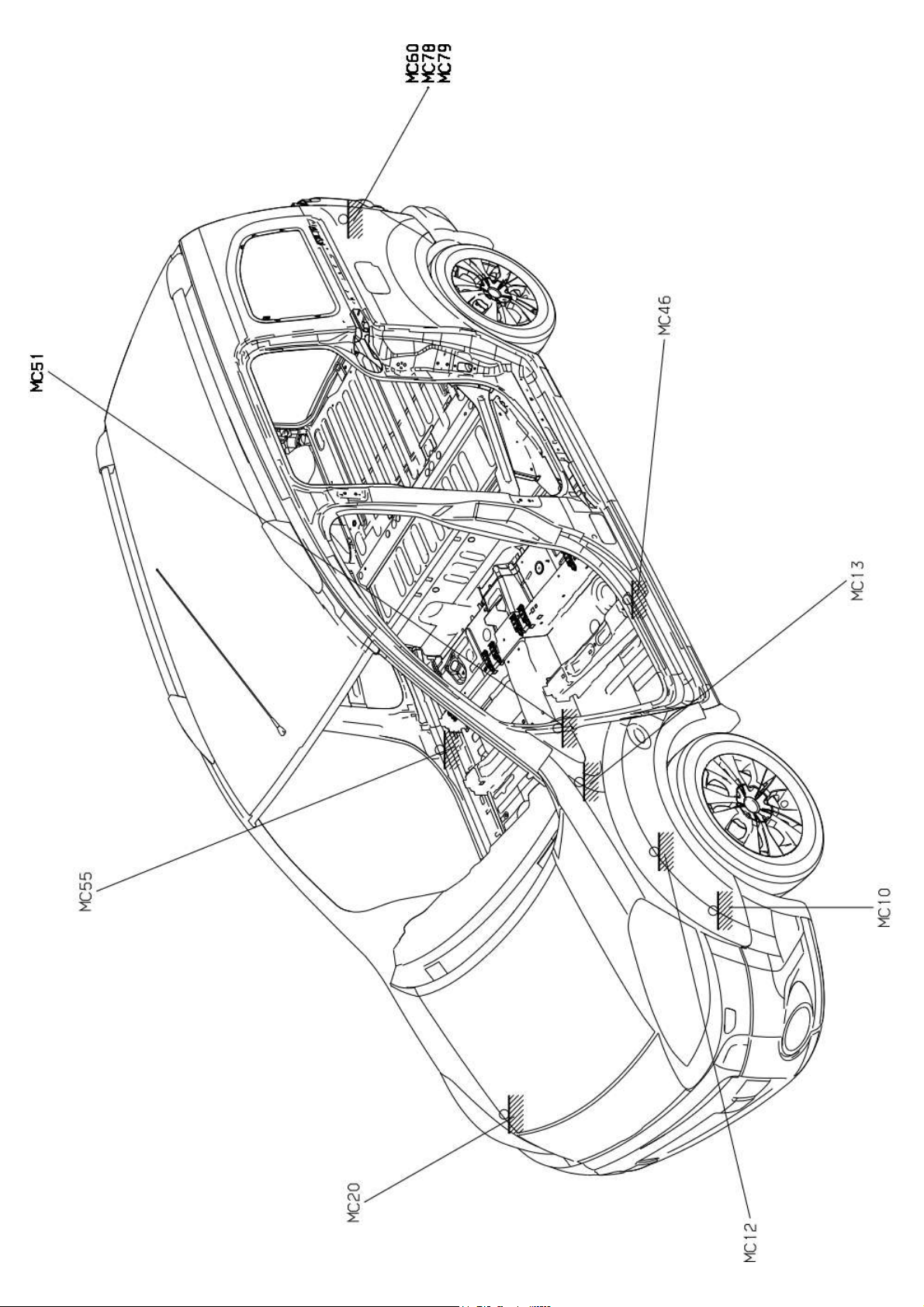

Page 48
Стр. 1
19.01.2012 10:19:50file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...

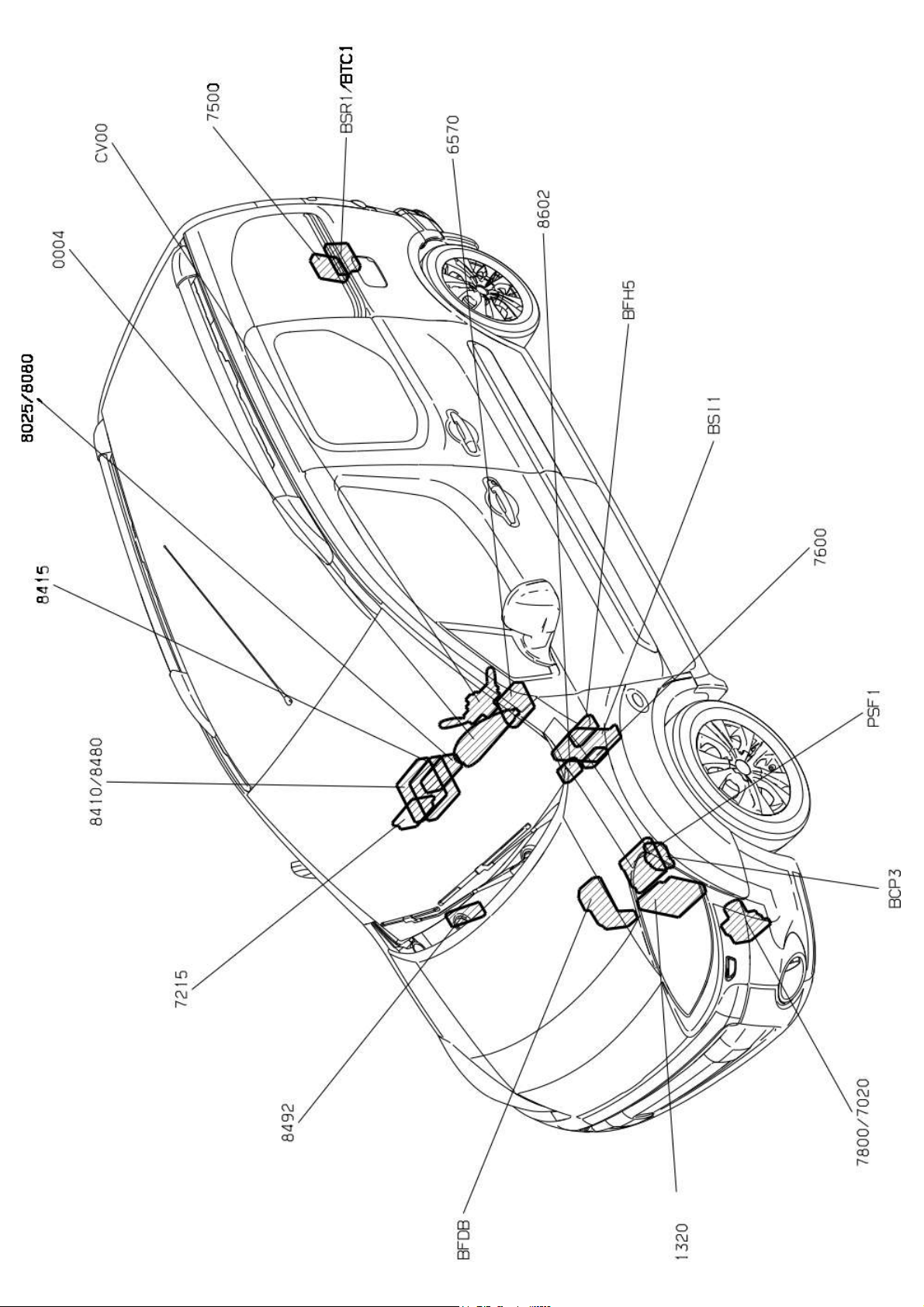

Page 49
Стр. 1
19.01.2012 10:17:27file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...

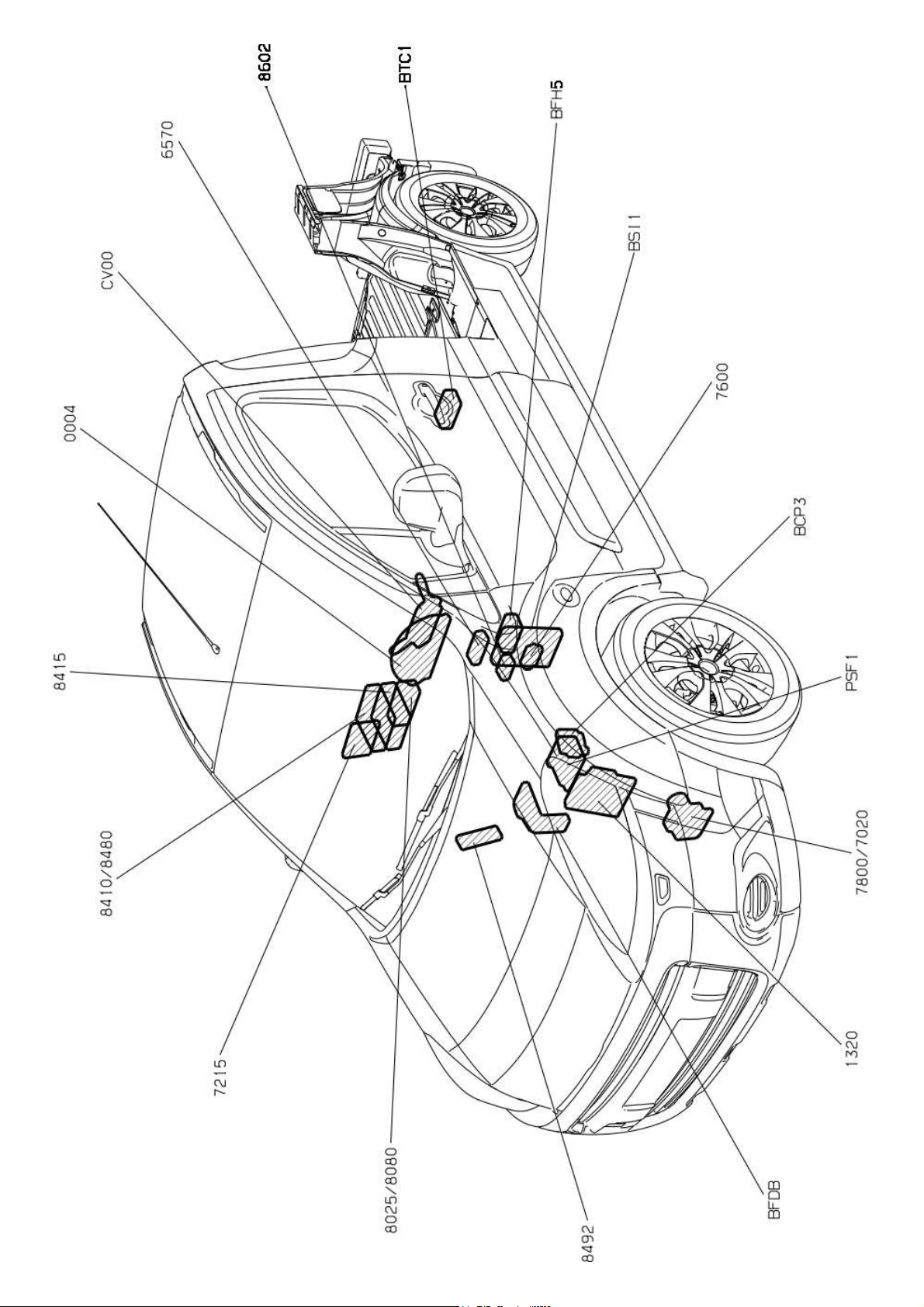

Page 50
Стр. 1
19.01.2012 10:17:57file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 51
Стр. 1
19.01.2012 10:19:03file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...

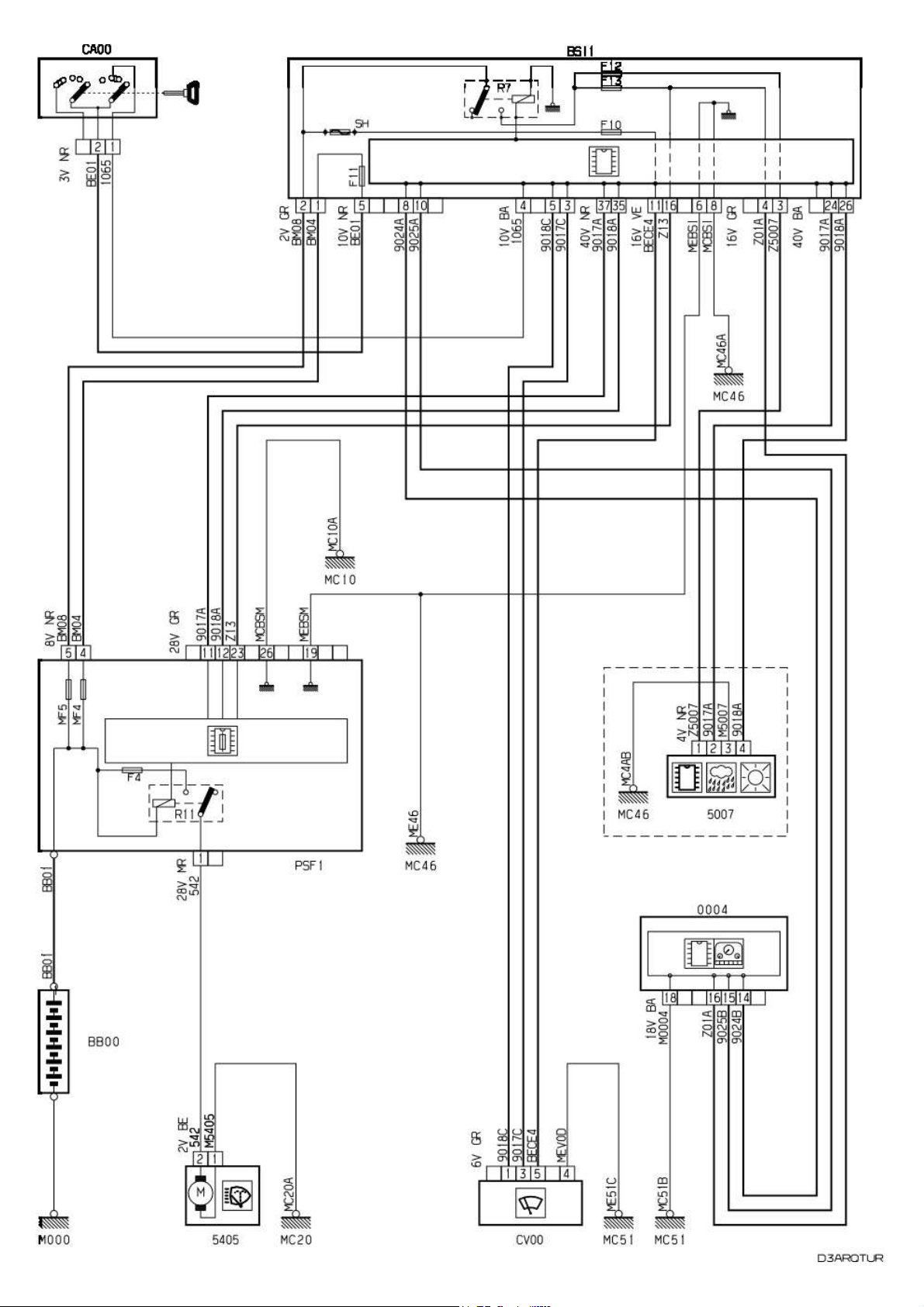

Page 52
Стр. 1
18.01.2012 16:37:32file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...

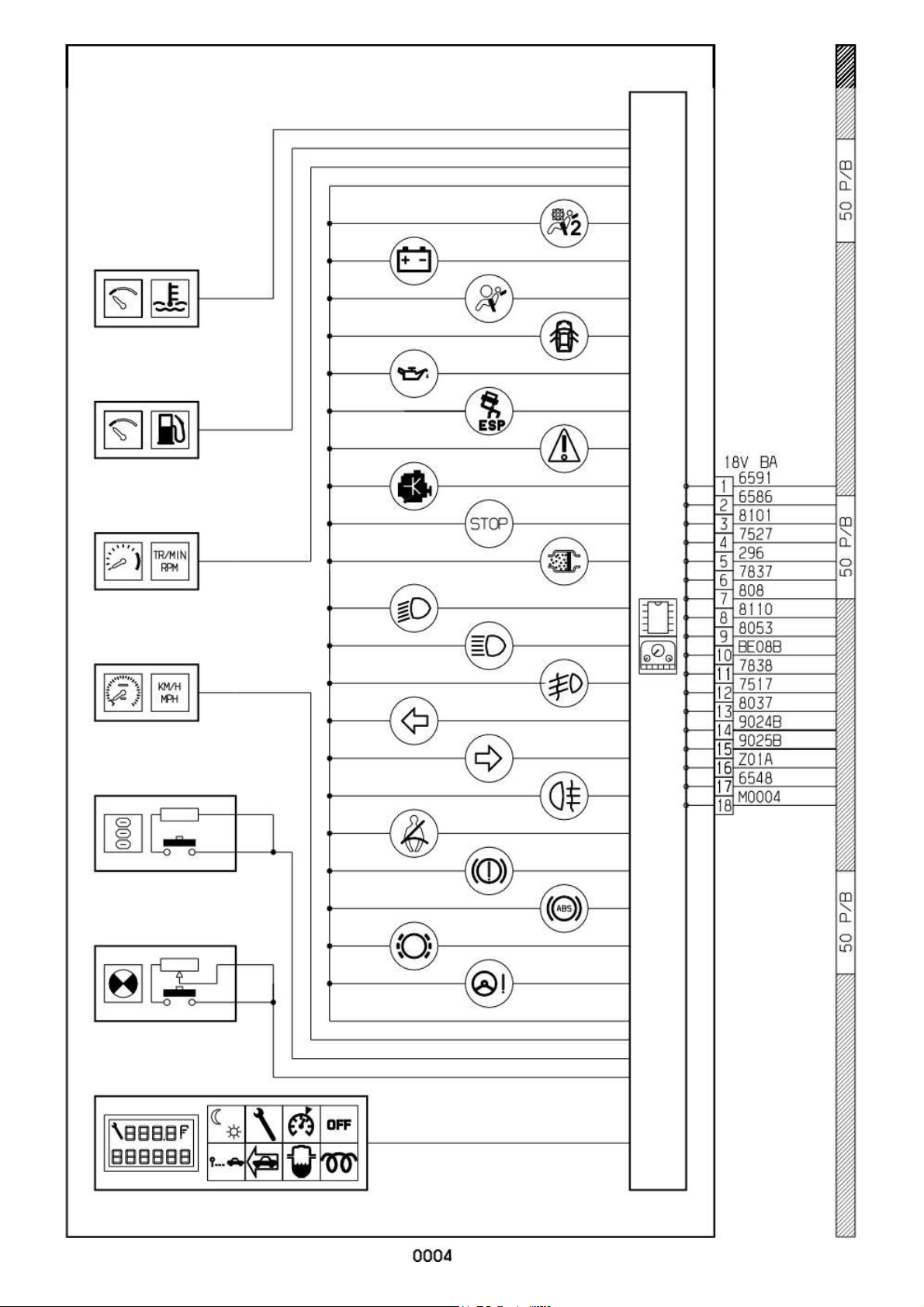

Page 53
Стр. 1
19.01.2012 9:38:37file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...

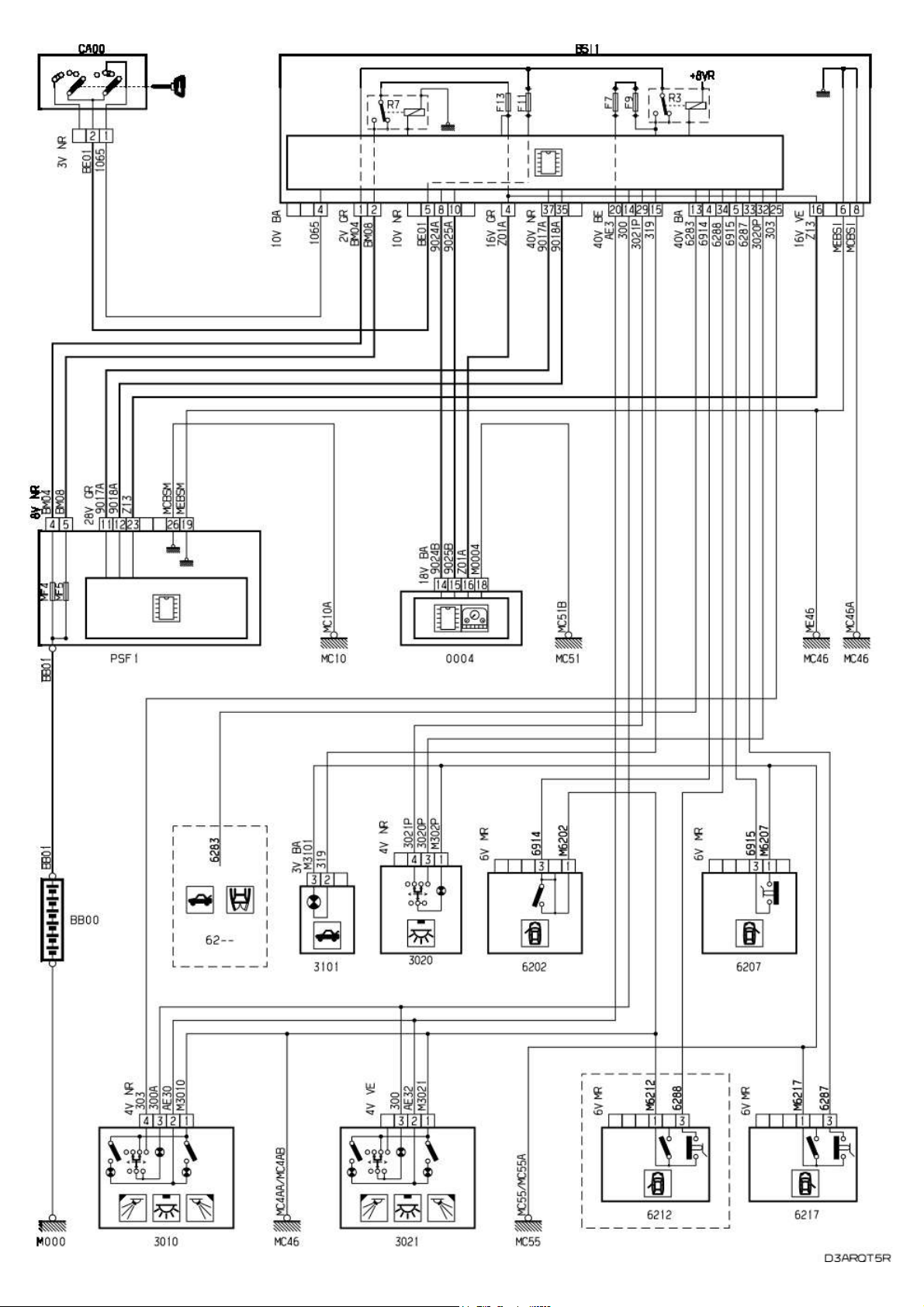

Page 54
Стр. 1
18.01.2012 16:48:12file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 55

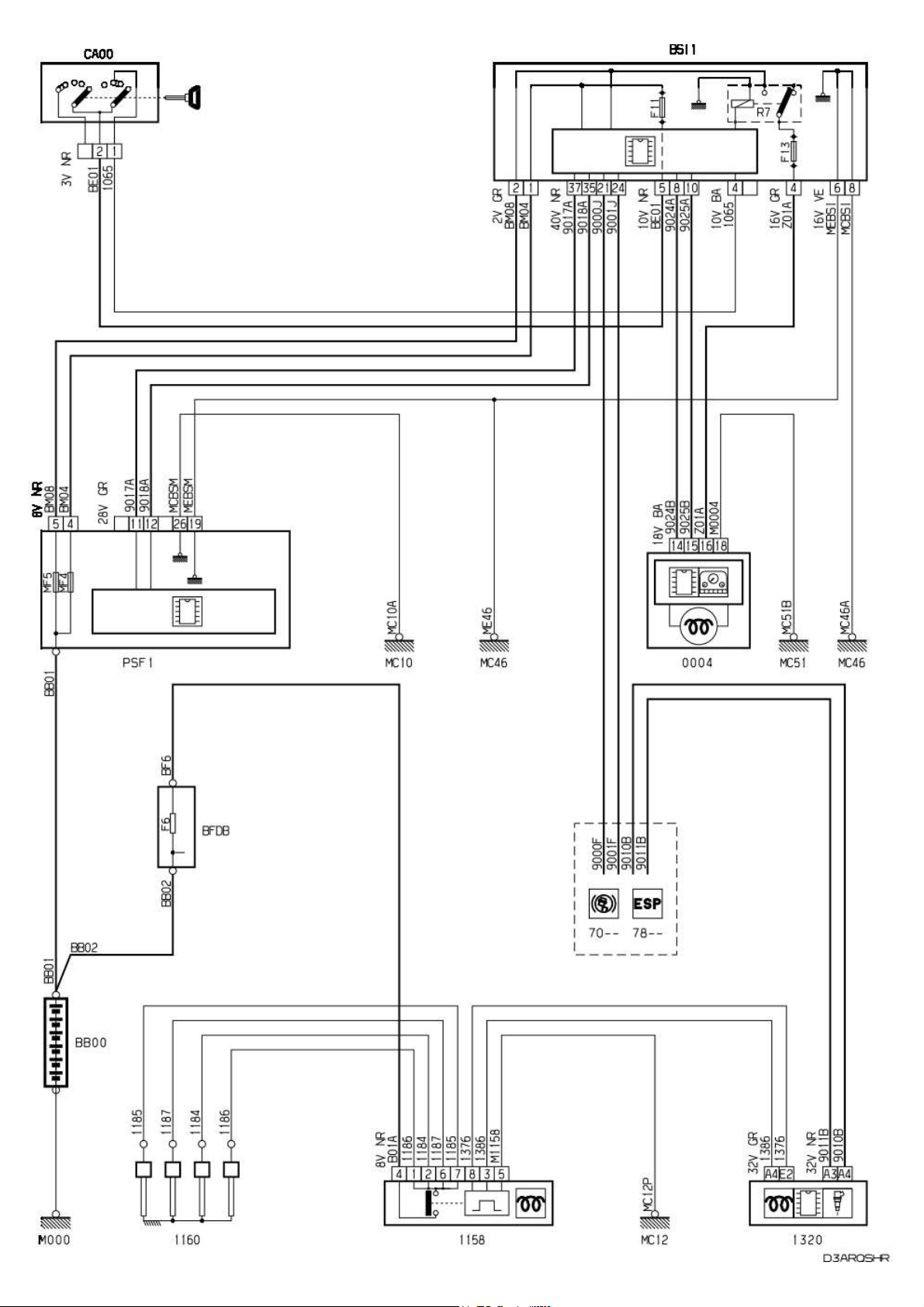

Стр. 1
19.01.2012 9:37:34file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 56

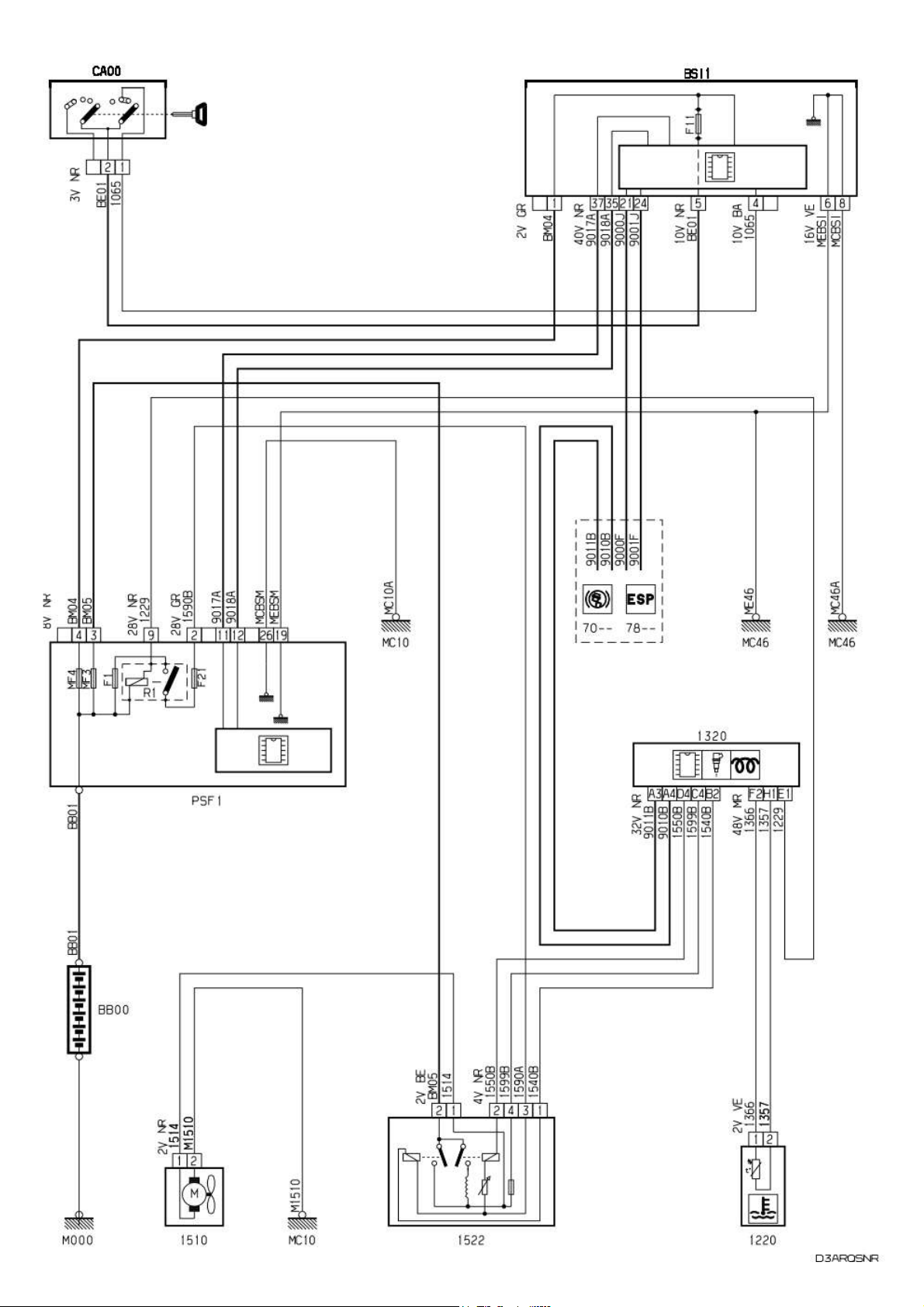

Стр. 1
19.01.2012 9:36:40file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...

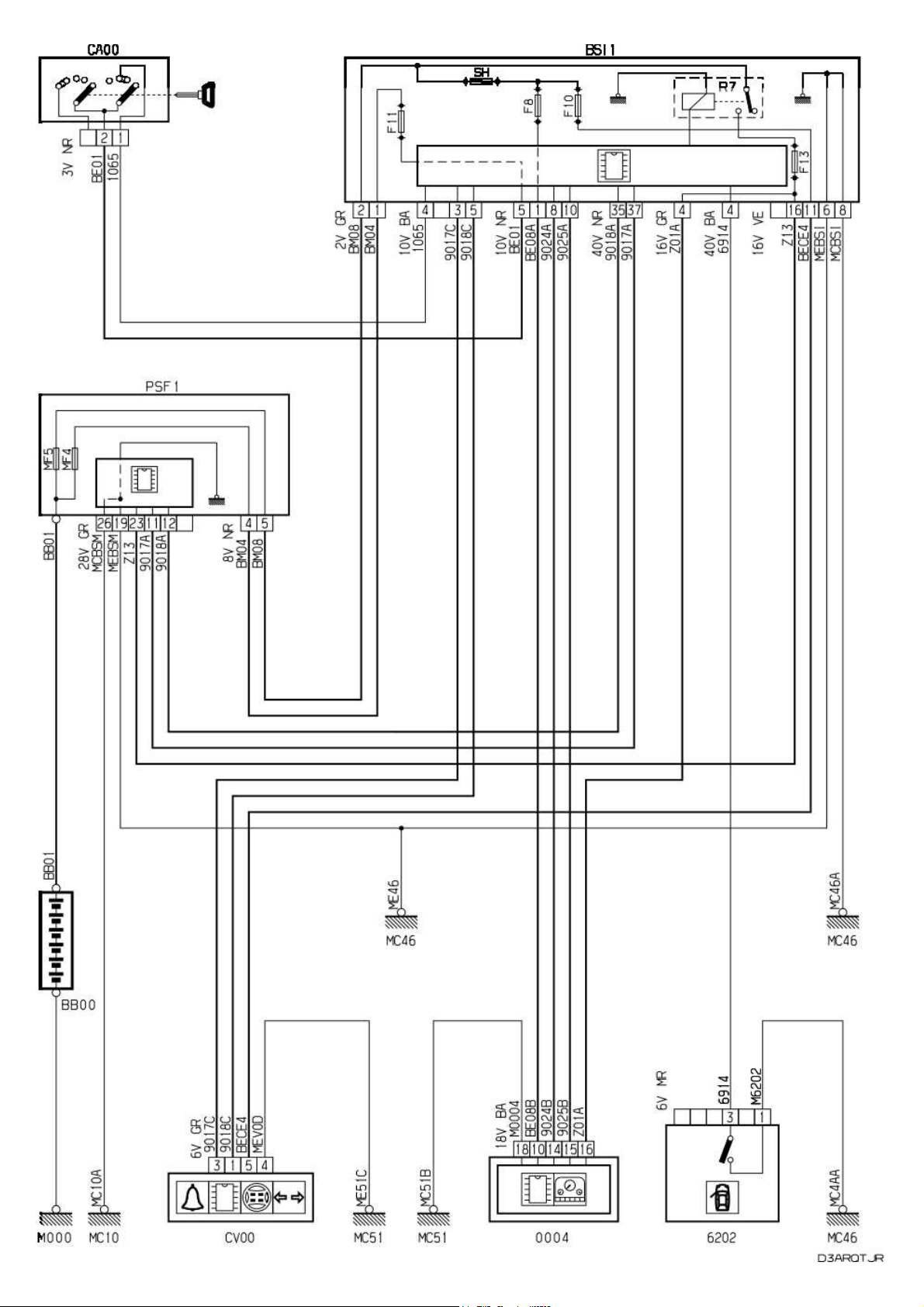

Page 57
Стр. 1
19.01.2012 9:46:21file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 58

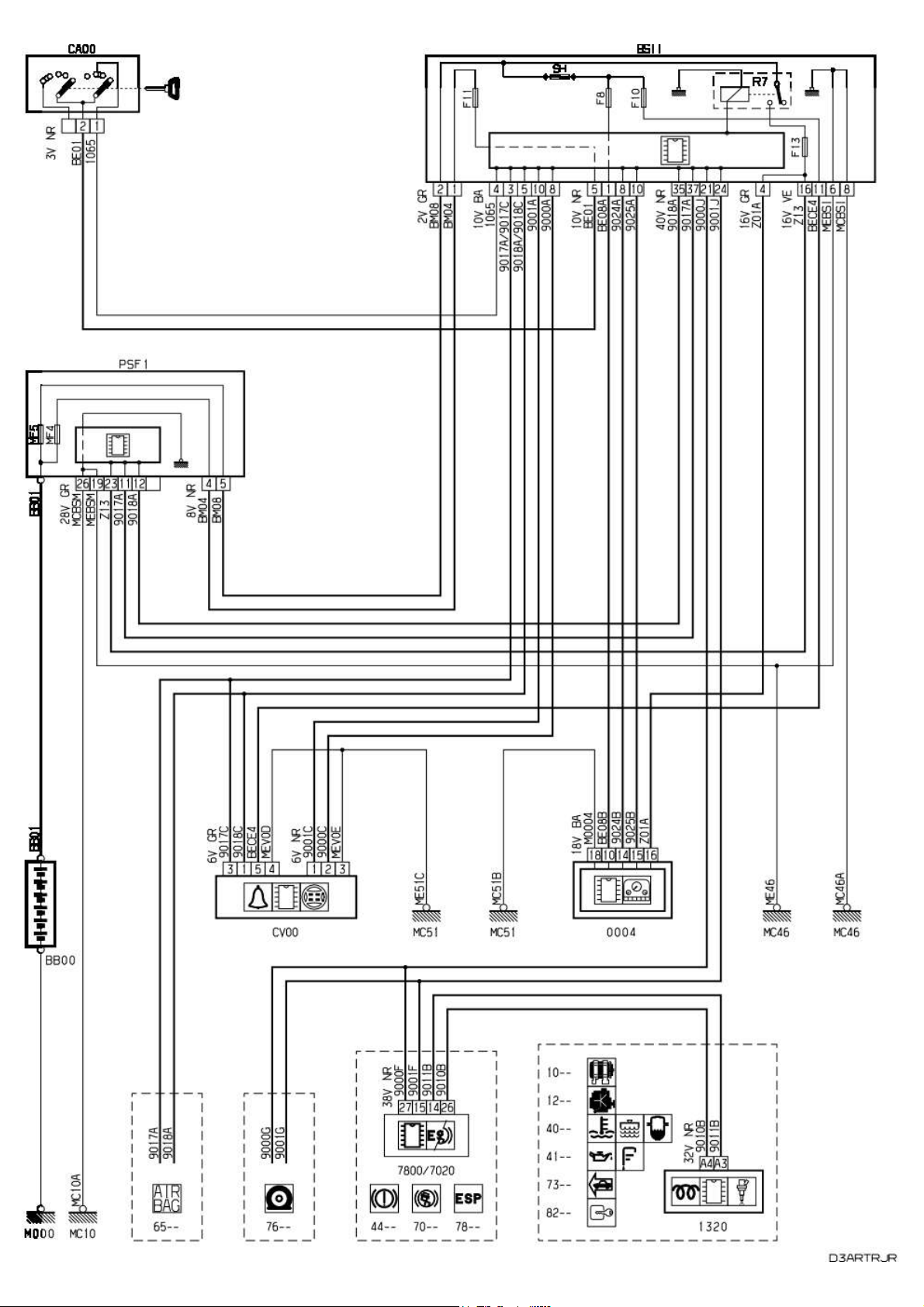

Стр. 1
19.01.2012 9:43:36file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...

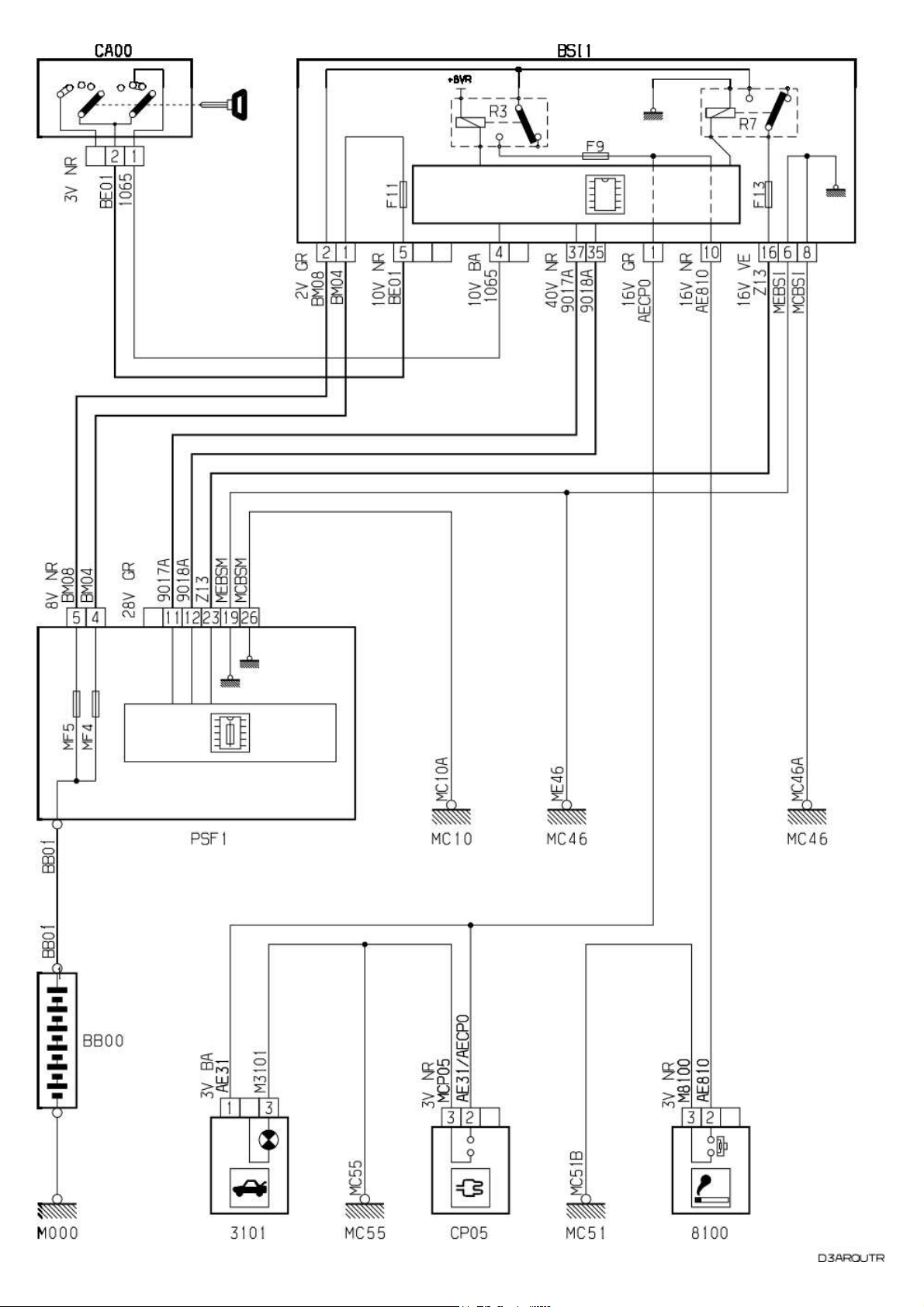

Page 59
Стр. 1
19.01.2012 9:33:26file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...

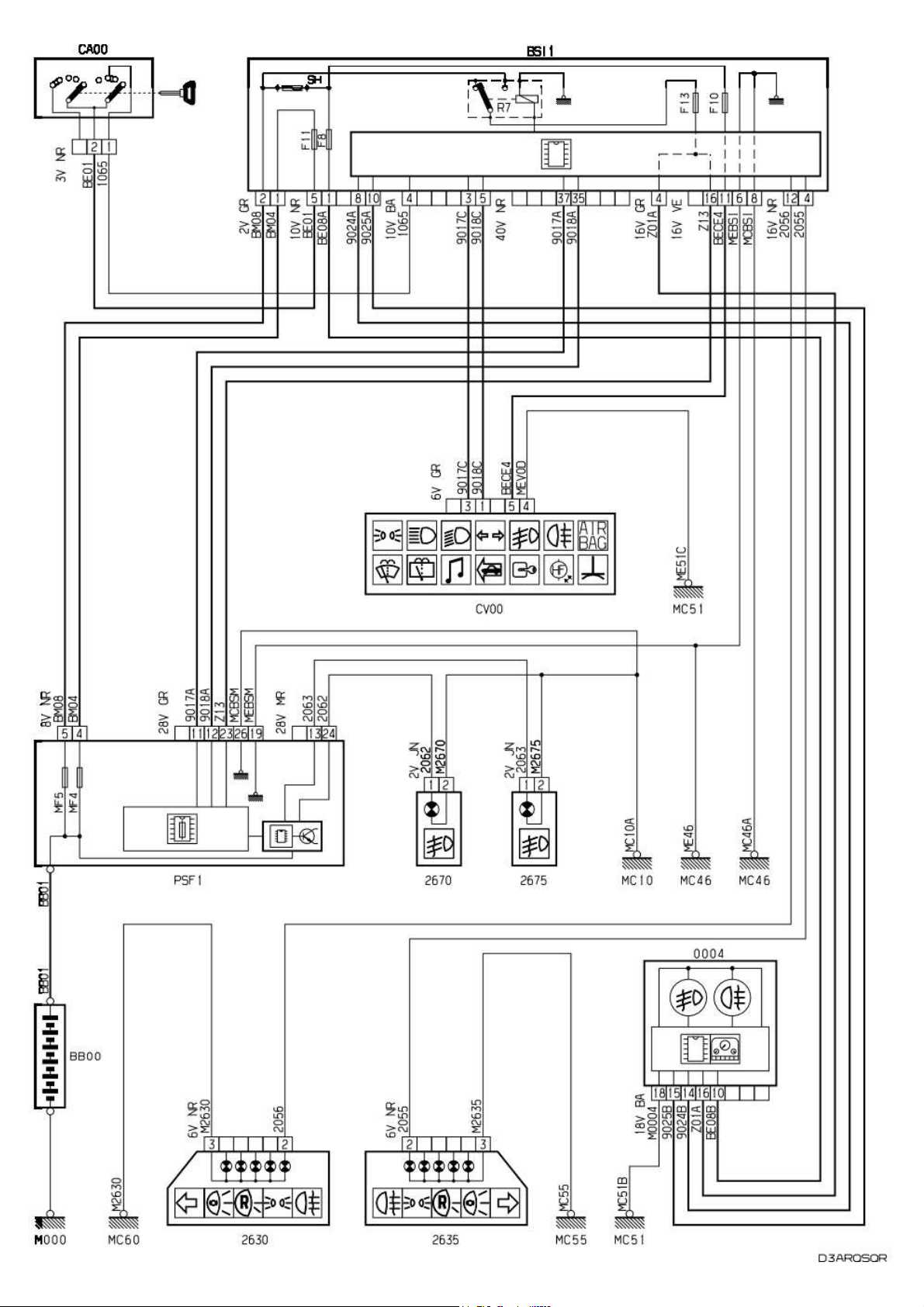

Page 60
Стр. 1
18.01.2012 14:28:49file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 61
распределение соединений
распределение соединений
Жгут 10
PR
соединение
№провода подключение
1 метка аппарата подключение
2
метка аппарата
E102
0002 сервисная панель - модуль предохранителей в моторном отсеке
PSF1
E102
-
0002D
E102 Компьютер управления двигателем
1320
-
0002P
E102 Компьютер управления двигателем
1320
E138
1380D Компьютер управления двигателем
1320
E138
-
1380E
E138 Компьютер управления двигателем
1320
-
1380P
E138 Компьютер управления двигателем
1320
-
1380X
E138 датчик положения педали акселератора
1261
E159
1590B сервисная панель - модуль предохранителей в моторном отсеке
PSF1
E159
-
0003
E159
IC02
-
1590A
E159 электрический блок управления двухскоростного
электровентилятора
1522
E210
210 интеллектуальный сервисный модуль
BSI1
E210
-
210A
E210 компьютер антиблокировочной системы
7020
-
210A
E210 калькулятор контроля стабильности
7800
-
210C
E210
IC11G
-
210X
E210 двух функциональный контакт тормозной системы
2120
E276
CM00A сервисная панель - модуль предохранителей в моторном отсеке
PSF1
E276
-
CM00B
E276 модуль блокировки защиты
3 реле
BCP3
-
CM26D
E276 правая фара
2615
-
CM26G
E276 левая фара
2610
E400
0004 сервисная панель - модуль предохранителей в моторном отсеке
PSF1
E400
-
0004A
E400
IC56B
-
0004B
E400
IC02
-
0004C
E400 Компьютер управления двигателем
1320
-
0004D
E400 Компьютер управления двигателем
1320
E730
7309D Компьютер управления двигателем
1320
E730
-
7309E
E730 Компьютер управления двигателем
1320
-
7309P
E730 Компьютер управления двигателем
1320
-
7309X
E730 двух функциональный контакт тормозной системы
2120
E781
7816A компьютер антиблокировочной системы
7020
E781
-
7816A
E781 калькулятор контроля стабильности
7800
-
7816B
E781 реле питания электродвигателей системы
ABS
70A1
-
7816B
E781 реле питания электродвигателей системы
ESP
78A1
-
7816C
E781 реле питания электродвигателей системы
ABS
70A1
-
7816C
E781 реле питания электродвигателей системы
ESP
78A1
E784
7842D интеллектуальный сервисный модуль
BSI1
E784
-
7842A
E784 Компьютер управления двигателем
1320
-
7842B
E784 Компьютер управления двигателем
1320
-
7842E
E784 компьютер системы обнаружения падения давления
в шинах
7600
-
7842P
E784 Компьютер управления двигателем
1320
Жгут 10
PR (продолжение)
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E809
8094D Компьютер управления двигателем
1320
E809
-
8094
E809 реле давления
8007
Страница 1
Page 62
распределение соединений
-
8094E
E809 Компьютер управления двигателем
1320
-
8094P
E809 Компьютер управления двигателем
1320
E900A
9000J интеллектуальный сервисный модуль
BSI1
E900A
-
9000A
E900A
E900C
-
9000G
E900A калькулятор системы контроля пониженного
давления в шинах
7600
E900C
9000F компьютер антиблокировочной системы
7020
E900C
-
9000A
E900C
E900A
-
9000E
E900C механизм электронасоса усилителя рулевого
колеса
7122
-
9000F
E900C калькулятор контроля стабильности
7800
E901A
9001J интеллектуальный сервисный модуль
BSI1
E901A
-
9001A
E901A
E901C
-
9001G
E901A калькулятор системы контроля пониженного
давления в шинах
7600
E901C
9001F компьютер антиблокировочной системы
7020
E901C
-
9001A
E901C
E901A
-
9001E
E901C механизм электронасоса усилителя рулевого
колеса
7122
-
9001F
E901C калькулятор контроля стабильности
7800
E904
9040B интеллектуальный сервисный модуль
BSI1
E904
-
9040
E904
IC56A
-
9040A
E904 Модуль состояния зарядки аккумулятора
1031
ECC1
CM01A сервисная панель - модуль предохранителей в моторном отсеке
PSF1
ECC1
-
CM01B
ECC1
IC01
-
CM01C
ECC1 компьютер антиблокировочной системы
7020
-
CM01C
ECC1 калькулятор контроля стабильности
7800
-
CM01D
ECC1 реле питания электродвигателей системы
ABS
70A1
-
CM01D
ECC1 реле питания электродвигателей системы
ESP
78A1
-
CM01E
ECC1 реле питания электродвигателей системы
ABS
70A1
-
CM01E
ECC1 реле питания электродвигателей системы
ESP
78A1
EM10A
MC10A "Масса"
MC10A
EM10A
-
M267
EM10A
IC07
-
M2200
EM10A контакт фонарей заднего хода
2200
-
M2340
EM10A левый боковой повторитель
2340
-
M2521
EM10A звуковой сигнализатор низкой частоты
2521
-
M2610
EM10A левая фара
2610
-
M4410
EM10A контакт уровня тормозной жидкости
4410
-
M8611
EM10A контакт капота двигателя противоугонная система
8611
-
M132B
EM10A Компьютер управления двигателем
1320
-
M132E
EM10A Компьютер управления двигателем
1320
-
MCBSM
EM10A сервисная панель - модуль предохранителей в
моторном отсеке
PSF1
Жгут 10
PR (продолжение)
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
EM10E
ME10 "Масса"
MC10
EM10E
-
M132A
EM10E Компьютер управления двигателем
1320
-
M132D
EM10E Компьютер управления двигателем
1320
-
M132G
EM10E Компьютер управления двигателем
1320
-
M132J
EM10E Компьютер управления двигателем
1320
-
M132X
EM10E Компьютер управления двигателем
1320
-
M132Y
EM10E Компьютер управления двигателем
1320
-
M132Z
EM10E Компьютер управления двигателем
1320
-
M702B
EM10E компьютер антиблокировочной системы
7020
Страница 2
Page 63
распределение соединений
-
M702B
EM10E калькулятор контроля стабильности
7800
-
ME26G
EM10E левая фара
2610
EM20A
MC20A "Масса"
MC20A
EM20A
-
M2345
EM20A правый боковой повторитель
2345
-
M2615
EM20A правая фара
2615
-
M5405
EM20A насос омывателей фар
5405
EM46A
MC46A "Масса"
MC46A
EM46A
-
M001
EM46A диагностический разъем
C001
-
M1211
EM46A
IC56B
-
M8048
EM46A реле системы подачи воздуха
8048
-
M806A
EM46A
IC26
-
MCBSI
EM46A интеллектуальный сервисный модуль
BSI1
EM46B
MC46B "Масса"
MC46B
EM46B
-
M806B
EM46B сопротивление системы подачи воздуха
дополнительной системы кондиционирования
8049
-
M806C
EM46B сопротивление системы подачи воздуха
дополнительной системы кондиционирования
8049
EM46E
ME46 "Масса"
MC46
EM46E
-
M128A
EM46E
IC56A
-
ME001
EM46E диагностический разъем
C001
-
MEBSI
EM46E интеллектуальный сервисный модуль
BSI1
-
MEBSM
EM46E сервисная панель - модуль предохранителей в
моторном отсеке
PSF1
EM70A
M70A2 "Масса"
MC10B
EM70A
-
M7600
EM70A калькулятор системы контроля пониженного
давления в шинах
7600
-
M8036
EM70A
ICK5
-
M70AA
EM70A реле питания электродвигателей системы
ABS
70A1
-
M70AA
EM70A реле питания электродвигателей системы
ESP
78A1
-
M70AB
EM70A реле питания электродвигателей системы
ABS
70A1
-
M70AB
EM70A реле питания электродвигателей системы
ESP
78A1
Жгут 17
BR/AV
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
EM26
M267 "Масса"
IC07
EM26
-
M2670
EM26 левая противотуманная фара
2670
-
M2675
EM26 правая противотуманная фара
2675
Жгут 20
MOT DV6
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E121
0008P сервисная панель - модуль предохранителей в моторном отсеке
PSF1
E121
-
0008A
E121 электроклапан системы обогрева воздуха
турбонаддува 1 1361
-
0008B
E121 электроклапан системы обогрева воздуха
турбонаддува 2 1362
-
1251
E121 подогрев патрубка системы вентиляции картера
1
1273
E122
0009P сервисная панель - модуль предохранителей в моторном отсеке
PSF1
E122
-
0009A
E122 электроклапан регулировки давления в
турбокомпрессоре
1233
-
0009B
E122 датчик наличия воды (водоотделитель в топливном
фильтре)
4050
-
0009C
E122
IC02B
E135
1352P Компьютер управления двигателем
1320
E135
-
1352A
E135 электроклапан системы обогрева воздуха
Страница 3
Page 64
распределение соединений
турбонаддува 2 1362
-
1352B
E135 электроклапан системы обогрева воздуха
турбонаддува 1 1361
-
1352C
E135 Датчик номера цилиндра
1115
E403
4030P Компьютер управления двигателем
1320
E403
-
4030A
E403 терморезистор топлива
1221
-
4030B
E403 датчик наличия воды (водоотделитель в топливном
фильтре)
4050
E410
0009P Компьютер управления двигателем
1320
E410
-
0009A
E410 электроклапан системы обогрева воздуха
турбонаддува 1 1361
-
0009B
E410 электроклапан системы обогрева воздуха
турбонаддува 2 1362
EM12
MC12P "Масса"
MC12
EM12
-
M1158
EM12 Модуль управления предварительным
пост-обогревом
1158
-
M1251
EM12 подогрев патрубка системы вентиляции картера
1
1273
-
M1276
EM12 Система подогрева топлива
1276
-
MC80A
EM12 компрессор системы охлаждения
8020
-
MC80B
EM12 компрессор системы охлаждения
8020
Жгут 20
MOT DV6C
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E100
BCM1P Компьютер управления двигателем
1320
E100
-
BCM1A
E100 Система подогрева топлива
1276
-
BCM1B
E100 подогрев патрубка системы вентиляции картера
1
1273
E200
BCM3 Компьютер управления двигателем
1320
E200
-
BCM3A
E200 насос высокого давления впрыска дизельного
топлива
1208
-
BCM3B
E200 электроклапан регулировки турбины с изменяемой
геометрией
1229
E300B
BCM2P Компьютер управления двигателем
1320
E300B
-
BCM2A
E300B Кислородный зонд
1357
-
BCM2D
E300B воздушный расходомер
1310
-
BCM2F
E300B логический электроклапан (РВГ)
1253
E400B
13C3 Компьютер управления двигателем
1320
E400B
-
13C3A
E400B Электроклапан РВГ электрический
1297
-
13C3B
E400B датчик контролирует состояние турбины
1374
-
13C3C
E400B электрический дозатор + датчик положения
подогревателя наддувочного воздуха
1324
-
13C3D
E400B Электроклапан РВГ электрический
1297
EM12
MM01 "Масса"
MM01
EM12
-
M1158
EM12 Модуль управления предварительным
пост-обогревом
1158
-
M1273
EM12 подогрев патрубка системы вентиляции картера
1
1273
-
M1276
EM12 Система подогрева топлива
1276
-
M4050
EM12 датчик наличия воды (водоотделитель в топливном
фильтре)
4050
Жгут 20
MOT DV6D-E
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E100
BCM1P Компьютер управления двигателем
1320
E100
-
BCM1A
E100 Система подогрева топлива
1276
-
BCM1B
E100 подогрев патрубка системы вентиляции картера
1
1273
E200
BCM3 Компьютер управления двигателем
1320
E200
-
BCM3D
E200 насос высокого давления впрыска дизельного
Страница 4
Page 65
распределение соединений
топлива
1208
-
BCM3E
E200 электроклапан регулировки турбины с изменяемой
геометрией
1229
E300B
BCM2P Компьютер управления двигателем
1320
E300B
-
BCM2B
E300B Кислородный зонд
1357
-
BCM2G
E300B воздушный расходомер
1310
-
BCM2H
E300B логический электроклапан (РВГ)
1253
EM12
MM01 "Масса"
MM01
EM12
-
M1158
EM12 Модуль управления предварительным
пост-обогревом
1158
-
M1273
EM12 подогрев патрубка системы вентиляции картера
1
1273
-
M1276
EM12 Система подогрева топлива
1276
-
M4050
EM12 датчик наличия воды (водоотделитель в топливном
фильтре)
4050
Жгут 20
MOT EP6C
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E113
1135A
E115
E113
-
1131A
E113 Катушка зажигания цилиндра
1
1131
-
1132A
E113 Катушка зажигания цилиндра
2
1132
-
1133A
E113 Катушка зажигания цилиндра
3
1133
-
1134A
E113 Катушка зажигания цилиндра
4
1134
E115
1150 Компьютер управления двигателем
1320
E115
-
1135A
E115
E113
-
1150E
E115
E133
E130
1351 Компьютер управления двигателем
1320
E130
-
1042B
E130 электроклапан изменяемой системы распределения
1
1243
-
1042C
E130 электроклапан изменяемой системы распределения
2
1268
-
1351A
E130 Кислородный зонд
1357
-
1351B
E130 Нижний передний кислородный зонд
1352
E130A
1355 Компьютер управления двигателем
1320
E130A
-
1355A
E130A подогрев патрубка системы вентиляции картера
1
1273
-
1582A
E130A исполнительный механизм отключения насоса
системы охлаждения двигателя
1553
-
1582B
E130A электромагнитный клапан регулирования давления
масла
1556
-
1582C
E130A пилотируемый термостат
(S2RE)
1380
E133
1150E
E115
E133
-
1150A
E133 Инжектор цилиндра
1
1331
-
1150B
E133 Инжектор цилиндра
2
1332
-
1150C
E133 Инжектор цилиндра
3
1333
-
1150D
E133 Инжектор цилиндра
4
1334
EM11
MM02 "Масса"
MM02
EM11
-
M1131
EM11 Катушка зажигания цилиндра
1
1131
-
M1132
EM11 Катушка зажигания цилиндра
2
1132
-
M1133
EM11 Катушка зажигания цилиндра
3
1133
-
M1134
EM11 Катушка зажигания цилиндра
4
1134
-
M1273
EM11 подогрев патрубка системы вентиляции картера
1
1273
Жгут 20
MOT TU5
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E135
0008P сервисная панель - модуль предохранителей в моторном отсеке
PSF1
E135
-
0008A
E135 Нижний передний кислородный зонд
1352
-
0008B
E135 Кислородный датчик на входе
1350
-
0008C
E135 Электроклапан очистки резервуара
1215
Страница 5
Page 66
распределение соединений
E806
8069 сервисная панель - модуль предохранителей в моторном отсеке
PSF1
E806
-
8069A
E806 компрессор системы охлаждения
8020
-
8069B
E806 компрессор системы охлаждения
8020
-
D1135
E806 катушка зажигания
1135
-
M7113
E806 датчик ограничитель хода усилителя рулевого
колеса
7113
Жгут 20
MOT/C TU5
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E132
1320
IC60
E132
-
1331
E132 Инжектор цилиндра
1
1331
-
1332
E132 Инжектор цилиндра
2
1332
-
1333
E132 Инжектор цилиндра
3
1333
-
1334
E132 Инжектор цилиндра
4
1334
Жгут 46
HAB
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E300
300 интеллектуальный сервисный модуль
BSI1
E300
-
300A
E300 передний светильник
3010
-
300B
E300
IC85
E610
6105 интеллектуальный сервисный модуль
BSI1
E610
-
6105A
E610
IC71
-
6105B
E610
IC70
E620
6204A интеллектуальный сервисный модуль
BSI1
E620
-
6204B
E620
IC70
-
6204C
E620
IC71
-
6204D
E620
IC72
-
6204E
E620
IC73
-
6204F
E620
IC74
E620
6204A интеллектуальный сервисный модуль
BSI1
E620
-
6204B
E620
IC70
-
6204C
E620
IC71
-
6204D
E620
IC72
-
6204E
E620
IC73
-
6204F
E620
IC82
E620A
6207 интеллектуальный сервисный модуль
BSI1
E620A
-
6207B
E620A
IC70
-
6207C
E620A
IC71
E620B
6205A интеллектуальный сервисный модуль
BSI1
E620B
-
6205B
E620B
IC70
-
6205C
E620B
IC71
-
6205D
E620B
IC72
-
6205E
E620B
IC73
-
6205F
E620B
IC74
-
6205G
E620B реле открывания багажного отделения
6287
E620B
6205A интеллектуальный сервисный модуль
BSI1
E620B
-
6205B
E620B
IC70
-
6205C
E620B
IC71
-
6205D
E620B
IC72
-
6205E
E620B
IC73
-
6205F
E620B
IC82
-
6205G
E620B реле открывания багажного отделения
6287
E620C
6209A интеллектуальный сервисный модуль
BSI1
E620C
-
6209B
E620C
IC72
-
6209C
E620C
IC73
-
6209D
E620C
IC74
-
6209E
E620C реле открывания багажного отделения
6287
E620C
6209A интеллектуальный сервисный модуль
BSI1
E620c
Страница 6
Page 67
распределение соединений
-
6209B
E620C
IC72
-
6209C
E620C
IC73
-
6209D
E620C
IC82/IC74
-
6209E
E620C реле открывания багажного отделения
6287
Жгут 46
HAB (продолжение)
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E637
6370A интеллектуальный сервисный модуль
BSI1
E637
-
6370B
E637
IC76A
-
6370C
E637
IC77A
E642
642A реле раскрытия наружных зеркал
6409
E642
-
642B
E642
IC70
-
642C
E642
IC71
E643
643A реле раскрытия наружных зеркал
6409
E643
-
643B
E643
IC70
-
643C
E643
IC71
E811
811
IC74
E811
-
811A
E811 интеллектуальный сервисный модуль
BSI1
-
811B
E811 интеллектуальный сервисный модуль
BSI1
E811
811
IC82/IC74
E811
-
811A
E811 интеллектуальный сервисный модуль
BSI1
-
811B
E811 интеллектуальный сервисный модуль
BSI1
E813
813C модуль предохранителей в салоне
BF00
E813
-
813A
E813
IC70
-
813B
E813
IC71
EA03
AE3 интеллектуальный сервисный модуль
BSI1
EA03
-
AE30
EA03 передний светильник
3010
-
AE32
EA03
IC85
EB01A
BE01 интеллектуальный сервисный модуль
BSI1
EB01A
-
EB01A
EB01A
IC71
-
EB01B
EB01A
IC70
EM46C
MC4AB "Масса"
MC46C
EM46C
-
M648
EM46C реле раскрытия наружных зеркал
6409
-
M649
EM46C реле раскрытия наружных зеркал
6409
-
M3010
EM46C передний светильник
3010
-
M4746
EM46C блок сигнализаторов непристегнутых ремней
безопасности
4746
-
M5007
EM46C датчик осадков / уровня освещенности
5007
-
M6406
EM46C переключатель зеркал заднего вида
6406
-
M648A
EM46C реле раскрытия наружных зеркал
6409
-
M649A
EM46C реле раскрытия наружных зеркал
6409
-
EM46G
EM46C
IC72
EM46D
MC4AA "Масса"
MC46D
EM46D
-
M62
EM46D реле открывания багажного отделения
6287
-
M6551
EM46D модуль правой верхней боковой подушки
безопасности
6551A
-
M6552
EM46D модуль левой верхней боковой подушки
безопасности
6552A
-
M62A
EM46D реле открывания багажного отделения
6287
-
M62B
EM46D реле открывания багажного отделения
6287
-
M62C
EM46D реле открывания багажного отделения
6287
-
EM46C
EM46D
IC76A
-
EM46D
EM46D
IC85
-
EM46H
EM46D
IC70
Жгут 46
HAB (продолжение)
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
EM55
MC55A "Масса"
MC55A
EM55
Страница 7
Page 68
распределение соединений
-
EM55B
EM55
IC71
-
EM55C
EM55
IC73
-
EM55E
EM55
IC77A
-
M4400
EM55 контакт стояночного тормоза
4400
EM55A
MC55 "Масса"
MC55A
EM55A
-
M2635
EM55A задний правый фонарь на кузове
2635
-
M3101
EM55A плафон съемного багажного ящика
3101
-
M302P
EM55A задний плафон общего освещения
3020P
-
M302U
EM55A задний плафон общего освещения
3020U
-
MCP05
EM55A розетка на
12 вольт в багажнике
CP05
EM60
MC60A "Масса"
MC60
EM60
-
M750A
EM60 калькулятор системы помощи при парковке
7500
-
M750B
EM60 калькулятор системы помощи при парковке
7500
EV83
V830 интеллектуальный сервисный модуль
BSI1
EV83
-
V8300
EV83
IC76A
-
V8305
EV83
IC77A
Жгут 46
HAB (кабина)
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E620B
6205A интеллектуальный сервисный модуль
BSI1
E620B
-
6205B
E620B
IC70
-
6205C
E620B
IC71
E629
629 интеллектуальный сервисный модуль
BSI1
E629
-
6229
E629
IC83A
-
6283
E629
IC83A
EM46C
MC4AA "Масса"
MC46C
EM46C
-
M648
EM46C реле раскрытия наружных зеркал
6409
-
M649
EM46C реле раскрытия наружных зеркал
6409
-
M3010
EM46C передний светильник
3010
-
M4400
EM46C контакт стояночного тормоза
4400
-
M4746
EM46C блок сигнализаторов непристегнутых ремней
безопасности
4746
-
M5007
EM46C датчик осадков / уровня освещенности
5007
-
M6222
EM46C
IC83B
-
M6406
EM46C переключатель зеркал заднего вида
6406
-
M648A
EM46C реле раскрытия наружных зеркал
6409
-
M649A
EM46C реле раскрытия наружных зеркал
6409
EM46D
MC4AB "Масса"
MC46D
EM46D
-
M2630
EM46D
IC83B
-
M2635
EM46D
IC83B
-
EM46C
EM46D
IC76A
-
EM46H
EM46D
IC70
-
MBTC1
EM46D
IC83A
-
MBTC2
EM46D
IC83A
-
MBTC3
EM46D блок трансформации кузова
BTC1
-
MBTC4
EM46D блок трансформации кузова
BTC1
EM55
MC55A "Масса"
MC55A
EM55
-
EM55B
EM55
IC71
-
EM55E
EM55
IC77A
EZ02
ZBSR интеллектуальный сервисный модуль
BSI1
EZ02
-
ZBSR1
EZ02 блок трансформации кузова
BTC1
-
ZBSR2
EZ02 модуль предохранителей багажного отделения
BF02
Жгут 50
P/B
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E617
6173
IC91B
E617
-
6173A
E617 передний контакт левого стеклоподъемника
Страница 8
Page 69
распределение соединений
6001
-
6173B
E617 передний контакт правого стеклоподъемника
6002
E721
7221A входной блок внешней аудиосистемы
8499
E721
-
7221B
E721 Приемник/передатчик системы телематики
8480
-
7221B
E721 Автомобильный радиоприемник
8410
-
7221C
E721 блок мультимедиа
84B4
E722
7222A входной блок внешней аудиосистемы
8499
E722
-
7222B
E722 Приемник/передатчик системы телематики
8480
-
7222B
E722 Автомобильный радиоприемник
8410
-
7222C
E722 блок мультимедиа
84B4
E723
7223A входной блок внешней аудиосистемы
8499
E723
-
7223B
E723 Приемник/передатчик системы телематики
8480
-
7223B
E723 Автомобильный радиоприемник
8410
-
7223C
E723 блок мультимедиа
84B4
E841A
8411C
IC91A
E841A
-
8411A
E841A Приемник/передатчик системы телематики
8480
-
8411A
E841A Автомобильный радиоприемник
8410
-
8411B
E841A передний левый высокочастотный динамик
8440
E841B
8410C
IC91A
E841B
-
8410A
E841B Приемник/передатчик системы телематики
8480
-
8410A
E841B Автомобильный радиоприемник
8410
-
8410B
E841B передний левый высокочастотный динамик
8440
E843A
8430C
IC91A
E843A
-
8430A
E843A Приемник/передатчик системы телематики
8480
-
8430A
E843A Автомобильный радиоприемник
8410
-
8430B
E843A передний правый высокочастотный динамик
8445
E843B
8431C
IC91A
E843B
-
8431A
E843B Приемник/передатчик системы телематики
8480
-
8431A
E843B Автомобильный радиоприемник
8410
-
8431B
E843B передний правый высокочастотный динамик
8445
E846
8462 Комплект, освобождающий руки
8492
E846
-
8462A
E846 Приемник/передатчик системы телематики
8480
-
8462A
E846 Автомобильный радиоприемник
8410
-
8462B
E846 Приемник/передатчик системы телематики
8480
-
8462B
E846 Автомобильный радиоприемник
8410
E847
8487T
IC91A
E847
-
84D8
E847 блок автономной телекоммуникационной системы
84C4
-
84D8R
E847 Автомобильный радиоприемник
8410
-
84D8R
E847 Приемник/передатчик системы телематики
8480
-
84D8U
E847 блок мультимедиа
84B4
Жгут 50
P/B (продолжение)
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E848
8488T
IC91A
E848
-
84D9
E848 блок автономной телекоммуникационной системы
84C4
-
84D9R
E848 Автомобильный радиоприемник
8410
-
84D9R
E848 Приемник/передатчик системы телематики
8480
-
84D9U
E848 блок мультимедиа
84B4
E900B
9000A интеллектуальный сервисный модуль
BSI1
E900B
-
9000B
E900B гирометр измеритель ускорения системы контроля
стабильности
7804
-
9000C
E900B модуль управления на рулевой колонке (СОМ
2000)
CV00
Страница 9
Page 70
распределение соединений
-
9000D
E900B включение противобуксовочной системы +
7051
E900D
9001A интеллектуальный сервисный модуль
BSI1
E900D
-
9001B
E900D гирометр измеритель ускорения системы контроля
стабильности
7804
-
9001C
E900D модуль управления на рулевой колонке (СОМ
2000)
CV00
-
9001D
E900D включение противобуксовочной системы +
7051
E902A
9025A интеллектуальный сервисный модуль
BSI1
E902A
-
9025B
E902A приборная панель
0004
-
9025C
E902A Приемник/передатчик системы телематики
8480
-
9025C
E902A Автомобильный радиоприемник
8410
-
9025E
E902A передняя панель системы кондиционирования
8025
-
9025E
E902A калькулятор системы кондиционирования
8080
-
9025F
E902A многофункциональный дисплей
7215
-
9025G
E902A блок мультимедиа
84B4
-
9025H
E902A блок автономной телекоммуникационной системы
84C4
E902B
9024A интеллектуальный сервисный модуль
BSI1
E902B
-
9024B
E902B приборная панель
0004
-
9024C
E902B Приемник/передатчик системы телематики
8480
-
9024C
E902B Автомобильный радиоприемник
8410
-
9024E
E902B передняя панель системы кондиционирования
8025
-
9024E
E902B калькулятор системы кондиционирования
8080
-
9024F
E902B многофункциональный дисплей
7215
-
9024G
E902B блок мультимедиа
84B4
-
9024H
E902B блок автономной телекоммуникационной системы
84C4
EB01
BE08A интеллектуальный сервисный модуль
BSI1
EB01
-
BE08B
EB01 приборная панель
0004
-
BE08C
EB01 Приемник/передатчик системы телематики
8480
-
BE08C
EB01 Автомобильный радиоприемник
8410
-
BE08D
EB01 многофункциональный дисплей
7215
-
BE08T
EB01 блок автономной телекоммуникационной системы
84C4
EC07
Z02P интеллектуальный сервисный модуль
BSI1
EC07
-
Z02A
EC07 передняя панель системы кондиционирования
8025
-
Z02A
EC07 калькулятор системы кондиционирования
8080
-
Z02C
EC07 блок мультимедиа
84B4
Жгут 50
P/B (продолжение)
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
EM51B
MC51B "Масса"
MC51B
EM51B
-
M0004
EM51B приборная панель
0004
-
M601
EM51B передний контакт левого стеклоподъемника
6001
-
M2300
EM51B переключатель сигнала опасности
2300
-
M6220
EM51B контакт блокировки дверей
6220
-
M7051
EM51B включение противобуксовочной системы +
7051
-
M7801
EM51B переключатель отключения системы контроля
стабильности
7801
-
M7804
EM51B гирометр измеритель ускорения системы контроля
стабильности
7804
-
M8100
EM51B передний прикуриватель
8100
-
M8492
EM51B Комплект, освобождающий руки
8492
-
M607A
EM51B передний контакт левого стеклоподъемника
6001
-
M607B
EM51B передний контакт левого стеклоподъемника
6001
-
M607C
EM51B передний контакт левого стеклоподъемника
6001
Страница 10
Page 71
распределение соединений
EM51C
ME51C "Масса"
MC51D
EM51C
-
M656C
EM51C
ICA1
-
ME806
EM51C передняя панель системы кондиционирования
8025
-
ME806
EM51C калькулятор системы кондиционирования
8080
-
MEV0A
EM51C модуль управления на рулевой колонке (СОМ
2000)
CV00
-
MEV0D
EM51C модуль управления на рулевой колонке (СОМ
2000)
CV00
-
MEV0E
EM51C модуль управления на рулевой колонке (СОМ
2000)
CV00
EM51D
MC51D "Масса"
MC51B
EM51D
-
M602
EM51D передний контакт правого стеклоподъемника
6002
-
M6206
EM51D переключатель системы детской блокировки
6206
-
M6206
EM51D Блокировка доступа сзади
6298
-
M6600
EM51D управление корректором луча фар
6600
-
M7215
EM51D многофункциональный дисплей
7215
-
M7515
EM51D многофункциональный дисплей
7515
-
M604A
EM51D передний контакт правого стеклоподъемника
6002
-
M604B
EM51D передний контакт правого стеклоподъемника
6002
-
M604C
EM51D передний контакт правого стеклоподъемника
6002
-
M84B4
EM51D блок мультимедиа
84B4
-
MC51E
EM51D блок автономной телекоммуникационной системы
84C4
-
MC51F
EM51D правый многофункциональный модуль переключатель
NG4
BCM9
EV01
VE01A интеллектуальный сервисный модуль
BSI1
EV01
-
VE01B
EV01 переключатель системы помощи при парковке
7515
-
VE01C
EV01 переключатель отключения системы контроля
стабильности
7801
-
VE01D
EV01 включение противобуксовочной системы +
7051
-
VE01E
EV01 передняя панель системы кондиционирования
8025
-
VE01E
EV01 калькулятор системы кондиционирования
8080
-
VE01G
EV01 переключатель системы детской блокировки
6206
-
VE01H
EV01 контакт блокировки дверей
6220
-
VE01I
EV01 включение противобуксовочной системы +
7051
-
VE01T
EV01 правый многофункциональный модуль переключатель
NG4
BCM9
Жгут 55
SGC
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E633A
6366A переключатель обогрева водительского сиденья
8300
E633A
-
6366B
E633A чехол подушки сиденья водителя с обогревом
8327
-
6366C
E633A реле таймера водительского сиденья с обогревом
8321
EM46G
EM46A "Масса"
IC76A
EM46G
-
EM46B
EM46G реле таймера водительского сиденья с обогревом
8321
-
EM46C
EM46G переключатель обогрева водительского сиденья
8300
-
EM46D
EM46G чехол спинки сиденья водителя с обогревом
8328
Жгут 56
SGP
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
Страница 11
Page 72
распределение соединений
E633B
6367A переключатель обогрева пассажирского сиденья
8305
E633B
-
6367B
E633B чехол подушки сиденья пассажира с обогревом
8329
-
6367C
E633B реле таймера пассажирского сиденья с обогревом
8322
EM55D
EM55A "Масса"
IC77A
EM55D
-
EM55B
EM55D реле таймера пассажирского сиденья с обогревом
8322
-
EM55C
EM55D переключатель обогрева пассажирского сиденья
8305
-
EM55D
EM55D чехол спинки сиденья пассажира с обогревом
8330
Жгут 59
CLM
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E800
H1 переключатель дополнительной системы кондиционирования
8027
E800
-
M1A
E800 переключатель скорости системы подачи воздуха
8040
-
M1B
E800 система подачи воздуа в заднюю часть
8042
EM46H
- привод системы подачи воздуха
8050
EM46H
-
C
EM46H передняя панель системы кондиционирования
8025
-
N1
EM46H резистор скорости вращения вентилятора печки
8046
EM51F
GN5 калькулятор системы кондиционирования
8080
EM51F
-
GN1
EM51F моторедуктор впускной воздушной заслонки
8070
-
GN2
EM51F электродвигатель заслонки распределения
воздушных потоков
8071
-
GN3
EM51F моторедуктор заслонки смесителя левый
8064
-
GN4
EM51F моторедуктор заслонки смесителя правый
8063
EZ02
RV5 калькулятор системы кондиционирования
8080
EZ02
-
RV1
EZ02 моторедуктор впускной воздушной заслонки
8070
-
RV2
EZ02 электродвигатель заслонки распределения
воздушных потоков
8071
-
RV3
EZ02 моторедуктор заслонки смесителя левый
8064
-
RV4
EZ02 моторедуктор заслонки смесителя правый
8063
Жгут 60
P/C
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
EM46
MC46 "Масса"
IC70
EM46
-
M6052
EM46 привод + модуль переднего левого
стеклоподъемника
6052
-
M6202
EM46 замочный механизм двери водителя
6202
-
M813A
EM46 левое зеркало заднего вида
6411
Жгут 61
PAR/GB
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
EM78
MC78 "Масса"
MC78
EM78
-
M2110
EM78 Выключатель педали тормоза
2110
-
M2633
EM78 правый светильник номерного знака
2633
-
M2636
EM78 левый светильник номерного знака
2636
-
M5215
EM78 привод заднего стеклоочистителя
5215
-
M6218
EM78 замочный механизм задней правой створки двери
6218
Жгут 65
P/P
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
EM55B
MC55 "Масса"
IC71
EM55B
-
M6051
EM55B привод + модуль переднего правого
стеклоподъемника
6051
-
M6207
EM55B замочный механизм двери пассажира
6207
Страница 12
Page 73
распределение соединений
-
M813B
EM55B правое зеркало заднего вида
6416
Жгут 71
AR
соединение
№ провода подключение
1 метка аппарата подключение
2
метка аппарата
E751A
7515A
IC83
E751A
-
7515B
E751A задний левый внешний датчик контроля
препятствия
7510
-
7515C
E751A задний левый внутренний датчик контроля
препятствия
7511
-
7515D
E751A задний правый внутренний датчик контроля
препятствия
7513
-
7515E
E751A задний правый внешний датчик контроля
препятствия
7512
E751B
7516A
IC83
E751B
-
7516B
E751B задний левый внешний датчик контроля
препятствия
7510
-
7516C
E751B задний левый внутренний датчик контроля
препятствия
7511
-
7516D
E751B задний правый внутренний датчик контроля
препятствия
7513
-
7516E
E751B задний правый внешний датчик контроля
препятствия
7512
EM79
MC79 "Масса"
MC79
EM79
-
M2110
EM79 Выключатель педали тормоза
2110
-
M2633
EM79 правый светильник номерного знака
2633
-
M2636
EM79 левый светильник номерного знака
2636
-
M2682
EM79 контакт открывания багажного отделения
6282
-
M5215
EM79 привод заднего стеклоочистителя
5215
-
M6281
EM79 контакт открывания заднего стекла
6281
-
MEBSI
EM79 замочный механизм багажного отделения
6222
-
MEBSM
EM79 замочный механизм заднего стекла
6223
Страница 13
Page 74

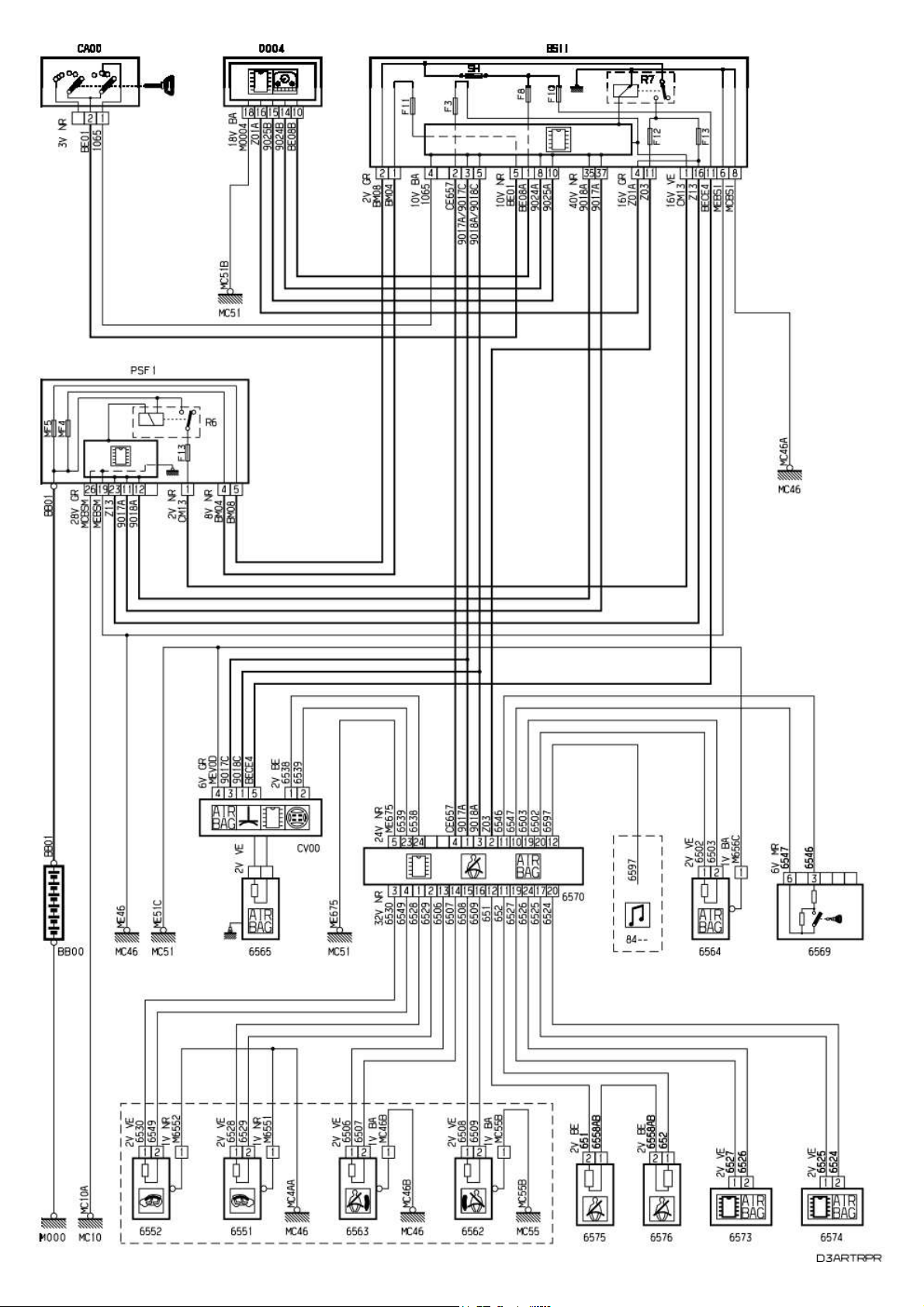

Стр. 1
19.01.2012 9:24:07file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 75
Стр. 1
19.01.2012 9:26:17file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 76
Стр. 1
19.01.2012 9:26:54file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 77
Стр. 1
19.01.2012 9:27:17file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...

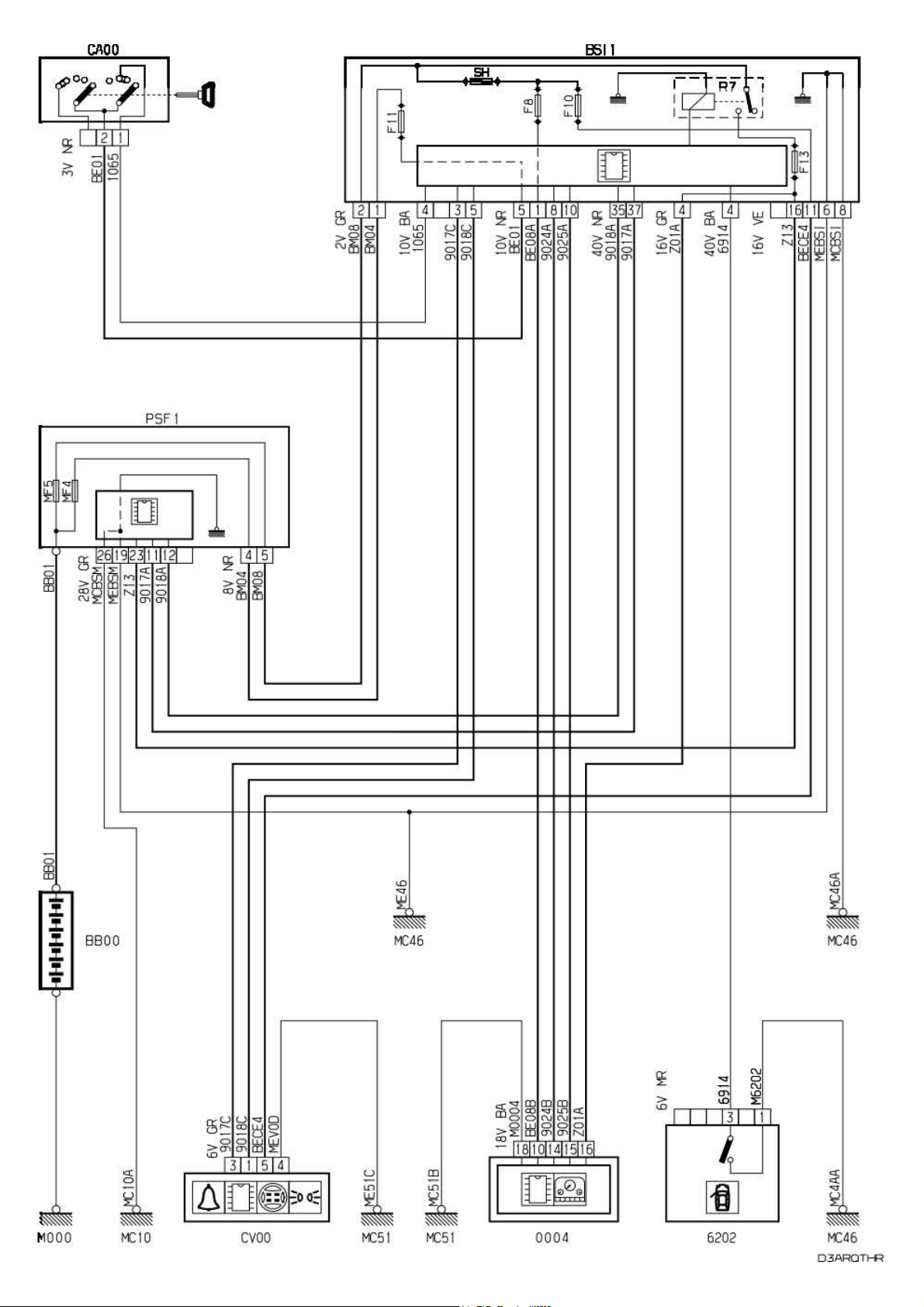

Page 78
Стр. 1
19.01.2012 9:47:14file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...

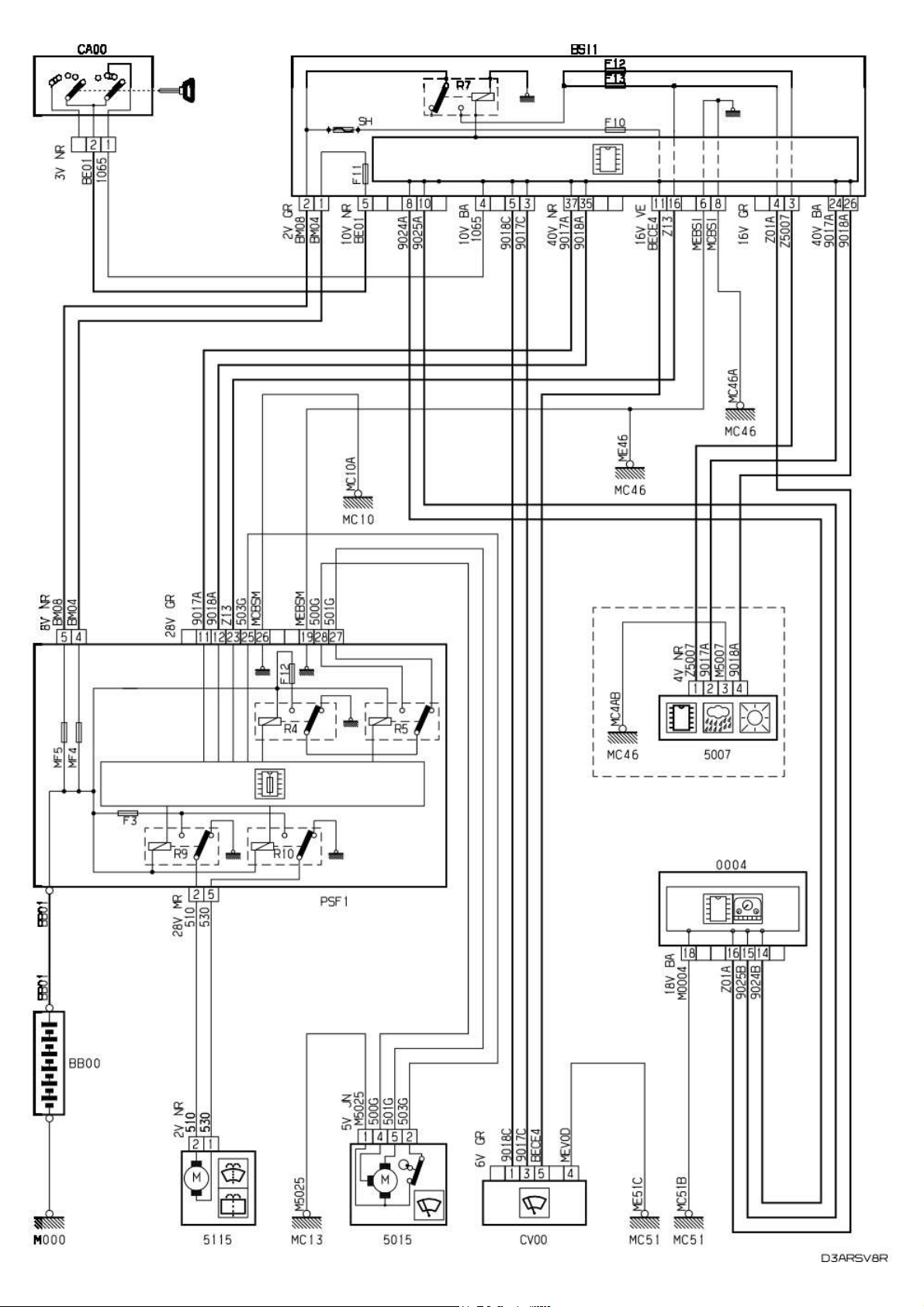

Page 79
Стр. 1
19.01.2012 9:20:39file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 80

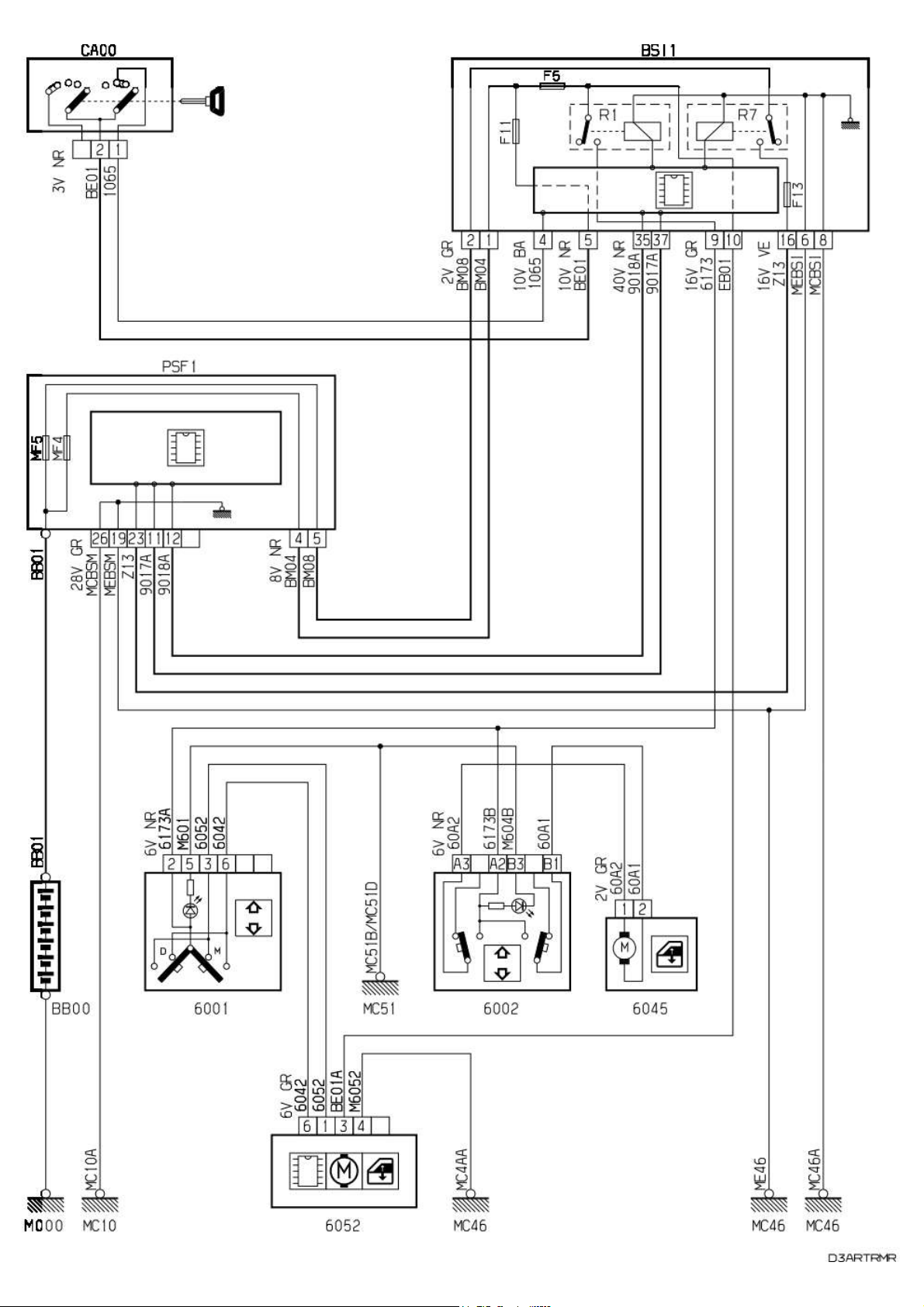

Стр. 1
19.01.2012 9:27:48file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 81

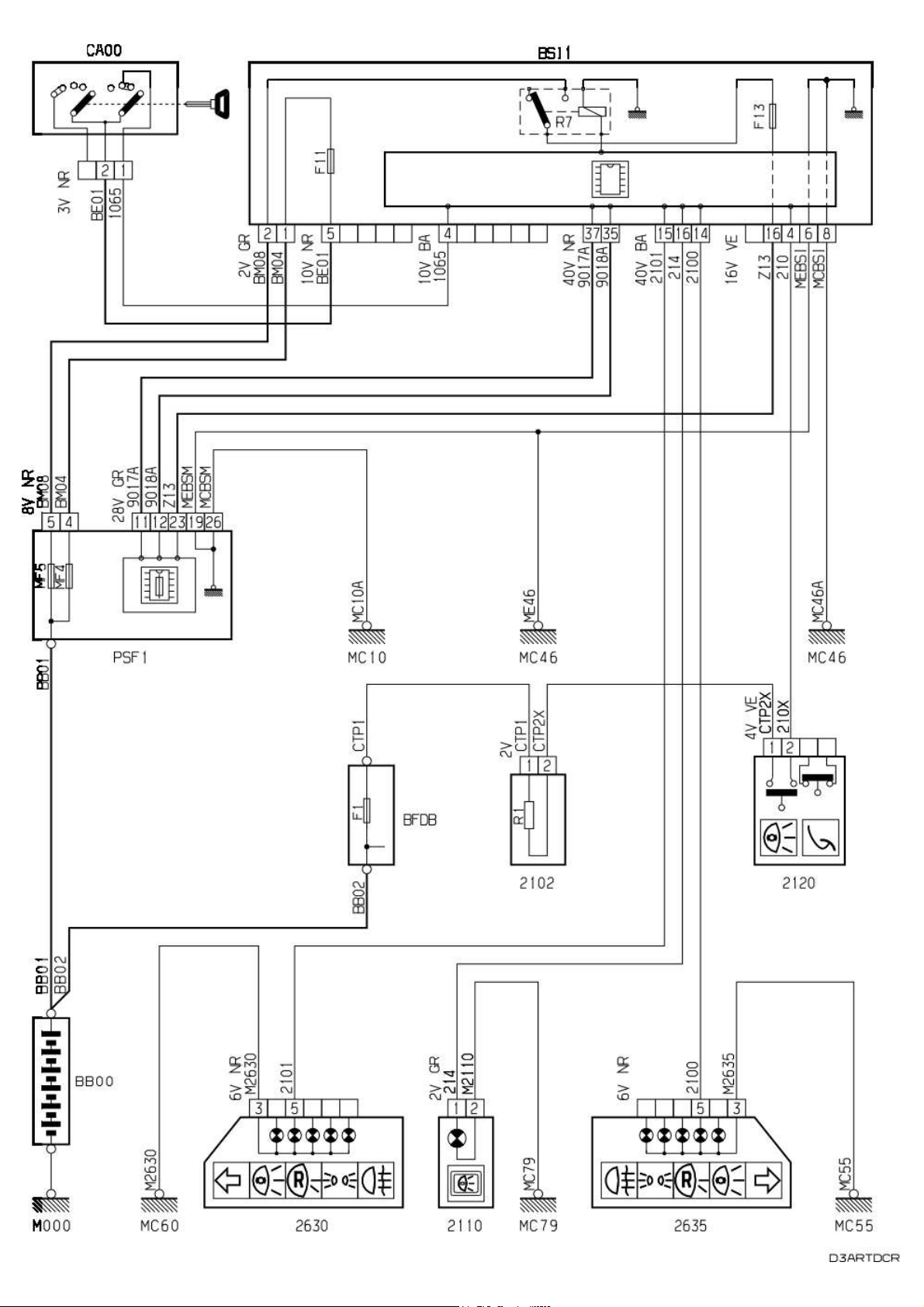

Стр. 1
18.01.2012 14:22:40file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 82

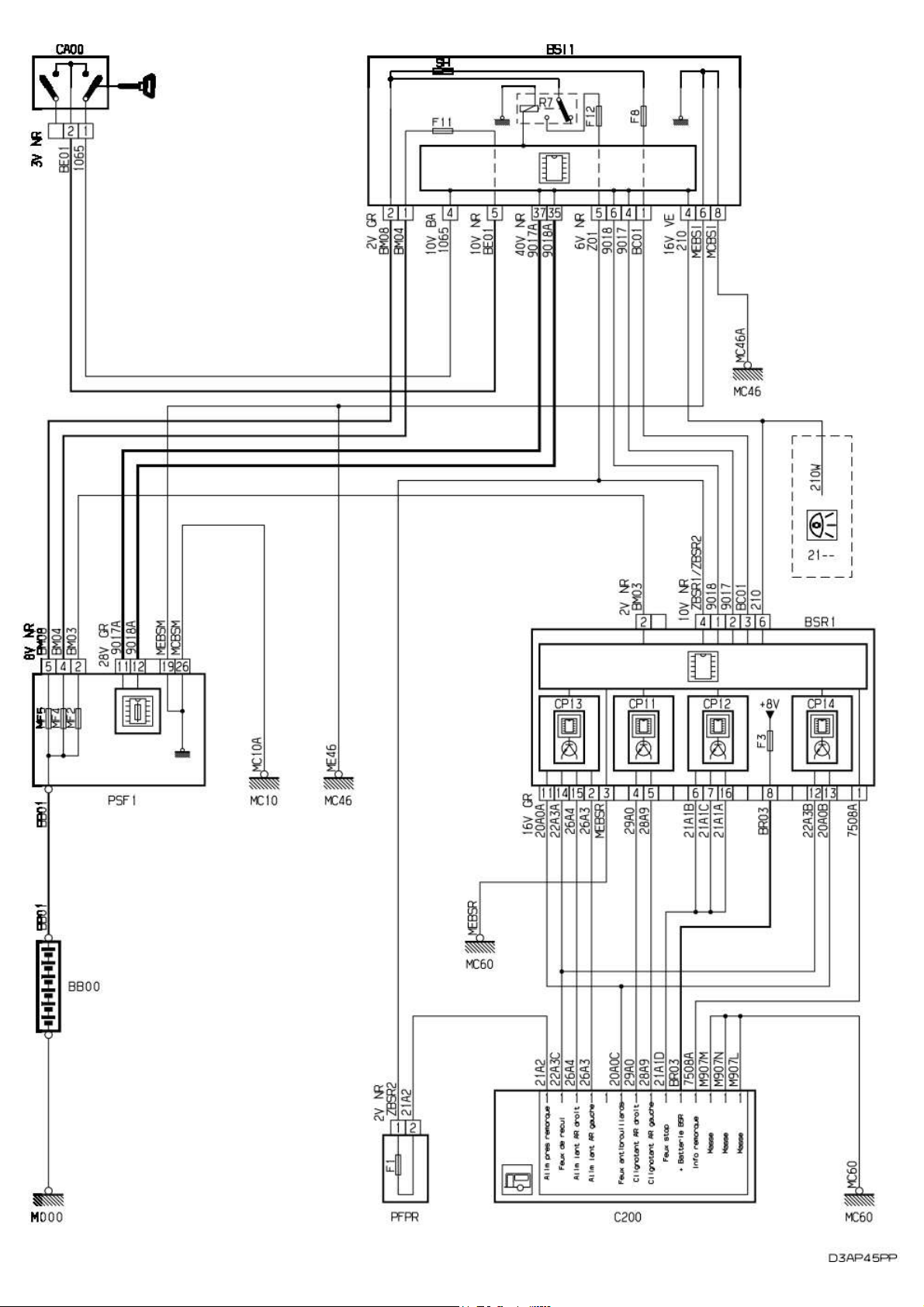

Стр. 1
18.01.2012 14:28:03file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 83

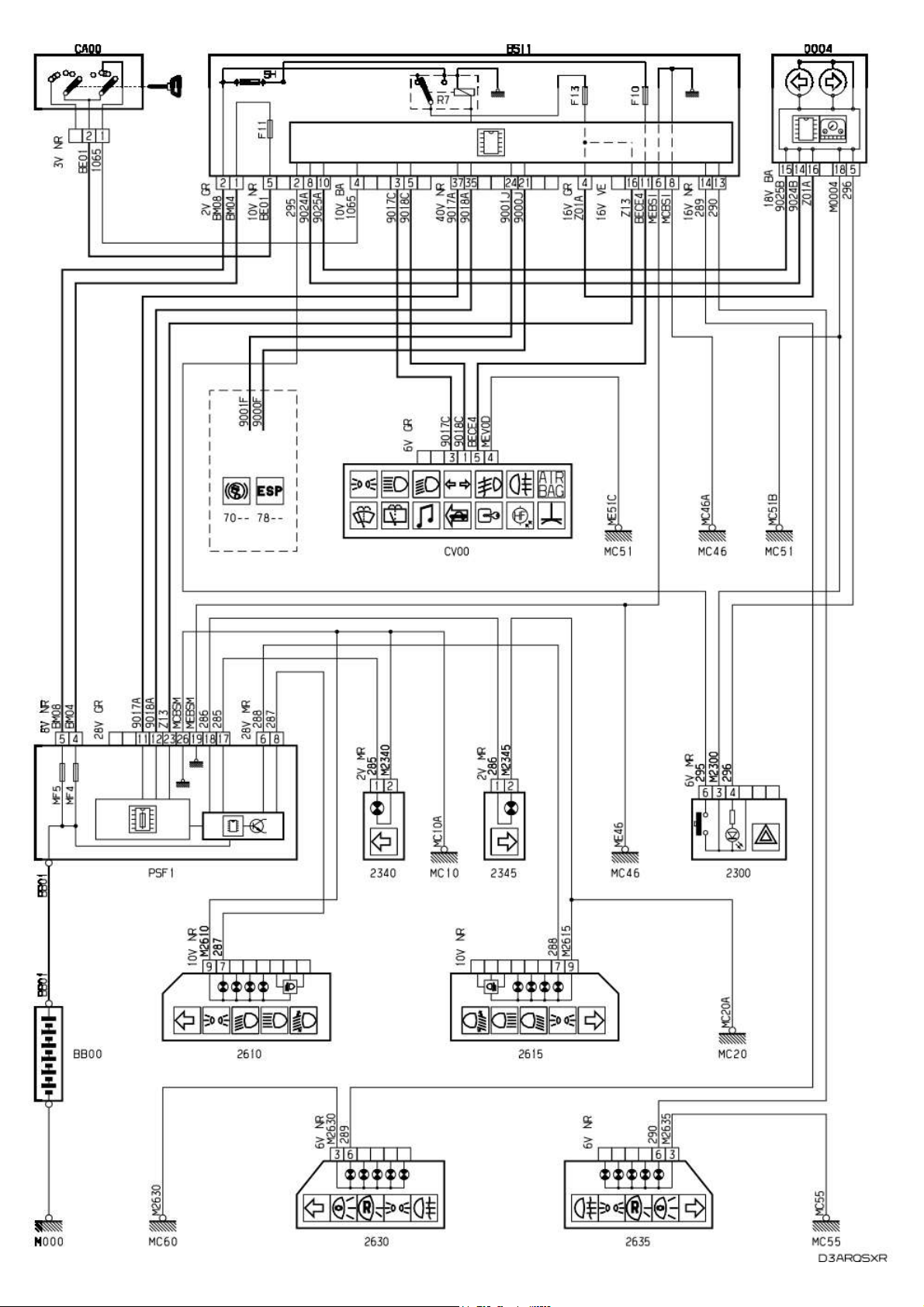

Стр. 1
18.01.2012 14:24:54file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...
Page 84

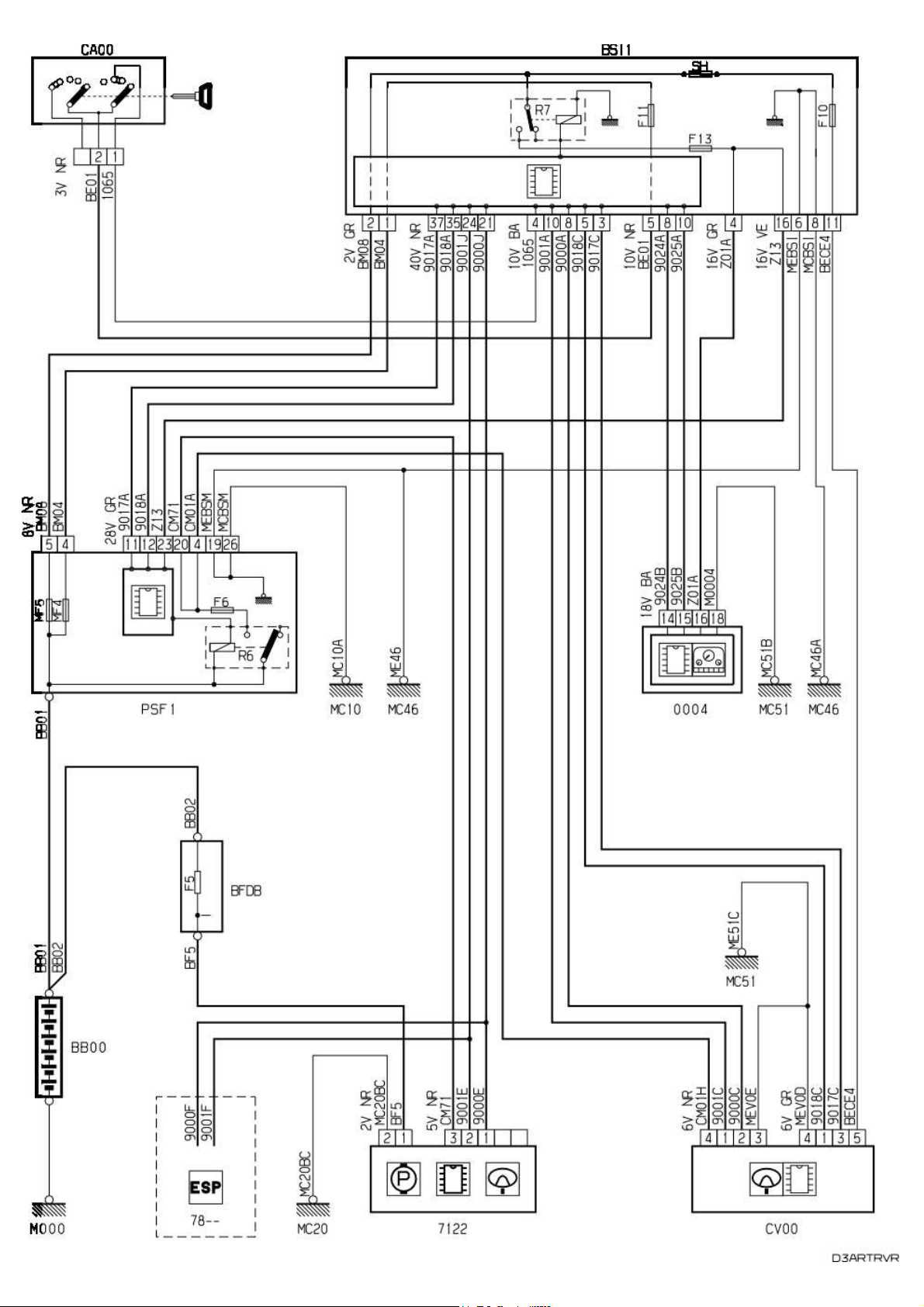

Стр. 1
19.01.2012 9:30:19file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 85

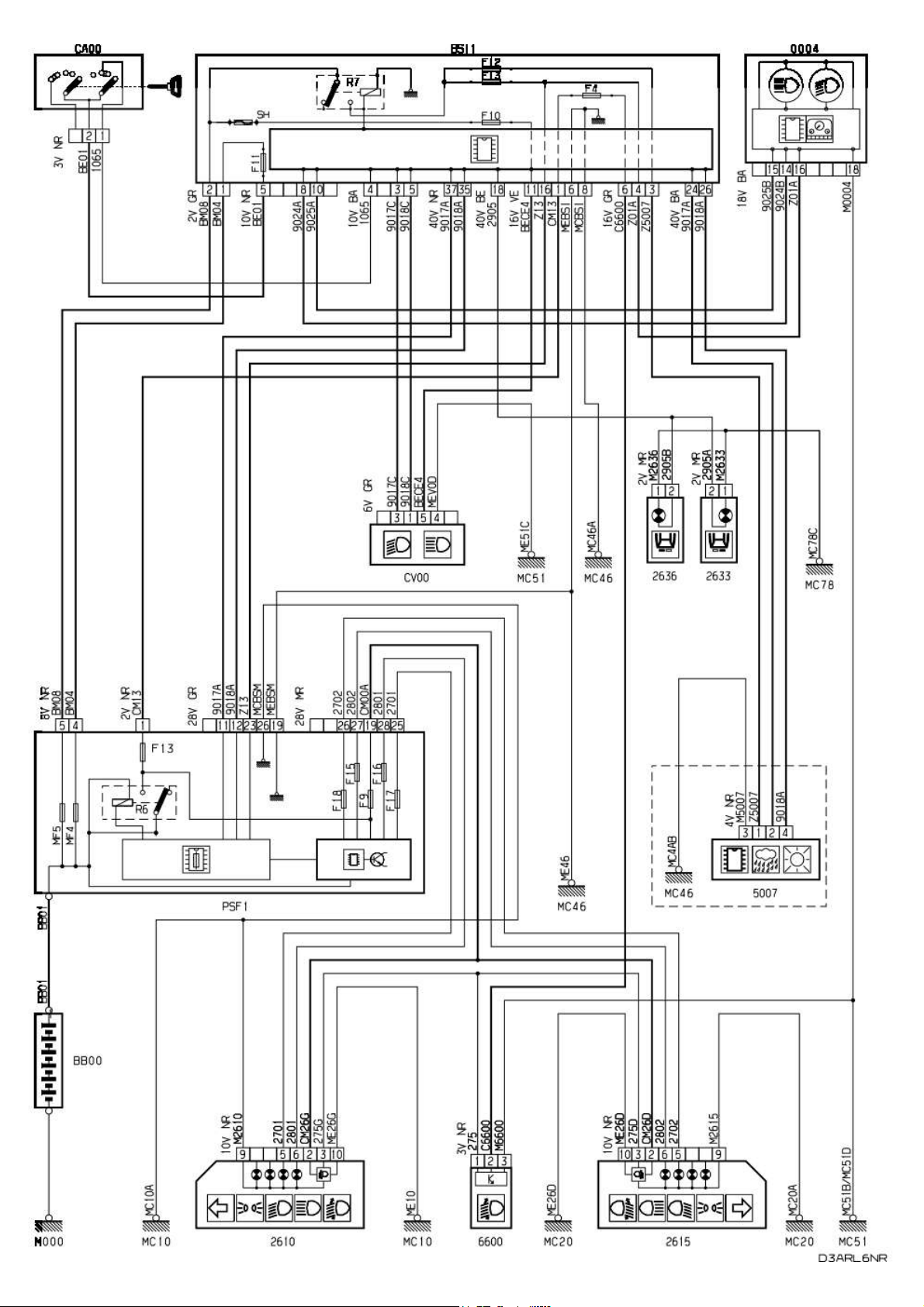

Стр. 1
18.01.2012 16:45:17file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...

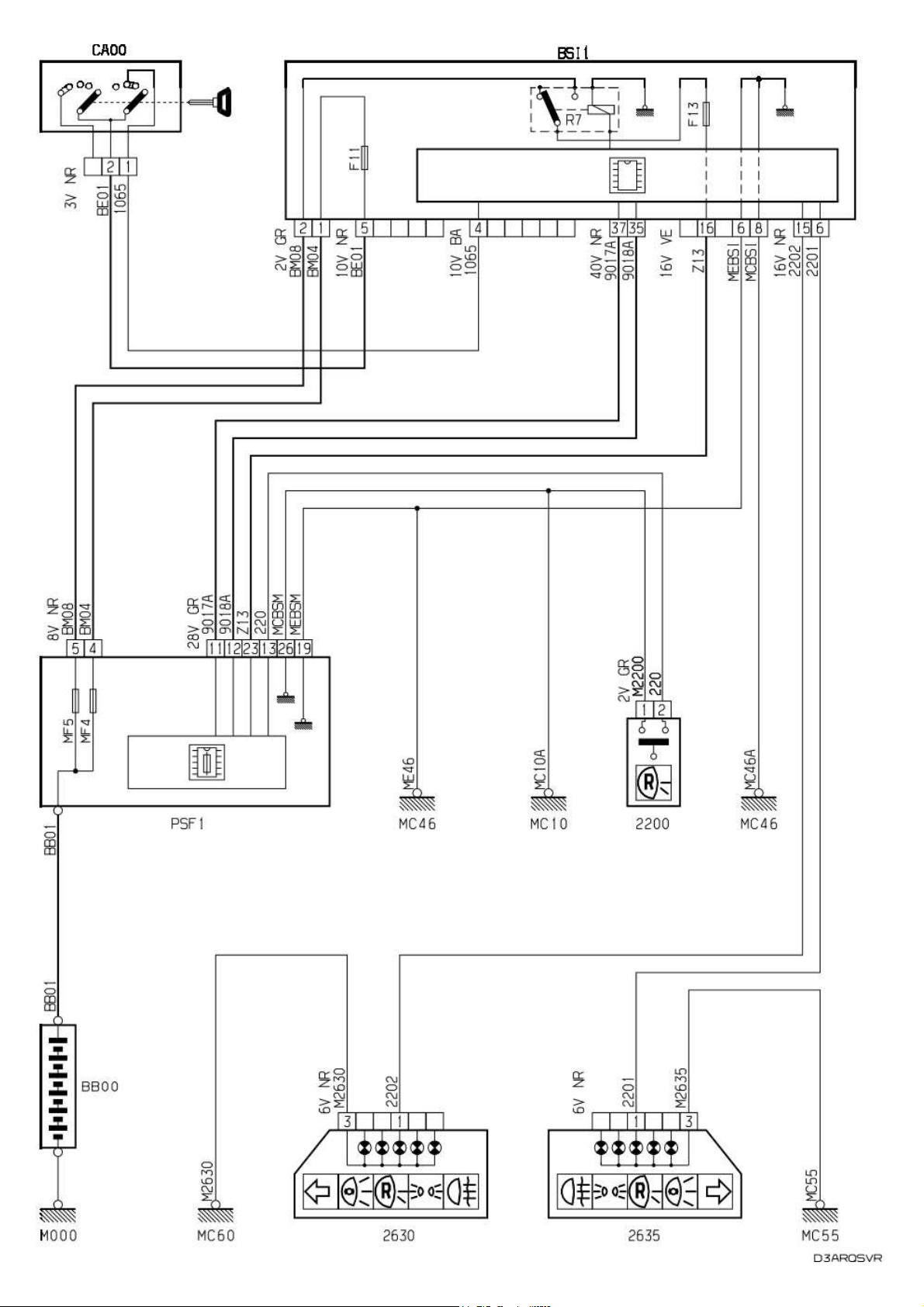

Page 86
Стр. 1
18.01.2012 14:27:24file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%B...

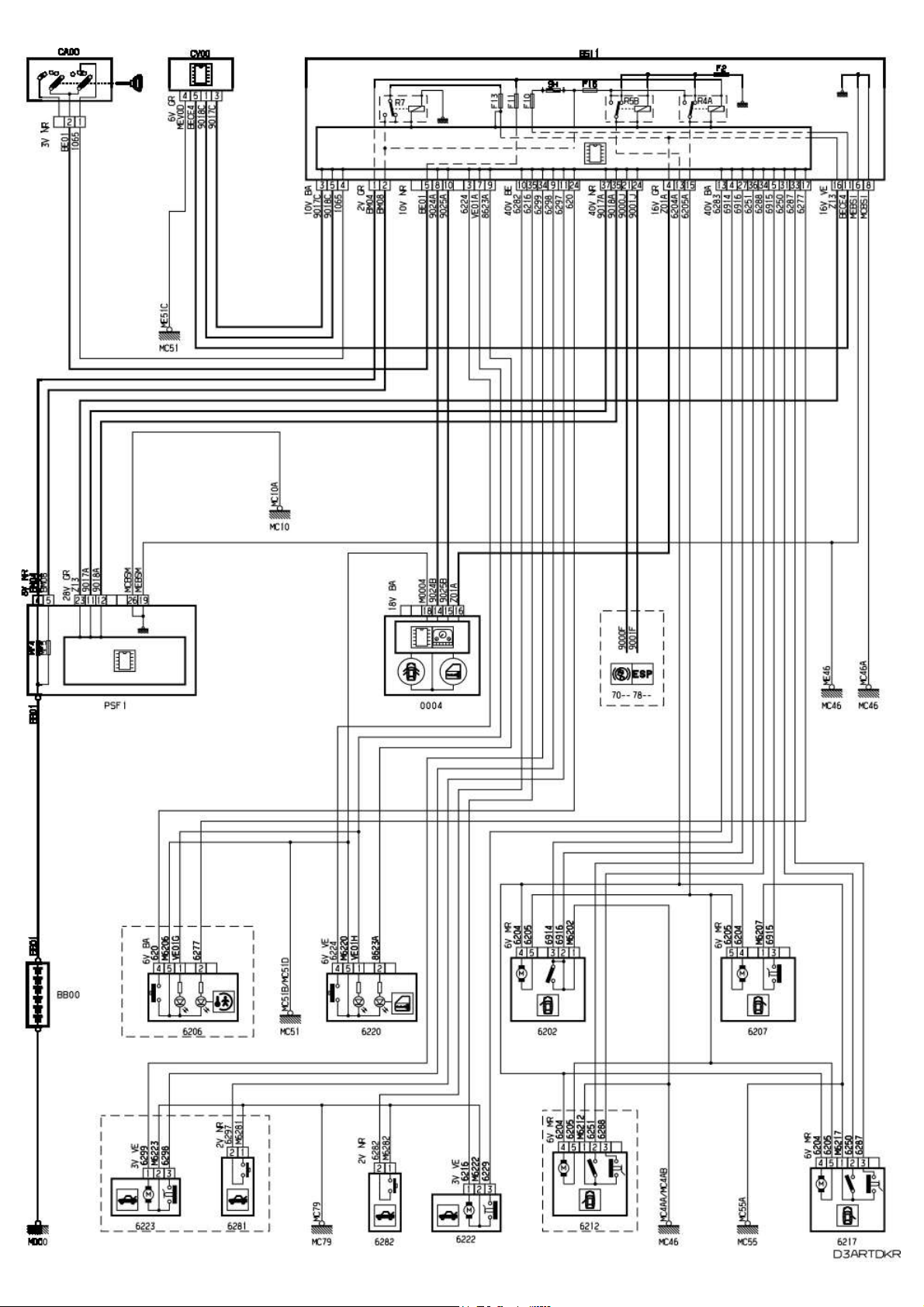

Page 87
Стр. 1
19.01.2012 9:28:34file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Page 88

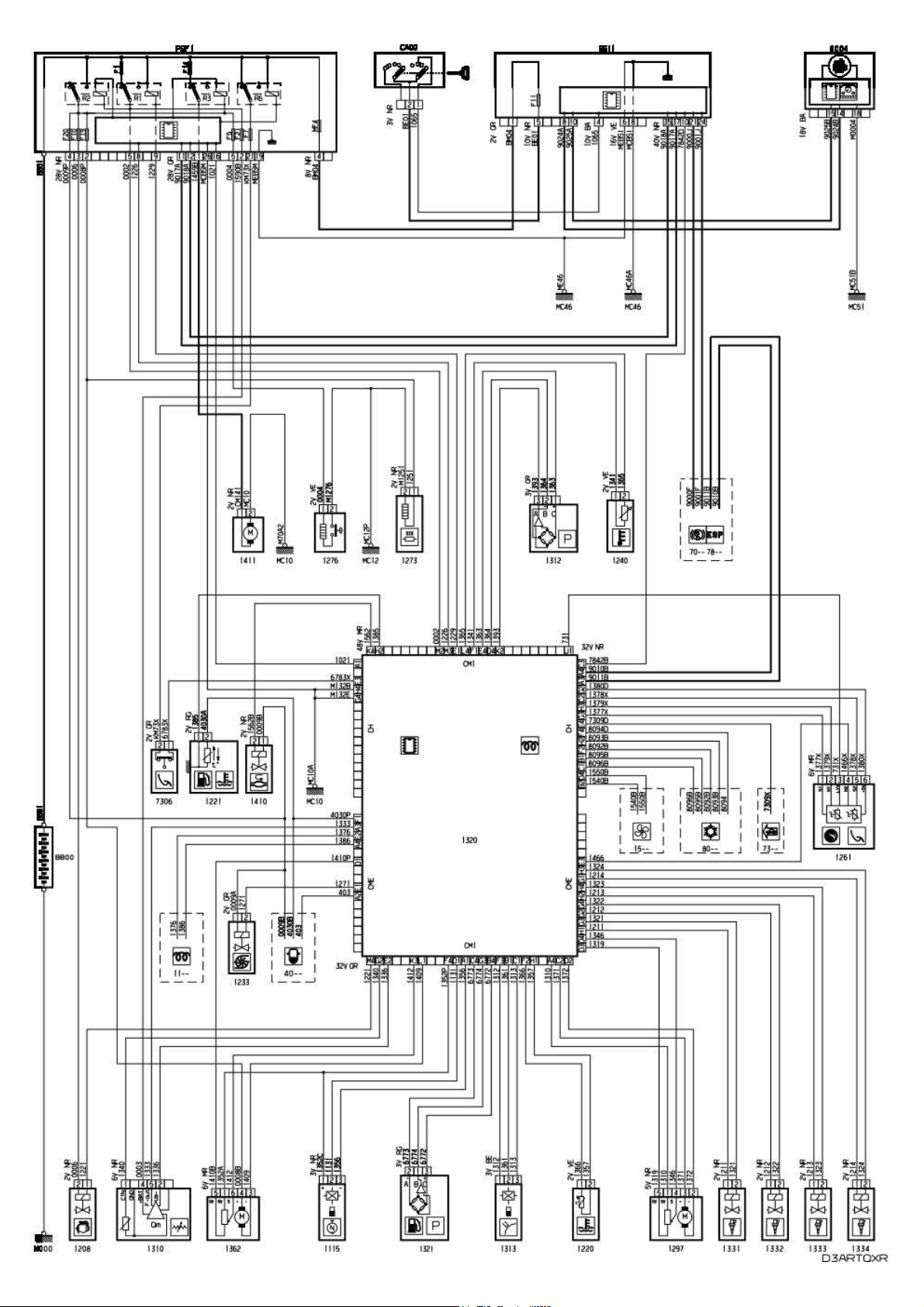

Стр. 1
19.01.2012 9:35:32file://localhost/C:/Users/rom/Desktop/%D0%9D%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BF%D0%B0%D0%BF...
Loading...
