РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Руководство по эксплуатации своего автомобиля Вы можете найти на сайте PEUGEOT в рубрике "Личный кабинет".

Если в Вашей стране на странице фирмы нет доступа к рубрике

"Личный кабинет", свое руководство по эксплуатации Вы можете найти в интернете на сайте http://public.servicebox.peugeot.com.

Изучая руководство по эксплуатации в режиме онлайн, Вы также можете просмотреть последние информационные выпуски, разнесенные по страницам соответствующих

моделей и определяемые по этой пиктограмме:

Выберите:

интерактивную ссылку "Частные лица", язык, тип кузова,

дату издания, соответствующую дате первой регистрации автомобиля.

На сайте откроется ваше руководство по эксплуатации в том же издании.

ДОБРО ПОЖАЛОВАТЬ!

Обращаем Ваше внимание на следующую особенность ремонта и обслуживания автомобиля: установка на него любого электрооборудования или дополнительного электроприбора, не имеющего артикула в Каталоге сертифицированной продукции компании "Автомобили PEUGEOT", может вывести из строя его электронную систему. Будем признательны, если Вы примете во внимание эту особенность и рекомендуем обратиться к нашему

официальному дилеру, чтобы ознакомиться со всей номенклатурой изделий и дополнительного оборудования из Каталога сертифицированной продукции PEUGEOT.

Наличие на Вашем автомобиле оборудования, представленного

в настоящем Руководстве, зависит от его уровня комплектации, версии, модификации и особенностей условий эксплуатации в стране, для которой он предназначен.

Поповодуустранениялюбыхнеисправностейнасвоемавтомобиле, обращайтесьвспециализированныетехцентры, имеющиетехническую

информацию, компетенциюинеобходимоеоборудованието, что компания"АвтомобилиPEUGEOT" способнапредложитьВам.

Наш новый автомобиль спроектирован и создан так, чтобы отвечать Вашим критериям практичности, комфорта,

безопасности и эстетики. Чтобы Вы могли полностью использовать возможности своего автомобиля, предлагаем Вам ознакомиться со всеми его системами, взяв в руки "Руководство по эксплуатации". В нем Вы найдете подробное описание оборудования, имеющегося в комплектации Вашего автомобиля.

Компания "Автомобили PEUGEOT" благодарит Вас за доверие и желает Вам счастливого пути.

2

Содержание

1. КРАТКОЕЗНАКОМСТВО			2. ПОДГОТОВКА К				3.	CИСТЕМЫОБЕСПЕЧЕНИЯ				4.	СИСТЕМЫ	104-126
САВТОМОБИЛЕМ 4-18			ДВИЖЕНИЮ	19-49				КОМФОРТА	50-103				БЕЗОПАСНОСТИ
О Руководстве	4		Ключ		19		Выключатель световых					Аварийная световая
Внешнее оборудование	6		Двери		22		приборов			50		сигнализация			104
Оборудование меставодителя	8		Дверца задка		24		стеклоочистителя			53		Стояночный тормоз			104
Центральная консоль	9		Открывающаяся секция в				Регулятор скорости			55		Система предупреждения
Подготовка к комфортному			крыше		27		Ограничитель скорости			58		при заезде на стоянку			105
вождению	10		Центральный замок		28		Отопление салона/Ручной					ABS			107
Системы обеспечения			Панель приборов		29		кондиционер воздуха			61		Система экстренного
обзорности	11		Настройка часов		30		автоматический			63		торможения AFU			107
Комфортное вождение	12		Контрольные лампы		31		Удаление инея и конденсата					ASR и ESP			108
Салон автомобиля	13		Указатель уровня топлива		37		со стекол			65		Система "Grip control"			109
Обустройство задней части			Охлаждающая жидкость		37		Передние сиденья			67		Ремни безопасности			111
салона	14		Контроль падения давления				Задний диван			69		Подушки безопасности			114
Перевозка детей	15		воздуха в шинах		38		Задние сиденья					Отключение подушки
Комфортный микроклимат	16		Указатель пробега до				(5-местный вариант)			72		безопасности пассажира			117
Эко-вождение	17		планового технического				Задние сиденья					Детские сиденья			118
			обслуживания		39		(7-местный вариант)			75		Рекомендованные кресла			120
			Регулятор подсветки панели				Модульный характер					Установка			121
			приборов		40		сидений			82		Кресла isofix			124
			Коробка передач		41		Обустройство салона			84		Блокировка замков для
			Индикатор выбора передач		41		Крыша "Zénith"			88		безопасной перевозки
			6-Ступенчатая механическая				Багажные дуги на крыше			93		детей			125
			коробка передач с				Плафоны			94
			электронным управлением		42		Полка багажного отсека
			Регулировка рулевого колеса		44		(5-местный вариант)			95
			Стоп & Старт		45		Шторка багажного отделения
			Пуск и остановка двигателя		48		(7-местный вариант)			99
			Трогание на уклоне		49		Зеркала заднего вида			101
							Электрические
							стеклоподъемники			103

Содержание

5.

ДОПОЛНИТЕЛЬНОЕ

7. СЛУЖБА БЫСТРОЙ

9. БОРТОВЫЕ СИСТЕМЫ

10. ЛОКАЛИЗАЦИЯ

169-173

ОБОРУДОВАНИЕ

127-130

ПОМОЩИ

141-161

Буксировка прицепа

127

Аккумуляторная батарея

141

Экстренная или

Внешнее оборудование

Дополнительное

Комплект принадлежностей

техническая помощь

9.1

автомобиля

169

оборудование

129

для устранения прокола

143

Система WIP Nav

9.3

Оборудование места

Замена колеса

144

WIP Sound

9.37

водителя

170

Съемная зимняя заслонка

148

Оборудование и

Замена ламп

149

принадлежности салона

172

электрический

Технические характеристики и

предохранитель

154

обслуживание автомобиля

173

щетка стеклоочистителя

158

Буксировка Вашего

В разделе "Высокие

В разделе "Местонахождение"

автомобиля

159

технологии на борту" дано

даны номера страниц,

описание новейших систем

на которых расположены

радионавигации.

интересующие Вас

системы и оборудование,

6. ТЕКУЩИЕ

8.

ТЕХНИЧЕСКИЕ

162-168

WIP: аббревиатура

показанные на рисунке с

ХАРАКТЕРИСТИКИ

ПРОВЕРКИ

131-140

изображением автомобиля

"World In PEUGEOT"

Открывание капота

132

Габаритные размеры

162

("визуальный индекс").

является совместным

Бензиновый двигатель

133

Массы

166

наименованием новейших

Дизельный двигатель

134

Идентификационные

167

систем радионавигационного

Уровни

135

таблички

Контрольные проверки

137

оборудования.

Топливо

139

Отключение подачи

топлива

140

Насос для подкачки

дизельного топлива

вручную

140

3

СОДЕРЖАНИЕ

О РУКОВОДСТВЕ

4

Данное руководство по эксплуатации составлено таким образом, чтобы облегчить изучение нового автомобиля с момента первого знакомства с ним и дать описание практического назначения его основных функций и систем.

Руководство легко читается, так как изложенная в нем информация состоит из 10 быстро отыскиваемых разделов, каждый из которых помечен отдельным цветом. Составные части разделов посвящены описанию всех систем и функциональных

возможностей автомобиля в самой полной комплектации.

В разделе 8 Вы найдете все технические характеристики своего

автомобиля. А в конце расположены иллюстрации, на которых показаны внешний вид и интерьер автомобиля, по которым Вы сможете быстро определить интересующее Вас оборудование и страницу, на которой дано его описание.

Внутри разделов специальные знаки должны привлечь Ваше внимание к информации, изложенной в порядке возрастания важности:

этот знак отсылает Вас к разделу и главе с более подробным описанием функции,

этим знаком отмечена важная информация по правильному пользованию системами,

этот знак обращает Ваше внимание на необходимость обеспечить безопасность людей и используемого оборудования на борту автомобиля.

5

Внешнее оборудование автомобиля

6

2a

6b

2b

6a

2d

4

2e

7b

2c

4 7a

КлючПультдистанционногоуправления

2a 19

Боковая сдвижная дверь

2b 22

Задние распашные двери

2c 25

Открывающаяся секция в крыше

2d 27

Условныеобозначения

: раздел

: страница

		Внешнее оборудование автомобиля
Дверца багажника и окно в ней			Открытая крышка лючка
2e	24		6b	139
Помощь при парковке			Запасное колесо и комплект для
			устранения прокола в шине
4	105
			7a	143,
				144
Противобуксовочнаясистема"Grip control"			Замена ламп
4	109		7b	149

Открывание капота

6a 132

7

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Оборудование и принадлежности салона

8

ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ

1. Выключатель световых приборов и указателей поворотов.

2. Панель приборов с дисплеем.

3. Выключатель: очистителя и омывателя стекол, бортового компьютера.

4. Замок зажигания.

5. Блок управления автомагнитолой.

6. Подушка безопасности водителя, звуковой сигнал.

7. Механизм регулировки положения рулевого колеса по высоте и глубине.

8. Клавиши управления регулятором и ограничителем скорости.

9. Панель выключателей, помощь при парковке, регулировка фар, ESP, система "стоп-старт".

10. Открывание капота.

11. Регулировка электрических зеркал заднего вида.

Оборудование и принадлежности салона

ЦЕНТРАЛЬНАЯ КОНСОЛЬ

1. Блокконтрольныхламп: стеклоподъемник.

2. Блокконтрольныхламп: аварийнаясветовая сигнализация, блокировкацентрального замка, "детская" блокировказамков.

3. Прикуриватель.

4. Панель управления отоплением и вентиляцией салона.

5. Лоток для мелких предметов.

6.	Противобуксовочная	4	109
	система"Grip Control".
7.	Автомагнитола.
8.	Дисплей.
9.	Управление	2	42
	секвентальной
	коробкойпередач.
10. Вызовэкстреннойпомощи		9	9.1
	илитехническойподдержки.

9

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

1

Оборудование и принадлежности салона

ПОДГОТОВКАККОМФОРТНОМУВОЖДЕНИЮ

10

		Рулевое колесо			Вещевые отделения
		Отрегулируйте положение рулевого колеса		Комплект инструментов находится под
		по высоте и глубине.		правым сиденьем.
						86

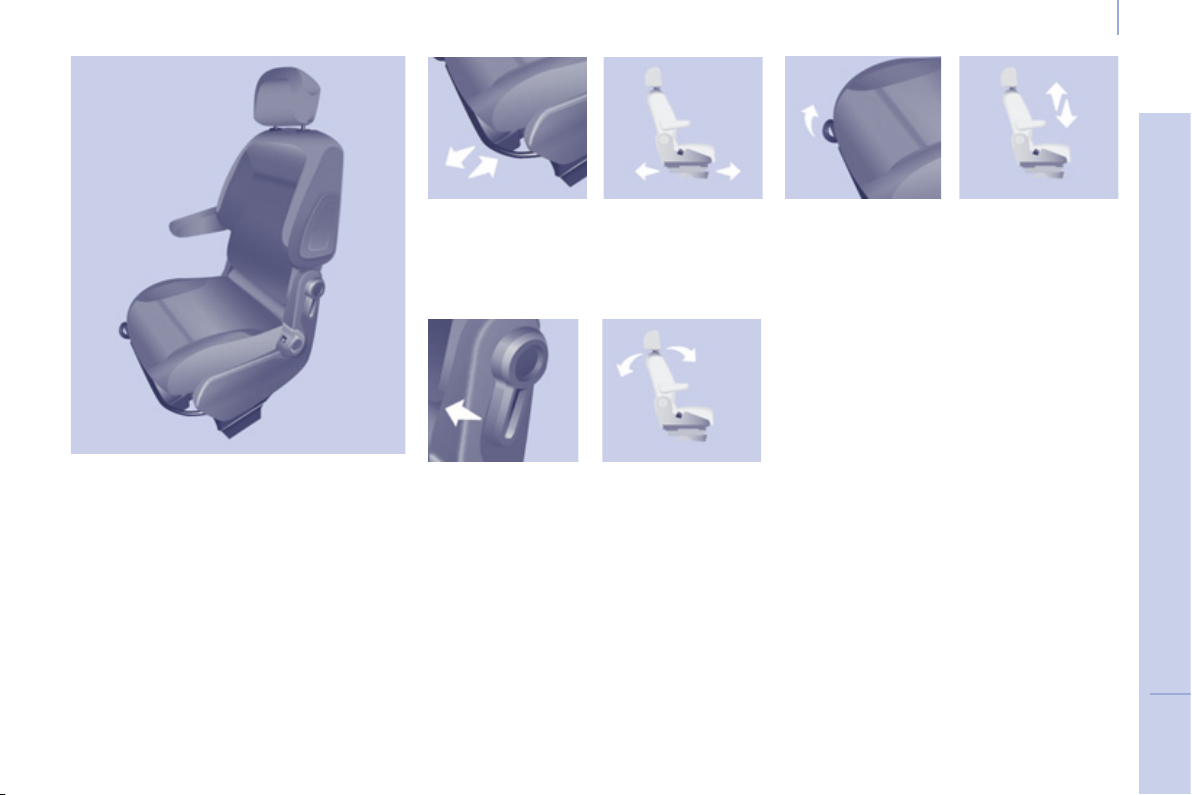

Сиденье водителя	2		44	3

1. Регулировкапродольного 2. Регулировканаклона. положения.

			Ремни безопасности			Зеркала заднего вида
3. Регулировкаподушки 4.	Регулировка		Регулировка ремня по высоте.		Ручные настройки.
			Пристегивание ремня.		Электрические настройки.
сиденьяповысоте.	подголовника по
	высоте и наклону.		4	111	3		101
	3	67

До истечения первой минуты после

выключения зажигания включите любой 50 режим стеклоочистителя: его щетки

остановятся вдоль стоек проема ветрового стекла.

СИСТЕМЫ ОБЕСПЕЧЕНИЯ ОБЗОРНОСТИ

Переключатель световых приборов

Фары и фонари выключены.

Стояночные огни.

Фарыдальнегосвета(синяяконтрольнаялампа). Фарыближнегосвета(зеленаяконтрольнаялампа).

AUTO, автоматическое включениесветовыхприборов.

Режим "автострада": при кратком нажатии на выключатель сверху или снизу соответствующий указатель поворота мигнет три раза.

3

Оборудование и принадлежности салона

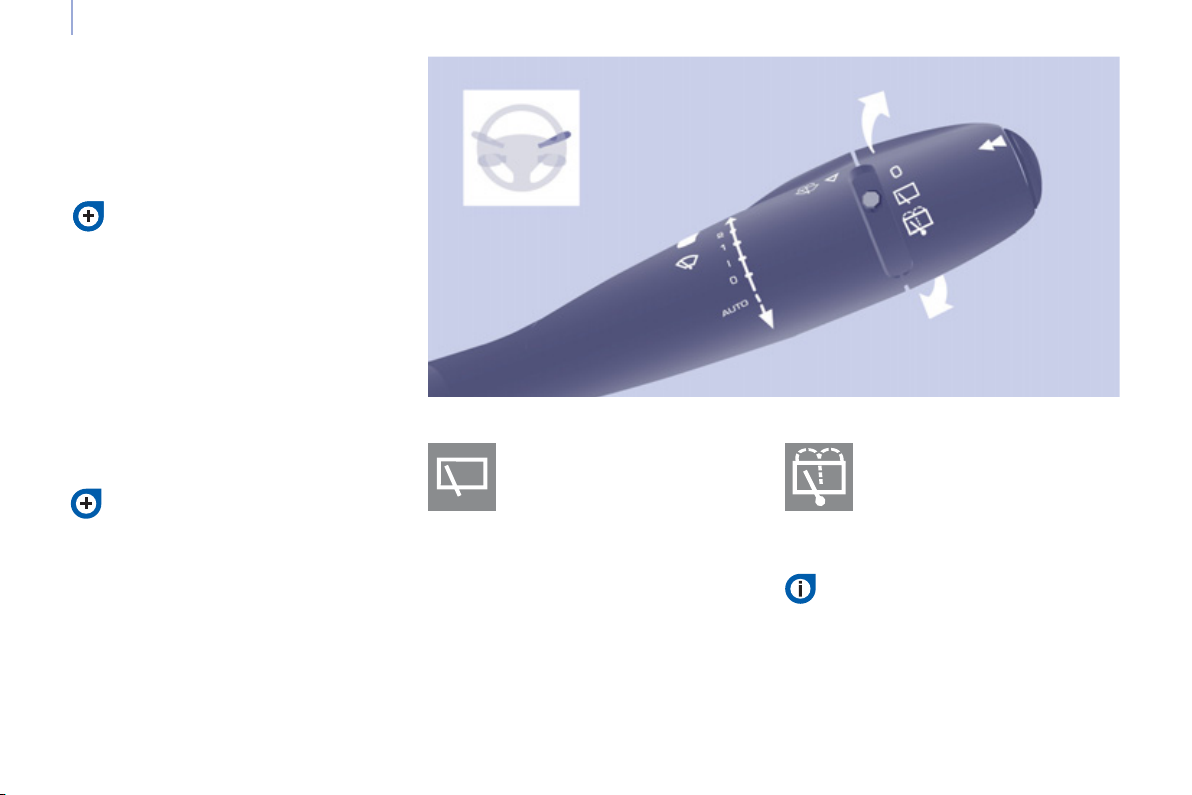

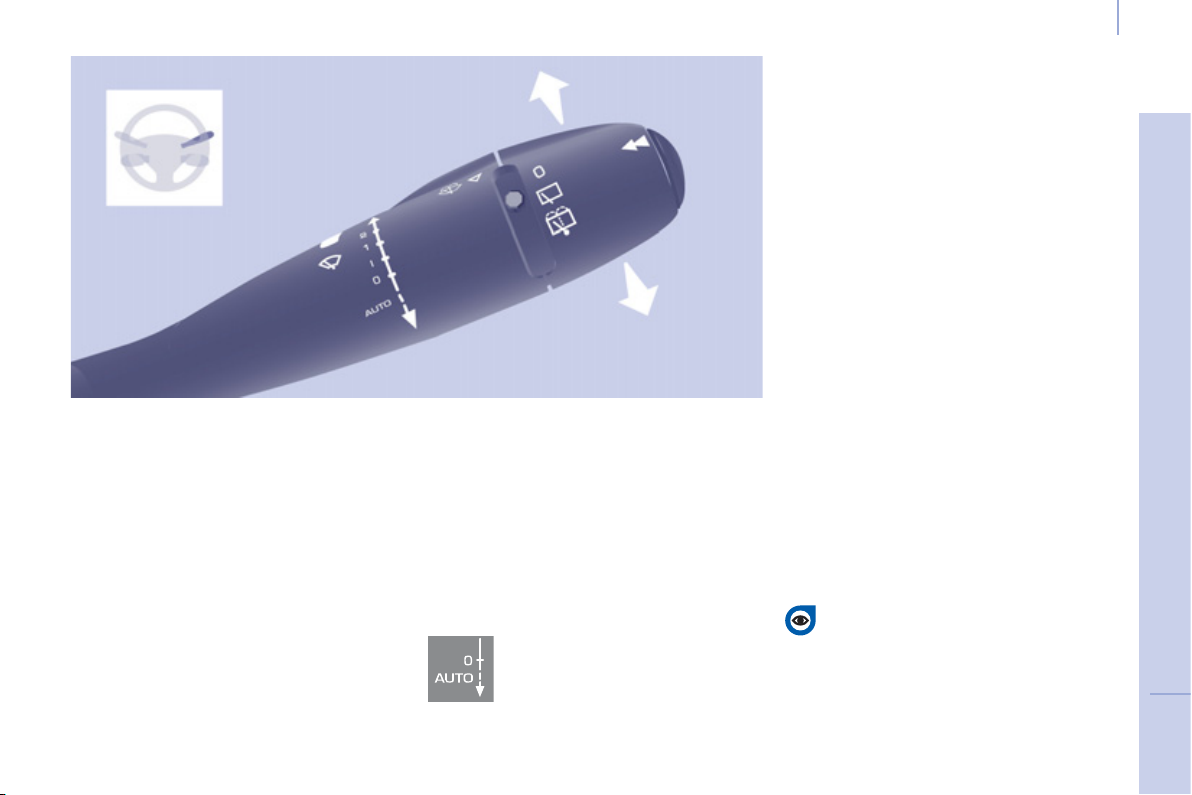

Клавиша стеклоочистителя

2 быстрый режим.

1 нормальный режим.

I прерывистый режим.

0выключен.

Èвключение на один цикл.

AUTO, кратко нажмите на

выключатель снизу. Если зажигание

выключалось более чем на одну минуту, этот режим нужно включить

вновь.

3 53

Особоеположениепереднегостеклоочистителя

54, 3 158

Замена ламп

В плохую погоду или в зимнее время убедитесь, что фары не покрыты слоем грязи или снега.

7 149

11

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

1

Оборудование и принадлежности салона

КОМФОРТНОЕ ВОЖДЕНИЕ

12

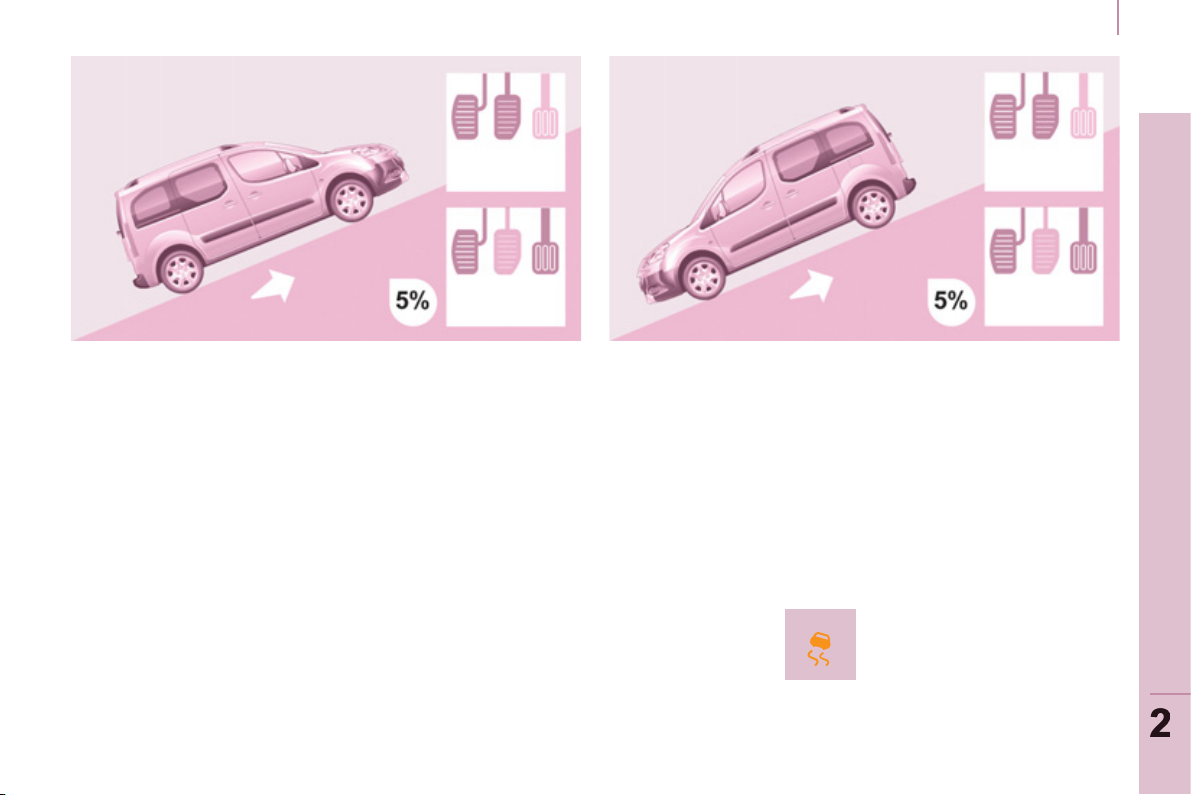

			Системапомощипритроганиинаподъеме
		При отпускании педали тормоза у вас
		есть 2 секунды для начала движения без

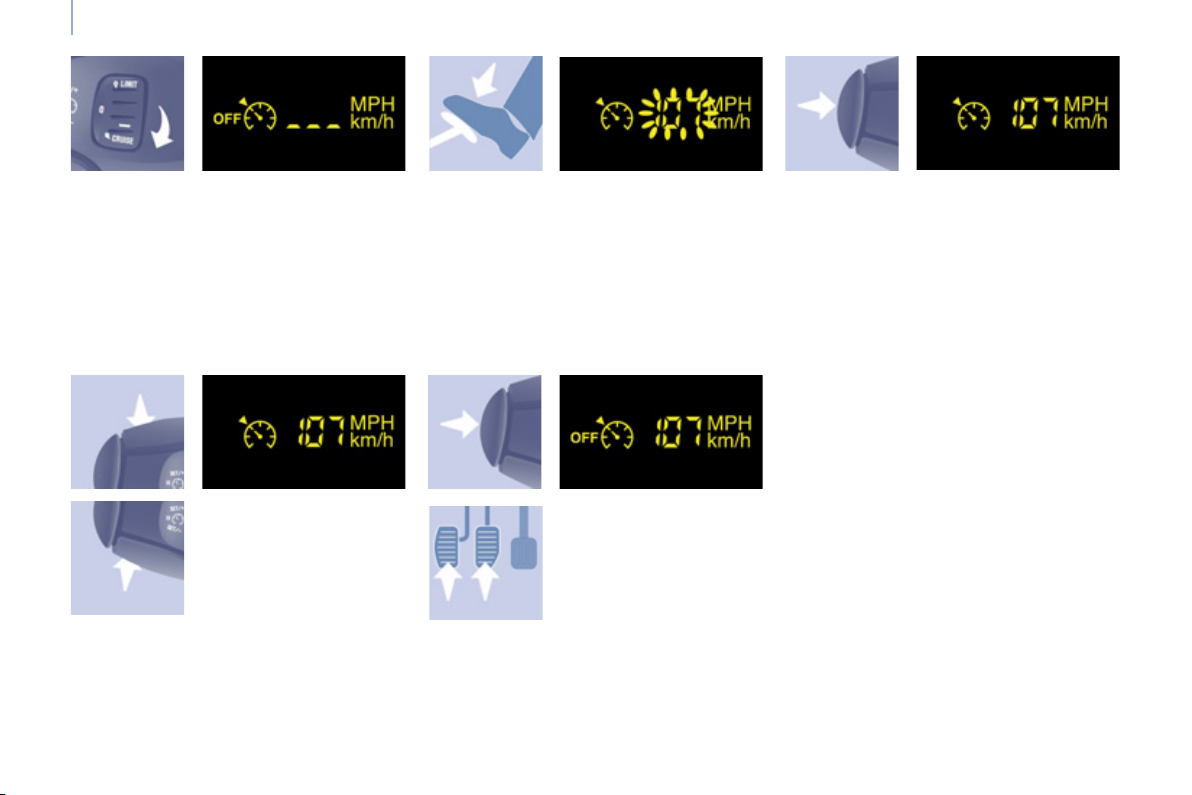

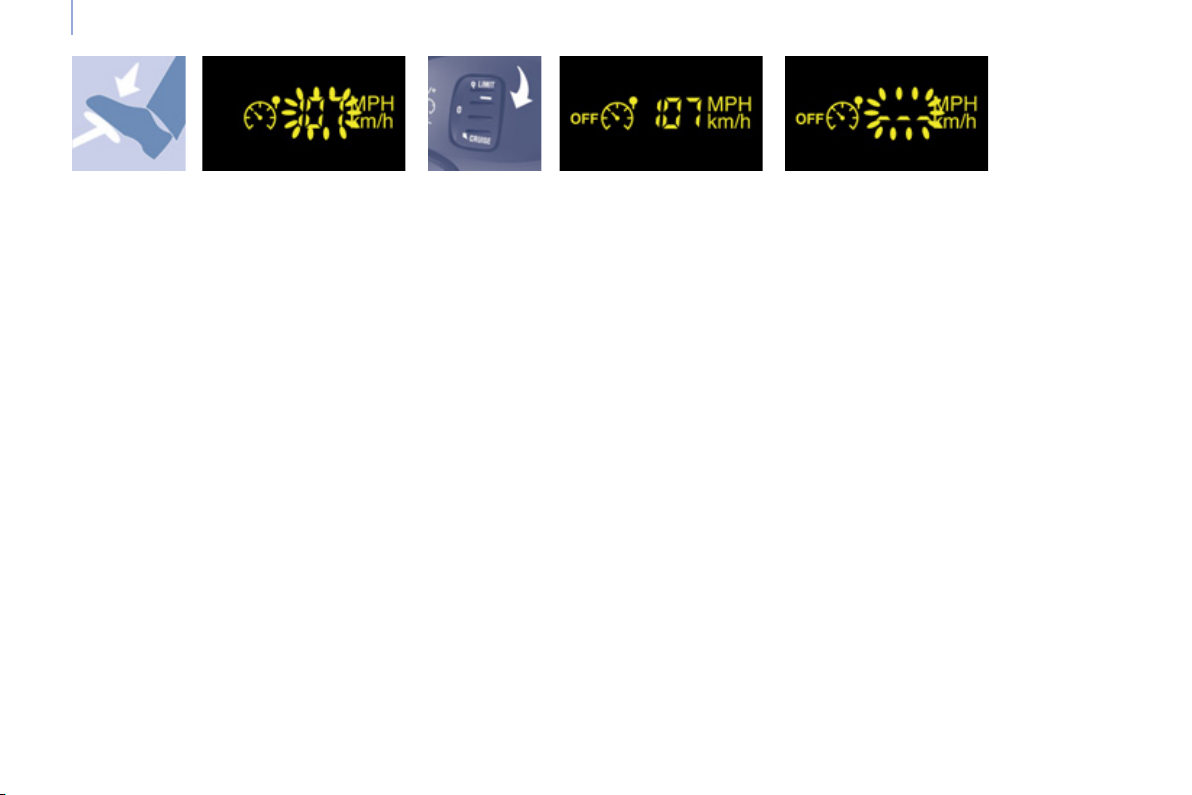

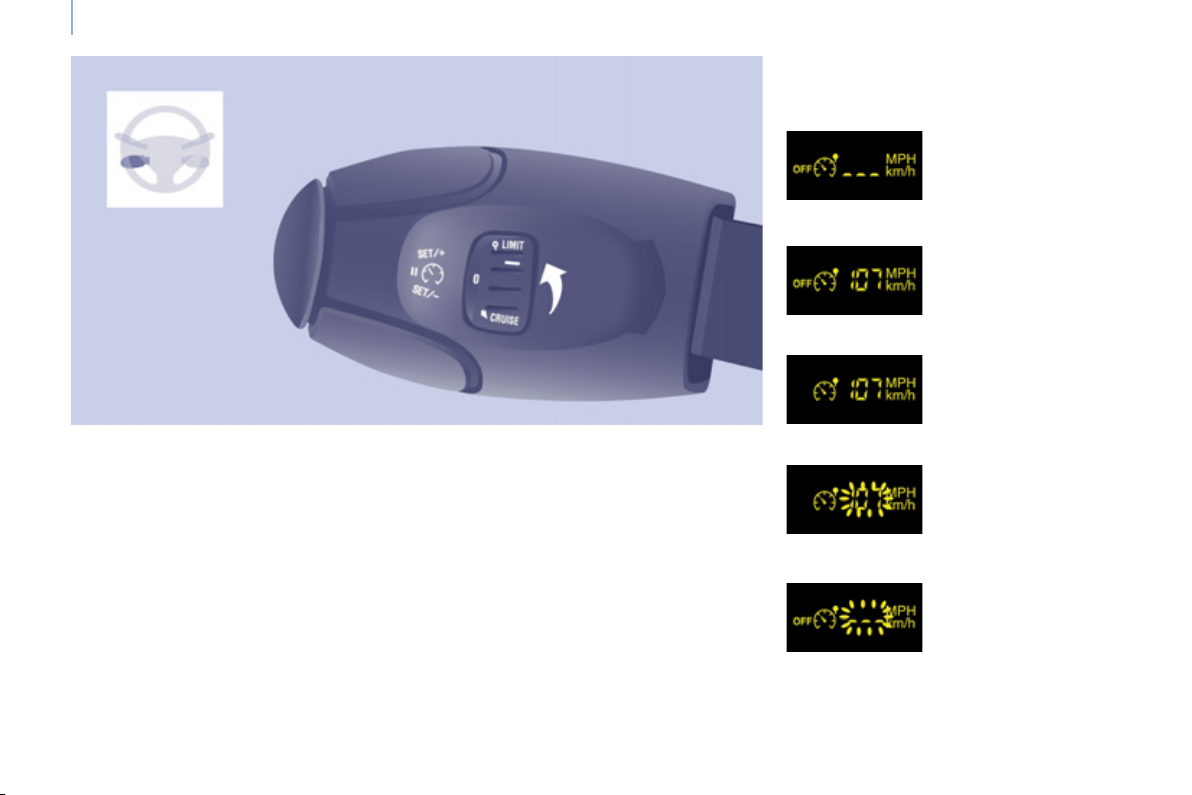

Регулятор скорости		использования стояночного тормоза.
Скорость автомобиля должна быть выше		2		49
40 км/ч, при этом он должен двигаться не
менее чем на 4й передаче.	55
3

		Grip control
		ESP (нормальный режим).

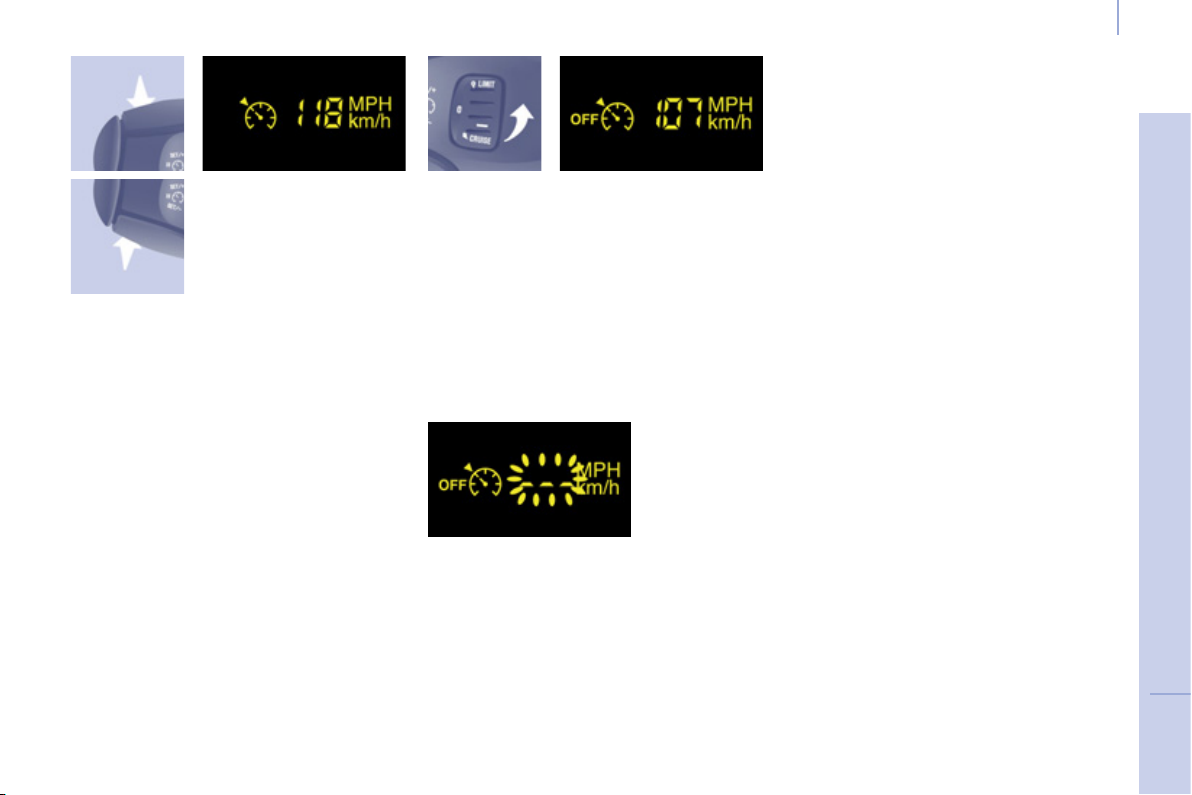

Ограничитель скорости
		Песок.
Минимальная программируемая скорость
		Снег.
составляет 30 км/ч.
		Грязь.
	58		109
3		ESP OFF (системаESP отключена). 4

Система WIP Sound

9

Вызовнеотложнойилитехническойпомощи

Пользуясьданнойсистемой, Вы можетевызватьнеотложнуюили

техническуюпомощь, обратившись вслужбутехническогосодействия

PEUGEOT.

9

Раздел 9

САЛОН АВТОМОБИЛЯ

Обустройство передней части салона

3 84

Разъем USB

9

Оборудование и принадлежности салона

13

				АВТОМОБИЛЕМСЗНАКОМСТВОКРАТКОЕ
Подлокотник

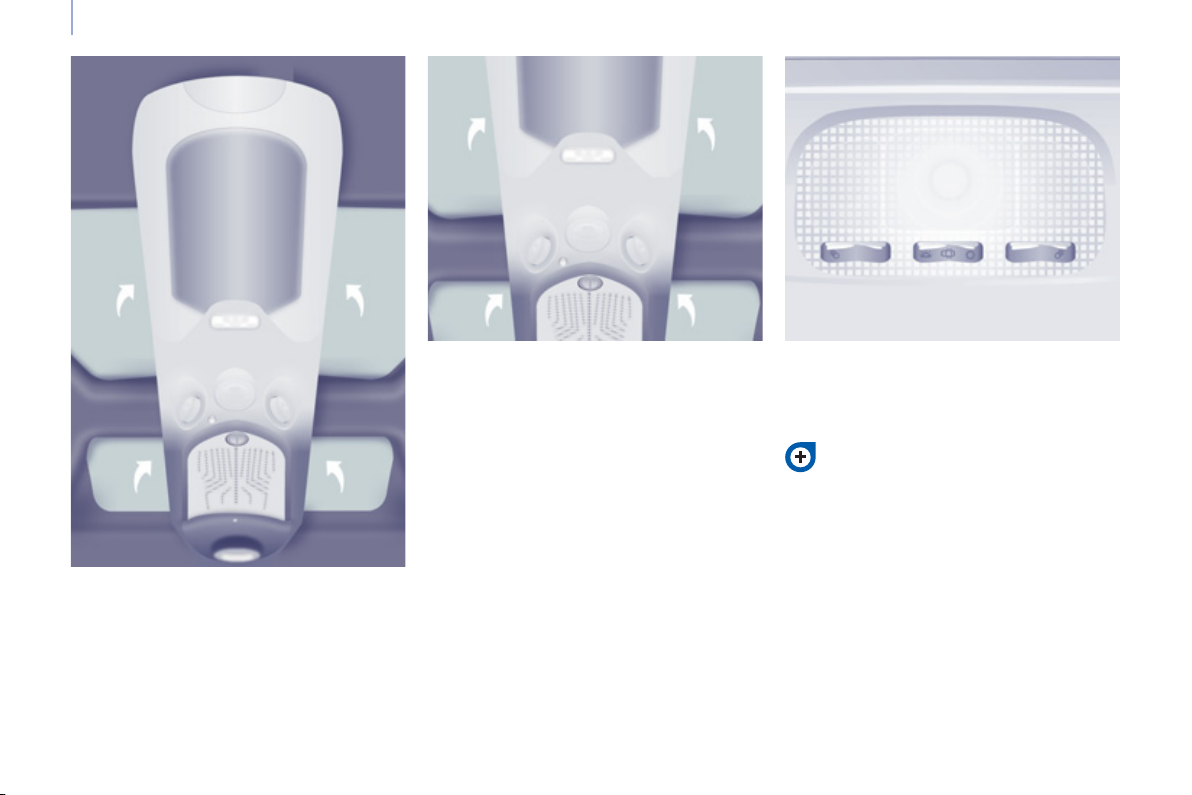

Крыша "Zénith", Ароматизатор салона
Многофункциональный потолочный багажник является
продолжением полки, расположенной над ветровым стеклом.

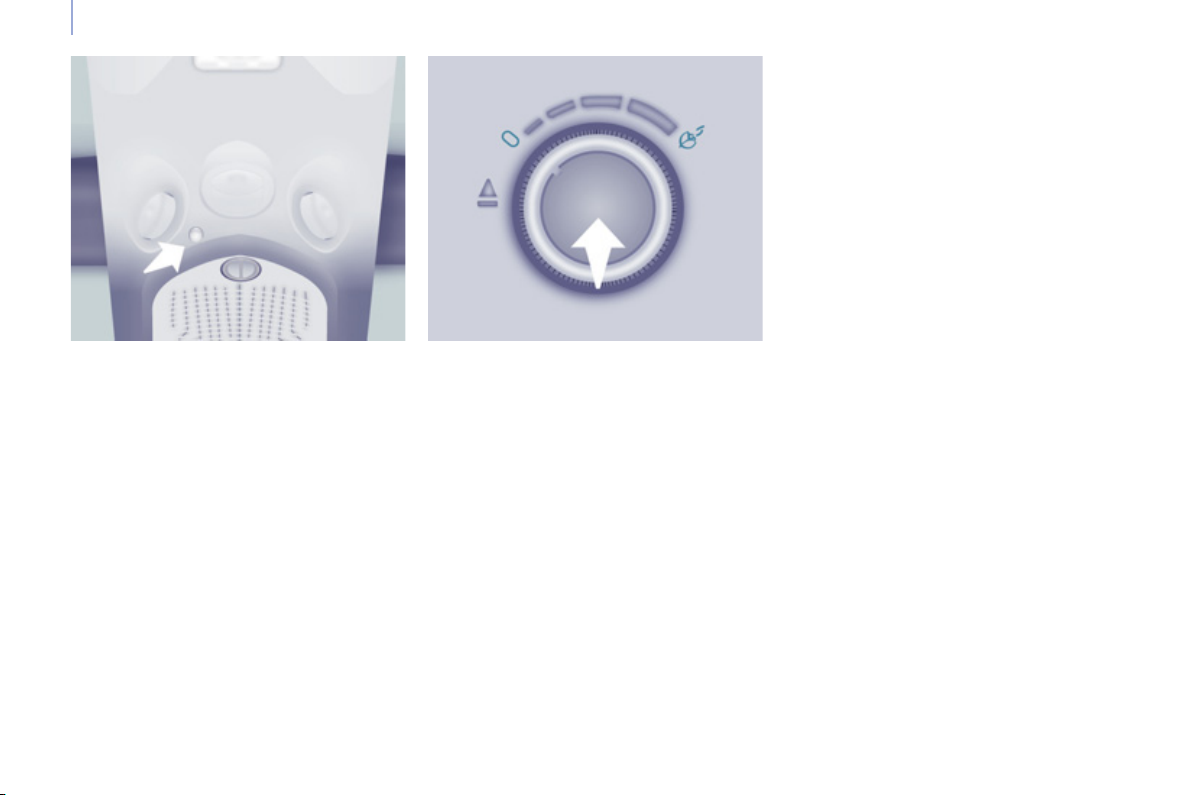

Салонный ароматизатор подает в салон свежий воздух через
верхние вентиляционные отверстия.	3	88, 90
Если в салоне установлены съемная консоль и подлокотник, то,
						1
для установки сиденья пассажира в положение "столик", уберите
либо консоль, либо подлокотник.	3	68

Оборудование и принадлежности салона

ОБУСТРОЙСТВОЗАДНЕЙЧАСТИСАЛОНА

14

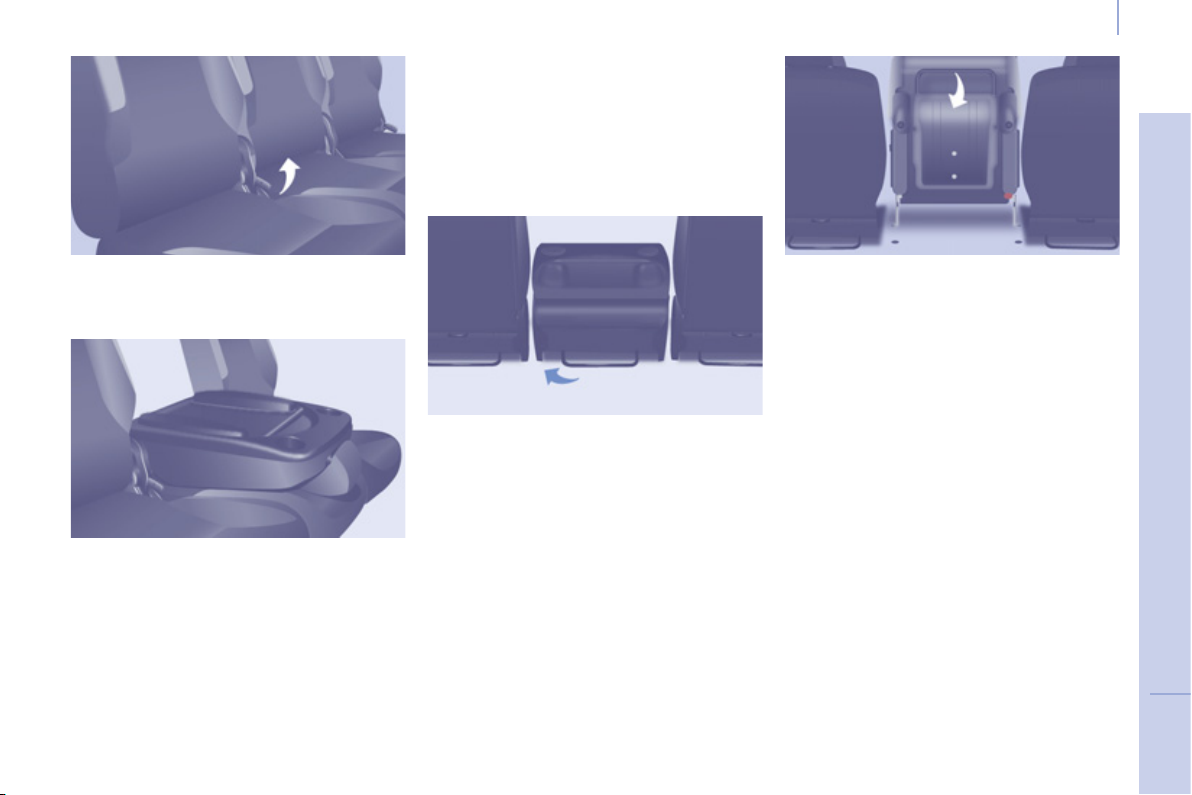

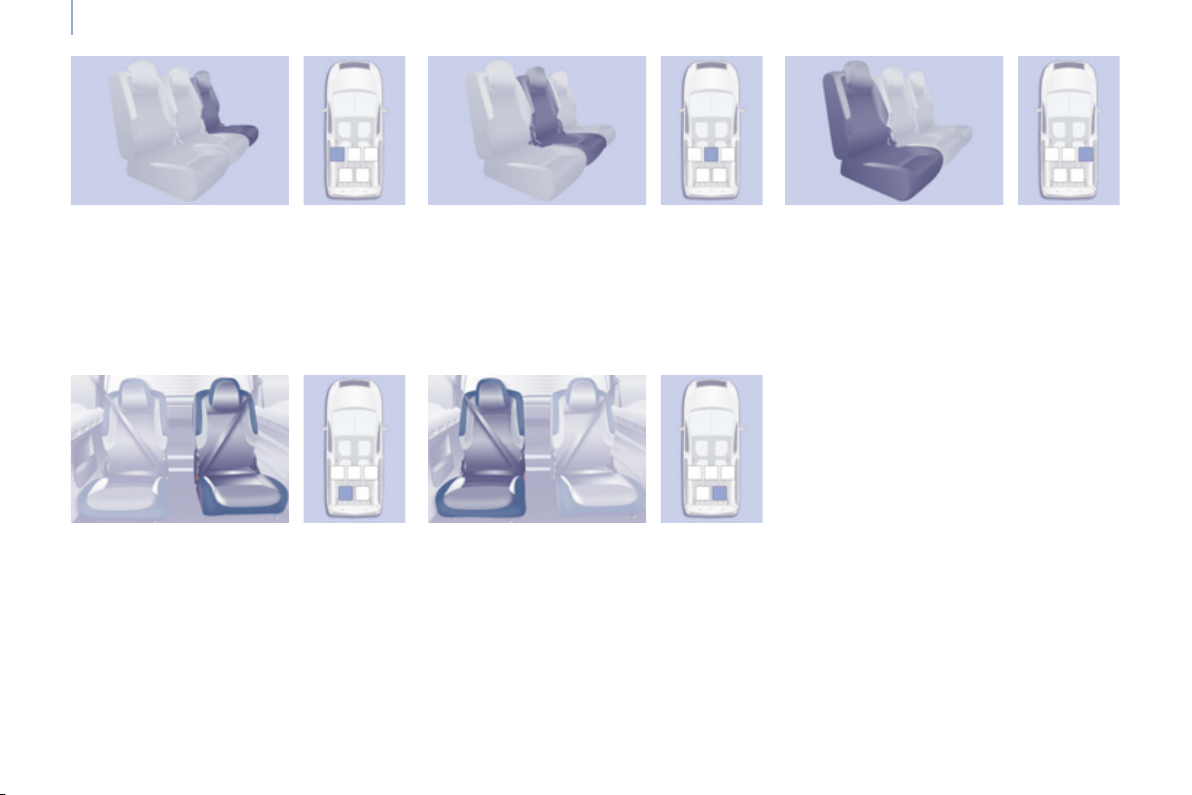

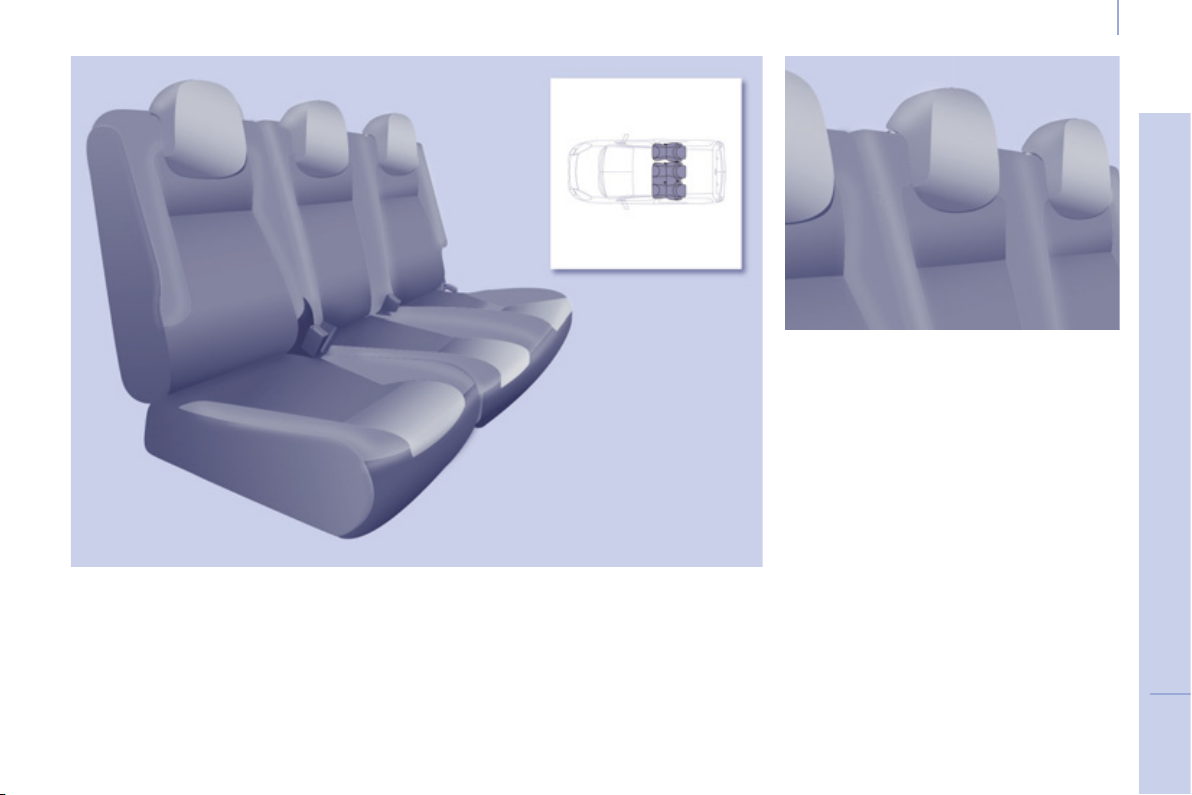

Задние сиденья, 5-местный вариант

3 72

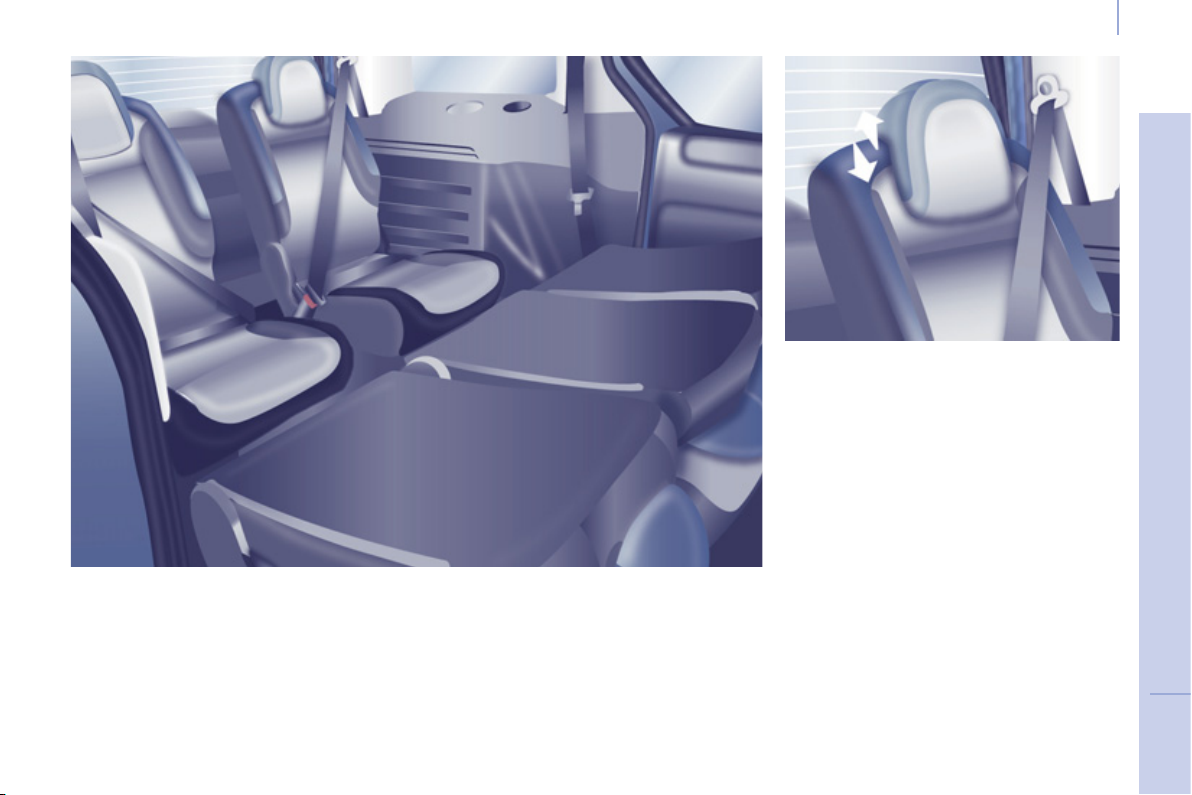

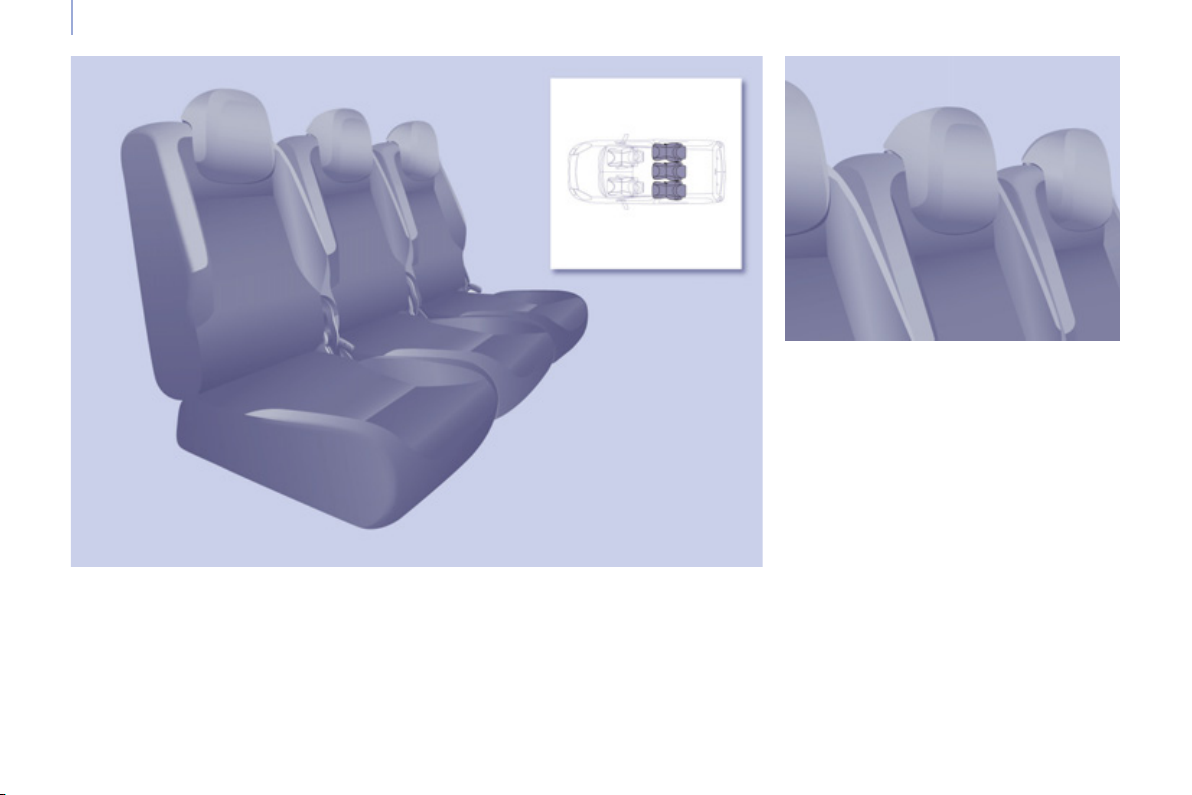

Задние сиденья, 7-местный вариант

3 75

Шторка багажного отделения, 5-местный вариант

3 95

Максимальные нагрузки

На полку над ветровым стеклом: 5 кг.

Крыша "Zénith":

- по центру: 6 кг,

- в багажник: 10 кг,

- продольно или поперечно расположенные дуги на крыше: 35 кг.

Поперечные дуги: 75 кг.

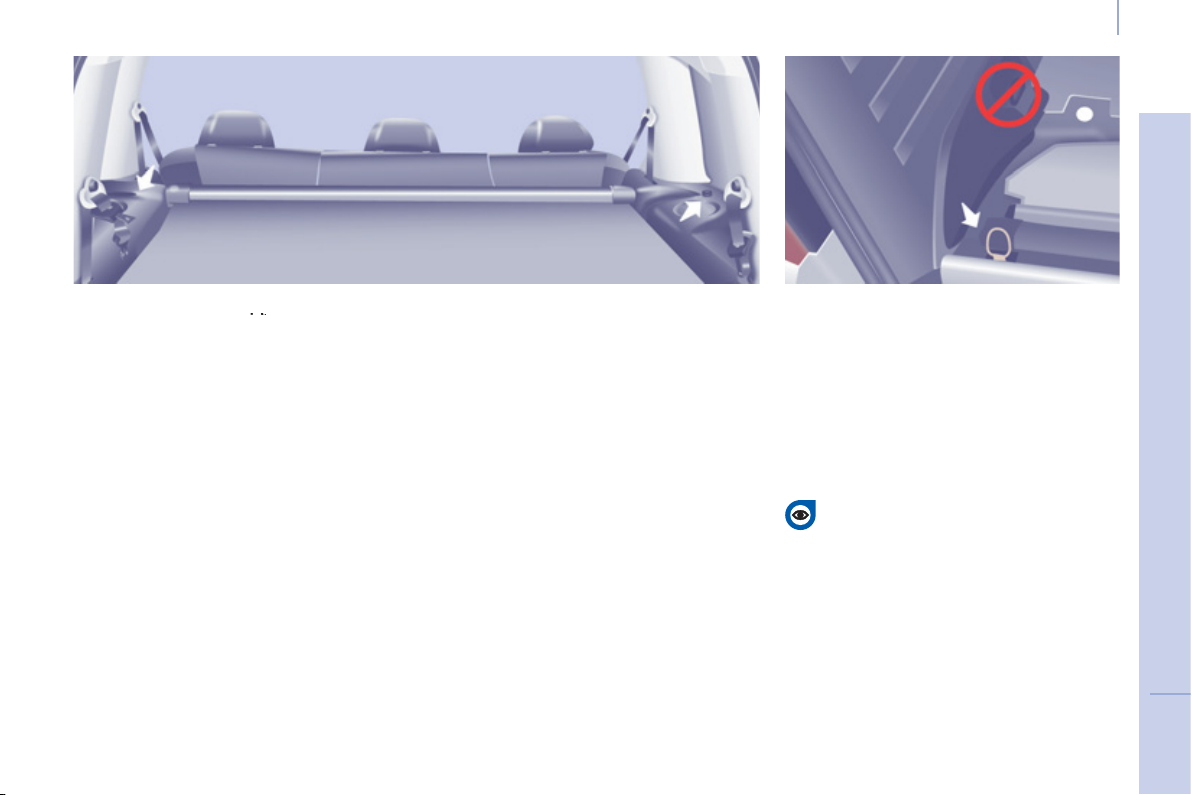

Шторка багажного отделения, 7-местный вариант

3 99

Оборудование и принадлежности салона

ПЕРЕВОЗКА ДЕТЕЙ

15

Блокировка замка боковой двери			Зеркало для присмотра за детьми		Кресла для перевозки детей
4	125	3		102	4

Защита от защемления стеклом		Отключение подушки безопасности
3	103	4	117

118 АВТОМОБИЛЕМ

КРАТКОЕ СЗНАКОМСТВО

1

16

Оборудование и принадлежности салона

КОМФОРТНЫЙ МИКРОКЛИМАТ

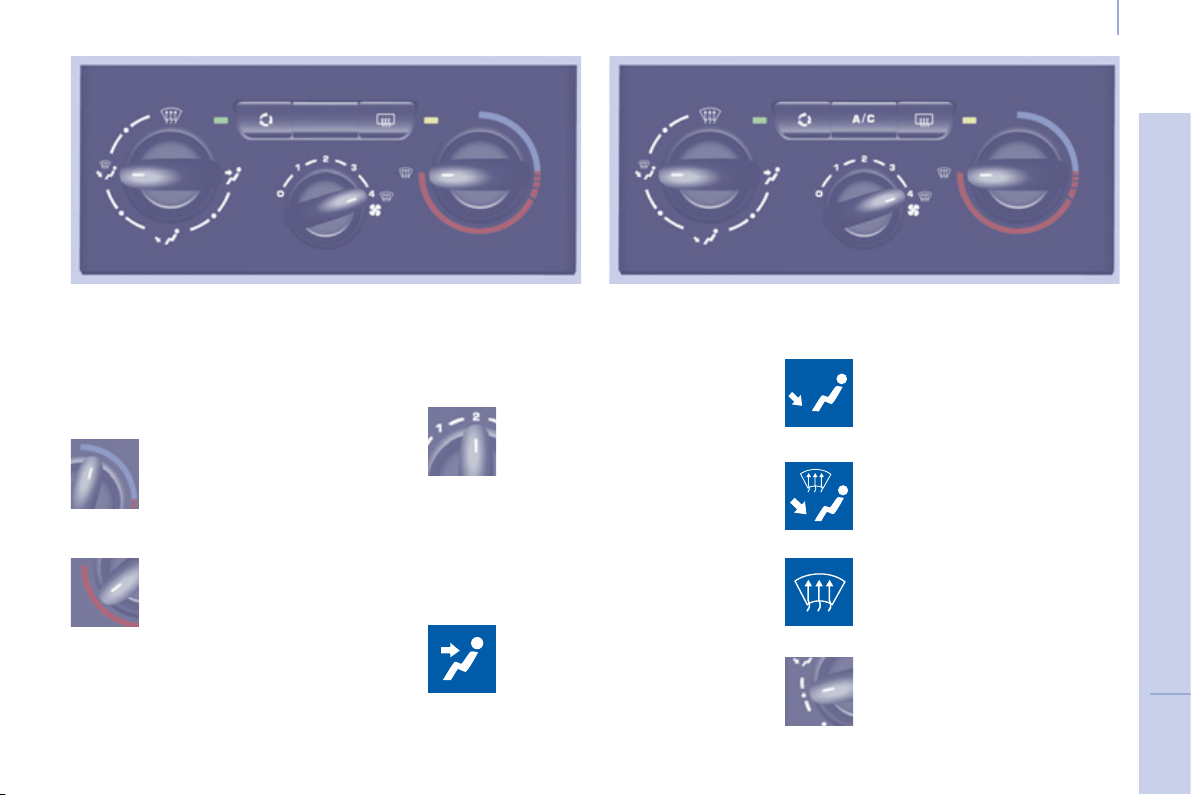

Отопление салона

3	61

Кондиционер воздуха

3 61

Рекомендации по ручным настройкам кондиционера воздуха

Настройки, обеспечивающие оптимальную работу системы:

Мне	Распределение	Температура	Расход	Рециркуляция Кондиционирование
необходимо...	потоковвоздуха	воздуха	воздуха	воздуха	воздуха
Повысить					-
температуру
Понизить
температуру
Удалить иней
Удалить					3	65
конденсат со
стекол

При наличии климат-контроля рекомендуется использовать режим "AUTO" для любых целей.

Не забывайте выключать систему, как только в салоне установится желаемый климат.

		63
Автоматический кондиционер воздуха	3

ЭКО-ВОЖДЕНИЕ

Эко-вождение - это повседневная практика управления автомобилем, способствующая оптимизации расхода топлива и уменьшению выбросов CO2.

Оптимизируйте обращение с коробкой передач

На автомобилях с механической коробкой передач трогайтесь плавно, не запаздывайте с переходом на

высшие передачи, переключайте их своевременно. При наличии на панели приборов индикатора передач, Вам будет подсказываться момент, когда нужно перейти на высшую передачу - следуйте этим подсказкам.

Наавтомобиляхсавтоматическойили секвентальнойкоробкойпередачоставайтесь врежиме"D" ("Drive" - "Вождение") или"A" ("Auto" - "Автомат") - взависимостиоттипа селектора, приэтомизбегайтесильныхи резкихнажатийнапедальакселератора.

Придерживайтесь плавного стиля вождения

Соблюдайте безопасные интервалы между автомобилями, тормозить лучше двигателем, а не педалью тормоза, плавно нажимайте на педаль сцепления. Такой

стиль вождения содействует экономии топлива, сокращению выбросов CO2 и снижению шумового фона на дороге.

Если дорожное движение не стеснено, то, при наличии в комплектации автомобиля системы круиз-контроля, включите регулятор скорости, как только превысите

40 км/ч.

Умеренно пользуйтесь бортовым электрическим оборудованием

Если перед поездкой в салоне слишком жарко, проветрите его - опустите стекла и откройте вентиляцию, прежде чем включить кондиционер.

По достижении скорости более 50 км/ч поднимите стекла и оставьте вентиляцию открытой.

Пользуйтесь дополнительными средствами регулирования температуры в салоне

(заслонкой потолочного люка, шторами и т.п.).

Выключите кондиционер, если это не климат-контроль, как только в салоне установится комфортный микроклимат.

Выключите обдув и обогрев стекол,

если эти функции работают не в автоматическом режиме.

Как можно раньше выключайте подогрев сидений.

Выключайте фары и противотуманные приборы, если видимость на дороге достаточна.

Не нужно прогревать двигатель на месте, особенно зимой, перед началом поездки;

в движении автомобиль прогревается быстрее.

Если Вы - пассажир, не перегружайте бортовую электросеть мультимедийными приборами (киноприставками, аудиоплеерами, видеоиграми и т.д.) - так

экономится электроэнергия, а значит и

топливо.

Покидая автомобиль, выключайте переносные приборы.

17

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

18

Ограничьте причины перерасхода	Соблюдайте требования
топлива	технического обслуживания

Равномерно распределяйте груз в автомобиле; тяжелые предметы укладывайте в глубине багажного

отделения, поближе к задним сиденьям.

Ограничивайте загрузку автомобиля и снижайте его аэродинамическое сопротивление (уберите с крыши дуги, багажник, велобагажник, отцепите прицеп и т.п.). Предпочтите кофр для перевозки багажа на крыше.

Своевременно снимайте с крыши дуги и багажник, если они больше не понадобятся.

По окончании зимнего сезона замените зимние шины летними.

Регулярно контролируйте давление воздуха на холодных шинах, оно должно соответствовать указанному на этикетке в дверном проеме со стороны водителя.

Особенно давление воздуха в шинах

следует проверять:

-перед длительной поездкой,

-в межсезонье,

-после длительного хранения.

Не забывайте проверять давление в запасном колесе и на прицепе.

Своевременно проводите техническое обслуживание автомобиля (замену масла, масляного и воздушного фильтров и т.д.)

и придерживайтесь графика операций, рекомендованных его изготовителем.

При заправке бака не продолжайте попытки долить топливо после третьего отключения заправочного пистолета - это позволит избежать перелива.

Уже после первых 3 000 километров пробега на новом автомобиле Вы начнете замечать, что его средний расход топлива постепенно становится стабильным.

ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА КЛЮЧ

Ключом можно запирать и отпирать дверные замки, открывать и закрывать крышку резервуара топливного бака, а также запускать и останавливать двигатель.

Открывающиеся элементы кузова

19

КЛЮЧСПУЛЬТОМДИСТАНЦИОННОГОУПРАВЛЕНИЯ Отпирание центрального замка

Нажатием на эту кнопку пульта отпираются все замки автомобиля.

При этом фонари указателей поворотов дважды мигнут.

Запирание центрального замка

Нажатием на эту кнопку запираются все замки автомобиля.

При этом фонари указателей поворотов

мигнут один раз.

Если какая-либо дверь осталась открытой или неплотно закрытой, центральный замок не сработает.

Запирание замков с суперблокировкой

При втором нажатии на символ закрытого замка, осуществленном до истечения пяти секунд после простого запирания, замки переводятся в режим суперблокировки.

Запирание замков с суперблокировкой сопровождается загоранием фонарей указателей поворотов примерно на две секунды.

Суперблокировка замков блокирует работу как наружных, так и внутренних дверных ручек, не позволяя открывать двери, поэтому запрещается оставлять в салоне кого-либо при постановке автомобиля на этот режим.

Если суперблокировка включена из салона автомобиля при помощи пульта дистанционного управления, то при запуске двигателя все замки автоматически перейдут в режим простого запирания.

ПОДГОТОВКА К ДВИЖЕНИЮ

2

20

Открывающиеся элементы кузова

Складывание и раскрывание ключа

Нажмите на эту кнопку, чтобы извлечь ключ из футляра.

Чтобы сложить ключ, нажмите сначала на хромированную кнопку, а затем уберите его в

футляр. Если не нажать на кнопку, механизм может сломаться.

Рекомендации

Оберегайте ключ-пульт от попадания на него масла, жира, пыли, воды, а также от любой влажной среды.

Прицепленный к ключу массивный предмет (напр., брелок и т.п.), давящий на ось ключа, находящегося в замке зажигания, может привести к нарушениям в работе системы.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Замена элемента питания

Элементпитания, артикулCR1620/3 вольта.

Об"истощенном" элементепитания

пультадистанционного управленияВас проинформируетзвуковойзуммер, анадисплее появитсясообщение.

Длязаменыэлементапитаниянеобходимо раскрытькорпуспультаприпомощимонетына уровнекольца.

Еслипослезаменыэлементапитанияпульт

дистанционного управленияпо-прежнемуне

работает, необходимопровестипроцедуруего повторнойинициализации.

Ненадлежащий элементпитанияможетвывести изстрояпультдистанционного управления.

Необходимо пользоваться элементами питания, которые имеют аналогичные характеристики и тип и рекомендованы специалистами сервисной сети PEUGEOT.

Не выбрасывайте отслужившие элементы питания, в них содержатся вредные для окружающей среды вещества.

Их следует сдавать в сервисную сеть PEUGEOT или на специализированные пункты сбора отходов.

Инициализация пульта дистанционного управления

После замены элемента питания или отключения аккумуляторной батареи возможно понадобится заново провести инициализацию пульта дистанционного управления.

Выждите не менее одной минуты перед тем, как начать пользоваться ключом-пультом.

Вставьте ключ в замок зажигания кнопками с символами замков к себе.

Включите зажигание.

До истечения 10 секунд нажмите и удерживайте кнопку с изображением закрытого замка в течение не менее 5 секунд.

Выключите зажигание.

Выждите не менее одной минуты перед тем, как начать пользоваться ключом-пультом.

Пульт дистанционного управления вновь

готов к работе.

ЭЛЕКТРОННАЯ ПРОТИВОУГОННАЯ СИСТЕМА

Все ключи имеют собственный электронный код.

С его помощью блокируется работа системы питания двигателя. Блокировка активируется автоматически при извлечении ключа из замка зажигания.

При включении зажигания электронный код ключа распознается противоугонной системой.

Металлический стержень ключа должен быть полностью открыт, чтобы его электронный код считывался без помех.

В случае потери ключей

Обратитесь в сервисную сеть PEUGEOT, захватив с собой технический паспорт к автомобилю и документ, удостоверяющий Вашу личность.

Специалист сервисного центра PEUGEOT определит коды ключа и транспондера и закажет для Вас новый ключ.

Рекомендации

Запрещается вносить какие-либо изменения в электронную противоугонную систему автомобиля.

Избегайте случайных нажатий на кнопки пульта, даже когда он находится в Вашем кармане - это может привести к произвольному отпиранию замков.

Включение других высокочастотных

приборов одновременно с пультом дистанционного управления (таких, как сотовые телефоны, бытовые охранные сигнализации и т.п.) на какое-то мгновение может нарушить работу ПДУ.

Пока ключ с пультом находится в замке зажигания, пульт не работает, даже при выключенном зажигании.

При покупке подержанного автомобиля:

-рекомендуется изменить код ключей в сервисной сети PEUGEOT; в этом случае Вы будете уверены, что Ваши ключи - единственные, которые позволяют запустить двигатель Вашего автомобиля.

Открывающиеся элементы кузова

Покидая автомобиль убедитесь, что его световые приборы выключены и не оставляйте в нем ценных вещей.

В целях обеспечения безопасности (если в автомобиле остаются дети), вынимайте ключ из замка зажигания, даже если Вы отлучаетесь на короткое время.

21

ПОДГОТОВКА К ДВИЖЕНИЮ

2

Открывающиеся элементы кузова

22

ПЕРЕДНИЕ ДВЕРИ Снаружи

Для запирания и отпирания автомобиля пользуйтесь пультом дистанционного управления.

Если пульт не действует, вставьте металлический стержень ключа в замок двери водителя.

Из салона

Для открытия и закрытия дверей пользуйтесь соответствующими дверными ручками.

БОКОВЫЕ СДВИЖНЫЕ ДВЕРИ

Снаружи

Потяните за ручку сначала к себе, а затем назад и откройте дверь,

придерживая ее вплоть до преодоления точки сопротивления, за которой она зафиксируется.

Специальный ограничитель не позволяет открыть левую боковую дверь, если крышка лючка топливного бака открыта.

Открывающиеся элементы кузова

23

Из салона

Открывайте дверь, потянув за эту ручку в сторону задней части автомобиля, при этом ее движение следует придерживать до тех пор, пока она не преодолеет точку

сопротивления. Преодолев ее, дверь станет

на фиксатор.

Закрывайте дверь, потянув за ручку, чтобы начать ее перемещение и преодолеть точку сопротивления. Затем, держась за выемку в дверной стойке, потяните дверь и доведите ее до конца, чтобы она плотно закрылась.

Для перемещения двери не следует пользоваться поручнем.

Рекомендации

Следите за тем, чтобы в дверном проеме не было посторонних предметов, мешающих свободному перемещению двери.

Если автомобиль находится на уклоне, дверь необходимо придерживать во

время ее перемещения. Иначе она может открыться или закрыться быстрее, чем обычно и нанести серьезную травму.

По соображениям безопасности и исправной работы не оставляйте открытыми боковые сдвижные двери во время движения автомобиля.

Отпирание дверных замков в случае выхода из строя аккумуляторной батареи

Передняя правая и боковые двери

В случае выхода из строя аккумуляторной батареи или центрального замка, пользуйтесь системой механического запирания замков.

)Чтобы открыть дверь для выхода из автомобиля, потяните за внутрисалонную ручку.

)Чтобы запереть дверь, вставьте ключ в расположенный на торце двери замок и поверните его на 1/8 оборота.

Дверь водителя

)Вставьте ключ в замок и поверните его вправо чтобы запереть и влево - чтобы отпереть.

ПОДГОТОВКА К ДВИЖЕНИЮ

2

Открывающиеся элементы кузова

24

ДВЕРЦА ЗАДКА Снаружи

Замок дверцы запирается и отпирается при помощи пульта дистанционного управления.

Чтобы открыть, нажмите на замок под декоративным молдингом и поднимите дверцу.

Дверца оснащена ручкой-петлей, за которую следует потянуть, чтобы закрыть ее.

При закрытии придерживайте дверцу до равновесной середины ее хода, после чего подтолкните ее так, чтобы она плотно

закрылась.

Из салона

Аварийное отпирание замка

В случае выхода из строя центрального замка дверцу задка можно открыть из салона.

Встав ьте тонкую отвертку в отверстие между дверцей и полом. Чтобы отпереть замок, отведите защелку влево и откройте дверцу.

Окно дверцы

В автомобиль можно попасть через открытое окно дверцы, не открывая саму дверцу.

Открытие

Отперев автомобиль при помощи пульта дистанционного управления или ключа, нажмите на защелку и откройте окно

дверцы.

Закрытие

Окно дверцы закрывается нажатием на него по центру вплоть до полного закрытия.

Запрещается открывать дверцу задка, если при этом ее окно открыто - это может привести к поломке окна.

ЗАДНИЕ РАСПАШНЫЕ ДВЕРИ

Створки задней двери асимметричны (2/3 - 1/3), меньшая из них расположена с правой стороны.

Створки оборудованы центральным замком.

Снаружи

Чтобы их открыть, потяните на себя за ручку.

Потяните за рычаг, чтобы открыть правую створку.

Закрывать двери начинайте с правой створки, затем закройте левую.

На автомобилях с поднимающейся дверцей задка задний бампер усилен, что позволяет пользоваться им, как ступенью, при посадке в автомобиль.

Открывающиеся элементы кузова

Практические советы

Длинномерные предметы и грузы допускается перевозить с открытой правой створкой. Левая створка при этом должна оставаться запертой при помощи расположенного снизу шпингалета желтого цвета. На эту створку нельзя опирать перевозимые грузы.

Вождение автомобиля с открытой правой створкой - это всего лишь допущение. Вы обязаны при этом принять предусмотренные правилами меры, чтобы обозначить себя для других участников движения.

25

ПОДГОТОВКА К ДВИЖЕНИЮ

2

Открывающиеся элементы кузова

26

Открывание почти на 180°

Благодаря специальной дверной петле, дверь можно распахивать на угол от 90° до почти 180°.

Открытую дверь следует тянуть за ручку желтого цвета.

При закрывании двери петля сама сложится и станет на свое место.

Задние двери, открытые на 90°, закрывают задние фонари. Чтобы Вас заметили водители, движущиеся в попутном направлении, обозначьте стоящий на дороге автомобиль при помощи треугольного знака аварийной остановки или

иного знака, предписанного действующими в Вашей стране правилами и регламентами.

Открывание из салона

Потяните за ручку к себе, чтобы открыть левую створку.

Открывающиеся элементы кузова

27

ОТКРЫВАЮЩАЯСЯ СЕКЦИЯ В КРЫШЕ

Открывающаяся секция в задней части крыши имеется только на автомобилях со створчатыми задними дверями.

Чтобы открыть секцию в крыше:

-поднимите черный конец рычага,

-ослабьте давление на рычаг, нажав для этого на крышку люка (книзу) и снимите крючок,

-поднимите крышку люка,

-преодолев точку сопротивления,

зафиксируйте крышку на упорах.

Чтобы закрыть секцию:

-убедитесь, что опорная штанга закреплена,

-опустите крышку люка,

-нажимая на крышку люка (книзу), захватите оба витка пружины и вставьте крючок в ушко,

-опустите черный конец рычага, чтобы запереть люк.

Люк, закрытый на запор, прочно прилегает к уплотнительной прокладке, обеспечивая полную непроницаемость и шумоизоляцию.

Опорная штанга

Для перевозки длинномерных грузов, выходящих за пределы грузового отделения через открывающуюся секцию крыши,

предусмотрена опорная штанга.

Чтобы повернуть штангу, поднимите рычаг.

Поворачивайте штангу, пока она не коснется стойки двери.

Поддерживая размещаемый груз, приподнимите его и одной рукой установите штангу на место.

Нажмите на ручку фиксатора книзу так, чтобы преодолеть точку сопротивления и убедитесь, что штанга надежно закреплена, после чего надежно закрепите груз.

Боковые кронштейны можно использовать для закрепления грузов.

Задний бампер имеет усиленную конструкцию и может служить ступенью при посадке в салон.

Запрещается вести автомобиль с незакрепленной опорной штангой.

Задние двери закрываются только при установленной на место опорной

штанге.

При вождении автомобиля с открытой секцией в крыше, помните о ней, проезжая места с ограниченной высотой.

Не допускайте, чтобы перевозимые грузы опирались на задние двери.

Соблюдайте предписанные правилами меры предосторожности в части оповещения

других участников дорожного движения.

ПОДГОТОВКА К ДВИЖЕНИЮ

2

Открывающиеся элементы кузова

28

ЦЕНТРАЛЬНЫЙ ЗАМОК

Защита от агрессии

Запирание на ходу

По достижении автомобилем скорости 10 км/ч после трогания с места срабатывает система автоматического запирания замков. При этом раздается характерный щелчок сработавших механизмов замков. Расположенная на панели приборов контрольная лампа горит.

Открытие любой двери во время движения влечет за собой отпирание всех замков.

При ударе большой силы замки всех открывающихся элементов автоматически отпираются с тем, чтобы облегчить спасателям доступ в автомобиль.

Активирование/отключение функции

При первом нажатии срабатывает запирание центрального замка, если при этом все двери автомобиля плотно закрыты.

При втором нажатии срабатывает отпирание центрального замка.

Выключатель центрального замка не

работает, если автомобиль перед этим был заперт пультом дистанционного управления или ключом снаружи.

На автомобиле всегда сохраняется возможность открыть двери из салона.

Светодиод контрольной лампы:

-мигает при запирании автомобиля на остановке с выключенным двигателем,

-горит, когда автомобиль заперт, а также при включении зажигания.

Чтобы активировать или отключить функцию, включите зажигание и сделайте продолжительное нажатие на эту кнопку.

Сигнализатор незакрытой двери

При загорании этой контрольной лампы проверьте, плотно ли закрыты все открывающиеся элементы кузова.
