РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДОБРО ПОЖАЛОВАТЬ!

Обращаем Ваше внимание на следующую особенность ремонта и обслуживания автомобиля: установка на него любого

электрооборудования или дополнительного электроприбора, не имеющего артикула в Каталоге сертифицированной продукции компании "Автомобили PEUGEOT", может вывести из строя его электронную систему. Будем признательны, если Вы примете во внимание эту особенность и рекомендуем обратиться к нашему официальному дилеру, чтобы ознакомиться со всей номенклатурой изделий и дополнительного оборудования из Каталога сертифицированной продукции PEUGEOT.

Накаждоймоделиможетбытьустановленалишьчастьоборудования,

представленноговданномРуководствевзависимостиотуровня комплектации, модификацииихарактеристикавтомобиля, атакжеот страны, вкоторуюонпоставляется.

Поповодуустранениялюбыхнеисправностейнасвоемавтомобиле, обращайтесьвспециализированныетехцентры, имеющиетехническую

информацию, компетенциюинеобходимоеоборудованието, что компания"АвтомобилиPEUGEOT" способнапредложитьВам.

Наш новый автомобиль спроектирован и создан так, чтобы отвечать Вашим критериям практичности, комфорта,

безопасности и эстетики. Чтобы Вы могли полностью использовать возможности своего автомобиля, предлагаем Вам ознакомиться со всеми его системами, взяв в руки "Руководство по эксплуатации". В нем Вы найдете подробное описание оборудования, имеющегося в комплектации Вашего автомобиля.

Компания "Автомобили PEUGEOT" благодарит Вас за доверие и желает Вам счастливого пути.

Содержание

	2	1. КРАТКОЕЗНАКОМСТВО	4-16	2. ПОДГОТОВКА		3. CИСТЕМЫОБЕСПЕЧЕНИЯ		4. СИСТЕМЫ	105-126
		САВТОМОБИЛЕМ		К ДВИЖЕНИЮ	17-47	КОМФОРТА	48-104	БЕЗОПАСНОСТИ

О Руководстве	4		Ключ	17		Выключатель световых			Аварийная световая
Отдел информации	4		Двери	20		приборов	48		сигнализация	105
Внешнее оборудование	6		Дверца задка	22		стеклоочистителя	51		Стояночный тормоз	105
Оборудование			Открывающаяся			Регулятор скорости	53		Система предупреждения при
места водителя	8		секция в крыше	25		Ограничитель скорости	56		заезде на стоянку	106
Центральная консоль	9		Центральный замок	26		Отопление салона/Ручной			ABS	108
Подготовка к комфортному			Панель приборов	27		кондиционер воздуха	59		Система экстренного
вождению	10		Настройка часов	28		автоматический	61		торможения AFU	108

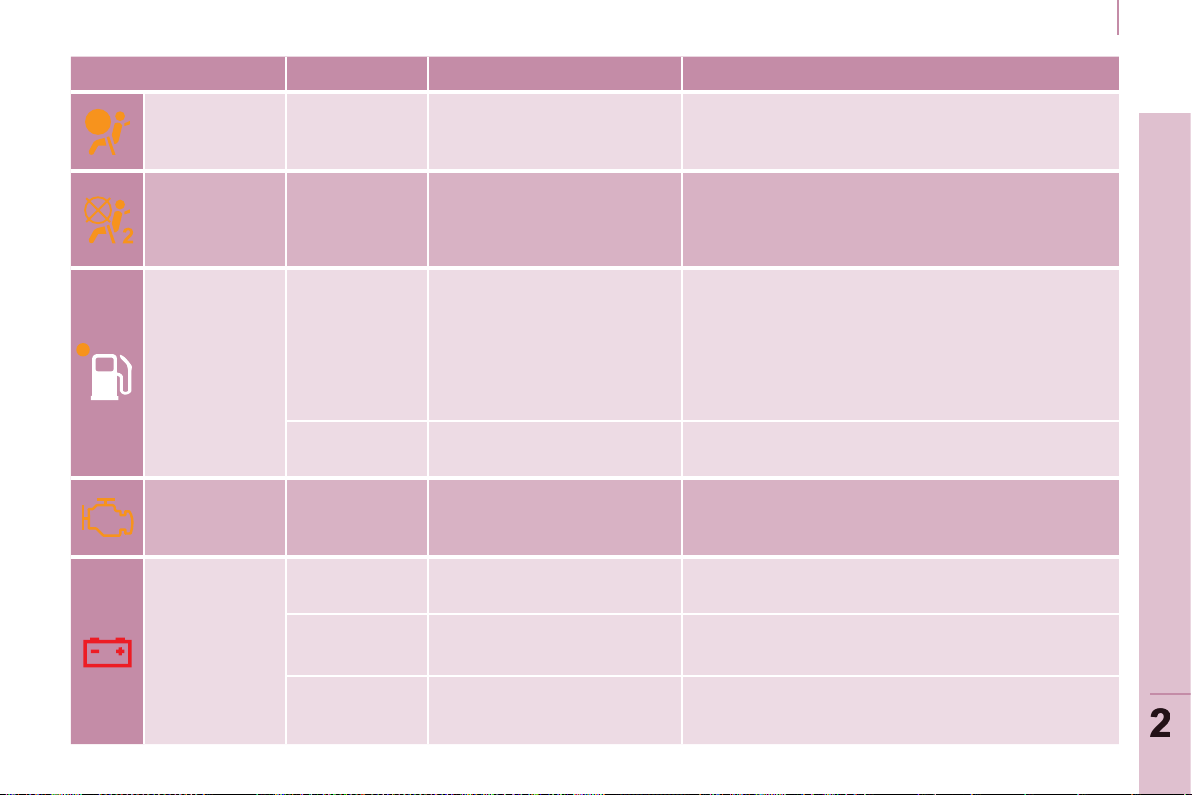

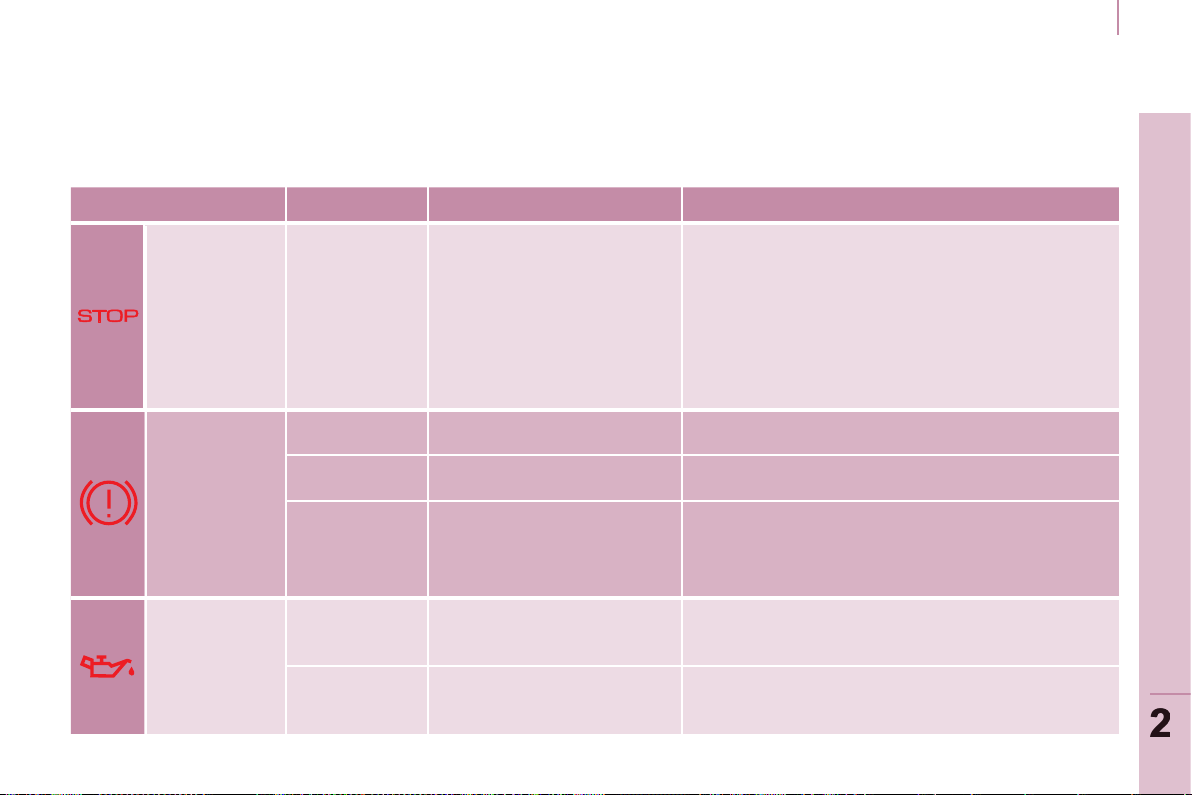

Системы обеспечения			Контрольные лампы	29		Удаление инея			ASR и ESP	109
обзорности	11		Указатель уровня топлива	35		и конденсата со стекол	63		Система "Grip control"	110
Комфортное вождение	12		Охлаждающая жидкость	35		Передние сиденья	65		Ремни безопасности	113
Салон автомобиля	13		Контроль падения давления			Задний диван	67		Подушки безопасности	116
Обустройство задней части			воздуха в шинах	36		Задние сиденья			Отключение подушки
салона	14		Указатель пробега до планового			(5-местный вариант)	70		безопасности пассажира	119
Перевозка детей	15		технического обслуживания	37		Задние сиденья			Детские сиденья	120
Комфортный микроклимат	16		Регулятор подсветки панели			(7-местный вариант)	73		Рекомендованные кресла	121
			приборов	38		Модульный			Установка	122

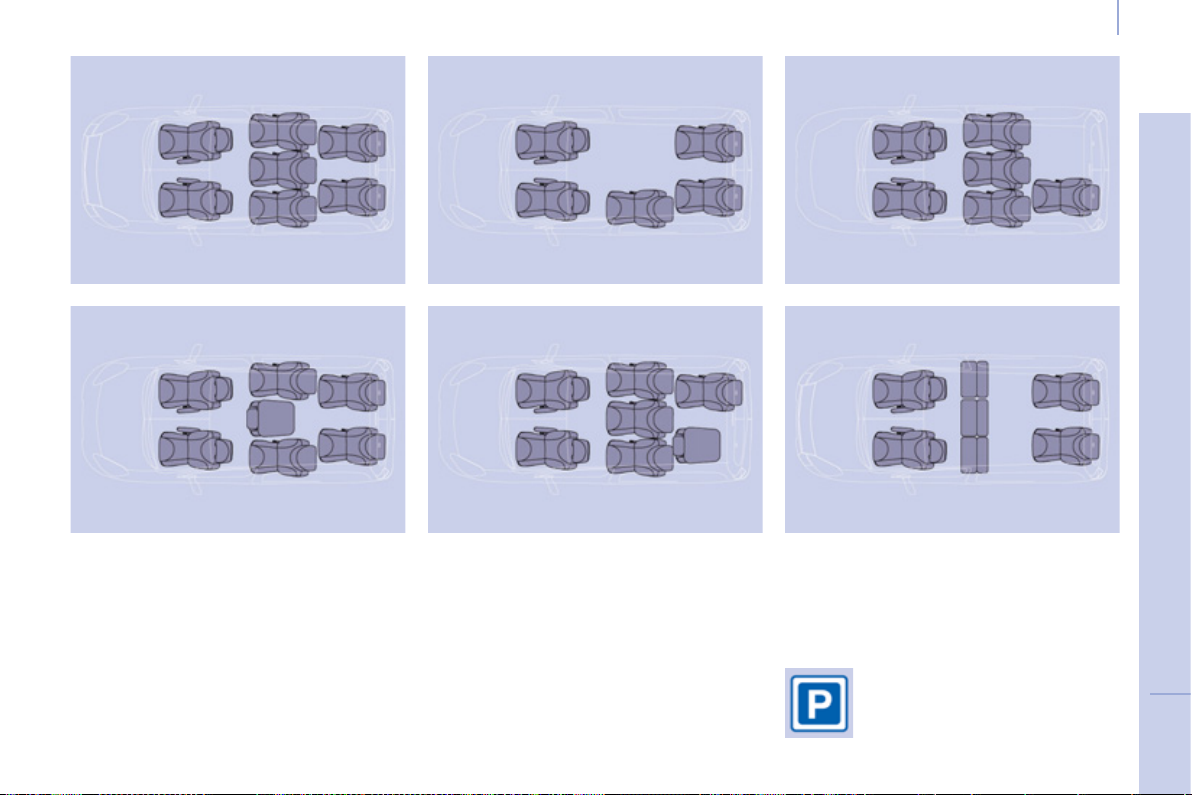

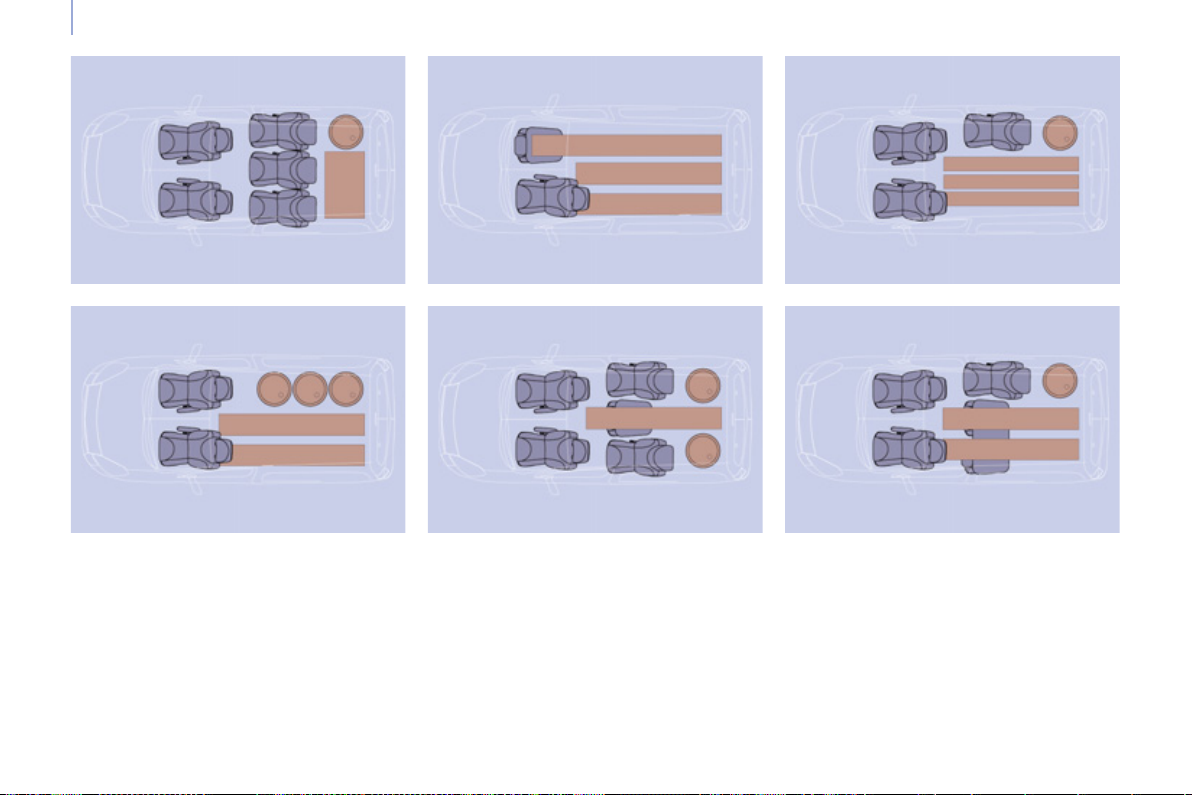

			Коробка передач	39		характер сидений	80		Кресла isofix	125
			Индикатор выбора передач	39		Обустройство салона	82		Блокировказамковдля
			6-Ступенчатая механическая			Крыша "Zénith"	86		безопаснойперевозкидетей	126
			коробка передач с	40		Багажные дуги на крыше	91
			электронным управлением			Плафоны	92
			Регулировка			Переносная лампа	93
			рулевого колеса	42		Полка багажного отсека
			Стоп & Старт	43		(5-местный вариант)	94
			Пуск и остановка двигателя	46		Шторка багажного отделения
			Трогание на уклоне	47		(7-местный вариант)	98
						Потолочный багажник	100
						Зеркала заднего вида	102
						Электрические
						стеклоподъемники	104

Содержание

5.

ДОПОЛНИТЕЛЬНОЕ

7. СЛУЖБА БЫСТРОЙ

9. БОРТОВЫЕ СИСТЕМЫ

10. ЛОКАЛИЗАЦИЯ 167-172

ОБОРУДОВАНИЕ

127-130

ПОМОЩИ

141-159

Буксировка прицепа

127

Аккумуляторная батарея

141

Экстренная помощь или

Внешнее оборудование

Дополнительное

Комплект принадлежностей

техподдержка

9.1

автомобиля

167

оборудование

129

для устранения прокола

142

Система WIP Nav

9.3

Оборудование

Замена колеса

143

Телефонсфункцией"Bluetooth"

9.23

места водителя

168

Съемная зимняя заслонка

147

Система WIP Sound

9.35

Оборудование и

Замена ламп

148

USB устройствоWIP Plug

9.42

принадлежности салона

170

электрический

WIP Bluetooth

9.45

Техническиехарактеристикии

предохранитель

153

обслуживаниеавтомобиля

171

щетка стеклоочистителя

157

Буксировка

В разделе "Высокие

Вашего автомобиля

158

технологии на борту" дано

описание новейших систем

радионавигации.

6. ТЕКУЩИЕ

8.

ТЕХНИЧЕСКИЕ

160-166

WIP: аббревиатура

ХАРАКТЕРИСТИКИ

ПРОВЕРКИ

131-140

"World In PEUGEOT"

Открывание капота

132

Габаритные размеры

160

является совместным

Бензиновый двигатель

133

Массы

164

наименованием новейших

Дизельный двигатель

134

Идентификационные

165

систем радионавигационного

Уровни

135

таблички

Контрольные проверки

137

оборудования.

В разделе "Местонахождение" даны номера страниц, на которых расположены интересующие Вас системы и оборудование, показанные на рисунке с

изображением автомобиля ("визуальный индекс").

Топливо	139
Отключение
подачи топлива	140

Насос для подкачки дизельного

топлива вручную

140

3

СОДЕРЖАНИЕ

О РУКОВОДСТВЕ

4

Данное руководство по эксплуатации составлено таким образом, чтобы облегчить изучение нового автомобиля с момента первого знакомства с ним и дать описание практического назначения его основных функций и систем.

Руководство легко читается, так как изложенная в нем информация состоит из 10 быстро отыскиваемых разделов, каждый из которых помечен отдельным цветом. Составные части разделов посвящены описанию всех систем и функциональных

возможностей автомобиля в самой полной комплектации.

В разделе 8 Вы найдете все технические характеристики своего

автомобиля. А в конце расположены иллюстрации, на которых показаны внешний вид и интерьер автомобиля, по которым Вы сможете быстро определить интересующее Вас оборудование и страницу, на которой дано его описание.

Внутри разделов специальные знаки должны привлечь Ваше внимание к информации, изложенной в порядке возрастания важности:

этот знак отсылает Вас к разделу и главе с более подробным описанием функции,

этим знаком отмечена важная информация по правильному пользованию системами,

этот знак обращает Ваше внимание на необходимость обеспечить безопасность людей и используемого оборудования на борту автомобиля.

ОТДЕЛ ИНФОРМАЦИИ КОМПАНИИ "АВТОМОБИЛИ PEUGEOT" ОТКРЫВАЕТ ДЛЯ ВАС ИНТЕРНЕТ-САЙТ

Технические характеристики автомобиля, его комплектация и	Зайдя на сайт http://public.servicebox.peugeot.com, выберите:
состав дополнительного оборудования могут изменяться на	-	модель своего автомобиля,
протяжении года. Информацию об этих изменениях Вы можете	- тип кузова: седан, CC, SW, универсал, фургон…,
получить бесплатно на Интернет-сайте SERVICE BOX в разделе
"Последняя информация".	- дату начала эксплуатации автомобиля,
	-	раздел "Последняя информация".

5

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

6

Внешнее оборудование автомобиля

КлючПультдистанционногоуправления

Отпирание всех замков.

Запирание всех замков.

2a 17

Боковая сдвижная дверь

Потяните ручку на себя, затем назад и откройте дверь, придерживая ее вплоть до преодоления точки сопротивления.

2a

Условныеобозначения

: раздел

: страница

Открытие капота

Работая под капотом, будьте осторожны и внимательны.

Слегка приподнимите капот, просунув под него руку ладонью книзу, чтобы нажать на рычажок. Чтобы удерживать капот в открытом виде, вставьте его упор в специальное гнездо.

Запрещается мыть моторный отсек под высоким напором, чтобы не нарушить нормальную работу двигателя.

6b

2b

6a

4

Противобуксовочная система "Grip control"

Противобуксовочная система "Grip control"

повышает устойчивость автомобиля при движении по снегу, грязи и песку.

4

110

Предохранитель крышки лючка

Специальный ограничитель не позволяет открыть левую боковую дверь, если крышка лючка топливного бака открыта.

2b

20

6a

132

6b

139

Задние распашные двери

Створки асимметричны (2/3 - 1/3).

Этим замком можно запереть большую створку и продолжать движение с открытой малой.

Этот механизм позволяет распахнуть дверь почти на 180°.

2c 23

Откиднойкозыреквзаднейчастикрыши

Такойкозырекимеетсятолькона автомобиляхсраспашнымидверями.

2d 25

Дверца багажника и стекло

Используйте хлястик, чтобы закрыть крышку багажника.

Захлопните его, сильно нажав.

2e 22

Внешнее оборудование автомобиля

2d

2e

7b

2c

4 7a

Запасноеколесоикомплектдля временногоустраненияпроколашин

7a

Помощь при парковке

4

Замена ламп

7b

7

	С АВТОМОБИЛЕМ
142,	ЗНАКОМСТВО
143
106	КРАТКОЕ
148			1

Оборудование и принадлежности салона

8

ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ

1. Выключатель световых приборов и указателей поворотов.

2. Панель приборов с дисплеем.

3. Выключатели очистителя и омывателя стекла, бортового компьютера.

4. Замок зажигания.

5. Блок управления автомагнитолой.

6. Подушка безопасности водителя, звуковой сигнал.

7. Механизм регулировки положения рулевого колеса по высоте и глубине.

8. Клавиши управления регулятором и ограничителем скорости.

9. Панель выключателей, помощь при парковке, регулировка фар, ESP, Стоп & Старт.

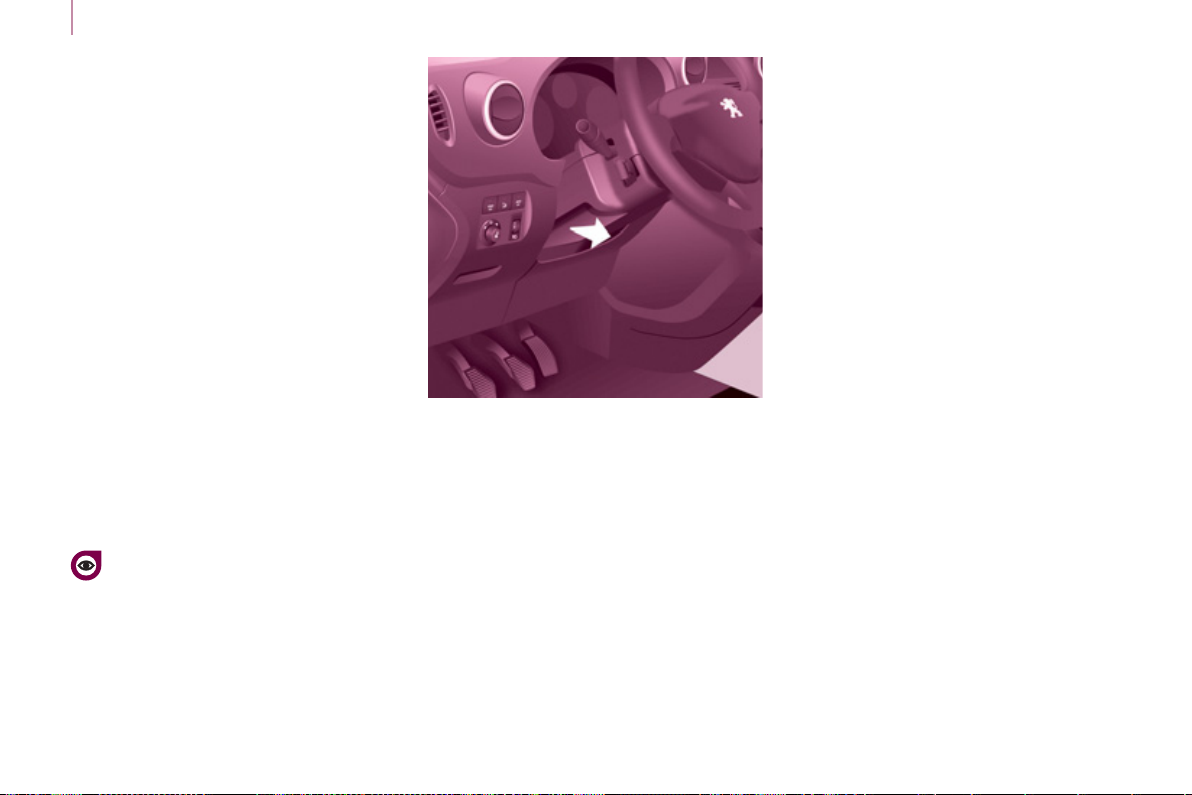

10. Открывание капота.

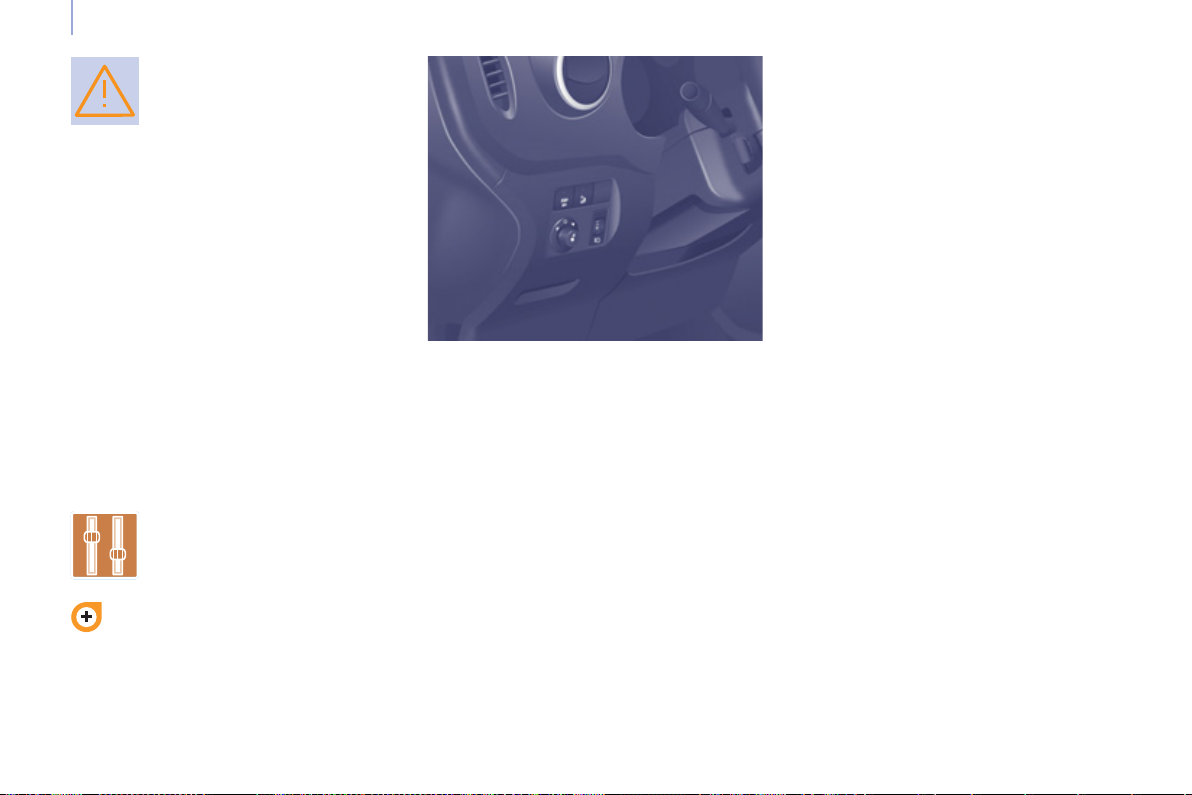

11. Регулировка электрических зеркал заднего вида.

Оборудование и принадлежности салона

ЦЕНТРАЛЬНАЯ КОНСОЛЬ

1. Блок контрольных ламп: стеклоподъемник.

2. Блок контрольных ламп: аварийная световая сигнализация, блокировка центрального замка.

3. Прикуриватель.

4. Панель управления отоплением и

вентиляцией салона.

5. Лоток для мелких предметов.
6.	Противобуксовочная	4	110
	система"Grip Control".
7.	Автомагнитола.
8.	Дисплей.

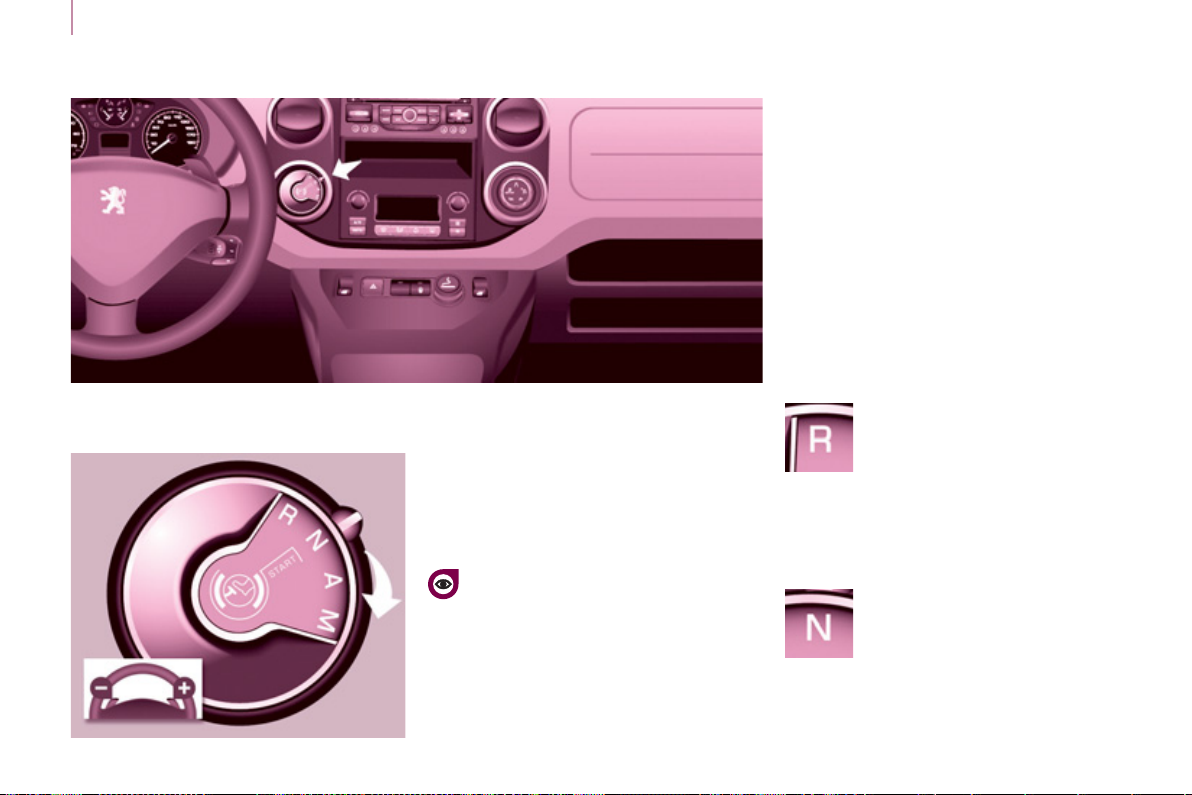

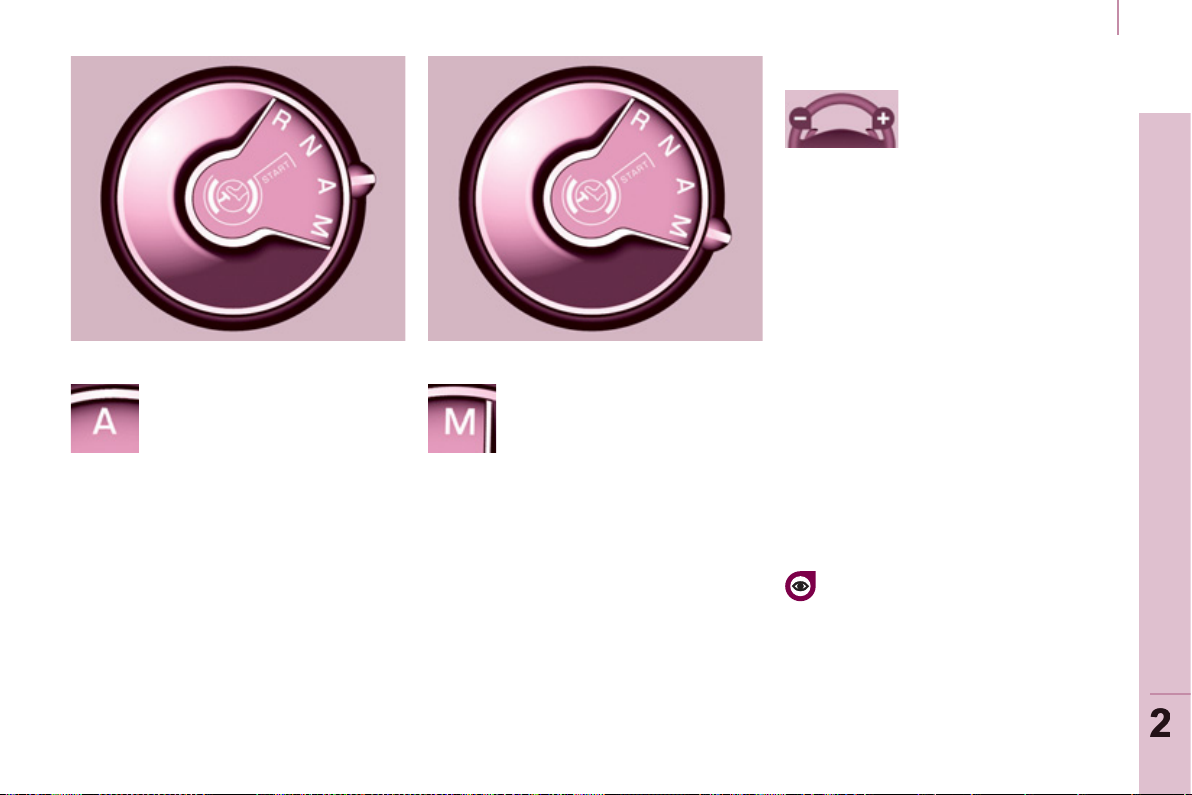

9.	Панельуправления	2	40
	механическойкоробкойпередач
	сэлектроннымуправлением.
10. Вызовэкстреннойпомощиили		4	9.1
	техническойподдрежки.

9

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

1

Оборудование и принадлежности салона

ПОДГОТОВКАККОМФОРТНОМУВОЖДЕНИЮ

10

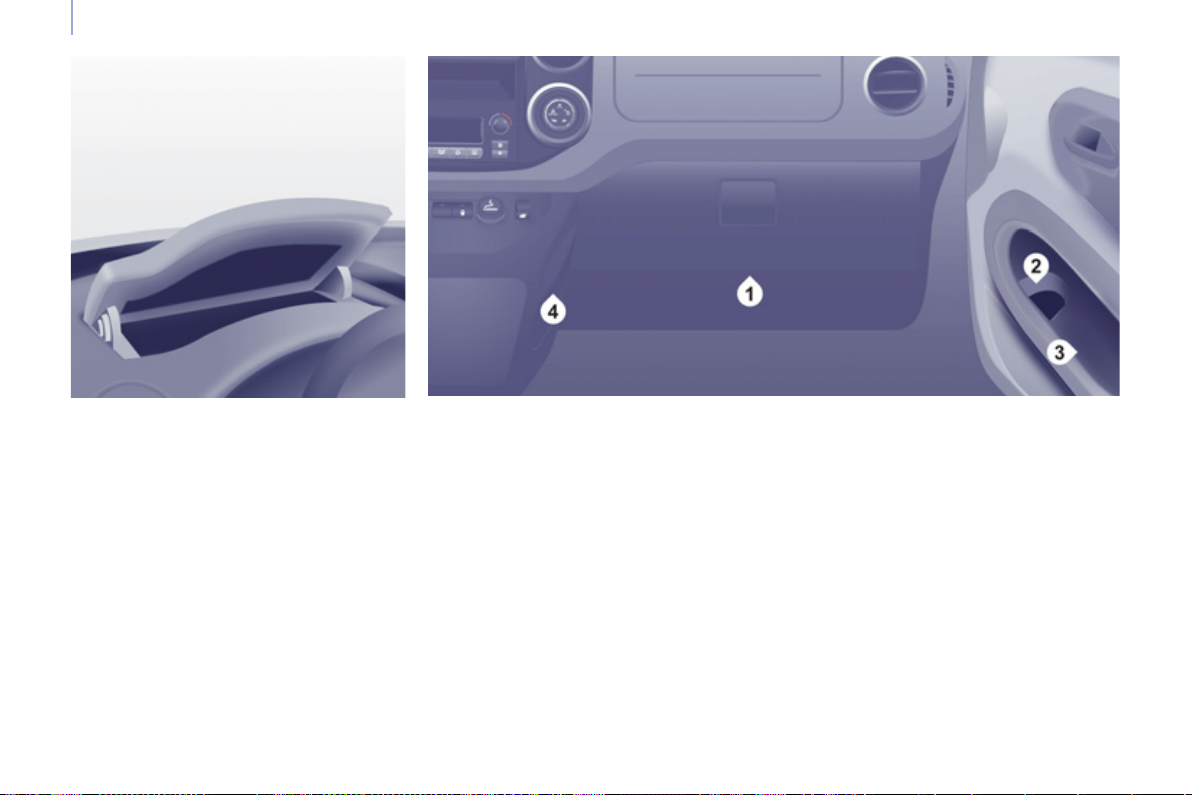

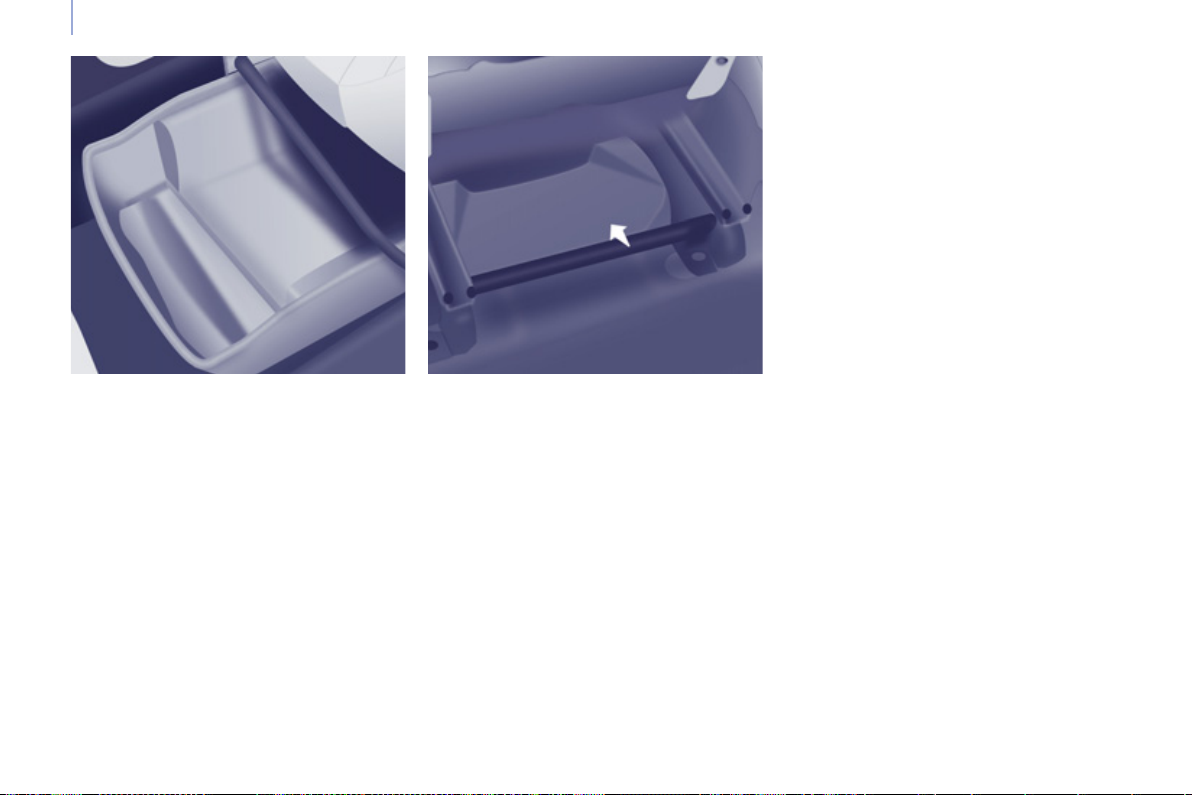

		Рулевое колесо			Вещевые отделения
		Отрегулируйте положение рулевого колеса		Комплект инструментов находится под
		по высоте и глубине.		правым сиденьем.
						84

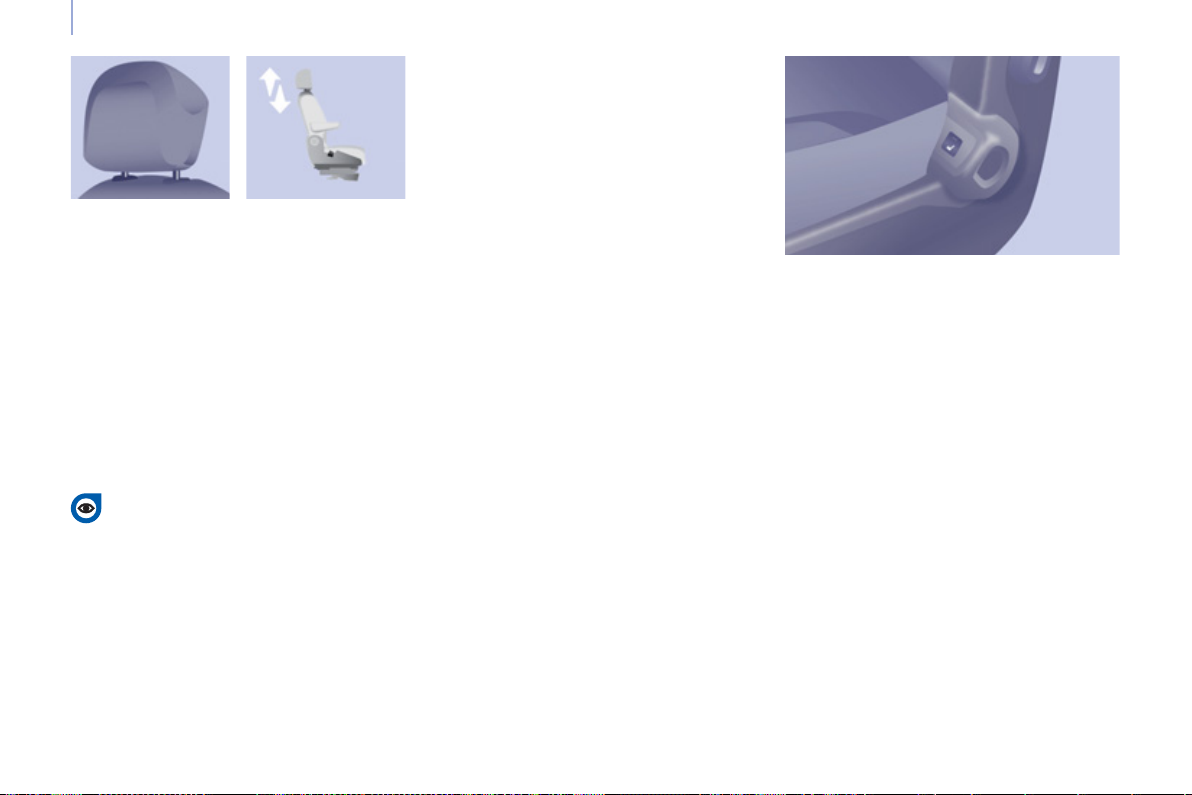

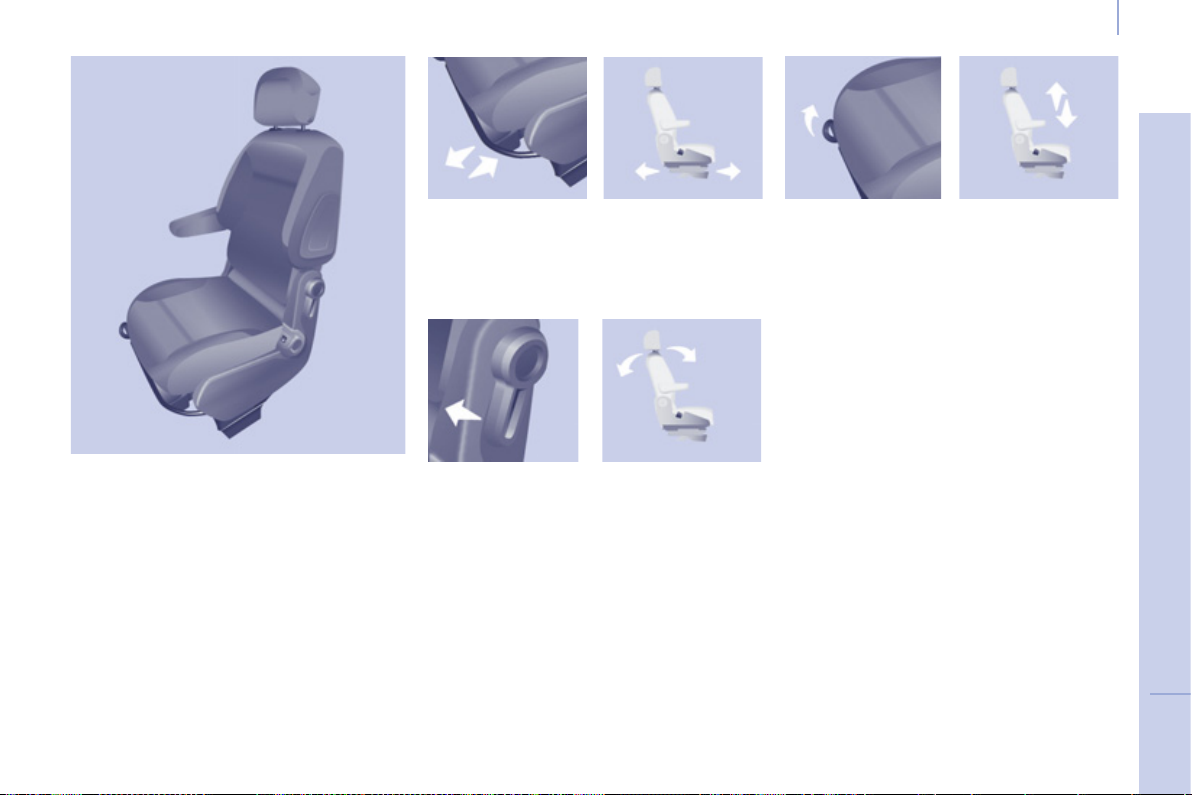

Сиденье водителя	2		42	3

1. Регулировкапродольного 2. Регулировканаклона. положения.

			Ремни безопасности				Зеркала заднего вида
3. Регулировкаподушки	4. Регулировка		Регулировка ремня по высоте.			Ручные настройки.
			Пристегивание ремня.			Электрические настройки.
сиденьяповысоте.	подголовника по
	высоте и наклону.		4	113		3		102
	3	65

СИСТЕМЫОБЕСПЕЧЕНИЯ ОБЗОРНОСТИ

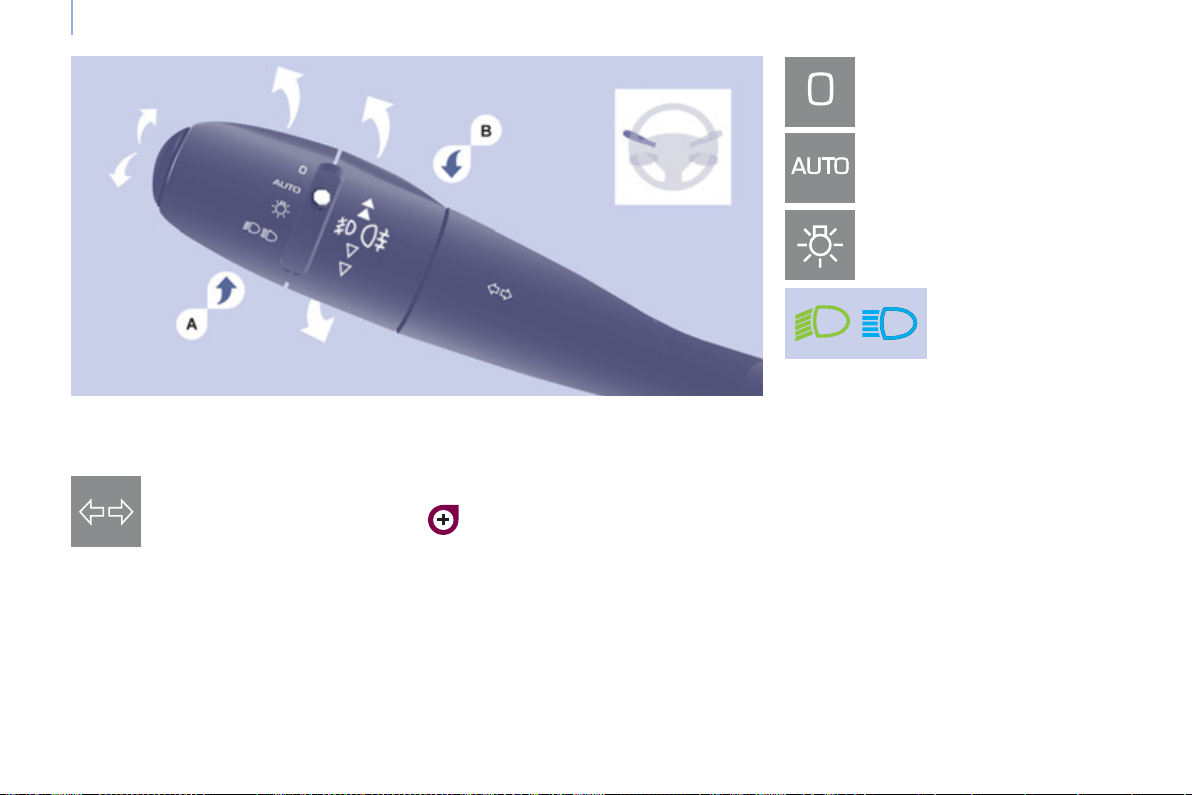

Переключатель световых приборов

Фары погашены.

Габаритные огни.

Фарыдальнегосвета(синяяконтрольнаялампа).

Фарыближнегосвета(зеленаяконтрольнаялампа).

AUTO, автоматическое включение световых приборов.

Режим "автострада": при кратком нажатии на выключатель сверху или снизу соответствующий указатель поворота мигнет три раза.

3 48

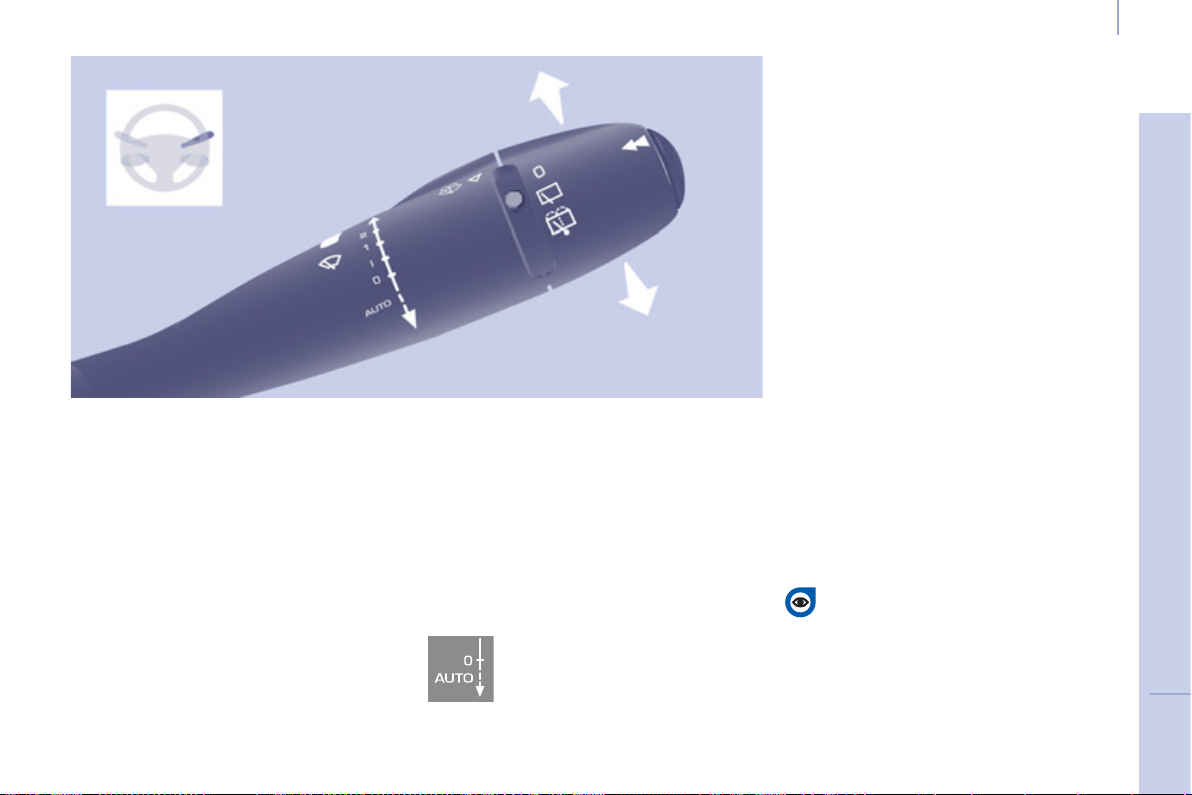

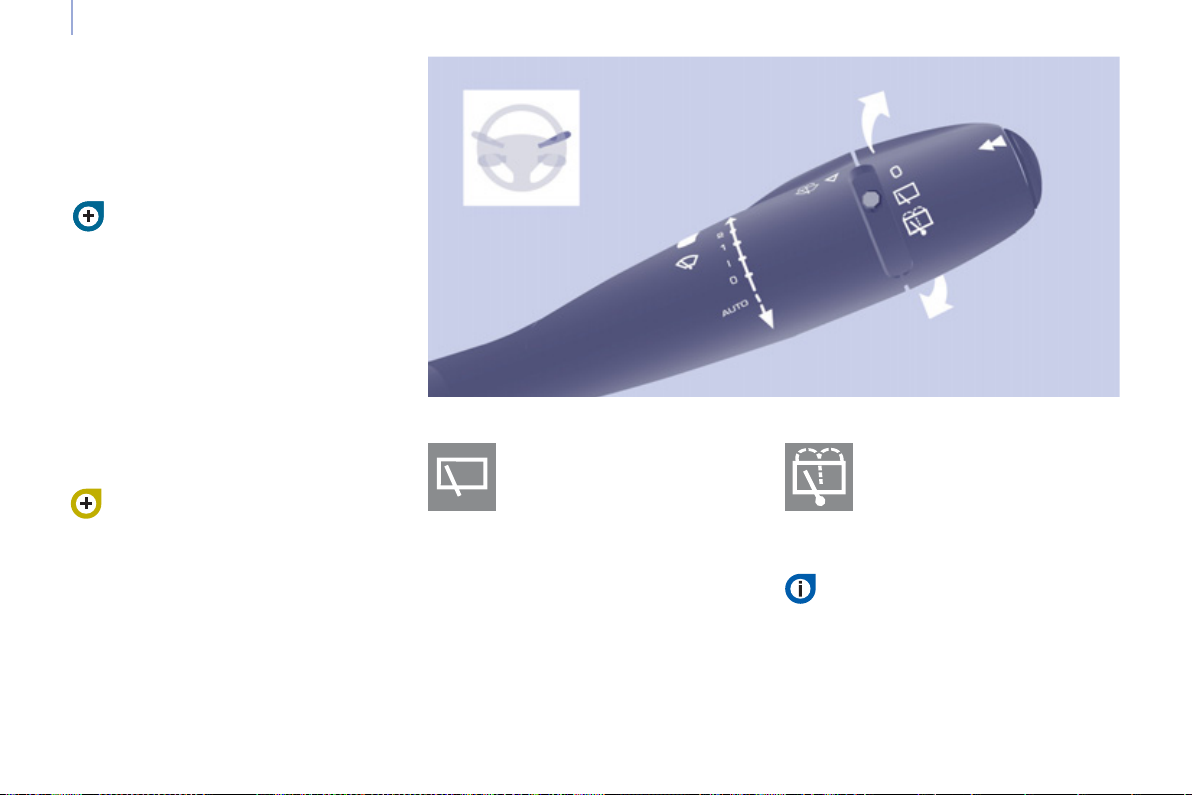

Клавиша стеклоочистителя

2 быстрый режим.

1 нормальный режим. I прерывистый режим.

0выключен.

включение на один цикл.

AUTO, кратко нажмите на

выключатель снизу. Если зажигание

выключалось более чем на одну минуту, этот режим нужно включить

вновь.

3 51

Особое положение переднего стеклоочистителя

Через минуту после отключения

зажигания передний стеклоочиститель устанавливается в продольном положении вдоль лобового стекла.

52, 3 157

Оборудование и принадлежности салона

Замена ламп

В плохую погоду или в зимнее время убедитесь, что фары не покрыты слоем грязи или снега.

7 148

11

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

1

Оборудование и принадлежности салона

КОМФОРТНОЕ ВОЖДЕНИЕ

12

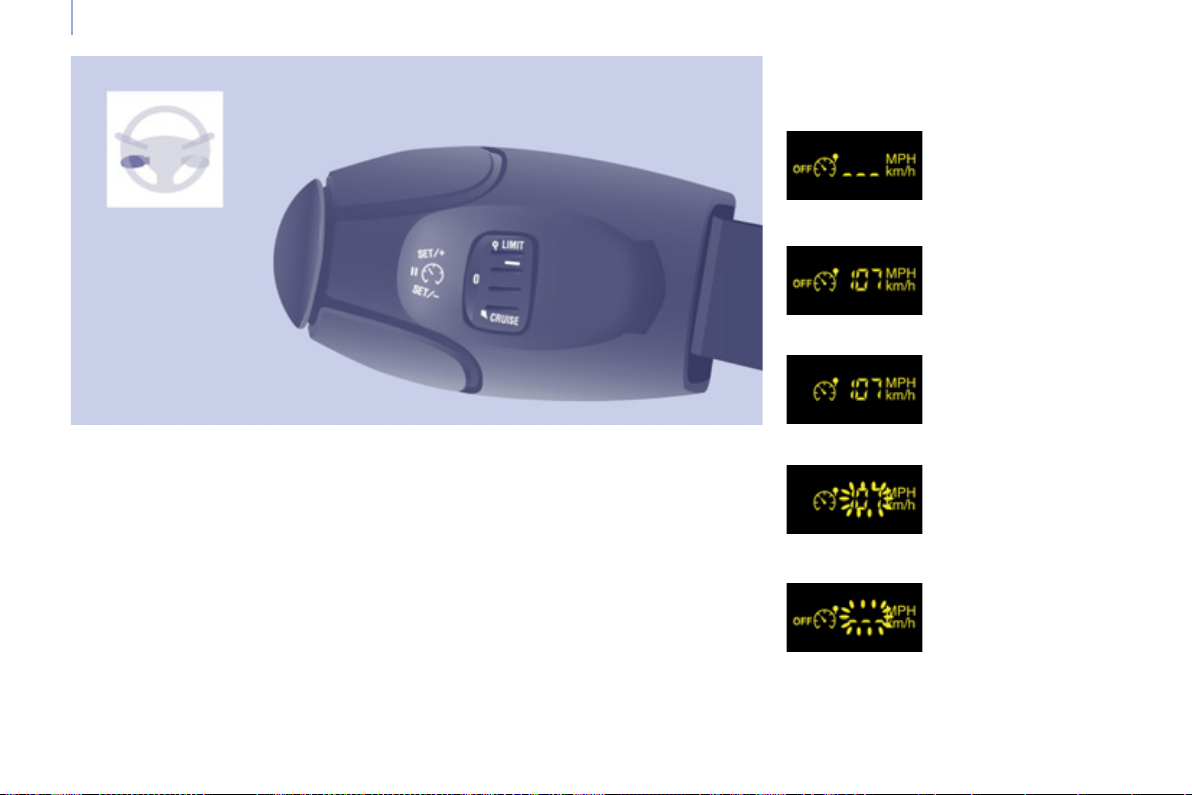

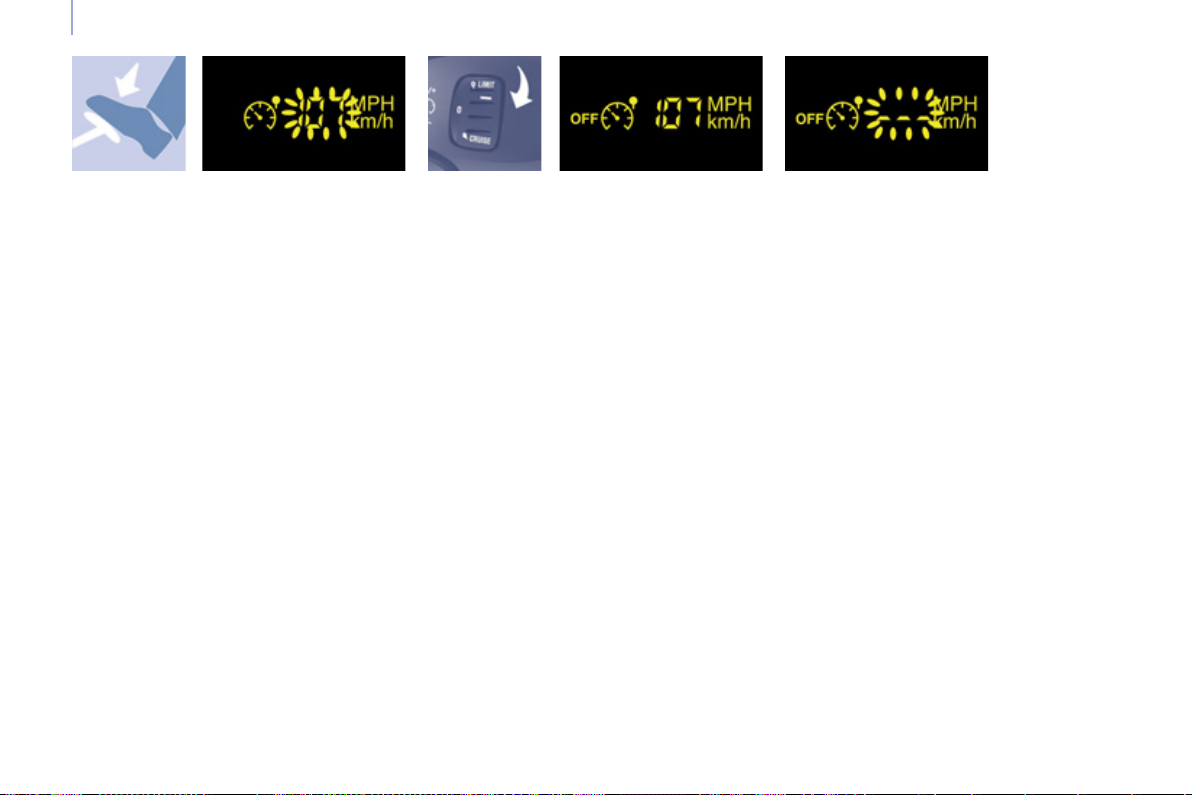

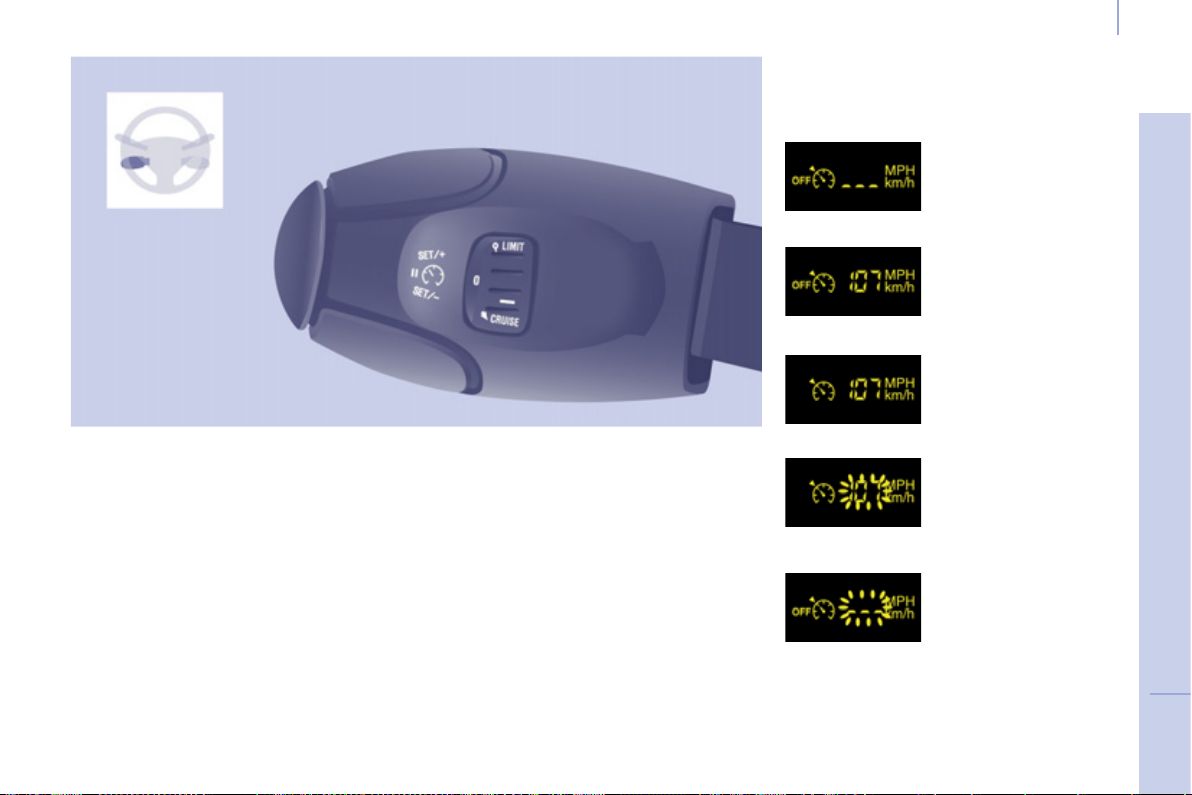

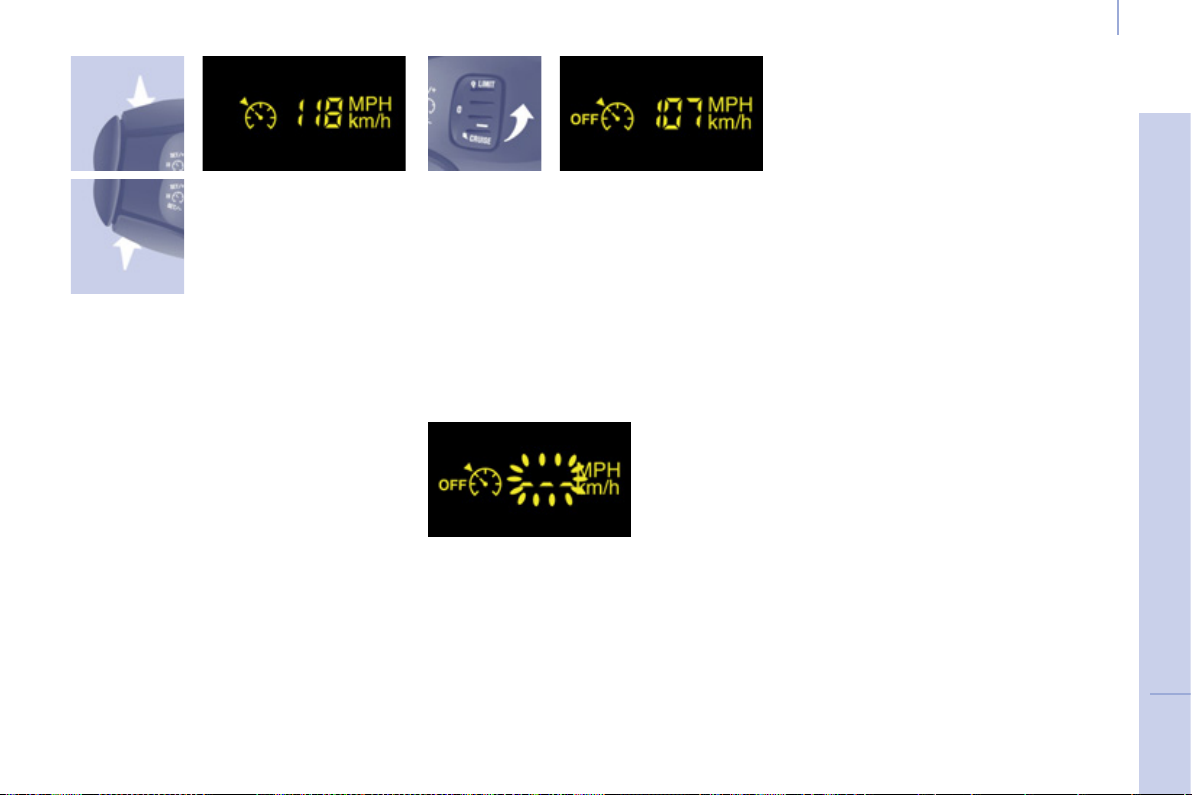

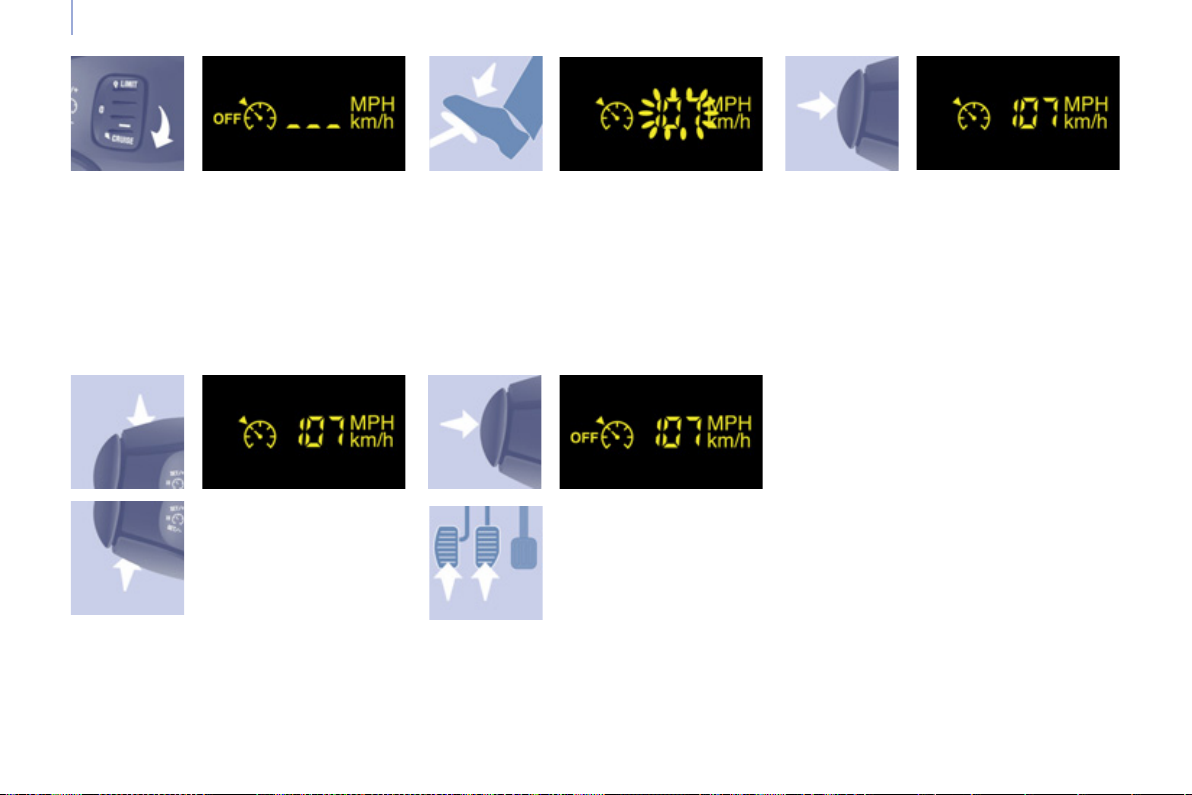

Регулятор скорости

Скорость автомобиля должна быть выше 40 км/ч, при этом он должен двигаться не

менее чем на 4й передаче.

3 53

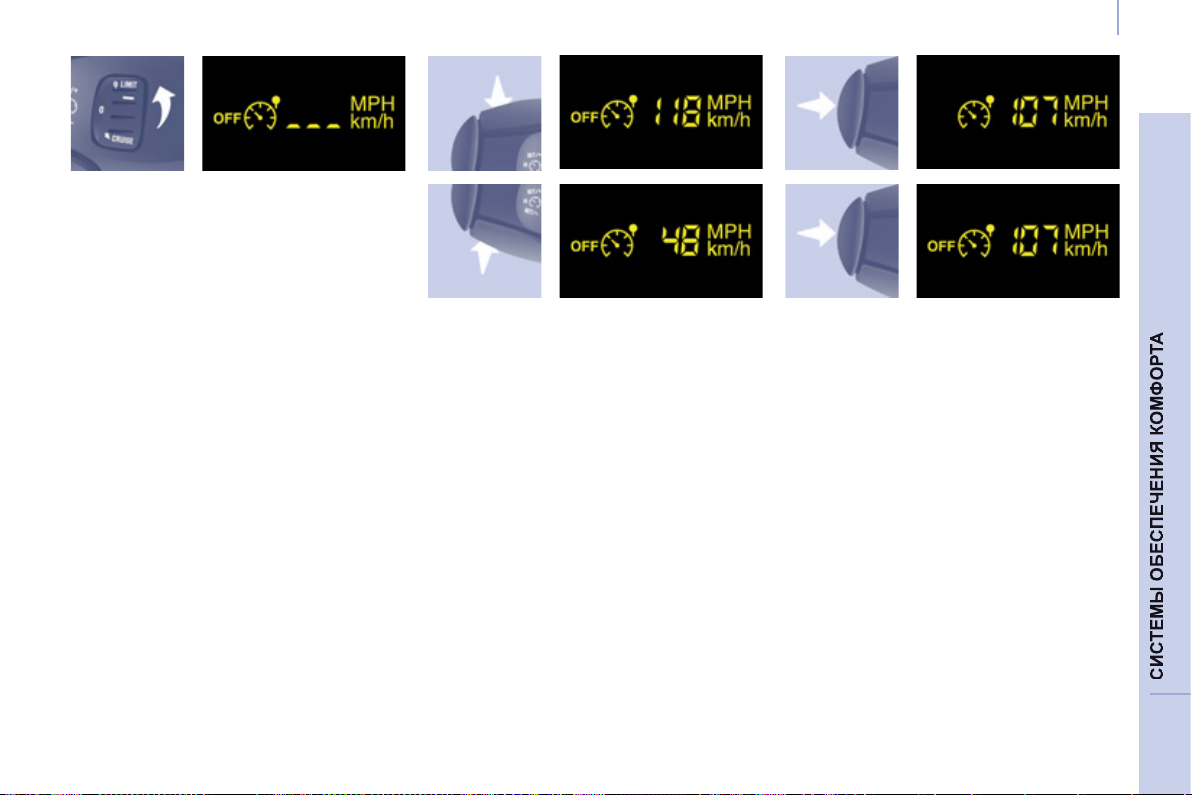

Ограничитель скорости

Минимальная программируемая скорость составляет 30 км/ч.

3 56

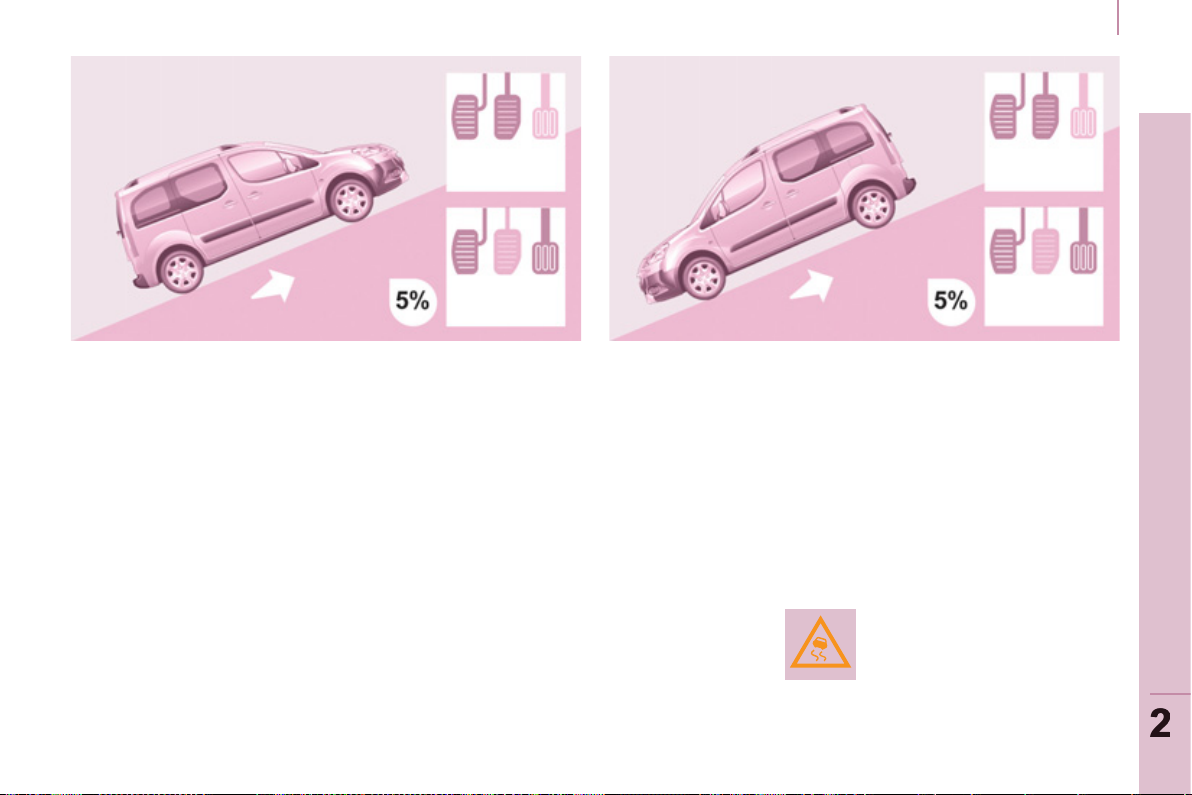

Системапомощипритроганиинаподъеме

При отпускании педали тормоза у вас есть 2 секунды для начала движения без использования стояночного тормоза.

2 47

WIP Plug - USB устройство

9

Система WIP Sound

9

Вызовэкстреннойпомощиилитехническойподдержки

Данная услуга позволяет отправить запрос об экстренной

помощи или технической поддержки на платформу

PEUGEOT.

9	Параграф 9

САЛОН АВТОМОБИЛЯ

Обустройство передней части салона

3 82

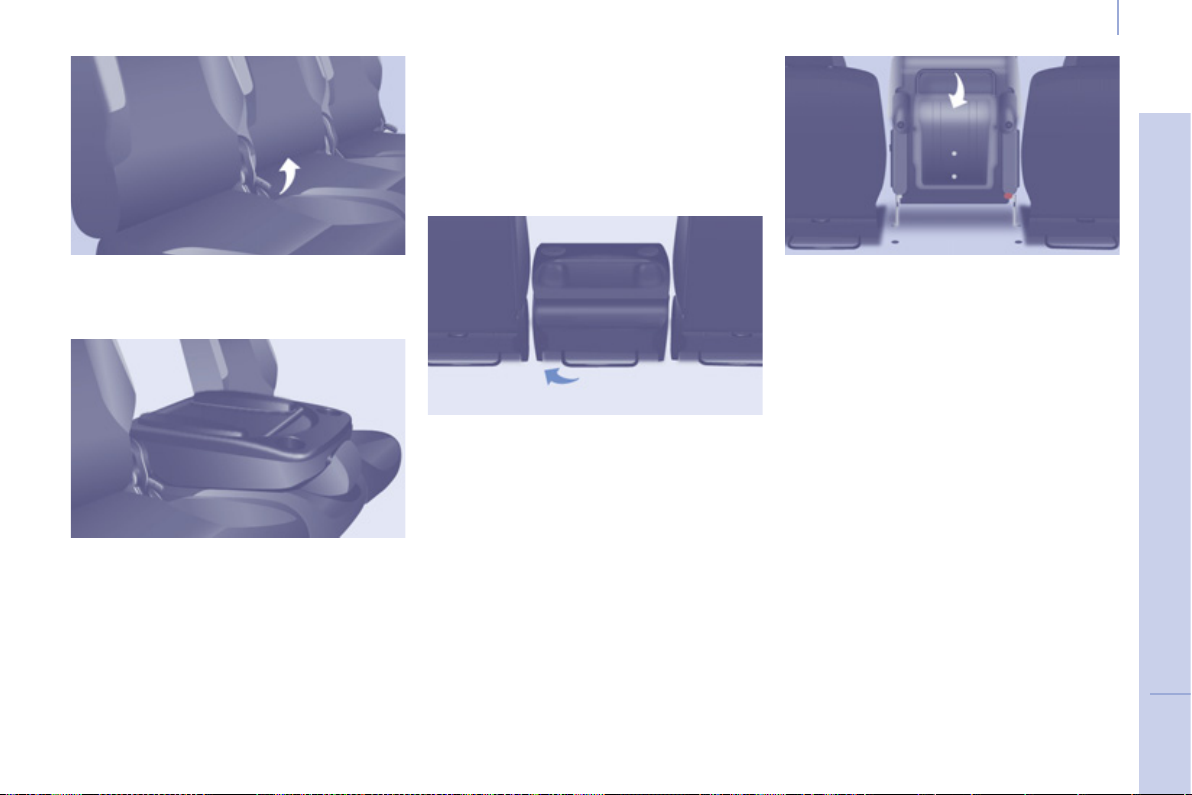

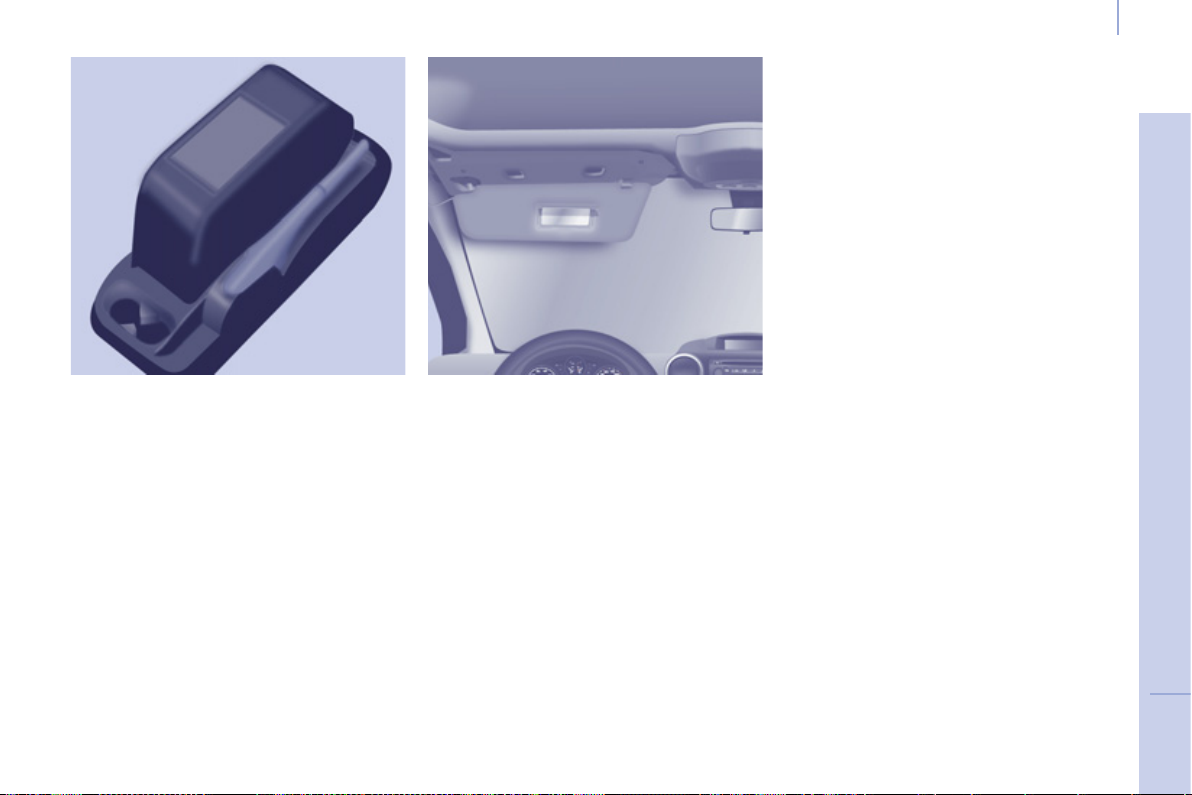

Центральная консоль

Этуконсольможнозакреплятьмеждупервымивторымрядамисиденийииспользоватьвкачестве дополнительноговещевогоотделения, вкоторомимеетсядвадержателястаканов.

3 83

Оборудование и принадлежности салона

13

				АВТОМОБИЛЕМСЗНАКОМСТВОКРАТКОЕ
Подлокотник

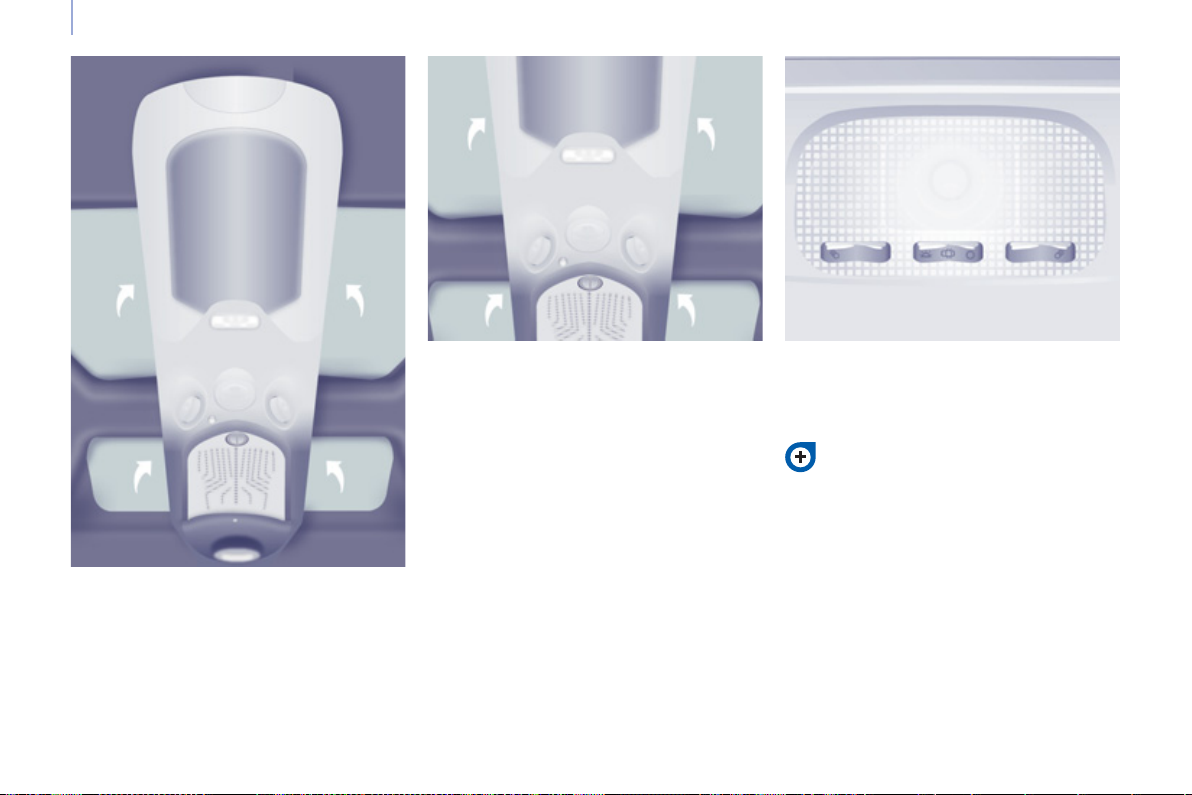

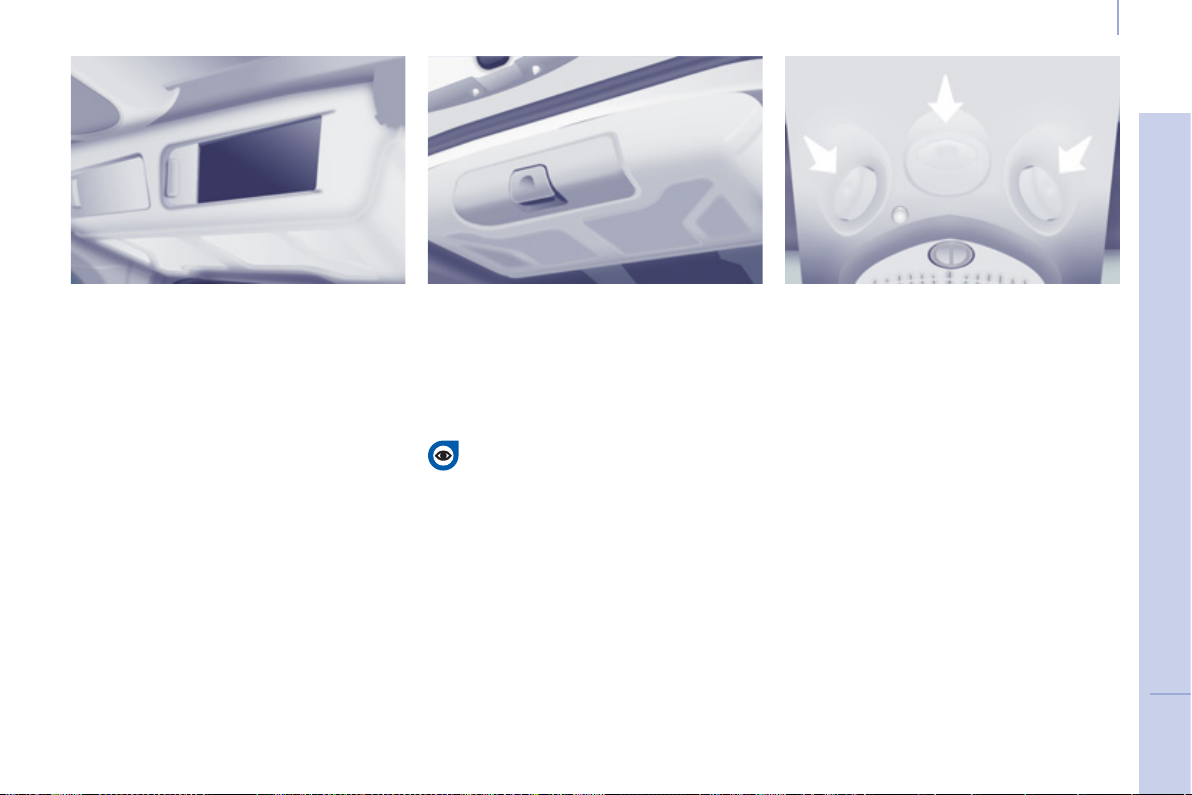

Крыша "Zénith", Ароматизатор салона
Многофункциональный потолочный багажник является
продолжением полки, расположенной над ветровым стеклом.

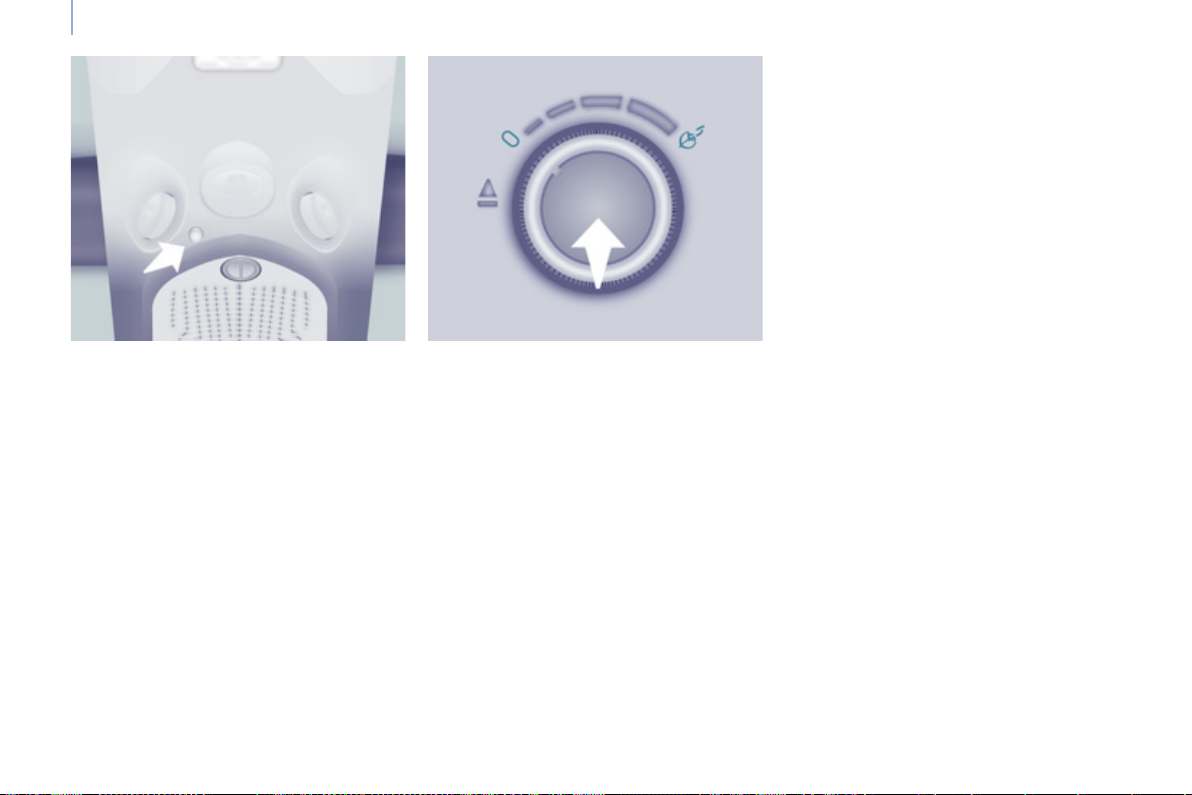

Салонный ароматизатор подает в салон свежий воздух через
верхние вентиляционные отверстия.	3	86, 88
Если в салоне установлены съемная консоль и подлокотник, то,
						1
для установки сиденья пассажира в положение "столик", уберите
либо консоль, либо подлокотник.	3	66

Оборудование и принадлежности салона

ОБУСТРОЙСТВОЗАДНЕЙЧАСТИСАЛОНА

14

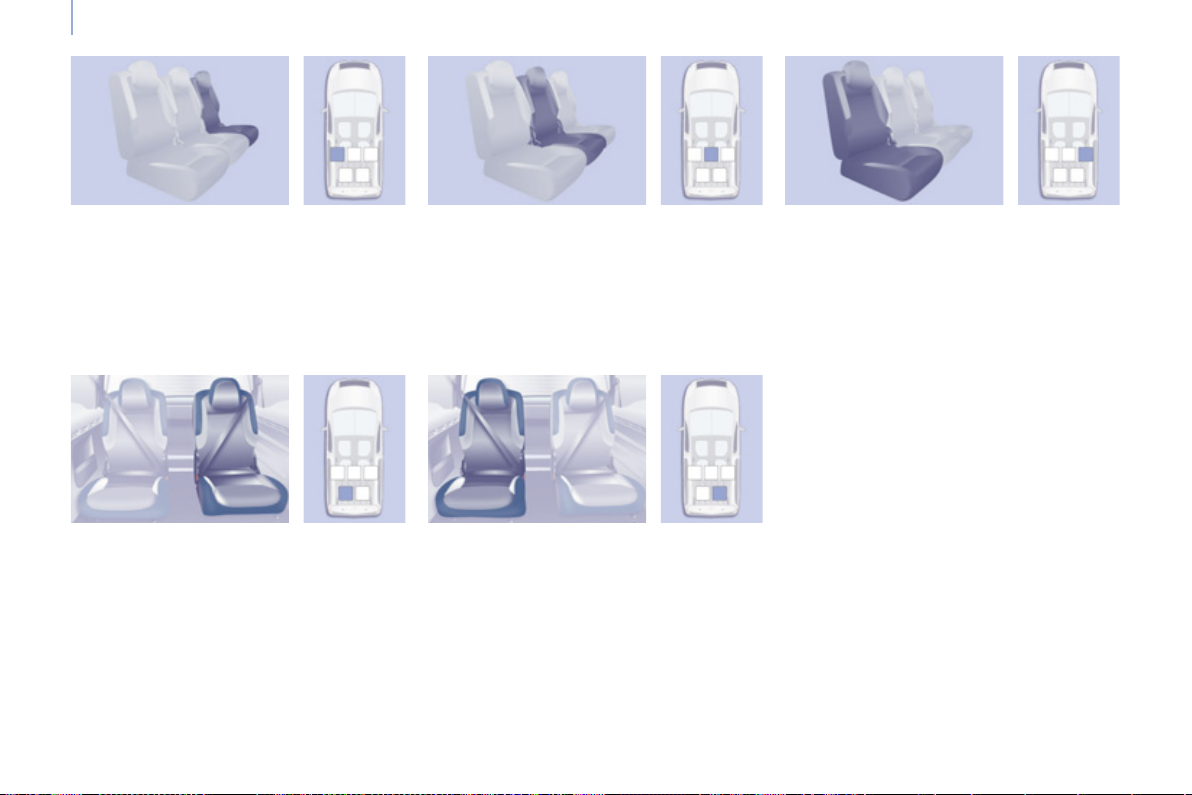

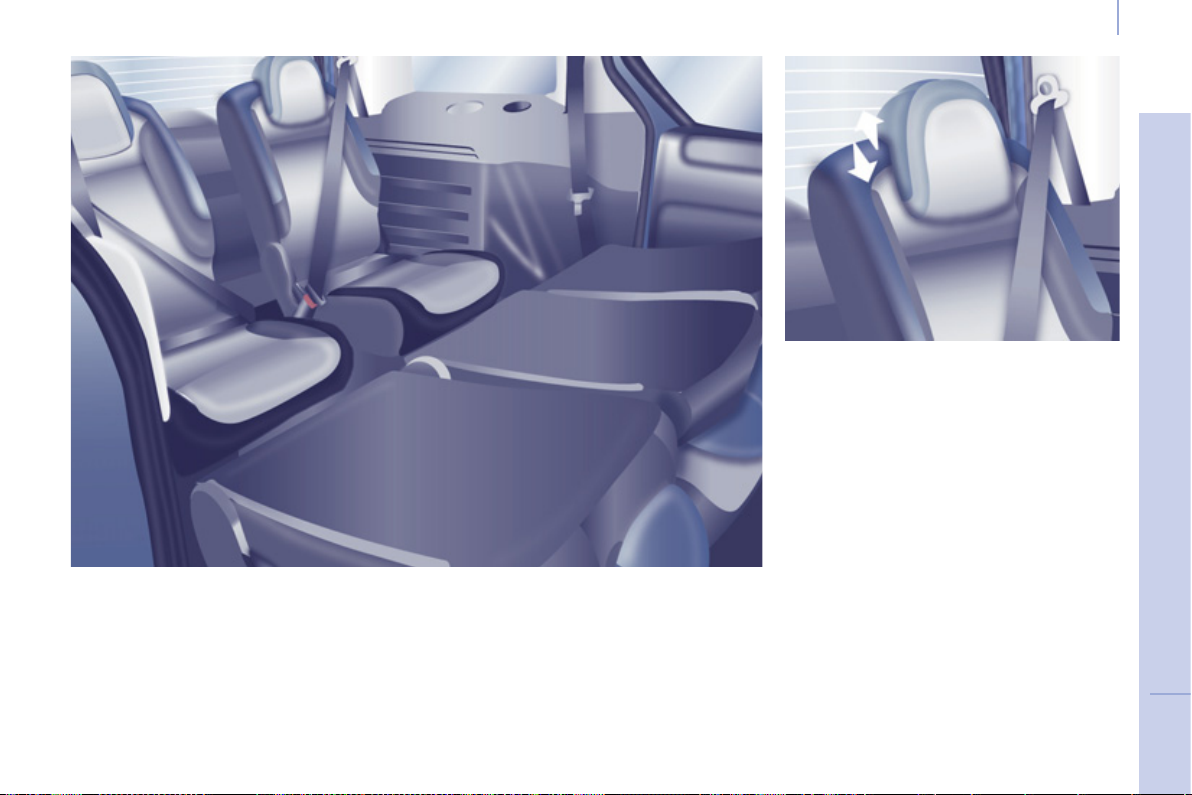

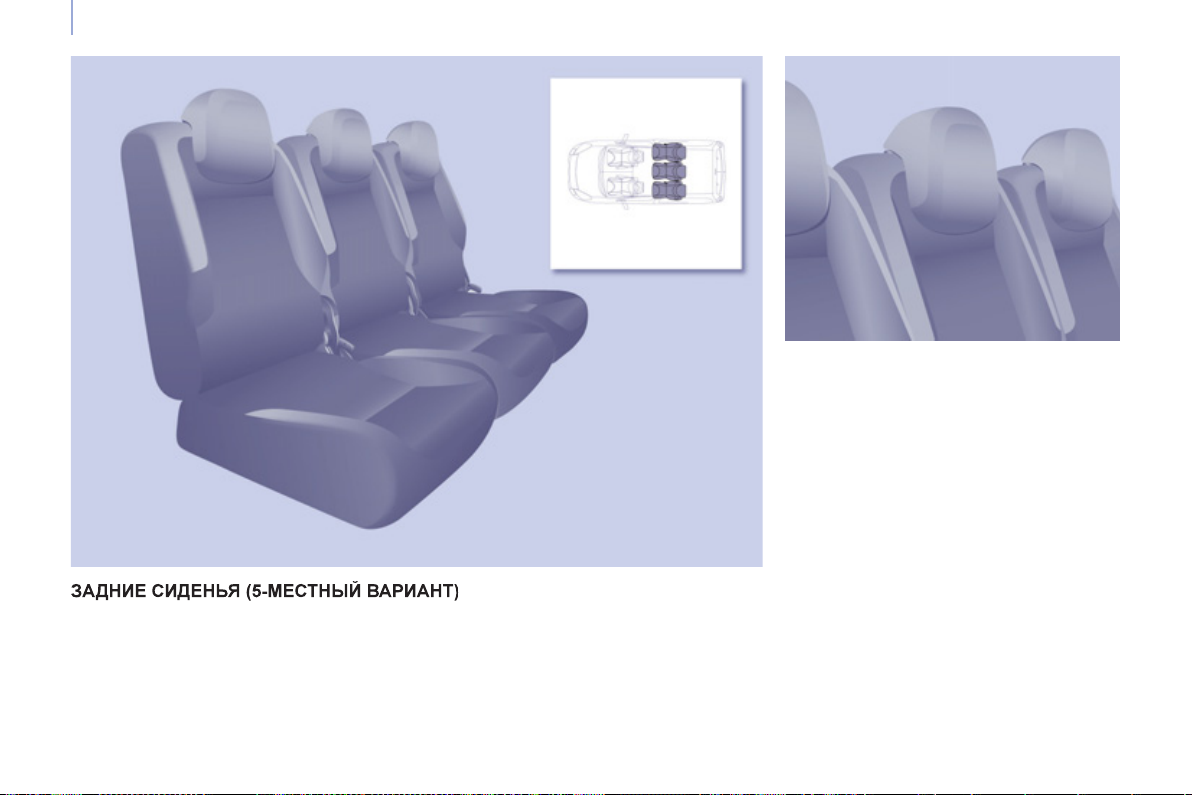

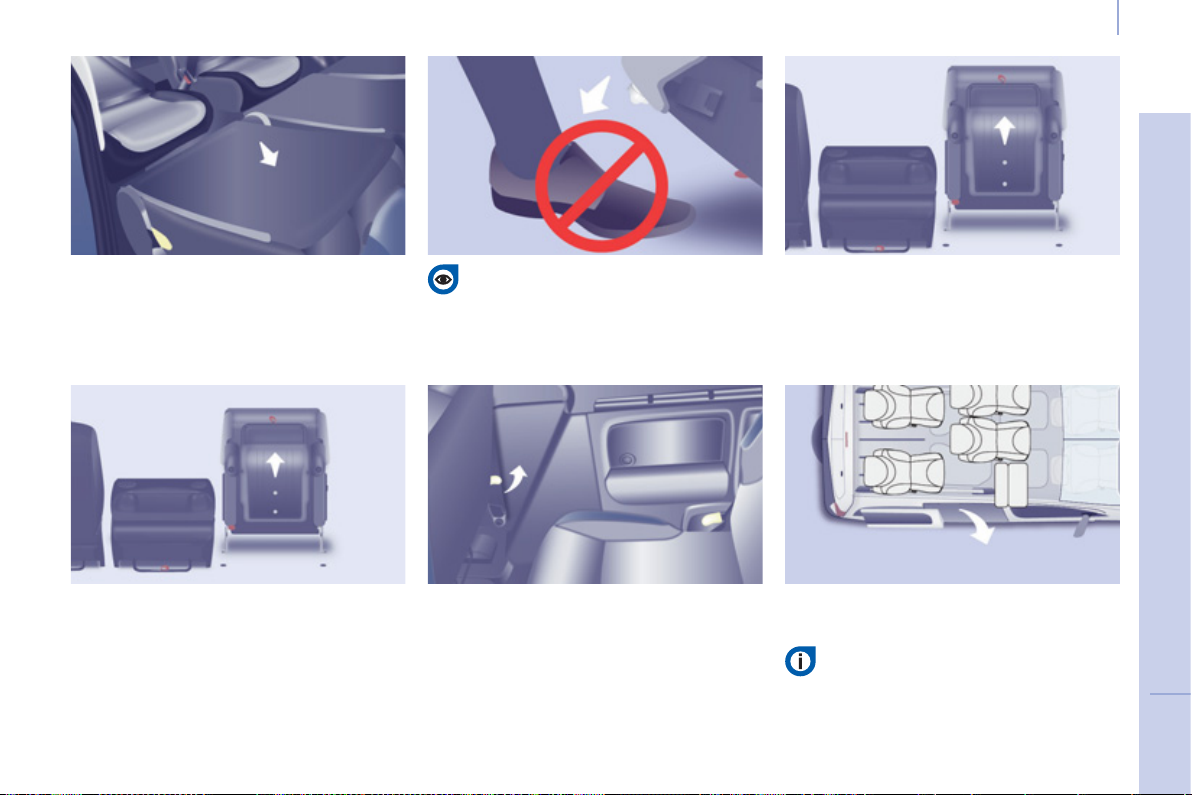

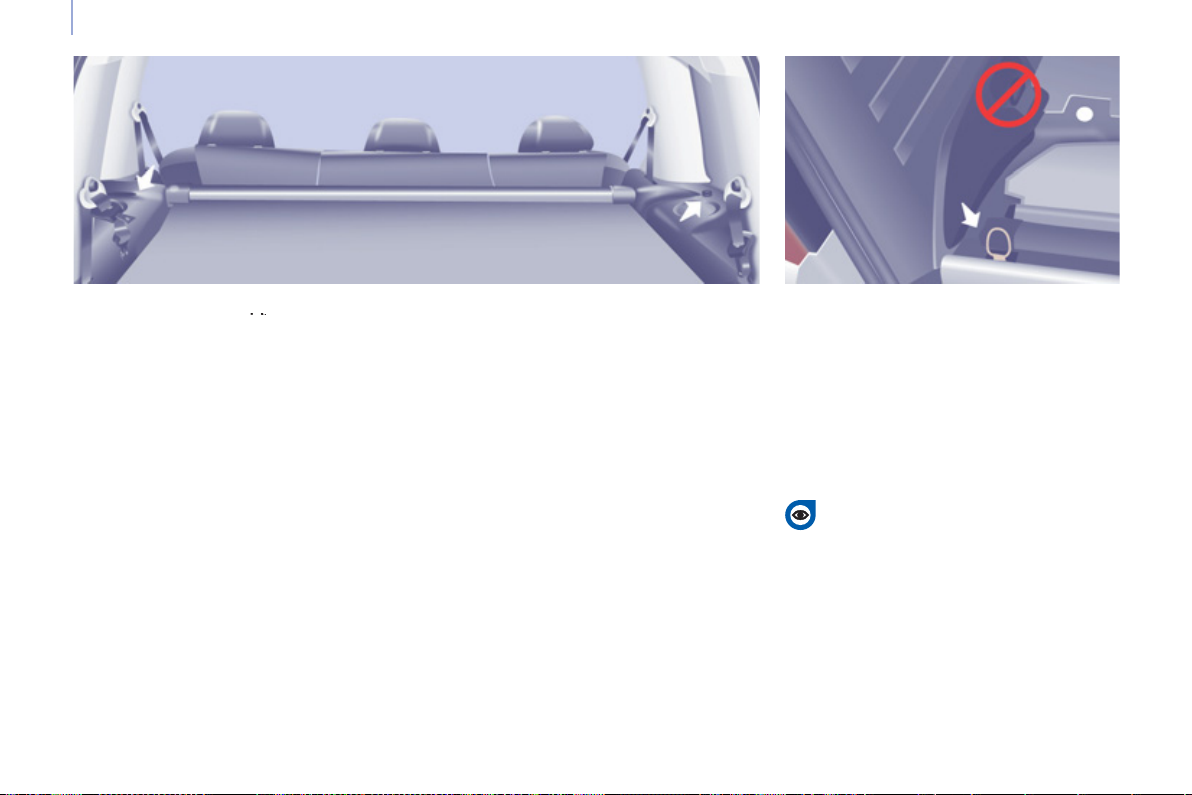

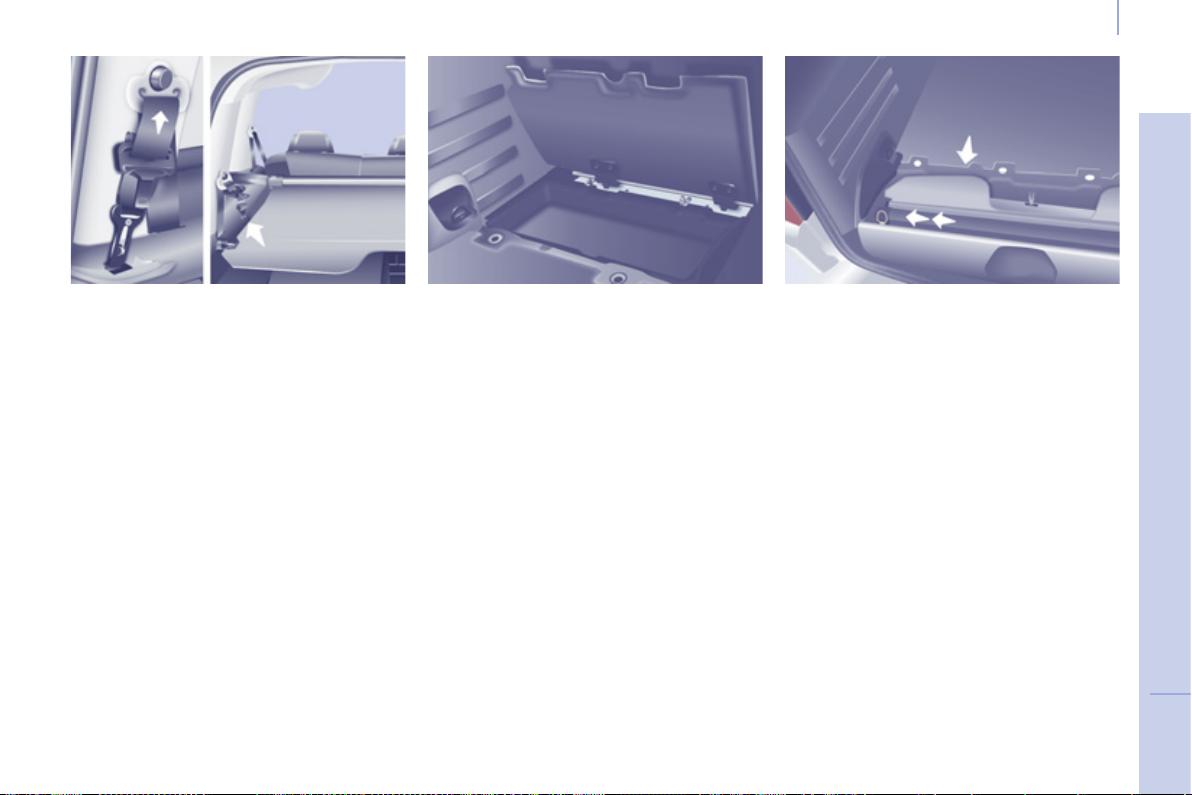

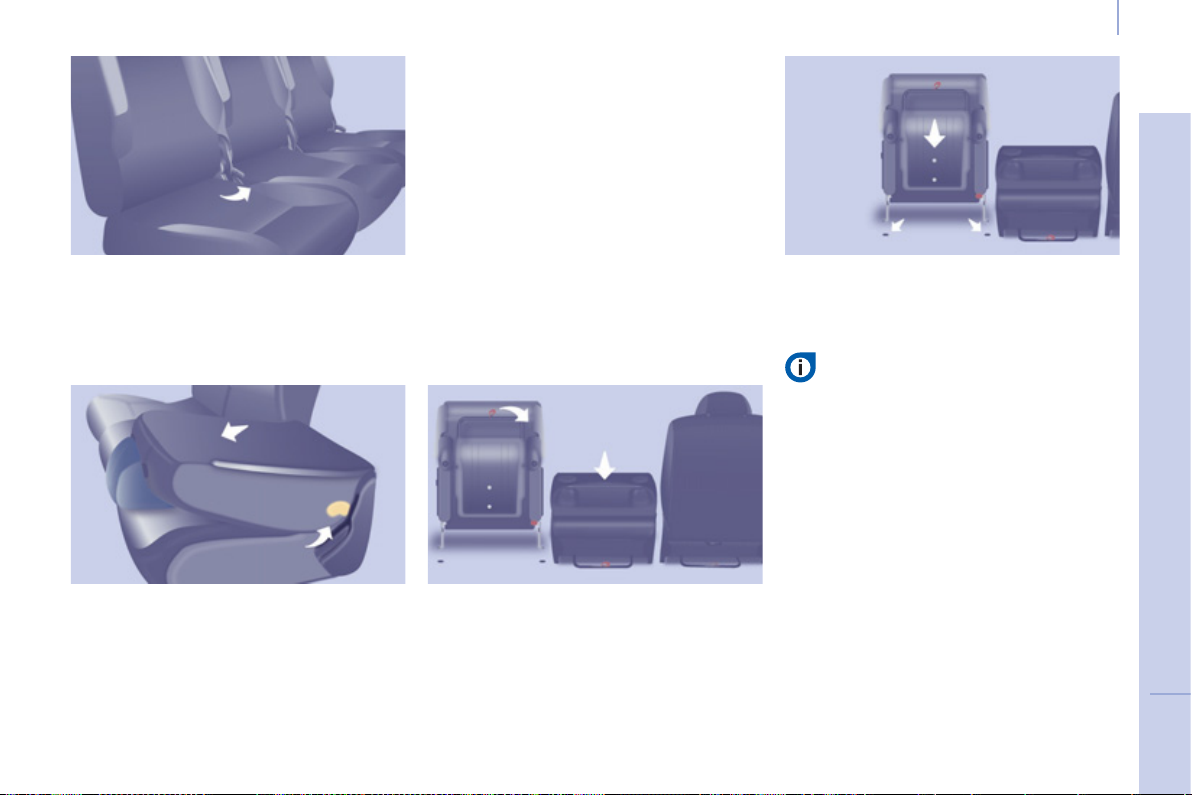

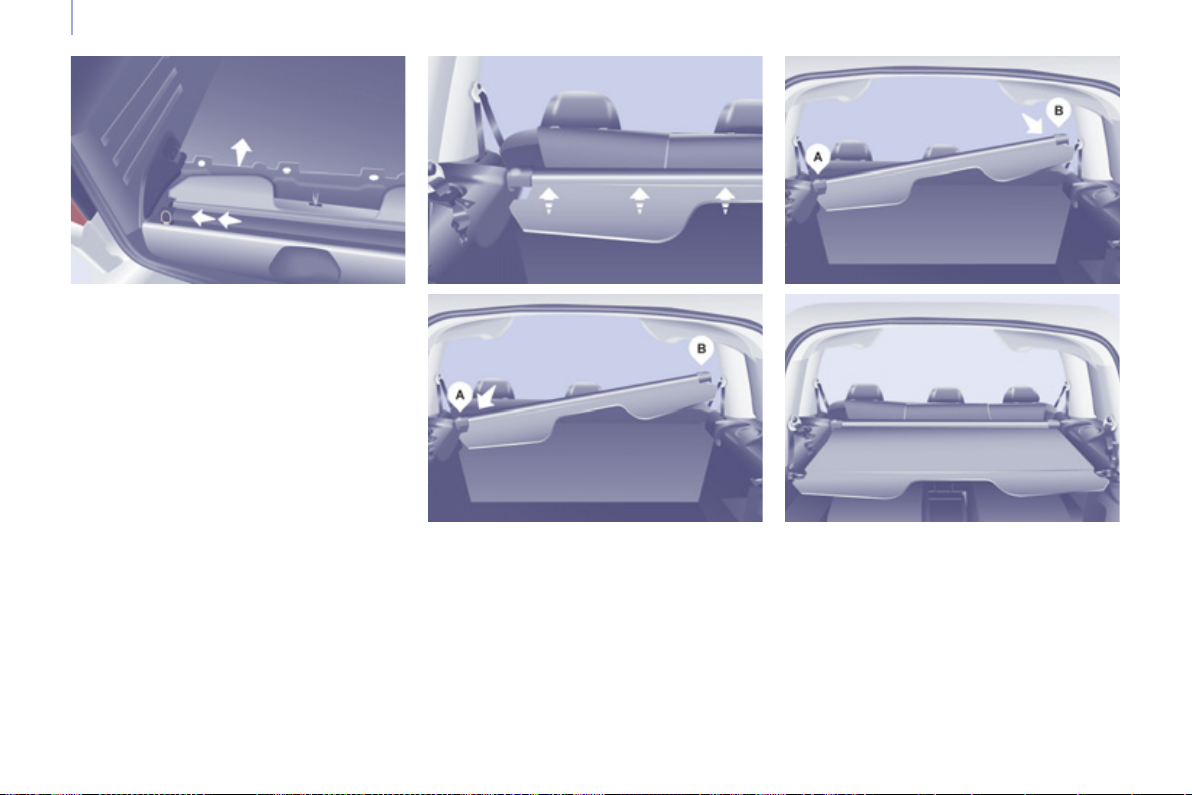

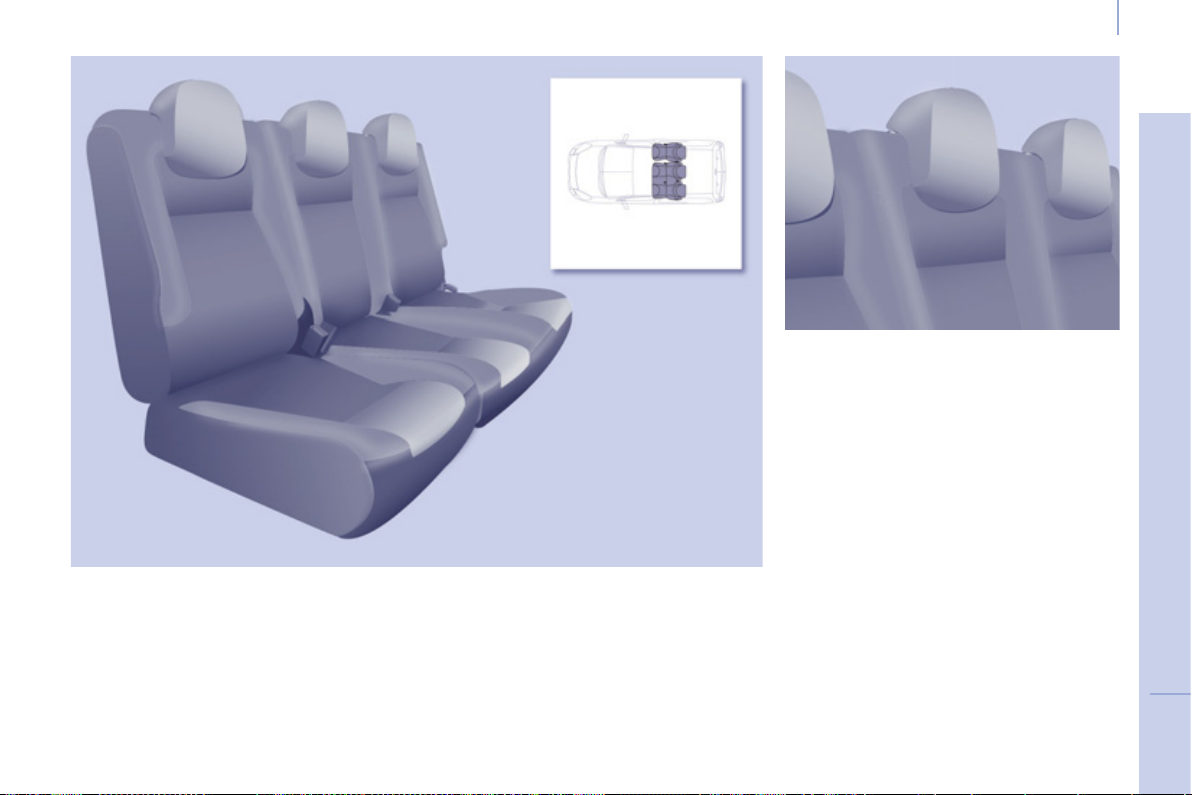

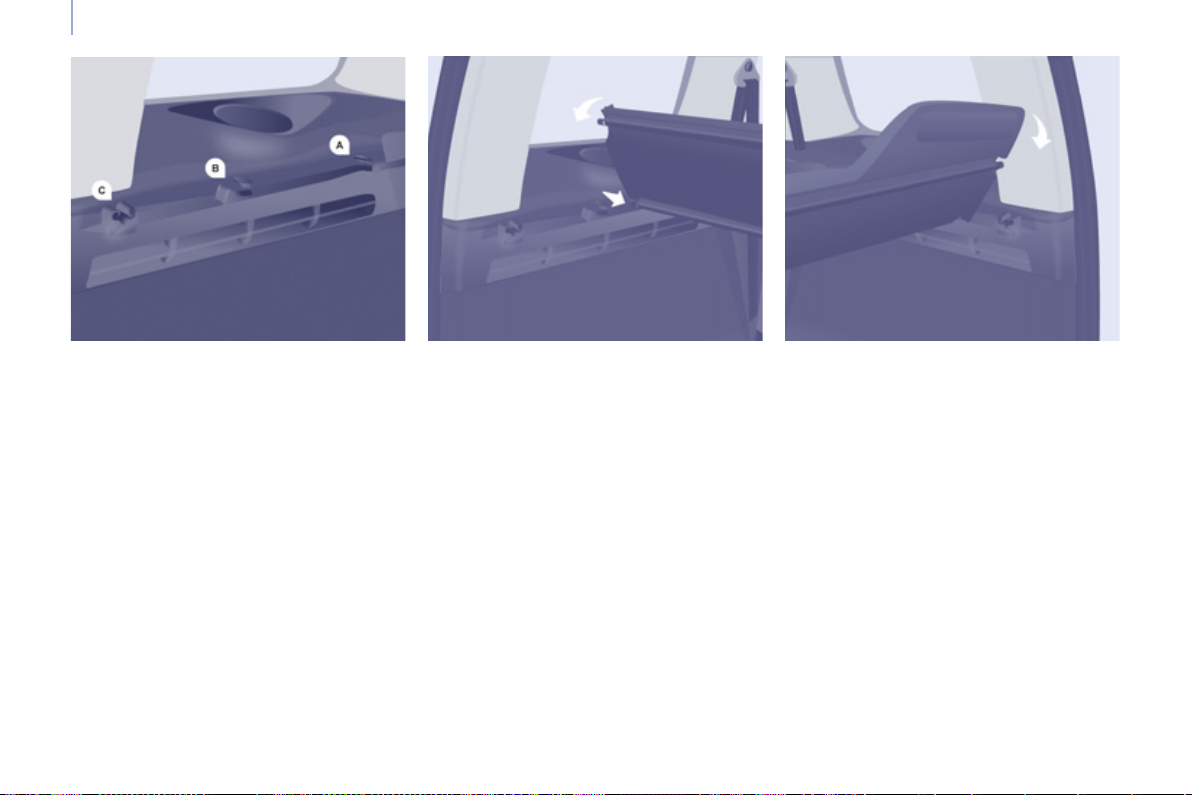

Задние сиденья, 5-местный вариант			Шторкабагажногоотделения, 5-местныйвариант
3	70		3	94

Задние сиденья, 7-местный вариант		Шторкабагажногоотделения, 7-местныйвариант
3	73	3	98

Внутрисалонный потолочный багажник

3 100

Максимальные нагрузки

На полку над ветровым стеклом: 5 кг.

Крыша "Zénith":

-по центру: 6 кг,

-в багажник: 10 кг,

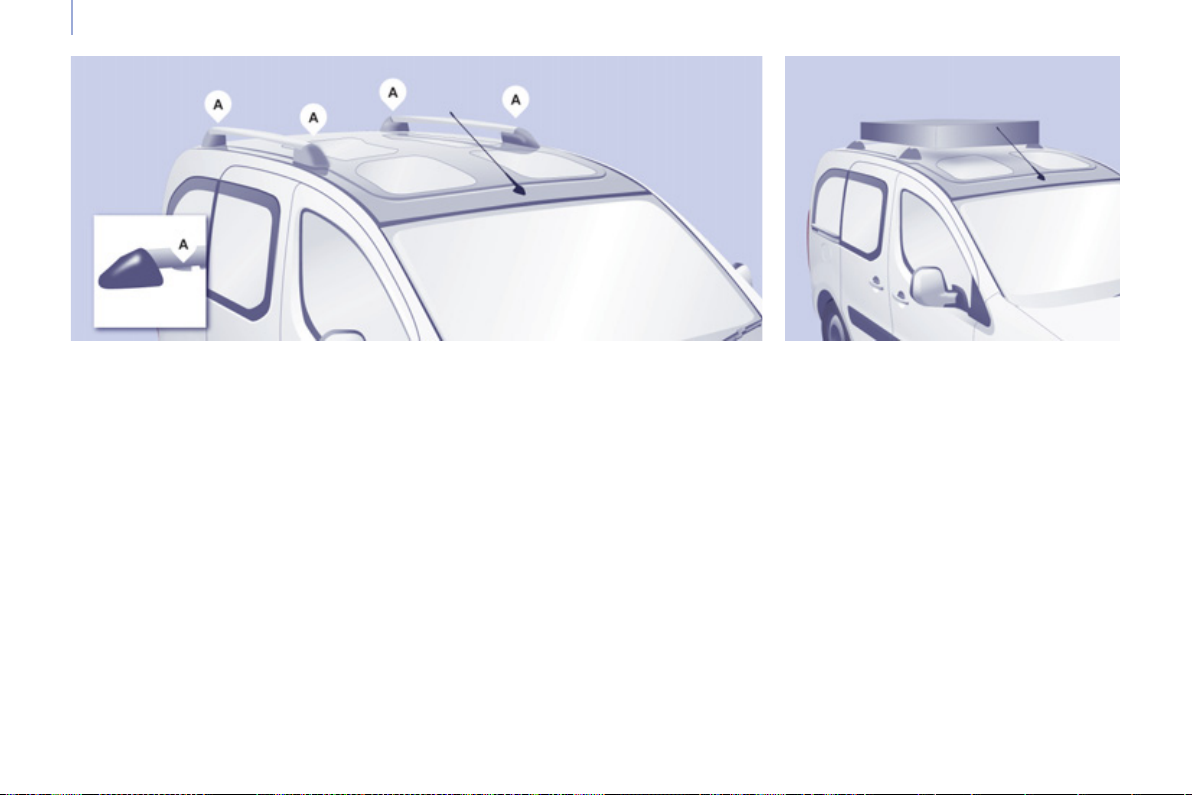

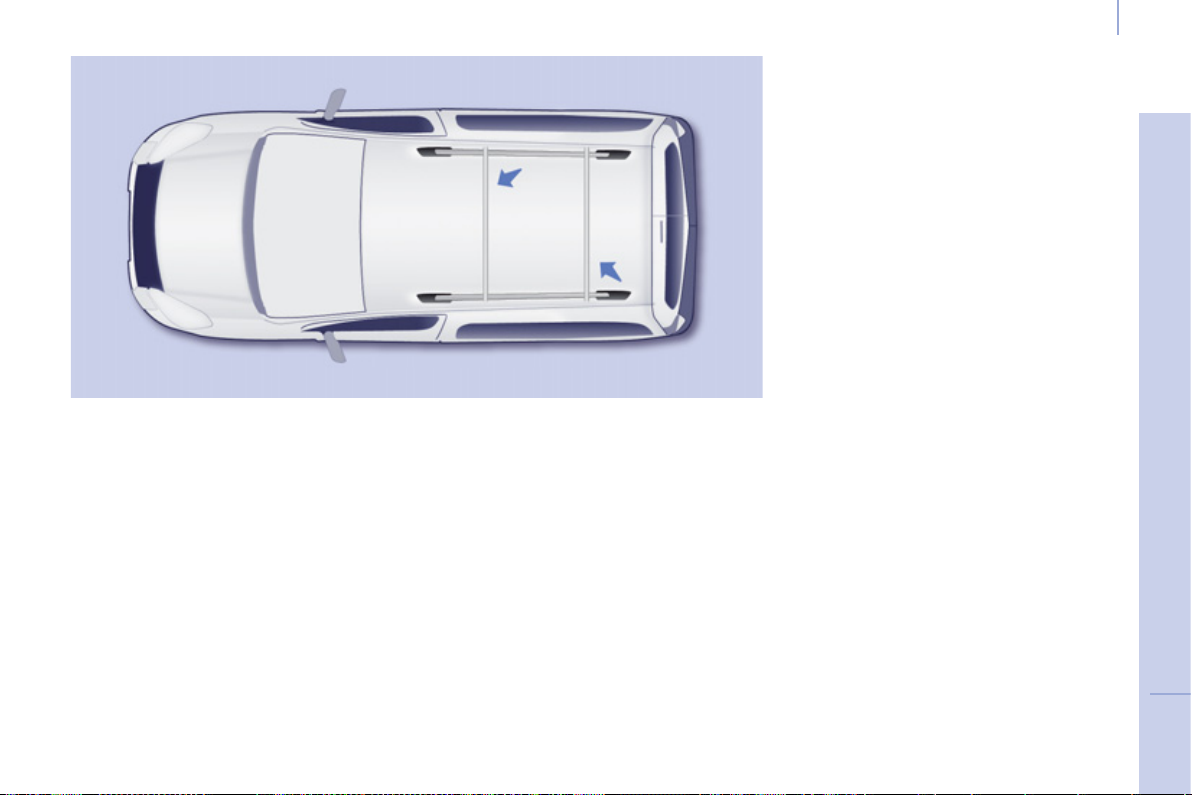

-продольно или поперечно расположенные дуги на крыше: 35 кг.

Поперечные дуги: 75 кг.

Внутрисалонный потолочный багажник: 10 кг на каждую штангу.

Оборудование и принадлежности салона

ПЕРЕВОЗКА ДЕТЕЙ

15

Блокировка замка боковой двери			Зеркало для присмотра за детьми		Кресла для перевозки детей
5	126	3		103	5

Защита от защемления стеклом		Отключение подушки безопасности
3	104	5	119

120 АВТОМОБИЛЕМ

КРАТКОЕ СЗНАКОМСТВО

1

16

Оборудование и принадлежности салона

КОМФОРТНЫЙ МИКРОКЛИМАТ

Отопление салона

3	59

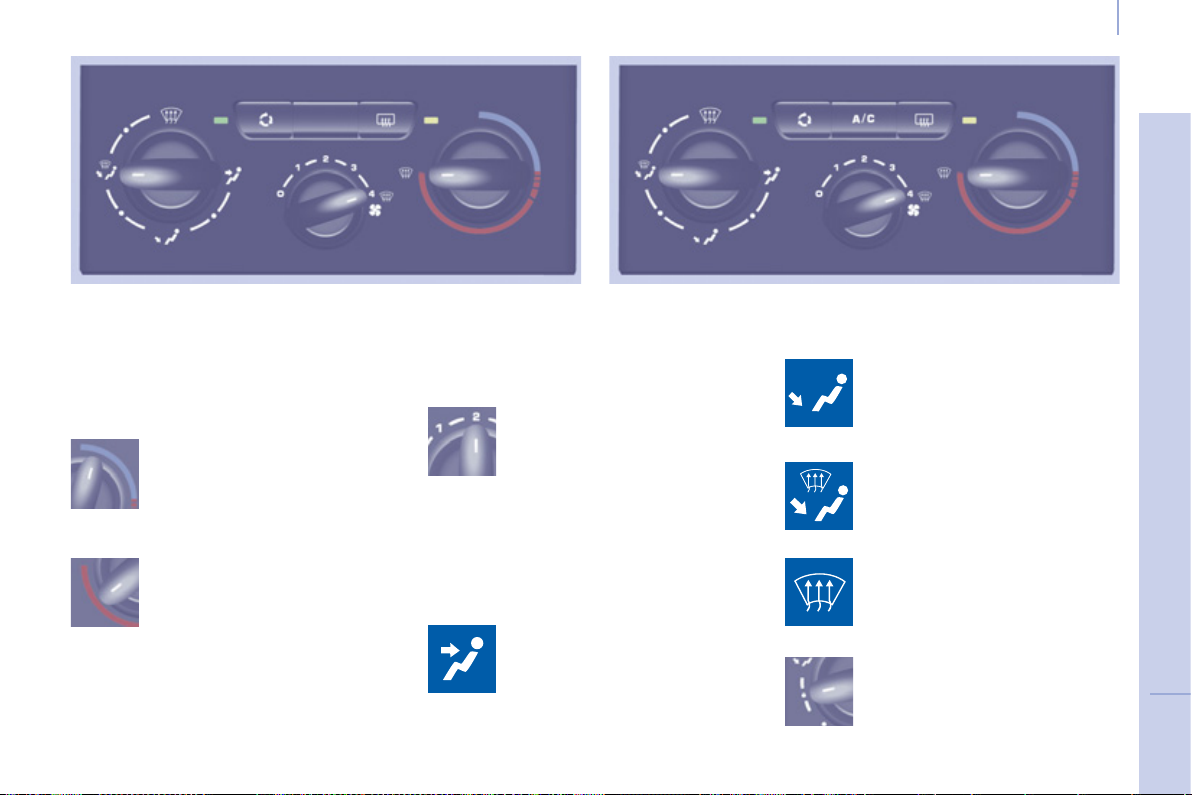

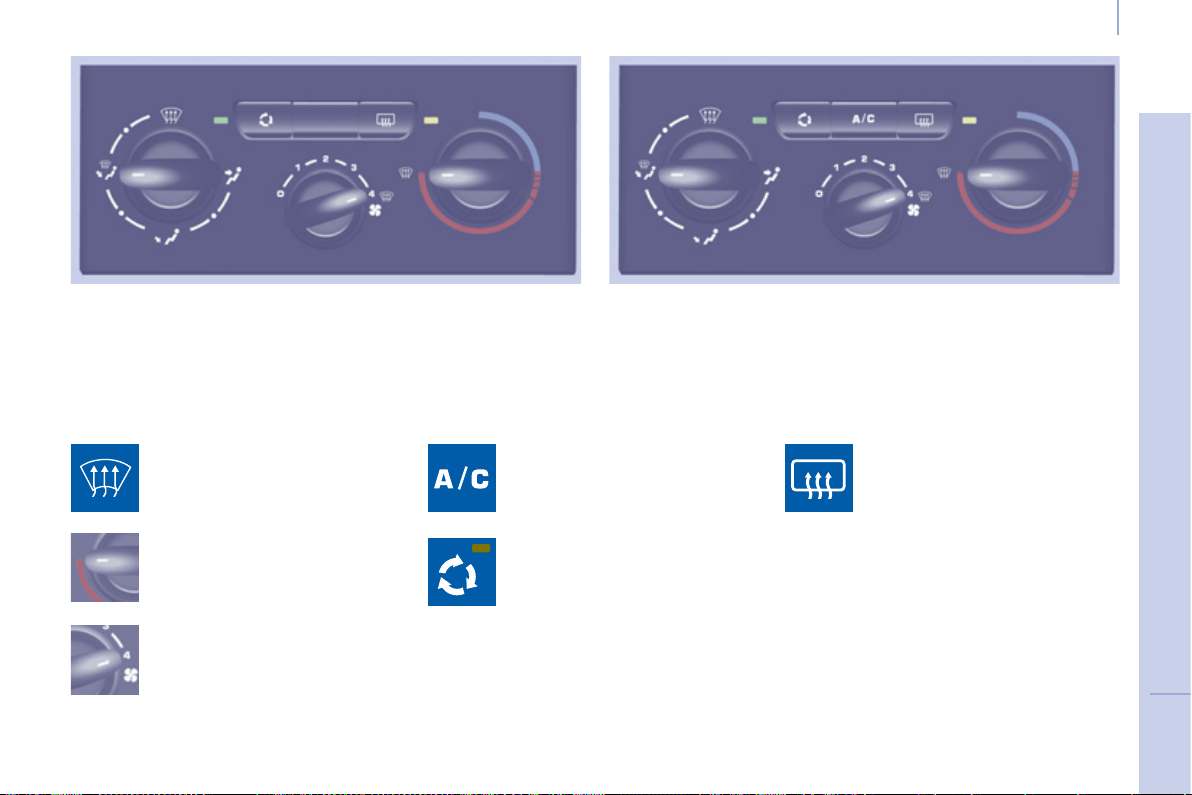

Кондиционер воздуха

3 59

Рекомендации по ручным настройкам кондиционера воздуха

Настройки, обеспечивающие оптимальную работу системы:

Мне нужно...	Распределение	Температура	Расход	Рециркуляция	Кондиционирование
	потоковвоздуха	воздуха	воздуха	воздуха	воздуха
Повысить					-
температуру
Понизить
температуру
Удалить иней
Удалить					3	63
конденсат со
стекол

При наличии климат-контроля система работает с наибольшим эффектом в автоматическом режиме "AUTO" независимо от потребностей.

Не забывайте выключать систему, как только в салоне установится желаемый климат.

		61

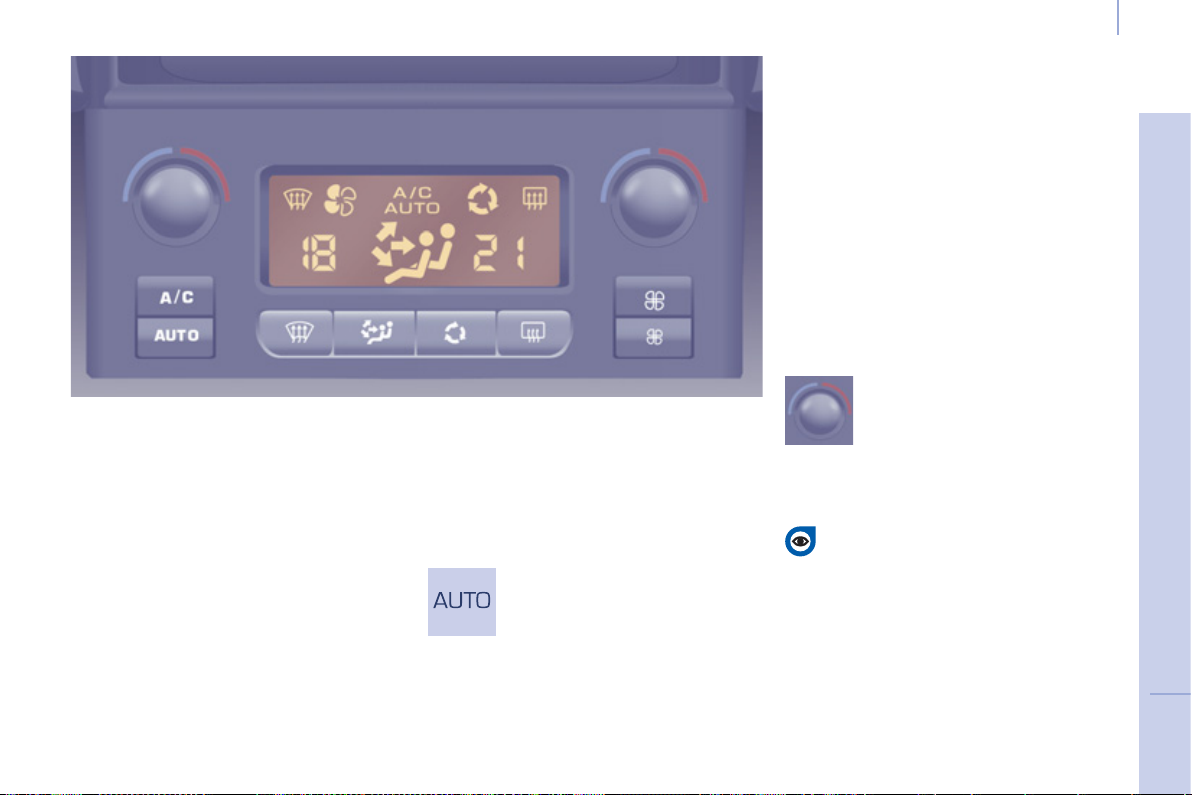

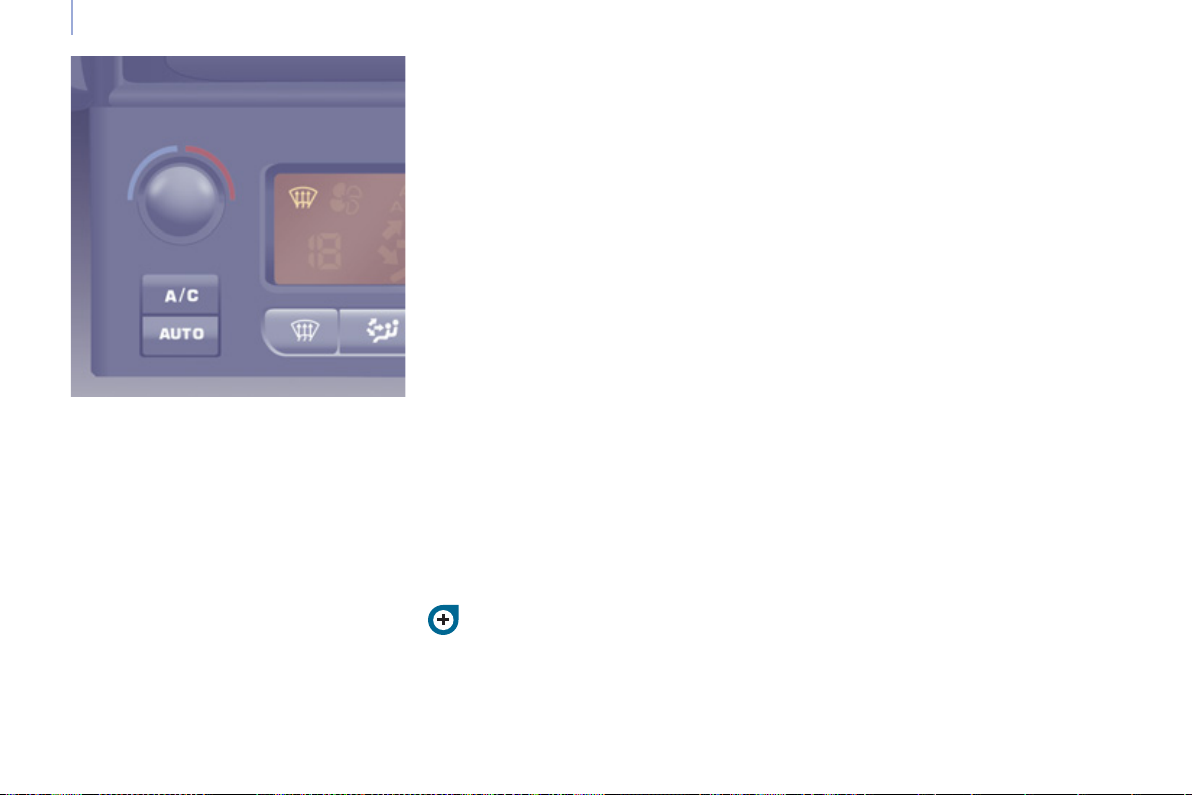

Автоматический кондиционер воздуха	3

Открывающиеся элементы кузова

17

ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА КЛЮЧ

Ключом можно запирать и отпирать дверные замки и запускать двигатель.

КЛЮЧСПУЛЬТОМДИСТАНЦИОННОГОУПРАВЛЕНИЯ Отпирание центрального замка

Нажатием на эту кнопку пульта отпираются все замки автомобиля.

При этом фонари указателей поворотов дважды мигнут.

Запирание центрального замка

Нажатием на эту кнопку запираются все замки автомобиля.

При этом фонари указателей поворотов

мигнут один раз.

Если какая-либо дверь осталась открытой или неплотно закрытой, центральный замок не сработает.

Запирание замков с суперблокировкой

При втором нажатии на символ закрытого замка, осуществленном до истечения пяти секунд после простого запирания, замки переводятся в режим суперблокировки.

Запирание замков с суперблокировкой сопровождается загоранием фонарей указателей поворотов примерно на две секунды.

Суперблокировка замков блокирует работу как наружных, так и внутренних дверных ручек, не позволяя открывать двери, поэтому запрещается оставлять в салоне кого-либо при постановке автомобиля на этот режим.

Если суперблокировка включена из салона автомобиля при помощи пульта дистанционного управления, то при запуске двигателя все замки автоматически перейдут в режим простого запирания.

ПОДГОТОВКА К ДВИЖЕНИЮ

2

18

Открывающиеся элементы кузова

Складывание и раскрывание ключа

Нажмите на эту кнопку, чтобы извлечь ключ из футляра.

Чтобы сложить ключ, нажмите сначала на хромированную кнопку, а затем уберите его в

футляр. Если не нажать на кнопку, механизм может сломаться.

Рекомендации

Оберегайте ключ-пульт от попадания на него масла, жира, пыли, воды, а также от любой влажной среды.

Прицепленный к ключу массивный предмет (напр., брелок и т.п.), давящий на ось ключа, находящегося в замке зажигания, может привести к нарушениям в работе системы.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Замена элемента питания

Элемент питания, артикул CR 1620/3 вольта.

Об "истощенном" элементе питания

пульта дистанционного управления Вас проинформирует звуковой зуммер, а на дисплее появится сообщение.

Для замены элемента питания необходимо раскрыть корпус пульта при помощи монеты на уровне кольца.

Если после замены элемента питания пульт дистанционного управления по-прежнему не работает, необходимо провести процедуру

его повторной инициализации.

Ненадлежащий элемент питания может вывести из строя пульт дистанционного управления.

Необходимо пользоваться элементами питания, которые имеют аналогичные характеристики и тип и рекомендованы специалистами сервисной сети PEUGEOT.

Не выбрасывайте отслужившие элементы питания, в них содержатся вредные для окружающей среды вещества.

Их следует сдавать в сервисную сеть PEUGEOT или на специализированные пункты сбора отходов.

Инициализация пульта дистанционного управления

После замены элемента питания или отключения аккумуляторной батареи возможно понадобится заново провести инициализацию пульта дистанционного управления.

Выждите не менее одной минуты перед тем, как начать пользоваться ключом-пультом.

Вставьте ключ в замок зажигания кнопками с символами замков к себе.

Включите зажигание.

До истечения 10 секунд нажмите и удерживайте кнопку с изображением закрытого замка в течение не менее 5 секунд.

Выключите зажигание.

Выждите не менее одной минуты перед тем, как начать пользоваться ключом-пультом.

Пульт дистанционного управления вновь

готов к работе.

ЭЛЕКТРОННАЯ ПРОТИВОУГОННАЯ СИСТЕМА

Все ключи имеют собственный электронный код.

С его помощью блокируется работа системы питания двигателя. Блокировка активируется автоматически при извлечении ключа из замка зажигания.

При включении зажигания электронный код ключа распознается противоугонной системой.

Металлический стержень ключа должен быть полностью открыт, чтобы его электронный код считывался без помех.

В случае потери ключей

Обратитесь в сервисную сеть PEUGEOT, захватив с собой технический паспорт к автомобилю и документ, удостоверяющий Вашу личность.

Специалист сервисного центра PEUGEOT определит коды ключа и транспондера и закажет для Вас новый ключ.

Рекомендации

Запрещается вносить какие-либо изменения в электронную противоугонную систему автомобиля.

Избегайте случайных нажатий на кнопки пульта, даже когда он находится в Вашем кармане - это может привести к произвольному отпиранию замков.

Включение других высокочастотных приборов одновременно с пультом дистанционного управления (таких, как сотовые телефоны, бытовые охранные сигнализации и т.п.) на какое-то мгновение может нарушить работу ПДУ.

Пока ключ с пультом находится в замке зажигания, пульт не работает, даже при выключенном зажигании.

В целях обеспечения безопасности (если в автомобиле остаются дети), вынимайте ключ из замка зажигания, даже если Вы

отлучаетесь на короткое время.

При покупке подержанного автомобиля:

-рекомендуется изменить код ключей в сервисной сети PEUGEOT, в этом случае Вы будете уверены, что Ваши ключи - единственные, которые позволяют запустить двигатель Вашего автомобиля.

Открывающиеся элементы кузова

19

ПОДГОТОВКА К ДВИЖЕНИЮ

2

Открывающиеся элементы кузова

20

ПЕРЕДНИЕ ДВЕРИ Снаружи

Для запирания и отпирания автомобиля пользуйтесь пультом дистанционного управления.

Если пульт не действует, вставьте металлический стержень ключа в замок двери водителя.

Из салона

Для открытия и закрытия дверей пользуйтесь соответствующими дверными ручками.

БОКОВЫЕ СДВИЖНЫЕ ДВЕРИ

Снаружи

Потяните за ручку сначала к себе, а затем назад и откройте дверь,

придерживая ее вплоть до преодоления точки сопротивления, за которой она зафиксируется.

Специальный ограничитель не позволяет открыть левую боковую дверь, если крышка лючка топливного бака открыта.

Открывающиеся элементы кузова

21

Из салона

Открывайте дверь, потянув за эту ручку в сторону задней части автомобиля, при этом ее движение следует придерживать до тех пор, пока она не преодолеет точку

сопротивления. Преодолев ее, дверь станет

на фиксатор.

Закрывайте дверь, потянув за ручку, чтобы начать ее перемещение и преодолеть точку сопротивления. Затем, держась за выемку в дверной стойке, потяните дверь и доведите ее до конца, чтобы она плотно закрылась.

Для перемещения двери не следует пользоваться поручнем.

Рекомендации

Следите за тем, чтобы в дверном проеме не было посторонних предметов, мешающих свободному перемещению двери.

Если автомобиль находится на уклоне, дверь необходимо придерживать во

время ее перемещения. Иначе она может открыться или закрыться быстрее, чем обычно и нанести серьезную травму.

По соображениям безопасности и исправной работы не оставляйте открытыми боковые сдвижные двери во время движения автомобиля.

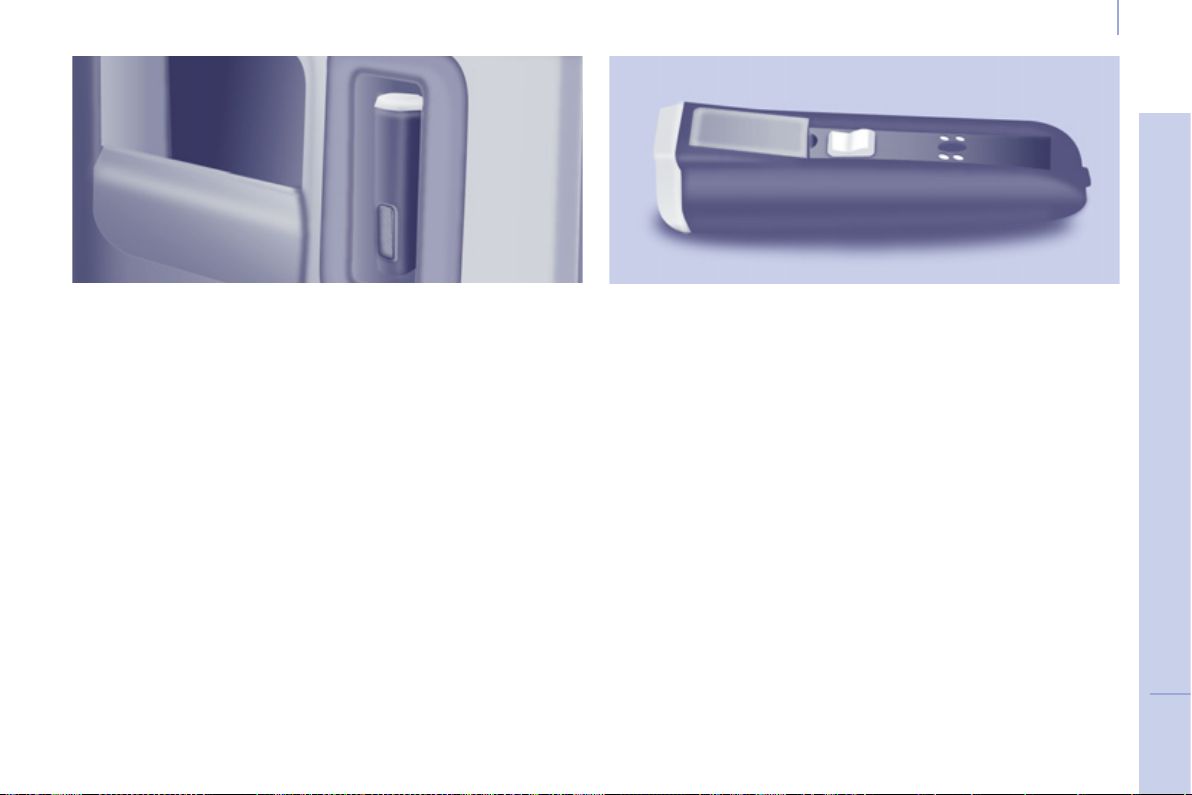

Отпирание дверных замков в случае выхода из строя аккумуляторной батареи

Передняя правая и боковые двери

В случае выхода из строя аккумуляторной батареи или центрального замка, пользуйтесь системой механического запирания замков.

Чтобы открыть дверь для выхода из автомобиля, потяните за внутрисалонную ручку.

Чтобы запереть дверь, вставьте ключ в расположенный на торце двери замок и поверните его на 1/8 оборота.

Дверь водителя

Вставьте ключ в замок и поверните его вправо чтобы запереть и влево - чтобы отпереть.

ПОДГОТОВКА К ДВИЖЕНИЮ

2

Открывающиеся элементы кузова

22

ДВЕРЦА ЗАДКА Снаружи

Замок дверцы запирается и отпирается при помощи пульта дистанционного управления.

Чтобы открыть, нажмите на замок под декоративным молдингом и поднимите дверцу.

Дверца оснащена ручкой-петлей, за которую следует потянуть, чтобы закрыть ее.

При закрытии придерживайте дверцу до равновесной середины ее хода, после чего подтолкните ее так, чтобы она плотно

закрылась.

Из салона

Аварийное отпирание замка

В случае выхода из строя центрального замка дверцу задка можно открыть из салона.

Встав ьте тонкую отвертку в отверстие между дверцей и полом. Чтобы отпереть замок, отведите защелку влево и откройте дверцу.

Окно дверцы

В автомобиль можно попасть через открытое окно дверцы, не открывая саму дверцу.

Открытие

Отперев автомобиль при помощи пульта дистанционного управления или ключа, нажмите на защелку и откройте окно

дверцы.

Закрытие

Окно дверцы закрывается нажатием на него по центру вплоть до полного закрытия.

Запрещается открывать дверцу задка, если при этом ее окно открыто - это может привести к поломке окна.

ЗАДНИЕ РАСПАШНЫЕ ДВЕРИ

Створки задней двери асимметричны (2/3 - 1/3), меньшая из них расположена с правой стороны.

Створки оборудованы центральным замком.

Снаружи

Чтобы их открыть, потяните на себя за ручку.

Потяните за рычаг, чтобы открыть правую створку.

Закрывать двери начинайте с правой створки, затем закройте левую.

На автомобилях с поднимающейся дверцей задка задний бампер усилен, что позволяет пользоваться им, как ступенью, при посадке в автомобиль.

Открывающиеся элементы кузова

Практические советы

Длинномерные предметы и грузы допускается перевозить с открытой правой створкой. Левая створка при этом должна оставаться запертой при помощи расположенного снизу шпингалета желтого цвета. На эту створку нельзя опирать перевозимые грузы.

Вождение автомобиля с открытой правой створкой - это всего лишь допущение. Вы обязаны при этом принять предусмотренные правилами меры, чтобы обозначить себя для других участников движения.

23

ПОДГОТОВКА К ДВИЖЕНИЮ

2

Открывающиеся элементы кузова

24

Открытие почти на 180°	Из салона
Благодаря специальной дверной петле,	Потяните за ручку к себе, чтобы открыть
дверь можно распахивать на угол от 90° до	левую створку.
почти 180°.
Тяните открытую дверь за ручку желтого
цвета.
При закрытии двери петля сама сложится и
станет на свое место.

Открывающиеся элементы кузова

25

ОТКРЫВАЮЩАЯСЯ СЕКЦИЯ В КРЫШЕ

Открывающаяся секция в задней части крыши имеется только на автомобилях со створчатыми задними дверями.

Чтобы открыть секцию в крыше:

-поднимите черный конец рычага,

-ослабьте давление на рычаг, нажав для этого на крышку люка (книзу) и снимите крючок,

-поднимите крышку люка,

-преодолев точку сопротивления,

зафиксируйте крышку на упорах.

Чтобы закрыть секцию:

-убедитесь, что опорная штанга закреплена,

-опустите крышку люка,

-нажимая на крышку люка (книзу), захватите оба витка пружины и вставьте крючок в ушко,

-опустите черный конец рычага, чтобы запереть люк.

Люк, закрытый на запор, прочно прилегает к уплотнительной прокладке, обеспечивая полную непроницаемость и шумоизоляцию.

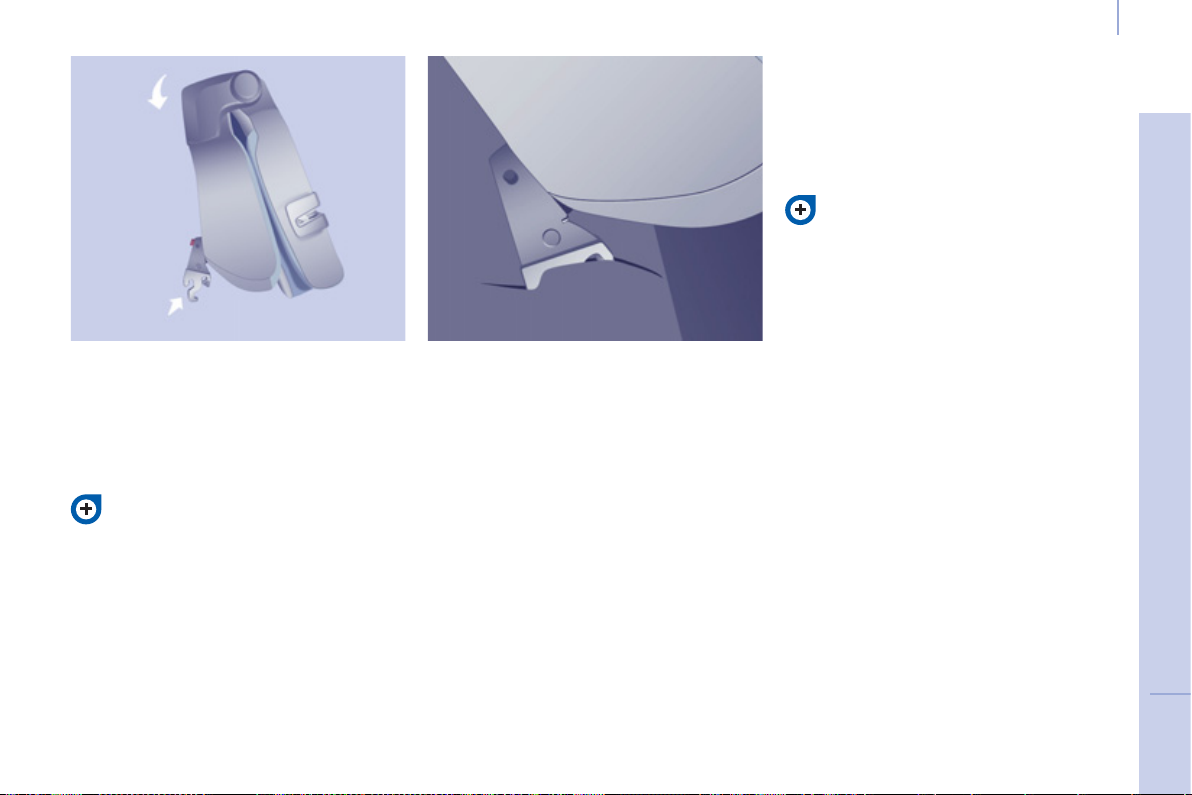

Опорная штанга

Для перевозки длинномерных грузов, выходящих за пределы грузового отделения через открывающуюся секцию крыши,

предусмотрена опорная штанга.

Чтобы повернуть штангу, поднимите рычаг.

Поворачивайте штангу, пока она не коснется стойки двери.

Поддерживая размещаемый груз, приподнимите его и одной рукой установите штангу на место.

Нажмите на ручку фиксатора книзу так, чтобы преодолеть точку сопротивления и убедитесь, что штанга надежно закреплена, после чего надежно закрепите груз.

Боковые кронштейны можно использовать для закрепления грузов.

Задний бампер имеет усиленную конструкцию и может служить ступенью при посадке в салон.

Запрещается вести автомобиль с незакрепленной опорной штангой.

Задние двери закрываются только при установленной на место опорной

штанге.

При вождении автомобиля с открытой секцией в крыше, помните о ней, проезжая места с ограниченной высотой.

Не допускайте, чтобы перевозимые грузы опирались на задние двери.

Соблюдайте предписанные правилами меры предосторожности в части оповещения

других участников дорожного движения.

ПОДГОТОВКА К ДВИЖЕНИЮ

2

Открывающиеся элементы кузова

26

ЦЕНТРАЛЬНЫЙ ЗАМОК

Защита от агрессии

Запирание на ходу

По достижении автомобилем скорости 10 км/ч после трогания с места срабатывает система автоматического запирания замков. При этом раздается характерный щелчок сработавших механизмов замков. Расположенная на панели приборов контрольная лампа горит.

Открытие любой двери во время движения влечет за собой отпирание всех замков.

При ударе большой силы замки всех открывающихся элементов автоматически отпираются с тем, чтобы облегчить спасателям доступ в автомобиль.

Активирование/отключение функции

При первом нажатии срабатывает запирание центрального замка, если при этом все двери автомобиля плотно закрыты.

При втором нажатии срабатывает отпирание центрального замка.

Выключатель центрального замка не

работает, если автомобиль перед этим был заперт пультом дистанционного управления или ключом снаружи.

На автомобиле всегда сохраняется возможность открыть двери из салона.

Светодиод контрольной лампы:

-мигает при запирании автомобиля на остановке с выключенным двигателем,

-горит, когда автомобиль заперт, а также при включении зажигания.

Чтобы активировать или отключить функцию, включите зажигание и сделайте продолжительное нажатие на эту кнопку.

Сигнализатор незакрытой двери

При загорании этой контрольной лампы проверьте, плотно ли закрыты все открывающиеся элементы кузова.

ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ ПАНЕЛЬ ПРИБОРОВ

Инструменты панели приборов

1. Счетчик пробега, км/миль.

2. Дисплей.

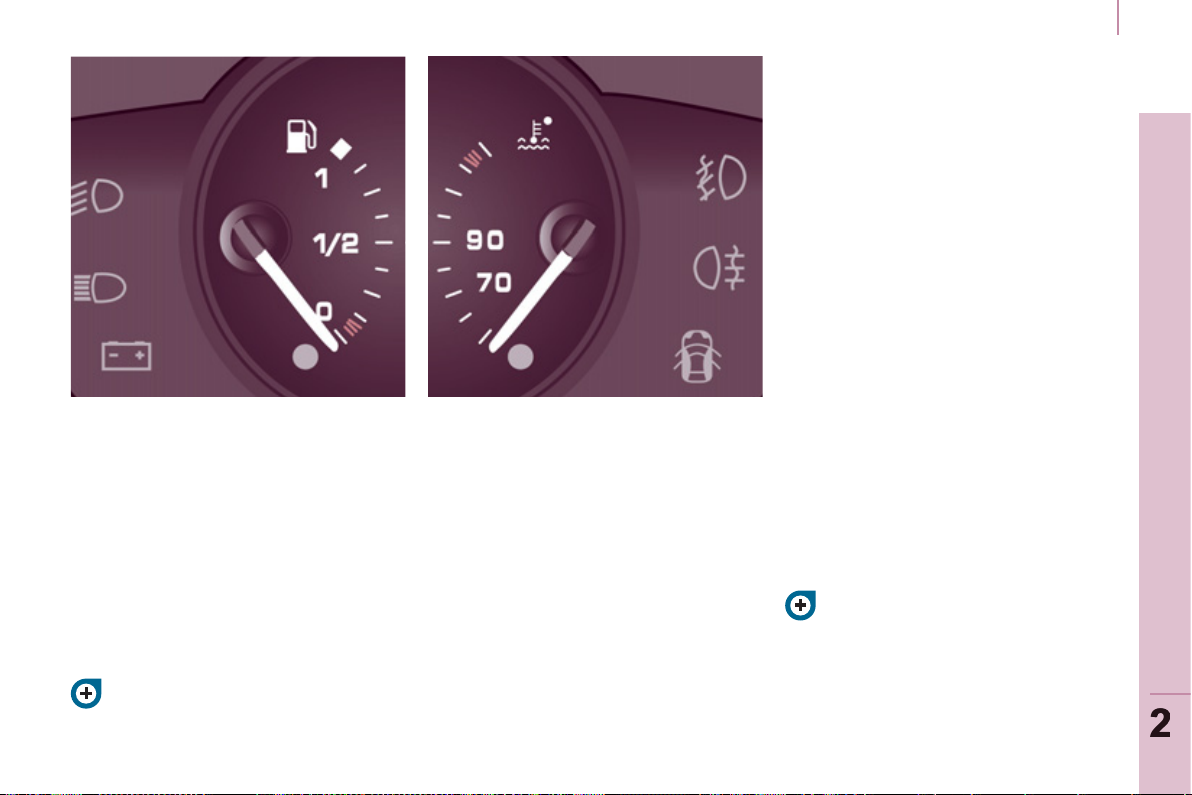

3. Указатель уровня топлива, указатель температуры охлаждающей жидкости.

4. Тахометр.

5. Кнопка установки на ноль счетчика пробега за поездку/счетчика пробега до планового технического обслуживания.

6. Регулятор яркости подсветки панели приборов.

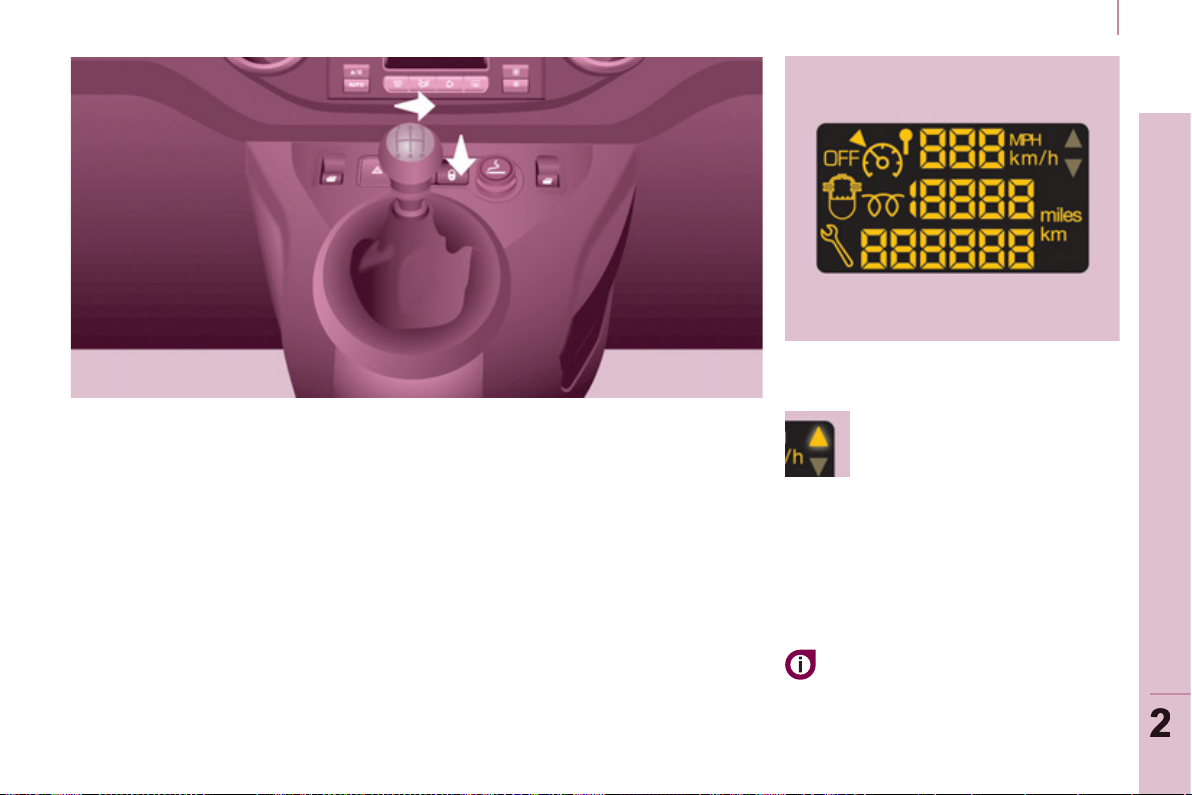

Дисплеи

-Ограничитель/регулятор скорости.

-Указатель пробега в км/милях.

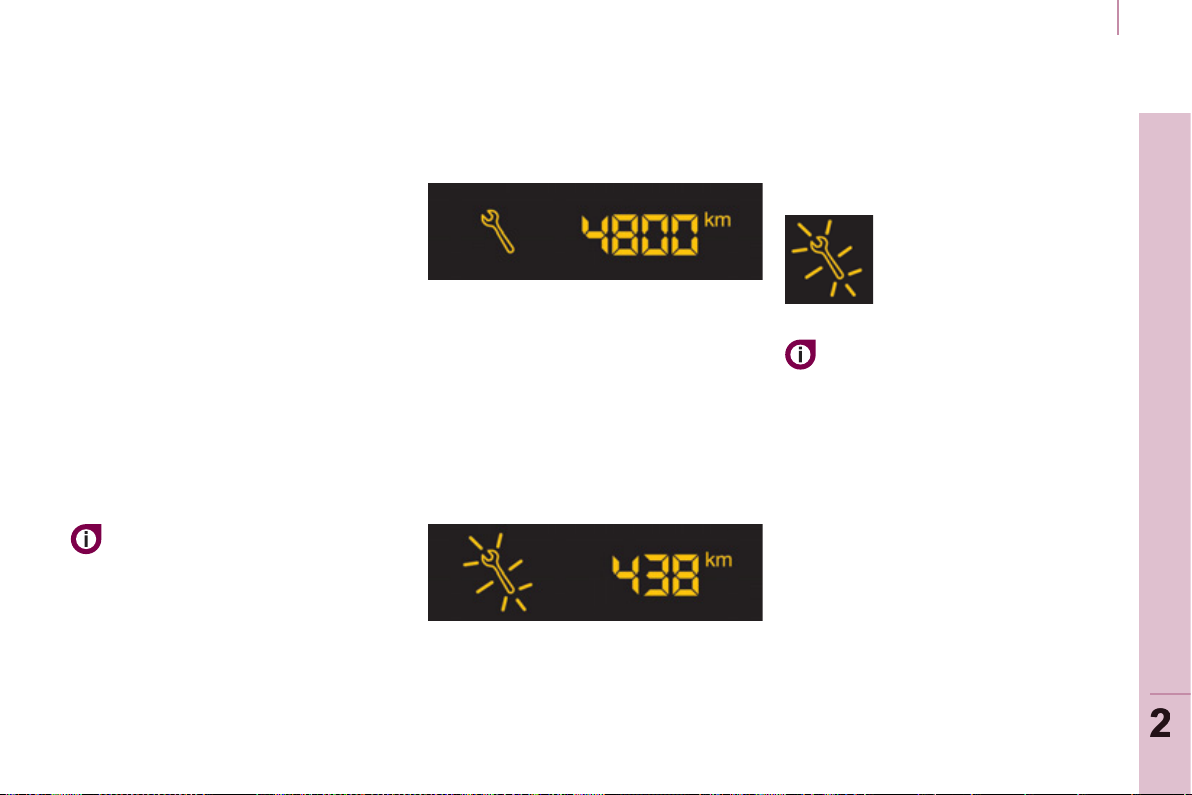

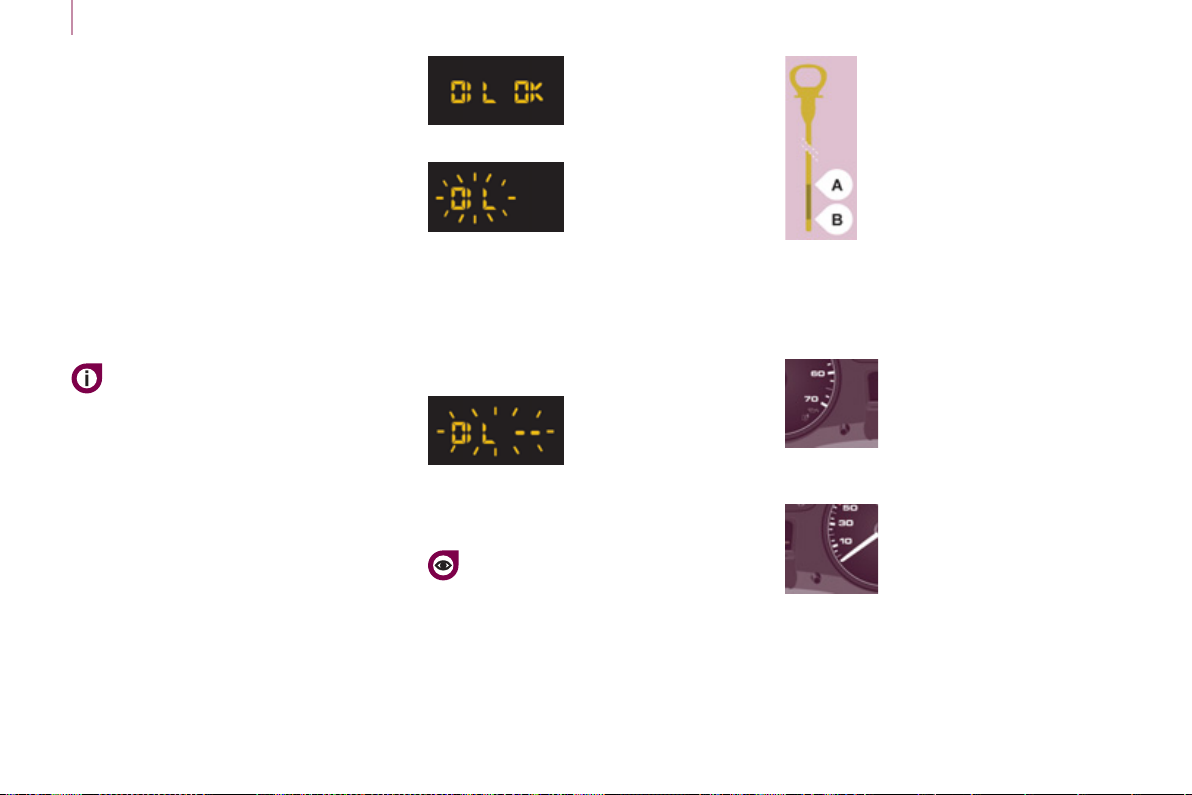

-Указатель пробега до планового технического обслуживания, указатель уровня масла в двигателе, счетчик общего пробега в км/милях.

-Сигнализатор наличия воды в фильтре дизельного топлива.

-Сигнализатор предпускового подогрева дизельного двигателя.

Пост управления автомобилем

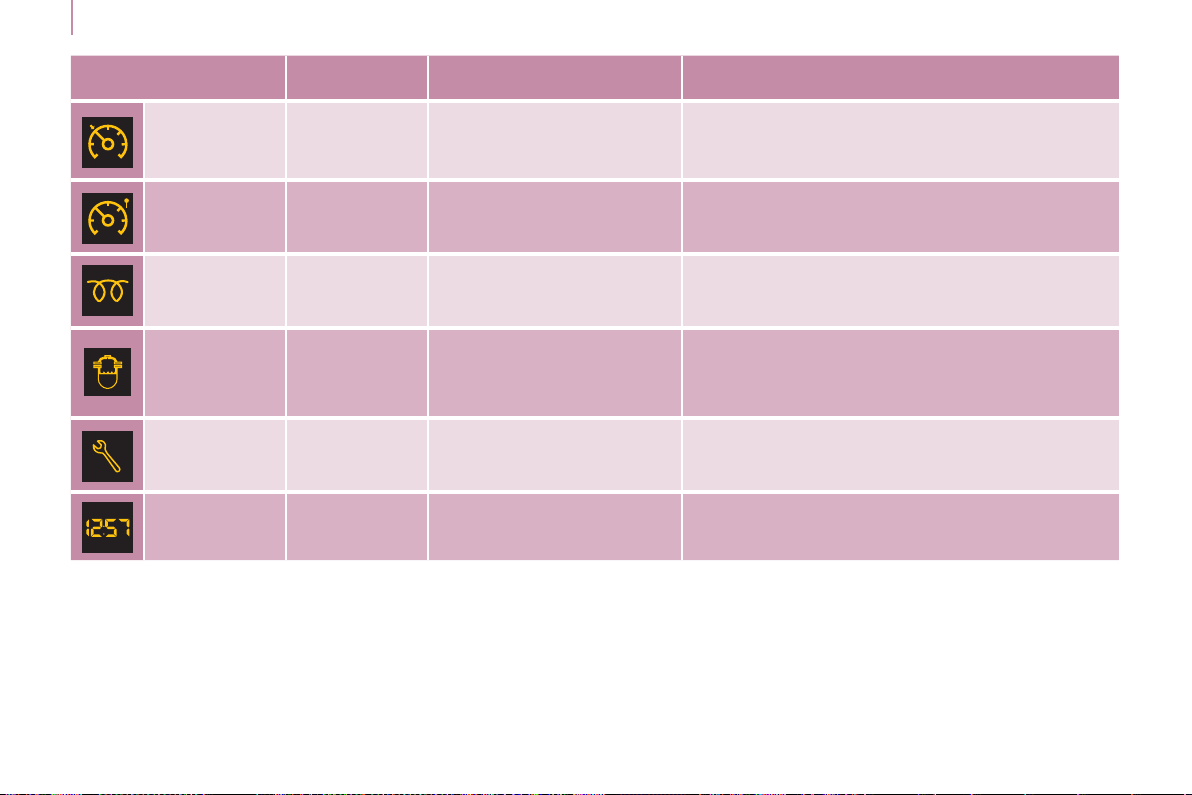

Индикация на дисплеях

Информация о работе бортовых систем может отражаться контрольно-

измерительными приборами по-разному, в зависимости от комплектации автомобиля.

ПОДГОТОВКА К ДВИЖЕНИЮ

2

Пост управления автомобилем

28

НАСТРОЙКА ЧАСОВ Центральная консоль без дисплея

Настройка времени на часах осуществляется левой ручкой панели, при этом следует произвести следующие действия:

-поверните ручку влево: индикация

минут начнет мигать,

-поверните ручку вправо для перевода индикатора минут вперед (при удержании ручки происходит быстрая смена индикации),

-поверните ручку влево: индикация часов начнет мигать,

Панель приборов без дисплея

-поверните ручку вправо для перевода индикатора часов вперед (при удержании ручки происходит быстрая смена индикации),

-поверните ручку влево: появится выбор 24-х и 12-часовой индикации,

-поверните ручку вправо и выберите 24-х или 12-часовую индикацию,

-поверните ручку влево чтобы закончить настройку часов.

Если больше не предпринимать никаких действий, примерно через 30 секунд дисплей вернется к текущей индикации.

Центральная консоль с дисплеем

Индикация времени зависит от варианта исполнения и комплектации автомобиля. Календарь можно настраивать только на моделях с

полнотекстовой индикацией даты.

Для настройки часов и даты на дисплее см. раздел 9, гл. "Настройка календаря и часов".
