PARKSIDE PSBSA 20-Li B2 User manual [gb]

3-IN-1-AKKU-SCHLAGBOHRSCHRAUBER // 3-IN-1
CORDLESS IMPACT DRILLL // PERCEUSE/VISSEUSE À
PERCUSSION SANS FIL 3 EN 1 PSBSA 20-LI B2

3-IN-1-AKKU-SCHLAGBOHR­SCHRAUBER

Originalbetriebsanleitung

PERCEUSE/VISSEUSE À PERCUSSION
SANS FIL 3 EN 1

Traduction des instructions d’origine

AKUMULATOROWA
WKRĘTARKO-WIERTARKA 3-W-1

Tłumaczenie oryginalnej instrukcji obsługi

AKUMULÁTOROVÝ PRÍKLEPOVÝ
VŔTACÍ SKRUTKOVAČ 3 V 1

Preklad originálneho návodu na obsluhu

IAN 326367_1904

3-IN-1 CORDLESS IMPACT DRILL

Translation of the original instructions

3-IN-1-ACCU-KLOPBOOR­SCHROEVENDRAAIER

Vertaling van de originele gebruiksaanwijzing

AKU PŘÍKLEPOVÁ VRTAČKA –
BEZ AKUMULÁTORU

Překlad originálního provozního návodu

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.

Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi
funkcjami urządzenia.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

DE / AT / CH Originalbetriebsanleitung Seite 1
GB/IE Translation of the original instructions Page 15
FR / BE Traduction des instructions d’origine Page 27
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 43
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 57
CZ Překlad originálního provozního návodu Strana 71
SK Preklad originálneho návodu na obsluhu Strana 85

A

Ladezeiten

Charging

times

Temps

de charge

Ladeströme

Charging

currents

Courants

de charge

max. 2,4 A

Ladegerät
PLG 20 A1

Charger

Chargeur

max. 3,5 A

Ladegerät
PLG 20 A2

Charger

Chargeur

max. 4,5 A

Ladegerät
PLG 20 A3

Charger

Chargeur

2 Ah

Akku

PAP 20 A1

Battery pack

Batterie

60 min

2,4 A

60 min

2,4 A

45 min

3,5 A

3 Ah

Akku

PAP 20 A2

Battery pack

Batterie

90 min

2,4 A

60 min

3,5 A

45 min

4,5 A

4 Ah

Akku

PAP 20 A3

Battery pack

Batterie

120 min

2,4 A

80 min

3,5 A

60 min

4,5 A

Alle Parkside Geräte und die Ladegeräte PLG 20 A1 / PLG 20 A2 / PLG 20 A3 der X20V Team Serie

sind mit dem Akku-Pack PAP 20 A1 / PAP 20 A2 / PAP 20 A3 kompatibel.

All Parkside tools and the chargers PLG 20 A1 / PLG 20 A2 / PLG 20 A3 of the X20V Team series

are compatible with the PAP 20 A1 / PAP 20 A2 / PAP 20 A3 battery pack.

Tous les outils Parkside et les chargeurs PLG 20 A1 / PLG 20 A2 / PLG 20 A3 de la série X20V

Team sont compatibles avec la batterie PAP 20 A1 / PAP 20 A2 / PAP 20 A3.

20V max.

18V

Inhaltsverzeichnis

Einleitung ........................................................2

Bestimmungsgemäßer Gebrauch ................................................ 2

Ausstattung ................................................................. 2

Lieferumfang ................................................................ 2

Technische Daten ............................................................2

Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..................3

1. Arbeitsplatzsicherheit ....................................................... 3

2. Elektrische Sicherheit ....................................................... 4

3. Sicherheit von Personen ..................................................... 4

4. Verwendung und Behandlung des Elektrowerkzeugs .............................. 5

5. Verwendung und Behandlung des Akkuwerkzeugs ................................ 5

6. Service .................................................................. 6

Sicherheitshinweise für Bohrmaschinen ...............................6

Originalzubehör / -zusatzgeräte ................................................ 6

Sicherheitshinweise für Ladegeräte .............................................. 7

Vor der Inbetriebnahme ...........................................7

Akku-Pack laden (siehe Abb. A) ................................................. 7

Akku-Pack ins Gerät einsetzen/entnehmen ........................................ 8

Akkuzustand prüfen .......................................................... 8

Zusatzhandgriff montieren ..................................................... 8

Werkzeuge wechseln ......................................................... 8

Drehmomentvorwahl/Betriebsart wählen .......................................... 8

2-Gang Getriebe ............................................................ 8

Inbetriebnahme ..................................................9

Ein- / ausschalten ............................................................ 9

Drehzahl einstellen ........................................................... 9

Drehrichtung umschalten ...................................................... 9

Tipps und Tricks ............................................................. 9

Wartung und Reinigung ...........................................10

Garantie der KompernaßHandelsGmbH ............................10

Service .........................................................11

Importeur ......................................................11

Entsorgung .....................................................12

Original-Konformitätserklärung ....................................13

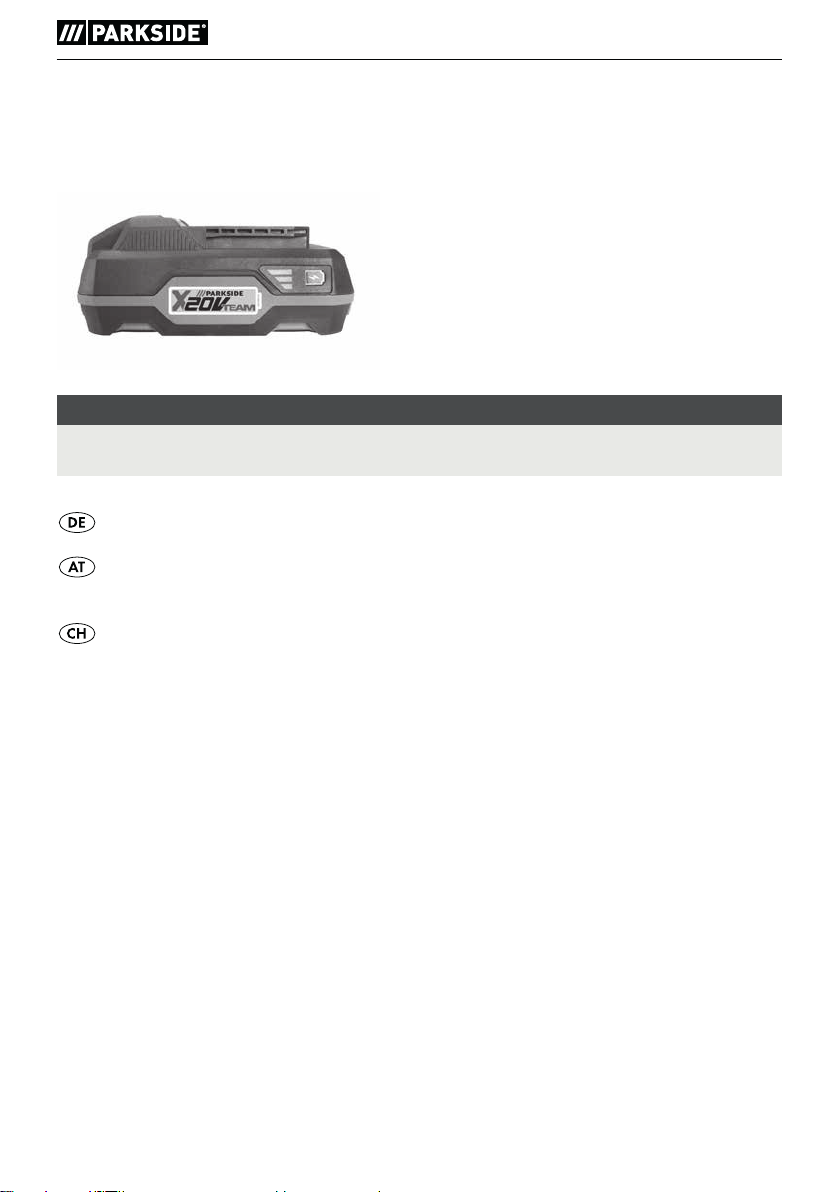

Ersatz-Akku Bestellung ...........................................14

Telefonische Bestellung ....................................................... 14

PSBSA 20-Li B2

DE│AT│CH 

│

 1 ■

3-IN-1-AKKU-SCHLAGBOHR­SCHRAUBER PSBSA 20-LI B2

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedien­und Sicherheitshinweisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebe­nen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist bestimmt zum Eindrehen und Lösen
von Schrauben sowie zum Bohren in Holz, Metall,
Keramik und Kunststoff und zum Schlagbohren in
Ziegel, Mauerwerk. Zum Schlagbohren in Natur­stein wie z.B. Granit ist das Gerät nicht geeignet.
Das Licht dieses Gerätes ist dazu bestimmt, den
direkten Arbeitsbereich des Gerätes zu beleuchten.
Benutzen Sie das Gerät nur wie beschrieben und
für die angegebenen Einsatzbereiche. Das Gerät
ist nicht für den gewerblichen Einsatz bestimmt.
Jede andere Verwendung oder Veränderung des
Gerätes gilt als nicht bestimmungsgemäß und
birgt erhebliche Unfallgefahren. Für aus bestim­mungswidriger Verwendung entstandene Schäden
übernimmt der Hersteller keine Haftung.

Ausstattung

Gangwahlschalter
Drehrichtungsumschalter/Sperre
EIN-/AUS-Schalter/Drehzahlregulierung
Bit
Taste Akkuzustand
Akku-Display-LED
Akku-Pack
Taste zur Entriegelung des Akku-Packs
LED-Arbeitsleuchte
Zusatz-Handgriff
Bohrfutter
Drehmomentvorwahl
Schnell-Ladegerät
Rote Ladekontroll-LED
Grüne Ladekontroll-LED

Lieferumfang

1 3-in-1-Akku-Schlagbohrschrauber PSBSA 20-Li B2
1 Akku-Schnellladegerät PLG 20 A1
1 Akku-Pack
1 Zusatz-Handgriff
2 Bits PZ1 & PZ2 (50mm)
1 Tragekoffer
1 Bedienungsanleitung

Technische Daten

3-in-1-Akku-Schlagbohrschrauber:
PSBSA 20-Li B2

Bemessungsspannung: 20 V (Gleichstrom)
Getriebe: 2 Gang - Getriebe

Bemessungs­Leerlaufdrehzahl: 1. Gang: n

2. Gang: n0 0 - 1650 min

Schlagfrequenz: 0 - 26400 min

0 - 440 min

0

-1

Max. Drehmoment: 45 Nm
Drehmomentstufen: 1 - 20 + 1 Bohrstufe/

+ 1 Hammerstufe

Bohrfutterkapazität:

: Ø max. 13 mm
Max.
Bohrdurchmesser: 30 mm für Holz

15 mm für Ziegel
13 mm für Stahl

Akku: PAP 20 A1

Typ: LITHIUM-IONEN
Bemessungsspannung: 20 V

(Gleichstrom)
Kapazität: 2 Ah
Zellen: 5

Akku-Schnellladegerät: PLG 20 A1

EINGANG / Input:

Bemessungsspannung: 230 - 240 V ~, 50 Hz

(Wechselstrom)

Bemessungsaufnahme: 65 W
Sicherung (innen): 3,15 A

T3.15A

AUSGANG / Output:

Bemessungsspannung: 21,5 V (Gleichstrom)
Bemessungsstrom: 2,4 A

Ladedauer: ca. 60 min
Schutzklasse: II / (Doppelisolierung)

-1

-1

■ 2 │ DE

│AT│

CH

PSBSA 20-Li B2

Geräuschemissionswert:

Messwert für Geräusch ermittelt entsprechend
EN 62841. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: L
Unsicherheit K: K

= 86,7 dB (A)

PA

= 5 dB

PA

Schallleistungspegel: LWA = 97,7 dB (A)
Unsicherheit K: K

= 5 dB

WA

Schwingungsemissionswert:

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841:

Schlagbohren in Beton:

9,875 m/s

a

H,ID

2

Bohren in Metall:
a

3,475 m/s2

h,D

Unsicherheit K = 1,5 m/s

2

Schrauben:
<2,5 m/s2
Unsicherheit K = 1,5 m/s

2

Gehörschutz tragen!

HINWEIS

► Die angegebenen Schwingungsgesamtwerte

und die angegebenen Geräuschemission­swerte sind nach einem genormten Prüfver­fahren gemessen worden und können zum
Vergleich eines Elektrowerkzeugs mit einem
anderen verwendet werden.

► Die angegebenen Schwingungsgesamtwerte

und die angegebenen Geräuschemission­swerte können auch zu einer vorläufigen Ein­schätzung der Belastung verwendet werden.

WARNUNG!

► Die Schwingungs- und Geräuschemissionen

können während der tatsächlichen Benutzung
des Elektrowerkzeugs von den Angabewerten
abweichen, abhängig von der Art und Weise,
in der das Elektrowerkzeug verwendet wird,
insbesondere, welche Art von Werkstück
bearbeitet wird.

► Versuchen Sie, die Belastung so gering wie

möglich zu halten. Beispielhafte Maßnahmen
zur Verringerung der Vibrationsbelastung sind
das Tragen von Handschuhen beim Ge

­brauch des Werkzeugs und die Begrenzung
der Arbeitszeit. Dabei sind alle Anteile des
Betriebszyklus zu berücksichtigen (beispiels

­weise Zeiten, in denen das Elektrowerkzeug
abgeschaltet ist, und solche, in denen es zwar
eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine

Sicherheitshinweise für
Elektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise, Anwei-

sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzleitung) und auf akku­betriebene Elektrowerkzeuge (ohne Netzleitung).

PSBSA 20-Li B2

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

DE│AT│CH 

│

 3 ■

b) Arbeiten Sie mit dem Elektrowerkzeug nicht

in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzün­den können.

c) Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle

über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs

muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemein­sam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdo­sen verringern das Risiko eines elektrischen
Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Wasser
in ein Elektrowerkzeug erhöht das Risiko eines
elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung

nicht, um das Elektrowerkzeug zu tragen,
aufzuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie die Anschluss­leitung fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Teilen. Beschädigte

oder verwickelte Anschlussleitungen erhöhen das
Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver­längerungsleitungen, die auch für den
Außenbereich zugelassen sind. Die Anwen-

dung einer für den Außenbereich geeigneten
Verlängerungsleitung verringert das Risiko eines
elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in

feuchter Umgebung nicht vermeidbar ist, ver­wenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters ver­mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerk zeugs kann zu ernsthaften
Verletzungen führen.

b) T

ragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeugs,
verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetrieb nahme. Vergewissern Sie sich, dass
das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es an die Stromversorgung und/oder
den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerk-

zeugs den Finger am Schalter haben oder das
Elektrowerkzeug eingeschaltet an die Strom­versorgung anschließen, kann dies zu Unfällen
führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Teil des Elektrowerk­zeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.

■ 4 │ DE

│AT│

CH

PSBSA 20-Li B2

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten
Sie Haare und Kleidung fern von sich bewe­genden Teilen. Lockere Kleidung, Schmuck

oder lange Haare können von sich bewegen­den Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrich-

tungen montiert werden können, sind diese
anzuschließen und richtig zu verwenden.

Die Verwendung einer Staubabsaugung kann
Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit

und setzen Sie sich nicht über die Sicherheits­regeln für Elektrowerkzeuge hinweg, auch
wenn Sie nach vielfachem Gebrauch mit
dem Elektrowerkzeug vertraut sind. Achtloses

Handeln kann binnen Sekundenbruchteilen zu
schweren Verletzungen führen.

4. Verwendung und Behandlung des
Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht.

Verwenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem passen-

den Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den abnehmba­ren Akku, bevor Sie Geräteeinstellungen
vornehmen, Einsatzwerkzeugteile wechseln
oder das Elektrowerkzeug weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsich­tigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf.
Lassen Sie keine Personen das Elektrowerk­zeug benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatz-

werkzeug mit Sorgfalt. Kontrollieren Sie, ob
bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion des
Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des
Elektrowerkzeuges reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatz-

werkzeug, Einsatzwerkeuge usw. entspre­chend diesen Anweisungen. Berücksichtigen
Sie dabei die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorge­sehenen Anwendungen kann zu gefährlichen
Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken,

sauber und frei von Öl und Fett. Rutschige
Griffe und Griffflächen erlauben keine sichere
Bedienung und Kontrolle des Elektrowerkzeugs
in unvorhergesehenen Situationen.

5. Verwendung und Behandlung des
Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf,

die vom Hersteller empfohlen werden. Durch

ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Ge­brauch von anderen Akkus kann zu Verletzun­gen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metall­gegenständen, die eine Überbrückung der
Kontakte verursachen könnten. Ein Kurzschluss

zwischen den Akkukontakten kann Verbrennun­gen oder Feuer zur Folge haben.

PSBSA 20-Li B2

DE│AT│CH 

│

 5 ■

d) Bei falscher Anwendung kann Flüssigkeit aus

dem Akku austreten. Vermeiden Sie den Kon­takt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann

zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder ver-

änderten Akku. Beschädigte oder veränderte
Akkus können sich unvorhersehbar verhalten
und zu Feuer, Explosion oder Verletzungsgefahr
führen.

f) Setzen Sie einen Akku keinem Feuer oder

zu hohen Temperaturen aus. Feuer oder Tem­peraturen über 130 °C (265°F) können eine
Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden

und laden Sie den Akku oder das Akkuwerk­zeug niemals außerhalb des in der Betriebs­anleitung angegebenen Temperaturbereichs.

Falsches Laden oder Laden außerhalb des
zugelassenen Temperaturbereichs kann den
Akku zerstören und die Brandgefahr erhöhen.

VORSICHT! EXPLOSIONSGEFAHR!

Laden Sie nicht aufladbare Batterien
niemals auf.

Schützen Sie den Akku vor Hitze, z. B.

auch vor dauernder Sonneneinstrah­lung, Feuer, Wasser und Feuchtigkeit.

Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von quali-

fiziertem Fachpersonal und nur mit Original­Ersatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sämt-

liche Wartung von Akkus sollte nur durch den
Hersteller oder bevollmächtigte Kundendienst­steIlen erfolgen.

Sicherheitshinweise für
Bohrmaschinen

Sicherheitshinweise für alle Arbeiten

■ Tragen Sie Gehörschutz beim Schlagbohren.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

■ Benutzen Sie den (die) Zusatzgriff(e). Der Ver-

lust der Kontrolle kann zu Verletzungen führen.

■ Halten Sie das Gerät an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei
denen die Schrauben oder das Einsatzwerk­zeug verborgene Stromleitungen treffen kann.

Der Kontakt des Einsatzwerkzeugs oder der
Schrauben mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.

■ Fangen Sie eventuell anfallenden Staub z. B.

mit einem Staubsauger auf.

Sicherheitshinweise bei Verwendung langer
Bohrer

■ Arbeiten Sie auf keinen Fall mit einer höheren

Drehzahl als der für den Bohrer maximal
zulässigen Drehzahl. Bei höheren Drehzahlen

kann sich der Bohrer leicht verbiegen, wenn
er sich ohne Kontakt mit dem Werkstück frei
drehen kann, und zu Verletzungen führen.

■ Beginnen Sie den Bohrvorgang immer mit

niedriger Drehzahl und während der Bohrer
Kontakt mit dem Werkstück hat. Bei höhe-

ren Drehzahlen kann sich der Bohrer leicht
verbiegen, wenn er sich ohne Kontakt mit dem
Werkstück frei drehen kann, und zu Verletzun­gen führen.

■ Üben Sie keinen übermäßigen Druck und nur

in Längsrichtung zum Bohrer aus. Bohrer können

sich verbiegen und dadurch brechen oder zu
einem Verlust der Kontrolle und zu Verletzungen
führen.

Originalzubehör / -zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte,

die in der Bedienungsanleitung angegeben sind
bzw. deren Aufnahme mit dem Gerät kompati­bel ist.

■ 6 │ DE

│AT│

CH

PSBSA 20-Li B2

WARNUNG!

■ Verwenden Sie kein Zubehör welches nicht

von PARKSIDE empfohlen wurde. Dies kann
zu elektrischem Schlag und Feuer führen.

Sicherheitshinweise für Ladegeräte

WARNUNG!

■ Wenn die Netzanschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt wer­den, um Gefährdungen zu vermeiden.

■ Dieses Gerät kann von Kindern

ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder Man­gel an Erfahrung und Wissen
benutzt werden, wenn sie be­aufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes
unterwiesen wurden und die
daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen
nicht von Kindern ohne Beauf­sichtigung durchgeführt werden.

■ Wenn die Netzanschlussleitung

dieses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst oder
eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdun­gen zu vermeiden.

Das Ladegerät ist nur für den Betrieb im

Innenbereich geeignet.

ACHTUNG!

♦ Dieses Ladegerät kann nur die folgenden

Batterien laden: PAP 20 A1/PAP 20 A2/PAP
20 A3.

♦ Eine aktuelle Liste der Akkukompatibilität

finden Sie unter www.Lidl.de/Akku.

Vor der Inbetriebnahme

Akku-Pack laden (siehe Abb. A)

VORSICHT!

► Ziehen Sie immer den Netzstecker, bevor Sie

den Akku-Pack aus dem Ladegerät nehmen
bzw. einsetzen.

HINWEIS

► Laden Sie den Akku-Pack nie, wenn die

Umgebungstemperatur unterhalb 10 °C oder
oberhalb 40 °C liegt. Soll ein Lithium-Ionen­Akku längere Zeit gelagert werden, muss
regelmäßig der Ladezustand kontrolliert
werden. Der optimale Ladezustand liegt
zwischen 50 % und 80 %. Das Lagerungsklima
soll kühl und trocken sein in einer Umgebungs­temperatur zwischen 0 °C und 50 °C.

♦ Stecken Sie den Akku-Pack

Ladegerät (siehe Abb. A).

♦ Stecken Sie den Netzstecker in die Steckdose.

Die Kontroll-LED

♦ Die grüne Kontroll-LED

dass der Ladevorgang abgeschlossen und der
Akku-Pack einsatzbereit ist.

leuchtet rot.

in das Schnell-

signalisiert Ihnen,

PSBSA 20-Li B2

DE│AT│CH 

│

 7 ■

ACHTUNG!

♦ Sollte die rote Kontroll-LED

ist der Akku-Pack überhitzt und kann nicht
aufgeladen werden.

♦ Sollte die rote und grüne Kontroll-LED

gemeinsam blinken, dann ist der Akku-Pack

defekt.

♦ Schieben Sie den Akku-Pack
♦ Schalten Sie das Ladegerät zwischen aufeinan-

derfolgenden Ladevorgängen für mindestens 15
Minuten ab. Ziehen Sie dazu den Netzstecker.

blinken, dann

in das Gerät ein.

Akku-Pack ins Gerät
einsetzen/entnehmen

Akku-Pack einsetzen:

♦ Bringen Sie den Drehrichtungsumschalter

Mittelstellung (Sperre). Lassen Sie den Akku-

in den Griff einrasten.

Pack

Akku-Pack entnehmen:

♦ Drücken Sie die Taste zur Entriegelung

entnehmen Sie den Akku-Pack.

in

und

Akkuzustand prüfen

♦ Drücken Sie zum Prüfen des Akkuzustands die Tas-

te Akkuzustand
Der Zustand bzw. die Restleistung wird in der
Akku-Display-LED

♦ ROT/ORANGE/GRÜN = maximale Ladung

ROT/ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen

(siehe auch Hauptabbildung).

wie folgt angezeigt:

Zusatzhandgriff montieren

♦ Schrauben Sie den Zusatzhandgriff abhängig

von Ihrer Arbeitsweise rechts oder links am Gerät ein.

Werkzeuge wechseln

Ihr Akku-Schlagbohrschrauber hat eine vollautoma­tische Spindelarretierung

Beim Stillstand des Motors wird der Antriebsstrang
verriegelt, so dass Sie das Bohrfutter
Drehen
wünschte Werkzeug eingesetzt und durch Drehen
des Bohrfutters
sofort weiter arbeiten. Die Spindelarretierung löst
sich automatisch mit Starten des Motors (Betäti­gung des EIN-/AUS-Schalters

öffnen können. Nachdem Sie das ge-

festgespannt haben, können Sie

.

durch

).

Drehmomentvorwahl/Betriebsart
wählen

Sie können über die Drehmomentvorwahl die
Drehkraft einstellen oder zwischen der Bohrstufe
und der Schlagbohrstufe

♦ Wählen Sie eine niedrige Stufe für kleine

Schrauben, bzw. weiche Werkstoffe.

♦ Wählen Sie eine hohe Stufe für große Schrau-

ben, harte Werkstoffe, bzw. beim Herausdrehen
von Schrauben.

♦ Wählen Sie für Bohrarbeiten die Bohrstufe,

indem Sie die Drehmomentvorwahl in die
Position einstellen.

♦ Wählen Sie für Schlagbohrarbeiten die Schlag-

bohrstufe, indem Sie die Drehmomentvorwahl in

Position einstellen.

die

auswählen.

2-Gang Getriebe

VORSICHT!

in

nur

-1

und

in

► Betätigen Sie den Gangwahlschalter

bei Stillstand des Gerätes. Ansonsten droht
Beschädigung des Gerätes.

Im ersten Gang (Gangwahlschalter
Position: 1)

erreichen Sie eine Drehzahl von ca. 440 min
ein hohes Drehmoment. Diese Einstellung eignet
sich für alle Schraubarbeiten, aber auch zur Ver­wendung von Zubehör.

Im zweiten Gang (Gangwahlschalter
Position: 2)

erreichen Sie eine Drehzahl von ca. 1650 min-1 zur
Durchführung von Bohrarbeiten.

■ 8 │ DE

│AT│

CH

PSBSA 20-Li B2

Inbetriebnahme

Ein- / ausschalten

Einschalten:

♦ Drücken Sie zur Inbetriebnahme des Gerätes

den EIN-/AUS-Schalter und halten Sie ihn
gedrückt.
Die LED-Arbeitsleuchte leuchtet bei leicht oder
vollständig gedrücktem EIN-/AUS-Schalter .
Sie ermöglicht so das Ausleuchten des Arbeitsbe­reiches bei ungünstigen Lichtverhältnissen.

Ausschalten:

♦ Lassen Sie zum Ausschalten des Gerätes den

EIN-/AUS-Schalter

Drehzahl einstellen

Leichter Druck auf den EIN-/AUS-Schalter
bewirkt eine niedrige Drehzahl. Mit zunehmendem
Druck erhöht sich die Drehzahl.

HINWEIS

► Die integrierte Motorbremse sorgt für einen

schnellen Stillstand.

Drehrichtung umschalten

♦ Wechseln Sie die Drehrichtung, indem Sie den

Drehrichtungsumschalter
links durchdrücken.

Tipps und Tricks

Tipp! So verhalten Sie sich richtig.

♦ Überprüfen Sie vor dem Betrieb, ob der

Schraub bzw. Bohreinsatz korrekt angebracht
ist, d.h. zentriert im Bohrfutter sitzt.

♦ Schraub-Bits sind mit ihren Maßen und der Form

gekennzeichnet. Falls Sie sich unsicher sind
probieren Sie immer zuerst aus, ob das Bit ohne
Spiel im Schraubenkopf sitzt.

Drehmoment:

♦ Kleinere Schrauben/Bits können beschädigt

werden, wenn Sie ein zu hohes Drehmoment
bzw. eine zu hohe Drehzahl einstellen.

los.

nach rechts bzw.

Harter Schraubfall (in Metall):

♦ Besonders hohe Drehmomente entstehen z.B.

bei Metallverschraubungen unter Verwendung
von Steckschlüsseleinsätzen. Wählen Sie eine
niedrige Drehzahl.

Weicher Schraubfall (z.B. in Weichholz):

♦ Schrauben Sie auch hier mit geringer Drehzahl,

um z.B. die Holzoberfläche beim Kontakt mit
dem Schraubenkopf aus Metall nicht zu beschä­digen. Verwenden Sie einen Senker.

Beim Bohren in Holz, Metall und anderen
Materialien unbedingt berücksichtigen:

♦ Benutzen Sie bei kleinem Bohrer-Durchmesser

eine hohe Drehzahl und bei großem Bohrer­Durchmesser eine niedrige Drehzahl.

♦ Wählen Sie bei harten Materialien eine niedri-

ge Drehzahl, bei weichem Material eine hohe
Drehzahl.

♦ Markieren Sie die Stelle, an der gebohrt werden

soll mit einem Körner oder einem Nagel. Wählen
Sie zum Anbohren eine niedrige Drehzahl.

♦ Ziehen Sie den drehenden Bohrer mehrmals

aus dem Bohrloch, um Späne oder Bohrmehl zu
entfernen und es zu lüften.

Bohren in Metall:

♦ Verwenden Sie Metallbohrer (HSS). Für beste

Ergebnisse sollten Sie den Bohrer mit Öl kühlen.
Metallbohrer können Sie auch zum Bohren in
Kunststoff verwenden. Bohren Sie zunächst mit
einem Ø 3 mm Bohrer vor und nähern Sie sich
dem gewünschten Bohrdurchmesser.

Bohren in Ziegel:

♦ Verwenden Sie einen Hartmetallbestückten

Steinbohrer.
(Max. empfohlener Bohrdurchmesser: Ø 15 mm)

Bohren in Holz:

♦ Verwenden Sie einen Holzbohrer mit Zentrier-

spitze, für tiefe Bohrungen verwenden Sie einen
„Schlangenbohrer”, für große Bohr-Durchmes­ser einen Forstner-Bohrer. Kleine Schrauben in
weichem Holz können Sie auch ohne Vorboh­ren direkt eindrehen.

PSBSA 20-Li B2

DE│AT│CH 

│

 9 ■

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und entnehmen
Sie den Akku.

Der Akku-Schlagbohrschrauber ist wartungsfrei.

■ Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

■ Es dürfen keine Flüssigkeiten in das Innere der

Geräte gelangen.

■ Verwenden Sie zum Reinigen des Gehäuses ein

trockenes Tuch. Verwenden Sie niemals Benzin, Lö­sungsmittel oder Reiniger, die Kunststoff angreifen.

■ Soll ein Lithium-Ionen-Akku längere Zeit gela-

gert werden, muss regelmäßig der Ladezustand
kontrolliert werden. Der optimale Ladezustand
liegt zwischen 50 % und 80 %. Das optimale
Lagerungsklima ist kühl und trocken.

HINWEIS

► Nicht aufgeführte Ersatzteile (wie z. B.

Kohlebürsten, Schalter) können Sie über
unsere Service - Hotline bestellen.

Garantie der
KompernaßHandelsGmbH

Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Kassenbon gut auf. Dieser wird
als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfeh­ler auf, wird das Produkt von uns – nach unserer
Wahl – für Sie kostenlos repariert, ersetzt, oder der
Kaufpreis erstattet. Diese Garantieleistung setzt vo­raus, dass innerhalb der Dreijahresfrist das defekte
Gerät und der Kaufbeleg (Kassenbon) vorgelegt

und schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche
Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhan­dene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind
kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewis­senhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrika­tionsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen wer­den können oder für Beschädigungen an zerbrechli­chen Teilen, z. B. Schalter, Akkus oder Teile, die aus
Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschä­digt, nicht sachgemäß benutzt oder gewartet wur­de. Für eine sachgemäße Benutzung des Produkts
sind alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten. Verwendungs­zwecke und Handlungen, von denen in der Bedie­nungsanleitung abgeraten oder vor denen gewarnt
wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht
für den gewerblichen Gebrauch bestimmt. Bei
missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht von
unserer autorisierten Serviceniederlassung vorge­nommen wurden, erlischt die Garantie.

■ 10 │ DE

│AT│

CH

PSBSA 20-Li B2

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassen-

bon und die Artikelnummer (z.B.IAN123456)
als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Ty-

penschild am Produkt, einer Gravur am Produkt,
dem Titelblatt der Bedienungsanleitung (unten
links) oder dem Aufkleber auf der Rück- oder
Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfol­gend benannte Serviceabteilung telefonisch
oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Installationssoft­ware herunterladen.

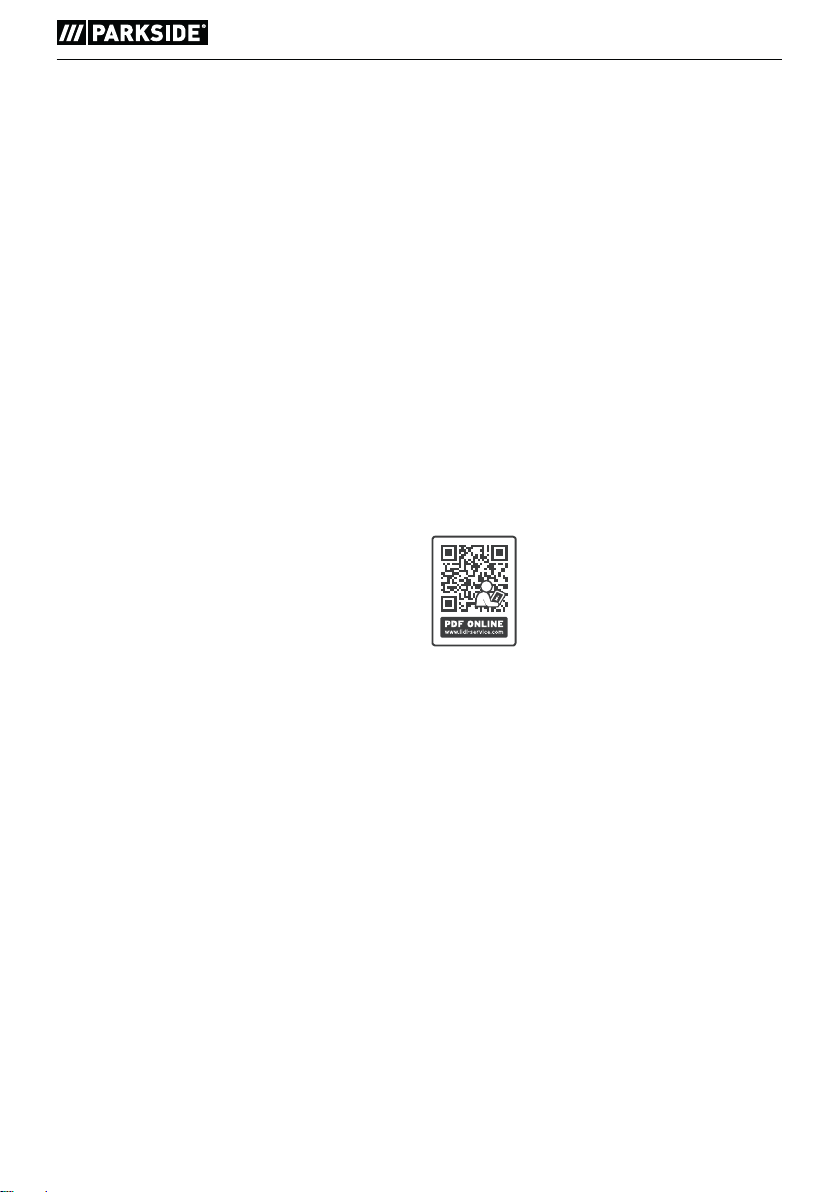

Mit diesem QR-Code gelangen Sie
direkt auf die Lidl-Service-Seite (www.lidl-service.com)
und können mittels der Eingabe der Artikelnummer
(IAN) 123456 Ihre Bedienungsanleitung öffnen.

Service

WARNUNG!

► Lassen Sie Ihre Geräte von der Servicestelle

oder einer Elektrofachkraft und nur mit
Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes
erhalten bleibt.

► Lassen Sie den Austausch des Steckers

oder der Netzleitung immer vom Hersteller
des Gerätes oder seinem Kundendienst
ausführen. Damit wird sichergestellt, dass die

Sicherheit des Gerätes erhalten bleibt.

Service Deutschland

Tel.: [phone] (Kostenfrei
aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: [e-mail]

Service Österreich

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 326367_1904

Importeur

Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.

PSBSA 20-Li B2

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

DE│AT│CH 

│

 11 ■

Entsorgung

Die Verpackung besteht aus umweltfreund-

lichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht

in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederver­wertung zugeführt werden.

Werfen Sie Akkus nicht in den

Hausmüll!

Entsorgen Sie die Verpackung
umweltgerecht.
Beachten Sie die Kennzeichnung auf
den verschiedenen Verpackungsmate­rialien und trennen Sie diese gegeben­enfalls gesondert. Die Verpackungsma­terialien sind gekennzeichnet mit
Abkürzungen (a) und Ziffern (b) mit
folgender Bedeutung:
1–7: Kunststoffe,
20–22: Papier und Pappe,
80–98: Verbundstoffe.

Möglichkeiten zur Entsorgung des
ausgedienten Produkts erfahren Sie
bei Ihrer Gemeinde- oder Stadtver­waltung.

Entfernen Sie die Akkus vor der Entsorgung aus
dem Gerät.
Defekte oder verbrauchte Akkus müssen gemäß
Richtlinie 2006/66/EC recycelt werden. Geben
Sie Akku-Pack und / oder das Gerät über die ange­botenen Sammeleinrichtungen zurück.
Über Entsorgungsmöglichkeiten für ausgediente
Elektrowerkzeuge / Akku-Pack informieren Sie sich
bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recycelbar, unterliegt
einer erweiterten Herstellerverantwor­tung und wird getrennt gesammelt.

■ 12 │ DE

│AT│

CH

PSBSA 20-Li B2

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie
(2006 / 42 / EG)

EG-Niederspannungsrichtlinie
(2014 / 35 / EU) (nur Ladegerät)

Elektromagnetische Verträglichkeit
(2014 / 30 / EU)

RoHS Richtlinie
(2011 / 65 / EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der

oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des
Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimm­ter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 62841-1:2015
EN 62841-2-1:2018
EN 55014-1:2017
EN 55014-2:2015
EN 60335-2-29:2004/A2:2010
EN 60335-1:2012/A13:2017
EN 62233:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012

Typ / Gerätebezeichnung: 3-in-1-Akku-Schlagbohrschrauber PSBSA 20-Li B2
Herstellungsjahr: 08 - 2019
Seriennummer: IAN 326367_1904

Bochum, 16.08.2019

Semi Uguzlu

- Qualitätsmanager ­Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

PSBSA 20-Li B2

DE│AT│CH 

│

 13 ■

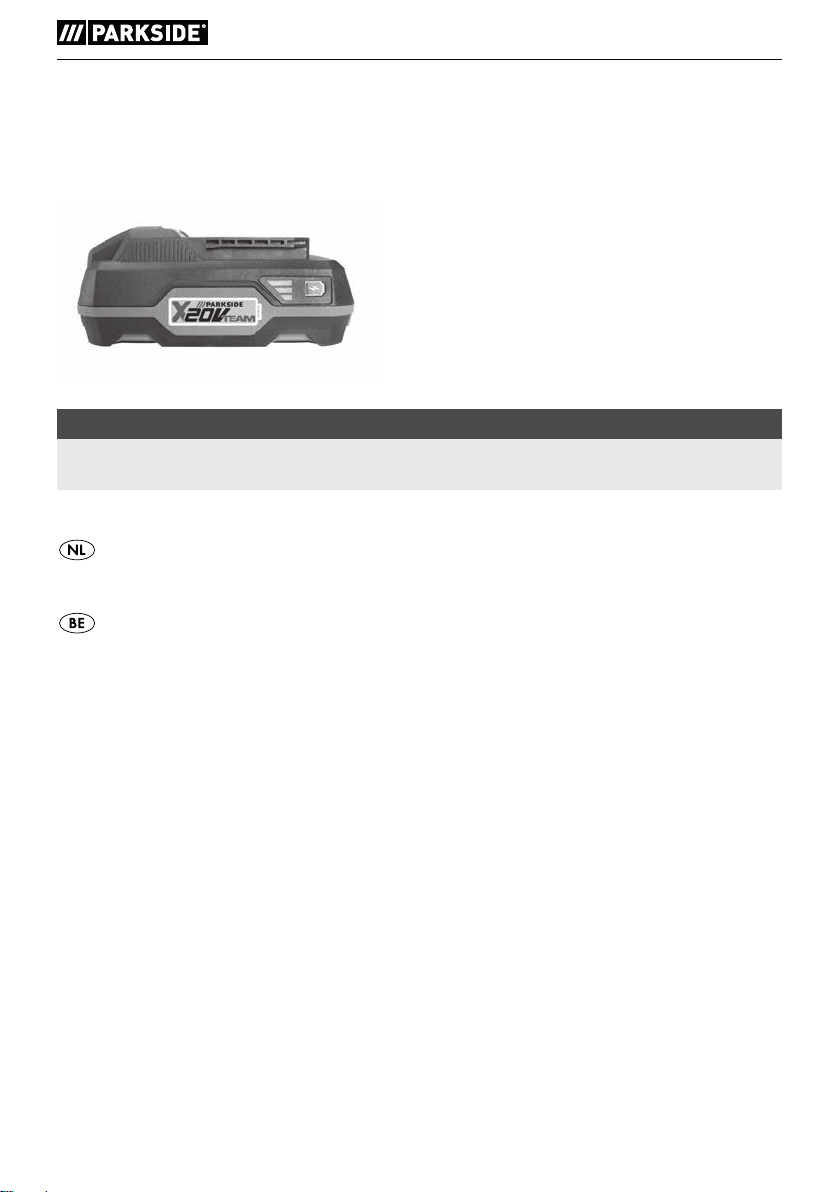

Ersatz-Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im
Internet unter www.kompernass.com oder telefonisch abwickeln.
Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

HINWEIS

► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontak-

tieren Sie in diesem Fall bitte die Service-Hotline.

Telefonische Bestellung

Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

Service Österreich

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die
Artikelnummer (z.B. IAN 326367) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem
Typenschild oder dem Titelblatt dieser Anleitung.

■ 14 │ DE

│AT│

CH

PSBSA 20-Li B2

Contents

Introduction .....................................................16

Intended use ...............................................................16

Features .................................................................. 16

Package contents ...........................................................16

Technical data ............................................................. 16

General power tool safety warnings ................................17

1. Work area safety ......................................................... 17

2. Electrical safety ..........................................................17

3. Personal safety ........................................................... 18

4. Power tool use and care ................................................... 18

5. Battery tool use and care ................................................... 19

6. Service ................................................................. 19

Safety instructions for drills ........................................19

Original accessories/auxiliary equipment ........................................ 20

Safety guidelines for battery chargers ...........................................20

Before use ......................................................20

Charging the battery pack (see fig. A) ...........................................20

Attaching/disconnecting the battery pack to/from the appliance ...................... 21

Checking the battery charge level ..............................................21

Fitting the additional handle ...................................................21

Changing tools ............................................................. 21

Torque preselection/selecting the operating mode .................................21

2-speed gearbox ........................................................... 21

Use ............................................................21

Switching on and off ........................................................21

Adjusting the rotational speed .................................................22

Changing the direction of rotation ..............................................22

Tips and tricks ..............................................................22

Maintenance and cleaning .........................................22

Kompernass Handels GmbH warranty ..............................23

Service .........................................................24

Importer .......................................................24

Disposal ........................................................24

Translation of the original Conformity Declaration .....................25

Ordering a replacement battery ....................................26

Telephone ordering .........................................................26

PSBSA 20-Li B2

GB│IE 

│

 15 ■

3-IN-1 CORDLESS IMPACT DRILL
PSBSA 20-Li B2

Introduction

Congratulations on the purchase of your new appli­ance. You have chosen a high-quality product. The
operating instructions are part of this product. They
contain important information about safety, usage
and disposal. Before using the product, please
familiarise yourself with all operating and safety
instructions. Use the product only as described and
for the range of applications specified. Please also
pass these operating instructions on to any future
owner.

Intended use

This appliance is intended for screwing in and
removing screws as well as drilling in wood, metal,
ceramic and plastic and impact drilling in bricks
and masonry. It is not suitable for impact drilling
in natural stone such as granite. The light on this
appliance is intended to illuminate the immediate
work area of the appliance.
Use this product only as described and for the
areas of applications specified. The appliance is
not intended for commercial use. Any other usage
or modification of the appliance is deemed to be
improper and carries a significant risk of accidents.
The manufacturer accepts no responsibility for
damage(s) attributable to misuse.

Features

Speed selector
Rotation direction switch/lock
ON/OFF switch / Speed control
Bit
Battery charge level button
Battery display LED
Battery pack
Release button for the battery pack
LED work light
Additional handle
Chuck
Torque preselection ring
High-speed charger
Red charge control LED
Green charge control LED

Package contents

1 3-in-1 Cordless Impact Drill PSBSA 20-Li B2
1 high-speed battery charger PLG 20 A1
1 battery pack
1 additional handle
2 bits PZ1 & PZ2 (50mm)
1 carrying case
1 set of operating instructions

Technical data

3-in-1 Cordless Impact Drill: PSBSA 20-Li B2

Rated voltage: 20 V
Gearbox: 2 speed gearbox
Rated idle speed: 1st gear: n0 0–440 rpm

Hammer frequency: 0–26400 bpm
Max. torque: 45 Nm
Torque levels: 1–20 + 1 drill level /

Chuck capacity:

: Ø max. 13 mm
Max. drill diameter: 30 mm for wood
15 mm for tiles
13 mm for steel

Battery: PAP 20 A1

Type: LITHIUM ION
Rated voltage: 20 V
Capacity: 2 Ah
Cells: 5

High-speed battery charger: PLG 20 A1

INPUT:

Rated voltage: 230–240 V ~, 50 Hz

Rated power
consumption: 65 W

Fuse (internal): 3.15 A

OUTPUT:

Rated voltage: 21.5 V (DC)
Rated current: 2.4 A
Charging time: approx. 60 min
Protection class: II / (double insulation)

Noise emission value:

Noise measurement value determined in accordance
with EN 62841. The A-rated noise level of the
power tool is typically as follows:

2nd gear: n0 0–1650 rpm

+ 1 hammer level

(AC)

(DC)

(DC)

T3.15A

■ 16 │ GB

│

IE

PSBSA 20-Li B2

Sound pressure level: LPA = 86.7dB (A)
Uncertainty K: K
Sound power level: L
Uncertainty K: K

= 5 dB

PA

= 97.7 dB (A)

WA

= 5 dB

WA

Vibration emission value:

Total vibration values (vector total of three direc­tions) determined in accordance with EN 62841:

Hammer drilling in concrete:

= 9.875 m/s

a

H,ID

Drilling in metal:
a

= 3.475 m/s

h,D

Uncertainty K = 1.5 m/s
Screws:

<2.5 m/s
Uncertainty K = 1.5 m/s

2

2

2

2

2

Wear hearing protection!

NOTE

► The vibration emission values and the noise

emission values given in these instructions
have been measured in accordance with
a standardised test procedure and can be
used for comparison of the power tool with
another tool.

► The specified total vibration values and the

noise emission values can also be used to
make a provisional load estimate.

WARNING!

► Depending on the manner in which the power

tool is being used, and in particular the kind of
workpiece that is being worked, the vibration
and noise emission values can deviate from
the values given in these instructions during
actual use of the power tool.

► Try to keep the load as low as possible.

Measures to reduce the vibration load are,
e.g. wearing gloves and limiting the working
time. Wherein all states of operation must be
included (e.g. times when the power tool is
switched off and times where the power tool is
switched on but running without load).

General power tool
safety warnings

WARNING!

► Read all safety warnings, instructions, il-

lustrations and specifications provided with
this power tool. Failure to follow all instruc-

tions listed below may result in electric shock,
fire and/or serious injury.

Save all warnings and instructions for future
reference.

The term „power tool“ in the warnings refers
to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.

1. Work area safety

a) Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flam­mable liquids, gases or dust. Power tools cre-

ate sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can cause
you to lose control.

2. Electrical safety

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any
adapter plugs with earthed (grounded)
power tools. Unmodified plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or ground-

ed surfaces, such as pipes, radiators, ranges
and refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will
increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

PSBSA 20-Li B2

GB│IE 

│

 17 ■

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces
the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD

reduces the risk of electric shock.

3. Personal safety

a) Stay alert, watch what you are doing and

use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol
or medication. A moment of inattention while

operating power tools may result in serious
personal injury.

b) Use personal protective equipment. Always

wear eye protection.

as a dust mask, non-slip safety shoes, hard hat or
hearing protection used for appropriate
conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools

with your finger on the switch or energising
power tools that have the switch on invites ac­cidents.

d) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better control
of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away
from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure
these are connected and properly used.

Use of dust collection can reduce dust-related
hazards.

Protective equipment such

h) Do not let familiarity gained from frequent

use of tools allow you to become complacent
and ignore tool safety principles. A careless

action can cause severe injury within a fraction
of a second.

4. Power tool use and care

a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at
the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off. Any power tool that can­not be controlled with the switch is dangerous
and must be repaired.

c) Disconnect the plug from the power source

and/or remove the battery pack, if detach­able, from the power tool before making any
adjustments, changing accessories, or storing
power tools. Such preventive safety measures

reduce the risk of starting the power tool ac­cidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are

dangerous in the hands of untrained users.

e) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired be­fore use. Many accidents are caused by poorly

maintained power tools.

f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak­ing into account the working conditions and
the work to be performed. Use of the power

tool for operations different from those intended
could result in a hazardous situation.

■ 18 │ GB

│

IE

PSBSA 20-Li B2

h) Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow
for safe handling and control of the tool in unex­pected situations.

5. Battery tool use and care

a) Recharge only with the charger specified by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of
fire when used with another battery pack.

b) Use power tools only with specifically desig-

nated battery packs. Use of any other battery
packs may create a risk of injury and fire.

c) When battery pack is not in use, keep it away

from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from
one terminal to another. Shorting the battery

terminals together may cause burns or a fire.

d) Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek medi­cal help. Liquid ejected from the battery may

cause irritation or burns.

e) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified
batteries may exhibit unpredictable behaviour
resulting in fire, explosion or risk of injury.

f) Do not expose a battery pack or tool to fire

or excessive temperature. Exposure to fire
or temperature above 130 °C (265°F) may
cause explosion.

g) Follow all charging instructions and do not

charge the battery pack or tool outside the
temperature range specified in the instruc­tions. Charging improperly or at temperatures

outside the specified range may damage the
battery and increase the risk of fire.

CAUTION! RISK OF EXPLOSION!

Never charge non-rechargeable
batteries!

Protect the rechargeable battery from

heat, for example from continuous
exposure to sunlight, fire, water and
moisture. There is a risk of explosion.

6. Service

a) Have your power tool serviced by a qualified

repair person using only identical replace­ment parts. This will ensure that the safety of

the power tool is maintained.

b) Never service damaged battery packs. Service

of battery packs should only be performed by
the manufacturer or authorized service providers.

Safety instructions for drills

Safety instructions for all work

■ Wear ear muffs when hammer-drilling. Expo-

sure to loud noise can lead to hearing loss.

■ Use the additional handle. Loss of control can

lead to injuries.

■ Hold the power tool only by the insulated

handles when you are carrying out work
in which the accessory tool may come into
contact with concealed power cables or the
tool’s own power cord. Contact with a live wire

may electrify exposed metal parts of the tool and
could give the operator an electric shock.

■ You can collect any dust produced using a

vacuum cleaner, for example.

Safety information for using long drill bits

■ Do not use a higher rotational speed than

the maximum permissible speed. At higher

speeds, the drill bit can bend slightly if allowed
to turn freely without being in contact with the
workpiece and this can lead to injuries.

PSBSA 20-Li B2

GB│IE 

│

 19 ■

■ Always start drilling at a low speed and with

the drill bit in contact with the workpiece. At

higher speeds, the drill bit can bend slightly if
allowed to turn freely without being in contact
with the workpiece and this can lead to injuries.

■ Do not exert excessive pressure and only

along the length of the drill bit (no lateral
pressure). Drill bits can bend and break, which

can lead to a loss of control and injuries.

■ To avoid potential risks, dam-

aged mains cables should be re­placed by the manufacturer, their
customer service department or
a similarly qualified person.

The charger is suitable for indoor use

only.

Original accessories/auxiliary
equipment

■ Use only the accessories and additional

equipment which are specified in the operat­ing instructions and are compatible with the
appliance.

WARNING!

■ Do not use any accessories which are not

recommended by PARKSIDE. This can lead to
an electric shock and fire.

Safety guidelines for battery
chargers

■ This appliance may be used

by children aged 8 years and
above and by persons with lim­ited physical, sensory or mental
capabilities or lack of experi­ence and knowledge, provided
that they are under supervision
or have been told how to use
the appliance safely and are
aware of the potential risks. Do
not allow children to use the ap­pliance as a toy. Cleaning and
user maintenance tasks may not
be carried out by children unless
they are supervised.

WARNING!

■ To avoid potential risks, damaged mains ca-

bles should be replaced by the manufacturer,
their customer service department or
a similarly qualified person.

ATTENTION!

♦ This charger can only charge the following bat-

teries: PAP 20 A1 / PAP 20 A2 / PAP 20 A3

♦ A current list of battery compatibility can be

found at www.lidl.de/Akku.

.

Before use

Charging the battery pack (see fig. A)

CAUTION!

► Always unplug the appliance before you

remove the battery pack from or connect the
battery pack to the charger.

♦ Connect the battery pack

battery charger (see fig. A).

♦ Insert the power plug into the socket. The control

LED

lights up red.

♦ The green LED

process is complete and the battery pack is
ready.

CAUTION!

♦ If the red control LED

that the battery pack has overheated and
cannot be charged.

♦ If the red and green control LEDs

flash, this means that the battery pack is
broken.

indicates that the charging

to the high-speed

flashes, this means

both

■ 20 │ GB

│

IE

PSBSA 20-Li B2

♦ Push the battery pack back into the appliance.
♦ Switch off the charger for at least 15 minutes

between successive charging sessions. Also
disconnect the power plug from the mains
power socket.

Attaching/disconnecting the battery
pack to/from the appliance

Inserting the battery pack:

♦ Push the rotation direction switch

middle position (lock). Allow the battery pack

to click into the handle.

Removing the battery pack:

♦ Press the release button

battery pack.

and remove the

into the

Checking the battery charge level

♦ Press the battery charge level button to

check the status of the battery (see also main
diagram).

The status/remaining charge will be shown on
the battery display LED
RED/ORANGE/GREEN = maximum charge
RED/ORANGE = medium charge
RED = low charge – charge the battery

as follows:

Fitting the additional handle

♦ Screw the additional handle onto the left or

right of the appliance depending on how you
work.

Changing tools

Your cordless screwdriver has a fully automatic
spindle lock .

When the motor is stopped, the power train locks
so that the chuck
it . Once you have attached the desired tool
and tightened it by turning the chuck , you can
continue working. The spindle lock is automatically
released when the motor starts (ON/OFF switch

pressed).

can be opened by turning

Torque preselection/selecting the
operating mode

You can adjust the torque on the torque preselector

and select between the drill setting and the

hammer drill setting

♦ Select a low level for small screws or soft

materials.

♦ Select a high level for large screws, hard

materials or removing screws.

♦ Select the drill setting for drilling work by adjusting

the torque selection ring to the position

♦ Select the hammer drill setting for hammer

drilling work by adjusting the torque selection
ring to the position

.

.

.

2-speed gearbox

CAUTION!

► Operate the speed selection switch

when the appliance is at a standstill. Other­wise the appliance can be damaged.

In first gear (speed selector switch
position: 1)

you can reach a speed of approx. 440 rpm and a
high torque. This setting is suitable for all screwing
work but also for the use of accessories.

In second gear (speed selector switch
position: 2)

you can reach a speed of approx. 1650 rpm for
carrying out drilling work.

only

in

in

Use

Switching on and off

Switching on:

♦ To start the appliance, press the ON/OFF

switch and keep it pressed in.
The LED work light

OFF switch is depressed lightly or fully. This
allows for illumination of the work area in low
lighting.

lights up when the ON/

PSBSA 20-Li B2

GB│IE 

│

 21 ■

Switching off:

♦ Release the ON/OFF switch

appliance.

to switch off the

Adjusting the rotational speed

Press the ON/OFF switch lightly for a low
speed. Increasing the pressure increases the speed.

NOTE

► The integrated motor brake ensures rapid

stoppage.

Changing the direction of rotation

♦ Change the direction of rotation by pressing the

rotational direction switch towards the left
or right.

Tips and tricks

Tip! This symbol indicates proper
baviour.

♦ Before operating the appliance, check whether

the screw or drill bit is correctly positioned, i.e.
centred in the drill chuck.

♦ Screw bits are labelled according to their di-

mensions and their shape. If you are uncertain,
always check whether the bit fits tightly in the
screw head without any free play.

Torque:

♦ Smaller screws/bits can be damaged if you set

the torque or rotational speed too high.

Hard screw joints (in metal):

♦ Particularly high torques occur, for example, in

metal screw joints made using drive sockets.
Select a low rotational speed.

Soft screw joints (e.g. in soft wood):

♦ Again, use a low rotational speed, for example

to avoid damaging the surface of the wood on
contact with the screw head. Use a countersink.

When drilling in wood, metal and other
materials, observe the following:

♦ Use a high speed for drill bits with small dia-

meter and a low speed for drill bits with large
diameter.

♦ Select a low speed for hard materials and a

high speed for soft materials.

♦ Mark the spot where you want to drill using a

centre punch or nail. Select a low rotational
speed when starting.

♦ Pull the rotating drill bit from the hole repeatedly

to remove dust and chips and clear the hole.

Drilling in metal:

♦ Use a metal drill (HSS). For optimum results,

you should cool the drill bit with oil.
Metal drill bits can also be used to drill into

plastics. Start with a 3 mm diameter drill bit
and then increase the size until the desired hole
diameter is achieved.

Drilling in brick:

♦ Use a carbide-tipped masonry drill.

(max. recommended hole diameter: Ø 15 mm)

Drilling in wood:

♦ Use a wood drill with a lathe centre; for deep

holes, use an auger bit; for large-diameter
holes, use a Forstner bit. Small screws can be
screwed directly into soft wood.

Maintenance and cleaning

WARNING! RISK OF INJURY! Always

switch the appliance off and remove
the battery before carrying out any
work on the appliance.

The cordless combi drill is maintenance-free.

■ The appliance must always be kept clean, dry

and free from oil or grease.

■ Never allow liquids to get into the appliance.

■ Use a soft, dry cloth to clean the housing.

Never use petrol, solvents or cleansers which
can damage plastic.

■ 22 │ GB

│

IE

PSBSA 20-Li B2

■ If a lithium-ion battery is to be stored for an

extended period, the charge level should be
checked regularly. The optimum charge level is
between 50% and 80%. The optimum storage
environment is cool and dry.

NOTE

► Replacement parts not listed (such as carbon

brushes, switch) can be ordered via our
service hotline.

Kompernass Handels GmbH
warranty

Dear Customer,
This appliance has a 3-year warranty valid from

the date of purchase. If this product has any faults,
you, the buyer, have certain statutory rights. Your
statutory rights are not restricted in any way by the
warranty described below.

Warranty conditions

The warranty period starts on the date of purchase.
Please keep your receipt in a safe place. This will
be required as proof of purchase.

If any material or manufacturing fault occurs within
three years of the date of purchase of the product,
we will either repair or replace the product for you
or refund the purchase price (at our discretion).
This warranty service requires that you present the
defective appliance and the proof of purchase (re­ceipt) within the three-year warranty period, along
with a brief written description of the fault and of
when it occurred.

If the defect is covered by the warranty, your prod­uct will either be repaired or replaced by us. The
repair or replacement of a product does not signify
the beginning of a new warranty period.

Warranty period and statutory claims for defects

The warranty period is not prolonged by repairs
effected under the warranty. This also applies to
replaced and repaired components. Any damage
and defects present at the time of purchase must
be reported immediately after unpacking. Repairs
carried out after expiry of the warranty period shall
be subject to a fee.

Scope of the warranty

This appliance has been manufactured in accord­ance with strict quality guidelines and inspected
meticulously prior to delivery.

The warranty covers material faults or production
faults. The warranty does not extend to product parts
subject to normal wear and tear or to fragile parts
which could be considered as consumable parts
such as switches, batteries or parts made of glass.

The warranty does not apply if the product has been
damaged, improperly used or improperly main­tained. The directions in the operating instructions
for the product regarding proper use of the product
are to be strictly followed. Uses and actions that are
discouraged in the operating instructions or which
are warned against must be avoided.

This product is intended solely for private use and
not for commercial purposes. The warranty shall
be deemed void in cases of misuse or improper
handling, use of force and modifications / repairs
which have not been carried out by one of our
authorised Service centres.

Warranty claim procedure

To ensure quick processing of your case, please
observe the following instructions:

■ Please have the till receipt and the item number

(e.g.IAN12345) available as proof of purchase.

■ You will find the item number on the type plate

on the product, an engraving on the product,
on the front page of the operating instructions
(below left) or on the sticker on the rear or bot­tom of the product.

■ If functional or other defects occur, please

contact the service department listed either by
telephone or by e-mail.

■ You can return a defective product to us free of

charge to the service address that will be pro­vided to you. Ensure that you enclose the proof
of purchase (till receipt) and information about
what the defect is and when it occurred.

PSBSA 20-Li B2

GB│IE 

│

 23 ■

You can download these instructions
along with many other manuals,
product videos and installation
software at www.lidl-service.com.

This QR code will take you directly to
the Lidl service page (www.lidl-service.com) where
you can open your operating instructions by enter­ing the item number (IAN) 123456.

Service

WARNING!

► Have the power tool repaired by the service

centre or a qualified electrician and only
using genuine replacement parts. This will

ensure that the safety of the appliance is
maintained.

► Always ensure that the power plug or

the mains cable is replaced only by the
manufacturer of the appliance or by an
approved customer service provider. This

will ensure that the safety of the appliance is
maintained.

Service Great Britain

Tel.: [phone]
E-Mail: [e-mail]

Service Ireland

Tel.: [phone]
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: [e-mail]

IAN 326367_1904

Importer

Please note that the following address is not the
service address. Please use the service address
provided in the operating instructions.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Disposal

The packaging is made from environmen-

tally friendly material and can be dis­posed of at your local recycling plant.

Do not dispose of power tools in

your normal domestic waste!

European Directive 2012/19/EU requires that
worn-out power tools be collected separately and
recycled in an environmentally compatible manner.

Do not dispose of batteries in your

normal household waste!

Remove the batteries from the appliance before
disposal.
Defective or worn-out rechargeable batteries must be
recycled according to Directive 2006/66/EC. Take
the battery pack and/or appliance to a nearby col­lection facility.
Please consult your local authorities regarding suita­ble disposal of worn out power tools/battery packs.

Dispose of the packaging in an
environmentally friendly manner.
Note the labelling on the packaging
and separate the packaging material
components for disposal if necessary.
The packaging material is labelled
with abbreviations (a) and numbers (b)
with the following meanings:
1–7: Plastics,
20–22: Paper and cardboard,
80–98: Composites.

Your local community or municipal
authorities can provide information on
how to dispose of the worn-out product.

The product is recyclable, subject to
extended producer responsibility and
is collected separately.

■ 24 │ GB

│

IE

PSBSA 20-Li B2

Translation of the original Conformity Declaration

We, KOMPERNASS HANDELS GMBH, document officer: Mr. Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, GERMANY, hereby declare that this product complies with the following standards,
normative documents and EC directives:

Machinery Directive
(2006/42/EC)

EC Low Voltage Directive
(2014 / 35 / EU) (charger only)

EMC (Electromagnetic Compatibility)
(2014/30/EU)

RoHS Directive
(2011/65/EU)*

* The manufacturer bears the full responsibility for compliance with this conformity declaration. The object

of the declaration described above complies with the requirements of the Directive 2011/65/EU
of the European Parliament and Council of 8 June 2011 on the limitations of use of certain dangerous
substances in electrical and electronic appliances.

Applied harmonised standards:

EN 62841-1:2015
EN 62841-2-1:2018
EN 55014-1:2017
EN 55014-2:2015
EN 60335-2-29:2004/A2:2010
EN 60335-1:2012/A13:2017
EN 62233:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012

Type/appliance designation: 3-in-1 Cordless Impact Drill PSBSA 20-Li B2
Year of manufacture: 08 - 2019
Serial number: IAN 326367_1904

Bochum, 16/08/2019

Semi Uguzlu

- Quality Manager ­We reserve the right to make technical changes in the context of further product development.

PSBSA 20-Li B2

GB│IE 

│

 25 ■

Ordering a replacement battery

If you want to order a replacement battery for your appliance, you can do so easily via the Internet on
www.kompernass.com or by telephone.

Due to limited stocks, this item may sell out in a relatively short time.

NOTE

► Online ordering of replacement parts is not possible in all countries. In this case, please contact the

Service hotline.

Telephone ordering

Service Great Britain

Tel.: [phone]
E-Mail: [e-mail]

Service Ireland

Tel.: [phone]
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: [e-mail]

To ensure a fast processing of your order, have the article number of you appliance to hand
(e.g. IAN 326367) in case of questions. The article number can be found on the type plate or the title
page of these instructions.

■ 26 │ GB

│

IE

PSBSA 20-Li B2

Table des matières

Introduction .....................................................28

Utilisation conforme à l'usage prévu ............................................ 28

Équipement ................................................................ 28

Matériel livré .............................................................. 28

Caractéristiques techniques ................................................... 28

Avertissements de sécurité généraux pour l’outil électrique ................29

1. Sécurité de la zone de travail ............................................... 30

2. Sécurité électrique ........................................................ 30

3. Sécurité des personnes ....................................................30

4. Utilisation et entretien de l’outil électrique ...................................... 31

5. Utilisation des outils fonctionnant sur batteries et précautions d’emploi .......................31

6. Entretien ................................................................32

Consignes de sécurité relatives aux perceuses ........................32

Accessoires / équipements supplémentaires d’origine ............................... 33

Consignes de sécurité relatives aux chargeurs ..................................... 33

Avant la mise en service ..........................................33

Recharger le pack d’accus (voir fig. A) .......................................... 33

Mettre le pack d'accus dans l'appareil / l'en retirer ................................. 34

Contrôler l'état de l'accu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Monter la poignée supplémentaire .............................................34

Changer les outils ...........................................................34

Sélection du couple / Choisir le mode de fonctionnement ........................... 34

Transmission à 2 vitesses ..................................................... 34

Mise en service ..................................................35

Mise en marche / mise hors service ............................................. 35

Réglage de la vitesse de rotation ............................................... 35

Inverser le sens de rotation .................................................... 35

Conseils et astuces ..........................................................35

Entretien et nettoyage ............................................36

Garantie pour Kompernass Handels GmbH pour la Belgique ............36

Garantie pour Kompernass Handels GmbH pour la France ..............37

Service après-vente ..............................................40

Importateur .....................................................40

Mise au rebut ...................................................40

Traduction de la déclaration de conformité originale ...................41

Commande d'accu de rechange ....................................42

Commande téléphonique .....................................................42

PSBSA 20-Li B2

FR│BE │ 27 ■

PERCEUSE/VISSEUSE À
PERCUSSION SANS FIL 3 EN 1
PSBSA 20-Li B2

Introduction

Nous vous félicitons pour l'achat de votre nouvel
appareil. Vous venez ainsi d'opter pour un produit
de grande qualité. Le mode d'emploi fait partie de
ce produit. Il contient des remarques importantes
concernant la sécurité, l'usage et la mise au rebut.
Avant d'utiliser le produit, veuillez vous familiariser
avec toutes les consignes d'utilisation et de sécurité.
N'utilisez le produit que conformément aux con­signes et pour les domaines d'utilisation prévus.
Si vous cédez le produit à un tiers, remettez-lui
également tous les documents.

Utilisation conforme à l'usage prévu

Cet appareil est destiné au vissage et dévissage
de vis ainsi qu'au perçage dans le bois, le métal,
la céramique et le plastique, ainsi qu'au perçage
à percussion dans la brique et la maçonnerie. Cet
appareil ne convient pas au perçage à percussion
dans de la pierre naturelle, comme le granite par
exemple. La lumière de cet appareil sert à éclairer
la zone de travail immédiate de l'appareil.
N'utilisez l'appareil que conformément aux consignes
et pour les domaines d'utilisation prévus. L'appa­reil n'est pas conçu pour un usage professionnel.
Toute utilisation autre ou modification de l'appareil
est considérée comme non conforme et s'accom­pagne de risques d'accident non négligeables. Le
fabricant n'assume aucune responsabilité pour les
dommages résultant d'une utilisation non conforme
à l'usage prévu.

Équipement

Sélecteur de vitesse
Sélecteur du sens de rotation/blocage
Interrupteur MARCHE / ARRÊT/réglage de

la vitesse
Embout
Touche d'état accu
LED d'affichage d'état de l'accu
Pack d'accus
Touche de déverrouillage du pack d'accus
Lampe de travail LED

Poignée supplémentaire
Mandrin porte-foret
Sélection du couple
Chargeur rapide
LED rouge de contrôle de charge
LED verte de contrôle de charge

Matériel livré

1 PPerceuse/visseuse à percussion sans fil 3 en 1

PSBSA 20-Li B2
1 chargeur rapide PLG 20 A1
1 pack d'accus
1 poignée supplémentaire
2 embouts PZ1 & PZ2 (50mm)
1 mallette de transport
1 mode d'emploi

Caractéristiques techniques

Perceuse/visseuse à percussion
sans fil 3 en 1: PSBSA 20-Li B2

Tension nominale : 20 V

(courant continu)
Transmission : transmission à 2 vitesses
Vitesse nominale
à vide : 1ère vitesse :

n0 0 - 400 min

2e vitesse :

n0 0 - 1650 min
Fréquence de percussion: 0 - 26400 min
Couple max.: 45 Nm
Étages de couple : 1 - 20 + 1 étage de

perçage / + 1 étage

de percussion
Capacité du mandrin de
serrage:

: Ø max. 13 mm
Diamètre de perçage
max.30 mm pour le bois

max. 15 mm pour la brique

max. 13 mm pour l'acier

D’accus : PAP 20 A1

Type: LITHIUM-IONS
Tension nominale : 20 V
Capacité: 2 Ah
Cellules: 5

-1

-1

-1

(courant continu)

■ 28 │ FR│BE

PSBSA 20-Li B2

Chargeur rapide: PLG 20 A1

ENTRÉE / Input:

Tension nominale: 230 - 240 V ~, 50 Hz

(courant alternatif)
Puissance nominale
absorbée : 65 W

Fusible (interne): 3,15 A

T3.15A

SORTIE / Output:

Tension nominale : 21,5 V

(courant

continu)
Courant nominal: 2,4 A
Temps de charge: env. 60 min
Classe de protection: II/

(double isolation)

Valeurs d'émissions sonores:

Valeur de mesure du bruit déterminée conformé­ment à la norme EN62841. Le niveau de bruit A
pondéré typique de l'outil électrique est de:

Niveau de pression acoustique: L
Imprécision K: KPA = 5 dB

= 86,7 dB (A)

PA

Niveau de puissance acoustique: LWA = 97,7 dB (A)
Imprécision K: KWA = 5 dB

Valeur d'émission des vibrations:

Valeurs totales des vibrations (somme vectorielle
triaxiale) déterminées selon la norme EN62841:

Perçage à percussion dans le béton:

= 9,875 m/s

a

H,ID

2

Perçage dans le métal:
a

= 3,475 m/s

h,D

Imprécision K = 1,5 m/s

2

2

Vissage:
<2,5 m/s
Imprécision K = 1,5 m/s

2

2

Portez une protection auditive!

REMARQUE

► Les valeurs d'émission de vibrations et les

valeurs d'émissions sonores indiquées ont été
mesurées conformément à une méthode de
mesure normée et peuvent être utilisées pour
comparer des outils électriques.

► Les valeurs d'émission de vibrations et les va-

leurs d'émissions sonores indiquées peuvent
également être utilisées pour une évaluation
préliminaire de la sollicitation.

AVERTISSEMENT !

► Pendant l'utilisation effective de l'outil électrique,

les émissions de vibrations et sonores peuvent
différer des valeurs indiquées en fonction de
la manière dont l'outil électrique est utilisé, et
en particulier en fonction du type de pièce à
usiner.

► Essayez de garder la sollicitation aussi faible

que possible. Des mesures d'exemple de
réduction de la sollicitation des vibrations sont
le port de gants lors de l'utilisation de l'outil
et la limitation du temps de travail. À ce titre,
toutes les parts du cycle de travail doivent
être prises en compte (par exemple les durées
pendant lesquelles l'outil est éteint et celles
pendant lesquelles il est allumé mais fonctionne
sans charge).

Avertissements de sécurité
généraux pour l’outil
électrique

AVERTISSEMENT!

► Lire tous les avertissements de sécurité, les

instructions, les illustrations et les spécifi­cations fournis avec cet outil électrique.

Ne pas suivre les instructions énumérées
ci-dessous peut provoquer un choc électrique,
un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s‘y reporter
ultérieurement.

PSBSA 20-Li B2

FR│BE │ 29 ■

Le terme „outil électrique“ dans les avertissements
fait référence à votre outil électrique alimenté par
le secteur (avec cordon d’alimentation) ou votre
outil électrique fonctionnant sur batterie
(sans cordon d’alimentation).

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres

sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent

des étincelles qui peuvent enflammer les pous­sières ou les fumées.

c) Maintenir les enfants et les personnes pré-

sentes à l’écart pendant l’utilisation de l’outil
électrique. Les distractions peuvent vous faire

perdre le contrôle de l’outil.

2. Sécurité électrique

a) Il faut que les fiches de l’outil électrique

soient adaptées au socle. Ne jamais modifier
la fiche de quelque façon que ce soit. Ne pas
utiliser d’adaptateurs avec des outils élec­triques à branchement de terre. Des fiches

non modifiées et des socles adaptés réduisent
le risque de choc électrique.

b) Éviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les
radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de choc électrique si
votre corps est relié à la terre.

c) Ne pas exposer les outils électriques à la

pluie ou à des conditions humides. La péné­tration d‘eau à l’intérieur d’un outil électrique
augmente le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais

utiliser le cordon pour porter, tirer ou débran­cher l’outil électrique. Maintenir le cordon à
l’écart de la chaleur, du lubrifiant, des arêtes
vives ou des parties en mouvement. Des

cordons endommagés ou emmêlés augmentent
le risque de choc électrique.

e) Lorsqu’on utilise un outil électrique à

l’extérieur, utiliser un prolongateur adapté à
l’utilisation extérieure. L’utilisation d’un cordon

adapté à l’utilisation extérieure réduit le risque
de choc électrique.

f) Si l‘usage d‘un outil électrique dans un

emplacement humide est inévitable, utiliser
une alimentation protégée par un dispositif
à courant différentiel résiduel (RCD). L‘usage

d‘un RCD réduit le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes

en train de faire et faire preuve de bon sens
dans votre utilisation de l’outil électrique. Ne
pas utiliser un outil électrique lorsque vous
êtes fatigué ou sous l’emprise de drogues,
de l’alcool ou de médicaments. Un moment

d’inattention en cours d’utilisation d’un outil
électrique peut entraîner des blessures graves.

b) Utiliser un équipement de protection

individuelle. Toujours porter une protection
pour les yeux.

individuelle tels que les masques contre les
poussières, les chaussures de sécurité antidéra­pantes, les casques ou les protections auditives
utilisés pour les conditions appropriées réduisent
les blessures.

c) Éviter tout démarrage intempestif. S’assurer

que l’interrupteur est en position arrêt avant
de brancher l’outil au secteur et/ou au bloc
de batteries, de le ramasser ou de le porter.

Porter les outils électriques en ayant le doigt sur
l’interrupteur ou brancher des outils électriques
dont l’interrupteur est en position marche est
source d’accidents.

d) Retirer toute clé de réglage avant de mettre

l’outil électrique en marche. Une clé laissée
fixée sur une partie tournante de l’outil élec­trique peut donner lieu à des blessures.

e) Ne pas se précipiter. Garder une position

et un équilibre adaptés à tout moment. Cela
permet un meilleur contrôle de l’outil électrique
dans des situations inattendues.

Les équipements de protection

■ 30 │ FR│BE

PSBSA 20-Li B2

f) S’habiller de manière adaptée. Ne pas por-

ter de vêtements amples ou de bijoux. Gar­der les cheveux et les vêtements à distance
des parties en mouvement. Des vêtements

amples, des bijoux ou les cheveux longs peu­vent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le raccor-

dement d’équipements pour l’extraction et la
récupération des poussières, s’assurer qu’ils
sont connectés et correctement utilisés. Utiliser

des collecteurs de poussière peut réduire les
risques dus aux poussières.

h) Rester vigilant et ne pas négliger les principes

de sécurité de l‘outil sous prétexte que vous
avez l‘habitude de l‘utiliser. Une fraction

de seconde d‘inattention peut provoquer une
blessure grave.

4. Utilisation et entretien de l’outil

électrique

a)

Ne pas forcer l’outil électrique. Utiliser l’outil
électrique adapté à votre application. L’outil élec-

trique adapté réalise mieux le travail et de manière
plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l’outil électrique si l’interrupteur

ne permet pas de passer de l’état de marche
à arrêt et inversement. Tout outil électrique qui

ne peut pas être commandé par l’interrupteur est
dangereux et il faut le réparer.

c) Débrancher la fiche de la source

d’alimentation et/ou enlever le bloc de
batteries, s‘il est amovible, avant tout régla­ge, changement d’accessoires ou avant de
ranger l’outil électrique. De telles mesures

de sécurité préventives réduisent le risque de
démarrage accidentel de l’outil électrique.

d) Conserver les outils électriques à l’arrêt hors

de la portée des enfants et ne pas permettre
à des personnes ne connaissant pas l’outil
électrique ou les présentes instructions de le
faire fonctionner. Les outils électriques sont

dangereux entre les mains d’utilisateurs novices.

e) Observer la maintenance des outils élec-

triques et des accessoires. Vérifier qu’il n’y
a pas de mauvais alignement ou de blocage
des parties mobiles, des pièces cassées ou
toute autre condition pouvant affecter le
fonctionnement de l’outil électrique. En cas
de dommages, faire réparer l’outil électrique
avant de l’utiliser. De nombreux accidents sont

dus à des outils électriques mal entretenus.

f) Garder affûtés et propres les outils per-

mettant de couper. Des outils destinés à
couper correctement entretenus avec des pièces
coupantes tranchantes sont moins susceptibles
de bloquer et sont plus faciles à contrôler.

g) Utiliser l’outil électrique, les accessoires et les

lames etc., conformément à ces instructions,
en tenant compte des conditions de travail
et du travail à réaliser. L’utilisation de l’outil

électrique pour des opérations différentes de
celles prévues peut donner lieu à des situations
dangereuses.

h) Il faut que les poignées et les surfaces de pré-

hension restent sèches, propres et dépourvues
d‘huiles et de graisses. Des poignées et des

surfaces de préhension glissantes rendent im­possibles la manipulation et le contrôle en toute
sécurité de l‘outil dans les situations inattendues.

5. Utilisation des outils fonctionnant sur
batteries et précautions d’emploi

a) Ne recharger qu’avec le chargeur spécifié

par le fabricant. Un chargeur qui est adapté

à un type de bloc de batteries peut créer un
risque de feu lorsqu’il est utilisé avec un autre
type de bloc de batteries.

b) N’utiliser les outils électriques qu’avec des

blocs de batteries spécifiquement désignés.

L’utilisation de tout autre bloc de batteries peut
créer un risque de blessure et de feu.

c) Lorsqu’un bloc de batteries n’est pas utilisé,

le maintenir à l’écart de tout autre objet
métallique, par exemple trombones, pièces
de monnaie, clés, clous, vis ou autres objets
de petite taille qui peuvent donner lieu à une
connexion d’une borne à une autre. Le court-

circuitage des bornes d’une batterie entre elles
peut causer des brûlures ou un feu.

PSBSA 20-Li B2

FR│BE │ 31 ■

d) Dans de mauvaises conditions, du liquide

peut être éjecté de la batterie; éviter tout con­tact. En cas de contact accidentel, nettoyer à
l’eau. Si le liquide entre en contact avec les
yeux, rechercher en plus une aide médicale.

Le liquide éjecté des batteries peut causer des
irritations ou des brûlures.

e) Ne pas utiliser un bloc de batteries ou un ou-

til fonctionnant sur batteries qui a été endom­magé ou modifié. Les batteries endommagées

ou modifiées peuvent avoir un comportement
imprévisible provoquant un feu, une explosion
ou un risque de blessure.

f) Ne pas exposer un bloc de batteries ou un

outil fonctionnant sur batteries au feu ou à
une température excessive. FUne exposition au

feu ou à une température supérieure à 130 °C
(265°F) peut provoquer une explosion.

g) Suivre toutes les instructions de charge et ne

pas charger le bloc de batteries ou l‘outil
fonctionnant sur batteries hors de la plage de
températures spécifiée dans les instructions.

Un chargement incorrect ou à des températures
hors de la plage spécifiée de températures peut
endommager la batterie et augmenter le risque
de feu.

ATTENTION! RISQUE D’EXPLO-

SION! Ne rechargez jamais des
piles non rechargeables.

Protégez l’accu de la chaleur, par ex.

aussi du rayonnement solaire continu,
du feu, de l’eau et de l’humidité. Il y a

risque d’explosion.

6. Entretien

a) Faire entretenir l’outil électrique par un

réparateur qualifié utilisant uniquement des
pièces de rechange identiques. Cela assure le

maintien de la sécurité de l’outil électrique.

b) Ne jamais effectuer d‘opération d‘entretien

sur des blocs de batteries endommagés. Il
convient que l‘entretien des blocs de batteries
ne soit effectué que par le fabricant ou les
fournisseurs de service autorisés.

Consignes de sécurité relatives aux
perceuses

Consignes de sécurité pour tous les travaux

■ Pendant le perçage à percussion, portez une

protection auditive. L’exposition au bruit peut

provoquer une perte auditive.

■ Utilisez la poignée supplémentaire. La perte

de contrôle peut entraîner des blessures.

■ Tenez l’outil électrique par les surfaces de

préhension isolées, lors de la réalisation
d’une opération au cours de laquelle l’outil
peut entrer en contact avec des lignes élec­triques invisibles ou avec son propre cordon
d’alimentation. Le contact avec un câble élec-

trique sous tension peut également mettre les
parties métalliques de l’appareil sous tension et
provoquer un choc électrique.

■ Récupérez la poussière éventuelle à l’aide d’un

aspirateur par exemple.

Consignes de sécurité lors de l’utilisation de
forets longs

■ Ne travaillez en aucun cas à une vitesse supé-

rieure à la vitesse maximale autorisée pour le
foret. Le foret risque de se voiler légèrement à

des vitesses plus élevées, lorsqu’il peut tourner
librement sans contact avec la pièce à usiner, et
causer ainsi des blessures.

■ Commencez toujours l’opération de perçage

avec une vitesse basse et lorsque le foret est
en contact avec la pièce à usiner. Le foret

risque de se voiler légèrement à des vitesses
plus élevées, lorsqu’il peut tourner librement
sans contact avec la pièce à usiner, et causer
ainsi des blessures.

■ N’exercez aucune pression excessive, et

uniquement dans le sens longitudinal du
foret. Les forets peuvent se voiler et casser ou

entraîner une perte de contrôle et provoquer
des blessures.

■ 32 │ FR│BE

PSBSA 20-Li B2

Accessoires / équipements supplé­mentaires d’origine

■ Utilisez uniquement des accessoires et équipe-

ments supplémentaires spécifiés dans le mode
d’emploi ou dont le logement est compatible
avec l’appareil.

AVERTISSEMENT!

► N’utilisez aucun accessoire non recommandé

par PARKSIDE. Cela peut provoquer un choc
électrique et un incendie.

Consignes de sécurité relatives aux
chargeurs

■ Cet appareil peut être utilisé par

des enfants à partir de 8 ans et
par des personnes ayant des
capacités physiques, sensorielles
ou mentales réduites ou dispo­sant de peu d’expérience et/ou
de connaissances, à condition
qu’ils soient surveillés ou qu’ils
aient été initiés à l’utilisation
sécurisée de l’appareil et qu’ils
aient compris les dangers en
résultant. Les enfants ne doivent
pas jouer avec l’appareil. Le net­toyage et la maintenance utilisa­teur ne doivent pas être réalisés
par des enfants s’ils ne sont pas
surveillés.

■ Si le cordon d’alimentation de

l’appareil est endommagé, il doit
être remplacé par le fabricant,
son service après-vente ou une
personne de qualification simi­laire afin d’éviter tout risque.

Le chargeur convient uniquement à une

exploitation en intérieur.

AVERTISSEMENT!

■ Si le cordon d'alimentation de l'appareil est

endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une per­sonne de qualification similaire afin d'éviter
tout risque.

ATTENTION!

♦ Ce chargeur ne peut charger que les batte-

ries suivantes: PAP 20 A1 / PAP 20 A2 /
PAP 20 A3.

♦ Une liste actualisée de la compatibilité de la

batterie est disponible sur www.lidl.de/Akku.

Avant la mise en service

Recharger le pack d’accus (voir fig. A)

ATTENTION!

► Débranchez toujours la fiche secteur avant

de retirer le pack d'accus du chargeur ou de
le mettre en place.

REMARQUE

► Ne chargez jamais le pack d'accus lorsque

la température environnante est inférieure
à 10°C ou supérieure à 40°C. Si un accu
lithium-ions doit rester stocké pendant une
période prolongée, il faut contrôler régulière­ment son état de charge. L'état de charge
optimal se situe entre 50% et 80%. Le climat
de stockage doit être frais et sec dans une
température ambiante située entre 0 °C et
50°C.

♦ Placez le pack d’accus

rapide (voir fig. A).

♦ Insérez la fiche secteur dans la prise secteur.

La LED de contrôle

♦ La LED verte de contrôle

l’opération de charge est terminée et que le
pack d’accus est prêt à être utilisé.

dans le chargeur

s’allume en rouge.

vous signale que

PSBSA 20-Li B2

FR│BE │ 33 ■

ATTENTION!

♦ Si la LED de contrôle rouge

clignoter, cela signifie que le pack d'accus
surchauffe et qu'il ne peut pas être rechargé.

♦ Si les LED de contrôle rouge et verte

clignotent ensemble, cela signifie que le pack

d'accus est défectueux.

♦ Introduisez le pack d'accus
♦ Éteignez le chargeur pendant au moins

15 minutes entre deux opérations de charge
consécutives. Débranchez pour cela la fiche
secteur.

se met à

dans l'appareil.

Mettre le pack d'accus dans l'appa­reil / l'en retirer

Mettre en place le pack d'accus:

♦ Placez l'inverseur de sens de rotation

position centrale (verrouillage). Faites s'enclen­cher le pack d'accus

Retirer le pack d'accus:

♦ appuyez sur la touche de déverrouillage

retirez le bloc accu.

dans la poignée.

en

Contrôler l'état de l'accu

♦ Pour vérifier l'état de l'accu, appuyez sur la

touche d'état de l'accu (voir aussi la figure
principale).

L'état et la puissance restante s'affichent comme
suit dans la LED d'affichage de l'accu
ROUGE / ORANGE / VERT = charge maximale
ROUGE / ORANGE = charge moyenne
ROUGE = charge faible – charger l'accu

:

Monter la poignée supplémentaire

♦ Vissez la poignée supplémentaire indépen-

damment de votre mode de travail à droite ou
à gauche de l'appareil.

Changer les outils

Votre perceuse à percussion sans fil est équipée
d'un blocage de la broche entièrement automa­tique .

Lorsque le moteur est immobile, la transmission
est verrouillée pour vous permettre d'ouvrir le
mandrin porte-foret en tournant. Une fois que
vous avez inséré l'outil désiré et avez resserré en
tournant le mandrin porte-foret
immédiatement poursuivre votre travail. Le blocage
de la broche se libère automatiquement au démar­rage du moteur (actionnement de l'interrupteur
MARCHE / ARRÊT

).

Sélection du couple / Choisir le mode
de fonctionnement

La sélection du couple vous permet de régler la
force de rotation et de choisir entre l'étage de per-

et l'étage de perçage à percussion .

çage

♦ Choisissez une puissance plus basse pour les

petites vis ou pour les matériaux mous.

♦ Choisissez une puissance plus élevée pour les

grandes vis, les matériaux durs ou pour dévisser
des vis.

♦ Pour les travaux de perçage, sélectionnez la

et

puissance de perçage en réglant la sélection
de couple sur la position

♦ Pour les travaux de perçage à percussion, sélec-

tionnez la puissance de perçage à percussion
en réglant la sélection de couple sur la position

.

.

Transmission à 2 vitesses

ATTENTION!

► Actionnez le sélecteur de vitesse

ment lorsque l'appareil est à l'arrêt. Sinon
l'appareil risque d'être endommagé.

En première vitesse (sélecteur de vitesse
en position: 1)

vous atteignez une vitesse de rotation d'env.
440 min-1 et un couple élevé. Ce réglage convient
à tous les travaux de vissage, mais également à
l'utilisation d'accessoires.

En seconde vitesse (sélecteur de vitesse
en position: 2)

vous atteignez une vitesse de rotation d'env.
1650 min

-1

pour réaliser des travaux de perçage.

, vous pouvez

unique-

■ 34 │ FR│BE

PSBSA 20-Li B2

Mise en service

Mise en marche / mise hors service

Mise en marche:

♦ Pour la mise en service de l'appareil, appuyez

sur l'interrupteur MARCHE/ARRÊT
nez-le enfoncé.

La lampe de travail LED
l'interrupteur MARCHE / ARRÊT est légère­ment ou entièrement enfoncé. Elle permet ainsi
d'éclairer la zone de travail si la luminosité n'est
pas suffisante.

Éteindre :

♦ Pour éteindre l'appareil, relâchez l'interrupteur

MARCHE/ARRÊT

s'allume lorsque

.

Réglage de la vitesse de rotation

Une légère pression sur l'interrupteur MARCHE/
ARRÊT fait démarrer l'appareil à une vitesse de
rotation réduite. La vitesse de rotation augmente
avec la pression.

REMARQUE

► Le frein moteur intégré veille à une immobili-

sation rapide.

Inverser le sens de rotation

♦ Inversez le sens de rotation en tournant le sélec-

teur du sens de rotation vers la droite ou vers
la gauche.

Conseils et astuces

Conseil! Voici le bon comportement

recommandé.

♦ Avant le fonctionnement, contrôlez si l'embout

de vissage ou de perçage est correctement
monté, c'est-à-dire s'il est centré dans le mandrin
porte-foret.

♦ Les bits de vissage sont signalés par leurs

dimensions et leur forme. Si vous n'êtes pas sûr,
commencez toujours par vérifier si le bit est en
assise sans jeu dans la tête de vis.

et mainte-

Couple:

♦ Les petites vis / bits peuvent être endommagés

si vous réglez un couple trop élevé ou une
vitesse de rotation trop haute.

Vissage à couple élevé (dans le métal):

♦ Des couples particulièrement élevés se pro-

duisent par ex. avec les raccords métalliques
nécessitant l'emploi de douilles. Choisissez dans
ce cas une vitesse de rotation basse.

Vissage à couple réduit (par ex. dans du bois
tendre):

♦ Vissez ici aussi avec une vitesse de rotation

basse pour par ex. ne pas endommager la
surface en bois lors du contact avec la tête de
vis en métal. Utilisez un foret aléseur.

Lors du perçage dans le bois, le métal et
d'autres matériaux, il est impératif de respec­ter ce qui suit:

♦ Pour un petit diamètre de foret, utilisez une vitesse

de rotation élevée et pour un diamètre de foret
plus grand, une vitesse de rotation basse.

♦ Pour les matériaux durs, choisissez une vitesse

de rotation basse, pour les matériaux mous, une
vitesse de rotation élevée.

♦ Marquez l'endroit qui doit être percé avec un

pointeau ou un clou. Choisissez une vitesse de
rotation basse pour le pré-perçage.

♦ Retirez plusieurs fois le foret en rotation du trou

de perçage pour évacuer les copeaux ou la
poussière de forage et pour l'aérer.

Perçage dans le métal:

♦ Utilisez des forets à métaux (HSS). Pour de

meilleurs résultats, nous vous recommandons
de refroidir le foret à l'huile.

Vous pouvez également utiliser des forets à
métaux pour percer le plastique. Percez d'abord
avec un foret d'un Ø de 3 mm, et rapprochez­vous ensuite du diamètre de perçage souhaité.

Percer dans de la brique:

♦ Utilisez un foret à pierre à plaquette(s) en métal

dur (Diamètre de perçage max. recommandé:
Ø 15 mm)

PSBSA 20-Li B2

FR│BE │ 35 ■

Perçage dans le bois:

♦ Utilisez un foret à bois avec pointe de cen-

trage; pour les perçages profonds, utilisez
une mèche à simple spirale, pour les grands
diamètres de perçage, un foret Forstner. Vous
pouvez aussi visser directement les petites vis
dans le bois mou sans pré-perçage.

Entretien et nettoyage

AVERTISSEMENT! RISQUE DE

BLESSURES! Avant de travailler
sur l'appareil, éteignez-le et retirez
l'accu.

La visseuse à percussion sans fil ne nécessite aucun
entretien.

■ L'appareil doit toujours être propre, sec et

exempt d'huile ou de graisse.

■ Aucun liquide ne doit pénétrer à l'intérieur de

l'appareil.

■ Pour le nettoyage du boîtier, utilisez un chiffon

sec. N'utilisez jamais d'essence, de solvant ou
de nettoyant qui attaquent le plastique.

■ Si un accu lithium-ions doit rester stocké pen-

dant une période prolongée, il faut contrôler
régulièrement son état de charge. L'état de
charge optimal se situe entre 50% et 80%. Le
climat de stockage idéal est frais et sec.

REMARQUE

► Vous pouvez commander des pièces

détachées non listées (comme les balais de

charbon, les interrupteurs par ex.) auprès de

notre hotline du service après-vente.

Garantie pour
Kompernass Handels GmbH
pour la Belgique

Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date

d’achat. Si ce produit venait à présenter des vices,
vous disposez de droits légaux face au vendeur de
ce produit. Vos droits légaux ne sont pas restreints
par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date d’achat.
Veuillez bien conserver le ticket de caisse. Celui-ci
servira de preuve d’achat.

Si dans un délai de trois ans suivant la date
d’achat de ce produit, un vice de matériel ou de
fabrication venait à apparaître, le produit sera
réparé, remplacé gratuitement par nos soins ou le
prix d’achat remboursé, selon notre choix. Cette
prestation sous garantie nécessite, dans le délai de
trois ans, la présentation de l’appareil défectueux
et du justificatif d’achat (ticket de caisse) ainsi que
la description brève du vice et du moment de son
apparition.

Si le vice est couvert par notre garantie, vous
recevrez le produit réparé ou un nouveau produit
en retour. Aucune nouvelle période de garantie ne
débute avec la réparation ou l’échange du produit.

Période de garantie et réclamation légale
pour vices cachés

L’exercice de la garantie ne prolonge pas la
période de garantie. Cette disposition s’applique
également aux pièces remplacées ou réparées. Les
dommages et vices éventuellement déjà présents à
l’achat doivent être signalés immédiatement après
le déballage. Toute réparation survenant après la
période sous garantie fera l’objet d’une facturation.

■ 36 │ FR│BE

PSBSA 20-Li B2

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément
à des directives de qualité strictes et consciencieu­sement contrôlé avant sa livraison.

La prestation de la garantie s’applique aux vices de
matériel et de fabrication. Cette garantie ne s’étend
pas aux pièces du produit qui sont exposées à une
usure normale et peuvent de ce fait être considérées
comme pièces d’usure, ni aux détériorations de
pièces fragiles, par ex. interrupteurs, batteries ou
pièces en verre.

Cette garantie devient caduque si le produit est
détérioré, utilisé ou entretenu de manière non
conforme. Toutes les instructions listées dans le
manuel d’utilisation doivent être exactement respec­tées pour une utilisation conforme du produit. Des
buts d’utilisation et actions qui sont déconseillés
dans le manuel d’utilisation, ou dont vous êtes
avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé
et ne convient pas à un usage professionnel. La
garantie est annulée en cas d’entretien incorrect et
inapproprié, d’usage de la force et en cas d’inter­vention non réalisée par notre centre de service
après-vente agréé.

Procédure en cas de garantie

Afin de garantir un traitement rapide de votre
demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes

questions le ticket de caisse et la référence
article (par ex.IAN12345) en tant que justifi­catif de votre achat.

■ Vous trouverez la référence sur la plaque signa-

létique sur le produit, une gravure sur le produit,
sur la page de garde du mode d’emploi (en
bas à gauche) ou sur l’autocollant au dos ou
sur le dessous du produit.

■ Si des erreurs de fonctionnement ou d’autres

vices venaient à apparaître, veuillez d’abord
contacter le département service clientèle cité
ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enre-

gistré comme étant défectueux en joignant le
ticket de caisse et en indiquant en quoi consiste
le vice et quand il est survenu, sans devoir
l’affranchir à l’adresse de service après-vente
communiquée.

Sur www.lidl-service.com, vous
pourrez télécharger ce mode
d’emploi et de nombreux
autres manuels, vidéos produit
et logiciels d’installation.

Grâce à ce code QR, vous
arriverez directement sur le site Lidl service après­vente (www.lidl-service.com) et vous pourrez ouvrir
votre mode d’emploi en saisissant votre référence
(IAN) 123456.

Garantie pour
Kompernass Handels GmbH
pour la France

Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date

d’achat. Si ce produit venait à présenter des vices,
vous disposez de droits légaux face au vendeur de
ce produit. Vos droits légaux ne sont pas restreints
par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date d’achat.
Veuillez bien conserver le ticket de caisse. Celui-ci
servira de preuve d’achat.

Si dans un délai de trois ans suivant la date
d’achat de ce produit, un vice de matériel ou de
fabrication venait à apparaître, le produit sera
réparé, remplacé gratuitement par nos soins ou le
prix d’achat remboursé, selon notre choix. Cette
prestation sous garantie nécessite, dans le délai de
trois ans, la présentation de l’appareil défectueux
et du justificatif d’achat (ticket de caisse) ainsi que
la description brève du vice et du moment de son
apparition.

PSBSA 20-Li B2

FR│BE │ 37 ■

Si le vice est couvert par notre garantie, vous
recevrez le produit réparé ou un nouveau produit
en retour. Aucune nouvelle période de garantie ne
débute avec la réparation ou l’échange du produit.

Période de garantie et réclamation légale
pour vices cachés

L’exercice de la garantie ne prolonge pas la
période de garantie. Cette disposition s’applique
également aux pièces remplacées ou réparées. Les
dommages et vices éventuellement déjà présents à
l’achat doivent être signalés immédiatement après
le déballage. Toute réparation survenant après la
période sous garantie fera l’objet d’une facturation.

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément
à des directives de qualité strictes et consciencieu­sement contrôlé avant sa livraison.

La prestation de la garantie s’applique aux vices de
matériel et de fabrication. Cette garantie ne s’étend
pas aux pièces du produit qui sont exposées à une
usure normale et peuvent de ce fait être considérées
comme pièces d’usure, ni aux détériorations de
pièces fragiles, par ex. interrupteurs, batteries ou
pièces en verre.

Cette garantie devient caduque si le produit est
détérioré, utilisé ou entretenu de manière non
conforme. Toutes les instructions listées dans le
manuel d’utilisation doivent être exactement respec­tées pour une utilisation conforme du produit. Des
buts d’utilisation et actions qui sont déconseillés
dans le manuel d’utilisation, ou dont vous êtes
avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé
et ne convient pas à un usage professionnel. La
garantie est annulée en cas d’entretien incorrect et
inapproprié, d’usage de la force et en cas d’inter­vention non réalisée par notre centre de service
après-vente agréé.

Article L217-16 du Code de la
consommation

Lorsque l‘acheteur demande au vendeur, pendant
le cours de la garantie commerciale qui lui a été
consentie lors de l‘acquisition ou de la réparation
d‘un bien meuble, une remise en état couverte par
la garantie, toute période d‘immobilisation d‘au
moins sept jours vient s‘ajouter à la durée de la
garantie qui restait à courir. Cette période court à
compter de la demande d‘intervention de l‘ache­teur ou de la mise à disposition pour réparation
du bien en cause, si cette mise à disposition est
postérieure à la demande d‘intervention.

Indépendamment de la garantie commerciale
souscrite, le vendeur reste tenu des défauts de
conformité du bien et des vices rédhibitoires dans
les conditions prévues aux articles L217-4 à L217­13 du Code de la consommation et aux articles

1641 à 1648 et 2232 du Code Civil.

Article L217-4 du Code de la
consommation

Le vendeur livre un bien conforme au contrat et
répond des défauts de conformité existant lors de
la délivrance. Il répond également des défauts de
conformité résultant de l‘emballage, des instruc­tions de montage ou de l‘installation lorsque celle­ci a été mise à sa charge par le contrat ou a été
réalisée sous sa responsabilité.

■ 38 │ FR│BE

PSBSA 20-Li B2

Article L217-5 du Code de la
consommation

Le bien est conforme au contrat :
1° S´il est propre à l‘usage habituellement attendu

d‘un bien semblable et, le cas échéant :

– s‘il correspond à la description donnée

par le vendeur et posséder les qualités que
celui-ci a présentées à l‘acheteur sous forme
d‘échantillon ou de modèle ;

– s‘il présente les qualités qu‘un acheteur peut

légitimement attendre eu égard aux déclara­tions publiques faites par le vendeur, par le
producteur ou par son représentant, notam­ment dans la publicité ou l‘étiquetage ;

2° Ou s‘il présente les caractéristiques définies

d‘un commun accord par les parties ou être
propre à tout usage spécial recherché par
l‘acheteur, porté à la connaissance du vendeur

et que ce dernier a accepté.

Article L217-12 du Code de la
consommation

L‘action résultant du défaut de conformité se
prescrit par deux ans à compter de la délivrance
du bien.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des
défauts cachés de la chose vendue qui la rendent
impropre à l‘usage auquel on la destine, ou qui
diminuent tellement cet usage que l‘acheteur ne
l‘aurait pas acquise, ou n‘en aurait donné qu‘un

moindre prix, s‘il les avait connus.

Procédure en cas de garantie

Afin de garantir un traitement rapide de votre
demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes

questions le ticket de caisse et la référence
article (par ex. IAN 12345) en tant que justifi­catif de votre achat.

■ Vous trouverez la référence sur la plaque signa-

létique sur le produit, une gravure sur le produit,
sur la page de garde du mode d’emploi (en
bas à gauche) ou sur l’autocollant au dos ou
sur le dessous du produit.

■ Si des erreurs de fonctionnement ou d’autres

vices venaient à apparaître, veuillez d’abord
contacter le département service clientèle cité
ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enre-

gistré comme étant défectueux en joignant le
ticket de caisse et en indiquant en quoi consiste
le vice et quand il est survenu, sans devoir
l’affranchir à l’adresse de service après-vente
communiquée.

Sur www.lidl-service.com, vous
pourrez télécharger ce mode
d’emploi et de nombreux autres
manuels, vidéos produit et logiciels
d’installation.

Grâce à ce code QR, vous arriverez
directement sur le site Lidl service après-vente
(www.lidl-service.com) et vous pourrez ouvrir votre
mode d’emploi en saisissant votre référence (IAN)

123456.

Article 1648 1er alinéa du Code civil

L‘action résultant des vices rédhibitoires doit être
intentée par l‘acquéreur dans un délai de deux ans
à compter de la découverte du vice.

Les pièces détachées indispensables à l’utilisation
du produit sont disponibles pendant la durée de la
garantie du produit.

PSBSA 20-Li B2

FR│BE │ 39 ■

Service après-vente

AVERTISSEMENT!

► Faites réparer vos appareils par le service

après-vente ou un électricien et uniquement
avec des pièces de rechange d'origine.

Cela assure le maintien de la sécurité de
l'appareil.

► Confiez toujours le remplacement de la

fiche ou du cordon d'alimentation au
fabricant de l'appareil ou à son service
après-vente. Cela assure le maintien de la

sécurité de l'appareil.

Mise au rebut

L’emballage est constitué de matériaux
écologiques que vous pouvez recycler
par le biais des postes de recyclage
locaux.

Ne jetez pas les outils électriques
dans les ordures ménagères!

Conformément à la directive européenne
2012/19/EU, les outils électriques usagés doivent
faire l’objet d’un tri et d’un recyclage respectueux
de l’environnement.

Service France

Tel.: [phone]
E-Mail: [e-mail]

Service Belgique

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 326367_1904

Importateur

Veuillez tenir compte du fait que l’adresse suivante
n’est pas une adresse de service après-vente.
Veuillez d’abord contacter le service mentionné.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
ALLEMAGNE
www.kompernass.com

Ne jetez pas les accus dans les
ordures ménagères!

Les accus défectueux ou usagés doivent être recy­clés conformément à la directive 2006/66/EC.
Déposez le pack d’accus et/ou l’appareil auprès
des points de collecte existants.

Informez-vous auprès des services administratifs
communaux ou municipaux quant aux possibilités
de mise au rebut des outils électriques/packs
d’accus.

Éliminez l‘emballage d‘une manière
respectueuse de l‘environnement.
Observez le marquage sur les dif-

férents matériaux d‘emballage et triez­les séparé ment si nécessaire. Les matériaux d‘em­ballage sont repérés par des abréviations (a) et
des numéros (b) qui ont la signification suivante :
1–7 : Plastiques, 20–22 : Papier et carton,
80–98 : Matériaux composites.

Renseignez-vous auprès de votre com-

mune pour connaître les possibilités de

mise au rebut de votre appareil usagé.

Le produit récyclable doit être trié ou
rapporté dans un point de collecte
pour être recycle.

■ 40 │ FR│BE

PSBSA 20-Li B2

Traduction de la déclaration de conformité originale

Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en
conformité avec les normes, documents normatifs et directives CE suivants:

Directive relative aux machines
(2006 / 42 / CE)

Directive CE sur les basses tensions
(2014 / 35 / EU) (chargeur uniquement)

Compatibilité électromagnétique
(2014 / 30 / EU)

Directive RoHS
(2011 / 65 / EU)*

* La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant.

L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du
Parlement européen et du Conseil en date du 8juin 2011 visant la restriction de l'utilisation de certaines
substances dangereuses dans les appareils électriques et électroniques.

Normes harmonisées appliquées:

EN 62841-1:2015
EN 62841-2-1:2018
EN 55014-1:2017
EN 55014-2:2015
EN 60335-2-29:2004/A2:2010
EN 60335-1:2012/A13:2017
EN 62233:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012

Type / désignation de l'appareil: Perceuse/visseuse à percussion sans fil 3 en 1 PSBSA 20-Li B2
Année de fabrication: 08 - 2019
Numéro de série: IAN 326367_1904

Bochum, le 16/08/2019

Semi Uguzlu

-Responsable qualité­Sous réserve de modifications techniques à des fins de perfectionnement.

PSBSA 20-Li B2

FR│BE │ 41 ■

Commande d'accu de rechange

Si vous souhaitez commander un accu de rechange pour votre appareil, vous pouvez le faire très
aisément soit sur le site www.kompernass.com ou bien par téléphone.

En raison d'un stock limité, il est possible que cet article soit épuisé en l'espace de peu de temps.

REMARQUE

► Dans certains pays, la commande de pièces détachées ne peut pas être réalisée en ligne.

Dans ce cas, veuillez contacter la hotline du service après-vente.

Commande téléphonique

Service France

Tel.: [phone]
E-Mail: [e-mail]

Service Belgique

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

Pour que votre commande soit traitée plus rapidement, veuillez s.v.p. tenir prêt le numéro de référence de
l'appareil (par ex. IAN 326367) pour répondre à toute demande de renseignements. Vous trouverez le
numéro de référence sur la plaque signalétique ou sur la page de garde de ce mode d'emploi.

■ 42 │ FR│BE

PSBSA 20-Li B2

Inhoud

Inleiding ........................................................44

Gebruik in overeenstemming met bestemming .....................................44

Uitrusting .................................................................44

Inhoud van het pakket ....................................................... 44

Technische gegevens ........................................................ 44

Algemene veiligheidsvoorschriften voor elektrisch gereedschap .........45

1. Veiligheid op de werkplek ..................................................45

2. Elektrische veiligheid ...................................................... 46

3. Veiligheid van personen ....................................................46

4. Gebruik en behandeling van het elektrische gereedschap ......................... 47

5. Gebruik en behandeling van het accugereedschap ..............................47

6. Service ................................................................. 48

Veiligheidsvoorschriften voor boormachines .........................48

Originele accessoires/hulpstukken .............................................. 48

Veiligheidsvoorschriften voor opladers ........................................... 49

Vóór de ingebruikname ...........................................49

Accupack opladen (zie afb. A) ................................................49

Accupack in het apparaat plaatsen/uit het apparaat nemen ......................... 50

Toestand van de accu controleren ..............................................50

Hulphandgreep monteren .................................................... 50

Hulpstukken verwisselen ......................................................50

Draaimoment/bedrijfsmodus kiezen ............................................ 50

Aandrijving met 2 versnellingen ................................................ 50

Ingebruikname ..................................................51

In-/uitschakelen ............................................................ 51

Toerental instellen ...........................................................51

Draairichting wijzigen .......................................................51

Tips en trucs ............................................................... 51

Onderhoud en reiniging ...........................................52

Garantie van Kompernaß Handels GmbH ............................52

Service .........................................................53

Importeur ......................................................53

Afvoeren .......................................................54

Vertaling van de oorspronkelijke conformiteitsverklaring ..............55

Vervangende accu bestellen .......................................56

Telefonische bestelling .......................................................56

PSBSA 20-Li B2

NL│BE │ 43 ■

3-IN-1-ACCU-KLOPBOOR­SCHROEVENDRAAIER
PSBSA 20-Li B2

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw
nieuwe apparaat. U hebt hiermee gekozen voor
een hoogwaardig product. De gebruiksaanwij­zing maakt deel uit van dit product. Deze bevat
belangrijke aanwijzingen voor veiligheid, gebruik
en afvoer. Lees alle bedienings- en veiligheidsvoor­schriften voordat u het product in gebruik neemt.
Gebruik het product uitsluitend op de voorgeschre­ven wijze en voor de aangegeven doeleinden.
Geef alle documenten mee als u het product over­draagt aan een derde.

Gebruik in overeenstemming met
bestemming

Dit apparaat is bestemd voor het indraaien en los­draaien van schroeven en voor het boren in hout,
metaal, keramiek en kunststof en voor het slagbo­ren in tegels en metselwerk. Voor het slagboren
in natuursteen, zoals graniet, is het apparaat niet
geschikt. Het lampje in dit apparaat is bedoeld om
het directe werkvlak van het apparaat te verlichten.
Gebruik het apparaat uitsluitend op de voorge­schreven wijze en voor de aangegeven doelein­den. Het apparaat is niet bestemd voor bedrijfs­matig of commercieel gebruik. Elk ander gebruik
of elke wijziging van het apparaat geldt als niet
in overeenstemming met de bestemming en brengt
ernstig gevaar voor ongelukken met zich mee. De
fabrikant aanvaardt geen enkele aansprakelijkheid
voor schade die voortvloeit uit gebruik in strijd met
de bestemming.

Uitrusting

Versnellingsschakelaar
Draairichtingschakelaar/vergrendeling
Aan-/uitknop/toerentalregeling
Bit
Toets Accutoestand
Accu-indicatorlampje
Accupack
Knop voor ontgrendeling van het accupack
LED-werklampje

Hulphandgreep
Boorhouder
Instelring draaimoment
Snellader
Rood indicatorlampje voor opladen
Groen indicatorlampje voor opladen

Inhoud van het pakket

1 3-in-1-accu-klopboorschroevendraaier

PSBSA 20-Li B2
1 accu-snellader PLG 20 A1
1 accupack
1 hulphandgreep
2 bits PZ1 & PZ2 (50mm)
1 draagtas
1 gebruiksaanwijzing

Technische gegevens

3-in-1-accu-klopboorschroevendraaier:
PSBSA 20-Li B2

Nominale spanning: 20 V
Aandrijving: 2 standen
Nominaal toerental
(onbelast): 1e stand: n

2e stand: n0 0 - 1650 min
Slagfrequentie: 0 - 26400 min
Max. draaimoment: 45 Nm
Draaimomentstanden: 1 - 20 + 1 boorstand/

+ 1 hamerstand
Boorkopwijdte:

: Ø max. 13 mm
Max. boordiameter: 30 mm voor hout
15 mm voor tegels
13 mm voor staal

Accu: PAP 20 A1

Type: LITHIUM-ION
Nominale spanning: 20 V
Capaciteit: 2 Ah
Cellen: 5

Accu-snellader: PLG 20 A1

INGANG/Input:

Nominale spanning: 230 - 240 V ~, 50 Hz

(wisselstroom)

Nominaal vermogen: 65 W
Zekering (intern): 3,15 A

(gelijkstroom)

0 - 440 min

0

-1

(gelijkstroom)

T3.15A

-1

-1

■ 44 │ NL│BE

PSBSA 20-Li B2

UITGANG/Output:

Nominale spanning: 21,5 V (gelijkstroom)
Nominale stroom: 2,4 A
Oplaadduur: ca. 60 min
Beschermingsklasse: II /

(dubbel geïsoleerd)

Geluidsemissiewaarde:

Gemeten waarde voor geluid vastgesteld conform
EN 62841. Het A-gewogen geluidsniveau van
het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveau: L

= 86,7 dB (A)

PA

Onzekerheid K: KPA = 5 dB
Geluidsvermogensniveau: L

= 97,7 dB (A)

WA

Onzekerheid K: KWA = 5 dB

Trillingsemissiewaarde:

Totale trillingswaarde (vectorsom van drie richtingen)
bepaald conform EN62841:

Slagboren in beton:

= 9,875 m/s

a

H,ID

Boren in metaal:
a

= 3,475 m/s

h,D

Onzekerheid K = 1,5 m/s

Schroeven:
<2,5 m/s
Onzekerheid K = 1,5 m/s

2

2

2

2

2

Draag gehoorbescherming!

OPMERKING

► De vermelde totale trillingswaarden en tril-

lingsemissiewaarden zijn in een genormeerde
testopstelling gemeten en kunnen ook worden
gebruikt voor vergelijking van een elektrisch
gereedschap met een ander elektrisch
gereedschap.

► De vermelde totale trillingswaarden en

trillingsemissiewaarden kunnen ook worden
gebruikt voor een voorlopige inschatting van
de belasting.

WAARSCHUWING!

► De trillings- en geluidsemissieniveaus kunnen

tijdens het daadwerkelijke gebruik van het
elektrische gereedschap afwijken van de ver­melde waarden, afhankelijk van de aard en
het gebruik van het elektrische gereedschap,
en in het bijzonder afhankelijk van het soort
werkstuk dat wordt bewerkt.

► Probeer de belasting zo klein mogelijk te

houden. Om de trillingsbelasting te reduceren,
kunt u bijvoorbeeld handschoenen dragen
tijdens het gebruik van het gereedschap en
slechts beperkte tijd met het gereedschap
werken. Daarbij dient u rekening te houden
met alle aspecten van de bedrijfscyclus
(bijvoorbeeld perioden waarin het gereed

­schap is uitgeschakeld en perioden waarin het
gereedschap weliswaar is ingeschakeld, maar
niet wordt belast).

Algemene veiligheids­voorschriften voor
elektrisch gereedschap

WAARSCHUWING!

► Lees alle veiligheidsvoorschriften, aanwijzin-

gen, afbeeldingen en technische gegevens
van dit elektrische gereedschap. Het niet-

naleven van de navolgende aanwijzingen
kan elektrische schokken, brand en/of ernstig
letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en
instructies voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebruikte term
“elektrisch gereedschap” heeft betrekking op elek­trisch gereedschap dat op netvoeding werkt (met
snoer) en op elektrisch gereedschap dat op accu’s
werkt (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed

verlicht. Wanorde en een niet-verlichte werkom-

geving kunnen leiden tot ongelukken.

PSBSA 20-Li B2

NL│BE │ 45 ■

b) Gebruik het elektrische gereedschap niet in

explosiegevaarlijke omgevingen waarin zich
brandbare vloeistof, gas of stof bevindt. Elek-

trisch gereedschap geeft namelijk vonken af die
stof of dampen kunnen doen ontvlammen.

c) Houd kinderen en andere personen uit de

buurt terwijl u elektrisch gereedschap ge­bruikt. Als u afgeleid raakt, zou u namelijk

de controle over het elektrische gereedschap
kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker
mag op geen enkele wijze worden veranderd.
Gebruik geen verloopstekker in combinatie
met geaard elektrisch gereedschap. Onver-

anderde stekkers en passende stopcontacten
verminderen het risico op een elektrische schok.

b) Voorkom lichamelijk contact met geaarde op-

pervlakken zoals buizen, verwarmingstoestel­len, fornuizen en koelkasten. Er bestaat een

verhoogd risico op een elektrische schok als uw
lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van

regen of vocht. Als er water in een elektrisch
gereedschap binnendringt, bestaat er verhoogd
risico op een elektrische schok.

d) Gebruik het aansluitsnoer niet voor oneigen-

lijke doelen, bijvoorbeeld om het elektrische
gereedschap te dragen, om het gereedschap
op te hangen of om de stekker uit het stopcon­tact te trekken. Houd het aansluitsnoer uit de
buurt van hitte, olie, scherpe randen of bewe­gende onderdelen. Beschadigde of in de war

geraakte aansluitsnoeren verhogen de kans op
een elektrische schok.

e) Gebruik bij het werken met elektrisch gereed-

schap buitenshuis alleen verlengsnoeren die
zijn goedgekeurd voor gebruik buitenshuis.

Het gebruik van een verlengsnoer dat geschikt
is voor gebruik buitenshuis, vermindert het risico
op een elektrische schok.

f) Als u het niet kunt vermijden om het elektrische

gereedschap in een vochtige omgeving te ge­bruiken, maak dan gebruik van een aardlek­schakelaar. Het gebruik van een aardlekscha-

kelaar vermindert het risico op een elektrische
schok.

3. Veiligheid van personen

a) Wees alert, let op wat u doet en gebruik uw

gezond verstand wanneer u elektrisch ge­reedschap gebruikt. Gebruik geen elektrisch
gereedschap als u moe bent of onder invloed
bent van drugs, alcohol of medicijnen. Eén

moment van onoplettendheid kan bij het ge­bruik van elektrisch gereedschap al tot ernstig
letsel leiden.

b)

Draag persoonlijke beschermingsmiddelen en
draag altijd een veiligheidsbril. Het dragen van

persoonlijke beschermingsmiddelen zoals een
stofmasker, antislip-veiligheidsschoenen, een
veiligheidshelm of gehoorbescherming, afhanke­lijk van het type en het gebruik van het elektrische
gereedschap, vermindert het risico op letsel.

c) Voorkom onbedoelde inschakeling. Controleer

of het elektrische gereedschap uitgeschakeld
is voordat u het aansluit op de netvoeding en/
of op een accu en voordat u het gereedschap
optilt of draagt. Als u bij het dragen van elek-

trisch gereedschap uw vinger op de aan-/
uit knop houdt of als u reeds ingeschakeld elek­trisch gereedschap op de netvoeding aansluit,
kan dit tot ongelukken leiden.

Verwijder alle afstelgereedschap of moersleu-

d)

tels voordat u het elektrische gereedschap
aanzet. Gereedschap of moersleutels die zich in

een draaiend onderdeel van het elektrische ge­reedschap bevinden, kunnen letsel veroorzaken.

e) Voorkom een abnormale lichaamshouding.

Zorg dat u stevig staat en bewaar altijd uw
evenwicht. Zo kunt u het elektrische gereed-

schap in onverwachte situaties beter onder
controle houden.

f) Draag geschikte kleding. Draag geen wijde

kleding of sieraden. Houd haar en kleding uit
de buurt van bewegende onderdelen. Loszit-

tende kleding, sieraden of haren kunnen door
bewegende onderdelen worden gegrepen.

■ 46 │ NL│BE

PSBSA 20-Li B2

g) Als stofafzuigings- en opvangvoorzieningen

kunnen worden bevestigd, moeten deze wor­den aangesloten en correct worden gebruikt.

Het gebruik van een stofafzuiging kan risico’s
door stof beperken.

h) Laat u niet misleiden door schijnbare veilig-

heid en negeer de veiligheidsregels voor
elektrisch gereedschap niet, ook wanneer u
na veelvuldig gebruik vertrouwd bent met het
elektrische gereedschap. Onachtzaamheid

kan in een fractie van een seconde tot ernstig
letsel leiden.

4. Gebruik en behandeling van het
elektrische gereedschap

a) Voorkom overbelasting van het elektrische

gereedschap. Gebruik voor uw werkzaam­heden het daarvoor bedoelde elektrische
gereedschap. Met een geschikt elektrisch

gereedschap werkt u beter en veiliger in het
aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waar-

van de aan-/uitknop defect is. Elektrisch gereed­schap dat niet meer aan- of uitgezet kan worden,
is gevaarlijk en moet worden gerepareerd.

c) Haal de stekker uit het stopcontact en/of ver-

wijder de afneembare accu voordat u instel­lingen aan het apparaat verricht, hulpstukken
verwisselt of het elektrische gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt

dat het elektrische gereedschap onbedoeld kan
worden gestart.

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op als het niet in gebruik is.
Zorg ervoor dat het elektrische gereedschap
niet wordt gebruikt door personen die er niet
mee vertrouwd zijn of die deze instructies niet
hebben gelezen. Elektrisch gereedschap is

gevaarlijk als het door onervaren personen
wordt gebruikt.

e) Onderhoud elektrisch gereedschap en hulp-

stukken zorgvuldig. Controleer of bewegende
onderdelen naar behoren werken en niet
klemmen, en of er geen onderdelen gebroken
of zodanig beschadigd zijn dat de werking
van het elektrische gereedschap wordt aange­tast. Laat beschadigde onderdelen vóór de in-

gebruikname van het elektrische gereedschap
repareren. Veel ongelukken zijn het gevolg van

slecht onderhoud van elektrisch gereedschap.

f) Houd snijwerktuigen scherp en schoon. Met

zorg onderhouden snijwerktuigen lopen minder
vaak vast en zijn gemakkelijker te bedienen.

g) Gebruik elektrisch gereedschap, hulpstukken

en dergelijke in overeenstemming met de
handleiding. Houd daarbij rekening met de
werkomstandigheden en de te verrichten
werkzaamheden. Het gebruik van elektrisch

gereedschap voor andere doeleinden dan de
beoogde toepassingen kan tot gevaarlijke situa­ties leiden.

h) Houd handgrepen en greepvlakken droog,

schoon en vrij van olie en vet. Bij gladde
handgrepen en greepvlakken is een veilige
bediening en controle van het elektrische gereed­schap in onvoorziene situaties niet mogelijk.

5. Gebruik en behandeling van het
accugereedschap

a) Laad de accu’s uitsluitend op met een oplader

die door de fabrikant wordt aanbevolen.

Er bestaat brandgevaar als een oplader die
voor een bepaald type accu’s bestemd is, voor
andere accu’s wordt gebruikt.

b) Gebruik alleen de daarvoor bestemde accu’s

in de elektrische apparaten. Het gebruik van
andere accu’s kan tot verwondingen en brand­gevaar leiden.

c) Houd een niet-gebruikte accu uit de buurt van

paperclips, munten, sleutels, spijkers, schroeven
en andere kleine metalen voorwerpen die
een overbrugging van de contacten kunnen
veroorzaken. Kortsluiting tussen de accucon-

tacten kan verbrandingen of brand tot gevolg
hebben.

d) Bij onjuist gebruik kan er vloeistof uit de accu

lekken. Vermijd contact met accuvloeistof.
Spoel bij onbedoeld contact met accuvloei­stof de vloeistof weg met water. Raadpleeg
bovendien een arts als er accuvloeistof in de
ogen komt. Lekkende accuvloeistof kan leiden

tot huidirritatie en brandwonden.

PSBSA 20-Li B2

NL│BE │ 47 ■

e) Gebruik geen beschadigde of gemodificeerde

accu. Beschadigde of gemodificeerde accu’s
kunnen zich onvoorspelbaar gedragen en brand,
explosies of letselgevaar tot gevolg hebben.

f) Stel een accu niet bloot aan vuur of hoge

temperaturen. Vuur en temperaturen boven
130 °C (265 °F) kunnen een explosie veroor­zaken.

g) Volg alle aanwijzingen voor het opladen

op en laad de accu of het accugereedschap
nooit op buiten het in de gebruiksaanwijzing
aangegeven temperatuurbereik. Bij verkeerd

opladen of opladen buiten het toegestane
temperatuurbereik kan de accu stuk gaan en
kan het brandgevaar toenemen.

VOORZICHTIG! EXPLOSIEGEVAAR!

Laad niet-oplaadbare accu’s nooit
op.

Bescherm de accu tegen hitte, bijv.

ook tegen continu zonlicht, vuur,
water en vocht. Er bestaat explosie-

gevaar.

■ Vang zo nodig stof op, bijvoorbeeld met een

Veiligheidsvoorschriften bij gebruik van
lange boren

6. Service

a) Laat uw elektrische gereedschap alleen door

gekwalificeerde vakmensen en uitsluitend met
originele vervangingsonderdelen repareren.

Op die manier blijft de veiligheid van het elektri­sche gereedschap gewaarborgd.

b) Pleeg nooit onderhoud aan beschadigde

accu’s. Alle accuonderhoud mag uitsluitend
worden uitgevoerd door de fabrikant of een
bevoegde klantenservice.

Originele accessoires/hulpstukken

■ Gebruik alleen accessoires en hulpstukken

Veiligheidsvoorschriften voor
boormachines

Veiligheidsvoorschriften voor alle
werkzaamheden

■ Draag gehoorbescherming bij het klopboren.

De inwerking van lawaai kan gehoorverlies
veroorzaken.

■ Gebruik de hulphandgreep. Verlies van de

controle kan letsel veroorzaken.

■ Pak het elektrische gereedschap vast aan

de geïsoleerde grijpvlakken wanneer u
werkzaamheden uitvoert waarbij het gereed­schap met verborgen elektriciteitsleidingen
of het netsnoer in aanraking kan komen.

Bij contact met een leiding waar spanning op
staat, kunnen ook metalen onderdelen van het
apparaat onder spanning komen te staan en
een elektrische schok veroorzaken.

stofzuiger.

■ Werk in geen geval met een hoger toerental

dan het voor de boor maximaal toegestane
toerental. Bij hogere toerentallen kan de boor,

wanneer die zonder contact met het werkstuk
vrij kan draaien, gemakkelijk verbuigen en
zodoende letsel veroorzaken.

■ Begin altijd met een laag toerental te boren,

terwijl de boor contact maakt met het
werkstuk. Bij hogere toerentallen kan de boor,

wanneer die zonder contact met het werkstuk
vrij kan draaien, gemakkelijk verbuigen en
zodoende letsel veroorzaken.

■ Oefen geen overmatige druk uit en oefen al-

leen druk uit in de lengterichting van de boor.

Boren kunnen verbuigen en daardoor breken of
tot een verlies van de controle leiden en letsel
veroorzaken.

die vermeld staan in de gebruiksaanwijzing
of waarvan gebruik compatibel is met het ap­paraat.

WAARSCHUWING!

■ Gebruik geen accessoires die niet door PARK-

SIDE worden aanbevolen. Dit kan een elektri­sche schok en brand tot gevolg hebben.

■ 48 │ NL│BE

PSBSA 20-Li B2

Veiligheidsvoorschriften voor
opladers

■ Dit apparaat mag worden ge-

bruikt door kinderen vanaf 8jaar
en door personen met beperkte
fysieke, zintuiglijke of geestelijke
vermogens of gebrek aan er­varing of kennis, mits ze onder
toezicht staan of over het veilige
gebruik van het apparaat zijn
geïnstrueerd en de daaruit voort­komende gevaren hebben begre­pen. Kinderen mogen niet met
het apparaat spelen. Kinderen
mogen zonder toezicht geen rei­niging en gebruikersonderhoud
uitvoeren.

■ Wanneer het netsnoer van dit ap-

paraat beschadigd raakt, moet
het worden vervangen door de
fabrikant of de klantendienst van
de fabrikant of een persoon met
vergelijkbare kwalificaties, om
risico's te vermijden.

De oplader is alleen geschikt voor gebruik

binnenshuis.

WAARSCHUWING!

■ Wanneer het netsnoer van dit apparaat be-

schadigd raakt, moet het worden vervangen
door de fabrikant of de klantendienst van de
fabrikant of een persoon met vergelijkbare
kwalificaties, om risico's te vermijden.

WAARSCHUWING!

► Met deze oplader kunnen alleen de vol-

gende accu’s worden opgeladen: PAP 20
A1/PAP 20 A2/PAP 20 A3.

► Een actuele lijst met compatibele accu’s is

te vinden op www.lidl.de/akku.

Vóór de ingebruikname

Accupack opladen (zie afb. A)

VOORZICHTIG!

► Trek altijd de stekker uit het stopcontact,

voordat u het accupack uit de oplader haalt
resp. in de oplader plaatst.

OPMERKING

► Laad het accupack nooit op als de omge-

vingstemperatuur lager is dan 10 °C of
hoger is dan 40 °C. Als een lithium-ion-accu
langere tijd moet worden opgeslagen, moet
de laadtoestand periodiek worden gecontro­leerd. De optimale laadtoestand ligt tussen
50% en 80%. De accu moet worden
opgeslagen in een koele, droge omgeving
met een temperatuur tussen 0 °C en 50 °C.

♦ Plaats het accupack

(zie afb. A).

♦ Steek de stekker in het stopcontact. Het indica-

torlampje

♦ Het groene indicatorlampje

het opladen is voltooid en dat het accupack
klaar is voor gebruik.

LET OP!

♦ Als het rode indicatorlampje

het accupack oververhit en kan het niet
worden opgeladen.

♦ Als het rode en het groene indicatorlampje

tegelijkertijd knipperen, is het accu-

pack defect.

♦ Schuif het accupack
♦ Schakel de oplader tussen twee opeenvolgende

laadprocessen minstens 15 minuten uit. Haal
daartoe de stekker uit het stopcontact.

brandt rood.

op de snellader

geeft aan dat

knippert, is

in het apparaat.

PSBSA 20-Li B2

NL│BE │ 49 ■

Accupack in het apparaat plaatsen/
uit het apparaat nemen

Accupack plaatsen:

♦ Schuif de draairichtingschakelaar

middelste stand (vergrendeling). Klik het accu-

vast in de handgreep.

pack

Accupack uit het apparaat halen:

♦ Druk op de ontgrendelingsknop en neem het

accupack uit het apparaat.

naar de

Toestand van de accu controleren

♦ Druk voor controle van de accutoestand op de

toets Accutoestand (zie ook de hoofdafbeel­ding).

De toestand resp. de resterende capaciteit
wordt met het indicatorlampje
gegeven:
ROOD/ORANJE/GROEN = maximale lading
ROOD/ORANJE = middelhoge lading
ROOD = zwakke lading – accu opladen

als volgt aan-

Hulphandgreep monteren

♦ Schroef de hulphandgreep afhankelijk van

uw manier van werken rechts of links aan het
apparaat.

Hulpstukken verwisselen

Uw accu-slagboorschroefmachine heeft een
volautomatische asvergrendeling .

Bij een stilstaande motor wordt de aandrijfas ver­grendeld, zodat de boorhouder

kan worden geopend. Nadat u het gewenste
hulpstuk hebt ingezet en door het draaien van de
boorhouder hebt vastgezet, kunt u onmiddel­lijk weer verder werken. De asvergrendeling komt
automatisch los bij het starten van de motor (druk­ken op de aan-/uitknop ).

door draaien

Draaimoment/bedrijfsmodus kiezen

Met de instelring voor het draaimoment kunt u
de draaikracht instellen of kiezen tussen de boor-

en de slagboorstand .

stand

♦ Kies een lagere stand voor kleine schroeven

resp. zachte materialen.

♦ Kies een hogere stand voor grote schroeven,

harde materialen, resp. bij het uitdraaien van
schroeven.

♦ Kies voor boorwerkzaamheden de boorstand,

door de instelring op de stand

♦ Kies voor slagboorwerkzaamheden de slag-

boorstand, door de instelring op de stand
zetten.

te zetten.

te

Aandrijving met 2 versnellingen

VOORZICHTIG!

► Bedien de keuzeschakelaar voor de versnel-

ling

alleen bij stilstand van het apparaat.

Anders kan het apparaat beschadigd raken.

In de eerste versnelling (snelheidsschakelaar

op stand: 1)

bereikt u een toerental van circa 440 min-1 en een
hoog draaimoment. Deze instelling is geschikt voor
alle schroefwerkzaamheden, maar ook voor het
gebruik van accessoires.

In de tweede versnelling (snelheidsschake-

op stand: 2)

laar

-1

bereikt u een toerental van circa 1650 min
het uitvoeren van boorwerkzaamheden.

voor

■ 50 │ NL│BE

PSBSA 20-Li B2

Ingebruikname

In-/uitschakelen

Inschakelen:

♦ Druk voor inschakeling van het apparaat op de

aan-/uitknop en houd deze ingedrukt.
Het LED-werklampje

lijk of volledig ingedrukte aan-/uitknop
Zo kunt u het werkvlak verlichten bij ongunstige
lichtomstandigheden.

Uitschakelen:

♦ Laat de aan-/uitknop

uit te schakelen.

Toerental instellen

Licht drukken op de aan-/uitknop resulteert in
een laag toerental. Met toenemende druk wordt
het toerental hoger.

OPMERKING

► De geïntegreerde motorrem zorgt ervoor dat

het apparaat snel stilstaat.

Draairichting wijzigen

♦ Wijzig de draairichting door de draairichting-

schakelaar naar rechts resp. naar links te
drukken.

Tips en trucs

Tip! Zo handelt u correct.

♦ Controleer vóór gebruik of de schroefbit of boor

correct is aangebracht, dat wil zeggen of deze
gecentreerd in de boorhouder is bevestigd.

♦ Maat en type zijn op de schroefbits aange-

geven. Als u twijfelt, probeert u eerst of de bit
zonder speling in de schroefkop past.

Draaimoment:

♦ Kleinere schroeven en bits kunnen beschadigd

raken als u een te hoog draaimoment resp. een
te hoog toerental instelt.

brandt bij een gedeelte-

.

los om het apparaat

Harde schroefverbinding (in metaal):

♦ Bijzonder hoge draaimomenten ontstaan bij-

voorbeeld bij metalen schroefverbindingen met
gebruik van dopsleutelhulpstukken. Kies een
laag toerental.

Zachte schroefverbinding (bijv. in zacht hout):

♦ Schroef ook hier met een laag toerental, om

bijv. het oppervlak van het hout bij het contact
met de metalen schroefkop niet te beschadigen.
Gebruik een verzinkboor.

Neem bij het boren in hout, metaal en ande­re materialen beslist de onderstaande punten
in acht:

♦ Gebruik bij een boor met een kleine diameter

een hoog toerental en bij een boor met een
grote diameter een laag toerental.

♦ Kies bij harde materialen een laag toerental en

bij zachte materialen een hoog toerental.

♦ Markeer de plaats waar moet worden geboord

met een drevel of een spijker. Kies voor het
aanboren een laag toerental.

♦ Trek de draaiende boor regelmatig uit het boor-

gat om spanen of zaagsel te verwijderen en de
boor te koelen.

Boren in metaal:

♦ Gebruik metaalboren (HSS). Voor het beste re-

sultaat moet de boor met olie worden gekoeld.
Metaalboren kunnen ook worden gebruikt voor

het boren in kunststof. Boor eerst voor met een
boor van Ø 3 mm en ga daarna door tot de
gewenste boordiameter is bereikt.

Boren in tegels:

♦ Gebruik een hardmetalen steenboor.

(Max. aanbevolen boordiameter: Ø 15 mm)

Boren in hout:

♦ Gebruik een houtboor met centerpunt. Voor

diepe boringen gebruikt u een spiraalboor en
voor boorgaten met een grote diameter een
Forstner-boor. Kleine schroeven in zacht hout
kunnen ook zonder voorboren worden inge­schroefd.

PSBSA 20-Li B2

NL│BE │ 51 ■

Onderhoud en reiniging

WAARSCHUWING! LETSELGEVAAR!

Schakel het apparaat voorafgaand
aan alle werkzaamheden aan het
apparaat uit en haal de accu eruit.

De accu-slagboorschroefmachine is onderhoudsvrij.

■ Het apparaat moet altijd schoon, droog en vrij

van olie of smeervet zijn.

■ Er mogen geen vloeistoffen in het apparaat

terechtkomen.

■ Gebruik voor het schoonmaken van de behui-

zing een droge doek. Gebruik nooit benzine,
oplosmiddelen of schoonmaakmiddelen die
kunststof aantasten.

■ Als een lithium-ionaccu langere tijd moet wor-

den opgeslagen, moet de laadtoestand perio­diek worden gecontroleerd. De optimale laad­toestand ligt tussen 50% en 80%. Het optimale
opslagklimaat is koel en droog.

OPMERKING

► Niet vermelde reserveonderdelen (zoals

koolborstels, schakelaars) kunt u bestellen via
onze service-hotline.

Garantie van
Kompernaß Handels GmbH

Geachte klant,
U hebt op dit apparaat 3 jaar garantie vanaf

de aankoopdatum. In geval van ge breken in dit
product hebt u wettelijke rechten tegenover de
verkoper van het product. Deze wettelijke rechten
worden door onze hierna beschreven garantie niet
beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van
aankoop. Bewaar de kassabon zorgvuldig. U hebt
hem nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum
van dit product een materiaal- of fabricagefout
optreedt, wordt - naar onze keuze - het product
door ons kosteloos gerepareerd of vervangen of
wordt de koopprijs terugbetaald. Voorwaarde voor
deze garantie is dat het defecte apparaat en het
aankoopbewijs (kassabon) binnen de termijn van
drie jaar worden overlegd en dat kort wordt om­schreven waaruit het gebrek bestaat en wanneer
het is opgetreden.

Wanneer het defect door onze garantie wordt
gedekt, krijgt u het gerepareerde product of
een nieuw product retour. Met de reparatie of
vervanging van het product begint er geen nieuwe
garantieperiode.

■ 52 │ NL│BE

Garantieperiode en wettelijke aanspraken bij
gebreken

De garantieperiode wordt door deze waarborg
niet verlengd. Dat geldt ook voor vervangen en ge­repareerde onderdelen. Eventueel al bij aankoop
aanwezige schade en gebreken moeten meteen na
het uitpakken worden gemeld. Voor reparaties na
afloop van de garantieperiode worden kosten in
rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnor­men met de grootst mogelijke zorg vervaardigd
en voorafgaand aan de levering nauwkeurig
gecontroleerd.

PSBSA 20-Li B2

De garantie geldt voor materiaal- of fabricagefou­ten. Deze garantie geldt niet voor productonder­delen die onderhevig zijn aan normale slijtage en
die daarom als slijtonderdelen worden beschouwd,
of voor schade aan breekbare onderdelen zoals
schakelaars, accu‘s of onderdelen die van glas zijn
gemaakt.

Deze garantie vervalt wanneer het product is
beschadigd, ondeskundig is gebruikt of is gere­pareerd. Voor deskundig gebruik van het product
moeten alle in de gebruiksaanwijzing beschre­ven aanwijzingen precies worden opgevolgd.
Gebruiksdoeleinden en handelingen die in de
gebruiksaanwijzing worden afgeraden of waar­voor wordt gewaarschuwd, moeten beslist worden
vermeden.

Het product is uitsluitend bestemd voor privége­bruik en niet voor bedrijfsmatige doeleinden. Bij
verkeerd gebruik en ondeskundige behandeling, bij
gebruik van geweld en bij reparaties die niet door
ons erkend servicefiliaal zijn uitgevoerd, vervalt de
garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag
neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het

artikelnummer (bijv.IAN12345) als aankoop­bewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje

van het product, op het product gegraveerd,
op de titelpagina van de gebruiksaanwijzing
(linksonder) of op de sticker op de achter- of
onderkant van het product.

■ Als er fouten in de werking of andere gebreken

optreden, neemt u eerst contract op met de
hierna genoemde serviceafdeling, telefonisch
of viae-mail.

■ Een als defect geregistreerd product kunt u dan

zonder portokosten naar het aan u doorgege­ven serviceadres sturen. Voeg het aankoopbewijs
(kassabon) bij en vermeld waaruit het gebrek
bestaat en wanneer het is opgetreden.

Op www.lidl-service.com kunt u deze
en vele andere handleidingen,
productvideo‘s en installatiesoftware
downloaden.

Met deze QR-code gaat
u direct naar de website van Lidl Service
(www.lidl-service.com) en kunt u met het invoeren
van het artikelnummer (IAN) 123456 de gebruik­saanwijzing openen.

Service

WAARSCHUWING!

► Laat uw apparaten door het servicepunt

of een elektricien repareren, en uitsluitend
met originele vervangingsonderdelen.

Op die manier blijft de veiligheid van het
apparaat gewaarborgd.

► Laat de stekker of het snoer altijd vervan-

gen door de fabrikant van het apparaat of
diens klantenservice. Op die manier blijft de

veiligheid van het apparaat gewaarborgd.

Service Nederland

Tel.: [phone] (0,10 EUR/Min.)
E-Mail: [e-mail]

Service België

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 326367_1904

Importeur

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven servi­ceadres.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
DUITSLAND
www.kompernass.com

PSBSA 20-Li B2

NL│BE │ 53 ■

Afvoeren

De verpakking bestaat uit milieuvriende-

lijke materialen, die u via de plaatselijke
recyclepunten kunt afvoeren.

Deponeer elektrisch gereedschap

niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU moet
afgedankt elektrisch gereedschap gescheiden
worden ingezameld en op een milieuvriendelijke
wijze worden gerecycled.

Deponeer accu's niet bij het huisvuil!

Accu's moeten uit het apparaat worden verwijderd
alvorens het apparaat wordt afgevoerd.
Defecte of afgedankte accu's moeten conform
Richtlijn 2006/66/EC worden gerecycled. Lever
het accupack en/of het apparaat in bij de hiervoor
bestemde inzamelpunten.
Over afvoermogelijkheden voor afgedankt elek­trisch gereedschap/een afgedankt accupack kunt
u informatie opvragen bij uw gemeentereiniging.

Voer de verpakking af conform de
milieuvoorschriften.
Let op de aanduiding op de verschil­lende verpakkingsmaterialen en voer
ze zo nodig gescheiden af. De
verpakkingsmaterialen zijn voorzien
van afkortingen (a) en cijfers (b) met
de volgende betekenis:
1–7: kunststoffen,
20–22: papier en karton,
80–98: composietmaterialen.

Mogelijkheden voor het afvoeren van
het afgedankte product vindt u bij uw
gemeente.

Het product is recycleerbaar; er is een
uitgebreide producentenverantwoorde­lijkheid op van toepassing en het afval
wordt gescheiden ingezameld.

■ 54 │ NL│BE

PSBSA 20-Li B2

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de
volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn
(2006/42/EC)

EU-laagspanningsrichtlijn
(2014/35/EU) (alleen oplader)

Elektromagnetische compatibiliteit
(2014/30/EU)

RoHS-richtlijn
(2011/65/EU)*

* De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabri-

kant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn
2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de beperking van
het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen:

EN 62841-1:2015
EN 62841-2-1:2018
EN 55014-1:2017
EN 55014-2:2015
EN 60335-2-29:2004/A2:2010
EN 60335-1:2012/A13:2017
EN 62233:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012

Type / apparaatbeschrijving: 3-in-1-accu-klopboorschroevendraaier PSBSA 20-Li B2
Productiejaar: 08 - 2019
Serienummer: IAN 326367_1904

Bochum, 16-08-2019

Semi Uguzlu

- Kwaliteitsmanager ­Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

PSBSA 20-Li B2

NL│BE │ 55 ■

Vervangende accu bestellen

Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet
regelen, op www.kompernass.com, of telefonisch afhandelen.

Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn.

OPMERKING

► In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat

geval contact op met de service-hotline.

Telefonische bestelling

Service Nederland

Tel.: [phone] (0,10 EUR/Min.)
E-Mail: [e-mail]

Service België

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer
(bijv. IAN 326367) van het apparaat bij de hand te hebben. Het artikelnummer vindt
u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

■ 56 │ NL│BE

PSBSA 20-Li B2

Spis treści

Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Użytkowanie zgodne zprzeznaczeniem ......................................... 58

Wyposażenie ..............................................................58

Zakres dostawy ............................................................58

Dane techniczne ............................................................ 58

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi ...............59

1. Bezpieczeństwo na stanowisku pracy .........................................60

2. Bezpieczeństwo elektryczne ................................................ 60

3. Bezpieczeństwo osób .....................................................60

4. Użytkowanie iobsługa elektro narzędzia ....................................... 61

5. Stosowanie iobsługa narzędzia akumulatorowego .............................. 61

6. Serwis .................................................................62

Wskazówki bezpieczeństwa dotyczące wiertarek .....................62

Oryginalne akcesoria i urządzenia dodatkowe .................................... 63

Zasady bezpieczeństwa użycia ładowarek ....................................... 63

Przed uruchomieniem ............................................63

Ładowanie akumulatora (patrzrys.A) ...........................................63

Wkładanie / wyjmowanie akumulatora zurządzenia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Sprawdzanie stanu naładowania akumulatora ....................................64

Montaż dodatkowej rękojeści .................................................64

Zmiana narzędzi ........................................................... 64

Wybór momentu obrotowego / trybu pracy ......................................64

Przekładnia 2-stopniowa .....................................................64

Uruchomienie ...................................................65

Włączanie/wyłączanie ......................................................65

Regulacja prędkości obrotowej ................................................65

Zmiana kierunku obrotów ..................................................... 65

Wskazówki iporady ........................................................65

Konserwacja iczyszczenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Gwarancja Kompernaß Handels GmbH ..............................66

Serwis .........................................................67

Importer .......................................................67

Utylizacja ......................................................68

Tłumaczenie oryginalnej deklaracji zgodności ........................69

Zamawianie dodatkowego akumulatora ............................70

Zamawianie telefoniczne .....................................................70

PSBSA 20-Li B2

PL │ 57 ■

AKUMULATOROWA
WKRĘTARKO-WIERTARKA
3-W-1 PSBSA 20-LiB2

Wstęp

Gratulujemy zakupu nowego urządzenia. Wybrany
produkt charakteryzuje się wysoką jakością. Instruk­cja obsługi stanowi część niniejszego produktu.
Zawiera ona ważne informacje na temat bezpie­czeństwa, użytkowania iutylizacji. Przed rozpoczę­ciem użytkowania produktu należy zapoznać się
ze wszystkimi informacjami dotyczącymi obsługi
ibezpieczeństwa. Produkt należy użytkować wy­łącznie zgodnie zzamieszczonym tu opisem oraz
wpodanym zakresie zastosowań. Wprzypadku
przekazania urządzenia osobie trzeciej należy
dołączyć do niego również całą dokumentację.

Użytkowanie zgodne
zprzeznaczeniem

Niniejsze urządzenie jest przeznaczone do wkrę­cania iodkręcania śrub oraz do wiercenia wdrew­nie, metalu, ceramice itworzywach sztucznych,
atakże do wiercenia udarowego wcegle, murze.
Urządzenie nie jest przystosowane do wiercenia
udarowego wkamieniu naturalnym, takim jak np.
granit. Oświetlenie, wjakie wyposażone jest urzą­dzenie, jest przeznaczone do oświetlania obszaru
roboczego urządzenia.
Urządzenia należy używać zgodnie zopisem
iwpodanych zakresach zastosowania. Urządze­nie nie jest przeznaczone do zastosowań komer­cyjnych. Jakiekolwiek inne użycie lub modyfikacje
urządzenia traktowane są jako niezgodne zprze­znaczeniem iniosą za sobą poważne niebezpie­czeństwo wypadku. Producent nie ponosi żadnej
odpowiedzialności za szkody powstałe wwyniku
użycia urządzenia wsposób niezgodny zjego
przeznaczeniem.

Wyposażenie

Przełącznik biegów
Przełącznik kierunku obrotów / blokada
Włącznik / wyłącznik / regulacja prędkości

obrotowej

bitów

Przycisk stanu naładowania akumulatora
Wskaźnik LED stanu naładowania akumulatora
Akumulator
Przycisk odblokowania akumulatora
Lampka robocza LED
Dodatkowa rękojeść
Uchwyt wiertarski
Przełącznik wyboru momentu obrotowego
Szybka ładowarka
Czerwona dioda kontrolna ładowania
Zielona dioda kontrolna ładowania

Zakres dostawy

1 Akumulatorowa wkrętarko-wiertarka 3-w-1

PSBSA 20-Li B2

1 szybka ładowarka do akumulatorów PLG 20 A1
1 akumulator
1 dodatkowa rękojeść
2 bity PZ1 & PZ2 (50mm)
1 futerał
1 instrukcja obsługi

Dane techniczne

Akumulatorowa wkrętarko-wiertarka 3-w-1:
PSBSA 20-Li B2

Napięcie znamionowe: 20 V (prąd stały)
Przekładnia: przekładnia 2-biegowa
Znamionowa prędkość obrotowa
biegu jałowego: 1. bieg: n0 0 - 440 min

Częstotliwość udaru: 0 - 26400 min
Maks. moment obrotowy: 45 Nm
Stopnie momentu
obrotowego: 1 - 20 + 1 stopień wierce-

Wielkość uchwytu wiertarskiego:

: Ø maks. 13 mm

Maks. średnica wiertła: 30 mm dla drewna

Akumulatora: PAP 20 A1

Typ: litowy
Napięcie znamionowe: 20 V
Pojemność: 2 Ah
Ogniwa: 5

2. bieg: n0 0 - 1650 min

nia / + 1 stopień udaru

15 mm dla cegły
13 mm dla stali

(prąd stały)

-1

-1

-1

■ 58 │ PL

PSBSA 20-Li B2

Szybka ładowarka do akumulatorów:
PLG 20 A1

Wejście:

Napięcie znamionowe: 230 - 240 V ~, 50 Hz

(prąd przemienny)
Znamionowy pobór
mocy: 65 W
Bezpiecznik

(wewnętrzny): 3,15 A

T3.15A

Wyjście:

Napięcie znamionowe: 21,5 V (prąd stały)
Prąd znamionowy: 2,4 A
Czas ładowania: ok. 60 min
Klasa ochrony: II / (podwójna izolacja)

Wartość emisji hałasu:

Wartość pomiarowa hałasu określona zgodnie
znormą EN 62841. Korygowany współczynni­kiem Apoziom hałasu elektronarzędzia wynosi
zreguły:

Poziom ciśnienia akustycznego: L

= 86,7 dB (A)

PA

Niepewność pomiarów K: KPA = 5 dB
Poziom mocy akustycznej: L

= 97,7 dB (A)

WA

Niepewność pomiarów K: KWA = 5 dB

Wartość emisji drgań:

Całkowite wartości drgań (suma wektorów trzech
kierunków) ustalone zgodnie znormą EN 62841:
Wiercenie udarowe wbetonie:

= 9,875 m/s

a

H, ID

Wiercenie wmetalu:
a

= 3,475 m/s

h, D

Niepewność pomiarów K = 1,5 m/s
Wkręcanie:
<2,5 m/s
Niepewność pomiarów K = 1,5 m/s

2

2

2

2

2

Nosić ochronniki słuchu!

PSBSA 20-Li B2

WSKAZÓWKA

► Podane w tej instrukcji łączne wartości drgań

oraz wartości emisji hałasu zostały zmierzone
znormalizowaną metodą pomiaru i mogą zo­stać wykorzystane do porównania jednego
elektronarzędzia z innym.

► Podane łączne wartości drgań oraz podane

wartości emisji hałasu mogą posłużyć także
do wstępnej oceny stopnia narażenia.

OSTRZEŻENIE!

► Emisje drgań i hałasu mogą w czasie

korzystania z elektronarzędzia różnić się od
wskazanych wartości, zależnie od sposobu
użytkowania elektronarzędzia, a w szczegól­ności od rodzaju przedmiotu obrabianego.

► Należy starać się, aby obciążenie było jak

najmniejsze. Przykładowe środki ograniczają

­ce narażenie na wibracje obejmują noszenie
rękawic w trakcie korzystania z narzędzia
i ograniczenie czasu pracy. Należy przy tym
uwzględnić wszystkie części cyklu pracy (na
przykład czas, przez jaki elektronarzędzie
pozostaje wyłączone oraz takie, w których
jest ono wprawdzie włączone, ale pracuje
bez obciążenia).

Ogólne wskazówki
bezpieczeństwa dla
elektronarzędzi

OSTRZEŻENIE!

► Przeczytaj wszystkie wskazówki bezpie-

czeństwa, instrukcje, zapoznaj się zilustra­cjami oraz danymi technicznymi dotyczą­cymi tego elektronarzędzia.

Nieprzestrzeganie poniższych instrukcji może
być przyczyną porażenia prądem elektrycz­nym, pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa oraz
instrukcje należy zachować do późniejszego
wykorzystania.

Użyte we wskazówkach bezpieczeństwa pojęcie
„elektronarzędzie“ dotyczy narzędzi elektrycznych
zasilanych zsieci (przez kabel sieciowy) oraz
narzędzi elektrycznych zasilanych akumulatorami
(bez kabla sieciowego).

PL │ 59 ■

1. Bezpieczeństwo na stanowisku
pracy

a) Stanowisko pracy należy utrzymywać wczy-

stości idbać ojego dobre oświetlenie.

Nieporządek iniedostateczne oświetlenie
mogą doprowadzić do różnych wypadków.

b) Nigdy nie używaj elektronarzędzia wotocze-

niu zagrożonym wybuchem, wktórym znaj­dują się łatwopalne ciecze, gazy lub pyły.

Elektronarzędzia wytwarzają iskry, które mogą
spowodować zapłon pyłu lub oparów.

c) Wczasie użytkowania elektronarzędzia

zwróć uwagę na to, aby wpobliżu nie prze­bywały dzieci ani żadne inne osoby. Wprzy-

padku odwrócenia uwagi od pracy możesz
stracić kontrolę nad elektronarzędziem.

2. Bezpieczeństwo elektryczne

a) Wtyk przyłączeniowy elektronarzędzia musi

pasować do gniazda zasilania. Dokonywanie
zmian we wtyku jest zabronione.
Nigdy nie używaj adapterów wtyków wpo­łączeniu zelektronarzędziami mającymi
uziemienie. Oryginalne wtyki oraz pasujące

gniazda wtykowe zmniejszają ryzyko poraże­nia prądem elektrycznym.

b) Unikaj kontaktu zuziemionymi powierzch-

niami, takimi jak rury, grzejniki, kuchenki lub
lodówki. Zetknięcie się zuziemionym przed-

miotem zwiększa ryzyko porażenia prądem
elektrycznym.

c) Nigdy nie narażaj elektronarzędzia na dzia-

łanie deszczu lub wilgoci. Przedostanie się
wody do wnętrza elektronarzędzia zwiększa
ryzyko porażenia prądem elektrycznym.

d) Nigdy nie chwytaj za kabel zasilający, np.

wcelu przeniesienia bądź zawieszenia elek­tronarzędzia lub wyciągnięcia wtyku zgniaz­da zasilania. Chroń kabel zasilający przed
źródłami gorąca, olejem, ostrymi krawędziami
lub poruszającymi się częściami urządzenia.

Uszkodzone lub poplątane kable zasilające
zwiększają ryzyko porażenia prądem elektrycz­nym.

e) Podczas pracy zelektronarzędziem na

zewnątrz stosuj wyłącznie przedłużacze,
które są dopuszczone również do użytku na
zewnątrz pomieszczeń. Stosowanie przedłu-

żacza przystosowanego do pracy na zewnątrz
pomieszczeń zmniejsza ryzyko porażenia prą­dem elektrycznym.

f) Jeśli nie da się uniknąć pracy zelektrona-

rzędziem wwilgotnym otoczeniu, zastosuj
wyłącznik różnicowo-prądowy. Zastosowanie

wyłącznika różnicowo-prądowego zmniejsza
ryzyko porażenia prądem elektrycznym.

3. Bezpieczeństwo osób

a) Zawsze zachowuj ostrożność iuważaj na to,

co robisz. Praca zelektronarzędziem wymaga
także zachowania zasad zdrowego rozsądku.
Nie korzystaj zelektronarzędzia wprzypadku
przemęczenia, bycia pod wpływem narkoty­ków, alkoholu lub lekarstw. Nawet chwila nie-

uwagi podczas korzystania zelektronarzędzia
może spowodować poważne obrażenia ciała.

b)

Noś środki ochrony indywidualnej iobowiązko­wo okulary ochronne. Noszenie środków ochro-

ny indywidualnej, np. maski przeciwpyłowej,
antypoślizgowego obuwia roboczego, kasku lub
ochronników słuchu - wzależności od rodzaju
izastosowania elektronarzędzia - zmniejsza ryzy­ko odniesienia obrażeń.

c) Unikaj sytuacji prowadzących do przypad-

kowego uruchomienia urządzenia. Przed
podłączeniem do zasilania sieciowego i/lub
akumulatora, przed chwyceniem lub przenie­sieniem elektronarzędzia upewnij się, że elek­tronarzędzie jest wyłączone. Trzymanie palca

na wyłączniku wtrakcie przenoszenia elektro­narzędzia lub podłączenie elektronarzędzia do
zasilania zwciśniętym już wyłącznikiem może
doprowadzić do wypadku.

d) Przed włączeniem elektronarzędzia usuń

wszystkie przyrządy regulacyjne lub klucze.
Narzędzie lub klucz pozostawiony wobracają­cej się części elektronarzędzia może spowodo­wać obrażenia ciała.

■ 60 │ PL

PSBSA 20-Li B2

e) Unikaj nienaturalnej postawy ciała. Zadbaj

outrzymanie stabilnej postawy iprzez cały
czas utrzymuj równowagę. Dzięki temu będzie

można lepiej kontrolować elektronarzędzie
wprzypadku nieoczekiwanych sytuacji.

f) Noś odpowiednią odzież. Nie zakładaj

luźnych ubrań ani biżuterii. Włosy, odzież
iodzież trzymaj zdala od ruchomych części
urządzenia. Ruchome części urządzenia mogą

pochwycić luźną, odstającą odzież, biżuterię
lub długie włosy.

g) Jeżeli możliwe jest podłączenie odciągu

izbiornika pyłu, należy je podłączyć iuży­wać ich wprawidłowy sposób. Zastosowanie

odciągu pyłowego może zmniejszyć zagroże­nia związane zzapyleniem.

h) Nie ulegaj złudnemu poczuciu bezpieczeń-

stwa inie ignoruj zasad bezpieczeństwa dla
elektronarzędzi, nawet jeśli po wielokrotnym
korzystaniu jesteś zaznajomiony zelektrona­rzędziem. Nieuwaga może wciągu ułamków

sekund stać się przyczyną poważnych obrażeń.

4. Użytkowanie iobsługa
elektro narzędzia

a) Nie przeciążaj elektronarzędzia. Elektro-

narzędzia używaj zawsze do ściśle określo­nego zakresu użytkowania. Zodpowiednim

elektronarzędziem pracuje się lepiej ibezpiecz­niej wpodanym zakresie mocy.

b)

Nie używaj elektronarzędzia zuszkodzonym wy­łącznikiem. Elektronarzędzie, którego nie można

włączyć ani wyłączyć, stanowi zagrożenie imusi
zostać niezwłocznie przekazane do naprawy.

c) Przed dokonaniem ustawień elektronarzędzia,

wymianą narzędzi roboczych lub odłożeniem
elektronarzędzia na bok wyciągnij wtyk
zgniazda zasilania i/lub wyjmij akumulator.

Ten środek ostrożności uniemożliwi przypadko­we uruchomienie elektronarzędzia.

d) Nieużywane elektronarzędzia przechowuj

wmiejscu niedostępnym dla dzieci. Nie po­zwalaj na używanie elektronarzędzia przez
osoby, które nie wiedzą, jak się znim obcho­dzić lub nie przeczytały niniejszych instrukcji.

Elektronarzędzia wrękach niepowołanych osób
stanowią duże zagrożenie.

e) Elektronarzędzia inarzędzia robocze wy-

magają starannej pielęgnacji. Sprawdź, czy
ruchome elementy działają prawidłowo inie
blokują się, czy żaden zelementów nie pękł
lub nie jest uszkodzony wstopniu uniemożli­wiającym prawidłowe działanie elektronarzę­dzia. Przed zastosowaniem elektronarzędzia
zleć naprawę uszkodzonych części. Przyczyną

wielu wypadków zelektronarzędziami jest ich
niewłaściwa konserwacja.

f) Dbaj oto, aby narzędzia skrawające były

ostre iczyste. Zadbane narzędzia skrawające
zostrymi ostrzami rzadziej się blokują ipozwa­lają się lepiej prowadzić.

g) Korzystaj zelektronarzędzia, narzędzi robo-

czych itd. zgodnie zniniejszymi instrukcjami.
Uwzględnij przy tym warunki pracy iwyko­nywaną czynność. Używanie elektronarzędzi

do celów innych niż przewiduje to ich przezna­czenie może doprowadzić do niebezpiecznych
sytuacji.

h) Uchwyty ipowierzchnie uchwytów utrzymuj

wczystości, wstanie suchym, wolne od ole­jów ismarów. Śliskie uchwyty ipowierzchnie

uchwytów nie dają gwarancji bezpiecznej
obsługi ikontroli elektronarzędzia wtrudnych
do przewidzenia sytuacjach.

5. Stosowanie iobsługa narzędzia
akumulatorowego

a) Akumulatory ładuj wyłącznie za pomocą

ładowarek zalecanych przez producenta.

Używanie ładowarki do ładowania akumulato­rów innych niż te, do których jest ona przewi­dziana, stwarza zagrożenie pożarowe.

b) Stosuj zawsze akumulatory przewidziane

do określonego elektronarzędzia. Używanie
innych akumulatorów może doprowadzić do
obrażeń iniebezpieczeństwa pożaru.

c) Nieużywany akumulator przechowuj zdala

od spinaczy biurowych, monet, kluczy, gwoź­dzi, śrub lub innych drobnych metalowych
przedmiotów, które mogłyby powodować
zwarcie styków. Zwarcie między stykami aku-

mulatora może spowodować oparzenia lub
pożar.

PSBSA 20-Li B2

PL │ 61 ■

d) Przy nieprawidłowym użytkowaniu zaku-

mulatora może wydostać się ciecz. Unikaj
kontaktu ztą cieczą. Wrazie przypadko­wego kontaktu zmyj wodą. Wprzypadku
przedostania się cieczy do oczu skorzystaj
dodatkowo zpomocy lekarza. Wydostająca

się zakumulatora ciecz może powodować
podrażnienia skóry lub poparzenia.

e) Nie wolno używać uszkodzonego lub zmo-

dyfikowanego akumulatora. Uszkodzone lub
zmodyfikowane akumulatory mogą zachowy­wać się nieprzewidywalnie idoprowadzić do
pożaru, eksplozji lub obrażeń.

f) Nie wystawiaj akumulatora na działanie

ognia lub wysokiej temperatury. Ogień lub
temperatury powyżej 130°C (265°F) mogą
spowodować wybuch.

g) Przestrzegaj wszystkich instrukcji dotyczą-

cych ładowania inie ładuj akumulatora lub
narzędzia akumulatorowego poza wskaza­nym winstrukcji obsługi zakresem tempe­ratur. Niewłaściwe ładowanie lub ładowanie

poza dopuszczonym zakresem temperatur
może spowodować zniszczenie akumulatora
oraz zwiększyć zagrożenie pożarowe.

PRZESTROGA! NIEBEZPIECZEŃSTWO

WYBUCHU! Nigdy nie ładuj baterii
jednorazowych.

Chroń akumulator przed wysoką

temperaturą, np. przed ciągłym dzia­łaniem promieni słonecznych, ognia,
wody i wilgoci. Niebezpieczeństwo

eksplozji.

Wskazówki bezpieczeństwa
dotyczące wiertarek

Wskazówki bezpieczeństwa dla wszystkich
prac

■ Podczas wiercenia udarowego noś ochronni-

■ Korzystaj z dodatkowego uchwytu. Utrata

■ Podczas prac, w trakcie których można

■ Usuń ewentualnie powstający pył np. za pomo-

Wskazówki bezpieczeństwa przy stosowaniu
długich wierteł

■ Nigdy nie pracuj z większą prędkością

■ Wiercenie należy zawsze rozpoczynać

6. Serwis

a) Naprawę elektronarzędzia powierzaj zawsze

wykwalifikowanemu specjaliście i używaj
zawsze oryginalnych części zamiennych.

Dzięki temu zapewnione jest bezpieczeństwo
użytkowania elektronarzędzia.

b)

Nigdy nie wolno naprawiać uszkodzonych aku-

mulatorów. Każda konserwacja akumulatorów
powinna być przeprowadzana wyłącznie przez
producenta lub autoryzowany punkt serwisowy.

■ Nie wywieraj nadmiernego nacisku. Urzą-

ki słuchu.Narażenie na hałas może powodo-

wać utratę słuchu.

kontroli nad urządzeniem może być przyczyną
obrażeń.

natrafić na ukryte przewody elektryczne lub
własny przewód przyłączeniowy, trzymaj
elektronarzędzie zawsze za izolowane
uchwyty.Kontakt z przewodem pod napięciem

może spowodować przejście napięcia również
na metalowe elementy urządzenia i porażenie
prądem elektrycznym.

cą odkurzacza.

obrotową, niż maksymalna dopuszczalna
prędkość obrotowa wiertła. Przy wyższych

prędkościach obrotowych wiertło może się lek­ko wyginać, jeśli może się swobodnie obracać
bez kontaktu z obrabianym przedmiotem, co
może prowadzić do obrażeń ciała.

przy niskiej prędkości obrotowej oraz gdy
wiertło styka się z obrabianym przedmio­tem. Przy wyższych prędkościach obrotowych

wiertło może się lekko wyginać, jeśli może się
swobodnie obracać bez kontaktu z obrabianym
przedmiotem, co może prowadzić do obrażeń
ciała.

dzenie dociskaj tylko w kierunku wzdłużnym
do wiertła. Wiertła mogą się zginać i wskutek

tego łamać lub prowadzić do utraty kontroli
nad urządzeniem i obrażeń.

■ 62 │ PL

PSBSA 20-Li B2

Oryginalne akcesoria i urządzenia
dodatkowe

■ Używaj wyłącznie akcesoriów i urządzeń

dodatkowych, które zostały wymienione
w instrukcji obsługi lub których mocowanie jest
kompatybilne z urządzeniem.

OSTRZEŻENIE!

■ Nie używaj akcesoriów, które nie zostały

zalecone przez firmę PARKSIDE. Może to
spowodować porażenie prądem elektrycz­nym i pożar.

Zasady bezpieczeństwa użycia
ładowarek

■ To urządzenie może być używa-

ne przez dzieci od 8.roku życia
oraz przez osoby ozmniejszo­nych zdolnościach fizycznych,
sensorycznych lub umysłowych
lub też osoby nieposiadające od­powiedniego doświadczenia i/lub
wiedzy, wyłącznie pod nadzorem
lub po przeszkoleniu wzakresie
bezpiecznego użytkowania urzą­dzenia oraz potencjalnych zagro­żeń. Dzieciom nie wolno bawić się
urządzeniem. Dzieciom bez opieki
osób dorosłych nie wolno czyścić
ani konserwować urządzenia.

■ Wprzypadku uszkodzenia ka-

bla zasilającego należy zlecić
jego wymianę producentowi,
wpunkcie serwisowym lub oso­bie posiadającej odpowiednie
kwalifikacje. Dzięki temu uniknie­my poważnych zagrożeń.

Ładowarka nadaje się tylko do użytku

wzamkniętych pomieszczeniach.

OSTRZEŻENIE!

■ Wprzypadku uszkodzenia kabla zasilają-

cego należy zlecić jego wymianę produ­centowi, wpunkcie serwisowym lub osobie
posiadającej odpowiednie kwalifikacje.
Dzięki temu unikniemy poważnych zagrożeń.

UWAGA!

► W tej ładowarce można ładować tylko

następujące baterie: PAP 20 A1 /
PAP 20 A2 / PAP 20 A3.

► Aktualna lista zgodności akumulatorów

znajduje się na stronie internetowej
www.lidl.de/akku.

Przed uruchomieniem

Ładowanie akumulatora
(patrzrys.A)

PRZESTROGA!

► Przed wyjęciem wzgl. włożeniem akumulatora

do ładowarki należy zawsze wyciągnąć wtyk
zgniazda.

WSKAZÓWKA

► Nigdy nie ładuj akumulatora, jeśli tempera-

tura otoczenia jest niższa niż 10°C lub
wyższa niż 40°C. Wprzypadku dłuższego
przechowywania akumulatora litowego
należy regularnie kontrolować jego poziom
naładowania. Optymalny stan naładowania
wynosi pomiędzy 50% a80%. Miejsce
przechowywania powinno być suche
ichłodne, ztemperaturą otoczenia między
0°C a50°C.

♦ Włóż akumulator

(patrz rys. A).

♦ Włóż wtyk sieciowy do gniazda zasilania. Dioda

kontrolna

♦ Zielona dioda kontrolna

czenie ładowania igotowość akumulatora
do użytku.

do szybkiej ładowarki

świeci się wkolorze czerwonym.

sygnalizuje zakoń-

PSBSA 20-Li B2

PL │ 63 ■

UWAGA!

♦ Jeśli czerwona dioda LED

akumulator się przegrzał inie można go
naładować.

♦ Jeśli czerwona izielona dioda kontrolna LED

migają razem, wtedy akumulator

jest uszkodzony.

♦ Wsuń akumulator
♦ Między kolejnymi ładowaniami wyłączaj

zawsze ładowarkę na co najmniej 15 minut.
Wtym celu wyciągnij wtyk zgniazda.

do urządzenia.

zacznie migać,

Wkładanie / wyjmowanie
akumulatora zurządzenia

Wkładanie akumulatora:

♦ Przesuń przełącznik kierunku obrotów

łożenie środkowe (blokada). Pozwól, aby aku­mulator

Wyjmowanie akumulatora:

♦ Naciśnij przycisk odblokowania

akumulator.

zatrzasnął się wuchwycie.

wpo-

iwyjmij

Sprawdzanie stanu naładowania
akumulatora

♦ Wcelu sprawdzenia stanu naładowania aku-

mulatora naciśnij przycisk stanu naładowania

(patrz rysunek główny).

Stan lub pozostały poziom naładowania zosta­je wyświetlony na wskaźniku LED stanu nałado­wania akumulatora
CZERWONY / POMARAŃCZOWY /
ZIELONY = maksymalny poziom naładowania
CZERWONY / POMARAŃCZOWY =
średni poziom naładowania
CZERWONY = słabe naładowanie =
naładować akumulator

wnastępujący sposób:

Montaż dodatkowej rękojeści

♦ Przykręć dodatkową rękojeść po prawej lub

po lewej stronie, zależnie od Twojego sposobu
pracy.

Zmiana narzędzi

Akumulatorowa wkrętarka udarowa wyposażona
jest we wpełni automatyczną blokadę wrzeciona

.

Zatrzymanie silnika powoduje unieruchomienie
całego układu przeniesienia napędu, pozwalając
na otwarcie uchwytu wiertarskiego

. Po włożeniu odpowiedniego narzędzia iza­blokowaniu uchwytu wiertarskiego
obrót można od razu przystąpić do dalszej pracy.
Blokada wrzeciona zwalnia się automatycznie
wraz zuruchomieniem silnika (naciśnięcie przyci­sku WŁ. / WYŁ.

).

przez obrót

przez jego

Wybór momentu obrotowego /
trybu pracy

Przełącznikiem wyboru momentu obrotowego
można ustawiać siłę dokręcania lub dokonywać
wyboru pomiędzy zakresem wiercenia
sem wiercenia udarowego

♦ Do małych śrub lub miękkich materiałów należy

wybrać niski moment.

♦ Wysoki moment ustawiaj do wkręcania dużych

śrub, twardych materiałów lub do wykręcania
śrub.

♦ Do prac związanych zwierceniem wybierz

odpowiedni zakres, ustawiając położenie na­stawienia momentu obrotowego

♦ Do prac związanych zwierceniem udarowym

wybierz odpowiedni zakres, ustawiając położe­nie nastawienia momentu obrotowego

.

azakre-

.

.

Przekładnia 2-stopniowa

PRZESTROGA!

► Przełącznik zmiany biegów

wyłącznie po zatrzymaniu urządzenia.
Wprzeciwnym razie może to spowodować
uszkodzenie urządzenia.

Na pierwszym biegu (przełącznik zmiany
biegów

uzyskasz prędkość obrotową ok. 440 min
wysoki moment obrotowy. To ustawienie jest prze­znaczone do wszelkiego rodzaju wkręcania, jak
również do użycia akcesoriów.

wpołożeniu: 1)

naciskaj

-1

oraz

■ 64 │ PL

PSBSA 20-Li B2

Na drugim biegu (przełącznik zmiany
biegów wpołożeniu: 2)

-1

uzyskasz prędkość obrotową ok. 1650 min
zwalającą na wiercenie otworów.

po-

Uruchomienie

Włączanie/wyłączanie

Włączanie:

♦ Wcelu uruchomienia urządzenia naciśnij

iprzytrzymaj włącznik/wyłącznik .
Oświetlenie robocze LED

lekko lub całkowicie wciśniętym włączniku/wy­łączniku . Pozwala to na oświetlenie miejsca
pracy wwarunkach słabego oświetlenia.

Wyłączanie:

♦ Wcelu wyłączenia urządzenia zwolnij przycisk

włącznika/wyłącznika

Regulacja prędkości obrotowej

Lekkie naciśnięcie włącznika/wyłącznika powo­duje pracę zniską prędkością obrotową. Wraz ze
wzrostem siły nacisku na przycisk prędkość obroto­wa wzrasta.

WSKAZÓWKA

► Wbudowany hamulec silnikowy zapewnia

szybkie zatrzymanie.

Zmiana kierunku obrotów

♦ Zmień kierunek obrotów, przestawiając położe-

nie przełącznika wprawo lub wlewo.

Wskazówki iporady

Wskazówka! Zasady prawidłowego

postępowania.

♦ Przed przystąpieniem do pracy sprawdź, czy

wiertło lub końcówka są prawidłowo zamoco­wane, tzn. równo zablokowane wuchwycie.

♦ Bity mają oznaczenia określające ich wymiar

ikształt. Jeśli nie znasz rozmiaru końcówki,
przed rozpoczęciem wkręcania sprawdź, czy
końcówka będzie pasowała do łba wkrętu.

świeci się przy

.

Moment obrotowy:

♦ Ustawienie zbyt wysokiego momentu obroto-

wego lub zbyt wysokiej prędkości obrotowej
narzędzia może spowodować uszkodzenie
mniejszych wkrętów/bitów.

Wkręcanie wtwardy materiał (metal):

♦ Szczególnie wysokie momenty obrotowe

uzyskuje się np. wprzypadku metalowych
połączeń śrubowych przy użyciu nasadek do
kluczy nasadowych. Wybierz niską prędkość
obrotową.

Wkręcanie wmiękki materiał (np. drewno
iglaste):

♦ Również wtym przypadku wybieraj mniejszą

prędkość obrotową, aby przykładowo nie
uszkodzić powierzchni drewnianej podczas
styczności zmetalowym łbem wkrętu. Użyj
pogłębiacza.

Podczas wiercenia wdrewnie, metalu oraz
pozostałych materiałach należy pamiętać:

♦ Wprzypadku małych średnic wierteł używaj

wysokiej prędkości obrotowej, awprzypadku
większych średnic wierteł niskiej prędkości ob­rotowej.

♦ Wprzypadku twardych materiałów stosuj niższą

prędkość obrotową, awprzypadku miękkich
materiałów wyższą prędkość obrotową.

♦ Punktakiem lub gwoździem zaznacz miejsce,

wktórym chcesz wiercić. Podczas nawiercania
wybierz niską prędkość obrotową.

♦ Wcelu usunięcia wiórów zotworu oraz schło-

dzenia miejsca wiercenia, wyciągaj wielokrot­nie wiertło zwierconego otworu.

Wiercenie wmetalu:

♦ Używaj wyłącznie wierteł do wiercenia wmeta-

lu (HSS). Wcelu uzyskania lepszych rezultatów
wiertło możesz schłodzić olejem.

Wiertłami do metalu można wiercić również
otwory wplastiku. Nawierć otwór najpierw za
pomocą wiertła Ø 3 mm inastępnie zbliżaj się
do żądanej średnicy wiercenia.

PSBSA 20-Li B2

PL │ 65 ■

Wiercenie wcegle:

♦ Używaj wyłącznie wierteł do kamienia zwęgli-

ków spiekanych.
(Maks. zalecana średnica wiercenia: Ø 15 mm)

Wiercenie wdrewnie:

♦ Używaj wierteł do drewna zkłem centrującym,

do wiercenia głębszych otworów używaj „wier­teł krętych”, do wiercenia otworów owiększych
średnicach używaj wierteł cylindrycznych. Do
wkręcania małych wkrętów wmiękkie drewno
nie trzeba nawiercać otworów.

Konserwacja iczyszczenie

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO

OBRAŻEŃ! Przed rozpoczęciem
wszelkich prac przy urządzeniu nale-

ży je wyłączyć iwyjąć akumulator.

Akumulatorowa wkrętarka udarowa jest urządze­niem bezobsługowym.

■ Urządzenie musi być zawsze czyste, suche

iniezabrudzone olejem ani smarem.

■ Do wnętrza urządzeń nie mogą się przedostać

żadne ciecze.

■ Do czyszczenia obudowy używaj suchej ście-

reczki. Nigdy nie używać benzyny, rozpusz­czalników ani środków myjących, niszczących
tworzywo sztuczne.

■ Wprzypadku dłuższego przechowywania

akumulatora litowego należy regularnie kontro­lować jego poziom naładowania. Optymalny
stan naładowania wynosi pomiędzy 50%
a80%. Optymalne warunki przechowywania
to chłodne isuche miejsce.

WSKAZÓWKA

► Niewymienione tutaj części zamienne (np.

szczotki węglowe, przełączniki) można
zamówić za pośrednictwem naszej infolinii
serwisowej.

Gwarancja
Kompernaß Handels GmbH

Szanowny Kliencie,
To urządzenie objęte jest 3-letnią gwarancją, licząc

od daty zakupu. W przypadku wad tego produktu,
masz gwarantowane ustawowo prawa w stosunku
sprzedawcy. Te ustawowe prawa nie są ogra­niczone przez nasze opisane poniżej warunki
gwarancji.

Warunki gwarancji

Okres gwarancji rozpoczyna się od daty zakupu.
Należy zachować paragon. Jest on wymagany
jako dowód zakupu.

Jeżeli w ciągu trzech lat od daty zakupu produktu
ujawni się w nim wada materiałowa lub produk­cyjna, produkt zostanie wedle naszego uznania
nieodpłatnie naprawiony, wymieniony na nowy
lub zostanie zwrócona jego cena. Warunkiem
spełnienia tego świadczenia gwarancyjnego jest
dostarczenie w trakcie tego trzyletniego okresu
uszkodzonego urządzenia wraz z dowodem zaku­pu (paragonem) oraz krótkim opisem wady i daty
jej wystąpienia.

Jeżeli wada jest objęta naszą gwarancją, otrzymasz
z powrotem naprawiony lub nowy produkt.

Okres gwarancji i ustawowe roszczenia
gwarancyjne

Wykonanie usługi gwarancyjnej nie przedłuża
okresu gwarancji. Dotyczy to również wymienio­nych i naprawionych części. Wszelkie szkody i
wady wykryte w chwili zakupu należy zgłosić
bezpośrednio po rozpakowaniu urządzenia. Po
upływie okresu gwarancji wszelkie naprawy są
wykonywane odpłatnie.

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane
i poddane przed wysyłką skrupulatnej kontroli
jakości.

■ 66 │ PL

PSBSA 20-Li B2

Gwarancja obejmuje wady materiałowe lub pro­dukcyjne. Niniejsza gwarancja nie obejmuje części
produktu, podlegających normalnemu zużyciu, ani
uszkodzeń części łatwo łamliwych, np. przełącz­ników, akumulatorów, lub części wykonanych ze
szkła.

Niniejsza gwarancja traci swoją ważność, jeśli
produkt został uszkodzony, nie używano go pra­widłowo lub nie serwisowano należycie. W celu
zapewnienia prawidłowego stosowania produktu
należy ściśle przestrzegać wszystkich instrukcji
wymienionych w instrukcjach obsługi. Należy
bezwzględnie unikać zastosowania oraz postępo­wania, których odradza się w instrukcji obsługi lub
przed którymi się w niej ostrzega.

Produkt przeznaczony jest wyłącznie do użytku
domowego, a nie do zastosowań komercyjnych.
Niewłaściwe użytkowanie urządzenia, używanie go
w sposób niezgodny z jego przeznaczeniem, użycie
siły lub ingerencja w urządzenie, dokonywana
poza naszymi autoryzowanymi punktami serwisowy­mi, powodują utratę gwarancji.

Realizacja zobowiązań gwarancyjnych

W celu zapewnienia szybkiego załatwienia spra­wy, postępuj zgodnie z poniższymi wskazówkami:

■ W przypadku wszelkich pytań przygo-

tuj paragon fiskalny oraz numer artykułu
(np.IAN12345) jako dowód zakupu.

■ Numer artykułu można znaleźć na tabliczce

znamionowej na produkcie, wygrawerowany
na urządzeniu, zapisany na stronie tytułowej
instrukcji obsługi (w dolnym lewym rogu) lub na
naklejce ztyłu bądź na spodzie urządzenia.

■ W przypadku wystąpienia błędów działania

lub innych wad, prosimy o kontakt z odpowied­nim działem serwisu telefonicznie lub przez
e-mail.

■ Zarejestrowany jako wadliwy produkt możesz

wtedy wraz z dołączonym dowodem zakupu
(paragonem) oraz opisem i datą wystąpienia
usterki wysłać nieodpłatnie na przekazany
wcześniej adres serwisu.

Na stronie www.lidl-service.com
możesz pobrać te i wiele innych
instrukcji, filmów o produktach oraz
oprogramowanie instalacyjne.

Za pomocą tego kodu QR możesz
przejść bezpośrednio na stronę serwisu Lidl
(www.lidl-service.com), gdzie możesz otworzyć
instrukcję obsługi, wpisując numer artykułu (IAN)

123456.

Serwis

OSTRZEŻENIE!

► Naprawy urządzenia zlecaj wyłącznie

serwisowi lub elektrykowi, stosując tylko
oryginalne części zamienne. Zapewni to

odpowiedni poziom bezpieczeństwa użytko­wania urządzenia po naprawie.

► Wymianę wtyku lub kabla przewodu zasi-

lającego powierzaj zawsze producentowi
elektronarzędzia lub autoryzowanemu
serwisowi. Zapewni to odpowiedni poziom

bezpieczeństwa użytkowania urządzenia po
naprawie.

Serwis Polska

Tel.: [phone]
E-Mail: [e-mail]

IAN 326367_1904

Importer

Pamiętaj, że poniższy adres nie jest adresem
serwisu. Skontaktuj się najpierw z odpowiednim
punktem serwisowym.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
NIEMCY
www.kompernass.com

PSBSA 20-Li B2

PL │ 67 ■

Utylizacja

Opakowanie urządzenia wykonane jest

zmateriałów przyjaznych dla środowiska
naturalnego, które można oddać wlokal­nych punktach zbiórki.

Urządzeń elektrycznych nie wolno

wyrzucać razem zodpadami domo­wymi!

Zgodnie zdyrektywą europejską 2012/19/EU
zużyte elektronarzędzia należy zbierać oddzielnie
ipoddawać procesowi odzysku zposzanowaniem
zasad ochrony środowiska naturalnego.

Akumulatorów nie wolno wyrzucać

razem zodpadami domowymi!

Przed utylizacją urządzenia wyjmij zniego aku­mulatory.
Uszkodzone lub zużyte akumulatory należy pod­dać procesowi recyklingu zgodnie zdyrektywą
2006/66/EC. Akumulatory i / lub urządzenie
należy oddać we właściwym punkcie zbiórki od­padów.
Wcelu uzyskania informacji na temat możliwości
utylizacji zużytych narzędzi elektrycznych / aku­mulatorów należy skontaktować się zlokalnym
urzędem gminy lub miasta.

Opakowania należy utylizować w
sposób przyjazny dla środowiska.
Przestrzegać oznaczeń na różnych
materiałach opakowaniowych i w razie
potrzeby utylizuj je zgodnie z
zasadami segregacji odpadów.
Materiały opakowaniowe są
oznaczone skrótami (a) i cyframi (b)
w następujący sposób:
1–7: tworzywa sztuczne,
20–22: papier i tektura,
80–98: kompozyty.

Informacji na temat możliwości
utylizacji wyeksploatowanego
produktu udziela urząd gminy lub
miasta.

Produkt można poddać recyklingowi,
podlega rozszerzonej odpowiedzial­ności producenta i jest zbierany w
ramach systemu segregacji odpadów.

■ 68 │ PL

PSBSA 20-Li B2

Tłumaczenie oryginalnej deklaracji zgodności

My, KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za sporządzenie dokumentacji: Semi
Uguzlu, BURGSTR. 21, 44867 BOCHUM, NIEMCY, oświadczamy niniejszym, że produkt ten jest
zgodny znastępującymi normami, dokumentami normatywnymi oraz dyrektywami WE:

Dyrektywa maszynowa
(2006/42/EC)

Dyrektywa niskonapięciowa WE
(2014 / 35 / EU) (tylko ładowarka)

Dyrektywa wsprawie kompatybilności elektromagnetycznej
(2014/30 / EU)

Dyrektywa wsprawie stosowania substancji szkodliwych dla zdrowia (RoHS)
(2011/65 / EU)*

* Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent. Opisany

powyżej przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu
Europejskiego iRady z8 czerwca 2011 wsprawie ograniczenia stosowania określonych substancji
niebezpiecznych wurządzeniach elektrycznych ielektronicznych.

Zastosowane normy zharmonizowane:

EN 62841-1:2015
EN 62841-2-1:2018
EN 55014-1:2017
EN 55014-2:2015
EN 60335-2-29:2004/A2:2010
EN 60335-1:2012/A13:2017
EN 62233:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012

Typ / nazwa urządzenia: Akumulatorowa wkrętarko-wiertarka 3-w-1 PSBSA 20-Li B2
Rok produkcji: 08 - 2019
Numer seryjny: IAN 326367_1904

Bochum, dnia 16.08.2019

Semi Uguzlu

- dyrektor ds. jakości ­Zastrzegamy sobie prawo do wprowadzania zmian technicznych wramach procesu udoskonalania

urządzenia.

PSBSA 20-Li B2

PL │ 69 ■

Zamawianie dodatkowego akumulatora

Jeśli chcesz zamówić dodatkowy akumulator do urządzenia, możesz to zrobić wygodnie przez Internet
na stronie www.kompernass.com lub telefonicznie.

Artykuł ten może być po krótkim czasie niedostępny ze względu na niewielkie ilości zapasów magazyno­wych.

WSKAZÓWKA

► Wniektórych krajach nie jest możliwe zamówienie części zamiennych online. Wtakim wypadku

skontaktuj się zinfolinią serwisową.

Zamawianie telefoniczne

Serwis Polska

Tel.: [phone]
E-Mail: [e-mail]

Aby zapewnić szybką realizację zamówienia, prosimy przygotować sobie numer katalogowy przypisany
do urządzenia (np. IAN 326367). Numer katalogowy znajduje się na tabliczce znamionowej lub na
stronie tytułowej niniejszej instrukcji.

■ 70 │ PL

PSBSA 20-Li B2

Obsah

Úvod ..........................................................72

Použití vsouladu surčením .................................................... 72

Vybavení .................................................................72

Rozsah dodávky ............................................................ 72

Technické údaje ............................................................72

Obecné bezpečnostní pokyny pro elektrická nářadí ...................73

1. Bezpečnost na pracovišti ...................................................73

2. Elektrická bezpečnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

3. Bezpečnost osob ......................................................... 74

4. Manipulace s elektrickým nářadím a jeho použití ................................75

5. Manipulace s akumulátorovým nářadím a jeho použití ............................75

6. Servis ..................................................................76

Bezpečnostní pokyny pro vrtačky ..................................76

Originální příslušenství / originální přídavná zařízení ...............................76

Bezpečnostní pokyny pro nabíječky ............................................. 76

Před uvedením do provozu ........................................77

Nabíjení akumulátoru (viz obr.A) ..............................................77

Vložení akumulátoru do přístroje/ jeho vyjmutí zpřístroje ...........................77

Kontrola stavu akumulátoru ................................................... 77

Montáž přídavné rukojeti ..................................................... 77

Výměna nástroje ............................................................ 77

Předvolba krouticího momentu/ volba provozního režimu ........................... 78

Dvourychlostní převod ....................................................... 78

Uvedení do provozu ..............................................78

Zapnutí/vypnutí ............................................................ 78

Nastavení otáček ...........................................................78

Přepínání směru otáčení ......................................................78

Tipy a triky ................................................................78

Údržba a čištění .................................................79

Záruka společnosti Kompernass Handels GmbH ......................79

Servis ..........................................................81

Dovozce ........................................................81

Likvidace .......................................................81

Překlad originálu prohlášení o shodě ...............................82

Objednávka náhradního akumulátoru ..............................83

Telefonická objednávka ......................................................83

PSBSA 20-Li B2

CZ │ 71 ■

AKU PŘÍKLEPOVÁ
VRTAČKA – SAKUMULÁTOREM

PSBSA 20-Li B2
Úvod

Blahopřejeme Vám kzakoupení Vašeho nového
přístroje. Rozhodli jste se pro vysoce kvalitní výro­bek. Návod kobsluze je součástí tohoto výrobku.
Obsahuje důležité informace obezpečnosti, použití
a likvidaci. Před použitím výrobku se seznamte se
všemi obslužnými a bezpečnostními pokyny. Výrobek
používejte pouze předepsaným způsobem a pro
uvedené oblasti použití. Při předávání výrobku
třetím osobám předejte spolu sním ityto podklady.

Použití vsouladu surčením

Tento přístroj je určen kutahování a povolování
šroubů, jakož i kvrtání do dřeva, kovu, keramiky
a plastu a rázovému vrtání do cihel, zdiva. Kvrtání
do přírodního kamene, jako je např. žula, přístroj
není vhodný. Světlo tohoto přístroje je určeno
ktomu, aby přímo osvětlovalo pracovní prostor
přístroje.
Přístroj používejte pouze předepsaným způsobem
a vuvedených oblastech použití. Přístroj není určen
pro podnikatelské účely. Jakékoli jiné použití nebo
úprava přístroje jsou považovány za použití vroz­poru surčením a představují značné riziko úrazu.
Za škody, které vzniknou při použití vrozporu
surčením, nenese výrobce odpovědnost.

Vybavení

Přepínač rychlosti
Přepínač směru otáčení/ zablokování
Spínač ZAP/VYP/ regulace otáček
bitů
Tlačítko stavu akumulátoru
LED displej akumulátoru
Akumulátor
Tlačítko pro uvolnění akumulátoru
Pracovní LED světlo
Přídavná rukojeť
Sklíčidlo
Předvolba krouticího momentu
Rychlonabíječka
Červená LED kontrolka nabíjení
Zelená LED kontrolka nabíjení

Rozsah dodávky

1 Aku příklepová vrtačka – s akumulátorem

PSBSA 20-Li B2

1 rychlonabíječka akumulátorů PLG 20 A1
1 akumulátor
1přídavná rukojeť
2 bity PZ1 & PZ2 (50mm)
1 kufřík
1návod kobsluze

Technické údaje

Aku příklepová vrtačka – s akumulátorem:
PSBSA 20-Li B2

Domezovací napětí: 20 V (stejnosměrný

proud)
Převod: dvourychlostní převod
Volnoběžné otáčky: 1.převodový stupeň:

n0 0 - 440 min

2.převodový stupeň:

n0 0 - 1650 min
Frekvence příklepu: 0 - 26400 min
Max. krouticí moment: 45Nm
Stupně krouticího
momentu: 1 - 20 + 1 vrtací stupeň /

+ 1 příklepový stupeň
Kapacita sklíčidla:

: Ø max. 13mm
Max. průměr vrtáku: 30mm pro dřevo
15mm pro cihly
13mm pro ocel

Akumulátor: PAP 20 A1

Typ: LITHIO-IONTOVÝ
Domezovací napětí: 20V

proud)
Kapacita: 2Ah
Články: 5

Rychlonabíječka akumulátorů: PLG 20 A1

VSTUP/input:

Domezovací napětí: 230 – 240V ~, 50Hz

(střídavý proud)

Domezovací příkon: 65W
Pojistka (vnitřní): 3,15A

-1

-1

-1

(stejnosměrný

T3.15A

■ 72 │ CZ

PSBSA 20-Li B2

VÝSTUP/output:

Domezovací napětí: 21,5V (stejnosměrný

proud)
Domezovací proud: 2,4A
Doba nabíjení: cca 60min
Třída ochrany: II /

(dvojitá izolace)

Hodnota emise hluku:

Měřená hodnota zjištěna podle EN 62841. Typická
hladina hluku elektrického nářadí shodnocenímA
je:

Hladina akustického tlaku: L

= 86,7 dB (A)

PA

NejistotaK: KPA = 5 dB
Hladina akustického výkonu: L

= 97,7 dB (A)

WA

NejistotaK: KWA = 5 dB

Hodnota emise vibrací:

Celkové hodnoty vibrací (součet vektorů tří směrů)
stanoveny vsouladu sEN 62841:

Vrtání do betonu:

= 9,875m/s

a

H,ID

Vrtání do kovu:
a

= 3,475m/s

h,D

Nejistota K=1,5m/s

Šrouby:
<2,5m/s
Nejistota K=1,5m/s

2

2

2

2

2

Používejte ochranu sluchu!

UPOZORNĚNÍ

► Uvedené hodnoty emise vibrací a uvedené

hodnoty emise hluku byly měřeny pomocí
standardizované zkušební metody a lze je
použít pro srovnání elektrického nářadí s
jiným nářadím.

► Uvedené hodnoty emise vibrací a uvede-

né hodnoty emise hluku lze rovněž použít
k předběžnému posouzení zatížení.

VÝSTRAHA!

► Emise vibrací a hluku se mohou lišit během

skutečného používání elektrického nářadí od
uvedených hodnot v závislosti na způsobu,
kterým se elektrické nářadí používá, zejména
na způsobu, jakým je obrobek opracováván.

► Snažte se udržovat zatížení co nejnižší. Příkla

­dem opatření ke snížení zatížení vibracemi je
použití rukavic při práci s nářadím a omezení
doby práce s nářadím. Přitom se musí zohled­nit všechny části provozního cyklu (například
časy, kdy je elektrické nářadí vypnuté, a časy,
kdy je sice zapnuté, ale běží bez zatížení).

Obecné bezpečnostní
pokyny pro elektrická
nářadí

VÝSTRAHA!

► Přečtěte si veškeré bezpečnostní pokyny,

instrukce, ilustrace a technická data, jimiž je
toto elektrické nářadí opatřeno. Zanedbání

dodržování následujících bezpečnostních upo­zornění a pokynů může vést kúrazu elektrickým
proudem, k požáru a/nebo těžkým zraněním.

Veškerá bezpečnostní upozornění a pokyny
uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ užívaný vbezpečnostních
pokynech se vztahuje na elektrická nářadí napájená
ze sítě (se síťovým kabelem) a na elektrická nářadí
napájená akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte včistotě a dobře

osvětlený. Nepořádek a neosvětlený pracovní

prostor mohou vést kúrazům.

b) S elektrickým nářadím nepracujte vprostředí

ohroženém výbuchem, ve kterém se nachází
hořlavé kapaliny, plyny nebo prach. Elektrické

nářadí vytváří jiskry, od nichž se může vznítit
prach nebo výpary.

c) Nedovolte dětem ani jiným osobám, aby se

přibližovaly kelektrickému nářadí vdobě, kdy
ho používáte. Vpřípadě odvedení pozornosti

můžete ztratit kontrolu nad elektrickým nářadím.

PSBSA 20-Li B2

CZ │ 73 ■

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí

odpovídat zásuvce. Zástrčka se nesmí žád­ným způsobem pozměňovat.
Nepoužívejte adaptérové zástrčky vkombi­naci suzemněným elektrickým nářadím.

Nepozměněné zástrčky a jim odpovídající zá­suvky snižují riziko úrazu elektrickým proudem.

b) Zabraňte kontaktu těla suzemněnými povr-

chy jako např. od trubek, topení, sporáků
a chladniček. Je-li Vaše tělo uzemněné, hrozí

zvýšené riziko úrazu elektrickým proudem.

c) Elektrická nářadí chraňte před deštěm a vlh-

kostí. Vniknutím vody do elektrického nářadí
se zvyšuje riziko úrazu elektrickým proudem.

d) Nepoužívejte připojovací vedení vrozporu

sjeho určením pro přenášení či zavěšování
elektrického nářadí nebo kvytahování zástrč­ky ze zásuvky. Udržujte připojovací vedení
vdostatečné vzdálenosti od zdrojů vysoké
teploty, oleje, ostrých hran nebo pohyblivých
částí přístroje. Poškozená nebo zapletená při-

pojovací vedení zvyšují riziko úrazu elektrickým
proudem.

e) Pokud pracujete selektrickým nářadím venku,

používejte pouze taková prodlužovací vedení,
jež jsou schválena i pro venkovní použití.

Používáním prodlužovacího vedení vhodného
pro venkovní použití se snižuje riziko úrazu
elektrickým proudem.

f) Pokud nelze zabránit provozu elektrického

nářadí ve vlhkém prostředí, používejte prou­dový chránič. Použitím proudového chrániče

se snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Buďte neustále pozorní, sledujte své počínání

a kpráci selektrickým nářadím přistupujte
srozumem. Elektrické nářadí nepoužívejte,
jste-li unavení nebo pod vlivem drog, alkoholu
či léků. Jediný okamžik nepozornosti při použí-

vání elektrického nářadí může způsobit vážná
zranění.

b) N

oste osobní ochranné prostředky a vždy

iochranné brýle. Nošením osobních ochran-

ných prostředků, jako je ochranná maska proti
prachu, protiskluzová bezpečnostní obuv, ochran­ná přilba nebo ochrana sluchu, a to vzávislosti
na druhu a použití elektrického nářadí, se snižuje
riziko zranění.

c) Zabraňte neúmyslnému uvedení přístroje do

provozu. Než elektrické nářadí zapojíte do
elektrické sítě a/nebo připojíte akumulátor
nebo než nářadí zvednete či přenesete, ujis­těte se, zda je vypnuté. Pokud máte při přená-

šení elektrického nářadí prst na spínači, nebo
pokud do sítě zapojíte již zapnuté elektrické
nářadí, může dojít kúrazu.

d) Předtím, než elektrické nářadí zapnete,

odstraňte nastavovací nástroje nebo šroubo­váky. Pokud se nástroj nebo šroubovák nachází

votáčející se části elektrického nářadí, může to
vést kezraněním.

e) Vyhýbejte se nepřirozenému držení těla.

Zajistěte si bezpečnou stabilitu a neustále
udržujte rovnováhu. Tak dokážete elektrické

nářadí vneočekávaných situacích lépe kontro­lovat.

f) Noste vhodný oděv. Nenoste volné oblečení

ani šperky. Vlasy a oděv udržujte vbezpečné
vzdálenosti od pohyblivých částí. Volný a

nepřiléhavý oděv, šperky nebo dlouhé vlasy
mohou být pohyblivými částmi zachyceny.

g) Pokud lze namontovat zařízení pro odsávání

a zachytávání prachu, potom se tato musí
připojit a správně použít. Použitím odsávání

prachu se může snížit ohrožení prachem.

h) Nenechte se ukonejšit falešným bezpečím

a neopomíjejte bezpečnostní předpisy pro
elektrická nářadí, i když elektrické nářadí po
opakovaném použití již znáte. Nepozorná

manipulace může způsobit v zlomku sekundy
vážná zranění.

■ 74 │ CZ

PSBSA 20-Li B2

4. Manipulace s elektrickým nářadím
a jeho použití

a) Elektrické nářadí nepřetěžujte. Pro práci po-

užívejte elektrické nářadí vhodné k danému
účelu. Svhodným elektrickým nářadím se Vám

bude vuvedeném výkonovém rozsahu pracovat
lépe a bezpečněji.

b) Nepoužívejte elektrické nářadí, jehož spínač

je vadný. Elektrické nářadí, které se již nedá
zapnout nebo vypnout, představuje nebezpečí
a musí se opravit.

c) Před nastavováním přístroje, výměnou dílů

vsazeného nástroje nebo odložením elektric­kého nářadí, vytáhněte zástrčku ze zásuvky
a/nebo vyjměte vyjímatelný akumulátor. Toto

bezpečnostní opatření zabraňuje neúmyslnému
spuštění elektrického nářadí.

d) Nepoužívaná elektrická nářadí udržujte mimo

dosah dětí. Nedovolte používat elektrické
nářadí osobám, které sním nejsou obeznáme­ny nebo které nečetly tento návod. Elektrická

nářadí jsou nebezpečná, pokud je používají
nezkušené osoby.

Údržbu elektrických nářadí a vsazeného ná-

e)

stroje vykonávejte pečlivě. Zkontrolujte, zda
jsou vpořádku pohyblivé části přístroje a zda
nejsou sevřené, zda nejsou některé součásti
rozbité nebo natolik poškozené, že je funkč­nost elektrického nářadí omezena.
Poškozené části elektrického nářadí nechte
před jeho použitím opravit. Řada úrazů má svou

příčinu ve špatné údržbě elektrických nářadí.

f) Řezné nástroje udržujte vostrém a čistém

stavu. Pečlivě udržované řezné nástroje sos­trými řeznými hranami se méně zasekávají
a snáze se vedou.

g) Elektrické nářadí, příslušenství, vsazené ná-

stroje atd. používejte dle těchto pokynů.
Zohledňujte přitom pracovní podmínky a
vykonávanou činnost. Použití elektrických ná-

řadí kjiným než určeným účelům může vést ke
vzniku nebezpečných situací.

h) Udržujte rukojeti a plochy rukojetí suché, čisté

a bez oleje a mastnoty. Kluzké rukojeti a plochy
rukojetí neumožňují bezpečnou obsluhu a kontro­lu elektrického nářadí vneočekávaných situacích.

5. Manipulace s akumulátorovým
nářadím a jeho použití

a) Akumulátory nabíjejte pouzenabíječkami

doporučenými výrobcem. Unabíječky, která

je určena pro určitý typ akumulátorů, hrozí ne­bezpečí vzniku požáru, je-li používána sjinými
akumulátory.

b) V elektrickém nářadí používejte jen akumulá-

tory pro ně určené. Používání jiných akumulá­torů může způsobit zranění a požár.

c) Nepoužívaný akumulátor udržujte vdostateč-

né vzdálenosti od kancelářských sponek,
mincí, klíčů, hřebíků, šroubů a jiných drob­ných kovových předmětů, které mohou způ­sobit přemostění kontaktů. Zkrat mezi kontakty

akumulátoru může způsobit popáleniny nebo
požár.

d) Při nesprávném použití může zakumulátoru

vytéct kapalina. Zabraňte kontaktu skapa­linou akumulátoru. Při náhodném kontaktu
opláchněte zasažené místo vodou. Pokud
kapalina vnikne do očí, vyhledejte lékařskou
pomoc. Kapalina unikající zakumulátoru může

způsobit podráždění pokožky nebo popáleniny.

e) Nepoužívejte poškozený nebo upravený aku-

mulátor. Poškozené nebo upravené akumuláto­ry mohou reagovat nepředvídatelně a způsobit
požár, výbuch nebo zranění.

f) Akumulátor nevystavujte ohni nebo příliš

vysokým teplotám. Oheň nebo teploty nad
130 °C (265 °F) mohou způsobit výbuch.

g) Dodržujte všechny pokyny k nabíjení a aku-

mulátor nebo akumulátorový nástroj nikdy
nenabíjejte mimo teplotní rozsah uvedený
v návodu k obsluze. Nesprávné nabíjení nebo

nabíjení mimo přípustný rozsah teplot může
vést ke zničení akumulátoru a zvýšit nebezpečí
požáru.

PSBSA 20-Li B2

CZ │ 75 ■

POZOR! NEBEZPEČÍ VÝBUCHU!

Nikdy nenabíjejte baterie, které
nejsou určeny knabíjení.

Chraňte akumulátor před horkem,

např. také před dlouhodobým
slunečním zářením, ohněm, vodou
a vlhkostí. Hrozí nebezpečí výbuchu.

6. Servis

a) Nechte elektrické nářadí opravovat pouze

kvalifikovanými odborníky a používejte
pouze originální náhradní díly. Tím zajistíte,

že zůstane zachována bezpečnost elektrického
nářadí.

b) Nikdy neprovádějte údržbu upoškozených

akumulátorů. Veškerou údržbu akumulátorů by
měl provádět jen výrobce nebo autorizovaný
zákaznický servis.

Bezpečnostní pokyny pro
vrtačky

Bezpečnostní pokyny pro všechny práce

■ Při příklepovém vrtání noste ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

■ Používejte přídavnou rukojeť. Ztráta kontroly

může vést ke zraněním.

■ Při práci, u které by mohlo dojít ke kontaktu

výměnného nástroje se skrytými vodiči nebo
s vlastním přívodním kabelem, držte elektrické
nářadí pouze za izolované plochy rukojeti.

Kontakt s vedením pod napětím může přenést
napětí i na kovové díly přístroje, což může vést
k zásahu elektrickým proudem.

■ Zachyťte veškerý příp. nahromaděný prach

např. vysavačem.

Bezpečnostní pokyny při použití dlouhých
vrtáků

■ V žádném případě nepracujte s vyšší rych-

lostí, než je maximálně povolená rychlost
vrtáku. Při vyšších otáčkách se může vrták snad-

no ohýbat, pokud není při otáčení v kontaktu s
obrobkem. To může způsobit zranění.

■ S vrtáním začněte vždy při nízkých otáčkách,

jakmile má vrták kontakt s obrobkem. Při

vyšších otáčkách se může vrták snadno ohýbat,
pokud není při otáčení v kontaktu s obrobkem.
To může způsobit zranění.

■ Nevyvíjejte nadměrný tlak, tlak musí působit

pouze v podélném směru k vrtáku. Vrtáky

se mohou ohnout a zlomit nebo mohou mít za
následek ztrátu kontroly a způsobit zranění.

Originální příslušenství / originální
přídavná zařízení

■ Používejte pouze příslušenství a přídavná zaří-

zení uvedená v návodu k obsluze, resp. taková,
jejichž upínání je s přístrojem kompatibilní.

VÝSTRAHA!

■ Nepoužívejte příslušenství, které nebylo

doporučeno firmou PARKSIDE. To může vést
k úrazu elektrickým proudem a požáru.

Bezpečnostní pokyny pro nabíječky

■ Děti starší 8let a osoby some-

zenými fyzickými, smyslovými
nebo mentálními schopnostmi či
nedostatkem zkušeností a znalos­tí mohou používat tento přístroj,
avšak pouze tehdy, pokud jsou
pod dohledem nebo pokud byly
poučeny obezpečném používá­ní přístroje a pokud porozuměly
ztoho vyplývajícímu nebezpečí.
Děti si nesmí spřístrojem hrát.
Čištění a uživatelskou údržbu ne­smí provádět děti bez dozoru.

■ 76 │ CZ

PSBSA 20-Li B2

■ Pokud se připojovací kabel toho-

to přístroje poškodí, musí jej vy­měnit výrobce, jeho zákaznický
servis nebo obdobně kvalifikova­ná osoba, aby se tak zabránilo
nebezpečím.

Nabíječka je vhodná pouze pro provoz

ve vnitřních prostorách.

VÝSTRAHA!

■ Pokud se připojovací kabel tohoto přístroje

poškodí, musí jej vyměnit výrobce, jeho zá­kaznický servis nebo obdobně kvalifikovaná
osoba, aby se tak zabránilo nebezpečím.

POZOR!

► Tato nabíječka může nabíjet pouze následují-

cí baterie: PAP 20 A1 / PAP 20 A2 /
PAP 20 A3.

► Aktuální seznam kompatibility akumulátorů

naleznete na adrese www.lidl.de/akku.

Před uvedením do provozu

Nabíjení akumulátoru (viz obr.A)

VÝSTRAHA!

► Než akumulátor vytáhnete znabíječky resp.

ho do ní vložíte, vytáhněte vždy zástrčku ze
sítě.

UPOZORNĚNÍ

► Akumulátor nikdy nenabíjejte, je-li okolní

teplota nižší než 10°C nebo vyšší než
40°C. Pokud je nutné lithium-iontový
akumulátor skladovat po delší dobu, musí se
pravidelně kontrolovat stav jeho nabití.
Optimální stav nabití je mezi 50% a 80%.
Skladujte v chladu a suchu, při okolní teplotě
mezi 0°C a 50°C.

♦ Zastrčte akumulátor

(viz obr.A).

♦ Zastrčte síťovou zástrčku do zásuvky.

LED kontrolka

do rychlonabíječky

svítí červeně.

♦ Zelená LED kontrolka

bíjení ukončené a akumulátor je připravený
kpoužití.

POZOR!

♦ Jestliže bliká červená kontrolka LED

je akumulátor přehřátý a nelze jej nabíjet.

♦ Jestliže blikají společně červená a zelená kont-

rolka LED

♦ Zasuňte akumulátor

♦ Mezi nabíjeními následujícími po sobě vypněte

nabíječku alespoň na 15minut. Vytáhněte síťo­vou zástrčku ze zásuvky.

signalizuje, že je na-

, pak

, pak je akumulátor vadný.

do přístroje.

Vložení akumulátoru do přístroje/
jeho vyjmutí zpřístroje

Vložení akumulátoru:

♦ Uveďte přepínač směru otáčení

polohy (zablokování). Zasuňte akumulátor
do držadla.

Vyjmutí akumulátoru:

♦ Stiskněte tlačítko pro uvolnění akumulátoru

a vyjměte akumulátor.

do střední

Kontrola stavu akumulátoru

♦ Pro kontrolu stavu akumulátoru stiskněte tlačítko

stavu akumulátoru (viz také hlavní obrázek).
Stav resp. zbývající výkon se na LED displeji

akumulátoru
ČERVENÁ/ORANŽOVÁ/ZELENÁ = maximální
nabití
ČERVENÁ/ORANŽOVÁ=průměrné nabití
ČERVENÁ=slabé nabití– nabít akumulátor

zobrazí takto:

Montáž přídavné rukojeti

♦ Zašroubujte přídavnou rukojeť vzávislosti na

způsobu práce na pravé nebo levé straně přístroje.

Výměna nástroje

Váš akumulátorový rázový vrtací šroubovák má
plně automatickou aretaci vřetena .

Je-li motor vklidovém stavu, větev pohonu se auto­maticky zablokuje, takže sklíčidlo
otáčením . Po vložení požadovaného nástroje
a pevném utažení sklíčidla
pokračovat vpráci. Aretace vřetena se automaticky
uvolní spuštěním motoru (stisknutí spínače/vypína­če

).

můžete otevřít

můžete okamžitě

PSBSA 20-Li B2

CZ │ 77 ■

Předvolba krouticího momentu/
volba provozního režimu

Krouticí moment můžete nastavit pomocí předvolby
krouticího momentu nebo volit mezi vrtacím
stupněm

a rázovým stupněm .

♦ Pro malé šrouby, resp. měkké materiály zvolte

nízký stupeň.

♦ Pro velké šrouby, tvrdé materiály, resp. při vy-

šroubovávání šroubů zvolte vysoký stupeň.

♦ Uvrtacích prací zvolte vrtací stupeň nastavením

předvolby krouticího momentu do polohy

♦ U příklepových vrtacích prací zvolte příklepový

stupeň nastavením předvolby krouticího momen-

polohy.

tu do

.

Dvourychlostní převod

VÝSTRAHA!

► Přepínač rychlosti

dovém stavu přístroje. Jinak hrozí poškození
přístroje.

Vprvní rychlosti (přepínač rychlosti
vpoloze: 1)

dosáhnete otáček cca 440ot./min.-1 a vysokého
krouticího momentu. Toto nastavení je vhodné pro
veškeré šroubovací práce, ale i pro použití příslu­šenství.

Ve druhé rychlosti (přepínač rychlosti
vpoloze: 2)

dosáhnete otáček cca 1650min.
vrtacích prací.

aktivujte pouze vkli-

-1

pro provádění

Uvedení do provozu

Zapnutí/vypnutí

Zapnutí:

♦ Kuvedení přístroje do provozu stiskněte spínač/

vypínač a podržte jej stisknutý.
Pracovní LED světlo

nebo úplném stisknutí zapínače/vypínače
Umožňuje tak osvětlení pracovního prostoru při
nepříznivých světelných poměrech.

Vypnutí:

♦ Kvypnutí přístroje uvolněte spínač/vypínač

Nastavení otáček

Lehké stisknutí vypínače má za následek snížení
počtu otáček. Se zesilujícím stiskem se počet otá­ček zvyšuje.

UPOZORNĚNÍ

► Integrovaná motorová brzda umožňuje rychlé

zastavení.

Přepínání směru otáčení

♦ Směr otáčení změníte stisknutím přepínače smě-

ru otáčení směrem doprava, resp. doleva.

Tipy a triky

Tip! Tak se zachováte správně.

♦ Před použitím zkontrolujte, zda je šroub, resp.

vrtací vložka správně umístěna, tzn. zda sedí
uprostřed sklíčidla.

♦ Na šroubovacích bitech jsou vyznačeny jejich

rozměry a tvar. Nejste-li si jisti, nejdříve vyzkou­šejte, zda je bit umístěn ve šroubovací hlavě
bez vůle.

se rozsvítí při lehkém

.

.

■ 78 │ CZ

Krouticí moment:

♦ Malé šrouby/bity se mohou poškodit, pokud

nastavíte příliš vysoký krouticí moment, resp.
příliš vysoké otáčky.

PSBSA 20-Li B2

Tvrdé šroubování (do kovu):

♦ Obzvláště vysoké krouticí momenty vznikají

např. ukovových šroubových spojů při použití
nástavců nástrčných klíčů. Zvolte nižší otáčky.

Měkké šroubování (např. do měkkého dřeva):

♦ Izde šroubujte snízkými otáčkami, aby se

nepoškodily např. dřevěné povrchy při kontaktu
shlavou šroubu zkovu. Použijte záhlubník.

Při vrtání do dřeva, kovů a jiných materiálů
bezpodmínečně dodržujte:

♦ Umalého průměru vrtáku používejte vysoké

otáčky a uvelkého průměru vrtáku nízké otáčky.

♦ Utvrdých materiálů volte nízké otáčky, uměkké-

ho materiálu vysoké otáčky.

♦ Označte místo, do kterého se má vrtat, pomocí

důlčíku nebo hřebíku. Pro navrtávání zvolte
nízké otáčky.

♦ Rotující vrták několikrát vytáhněte zvrtaného

otvoru, abyste odstranili třísky nebo vrtnou
moučku a otvor uvolnili.

Vrtání do kovu:

♦ Použijte vrták do kovu (HSS). Chcete-li dosáhnout

nejlepších výsledků, měli byste vrták chladit
olejem.

Vrták do kovu lze použít ikvrtání do plastu.
Nejdříve proveďte předvrtání vrtákem sØ3mm
a přibližte se kpožadovanému průměru vrtání.

Vrtání do cihel:

♦ Použijte vrták do kamene ztvrdokovu.

(max. doporučený průměr vrtání: Ø 15mm)

Vrtání do dřeva:

♦ Použijte vrták do dřeva svycentrovanou špičkou,

pro hluboké otvory použijte „spirálový vrták“,
pro velké průměry vrtání Forstnerův vrták. Malé
šrouby můžete do měkkého dřeva zašroubovat
přímo ibez předvrtání.

Údržba a čištění

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

Před jakoukoli prací na přístroji pří­stroj vypněte a vyjměte akumulátor.

Akumulátorový rázový vrtací šroubovák nevyžadu­je údržbu.

■ Přístroj musí být vždy čistý, suchý a zbavený

oleje a maziv.

■ Do přístroje se nesmí dostat žádné kapaliny.

■ Kčištění povrchu používejte suchý hadřík. Ni-

kdy nepoužívejte benzin, rozpouštědla nebo
čisticí prostředky, které narušují umělou hmotu.

■ Pokud je nutné lithium-iontový akumulátor skla-

dovat po delší dobu, musí se pravidelně kontro­lovat stav jeho nabití. Optimální stav nabití je
mezi 50% a 80%. Optimální skladovací klima
je chladné a suché.

UPOZORNĚNÍ

► Neuvedené náhradní díly (jako např. uhlíkové

kartáče, spínače) můžete objednat přes naši
servisní a poradenskou linku.

Záruka společnosti
Kompernass Handels GmbH

Vážená zákaznice, vážený zákazníku,
na tento přístroj získáváte záruku v trvání 3let od

data zakoupení. V případě závad tohoto výrobku
máte zákonná práva vůči prodejci výrobku. Tato
zákonná práva nejsou omezena naší níže uvede­nou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře
uschovejte pokladní doklad. Tento doklad je
potřebný jako důkaz okoupi.

Pokud se do tří let od data zakoupení tohoto výrob­ku vyskytne vada materiálu nebo výrobní závada,
pak Vám podle našeho uvážení výrobek zdarma
opravíme, vyměníme nebo uhradíme kupní cenu.
Předpokladem této záruky je, že bude během tříle­té lhůty předložen vadný přístroj a doklad okoupi
(pokladní doklad) a stručně se popíše, včem
závada spočívá a kdy se vyskytla.

PSBSA 20-Li B2

CZ │ 79 ■

Vztahuje-li se na závadu naše záruka, obdržíte
zpět buď opravený nebo nový produkt. Opravou
nebo výměnou výrobku nezačne plynout nová
záruční doba.

Záruční doba a zákonné nároky vyplývající
ze závad

Záručním plněním se záruční doba neprodlužuje.
To platí ipro vyměněné a opravené součásti.
Poškození nebo vady vyskytující se případně již
při nákupu se musí oznámit ihned po vybalení. Po
uplynutí záruční doby podléhají veškeré opravy
zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přísných směrnic
kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní
vady. Tato záruka se nevztahuje
na součásti výrobku, které jsou vystaveny běžnému
opotřebení, a proto je lze považovat za spotřební
díly, nebo na poškození křehkých součástí, jako
jsou např. spínače, akumulátory nebo díly, které
jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen,
nebyl řádně používán nebo udržován. Pro zajištění
správného používání výrobku se musí přesně
dodržovat všechny pokyny uvedené v návodu kob­sluze. Účelům použití a úkonům, které se v návodu
kobsluze nedoporučují nebo se před nimi varuje,
je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne
pro komerční použití. Při nesprávném a neodbor­ném používání, při použití násilí a při zásazích,
které nebyly provedeny našimi autorizovanými
servisními provozovnami, záruční nároky zanikají.

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle
následujících pokynů:

■ Pro všechny dotazy mějte připraven pokladní

lístek a číslo výrobku (např.IAN12345) jako
doklad o koupi.

■ Číslo výrobku naleznete na typovém štítku na

výrobku, rytině na výrobku, na titulní straně
návodu k obsluze (vlevo dole) nebo na nálepce
na zadní nebo spodní straně výrobku.

■ Pokud by se měly vyskytovat funkční vady

nebo jiné závady, kontaktujte nejprve níže
uvedené servisní oddělení telefonicky nebo
e-mailem.

■ Výrobek, zaevidovaný jako vadný výrobek pak

můžete při přiložení dokladu o nákupu (poklad­ní lístek) a při uvedení, v čem spočívá vada a
kdy k ní došlo, poslat výrobek pro Vás bez poš­tovného na adresu, kterou Vám oznámí servis.

Na webových stránkách
www.lidl-service.com si můžete stáhn­out tyto a mnoho dalších příruček,
videí o výrobku a instalační software.

Pomocí kódu QR se dostanete přímo
na stránku servisu Lidl (www.lidl-service.com)
a můžete pomocí zadání čísla výrobku
(IAN)123456 otevřít svůj návod k obsluze.

■ 80 │ CZ

PSBSA 20-Li B2

Servis

VÝSTRAHA!

► Nechte své přístroje opravit vservisní dílně

nebo odborným elektrikářem a pouze za
použití originálních náhradních dílů. Tím

se zajistí, že zůstane zachována bezpečnost
přístroje.

► Výměnu zástrčky nebo síťového kabelu

svěřte vždy výrobci přístroje nebo jeho
zákaznickému servisu. Tím se zajistí, že

zůstane zachována bezpečnost přístroje.

Likvidace

Obal se skládá zekologických materiálů,

které lze zlikvidovat vkomunálních sběr­ných recyklačních dvorech.

Nevyhazujte elektrická nářadí do

domovního odpadu!

Vsouladu sevropskou směrnicí č. 2012/19/EU
musí být opotřebovaná elektrická nářadí shroma­žďována odděleně a odevzdána kekologické
recyklaci.

Servis Česko

Tel.: [phone]
E-Mail: [e-mail]

IAN 326367_1904

Dovozce

Dbejte prosím na to, že následující adresa není ad­resou servisu. Kontaktujte nejprve uvedený servis.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
NĚMECKO
www.kompernass.com

Akumulátory nevyhazujte do domov-

ního odpadu!

Akumulátor se před likvidací musí vyjmout zpřístroje.
Vadné nebo staré akumulátory se musí recyklovat
podle směrnice č. 2006/66/EC. Akumulátor a/
nebo přístroj odevzdejte do příslušných sběren.
Omožnostech likvidace nefunkčního elektrického
nářadí/akumulátorů se informujte usvého obecní­ho či městského úřadu.

Balení zlikvidujte ekologicky.
Dbejte na označení na různých
obalových materiálech a v případě
potřeby je roztřiďte odděleně.
Obalové materiály jsou označeny
zkratkami (a) a číslicemi (b) s
následujícím významem:
1–7: Plasty,
20–22: Papír a lepenka,
80–98: Kompozitní materiály.

Informace omožnostech likvidace
vysloužilého výrobku Vám podá
správa Vašeho obecního nebo
městského úřadu.

PSBSA 20-Li B2

Výrobek je recyklovatelný, podléhá
rozšířené odpovědnosti výrobce a je
shromažďován odděleně.

CZ │ 81 ■

Překlad originálu prohlášení o shodě

My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND/NĚMECKO, prohlašujeme, že tento
výrobek je ve shodě snásledujícími normami, normativními dokumenty a směrnicemi ES:

Směrnice ostrojních zařízeních
(2006 / 42 / EC)

Směrnice ES o nízkém napětí
(2014 / 35 / EU) (pouze nabíječka)

Směrnice oelektromagnetické kompatibilitě
(2014 / 30 / EU)

Směrnice oomezení používání nebezpečných látek (RoHS)
(2011 / 65 / EU)*

* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsán předmět

prohlášení je v souladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne

8. června 2011 oomezení používání určitých nebezpečných látek velektrických a elektronických
zařízeních.

Použité harmonizované normy:

EN 62841-1:2015
EN 62841-2-1:2018
EN 55014-1:2017
EN 55014-2:2015
EN 60335-2-29:2004/A2:2010
EN 60335-1:2012/A13:2017
EN 62233:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012

Typ/označení přístroje: Aku příklepová vrtačka – s akumulátorem PSBSA 20-Li B2
Rok výroby: 08 - 2019
Sériové číslo: IAN 326367_1904

Bochum, 16.08.2019

Semi Uguzlu

- manažer kvality ­Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

■ 82 │ CZ

PSBSA 20-Li B2

Objednávka náhradního akumulátoru

Chcete-li si pro přístroj objednat náhradní akumulátor, můžete to pohodlně vyřídit přes internet na adrese
www.kompernass.com nebo telefonicky.

Tento výrobek by mohl být vzhledem komezenému množství na skladě vkrátkém čase vyprodán.

UPOZORNĚNÍ

► Objednávání náhradních dílů nelze vněkterých zemích provést online. Vtakovém případě kontaktujte

servisní poradenskou linku.

Telefonická objednávka

Servis Česko

Tel.: [phone]
E-Mail: [e-mail]

Aby bylo zaručeno rychlé zpracování Vaší objednávky, připravte si prosím pro všechny dotazy číslo
výrobku (např. IAN 326367). Číslo výrobku naleznete na typovém štítku nebo na titulním listu tohoto
návodu.

PSBSA 20-Li B2

CZ │ 83 ■

■ 84 │ CZ

PSBSA 20-Li B2

Obsah

Úvod ..........................................................86

Používanie vsúlade surčením ................................................. 86

Vybavenie ................................................................86

Rozsah dodávky ............................................................ 86

Technické údaje ............................................................86

Všeobecné bezpečnostné pokyny pre elektrické náradie ...............87

1. Bezpečnosť na pracovisku .................................................. 87

2. Elektrická bezpečnosť ..................................................... 88

3. Bezpečnosť osôb .........................................................88

4. Manipulácia s elektrickým náradím a jeho použitie ............................... 88

5. Používanie a manipulácia s akumulátorovým náradím ............................89

6. Servis ..................................................................90

Bezpečnostné pokyny pre vŕtačky ..................................90

Originálne príslušenstvo/prídavné zariadenia .....................................90

Bezpečnostné pokyny pre nabíjačky ............................................90

Pred uvedením do prevádzky ......................................91

Nabitie boxu s akumulátorom (pozriobr. A) ......................................91

Vloženie/vybratie boxu sakumulátorom do/z prístroja .............................. 91

Kontrola stavu akumulátora ................................................... 91

Montáž prídavnej rukoväti .................................................... 91

Výmena nástrojov ...........................................................92

Predvoľba krútiaceho momentu/voľba prevádzkového režimu ........................92

2-stupňový prevod .......................................................... 92

Uvedenie do prevádzky ..........................................92

Zapnutie/vypnutie .......................................................... 92

Nastavenie otáčok .......................................................... 92

Prepínanie smeru otáčania ....................................................92

Tipy atriky ................................................................ 92

Údržba ačistenie ................................................93

Záruka spoločnosti Kompernass Handels GmbH ......................94

Servis ..........................................................95

Dovozca ........................................................95

Likvidácia ......................................................95

Preklad originálneho vyhlásenia ozhode ............................96

Objednanie náhradného akumulátora ..............................97

Telefonická objednávka ......................................................97

PSBSA 20-Li B2

SK │ 85 ■

AKUMULÁTOROVÝ
PRÍKLEPOVÝ VŔTACÍ
SKRUTKOVAČ 3 V 1
PSBSA 20-Li B2

Úvod

Srdečne vám gratulujeme kukúpe vášho nového
prístroja. Touto kúpou ste sa rozhodli pre výrobok
vysokej kvality. Návod na obsluhu je súčasťou tohto
výrobku. Obsahuje dôležité pokyny týkajúce sa
bezpečnosti, používania alikvidácie. Pred použí­vaním výrobku sa oboznámte sovšetkými pokynmi
na obsluhu abezpečnostnými pokynmi. Výrobok
používajte iba podľa popisu a vuvedených oblas­tiach použitia. Pri postúpení výrobku tretej osobe
odovzdajte spolu sním aj všetky dokumenty.

Používanie vsúlade surčením

Tento prístroj je určený na skrutkovanie a uvoľňo­vanie skrutiek, ako aj na vŕtanie do dreva, kovu,
keramiky a plastu a na príklepové vŕtanie do tehál
a muriva. Prístroj sa nehodí na príklepové vŕtanie
do prírodného kameňa, ako je žula. Svetlo tohto
prístroja je určené na priame osvetlenie pracovnej
oblasti prístroja.
Prístroj používajte len tak, ako je popísané a len
na uvedené oblasti použitia. Prístroj nie je určený
na priemyselné použitie. Akýkoľvek iný spôsob
používania alebo zmeny prístroja sa považujú za
používanie v rozpore surčením a skrýva značné
nebezpečenstvá úrazu. Za škody vzniknuté v
dôsledku použitia v rozpore s určením výrobca
nepreberá žiadnu zodpovednosť.

Vybavenie

prepínač rýchlostných stupňov
prepínač smeru otáčania/poistka
spínač ZAP./VYP./regulácia otáčok
držiak bitov (magnetický)
tlačidlo stavu nabitia akumulátora
LED displeja akumulátora
box s akumulátorom
tlačidlo na odblokovanie boxu s akumulátorom
pracovné svietidlo s LED
prídavná rukoväť
skľučovadlo
predvoľba krútiaceho momentu

rýchlonabíjačka
červená LED kontrolka nabíjania
zelená LED kontrolka nabíjania

Rozsah dodávky

1 Akumulátorový príklepový vŕtací skrutkovač 3 v 1

PSBSA 20-Li B2

1 rýchlonabíjačka akumulátorov PLG 20 A1
1 box s akumulátorom
1 prídavná rukoväť
2 bity PZ1 a PZ2 (50 mm)
1 kufor
1 návod na obsluhu

Technické údaje

Akumulátorový príklepový vŕtací
skrutkovač 3 v 1 PSBSA 20-Li B2

Dimenzačné napätie: 20 V (jednosmerný prúd)
Prevod: 2-stupňový prevod
Dimenzované otáčky
naprázdno: 1. rýchlosť: n0 0 – 440 min

Frekvencia príklepu: 0 - 26400 min
Max. krútiaci moment: 45 Nm
Stupne krútiaceho
momentu: 1 – 20 + 1 vŕtací stupeň/

Kapacita skľučovadla:

: Ø max. 13 mm
Max. priemer vrtáka: 30 mm na drevo
15mm na tehly
13 mm na oceľ

Akumulátor: PAP 20 A1

Typ: LÍTIUM-IÓNOVÝ
Dimenzačné napätie: 20 V

Kapacita: 2 Ah
Články: 5

Rýchlonabíjačkou akumulátorov: PLG 20 A1

VSTUP/Input:

Dimenzačné napätie: 230 – 240 V ~, 50 Hz

Dimenzačný príkon: 65 W
Poistka (vnútorná): 3,15 A

2. rýchlosť: n0 0 – 1650 min

+ 1 príklepový stupeň

(jednosmerný prúd)

(striedavý prúd)

-1

T3.15A

-1

-1

■ 86 │ SK

PSBSA 20-Li B2

VÝSTUP/Output:

Dimenzačné napätie: 21,5 V

(jednosmerný prúd)
Dimenzačný prúd: 2,4 A
Doba nabíjania: cca 60 min
Trieda ochrany: II /

(dvojitá izolácia)

Hodnota emisií hluku:

Nameraná hodnota hluku zistená podľa
EN 62841. Vyhodnotená hodnota hladiny
hluku A elektrického náradia je typicky:

Hladina akustického tlaku: L

= 86,7 dB (A)

PA

Neurčitosť K: KPA = 5 dB
Hladina akustického výkonu: L

= 97,7 dB (A)

WA

Neurčitosť K: KWA = 5 dB

Hodnota emisie vibrácií:

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) zisťované podľa EN62841:

Príklepové vŕtanie do betónu:

9,875 m/s

a

H,ID

Vŕtanie do kovu:
a

3,475 m/s

h,D

Neurčitosť K = 1,5 m/s

Skrutkovanie:
< 2,5 m/s
Neurčitosť K = 1,5 m/s

2

2

2

2

2

Nosiť ochranu sluchu!

UPOZORNENIE

► Uvedené celkové hodnoty vibrácií a uvedené

hodnoty emisie hluku boli merané podľa nor­movaného skúšobného postupu a môžu sa
použiť na porovnanie jedného elektrického
náradia s druhým.

► Uvedené celkové hodnoty vibrácií a uvedené

hodnoty emisie hluku sa môžu tiež použiť na
predbežný odhad zaťaženia.

VÝSTRAHA!

► Emisie vibrácií a hluku sa môžu líšiť od uvede-

ných hodnôt počas skutočného používania
elektrického náradia, v závislosti od spôsobu,
akým sa elektrické náradie používa, obzvlášť
od druhu obrobku.

► Pokúste sa zaťaženie udržať podľa možnosti

na čo najnižšej hodnote. Príkladom opatrení
na zníženie zaťaženia vibráciami je nosenie
rukavíc pri používaní náradia a obmedzenie
pracovného času. Musia sa pritom zohľadniť
všetky podiely prevádzkového cyklu (naprí

­klad časy, v priebehu ktorých je elektrické
náradie vypnuté a časy, počas ktorých je ná­radie síce zapnuté, ale beží bez zaťaženia).

Všeobecné bezpečnostné
pokyny pre elektrické
náradie

VÝSTRAHA!

► Prečítajte si všetky bezpečnostné pokyny,

upozornenia, ilustrácie a technické údaje,
ktorými je opatrené toto elektrické náradie.

Zanedbania pri dodržiavaní nasledujúcich
pokynov môžu mať za následok zásah elektric­kým prúdom, požiar a/alebo ťažké poranenia.

Pre prípad budúceho použitia uschovajte
všetky bezpečnostné pokyny a upozornenia.

V bezpečnostných pokynoch používaný pojem
„elektrické náradie“ sa týka elektrického náradia
napájaného zo siete (so sieťovým vedením) a elek­trického náradia prevádzkovaného s akumulátorom
(bez sieťového vedenia).

1. Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko v čistote adobre

osvetlené. Neporiadok aneosvetlené pracovné

oblasti môžu viesť k úrazom.

b) Nepracujte s elektrickým náradím na miestach

s nebezpečenstvom výbuchu, na ktorých sa
nachádzajú horľavé kvapaliny, plyny alebo
prach. Z elektrického náradia vychádzajú iskry,

ktoré môžu tento prach alebo výpary zapáliť.

PSBSA 20-Li B2

SK │ 87 ■

c) Počas používaniaelektrického náradia za-

bráňte prístupu detí a iných osôb. Pri odvrátení
pozornosti môžete stratiť kontrolu nad elektric­kým náradím.

2. Elektrická bezpečnosť

a) Prípojná zástrčka elektrického náradia musí

byť vhodná pre danú zásuvku. Zástrčka sa
nesmie žiadnym spôsobom meniť.
Spolu s elektrickým náradím, ktoré má ochran­né uzemnenie, nepoužívajte žiadne sieťové
adaptéry. Nezmenené zástrčky avhodné zásuv-

ky znižujú riziko zásahu elektrickým prúdom.

b) Vyvarujte sa telesnému kontaktu suzemnenými

povrchmi ako sú potrubia, vykurovacie telesá,
sporáky achladničky. Ak je vaše telo uzemnené,

hrozí zvýšené riziko zásahu elektrickým prúdom.

c)

Chráňte elektrické náradie pred dažďom alebo
vlhkosťou. Vniknutie vody do elektrického náradia

zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte pripojovacie vedenie na iné

účely, ako napr. na nosenie, zavesenie elek­trického náradia alebo na vyťahovanie zástrč­ky z elektrickej zásuvky. Pripojovacie vedenie
udržiavajte mimo zdrojov tepla, oleja, ostrých
hrán alebo pohybujúcich sa častí prístroja.

Poškodené alebo zamotané pripojovacie vede­nia zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s elektrickým náradím vonku,

používajte len také predlžovacie vedenia,
ktoré sú schválené na vonkajšie použitie.

Použitie predlžovacieho vedenia vhodného pre
vonkajšie prostredie zníži riziko zásahu elektric­kým prúdom.

f) Ak nie je možné zabrániť prevádzke elektric-

kého náradia vo vlhkom prostredí, použite
prúdový chránič. Používanie prúdového chráni-

ča znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnosť osôb

a) Buďte vždy pozorní a dávajte pozor na to,

čo robíte a pri práci s elektrickým náradím po­stupujte s rozvahou. Nepoužívajte elektrické
náradie, ak ste unavení alebo ak ste pod vply­vom drog, alkoholu alebo liekov. Aj okamih

nepozornosti pri používaní elektrického náradia
môže spôsobiť vážne zranenia.

ždy noste osobné ochranné prostriedky a

b) V

ochranné okuliare.Nosenie osobných ochran-

ných prostriedkov, ako je maska proti prachu,
protišmyková bezpečnostná obuv, ochranná pril­ba alebo ochrana sluchu, podľa druhu apoužitia
elektrického náradia, znižuje riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do prevádz-

ky. Pred zapojením napájania elektrického
náradia do siete a/alebo akumulátora a pred
jeho zdvíhaním a prenášaním sa presvedčte, či
je vypnuté. Ak máte pri prenášaní elektrického

náradia prst na spínači, alebo ak elektrické
náradie zapojíte do zdroja elektrického prúdu
zapnuté, môže to viesť kúrazom.

d) Skôr než zapnete elektrické náradie, odstráňte

nastavovacie náradie alebo kľúč na skrutky.
Náradie alebo kľúč, ktorý sa nachádza na
otáčajúcej sa časti elektrického náradia, môže
spôsobiť zranenia.

e) Vyhýbajte sa neprirodzenému držaniu tela.

Majte pevný postoj a udržiavajte stále rovno­váhu. Takto môžete elektrické náradie lepšie

kontrolovať v neočakávaných situáciách.

f) Noste vhodný odev. Nenoste voľný odev

ani šperky. Vlasy a odev sa musia udržiavať
v bezpečnej vzdialenosti od pohyblivých
dielov. Voľný odev, šperky alebo dlhé vlasy sa

môžu zachytiť pohybujúcimi sa časťami elektric­kého náradia.

g) Ak je možná montáž zariadení na odsávanie

a zachytávanie prachu, musia sa tieto pripojiť
a používať správne. Používanie odsávania

prachu môže zredukovať ohrozenie prachom.

h) Nenechajte sa ukolísať falošnou istotou a

nepovznášajte sa nad bezpečnostné predpisy
pre elektrické náradia, aj keď ste po viacná­sobnom použití oboznámení s elektrickým ná­radím. Neodborná manipulácia môže v rámci

zlomku sekundy viesť k ťažkým poraneniam.

4. Manipulácia s elektrickým náradím
a jeho použitie

a) Nepreťažujte elektrické náradie. Pri svojej

práci používajte len na tento účel určené
elektrické náradie. Sosprávnym elektrickým

náradím pracujete lepšie abezpečnejšie v uve­denom rozsahu jeho výkonu.

■ 88 │ SK

PSBSA 20-Li B2

b) Nepoužívajte elektrické náradie spoškodeným

spínačom. Elektrické náradie, ktoré sa nedá

zapnúť alebo vypnúť, je nebezpečné amusí sa
opraviť.

c) Pred vykonávaním nastavení na prístroji,

výmenou vložených nástrojov alebo pred
odložením elektrického náradia vytiahnite zá­strčku z elektrickej zásuvky a/alebo odstráňte
odoberateľný akumulátor. Toto preventívne

opatrenie zabraňuje neúmyselnému spusteniu
elektrického náradia.

d) Nepoužívané elektrické náradie uschovávajte

mimo dosahu deti. Nedovoľte používať elek­trické náradie osobám, ktoré sním nie sú
oboznámené alebo si neprečítali tieto pokyny.

Elektrické náradie je nebezpečné, ak ho použí­vajú neskúsené osoby.

e) Elektrické náradie a vložený nástroj starostlivo

udržiavajte. Skontrolujte, či pohyblivé diely
fungujú bezchybne a nie sú zaseknuté, či nie­ktoré diely nie sú zlomené alebo poškodené
tak, aby bola obmedzená funkcia elektrického
náradia. Pred použitím elektrického náradia
nechajte opraviť poškodené časti. Veľa úra-

zov je spôsobených nedostatočnou údržbou
elektrického náradia.

f) Rezné nástroje udržiavajte ostré ačisté.

Starostlivo udržiavané rezné nástroje sostrými
reznými hranami sa menej zasekávajú aľahšie
sa dajú viesť.

g) Elektrické náradie, príslušenstvo, vložené

nástroje atď. používajte v súlade s týmito
pokynmi. Zohľadnite pritom pracovné pod­mienky ačinnosť, ktorú budete vykonávať.

Použitie elektrického náradia na iný ako určený
účel použitia môže mať za následok nebezpeč­né situácie.

h) Rukoväte a úchopné plochy udržiavajte suché,

čisté a bez oleja a tuku. Klzké rukoväte a
úchopné plochy neumožňujú bezpečnú obsluhu
a kontrolu elektrického náradia v nepredvídateľ­ných situáciách.

5. Používanie a manipulácia s aku­mulátorovým náradím

a) Akumulátory nabíjajte len v nabíjačkách, ktoré

odporúča výrobca. Pri nabíjačkách, ktoré sú

vhodné pre určitý druh akumulátorov, hrozí
nebezpečenstvo požiaru, ak sa použijú s inými
akumulátormi.

b) V elektrických náradiach používajte len aku-

mulátory, určené na tento účel. Používanie
iných akumulátorov môže viesť k úrazom
a nebezpečenstvu požiaru.

c) Nepoužívaný akumulátor nepribližujte ku

kancelárskym sponkám, minciam, kľúčom,
klincom, skrutkám a iným malým kovovým
predmetom, ktoré by mohli spôsobiť premos­tenie kontaktov. Skrat medzi kontaktmi akumu-

látora môže spôsobiť popáleniny alebo požiar.

d) Pri nesprávnom používaní môže z akumuláto-

ra vytekať kvapalina. Vyhýbajte sa kontaktu
s touto kvapalinou. Po náhodnom kontakte
miesto opláchnite vodou. Ak sa kvapalina do­stane do očí, vyhľadajte dodatočne lekársku
pomoc. Unikajúca kvapalina môže spôsobiť

podráždenie kože alebo popáleniny.

e) Nepoužívajte poškodený ani upravený aku-

mulátor. Poškodené alebo upravené akumulátory
sa môžu správať nepredvídateľne a viesť k po­žiaru, výbuchu alebo nebezpečenstvu zranenia.

f) Akumulátor nevystavujte ohňu ani príliš vyso-

kým teplotám. Oheň alebo teploty vyššie ako
130 °C (265 °F) môžu spôsobiť výbuch.

g) Dodržiavajte všetky pokyny na nabíjanie

a akumulátor alebo akumulátorové náradie
nenabíjajte nikdy mimo rozsahu teplôt uve­deného v návode na obsluhu. Nesprávne

nabíjanie alebo nabíjanie mimo prípustného
rozsahu teplôt môže akumulátor zničiť a zvýšiť
nebezpečenstvo požiaru.

PSBSA 20-Li B2

SK │ 89 ■

POZOR! NEBEZPEČENSTVO VÝ-

BUCHU! Nikdy nenabíjajte batérie,
ktoré nemožno nabíjať.

Chráňte akumulátor pred teplom,

napr. aj pred trvalým slnečným žiare­ním, ohňom, vodou a vlhkosťou.

Hrozí nebezpečenstvo výbuchu.

■ Vŕtanie začnite vždy s nízkymi otáčkami a

zatiaľ čo vrták má kontakt s obrobkom. Pri

vyšších otáčkach sa môže vrták ľahko ohnúť,
keď sa bez kontaktu s obrobkom môžu voľne
otáčať a môže spôsobiť poranenia.

■ Nevyvíjajte žiadny nadmerný tlak a iba v

pozdĺžnom smere k vrtáku. Vrtáky sa môžu

ohnúť a tým sa zlomia alebo vedú k strate
kontroly a k poraneniam.

6. Servis

a) Elektrické náradie môže opravovať len kva-

lifikovaný personál alen s použitím originál­nych náhradných dielov. Takto sa zabezpečí,

že zostane zachovaná bezpečnosť elektrického
náradia.

b) Nikdy nevykonávajte údržbu na poškode-

ných akumulátoroch. Akúkoľvek údržbu na
akumulátoroch by mal vykonávať iba výrobca
alebo splnomocnené zákaznícke servisy.

Bezpečnostné pokyny pre vŕtačky

Bezpečnostné upozornenia pre všetky práce

■ Pri príklepovom vŕtaní používajte chrániče

sluchu.Nadmerné pôsobenie hluku môže

spôsobiť stratu sluchu.

■ Používajte prídavnú rukoväť. Strata kontroly

môže viesť k zraneniam.

■ Držte elektrické náradie len za izolované

plochy rukovätí, keď vykonávate práce, pri
ktorých sa elektrické náradie môže dostať na
skryté prúdové vedenia alebo na vlastné prí­vodné vedenie. Kontakt s elektrickým vedením,

ktoré je pod napätím, môže uviesť pod napätie
aj kovové časti prístroja a spôsobiť zásah elek­trickým prúdom.

■ Prípadne vzniknutý prach vysajte s vysávačom.

Bezpečnostné pokyny pri používaní dlhých
vrtákov

■ V žiadnom prípade nepracujte s vyššími otáč-

kami ako otáčkami maximálne dovolenými
pre vrták. Pri vyšších otáčkach sa môže vrták

ľahko ohnúť, keď sa bez kontaktu s obrobkom
môžu voľne otáčať a môže spôsobiť poranenia.

Originálne príslušenstvo/prídavné
zariadenia

■ Používajte len príslušenstvo a prídavné

zariadenia, ktoré sú uvedené v návode na
obsluhu, príp. ktorých upnutie je kompatibilné s
prístrojom.

VÝSTRAHA!

■ Nepoužívajte žiadne príslušenstvo, ktoré

nebolo odporúčané spoločnosťou PARKSIDE.
Môže to viesť k zásahu elektrickým prúdom
a požiaru.

Bezpečnostné pokyny pre nabíjačky

■ Tento prístroj môžu používať deti

od 8 rokov, ako aj osoby sozníže­nými fyzickými, zmyslovými alebo
mentálnymi schopnosťami alebo
nedostatkom skúseností avedomos­tí, ak sú pod dohľadom alebo boli
o bezpečnom používaní prístroja
poučené apochopili z toho vyplý­vajúce nebezpečenstvá. Deti sa
nesmú hrať sprístrojom. Deti nesmú
vykonávať čistenie anipoužívateľ­skú údržbu bez dohľadu.

■ 90 │ SK

PSBSA 20-Li B2

■ Ak sa prípojný sieťový kábel tohto

prístroja poškodí, musí sa nechať
vymeniť výrobcom alebo jeho zá­kazníckym servisom alebo obdobne
kvalifikovanou osobou, aby sa
zabránilo nebezpečenstvu.

Nabíjačka je určená len na prevádzku

v interiéri.

VÝSTRAHA!

■ Ak sa prípojný sieťový kábel tohto prístroja

poškodí, musí sa nechať vymeniť výrobcom
alebo jeho zákazníckym servisom alebo
obdobne kvalifikovanou osobou, aby sa
zabránilo nebezpečenstvu.

POZOR!

► Ta polnilnik lahko polni samo naslednje bate-

rije: PAP 20 A1/PAP 20 A2/PAP 20 A3.

► Veljaven seznam združljivih akumulatorjev

najdete na www.lidl.de/akku.

Pred uvedením do prevádzky

Nabitie boxu s akumulátorom
(pozriobr. A)

POZOR!

► Pred vyberaním akumulátora z nabíjačky

alebo jeho vkladaním do nej vždy vytiahnite
sieťovú zástrčku.

UPOZORNENIE

► Akumulatorja nikoli ne polnite, če je

temperatura okolice pod 10 °C ali nad
40 °C. Če litij-ionski akumulator hranite dlje
časa, morate redno preverjati njegovo
napolnjenost. Najprimernejša napolnjenost je
med 50 in 80%. Akumulator naj bo shranjen
na hladnem in suhem mestu pri temperaturi
okolja od 0 °C do 50 °C.

♦ Zastrčte box s akumulátorom

jačky (pozri obr. A).

♦ Zastrčte sieťovú zástrčku do zásuvky. LED kon-

trolka

svieti červeno.

do rýchlonabí-

♦ Zelená LED kontrolka

nabíjanie je ukončené a box s akumulátorom

je pripravený na použitie.

POZOR!

♦ Ak by mala červená LED kontrolka

potom je box s akumulátorom prehriaty
a nemôže sa nabíjať.

♦ Ak budú blikať červená a zelená LED kontrol-

ka naraz, potom je box s akumuláto-

rom chybný.

♦ Zastrčte box s akumulátorom
♦ Medzi nabíjaniami nasledujúcimi po sebe vyp-

nite nabíjačku na minimálne 15minút. Pritom
vytiahnite sieťovú zástrčku.

vám signalizuje, že

blikať,

do prístroja.

Vloženie/vybratie boxu
sakumulátorom do/z prístroja

Vloženie boxu s akumulátorom:

♦ Prepnite prepínač smeru otáčania

vej polohy (poistka). Nechajte box s akumuláto­rom zaskočiť do rukoväte.

Vybratie boxu s akumulátorom:

♦ Stlačte tlačidlo na odblokovanie a vyberte

box s akumulátorom.

do stredo-

Kontrola stavu akumulátora

♦ Na kontrolu stavu nabitia akumulátora stlačte

tlačidlo stavu nabitia akumulátora (pozri tiež
hlavný obrázok).

Stav nabitia alebo zvyšný výkon signalizuje LED
displej stavu nabitia akumulátora
ČERVENÁ / ORANŽOVÁ / ZELENÁ =
maximálne nabitie
ČERVENÁ / ORANŽOVÁ = stredné nabitie
ČERVENÁ = nízka kapacita nabitia – nabiť
akumulátor

nasledovne:

Montáž prídavnej rukoväti

♦ Naskrutkujte prídavnú rukoväť na prístroji

v závislosti od vášho spôsobu práce buď vpravo
alebo vľavo.

PSBSA 20-Li B2

SK │ 91 ■

Výmena nástrojov

Váš akumulátorový príklepový vŕtací skrutkovač
je vybavený plnoautomatickou aretáciou vretena

.

Pri zastavení motora sa hnací mechanizmus zaistí,
takže môžete skľučovadlo
Po nasadení požadovaného nástroja a jeho
zaistení otáčaním skľučovadla
pokračovať v práci. Aretácia vretena sa uvoľní
automaticky spustením motora (po stlačení spínača
ZAP/VYP

).

otáčaním otvoriť.

môžete okamžite

Predvoľba krútiaceho momentu/
voľba prevádzkového režimu

Predvoľba krútiaceho momentu umožňuje nasta­venie krútiacej sily alebo prepínanie medzi vŕtaním

a príklepovým vŕtaním .

♦ Nižší stupeň zvoľte pre malé skrutky, príp.

mäkké materiály.

♦ Vyšší stupeň zvoľte pre veľké skrutky, tvrdé

materiály, príp. pri vyskrutkovávaní.

♦ Na vŕtanie zvoľte stupeň vŕtania tak, že

predvoľbu krútiaceho momentu prepnete do
polohy

.

♦ Na príklepové vŕtanie zvoľte stupeň príklepové

vŕtanie tak, že predvoľbu krútiaceho momentu
prepnete do polohy

.

2-stupňový prevod

Uvedenie do prevádzky

Zapnutie/vypnutie

Zapnutie:

♦ Na uvedenie prístroja do prevádzky stlačte

spínač ZAP/VYP
Pracovné LED svetlo

alebo úplne stlačenom spínači ZAP./VYP. .
Umožňuje osvetlenie pracovného priestoru za
nepriaznivých svetelných pomeroch.

Vypnutie:

♦ Na vypnutie prístroja pustite spínač ZAP/VYP

Nastavenie otáčok

Jemným stlačením spínača zap/vyp dosiahnete
nízke otáčky. Zvyšovaním tlaku sa zvýšia otáčky.

UPOZORNENIE

► Integrovaná motorová brzda zaistí rýchle

zastavenie.

Prepínanie smeru otáčania

♦ Smer otáčania zmeníte prepnutím prepínača

smeru otáčania doprava, príp. doľava.

Tipy atriky

Tip! Takto sa zachováte správne.

a podržte ho stlačený.

sa rozsvieti pri jemne

.

POZOR!

► Prepínač rýchlostných stupňov

na zastavenom prístroji. Inak hrozí poškode­nie prístroja.

V prvom rýchlostnom stupni (prepínač rých­lostných stupňov

dosiahnete otáčky cca 440 min-1 a vysoký krútiaci
moment. Toto nastavenie sa hodí na všetky skrutko­vacie práce, ale aj na používanie príslušenstva.

V druhom rýchlostnom stupni (prepínač rých­lostných stupňov

dosiahnete otáčky cca 1650 min-1 vhodné na
vykonávanie vŕtacích prác.

v polohe: 1)

v polohe: 2)

stlačte iba

■ 92 │ SK

♦ Pred prevádzkou skontrolujte správne nasade-

nie skrutky alebo vŕtacieho nadstavca, t.z. jeho
vycentrovanie v skľučovadle.

♦ Skrutkovacie bity sú označené svojou veľkosťou

a tvarom. Ak si nie ste istí, vždy najprv vyskúšaj­te, či bit sedí bez vôle v hlave skrutky.

Krútiaci moment:

♦ Pri nastavení príliš vysokého krútiaceho momen-

tu, príp. príliš vysokých otáčok môže dôjsť k
poškodeniu malých skrutiek/bitov.

PSBSA 20-Li B2

Náročné skrutkovanie (do kovu):

♦ Mimoriadne vysoké krútiace momenty vznikajú

napr. pri skrutkovaní v kove pri použití nadstav­cov nástrčných kľúčov. Zvoľte nízke otáčky.

Nenáročné skrutkovanie (napr. do mäkkého
dreva):

♦ Aj tu skrutkujte s nízkymi otáčkami, aby ste napr.

nepoškodili povrch dreva pri styku s kovovou
hlavou skrutky. Použite záhlbník.

Pri vŕtaní do dreva, kovu a iných materiálov
dbajte bezpodmienečne na nasledujúce:

♦ Pri malom priemere vrtáka používajte vysoké

otáčky a pri veľkom priemere vrtáka nízke otáčky.

♦ Pri tvrdých materiáloch voľte nízke otáčky, pri

mäkkých materiáloch vysoké.

♦ Miesto, na ktorom sa má vŕtať, označte jamko-

vačom alebo klincom. Na navŕtanie použite
nízke otáčky.

♦ Na odstránenie triesok a vetranie vrtáka

vytiahnite počas vŕtania rotujúci vrták niekoľ­kokrát
z vŕtanej diery.

Vŕtanie do kovu:

♦ Používajte vrtáky do kovu (vysokovýkonná

rezná oceľ). Pre najlepšie výsledky by ste mali
vrták chladiť olejom.

Vrtáky do kovu môžete použiť aj na vŕtanie do
umelej hmoty. Otvor najskôr predvŕtajte vrtákom
s Ø3mm a priblížte sa tak k požadovanému
priemeru vŕtania.

Vŕtanie tehál:

♦ Použite vrták do kameňa so segmentmi zo

spekaného karbidu.
(Max. odporúčaný priemer vŕtania: Ø15mm)

Vŕtanie do dreva:

♦ Použite vrták do dreva so strediacim hrotom, na

hlboké diery použite „špirálový vrták“, na veľké
priemery Forstnerov vrták. Malé skrutky môžete
do mäkkého dreva zaskrutkovať aj priamo, bez
predvŕtania.

Údržba ačistenie

VÝSTRAHA! NEBEZPEČENSTVO

PORANENIA! Pred akýmikoľvek
prácami na prístroji prístroj vypnite
a vyberte z neho akumulátor.

Akumulátorový príklepový vŕtací skrutkovač je
bezúdržbový.

■ Prístroj musí byť vždy čistý, suchý abez oleja

alebo mastiaceho tuku.

■ Do vnútra prístroja sa nesmú dostať žiadne

tekutiny.

■ Načistenie telesapoužívajte suchú handru.

Nikdy nepoužívajte benzín, rozpúšťadlá alebo
čistiace prostriedky, ktoré poškodzujú umelú
hmotu.

■ Pri dlhšom skladovaní lítium-iónového akumulá-

tora musíte zaistiť pravidelné kontroly jeho stavu
nabitia. Optimálny stav nabitia je v rozsahu
50% až 80%. Na uskladnenie je najvhodnej­šie chladné a suché prostredie.

UPOZORNENIE

► Neuvedené náhradné diely (ako napr. uhlíko-

vé kefy, vypínač) si môžete objednať prostred-

níctvom poradenskej linky nášho servisu.

PSBSA 20-Li B2

SK │ 93 ■

Záruka spoločnosti
Kompernass Handels GmbH

Vážená zákazníčka, vážený zákazník,
natento prístroj máte záruku 3roky od dátumu za-

kúpenia. V prípade nedostatkov tohto výrobku máte
práva vyplývajúce zo zákona voči predajcovi tohto
výrobku. Tieto Vaše práva vyplývajúce zo zákona
nie sú obmedzené našou zárukou, uvedenou nižšie.

Záručné podmienky

Záručná doba začína plynúť dátumom zakúpenia.
Prosím, uschovajte si pokladničný blok. Tento bude
potrebný ako dôkaz ozakúpení.

Ak v priebehu troch rokov od dátumu zakúpenia
tohto výrobku dôjde k chybe materiálu alebo
výrobnej chybe, výrobok vám – podľa nášho
uváženia – bezplatne opravíme, vymeníme alebo
uhradíme kúpnu cenu. Podmienkou tohto záručné­ho plnenia je, že počas trojročnej lehoty sa poško­dený prístroj a doklad o zakúpení (pokladničný
blok) predloží so stručným opisom, v čom spočíva
nedostatok prístroja a kedy sa vyskytol.

Ak je chyba pokrytá našou zárukou, zašleme Vám
späť opravený alebo nový výrobok. Opravou
alebo výmenou výrobku nezačína plynúť žiadna
nová záručná doba.

Záručná doba a zákonné nároky na odstrá­nenie chýb

Záručná doba sa záručným plnením nepredĺži. To
platí aj pre vymenené aopravené diely. Poškode­nia a chyby zistené prípadne už pri kúpe, sa musia
hlásiť okamžite po vybalení. Po uplynutí záručnej
doby podliehajú prípadné opravy poplatku.

Rozsah záruky

Prístroj bol starostlivo vyrobený v súlade s prísnymi
smernicami kvality a pred dodaním bol svedomito
preskúšaný.

Záručné plnenie sa vzťahuje na chyby materiálu
alebo výrobné chyby. Táto záruka sa nevzťahuje
na časti výrobku, ktoré sú vystavené bežnému opot­rebovaniu a preto ich možno pokladať za rýchlo
opotrebiteľné diely, ani na poškodenia krehkých
dielov, ako sú napríklad spínače, akumulátory alebo
diely vyrobené zo skla.

Táto záruka zaniká v prípade poškodenia výrobku
neodborným používaním alebo neodbornou
údržbou. Na správne používanie výrobku sa
musia presne dodržiavať všetky pokyny, uvedené
v návode na obsluhu. Bezpodmienečne sa musí
zabrániť použitiu alebo úkonom, ktoré sa v návode
na obsluhu neodporúčajú alebo pred ktorými sa
varuje.

Výrobok je určený len na súkromné použitie a
nie na priemyselné používanie. Zárukazaniká pri
nesprávnom aneodbornom zaobchádzaní, pri po­užití násilia apri zásahoch, ktoré neboli vykonané
naším autorizovaným servisom.

Vybavenie v prípade záruky

Na zaručenie rýchleho vybavenia Vašej žiadosti
postupujte podľa nasledujúcich pokynov:

■ Na všetky otázky majte pripravený pokladničný

doklad a číslo výrobku (napr.IAN12345) ako
doklad o nákupe.

■ Číslo výrobku nájdete na typovom štítku na vý-

robku, na gravúre na výrobku, na titulnej stránke
návodu na obsluhu (dole vľavo) alebo ako ná­lepku na zadnej alebo spodnej strane výrobku.

■ Ak dôjde k funkčným poruchám alebo iným ne-

dostatkom, kontaktujte najprv nižšie uvedené ser­visné oddelenie telefonicky alebo e-mailom.

■ Výrobok, zaevidovaný ako poruchový, môžete

potom spolu s dokladom o nákupe (pokladničný
blok) a uvedením popisu chyby a dátumu, kedy k
nej došlo, bezplatne odoslať na adresu servisné­ho strediska, ktorá Vám bude oznámená.

Na webovej stránke
www.lidl-service.com si môžete
stiahnuť tieto a mnoho ďalších
príručiek, videá o výrobkoch a
inštalačný softvér.

Pomocou tohto QR-kódu sa dostanete priamo na
stránku servisu Lidl (www.lidl-service.com) a pomo­cou zadania čísla výrobku (IAN) 123456 otvoríte
váš návod na obsluhu.

■ 94 │ SK

PSBSA 20-Li B2

Servis

VÝSTRAHA!

► Opravy Vašich prístrojov zverte servisnému

stredisku alebo odbornému elektrikárovi
a pri opravách použite iba originálne
náhradné diely. Tým sa zaistí, že sa zachová

bezpečnosť prístroja.

► Výmenu zástrčky alebo sieťového kábla

nechajte vykonať len výrobcom prístroja
alebo jeho zákazníckym servisom. Tým sa

zaistí, že sa zachová bezpečnosť prístroja.

Likvidácia

Obal sa skladá zekologických materiá-

lov, ktoré môžete zlikvidovať vmiestnych
zberniach surovín.

Elektrické náradie neodhadzujte do

komunálneho odpadu!

V súlade s európskou smernicou č. 2012/19/EU
sa opotrebované elektrické náradia musia zberať
oddelene a odovzdať za účelom ekologickej
recyklácie.

Servis Slovensko

Tel. [phone]
E-Mail: [e-mail]

IAN 326367_1904

Dovozca

Majte na pamäti, že nižšie uvedená adresa nie je
adresou servisného strediska. Najprv kontaktujte
uvedené servisné stredisko.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
NEMECKO
www.kompernass.com

Akumulátory neodhadzujte do

domáceho odpadu!

Batérie sa pred likvidáciou musia vybrať z prístroja.
Chybné alebo použité akumulátory sa musia
recyklovať podľa smernice č. 2006/66/EC. Aku­mulátor a prístroj odovzdajte v miestnych zberných
zariadeniach.
O možnostiach likvidácie opotrebovaných elektric­kých nástrojov sa, prosím, informujte na obecnej
alebo mestskej správe.

Obal zlikvidujte ekologicky.
Zohľadnite označenie na rozličných
obalových materiáloch a tieto
prípadne zvlášť vytrieďte. Obalové
materiály sú označené skratkami (a) a
číslicami (b) s nasledujúcim
významom:
1–7: Plasty,
20–22: Papier a lepenka,
80–98: Kompozitné materiály.

Informácie o možnostiach likvidácie
vyslúženého výrobku získate od svojej
obecnej alebo mestskej samosprávy.

PSBSA 20-Li B2

Produkt je recyklovateľný, podlieha
rozšírenej zodpovednosti výrobcu a
zbiera sa oddelene.

SK │ 95 ■
