ATORNILLADORA TALADRADORA DE PERCUSIÓN
RECARGABLE 3 EN 1
TRAPANO A PERCUSSIONE 3 IN 1 PSBSA 20-Li B2
ATORNILLADORA TALADRADORA
DE PERCUSIÓN RECARGABLE 3 EN 1
Traducción del manual de instrucciones original
APARAFUSADORA DE IMPACTO
COM BATERIA A 2 VELOCIDADES
Tradução do manual de instruções original
3-IN-1-AKKU-SCHLAGBOHRSCHRAUBER
Originalbetriebsanleitung
TRAPANO A PERCUSSIONE 3 IN 1
Traduzione delle istruzioni d’uso originali
3-IN-1 CORDLESS IMPACT DRILL
Translation of the original instructions
IAN 326367_1904
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas
las funciones del dispositivo.
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni
dell'apparecchio.
Antes de começar a ler abra na página com as imagens e, de seguida, familiarize-se com todas as
funções do aparelho.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
ES Traducción del manual de instrucciones original Página 1
IT / MT Traduzione delle istruzioni d’uso originali Pagina 15
PT Tradução do manual de instruções original Página 29
GB / MT Translation of the original instructions Page 43
DE / AT / CH Originalbetriebsanleitung Seite 55
A
Los tiempos
de carga
Tempi di
ricarica
Corrientes
de carga
La corrente
di ricarica
max. 2,4 A
Cargador
Carica-
batteria
PLG 20 A1
max. 3,5 A
Cargador
Carica-
batteria
PLG 20 A2
max. 4,5 A
Cargador
Carica-
batteria
PLG 20 A3
Acumulador
Accumulatore
PAP 20 A1
2 Ah
60 min
2,4 A
60 min
2,4 A
45 min
3,5 A
3 Ah
Acumulador
Accumulatore
PAP 20 A2
90 min
2,4 A
60 min
3,5 A
45 min
4,5 A
4 Ah
Acumulador
Accumulatore
PAP 20 A3
120 min
2,4 A
80 min
3,5 A
60 min
4,5 A
All Parkside tools and the chargers PLG 20 A1 / PLG 20 A2 / PLG 20 A3 of the X20V Team series
are compatible with the PAP 20 A1 / PAP 20 A2 / PAP 20 A3 battery pack.
20V max.
18V
Índice
Introducción .....................................................2
Uso previsto ................................................................ 2
Equipamiento ............................................................... 2
Volumen de suministro ........................................................ 2
Características técnicas ....................................................... 2
Indicaciones generales de seguridad para las herramientas eléctricas .....3
1. Seguridad en el lugar de trabajo ............................................. 4
2. Seguridad eléctrica ........................................................ 4
3. Seguridad de las personas .................................................. 4
4. Uso y manejo de la herramienta eléctrica ....................................... 5
6. Asistencia técnica .......................................................... 6
Indicaciones de seguridad para los taladros ...........................6
Accesorios/equipos adicionales originales ........................................ 7
Indicaciones de seguridad para los cargadores .................................... 7
Antes de la puesta en funcionamiento ................................7
Carga de la batería (consulte la fig. A) ........................................... 7
Inserción/extracción de la batería del aparato ..................................... 8
Comprobación del nivel de carga de la batería .................................... 8
Montaje del mango adicional .................................................. 8
Cambio de herramientas ...................................................... 8
Selección de la preselección del par de giro/modo de funcionamiento .................. 8
Transmisión de 2 marchas ..................................................... 8
Puesta en funcionamiento ..........................................9
Encendido/apagado ......................................................... 9
Ajuste de la velocidad ........................................................ 9
Cambio del sentido de giro .................................................... 9
Consejos y trucos ............................................................ 9
Mantenimiento y limpieza .........................................10
Garantía de Kompernass Handels GmbH ............................10
Asistencia técnica ................................................12
Importador .....................................................12
Desecho ........................................................12
Traducción de la Declaración de conformidad original ..................13
Solicitud de una batería de repuesto ................................14
Pedido por teléfono ......................................................... 14
PSBSA 20-Li B2
ES │ 1 ■
ATORNILLADORA
TALADRADORA DE PERCUSIÓN
RECARGABLE 3 EN 1
PSBSA 20-Li B2
Introducción
Felicidades por la compra de su aparato nuevo.
Ha adquirido un producto de alta calidad. Las
instrucciones de uso forman parte del producto y
contienen indicaciones importantes acerca de la
seguridad, del uso y del desecho de este aparato.
Antes de usar el producto, familiarícese con todas
las indicaciones de manejo y de seguridad. Utilice
el producto únicamente como se describe y para
los ámbitos de aplicación indicados. Entregue todos los documentos cuando transfiera el producto
a terceros.
Uso previsto
Este aparato está previsto para atornillar y desatornillar tornillos, así como para taladrar superficies
de madera, metal, cerámica y plástico, y para
taladrar por percusión sobre ladrillos y mampostería. Este aparato no está indicado para taladrar
por percusión sobre superficies de piedra natural,
como, p. ej., granito. La luz de este aparato está
concebida para iluminar la zona de trabajo en el
entorno directo del aparato.
Utilice el producto exclusivamente de la manera
descrita y para los ámbitos de aplicación indicados. El aparato no está indicado para su uso industrial. La utilización del aparato para otros fines
o su modificación se considera contraria al uso
previsto y aumenta considerablemente el riesgo de
accidentes. El fabricante no se responsabiliza por
los daños derivados de una utilización contraria al
uso previsto.

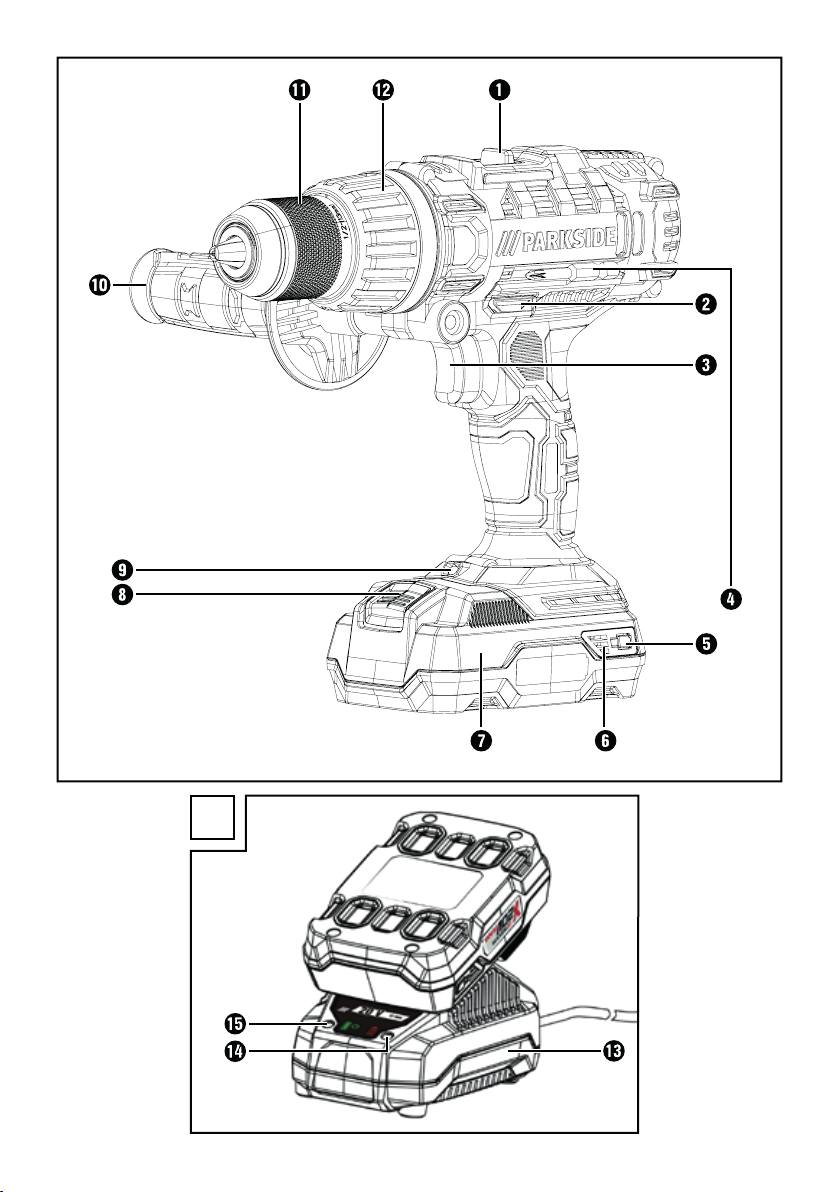

Equipamiento
Interruptor de selección de marcha
Interruptor de cambio del sentido de giro/
bloqueo
Interruptor de encendido/apagado/regulador
de velocidad
Punta
Botón de nivel de carga de la batería
LED de nivel de carga de la batería
Batería
Botón de desencastre de la batería
LED de trabajo
Mango adicional
Portabrocas
Preselección del par de giro
Cargador rápido
LED rojo de control de carga
LED verde de control de carga
Volumen de suministro
1 atornilladora taladradora de percusión
recargable 3 en 1 PSBSA 20-Li B2
1 cargador rápido de la batería PLG 20 A1
1 batería
1 mango adicional
2 puntas PZ1 & PZ2 (50mm)
1 maletín de transporte
1 instrucciones de uso
Características técnicas
Atornilladora taladradora de percusión
recargable 3 en 1: PSBSA 20-Li B2
Tensión nominal: 20V
(corriente continua)
Transmisión: transmisión de 2 marchas
Velocidad nominal
de ralentí: 1.ª marcha: n0
0-440r.p.m.
2.ª marcha:
n0 0-1650 r. p m.
Frecuencia de impacto: 0-26400 r. p m.
Par de giro máx.: 45Nm
Niveles del par de giro: 1-20 + 1 nivel de taladra-
do/+ 1 nivel de percusión
Capacidad del portabrocas:
: Ø máx. 13 mm
Diámetro máximo de
la broca: 30mm para madera
15 mm para ladrillo
13 mm para acero
Batería: PAP 20 A1
Tipo: IONES DE LITIO
Tensión nominal: 20V
(corriente continua)
Capacidad: 2Ah
Células: 5
■ 2 │ ES
PSBSA 20-Li B2
Cargador rápido de la batería: PLG 20 A1
ENTRADA/Input:
Tensión nominal: 230-240V ~, 50Hz
(corriente alterna)
Consumo nominal de
potencia: 65W
Fusible (interior): 3,15A
T3.15A
SALIDA/Output:
Tensión nominal: 21,5V
(corriente continua)
Corriente nominal: 2,4A
Duración de la carga: aprox. 60min
Clase de protección: II/ (aislamiento doble)
Valor de emisión sonora:
Medición de ruidos según la norma EN62841.
Valores típicos del nivel sonoro con ponderación A
de la herramienta eléctrica:
Nivel de presión sonora: L
= 86,7 dB (A)
PA
Incertidumbre K: KPA = 5 dB
Nivel de potencia acústica: L
= 97,7 dB (A)
WA
Incertidumbre K: KWA = 5 dB
Valor de emisión de vibraciones:
Valores totales de vibraciones (suma vectorial de
tres líneas) calculados según la norma EN62841:
Taladrado por percusión en hormigón:
= 9,875 m/s
a
H,ID
Taladrado sobre una superficie de metal:
a
= 3,475 m/s
h,D
Incertidumbre K = 1,5m/s
Atornillado:
<2,5 m/s
Incertidumbre K = 1,5m/s
2
2
2
2
2
¡Use protección auditiva!
INDICACIÓN
► Los valores totales de emisión de vibraciones
y de ruidos especificados en estas instrucciones de uso se han calculado según un procedimiento de prueba estandarizado y pueden
utilizarse para comparar varias herramientas
eléctricas.
► Los valores totales de emisión de vibraciones
y de ruidos especificados también pueden
utilizarse para realizar una valoración preliminar de la carga.
¡ADVERTENCIA!
► La emisión de vibraciones y de ruidos puede
diferir de los valores especificados durante el
propio uso de la herramienta eléctrica según
cómo se esté utilizando y, especialmente,
según cómo sea la pieza de trabajo que se
esté procesando.
► Intente que la carga sea lo más reducida po
sible. Algunas medidas para reducir la carga
de las vibraciones son el uso de guantes al
manejar la herramienta y la limitación del
tiempo de trabajo. Para ello, deben tenerse en
cuenta todas las partes del ciclo de funcionamiento (por ejemplo, los momentos en los que
la herramienta eléctrica está desconectada y
los momentos en los que está conectada, pero
funciona sin carga).
Indicaciones generales
de seguridad para las
herramientas eléctricas
¡ADVERTENCIA!
► Lea todas las indicaciones de seguridad,
las instrucciones, las ilustraciones y los
datos técnicos suministrados con esta
herramienta eléctrica. El incumplimiento de
las siguientes instrucciones puede provocar
descargas eléctricas, incendios o lesiones
graves.
-
PSBSA 20-Li B2
ES │ 3 ■
Conserve todas las indicaciones de seguridad
y las instrucciones para el futuro.
El término “herramienta eléctrica” utilizado en las
indicaciones de seguridad se refiere a las herramientas eléctricas de accionamiento eléctrico (con
cable de red) y a las de accionamiento por batería
(sin cable de red).
1. Seguridad en el lugar de trabajo
a) Mantenga limpia y bien iluminada la zona de
trabajo. El desorden y la falta de iluminación en
el lugar de trabajo pueden provocar accidentes.
b) No trabaje con la herramienta eléctrica en un
entorno potencialmente explosivo en el que
haya líquidos, gases o polvos inflamables.
Las herramientas eléctricas generan chispas
que pueden incendiar el polvo o los vapores.
c) Mantenga a los niños y a otras personas ale-
jados durante el manejo de la herramienta
eléctrica. Si se distrae, podría perder el control
de la herramienta eléctrica.
2. Seguridad eléctrica
a) El enchufe de la herramienta eléctrica debe
encajar correctamente en la toma eléctrica.
No debe modificarse el enchufe de ninguna
forma.
No utilice ningún enchufe adaptador junto
con herramientas eléctricas con conexión a
tierra. El uso de enchufes sin manipular conec-
tados a una toma eléctrica adecuada reduce
el riesgo de descarga eléctrica.
b) Evite el contacto físico con cualquier superficie
que esté conectada a tierra, como tuberías,
sistemas de calefacción, cocinas y neveras. Si
su cuerpo hace contacto con la toma de tierra,
existe mayor riesgo de descarga eléctrica.
c) Mantenga el aparato alejado de la lluvia o
de humedades. La penetración de agua en
una herramienta eléctrica aumenta el riesgo
de descarga eléctrica.
d) No utilice el cable de conexión para otros
usos, p.ej., para transportar y colgar la herramienta eléctrica o para tirar del enchufe y
desconectarlo de la red eléctrica. Mantenga
el cable de conexión alejado del calor,
del aceite, de los bordes cortantes o de las
piezas móviles. Un cable de conexión dañado
o enredado aumenta el riesgo de descarga
eléctrica.
e) Si desea utilizar la herramienta eléctrica al
aire libre, utilice exclusivamente los alargadores de cable homologados para su uso en
exteriores. El uso de un alargador adecuado
para exteriores reduce el riesgo de descarga
eléctrica.
f) Si no puede evitarse el uso de la herramienta
eléctrica en un entorno húmedo, utilice un
interruptor diferencial residual. Su uso reduce
el riesgo de descarga eléctrica.
3. Seguridad de las personas
a) Esté alerta, preste atención a lo que hace y
proceda con sensatez a la hora de trabajar
con una herramienta eléctrica. No utilice
ninguna herramienta eléctrica si se siente
cansado o se encuentra bajo la influencia
de drogas, alcohol o medicamentos. Un solo
momento de distracción mientras utiliza la
herramienta eléctrica puede causar lesiones
graves.
tilice siempre un equipo de protección indivi-
b) U
dual y gafas de protección. El uso de un equipo
de protección individual, como mascarilla antipolvo, calzado de seguridad antideslizante,
casco o protecciones auditivas según el tipo de
herramienta eléctrica en cuestión, reduce el
riesgo de lesiones.
c) Evite que el aparato pueda ponerse en mar-
cha accidentalmente. Asegúrese de que la
herramienta eléctrica esté apagada antes de
conectarla a la red eléctrica o a la batería,
asirla o transportarla. Si transporta la herra-
mienta eléctrica con los dedos en el interruptor
o conecta la herramienta eléctrica ya encendida
a la red eléctrica, puede provocar accidentes.
d) Antes de encender la herramienta eléctrica,
retire las herramientas de ajuste o las llaves.
Las herramientas o llaves que se encuentren
dentro del alcance de la pieza giratoria de la
herramienta eléctrica pueden producir lesiones.
■ 4 │ ES
PSBSA 20-Li B2
e) Evite mantener una postura corporal forzada.
Busque una postura segura y mantenga el
equilibrio en todo momento. Así podrá contro-
lar mejor la herramienta eléctrica, especialmente
en situaciones inesperadas.
f) Utilice ropa adecuada. No lleve ropa ancha
ni joyas. Mantenga el pelo y la ropa lejos de
las piezas móviles. La ropa holgada, las joyas
o el pelo suelto pueden quedar atrapados en
las piezas móviles.
g) Si se admite el montaje de dispositivos de
aspiración y de acumulación de polvo, deben
conectarse y utilizarse correctamente. El uso
de un dispositivo de aspiración de polvo puede
reducir los riesgos causados por el polvo.
h) Evite cultivar un sentimiento de falsa seguridad
y no se desvíe de lo dispuesto por las normas
de seguridad aplicables a las herramientas
eléctricas aun cuando esté muy familiarizado
con la herramienta eléctrica por haberla
utilizado repetidas veces. Un descuido en la
manipulación puede causar lesiones graves en
una fracción de segundo.
4. Uso y manejo de la herramienta
eléctrica
a) No sobrecargue la herramienta eléctrica.
Utilice la herramienta eléctrica adecuada
para el trabajo en cuestión. De esta manera,
trabajará mejor y de forma más segura dentro
del rango de potencia indicado.
b) No utilice ninguna herramienta eléctrica con el
interruptor defectuoso. Una herramienta que no
pueda encenderse o apagarse es peligrosa y
debe repararse.
c) Desconecte el enchufe de la red eléctrica o
retire la batería extraíble antes de realizar
cualquier ajuste en el aparato, cambiar los
accesorios o abandonar la herramienta eléctrica. Estas medidas de seguridad evitan que
la herramienta eléctrica se encienda de forma
accidental.
Guarde las herramientas eléctricas que no vaya
d)
a utilizar fuera del alcance de los niños. No
permita el uso de la herramienta eléctrica a
personas que no estén familiarizadas con su
manejo o que no hayan leído estas indicaciones.
Las herramientas eléctricas son peligrosas cuando están en manos de personas inexpertas.
e) Mantenga las herramientas eléctricas y los
accesorios en perfecto estado. Compruebe
que las piezas móviles funcionen correctamente y no se atasquen, y asegúrese de que
ninguna pieza se haya roto ni esté dañada
de forma que el funcionamiento del aparato
pueda verse afectado. Encargue la reparación de las piezas dañadas antes de utilizar
la herramienta eléctrica. Muchos accidentes
se deben al mal estado de las herramientas
eléctricas.
f) Mantenga las herramientas de corte limpias
y afiladas, ya que así se atascan menos y son
más fáciles de guiar.
g) Utilice la herramienta eléctrica, los accesorios,
las herramientas intercambiables, etc. según
lo dispuesto en estas instrucciones. Tenga en
cuenta las condiciones de trabajo y los procedimientos que deban seguirse. El uso de las
herramientas eléctricas para aplicaciones distintas a las previstas puede causar situaciones
peligrosas.
h) Mantenga los mangos y las superficies de
agarre secos, limpios y sin restos de aceite
o grasa. Si los mangos o las superficies de
agarre están resbaladizos, no podrá manejarse
ni controlarse la herramienta eléctrica de forma
segura en caso de imprevistos.
5. Uso y manejo de la herramienta
inalámbrica
a) Cargue la batería exclusivamente con los
cargadores recomendados por el fabricante.
El uso de un cargador con una batería que no
le corresponde entraña peligro de incendios.
b) Utilice exclusivamente las baterías indicadas
para las herramientas eléctricas. El uso de
otras baterías puede provocar lesiones y peligro
de incendios.
c) Mantenga la batería que no utilice alejada de
grapas, monedas, llaves, clavos, tornillos u
otros pequeños objetos de metal que puedan
provocar un puenteado de los contactos.
Un cortocircuito entre los contactos de la batería
puede provocar quemaduras o incendios.
PSBSA 20-Li B2
ES │ 5 ■
d) Un uso incorrecto puede provocar una fuga
de líquidos de la batería. Evite el contacto
con dichos líquidos. En caso de contacto
accidental, lave la zona afectada con agua.
Si el líquido entra en contacto con los ojos,
busque también asistencia médica. El líquido
derramado de la batería puede causar irritaciones cutáneas o quemaduras.
e) No utilice ninguna batería dañada o modifi-
cada. Las baterías dañadas o modificadas pueden funcionar de forma imprevista y provocar
incendios, explosiones o peligro de lesiones.
f) No exponga la batería al fuego ni a altas
temperaturas. El fuego o las temperaturas
superiores a 130°C (265°F) pueden provocar explosiones.
g) Observe todas las instrucciones de carga y
no cargue nunca la batería ni la herramienta
inalámbrica fuera del rango de temperatura
especificado en las instrucciones de uso. Una
carga incorrecta o fuera del rango de temperatura permitido puede destruir la batería y
aumentar el peligro de incendios.
¡CUIDADO! ¡PELIGRO DE EXPLOSIÓN!
No recargue nunca las pilas no
recargables.
Proteja la batería contra el calor,
p.ej., también contra la radiación
solar duradera, así como contra
el fuego, el agua y la humedad.
Existe peligro de explosión.
6. Asistencia técnica
a) Encargue exclusivamente la reparación de su
herramienta eléctrica al personal cualificado
especializado y solo con recambios originales. De esta forma, se garantiza que la seguri-
dad del aparato no se vea afectada.
b) No realice ninguna tarea de mantenimiento
en las baterías defectuosas. Solo el fabricante
o el servicio autorizado de asistencia técnica
pueden realizar las tareas de mantenimiento
en las baterías.
Indicaciones de seguridad para los
taladros
Indicaciones de seguridad para todos los
trabajos
■ Utilice protecciones auditivas para taladrar
por percusión. El efecto del ruido puede provo-
car pérdidas auditivas.
■ Utilice el mango adicional. La pérdida de
control puede provocar lesiones.
■ Sujete la herramienta eléctrica exclusivamen-
te por los mangos aislados si pretende utilizarla
para trabajos en los que la herramienta pueda
entrar en contacto con conexiones eléctricas
ocultas o con el propio cable de conexión.
El contacto con cables conductores de electricidad también puede someter las piezas
metálicas del aparato a la tensión eléctrica y
provocar una descarga eléctrica.
■ Recoja el polvo que pueda acumularse, por
ejemplo, con una aspiradora.
Indicaciones de seguridad para el uso de
brocas largas
■ No trabaje nunca con una velocidad que
supere la máxima admitida para la broca. Si
se utiliza una velocidad mayor, es posible que
la broca se combe ligeramente cuando pueda
girar libremente por no estar en contacto con la
pieza de trabajo y que provoque lesiones.
■ Comience siempre el proceso de taladrado
con una velocidad baja y con la broca en
contacto con la pieza de trabajo. Si se utiliza
una velocidad mayor, es posible que la broca
se combe ligeramente cuando pueda girar libremente por no estar en contacto con la pieza
de trabajo y que provoque lesiones.
■ No ejerza una presión excesiva y presione
exclusivamente en dirección longitudinal con
respecto a la broca. Las brocas pueden com-
barse y, en consecuencia, romperse o provocar
una pérdida de control y lesiones.
■ 6 │ ES
PSBSA 20-Li B2
Accesorios/equipos adicionales
originales
■ Utilice exclusivamente los accesorios y equipos
adicionales especificados en las instrucciones
de uso y compatibles con el aparato.
¡ADVERTENCIA!
■ No utilice accesorios no recomendados por
PARKSIDE, ya que podrían ocasionar descargas eléctricas o incendios.
Indicaciones de seguridad para los
cargadores
■ Este aparato puede ser utilizado
por niños a partir de 8años y por
personas cuyas facultades físicas,
sensoriales o mentales sean reducidas o carezcan de los conocimientos y de la experiencia necesaria siempre que sean vigiladas
o hayan sido instruidas correctamente sobre el uso seguro del
aparato y hayan comprendido los
peligros que entraña. Los niños no
deben jugar con el aparato. Los
niños no deben realizar las tareas
de limpieza y mantenimiento del
aparato sin supervisión.
■ Si se estropea el cable de cone-
xión de red de este aparato, encomiende su sustitución al fabricante, a su servicio de atención
al cliente o a una persona que
posea una cualificación similar
para evitar peligros.
El cargador solo es apto para su uso en
interiores.
¡ADVERTENCIA!
■ Si se estropea el cable de conexión de red
de este aparato, encomiende su sustitución
al fabricante, a su servicio de atención al
cliente o a una persona que posea una
cualificación similar para evitar peligros.
¡ATENCIÓN!
► Este cargador solo puede cargar las siguien-
tes baterías: PAP 20 A1/PAP 20 A2/
PAP 20 A3.
► Encontrará la lista actual de baterías compa-
tibles en www.lidl.de/akku.
Antes de la puesta en funcionamiento
Carga de la batería (consulte la fig. A)
¡CUIDADO!
► Desconecte el enchufe de la red eléctrica
antes de extraer la batería del cargador o
introducirla en él.
INDICACIÓN
► Nunca cargue la batería con una temperatura
ambiente inferior a 10°C o superior a
40°C. Si pretende almacenar la batería de
iones de litio durante un periodo prolongado
de tiempo, debe comprobar regularmente el
nivel de carga. El nivel de carga óptimo está
entre el 50% y el 80%. El aparato debe
almacenarse en un lugar fresco y seco con
una temperatura ambiente de entre 0°C y
50°C.
♦ Conecte la batería
(consulte la fig. A).
♦ Conecte el enchufe a la red eléctrica. El LED de
control
♦ El LED de control verde
de carga ha finalizado y que la batería está
lista para su uso.
se ilumina en rojo.
al cargador rápido
señala que el proceso
PSBSA 20-Li B2
ES │ 7 ■
¡ATENCIÓN!
♦ Si el LED de control rojo
ca que la batería se ha sobrecalentado y
no puede cargarse.
♦ Si el LED de control rojo y el LED de control
verde parpadean al mismo tiempo,
significa que la batería está defectuosa.
♦ Coloque la batería
♦ Entre cada carga consecutiva, apague el car-
gador durante al menos 15 minutos. Para ello,
desconecte el enchufe de la red eléctrica.
parpadea, signifi-
en el aparato.
Inserción/extracción de la batería
del aparato
Inserción de la batería:
♦ Ajuste el interruptor de sentido de giro
la posición intermedia (bloqueo). Encastre la
batería en el mango.
Extracción de la batería:
♦ Pulse el botón de desencastre y retire la
batería.
en
Comprobación del nivel de carga de
la batería
♦ Para comprobar el nivel de carga de la batería,
pulse el botón de nivel de carga de la batería
(consulte también la ilustración principal).
El nivel de carga o la carga restante se muestran
en el LED de nivel de carga de la batería
la manera siguiente:
ROJO/NARANJA/VERDE = carga máxima
ROJO/NARANJA = carga media
ROJO = poca carga; cargue la batería
de
Montaje del mango adicional
♦ Enrosque el mango adicional a la izquierda
o a la derecha del aparato según prefiera.
Cambio de herramientas
El atornillador y taladrador de percusión inalámbrico posee un bloqueo del eje totalmente automático .
Si se detiene el motor, el árbol de transmisión se
bloquea para que pueda abrir el portabrocas
mediante giro . Tras colocar la herramienta
deseada y fijarla mediante el giro del portabrocas
, podrá reanudar el trabajo inmediatamente. El
bloqueo del eje se desbloquea automáticamente
cuando se arranca el motor (activación del interruptor de encendido/apagado
).
Selección de la preselección del par
de giro/modo de funcionamiento
Por medio de la preselección del par de giro ,
puede ajustar la fuerza de giro o seleccionar el
nivel de taladrado
percusión
♦ Seleccione un nivel bajo para tornillos pequeños
o materiales de trabajo blandos.
♦ Elija un nivel alto para los tornillos grandes, los
materiales de trabajo duros o para desatornillar
tornillos.
♦ Para realizar perforaciones con el taladro,
seleccione el nivel de taladrado mediante el
ajuste de la preselección del par de giro en la
posición
♦ Para taladrar por percusión, seleccione el
nivel de taladrado por percusión mediante el
ajuste de la preselección del par de giro en la
posición
y el nivel de taladrado por
.
.
.
Transmisión de 2 marchas
¡CUIDADO!
► Accione el interruptor de selección de
marcha
detenido. De lo contrario, podría dañar el
aparato.
exclusivamente con el aparato
■ 8 │ ES
En la primera marcha (interruptor de selección de marcha
obtendrá una velocidad de aprox. 440r.p.m.
par de giro alto. Esta configuración está indicada
para todo tipo de trabajos de atornillado, pero
también para utilizar accesorios.
en la posición 1),
y un
PSBSA 20-Li B2
En la segunda marcha (interruptor de selección de marcha en la posición 2),
obtendrá una velocidad de aprox. 1650r.p.m.
para trabajos de taladrado.
Puesta en funcionamiento
Encendido/apagado
Encendido:
♦ Para poner en funcionamiento el aparato,
mantenga pulsado el interruptor de encendido/
apagado
El LED de trabajo se ilumina al pulsar ligeramente o presionar hasta el fondo el interruptor de
encendido/apagado . De esta manera, puede
iluminarse la zona de trabajo en caso de que las
condiciones de luminosidad sean reducidas.
Apagado:
♦ Para apagar el aparato, suelte el interruptor de
encendido/apagado
Ajuste de la velocidad
Si pulsa ligeramente el interruptor de encendido/
apagado , la velocidad será reducida. Si ejerce
una mayor presión, aumentará la velocidad.
INDICACIÓN
► El freno integrado del motor permite detener
el aparato rápidamente.
Cambio del sentido de giro
♦ Para cambiar el sentido de giro, pulse el inte-
rruptor de cambio de sentido de giro y desplácelo hacia la derecha o hacia la izquierda.
Consejos y trucos
♦ Antes de su uso, compruebe que la punta del
destornillador o la broca de taladrado estén
correctamente montadas, es decir, centradas en
el portabrocas.
♦ Las puntas del destornillador están identificadas
con sus medidas y forma. Si no está seguro,
compruebe siempre primero si la punta encaja
sin holgura en la cabeza del tornillo.
.
.
¡Consejo! ¡Así actúa correctamente!
Par de giro:
♦ Los tornillos y las brocas pequeñas pueden
dañarse si utiliza la máquina con un par de
giro demasiado elevado y/o una velocidad
excesiva.
Atornillado sobre superficies duras (de metal):
♦ El par de giro puede ser especialmente eleva-
do, p. ej., en el atornillado sobre superficies de
metal, si se utilizan insertos de llave de vaso.
Seleccione una velocidad reducida.
Atornillado sobre superficies blandas
(p. ej., de madera blanda):
♦ Atornille también aquí con una velocidad redu-
cida, p. ej., para que la superficie de madera
no se dañe por el contacto con la cabeza
metálica del tornillo. Utilice un avellanador.
Para taladrar sobre superficies de madera,
metal y otros materiales, debe tenerse en
cuenta lo siguiente:
♦ Con brocas de diámetro pequeño, debe utili-
zarse una velocidad elevada y con brocas de
diámetro grande, una velocidad reducida.
♦ Si trabaja con materiales duros, seleccione una
velocidad reducida y con materiales blandos,
una velocidad elevada.
♦ Marque el punto donde desee taladrar con un
punzón o un clavo. Seleccione una velocidad
reducida para taladrar.
♦ Retire la broca en rotación repetidas veces del
orificio para extraer las virutas o el serrín y
ventilarla.
Taladrado sobre una superficie de metal:
♦ Utilice brocas para metal (HSS). Para conseguir
mejores resultados, debe enfriarse la broca con
aceite.
Las brocas para metal también pueden utilizarse
para taladrar en plástico. Taladre primero con
una broca de 3mm de diámetro y vaya aproximándose al diámetro de taladrado deseado.
PSBSA 20-Li B2
ES │ 9 ■
Taladrado sobre una superficie de ladrillo:
♦ Utilice una broca para piedra recubierta con un
metal duro.
(Diámetro máx. recomendado: Ø 15 mm)
Taladrado sobre una superficie de madera:
♦ Utilice una broca para madera con punta de
centrado. Para perforaciones profundas, utilice
una broca helicoidal y para perforaciones con
un diámetro grande, una broca tipo Forstner.
También pueden atornillarse tornillos pequeños
directamente sobre la madera blanda sin necesidad de realizar ninguna perforación previa.
Mantenimiento y limpieza
¡ADVERTENCIA! ¡PELIGRO DE
LESIONES! Antes de realizar
cualquier tarea en el aparato,
apáguelo y extraiga la batería.
El atornillador y taladrador de percusión inalámbrico
no necesita mantenimiento.
■ El aparato debe estar siempre limpio, seco y sin
restos de aceite ni grasas lubricantes.
■ Evite que pueda penetrar cualquier líquido en
el interior del aparato.
■ Utilice un paño seco para la limpieza de la
carcasa. No utilice nunca bencina, disolventes
ni productos de limpieza que puedan dañar el
plástico.
■ Si pretende almacenar la batería de iones de
litio durante un periodo prolongado de tiempo,
debe comprobar regularmente el estado de
carga. El nivel de carga óptimo está entre el
50% y el 80%. Debe almacenarse el producto
en un lugar fresco y seco.
INDICACIÓN
► Los recambios no especificados (p.ej.,
escobillas de carbón o interruptores) pueden
solicitarse a través de nuestro servicio de
asistencia técnica.
Garantía de
Kompernass Handels GmbH
Estimado cliente:
Este aparato cuenta con una garantía de 3 años a
partir de la fecha de compra. Si se detectan defectos en el producto, puede ejercer sus derechos
legales frente al vendedor. Estos derechos legales
no se ven limitados por la garantía descrita a continuación.
Condiciones de la garantía
El plazo de la garantía comienza con la fecha de
compra. Guarde bien el comprobante de caja, ya
que lo necesitará como justificante de compra.
Si dentro de un periodo de tres años a partir de la
fecha de compra de este producto se detecta un
defecto en su material o un error de fabricación,
asumiremos la reparación o sustitución gratuita
del producto o restituiremos el precio de compra
a nuestra elección. La prestación de la garantía
requiere la presentación del aparato defectuoso y
del justificante de compra (comprobante de caja),
así como una breve descripción por escrito del
defecto detectado y de las circunstancias en las que
se haya producido dicho defecto, dentro del plazo
de tres años.
Si el defecto está cubierto por nuestra garantía, le
devolveremos el producto reparado o le suministraremos uno nuevo. La reparación o sustitución del
producto no supone el inicio de un nuevo periodo
de garantía.
■ 10 │ ES
PSBSA 20-Li B2
Duración de la garantía y reclamaciones
legales por vicios
La duración de la garantía no se prolonga por
hacer uso de ella. Este principio también se aplica
a las piezas sustituidas y reparadas. Si después
de la compra del aparato, se detecta la existencia
de daños o de defectos al desembalarlo, deben
notificarse de inmediato. Cualquier reparación que
se realice una vez finalizado el plazo de garantía
estará sujeta a costes.
Alcance de la garantía
El aparato se ha fabricado cuidadosamente según
estándares elevados de calidad y se ha examinado en profundidad antes de su entrega.
La prestación de la garantía se aplica a defectos
en los materiales o errores de fabricación. Esta
garantía no cubre las piezas del producto normalmente sometidas al desgaste y que, en consecuencia, puedan considerarse piezas de desgaste ni
los daños producidos en los componentes frágiles,
p.ej., interruptores, baterías o piezas de vidrio.
Se anulará la garantía si el producto se daña o no
se utiliza o mantiene correctamente. Para utilizar
correctamente el producto, deben observarse todas
las indicaciones especificadas en las instrucciones
de uso. Debe evitarse cualquier uso y manejo que
esté desaconsejado o frente al que se advierta en las
instrucciones de uso.
El producto está previsto exclusivamente para su
uso privado y no para su uso comercial. En caso
de manipulación indebida e incorrecta, uso de la
fuerza y apertura del aparato por personas ajenas
a nuestros centros de asistencia técnica autorizados, la garantía perderá su validez.
Proceso de reclamación conforme a la
garantía
Para garantizar una tramitación rápida de su reclamación, le rogamos que observe las siguientes
indicaciones:
■ Mantenga siempre a mano el compro-
bante de caja y el número de artículo
(p.ej.,IAN12345) como justificante de
compra.
■ Podrá ver el número de artículo en la placa
de características del producto, grabado en el
producto, en la portada de las instrucciones de
uso (parte inferior izquierda) o en el adhesivo
de la parte trasera o inferior del producto.
■ Si se producen errores de funcionamiento u
otros defectos, póngase primero en contacto
con el departamento de asistencia técnica
especificado a continuación por teléfono o
por correo electrónico.
■ Podrá enviar el producto calificado como
defectuoso junto con el justificante de compra
(comprobante de caja) y la descripción del defecto y de las circunstancias en las que se haya
producido de forma gratuita a la dirección de
correo proporcionada.
En www.lidl-service.com, podrá
descargar este manual de usuario y
muchos otros más, así como vídeos
sobre los productos y software de
instalación.
Con este código QR, accederá directamente a la
página del Servicio Lidl (www.lidl-service.com) y
podrá abrir las instrucciones de uso mediante la introducción del número de artículo (IAN) 123456.
PSBSA 20-Li B2
ES │ 11 ■
Asistencia técnica
¡ADVERTENCIA!
► Encomiende exclusivamente la repara-
ción del aparato al servicio de asistencia
técnica o a un electricista especializado y
solo con los recambios originales. De esta
forma, se garantizará que la seguridad del
aparato no se vea afectada.
► Encomiende siempre la sustitución del
enchufe o del cable de red al fabricante
del aparato o a su servicio de atención al
cliente. De esta forma, se garantizará que la
seguridad del aparato no se vea afectada.
Servicio España
Tel.: 902 59 99 22
(0,08 EUR/Min. + 0,11 EUR/
llamada(tarifa normal))
(0,05 EUR/Min. + 0,11 EUR/
llamada(tarifa reducida))
E-Mail: kompernass@lidl.es
IAN 326367_1904
Importador
Tenga en cuenta que la dirección siguiente no
es una dirección de asistencia técnica. Póngase
primero en contacto con el centro de asistencia
técnica especificado.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
ALEMANIA
www.kompernass.com
Desecho
El embalaje consta de materiales
ecológicos que pueden desecharse a
través de los centros de reciclaje locales.
No deseche las herramientas
eléctricas con la basura doméstica.
Según la Directiva europea 2012/19/EU, las herramientas eléctricas usadas deben recogerse por
separado para someterse a un reciclaje ecológico.
¡No deseche la batería con la basura
doméstica!
Retire la batería antes de desechar el aparato.
Las baterías defectuosas o agotadas deben reciclarse según la Directiva 2006/66/EC. Deseche
la batería y el aparato a través de los puntos de
recogida disponibles.
En su ayuntamiento o administración local puede
informarse acerca de las posibilidades de desecho
de herramientas eléctricas y baterías usadas.
Deseche el embalaje de forma
respetuosa con el medio ambiente.
Observe las indicaciones de los
distintos materiales de embalaje y, si
procede, recíclelos de la manera
correspondiente. Los materiales de
embalaje cuentan con abreviaciones
(a) y cifras (b) que significan lo
siguiente:
1–7: plásticos,
20–22: papel y cartón,
80–98: materiales compuestos.
■ 12 │ ES
Puede informarse acerca de las
posibilidades de desecho de los
aparatos usados en su administración
municipal o ayuntamiento.
PSBSA 20-Li B2
Traducción de la Declaración de conformidad original
En virtud del presente documento, nosotros, KOMPERNASS HANDELS GMBH, responsable de los
documentos: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM (ALEMANIA), declaramos que este
producto cumple con lo dispuesto por las siguientes normas, documentos normativos y directivas CE:
Directiva relativa a las máquinas
(2006/42/EC)
Directiva de baja tensión UE
(2014/35/EU) (solo el cargador)
Compatibilidad electromagnética
(2014/30/EU)
Directiva sobre las restricciones a la utilización de determinadas sustancias peligrosas en
aparatos eléctricos y electrónicos
(2011/65/EU)*
* La responsabilidad exclusiva de la expedición de esta declaración de conformidad recaerá sobre el
fabricante. El objeto descrito en la declaración cumple con las disposiciones de la Directiva 2011/65/EU
del Parlamento Europeo y del Consejo del 8 de junio de 2011 sobre las restricciones a la utilización de
determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
Normas armonizadas aplicadas:
EN 62841-1:2015
EN 62841-2-1:2018
EN 55014-1:2017
EN 55014-2:2015
EN 60335-2-29:2004/A2:2010
EN 60335-1:2012/A13:2017
EN 62233:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Tipo/denominación del aparato:
Atornilladora taladradora de percusión recargable 3 en 1 PSBSA 20-Li B2
Año de fabricación: 08-2019
Número de serie: IAN 326367_1904
Bochum, 16/08/2019
Semi Uguzlu
- Responsable de calidad Reservado el derecho de realizar modificaciones técnicas en relación con el desarrollo tecnológico.
PSBSA 20-Li B2
ES │ 13 ■
Solicitud de una batería de repuesto
Si desea solicitar una batería de repuesto para su aparato, puede hacerlo cómodamente por Internet en
www.kompernass.com o por teléfono.
No obstante, es posible que se agoten rápidamente debido a las existencias limitadas.
INDICACIÓN
► Es posible que, en algunos países, no pueda realizarse el pedido de recambios por Internet. En tal
caso, póngase en contacto con la línea de asistencia técnica.
Pedido por teléfono
Servicio España
Tel.: 902 59 99 22 (0,08 EUR/Min. + 0,11 EUR/llamada (tarifa normal))
(0,05 EUR/Min. + 0,11 EUR/llamada (tarifa reducida))
E-Mail: kompernass@lidl.es
Para garantizar la rápida tramitación de su pedido, mantenga a mano el número de artículo
(p. ej., IAN 326367) del aparato para todas sus consultas. Podrá consultar el número de artículo en la
placa de características o en la portada de estas instrucciones de uso.
■ 14 │ ES
PSBSA 20-Li B2
Indice
Introduzione ....................................................16
Uso conforme .............................................................. 16
Dotazione ................................................................. 16
Volume della fornitura ....................................................... 16
Dati tecnici ................................................................ 16
Indicazioni generali di sicurezza per elettroutensili ....................17
1. Sicurezza sul posto di lavoro ................................................ 17
2. Sicurezza elettrica ........................................................18
3. Sicurezza delle persone ....................................................18
4. Uso e trattamento dell’elettro utensile ..........................................19
5. Uso e trattamento dell’utensile a batteria ......................................19
6. Assistenza ..............................................................20
Avvertenze relative alla sicurezza per trapani ........................20
Accessori/apparecchi aggiuntivi originali ........................................20
Indicazioni relative alla sicurezza per caricabatterie ................................ 20
Prima della messa in funzione ......................................21
Carica del pacco batteria (vedi fig. A) ..........................................21
Inserimento / rimozione del pacco batteria dall'apparecchio ......................... 21
Controllo della carica della batteria ............................................ 21
Montaggio dell'impugnatura supplementare ...................................... 22
Sostituzione degli utensili .....................................................22
Preselezione del momento torcente / selezione della modalità operativa. . . . . . . . . . . . . . . . 22
Cambio a 2 marce .......................................................... 22
Messa in funzione ................................................22
Accensione/spegnimento ..................................................... 22
Regolazione del numero di giri ................................................ 22
Commutazione della direzione di rotazione ......................................22
Consigli e suggerimenti ...................................................... 22
Manutenzione e pulizia ...........................................23
Garanzia della Kompernass Handels GmbH ..........................24
Assistenza ......................................................25
Importatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Smaltimento ....................................................26
Traduzione della dichiarazione di conformità originale .................27
Ordine di una batteria di ricambio ..................................28
Ordine telefonico ...........................................................28
PSBSA 20-Li B2
IT│MT │ 15 ■
TRAPANO A PERCUSSIONE
RICARICABILE 3 IN 1
PSBSA 20-Li B2
Introduzione
Ci congratuliamo per l'acquisto del nuovo apparecchio. È stato scelto un prodotto di alta qualità. Il
manuale di istruzioni è parte integrante del presente prodotto. Esso contiene importanti indicazioni
per la sicurezza, l'uso e lo smaltimento. Prima di
utilizzare il prodotto, acquisire dimestichezza con
tutte le indicazioni relative ai comandi e alla sicurezza. Utilizzare il prodotto solo come descritto e
per i campi d'impiego indicati. In caso di cessione
del prodotto a terzi, consegnare anche tutta la
relativa documentazione.
Uso conforme
Questo apparecchio è destinato all'inserimento e
allo svitamento di viti nonché alla trapanatura in
legno, metallo, ceramica e plastica e alla perforazione a percussione in mattoni e muri. L'apparecchio non è idoneo alla perforazione a percussione
in pietra naturale come ad es. granito. La luce di
questo apparecchio è prevista per illuminare la
zona di lavoro diretta dell'apparecchio.
Utilizzare l'apparecchio solo nei modi descritti e
per i campi di utilizzo indicati. L'apparecchio non
è destinato all'uso commerciale. Qualunque altro
impiego e qualunque modifica dell'apparecchio
sono da considerarsi non conformi alla destinazione e comportano il rischio di infortuni. Il produttore
non si assume alcuna responsabilità per i danni
derivanti da uso non conforme.
Dotazione
Selettore di marcia
Commutatore del senso di rotazione/blocco
Interruttore ON/OFF/Regolazione
del numero di giri
bit
Tasto Livello di carica della batteria
LED di visualizzazione batteria
Pacco batteria
Tasto per lo sbloccaggio del pacco batteria
Spia di lavoro LED
Impugnatura supplementare
Mandrino per punte da trapano
Preselezione del momento torcente
Caricabatterie rapido
LED di controllo carica rosso
LED di controllo carica verde
Volume della fornitura
1 trapano a percussione ricaricabile 3 in 1
PSBSA 20-Li B2
1 caricabatterie rapido PLG 20 A1
1 pacco batteria
1 impugnatura supplementare
2 bit PZ1 & PZ2 (50mm)
1 valigetta
1 manuale di istruzioni per l'uso
Dati tecnici
Trapano a percussione ricaricabile 3 in 1:
PSBSA 20-Li B2
Tensione nominale: 20 V
(corrente continua)
Cambio: cambio a 2 marce
Numero di giri
nominale in folle: 1° marcia:
n0 0 - 440 giri/min
2° marcia:
n0 0 - 1650 giri/min.
Frequenza di battute: 0 - 26400
Momento torcente max.: 45 Nm
Livelli di momento
torcente: 1 - 20 + 1 livello di per-
forazione / + 1 livello di
percussione
Capacità del mandrino per punte da trapano:
: Ø max. 13 mm
Diametro di foratura massimo: 30 mm per legno
15 mm per mattoni
13 mm per acciaio
Batteria: PAP 20 A1
Tipo: IONI DI LITIO
Tensione nominale: 20 V
(corrente continua)
Capacità: 2 Ah
Celle: 5
.
giri/min.
■ 16 │ IT│MT
PSBSA 20-Li B2
Caricabatterie rapido: PLG 20 A1
INGRESSO / Input:
Tensione nominale: 230 - 240 V ~, 50 Hz
(corrente alternata)
Potenza assorbita
nominale: 65 W
Fusibile (interno): 3,15 A
T3.15A
USCITA / Output:
Tensione nominale: 21,5 V
(corrente continua)
Corrente nominale: 2,4 A
Durata del caricamento: circa 60 min
Classe di protezione: II / (isolamento doppio)
Valore di emissione sonora:
Valore misurato relativo al rumore rilevato ai sensi
della norma EN 62841. Valori tipici del livello di
rumore dell'elettroutensile classificato A:
Livello di pressione sonora: L
= 86,7 dB (A)
PA
Fattore di incertezza K: KPA = 5 dB
Livello di potenza acustica: L
= 97,7 dB (A)
WA
Fattore di incertezza K: KWA = 5 dB
Valore di emissione delle vibrazioni:
Valori totali di vibrazione (somma dei vettori di tre
direzioni) rilevati ai sensi della norma EN62841:
Perforare a percussione in calcestruzzo:
= 9,875 m/s
a
H,ID
Perforazione del metallo:
a
= 3,475 m/s
h,D
Fattore di incertezza K = 1,5 m/s
Viti:
<2,5 m/s
Fattore di incertezza K = 1,5 m/s
2
2
2
2
2
Indossare protezioni acustiche!
NOTA
► Il valore complessivo delle vibrazioni e il
valore di emissione acustica indicati sono
stati misurati secondo un procedimento di
prova standardizzato e possono essere usati
per il confronto tra due elettroutensili.
► Il valore complessivo delle vibrazioni e il valore
di emissione acustica indicati possono anche essere usati per una stima provvisoria del carico.
AVVERTENZA!
► Il valore di emissione delle vibrazioni e il
valore di emissione acustica possono scostarsi
dai valori indicati a seconda del modo in cui
l'elettroutensile viene utilizzato e, in particolare, del modo in cui il pezzo viene lavorato.
► Cercare di ridurre il più possibile la solle
citazione. Provvedimenti adeguati per la
riduzione della sollecitazione da vibrazioni
prevedono l'uso di guanti durante l'impiego
dell'elettroutensile e la limitazione dei tempi
di lavoro. Occorre tenere in considerazione
tutte le componenti del ciclo di esercizio (per
esempio i tempi nei quali l'elettroutensile è
spento e i tempi in cui è acceso ma funziona
senza carico).
Indicazioni generali
di sicurezza per
elettroutensili
AVVERTENZA!
► Osservare tutte le indicazioni relative alla
sicurezza, le istruzioni, le illustrazioni e i
dati tecnici di cui è dotato questo elettroutensile. Il mancato rispetto delle seguenti
istruzioni può causare scosse elettriche,
incendi e/o gravi lesioni.
Conservare le indicazioni relative alla sicurezza e le istruzioni per uso futuro.
Il termine “elettroutensile” utilizzato nelle indicazioni
relative alla sicurezza si riferisce a elettroutensili
collegabili alla rete elettrica (con cavo di rete) o
a elettroutensili a batteria (senza cavo di rete).
1. Sicurezza sul posto di lavoro
a) Mantenere l’area di lavoro pulita e ben illu-
minata. Il disordine e la scarsa illuminazione
dell’area di lavoro potrebbero dare luogo a
infortuni.
b) Non lavorare con elettroutensili in ambienti
a rischio di esplosione, in presenza di liquidi,
gas o polveri infiammabili. Gli elettroutensili
generano scintille che possono incendiare la
polvere o i vapori.
PSBSA 20-Li B2
IT│MT │ 17 ■
c) Tenere lontani i bambini e altre persone
durante l’uso dell’elettroutensile. In caso di
distrazione, si potrebbe perdere il controllo
dell’elettroutensile.
2. Sicurezza elettrica
a) La spina dell’elettroutensile deve essere ido-
nea all’inserimento nella presa. La spina non
deve essere assolutamente modificata.
Non utilizzare connettori adattatori con
elettroutensili collegati a terra. Le spine non
modificate e le prese idonee riducono il rischio
di scosse elettriche.
b) Evitare il contatto corporeo con superfici col-
legate a terra, come tubi, termosifoni, fornelli
e frigoriferi. Quando il corpo è a diretto con-
tatto col suolo, sussiste un maggiore pericolo di
scosse elettriche.
c) Tenere gli elettroutensili lontano dalla piog-
gia o dall’umidità. La penetrazione di acqua
in un apparecchio elettrico aumenta il rischio di
scosse elettriche.
d) Non utilizzare il cavo di allacciamento per
scopi non conformi, come ad es. per trasportare l’elettroutensile, per appenderlo o per
scollegare la spina dalla presa. Tenere il cavo
di allacciamento lontano dal calore, dall’olio,
da angoli acuminati o da parti in movimento.
Cavi di allacciamento danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Se si lavora all’aperto con un elettroutensile,
utilizzare solo prolunghe ammesse anche per
uso esterno. L’utilizzo di un cavo di prolunga
idoneo all’uso esterno riduce il rischio di scosse
elettriche.
f) Se è inevitabile l’uso dell’elettroutensile in
un ambiente umido, utilizzare un interruttore
differenziale. L’uso di un interruttore differenziale
evita il rischio di scosse elettriche.
3. Sicurezza delle persone
a) Prestare attenzione controllando le operazioni
in corso e procedendo con cura quando si
lavora con un elettroutensile. Non utilizzare
l’elettroutensile se non si è concentrati o riposati a sufficienza, o se si è sotto l’influsso di
droghe, alcol o farmaci.
Un solo momento di disattenzione nell’uso
dell’elettroutensile può dare luogo a gravi
lesioni.
ndossare dispositivi di protezione individuali
b) I
e sempre occhiali di protezione. L’uso di un
dispositivo di protezione individuale come mascherina antipolvere, scarpe antiscivolo, casco
protettivo o paraorecchi acustici, a seconda
dell’uso e dell’impiego dell’elettroutensile, riduce
il rischio di lesioni.
c) Evitare l’accensione involontaria. Accertarsi
che l’elettroutensile sia spento prima di collegarlo all’alimentazione e/o alla batteria,
sollevarlo o trasportarlo. Se si tiene il dito
sull’interruttore mentre si sposta l’elettroutensile
o si collega l’elettroutensile alla rete elettrica
con l’interruttore su ON, si possono verificare
infortuni.
d) Rimuovere gli utensili di regolazione o le
chiavi per dadi prima di accendere l’elettroutensile. Un utensile o una chiave lasciati in
una parte rotante dell’elettroutensile possono
provocare lesioni.
e) E
vitare posture innaturali. Provvedere a una
posizione sicura e mantenere sempre l’equilibrio. In tal modo si può controllare meglio l’elet-
troutensile, soprattutto in situazioni impreviste.
f) Indossare un abbigliamento idoneo. Non in-
dossare abiti larghi o gioielli. Tenere lontani i
capelli e gli indumenti dalle parti in movimento. Gli abiti larghi e sciolti, i gioielli o i capelli
lunghi possono impigliarsi nelle parti mobili.
g) Se è possibile montare dispositivi aspirapol-
vere e aspiratrucioli, occorre collegarli e
utilizzarli correttamente. L’uso di un aspiratore
per polvere può ridurre i pericoli associati alla
polvere.
h) Anche se si è acquisita dimestichezza con
l’apparecchio usandolo spesso, non sentirsi
troppo sicuri e non mancare di rispettare le
regole sulla sicurezza nell’uso di elettroutensili. Una piccola disattenzione può dare luogo a
gravi lesioni in una frazione di secondo.
■ 18 │ IT│MT
PSBSA 20-Li B2
Loading...
