PISTOLET À COLLE PNKP 105 B1
PISTOLET À COLLE
Traduction des instructions d’origine
IAN 291780
HEISSKLEBEPISTOLE
Originalbetriebsanleitung
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et
familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen
Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
FR / BE Traduction des instructions d’origine Page 1
DE / AT / CH Originalbetriebsanleitung Seite 17
Table des matières
Introduction .................................. 2
Utilisation conforme à l'usage prévu .......................2
Équipement ...........................................3
Matériel livré .........................................3
Caractéristiques techniques ..............................3
Consignes de sécurité générales pour les appareils
électriques destinés à un usage domestique ....... 4
Consignes de sécurité complémentaires pour pistolets à colle
chaude. .............................................5
Accessoires/équipements supplémentaires d'origine ...........6
Mise en service ...............................6
Entretien et nettoyage ......................... 7
Mise au rebut ................................. 8
Mise au rebut de l'appareil ..............................8
Garantie de Kompernass Handels GmbH .......... 8
Service après-vente ........................... 13
Importateur ................................. 13
Traduction de la déclaration de conformité originale 14
PNKP 105 B1
FR│BE │ 1 ■
PISTOLET À COLLE PNKP 105 B1
Introduction
Nous vous félicitons pour l'achat de votre nouvel appareil. Vous venez
ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait
partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant d'utiliser le produit,
veuillez vous familiariser avec toutes les consignes d'utilisation et de
sécurité. N'utilisez le produit que conformément aux consignes et pour
les domaines d'utilisation prévus. Si vous cédez le produit à un tiers,
remettez-lui également tous les documents.
Utilisation conforme à l'usage prévu
L'appareil est spécialement adapté à une multitude d'applications de
loisirs créatifs pour coller des matières sensibles à la chaleur, comme
par exemple le papier, les fleurs, le bois, le carton, les emballages,
le plastique, le cuir, la céramique, le verre et le tissu. Le matériau à
coller doit être propre, sec et exempt de graisse. Toute utilisation autre
ou modification de l'appareil est considérée comme non conforme et
s'accompagne de risques d'accident non négligeables. Le fabricant
n'assume aucune responsabilité pour les dommages résultant d'une
utilisation non conforme à l'usage prévu. L'appareil n'est pas conçu
pour un usage professionnel.
■ 2 │ FR│BE
PNKP 105 B1

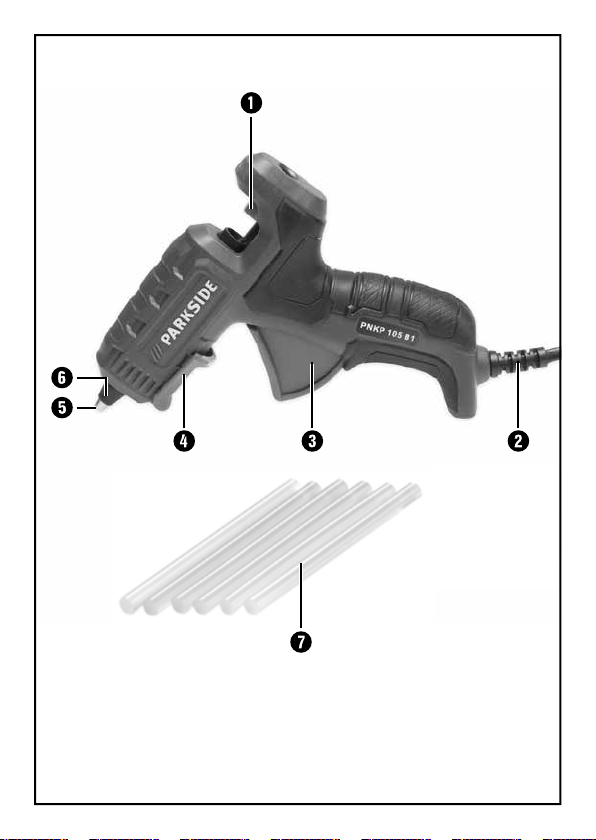

Équipement
Canal d'avancée
Cordon d'alimentation
Gâchette
Pied
Buse
Gaine de protection thermique de la buse
Bâtons de colle
Matériel livré
1 pistolet à colle PNKP 105 B1
1 pied
6 bâtons de colle
1 mode d'emploi
Caractéristiques techniques
Tension nominale : 230 V ~ 50 Hz (courant alternatif)
Puissance nominale
absorbée : 5 W (pour une mise en service de 20 W)
Température de service: 105–140 °C
Temps de chauffe : env. 5 min.
Classe de protection: II/
Pour les bâtons de colle : Ø 7 mm par ex. PARKSIDE PNKPZ 3 A1
(double isolation)
PNKP 105 B1
FR│BE │ 3 ■
Consignes de sécurité générales pour
les appareils électriques destinés à un
usage domestique
ATTENTION!
► Lire tous les avertissements de sécurité et toutes les instructions.
Ne pas suivre les avertissements et instructions peut donner lieu
à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
■
Cet appareil peut être utilisé par des enfants à
partir de 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales
réduites ou disposant de peu d'expérience et/ou
de connaissances, à condition qu'ils soient surveillés ou qu'ils aient été initiés à l'utilisation sécurisée
de l'appareil et qu'ils aient compris les dangers en
résultant. Les enfants ne doivent pas jouer avec
l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants
s'ils ne sont pas surveillés.
■ Si le cordon d'alimentation de l'appareil est
endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne
de qualification similaire afin d'éviter tout risque.
■ 4 │ FR│BE
PNKP 105 B1
Consignes de sécurité complémentaires pour
pistolets à colle chaude.
■ Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent
avec l'appareil.
■ ATTENTION! Cet appareil doit être posé sur son étrier
lorsqu'il n'est pas utilisé.
■ Maintenez l'appareil à l'abri de la pluie et de l'humidité. La
pénétration d'eau à l'intérieur d'un outil augmentera le risque de
choc électrique.
■ Ne pas utiliser le cordon à des fins autres que celles prévues (par
exemple pour transporter l'appareil, le suspendre, ou en tirant le
cordon pour débrancher la fiche de la prise secteur). Maintenez
le cordon à l'écart de la chaleur, de l'huile, d'arêtes vives.
Si le cordon secteur est endommagé ou sectionné durant le travail, ne pas le toucher, mais débrancher immédiatement la fiche
secteur. Des cordons endommagés ou emmêlés augmentent le
risque de choc électrique.
■ Appareil à utiliser uniquement dans des locaux fermés.
■ Si les pauses de travail dépassent 30 minutes, débrancher la
fiche secteur.
■ Après avoir utilisé l'appareil et avant de le ranger, le laisser
entièrement refroidir.
■ Ne traitez jamais de matériaux contenant de l'amiante.
■ Évitez tout risque de blessure et d'incendie ainsi que des risques
pour la santé: RISQUE DE BRÛLURE! La température de la colle
et de la buse dépasse les 105 °C. Ne touchez ni la buse ni la
colle. Ne laissez pas entrer la colle chaude en contact avec des
personnes ou des animaux. En cas de contact cutané, maintenir
immédiatement l'endroit concerné quelques minutes sous un jet
d'eau froide. N'essayez pas de retirer la colle de la peau.
■ Toujours acheminer le cordon secteur de l'appareil vers l'arrière.
PNKP 105 B1
FR│BE │ 5 ■
Accessoires/équipements supplémentaires
d'origine
♦ Utilisez uniquement les accessoires et équipements supplémen-
taires spécifiés dans le mode d'emploi ou dont le logement est
compatible avec l'appareil.
Mise en service
Préparer les surfaces de collage:
■ Ne pas utiliser de solvant liquide combustible pour nettoyer les
surfaces de collage.
■ La température ambiante et celle des matériaux à coller ne
doivent être ni inférieures à + 5 °C ni supérieures à + 50°C.
■ Les surfaces de collage doivent être propres, sèches et exemptes
de graisse.
♦ Rendez les surfaces lisses rugueuses avant le collage.
♦ Réchauffez les matériaux à refroidissement rapide comme par
ex. l'acier pour une meilleure adhérence.
1. Rabattez le pied
2. Glissez un bâton de colle
3. Faites chauffer l'appareil pendant env. 5 minutes.
L'appareil est maintenant prêt à être utilisé.
vers l'avant. Posez l'appareil.
dans le canal d'avancée .
■ 6 │ FR│BE
PNKP 105 B1
Préparer les surfaces de collage:
140
♦ Appuyez sur la gâchette
pour réguler le flux de colle en
fonction des besoins.
1. Appliquez la colle sous forme de points. Sur les matériaux
flexibles, tels que les textiles, appliquez la colle par lignes en
zigzag.
2. Après l'application de la colle, appuyez immédiatement pendant
30 secondes environ sur les deux pièces à coller. La surface
collée peut être utilisée au bout de 5 minutes environ.
3. Durant les pauses de travail, posez le pistolet à colle sur le pied
Éteindre l'appareil:
♦ Débranchez la fiche secteur de la prise.
La température de la buse
dépasse 140 °C.
Entretien et nettoyage
AVERTISSEMENT! RETIREZ LA FICHE DE LA PRISE
AVANT TOUS TRAVAUX DE NETTOYAGE.
■ Le pistolet à colle à basse température ne nécessite aucune
maintenance.
■ Conservez toujours l'appareil propre et sec.
■ Aucun liquide ne doit pénétrer à l'intérieur de l'appareil. Utilisez
un chiffon pour nettoyer le boîtier. N'utilisez jamais d'essence, de
solvant ou de nettoyant qui attaquent le plastique.
.
PNKP 105 B1
FR│BE │ 7 ■
Mise au rebut
Mise au rebut de l'appareil
L'emballage est constitué de matériaux écologiques que
vous pouvez recycler par le biais des postes de recyclage
locaux.
Ne jetez pas les outils électriques dans les
ordures ménagères!
Conformément à la directive européenne 2012/19/EU, les outils
électriques usagés doivent faire l'objet d'un tri et d'un recyclage
respectueux de l'environnement.
Renseignez-vous auprès de votre mairie ou des services de votre
commune pour connaître les possibilités de mise au rebut de votre
appareil usagé.
Le produit récyclable doit être trié ou rapporté dans un
point de collecte pour être recycle.
Garantie de Kompernass Handels
GmbH
Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date d’achat. Si ce pro-
duit venait à présenter des vices, vous disposez de droits légaux face
au vendeur de ce produit. Vos droits légaux ne sont pas restreints par
notre garantie présentée ci-dessous.
■ 8 │ FR│BE
PNKP 105 B1
Conditions de garantie
La période de garantie débute à la date de l’achat. Veuillez bien
conserver le ticket de caisse d’origine. Ce document servira de
preuve d’achat.
Si dans un délai de trois ans suivant la date d’achat de ce produit,
un vice de matériel ou de fabrication venait à apparaître, le produit
sera réparé ou remplacé gratuitement par nos soins, selon notre
choix. Cette prestation de garantie nécessite dans un délai de trois
ans la présentation de l’appareil défectueux et du justificatif d’achat
(ticket de caisse) ainsi que la description brève du vice et du moment
de son apparition.
Si le vice est couvert par notre garantie, vous recevrez le produit
réparé ou un nouveau produit en retour. Aucune nouvelle période de
garantie ne débute avec la réparation ou l’échange du produit.
Période de garantie et réclamation légale pour vices
cachés
L’exercice de la garantie ne prolonge pas la période de garantie.
Cette disposition s’applique également aux pièces remplacées ou
réparées. Les dommages et vices éventuellement déjà présents à
l’achat doivent être signalés immédiatement après le déballage.
Toute réparation survenant après la période sous garantie fera
l’objet d’une facturation.
Étendue de la garantie
L’appareil a été fabriqué avec soin conformément à des directives de
qualité strictes et consciencieusement contrôlé avant sa livraison.
La prestation de garantie est valable pour des vices de matériel et
de fabrication. Cette garantie ne s’étend pas aux pièces du produit
qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d’usure, ni aux détériorations de pièces fragiles,
par ex. connecteur, accu, moules ou pièces en verre.
PNKP 105 B1
FR│BE │ 9 ■
Cette garantie devient caduque si le produit est détérioré, utilisé ou
entretenu de manière non conforme. Toutes les instructions listées
dans le manuel d’utilisation doivent être exactement respectées pour
une utilisation conforme du produit. Des buts d’utilisation et actions
qui sont déconseillés dans le manuel d’utilisation, ou dont vous êtes
avertis doivent également être évités.
Le produit est uniquement destiné à un usage privé et ne convient pas
à un usage professionnel. La garantie est annulée en cas d’entretien
incorrect et inapproprié, d’usage de la force et en cas d’intervention
non réalisée par notre centre de service après-vente agréé.
Article L211-16 du Code de la consommation
Lorsque l‘acheteur demande au vendeur, pendant le cours de la
garantie commerciale qui lui a été consentie lors de l‘acquisition ou
de la réparation d‘un bien meuble, une remise en état couverte par
la garantie, toute période d‘immobilisation d‘au moins sept jours vient
s‘ajouter à la durée de la garantie qui restait à courir. Cette période
court à compter de la demande d‘intervention de l‘acheteur ou de la
mise à disposition pour réparation du bien en cause, si cette mise à
disposition est postérieure à la demande d‘intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur
reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 à L211-13 du
Code de la consommation et aux articles 1641 à 1648 et 2232 du
Code Civil.
■ 10 │ FR│BE
PNKP 105 B1
Article L211-16 du Code de la consommation
Le vendeur est tenu de livrer un bien conforme au contrat et répond
des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l‘emballage, des instructions de montage ou de l‘installation lorsque celle-ci
a été mise à sa charge par le contrat ou a été réalisée sous sa
responsabilité.
Article L211-5 du Code de la consommation
Pour être conforme au contrat, le bien doit :
1° Etre propre à l‘usage habituellement attendu d‘un bien sem-
blable et, le cas échéant :
correspondre à la description donnée par le vendeur et posséder les
qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ;
présenter les qualités qu‘un acheteur peut légitimement attendre
eu égard aux déclarations publiques faites par le vendeur, par le
producteur ou par son représentant, notamment dans la publicité ou
l‘étiquetage ;
2° Ou présenter les caractéristiques définies d‘un commun accord
par les parties ou être propre à tout usage spécial recherché par
l‘acheteur, porté à la connaissance du vendeur et que ce dernier
a accepté.
Article L211-12 du Code de la consommation
L‘action résultant du défaut de conformité se prescrit par deux ans à
compter de la délivrance du bien.
PNKP 105 B1
FR│BE │ 11 ■
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la
chose vendue qui la rendent impropre à l‘usage auquel on la destine,
ou qui diminuent tellement cet usage que l‘acheteur ne l‘aurait pas
acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait
connus.
Article 1648 1er alinéa du Code civil
L‘action résultant des vices rédhibitoires doit être intentée par
l‘acquéreur dans un délai de deux ans à compter de la découverte
du vice.
Les pièces détachées indispensables à l’utilisation du produit sont
disponibles pendant la durée de la garantie du produit.
Procédure en cas de garantie
Afin de garantir un traitement rapide de votre demande, veuillez
suivre les indications suivantes :
■ Veuillez avoir à portée de main pour toutes questions le ticket de
caisse et la référence article (par ex. IAN 12345) en tant que
justificatif de votre achat.
■ Vous trouverez la référence sur la plaque signalétique, une gra-
vure, sur la page de garde de votre manuel d’utilisation (en bas à
gauche) ou sous forme d’autocollant au dos ou sur le dessous.
■ Si des erreurs de fonctionnement ou d’autres vices venaient à
apparaître, veuillez d’abord contacter le département service
clientèle cité ci-dessous par téléphone ou par e-mail.
■ Vous pouvez ensuite retourner un produit enregistré comme étant
défectueux en joignant le ticket de caisse et en indiquant en quoi
consiste le vice et quand il est survenu, sans devoir l’affranchir à
l’adresse de service après-vente communiquée.
■ 12 │ FR│BE
PNKP 105 B1
Sur www.lidl-service.com, vous pouvez télécharger ce
manuel ainsi que beaucoup d’autres, des vidéos produit
et logiciels.
Service après-vente
Service France
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
Service Belgique
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN 291780
Importateur
Veuillez tenir compte du fait que l’adresse suivante n’est pas une
adresse de service après-vente. Veuillez d’abord contacter le service
mentionné.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
ALLEMAGNE
www.kompernass.com
PNKP 105 B1
FR│BE │ 13 ■
Traduction de la déclaration de
conformité originale
Nous soussignés, KOMPERNASS HANDELS GMBH, responsable
du document: M. Semi Uguzlu, BURGSTR. 21, DE - 44867
BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit
est en conformité avec les normes, documents normatifs et directives
CE suivants:
Directive européenne sur les basses tensions
(2014 / 35 / EU)
Compatibilité électromagnétique
(2014 / 30 / EU)
Directive RoHS
(2011 / 65 / EU)*
* La seule responsabilité pour l’établissement de cette déclaration
de conformité incombe au fabricant. L’objet de la déclaration décrit
ci-dessus répond aux prescriptions de la directive 2011/65/EU du
Parlement européen et du Conseil en date du 8 juin 2011 visant la
restriction de l’utilisation de certaines substances dangereuses dans
les appareils électriques et électroniques.
Normes harmonisées appliquées:
EN 60335-2-45:2002/A2:2012
EN 60335-1:2012/A11:2014
EN 62233:2008
EN 55014-1:2006/A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
■ 14 │ FR│BE
PNKP 105 B1
Désignation du modèle de la machine:
Pistolet à colle PNKP 105 B1
Année de fabrication: 10 - 2017
Numéro de série: IAN 291780
Bochum, 26.09.2017
Semi Uguzlu
-Responsable qualitéSous réserve de modifications techniques à des fins de perfectionne-
ment.
PNKP 105 B1
FR│BE │ 15 ■
■ 16 │ FR│BE
PNKP 105 B1
Inhaltsverzeichnis
Einleitung ...................................18
Bestimmungsgemäßer Gebrauch .........................18
Ausstattung ..........................................19
Lieferumfang .........................................19
Technische Daten .....................................19
Allgemeine Sicherheitshinweise für elektrische
Geräte für den Hausgebrauch .................. 20
Ergänzende Sicherheitshinweise für Heißklebepistole .........21
Originalzubehör / -zusatzgeräte. . . . . . . . . . . . . . . . . . . . . . . . . . 22
Inbetriebnahme ..............................22
Wartung und Reinigung .......................23
Entsorgung .................................. 24
Gerät entsorgen ......................................24
Garantie der Kompernaß Handels GmbH ........24
Service ..................................... 27
Importeur ................................... 27
Original-Konformitätserklärung ................ 28
PNKP 105 B1
DE│AT│CH
│
17 ■
HEISSKLEBEPISTOLE PNKP 105 B1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben
sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise
für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der
Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen
vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist speziell für eine Vielzahl von kreativen Hobbyanwendungen zum Verkleben von hitzeempfindlichen Materalien
wie Papier, Blumen, Holz, Karton, Verpackungen, Kunststoff, Leder,
Keramik, Glas und Gewebe geeignet. Das zu klebende Material
muss sauber, trocken und fettfrei sein. Jede andere Verwendung oder
Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt
erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.
Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
■ 18 │ DE
│AT│
CH
PNKP 105 B1
Ausstattung
Vorschubkanal
Netzkabel
Vorschubbügel
Aufstellbügel
Düse
Hitzeschutzmantel der Düse
Klebestifte
Lieferumfang
1 Heissklebepistole PNKP 105 B1
1 Aufstellbügel
6 Klebestifte
1 Bedienungsanleitung
Technische Daten
Bemessungsspannung: 230 V ~ 50 Hz (Wechselstrom)
Bemessungsaufnahme: 5 W (bei Inbetriebnahme 20 W)
Betriebstemperatur: 105–140 °C
Aufheizzeit: ca. 5 Min.
Schutzklasse: II /
Für Klebestifte: ø 7 mm z.B. PARKSIDE PNKPZ 3 A1
(Doppelisolierung)
PNKP 105 B1
DE│AT│CH
│
19 ■
Allgemeine Sicherheitshinweise
für elektrische Geräte für den
Hausgebrauch
ACHTUNG!
► Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Dieses Gerät kann von Kindern ab 8 Jahren und
■
darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
■ Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
■ 20 │ DE
│AT│
CH
PNKP 105 B1
Ergänzende Sicherheitshinweise
für Heißklebepistole
■ Kinder sollten beaufsichtigt werden, um sicher zu stellen, dass sie
nicht mit dem Gerät spielen.
■ ACHTUNG! Dieses Gerät muss auf seinen Aufstellbügel
aufgelegt werden, wenn es nicht in Gebrauch ist.
■ Halten Sie das Gerät von Regen oder Nässe fern. Das Ein-
dringen von Wasser in ein Elektrogerät erhöht das Risiko eines
elektrischen Schlages.
■ Zweckentfremden Sie das Kabel nicht um das Gerät zu tragen,
aufzuhängen oder um den Stecker aus der Steckdose zu ziehen.
Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten.
Wird bei der Arbeit das Netzkabel beschädigt, oder durchtrennt,
Kabel nicht berühren, sondern sofort den Netzstecker ziehen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
■ Nur zur Verwendung in geschlossenen Räumen.
■ Bei Arbeitspausen von mehr als 30 Minuten, den Netzstecker
ziehen.
■ Das Gerät nach Gebrauch und vor der Aufbewahrung, komplett
abkühlen lassen.
■ Bearbeiten Sie kein asbesthaltiges Material.
■ Vermeiden Sie Verletzungs- und Brandgefahr sowie Gesundheits-
gefährdungen: VERBRENNUNGSGEFAHR! Der Kleber und die
Düse werden über 105 °C heiß. Fassen Sie die Düse oder den
Kleber nicht an. Lassen Sie den heißen Kleber nicht auf Personen
oder Tiere gelangen. Bei Hautkontakt sofort die Stelle einige
Minuten unter einen kalten Wasserstrahl halten. Versuchen Sie
nicht den Klebstoff von der Haut zu entfernen.
■ Führen Sie das Netzkabel immer nach hinten vom Gerät weg.
PNKP 105 B1
DE│AT│CH
│
21 ■
Originalzubehör / -zusatzgeräte
♦ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedie-
nungsanleitung angegeben sind bzw. deren Aufnahme mit dem
Gerät kompatibel ist.
Inbetriebnahme
Klebestellen vorbereiten:
■ Verwenden Sie keine brennbaren Lösungsmittel zum Reinigen der
Klebestellen.
■ Die Umgebungstemperatur und die zu klebenden Materialien
dürfen nicht kälter als + 5 °C und nicht wärmer als + 50 °C sein.
■ Klebestellen müssen sauber, trocken und fettfrei sein.
♦ Rauhen Sie glatte Oberflächen vor dem Kleben an.
♦ Wärmen Sie schnell abkühlende Materialien wie z.B. Stahl zur
besseren Klebhaftung etwas an.
1. Klappen Sie den Aufstellbügel
2. Schieben Sie einen Klebestift
3. Lassen Sie das Gerät ca. 5 Minuten aufheizen.
Das Gerät ist nun betriebsbereit.
vor. Stellen Sie das Gerät ab.
in den Vorschubkanal .
■ 22 │ DE
│AT│
CH
PNKP 105 B1
Klebestellen bearbeiten:
140
♦ Drücken Sie den Vorschubbügel
den Anforderungen entsprechend zu regulieren.
1. Tragen Sie den Kleber punktförmig auf. Tragen Sie bei flexiblen
Materialien wie z.B. Textilien den Kleber in Zickzacklinien auf.
2. Drücken Sie die beiden zu verklebenden Werkstücke nach dem
Auftragen des Klebers sofort für ca. 30 Sekunden zusammen.
Die Klebestelle ist nach ca. 5 Minuten belastbar.
3. Stellen Sie die Klebepistole während Arbeitsunterbrechungen
auf dem Aufstellbügel
Gerät ausschalten:
♦ Ziehen Sie den Netzstecker aus der Steckdose.
Die Düse
ab.
wird über 140 °C heiß.
, um den Fluss des Klebers
Wartung und Reinigung
WARNUNG! ZIEHEN SIE VOR ALLEN
REINIGUNGSARBEITEN DEN NETZSTECKER AUS
DER STECKDOSE.
■ Die Heißklebepistole ist wartungsfrei.
■ Halten Sie das Gerät stets sauber und trocken.
■ Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen.
Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden
Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff
angreifen.
PNKP 105 B1
DE│AT│CH
│
23 ■
Entsorgung
Gerät entsorgen
Die Verpackung besteht aus umweltfreundlichen Materialien,
die Sie über die örtlichen Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren
Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Garantie der Kompernaß Handels
GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im
Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie
den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis
für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts
ein Material- oder Fabrikationsfehler auf, wird das Produkt von
uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt.
■ 24 │ DE
│AT│
CH
PNKP 105 B1
Diese Garantieleistung setzt voraus, dass innerhalb der Drei-JahresFrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt
und schriftlich kurz beschrieben wird, worin der Mangel besteht und
wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie
das reparierte oder ein neues Produkt zurück. Mit Reparatur oder
Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert.
Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim
Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende
Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese
Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B.
Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung
des Produkts sind alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten.Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor
denen gewarnt wird, sind unbedingt zu vermeiden.
PNKP 105 B1
DE│AT│CH
│
25 ■
Das Produkt ist nur für den privaten und nicht für den gewerblichen
Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer
Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von
unserer autorisierten Service-Niederlassung vorgenommen wurden,
erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten,
folgen Sie bitte den folgenden Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikel-
nummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer
Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als
Aufkleber auf der Rück- oder Unterseite.
■ Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren
Sie zunächst die nachfolgend benannte Serviceabteilung telefo-
nisch oder per E-Mail.
■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung
des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel
besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen
mitgeteilte Service-Anschrift übersenden.
Auf www.lidl-service.com können Sie diese und viele
weitere Handbücher, Produktvideos und Software
herunterladen.
■ 26 │ DE
│AT│
CH
PNKP 105 B1
Service
Service Deutschland
Tel.: 0800 5435 111 (Kostenfrei aus dem
dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 291780
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift
ist. Kontaktieren Sie zunächst die benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
GERMANY
www.kompernass.com
PNKP 105 B1
DE│AT│CH
│
27 ■
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM,
DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den
folgenden Normen, normativen Dokumenten und EG-Richtlinien
übereinstimmt:
EG-Niederspannungsrichtlinie
(2014 / 35 / EU)
Elektromagnetische Verträglichkeit
(2014 / 30 / EU)
RoHS Richtlinie
(2011 / 65 / EU)*
*Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand
der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU
des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur
Beschränkung der Verwendung bestimmter gefährlicher Stoffe in
Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen:
EN 60335-2-45:2002/A2:2012
EN 60335-1:2012/A11:2014
EN 62233:2008
EN 55014-1:2006/A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
■ 28 │ DE
│AT│
CH
PNKP 105 B1
Typbezeichnung der Maschine:
Heissklebepistole PNKP 105 B1
Herstellungsjahr: 10 - 2017
Seriennummer: IAN 291780
Bochum, 26.09.2017
Semi Uguzlu
- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind
vorbehalten.
PNKP 105 B1
DE│AT│CH
│
29 ■
■ 30 │ DE
│AT│
CH
PNKP 105 B1
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
DEUTSCHLAND / GERMANY
www.kompernass.com
Version des informations · Stand der Informationen
09 / 2017 · Ident.-No.: PNKP105B1-092017-1
IAN 291780
2
Loading...
