1 ■
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedienund Sicherheitshinweisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Die Handkreissäge (nachfolgend „Gerät“ genannt)
ist zum Sägen von Längs- und Querschnitten,
Gehrungsschnitten bei fester Auflage in Spanplatten, Kunststoff und Leichtbaustoffen geeignet.
Jede andere Verwendung oder Veränderung der
Maschine gilt als nicht bestimmungsgemäß und
birgt erhebliche Unfallgefahren. Nicht zum gewerblichen Gebrauch.
Ausstattung

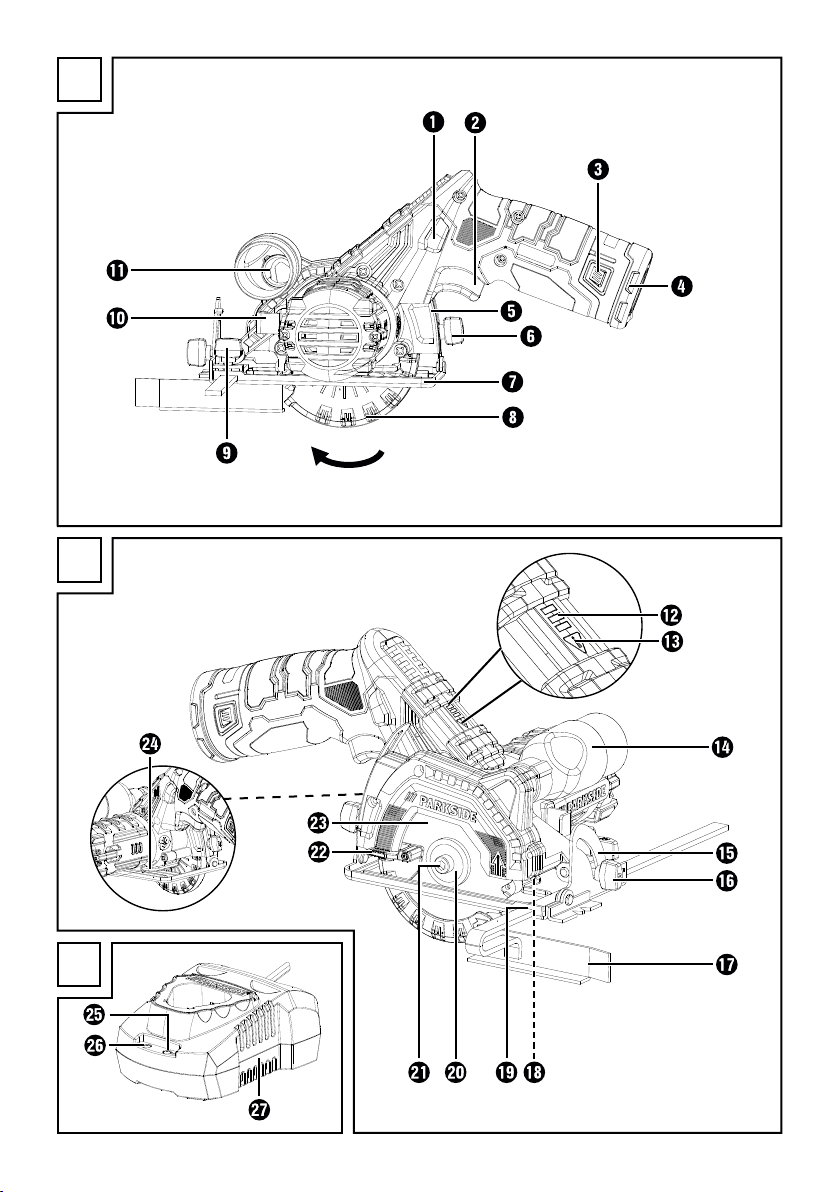

Abbildung A:
Einschaltsperre
EIN-/AUS-Schalter
Entriegelungstaste für Akku-Pack
Akku-Pack
Schnitttiefenskala
Feststellschraube
Grundplatte
Schutzhaube
Flügelschraube für Parallelanschlagaufnahme
Spindelarretierung
Spanauswurf
Abbildung B:
Akku-Display-LED
Überlast Warnanzeige
Adapter zur Staubabsaugung
Schnittwinkelskala
Flügelschraube für Schnittwinkelvorwahl
Parallelanschlag
LED-Arbeitsleuchte
Parallelanschlagaufnahme
Spannflansch
Spannschraube
Rückziehhebel für Schutzhaube
Sägeblatt
Innensechskantschlüssel
Abbildung C:
Ladezustandsanzeige-LED
Kontroll-LED
Schnell-Ladegerät
Lieferumfang
1 Akku-Handkreissäge
1 Akku-Schnellladegerät
1 Akku-Pack
1 Parallelanschlag
1 Adapter zur Staubabsaugung (2 teilig)
1 Innensechskantschlüssel
1 Sägeblatt (vormontiert)
1 Betriebsanleitung
Technische Daten
Akku-Handkreissäge: PHKSA 12 A1
Bemessungsspannung: 12 V
Bemessungs-
Leerlaufdrehzahl: n
Sägeblatt: 1x Ø 85 mm x 1,1 mm
x Ø 15 mm, 20 Zähne
85 mm
Max. Schnitttiefe: Bei 0°: ca. 26 mm
Bei 45°: ca. 17 mm
max.26 mm
Akku: PAP 12 A2
Typ:
Bemessungsspannung: 12 V
Kapazität: 2000 mAh
Zellen: 3
(Gleichstrom)
1400 min
0
LITHIUM-IONEN
(Gleichstrom)
-1
■ 2 │ DE
│AT│
CH
PHKSA 12 A1
Akku-Schnellladegerät: PLG 12 A2
EINGANG / Input:
Bemessungsspannung: 230 - 240V~ (Wechsel-
strom), 50 Hz
Leistungsaufnahme: 38 W
AUSGANG / Output:
Bemessungsspannung: 12,6 V
(Gleichstrom)
Bemessungsstrom: 2,4 A
Ladedauer: ca. 60 min
Sicherung (innen): 2 A
T2A
Schutzklasse: II / (Doppelisolierung)
Geräuschemissionswert:
Messwert für Geräusch ermittelt entsprechend
EN 62841. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: L
= 83 dB (A)
PA
Unsicherheit K: KPA = 3 dB
Schallleistungspegel: L
= 94 dB (A)
WA
Unsicherheit K: KWA = 3 dB
Gehörschutz tragen!
WARNUNG!
► Die Schwingungs- und Geräuschemissionen
können entsprechend der Art und Weise in
der das Elektrowerkzeug verwendet wird,
insbesondere, welche Art von Werkstück
bearbeitet wird, abweichen und können
in manchen Fällen über dem in diesen
Anweisungen angegebenen Werten liegen.
Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug
regelmäßig in solcher Weise verwendet
wird. Versuchen Sie, die Belastung durch
Vibrationen so gering wie möglich zu halten.
Beispielhafte Maßnahmen zur Verringerung
der Vibrationsbelastung sind das Tragen von
Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus
zu berücksichtigen (beispielweise Zeiten, in
denen das Elektrowerkzeug abgeschaltet ist,
und solche, in denen es zwar eingeschaltet
ist, aber ohne Belastung läuft).
Schwingungsemissionswert:
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841:
Sägen von Holz a
Unsicherheit K = 1,5 m/s
= 2,3 m/s
h,W
2
2
HINWEIS
► Die in diesen Anweisungen angegebenen
Schwingungsemissionswert und Geräuschemissionswerte sind entsprechend einem genormten Prüfverfahren gemessen worden und
können für den Gerätevergleich verwendet
werden. Der angegebene Schwingungsemissionswert und die Geräuschemissionswerte
können auch zu einer einleitenden Einschätzung der Belastung verwendet werden.
PHKSA 12 A1

Allgemeine
Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG!
► Lesen Sie alle Sicherheitshinweise, Anwei-
sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).
DE│AT│CH
│
3 ■
1. Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht
in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle
über das Elektrowerkzeug verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeugs
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen
Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen
oder Nässe fern. Das Eindringen von Wasser
in ein Elektrowerkzeug erhöht das Risiko eines
elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung
nicht, um das Elektrowerkzeug zu tragen,
aufzuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Teilen. Beschädigte
oder verwickelte Anschlussleitungen erhöhen das
Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den
Außenbereich zugelassen sind. Die Anwen-
dung einer für den Außenbereich geeigneten
Verlängerungsleitung verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in
feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf,
was Sie tun, und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerk zeugs kann zu ernsthaften
Verletzungen führen.
b) T
ragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeugs,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetrieb nahme. Vergewissern Sie sich, dass
das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es an die Stromversorgung und / oder
den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerk-
zeugs den Finger am Schalter haben oder das
Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen
führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
■ 4 │ DE
│AT│
CH
PHKSA 12 A1
e) Vermeiden Sie eine abnormale Körperhal-
tung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck
oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrich-
tungen montiert werden können, sind diese
anzuschließen und richtig zu verwenden.
Die Verwendung einer Staubabsaugung kann
Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit
und setzen Sie sich nicht über die Sicherhetisregeln für Elektrowerkzeuge hinweg, auch
wenn Sie nach vielfachem Gebrauch mit
dem Elektrowerkzeug vertraut sind. Achtloses
Handeln kann binnen Sekundenbruchteilen zu
schweren Verletzungen führen.
4. Verwendung und Behandlung des
Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht.
Verwenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem passen-
den Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und / oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen
vornehmen, Einsatzwerkzeugteile wechseln
oder das Elektrowerkzeug weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn
sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatz-
werkzeug mit Sorgfalt. Kontrollieren Sie, ob
bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion des
Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des
Elektrowerkzeuges reparieren. Viele Unfälle
haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatz-
werkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigen
Sie dabei die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken,
sauber und frei von Öl und Fett. Rutschige
Griffe und Griffflächen erlauben keine sichere
Bedienung und Kontrolle des Elektrowerkzeugs
in unvorhergesehenen Situationen.
5. Verwendung und Behandlung des
Akkuwerkzeugs
a) Laden Sie die Akkus nur mit Ladegeräten auf,
die vom Hersteller empfohlen werden. Durch
ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
PHKSA 12 A1
DE│AT│CH
│
5 ■
c) Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der
Kontakte verursachen könnten. Ein Kurzschluss
zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder ver-
änderten Akku. Beschädigte oder veränderte
Akkus können sich unvorhersehbar verhalten
und zu Feuer, Explosion oder Verletzungsgefahr
führen.
f) Setzen Sie einen Akku keinem Feuer oder
zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265°F) können eine
Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden
und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs.
Falsches Laden oder Laden außerhalb des
zugelassenen Temperaturbereichs kann den
Akku zerstören und die Brandgefahr erhöhen.
VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.
Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.
Es besteht Explosionsgefahr.
6. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qua-
lifiziertem Fachpersonal und nur mit Original
Ersatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sämt-
liche Wartung von Akkus sollte nur durch den
Hersteller oder bevollmächtigte KundendienststeIlen erfolgen.
Gerätespezifische Sicherheitshinweise
für Handkreissägen
Sicherheitshinweise für alle Sägen
Sägeverfahren
a) GEFAHR! Kommen Sie mit Ihren Hän-
den nicht in den Sägebereich und an
das Sägeblatt. Wenn beide Hände
die Säge halten, können diese vom Sägeblatt
nicht verletzt werden.
b) Greifen Sie nicht unter das Werkstück. Die
Schutzhaube kann Sie unter dem Werkstück
nicht vor dem Sägeblatt schützen.
c) Passen Sie die Schnitt-Tiefe an die Dicke des
Werkstücks an. Es sollte weniger als eine volle
Zahnhöhe unter dem Werkstück sichtbar sein.
d) Halten Sie das zu sägende Werkstück niemals
in der Hand oder über dem Bein fest. Sichern
Sie das Werkstück an einer stabilen Aufnahme.
Es ist wichtig, das Werkstück gut zu befestigen, um
die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.
e) Halten Sie das Elektrowerkzeug an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen das Einsatzwerkzeug verborgene
Stromleitungen treffen kann. Kontakt mit einer
spannungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und
führt zu einem elektrischen Schlag.
f) Verwenden Sie beim Längsschneiden immer einen
Anschlag oder eine gerade Kantenführung. Dies
verbessert die Schnittgenauigkeit und verringert die
Möglichkeit, dass das Sägeblatt klemmt.
■ 6 │ DE
│AT│
CH
PHKSA 12 A1
g) Verwenden Sie immer Sägeblätter in der
richtigen Größe und mit passender Aufnahmebohrung (z. B. rautenförmig oder rund). Säge-
blätter, die nicht zu den Montageteilen der Säge
passen, laufen unrund und führen zum Verlust der
Kontrolle.
h) Verwenden Sie niemals beschädigte oder
falsche Sägeblatt-Unterlegscheiben oderschrauben. Die Sägeblatt-Unterlegscheiben
und - schrauben wurden speziell für Ihre Säge
konstruiert, für optimale Leistung und Betriebssicherheit.
Weitere Sicherheitshinweise für alle Sägen
Rückschlag - Ursachen und entsprechende
Sicherheitshinweise
▯ Ein Rückschlag ist die plötzliche Reaktion
infolge eines hakenden, klemmenden oder
falsch ausgerichteten Sägeblattes, die dazu
führt, dass eine unkontrollierte Säge abhebt und
sich aus dem Werkstück heraus in Richtung der
Bedienperson bewegt.
▯ Wenn sich das Sägeblatt in dem sich schlie-
ßenden Sägespalt verhakt oder verklemmt,
blockiert es, und die Motorkraft schlägt die
Säge in Richtung der Bedienperson zurück.
▯ Wird das Sägeblatt im Sägeschnitt verdreht
oder falsch ausgerichtet, können sich die
Zähne der hinteren Sägeblattkante in der
Holz-Oberfläche verhaken, wodurch sich das
Sägeblatt aus dem Sägespalt heraus bewegt
und die Säge in Richtung der Bedienperson
zurückspringt.
Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs der Säge. Er kann durch
geeignete Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden.
a) Halten Sie die Säge fest und bringen Sie Ihre
Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie
sich immer seitlich des Sägeblattes, nie das
Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge
rückwärts springen, jedoch kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die
Rückschlagkräfte beherrschen.
b) Falls das Sägeblatt verklemmt oder Sie die
Arbeit unterbrechen, schalten Sie die Säge
aus und halten Sie sie im Werkstoff ruhig,
bis das Sägeblatt zum Stillstand gekommen
ist. Versuchen Sie nie, die Säge aus dem
Werkstück zu entfernen oder sie rückwärts zu
ziehen, solange das Sägeblatt sich bewegt,
sonst kann ein Rückschlag erfolgen. Ermitteln
und beheben Sie die Ursache für das Verklemmen des Sägeblattes.
c) Wenn Sie eine Säge, die im Werkstück steckt,
wieder starten wollen, zentrieren Sie das
Sägeblatt im Sägespalt und überprüfen Sie,
ob die Sägezähne nicht im Werkstück verhakt
sind. Verhakt das Sägeblatt, kann es sich aus
dem Werkstück heraus bewegen oder einen
Rückschlag verursachen, wenn die Säge erneut
gestartet wird.
d) Stützen Sie große Platten ab, um das Risiko
eines Rückschlags durch ein klemmendes
Sägeblatt zu vermindern. Große Platten kön-
nen sich unter ihrem Eigengewicht durchbiegen.
Platten müssen auf beiden Seiten abgestützt
werden, und zwar sowohl in der Nähe des
Sägespalts als auch an der Kante.
e) Verwenden Sie keine stumpfen oder beschä-
digten Sägeblätter. Sägeblätter mit stumpfen
oder falsch ausgerichteten Zähnen verursachen
durch einen zu engen Sägespalt eine erhöhte
Reibung, Klemmen des Sägeblattes und Rückschlag.
f) Ziehen Sie vor dem Sägen die Schnitt-Tiefen-
und Schnitt-Winkeleinstellungen fest. Wenn
sich während des Sägens die Einstellungen
verändern, kann sich das Sägeblatt verklemmen
und ein Rückschlag auftreten.
g) Seien Sie besonders vorsichtig beim Sägen
in bestehende Wände oder andere nicht
einsehbare Bereiche. Das eintauchende Säge-
blatt kann beim Sägen in verborgene Objekte
blockieren und einen Rückschlag verursachen.
PHKSA 12 A1
DE│AT│CH
│
7 ■
Funktion der unteren Schutzhaube
a) Überprüfen Sie vor jeder Benutzung, ob die
untere Schutzhaube einwandfrei schließt.
Verwenden Sie die Säge nicht, wenn die
untere Schutzhaube nicht frei beweglich ist
und sich nicht sofort schließt. Klemmen oder
binden Sie die untere Schutzhaube niemals
in geöffneter Position fest. Sollte die Säge
unbeabsichtigt zu Boden fallen, kann die untere
Schutzhaube verbogen werden. Öffnen Sie die
Schutzhaube mit dem Rückziehhebel und stellen
Sie sicher, dass sie sich frei bewegt und bei
allen Schnittwinkeln und -tiefen weder Sägeblatt
noch andere Teile berührt.
b) Überprüfen Sie die Funktion der Feder für die
untere Schutzhaube. Lassen Sie die Säge vor
dem Gebrauch warten, wenn untere Schutzhaube und Feder nicht einwandfrei arbeiten.
Beschädigte Teile, klebrige Ablagerungen oder
Anhäufungen von Spänen lassen die untere
Schutzhaube verzögert arbeiten.
c) Öffnen Sie die untere Schutzhaube von Hand
nur bei besonderen Schnitten, wie z. B. „Tauchund Winkelschnitten“. Öffnen Sie die untere
Schutzhaube mit dem Rückziehhebel und
lassen Sie diesen los, sobald das Sägeblatt
in das Werkstück eintaucht. Bei allen anderen
Sägearbeiten soll die untere Schutzhaube
automatisch arbeiten.
d) Legen Sie die Säge nicht auf der Werkbank
oder dem Boden ab, ohne dass die untere
Schutzhaube das Sägeblatt bedeckt. Ein un-
geschütztes, nachlaufendes Sägeblatt bewegt
die Säge entgegen der Schnittrichtung und
sägt, was ihm im Weg ist. Beachten Sie dabei
die Nachlaufzeit des Sägeblatts.
Sicherheitshinweise für Ladegeräte
■ Dieses Gerät kann von Kindern ab
8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
■ Wenn die Netzanschlussleitung die-
ses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden,
um Gefährdungen zu vermeiden.
Das Ladegerät ist nur für den Betrieb im
Innenbereich geeignet.
WARNUNG!
■ Betreiben Sie das Gerät nicht mit beschä-
digtem Kabel, Netzkabel oder Netzstecker.
Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.
Ergänzende Anweisungen:
■ Verwenden Sie keine Schleifscheiben.
■ Verwenden Sie nur Sägeblätter mit Durchmes-
sern entsprechend den Aufschriften auf der
Säge.
■ Verwenden Sie das richtige Sägeblatt entspre-
chend dem zu sägenden Werkstoff.
■ 8 │ DE
│AT│
CH
PHKSA 12 A1
■ Verwenden Sie nur Sägeblätter mit einer
Drehzahl-Kennzeichnung, die der auf dem Elektrowerkzeug angegebenen Drehzahl entspricht
oder höher ist.
■ Sägeblätter, die zum Schneiden von Holz oder
ähnlichen Werkstoffen vorgesehen sind, müssen
der EN 847-1 entsprechen.
■ Vermeiden Sie das Überhitzen der Sägezahn-
spitzen.
■ Vermeiden Sie beim Sägen von Kunststoff ein
Schmelzen des Kunststoffs.
■ Tragen Sie beim Sägen eine Staubmaske.
■ Verwenden Sie nur empfohlene Sägeblätter.
■ Immer einen Gehörschutz tragen!
Sicherheitshinweise
für Kreissägeblätter
Schutzhandschuhe tragen!
Atemschutz tragen!
Schutzbrille tragen!
Gehörschutz tragen!
HINWEIS
► Der Akku wird teilgeladen ausgeliefert. Laden
Sie den Akku vor der Inbetriebnahme idealerweise mindestens 1 Stunde im Ladegerät auf.
So gewährleisten Sie die volle Leistung des
Akkus. Sie können den Li-Ionen-Akku jederzeit
aufladen, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs
schädigt den Akku nicht.
► Falls sich der Akku im Betrieb zu stark er-
wärmt hat, ist ein Laden nicht möglich. Lassen
Sie ihn zuerst abkühlen.
■ Laden Sie den Akku-Pack
Umgebungstemperatur unterhalb 10°C oder
oberhalb 40°C liegt.
1. Zur Entnahme des Akku-Packs
die Entriegelungstasten und ziehen den AkkuPack aus dem Gerät.
2. Stecken Sie den Akku-Pack
Ladegerät .
3. Stecken Sie den Netzstecker in die Steckdose.
Die Kontroll-LED leuchtet rot.
4. Die grüne Ladezustandsanzeige-LED
siert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack
5. Schieben Sie den Akku-Pack
nie, wenn die
drücken Sie
in das Schnell-
signali-
einsatzbereit ist.
in das Gerät ein.
VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.
Originalzubehör / -zusatzgeräte
■ Benutzen Sie nur Zubehör und Zusatzgeräte,
die in der Bedienungsanleitung angegeben
sind bzw. deren Aufnahme mit dem Gerät
kompatibel ist.
Vor der Inbetriebnahme
Akku-Pack entnehmen/laden/
einsetzen
VORSICHT!
► Ziehen Sie immer den Netzstecker, bevor
Sie den Akku-Pack
nehmen bzw. einsetzen.
PHKSA 12 A1
aus dem Ladegerät
Funktion der Schutzhaube prüfen
♦ Ziehen Sie den Rückziehhebel für Schutzhaube
bis zum Anschlag.
Die Schutzhaube
wegbar sein und bei Loslassen des Rückziehhebels
für die Schutzhaube
tion zurückspringen.
muss ohne zu klemmen be-
selbst in die Ausgangsposi-
Inbetriebnahme
Sägeblatt montieren / wechseln
Sägeblatt nur bei gezogenem Akku-Pack
wechseln!
1. Setzen Sie die Schnitttiefe (mittels Feststellschraube ) auf die minimalste Position, 0 mm.
2. Schwenken Sie die Schutzhaube mit Hilfe
des Rückziehhebels zurück und stellen Sie
das Gerät ab.
DE│AT│CH
│
9 ■
3. Betätigen Sie die Spindelarretierung
einrastet) und halten Sie sie gedrückt.
4. Lösen Sie mit dem Innensechskant schlüssel
die Spannschraube .
5. Nehmen Sie jetzt die Spannschraube und
den Spannflansch ab (siehe auch Abb. A).
Abb. A: Sägeblatt wechseln
6. Ziehen Sie die Schutzhaube
Rückziehhebels vollständig zurück und halten Sie die Schutzhaube in dieser Position.
7. Entnehmen Sie das Sägeblatt
unten aus dem Gerät.
5. Einbau des Sägeblattes entsprechend in umgekehrter Reihenfolge wie beschrieben vornehmen.
6. Betätigen Sie die Spindelarretierung (bis sie
einrastet) und ziehen Sie mit dem Innensechskantschlüssel die Spannschraube fest.
WARNUNG!
► Der Pfeil auf dem Sägeblatt
Drehrichtungspfeil (Laufrichtung, an der
Schutzhaube markiert) übereinstimmen.
■ Stellen Sie sicher, dass das Sägeblatt
Drehzahl des Werkzeuges geeignet ist.
(bis sie
mit Hilfe des
vorsichtig von
muss mit dem
für die
Parallelanschlag
♦ Lösen Sie die Flügelschraube für die Paral-
lelanschlagaufnahme und setzen Sie den
Parallelanschlag in die Parallelanschlagaufnahme ein.
♦ Stellen Sie die gewünschte Schnittbreite ein.
Unter zu Hilfenahme der Skala auf dem Parallelanschlag und den Aussparungen in der
Grundplatte (siehe auch Abb. B).
Die rechte Aussparung in der Grundplatte ist
für die Schnittwinkeleinstellung 0°. Die linke
Aussparung in der Grundplatte ist für die
Schnittwinkeleinstellung 45°.
Abb. B: Schnittbreite 2 cm
♦ Ziehen Sie die Flügelschraube für die Parallel-
anschlagaufnahme wieder fest.
Staubabsaugung anschließen
♦ Stecken Sie den Adapter zur Staubabsaugung
auf den Spanauswurf
Wahlweise je nach Durchmesser von der Staubund Spanabsaugung.
♦ Schließen Sie eine zugelassene Staub- und
Spanabsaugung an.
HINWEIS
► Beim Bearbeiten von Holz oder Materialien,
bei denen gesundheitsgefährdender Staub
entsteht, ist das Gerät an eine passende,
geprüfte Absaugvorrichtung anzuschließen.
.
Bedienung
Ein- und ausschalten
Einschalten:
♦ Drücken Sie die Einschaltsperre nach links
oder rechts und halten diese gedrückt.
♦ Betätigen Sie den EIN-/AUS-Schalter . Die
LED-Arbeitsleuchte leuchtet. Nachdem
die Maschine angelaufen ist, können Sie die
Einschaltsperre wieder loslassen.
Ausschalten:
♦ Lassen Sie den EIN-/AUS-Schalter
Akkuzustand
♦ Der Zustand wird in der Akku-Display-LED wie
folgt angezeigt:
ROT / ORANGE / GRÜN = maximale Ladung
ROT / ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen
los.
■ 10 │ DE
│AT│
CH
PHKSA 12 A1
Überlast Warnung
♦ Falls das Gerät droht Schaden zu nehmen,
leuchtet kurz die Überlast Warnanzeige
Das Gerät schaltet sich aus.
auf.
Schnittwinkel einstellen
Sie können den Schnittwinkel mit der Schnittwinkelskala bestimmen.
■ Lösen Sie die Flügelschraube der Schnitt-
winkelvorwahl. Stellen Sie den gewünschten
Winkel an der Schnittwinkelskala anhand
der Oberkante des schwarz hervorgehobenen
Metallteils ein (siehe Abb. C). Ziehen Sie die
Flügelschraube wieder fest.
0
Abb. C: Schnittwinkel einstellen auf 45 Grad
Schnitttiefe einstellen
HINWEIS
► Die Schnitttiefe ca. 3 mm größer als die
Materialstärke wählen. Dadurch erzielen Sie
einen sauberen Schnitt.
♦ Lösen Sie die Feststellschraube
Sie die gewünschte Schnitttiefe an der Schnitttiefenskala anhand der Referenzmarke ein
(siehe Pfeilmarkierung Abb. D). Ziehen Sie die
Feststellschraube wieder fest.
und stellen
Abb. D: Schnitttiefe einstellen
Handhabung der Handkreissäge
1. Gerät – wie unter »Ein- und ausschalten« beschrieben – einschalten und mit der vorderen Kante
der Grundplatte auf das Material setzen.
2. Richten Sie die Maschine am Parallelanschlag
oder an einer aufgezeichneten Linie aus.
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und entnehmen
Sie den Akku.
Die Akku-Handkreissäge ist wartungsfrei.
■ Das Gerät muss stets sauber, trocken und frei
von Öl oder Schmierfetten sein.
■ Es dürfen keine Flüssigkeiten in das Innere der
Geräte gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein
trockenes Tuch. Verwenden Sie niemals Benzin,
Lösungsmittel oder Reiniger, die Kunststoff
angreifen.
PHKSA 12 A1
DE│AT│CH
│
11 ■
■ Die Schutzhaube muss sich immer frei bewegen
und selbsttätig schließen können. Halten Sie
deshalb den Bereich um die Schutzhaube stets
sauber. Entfernen Sie Staub und Späne durch
Ausblasen mit Druckluft oder mit einem Pinsel.
■ Soll ein Lithium-Ionen-Akku längere Zeit gela-
gert werden, muss regelmäßig der Ladezustand
kontrolliert werden. Der optimale Ladezustand
liegt zwischen 50 % und 80 %. Das optimale
Lagerungsklima ist kühl und trocken.
HINWEIS
►
Nicht aufgeführte Ersatzteile (wie z. B.
Akku, Ladegerät) können Sie über unsere
Service - Hotline bestellen.
Entsorgung
Die Verpackung besteht aus umweltfreund-
lichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht
in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Entsorgen Sie die Verpackung
umweltgerecht.
Beachten Sie die Kennzeichnung auf
den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit
Abkürzungen (a) und Ziffern (b) mit
folgender Bedeutung:
1–7: Kunststoffe,
20–22: Papier und Pappe,
80–98: Verbundstoffe
Möglichkeiten zur Entsorgung des
ausgedienten Produkts erfahren Sie
bei Ihrer Gemeinde- oder Stadtverwaltung.
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Werfen Sie Akkus nicht in den
Hausmüll!
Defekte oder verbrauchte Akkus müssen gemäß
Richtlinie 2006/66/EC recycelt werden. Geben
Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.
Über Entsorgungsmöglichkeiten für ausgediente
Elektrowerkzeuge / Akku-Pack informieren Sie sich
bitte bei Ihrer Gemeinde- oder Stadtverwaltung.
