CIRCULAR SAW PHKS 1350 C2
HÅNDRUNDSAV
Oversættelse af den originale driftsvejledning
SCIE CIRCULAIRE
Traduction des instructions d’origine
HANDCIRKELZAAG
Vertaling van de originele gebruiksaanwijzing
IAN 298883
HANDKREISSÄGE
Originalbetriebsanleitung
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
Avant de lire le mode d’emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l’appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
DK Oversættelse af den originale driftsvejledning Side 1
FR / BE Traduction des instructions d’origine Page 15
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 29
DE / AT / CH Originalbetriebsanleitung Seite 43
Indholdsfortegnelse
Indledning .......................................................2
Anvendelsesområde .......................................................... 2
Udstyr ..................................................................... 2
Pakkens indhold ............................................................. 2
Tekniske data ............................................................... 2
Generelle sikkerhedsanvisninger for elværktøjer ......................3
1. Sikkerhed på arbejdspladsen ................................................ 3
2. Elektrisk sikkerhed ......................................................... 3
3. Personsikkerhed ........................................................... 4
4. Anvendelse og håndtering af elværktøj ......................................... 4
5. Service .................................................................. 5
Specielle sikkerhedsanvisninger for bærbare rundsave ............................... 5
Sikkerhedsanvisninger for rundsavklinger .......................................... 7
Originalt tilbehør / originalt ekstraudstyr .......................................... 8
Før første brug ...................................................8
Kontrol af beskyttelsesafdækningens funktion ...................................... 8
Første brug ......................................................9

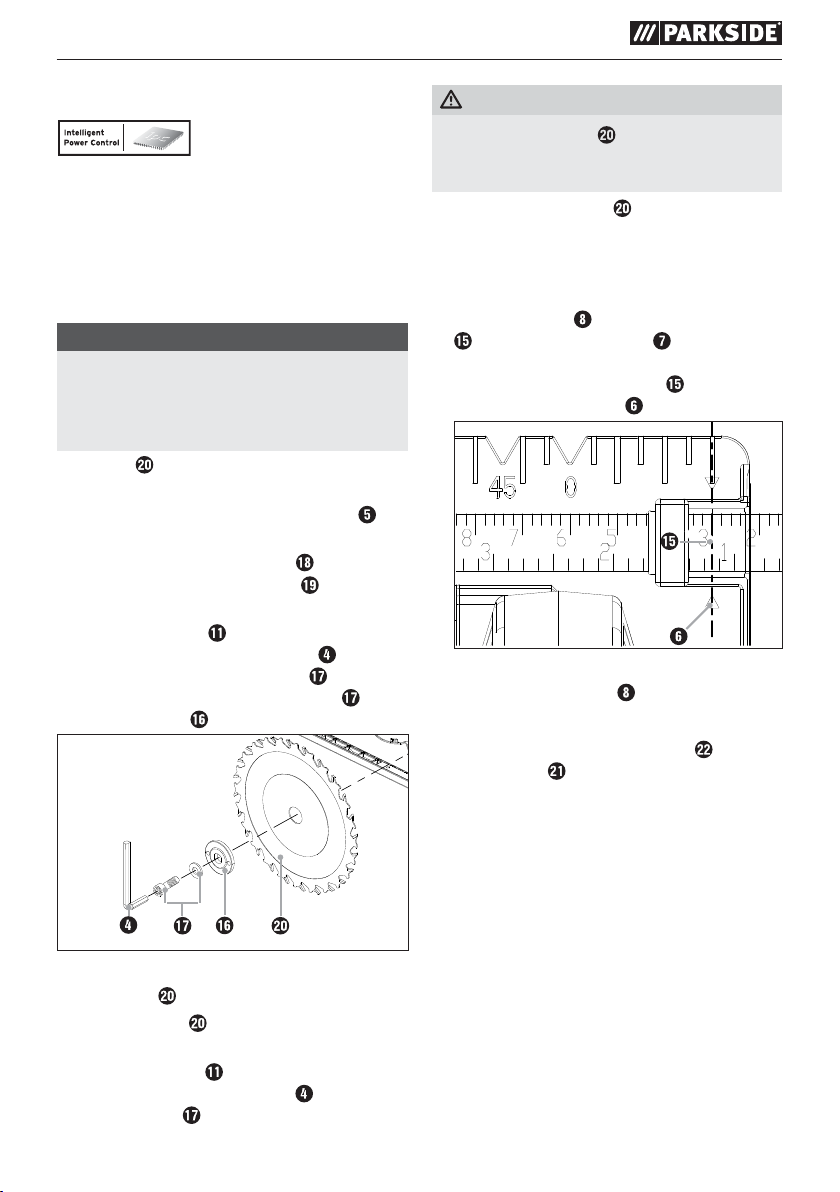

Montering/udskiftning af savklinge .............................................. 9
Montering/indstilling af parallelanslag ........................................... 9
Tilslutning af spånudsugning ................................................... 9
Betjening .......................................................10
Tænd/sluk ................................................................10
Indstilling af snitvinkel ........................................................ 10
Indstilling af skæredybde .....................................................10
Håndtering af den bærbare rundsav ............................................10
Tænd/sluk laser ............................................................10
Indstilling af omdrejningstal ................................................... 10
Tips og tricks ............................................................... 11
Vedligeholdelse og rengøring ......................................11
Bortskaffelse ....................................................11
Bortskaffelse af batterier ...................................................... 11
Garanti for Kompernass Handels GmbH .............................12
Service .........................................................13
Importør .......................................................13
Oversættelse af den originale overensstemmelseserklæring ............14
PHKS 1350 C2
DK
│
1 ■
HÅNDRUNDSAV
PHKS 1350 C2
Indledning
Tillykke med købet af dit nye produkt.
Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaffelse. Du bør sætte dig ind i alle
produktets betjenings- og sikkerhedsanvisninger før
brug. Brug kun produktet som beskrevet og kun til
de angivne anvendelsesområder. Lad vejledningen
følge med produktet, hvis du giver det videre til
andre.
Anvendelsesområde
Den bærbare rundsav (herefter kaldet "produktet")
er beregnet til savning af langsgående og tværgående savsnit samt geringsnit i massivt træ, spånplader, plast og lette byggematerialer med fast underlag. Al anden form for anvendelse eller ændring af
maskinen anses for at være uden for anvendelsesområdet og indebærer betydelige farer for uheld.
Ikke beregnet til erhvervsmæssig brug.
Udstyr
Startspærre
TÆND-/SLUK-knap
Skæredybdeskala
Unbrakonøgle SW 6
Fikseringsskrue
Grundplade
Parallelanslagsholder
Vingeskrue til parallelanslagsholder
Vingeskrue til forvalg af skærevinkel
Skærevinkelskala
Spindelfiksering
Ekstrahåndtag
TÆND-/SLUK-knap til laser
Laserudgangsåbning
Parallelanslag
Spændeflange
Spændeskrue / underlagsskive
Beskyttelsesafdækning
Tilbagetrækningsarm til beskyttelsesafdækning
Savklinge
Spånudkast
Adapter til støvudsugning
Indstillingshjul til hastighedsforvalg
Afdækning til batterirum
Pakkens indhold
1 håndrundsav
1 parallelanslag
1 adapter til støvudsugning
1 unbrakonøgle SW 6
2 savklinger
2 batterier
1 betjeningsvejledning
Tekniske data
Mærkeeffekt: 1350 W
Mærkespænding: 230 V ~ 50 Hz
(vekselstrøm)
Tomgangshastighed: n
2,200 - 4,700 min
0
Savklinger: 1x Ø 190 mm x 2,5 mm x
190mm
1x Ø 190 mm x 2,5 mm x
Ø 20 mm, 24 tænder
Ø 20 mm, 48 tænder
Maks. skæredybde: Ved 0°:
Træ/plast 65 mm
Ved 45°:
max. 56 mm
Træ/plast 44 mm
Beskyttelsesklasse: II /
(dobbeltisolering)
Støj- og vibrationsoplysninger:
Måleværdi for støj beregnet iht. EN60745. Det
A-vægtede støjniveau for elværktøjet udgør typisk:
Støjemissionsværdi:
Lydtrykniveau: L
Usikkerhed: K
Lydeffektniveau: L
Usikkerhed: K
= 93 dB(A)
PA
= 3 dB
PA
= 104 dB(A)
WA
= 3 dB
WA
-1
■ 2 │ DK
PHKS 1350 C2
Bær høreværn!
Samlet vibrationsværdi:
Savning af træ a
Usikkerhed K = 1,5 m/s
ADVARSEL!
► Vibrationsniveauet, som er angivet i disse an-
visninger, er målt med en målemetode, der er
standardiseret efter EN60745, og som kan
anvendes til sammenligning af elværktøjer.
Den angivne vibrationsemissionsværdi kan
også anvendes til en indledende vurdering
af faren ved vibrationsniveauet. Vibrationsniveauet ændrer sig afhængigt af elværktøjets
anvendelse og kan i mange tilfælde ligge
over værdien, der er angivet i disse anvisninger. Vibrationsbelastningen kan undervurderes, hvis elværktøjet jævnligt anvendes på
denne måde.
BEMÆRK
►
Forsøg at holde belastningen forårsaget af
vibrationerne så lav som muligt. Vibrationsbelastningen kan f.eks. reduceres ved brug
af handsker ved anvendelse af værktøjet
samt ved at begrænse tiden, hvor værktøjet
bruges. Her skal der tages hensyn til hele
driftscyklussen (f.eks. perioder, hvor elværktøjet er slukket, og perioder, hvor det er tændt,
men kører uden belastning).
= 3,7 m/s
h,W
2
2
Generelle sikkerheds-
anvisninger for
elværktøjer
ADVARSEL!
► Læs alle sikkerhedsanvisninger og -in-
struktioner. Hvis de angivne sikkerhedsanvis-
ninger og -instruktioner ikke overholdes, kan det
medføre elektrisk stød, brand og/eller alvorlige
kvæstelser.
Opbevar sikkerhedsanvisningerne og
-instruktionerne til senere brug.
Begrebet "elværktøj", der anvendes i sikkerhedsanvisningerne, henviser både til elværktøj, der
anvendes med ledning til lysnettet, og batteridrevet
elværktøj (uden strømledning).
1. Sikkerhed på arbejdspladsen
a) Hold arbejdspladsen ren og godt oplyst. Rod
og dårligt oplyste arbejdspladser kan medføre
uheld.
b) Arbejd aldrig med elværktøj i eksplosions-
farlige omgivelser, hvor der befinder sig
brændbare væsker, gasser eller støv. Elværk-
tøj danner gnister, som kan antænde støvet eller
dampene.
c) Hold børn og andre personer på afstand, når
elværktøjet bruges. Hvis du bliver distraheret,
kan du miste kontrollen over produktet.
2. Elektrisk sikkerhed
a) Elværktøjets tilslutningsstik skal passe til stik-
kontakten. Stikket må ikke ændres på nogen
måde. Der må ikke bruges adapterstik sammen med beskyttelsesjordet elværktøj. Uæn-
drede stik og de rigtige stikkontakter reducerer
risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne
overflader som f.eks. rør, radiatorer, komfurer
og køleskabe. Der er øget risiko for elektrisk
stød, hvis din krop har jordforbindelse.
c) Hold elværktøjet væk fra regn og fugt. Hvis der
trænger vand ind i elværktøjet, øges risikoen for
elektrisk stød.
d) Brug ikke ledningen til noget, den ikke er
beregnet til, f.eks. til at bære eller hænge
værktøjet op i eller til at trække stikket ud af
stikkontakten. Hold ledningen på afstand af
varme, olie, skarpe kanter eller produktets
bevægelige dele. Beskadigede eller sammenfil-
trede ledninger øger risikoen for elektrisk stød.
PHKS 1350 C2
DK
│
3 ■
e) Hvis du anvender et elværktøj udendørs, skal
der bruges en forlængerledning, som også er
godkendt til brug udendørs. Når du anvender
en forlængerledning, der er beregnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis det ikke er muligt at undgå at bruge
elværktøjet i fugtige omgivelser, skal der
installeres en fejlstrømsafbryder. Installation
af en fejlstrømsafbryder reducerer risikoen for
elektrisk stød.
3. Personsikkerhed
a) Vær altid opmærksom og bevidst om, hvad du
laver, og arbejd fornuftigt med elværktøjet.
Brug ikke elværktøjet, hvis du er ukoncentreret
eller påvirket af narkotika, alkohol eller medicin. Selv et øjebliks uopmærksomhed ved brug
af elværktøjet kan medføre alvorlige kvæstelser.
b) Brug personligt beskyttelsesudstyr, og bær
altid beskyttelsesbriller. Når du bruger personligt beskyttelsesudstyr som f.eks. støvmaske,
skridsikre sikkerhedssko, beskyttelseshandsker,
sikkerhedshjelm og høreværn afhængigt af
elværktøjets type og anvendelse, reduceres
risikoen for kvæstelser.
c) Undgå utilsigtet igangsætning. Kontrollér at
elværktøjet er slukket, før du forbinder det
med strømforsyningen og/eller tilslutter batteriet, tager elværktøjet op eller bærer det.
Hvis du har en finger på kontakten, eller hvis
elværktøjet er tændt, mens du bærer det, kan
der opstå uheld.
d) Fjern indstillingsværktøj eller skruenøgler,
før du tænder elværktøjet. Hvis der sidder et
værktøj eller en skruenøgle på en roterende del
af elværktøjet, kan det medføre personskader.
e) Undgå unormale kropsstillinger. Sørg for,
at du står sikkert, og hold altid balancen.
Derved kan du bedre kontrollere elværktøjet i
uventede situationer.
f) Bær velegnet påklædning. Bær ikke løstsid-
dende tøj eller smykker. Hold hår, tøj og
handsker på afstand af dele, der bevæger
sig. Løst tøj, smykker eller hår kan gribe fat i
dele, der bevæger sig.
g) Hvis der monteres opsugnings- og opsam-
lingsanordninger, skal disse tilsluttes og
anvendes korrekt. Anvendelse af denne type
anordninger nedsætter støvrisikoen.
4. Anvendelse og håndtering af
elværktøj
a) Overbelast ikke elværktøjet. Brug et elværk-
tøj, der er egnet til arbejdet. Du arbejder
bedre og mere sikkert i det angivne effektområde, hvis du bruger det rigtige elværktøj.
b) Brug ikke elværktøj med defekt kontakt.
Elværktøj, som ikke længere kan tændes og
slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern
det genopladelige batteri, før du indstiller
elværktøjet, tilbehørsdelene eller lægger det
fra dig. Disse forholdsregler forhindrer, at el-
værktøjet starter ved en fejl.
d) Opbevar elværktøj uden for børns række-
vidde, når værktøjet ikke anvendes. Personer,
som ikke kender produktet, eller som ikke har
læst disse anvisninger, må ikke bruge produktet. Elværktøj er farligt, hvis det anvendes af
uerfarne personer.
e) Vedligehold elværktøjet omhyggeligt. Kon-
trollér, om bevægelige dele fungerer, som
de skal og ikke sætter sig fast, om dele er
defekte eller så beskadigede, at elværktøjets
funktion er påvirket. Få beskadigede dele
repareret, inden du bruger produktet. Mange
uheld skyldes dårligt vedligeholdt elværktøj.
f) Hold skærende værktøjer skarpe og rene.
Omhyggeligt vedligeholdt værktøj med skarpe
skær sætter sig ikke så ofte fast og er lettere at
styre.
g) Brug elværktøj, tilbehør, udskiftelige dele osv.
iht. disse anvisninger. Tag hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Anvendelse af elværktøj til andet end de
tiltænkte anvendelsesområder kan føre til farlige
situationer.
■ 4 │ DK
PHKS 1350 C2
5. Service
a) Lad kun en kvalificeret reparatør reparere dit
elværktøj og kun med originale reservedele.
Derved garanteres det, at elværktøjets sikkerhed bevares.
Specielle sikkerhedsanvisninger for
bærbare rundsave
Sikkerhedsanvisninger for alle savtyper
Savning
a) FARE! Ræk aldrig hænderne ind i
saveområdet og rør aldrig savklingen.
Hold i ekstrahåndtaget eller motor-
huset med den anden hånd. Hvis du holder
saven med begge hænder, kan de ikke blive
skadet af savklingen.
b) Ræk aldrig ind under arbejdsemnet. Beskyt-
telsesafdækningen kan ikke beskytte dig mod
savklingen under arbejdsemnet.
c) Tilpas skæredybden efter arbejdsemnets
tykkelse. Der må højst være en fuld tandhøjde
synlig under arbejdsemnet.
d) Fasthold aldrig det arbejdsemne, som skal
saves, i hånden eller over benet. Fastgør arbejdsemnet i en stabil holder. Det er vigtigt at
fastgøre arbejdsemnet ordentligt for at minimere
risikoen for kropskontakt, klemning af savklingen eller tab af kontrol.
e) Hold fast i elværktøjet på de isolerede gri-
beflader, når du udfører et arbejde, hvor de
udskiftelige dele kan ramme skjulte strømledninger eller værktøjets egen ledning. Kontakt
med en spændingsførende ledning gør også
elværktøjets metaldele spændingsførende og
fører til elektrisk stød.
f) Anvend altid et anslag eller et lige kantstyr
ved langsgående savning. Det forbedrer skærenøjagtigheden og nedsætter risikoen for, at
savklingen sætter sig fast.
g) Benyt altid savklinger med den rigtige stør-
relse og med passende montagehul (f.eks.
stjerneformet eller rundt). Savklinger, som ikke
passer til savens montagedele, kører ujævnt og
fører til tab af kontrol.
h) Anvend aldrig beskadigede eller forkerte
underlagsskiver og skruer til savklingen. Savklingens underlagsskiver og skruer er specielt
konstrueret til saven med henblik på optimal
ydelse og driftssikkerhed.
Yderligere sikkerhedsanvisninger for alle
savtyper
Tilbageslag - årsager og tilhørende sikkerhedsanvisninger
▯ Et tilbageslag er den pludselige reaktion som
følge af en fastklemt, blokeret eller forkert
indstillet savklinge. Hvis saven ikke er under
kontrol, fører det til, at den løfter sig op fra
arbejdsemnet i retning af operatøren;
▯ Hvis savklingen sætter sig fast i savsnittet, fordi
det lukker sig, blokerer den, og motorkraften
slynger saven tilbage i retning af operatøren;
▯ Hvis savklingen drejes eller vinkles forkert i
savsnittet kan tænderne på savklingens bagkant
sætte sig fast i arbejdsemnets overflade, hvorved savklingen bevæger sig ud ad savsnittet og
springer tilbage i retning af operatøren.
Et tilbageslag er følgen af, at saven bruges forkert
eller er defekt. Det kan forhindres med de nødvendige forholdsregler, som beskrives efterfølgende.
a) Hold godt fast i saven med begge hænder, og
hold armene i en stilling, så du kan afværge
tilbageslagskræfterne. Hold dig altid på
siden af savklingen; bring aldrig savklingen
på linje med din krop. Ved et tilbageslag kan
rundsaven springe tilbage, men ved at træffe
egnede forholdsregler kan operatøren kontrollere tilbageslagskræfterne.
b) Hvis savklingen sidder fast, eller du afbryder
arbejdet, skal saven slukkes og holdes i ro i
materialet, til savklingen står helt stille. Forsøg
aldrig at fjerne saven fra arbejdsemnet eller
at trække den baglæns, så længe savklingen
roterer - i modsat fald kan det resultere i et
tilbageslag. Find og afhjælp årsagen til fast-
klemningen af savklingen.
PHKS 1350 C2
DK
│
5 ■
c) Hvis du ønsker at genstarte en sav, som stadig
sidder i arbejdsemnet, skal du centrere savklingen i savsnittet og kontrollere, at savklingens tænder ikke sidder fast i arbejdsemnet.
Hvis savklingen er i klemme, kan den bevæge
sig ud ad arbejdsemnet eller forårsage et tilbageslag, når saven genstartes.
d) Understøt store plader, så risikoen for tilba-
geslag på grund af en fastklemt savklinge
formindskes. Store plader kan alene ved deres
egenvægt bøje ned. Plader skal understøttes på
begge sider, både i nærheden af savsnittet og
langs kanten.
e) Anvend aldrig en sløv eller beskadiget savklin-
ge. Savklinger med sløve eller forkert justerede
tænder resulterer på grund af et for snævert savsnit en øget friktion, fastklemning af savklingen
og tilbageslag.
f) Før savning skal indstillingerne for skære-
dybde og skærevinkel fastspændes. Hvis
du ændrer indstillingerne under savning, kan
savklingen blive fastklemt og der kan opstå et
tilbageslag.
g) Vær særligt forsigtig ved savning i eksiste-
rende vægge eller andre områder, hvor man
ikke kan se, hvad man skærer i. Den indtræn-
gende savklinge kan blokere ved savning i
skjulte genstande og forårsage et tilbageslag.
b) Kontrollér at fjederen til den nedre beskyt-
telsesafdækning fungerer. Vent med at bruge
produktet, hvis den nedre beskyttelsesafdækning og fjederen ikke fungerer korrekt.
Beskadigede dele, klæbrige aflejringer eller
ophobninger af spåner kan gøre den nedre
beskyttelsesafdæknings funktion mere træg.
c) Åbn kun den nedre beskyttelsesafdækning
manuelt til særlige savsnit såsom "dyk- og vinkelsnit". Åbn den nedre beskyttelsesafdækning
med tilbagetrækningsarmen og slip den, så
snart savklingen er dykket ned i arbejdsemnet.
Ved alle andre savearbejder skal den nedre
beskyttelsesafdækning arbejde automatisk.
d) Læg ikke saven på en arbejdsbænk eller på
jorden, uden at den nedre beskyttelsesafdækning dækker savklingen. En ubeskyttet
savklinge, der stadig roterer, bevæger saven
i modsat retning af snitretningen og saver alt,
hvad der kommer i vejen. Vær opmærksom på
savens efterløbstid.
Den nedre beskyttelsesafdæknings funktion
a) Kontrollér før enhver anvendelse, at den nedre
beskyttelsesafdækning lukker korrekt. Brug
aldrig saven, hvis den nedre beskyttelsesafdækning ikke bevæger sig frit og ikke straks
lukker. Klem eller bind aldrig den nedre beskyttelsesafdækning fast i åben position. Hvis
saven ved et uheld falder til jorden, kan den
nedre beskyttelsesafdækning blive bøjet. Åbn
beskyttelsesafdækningen med tilbagetrækningsarmen og sørg for, at den bevæger sig frit og
ikke berører savklingen eller andre dele i alle
skærevinkler og -dybder.
■ 6 │ DK
PHKS 1350 C2
Supplerende anvisninger:
■ Brug ikke slibeskiver.
■ Brug kun savklinger med diametre svarende til
anvisningerne på saven.
■ Ved bearbejdning af træ eller materialer, hvor
der opstår sundhedsfarligt støv, skal der tilsluttes
en passende, afprøvet udsugningsanordning.
■ Bær altid støvmaske ved savning i træ.
■ Brug kun anbefalede savklinger.
■ Benyt altid høreværn.
■ Undgå overophedning af savklingens tænder.
■ Undgå at smelte materialet ved savning i plast.
Sikkerhedsanvisninger for
rundsavklinger
Brug beskyttelseshandsker!
Benyt åndedrætsværn!
ADVARSEL! Beskyt dig mod laserstråling:
Produktet indeholder en laser i klasse 2.
► Ret aldrig laseren mod personer eller dyr.
► Se aldrig direkte ind i laseren. Laseren kan
give øjenskader.
► Ret ikke laserstrålen mod stærkt reflekterende
materialer. Fare på grund af reflekterende lys.
► Alle justeringer til forstærkning af laserstrålen
er forbudt. Der er fare for personskader!
► Der gives ingen garanti for skader, der skyldes
manipulation af laseranordningen samt
manglende overholdelse af sikkerhedsanvisningerne.
► Forsigtig! Hvis der bruges andre metoder
eller betjenings- og justeringsenheder end de
her nævnte, kan det føre til farlig strålingseksponering.
Bær beskyttelsesbriller!
Bær høreværn!
PHKS 1350 C2
BEMÆRK
■
Hvis produktet ikke anvendes i overensstemmelse med producentens betjeningsvejledning, kan den tiltænkte beskyttelse blive
reduceret.
DK
│
7 ■
FARE
Forkert håndtering af batterier kan
føre til brand, eksplosioner, udløb
af farlige stoffer eller andre farlige
situationer!
► Smid ikke batterierne ind i ild, og udsæt dem
ikke for høje temperaturer.
► Batterierne må ikke åbnes, deformeres eller
kortsluttes, da kemikalierne indeni kan løbe
ud.
► Prøv ikke på at genoplade batterierne.
Batterier, der er mærket med "genopladeligt",
er de eneste, der må genoplades. Fare for
eksplosion!
► Kontrollér batterierne regelmæssigt. Udløbne
kemikalier kan forårsage vedvarende skader
på produktet. Vær særligt forsigtig med batterierne, hvis de er defekte, eller syren løber ud.
Ætsningsfare! Bær beskyttelseshandsker.
► Kemikalier, som løber ud af batteriet, kan
føre til hudirritationer. Skyl med rigeligt vand
ved hudkontakt. Hvis kemikalierne kommer
i øjnene, skal øjnene skylles grundigt med
vand - lad være med at gnide i øjnene, og
søg straks læge.
► Børn må ikke kunne få fat i batterierne. Børn
kan putte batterierne i munden og sluge dem.
Hvis et batteri sluges, skal der omgående
søges lægehjælp.
► Forskellige typer batterier eller genopladelige
batterier må ikke anvendes sammen.
► Sæt altid batterierne i, så polerne vender
rigtigt, da der ellers er fare for, at de eksploderer.
► Hvis produktet ikke skal anvendes over en
længere periode, skal batterierne tages ud.
Skift af batterier:
■ Åbn låget til batterirummet med en passende
stjerneskruetrækker.
■ Udtag de brugte batterier.
■ Indsæt to nye 1,5 V alkaliske knapceller af
typen AG13 / LR44 (f.eks. GPA 76) med polerne vendt korrekt og skru batteridækslet
forsvarligt fast igen.
FORSIGTIG!
Hvis der bruges andre metoder eller betjeningsog justeringsenheder end de her nævnte, kan det
føre til farlig strålingseksponering.
Originalt tilbehør / originalt
ekstraudstyr
■ Brug kun tilbehør og ekstraudstyr, som er
angivet i betjeningsvejledningen, eller hvis
montering er kompatibel med elværktøjet.
Før første brug
Kontrol af beskyttelsesafdækningens funktion
ADVARSEL! FARE FOR PERSON-
SKADER!
■ Sluk produktet, og tag stikket ud af stikkontak-
ten, før du arbejder på det.
■ Sørg for, at alle bevægelige dele på beskyttelses-
afdækningen fungerer uden at sætte sig fast,
og at alle anordninger, som dækker savbladet,
fungerer korrekt.
■ Aktivér kun beskyttelsesafdækningen med
den dertil beregnede tilbagetrækningsarm til
beskyttelsesafdækningen .
♦ Træk tilbagetrækningsarmen til beskyttelses-
afdækningen helt tilbage.
Når tilbagetrækningsarmen til beskyttelsesafdækningen slippes, skal beskyttelsesafdækningen uden problemer gå tilbage
til udgangspositionen.
■ 8 │ DK
PHKS 1350 C2
Første brug
Den bærbare rundsav PHKS 1350 C2 er udstyret
med Intelligent Power Control. Denne automatiske
effektbooster sikrer, at saveeffekten ved en bestemt
hastighed forbliver konstant, også ved bearbejdning
af hårdere eller mere modstandsdygtige materialer.
Montering/udskiftning af savklinge
BEMÆRK
■
Alle anvendte klinger skal opfylde kravene i
EN 847-1.
■ Brug kun savklinger med diametre svarende
til anvisningerne på saven.
Savklingen må kun udskiftes med stikket trukket
ud!
1. Sæt skæredybden (med fikseringsskruen
mindste position, 0 mm.
2. Sving beskyttelsesafdækningen tilbage ved
hjælp af tilbagetrækningsarmen og sæt
produktet ned.
3. Spindelfikseringen aktiveres (til den klikker
på plads), og med unbrakonøglen løsnes
spændeskruen / underlagsskiven . Herefter
tages spændeskruen/underlagsskiven og
spændeflangen af (se også fig. A).
) til
ADVARSEL!
► Pilen på savklingen skal stemme overens
med pilen for rotationsretning (kørselsretning,
markeret på produktet).
■ Kontrollér at savklingen er egnet til produktets
omdrejningshastighed.
Montering/indstilling af parallelanslag
♦ Løsn vingeskruen og indsæt parallelanslaget
i parallelanslagsholderen .
♦ Indstil den ønskede skærebredde ved hjælp
af skalaen på parallelanslaget og markeringspilen i grundpladen (se også fig. B).
♦ Fig. B: Skærebredde 3 cm
♦ Fastspænd vingeskruen igen.
Tilslutning af spånudsugning
♦ Sæt adapteren til støvudsugningen på
spånudkastet .
♦ Tilslut en godkendt støv- og spånudsugning.
Fig. A: Udskiftning af savklinge
4. Savklingen
5. En ny savklinge monteres i omvendt rækkefølge.
6. Spindelfikseringen aktiveres (til den klikker på
plads), og med unbrakonøglen tilspændes
spændeskruen .
tages af.
PHKS 1350 C2
DK
│
9 ■
Betjening
Tænd/sluk
Sådan tænder du:
♦ Stil startspærren til venstre eller højre, og
hold den nede.
♦ Aktivér TÆND-/SLUK-knappen . Når maskinen
er startet, kan du slippe startspærren igen.
Sådan slukker du:
♦ Slip TÆND-/SLUK-knappen .
Indstilling af snitvinkel
Ved hjælp af skærevinkelskalaen kan du fastlægge skærevinklen.
■
Løsn vingeskruen til valg af skærevinkel , indstil
den ønskede vinkel på skærevinkelskalaen
og tilspænd vingeskruen igen.
Indstilling af skæredybde
BEMÆRK
►
Vi anbefaler, at der vælges en skæredybde
ca. 3 mm større end materialetykkelsen.
Derved opnår du et renere savsnit.
♦ Løsn fikseringsskruen , indstil den ønskede
skæredybde på skæredybdeskalaen og
tilspænd fikseringsskruen igen.
Håndtering af den bærbare rundsav
1. Tænd for saven – som beskrevet under "Tænd/
sluk" – og anbring den forreste del af grundpladen på materialet.
2. Justér saven ved hjælp af parallelanslaget
eller en optegnet linje.
3. Hold saven med begge hænder på håndtagene
og sav med et moderat tryk.
Tænd/sluk laser
Sådan tænder du:
♦ Tryk på TÆND-/SLUK-knappen til laser .
Sådan slukker du:
♦ Tryk på TÆND-/SLUK-knappen til laser .
BEMÆRK
►
Hvis batterierne er brugt op, udskiftes de
med to 1,5 V alkaliske knapceller af typen
AG13 / LR44 (f.eks GPA 76).
Indstilling af omdrejningstal
■ Drej indstillingshjulet i den ønskede hastig-
hedsretning (pilmarkering ▲) (1 = laveste hastighed, 6 = højeste hastighed):
Udgå fra de efterfølgende, vejledende indstillinger,
og tilpas evt. hastigheden på indstillingshjulet
efter den individuelle opgave.
Materiale Hastig-
Hårdt og blødt træ (massivt træ),
tvær- og længdeskæring
Spånplader, fiberplader 6
Limtræ, krydsfinér 6
Beklædte og finerede plader 6
PVC-plader 3-5
Akrylglasplader, plexiglas 2-4
Aluminiumplader 4-6
Aluminiumprofiler 4-6
Gipsplader 1-2
Rockwool-plader 1-2
Cementbundne spånplader 1-2
hedstrin
6
■ 10 │ DK
PHKS 1350 C2
Tips og tricks
■ Undgå at snitkanterne flosser på følsomme
overflader, som f.eks. spånplader med belægning eller døre, ved at påsætte afdækningstape
over skærelinjen. Det har endvidere den fordel,
at afdækningstapen også er nemmere at tegne
på end en glat overflade. En endnu mere effektiv måde at undgå flossende snitkanter på er
at opspænde et tyndt stykke træ, som så også
saves med.
Vedligeholdelse og rengøring
ADVARSEL! FARE FOR PERSON-
SKADER! Sluk produktet før f.eks.
indstillinger, og tag stikket ud af
stikkontakten.
■ Produktet skal altid være rent, tørt og fri for olie
eller smørefedt.
■ Brug en tør klud til rengøring af huset.
ADVARSEL!
■ Hvis det bliver nødvendigt at udskifte tilslut-
ningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå
sikkerhedsmæssige farer.
Bortskaffelse
Emballagen består udelukkende af miljø-
venlige materialer. Den kan bortskaffes i
de lokale containere til genbrugsmateriale.
Bortskaf ikke elværktøj sammen med
husholdningsaffaldet!
I henhold til det europæiske direktiv 2012/19/EU
skal kasseret elværktøj indsamles særskilt og afleveres til miljøvenligt genbrug.
Du kan få oplysninger hos kommunen om bortskaffelse af udtjente produkter.
Bortskaffelse af batterier
I henhold til EU-direktiv 2006/66/EC
skal batterier genanvendes og må ikke
smides ud sammen med husholdningsaffaldet. Alle forbrugere har efter loven pligt til at
aflevere alle batterier/genopladelige batterier på
en genbrugsplads i kommunen, bydelen eller i
forretningerne. Denne forpligtelse hjælper med til,
at batterier/genopladelige batterier kan afleveres
til miljøskånsom destruktion. Levér kun batterier/
genopladelige batterier tilbage i afladet tilstand.
Batterier skal fjernes fra produktet, før det bortskaffes.
PHKS 1350 C2
DK
│
11 ■
Garanti for
Kompernass Handels GmbH
Kære kunde
På dette produkt får du 3 års garanti fra købsda-
toen. I tilfælde af mangler ved produktet har du en
række juridiske rettigheder i forhold til sælgeren af
produktet. Dine juridiske rettigheder forringes ikke
af den nedenfor anførte garanti.
Garantibetingelser
Garantiperioden begynder på købsdatoen.
Opbevar venligst din originale kvittering et sikkert
sted. Dette dokument er nødvendigt for at kunne
dokumentere købet.
Hvis der inden for tre år fra købsdatoen for dette
produkt opstår en materiale- eller fabrikationsfejl,
vil produktet – efter vores valg – blive repareret
eller ombyttet gratis for dig. Denne garantiydelse
forudsætter, at det defekte produkt og købsbeviset
(kvittering) afleveres inden for tre-års-fristen, og der
gives en kort skriftlig beskrivelse af, hvori manglen
består, og hvornår den er opstået.
Hvis defekten er dækket af vores garanti, får du
et repareret eller et nyt produkt retur. Reparation
eller ombytning af produktet udløser ikke en ny
garantiperiode.
Garantiperiode og juridiske mangelkrav
Garantiperioden forlænges ikke, hvis der gøres
brug af garantien. Det gælder også for udskiftede
og reparerede dele. Skader og mangler, som eventuelt allerede fandtes ved køb, samt manglende
dele, skal anmeldes straks efter udpakningen. Når
garantiperioden er udløbet, er reparation af skader
betalingspligtig.
Garantiens omfang
Produktet er produceret omhyggeligt efter strenge
kvalitetsretningslinjer og testet grundigt inden
leveringen.
Garantien dækker materiale- og fabrikationsfejl.
Denne garanti omfatter ikke produktdele, der er
udsat for normal slitage, og derfor kan betragtes
som sliddele, eller for skader på skrøbelige dele,
som f.eks. kontakter, batterier, bageforme eller dele
som er lavet af glas.
Denne garanti bortfalder, hvis produktet er blevet
beskadiget, ikke er forskriftsmæssigt anvendt eller
vedligeholdt. For at sikre forskriftsmæssig anvendelse
af produktet skal alle anvisninger nævnt i betjeningsvejledningen nøje overholdes. Anvendelsesformål
og handlinger, som frarådes eller der advares imod i
betjeningsvejledningen, skal ubetinget undgås.
Produktet er kun beregnet til privat og ikke til kommercielt brug. Ved misbrug og uhensigtsmæssig
brug, anvendelse af vold og ved indgreb, som ikke
er foretaget af vores autoriserede serviceafdeling,
bortfalder garantien.
Afvikling af garantisager
For at sikre en hurtig behandling af din anmeldelse
bør du følge nedenstående anvisninger:
■ Ved alle forespørgsler bedes du have kvitterin-
gen og artikelnummeret (f.eks. IAN 12345) klar
som dokumentation for købet.
■ Artikelnummeret kan du finde på typeskiltet,
som indgravering, på vejledningens forside
(nederst til venstre) eller som et klæbemærke på
bag- eller undersiden.
■ Hvis der opstår funktionsfejl eller øvrige mangler,
bedes du først kontakte nedennævnte serviceafdeling telefonisk eller via e-mail.
■ Et produkt, der er registreret som defekt, kan
du derefter indsende portofrit til den oplyste
serviceadresse med vedlæggelse af købsbevis
(kvittering) og en beskrivelse af, hvori manglen
består, og hvornår den er opstået.
■ 12 │ DK
På www.lidl-service.com kan du
downloade denne og mange andre
håndbøger, produktvideoer og software.
PHKS 1350 C2
Service
Service Danmark
Tel.: 32 710005
E-Mail: kompernass@lidl.dk
IAN 298883
Importør
Bemærk at den efterfølgende adresse ikke er en
serviceadresse. Kontakt først det nævnte servicested.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
TYSKLAND
www.kompernass.com
PHKS 1350 C2
DK
│
13 ■
Oversættelse af den originale overensstemmelseserklæring
Vi, KOMPERNASS HANDELS GMBH, dokumentansvarlig: Semi Uguzlu, BURGSTR. 21,
DE-44867 BOCHUM, TYSKLAND, erklærer hermed, at dette produkt stemmer overens med følgende standarder, standardiseringsdokumenter og EU-direktiver:
Maskindirektivet
(2006 / 42 / EC)
Elektromagnetisk kompatibilitet
(2014 / 30 / EU)
RoHS-direktivet
(2011 / 65 / EU)*
*Ansvaret for udstedelsen af denne overensstemmelseserkl.ring er udelukkende producentens. Den
ovenfor beskrevne genstand i erkl.ringen opfylder forskrifterne i Europa-Parlamentets og R.dets direktiv
2011/65/EU af 8. juni 2011 om begr.nsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
Anvendte harmoniserede standarder:
EN 60745-1: 2009/A11: 2010
EN 60745-2-5: 2010
EN 55014-1: 2006/A2: 2011
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 60825-1: 2014
EN 50581: 2012
Typebetegnelse for maskinen:
Håndrundsav PHKS 1350 C2
Produktionsår: 02 - 2018
Serienummer: IAN 298883
Bochum, 03.02.2018
Semi Uguzlu
- Kvalitetschef Vi forbeholder os ret til tekniske ændringer med henblik på videreudvikling.
■ 14 │ DK
PHKS 1350 C2
Table des matières
Introduction .....................................................16
Usage conforme ............................................................ 16
Équipement ................................................................ 16
Matériel livré .............................................................. 16
Caractéristiques techniques ................................................... 16
Avertissements de sécurité généraux pour l'outil ......................17
1. Sécurité de la zone de travail ............................................... 17
2. Sécurité électrique ........................................................17
3. Sécurité des personnes ....................................................18
4. Utilisation et entretien de l'outil ..............................................18
5. Maintenance et entretien ...................................................19
Consignes de sécurité spécifiques de l’appareil pour scies circulaires portables ..........19
Consignes de sécurité relatives aux lames de scie circulaire ..........................21
Accessoires / équipements supplémentaires d'origine ............................... 22
Avant la mise en service ..........................................22
Vérifier le fonctionnement du capot protecteur ..................................... 22
Mise en service ..................................................22
Montage / remplacement de la lame de scie .....................................23
Montage / réglage de la butée parallèle ........................................23
Raccordement de l'aspiration des copeaux .......................................23
Commande .....................................................24
Mise en marche et à l'arrêt .................................................... 24
Réglage de l'angle de coupe .................................................. 24
Réglage de la profondeur de coupe ............................................ 24
Manipulation de la scie circulaire portative ....................................... 24
Activation et désactivation du laser ............................................. 24
Réglage de la vitesse de rotation ............................................... 24
Conseils et astuces ..........................................................25
Maintenance et nettoyage .........................................25
Mise au rebut ...................................................25
Mise au rebut des piles ...................................................... 25
Garantie de Kompernass Handels GmbH ............................26
Service après-vente ..............................................27
Importateur .....................................................27
Traduction de la déclaration de conformité originale ...................28
PHKS 1350 C2
FR│BE
│
15 ■
Loading...
