HAMMER DRILL PBH 1500 E5

FÚRÓ- ÉS VÉSŐKALAPÁCS

Az originál használati utasítás fordítása

VRTACÍ A SEKACÍ KLADIVO

Překlad originálního provozního návodu

BOHR- UND MEISSELHAMMER

Originalbetriebsanleitung

IAN 298871

UDARNO VRTALNO KLADIVO

Prevod originalnega navodila za uporabo

VŔTACIE A SEKACIE KLADIVO

Preklad originálneho návodu na obsluhu

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

HU Az originál használati utasítás fordítása Oldal 1 SI Prevod originalnega navodila za uporabo Stran 11 CZ Překlad originálního provozního návodu Strana 21 SK Preklad originálneho návodu na obsluhu Strana 31 DE / AT / CH Or iginalbetriebsanleitung Seite 41

Tartalomjegyzék

Bevezető ........................................................2

Rendeltetésszerű használat .................................................... 2

Ábrázolt összetevők .......................................................... 2

A csomag tartalma ........................................................... 2

Műszaki adatok ............................................................. 2

Általános biztonsági utasítások elektromos kéziszerszámokhoz ..........3

1. Munkahelyi biztonság ...................................................... 3

2. Elektromos biztonság ....................................................... 3

3. Személyi biztonság ........................................................4

4. Az elektromos kéziszerszám használata és kezelése .............................. 4

5. Szerviz .................................................................. 5

Készülékspeciﬁkus biztonsági utasítások fúrókalapácsokhoz. . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Eredeti tartozékok / kiegészítő eszközök .......................................... 5

Üzembe helyezés .................................................5

Pótmarkolat ................................................................. 5

Mélységütköző .............................................................. 6

Használat .......................................................6

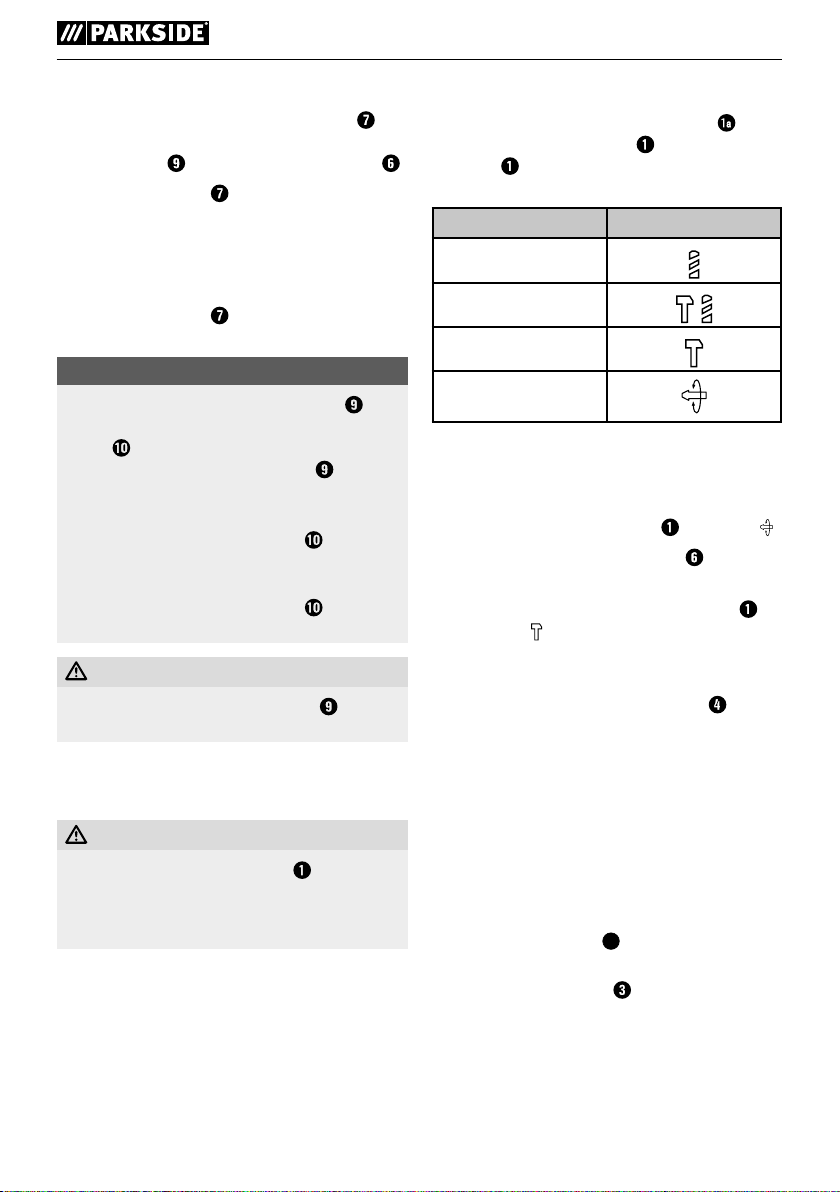

Üzemmód kiválasztása ....................................................... 6

Fordulatszám beállítása ....................................................... 6

LED-kijelző ................................................................. 7

Be- és kikapcsolás ........................................................... 7

Karbantartás és tisztítás ...........................................7

Ártalmatlanítás ...................................................7

JÓTÁLLÁSI TÁJÉKOZTATÓ ...........................................8

Az eredeti megfelelőségi nyilatkozat fordítása .......................10

PBH 1500 E5

│

1 ■

FÚRÓ- ÉS VÉSŐKALAPÁCS

PBH 1500 E5 Bevezető

Gratulálunk új készüléke megvásárlásához.

Vásárlásával kiváló minőségű termék

mellett döntött. A használati útmutató a termék része. Fontos tudnivalókat tartalmaz a biztonságra, használatra és ártalmatlanításra vonatkozóan. A termék használata előtt ismerkedjen meg valamennyi használati és biztonsági utasítással. A terméket csak a leírtak szerint és a megadott célokra használja. A termék harmadik személynek történő továbbadása esetén adja át a készülékhez tartozó valamennyi leírást is.

Rendeltetésszerű használat

A fúró- és vésőkalapács PBH 1500 E5 (a továbbiakban: készülék) alkalmazási területei:

▯ tégla, beton és kőzet ütvefúrása ▯ beton, kőzet és vakolat vésése ▯ kőzet, fa és fém fúrása

A készülék minden más használata vagy módosítása nem rendeltetésszerűnek minősül és jelentős balesetveszélyt okozhat. A nem rendeltetésszerű használatból eredő károkért a gyártó nem vállal felelősséget. A készülék nem alkalmas ipari használatra.

Ábrázolt összetevők

funkcióválasztó kapcsoló funkcióválasztó kapcsoló kireteszelő gombja BE/KI kapcsoló LED-kijelző zöld LED-kijelző fordulatszám-szabályozó állítókerék pótmarkolat szerszámbefogó porvédő kupakkal reteszelő persely szárnyas csavar mélységütköző fogaskoszorús fúrótokmány tokmánykulcs sarokcsiszoló kulcs ütőműház fedele

A csomag tartalma

1 db fúró- és vésőkalapács PBH 1500 E5 1 db pótmarkolat 3 db SDS-fúrószár (lásd B ábra) 1 db laposvéső (lásd B ábra) 1 db hegyes véső (lásd B ábra) 1 db fém mélységütköző 1 db fogaskoszórús fúrótokmány hengeres

fúrószárhoz (lásd A ábra) 1 db tokmánykulcs (lásd A ábra) 1 db sarokcsiszoló kulcs (lásd C ábra) 1 db hordtáska 1 db használati útmutató

Műszaki adatok

Névleges teljesítményfelvétel: 1500 W

Névleges feszültség: 230 V ∼ 50 Hz (váltóáram)

Üresjárati fordulatszám: n

0-800 min

Ütésszám: 0-3900 min Ütőerő: 5 J Max. fúróátmérő: 13 mm acélhoz

40 mm fához 32 mm betonhoz

Védelmi osztály: II /

Zajkibocsátási érték:

A zaj mért értéke az EN 60745 szabványnak megfelelően került meghatározásra. Az elektromos kéziszerszám A-súlyozott zajszintjének jellemző értéke:

Ütvefúrás:

Hangnyomásszint: L

Bizonytalansági érték K: 3 dB Hangerőszint: L

Bizonytalansági érték K: 3 dB

Vésés:

Hangnyomásszint: L

Bizonytalansági érték K: 3 dB Hangerőszint: L

Bizonytalansági érték K: 3 dB

-1

(dupla szigetelés)

= 91,7 dB (A)

= 102,7 dB (A)

= 89,7 dB (A)

= 103,7 dB (A)

■ 2 │ HU

PBH 1500 E5

Garantált LWA hangerőszint dB-ben.

Általános biztonsági

utasítások elektromos kéziszerszámokhoz

Rezgés összértéke:

Rezgés összértéke (három irány vektorösszege), az EN 60745 szabvány szerint mérve:

Ütvefúrás betonba: a K = 1,5 m/s

Vésés: a

= 18,5 m/s2, K = 1,5 m/s

h(CHeq)

= 9,9 m/s2,

h(HD)

FIGYELMEZTETÉS!

► Jelen használati útmutatóban megadott

rezgésszint az EN 60745 szabvány által meghatározott szabványos mérési eljárással lett meghatározva és felhasználható a készülékek összehasonlítására. A megadott rezgés-kibocsátási érték a kitettség előzetes megbecsüléséhez is felhasználható. A rezgésszint az elektromos kéziszerszám alkalmazásától függően változik, és egyes esetekben a jelen útmutatóban megadott érték felett lehet.

TUDNIVALÓ

► Próbálja a rezgésterhelést a lehető legala-

csonyabb szinten tartani. A rezgésterhelés csökkenthető, például kesztyű viselésével a szerszám használata során és a munkaidő korlátozásával. Ebben az esetben a működési ciklus minden részét ﬁgyelembe kell venni (például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül fut).

FIGYELMEZTETÉS!

► Olvassa el az összes biztonsági előírást és

utasítást. A biztonsági előírások és utasítások

ﬁgyelmen kívül hagyása áramütést, tüzet és/ vagy súlyos sérüléseket okozhat.

Őrizze meg az összes biztonsági előírást és utasítást későbbi használatra.

A biztonsági előírásokban használt „elektromos kéziszerszám” kifejezés hálózatról (hálózati kábelen át) üzemeltetett elektromos kéziszerszámokra és akkumulátoros elektromos kéziszerszámokra (hálózati kábel nélkül) vonatkozik.

1. Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkate-

rületét. A rendetlenség és a rosszul megvilágí-

tott munkaterület balesetet okozhat.

b) Ne dolgozzon az elektromos kéziszerszámmal

olyan robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikráz-

nak, a szikra pedig meggyújthatja a port vagy gőzöket.

c) Az elektromos kéziszerszám használata

közben ne engedjen közel gyermekeket és más személyeket. Ha elterelik a ﬁgyelmét,

elveszítheti uralmát a készülék felett.

2. Elektromos biztonság

a) Az elektromos kéziszerszám csatlakozódugó-

jának illeszkednie kell a csatlakozóaljzatba. A csatlakozót semmilyen módon nem szabad megváltoztatni. A földelt elektromos kéziszerszámokat ne használja adapterrel. A nem módosított csatla-

kozó és a megfelelő csatlakozóaljzat használata csökkenti az áramütés veszélyét.

PBH 1500 E5

│

3 ■

b) Ügyeljen arra, hogy teste ne érintkezzen

földelt felülettel, mint például csővezeték, fűtőtest, tűzhely vagy hűtőszekrény felületével.

Az áramütés kockázata nagyobb, ha a teste földelve van.

c) Óvja az elektromos kéziszerszámot esőtől

vagy nedvességtől. Növeli az áramütés kockázatát, ha víz kerül az elektromos készülékbe.

d) Ne használja a vezetéket rendeltetésellenes

célra, ne hordozza és ne akassza fel az elektromos kéziszerszámot a kábelnél fogva, és ne a vezetéknél fogva húzza ki a csatlakozódugót az aljzatból. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összecsavarodott

vezeték növeli az áramütés kockázatát.

e) Ha a szabadban dolgozik az elektromos ké-

ziszerszámmal, akkor csak olyan hosszabbító kábelt használjon, ami kültéren is engedélyezett. A kültéri használatra alkalmas hosszabbító

kábellel csökkentheti az áramütés veszélyét.

f) Ha az elektromos kéziszerszám nedves

helyen történő használata elkerülhetetlen, használjon hibaáram védőkapcsolót. A hiba-

áram-védőkapcsoló használata csökkenti az áramütés veszélyének kockázatát.

3. Személyi biztonság

a) Legyen mindig ﬁgyelmes, ügyeljen arra, amit

csinál és megfontoltan végezze a munkát az elektromos kéziszerszámmal. Ne használjon elektromos kéziszerszámot, ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszám haszná-

latakor már egy pillanatnyi ﬁgyelmetlenség is komoly sérüléseket okozhat.

b) Viseljen egyéni védőeszközöket és mindig

vegyen fel védőszemüveget. Az elektromos kéziszerszám jellegének és használatának megfelelő egyéni védőeszköz, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy hallásvédő csökkenti a személyi sérülések veszélyét.

c) Előzze meg a készülék véletlenszerű be-

kapcsolását. Győződjön meg arról, hogy az elektromos szerszám ki van kapcsolva, mielőtt a villamos hálózatra és/vagy az akkumulátorra csatlakoztatja, illetve kézbe veszi vagy viszi. Balesetet okozhat, ha a készülék

hordozása közben az ujja a BE/KI kapcsolón van, vagy a készülék már bekapcsolt állapotban van, amikor csatlakoztatja az áramellátásra.

d) Az elektromos kéziszerszám bekapcsolása

előtt távolítsa el a beállításhoz használt szerszámokat vagy csavarkulcsokat. A készülék

forgó részében maradt szerszám vagy kulcs balesetet okozhat.

e) Kerülje a normálistól eltérő testtartást.

Vegyen fel biztonságos álló helyzetet, és tartsa meg folyamatosan az egyensúlyát.

Ily módon váratlan helyzetekben is jobban úrrá tud lenni az elektromos kéziszerszámon.

f) Viseljen megfelelő ruházatot. Ne viseljen bő

ruházatot vagy ékszert. Tartsa távol a haját, ruháját és kesztyűjét a mozgó részektől.

A laza ruházat, az ékszer vagy a hosszú haj beleakadhat a mozgó részekbe.

g) Amennyiben a készülékhez porelszívó és por-

gyűjtő berendezés is szerelhető, akkor győződjön meg arról, hogy azok csatlakoztatva vannak és használatuk helyesen történik.

A porelszívó alkalmazása csökkentheti a por általi veszélyeztetést.

4. Az elektromos kéziszerszám

használata és kezelése

a) Ne terhelje túl a készüléket. A munkájának

megfelelő elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal

jobban és biztonságosabban tud dolgozni a megadott teljesítmény-tartományban.

b) Ne használjon olyan elektromos kéziszerszá-

mot, amelyiknek hibás a kapcsolója. Ha az elektromos kéziszerszámot már nem lehet be- és kikapcsolni, akkor a használata veszélyes és meg kell javíttatni.

■ 4 │ HU

PBH 1500 E5

c) Húzza ki a hálózati csatlakozódugót az

aljzatból és/vagy vegye ki az akkumulátort, mielőtt beállításokat végez a készüléken, tartozékokat cserél vagy a készüléket elteszi. Ezzel

a megelőző biztonsági intézkedéssel megakadályozható az elektromos kéziszerszám véletlen bekapcsolása.

d) A nem használt elektromos kéziszerszámot

gyermekektől elzárva tárolja. Ne engedje, hogy olyan személyek használják a készüléket, akik nem ismerik annak használatát, vagy nem olvasták az erre vonatkozó utasításokat. Az elektromos kéziszerszámok veszélye-

sek, ha tapasztalatlan személyek használják azokat.

e) Gondosan ápolja az elektromos kéziszer-

számokat. Ellenőrizze, hogy a mozgó részek tökéletesen működnek és nincsenek beszorulva, részei nincsenek eltörve vagy olyannyira megsérülve, hogy az befolyásolná az elektromos kéziszerszám működését. A készülék használata előtt javíttassa meg a sérült részeket. Sok balesetet a rosszul karbantartott

elektromos kéziszerszámok okoznak.

f) A vágószerszámokat tartsa mindig élesen és

tisztán. A gondosan karbantartott éles vágóeszközök kisebb valószínűséggel szorulnak be és könnyebben irányíthatók.

g) Az elektromos kéziszerszámot, a tartozéko-

kat, a betétszerszámokat stb. a használati útmutatónak megfelelően használja. Vegye ﬁgyelembe a munkakörülményeket és az elvégzendő feladatot. Az elektromos kéziszer-

szám nem rendeltetésszerű használata veszélyes helyzeteket teremthet.

5. Szerviz

a) Az elektromos kéziszerszámot csak képzett

szakemberrel és csak eredeti cserealkatrészekkel javíttassa. Ezzel biztosítható az elektro-

mos kéziszerszám hosszan tartó és biztonságos működése.

Készülékspeciﬁkus biztonsági utasítások fúrókalapácsokhoz

■ Viseljen hallásvédőt. A zaj halláská-

rosodást okozhat.

■ Használja a készülékhez mellékelt pótmarko-

latot. Sérüléseket okozhat, ha elveszti uralmát

a készülék felett.

■ A készüléket csak a szigetelt markolatnál

fogja meg, ha olyan munkát végez, ahol a cserélhető szerszám rejtett kábelekbe vagy a készülék saját hálózati kábelébe ütközhet.

A feszültség alatt álló vezetékkel való érintkezés feszültség alá helyezheti a készülék fém alkatrészeit is, ez pedig elektromos áramütést okozhat.

■

► A káros / mérgező porokkal végzett munka

■ FIGYELEM, VEZETÉKEK! VESZÉLY!

Győződjön meg róla, hogy nem ér áram-, gáz- vagy vízvezetékekhez, ha az elektromos kéziszerszámmal dolgozik. Adott esetben ellenőrizze vezetékkeresővel, mielőtt falba kezd fúrni vagy vésni.

Viseljen porvédő maszkot.

FIGYELMEZTETÉS! MÉRGEZŐ POROK!

egészségkárosító hatású lehet a kezelő vagy a közelben tartózkodó személyek számára.

Eredeti tartozékok / kiegészítő eszközök

■ Csak a használati útmutatóban megadott

tartozékokat és kiegészítő eszközöket használja, ill. amelyek befogója kompatibilis a készülékkel.

Üzembe helyezés

Pótmarkolat

TUDNIVALÓ

► Biztonsági okok miatt ez a készülék kizárólag

felszerelt pótmarkolattal

♦ Lazítsa ki a pótmarkolatot

járásával megegyező irányú elforgatással (lásd a kihajtható oldalt).

használható.

az óramutató

PBH 1500 E5

│

5 ■

♦ Forgassa a pótmarkolatot ♦ Húzza meg a pótmarkolatot

ban az óramutató járásával ellentétes irányba forgatással.

a kívánt pozícióba.

az új pozíció-

Mélységütköző

♦ Nyissa ki a szárnyas csavart . ♦ Helyezze be a mélységütközőt

latba .

♦ Ügyeljen arra, hogy a mélységütköző

zata felfelé mutasson.

♦ Húzza ki a mélységütközőt

fúró hegye és a mélységütköző hegye közötti távolság megfeleljen a kívánt fúrásmélységnek.

♦ Húzza meg a szárnyas csavart

Szerszám / fúrótokmány:

♦ Húzza a reteszelő perselyt

ze be a szerszámot/fogaskoszorús tokmányt a szerszámbefogóba .

♦ Engedje el a reteszelő perselyt

szelődik a szerszámbefogó. A szerszám meghúzásával ellenőrizze a kifogástalan reteszelést. A szerszámnak a rendszerből fakadóan radiális játéka van.

Szerszám/fúrótokmány eltávolítása:

♦ Húzza hátra a szerszám reteszelő perselyét

TUDNIVALÓ

A fúrószárat egyenletesen kell a fogaskoszorús fúrótokmányba tokmánykulcsot a fogaskoszorús fúrótokmá-

lévő mindhárom pozícióba, és rögzítse

nyon egyenletesen a szerszámot (pl. fúrószárat).

► Szerszám rögzítése:

Forgassa el a tokmánykulcsot járásával megegyező irányba.

► Szerszám eltávolítása:

Forgassa el a tokmánykulcsot járásával ellentétes irányba.

FIGYELMEZTETÉS!

► Ne használja a fogaskoszorús fúrótokmányt

ütvefúrás vagy vésés üzemmódban!

rögzíteni! Ehhez helyezze a

a pótmarko-

annyira, hogy a

hátra és helyez-

. Ezáltal rete-

az óramutató

foga-

Használat

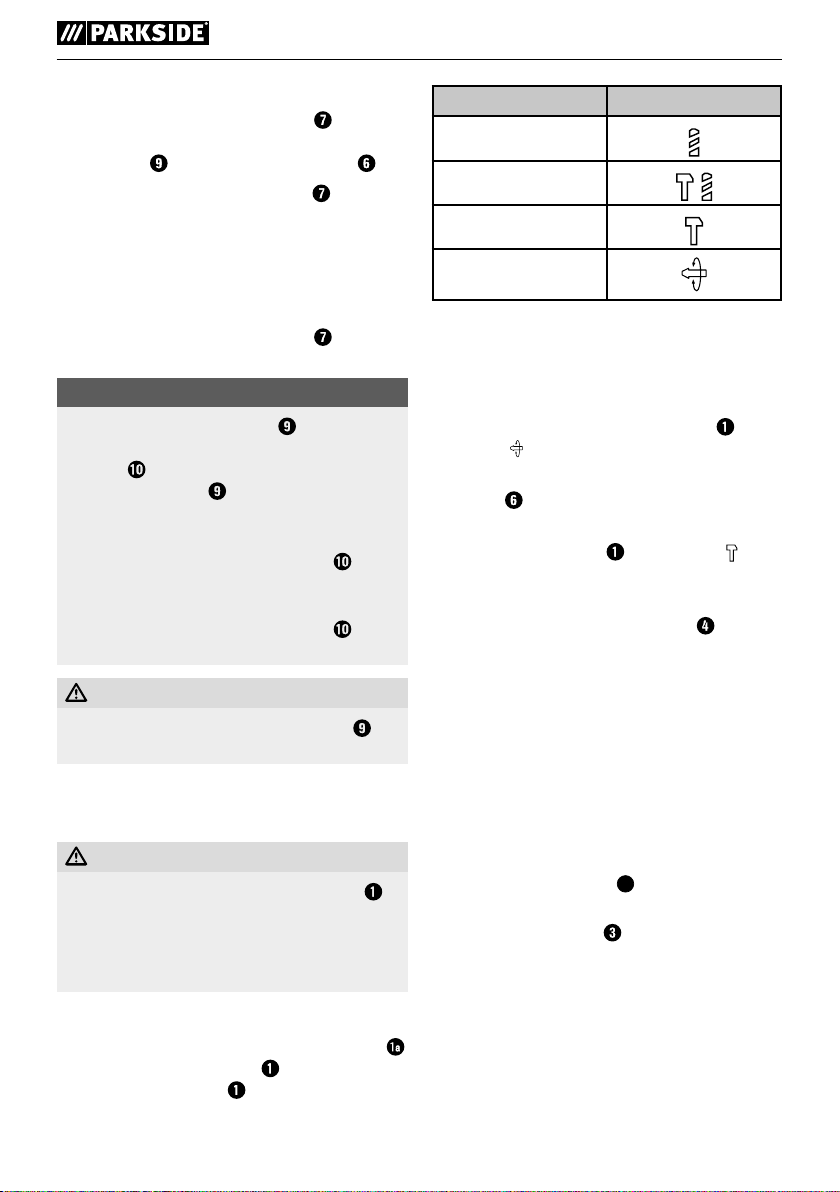

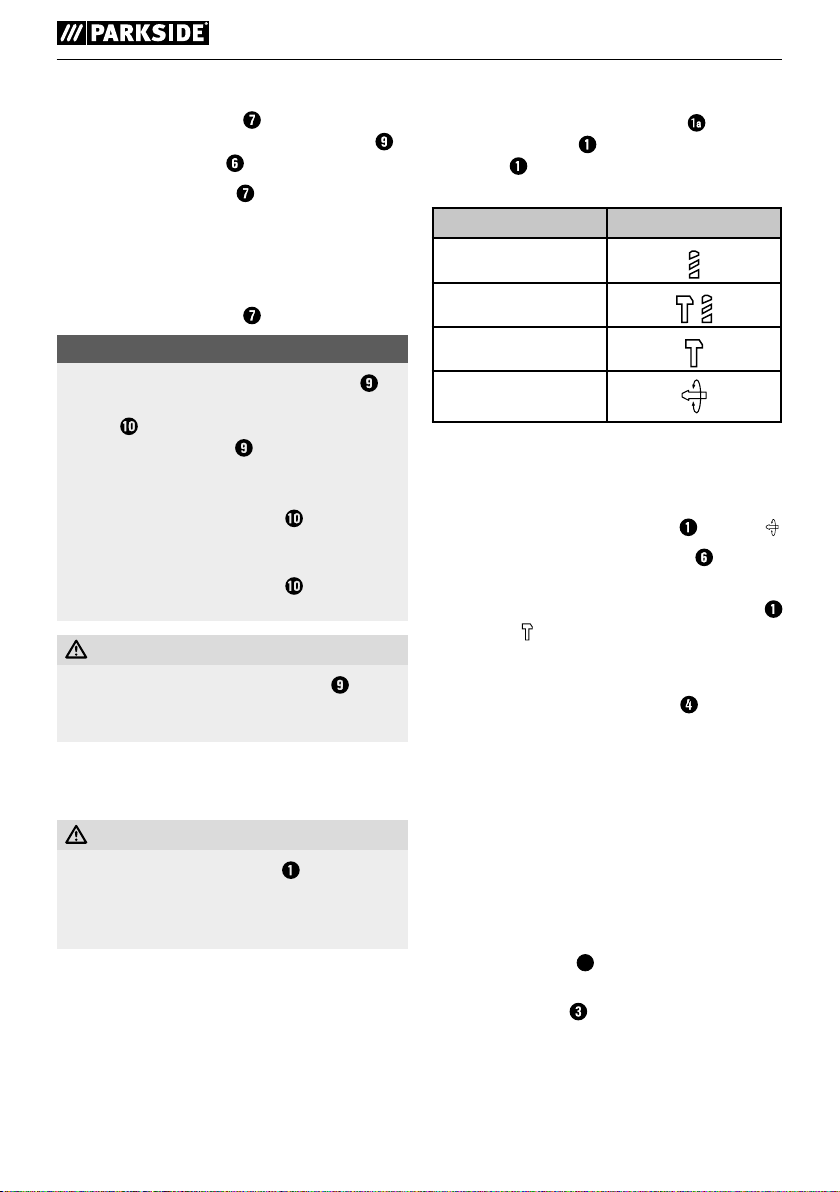

Üzemmód kiválasztása

FIGYELMEZTETÉS!

► A funkcióválasztó kapcsolót

használja, ha a készülék teljesen leállt. A funkció átváltása a szerszám forgása közben a készülék meghibásodásához vezethet.

Funkcióválasztó kapcsoló:

♦ Nyomja meg és tartsa lenyomva a funkcióválasz-

tó kapcsoló kireteszelő gombját . Forgassa el a funkcióválasztó kapcsolót kívánt funkció a nyíljelzésnél bekattanjon:

Funkció Szimbólum

Fúrás

Ütvefúrás

Vésés

Vésőpozíció beállítása

Vésőpozíció beállítása:

Ezzel a funkcióval a szerszámot a véséshez szükséges helyzetbe forgathatja.

♦ Forgassa a funkcióválasztó kapcsolót

pozícióba.

♦ Forgassa el a szerszámot a szerszámbefogó-

ban

a kívánt pozícióba.

♦ A vésési művelethez forgassa a funkcióválasztó

kapcsolót

állásba.

Fordulatszám beállítása

A fordulatszám-szabályozó állítókerékkel a fordulatszám állítható be. 1. fokozattól (alacsony fordulatszám) 6. fokozatig (magas fordulatszám)

A megfelelő beállítást gyakorlati próbával kell meghatározni:

- 3–6. fokozat: magas fordulatszám: betonba vagy kőbe történő ütvefúráshoz/véséshez

- 1–3. fokozat: alacsony fordulatszám: acélba vagy fába történő fúráshoz

csak akkor

úgy, hogy a

■ 6 │ HU

PBH 1500 E5

LED-kijelző

■ A zöld LED-kijelző 3a világít, ha a hálózati

csatlakozódugó csatlakoztatva van.

■ A piros LED-kijelző

elkoptak. Fejezzen be minden munkát és küldje el a készüléket az ügyfélszolgálatnak.

világít, ha a szénkefék

Be- és kikapcsolás

A készülék bekapcsolása:

♦ Nyomja meg a BE/KI kapcsolót

A készülék kikapcsolása:

♦ Engedje el a BE/KI kapcsolót

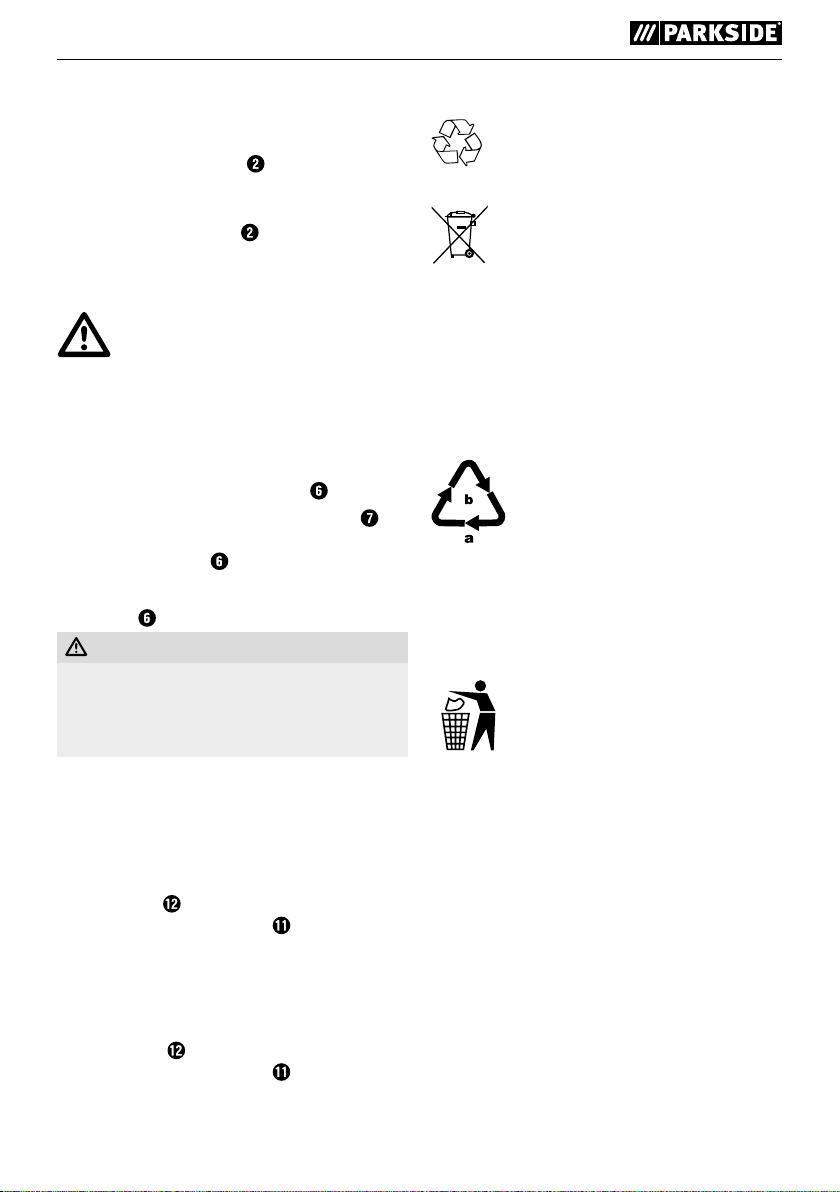

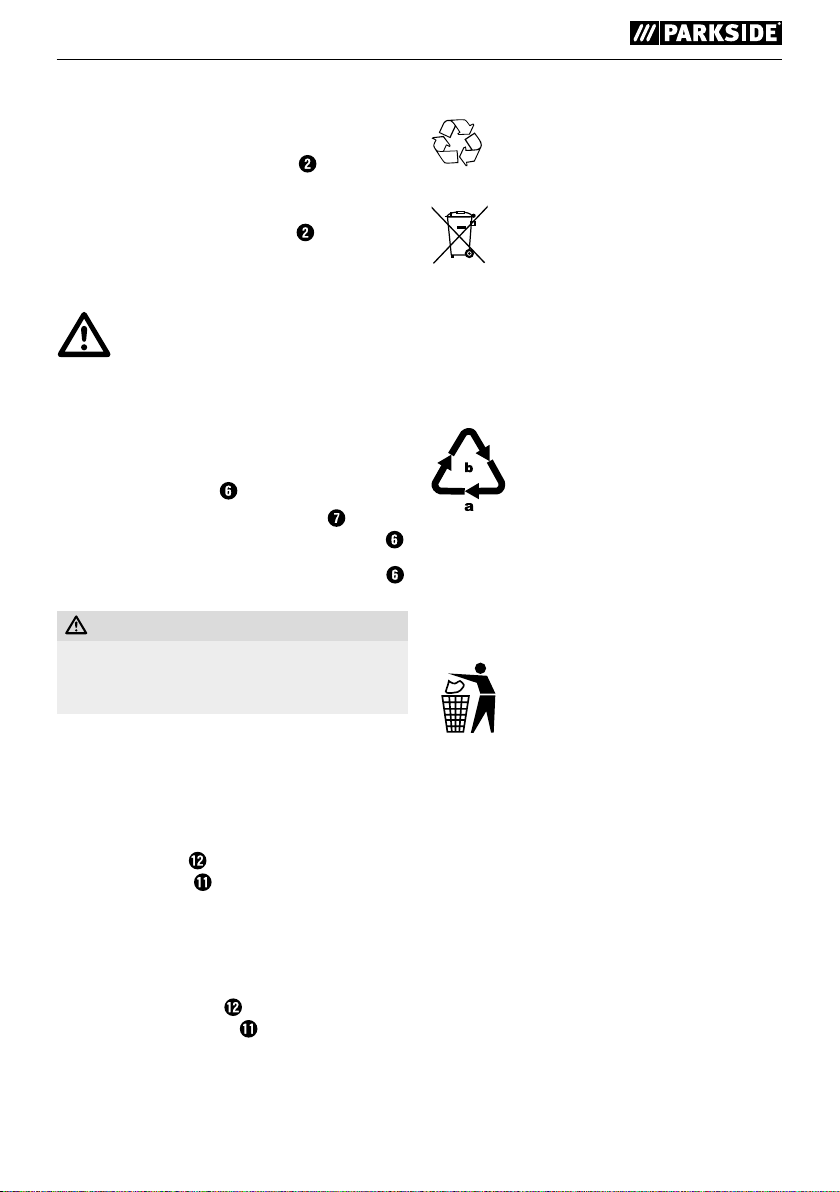

Karbantartás és tisztítás

♦ Nyissa ki az ütőműház fedelét

ló kulccsal Az ütőmű minden mozgó alkatrészének fedve kell lenni zsírral.

♦ Annyi kenőzsírt töltsön bele, hogy az összes

alkatrész teljesen fedve legyen.

♦ Szerelje vissza az ütőműház fedelét

csiszoló kulcs segítségével.

a sarokcsiszo-

a sarok-

Ártalmatlanítás

A csomagolás környezetbarát anyagok-

ból készült, amit a helyi hulladékhasznosítónál adhat le ártalmatlanításra.

Ne dobjon elektromos kéziszerszá-

mot a háztartási hulladékba!

FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

A készüléken végzendő bármely művelet előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozódugót.

■ A készüléknek mindig tisztának, száraznak és

olaj- vagy kenőanyagmentesnek kell lenni.

■ A készülékház tisztításához használjon száraz

törlőkendőt.

■ Rendszeresen tisztítsa meg a szerszámbefogót

♦ Ehhez húzza hátra a reteszelő perselyt

húzza le a porvédő kupakot a szerszámbefogóról .

♦ A szerszám behelyezése előtt zsírozza meg

enyhén a szerszámbefogót

FIGYELMEZTETÉS!

■ Amennyiben a csatlakozóvezeték cseréje

szükséges, a biztonság veszélyeztetésének elkerülése érdekében a cserét a gyártónak vagy képviselőjének kell elvégeznie.

Az ütőműház feltöltése zsírral

■ Ellenőrizze rendszeresen, legalább 50 üzem-

óránként, hogy az ütőműben elegendő kenőzsír legyen.

és

A 2012/19/EU európai irányelv értelmében a használt elektromos kéziszerszámokat elkülönítve kell gyűjteni és környezetbarát módon kell újrahasznosítani.

Az elhasználódott készülékek ártalmatlanítási lehetőségeiről tájékozódjon települése vagy városa önkormányzatánál.

A csomagolást környezetbarát módon

ártalmatlanítsa. Vegye ﬁgyelembe a különböző csomagolóanyagokon lévő jelzéseket, és adott esetben válassza külön azokat. A csomagolóanyagok rövidítésekkel (a) és számjegyekkel (b) vannak megjelölve, az alábbi jelentéssel:

1–7: Műanyagok, 20–22: Papír és karton, 80–98: Kompozit anyagok

Az elhasználódott termék ártalmatlanításának lehetőségeiről tájékozódjon települése önkormányzatánál vagy a városi önkormányzatnál.

PBH 1500 E5

│

7 ■

JÓTÁLLÁSI TÁJÉKOZTATÓ

A termék megnevezése: Fúró- és vésőkalapács

A termék típusa: PBH 1500 E5

A gyártó cégneve és címe: KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM NÉMETORSZÁG

Az importáló és forgalmazó cégneve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyar Köztársaság területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 3 év.

2. A jótállási igény a jótállási jeggyel érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári ﬁzetésnél kapott jótállási jegyet (nyugtát).

3. A vásárlástól számított három napon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.

A fogyasztó jótállási kifogásáról a forgalmazó (szerviz) jegyzőkönyvet köteles felvenni, amelyben rögzíteni kell a fogyasztó nevét, címét, a fogyasztási cikk (termék) megnevezését, vételárát, a vásárlás időpontját, a hiba bejelentésének időpontját, a hiba leírását, a fogyasztó által érvényesíteni kívánt igényt, a kifogás rendezésének módját. Amennyiben a kifogás rendezésének módja a fogyasztó igényétől eltér, ennek indokolását a jegyzőkönyvben meg kell adni. A jegyzőkönyv másolatát a fogyasztónak át kell adni. Ha a kötelezett a fogyasztó igényének teljesíthetőségéről annak bejelentésekor nem tud nyilatkozni, álláspontjáról legkésőbb három munkanapon belül köteles értesíteni a fogyasztót.

A jótállás ideje alatt a fogyasztó kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. Ha a forgalmazó, vagy szerviz a termék kijavítását megfelelő határidőre nem vállalja, vagy nem végzi el, a fogyasztó a hibát a forgalmazó költségére kijavíthatja, vagy mással kijavíttathatja. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

Gyártási szám: 298871

A termék azonosításra alkalmas részeinek meghatározása:

A szerviz neve, címe és telefonszáma: Szerviz Magyarország / Hornos Ltd. Zrinyi Utca 39, 2600 Vac, Tel.: 06800 21225

■ 8 │ HU

PBH 1500 E5

4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése, kijavítása esetén a kicserélt, vagy kijavított termékre, illetve alkatrészre újra kezdődik.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.

A jótállási igény bejelentésének és javításra átvételi időpontja:

A fogyasztó részére történő visszaadás időpontja:

A szerviz bélyegzője, kelt és aláírása: A javításra tekintettel a jótállás új határideje:

TUDNIVALÓ

► Kérjük, hogy Parkside és Florabest készülékek esetén kizárólag a hibás terméket küldje

el, tartozékok (például akkumulátor, tárolótáska, szerelő szerszámok stb.) nélkül.

FIGYELMEZTETÉS!

► A készüléket szervizben vagy villamossági szakemberrel és kizárólag eredeti

alkatrészek felhasználásával javíttassa.

Ezzel biztosítható a készülék hosszan tartó biztonsága.

► A csatlakozódugót és a hálózati vezetéket mindig a készülék gyártójával vagy

ügyfélszolgálatával cseréltesse ki. Ezzel biztosítható a készülék hosszan tartó bizton-

sága.

A hiba oka:

A hiba javításának módja:

PBH 1500 E5

│

9 ■

Az eredeti megfelelőségi nyilatkozat fordítása

A KOMPERNASS HANDELS GMBH, a dokumentumért felelős: Semi Uguzlu, BURGSTR. 21, DE – 44867 BOCHUM, NÉMETORSZÁG –, ezennel igazoljuk, hogy ez a termék megfelel az alábbi szabványoknak, normatív dokumentumoknak és EK-irányelveknek:

Gépekre vonatkozó irányelv (2006/42/EC) Elektromágneses összeférhetőség (2014/30/EU) Zajkibocsátási irányelv (2000/14/EC) (2005/88/EC) RoHS irányelv (2011/65/EU)*

* A megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó felel. A nyilatkozat fenti tárgya megfelel

az Európa Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvnek.

Alkalmazott harmonizált szabványok:

EN 60745-1:2009/A11:2010 EN 60745-2-6:2010 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

A gép típusmegjelölése: Fúró- és vésőkalapács PBH 1500 E5 Gyártási év: 2018.02. Sorozatszám: IAN 298871

Bochum, 2018.02.27.

Semi Uguzlu – minőségbiztosítási vezető – A továbbfejlesztés érdekében a műszaki változtatások jogát fenntartjuk.

■ 10 │ HU

PBH 1500 E5

Kazalo

Uvod ..........................................................12

Predvidena uporaba. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Deli na sliki ................................................................ 12

Vsebina kompleta ........................................................... 12

Tehnični podatki ............................................................12

Splošna varnostna navodila za električna orodja .....................13

1. Varstvo pri delu ..........................................................13

2. Električna varnost ......................................................... 13

3. Varnost oseb ............................................................14

4. Uporaba in ravnanje z električnim orodjem ..................................... 14

5. Servis .................................................................. 15

Posebna varnostna navodila za udarne vrtalnike ..................................15

Originalni pribor/dodatne naprave ............................................. 15

Začetek uporabe ................................................15

Dodatni ročaj ..............................................................15

Globinski prislon ............................................................15

Uporaba .......................................................16

Izbira načina delovanja ......................................................16

Izbira števila vrtljajev ........................................................16

Lučka LED ................................................................. 16

Vklop in izklop ............................................................. 17

Vzdrževanje in čiščenje ...........................................17

Odstranitev med odpadke ........................................17

Proizvajalec ....................................................18

Pooblaščeni serviser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Garancijski list ..................................................18

Prevod izvirne izjave o skladnosti ..................................19

PBH 1500 E5

│

11 ■

UDARNO VRTALNO KLADIVO

PBH 1500 E5 Uvod

Čestitamo vam ob nakupu nove naprave.

Odločili ste se za kakovosten izdelek.

Navodila za uporabo so sestavni del tega izdelka. Vsebujejo pomembna navodila za varnost, uporabo in odlaganje izdelka med odpadke. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnost. Izdelek uporabljajte le tako, kot je opisano, in samo za navedena področja uporabe. Ob predaji izdelka tretji osebi zraven priložite vso dokumentacijo.

Predvidena uporaba

Udarno vrtalno kladivo PBH 1500 E5 (v nadaljevanju naprava) je primeren za:

▯ udarno vrtanje v opeko, beton in kamen ▯ klesanje betona, kamna ter ometa ▯ vrtanje v kamen, les in kovino

Vsaka druga vrsta uporabe ali sprememba naprave velja za nepredvideno in povzroči bistveno nevarnost nesreče. Proizvajalec ne prevzema nobene odgovornosti za škodo, nastalo zaradi nepredvidene uporabe. Naprava ni predvidena za poslovno uporabo.

Deli na sliki

Izbirno stikalo za funkcije Tipka za sprostitev stikala za funkcije Stikalo za vklop/izklop Rdeč prikaz LED Zelen prikaz LED Kolesce za izbiro števila vrtljajev Dodatni ročaj Nastavek za orodje z zaščitnim pokrovom Zaporna puša Krilati vijak Globinski prislon Vpenjalna glava z zobatim vencem Ključ z zobatim vencem (KZV) Čelni ključ Pokrov ohišja udarnega mehanizma

Vsebina kompleta

1 udarno vrtalno kladivo PBH 1500 E5 1 dodatni ročaj 3 SDS-svedri (glejte sliko B) 1 ploščato dleto (glejte sliko B) 1 koničasto dleto (glejte sliko B) 1 kovinski globinski prislon 1 vpenjalna glava z zobatim vencem za svedre

z okroglim steblom (glejte sliko A) 1 ključ z zobatim vencem (glejte sliko A) 1 čelni ključ (glejte sliko C) 1 prenosni kovček 1 navodila za uporabo

Tehnični podatki

Nazivna moč: 1500W Nazivna napetost: 230V∼ 50Hz

(izmenični tok) Število vrtljajev v prostem

teku: n

0–800min

Število udarcev: 0–3900min Udarna energija: 5J Največji premer izvrtine: 13mm za jeklo

40mm za les 32mm za beton

Razred zaščite: II/

(dvojna izolacija)

Vrednost emisij hrupa:

Izmerjena vrednost hrupa je določena po standardu EN 60745. A-vrednotena raven hrupa električnega orodja tipično znaša:

Udarno vrtanje:

Raven zvočnega tlaka: L

= 91,7dB (A)

Negotovost K: 3dB Raven zvočne moči: L

= 102,7dB (A)

Negotovost K: 3dB

Klesanje:

Raven zvočnega tlaka: L

= 89,7dB (A)

Negotovost K: 3dB Raven zvočne moči: L

= 103,7dB (A)

Negotovost K: 3dB

-1

■ 12 │ SI

PBH 1500 E5

Zagotovljena zvočna moč LWA v dB.

Splošna varnostna

navodila za električna orodja

Skupna vrednost tresljajev:

Skupne vrednosti tresljajev (vektorska vsota treh smeri), izračunane v skladu z EN60745:

Udarno vrtanje v beton: a K = 1,5m/s

Klesanje: a

= 18,5m/s2, K = 1,5m/s

h(CHeq)

= 9,9m/s2,

h(HD)

OPOZORILO!

► Raven tresljajev, navedena v teh navodilih,

je bila izmerjena z merilnim postopkom, določenim v standardu EN60745, in se lahko uporablja za primerjavo naprav. Navedena vrednost emisij tresljajev se lahko uporablja tudi za uvodno oceno izpostavljenosti. Raven tresljajev se spreminja skladno z uporabo električnega orodja in je lahko v določenih primerih tudi nad vrednostjo v teh navodilih.

OPOMBA

► Obremenitev z vibracijami poskušajte ohra-

niti na čim nižji stopnji. Primera ukrepov za zmanjšanje obremenitve s tresljaji sta nošenje rokavic pri uporabi orodja in omejitev delovnega časa. Ob tem je treba upoštevati vse dele obratovalnega cikla (na primer čase, ko je električno orodje izklopljeno, ter čase, v katerih je vklopljeno, vendar obratuje brez obremenitve).

OPOZORILO!

► Preberite vsa varnostna navodila in druga

navodila. Nedoslednost pri upoštevanju

varnostnih navodil in navodil za uporabo lahko povzroči električni udar, požar in/ali hude telesne poškodbe.

Vsa varnostna navodila in druga navodila shranite za prihodnjo uporabo.

Izraz »električno orodje«, ki se uporablja v varnostnih navodilih, se nanaša na električna orodja z napajanjem iz električnega omrežja (z električnim kablom) in na električna orodja z akumulatorskim napajanjem (brez električnega kabla).

1. Varstvo pri delu

a) Svoje delovno območje ohranjajte čisto in

dobro osvetljeno. Nered in neosvetljena delov-

na območja lahko privedejo do nezgod.

b) Električnega orodja ne uporabljajte v okoljih z

nevarnostjo eksplozije in v katerih so prisotni vnetljivi plini, tekočine ali prah. Električna

orodja ustvarjajo iskre, ki lahko povzročijo vnetje praha ali hlapov.

c) Otrokom in drugim osebam med uporabo

električnega orodja ne pustite blizu. Zaradi odvračanja pozornosti lahko izgubite nadzor nad napravo.

2. Električna varnost

a) Priključni vtič električnega orodja mora biti

primeren za vtičnico. Vtiča ni dovoljeno spreminjati na noben način. Skupaj z zaščitno ozemljenimi električnimi orodji ne uporabljajte vtičev za prilagoditev.

Nespremenjeni vtiči in primerne vtičnice zmanjšajo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi

površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja

povečano tveganje zaradi električnega udara.

PBH 1500 E5

│

13 ■

c) Električnega orodja ne izpostavljajte dežju ali

vlagi. Vdor vode v električno napravo poveča

tveganje električnega udara.

d) Kabla ne uporabljajte za druge namene, na

primer za prenašanje ali obešanje električnega orodja za kabel ali za vlečenje vtiča iz vtičnice. Kabla ne približujte virom vročine, olju, ostrim robovom ali premikajočim se delom naprave. Poškodovani ali zasukani

kabli povečajo tveganje električnega udara.

e) Če delate z električnim orodjem na prostem,

uporabljajte samo podaljške kablov, ki jih je dovoljeno uporabljati na prostem. Uporaba

podaljška kabla, primernega za uporabo na prostem, zmanjša tveganje električnega udara.

f) Če uporabe električnega orodja v vlažni oko-

lici ni mogoče preprečiti, uporabite zaščitno stikalo za okvarni tok. Uporaba zaščitnega

stikala za okvarni tok zmanjša tveganje električnega udara.

3. Varnost oseb

a) Bodite vedno pozorni, pazite, kaj počnete,

dela z električnim orodjem se lotite premišljeno. Električnega orodja ne uporabljajte, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Že en sam trenutek nepazljivosti

pri uporabi električnega orodja lahko privede do resnih telesnih poškodb.

b) Nosite osebno zaščitno opremo in zmeraj

uporabljajte tudi zaščitna očala. Uporaba osebne zaščitne opreme, kot je maska za zaščito pred prahom, nedrseči zaščitni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja zmanjša tveganje telesnih poškodb.

c) Izogibajte se nehotenemu zagonu naprave.

Prepričajte se, da je električno orodje izključeno, preden ga priključite na vir električnega toka in/ali akumulator, ga dvignete ali prenašate. Če pri prenašanju električnega

orodja s prstom pritiskate na stikalo ali že vklopljeno napravo priključite na oskrbo s tokom, lahko to privede do nezgod.

d) Pred vklopom električnega orodja odstranite

nastavitvena orodja ali izvijače. Orodje ali izvijač v vrtečem se delu naprave lahko privede do telesnih poškodb.

e) Izogibajte se neobičajni drži telesa. Poskrbite

za varen položaj in vedno ohranjajte ravnotežje. Tako lahko električno orodje še posebej

v nepričakovanih situacijah bolje nadzorujete.

f) Nosite primerna oblačila. Ne nosite ohlapnih

oblačil ali nakita. Lase, oblačila in rokavice imejte zunaj dosega premikajočih se delov.

Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

g) Če lahko vgradite naprave za sesanje ali

prestrezanje praha, se prepričajte, da so te priključene in se pravilno uporabljajo.

Uporaba naprave za sesanje praha lahko zmanjša nevarnost zaradi praha.

4. Uporaba in ravnanje z električnim

orodjem

a) Naprave ne preobremenjujte. Za svoje delo

uporabljajte zanj predvideno električno orodje.

Delo s primernim električnim orodjem v navedenem območju moči je boljše in varnejše.

b) Ne uporabljajte električnih orodij z okvarjenim

stikalom. Električno orodje, ki ga ni mogoče vklopiti in izklopiti, je nevarno in ga je treba popraviti.

c) Potegnite vtič iz vtičnice in/ali odstranite aku-

mulator, preden začnete izvajati nastavitve naprave, menjavati njene dele in preden napravo odložite. Ta previdnostni ukrep prepreči

nehoteni zagon električnega orodja.

d) Ko električnih orodij ne uporabljate, jih hranite

zunaj dosega otrok. Naprave naj ne uporabljajo osebe, ki z uporabo niso seznanjene ali niso prebrale teh navodil. Električna orodja so

nevarna, če jih uporabljajo neizkušene osebe.

■ 14 │ SI

PBH 1500 E5

e) Električna orodja skrbno vzdržujte.

Preverjajte, ali premični deli naprave delujejo brezhibno in niso zataknjeni, ali deli niso odlomljeni ali tako poškodovani, da je ovirano delovanje električnega orodja. Pred uporabo naprave poskrbite za popravilo poškodovanih delov. Veliko nezgod nastane zaradi slabo

vzdrževanih električnih orodij.

f) Rezalna orodja vzdržujte ostra in čista. Skrb-

no vzdrževana rezalna orodja z ostrimi rezili se manj zatikajo in so lažje vodljiva.

g) Električno orodje, pribor, delovno orodje itd.

uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto opravila, ki ga izvajate. Uporaba električnih orodij za

namene, za katere niso predvidena, lahko povzroči nevarne situacije.

5. Servis

a) Električno orodje dajte v popravilo samo

usposobljenemu strokovnemu osebju, ki naj uporablja izključno originalne nadomestne dele. S tem zagotovite, da se ohrani varnost

električnega orodja.

Posebna varnostna navodila za udarne vrtalnike

■ Nosite zaščito sluha. Vpliv hrupa

lahko povzroči izgubo sluha.

■ Uporabljajte dodatni ročaj, priložen napravi.

Izguba nadzora lahko privede do poškodb.

■ Napravo med delom, pri katerem lahko

orodje naleti na skrite električne napeljave ali lastni električni kabel, držite za izolirane površine ročajev. Stik z napeljavo pod nape-

tostjo lahko povzroči prenos napetosti tudi na kovinske dele naprave in privede do električnega udara.

■

Nosite masko za zaščito pred prahom.

OPOZORILO! STRUPENI PRAH!

► Obdelava škodljivih/strupenih prahov pred-

stavlja nevarnost za zdravje uporabnika ali oseb v bližini.

■ POZOR, NAPELJAVE! NEVARNOST!

Prepričajte se, da med delom z električnim orodjem ne morete naleteti na električne, plinske ali vodovodne napeljave. Pred začetkom vrtanja ali zarezovanja v zid tega po potrebi preverite z iskalnikom napeljav.

Originalni pribor/dodatne naprave

■ Uporabljajte samo pribor in dodatne naprave,

ki so navedeni v navodilih za uporabo oziroma imajo sprejemne nastavke, skladne z napravo.

Začetek uporabe

Dodatni ročaj

OPOMBA

► Zaradi varnosti smete napravo uporabljati le

z nameščenim dodatnim ročajem

♦ Sprostite dodatni ročaj

urnega kazalca (glejte zloženo stran).

♦ Obrnite dodatni ročaj ♦ Znova zategnite dodatni ročaj

položaju z obratom v nasprotni smeri urnega kazalca.

z obratom v smeri

v želeni položaj.

Globinski prislon

♦ Odvijte krilati vijak . ♦ Vstavite globinski prislon

♦ Pazite, da bodo zobje globinskega prislona

usmerjeni navzgor.

♦ Povlecite globinski prislon

bo razdalja med konico svedra in konico globinskega prislona ustrezala želeni globini vrtanja.

♦ Krilati vijak

znova trdno privijte.

v dodatni ročaj .

v novem

tako daleč ven, da

PBH 1500 E5

│

15 ■

Orodje/vpenjalna glava:

♦ Povlecite zaporno pušo

orodje/vpenjalno glavo z zobatim vencem v nastavek za orodje .

♦ Spustite zaporno pušo

zapahne. Povlecite za orodje in preverite, ali je dobro pritrjeno. Orodje ima določeno radialno zračnost, ki je neizogibna zaradi vrste sistema.

Odstranjevanje orodja/vpenjalne glave:

♦ Povlecite zaporno pušo

OPOMBA

Sveder v vpenjalni glavi z zobatim vencem enakomerno napnite! V ta namen ključ z zobatim vencem glave z zobatim vencem sveder) enakomerno napnite.

namestite na vse 3 položaje vpenjalne

► Napenjanje orodja:

Vrtite ključ z zobatim vencem urnega kazalca.

► Odstranjevanje orodja:

Vrtite ključ z zobatim vencem smeri urnega kazalca.

OPOZORILO!

► Vpenjalne glave z zobatim vencem

uporabljajte pri obratovanju v načinu udarno vrtanje ali klesanje!

nazaj in vstavite

. Tako se nastavek

orodja nazaj.

in orodje (npr.

v smeri

v nasprotni

Uporaba

Izbira načina delovanja

OPOZORILO!

► Izbirnega stikala za funkcije

dokler se naprava popolnoma ne zaustavi. Preklop funkcije, ko se orodje še vrti, lahko napravo poškoduje.

ne preklopite,

Izbirno stikalo za funkcije:

♦ Pritisnite in držite sprostitveno tipko

stikalo za funkcije funkcije tako, da se želena funkcija zaskoči ob oznaki puščice:

Funkcija Simbol

Vrtanje

Udarno vrtanje

Klesanje

Spreminjanje položaja dleta

Spreminjanje položaja dleta:

S to funkcijo lahko orodje za klesanje obrnete v potrebni položaj.

♦ Obrnite izbirno stikalo za funkcije ♦ Obrnite orodje v nastavku za orodje

položaj.

♦ Za klesanje obrnite izbirno stikalo za funkcije

v položaj .

. Obrnite izbirno stikalo za

Izbira števila vrtljajev

S kolescem za izbiro števila vrtljajev lahko pred začetkom dela izberete število vrtljajev. Stopnja 1 (nizko število vrtljajev) do stopnje 6 (visoko število vrtljajev)

Pravilno nastavitev ugotovite s praktičnim preizkusom:

- Stopnje 3–6: visoko število vrtljajev: za udarno vrtanje/klesanje betona ali kamna

- Stopnje 1–3: nizko število vrtljajev: za vrtanje jekla ali lesa

Lučka LED

■ Zelena lučka LED 3a zasveti, če je električni vtič

vtaknjen.

■ Rdeča lučka LED

obrabljene. Zaključite vsa dela in napravo pošljite servisni službi.

zasveti, ko so oglene ščetke

za izbirno

v položaj .

v potrebni

■ 16 │ SI

PBH 1500 E5

Vklop in izklop

Vklop naprave:

♦ Pritisnite stikalo za vklop/izklop

Izklop naprave:

♦ Spustite stikalo za vklop/izklop

Vzdrževanje in čiščenje

OPOZORILO! NEVARNOST TELES-

NIH POŠKODB! Napravo pred vsemi deli na napravi izklopite in električni vtič potegnite iz vtičnice.

■ Naprava mora biti zmeraj čista, suha in brez

olja ali maziv.

■ Za čiščenje ohišja uporabljajte suho krpo.

■ Nastavek za orodje

♦ V ta namen povlecite zaporno pušo

snemite zaščitni pokrov z nastavka za orodje .

♦ Pred vstavljanjem orodja nastavek za orodje

rahlo premažite.

OPOZORILO!

■ Če je treba zamenjati priključno napeljavo,

mora to izvesti proizvajalec ali njegov zastopnik, da ne pride do ogrožanja varnosti.

Polnjenje ohišja udarnega mehanizma z mazivom

■ Redno preverjajte, najmanj vsakih 50 ur delo-

vanja, ali je mazivo v ohišju udarnega mehanizma.

♦ Odprite pokrov

s čelnim ključem . Vsi premični deli stroja udarnega mehanizma morajo biti prekriti s slojem maziva.

♦ Dolijte dovolj maziva, tako da so deli stroja

popolnoma prekriti.

♦ Nato odprite pokrov

nizma s čelnim ključem .

redno čistite.

nazaj in

ohišja udarnega mehanizma

ohišja udarnega meha-

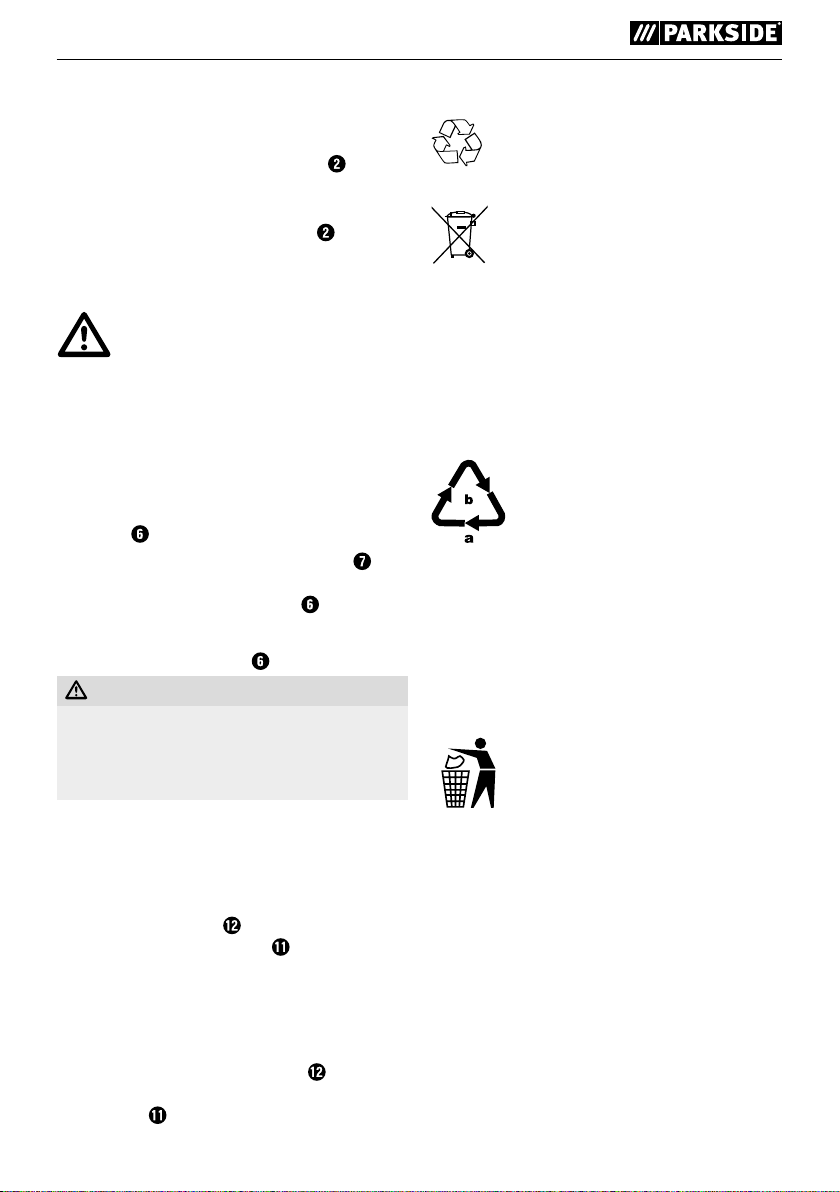

Odstranitev med odpadke

Embalaža je iz okolju prijaznih materialov

in jo lahko oddate na lokalnih zbirališčih reciklažnih odpadkov.

Električnih orodij ne zavrzite med

gospodinjske odpadke!

Skladno z evropsko direktivo 2012/19/EU je treba rabljena električna orodja zbirati ločeno in jih oddati za ekološko primerno predelavo.

O možnostih za odstranitev neuporabne naprave povprašajte pri svoji občinski ali mestni upravi.

Embalažo odložite med odpadke na okoljsko primeren način. Upoštevajte oznake na različnih embalažnih materialih in jih po potrebi ločite. Embalažni materiali so označeni s kraticami (a) in številkami (b) z naslednjim pomenom:

1–7: umetne snovi, 20–22: papir in karton, 80–98: sestavljeni materiali

O možnostih za odstranitev odsluženega izdelka vprašajte pri svoji občinski ali mestni upravi.

PBH 1500 E5

│

17 ■

Proizvajalec

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM NEMČIJA www.kompernass.com

Pooblaščeni serviser

Servis Slovenija

Tel.: 080080917 E-Mail: kompernass@lidl.si

IAN 298871

Garancijski list

1. S tem garancijskim listom Kompernass Handels GmbH jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 3 leta od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servisiranje in rezervne dele za minimalno dobo, ki je zahtevana s strani zakonodaje.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

OPOMBA

► Pri orodjih Parkside in Florabest nam pošljite

samo pokvarjeni izdelek brez pribora (npr. akumulatorja, kovčka za shranjevanje, montažnega orodja itd.).

OPOZORILO!

► Naprave dajte v popravilo samo servisni

službi ali strokovnjaku za elektrotehniko, ki naj uporablja le originalne nadomestne dele. S tem zagotovite, da se ohrani varnost

naprave.

► Zamenjavo vtiča ali priključne napeljave

zmeraj prepustite proizvajalcu naprave ali njegovi servisni službi. S tem zagotovite, da

se ohrani varnost naprave.

■ 18 │ SI

PBH 1500 E5

Prevod izvirne izjave o skladnosti

Mi, podjetje KOMPERNASS HANDELS GMBH, odgovorna oseba za dokumentacijo: gospod Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, NEMČIJA, izjavljamo, da je ta izdelek skladen z naslednjimi standardi, normativnimi dokumenti in direktivami ES:

Direktiva o strojih (2006/42/EC) Direktiva o elektromagnetni združljivosti (2014/30/EU) Direktiva o emisijah hrupa v okolje (2000/14/EC) (2005/88/EC) Direktiva o omejevanju uporabe nevarnih snovi (2011/65/EU)*

* Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec. Zgoraj opisani predmet izjave

izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8.junija2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi.

Uporabljeni harmonizirani standardi:

EN 60745-1:2009/A11:2010 EN 60745-2-6:2010 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Oznaka tipa stroja: Udarno vrtalno kladivo PBH 1500 E5 Leto izdelave: 2 – 2018 Serijska številka: IAN 298871

Bochum, 27.2.2018

Semi Uguzlu – vodja kakovosti – Pridržujemo si pravico do tehničnih sprememb zaradi razvoja.

PBH 1500 E5

│

19 ■

■ 20 │ SI

PBH 1500 E5

Obsah

Úvod ..........................................................22

Použití vsouladu surčením ....................................................22

Zobrazené komponenty ...................................................... 22

Rozsah dodávky ............................................................ 22

Technické údaje ............................................................22

Obecné bezpečnostní pokyny pro elektrická nářadí ...................23

1. Bezpečnost na pracovišti ...................................................23

2. Elektrická bezpečnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3. Bezpečnost osob .........................................................24

4. Manipulace s elektrickým nářadím a jeho použití ................................ 24

5. Servis .................................................................. 25

Bezpečnostní pokyny speciﬁcké pro vrtací kladiva .................................25

Originální příslušenství / originální přídavná zařízení ............................... 25

Uvedení do provozu ..............................................25

Přídavná rukojeť ............................................................ 25

Hloubkový doraz ...........................................................25

Obsluha ........................................................26

Volba provozního režimu .....................................................26

Předvolba otáček ...........................................................26

LED indikace ............................................................... 26

Zapnutí a vypnutí ...........................................................27

Údržba a čištění .................................................27

Likvidace .......................................................27

Záruka společnosti Kompernass Handels GmbH .......................28

Servis ..........................................................29

Dovozce ........................................................29

Překlad originálu prohlášení o shodě ...............................30

PBH 1500 E5

│

21 ■

VRTACÍ A SEKACÍ KLADIVO

PBH 1500 E5 Úvod

Blahopřejeme Vám kzakoupení Vašeho

nového přístroje. Rozhodli jste se tím pro

vysoce kvalitní výrobek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady.

Použití vsouladu surčením

Vrtací a sekací kladivo PBH 1500 E5 (dále jen přístroj) je vhodné pro:

▯ vrtání spříklepem do cihel, betonu a kamene ▯ sekání do betonu, kamene a omítky ▯ vrtání do kamene, dřeva a kovu

Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití vrozporu surčením a představují značné riziko úrazu. Za škody, které vzniknou při použití vrozporu surčením, nenese výrobce odpovědnost. Přístroj není určen pro podnikatelské účely.

Zobrazené komponenty

přepínač funkcí odblokovací tlačítko přepínače funkcí vypínač červená LED indikace zelená LED indikace stavěcí kolečko pro předvolbu otáček přídavná rukojeť upínání nástroje sprotiprachovou krytkou zajišťovací pouzdro křídlatý šroub hloubkový doraz sklíčidlo sozubeným věncem upínací klíč s ozubeným věncem (ZKS) kruhový klíč s čelním otvorem víko na pouzdro příklepu

Rozsah dodávky

1 vrtací a sekací kladivo PBH 1500 E5 1přídavná rukojeť 3 vrtáky SDS (viz obr. B) 1plochý sekáč (viz obr.B) 1špičatý sekáč (viz obr.B) 1kovový hloubkový doraz 1 sklíčidlo sozubeným věncem pro vrták s kulatou

stopkou (viz obr.A) 1upínací klíč s ozubeným věncem (viz obr.A) 1 kruhový klíč s čelním otvorem (viz obr.C) 1přenosný kufřík 1návod kobsluze

Technické údaje

Jmenovitý příkon: 1500 W Jmenovité napětí 230 V ∼ 50 Hz

(střídavý proud) Otáčky naprázdno: n

0–800 min

Počet úderů: 0–3900 min Nárazová energie: 5 J Max. průměr vrtání: 13 mm pro ocel

40mm pro dřevo 32 mm pro beton

Třída ochrany: II /

(dvojitá izolace)

Hodnota emise hluku:

Měřená hodnota zjištěna podle EN 60745. Typická hladina hluku elektrického nářadí shodnocenímA je:

Vrtání s příklepem:

Hladina akustického tlaku: L Nejistota K: 3 dB Hladina akustického výkonu: L Nejistota K: 3 dB

Sekání:

Hladina akustického tlaku: L Nejistota K: 3 dB Hladina akustického výkonu: L Nejistota K: 3 dB

Zaručená hladina akustického tlaku L

vdB.

-1

= 91,7 dB (A)

= 102,7 dB (A)

= 89,7 dB (A)

= 103,7 dB (A)

■ 22 │ CZ

PBH 1500 E5

Celková hodnota vibrací:

Celkové hodnoty vibrací (součet vektorů tří směrů) stanoveny vsouladu sEN 60745:

Kladivové vrtání do betonu: a K = 1,5 m/s

Sekání: a

= 18,5 m/s2, K = 1,5 m/s

h(CHeq)

= 9,9 m/s2,

h(HD)

VÝSTRAHA!

► Hladina vibrací, uvedená vtomto návodu,

byla měřena vsouladu se standardizovanou metodou měření dle EN60745 a lze ji použít ke srovnání přístrojů. Uvedenou hodnotu emise vibrací lze rovněž použít kpředběžnému posouzení expozice. Hladina vibrací se mění vzávislosti na použití elektrického nářadí a může být vněkterých případech vyšší než hodnota uvedená vtomto návodu.

UPOZORNĚNÍ

► Snažte se udržovat zatížení vibracemi co

nejnižší. Příklady opatření na snížení zatížení vibracemi je nošení rukavic při práci snářadím a omezení doby práce snářadím. Přitom se musí zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení).

Obecné bezpečnostní

pokyny pro elektrická nářadí

VÝSTRAHA!

► Přečtěte si veškerá bezpečnostní upozor-

nění a pokyny. Nedbalost při dodržování

bezpečnostních upozornění a pokynů může vést kúrazu elektrickým proudem, k požáru a/nebo těžkým zraněním.

Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ používaný vbezpečnostních pokynech se vztahuje na elektrická nářadí napájená ze sítě (síťovým kabelem) a elektrická nářadí provozovaná s akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte včistotě a dobře

osvětlený. Nepořádek a neosvětlený pracovní

prostor mohou vést kúrazům.

b) S elektrickým nářadím nepracujte vprostředí

ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické

nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.

c) Nedovolte dětem ani jiným osobám, aby se

přibližovaly kelektrickému nářadí vdobě, kdy ho používáte. Vpřípadě odvedení pozornosti

můžete ztratit kontrolu nad přístrojem.

PBH 1500 E5

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí

odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky vkombinaci suzemněným elektrickým nářadím. Nepozmě-

něné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.

b) Zabraňte kontaktu těla suzemněnými povrchy,

např. od trubek, topení, sporáků a chladniček. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

│

23 ■

c) Elektrická nářadí chraňte před deštěm a vlh-

kostí. Při vniknutí vody do elektrického přístroje

se zvyšuje riziko úrazu elektrickým proudem.

d) Nepoužívejte kabel vrozporu sjeho určením

pro přenášení či zavěšování elektrického nářadí nebo kvytahování zástrčky ze zásuvky. Udržujte kabel vdostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené

nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.

e) Pokud pracujete selektrickým nářadím venku,

používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití.

Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.

f) Pokud nelze zabránit provozu elektrického

nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím proudového chrániče

se snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Buďte stále pozorní, sledujte své počínání

a kpráci selektrickým nářadím přistupujte srozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při

používání elektrického nářadí může způsobit vážná zranění.

b) Noste osobní ochranné prostředky a vždy

iochranné brýle. Nošením osobních ochranných prostředků, jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to vzávislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.

c) Zabraňte neúmyslnému uvedení přístroje do

provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, že je vypnuté. Pokud máte při přená-

šení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít kúrazu.

d) Než elektrické nářadí zapnete, odstraňte

seřizovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nacházejí votáčející se části přístroje, může to vést kezraněním.

e) Vyhýbejte se nepřirozenému držení těla.

Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické

nářadí vneočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste volné oblečení

ani šperky. Vlasy, oděv a rukavice udržujte vbezpečné vzdálenosti od pohyblivých částí.

Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.

g) Pokud lze namontovat zařízení pro odsávání

a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsává-

ní prachu se může snížit ohrožení prachem.

4. Manipulace s elektrickým nářadím

a jeho použití

a) Přístroj nepřetěžujte. Pro práci používejte

elektrické nářadí vhodné k danému účelu.

Svhodným elektrickým nářadím se Vám bude vuvedeném výkonovém rozsahu pracovat lépe a bezpečněji.

b) Nepoužívejte elektrické nářadí, jehož spínač

je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.

c) Před nastavováním nářadí, výměnou dílů

příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto bezpečnostní opatření zabraňuje

neúmyslnému spuštění elektrického nářadí.

d) Nepoužívaná elektrická nářadí uchovávejte

mimo dosah dětí. Nedovolte používat přístroj osobám, které sním nejsou obeznámeny nebo které nečetly tento návod. Elektrické

nářadí je nebezpečné, manipulují-li sním nezkušené osoby.

■ 24 │ CZ

PBH 1500 E5

e) Údržbu elektrických nářadí vykonávejte

pečlivě. Zkontrolujte, zda jsou vpořádku pohyblivé části přístroje a zda jim není bráněno vpohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezená. Poškozené části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné

údržbě elektrického nářadí.

f) Řezné nástroje udržujte vostrém a čistém

stavu. Pečlivě udržované řezné nástroje sostrými řeznými hranami se méně zasekávají a snáze se vedou.

g) Elektrické nářadí, příslušenství, výměnné

nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrického

nářadí kjiným než určeným účelům může vést ke vzniku nebezpečných situací.

5. Servis

a) Nechte své elektrické nářadí opravovat pouze

kvaliﬁkovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůstane

zachována bezpečnost elektrického nářadí.

Bezpečnostní pokyny speciﬁcké pro vrtací kladiva

■ Noste ochranu sluchu. Působení

hluku může vést ke ztrátě sluchu.

■ Používejte spřístrojem dodanou přídavnou

rukojeť. Ztráta kontroly může vést ke zraněním.

■ Při práci, ukteré by mohlo dojít ke kontaktu

nástroje se skrytými vodiči nebo svlastním síťovým kabelem, držte přístroj pouze za izolované plochy rukojeti. Kontakt svedením

pod napětím může přenést napětí i na kovové díly přístroje, což může vést kzásahu elektrickým proudem.

■

Noste ochrannou masku proti prachu.

VÝSTRAHA! JEDOVATÝ PRACH!

► Zpracování škodlivého/jedovatého prachu

představuje zdravotní riziko pro obslužný personál i pro osoby, které se zdržují poblíž.

■ POZOR, VEDENÍ! NEBEZPEČÍ!

Ujistěte se, že při práci selektrickým nářadím nenarazíte na rozvody elektřiny, plynu nebo vody. Dříve než začnete vrtat do zdi nebo do ní dělat drážky, proveďte případně kontrolu hledačem vedení.

Originální příslušenství / originální přídavná zařízení

■ Používejte pouze příslušenství a přídavná

zařízení, uvedená vnávodu kobsluze, resp. taková, jejichž upínání je s přístrojem kompatibilní.

Uvedení do provozu

Přídavná rukojeť

UPOZORNĚNÍ

► Zbezpečnostních důvodů smíte tento přístroj

používat pouze snamontovanou přídavnou rukojetí

♦ Uvolněte přídavnou rukojeť

směru hodinových ručiček (viz výklopná strana).

♦ Otočte přídavnou rukojeť

polohy.

♦ Utáhněte přídavnou rukojeť

opět otáčením proti směru hodinových ručiček.

Hloubkový doraz

♦ Povolte křídlatý šroub . ♦ Vsaďte hloubkový doraz

jeti .

♦ Dbejte na to, aby ozubení hloubkového dorazu

ukazovalo nahoru.

♦ Vytáhněte hloubkový doraz

vzdálenost mezi hrotem vrtáku a hrotem hloubkového dorazu odpovídala požadované hloubce vrtání.

♦ Křídlatý šroub

otáčením ve

do požadované

vnové poloze

do přídavné ruko-

natolik, aby

opět pevně utáhněte.

PBH 1500 E5

│

25 ■

Nástroj / sklíčidlo:

♦ Potáhněte zajišťovací pouzdro

vsaďte nástroj / sklíčidlo sozubeným věncem

do upínání nástroje .

♦ Pusťte zajišťovací pouzdro

zajistí. Tahem za nástroj zkontrolujte dokonalé zajištění. Ze systémových důvodů má nástroj radiální vůli.

Odebrání nástroje / sklíčidla:

♦ Potáhněte zajišťovací pouzdro

dozadu.

UPOZORNĚNÍ

Upněte vrták ve sklíčidle sozubeným věncem rovnoměrně! Za tím účelem nasaďte upínací klíč s ozubeným věncem postupně na všechny 3pozice na sklíčidle sozubeným věncem a upněte nástroj (např. vrták) rovnoměrně.

► Upnutí nástroje:

Otáčejte upínacím klíčem s ozubeným věncem

► Vyjmutí nástroje:

Otáčejte upínacím klíčem s ozubeným věncem

VÝSTRAHA!

► Sklíčidlo sozubeným věncem

při vrtání spříklepem ani při sekání!

ve směru hodinových ručiček.

proti směru hodinových ručiček.

dozadu a

. Tím se upínání

nástroje

nepoužívejte

Obsluha

Volba provozního režimu

VÝSTRAHA!

► Stiskněte přepínač funkcí

když se přístroj zcela zastaví. Přepnutím funkce při otáčejícím se nástroji se přístroj může poškodit.

teprve tehdy,

Přepínač funkcí:

♦ Stiskněte a podržte odblokovací tlačítko

přepínače funkcí . Otočte přepínač funkcí tak, aby se požadovaná funkce zaaretovala na šipce:

Funkce Symbol

Vrtání

Vrtání s příklepem

Sekání

Přestavení polohy sekáče

Přestavení polohy sekáče:

Pomocí této funkce můžete nástroj natočit pro sekání do požadované polohy.

♦ Otočte přepínač funkcí ♦ Natočte nástroj vupnutí nástroje

vané polohy.

♦ Pro sekání otočte přepínač funkcí

do polohy .

do požado-

do polohy .

Předvolba otáček

Stavěcím kolečkem předvolby otáček můžete předem nastavit otáčky. Stupeň 1 (nízké otáčky) až stupeň 6 (vysoké otáčky)

Správné nastavení zjistíte praktickým testem:

- stupeň 3–6: pro vrtání spříklepem / sekání do betonu nebo kamene

- stupeň 1–3: nižší otáčky: pro vrtání do oceli nebo dřeva

LED indikace

■ Zelená LED indikace 3a se rozsvítí, když je

zasunutá síťová zástrčka.

■ Červená LED indikace

uhlíkové kartáče opotřebované. Ukončete veškeré práce a odešlete přístroj do zákaznického servisu.

se rozsvítí, když jsou

■ 26 │ CZ

PBH 1500 E5

Zapnutí a vypnutí

Zapnutí přístroje:

♦ Stiskněte vypínač

Vypnutí přístroje:

♦ Pusťte vypínač

Údržba a čištění

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

Před jakoukoli prací na přístroji ho vypněte a vytáhněte síťovou zástrčku ze zásuvky.

■ Přístroj musí být vždy čistý, suchý a zbavený

oleje a maziv.

■ Kčištění povrchu používejte suchý hadřík.

■ Čistěte pravidelně upnutí nástroje

♦ Za tímto účelem potáhněte zajišťovací pouzdro

dozadu a stáhněte protiprachovou krytku

zupínání nástroje .

♦ Před nasazením nástroje lehce namažte upnutí

nástroje

VÝSTRAHA!

■ Pokud je nutná výměna připojovacího kabelu,

musí ji provést výrobce nebo jeho zástupce, aby se zabránilo ohrožení bezpečnosti.

Naplnění pouzdra příklepu mazacím tukem

■ Kontrolujte pravidelně, alespoň každých 50

provozních hodin, zda je v pouzdře příklepu dostatek mazacího tuku.

♦ Otevřete víko na pouzdro příklepu

kruhového klíče s čelním otvorem . Všechny pohyblivé strojní části příklepu musí být pokryté vrstvou mazacího tuku.

♦ Doplňte dostatek mazacího tuku, aby všechny

strojní části byly zcela pokryté.

♦ Zavřete víko na pouzdro příklepu

kruhového klíče s čelním otvorem .

pomocí

Likvidace

Obal se skládá zekologických materiálů,

které lze zlikvidovat vkomunálních sběrných dvorech.

Nevyhazujte elektrické nářadí do

domovního odpadu!

Vsouladu sevropskou směrnicí č. 2012/19/EU musejí být opotřebovaná elektrická nářadí shromažďována odděleně a odevzdána kekologické recyklaci.

Informace omožnostech likvidace vysloužilého přístroje Vám poskytne obecní nebo městský úřad.

Obal zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztřiďte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem:

1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály

Informace o možnostech likvidace vysloužilého výrobku Vám podá správa Vašeho obecního nebo městského úřadu.

PBH 1500 E5

│

27 ■

Záruka společnosti Kompernass Handels GmbH

Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku vtrvání 3 let od

data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře uschovejte originál pokladního lístku. Tento doklad je potřebný jako důkaz o koupi.

Pokud do tří let od data zakoupení tohoto výrobku dojde k vadě materiálu nebo vý robní závadě, pak Vám podle našeho uvážení výrobek zdarma opravíme nebo vyměníme. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní lístek) a stručně se popíše v čem závada spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.

Záruční doba a zákonné nároky vyplývající ze závad

Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti produktu, které jsou vystaveny normálnímu opotřebení, a proto je lze považovat za opotřebovatelné díly nebo za poškození křehkých součástí jako jsou např. spínače, akumulátory, formy na pečení nebo části, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu kobsluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:

■ Pro všechny dotazy mějte připraven pokladní

lístek a číslo výrobku (např. IAN 12345) jako doklad o koupi.

■ Číslo výrobku naleznete na typovém štítku, rytině,

na titulní straně svého návodu (vlevo dole) nebo jako nálepku na zadní nebo spodní straně.

■ Pokud by se měly vyskytovat funkční vady nebo

jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.

■ Výrobek, zaevidovaný jako vadný výrobek pak

můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.

■ 28 │ CZ

PBH 1500 E5

UPOZORNĚNÍ

► U nástrojů Parkside a Florabest zašlete,

prosím, výlučně vadnou část bez příslušenství (např. akumulátor, úložný kufřík, montážní nářadí atd.).

Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a software.

Servis

VÝSTRAHA!

► Nechte své přístroje opravit vservisní dílně

nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Tím

se zajistí, že zůstane zachována bezpečnost přístroje.

► Výměnu zástrčky nebo síťového kabelu

svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Tím se zajistí, že

zůstane zachována bezpečnost přístroje.

Servis Česko

Tel.: 800143873 E-Mail: kompernass@lidl.cz

IAN 298871

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM NĚMECKO www.kompernass.com

PBH 1500 E5

│

29 ■

Překlad originálu prohlášení o shodě

My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, Deutschland/Německo, tímto prohlašujeme, že tento výrobek je ve shodě snásledujícími normami, normativními dokumenty a směrnicemi ES:

Směrnice ostrojních zařízeních (2006/42/EC) Elektromagnetická snášenlivost (2014 / 30 / EU) Směrnice o hlukových emisích (2000 / 14 / EC) (2005 / 88 / EC) Směrnice oomezení používání nebezpečných látek (RoHS) (2011/65/EU)*

* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět

prohlášení je v souladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 oomezení používání určitých nebezpečných látek velektrických a elektronických zařízeních.

Použité harmonizované normy:

EN 60745-1:2009/ A11:2010 EN 60745-2-6:2010 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Typové označení stroje: Vrtací a sekací kladivo PBH 1500 E5 Rok výroby: 02 - 2018 Sériové číslo: IAN 298871

Bochum, 27.02.2018

Semi Uguzlu

- manažer kvality Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

■ 30 │ CZ

PBH 1500 E5

Obsah

Úvod ..........................................................32

Určené používanie .......................................................... 32

Zobrazené komponenty ...................................................... 32

Rozsah dodávky ............................................................ 32

Technické údaje ............................................................32

Všeobecné bezpečnostné pokyny pre elektrické náradie ...............33

1. Bezpečnosť na pracovisku .................................................. 33

2. Elektrická bezpečnosť .....................................................33

3. Bezpečnosť osôb ......................................................... 34

4. Manipulácia s elektrickým náradím a jeho použitie ..............................34

5. Servis .................................................................. 35

Bezpečnostné upozornenia špeciﬁcké pre vŕtacie kladivá ............................ 35

Originálne príslušenstvo/prídavné zariadenia .....................................35

Uvedenie do prevádzky ..........................................35

Prídavná rukoväť ...........................................................35

Hĺbkový doraz .............................................................35

Obsluha ........................................................36

Výber druhu prevádzky ...................................................... 36

Predvoľba otáčok ........................................................... 36

LED indikácia .............................................................. 36

Zapnutie a vypnutie .........................................................37

Údržba ačistenie ................................................37

Likvidácia ......................................................37

Záruka spoločnosti Kompernass Handels GmbH ......................38

Servis ..........................................................39

Dovozca ........................................................39

Preklad originálneho vyhlásenia o zhode ............................40

PBH 1500 E5

│

31 ■

VŔTACIE A SEKACIE KLADIVO

PBH 1500 E5 Úvod

Srdečne vám gratulujeme kukúpe nového

prístroja. Touto kúpou ste sa rozhodli pre

výrobok vysokej kvality. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Pred použitím výrobku sa oboznámte sovšetkými pokynmi na obsluhu a bezpečnostnými pokynmi. Výrobok používajte iba podľa opisu a vuvedených oblastiach použitia. Pri postúpení výrobku tretej osobe odovzdajte spolu sním aj všetky podklady.

Určené používanie

Vŕtacie a sekacie kladivo PBH 1500 E5 (v ďalšom texte ako zariadenie) je vhodné na:

▯ príklepové vŕtanie do tehál, betónu a kameniva ▯ sekanie do betónu, kameňa a omietky ▯ vŕtanie do kameniva, dreva a kovu

Akýkoľvek iný spôsob používania alebo zmeny prístroja sa považujú za používanie v rozpore surčením a skrýva značné nebezpečenstvá úrazu. Za škody vzniknuté v dôsledku použitia v rozpore s určením výrobca nepreberá žiadnu zodpovednosť. Prístroj nie je určený na komerčné použitie.

Zobrazené komponenty

Voličový spínač funkcií Uvoľňovacie tlačidlo prepínača funkcií Spínač ZAP/VYP Červená LED indikácia Zelená LED indikácia Regulačné koliesko predvoľby otáčok Prídavná rukoväť Upnutie nástroja s ochranným krytom proti

prachu Blokovacie puzdro Krídlová skrutka Hĺbkový doraz Skľučovadlo s ozubeným vencom Kľúč na ozubený veniec (ZKS) Čapíkový kľúč Kryt telesa príklepového mechanizmu

Rozsah dodávky

1 vŕtacie a sekacie kladivo PBH 1500 E5 1 prídavná rukoväť 3 SDS vrtáky (pozri obr. B) 1 plochý sekáč (pozri obr. B) 1 špicatý sekáč (pozri obr. B) 1 kovový hĺbkový doraz 1 skľučovadlo s ozubeným vencom pre vrták

s kruhovou stopkou (pozri obr. A) 1 kľúč na ozubený veniec (pozri obr. A) 1 čapíkový kľúč (pozri obr. C) 1 prenosný kufrík 1 návod na obsluhu

Technické údaje

Menovitý príkon: 1500 W Menovité napätie: 230 V ∼ 50 Hz

(striedavý prúd) Otáčky naprázdno: n

0 – 800 min

Frekvencia príklepov: 0 – 3900 min Energia rázu: 5 J Max. priemer vrtáka: 13 mm na oceľ

40 mm na drevo 32 mm na betón

Trieda ochrany: II/

(dvojitá izolácia)

Hodnota emisií hluku:

Nameraná hodnota hluku zistená podľa EN 60745. Vyhodnotená hodnota hladiny hluku A elektrického náradia je typicky:

Príklepové vŕtanie:

Hladina akustického tlaku: L

= 91,7 dB (A)

Neurčitosť K: 3 dB Hladina akustického výkonu: L

Neurčitosť K: 3 dB

Vysekávanie:

Hladina akustického tlaku: L

= 89,7 dB (A)

Neurčitosť K: 3 dB Hladina akustického výkonu: L

Neurčitosť K: 3 dB

Zaručená hladina akustického výkonu L

vdB.

-1

= 102,7 dB (A)

= 103,7 dB (A)

■ 32 │ SK

PBH 1500 E5

Celková hodnota vibrácií:

Celkové hodnoty vibrácií (súčet vektorov troch smerov) zisťované podľa EN60745:

Príklepové vŕtanie do betónu: a K = 1,5 m/s

Vysekávanie: a

= 18,5 m/s2, K = 1,5 m/s

h(CHeq)

= 9,9 m/s2,

h(HD)

VÝSTRAHA!

► Hladina vibrácií uvedená v týchtoinštrukciách

bola meraná vsúlade spostupom merania uvedeným vnorme EN60745 amôže sa použiť na porovnanie prístrojov. Uvedená hodnota emisií vibrácií sa môže tiež použiť na predbežné stanovenie času práce. Hladina vibrácií sa mení podľa používania elektrického náradia a vniektorých prípadoch môže byť väčšia ako hodnota uvedená vtýchto pokynoch.

UPOZORNENIE

► Pokúste sa zaťaženie vibráciami udržať

podľa možnosti na čo najnižšej hodnote. Príkladom opatrení na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní náradia a obmedzenie času práce. Musia sa pritom zohľadniť všetky podiely prevádzkového cyklu (napríklad časy, v priebehu ktorých je elektrické náradie vypnuté a časy, počas ktorých je náradie síce zapnuté, ale beží bez zaťaženia).

Všeobecné bezpečnostné

pokyny pre elektrické náradie

VÝSTRAHA!

► Prečítajte si všetky bezpečnostné pokyny

a upozornenia. Zanedbania pri dodržiavaní

bezpečnostných pokynov a upozornení môžu mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.

Pre prípad budúceho použitia uschovajte všetky bezpečnostné pokyny a upozornenia.

Pojem „elektrické náradie“, používaný v bezpečnostných upozorneniach, sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) aelektrické náradie prevádzkované s akumulátorom (bez sieťového kábla).

1. Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko v čistote adobre

osvetlené. Neporiadok aneosvetlené pracovné

oblasti môžu viesť k úrazom.

b) Nepracujte s elektrickým náradím na miestach

s nebezpečenstvom výbuchu, na ktorých sa nachádzajú horľavé kvapaliny, plyny alebo prach. Z elektrického náradia vychádzajú iskry,

ktoré môžu tento prach alebo výpary zapáliť.

c) Počas používaniaelektrického náradia

zabráňte prístupu deťom a iným osobám. Pri odvrátení pozornosti môžete stratiť kontrolu nad prístrojom.

PBH 1500 E5

2. Elektrická bezpečnosť

a) Pripájacia zástrčka elektrického náradia musí

byť vhodná pre príslušnú zásuvku. Zástrčka sa nesmie žiadnym spôsobom modiﬁkovať. Nepoužívajte sieťové adaptéry pre elektrické náradie, ktoré má ochranné uzemnenie.

Nezmenené zástrčky avhodné zásuvky znižujú riziko zásahu elektrickým prúdom.

b) Vyvarujte sa telesnému kontaktu suzemne-

nými povrchmi, ako sú potrubia, vykurovacie telesá, sporáky achladničky. Ak je vaše telo

uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

│

33 ■

c) Elektrické náradie chráňte pred dažďom

alebo vlhkosťou. Vniknutie vody do elektrické-

ho náradia zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte kábel na iné účely, ako napr.

na nosenie, zavesenie elektrického náradia alebo vyťahovanie zástrčky z elektrickej zásuvky. Udržiavajte kábel mimo zdrojov tepla, oleja, ostrých hrán alebo pohybujúcich sa častí prístroja. Poškodené alebo zamotané

káble zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú schválené na vonkajšie použitie. Použitie

predlžovacieho kábla vhodného do vonkajšieho prostredia zníži riziko zásahu elektrickým prúdom.

f) Ak nie je možné zabrániť prevádzke elektric-

kého náradia vo vlhkom prostredí, použite prúdový chránič. Používanie prúdového chráni-

ča znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnosť osôb

a) Buďte vždy pozorní, sledujte čo robíte a pri

práci s elektrickým náradím postupujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj okamih nepozornosti

pri používaní elektrického náradia môže spôsobiť vážne zranenia.

b) Vždy noste osobné ochranné prostriedky a

ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako sú maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu apoužitia elektrického náradia, znižuje riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do pre-

vádzky. Pred zapojením napájania elektrického náradia do siete a/alebo akumulátora a pred jeho zdvíhaním a prenášaním sa presvedčte, či je vypnuté. Ak máte pri prenášaní

elektrického náradia prst na spínači alebo ak prístroj zapojíte do zdroja elektrického prúdu zapnuté, môže to viesť kúrazom.

d) Skôr než zapnete elektrické náradie, odstráňte

nastavovacie náradie alebo skrutkovače. Náradie alebo kľúč, ktorý sa nachádza na otáčajúcej sa časti prístroja, môže spôsobiť zranenia.

e) Predchádzajte neprirodzenému držaniu tela.

Majte pevný postoj a udržiavajte stále rovnováhu. Takto môžete elektrické náradie lepšie

kontrolovať v neočakávaných situáciách.

f) Noste vhodný odev. Nenoste voľný odev ani

šperky. Vlasy, odev arukavice udržiavajte v bezpečnej vzdialenosti od pohyblivých dielov. Voľný odev, šperky alebo dlhé vlasy sa

môžu zachytiť pohybujúcimi sa časťami prístroja.

g) Ak je možné namontovať na náradie zaria-

denia na odsávanie a zachytávanie prachu, presvedčte sa, či sú tieto prístroje zapojené a používané správne. Používanie odsávania

prachu môže zredukovať ohrozenie prachom.

4. Manipulácia s elektrickým nára-

dím a jeho použitie

a) Prístroj nepreťažujte. Pri práci používajte len

na to určené elektrické náradie. Sosprávnym

elektrickým náradím pracujete lepšie abezpečnejšie v uvedenom rozsahu jeho výkonu.

b) Nepoužívajte elektrické náradie spoškode-

ným spínačom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné amusí sa opraviť.

c) Pred akýmkoľvek nastavovaním, výmenou

príslušenstva alebo pred odložením náradia vytiahnite zástrčku z elektrickej zásuvky a/ alebo odstráňte akumulátor. Toto preventívne

opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.

d) Nepoužívané elektrické náradie uschovávajte

mimo dosahu detí. Nedovoľte používať prístroj osobám, ktoré sním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické náradie

je nebezpečné, ak ho používajú neskúsené osoby.

■ 34 │ SK

PBH 1500 E5

e) Elektrické náradie ošetrujte starostlivo. Skon-

trolujte, či pohyblivé diely fungujú správne, a nie sú zaseknuté, či niektoré diely nie sú zlomené alebo poškodené tak, že je obmedzená funkcia elektrického náradia. Pred použitím prístroja nechajte opraviť poškodené diely. Veľa úrazov je spôsobených nedostatoč-

nou údržbou elektrických náradí.

f) Rezné nástroje udržiavajte ostré ačisté.

Starostlivo udržiavané rezné nástroje sostrými reznými hranami sa menej zasekávajú aľahšie sa dajú viesť.

g) Elektrické náradie, príslušenstvo, vložené

nástroje atď. používajte v súlade s týmito inštrukciami. Zohľadnite pritom pracovné podmienky ačinnosť, ktorú budete vykonávať. Použitie elektrického náradia na iný, ako

určený účel použitia môže mať za následok nebezpečné situácie.

5. Servis

a) Elektrické náradie smie opravovať len kvali-

ﬁkovaný odborný personál alen za použitia originálnych náhradných dielov. Takto sa

zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia.

Bezpečnostné upozornenia špeciﬁcké pre vŕtacie kladivá

■ Noste ochranu sluchu. Nadmerné

pôsobenie hluku môže spôsobiť stratu sluchu.

■ Používajte prídavnú rukoväť ktorá bola doda-

ná s prístrojom. Strata kontroly môže viesť

k zraneniam.

■ Keď vykonávate práce, pri ktorých by vložený

nástroj mohol zasiahnuť skryté elektrické vedenia alebo vlastný sieťový kábel, uchopte prístroj za izolované úchopné plochy.Kontakt

selektrickým vedením, ktoré je pod napätím, môže uviesť pod napätie aj kovové časti prístroja aspôsobiť zásah elektrickým prúdom.

■

Noste protiprachovú masku.

VÝSTRAHA! TOXICKÝ PRACH!

► Práca so škodlivým alebo toxickým prachom

znamená ohrozenie zdravia obsluhy alebo osôb nachádzajúcich sa vjej blízkosti.

■ POZOR, VEDENIA! NEBEZPEČENSTVO!

Ubezpečte sa, že pri práci s elektrickým náradím nenarazíte na elektrické vedenia, vedenia plynu alebo vody. Pred vŕtaním alebo drážkovaním do steny túto prípadne prekontrolujte detektorom vedení.

Originálne príslušenstvo/prídavné zariadenia

■ Používajte len príslušenstvo a prídavné

zariadenia, ktoré sú uvedené v návode na obsluhu, príp. ktorých upnutie je kompatibilné s prístrojom.

Uvedenie do prevádzky

Prídavná rukoväť

UPOZORNENIE

► Z bezpečnostných dôvodov sa tento prístroj

môže používať len s namontovanou prídavnou rukoväťou

♦ Povoľte prídavnú rukoväť

hodinových ručičiek (pozri vyklápaciu stranu).

♦ Otočte prídavnú rukoväť

polohy.

♦ Prídavnú rukoväť

utiahnite otáčaním proti smeru hodinových ručičiek.

Hĺbkový doraz

♦ Povoľte krídlovú skrutku . ♦ Nasaďte hĺbkový doraz

väte .

♦ Dbajte o to, aby ozubenie hĺbkového dorazu

smerovalo nahor.

♦ Hĺbkový doraz

stup medzi hrotom vrtáka a špičkou hĺbkového dorazu zodpovedal požadovanej hĺbke vŕtania.

♦ Krídlovú skrutku

otáčaním v smere

do požadovanej

v novej polohe znova pevne

do prídavnej ruko-

vytiahnite natoľko, aby od-

znovu pevne utiahnite.

PBH 1500 E5

│

35 ■

Nástroj/skľučovadlo:

♦ Puzdro zabezpečovacieho mechanizmu

ťahajte dozadu a nástroj/skľučovadlo s ozubeným vencom nasaďte do upnutia nástroja .

♦ Blokovacie puzdro

zablokuje. Ťahaním nástroja prekontrolujte bezchybné zablokovanie. Nástroj má systémom podmienenú radiálnu vôľu.

Odobratie nástroja/skľučovadla:

♦ Blokovacie puzdro

dozadu.

UPOZORNENIE

Vrták v skľučovadle s ozubeným vencom nomerne upnite! Na tento účel kľúč na ozubený veniec nasaďte otáčajúc na všetky 3 polohy na skľučovadle s ozubeným vencom a nástroj (napr. vrták) rovnomerne pevne utiahnite.

► Upnutie nástroja:

Otočte kľúč na ozubený veniec hodinových ručičiek.

► Vybratie nástroja:

Otočte kľúč na ozubený veniec smeru hodinových ručičiek.

pustite. Tým sa upnutie

nástroja ťahajte smerom

rov-

v smere

proti

Voličový spínač funkcií:

♦ Stlačte a podržte uvoľňovacie tlačidlo

voličového spínača funkcií . Voličový spínač funkcií otáčajte tak, aby sa želaná funkcia zablokovala na označení šípky:

Funkcia Symbol

Vŕtanie

Príklepové vŕtanie

Vysekávanie

Prestavenie pozície sekáča

Prestavenie pozície sekáča:

Pomocou tejto funkcie môžete otočiť nástroj do potrebnej pozície sekania.

♦ Otočte voličový spínač funkcií ♦ Nástroj otáčajte v upnutí nástroja

dovanej pozície.

♦ Na sekanie otočte voličový spínač funkcií

do pozície .

do poža-

VÝSTRAHA!

► Skľučovadlo s ozubeným vencom

žívajte pri príklepovom vŕtaní alebo sekaní!

Obsluha

Výber druhu prevádzky

VÝSTRAHA!

► Stlačte voličový spínač funkcií

keď sa prístroj úplne zastaví. Prepínanie funkcie pri otáčajúcom sa nástroji môže poškodiť prístroj.

■ 36 │ SK

až vtedy,

nepou-

Predvoľba otáčok

Regulačným kolieskom predvoľby otáčok môžete predvoliť počet otáčok. Stupeň 1 (nízke otáčky) až stupeň 6 (vysoké otáčky)

Správne nastavenie zistite praktickým testom: – Stupeň 3 – 6: vysoký počet otáčok: na príkle-

pové vŕtanie/sekanie do betónu alebo kameňa

– Stupeň 1 – 3: nízky počet otáčok: na vŕtanie

do ocele alebo dreva

LED indikácia

■ Zelená LED indikácia 3a sa rozsvieti vtedy, keď

je sieťová zástrčka zastrčená.

■ Červená LED indikácia

keď sú uhlíkové kefy opotrebované. Ukončite všetky práce a pošlite prístroj zákazníckemu servisu.

sa rozsvieti vtedy,

PBH 1500 E5

Zapnutie a vypnutie

Zapnutie prístroja:

♦ Stlačte spínač ZAP/VYP

Vypnutie prístroja:

♦ Pusťte spínač ZAP/VYP

Údržba ačistenie

VÝSTRAHA! NEBEZPEČENSTVO

PORANENIA! Pred akýmikoľvek prácami na prístroji vypnite prístroj a vytiahnite elektrickú zástrčku.

■ Prístroj musí byť vždy čistý, suchý abez oleja

alebo mastiaceho tuku.

■ Načistenie telesapoužívajte suchú utierku.

■ Pravidelne čistite upnutie nástroja

♦ Na tento účel ťahajte blokovacie puzdro

dozadu a odoberte ochranný kryt proti prachu z upnutia nástroja .

♦ Pred vložením nástroja ľahko namastite upnutie

nástroja

VÝSTRAHA!

■ Ak je nevyhnutná výmena prípojného kábla,

potom túto musí vykonať výrobca alebo ním poverený zástupca, aby nedošlo k ohrozeniu bezpečnosti.

Naplnenie telesa príklepového mechanizmu s mazacím tukom

■ Každých 50 prevádzkových hodín pravidelne

kontrolujte, či je v telese príklepového mechanizmu dostatok mazacieho tuku.

♦ Otvorte kryt

pomocou čapíkového kľúča Všetky pohyblivé časti príklepového mechanizmu musia byť zakryté mazacím tukom.

♦ Doplňte dostatočné množstvo mazacieho tuku,

až budú všetky diely stroja úplne zakryté.

♦ Zatvorte kryt

pomocou čapíkového kľúča .

telesa príklepového mechanizmu

Likvidácia

Obal sa skladá zekologických materiá-

lov, ktoré môžete zlikvidovať vmiestnych recyklačných strediskách.

Elektrické náradie neodhadzujte do

komunálneho odpadu!

V súlade s európskou smernicou č. 2012/19/EU sa opotrebované elektrické náradie musí zberať oddelene a zlikvidovať v rámci ekologickej recyklácie.

Informácie o možnostiach likvidácie prístroja, ktorý doslúžil, dostanete na obecnej alebo mestskej správe.

Obal zlikvidujte ekologicky. Dbajte na označenie na rozličných obalových materiáloch a tieto prípadne zvlášť roztrieďte. Obalové materiály sú označené skratkami (a) a číslicami (b) s nasledujúcim významom:

1 – 7: Plasty, 20 – 22: Papier a lepenka, 80 – 98: Kompozitné materiály

Informácie o možnostiach likvidácie výrobku, ktorý doslúžil, získate od svojej obecnej alebo mestskej samosprávy.

PBH 1500 E5

│

37 ■

Záruka spoločnosti Kompernass Handels GmbH

Vážená zákazníčka, vážený zákazník, natento prístroj máte záruku 3roky od dátumu za-

kúpenia. V prípade nedostatkov tohto výrobku máte práva vyplývajúce zo zákona voči predajcovi tohto výrobku. Tieto Vaše práva vyplývajúce zo zákona nie sú obmedzené našou zárukou, uvedenou nižšie.

Záručné podmienky

Záručná doba začína plynúť dátumom nákupu. Prosím, uschovajte si originálny pokladničný blok. Tento doklad slúži ako doklad ozakúpení.

Ak v priebehu troch rokov od dátumu zakúpenia tohto výrobku dôjde k chybe materiálu alebo výrobnej chybe, výrobok Vám podľa nášho uváženia bezplatne opravíme alebo vymeníme. Podmienkou tohto záručného plnenia je, že počas trojročnej lehoty sa poškodený prístroj a doklad o zakúpení (pokladničný blok) predložia so stručným popisom, v čom spočíva chyba prístroja a kedy k nej došlo.

Ak je chyba pokrytá našou zárukou, zašleme Vám späť opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynúť žiadna nová záručná doba.

Záručná doba a zákonné nároky na odstránenie chýb

Záručná doba sa záručným plnením nepredĺži. To platí aj pre vymenené aopravené diely. Poškodenia a chyby zistené prípadne už pri kúpe, sa musia hlásiť okamžite po vybalení. Po uplynutí záručnej doby podliehajú prípadné opravy poplatku.

Rozsah záruky

Prístroj bol starostlivo vyrobený v súlade s prísnymi smernicami kvality apred dodaním bol svedomito preskúšaný.

Záručné plnenie sa vzťahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzťahuje na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu, a preto ich možno pokladať za opotrebované diely alebo za poškodenia krehkých dielov, ako sú napríklad spínače, akumulátory, formy na pečenie alebo diely vyrobené zo skla.

Táto záruka zaniká v prípade poškodenia výrobku neodborným používaním alebo neodbornou údržbou. Na správne používanie výrobku sa musia presne dodržiavať všetky pokyny, uvedené v návode na obsluhu. Bezpodmienečne sa musí zabrániť použitiu alebo úkonom, ktoré sa v návode na obsluhu neodporúčajú alebo pred ktorými sa varuje.

Výrobok je určený len na súkromné použitie a nie na priemyselné používanie Záruka zaniká pri nesprávnom aneodbornom zaobchádzaní, pri použití násilia apri zásahoch, ktoré neboli vykonané naším autorizovaným servisom.

Vybavenie v prípade záruky

Na zaručenie rýchleho vybavenia Vašej žiadosti postupujte podľa nasledujúcich pokynov:

■ Na všetky otázky majte pripravený pokladničný

doklad a číslo výrobku (napr. IAN 12345) ako doklad o nákupe.

■ Číslo výrobku nájdete na výrobnom štítku, gravúre,

na titulnej stránke Vášho návodu na obsluhu (dole vľavo) alebo ako nálepku na zadnej alebo spodnej strane.

■ Ak dôjde k funkčným poruchám alebo iným

nedostatkom, kontaktujte najprv nižšie uvedené servisné oddelenie telefonicky alebo e-mailom.

■ Výrobok, zaevidovaný ako poruchový, môžete

potom spolu s dokladom o nákupe (pokladničný blok) a uvedením popisu chyby a dátumu, kedy k nej došlo, bezplatne odoslať na adresu servisného strediska, ktorá Vám bude oznámená.

■ 38 │ SK

PBH 1500 E5

UPOZORNENIE

► Pri nástrojoch Parkside a Florabest zašli-

te, prosím, výlučne chybný výrobok bez príslušenstva (napr. akumulátor, úložný kufrík, montážne náradie, atď.).

Na webových stránkach

www.lidl-service.com si môžete stiahnuť tieto a mnoho ďalších príručok, videá o výrobkoch a softvéry.

Servis

VÝSTRAHA!

► Opravy vašich prístrojov zverte servisnému

stredisku alebo odbornému elektrikárovi a pri opravách použite iba originálne náhradné diely. Tým sa zaistí, že sa zachová

bezpečnosť prístroja.

► Výmenu zástrčky alebo sieťového kábla

nechajte vykonať len výrobcom prístroja alebo jeho zákazníckym servisom. Tým sa

zaistí, že sa zachová bezpečnosť prístroja.

Servis Slovensko

Tel. 0850 232001 E-Mail: kompernass@lidl.sk

IAN 298871

Dovozca

Majte na pamäti, že nižšie uvedená adresa nie je adresou servisného strediska. Najprv kontaktujte uvedené servisné stredisko.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM NEMECKO www.kompernass.com

PBH 1500 E5

│

39 ■

Preklad originálneho vyhlásenia o zhode

My, spoločnosť KOMPERNASS HANDELS GMBH, zodpovedný za dokumentáciu: pán Semi Uguzlu, BURGSTR. 21, DE – 44867 BOCHUM, Deutschland/Nemecko vyhlasujeme, že tento výrobok je vsúlade snasledovnými normami, normatívnymi dokumentmi a smernicami ES:

Smernicao strojových zariadeniach (2006/42/EC) Elektromagnetická kompatibilita (2014/30/EU) Smernica pre emisie hluku (2000/14/EC) (2005/88/EC) Smernica RoHS (2011/65/EU)*

* Výhradnú zodpovednosť za vydanie tohto vyhlásenia o zhode nesie výrobca. Vyššie opísaný predmet

vyhlásenia je v súlade spredpismi smernice č. 2011/65/EU Európskeho parlamentu a Rady z 8.júna 2011 o obmedzení používania určitých nebezpečných látok velektrických a elektronických zariadeniach.

Použité harmonizované normy:

EN 60745-1:2009/A11:2010 EN 60745-2-6:2010 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Typové označenie stroja: Vŕtacie a sekacie kladivo PBH 1500 E5 Rok výroby: 02 ‒ 2018 Sériové číslo: IAN 298871

Bochum, 27.02.2018

Semi Uguzlu – Manažér kvality – Technické zmeny vzmysle ďalšieho vývoja sú vyhradené.

■ 40 │ SK

PBH 1500 E5

Inhaltsverzeichnis

Einleitung .......................................................42

Bestimmungsgemäßer Gebrauch ............................................... 42

Abgebildete Komponenten ...................................................42

Lieferumfang ............................................................... 42

Technische Daten ...........................................................42

Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..................43

1. Arbeitsplatz-Sicherheit ..................................................... 43

2. Elektrische Sicherheit ...................................................... 43

3. Sicherheit von Personen ....................................................44

4. Verwendung und Behandlung des Elektrowerkzeugs .............................44

5. Service ................................................................. 45

Gerätespeziﬁsche Sicherheitshinweise für Bohrhämmer .............................. 45

Originalzubehör / -zusatzgeräte ............................................... 45

Inbetriebnahme .................................................45

Zusatz-Handgriﬀ ............................................................45

Tiefenanschlag ............................................................. 45

Bedienung ......................................................46

Betriebsart wählen ..........................................................46

Drehzahl vorwählen ......................................................... 46

LED-Anzeige ............................................................... 46

Ein- und ausschalten ......................................................... 47

Wartung und Reinigung ...........................................47

Entsorgung .....................................................47

Garantie der Kompernaß Handels GmbH ............................48

Service .........................................................49

Importeur ......................................................49

Original-Konformitätserklärung ....................................49

PBH 1500 E5

DE│AT│CH

│

41 ■

BOHR- UND MEISSELHAMMER

PBH 1500 E5 Einleitung

Wir beglückwünschen Sie zum Kauf Ihres

neuen Gerätes. Sie haben sich damit für

ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Der Bohrhammer PBH 1500 E5 (nachfolgend Gerät) ist geeignet zum:

▯ Hammerbohren in Ziegel, Beton und Gestein ▯ Meißeln in Beton, Gestein und Verputz ▯ Bohren in Gestein, Holz und Metall

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Abgebildete Komponenten

Funktionswahlschalter Entriegelungstaste Funktionswahlschalter Ein-/Aus-Schalter Rote LED-Anzeige Grüne LED-Anzeige Stellrad Drehzahlvorwahl Zusatz-Handgriﬀ Werkzeugaufnahme mit Staubschutzkappe Verriegelungshülse Flügelschraube Tiefenanschlag Zahnkranzbohrfutter Zahnkranzschlüssel (ZKS) Stirnlochschlüssel Deckel des Schlagwerkgehäuses

Lieferumfang

1 Bohr- und Meißelhammer PBH 1500 E5 1 Zusatz-Handgriﬀ 3 SDS-Bohrer (siehe Abb. B) 1 Flachmeißel (siehe Abb. B) 1 Spitzmeißel (siehe Abb. B) 1 Metalltiefenanschlag 1 Zahnkranzbohrfutter für Rundschaftbohrer

(siehe Abb. A) 1 Zahnkranzschlüssel (siehe Abb. A) 1 Stirnlochschlüssel (siehe Abb. C) 1 Tragekoﬀer 1 Bedienungsanleitung

Technische Daten

Nennaufnahme: 1500 W Nennspannung: 230 V ∼ 50 Hz

(Wechselstrom)

Leerlaufdrehzahl: n

0 - 800 min

Schlagzahl: 0 - 3900 min Schlagenergie: 5 J Max. Bohrdurchmesser: 13 mm für Stahl

40 mm für Holz 32 mm für Beton

Schutzklasse: II /

Geräuschemissionswert:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Bohrhämmern:

Schalldruckpegel: L

= 91,7 dB (A)

Unsicherheit K: 3 dB Schallleistungspegel: L

= 102,7 dB (A)

Unsicherheit K: 3 dB

Meißeln:

Schalldruckpegel: L

= 89,7 dB (A)

Unsicherheit K: 3 dB Schallleistungspegel: L

= 103,7 dB (A)

Unsicherheit K: 3 dB

Garantierter Schallleistungspegel L

in dB.

-1

(Doppelisolierung)

■ 42 │ DE

│AT│

PBH 1500 E5

Schwingungsgesamtwert:

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohrhämmern in Beton: a

Meißeln: a

= 9,9 m/s2, K = 1,5 m/s

h(HD)

h(CHeq)

= 18,5 m/s2, K = 1,5 m/s

WARNUNG!

► Der in diesen Anweisungen angegebene

Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen.

HINWEIS

► Versuchen Sie, die Belastung durch Vib-

rationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine

Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriﬀ „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberﬂächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

PBH 1500 E5

DE│AT│CH

│

43 ■

c) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein

Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den

Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf,

was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-

nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung.

Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kön-

nen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auﬀangeinrichtun-

gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung

einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des

Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro-

werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro-

werkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

■ 44 │ DE

│AT│

PBH 1500 E5

e) Pﬂegen Sie Elektrowerkzeuge mit Sorgfalt.

Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von quali-

ﬁziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespeziﬁsche Sicherheitshinweise für Bohrhämmer

■ Tragen Sie Gehörschutz. Die

Einwirkung von Lärm kann Gehörverlust bewirken.

■ Benutzen Sie mit dem Gerät gelieferten

Zusatzhandgriﬀ. Der Verlust der Kontrolle kann

zu Verletzungen führen.

■ Halten Sie das Gerät an den isolierten Griﬀ-

ﬂächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treﬀen kann. Der Kontakt mit einer spannungsführenden

Leitung kann auch metallene Geräte teile unter Spannung setzen und zu einem elektrischen Schlag führen.

■

Tragen Sie eine Staubschutzmaske.

WARNUNG! GIFTIGE STÄUBE!

► Das Bearbeiten von schädlichen / giftigen

Stäuben stellt eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe beﬁndliche Personen dar.

■ ACHTUNG LEITUNGEN! GEFAHR!

Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit dem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. diese aufschlitzen.

Originalzubehör / -zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte,

die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.

Inbetriebnahme

Zusatz-Handgriﬀ

HINWEIS

► Aus Sicherheitsgründen dürfen Sie dieses

Gerät nur mit montiertem Zusatz-Handgriﬀ verwenden.

♦ Lösen Sie den Zusatz-Handgriﬀ

im Uhrzeigersinn (siehe Ausklappseite).

♦ Drehen Sie den Zusatz-Handgriﬀ

gewünschte Position.

♦ Ziehen Sie den Zusatz-Handgriﬀ

Drehen gegen den Uhrzeigersinn in der neuen Position wieder fest.

Tiefenanschlag

♦ Öﬀnen Sie die Flügelschraube . ♦ Setzen Sie den Tiefenanschlag

Zusatz-Handgriﬀ ein.

♦ Achten Sie darauf, dass die Zahnung des

Tiefenanschlags

♦ Ziehen Sie den Tiefenanschlag

dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe entspricht.

♦ Drehen Sie die Flügelschraube

nach oben zeigt.

durch Drehen

in die

durch

in den

so weit heraus,

wieder fest.

PBH 1500 E5

DE│AT│CH

│

45 ■

Werkzeug / Bohrfutter:

♦ Ziehen Sie die Verriegelungshülse

ten und setzen Sie das Werkzeug/Zahnkranzbohrfutter in die Werkzeugaufnahme ein.

♦ Lassen Sie die Verriegelungshülse

Dadurch wird die Aufnahme verriegelt. Überprüfen Sie durch Ziehen des Werkzeugs die einwandfreie Verriegelung. Das Werkzeug hat systembedingt ein radiales Spiel.

Werkzeug / Bohrfutter entnehmen:

♦ Ziehen Sie die Verriegelungshülse

zeugs nach hinten.

HINWEIS

Bohrer im Zahnkranzbohrfutter spannen! Setzen Sie dazu den Zahnkranzschlüssel umlaufend an alle 3 Positionen am Zahnkranzbohrfutter Werkzeug (z.B. Bohrer) gleichmäßig fest.

► Werkzeug spannen:

Drehen Sie den Zahnkranzschlüssel Uhrzeigersinn.

► Werkzeug entnehmen:

Drehen Sie den Zahnkranzschlüssel den Uhrzeigersinn.

WARNUNG!

► Benutzen Sie das Zahnkranzbohrfutter

nicht im Hammerbohr- oder Meißelbetrieb!

an und spannen Sie das

nach hin-

los.

des Werk-

gleichmäßig

gegen

Bedienung

Betriebsart wählen

WARNUNG!

► Betätigen Sie den Funktionswahlschalter

erst, wenn das Gerät zum völligen Stillstand gekommen ist. Ein Umschalten der Funktion bei sich drehendem Werkzeug kann das Gerät beschädigen.

Funktionswahlschalter:

♦ Drücken und halten Sie die Entriegelungstaste

des Funktionswahlschalters Funktionswahlschalter te Funktion an der Pfeil-Markierung einrastet:

. Drehen Sie den

so, dass die gewünsch-

Funktion Symbol

Bohren

Hammerbohren

Meißeln

MeißelpositionVerstellung

Meißelposition verstellen:

Sie können mit dieser Funktion das Werkzeug für den Meißelvorgang in die erforderliche Position drehen.

♦ Drehen Sie den Funktionswahlschalter

Position

♦ Drehen Sie das Werkzeug in der Werkzeugauf-

nahme

♦ Drehen Sie für den Meißelvorgang den

Funktionswahlschalter

in die erforderliche Position.

in die Position .

in die

Drehzahl vorwählen

Mit dem Stellrad zur Drehzahlvorwahl können Sie die Drehzahl vorwählen. Stufe 1 (niedrige Drehzahl) bis Stufe 6 (hohe Drehzahl)

Ermitteln Sie die richtige Einstellung durch einen praktischen Test:

- Stufe 3 – 6: hohe Drehzahl: zum Hammerbohren/Meißeln in Beton oder Stein

- Stufe 1 – 3: niedrige Drehzahl: zum Bohren in Stahl oder Holz

LED-Anzeige

■ Die grüne LED-Anzeige 3a leuchtet auf, wenn

der Netzstecker eingesteckt ist.

■ Die rote LED-Anzeige

Kohlebürsten abgenutzt sind. Beenden Sie alle Arbeiten und senden Sie das Gerät an den Kunden-Service.

leuchtet auf, wenn die

■ 46 │ DE

│AT│

PBH 1500 E5

Ein- und ausschalten

Gerät einschalten:

♦ Drücken Sie den EIN-/AUS-Schalter

Gerät ausschalten:

♦ Lassen Sie den EIN-/AUS-Schalter

los.

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker.

■ Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

■ Verwenden Sie zum Reinigen des Gehäuses ein

trockenes Tuch.

■ Säubern Sie regelmäßig die Werkzeugauf-

nahme

♦ Ziehen Sie dazu die Verriegelungshülse

nach hinten und ziehen Sie die Staubschutzkappe von der Werkzeugauf nahme ab.

♦ Fetten Sie vor dem Einsetzen des Werkzeugs

die Werkzeugauf nahme

WARNUNG!

■ Wenn ein Ersatz der Anschlussleitung erfor-

derlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Schlagwerkgehäuse mit Schmierfett befüllen

■ Überprüfen Sie regelmäßig, mindestens alle 50

Betriebsstunden, ob genügend Schmierfett im Schlagwerkgehäuse ist.

♦ Öﬀnen Sie den Deckel

mit Hilfe des Stirnlochschlüssels Alle beweglichen Maschinenteile des Schlagwerks müssen mit einer Schmierfettschicht bedeckt sein.

♦ Füllen Sie genügend Schmierfett nach, bis alle

Maschinenteile vollständig bedeckt sind.

♦ Schließen Sie den Deckel Deckel

Schlagwerkgehäuses mit Hilfe des Stirnlochschlüssels .

leicht ein.

des Schlagwerkgehäuses

des

Entsorgung

Die Verpackung besteht aus umweltfreund-

lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht

in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziﬀern (b) mit folgender Bedeutung:

1–7: Kunststoﬀe, 20–22: Papier und Pappe, 80–98: Verbundstoﬀe

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

PBH 1500 E5

DE│AT│CH

│

47 ■

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Materialoder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon

und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem

Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

■ 48 │ DE

│AT│

PBH 1500 E5

HINWEIS

► Bei Parkside und Florabest Werkzeugen

senden Sie bitte ausschließlich den defekten Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoﬀer, Montagewerkzeuge, etc) ein.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

Service

WARNUNG!

► Lassen Sie Ihre Geräte von der Servicestelle

oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

► Lassen Sie den Austausch des Steckers

oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die

Sicherheit des Gerätes erhalten bleibt.

Service Deutschland

Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

Service Österreich

Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz

Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 298871

Importeur

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM GERMANY www.kompernass.com

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006 / 42 / EG) Elektromagnetische Verträglichkeit (2014 / 30 / EU) Richtlinie für Geräuschemission (2000 / 14 / EC) (2005 / 88 / EC) RoHS Richtlinie (2011 / 65 / EU)*

* Die alleinige Verantwortung für die Ausstellung

dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoﬀe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 60745-1:2009/A11:2010 EN 60745-2-6:2010 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Typbezeichnung der Maschine:

Bohr- und Meißelhammer PBH 1500 E5

Herstellungsjahr: 02 - 2018 Seriennummer: IAN 298871

Bochum, 27.02.2018

Semi Uguzlu

- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

PBH 1500 E5

DE│AT│CH

│

49 ■

■ 50 │ DE

│AT│

PBH 1500 E5

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 DE - 44867 BOCHUM GERMANY www.kompernass.com

Információk állása · Stanje informacij · Stav informací Stav informácií · Stand der Informationen: 04 / 2018 · Ident.-No.: PBH1500E5-022018-2

IAN 298871

Parkside PBH 1500 E5 User manual [cz]

Specifications and Main Features

Frequently Asked Questions

User Manual
