PANASONIC SC-RS52EG, SC-RS54EG User Manual

EG

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Kompakt-Stereoanlage

Système Stéréo Compact

Impianto stereo compatto

Model No. SC-RS52

SC-RS54

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren
Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

FRANÇAIS DEUTSCHITALIANO

Merci d’avoir porté votre choix sur cet appareil.
Veuillez lire attentivement les présentes instructions avant d’utiliser ce produit, et conserver ce manuel pour
utilisation ultérieure.

La ringraziamo dell’acquisto di questo prodotto.
Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo
manuale per usi futuri.

RQT0A77-D

Sicherheitsmaßnahmen

WARNUNG

Gerät

≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag

und Beschädigung:
– Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit,

Tropfen oder Spritzern aus.

– Blumenvasen und andere mit Flüssigkeiten gefüllte

Behälter dürfen nicht auf dieses Gerät gestellt werden.
– Ausschließlich das empfohlene Zubehör verwenden.
– Auf keinen Fall die Abdeckung entfernen.
– Versuchen Sie nie, dieses Gerät selbst zu reparieren.

Reparaturarbeiten sind grundsätzlich dem

Kundendienstpersonal zu überlassen.
– Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
– Platzieren Sie keine schweren Gegenstände auf diesem Gerät.

Netzkabel

≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag

und Beschädigung:
– Achten Sie darauf, dass die Netzspannung dem auf

diesem Gerät angegebenen Wert entspricht.
– Stecken Sie den Netzstecker vollständig in die Steckdose ein.
– Ziehen Sie nicht am Kabel, knicken Sie es nicht und

stellen Sie keine schweren Gegenstände darauf.
– Berühren Sie den Stecker nicht mit nassen Händen.
– Fassen Sie den Stecker beim Herausziehen an seinem

Korpus an.
– Verwenden Sie keine beschädigten Netzstecker oder

Steckdosen.

≥ Der Netzstecker ist das trennende Gerät.

Installieren Sie dieses Gerät so, dass der Netzstecker sofort
aus der Wandsteckdose gezogen werden kann.

ACHTUNG

Gerät

≥ Dieses Gerät erzeugt Laserstrahlung. Durchführung anderer

Vorgänge als der hier angegebenen kann zu gefährlicher
Strahlung führen.

≥ Platzieren Sie keine Objekte mit offenen Flammen, z. B.

brennende Kerzen, auf dem Gerät.

≥ Dieses Gerät kann beim Betrieb Hochfrequenzstörungen

auffangen, die von einem in der Nähe verwendeten Handy
verursacht werden. Falls eine solche Störbeeinflussung
festgestellt wird, sollte das Handy in größerer Entfernung von
diesem Gerät betrieben werden.

≥ Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem

Klima bestimmt.

Platzierung

≥ Platzieren Sie dieses Gerät auf einer ebenen Oberfläche.
≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag

und Beschädigung:
– Um ausreichende Belüftung zu gewährleisten, darf dieses

Gerät nicht in einem Bücherregal, Einbauschrank oder einem

sonstigen engen Raum installiert oder aufgestellt werden.
– Achten Sie darauf, die Entlüftungsschlitze des Gerätes

nicht durch Gegenstände aus Papier oder Stoff zu

blockieren, z. B. Zeitungen, Tischdecken und Vorhänge.
– Setzen Sie dieses Gerät keinem direkten Sonnenlicht,

hohen Temperaturen, hoher Feuchtigkeit oder starken

2

Erschütterungen aus.

RQT0A77

Batterie

≥ Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit

einem vom Hersteller empfohlenen Typ ersetzen.

≥ Falsche Handhabung der Batterien kann zu einem Auslaufen

von Elektrolyt und zu Brandgefahr führen.
– Entfernen Sie die Batterien, wenn Sie die Fernbedienung

über längere Zeit nicht verwenden. Bewahren Sie die
Batterien an einem kühlen, dunklen Ort auf.

– Setzen Sie die Batterien niemals großer Hitze oder

offenem Feuer aus.

– Lassen Sie die Batterien niemals über längere Zeit in

einem Auto mit geschlossenen Türen und Fenstern
zurück, das direkter Sonneneinstrahlung ausgesetzt ist.

– Zerlegen Sie die Batterien nicht, und schließen Sie sie

nicht kurz.
– Laden Sie Alkali- oder Manganbatterien nicht wieder auf.
– Verwenden Sie keine Batterien mit abgelöstem Mantel.

≥ Wenden Sie sich zur Entsorgung der Akkus an die lokalen

Behörden oder Ihren Händler und erfragen Sie die richtige
Vorgehensweise zur Entsorgung.

Die Produktkennzeichnung befindet sich auf der Unterseite
des Geräts.

Rechtlicher Hinweis

Zum Aufnehmen und Wiedergeben von Inhalten auf
diesem (oder einem anderen) Gerät ist es
möglicherweise erforderlich, die Erlaubnis des
Urheberrechtsinhabers einzuholen. Panasonic
gewährt Ihnen keinerlei entsprechende Rechte und
ist dazu auch nicht berechtigt. Panasonic erklärt
ausdrücklich, keine Rechte, Möglichkeiten oder
Absichten zu haben, Ihnen solche Rechte
einzuräumen. Es liegt in Ihrer Verantwortung
sicherzustellen, dass Ihre Nutzung dieses oder eines
anderen Geräts den geltenden
Urheberrechtsgesetzen in Ihrem Land entspricht.

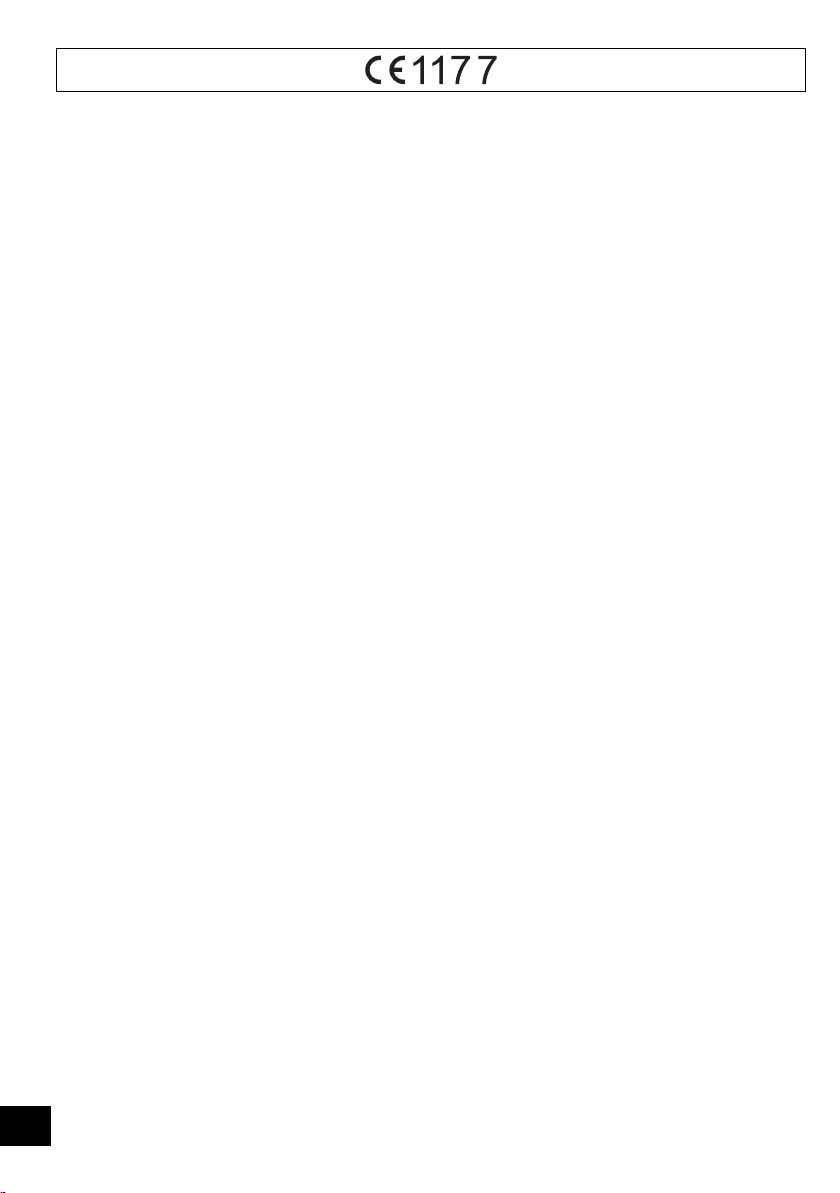

Konformitätserklärung

“Panasonic Corporation” bestätigt hiermit, dass dieses Produkt
den grundlegenden Anforderungen und den weiteren
zutreffenden Vorgaben der Richtlinie 1999/5/EC entspricht.
Kunden können eine Kopie der Original-Konformitätserklärung
zu unseren R&TTE-Produkten von unserem KE-Server
herunterladen:
http://www.doc.panasonic.de
Kontaktadresse des zugelassenen Vertragsbüros:
Panasonic Marketing Europe GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Deutschland

Entsorgung von Altgeräten und Batterien
Nur für die Europäische Union und Länder mit
Recyclingsystemen

Dieses Symbol, auf den Produkten,
der Verpackung und/oder den
Begleitdokumenten, bedeutet, dass
gebrauchte elektrische und
elektronische Produkte sowie
Batterien nicht in den allgemeinen
Hausmüll gegeben werden dürfen.
Bitte führen Sie alte Produkte und
verbrauchte Batterien zur
Behandlung, Aufarbeitung bzw. zum

Recycling gemäß den gesetzlichen
Bestimmungen den zuständigen Sammelpunkten zu.
Indem Sie diese Produkte und Batterien
ordnungsgemäß entsorgen, helfen Sie dabei,
wertvolle Ressourcen zu schützen und eventuelle
negative Auswirkungen auf die menschliche
Gesundheit und die Umwelt zu vermeiden.
Für mehr Informationen zu Sammlung und
Recycling, wenden Sie sich bitte an Ihren örtlichen
Abfallentsorgungsdienstleister.
Gemäß Landesvorschriften können wegen nicht
ordnungsgemäßer Entsorgung dieses Abfalls
Strafgelder verhängt werden.

Hinweis für das Batteriesymbol

(Symbol unten):

Dieses Symbol kann in Kombination

mit einem chemischen Symbol

abgebildet sein. In diesem Fall erfolgt

dieses auf Grund der Anforderungen

derjenigen Richtlinien, die für die

betreffende Chemikalie erlassen

wurden.

Hinweise zu Beschreibungen in dieser
Bedienungsanleitung

≥ Seitenverweise werden dargestellt als “l ±±”.
≥ Sofern nicht anders angegeben, werden

Bedienvorgänge mit der Fernbedienung beschrieben.
Sie können auch die Bedienelemente an diesem Gerät
verwenden, sofern sie denen an der Fernbedienung
entsprechen.

Inhaltsverzeichnis

Sicherheitsmaßnahmen.................................... 2

Rechtlicher Hinweis..........................................2

Zubehör..............................................................3

Fernbedienungsanleitung ................................ 4

Verwendung der Fernbedienung .....................5

Lizenzen.............................................................5

Anschlüsse........................................................5

Einsetzen von Medien.......................................6

Betrieb von Bluetooth
Über Bluetooth

®

®

.....................................7

................................................. 8

Steuerungen der Medienwiedergabe .............. 8

FM-Radio hören...............................................11

Sie hören DAB/DAB+......................................12

Aufnahme und Speicherung einer CD im

internen Speicher............................................ 14

Sound-Anpassung..........................................15

Uhr und Timer..................................................16

Sonstige...........................................................17

Abspielbare Medien........................................18

Pflege des Geräts und der Medien ................18

Fehlerbehebung .............................................. 19

Technische Daten............................................21

Zubehör

Überprüfen Sie bitte das mitgelieferte Zubehör vor
Inbetriebnahme des Geräts.

∏ 1 Fernbedienung

(N2QAYB001073)

∏ 1 Batterie für die Fernbedienung

∏ 1 Netzkabel

∏ 1 DAB-Zimmerantenne

DEUTSCH



≥ Das Netzkabel darf nicht für andere Geräte benutzt werden.
≥ Stand der in dieser Bedienungsanleitung aufgeführten

Produktnummern ist Januar 2016. Änderungen vorbehalten.

3

RQT0A77

Fernbedienungsanleitung

1

779

23

8

14

4

5

6

10 11 12 13

Draufsicht

1

15

16

2

11

4

17

5

18

19

20

12

21

23

24

22

25

26

DIMMER

1 Bereitschafts-/Ein-Schalter [Í], [Í/I]

Mit diesem Schalter können Sie das Gerät in den/aus dem
Standby-Modus schalten. Auch im Standby-Modus
verbraucht das Gerät eine geringe Strommenge.

2 Auswählen der Audioquelle

Auf diesem Gerät:

“CD” ----------. “MEMORY” ----------. “DAB+”

:;

“BLUETOOTH” (----- “USB”(------ “FM”

≥ Halten Sie diese Taste gedrückt, um in den

Kopplungsmodus zu wechseln (l 7) oder ein Bluetooth

-Gerät zu entfernen(l 7).

Auf der Fernbedienung:

[MEMORY]: “MEMORY”
[CD/ ]: “CD” ,. “BLUETOOTH”
[RADIO, USB]: “DAB+” -""-. “FM”

3 FAVOURITE Tasten und Anzeigen zur Wiedergabe/

Speicherung der Lieblingssender oder Auswahl des
Radiosenders ([1] bis [5]) (l 9, 11, 12)

4 Dieses Gerät: Aufnahmetaste und Anzeige (l 14)

Fernbedienung: Aufnahmetaste (l 14)

5 Starten der One-Touch-Zufallswiedergabe (l 9)
6 Öffnen und schließen des Disc-Fachs
7 Lautsprecher

≥ Diese Lautsprecher verfügen über keine magnetische

Abschirmung. Platzieren Sie sie nicht neben
Fernsehgeräten, Computern oder anderen magnetischen
Geräten.

8 Display
9 Disc-Fach

≥ Es dürfen sich keine Gegenstände vor dem Disc-Fach

befinden.

4

RQT0A77

^" “USB”("}

10 Kopfhörerbuchse ( )

≥

Steckerausführung: 3,5 mm Stereostecker (nicht mitgeliefert)

≥ Um eine Beeinträchtigung des Gehörsinns

auszuschließen, sollten Sie den Kopfhörer nicht über
längere Zeit mit hoher Lautstärke verwenden.

≥ Ein übermäßiger Schalldruckpegel von Ohr- und

Kopfhörern kann Gehörverlust verursachen.

≥ Ein Betrieb in voller Lautstärke über längere Zeit kann das

Gehör schädigen.

11 Einfache Wiedergabesteuerung

®

12 Anpassen der Lautstärke (0 (min) bis 50 (max))
13 USB-Anschluss (l 6)
14 Fernbedienungs-Signalsensor

Abstand: Max. 7 m direkt von der Vorderseite
Winkel: ca. 30o links und rechts

15 Auswählen von Nummern

≥ Wählen einer zweistellige Nummer

Beispiel: 16: [S10] > [1] > [6]

≥ Zur Auswahl einer 3-stelligen Nummer

Beispiel: 124: [S10] > [S10] >[1] > [2]> [4]

16 Einstellen der Programmfunktion/Löschen eines

programmierten Titels

17

Menüeingabe aus dem Wiedergabemenü auswählen

18 Ändern Sie die angezeigten Informationen.
19 Verwendung von Uhr und Timer
20 Einstellen von Lieblingstiteln (l 9)
21 Stummschalten des Tons

Drücken Sie die Taste erneut, um den Vorgang rückgängig zu
machen. “MUTE” wird auch rückgängig gemacht, wenn die
Lautstärke geregelt oder das Gerät ausgeschaltet wird.

22 Auswählen des Aufnahmemodus (l 14)
23 Betreten des Sound-Menüs
24 Betreten des Setup-Menüs
25 Auswahl/OK
26 Dimmen Sie das Display und die Anzeigen.

Drücken Sie die Taste erneut, um den Vorgang rückgängig zu
machen.

Verwendung der

R6/LR6, AA

(Alkali- oder Manganbatterie)

Klebstreifen (nicht mitgeliefert)

DAB-Innenantenne
(mitgeliefert)

Darauf achten, die
Mutter fest anzuziehen.

An eine Netzsteckdose

Netzkabel (mitgeliefert)

Fernbedienung

Legen Sie die Batterie so ein, dass die Pole (i und j)
mit denen in der Fernsteuerung übereinstimmen.

Auf den Fernbedienungs-Signalsensor an diesem
Gerät richten.

≥ Um Interferenzen zu vermeiden, stellen Sie keine Objekte

vor den Signalsensor.

Lizenzen

Die Bluetooth®-Wortmarke und -Logos sind eingetragene
Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung
dieser Marken durch Panasonic Corporation erfolgt unter
Lizenz.
Andere Markenzeichen und Markennamen sind Schutzmarken
der jeweiligen Eigentümer.

Die MPEG Layer-3 Audio-Codiertechnologie wurde von
Fraunhofer IIS und Thomson lizensiert.

∫ Über aufgezeichnete Inhalte

Beachten Sie bitte, selbst wenn der Inhalt aufgrund
von Defekten nicht ordnungsgemäß aufgezeichnet
wurde, ist Panasonic für derartige Inhalte, Verluste, die
durch den aufgezeichneten Inhalt entstehen, oder
jegliche mittelbaren oder unmittelbaren Schäden, die
durch diese Aufnahme verursacht werden, nicht
schadenersatzpflichtig. Dasselbe gilt auch für die
Reparatur dieses Geräts.

Anschlüsse

Das Netzkabel anschließen, nachdem alle
anderen Anschlüsse hergestellt wurden.

12

1 Schließen Sie die Antenne an.

Dieses Gerät kann DAB/DAB+- und FM-Sender
mit der DAB-Antenne empfangen.

≥ Kleben Sie die Antenne mit Klebeband in einer Position

an die Wand oder Säule, in der die wenigsten
Interferenzen auftreten.

≥ Wenn der Radioempfang schlecht ist, verwenden Sie

eine DAB-Außenantenne (nicht mitgeliefert).

2 Verbinden Sie das Netzkabel.

Dieses Gerät verbraucht auch etwas Strom (l 21),
wenn es ausgeschaltet ist.

≥ Ziehen Sie im Interesse der Energieeinsparung, den Stecker

aus der Netzsteckdose, wenn Sie dieses Gerät für längere
Zeit nicht verwenden.

≥ Einige Einstellungen gehen verloren, wenn Sie die

Verbindung zu diesem System trennen. Sie müssen diese
Einstellungen erneut vornehmen.

DEUTSCH

5

RQT0A77

Einsetzen von Medien

USB-Kabel

(nicht mitgeliefert)

Verbindung mit kompatiblem Gerät

Einlegen einer CD

1 Drücken Sie [<] an diesem Gerät, um das

Disc-Fach zu öffnen.

2 Legen Sie eine CD mit der beschrifteten Seite

nach oben ein.

3 Drücken Sie erneut [<], um das Disc-Fach zu

schließen.

Anschluss eines USB-Geräts

Schließen Sie das USB-Gerät direkt an. Verwenden
Sie kein USB-Verlängerungskabel.

≥ Bitte trennen Sie das USB-Gerät, wenn Sie es nicht mehr

verwenden.

≥ Bevor Sie das USB-Gerät entfernen, wählen Sie eine andere

Quelle als “USB” aus.

Aufladung eines Geräts

Der Aufladevorgang beginnt, wenn ein Gerät
(Nennwert: 5 V/1,5 A Gleichstrom) an den
USB-Anschluss dieses Geräts angeschlossen wird.

1 Schalten Sie das Gerät ein.
2 Wählen Sie eine andere Quelle als “USB” aus.
3 Schließen Sie ein Gerät an.

≥ Vergewissern Sie sich auf dem Bildschirm des

angeschlossenen Geräts o. ä., dass der
Aufladevorgang begonnen hat.

≥ Wenn der Aufladevorgang begonnen hat, können Sie

das Gerät in den Standby-Modus schalten.
– Wenn Sie ein Gerät mit leerem Akku aufladen,

schalten Sie das Gerät erst dann in den
Standby-Modus, wenn es betriebsbereit ist.

≥ Es ist ein mit Ihrem Gerät kompatibles Kabel erforderlich.

Verwenden Sie das mit Ihrem Gerät mitgelieferte Kabel.

≥ Es ist möglich, dass Ihr Gerät nicht aufgeladen wird, obwohl

Sie ein Kabel verwenden, das mit dem USB-Anschluss
dieses Geräts kompatibel ist. Verwenden Sie in diesem Fall
das mitgelieferte Ladegerät.

≥ AbhÄngig von Ihrem Gerät könnte die Verwendung anderer

Ladegeräte nicht funktionieren. Lesen Sie vor dem Gebrauch
die Bedienungsanleitung Ihres Geräts.

≥ Schließen Sie kein Gerät mit einem Nennwert von über

5 V/1,5 A an dieses Gerät an.

≥ Um zu überprüfen, ob der Ladevorgang abgeschlossen ist,

sehen Sie auf dem Bildschirm des angeschlossenen Geräts
nach, etc.

≥ Sobald der Akku voll aufgeladen ist, entfernen Sie das

USB-Kabel vom USB-Anschluss.



≥ Vergewissern Sie sich vor einem Wechsel des Gerätestandorts, dass alle Medien entfernt wurden, und schalten Sie dieses Gerät

in den Standby-Modus.

6

RQT0A77

Betrieb von Bluetooth

Sie können den Sound vom Bluetooth®-Audiogerät
drahtlos von diesem Gerät anhören.
≥ Wegen Details siehe Bedienungsanleitung des

Bluetooth

®

-Geräts.

®

Verbindung über das Bluetooth®-Menü

Vorbereitung

≥

Schalten Sie die Bluetooth®-Funktion des Geräts ein
und stellen Sie das Gerät in der Nähe des Geräts auf.

∫ Kopplung mit Bluetooth®-Geräten

1 Drücken Sie wiederholt [CD/ ], um

“BLUETOOTH” auszuwählen.

≥ Wird “PAIRING” auf dem Display angezeigt, gehen Sie

zu Schritt 3.

2 Drücken Sie [PLAY MENU], um “PAIRING”

auszuwählen. Drücken Sie dann [OK].

≥

Halten Sie alternativ [SELECTOR,sPAIRING] am
Gerät gedrückt.

3 Wählen Sie “SC-RS54” oder “SC-RS52” aus dem

Bluetooth

≥ Die MAC-Adresse (z.B. 6C:5A:B5:B3:1D:0F) kann

≥ Der Name des angeschlossenen Geräts wird einige

4

Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

∫ Anschluss eines gekoppelten

Bluetooth®-Geräts

®

-Menü des Bluetooth®-Geräts.

angezeigt werden, bevor “SC-RS54” oder “SC-RS52”
angezeigt wird.

Sekunden lang am Display angezeigt.

1 Drücken Sie wiederholt [CD/ ], um

“BLUETOOTH” auszuwählen.

≥ “READY” wird auf dem Display eingeblendet.

2 Wählen Sie “SC-RS54” oder “SC-RS52” aus dem

Bluetooth

≥ Der Name des angeschlossenen Geräts wird einige

3

Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.



≥ Bei Aufforderung zur Eingabe des Zugangsschlüssels “0000”

eingeben.

≥ Mit diesem Gerät können Sie bis zu 8 Geräte registrieren.

Wird ein 9. Gerät angekoppelt, wird das Gerät, das am
längsten nicht verwendet wurde, ersetzt.

≥ Dieses Gerät kann nur mit einem Gerät auf einmal

verbunden werden.

≥ Wird “BLUETOOTH” als Quelle ausgewählt, versucht dieses

Gerät automatisch, den Anschluss an das zuletzt
angeschlossene Bluetooth
wird während des Vorgangs auf dem Display angezeigt.)
Wenn der Anschlussversuch nicht gelingt, versuchen Sie
erneut eine Verbindung herzustellen.

®

-Menü des Bluetooth®-Geräts.

Sekunden lang am Display angezeigt.

®

-Gerät herzustellen. (“LINKING”

Bluetooth® Übertragungsmodus

Sie können den Übertragungsmodus ändern, um der
Übertragungs- oder Tonqualität Vorrang zu geben.

Vorbereitung

≥ Drücken Sie wiederholt [CD/ ], um “BLUETOOTH”

auszuwählen.

≥ Ist bereits ein Bluetooth

dieses abtrennen.

®

-Gerät angeschlossen,

1 Drücken Sie wiederholt [PLAY MENU] zur

Auswahl von “LINK MODE”.

2 Betätigen Sie [2, 1], um den Modus

auszuwählen und dann [OK].

MODE 1: Betonung der Konnektivität
MODE 2: Betonung der Klangqualität



≥ Wählen Sie “MODE 1” wenn der Sound unterbrochen wird.
≥ Wenn Sie mit dieser Funktion Videoinhalte ansehen, sind

Video- und Audioausgabe möglicherweise nicht synchron.
Wählen Sie in diesem Fall “MODE 1”.

≥ Die werkseitige Standardeinstellung ist “MODE 2”.

Bluetooth® Eingangsstufe

Ist die Eingangsstufe vom Bluetooth®-Gerät zu niedrig,
ändern Sie die Einstellung der Eingangsstufe.

Vorbereitung

≥ Anschluss eines Bluetooth

®

-Geräts.

1 Drücken Sie wiederholt [PLAY MENU] zur

Auswahl von “INPUT LEVEL”.

2 Betätigen Sie [2, 1], um die Stufe auszuwählen

und dann [OK].
“LEVEL 0”

^---------------------------------------------------------J

,. “LEVEL i1” ,. “LEVEL i2”



≥ Wählen Sie “LEVEL 0”, wenn der Klang verzerrt ist.
≥ Die werkseitige Standardeinstellung ist “LEVEL 0”.

Abtrennen eines Bluetooth®-Geräts

1 Während ein Bluetooth

Drücken Sie wiederholt [PLAY MENU] zur
Auswahl von “DISCONNECT?”.

®

-Gerät angeschlossen ist:

2 Drücken Sie [2, 1] zur Auswahl von “OK? YES”

und drücken Sie dann [OK].



≥ Sie können das Bluetooth® Gerät auch durch Drücken und

Halten von [SELECTOR, s PAIRING] auf dem System
ausschalten.

≥ Das Bluetooth

Audioquelle (z. B., “CD”) ausgewählt wird.

®

-Gerät wird abgeschaltet, wenn eine andere

DEUTSCH

7

RQT0A77

Über Bluetooth

Panasonic übernimmt keine Verantwortung für Daten
und/oder Informationen, die während einer drahtlosen
Übertragung gefährdet sind.

∫

Verwendetes Frequenzband

≥

Dieses System verwendet das 2,4 GHz Frequenzband.

∫

Zertifizierung dieses Geräts

≥

Dieses System entspricht den Frequenzbeschränkungen und
wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine
Drahtlosgenehmigung erforderlich.

≥

Die unten genannten Handlungen sind in einigen Ländern
strafbar:
– Ein Auseinanderbauen oder Modifizieren des Systems.
– Ein Entfernen der Spezifikationskennzeichnungen.

∫

Nutzungsbeschränkungen

≥

Die drahtlose Übertragung und/oder Nutzung mit allen mit

®

Bluetooth

ausgerüsteten Geräten kann nicht garantiert

werden.

≥

Alle Geräte müssen den durch Bluetooth SIG, Inc.
festgelegten Standards entsprechen.

≥

Je nach Spezifikationen und Einstellungen eines Gerätes,
kann die Verbindung unter Umständen nicht hergestellt
werden, oder einige Funktionen können sich unterscheiden.

≥

Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen.
Aber je nach Betriebsumgebung und/oder Einstellungen, ist
diese Sicherheit möglicherweise nicht ausreichend.
Übertragen Sie mit Vorsicht drahtlos Daten an dieses System.

≥

Dieses System kann keine Daten an ein Bluetooth®-Gerät
übertragen.

∫

Einsatzbereich

≥

Verwenden Sie dieses Gerät bei einer maximalen Reichweite
von 10 m. Die Reichweite kann je nach Umgebung,
Hindernissen oder Interferenzen, abnehmen.

∫

Interferenz von anderen Geräten

≥

Dieses System kann aufgrund von Funkwelleninterferenzen
nicht korrekt funktionieren und es können Störungen wie
Rauschen und Tonsprünge auftreten, wenn dieses System zu
nahe an anderen Bluetooth
aufgestellt ist, die das 2,4 GHz-Band verwenden.

≥

Dieses System könnte nicht korrekt funktionieren, wenn die
Funkwellen einer nahe gelegenen Sendestation, etc. zu stark
sind.

∫

Verwendungszweck

≥

Dieses System ist nur für den normalen, allgemeinen
Gebrauch gedacht.

≥

Verwenden Sie dieses System nicht in der Nähe von Geräten
oder in einer Umgebung, die gegenüber hochfrequenten
Störungen empfindlich ist (Beispiel: Flughäfen,
Krankenhäuser, Labors, etc).

®

®

-Geräten oder Geräten

8

RQT0A77

Steuerungen der
Medienwiedergabe

Die folgenden Kennzeichen geben die Verfügbarkeit der Funktion an.

[CD]

: CD-Audio im CD-DA-Format oder CD mit

[MEMORY]:Interner Speicher

[USB]

: USB-Geräte, die MP3-Dateien enthalten (l18)

[BLUETOOTH]

Vor ber eit ung

≥

Schalten Sie das Gerät ein.

≥

Geben Sie das Medium ein oder schließen Sie das
Bluetooth

1

Wählen Sie die Audioquelle aus.
CDs:

Interner Speicher:

USB-Gerät:

Bluetooth

(Wenn Sie dieses Gerät auswählen, drücken Sie wiederholt
[SELECTOR]

2

Drücken Sie [1/;], um mit der Wiedergabe zu beginnen.

≥

Grundbedienung

Stopp Drücken Sie [∫].

Pause Drücken Sie [1/;].

Überspringen Drücken Sie [:] oder [9], um einen

Suchlauf Während der Wiedergabe oder Pause halten

MP3-Dateien (

(Auf diesem Gerät befinden sich bereits
aufgezeichnete Beispielmusik unter jedem
(FAVOURITE) [1] bis [5]. Informationen zur
Aufnahme und Speicherung im internen
Speicher siehe Seite 14.)

: Angeschlossenes Bluetooth®-Gerät (l7)

l

18)

Einfache Wiedergabe
(

[CD], [MEMORY], [USB], [BLUETOOTH]

®

-Gerät an. (l6, 7)

Drücken Sie wiederholt [CD/ ], um “CD” auszuwählen.

Drücken Sie [MEMORY], um “MEMORY” auszuwählen.

Drücken Sie wiederholt [RADIO, USB], um “USB”
auszuwählen.

®

-Gerät:

Drücken Sie wiederholt [CD/ ], um “BLUETOOTH”
auszuwählen.

, s PAIRING

[MEMORY]

: Wenn Sie die Funktionen [1/;] verwenden, beginnt
die Wiedergabe beim ersten Titel und endet beim letzten Titel im
internen Speicher.

≥

[MEMORY], [USB]

“RESUME” wird angezeigt.

≥

[MEMORY], [USB]

die Wiedergabe vollständig zu beenden.

[MEMORY]

–

One-Touch-Zufallswiedergabe werden
beendet. (

Drücken Sie erneut, um die Wiedergabe
fortzusetzen.

Titel zu überspringen.
(Dieses Gerät: [

[CD]

(MP3),
Drücken Sie [
überspringen.

≥ [MEMORY]: Wenn Sie die Wiedergabe von

Lieblingstiteln verwenden, können Sie Titel
und Alben nur innerhalb der Auswahl von
(FAVOURITE) [1] bis [5] überspringen.

Sie [

6

(Dieses Gerät: [

: Die Stelle wird gespeichert und

: Drücken Sie zweimal [∫], um

: Wiedergabe von Lieblingstiteln und

l

9)

:/6

[MEMORY], [USB]

3

] oder [4], um das Album zu

] oder [5] gedrückt.

:/6

)

.)

] oder [5/9])

] oder [5/9])

∫ Zum Anzeigen von Informationen

([CD], [MEMORY], [USB], [BLUETOOTH])

Sie können Titel, Künstler, Namen des Albums,
Dateityp, Bitrate und weitere Informationen ansehen.
(Die Informationen variieren je nach Audioquelle.)

Wiederholt [DISPLAY] betätigen.

z. B. [MEMORY]

“M-AT”:

(Beispiel “M1-A2T030” bedeutet, dass (FAVOURITE) [1]
aus 2 Alben und

[USB] (MP3)

z. B.

“A”: Albumnummer
“T”: Tracknummer

(“  ” steht für eine Zahl.)
“”:Album

Die Nummer für (FAVOURITE) [1] bis
[5], die Anzahl der Alben, die Anzahl
der Titel

30 Titeln besteht.)

“”:

Titel



≥ Zur Verwendung der Fernbedienung dieses Geräts mit

einem Bluetooth
(Audio Video Remote Control Profile) unterstützen.
Je nach dem Status des Geräts könnten einige Steuerungen
nicht möglich sein.

≥ [CD], [MEMORY], [USB]: Tracks können durch Drücken der

Zifferntasten gewählt werden.

≥ Maximale Anzahl darstellbarer Zeichen:

ca. 32

≥ Dieses System unterstützt die Versionen 1 und 2 der ID3

Tags.

≥ Nicht unterstützte Textdaten werden gar nicht oder in

anderer Form angezeigt.

®

-Gerät muss das Bluetooth®-Gerät AVRCP

Wiedergabe von Lieblingstiteln

[MEMORY])

(

Sie können Ihre Lieblingstitel wiedergeben, die im
internen Speicher unter (FAVOURITE)
gespeichert sind.

Vorbereitung

Schalten Sie das Gerät ein.

[1] bis [5]

1 Drücken Sie [MEMORY], um “MEMORY”

auszuwählen.

2 Drücken Sie [FAVOURITE] und dann eine der

Zahlen von [1] bis [5] auf der Fernbedienung.
≥ Drücken Sie alternativ eine der Zahlen von

(FAVOURITE) [1] bis [5] an diesem Gerät.

One-Touch-Zufallswiedergabe
(

[MEMORY])

Sie können mit einem einzigen Tastendruck das Gerät
einschalten und alle Titel im internen Speicher im
Zufalls- und Wiederholungsmodus wiedergeben.

Drücken Sie [MIX PLAY].

≥ Die Wiedergabe wird gestartet, und "MIX PLAY" wird einige

Sekunden lang angezeigt.

≥ Die Audioquelle wird automatisch in “MEMORY” geändert.
≥ “RND” und “`” werden angezeigt.

DEUTSCH

9

RQT0A77

Wiedergabemodi ([CD], [MEMORY], [USB])

Wählen Sie den Wiedergabemodus.

1 Drücken Sie wiederholt [PLAY MENU], um

“PLAYMODE” oder “REPEAT” auszuwählen.

2 Drücken Sie [2, 1] zur Auswahl der Einstellung

und drücken Sie dann [OK].

PLAYMODE

OFF
PLAYMODE

1-TRACK Nur der gewählte Titel wird

1-ALBUM Es wird nur das ausgewählte Album

RANDOM Spielt die Inhalte in zufälliger

1-ALBUM
RANDOM

REPEAT

ON REPEAT Schaltet den Wiederholungsmodus

OFF
REPEAT



≥ Bei Zufallswiedergabe ist kein Sprung zu Titeln, die bereits

abgespielt wurden oder das Drücken von Zifferntasten
möglich.

≥ Wiedergabemodus ist zusammen mit der Option

“Programmwiedergabe” nicht verfügbar.

≥ Der Modus wird beendet, wenn das Disc-Fach geöffnet, das

USB-Gerät entfernt oder eine Aufnahme begonnen wird.

≥ [MEMORY]: Wenn die One-Touch-Zufallswiedergabe

verwendet wird, ist das [PLAY MENU] nicht verfügbar.

Unterbricht die
Wiedergabemodus-Einstellung.

abgespielt.

≥ “1”, “ ” wird angezeigt.

(Zum gewünschten Titel springen.)

wiedergegeben.

≥ Drücken Sie [3] oder [4] zur Auswahl

des Albums.

≥ “1”, “ ” wird angezeigt.

Reihenfolge ab.

≥ “RND” wird angezeigt.

Die Titel des ausgewählten Albums
werden im Zufallsmodus
wiedergegeben.

≥ Drücken Sie [3] oder [4] zur Auswahl

des Albums.

≥ “1”, “ ”, “RND” wird angezeigt.

ein.

≥ “`” wird angezeigt.

Schaltet den Wiederholungsmodus
aus.

Programmwiedergabe

[CD], [MEMORY], [USB])

(

Mit dieser Funktion können Sie bis zu 24 Titel
programmieren.

[CD] (CD-DA)

1 Drücken Sie [PGM, sDEL] im Stopp-Modus.

≥ “PROGRAM” wird einige Sekunden lang angezeigt.

2 Durch Drücken der Zifferntasten kann der

gewünschte Titel gewählt werden.

≥ Wiederholen Sie diesen Schritt, um weitere Titel zu

programmieren.

3 Drücken Sie [1/;], um mit der Wiedergabe zu

beginnen.

[CD] (MP3), [USB], [MEMORY]

1 Drücken Sie [PGM, sDEL] im Stopp-Modus.

≥ “PROGRAM” wird einige Sekunden lang angezeigt.

2 Drücken Sie [3, 4], um das gewünschte Album

auszuwählen.

3 Drücken Sie [9] und wählen Sie dann den

gewünschten Titel unter Anwendung der
Zifferntasten.

4 Drücken Sie [OK].

≥ Wiederholen Sie die Schritte 2 bis 4, um weitere Titel zu

programmieren.

5 Drücken Sie [1/;], um mit der Wiedergabe zu

beginnen.

Programminhalt
überprüfen

Letzten Titel
löschen

Abbrechen des
Programm-Modus

Alle
programmierten
Titel löschen



≥ Der Programmspeicher wird gelöscht, wenn das Disc-Fach

geöffnet, das USB-Gerät entfernt oder eine Aufnahme
begonnen wird.

Drücken Sie [:] oder [9] im
Stop-Modus.

Halten Sie [PGM, sDEL] im
Stopp-Modus gedrückt.

Drücken Sie [PGM, sDEL] im
Stopp-Modus.

≥ “PGM OFF” wird einige Sekunden lang

angezeigt.

Drücken Sie [∫] im Stopp-Modus.
“CLR ALL” wird angezeigt. Drücken
Sie innerhalb von 5 Sekunden [∫].

10

RQT0A77

FM-Radio hören

Sie können bis zu 30 Kanäle einstellen.
Die Kanäle 1 bis 5 werden als Lieblingssender unter
(FAVOURITE)
der Sender, die unter (FAVOURITE) [1] bis [5]
gespeichert sind”)

Vorbereitung

≥ Überprüfen Sie, ob die Antenne angeschlossen ist.

(l 5)

≥ Schalten Sie das Gerät ein.
≥ Drücken Sie wiederholt [RADIO, USB] zur Auswahl

von “FM”.

[1] bis [5] festgelegt. (l rechts, “Ändern

Automatisches Einspeichern von
Sendern

1 Drücken Sie [PLAY MENU] zur Auswahl von

“A.PRESET”.

2 Drücken Sie [2, 1] zur Auswahl von “LOWEST”

oder “CURRENT” und drücken Sie dann [OK].

LOWEST:

Beginnen mit dem automatischen Einspeichern
bei der niedrigsten Frequenz (“FM 87.50”).

CURRENT:

Mit dem automatischen Einspeichern bei der
aktuellen Frequenz beginnen.*

≥ Der Tuner beginnt mit dem Einspeichern aller

empfangbaren Sender in Kanälen, in aufsteigender
Reihenfolge.

*1: Informationen zum Ändern der Frequenz finden Sie unter

“Manuelle Abstimmung”.

Hören eines eingestellten Kanals

Drücken Sie die Zifferntasten, [:] oder [9], um
den voreingestellten Sender auszuwählen.

≥ Drücken Sie alternativ [:/6] oder [5/9] an diesem

Gerät, wenn “PRESET” als Tune-Modus*

≥ Sie können Kanal 1 bis 5 wählen, indem Sie eine der Zahlen

von (FAVOURITE) [1] bis [5] an diesem Gerät drücken.

∫ Manuelle Abstimmung

Drücken Sie [6] oder [5], um den Sender
einzustellen.

≥ Drücken Sie alternativ [:/6] oder [5/9] an diesem

Gerät, wenn “MANUAL” als Tune-Modus*

Zur automatischen Abstimmung halten Sie die Taste gedrückt, bis
die Frequenz sich schnell zu ändern beginnt.

*2: Ändern des Tune-Modus

1 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von

“TUNE MODE”.

2 Drücken Sie [2, 1] zur Auswahl von “MANUAL” oder

“PRESET” und drücken Sie dann [OK].

1

2

ausgewählt ist.

2

ausgewählt ist.

Manuelles Voreinstellen von Sendern

1

Drücken Sie während der Wiedergabe eines Radiosenders

s

DEL].

[PGM,

2 Drücken Sie die Zifferntasten, um einen

Speicherplatz zu wählen.

≥ Führen Sie die Schritte 1 bis 2 erneut aus, um weitere

Sender voreinzustellen.



≥ Ein zuvor gespeicherter Sender wird überschrieben, wenn

ein anderer auf dem gleichen Kanal gespeichert wird.

Ändern der Sender, die unter
(FAVOURITE) [1] bis [5] gespeichert sind

Sie können ohne großen Aufwand die Sender ändern,
die unter (FAVOURITE) [1] bis [5] gespeichert sind.

Während der Wiedergabe eines Radiosenders
Halten Sie eine der Zahlen [1] bis [5] gedrückt, bis “P
” auf dem Display angezeigt wird.

(“  ” steht für eine Zahl.)



≥ Wenn Sie die unter (FAVOURITE) [1] bis [5] gespeicherten

Sender ändern, werden auch die Kanäle 1 bis 5
entsprechend dieser Sender geändert.

∫

Zum Anzeigen des aktuellen FM-Signalstatus

Drücken Sie wiederholt [DISPLAY] zur Auswahl von “FM STATUS”.

“FM ST”: Das FM-Signal ist abgestimmt und

“FM - - - -”:

“FM MONO”: “MONO” ist als “FM MODE” ausgewählt.



≥ “STEREO” wird angezeigt, wenn das Gerät auf einen

Stereo-Sender abgestimmt wird.

∫ Anzeige von RDS-Textdaten

Der Tuner dieses Systems ermöglicht den Empfang
von Sendern des Radiodatensystems (RDS) in
Gebieten, wo RDS-Programme ausgestrahlt werden.

Wiederholt [DISPLAY] betätigen.

“PS”: Programm-Service
“PTY”: Programmtyp
“FREQ”: Frequenz



≥ RDS ist nur verfügbar, wenn Stereo-Empfang vorhanden ist.
≥ Bei ungünstigen Empfangsbedingungen erscheinen u. U.

keine RDS-Anzeigen.

stereo empfangen.
Es ist kein abgestimmtes Signal vorhanden
oder das FM-Signal wird in mono empfangen.

(l 19, “Bei starkem Rauschen während
des FM-Empfangs.”)

DEUTSCH

11

RQT0A77

Sie hören DAB/DAB+

Vorbereitung

≥ Überprüfen Sie, ob die DAB-Antenne angeschlossen

ist. (l 5)

≥ Schalten Sie das Gerät ein.
≥ Drücken Sie wiederholt [RADIO, USB], um “DAB+”

auszuwählen.

Speichern von Sendern

Um DAB/DAB+-Übertragungen anzuhören, müssen die
verfügbaren Sender in diesem Gerät gespeichert werden.
≥ Dieses Gerät startet automatisch den “DAB AUTO

SCAN” und speichert die in Ihrer Region verfügbaren
Sender, wenn Sie erstmals “DAB+” auswählen.



≥ “SCAN FAILED” wird angezeigt, wenn der automatische

Scanvorgang nicht erfolgreich war. Suchen Sie den Standort
mit dem besten Empfang (l 13, “Zum Überprüfen oder
Verbessern der Signalempfangsqualität”) und führen Sie den
Scan der DAB/DAB+-Sender erneut aus.

∫ Zum erneuten Scannen der DAB/

DAB+-Sender

Wenn neue Sender hinzugefügt werden oder wenn die
Antenne bewegt wurde, den automatischen
Scanvorgang durchführen.

1 Drücken Sie [PLAY MENU] zur Auswahl von

“AUTOSCAN” und drücken Sie dann [OK].

2 Während “START?” blinkt, [OK] betätigen.



≥

Beim Aktualisieren des Radiosender-Speichers per
automatischem Scanvorgang werden die voreingestellten
Sender gelöscht. Wiederholen Sie die Voreinstellung (

Anhören der gespeicherten Sender

Drücken Sie [6] oder [5] zum Auswählen eines
Senders.

≥ Drücken Sie alternativ [:/6] oder [5/9] an diesem

Gerät, wenn “STATION” als Tune-Modus*

Voreinstellung DAB/DAB+ der Sender

Sie können bis zu 20 DAB/DAB+ Kanäle einstellen.
Die Kanäle 1 bis 5 werden als Lieblingssender unter
(FAVOURITE)
der Sender, die unter (FAVOURITE) [1] bis [5]
gespeichert sind”)

[1] bis [5] festgelegt. (l rechts, “Ändern

1

ausgewählt ist.

1 Während des Hörens einer DAB/

DAB+-Übertragung drücken Sie [PGM, sDEL].

2 Betätigen Sie die Zifferntasten, um eine vorab

eingerichtetem Kanal zu wählen.



≥ Sie können keine Sender voreinstellen, wenn der Sender

nicht überträgt oder der Secondary Service ausgewählt ist.

≥ Der Sender, der den Kanal belegt, wird gelöscht, wenn ein

anderer Sender auf diesem Kanal voreingestellt wird.

12

RQT0A77

l

unten).

Ändern der Sender, die unter
(FAVOURITE) [1] bis [5] gespeichert
sind

Sie können ohne großen Aufwand die Sender ändern,
die unter (FAVOURITE) [1] bis [5] gespeichert sind.

Während der Wiedergabe eines DAB/DAB+-Radiosenders
Halten Sie eine der Zahlen [1] bis [5] gedrückt, bis
“P ” auf dem Display angezeigt wird.
(“  ” steht für eine Zahl.)



≥ Wenn Sie die unter (FAVOURITE) [1] bis [5] gespeicherten

Sender ändern, werden auch die Kanäle 1 bis 5
entsprechend dieser Sender geändert.

Anhören voreingestellter DAB/
DAB+-Sender

Drücken Sie die Zifferntasten, [:] oder [9], um
den voreingestellten Sender auszuwählen.

≥ Drücken Sie alternativ [:/6] oder [5/9] an diesem

Gerät, wenn “PRESET” als Tune-Modus*

≥ Sie können Kanal 1 bis 5 wählen, indem Sie eine der Zahlen

von (FAVOURITE) [1] bis [5] an diesem Gerät drücken.

*1: Ändern des Tune-Modus

1 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von

“TUNE MODE”.

2 Drücken Sie [2, 1] zur Auswahl von “STATION” oder

“PRESET” und drücken Sie dann [OK].

1

ausgewählt ist.



≥ Vergewissern Sie sich, dass die Sender bereits manuell

voreingestellt wurden, um nach Voreinstellung auszuwählen.

≥ Um weitere voreingestellte Sender hinzuzufügen, den

Sender nach den Methoden auswählen, die unter “Anhören
der gespeicherten Sender” (l links) genannt werden.

Anhören des Secondary Service

Einige DAB/DAB+-Sender bieten Zusatzdienste an.
Bietet der Sender, der wiedergegeben wird, einen
Zusatzdienst an, wird “ ” angezeigt.

1 Wenn “ ” angezeigt wird, drücken Sie wiederholt

[PLAY MENU], um
“DAB SECONDARY” auszuwählen.

2 Drücken Sie [2, 1], um den Secondary Service

auszuwählen und dann [OK].



≥ Die Einstellung begibt sich zurück in den Primary Service,

wenn Änderungen vorgenommen werden (z. B. wenn der
Sender gewechselt wird).

Anzeige

Empfangsqualität
0 (schlecht) – 8 (hervorragend)

Betätigen Sie [DISPLAY] zum Ändern des Displays.
Die Information wird im Display durchlaufen.

Jedes Mal, wenn Sie die Taste drücken:

Dynamische
Kennzeichnung:

PTY-Anzeige: Programm-Typ

Gruppen-Kennzeichnung:

Frequenzanzeige: Der Frequenzblock und die

Zeitanzeige: Aktuelle Uhrzeit

Informationen zur Sendung

Name der Gruppe

Frequenz werden angezeigt.

Automatische Uhreinstellung

Umfasst die DAB/DAB+-Übertragung
Zeitinformationen, wird die Uhr dieses Geräts
automatisch auf die richtige Zeit gestellt.

1 Drücken Sie wiederholt [PLAY MENU] zur

Auswahl von “AUTO CLOCK ADJ”.

2 Drücken Sie [2, 1] zur Auswahl von “ON

ADJUST” und drücken Sie dann [OK].



≥ Wählen Sie “OFF ADJUST”, um die automatische

Uhreinstellungsfunktion abzuschalten.

Zum Überprüfen oder Verbessern
der Signalempfangsqualität

Um die Signalempfangsqualität zu überprüfen, muss
mindestens ein Frequenzblock erfolgreich gespeichert
worden sein.

≥ Wenn “SCAN FAILED” angezeigt wird, nachdem

“DAB+” ausgewählt wurde oder nach einem
automatischen Scanvorgang, gehen Sie zu
“Manuelle Senderwahl 1 Frequenzblock” (l unten)

≥ Wurden Stationen bereits in diesem Gerät

gespeichert, gehen Sie zu “Kontrolle der DAB/
DAB+-Signalempfangqualität” (l rechts)

∫ Manuelle Senderwahl 1 Frequenzblock

Verwenden Sie diese Funktion, um einen
Frequenzblock zu scannen, nachdem die Position der
DAB-Antenne eingestellt wurde.

Vorbereitung

Notieren Sie sich einen Frequenzblock, der in Ihrer Region
empfangen werden kann (z. B., 12B 225,648 MHz).

1 Während “SCAN FAILED” angezeigt wird,

die Position der DAB-Antenne einstellen.

2 Drücken Sie wiederholt [PLAY MENU] zur

Auswahl von “MANUAL SCAN”.

3 Drücken Sie [2, 1] zur Auswahl des

Frequenzblocks, der in Ihrer Region empfangen
werden kann und dann [OK].



≥ Sind die Sender gespeichert, begeben Sie sich zu

“Zum erneuten Scannen der DAB/DAB+-Sender”, um
Sender auf anderen Frequenzblöcken zu speichern. (l 12)

≥

Wird “SCAN FAILED” immer noch eingeblendet, die Schritte
1 bis 3 wiederholen, bis eine Station gespeichert ist.
Verbessert sich die Situation nicht, versuchen Sie es mit einer
DAB-Außenantenne oder wenden Sie sich an Ihren Händler.

∫ Kontrolle der DAB/

DAB+-Signalempfangqualität

1 Während Sie eine DAB/DAB+-Übertragung hören:

Wiederholt [PLAY MENU] drücken, um “SIGNAL
QUALITY” auszuwählen und dann [OK].
≥ Der augenblickliche Frequenzblock wird

eingeblendet und dann die Empfangsqualität
angegeben.

2 Ist die Signalempfangsqualität schlecht, die

Antenne in eine Position bewegen, in der die
Empfangsqualität sich verbessert.

3 Um mit der Kontrolle der Qualität anderer

Frequenzblöcke fortzufahren:
Drücken Sie erneut [2, 1] und wählen Sie die
gewünschte Frequenz.

4 Drücken Sie [OK] zum Beenden.



≥

Wurde die Antenne eingestellt, einen automatischen Scanvorgang
durchführen und den Senderspeicher aktualisieren. (

l

12)

RQT0A77

DEUTSCH

13

Aufnahme und Speicherung
einer CD im internen Speicher

Sie können eine CD aufnehmen und im internen
Speicher dieses Geräts speichern.
Die Aufnahmen werden unter der von Ihnen gewählten
Nummer für (FAVOURITE) [1] bis [5] gespeichert.
Bei einer Aufnahme in hoher Qualität dauert die
Aufnahme der CD genauso lange wie die Wiedergabe.
Genießen Sie während der Aufnahme die Wiedergabe.

≥ Unterstützte Aufnahmequelle:

Eine Audio-CD im CD-DA-Format

≥

Auf diesem Gerät befindet sich bereits aufgezeichnete
Beispielmusik unter jedem (FAVOURITE)
Wenn während der Aufnahme "TO OVERWRITE,
PRESS REC" angezeigt wird, überschreiben Sie den
bereits vorhandenen Inhalt. (

– Sie können den Inhalt auch vor der Aufnahme löschen.

(l15, “Löschen des internen Speichers (

Vorbereitung

≥ Schalten Sie das Gerät ein.
≥ Legen Sie eine Disc ein.

≥

Drücken Sie wiederholt [CD/ ], um "CD" auszuwählen.

≥ Wählen Sie den Aufnahmemodus. (l unten)

Ziehen Sie während der Aufnahme nicht das
Netzkabel ab.

l

rechts)

[MEMORY]



≥ Es ist nicht möglich, die verbleibende Kapazität im internen

Speicher zu prüfen.

≥ Zu Beginn der Aufnahme werden die Einstellungen für

Wiedergabemodus und Programm gelöscht.

≥

Während der Aufnahme sind nur einige Bedienelemente
verfügbar, wie z. B. ist die Lautstärkeregelung sowie die Regler
zum Beenden der Aufnahme oder Ausschalten des Geräts.

Auswählen des Aufnahmemodus

Es sind 2 Aufnahmemodi verfügbar.
Drücken Sie mehrfach [REC MODE], um den

gewünschten Aufnahmemodus auszuwählen.

“HQ 1-CD”­Modus

“MULTI-CD”­Modus

Für die normale CD-Aufnahme in hoher
Qualität. Sie können 1 CD unter jedem
(FAVOURITE)

Zur Aufnahme eines Albums, das aus
mehreren CDs besteht. Sie können bis
zu 5 CDs unter jedem (FAVOURITE)
[1] bis [5] aufnehmen (abhängig von
der Wiedergabedauer der CDs).

[1] bis [5] aufnehmen.



≥ Die werkseitige Standardeinstellung lautet "HQ 1-CD".
≥ Jede Aufnahme unter einem (FAVOURITE) [1] bis [5] kann

nur einen Aufnahmetypen haben.

14

RQT0A77

[1] bis [5].

)”)

Für die normale CD-Aufnahme in hoher
Qualität ("HQ 1-CD"-Modus)

1 Drücken Sie [¥ REC] im Stopp-Modus.

≥ “SELECT NUMBER” wird angezeigt.

2

Drücken Sie eine Taste von [1] bis [5], um die Aufnahme zu speichern.

∫ Wenn sich unter der ausgewählten

Nummer eine Aufnahme befindet

≥ “TO OVERWRITE, PRESS REC” (Zum

Überschreiben REC drücken) wird auf dem
Display angezeigt.
– Zum Überschreiben des aufgezeichneten

Inhalts drücken Sie [¥ REC], um mit der
Aufnahme fortzufahren.

– Drücken Sie zum Abbrechen [∫].

∫ Wenn sich unter der ausgewählten

Nummer keine Aufnahme befindet

≥ Die Aufnahme beginnt.

≥ Sobald die Aufnahme beginnt, leuchtet die

[¥ REC]-Anzeige an diesem Gerät auf.

So überprüfen Sie, ob die Aufnahme beendet wurde

Im Anschluss an das Ende der Aufnahme blinkt einige
Sekunden lang “WRITING” auf dem Display. Anschließend
erlischt die [¥ REC]-Anzeige auf diesem Gerät.

So stoppen Sie die Aufnahme

Drücken Sie [∫].
≥

Die Aufnahme stoppt an der Stelle, an der [∫] gedrückt wird.

Aufnahme eines Albums, das aus mehreren
CDs besteht ("MULTI-CD"-Modus)

1 Drücken Sie [¥ REC] im Stopp-Modus.

≥ “SELECT NUMBER” wird angezeigt.

2

Drücken Sie eine Taste von [1] bis [5], um die Aufnahme zu speichern.

≥

Wenn Sie die folgende CD aus dem Album aufnehmen, wählen Sie dieselbe
Nummer, die Sie bereits für die Aufnahme der ersten CD gewählt haben.

∫ Bei der Aufnahme der ersten CD

Wenn sich unter der ausgewählten Nummer
eine Aufnahme befindet:

≥ Zum Überschreiben des aufgezeichneten

Inhalts drücken Sie [3, 4], um “TO
OVERWRITE, PRESS REC” auszuwählen,
und drücken Sie dann [¥ REC], um mit der
Aufnahme fortzufahren.

≥ Drücken Sie zum Abbrechen [∫].

Wenn sich unter der ausgewählten Nummer
keine Aufnahme befindet:

≥ Die Aufnahme beginnt.

∫ Bei der Aufnahme der folgenden CD

≥ “TO ADD SONGS, PRESS REC” wird auf

dem Display angezeigt.
– Um die aktuelle Aufnahme unter der

ausgewählten numerischen Taste
hinzuzufügen, drücken Sie [¥ REC].

– Drücken Sie zum Abbrechen [∫].

≥ Sobald die Aufnahme beginnt, leuchtet die

[¥ REC]-Anzeige an diesem Gerät auf.

3 Überprüfen Sie, ob die Aufnahme beendet wurde.

≥ Im Anschluss an das Ende der Aufnahme blinkt einige

Sekunden lang “WRITING” auf dem Display.
Anschließend erlischt die [¥ REC]-Anzeige auf diesem
Gerät.

4 Um die nächste CD aufzunehmen, legen Sie diese

CD ein und wiederholen Sie Schritt 1.

So stoppen Sie die Aufnahme

Drücken Sie [∫].
≥ Die Aufnahme stoppt an der Stelle, an der [∫]

gedrückt wird.

∫ Löschen des internen Speichers

(

[MEMORY])

1 Drücken Sie [MEMORY], um “MEMORY”

auszuwählen.

2 Während sich das Gerät im Stopp-Modus befindet,

drücken Sie wiederholt [SETUP], um “DEL MODE”
auszuwählen.

3 Drücken Sie [2, 1], um “1-MEM DEL” oder “ALL

DEL” auszuwählen, und drücken Sie dann [OK].

1-MEM DEL Löschen der aufgenommenen Inhalte

ALL DEL Hiermit löschen Sie alle

unter (FAVOURITE) [1] bis [5]

aufgenommenen Inhalte im internen
Speicher. (Alle Inhalte von
(FAVOURITE) [1] bis [5] werden
gelöscht.)

4 Wenn “1-MEM DEL” ausgewählt ist

(Die Anzeigen (FAVOURITE) [1] bis [5] an diesem
Gerät blinken.)
Drücken Sie eine Zahl von [1] bis [5] mit dem zu
löschenden Inhalt.

Wenn “ALL DEL” ausgewählt ist

(Die Anzeigen (FAVOURITE) [1] bis [5] an diesem
Gerät leuchten.)
Fahren Sie mit Schritt 5 fort.

5 Drücken Sie [OK], um den Löschvorgang zu

bestätigen.
≥ Drücken Sie zum Abbrechen [∫].

“DELETING” blinkt auf dem Display, wenn Sie den
Löschvorgang fortgesetzt haben.

Entfernen Sie das Netzkabel nicht, während
"DELETING" angezeigt wird. Anderenfalls
kann es zu Beschädigungen des internen
Speichers kommen.

Sound-Anpassung

Die folgenden Soundeffekte können zum
Audio-Ausgang hinzugefügt werden.

1 Drücken Sie wiederholt [SOUND], um den Effekt

zu wählen.

2 Drücken Sie [2, 1] zur Auswahl der Einstellung

und drücken Sie dann [OK].

“MY SOUND”
(Mein Sound)

“PRESET EQ”
(Voreingestellter
Equalizer)

“BASS” (Bässe)
oder “TREBLE”
(Höhen)

“D.BASS”
(Dynamischer
Bass)

“SURROUND”
(Surround)

“CLEAR-MODE
DIALOG”
(Clear-Dialogmodus)

≥ Bei manchen Musikquellen kann die Verwendung der Effekte

zu einer Verschlechterung der Tonqualität führen. Sollte dies
der Fall sein, schalten Sie die Soundeffekte aus.

“SOUND 1”, “SOUND 2” oder
“SOUND 3”.
(l unten, “Speichern der
Toneinstellungen”)

“HEAVY” (schwer), “SOFT”
(weich), “CLEAR” (klar),
“VOCAL” (klingend) oder “FLAT”
(flach/aus).

Stellen Sie die Stufe ein
(j4 bis i4).

“ON D.BASS” oder
“OFF D.BASS”.

“ON SURROUND” oder
“OFF SURROUND”.

“ON" oder "OFF".

Speichern der Toneinstellungen

Sie können die gewünschten Toneinstellungen unter
“SOUND 1”, “SOUND 2” oder “SOUND 3” als
“MY SOUND” speichern.

1 Passen Sie die gewünschten Toneffekte an.

(l oben)

2 Drücken Sie [SETUP] zur Auswahl von “SAVE MY

SOUND”.

3 Drücken Sie [2, 1], um eine Einstellungsnummer

auszuwählen, und drücken Sie anschließend [OK].

≥ “SAVED” wird angezeigt.
≥ Die zuvor gespeicherten Toneinstellungen werden

ersetzt, wenn Sie neue Einstellungen unter der gleichen
Einstellungsnummer speichern.

Wiederfinden der gespeicherten
Toneinstellungen

1 Drücken Sie [SOUND] zur Auswahl von

“MY SOUND”.

2 Drücken Sie [2, 1], um die gewünschte

Toneinstellung auszuwählen, und dann [OK].

RQT0A77

DEUTSCH

15

Uhr und Timer

Einstellen der Uhrzeit

Die Uhr arbeitet im 24-Stunden-Rhythmus.

1 Drücken Sie [CLOCK/TIMER], um “CLOCK”

auszuwählen.

2 Drücken Sie [3, 4] zur Einstellung der Uhrzeit

und drücken Sie dann [OK].

∫ Überprüfen der Uhrzeit

Drücken Sie [CLOCK/TIMER].



≥ Die Uhr wird zurückgesetzt, wenn es zu einem Stromausfall

kommt, oder wenn das Netzkabel entfernt wird.

≥ Stellen Sie die Uhr regelmäßig zurück, um die Genauigkeit

zu gewährleisten.

Einschlaf-Zeitschaltuhr

Mit der Einschlaf-Zeitschaltuhr schaltet sich das Gerät
nach einer voreingestellten Zeit ab.

Drücken Sie wiederholt auf [SLEEP], um die
Einstellung (in Minuten) zu wählen.

“SLEEP 30” -. “SLEEP 60” -. “SLEEP 90” -. “SLEEP 120”

^------------------ “OFF” (Unterbrechen) (-------------



≥ Die verbleibende Zeit wird minütlich auf dem Display des

Geräts angezeigt, sofern keine anderen Bedienvorgänge
ausgeführt werden.

≥ Der Wiedergabe-Timer und der Sleep-Timer können

gleichzeitig verwendet werden. Der Sleep-Timer ist jeweils
der Haupttimer am Gerät.

b

Wiedergabe-Zeitschaltuhr

Sie können den Timer einstellen, damit sich das Gerät
jeden Tag zu einer bestimmten Zeit einschaltet.

Vorbereitung

Stellen Sie die Uhr ein.

1 Drücken Sie wiederholt [CLOCK/TIMER] zur

Auswahl von “TIMER ADJ”.

2 Drücken Sie [3, 4] zur Einstellung der Startzeit

(“ON TIME”) und drücken Sie dann [OK].

3 Drücken Sie [3, 4] zur Einstellung der Endzeit

(“OFF TIME”) und drücken Sie dann [OK].

4 Drücken Sie [3, 4] zur Auswahl der

Musikquelle*, danach drücken Sie [OK].

Einschalten des Timers

1 Bereiten Sie die ausgewählte Musikquelle vor und

stellen Sie die gewünschte Lautstärke ein.

2 Drücken Sie [F, PLAY].

≥ “F” wird angezeigt.

Um die Funktion abzuschalten, drücken Sie
[F, PLAY] erneut.

3 Drücken Sie [Í], um das Gerät in den

Standby-Modus zu schalten.

∫ Einstellungen überprüfen

Drücken Sie wiederholt [CLOCK/TIMER] zur Auswahl
von “TIMER ADJ”.
(Drücken Sie während des Standby-Modus zweimal
[CLOCK/TIMER].)



≥ Der Timer wird bei geringer Lautstärke gestartet und

allmählich auf den voreingestellten Pegel erhöht.

≥ Der Timer wird jeden Tag zur eingestellten Zeit aktiv, sofern

er eingeschaltet ist.

≥ Wenn Sie das Gerät aus- und wieder einschalten, während

ein Timer aktiv ist, stoppt der Timer nicht zur Endzeit.

* “CD”, “USB”, “MEMORY”, “DAB+” und “FM” können als

Musikquelle eingestellt werden.

16

RQT0A77

Sonstige

Auto-OFF-Funktion

Als werksseitige Standardeinstellung, wird dieses
Gerät automatisch auf den Standby-Modus gestellt,
wenn kein Sound vorhanden ist und wenn es
ca. 20 Minuten lang nicht verwendet wird.

Abbruch dieser Funktion

1 Drücken Sie wiederholt [SETUP] zur Auswahl von

“AUTO OFF”.

2 Drücken Sie [2, 1] zur Auswahl von “OFF” und

drücken Sie dann [OK].



≥ Um die Funktion einzuschalten, wählen Sie “ON” in Schritt 2.
≥ Diese Einstellung kann nicht ausgewählt werden, wenn die

Quelle radio ist.

≥ Bei der Verbindung mit einem Bluetooth

der Betrieb nicht.

Bluetooth® Standby

Wenn “SC-RS54” oder “SC-RS52” vom
Bluetooth
Bluetooth
Gerät automatisch vom Standby-Modus einschalten
und eine Bluetooth

®

-Menü eines angekoppelten

®

-Geräts gewählt wurde wird sich dieses

®

-Verbindung herstellen.

®

-Gerät funktioniert

1 Drücken Sie wiederholt [SETUP] zur Auswahl von

“BLUETOOTH STANDBY”.

2 Drücken Sie [2, 1] zur Auswahl von “ON” und

drücken Sie dann [OK].



≥ Um die Funktion auszuschalten, wählen Sie “OFF” in Schritt

2.

≥ Die werkseitige Standardeinstellung lautet “OFF”. Wenn

diese Funktion auf “ON” eingestellt ist, ist der
Stromverbrauch im Standby-Modus erhöht.

Ändern des Geräte- und
Fernbedienungscodes

Wenn ein anderes Panasonic-Gerät auf die
mitgelieferte Fernbedienung reagiert, ändern Sie den
Fernbedienungscode.

1 Drücken Sie wiederholt [CD/ ], um “CD”

auszuwählen.

2 Halten Sie [∫] am Gerät und [2] auf der

Fernbedienung gedrückt, bis auf dem
Gerätedisplay “REMOTE 2” angezeigt wird.

3 Drücken und halten Sie für mindestens

4 Sekunden [OK] und [2] auf der Fernbedienung.



≥ Um den Modus zurück zu “REMOTE 1” zu ändern,

wiederholen Sie die genannten Schritte, ersetzen [2] jedoch
mit [1].

Software-Update

Panasonic kann gelegentlich eine aktualisierte
Firmware für dieses System herausbringen, die eine
Funktion hinzufügt en oder verbessern kann. Diese
Updates stehen kostenlos zur Verfügung.
Weitere Informationen finden Sie auf der folgenden
Website.

http://panasonic.jp/support/global/cs/

(Diese Website ist nur in Englisch.)

Überprüfung der Software-Version

Drücken Sie wiederholt [SETUP] zur Auswahl von
“SW VER.” und anschließend [OK].
Die Version der installierten Software wird angezeigt.

≥ Drücken Sie [OK] zum Beenden.

DEUTSCH

17

RQT0A77

Abspielbare Medien

Kompatible CD

≥ Eine Disc mit dem CD-Logo.

≥ Dieses Gerät kann Discs wiedergeben, die dem

CD-DA-Format entsprechen.

≥ Dieses System kann CD-R/RW mit Inhalten im CD-DA- oder

MP3-Format wiedergeben.

≥ Das Gerät kann einige Discs auf Grund der

Aufnahmebedingungen unter Umständen nicht abspielen.

≥ Vor der Wiedergabe, finalisieren Sie die Disc auf dem Gerät,

auf dem Sie aufgenommen wurde.

≥ Wenn die CD sowohl MP3- als auch normale Audiodaten

(CD-DA) enthält, spielt das Gerät den Dateityp, der im
inneren Teil der CD aufgezeichnet wurde.

≥ Das Gerät kann keine im Paketschreibeverfahren

aufgezeichneten Dateien wiedergeben.

≥ Die Disc muss ISO9660, Stufe 1 oder 2 entsprechen (außer

erweiterte Formate).



≥ Einige CD-R/RW können aufgrund der Beschaffenheit der

Aufnahme nicht abgespielt werden.

≥ MP3-Dateien werden als Titel behandelt, während Ordner

als Alben angesehen werden.

≥ Dieses System hat Zugriffsmöglichkeiten auf bis zu:

– CD-DA: 99 Titel
– MP3: 999 Tracks, 255 Alben (einschließlich Root-Ordner)

≥ Die Aufnahmen werden nicht unbedingt in der Reihenfolge

der Aufnahme abgespielt.

Kompatible USB-Geräte

≥ Dieses Gerät gewährleistet nicht den Anschluss an alle

USB-Geräte.

≥ Die Dateisysteme FAT12, FAT16 und FAT32 werden

unterstützt.

≥ Dieses Gerät unterstützt USB 2.0 Highspeed.
≥ USB-Geräte mit einer Speicherkapazität von mehr als 32 GB

funktionieren unter einigen Bedingungen nicht.

≥ Unterstütztes Format: Dateien mit der Erweiterung “.mp3”

oder “.MP3”.

≥ Je nachdem, wie die Dateien erstellt wurden, werden sie

möglicherweise nicht in der von Ihnen festgelegten
Nummerierung bzw. gar nicht wiedergegeben.



≥ Dateien werden als Titel behandelt, während Ordner als

Alben angesehen werden.

≥ Dieses System hat Zugriffsmöglichkeiten auf bis zu:

– 800 Alben (einschließlich Hauptordner)
– 8000 Titel
– 999 Titel in einem Album

Pflege des Geräts und der
Medien

Ziehen Sie vor der Wartung des Geräts das Netzkabel.

∫ Das Gerät mit einem weichen,

trockenen Tuch reinigen

≥ Wenn Schmutz hartnäckig ist, wringen Sie ein nasses Tuch

gründlich aus, um den Schmutz abzuwischen und trocknen
Sie es mit einem trockenen Tuch ab.

≥ Bei der Reinigung der Lautsprecherabdeckungen verwenden

Sie ein feines Tuch.
Verwenden Sie keine Papiertaschentücher oder andere
Materialien, die auseinander fallen können. Kleine Teile
können in der Lautsprecherabdeckung hängen bleiben.

≥ Verwenden Sie keinesfalls Alkohol, Farbverdünner oder

Benzin für dieses Gerät.

≥ Bevor Sie ein chemisch behandeltes Tuch verwenden, lesen

Sie aufmerksam die Anleitungen des Tuches.

∫ Reinigen der CDs

RICHTIG FALSCH

Mit einem feuchten Tuch abwischen und dann trocken reiben.

∫ Hinweise zum sicheren Umgang mit

CDs

≥ Berühren Sie CDs stets am Rand, um Kratzer oder

Fingerspuren auf der CD zu vermeiden.

≥ Keine Etiketten oder Aufkleber anbringen.
≥ Kein Schallplatten-Reinigungsspray, Benzin, Verdünner,

flüssiges Antistatikmittel oder andere Lösungsmittel
verwenden.

≥ Die folgenden CDs eignen sich nicht zum Abspielen auf

diesem Gerät:
– CDs mit Kleberrückständen von entfernten Etiketten oder

Aufklebern (ausgeliehene CDs usw.).
– Stark verformte oder beschädigte CDs.
– Ungewöhnlich geformte, z.B. herzförmige, CDs.

∫ Entsorgung oder Weitergabe des

Geräts

Dieses Gerät kann die Benutzereinstellungen
beibehalten. Bevor Sie dieses Gerät entsorgen oder
weitergeben, führen Sie das Verfahren zum Löschen
des internen Speichers im “ALL DEL”-Modus aus und
setzen das Gerät dann auf die Werkseinstellungen
zurück.
(l 15, “Löschen des internen Speichers ([MEMORY])”).
(l 19, “So setzen Sie alle Einstellungen auf die
werksseitigen Standardeinstellungen zurück”)

18

RQT0A77

Fehlerbehebung

Vor dem Kundendienstruf kontrollieren Sie Folgendes. Wenn Sie bei
einigen Kontrollpunkten Zweifel haben oder die in Ihrer
Betriebsanleitung aufgeführten Angaben Ihr Problem nicht lösen
können, wenden Sie sich an Ihren Händler.

So setzen Sie alle Einstellungen auf die werksseitigen
Standardeinstellungen zurück

Führen Sie dieses Verfahren in den folgenden Situationen aus:

≥

Bei Drücken der Tasten erfolgt keine Reaktion.

≥

Sie möchten die Einstellungen löschen und zurücksetzen.

1

Trennen Sie das Netzkabel ab. (Warten Sie mindestens
1 Minute, bevor Sie mit Schritt

2

Während Sie [Í/I] auf dem Gerät drücken und gedrückt
halten, das Netzkabel wieder anschließen.

≥ "INITIALIZING" wird auf dem Display angezeigt.

≥

Halten Sie [Í/I] weiter gedrückt, bis “---------” auf dem Display
erscheint.

3

Lassen Sie die Taste [Í/I] los.



≥

Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt. Sie
müssen die Einstellungen erneut vornehmen.

≥

Die Inhalte des internen Speichers werden beibehalten.
– Die werksseitig aufgenommenen Beispielinhalte können nicht

wiederhergestellt werden.

Allgemeines

Das Gerät kann nicht eingeschaltet werden.

≥

Nachdem Sie das Netzkabel in die Steckdose gesteckt haben, warten Sie
mindestens 10 Sekunden lang, bevor Sie das Gerät einschalten.

Brummgeräusche während der Wiedergabe.

≥

Wenn sich ein AC-Netzkabel oder eine Leuchtstoffröhre neben den Kabeln
befinden, halten Sie andere Geräte von den Kabeln fern.

Das Gerät funktioniert nicht.

≥

Möglicherweise wurde eine Sicherheitsvorrichtung des Geräts aktiviert.

1

Drücken Sie [Í/I] am Gerät, um es in den Standby-Modus zu schalten.

≥ Wenn das Gerät nicht in den Standby-Modus schaltet, halten

Sie [Í/I] am Gerät etwa 10 Sekunden lang gedrückt. Das
Wechseln in den Standby-Modus wird erzwungen. Trennen
Sie alternativ das Netzkabel ab, warten Sie mindestens
1 Minute und schließen Sie es dann wieder an.

2

Drücken Sie [Í/I] am Gerät, um es einzuschalten. Ist der Betrieb des Geräts
danach immer noch nicht möglich, wenden Sie sich an Ihren Händler.

Der Aufladevorgang beginnt nicht

≥

Wählen Sie eine andere Quelle als “USB” aus.

≥

Wenn der Aufladevorgang im Standby-Modus nicht beginnt:
Schalten Sie das Gerät ein. Vergewissern Sie sich, dass der Aufladevorgang
begonnen hat, und schalten Sie das Gerät dann in den Standby-Modus. (

Es treten Störgeräusche oder Unterbrechungen der Wiedergabe
auf.

≥

Achten Sie darauf, auf d iesem Gerät keine Geräte zu platzieren, die Funkwellen
verwenden (z. B. Mobiltelefone o. ä.).

Fernbedienung

Die Fernbedienung funktioniert nicht richtig.

≥

Die Batterie ist erschöpft oder nicht richtig eingesetzt. (l5)

Platte

Falsche Anzeige oder die Wiedergabe beginnt nicht.

≥

Stellen Sie sicher, dass die Disc mit diesem Gerät kompatibel ist. (l18)

≥

Auf der Linse befindet sich Kondenswasser. Warten Sie ca. eine Stunde und
versuchen Sie es erneut.

2

fortfahren.)

l

6)

USB

Keine Reaktion, wenn [1/;] gedrückt wird.

≥

Trennen Sie das USB-Gerät und schließen Sie es wieder an. Oder schalten Sie
das Gerät aus und wieder ein.

Das USB-Laufwerk oder dessen Inhalt kann nicht gelesen
werden.

≥

Das USB-Laufwerkformat oder dessen Inhalt ist nicht mit dem Gerät kompatibel
(

l

18).

≥

Die USB-Hostfunktion dieses Produkts funktioniert möglicherweise nicht bei
einigen USB-Geräten.

Langsamer Betrieb des USB-Sticks.

≥

Große Dateien oder USB-Sticks beanspruchen eine längere Lesezeit.

Die abgelaufene Zeit wird abweichend von der eigentlichen
Wiedergabezeit angezeigt.

≥

Kopieren Sie die Daten au f ein anderes USB-Gerät od er fertigen Sie eine
Sicherheitskopie der Daten an und formatieren Sie das USB-Gerät neu.

Radio

DAB/DAB+-Empfang ist schlecht.

≥

Die Antenne von Computern, Fernsehern und anderen Kabeln und Leitungen
fernhalten.

≥

Verwenden Sie eine Außenantenne.

Bei starkem Rauschen während des FM-Empfangs.

≥

Ändern Sie den auszugebenden Ton von Stereo zu Mono.

1

Drücken Sie wiederholt [PLAY MENU] zur Auswahl von “FM MODE”.

2

Drücken Sie [2,1] zur Auswahl von “MONO” und drücken Sie dann [OK].

Der Sound ist mono.

≥

Wählen Sie “STEREO” oder ändern Sie die Frequenz, um abzubrechen.

Wählen Sie unter normalen Umständen “STEREO”.

Statischer oder geräuschvoller Empfang bei Anhören einer
Radiosendung.

≥

Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist. (l

≥

Korrigieren Sie die Position der Antenne.

≥

Versuchen Sie, einen gewissen Abstand zwischen Antenne und Netzkabel
einzuhalten.

≥

Versuchen Sie, eine Außenantenne zu verwenden, wenn sich Gebäude oder
Berge in der Nähe befinde n.

≥

Schalten Sie den Fernseher oder andere Audiogeräte aus oder trennen Sie sie von
diesem Gerät.

≥

Halten Sie dieses Gerät entfernt von Mobiltelefonen, wenn eine Störung vorhanden
ist.

Bluetooth

Die Kopplung kann nicht beendet werden.

≥

Überprüfen Sie den Zustand des Bluetooth®-Geräts.

Das Gerät kann nicht verbunden werden.

≥

Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzeichnung wurde
ersetzt. Versuchen Sie das Gerät neu anzukoppeln. (

≥

Dieses Gerät könnte mit einem anderen Gerät verbunden sein. Trennen Sie die
Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln.
(

l

7)

≥

Wenn das Problem weiterhin besteht, schalten Sie das Gerät aus und wieder ein
und versuchen Sie es erneut .

Das Gerät ist angeschlossen, aber es ist kein Ton über dieses
Gerät zu hören.

≥

Für einige integrierte Bluetooth®-Geräte müssen Sie den Audioausgang
manuell auf “SC-RS54” oder “SC-RS52” stellen. Lesen Sie für Details die
Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

≥

Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Stellen Sie
das Bluetooth

≥

Entfernen Sie alle Störungen zwischen diesem System und dem Gerät.

≥

Andere Geräte, die das Frequenzband 2,4 GHz, wie Wireless Router, Mikrowellen,
drahtlose Telefone etc. verwenden, verursachen Störungen. Nähern Sie das
Bluetooth

≥

Wählen Sie “MODE 1” für eine stabile Kommunikation. (l7)

®

l

7)

®

-Gerät näher an dieses Gerät heran.

®

-Gerät diesem Gerät und entfernen Sie es von den anderen Geräten.

DEUTSCH

5)

19

RQT0A77

Meldungen

Die folgenden Meldungen oder Servicenummern
erscheinen unter Umständen auf dem Display des Gerätes.

“--:--”

≥ Diese Anzeige erscheint, wenn Sie das Netzkabel das erste Mal

angeschlossen haben oder nach einem Stromausfall. Stellen Sie
die Zeit ein (l 16).

“ADJUST CLOCK”

≥ Die Uhrzeit wurde noch nicht eingestellt. Stellen Sie die Uhrzeit

entsprechend ein.

“ADJUST TIMER”

≥ Der Wiedergabe-Timer ist nicht eingestellt. Passen Sie den

Wiedergabe-Timer entsprechend an.

“AUTO OFF”

≥ Das Gerät wurde ca. 20 Minuten lang nicht benutzt und wird

innerhalb einer Minute heruntergefahren. Drücken Sie eine
beliebige Taste, um dies zu verhindern.

“CHANGE TO CD MODE”

≥ Eine Aufnahme kann nur ausgeführt werden, “CD” als Quelle

ausgewählt wurde. Drücken Sie wiederholt [CD/ ], um "CD"
auszuwählen. (l 14)

“ERROR”

≥ Die Bedienung ist inkorrekt. Lesen Sie die Anleitung durch und

versuchen Sie es erneut.

“F” / “F” (“  ” steht für eine Zahl.)

≥ Es liegt ein Problem mit diesem Gerät vor.

Notieren Sie die angezeigte Zahl, trennen Sie das Netzkabel ab
und wenden Sie sich an Ihren Händler.

"INITIALIZING"

≥ Das System führt einen Initialisierungsprozess aus. Wenn der

Vorgang abgeschlossen ist, wird einige Sekunden lang
“COMPLETE” oder “---------” anzeigt. Warten Sie, bis die Meldung
ausgeblendet wird.

“LINKING”

≥ Es wird versucht, eine Verbindung mit dem Bluetooth®-Gerät

herzustellen, mit dem zuletzt eine Verbindung hergestellt wurde,
wenn “BLUETOOTH” ausgewählt ist.

“MFULL” (“  ” steht für eine Zahl.)

≥ Unter der ausgewählten Nummer für (FAVOURITE) [1] bis [5]

wurde der Inhalt von 5 CDs gespeichert. Es können nicht mehr als
5 CDs aufgezeichnet werden. Löschen Sie die Inhalte, bevor Sie
neue Aufnahmen machen. (l 15)

“MEMORY ERROR”

≥

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der
Steckdose. Warten Sie mindestens 1 Minute und stecken Sie das
Netzkabel dann wieder in die Steckdose. Schalten Sie das Gerät ein
und versuchen Sie es noch einmal.
Wenn das Problem weiterhin besteht, sind die Inhalte des internen
Speichers beschädigt. Löschen Sie die Inhalte des internen Speichers
im “ALL DEL”-Modus (l15) und wiederholen Sie die Aufnahmen.

“MEMORY FULL”

≥

Der Platz im internen Speicher recht nicht aus.
Löschen Sie die Inhalte, bevor Sie neue Aufnahmen machen. (

“NO DEVICE”

≥ Das USB-Gerät wurde nicht richtig eingesetzt. Lesen Sie die

Anleitung und versuchen Sie es erneut (l 6).

“NO DISC”

20

≥ Legen Sie die CD ein, die Sie abspielen möchten (l 6).

RQT0A77

“NO PLAY”

≥ Es wurde eine CD eingelegt, die kein CD-DA- oder MP3-Format

hat. Sie kann nicht abgespielt werden.

≥ Überprüfen Sie den Inhalt. Sie können nur unterstützte Formate

wiedergeben. (l 18)

≥ Die Dateien auf dem USB-Gerät sind möglicherweise beschädigt.

Formatieren Sie das USB-Gerät und versuchen Sie es erneut.

≥ Das Gerät hat möglicherweise ein Problem. Schalten Sie das

Gerät aus und wieder an.

“NO PRESET”

≥

Es liegen keine auswählbaren voreingestellten DAB/DAB+-Sender
vor. Nehmen Sie die Voreinstellung einiger Kanäle vor. (l12)

“NO SIGNAL”

≥ Dieser Sender kann nicht empfangen werden. Kontrollieren Sie

Ihre Antenne (l 5).

“NO TRACK”

≥ Im USB-Gerät, dem internen Speicher bzw. der ausgewählten

Zahl für den internen Speicher sind keine Titel vorhanden.

“NOT SUPPORTED”

≥ Es ist ein USB-Gerät angeschlossen, das nicht unterstützt wird.
≥ Wenn Sie ein Gerät zum Aufladen angeschlossen haben, wählen

Sie eine andere Quelle als “USB” aus.

“PGM FULL”

≥ Die Anzahl der programmierten Titel ist mehr als 24.

“PLAYERROR”

≥

Sie haben eine nicht unterstützte Datei wiedergegeben. Das System
wird diese Spur überspringen und die nächste wiedergeben.

“READING”

≥

Das Gerät überprüft die “CD”/“USB”/“MEMORY”-Informationen. Nachdem
diese Anzeige verschwunden ist, nehmen Sie das Gerät in Betrieb.

“REMOTE ” (“  ” steht für eine Zahl.)

≥ Die Fernbedienung und das Gerät verwenden unterschiedliche

Codes. Ändern Sie den Code an der Fernbedienung.
– Wenn “REMOTE 1” angezeigt wird, drücken und halten Sie

[OK] und [1] für mindestens 4 Sekunden.
– Wenn “REMOTE 2” angezeigt wird, drücken und halten Sie

[OK] und [2] für mindestens 4 Sekunden.

“SCAN FAILED”

≥ Die Sender können nicht empfangen werden. Kontrollieren Sie

Ihre Antenne und versuchen Sie einen automatischen
Scanvorgang (l 12).
Wird immer noch “SCAN FAILED” eingeblendet, finden Sie den
besten Signalempfang mit der “MANUAL SCAN”
Senderwahlfunktion. (l 13)

"SCMS CD CAN’T REC"

≥

Die Disc ist kopiergeschützt und kann nicht aufgenommen werden.

“SOUND NOT SET” (“  ” steht für eine Zahl.)

≥

Unter der gewählten Einstellungsnummer ist keine gespeicherte
Einstellung vorhanden. Speichern Sie die Toneinstellungen. (

“TRY ME”

≥ Dieses Gerät befindet sich im Demo-Modus. Setzen Sie alle

Einstellungen auf die Werkseinstellungen zurück. (l 19)

“USB OVER CURRENT ERROR”

l

15)
≥ Das USB-Gerät nimmt zu viel Strom auf. Wählen Sie eine andere

Quelle als “USB”, entfernen Sie das USB-Gerät und schalten Sie
das Gerät aus.

“VBR”

≥ Das System kann die verbleibende Wiedergabezeit für Titel mit

variabler Bitrate (VBR) nicht anzeigen.

l

15)

Technische Daten

∫ ALLGEMEIN

Leistungsaufnahme 24 W
Stromverbrauch im Standby-Modus

(Wenn “BLUETOOTH STANDBY” auf “OFF” gestellt ist)*

(Wenn “BLUETOOTH STANDBY” auf “ON” gestellt ist)*

Spannungsversorgung

AC 220 V bis 240 V, 50 Hz

Abmessungen (BkHkT)

450 mmk107 mmk250 mm

Gewicht Ca. 3,1 kg
Betriebstemperaturbereich 0 oC bis r40 oC
Betriebsfeuchtigkeitsbereich

35 % bis 80 % rel. Feuchte (ohne Kondensation)

∫ VERSTÄRKERTEIL

Ausgangsleistung

RMS-Ausgangsleistung

Frontkanal (beide Kanäle angesteuert)

20 W pro Kanal (8≠), 1 kHz, 10 % Gesamtklirrfaktor

Effektive Gesamtleistung 40 W

∫ TUNERTEIL

Stationsspeicher 30 UKW-Sender
Frequenzmodulation (UKW)

Frequenzbereich

87,50 MHz bis 108,00 MHz (50 kHz-Schritt)

Antennenklemmen 75 ≠ (ungleichmäßig)

∫ DAB-ABSCHNITT

DAB-Speicher 20 Kanäle
Frequenzband (Wellenlänge)

Band III 5A bis 13F

(174,928 MHz bis 239,200 MHz)

Empfindlichkeit *BER 4x10

-4

Mindestanforderung

DAB-Außenantenne

Anschluss F-Verbinder (75 ≠)

∫ CD-TEIL

Abspielbare CD (8 cm oder 12 cm)

Abtastung

Wellenlänge 790 nm (CD)

CD, CD-R/RW (CD-DA, MP3*

Ca. 0,3 W

Ca. 0,4 W

s98 dBm

∫ ABSCHNITT INTERNER SPEICHER

Speicher

Speichergröße 4GB

(Entspricht dem Gesamtspeicherplatz für 5 CDs, die

HQ 1-CD

im “

Speicher-Aufnahme

1

”-Modus aufgenommen wurden)*

Aufnahme-Dateiformat

1

WAV (¢.wav) / “HQ 1-CD”-Modus,

MP3*2 (¢.mp3)

/ “MULTI-CD”-Modus

Bitrate 1141 kbps (WAV),

320 kbps (MP3*

Speicher-Aufnahmegeschwindigkeit

∫ LAUTSPRECHER

Lautsprechereinheit(en)

Vol lbe reic h 6,5 cm Kegelförmig k2

Impedanz 8 ≠

∫ ANSCHLUSS-TEIL

USB-Anschluss

USB-Anschlussleistung 5 V 1,5 A Gleichstrom
USB Standard USB 2.0 High Speed
Mediendateiformat­Unterstützung MP3*
Unterstützte Audio-Formate

2

MP3*

Abtastfrequenz 32/44,1/48 kHz
Audio-Wortlänge 16 bit
Anzahl Kanäle 2ch

USB-Gerätedateisystem FAT12, FAT16, FAT3 2

Kopfhörer Stereo, 3,5 mm-Buchse

∫ Bluetooth®-ABSCHNITT

Version Bluetooth® Ver.2.1+EDR
Klasse Klasse 2
Unterstützte Profile A2DP, AVRCP
Frequenzband 2,4 GHz Band FH-SS
Funktionsbereich 10 m Sichtlinie
Unterstützter Codec SBC



≥ Änderungen der technischen Daten bleiben ohne vorherige

Ankündigung vorbehalten.

≥

Die Gewichtsangaben und Abmessungen sind ungefähre Werte.

2

≥ Der Gesamtklirrfaktor wurde mit einem

)

Digital-Spektralanalysator gemessen.

*1: Kein Gerät ist an den USB-Port angeschlossen, bevor

zum Standby-Modus zurückgekehrt wird.
*2: MPEG-1 Layer 3, MPEG-2 Layer 3
*3: Entspricht dem Gesamtspeicherplatz für 25 CDs mit einer

Dauer von 70 Minuten, die im “MULTI-CD”-Modus

aufgenommen wurden.

2

(¢.mp3)

1k

3

2

)

DEUTSCH

21

RQT0A77

Précautions de sécurité

AVERTISSEMENT

Appareil

≥ Pour réduire les risques d’incendie, d’électrocution ou de

dommages au produit,
– Ne pas exposer cet appareil à la pluie, à l’humidité, à la

chute de gouttes ou à des éclaboussures.

– Ne placer aucun récipient contenant un liquide, tel qu’un

vase, sur l’appareil.
– N’utiliser que les accessoires recommandés.
– Ne pas retirer les couvercles.
– Ne pas réparer cet appareil soi-même. Pour toute

intervention, faire appel à un technicien qualifié.
– Ne laissez pas d’objets métalliques tomber dans cet

appareil.
– Ne placez pas d’objets lourds sur cet appareil.

Cordon d’alimentation secteur

≥ Pour réduire les risques d’incendie, d’électrocution ou de

dommages au produit,
– Assurez-vous que la tension de l’alimentation correspond

à la tension indiquée sur cet appareil.
– Branchez la prise secteur dans la prise électrique.
– Ne tirez pas ou ne pliez pas le cordon, et ne placez aucun

objet lourd sur celui-ci.
– Ne manipulez pas la fiche avec les mains mouillées.
– Tenez fermement la fiche secteur pour la débrancher.
– N’utilisez pas de fiche secteur ni de prise de courant

endommagée.

≥ La fiche secteur est le dispositif de déconnexion.

Installez cet appareil de sorte que la fiche secteur puisse être
débranchée immédiatement de la prise de courant.

ATTENTION

Appareil

≥ Cet appareil utilise un laser. L’exécution de procédures ou

l’utilisation de commandes ou de réglages autres que ceux
spécifiés ici peuvent provoquer une exposition à des
radiations dangereuses.

≥ Ne placez aucune source de flamme nue telle que des

bougies allumées sur cet appareil.

≥ Cet appareil peut être perturbé par les ondes radio des

téléphones mobiles pendant l’utilisation. Si vous constatez
de telles interférences, éloignez le téléphone mobile de
l'appareil.

≥ Cet appareil est destiné aux climats tempérés.

Emplacement

≥ Placez cet appareil sur une surface plane.
≥ Pour réduire les risques d’incendie, d’électrocution ou de

dommages au produit,
– Ne pas installer ni placer l’appareil dans une bibliothèque,

un placard encastré ni aucun autre espace réduit de façon

à assurer une bonne ventilation.
– Ne pas obstruer les orifices de ventilation de l’appareil

avec des journaux, des nappes, des rideaux ou des objets

similaires.
– N’exposez pas cet appareil directement aux rayons du

soleil, à des températures élevées, à une humidité élevée

ni à des vibrations excessives.

Pile

≥ L’utilisation d’une pile de rechange incorrecte peut entraîner

des risques d’explosion. N’utiliser qu’une pile identique ou le
type de pile recommandé par le fabricant.

≥ Manipuler de façon incorrecte les piles peut causer une fuite

d’électrolyte ainsi qu’un incendie.
– Retirez la pile si vous n'avez plus l'intention d'utiliser la

télécommande pendant un assez long moment.

Rangez-la dans un endroit frais, à l'abri de la lumière.
– Ne chauffez pas et n’exposez pas les piles à une flamme.
– Ne laissez pas la (les) pile(s) dans un véhicule exposé

directement aux rayons du soleil pendant un long moment

avec les vitres et portières fermées.
– Ne les démontez pas ou ne provoquez pas de

court-circuit.
– Ne rechargez pas des piles alcalines ou au manganèse.
– N’utilisez pas de piles dont le revêtement a été enlevé.

≥ Pour jeter les piles usagées, veuillez contacter

l'administration locale ou votre revendeur afin de connaître la
procédure de mise au rebut à suivre.

Le symbole d'identification du produit est situé sous
l'appareil.

Notice légale

L’enregistrement et la lecture de contenu sur cet (ou n’importe quel
autre) appareil peuvent exiger l’autorisation du titulaire des droits
d’auteur. Panasonic n’a ni l’autorité ni l’intention de vous accorder
cette autorisation et rejette explicitement tout droit, capacité ou
intention d’obtenir une telle autorisation en votre nom. Il est de
votre responsabilité de vous assurer que vous utilisez cet appareil
ou tout autre appareil conformément à la législation sur les droits
d’auteur en vigueur dans votre pays.

22

RQT0A77

Déclaration de conformité (DoC)

Par la présente, “Panasonic Corporation” déclare que ce produit
est en conformité avec les exigences essentielles et les autres
clauses justificatives de la Directive 1999/5/EC.
Les clients peuvent télécharger une copie de la Déclaration de
Conformité de nos produits R&TTE à partir de notre serveur
DoC :
http://www.doc.panasonic.de
Contact du Représentant Autorisé : Panasonic Marketing
Europe GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Allemagne

L’élimination des équipements et des batteries
usages
Applicable uniquement dans les pays membres
de l’Union européenne et les pays disposant de
systèmes de recyclage

Apposé sur le produit lui-même, sur
son emballage, ou figurant dans la
documentation qui l’accompagne, ce
pictogramme indique que les piles,
appareils électriques et électroniques
usagés, doivent être séparées des
ordures ménagères.
Afin de permettre le traitement, la
valorisation et le recyclage adéquats
des piles et des appareils usagés,

veuillez les porter à l’un des points de
collecte prévus, conformément à la législation
nationale en vigueur.
En les éliminant conformément à la réglementation
en vigueur, vous contribuez à éviter le gaspillage de
ressources précieuses ainsi qu’à protéger la santé
humaine et l’environnement.
Pour de plus amples renseignements sur la collecte
et le recyclage, veuillez vous renseigner auprès des
collectivités locales.
Le non-respect de la réglementation relative à
l’élimination des déchets est passible d’une peine
d’amende.

Note relative au pictogramme à

apposer sur les piles

(pictogramme du bas) :

Si ce pictogramme est combiné avec

un symbole chimique, il répond

également aux exigences posées par

la Directive relative au produit

chimique concerné.

A propos des descriptions dans ce mode
d’emploi

≥ Les pages à consulter sont désignées par le signe

“l ±±”.

≥ Sauf indications contraires, les actions décrites sont

effectuées à l’aide de la télécommande. Vous pouvez
également les effectuer avec les touches de l’appareil
principal si les commandes sont les mêmes.

Table des matières

Précautions de sécurité..................................22

Notice légale....................................................22

Accessoires.....................................................23

Guide des références de contrôle .................24

Utiliser la télécommande................................ 25

Licences...........................................................25

Connexions......................................................25

Mise en place du support...............................26

Opérations Bluetooth
À propos des Bluetooth

®

....................................27

®

................................ 28

Commandes de lecture du support............... 28

Écoute d'une Radio FM...................................31

Écoute avec le système DAB/DAB+ .............. 32

Enregistrement d’un CD dans la mémoire

interne ..............................................................34

Réglage du son ............................................... 35

Horloge et programmateur.............................36

Autres...............................................................37

Support lisible.................................................38

Précautions concernant le support et l’appareil

....38

Guide de dépannage.......................................39

Caractéristiques..............................................41

Accessoires

Vérifiez les accessoires fournis avant d’utiliser cet
appareil.

∏ 1 Télécommande

(N2QAYB001073)

∏ 1 Pile de la télécommande

∏ 1 cordon d'alimentation secteur

∏ 1 Antenne DAB intérieure

FRANÇAIS



≥ N’utilisez pas le cordon d’alimentation secteur fourni avec un

autre appareil.

≥ Les références des produits fournies dans ce mode d'emploi

sont correctes à compter de janvier 2016. Des modifications
peuvent être effectuées.

RQT0A77

23

Guide des références de contrôle

1

779

23

8

14

4

5

6

10 11 12 13

Vue du dessus

1

15

16

2

11

4

17

5

18

19

20

12

21

23

24

22

25

26

DIMMER

1 Commutateur veille/marche [Í], [Í/I]

Appuyez pour mettre ou sortir l'appareil du mode veille. En
mode veille, l'appareil continue de consommer une petite
quantité de courant.

2 Sélectionne la source audio

Sur cet appareil :

“CD” ----------. “MEMORY” ----------. “DAB+”

:;

“BLUETOOTH” (--- “USB” (--- “FM”

≥

Appuyez quelques instants pour entrer en mode d'appairage
(

l

27) ou pour déconnecter un dispositif Bluetooth

Sur la télécommande :

[MEMORY]: “MEMORY”
[CD/ ]: “CD” ,. “BLUETOOTH”
[RADIO, USB]: “DAB+” -""-. “FM”

^" “USB”("}

3 Touches FAVOURITE et indicateurs de la lecture

favorite / de mémorisation ou sélection de la
station de radio ([1] à [5]) (l 29, 31, 32)

4 Cet appareil : Touche et indicateur Enregistrement

(l 34)
Télécommande : Touche Enregistrement (l 34)

5 Démarrez la lecture mélangée par simple touche

(l 29)

6 Ouvrir ou fermer le tiroir du disque
7 Enceintes

≥ Ces enceintes ne possèdent pas de protection

magnétique. Ne les placez pas près d'un téléviseur,
d'un ordinateur ni près d'autres dispositifs magnétiques.

8 Afficheur
9 Tiroir de disque

24

RQT0A77

≥ Ne posez aucun objet devant le plateau du disque.

®

(l27).

10 Prise pour casque ( )

≥ Type de fiche : 3,5 mm stéréo (non fourni)
≥ Éviter toute utilisation prolongée susceptible

d’endommager l’ouïe.

≥

Une pression excessive du son provenant des écouteurs
et hautparleurs peut entraîner une perte de l’ouïe.

≥ A pleine puissance, l’écoute prolongée du baladeur

peut endommager l’oreille de l’utilisateur.

11 Commande de lecture de base
12 Règle le volume (de 0 (min) à 50 (max))
13 Port USB (l 26)
14 Capteur du signal de la télécommande

Distance : Environ dans un rayon de 7 m directement vers

Angle : Environ 30o à gauche et à droite

l’avant

15 Sélection d'un numéro

≥ Pour sélectionner un numéro à 2 chiffres

Exemple : 16 : [S10]

≥ Pour sélectionner un nombre à 3 chiffres

Exemple : 124 : [S10]

16 Réglage de la fonction programme / Suppression

> [1] > [6]

> [S10] >[1] > [2]> [4]

d'une piste programmée

17 Sélectionner l’élément de menu de lecture
18 Change les informations affichées
19 Opération de l’horloge et de la minuterie
20 Réglage de la lecture favorite (l 29)
21 Option muet

Appuyez de nouveau pour annuler. “MUTE” est également
annulé si le volume est ajusté ou si l’appareil est éteint.

22 Sélection du mode d’enregistrement (l 34)
23 Entre dans le menu du son
24 Entre dans le menu configuration
25 Sélection/OK
26 Obscurcit l'afficheur et les indicateurs

Appuyez de nouveau pour annuler.

Utiliser la télécommande

R6/LR6, AA

(Pile alcaline ou au
manganèse)

Ruban adhésif (non fourni)

Antenne intérieure DAB
(fourni)

Assurez-vous de
serrer à fond l'écrou.

Vers une prise secteur

Cordon d’alimentation secteur (fourni)

Insérez la pile de façon à ce que ses pôles (i et j)
correspondent à ceux de la télécommande.

Pointez-le vers la cellule de réception du signal de
commande à distance sur cet appareil.

≥ Pour éviter les interférences, veillez à ne placer aucun objet

devant le capteur de signal.

Licences

Le nom et la marque Bluetooth® ainsi que les logos sont des
marques déposées appartenant à Bluetooth SIG, Inc. et toute
utilisation de ces marques par Panasonic Corporation est
effectuée sous licence.
Les autres marques et noms commerciaux appartiennent à
leurs propriétaires respectifs.

Technologie d’encodage du son MPEG Layer-3 brevetée par
Fraunhofer IIS et Thomson.

∫ À propos du contenu enregistré

Veuillez noter que même si le contenu n'est pas
enregistré correctement à cause d'un quelconque
défaut, Panasonic ne sera pas responsable du
remboursement d'un tel contenu, des pertes découlant
du contenu enregistré, ni de tout dommage direct ou
indirect causé par un tel enregistrement. La même
chose s'applique à la réparation de cet appareil.

Connexions

Branchez le cordon d'alimentation secteur une fois
que toutes les autres connexions sont effectuées.

12

1 Branchez l’antenne.

Cet appareil peut recevoir des stations DAB/DAB+
et FM grâce à l'antenne DAB.

≥ Collez l’antenne sur un mur ou un montant, dans un

endroit où il y a le moins d’interférence possible.

≥ Si la réception radio est mauvaise, utilisez une antenne

extérieure DAB (non fournie).

2 Raccordez le cordon d’alimentation secteur.

Cet appareil consomme une petite quantité de courant
(l 41) même lorsqu’il est éteint.

≥ Par souci d'économie d'énergie, si vous ne comptez pas

utiliser cet appareil pendant une période prolongée,
débranchez-le de la prise secteur.

≥ Certains paramètres seront perdus après le débranchement

du système. Vous devrez les reconfigurer.

FRANÇAIS

25

RQT0A77

Mise en place du support

Câble USB

(non fourni)

Vers le dispositif compatible

Insertion d’un disque

1 Appuyez sur la touche [<] de cet appareil pour

ouvrir le plateau du disque.

2 Mettez un disque en place avec l'étiquette vers le

haut.

3 Appuyez de nouveau sur la touche [<] pour

fermer le plateau du disque.

Raccordement d’un dispositif USB

Insérez directement le dispositif USB. N'utilisez pas de
câble d'extension USB.

Chargement d'un dispositif

Le chargement démarre lorsqu'un dispositif (tension
nominale : CC 5 V/1,5 A) est branché au port USB de
cet appareil.

1 Allumez l’appareil.
2 Sélectionnez une source autre que “USB”.
3 Raccordez un dispositif.

≥ Vérifiez sur l'écran du dispositif raccordé, etc. que le

chargement a bien démarré.

≥ Une fois que le dispositif a démarré le chargement,

vous pouvez mettre l'appareil en mode veille.
– Lorsque vous chargez un dispositif complètement

épuisé, ne mettez pas l'appareil en mode veille avant
que le dispositif soit opérationnel.

≥ Veuillez débrancher le dispositif USB si vous avez fini de

l'utiliser.

≥ Avant de retirer le périphérique USB, sélectionnez une

source autre que “USB”.

≥ Un câble compatible avec votre dispositif est nécessaire.

Utilisez le câble qui est fourni avec votre dispositif.

≥ Même si vous raccordez un câble compatible au port USB de

cet appareil, votre dispositif pourrait ne pas se charger. Dans
ce cas, utilisez le chargeur fourni avec le dispositif.

≥ En fonction de votre dispositif, l'utilisation d'autres chargeurs

pourrait ne pas marcher.Vérifiez le mode d’emploi de votre
dispositif avant de l'utiliser.

≥ Ne connectez pas de dispositif ayant une valeur nominale

plus élevée que 5 V/1,5 A à cet appareil.

≥ Pour vérifier si le chargement est terminé, regardez l’écran

du dispositif connecté, etc.

≥ Une fois complètement chargé, débranchez le câble USB du

port USB.



≥ Pour déplacer cet appareil, veillez à retirer tous les supports et à le mettre en mode veille.

26

RQT0A77

Opérations Bluetooth

Vous pouvez écouter du son provenant du dispositif
audio Bluetooth
≥ Consultez le mode d'emploi du dispositif Bluetooth

pour avoir des détails.

Connexion via le menu Bluetooth

Préparation

≥ Activez la fonctionnalité Bluetooth

placez-le près de cet appareil.

∫ Appairage de dispositifs Bluetooth

®

à partir de cet appareil à distance.

®

®

du dispositif et

®

®

1 Appuyez plusieurs fois sur [CD/ ] pour

sélectionner “BLUETOOTH”.

≥ Si “PAIRING” apparait sur l'afficheur, allez à l'étape 3.

2 Appuyez sur [PLAY MENU] pour sélectionner

“PAIRING” puis appuyez sur [OK].

≥ Ou bien, appuyez quelques instants sur la touche

SELECTOR,

[

s PAIRING] de cet appareil.

3 Sélectionnez “SC-RS54” ou “SC-RS52” à partir du

®

menu Bluetooth

≥ L’adresse MAC (ex. 6C:5A:B5:B3:1D:0F) peut s’afficher

avant que “SC-RS54” ou “SC-RS52” soit affiché.

≥ Le nom du dispositif connecté apparait sur l'afficheur

pendant quelques secondes.

4 Démarrez la lecture sur le dispositif Bluetooth

du dispositif Bluetooth®.

®

.

∫ Connexion à un dispositif Bluetooth®

appairé

1 Appuyez plusieurs fois sur [CD/ ] pour

sélectionner “BLUETOOTH”.

≥ “READY” apparait sur l’afficheur.

2 Sélectionnez “SC-RS54” ou “SC-RS52” à partir du

®

menu Bluetooth

≥ Le nom du dispositif connecté apparait sur l'afficheur

pendant quelques secondes.

3 Démarrez la lecture sur le dispositif Bluetooth



≥ Si vous êtes invité à saisir le mot de passe, saisissez “0000”.
≥ Vous pouvez mémoriser jusqu'à 8 dispositifs sur cet appareil.

Si un 9e dispositif est couplé, le dispositif inutilisé depuis le
plus longtemps sera remplacé.

≥ Cet appareil ne peut être connectée qu'à un seul dispositif à

la fois.

≥ Lorsque “BLUETOOTH” est sélectionné comme source, cet

appareil essaiera automatiquement de se connecter au
dernier dispositif Bluetooth
sur l'afficheur durant ce processus.) Si la tentative de
connexion échoue, réessayez.

du dispositif Bluetooth®.

®

connecté. (“LINKING” apparait

®

.

Mode de transmission Bluetooth

Vous pouvez changer le mode de transmission afin de
donner la priorité à la qualité de la transmission ou à la

®

qualité du son.

Préparation

≥ Appuyez plusieurs fois sur [CD/ ] pour sélectionner

“BLUETOOTH”.

≥ Si un dispositif Bluetooth

déconnectez-le.

®

est déjà connecté,

1 Appuyez plusieurs fois sur [PLAY MENU] pour

sélectionner “LINK MODE”.

2 Appuyez sur [2, 1] pour sélectionner le mode

puis appuyez sur [OK].

MODE 1 : Met l'accent sur la connectivité
MODE 2 : Met l'accent sur la qualité du son



≥ Sélectionnez “MODE 1” si le son est coupé.
≥ Pendant le visionnage des contenus vidéo avec cette

fonction, les sorties vidéo et audio peuvent ne pas être
synchronisées. Dans ce cas, sélectionnez “MODE 1”.

≥ Le réglage d'usine par défaut est “MODE 2”.

Niveau d’entrée Bluetooth

Si le niveau d'entrée du son provenant du dispositif
Bluetooth
niveau d'entrée.

Préparation

≥ Connectez un dispositif Bluetooth

®

est trop bas, changez les paramètres du

®

®

.

1 Appuyez plusieurs fois sur [PLAY MENU] pour

sélectionner “INPUT LEVEL”.

2 Appuyez sur [2, 1] pour sélectionner le niveau

puis appuyez sur [OK].
“LEVEL 0”

^---------------------------------------------------------J

,. “LEVEL i1” ,. “LEVEL i2”



≥ Sélectionnez “LEVEL 0” si le son est déformé.
≥ Le réglage d'usine par défaut est “LEVEL 0”.

Déconnexion d’un périphérique Bluetooth

1 Tandis qu'un dispositif Bluetooth

Appuyez plusieurs fois sur [PLAY MENU] pour
sélectionner “DISCONNECT?”.

®

est connecté :

2 Appuyez sur [2, 1] pour sélectionner “OK? YES”

puis appuyez sur [OK].

®

FRANÇAIS

®



≥ Vous pouvez également déconnecter le dispositif Bluetooth®

en appuyant quelques instants [SELECTOR, s PAIRING]
sur l'appareil.

≥ Le dispositif Bluetooth

différente (ex. “CD”) est sélectionnée.

®

sera déconnecté si une source audio

RQT0A77

27

À propos des Bluetooth

Panasonic n’assume aucune responsabilité quant aux
données et/ou aux informations qui pourraient être
compromises pendant une transmission sans fil.

∫

Fréquence de la bande utilisée

≥

Ce système utilise une bande de fréquence de 2,4 GHz.

∫

Certification de cet appareil

≥

Ce système est conforme aux limitations de fréquence et a
obtenu une certification relative au règlement en vigueur sur
les fréquences, par conséquence, une autorisation de
détention d’appareil sans fil n'est pas nécessaire.

≥

Dans certains pays, les actions suivantes sont punies par la
loi :
– Démontage ou modification du système.
– Suppression des indications de spécification.

∫

Limites d’utilisation

≥

La transmission sans fil et/ou l’utilisation avec tous les
appareils équipés de la technologie Bluetooth
garantie.

≥

Tous les dispositifs doivent se conformer aux normes
définies par Bluetooth SIG, Inc.

≥

En fonction des caractéristiques et des paramètres d'un
dispositif, la connexion peut échouer ou bien certaines
opérations peuvent être différentes.

≥

Ce système prend en charge les fonctionnalités de sécurité

®

Bluetooth
paramètres, cette sécurité peut être insuffisante. Utilisez
avec précaution la transmission sans fil des données vers
cet appareil.

≥

Ce système ne peut pas transmettre de données vers un
dispositif Bluetooth

∫

≥

Utilisez ce dispositif à une portée maximale de 10 m. La
portée peut diminuer en fonction de l'environnement, des
obstacles ou des interférences.

∫

≥

Ce système peut ne pas fonctionner correctement et des
problèmes comme des parasites ou des coupures du son
peuvent être causés par les interférences des ondes radio
lorsque ce système se trouve trop près des dispositifs
Bluetooth
fréquence de 2,4 GHz.

≥

Ce système peut ne pas fonctionner correctement si les
ondes radio d'une station de diffusion proche, etc. sont trop
fortes.

∫

≥

Ce système est prévu uniquement pour une utilisation
normale et générale.

≥

N'utilisez pas ce système près d'un équipement ou dans un
environnement sensible aux interférences des ondes radio
(exemple : aéroports, hôpitaux, laboratoires, etc).

. Mais en fonction de l'environnement et/ou des

®

.

Portée d’utilisation

Interférences provenant d’autres dispositifs

®

ou des dispositifs qui utilisent la bande de

Usages prévus

28

RQT0A77

®

®

n’est pas

Commandes de lecture du support

Les symboles suivants indiquent la disponibilité de la
fonctionnalité.

[CD]

:

[MEMORY]

[USB ]

:

[BLUETOOTH]

Préparation

≥

Allumez l’appareil.

≥ Introduisez le support ou connectez le dispositif

Bluetooth

1

Sélectionnez la source audio.
Pour le disque :

Pour la mémoire interne :

Pour le dispositif USB :

Pour le dispositif Bluetooth

(Pour sélectionner en utilisant cet appareil, appuyer
plusieurs fois sur [SELECTOR,

2

Appuyer sur [1/;] pour lancer la lecture.

≥

Commandes de base

Arrêt Appuyez sur [∫].

Pause Appuyer sur [1/;].

Saut Appuyez sur [:] ou [9] pour sauter

Recherche Durant la lecture ou la pause, appuyez

CD audio au format CD-DA ou CD
contenant des fichiers MP3 (l 38)

:

Mémoire interne
(Cet appareil contient un échantillon
musical préenregistré sous chaque
touche (FAVOURITE) [1] à [5]. À propos
de l’enregistrement dans la mémoire
interne, lire la page 34.)

Dispositifs USB contenant des fichiers
MP3 (l 38)

:

Dispositif Bluetooth® connecté (l 27)

Lecture de base
(

[CD], [MEMORY], [USB], [BLUETOOTH]

®

. (l 26, 27)

Appuyez plusieurs fois sur [CD/ ] pour sélectionner “CD”.

Appuyez sur [MEMORY] pour sélectionner “MEMORY”.

Appuyez plusieurs fois sur [RADIO, USB] pour
sélectionner “USB”.

Appuyez plusieurs fois sur [CD/ ] pour sélectionner
“BLUETOOTH”.

[MEMORY]

: Lorsque vous lancez la lecture avec [1/;], elle s'effectue

de la première piste à la dernière piste dans la mémoire interne.

≥

[MEMORY], [USB]

“RESUME” s’affiche.

≥

[MEMORY], [USB]

touche [
–

Réappuyez pour continuer la lecture.

une piste.
(Cet appareil : [

[CD]

Appuyez sur [
l'album.

≥

[MEMORY]

favorite, vous ne pouvez ignorer qu’une piste
ou un album mémorisé sous la touche
numérique (FAVOURITE) [1] à [5] sélectionnée.

quelques instants sur [
(Cet appareil : [

®

:

: La position est mémorisée et

: Appuyez deux fois sur la

∫

] pour arrêter complètement la lecture.

[MEMORY]

: La lecture favorite et la lecture
mélangée par simple touche seront
annulées. (

l

29)

:/6

(MP3),

[MEMORY], [USB]

3

] ou [4] pour ignorer

: En utilisant la fonction de lecture

:/6

)

s

PAIRING].)

] ou [5/9])

6

] ou [5].

] ou [5/9])

∫ Pour afficher les informations

([CD], [MEMORY], [USB], [BLUETOOTH])

Vous pouvez afficher la piste, le nom de l'artiste, le
nom de l'album, le type de fichier, le débit, et d'autres
informations. (Les informations changent en fonction
de la source audio.)

Appuyez plusieurs fois sur [DISPLAY].
ex. [MEMORY]

“M-AT” : Le numéro de la touche

(ex. “M1-A2T030” signifie que sous la touche
(FAVOURITE) [1] sont mémorisés 2 albums et 30
pistes.)

[USB] (MP3)

ex.

“A” : Numéro de l'album
“T” : Numéro de la piste

(“  ” représente un chiffre.)
“ ” : Album

(FAVOURITE) [1] à [5], le nombre
d’albums, le nombre de pistes

“” :

Piste



≥ Pour utiliser la télécommande de cet appareil avec un

dispositif Bluetooth
charge les profils AVRCP (Audio Video Remote Control
Profile).
En fonction de l'état du dispositif, certaines commandes
peuvent ne pas fonctionner.

≥ [CD], [MEMORY], [USB] : Les pistes peuvent être sélectionnées

en appuyant sur les touches numériques.

≥ Nombre maximum de caractères affichables :

environ 32

≥ Ce système prend en charge les tags ID3 ver. 1 et 2.
≥ Les données texte qui ne sont pas prises en charge ne

seront pas affichées ou seront montrées différemment.

®

, le dispositif Bluetooth® doit prendre en

Lecture favorite ([MEMORY])

Vous pouvez lire vos contenus favoris stockés dans la
mémoire interne sous les touches (FAVOURITE) [1] à
[5].

Préparation

Mettez en marche l'appareil.

1 Appuyez sur [MEMORY] pour sélectionner

“MEMORY”.

2 Appuyez sur la touche [FAVOURITE] puis sur l'une

des touches [1] à [5] de la télécommande.
≥ Ou bien, appuyez sur l'une des touches

(FAVOURITE) [1] à [5] de cet appareil.

Lecture mélangée par simple touche

[MEMORY])

(

Vous pouvez mettre en marche l'appareil et démarrer
la répétition de lecture aléatoire de tout le contenu de
la mémoire interne, en appuyant simplement sur une
touche.

Appuyez sur [MIX PLAY].

≥ La lecture démarre et “MIX PLAY” s'affiche pendant

quelques secondes.

≥ La source audio changera automatiquement pour

“MEMORY”.

≥ “RND” et “`” s’affichent.

FRANÇAIS

29

RQT0A77

Modes lecture ([ CD], [MEMORY], [USB] )

Sélectionnez le mode de lecture.

1 Appuyez plusieurs fois sur [PLAY MENU] pour

sélectionner “PLAYMODE” ou “REPEAT”.

2 Appuyez sur [2, 1] pour sélectionner le

paramètre puis appuyez sur [OK].

PLAYMODE

OFF
PLAYMODE

1-TRACK Ne joue que la piste sélectionnée.

1-ALBUM Lit uniquement l'album sélectionné.

RANDOM Joue aléatoirement le contenu.

1-ALBUM
RANDOM

REPEAT

ON REPEAT Active le mode répétition.

OFF
REPEAT



≥ Pendant la lecture aléatoire il n’est pas possible d’accéder

directement aux plages déjà lues ou appuyer sur les touches
numériques.

≥ Fonction de mode lecture ne fonctionne pas avec “Lecture

du programme”.

≥ Le mode est annulé si vous ouvrez le plateau du disque, si

vous débranchez le périphérique USB ou si vous démarrez
l'enregistrement.

≥ [MEMORY] : En utilisant la fonction de lecture mélangée par

simple touche, [PLAY MENU] ne marche pas.

Annule les paramètres du mode
lecture.

≥ “1”, “ ” s’affiche.

(Sautez sur la piste désirée.)

≥ Appuyez sur [3] ou sur [4] pour

sélectionner l'album.

≥ “1", " ” s’affiche.

≥ “RND” s’affiche.

Lit aléatoirement les pistes de
l'album sélectionné.

≥ Appuyez sur [3] ou sur [4] pour

sélectionner l'album.

≥ “1”, “ ”, “RND” s’affiche.

≥ “`” s’affiche.

Désactive le mode répétition.

Lecture du programme

[CD], [MEMORY], [USB])

(

Cette fonction permet de programmer un maximum de
24 plages.

[CD] (CD-DA)

1 Appuyer sur [PGM, sDEL] en mode d’arrêt.

≥ “PROGRAM” s'affiche pendant quelques secondes.

2 Appuyer sur les touches numériques pour

sélectionner la plage désirée.

≥ Répétez cette étape pour programmer d'autres pistes.

3 Appuyer sur [1/;] pour lancer la lecture.

[CD] (MP3), [USB],

[MEMORY]

1 Appuyer sur [PGM, sDEL] en mode d’arrêt.

≥ “PROGRAM” s'affiche pendant quelques secondes.

2 Appuyer sur [3, 4] pour sélectionner l’album

souhaité.

3 Appuyer sur [9], puis sur les touches

numériques pour sélectionner la plage souhaitée.

4 Appuyer sur [OK].

≥ Effectuer les étapes 2 à 4 pour programmer d’autres

plages.

5 Appuyer sur [1/;] pour lancer la lecture.

Vérifier le
contenu de la
programmation

Effacer la
dernière plage

Annuler le
mode de
lecture
programmée

Effacer toutes
les plages
programmées



≥ La mémoire du programme est effacée si vous ouvrez le

plateau du disque, si vous débranchez le périphérique USB
ou si vous démarrez l'enregistrement.

Appuyez sur [:] ou [9] en mode
arrêt.

Appuyez quelques instants sur la
touche [PGM, sDEL] en mode arrêt.

Appuyez sur [PGM, sDEL] en mode
d’arrêt.

≥ “PGM OFF” s'affiche pendant quelques

secondes.

Appuyez sur [∫] en mode d’arrêt.
“CLR ALL” est affiché. Dans les
5 secondes qui suivent, appuyez de
nouveau sur [∫].

30

RQT0A77

Écoute d'une Radio FM

Vous pouvez prérégler jusqu’à 30 canaux.
Les canaux 1 à 5 seront mémorisés comme stations
favorites sous les touches (FAVOURITE)
(l droite, “Changement des stations mémorisées
sous les touches (FAVOURITE) [1] à [5]”)

Préparation

≥ Assurez-vous que l'antenne est connectée. (l 25)
≥ Allumez l’appareil.
≥ Appuyez plusieurs fois sur [RADIO, USB] pour

sélectionner “FM”.

[1] à [5].

Préréglage automatique des stations

1 Appuyez sur [PLAY MENU] pour sélectionner

“A.PRESET”.

2 Appuyez sur [2, 1] pour sélectionner “LOWEST”

ou “CURRENT” puis appuyez sur [OK].

LOWEST:

Pour commencer le préréglage automatique avec
la fréquence la plus basse (“FM 87.50”).

CURRENT:

Pour commencer le préréglage automatique avec
le fréquence en cours.*

≥ Le tuner commence le préréglage de toutes les stations

qu’il peut recevoir dans les canaux par ordre croissant.

*1: Pour changer la fréquence, consultez “Syntonisation

manuelle”.

Écoute d’un canal préréglé

Appuyez sur les touches numériques, [:] ou [9]
pour sélectionner la station préréglée.

≥ Vous pouvez également appuyer sur [:/6] ou [5/

9] sur cet appareil lorsque “PRESET” est sélectionné

comme mode de syntonisation*

≥ Vous pouvez choisir le canal 1 à 5 en appuyant sur l'une des

touches (FAVOURITE) [1] à [5] de cet appareil.

∫ Syntonisation manuelle

Appuyer sur [6] ou [5] pour syntoniser la station
souhaitée.

≥ Vous pouvez également appuyer sur [:/6] ou [5/

9] sur cet appareil lorsque “MANUAL” est sélectionné

comme mode de syntonisation*

Pour effectuer automatiquement la syntonisation, appuyer
sur la touche et la maintenir enfoncée jusqu’à ce que la
fréquence commence à changer rapidement.

*2: Pour changer le mode de réglage

1 Appuyez plusieurs fois sur [PLAY MENU] pour

sélectionner “TUNE MODE”.

2 Appuyez sur [2, 1] pour sélectionner “MANUAL” ou

“PRESET”, puis appuyez sur [OK].

1

2

.

2

.

Préréglage manuel des stations

1 Tout en écoutant l'émission de radio

Appuyez sur [PGM, sDEL].

2 Appuyez sur les touches numériques pour

sélectionner un canal.

≥

Effectuez de nouveau les étapes 1 à 2 pour prérégler plus de stations.



≥ Une station précédemment sauvegardée sera écrasée si une

autre station est sauvegardée sur le même canal préréglé.

Changement des stations mémorisées
sous les touches (FAVOURITE) [1] à [5]

Vous pouvez changer facilement les stations
mémorisées sous les touches (FAVOURITE) [1] à [5].

Tout en écoutant l'émission de radio
Appuyez sur l'une des touches [1] à [5] jusqu'à ce que
“P ” apparaisse sur l'afficheur.

(“  ” représente un chiffre.)



≥ Lorsque vous changez les stations mémorisées sous les

touches (FAVOURITE) [1] à [5], les canaux 1 à 5 le sont
également pour les mêmes stations correspondantes.

∫ Pour afficher l'état du signal FM actuel

Appuyez plusieurs fois sur [DISPLAY] pour
sélectionner “FM STATUS”.

“FM ST” : Le signal FM est réglé et en stéréo.
“FM - - - -” : Il n'y a aucun signal réglé ou le signal

“FM MONO” : “MONO” est sélectionné comme “FM



≥ “STEREO” s’affiche lorsque cet appareil est réglé sur une

émission stéréo.

∫ Pour afficher les données texte RDS

Cet appareil peut afficher les données de texte
transmises par les stations de radio dotées du système
RDS disponible dans certaines régions.

Appuyez plusieurs fois sur [DISPLAY].

“PS” : Service du programme
“PTY” : Type de programme
“FREQ” :



≥

Le RDS est disponible uniquement si la stéréo fonctionne à la réception.

≥ Il est possible que le système RDS ne soit pas disponible si

la réception n’est pas bonne.

FM est en mono.

MODE”. (l 39, “Si le bruit est excessif
durant la réception FM.”)

Fréquence

FRANÇAIS

31

RQT0A77

Écoute avec le système DAB/DAB+

Préparation

≥ Assurez-vous que l'antenne DAB est connectée.

(l 25)

≥ Allumez l'appareil.
≥ Appuyez plusieurs fois sur [RADIO, USB] pour

sélectionner “DAB+”.

Mémorisation des stations

Pour écouter une diffusion DAB/DAB+, la station
disponible doit être mémorisée dans cet appareil.

≥

Cet appareil démarrera automatiquement le “DAB AUTO
SCAN” et mémorisera les stations disponibles dans votre
région si vous sélectionnez “DAB+” pour la première fois.

Changement des stations
mémorisées sous les touches
(FAVOURITE) [1] à [5]

Vous pouvez changer facilement les stations
mémorisées sous les touches (FAVOURITE) [1] à [5].

Tout en écoutant une diffusion DAB/DAB+
Appuyez sur l'une des touches [1] à [5] jusqu'à ce que
“P ” apparaisse sur l'afficheur.
(“  ” représente un chiffre.)



≥ Lorsque vous changez les stations mémorisées sous les

touches (FAVOURITE) [1] à [5], les canaux 1 à 5 le sont
également pour les mêmes stations correspondantes.



≥ “SCAN FAILED” s'affiche si le balayage a échoué. Localisez

la position offrant la meilleure réception (l 33, “Pour vérifier
ou améliorer la qualité de la réception du signal”) et refaites
un balayage des stations DAB/DAB+.

∫

Pour refaire un balayage des stations DAB/DAB+

Lorsqu'une nouvelle station est rajoutée ou lorsque
l'antenne a été bougée, effectuez de nouveau le
balayage automatique.

1 Appuyez sur [PLAY MENU] pour sélectionner

“AUTOSCAN” puis appuyez sur [OK].

2 Pendant que “START?” clignote,

appuyez sur [OK].



≥ Lorsque vous mettez à jour les stations avec le balayage

automatique, les stations préréglées seront effacées.
Préréglez-les de nouveau (l dessous).

Écoute des stations mémorisées

Appuyez sur [6] ou sur [5] pour sélectionner une station.

≥ Vous pouvez également appuyer sur [:/6] ou [5/

9] sur cet appareil lorsque “STATION” est sélectionné

comme mode de syntonisation*

1

.

Préréglage des stations DAB/DAB+

Vous pouvez prérégler jusqu'à 20 DAB/DAB+ canaux.
Les canaux 1 à 5 seront mémorisés comme stations
favorites sous les touches (FAVOURITE)
(l droite, “Changement des stations mémorisées
sous les touches (FAVOURITE) [1] à [5]”)

[1] à [5].

1 Tout en écoutant une diffusion DAB/DAB+

Appuyez sur [PGM, sDEL].

2 Appuyez sur les touches numériques pour

sélectionner un nombre préréglé.

Écoute des stations DAB/DAB+ préréglées

Appuyez sur les touches numériques, [:] ou [9]
pour sélectionner la station préréglée.

≥ Vous pouvez également appuyer sur [:/6] ou [5/

9] sur cet appareil lorsque “PRESET” est sélectionné

comme mode de syntonisation*

≥ Vous pouvez choisir le canal 1 à 5 en appuyant sur l'une des

touches (FAVOURITE) [1] à [5] de cet appareil.

*1: Pour changer le mode de réglage

1 Appuyez plusieurs fois sur [PLAY MENU] pour

sélectionner “TUNE MODE”.

2 Appuyez sur [2, 1] pour sélectionner “STATION” ou

“PRESET”, puis appuyez sur [OK].



≥ Pour sélectionner par préréglage, assurez-vous que les

stations ont déjà été préréglées manuellement.

≥ Pour ajouter des stations préréglées supplémentaires,

sélectionnez la station en utilisant la méthode mentionnée
dans “Écoute des stations mémorisées” (l gauche).

1

.

Écoute d'un service secondaire

Certaines stations DAB/DAB+ fournissent aussi bien
un service secondaire qu'un service principal. Si la
station que vous écoutez fournit un service secondaire,
“” s'affiche.

1 Pendant que “ ” est affiché

Appuyez plusieurs fois sur [PLAY MENU] pour
sélectionner “DAB SECONDARY”.

2 Appuyez sur [2, 1] pour sélectionner le service

secondaire et appuyez sur [OK].



≥ Le service principal sera de retour si des changements sont

effectués (ex. si la station est changée).



≥ Vous ne pouvez pas prérégler de station si la station n'est

pas diffusée ou si un service secondaire est sélectionné.

≥ La station occupant un canal est effacée est une autre

station est mémorisée dans ce canal.

32

RQT0A77

Afficheur

Qualité de la réception
0 (faible) – 8 (excellent)

Appuyez sur [DISPLAY] pour changer l'affichage.
Les informations défileront sur l'afficheur.

Chaque fois que vous appuyez sur la touche :

Libellé dynamique : Informations sur la diffusion

Affichage PTY : Type du programme

Libellé de l'ensemble :

Affichage de la
fréquence :

Affichage de l'heure :

Le nom de l'ensemble

Le bloc de fréquences et la
fréquence s'affichent.

Heure actuelle

Réglage automatique de l'horloge

Si la diffusion DAB/DAB+ contient les informations de
l'heure, l'horloge de cet appareil sera automatiquement
mise à jour.

1 Appuyez plusieurs fois sur [PLAY MENU] pour

sélectionner “AUTO CLOCK ADJ”.

2 Appuyez sur [2, 1] pour sélectionner “ON

ADJUST” puis appuyez sur [OK].



≥ Sélectionnez “OFF ADJUST” pour désactiver la fonction de

réglage automatique de l'horloge.

Pour vérifier ou améliorer la qualité
de la réception du signal

Pour vérifier la qualité de la réception du signal, au moins
1 bloc de fréquences doit être mémorisé avec succès.

≥ Si “SCAN FAILED” s'affiche après la sélection de

“DAB+” ou après le balayage automatique, procédez
au “Syntonisation manuelle de 1 bloc de fréquences”
(l dessous)

≥ Si des stations ont déjà été mémorisées dans cet

appareil, procédez à la “Contrôle de la qualité du
signal de réception DAB/DAB+” (l droite)



≥

Si des stations de diffusion sont mémorisées, procédez au
“Pour refaire un balayage des stations DAB/DAB+” pour
mémoriser des stations sur d'autres blocs de fréquences. (l32

≥ Si “SCAN FAILED” s'affiche encore, répétez les étapes de

1 à 3 jusqu'à ce qu'une station soit mémorisée. Si la situation
ne s'améliore pas, essayez d'utiliser une antenne DAB
extérieure ou contactez votre revendeur.

∫ Contrôle de la qualité du signal de

réception DAB/DAB+

1 Pendant l'écoute d'une diffusion DAB/DAB+:

Appuyez sur [PLAY MENU] de façon répétée pour
sélectionner “SIGNAL QUALITY” puis appuyez sur
[OK].
≥ Le bloc de fréquences actuel s'affiche puis la

qualité de la réception apparait.

2

Si la qualité du signal est faible, déplacez l'antenne
dans un endroit où la qualité de la réception s'améliore.

3 Pour continuer le contrôle de la qualité des autres

blocs de fréquences :
Appuyez de nouveau sur [2, 1] et sélectionnez la
fréquence désirée.

4 Appuyez sur [OK] pour quitter.



≥ Si l'antenne a été réglée, effectuez le balayage automatique

et mettez à jour les stations mémorisées. (l 32)

)

FRANÇAIS

∫ Syntonisation manuelle de 1 bloc de

fréquences

Utilisez cette fonction pour balayer 1 bloc de fréquences
après le réglage de la position de l'antenne DAB.

Préparation

Prenez note d'un bloc de fréquences qui peut être reçu
dans votre région (ex. 12B 225,648 MHz).

1 Pendant que “SCAN FAILED” est affiché.

Réglez la position de l'antenne DAB.

2 Appuyez plusieurs fois sur [PLAY MENU] pour

sélectionner “MANUAL SCAN”.

3 Appuyez sur [2, 1] pour sélectionner le bloc de

fréquences qui peut être reçu dans votre région
puis appuyez sur [OK].

33

RQT0A77

Enregistrement d’un CD
dans la mémoire interne

Vous pouvez enregistrer un CD dans la mémoire
interne de cet appareil.
Les enregistrements seront mémorisés sous la touche
numérique (FAVOURITE) [1] à [5] que vous avez
sélectionnée.
La durée d’enregistrement du CD est la même que
celle de sa lecture afin d’avoir un enregistrement de
haute qualité. Profitez de la lecture tout en
enregistrant.

≥ Source d’enregistrement prise en charge :

CD audio au format CD-DA

≥ Cet appareil contient un échantillon musical

préenregistré sous chaque touche (FAVOURITE)
à [5]. Écrasez le contenu préenregistré lorsque “TO
OVERWRITE, PRESS REC” s’affiche durant la
procédure d’enregistrement. (l droite)

– Vous pouvez également supprimer le contenu avant

l’enregistrement. (l 35, “Suppression du contenu de la
mémoire interne ([MEMORY])”)

Préparatifs

≥ Mettez en marche l'appareil.
≥ Chargez un disque.

≥ Appuyez plusieurs fois sur [CD/ ] pour sélectionner

"CD".

≥ Sélectionnez le mode d’enregistrement.

(l dessous)

Ne débranchez pas le cordon d’alimentation
secteur pendant l’enregistrement.



≥ Vous ne pouvez pas vérifier l’espace libre restant dans la

mémoire interne.

≥ Une fois que l’enregistrement démarre, les réglages du

mode lecture et du programme sont effacés.

≥ Durant l’enregistrement, seules quelques commandes sont

disponibles, comme le réglage du volume, l’arrêt de
l’enregistrement et l’extinction de l'appareil.

Sélection du mode d’enregistrement

Vous pouvez choisir entre 2 modes d'enregistrement.
Appuyez plusieurs fois sur [REC MODE] pour

sélectionner le mode d'enregistrement désiré.

Mode
"HQ 1-CD"

Mode
"MULTI-CD"

Pour l’enregistrement d’un CD normal
avec un son de haute qualité. Vous
pouvez enregistrer 1 CD sous chaque
touche (FAVOURITE)

Pour enregistrer un album constitué de
plusieurs CD. Vous pouvez enregistrer
jusqu’à 5 CD sous chaque touche
(FAVOURITE) [1] à [5] (en fonction de
la durée de lecture du CD).

[1] à [5].



≥ Le réglage d'usine par défaut est "HQ 1-CD".
≥

Vous ne pouvez pas utiliser les deux modes d’enregistrement
pour la même touche (FAVOURITE) [1] à [5].

34

RQT0A77

Enregistrement d’un CD normal avec un
son de haute qualité (mode “HQ 1-CD”)

1 Appuyez sur [¥ REC] en mode d’arrêt.

≥ “SELECT NUMBER” s’affiche.

2 Appuyez sur l’une des touches [1] à [5] pour y

mémoriser votre enregistrement.

∫ S’il y a déjà un contenu enregistré sous

le numéro sélectionné

≥ “TO OVERWRITE, PRESS REC” apparait

sur l’afficheur.
– Pour écraser le contenu enregistré, appuyez

sur [¥REC] pour poursuivre l’enregistrement.

[1]

– Pour annuler, appuyez sur [∫].

∫ S’il n’y a aucun contenu enregistré sous

le numéro sélectionné

≥ L’enregistrement démarre.

≥ Lorsque l’enregistrement démarre, l’indicateur

[¥ REC] de cet appareil s’allume en rouge.

Pour vérifier que l’enregistrement est terminé

Lorsque l’enregistrement prend fin, “WRITING”
clignote sur l’afficheur pendant quelques secondes.
Puis, l’indicateur [¥ REC] de cet appareil s’éteint.

Pour arrêter l’enregistrement

Appuyez sur [∫].
≥

L’enregistrement s’arrête à l’endroit où [∫] a été pressé.

Enregistrement d’un album constitué
de plusieurs CD (mode “MULTI-CD”)

1 Appuyez sur [¥ REC] en mode d’arrêt.

≥ “SELECT NUMBER” s’affiche.

2 Appuyez sur l’une des touches [1] à [5] pour y

mémoriser votre enregistrement.

≥ Pour enregistrer le CD suivant de l’album, sélectionnez

le même numéro que pour le premier CD enregistré.

∫ Pour enregistrer le premier CD

S’il y a déjà un contenu enregistré sous le
numéro sélectionné :

≥

Pour écraser le contenu enregistré, appuyez sur [3,4]
pour sélectionner “TO OVERWRITE, PRESS REC” puis
appuyez sur [

≥ Pour annuler, appuyez sur [∫].

S’il n’y a aucun contenu enregistré sous le
numéro sélectionné :

≥ L’enregistrement démarre.

∫ Pour enregistrer le CD suivant

≥

“TO ADD SONGS, PRESS REC” apparait sur l’afficheur.
– Pour ajouter l’enregistrement en cours

– Pour annuler, appuyez sur [∫].

≥ Lorsque l’enregistrement démarre, l’indicateur

[¥ REC] de cet appareil s’allume en rouge.

¥

REC] pour poursuivre l’enregistrement.

sous la touche numérique sélectionnée,
appuyez sur [¥ REC].

3 Vérifiez que cet enregistrement est terminé.

≥ Lorsque l’enregistrement prend fin, “WRITING” clignote

sur l’afficheur pendant quelques secondes. Puis,
l’indicateur [¥ REC] de cet appareil s’éteint.

4 Pour enregistrer le CD suivant, remplacez le CD et

répétez le tout depuis l’étape 1.

Pour arrêter l’enregistrement

Appuyez sur [∫].
≥ L’enregistrement s’arrête à l’endroit où [∫] a été

pressé.

∫ Suppression du contenu de la mémoire

interne (

[MEMORY])

1 Appuyez sur [MEMORY] pour sélectionner

“MEMORY”.

2 Lorsque vous êtes en mode arrêt, appuyez

plusieurs fois sur [SETUP] pour sélectionner “DEL
MODE”.

3 Appuyez sur [2, 1] pour sélectionner “1-MEM

DEL” ou “ALL DEL” puis appuyez sur [OK].

1-MEM DEL Pour supprimer le contenu enregistré

ALL DEL Pour supprimer tout le contenu de la

sous l'une des touches (FAVOURITE)
[1] à [5]

mémoire interne. (Tout le contenu
mémorisé sous les touches
(FAVOURITE) [1] à [5] sera supprimé.)

Réglage du son

L’effet sonore suivant peut être ajouté à la sortie audio.

1 Appuyez sur [SOUND] de façon répétée pour

sélectionner l'effet.

2 Appuyez sur [2, 1] pour sélectionner le

paramètre puis appuyez sur [OK].

“MY SOUND”
(Mon son)

“PRESET EQ”
(Préréglage de
l'équaliseur)

“BASS” (Grave) ou
“TREBLE” (aigu)

“D.BASS”
(Dynamic Bass)

“SURROUND”
(Surround)

“CLEAR-MODE
DIALOG”
(Dialogue mode
clair)

≥ Lorsque ces effets sont utilisés, certaines sources peuvent

réduire la qualité du son. Si cela arrive, désactivez les effets
sonores.

“SOUND 1”, “SOUND 2” ou
“SOUND 3”.
(l ci-dessous, “Pour
sauvegarder les paramètres du
son”)

“HEAVY” (lourd), “SOFT” (doux),
“CLEAR” (clair), “VOCAL” (voix)
ou “FLAT” (plat/désactivé).

Réglez le niveau (j4 à i4).

“ON D.BASS” ou
“OFF D.BASS”.

“ON SURROUND” ou
“OFF SURROUND”.

“ON” ou “OFF”.

FRANÇAIS

4 Lorsque “1-MEM DEL” est sélectionné

(Les indicateurs (FAVOURITE) [1] à [5] de cet
appareil clignoteront)
Appuyez sur l'une des touches [1] à [5] contenant
ce que vous désirez supprimer.

Lorsque “ALL DEL” est sélectionné

(Les indicateurs (FAVOURITE) [1] à [5] de cet
appareil s'allumeront)
Allez à l'étape 5.

5 Appuyez sur [OK] pour vérifier la suppression.

≥ Pour annuler, appuyez sur [∫].
“DELETING” clignote sur l'afficheur une fois que
vous avez effectué une suppression.

Ne débranchez pas le cordon d'alimentation
secteur pendant que “DELETING” est affiché.
Cela pourrait corrompre la mémoire interne.

Pour sauvegarder les paramètres du
son

Vous pouvez sauvegarder les réglages du son que
vous désirez sous “SOUND 1”, “SOUND 2” ou
“SOUND 3” en tant que “MY SOUND”.

1 Réglez les effets du son désirés. (l ci-dessus)
2 Appuyez sur [SETUP] pour sélectionner “SAVE

MY SOUND”.

3 Appuyez sur [2, 1] pour sélectionner un numéro

de réglage puis appuyez sur [OK].

≥ “SAVED” s’affiche.
≥ Les réglages du son précédemment sauvegardés

seront remplacés si vous sauvegardez de nouveaux
réglages sous le même numéro.

Appel des réglages du son que vous avez
sauvegardés

1 Appuyez sur [SOUND] pour sélectionner

“MY SOUND”.

2 Appuyez sur [2, 1] pour sélectionner le numéro

de réglage du son sauvegardé puis appuyez sur
[OK].

RQT0A77

35

Horloge et programmateur

Réglage de l’horloge

Cette horloge fonctionne avec un cycle horaire de
24 heures.

1 Appuyer sur [CLOCK/TIMER] pour sélectionner

“CLOCK”.

2 Appuyez sur [3, 4] pour régler l’heure puis

appuyez sur [OK].

∫ Pour vérifier l'heure

Appuyez sur [CLOCK/TIMER].



≥ L’horloge se réinitialise en cas de panne de courant ou si le

cordon d’alimentation secteur est débranché.

≥ Réglez l’horloge régulièrement pour maintenir la précision.

Minuterie d’arrêt différé

La minuterie d’arrêt différé peut éteindre l’appareil
après une durée définie.

Appuyez sur [SLEEP] de façon répétée pour
sélectionner le paramètre (en minutes).

“SLEEP 30” -. “SLEEP 60” -. “SLEEP 90” -. “SLEEP 120”

^------------------- “OFF” (Annuler) (------------------



≥ La durée restante est indiquée sur l'afficheur de l'appareil

toutes les minutes sauf si d'autres actions sont effectuées.

≥ Les programmateurs de lecture et d’arrêt différé peuvent être

utilisés ensembles. Le programmateur d’arrêt différé est
toujours le programmateur prioritaire de l'appareil.

b

Lecture différée

Vous pouvez régler le programmateur de manière à ce
que l’appareil s’allume à une certaine heure tous les
jours.

Préparation

Réglez l’horloge.

1 Appuyez plusieurs fois sur [CLOCK/TIMER] pour

sélectionner “TIMER ADJ”.

2 Appuyez sur [3, 4] pour régler l’heure du début

(“ON TIME”), puis appuyez sur [OK].

3 Appuyez sur [3, 4] pour régler l’heure de la fin

(“OFF TIME”), puis appuyez sur [OK].

4 Appuyez sur [3, 4] pour sélectionner la source

musicale*

puis appuyez sur [OK].

Pour activer le programmateur

1 Préparez la source musicale sélectionnée et

réglez le volume désiré.

2 Appuyer sur [F, PLAY].

≥ “F” s'affiche.
Pour annuler, appuyer de nouveau sur [F, PLAY].

3 Appuyez sur [Í] pour passer l'appareil en mode

de veille.

∫ Vérifier les réglages

Appuyez plusieurs fois sur [CLOCK/TIMER] pour
sélectionner “TIMER ADJ”.
(Pendant la veille, appuyez deux fois sur [CLOCK/
TIMER].)



≥ La minuterie démarre à faible volume et augmente

graduellement jusqu’au niveau prédéfini.

≥ La minuterie se déclenche chaque jour à l'heure définie si

elle est activée.

≥ Si vous éteignez l'appareil et que vous le remettez en

marche alors qu'une minuterie est en fonctionnement, la
minuterie ne s'arrêtera pas à l'heure de fin.

* “CD”, “USB”, “MEMORY”, “DAB+” et “FM” peuvent être

sélectionnés comme source musicale.

36

RQT0A77

Autres

Fonction d'arrêt automatique

Avec le réglage d'usine par défaut, cet appareil
passera automatiquement en mode veille si aucun son
n'est diffusé et si aucune opération n'est effectuée
pendant 20 minutes.

Pour annuler cette fonction

1 Appuyez plusieurs fois sur [SETUP] pour

sélectionner “AUTO OFF”.

2 Appuyez sur [2, 1] pour sélectionner “OFF” puis

appuyez sur [OK].



≥ Pour activer la fonction, sélectionnez “ON” à l'étape 2.
≥ Ce paramètre ne peut pas être sélectionné si radio est la

source.

≥ Lorsque vous connectez un dispositif Bluetooth

ne marche pas.

Bluetooth® veille

Lorsque “SC-RS54” ou “SC-RS52” est sélectionné à
partir du menu Bluetooth
couplé, cet appareil sortira automatiquement du mode
veille et établira une connexion Bluetooth

®

d'un dispositif Bluetooth®

®

, la fonction

®

.

1 Appuyez plusieurs fois sur [SETUP] pour

sélectionner “BLUETOOTH STANDBY”.

2 Appuyez sur [2, 1] pour sélectionner “ON” puis

appuyez sur [OK].



≥ Pour désactiver la fonction, sélectionnez “OFF” à l'étape 2.
≥ Le réglage d'usine par défaut est “OFF”. Si cette fonction est

sur “ON” la consommation d'énergie en veille augmentera.

Changement du code de l’appareil et
de la télécommande

Si un autre équipement Panasonic répond à la
télécommande fournie, changez le code de la
télécommande.

1 Appuyez plusieurs fois sur [CD/ ] pour

sélectionner “CD”.

2 Appuyez sur la touche [∫] de l’appareil et la

touche [2] de la télécommande jusqu’à ce que
l’afficheur de l’appareil indique “REMOTE 2”.

3 Appuyez sur [OK] et [2] de la télécommande

pendant au moins 4 secondes.



≥ Pour revenir sur le mode “REMOTE 1”, répétez les étapes

ci-dessus en remplaçant [2] par [1].

Mise à jour du logiciel

Occasionnellement, Panasonic peut mettre à
disposition des mises à jour du logiciel de ce système
pour qu'elles ajoutent ou améliorent les fonctionnalités.
Ces mises à jour sont disponibles gratuitement.
Pour de plus amples détails, visitez le site web suivant.

http://panasonic.jp/support/global/cs/

(Ce site est uniquement en anglais.)

Contrôle de la version du logiciel

Appuyez plusieurs fois sur [SETUP] pour sélectionner
“SW VER.” puis appuyez sur [OK].
La version du logiciel installé s'affiche.

≥ Appuyez sur [OK] pour quitter.

FRANÇAIS

37

RQT0A77

Support lisible

Compatible CD

≥ Un disque avec le logo CD.

≥ Cet appareil peut lire des disques conformes au format

CD-DA.

≥ Ce système peut lire des CD-R/RW qui contiennent le format

CD-DA ou MP3.

≥ Cet appareil pourrait ne pas être en mesure de lire certains

disques en fonction des conditions de leur enregistrement.

≥ Avant de le lire, finalisez le disque avec le dispositif qui a

servi à l'enregistrer.

≥ Si le disque contient à la fois des fichiers MP3 et des

données audio normale (CD-DA), l’appareil lira le type
enregistré sur la partie centrale du disque.

≥ Cet appareil ne peut pas lire les fichiers enregistrés en mode

paquet.

≥ Le disque doit être conforme à ISO9660 niveau 1 ou 2 (sauf

formats étendus).



≥ Il est possible que certains CD-R/RW ne puissent pas être

lus en raison de l’état de l’enregistrement.

≥ Les fichiers MP3 sont définis en tant que plages et les

dossiers sont définis en tant qu’albums.

≥ Cet appareil peut accéder au maximum à :

– CD-DA : 99 plages
– MP3 : 999 pistes, 255 albums (dossier racine inclus)

≥ Les enregistrements ne seront pas forcément lus dans

l’ordre dans lequel vous les avez enregistrés.

Compatible avec les dispositifs USB

≥ Cet appareil ne garantit pas la connexion avec tous les

dispositifs USB.

≥ Les systèmes de fichier FAT12, FAT16 et FAT32 sont pris en

charge.

≥ Cet appareil prend en charge l'USB 2.0 à Haut Débit.
≥ Les dispositifs USB dont la capacité de stockage est de plus

de 32 Go ne peuvent pas fonctionner dans certains cas.

≥ Format pris en charge : Fichiers “.mp3” ou “.MP3”.
≥ Selon la manière dont vous avez créé les fichiers, ceux-ci

pourraient ne pas pouvoir être lus dans l'ordre de leur
numérotation ou bien ne pas être lus du tout.



≥ Les fichiers sont définis en tant que plages et les dossiers

sont définis en tant qu’albums.

≥ Cet appareil peut accéder au maximum à :

– 800 albums (y compris le dossier racine)
– 8000 plages
– 999 plages dans un album

Précautions concernant le
support et l’appareil

Débranchez la fiche d’alimentation secteur de la prise
murale avant de procéder à l’entretien.

∫ Nettoyez cet appareil à l’aide d’un

chiffon doux et sec

≥ Si la saleté est importante, utilisez un chiffon mouillé bien

essoré pour nettoyer la saleté, puis essuyez-le à l’aide un
chiffon sec.

≥ Pour nettoyer les caches de l'enceinte, utilisez un chiffon fin.

N'utilisez pas de tissus ou autres matériaux qui peluchent.
De petites particules peuvent rester coincées dans le cache
de l'enceinte.

≥ N’utilisez jamais d’alcool, de diluant pour peinture ou de

benzine pour nettoyer cet appareil.

≥ Avant d’utiliser une lingette traitée chimiquement, lisez

attentivement les instructions qui accompagnent la lingette.

∫ Nettoyage des disques

A FAIRE A NE PAS FAIRE

Essuyez à l’aide d’un chiffon humide puis à l’aide d’un chiffon
sec.

∫ Précautions de manipulation d’un

disque

≥ Manipulez les disques par les bords pour éviter des rayures

involontaires ou d’y laisser des empreintes de doigt.

≥ Ne collez ni étiquettes ni autocollants sur le disque.
≥ N’utilisez pas de sprays de nettoyage pour disque, de

benzine, de diluant, de liquides antistatiques ni aucun autre
solvant.

≥ N’utilisez pas les disques suivants :

– Les disques ayant de la colle provenant d’étiquettes ou

d’autocollants décollés (disques loués etc.).
– Les disques très gondolés ou fissurés.
– Les disques de formes irrégulières, comme ceux en forme

de cœur.

∫ Pour mettre au rebut ou donner cet

appareil

Cet appareil peut conserver les informations de
configuration de l'utilisateur. Si vous mettez au rebut
ou donner cet appareil, suivez la procédure pour
supprimer tout le contenu de la mémoire interne avec
le mode “ALL DEL”, puis remettez tous les réglages
par défaut afin de supprimer les paramètres de
l'utilisateur.
(l 35, “Suppression du contenu de la mémoire interne
([MEMORY])”).
(l 39, “Pour remettre tous les paramètres sur leurs
réglages d’usine par défaut”)

38

RQT0A77

Guide de dépannage

Avant de contacter l'assistance, effectuez les contrôles suivants.
Si vous avez des doutes sur certains points, ou si les solutions
fournies dans le guide suivant ne permettent pas de trouver une
solution, contactez votre revendeur pour connaitre la marche à
suivre.

Pour remettre tous les paramètres sur leurs réglages
d’usine par défaut

Effectuez cette procédure si l'une des situations suivantes
survient :

≥

Aucune réponse lorsque les touches sont actionnées.

≥

Vous désirez effacer et réinitialiser les paramètres.

1 Débranchez le cordon d'alimentation secteur.

(Attendez pendant au moins 1 minute avant de
procéder à l'étape 2.)

2 Tout en appuyant sur la touche [Í/I] de l’appareil,

rebranchez le cordon d’alimentation secteur.

≥ “INITIALIZING” apparait sur l’afficheur.

≥ Appuyez quelques instants sur [Í/I] jusqu'à ce que

“---------” apparaisse sur l'afficheur.

3 Relâchez [Í/I].



≥

Tous les paramètres sont remis sur leurs réglages d'usine par défaut.
Vous devrez configurer de nouveau.

≥

Le contenu enregistré dans la mémoire interne est conservé.
– Vous ne pouvez pas restaurer les exemples préenregistrés.

Général

Impossible d’allumer l’appareil.

≥

Après avoir branché le cordon d’alimentation secteur, patientez environ
10 secondes avant d’allumer l’appareil.

Un bourdonnement est audible durant la lecture.

≥

Si un cordon d'alimentation secteur ou une lumière fluorescente se trouve
près des cordons, éloignez les autres appareils et cordons des câbles de ce
système.

L’appareil ne fonctionne pas.

≥

Un des dispositifs de sécurité de l’appareil est entré en service.

1 Appuyez [Í/I] sur l’appareil pour le mettre en veille.

≥

Si l’appareil ne se met pas en mode veille, appuyez sur la touche [Í/I]
de l’appareil pendant environ 10 secondes. L'appareil sera forcé de
passer en veille. Ou bien, débranchez le cordon d'alimentation secteur,
attendez au moins 1 minute, puis rebranchez-le.

2 Appuyez [Í/I] sur l'appareil pour l'allumer. Si l'appareil ne marche

toujours pas, consultez le revendeur.

Le chargement ne démarre pas.

≥

Sélectionnez une source autre que “USB”.

≥

Si le chargement ne démarre pas durant le mode veille :
Allumez l'appareil. Vérifiez que le chargement a démarré et passez l'appareil
en mode veille. (

Des parasites sont audibles ou le son est coupé.

≥

Assurez-vous de ne poser aucun dispositif qui se sert de la radiofréquence
(c. à d. téléphone mobile, etc.) sur cet appareil.

La télécommande ne fonctionne pas correctement.

≥

La pile est épuisée ou mal insérée. (l25)

L’affichage est incorrect ou la lecture ne démarre pas.

≥

Assurez-vous que le disque est compatible avec cet appareil. (l38)

≥

Il y a de l’humidité sur la lentille. Attendez environ une heure et essayez de
nouveau.

l

26)

Télécommande

Disque

USB

Il n’y a aucune réponse lorsque [1/;] est actionné.

≥

Déconnectez le périphérique USB puis reconnectez-le. Sinon, éteignez et
rallumez l’appareil.

Impossible de lire la clé USB ou son contenu.

≥

Le format de la clé USB et/ou son contenu n’est/ne sont pas compatibles
avec cet appareil (

≥

Il est possible que la fonction hôte USB de ce produit ne fonctionne pas avec
certains périphériques USB.

La clé USB à mémoire flash est lente.

≥

La lecture d’un fichier volumineux ou d’une clé USB à mémoire flash de
grande capacité peut prendre du temps.

l

38).

La durée écoulée affichée est différente de la durée de la
lecture en cours.

≥

Copiez les données sur un autre périphérique USB ou bien sauvegardez les
données et reformatez le périphérique USB.

Radio

La réception DAB/DAB+ est faible.

≥

Gardez l’antenne éloignée des ordinateurs, des téléviseurs, des autres
câbles et cordons.

≥

Utilisez une antenne extérieure.

Si le bruit est excessif durant la réception FM.

≥

Modifiez le son pour qu'il soit reproduit en mono.

1

Appuyez plusieurs fois sur [PLAY MENU] pour sélectionner “FM MODE”.

2

Appuyez sur [2,1] pour sélectionner “MONO” puis appuyez sur [OK].

Le son est à présent en mono.

≥

Pour annuler, sélectionnez “STEREO” ou changez la fréquence.

Dans des circonstances normales, sélectionnez “STEREO”.

Des bruits parasites se font entendre pendant l'écoute
d'une émission de radio.

≥

Vérifiez que l'antenne est correctement connectée. (l25)

≥

Réglez la position de l’antenne.

≥

Essayez de garder une certaine distance entre l’antenne et le cordon
d’alimentation secteur.

≥

Essayez d'utiliser une antenne extérieure s'il y a des immeubles ou des
montagnes tout près.

≥

Éteignez le téléviseur ou tout autre lecteur audio ou éloignez-le de cet
appareil.

≥

Gardez cet appareil éloigné des téléphones mobiles s'il y a des interférences.

Bluetooth

L'appairage ne peut pas se poursuivre.

≥

Vérifiez l'état du dispositif Bluetooth®.

Le dispositif ne peut pas être connecté.

≥

L'appairage du dispositif a échoué ou l'enregistrement a été remplacé.
Essayez de nouveau l'appairage du dispositif. (

≥

Cet appareil pourrait être connecté à un dispositif différent. Déconnectez
l'autre dispositif et essayez de nouveau l'appairage du dispositif. (

≥

Si le problème persiste, éteignez et remettez en marche l'appareil, puis
essayez encore.

Le dispositif est connecté mais le son n'est pas perçu à
travers cet appareil.

≥ Pour certains dispositif avec Bluetooth® incorporé, vous devez

définir manuellement la sortie du son sur “SC-RS54” ou
“SC-RS52”. Lisez le mode d'emploi du dispositif pour avoir des
détails.

Le son est coupé.

≥

Le dispositif se trouve au-delà des 10 m de portée de communication. Placez
le dispositif Bluetooth

≥

Retirez tout ce qui pourrait interférer entre cet appareil et le dispositif.

≥

D'autres dispositifs utilisant la bande de fréquence 2,4 GHz, comme les
routeurs sans fil, les fours à micro-ondes, les téléphones sans fil, etc. créent
des interférences. Rapprochez le dispositif Bluetooth
éloignez-le des autres dispositifs.

≥

Sélectionnez “MODE 1” pour stabiliser la communication. (l27)

®

®

plus près de cet appareil.

l

27)

®

de cet appareil et

l

27)

FRANÇAIS

39

RQT0A77

Messages

Les messages ou codes de service suivants
peuvent apparaître sur l’afficheur de l’appareil.

“--:--”

≥ Vous avez branché le cordon d’alimentation secteur pour la

première fois ou bien il y a eu une coupure d’électricité
récemment. Réglez l’heure (l 36).

“ADJUST CLOCK”

≥ L’horloge n’est pas configurée. Réglez l’horloge en conséquence.

“ADJUST TIMER”

≥ La minuterie de la lecture différée n’est pas configurée. Réglez la

minuterie de la lecture différée en conséquence.

“AUTO OFF”

≥ L’appareil n’a pas été utilisé pendant environ 20 minutes et

s'éteindra au bout d'une minute. Appuyez sur n'importe quelle
touche pour l'annuler.

“CHANGE TO CD MODE”

≥ Vous pouvez effectuer un enregistrement uniquement lorsque

“CD” est sélectionné comme source. Appuyez plusieurs fois sur
[CD/ ] pour sélectionner “CD”. (l 34)

“ERROR”

≥ Une opération incorrecte a été effectuée. Lisez les instructions et

essayez encore.

“F” / “F” (“  ” représente un chiffre.)

≥ Il y a un problème avec cet appareil.

Notez sur une feuille le numéro affiché, débranchez le cordon
d'alimentation secteur et consultez votre revendeur.

“INITIALIZING”

≥ Le système exécute un traitement d'initialisation. Lorsque celui-ci

est terminé, “COMPLETE” ou “---------” apparait pendant quelques
secondes. Attendez que le message disparaisse.

“LINKING”

≥ Ce système essaie de se connecter au dernier dispositif

Bluetooth® à avoir été connecté lorsque “BLUETOOTH” est
sélectionné.

“MFULL” (“  ” représente un chiffre.)

≥ La touche numérique sélectionnée (FAVOURITE) [1] à [5] a

mémorisé le contenu de 5 CD. Vous ne pouvez pas mémoriser
plus de 5 CD. Supprimez son contenu avant d'effectuer d'autres
enregistrements. (l 35)

“MEMORY ERROR”

≥ Éteignez l’appareil et débranchez le cordon d’alimentation

secteur. Attendez au moins 1 minute, puis rebranchez le cordon
d’alimentation secteur. Mettez de nouveau l’appareil en marche et
réessayez.
Si le problème persiste, cela veut dire que la mémoire interne est
corrompue. Supprimez le contenu de la mémoire interne avec le
mode “ALL DEL” (l 35), et refaites vos enregistrements.

“MEMORY FULL”

≥ Il n’y a pas suffisamment d’espace libre dans la mémoire interne.

Supprimez le contenu enregistré avant d'effectuer de nouveaux
enregistrements. (l 35)

“NO DEVICE”

≥ Le dispositif USB n'est pas inséré correctement. Lisez les

instructions et essayez de nouveau (l 26).

“NO DISC”

40

≥ Insérez le disque qui doit être lu (l 26).

RQT0A77

“NO PLAY”

≥ Un CD qui n’est ni au format CD-DA ni au format MP3 est inséré.

Il ne peut pas être lu.

≥ Examinez le contenu. Vous pouvez uniquement lire le format pris

en charge. (l 38)

≥ Les fichiers du dispositif USB peuvent être corrompus. Formatez

le dispositif USB et essayez de nouveau.

≥ L'appareil peut avoir un problème. Éteignez et rallumez-le.

“NO PRESET”

≥ Il n'y a aucune station DAB/DAB+ préréglée à sélectionner.

Préréglez quelques canaux. (l 32)

“NO SIGNAL”

≥ Cette station ne peut pas être réceptionnée. Contrôlez votre

antenne (l 25).

“NO TRACK”

≥ Il n'y a aucune piste dans le périphérique USB, la mémoire

interne, ou sous le numéro sélectionné de la mémoire interne.

“NOT SUPPORTED”

≥ Vous avez branché un périphérique USB qui n'est pas pris en

charge.

≥ Si vous avez branché un périphérique pour le charger,

sélectionnez une source autre que “USB”.

“PGM FULL”

≥ Il y a plus de 24 pistes programmées.

“PLAYERROR”

≥ Vous êtes en train de lire un fichier qui n'est pas pris en charge.

Le système sautera cette piste et jouera la suivante.

“READING”

≥ L’appareil contrôle les informations du “CD”/“USB”/“MEMORY”.

Après la disparition de cet affichage, démarrez l’opération.

“REMOTE ” (“  ” représente un chiffre.)

≥ La télécommande et cet appareil utilisent des codes différents.

Changez le code de la télécommande.
– Lorsque “REMOTE 1” s'affiche, appuyez sur [OK] et [1]

pendant au moins 4 secondes.
– Lorsque “REMOTE 2” s'affiche, appuyez sur [OK] et [2]

pendant au moins 4 secondes.

“SCAN FAILED”

≥ Les stations ne peuvent pas être réceptionnées. Contrôlez votre

antenne et essayez le balayage automatique (l 32).
Si “SCAN FAILED” s'affiche encore, cherchez une meilleure
réception du signal avec la fonction de syntonisation
“MANUAL SCAN”. (l 33)

“SCMS CD CAN’T REC”

≥ Le disque est protégé contre la copie et ne peut pas être

enregistré.

“SOUND NOT SET” (“  ” représente un chiffre.)

≥ Il n’y a pas de réglage du son sauvegardé sous le numéro

sélectionné. Sauvegardez les réglages du son. (l 35)

“TRY ME”

≥ Cet appareil est en mode démo. Remettez tous les réglages sur

leur paramètre d'usine par défaut. (l 39)

“USB OVER CURRENT ERROR”

≥ Le dispositif USB consomme trop d'énergie. Sélectionnez une

source autre que “USB”, retirez l'USB et éteignez l'appareil.

“VBR”

≥ Le système n'affiche pas la durée de lecture restante des pistes à

taux d'échantillonnage variable (VBR).

Caractéristiques

∫ GÉNÉRALITÉS

Consommation d’énergie 24 W
Consommation d’énergie en mode veille

(Lorsque “BLUETOOTH STANDBY” est “OFF”)*

(Lorsque “BLUETOOTH STANDBY” est “ON”)*

Alimentation électrique

CA 220 V à 240 V, 50 Hz

Dimensions (LkHkP)

450 mmk107 mmk250 mm

Masse Environ 3,1 kg
Plage de température en
fonctionnement 0 oC à r40 oC
Plage d’humidité de fonctionnement

35 % à 80 % d’humidité relative (sans condensation)

∫ SECTION AMPLIFICATEUR

Puissance de sortie

Puissance de sortie RMS

Canal avant (deux canaux entrainés)

20 W par canal (8 ≠), 1 kHz, Distortion

Harmonique Totale 10 %

Puissance RMS totale 40 W

∫ SECTION TUNER

Préréglage de la mémoire
(mémorisation) 30 stations FM

Modulation de fréquence (FM)

Gamme de fréquence

87,50 MHz à 108,00 MHz (étape 50 kHz)

Bornes d’antenne 75 ≠ (asymétrique)

∫ SECTION DAB

Mémoire DAB 20 canaux
Fréquence de la bande (Longueur d'ondes)

Band III 5A à 13F

(174,928 MHz à 239,200 MHz)

Sensibilité *BER 4x10

-4

Condition minimale requise s98 dBm

Antenne extérieure DAB

Prise Connecteur-F (75 ≠)

∫ SECTION DISQUE

Disque pris en charge (8 cm ou 12 cm)

Capteur

Longueur d’onde 790 nm (CD)

CD, CD-R/RW (CD-DA, MP3*

1

Environ 0,3 W

1

Environ 0,4 W

∫ SECTION MÉMOIRE INTERNE

Mémoire

Taille de la mémoire 4Go

(Équivalent à un total de 5 CD enregistrés avec le

mode “

Enregistrement de la mémoire

Format de fichier d'enregistrement

WAV (¢.wav) / mode “HQ 1-CD”,

MP3*2 (¢.mp3) /

mode “MULTI-CD”

Débit 1141 kbps (WAV),

320 kbps (MP3

Vitesse d'enregistrement
de la mémoire 1k

∫ SECTION HAUT-PARLEUR

Haut-parleur(s)

Gamme étendue 6,5 cm type coniquek2

Impédance 8 ≠

∫ SECTION CONNECTEUR

Port USB

Alimentation du port USB CC 5 V 1,5 A
Le standard USB USB 2.0 Haut débit
Format de fichiers pris en

charge MP3
Format audio supporté

2

*

MP3

Fréquence
d'échantillonnage

Taille du mot sonore 16 bits
Nombre de canaux 2c.

Les systèmes de fichier du
périphérique USB FAT12, FAT16, FAT32

Casque Stéréo, jack 3,5 mm

∫ SECTION Bluetooth

®

Version Bluetooth® Ver.2.1+EDR
Classe Classe 2
Profils pris en charge A2DP, AVRCP
Bande de fréquence Bande FH-SS 2,4 GHz
Distance de commande 10 m Ligne de mire
Codec pris en charge SBC



≥ Ces caractéristiques peuvent être soumises à des

changements sans avis préalable.

≥ La masse et les dimensions sont approximatives.

2

≥ La distorsion harmonique totale est mesurée à l’aide d’un

)

analyseur de spectre numérique.

*1: Aucun dispositif n'est raccordé au port USB avant le

passage en mode veille.

*2: MPEG-1 Layer 3, MPEG-2 Layer 3

*3: Équivalent à un total de 25 CD de 70 min enregistrés avec

le mode “MULTI-CD”.

32/44,1/48 kHz

HQ 1-CD

2

*

(¢.mp3)

3

”)*

2

*

)

FRANÇAIS

41

RQT0A77

Precauzioni di sicurezza

ATTENZION E

Unità

≥ Per ridurre il rischio d’incendio, scosse elettriche o danni al

prodotto,
– Non esporlo alla pioggia, umidità, gocciolamenti o spruzzi.
– Evitare di mettervi sopra oggetti pieni di liquidi, come vasi.
– Usare soltanto gli accessori consigliati.
– Non aprire i coperchi.
– Non tentare di riparare questa unità da soli. Per le

riparazioni, rivolgersi al personale di assistenza

qualificato.
– Non introdurre oggetti metallici all’interno di questa unità.
– Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

≥ Per ridurre il rischio d’incendio, scosse elettriche o danni al

prodotto,
– Accertarsi che la tensione di alimentazione corrisponda a

quella indicata su questa unità.
– Inserire fino in fondo la spina nella presa.
– Non tirare, piegare, o appoggiare oggetti pesanti sul cavo

di alimentazione.
– Non maneggiare la spina con le mani bagnate.
– Tenere il corpo della spina quando la si scollega.
– Non utilizzare una spina o una presa di rete danneggiate.

≥ La presa di rete è il dispositivo per scollegare.

Installare l’unità in modo che la presa di rete possa essere
scollegata immediatamente dalla presa di corrente.

AVVERTENZA

Unità

≥ Questa unità utilizza un laser. L’uso di apparecchi di controllo

o di regolazione, o procedure di utilizzazione diverse da
quelle indicate in questo manuale di istruzioni, possono
causare l’esposizione a radiazioni pericolose.

≥ Non mettere sull’unità sorgenti di fiamme libere, come

candele accese.

≥ Durante l’uso, questa unità potrebbe essere soggetta alle

interferenze radio causate dal cellulare. Se si dovesse
verificare tale interferenza, aumentare la distanza tra questa
unità e il cellulare.

≥ Questa unità è progettata per l’uso nei paesi con clima

temperato.

Collocazione

≥ Collocare questa unità su una superficie piana.
≥ Per ridurre il rischio d’incendio, scosse elettriche o danni al

prodotto,
– Per mantenere una buona ventilazione, non installare o

sistemare questa unità in uno scaffale per libri, armadietto

incorporato od altro spazio ristretto.
– Non ostruire le aperture di ventilazione dell’unità con

giornali, tovaglie, tende ed altri oggetti simili.
– Non esporre questa unità alla luce diretta del sole, a

temperature elevate, a eccessiva umidità e a forti

vibrazioni.

Batteria

≥ Se la batteria non è sostituita correttamente, potrebbe

verificarsi un’esplosione. Per la sostituzione utilizzare solo
batterie di tipo consigliato dal produttore.

≥ L’uso scorretto delle batterie può causare perdite di elettrolito

e causare incendi.
– Rimuovere la batteria se si prevede di non utilizzare il

telecomando per lungo tempo. Conservarla in un luogo

fresco e al riparo dalla luce.
– Non riscaldare o esporre a fiamme le batterie.
– Non lasciare la batteria/le batterie per lungo tempo

all'interno dell'auto, esposte alla luce solare diretta e con

le porte e i finestrini chiusi.
– Non aprire o mettere in corto le batteria.
– Non ricaricare batterie alcaline o al manganese.
– Non usare batterie la cui guaina non è intatta.

≥ Quando si smaltiscono le batterie, contattare le autorità locali

o il rivenditore e chiedere informazioni sul metodo corretto di
smaltimento.

La marcatura di identificazione del prodotto si trova nella
parte inferiore dell'unità.

Note legali

La registrazione e riproduzione di contenuti su questo (o qualsiasi
altro) dispositivo può richiedere l'autorizzazione del proprietario del
copyright. Panasonic non ha alcuna autorità in relazione a ciò e
non garantisce tale permesso e esplicitamente nega qualsiasi
diritto, capacità o intenzione di ottenere tale permesso per vostro
conto. È vostra responsabilità assicurare che il vostro uso di
questo o di qualsiasi altro dispositivo sia conforme alla legge sul
copyright applicabile nel vostro paese.

42

RQT0A77

Dichiarazione di conformità (DdC)

“Panasonic Corporation” dichiara qui che questo prodotto è
conforme ai requisiti essenziali e altre relative norme della
Direttiva 1999/5/EC.
I clienti possono scaricare una copia della DdC originale dei
nostri prodotti R&TTE dal nostro server per le DdC:
http://www.doc.panasonic.de
Contatti del Rappresentante Autorizzato: Panasonic Marketing
Europe GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Germania

Smaltimento di vecchie apparecchiature e
batterie usate
Solo per Unione Europea e Nazioni con sistemi di
raccolta e smaltimento

Questi simboli sui prodotti,
sull’imballaggio e/o sulle
documentazioni o manuali
accompagnanti i prodotti indicano
che i prodotti elettrici, elettronici e le
batterie usate non devono essere
buttati nei rifiuti domestici generici.
Per un trattamento adeguato,
recupero e riciclaggio di vecchi
prodotti e batterie usate vi invitiamo a

portarli negli appositi punti di raccolta
secondo la legislazione vigente nel vostro paese.
Con uno smaltimento corretto, contribuirete a salvare
importanti risorse e ad evitare i potenziali effetti
negativi sulla salute umana e sull’ambiente.
Per ulteriori informazioni su raccolta e riciclaggio, vi
invitiamo a contattare il vostro comune.
Lo smaltimento non corretto di questi rifiuti potrebbe
comportare sanzioni in accordo con la legislazione
nazionale.

Note per il simbolo batterie

(simbolo sotto):

Questo simbolo può essere usato in

combinazione con un simbolo

chimico. In questo caso è conforme

ai requisiti indicati dalla Direttiva per il

prodotto chimico in questione.

Descrizioni contenute in queste istruzioni per l’uso

≥ I riferimenti alle pagine sono indicati con “l ±±”.
≥ A meno di indicazioni diverse, le operazioni descritte

prevedono l'uso del telecomando. È possibile usare
anche i controlli su questa unità se sono gli stessi.

Indice

Precauzioni di sicurezza................................. 42

Note legali........................................................42

Accessori.........................................................43

Guida di riferimento di controllo ...................44

Uso del comando a distanza..........................45

Licenze.............................................................45

Connessioni.....................................................45

Inserimento supporto .....................................46

Utilizzo della funzione Bluetooth
Informazioni su Bluetooth

®

................. 47

®

............................ 48

Comandi per la riproduzione dei supporti....48

Ascolto della radio FM....................................51

Ascolto DAB/DAB+ .........................................52

Registrazione di un CD

nella memoria interna.....................................54

Regolazione dell’audio ...................................55

Orologio e timer ..............................................56

Altre operazioni ...............................................57

Supporti riproducibili......................................58

Utilizzo dell’unità e dei supporti ....................58

Risoluzione dei problemi................................59

Specifiche........................................................61

Accessori

Prima di utilizzare l’unità controllare che siano presenti
gli accessori in dotazione.

∏ 1 Telecomando

(N2QAYB001073)

∏ 1 Batteria per il telecomando

∏ 1 Cavo di alimentazione CA

ITALIANO

∏ 1 Antenna DAB interna



≥

Non utilizzare il cavo di alimentazione CA per altri apparecchi.

≥

I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati
a gennaio 2016. Possono essere soggetti a modifiche.

43

RQT0A77

Guida di riferimento di controllo

1

779

23

8

14

4

5

6

10 11 12 13

Vista dall’alto

1

15

16

2

11

4

17

5

18

19

20

12

21

23

24

22

25

26

DIMMER

1 Interruttore di standby/accensione [Í], [Í/I]

Premere per commutare l’unità dalla modalità di
accensione a quella di standby o viceversa. In modalità
standby l'unità consuma comunque una piccola quantità di
corrente.

2 Seleziona la sorgente audio

Su questa unità:

“CD” ----------. “MEMORY” ----------. “DAB+”

:;

“BLUETOOTH” (---- “USB”(---- “FM”

≥ Tenere premuto per attivare la modalità associazione

(l 47) o per scollegare un dispositivo Bluetooth
(l 47).

Sul telecomando:

[MEMORY]: “MEMORY”
[CD/ ]: “CD” ,. “BLUETOOTH”
[RADIO, USB]: “DAB+” -""-. “FM”

3 Pulsanti FAVOURITE ed indicatori per

riproduzione preferiti / memorizzazione o
selezione di stazioni radio (da [1] a [5])
(l 49, 51, 52)

4 Questa unità: Pulsante ed indicatore registrazione

(l 54)
Telecomando: Pulsante registrazione (l 54)

5 Avvia riproduzione one-touch mix (l 49)
6 Aprire o chiudere l’alloggiamento disco
7 Diffusori

≥ Questi diffusori non hanno schermatura magnetica. Non

posizionarli vicino a un televisore, a un personal
computer o ad altri dispositivi magnetici.

8 Display
9 Alloggiamento disco

≥ Non collocare oggetti di fronte al vassoio del disco.

44

RQT0A77

^" “USB”("}

10 Presa cuffie ( )

≥ Tipo di spina: 3,5 mm stereo (non fornito)
≥ Per prevenire danni all’udito, evitare l’ascolto per periodi

prolungati.

≥ Una pressione sonora eccessiva negli auricolari e nelle

cuffie potrebbe causare perdite dell’udito.

≥ L’ascolto a pieno volume per lunghi periodi può

danneggiare l’udito dell’utente.

11 Comando di riproduzione principale
12 Regola il volume (da 0 (min) a 50 (max))

®

13 Porta USB (l 46)
14 Sensore del segnale del telecomando

Distanza: Fino a 7 m circa, direttamente di fronte
Angolo: Circa 30o a sinistra e a destra

15 Selezione numeri

≥ Per selezionare un numero a 2 cifre

Esempio: 16: [S10]

≥ Per selezionare un numero di 3 cifre

Esempio: 124: [S10]

16 Impostazione funzione programma /

Cancellazione traccia programmata

> [1] > [6]

> [S10] >[1] > [2]> [4]

17 Seleziona la voce del menu di riproduzione
18 Cambia le informazioni visualizzate
19 Funzionamento dell’orologio e del timer
20 Impostazione riproduzione preferiti (l 49)
21 Silenzia il volume

Premere nuovamente per annullare. “MUTE” viene
annullato anche quando si regola il volume o si spegne
l’unità.

22 Selezione modalità di registrazione (l 54)
23 Consente di accedere al menu audio
24 Consente di accedere al menu Setup
25 Selezione/OK
26 Riduce la luminosità del display e degli indicatori

Premere nuovamente per annullare.

Uso del comando a

R6/LR6, AA

(Batteria alcalina o al
manganese)

Nastro adesivo (non in dotazione)

Antenna DAB interna
(in dotazione)

Assicurarsi di aver
stretto il dado.

Ad una presa di rete

Cavo di alimentazione CA (in dotazione)

distanza

Inserire la batteria in modo che i poli (i e j)
coincidano con quelli indicati sul telecomando.

Puntarlo verso il sensore del segnale del telecomando
di quest’unità.

≥ Per evitare interferenze, no collocare oggetti di fronte

al sensore del segnale.

Licenze

Il marchio denominativo Bluetooth® e i loghi sono marchi
registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di
tali marchi da parte di Panasonic Corporation è concesso in
licenza.
Altri marchi registrati e nomi di marchi sono di proprietà dei
rispettivi proprietari.

MPEG Layer-3, tecnologia di codifica audio con licenza della
Fraunhofer IIS e Thomson.

∫ Informazioni sui contenuti registrati

La registrazione e riproduzione di contenuti su questo
(o qualsiasi altro) dispositivo può richiedere
l'autorizzazione del proprietario del copyright.
Panasonic non ha alcuna autorità in relazione a ciò e
non garantisce tale permesso e esplicitamente nega
qualsiasi diritto, capacità o intenzione di ottenere tale
permesso per vostro conto. È vostra responsabilità
assicurare che il vostro uso di questo o di qualsiasi
altro dispositivo sia conforme alla legge sul copyright
applicabile nel vostro paese.

Connessioni

Collegare il cavo di alimentazione CA dopo aver
completato tutti gli altri collegamenti.

12

1 Collegare l’antenna.

Questa unità è in grado di ricevere stazioni DAB/
DAB+ e stazioni FM con l'antenna DAB.

≥ Fissare l'antenna con del nastro a una parete o a un

pilastro, in una posizione che riduca al minimo le
interferenze.

≥ Se la qualità di ricezione della radio è scarsa, usare

un'antenna DAB esterna (non in dotazione).

2 Collegare il cavo di alimentazione CA.

Questa unità consuma una piccola quantità di corrente
CA (l 61) anche da spenta.

≥ Per risparmiare energia, se si prevede di non utilizzare

questa unità per lungo tempo, scollegarla dalla presa di rete.

≥ Alcune impostazioni verranno perse dopo aver scollegato il

sistema. È necessario impostarle nuovamente.

ITALIANO

45

RQT0A77

Inserimento supporto

Cavo USB

(non in dotazione)

Al dispositivo compatibile

Inserimento di un disco

1 Premere [<] su questa unità per aprire il vassoio

del disco.

2 Inserire un disco con l'etichetta rivolta verso l'alto.
3 Premere nuovamente [<] per chiudere il vassoio.

Connessione di un dispositivo USB

Inserire il dispositivo USB direttamente senza utilizzare
prolunghe USB.

≥ Disconnettere il dispositivo USB dopo il suo utilizzo.
≥ Prima di rimuovere il dispositivo USB, selezionare una

sorgente diversa da “USB”.

Ricarica di un dispositivo.

La carica inizia quando un dispositivo (valore
nominale: CC 5 V/1,5 A) viene collegato alla porta
USB di questa unità.

1 Accendere l’unità.
2 Selezionare una sorgente diversa da “USB”.
3 Connessione di un dispositivo.

≥ Verificare che la ricarica abbia avuto inizio, ad esempio

controllando lo schermo del dispositivo collegato.

≥ Dopo che il dispositivo ha iniziato la carica, è possibile

mettere l'unità in standby.
– Quando si ricarica un dispositivo la cui batteria si è

esaurita, non mettere l'unità in standby fino a quando
non è stata ripristinata l'operatività del dispositivo.

≥ È necessario un cavo compatibile con il proprio dispositivo.

Utilizzare il cavo in dotazione al dispositivo.

≥ Anche se si collega un cavo compatibile con la porta USB di

questa unità, è possibile che il dispositivo non venga
ricaricato. In questo caso, utilizzare il caricabatterie che
viene fornito con il dispositivo.

≥ Con alcuni tipi di dispositivi, è possibile che altri caricatori

non funzionino. Controllare le istruzioni per l'uso del
dispositivo prima di procedere.

≥ Non collegare a questa unità un dispositivo con un valore

nominale superiore a 5 V/1,5 A.

≥ Per verificare se la carica è completa, guardare lo schermo

del dispositivo collegato, ecc.

≥ Una volta completata la carica, rimuovere il cavo USB dalla

porta USB.



≥ Quando si sposta questa unità, ricordarsi di rimuovere tutti i supporti e di attivare la modalità Standby.

46

RQT0A77

Utilizzo della funzione
Bluetooth

Su questa unità è possibile ascoltare l'audio dal
dispositivo audio Bluetooth
≥ Per informazioni consultare le istruzioni per l’uso del

dispositivo Bluetooth

Connessione tramite il menu
Bluetooth

Preparazione

≥ Attivare la funzionalità Bluetooth

posizionare il dispositivo vicino a questa unità.

∫ Accoppiamento con dispositivi

Bluetooth

®

®

in modalità wireless.

®

.

®

®

del dispositivo e

®

1 Premere ripetutamente [CD/ ] per selezionare

“BLUETOOTH”.

≥ Se il display indica “PAIRING”, andare al passaggio 3.

2 Premere [PLAY MENU] per selezionare

“PAIRING” e quindi premere [OK].

≥ In alternativa, tenere premuto

SELECTOR,

[

s PAIRING] sull'unità.

3 Selezionare “SC-RS54” o “SC-RS52” dal menu

Bluetooth

≥ È possibile che il MAC address (ad es.

≥ Il nome del dispositivo connesso viene indicato sul

4 Avviare la riproduzione sul dispositivo Bluetooth

∫ Connessione di un dispositivo

Bluetooth® accoppiato

®

del dispositivo Bluetooth®.

6C:5A:B5:B3:1D:0F) venga visualizzato prima di
“SC-RS54” o “SC-RS52”.

display per pochi secondi.

®

1 Premere ripetutamente [CD/ ] per selezionare

“BLUETOOTH”.

≥ “READY” è indicato sul display.

2 Selezionare “SC-RS54” o “SC-RS52” dal menu

Bluetooth

≥ Il nome del dispositivo connesso viene indicato sul

3 Avviare la riproduzione sul dispositivo Bluetooth



≥ Se viene richiesta la passkey, immettere “0000”.
≥ È possibile registrare sino a 8 dispositivi a questa unità.

Se viene registrato un 9° dispositivo, il dispositivo non
utilizzato da più tempo viene sostituito.

≥ Questa unità può essere collegata con un solo dispositivo

alla volta.

≥ Quando “BLUETOOTH” viene selezionato come sorgente,

questa unità tenterà di connettersi automaticamente
all'ultimo dispositivo Bluetooth
processo, sul display appare “LINKING”.) Se il tentativo di
connessione non riesce, tentare nuovamente di stabilire una
connessione.

®

del dispositivo Bluetooth®.

display per pochi secondi.

®

connesso. (durante questo

®

Modalità di trasmissione Bluetooth

È possibile modificare la modalità di trasmissione in
modo da dare priorità alla qualità della trasmissione o
alla qualità dell'audio.

Preparazione

≥ Premere ripetutamente [CD/ ] per selezionare

“BLUETOOTH”.

≥ Se è già connesso un dispositivo Bluetooth

disconnetterlo.

1 Premere ripetutamente [PLAY MENU] per

selezionare “LINK MODE”.

2 Premere [2, 1] per selezionare la modalità e

quindi premere [OK].

MODE 1: Priorità alla qualità della connessione
MODE 2: Priorità alla qualità audio



≥ Selezionare “MODE 1” se il suono si interrompe.
≥ Quando si accede a contenuti video con questa funzione, il

video e l'audio potrebbero non essere sincronizzati. In
questo caso, selezionare “MODE 1”.

≥ L'impostazione predefinita è “MODE 2”.

Livello input Bluetooth

Se il livello dell'audio proveniente dal dispositivo
Bluetooth
del livello di input.

Preparazione

≥ Connessione di un dispositivo Bluetooth

.

1 Premere ripetutamente [PLAY MENU] per

®

è troppo basso, modificare le impostazioni

selezionare “INPUT LEVEL”.

®

2 Premere [2, 1] per selezionare il livello e quindi

premere [OK].
“LEVEL 0”

^---------------------------------------------------------J



≥ Selezionare “LEVEL 0” se il suono risulta distorto.
≥ L'impostazione predefinita è “LEVEL 0”.

.

Disconnessione di un dispositivo
Bluetooth

,. “LEVEL i1” ,. “LEVEL i2”

®

1 Mentre è connesso un dispositivo Bluetooth

Premere ripetutamente [PLAY MENU] per
selezionare “DISCONNECT?”.

2 Premere [2, 1] per selezionare “OK? YES” e

quindi premere [OK].



≥ Per scollegare il dispositivo Bluetooth® è anche possibile

tenere premuto [

≥ Il dispositivo Bluetooth

selezionata una sorgente audio diversa (es. “CD”).

SELECTOR,

s PAIRING] sull'unità.

®

verrà disconnesso se viene

®

®

,

®

.

®

:

ITALIANO

47

RQT0A77

Informazioni su Bluetooth

Panasonic non è responsabile per la
compromissione di dati e/o informazioni durante
una trasmissione wireless.

∫ Banda di frequenza utilizzata

≥ Questo sistema usa la banda di frequenza 2,4 GHz.

∫ Certificazione del dispositivo

≥ Questo sistema rispetta le limitazioni di frequenza e

ha ottenuto la certificazione in base alla normativa
sulle radiofrequenze; non è quindi necessaria una
concessione per l’uso di reti wireless.

≥ In alcuni paesi la legge punisce le seguenti azioni:

– Disassemblaggio o modifica del sistema.
– Rimozione delle indicazioni delle specifiche.

∫ Restrizioni d'uso

≥

Non si garantisce la trasmissione wireless e/o l’utilizzo
con tutti i dispositivi provvisti di tecnologia Bluetooth

≥ Tutti i dispositivi devono rispettare gli standard di

Bluetooth SIG, Inc.

≥

A seconda delle specifiche e delle impostazioni di un
dispositivo, questo potrebbe non essere in grado di
collegarsi o alcune operazioni potrebbero essere diverse.

≥ Questo sistema supporta le caratteristiche di

sicurezza di Bluetooth

®

, ma a seconda dell'ambiente
operativo e/o delle impostazioni, questa sicurezza
potrebbe non essere sufficiente. Trasmettere dati a
questo sistema in modalità wireless con cautela.

≥ L’unità non è in grado di trasmettere dati ad un

dispositivo Bluetooth

®

.

∫ Range di utilizzo

≥ Usare questo dispositivo in un range massimo di

10 m. Il range può diminuire a seconda dell'ambiente,
di ostacoli o di interferenze.

∫ Interferenza da altri dispositivi

≥

Questo sistema potrebbe non funzionare
correttamente e potrebbero verificarsi problemi come
rumore e interruzioni dell'audio a causa
dell'interferenza delle onde radio, se questo sistema è
posizionato troppo vicino ad altri dispositivi Bluetooth
o a dispositivi che usano la banda 2,4 GHz.

≥ Questo sistema potrebbe non funzionare

correttamente se onde radio trasmesse da una
stazione vicina sono troppo forti.

∫ Uso previsto

≥ Questo sistema è predisposto per un normale

impiego di tipo generale.

≥

Non usare questo sistema vicino ad un impianto o in un
ambiente soggetto a interferenza in radiofrequenza (ad
esempio: aeroporti, ospedali, laboratori, ecc).

48

RQT0A77

®

Comandi per la riproduzione
dei supporti

I seguenti segni indicano che la funzione è disponibile.
[CD]: CD audio in formato CD-DA o un CD

contenente file MP3 (l 58)

[MEMORY]:

Memoria interna
(Questa unità viene fornita con musica
pre-registrata in corrispondenza di ciascun
tasto numerico (FAVOURITE) da [1] a [5]. Per
quanto riguarda la registrazione sulla
memoria interna, consultare pagina 54.)

[USB]:
[BLUETOOTH]: Dispositivo Bluetooth

Dispositivi USB contenenti file MP3 (l58)

®

connesso (l 47)

Riproduzione di base

[CD], [MEMORY], [USB], [BLUETOOTH])

(

Preparazione

®

≥ Accendere l’unità.

.

≥ Inserire il supporto o connettere il dispositivo

Bluetooth

®

. (l 46, 47)

1 Selezionare la sorgente audio.

Per disco:

Premere ripetutamente [CD/ ] per selezionare “CD”.

Per memoria interna:

Premere [MEMORY] per selezionare “MEMORY”.

Per dispositivo USB:

Premere ripetutamente [RADIO, USB] per
selezionare “USB”.

Per dispositivo Bluetooth

Premere ripetutamente [CD/ ] per selezionare
“BLUETOOTH”.

(Quando la selezione viene fatta usando questa unità,
premere ripetutamente [SELECTOR,

2 Premere [1/;] per avviare la riproduzione.

≥ [MEMORY] : Quando si inizia la riproduzione con [1/;], la

riproduzione inizia dalla prima traccia e prosegue sino
all'ultima traccia nella memoria interna.

Comandi di base

Stop Premere [∫].

®

Pausa

≥ [MEMORY], [USB]: La posizione viene

memorizzata, e viene visualizzata
l'indicazione “RESUME”.

≥

[MEMORY], [USB]

interrompere completamente la riproduzione.
–

Premere [1/;].
Premere di nuovo per continuare la riproduzione.

Salto

Premere [:] o [9] per saltare un brano.
(Questa unità: [:/6] o [5/9])

[CD] (MP3), [MEMORY], [USB]
Premere [3] o [4] per saltare l'album.

≥

[MEMORY]

riproduzione preferiti, è possibile saltare traccia o
album solo all'interno del tasto numerico
FAVOURITE selezionato (da [1] a [5]).

Ricerca

Durante la riproduzione o la pausa,
tenere premuto [
(Questa unità: [

®

:

: Premere due volte [∫] per

[MEMORY]

: Riproduzione preferiti e riproduzione

one-touch mix saranno annullate

: Quando si usa la funzione

6

:/6

s

PAIRING].)

] o [5].

] o [5/9])

.

(l49)

∫ Visualizzazione informazioni

([CD], [MEMORY], [USB], [BLUETOOTH])

È possibile visualizzare traccia, artista, nome album,
tipo di file, bit rate, ed altre informazioni (le informazioni
variano a seconda della sorgente audio.)

Premere ripetutamente [DISPLAY].

es. [MEMORY]

“M-AT”: Il tasto numerico (FAVOURITE) da [1] a

(ad esempio “M1-A2T030” indica che in corrispondenza del
tasto numerico (FAVOURITE) [1] sono contenuti 2 album e

30 tracce.)

[USB] (MP3)

es.

“A”: Numero dell'album
“T”: Numero della traccia

(“  ” indica un numero.)
“”:Album

[5], il numero di album, il numero di
tracce

“”:

Brano



≥ Per usare il telecomando di questa unità con un dispositivo

≥ [CD], [MEMORY], [USB]: È possibile selezionare i brani

≥ Numero massimo di caratteri visualizzabili:

≥ Questo sistema supporta i tag ID3 ver. 1 e 2.
≥ I caratteri non supportati non verranno visualizzati o

®

Bluetooth
(Audio Video Remote Control Profile).
A seconda del dispositivo o dello stato del dispositivo, alcuni
comandi potrebbero non essere disponibili.

premendo i tasti numerici.

Circa 32

verranno mostrati diversamente.

, il dispositivo Bluetooth® deve supportare AVRCP

Riproduzione preferiti ([MEMORY])

È possibile riprodurre i contenuti preferiti all'interno
della memoria interna memorizzati nei selettori da
(FAVOURITE)

Preparativi

Accendere l'unità.

[1] a [5].

1 Premere [MEMORY] per selezionare “MEMORY”.
2 Premere [FAVOURITE] e quindi premere uno dei

tasti da [1] a [5] sul telecomando.
≥ In alternativa, tenere premuto uno dei selettori

da (FAVOURITE)

Riproduzione one-touch mix

[MEMORY])

(

È possibile accendere l'unità, ed avviare la
riproduzione di tutti i contenuti nella memoria interna in
ordine casuale e ripetutamente, semplicemente
premendo un pulsante.

Premere [MIX PLAY].

≥ Inizierà la riproduzione e per alcuni secondi apparirà “MIX

PLAY”.

≥ La sorgente audio passerà automaticamente a “MEMORY”.
≥ Vengono visualizzate le indicazioni “RND” e “`”.

[1] a [5] su questa unità.

ITALIANO

49

RQT0A77

Modalità di riproduzione ([CD],

[MEMORY], [USB])

Selezionare la modalità di riproduzione.

1 Premere ripetutamente [PLAY MENU] per

selezionare “PLAYMODE” o “REPEAT”.

2 Premere [2, 1] per selezionare l’impostazione,

quindi premere [OK].

PLAYMODE

OFF
PLAYMODE

1-TRACK Riproduce solo il brano selezionato.

1-ALBUM Riproduce solo l'album selezionato.

RANDOM Riproduce i contenuti in ordine

1-ALBUM
RANDOM

REPEAT

ON REPEAT Attiva la modalità ripetizione.

OFF
REPEAT



≥ Durante la riproduzione casuale, non si può saltare ai brani

già riprodotti o premere i pulsanti numerici.

≥ Funzione modalità di riproduzione non funziona con

“Riproduzione programmata”.

≥ La modalità viene annullata quando si apre il vassoio del

disco, si rimuove il dispositivo USB o inizia la registrazione.

≥ [MEMORY]: Quando si usa la funzione riproduzione one-touch

mix play, [PLAY MENU] non funziona.

Annulla l'impostazione della
modalità di riproduzione.

≥ Viene visualizzato “1”, “ ”.

(Saltare al brano desiderato.)

≥ Premere [3] o [4] per selezionare

l'album.

≥ Viene visualizzato “1”, “ ”.

casuale.

≥ Viene visualizzato “RND”.

Riproduce i brani dell'album
selezionato in ordine casuale.

≥ Premere [3] o [4] per selezionare

l'album.

≥ Viene visualizzato “1”, “ ”, “RND”.

≥ Viene visualizzato “`”.

Disattiva la modalità ripetizione.

Riproduzione programmata

([CD], [MEMORY], [USB])

Questa funzione permette di programmare fino a 24
brani.

[CD] (CD-DA)

1 Premere [PGM, sDEL] nella modalità di arresto.

≥ “PROGRAM” viene visualizzato per alcuni secondi.

2 Premere i pulsanti numerici per selezionare il

brano desiderato.

≥ Ripetere questo passaggio per programmare altre

tracce.

3 Premere [1/;] per avviare la riproduzione.

[CD] (MP3), [USB],

[MEMORY]

1 Premere [PGM, sDEL] nella modalità di arresto.

≥ “PROGRAM” viene visualizzato per alcuni secondi.

2 Premere [3, 4] per selezionare l’album

desiderato.

3 Premere [9], quindi premere i pulsanti numerici

per selezionare il brano desiderato.

4 Premere [OK].

≥ Ripetere i punti dal 2 a 4 per programmare altri brani.

5 Premere [1/;] per avviare la riproduzione.

Controllare il
contenuto
della
programmazione

Cancellare
l’ultimo brano

Cancellare la
modalità di
programmazione

Cancellare
tutti i brani
programmati



≥ La memoria dei programmi viene annullata quando si apre il

vassoio del disco, si rimuove il dispositivo USB o inizia la
registrazione.

Premere [:] o [9] nella modalità
di arresto.

Tenere premuto [PGM, sDEL] in
modalità arresto.

Premere [PGM, sDEL] nella modalità
di arresto.

≥ “PGM OFF” viene visualizzato per alcuni

secondi.

Premere [∫] nella modalità di arresto.
Viene visualizzato “CLR ALL”. Entro
5 secondi, premere di nuovo [∫].

50

RQT0A77

Ascolto della radio FM

È possibile preimpostare fino a 30 canali.
Il canale da 1 a 5 verrà impostato come stazione
preferita nel tasto numerico (FAVOURITE)
(l destra, “Modifica delle stazioni memorizzate nei
tasti numerici (FAVOURITE) da [1] a [5]”)

Preparazione

≥ Accertarsi che l'antenna sia collegata. (l 45)
≥ Accendere l’unità.
≥ Premere ripetutamente [RADIO, USB] per

selezionare “FM”.

da [1] a [5].

Preselezione automatica delle
stazioni

1 Premere [PLAY MENU] per selezionare

“A.PRESET”.

2 Premere [2, 1] per selezionare “LOWEST” o

“CURRENT”, quindi premere [OK].

LOWEST:

Per iniziare la memorizzazione automatica dalla
frequenza più bassa (“FM 87.50”).

CURRENT:

Per iniziare la preselezione automatica con le
frequenza corrente.*

≥ La radio inizia a preselezionare tutte le stazioni che è in

grado di ricevere nei canali, in ordine ascendente.

*1: Per cambiare la frequenza, consultare “Sintonizzazione

manuale”.

Ascolto di un canale preimpostato

Premere i tasti numerici, [:] o [9] per
selezionare la stazione memorizzata.

≥ In alternativa, premere [:/6] o [5/9] su questa

unità quando è selezionato “PRESET” come modalità di
sintonizzazione*

≥ È possibile selezionare il canale da 1 a 5 premendo uno dei

selettori da (FAVOURITE) [1] a [5] su questa unità.

∫ Sintonizzazione manuale

Premere [6] o [5] per sintonizzarsi sulla stazione.

≥ In alternativa, premere [:/6] o [5/9] su questa

unità quando è selezionato “MANUAL” come modalità di
sintonizzazione*

Per la sintonizzazione automatica, tenere premuto il pulsante finché la
frequenza non inizia a cambiare rapidamente.

*2: Per cambiare la modalità di sintonizzazione

1 Premere ripetutamente [PLAY MENU] per selezionare

“TUNE MODE”.

2 Premere [2, 1] per selezionare “MANUAL” o

“PRESET” e quindi premere [OK].

1

2

.

2

.

Preselezione manuale delle stazioni

1 Mentre si sta ascoltando la trasmissione radio

Premere [PGM, sDEL].

2 Premere i pulsanti numerici per selezionare un

numero preselezionato.

≥ Effettuare nuovamente i passaggi da 1 a 2 per

memorizzare ulteriori stazioni.



≥ Se si memorizza una stazione su un canale che già ne

conteneva una, quest’ultima verrà sovrascritta.

Modifica delle stazioni memorizzate nei
tasti numerici (FAVOURITE) da [1] a [5]

È possibile modificare facilmente le stazioni memorizzate nei
tasti numerici (FAVOURITE) da [1] a [5].

Mentre si sta ascoltando la trasmissione radio
Tenere premuto uno dei selettori da [1] a [5] sino a che
sul display appare “P ”.

(“  ” indica un numero.)



≥ È possibile modificare le stazioni memorizzate nei tasti

numerici (FAVOURITE) da [1] a [5], anche i canali da 1 a 5
vengono modificati con le stesse stazioni corrispondenti.

∫

Per visualizzare lo stato corrente del segnale FM

Premere ripetutamente [DISPLAY] per selezionare “FM STATUS”.

“FM ST”: Il segnale FM è correttamente

“FM - - - -”:

“FM MONO”: “MONO” viene selezionato come “FM



≥ “STEREO” viene visualizzato quando questa unità è

sintonizzata su una trasmissione stereofonica.

∫ Per visualizzare i dati RDS

Questo sistema può visualizzare i dati di testo trasmessi dal
sistema di dati radio (RDS) disponibile in alcune aree.

Premere ripetutamente [DISPLAY].

“PS”: Servizio programma
“PTY”: Tipo di programma
“FREQ”: Frequenza



≥ RDS è disponibile solo quando si riceve un segnale stereo.
≥ RDS potrebbe non essere disponibile se la ricezione è

debole.

sintonizzato e in formato stereo.
Il segnale non è correttamente sintonizzato o il
segnale FM è in formato mono.

MODE”. (l 59, “Se i disturbi sono
eccessivi durante la ricezione FM.”)

ITALIANO

51

RQT0A77

Ascolto DAB/DAB+

Preparazione

≥ Accertarsi che l'antenna DAB sia collegata. (l 45)
≥ Accendere l'unità.
≥ Premere ripetutamente [RADIO, USB] per

selezionare “DAB+”.

Memorizzazione delle stazioni

Per ascoltare le trasmissioni DAB/DAB+ è necessario
memorizzare sull'unità le stazioni disponibili.

≥

Questa unità avvierà automaticamente “DAB AUTO
SCAN” e memorizzerà le stazioni disponibili nella
propria area se si seleziona “DAB+” per la prima volta.



≥ Quando la scansione automatica non riesce, viene

visualizzato “SCAN FAILED”. Individuare la posizione che
consente la ricezione migliore (l 53, “Per verificare o
migliorare la qualità di ricezione del segnale”) e quindi
scandire nuovamente le stazioni DAB/DAB+.

∫ Per scandire nuovamente le stazioni

DAB/DAB+

Quando vengono aggiunte nuove stazioni o quando
l'antenna è stata spostata, effettuare nuovamente la
scansione automatica.

1 Premere [PLAY MENU] per selezionare

“AUTOSCAN” e quindi premere [OK].

2 Mentre lampeggia “START?”, premere [OK].



≥

Quando si aggiorna la memorizzazione delle stazioni con la
scansione automatica, le stazioni memorizzate in precedenza
verranno cancellate. Memorizzarle nuovamente (

Ascolto delle stazioni memorizzate

Premere [6] o [5] per selezionare una stazione.

≥ In alternativa, premere [:/6] o [5/9] su questa

unità quando è selezionato “STATION” come modalità di
sintonizzazione*

1

.

Memorizzazione delle stazioni

È possibile preimpostare fino a 20 canali DAB/DAB+.
Il canale da 1 a 5 verrà impostato come stazione
preferita nel tasto numerico (FAVOURITE)
(l destra, “Modifica delle stazioni memorizzate nei
tasti numerici (FAVOURITE) da [1] a [5]”)

1

Mentre si sta ascoltando la trasmissione DAB/DAB+
Premere [PGM,

s

DEL].

l

sotto).

DAB/DAB+

da [1] a [5].

2 Premere i tasti numerici per selezionare un

numero per la memorizzazione.

Modifica delle stazioni memorizzate nei
tasti numerici (FAVOURITE) da [1] a [5]

È possibile modificare facilmente le stazioni memorizzate nei
tasti numerici (FAVOURITE) da [1] a [5].

Mentre si sta ascoltando la trasmissione DAB/DAB+
Tenere premuto uno dei selettori da [1] a [5] sino a che
sul display appare “P ”.
(“  ” indica un numero.)



≥ È possibile modificare le stazioni memorizzate nei tasti

numerici (FAVOURITE) da [1] a [5], anche i canali da 1 a 5
vengono modificati con le stesse stazioni corrispondenti.

Ascolto delle stazioni DAB/DAB+
memorizzate

Premere i tasti numerici, [:] o [9] per
selezionare la stazione memorizzata.

≥ In alternativa, premere [:/6] o [5/9] su questa

unità quando è selezionato “PRESET” come modalità di
sintonizzazione*

≥ È possibile selezionare il canale da (FAVOURITE) 1 a 5

premendo uno dei selettori da [1] a [5] su questa unità.

*1: Per cambiare la modalità di sintonizzazione

1 Premere ripetutamente [PLAY MENU] per selezionare

“TUNE MODE”.

2 Premere [2, 1] per selezionare “STATION” o

“PRESET” e quindi premere [OK].

1

.



≥ Per selezionare per numero della stazione, accertarsi che le

stazioni siano già state memorizzate manualmente.

≥ Per memorizzare ulteriori stazioni, selezionare la stazione

usando il metodo indicato in “Ascolto delle stazioni
memorizzate” (l a sinistra).

Ascolto del servizio secondario

Alcune stazioni DAB/DAB+ forniscono un servizio
secondario oltre ad un servizio principale. Se la
stazione che state ascoltando fornisce un servizio
secondario, verrà visualizzato “ ”.

1

Mentre viene visualizzato “ ”
Premere ripetutamente [PLAY MENU] per selezionare
“DAB SECONDARY”.

2 Premere [2, 1] per selezionare il servizio

secondario e premere [OK].



≥

L'impostazione ritornerà al servizio principale quando vengono
effettuate modifiche (ad esempio viene modificata la stazione).



≥ Non è possibile memorizzare una stazione che non sta

trasmettendo o quando è selezionato il servizio secondario.

≥ La stazione che occupa un canale viene cancellata se si

memorizza un’altra stazione nello stesso canale.

52

RQT0A77

Visualizzazione

Qualità di ricezione
0 (scarsa) – 8 (eccellente)

Premere [DISPLAY] per modificare la visualizzazione.
Le informazioni scorreranno sul display.

L'informazione visualizzata varia ogni volta che si
preme il pulsante:

Etichetta dinamica: Informazioni sulla trasmissione

Visualizzazione PTY:

Etichetta assieme: Il nome dell'insieme

Visualizzazione
della frequenza:

Visualizzazione ora: Ora attuale

Tipo di programma

Viene visualizzato il blocco di
frequenze e la frequenza.

Regolazione automatica dell'orologio

Se la trasmissione DAB/DAB+ contiene informazioni
relative all'orario, l'orologio di questa unità verrà
aggiornato automaticamente.

1 Premere ripetutamente [PLAY MENU] per

selezionare “AUTO CLOCK ADJ”.

2 Premere [2, 1] per selezionare “ON ADJUST” e

quindi premere [OK].



≥ Selezionare “OFF ADJUST” per disattivare la regolazione

dell'orologio.

Per verificare o migliorare la qualità
di ricezione del segnale

Per verificare la qualità di ricezione del segnale, è
necessario effettuare la memorizzazione di almeno
1 blocco di frequenze.

≥ Se viene visualizzato “SCAN FAILED” dopo la

selezione di “DAB+” o dopo una scansione
automatica, procedere a “Sintonizzazione manuale
di 1 blocco di frequenze” (l sotto)

≥ Se sull'unità sono state già memorizzate le stazioni,

procedere a “Verifica della qualità di ricezione del
segnale DAB/DAB+” (l destra)



≥ Se le stazioni sono state memorizzate, procedere a

“Per scandire nuovamente le stazioni DAB/DAB+” per
memorizzare stazioni su altri blocchi di frequenze. (l 52)

≥ Se viene ancora visualizzato “SCAN FAILED”, ripetere i

passaggi da 1 a 3 sino a che viene memorizzata una
stazione. Se la situazione non migliora, provare ad usare
un'antenna DAB esterna o consultare il proprio rivenditore.

∫ Verifica della qualità di ricezione del

segnale DAB/DAB+

1

Mentre si ascolta la trasmissione DAB/DAB+:
Premere ripetutamente [PLAY MENU] per selezionare
“SIGNAL QUALITY” e quindi premere [OK].
≥ Viene visualizzato il blocco di frequenze e quindi

viene indicata la qualità di ricezione.

2 Se la qualità di ricezione del segnale è scarsa,

spostare l'antenna in una posizione dove la qualità
di ricezione è migliore.

3 Per continuare a verificare la qualità di altri blocchi

di frequenze:
Premere nuovamente [2, 1] e selezionare la
frequenza desiderata.

4 Premere [OK] per uscire.



≥

Se l'antenna è stata regolata, effettuare la scansione automatica
ed aggiornare la memorizzazione delle stazioni. (

l

52)

ITALIANO

∫ Sintonizzazione manuale di 1 blocco di

frequenze

Usare questa funzione per scandire 1 blocco di frequenze
dopo aver regolato la posizione dell'antenna DAB.

Preparazione

Annotare un blocco di frequenze che è possibile
ricevere nella propria area (es. 12B 225,648 MHz).

1 Mentre viene visualizzato “SCAN FAILED”.

Regolare la posizione dell'antenna DAB.

2 Premere ripetutamente [PLAY MENU] per

selezionare “MANUAL SCAN”.

3

Premere [2,1] per selezionare il blocco di frequenze
ricevibile nella propria area e quindi premere [OK].

53

RQT0A77

Registrazione di un CD
nella memoria interna

È possibile registrare un CD sulla memoria interna di questa unità.
Le registrazioni verranno memorizzate in
corrispondenza del tasto numerico (FAVOURITE) da
[1] a [5] selezionato.
Per registrazioni in alta qualità, la durata della
registrazione del CD è la stessa della riproduzione. È
possibile riprodurre mentre si registra.

≥ Sorgente di registrazione supportata:

Un disco CD audio in formato CD-DA

≥ Questa unità viene fornita con musica pre-registrata

in corrispondenza di ciascun tasto numerico
(FAVOURITE)
pre-registrati quando viene visualizzato “TO
OVERWRITE, PRESS REC” durante la procedura di
registrazione. (l destra)

– È anche possibile eliminare i contenuti prima della

registrazione. (l 55, “Cancellazione dei contenuti della
memoria interna ([MEMORY])”)

Operazioni preliminari

≥ Accendere l'unità.
≥ Caricare un disco.

≥

Premere ripetutamente [CD/ ] per selezionare "CD".

≥ Selezionare la modalità di registrazione. (l sotto)

Non scollegare il cavo di alimentazione CA durante
la registrazione.

da [1] a [5]. Sovrascrivere i contenuti



≥

Non è possibile controllare la capacità rimanente nella memoria interna.

≥ Quando inizia la registrazione, la modalità di riproduzione e

le impostazioni di programmazione verranno annullate.

≥ Durante la registrazione, sono disponibili solo limitati controlli

delle operazioni, come la regolazione del volume, l'arresto
della registrazione, lo spegnimento dell'unità.

Selezione della modalità di
registrazione

È possibile scegliere tra 2 modalità di registrazione.
Premere ripetutamente [REC MODE] per selezionare

la modalità di registrazione desiderata.

Modalità
“HQ 1-CD”

Modalità
“MULTI-CD”

Per registrazione CD normale con
audio di alta qualità è possibile
registrare 1 CD in corrispondenza di
ciascun tasto numerico (FAVOURITE)
da [1] a [5].

Per la registrazione di un album
comprendente diversi CD è possibile
registrare sino a 5 CD in corrispondenza di
ciascun tasto numerico (FAVOURITE) da [1]
a [5] (a seconda della durata di riproduzione
del CD).



≥ L'impostazione predefinita è "HQ 1-CD".
≥

Non è possibile registrare con due modalità diverse all'interno di
ciascun tasto numerico (FAVOURITE) da [1] a [5].

54

RQT0A77

Registrazione CD normale con audio
di alta qualità (modalità “HQ 1-CD”)

1 Premere [¥ REC] nella modalità di arresto.

≥ Viene visualizzato “SELECT NUMBER”.

2

Premere uno dei tasti da [1] a [5] per memorizzare la registrazione.

∫ Se esistono dei contenuti registrati in

corrispondenza del numero selezionato

≥ Sul display appare “TO OVERWRITE,

PRESS REC”.
– Per sovrascrivere i contenuti registrati, premere

[¥REC] per procedere con la registrazione.

– Per annullare, premere [∫].

∫

Se non esistono dei contenuti registrati in
corrispondenza del numero selezionato

≥ La registrazione avrà inizio.

≥ Quando inizia la registrazione, l'indicatore

[¥ REC] su questa unità si accende in rosso.

Per verificare che la registrazione sia terminata

Al termine della registrazione “WRITING” lampeggia
sul display per alcuni secondi. Quindi l'indicatore
[¥ REC] su questa unità si spegne.

Per fermare la registrazione

Premere [∫].
≥ La registrazione si arresta nella posizione in cui

viene premuto [∫].

Registrazione di un album di dischi
comprendente diversi CD (modalità “MULTI-CD”)

1 Premere [¥ REC] nella modalità di arresto.

≥ Viene visualizzato “SELECT NUMBER”.

2

Premere uno dei tasti da [1] a [5] per memorizzare la registrazione.

≥ Quando si registra il CD seguente dell'album di dischi,

selezionare lo stesso numero del primo CD registrato.

∫ Quando si registra il primo CD

Se esistono dei contenuti registrati in
corrispondenza del numero selezionato:

≥

Per sovrascrivere i contenuti registrati, premere [3,4]
per selezionare “TO OVERWRITE, PRESS REC” e
quindi premere [
registrazione.

≥ Per annullare, premere [∫].

Se non esistono dei contenuti registrati in
corrispondenza del numero selezionato:

≥ La registrazione avrà inizio.

∫ Quando si registra il CD seguente

≥ “TO ADD SONGS, PRESS REC” è indicato

sul display.
– Per aggiungere la registrazione corrente in

corrispondenza del tasto numerico
selezionato, premere [¥ REC].

– Per annullare, premere [∫].

≥ Quando inizia la registrazione, l'indicatore

[¥ REC] su questa unità si accende in rosso.

¥

REC] per procedere con la

3 Verificare che la registrazione sia terminata.

≥ Al termine della registrazione “WRITING” lampeggia sul

display per alcuni secondi. Quindi l'indicatore [¥ REC]
su questa unità si spegne.

4 Per registrare il CD successivo, sostituire il CD e

ripetere dal passaggio 1.

Per fermare la registrazione

Premere [∫].
≥ La registrazione si arresta nella posizione in cui

viene premuto [∫].

∫ Cancellazione dei contenuti della

memoria interna (

[MEMORY])

1 Premere [MEMORY] per selezionare “MEMORY”.
2 Mentre è in modalità arresto, premere

ripetutamente [SETUP] per selezionare “DEL
MODE”.

3 Premere [2, 1] per selezionare “1-MEM DEL” o

“ALL DEL” e quindi premere [OK].

1-MEM DEL Per cancellare i contenuti selezionati

ALL DEL Per cancellare tutti i contenuti registrati

nei selettori da (FAVOURITE) [1] a [5]

nella memoria interna. (Tutti i contenuti
relativi ai selettori da (FAVOURITE) [1]
a [5] verranno cancellati.)

4 Quando è selezionato “1-MEM DEL”

(uno degli indicatori da (FAVOURITE) [1] a [5] su
questa unità lampeggia)
Premere uno dei selettori da [1] a [5] i cui contenuti
si desiderano cancellare.

Quando è selezionato “ALL DEL”

(uno degli indicatori da (FAVOURITE) [1] a [5] su
questa unità si accende)
Andare al passaggio 5.

5 Premere [OK] per confermare la cancellazione.

≥ Per annullare, premere [∫].
“DELETING” lampeggia sul display una volta
effettuata la cancellazione.

Non scollegare il cavo di alimentazione CA
mentre è visualizzato “DELETING”, altrimenti
la memoria interna potrebbe corrompersi.

Regolazione dell’audio

È possibile aggiungere all’audio in uscita i seguenti
effetti sonori.

1 Premere ripetutamente [SOUND] per selezionare

l'effetto.

2 Premere [2, 1] per selezionare l’impostazione,

quindi premere [OK].

“MY SOUND”
(My sound)

“PRESET EQ”
(Equalizzatore
preimpostato)

“BASS” (Bassi) o
“TREBLE” (Acuti)

“D.BASS”
(Bassi dinamici)

“SURROUND”
(Surround)

“CLEAR-MODE
DIALOG”
(Dialogo in
modalità chiara)

≥ Con alcuni tipi di sorgenti, è possibile che la qualità del

suono diminuisca quando si utilizzano questi effetti. In tal
caso disattivare gli effetti sonori.

“SOUND 1”, “SOUND 2” o
“SOUND 3”.
(l in basso, “Salvataggio
impostazioni audio”)

“HEAVY” (pesante), “SOFT”
(morbida), “CLEAR” (chiara),
“VOCAL” (vocale) o “FLAT”
(piatta/off).

Regola il livello (su una scala
compresa tra j4 e i4).

“ON D.BASS” o “OFF D.BASS”.

“ON SURROUND” o
“OFF SURROUND”.

“ON” o “OFF”.

Salvataggio impostazioni audio

È possibile salvare le impostazioni audio desiderate su
“SOUND 1”, “SOUND 2” o “SOUND 3” come
“MY SOUND”.

1 Regolare gli effetti audio desiderati. (l sopra

indicata)

2 Premere [SETUP] per selezionare “SAVE MY

SOUND”.

3 Premere [2, 1] per selezionare un numero di

impostazione e quindi premere [OK].

≥ Viene visualizzato “SAVED”.
≥ Le impostazioni audio salvate in precedenza verranno

sostituite quando vengono salvate nuove impostazioni
sullo stesso numero di impostazione.

ITALIANO

Come richiamare le impostazioni audio
salvate

1 Premere [SOUND] per selezionare “MY SOUND”.
2 Premere [2, 1] per selezionare il numero di

impostazione audio desiderato e quindi premere
[OK].

55

RQT0A77

Orologio e timer

Impostazione dell’orologio

Si tratta di un orologio con visualizzazione delle 24 ore.

1 Premere [CLOCK/TIMER] per selezionare

“CLOCK”.

2 Premere [3, 4] per impostare l’ora, quindi

premere [OK].

∫ Per controllare l'ora

Premere [CLOCK/TIMER].



≥ L’orologio viene azzerato in caso di interruzione di corrente o

quando si rimuove il cavo di alimentazione CA.

≥ Regolare spesso l’orologio per assicurarne la precisione.

Timer di spegnimento automatico

Il timer di spegnimento automatico consente di
spegnere l’unità dopo un tempo impostato.

Premere ripetutamente [SLEEP] per selezionare
l’impostazione (in minuti).

“SLEEP 30” -. “SLEEP 60” -. “SLEEP 90” -. “SLEEP 120”

^------------------- “OFF” (Annulla) (------------------



≥ Il tempo rimanente viene indicato sul display dell'unità ogni

minuto, tranne quando si eseguono altre operazioni.

≥ Il timer di riproduzione e il timer della modalità Sleep

possono essere utilizzati insieme. Il timer della modalità
Sleep è sempre il timer principale sull'unità.

b

Timer di riproduzione

È possibile impostare il timer in modo che l’unità si
accenda a una data ora ogni giorno.

Preparazione

Regolare l’orologio.

1 Premere ripetutamente [CLOCK/TIMER] per

selezionare “TIMER ADJ”.

2 Premere [3, 4] per impostare l’ora di inizio,

(“ON TIME”) quindi premere [OK].

3 Premere [3, 4] per impostare l’ora finale,

(“OFF TIME”) quindi premere [OK].

4 Premere [3, 4] per selezionare la sorgente

musicale*, quindi premere [OK].

Accensione del timer

1 Preparare il dispositivo di origine della musica

selezionato e impostare il volume desiderato.

2 Premere [F, PLAY].

≥ Viene visualizzato “F”.
Per annullare, premere di nuovo [F, PLAY].

3 Premere [Í] per passare l'unità in modalità

standby.

∫ Controllare le impostazioni

Premere [CLOCK/TIMER] ripetutamente per
selezionare “TIMER ADJ”.
(Mentre l'unità è in standby, premere due volte
[CLOCK/TIMER].)



≥ Il timer si avvierà a basso volume; il volume aumenterà

gradualmente fino al livello preimpostato.

≥ Se il timer è attivo si accenderà all'ora impostata ogni giorno.
≥ Se si spegne il sistema e lo si riaccende mentre un timer è in

funzione, il timer non si interromperà all'ora di fine
funzionamento.

* “CD”, “USB”, “MEMORY”, “DAB+” e “FM” possono essere

impostati come sorgente musicale.

56

RQT0A77

Altre operazioni

Funzione di spegnimento
automatico

Per impostazione predefinita, questa unità passerà
automaticamente alla modalità standby se non
vengono emessi segnali audio e se non vengono
eseguite operazioni per circa 20 minuti.

Per annullare questa funzione

1 Premere ripetutamente [SETUP] per selezionare

“AUTO OFF”.

2 Premere [2, 1] per selezionare “OFF”, quindi

premere [OK].



≥ Per attivare la funzione, selezionare “ON” al passaggio 2.
≥ Questa impostazione non può essere selezionata quando la

sorgente è radio.

≥ Quando è connesso a un dispositivo Bluetooth

non è attiva.

Bluetooth® standby

Quando viene selezionato “SC-RS54” o “SC-RS52” dal
menu Bluetooth
questa unità si accenderà automaticamente, uscendo
dalla modalità Standby, e verrà stabilita una Bluetooth
connessione.

®

di un disp ositivo Bluetooth® collegato,

®

, la funzione

1 Premere ripetutamente [SETUP] per selezionare

“BLUETOOTH STANDBY”.

2 Premere [2, 1] per selezionare “ON” e quindi

premere [OK].



≥ Per disattivare la funzione, selezionare “OFF” al passaggio

2.

≥ L'impostazione predefinita è “OFF”. Se questa funzione è

impostata su “ON”, il consumo di corrente in standby
aumenterà.

Modifica del codice dell'unità e del
telecomando

Quando altri apparecchi Panasonic rispondono al
telecomando in dotazione, cambiare il codice del
telecomando.

1 Premere ripetutamente [CD/ ] per selezionare

“CD”.

2 Tenere premuto [∫] sull'unità e [2] sul

telecomando sino a che il display dell'unità mostra
“REMOTE 2”.

3 Tenere premuto [OK] e [2] sul telecomando per

almeno 4 secondi.



≥ Per tornare alla modalità “REMOTE 1”, ripetere i passaggi

sopra descritti ma sostituire [2] con [1].

Aggiornamento del software

È possibile che occasionalmente Panasonic rilasci
degli aggiornamenti del software per questo sistema,
che possono offrire funzioni aggiuntive o migliorare il
modo in cui una funzione opera. Tali aggiornamenti
sono disponibili gratuitamente.
Per ulteriori informazioni, consultare il seguente sito

®

Web.

http://panasonic.jp/support/global/cs/

(Il sito è solo in inglese.)

Controllo della versione del software

Premere ripetutamente [SETUP] per selezionare
“SW VER.” e quindi premere [OK].
Verrà visualizzata la versione del software installato.

≥ Premere [OK] per uscire.

ITALIANO

57

RQT0A77

Supporti riproducibili

CD compatibile

≥ Un disco con il logo CD.

≥ Questa unità è in grado di riprodurre dischi che siano

conformi al formato CD-DA.

≥ Questo sistema è in grado di riprodurre CD-R/RW con

contenuti in formato CD-DA o MP3.

≥ L’unità potrebbe non essere in grado di riprodurre alcuni

dischi a causa delle condizioni di registrazione.

≥ Prima della riproduzione, finalizzare il disco sul dispositivo su

cui è stato registrato.

≥ Se il disco contiene dati in formato MP3 e dati audio normali

(CD-DA), l’unità riproduce solo il formato registrato nella
prima parte del disco.

≥ L’unità non è in grado di riprodurre file registrati utilizzando la

scrittura a pacchetti.

≥ I dischi devono essere conformi a ISO9660 livello 1 o 2

(tranne per i formati estesi).



≥ Alcuni CD-R/RW potrebbero non essere riprodotti a causa

delle condizioni della registrazione.

≥ I file MP3 sono definiti come brani e le cartelle sono definite

come album.

≥ Il sistema può eseguire l’accesso ad un massimo di:

– CD-DA: 99 brani
– MP3: 999 tracce, 255 album (compresa cartella radice)

≥ Le registrazioni non saranno riprodotte necessariamente

nell’ordine in cui sono state registrate.

Dispositivi USB compatibili

≥ Non è garantito che questa unità possa essere collegata a

tutti i dispositivi USB.

≥ I file system FAT12, FAT16 e FAT32 sono tutti supportati.
≥ Questa unità supporta USB 2.0 ad Alta Velocità.
≥ I dispositivi USB con capacità di memorizzazione superiore a

32 GB in alcuni casi non possono funzionare.

≥ Formato supportato: File con estensione “.mp3” o “.MP3”.
≥ È possibile che alcuni file non vengano riprodotti nell’ordine

in cui sono stati numerati, o che non vengano riprodotti
affatto, a seconda della modalità di creazione.



≥ I file sono definiti come brani e le cartelle sono definite come

album.

≥ Il sistema può eseguire l’accesso ad un massimo di:

– 800 album (compresa la cartella principale)
– 8000 brani
– 999 brani in un album

Utilizzo dell’unità e dei
supporti

Estrarre la spina dell’alimentazione CA dalla presa di
eseguire qualsiasi operazione di manutenzione.

∫ Pulire questa unità con un panno

asciutto e morbido

≥ Se l'unità è molto sporca, passare un panno inumidito e ben

strizzato per rimuovere lo sporco, quindi un panno asciutto.

≥ Quando si puliscono le coperture degli altoparlanti, utilizzare

un panno fine.
Non utilizzare tessuti o altri materiali che possano lasciare
residui. Piccoli residui potrebbero rimanere incastrati
all'interno della copertura dell'altoparlante.

≥ Non utilizzare mai alcol, solventi per vernici o benzina per

pulire questa unità.

≥ Prima di utilizzare panni chimici, leggere con attenzione le

relative istruzioni.

∫ Pulizia dei dischi

SI NO

Strofinare con un panno umido, quindi asciugare.

∫ Precauzioni quando si maneggiano i

dischi

≥ Tenere i dischi per i bordi, per evitare di graffiarli o di sporcarli

con delle ditate.

≥ Non attaccare etichette o adesivi ai dischi.
≥ Non utilizzare spray per la pulizia dei dischi fonografici,

benzina, solventi, liquidi antistatici o sostanze analoghe.

≥ Non utilizzare i seguenti dischi:

– Dischi con tracce di adesivo lasciate dalla rimozione di

etichette (dischi noleggiati, ecc.).
– Dischi deformati o fessurati.
– Dischi di forma irregolare, come quelli a forma di cuore.

∫ Quando si smaltisce o si cede l’unità

L'unità può mantenere memorizzate al proprio interno
le impostazioni relative all'utente. Se si smaltisce o si
cede questa unità, seguire la procedura indicata per
cancellare il contenuto della memoria interna con la
modalità “ALL DEL”, e quindi riportare tutte le
impostazioni ai valori predefiniti in fabbrica,
cancellando le impostazioni effettuate dall'utente.
(l 55, “Cancellazione dei contenuti della memoria
interna ([MEMORY])”).
(l 59, “Per ripristinare tutte le impostazioni predefinite
in fabbrica”)

58

RQT0A77

Risoluzione dei problemi

Prima di rivolgersi all'assistenza, eseguire i seguenti controlli.
In caso di dubbi su alcuni controlli o nel caso in cui le
soluzioni indicate nella guida non risolvano il problema,
rivolgersi al proprio rivenditore per le istruzioni.

Per ripristinare tutte le impostazioni predefinite in fabbrica

Effettuare questa procedura quando si verificano le
seguenti situazioni:

≥ Premendo i pulsanti non si ottiene alcuna risposta.
≥ Si desidera cancellare e resettare le impostazioni.

1 Scollegare il cavo di alimentazione CA.

(Attendere almeno 1 minuto prima di procedere
al passaggio 2.)

2 Tenendo premuto [Í/I] sull'unità, ricollegare il

cavo di alimentazione CA.

≥

Sul display viene visualizzata l'indicazione “INITIALIZING”.

≥ Continuare a tenere premuto [Í/I] finché non

compare “---------” sul display.

3 Rilasciare [Í/I].



≥ Vengono ripristinate tutte le impostazioni predefinite. Sarà

necessario effettuare nuovamente le impostazioni.

≥

I contenuti registrati nella memoria interna vengono mantenuti.
– Non è possibile ripristinare i contenuti campione

registrati in precedenza.

Generale

Impossibile accendere l'unità.

≥ Dopo aver collegato il cavo di alimentazione CA, attendere circa

10 secondi prima di accendere l'unità.

Si avverte un ronzio durante la riproduzione.

≥ Se vicino ai cavi vi sono un cavo di alimentazione CA o una

lampada a fluorescenza, tenere le altre apparecchiature e i relativi
cavi lontani dai cavi di questo sistema.

Questa unità non funziona.

≥ Uno dei dispositivi di sicurezza di quest’unità si è attivato.

1 Premere [Í/I] sull’unità per mettere l'unità in standby.

≥ Se l'unità non passa in standby, tenere premuto [Í/I]

sull'unità per circa 10 secondi. In alternativa, scollegare il

cavo di alimentazione CA, attendere almeno 1 minuto,
quindi ricollegarlo.

2 Premere [Í/I] sull’unità per accenderla. Se ancora non

funziona, consultare il proprio negoziante di fiducia.

La ricarica non si avvia.

≥ Selezionare una sorgente diversa da “USB”.
≥ Se la ricarica non si avvia quando l'unità è in standby:

Accendere l'unità. Accertarsi che la ricarica sia iniziata, quindi
mettere l'unità in modalità standby. (l 46)

Si sentono dei disturbi o l'audio si interrompe.

≥ Accertarsi di non posizionare nessun dispositivo che usa radio

frequenza (ad esempio un cellulare, ecc.) sopra questa unità.

Telec omando

Il telecomando non funziona correttamente.

≥ La batteria è esaurita o inserita in modo non corretto. (l 45)

Disco

La visualizzazione è scorretta o la riproduzione non si avvia.

≥ Accertarsi che il disco sia compatibile con questa unità. (l 58)
≥

Sulla lente è presente dell’umidità. Attendere per circa un’ora, quindi riprovare.

USB

Nessuna risposta quando si preme [1/;].

≥ Scollegare e ricollegare il dispositivo USB. In alternativa,

spegnere e riaccendere l’unità.

Impossibile leggere l’unità USB o il suo contenuto.

≥ Il formato o il contenuto dell’unità USB non sono compatibili con

l’unità (l 58).

≥ La funzione host USB di questo prodotto potrebbe non funzionare

con alcuni dispositivi USB.

Rallentamento nel funzionamento dell’unità flash USB.

≥ File di grandi dimensioni o unità flash USB di grandi capacità

richiedono un tempo di lettura maggiore.

Il tempo trascorso visualizzato è diverso dalla
durata effettiva della riproduzione.

≥ Copiare i dati su un altro dispositivo USB o eseguire un backup

dei dati, quindi riformattare il dispositivo USB.

Radio

La qualità della ricezione DAB/DAB+ è scarsa.

≥ Allontanare l’antenna da computer, televisioni ed altri cavi.
≥ Usare un'antenna esterna.

Se i disturbi sono eccessivi durante la ricezione FM.

≥ Passare all'audio mono.

1 Premere [PLAY MENU] ripetutamente per selezionare “FM

MODE”.

2 Premere [2, 1] per selezionare “MONO” e quindi premere

[OK].

Il suono diventa mono.

≥

Per annullare, selezionare “STEREO” o cambiare la frequenza.

In circostanze normali, selezionare “STEREO”.

La ricezione è disturbata quando si ascolta una
trasmissione radio.

≥ Controllare che l'antenna sia collegata correttamente. (l 45)
≥ Regolare la posizione dell’antenna.
≥ Tentare di mantenere una certa distanza tra l’antenna e il cavo di

alimentazione CA.

≥

Provare ad utilizzare un'antenna esterna se vi sono edifici o monti nelle vicinanze.

≥

Spegnere il televisore o altri lettori audio oppure allontanarli dall’unità.

≥ Tenere l’unità lontana dai cellulari se ci sono interferenze.

Bluetooth

Non è possibile effettuare l'accoppiamento del dispositivo.

≥ Verificare la stato del dispositivo Bluetooth®.

Non si riesce ad ottenere il collegamento con il dispositivo.

≥ L'accoppiamento del dispositivo non è riuscito o la registrazione è

stata sostituita. Ritentare l'accoppiamento del dispositivo. (l 47)

≥

Questa unità potrebbe essere connessa ad un dispositivo diverso. Scollegare
l'altro dispositivo e provare nuovamente ad accoppiare il dispositivo. (

≥

Se il problema persiste, spegnere e riaccendere l'unità, quindi riprovare.

Il dispositivo è collegato ma non è possibile
ascoltare l'audio attraverso l'unità.

≥

Per alcuni dispositivi con Bluetooth® incorporato, è necessario impostare
l'output audio manualmente su “SC-RS54” o “SC-RS52”. Per maggiori
informazioni leggere le istruzioni per l'uso del dispositivo.

L'audio si interrompe.

≥ Il dispositivo è fuor i dal ra nge di c omunic azione d i 10 m. Mettere il

dispositivo Bluetooth® più vicino all'unità.

≥ Eliminare eventuali interferenze tra questa unità e il dispositivo.
≥ Altri dispositivi che usano la banda di frequenza di 2,4 GHz, come

router wireless, microonde, telefoni cordless, ecc. stanno
interferendo Portare il dispositivo Bluetooth® più vicino a questa
unità e allontanarlo dagli altri dispositivi.

≥ Selezionare “MODE 1” per una comunicazione stabile. (l 47)

®

l

47)

RQT0A77

ITALIANO

59

Messaggi

I seguenti messaggi o numeri di servizio possono
venire visualizzati sul display dell’unità.

“--:--”

≥ Il cavo di alimentazione CA è stato collegato per la prima volta o

recentemente si è verificata un’interruzione di corrente. Impostare
l’ora (l 56).

“ADJUST CLOCK”

≥ Orologio non impostato. Regolare correttamente l’orologio.

“ADJUST TIMER”

≥ Timer di riproduzione non impostato. Regolare correttamente il

timer di riproduzione.

“AUTO OFF”

≥ L’unità è rimasta inutilizzata per circa 20 minuti e si spegnerà

entro un minuto. Per evitare questo premere un tasto qualsiasi.

“CHANGE TO CD MODE”

≥ È possibile effettuare la registrazione solo quando è selezionato

“CD” come sorgente. Premere ripetutamente [CD/ ] per
selezionare “CD”. (l 54)

“ERROR”

≥ È stata eseguita un’operazione scorretta. Leggere le istruzioni e

riprovare.

“F” / “F” (“  ” indica un numero.)

≥ Questa unità ha un problema.

Annotare il numero visualizzato, scollegare il cavo di
alimentazione CA e contattare il proprio rivenditore.

“INITIALIZING”

≥ Il sistema sta effettuando un processo di inizializzazione. Una

volta completato il processo, per alcuni secondi apparirà
“COMPLETE” o “---------”. Attendere che il messaggio scompaia.

“LINKING”

≥ Questo sistema sta cercando di collegarsi all'ultimo dispositivo

Bluetooth® collegato quando viene selezionato “BLUETOOTH”.

“MFULL” (“  ” indica un numero.)

≥ Il numero selezionato per (FAVOURITE) da [1] a [5] contiene 5

CD. Non è possibile registrare più di 5 CD. Cancellare i suoi
contenuti prima di effettuare nuove registrazioni. (l 55)

“MEMORY ERROR”

≥ Spegnere l’unità e scollegare il cavo di alimentazione CA.

Attendere almeno 1 minuto, quindi ricollegare il cavo di
alimentazione CA. Accendere l’unità e riprovare.
Se il problema persiste, il contenuto della memoria interna è
corrotto. Cancellare il contenuto della memoria interna con la
modalità “ALL DEL” (l 55), ed effettuare nuovamente la
registrazione.

“MEMORY FULL”

≥ Lo spazio nella memoria interna è insufficiente.

Cancellare i contenuti registrati prima di effettuare nuove
registrazioni. (l 55)

“NO DEVICE”

≥ Il dispositivo USB non è inserito correttamente. Leggere le

istruzioni e riprovare (l 46).

“NO DISC”

≥ Inserire il disco da riprodurre (l 46).

60

RQT0A77

“NO PLAY”

≥ È stato inserito un CD in un formato diverso da CD-DA o MP3.

Non è possibile riprodurlo.

≥ Esaminare il contenuto. È possibile riprodurre solo formati

supportati. (l 58)

≥ I file nel dispositivo USB possono essere corrotti. Formattare il

dispositivo USB e riprovare.

≥ L’unità può avere un problema. Spegnere e riaccendere l’unità.

“NO PRESET”

≥ Non ci sono stazioni DAB/DAB+ memorizzate da selezionare.

Memorizzare alcuni canali. (l 52)

“NO SIGNAL”

≥ Non è possibile ricevere la stazione. Controllare la propria

antenna (l 45).

“NO TRACK”

≥ Il dispositivo USB, la memoria interna o il numero selezionato per

la memoria interna non contiene nessuna traccia.

“NOT SUPPORTED”

≥ È stato collegato un dispositivo USB non supportato.
≥ Se è stato collegato un dispositivo per ricaricarlo, selezionare una

sorgente diversa da “USB”.

“PGM FULL”

≥ Il numero dei brani programmati è superiore a 24.

“PLAYERROR”

≥ Si è tentato di riprodurre un file non supportato. Il sistema salterà

quella traccia e riprodurrà quella successiva.

“READING”

≥ L’unità sta controllando le informazioni relative al “CD”/“USB”/

“MEMORY”. Una volta che questa indicazione sarà scomparsa,
avviare il funzionamento.

“REMOTE ” (“  ” sta a indicare un numero.)

≥ Il telecomando e questa unità usano codici differenti. Cambiare il

codice del telecomando.
– Quando è visualizzata l'indicazione “REMOTE 1”, tenere

premuto [OK] e [1] per almeno 4 secondi.
– Quando è visualizzata l'indicazione “REMOTE 2”, tenere

premuto [OK] e [2] per almeno 4 secondi.

“SCAN FAILED”

≥ Non è possibile ricevere le stazioni. Verificare la propria antenna e

provare l'Auto scanning (l 52).
Se viene ancora visualizzato “SCAN FAILED”, trovare la ricezione
del segnale migliore con la funzione di sintonizzazione
“MANUAL SCAN”. (l 53)

“SCMS CD CAN’T REC”

≥ Il disco è protetto da copia e non può essere registrato.

“SOUND NOT SET” (“  ” sta a indicare un
numero.)

≥ Nessuna impostazione è stata salvata nel numero di impostazione

audio selezionato. Salvare le impostazioni audio. (l 55)

“TRY ME”

≥ Questa unità è in modalità demo. Riportare tutte le impostazioni ai

valori predefiniti in fabbrica. (l 59)

“USB OVER CURRENT ERROR”

≥ Il dispositivo USB sta assorbendo troppa corrente. Selezionare

una sorgente diversa da “USB”, rimuovere il dispositivo USB e
spegnere l'unità.

“VBR”

≥ Il sistema non è in grado di visualizzare il tempo di riproduzione

residuo per tracce VBR (a bitrate variabile).

Specifiche

∫ GENERALI

Consumo di corrente 24 W
Consumo di corrente in standby

(Quando “BLUETOOTH STANDBY” è “OFF”)*

(Quando “BLUETOOTH STANDBY” è “ON”)*

Alimentazione CA da 220 V a 240 V, 50 Hz

Dimensioni (LkAkP)

450 mmk107 mmk250 mm

Massa Circa 3,1 kg
Temperatura di esercizio 0 oC a r40 oC
Umidità di esercizio

35 % a 80 % RH (senza condensa)

∫ SEZIONE AMPLIFICATORE

Potenza in uscita

Potenza di uscita RMS

Canale anteriore (entrambi i canali pilotati)

20 W per canale (8 ≠), 1 kHz, 10 % THD

Potenza RMS totale 40 W

∫ SEZIONE SINTONIZZATORE

Preselezione di memoria 30 stazioni FM
Modulazione di frequenza (FM)

Gamma di frequenza

87,50 MHz a 108,00 MHz (Intervallo di 50 kHz)

Terminali antenna 75 ≠ (non bilanciato)

∫ SEZIONE DAB

Memorie DAB 20 canali
Banda di frequenza (lunghezza d'onda)

Banda III da 5A a 13F

(174,928 MHz a 239,200 MHz)

Sensibilità *BER 4x10

-4

Requisito minimo s98 dBm

Antenna DAB esterna

Ter mi nale Connettore F (75 ≠)

∫ SEZIONE DISCO

Dischi riproducibili (8 cm o 12 cm)

Eccitazione

Lunghezza d’onda 790 nm (CD)

CD, CD-R/RW (CD-DA, MP3*

1

Circa 0,3 W

1

Circa 0,4 W

∫ SEZIONE MEMORIA INTERNA

Memoria

Dimensioni memoria 4GB

(Equivalente ad un totale di 5 CD registrati in

modalità “

Formati supportati

Formato file di registrazione

WAV (¢.wav) / modalità “HQ 1-CD”,

MP3*2 (¢.mp3)

/

modalità

Bit rate 1141 kbps (WAV),

320 kbps (MP3*

Velocità di registrazione
memoria 1k

∫ SEZIONE ALTOPARLANTI

Unità diffusori

Full Range 6,5 cm Tipo a conok2

Impedenza 8 ≠

∫ SEZIONE TERMINALI

Porta USB

Alimentazione porta USB CC 5V 1,5A
Standard USB USB 2.0 Alta Velocità
Formati di file supportati MP3*
Formato supporto audio

2

MP3*

Frequenza di
campionamento 32/44,1/48 kHz

Dimensione parola audio

Numero canali 2 canali
File system per dispositivi
USB

Cuffie Stereo, spinotto da

∫ SEZIONE Bluetooth

Versione Bluetooth® Ver.2.1+EDR
Classe Classe 2
Profili supportati A2DP, AVRCP
Banda di frequenza Banda FH-SS 2,4 GHz
Distanza operativa 10 m Senza ostacoli
Codec supportato SBC

2

)



≥ Le specifiche possono essere modificate senza preavviso.
≥ La massa e le dimensioni sono approssimate.
≥ La distorsione armonica totale viene misurata con un

analizzatore digitale di spettro.

*1: Non vi sono dispositivi collegati alla porta USB prima che

venga attivata la modalità standby.
*2: MPEG-1 Layer 3, MPEG-2 Layer 3
*3: Equivalente ad un totale di 25 CD da 70 minuti registrati in

modalità “MULTI-CD”.

FAT1 2, FAT16, FAT32

®

HQ 1-CD

”)*

“MULTI-CD”

2

(¢.mp3)

16 bit

3,5 mm

3

2

)

ITALIANO

61

RQT0A77

Ελληνικά
Δήλωση συμμόρφωσης (DoC)

Με την παρούσα, η “Panasonic Corporation” δηλώνει ότι το προϊόν
αυτό είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές
διατάξεις της οδηγίας 1999/5/ΕC.
Οι πε λάτες μπορο ύν να κατ εβάσου ν ένα αντίγραφο του πρωτ οτύπου
DoC για τα R&TTE προϊόντα μας από τον DoC server μας:
http://www.doc.panasonic.de
Στοιχεία επικοινωνίας Eξουσιοδοτημένου Aντιπροσώπου: Panasonic
Marketing Europe GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Γερμανία

Português
Declaração de Conformidade (DoC)

Com o presente documento, a “Panasonic Corporation” declara que
este produto é conforme os requisitos específicos e demais
especificações referentes à Directriz 1999/5/EC.
Os clientes podem baixar uma cópia da declaração de conformidade
(DoC) para nossos produtos R&TTE do Server DoC:
http://www.doc.panasonic.de
Contacte o representante autorizado: Panasonic Marketing Europe
GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Alemanha

Hrvatski
Deklaracija o podobnosti (DoC)

Ovime, “Panasonic Corporation” izjavljuje da je ovaj proizvod
udovoljava osnovnim zahtjevima i ostalim relevantnim uvjetima
Smjernice 1999/5/EC.
Kupci mogu preuzeti kopiju originalne DoC za naše R&TTE
proizvode s našeg DoC poslužitelja:
http://www.doc.panasonic.de
Adresa ovlaštenog predstavništva: Panasonic Marketing Europe
GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Njemačka

Slovensko
Izjava o skladnosti (DoC)

S pričujočo izjavo podjetje “Panasonic Corporation” izjavlja, da so
svoji izdelki skladni s poglavitnimi zahtevami in drugimi
odgovarjajočimi predpisi direktive 1999/5/ES.
Stranka lahko naloži izvod izvirnega DoC o naših izdelkih R&TTE s
strežnika DoC:
http://www.doc.panasonic.de
Pooblaščeni zastopnik: Panasonic Marketing Europe GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Nemčija

Slovensky
Vyhlásenie o zhode (DoC)

“Panasonic Corporation” týmto prehlasuje, že tento výrobok je v
zhode so základnými požiadavkami a ďalšími príslušnými
ustanoveniami smernice 1999/5/ES.
Zákazníci si môžu stiahnuť kópiu pôvodného DoC na naše R&TTE
výrobky z nášho servera DoC:
http://www.doc.panasonic.de
Kontakt na splnomocneného zástupcu: Panasonic Marketing Europe
GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Nemecko

Norsk
Samsvarserklæring (DoC)

“Panasonic Corporation” erklærer at utstyret er i samsvar med de
grunnleggende krav og øvrige relevante krav i direktiv 1999/5/EF.
Kundene kan laste ned en kopi av den originale
samsvarserklæringen (DoC) for vårt R&TTE utstyr fra vår DoC
server:
http://www.doc.panasonic.de
Kontakt vår autoriserte representant: Panasonic Marketing Europe
GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Tyskland

Lietuviškai
Atitikties deklaracija (AD)

Bendrovė “Panasonic Corporation” patvirtina, kad šis gaminys
tenkina direktyvos 1999/5/EB esminius reikalavimus ir kitas
taikytinas nuostatas.
Mūsų R&TTE gaminių originalios atitikties deklaracijos kopiją klientai
gali atsisiųsti iš mūsų AD serverio:
http://www.doc.panasonic.de
Įgaliotojo atstovo adresas: “Panasonic Marketing Europe GmbH”,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Vokietija.

62

RQT0A77

Eesti keel
Vastavusdeklaratsioon (DoC)

“Panasonic Corporation” kinnitab käesolevaga, et see toode on
vastavuses põhiliste nõuete ja muude direktiivi 1999/5/EÜ
asjakohaste sätetega.
Kliendid saavad koopia meie R&TTE toodetele kehtiva
originaalvastavusdeklaratsiooni koopia alla laadida meie
DoC-serverist:
http://www.doc.panasonic.de
Võtke ühendust volitatud esindajaga: Panasonic Marketing
Europe GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Saksamaa

Latviski
Atbilstības deklarācija (DoC)

Kompānija “Panasonic Corporation” ar šo paziņo, ka šis
izstrādājums atbilst būtiskām prasībām un citām saistošām
Direktīvas 1999/5/EK prasībām.
Pircēji var lejupielādēt oriģinālo DoC kopiju mūsu R&TTE
izstrādājumos no mūsu DoC servera:
http://www.doc.panasonic.de
Lūdzam sazināties ar pilnvaroto parstāvi Panasonic
Marketing Europe GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525
Hamburg, Vācijā

Български
Декларация за съответствие (DoC)

“Panasonic Corporation” декларира, че този продукт съответства
на съществените изисквания и другите приложими разпоредби
на Директива 1999/5/EC.
Потребителите могат да свалят копие от оригиналните DoC към
нашите продуктите от типа R&TTE от сървъра, на който се
съхраняват DoC:
http://www.doc.panasonic.de
За контакт с оторизиран представител: Panasonic Marketing
Europe GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Германия

Român
Declaraţie de Conformitate (DoC)

Prin prezenta, societatea “Panasonic Corporation” declară că
produsul este conform cu cerinţele esenţiale şi cu alte norme
corespunzătoare Directivei 1999/5/EC.
Clienţii pot descărca o copie a DoC-ului original al produselor
noastre R&TTE de la adressa noastră DoC din Internet:
http://www.doc.panasonic.de
Contact la Reprezentanţa autorizată: Panasonic Marketing Europe
GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Germania

Magyar
Megfelelőségi Nyilatkozat (DoC)

Ezennel a , “Panasonic Corporation” kijelenti, hogy a jelen termék
kielégíti az 1999/5/EK Irányelv létfontosságú követelményeit és más
vonatkozó rendelkezéseit.
A vásárlók letölthetik az R&TTE termékek eredeti DoC másolatát a
DoC szerverünkről:
http://www.doc.panasonic.de
Forduljon a hivatalos márkaképviselethez: Panasonic Marketing
Europe GmbH,
Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg,
Németország

Türkçe

Uygunluk Beyanı (DoC)

“Panasonic Corporation” işbu belge ile bu ürünün 1999/5/EC sayılı
Direktif'in temel gereklerine ve diğer ilgili hükümlerine uygun
olduğunu beyan etmektedir.
Müşterilerimiz R&TTE ürünlerimizle ilgili orijinal DoC belgesinin bir
kopyasını DoC sunucumuzdan indirebilir:
http://www.doc.panasonic.de
Yetkili Temsilci ile temasa geçin:
Panasonic Marketing Europe GmbH, Panasonic Testing Centre,
Winsbergring 11, 22525 Hamburg, Almanya

63

RQT0A77

Manufactured by:

EU

Importer for Europe:

Panasonic Corporation
Kadoma, Osaka, Japan
Panasonic Marketing Europe GmbH
Panasonic Testing Centre
Winsbergring 11, 22525 Hamburg, Germany

Panasonic Corporation

Web Site: http://www.panasonic.com

C Panasonic Corporation 2016

tvu

RQT0A77-D

F0116TM1026
